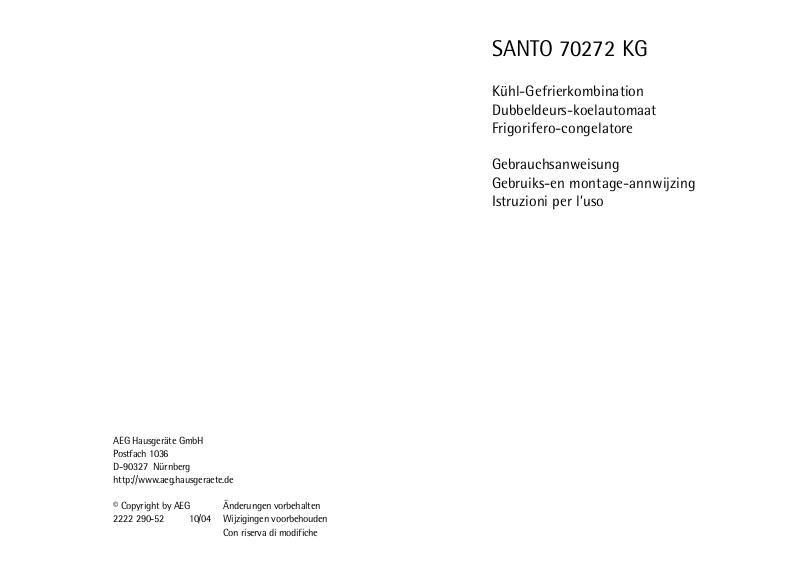

SANTO 70272 KG

Kühl-Gefrierkombination
Dubbeldeurs-koelautomaat
Frigorifero-congelatore

Gebrauchsanweisung
Gebruiks-en montage-annwijzing
Istruzioni per l’uso

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de

© Copyright by AEG Änderungen vorbehalten
2222 290-52 10/04 Wijzigingen voorbehouden

Con riserva di modifiche

2

Sehr geehrte Kundin, sehr geehrter Kunde,

bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese
Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Informatio­nen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes.

Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen
auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Hinweis: Diese Gebrauchsanweisung ist für mehrere technisch vergleichba­re Modelle mit unterschiedlicher Ausstattung bestimmt. Beachten Sie bitte
nur die Hinweise, die Ihre Geräteausführung betreffen.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!,
Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedie­nung und praktischen Anwendung des Gerätes.

Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und umwelt­schonenden Einsatz des Gerätes gekennzeichnet.

Für evtl. auftretende Störungen enthält die Gebrauchsanweisung Hinweise
zur selbständigen Behebung, siehe Abschnitt "Was tun, wenn ...". Sollten
diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei
denen Ihnen weitergeholfen wird:

Wir sind für Sie da:
montags bis freitags

8.00 bis 20.00 Uhr
samstags

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede
Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich
nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser
Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistun­gen weiter zu verbessern.

Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in
Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden
Sie im Verzeichnis Garantiebedingungen / Kundendienststellen).

Beachten Sie dazu den Abschnitt „Kundendienst“

*(Telekom 0,12 Euro/min.)

INFO SERVICES 0180 - 555 4 555*

Gedruckt auf umweltschonend hergestelltem Papier

– wer ökologisch denkt, handelt auch so ...

3

Inhalt

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Information zur Geräteverpackung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Transportschutz entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Aufstellort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Ihr Kühlgerät braucht Luft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Hintere Abstandstücke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Türanschlag wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Vor Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Bedienungs- und Kontrolleinrichtung Kühlraum . . . . . . . . . . . . . .10

Inbetriebnahme - Temperatur einstellen . . . . . . . . . . . . . . . . . . . . .11

Innenausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Abstellflächen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Variable Innent

ür

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Richtig lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Bedienungs- und Kontrolleinrichtung Gefrierraum . . . . . . . . . . . .14

Inbetriebnahme - Temperatur einstellen . . . . . . . . . . . . . . . . . . . . .15

Einfrieren und Tiefkühllagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Eiswürfel bereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Gefrierkalender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Kälteakkus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Abtauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Tips zur Energie-Einsparung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Abhilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Lampe auswechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . .24

4

Sicherheit

Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veran­laßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Bestimmungsgemäße Verwendung

• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet

sich zum Kühlen, Einfrieren und Tiefkühllagern von Lebens-mitteln sowie
zur Eisbereitung. Wird das Gerät zweckentfremdet oder falsch bedient,
kann vom Hersteller keine Haftung für eventuelle Schäden übernommen
werden.

• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheits-grün-

den nicht zulässig.

• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum

Kühlen, Tiefkühllagern und Einfrieren von Lebensmitteln benutzen, bea­chten Sie bitte die für Ihren Bereich gültigen gesetzlichen Bestimmungen.

Vor der ersten Inbetriebnahme

• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes

Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte
an den Lieferanten.

Kältemittel

Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a),
ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.

• Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, daß

keine Teile des Kältemittelkreislaufs beschädigt werden.

• Bei Beschädigung des Kältemittelkreislaufs:
– offenes Feuer und Zündquellen unbedingt vermeiden;
– den Raum, in dem das Gerät steht, gut durchlüften.

Sicherheit von Kindern

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefähr-lich

sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!

• Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen.

Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Sch­napp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern
Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!)
oder in andere lebensgefährliche Situationen geraten.

• Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft

nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und las­sen Sie Kinder nicht mit dem Gerät spielen!

Im Alltagsbetrieb

69

Servizio di assistenza

Se nel caso di un disturbo non si riesca a trovare alcun rimedio in queste
istruzioni per l’uso, Vi preghiamo di rivolgerVi al Vostro rivenditore specia­lizzato oppure presso il nostro servizio di assistenza. Gli indirizzi rispett.
numeri telefonici sono riportati nel libretto “Condizioni di garanzia / indi­rizzi del centro di assistenza” allegato.

Una preparazione definita dei pezzi di ricambio può risparmiare delle vie
inutili e tempo. Si prega pertanto di indicare i seguenti dati del Vostro appa­recchio:

• Descrizione modello

• Numero di produzione (No.P)

• Numero di ultimazione (No.U)

Queste indicazioni sono riportate sulla targa matricola situata nell’interno
dell’apparecchio. Allo scopo di aver rapidamente a portatas di mano tutti i
dati, si consiglia di annotarli qui.

Avvertenza: Una chiamata del servizio di assistenza non giustificata é sog­getta all’obbligo di risarcimento delle spese anche durante la garanzia.

Disposizioni, Norme, Direttive.

L’apparecchiatura é stato concepito per l’impiego domestico ed é stato pro­dotto sotto l’osservanza delle norme vigenti per questi tipi di apparecchia­ture. Nella produzione sono stati inoltre presi i particolari provvedimenti
necessari in conformità alla legge sulla sicurezza degli apparecchi (GSG), le
prescrizione sulla prevenzione degli infortuni per impiianti refrigeranti (VBG

20) e le disposizioni della cooperativa tedesca elettricisti (VDE).Il circuito
refrigerante é stata verificata sull’ermeticità.

Questo apparecchio è conforme alle seguenti direttive CEE:
– 73/23/CEE del 19.2.1973 - Direttiva sulle basse tensioni
– 89/336/CEE del 3.5.1989
(compresa successive modifiche del 92/31/CEE) - Direttiva EMV

5

• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälte-

einwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter
mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartu­schen etc. im Kältegerät.

• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können sprin-

gen, wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar
explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in den
Gefrierraum. Ausnahme: Hochprozentige Spirituosen können im Gefrier­raum gelagert werden.

• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierraum in den

Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und
Verletzungen verursachen.

• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran

festfrieren.

• Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte etc.) im

Kältegerät betreiben.

• Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den Netz-

stecker ziehen oder Sicherung in der Wohnung abschalten bzw. heraus­drehen.

• Netzstecker immer am Stecker aus der Steckdose ziehen, nie am Kabel.

Im Störungsfall

• Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte

zuerst in dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Fal­ls die dort aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte kei­ne weiteren Arbeiten selbst aus.

• Kältegeräte dürfen nur von Fachkräften repariert werden. Durch unsach-

gemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie
sich im Reparaturfall bitte an Ihren Fachhändler oder an unseren Kun­dendienst.

Entsorgung

Information zur Geräteverpackung

Alle verwendeten Werkstoffe sind umweltverträglich! Sie können gefahrlos
deponiert oder in der Müllverbrennungsanlage verbrannt werden!

Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden
und sind folgendermaßen gekennzeichnet:

>PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
>PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich

FCKW-frei.
Die Kartonteile werden aus Altpapier hergestellt und sollten auch wie der

zur Altpapiersammlung gegeben werden.

68

Sostituzione della lampadina

Avvertimento! Pericolo di scosse elettriche! Prima di effettuare la sostitu­zione della lampadina, é necessario disinserire l’apparecchio ed estrarre la
spina oppure disinserire rispett. svitare il fusibile..

Dati della lampadina: Sostituire la lampada con una di pari potenza (la
potenza massima é riportata sul diffusore luce).

1. Spegnere l’apparecchio mettendo la
manopola sul ”OFF”.

2. Estrarre la spina dalla presa.

3. Per eventuale sostituzione della lampa­da premere l’aggancio posteriore e
contemporaneamente sfilare il coper­chietto nel senso delle frecce.

4. Sostituire la lampadina difettosa.

5. Inserire la plafoniera.

6. Accendere l’apparecchio.

Dopo un certo periodo il
compressore si aziona auto­maticamente

vedi paragrafo “Pulizia e cura”

Ciò é normale, non sussite
alcun distrubo

Dopo aver modificato la
regolazione della temperatu­ra il compressore non inter­viene subito

Tracce d’acqua sul fondo dello
scmparto refrigerante

Il foro scarico d’acqua di sbri­namento é ostruito

Rumorosità insolita

L’apparecchio é a contatto
con la parete oppure con
altri oggetti

L’apparecchio non é livellato

Un componente installato sul
retro dell’apparecchio p.es. un
tubo, tocca un altro compo­nente oppure la parete

Piegare eventualmente con

cautela

Allontanare leggermente l’ap­parecchio

Correggere con i piedini rego­labili

Disturbo Possibile cause Rimedio

6

Entsorgung von Altgeräten

Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt wer­den. Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausge­dient hat - auch für Ihr neues Gerät.

Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar
machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhande­ne Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch
verhindern Sie, daß sich spielende Kinder im Gerät einsperren (Erstickung­sgefahr!) oder in andere lebensgefährliche Situationen geraten.

Entsorgungshinweise:

• Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.

• Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Gerä­terückseite, darf nicht beschädigt werden.

• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtli­chen Stadtreinigung oder der Gemeindeverwaltung.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport
geschützt.

• Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

Ihr Gerät ist mit Transportsicherung
für Ablagen ausgestattet. Wie folgt
entfernen:

Transportsicherungen so weit wie
möglich nach vorne ziehen. Glasa­blage hinten hochheben und herau­sziehen. Die Transportsicherungen
entfernen.

Aufstellen

Aufstellort

Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch aus. Daher

sollte das Gerät
– nicht direkter Sonneneinstrahlung ausgesetzt sein;
– nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen

stehen;

– nur an einem Ort stehen, dessen Umgebungstemperatur der Klima-klasse

entspricht, für die das Gerät ausgelegt ist.

A

C

B

67

Cibi troppo caldi

L’apparecchio é installato
accanto a una fonte di calore

La temperatura non é corret­tamente regolata

Vedi paragrafo “Messa in fun­zione”

Regolare il termostato su una
posizione più fredda

La porta é rimasta aperta a
lungo

Vedi paragrafo “Installazione”

Nell’arco dell 24 ore sono sta­te introdotte grandi quantità
di cibo

Aprire la porta solo per il
stretto necessario

L’apparecchio fa troppo fred­do.

La temperatura é regolata su
un valore troppo freddo

Regolare la manopola su una
posizione più calda

Disturbo Possibile cause Rimedio

L’apparecchio non funziona

L’apparecchio non é inserito Inserire l’apparecchio
La spina non é inserta o allen-

tata.

Inserie la spina nella presa

L’interruttore generale é disin­serito oppure difettoso

Controllare l’interruttore
eventualmente sostituirlo

La presa di corrente é difetto­sa.

Difetti alla rete elettrica ven­gono ripristinati dal elettrici­sta autorizzato.

Che cosa fare, se ...

Rimedio in caso di disturbi

Probabilmente si tratta di un guasto di lieve entità che potrete eliminare da
soli seguendo le seguenti istruzioni. Non effettuare nessun’altra operazione
qualore le informazioni qui riportate non fossero di alcun aiuto per il caso
concreto.

Avvertenza! Le riparazioni del frigorifero devono essere eseguite unicamen­te da personale specializzato. Riparazioni improprie possono essere fonte di
gravi pericoli per l’utente. Qualora fosse necessaria una riparazione, siete
pregati di rivolgerVi al Vostro rivenditore autorizzato oppure al nostro ser­vizio assistenza clienti

Forte formazione di brina nel­l’apparecchio o sulla guarni­zione della controporta

La guarnizione della contro­porta non è più ermetica
(eventualmente dopo aver
effettuato la reversibilità della
porta)

Riscaldare con cautela i punti
non ermetici della guarnizione
con un fon ( non superare i
50°C) rimettendo in forma
tirando la guarnizione in modo
che poggi perfettamente

L’illuminazione interna non
funziona

La lampadina é difettosa

Vedi paragrafo “Sostituzione
della lampadina”

7

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum
des Kühlraumes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Kli­maklasse zugeordnet ist:

Klimaklasse für Umgebungstemperatur von

SN +10 bis +32 °C

N +16 bis +32 °C

ST +18 bis +38 °C

T +18 bis +43 °C

Ist die Aufstellung neben einer Wärmequelle unvermeidbar, sind fol-gende
seitliche Mindestabstände einzuhalten:

– zu Elektroherden 3 cm;
– zu Öl- und Kohleherden 30 cm.
Können diese Abstände nicht eingehalten werden, ist eine Wärme-schutz-

platte zwischen Herd und Kältegerät erforderlich.
Steht das Kältegerät neben einem

anderen Kühl- oder Gefriergerät, ist
ein seitlicher Abstand von 5 cm
erforderlich, damit sich an den Gerä­te-Außenseiten kein Schwitzwasser
bildet.

Ihr Gerät braucht Luft

Aus Gründen der Sicherheit muß
eine Mindestbelüftung gesichert
sein, wie aus der Abb. hervorgeht:

Achtung:
Die Lüftungs-Öffnungen müssen

immer saubergehalten werden. Die
Lüftungsöffnungen niemals
abdecken oder verstellen.

Abstandstücke

Im Beipack sind 2 Abstandstücke
enthalten, die wie in der Abbildung
gezeigt montiert werden müssen.

Die Schrauben der Gehäuseabdeck­ung lösen. Das Abstandstück unter
den Schraubenkopf schieben und die
Schraube wieder festziehen.

D594

NP00

100 mm10 mm

10 mm

66

2. Prima della pulizia sbrinare la cella congelante (vedi paragrafo “Sbrinamento”).

3. Spegnere l’apparecchio ed estrarre la spina oppure disinsrire rispett. svitare
il fusibile.

4. Pulire l’apparecchio e gli accessori interni con un panno morbido imbevuto
di acqua calda. Aggiungere eventualmente del comune detergente per il
lavaggio dei piatti.

5. Risciaquare e asciugare strofinando.
I depositi di polvere sul condensatore situato sul lato posteriore dell’appa-

recchio, riducono notevolmente la potenza di raffreddamento ed aumenta­no quindi il consumo energetico. Pertanto é necessario pulirlo accurata­mente una volta l’anno con una spazzola oppure un aspirapolvere.

6. Controllare il foro di scarico dell’ac­qua di sbrinamento, posto nella par­te posteriore della cella refrigerante.
Il foro intasato può essere liberato
utilizzando il pulitore verde.

7. Una volta che il tutto si é asciugato
bene si può rimettere in servizio l’ap­parecchio.

Consigli per il risparmio energetico

• Non installare l’apparecchio vicino a forni, elementi riscaldanti o altre fon-

ti di calor. Con temperature ambientali elevate il compressore entra in
funzione più spesso e più a lungo.

• Garantire una sufficiente aereazione in entrata e uscita. Non coprire mai

le aperture d’aereazione.

• Non collocare dei cibi caldi nell’apparecchio, lasciarli prima raffreddare.

• Aprire la prota solamente per quanto sia necessario.

• Non regolare una temperatura più fredda di quanto sia necessario..

• Mettere i cibi da scongelare nel comparto refrigerante. Il freddo derivan-

te dal scongelamento aiuta il raffreddamento del comparto refrigerante.

• Mantenere costantemente pulito il condensatore posto sul lato posterio-

re dell’apparecchio.

D037

8

G

F

D

PR18

F

F

F

E

E

Türanschlag wechseln

Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt wer­den, falls der Aufstellort dies erfordert.

Warnung! Während des Türanschlagwechsels darf das Gerät nicht am
Stromnetz angeschlossen sein. Vorher Netzstecker ziehen.

Vorgehensweise

1. Sockelblende (D) nach vorn
abziehen.

2. Unteres Türlager (E) abschrauben.

3. Kühlraumtür nach unten abnehmen.

4. Mittleres Türlager (H) abschrauben.

5. Gefrierraumtür nach unten
abnehmen.

6. Oberen Türlagerzapfen (G)
abschrauben und auf gegenüber­liegenden Seite montieren.

7. Abdeckstöpsel für die Bohrlöcher
von links nach rechts umsetzen.

8. Gefrierraumtür auf oberen Tür­lagerzapfen aufsetzen und
schließen.

9. Mittleres Türlager (H) unten links in
die Gefrierraumtür einsetzen und am
Gehäuse festschrauben.

10. Kühlraumtür auf mittleres Türlager
aufsetzen und schließen.

11. Mit Hilfe eines 10 mm Schlüssel
den unteren Scharnierstift
abschrauben und auf gegenüber­liegenden Scharnierseite wieder
anschrauben.

12. Unteres Scharnier (E) auf
gegenüberliegende Türseite mon­tieren und mittels der vorher ent­nommenen Schrauben befestigen.
Abdeckung (F) vom Entlüftungs­gitter (D) herausschieben und auf
gegenüberliegende Seite mon­tieren.

13. Entlüftungsgitter wieder einset­zen.

65

Pulizia e cura

Per motivi d’igiene si dovrebbe.sempre pulire accuratamente e regolarmen­te l’interno dell’apparecchio, compresi gli accessori.

Avvertimento!

• Durante la pulizia, l’apparecchio non deve essere collegato alla rete elet­trica. Pericolo di scosse di corrente! Prima di eseguire i lavori di pulizia, é
necessario disinserire l’apparecchio, estrarre la spina oppure disinserire
rispett. svitare il fusibile.

• Non pulire mai l’apparecchio con delle idropulitrici a vapore. L’umidità
potrebbe penetrare negli elementi di costruzione elettrici, pericolo di scos­se di corrente! Il vapore bollente può causare dei dannii ai pezzi in mate­riale sintetico.

• L’apparecchio deve essere asciutto, ancor prima della nuova messa in ser­vizio.

Attenzione!

• Oli essenziali e sostanze solventi organiche possono intaccare gli elemen­ti in materiale sintetico, p.es.

– succhi di limone oppure bucce di arancia;;
– burro acido;
– sostanze detergenti contenenti acido di aceto.
Evitare il contatto degli elementi dell’apparecchio con simili sostanze.

• Non impiegare mai sostanze detergenti graffianti.

1. Togliere i cibi. Avvolgere con più fogli di giornali i surgelati. Riporre il tutto
in un luogo fresco.

Spegnimento dell’apparecchio

Dovesse l’apparecchio essere spento per un lungo periodo:

1. Svuotare lo scomparto refrigerante e congelante cosi come le bacinelle
ghiaccio.

2. Spegnere l’apparecchio tenere premuto il tasto ON/OFF per ca. 5 secondi.

3. Togliere la spina dalla presa di corrente oppure disinserire la valvola di sicu­rezza.

4. Sbrinare lo scomparto congelantee pulire (vedi paragrafo “Pulizia e cura”).

5. Lasciare aperte le porte per evitare la formazione di odori sgradevoli.

H

9

Elektrischer Anschluß

Für den elektrischen Anschluß ist eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein, daß ein
Ziehen des Netzsteckers möglich ist.

Die elektrische Absicherung muß mindestens 10/16 Ampere betragen.
Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muß eine

geeignete Maßnahme in der Elektroinstallation sicherstellen, daß das Gerät
vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, Fehlerstrom­Schutzschalter oder dergleichen mit einer Kontaktöffnungsweite von min­destens 3 mm).

• Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschluß­spannung und Stromart mit den Werten des Stromnetzes am Aufstellort
übereinstimmen.

Z. B.: AC 220 ... 240 V 50 Hz oder

220 ... 240 V~ 50 Hz
(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz)
Das Typschild befindet sich links im Innenraum des Kühlraumes.

Vor Inbetriebnahme

• Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetrieb-nah-

me reinigen (siehe Abschnitt "Reinigung und Pflege").

1

2

14. Griffe abnehmen, die Griffabdeck­ung herausnehmen, die seitlichen
und mittleren Schrauben
abschrauben und auf gegeüber­liegenden Seite befestigen. Mit
einem Senkstift die Plastikstöpsel
auf der gegenüberliegenden Seite
des Griffes durchlöchern. Mit dem
im Beipack enthaltenen Plastik­stöpseln, die freibliebenen Löcher
abdecken.

15. Falls erforderlich, Türen ausrichten

Achtung:

Vergewissern Sie sich nach Ausführung des Türanschlagwechsels, daß alle
Schrauben fest angezogzen sind und die Türdichtung einwandfrei am
Gehäuse anliegt.

Gegenfalls die Türdichtung vorsichtig mit einem Fön erwärmen (max.50°C)
und von Hand in Form ziehen.

64

Uno strato molto spesso di brina nello scomparto congelatore comporta un
consumo maggiore di energia. Perciò é necessario eseguire lo sbrinamento
completo ogniqualvolta si é formato uno strato di 4 mm circa o almeno una
volta l’anno. Inoltre é sempre consigliabile effettuare lo sbrinamento quan­do l’apparecchio é vuoto o quando il carico é minimo.

Per effettuare un sbrinamento completo procedere come segue:

1. Togliere i cibi congelati, avvolgerli in parecchi fogli di giornali e riporli in un
luogo fresco.

2. Spegnere l’apparecchiatura e stacca­re la spina dalla presa di corrente
oppure disinserire o svitare le valvole
di sicurezza.

3. Lasciare aperta la porta dello scom­parto congelatore.

4. Inserire nell’apposita sede sotto il
convogliatore dell’acqua di sbrina­mento la paletta raschiabrina e porre
al disotto una bacinella di raccolta.

5. Riporre la paletta raschiabrina per
utilizzi successivi.

6. Riportare la manopola del termostato nella posizione desiderata e reinseri­re la spina nella presa.

Avvertenza:

Non impiegare mai utensili metallici per asportare la brina.
Si raccomanda di non utilizzare riscaldatori elettrici o altri mezzi meccanici

o artificiali per accelerare il processo di sbrinamento, tranne quelli rac­comndati in questo libretto.

Un innalzamento della temperatura dei surgelati durante lo sbrinamento
potrebbe ridurne il tempo di conservazione.

D068
