Page 1
S 64160 TK2
Kühlschrank
Koelkast
Gebrauchsanweisung
Gebruiksaanwijzing
PERFEKT IN FORM UND FUNKTION
N/AE/22. (06.)
200380310
Page 2
2
Sehr geehrte Kundin, sehr geehrter Kunde,
bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese
Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes.
Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf.
Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Hinweis: Diese Gebrauchsanweisung ist für mehrere technisch vergleichbare
Modelle mit unterschiedlicher Ausstattung bestimmt. Beachten Sie bitte nur
die Hinweise, die Ihre Geräteausführung betreffen.
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!,
Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
1. Dieses Symbol und Nummern leiten Sie Schritt für Schritt beim Bedienen
des Gerätes.
2. .....
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung
und praktischen Anwendung des Gerätes.
Mit dem Kleeblatt sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Für evtl. auftretende Störungen enthält die Gebrauchsanweisung Hinweise
zur selbständigen Behebung, siehe Abschnitt "Abhilfe bei Störungen". Sollten
diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei
denen Ihnen weitergeholfen wird:
Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz
Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche,
Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer
Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer
Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im
Verzeichnis Garantiebedingungen/Kundendienststellen).
Beachten Sie dazu den Abschnitt „Kundendienst“..
Gedruckt auf umweltschonend hergestelltem Papier.
– wer ökologisch denkt, handelt auch so ...
Page 3
3
INHALT
Sicherheit ....................................................................................................................................5
Entsorgung..................................................................................................................................7
Information zur Geräteverpackung.....................................................................................7
Entsorgung von Altgeräten....................................................................................................7
Gerät transportieren...............................................................................................................7
Transportschutz entfernen ...................................................................................................7
Aufstellen ....................................................................................................................................8
Aufstellort ....................................................................................................................................8
Ihr Kältegerät braucht Luft....................................................................................................9
Gerät ausrichten........................................................................................................................9
Einbau unter einer Arbeitsplatte..........................................................................................9

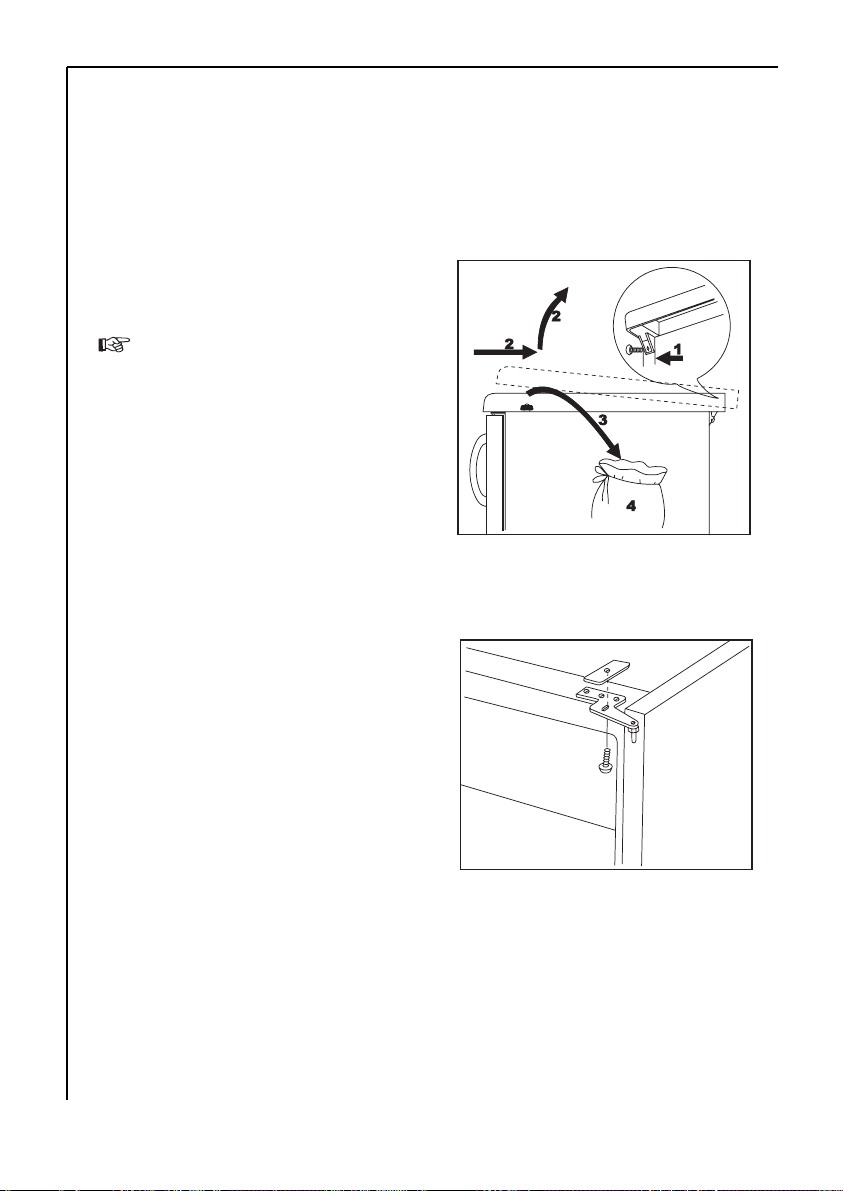

Arbeitsplatte abnehmen........................................................................................................10
Einbau und Befestigung an durch gehen der Arbeitsplatte......................................10

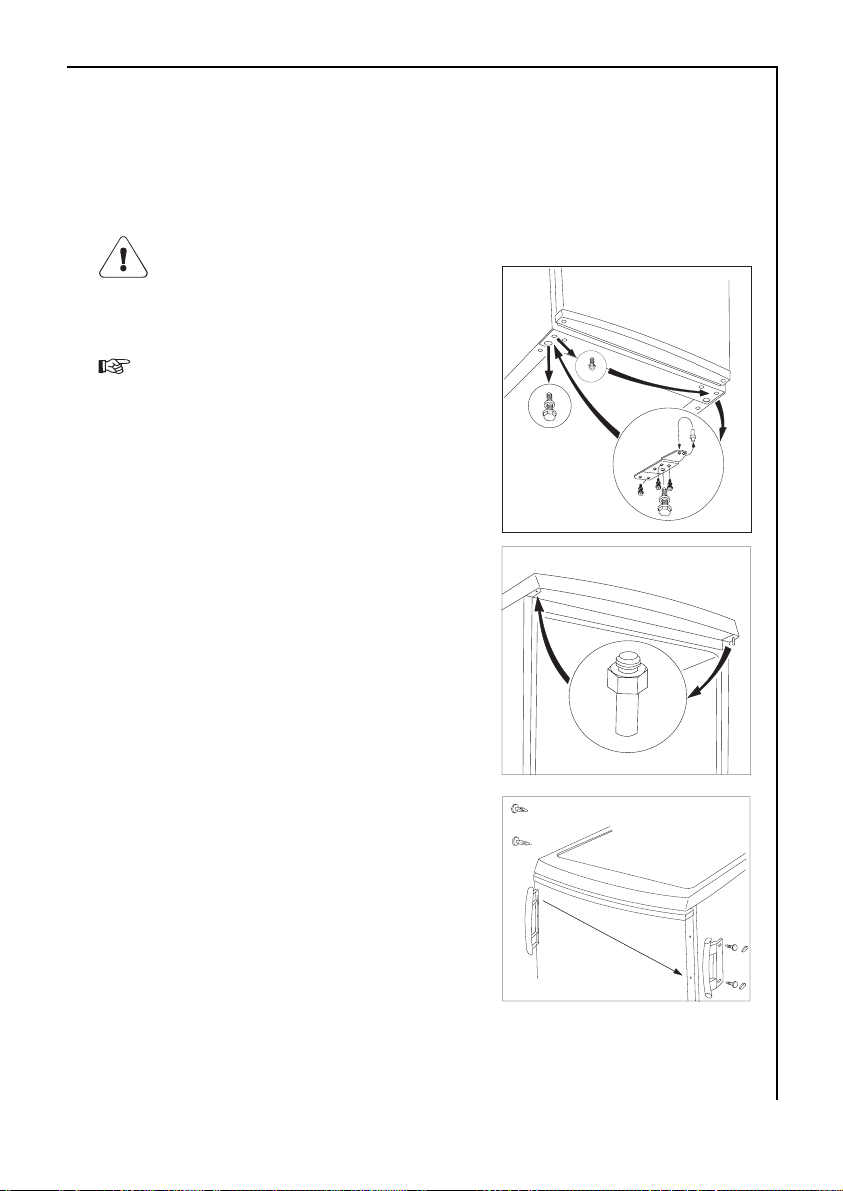

Türanschlag wechseln...........................................................................................................11

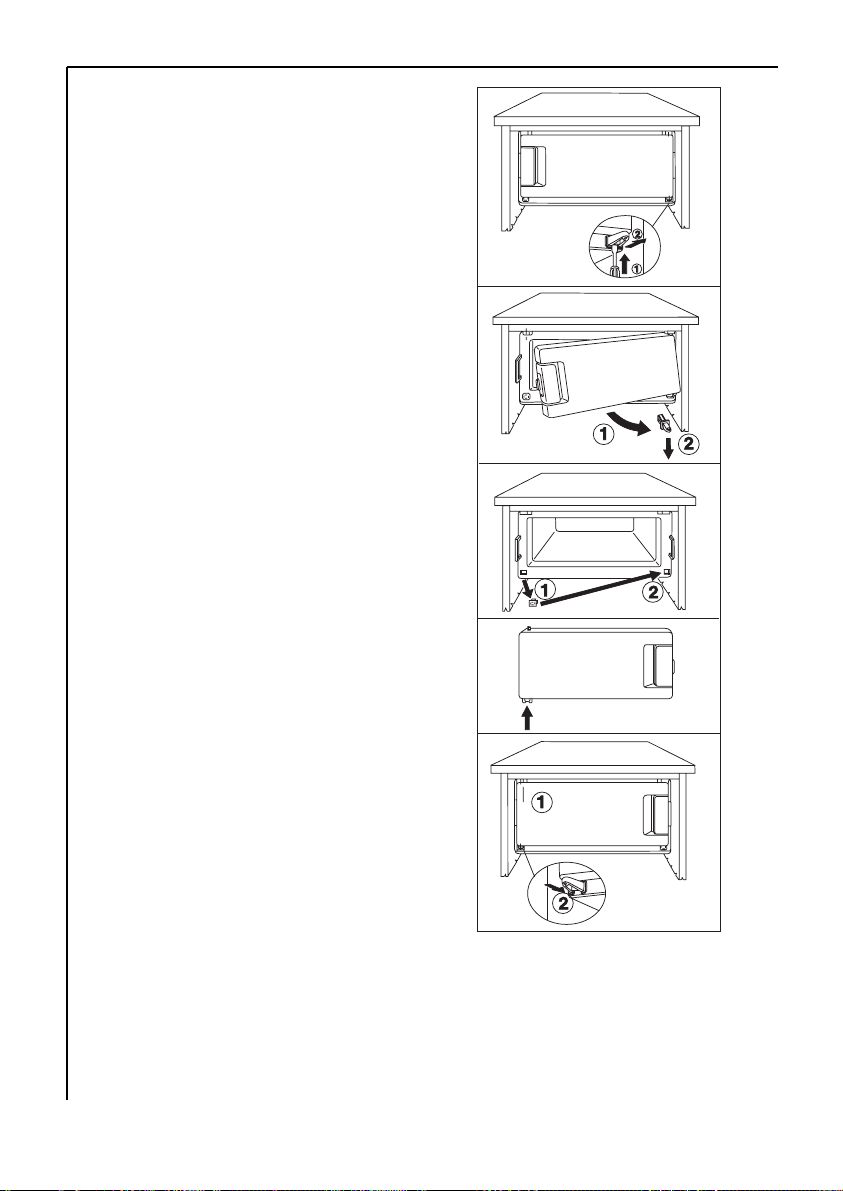

Anschlagwechsel der Gefrierfachtür.................................................................................12
Elektrischer Anschluss ...........................................................................................................13
Gerätebeschreibung..............................................................................................................14

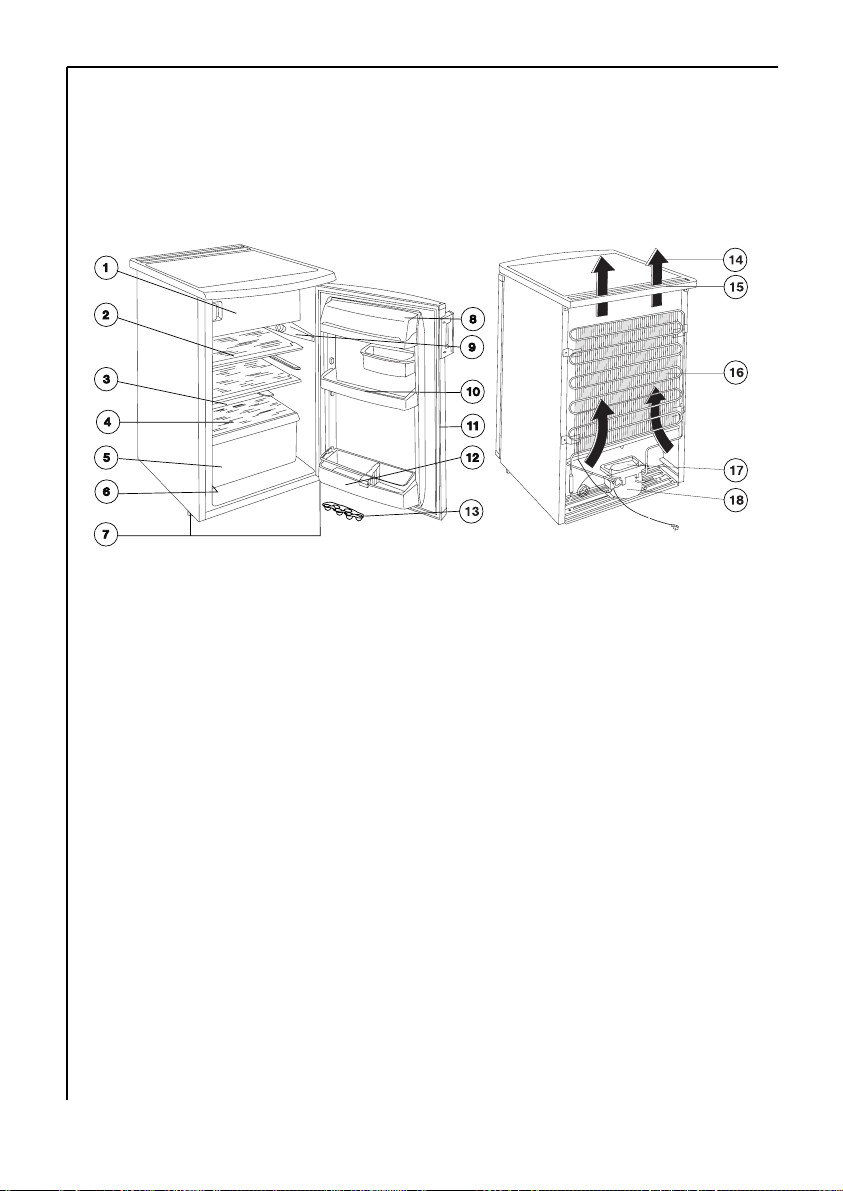

Geräteansicht...........................................................................................................................14
Vor Inbetriebnahme ..............................................................................................................15

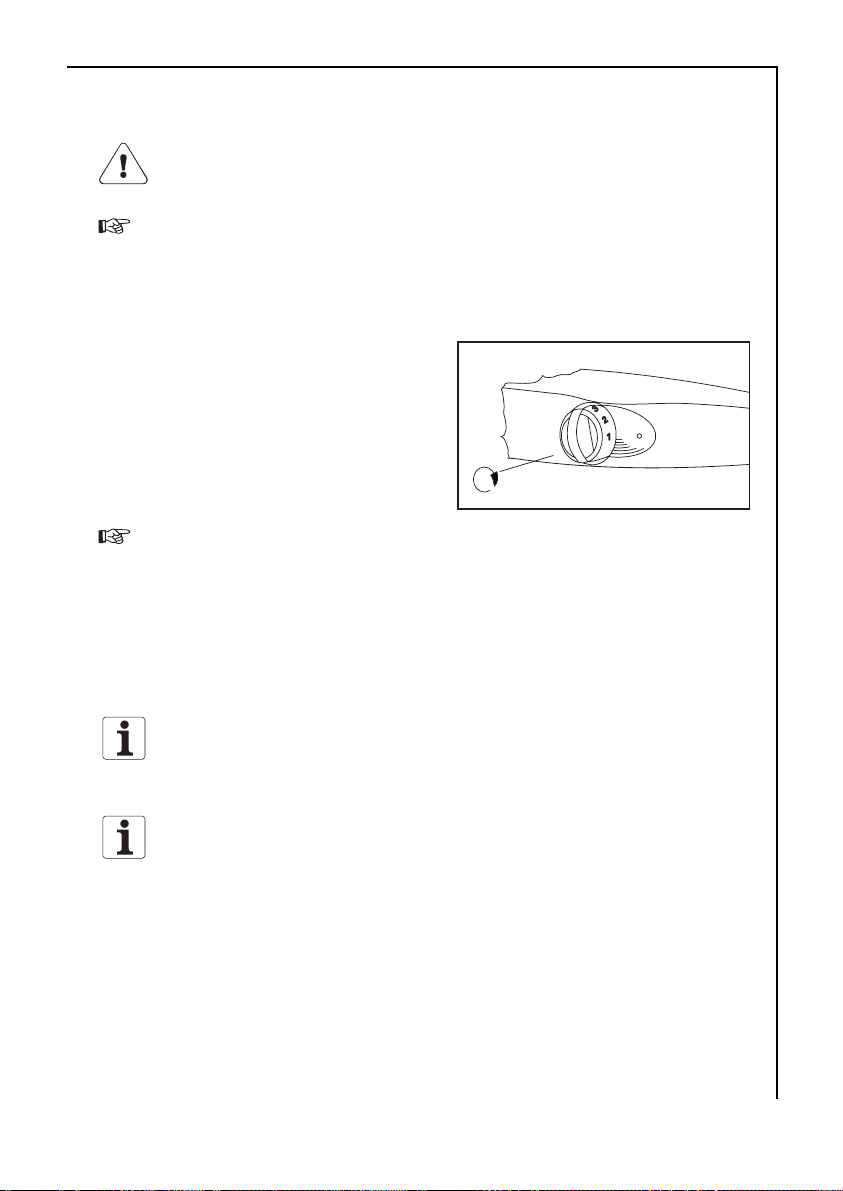

Inbetriebnahme und Temperaturregelung...................................................................15
Gerät abschalten....................................................................................................................16
Innenausstattung ..................................................................................................................17
Abstellflächen ..........................................................................................................................17
Richtig lagern..........................................................................................................................18
Einfrieren und Tiefkühllagern...........................................................................................19
Eiswürfel bereiten .................................................................................................................20
Page 4
Inhalt
4
Abtauen......................................................................................................................................21
Der Kühlraum taut automatisch ab..................................................................................21
Gefrierfach abtauen...............................................................................................................21
Reinigung und Pflege...........................................................................................................22
Tips zur Energie-Einsparung .............................................................................................23
Was tun, wenn .......................................................................................................................24
Abhilfe bei Störungen...........................................................................................................24

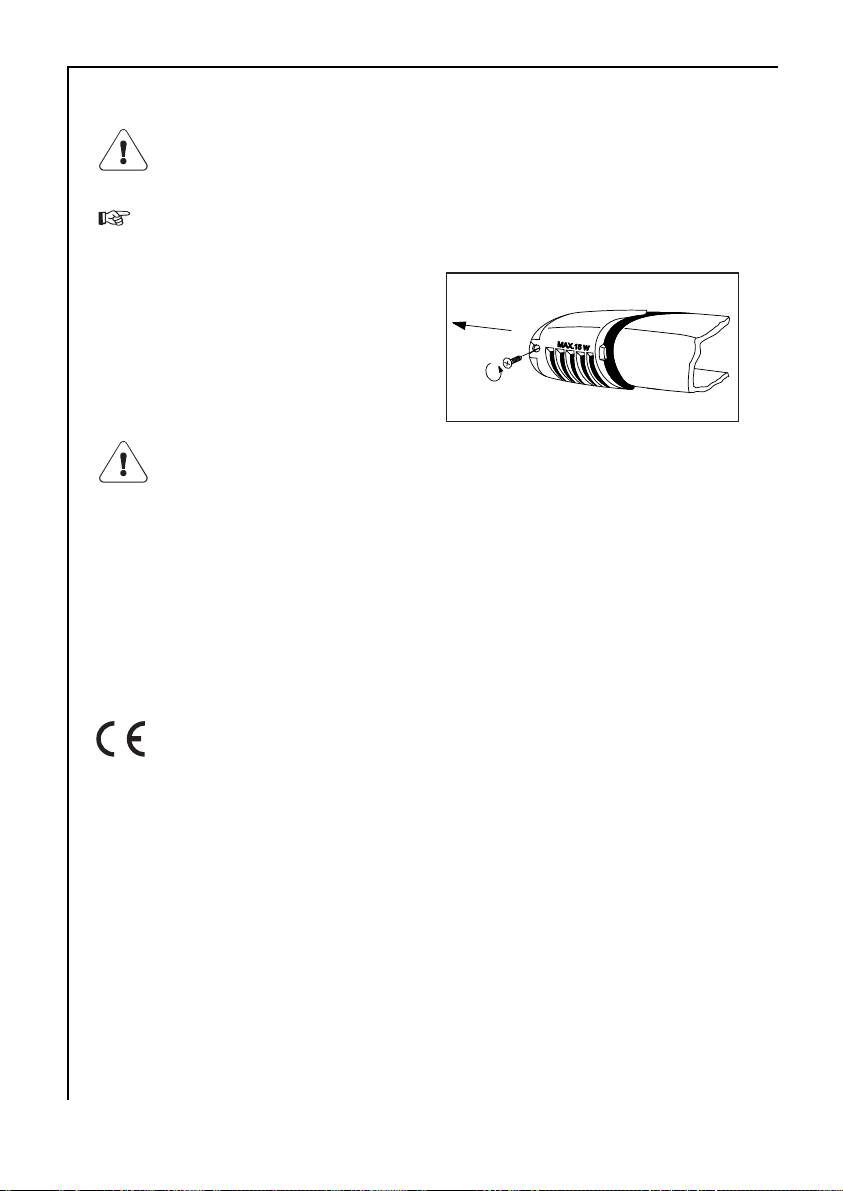

Lampe auswechseln................................................................................................................26
Bestimmungen, Normen, Richtlinien.............................................................................26
Betriebsgeräusche.................................................................................................................27
Fachbegriffe.............................................................................................................................27
Kundendienst ..........................................................................................................................30
Page 5
5
Sicherheit
Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt,
Sie mit folgenden Sicherheitshinweisen vertraut zu machen:
Bestimmungsgemäße Verwendung
Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich
zum Kühlen, Einfrieren und Tiefkühllagern von Lebensmitteln sowie zur
Eisbereitung. Wird das Gerät zweckentfremdet oder falsch bedient, kann
vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgründen nicht zulässig.
Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum Kühlen,
Einfrieren und Tiefkühllagern von Lebensmitteln benutzen, beachten Sie bitte
die für Ihren Bereich gültigen gesetzlichen Bestimmungen.
Vor der ersten Inbetriebnahme
Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes
Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte
an den Lieferanten.
Überprüfen Sie beim Aufstellen des Gerätes, daß es nicht auf dem
Netzkabel steht.
Kältemittel
Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R 600a),
ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.
Warnung - Achten Sie beim Transportieren und Aufstellen des Gerätes
darauf, daß keine Teile des Kältemittelkreislaufs beschädigt werden.
Bei Beschädigung des Kältemittelkreislaufs:
- offenes Feuer und Zündquellen unbedingt vermeiden;
- den Raum, in dem das Gerät steht, gut durchlüften.
Sicherheit von Kindern
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.
Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen.
Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene
Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch
verhindern Sie, daß sich spielende Kinder im Gerät einsperren (Erstikkungsgefahr!) oder in andere lebensgefährliche Situationen geraten.
Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft
nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen
Sie Kinder nicht mit dem Gerät spielen.:
Weisen Sie Kinder auf mögliche Gefahren hin und weisen Sie sie in den
korrekten Gebrauch des Gerätes ein.
Page 6
Sicherheit
6
Im Alltagsbetrieb
Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter
mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
Flaschen und Dosen dürfen nicht in das Gefrierfach. Sie können springen, wenn
der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar explodieren! Legen
Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in das Gefrierfach. Ausnahme:
Hochprozentige Spirituosen können im Gefrierfach gelagert werden.
Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den
Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und
Verletzungen verursachen.:
Weisen Sie Kinder auf diese Gefahr hin!
Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran
festfrieren.
Warnung - Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte
etc.) im Kältegerät betreiben, die nicht vom Hersteller freigegeben wurden.
Warnung - Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen
die Lüftungsöffnungen der Geräteverkleidungen oder des Aufbaus von
Einbaumöbeln nicht abgedeckt oder zugestellt werden.
Warnung - Um den Abtauvorgang zu beschleunigen, keine mechanischen
oder künstlichen Hilfsmittel verwenden, als die vom Hersteller empfohlenen.
Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den
Netzstecker ziehen oder Sicherung in der Wohnung abschalten bzw.
herausdrehen.
Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht
verwendet werden.
Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite
eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann
überhitzen und einen Brand verursachen.
Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel
stellen. Kurzschluss- und Brandgefahr!
Im Störungsfall
Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte zuerst in
dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort
aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte keine weiteren
Arbeiten selbst aus.
Kältegeräte dürfen nur von Fachkräften repariert werden. Durch
unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall bitte an Ihren Fachhändler oder an
unseren Kundendienst.
Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders
wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des
Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.
Page 7
7
Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder
vom Kundendienst ersetzt werden.
Den Netzstecker niemals in eine lockere oder beschädigte Steckdose
stecken. Stromschlag- und Brandgefahr!
Entsorgung
Information zur Geräteverpackung
Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle
verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden
und sind folgendermaßen gekennzeichnet:
>PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
>PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich
FCKW-frei.
Entsorgung von Altgeräten
Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden.
Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausgedient
hat - auch für Ihr neues Gerät.
Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar
machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene
Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern
Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder
in andere lebensgefährliche Situationen geraten.
Entsorgungshinweise:
Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der
Geräterückseite, darf nicht beschädigt werden.
Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung.
Gerät transportieren
Um das Gerät zu transportieren sind zwei Personen erforderlich.
Das Gerät stehend und möglichst in Originalverpackung transportieren.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.
1. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.
Eventuelle Kleberückstände können Sie mit Reinigungs- oder Waschbenzin
entfernen.
Page 8
8
Aufstellen
Aufstellort
Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die
einwandfreie Funktion des Gerätes aus.
Daher sollte das Gerät
- nicht direkter Sonneneinstrahlung ausgesetzt sein;
- nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen
stehen;
- nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse
entspricht, für die das Gerät ausgelegt ist.
Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des
Gerätes befindet.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher
Klimaklasse zugeordnet ist:
Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C
Ist die Aufstellung neben einer Wärmequelle unvermeidbar, sind folgende
seitliche Mindestabstände einzuhalten:
- zu Elektroherden 3 cm;
- zu Öl- und Kohleherden 30 cm.
Können diese Abstände nicht eingehalten werden, ist eine Wärmeschutzplatte zwischen Herd und Kältegerät erforderlich.
Steht das Kältegerät neben einem anderen Kühl- oder Gefriergerät, ist ein
seitlicher Abstand von 5 cm erforderlich, damit sich an den Geräteaußenseiten kein Schwitzwasser bildet.
Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise hohen
Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen.
Wird in der Nähe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und
Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen
Einbausituationen können hier keine detailierten Angaben erfolgen.
Eine Erwärmung des Kältegerätes ist durch ausreichenden Abstand und
Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die
ordnungsgemäße Be- und Entlüftung des Kältegerätes muß gewährleistet
sein.
Page 9
Aufstellen
9
Ihr Kältegerät braucht Luft
Die Luftzuführung erfolgt unter
der Tür durch den Lüftungsschlitz zwischen Kühlgerät und
Aufstellfläche, die Entlüftung
durch das obere Lüftungsgitter.
Achten Sie darauf, daß diese
Öffnungen nicht durch
Sockelblenden oder Geschirr
abgedeckt werden.
Achtung! Falls das Gerät z. B.
unter einem Oberschrank
aufgestellt wird, muß ein
Abstand von mindestens 10 cm
zwischen Oberkante Gerät und
dem darüber angebrachten
Möbel eingehalten werden (A).
Gerät ausrichten
1. Das Gerät muß einen waagerechten und festen Stand haben. Boden-
unebenheiten bitte ausgleichen durch Ein- oder Herausdrehen der beiden
Verstellfüße vorne.
Einbau unter einer Arbeitsplatte
Das Kältegerät kann unter einer
durchgehenden Arbeitsplatte
eingebaut werden. Hierzu muß
die Arbeitsplatte auf dem
Kältegerät abgenommen
werden (siehe Arbeitsplatte
abnehmen).
Die minimal erforderliche Höhe
bis zur durchgehenden
Arbeitsplatte beträgt 820 mm.
Zur Sicherstellung einer einwandfreien Be- und Entlüftung
ist in der Arbeitsplatte hinten
eine Luftaustrittsöffnung von
mindestens 200 cm
2
vorzu-
sehen. Ein passendes Lüftungsgitter in weiß ist als Sonderzubehör erhältlich.
Die Schnittflächen der Arbeitsplatte mit geeigneten Mitteln versiegeln (z.B.
Lack) um ein Aufquellen bei Feuchtigkeitseintritt zu vermeiden.
Page 10
Aufstellen
10
Der Abstand des Kältegerätes zur Wand muß min 30 mm betragen. Bauteile
des Kältegerätes wie Kompressor und Verflüssiger dürfen zur Vermeidung von
Geräuschen nicht an der Wand anliegen. Vor Einsetzen des Lüftungsgitters
Abstand und Lage der Bauteile überprüfen
Sonderzubehör:
A Lüftungsgitter, weiß
Arbeitsplatte abnehmen
Zum Abnehmen der Arbeitsplatte
bitte wie folgt vorgehen:
1. Befestigungsschrauben hinten rechts
und links herausdrehen.
2. Arbeitsplatte vorn leicht anheben ,
ca 20 mm nach hinten schieben und
vorn nach oben abheben.
3. Plattenhalter vorn rechts und links
abschrauben.
4. Plattenhalter und Schrauben
zusammen mit Arbeitsplatte
aufbewahren.
Einbau und Befestigung an durchgehender Arbeitsplatte
Vor dem Einbau gegebenenfalls
Türanschlag wechseln (siehe
Türanschlag wechseln)
Das Gerät vorsichtig in die Nische
einschieben.
Darauf achten dass die
Netzanschlußleitung nicht
eingeklemmt wird.
Wandabstand überprüfen (siehe
Einbau unter einer Arbeitsplatte)
Das Gerät durch Ein- oder
Herausdrehen der beiden Verstellfüße
vorne ausrichten und damit einen festen Stand gewährleisten.
Mit einer geeigneten Schraube (Wahl je nach Beschaffenheit der
Arbeitsplatte und des Abstandes Gerät zur Arbeitsplatte, nicht im
Lieferumfang) das Gerät durch das obere Türlager unter der Arbeitsplatte
befestigen. Hierbei bedarfsweise den Zwischenraum zwischen Türlager und
Arbeitsplatte mit einer geeigneten Zwischenlage (Kunststoff oder Holz, nicht
im Lieferumfang) ausgleichen. Hierdurch wird ein Verbiegen des Türlager und
mögliche Funktionsstörungen der Tür verhindert.
Page 11
Türanschlag wechseln
Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt
werden, falls der Aufstellort dies erfordert.
Wenn Sie den Türanschlagwechsel von Fachleuten durchführen lassen wollen,
wenden Sie sich bitte an den Kundendienst.
Warnung! Während des
Türanschlagwechsels darf das Gerät nicht
am Stromnetz angeschlossen sein. Vorher
Netzstecker ziehen.
1. Gerät vorsichtig nach hinten kip-pen und
auf eine Decke auf den Boden legen.
Achten Sie darauf, daß der Kom-pressor
und der Verflüssiger auf der
Geräterückseite nicht den Boden berühren.
2. Die beiden vorderen Verstellfüße
abschrauben.
3. Türlager unten rechts abschrau-ben, dazu
die drei Schrauben her-ausdrehen und das
Türlager mit dem Türlagerbolzen nach
unten abnehmen.
Schraube auf der linken Seite
herausdrehen und auf der rechten Seite
wieder eindrehen.
4. Die Tür in leicht geöffnetem Zustand nach
unten abnehmen.
5. Oberen Türlagerbolzen heraus-drehen und
an gegenüber-liegender Seite wieder
eindrehen.
6. Die Tür wieder einsetzen.
7. Türlagerbolzen gemäß Abbildung im
Türlager umsetzen.
8. Türlagerbolzen unten links in Gerätetür
einsetzen und Türlager mit den drei
Schrauben anschrau-ben.
9. Die beiden voderen Verstellfüße
anschrauben und Gerät aufstellen.
10 . Türgriff von links nach rechts umsetzen und
Bohrungen mit den Lochabdeckstiften
verschließen.
11
Page 12
Türanschlag wechseln
12
Anschlagwechsel der
Gefrierfachtür
1. Mit Hilfe eines Schraubendrehers
die Rastung unten im Türlager
nach vorn drücken.
2. Unteres Türlager zusammen mit
der Gefrierfachtür nach vorn
herausnehmen.
3. Den Abdeckstopfen links unten
entfernen und auf
gegenüberliegender Seite
einsetzen.
4. Gefrierfachtür um 180° drehen
dann unteres Türlager auf den
unteren Bolzen der Gefrierfachtür
aufsetzen.
5. Den oberen Bolzen der
Gefrierfachtür in die freie Öffnung
einsetzen, dann unteres Türlager
zusammen mit der Gefrierfachtür
bis zum Einrasten eindrücken.
Page 13
13

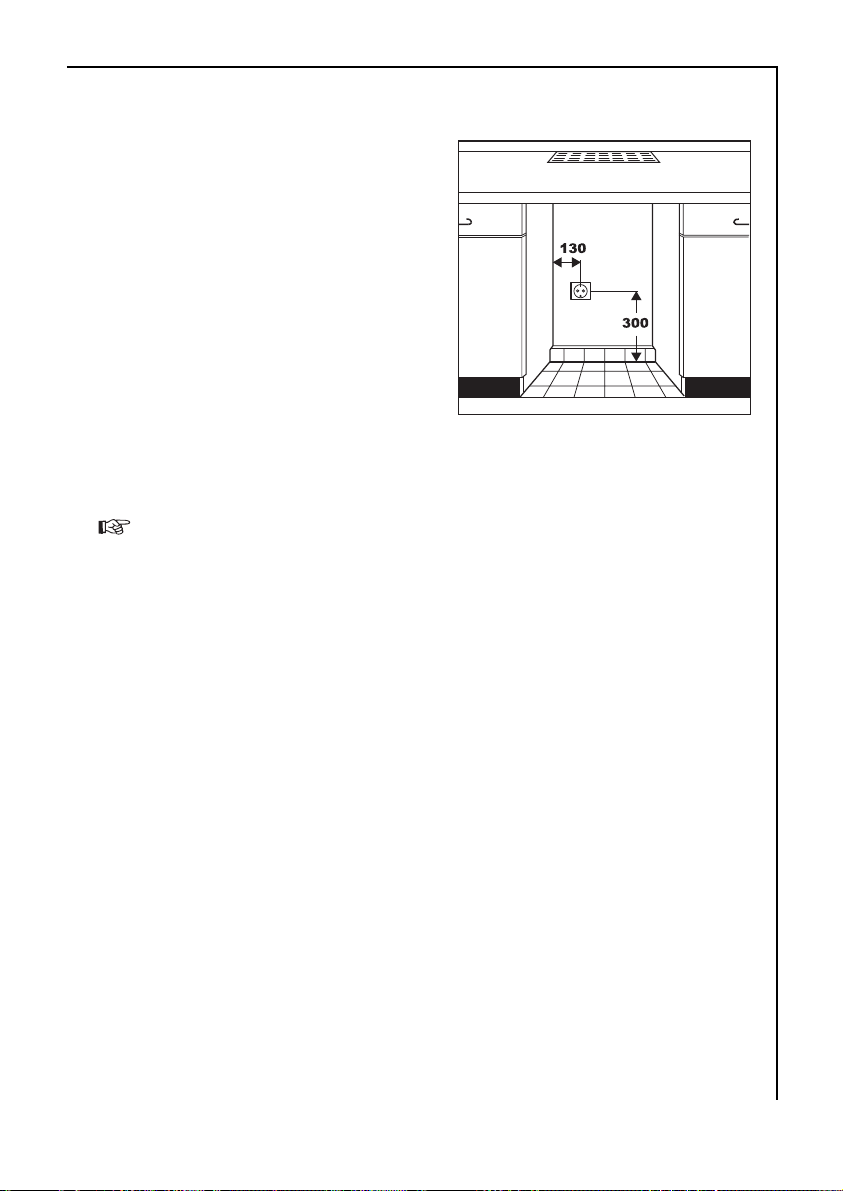

Elektrischer Anschluss
Für den elektrischen Anschluss ist
eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein,
dass ein Ziehen des Netzsteckers
möglich ist. Wird das Gerät unter
eine durchgehende Arbeitsplatte
eingebaut, ist die Steckdose
gemäß Abbildung vorzusehen.
Die elektrische Absicherung muss
mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete
Maßnahme in der Elektroinstallation sicherstellen, dass das Gerät vom Netz getrennt werden kann (z. B.
Sicherung, LS-Schalter, Fehlerstrom-Schutzschalter oder dergleichen mit
einer Kontaktöffnungsweite von min. 3 mm).
Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob
Anschlussspannung und Stromart mit den Werten des Stromnetzes am
Aufstellort übereinstimmen.
Z. B.: AC 220 ... 240 V 50 Hz oder
220 ... 240 V ~ 50 Hz
(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz).
Das Typschild befindet sich links im Innenraum des Gerätes.
Page 14
14

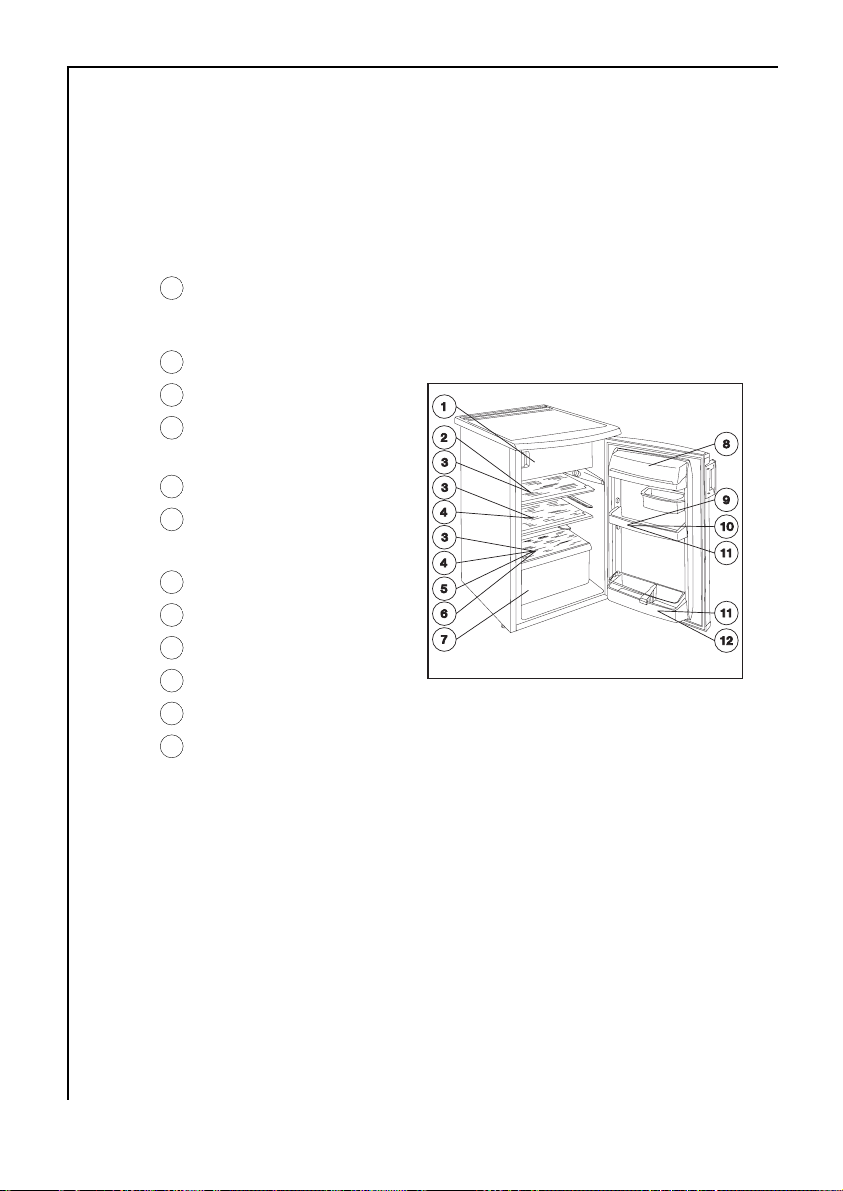

1 Gefrierfach
2 Abstellflächen
3 Tauwasserablauf
4 Abstellfläche aus Glas
5 Obst-/Gemüseschale
6 Typschild
7 Verstellbare Füße
8 Butter-/Käsefach mit Klappe
9 Temperaturregler und
Innenbeleuchtung
10 Türabstellfach
11 Türdichtung
12 Flaschenfach
13 Eierablage
14 Luftabfluß
15 Belüftungsgitter
16 Verflüssiger
17 Tauwasser-Auffangschale
18 Kompressor
Gerätebeschreibung
Geräteansicht
(verschiedene Modelle)
Page 15
15
Vor Inbetriebnahme
Lassen Sie das Gerät vor Anschluß an das Netz und vor der ersten Inbetriebnahme 2 Stunden stehen, damit das Öl zum Kompressor zurückfließen
kann. Andernfalls könnte der Kompressor beschädigt werden.
1. Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetriebnahme
reinigen (siehe Abschnitt "Reinigung und Pflege").
Inbetriebnahme und Temperaturregelung
Der Temperaturregler befindet sich
im Kühlraum rechts oben. Er ist
zugleich der EIN/AUS-Schalter.
Stellung „0” = Kühlung aus
Stellung „1” = wärmste Innen-
temperatur
Stellung „5” = kälteste Innen-
temperatur
1. Netzstecker in die Steckdose stecken.
2. Gewünschte Temperatur durch Drehen des Temperaturreglers einstellen.
Die Innenbeleuchtung geht an. Der Kompressor startet und läuft dann
automatisch.
3. Falls Sie höhere oder tiefere Temperatur wünschen, drehen Sie den
Temperaturregler auf wärmere bzw. kältere Einstellung.
Hinweis: Bei Änderung der Einstellung läuft der Kompressor nicht sofort an,
wenn gerade automatisch abgetaut wird.
Da die Lagertemperatur im Kühlraum schnell erreicht wird, können Sie gleich
nach dem Einschalten Kühlgut einlagern.
Achtung! Warten Sie mit dem Einlagern von Gefriergut, bis die Gefrier-
fachtemperatur -18 °C erreicht hat.
Aus ernährungswissenschaftlicher Sicht ist +5 °C für den Kühlraum und -18 °C
für das Gefrierfach als ausreichend kalte Lagertemperatur anzusehen.
Page 16
16
Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:
- Umgebungstemperatur;
- Menge und Temperatur der eingelagerten Lebensmittel;
- Häufiges oder langes Öffnen der Tür;
- ein Fehler am Gerät.
Deshalb muß die Temperaturregler-Einstellung eventuell den gegebenen
Einflüssen angepaßt werden.
Wichtig!
Hohe Umgebungstemperatur (z. B. an heißen Sommertagen) und kalte
Einstellung des Temperaturreglers (Stellung "5") kann zu Dauerbetrieb des
Kompressors führen.
Grund: Der Kompressor muß ununterbrochen laufen, um bei hoher
Umgebungstemperatur die tiefe Temperatur im Gerät zu halten. Das Gerät
taut dann nicht mehr ab - denn automatisches Abtauen ist nur bei
stillstehendem Kompressor möglich (siehe auch Abschnitt automatisches
"Abtauen"). Starke Reifbildung an der Kühlraumrückwand ist die Folge.
Stellen Sie in diesem Fall den Temperaturregler auf eine wärmere Einstellung
zurück (Stellung "3" bis "4"). Bei dieser Einstellung wird der Kompressor
geregelt und der Abtauvorgang wieder automatisch eingeleitet.
Gerät abschalten
1. Zum Abschalten den Temperaturregler auf Stellung "0" drehen.
Soll das Gerät für längere Zeit außer Betrieb genommen werden:
1. Gerät abschalten, dazu Temperaturregler auf Stellung "0" drehen.
2. Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
3. Gefrierfach abtauen und Gerät gründlich reinigen (siehe Abschnitt
"Reinigung und Pflege").
4. Türen anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
Inbetriebnahme und Temperaturregelung
Page 17
17
Innenausstattung
Abstellflächen
Die Abstellfläche aus Glas muß in den untersten Führungen über den Obstund Gemüseschalen eingeschoben sein, damit Obst und Gemüse länger frisch
bleiben.

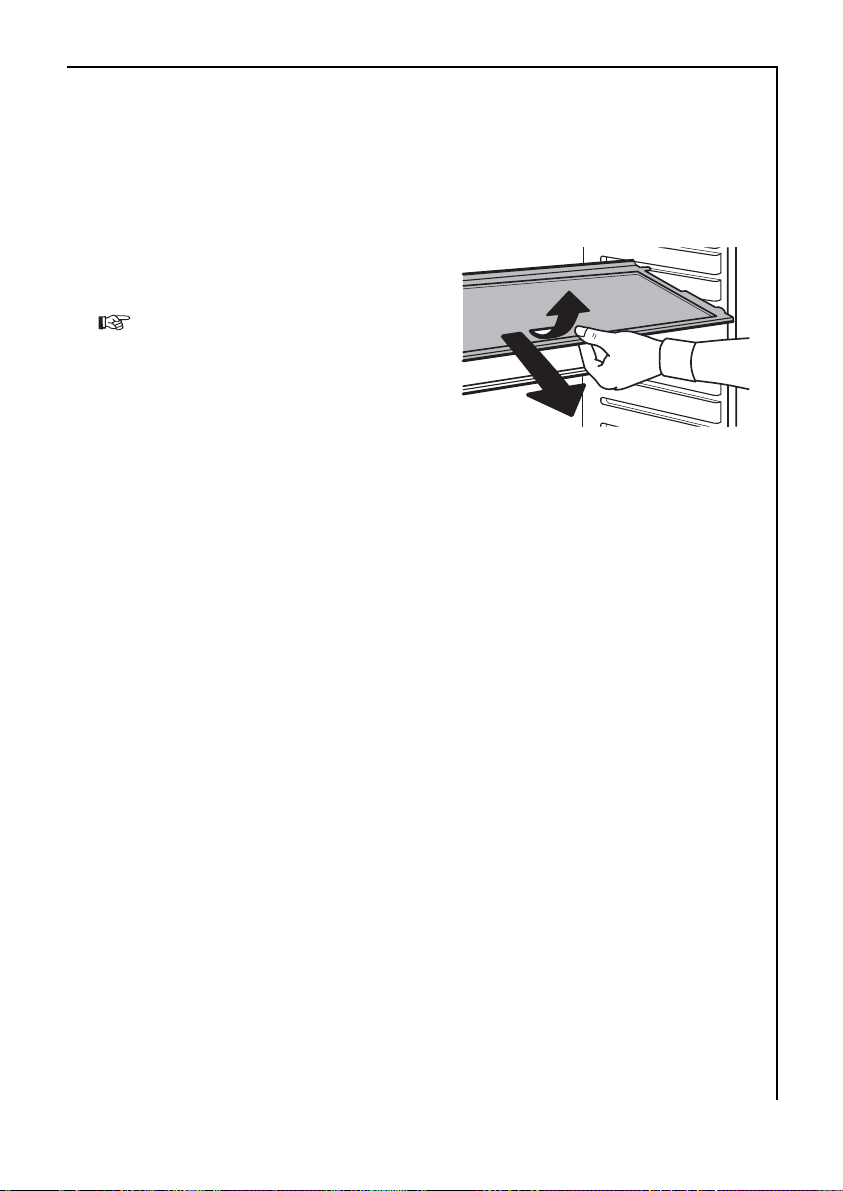

Die übrigen Abstellflächen sind
höhenverstellbar:
1. Dazu die Abstellfläche nach vorne
ziehen, bis sie sich herausnehmen
läßt.
2. Abstellfläche in eine andere Höhe
einsetzen.
Page 18
18
Richtig lagern
Im Kühlraum ergeben sich, physikalisch bedingt, unterschiedliche
Temperaturbereiche. Der kälteste Bereich befindet sich auf der untersten
Abstellfläche über den Obst- und Gemüseschalen. Wärmere Bereiche sind die
oberen Abstellflächen und die Abstellfächer an der Tür. An welcher Stelle im
Kühlraum geeignete Temperaturen für verschiedene Arten von Lebensmitteln
vorliegen, zeigt nebenstehendes Einordnungsbeispiel.
1 Tiefgekühlte Lebensmittel,
Eis, Eiscreme,
Einfrieren frischer Lebensmittel
2 Desserts, Torten, fertige Speisen,
3 Lebensmittel im Behälter
4 Angebrochene Dose,
Konserven
5 Milch, Milchprodukte
6 Frisches Fleisch, Aufschnitt,
Wurs t
7 Obst, Gemüse, Salat
8 Butter, Käse
9 Eier
10 Joghurt, kleine Konserven
11 Kleine Flaschen, Getränke
12 Große Flaschen, Getränke
Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum, um
Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes
Kühlgut zu vermeiden.
Zum Verpacken eignen sich:
- Frischhaltebeutel und -folien aus Polyäthylen;
- Kunststoffbehälter mit Deckel;
- Spezielle Hauben aus Kunststoff mit Gummizug;
- Aluminiumfolie.
Page 19
19
Einfrieren und Tiefkühllagern
Zum Einfrieren und Tiefkühllagern von Lebensmitteln dient das Gefrierfach.
Achtung!
Vor dem Einfrieren von Lebensmitteln sowie dem Lagern bereits gefrorenen
Tiefkühlguts muß die Temperatur im Gefrierfach -18 °C oder kälter sein.
Nicht zu große Mengen, bis maximal 2 kg in 24 Stunden einfrieren. Sie
erreichen eine bessere Qualität, wenn die Lebensmittel rasch bis zum Kern
durchgefroren werden.
Warme Lebensmittel vor dem Einbringen in den Gefrierraum abkühlen
lassen. Die Wärme führt zu verstärkter Eisbildung und zu höherem
Energieverbrauch.
Auf die Lagerzeit bzw. auf das Haltbarkeitsdatum von gekauften Tiefkühlprodukten achten
Nur verpacktes Tiefkühlgut einlagern, damit es nicht austrocknet, nicht
den Geschmack verliert und keine Geschmacksübertragung auf anderes
Tiefkühlgut erfolgen kann.
Einmal aufgetaute Lebensmittel ohne weitere Verarbeitung (garen zu
Fertiggerichten) auf keinen Fall ein zweites Mal einfrieren.
1. Alle Lebensmittel vor dem Einfrieren luftdicht verpacken, damit sie nicht
austrocknen, nicht den Geschmack verlieren und keine
Geschmacksübertragung auf anderes Tiefkühlgut erfolgen kann.
Vorsicht! Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten
daran festfrieren.
2. Die verpackten Lebensmittel auf den Boden des Gefrierfachs legen. Nicht
gefrorene Ware darf bereits gefrorene Ware nicht berühren, die gefrorene
Ware kann sonst antauen.
Geeignet zum Verpacken von Gefriergut sind:
- Gefrierbeutel und -folie aus Polyäthylen;
- spezielle Gefriergutdosen;
- Aluminiumfolie, extra stark.
Zum Verschließen von Beuteln und Folien eignen sich:
Plastikklemmen, Gummiringe oder Klebebänder.
Vor dem Verschließen die Luft aus Beuteln und Folien streichen, denn Luft
begünstigt das Austrocknen des Gefrierguts.
Flache Päckchen formen, diese frieren schneller durch.
Gefriergutdosen nicht bis zum oberen Rand mit flüssigem oder breiigem
Gefriergut füllen, da sich Flüssiges beim Gefrieren noch ausdehnt.
Page 20
20
Eiswürfel bereiten
1. Eiswürfelschale zu 3/4 mit kaltem Wasser füllen, in das Gefrierfach stellen
und gefrieren lassen.
2. Zum Herauslösen der fertigen Eiswürfel die Eiswürfelschale verwinden oder
kurz unter fließendes Wasser halten.
Achtung! Eine eventuell angefrorene Eiswürfelschale keinesfalls mit spitzen
oder scharfkantigen Gegenständen ablösen. Einen Löffelstiel oder
dergleichen verwenden.
Page 21
21
Abtauen
Der Kühlraum taut automatisch ab
Die Rückwand des Kühlraums bereift, während der Kompressor läuft, und
taut ab, wenn der Kompressor stillsteht.
Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kühlraumes
aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor
geleitet und dort verdunstet.

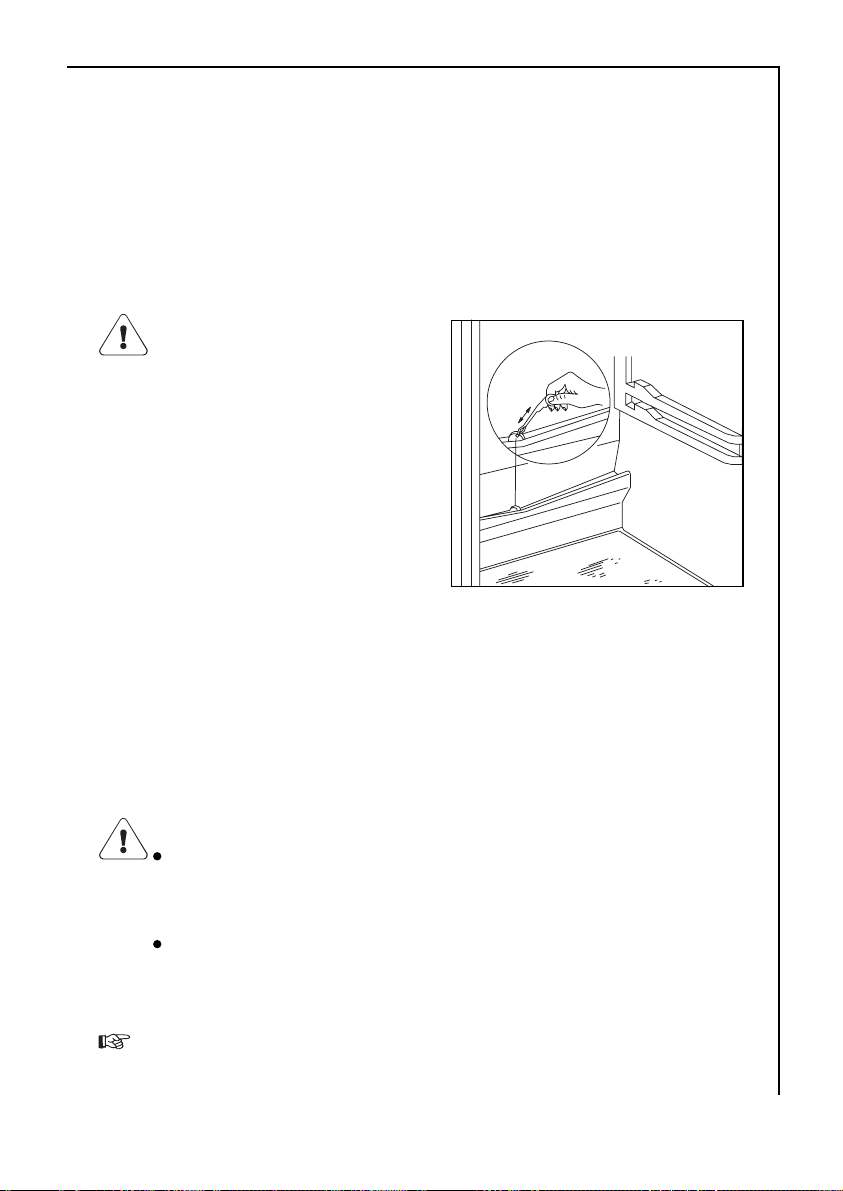

Kontrollieren und reinigen Sie bitte
den Tauwasserablauf regelmäßig,
sonst könnte im Falle einer
Verstopfung das angesammelte
Wasser in die Isolierung gelangen
und somit zu einer vorzeitigen
Funktionsstörungen des Gerätes
führen.
Verwenden Sie beim Reinigen des
Tauwasserablaufes das mitgelieferte
und auch in der Abb. dargestellte
Reinigungsgerät. Bewahren Sie es am
Tauwasserablauf auf.
Gefrierfach abtauen
Während des Betriebs und beim Öffnen der Tür schlägt sich Feuchtigkeit im
Gefrierfach, vorzugsweise oben in der Mitte, als Reif nieder. Entfernen Sie
diesen Reif von Zeit zu Zeit mit einem weichen Kunststoffschaber, z. B.
Teigkratzer. Keinesfalls harte oder spitze Gegenstände dazu benutzen.
Abgetaut werden soll immer dann, wenn die Reifschicht eine Dicke von ca. 4
Millimeter erreicht hat; mindestens jedoch einmal im Jahr. Ein geeigneter
Zeitpunkt zum Abtauen ist dann, wenn das Gerät leer oder nur wenig
beladen ist.
Warnung!
Keine elektrischen Heiz- oder Wärmegeräte und keine anderen
mechanischen oder künstlichen Hilfsmittel verwenden, um den
Abtauvorgang zu beschleunigen, mit Ausnahme der in dieser
Gebrauchsanweisung empfohlenen.
Keine Abtausprays verwenden, sie können gesundheitsschädlich sein
und/oder kunststoffschädigende Stoffe enthalten.
Vorsicht! Berühren Sie Tiefkühlgut nicht mit nassen Händen. Die Hände
könnten daran festfrieren.
1. Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und
abgedeckt an einem kühlen Ort lagern.
Page 22
22
2. Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw.
herausdrehen.
Sie können den Abtauvorgang beschleunigen, indem Sie einen Topf mit
warmem Wasser in das Gefrierfach stellen. Nehmen Sie außerdem abfallende
Eisstücke schon vor dem völligen Abtauen heraus.
3. Nach dem Abtauen Gefrierfach gründlich reinigen (siehe Abschnitt
"Reinigung und Pflege").
Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich
Innenausstattung, regelmäßig gereinigt werden.
Warnung!
Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungsarbeiten Gerät
abschalten und Netzstecker ziehen oder Sicherung abschalten bzw.
herausdrehen.
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte
in elektrische Bauteile gelangen, Stromschlaggefahr! Heißer Dampf kann
zu Schäden an Kunststoffteilen führen.
Das Gerät muß trocken sein, bevor Sie es wieder in Betrieb nehmen.
Achtung!
Ätherische Öle und organische Lösungsmittel können Kunststoffteile
angreifen, z. B.
- Saft von Zitronen- oder Apfelsinenschalen;
- Buttersäure;
- Reinigungsmittel, die Essigsäure enthalten.
- Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
Keine scheuernden Reinigungsmittel verwenden.
1. Gefrierfach vor dem Reinigen abtauen (siehe Abschnitt "Abtauen").
2. Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw.
herausdrehen.
3. Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem
Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.
4. Anschließend mit klarem Wasser nachwischen und trockenreiben.
5. Das Tauwasser-Ablaufloch an der Rückwand des Kühlraumes regelmäßig
kontrollieren. Ein verstopftes Tauwasser-Ablaufloch mit Hilfe eines
Reinigungsstiftes oder einem Stück Draht frei machen.
Staubablagerungen am Verflüssiger verringern die Kühlleistung und erhöhen
den Energieverbrauch. Deshalb einmal im Jahr den Verflüssiger, das
Metallgitter an der Geräterückseite mit einer weichen Bürste oder mit dem
Staubsauger vorsichtig reinigen.
6. Nachdem alles trocken ist, Gerät wieder in Betrieb nehmen.
Page 23
23
Tips zur Energie-Einsparung
Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der
Kompressor häufiger und länger.
Ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite gewährleisten. Lüftungsöffnungen niemals abdecken.
Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen
lassen.
Tür nur so lange wie nötig geöffnet lassen.
Die Temperatur nicht kälter als nötig einstellen.
Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tief-
kühlgut wird so zur Kühlung im Kühlraum genutzt.
Den Verflüssiger an der Geräterückseite immer sauber halten.
Page 24
24
Was tun, wenn ...
Abhilfe bei Störungen
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen
Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können.
Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende
Informationen im konkreten Fall nicht weiterhelfen.
Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an
Ihren Fachhändler oder an unseren Kundendienst.
Störung
Gerät arbeitet nicht.
Die Kühlraum - bzw.
Gefrierfachtemperatur ist
nicht ausreichend.
Gerät kühlt zu stark.
Mögliche Ursache
Gerät ist nicht eingeschaltet.
Netzstecker ist nicht
eingesteckt oder lose.
Sicherung hat ausgelöst
oder ist defekt.
Steckdose ist defekt.
Temperatur ist nicht
richtig eingestellt.
Tür war längere Zeit
geöffnet.
Innerhalb der letzten 24
Stunden wurden größere
Mengen warmer Lebensmittel eingelagert.
Das Gerät steht neben
einer Wärmequelle.
Temperatur ist zu kalt eingestellt.
Abhilfe
Gerät einschalten.
Netzstecker einstecken.
Sicherung überprüfen,
gegebenenfalls erneuern.
Störungen am Stromnetz
behebt Ihr Elektrofachmann.
Bitte im Abschnitt “Inbetriebnahme und Temperaturregelung” nachsehen.
Tür nur so lange wie nötig
geöffnet lassen.
Kältere Temperaturreglerstellung wählen.
Bitte im Abschnitt “Aufstellort” nachsehen.
Temperaturregler auf wärmere Einstellung drehen.
Page 25
25
Was tun, wenn ...
Störung
Innenbeleuchtung funktioniert nicht.
Starke Reifbildung im
Gerät, evtl. auch an der
Türdichtung.
Wasser am Kühlraumboden oder auf den Abstellflächen.
Ungewöhnliche Geräusche.
Nach Änderung der
Temperatureinstellung
läuft der Kompressor nicht
sofort an.
Mögliche Ursache
Lampe ist defekt.
Türdichtung ist undicht
(evtl. nach Türanschlagwechsel).
Tauwasser-Ablaufloch ist
verstopft.
Gerät steht nicht gerade.
Gerät hat Kontakt mit der
Wand oder mit anderen
Gegenständen.
Ein Teil, z. B. ein Rohr, an
der Geräterückseite
berührt ein anderes Geräteteil oder die Wand.
Dies ist normal, es liegt
keine Störung vor.
Abhilfe
Bitte in diesem Abschnitt
nachsehen unter „Lampe
auswechseln”.
An den undichten Stellen
Türdichtung vorsichtig mit
einem Haartrockner erwärmen (nicht wärmer als
ca. 50 °C). Gleichzeitig die
erwärmte Türdichtung von
Hand so in Form ziehen,
daß sie wieder einwandfrei
anliegt.
Tauwasser-Ablaufloch mit
Hilfe eines Reinigungsstiftes
frei machen (siehe Abschnitt
”Reinigung und Pflege”).
Vordere Verstellfüße nachjustieren.
Gerät etwas wegrücken.
Gegebenenfalls dieses Teil
vorsichtig wegbiegen.
Der Kompressor läuft nach
einiger Zeit selbsttätig an.
Page 26
26
Lampe auswechseln
Warnung! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten und
den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Lampendaten: 220-240 V, max. 15 W, Fassung: E 14
1. Zum Abschalten des Gerätes Temperaturregler auf Stellung "0" drehen.
2. Netzstecker ziehen.
3. Zum Auswechseln der Lampe
Kreuzschlitzschraube herausdrehen und Lampenabdeckung gemäß
Abbildung nach hinten abnehmen.
4. Defekte Lampe auswechseln.
5. Lampenabdeckung wieder einset-
zen und Kreuzschlitzschraube eindrehen.
Achtung! Ohne Lampenabdeckung darf das Gerät nicht betrieben werden.
Bestimmungen, Normen, Richtlinien
Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung
der für diese Geräte geltenden Normen hergestellt. Bei der Fertigung wurden
insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der
Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den
Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen
Maßnahmen getroffen.
Der Kältekreislauf wurde auf Dichtheit geprüft.
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
- 89/336/EWG vom 3.5.1989
(einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie
Page 27
27
Betriebsgeräusche
Folgende Geräusche sind charakteristisch für Kältegeräte:
Klicken
Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu
hören.
Summen
Sobald der Kompressor arbeitet, können Sie ihn summen hören.
Blubbern/Plätschern
Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes
oder plätscherndes Geräusch hören. Auch nach dem Abschalten des
Kompressors ist dieses Geräusch noch kurze Zeit hörbar.
Fachbegriffe
Kältemittel
Flüssigkeiten, die zur Kälteerzeugung verwendet werden können, nennt
man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt,
so niedrig, daß die Wärme der im Kältegerät lagernden Lebensmittel das
Kältemittel zum Sieden bzw. Verdampfen bringen kann.
Kältemittelkreislauf
Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der
Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor,
Verflüssiger sowie aus Rohrleitungen.
Verdampfer
Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt
Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem
Geräteinnenraum entzogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der
Innenwand eingeschäumt und dadurch nicht sichtbar.
Kompressor
Der Kompressor sieht aus wie eine kleine Tonne. Er wird von einem
eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich
des Gerätes untergebracht. Aufgabe des Kompressors ist es, dampfförmiges
Kältemittel aus dem Verdampfer abzuziehen, zu verdichten und zum
Verflüssiger weiterzuleiten.
Verflüssiger
Der Verflüssiger hat meist die Form eines Gitters. Im Verflüssiger wird das
vom Kompressor verdichtete Kältemittel verflüssigt. Dabei wird Wärme
frei, die über die Oberfläche des Verflüssigers an die Umgebungsluft
abgegeben wird. Der Verflüssiger ist deshalb außen, meist an der
Geräterückseite angebracht.
Page 28
28
Kundendienst
Im Kapitel "Was tun, wenn..." sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können.
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von
Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der Besuch
des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.
Wenn Sie für eine Störung keinen Hinweis in dieser Gebrauchsanweisung
finden, haben Sie zwei Möglichkeiten:
Haben Sie Fragen zu Bedienung und Gebrauch Ihres Kühlgerätes?
Dann wenden Sie sich an
AEG DIRECT INFO SERVICES 0180-5554555*,
unsere telefonische Beratung. Dort bekommen Sie Tips zum Umgang mit
Ihrem Kühlgerät und zur Nutzung der zahlreichen Funktionen.
Hat Ihr Gerät eine technische Störung?
Dann wenden Sie sich bitte an unseren Kundendienst. Unter der kostengünstigen Rufnummer 0180 322 66 22** erreichen Sie immer die
nächstgelegene Niederlassung unseres Werkskundendienstes oder einen
unserer Service-Partner.
Geben Sie dem Kundendienst die PNC-Nummer und die S-No (Seriennummer) an, die Sie auf dem Typschild finden.
Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier
einzutragen
Modellbezeichnung
Erzeugnis-Nummer (PNC)
Serien-Nummer (S-No.)
Halten Sie weiterhin möglichst genau fest:
Wie äußert sich die Störung?
Unter welchen Umständen tritt die Störung auf?
*Eur 0.12 / Minute **Eur 0.09 / Minute
Page 29
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen bei
http://www.aeg-electrolux.de
© Copyright by AEG
Technische Änderungen vorbehalten
200380310 –00- 0206
Printed by Océ Hungária Kft. 2006. 02. 21.
From the Electrolux Group. The world’s No.1 choice.
The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and
outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing
machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD
14 billion in more than 150 countries around the world.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden
behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u
mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde
afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op
met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de
winkel waar u het product hebt gekocht.
Loading...
