Sicherheit
Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt,
Sie mit folgenden Sicherheitshinweisen vertraut zu machen:
Bestimmungsgemäße Verwendung
Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet
sich zum Kühlen von Lebensmitteln. Wird das Gerät zweckentfremdet oder
falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden
übernommen werden.
Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgründen nicht zulässig.
Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum
Kühlen von Lebensmitteln benutzen, beachten Sie bitte die für Ihren
Bereich gültigen gesetzlichen Bestimmungen.
Vor der ersten Inbetriebnahme
Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes
Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte
an den Lieferanten.
Überprüfen Sie beim Aufstellen des Gerätes, daß es nicht auf dem
Netzkabel steht.
Kältemittel
Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a),
ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.
Warnung - Achten Sie beim Transportieren und Aufstellen des Gerätes
darauf, daß keine Teile des Kältemittelkreislaufs beschädigt werden.
Bei Beschädigung des Kältemittelkreislaufs:
- offenes Feuer und Zündquellen unbedingt vermeiden;
- den Raum, in dem das Gerät steht, gut durchlüften.
Sicherheit von Kindern
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.
Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen.
Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene
Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch
verhindern Sie, daß sich spielende Kinder im Gerät einsperren (Erstikkungsgefahr!) oder in andere lebensgefährliche Situationen geraten.
Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft
nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen
Sie Kinder nicht mit dem Gerät spielen!:
Weisen Sie Kinder auf mögliche Gefahren hin und weisen Sie sie in den
korrekten Gebrauch des Gerätes ein.
Das Gerät darf von Kindern und Personen, deren physische, sensorische
oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen
4
Sicherheit
5
einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht
oder nach entsprechender Einweisung durch eine Person benutzt
werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs
bewusst sind.
Im Alltagsbetrieb
Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter
mit brennbaren Stoffen, wie z.B. Spraydosen, FeuerzeugNachfüllkartuschen etc. im Kältegerät.
Warnung - Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte etc.) im Kältegerät betreiben, die nicht vom Hersteller freigegeben
wurden.
Warnung - Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen
die Lüftungsöffnungen der Geräteverkleidungen oder des Aufbaus von
Einbaumöbeln nicht abgedeckt oder zugestellt werden.
Warnung - Um den Abtauvorgang zu beschleunigen, keine mechanischen
oder künstlichen Hilfsmittel verwenden, als die vom Hersteller
empfohlenen.
Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den
Netzstecker ziehen oder Sicherung in der Wohnung abschalten bzw.
herausdrehen.
Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht
verwendet werden.
Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite
eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann
überhitzen und einen Brand verursachen.
Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel
stellen. Kurzschluss- und Brandgefahr!
Im Störungsfall
Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte zuerst in
dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort
aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte keine weiteren
Arbeiten selbst aus.
Kältegeräte dürfen nur von Fachkräften repariert werden. Durch
unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall bitte an Ihren Fachhändler oder an
unseren Kundendienst.
Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders
wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des
Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.
Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder
vom Kundendienst ersetzt werden.
Den Netzstecker niemals in eine lockere oder beschädigte Steckdose
stecken. Stromschlag- und Brandgefahr!
Entsorgung
Information zur Geräteverpackung
Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle
verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden
und sind folgendermaßen gekennzeichnet:
>PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
>PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich
FCKW-frei.
Entsorgung von Altgeräten
Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden.
Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausgedient hat auch für Ihr neues Gerät.
Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar
machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene
Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern
Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder
in andere lebensgefährliche Situationen geraten.
Entsorgungshinweise:
Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der
Geräterückseite, darf nicht beschädigt werden.
Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung.
Gerät transportieren
Um das Gerät zu transportieren sind zwei Personen erforderlich.
Das Gerät stehend und möglichst in Originalverpackung transportieren.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.
1. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.
Eventuelle Kleberückstände können Sie mit Reinigungs- oder Waschbenzin
entfernen.
6
7
Aufstellen
Aufstellort
Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die
einwandfreie Funktion des Gerätes aus.
Daher sollte das Gerät
- nicht direkter Sonneneinstrahlung ausgesetzt sein;
- nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen
stehen;
- nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse
entspricht, für die das Gerät ausgelegt ist.
Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des
Gerätes befindet.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher
Klimaklasse zugeordnet ist:
Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C
Ist die Aufstellung neben einer Wärmequelle unvermeidbar, sind folgende
seitliche Mindestabstände einzuhalten:
- zu Elektroherden 3 cm;
- zu Öl- und Kohleherden 30 cm.
Können diese Abstände nicht eingehalten werden, ist eine Wärmeschutzplatte zwischen Herd und Kältegerät erforderlich.
Steht das Kältegerät neben einem anderen Kühl- oder Gefriergerät, ist ein
seitlicher Abstand von 5 cm erforderlich, damit sich an den Geräteaußenseiten kein Schwitzwasser bildet.
Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise hohen
Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen.
Wird in der Nähe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und
Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen
Einbausituationen können hier keine detailierten Angaben erfolgen.
Eine Erwärmung des Kältegerätes ist durch ausreichenden Abstand und
Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die
ordnungsgemäße Be- und Entlüftung des Kältegerätes muß gewährleistet
sein.
Aufstellen
Ihr Kältegerät braucht Luft
Die Luftzuführung erfolgt unter
der Tür durch den Lüftungsschlitz zwischen Kühlgerät und
Aufstellfläche, die Entlüftung
durch das obere Lüftungsgitter.
Achten Sie darauf, daß diese
Öffnungen nicht durch
Sockelblenden oder Geschirr
abgedeckt werden.
Achtung! Falls das Gerät z. B.
unter einem Oberschrank
aufgestellt wird, muß ein
Abstand von mindestens 10 cm
zwischen Oberkante Gerät und
dem darüber angebrachten
Möbel eingehalten werden (A).
Gerät ausrichten
1. Das Gerät muß einen waagerechten und festen Stand haben. Boden-
unebenheiten bitte ausgleichen durch Ein- oder Herausdrehen der beiden
Verstellfüße vorne.
Einbau unter einer Arbeitsplatte
Das Kältegerät kann unter
einer durchgehenden
Arbeitsplatte eingebaut
werden. Hierzu muß die
Arbeitsplatte auf dem
Kältegerät abgenommen
werden (siehe Arbeitsplatte
abnehmen).
Die minimal erforderliche Höhe
bis zur durchgehenden
Arbeitsplatte beträgt 820 mm.
Zur Sicherstellung einer einwandfreien Be- und Entlüftung
ist in der Arbeitsplatte hinten
eine Luftaustrittsöffnung von
mindestens 200 cm
2
vorzu-sehen. Ein passendes Lüftungsgitter in weiß ist als
Sonderzubehör erhältlich.
Die Schnittflächen der Arbeitsplatte mit geeigneten Mitteln versiegeln (z.B.
Lack) um ein Aufquellen bei Feuchtigkeitseintritt zu vermeiden.
8
9
Der Abstand des Kältegerätes zur Wand muß min 30 mm betragen. Bauteile
des Kältegerätes wie Kompressor und Verflüssiger dürfen zur Vermeidung von
Geräuschen nicht an der Wand anliegen. Vor Einsetzen des Lüftungsgitters
Abstand und Lage der Bauteile überprüfen
Sonderzubehör:
A Lüftungsgitter, weiß
Arbeitsplatte abnehmen
Zum Abnehmen der Arbeitsplatte
bitte wie folgt vorgehen:
1. Befestigungsschrauben hinten rechts
und links herausdrehen.
2. Arbeitsplatte vorn leicht anheben , ca
20 mm nach hinten schieben und vorn
nach oben abheben.
3. Plattenhalter vorn rechts und links
abschrauben.
4. Plattenhalter und Schrauben
zusammen mit Arbeitsplatte
aufbewahren.
Einbau und Befestigung an durchgehender Arbeitsplatte
Vor dem Einbau gegebenenfalls
Türanschlag wechseln (siehe
Türanschlag wechseln)
Das Gerät vorsichtig in die Nische
einschieben.
Darauf achten dass die
Netzanschlußleitung nicht
eingeklemmt wird.
Wandabstand überprüfen (siehe
Einbau unter einer Arbeitsplatte)
Das Gerät durch Ein- oder
Herausdrehen der beiden
Verstellfüße vorne ausrichten und damit einen festen Stand gewährleisten.
Mit einer geeigneten Schraube (Wahl je nach Beschaffenheit der
Arbeitsplatte und des Abstandes Gerät zur Arbeitsplatte, nicht im
Lieferumfang) das Gerät durch das obere Türlager unter der Arbeitsplatte
befestigen. Hierbei bedarfsweise den Zwischenraum zwischen Türlager und
Arbeitsplatte mit einer geeigneten Zwischenlage (Kunststoff oder Holz, nicht
im Lieferumfang) ausgleichen. Hierdurch wird ein Verbiegen des Türlager und
mögliche Funktionsstörungen der Tür verhindert.
Türanschlag wechseln
Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt
werden, falls der Aufstellort dies erfordert.
Wenn Sie den Türanschlagwechsel von Fachleuten durchführen lassen wollen,
wenden Sie sich bitte an den Kundendienst.
Warnung! Während des
Türanschlagwechsels darf das Gerät
nicht am Stromnetz angeschlossen
sein. Vorher Netzstecker ziehen.
1. Gerät vorsichtig nach hinten kip-
pen und auf eine Decke auf den
Boden legen.
Achten Sie darauf, daß der Kompressor und der Verflüssiger auf der
Geräterückseite nicht den Boden
berühren.
2. Die beiden vorderen Verstellfüße
abschrauben.
3. Türlager unten rechts abschrau-
ben, dazu die zwei Schrauben herausdrehen und das Türlager mit
dem Türlagerbolzen anach unten
abnehmen.
Schraube auf der linken Seite
herausdrehen und auf der rechten
Seite wieder eindrehen.
4. Die Tür in leicht geöffnetem
Zustand nach unten abnehmen.
5. Oberen Türlagerbolzen heraus-
drehen und an gegenüberliegender Seite wieder eindrehen.
6. Die Tür wieder einsetzen.
7. Türlagerbolzen gemäß Abbildung
im Türlager umsetzen.
8. Türlagerbolzen unten links in
Gerätetür einsetzen und Türlager
mit den drei Schrauben anschrauben.
9. Die beiden voderen Verstellfüße
anschrauben und Gerät aufstellen.
10 . Türgriff von links nach rechts
umsetzen und Bohrungen mit den Lochabdeckstiften verschließen.
10
11
Elektrischer Anschluss
Für den elektrischen Anschluss ist
eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein,
dass ein Ziehen des Netzsteckers
möglich ist. Wird das Gerät unter
eine durchgehende Arbeitsplatte
eingebaut, ist die Steckdose
gemäß Abbildung vorzusehen.
Die elektrische Absicherung muss
mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete
Maßnahme in der Elektroinstallation sicherstellen, dass das Gerät vom Netz getrennt werden kann (z. B.
Sicherung, LS-Schalter, Fehlerstrom-Schutzschalter oder dergleichen mit
einer Kontaktöffnungsweite von min. 3 mm).
Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob
Anschlussspannung und Stromart mit den Werten des Stromnetzes am
Aufstellort übereinstimmen.
Z. B.: AC 220 ... 240 V 50 Hz oder
220 ... 240 V ~ 50 Hz
(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz).
Das Typschild befindet sich links im Innenraum des Gerätes.

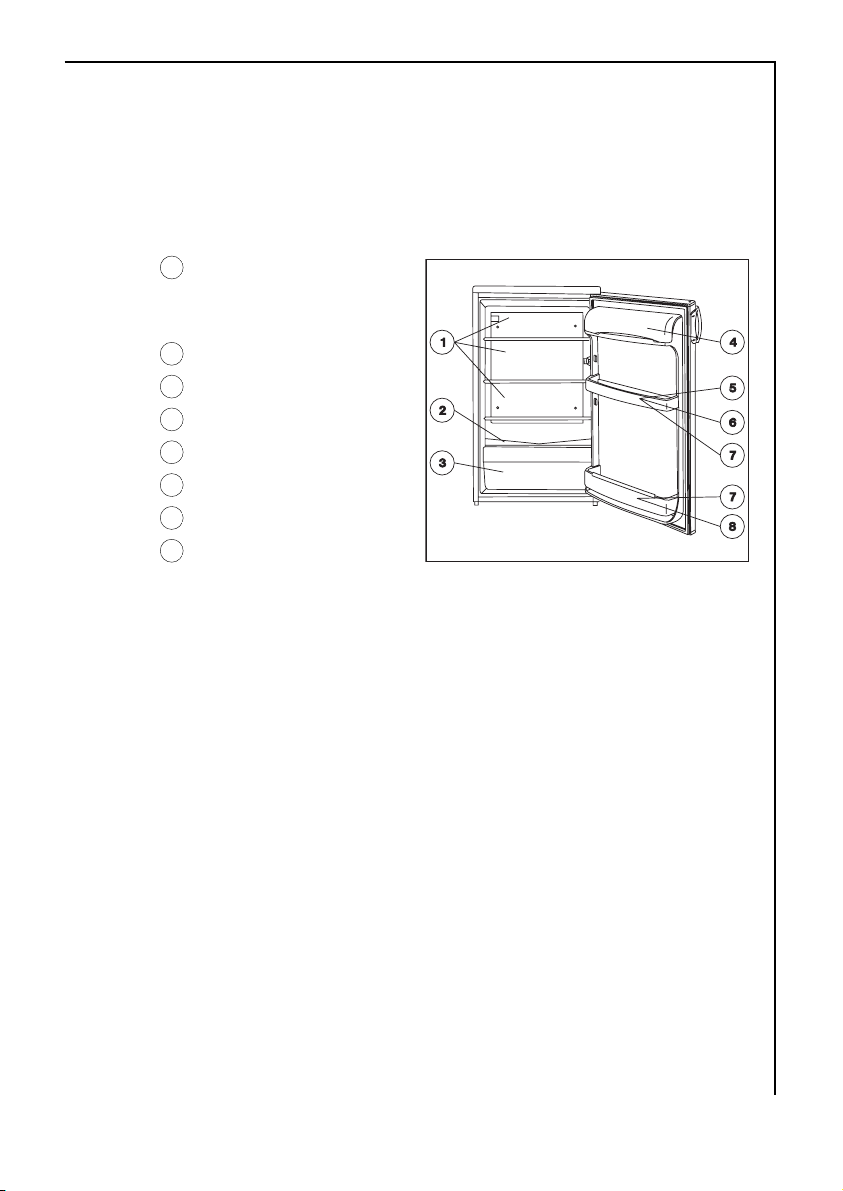

Gerätebeschreibung
Geräteansicht
(verschiedene Modelle)
12
1 Abstellfläche aus Glas
2 Tauwasserablauf
3 Obst-/Gemüseschalen
4 Typschild
5 Verstellbare Füße
6 Butter-/Käsefach mit Klappe
7 Temperaturregler und
Innenbeleuchtung
8 Türabstellfach
9 Türdichtung
10 Flaschenfach
11 Eierablage
12 Luftabfluß
13 Belüftungsgitter
14 Verflüssiger
15 Tauwasser-Auffangschale
16 Kompressor
13
Vor Inbetriebnahme
Lassen Sie das Gerät vor Anschluß an das Netz und vor der ersten Inbetriebnahme 2 Stunden stehen, damit das Öl zum Kompressor zurückfließen
kann. Andernfalls könnte der Kompressor beschädigt werden.
1. Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetriebnahme
reinigen (siehe Abschnitt "Reinigung und Pflege").
Inbetriebnahme und Temperaturregelung
Der Temperaturregler befindet sich im Kühlraum rechts oben. Er ist zugleich
der EIN/AUS-Schalter.
Stellung „0” = Kühlung aus
Stellung „1” = wärmste Innen-
temperatur
Stellung „5” = kälteste Innen-
temperatur
1. Netzstecker in die Steckdose stecken.
2. Gewünschte Temperatur durch Drehen des Temperaturreglers einstellen.
Die Innenbeleuchtung geht an. Der Kompressor startet und läuft dann
automatisch.
3. Falls Sie höhere oder tiefere Temperatur wünschen, drehen Sie den
Temperaturregler auf wärmere bzw. kältere Einstellung.
Hinweis: Bei Änderung der Einstellung läuft der Kompressor nicht sofort an,
wenn gerade automatisch abgetaut wird.
Da die Lagertemperatur im Kühlraum schnell erreicht wird, können Sie gleich
nach dem Einschalten Kühlgut einlagern.
Aus ernährungswissenschaftlicher Sicht ist +5 °C für den Kühlraum als
ausreichend kalte Lagertemperatur anzusehen.
Inbetriebnahme und Temperaturregelung
Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:
- Umgebungstemperatur;
- Menge und Temperatur der eingelagerten Lebensmittel;
- Häufiges oder langes Öffnen der Tür;
- ein Fehler am Gerät.
Deshalb muß die Temperaturregler-Einstellung eventuell den gegebenen
Einflüssen angepaßt werden.
Wichtig!
Hohe Umgebungstemperatur (z. B. an heißen Sommertagen) und kalte
Einstellung des Temperaturreglers (Stellung "5") kann zu Dauerbetrieb des
Kompressors führen.
Grund: Der Kompressor muß ununterbrochen laufen, um bei hoher
Umgebungstemperatur die tiefe Temperatur im Gerät zu halten. Das Gerät
taut dann nicht mehr ab - denn automatisches Abtauen ist nur bei
stillstehendem Kompressor möglich (siehe auch Abschnitt automatisches
"Abtauen"). Starke Reifbildung an der Kühlraumrückwand ist die Folge.
Stellen Sie in diesem Fall den Temperaturregler auf eine wärmere Einstellung
zurück (Stellung "3" bis "4"). Bei dieser Einstellung wird der Kompressor
geregelt und der Abtauvorgang wieder automatisch eingeleitet.
Gerät abschalten
1. Zum Abschalten den Temperaturregler auf Stellung "0" drehen.
Soll das Gerät für längere Zeit außer Betrieb genommen werden:
1. Gerät abschalten, dazu Temperaturregler auf Stellung "0" drehen.
2. Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
3. Gerät gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
4. Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
14
15
Innenausstattung
Abstellflächen
Die Abstellfläche aus Glas muß in den untersten Führungen über den Obstund Gemüseschalen eingeschoben sein, damit Obst und Gemüse länger frisch
bleiben.
Die übrigen Abstellflächen sind
höhenverstellbar:
1. Dazu die Abstellfläche nach vorne
ziehen, bis sie sich herausnehmen
läßt.
2. Abstellfläche in eine andere Höhe
einsetzen.
Richtig lagern
Im Kühlraum ergeben sich, physikalisch bedingt, unterschiedliche
Temperaturbereiche. Der kälteste Bereich befindet sich auf der untersten
Abstellfläche über den Obst- und Gemüseschalen. Wärmere Bereiche sind die
oberen Abstellflächen und die Abstellfächer an der Tür. An welcher Stelle im
Kühlraum geeignete Temperaturen für verschiedene Arten von Lebensmitteln
vorliegen, zeigt nebenstehendes Einordnungsbeispiel.
1 Desserts, Torten, fertige
Speisen, Lebensmittel im
Behälter, frisches Fleisch,
Aufschnitt, Wurst
2 Milch, Milchprodukte
3 Obst, Gemüse, Salat
4 Butter, Käse
5 Eier
6 Joghurt, kleine Konserven
7 Kleine Flaschen, Getränke
8 Große Flaschen, Getränke
Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum, um
Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes
Kühlgut zu vermeiden.
Zum Verpacken eignen sich:
- Frischhaltebeutel und -folien aus Polyäthylen;
- Kunststoffbehälter mit Deckel;
- Spezielle Hauben aus Kunststoff mit Gummizug;
- Aluminiumfolie.
16
17
Abtauen
Der Kühlraum taut automatisch ab
Die Rückwand des Kühlraums bereift, während der Kompressor läuft, und
taut ab, wenn der Kompressor stillsteht.
Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kühlraumes
aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor
geleitet und dort verdunstet.

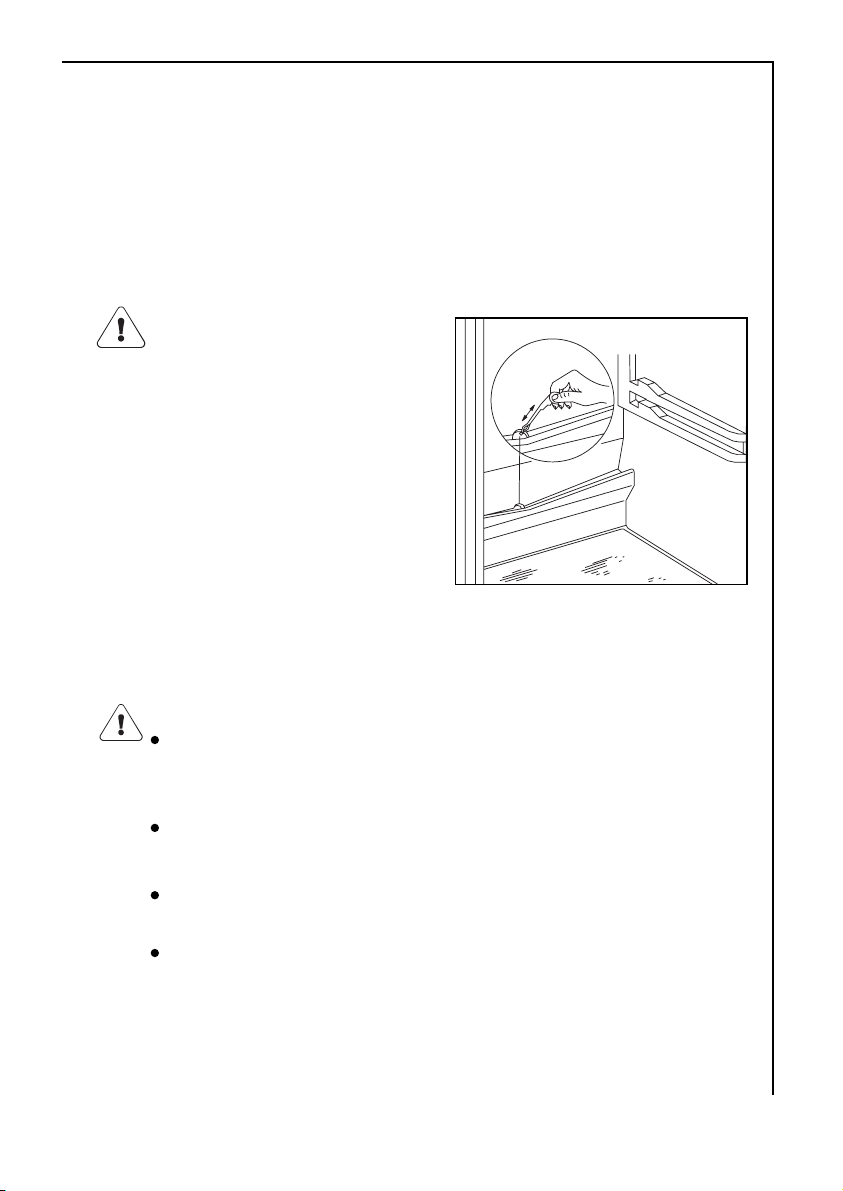

Kontrollieren und reinigen Sie bitte
den Tauwasserablauf regelmäßig,
sonst könnte im Falle einer
Verstopfung das angesammelte
Wasser in die Isolierung gelangen
und somit zu einer vorzeitigen
Funktionsstörungen des Gerätes
führen.
Verwenden Sie beim Reinigen des
Tauwasserablaufes das mitgelieferte
und auch in der Abb. dargestellte
Reinigungsgerät. Bewahren Sie es am
Tauwasserablauf auf.
Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich
Innenausstattung, regelmäßig gereinigt werden.
Warnung!
Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungsarbeiten Gerät
abschalten und Netzstecker ziehen oder Sicherung abschalten bzw.
herausdrehen.
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte
in elektrische Bauteile gelangen, Stromschlaggefahr! Heißer Dampf kann
zu Schäden an Kunststoffteilen führen.
Das Gerät muß trocken sein, bevor Sie es wieder in Betrieb nehmen.
Achtung!
Ätherische Öle und organische Lösungsmittel können Kunststoffteile
angreifen, z. B.
Abtauen
- Saft von Zitronen- oder Apfelsinenschalen;
- Buttersäure;
- Reinigungsmittel, die Essigsäure enthalten.
Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
Keine scheuernden Reinigungsmittel verwenden.
1. Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw.
herausdrehen.
2. Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem
Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel
beigeben.
3. Anschließend mit klarem Wasser nachwischen und trockenreiben.
4. Das Tauwasser-Ablaufloch an der Rückwand des Kühlraumes regelmäßig
kontrollieren. Ein verstopftes Tauwasser-Ablaufloch mit Hilfe eines
Reinigungsstiftes oder einem Stück Draht frei machen.
Staubablagerungen am Verflüssiger verringern die Kühlleistung und erhöhen
den Energieverbrauch. Deshalb einmal im Jahr den Verflüssiger, das
Metallgitter an der Geräterückseite mit einer weichen Bürste oder mit dem
Staubsauger vorsichtig reinigen.
5. Nachdem alles trocken ist, Gerät wieder in Betrieb nehmen.
Tips zur Energie-Einsparung
Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der
Kompressor häufiger und länger.
Ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite gewährleisten. Lüftungsöffnungen niemals abdecken.
Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen
lassen.
Tür nur so lange wie nötig geöffnet lassen.
Die Temperatur nicht kälter als nötig einstellen.
Den Verflüssiger an der Geräterückseite immer sauber halten.
18
19
Was tun, wenn ...
Abhilfe bei Störungen
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen
Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können.
Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende
Informationen im konkreten Fall nicht weiterhelfen.
Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an
Ihren Fachhändler oder an unseren Kundendienst.
Störung
Gerät arbeitet nicht.
Die Kühlraumtemperatur
ist nicht ausreichend.
Gerät kühlt zu stark.
Mögliche Ursache
Gerät ist nicht eingeschaltet.
Netzstecker ist nicht
eingesteckt oder lose.
Sicherung hat ausgelöst
oder ist defekt.
Steckdose ist defekt.
Temperatur ist nicht
richtig eingestellt.
Tür war längere Zeit
geöffnet.
Innerhalb der letzten 24
Stunden wurden größere
Mengen warmer Lebensmittel eingelagert.
Das Gerät steht neben
einer Wärmequelle.
Temperatur ist zu kalt eingestellt.
Abhilfe
Gerät einschalten.
Netzstecker einstecken.
Sicherung überprüfen,
gegebenenfalls erneuern.
Störungen am Stromnetz
behebt Ihr Elektrofachmann.
Bitte im Abschnitt “Inbetriebnahme und Temperaturregelung” nachsehen.
Tür nur so lange wie nötig
geöffnet lassen.
Kältere Temperaturreglerstellung wählen.
Bitte im Abschnitt “Aufstellort” nachsehen.
Temperaturregler auf wärmere Einstellung drehen.
Was tun, wenn ...
20
Störung
Innenbeleuchtung funktioniert nicht.
Starke Reifbildung im
Gerät, evtl. auch an der
Türdichtung.
Wasser am Kühlraumboden oder auf den Abstellflächen.
Ungewöhnliche Geräusche.
Nach Änderung der
Temperatureinstellung
läuft der Kompressor nicht
sofort an.
Mögliche Ursache
Lampe ist defekt.
Türdichtung ist undicht
(evtl. nach Türanschlagwechsel).
Tauwasser-Ablaufloch ist
verstopft.
Gerät steht nicht gerade.
Gerät hat Kontakt mit der
Wand oder mit anderen
Gegenständen.
Ein Teil, z. B. ein Rohr, an
der Geräterückseite
berührt ein anderes Geräteteil oder die Wand.
Dies ist normal, es liegt
keine Störung vor.
Abhilfe
Bitte in diesem Abschnitt
nachsehen unter „Lampe
auswechseln”.
An den undichten Stellen
Türdichtung vorsichtig mit
einem Haartrockner erwärmen (nicht wärmer als
ca. 50 °C). Gleichzeitig die
erwärmte Türdichtung von
Hand so in Form ziehen,
daß sie wieder einwandfrei
anliegt.
Tauwasser-Ablaufloch mit
Hilfe Reinigungsstiftes frei
machen (siehe Abschnitt
”Reinigung und Pflege”).
Vordere Verstellfüße nachjustiesren.
Gerät etwas wegrücken.
Gegebenenfalls dieses Teil
vorsichtig wegbiegen.
Der Kompressor läuft nach
einiger Zeit selbsttätig an.
21
Lampe auswechseln
Warnung! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten und
den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Lampendaten: 220-240 V, max. 15 W, Fassung: E 14
1. Zum Abschalten des Gerätes
Temperaturregler auf Stellung "0"
drehen.
2. Netzstecker ziehen.
3. Zum Auswechseln der Lampe
Kreuzschlitzschraube herausdrehen und Lampenabdeckung

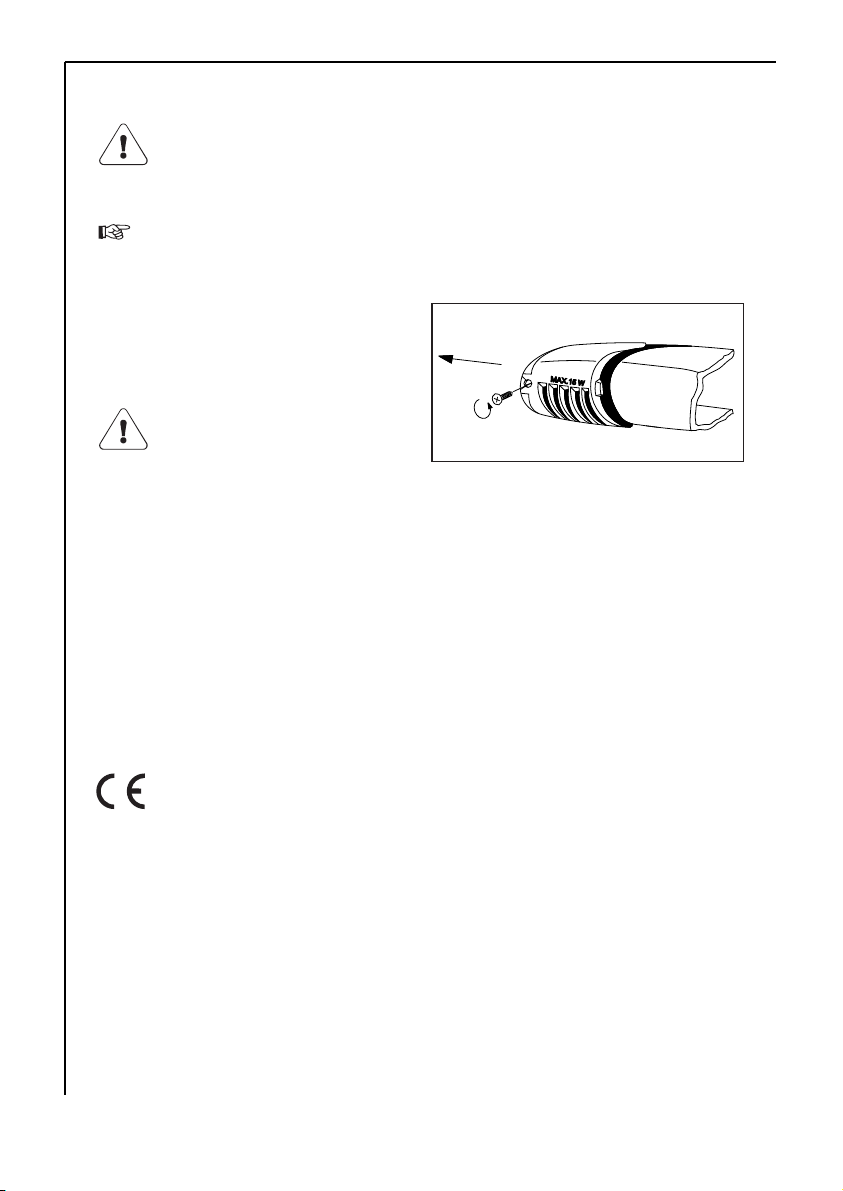

gemäß Abbildung nach hinten
abnehmen.
4. Defekte Lampe auswechseln.
5. Lampenabdeckung wieder einsetzen und Kreuzschlitzschraube eindrehen.
Achtung! Ohne Lampenabdeckung darf das Gerät nicht betrieben werden.
Bestimmungen, Normen, Richtlinien
Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung
der für diese Geräte geltenden Normen hergestellt. Bei der Fertigung wurden
insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der
Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den
Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen
Maßnahmen getroffen.
Der Kältekreislauf wurde auf Dichtheit geprüft.
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
- 89/336/EWG vom 3.5.1989
(einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie
- 96/57 EEC - 96/09/03 (Energieeffizienzrichtlinie) und nachfolgende
Neufassungen
Betriebsgeräusche
Folgende Geräusche sind charakteristisch für Kältegeräte:
Klicken
Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.
Summen
Sobald der Kompressor arbeitet, können Sie ihn summen hören.
Blubbern/Plätschern
Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes
oder plätscherndes Geräusch hören. Auch nach dem Abschalten des
Kompressors ist dieses Geräusch noch kurze Zeit hörbar.
Fachbegriffe
Kältemittel
Flüssigkeiten, die zur Kälteerzeugung verwendet werden können, nennt
man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt, so
niedrig, daß die Wärme der im Kältegerät lagernden Lebensmittel das
Kältemittel zum Sieden bzw. Verdampfen bringen kann.
Kältemittelkreislauf
Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der
Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor,
Verflüssiger sowie aus Rohrleitungen.
Verdampfer
Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt
Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem
Geräteinnenraum entzogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der
Innenwand eingeschäumt und dadurch nicht sichtbar.
Kompressor
Der Kompressor sieht aus wie eine kleine Tonne. Er wird von einem
eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich des
Gerätes untergebracht. Aufgabe des Kompressors ist es, dampfförmiges
Kältemittel aus dem Verdampfer abzuziehen, zu verdichten und zum
Verflüssiger weiterzuleiten.
Verflüssiger
Der Verflüssiger hat meist die Form eines Gitters. Im Verflüssiger wird das
vom Kompressor verdichtete Kältemittel verflüssigt. Dabei wird Wärme frei,
die über die Oberfläche des Verflüssigers an die Umgebungsluft abgegeben
wird. Der Verflüssiger ist deshalb außen, meist an der Geräterückseite
angebracht.
2. Reparatur-Gewährleistung
22
23
Geachte klant,
Voordat u uw nieuwe apparaat in gebruik neemt, dient u deze
gebruiksaanwijzing aandachtig te lezen. U vindt hierin belangrijke informatie
m.b.t. veilig gebruik, opstelling en onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing zodat u nog eens iets kunt nalezen. Geef het
boekje door aan een eventuele volgende eigenaar van het apparaat.
Deze gebruiksaanwijzing is bestemd voor meerdere, technisch vergelijkbare
modellen in verschillende uitvoeringen. Let dus op de aanwijzingen die op uw
apparaat betrekking hebben.
Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!,
Voorzichtig!, Attentie!) geven wij aanwijzingen die belangrijk zijn voor uw
veiligheid of voor het functioneren van het apparaat. Let goed op deze
aanwijzingen.
1. Dit symbool en de cijfers voeren u stap voor stap door de bediening van het
apparaat.
2.…
Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch
gebruik van het apparaat.
Het klaverblad staat voor tips en aanwijzingen m.b.t. economisch en
milieuvriendelijk gebruik van het apparaat.
Mocht er een storing optreden, dan vindt u in dit boekje aanwijzingen om
kleine storingen zelf op te heffen, zie hoofdstuk "Wat te doen als"....
Bij technische problemen kunt u altijd contact opnemen met onze
service-afdeling.
U bent nu in het bezit van een AEG product. Vanzelfsprekend kunt u ook
tijdens het gebruik van uw product op AEG rekenen. Daarom nodigen wij u
van harte uit u te registreren op onze internetsite www.mijnapparaten.nl. Wij
kunnen u dan nog beter van dienst zijn met informatie over producten,
gebruiksaanwijzingen, tips, innovaties, oplossingen voor storingen etc.
Gedrukt op milieuvriendelijk gefabriceerd papier.
Wie milieubewust denkt, handelt ook zo …
24
Inhoud
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Afvalverwerking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Informatie over het verpakkingsmateriaal . . . . . . . . . . . . . . . . . . . . . . . . . .27
Oud apparaat verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Apparaat vervoeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Transportbeveiliging verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Plaats van opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Het apparaat heeft lucht nodig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Apparaat richten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Inbouw van het toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Werkplaat verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Installatie en bevestiging onder een werkplaat . . . . . . . . . . . . . . . . . . . . .30
Deurscharnier omzetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Beschrijving van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Frontaanzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Vóór het in gebruik nemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
In gebruik nemen en temperatuurregeling . . . . . . . . . . . . . . . . . . . . . . .33
Apparaat uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Interieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Legplateaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Op de juiste wijze indelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Ontdooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
De koelruimte wordt automatisch ontdooid . . . . . . . . . . . . . . . . . . . . . . . .36
Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Tips voor het besparen van energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Wat te doen als ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Lamp vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Bepalingen, normen, richtlijnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Bedrijfsgeluiden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Vaktermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
25
Veiligheid
De veiligheid van onze koelapparaten voldoet aan de Europese en Nederlandse
normen. Toch zien wij ons genoodzaakt, u op het volgende te wijzen:
Gebruik volgens de voorschriften
Het apparaat is bedoeld voor gebruik in het huishouden. Het is geschikt
om levensmiddelen te koelen. Als het apparaat voor verkeerde doeleinden
wordt gebruikt of foutief wordt bediend, wordt eventuele schade niet door
de garantiebepalingen gedekt.
Constructieve wijzigingen of veranderingen aan het apparaat zijn uit
veiligheidsoverwegingen niet toegestaan.
Als u dit apparaat gebruikt voor industriële doeleinden of voor andere
doeleinden dan het koelen van levensmiddelen, dient u de daarvoor
geldende wettelijke bepalingen in acht te nemen.
Voor het in gebruik nemen
Controleer of het apparaat geen transportschade heeft. Een beschadigd
apparaat in geen geval aansluiten! Wend u in geval van schade tot uw
leverancier.
Zorg ervoor dat het apparaat niet op het aansluitsnoer staat.
Koelmiddel
Het apparaat bevat in de koelmiddelkringloop het koelmiddel isobutaan
(R600a), een natuurlijk gas dat milieuvriendelijk, maar brandbaar is.
Waarschuwing - Let er bij vervoeren en opstellen van het apparaat op, dat
er geen onderdelen van de koelmiddelkringloop beschadigd raken.
Bij beschadiging van de koelmiddelkringloop:
- open vuur en ontstekingsbronnen beslist vermijden;
- de ruimte waarin het apparaat staat goed ventileren.
Veiligheid van kinderen
Delen van de verpakking (bijv. folie, styropor) kunnen gevaarlijk zijn voor
kinderen. Verstikkingsgevaar! Verpakkingsmateriaal uit de buurt van
kinderen houden.
Afgedankte apparaten onbruikbaar maken voordat u ze wegdoet. Stekker
uit het stopcontact trekken, aansluitsnoer afsnijden, eventuele snap- of
grendelsloten verwijderen of onbruikbaar maken. Daardoor voorkomt u,
dat spelende kinderen elkaar of zichzelf in het apparaat opsluiten
(verstikkingsgevaar) of in andere levensgevaarlijke situaties terechtkomen.
Kinderen zien vaak de gevaren niet die de omgang met elektrische
apparaten met zich meebrengt. Zorg daarom voor het nodige toezicht en
laat kinderen niet met het apparaat spelen.
Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met
verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een
gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de
persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze
persoon instructies hebben gekregen over het gebruik.
26
In het dagelijks gebruik
Bussen of flessen met brandbaar gas of vloeistof kunnen door koudeinwerking ondicht worden. Explosiegevaar! Bewaar geen bussen of flessen
met brandbare stoffen, zoals spuitbussen, navullingen voor aanstekers enz.
in het apparaat.
Waarschuwing - Geen elektrische apparaten (bijv. elektrische ijsmachine,
mixer enz.) in het apparaat gebruiken.
Waarschuwing - Om het functioneren van het apparaat niet nadelig te
beïnvloeden, mogen de ventilatie-openingen van het apparaat of het
inbouwmeubel niet worden afgedekt of versperd.
Waarschuwing - Gebruik m.u.v. de in deze gebruiksaanwijzing aanbevolen
hulpmiddelen geen mechanische of kunstmatige hulpmiddelen om het
ontdooiproces te bespoedigen.
Vóór het schoonmaken altijd het apparaat uitschakelen en de stekker uit
het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.
Meerwegstekkers, koppelingen en verlengsnoeren mogen niet worden
gebruikt.
Controleer of het aansluitsnoer niet door de achterkant van het
apparaat wordt afgekneld en beschadigd. Een beschadigd aansluitsnoer
kan oververhit raken en brand veroorzaken.
Geen zware voorwerpen of het apparaat zelf op het aansluitsnoer zetten.
Kans op kortsluiting en brand!
In geval van storing
Mocht er een storing aan het apparaat optreden, kijk dan eerst in deze
gebruiksaanwijzing onder "Wat te doen als...". Als de aanwijzingen daar u
niet verder helpen, voer dan verder zelf geen werkzaamheden uit.
Reparaties aan het apparaat mogen alleen door vakmensen worden
uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor
de gebruiker leiden. Wend u bij reparaties tot uw vakhandelaar of onze
service-afdeling.
De stekker nooit aan het snoer uit het stopcontact trekken, maar altijd
aan de stekker zelf. Let vooral op als het apparaat uit de nis wordt
getrokken. Beschadiging van het aansluitsnoer kan kortsluiting, brand
en/of elektrische schokken veroorzaken.
Als het aansluitsnoer van dit apparaat beschadigd is, moet het door
onze service-afdeling worden vervangen.
De stekker nooit in een loszittend of beschadigd stopcontact steken. Kans
op elektrische schokken en brand!
27
Afvalverwerking
Informatie over het verpakkingsmateriaal
Gooi het verpakkingsmateriaal van uw apparaat op de juiste wijze weg. Alle
gebruikte materialen zijn niet schadelijk voor het milieu en kunnen
hergebruikt worden.
Over de materialen: De kunststoffen kunnen ook hergebruikt worden en
hebben de volgende aanduidingen:
>PE< voor polyethyleen, bijv. de buitenste verpakking en de zakjes binnenin.
>PS< voor geschuimd polystyreen, bijv. de hoekbeschermers, volkomen cfk-
vrij.
Oud apparaat verwijderen
Om milieuredenen moeten koelapparaten op deskundige wijze worden
verwerkt. Dat geldt voor uw oude apparaat en ook voor uw nieuwe apparaat
als dat aan vervanging toe is.
Waarschuwing! Afgedankte apparaten onbruikbaar maken voordat u ze
wegdoet. Stekker uit het stopcontact trekken, aansluitsnoer afsnijden,
eventuele snap- of grendelsloten verwijderen of onbruikbaar maken.
Daardoor voorkomt u, dat spelende kinderen elkaar of zichzelf in het
apparaat opsluiten (verstikkingsgevaar) of in andere levensgevaarlijke
situaties terechtkomen.
Aanwijzingen voor het weggooien:
Het apparaat mag niet bij het huisvuil worden gezet.
De koelmiddelkringloop, vooral de warmtewisselaar aan de achterkant van
het apparaat, mag niet beschadigd raken.
Het symbool op het product of op de verpakking wijst erop dat dit
product niet als huishoudafval mag worden behandeld, maar moet worden
afgegeven bij een verzamelpunt waar elektrische en elektronische
apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen
voor mens en milieu die zich zouden kunnen voordoen in geval van
verkeerde afvalverwerking. Voor gedetailleerdere informatie over het
recyclen van dit product, kunt u contact opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het product hebt gekocht.
Apparaat vervoeren
Om het apparaat te vervoeren zijn twee personen nodig.
Het apparaat rechtop en liefst in de originele verpakking vervoeren.
28
Transportbeveiliging verwijderen
Het apparaat en delen van het interieur zijn voor het transport beveiligd.
1.Alle plakband en kunststof delen uit de binnenruimte van het apparaat
nemen.
Eventuele resten van plakband kunt u met wasbenzine verwijderen.
Opstellen
Plaats van opstelling
Zet het apparaat in een goed geventileerde en droge ruimte.
De omgevingstemperatuur heeft invloed op het stroomverbruik en het
functioneren van het apparaat.
Daarom moet het apparaat
-
niet direct in de zon staan;
- niet naast een fornuis, kachel of andere warmtebron staan;
- alleen op een plaats staan waarvan de omgevingstemperatuur
overeenkomt met de klimaatklasse waarvoor het apparaat is uitgevoerd.
De klimaatklasse vindt u op het typeplaatje, dat zich links binnenin het
apparaat bevindt.
In onderstaande tabel ziet u, welke omgevingstemperatuur bij welke
klimaatklasse hoort.
klimaatklasse voor omgevingstemperatuur van
SN +10 tot +32°C
N +16 tot +32°C
ST +18 tot +38°C
T +18 tot +43°C
Als opstelling naast een warmtebron niet te vermijden is, moet aan de zijkant
van het apparaat de volgende minimale afstand worden aangehouden:
- tot een elektrisch fornuis 3 cm;
- tot een olie- of kolenfornuis 30 cm.
Anders is opstelling van een warmte-isolerende plaat tussen fornuis en
koelapparaat noodzakelijk.
Als het koelapparaat naast een ander koel- of vriesapparaat staat, is een
afstand van 5 cm aan weerszijden aan te bevelen, zodat zich geen condens
vormt aan de buitenkant van de apparaten.
Directe inbouw onder een kookplaat is niet toegestaan. De voor een deel
hoge stralingstemperaturen van de kookplaat kunnen het apparaat
beschadigen.
Als in de buurt van het apparaat een kookplaat wordt ingebouwd, moeten de
betreffende inbouw- en veiligheidsvoorschriften worden opgevolgd. Door het
grote aantal mogelijke inbouwsituaties kunnen we hier geen gedetailleerde
aanwijzingen geven.
Door voldoende afstand en aanbrengen van een geschikte warmte-isolerende
plaat moet worden voorkomen dat het koelapparaat wordt verwarmd.
Ventilatie van het koelapparaat volgens de voorschriften moet gewaarborgd
zijn.
Het apparaat heeft lucht nodig
De luchttoevoer vindt plaats
onder de deur via de
ventilatiesleuf tussen apparaat
en vloer, de luchtafvoer via het
bovenste ventilatierooster. Let
erop dat deze openingen niet
door sokkelpanelen e.d.
worden afgedekt.
Attentie! Als het apparaat bijv.
onder een bovenkast wordt
opgesteld, moet een afstand
van minimaal 10 cm tussen de
bovenkant van het apparaat en
het daarboven aangebrachte
meubel worden aangehouden (A).
Apparaat richten
1. Het apparaat moet waterpas en stabiel staan. Eventuele oneffenheden in de
vloer compenseren door in- of uitdraaien van de stelvoeten voor.
Inbouw van het toestel
Het koelapparaat kan ook onder een
werkplaat worden geïnstalleerd. In dit
geval moet de werkplaat van het
apparaat worden verwijderd (zie
Werkplaat verwijderen).
De minimale hoogte onder de werkplaat
moet 820 mm bedragen.
Voor een probleemloze ventilatie moet
een opening achteraan voor de
uitstromende lucht met een oppervlakte
van ten minste 200 cm2 worden gezorgd.
De oppervlakte van de werkplaat moet
met geschikte middelen worden behandeld (bijv. lak), om het opzwellen bij optreden
van natte te voorkomen.
29
De afstand tussen het apparaat en de muur moet tenminste 30 mm bedragen. Om
het lawaai van de onderdelen van het apparaat, zoals de compressor en de
condensator te voorkomen, mogen deze de muur niet aanraken.
Werkplaat verwijderen
Bij het verwijderen van de werkplaat gaat
u als volgt voor:
1. Draai de schroeven vooraan, links en
rechts uit.
2. Draai de schroeven achteraan, links en
rechts uit.
3. Hef de werkplaat vooraan licht op,
druk ze ca 20 mm naar achteren en
hef tenslotte de plaat op.
4. Schroef de plaathouder achteraan
links en rechts af.
5. Behoud de plaathouder en de
schroeven samen met de werkplaat
Installatie en bevestiging onder een werkplaat
Wissel de deurbuffer voor de inbouw, indien
nodig (zie Deurbuffer wisselen)
Schuif het apparaat in naar zijn definitieve
plaats.
Let op dat het netkabel niet ergens inhaakt.
Controleer de afstand naar de muur.
Stel het apparaat in met hulp van de
instelbare voeten vooraan, zodat het vast
staat.
Bevestig het apparaat door het scharnier
van de deur bovenaan onder de werkplaat met hulp van een geschikte schroef (de keuze
hangt vanaf de aard van de werkplaat, en de afstand tussen het apparaat en de werkplaat
af, niet geleverd). Indien nodig, de ruimte tussen de werkplaat en het scharnier kan door
een geschikte tussenlaag (plastic of hout, niet geleverd) op peil worden gebracht.
Daardoor kunnen een verbuiging van het scharnier en ook eventuele functiestoringen
worden verhinderd.
30
31
Deurscharnier omzetten
Het deurscharnier kan van rechts (leveringstoestand) naar links worden
omgezet, als plaats van opstelling of bedieningsgemak dat vereisen.
U kunt het deurscharnier ook tegen betaling door een vakman laten
omzetten. Neem dan contact op met onze service-afdeling.
Waarschuwing! Bij het omzetten
van het deurscharnier mag het
apparaat niet aan het stroomnet
aangesloten zijn. Eerst de stekker uit
het stopcontact trekken.
1. Apparaat voorzichtig naar achteren
kantelen en op een deken op de
vloer leggen. Let erop dat de
compressor en de condensor niet in
aanraking komen met de vloer.
2. De twee voorste stelvoeten
losschroeven.
3. Deurscharnier rechts onder
losschroeven door de twee
schroeven los te draaien en het
deurscharnier met de scharnierbout
naar beneden losnemen. Schroef op
de linker kant uitdraaien en op de
rechter kant weer indraaien.
4. De deur in licht geopende toestand
naar onderen losnemen.
5. Bovenste scharnierbout uitdraaien
en op de tegenoverliggende kant
weer indraaien.
6. De deur weer inzetten.
7. Scharnierbout volgens de
afbeelding in het deurscharnier
omzetten.
8. Scharnierbout links onder in de
apparaatdeur inzetten en
deurscharnier met de drie schroeven
vastschroeven.
9. De twee voorste stelvoeten
aanbrengen en apparaat rechtop
zetten.
10. Deurgreep van links naar rechts omzetten en gaten met de afdekstiften
afsluiten.
32
Beschrijving van het apparaat
Frontaanzicht
(verschillende modellen)
1 glazen legplateau
2 dooiwateruitloop
3 groente-/fruitbak
4 typeplaatje
5 verstelbare voeten
6 boter-/kaasvak met klepje
7 temperatuurregelaar en
binnenverlichting
8 deurvak
9 deurafdichting
10 flessenrek
11 eierrek
12 luchtafvoer
13 ventilatierooster
14 condensor
15 dooiwateropvangbak
16 compressor
33
Vóór het in gebruik nemen
Laat het apparaat voordat u het aansluit en in gebruik neemt 2 uur staan,
zodat de olie naar de compressor terug kan stromen. Anders zou de
compressor beschadigd kunnen raken.
1. Reinig vóór het in gebruik nemen de binnenkant en alle accessoires (zie
hoofdstuk "Reiniging en onderhoud").

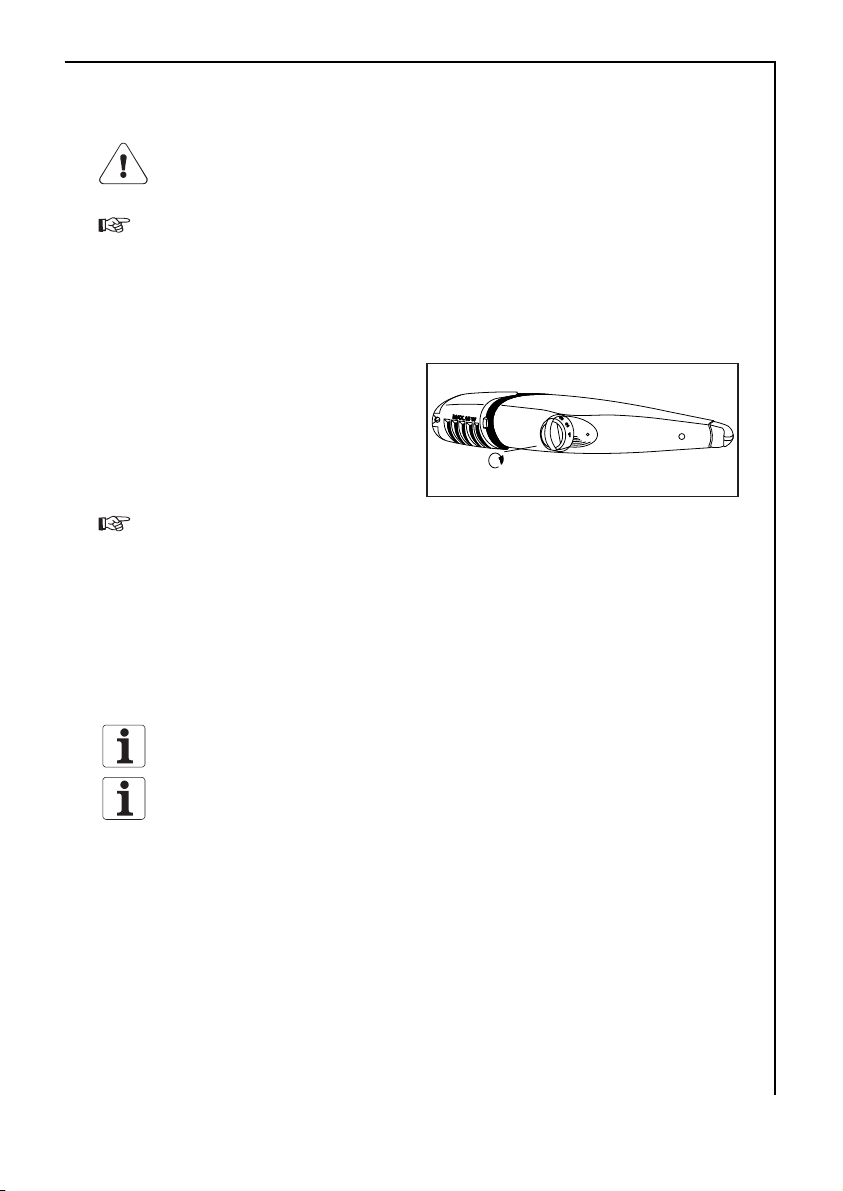

In gebruik nemen en temperatuurregeling
De temperatuurregelaar bevindt zich rechts boven in de koelruimte en is
tegelijk AAN/UIT-schakelaar.
Stand "0" = koeling uit
Stand "1" = warmste
binnentemperatuur
Stand "5" = koudste
binnentemperatuur
1. Stekker in het stopcontact
steken.
2. Gewenste temperatuur instellen door de temperatuurregelaar te draaien.
De binnenverlichting gaat aan. De compressor start en loopt dan
automatisch.
3. Als u een hogere of een lagere temperatuur wilt, draait u de
temperatuurregelaar op een warmere resp. koudere stand.
Aanwijzing: Bij wijziging van de instelling start de compressor niet direct, als
er op dat moment juist automatisch wordt ontdooid.
Omdat de bewaartemperatuur in de koelruimte snel wordt bereikt, kunt u
direct na het inschakelen de koelruimte vullen.
Uit voedingswetenschappelijk standpunt is +5°C voor de koelruimte koud
genoeg als bewaartemperatuur.
34
De volgende factoren hebben invloed op de binnentemperatuur:
- omgevingstemperatuur;
- hoeveelheid en temperatuur van de opgeslagen levensmiddelen;
- vaak of lang openen van de deur;
- een storing aan het apparaat.
Daarom moet de instelling van de temperatuurregelaar eventueel aan de
omstandigheden worden aangepast.
Belangrijk!
Hoge omgevingstemperatuur (bijv. op hete zomerdagen) en koude instelling
van de temperatuurregelaar (stand "5") kunnen ertoe leiden dat de
compressor continu werkt.
Reden: de compressor moet ononderbroken lopen om bij hoge
omgevingstemperatuur de lage temperatuur in het apparaat te handhaven.
Het apparaat wordt dan niet meer ontdooid - want automatisch ontdooien
is alleen mogelijk als de compressor stilstaat (zie ook hoofdstuk "Ontdooien").
Sterke rijpvorming op de achterwand van de koelruimte is het gevolg.
Zet in dit geval de temperatuurregelaar op een warmere stand (stand "3" tot
"4"). Bij deze instelling wordt de compressor geregeld en het ontdooiproces
begint weer automatisch.
Apparaat uitschakelen
1. Om het apparaat uit te schakelen de temperatuurregelaar op stand "0" draaien.
Als het apparaat voor langere tijd buiten bedrijf moet worden gesteld:
1. Apparaat uitschakelen door de temperatuurregelaar op stand "0" te draaien.
2. Stekker uit het stopcontact trekken of zekering in de huisinstallatie
uitschakelen.
3. Apparaat grondig reinigen (zie hoofdstuk "Reiniging en onderhoud").
4. Deur open laten staan om reukvorming te voorkomen
Interieur
Legplateaus
Het glazen legplateau moet in de
onderste geleiders boven de
groente-/fruitbak liggen, opdat
groente en fruit langer vers blijven.
De overige legplateaus zijn in
hoogte verstelbaar:
1. Legplateau naar voren trekken,
tot het kan worden losgenomen.
2. Legplateau op een andere hoogte
plaatsen.
35
Op de juiste wijze indelen
In de koelruimte heersen verschillende temperaturen. De koudste zone
bevindt zich op het onderste legplateau boven de groente-/fruitbak. Warmere
zones zijn de bovenste legplateaus en de vakken in de deur. Op welke plek in
de koelruimte geschikte temperaturen voor verschillende soorten
levensmiddelen heersen, ziet u in de afbeelding.
1 desserts, gebak, kant-en-
klare gerechten, afgesloten
levensmiddelen, vers vlees,
vleeswaren
2 melk, zuivelproducten
3 fruit, groente
4 boter, kaas
5 eieren
6 yoghurt e.d.
7 kleine flessen, dranken
8 grote flessen, dranken
Levensmiddelen altijd afgedekt of verpakt in de koelruimte bewaren, om te
voorkomen dat ze uitdrogen en reuk of smaak op andere levensmiddelen
overdragen.
Geschikt om te verpakken zijn:
- vershoudzakjes en -folie van polyethyleen;
- kunststof bakjes met deksel;
- speciale kapjes van kunststof met band van elastiek;
- aluminiumfolie.
36
Ontdooien
De koelruimte wordt automatisch ontdooid
De achterwand van de koelruimte wordt met rijp bedekt als de compressor
loopt en wordt ontdooid als de compressor stilstaat.
Het dooiwater wordt in het afvoergootje aan de achterwand van de
koelruimte opgevangen, door de afvoeropening naar de opvangbak bij de
compressor gevoerd en daar
verdampt.
De dooiwateruitloop regelmatig
controleren en schoonmaken,
anders zou in geval van een
verstopping het verzamelde water in
de isolatie terechtkomen en zo tot
storingen kunnen leiden.

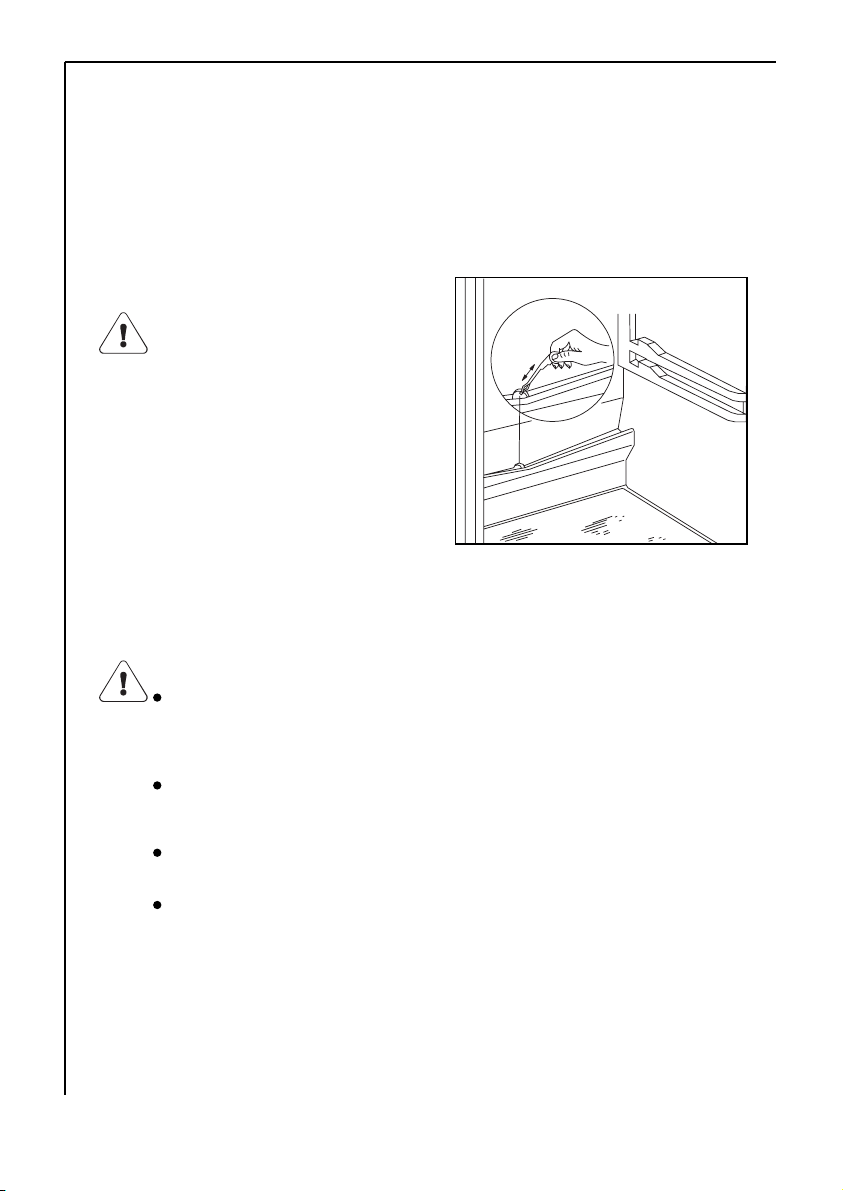

Gebruik bij het reinigen van de
dooiwateruitloop het meegeleverde
reinigingsstaafje (zie afbeelding).
Bewaar het bij de dooiwateruitloop.
Reiniging en onderhoud
Om hygiënische redenen moet de binnenkant van het apparaat, inclusief de
accessoires, regelmatig worden schoongemaakt.
Waarschuwing!
Het apparaat moet vóór het reinigen beslist spanningloos worden
gemaakt. Kans op elektrische schok! Voordat u gaat reinigen apparaat
uitschakelen en stekker uit het stopcontact trekken of zekering in de
huisinstallatie uitschakelen.
Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er zou
vocht in elektrische delen terecht kunnen komen, kans op elektrische
schok! Hete stoom kan tot beschadiging aan kunststof onderdelen leiden.
Het apparaat moet goed droog zijn voordat u het weer in gebruik neemt.
Attentie!
Etherische oliën en organische oplosmiddelen kunnen de kunststof
onderdelen aantasten, bijv.
37
- sap van citroen- of sinaasappelschillen;
- boterzuur;
- reinigingsmiddelen die azijnzuur bevatten.
Zulke stoffen niet met onderdelen van het apparaat in aanraking laten
komen.
Geen schurende reinigingsmiddelen gebruiken.
1. Apparaat uitschakelen en stekker uit het stopcontact trekken of zekering in
de huisinstallatie uitschakelen.
2. Binnenruimte en accessoires met een doekje en lauw water schoonmaken.
Eventueel wat handafwasmiddel toevoegen.
3. Daarna met schoon water afnemen en goed droog wrijven.
4. De dooiwateruitloop in de achterwand van de koelruimte regelmatig
controleren. Een verstopte afvoeropening m.b.v. het reinigingsstaafje of een
stukje ijzerdraad schoonmaken.
Stof op de condensor vermindert het koelvermogen en verhoogt het
energieverbruik. Daarom één maal per jaar de condensor, het metalen rooster
op de achterzijde van het apparaat, met een zachte borstel of met de
stofzuiger voorzichtig schoonmaken.
5. Als alles goed droog is, het apparaat weer in gebruik nemen.
Tips voor het besparen van energie
Zet het apparaat niet in de buurt van een fornuis, kachel of andere
warmtebron. Bij hoge omgevingstemperaturen loopt de compressor vaker
en langer.
Zorg voor een goede ventilatie bij de sokkel en aan de achterkant van het
apparaat. Ventilatie-openingen nooit afdekken.
Geen warme levensmiddelen in het apparaat zetten. Warme
levensmiddelen eerst laten afkoelen.
Deur niet langer dan nodig open laten.
De temperatuur niet kouder dan nodig instellen.
De condensor aan de achterkant van het apparaat altijd schoon houden.
38
Wat te doen als...
Hulp bij storingen
Misschien gaat het bij een storing om een klein defect dat u m.b.v.
onderstaande aanwijzingen zelf kunt opheffen. Voer zelf geen verdere
werkzaamheden uit als onderstaande informatie u niet verder helpt.
Als u toch voor één van de in deze gebruiksaanwijzing vermelde storingen of
vanwege foutieve bediening onze service-afdeling inschakelt, wordt dit
bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen
gedekt.
Waarschuwing! Reparaties aan het apparaat mogen alleen door vakmensen
worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's
voor de gebruiker leiden. Wend u bij reparaties tot uw vakhandelaar of onze
service-afdeling.
Storing
Apparaat werkt niet.
.
De temperatuur in de
koelruimte niet laag genoeg.
Apparaat koelt te sterk.
Mogelijke oorzaak
Apparaat is niet ingeschakeld
Stekker zit niet of niet goed in
het stopcontact.
Zekering in de huisinstallatie is
niet in orde.
Stopcontact is defect.
Temperatuur is niet goed
ingesteld.
Deur is lange tijd open geweest.
U hebt in de afgelopen 24 uur
grote hoeveelheden warme
levensmiddelen in het apparaat
gelegd.
Apparaat staat naast een
warmtebron.
Temperatuur is te koud
ingesteld.
Oplossing
Apparaat inschakelen.
Stekker in het stopcontact
steken.
Zekering controleren, evt.
vervangen.
Storingen aan het stroomnet
kan uw elektro-installateur
verhelpen.
Zie hoofdstuk "In gebruik
nemen en
temperatuurregeling".
Deur niet langer open laten dan
nodig is.
Koudere temperatuurinstelling
kiezen.
Zie hoofdstuk "Plaats van
opstelling".
Temperatuurregelaar op
warmere stand draaien.
39
Binnenverlichting werkt niet.
Sterke rijpvorming in het
apparaat, evt. ook aan de
deurafdichting.
Water op de bodem van de
koelruimte of op de
legplateaus.
Ongewone geluiden.
Na wijziging van de
temperatuurinstelling begint
de compressor niet direct.
Zie hoofdstuk "Lamp
vervangen".
De ondichte plekken
voorzichtig met een föhn
verwarmen (niet warmer dan
ca. 50°C). Tegelijkertijd de
verwarmde deurafdichting
met de hand zo in vorm
trekken dat hij weer goed
aansluit.
Dooiwateruitloop m.b.v. het
reinigingsstaafj schoonmaken
(zie hoofdstuk "Reiniging en
onderhoud").
Voorste stelvoeten bijstellen.
Apparaat iets wegtrekken.
Dit onderdeel evt. voorzichtig
iets wegbuigen.
De compressor begint na
enige tijd automatisch weer.
Lamp is defect.
Deurafdichting is ondicht (evt.
na omzetten van het
deurscharnier).
Dooiwateruitloop is verstopt
Apparaat staat niet waterpas.
Apparaat heeft contact met
de wand of andere
voorwerpen.
Een onderdeel, bijv. een buis,
aan de achterzijde van het
apparaat komt in aanraking
met een ander onderdeel van
het apparaat of de wand.
Dat is normaal, er is geen
sprake van een storing.
Storing Mogelijke oorzaak
Oplossing
40
Lamp vervangen
Waarschuwing! Kans op elektrische schok! Voordat u de lamp gaat vervangen
apparaat uitschakelen en stekker uit het stopcontact trekken of zekering in
de huisinstallatie uitschakelen.
Gegevens van de lamp: 220-240 V, max. 15 W, fitting: E 14
1.Om het apparaat uit te schakelen temperatuurregelaar op stand "0" draaien.
2. Stekker uit het stopcontact trekken.
3. Kruiskopschroef uitdraaien en lampafdekking volgens de afbeelding naar
achteren losnemen.
4. Defecte lamp vervangen.
5. Lampafdekking weer aanbrengen
en met kruiskopschroef
bevestigen.
Attentie! Zonder lampafdekking
mag het apparaat niet worden
gebruikt.
Bepalingen, normen, richtlijnen
Dit apparaat is bedoeld voor het huishouden en is met inachtneming van de
voor deze apparaten geldende normen gefabriceerd. Bij de fabricage zijn in
het bijzonder die maatregelen getroffen die worden vereist volgens de Duitse
wet op de veiligheid van apparaten (GSG), de Duitse voorschriften ter
voorkoming van ongevallen bij koude-installaties (VBG 20) en de bepalingen
van de vereniging van Duitse elektrotechnici (VDE).
De koudekringloop is op dichtheid gecontroleerd.
Dit apparaat voldoet aan de volgende EU-richtlijnen:
- 73/23/EEG van 19.02.1973 - laagspanningsrichtlijn
- 89/336/EEG van 03.05.1989
(incl. wijzigingsrichtlijn 92/31/EEG - EMC-richtlijn
- 96/57 EEC - 96/09/03 (richtlijn energie-efficiëntie) en latere aanvullingen
41
Bedrijfsgeluiden
De volgende geluiden zijn karakteristiek voor koelapparaten:
Klikken
Altijd als de compressor in- of uitschakelt, is een klikken te horen.
Zoemen
Zodra de compressor werkt, kunt u hem horen zoemen.
Borrelen/klotsen
Als koelmiddel in dunne buizen stroomt, kunt u een borrelend of klotsend
geluid horen. Ook na het uitschakelen van de compressor is dit geluid nog
korte tijd hoorbaar.
Vaktermen
Koelmiddel
Vloeistoffen die voor het produceren van koude kunnen worden gebruikt,
noemt men koelmiddelen. Ze hebben een relatief laag kookpunt, zo laag
dat de warmte van de in het koelapparaat opgeslagen levensmiddelen het
koelmiddel tot koken resp. verdampen kan brengen.
Koelmiddelkringloop
Gesloten kringloopsysteem waarin zich het koelmiddel bevindt. De
koelmiddelkringloop bestaat in hoofdzaak uit verdamper, compressor,
condensor en buizen.
Verdamper
In de verdamper verdampt het koelmiddel. Zoals alle vloeistoffen heeft
koelmiddel om te verdampen warmte nodig. Deze warmte wordt
onttrokken aan de binnenruimte van het apparaat, die daardoor afkoelt.
Daarom is de verdamper in de binnenruimte aangebracht of direct achter
de binnenwand ingeschuimd en daardoor niet zichtbaar.
Compressor
De compressor ziet eruit als een tonnetje. Hij wordt door een ingebouwde
elektromotor aangedreven en is achter in de sokkel van het apparaat
ondergebracht. Taak van de compressor is het om dampvormig koelmiddel
uit de verdamper te halen, samen te persen en naar de condensor verder
te leiden.
Condensor
De condensor heeft meestal de vorm van een rooster. In de condensor
wordt het door de compressor samengeperste koelmiddel gecondenseerd.
Daarbij komt warmte vrij die via de oppervlakte van de condensor aan de
omgevingslucht wordt afgegeven. De condensor is daarom buiten
aangebracht, meestal aan de achterkant van het apparaat.
42
N/AE/54-2. (08.)
43
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen bei
http://www.aeg-electrolux.de
© Copyright by AEG
Technische Änderungen vorbehalten
200382470 - 02 - 4608
2008. 11. 06.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Loading...
