ÖKO-SANTO
Inbyggnads-kylautomater
Innbyggings-kjøleautomater
s
Bruksanvisning
n
Bruksanvisning
Kära kund
T
ilj
ill
r
Läs noga igenom denna bruksanvisning innan Du sätter igång Ditt nya
kylaggregat. Här finns viktiga informationer om aggregatets säkra
användning, dess uppställning och skötsel.
Förvara denna bruksanvisning väl så att den alltid fins till hands. Lämna
den till eventuella efterföljande ägare av aggregatet.
Denna bruksanvisning är avsedd för flera tekniskt jämförbara modeller
med olika utrustning. Iaktta endast informationer som beträffar Din
modell.
Med varningstriangeln och/eller signalorden
1
framhävs informationer som är viktiga för Din säkerhet eller för aggregatets funktionsduglighet. De måste under alla omständigheter beaktas.
Denna symbol för Dig steg för steg vidare i apparatens användning.
0
Efter denna symbol erhåller Du kompletterande informationer om
3
aggregatets betjäning och dess praktiska användning.
Med klöverbladet markeras tips och informationer om apparatens eko-
2
nomiska och miljövänliga användning.
Upplysningar beträffande fackuttryck som används i bruksanvisningen
hittar man i avsnittet “Fackuttryck” längst bak i anvisningen.
Beträffande störningar som eventuellt kan uppträda finns i bruksanvis-
ningen informationer om hur man på egen hand kan undanröja dem, se
avsnitt “Undanröjning av störningar”. Om dessa informationer ej räcker
till står vår kundtjänst alltid till Ditt förfogande.
(Varning!, Se upp!, OBS!)
ryckt på m
– Den som tänker ekologiskt handlar även så ..
2
övänligt t
verkat pappe
Innehåll
Säkerhet
Avfallshantering
Informationer om aggregatets förpackning . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Avfallshantering – gamla aggregat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Avlägsnande av transportskyddet
Uppställning
Uppställningsplats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Kylen behöver luft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Inbyggnad
Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Produktbeskrivning
Före idrifttagandet
Idrifttagande - Inställning av temperatur
Frånkoppling av aggregatet
Inredning
Förvaringsytor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Flask-/burkhållare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Flaskfack med tubbehållare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
. . . . . . . . . . . . . . . . . . . . . . . . . 12
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Korrekt lagring
Avfrostning
Kylutrymmet avfrostas automatiskt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rengöring och skötsel
Tips för energibesparing
Undanröjning av störningar
Byte av lampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kundtjänst
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3
Innehåll
Ljudutveckling under driften
Bestämmelser, normer, direktiv
Fackuttryck
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4
1
Säkerhet
Våra kylaggregats säkerhet motsvarar teknikens godkända regler och
säkerhetslagen om tekniska apparater. Trots detta vill vi göra Dig förtrogen med följande säkerhetsanvisningar:
Ändamålsenlig användning
• Kylaggregatet är avsett att användas i hushållet. Det lämpar sig till
infrysning av livsmedel. Om aggregatet inte används ändamålsenligt
eller om det betjänas felaktigt ansvarar inte tillverkaren för eventuella skador.
• Ombyggnader eller förändringar på kylaggregatet är av säkerhetsskäl
ej tillåtna.
• Om du använder kylaggregatet yrkesmässigt eller för andra ändamål
än för infrysning av livsmedel – iaktta de lagliga bestämmelserna som
gäller för Ditt område.
Före den första starten
• Kontrollera om kylaggregatet inte uppvisar transportskador. Ett skadat aggregat får under inga omständigheter anslutas! Om skador
föreligger – kontakta leverantören.
Köldmedel
Aggregatet innehåller i köldmedelskretsloppet köldmedlet isobutan
(R600a), en i hög grad miljövänlig naturgas som emellertid är brännbar.
• Se till att inga delar av köldmedelkretsloppet skadas vid aggregatets
transport och uppställning.
• När köldmedelkretsloppet skadas:
– undvik under alla omständigheter öppen eld och tändkällor;
– ventilera rummet väl där apparaten står.
Säkerhet för barn
• Förpackningsdelar (t.ex. folier, frigolit) kan bli farliga för barn. Risk
för kvävning! Se till att förpackningsmaterialet är oåtkomligt för
barn!
• Gamla aggregat som ej längre används skall göras obrukbara innan de
skaffas bort. Dra ur nätkontakten, kapa nätkabeln, avlägsna eller förstör eventuellt existerande fjäder- eller regellås. Därigenom undviks
att lekande barn kan låsa in sig i aggregatet (risk för kvävning!) eller
kan råka ut för andra livsfarliga situationer.
5
• Ofta kan barn inte inse farorna som ligger i hanteringen med hushållsapparater. Av denna anledning skall barnen hållas under uppsyn.
Låt barnen inte leka med aggregatet!
Vid vardaglig användning
• Behållare med brännbara gaser eller vätskor kan bli otäta genom
köldinverkan. Explosionsfara! Lagra inga behållare med brännbara
ämnen som t.ex. sprejflaskor, påfyllningspatroner för cigarett–tändare osv. i kylaggregatet.
• Använd inga elektriska apparater (t.ex. elektriska glassmaskiner,
omröringsapparater osv.) i kylaggregatet.
• Frånkoppla aggregatet principiellt före rengöringsarbeten och dra ur
nätkontakten eller frånkoppla säkringen i lägenheten resp. vrid ur
den.
• När nätkontakten skall dras ur vägguttaget: gör det med kontakten,
aldrig med kabeln.
I störningsfall
• Om någon gång en störning skulle uppstå på aggregatet se då först
efter i bruksanvisningen under “Undanröjning av störningar”. Om
informationerna som finns under detta avsnitt inte är till någon hjälp
– utför då inte själv några vidare arbeten.
• Kylaggregat får endast repareras av fackpersonal. Osakkunniga reparationer kan förorsaka allvarliga faror. Vid reparationer kontakta
fackhandeln eller vår kundtjänst.
Avfallshantering
Informationer om aggregatets förpackning
Allt material som används är miljövänligt! Det kan riskfritt deponeras
eller förbrännas i sopförbränningsanläggningar!
Om materialet: Plastmaterialet är återvinningsbart och kännetecknas
på följande sätt:
>PE< för polyetylen, t.ex. i det yttre höljet och påsarna i det inre.
>PS< för skummad polystyren, t.ex. i dämpningsdelarna, principiellt
fluorklorkolväte-fria.
Kartongdelarna tillverkas av returpapper och borde åter tillföras retur-
pappersinsamlingen.
6
Avfallshantering – gamla aggregat
Av miljöskyddsskäl måste kylaggregat avfallshanteras på sakkunnigt
och föreskrivet sätt. Detta gäller för Ditt gamla aggregat och även för
det nya aggregatet när det en gång har tjänat ut och inte kan användas
längre.
Varning!
1
bara innan de skaffas bort. Dra ur nätkontakten, kapa nätkabeln,
avlägsna eller förstör eventuellt existerande fjäder– eller regellås. Därigenom undviks att lekande barn kan låsa in sig i aggregatet (risk för
kvävning!) eller kan råka ut för andra livsfarliga situationer.
Informationer om avfallshanteringen:
• Aggregatet får inte skaffas bort tillsammans med hushålls- eller
grovsopor.
• Köldmedelskretsloppet, i synnerhet värmeväxlaren på aggregatets
baksida får inte skadas.
• Upplysningar om hämtningstider eller samlingsplatser erhålls hos det
lokala renhållningsverket eller hos kommunalförvaltningen.
Gamla aggregat som inte längre används skall göras obruk-
Avlägsnande av transportskyddet
Aggregatet och delar av inredningen är skyddsförpackade för transporten.
Kylskåpsdörren är spärrad med tejp. Beroende på modell sitter skydds-
0
tätningar av plast eller frigolit mellan skåpsdörren och höljet. Ta bort
dessa delar.
Eventuella tejprester kan avlägsnas med hjälp av rengörings– eller
3
tvättbensin.
Uppställning
Uppställningsplats
Aggregatet skall stå i ett väl ventilerat och torrt rum.
Omgivningstemperaturen påverkar strömförbrukningen.
Därför borde aggregatet
– ej utsättas för direkt solljus;
7
Uppställning
– ej stå i närheten av värmeelement, spisar eller andra värmekällor;
– endast stå på en plats med en omgivningstemperatur motsvarande
den klimatklass som aggergatet har koncipierats för.
Klimatklassen finns angiven på typskylten som befinner sig på vänster
sida inuti aggregatet
(Bild 2a/2b/2c)
.
Nedanstående tabell visar omgivningstemperaturen för de olika klimatklasserna:
Klimatklass för omgivningstemperaturer från
SN +10 till +32 °C
N +16 till +32 °C
ST +18 till +38 °C
T +18 till +43 °C
Om det inte går att undvika att ställa upp aggregatet bredvid en värmekälla, skall följande minimiavstånd iakttas:
– 3 cm från elspisar;
– 30 cm från olje– och koleldade kaminer.
Om dessa avstånd inte kan iakttas krävs en värmeisoleringsplatta mellan värmekälla och kylaggregat.
Om kylaggregatet står bredvid ett annat kyl– eller frysaggregat, krävs
ett avstånd på 5 cm sidledes mellan dem för att undvika kondensbildning på aggregatens utsidor.
Kylen behöver luft
Integrerbara modeller (i-kylskåp)
Köksskåpets integrerade dörr tätar till största delen inbyggnadsnischen.
Av den anledning måste ventilationen ske genom en öppning i sockeln
enligt
uppåt genom luftspalten på köksskåpets baksida. Tvärsnittet på ventilationen måste vara minst 200 cm
Observera!
ventilationsöppningarna vara övertäckta eller förställda.
8
på i-kylskåp. Den uppvärmda luften måste kunna dra ut
bild 1
För att inte påverka kylskåpets funktion negativt får inte
2

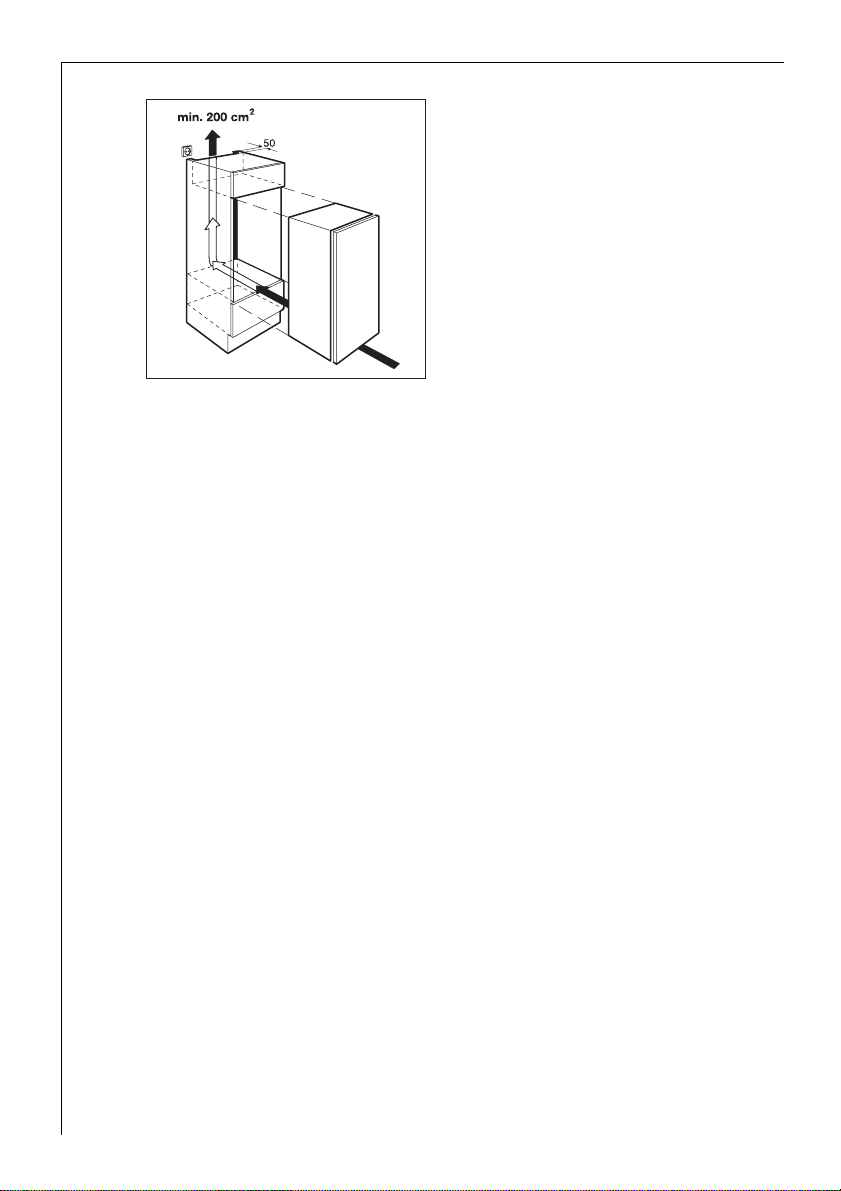

(bild 1a)
.
Uppställning
Bild 1a
Modeller som kan förses med olika dekor (E-kylskåp)
Inbyggnadsmöjlighet 1 (optimal):
Ventilationen är optimal för E-kylskåp när det kan komma in frisk luft
både under skåpet och genom en öppning i köksskåpets sockel
(bild 1b)
luftspalten (min 200 cm
. Den uppvärmda luften måste kunna dra ut uppåt genom
2
) på köksskåpets baksida.
Bild 1b
Inbyggnadsmöjlighet 2:
Det går att använda E-kylskåp även utan ventilationsöppning i kökskåpets sockel. Den friska luft som kan komma in under kylskåpet är tillräcklig för ventilationen
(bild 1c)
påverkas inte negativt. Den uppvärmda luften måste kunna dra ut
uppåt genom luftspalten (min 200cm
. Kylskåpets funktion och livslängd
2
) på köksskåpets baksida. Vid
ventilation utan öppning i sockeln kan det emellertid förekomma avvikelser i energiförbrukningen i förhållande till de uppgifter som står i
broschyren.
9
Bild 1c
Observera! För att kylskåpets funktion inte ska påverkas negativt får
inte ventilationsöppningarna täckas över eller ställas för.
Inbyggnad
Se bifogad monteringsanvisning.
Efter att apparaten byggts in, i synnerhet efter byte av dörranslaget –
kontrollera om dörrtätningen tätar korrekt. En otät dörrtätning kan
leda till höjd rimfrostsbildning och därigenom till höjd energiförbrukning (se avsnitt “Undanröjning av störningar”).
Elektrisk anslutning
För den elektriska anslutningen krävs ett föreskriftsenligt installerat
skyddskontakt-vägguttag. Den elektriska säkringen måste uppgå till
minst 10 Ampere.
När vägguttaget inte längre är åtkomligt efter aggregatets uppställning
måste med hjälp av en lämplig åtgärd i den elektriska installationen
säkerställas att aggregatet vid behov kan skiljas från nätet (t.ex. genom
säkring, LS-brytare, felström-skyddsbrytare eller dylikt med en kontaktöppningsvidd på minst 3 mm).
0 Före idrifttagandet skall det på aggregatets typskylt kontrolleras om
anslutningsspänning och strömart stämmer överens med strömnätets
värden på uppställningsplatsen.
t.ex.: AC 220 ... 240 V 50 Hz eller
220 ... 240 V~50 Hz
(dvs. 220 till 240 Volt växelström, 50 Hertz)
Typskylten befinner sig på vänster sida inuti aggregatet (Bild 2a/2b/2c) .
10
Produktbeskrivning
Bild 2a
Bild 2c
Bild 2b
Temperaturregulator
➀
Dörrfack
➁
Smör-/ostfack med lock
➂
Flaskfack
➃
Frukt-/grönsakslåda
➄
Förvaringsytor
➅
Typskylt
➆
11
Före idrifttagandet
0 Aggregatets inre och samtliga utrustningsdelar skall göras r ena före det
första idrifttagandet (se avsnitt “Rengöring och skötsel”).
Idrifttagande - Inställning av temperatur
Temperaturregulatorn (bild 3/2) är samtidigt TILL/FRÅN–brytaren.
Den stora ovala brytaren (bild 3/1) bredvid temperaturregulatorn är
ljusströmbrytaren. När dörren öppnas och stängs kopplas innerbelysningen till resp. från via ljusströmbrytaren.
Bild 3
För vridning av temperaturregulatorn krävs ett mynt. Därigenom försvåras en oavsiktlig ändring av temperaturinställningen (barnsäkring).
Temperaturregulatorns ställning som visas bredvid betyder:
Kylning från.
Vridning i riktning “1”:
Kylning till, kompressorn startar och arbetar därefter auto-
matiskt.
Ställning “1” betyder:
Högsta innertemperatur (varmaste inställning)
Ställning “4” betyder:
Lägsta innertemperatur (kallaste inställning)
0 Stick in nätkontakten i vägguttaget. Innerbelysningen lyser när dörren
är öppen.
12
0 Vrid temperaturregulatorn till önskad inställning med hjälp av ett mynt.
Kompressorn startar och arbetar där e fter automatiskt.
Tips: Vid en inställning mellan "2" och "3" får man en genomsnittlig
kylrumstemperatur på ca +5°C. Det gäller för omgivningstemperaturer
från + 10 °C till +38 °C.
Vrid temperaturregulatorn till varmare eller kallare inställning om du
vill ha en högre eller lägre temperatur.
Följande faktorer påverkar innertemperaturen:
– Omgivningstemperatur;
– Mängd och temperatur av de lagrade livsmedlen;
– När dörren öppnas ofta eller länge.
Viktigt!
Höga omgivningstemperaturer (t.ex. heta sommardagar) kan vid kall
temperaturregulatorinställning (ställning “3” till “4”) leda till att kompressorn löper permanent.
Orsak: Kompressorn måste löpa permanent för att hålla den låga temperaturen i aggregatet vid hög omgivningstemperatur. Kylutrymmet
avfrostas inte längre – en automatisk avfrostning av kylutrymmet är
endast möjlig vid stillastående kompressor (se även avsnitt “Avfrostning”). Starka rimfrostsbeläggningar på kylutrymmets bakre vägg är
följden.
Sätt temperaturregulatorn på en varmare inställning (ställning “2” till
“3”). Vid denna inställning regleras kompressorn och avfr ostningsproceduren inleds automatiskt.
Frånkoppling av aggregatet
0 Om Du vill frånkoppla kylningen, vrid temperaturregulatorn till ställ-
ning “0”.
0 Om dörren därefter skall stå öppen en längre tid, frånkoppla innerbe-
lysningen genom att dra ut den ovala ljusströmbrytaren (bild 3/1).
Så snart dörren stängs trycks ljusströmbrytaren in igen. När Du öppnar
3
dörren nästa gång tillkopplas innerbelysningen via ljusströmbrytaren.
Om aggregatet skall tas ur drift en längre tid:
0 Frånkoppla aggregatet, vrid temperaturregulatorn till ställning “0”.
0 Dra ur nätkontakten eller frånkoppla säkringen resp. vrid ur den.
0 Rengör noga invändigt (se avsnittet "Rengöring och skötsel")
0 Låt dörrarna därefter stå öppna för att undvika bildning av dålig lukt.
13
Inredning
Förvaringsytor
Den konturformade avställningshyllan måste alltid skjutas in i fruktoch grönsakslådans nedersta skenor för att frukt och grönsaker ska
hålla sig fräscha längre.
Övriga avställningshyllor kan justeras i höjdled:
Dra fram förvaringsytan tills den kan svängas upp eller ner och kan tas
ut (bild 4).
0 Inskjutning i en annan höjdnivå företas i omvänd ordningsföljd.
Bild 4
Placering av hög kylvara:
0 Ta bort den främre delen av den tvådelade variabla avställningshyllan
och skjut in den på en annan nivå (bild 5). Därigenom vinner man plats
för placering av höga kylvaror på förvaringsytan som ligger därunder.
Bild 5
14
Flask-/burkhållare
Inredning
Några modeller har en flask-/burkhållare
Bild 5a
Dra ut aktuell avställningshylla för att sätta in eller placera om flask-/
0
burkhållaren.
Tänk på att flaskorna eller burkarna inte berör kylskåpets bakvägg eller
facken i dörren när den är stängd.
Lägg alltid in flaskan i hållaren med halsen framåt.
Observera!
Förvara endast oöppnade flaskor eller burkar vågrätt.
(bild 5a)
.
Flaskfack med tubbehållare
Några modeller är utrustade med en behållare för tuber och små kylvaror. När den sätts in i flaskfacket skyddar tubbehållaren flaskorna från
att välta
Bild 6
(bild 6)
.
15

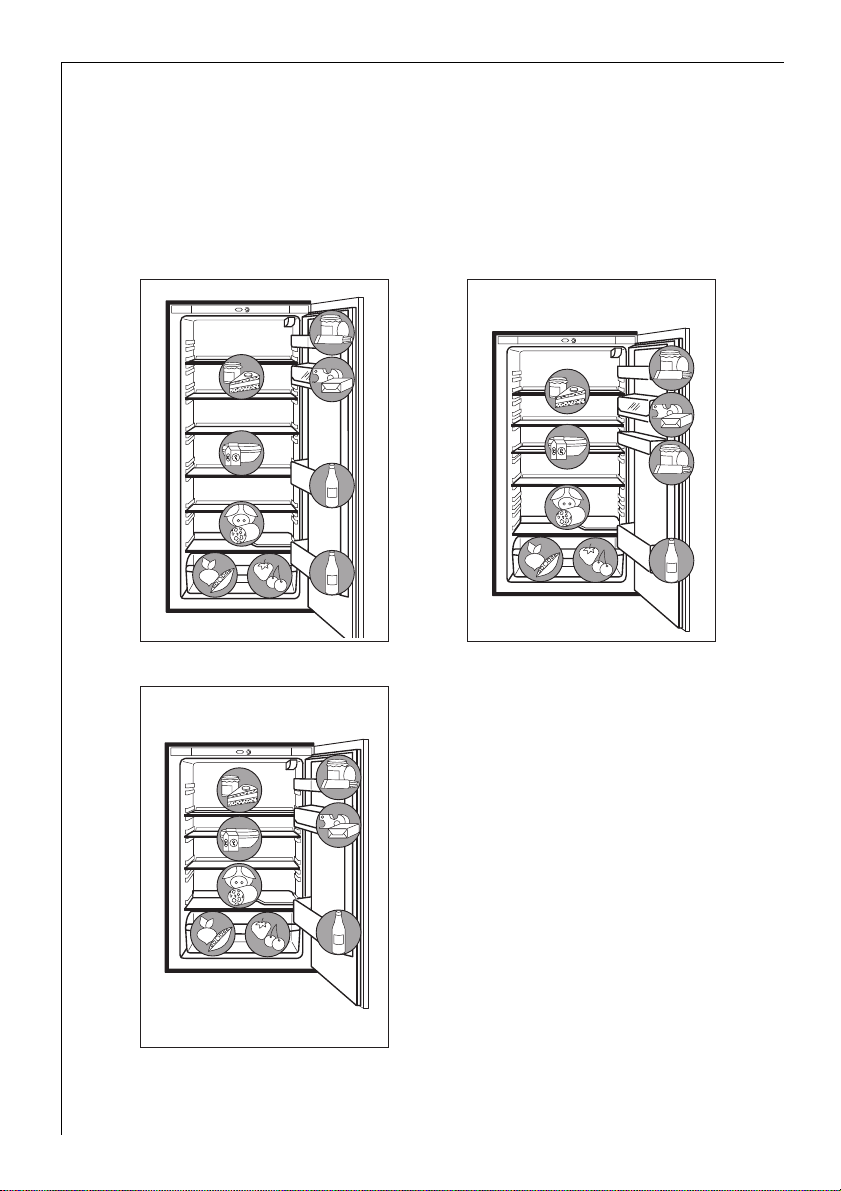

Korrekt lagring
Av fysikaliska skäl finns olika temperaturområden i kylutrymmet.
Det kallaste området är den nedersta avställningshyllan över frukt- och
grönsakslådan. Varmare områden är de övre hyllorna och facken i dörrarna. Vilka områden i kylen som är lämpliga för olika typer av livsmedel framgår av exemplen på bilderna 7a, 7b och 7c.
Bild 7a Bild 7b
16
Bild 7c
Tips: Livsmedlen i kylutrymmet skall alltid vara övertäckta eller förpackade. Därigenom undviks uttorkning och lukt– eller smaköverföring
till andra kylvaror.
Lämpliga förpackningar:
– Vakuumpåsar och –folier av polyetylen;
– Plastbehållare med lock;
– Speciella huvar av plast med gummiband;
– Aluminiumfolie.
Avfrostning
Kylutrymmet avfrostas automatiskt
När kompressorn löper bildas rimfrostsbeläggningar på kylutrymmets
bakre vägg som försvinner när kompressorn står stilla.
Avfrostningsvattnet samlas upp i rännan på kylutrymmets baksida, leds
genom hålet (bild 8) till ett uppsamlingskärl vid kompressorn och
avdunstar där.
Rengöring och skötsel
Varning!
1
• Under rengöringen får aggregatet ej vara anslutet till strömnätet.
Risk för strömstöt! Frånkoppla aggregatet före rengöringen och dra
ur nätkontakten eller frånkoppla säkringen resp. vrid ur den.
• Aggregatet får aldrig rengör as med ångrengöringsappar ater . Fukt kan
komma in i elektriska enheter, risk för strömstöt! Het ånga kan leda
till skador på plastdelarna.
• Aggregatet måste vara torrt innan det tas i drift igen.
OBS!
• Eteriska oljor och organiska lösningsmedel kan angripa plastdelarna,
t.ex.
– saften från citron– eller apelsinskal;
– smörsyra;
– rengöringsmedel som innehåller ättiksyra.
Dylika substanser får ej komma i kontakt med aggregatdelar.
• Använd inga rengöringsmedel som kan förorsaka repor.
17
Av hygieniska skäl borde aggregatets inre samt inredning regelbundet
rengöras.
0 Ta ut kylvarorna varorna, slå in dem i flera lager tidningspapper och
lagra varorna övertäckta på ett svalt ställe.
0 Frånkoppla aggregatet och dra ur nätkontakten eller frånkoppla säk-
ringen resp. vrid ur den.
0 Rengör aggregatet samt inredning med en trasa och ljummet vatten.
Eventuellt kan lite vanligt diskmedel som erhålls i handeln blandas i.
0 Tvätta därefter med rent vatten och torka av.
0 Kontrollera smältvatten–avloppshålet på kylutrymmets baksida
(Bild 8). Om smältvatten–avloppshålet är tilltäppt – rengör det med
hjälp av en tråd.
Bild 8
0 När allt är torrt kan livsmedlen läggas in och aggregatet kan tas i drift
igen.
Tips för energibesparing
2
• Aggregatet skall inte ställas upp i närheten av spisar, värmeelement
eller andra värmekällor. Vid hög omgivningstemperatur löper kompressorn oftare och längre.
• Tillräcklig ventilation på aggregatsockeln måste vara garanter ad. Täck
aldrig över luftningsöppningarna.
• Ställ inte in varma rätter i aggregatet. Varma rätter skall först svalna.
• Låt dörren stå öppen så kort tid som möjligt.
• Ställ inte in temperaturen kallare än nödvändigt.
18
Undanröjning av störningar
Det är möjligt att det endast handlar om ett litet fel som framkallar en
störning, ett fel som Du själv kan undanröja med ledning av följande
informationer. Om följande informationerr inte är till någon hjälp i det
konkreta fallet – utför då själv inga vidare arbeten.
Varning!
1
fackpersonal. Osakkunniga reparationer kan framkalla allvarliga faror
Reparationer på kylaggregatet får endast genomföras av
för användaren. Vid reparationer kontakta fackhandeln eller vår kund-
tjänst.
Störning Möjlig orsak/Avhjälpande
- Temperaturregulatorn står i läge "0".
- Nätkontakten är inte isatt eller lös.
Aggregatet arbetar inte.
Livsmedlen är för varma.
Aggregatet kyler för starkt.
Innerbelysningen fungerar
ej.
Kompressor läuft andau-ernd.
Efter ändringar på temperaturinställningen startar
kompressorn inte omedelbart.
Vatten på kylutrymmets
botten eller på förvaringsytorna.
- Säkringen har gått eller är defekt.
- Vägguttaget är defekt. Störningar i strömnätet åtgärdas av Din el–specialist.
- Temperaturen är inte rätt inställd. Vrid temperaturregulatorn kortvarigt till en kallare inställning.
- Dörren har varit öppen en längre tid eller en större
mängd färska livsmedel har lagts in. Vrid temperaturregulatorn kortvarigt till en kallare inställning. Glöm
inte att vrida tillbaka senare!
- Temperaturinställningen är för kall.
Vrid temperaturregulatorn kortvarigt till en varmare
inställning.
Lampan är defekt. Se avsnitt “Byte av lampa”.
- Temperaturen är eventuellt för kallt inställd. Vid hög
omgivningstemperatur kan det medföra att kompressorn går oavbrutet. Se avsnitt "Start – inställning av
temperatur".
- Detta är normalt, det föreligger ingen störning.
Kompressorn startar automatiskt efter en viss tid.
- Smältvatten-avloppshålet är tilltäppt. Se avsnitt “Rengöring och Skötsel”.
19
Undanröjning av störningar
Störning Möjlig orsak/Avhjälpande
- Dörren har stått på glänt en längre tid.
- Dörrtätningen är otät (eventuellt efter byte av dörran-
Kraftig frostbildning i kylskåpet, ev. vatten på
avställningshyllorna.
Ovanliga ljud.
slaget).
Avhjälpande: Värm försiktigt upp dörrtätningen på de
otäta ställena med en hårtork (inte varmare än ca.
50 °C). Dra samtidigt den uppvärmda dörrtätningen i
form för hand så att den åter sluter tätt.
- Se även "Kompressorn går oavbrutet".
- Avställningshyllorna är inte riktigt pålagda eller livsmedlen vidrör varandra. Kontrollera.
- En del, t.ex. ett rör på aggregatets baksida har kommit
i kontakt med en annan aggregatdel eller väggen.
Böj denna del försiktigt åt sidan vid behov.
Byte av lampa
Om lampan till den invändiga belysningen är sönder kan du lätt byta
den själv.
20
Varning!
1
dra ur nätkontakten eller frånkoppla säkringen resp. vrid ur den.
Risk för strömstöt! Frånkoppla aggregatet före lampbytet och
Lampdata: 220-240 V, max. 15 W, lamphållare: E 14
När Du vill byta lampa - vrid ur slitsskruven och ta av lampskyddet ner-
0
ifrån
(bild 9)
Byt ut den defekta lampan.
0
Sätt i lampskyddet igen och vrid in slitsskruven.
0
.
Bild 9
Kundtjänst
Om en störning föreligger som inte kan undanröjas med ledning av
denna bruksanvisning – kontakta fackhandeln eller vår kundtjänst.
Adresser resp. telefonnummer framgår av det bifogade häftet “Garantibestämmelser/Kundtjänst”.
Målinriktad förberedelse beträffande reservdelar besparar onödiga
vägar och kostnader. Ange därför följande data för aggregatet:
• Modellbeteckning
• Produktnummer (PNC)
• Tillverkningsnummer (S–No.)
Dessa uppgifter finns angivna på typskylten till vänster på aggregatets
insida. Vi rekommenderar att anteckna dessa data här så att de snabbt
finns till hands.
Anmärkning:
lagt även under garantitiden.
Om kundtjänsten tillkallas i onödan så är det avgiftsbe-
21
Ljudutveckling under driften
Följande ljud är karakteristiska för kylaggregat:
•
Klickljud
När kompressorn kopplas till eller från uppstår ett klickande ljud.
•
Brummljud
När kompressorn arbetar hörs ett brummande ljud.
•
Bubblande/plaskande ljud
När köldmedel strömmar in i tunna rör hörs ett bubblande eller plaskande ljud. Även efter kompressorns frånkoppling hörs detta ljud en
liten stund.
Bestämmelser, normer, direktiv
Kylaggregatet är konstruerat för användning i hushållet och har tillverkats under iakttagande av de för dessa aggregat gällande normer. Vid
tillverkningen har i synnerhet nödvändiga åtgärder enligt säkerhetslagen om tekniska apparater (GSG), föreskrifterna om förebyggande av
olyckor vid kylanläggningar (VBG 20) och bestämmelserna från Förbundet tyska el–tekniker (VDE) vidtagits.
Kylkretsloppets täthet har kontrollerats.
22
Denna apparat uppfyller kraven i följande EG-direktiv:
;
– 73/23/EEG från 19.2.1973 – lågspänningsdirektiv
– 89/336/EEG från 3.5.1989
(inklusive ändringsdirektiv 92/31/EEG) – EMK-direktiv
Fackuttryck
•
Köldmedel
Vätskor som kan användas för alstring av kyla kallas för köldmedel.
De uppvisar en förhållandevis låg kokpunkt. Den är så låg att värmen
från livsmedlen som lagras i kylaggregatet kan få köldmedlet att koka
resp. förånga.
•
Köldmedelskretslopp
Ett slutet kretsloppssystem som innehåller köldmedlet. Köldmedelskretsloppet består i det väsentliga av förångare, kompressor, kondensor och rörledningar.
•
Förångare
I förångaren förångar köldmedlet. Som alla vätskor kräver köldmedlet
värme till förångningen. Denna värme tas ur aggregatets inre som
därigenom avkyls. Därför är förångaren placerad i aggregatets inre
eller finns inskummad omedelbart bakom innerväggen och är därför
ej synlig.
•
Kompressor
Kompressorn ser ut som en liten tunna. Den drivs av en inbyggd elmotor och är placerad i aggregatets bakre sockelområde. Kompressorns uppgift består i att suga av ångformigt köldmedel ur förångaren, att förtäta det och att leda det vidare till kondensorn.
•
Kondensor
Kondensorn har för det mesta formen av ett galler . I kondensorn kondenseras köldmedlet som förtätats i kompressorn. Därigenom frigörs
värme som avges till omgivningsluften via kondensorns yta. Kondensorn befinner sig i aggregatets sockel.
23
Loading...
