AEG RM6400, RM6361, RM6290L, RM6400L, RM6360 User Manual [da]

ABSORBER-KØLESKABET

til CAMPINGVOGN og AUTOCAMPERE

BRUGSANVISNING

INSTALLATIONSANVISNING

RM 6270 (L)
RM 6271 (L)
RM 6290 (L)
RM 6291 (L)
RM 6360 (L)
RM 6361 (L)
RM 6400 (L)
RM 6401 (L)

RM 7270 (L)
RM 7290 (L)
RM 7360 (L)
RM 7400 (L)

T.B. 06/2003

Typ C40 / 110
821 2690-61

DK

Dansk

Dansk

Suomi
Norsk
Svenska

BRUGSANVISNING INSTALLATIONSANVISNING
KÄYTTÖOHJE ASENNUSOHJE
BRUKSANVISNING INSTALLASJONSANVISNING
BRUKSANVISNING INSTALLATIONSANVISNING

2

Opbevar denne brugsanvisning omhyggeligt.
Hvis du giver apparatet videre til andre, bedes du også give denne brugsanvisning med.

© Dometic GmbH - 2003 - Ret til ændringer forbeholdes - Trykt i Tyskland

Dansk
Deutsch

ЕллзнйкЬ

English
Español
Français
Italiano
Nederlands
Norsk
Português
Suomi
Svensk

via INTERNET www.dometic.com

Kundeservice
Kundendienst

ЕохрзсЭфзуз Релбфюн

Customer Service
Servicio de Atención al Cliente
Service après-vente
Servizio Clienti
Klantenservice
Kundeservice
Serviço de Atendimento a Clientes
Asiakaspalvelu
Kundservice

3

1.0 INDLEDNING 4

2.0 SIKKERHEDSFORSKRIFTER 4

2.1 Advarsels- og 4
sikkerhedsmeddelelser

2.2 Kølemiddel 4

3.0 GARANTI OG KUNDESERVICE 5

3.1 Transportskader 5

4.0 MODELBESKRIVELSE 5

5.0 VEJLEDNING TIL KØLESKABET 5

5.1 Rengøring 5

5.2 Sådan tænder du 6
for køleskabet

5.3 Sådan slukker du 8
for køleskabet

5.4 Afrimning 9

5.5 Opbevaring af madvarer 9

5.6 Frysning af isterninger 9

5.7 Dørtætning 9

5.8 Vinterdrift 10

5.9 Belysning 10

5.10 Udskiftning af frontplade 11

5.11 Placering af hylder 11

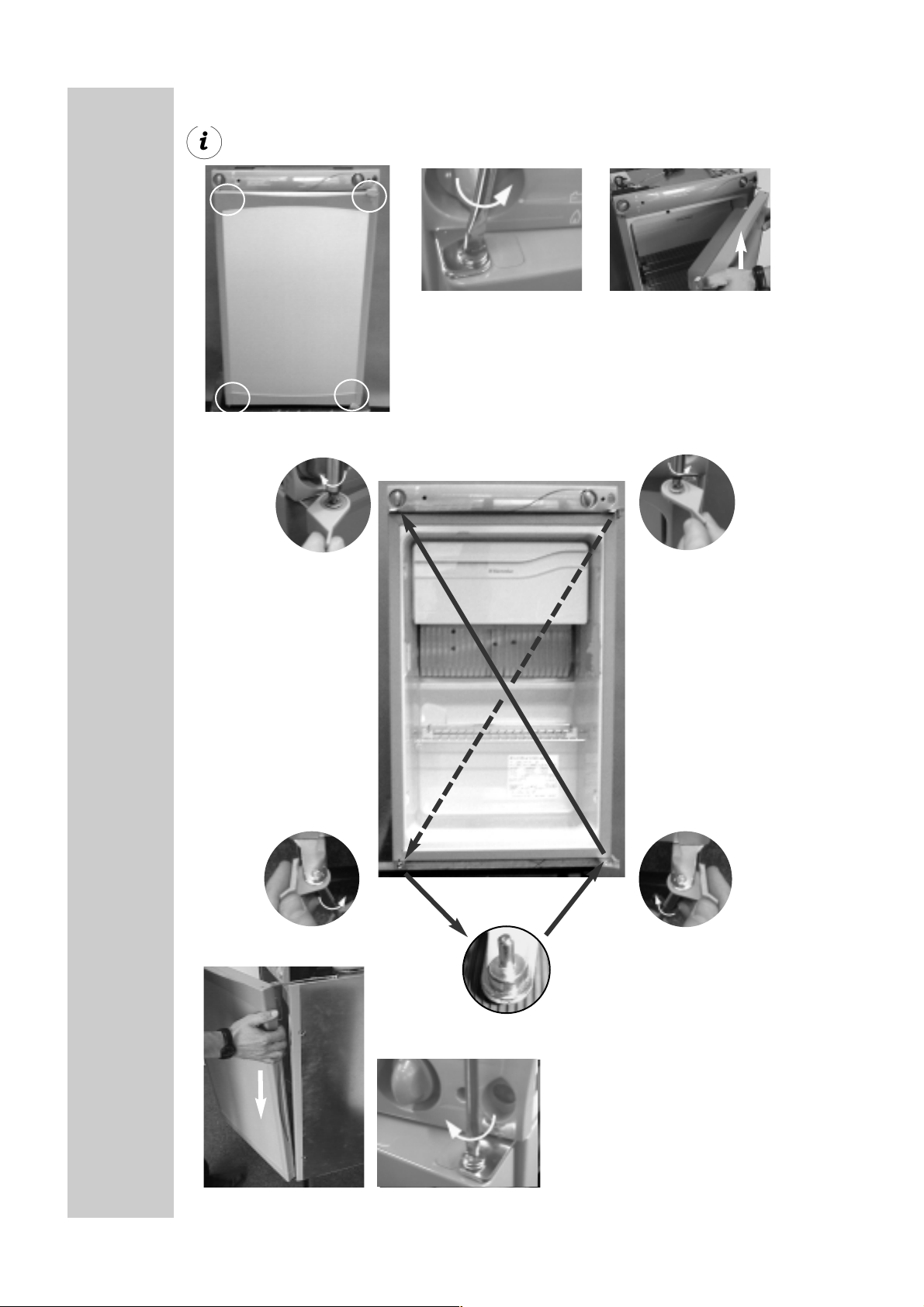

5.12 Ændring af dørens 12
åbningsretning

5.13 Fejlfinding 13

5.14 Vedligehold 13

5.15 Miljømæssige henvisninger 14

5.16 Bortskaffelse 14

5.17 Energibesparende tips 13

5.18 Tekniske data 15

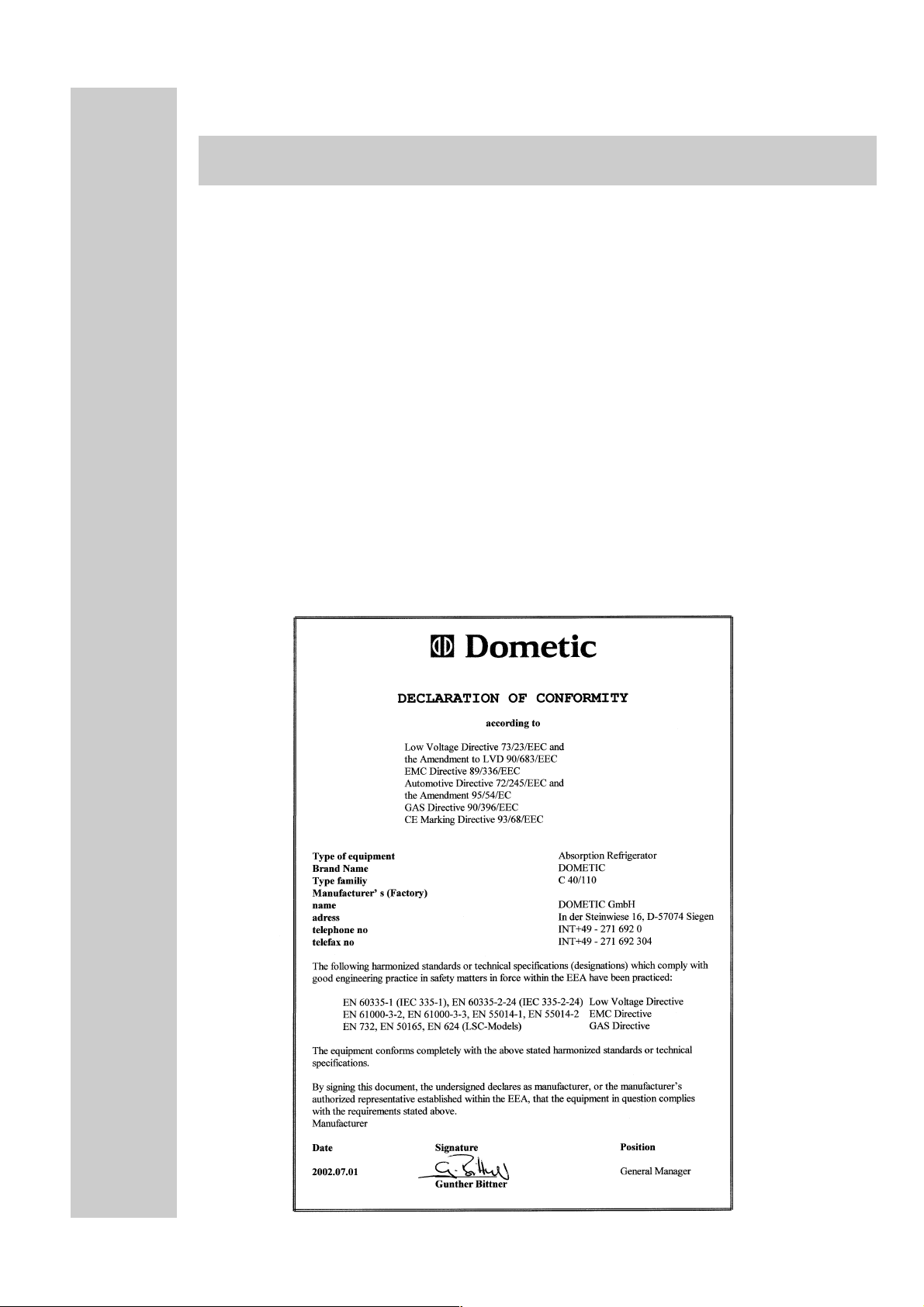

5.19 Konformitetserklæring 16

6.0 INSTALLERINGSVEJLEDNING 17

6.1 Installering 17

6.2 Trækfri installering 19

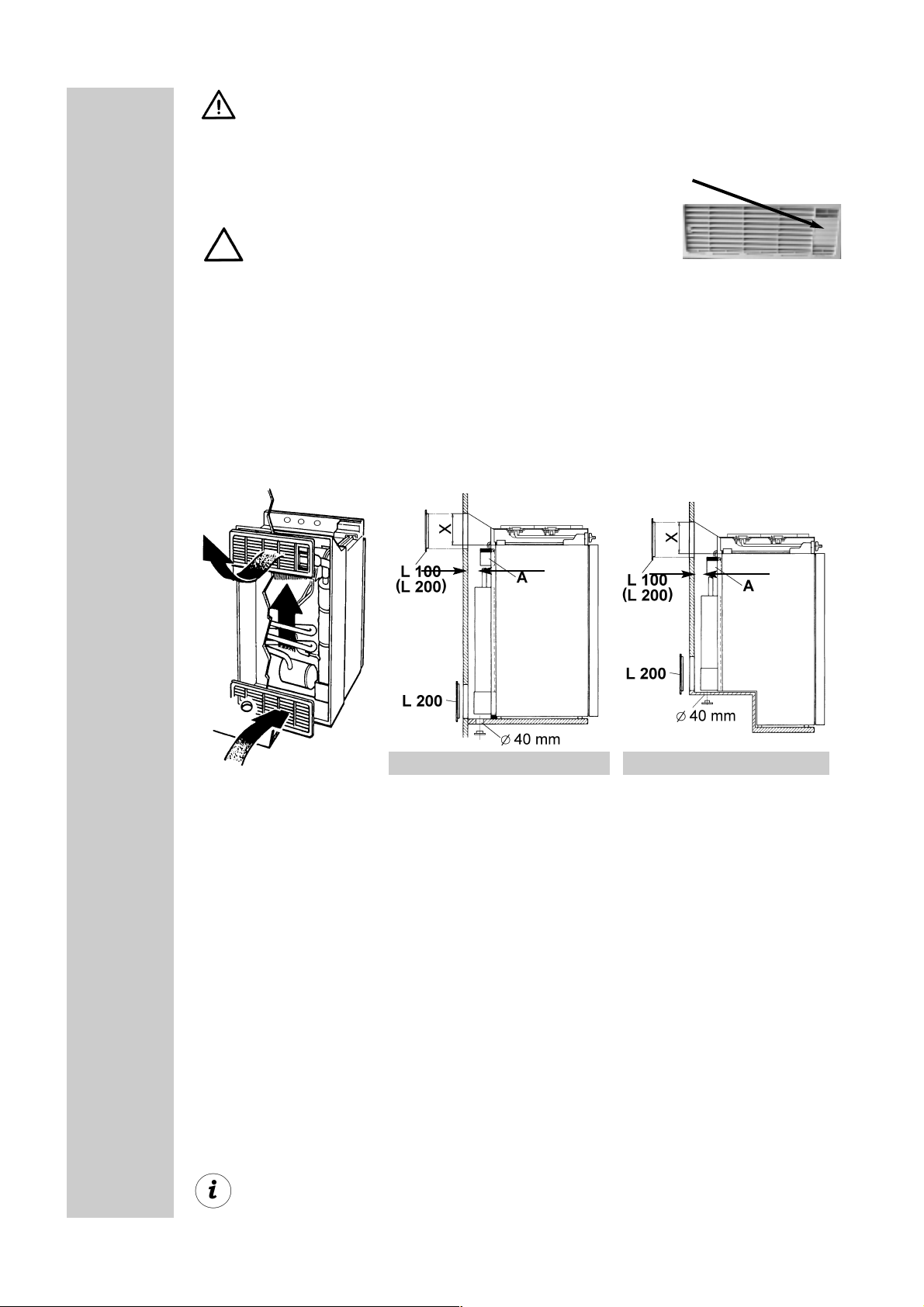

6.3 Ventilation og udsugning 20

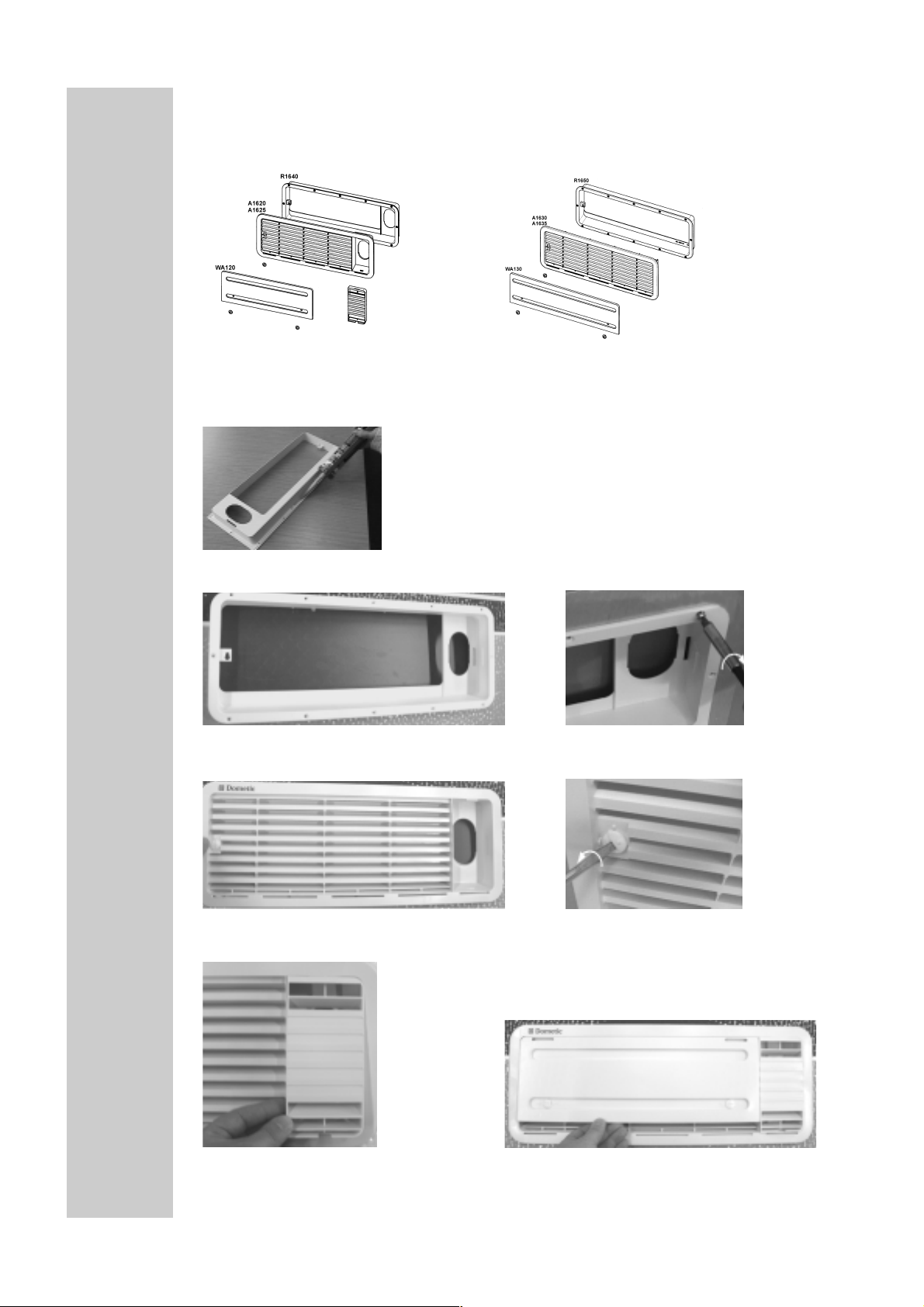

6.4 Installering af 21
ventilationssystemet

6.5 Indbygningsniche 21

6.6 Fastgørelse af køleskabet 21

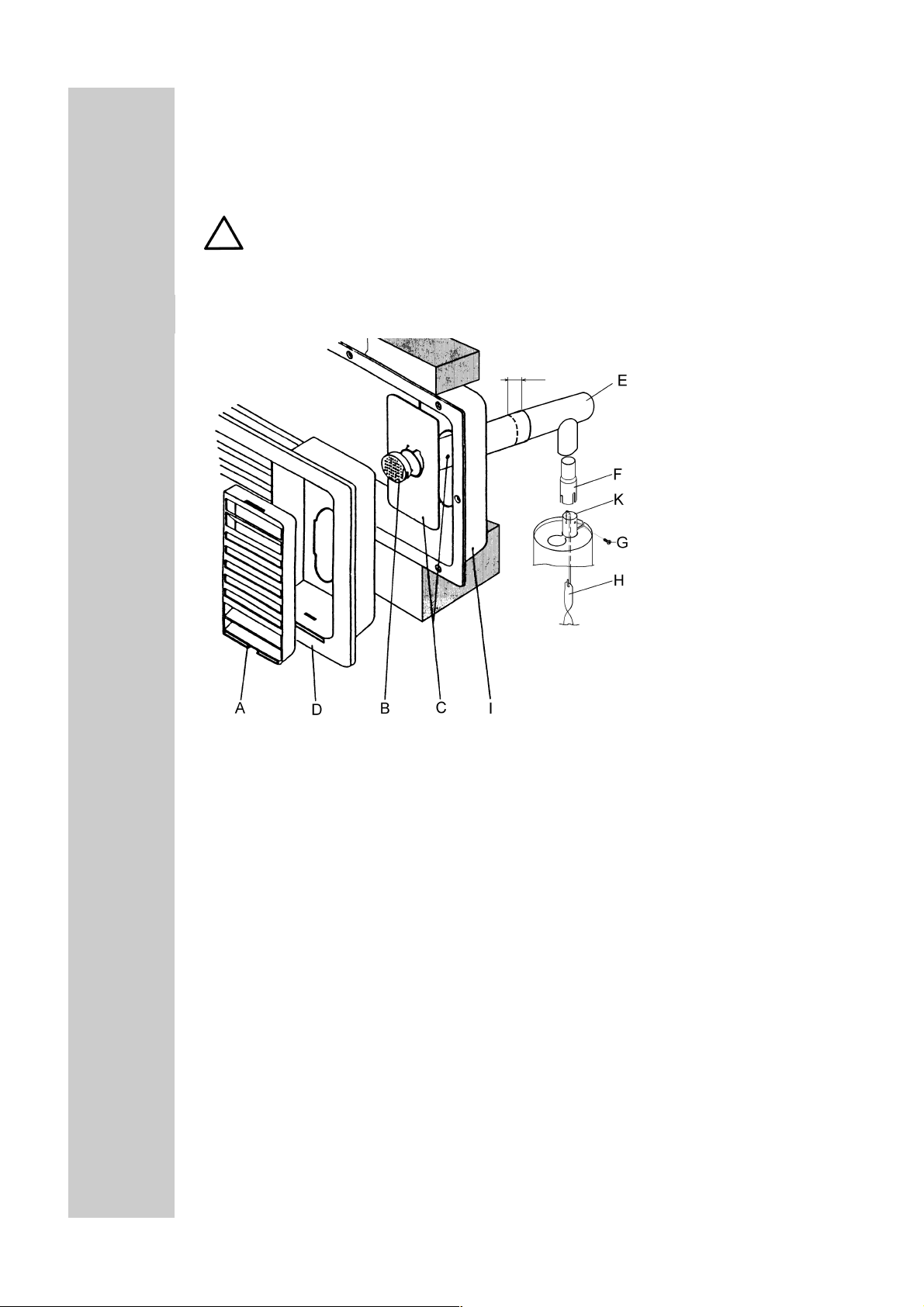

6.7 Røggasudsugning 23

6.8 Gastilslutning 24

6.9 Elektrisk tilslutning 26

IINNHHOOLLDDSSFFOORRTTEEGGNNEELLSSEE

4

INDLEDNING

Med Dometic Absorber køleskabet har du truffet et glimrende valg. Vi er sikre på,
at du vil blive fuldt tilfreds med dit nye køleskab i enhver henseende.
Køleskabet, der arbejder lydløst, lever op til høje kvalitetsstandarder og garanterer
en effektiv udnyttelse af ressourcer og energi i hele sin levetid, lige fra produktion til
brug og bortskaffelse.
Læs omhyggeligt installerings- og betjeningsvejledningen, før du begynder at bruge
køleskabet.
Køleskabet er beregnet til installering i fritidskøretøjer såsom campingvogne og
autocampere. Køleskabet er godkendt til dette formål jvnf. EUs gasdirektiv
90/396/EEC.

SIKKERHEDSFORSKRIFTER

Advarsels- og sikkerhedsmeddelelser

 Brug aldrig åben ild til at kontrollere apparatet for utætheder.

 Beskyt børn!

Når køleskabet bortskaffes, fjernes alle køleskabsdøre, og hylden efterlades i
køleskabet. Dette forhindrer, at børn kan blive låst inde og blive kvalt ved et uheld.

 Hvis du kan lugte gas:

- luk låsetappen på gasforsyningen og ventilen på cylinderen.

- åbn vinduerne og forlad rummet.

- tænd ikke for noget elektrisk udstyr.

- sluk åben ild.

 Åbn aldrig absorptionsaggregatet; det står under højtryk.
 Arbejde på gas-, røggasudsugnings- og elektriske komponenter må kun

udføres af autoriserede fagfolk.

 Driftstrykket skal svare til angivelserne på køleskabets typeskilt.
 Sammenlign driftstrykdataene på typeskiltet med dataene på trykovervågningen på

cylinderen med flydende gas.

 Køleskabet må ikke køre på gas ombord på færger.
 Afdækningen udgør en elektrisk sikkerhed og må kun fjernes ved hjælp af værktøj.

 Apparatet må ikke udsættes for regn.


Køleskabet kan ikke anvendes til korrekt opbevaring af medikamenter.

Kølemiddel

Som kølemiddel anvendes ammoniak.
Det er en naturlig sammensætning, der også bruges i rengøringsmidler (1 l
salmiakrengøringsmiddel indeholder op til 200 g ammoniak - ca. dobbelt så meget,
som der anvendes i køleskabet).
Der anvendes natriumchromat til korrosionsbeskyttelse (1,8% af opløsningsmidlet).
I tilfælde af utætheder (som let konstateres i form af en ubehagelig lugt):

 sluk for køleskabet.
 udluft rummet grundigt.
 kontakt kundeserviceafdelingen.

11..00

2.0

2.1

2.2

Fare OBS!

5

GARANTI OG KUNDESERVICE

Garantibestemmelserne er i henhold til EU direktiv 44/1999/CE samt det i lovgivnin­gen pålagte.
Kontakt vores kundeserviceafdeling vedrørende garanti eller anden service. Skader,
der er opstået som resultat af fejlagtig brug, er ikke omfattet af garantien. Garantien
dækker ikke ved ændringer på køleskabet eller brug af andre dele end originale
Dometic-dele; garantien dækker ikke, hvis installerings- eller betjeningsvejledningen
ikke er fulgt, og vi påtager os intet ansvar herfor. Hos kundeserviceafdelingen kan der
bestilles dele til levering i hele Europa.
Ved kontakter med kundetjenesten angiv da altid model, produktets nummer, serie
nummer og eventuelt også MLC-koden! Disse oplysninger fremgår af typeskiltet
inde i køleskabet

Transportskader

Når emballagen er fjernet, kontrolleres det, om køleskabet har fået transportskader.
Alle transportskader skal meddeles til speditøren senest syv dage efter levering af
varen.

MODELBESKRIVELSE

VEJLEDNING TIL KØLESKABET

Rengøring

Før køleskabet tages i brug, tilrådes det at rengøre det både indvendigt og udvendigt.

 Brug en blød klud og lunkent vand med et mildt rengøringsmiddel.
 Skyl derefter køleskabet med rent vand, og tør det omhyggeligt af.
 Fjern støv fra køleenheden en gang om året med en børste eller en blød klud.

OOBBSS!!

Undgå forringelse af materialerne:

 Brug ikke sæbe eller hårde, slibende eller sodabaserede rengøringsmidler.
 Lad ikke dørtætningen komme i berøring med olie eller fedt.

33..00

44..00

55..00

5.1

RM 6270 L

f.eks.

Refrigerator Mobile /
Mobilt absorberkøleskab

Sidste ciffer 1 = automatisk tænding
Sidste ciffer 0 = manuel tænding

L med belysning

3.1

6

Sådan tænder du for køleskabet

 Køleskabets aggregatet kører lydløst.
 Når maskinen første gang tages i brug, kan der fremkomme en lugt, som forsvin

der efter nogle få timer. Sørg for grundig ventilation af alle opholdsrum.

 Køleskabet når sin driftstemperatur efter nogle timer, hvorved fryseboksen

skulle være kold efter en timestid.

Betjeningsgreb

Bemærk:

Køleskabet er beregnet til at køre på lysnettet, 12 V/24 V eller flydende gas. Den
ønskede energiform vælges med energivælgerknappen (A). Energivælgerknappen (A)
har fire indstillinger: Vekselstrøm på lysnettet, jævnstrøm (12 V/24 V), gas (flydede
gas), O (slukket).

5.2

5.2.1

A. Manuel tænding Piezo (f.eks. RM 6270L eller RM 7400L)

B. Automatisk tænding ( f.eks. RM 6271L)

A

B

D

A = energivælgerknap
B = gastermostat/elektrisk termostat
C = knap til "manuel tænding (piezo-tænding)"

A = energivælgerknap

B = gastermostat/elektrisk termostat
D = indikator for "automatisk tænding"

A

B

C

A

B

C

RM 6xx0

RM 7xx0

Slukket

Vekselstrøm

12 V

Gas

RM 6xx0/1 RM 7xx0

7

Elektrisk drift

1. 12 V/24 V jævnstrøm

Køleskabet må kun bruges med motorens strømforsyning, mens motoren
kører.

1. Sæt energivælgerknappen (A) til

Køleskabet kører uden termostatstyring
(kontinuerlig drift).

2. Netstrøm

Vælg kun denne energiforsyning, hvis strømtilslutningens spændingsforsyning

stemmer overens med typeskiltets spændingsangivelser. Ved afvigende

værdier kan apparatet blive beskadiget!

Gasdrift



Køleskabet må kun køre på flydende gas (propan, butan).



Når køleskabet kører på gas, mens man kører, skal der træffes de

foranstaltninger, der foreskrives af lovgivningen i det pågældnende
land (i overensstemmelse med den europæiske norm EN 732).
Det er tilladt at lade køleskabet køre på gas under kørslen
(undtagen i Frankrig og Australien).



Det er principielt ikke tilladt at lade køleskabet køre på gas under

ophold på tankstationer!

1. Åbn gascylinderens ventil

2. Åbn stophanen til gasforsyningen.

Gå videre til den beskrivelse, der gælder for DIN model.

1. Manuel tænding

5.2.2

5.2.3

1. Sæt energiv
ælgerknappen
(A) til Gas

2. Hold drejeafbryderen
(B) trykket ind.

4. Se i kontrolglasset, om
der er en flamme (kontrol­glasset sidder inde i køleskabet
nederst til venstre).

1. Sæt energivælger­knappen (A) til

2. Brug drejeafbry­deren (B) til at
regulere tempe­raturen i køles­kabets
hovedrum.

3. Aktiver piezo­tændingen (C)
nogle gange
med et interval
på 1-2 sekunder.

A

B

A

A

B

C

8

5. Hold drejeafbryderen (B) inde i yderligere 10-15 sekunder, hvorefter den slippes.

6. Se i kontrolglasset, om der brænder en flamme.

7. Gentag hele processen, hvis flammen er gået ud.

8. Brug drejeafbryderen (B) til at regulere temperaturen i køleskabets hovedrum.

2. Automatisk tænding

4. Hold drejeafbryderen "B" inde i yderligere 10-15 sekunder, hvorefter den slippes.

5. Se i kontrolglasset, hvis et der er et sådant, om der brænder en flamme.

6. Hvis flammen går ud, gentager tændingssystemet automatisk tændingsprocessen.

7. Justér temperaturen i køleskabets hovedrum ved hjælp af drejeafbryderen "B".

Alle køleskabe, hvad enten de har manuel eller automatisk tænding, er
udstyret med en automatisk flammebeskyttelse, der automatisk lukker
for tilførslen af gas ca. 30 sekunder efter, at flammen er gået ud.
Når køleskabet bruges første gang samt efter udskiftning af gascylinde­ren, kan gasrøret indeholde luft. Ved at lade køleskabet køre kortvarigt
sammen med andet gasdrevet udstyr (f.eks. et komfur) fjernes luften fra
gasrørene. Gassen antændes derefter uden forsinkelse.

Indstilling af kølerumstemperaturen

B

A

3. Tændingsprocessen aktiveres automatisk, og der høres
samtidig en tikkende lyd; indikatorlampen (D) blinker. Når
tændingen er gennemført, stopper lyden og blinkene.

D

1. Sæt energiv

ælgerknappen
(A) til Gas

2. Hold drejeafbryderen
(B) trykket ind.

TTIIPP

Midterstillingen

Betingelser i omgivelserne har indflydelse på aggregatets ydelse.
Vælg ved omgivende temperaturer mellem +15°C og +25°C midterstillin-

gen. Aggregatet arbejder så i det optimale ydelsesområde.

B

5.2.4

Som vist kan man ved hjælp af drejekontakten (B) regulere kølerumstemperatu­ren efter behov.

9

Afrimning

Med tiden dannes der rim på køleribberne.
Når rimlaget er ca. 3 mm tykt, skal køleskabet afrimes.

1. Sluk for køleskabet som beskrevet i afsnit 5.7 - "Sådan slukker du for køleskabet".

2. Tag isterningbakken og madvarerne ud.

3. Lad køleskabsdøren stå åben.

4. Efter afrimning (når frostboksen og køleribberne er fri for rim) tørres kabinettet af med
en klud.

5. Brug en klud til at suge vandet op fra frostboksen.

6. Tænd for fryseren igen som beskrevet under pkt. "5.2".

Rimlaget må aldrig fjernes med vold, og afrimningen må ikke fremskyndes
ved hjælp af en varmekilde

Bemærk:

Smeltevandet i køleskabets hovedrum løber ned i en dertil beregnet beholder på
bagsiden af køleskabet. Derfra fordamper vandet.

Opbevaring af madvarer

 Opbevar altid madvarer i lukkede beholdere, alufolie eller lignende.
 Sæt aldrig varm mad i køleskabet; lad den køle af først.
 Produkter, der kan afgive flygtige, brandbare gasser, må ikke opbevares i køleskabet.
 Opbevar ømfindtlige levnedsmidler direkte ved køleribberne.

Frostboksen er egnet til frysning af isterninger og til en kortvarig opbevaring af allerede
frosne levnedsmidler. Den er ikke egnet til indfrysning af levnedsmidler.

Frysning af isterninger

Isterninger fryses bedst i løbet af natten. Om natten har køleskabet mindre at lave og
dermed flere reserver.

Brug kun drikkevand!

5.3

5.4

5.5

1. Fyld isterning­bakken med
drikkevand.

2. Sæt isterningbakken i
fyserrummet.

Dørtætning

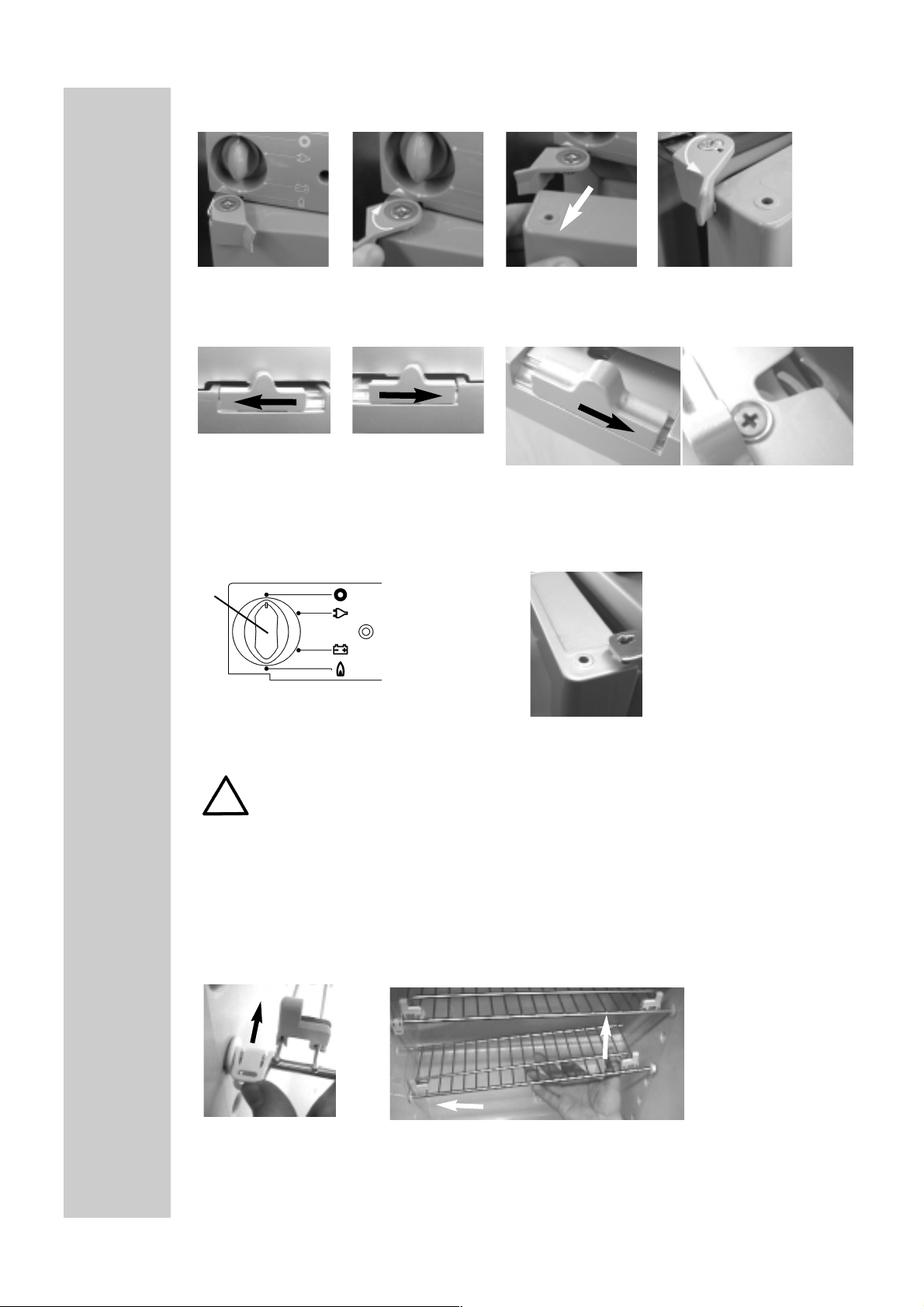

Sådan slukker du for køleskabet

10

5.6

1. Forreste og bageste
sikringsbeslag
løsnes.

2. Skub hylden til venstre, og løft op i den for
at tage den ud.

Afmontering:

2.

1.

Hylden monteres i omvendt rækkefølge

1. Sæt energivælgerknappen (A) til "0"
(OFF). Der er nu helt slukket for
køleskabet.

2. Fastgør døren med dør
stopperen. Døren står nu
let åben for at forhindre, at
der dannes mug inde i
køleskabet.

A

Frakobling af gasdrift

Hvis køleskabet ikke skal bruges i en længere periode, skal der lukkes
for den indenbords stophane og cylinderventilen.

Låseposition

åben

Låseposition

slukket

åben

5.7

5.8

Placering af hylder

slukket

RM 6xxx

RM 7xx1

11

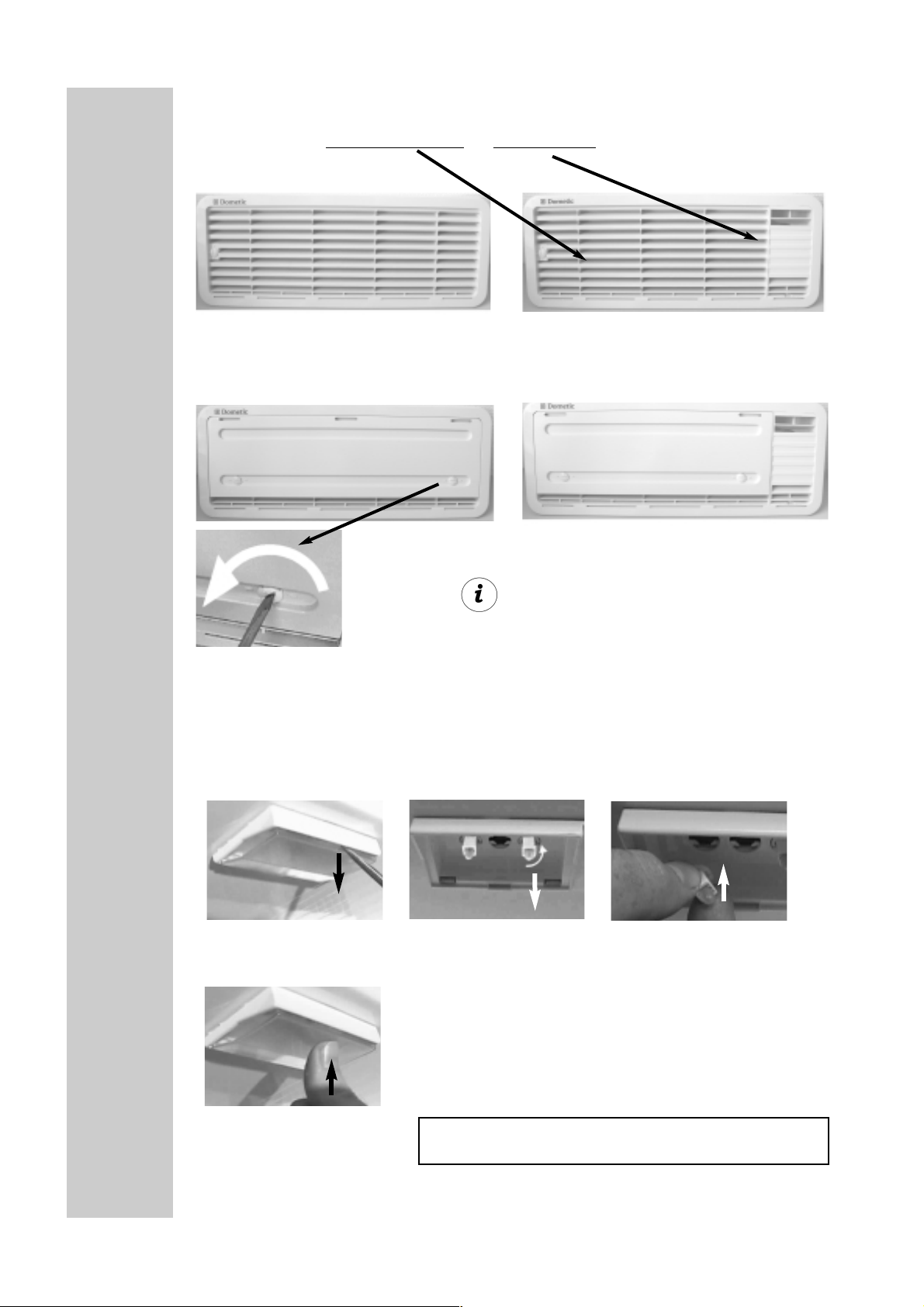

Vinterdrift

1. Kontroller, at ventilationsgitteret og udsugningen ikke er blokeret af sne, blade eller
lignende.

Belysning

Udskiftning af pærer

5.8

5.9

1. Fjern afdækningen.

2. Tag den defekte pære
ud.

3. Sæt en ny pære i.

4. Klem afdækningen
på igen.

90°

1.

2.

Bemærk:

Til 12 V jævnstrøm:
1 pære på 8 V, 2 W
Til 24 V jævnstrøm:
2 pærer på 28 V, 1,5 W

Kontakt venligst Dometic kundeservice vedrøren-

de udskiftning af pærer.

2. Når den omgivende temperatur falder til under +8°C, skal vinterafdækningen

monteres. Den beskytter køleskabet mod for kold luft.

Nederste ventilationsgitter (L200)

Øverste ventilationsgitter med udsugning (L100)

3. Sæt afdækningen på, og fastgør den.

Det anbefales endvidere, at vinterafdæknin­gen monteres, når køretøjet ikke anvendes
i en længere periode.

TTIIPP

12

Udskiftning af frontplade

Panelet skal have følgende mal (mm):
Model Højde Bredde Tykkelse

RM 6270/71 713+/-1 453,5+1 3,2
RM 6360/61 713+/-1 453,5+1 3,2
RM 6290/91 718+/-1 491,5+1 3,2
RM 6400/01 718+/-1 491,5+1 3,2

RM 7270 713+/-1 453,5+1 3,2
RM 7360 713+/-1 453,5+1 3,2
RM 7290 718+/-1 491,5+1 3,2
RM 7400 718+/-1 491,5+1 3,2

5.10

1. Åbn døren, og skru
hængselskruen løs.

2. Tag døren af ved at
trække den opad.

3. Skru den indvendige afdæk­ningsliste af (3 skruer).

4. Fjern frontpladen, og
sæt en ny lade i.

5. Skru den indvendige
afdækningsliste på
igen.

6. Sæt døren på
igen.

7. Spænd hæng­selskruen.

13

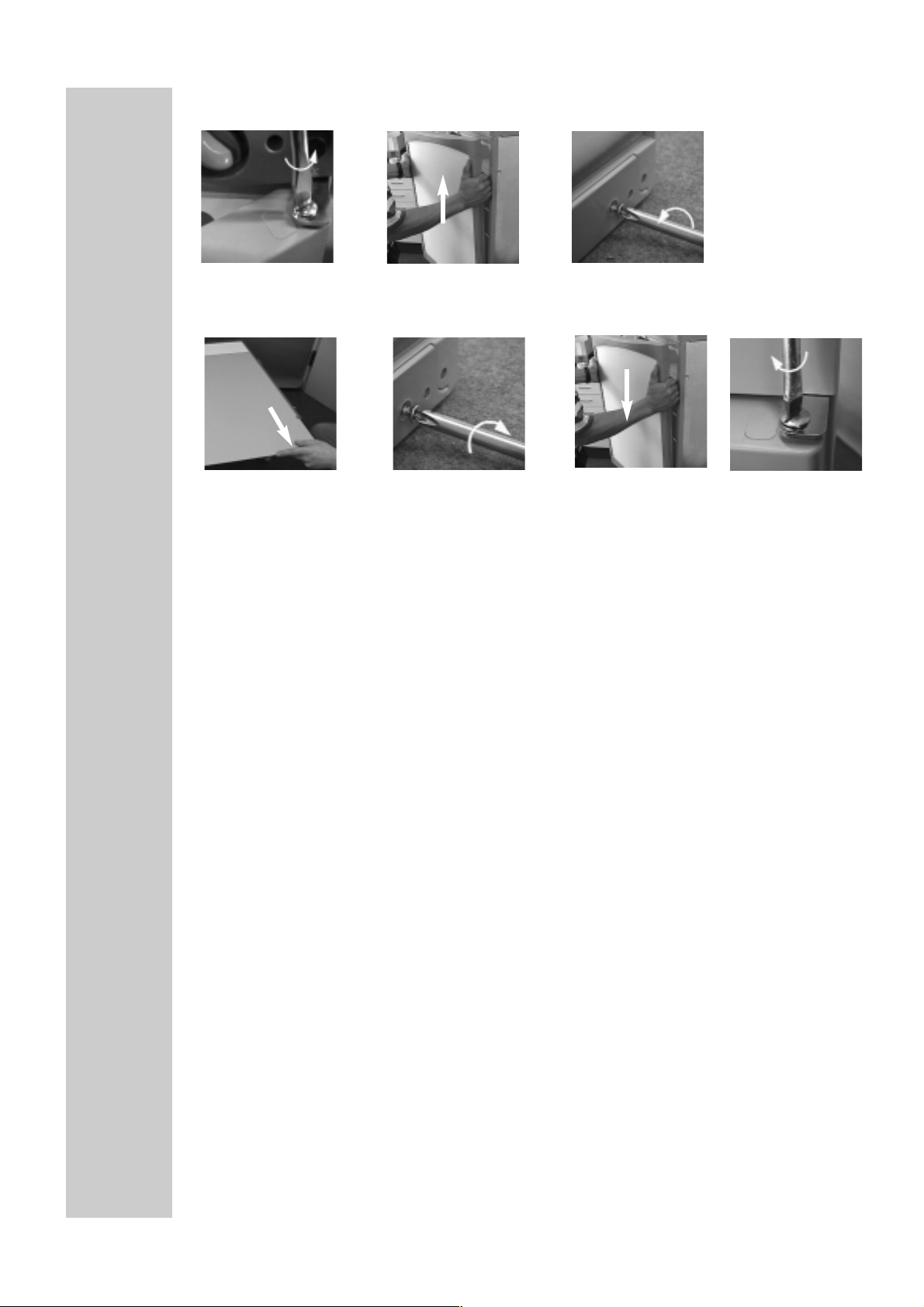

Ændring af dørens åbningsretning5.12

1. Åbn døren, skru

hængselskruen ud,
og opbevar den i
nærheden.

2. Tag døren af ved at

løfte den opad.

9. Sæt døren på.

10. Skru hængselskruen i igen.

3.

4.

8.

4.

5.

5.

6.

7.

DET ER IKKE ALTID MULIGT AT VENDE DØREN, NÅR KØLESKABET ER INSTALLERET.

(eks. RM 6xx1)

14

Fejlfinding5.13

Driftsfejl : Køleskabet fungerer ikke ved gasdrift.

Mulig årsag Afhjælpning

a.) Gasflasken er tom.
b.) Er den foraktiverede stopmekanisme

åbnet?

c.) Er der luft i ledningen?

a.) Gasflasken udskiftes.
b.) Stopmekanismen åbnes.

c.) Apparatet slukkes og startes påny.

Denne fremgangsmåde gentages i givet fald
3-4 gange.

Før du ringer til kundeserviceafdelingen, kontroller da følgende:

1. At instruktionerne i afsnittet "Sådan tænder du for køleskabet" er fulgt.

2. At køleskabet står i plant.

3. At køleskabet kan bruges med den strømkilde, der er til rådighed.

Driftsfejl : Køleskabet fungerer ikke ved 12V drift.

Mulig årsag Afhjælpning

a.) Defekt sikring på apparatet.
b.) Batteriet afladet.
c.) Tændingen ikke tilsluttet.

a.) Sæt ny sikring i.
b.) Batteriet kontrolleres og oplades.
c.) Motoren startes.

Driftsfejl : Køleskabet køler ikke tilstrækkeligt.

Mulig årsag Afhjælpning

a.) Køleskabets ventilation er ikke

tilstrækkelig.
b.) Termostatstilling er for lav.
c.) Fordamperen er tiliset for meget.
d.) For varme levnedsmidler opbevaret i for

kort tid.
e.) Apparatet har ikke været i brug længe

nok.

a.) Kontroller, om ventilationsgitteret ikke skulle

være dækket til.
b.) Termostaten drejes på en højere stilling.
c.) Kontroller, om køleskabsdøren lukker tæt.
d.) Lad først levnedsmidlerne afkøle.

e.) Kontroller køleskabet for køling efter nogle

driftstimer.

Køleskabet fungerer ikke ved 230V drift.

Mulig årsag Afhjælpning

a.) Defekt sikring på apparatet.
b.) Køretøjet ikke tilsluttet elforsyningen.

a.) Sæt ny sikring i.
b.) Sørg for tilslutning til elforsyningen.

15

Vedligeholdelse

 Arbejde på gasudstyr og elektrisk udstyr må kun udføres af autoriserede fag

folk. Det anbefales, at den slags arbejde udføres af et autoriseret kunde-

servicecenter.

 Jvnf. gældende regler skal gasudstyr og det tilhørende udsugningssystem til røggas

kontrolleres, før det anvendes første gang, og derefter hvert andet år. Endvidere
skal apparater, der bruger flydende gas, kontrolleres en gang om året af et
autoriseret kundeservicecenter jvnf. Tekniske regler EN1949. Der skal udstedes et

certifikat efter en sådan kontrol.

Det er brugerens ansvar at sørge for, at denne kontrol udføres.

 Gasbrænderen skal renses efter behov, dog mindst en gang om året.

Vi anbefaler et vedligeholdelseseftersyn, hvis køretøjet har haft en længere
driftspause.

Produktansvar

Dometic's produktansvar omfatter ikke skader, som opstår ved fejlbetjening,
usagkyndige ændringer og indgreber på apparatet, påvirkninger fra omgivelserne
såsom temperaturforandringer og luftfugtighed på apparatet eller i umiddelbar nærhed
af apparatet eller personer, forårsaget af denne påvirkning.

Miljømæssige henvisninger

Køleskabe, der er fremstillet af Dometic GmbH, indeholder ikke freon.
Der anvendes ammoniak (en naturlig sammensætning af brint og kvælstof) som
kølemiddel i køleskabet. Der anvendes cyklopentan, der ikke skader ozonlaget, som
drivmiddel i produktionen af PU-skummet til isolering.

Bortskaffelse

For at sikre, at den genanvendelige emballage genbruges, skal den sendes til det
normale genbrugssted.
Ved bortskaffelse afleveres køleskabet til en genbrugsstation, der sikrer genbrug af de
genanvendelige komponenter og en hensigtsmæssig bortskaffelse af de resterende.
Anvend et passende bortskaffelsesfirma med henblik på miljøvenlig aftapning af
kølemidlet fra alle absorberkøleskabets enheder.

Energibesparende tips

 Ved en omgivende temperatur på ca. 25°C er det tilstrækkeligt at stille køleskabets

termostat i midterstilling (både for gas og netspænding).

 Opbevar altid varer, der allerede er kølet ned, når det er muligt.
 Stil ikke køleskabet i direkte sollys.
 Sørg for en uhindret luftstrøm til køleenheden.
 Afrim køleskabet regelmæssigt.
 Åbn kun døren kortvarigt, når der tages varer ud af køleskabet.
 Installer og tænd for køleskabet ca. 12 timer før, der lægges varer i det.

5.15

5.16

5.17

5.18

5.14

16

Tekniske data

Konformitetserklæring

5.19

RM 6270 821x486x541 77 liter 9,5 liter 125W / 120W ca. 2,5 KWh / 270g 26 kg X X
RM 6271 821x486x541 77 liter 9,5 liter 125W / 120W ca. 2,5 KWh / 270g 26 kg X X
RM 6290 821x525x541 86 liter 10,5 liter 125W / 120W ca. 2,5 KWh / 270g 27 kg X X
RM 6291 821x525x541 86 liter 10,5 liter 125W / 120W ca. 2,5 KWh / 270g 27 kg X X
RM 6360 821x486x541 88 liter 9,5 liter 135W / 130W ca. 2,6 KWh / 270g 28 kg X
RM 6361 821x486x541 88 liter 9,5 liter 135W / 130W ca. 2,6 KWh / 270g 28 kg X
RM 6400 821x525x541 97 liter 10,5 liter 135W / 130W ca. 2,6 KWh / 270g 29 kg X
RM 6401 821x525x541 97 liter 10,5 liter 135W / 130W ca. 2,6 KWh / 270g 29 kg X

RM 7270(L) 821x486x541 77 lit. 9,5 lit. 125 W / 120 W ca.2,5 KWh / 270 g 26 kg X X
RM 7290(L) 821x525x541 86 lit. 10,5 lit. 125 W / 120 W ca.2,5 KWh / 270 g 27 kg X X
RM 7360(L) 821x486x541 88 lit. 9,5 lit. 135 W / 130 W ca.2,6 KWh / 270 g 28 kg X
RM 7400(L) 821x525x541 97 lit. 10,5 lit. 135 W / 130 W ca.2,6 KWh / 270 g 29 kg X

Model Mål Bruttokapacitet Anvendelig Tilslutningsværdier * El--/gasforbrug Nettovægt Piezo- Tænding Kabinet

H x B x D (mm) incl. fryserrum kapacitet i Netstrøm/batteri på 24 timer tænding med tænd- med
dybde incl. dør frostboksen enhed trappe

Ret til tekniske ændringer forbeholdes.
*Gennemsnitsforbrug målt ved en gennemsnitlig omgivende temperatur på 25°C jvnf. ISO-standard.

5.20

17

INSTALLERINGSVEJLEDNING

Når køleskabet installeres, skal de tekniske og administrative bestemmelser i det land,
køretøjet først anvendes i, overholdes.

I Europa skal f.eks. gasapparater, kabellægning, installering af gascylindre samt
godkendelse og kontrol for utætheder være i overensstemmelse med EN 1949 for

udstyr med flydende gas til brug i køretøjer.

Installation

Køleskabet og dets røgudsugning skal installeres på en sådan måde, at det til enhver
tid er tilgængeligt med henblik på service, og det skal være nemt at flytte og installere
det.

Køleskabet må kun installeres af autoriserede fagfolk.
Installering og tilslutning af køleskabet skal ske i overensstemmelse med de
følgende seneste tekniske bestemmelser:

· El-installationen skal være i overenstemmelse med de nationale bestemmelser

· Tekniske bestemmelser, EN 1648-1, EN 1648-2, EN 60335-2-24

· Gas-installationen skal være i overenstemmelse med de nationale
bestemmelser.

· Tekniske bestemmelser, EN 1949

· Tekniske bestemmelser, EN 732

· Lokale krav og byggetilsynets krav

· Køleskabet skal installeres på en sådan måde, at det er afskærmet mod for

kraftig varmestråling.

For kraftig varme reducerer køleskabets ydeevne og øger dets energiforbrug.

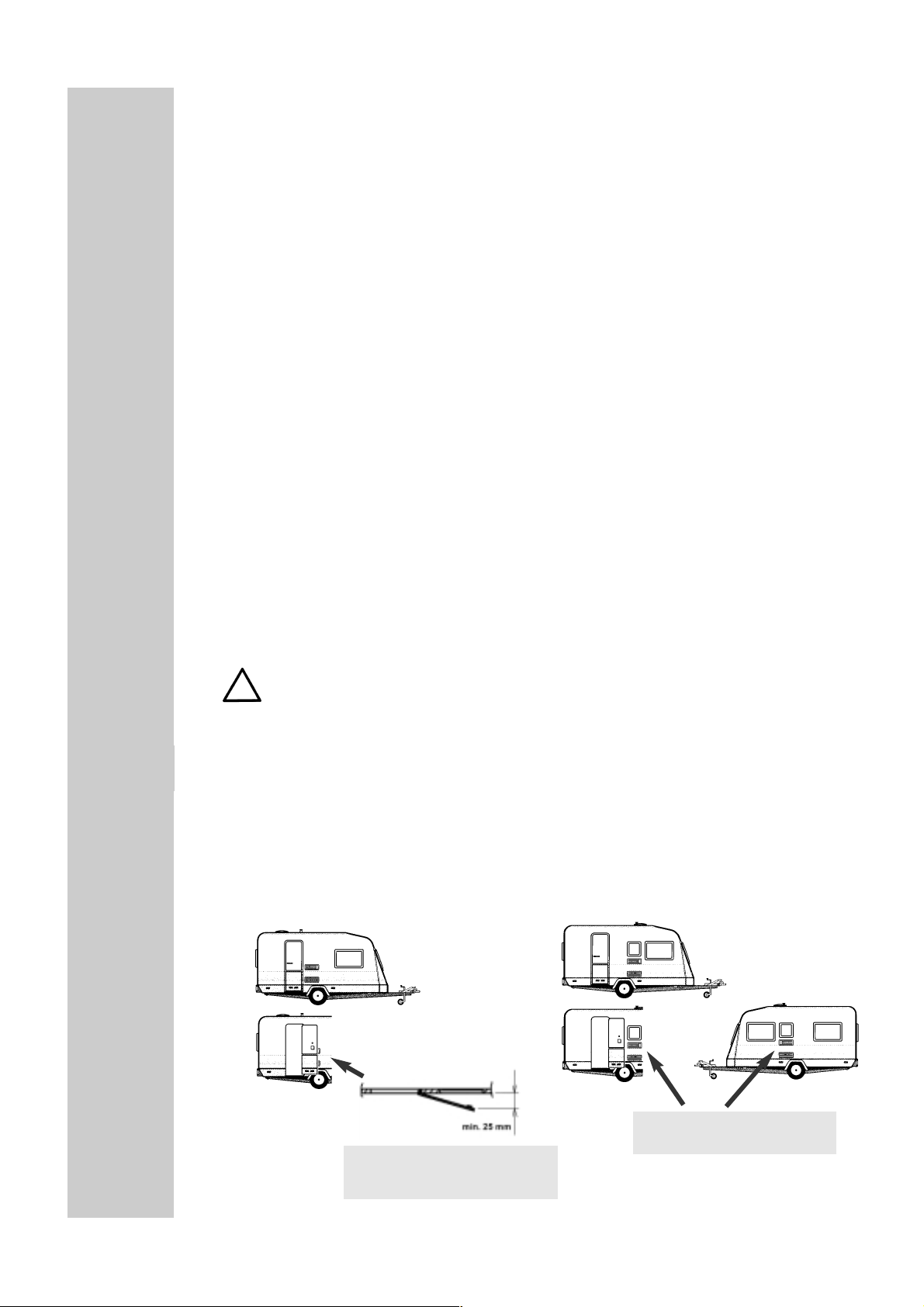

Installering i siden af campingvognen

Hvis køleskabet skal installeres i den side af køretøjet, hvor indgangen er placeret, er
det vigtigt at kontrollere, at ventilationsgitteret ikke dækkes, når campingvognens dør
står åben (Fig. 1, afstand mellem dør og ventilationsrist min. 25 mm).
I modsat fald vil luftcirkulationen blive forringet, hvilket medfører dårligere køling.
Campingvognens dørside er ofte udstyret med en markise, der hindrer udledningen af
røg og varme via ventilationsgitteret (så køleevnen reduceres).

66..00

6.1

6.1.1

Fig.1

Ventilationsgitteret er ikke
blokeret: OK

Afstand mellem dør og
ventilationsrist min. 25 mm

Hvis apparatet ikke installeres fagligt korrekt, vil det kunne indskrænke
producentens garantiydelse.

18

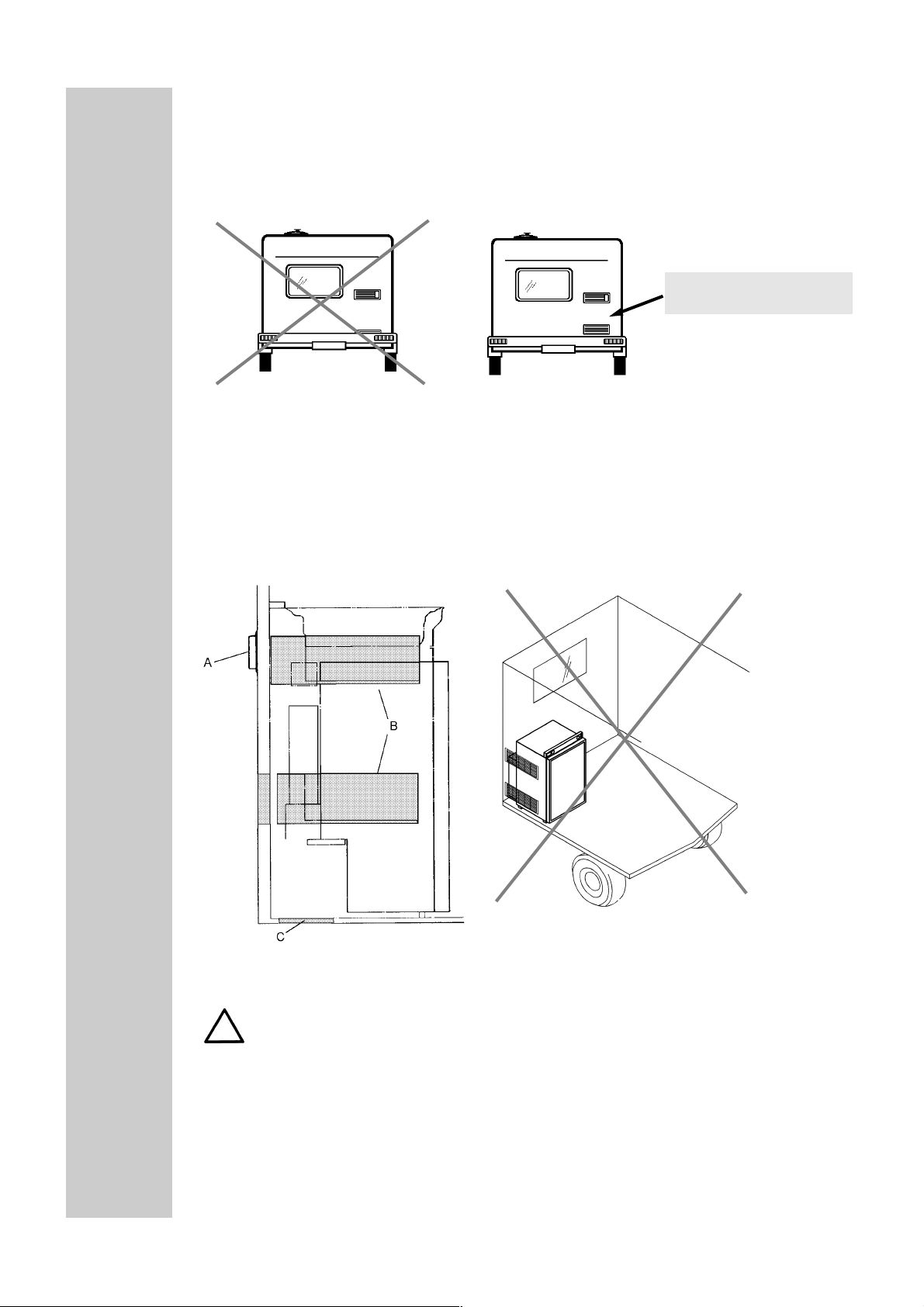

Installering bag i campingvognen

Installering bag i campingvognen er ofte den dårligste placering, fordi der ikke altid
kan opnås en optimal luftcirkulation (f.eks. er det nederste ventilationsgitter ofte
dækket af køretøjets kofanger eller baglygter (fig. 2.) Dermed kan køleskabet ikke
opnå maksimal køleevne.

En anden populær variation ved installering bag i campingvognen er en
sideværts installering af ventilationsgitrene til og fra køleskabet (B, fig. 3).

Luft-/varmecirkulationen er meget begrænset med det resultat, at
varmevekslerne (kondensator, absorber) ikke længere kan køles
tilstrækkeligt.
Der opnås også en dårlig luftcirkulation, hvis man vælger at installere
ventilationsgitrene i gulvet (C, fig. 3).

Den maksimale køleevne kan ikke opnås.
Hvor man end vælger at installere køleskabet, skal der være fri luftcir-

kulation til og fra køleskabet som beskrevet i pkt. 6.3.

6.1.2

Fig.2

Fig.3

Ventilationsgitteret er
ikke blokeret: OK

19

Trækfri installering

Køleskabe i campingvogne, autocampere og andre køretøjer skal installeres trækfrit.

Det betyder, at luften til forbrændingsflammen ikke kommer fra opholdsarealet,
og at det forhindres, at der trænger røggas ind i opholdsarealet (EN 1949)

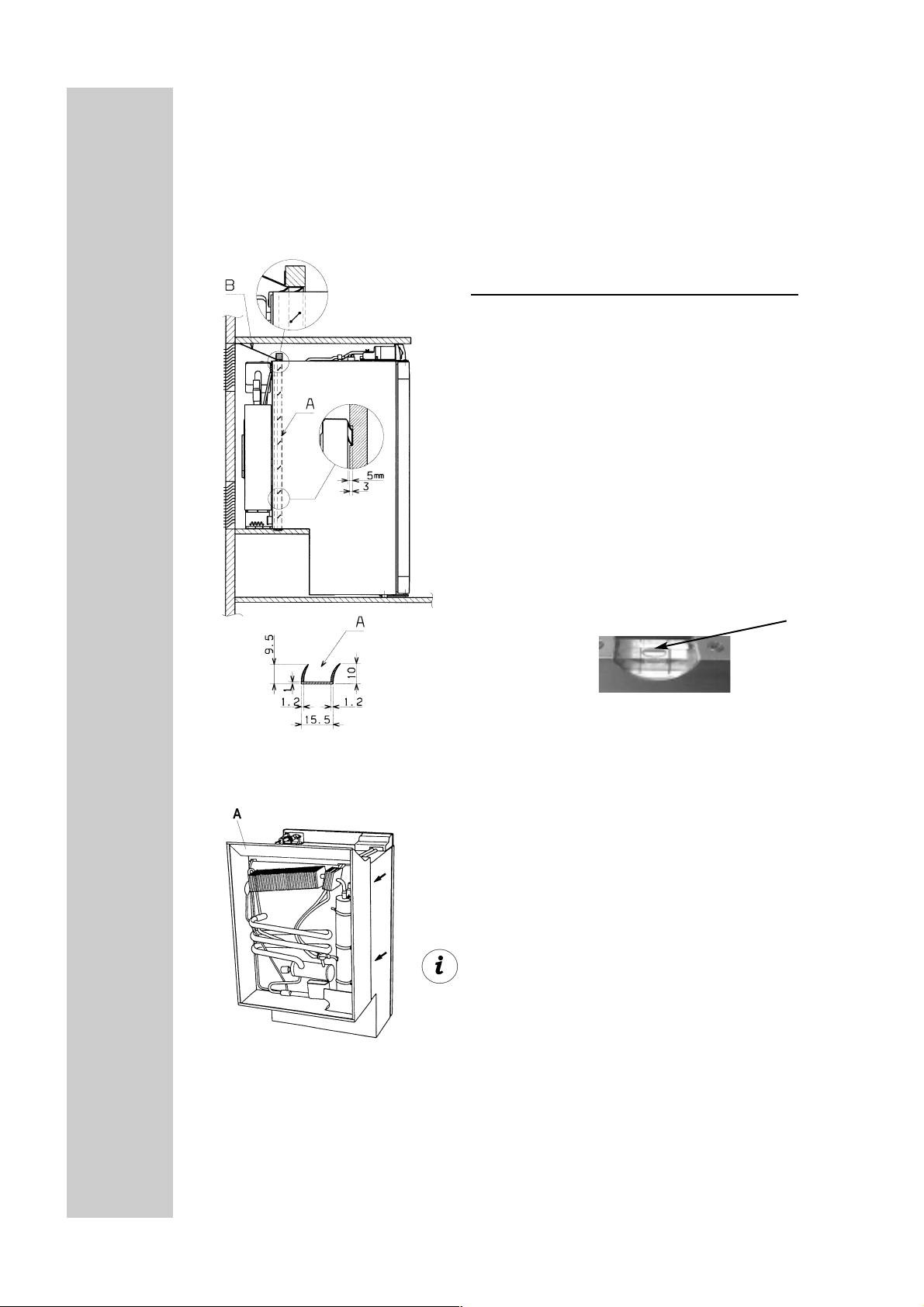

FORSLAG 1:

Anvendelse af indbygningssættet til tætning
fra Dometic

(Art.Nr. 241 2559-00, kan fås hos Dometic)
IMonter læbetætninger (A) i installeringsnichen i

bunden og i hver side.
Indsæt afladepladen (B), der er forsynet med

enæbetætninger (A) af robust, brandsikkert
materiale, i installeringsnichen (se fig. 1).
Indsæt afladepladen (B) på en sådan måde, at
den varme luft kan komme ud i det fri via
ventilationsgitteret.
Fastgør afladepladen til campingvognens væg,

ikke til køleskabet!

Derudover skal afladepladen (B) med
æbetætninger (A) lukke køleskabet af mod
opholdsarealet (se fig. 1).

Kontroller, at køleskabet er installeret plant i
nichen.

FORSLAG 2:

En anden mulighed er at udstyre køleskabet med en
kappe (A). Kappen (A) skal fastgøres til camping­vognens væg, ikke til køleskabet. Sæt tætningslister i
kappens bund og sider.
Til sidst skubbes køleskabet ind i kappen fra forsiden.

Begge installeringsmåder gør det nemt at tage
køleskabet ud og installere det i forbindelse med
servicearbejde.

Hulrummet mellem campingvognens væg og køleskabet er nu lukket af fra
opholdsarealet. På den måden kan der ikke trænge røggas ind i opholdsarealet. Et
specielt udsugningssystem til røggas er ikke nødvendigt til trækfri installering.
Røggassen kommer ud i det fri via det øverste luftcirkulationsgitter. Til denne
installeringsmetode anbefales det, at der anvendes samme ventilationsgitter foroven
og forneden (L200) uden et udsugningssystem til røggas.

6.2

Fig.1

20

Hvis der trods den trækfri installering ønskes en røggasskorsten, skal L100
ventilations- og udsugningssystemet indbygges i den øverste ventilationsåbning.
Installering af røggasskorsten: Se pkt. 6.7.

Ventilation og udsugning

En perfekt installering er af afgørende betydning for korrekt drift, da der af fysiske
årsager sker en opbygning af varme bag på køleskabet; denne varme skal føres ud i
det fri.

Ved høje omgivende temperaturer kan der kun opnås fuld køleevne ved hjælp af
tilstrækkelig ventilation og udsugning.

Udluftningen af aggregatet sker via to åbninger i campingvognens væg. Den friske
luft kommer ind forneden, varmes op og strømmer ud via det øverste ventilationsgitter
(skorstenseffekt).
Det øverste ventilationsgitter skal anbringes så højt over kondensatoren (A) som
muligt. For at opnå de bedste resultater anbefales det, at højden "X" skal være

mindst 110 mm. Det nederste ventilationsgitter skal være i niveau med køretøjets
gulv, så eventuelle udslip af gas - der er tungere end luft - kan komme direkte ud i

det fri. Hvis et sådant arrangement ikke er muligt, skal der laves et hul på 40 mm i
diameter i gulvet i nichen, så evt. gasudslip kan komme ud i det fri.

Udluftningsgitrene skal hver have et frit tværsnit på mindst 250 cm².
Dette opnås med Dometic Absorber's indsugnings- og udluftningssystem L100 /
L 200, som er testet og godkendt til dette formål.

Det øverste ventilationssystem (L100) består af en indbygningsramme (R1640), et
ventilationsgitter med udsugning (A1620) og vinterafdækning (WA120).
Det nederste ventilationssystem (L200) består også af en indbygningsramme

(R1650), et ventilationsgitter (A1630, men uden udsugning) og vinterafdækning
(WA130).

6.3

Med trin

Uden trin

15-20mm

15-20mm

Til afvigelser skal der indhentes accept fra
producenten.

I så tilfælde må den øverste vinterafdækning ikke bruges ved gasdrift!

Den korrekte anbringelse af det nedre ventilationsgitter letter adgan­gen til el- og gastilslutninger ved vedligeholdelsesarbejder.

21

Installering af ventilationssystemet6.4

3. Sæt ventilationsgitteret i.

6. Vinterafdækning anbringes.

2. Sæt rammen ind, .....

4. Lås ventilationsgitteret fast.

5. Klem udsugningsenheden på plads
(kun på øverste ventilationssystem L100).

... og skru den fast.

1. Indbygningsrammen skal tætnes, så den bliver vandtæt.

Pkt. 1 bortfalder ved monteringsrammer med integreret tætning.

For at installere ventilationsgitrene skal der udskæres to rektangler (451 mm x
156 mm) i køretøjets ydervæg (se pkt. 6.3 vedrørende udskæringernes place­ring).

L100

L 200

22

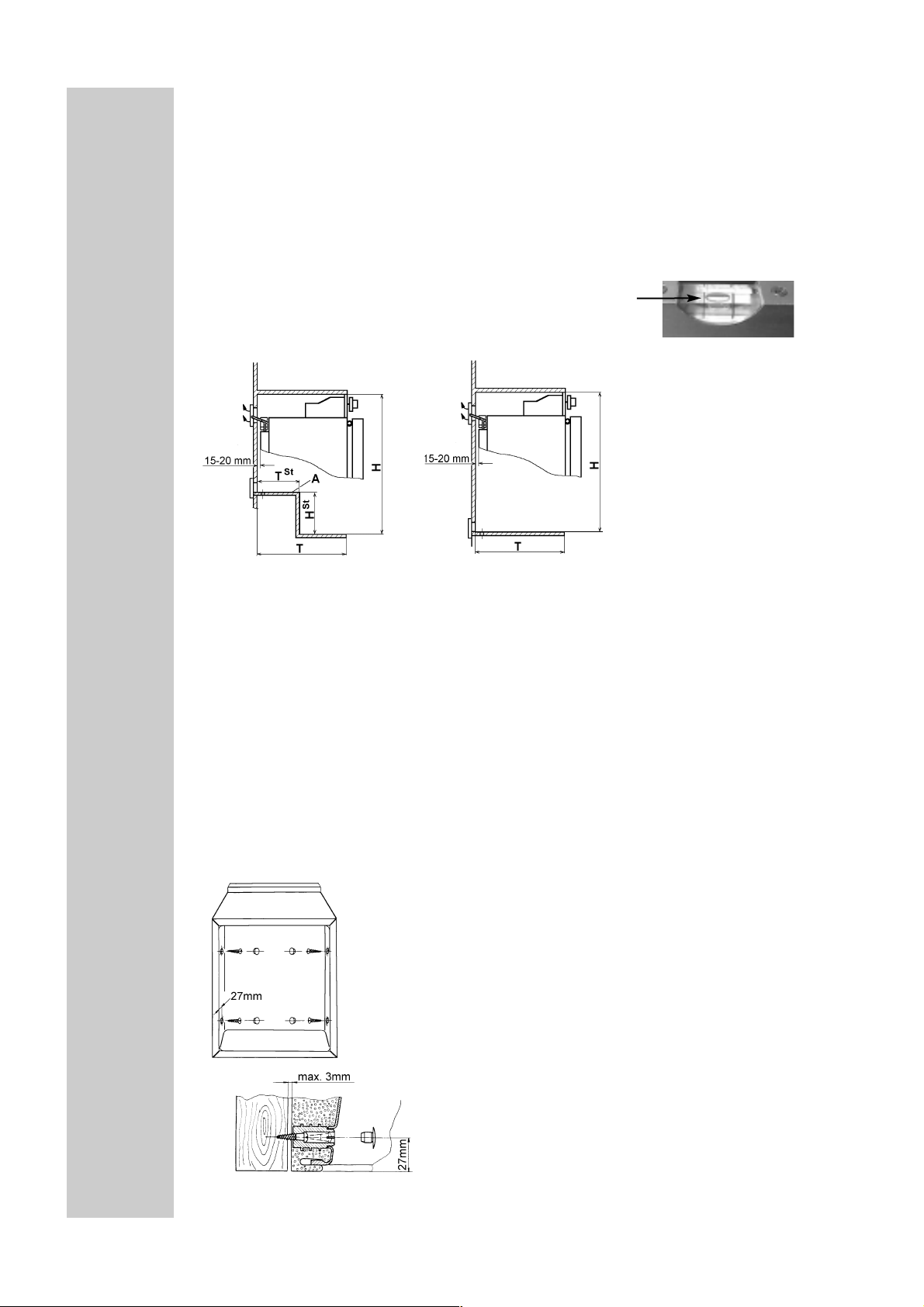

Indbygningsniche

Køleskabet skal installeres trækfrit i en niche.
Nichen mål er angivet herunder.
Trinnet (A) er kun nødvendigt til kabinetter med et trin. Skub køleskabet så langt ind i
nichen, at den forreste kant af kabinettet flugter med nichens forkant. Lad der være en
afstand på 15-20 mm mellem nichens bagvæg og køleskabet. Nichens gulv skal være
plant, så køleskabet nemt kan skubbes ind på plads. Gulvet skal være solidt nok til at
kunne bære vægten af køleskabet.

Kontroller, at køleskabet er installeret plant i nichen.

Nichens mål:

Model Højde H Bredde B DybdeT Højde HSt Dybde TSt

RM 6270 825 mm 490 mm 515 mm 220 mm 235 mm
RM 6271 825 mm 490 mm 515 mm 220 mm 235 mm
RM 6290 825 mm 529 mm 515 mm 220 mm 235 mm
RM 6291 825 mm 529 mm 515 mm 220 mm 235 mm
RM 6360 825 mm 490 mm 515 mm - ­RM 6361 825 mm 490 mm 515 mm - ­RM 6400 825 mm 529 mm 515 mm - ­RM 6401 825 mm 529 mm 515 mm - -

RM 7270 825 mm 490 mm 515 mm 220 mm 235 mm
RM 7290 825 mm 529 mm 515 mm 220 mm 235 mm
RM 7360 825 mm 490 mm 515 mm - ­RM 7400 825 mm 529 mm 515 mm - -

Fastgørelse af køleskabet

I køleskabets sidevægge er der fire plastikbøsninger
med skruer til fastgørelse af
køleskabet. Sidevæggene eller listerne, der er anbragt til
fastgørelse af køleskabet, skal placeres på en sådan
måde, at skruerne bliver siddende, også under øget
belastning (under kørsel).

Skru altid skruerne i gennem de medfølgende bøs­ninger; ellers kan konstruktionselementer, der sid­der inde i skummet, såsom kabler etc. blive beskadi­get.

Når køleskabet står på sin endelige plads, fastgøres
skruerne i nichens væg gennem køleskabets metal
kabinet.

6.5

Nichens bredde = B

Nichens bredde = B

6.6

23

Røggasudsugning

Røggasudsugningen skal placeres på en sådan måde, at den suger alle
forbrændingsprodukter ud til et område, der ligger helt uden for opholdsarealet.
Røggas skal altid udsuges i opadgående retning for at undgå kondensdannelse.

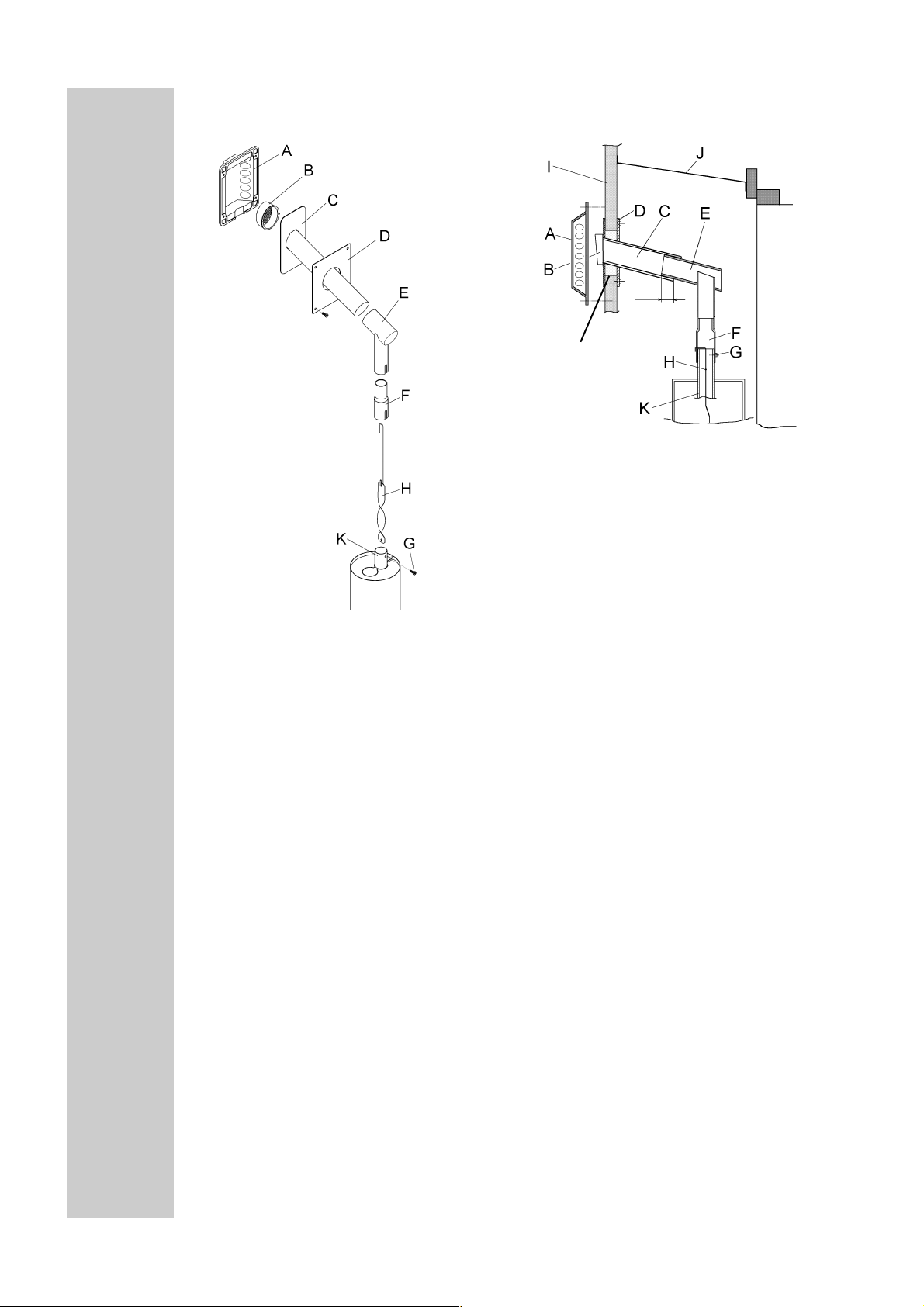

Montering af en røggaskanal i det øverste ventilationsgitter

1. Sæt T-stykket (E) på
adapteren (F) hhv.
udblæsningsrøret (K), og
fastgør det med skruen
(G). Kontroller at varme­fordeleren (H) er korrekt
anbragt.

2. Sæt udblæsningrøret med
afdækningspladen (C)
gennem den relevante
åbning i rammen (I), og
tilslut det til T-stykket.
Afkort om nødvendigt
udblæsningsrøret (C) til
den påkrævede længde.

3. Sæt ventilationsristen (D) i indbygningsrammen (I), og fastgør den med
låsehåndtaget på venstre side af risten.

4. Sæt hætten (B) på udblæsningsrøret (C).

5. Sæt udsugningsindsatsen (A) ind i ventilationsgitteret (D).

Denne type røggasudsugning gør det muligt at bruge vinterafdækningen.

.

6.7

6.7.1

min. 10 mm
max. 20 mm

Hvis apparatet ikke installeres fagligt korrekt, vil det reducere
køleeffekten og indskrænke garantiydelsen.

24

Separat røggasudsugning

1. Udskær en rektangel på 80 mm x 40 mm i
campingvognens ydervæg. Placeringen af
udskæringen skal passe til køleskabsmodel
og installeringsforhold.

2. Sæt T-stykket (E) på adapteren (F) hhv.
udblæsningsrøret (K), og fastgør det med
skruen (G). Kontroller, at varmefordeleren
(H) er korrekt anbragt.

3. Før udblæsningsrøret (C) gennem åbningen.

4. Tilslut udblæsningsrøret (C) til T-stykket (E). Afkort om nødvendigt
udblæsningsrøret (C) til den påkrævede længde.

5. Fyld udskæringen op med brandsikkert materiale (f.eks. rockwool).

6. Skru fastholdelsespladen (D) på plads.

7. Sæt hætten (B) på udblæsningsrøret (C).

8. Skru yderpladen (A) på.

Gastilslutning

Bestemmelserne nævnt i pkt. 6.1 skal overholdes.



Når køleskabet kører på gas, må der kun anvendes flydende gas
(propan/butan) - brug under ingen omstændigheder bygas eller naturgas
(EN 27418).



Der skal tilsluttes en fast, forudindstillet trykregulator til cylinderen med

flydende gas i overensstemmelse med EN 12864.



Trykregulatoren skal være i overensstemmelse med det driftstryk, der er
angivet på køleskabets typeskilt. Driftstrykket svarer til standardtrykket i
det pågældende land (EN 1949, EN 732).



Et køretøj må kun have ét tilslutningstryk. En plade, der altid tydeligt og klart
henviser til driftstrykket, skal anbringes fuldt synligt på det sted, hvor gas­cylinderen er installeret.



Gastilslutningen til køleskabet installeres fast og spændingsløst ved
hjælp af rørforbindelser, og de skal være fast forbundet med køretøjet
(en slangeforbindelse er ikke tilladt) ( EN 1949 ).



Gastilslutningen til køleskabet sker ved hjælp af ermeto-forskruning L8,
DIN 2353-ST, der er i overensstemmelse med EN 1949.

6.7.2

Udskæring:
80 mm høj
40 mm bred

6.8

min. 10 mm
max. 20 mm

25

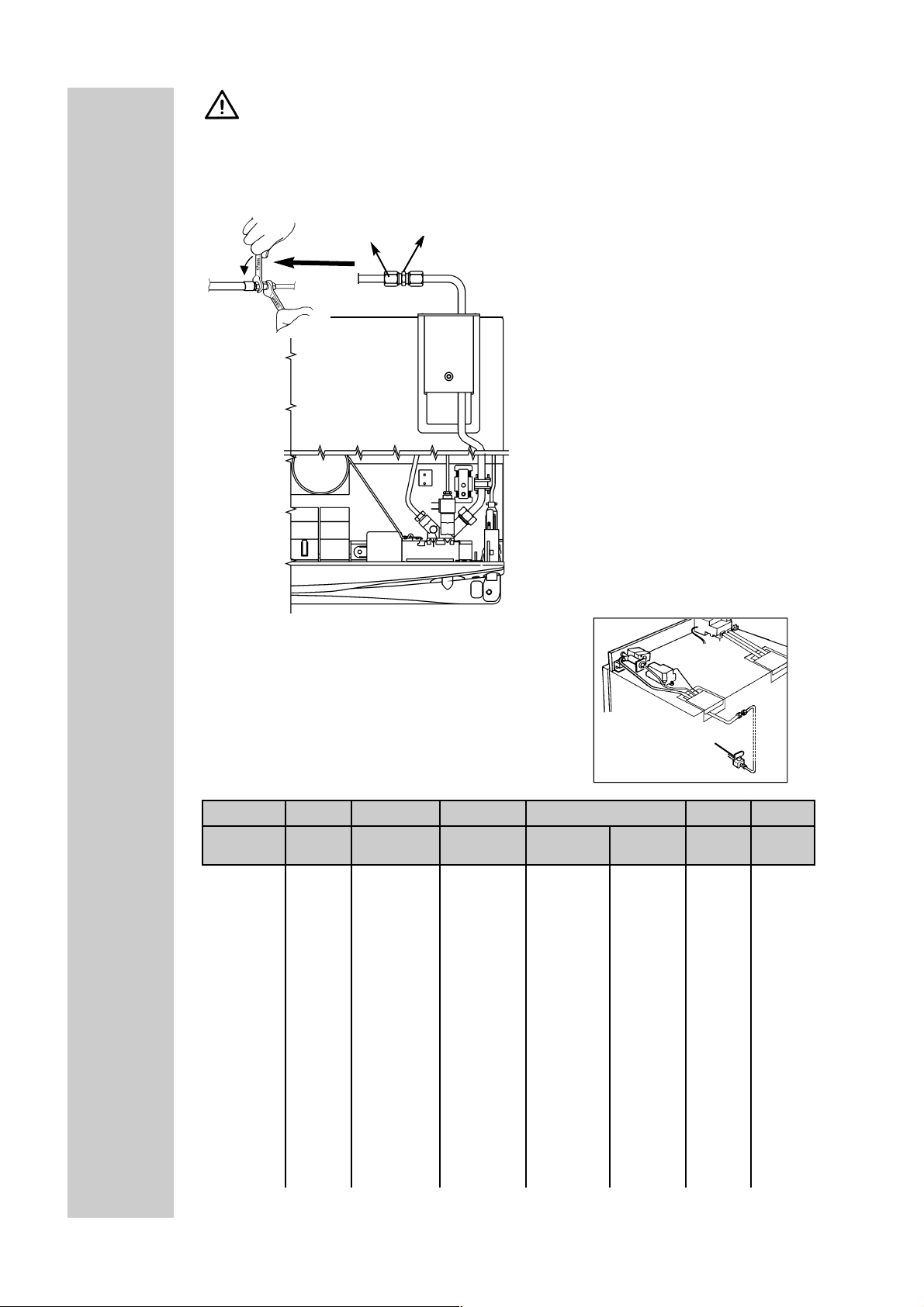

Efter korrekt installering skal autoriserede fagfolk udføre en lækagetest og en
flammetest i overensstemmelse med EN 1949. Der skal udstedes et testcertifikat.

* autoriserede fagfolk

Autoriserede fagfolk er godkendte eksperter,
der i kraft af deres uddannelse og viden kan
garantere, at lækagetesten er korrekt udført.

Køleskabet skal være udstyret med en afbry
der (C) i tilførselsledningen, så tilførslen kan
stoppes. En sådan afbryder skal være let til­gængelig for brugeren.

SW 14

SW 17

C

Standardtrykket

BE X
DK X
DE XX
FI X
FR X
GR XX
IE X X
IS X
IT X
LU X X
NL X X
NO X
AT XX
PT X X
SE X
CH X X
ES X
UK X X X

Gas I

3P(30)

I

3P(37)

I3P(50) I3+ I

3B/P(50)I3B/P(30)

mbar 30 37 50 28-37 30-37 50 30

Gastilslutningen må kun udføres af autoriserede fagfolk.

26

Elektrisk tilslutning

Den elektriske installering må kun udføres af autoriserede fagfolk.
Forbindelseskablerne skal lægges på en sådan måde, at de ikke kom­mer i kontakt med køleskabets/brænderens varme komponenter eller
skarpe kanter.
El-installationen skal være i overenstemmelse med de nationale

bestemmelser.
Forandringer på den interne elektriske installation eller tilslutning af
andre elektriske komponenter (f.eks. en ekstraventilation) på den inter­ne kabelforbindelse fører til bortfald af e1/CE - tilladelsen såvel som alle
krav fra garantien og produktansvaret!

Tilslutning til netstrøm

Strømforsyningen skal ske via et korrekt jordet stik eller en direkte for­bundet jordet forbindelse.
Såfremt der bruges en stikkontakt til nettilslutning, skal stikkontakten
være frit tilgængelig.

Det tilrådes at lade den indgående strømforsyning gå gennem en automatisk
indenbords sikring.
Strømkablet skal lægges på en sådan måde, at det ikke kommer i kontakt med
køleskabets/brænderens varme komponenter eller skarpe kanter.

Bliver tilførselsledningen beskadiget, skal den erstattes af Dometic

kundeservice eller af et ligeså kvalificeret personale, for at undgå fare-

situationer. Ved udskiftningen af netkablet må der kun anvendes det

originale Dometic netkabel.

Batteritilslutning

Motorens 12 V-tilslutningskabel tilsluttes (med korrekt polaritet) til en
klemmerække.
Kablet skal føres direkte og ad den kortest mulige vej til hhv. batteri og dynamo.

12 V/24 V-kredsløbet skal beskyttes med en 16 A-sikring.

Der skal være monteret et relæ således (A/B), at der kun kommer strøm til
køleskabet, når bilens motor kører. Dette for at undgå afladning af batteriet
(varmeelement DC-).

Ved tilslutningen C/D (belysning, automatisk tænding) skal der være være en
konstant jævnstrømsspænding (12 V).

Ved installation i en caravan må der her ikke forbindes minus- og
plusledninger på 12V-forbindelserne A/B og C/D
( i overensstemmelse med EN 1648-1).

6.9

6.9.1

6.9.2

Kablettværsnit

sareal

Kabellængde
4mm² < 6 m
6mm² > 6 m

27

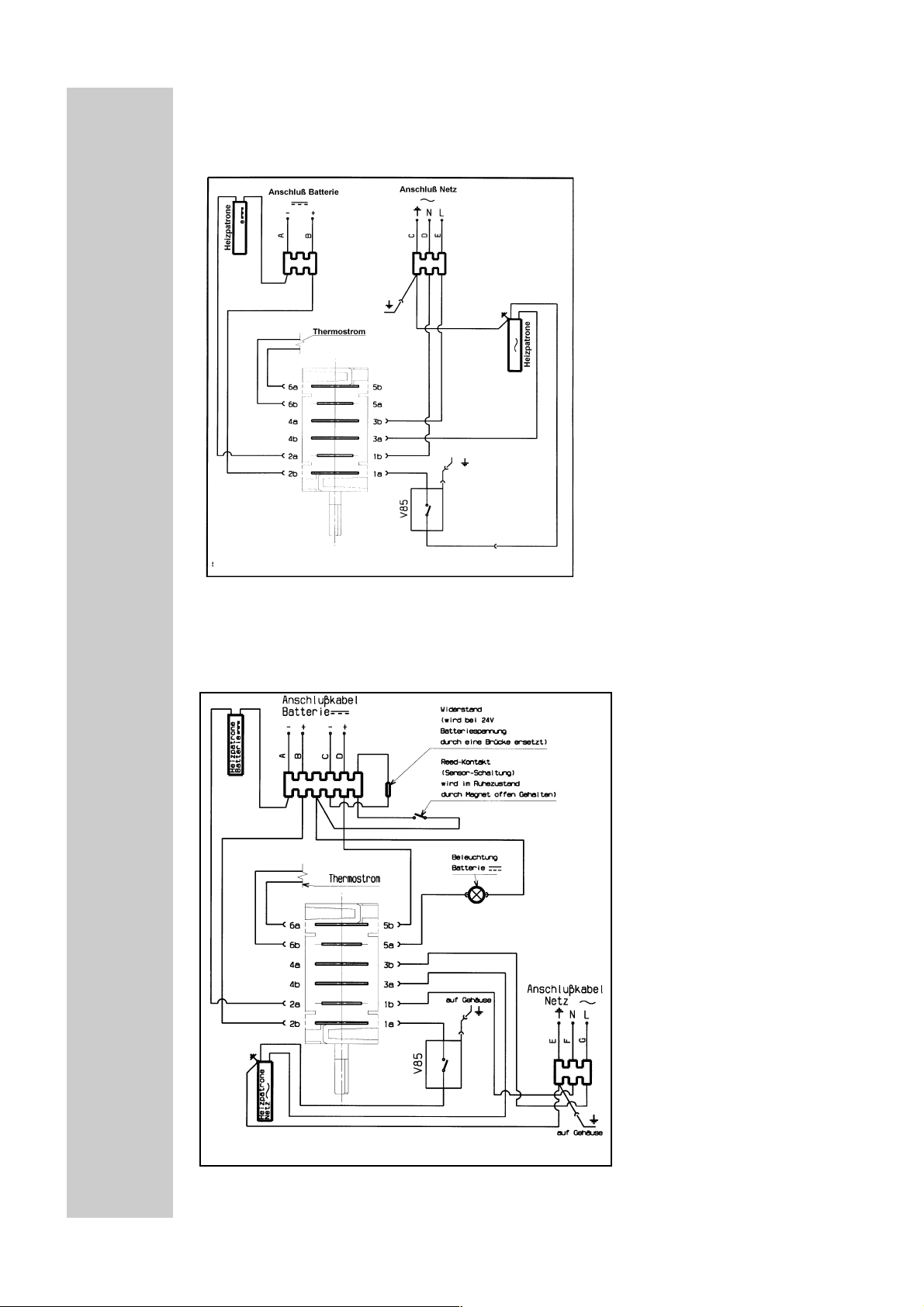

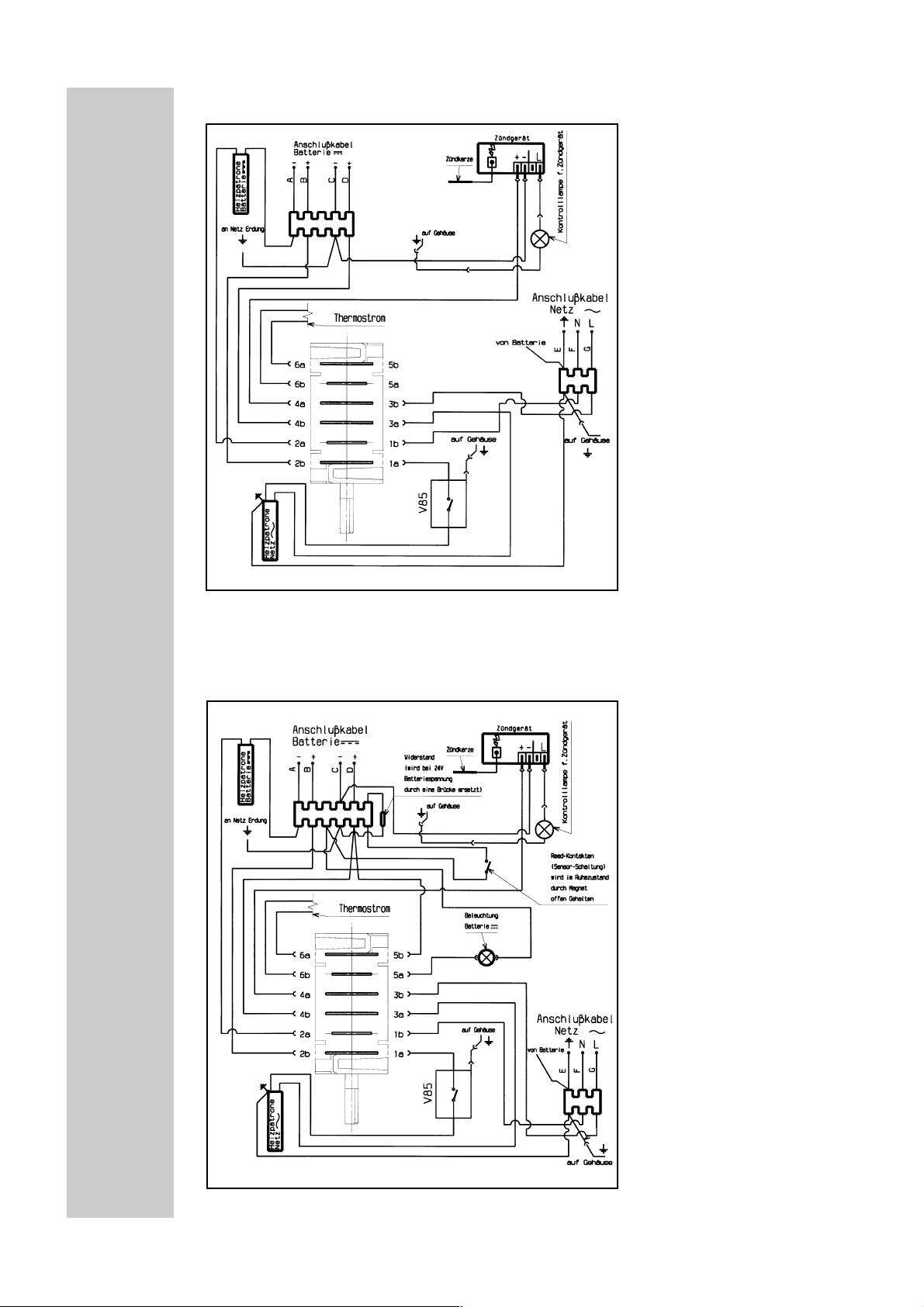

Ledningsdiagrammer

1. Ledningsdiagram ved manuel tænding og ingen belysning

2. Ledningsdiagram ved manuel tænding og belysning

Anschluß Batterie batteritilslutning
A ground, varmeelement DC-,

hvid

B varmeelement DC-, rød

C ground, tændrør / batterilys,

sort

D tændrør / batterilys, violet

Anschluß Netz nettilslutning

Thermostrom termostatstyring

Heizpatrone ~ varmeelement ~

Heizpatrone - varmeelement -

Zündkerze tændenhed

Zündgerät tændrør

Widerstand modstand
(wird bei 24V Batterie- (udskiftes med en bro til 24 V
spannung durch eine batterispænding)
Brücke ersetzt)

Innenbeleuchtung batterilys
Batterie-

Reed- Kontakt magnetiske tungekontakter

auf Gehäuse til kabinet

Anschluß Batterie batteritilslutning

Anschluß Netz nettilslutning

Thermostrom termostatstyring

Heizpatrone ~ varmeelement ~

Heizpatrone - varmeelement -

Zündkerze tændenhed

Zündgerät tændrør

Widerstand modstand
(wird bei 24V Batterie- (udskiftes med en bro til 24 V
spannung durch eine batterispænding)
Brücke ersetzt)

Innenbeleuchtung batterilys
Batterie-

Reed- Kontakt magnetiske tungekontakter

auf Gehäuse til kabinet

6.9.3

28

3. Ledningsdiagram ved automatisk tænding og ingen belysning

4. Ledningsdiagram ved automatisk tænding og belysning

Anschluß Batterie batteritilslutning
A ground, varmeelement DC-,

hvid

B varmeelement DC-, rød

C ground, tændrør / batterilys,

sort

D tændrør / batterilys, violet

Anschluß Netz nettilslutning

Thermostrom termostatstyring

Heizpatrone ~ varmeelement ~

Heizpatrone - varmeelement -

Zündkerze tændenhed

Zündgerät tændrør

Widerstand modstand
(wird bei 24V Batterie- (udskiftes med en bro til 24 V
spannung durch eine batterispænding)
Brücke ersetzt)

Innenbeleuchtung batterilys
Batterie-

Reed- Kontakt magnetiske tungekontakter

auf Gehäuse til kabinet

Anschluß Batterie batteritilslutning
A ground, varmeelement DC-,

hvid

B varmeelement DC-, rød

C ground, tændrør / batterilys,

sort

D tændrør / batterilys, violet

Anschluß Netz nettilslutning

Thermostrom termostatstyring

Heizpatrone ~ varmeelement ~

Heizpatrone - varmeelement -

Zündkerze tændenhed

Zündgerät tændrør

Widerstand modstand
(wird bei 24V Batterie- (udskiftes med en bro til 24 V
spannung durch eine batterispænding)
Brücke ersetzt)

Innenbeleuchtung batterilys
Batterie-

Reed- Kontakt magnetiske tungekontakter

auf Gehäuse til kabinet

Dometic GmbH

In der Steinwiese 16

D-57074 Siegen

www.dometic.de/caravan

www.dometic.com
