INLEIDING
Wij feliciteren u met uw keuze voor de Electrolux miniBar. We zijn ervan
overtuigd dat uw nieuwe apparaat u in geen enkel opzicht teleur zal stellen.
De miniBar werkt geruisloos, voldoet aan hoge kwaliteitsnormen en maakt
een doelmatig gebruik van hulpbronnen en energie gedurende de complete
levensduur, nl. tijdens de fabricage en in gebruik en tenslotte bij afvoer als
afval.
Lees de instructies voor installatie en bediening zorgvuldig door voordat u de
miniBar daadwerkelijk gaat gebruiken.
UW EIGEN VEILIGHEID
Waarschuwingen en veiligheidsadvies
Kinderen beschermen!
Als u de koelkast weggooit, moet u alle deuren van de koelkast demonteren en de roosters in de koelkast laten. Op die manier voorkomt u dat
kinderen in de koelkast ingesloten raken en stikken.
Open het koelaggregaat nooit - dit staat onder hoge druk.
Berg nooit explosieve vloeistoffen op in de miniBar, zoals aansteker
brandstof, benzine, ether of soortgelijke producten.
De miniBar moet zodanig worden geïnstalleerd dat per ongeluk aanraken
van het koelaggregaat niet mogelijk is (het aggregaat wordt warm tijdens
bedrijf).
Het apparaat moet worden aangesloten op een deugdelijk geaard stop
contact, overeenkomstig de wettelijke voorschriften in het betreffende
land.
Onderhoud mag alleen worden uitgevoerd door daartoe bevoegd
personeel.
KOELMIDDELEN
Ammoniak doet dienst als koelmiddel. Dit is een natuurlijke vloeistof die ook
in huishoudelijke reinigingsmiddelen wordt toegepast (1 liter salmiak reiniger
bevat tot ca. 200 gram ammoniak - dit is ongeveer twee keer zoveel als
aanwezig is in het koelaggregaat).
Als er sprake is van lekkage (door de onaangename geur wordt een lek snel
opgemerkt):
Schakel het apparaat uit (trek de stekker uit het stopcontact, indien van
toepassing.)
Ventileer de kamer grondig.
Informeer het hotelpersoneel.
Inspecties i.v.m. de veiligheid van hotelgasten en personeel hebben
aangetoond dat het koelmiddel niet gevaarlijk is voor de gezondheid.
GARANTIE EN KLANTENSERVICE
Garantieclaims worden afgehandeld overeenkomstig de relevante condities
voor het land in kwestie. Neem voor garantie of service contact op met onze
afdeling klantenservice. Reserve-onderdelen zijn in heel Europa verkrijgbaar
bij de betreffende vestigingen voor klantenservice.
3
1.0
2.0
2.1
3.0
2.2
Page 4
Zorg dat u bij contact met klantenservice altijd het modelnummer en het
product- en serienummer bij de hand heeft! Deze informatie treft u aan op
de modelsticker binnenin het apparaat.
INSTALLATIE
Doel van deze handleiding
Deze handleiding maakt duidelijk hoe:
De miniBar correct wordt geïnstalleerd.
De miniBar correct wordt bediend.
De correcte werking en onderhoud van de miniBar wordt
gegarandeerd.
Uzelf moet handelen wanneer er een storing optreedt.
Vereiste materialen/gereedschappen
Bij de eerste ingebruikname heeft u de volgende gereedschappen nodig:
Uitpakken
Controleer bij uitpakken of het apparaat geen defecten vertoont.
Meld transportschade binnen 48 uur na aflevering bij het
transportbedrijf.
Controleer of de op de modelsticker vermelde spanning overeenkomt
met de netspanning ter plaatse.
Afhankelijk van het model zullen de volgende onderdelen aanwezig
zijn in de miniBar:
Reiniging
Het is aan te bevelen de miniBar zowel uit- als inwendig te reinigen voordat
u het apparaat gaat gebruiken.
Reinig met een zachte doek, lauw water en zachte zeep.
Neem de miniBar vervolgens af met schoon water en laat goed drogen.
Verwijder eens per jaar stof van het koelaggregaat met een borstel of
een zachte doek.
WAARSCHUWING:
Te voorkoming van materiële schade:
Gebruik geen harde of bijtende zeep of reinigingsmiddelen of
middelen die soda bevatten
Zorg dat het deurrubber olie- en vetvrij blijft.
De cilindersloten werden in de fabriek gesmeerd voor de complete
levensduur.
4
4.1
4.2
4.4
4.0
4.3
zacht zeepsop
e.g.
Page 5
Installatie
De volgende afbeeldingen (A,B,C,D) tonen vier verschillende manieren om
de miniBar te installeren.
1 = ventilatierooster
2 = aangezogen lucht
3 = afgevoerde lucht
Let op: De ventilatieroosters (1) moeten een vrije doorsnede van
minstens 200 cm2hebben
Waarschuwing:
Houd u zich strikt aan het volgende om een optimale koelwerking en een
laag energieverbruik te verzekeren:
Plaats de miniBar niet vlakbij een warmtebron en zet hem ook niet in
direct zonlicht.
Zorg dat lucht vrij door het koelaggregaat kan circuleren.
Het ventilatierooster mag bijvoorbeeld niet worden afgedekt door
kledingstukken of andere dingen.
De miniBar moet altijd horizontaal worden
opgesteld.
5
4.5
A.) B.)
C.)
D.)
tenm. 60mm
Page 6
6
Bevestigen
RH356LDE
RH136, RH137, RH330, RH340, RH341, RH360, RH361

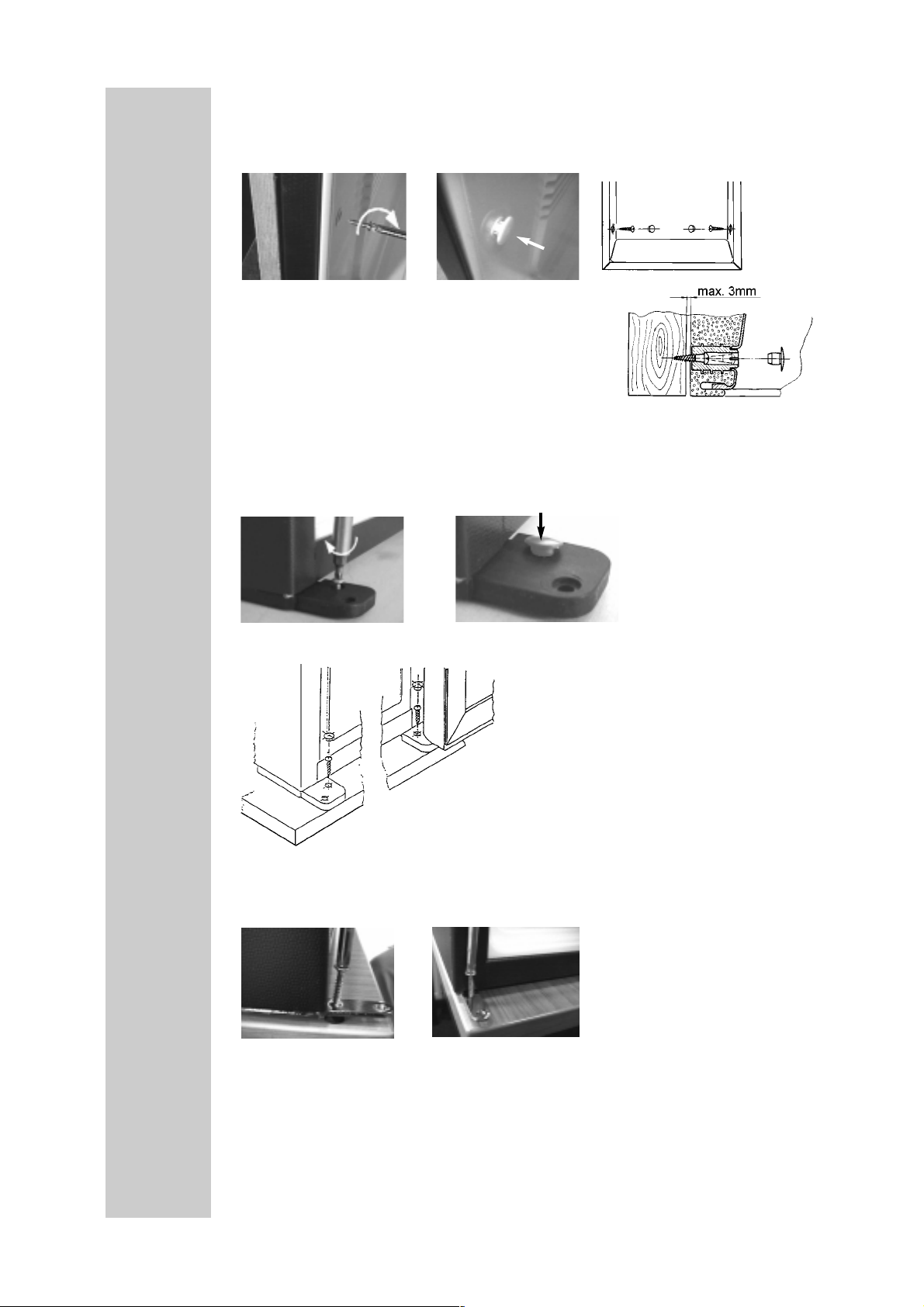

De miniBar moet via de onderste scharnieren aan het kastmeubel worden
vastgeschroefd.
(RH136, RH137)
4.6
1.
Draai de schroef vast
.
2.
Breng de dop aan.
1.
Draai de schroef vast.
2.
Breng de dop aan.
4.6.1
4.6.2
4.6.3
1.
Draai de schroef
vast.
Page 7
Aansluiten aan het lichtnet

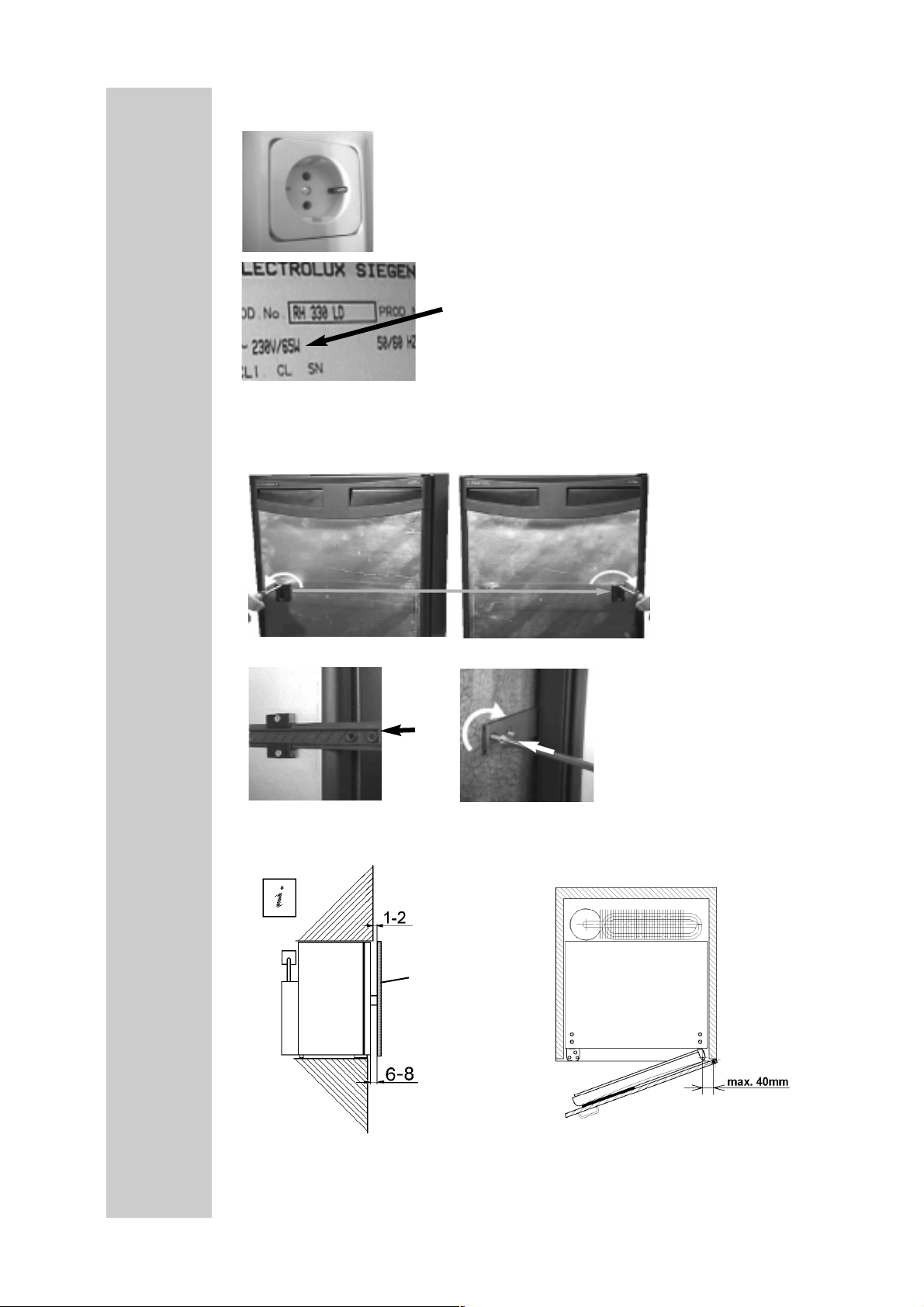

Het apparaat moet op een deugdelijk geaard
stopcontact worden aangesloten,
overeenkomstig de in het betreffende
land van kracht zijnde wetgeving.
Controleer voor ingebruikname of de op de
modelsticker vermelde spanning
overeenstemt met de netspanning ter
plaatse.
Als dat niet zo is, sluit het apparaat dan niet
aan maar neem contact op met uw
leverancier.
Wijzigen van scharnierophanging
(mogelijk bij RH330, RH340, RH341, RH360, RH136, RH137)
4.7
4.8
1.
2.
3.
4.
Afstand t.o.v. kastdeur (A)
A
1. In gesloten positie moet tussen de
kastdeur (A) en de kastombouw een
tussenruimte blijven (afstand 1-2 mm).
1.
2.
1.
2.
7
mm
mm
2. Tussen kast en miniBar
moet een afstand van
6-8 mm blijven bestaan.
Page 8
8

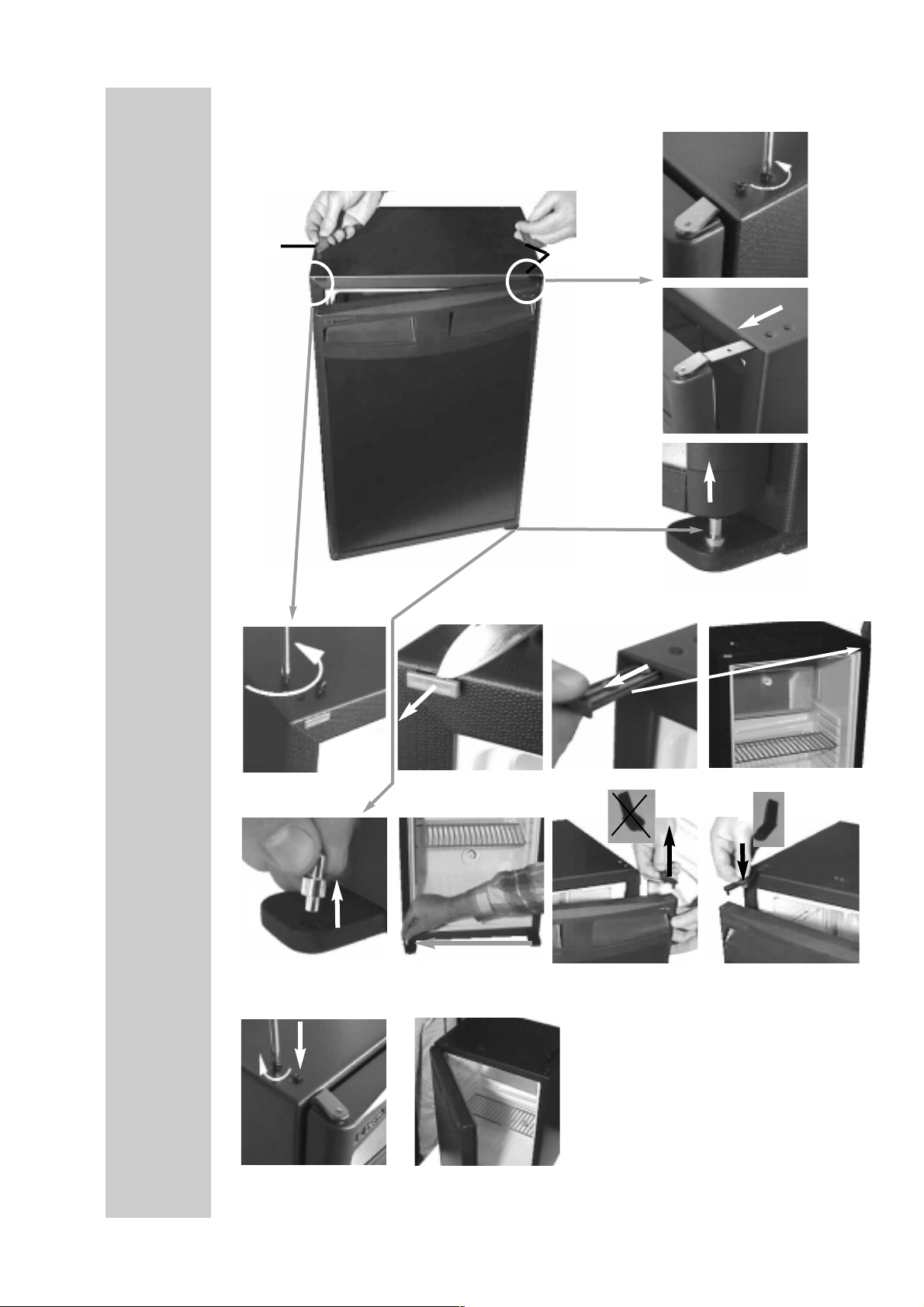

Wijzigen van deuraanslag
( RH136D, RH137D, RH330, RH340, RH341,
RH 360, RH 361)
1.
2.
3.
4.
5. 6.
7.
8. 9.
10.
11.
R
12.
13.
R
L
L
4.9
1.
2.
1.
2.
Page 9
9
5.1
5.4
5.3
max.
5.0
5.2
min.
Ingebruikname

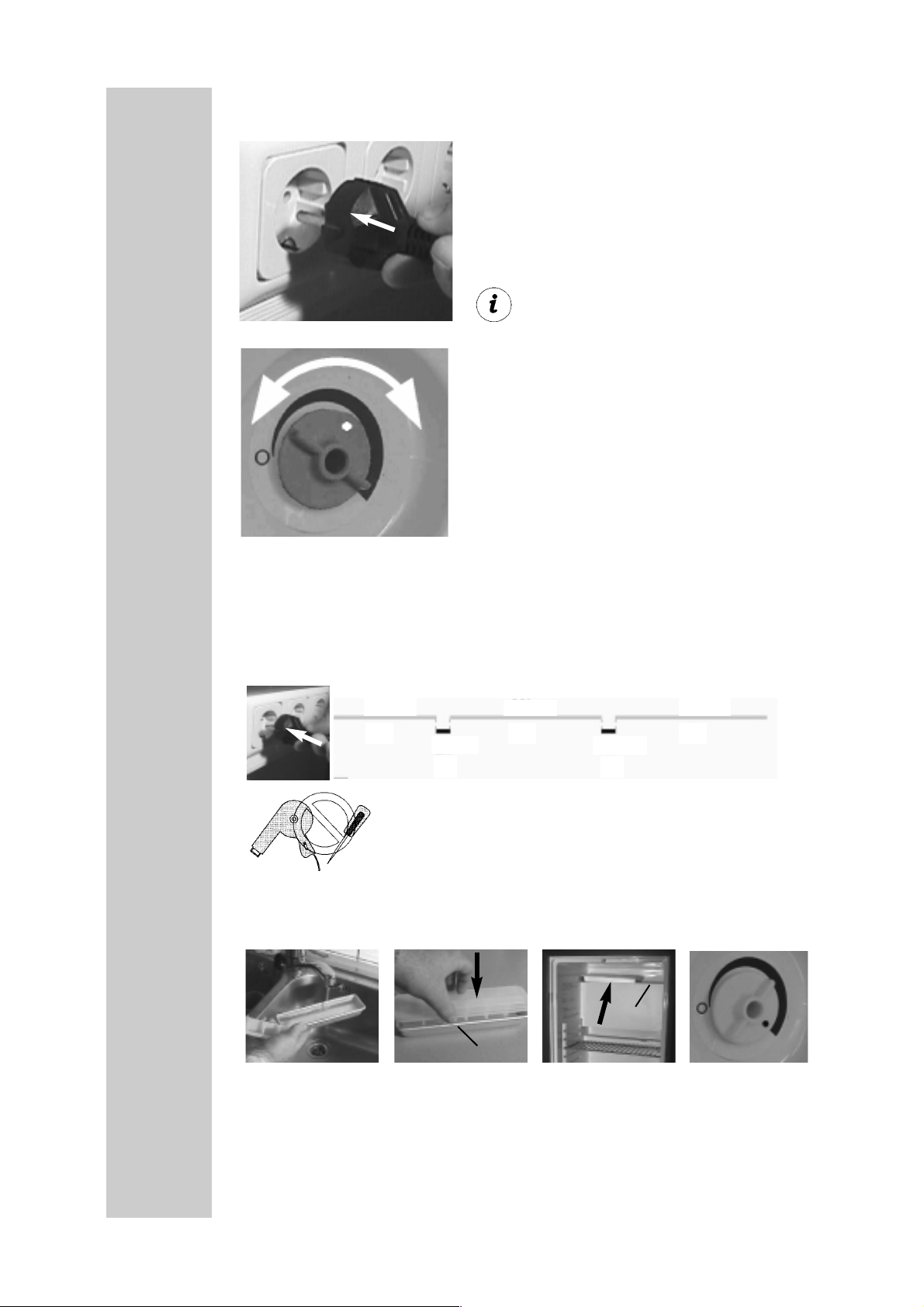

Het apparaat moet worden aangesloten op
een deugdelijk geaard stopcontact.
De miniBar bereikt pas na enkele uren de
bedrijfstemperatuur.
GEBRUIKSINSTRUCTIES
Temperatuurregeling
De miniBar is uitgerust met een
elektronische temperatuurregeling. De
thermostaatregelknop bevindt zich in het
koelvak van de miniBar. (RH 355LD,
RH 356LD: de thermostaatregelaar
bevindt zich in het niet-gekoelde vak).
Automatisch ontdooien
De eerste ontdooifase start 15 uur na de ingebruikname en duurt twee
uur.
Vervolgens functioneert het apparaat ononderbroken gedurende 22 uur,
steeds gevolgd door een ontdooiperiode van 2 uur.
IJsafzettingen moeten nooit met kracht worden
verwijderd. Versnel ook het ontdooiproces niet
door extra te gaan verwarmen.
IJsblokjes
1.
2.
3.
4.
max.
A
B
S
TT
De werking van de miniBar is
geruisloos!
TT TT
S
Bij een gemiddelde omgevingstemperatuur van 25° C zijn de ijsblokjes na
ca. 2-4 uur gereed.
Bij Afbeelding 3: In alle miniBars moet het ijsbakje (A) aan de linker zijde
van de verdamperplaat (B) worden aangebracht. Model RH356 vormt
hierop een uitzondering; bij dit model moet het ijsbakje aan de rechter
zijde van de verdamperplaat worden aangebracht.
15 uur
22 uur
22 uur
2 uur 2 uur
Page 10
5.5 Open-deur controlemechanisme (DOC)
De volgende beschrijvingen hebben uitsluitend betrekking op miniBars met
een DOC deurcontrolemechanisme.
1. Open de miniBar, controleer de inhoud en vul de voorraad aan als dat
nodig is.
2. Sluit de miniBar.
4. Verwijder de DOC sleutel.
Open-deur controlemechanisme
(elektrisch, via reedcontact)

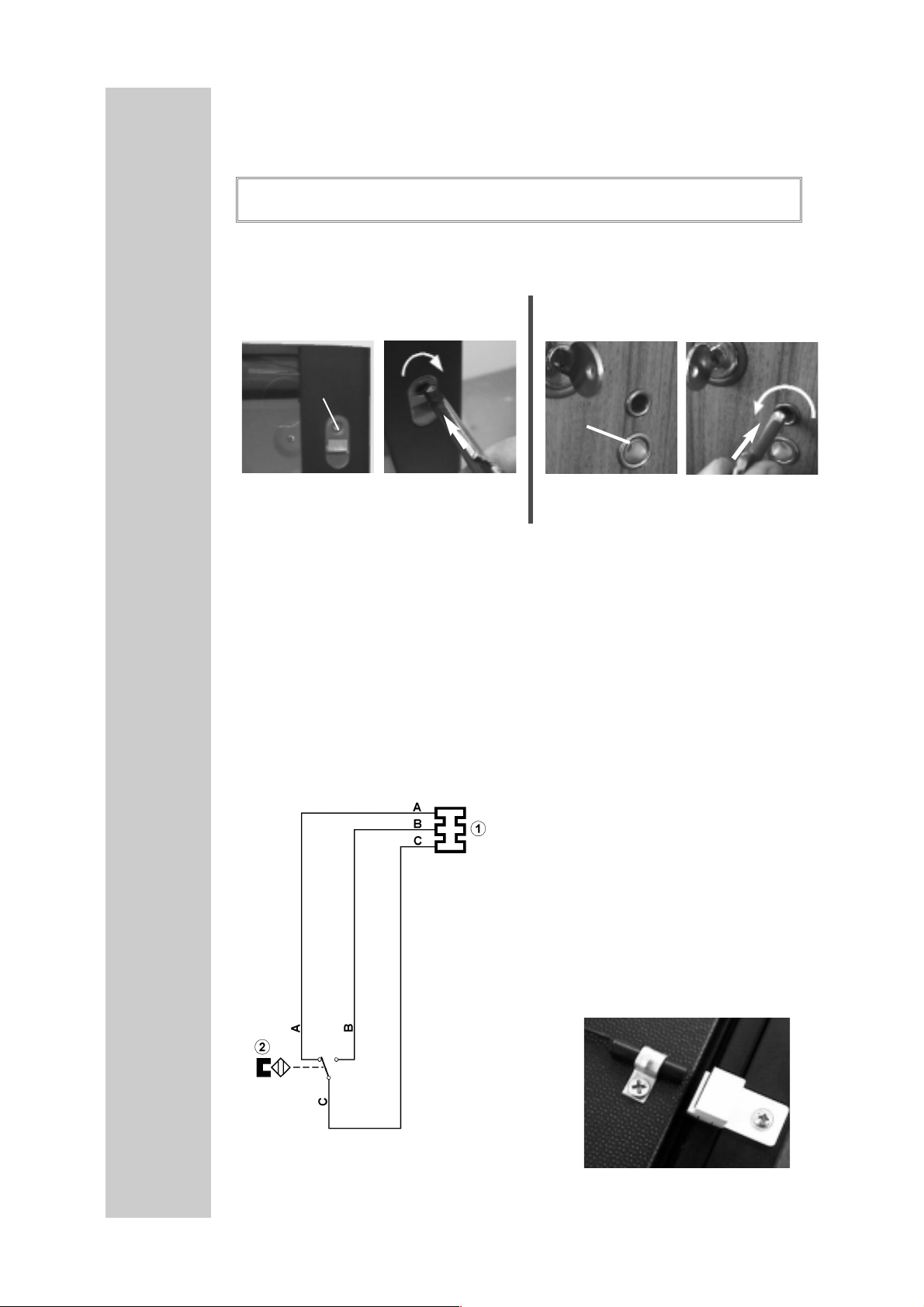

Als de miniBar wordt geopend, wordt een magnetisch bediende schakelaar
onder de koelkast geactiveerd (AFB. 1).
Afhankelijk van de verbinding (openen/sluiten mechanisme) wordt een
elektrisch circuit verbroken of gesloten. De handeling wordt zo
geregistreerd en verwerkt bij de hotelreceptie.
De aansluiting van de bedrading bevindt
zich aan de achterzijde van de miniBar en
bestaat uit een 3-polige contactstrip (1).
10
5.5
1.
De rode stip is nu verdwenen.
Via een rode stip in het display (A, punt 3) geeft het DOC aan dat de
deur van de miniBar werd geopend.
1.
2.
RH356
Alle overige modellen
A
A
2.
3. Steek de DOC sleutel in en
draai rechtsom.
3. Steek de DOC sleutel in en
draai linksom.
5.5.1
1 = contactstrip
2 = magneetschakelaar
A = blauw (openingsmechanisme)
B = zwart (sluitmechanisme)
C = wit
AFB. 1
Page 11
11
Verlichting
RH356LD / LDE
Model RH356LD is voorzien van laagspanning verlichting.
Bij het openen van de deur wordt de verlichting in het koelvak
aangeschakeld via een sensor.
Het licht in het niet-gekoelde opbergvak wordt handmatig aangeschakeld,
via een in de lamp aangebrachte schakelaar.
Verlichting
(Alle overige modellen)
Bij het openen van de deur wordt de verlichting in het koelvak
aangeschakeld via een sensor.

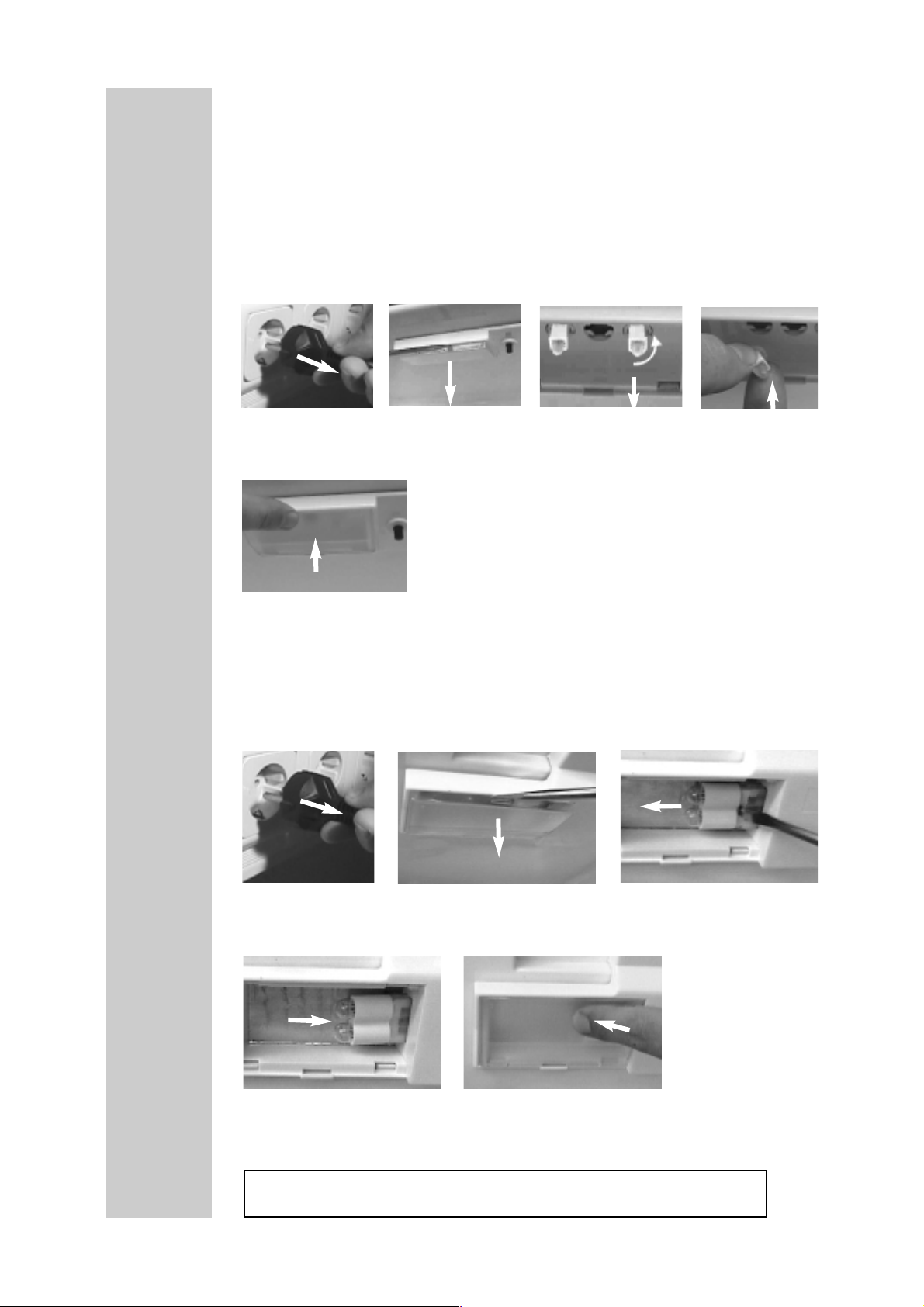

Vervangen van gloeilampen:
5.6.2
5.6
Voor reservegloeilampen kunt u contact opnemen met
uw Electrolux Service Centre.
5.6.1
90°
1.
Trek de stekker
uit het stopcontact.
2.
Verwijder het
beschermkapje.
3.
Verwijder de defecte
gloeilamp.
4.
Breng de nieuwe
gloeilamp aan.
5.
Klik het beschermkapje
weer vast.
1.
2.
Gloeilampen vervangen:
1.
Trek de stekker
uit het stopcontact.
2.
Verwijder het
beschermkapje.
3.
Verwijder de defecte
gloeilamp.
4.
Breng de nieuwe
gloeilamp aan.
5.
Klik het beschermkapje
weer vast.
Page 12
Milieu-advies
De door Electrolux Siegen gefabriceerde MiniBars bevatten geen CFK's of
gefluoriseerde koolwaterstoffen.
In het koelaggregaat doet ammoniak dienst als koelmiddel (een natuurlijke
vloeistof met stikstof en waterstof als bestanddelen). Als drijfgas bij de
fabricage van de PU-schuim isolatie werd cyclopentaan gebruikt, een stof
die de ozonlaag niet aantast.
Afvoeren als afval
Verpakkingsmaterialen moeten in verband met recycling worden afgevoerd
via lokale afvalverzamelpunten. Het apparaat zelf moet worden
overgedragen aan een erkend afvalverwerkingsbedrijf of aan gemeentelijke
diensten voor afvalinzameling; deze zullen zorgdragen voor een correcte
verwerking van materialen die geschikt zijn voor hergebruik en het op
behoorlijke wijze afvoeren van alle overige materialen.
Tips voor energiebesparing
Bij een gemiddelde kamertemperatuur van ca. 22° C zal de miniBar bij
een gemiddelde thermostaatinstelling goed functioneren.
Plaats goederen zo mogelijk voorgekoeld in de miniBar.
Plaats de miniBar niet in rechtstreeks invallend zonlicht en zet hem niet
nabij een warmtebron.
Zorg dat de luchtcirculatie in het koelaggregaat niet wordt belemmerd.
Open de miniBar slecht kortstondig als u goederen uit wilt nemen.
Zet de miniBar voordat u gaat inladen ca. 12 uur tevoren aan.
DECLARATION OF CONFORMITY
12
5.7
5.8
5.10
5.9
Page 13
Checklist
13
5.11
1.
Probleem: Geen koeling (het koelaggregaat aan de achterzijde van het apparaat is
koud).
Mogelijke oorzaak Te ondernemen actie
Actie onderhoudsmonteur
a.) De thermostaat staat op "0".
b.) De stekker is niet
aangesloten.
c.) Het stopcontact staat niet
onder spanning.
d.) Defecte electronica of
sensors.
e.) Defect verwarmingselement.
f.) Het apparaat is in de
ontdooifase.
a.) Zet de temperatuurregelaar
in de middenstand.
b.) Sluit de stekker aan.
c.) Controleer de
zekeringenkast in het gebouw.
f.) Zie de gebruiksinstructies,
punt 5.3.
d.) Monteer nieuwe
electronica of nieuwe
sensor.
e.) Monteer een nieuw
verwarmingselement.
2. Probleem: Geen koeling (het koelaggregaat is warm).
Mogelijke oorzaak Te ondernemen actie
Actie onderhoudsmonteur
a.) Het apparaat staat niet
horizontaal.
b.) Het apparaat is pas sinds
korte tijd aan geschakeld.
c.) Defect koelaggregaat.
a.)
Gebruik een waterpas en
plaats het apparaat horizontaal.
b.) Zet het apparaat aan en
laat 5-6 uur lang functioneren.
c.) Controleer of reparatie haalbaar is. Zo niet,
vervang het apparaat
dan.
3. Probleem: Geringe koelende werking.
Mogelijke oorzaak Te ondernemen actie
Actie onderhoudsmonteur
a.) Het koelaggregaat heeft
onvoldoende toevoer van
ventilatielucht.
b.) Het apparaat staat
blootgesteld aan direct zonlicht.
c.) De deur van het koelvak sluit
niet stevig.
d.) Het licht blijft permanent aan
terwijl deur gesloten is.
e.) De miniBar is pas sinds kort
ingeruimd met goederen.
a.) Controleer of de
ventilatieroosters vrij zijn.
Controleer of het apparaat
correct is geïnstalleerd
(installatie-instructie punt 4.5).
b.) Volg de installatie
instructies (punt 4.5).
c.) Controleer of de installatie
instructie (punt 4.5) is
opgevolgd.
e.) Controleer het koelvak na
5-6 uur op goede koelende
werking.
c.) Is de deurmagneet
aanwezig? Monteer zo
nodig een nieuwe deur.
d.)
Vervang de
verlichtingssensor.
Monteer zo nodig een
nieuwe deur.
4. Probleem: IJsafzettingen in koelvak.
Mogelijke oorzaak Te ondernemen actie
Actie onderhoudsmonteur
a.) De deur van het koelvak sluit
niet stevig.
a.) Controleer of de
installatieinstructie (punt 4.5)
is opgevolgd.
a.) Is de deurmagneet
aanwezig?
Monteer een nieuwe
deur.
Page 14
14
Technische gegevens
Inbouw Inbouw Vrijstaand/ Vrijstaand
Inbouw model
Behuizing Metaal Metaal Metaal Hout
Bruto inhoud (liter) 30 40 40 55
Gekoeld/ongekoeld 30 / - 40 / - 40 / - 35 / 20
Afmetingen
(HxBxD) 522x384x412 554x401x446 554x401x449 780x420x445
Nominaal vermogen (W)
65 65 65 65
Energie-verbruik
kWu/24* 0,7 0,8 0,8 0,8
Netto gewicht (kg) 11 14 15 26
Montagewijze Vrijstaand Vrijstaand Vrijstaand/ Vrijstaand/
Inbouw Inbouw
Behuizing Metaal Metaal Metaal Metaal
Bruto inhoud (liter) 56 56 60 60
Gekoeld/ongekoeld 40 / 16 40 / 16 60 / - 60 / -
Afmetingen
(HxBxD) 658x450x503 721x450x505 563x486x474 563x486x474
Nominaal vermogen (W)
65 65 80 80
Energie-verbruik
kWh/24* 0,9 0,9 1,0 1,45
Netto gewicht (kg) 21 24,5 20 23
Vrijstaand/ Vrijstaand/
Inbouw Inbouw
Behuizing Metaal Metaal
Bruto inhoud (liter) 30 40
Gekoeld/ongekoeld 30 / - 40 / -
Afmetingen
(HxBxD)) 522x384x411 554x401x446
Nominaal vermogen (W)
65 65
Energieverbruik
kWh 24h* 0,7 0,8
Netto gewicht (kg) 11 14
* Energieverbruik gemeten bij een gemiddelde omgevingstemperatuur van 25° C, als een
jaarlijks gemiddelde en bij een koelvaktemperatuur van 7° C, overeenkomstig
DIN/EN153.
Electrolux behoudt zich het recht voor zonder voorafgaande kennisgeving technische
wijzigingen aan producten aan te brengen.
Model RH330LD RH340LD RH341LD RH355LD
Model RH356LDE RH356LD RH360LD RH361LD
MODEL RH136D RH137D
5.12
Page 15
Electrolux GmbH
In der Steinwiese 16
D-57074 Siegen
Phone: +49-(0) 271 / 692 0
Fax: +49-(0) 271 / 692 300
www.electrolux.com/minibar
Loading...
