Manual de
Instruções
Refrigeradores
RE31 | RW35
1
Page 2
Obrigado por Escolher a Electrolux
Neste manual, você encontra todas as informações necessárias
para sua segurança e uso adequado do seu refrigerador. Leia-o por
inteiro antes da instalação e uso do eletrodoméstico e guarde esse
guia para futuras consultas.
Em caso dúvidas, ligue gratuitamente para o serviço de Atendimento ao Consumidor (SAC): 0800 728 8778.
Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação no Serviço Autorizado Electrolux.
A etiqueta de identificação onde constam informações importantes como código, modelo e fabricante, entre outras, será utilizada pelo Serviço Autorizado
Electrolux caso seu refrigerador necessite de reparos. Por isso, não a retire do
local onde está adesivada.
Consulte o site www.electrolux.com.br e encontre informações
sobre acessórios originais, manuais e catálogos de toda a linha de
produtos Electrolux.
Dicas ambientais
O material da embalagem é reciclável e, para o descarte, separe plástico,
papel e papelão. Isso ajudará na coleta seletiva de lixo.
Como contribuição à preservação do meio ambiente, este produto utiliza
gases tanto para espuma quanto para o sistema de refrigeração, em acordo
com o protocolo de Montreal.
Este produto não deve ser tratado como lixo doméstico. Ao invés disso, ele
deve ser enviado a um ponto de coleta aplicável para reciclagem de equipamentos elétricos e eletrônicos.
Índice:
Dicas ambientais
Segurança
Apresentação dos produtos
Principais orientações
Principais componentes
Instalação
Instalação elétrica
Como usar
2
2
3
4
5
6
7
8
9
Descongelamento
Características de operação
do produto
Limpeza e manutenção
Dicas e conselhos
Falhas e soluções
Especificações técnicas
Certificado de Garantia
11
12
13
15
16
17
18
Page 3
Pacote de sílica
gel ou argila
Desi Pak
Segurança
Para crianças
Mantenha o material da embalagem do refrigerador fora do alcance de crianças.
Não permita que seu eletrodoméstico seja manuseado por crianças, mesmo
quando ele estiver desligado.
Caso seu refrigerador contenha algum pacote de sílica gel ou argila Desipak®
em seu interior, jogue-o fora e não permita que crianças brinquem com ele.
Este aparelho não se destina à utilização por pessoas (inclusive crianças) com
capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com
falta de experiência e conhecimento, a menos que tenham recebido instruções
referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa
responsável pela sua segurança.
Recomenda-se que as crianças sejam vigiadas para assegurar que elas não
estejam brincando com o aparelho.
Para usuários e instaladores
Desligue o refrigerador da tomada sempre que fizer limpeza ou manutenção. Para
desligá-lo, não puxe o cabo elétrico; utilize o plugue.
Se o cabo de alimentação estiver danificado, este deve ser substituído pelo Serviço
Autorizado Electrolux, a fim de evitar riscos.
Não prenda, torça ou amarre o cabo de alimentação. Caso ocorram danos com ele,
chame o Serviço Autorizado Electrolux.
Não armazene medicamentos, produtos tóxicos ou químicos no interior do refrigerador, pois eles podem contaminar os alimentos.
Não se apóie sobre as portas pois as dobradiças podem se desregular e desalinhar a
porta, prejudicando a vedação do refrigerador e comprometendo o seu desempenho.
Atenção!
Jamais deixe velas ou incensos acesos sobre o refrigerador,
sob risco de provocar incêndios.
Produtos em aerosol sob alta pressão, identificados pela palavra inflamável ou com o símbolo de uma pequena chama, não
podem ser armazenados em nenhum refrigerador ou freezer,
sob o risco de explosão.
Evite tocar nas paredes do compartimento congelador com
as mãos úmidas ou molhadas, pois a baixa temperatura pode
causar lesões na pele.
Não coloque recipientes com temperaturas acima de 80ºC sobre seu refrigerador para não danificar o topo.
3
Page 4
Apresentação do Produto
1. Controle de temperatura (termostato)
2. Congelador / evaporador
3. Compartimento extra-frio (gaveta de descongelamento)
4. Lâmpada
5. Porta-ovos
6. Prateleiras internas ajustáveis e removíveis
7. Bandeja de frutas
8. Gaveta de legumes
9. Pés niveladores
10. Porta
11. Prateleira removível
12. Prateleira porta latas reversível
13. Reservatório de água removível (somente para
o modelo RW35)
14. Prateleira removível para garrafas
15. Trava-garrafas (somente para o modelo RW35)
16. Pino indicador de degelo
17. Condensador
18. Compressor
19. Forma de gelo
20. Botão de degelo
21. Botão de regulagem de temperatura
22. Tampa de abastecimento de água (somente
para o modelo RW35)
23. Prateleira e tampa do reservatório de água
(somente para o modelo RW35)
24. Acionador do reservatório de água (somente
para o modelo RW35)
25. Reservatório coletor de pingos de água (somente para o modelo RW35)
26. Gaxeta removível
Modelo RE31
Modelo RW35
somente para o
4
modelo RW35
Page 5
Principais Orientações
Reservatório de Água
(somente para o modelo RW35)
Utilize somente água própria para
consumo. O uso de qualquer outro
tipo de bebida poderá deixar resíduos, gosto ou odor no reservatório e
na torneira.
O reservatório para água somente
deve ser abastecido quando estiver
encaixado em sua posição na porta.
Aguarde a água resfriar por, aproximadamente, 12 horas.
É possível ouvir alguns ruídos causados pela entrada de ar quando a
água sai do reservatório.
Caso a água não flua bem, aperte
mais uma vez a alavanca de acionamento. Permaneça com o copo abaixo da torneira por alguns instantes
para assegurar que toda a água seja
coletada pelo copo.
Não utilize bebidas gaseificadas, tais
como refrigerantes. A bebida pode
vazar devido à pressão do gás.
Tabela Orientativa da Regulagem
de Temperatura
Saiba mais sobre regulagem de temperatura
no capítulo Como usar.
Evaporador
O evaporador é o componente
responsável pelo funcionamento do
refrigerador.
Pode haver formação de gotículas de
água ou de uma camada fina de gelo
sobre o evaporador. Essa formação
é normal e não interfere no funcionamento do refrigerador.
Evite tocar no evaporador com as
mãos úmidas ou molhadas.
Nunca utilize objetos pontiagudos para
realizar a limpeza do evaporador.
Atenção
Diferenças de temperatura entre o
refrigerador e o ambiente externo
podem causar ruídos durante o
funcionamento. Eles são normais
e não interferem no desempenho
do refrigerador.
Saiba mais sobre ruídos no capí-
tulo
Características de operação.
5
Page 6
Principais Componentes
Prateleiras
Prateleiras internas
As prateleiras internas podem ser reguladas
ou removidas conforme sua necessidade.
Para retirar a prateleira, segure a parte
da frente e levante a parte do fundo para
destravá-la.
Para colocá-la novamente, encaixe primeiro
a parte de trás e depois abaixe a parte da
frente, até que a prateleira fique apoiada no
suporte.
Prateleiras da porta
Todas as prateleiras que estão posicionadas
na porta do refrigerador são removíveis.
Puxe as prateleiras para cima para retirá-las
e empurre-as para baixo se quiser encaixálas novamente.
A prateleira removível para
garrafas é mais larga, para
comportar garrafas de até
2,5 litros, mas você também pode utilizá-la para
armazenagem de outros
itens. Ela possui trava garrafas reposicionável (somente no modelo
RW35) para evitar quedas durante a abertura
e fechamento da porta.
Para retirar é necessário puxar para cima e
para encaixar basta empurrar para baixo.
Gaveta de Legumes
A gaveta de legumes na par-
te inferior do compartimento
refrigerador é deslizante,
permitindo o acesso aos ali-
mentos sem a necessidade
da retirada da gaveta.
Prateleira Porta Latas Reversível:
Esta prateleira possui função
multiuso: Você pode utilizá-la
como prateleira comum, para
armazenagem de diversos
itens ou como dispenser para
latas, com capacidade máxima de 5 latas.
Para passar da posição prateleira para
dispenser de latas, ou vice-versa, remova a
prateleira empurrando-a de baixo para cima,
gire 180° e coloque a prateleira novamente ,
encaixando-a.

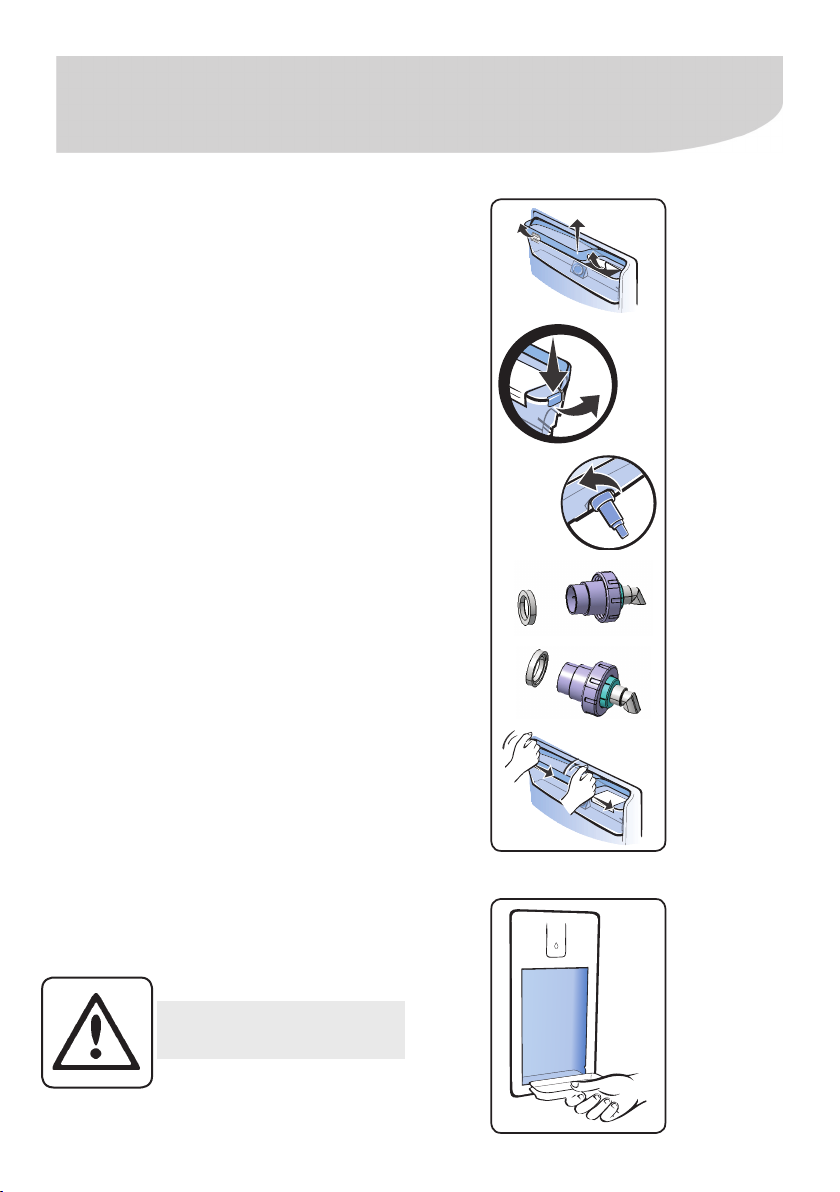

Reservatório de Água
(Somente para o modelo RW35)
Antes de iniciar a utilização,
lave o reservatório com água
e sabão neutro am de eliminar eventuais resíduos.
Desenvolvido para facilitar o
consumo de água, podendo
ser facilmente removido para
limpeza e abastecimento.
Como Utilizar o Reservatório de Água:
1. Abra a tampa do reservatório, encha-o com água própria
para consumo e em temperatura ambiente (observando
o limite máximo afim de evitar
vazamentos). Feche a tampa.
2. Para servir, coloque um
copo junto à torneira e empurre o acionador com o dedo.
6
Page 7
Instalação

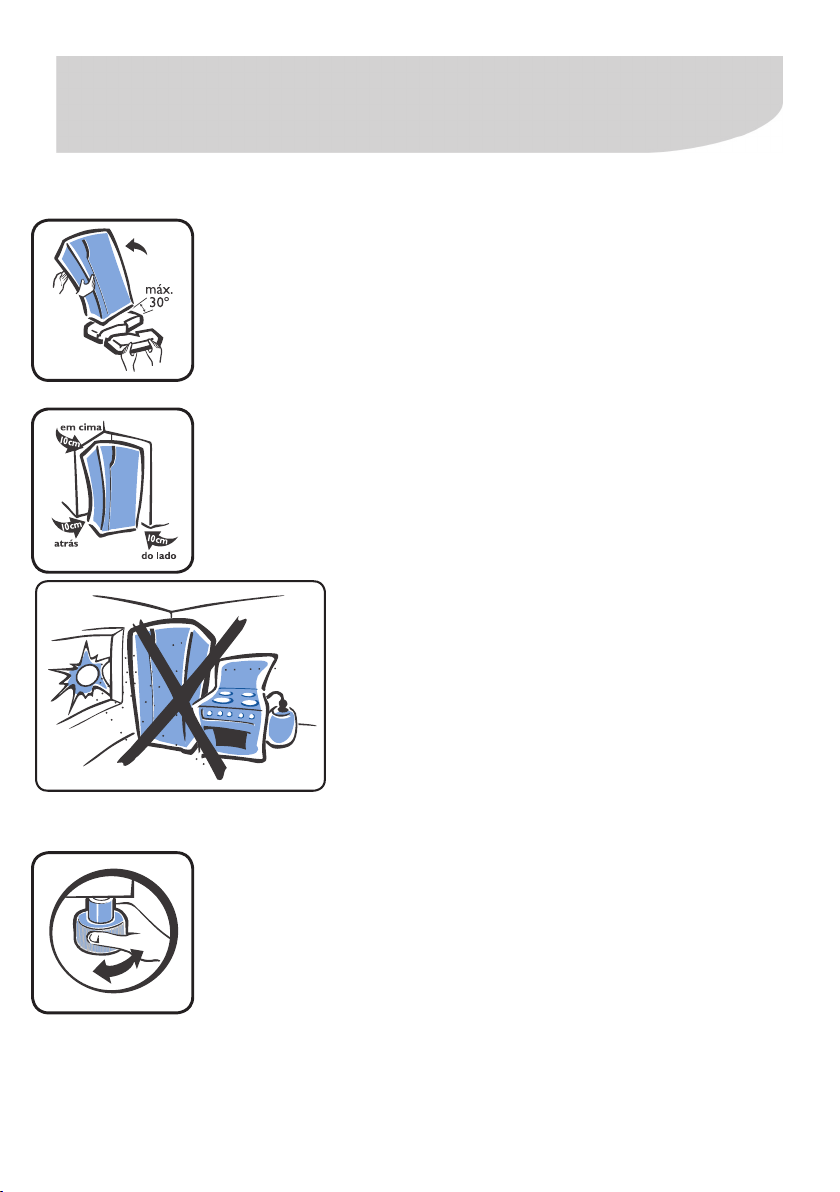

1 – Retire a base da embalagem
São necessárias duas pessoas para a retirada da base da embalagem.
Incline cuidadosamente o refrigerador para um dos lados e quebre esse
lado da base para removê-la.
Incline novamente o refrigerador para o outro lado e retire o restante da base.
Retire o calço do compressor que está na parte traseira do refrigerador e
todas as espumas e fitas adesivas das prateleiras e/ou gavetas.
2 – Escolha o local de instalação
Respeite as distâncias mínimas entre o refrigerador e as paredes:
em cima: 10 cm / dos lados: 10 cm / atrás: 10 cm.
Não instale o refrigerador ao ar livre ou sob a incidência direta de raios solares.
Evite a proximidade do refrigerador com produtos químicos ou fontes de
calor (fogões, fornos, etc.) e locais com frequente manuseio de água (tanque, pia).
3 – Nivele o refrigerador
Feche as portas do refrigerador.
Gire os pés niveladores até que todos estejam firmemente apoiados no
chão. Se necessário, incline o refrigerador cuidadosamente durante o nivelamento.
Evite que o refrigerador fique inclinado para um dos lados ou para frente. A
única inclinação permitida é para trás, para facilitar o fechamento das portas.
Sempre que movimentar o refrigerador será necessário repetir o processo
de nivelamento.
O nivelamento é importante, pois evita movimentos de balanço, vibração e
problemas com seu refrigerador.
Não utilize pés diferentes dos originais.
7
Page 8
Instalação Elétrica

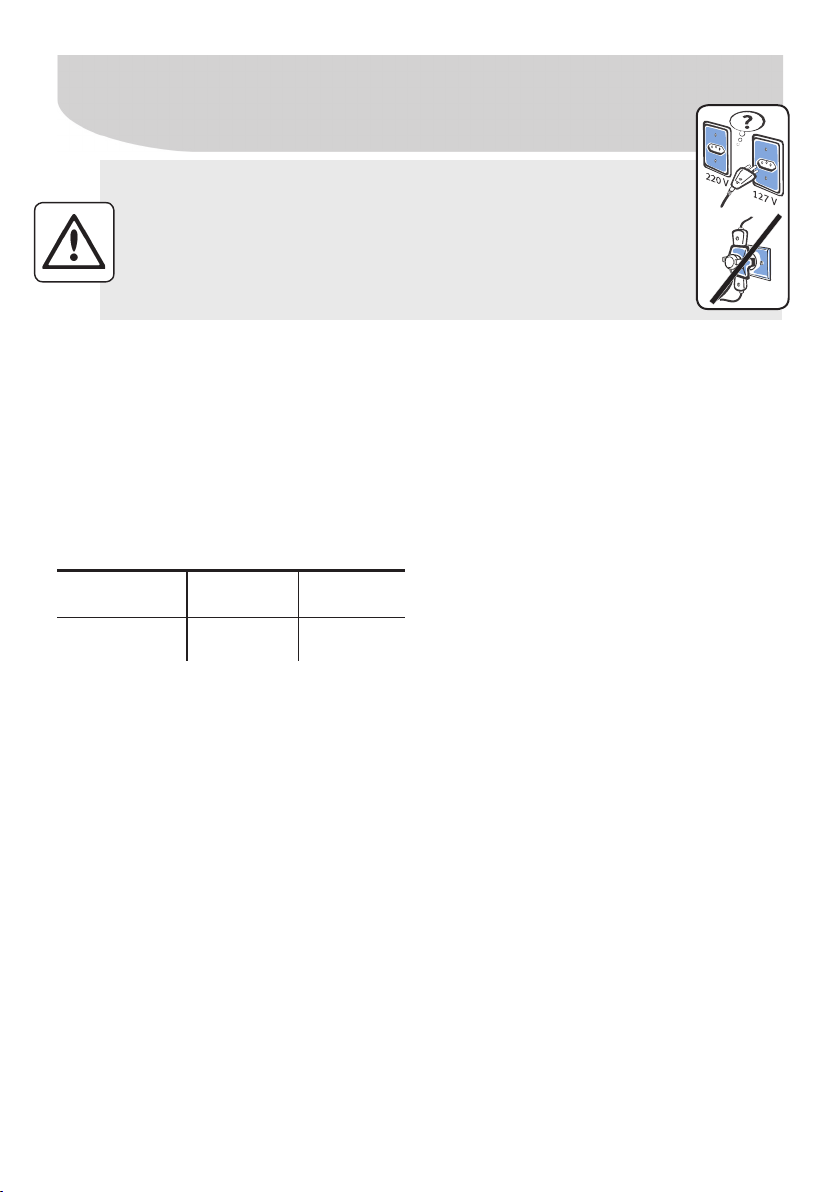

Antes de ligar, verifique se a tensão da tomada onde será ligado é igual à
indicada na etiqueta localizada próxima ao plugue (no cabo de alimentação
elétrico), ou na etiqueta de identificação do Refrigerador.
Ligue seu Refrigerador a uma tomada exclusiva, não utilize extensões ou
conectores tipo T (benjamim). Esse tipo de ligação pode provocar sobrecarga na rede elétrica, prejudicando o funcionamento resultando em acidentes.
Cuide para que o Refrigerador não fique apoiado sobre o cabo elétrico.
Para sua segurança, solicite a um eletricista de
sua confiança que verifique a condição da rede
elétrica do local de instalação do Refrigerador,
e para maiores informações entre em contato
com o Serviço Autorizado Electrolux.
Tenha cuidado para que o Refrigerador não fique apoiado sobre o cabo elétrico.
Os fios da tomada onde será ligado o seu Refrigerador devem ser de cobre e ter seção mínima de 2,5 mm2, conforme NBR5410.
Variação Admissível de Tensão
Tensão (V)
Refrigerador
127
220
Caso a tensão de alimentação do aparelho esteja fora dos limites indicados na
tabela Variação Admissível de Tensão,
solicite a concessionária de energia a
adequação dos níveis de tensão e instale um regulador de tensão (estabilizador) com potência igual ou superior a
1500 VA. Se houver, no local da instalação, variação de tensão fora dos limites
especificados (vide tabela citada acima)
ou quedas frequentes no fornecimento de energia, o aparelho poderá sofrer
alterações no seu funcionamento. Caso
isso ocorra, retire o plugue da tomada
por 5 minutos e reconecte-o (verifique o
Item Solução de Problemas deste manual).
Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo
padrão estabelecido pela norma NBR 14136,
da Associação Brasileira de Normas Técnicas
8
Mínima (V)
116
201
Máxima (V)
133
231
– ABNT, e pela Portaria nº 02/2007, do Conmetro. Assim, caso a tomada da sua residência
ainda se encontre no padrão antigo, recomendamos a substituição e adequação da mesma
ao novo padrão NBR14136, com um eletricista
de sua confiança.
Os benefícios do novo padrão de tomada são:
• Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;
• Melhoria na conexão entre o plugue e tomada,
reduzindo possibilidade de mau contato elétrico;
• Diminuição das perdas de energia.
Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme
a norma de instalações elétricas NBR5410 da
ABNT.
Em caso de dúvidas, consulte um profissional
da área.
Fio Terra (Não use o refrigerador sem ligar o
fio terra)
Para sua segurança, o fio terra (fio verde ou
amarelo e verde), localizado na parte traseira do
Refrigerador, deve ser ligado a um terra eficiente, e não pode ser ligado diretamente à rede elétrica ou à tubulações de água, gás, eletricidade,
telefone, pára-raios, etc, evitando possíveis descargas elétricas. Solicite a um eletricista de sua
confiança que instale o fio terra adequadamente
de acordo com NBR5410.
Se seu produto estiver equipado com plugue
de 3 pinos, ele não vai possuir o fio terra (verde
e amarelo). O pino de aterramento do cabo de
alimentação não pode ser cortado.
Page 9
Como Usar
Ligar e desligar
LIGAR: conecte o plugue na tomada e regule a temperatura desejada conforme o item 3.
DESLIGAR: basta desligar o plugue da tomada.
Sempre que desligar o refrigerador, aguarde 5 minutos antes de religá-lo.
Carregar / Abastecer
As instruções abaixo devem ser seguidas antes do primeiro abastecimento ou após o degelo total
do refrigerador.
Deixe o refrigerador funcionando por duas horas antes de armazenar qualquer alimento em seu interior.
Inicie o carregamento pelas prateleiras do refrigerador, deixando as da porta por último.
Respeite os limites máximos de carga descritos abaixo.
Não carregue alimentos que estejam em temperaturas superiores à temperatura ambiente.
Após o carregamento, regule o seletor de temperatura na posição mais indicada, conforme o item 3.

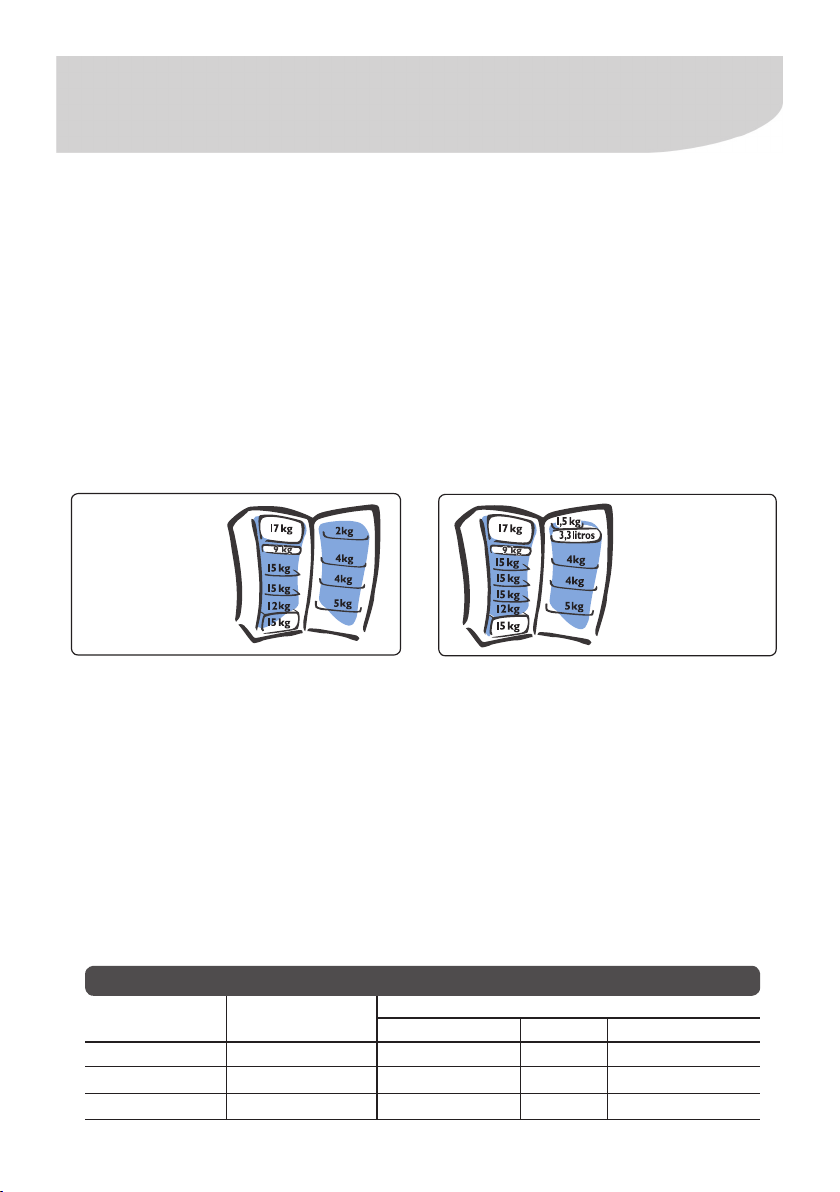

Observe os limites máximos de carga abaixo:
Modelo RE31 Modelo RW35
Regular a temperatura
A regulagem do termostato é específica para os Refrigeradores RE31 e RW35, não devendo ser
comparadas com a graduação de refrigeradores de outras marcas ou modelos.
A temperatura interna do Refrigerador depende da temperatura ambiente, da quantidade de alimentos armazenados e do número de vezes que a porta é aberta. Se houver necessidade de ajustes,
faça-o com pequenas mudanças na graduação até que atinja a temperatura mais adequada de
uso.
Procure sempre usar uma regulagem de temperatura adequada para cada situação, pois o não
cumprimento destas instruções poderá acarretar frio excessivo (desperdício de energia) ou altas
temperaturas (suor interno, perda de alimentos).
O compartimento congelador conserva os alimentos a temperaturas de até -6°C.
Respeitar os limites de carga descritos no tópico anterior.
Recomenda-se ainda evitar abrir a porta com muita frequência.
Posições
do Termostato
Frio Mín
Méd.
Frio Máx
Tabela de Referência para Regulagem da Temperatura
Funções
(uso do produto)
Frio Moderado
Uso Normal
Frio Máximo
Condições de Uso do Refrigerador
Temp. Ambiente
Menor 20ºC
20ºC a 35ºC
Acima 35ºC
Carga
Pouca
Normal
Alta
Abertura da Porta
Pouco
Normal
Frequente
9
Page 10
Controle Adicional da Temperatura
Interna “Damper”
Seu produto possui um sistema de controle adicional de temperatura interna “damper”, que já
vem regulado de fábrica, e fica localizado na parte
traseira do compartimento extra frio.

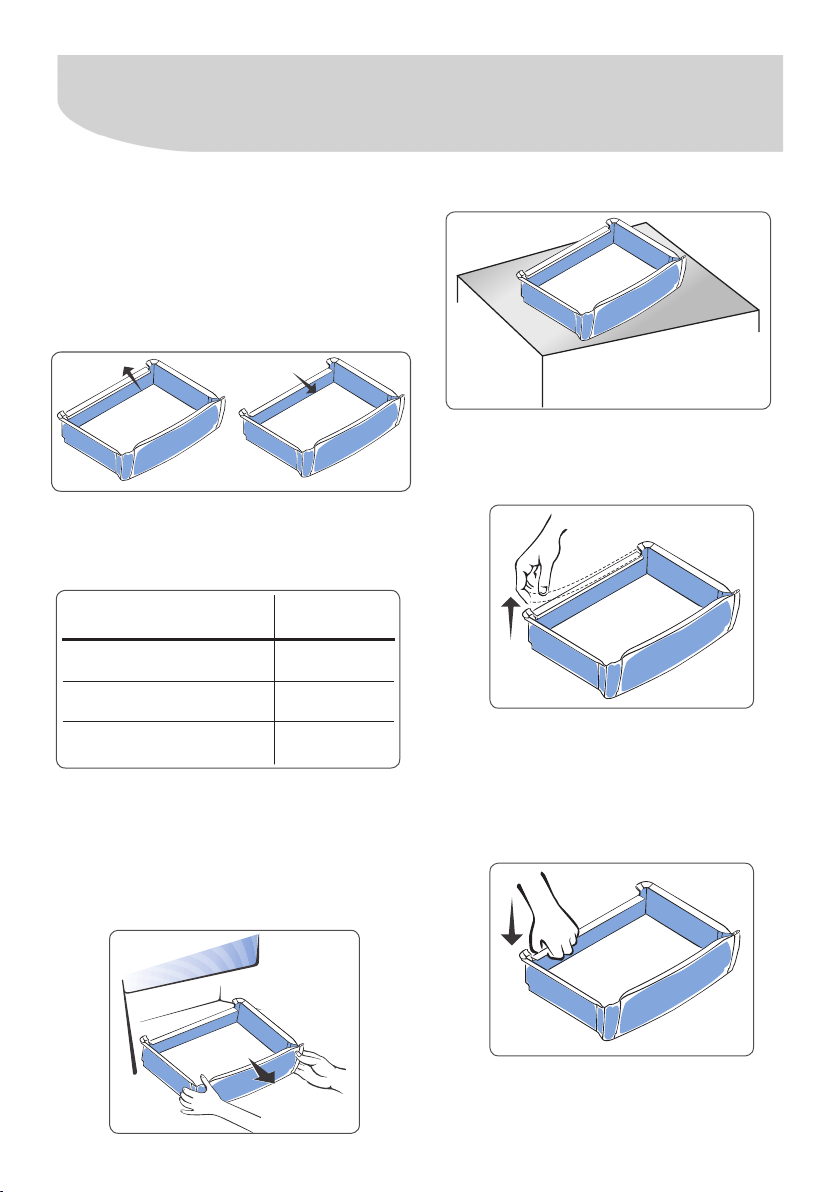

O “Damper” possui duas posições: “Fechado” e
“Aberto”, conforme ilustrado abaixo.
FECHADO
ABERTO
O produto sai de fábrica na posição fechado. O
“Damper” poderá ser regulado em função destas
duas posições conforme orientação da tabela de
regulagem abaixo:
Condição Ambiente
Temperatura ambiente
inferior a 20ºC
Temperatura ambiente entre
20ºC e 35ºC
Temperatura ambiente
superior a 35ºC
Posição do
"Damper"
Fechado
À critério do
consumidor
Aberto
A regulagem correta do “Damper” proporciona
uma melhor distribuição da temperatura no interior do refrigerador.
Como alterar a posição do “Damper”
1. Retire o compartimento extra frio como se estivesse abrindo-a normalmente até que ela se solte
totalmente.
2. Em seguida, apoie o compartimento extra frio
em uma bancada..
3. Segurando a haste do “damper” pela extremidade, puxe-a levemente para cima até que esta
se solte totalmente.
4. Para fixá-la na posição desejada, escolha a posição de encaixe conforme orientação da tabela
de regulagem e encaixe o “Damper” novamente
no compartimento extra frio. Veja figura ilustrativa
abaixo..
10
Page 11
Descongelamento
Degelo Prático
O degelo utilizado em seu Refrigerador permite eliminar o gelo formado sem que se
necessite desligar o Refrigerador ou alterar a
condição de funcionamento do mesmo.
Você pode definir o momento que pretende
executar o degelo. Sugerimos fazê-lo preferencialmente no período da noite, quando o
Refrigerador está sendo menos utilizado.
Este sistema evita o trabalho constante de
limpar o congelador.
Retire os alimentos do congelador antes de
efetuar o degelo.
Uma vez descongelado, o alimento não
deverá ser congelado novamente pois
ele pode perder suas características.
Procedimento para o Degelo
Gelo
to e aumenta o consumo de energia. Essa
formação poderá ser mais rápida ou lenta
conforme a umidade do ar e a freqüência de
abertura da porta.
2. Verificar se todos os alimentos estão em
recipientes fechados para garantir que eles
preservem o seu adequado teor de umidade.
3. Retirar os alimentos do congelador e do
compartimento extra-frio (gaveta de degelo).
4. Pressionar o botão de degelo externo, que
se encontra no painel de controle do Refrigerador. Não desligue o seu Refrigerador e
nem altere a posição de regulagem do termostato.
Uma vez pressionado este botão a operação
não poderá ser revertida. Evite acioná-lo des-

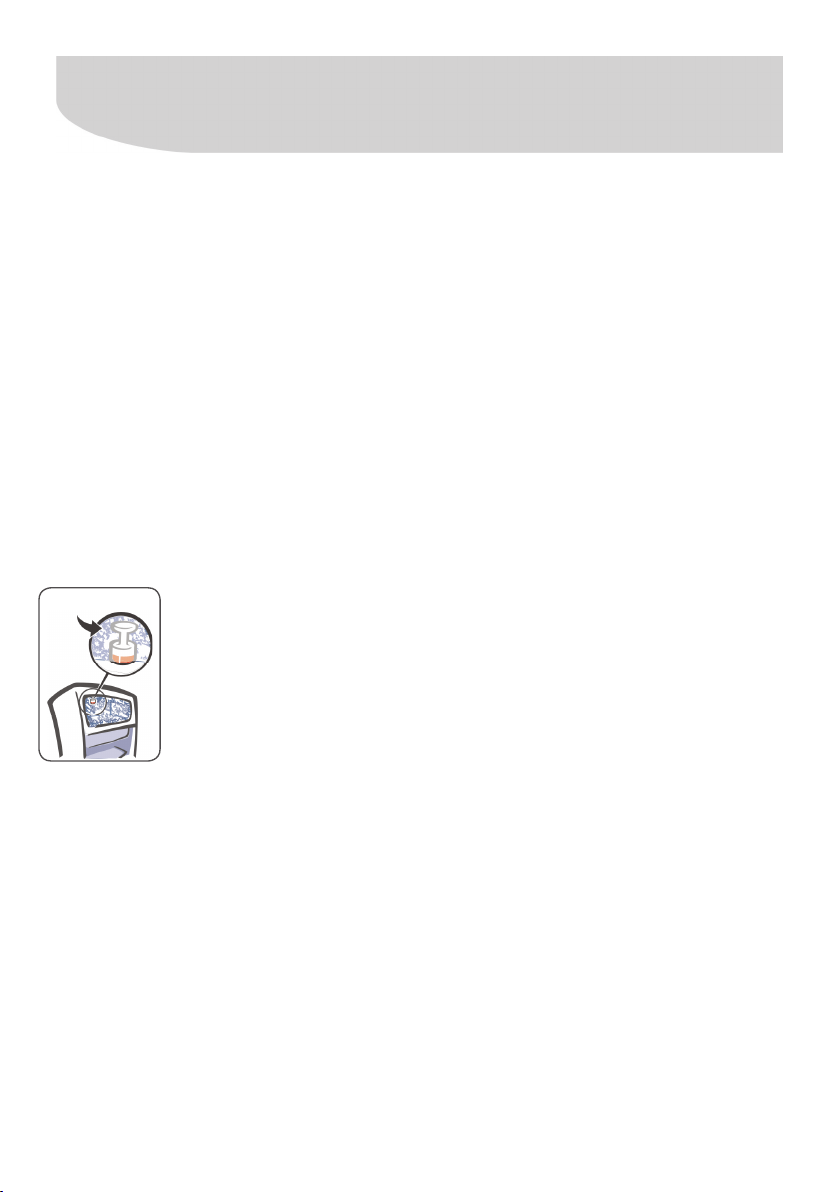

1. Proceda a operação de degelo sempre que a camada
de gelo cobrir a faixa vermelha
do pino indicador de degelo,
localizado na parte superior
do congelador.
O excesso de formação de
gelo no congelador prejudica
o funcionamento do produ-
necessariamente.
Para saber se o botão de degelo já foi acio-
nado, observe se a faixa vermelha no corpo
do botão está aparente ou não. Se a faixa
vermelha estiver aparente, é porque o procedimento de degelo não foi iniciado. Se a faixa
vermelha não estiver mais aparente, é porque o botão já foi pressionado, e portanto,
seu Refrigerador está com o procedimento
de degelo em andamento.
5. Fechar a porta do Refrigerador. Se houver
necessidade, a porta poderá ser aberta normalmente.
6. O término do degelo se dará de forma
automática, sem que seja necessária a sua
atenção.
7. Após o degelo, retirar a água acumulada
na gaveta.
8. Recoloque os alimentos.
Degelo Total para Limpeza do Produto
Quando houver a necessidade de uma limpeza mais detalhada em seu Refrigerador, recomendamos que se proceda ao degelo total,
observando os seguintes passos:
1. Desconecte o plugue da tomada.
2. Retire todos os alimentos, iniciando pela
porta, e os acessórios (gavetas e prateleiras)
do Refrigerador, mantendo, entretanto, o compartimento extra-frio (gaveta de degelo) em
seu devido local.
3. Para acelerar o processo de degelo, mantenha a porta aberta e, se possível, coloque um
ventilador, ligado, direcionado para o interior
do produto.
4. Depois de terminado o degelo, limpe o interior conforme o item “Limpeza e Manutenção
- Parte interna”.
5. Enxugue o Refrigerador, ligue o plugue na
tomada e regule o termostato conforme orientações do procedimento “Carregar / Abastecer” deste manual.
11
Page 12
Características
de Operação do Produto
Excesso de umidade na superfície externa (molhada)
Em dias quentes e úmidos (temperatura superior a 32 ºC e umidade
superior a 80%) pode haver a formação de gotículas de água na superfície
externa.
Tanto o aquecimento como a formação de gotículas de água são normais
e não interferem no funcionamento do refrigerador. Se preferir, enxugue a
superfície externa com um pano macio e seco.
Ruídos normais de operação
O refrigerador pode gerar alguns ruídos normais durante seu funcionamento. Veja abaixo quais ruídos são esses e porque eles ocorrem:
Chiado: acontece, principalmente, quando a porta está aberta. Deve-se à
expansão do fluido refrigerante dentro do evaporador.
Ruídos no compressor: o compressor trabalha em alta rotação para
obter maior desempenho e menor consumo de energia e pode gerar
pequenos ruídos.
Estalos no termostato: ao ligar ou desligar o refrigerador, pode-se
gerar um estalo devido ao funcionamento do termostato.
Estalos no refrigerador: estalos podem ocorrer devido às dilatações
normais do gabinete, principalmente após o fechamento da porta, quando
ocorre um súbito resfriamento do ar que está no interior do refrigerador.
12
Aquecimento na parte traseira
É normal que a parte traseira do refrigerador apresente temperatura elevada, pois essa região é utilizada para eliminar o calor do gás refrigerante
que passa pelos tubos.
Evite contato com essa região; não a utilize para secar roupas, panos de
prato ou qualquer outra utilidade.
Vedação da porta
Ao fechar as portas do refrigerador ocorre a formação de vácuo interno,
dificultando a abertura logo em seguida. Essa ocorrência é normal devido
à perfeita vedação. Portanto, não force a abertura da porta; aguarde
alguns instantes antes de abrí-la novamente.
Page 13
Limpeza e Manutenção
Retire o plugue da tomada
antes de realizar esta operação.
Não utilize espátulas me-
tálicas ou agentes de limpeza como álcool, querosene, gasolina,
água sanitária, Tíner, solventes, Varsol,
ácidos, vinagres, abrasivos ou outros
produtos químicos não recomendados
neste manual.
Desligue sempre o refrigerador antes
de realizar essa operação, tomando
cuidado para não tocar no condensador
e no compressor, pois eles podem estar
quentes.
Não jogue água diretamente dentro ou
fora do refrigerador.
Limpeza da parte interna
Antes de começar a limpar o refrigerador,
lembre-se de que objetos úmidos podem
aderir facilmente a superfícies extremamente
frias, como, por exemplo, a superfície interna
do congelador. Não toque as superfícies frias
com as mãos, panos ou esponjas úmidas.
Para limpar as partes internas do refrigerador, use somente pano umedecido em uma
solução de água e bicarbonato de sódio (dissolva 1 colher de sopa de bicarbonato para
1 litro de água).
Nunca use espátulas metálicas, objetos pontiagudos, escovas, produtos abrasivos ou
alcalinos para limpeza das superfícies plásticas no interior do seu refrigerador.
e acarretando um maior consumo de energia.
Limpeza das borrachas de vedação das
portas
Limpe as borrachas de vedação cuidadosamente com um pano macio e úmido. Após a limpeza,
seque-as tomando cuidado para não danificá-las.
As gaxetas (borrachas) são removíveis, porém
deve-se evitar retirá-las. A retirada é aconselhavel
somente no momento da reposição por novas
gaxetas.
Substituição da lâmpada
Proceda da seguinte maneira:
1. Desligue o plugue da tomada.
2. Puxe a região indicada da
tampa para baixo e remova-a.
3. Troque a lâmpada queimada por outra com as mesmas
dimensões, tensão e potência
máxima de 15W.
4. Encaixe a tampa da lâmpada.
Limpeza da parte externa
Para limpar facilmente a parte externa de seu refrigerador, utilize uma solução de água morna com
sabão neutro e depois seque-o cuidadosamente
com um pano limpo.
A cada seis meses efetue a limpeza do condensador na parte traseira do Refrigerador, utilizando um
aspirador de pó ou um espanador. O pó acumulado impede o correto funcionamento do condensador, afetando o bom desempenho do Refrigerador
13
Page 14
Limpeza do Reservatório para Água (somente para o modelo RW35)
1. Retire o reservatório da porta do refrigerador,
levantando-o e puxando-o conforme desenho ao
lado.
2. Solte as 3 travas e a tampa de abastecimento
com cuidado, pressionando a parte superior da
mesma (A) e puxando a parte inferior (B).
3. Retire a parte superior do reservatório.
4. Retire a torneira do reservatório girando-a no
sentido anti-horário.
5. Remova as borrachas de vedação da torneira
e limpe todas as peças com água morna e sabão
neutro.
6. Após ter limpado todas as peças, enxágüe-as
em água corrente.
7. Encaixe a parte superior do reservatório na parte
inferior utilizando as travas laterais.
8. Coloque a torneira no reservatório. Para evitar
vazamento, aperte a torneira no sentido horário até
que encoste no reservatório.
Tomar cuidado em não inverter o sentido
de montagem da borracha de vedação,
conforme figura ao lado.
9. Encaixe o reservatório firmemente na porta para
possibilitar o perfeito funcionamento da válvula.
A
B
Limpeza do Coletor de Pingos de Água
1. Retire a tampa do coletor de pingos do dispenser de água.
2. Enxugue a água coletada no coletor, sempre
que necessário.
3. Limpe o coletor e a tampa com água morna e
sabão neutro.
4. Encaixe a tampa do coletor no dispenser de
água.
Não abrir a porta pelo acionador do reservatório de água.
14
Page 15
Dicas e Conselhos
Em caso de ausência prolongada (ex. férias)
pretendendo desligar o refrigerador, remo-
va todos os alimentos e
limpe-o, deixando as portas entreabertas para evitar
mofo e odores desagradáveis (ver item limpeza e
manutenção).
Não conserve alimentos
com datas vencidas dentro do refrigerador.
Os alimentos cozidos (ex. arroz, feijão, entre
outros), com alto teor de gordura (ex. laticínios, salame, presunto, entre outros) e ácidos
(ex. vinagre, vinho, cebola, alho, entre outros)
exalam odores que podem contaminar outros
alimentos e gerar cheiros desagradáveis ao
longo do tempo de uso do seu refrigerador.
Para conservar o produto:
Evite o contato de qualquer tipo de óleo ou
gordura com as partes plásticas do produto
para evitar o aparecimento de manchas e
danos ao produto.
Não lubrifique a dobradiça da porta em
hipótese alguma para não causar danos nas
partes plásticas.
Não coloque garrafas de vidro, plástico ou
latas fechadas no freezer, pois os líquidos
aumentam de volume quando congelados e
esses recipientes podem quebrar.
Em caso de falta de energia elétrica, procure
não abrir as portas do produto. Isto garantirá
que a temperatura interna seja mantida por
um tempo maior.
Para economizar energia:
Mantenha as portas abertas
apenas o tempo necessário.
Se as portas não estiverem
devidamente fechadas, haverá aumento do consumo
de energia e poderá ocorrer
a formação excessiva de gelo.
Não utilize toalhas ou plásticos para forrar
as prateleiras e distribua bem os alimentos
para facilitar a circulação de ar frio entre
eles.
Jamais pendure roupas,
panos ou objetos no condensador (parte traseira do
produto), pois prejudica o
funcionamento e aumenta
o consumo de energia.
Não coloque alimentos
quentes no refrigerador ou
no freezer.
Para transportar o produto:
Em caso de necessidade
de transporte, não deite o
produto para a direita (para
quem olha o refrigerador de
frente).
Para pequenos deslocamentos, incline-o para trás
ou para um dos lados com
ângulo máximo de 30°.
Em longos deslocamentos
(ex.: mudança), movimente-o em pé.
Não arraste o produto puxando pelo condensador.
Para congelar e descongelar os alimentos:
Os produtos a serem congelados devem ser
frescos e limpos.
Embale os alimentos em porções adequadas ao tamanho da sua família e que
possam ser consumidos de uma só vez.
Alimentos descongelados não devem ser
congelados novamente.
Pacotes pequenos permitem um congelamento rápido e uniforme.
15
Page 16
Falhas e Soluções
Assistência ao Consumidor
Caso o seu Refrigerador apresente algum problema de funcionamento, verifique as prováveis causas e soluções. Caso as correções sugeridas não sejam suficientes, chame o Serviço Autorizado
Electrolux, que está à sua disposição.
FALHAS
Se o Refrigerador
não Funciona (não
Liga)
Se o Refrigerador
Apresenta Ruídos
Anormais
Se a Porta não Abre
Vazamento no
reservatório de água
(somente no modelo
RW35)
A água não sai após
acionamento da
válvula (somente no
modelo RW35)
Se o Refrigerador
não Gela (Refrigeração insatisfatória)
16
CAUSAS
Plugue desligado da tomada.
Tomada com mau contato ou sem energia
elétrica.
Fusível queimado, falta de energia elétrica
ou disjuntor desligado.
Tensão na tomada muito alta ou muito baixa (neste caso, o compressor dará vários
arranques sem funcionar).
Refrigerador encostado na parede.
Refrigerador desnivelado.
Porta fechada recentemente.
Vazando água do reservatório de água.
O acionador não aciona a válvula.
Excesso de gelo no congelador.
Prateleiras cobertas com toalhas ou vasilhas que impeçam a circulação do ar.
Panos/objetos sobre o condensador.
Condensador sujo (parte de trás do
refrigerador.
Seletor de temperatura (termostato) em
graduação muito baixa.
Seletor de temperatura (termostato) em
graduação muito baixa.
SOLUÇÕES
Ligar o plugue na tomada.
Corrigir o defeito na tomada elétrica.
Verifique, utilizando outro aparelho elétrico
portátil, se existe energia na tomada.
Trocar fusível, aguardar retorno da energia
ou ligar o disjuntor.
Instalar estabilizador de tensão (não inferior
a 1500 VA).
Desencostar da parede, deixando 10 cm
de folga (ver capítulo Instalação).
Ajustar os pés niveladores conforme
instruções, deixando o Refrigerador perfeitamente assentado no chão (ver capítulo
Instalação).
Aguardar alguns instantes para abrir novamente. Isto indica uma perfeita vedação,
o que não é defeito e sim qualidade do
Refrigerador.
Ajuste corretamente as vedações.
Encaixar melhor o reservatório na porta.
Realizar degelo conforme instruções do
capítulo Descongelamento.
Retirar as toalhas ou distribuir melhor as
vasilhas para evitar a má circulação do ar.
Retirar os objetos.
Efetuar limpeza conforme manual (ver
capítulo Limpeza e Manutenção).
Ajustar para graduação mais alta conforme
tabela orientativa (ver capítulo Como Usar).
Ajustar para graduação mais alta conforme
tabela orientativa (ver capítulo Como Usar).
Page 17
Especificações Técnicas (**)
Modelo
Capacidades (litros)(norma ISO8561)
Armazenamento congelador
Armazenamento refrigerador
Armazenamento total
Bruto congelador
Bruto refrigerador
Bruto total
Degelo
Altura mínima com pé nivelador (mm)
Largura (mm)
Profundidade com porta fechada (mm)
Profundidade com porta aberta (mm)
Peso líquido (kg)
Potência da lâmpada (W)
Frequência (Hz)
Tensão (V)
Consumo de energia (kWh/mês) (norma ISO7371)
Gás refrigerante
Peso máximo sobre o Refrigerador
RE31
26
214
240
38
214
252
Prático
1416
550
613
1215 (*)
39,5
15
60
127 / 220
23,7
R134a
20 kg
RW35
26
236
262
38
237
275
Prático
1520
550
613
1215 (*)
43
15
60
127 / 220
24,4
R134a
20 kg
(*) inclui distância mínima até a parede.
(**) Todas as informações da tabela são válidas para 127V e 220V.
Atenção: Este produto não é bivolt, verifique a tensão (V) correta da rede elétrica
antes de ligar o produto.
É possível colocar até 20 kg sobre o produto.
Caso seja necessário, utilize um transformador com potência não inferior a 1500 VA.
Esse refrigerador destina-se, somente, para uso doméstico.
17
Page 18
Certificado de Garantia
A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer vício
de fabricação aplicável nas seguintes condições:
1. O início da vigência da garantia ocorre na data de emissão da competente nota fiscal de venda ao consumidor correspondente ao produto a ser
garantido com identificação, obrigatoriamente, de modelo e características
de produto;
2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir
da data da emissão da nota fiscal preenchida conforme disposição do item
“1”deste certificado e divididos da seguinte maneira:
a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.
3. A fabricante não concede qualquer forma e/ou tipo de garantia para
produtos desacompanhados de nota fiscal de venda ao consumidor, ou
produtos cuja nota fiscal esteja preenchida incorretamente (observar orientação do item “1” deste certificado); Condições desta Garantia:
4. Qualquer defeito que for constatado neste produto deve ser imediatamente comunicado ao Serviço Autorizado Electrolux mais próximo de sua
residência, cujo contato e endereço pode ser encontrado na relação que
acompanha o produto, no site da fabricante (www.electrolux.com.br), ou,
informado pelo Serviço de Atendimento ao Consumidor Electrolux.
5. Esta garantia abrange a substituição de peças que apresentem vícios
constatados como de fabricação, além da mão de obra utilizada no respectivo reparo.
6. Vidros, peças plásticas (botões, gavetas, capa dos puxadores, tampas,
prateleiras, porta laticínios, frisos, acabamentos, emblemas, etc.) e lâmpadas são garantidos contra vícios de fabricação apenas pelo prazo legal de
90 (noventa) dias, contados a partir da emissão da nota fiscal de compra
do produto.
A Garantia perderá a Validade quando:
7. Houver remoção e/ou alteração do número de série ou da etiqueta de
identificação do produto.
8. O produto for instalado ou utilizado em desacordo com o Manual de
Instruções e utilizado para fins diferentes do uso doméstico (uso comercial,
laboratorial, industrial, etc.). Também não terão nenhum tipo de cobertura
pelas garantias (legal e contratual), indenização e/ou ressarcimento, materiais ou alimentos armazenados no interior do produto utilizado para os fins
citados.
9. O produto for ligado em tensão diferente a qual foi destinado.
10. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alterações, modificações ou consertos feitos por pessoas ou entidades não
18
Page 19
credenciadas pela Electrolux do Brasil S.A.
11. O defeito for causado por acidente ou má utilização do produto pelo
Consumidor.
A Garantia concedida pelo Fabricante não cobrirá:
12. Despesas com Instalação do produto.
13. Produtos ou peças danificadas por acidente de transporte ou manuseio,
riscos, amassamentos ou atos e efeitos da natureza.
14. O não funcionamento ou falhas decorrentes de problemas de fornecimento de energia elétrica e/ou falta de água no local onde o produto está
instalado.
15. Despesas com transporte, peças, materiais e mão de obra para preparação do local onde será instalado o produto (ex. rede elétrica, conexões
elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).
16. Chamadas relacionadas unicamente a orientação de uso constantes no
Manual de Instruções ou no próprio produto serão passíveis de cobranças.
Outras disposições:
17. As despesas de deslocamento do Serviço Autorizado, para atendimento de produtos instalados fora do município de sua sede, obedecerão os
seguintes critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes à
data de emissão da nota fiscal de venda ao Consumidor, as despesas
serão suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte
à data da emissão da nota fiscal de venda ao Consumidor, as despesas
serão suportadas única e exclusivamente pelo Consumidor.
18. As despesas decorrentes e conseqüentes de instalação de peças que
não pertençam ao produto são de responsabilidade única e exclusiva do
Consumidor.
19. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurídica habilitada a fazer exceções ou assumir compromissos, em seu nome,
referente ao presente certificado de garantia.
20. Este CERTIFICADO DE GARANTIA é válido apenas para produtos vendidos e utilizados no território brasileiro, sendo que qualquer dúvida sobre as disposições do mesmo devem ser esclarecidas pelo manual de
instruções, pelo site da fabricante ou pelo Serviço de Atendimento ao Consumidor Electrolux.
21. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES, CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou o
Serviço de Atendimento ao Consumidor.
19
Page 20
20
69500651 Jun/12 Rev.00
Loading...
