Page 1
Refrigerador
RDE30
Page 2
Manual do Usuário
0800 728 8778
Obrigado por escolher a Electrolux. Neste manual
você encontra todas as informações para a sua
segurança e o uso adequado
de seu Refrigerador. Leia
todas as instruções antes de
utilizar o aparelho e guardeas para futuras referências.
Em caso de qualquer dúvida,
ligue gratuitamente para o
Serviço de Atendimento ao
Consumidor (0800 728 8778).
Guarde a nota scal de compra. A garantia só
é válida mediante sua apresentação no Serviço
Autorizado Electrolux.
A etiqueta de identicação onde estão as informações do código, modelo, fabricante e outras, será
utilizada pelo Serviço Autorizado Electrolux caso
seu Refrigerador necessite reparo. Não retire-a
do local onde está adesivada.
Consulte nosso site na Internet www.electrolux.
com.br, nele você poderá encontrar informações
sobre acessórios originais Electrolux, assim como
informações de manuais e catálogos de toda a
linha de produtos Electrolux.
Dicas Ambientais
O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às
companhias de reciclagem.
Como contribuição para a preservação do Meio Ambiente, este produto utiliza
gases tanto para a espuma quanto para o sistema
de refrigeração, em acordo com o protocolo de
montreal.
Este produto não pode ser tratado como lixo
doméstico. Em vez disso deve ser entregue ao
centro de coleta seletiva para reciclagem de
equipamentos eletro-eletrônicos.
Índice
Segurança ..................................................... 02
Instalação ...................................................... 03
Descrição do Refrigerador ..........................04
Como Usar ....................................................06
Limpeza e Manutenção ................................ 09
Descongelamento (Degelo) ......................... 10
Solução de Problemas ................................. 11
Dicas e Conselhos........................................13
Informações Técnicas .................................. 14
Certicado de Garantia ................................ 18
2
1. Segurança
Para Crianças
Evite acidentes. Após desembalar o refrigerador, mantenha o
material da embalagem fora do
alcance de crianças.
Não permita que seu refrigerador
seja manuseado por crianças,
mesmo estando desligado.
Caso seu refrigerador contenha algum pacote
de sílica gel ou argila Desi Pak® em seu interior,
jogue-o fora e não permita que crianças brinquem
com ele.
Para o Usuário / Instalador
IMPORTANTE
Desligue o Refrigerador da tomada sempre
que zer limpeza ou manutenção.
Nunca desligue o Refrigerador da tomada
puxando pelo cabo elétrico. Use o plugue.
Não prenda, torça ou amarre o cabo elétrico.
Não tente consertá-lo, caso ocorram danos
chame o Serviço Autorizado Electrolux, a
m de evitar riscos.
Não armazene no Refrigerador medicamentos, produtos tóxicos ou químicos, pois
podem contaminar os alimentos.
Produtos em aerosol sob alta pressão, identicados pela palavra inamável ou com o
símbolo de uma pequena chama, não podem
ser armazenados em nenhum refrigerador ou
freezer sob o risco de explosão.
Não se apóie sobre as portas. As dobradiças poderão desregular-se, prejudicando a
vedação do Refrigerador e comprometendo
seu desempenho.
Evite o contato entre a placa fria (congelador) de seu Refrigerador e as mãos molhadas ou úmidas, pois a baixa temperatura da
placa poderá causar lesões na pele.
Não deposite recipientes com temperatura
superior a 80ºC em cima do seu Refrigerador, sob o risco de danicar o tampo
superior do produto.
ATENÇÃO
Jamais deixe velas ou incensos acesos sobre o Refrigerador, sob risco de provocar
incêndios.
Pacote de sílica
gel ou argila
Desi Pak®
Page 3
2. Instalação
Retirar a Base da Embalagem
Incline cuidadosamente o refrigerador para um dos lados.
Com a ajuda de outra pessoa
quebre a base com as mãos.
Incline o refrigerador para o
outro lado e retire o restante
da base.
Escolher o Local
Instale o seu refrigerador em um local arejado que
não permita a incidência direta de raios solares
e que esteja distante de fontes de calor (fogão,
fornos, etc.) e produtos inamáveis.
Não instale seu refrigerador ao ar livre.
Para o posicionamento denitivo do refrigerador,
respeite as distâncias mínimas recomendadas:
-Em cima: 15 cm
-Do lado: 10 cm
-Atrás: 15 cm
Verique se o espaço deixado na frente do refrigerador
é suciente para permitir a
abertura completa da porta.
Nivelar
Nivele seu produto com a
porta fechada.
1. Inicie o nivelamento pelo
lado esquerdo do produto
e em seguida nivele o lado
direito.
2. Regule os pés niveladores
até que todos quem rmemente apoiados no
chão.
O nivelamento evita movimento de balanço, vibração e problemas ao seu Refrigerador.
ATENÇÃO
Não utilize pés diferentes dos originais.
Aguarde no mínimo 2 horas antes de ligar o
seu Refrigerador, para evitar mau funcionamento do mesmo.
Sempre que movimentar seu refrigerador
será necessário repetir o processo de
nivelamento.
Instalação Elétrica
Antes de ligar o seu Refrige-
rador, verique se a tensão
(voltagem) da tomada onde
será ligado é igual à indicada na etiqueta localizada
próxima ao plugue (no cabo
de alimentação elétrica), ou
na etiqueta de identicação
do Refrigerador.
Tenha cuidado para que o
Refrigerador não que apoiado sobre o cabo elétrico. Ligue seu Refrigerador a uma
tomada exclusiva, não utilize
extensões ou conectores tipo
T (benjamim). Este tipo de ligação pode causar acidentes
com fogo e uma sobrecarga
na rede elétrica prejudicando o desempenho do
seu Refrigerador.
Para sua segurança, solicite a um eletricista de
sua conança que verique a condição da rede
elétrica do local de instalação do Refrigerador, e
para maiores informações entre em contato com
o Serviço Autorizado Electrolux.
Os os da tomada onde será ligado o seu Refrigerador devem ser de cobre e instalados de acordo
com a NBR5410. Verifique se a variação máxima
admissível da tensão no local de instalação, está
conforme tabela abaixo. Caso a tensão no local
de instalação esteja fora destes limites, adapte um
regulador de tensão (estabilizador) não inferior
a 1500 VA.
Variação Admissível de Tensão*
Tensão (V) Mínima (V) Máxima (V)
127
220
116
201
133
231
* Nosso produto está em conformidade com os
níveis de tensão estabelecidos na resolução número 505, de 26 de novembro de 2001 da ANEEL
(Agência Nacional de Energia Elétrica).
3
Page 4
Informamos que o plugue do cabo de alimentação
deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação
Brasileira de Normas Técnicas – ABNT, e pela
Portaria nº 02/2007, do Conmetro.
Assim, caso a tomada da sua residência ainda se
encontre no padrão antigo, recomendamos que
providencie a substituição e adequação da mesma
ao novo padrão NBR14136, com um eletricista de
sua conança.
Os benefícios do novo padrão de tomada são:
• Maior segurança contra risco de choque elétrico
no momento da conexão do plugue na tomada;
• Melhoria na conexão entre o plugue e tomada,
reduzindo possibilidade de mau contato elétrico;
• Diminuição das perdas de energia.
Lembramos, ainda, que para aproveitar o avanço
e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de
instalações elétricas NBR5410 da ABNT.
Em caso de dúvidas, consulte um prossional
da área.
Fio Terra
Caso seu refrigerador possua um o terra (verde
ou verde/amarelo) próximo ao cabo de alimen-
tação, este o terra deverá ser conectado a um
ponto de aterramento adequado.
Não ligue o o terra em torneiras, canos de água,
tubulações elétricas ou de gás ou ao o neutro
da rede.
Se o seu produto estiver equipado com plugue de
3 pinos, conecte-o a uma tomada adequada com
aterramento. O pino de aterramento do plugue
não pode ser cortado.
Para sua segurança solicite a um eletricista que
instale na sua residência o o terra de acordo com
a norma NBR 5410.
3. Descrição do R efrigerador
Peças
1. Painel de controle
2. Congelador
3. Gaveta de resfriamento rápido e descongela-
mento
4. Compartimento para Alimentos Frescos
5. Lâmpada
6. Prateleiras aramadas ajustáveis e removíveis
7. Bandeja de legumes e frutas
8. Gaveta de legumes e frutas
9. Pés niveladores
10. Porta
11. Prateleira removível
12. Prateleira porta-latas
13. Trava garrafas
14. Prateleira para garrafas
15. Condensador
16. Coletor de água
17. Compressor
18. Pino indicador de degelo
19. Pé estabilizador/nivelador
4
Page 5
5
Page 6
Painel de Controle
19. Botão de Acionamento do Degelo Auto
Limpante:
Este botão deverá ser acionado quando for necessário realizar o degelo do Refrigerador RDE30.
Maiores informações consultar a página 08.
20. Botão Regulagem de Temperatura:
A graduação do termostato e sua regulagem
são especícas para o Refrigerador RDE30, não
devendo ser comparadas com a graduação dos
controles de refrigeradores de outras marcas
ou modelos. Maiores informações consultar a
página 6.
Prateleira Removível
Esta prateleira é removível
e pode ser reposicionada
conforme sua necessidade.
4. Como Usar
Como Ligar e Desligar seu Refrigerador
Para ligar ou desligar o seu Refrigerador, basta
conectar ou desconectar o plugue da tomada.
Carregar / Abastecer
IMPORTANTE
Sempre que desligar o Refrigerador,
aguarde 10 minutos antes de religá-lo.
Estas instruções devem ser seguidas antes do
primeiro abastecimento ou após o degelo total
para limpeza do Refrigerador.
1. Conecte o plugue de seu Refrigerador na
tomada e regule o controle da temperatura
(termostato) na posição Máx. (Frio máximo).
2. Deixe-o funcionando por duas horas antes de
armazenar qualquer alimento em seu interior
para estabilizar a temperatura dentro do Refrigerador.
3. Inicie o carregamento pelas prateleiras, deixando a porta por último. É importante respeitar
os limites máximos de cargas indicados abaixo.
4. Após o carregamento, regule o termostato
na posição mais indicada, seguindo as informações do item “Tabela de Referência para
Regulagem da Temperatura”, na página 6.
Prateleira Porta-Latas
Este compartimento serve
para armazenamento de latas
de bebidas e também para
alimentos.
Compartimento de Alimentos Frescos
Este compartimento serve
para conservar alguns alimentos que necessitam de
menor temperatura de conservação (próximo a 00C),
sem necessidade de congelamento. Exemplo: Garrafas,
bebidas em latas, alimentos
para serem consumidos ou cozidos em curto espaço de tempo, como carnes, peixes, sobremesas
e similares.
6
Limites Máximos de Carga

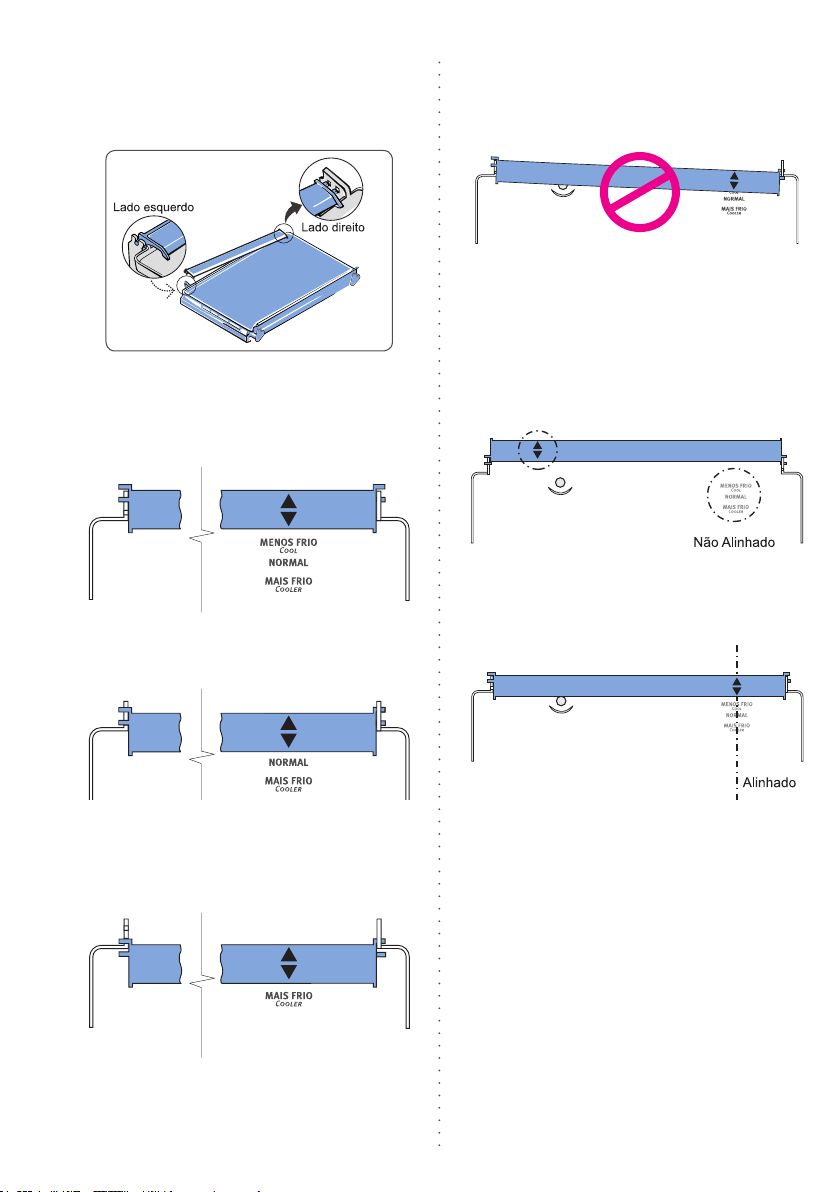

Regular a Temperatura
A regulagem do termostato é especíca para
os Refrigeradores RDE30, não devendo ser
comparadas com a graduação dos controles de
refrigeradores de outras marcas ou modelos.
A temperatura interna do Refrigerador depende
da temperatura ambiente, da quantidade de alimentos armazenados e do número de vezes que
a porta é aberta.
Page 7
Procure sempre usar uma regulagem de temperatura adequada para cada situação, pois o não
cumprimento destas instruções poderá acarretar
frio excessivo (desperdício de energia) ou altas
temperaturas (suor interno, perda de alimentos).
O compartimento congelador conserva os alimentos a temperaturas de até -6ºC.
Tabela de Referência para Regulagem da Temperatura
Posições do
Termostato
Funções
(uso do produto)
Temp. Ambiente Carga
Respeitar os limites de carga descritos no tópi-
co anterior.
Recomenda-se ainda evitar abrir a porta com
muita frequência.
Este produto foi projetado para uso doméstico!
Condições de Uso do Refrigerador
Abert. da Porta
Mínimo (Mín.)
Médio (Méd.)
Máximo (Máx.)
Frio Moderado
Uso Normal
Frio Máximo
Menor 20ºC
20ºC a 35ºC
Acima 35ºC
Controle Adicional da Temperatura
Interna
Seu produto possui um sistema de controle adicional de temperatura interna “damper”, que já
vem regulado de fábrica, e ca localizado na
parte traseira da gaveta de resfriamento rápido
e descongelamento.
O “damper” poderá ser alterado conforme orientação na tabela de regulagem:
Condições Ambiente
Temperatura ambiente
inferior a 20ºC
Temperatura ambiente entre
20ºC e 35ºC
Temperatura ambiente
superior a 35ºC
Posição do
Damper
Menos frio
Normal
Cooler
Como alterar a posição do “Damper”
1. Retire a tampa do compartimento de alimentos frescos puxando-a para cima. Puxe a
gaveta como se estivesse abrindo-a normalmente até que ela se solte totalmente.
1.b1.a
Pouca
Normal
Alta
2. Em seguida, retire normalmente a gaveta
de resfriamento rápido e descongelamento,
puxando-a para fora.
2.a
3. Segurando a haste do “damper” pelo meio,
puxe-a levemente para cima até que esta se
solte totalmente.
3
Pouco
Normal
Frequente
2.b
7
Page 8
4. Para xá-la na posição desejada, observe o
correto encaixe da haste no lado direito da
bandeja e, em seguida, prenda o lado esquer-
do, conforme as guras.
Posições do “Damper”
a) Menos Frio
Atenção: Verique o correto posicionamento
do “damper”, nos furos de xação na gaveta
de resfriamento rápido e descongelamento.
Incorreto
5. Na hora da xação do damper verique se a
seta indicada em alto relevo está alinhada com
os marcadores de temperatura.
Incorreto
8
b) Normal
Correto
c) Mais Frio
Page 9
5. Limpeza e Manutenção
Não utilize espátulas metálicas,
objetos pontiagudos, escovas
e agentes de limpeza como:
álcool, querosene, gasolina,
água sanitária, thinner, solventes, varsol, ácidos, vinagres
ou outros produtos químicos ou abrasivos não
recomendados neste manual.
Desligue sempre o Refrigerador antes de realizar
esta operação, tomando cuidado de não tocar no
condensador e no compressor, pois os mesmos
podem estar quentes.
ATENÇÃO
Não jogue água diretamente dentro ou fora
do Refrigerador.
5.1 Parte Interna
Antes de começar a limpar
o Refrigerador, lembre-se de
que objetos úmidos podem
aderir facilmente a superfícies
extremamente frias, como por
exemplo, a superfície do congelador. Dessa forma, não toque
as superfícies frias com panos, esponjas ou, até
mesmo, com as mãos úmidas.
Para limpar as partes internas do Refrigerador,
use somente pano umedecido em uma solução de
água e bicarbonato de sódio (dissolva 1 colher de
sopa de bicarbonato em 1 litro de água).
Nunca use espátulas metálicas, objetos pontiagudos, escovas, produtos abrasivos ou alcalinos
para limpeza das superfícies plásticas no interior
do seu Refrigerador.
As peças plásticas não podem ser lavadas com
água quente.
5.2 Parte Externa
Para limpar facilmente a parte
externa de seu Refrigerador
utilize uma solução de água
morna com sabão neutro e depois seque-o cuidadosamente.
Efetue de 6 em 6 meses uma
limpeza do condensador na parte traseira do Refrigerador, utilizando um aspirador de pó Electrolux
ou um espanador. O pó acumulado impede o
correto funcionamento do condensador, afetando
o bom desempenho do Refrigerador e acarretando
um maior consumo de energia.
5.3 Compartimento de Alimentos
Frescos
Para limpeza deste compartimento, retire antes a
porta basculante destravando a mesma da gaveta.
Somente após esta operação remova o restante
do conjunto.
5.4 Borracha de Vedação da Porta
A borracha de vedação da porta deve ser limpa
cuidadosamente com sabão neutro e água morna.
Enxágue e seque, tomando cuidado para não
danicar a gaxeta (borracha).
5.5 Troca da Lâmpada
Para substituir a lâmpada do
seu Refrigerador, proceda
da seguinte maneira:
1. Desligue o Refrigerador
da tomada.
2. Retire a tampa da lâmpada com uma das mãos,
pressionando as laterais.
3. Troque por outra com as
mesmas dimensões e potência máxima de 15W.
4. Encaixe a tampa da lâmpada.
5.6 Coletor de Água
O seu Refrigerador possui um coletor de água
localizado na parte traseira.
A função do coletor é armazenar a água do degelo para
que evapore lentamente aproveitando o calor gerado pelo
compressor, sem que você
precise retirá-lo do produto.
Caso queira efetuar a limpeza do coletor, desligue o Refrigerador da energia elétrica retirando
o plugue da tomada. Ao remover o coletor não
esqueça de desparafusar as presilhas superiores
que estão xas na parte traseira de seu Refrigerador, sempre tomando cuidado de não tocar no
condensador e no compressor, pois os mesmos
podem estar quentes, conforme as guras ao lado.
Remova cuidadosamente o coletor com as mãos
no sentido indicado no desenho ao lado e utilize
um pano úmido para efetuar a limpeza.
Após efetuar a limpeza, recolocar o coletor de
água cuidadosamente na sua posição de origem,
não esquecendo de parafusar o coletor na parte
traseira do Refrigerador.
9
Page 10
6. Descongelamento
Degelo Autolimpante
O Degelo Autolimpante de seu Refrigerador lhe
permite eliminar o gelo formado sem que se
necessite desligar o Refrigerador ou alterar a
condição de funcionamento do mesmo.
Você pode denir o momento que pretende executar o degelo. Sugerimos fazê-lo preferencialmente
no período da noite, quando o Refrigerador está
sendo menos utilizado.
Este sistema evita o trabalho constante de limpar
o congelador.
Retire os alimentos do congelador antes de efetuar o degelo.
Uma vez descongelado, o alimento não deverá
ser congelado novamente pois ele pode perder
suas características.
Evite a abertura da porta do refrigerador durante
o degelo!
Procedimento para o Degelo
Quando efetuar o Degelo?
1. Proceda a operação de
degelo sempre que a
camada de gelo cobrir a
faixa vermelha do pino
indicador de degelo, localizado na parte superior
do congelador. Se a espessura do gelo for maior
que a altura do pino, o
tempo de degelo aumenta, podendo não descongelar completamente.
Neste caso, recomenda-se realizar o “degelo
total”, nesta página.
O excesso de formação de gelo no congelador
prejudica o funcionamento do produto e aumenta o consumo de energia. Essa formação
poderá ser mais rápida ou lenta conforme a
umidade do ar e a freqüência de abertura da
porta.
2. Verificar se todos os alimentos estão em
recipientes fechados para garantir que eles
preservem o seu adequado teor de umidade.
3. Retirar os alimentos do congelador.
4. Pressionar o botão do “DEGELO AUTOLIM-
PANTE”, que se encontra no painel de controle
do Refrigerador. Não desligue o seu Refrigerador e nem altere a posição de regulagem do
termostato.
Após o término da operação, seu Refrigerador
voltará a funcionar automaticamente.
10
Gelo
Uma vez pressionado este botão a operação
não poderá ser revertida.
Evite acioná-lo desnecessariamente.
5. Fechar a porta do Refrigerador. Se houver necessidade, a porta poderá ser
aberta normalmente.
6. O término do degelo dar-se-á de forma automática, sem que seja necessária a sua atenção.
Para saber se o botão de degelo já foi acionado,
observar se a faixa vermelha no corpo do botão
está aparente ou não. Se a faixa vermelha estiver
aparente, é porque o procedimento de degelo não
foi iniciado. Se a faixa vermelha não estiver mais
aparente, é porque o botão já foi pressionado, e
portanto, seu Refrigerador está com o procedimento de degelo em andamento.
Após o término do degelo verique se alguma
placa de gelo cou sem degelar na gaveta de des-
congelamento. Se isto ocorrer, retire a gaveta de
descongelamento e jogue o residual de gelo fora.
Para a correta drenagem da água de degelo
remova possíveis alimentos colocados sobre
a gaveta de descongelamento.
Faixa
vermelha
Degelo Total para Limpeza do Produto
Quando houver a necessidade de uma limpeza
mais detalhada em seu Refrigerador, recomendamos que se proceda ao degelo total, observando
os seguintes passos:
1. Desconecte o plugue da tomada.
2. Retire todos os alimentos, iniciando pela porta,
e os acessórios (gaveta de legumes, compartimento de alimentos frescos, prateleiras) do
Refrigerador.
3. Para acelerar o processo de degelo, coloque
um ventilador ligado, direcionado para o interior
do Refrigerador.
4. Após o completo degelo do congelador, limpe
o interior conforme o item “Limpeza e Manutenção - Parte Interna”
na página 8.
5. Enxugue o Refrigerador,
ligue o plugue na tomada e regule o termostato
conforme orientações
do procedimento “Carregar/Abastecer” na
página 5.
Page 11
7. Solução de Problemas
Assistência ao Consumidor
Caso o seu Refrigerador apresente algum problema de funcionamento, verique as prováveis causas
e correções.
Caso as correções sugeridas não sejam sucientes, chame o Serviço Autorizado Electrolux, que está
à sua disposição.
Prováveis Causas/Correções
Se o Refrigerador
não Funciona (não
Liga)
O plugue não está devidamente conectado na tomada elétrica.
O circuito elétrico (tomada,cabos, disjuntores) está em más condições.
Falta de energia elétrica ou disjuntor
desligado.
Verique o plugue e a tomada em que o
Refrigerador está ligado.
Verique o circuito elétrico e se necessário, chame um eletricista.
Aguardar retorno da energia elétrica, ligar
o disjuntor ou vericar problemas na rede
elétrica.
Desencostar da parede, deixando 15 cm
de folga.
Se o Refrigerador
Apresenta Ruídos
Anormais
Se o Refrigerador
não Gela
(Refrigeração
insatisfatória)
Se o Refrigerador
Apresenta
Transbordamento e
Vazamento de Água
do Coletor
Refrigerador encostado na parede.
Refrigerador desnivelado.
Excesso de gelo no congelador.
Prateleiras aramadas cobertas com toa-
lhas ou excesso de vasilhas que impeçam
a livre circulação do ar.
Panos/objetos sobre o condensador.
Condensador sujo.
Controle do termostato em numeração
muito baixa.
Botão de descongelamento (degelo autolimpante) acionado.
Refrigerador desnivelado.
Coletor mau encaixado ou xado.
Muito gelo no compartimento congelador.
Ajustar os pés niveladores conforme instruções “Nivelar”, deixando o refrigerador
perfeitamente assentado no chão.
Realizar degelo conforme instruções.
Retirar as toalhas ou distribuir melhor as
vasilhas para evitar a má circulação do
ar.
Retirar os objetos.
Efetuar limpeza conforme pág.8.
Ajustar para numeração mais alta conforme orientação do item 7.
Aguardar o término do descongelamento
do degelo autolimpante.
Ajustar os pés niveladores conforme
instruções “Nivelar”, deixando o Refrigerador perfeitamente nivelado no chão,
página 3.
Encaixar o coletor corretamente e xar
com 2 parafusos.
Realizar o degelo com maior freqüência,
de acordo com o pino indicador de degelo.
11
Page 12
Suor na Superfície Externa
Segundo a norma internacional ISO7371, os refrigeradores, freezers e combinados de uso doméstico
não devem apresentar
escorrimento de água na
superfície externa, mas
quando instalados em locais com umidade relativa
do ar acima de 80% e
temperatura ambiente maior que 32ºC é normal
que o Refrigerador apresente condensação externa (suor).
Ruídos Normais de Operação
Ao ligar ou desligar, o
seu Refrigerador poderá
apresentar um estalo, que
é perfeitamente normal.
Trata-se do funcionamento
do termostato (controle de
temperatura).
Seu Refrigerador em funcionamento pode apresentar um “chiado”, principalmente quando o mesmo
estiver com a porta aberta. Esse ruído deve-se
a expansão do fluído refrigerante dentro do
evaporador.
O compressor também pode gerar um “ruído”. Isto
é uma característica dos compressores modernos
que funcionam em velocidades maiores que os
modelos antigos, apresentando melhor desempenho e menor consumo de energia.
A contração e a dilatação dos componentes internos, devido a variação de temperatura, pode
gerar pequenos “estalos” em seu Refrigerador.
Isso ocorre durante o funcionamento normal do
Refrigerador e principalmente após o fechamento
da porta. Estes “estalos” são normais e não se
trata de defeito no produto.
Aquecimento na Parte Traseira
É normal que esta região
apresente temperatura
elevada, pois nela circula
o uido refrigerante em alta
temperatura.
Vedação da Porta
Ao fechar a porta do Refrigerador haverá formação
de vácuo interno, dicultando a abertura, o que
é normal devido a perfeita vedação e também
contribui para redução do consumo de energia.
Portanto, não force a abertura da porta. Aguarde
de um a dois minutos antes de abri-la novamente.
12
Page 13
8. Dicas e Conselhos
Evite o contato de qualquer tipo de óleo ou gordura
com as partes plásticas do Refrigerador, pois pode
causar danos ao seu produto.
Não lubrique a dobradiça da porta do seu Refrigerador em hipótese alguma para não causar
danos às partes plásticas.
Caso você venha armazenar produtos alimentícios
ou líquidos que absorvem ou transmitem odores
muito fortes com facilidade, guarde os alimentos
em recipientes com tampas ou embalados cuidadosamente.
Não coloque garrafas de vidro, de plástico ou latas
fechadas no compartimento congelador, pois os
líquidos aumentam de volume quando congelados. Estes recipientes podem quebrar.
Evite congelar alimentos (peixes, frangos, carnes
bovinas, etc.) que não estejam guardados em
recipientes com tampas ou embalagens cuidadosamente lacradas. Assim se evita a transmissão
de odores fortes para o gelo formado no congelador e para a água degelada, que é coletada
externamente pelo coletor e com o passar do
tempo se evapora.
É importante que os alimentos sejam retirados do
congelador antes de efetuar o degelo para evitar
mau cheiro na água do degelo e também para
evitar a deterioração dos alimentos.
Como Economizar Energia
1. Em caso de falta de energia elétrica, procure não
abrir a porta do Refrigerador.
Isso garantirá que a temperatura interna seja mantida
por um tempo maior.
2. Mantenha a porta do seu
refrigerador aberta apenas o
tempo necessário. Se a porta não estiver devidamente fechada, aumentará o
consumo de energia e poderá ocorrer a formação
excessiva de gelo.
3. Não utilize toalhas ou plásticos para forrar as
prateleiras de seu Refrigerador e distribua bem
os alimentos para facilitar a circulação de ar frio
entre eles.
4. Nunca coloque alimentos quentes no Refrigerador.
5. Jamais pendure roupas, panos ou objetos
no condesador (parte traseira do Refrigerador),
pois prejudica seu funcionamento e aumenta o
consumo de energia.
6. Em caso de curta ausência (ex.: feriados) seu
Refrigerador poderá car ligado, não esquecendo
que pode haver falta de energia elétrica prolon-
gada durante sua ausência. Certique-se que a
porta do seu refrigerador está fechada.
7. Em caso de ausência prolongada (ex.: Férias),
pretendendo desligar o Refrigerador, remova todos os alimentos e limpe-o deixando a porta entreaberta para evitar mofo e odores desagradáveis.
O fato do Refrigerador permanecer desligado não
comprometerá seu funcionamento ao ser religado.
Armazenamento de Alimentos
Para preservar as características dos alimentos
ou líquidos mantenha-os em
recipientes fechados.
Para verduras, legumes e frutas
coloque-os em sacos plásticos
e armazene-os na gaveta de
legumes e/ou bandeja de frutas.
Seque os recipientes antes de colocá-los no
Refrigerador.
Caso você venha a armazenar produtos alimentícios ou líquidos que absorvam ou transmitam
odores muito fortes com facilidade, guarde-os
em recipientes com tampa ou embalados cuidadosamente.
Transporte
Caso necessite transportar seu Refrigerador
em pequenos deslocamentos,
incline-o para trás ou para um
dos lados com ângulo máximo
de 30°.
Caso necessite transportar
seu Refrigerador em longos
deslocamentos (ex.: mudança),
movimente-o em pé.
13
Page 14
9. Especificações Técnicas
Modelo
Capacidades (litros)(norma ISO7371)
Armazenamento congelador
Armazenamento refrigerador
Armazenamento total
Bruto congelador
Bruto refrigerador
Bruto total
Degelo
Altura mínima com pé nivelador (mm)
Largura (mm)
Profundidade com porta fechada (mm)
Profundidade com porta aberta (mm)
Peso líquido (kg)
Potência da lâmpada (W)
Freqüência (Hz)
Tensão (V)
Consumo de energia (kWh/mês) (norma ISO7371)
Gás refrigerante
Peso máximo sobre o Refrigerador
(*) Inclui distância mínima até a parede.
Caso seja necessário utilize um transformador com potência de 500W. Esta informação é válida para 127V e 220V.
RDE30
26
236
262
38
237
275
Degelo Auto-limpante
1520
550
685
1231 (*)
43
15
60
127 / 220
24,4 / 24,4
R134a
20 kg
IMPORTANTE
Este Refrigerador deve ser utilizado somente para uso doméstico.
14
Page 15
15
Page 16

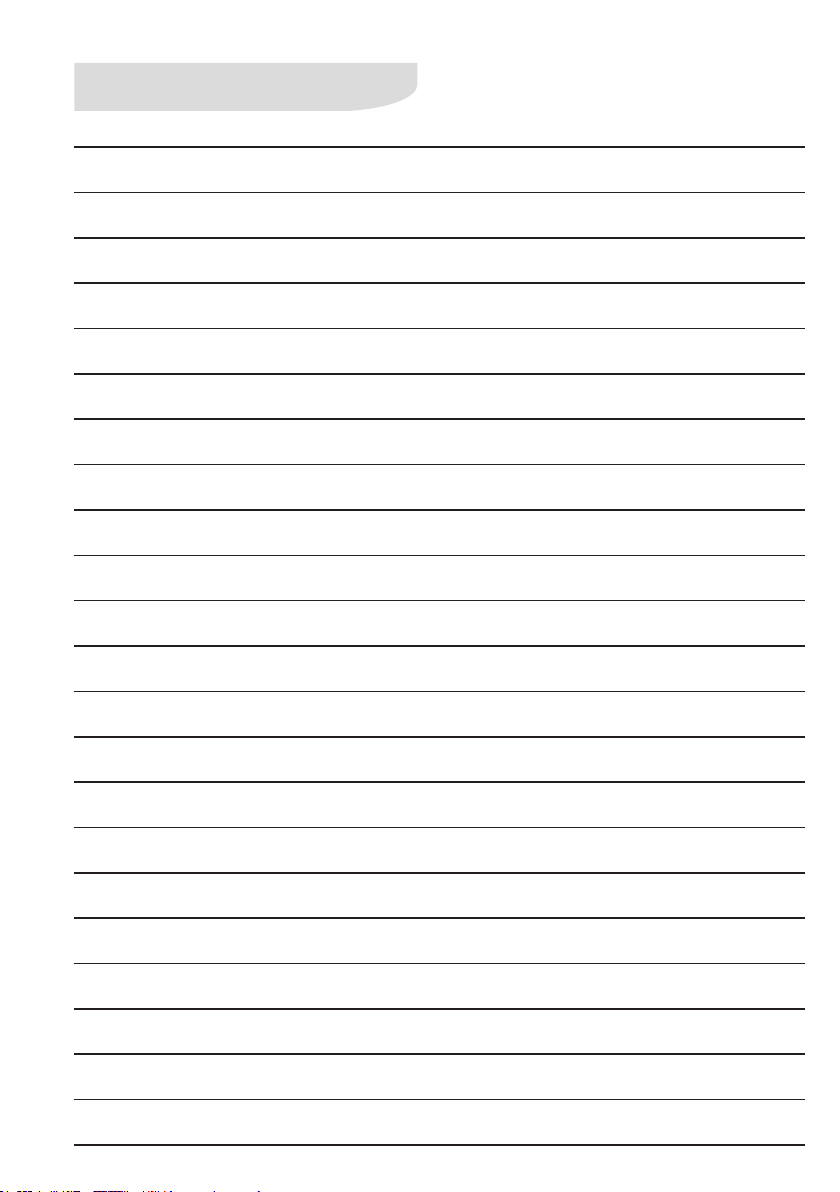

Anotações
16
Page 17
17
Page 18
Certificado de Garantia
A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer
vício de fabricação aplicável nas seguintes condições:
1. O início da vigência da garantia ocorre na data de emissão da com-
petente nota scal de venda ao consumidor correspondente ao produto
a ser garantido com identicação, obrigatoriamente, de modelo e carac-
terísticas de produto;
2. O prazo de vigência da garantia é de 12 (doze) meses contados a
partir da data da emissão da nota scal preenchida conforme disposição
do item “1” deste certicado e divididos da seguinte maneira:
a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.
3. A fabricante não concede qualquer forma e/ou tipo de garantia para
produtos desacompanhados de nota scal de venda ao consumidor, ou
produtos cuja nota scal esteja preenchida incorretamente (observar
orientação do item “1” deste certicado);
Condições desta Garantia:
4. Qualquer defeito que for constatado neste produto deve ser imediatamente comunicado ao Serviço Autorizado Electrolux mais próximo de
sua residência, cujo contato e endereço pode ser encontrado na relação
que acompanha o produto, no site da fabricante (www.electrolux.com.br),
ou, informado pelo Serviço de Atendimento ao Consumidor Electrolux.
5. Esta garantia abrange a substituição de peças que apresentem vícios
constatados como de fabricação, além da mão de obra utilizada no respectivo reparo.
6. Vidros, peças plásticas (botões, gavetas, capa dos puxadores, tampas, prateleiras, porta laticínios, frisos, acabamentos, emblemas, etc.) e
lâmpadas são garantidos contra vícios de fabricação apenas pelo prazo
legal de 90 (noventa) dias, contados a partir da emissão da nota scal
de compra do produto.
A Garantia perderá a Validade quando:
7. Houver remoção e/ou alteração do número de série ou da etiqueta de
identicação do produto.
8. O produto for instalado ou utilizado em desacordo com o Manual
de Instruções e utilizado para ns diferentes do uso doméstico (uso
comercial, laboratorial, industrial, etc.). Também não terão nenhum tipo
de cobertura pelas garantias (legal e contratual), indenização e/ou ressarcimento, materiais ou alimentos armazenados no interior do produto
utilizado para os ns citados.
9. O produto for ligado em tensão diferente a qual foi destinado.
10. O produto tiver recebido maus tratos, descuidos ou ainda sofrer
alterações, modicações ou consertos feitos por pessoas ou entidades
não credenciadas pela Electrolux do Brasil S.A.
11. O defeito for causado por acidente ou má utilização do produto pelo
Consumidor.
18
Page 19
A Garantia concedida pelo Fabricante não cobrirá:
12. Despesas com Instalação do produto.
13. Produtos ou peças danicadas por acidente de transporte ou manuseio, riscos, amassamentos ou atos e efeitos da natureza.
14. O não funcionamento ou falhas decorrentes de problemas de fornecimento de energia elétrica e/ou falta de água no local onde o produto
está instalado.
15 Despesas com transporte, peças, materiais e mão de obra para preparação do local onde será instalado o produto (ex. rede elétrica, conexões
elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).
16. Chamadas relacionadas unicamente a orientação de uso constantes no Manual de Instruções ou no próprio produto serão passíveis de
cobranças.
Outras disposições:
17. As despesas de deslocamento do Serviço Autorizado, para atendimento de produtos instalados fora do município de sua sede, obedecerão
os seguintes critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes
à data de emissão da nota scal de venda ao Consumidor, as despesas
serão suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia se-
guinte à data da emissão da nota scal de venda ao Consumidor, as
despesas serão suportadas única e exclusivamente pelo Consumidor.
18. As despesas decorrentes e conseqüentes de instalação de peças
que não pertençam ao produto são de responsabilidade única e exclusiva
do Consumidor.
19. A Electrolux declara que não há nenhuma outra pessoa física e/ou
jurídica habilitada a fazer exceções ou assumir compromissos, em seu
nome, referente ao presente certicado de garantia.
20. Este CERTIFICADO DE GARANTIA é válido apenas para produtos
vendidos e utilizados no território brasileiro, sendo que qualquer dúvida
sobre as disposições do mesmo devem ser esclarecidas pelo manual
de instruções, pelo site da fabricante ou pelo Serviço de Atendimento
ao Consumidor Electrolux.
21. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES, CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando
necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/
ou o Serviço de Atendimento ao Consumidor.
19
Page 20
0800 728 8778
Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone: 41 3371-7000 - CEP 81520-900
69492046 Abr/12 Rev.06
Curitiba - PR - Brasil.
http://www.electrolux.com.br
Loading...
