AEG PNEUMATIC 3600 X User Manual [en, ru, fr, es, pl +19]

PNEUMATIC 3500 X, PNEUMATIC 3600 X

Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke

gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet

Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimatı
Původním návodem k používání

Pôvodný návod na použitie
Instrukcją oryginalną
Eredeti használati utasítás
Izvirna navodila

Originalne pogonske upute

Instrukcijām oriģinālvalodā

Originali instrukcija

Algupärane kasutusjuhend
Оригинальное руководство по

эксплуатации
Оригинално ръководство за

експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа

原始的指南

ITALIANO

MAGYAR

ČESKY

HRVATSKI

LATVISKI

ROMÂNIA

ESPAÑOL

Technical Data,Safety Instructions, Specied Conditions of Use,

МАКЕДОНСКИ

EC-Declaration of Conformity, Mains connection, Maintenance, Symbols

Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole

Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles

Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità
CE, Collegamento alla rete, Manutenzione, Simboli

Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad,

Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos

Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole

Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen

Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler

Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler

Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
CE-Försäkran, Nätanslutning, Skötsel, Symboler

Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit

Фечнйкб уфпйчейб, Ейдйкеу хрпдейоейу буцблейбу, Чсзуз ухмцщнб ме фп укпрп рсппсйумпх,
Дзлщуз рйуфпфзфбу ек, Ухндеуз уфп злекфсйкп дйкфхп, Ухнфзсзуз,

Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke
bağlantisi, Bakim, Semboller

Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly

Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly

Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole

Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok

Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli

Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli

Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli

Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai

Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid

Технические данные, Рекомендации по технике безопасности,
Использо- вание, Подключение к электросети, Обслуживание, Символы

Технически данни, Специални указания за безопасност, Използване по предназначение,
СЕ-Декларация за съответствие, Свързване към мрежата, Поддръжка, Символи

Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specicate, Declaraţie
de conformitate, Alimentare de la reţea, Intreţinere, Simboluri

Технички Податоци, Упатство За Употреба, Специфицирани Услови На
Употреба, Еу-декларација За Сообразност, Главни Врски, Одржување, Симболи

技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维
修, 符号

Ухмвплб

Por favor leia e conserve em

Prosimy o uważne przeczytanie i przestrzeganie

zaleceń zamie szczonych w tej instrukcji.

Пожалуйста, прочтите и сохраните

Ве мoлиме прочитаjте го и

Please read and save

these instructions!

Bitte lesen und

aufbewahren!

Prière de lire et de

conserver!

Si prega di leggere le

istruzioni e di conservarle!

Lea y conserve estas

instrucciones por favor!

seu poder!

Lees en let goed op

deze adviezen!

Vær venlig at læse og

opbevare!

Vennligst les og

oppbevar!

Var god läs och tag tillvara

dessa instruktioner!

Lue ja säilytö!

Рбсбкблю дйбвЬуфе

фйт кбй цхлЬофе фйт!

Lütfen okuyun ve

saklayın

Po přečtení uschovejte

Prosím prečítať a

uschovať!

Olvassa el és

őrizze meg

Prosimo preberite in

shranite!

Molimo pročitati i

sačuvati

Pielikums lietošanas

pamācībai

Prašome perskaityti ir

neišmesti!

Palun lugege läbi ja hoidke

настоящую! инструкцию

Моля прочетете и

Va rugăm citiţi şi păstraţi

aceste instrucţiuni

чувајте го ова упатство!

请详细阅读并妥善保存！

alal!

запазете!

ENGLISH

DEUTSCH

FRANÇAIS

PORTUGUES

NEDERLANDS

DANSK

NORSK

SVENSKA

SUOMI

ÅËËÇNÉÊÁ

TÜRKÇE

SLOVENSKY

POLSKI

SLOVENSKO

LIETUVIŠKAI

EESTI

РУССКИЙ

БЪЛГАÐÑÊÈ

中文

18
20
22
24
26

28
30

32
34
36
38
40
42
44

46
48
50
52
54
56
58
60
62
64
66

68
70

2 3

6

7

14

13

16

9

11

SERVICE

12

8

10

4 5

17

1

1

2

2

3

4

3

TEST

6 7

1

2

1

B

1

2

A

2

3

8 9

1

2

1

1

2

3

2

4

3

10 11

1 2 3

START

4 5 6

12 13

STOP

1

2

14 15

SERVICE

1

2

3

4

16 17

TECHNICAL DATA

Rated input ..............................................................................

Output ......................................................................................

No-load speed .........................................................................

Speed under load max. ...........................................................

Rate of percussion under load max. ........................................

Single impact strength .............................................................

Drilling capacity in concrete .....................................................

Drilling capacity in steel ...........................................................

Drilling capacity in wood ..........................................................

Light core cutter in bricks and limestone .................................

Chuck neck diameter ...............................................................

Weight without cable ...............................................................

Typical weighted acceleration in the hand-arm area ...............

Typical A-weighted sound levels:

Sound pressure level (K = 3 dB(A)) .......................................

Sound power level (K = 3 dB(A)) ............................................

Measured values determined according to EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

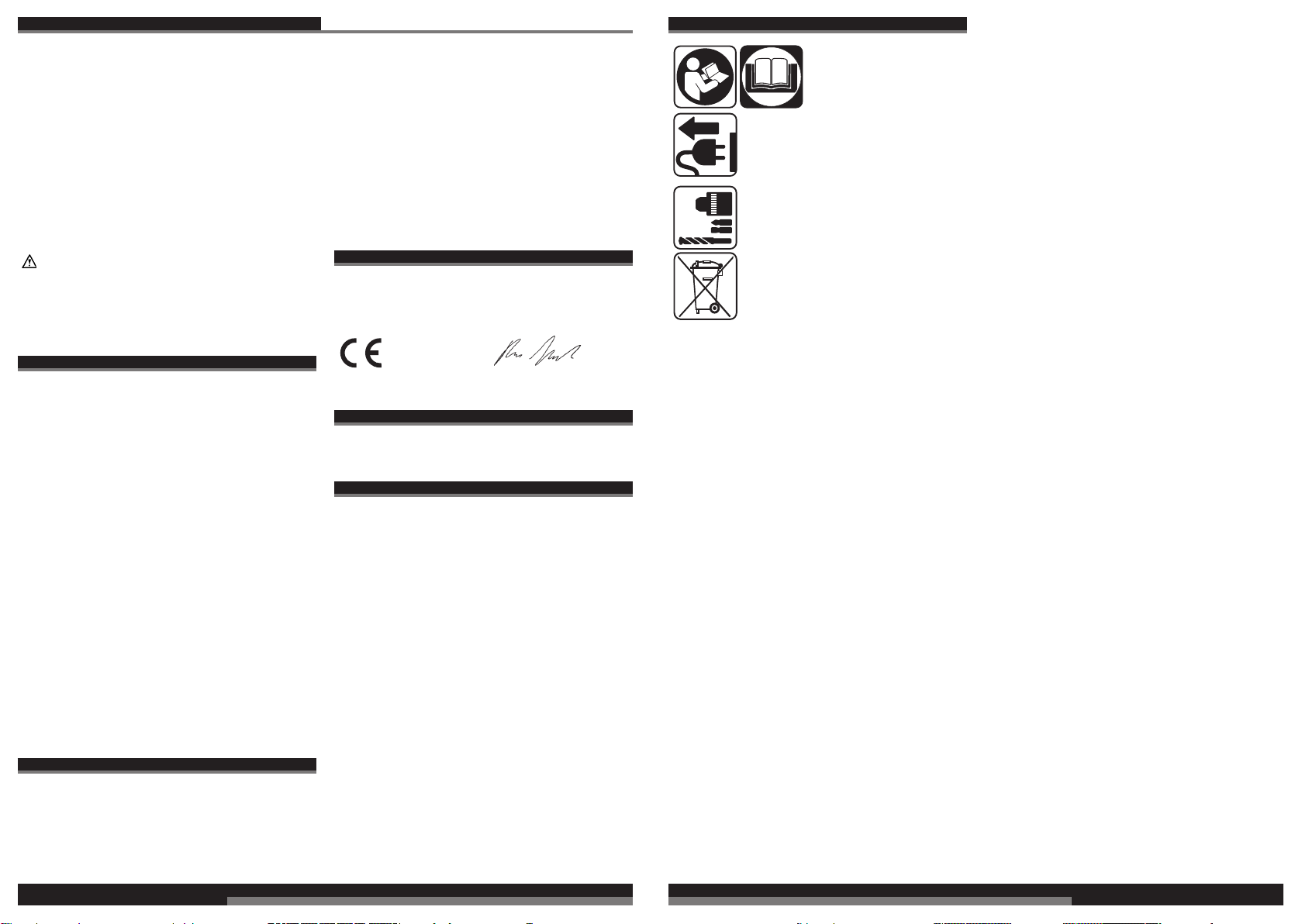

SYMBOLS

Please read the instructions
carefully before starting the
machine.

Always disconnect the plug from the socket
before carrying out any work on the
machine.

Accessory - Not included in standard
equipment, available as an accessory.

WARNING! Read all safety warnings and all

instructions, including those given in the accompanying

brochure. Failure to follow the warnings and instructions

may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference.

SAFETY INSTRUCTIONS

Wear ear protectors. Exposure to noise can cause hearing
loss.

Use auxiliary handles supplied with the tool. Loss of
control can cause personal injury.

Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Contact with

a „live“ wire will also make exposed metal parts of the power
tool „live“ and shock the operator.

Appliances used at many different locations including open
air must be connected via a residual current operated
device (FI, RCD, PRCD).

Always wear goggles when using the machine. It is
recommended to wear gloves, sturdy non slipping shoes
and apron.

Sawdust and splinters must not be removed while the
machine is running.

Always disconnect the plug from the socket before carrying
out any work on the machine.

Only plug-in when machine is switched off.
Keep mains lead clear from working range of the machine.

Always lead the cable away behind you.
Do not use diamond core drills on hammer mode.

When working in walls ceiling, or oor, take care to avoid

electric cables and gas or waterpipes.
The dust produced when using this tool may be harmful to

health. Do not inhale the dust. Wear a suitable dust
protection mask.

SPECIFIED CONDITIONS OF USE

The rotary pneumatic hammer can be used for hammer
drilling, chiselling in stone and drilling in wood, metal as well
as plastic.

Do not use this product in any other way as stated for
normal use.

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is
in conformity with the following standards or standardized
documents. EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, in accordance with the
regulations 98/37/EC, 2004/108/EC

Winnenden, 2009-01-08

MAINS CONNECTION

Connect only to single-phase a.c. current and only to the
system voltage indicated on the rating plate. It is also
possible to connect to sockets without an earthing contact
as the design conforms to safety class II.

MAINTENANCE

The ventilation slots of the machine must be kept clear at all
times.

Important note! If the carbon brushes are worn, in addition
to exchanging the brushes the tool should be sent to
after-sales service. This will ensure long service life and top
performance.

Use only AEG accessories and spare parts. Should
components need to be exchanged which have not been
described, please contact one of our AEG service agents
(see our list of guarantee/service addresses).

If needed, an exploded view of the tool can be ordered.
Please state the ten-digit No. as well as the machine type
printed on the label and order the drawing at your local
service agents or directly at: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Do not dispose of electric tools together
with household waste material! In
observance of European Directive 2002/96/
EC on waste electrical and electronic
equipment and its implementation in
accordance with national law, electric tools
that have reached the end of their life must
be collected separately and returned to an
environmentally compatible recycling
facility.

18 19

ENGLISH

ENGLISH

TECHNISCHE DATEN

Nennaufnahmeleistung............................................................

Abgabeleistung ........................................................................

Leerlaufdrehzahl ......................................................................

Lastdrehzahl max. ...................................................................

Lastschlagzahl max. ................................................................

Einzelschlagenergie ................................................................

Bohr-ø in Beton .......................................................................

Bohr-ø in Stahl.........................................................................

Bohr-ø in Holz..........................................................................

Leichtbohrkrone in Ziegel und Kalksandstein ..........................

Spannhals-ø ............................................................................

Gewicht ohne Netzkabel..........................................................

Typisch bewertete Beschleunigung im Hand-Arm-Bereich .....

Typische A-bewertete Schallpegel:

Schalldruckpegel (K = 3 dB(A)) ..............................................

Schalleistungspegel (K = 3 dB(A)) .........................................

Messwerte ermittelt entsprechend EN 60 745.

WARNUNG!

Anweisungen, auch die in der beiliegenden Broschüre.

Versäumnisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

SPEZIELLE SICHERHEITSHINWEISE

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann

Gehörverlust bewirken.

Benutzen Sie die mit dem Gerät gelieferten
Zusatzhandgriffe. Der Verlust der Kontrolle kann zu

Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffächen,
wenn Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Stromleitungen oder das
eigene Kabel treffen kann. Der Kontakt mit einer

spannungsführenden Leitung setzt auch die metallenen
Geräteteile unter Spannung und führt zu einem elektrischen
Schlag.

Steckdosen in Außenbereichen müssen mit Fehlerstrom­Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein. Das
verlangt die Installationsvorschrift für Ihre Elektroanlage.
Bitte beachten Sie das bei der Verwendung unseres
Gerätes.

Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Schutzhandschuhe, festes und rutschsicheres Schuhwerk
und Schürze werden empfohlen.

Späne oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.

Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.

Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlußkabel stets vom Wirkungsbereich der Maschine

fernhalten. Kabel immer nach hinten von der Maschine
wegführen.

Bei Arbeiten mit Diamantbohrkronen Schlagwerk
ausschalten.

Beim Arbeiten in Wand, Decke oder Fußboden auf
elektrische Kabel, Gas- und Wasserleitungen achten.

Beim Arbeiten entstehender Staub ist oft
gesundheitsschädlich und sollte nicht in den Körper
gelangen. Geeignete Staubschutzmaske tragen.

Lesen Sie alle Sicherheitshinweise und

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

BESTIMMUNGSGEMÄßE VERWENDUNG

Der Bohrhammer ist universell einsetzbar zum
Hammerbohren und Meißeln in Gestein und zum Bohren in
Holz, Metall und Kunststoff.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt. EN 60745, EN 55014–1, EN
55014–2, EN 61000–3–2, EN 61000–3–3, gemäß den
Bestimmungen der Richtlinien 98/37/EG, 2004/108/EG

Winnenden, 2009-01-08

NETZANSCHLUSS

Nur an Einphasen-Wechselstrom und nur an die auf dem
Leistungsschild angegebene Netzspannung anschließen.
Anschluss ist auch an Steckdosen ohne Schutzkontakt
möglich, da ein Aufbau der Schutzklasse II vorliegt.

WARTUNG

Stets die Lüftungsschlitze der Maschine sauber halten.

Bei abgenutzten Kohlebürsten sollte zusätzlich zum
Kohlebürstenwechsel ein Kundendienst in einer
Servicewerkstatt durchgeführt werden. Dies erhöht die
Lebensdauer der Maschine und garantiert eine ständige
Betriebsbereitschaft.

Nur AEG Zubehör und Ersatzteile verwenden. Bauteile,
deren Austausch nicht beschrieben wurde, bei einer AEG
Kundendienststelle auswechseln lassen (Broschüre
Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes
unter Angabe der Maschinen Type und der zehnstelligen
Nummer auf dem Leistungsschild bei Ihrer
Kundendienststelle oder direkt bei AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany
angefordert werden.

Manager Product Development

-1

-1

-1

2

Rainer Kumpf

SYMBOLE

Bitte lesen Sie die
Gebrauchsanweisung vor
Inbetriebnahme sorgfältig
durch.

Vor allen Arbeiten an der Maschine Stecker
aus der Steckdose ziehen.

Zubehör - Im Lieferumfang nicht enthalten,
empfohlene Ergänzung aus dem
Zubehörprogramm.

Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll! Gemäss Europäischer Richtlinie
2002/96/EG über Elektro- und Elektronik­Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.

20 21

DEUTSCH

DEUTSCH

CARACTÉRISTIQUES TECHNIQUES

Puissance nominale de réception............................................

Puissance utile ........................................................................

Régime à vide..........................................................................

Vitesse en charge ....................................................................

Perçage à percussion max. .....................................................

Énergie de coup individuelle....................................................

ø de perçage dans le béton .....................................................

ø de perçage dans acier ..........................................................

ø de perçage dans bois ...........................................................

Couronne dentée à percussion pour briques et briques silico-calcaire

ø du collier de serrage .............................................................

Poids sans câble de réseau ....................................................

Accélération type évaluée au niveau du bras et de la main ....

Niveaux sonores type évalués

Intensité de bruit (K = 3 dB(A)) ...............................................

Niveau de bruit (K = 3 dB(A)) .................................................

Valeurs de mesures obtenues conformément à la norme
européenne 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLES

Veuillez lire avec soin le mode
d‘emploi avant la mise en
service

Avant tous travaux sur la machine extraire

la che de la prise de courant.

Accessoire - Ces pièces ne font pas partie
de la livraison. Il s‘agit là de compléments
proposés pour votre machine et énumérés
dans le catalogue d‘accessoires.

AVERTISSEMENT! Lisez toutes les consignes de

sécurité et les instructions, même celles qui se trouvent
dans la brochure ci-jointe. Le non-respect des

avertissements et instructions indiqués ci après peut
entraîner un choc électrique, un incendie et/ou de graves
blessures sur les personnes.

Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SÉCURITÉ

Portez une protection acoustique. L'inuence du bruit

peut provoquer la surdité.

Utilisez les poignées supplémentaires livrées en même
temps que l'appareil. La perte de contrôle peut mener à

des blessures.

Maintenez l’appareil par les surfaces de poignée isolées
lorsque vous exécutez des travaux pendant lesquels
l’outil de coupe peut toucher des lignes électriques
dissimulées ou le propre câble. Le contact avec un câble

sous tension met les parties métalliques de l’appareil sous
tension et provoque une décharge électrique.

Les prises de courant se trouvant à l'extérieur doivent être
équipées de disjoncteurs différentiel conformément aux
prescriptions de mise en place de votre installation
électrique. Veuillez en tenir compte lors de l'utilisation de
notre appareil.

Toujours porter des lunettes protectrices en travaillant avec
la machine. Des gants de sécurité, des chaussures solides
et à semelles antidérapantes et un tablier sont
recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la
machine est en marche.

Avant tous travaux sur la machine extraire la che de la

prise de courant.
Ne raccorder la machine au réseau que si l'interrupteur est

en position arrêt.
Le câble d'alimentation doit toujours se trouver en dehors

du champ d'action de la machine. Toujo urs maintenir le
câble d'alimentation à l'arrière de la machine.

Toujours déconnecter le mécanisme de percussion
lorsqu'on travaille avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les
planchers, toujours faire attention aux câbles électriques et
aux conduites de gaz et d'eau.

Les poussières qui sont dégagées pendant les travaux sont
souvent nocives pour la santé et ne devraient pas pénétrer
dans le corps. Porter un masque de protection approprié
contre les poussières.

UTILISATION CONFORME AUX PRESCRIPTIONS

Le marteau pneumatique rotatif peut être utilisé de manière
polyvalente pour le perçage à percussion et le burinage de
la pierre, ainsi que pour le perçage du bois, du métal et du
plastique.

Comme déjà indiqué, cette machine n’est conçue que pour
une utilisation normale.

DECLARATION „CE DE CONFORMITÉ

Nous déclarons sous notre responsabilité que ce produit est
en conformité avec les normes ou documents normalisés
suivants EN 60745, EN 55014-1, EN 55014-2, EN 61000-3­2, EN 61000-3-3, conforme aux reglementations
98/37/CE, 2004/108/CE

Winnenden, 2009-01-08

BRANCHEMENT SECTEUR

Raccorder uniquement à un courant électrique monophasé
et uniquement à la tension secteur indiquée sur la plaque
signalétique. Le raccordement à des prises de courant sans
contact de protection est également possible car la classe
de protection II est donnée.

ENTRETIEN

Tenir toujours propre les orices de ventilation de la partie

moteur.
Attention! Lorsque les balais (charbons) sont usés, il est

recommandé de faire effectuer, outre le changement des
balais (charbons), une inspection dans une station de
service après-vente. Ceci augmente la durée de vie de la
machine et garantit un fonctionnement permanent de la
machine.

N‘utiliser que des pièces et accessoires AEG. Pour des
pièces dont l‘échange n‘est pas décrit, s‘adresser de
préférence aux stations de service après-vente AEG (voir
brochure Garantie/Adresses des stations de service
après-vente).

Si besoin est, une vue éclatée de l‘appareil peut être
fournie. S‘adresser, en indiquant bien le numéro à dix
chiffres porté sur la plaque signalétique, à votre station de
service après-vente (voir liste jointe) ou directement à AEG
Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Ne pas jeter les appareils électriques dans
les ordures ménagères! Conformément à la
directive européenne 2002/96/EG relative
aux déchets d‘équipements électriques ou
électroniques (DEEE), et à sa transposition
dans la législation nationale, les appareils
électriques doivent être collectés à part et
être soumis à un recyclage respectueux de
l’environnement.

22 23

FRANÇAIS

FRANÇAIS

DATI TECNIC

Potenza assorbita nominale ....................................................

Potenza erogata ......................................................................

Numero di giri a vuoto .............................................................

Numero di giri a carico, max. ...................................................

Colpi percussione max. ...........................................................

Energia percussione unica ......................................................

ø Foratura in calcestruzzo .......................................................

ø Foratura in acciaio ................................................................

ø Foratura in legno .................................................................

Corona a forare nel mattone e nell‘arenaria calcarea .............

ø collarino di ssaggio .............................................................

Peso senza cavo di rete ..........................................................

Accelerazione tipica valutata nell‘area mano-braccio..............

Livello sonoro classe A tipico:

Livello di rumorosità (K = 3 dB(A)) .........................................

Potenza della rumorosità (K = 3 dB(A)) .................................

Valori misurati conformemente alla norma EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SIMBOLI

Leggere attentamente le
istruzioni per l‘uso prima di
mettere in funzione
l‘elettroutensile.

Prima di effettuare qualsiasi lavoro sulla
macchina togliere la spina dalla presa di
corrente.

Accessorio - Non incluso nella dotazione
standard, disponibile a parte come
accessorio.

AVVERTENZA! E’ necessario leggere tutte le

indicazioni di sicurezza e le istruzioni, anche quelle
contenute nella brochure allegata. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni
operative si potrà creare il pericolo di scosse elettriche,
incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.

NORME DI SICUREZZA

Indossare protezioni acustiche adeguate. L'esposizione

prolungata al rumore senza protezione può causare danni
all'udito.

Utilizzare l'utensile con la sua impugnatura
supplementare. La perdita di controllo potrebbe causare

danneggiamenti all'utilizzatore.
Impugnare l’apparecchio sulle superci di tenuta isolate

mentre si eseguono lavori durante i quali l’utensile da
taglio potrebbe entrare in contatto con cavi di corrente
o con il proprio cavo d’alimentazione. In caso di contatto

con una linea portatrice di tensione anche le parti metalliche
della macchina vengono sottoposte a tensione provocando
una scossa di corrente elettrica.

Gli apparecchi mobili usati all'aperto devono essere collegati
interponendo un interruttore di sicurezza per guasti di
corrente.

Durante l'uso dell'apparecchio utilizzare sempre gli occhiali
di protezione. Inoltre si consiglia di usare sistemi di
protezione per la respirazione e per l'udito, oltre ai guanti di
protezione.

Non rimuovere trucioli o schegge mentre l'utensile è in
funzione.

Prima di effettuare qualsiasi lavoro sulla macchina togliere
la spina dalla presa di corrente.

Inserire la spina solo con interruttore su posizione "OFF".
Tenere sempre lontano il cavo di collegamento dall'area di

lavoro dell'attrezzo.
Disattivare la percussione quando si lavora con corone a

forare diamantate.

Forando pareti, softti o pavimenti, si faccia attenzione ai

cavi elettrici e alle condutture dell’acqua e del gas.
La polvere che si produce durante il lavoro è spesso

dannosa per la salute e non dovrebbe essere aspirata.
Portare un´adeguata mascherina protettiva.

UTILIZZO CONFORME

Il martello perforatore è utilizzabile universalmente per
forare a percussione, per scalpellare la pietra e per forare
legno, metallo e materiali sintetici.

Utilizzare il prodotto solo per l’uso per cui è previsto.

DICHARAZIONE DI CONFORMITÀ CE

Dichiariamo, assumendo la piena responsabilità di tale
dichiarazione, che il prodotto è conforme alla seguenti
normative e ai relativi documenti: EN 60745, EN 55014-1,
EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base alle
prescrizioni delle direttive CE98/37, CE 2004/108

Winnenden, 2009-01-08

COLLEGAMENTO ALLA RETE

Connettere solo corrente alternata mono fase e solo al
sistema di voltaggio indicato sulla piastra. E‘ possibile anche
connettere la presa senza un contatto di messa a terra così
come prevede lo schema conforme alla norme di sicurezza
di classe II.

MANUTENZIONE

Tener sempre ben pulite le fessure di ventilazione
dell‘apparecchio.

Informacione importante! Nel caso che il carboncino si sia
consumato oltre il limite di sostituzione è necessario portare
l‘apparecchio ad un centro di assestenza, onde garantite la

massima afdabilità ed efcenza dello stesso.

Utilizzare esclusivamente accessori e pezzi di ricambio

AEG. L‘installazione di pezzi di ricambio non specicamente

prescritti dall‘AEG va preferibilmente effettuata dal servizio
di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi
Assistenza tecnica).

In caso di mancanza del disegno esploso, può essere
richiesto al seguente indirizzo: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Non gettare le apparecchiature elettriche

tra i riuti domestici. Secondo la Direttiva
Europea 2002/96/CE sui riuti di

pparecchiature elettriche ed elettroniche e
la sua attuazione in conformità alle norme
nazionali, le apparecchiature elettriche
esauste devono essere accolte

separatamente, al ne di essere

reimpiegate in modo eco-compatibile.

24 25

ITALIANO

ITALIANO

DATOS TÉCNICOS

Potencia de salida nominal......................................................

potencia entregada ..................................................................

Velocidad en vacío ..................................................................

Velocidades en carga max. .....................................................

Frecuencia de impactos bajo carga.........................................

Fuerza de impacto individual ...................................................

Diámetro de taladrado en hormigón ........................................

Diámetro de taladrado en acero ..............................................

Diámetro de taladrado en madera ...........................................

Diámetro de broca de corona ligera en mampostería/ ladrillo .

Diámetro de cuello de amarre .................................................

Peso sin cable .........................................................................

Aceleración compensada en el sector mano y brazo ..............

Niveles acústicos típicos compensados A:

Presión acústica (K = 3 dB(A)) ...............................................

Resonancia acústica (K = 3 dB(A)) ........................................

Determinación de los valores de medición según norma
EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SÍMBOLOS

Lea las instrucciones
detenidamente antes de
conectar la herramienta

Desconecte siempre el enchufe antes de
llevar a cabo cualquier trabajo en la
máquina.

Accessorio - No incluido en el equipo
estándar, disponible en la gama de
accesorios.

ADVERTENCIA! Rogamos leer las indicaciones de

seguridad y las instrucciones, también las que
contiene el folleto adjunto. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctrica, un incendio y/o
lesión grave.

Guardar todas las advertencias de peligro e
instrucciones para futuras consultas.

INSTRUCCIONES DE SEGURIDAD

¡Utilice protección auditiva ! La exposición a niveles de
ruido excesivos puede causar pérdida de audición

¡Utilice las empuñaduras auxiliares suministradas con
la herramienta! La pérdida de control de la herramienta

puede causar accidentes.

Sujete el aparato de las supercies aisladas de agarre
al efectuar trabajos en los cuales la perforadora de
percusión pueda entrar en contacto con conductores
de corriente ocultos o con el propio cable. El contacto

con conductores portadores de tensión puede hacer que las
partes metálicas del aparato le provoquen una descarga
eléctrica.

Conecte siempre la máquina a una red protegida por
interruptor diferencial y magnetotérmico, para su seguridad
personal, según normas establecidas para instalaciones
eléctricas de baja tensión.

Para trabajar con la máquina, utilizar siempre gafas de
protección,guantes, calzado de seguridad antideslizante,
así como es recomendable usar protectores auditivos.

Nunca se debe intentar limpiar el polvo o viruta procedente
del taladrado con la máquina en funcionamiento.

Desconecte siempre el enchufe antes de llevar a cabo
cualquier trabajo en la máquina.

Enchufar la máquina a la red solamente en posición
desconectada.

Mantener siempre el cable separado del radio de acción de
la máquina.

No usar brocas huecas de diamante con la percusión
aplicada.

Para trabajar en paredes, techo o suelo, tenga cuidado para
evitar los cables eléctricos y tuberías de gas o agua.

El polvo que se produce durante estos trabajos puede ser
nocivo a la salud; es por ello es aconsejable que no penetre
al cuerpo. Utilice por ello una máscara protectora contra
polvo.

APLICACIÓN DE ACUERDO A LA FINALIDAD

El martillo electroneumático se puede usar universalmente
para taladrado a percusión y cincelado en piedra, así como
para taladrar madera, metal y plástico.

No utilice este producto para ninguna otra aplicación que no
sea su uso normal.

DECLARACION DE CONFORMIDAD CE

Declaramos bajo nuestra sola responsabilidad que este
producto está en conformidad con las normas o
documentos normalizados siguientes. EN 60745, EN
55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, de
acuerdo con las regulaciones 98/37/CE, 2004/108/CE

Winnenden, 2009-01-08

CONEXIÓN ELÉCTRICA

Conectar solamente a corriente AC monofásica y sólo al
voltaje indicado en la placa de características. También es
posible la conexión a enchufes sin toma a tierra, dado que
es conforme a la Clase de Seguridad II

MANTENIMIENTO

Las ranuras de ventilación de la máquina deben estar
despejadas en todo momento.

Cuando el martillo ha gastado las escobillas nunca se
deberán sustituir!: el martillo deberá ser enviado a un

servicio técnico ocial para effectuarle un mantenimiento de

servicio. De esta única manera queda garantizado el
perfecto funcionamiento y duración de la máquina.

Solo se deben utilizar accesorios y piezas de repuestos
AEG. Piezas cuyo recambio no está descrito en las
instrucciones de uso, deben sustituirse en un centro de
asistencia técnica AEG (Consulte el folleto Garantia/
Direcciones de Centros de Asistencia Técnica).

En caso necesario, puede solicitar un despiece de la
herramienta. Por favor indique el número de impreso de
diez dígitos que hay en la etiqueta y pida el despiece a la
siguiente dirección: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

¡No deseche los aparatos eléctricos junto
con los residuos domésticos! De
conformidad con la Directiva Europea
2002/96/CE sobre residuos de aparatos
eléctricos y electrónicos y su aplicación de
acuerdo con la legislación nacional, las
herramientas eléctricas cuya vida útil haya

llegado a su n se deberán recoger por

separado y trasladar a una planta de
reciclaje que cumpla con las exigencias
ecológicas.

26 27

ESPAÑOL

ESPAÑOL

CARACTERÍSTICAS TÉCNICAS

Potência absorvida nominal ....................................................

Potência de saída ....................................................................

Nº de rotações em vazio .........................................................

Velocidade de rotação máxima em carga ...............................

Frequência de percussão em carga ........................................

Força da pancada....................................................................

ø de furo em betão ..................................................................

ø de furo em aço .....................................................................

ø de furo em madeira ..............................................................

Coroas dentadas em tijolo e calcário ......................................

ø da gola de aperto .................................................................

Peso sem cabo de ligação à rede ...........................................

Acelerações típicas avaliadas na área da mão/braço .............

Valores típicos e ponderados pela escala A para o ruído:

Nível da pressão de ruído (K = 3 dB(A)) ................................

Nível da poténcia de ruído (K = 3 dB(A)) ...............................

Valores de medida de acordo com EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLE

Leia atentamente o manual de
instruções antes de colocar a
máquina em funcionamento.

Antes de efectuar qualquer intervenção na

máquina, tirar a cha da tomada.

Acessório - Não incluído no eqipamento
normal, disponível como acessório.

ATENÇÃO! Leia todas as instruções de segurança e

todas as instruções, também aquelas que constam na
brochura juntada. O desrespeito das advertências e

instruções apresentadas abaixo pode causar choque
eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para
futura referência.

INSTRUÇÕES DE SEGURANÇA

Sempre use a protecção dos ouvidos. A inuência de

ruídos pode causar surdez.

Sempre use os punhos adicionais fornecidos com o
aparelho. A perda de controlo pode causar feridas.

Segure o aparelho nas superfícies de punho isoladas se
estiver a executar trabalhos, nos quais a ferramenta de
corte pode tocar em linhas eléctricas escondidas ou no
próprio cabo. O contacto com um cabo com tensão

também poe as partes metálicas do aparelho sob tensão e
leva a choque eléctrico.

Aparelhos não estacionários, utilizados ao ar livre, devem
ser protegidos por um disjuntor de corrente de defeito.

Usar sempre óculos de protecção ao trabalhar com a
máquina. Recomenda-se a utilização de luvas de
protecção, protectores para os ouvidos e máscara anti­poeiras.

Não remover aparas ou lascas enquanto a máquina
trabalha.

Antes de efectuar qualquer intervenção na máquina, tirar a

cha da tomada.

Ao ligar à rede, a máquina deve estar desligada.
Manter sempre o cabo de ligação fora da zona de acção da

máquina.
Ao trabalhar com brocas de coroa diamantadas desligar o

mecanismo de percussão.
Ao trabalhar em paredes, tectos e soalhos prestar atenção

a que não sejam atingidos cabos eléctricos e canalizações
de gás e água.

O pó que resulta ao trabalhar pode ser nocivo para a saúde,
por isso não devendo penetrar no corpo. Use uma máscara
de protecção contra pó apropriada.

UTILIZAÇÃO AUTORIZADA

O martelo electro-pneumático tem aplicação universal para
trabalhos de furar com percussão, trabalhos com ponteira
em pedra furar madeira, metais e plásticos.

Não use este produto de outra maneira sem ser a normal
para o qual foi concebido.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa exclusiva responsabilidade, que
este produto cumpre as seguintes normas ou documentos
normativos: EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, conforme as disposições das
directivas 98/37/CE, 2004/108/CE

Winnenden, 2009-01-08

LIGAÇÃO À REDE

Só conectar à corrente alternada monofásica e só à tensão
de rede indicada na placa de potência. A conexão às
tomadas de rede sem contacto de segurana também é
possível, pois trata-se duma construção da classe de
protecção II.

MANUTENÇÃO

Através dos rasgos de ventilação podem soprar-se com ar
comprimido os depósitos de poeira no motor.

Se as escovas de carvão estão gastas, adicionalmente á
mudança das mesmas e ferramenta deve ser submetida a
assistência. Isto irá assegurar longo tempo de vida útil bem
como constante prontidão da máquina para o trabalho.

Utilizar unicamente acessórios e peças sobresselentes da
AEG. Sempre que a substituição de um componente não
tenha sido descrita nas instruções, será de toda a
conveniência mandar executar esse trabalho a um Serviço
de Assistência AEG (veja o folheto Garantia/Endereços de
Serviços de Assistência).

A pedido e mediante indicação da referência de dez
números que consta da chapa de características da
máquina, pode requerer-se um desenho explosivo da
ferramenta eléctrica a: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Não deite ferramentas eléctricas no lixo
doméstico! De acordo com a directiva
europeia 2002/96/CE sobre ferramentas
eléctricas e electrónicas usadas e a
transposição para as leis nacionais, as
ferramentas eléctricas usadas devem ser
recolhidas em separado e encaminhadas a
uma instalação de reciclagem dos materiais
ecológica.

28 29

PORTUGUES

PORTUGUES

TECHNISCHE GEGEVENS

Nominaal afgegeven vermogen...............................................

Afgegeven vermogen ..............................................................

Onbelast toerental ...................................................................

Belast toerental........................................................................

Aantal slagen belast max. .......................................................

Slagkracht................................................................................

Boor-ø in beton ........................................................................

Boor-ø in staal .........................................................................

Boor-ø in hout ..........................................................................

Slagboorkroon voor tegel en kalkzandsteen ...........................

Spanhals-ø ..............................................................................

Gewicht, zonder snoer.............................................................

Karakteristiek gemeten versnelling in hand-armbereik............

Karakteristiek A-gewogen geluidsniveau:

Geluidsdrukniveau (K = 3 dB(A)) ...........................................

Geluidsvermogenniveau (K = 3 dB(A)) ..................................

Meetwaarden vastgesteld volgens EN 60 745.

WAARSCHUWING! Lees alle veiligheidsinstructies
en aanwijzingen door - ook die in de bijgeleverde
brochure. Als de waarschuwingen en voorschriften niet

worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor
toekomstig gebruik.

VEILIGHEIDSADVIEZEN

Draag oorbeschermers. Blootstelling aan geluid kan het

gehoor beschadigen.
Gebruik de bij de machine geleverde zijhandgreep.

Verlies aan controle kan tot persoonlijk letsel leiden.

Houd het apparaat alléén aan de geïsoleerde
grijpvlakken vast, wanneer u werkzaamheden uitvoert
waarbij het snijgereedschap verborgen stroomleidingen
of de eigen apparaatkabel zou kunnen raken. Het contact

met een onder spanning staande leiding zet ook de metalen
machinedelen onder spanning en leidt tot een elektrische
schok.

Verplaatsbaar gereedschap moet bij het gebruik buiten aan
een aardlekschakelaar aangesloten worden.

Bij het werken met de machine altijd een veiligheidsbril
dragen. Werkhandschoenen en stofkapje voor de mond
worden aanbevolen.

Spanen of splinters mogen bij draaiende machine niet
worden verwijderd.

Voor alle werkzaamheden aan de machine de stekker uit de
kontaktdoos trekken.

Machine alleen uitgeschakeld aan het net aansluiten.
Snoer altijd buiten werkbereik van de machine houden.
Bij het boren met diamant boorkronen het slagwerk

uitschakelen.
Bij het werken in wanden, plafonds of vloeren oppassen

voor elektriciteitsdraden, gas- of waterleidingen.
Het gedurende het werken vrijkomende stof is doorgaans

schadelijk
voor de gezondheid en mag niet met het lichaam in
aanraking komen. Draag derhalve een geschikt
stofbescermingsmasker.

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

De boorhamer is universeel inzetbaar voor hamerboren en
beitelen in steen en voor boren in hout, metaal en kunststof.

Dit apparaat uitsluitend gebruiken voor normaal gebruik,
zoals aangegeven.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

EC - VERKLARING VAN OVEREENSTEMMING

Wij verklaren dat dit produkt voldoet aan de volgende
normen of normatieve dokumenten: EN 60745, EN 55014-1,
EN 55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig
de bepalingen van de richtlijnen 98/37/EG, 2004/108/EG

Winnenden, 2009-01-08

NETAANSLUITING

Uitsluitend op éénfase-wisselstroom en uitsluitend op de op
het typeplaatje aangegeven netspanning aansluiten.
Aansluiting is ook mogelijk op een stekerdoos zonder
aardcontact mogelijk, omdat het is ontwerpen volgens
veiligheidsklasse II.

ONDERHOUD

Altijd de luchtspleten van de machine schoonhouden.
Belangrijke tip! Versleten koolborstels tijdig door een

service-werkplaats laten vervangen. Dit verhoogt de
levensduur van de machine en garandeert dat de machine
altijd direkt klaar is voor gebruik.

Alleen AEG toebehoren en onderdelen gebruiken.
Onderdelen welke niet vermeld worden, kunnen het beste
door de AEG servicedienst verwisseld worden (zie
Serviceadressen).

Onder vermelding van het tiencijferige nummer op het
machineplaatje is desgewenst een doorsnedetekening van
de machine verkrijgbaar bij: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Manager Product Development

-1

-1

-1

2

Rainer Kumpf

SYMBOLEN

Graag instructies zorgvuldig
doorlezen vóórdat u de
machine in gebruik neemt.

Voor alle werkzaamheden aan de machine
de stekker uit de kontaktdoos trekken.

Toebehoren - Wordt niet meegeleverd. Is
apart leverbaar. Zie hiervoor het
toebehorenprogramma.

Geef elektrisch gereedschap niet met het
huisvuil mee! Volgens de Europese richtlijn
2002/96/EG inzake oude elektrische en
lektronische apparaten en de toepassing
daarvan binnen de nationale wetgeving,
dient gebruikt elektrisch gereedschap
gescheiden te worden ingezameld en te
worden afgevoerd naar een recycle bedrijf
dat voldoet aan de geldende milieu-eisen.

30 31

NEDERLANDS

NEDERLANDS

TEKNISKE DATA

Nominel optagen effekt ............................................................

Afgiven effekt ...........................................................................

Omdrejningstal, ubelastet ........................................................

Omdrejningstal max., belastet .................................................

Slagantal belastet ....................................................................

Enkeltslagsenergi ....................................................................

Bor-ø i beton ...........................................................................

Bor-ø i stål ...............................................................................

Bor-ø i træ ..............................................................................

Letborekrone i tegl og kalksandsten ........................................

Halsdiameter ...........................................................................

Vægt uden netledning .............................................................

Typisk vægtet acceleration for hænder/arme ..........................

Typisk A-vægtede lydtryksniveau:

Lydtrykniveau (K = 3 dB(A)) ...................................................

Lydeffekt niveau (K = 3 dB(A)) ...............................................

Måleværdier beregnes iht. EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLER

Læs brugsanvisningen nøje
før ibrugtagning.

Før ethvert arbejde ved maskinen skal
stikket tages ud af stikdåsen.

Tilbehør - Ikke inkluderet i
leveringsomfanget, kab købes som tilbehør.

ADVARSEL! Læs alle sikkerhedsanvisninger og
øvrige vejledninger, også i den vedlagte brochure. I

tilfælde af manglende overholdelse af
advarselshenvisningerne og instrukserne er der risiko for
elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til
senere brug.

SIKKERHEDSHENVISNINGER

Bær høreværn. Støjpåvirkning kan bevirke tab af hørelse.
Brug de ekstra håndtag, som følger med apparatet. Hvis

kontrollen mistes, kan det medføre personskade.

Hold maskinen fast i de isolerede gribeader, når du
udfører arbejde, hvor der er risiko for, at
skæreværktøjet kan ramme skjulte strømledninger eller
værktøjets egen ledning. Ved kontakt med en

strømførende ledning står metaldelene på maskinen også
under spænding og giver et elektrisk stød.

Stikdåser udendørs skal være forsynet med fejlstrømssikrin
gskontakter. Det forlanger installationsforskriften for Deres
elektroanlæg. Overhold dette, når De bruger vores
maskiner.

Når der arbejdes med maskinen, skal man have
beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko,
høreværn og forklæde anbefales.

Spåner eller splinter må ikke fjernes, medens maskinen
kører.

Før ethvert arbejde ved maskinen skal stikket tages ud af
stikdåsen.

Maskinen sluttes kun udkoblet til stikdåsen.
Tilslutningskablet holdes hele tiden væk fra maskinens

arbejdsområde. Kablet ledes altid bort bag om maskinen.
Slagfrakobling ved arbejde med diamantborekroner.
Ved arbejdeboring i væg, loft eller gulv skal man passe på

elektriske kabler, gas- og vandledninger.
Støv, som opstår under arbejdet, er ofte sundhedsfarligt og

bør ikke trænge ind i kroppen. Benyt egnet åndedrætsværn.

TILTÆNKT FORMÅL

Borehammeren kan bruges universelt til hammerboring og
mejsling i sten og til boring i træ, metal og kunststof.

Produktet må ikke anvendes på anden måde og til andre
formål end foreskrevet.

CE-KONFORMITETSERKLÆRING

Vi erklærer under almindeligt ansvar, at dette produkt er i
overensstemmelse med følgende normer eller norma-tive
dokumenter. EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelserne
i direktiverne 98/37/EF, 2004/108/EF

Winnenden, 2009-01-08

NETTILSLUTNING

Tilslutning må kun foretages til enfaset vekselstrøm og kun
til en netspænding, som er i overensstemmelse med
angivelsen på mærkepladen. Tilslutning kan også ske til
stikdåser uden beskyttelseskontakt, da kapslingsklasse II
foreligger.

VEDLIGEHOLDELSE

Hold altid maskinens ventilationsåbninger rene.
I forbindelse med udskiftning af nedslidte kul anbefales det,

at maskinen indsendes til et autoriseret serviceværksted for
almindelig service-check. Det giver optimal sikkerhed for
altid funktionsdygtig maskine og lang levetid.

Brug kun AEG tilbehør og reservedele. Lad de komponenter,
hvis udskiftning ikke er blevet beskrevet, udskifte hos AEG
service (brochure garanti/bemærk kundeserviceadresser).

Ved opgivelse af type nr. der er angivet på maskinens
effektskilt, kan De rekvirere en reservedelstegning, ved
henvendelse til: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Elværktøj må ikke bortskaffes som
almindeligt affald! I henhold til det
europæiske direktiv 2002/96/EF om
bortskaffelse af elektriske og elektroniske
produkter og gældende national lovgivning
skal brugt lværktøj indsamles separat og
bortskaffes på en måde, der skåner miljøet
mest muligt.

32 33

DANSK

DANSK

TEKNISKE DATA

Nominell inngangseffekt ..........................................................

Avgitt effekt ..............................................................................

Tomgangsturtall .......................................................................

Lastturtall maks. ......................................................................

Lastslagtall maks. ....................................................................

Enkeltslagenergi ......................................................................

Bor-ø i betong ..........................................................................

Bor-ø i stål ...............................................................................

Bor-ø i treverk ..........................................................................

Lettborkrone i tegl og kalksandstein ........................................

Spennhals-ø ............................................................................

Vekt uten nettkabel ..................................................................

Typisk vurdert akselerering i hånd-arm-område ......................

Typisk A-vurdert lydnivå:

Lydtrykknivå (K = 3 dB(A)) .....................................................

Lydeffektnivå (K = 3 dB(A)) ....................................................

Måleverdier fastslått i samsvar med EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLER

Les nøye gjennom
bruksanvisningen før
maskinen tas i bruk.

Trekk støpslet ut av stikkontakten før du
begynner arbeider på maskinen.

Tilbehør - inngår ikke i leveransen, anbefalt
komplettering fra tilbehørsprogrammet.

ADVARSEL! Les alle sikkerhetsinstrukser og

bruksanvisninger, også de i den vedlagte brosjyren. Feil
ved overholdelsen av advarslene og nedenstående
anvisninger kan medføre elektriske støt, brann og/eller
alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

SPESIELLE SIKKERHETSHENVISNINGER

Bruk hørselsvern. Støy kan føre til tap av hørselen
Bruk de med apparatet medleverte tileggshandtak. Tap

av kontrollen kan føre til skader.

Hold apparatet i de isolerte holdeatene, når det
arbeides på steder hvor elektroverktøyet kan treffe
skjulte strømledninger eller verktøyets egen kabel.

Kontakt med en spenningsførende ledning setter også
maskinens metalldeler under spenning og fører til elektriske
støt.

Stikkontakter utendørs må være utstyrt med feilstrøm­sikkerhetsbryter. Dette forlanges av installasjonsforskriften
for elektroanlegg. Vennligst følg dette når du bruker vårt
apparat.

Bruk alltid vernebrille når du arbeider med maskinen. Det
anbefales å bruke arbeidshansker, faste og sklisikre sko og
forkle.

Spon eller iser må ikke fjernes mens maskinen er i gang.

Trekk støpslet ut av stikkontakten før du begynner arbeider
på maskinen.

Maskinen må være slått av når den koples til stikkontakten.
Hold ledningen alltid vekk fra maskinens virkeområde. Før

ledningen alltid bakover fra maskinen.
Kople ut slagverket når du arbeider med diamantborkroner.
Pass på kabler, gass- og vannledninger når du arbeider i

vegger, tak eller gulv.
Støvet som oppstår ved arbeidet er ofte helsefarlig og skal

ikke komme i kontakt med kroppen. Bruk derfor vernemaske
som er egnet for støv.

FORMÅLSMESSIG BRUK

Borhammeren kan brukes universelt til hammerboring og
meisling i steinarter og til boring i treverk, metall og plast.

Dette apparatet må kun brukes til de oppgitte formål.

CE-SAMSVARSERKLÆRING

Vi erklærer på eget ansvar at dette produktet stemmer
overens med de følgende normer eller normative
dokumenter. EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelsene i
direktivene 98/37/EF, 2004/108/EF

Winnenden, 2009-01-08

NETTILKOPLING

Skal bare tilsluttes enfasevekselstrøm og bare til den på
skiltet angitte nettspenning. Tilslutning til stikkontakter uten
jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse
II er forhanden.

VEDLIKEHOLD

Hold alltid lufteåpningene på maskinen rene.
Når kullbørstene er slitte bør det i tillegg til at disse skiftes ut

gjennomføres en servide i et serviceverksted. Dette
forlenger maskinens levetid og garanterer en stadig
driftsberedskap.

Bruk kun AEG tilbehør og reservedeler. Komponenter der
utskiftning ikke er beskrevet skal skiftes ut hos AEG
kundeservice (se brosjyre garanti/kundeserviceadresser).

Ved behov kan du be om en eksplosjonstegning av
apparatet hos din kundeservice eller direkte hos AEG
Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany. Oppgi maskintype og det
tisifrete nummeret på typeskiltet.

Rainer Kumpf

Manager Product Development

Kast aldri elektroverktøy i
husholdningsavfallet! I henhold til EU­direktiv 2002/96/EF om kasserte elektriske
og elektroniske produkter og direktivets
iverksetting i nasjonal rett, må
elektroverktøy som ikke lenger skal brukes,
samles separat og returneres til et
miljøvennlig gjenvinningsanlegg.

34 35

NORSK

NORSK

TEKNISKA DATA

Nominell upptagen effekt .........................................................

Uteffekt ....................................................................................

Obelastat varvtal......................................................................

Belastat varvtal ........................................................................

Belastat slagtal max. ...............................................................

Slageffekt .................................................................................

Borrdiam. in betong .................................................................

Borrdiam. in stål.......................................................................

Borrdiam. in trä ........................................................................

Borrkrona i tegel och kalksten ................................................

Maskinhals diam. .....................................................................

Vikt utan nätkabel ....................................................................

Typiskt värderad acceleration i hand-arm-området .................

Typisk A-värderad ljudnivå:

Ljudtrycksnivå (K = 3 dB(A)) ..................................................

Ljudeffektsnivå (K = 3 dB(A)) .................................................

Mätvärdena har tagits fram baserande på EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLER

Läs instruktionen noga innan
du startar maskinen.

Drag alltid ur kontakten när du utför arbeten
på maskinen.

Tillbehör - Ingår ej i leveransomfånget,
erhålles som tillbehör.

VARNING! Läs alla säkerhetsanvisningar och andra
tillhörande anvisningar, även de i den medföljande
broschyren. Fel som uppstår till följd av att anvisningarna

nedan inte följts kan orsaka elstöt, brand och/eller allvarliga
kroppsskador.

Förvara alla varningar och anvisningar för framtida
bruk.

SÄKERHETSUTRUSTNING

Bär hörselskydd. Bullerbelastning kan orsaka
hörselskador.

Använd de extrahandtag som levereras tillsammans
med maskinen. Förlust av kontrollen kan leda till

personskador.

Håll fast apparaten med hjälp av de isolerade
greppytorna när du utför arbeten där arbetsverktyget
skulle kunna träffa på dolda elledningar eller kablar. Om

sågen kommer i kontakt med en spänningsförande ledning
sätts sågens metalldelar under spänning som sedan kan
leda till elektriskt slag.

Anslut alltid verktyget till jordat eluttag vid användning
utomhus.

Använd alltid skyddsglasögon, skyddshandskar och
hörselskydd.

Avlägsna aldrig spån eller isor när maskinen är igång.

Drag alltid ur kontakten när du utför arbeten på maskinen.
Maskinen skall vara frånkopplad innan den anslutes till

väggurtag.
Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg

kabeln bakåt i förhållande till arbetsriktningen.
Stäng av slagfunktionen vid arbeten med diamantborrkrona.
Vid arbetenborrning i vägg, tak eller golv, var alltid observant

på bentliga el-, gas- eller vattenledningar.

Det damm som bildas under arbetets gång är ofta
hälsofarligt och det ska inte komma in i kroppen. Bär därför
lämplig skyddsmask.

ANVÄND MASKINEN ENLIGT ANVISNINGARNA

Borrhammaren användes universellt till hammarborrning
och mejsling i sten, samt borra i trä, metall och plast.

Maskinen får endast användas för angiven tillämpning.

CE-FÖRSÄKRAN

Vi intygar och ansvarar för, att denna produkt
överensstämmer med följande norm och dokument
EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3, enl. bestämmelser och riktlinjerna 98/37/EG,
2004/108/EG

Winnenden, 2009-01-08

NÄTANSLUTNING

Får endast anslutas till 1-fas växelström och till den
spänning som anges på dataskylten. Anslutning kan även
ske till eluttag utan skyddskontakt, eftersom konstruktionen
motsvarar skyddsklass II.

SKÖTSEL

Se till att motorhöljets luftslitsar är rena.
Viktig! I samband med kolbyten är en översyn på

serviceverkstad att rekommendera. Detta för att höja
maskinens livslängd och garantera ytterligare driftssäkerhet.

Använd endast AEG tillbehör och reservdelar. Byggdelar
vars utbyte ej beskrives utväxlas bäst av AEG auktoriserad
serviceverkstad. (beakta broschyrer Garanti/
Kundtjänstadresser).

Vid behov av sprängskiss, kan en sådan, genom att uppge

maskinens art. nr. (som nns på typskylten) erhållas från:

AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Elektriska verktyg får inte kastas i
hushållssoporna! Enligt direktivet 2002/96/
EG som avser äldre elektrisk och
elektronisk utrustning och dess tillämpning
enligt nationell lagstiftning ska uttjänta
elektriska verktyg sorteras separat och
lämnas till miljövänlig återvinning.

36 37

SVENSKA

SVENSKA

TEKNISET ARVOT

Nimellinen teho ........................................................................

Antoteho ..................................................................................

Kuormittamaton kierrosluku ....................................................

Kuormitettu kierrosluku maks. .................................................

Kuormitettu iskutaajuus maks..................................................

Yksittäisen iksun voima ...........................................................

Poran ø betoniin ......................................................................

Poran ø teräkseen ...................................................................

Poran ø puuhun .......................................................................

Kevytporan kärki tiilikiveen ja kalkkihiekkakiveen ...................

Kiinnityskaulan ø .....................................................................

Paino ilman verkkojohtoa ........................................................

Tyypillisesti arvioitu kiihtyvyys käsi-käsivarsi-alueelle .............

Tyypillinen A-arvioitu äänitaso:

Melutaso (K = 3 dB(A)) ...........................................................

Äänenvoimakkuus (K = 3 dB(A)) ............................................

Mitta-arvot määritetty EN 60 745 mukaan.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLIT

Lue käyttöohjeet huolelleisesti,
ennen koneen käynnistämistä.

Irrota aina pistotulppa seinäkoskettimesta
ennen koneeseen tehtäviä toimempiteitä.

Lisälaite - Ei sisälly vakiovarustukseen,
saatavana lisätervikkeena.

VAROITUS! Lue kaikki, myös oheistetussa
esitteessä annetut turvallisuusmääräykset ja
käyttöohjeet. Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.

TURVALLISUUSOHJEET

Käytä korvasuojia. Altistuminen melulle voi vahingoittaa
kuuloa.

Käytä koneen mukana toimitettua apukahvaa. Koneen
hallinnan menetys saattaa aiheuttaa henkivahinkoja.

Pitele laitetta vain eristetyistä tarttumapinnoista, kun
suoritat sellaisia töitä, joissa leikkaustyökalu saattaa
osua piilossa oleviin sähköjohtoihin tai omaan
liitäntäjohtoon. Kosketus jännitteiseen johtoon saattaa

myös koneen metalliosat jännitteisiksi ja johtaa
sähköiskuun.

Ulkokäytössä olevat pistorasiat on varustettava vikavirta­suojakytkimillä sähkölaitteistosi asennusmääräyksen
mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä
ulkopistorasiaan ja neuvottele asiasta sähköasentajasi
kanssa.

Käytä laitteella työskennellessäsi aina suojalaseja.
Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien,
kuulosuojainten ja suojaesiliinan käyttöä suositellaan.

Lastuja tai puruja ei saa poistaa koneen käydessä.
Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen

tehtäviä toimempiteitä.
Varmista, että kone on sammutettu ennen kytkemistä

sähköverkkoon.
Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina

taaksesi.
Pysäytä iskulaite timanttiporan kärjillä työskenneltäessä.
Varo seinään, kattoon tai lattiaan porattaessa osumasta

sähköjohtoon, kaasu- ja vesijohtoihin.
Koneen käytöstä aiheutuva pöly ja jäte voi olla haitallista

terveydelle eikä sen vuoksi tulisi päästä kosketukseen ihon
kanssa. Koneella työskennellessä on käytettävä sopivaa
suojainta.

TARKOITUKSENMUKAINEN KÄYTTÖ

Pyörivä, pneumaattinen vasara soveltuu yleensä kiven
iskuporaukseen ja talttaukseen sekä poraukseen puuhun,
metalliin ja muoviin.

Äla käytä tuotettaa ohjeiden vastaisesti.

TODISTUS CE-STANDARDINMUKAISUUDESTA

Todistamme täten ja vastaamme yksin siitä, että tämä tuote
on allalueteltujen standardien ja standardoimisasiakirjojen
vaatimusten mukainen. EN 60745, EN 55014-1, EN 55014­2, EN 61000-3-2, EN 61000-3-3, seuraavien sääntöjen
mukaisesti: 98/37/EY, 2004/108/EY

Winnenden, 2009-01-08

VERKKOLIITÄNTÄ

Yhdistä ainoastaan tasavirtalähteeseen, jonka volttimäärä
on sama kuin levyssä ilmoitettu. Myös liittäminen
maadoittamattomiin pistokkeisiin on mahdollista, sillä
muotoilu on yhdenmukainen turvallisuusluokan II kanssa.

HUOLTO

Pidä moottorin ilmanottoaukot puhtaina.
Hiiltenvaihdon lisäksi jotkut muutkin huoltotoimenpiteet

saattavat olla tarpeen. Koneen pitkän kestoiän ja luotettavan
toimintavalmiuden turvaamiseksi, suosittelemme näissä
tapauksissa kääntymistä valtuutetun huoltokorjaamon
puoleen.

Käytä vain AEG: n lisälaitteita ja varaosia. Käytä
ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja
muiden kuin käyttöohjeessa kuvattujen osien vaihdossa.
(esite takuu/huoltoliikeluettelo).

Tarpeen vaatiessa voit pyytää lähettämään laitteen
kokoonpanopiirustuksen ilmoittamalla arvokilven
kymmennumeroisen numeron seuraavasta osoitteesta: AEG
Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Älä hävitä sähkötyökalua tavallisen
kotitalousjätteen mukana! Vanhoja sähkö­ja elektroniikkalaitteita koskevan EU­direktiivin 2002/96/ETY ja sen
maakohtaisten sovellusten mukaisesti
käytetyt sähkötyökalut on toimitettava
ongelmajätteen keräyspisteeseen ja
ohjattava ympäristöystävälliseen
kierrätykseen.

38 39

SUOMI

SUOMI

ФЕЧНЙКБ УФПЙЧЕЙБ

ПнпмбуфйкЮ йучэт ............................................................

Брпдйдьменз йучэт ..........................................................

Бсйимьт уфспцюн чщсЯт цпсфЯп .......................................

МЭгйуфпт бсйимьт уфспцюн ме цпсфЯп..............................

МЭгйуфпт бсйимьт кспэуещн ме цпсфЯп ............................

ЕнЭсгейб оечщсйуфЮт кспэузт ..........................................

фсэрбт уе укхсьдемб (мрефьн) ......................................

ø

фсэрбт уе чЬлхвб ........................................................

ø

фсэрбт уе оэлп ............................................................

ø

ЕлбцсйЬ рпфзспкпсюнб уе фпэвлп кбй бувеуфьлйип ..........

лбймпэ уэуцйозт ..........................................................

ø

ВЬспт чщсЯт кблюдйп ......................................................

ФхрйкЮ бойплпгзмЭнз ерйфЬчхнуз уфзн ресйпчЮ фпх чесйпэ-всбчЯпнб
ФхрйкЮ Б бойплпгзмЭнз уфЬимз ипсэвпх:
УфЬимз зчзфйкЮт рЯеузт
УфЬимз зчзфйкЮт йучэпт
ФймЭт мЭфсзузт еобксйвщмЭнет кбфЬ EN 60 745.

(K = 3 dB(A))
(K = 3 dB(A))

..............................

...............................

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

УХМВПЛБ

Рбсбкблю дйбвЬуфе
учплбуфйкЬ фйт пдзгЯет
чсЮузт рсйн брь фзн Энбсоз
лейфпхсгЯбт.

Рсйн брь кЬие есгбуЯб уфз мзчбнЮ
фсбвЬфе фп цйт брь фзн рсЯжб.

ЕобсфЮмбфб - Ден ресйлбмвЬнпнфбй уфб
хлйкЬ рбсЬдпузт, ухнйуфпэменз рспуиЮкз
брь фп рсьгсбммб еобсфзмЬфщн.

ΠΡΟEIΔΟΠΟIΗΣΗ! Διαβάστε όλες τις Υποδεξεις
ασφαλείας και τις Οδηγίες, και αυτές στο
επισυναπτόμενο φυλλάδιο. Αμέλειες κατά την τήρηση των

προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς
τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και
οδηγίες για κάθε μελλοντική χρήση.

ЕЙДЙКЕУ ХРПДЕЙОЕЙУ БУЦБЛЕЙБУ

ЦпсЬфе щфпбурЯдет. З ерЯдсбуз ипсэвпх мрпсеЯ нб

рспкблЭуей брюлейб бкпЮт.

ЧсзуймпрпйеЯфе ме фз ухукехЮ фйт рспмзиехьменет
рсьуиефет чейсплбвЭт. З брюлейб елЭгчпх мрпсеЯ нб

пдзгЮуей уе фсбхмбфйумь.

Να πιάνετε τη συσκευή στις μονωμένες χειρολαβές
όταν εκτελείτε εργασίες κατά τις οποίες τα κοπτικά
εργαλεία θα μπορούσαν να πέσουν επάνω σε κρυμμένα
καλώδια ρεύματος ή στο δικό της καλώδιο. Η επαφή του

πριονόδισκου με μια υπό τάση ευρισκόμενη ηλεκτρική
γραμμή θέτει επίσης και τα μεταλλικά τμήματα του
μηχανήματος υπό τάση κι έτσι μπορεί να οδηγήσει σε
ηλεκτροπληξία.

Пй рсЯжет уфпхт еощфесйкпэт чюспхт рсЭрей нб еЯнбй
еопрлйумЭнет ме мйкспбхфьмбфпхт дйбкьрфет рспуфбуЯбт.
Бхфь брбйфеЯ п учефйкьт кбнпнйумьт брь фзн злекфсйкЮ убт
егкбфЬуфбуз. РспуЭофе рбсбкблю бхфь фп узмеЯп кбфЬ фз
чсЮуз фзт ухукехЮт мбт.

Уфйт есгбуЯет ме фз мзчбнЮ цпсЬфе рЬнфпфе рспуфбфехфйкЬ
гхблйЬ. УхнЯуфбнфбй фб рспуфбфехфйкЬ гЬнфйб, фб уфбиесЬ
кбй бнфйплйуизфйкЬ рбрпэфуйб кбй з рпдйЬ.

Фб гсЭжйб Ю фб уклЮисет ден ерйфсЭрефбй нб
брпмбксэнпнфбй ме кйнпэменз фз мзчбнЮ.

Рсйн брь кЬие есгбуЯб уфз мзчбнЮ фсбвЬфе фп цйт брь фзн
рсЯжб.

УхндЭефе фз мзчбнЮ уфзн рсЯжб мьнп, ецьупн всЯукефбй
бренесгпрпйзмЭнз.

КсбфЬфе фп кблюдйп уэндеузт рЬнфпфе мбксйЬ брь фзн
ресйпчЮ дсЬузт фзт мзчбнЮт. РеснЬфе фп кблюдйп рЬнфпфе
рЯущ брь фз мзчбнЮ.

КбфЬ фйт есгбуЯет ме дйбмбнфпкпсюнет бренесгпрпйеЯфе
фпн кспхуфйкь мзчбнйумь.

КбфЬ фйт есгбуЯет уфпн фпЯчп, уфзн пспцЮ Ю уфп дЬредп
рспуЭчефе гйб фхчьн злекфсйкЬ кблюдйб кбй гйб ущлЮнет
бесЯпх кбй неспэ.

Η σκόνη που δημιουργείται κατά την εργασία είναι συχνά
επιβλαβής για την υγεία και δεν επιτρέπεται να έλθει στο
σώμα. Να φοράτε κατάλληλη μάσκα προστασίας από
σκόνη.

ЧСЗУЗ УХМЦЩНБ МЕ ФП УКПРП РСППСЙУМПХ

Фп ресйуфспцйкь рйуфплЭфп мрпсеЯ нб чсзуймпрпйзиеЯ
генйкЬ гйб кспхуфйкь фсэрзмб кбй кблЭмйумб уе рефсюмбфб
кбй гйб фсэрзмб уе оэлп, мЭфбллп кбй рлбуфйкь.

БхфЮ з ухукехЮ ерйфсЭрефбй нб чсзуймпрпйзиеЯ мьнп
уэмцщнб ме фпн бнбцесьменп укпрь рсппсйумпэ.

ДЗЛЩУЗ РЙУФПФЗФБУ ЕК

Дзлюнпхме ме брпклейуфйкЮ мбт ехиэнз, ьфй бхфь фп рспъьн
бнфбрпксЯнефбй уфб бкьлпхиб рсьфхрб Ю Эггсбцб
фхрпрпЯзузт. EN 60745, EN 55014-1, EN 55014-2, EN
61000-3-2, EN 61000-3-3, уэмцщнб ме фйт дйбфЬоейт фщн
пдзгйюн 98/37/ЕК, 2004/108/ЕК

Winnenden, 2009-01-08

УХНДЕУЗ УФП ЗЛЕКФСЙКП ДЙКФХП

УхндЭефе мьнп уе мпнпцбуйкь енбллбууьменп сеэмб кбй
мьнп уе фЬуз дйкфэпх ьрщт бнбцЭсефбй уфзн рйнбкЯдб
фечнйкюн чбсбкфзсйуфйкюн. З уэндеуз еЯнбй ерЯузт ецйкфЮ
уе рсЯжет чщсЯт рспуфбуЯб ербцЮт, дйьфй хрЬсчей мйб дпмЮ
фзт кбфзгпсЯбт рспуфбуЯбт II.

УХНФЗСЗУЗ

ДйбфзсеЯфе рЬнфпфе фйт учйумЭт еобесйумпэ уфз мзчбнЮ
кбибсЭт.

Уе ресЯрфщуз рпх пй шЮкфсет (кбсвпхнЬкйб) еЯнбй
цибсмЭнет, ерйрлЭпн фзт бллбгЮт фщн шзкфсюн, рсЭрейнб
екфелеуфеЯ кбй Энб уЭсвйт у‘ Энб ухнесгеЯп уЭсвйт. Бхфь
мегблюней фз дйЬскейб жщЮт фзт мзчбнЮт кбй еггхЬфбй мйб
ухнечЮ ефпймьфзфб гйб лейфпхсгЯб.

ЧсзуймпрпйеЯфе мьнп еобсфЮмбфб кбй бнфбллбкфйкЬ фзт
AEG. БнбиЭуефе фзн бллбгЮ фщн еобсфзмЬфщн, фщн прпЯщн
з бнфйкбфЬуфбуз ден Эчей ресйгсбцеЯ, у‘ Энб кЭнфсп уЭсвйт
фзт AEG (рспуЭофе фп егчейсЯдйп Еггэзуз/Дйехиэнуейт
еохрзсЭфзузт релбфюн).

¼фбн чсейЬжефбй, мрпсеЯфе нб жзфЮуефе Энб учЭдйп
ухнбсмпльгзузт фзт ухукехЮт, дЯнпнфбт фпн фэрп фзт
мзчбнЮт кбй фп декбшЮцйп бсйимь уфзн рйнбкЯдб йучэпт,
брь фп кЭнфсп уЭсвйт Ю брехиеЯбт брь фз цЯсмб AEG
Elektrowerkzeuge, Max-Eyth-StraЯe 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Μην πετάτε τα ηλεκτρικά εργαλεία στον
κάδο οικιακών απορριµµάτων! Σύµφωνα µε
την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί
ηλεκτρικών και ηλεκτρονικών συσκευών και
την ενσωµάτωσή της στο εθνικό δίκαιο, τα
ηλεκτρικά εργαλεία πρέπει να συλλέγονται
ξεχωριστά και να πιστρέφονται για
ανακύκλωση µε τρόπο φιλικό προς το
περιβάλλον.

40 41

ÅËËÇNÉÊÁ ÅËËÇNÉÊÁ

TEKNIK VERILER

Giriş gücü ................................................................................

Çıkış gücü ................................................................................

Boştaki devir sayısı ..................................................................

Yükteki maksimum devir sayısı ................................................

Yükteki maksimum darbe sayısı ..............................................

Tek darbe enerjisi .....................................................................

Delme çapı beton ....................................................................

Delme çapı çelikte ...................................................................

Delme çapı tahta .....................................................................

Tuğla ve kireçli kum taşında hafif kaya ucu ile .........................

Germe boynu çapı ...................................................................

Ağırlığı, şebeke kablosuz .........................................................

Değerlendirilin tipik ivme: ........................................................

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şu değerdedir:

Ses basıncı seviyesi (K = 3 dB(A)) .........................................

Akustik kapasite seviyesi (K = 3 dB(A)) .................................

Ölçüm değerleri EN 60 745‘e göre belirlenmektedir.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SEMBOLLER

Lütfen aleti çalıştırmadan önce
kullanma kılavuzunu dikkatli

biçimde okuyun.

Aletin kendinde bir çalışma yapmadan önce
fişi prizden çekin.

Aksesuar - Teslimat kapsamında değildir,
önerilen tamamlamalar aksesuar
programında.

UYARI! Güvenlikle ilgili bütün açıklamaları,
talimatları ve ilişikteki broşürde yazılı bulunan hususları
okuyunuz. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takirde elektrik çarpmalarına, yangınlara ve/veya
ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümleini ileride kullanmak
üzere saklayın.

GÜVENLIĞINIZ IÇIN TALIMATLAR

Koruyucu kulaklık kullanın. Çalışırken çıkan gürültü işitme
kayıplarına neden olabilir.

Aletle birlikte teslim edilen ek tutamakları kullanın. Aletin

kontrolden çıkması kazalara neden olabilir.

Kesme aletinin eğrilmiş elektrik kabloları veya kendi
kablosuna isabet eden çalışmalar yapılırken cihazı izole
edilmiş kollarından tutun. Elektrik akımı ileten kablolarla

temas edilecek olursa metal alet elemanlarına da gerilim
geçer ve bu da elektrik çarpmalarına neden olabilir.

Açık havadaki prizler hatalı akım koruma şalteri ile
donatılmış olmalıdır. Bu, elektrik tesisatınızdaki bir
zorunluluktur. Lütfen aletimizi kullanırken bu hususa dikkat
edin.

Aletle çalışırken daima koruyucu gözlük kullanın. Koruyucu
iş eldivenleri, sağlam ve kaymaz ayakkabılar ve iş önlüğü
kullanmanızı tavsiye ederiz.

Alet çalışır durumda iken talaş ve kırpıntıları temizlemeye
çalışmayın.

Aletin kendinde bir çalışma yapmadan önce fişi prizden
çekin.

Aleti sadece kapalı iken prize takın.
Bağlantı kablosunu aletten uzak tutun. Kablo daima aletin

arkasında olmalıdır ve toplanmamalıdır.
Kaya uçlarıyla çalışırken darbe mekanizmasını kapatın.
Duvar, tavan ve zeminde delik açarken elektrik kablolarına,

gaz ve su borularına dikkat edin.
Çalışma sırasında ortaya çkan toz genellikle sağlığa

zararlıdır ve bedeninize temas etmemelidir. Uygun bir
koruyucu toz maskesi kullanın

KULLANIM

Bu kırıcı-delici, taşta kırma; tahta, metal ve plastikte delme
işleri için çok yönlü kullanılabilir.

Bu alet sadece belirtiği gibi ve usulüne uygun olarak
kullanılabilir.

CE UYGUNLUK BEYANI

Tek sorumlu olarak bu ürünün 98/37/EG, 2004/108/EG
yönetmelik hükümleri uyarınca aşağıdaki normlara ve norm
dokümanlarına uygunluğunu beyan ederiz: EN 60745, EN
55014-1, EN 550142, EN 61000-3-2,
EN 61000-3-3.

Winnenden, 2009-01-08

ŞEBEKE BAĞLANTISI

Aleti sadece tek fazlı alternatif akıma ve tip etiketi üzerinde
belirtilen şebeke gerilimine bağlayın. yapısı Koruma sınıfı
II‘ye girdiğinden alet koruyucu kontaksız prize de
bağlanabilir.

BAKIM

Aletin havalandırma aralıklarını daima temiz tutun.
Önemli açıklama! Yıpranan kömür fırçalar bir müşteri

servisinde değiştirilmelidir. Bu sayede aletin kullanım ömrü
uzar ve alet daima çalışmaya hazır olur.

Sadece AEG aksesuarını ve yedek parçalarını kullanın.
Değiştirilmesi açıklanmamış olan parçaları bir AEG müşteri
servisinde değiştirin (Garanti broşürüne ve müşteri servisi
adreslerine dikkat edin).

Gerektiği takdirde aletin dağınık görünüş şeması, alet tipinin
ve tip etiketi üzerindeki on hanelik sayının bildirilmesi
koşuluyla müşteri servisinden veya doğrudan AEG
Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany adresinden istenebilir.

Rainer Kumpf

Manager Product Development

Elektrikli el aletlerini evdeki çöp kutusuna
atmayýnýz! Kullanýlmýs elektrikli aletleri,
elektrik ve elektronikli eski cihazlar
hakkýndaki 2002/96/EC Avrupa
yönergelerine göre ve bu yönergeler ulusal
hukuk kurallarýna göre uyarlanarak, ayrý
olarak toplanmalý ve çevre sartlarýna
uygun bir sekilde tekrar degerlendirmeye
gönderilmelidir.

42 43

TÜRKÇE

TÜRKÇE

TECHNICKÁ DATA

Jmenovitý příkon .....................................................................

Odběr ......................................................................................

Počet otáček při běhu naprázdno ...........................................

Počet otáček při zatížení max .................................................

Počet úderů max .....................................................................

Jednorázová energie ...............................................................

Vrtací ø v betonu .....................................................................

Vrtací ø v oceli .........................................................................

Vrtací ø v dřevě ........................................................................

Lehké vrtací korunky do cihel a pískovce ...............................

ø upínacího krčku ....................................................................

Hmotnost bez kabelu ..............................................................

Typická vážená hodnota vibrací na ruce ................................

Typická vážená

Hladina akustického tlaku (K = 3 dB(A)) ................................

Hladina akustického výkonu (K = 3 dB(A)) ............................

Naměřené hodnoty odpovídají EN 60 745

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLY

Před spuštěnám stroje si
pečlivě pročtěte návod k
používání.

Před zahájením veškerých prací na vrtacím
kladivu vytáhnout síťovou zástrčku ze
zásuvky.

Příslušenství není součástí dodávky, viz
program příslušenství.

VAROVÁNI! Seznamte se se všemi bezpečnostními
pokyny a sice i s pokyny v přiložené brožuře. Zanedbání

při dodržování varovných upozornění a pokynů mohou mít
za následek úder elektrickým proudem, požár a/nebo těžká
poranění.

Všechna varovná upozornění a pokyny do budoucna
uschovejte.

SPECIÁLNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ

Používejte chrániče sluchu. Působením hluku může dojít
k poškození sluchu.

Používejte doplňková madla dodávana s přístrojem.

Nedosta tečným držením by mohlo dojít ke zranění.

Při provádění prací, při kterých nástroj může narazit na
skryta elektrická vedení nebo na vlastní kabel, držte
přístroj za izolované přidržovací plošky. Kontakt

s vedením pod napětím přivádí napětí i na kovové díly stroje

a vede k elektrickému úderu.

Ve venkovním prostředí musí být zásuvky vybaveny
proudovým chráničem. Je to vyžadováno instalačním
předpisem pro toto el.zařízení. Dodržujte ho při používání
tohoto nářadí, prosím.

Při práci se strojem neustále nosit ochranné brýle.
Doporučuje se používat ochranné rukavice, pevnou
protiskluzovou obuv a zástěru.

Pokud stroj běží, nesmí být odstraňovány třísky nebo
odštěpky.

Před zahájením veškerých prací na stroji vytáhnout síťovou
zástrčku ze zásuvky.

Stroj zapínat do zásuvky pouze když je vypnutý.
Neustále dbát na to, aby byl kabel pro připojení k elektrické

síti mimo dosah stroje. Kabel vést vždy směrem dozadu od

stroje.

Při práci s diamantovou korukou vypněte příklep.
Při vrtání do zdi, stropu nebo podlahy dávat pozor na

elektrické kabely, plynová a vodovodní potrubí.

Prach vznikající při práci s tímto nářadím může být zdraví
škodlivý. Proto by neměl přijít do styku s tělem. Používejte
při práci vhodnou ochranou masku.

OBLAST VYUŽITÍ

Vrtací kladivo je univerzálně použitelné k vrtání s příklepem
a sekání do kamene a vrtání do dřeva, kovu a plastu.

Toto zařízení lze používat jen pro uvedený účel.

CE-PROHLÁŠENÍ O SHODĚ

Se vší zodpovědností prohlašujeme, že tento výrobek
odpovídá následujícím normám a normativním
dokumentům: EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, v souladu se směrnicemi
EHS č. 98/37/EG, 2004/108/EG

Winnenden, 2009-01-08

PŘIPOJENÍ NA SÍT

Připojit pouze do jednofázové střídavé sítě o napětí
uvedeném na štítku. Lze připojit i do zásuvky bez
ochranného kontaktu neboť spotřebič je třídy II.

ÚDRŽBA

Větrací štěrbiny nářadí udržujeme stále čisté.
Při obroušení uhlíků je nutná jejich výměna v odborném

servisu. Zaručuje to i prodloužení životnosti stroje a jeho
spolehlivost v provozu.

Používejte výhradně příslušenství a náhr.díly AEG. Díly
jejichž výměna nebyla popsána nechte vyměnit v
autorizovaném servisu AEG ( Dbejte pokynů uvedených v
záručním listě.)

Při potřebě podrobného rozkresu konstrukce, oslovte
informací o typu a desetimístném objednacím čísle přímo
servis a nebo výrobce, AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany

Rainer Kumpf

Manager Product Development

Elektrické náradí nevyhazujte do
komunálního odpadu! Podle evropské
smernice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými

zarízeními a odpovídajících ustanovení
právních predpisu jednotlivých zemí se

použitá elektrická náradí musí sbírat

oddelene od ostatního odpadu a podrobit

ekologicky šetrnému recyklování.

44 45

ČESKY ČESKY

TECHNICKÉ ÚDAJE

Menovitý príkon .......................................................................

Výkon.......................................................................................

Otáčky naprázdno ...................................................................

Max. otáčky pri záťaži ..............................................................

Max. počet úderov pri záťaži ...................................................

Energia jedného úderu ............................................................

Priemer vrtu do betónu ............................................................

Priemer vrtu do ocele ..............................................................

Priemer vrtu do dreva ..............................................................

Vŕtacia korunka na ľahké vŕtanie do tehly a vápencového pieskovca .

Priemer upínacieho hrdla ........................................................

Hmotnosť bez sieťového kábla ................................................

Normovaná hodnota zrýchlenia v oblasti ruka-rameno. ..........

Normovaná A-hodnota hladiny zvuku.

Hladina akustického tlaku (K = 3 dB(A)) ...............................

Hladina akustického výkonu (K = 3 dB(A)) ............................

Namerané hodnoty určené v súlade s EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLY

Pred prvým použitím prístroja
si pozorne prečítajte návod na

obsluhu.

Pred každou prácou na stroji vytiahnuť
zástrčku zo zásuvky.

Príslušenstvo - nie je súčasťou štandardnej
výbavy, odporúčané doplnenie z programu
príslušenstva.

POZOR! Zoznámte sa so všetkými bezpečnostnými

pokynmi a síce aj s pokynmi v priloženej brožúre.

Zanedbanie dodržiavania Výstražných upozornení a
pokynov uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť požiar a/
alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny
starostlivo uschovajte na budúce použitie.

ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY

Používajte ochranu sluchu. Pôsobenie hluku môže

spôsobiť stratu sluchu.

Používajte prídavné rukoväte dodané spolu s
prístrojom. Strata kontroly nad strojom môže viesť k

zraneniu.

Pri realizovaní prác, pri ktorých nástroj môže naraziť na
skryté elektrické vedenia alebo na vlastný kábel, držte
prístroj za izolované pridržovacie plôšky. Kontakt

s vedením, ktoré je pod napätím, spôsobí, že aj kovové
súčiastky náradia sa dostanú pod napätie, čo má za

následok zásah elektrickým prúdom.

Zásuvky vo vonkajšom prostredí musia byť vybavené
ochranným spínačom proti prudovým nárazom. Toto je
inštalačný predpis na Vaše elektrické zariadenie. Venujte
prosím tomuto pozornosť pri použivaní nášho prístroja.

Pri práci so strojom vždy noste ochranné okuliare.
Odporúčame ochranné rukavice, pevnú protišmykovú obuv

a zásteru.

Triesky alebo úlomky sa nesmú odstraňovať za chodu

stroja.

Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky.

Len vypnutý stroj pripájajte do zásuvky.

Pripojovací kábel držte mimo pracovnej oblasti stroja. Kábel
smerujte vždy smerom dozadu od stroja.

Pri práci s diamantovými vŕtacími korunkami príklep vypnite.

Pri práci v stene, strope alebo v podlahe dávajte pozor na
elektrické káble, plynové a vodovodné potrubia.

Prach vznikajúci pri práci môže byť škodlivý zdraviu. Pri
práci nosiť vhodnú ochrannú masku, aby sa nedostal do
ľudského organizmu.

POUŽITIE PODĽA PREDPISOV

Vŕtacie kladivo je univerzálne použiteľné na príklepové
vŕtanie a osekávanie kameňa a na vŕtanie do dreva, kovu a

plastu.

Tento prístroj sa smie použivať len v súlade s uvedenými

predpismi.

CE - VYHLÁSENIE KONFORMITY

Vyhlasujeme v našej výhradnej zodpovednosti, že tento

produkt zodpovedá nasledovným normám alebo
normatívnym dokumentom. EN 60745, EN 55014-1, EN

55014-2, EN 61000-3-2, EN 61000-3-3, podľa predpisov

smerníc 98/37/EG, 2004/108/EG.

Winnenden, 2009-01-08

SIEŤOVÁ PRÍPOJKA

Pripájať len na jednofázový striedavý prúd a na sieťové
napätie uvedené na štítku. Pripojenie je možné aj do
zásuviek bez ochranného kontaktu, pretože ide o
konštrukciu ochrannej triedy II.

ÚDRZBA

Vetracie otvory udržovať stale v čistote.
Pri opotrebovaných uhlíkových kefách by sa mala vykonať

okrem výmeny uhlíkových kief v zákaznickom centre aj

prehliadka prístroja. Toto predlžuje životnosť prístroja a
zaručuje stálu funkčnosť.

Použivať len AEG príslušenstvo a náhradné diely. Súčiastky
bez návodu na výmenu treba dat vymeniť v jednom z AEG
zákazníckych centier (viď brožúru Záruka/Adresy

zákazníckych centier).

Pri udani typu stroja a desaťmiestneho čísla
nachádzajúceho sa na štítku dá sa v prípade potreby
vyžiadat explozívna schéma prístroja od Vášho

zákazníckeho centra alebo priamo v AEG
Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Elektrické náradie nevyhadzujte do
komunálneho odpadu! Podla európskej
smernice 2002/96/EG o nakladaní s

použitými elektrickými a elektronickými

zariadeniami a zodpovedajúcich ustanovení
právnych predpisov jednotlivých krajín sa

použité elektrické náradie musí zbierat

oddelene od ostatného odpadu a podrobit

ekologicky šetrnej recyklácii.

46 47

SLOVENSKY SLOVENSKY

DANE TECHNICZNE

Znamionowa moc wyjściowa ..................................................

Moc wyjściowa ........................................................................

Prędkość obrotowa bez obciążenia ........................................

Maksymalna prędkość obrotowa przy obciążeniu ..................

Częstotliwość uderzeń przy obciążeniu maks. .......................

Energia pojedynczego udaru ...................................................

Średnica otworów w betonie ...................................................

Średnica otworów w stali ........................................................

Średnica otworów w drewnie ..................................................

Koronka wiertnicza lekka do cegieł, cegieł wapienno-krzemowych

Tuleja rozprężna-ø ...................................................................

Ciężar bez kabla ......................................................................

Typowe przyspieszenie w obrębie ręka-ramię ........................

Typowy poziom ciśnienia akustycznego mierzony wg. krzywej A:

Poziom ciśnienia akustycznego (K = 3 dB(A)) .......................

Poziom natężenia dźwięku (K = 3 dB(A)) ...............................

Zmierzone wartości odpowiadają normie EN 60 745

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SYMBOLE

Przed uruchomieniem

elektronarzędzia zapoznać się
uważnie z treścią instrukcji.

Przed przystąpieniem do jakichkolwiek
prac przy narzędziu należy wyjąć wtyczkę z
kontaktu.

Akcesoria - nie występują w dostawie,
zalecane uzupełnienie z programu
akcesoriów.

OSTRZEŻENIE! Prosimy o przeczytanie wskazówek
bezpieczeństwa i zaleceń, również tych, które zawarte
są w załączonej broszurze. Błędy w przestrzeganiu

poniższych wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.

SPECJALNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

Stosować środki ochrony słuchu! Narażenie na hałas
może spowodować utratę słuchu.

Stosować uchwyty pomocnicze dostarczone z
narzędziem. Utrata kontroli może spowodować obrażenia.

Trzymaj urządzenie za izolowane powierzchnie chwytne
gdy wykonujesz roboty, w trakcie których narzędzie
skrawające może natrać na ukryte przewody prądowe
lub na własny kabel. Kontakt z przewodami pod napięciem

wprowadza również metalowe części urządzenia pod
napięcie i prowadzi do porażenia prądem.

Urządzenia pracujące w wielu różnych miejscach, w tym
poza pomieszczeniami zamkniętymi, należy podłączać
poprzez ochronny wyłącznik udarowy.

Podczas pracy należy zawsze nosić okulary ochronne.
Zalecane jest także noszenie rękawic, mocnego, nie
ślizgającego się obuwia oraz ubrania roboczego.

Podczas pracy elektronarzędzia nie wolno usuwać trocin ani

drzazg.

Przed przystąpieniem do jakichkolwiek prac związanych z
elektronarzędziem należy wyjąć wtyczkę z gniazdka.

Elektronarzędzie można podłączać do gniazdka sieciowego
tylko wtedy, kiedy jest wyłączone.

Kabel zasilający nie może znajdować się w obszarze
roboczym elektronarzędzia. Powinien on się zawsze
znajdować się za operatorem.

W trybie pracy udarowej nie stosować koronek

diamentowych.

Podczas pracy przy ścianach, sutach i podłodze należy
uważać na kable elektryczne, przewody gazowe i
wodociągowe.

Kurz powstający przy pracy z tym elektronarzędziem może
być szkodliwy dla zdrowia, w związku z tym nie powinien
dotrzeć do ciała. Nosić odpowiednią maskę przeciwpyłową.

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Wiertarka z funkcją udaru przeznaczona jest do wiercenia,
dłutowania i wiercenia z funkcją udaru w drewnie, metalu i
tworzywach sztucznych.

Urządzenie to można użytkować wyłącznie zgodnie z
przeznaczeniem.

DEKLARACJA ZGODNOŚCI CE

Oświadczamy z pełną odpowiedzialnością, że produkt ten
odpowiada wymaganiom następujących norm i dokumentów

normatywnych: EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3 i jest zgodny z wymaganiami
dyrektyw: 98/37/EG, 2004/108/EG.

Winnenden, 2009-01-08

PODŁĄCZENIE DO SIECI

Podłączać tylko do źródła zasilania prądem zmiennym
jednofazowym i wyłącznie o napięciu podanym na tabliczce
znamionowej. Możliwe jest również podłączenie do
gniazdka bez uziemienia, ponieważ konstrukcja odpowiada
II klasie bezpieczeństwa.

GWARANCJA

Otwór wentylacyjny narzędzia należy zawsze utrzymywać w
czystości.

Wymiana zużytych szczotek węglowych powinna być
przeprowadzona w wyspecjalizowanym warsztacie
serwisowym. Wydłuża to okres eksploatacji urządzenia i
gwarantuje stałą gotować urządzenia do pracy.

Należy stosować wyłącznie akcesoria i części zamienne
AEG.“Wymianę tych części, których wymiana nie została
opisana, należy zlecić serwisowi AEG (dane zamieszczone
są w broszurze: Gwarancja / Adresy punktów serwisowych).

Na życzenie można otrzymać rysunek eksploryjny
elementów urządzenia. Należy przy tym podać typ
urządzenia i dziesięciocyfrowy numer umieszczony na
tabliczce znamionowej. Dane te należy podać albo w
lokalnym serwisie albo bezpośrednio do AEG
Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Nie wyrzucaj elektronarzedzi wraz z odpadami
z gospodarstwa domowego! Zgodnie z
Europejska Dyrektywa 2002/96/WE w sprawie
zuzytego sprzetu elektrotechnicznego i
elektronicznego oraz dostosowaniem jej do
prawa krajowego, zuzyte elektronarzedzia
nalezy posegregowac i zutylizowac w sposób
przyjazny dla srodowiska.

48 49

POLSKI POLSKI

MŰSZAKI ADATOK

Névleges teljesítményfelvétel ..................................................

Leadott teljesítmény ................................................................

Üresjárati fordulatszám ............................................................

Fordulatszám terhelés alatt max. ............................................

Ütésszám terhelés alatt max. ..................................................

Egyedi ütőenergia ....................................................................

Furat-ø betonba .......................................................................

Furat-ø acélba .........................................................................

Furat-ø fába .............................................................................

Fúrókorona téglába és mészkőbe ...........................................

Feszítőnyak-ø ..........................................................................

Súly hálózati kábel nélkül ........................................................

Szabvány szerint értékelt vibráció a kéz-kar tartományban ....

Szabvány szerinti A-értékelésű hangszint:

Hangnyomás szint (K = 3 dB(A)) ............................................

Hangteljesítmény szint (K = 3 dB(A)) .....................................

A közölt értékek megfelelnek az EN 60 745 szabványnak.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SZIMBÓLUMOK

Kérjük alaposan olvassa el a

tájékoztatót mielőtt a gépet

használja.

Bármilyen jellegű karbantartás vagy javítás
előtt a készüléket áramtalanítani kell.

Azokat a tartozékokat, amelyek gyárilag
nincsenek a készülékhez mellékelve, külön
lehet megrendelni.

FIGYELMEZTETÉS! Olvasson el minden biztonsági
útmutatást és utasítást, a mellékelt brosúrában
találhatókat is. A következőkben leírt előírások

betartásának elmulasztása áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg
ezeket az előírásokat.

KÜLÖNLEGES BIZTONSÁGI TUDNIVALÓK

Viseljen hallásvédőt. A zajhatás a hallás elvesztését
eredményezheti.

Használja a készülékkel együtt szállított
kézifoganytúkat. A készülék fölötti ellenőrzés elvesztése

sérüléseket okozhat.

A készüléket a szigetelt markolatfelületeket fogva tartsa,
ha olyan munkálatokat végez, melyeknél a
vágószerszám rejtett elektromos vezetékekbe vagy
saját vezetékébe ütközhet. Ha a berendezés egy

feszültség alatt álló vezetékhez ér, a berendezés fémrészei
szintén feszültség alá kerülhetnek és áramütéshez
vezethetnek.

Szabadban a dugaljat hibaáram-védőkapcsolóval kell

ellátni. Az elektromos készülékek üzembehelyezési

útmutatása ezt kötelezően előírja. Ügyeljen erre az

elektromos kéziszerszámok használatakor is.

Munkavégzés közben ajánlatos védőszemüveget viselni.
Védőkesztyű, zárt és csúszásmentes cipő, valamint
védőkötény használata szintén javasolt.

A munka közben keletkezett forgácsokat, szilkánkokat,
törmeléket, stb. csak a készülék teljes leállása után szabad

a munkaterületről eltávolítani.
Bármilyen jellegű karbantartás vagy javítás előtt a

készüléket áramtalanítani kell.
A készüléket csak kikapcsolt állapotban szabad ismét áram

alá helyezni.
Munka közben a hálózati csatlakozókábelt a sérülés

elkerülése érdekében a munkaterülettől, illetve a készüléktől

távol kell tartani.
Gyémánt fúrókorona használatakor kapcsolja ki az

ütőfunkciót.
Falban, födémben, aljzatban történő fúrásnál fokozottan

ügyelni kell az elektromos-, víz- és gázvezetékekre.

A munka során keletkező por gyakran egészségre káros,

ezért ne kerüljön a szervezetbe

Hordjon e célra alkalmas porvédőmaszkot.

RENDELTETÉSSZERŰ HASZNÁLAT

A fúrókalapács általánosan használható ütvefúráshoz,
kőzetekbe történő véséshez és fúráshoz fába, fémbe,
valamint műanyagba.

A készüléket kizárólagaz alábbiakban leírtaknak
megfelelően szabad használni.

CE-AZONOSSÁGI NYILATKOZAT

Teljes felelősségünk tudatában kijelentjük, hogy a termék
megfelel a következő szabványoknak vagy szabványossági
dokumentumoknak. EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, a 98/37/EG, 2004/108/EG
irányelvek határozataival egyetértésben.

Winnenden, 2009-01-08

HÁLÓZATI CSATLAKOZTATÁS

A készüléket csak egyfázisú váltóáramra és a
teljesítménytáblán megadott hálózati feszültségre
csatlakoztassa. A csatlakoztatás védőérintkező nélküli
dugaszolóaljzatokra is lehetséges, mivel a készülék
felépítése II védettségi osztályú.

KARBANTARTÁS

A készülék szellőzőnyílásait mindig tisztán kell tartani.
Az elhasználódott szénkeféket az illetékes márkaszervízzel

haladéktalanul kell kicseréltetni, így megnövelhető a
készülék élettartama és garantált a folyamatos
üzemkészség.

Ujavításhoz, karbantartáshoz kizárólag gyári alkatrészeket
és tartozékokat szabad használni. A készülék azon
részeinek cseréjét, amit a kezelési útmutató nem
engedélyez, kizárólag a javításra feljogosított márkaszervíz
végezheti. (Lásd a szervízlistát)

Szükség esetén a készülékek robbantott ábráját - a
készülék típusa és tízjegyű azonosító száma alapján - a
központi AEG márkaszervíztől (MOLKOM Kft 1037
Budapest, Kunigunda útja 66-68) vagy közvetlenül a
gyártótól (AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany) lehet kérni.

Rainer Kumpf

Manager Product Development

Az elektromos kéziszerszámokat ne dobja
a háztartási szemétbe! A használt villamos
és elektronikai készülékekrol szóló
2002/96/EK irányelv és annak a nemzeti
jogba való átültetése szerint az elhasznált
elektromos kéziszerszámokat külön kell
gyujteni, és környezetbarát módon újra kell
hasznosítani.

50 51

MAGYAR

MAGYAR

TEHNIČNI PODATKI

Nazivna sprejemna moč ..........................................................

Oddajna zmogljivost ................................................................

Število vrtljajev v prostem teku ................................................

Število vrtljajev pri obremenitvi maks. .....................................

bremensko število udarcev maks. ...........................................

Energija posameznega udarca ................................................

Vrtalni ø v betonu ....................................................................

Vrtalni ø v jeklu ........................................................................

Vrtalni ø v lesu .........................................................................

Lahka vrtalna krona v opeki in apnenem peščencu ...............

Vpenjalni vrat ø........................................................................

Teža brez omrežnega kabla ....................................................

Tipični ugotovljeni pospešek na področju dlani/rok ................

Tipično A ocenjeni nivo jakosti zvoka:

Nivo zvočnega tlaka (K = 3 dB(A)) .........................................

Višina zvočnega tlaka (K = 3 dB(A)) ......................................

Vrednosti merjenja ugotovljene ustrezno z EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SIMBOLI

Prosimo, da pred uporabo
pozorno preberete to navodilo
za uporabo.

Pred vsemi deli na stroju izvlecite vtikač iz
vtičnice.

Oprema – ni vsebovana v obsegu dobave,

priporočeno dopolnilo iz programa opreme.

OPOZORILO! Preberite vsa varnostna opozorila in

navodila, tudi tista v priloženi brošuri. Napake zaradi

neupoštevanja spodaj navedenih opozoril in napotil lahko
povzročijo električni udar, požar in/ali težke telesne
poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v

prihodnje še potrebovali.

SPECIALNI VARNOSTNI NAPOTKI

Nosite zaščito za sluh. Razvijanje hrupa lahko povzroči

izgubo sluha.

Uporabite dodatne ročaje, ki so dobavljeni skupaj z
napravo. Izguba kontrole lahko povzroči poškodbe.

Kadar izvajate dela pri katerih lahko orodje zadane
prikrito električno napeljavo ali lasten vodnik, je
napravo potrebno držati za izolirane prijemalne
površine. Stik z električnim vodnikom, ki je pod napetostjo,

povzroči napetost tudi v kovinskih delih naprave, kar ima za
posledico električni udar.

Vtičnice v zunanjem področju morajo biti opremljene z
zaščitnimi stikali za okvarni tok. To zahteva instalacijski
predpis za vašo električno napravo. Prosimo, da to pri
uporabi naše naprave upoštevate.

Pri delu s strojem vedno nosite zaščitna očala. Priporočamo
zaščitne rokavice, trdno obuvalo, varno proti drsenju ter

predpasnik.

Trske ali iveri se pri tekočem stroju ne smejo odstranjevati.
Pred vsemi deli na stroju izvlecite vtikač iz vtičnice.
Stroj priklopite na vtičnico samo v izklopljenem stanju.
Vedno pazite, da se priključni kabel ne približa področju

delovanja stroja. Kabel vedno vodite za strojem.
Pri delu z diamantnimi vrtalnimi kronami izklopite udarno

delovanje.

Pri delih na steni, stropu ali v tleh pazite na električne kable,

plinske in vodne napeljave.

Prah, ki nastaja pri delu, je pogosto zdravju škodljiv in naj ne

zaide v telo. Nosite ustrezno masko proti prahu.

UPORABA V SKLADU Z NAMEMBNOSTJO

Udarni vrtalnik je univerzalno uporaben za udarno vrtanje v
kamnu in za vrtanje v lesu, kovini ter umetni masi.

Ta naprava se sme uporabiti samo v skladu z
namembnostjo uporabiti samo za navede namene.

CE-IZJAVA O KONFORMNOSTI

Z lastno odgovornostjo izjavljamo, da je ta produkt skladen
z naslednjimi normami ali normativnimi dokumenti. EN
60745, EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3, v skladu z določili smernic 98/37/EG,

2004/108/EG.

Winnenden, 2009-01-08

OMREŽNI PRIKLJUČEK

Priključite samo na enofazni izmenični tok in samo na
omrežno napetost, ki je označena na tipski ploščici.
Priključitev je možna tudi na vtičnice brez zaščitnega
kontakta, ker obstaja nadgradnja zaščitnega razreda.

VZDRŽEVANJE

Pazite na to, da so prezračevalne reže stroja vedno čiste.
Pri obrabljenih oglenih krtačkah naj se dodatno z zamenjavo

oglenih krtačk izvede servisno vzdrževanje v delavnici
servisne službe. To podaljša življenjsko dobo stroja in

zagotavlja stalno pripravljenost za obratovanje.
Uporabljajte samo AEG pribor in nadomestne dele.

Poskrbite, da sestavne dele, katerih zamenjava ni opisana,

zamenjajo v AEG servisni službi (upoštevajte brošuro
Garancija/Naslovi servisnih služb).

Po potrebi se lahko pri vaši servisni službi ali direktno pri
AEG Elektrowerkzeuge naroči eksplozijska risba naprave ob
navedbi tipa stroja in desetmestne številke s tipske ploščice

AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Elektricnega orodja ne odstranjujte s

hišnimi odpadki! V skladu z Evropsko

direktivo 2002/96/EG o odpadni elektricni in
elektronski opremi in z njenim izvajanjem v
nacionalni zakonodaji je treba elektricna

orodja ob koncu njihove življenjske dobe

loceno zbirati in jih predati v postopek
okolju prijaznega recikliranja.

52 53

SLOVENSKO SLOVENSKO

TEHNIČKI PODACI

Snaga nominalnog prijema ......................................................

Predajni učinak ........................................................................

Broj okretaja praznog hoda .....................................................

Broj okretaja pod opterećenjem...............................................

Maksimalan broj udaraca pod opterećenjem...........................

Energija pojedinačnog udara ...................................................

Bušenje-ø u beton ...................................................................

Bušenje-ø u čelik .....................................................................

Bušenje-ø u drvo .....................................................................

Laka krunica za bušenje u opeku i silikatnu opeku .................

Stezno grlo-ø ...........................................................................

Težina bez mrežnog kabla .......................................................

Tipično ocjenjena ubrzanja na području ruke i šake. ...............

Tipičan A-ocjenjen nivo buke:

nivo pritiska zvuka (K = 3 dB(A)) ...........................................

nivo učinka zvuka (K = 3 dB(A)) ............................................

Mjerne vrijednosti utvrdjene odgovarajuće EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SIMBOLI

Molimo da pažljivo pročitate
uputu o upotrebi prije puštanja

u rad.

Prije svih radova na stroju utikač izvući iz
utičnice.

Oprema - u opsegu isporuke nije sadržana,
preporučena dopuna iz promgrama

opreme.

UPOZORENIE! Pročitajte sigurnosne upute i

uputnice, isto i one iz priložene brošure. Ako se ne bi

poštivale napomene o sigurnosti i upute to bi moglo
uzrokovati strujni udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za buduću
primjenu.

SPECIJALNE SIGURNOSNE UPUTE

Nosite zaštitu za sluh. Djelovanje buke može dovesti do

gubitka sluha.

Koristite dodatne drške koje su isporučene sa
aparatom. Gubitak kontrole može prouzročiti povrede.

Držite spravu na izoliranim držačkim površinama kada
izvodite radove kod kojih rezački alat može pogoditi
skrivene vodove struje ili osobni kabel. Kontaktom s

vodovima pod naponom, pod napon će se staviti i metalni
dijelovi uređaja, što može dovesti do električnog udara.

Utičnice na vanjskom području moraju biti opremljene
zaštitnim prekidačima za pogrešnu struju. To zahtjeva
instalacijski propis za električne uređaje. Molimo da ovo
poštujete prilikom upotrebe našeg aparata.

Kod radova sa strojem uvijek nositi zaštitne naočale.
Zaštitne rukavice, čvrste i protiv klizanja sigurne cipele kao i
pregača se preporučuju.

Piljevina ili iverje se za vrijeme rada stroja ne smiju
odstranjivati.

Prije radova na stroju izvući utikač iz utičnice.
Samo isključeni stroj priključiti na utičnicu.
Priključni kabel uvijek držati udaljenim sa područja

djelovanja. Kabel uvije voditi od stroja prema nazad.

Kod radova sa dijamatnim krunicama za bušenje isključiti

udarni mehanizam.

Kod radova na zidu, stropu ili podu paziti na električne

kablove kao i vodove plina i vode.

Prašina koja nastaje prilikom rada je često nezdrava i ne bi
smijela dospijeti u tijelo. Nositi prikladnu zaštitnu masku
protiv prašine.

PROPISNA UPOTREBA

Bušeći čekić je univerzalno upotrebljiv za čekićno bušenje u
kamenu i bušenje drva, metala i plastike.

Ovaj aparat se smije upotrijebiti samo u određene svrhe kao
što je navedeno.

CE-IZJAVA KONFORMNOSTI

Izjavljujemo na osobnu odgovornost, da se ovaj proizvod

slaže sa slijedećim normama ili normativnim dokumentima.

EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN
61000-3-3, po odredbama smjernica 98/37/EG, 2004/108/
EG.

Winnenden, 2009-01-08

PRIKLJUČAK NA MREžU

Priključiti samo na jednofaznu naizmjeničnu struju i samo na
napon struje, naveden na pločici snage. Priključak je moguć
i na utičnice bez zaštitnog kontakta, jer postoji dogradnja
zaštitne klase II.

ODRŽAVANJE

Proreze za prozračivanje stroja uvijek držati čistima.
Kod istrošenih ugljenih četkica bi se uz zamjenu ugljenih

četkica trebao dodatno sprovesti servis u nekoj servisnoj
radionici. To povećava vijek trajanja stroja i jamči stalnu

spremnost pogona.
Primijeniti samo AEG opremu i rezervne dijelove. Sastavne

dijelove, čija zamjena nije opisana, dati zamijeniti kod jedne
od AEG servisnih službi (poštivati brošuru Garancija/Adrese

servisa).

Po potrebi se može zatražiti crtež eksplozije aparata uz

davanje podataka o tipu stroja i desetoznamenkastog broja

na pločici snage kod Vaše servisne službe ili direktno kod

AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Elektricne alate ne odlažite u kucne

otpatke! Prema Europskoj direktivi 2002/96/
EG o starim elektricnim i elektronickim
strojevima i preuzimanju u nacionalno

pravo moraju se istrošeni elektricni alati

sakupljati odvojeno i odvesti u pogon za

reciklažu.

54 55

HRVATSKIHRVATSKI HRVATSKI

TEHNISKIE DATI

Nominālā atdotā jauda.............................................................

Cietkoks ...................................................................................

Apgriezieni tukšgaitā ...............................................................

maks. apgriezienu skaits ar slodzi ...........................................

maks. sitienu biežums ar slodzi ...............................................

Atsevišķā sitiena enerģija ........................................................

Urbšanas diametrs betonā ......................................................

Urbšanas diametrs tēraudā .....................................................

Urbšanas diametrs kokā ..........................................................

Vieglais kroņurbis ķieģeļiem un kaļķsmilšakmenim .................

Kakla diametrs .........................................................................

Svars bez tīkla kabeļa .............................................................

Tipiski novērtēts plaukstas un rokas paātrinājums ..................

Tipiskais pēc A vērtētais trokšņa līmenis

trokšņa spiediena līmenis (K = 3 dB(A)) .................................

trokšņa jaudas līmenis (K = 3 dB(A)) .....................................

Vērtības, kas noteiktas saskaņā ar EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SIMBOLI

Pirms sākt lietot instrumentu,
lūdzu, izlasiet lietošanas
pamācību.

Pirms veicat jebkādas darbības attiecībā uz
mašīnas apkopi, atvienojiet kontaktdakšu

no kontaktligzdas.

Piederumi - standartaprīkojumā neietvertās,
bet ieteicamās papildus komplektācijas
detaļas no piederumu programmas.

UZMANĪBU! Izlasiet visu drošības instrukciju un

lietošanas pamācību klāt pievienotajā bukletā. Šeit

sniegto drošības noteikumu un norādījumu neievērošana
var izraisīt aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai
izmantošanai.

SPECIĀLIE DROŠĪBAS NOTEIKUMI

Nēsājiet ausu aizsargus. Trokšņa iedarbības rezultātā var

rasties dzirdes traucējumi.

Lietojiet instrumentam pievienotos papildus rokturus.

Zaudējot kontroli, var gūt ievainojumus.

Lerīci turiet aiz izolētiem rokturiem, ja veicat darbus,
kuros griešanas darbiem izmantojamais instruments
var skart paslēptus elektrovadus vai pats savu kabeli.

As menim saskaroties ar vadiem, kuriem tiek pievadîts fâzes
spriegums, ðis spriegums nonâk arî uz instrumenta korpusa
strâvu vadoðajâm daïâm un var izraisît elektrisko triecienu.

Kontaktligzdām, kas atrodas ārpus telpām jābūt aprīkotām
ar automātiskiem drošinātājslēdžiem, kas nostrādā, ja
strāvas plūsmā radušies bojājumi. To pieprasa jūsu
elektroiekārtas instalācijas noteikumi. Lūdzu, to ņemt vārā,
izmantojot mūsu instrumentus.

Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. Tiek
ieteikts nēsāt arī aizsargcimdus, slēgtus, neslīdošus apavus
un priekšautu.

Skaidas un atlūzas nedrīkst ņemt ārā, kamēr mašīna

darbojas.

Pirms jebkādiem darbiem, kas attiecas uz mašīnas apkopi,
mašīnu noteikti vajag atvienot no kontaktligzdas.

Mašīnu pievienot kontaktligzdai tikai izslēgtā stāvoklī.
Pievienojuma kabeli vienmēr turēt atstatus no mašīnas

darbības lauka. Kabelim vienmēr jāatrodas aiz mašīnas.
Strādājot ar dimanta kroņurbi, vajag izslēgt perforācijas

darbību.
Veicot darbus sienu, griestu un grīdas apvidū, vajag

uzmanīties, lai nesabojātu elektriskos, gāzes un ūdens

vadus.

Putekļi, kas rodas darba gaitā, bieži ir kaitīgi veselībai un
tiem nevajadzētu nokļūt organismā. Jānēsā piemērota
maska, kas pasargā no putekļiem.

NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS

Atskaldāmais āmurs ir universāli izmantojams akmens
skaldīšanai un koka, metāla un plastmasas urbšanai.

Šo instrumentu drīkst izmantot tikai saskaņā ar minētajiem
lietošanas noteikumiem.

ATBILSTĪBA CE NORMĀM

Ar šo apliecinām, ka esam atbildīgi par to, lai šis produkts
atbilstu sekojošām normām vai normatīvajiem

dokumentiem: EN 60745, EN 55014-1, EN 55014-2,

EN 61000-3-2, EN 61000-3-3, saskaņā ar direktīvu 98/37/

EG, 2004/108/EG noteikumiem.

Winnenden, 2009-01-08

TĪKLA PIESLĒGUMS

Pieslēgt tikai vienpola maiņstrāvas tīklam un tikai
spriegumam, kas norādīts uz jaudas paneļa. Pieslēgums
iespējams arī kontaktligzdām bez aizsargkontaktiem, jo runa
ir par uzbūvi, kas atbilst II. aizsargklasei.

APKOPE

Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres.
Ja ir nolietojušās elektromotora oglītes, papildus to

nomaiņai būtu jāveic instrumenta apskate sevisa darbnīcā.
Tas pagarinās mašīnas kalpošanas ilgumu un garantēs tās
pastāvīgu darbspēju..

Izmantojiet tikai rmu AEG piederumus un rmas rezerves
daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav
aprakstīta, kādā no rmu AEG klientu apkalpošanas
servisiem. (Skat. brošūru “Garantija/klientu apkalpošanas

serviss”.)

Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie
rmas AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany, var pieprasīt instrumenta
eksplozijas zīmējumu, šim nolūkam jāuzrāda mašīnas tips
un desmitvietīgais numurs, kas norādīts uz jaudas paneļa.

Rainer Kumpf

Manager Product Development

Neizmetiet elektroiekartas sadzives
atkritumos! Saskana ar Eiropas Direktivu
2002/96/EG par lietotajam lektroiekartam,

elektronikas iekartam un tas ieklaušanu
valsts likumdošana lietotas ektroiekartas ir
jasavac atseviški un janogada otrreizejai

parstradei videi draudziga veida.

56 57

LATVISKI LATVISKI

TECHNINIAI DUOMENYS

Vardinė imamoji galia ..............................................................

Išėjimo galia.............................................................................

Sūkių skaičius laisva eiga ........................................................

Sūkių skaičius su apkrova maks..............................................

Maks. smūgių skaičius su apkrova ..........................................

Pavienio smūgio jėga ..............................................................

Gręžimo ø betone ....................................................................

Gręžimo ø pliene .....................................................................

Gręžimo ø medienoje ..............................................................

Lengvo gręžimo antgalis degtose ir silikatinėse plytose ..........

Įveržimo ašies ø ......................................................................

Svoris be maitinimo laido.........................................................

Būdingas įvertintas plaštakos – rankos pagreitis.....................

Būdingas garso lygis, koreguotas pagal A dažnio charakteristiką:

Garso slėgio lygis (K = 3 dB(A)) .............................................

Garso galios lygis (K = 3 dB(A)) .............................................

Vertės matuotos pagal EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SIMBOLIAI

Prieš pradėdami dirbti su
prietaisu, atidžiai perskaitykite
jo naudojimo instrukciją.

Prieš atlikdami bet kokius darbus įrenginyje,
ištraukite kištuką iš lizdo.

Priedas – neįeina į tiekimo komplektaciją,
rekomenduojamas papildymas iš priedų

asortimento.

DĖMESIO! Perskaitykite visas saugumo pastabas ir

nurodymus, esančius pridėtoje brošiūroje. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,
gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai
susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad
ir ateityje galėtumėte jais pasinaudoti.

YPATINGOS SAUGUMO NUORODOS

Nešiokite klausos apsaugos priemones. Triukšmo

poveikyje galima netekti klausos.

Naudokite į prietaiso komplektaciją įeinančias
papildomas rankenas. Nesuvaldžius prietaiso galima

susižeisti.

Dirbdami laikykite prietaisą už izoliuotų vietų, kuriose
pjovimo įrenginys pats galėtų liesti paslėptus laidus
arba savo paties laidą. Dël kontakto su laidininku, kuriuo

teka elektros srovë, metalinëse prietaiso dalyse atsiranda
átampa ir naudotojas gali gauti elek tros smûgá.

Lauke esantys el. lizdai turi būti su gedimo srovės
išjungikliais. Tai nurodyta Jūsų elektros įrenginio instaliacijos
taisyklėse. Atsižvelkite į tai, naudodami prietaisą.

Dirbdami su įrenginiu visada nešiokite apsauginius akinius.
Rekomenduotina nešioti apsaugines pirštines, tvirtus batus
neslidžiu padu bei prijuostę.

Draudžiama išiminėti drožles ar nuopjovas, įrenginiui

veikiant.

Prieš atlikdami bet kokius įrenginyje, ištraukite iš lizdo
kištuką.

Kištuką į lizdą įstatykite, tik kai įrenginys išjungtas.
Maitinimo kabelis turi nebūti įrenginio poveikio srityje. Kabelį

visada nuveskite iš galinės įrenginio pusės.
Dirbdami su deimantinėmis gręžimo galvutėmis,

smūgiavimo įtaisą išjunkite.
Dirbdami sienoje, lubose arba grindyse, atkreipkite dėmesį į

elektros laidus, dujų ir vandens vamzdžius.
Darbo metu susidarančios dulkės yra dažnai kenksmingos

sveikatai ir todėl turėtų nepatekti į organizmą. Dėvėti
tinkamą apsauginę kaukę nuo dulkių.

NAUDOJIMAS PAGAL PASKIRTĮ

Smūginį gręžtuvą galima universaliai naudoti smūginiam
gręžimui uolienoje ir gręžimui medienoje, metale ir plastike.

Šį prietaisą leidžiama naudoti tik pagal nurodytą paskirtį.

CE ATITIKTIES PAREIŠKIMAS

Mes atsakingai pareiškiame, kad šis gaminys atitinka tokias

normas arba normatyvinius dokumentus: EN 60745,
EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3,
pagal direktyvų 98/37/EB, 2004/108/EB reikalavimus.

Winnenden, 2009-01-08

ELEKTROS TINKLO JUNGTIS

Jungti tik prie vienfazės kintamos elektros srovės ir tik į
specikacijų lentelėje nurodytos įtampos elektros tinklą.
Konstrukcijos saugos klasė II, todėl galima jungti ir į lizdus

be apsauginio kontakto.

TECHNINIS APTARNAVIMAS

Įrenginio vėdinimo angos visada turi būti švarios.
Keičiant susidėvėjusius anglinius šepetėlius, be šepetėlių

keitimo aptarnavimo dirbtuvėse reikėtų atlikti techninį
prietaiso aptarnavimą. Tai prailgina įrenginio tarnavimo laiką
ir užtikrina nuolatinę parengtį darbui.

Naudokite tik AEG priedus ir atsargines dalis. Dalis, kurių
keitimas neaprašytas, leidžiama keisti tik AEG klientų
aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo
skyrių adresus brošiūroje).

Jei reikia, nurodant įrenginio tipą bei specikacijų lentelėje
esantį dešimtženklį numerį, iš klientų aptarnavimo skyriaus
arba tiesiai iš AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany, galima užsisakyti prietaiso
surinkimo brėžinius.

Rainer Kumpf

Manager Product Development

Neišmeskite elektros irengimu i buitinius
šiukšlynus! Pagal ES Direktyva 2002/96/EG

del naudotu irengimu, elektros irengimu ir ju
itraukimo i valstybinius istatymus naudotus
irengimus butina suringti atskirai ir

nugabenti antriniu žaliavu perdirbimui

aplinkai nekenksmingu budu.

58 59

LIETUVIŠKAI LIETUVIŠKAI

TEHNILISED ANDMED

Nimitarbimine...........................................................................

Väljundvõimsus .......................................................................

Pöörlemiskiirus tühijooksul ......................................................

Maks pöörlemiskiirus koormusega ..........................................

Löökide arv koormusega maks................................................

Üksiklöögi tugevus...................................................................

Puuri ø betoonis ......................................................................

Puurimisläbimõõt terases ........................................................

Puuri ø puidus .........................................................................

Kerg-kroonpuur tellistes ja silikaatkivides ................................

Kinnituskaela ø ........................................................................

Kaal ilma võrgujuhtmeta ..........................................................

Tüüpiliselt hinnatud kiirendus käelaba ja käsivarre piirkonnas

Tüüpilised A-ltriga hinnatud helitasemed:

Helirõhutase (K = 3 dB(A)) .....................................................

Helivõimsuse tase (K = 3 dB(A)) ............................................

Mõõteväärtused on kindlaks tehtud vastavalt normile EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SÜMBOLID

Palun lugege enne
käikulaskmist kasutamisjuhend
hoolikalt läbi.

Enne kõiki töid masina kallal tõmmake
pistik pistikupesast välja.

Tarvikud - ei kuulu tarne komplekti,
soovitatav täiendus on saadaval tarvikute
programmis.

TÄHELEPANU! Lugege kõik ohutusnõuanded ja

juhendid läbi, ka juures olevast brošüüris. Ohutusnõuete

ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks
kasutamiseks hoolikalt alles.

SPETSIAALSED TURVAJUHISED

Kandke kaitseks kõrvaklappe. Müra mõju võib kutsuda
esile kuulmise kaotuse.

Kasutage seadmega koos tarnitud lisakäepidemeid.
Kontrolli kaotamine võib põhjustada vigastusi.

Tööde puhul, kus lõikeseade võib minna vastu peidetud
elektrijuhtmeid või seadme enda toitejuhet, hoidke kinni
seadme isoleeritud käepidemetest. Kokku puude pinge all

oleva juhtmega võib seada seadme enda metallosad pinge
alla ja põhjustada elektrilöögi.

Välitingimustes asuvad pistikupesad peavad olema
varustatud rikkevoolukaitselülititega. Seda nõutakse Teie
elektriseadme installeerimiseeskirjas. Palun pidage sellest
meie seadme kasutamisel kinni.

Masinaga töötades kandke alati kaitseprille. Soovitatavad
on kaitsekindad, tugevad ja libisemiskindlad jalanõud ning
põll.

Puru ega pilpaid ei tohi eemaldada masina töötamise ajal.
Enne kõiki töid masina kallal tõmmake pistik pistikupesast

välja.
Masin peab pistikupessa ühendamisel olema alati

väljalülitatud seisundis.
Hoidke ühendusjuhe alati masina tööpiirkonnast eemal.

Vedage juhe alati masinast tahapoole.
Teemant-kroonpuuriga töötamisel lülitage löökmehhanism

välja.
Seina, lae või põranda tööde puhul pidage silmas

elektrijuhtmeid, gaasi- ja veetorusid.
Töö ajal tekkiv tolm on sageli tervistkahjustav ning ei tohiks

sattuda organismi. Kanda sobivat kaitsemaski.

KASUTAMINE VASTAVALT OTSTARBELE

Puurvasarat saab universaalselt rakendada kivimite
puurvasaraga töötlemiseks ning puidu, metalli ja plasti
puurimiseks.

Antud seadet tohib kasutada ainult vastavalt äranäidatud
otstarbele.

EÜ VASTAVUSAVALDUS

Me deklareerime ainuvastutajatena, et antud toode on
kooskõlas järgmiste normide või normdokumentidega: EN
60745, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3, vastavalt direktiivide 98/37/EÜ, 2004/108/EÜ
sätetele.

Winnenden, 2009-01-08

VÕRKU ÜHENDAMINE

Ühendage ainult ühefaasilise vahelduvvooluga ning ainult
andmesildil toodud võrgupingega. Ühendada on võimalik ka
kaitsekontaktita pistikupesadesse, kuna nende
konstruktsioon vastab kaitseklassile II.

HOOLDUS

Hoidke masina õhutuspilud alati puhtad.
Läbikulunud süsiharjade puhul tuleks

klienditeenindustöökojas lisaks süsiharjade vahetusele teha
ka hooldus. See pikendab masina eluiga ja tagab pideva
käitamisvalmiduse.

Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille
väljavahetamist pole kirjeldatud, laske välja vahetada AEG

klienditeeninduspunktis (vaadake brošüüri garantii /

klienditeeninduste aadressid).
Vajaduse korral võite tellida seadme läbilõikejoonise,

näidates ära masina tüübi ja andmesildil oleva
kümnekohalise numbri. Selleks pöörduge
klienditeeninduspunkti või otse: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Ärge käidelge kasutuskõlbmatuks
muutunud elektrilisi tööriistu koos
olmejäätmetega! Vastavalt Euroopa
Parlamendi ja nõukogu direktiivile 2002/96/
EÜ elektri- ja elektroonikaseadmete
jäätmete kohta ning direktiivi nõuete
kohaldamisele liikmesriikides tuleb
asutuskõlbmatuks muutunud elektrilised
tööriistad koguda eraldi ja
keskkonnasäästlikult korduskasutada või
ringlusse võtta.

60 61

EESTI EESTI

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальная выходная мощность (Bатт) ......................

Номинальная мощность.

Число оборотов без нагрузки (об/мин) .........................

Макс. скорость под нагрузкой ......................................

Количество ударов при максимальной нагрузке (макс.)
Сила одиночного удара

Производительность сверления в бетон .......................

Производительность сверления в cтали .......................

Производительность сверления в дереве .....................

Легкое сверление при помощи коронки в кирпиче и известняке

Диаметр горловины патрона .........................................

Вес без кабеля ......................................................................

Обычное повышенное ускорение составляет. ...............

Обычные уровни низкочастотного шума инструмента составляют:

Уровень звукового давления

Уровень звуковой мощности
Значения замерялись в соответствии со стандартом
EN 60 745.

ВÍÈМАÍÈÅ!

по безопасности и инструкциями, в том числе с
инструкциями, содержащимися в прилагающейся
брошюре.

указаний и инструкций по технике безопасности,
могут сталь причиной электрического поражения,
пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для
будущего использования.

РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Используйте наушники! Воздействие шума может

привести к потере слуха.

Используйте вспомогательные рукоятки,
поставляемые вместе с инструментом. Потеря

контроля может стать причиной травмы.

Если Вы выполняете работы, при которых режущий
инструмент может зацепить скрытую
электропроводку или собственный кабель,
инструмент следует держать за специально
предназначенные для этого изолированные
поверхности. Контакт c ведущими напряжение

проводами ставит металлические части прибора под
напряжение и ведет к поражению электротоком.

Электроприборы, используемые во многих различных
местах, в том числе на открытом воздухе, должны
подключаться через устройство, предотвращающее
резкое повышение напряжения.

При работе с инструментом всегда надевайте
защитные очки. Рекомендуется надевать перчатки,
прочные нескользящие ботинки и фартук.

Не убирайте опилки и обломки при включенном
инструменте.

Перед выполнением каких-либо работ по
обслуживанию инструмента всегда вынимайте вилку
из розетки.

Bставляйте вилку в розетку только при выключенном
инструменте.

Держите силовой провод вне рабочей зоны
инструмента. Bсегда прокладывайте кабель за
спиной.

Не используйте алмазные коронки в режиме
перфоратора.

При работе в стенах, потолках или полу следите за
тем, чтобы не повредить электрические кабели или
водопроводные трубы.

Пыль, возникающая при работе данным
инструментом, может нанести вред здоровью. Не
следует допускать её попадания в организм.
Надевайте противопылевой респиратор.

Упущения, допущенные при соблюдении

...............................................

.................................................

(K = 3 dB(A))
(K = 3 dB(A))

Ознакомьтесь со всеми указаниями

....................

....................

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

ÈÑÏÎЛÜÇÎВАÍÈÅ

Перфоратор может использоваться для ударного
сверления, вырубки в камне и простого сверления в
дереве, металле и пластике.

Не пользуйтесь данным инструментом способом,
отличным от указанного для нормального

применения.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Подсоединять только к однофазной сети переменного
тока с напряжением, соответствующим указанному на
инструменте. Электроинструмент имеет второй класс
защиты, что позволяет подключать его к розеткам
электропитания без заземляющего вывода.

ÄÅÊЛАÐАÖÈЯ Î ÑÎÎÒВÅÒÑÒВÈÈ ÑÒАÍÄАÐÒАМ EC

Мы заявляем что этот продукт соответствует
следующим стандартам: EN 60745, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3, в соответствии
с правилами 98/37/ЕС, 2004/108/ЕС.

Winnenden, 2009-01-08

ÎБÑЛÓÆÈВАÍÈÅ

Bентиляционные отверстия инструмента должны
всегда быть открытыми.

Очень важно! При износе угольных щеток, в
дополнение к замене щеток инструмент следует
проверить в сервисном центре. Это обеспечит долгий
срок эксплуатации а также постоянную готовность
инструмента к работе.

Пользуйтесь аксессуарами и запасными частями
только фирмы AEG. B случае возникновения
необходимости в замене, которая не была описана,
пожалуйста, обращайтесь на один из сервисных
центров (см. список наших гарантийных/сервисных
организаций).

При необходимости может быть заказан чертеж
инструмента с трехмерным изображением деталей.
Пожалуйста, укажите десятизначный номер и тип
инструмента и закажите чертеж у Bаших местных
агентов или непосредственно у

Max-Eyth-Straße 10, D-71364 Winnenden, Germany

Manager Product Development

-1

-1

-1

2

Rainer Kumpf

AEG Elektrowerkzeuge,

ÑÈМВÎЛÛ

Пожалуйста, внимательно
прочтите инструкцию по
использованию перед
началом любых операций с
инструментом.

Перед выполнением каких-либо работ
по обслуживанию инструмента всегда
вынимайте вилку из розетки.

Дополнитель - B стандартную
комплектацию не входит, поставляется
в качестве дополнительной
принадлежности.

Не выбрасывайте электроинструмент с
бытовыми отходами! Согласно
Европейской директиве 2002/96/ЕС по
отходам от электрического и
электронного оборудования и
соответствующим нормам национального
права вышедшие из употребления
электроинструменты подлежат сбору
отдельно для экологически безопасной
утилизации.

.

РУССКИЙ РУССКИЙ

62 63

ТЕХНИЧЕСКИ ДАННИ

Номинална консумирана мощност .......................................

Отдавана мощност ................................................................

Обороти на празен ход ..........................................................

Макс. обороти при натоварване ...........................................

Макс. брой на ударите при натоварване .............................

Енергия на отделен удар .......................................................

Диаметър на свредлото за бетон .........................................

Диаметър на свредлото за стомана .....................................

Диаметър на свредлото за дърво .........................................

Лека боркорона за обикновени и за силикатни тухли ........

Диаметър на отвора на патронника .....................................

Тегло без мрежов кабел ........................................................

Оценка за нормалното ускорение в областта на ръката. ...

Типични нива на звука в

Ниво на звукова мощност (K = 3 dB(A)) ..............................

Ниво на звукова мощност (K = 3 dB(A)) ..............................

Измерените стойности са получени съобразно EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

СИМВОЛИ

Преди пускане на уреда в
действие моля прочетете
внимателно инструкцията за
използване.

Преди всякакви работи по машината
извадете щепсела от контакта.

Аксесоари - Не се съдържат в обема на
доставката, препоръчвано допълнение
от програмата за аксесоари.

ВНИМАНИЕ! Прочетете указанията за безопасност

и съветите в приложената брошура.

на приведените по-долу указания може да доведе до
токов удар, пожар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

СПЕЦИАЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

Носете средство за защита на слуха. Въздействието

на шума може да предизвика загуба на слуха.

Използвайте доставените с уреда допълнителни
ръкохватки. Загубата на контрол може да доведе до

наранявания.

Дръжте уреда за изолираните ръкохватки, когато
извършвате работи, при които режещият инструмент
може да засегне скрити електроинсталационни
кабели или собствения си кабел. Контактът на

режещия инструмент с тоководещ проводник може да
предаде напрежението върху метални части на уреда и
да доведе до токов удар.

Контактите във външните участъци трябва да бъдат
оборудвани със защитни прекъсвачи за утечен ток. Това
изисква предписанието за инсталиране за
електрическата инсталация. Моля спазвайте това при
използване на Вашия уред.

При работа с машината винаги носете предпазни очила.
Препоръчват се също така предпазни ръкавици, здрави
и нехлъзгащи се обувки, както и престилка.

Стружки или отчупени парчета да не се отстраняват,
докато машина работи.

Преди каквито и да е работи по машината извадете
щепсела от контакта.

Свързвайте машината към контакта само в изключено
положение.

Свързващият кабел винаги да се държи извън работния
обсег на машината. Кабелът да се отвежда от машината
винаги назад.

При работи с диамантени боркорони изключете ударния
механизъм.

При работа в стени, тавани или подове внимавайте за
кабели, газопроводи и водопроводи.

Прахът, който се образува при работа, често е вреден за
здравето и не бива да попада в тялото. Да се носи
подходяща прахозащитна маска.

ИЗПОЛЗВАНЕ ПО ПРЕДНАЗНАЧЕНИЕ

Перфораторът е универсално приложим за
перфориране в камък и за пробиване в дърво, метал и
пластмаса.

Този уред може да се използва по предназначение само
както е посочено.

Неспазването

СЕ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Декларираме на собствена отговорност, че този продукт
съответства на следните стандарти или нормативни
документи: EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, съобразно предписанията
на директивите 98/37/EО, 2004/108/EО.

Winnenden, 2009-01-08

СВЪРЗВАНЕ КЪМ МРЕЖАТА

Да се свързва само към еднофазен променлив ток и
само към мрежово напрежение, посочено върху
заводската табелка. Възможно е и свързване към
контакт, който не е от тип “шуко”, понеже конструкцията
е от защитен клас ІІ.

ПОДДРЪЖКА

Вентилационните шлици на машината да се поддържат
винаги чисти.

Ако въгленовите четки са износени, те трябва да се
сменят и допълнително е необходим преглед в сервиз.
Това ще удължи експлоатационния срок на машината и
гарантира постоянна експлоатационна готовност.

Да се използват само аксесоари на AEG и резервни
части на. Елементи, чията подмяна не е описана, да се
дадат за подмяна в сервиз на AEG (вижте брошурата
“Гаранция и адреси на сервизи).

При необходимост можете да поискате за уреда от
Вашия сервиз или директно от AEG Elektrowerkzeuge,

Max-Eyth-Straße 10, D-71364 Winnenden, Germany,

чертеж за в случай на експлозия, като посочите типа на
машината и десетцифрения номер върху заводската
табелка.

Rainer Kumpf

Manager Product Development

Не изхвърляйте електроинструменти при
битовите отпадъци! Съобразно
Европейска директива 2002/96/ЕО за
стари електрически и електронни уреди
и нейното реализиране в националното
законодателство изхабените
електроинструменти трябва да се
събират отделно и да се предават в
пункт за екологосъобразно рециклиране.

64 65

БЪЛГАÐÑÊÈ БЪЛГАÐÑÊÈ

DATE TEHNICE

Putere nominală de ieşire ........................................................

Putere de iesire .......................................................................

Viteza la mers în gol ................................................................

Viteza sub sarcina max. ..........................................................

Rata de percuţie sub sarcina max. ..........................................

Putere impact singular .............................................................

Capacitate de perforare în beton .............................................

Capacitate de găurire în otel ...................................................

Capacitate de găurire în lemn .................................................

Cuţit cu miez uşor în căramizi şi calcar ...................................

Diametru gât mandrină ............................................................

Greutate fără cablu ..................................................................

Acceleraţia reala masurată în zona braţului - mâinii ...............

Valoarea reală A a nivelului sunetului :

Nivelul presiunii sonore (K = 3 dB(A)) ....................................

Nivelul sunetului (K = 3 dB(A)) ...............................................

Valori măsurate determinate conform EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

SIMBOLURI

Va rugăm citiţi cu atenţie
instrucţiunile înainte de
pornirea maşinii

Întotdeauna scoateţi stecherul din priză
înainte de a efectua intervenţii la maşină.

Accesoriu - Nu este inclus în echipamentul
standard , disponibil ca accesoriu

AVERTISMENT! Citiţi toate avizele de siguranţă şi

indicaţiile, chiar şi cele din borşura alăturată.

Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor
poate provoca electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în
vederea utilizărilor viitoare.

INSTRUCŢIUNI DE SECURITATE

Purtaţi aparatoare de urechi. Expunerea la zgomot poate

produce pierderea auzului.
Utilizati manerele auxiliare livrate cu scula. Pierderea

controlului poate provoca rănirea persoanelor.

Ţineţi aparatul de mânerele izolate când executaţi
lucrări la care scula tăietoare poate nimeri peste
conductori electrici ascunşi sau peste cablul propriu.

Contactul cu un conductor sub tensiune determină punerea
sub tensiune a componentelor metalice ale maşinii şi duce

la electrocutare.

Aparatele utilizate în multe locaţii diferite inclusiv în aer liber

trebuie conectate printr-un disjunctor care previne
comutarea.

Purtaţi întotdeauna ochelari de protecţie atuci când utilizaţi
maşina. Se recomandă purtarea mănuşilor, a încaltămintei
solide nealunecoase şi sortului de protecţie.

Rumeguşul şi spanul nu trebuie îndepărtate în timpul
funcţionării maşinii.

Întotdeauna scoateţi stecarul din priza înainte de a efectua
intervenţii la maşină.

Conectaţi la reţea numai când maşina este oprită.
Pastraţi cablul de alimentare la o distanţă de aria de lucru a

maşinii. Întotdeauna ţineţi cablul în spatele dvs.
Nu folosiţi burghie cu diamant pe modul ciocan.
Când se lucrează pe pereţi, tavan sau duşumea, aveţi grijă

să evitaţi cablurile electrice şi ţevile de gaz sau de apa.
Praful care apare când se lucrează cu această sculă poate

 dăunător sănătăţii şi prin urmare nu trebuie să atinga
corpul. Purtaţi o mască de protecţie corespunzătoare

împotriva prafului.

CONDIŢII DE UTILIZARE SPECIFICATE

Ciocanul rotopercutor poate  utilizat pentru perforări,
dălţuiri în rocă şi găuriri în lemn, metal şi plastic.

Nu utilizaţi acest produs în alt mod decât cel stabilit pentru
utilizare normală

DECLARAŢIE DE CONFORMITATE

Declarăm pe propria răspundere că acest produs este în

conformitate cu urmatoarele standarde sau documente
standardizate EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, în conformitate cu

reglementările 98/37/EC, 2004/108/EC.

Winnenden, 2009-01-08

ALIMENTARE DE LA REŢEA

Conectaţi numai la priza de curent alternativ monofazat şi
numai la tensiunea specicată pe placuţa indicatoare. Se
permite conectarea şi la prize fără impamantare dacă
modelul se conformează clasei II de securitate.

INTREŢINERE

Fantele de aerisire ale maşinii trebuie să e menţinute libere

tot timpul

Nota importantă: dacă periile de carbon sunt uzate, în plus
faţă de schimbarea periilor scula trebuie trimisă la service-ul
post vânzare. Aceasta va asigura o viaţă lungă de lucru şi
performanţe de vârf.

Utilizaţi numai accesorii şi piese de schimb AEG. Dacă

unele din componente care nu au fost descrise trebuie

înlocuite, vă rugăm contactaţi unul din agenţii de service
AEG (vezi lista noastră pentru service / garanţie)

Dacă este necesară, se poate comanda o imagine
descompusă a sculei. Vă rugăm menţionaţi numărul art.
Precum şi tipul maşinii tipărit pe etichetă şi comandaţi
desenul la agenţii de service locali sau direct la AEG

Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Nu aruncaţi scule electrice în gunoiul

menajer! Conform directivei europene nr.

2002/96/CE referitor la aparate electrice şi
electronice uzate precum şi la transpunerea
acesteia în drept naţional, sculele electrice
trebuiesc colectate separat şi introduse

într-un circit de reciclare ecologic.

66 67

ROMÂNIA ROMÂNIA

ТЕХНИЧКИ ПОДАТОЦИ

Определен внес .....................................................................

Излез .......................................................................................

Брзина без оптоварување .....................................................

Брзина при максимално оптоварување ...............................

Јачина на удар максимално под оптоварување ..................

Единствена ударна сила .......................................................

Капацитет на дупчење во бетон ...........................................

Капацитет на дупчење во челик ...........................................

Капацитет на дупчење во дрво .............................................

Лесен јазолен сечач на тули и варовни карпи .....................

Дијаметар на вратот на врв...................................................

Тежина без кабел ...................................................................

Типично отежнато забрзување во делот на раката .............

Типично очекувани нивоа на звук.

Ниво на звучен притисок. (K = 3 dB(A))...............................

Ниво на јачина на звук (K = 3 dB(A)) ...................................

Измерените вредности се одредени согласно стандардот

EN 60 745.

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

ÑÈМБÎËÈ

Ве молиме пред да ја
стартувате машината
обрнете внимание на
упатствата за употреба.

Секогаш пред спроведување на каков и
да е зафат врз машината исклучете го
кабелот од приклучокот.

Дополнителна опрема - Не е вклучена во
стандардната, а достапна е како додаток.

ПРЕДУПРЕДУВАЊЕ! Прочитајте ги сите

безбедносни упатства и инструкции.

почитувањето на безбедносните упатства и инструкции
можат да предизвикаат електричен удар, пожар и/или
тешки повреди.

Сочувајте ги сите безбедносни упатства и
инструкции за во иднина.

УПАТСТВО ЗА УПОТРЕБА

Носете штитник за уши. Изложеноста на бука може да

предизвика губење на слухот.

Користете помошни рачки кои доаѓаат заедно со
алатот. Губењето контрола може да предизвика

повреда.

Држете го електричниот алат за издадените
површини при изведување на операции при кои
алатот за сечење можат да дојдат во контакт со
скриени жици или сопствениот гајтан.

жица под напон исто така ќе направи проводници од
металните делови и оној кој ракува со алатот ќе доживее
струен удар.

Уредите кои се користат на многу различни локации
вклучувајки и отворен простор мора да бидат поврзани
за струја преку направата за поврзување (FI, RCD,

PRCD).

Секогаш носете ракавици кога ја користите машината.
Исто така препорачливо е да се носат очила, цврсти
чевли кои не се лизгаат и престилка.

Прашината и струготините не смеат да се одстрануваат
додека е машината работи.

Секогаш кога преземате активности врз машината
исклучете го кабелот од струјата.

Вклучувањето на кабелот во струја се прави исклучиво
машината е исклучена.

Чувајте го кабелот за напојување подалеку од работната
површина. Секогаш водете го кабелот позади вас.

Кога работите на ѕидови, таван или под внимавајте да ги
избегнете електричните, гасните и водоводни
инсталации.

Пршината која се создава при користење на овој алат
може да биде штетна по здравјето. Не ја вдишувајте.
Носете соодветна заштитна маска.

Заборавање на

Контакт со

СПЕЦИФИЦИРАНИ УСЛОВИ НА УПОТРЕБА

Вртливот пневматски чекан може да биде употребен за
дупчење, клесање во камен и дупчење во дрво, метал
како и пластика

Не го користете овој производ на било кој друг начин
освен пропишаниот за нормална употреба.

ЕУ-ДЕКЛАРАЦИЈА ЗА СООБРАЗНОСТ

Ние во целосна одговорност изјавуваме дека овој
производ е во сообразност со следните стандарди и
стандардизирани документи. EN 60745, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3, и е во согласност
со прописите 98/37/EC, 2004/108/EC.

Winnenden, 2009-01-08

ГЛАВНИ ВРСКИ

Да се спои само за една фаза АС коло и само на
главниот напон наведен на плочката. Можно е исто така
и поврзување на приклучок без заземјување доколку
изведбата соодветствува на безбедност од 2 класа.

ОДРЖУВАЊЕ

Вентилациските отвори на машината мора да бидат
комплетно отворени постојано.

Важна забелешка! Доколку карбонските четкички се
истрошени, со цел истите да бидат заменети алатот
треба да биде пратен во постпродажниот центар. Ова ќе
обезбеди долг употребен век и највисоки перформанси.

Користете само Milwaukee додатоци и резервни делови.
Доколку некои од компонентите кои не се опишани
треба да бидат заменети, Ве молиме контактирајте ги
сервисните агенти на Milwaukee (консултирајте ја
листата на адреси).

Доколку е потребно можно е да биде набавен детален
приказ на алатот. Ве молиме наведете го бројот на
артиклот како и типот на машина кој е отпечатен на
етикетата и порачајте ја скицата кај локалниот застапник
или директно кај: Milwaukee Electric Tool,

Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Rainer Kumpf

Manager Product Development

Не ги фрлајте електричните апарати
заедно со другиот домашен отпад!
Европска регулатива 2002/96/EC за
одлагање на електична и електронска
опрема и се применува согласно
националните закони. Елекричните
апарати кои го достигнале крајот на
својот животен век мора да бидат
одвоено собрани и вратени во соодветна
рециклажна установа.

68 69

МАКЕДОНСКИ

МАКЕДОНСКИ

技术数据

输入功率 .................................................................................................

输出功率 .................................................................................................

无负载转速 ............................................................................................

最高负载转速 ........................................................................................

负载撞击次数最大 ................................................................................

单一冲击能量 ........................................................................................

钻孔直径在混凝土 ................................................................................

钻孔直径在钢材 ....................................................................................

钻孔直径在木材 ....................................................................................

轻空心钻头在砖块和石灰砂石 ..........................................................

夹头颈直径 ............................................................................................

不含电线重量 ........................................................................................

在手掌-手臂范围的标准加速度值 .....................................................

标准噪音分贝 A 值﹕

音压值 (K = 3 dB(A)) .........................................................................

音量值 (K = 3 dB(A)) .........................................................................

本测量值符合 EN 60 745 条文的规定。

PNEUMATIC 3500 X PNEUMATIC 3600 X

.........................750 W ...........................900 W

.........................375 W ...........................450 W

.........................970 min-1 .....................1040 min

.........................740 min-1 .......................800 min

.......................4200 min-1 .....................4500 min

..........................3,4 J ..............................3,8 J

...........................30 mm ..........................32 mm

...........................16 mm ..........................16 mm

...........................40 mm ..........................40 mm

...........................82 mm ..........................82 mm

...........................43 mm ..........................43 mm

..........................3,6 kg ............................3,6 kg

..........................9,5 m/s2.......................10,5 m/s

...........................95 dB (A) ......................97 dB (A)

.........................106 dB (A) ....................108 dB (A)

-1

-1

-1

2

注意！务必仔细阅读所有安全说明和安全指示（应注意阅

读附上的小册子）。如未确实 遵循警告提示和指示，可能导
致电击、火灾並且/ 或其他的严重伤害。
妥善保存所有的警告提示和指示，以便日后查阅。

特殊安全指示

请戴上 耳罩。工作噪音会损坏听力。
使用包含在供货范围中的辅助把手。如果工作时无法正确操

控机器，容易造成严重的伤害。
切割工具会碰到隐藏电线或自己的电缆时，得将器械握住于

其绝缘把手表面。 锯 片 接 触 了 带 电 的 电 线 ， 会 把 电
导 向 其 它 金 属 部 位 ， 並 引 起 电 击 。

户外插座必须连接剩余电流防护开关。这是使用电器用品的
基本规定。使用本公司机器时，务必遵守这项规定。

操作机器时务必佩戴护目镜。最好也穿戴工作手套、坚固防
滑的鞋具和工作围裙。

如果机器仍在运转，切勿清除其上的木屑或金属碎片。
在机器上进行任何修护工作之前，务必从插座上拔出插头。
确定机器已经关闭了才可以插上插头。
电源线必须远离机器的作业范围。操作机器时电线必须摆在

机身后端。
使用金刚石空心钻头作业时，必须关闭冲击体。
在墙壁、天花板或地板工作时，必须特别注意被隐埋的电

线、瓦斯管和水管。
工作尘往往有害健康，不可以让工作尘接触身体。工作时请

佩戴合适的防尘面具。

正确地使用机器

本电动锤钻功能广泛，包括锤钻石材以及在木材、金属和塑
料上钻孔等。

请依照本说明书的指示使用此机器。

电源插头

只能连接单相交流电，只能连接机器铭牌上规定的电压。本
机器也可以连接在没有接地装置的插座上，因为本机器的结
构符合第II 级绝缘。

维修

机器的通气孔必须随时保持清洁。
如果碳刷耗尽了，除了更换碳刷之外，最好也把机器交给顾

客服务中心进行全面检修。这样可以提高机器的使用寿命，
并且可以保证随时能够使用机器。

只能使用 AEG 的配件和零件。缺少检修说明的机件如果损坏
了，必须交给 AEG 的顾客服务中心更换（参考手册〝保证书
/ 顾客服务中心地址〞）。

如果需要机器的分解图，可以向您的顾客服务中心或直接向
AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden,
Germany。索件时必须提供以下资料﹕ 机型和机器铭牌上的
十位数号码。

符号

使用本机器之前请详细阅读使
用说明书

在机器上进行任何修护工作之前，务必从插
座上拔出插头。

配件 - 不包含在供货范围中。请另外从配件
目录选购。

不可以把损坏的电动工具丢弃在家庭垃圾
中！根据被欧盟各国引用的有关旧电子机器
的欧洲法规2002/96/EG，必须另外收集旧电
子机器，並以符合环保规定的方式回收再利
用。

70 71

中文

w w w . a e g - p t . c o m

AEG Elektrowerkzeuge

(02.09)
4931 2897 25

Max-Eyth-Straße 10
D-71364 Winnenden
Germany
