Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações
para a sua segurança e o uso adequado do seu Forno de Embutir.

Leia todas as instruções antes de utilizar o produto e guarde-as para futuras referências.

Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento ao
Consumidor (0800 728 8778).

Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação
no Serviço Autorizado Electrolux.

A etiqueta de identificação com as informações do código, modelo, fabricante e outras,
será utilizada pelo Serviço Autorizado Electrolux caso seu Forno necessite reparo. Não
remova esta etiqueta.

A primeira instalação do seu produto é grátis. Para sua tranquilidade, a Electrolux
possui uma rede de Serviços Autorizados altamente qualificada para instalar o seu
produto.
Esta instalação não compreende serviços de preparação do local (ex.: alvenaria,
rede elétrica, tomadas, disjuntor, tubulações e outros acessórios que não
acompanham o produto), pois são de responsabilidade do consumidor.

4 electrolux

Índice

Segurança.................................................................................................................... 5

Descrição do Forno ...................................................................................................... 7

Controles ..................................................................................................................... 8

Instalação Elétrica ..................................................................................................... 10

Como Embutir o Forno ............................................................................................... 11

Como Usar ................................................................................................................ 13

Dicas para Utilização do Forno .................................................................................. 21

Tabela de Tempo/Temperatura .................................................................................. 22

Limpeza e Manutenção .............................................................................................. 24

Solução de Problemas ............................................................................................... 27

Especificações Técnicas ........................................................................................... 28

Certificado de Garantia .............................................................................................. 29

Guia para o uso do Manual de Instruções

Instruções de segurança

Instruções de uso passo a passo

)

Dicas e Conselhos

Informações ambientais

electrolux 5

Segurança

Guarde sempre este Manual de Instruções para consultas futuras. Caso o produto
seja passado ou vendido a terceiros ou, se em caso de mudança, o produto vai
ser deixado na casa antiga, é da máxima importância que o(a) novo(a) usuário(a)
tenha acesso a este Manual de Instruções.
Estas instruções destinam-se à segurança do Consumidor e das pessoas que possam
utilizar o Forno. Por isso, leia-as atentamente antes de ligar o produto e/ou de
colocá-lo em funcionamento.

Instalação

• Todos os serviços elétricos durante a
instalação deste Forno devem ser
feitos somente por um técnico
qualificado, de acordo com as normas
locais.

• É perigoso modificar as características

do Forno.

• Depois de retirar o material da

embalagem, se certifique de que o
cabo elétrico está em boas condições.
Caso contrário, entre em contato com
o Serviço Autorizado Electrolux.

• O fabricante se exime de qualquer

responsabilidade caso as
informações contidas neste Manual
não sejam seguidas.

Para pessoas

• Este produto foi desenvolvido para ser
utilizado por adultos. Não permita que
as crianças brinquem com o Forno ou
próximas a ele.

• Este Forno não deve ser utilizado por
crianças ou por pessoas cujas
capacidades físicas, sensoriais ou
mentais ou com falta de experiência e

conhecimento. Não as deixe utilizar o
produto sem supervisão ou instrução
de uma pessoa responsável, que
garanta que elas possam utilizar o
Forno com segurança.

• Algumas partes acessíveis do Forno
podem ficar quentes durante o
funcionamento. Se certifique de que as
crianças não fiquem próximas ao Forno
até que estas partes tenham esfriado
o suficiente.

Durante o funcionamento

• Os componentes deste Forno aquecem
durante o cozimento e permanecem
quentes durante certo tempo depois
que ele foi desligado. Tenha cuidado

para não tocar nas resistências de
aquecimento localizadas na parte
interna do produto.

• Este Forno foi desenvolvido para
cozinhar alimentos. Não o utilize para
outros fins.

• Quando estiver abrindo a porta do

Forno durante ou no final do
cozimento, tenha cuidado com o
fluxo de ar quente que sai do
produto.

6 electrolux

• Se certifique de que todos os botões

de controle estão na posição de
desligado quando o Forno não estiver
em uso.

• Quando utilizar outros aparelhos

elétricos, se certifique de que o cabo
elétrico não está em contato com as
superfícies quentes do Forno.

• Caso você note alguma falha de
funcionamento do Forno, retire o cabo
elétrico da tomada.

•

Não deixe recipientes com alimentos,
como gordura ou óleo, dentro ou sobre
o Forno, para evitar danos caso o Forno
seja ligado acidentalmente.

Limpeza e Manutenção

• Antes de efetuar qualquer limpeza ou
manutenção, retire o cabo elétrico da
tomada.

• Mantenha o Forno sempre limpo. O
acúmulo de gordura ou outros resíduos
de alimentos pode provocar um
incêndio.

• Não utilize vapor ou máquina de
limpeza a vapor para a limpeza do
Forno.

• Não utilize produtos de limpeza

abrasivos ou objetos metálicos afiados
para limpar o vidro da porta do Forno,
pois eles podem riscar a superfície,
provocando a quebra do vidro.

• Limpe o seu Forno de acordo com as

instruções contidas neste Manual.

Assistência técnica

• Os serviços de verificação e/ou de

reparos devem ser feitos somente por
um técnico do Seviço Autorizado
Electrolux. Adquira apenas peças de
reposição originais.

• Em caso de falhas de funcionamento

ou de danos, não tente reparar o
produto. Reparos efetuados por
pessoas não qualificadas podem
causar danos materiais ou ferimentos.

Ambiente

• Todo o material da embalagem deve
ser descartado.

• O símbolo no produto e na
embalagem indica que este produto
não pode ser tratado como lixo
doméstico.
Ele deve ser entregue às companhias
especializadas na reciclagem de
equipamentos elétricos e eletrônicos.
Ao garantir uma eliminação adequada
deste produto, você estará evitando
eventuais conseqüências negativas
para o meio ambiente e para a saúde
pública, que podem ser provocadas
por um tratamento incorreto do produto.

Descrição do Forno

Indicador

Luminoso

de Função

Botão de

Temperatura

Display

electrolux 7

Botão das

Funções do Forno

Painel de controle

Indicador Luminoso

de Temperatura

Etiqueta de

identificação

Acessórios do Forno

Grill
Lâmpada do forno

Ventilador do forno

Bandeja coletora

de gordura

Grelha

8 electrolux

Controles

Botões escamoteáveis

Os botões deste forno são
escamoteáveis, ou seja, podem ser
pressionados de forma a ficarem
embutidos no painel de controle quando
não estão sendo utilizados.

Botão de controle das funções
do forno

Você pode selecionar o tipo mais
apropriado de aquecimento, de acordo
com as necessidades de cozimento,
selecionando corretamente as resistências

e a temperatura desejada.

Indica que o Forno está desligado.

0

Luz do forno

0

Cozimento convencional

Aquecimento superior

Aquecimento inferior

Grelhador interno

Grelhador completo

Funcionamento por convecção

Descongelamento

Botão de ajuste de temperatura

Gire o botão de ajuste de temperatura no
sentido horário para selecionar a
temperatura desejada entre 50oC e 250oC.

Indicador luminoso de
temperatura

O indicador de controle de temperatura
acende quando o botão de ajuste de
temperatura é acionado. O indicador
permanece aceso até que a temperatura
selecionada seja atingida. Em seguida, o
indicador alterna entre aceso e apagado
para mostrar que a temperatura está
sendo mantida.

Indicador luminoso de função

O indicador de função acende sempre que
o botão seletor das funções é girado para
a posição “0”.

Ventilador de resfriamento

O ventilador de resfriamento é acionado
durante o cozimento. O ar é expelido
através das aberturas de ventilação entre
a porta do forno e o painel de controle.
O ventilador de resfriamento pode
continuar funcionando depois que o forno
foi desligado até que os controles estejam
frios. Isto é uma característica normal.

electrolux 9

Dispositivo de segurança

Este forno possui um dispositivo de
segurança. Em caso de falha no
termostato principal e conseqüente
superaquecimento, o dispositivo de
segurança interrompe o fornecimento de
energia ao produto. Se isto acontecer,
entre em contato com o Serviço Autorizado
Electrolux. Nunca tente reparar o produto.

10 electrolux

Disj

(A) 1x15/2x1

Instalação Elétrica

Para sua segurança, solicite a um
eletricista de confiança que faça a
verificação das condições da rede elétrica
do local de instalação do Forno ou entre
em contato com o Serviço Autorizado
Electrolux.

A ligação elétrica deve ser efetuada
conforme as normas e leis em vigor.
Qualquer intervenção deverá ser feita com
o produto desligado.

O produto está regulado para funcionar
com uma tensão de 220 V. Conecte o
plugue a uma tomada tripolar devidamente
aterrada.

Se certifique de que o Forno não fique
apoiado sobre o cabo elétrico. Ligue seu

Forno a uma tomada exclusiva e não utilize
extensões ou conectores tipo T
(benjamim).

Disjuntores

220 V - Monofásico

untor

Fio Neutro

To m a d a

Antes de fazer a ligação se
certifique de que:

A rede de alimentação elétrica está
corretamente aterrada, segundo as
normas e as disposições da lei em vigor;

A tomada ou disjuntor usados para a
ligação são de fácil acesso, mesmo após
a instalação do Forno;

O cabo elétrico será conectado de forma
a nunca atingir uma temperatura de 50°C
acima da temperatura ambiente onde o
produto foi instalado;

Depois de efetuada a ligação, teste as
resistências fazendo-as funcionar durante
aproximadamente de 3 minutos.

5

Plugue

Tr ip ola r

220 V - Bifásico

Tomada

Plugue

Tr ip ola r

Fio Terra

Fio Terra

Disjuntor

Fio Fase

Disjuntor

2FiosFase

Como Embutir o Forno

Para sua tranquilidade, a Electrolux possui
uma rede de Serviços Autorizados
altamente qualificada para instalar o seu
Forno. Entre em contato com um dos
Serviços Autorizados Electrolux, que
constam na relação fornecida junto com
este Manual de Instruções.

A primeira instalação deste produto é
gratuita, porém não compreende serviços
de preparação do local (ex.: rede elétrica,
tomadas, tubulações, alvenaria e outros
acessórios que não acompanham o
produto), pois são responsabilidade do
Consumidor.

Para embutir

Para o bom funcionamento do produto
embutido num móvel de cozinha, é
necessário que este tenha as
características adequadas para a
instalação.

electrolux 11

O seu Forno deve ser fixado ao móvel ou
local a ser embutido, de maneira que não
possa ser retirado sem a ajuda de uma
ferramenta.

O espaço deverá ter as dimensões
indicadas nas figuras ao lado (dimensões
em milímetros).

É indispensável assegurar a circulação do
ar na parte traseira do Forno, necessária
para uma boa refrigeração. As aberturas
do móvel deverão ser respeitadas
(poderão, no entanto, ser feitas aberturas
maiores do que as indicadas).

12 electrolux

Fixação

Encaixe o produto no nicho, abra a porta
do Forno e fixe o corpo do Forno ao móvel
com quatro parafusos (B) que se ajustem
aos furos da borda, nos quais você aplicou
os 4 suportes (A) fornecidos com o Kit de
montagem.

Caso seja instalado também um cooktop
elétrico, as ligações elétricas do cooktop
e do Forno deverão ser feitas
separadamente por razões de segurança.

Eventuais extensões deverão ser feitas
com cabos que possam suportar a
potência prevista.

Como Usar

Antes de usar o forno pela
primeira vez

Antes de usar o produto, retire
cuidadosamente a película
protetora que protege as partes
em aço inox ou alumínio e a
embalagem das partes interna e
externa.

Antes da primeira utilização, limpe

cuidadosamente todos acessórios.
Antes da primeira utilização, o Forno deve
ser aquecido sem alimentos no seu interior.
Durante este aquecimento poderá ser
sentido um odor desagradável. Este odor
é normal e é resultante do isolamento
térmico e dos resíduos de fabricação.

O forno só funciona depois que

)

as horas no relógio são

programadas.

1. Programe as horas de acordo com o

capítulo “Programador Eletrônico”.

electrolux 13

2. Ajuste o botão de controle para a

posição de cozimento por convecção

.

3. Coloque o botão de controle de

temperatura na posição 250°C.

4. Abra a janela do ambiente para ventilar.

5. Deixe o forno funcionar em vazio por

aproximadamente 45 minutos.
Este procedimento deve ser repetido

com a função Grelhador Completo
por aproximadamente 5-10 minutos.

Em seguida, deixe que o forno

esfrie. Molhe um pano macio em

água quente e detergente neutro e

limpe a parte interna do Forno.

Para abrir a porta do forno, segure

sempre na parte central do

puxador.

14 electrolux

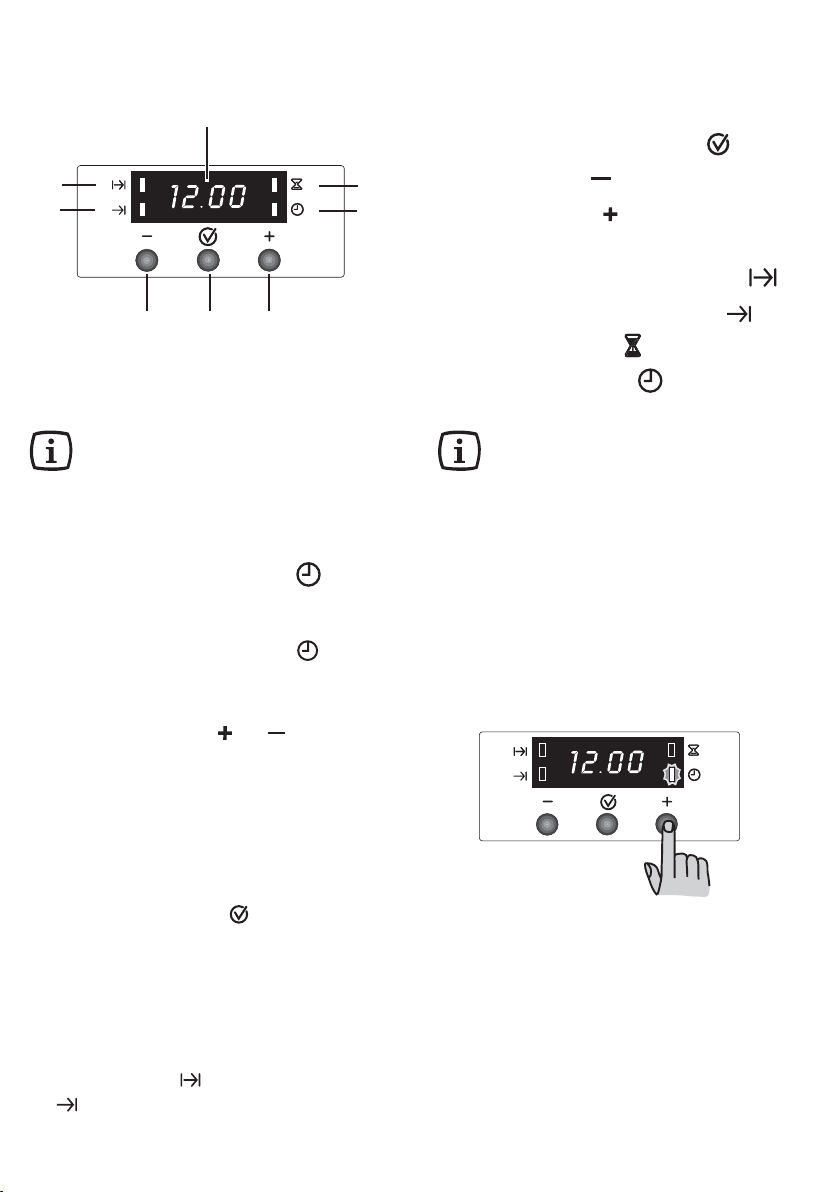

Programador Eletrônico

4

1. Tecla para seleção de função

5

6

12

3

7
8

O forno só funciona depois que o
relógio é programado.

Porém, o forno pode funcionar
também sem qualquer
programação.

Programando as horas

Quando o cabo elétrico é desconectado
da tomada ou após uma falha de energia,
o indicador luminoso do relógio começa
a piscar no display.

Para programar o relógio:

1. Pressione a tecla ou .

2. Depois de ajustar as horas, aguarde 5

segundos: o indicador luminoso do
relógio apaga e o display exibe as
horas. O forno está pronto para ser
utilizado.

2. Tecla diminuir

3. Tecla aumentar

4. Display digital

5. Indicador de duração do cozimento

6. Indicador de final de cozimento

7. Indicador do timer

8. Indicador do relógio

Em caso de falta de energia
elétrica, todas as programações
(relógio, definição do programa ou
programa a funcionar) são
canceladas. Quando a energia for
restabelecida, é preciso refazer a
programação.

Para reajustar o relógio:

1. Pressione a tecla repetidamente

para seleccionar a função relógio. O
indicador luminoso do relógio começa
a piscar. Em seguida, siga o
procedimento descrito acima.
O relógio só pode ser reajustado se
nenhuma função automática (duração
do cozimento ou final do cozimento

) tiver sido programada.

Função “Duração do cozimento”

Esta função permite que o forno desligue
automaticamente no final do tempo de
cozimento programado. Coloque os
alimentos no forno, selecione uma função
de cozimento e regule a temperatura.

Pressione a tecla repetidamente para
selecionar a função “Duração do

cozimento”. O indicador luminoso
correspondente começa a piscar. Em
seguida, siga os procedimentos abaixo.

Para ajustar o tempo de duração:

1. Pressione a tecla ou .

2. Em seguida, aguarde 5 segundos: o

indicador de “Duração do cozimento”

começa a piscar.

3. Quando terminar o tempo programado,

o forno desliga automaticamente e
emite um alarme sonoro, ao mesmo
tempo que o indicador começa a piscar.
Gire os botões de controle das funções
e de temperatura para a posição
desligado.
Para desligar o alarme sonoro,
pressione qualquer tecla.
NOTA: Ao desligar o alarme sonoro,
você estará colocando o forno no modo
manual e, se os botões de controle das
funções e de temperatura não
estiverem na posição desligado, o forno
começará a aquecer novamente.

electrolux 15

Para interromper o tempo programado:

1. Pressione a tecla repetidamente

para seleccionar a função “Duração do
cozimento”. O indicador correspon-

dente começa a piscar e o display
exibe o tempo restante.

2. Pressione a tecla até aparecer

“0:00” no display. Após 5 segundos, o
indicador luminoso apaga e o display
exibe as horas novamente.

16 electrolux

Função “Final do cozimento”

Com esta função, você pode programar o
forno para que ele desligue no horário
programado. Coloque os alimentos no
forno, selecione uma função de cozimento
e regule a temperatura. Pressione a tecla

repetidamente para seleccionar a
função “Final do cozimento”. O indicador
luminoso correspondente começa a
piscar.

Para definir o horário para o final do
cozimento:

1. Pressione a tecla ou .

2. Em seguida, aguarde 5 segundos: o

indicador de “Final do cozimento”
acende e o display exibe as horas
novamente.

3. Quando terminar o tempo programado,

o forno desliga automaticamente e
emite um alarme sonoro, ao mesmo
tempo que o indicador começa a piscar.
Gire os botões de controle das funções
e de temperatura para a posição
desligado.
Para desligar o alarme sonoro,
pressione qualquer tecla.
NOTA: Ao desligar o alarme sonoro,
você estará colocando o forno no modo
manual e, se os botões de controle das
funções e de temperatura não
estiverem na posição desligado, o forno
começará a aquecer novamente.

Para cancelar o horário para o final do
cozimento:

1. Pressione a tecla repetidamente

para seleccionar a função “Final do
cozimento”. O indicador correspon­dente começa a piscar e o display
exibe o horário programado para o final
do cozimento.

2. Pressione a tecla até que o display

mostre as horas. O forno emite um sinal
sonoro e o indicador luminoso apaga.

Funções “Duração do cozimento”
e “Final do tempo de cozimento”
combinados

As funções “Tempo do cozimento” e “Final
do tempo de cozimento” podem ser
usadas simultaneamente para programar
o forno para ligar e desligar
automaticamente.

1. Com a função “Duração do cozimento”

(programe a duração do cozimento

conforme os procedimentos da página

16), programe o tempo de duração. Em
seguida, pressione a tecla : o display
exibirá o tempo programado.

2. Com a função “Final do tempo de

cozimento” (programe o final do tempo
de cozimento conforme os
procedimentos da página 17), programe
o horário para o final do tempo de
cozimento.
Os indicadores correspondentes
acendem e o display exibe as horas.
O forno irá ligar e desligar de acordo
com a programação feita.

electrolux 17

18 electrolux

Função Timer “Conta-minutos”

Quando a função “Timer” é programada, o
forno emite um alarme sonoro ao final do
horário programado, porém O FORNO
PERMANECE LIGADO.

Para programar o timer:

1. Pressione a tecla repetidamente para

selecionar a função “Timer”. O
indicador luminoso correspondente

começa a piscar.

2. Em seguida, pressione a tecla ou

(máximo: 2 horas, 30 minutos).

3. Depois de fazer a programação,

aguarde 5 segundos: o indicador do
“Timer” acende.

4. No final do tempo programado, o

indicador começa a piscar e o forno
emite um alarme sonoro. Para desligar
o alarme sonoro, pressione qualquer
tecla.

Para cancelar o timer:

1. Pressione a tecla repetidamente para

selecionar a função “Timer”. O
indicador luminoso correspondente

começa a piscar e o display exibe o
tempo restante.

2. Pressione a tecla até aparecer “0:00”

no display. Após 5 segundos, o
indicador luminoso apaga e o display
exibe as horas novamente.

Como desligar o visor

1. Mantenha duas teclas pressionadas

simultaneamente por aproximadamente
5 segundos. O display desliga.

2. Para ligar o display, pressione qualquer

tecla.

O display só pode ser desligado se
nenhuma outra função estiver
programada .

Utilização do Forno

Cozinhe sempre com a porta do
forno fechada.

Se afaste quando abrir a porta do
forno. Não a deixe cair; apoie a
porta utilizando o puxador, até que
ela esteja completamente aberta.

O forno possui quatro níveis para
prateleiras. As posições das grelhas
são numeradas de baixo para cima,
conforme ilustrado na figura ao lado.
É importante colocar corretamente
as prateleiras como indica a figura.
Não coloque os acessórios
diretamente na base do forno.
Atenção! - Não coloque objetos na
base do forno e não cubra nenhuma
parte do forno com papel alumínio
enquanto estiver cozinhando, pois
isso provoca acúmulo de calor, o
que poderá afetar os resultados do
cozimento e danificar as partes
esmaltadas do forno. Coloque
sempre as panelas, recipientes
resistentes ao calor e formas de
alumínio na prateleira que foi
inserida nas guias.
Observe atentamente os alimentos
com gordura ou óleo, pois eles
podem provocar incêndio em caso
de superaquecimento. Pela mesma
razão, tenha cuidado quando
estiver colocando ou retirando os
alimentos do forno, para não deixar
cair gordura ou óleo na base do
forno. Caso isso aconteça, limpe
cuidadosamente o forno para evitar
odores desagradáveis ou fumaça.

electrolux 19

4

3

2

1

Preste atenção ao colocar e
remover a grelha e a bandeja
coletora de gordura no forno, para
não danificar as partes esmaltadas
do forno.

O seu forno possui um sistema
exclusivo que produz uma
circulação de ar natural e uma
reciclagem constante de vapor. O
sistema permite cozinhar em um
ambiente de vapor e manter os
alimentos macios por dentro e
crocantes por fora.
Além disso, o tempo de cozimento
e o consumo de energia são
reduzidos ao mínimo. Durante o
cozimento, o vapor produzido pode
ser liberado quando a porta do
forno é aberta. Isto é absolutamente
normal.
No entanto, se mantenha afastado
quando abrir a porta do forno
durante ou no final do cozimento,
para permitir que o vapor e o calor
gerados sejam liberados.

20 electrolux

Quando os alimentos são
aquecidos, produz-se vapor da
mesma forma que uma chaleira
fervente. Quando o vapor entra
em contacto com o vidro da porta
do forno, condensa-se e produz
gotas de água.
Para reduzir a condensação, se
certifique de que o forno está bem
quente antes de colocar os
alimentos no seu interior. Por
isso, é necessário um pré­aquecimento do forno
(aproximadamente 10 minutos)
antes de qualquer cozimento.
Recomendamos que seja feita a
limpeza da condensação após
cada utilização do produto.

Cozimento tradicional

Gire o botão de seleção das funções do
forno para o símbolo correspondente ( )

e ajuste o botão de temperatura no valor
desejado.
Esta função utiliza as resistências superior
e inferior para o cozimento em um único
nível.

: O calor é produzido apenas na parte

inferior. Esta função de cozimento pode
ser usada para terminar de cozinhar os
alimentos ou para aquecer a parte inferior
dos mesmos.

: Esta função é recomendada para
finalizar alguns alimentos, como lasanha,
bolo de carne e couve-flor gratinada.

Grelhador

Gire o botão de seleção das funções do
forno para o símbolo correspondente (
ou ) e programe a temperatura

desejada. Ao girar o botão para a posição

, a potência do grill aumenta.

Cozimento por convecção

Gire o botão de seleção das funções do
forno para o símbolo correspondente ( )

e coloque o botão de ajuste na
temperatura desejada. O ventilador
situado no painel traseiro do
forno faz com que o ar quente circule no
interior do produto.
Caso você queira cozinhar vários tipos de
alimentos ao mesmo tempo, coloque as
prateleiras nas primeira e terceira
posições, de baixo para cima (veja a figura
da página 19). Se estiver cozinhando
apenas um prato usando este tipo de
aquecimento, utilize os níveis inferiores
para obter melhores resultados.

Descongelamento

- Gire o botão de seleção das funções
do forno para o símbolo correspondente

( ) e coloque o botão de temperatura
na posição desligado ( 0 ).

O ventilador funcionará sem aquecimento,
apenas fazendo circular o ar no interior
do forno a temperatura ambiente,
reduzindo o tempo de descongelamento.
Quando os alimentos são aquecidos,
geram vapor, da mesma forma que
chaleira fervente. Quando o vapor entra
em contacto com o vidro da porta do
forno, condensa-se e produz gotas de
água.
Esta situação é normal e não
conseqüência de um mau funcionamento
do forno. Recomendamos que seja feita a
limpeza da condensação produzida após
o cozimento dos alimentos.

Dicas para a Utilização do Forno

electrolux 21

Dicas e sugestões para
cozinhar peixe e carne

Você pode colocar a carne em refratários
ou diretamente sobre a grelha do forno.
Neste caso, não esqueça de colocar a
bandeja coletora de gordura com um
pouco de água na primeira posição,
contando de baixo para cima. A bandeja
evita que a gordura derretida caia na base
do forno. Carnes brancas, aves e peixes
em geral devem ser cozidos em
temperatura média (entre 150°C e 175°C).
Se você quer cozinhar carne vermelha
(ligeiramente tostada por fora e levemente
cozida por dentro), é recomendável uma
temperatura mais elevada (entre 200°C e
250°C), durante um curto espaço de
tempo.

Dicas e sugestões para
assar

Os bolos devem ser assados a uma
temperatura média (entre 150°C e 200°C).
É recomendável pré-aquecer ligeiramente
o forno (aproximadamente 10 minutos)
quando estiver assando bolos ou massas.
Depois de iniciar o assado, mantenha a
porta do forno fechada durante todo o
tempo e verifique os resultados através
do vidro da porta.

Dicas e sugestões para
grelhar

Se você deseja grelhar carne ou peixe,
coloque os alimentos diretamente sobre
a grelha, depois de untá-los com óleo.
Na função “Grill”, o calor é produzido
apenas na resistência superior. Por isso,
você deve regular o nível de cozimento
de acordo com a espessura da carne ou
do peixe.
Coloque sempre a bandeja coletora de
gordura com um pouco de água na posição
inferior.

22 electrolux

Tabela de Tempo/Temperatura

Os tempos indicados não incluem o pré-aquecimento.
Pré-aqueça sempre o forno vazio durante 10 minutos.

Cozimento convencional e por convecção

convencional

e por convecção

Qtde

TIPO DE

(g)

PRATO

BOLOS
Receitas batidas 2 170 2(1e3)* 160 45 ~ 60
Massa de bolinhos 2 170 2(1e3)* 160 20 ~ 30
Cheese cake de
creme de leite 1 175 2 150 60 ~ 80
Bolo de maçã 1 180 2(1e3)* 170 40 ~ 60
Strudel 2 175 2 150 60 ~ 80
Torta de geléia 2 190 2(1e3)* 180 40 ~ 45
Bolo de fruta 2 170 2 150 60 ~ 70
Pão-de-ló 1 170 2(1e3)* 165 30 ~ 40
Bolo de Natal 1 150 2 150 120 ~ 150
Bolo de ameixas 1 175 2 160 50 ~ 60
PASTÉIS
Bolos pequenos 2 170 2(1e3)* 160 25 ~ 35
Biscoitos 3 190 3 170 15 ~ 25
Merengues 2 135 2(1e3)* 150 90 ~ 70
Pães de leite 2 190 2 180 12 ~ 20
Pastéis: Folhados 2 200 2(1e3)* 190 15 ~ 25

PÃO E PIZZA

1000 Pão branco 1 195 2 185 60 ~ 70

500 Pão de centeio 1 190 1 180 30 ~ 45
500 Rolinhos 2 200 175 25 ~ 40
250 Pizza 2 200 2 200 20 ~ 30

Pizza / / 1 e 3 200 25 ~ 35

FLANS
Flan de massa 2 200 2(1 e3)* 175 40 ~ 50
Flan de vegetais 2 200 2(1e3)* 175 45 ~ 60
Quiches 1 210 2 190 30 ~ 40
Quiches / / 1 e 3 180 35 ~ 45
Lasanha 2 200 2 200 25 ~ 35
Cannelloni 2 200 2

CARNE
1000 Boi 2 190 2 175 50 ~ 70
1200 Porco 2 180 2 175 100 ~ 130
1000 Vitela 2 190 2 90 ~ 120
1500 Rosbife
1500 mal passado 2 210 2 200 50 ~ 60
1500 médio 2 210 2 200 60 ~ 70
1500 bem passado 2 210 2 200 70 ~ 80
2000 Costelas de porco 2 180 2 170 120 ~ 150
1200 Lombo de porco 2 180 2 160 100 ~ 120
1200 Carneiro 2 190 2 175 110 ~ 130
1000 Frango 2 190 2 200 70 ~ 85
4000 Peru 2 180 2 160 210 ~ 240
1500 Pato 2 175 2 220 120 ~ 150
3000 Ganso 2 175 1 160 150 ~ 200
1200 Coelho 2 190 2 175 60 ~ 80
1500 Lebre 2 190 2 175 150 ~ 200

800 Faisão 2 190 2 175 90 ~ 120

PEIXE
1200 Truta/Sargo 2 190 2 (1 e 3)* 175 40 ~ 55
1500 Atum/Salmão 2 190 2 (1 e 3)* 175 35 ~ 60

Nivel

4
3
2
1

Cozimento

por convecção

temp. °C

2(1e3)*

Nivel

4
3
2
1

Temp o d e

cozimento

minutos

temp. °C

200 25 ~ 35

175

OBSERVAÇÃO

Em forma de bolo na grelha
Em forma de bolo na grelha

Em forma de bolo na grelha
Em forma de bolo na grelha
Em forma de bolo na grelha
Em forma de bolo na grelha
Em forma de bolo
Em forma de bolo na grelha
Em forma de bolo na grelha
Em forma de bolo na grelha

Em forma para assar
Em forma para assar
Em forma para assar
Em forma para assar

2 peças em forma para assar
Em forma de pão na grelha
6-8 rolos na forma para assar
Na forma para assar na grelha

Em forma na prateleira
Em forma na prateleira
Em forma na prateleira

Em forma na prateleira
Em forma na prateleira

Na prateleira/com bandeja
Na prateleira/com bandeja

Na prateleira/com bandeja

Na prateleira/com bandeja
Na prateleira/com bandeja
Na prateleira/com bandeja
Com courinho/na bandeja
2 peças/na bandeja
Perna/na bandeja
Inteiro/na bandeja
Inteiro/na bandeja

Inteiro/na bandeja
Inteiro/na bandeja
Cortado em pedaços
Cortado em pedaços
Inteiro

3-4 peixes
4-6 filés

(*) Caso você esteja cozinhando por convecção vários alimentos ao mesmo tempo, use os níveis indicados

entre parênteses.

Grelhar ou

Os tempos indicados não incluem o pré-aquecimento.
Pré-aqueça sempre o forno vazio durante 10 minutos.

electrolux 23

24 electrolux

Limpeza e Manutenção

Antes de limpar o forno, retire o
cabo elétrico da tomada e espere
que esfrie.
Mantenha o forno sempre limpo,
pois o acúmulo de gordura e
outros resíduos de alimentos
pode provocar incêndio,
principalmente na resistência do
grill.
Este forno não pode ser limpo
com uma máquina de limpeza a
vapor quente ou com jato de
vapor.

Produtos de limpeza

Antes de utilizar quaisquer produtos de
limpeza no seu forno, verifique se são
adequados e se a sua utilização é
recomendada pelo fabricante.
Produtos de limpeza que contêm alvejante
NÃO devem ser utilizados, pois podem
tirar o brilho do acabamento das
superfícies. Evite também o uso de
produtos abrasivos ásperos.

Substituição da lâmpada do
forno

Retire o cabo elétrico da tomada.

Se for necessário substituir a lâmpada do
forno, esta deve ter as seguintes
especificações:

• Potência 15W/25W;

• Tensão 220 V (60 Hz);

• Resistente a altas temperaturas

(300°C);

• Conexão tipo E14.

As lâmpadas podem ser adquiridas nos
Serviços Autorizados Electrolux.

Para substituir uma lâmpada

)

queimada:

1. Se certifique de que o cabo elétrico foi

retirado da tomada.

2. Retire a proteção da lâmpada girando-

a no sentido anti-horário.

3. Retire a lâmpada queimada e

substitua-a pela nova.

4. Reposicione a proteção da lâmpada.

5. Conecte o cabo elétrico.

Limpeza externa

Limpe regularmente o painel de controle,
a porta do forno e a borracha de vedação
com um pano macio embebido em água
quente com detergente líquido neutro.

Limpe as partes interna e externa do vidro
da porta com água quente com
detergente neutro.
Quando o vidro interno da porta estiver
sujo, é recomendável a utilização de um
produto de limpeza em creme para
limpeza de superfícies cerâmicas. Não
utilize espátulas para retirar a sujeira.

Compartimento do forno

Para melhores resultados, a base
esmaltada do compartimento do forno
deve ser limpa enquanto estiver ainda
morna.
Limpe o forno com um pano macio
embebido em água morna com detergente
neutro após cada utilização.
É preciso fazer uma limpeza mais
profunda regularmente, usando um
produto indicado para fornos.

Limpeza da porta do forno

É possível retirar a porta do forno para
fazer uma limpeza completa
Para isso, siga os procedimentos abaixo:

1. Abra completamente a porta do forno;

2. Localize as dobradiças que sustentam

a porta ao forno (Fig. A);

3. Destrave e gire as travas localizadas

nas duas dobradiças (Fig. B);

4. Segure a porta nos dois lados e feche-

a lentamente até que fique entreaberta
(Fig. C);

5. Retire cuidadosamente a porta (Fig. C);

6. Coloque a porta sobre uma superfície

plana e protegida.
Limpe a porta do forno apenas com água
quente e um pano macio. Nunca utilize
produtos abrasivos ásperos. Depois de
terminar a limpeza, instale a porta do forno
novamente seguindo os mesmos
procedimentos na ordem inversa.

NÃO limpe a porta do forno
enquanto os vidros estiverem
quentes. Caso contrário, os
vidros podem quebrar.
Se o vidro da porta estiver lascado
ou com riscos profundos, ele
torna-se mais frágil e deve ser
substituído para evitar que
quebre. Para mais informações,
entre em contato com o Serviço
Autorizado Electrolux.

electrolux 25

Fig. A

Fig. B

Fig. C

26 electrolux

Suportes das prateleiras

Para limpar as prateleiras do forno,
mergulhe-as em água morna com
detergente neutro e retire as manchas
mais persistentes com uma esponja
molhada com água e detergente.
Enxágüe bem e seque com um pano
macio.
Os suportes das prateleiras podem ser
removidos para facilitar a limpeza.
Proceda da seguinte forma:

1. Retire o parafuso frontal segurando,

com a outra mão, o suporte da
prateleira no local;

2. Solte o gancho traseiro e retire o

suporte da prateleira;

3. Após a limpeza, coloque novamente os

suportes das prateleiras seguindo o
mesmo procedimento na ordem
inversa.

Se certifique de que os parafusos de
fixação foram bem fixados depois de
colocar o suporte da prateleira.

electrolux 27

Solução de Problemas

Caso seu Forno apresente algum problema de funcionamento, antes de ligar para o
Serviço Autorizado, verifique abaixo se a causa da falha não é simples de ser resolvida
ou se não está havendo erro na utilização do produto, o que pode ser fácil e rapidamente
corrigido, sem necessidade de aguardar um técnico.
Quando as correções sugeridas não forem suficientes, chame o Serviço Autorizado
Electrolux, que estará à sua disposição.

PROBLEMA

O forno não liga.

A Lâmpada do forno não
acende.

Os alimentos cozinham
muito rápido ou demoram
para cozinhar.

O vapor e a água
condensada depositam-se
sobre os alimentos e na
cavidade do forno.

O ventilador de
resfriamento faz barulho.

SOLUÇÃO

Verifique se foi selecionada alguma função de
cozimento.

Verifique se o relógio foi programado (veja o item
Programando as Horas).

Verifique se o disjuntor está ligado.

Selecione a função lâmpada do forno com o
botão de seleção das funções do forno.

Verifique a lâmpada e substitua-a, se necessário
(veja o item Substituição da lâmpada do forno).

Se certifique de estar usando as temperatura e
posições da grelha recomendadas.

Consulte as informações deste manual,
especialmente o capítulo Utilização do forno.

Não deixe os pratos no forno por mais de 15-20
minutos depois do término do cozimento.

Se certifique de que as prateleiras e as formas
não estão em contato com a parte traseira do
forno.

O display exibe “12.00”.

Se depois de todas estas verificações o forno continuar com falhas, entre em contato
com o Serviço Autorizado Electrolux, informando o problema, o modelo, o código comercial
e o número de série do produto, especificados na etiqueta de identificação.

A etiqueta está localizada na parte frontal externa do forno e pode ser vista quando a
porta está aberta. Peças originais para reposição, certificadas pela Electrolux, podem
ser encontradas apenas nos Serviços Autorizados Electrolux.

Ajuste o relógio (veja o item Programando as

Horas).

28 electrolux

Especificações Técnicas

Dimensões mínimas do espaço para embutir

Altura da coluna (cm) 58
Altura sob a bancada da cozinha (cm) 59,3
Largura (cm) 56
Profundidade (cm) 55

Dimensões úteis do interior do Forno

Altura do Forno (cm) 33,5
Largura do Forno (cm) 39,5
Profundidade do interior do Forno (cm) 40
Volume útil (l) 53

Potência das resistências do Forno (a 220 V)

Resistências Superior e Inferior (W) 1647
Resistência do Grill (W) 1510
Resistência do Grill Duplo (W) 2242
Aquecimento ventilado (W) 1830
Lâmpada de iluminação do Forno (W) 23
Ventilador de resfriamento (W) 23
Ventilador por convecção (W) 23
Potência total máxima (W) 2310

Tensão de alimentação (60 Hz) (V) 220

Este forno foi desenvolvido apenas para uso doméstico.

Certificado de Garantia

A Electrolux do Brasil S.A. concede garantia contra qualquer
defeito de fabricação aplicável nas seguintes condições:
1 O início da vigência da garantia ocorre na data de

emissão da nota fiscal de venda ao Consumidor
correspondente ao produto a ser garantido, com
identificação obrigatoria de modelo e características
do produto;

2 O prazo de vigência da garantia é de 12 (doze) meses

contados a partir da emissão da data nota fiscal e
conforme o item “1” acima, assim divididos:

2.1 03 (três) meses de garantia legal e,

2.2 09 (nove) meses de garantia contratual cedida pelo
fabricante Electrolux do Brasil. S.A.

3 O fabricante não concede qualquer forma e/ou tipo de

garantia para produtos que não tenham a nota fiscal
de venda ao Consumidor e ainda que não preencham
as condições mencionadas no item “1” acima.

4 Exclui-se da garantia mencionada no item “3” acima

casos de corrosão provocada por riscos, deformações
ou similares decorrentes da utilização do produto, bem
como eventos conseqüentes da aplicação de produtos
químicos, abrasivos ou similares que provoquem
eventos danosos à qualidade do material componente.

5 O fabricante reserva para si próprio o direito de alterar

as condições de concessão e de aplicabilidade da
garantia prescrita na forma do item “4” acima,
independentemente de circunstâncias e/ou de eventos
existentes, tendo em vista representar ato de
liberalidade por parte da concedente.

Condições desta Garantia:

1 Qualquer defeito que for constatado neste produto

deve ser imediatamente comunicado ao Serviço
Autorizado Electrolux mais próximo de sua residência,
constante na relação que acompanha o produto.

2 Esta garantia abrange a substituição de peças que

apresentarem defeitos constatados como sendo de
fabricação, além da mão de obra utilizada no respectivo
reparo.

3 Vidros, peças plásticas e lâmpadas são garantidos

contra defeitos de fabricação pelo prazo legal de 90
(noventa) dias, contados a partir da data de compra do
produto constante na nota fiscal.

A Garantia perderá a validade quando:

1 Houver remoção e/ou alteração do número de série ou

da etiqueta de identificação do produto.

2 O produto for instalado ou utilizado em desacordo com

o Manual de Instruções e utilizado para fins diferentes
do uso doméstico (uso comercial, laboratorial,
industrial, etc). Assim como, não terão nenhum tipo de
cobertura através das garantias legal/contratual, tais
como indenizações e/ou ressarcimentos, para materiais
ou alimentos armazenados no interior do produto,
utilizado para os fins citados.

3 O produto for ligado em tensão diferente a qual foi

destinado.

electrolux 29

4 O produto tiver recebido maus tratos, descuidos ou

ainda sofrer alterações, modificações ou consertos
feitos por pessoas ou entidades não credenciadas pela
Electrolux do Brasil S.A.

5 O defeito for causado por acidente ou má utilização do

produto pelo Consumidor.

A Garantia concedida pelo Fabricante não
cobre:

• Produtos ou peças danificadas devido a acidente de
transporte ou manuseio (tais como riscos, amassados)
e atos e efeitos da natureza.

• Não funcionamento ou falhas decorrentes de problemas
de fornecimento de energia elétrica no local onde o
produto está instalado.

• Despesas com transporte, peças, materiais e mão de
obra para preparação do local onde será instalado o
produto (ex. rede elétrica, conexões elétricas, alvenaria,
aterramento).

• Chamadas relacionadas a orientação de uso constantes
no Manual de Instruções ou no próprio produto serão
passíveis de cobrança ao Consumidor.

• Esta garantia não se aplica a peças de desgaste natural,
nem a componentes não fornecidos com o produto.

Outras disposições:

• As despesas de deslocamento do Serviço Autorizado
para atendimento a produtos quando instalados fora
do município sede do respectivo Serviço Autorizado
obedecerão os seguintes critérios:

- para atendimentos existentes nos primeiros 90
(noventas) dias seguintes à data da emissão da nota
fiscal de venda ao Consumidor, as despesas serão
suportadas pela Electrolux.

- para atendimentos existentes no período
compreendido a partir do 91º (nonagésimo primeiro) dia
seguinte à data da emissão da nota fiscal de venda ao
Consumidor, as despesas serão suportadas única e
exclusivamente pelo Consumidor.

• As despesas decorrentes e consequentes de instalação
de peças que não pertençam ao produto são de
responsabilidade única e exclusiva do Consumidor.

• A Electrolux do Brasil S.A., buscando a melhoria
contínua de seus produtos, reserva-se o direito de
alterar as características gerais, técnicas e estéticas
de produtos por ela comercializados sem aviso prévio.

• Esta garantia anula qualquer outra assumida por
terceiros, não estando nenhuma firma ou pessoa
habilitada a fazer exceções ou assumir compromisso
em nome da Electrolux do Brasil S.A.

• Este CERTIFICADO DE GARANTIA é válido apenas para
produtos vendidos e utilizados no território brasileiro.

• Para sua comodidade, preserve o MANUAL DE
INSTRUÇÕES, o CERTIFICADO DE GARANTIA e a NOTA
FISCAL DO PRODUTO. Quando necessário, consulte a
nossa Rede Nacional de Serviços Autorizados e/ou o
Serviço de Atendimento ao Consumidor (0800 7288778).

30 electrolux

0800 7288778

0800 7288778

Electrolux do Brasil S.A. - Rua Ministro Gabriel Passos, 360 -Fone: 41 3371-7000

CEP 81520-900 - Curitiba - PR - Brasil

http://www.electrolux.com.br

35698-4601
67492157
Set.07

Rev.00
