AEG Mastery HC452401EB User Manual

CS Návod k použití 2
Varná deska
LT Naudojimo instrukcija 22
Kaitlentė
HC452401EB
www.aeg.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3
2. BEZPEČNOSTNÍ POKYNY................................................................................4
3. POPIS SPOTŘEBIČE.........................................................................................6
4. DENNÍ POUŽÍVÁNÍ............................................................................................ 8
5. TIPY A RADY................................................................................................... 11
6. ČIŠTĚNÍ A ÚDRŽBA........................................................................................ 13
7. ODSTRAŇOVÁNÍ ZÁVAD................................................................................ 13
8. INSTALACE......................................................................................................16
9. TECHNICKÉ INFORMACE.............................................................................. 19
10. ENERGETICKÁ ÚČINNOST.......................................................................... 20
PRO DOKONALÉ VÝSLEDKY
Děkujeme vám, že jste si zvolili výrobek značky AEG. Aby vám bezchybně sloužil mnoho let, vyrobili jsme jej s pomocí inovativních technologií, které usnadňují život, a vybavili jsme jej funkcemi, které u obyčejných spotřebičů nenajdete. Stačí věnovat pár minut čtení a zjistíte, jak z něho získat co nejvíce.
Navštivte naše stránky ohledně:
Rady ohledně používání, brožury, poradce při potížích, servisních informací:
www.aeg.com/webselfservice
Registrace vašeho spotřebiče, kterou získáte lepší servis:
www.registeraeg.com
Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:
www.aeg.com/shop
PÉČE O ZÁKAZNÍKY A SERVIS
Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.
Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí
Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

Tento spotřebič smí používat děti starší osmi let nebo
osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
Nenechte děti hrát si se spotřebičem.
Všechny obaly uschovejte z dosahu dětí.
Je-li spotřebič v provozu nebo pokud chladne,
nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
Pokud je spotřebič vybaven dětskou bezpečnostní
pojistkou, doporučuje se ji aktivovat.
Čištění a uživatelskou údržbu spotřebiče by neměly
provádět děti bez dozoru.
Děti mladší tří let bez stálého dozoru držte z dosahu
spotřebiče.
ČESKY 3

1.2 Všeobecné bezpečnostní informace

Spotřebič a jeho dostupné části se mohou během
používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.
Spotřebič nepoužívejte spolu s externím časovačem
nebo samostatným dálkovým ovládáním.
Příprava jídel s tuky či oleji na varné desce bez dozoru
může být nebezpečná a způsobit požár.
www.aeg.com4
Oheň se nikdy nesnažte uhasit vodou, ale vypněte
spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
Nepokládejte věci na varnou desku.
Na varnou desku nepokládejte žádné kovové
předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
K čištění spotřebiče nepoužívejte čisticí zařízení na
páru.
Po použití vypněte příslušnou část varné desky
ovladačem a nespoléhejte na detektor nádoby.
Je-li sklokeramický nebo skleněný povrch desky
prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.
Jestliže je poškozený přívodní kabel, smí ho vyměnit
pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

UPOZORNĚNÍ!
Tento spotřebič smí instalovat jen kvalifikovaná osoba.
• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.
• Ujistěte se, že je mezi pracovní deskou a přední stranou spotřebiče umístěného pod ní prostor pro proudění vzduchu alespoň 2 mm. Záruka nekryje škody způsobené nedostatečným prostorem pro proudění vzduchu.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!
Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.
ČESKY 5
• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na kvalifikovaného elektrikáře.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
• Použijte svorku k odlehčení kabelu od tahu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je síťová zásuvka uvolněná, nezapojujte do ní síťovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení,
pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Použití spotřebiče

UPOZORNĚNÍ!
Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.
• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.
• Tento spotřebič používejte v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Po každém použití nastavte varnou zónu do polohy „vypnuto“.
• Nespoléhejte se na detektor nádoby.
• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elektrickým proudem.
• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.
• Vložíte-li jídlo do horkého oleje, může olej vystříknout.
UPOZORNĚNÍ!
Hrozí nebezpečí požáru nebo výbuchu
• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.
2
1
1
www.aeg.com6
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.
UPOZORNĚNÍ!
Hrozí nebezpečí poškození spotřebiče.
• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.
• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• Před prováděním údržby spotřebič odpojte od elektrické sítě.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

2.5 Likvidace

UPOZORNĚNÍ!
Hrozí nebezpečí úrazu či udušení.
• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhoďte síťový kabel.

2.6 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.
• Používejte výhradně originální náhradní díly.

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

Indukční varná zóna
1
Ovládací panel
2
7 8521 3 4
12 1114 13 10
96
ČESKY 7

3.2 Rozvržení ovládacího panelu

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.
Se‐ nzoro‐ vé tla‐ čítko
1
2
3
4
- Displej nastavení teploty Ukazuje nastavení teploty.
5
- Ukazatele časovače var‐
6
- Displej časovače Ukazuje čas v minutách.
7
8
9
10
11
12
Funkce Poznámka
ZAP/VYP Slouží k zapnutí a vypnutí varné desky.
Blokování tlačítek / Dětská bezpečnostní pojistka
STOP+GO Slouží k zapnutí a vypnutí funkce.
Bridge Slouží k zapnutí a vypnutí funkce.
ných zón
CountUp Timer Ukazuje zapnutou funkci.
Odpočítávání času / Minut‐kaUkazuje zapnutou funkci.
- Slouží k nastavení funkce časovače.
- Slouží k volbě varné zóny.
- Slouží ke zvýšení nebo snížení času.
/
Slouží k zablokování a odblokování ovláda‐ cího panelu.
Ukazují, pro kterou zónu je nastavený čas.
13
- Ovládací lišta Slouží k nastavení teploty.
14
Funkce posílení výkonu Slouží k zapnutí a vypnutí funkce.
www.aeg.com8

3.3 Displeje nastavení teploty

Displej Popis
Varná zóna je vypnutá.
-
+ číslice
/ /
Varná zóna je zapnutá.
Je zapnutá funkce STOP+GO.
Je zapnutá funkce Automatický ohřev.
Je zapnutá funkce Funkce posílení výkonu.
Došlo k poruše.
OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / uchovat teplé / zbytkové teplo.
Je zapnutá funkce Blokování tlačítek /Dětská bezpečnostní pojistka.
Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žá‐ dná nádoba.
Je zapnutá funkce Automatické vypnutí.

3.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

UPOZORNĚNÍ!
/ / Nebezpečí popálení zbytkovým teplem. Ukazatel zobrazuje úroveň zbytkového tepla.
Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem nádoby.

4. DENNÍ POUŽÍVÁNÍ

UPOZORNĚNÍ!
Viz kapitoly o bezpečnosti.

4.1 Zapnutí a vypnutí

Stisknutím na jednu sekundu varnou desku zapnete nebo vypnete.

4.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:
• všechny varné zóny jsou vypnuté,
• po zapnutí varné desky jste nenastavili teplotu,
• něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.
• se deska se příliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.
• použijete nevhodné nádoby. Symbol
se rozsvítí a za dvě minuty se
varná zóna automaticky vypne.
0 3 5 8 10 14 P
ČESKY 9
• po určité době nevypnete varnou zónu nebo nezměníte nastavení
teploty. Po určité době se rozsvítí a varná deska se vypne.
Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:
Nastavení teploty Varná deska se vy‐
pne po
, 1 - 3
4 - 7 5 hodinách
8 - 9 4 hodinách
10 - 14 1,5 hodině
6 hodinách

4.3 Nastavení teploty

Nastavení nebo změna teploty: Stiskněte ovládací lištu u požadovaného
nastavení teploty nebo posuňte prstem po ovládací liště až k požadovanému nastavení teploty.

4.4 Použití varných zón

Nádobu položte na kříž / čtverec, který je označen na povrchu varné desky. Zakryjte celý kříž / čtverec. Indukční varné zóny se automaticky přizpůsobují velikosti dna nádoby. S velkými nádobami můžete vařit na dvou varných zónách zároveň.
Vypnutí funkce:
zóny fungují opět nezávisle. Když k vaření používáte pouze jednu
varnou zónu z páru, doporučujeme používat zadní varnou zónu. Když používáte velké nádoby, doporučujeme je také položit v blízkosti zadní varné zóny.
stiskněte . Varné

4.6 Automatický ohřev

Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Tato funkce nastaví na určitou dobu nejvyšší teplotu a pak ji sníží na správné nastavení.
Aby bylo možné funkci zapnout, varná zóna musí být chladná.
Zapnutí funkce pro varnou zónu:
stiskněte (rozsvítí se ). Ihned stiskněte požadované nastavení teploty.
Po třech sekundách se zobrazí . Vypnutí funkce: změňte nastavení
teploty.

4.7 Funkce posílení výkonu

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.
Viz část „Technické informace“.
Zapnutí funkce pro varnou zónu:
stiskněte . Rozsvítí se . Vypnutí funkce: změňte nastavení
teploty.

4.5 Funkce Bridge

Tato funkce spojí obě varné zóny na levé straně, které pak fungují jako jediná.
Nejprve nastavte teplotu pro jednu z varných zón na levé straně.
Zapnutí funkce: stiskněte . Teplotu nastavíte nebo změníte stisknutím jednoho z ovládacích snímačů.

4.8 Časovač

Odpočítávání času
Tuto funkci můžete použít k nastavení délky zapnutí varné zóny při jednom vaření.
Nejprve zvolte varnou zónu, poté zvolte funkci.Volba funkce časovače je
www.aeg.com10
možná pouze u zapnutých varných zón po nastavení jejich teploty.
Nastavení varné zóny: stiskněte opakovaně , dokud se nerozsvítí
kontrolka požadované varné zóny. Když je tato funkce zapnutá, rozsvítí se .
Zapnutí funkce: stiskněte a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat pomaleji, odpočítává se čas.
Kontrola zbývajícího času: zvolte varnou zónu pomocí . Kontrolka varné
zóny začne blikat rychleji. Na displeji se zobrazí zbývající čas.
Změna času: zvolte varnou zónu pomocí . Stiskněte nebo . Vypnutí funkce: zvolte varnou zónu pomocí
se bude odpočítávat až do 00. Kontrolka varné zóny zhasne.
Vypnutí zvukové signalizace: stiskněte
.
CountUp Timer (Měřič času)
Tato funkce slouží ke sledování doby provozu varné zóny.
Nastavení varné zóny (jestliže je zapnutá více než jedna varná zóna):
stiskněte opakovaně , dokud se nerozsvítí kontrolka požadované varné zóny. Když je tato funkce zapnutá,
rozsvítí se .
Zapnutí funkce: stiskněte . Symbol zhasne a rozsvítí se .
Kontrola délky provozu varné zóny:
zvolte varnou zónu pomocí . Kontrolka varné zóny začne blikat rychleji. Na displeji se zobrazí délka provozu zóny. Během první minuty se na displeji zobrazuje čas v sekundách. Po první minutě se na displeji zobrazuje čas v minutách.
a stiskněte . Zbývající čas
Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00. Varná zóna se vypne.
časovače
Vypnutí funkce: zvolte varnou zónu a stiskněte nebo . Symbol zhasne a rozsvítí se .
Pokud jsou zapnuté dvě funkce současně, displej nejprve zobrazí funkci CountUp Timer.
Minutka
Když je varná deska zapnutá, ale není zapnutá žádná varná zóna (na displeji
nastavení teploty je zobrazeno ), můžete tuto funkci použít jako Minutku.
Zapnutí funkce: stiskněte . Stiskněte
nebo časovače a nastavte čas. Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.
Vypnutí zvukové signalizace: stiskněte
.
Tato funkce nemá žádný vliv na provoz varných zón.

4.9 STOP+GO

Tato funkce přepne všechny zapnuté varné zóny na nejnižší teplotu.
Když je tato funkce zapnutá, nelze měnit tepelné nastavení.
Tato funkce nevypne funkce časovače.
Zapnutí funkce: stiskněte Rozsvítí se.
Vypnutí funkce: stiskněte . Zobrazí se předchozí nastavení teploty.
.

4.10 Blokování tlačítek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.
Nejprve nastavte tepelný výkon.
Zapnutí funkce: stiskněte
sekundy se rozsvítí .Časovač zůstane zapnutý.
Vypnutí funkce: stiskněte . Zobrazí se předchozí nastavení teploty.
. Na čtyři
ČESKY 11
Funkci také vypnete vypnutím varné desky.

4.11 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.
Zapnutí funkce: pomocí varnou desku. Nenastavujte teplotu. Na
čtyři sekundy stiskněte . Rozsvítí se
. Pomocí varnou desku vypněte.
Funkci vypnete takto: pomocí zapněte varnou desku. Nenastavujte
teplotu. Na čtyři sekundy stiskněte . Rozsvítí se
vypněte.
Vyřazení funkce na jedno vaření:
pomocí zapněte varnou desku. Rozsvítí se . Na čtyři sekundy stiskněte
teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete
pomocí , funkce se opět zapne.
. Pomocí varnou desku
. Do 10 sekund nastavte
zapněte

4.12 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Vypněte varnou desku. Na tři sekundy stiskněte . Displej se rozsvítí a zhasne. Na tři sekundy stiskněte Rozsvítí se nebo . Stisknutím
časovače zvolte jedno z těchto nastavení:
.
- zvuková signalizace je vypnutá
- zvuková signalizace je zapnutá Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.
Když je tato funkce nastavena na uslyšíte zvukovou signalizaci pouze když:
• stisknete
• se dokončí funkce Minutka
• se dokončí funkce Odpočítávání času
• něco položíte na ovládací panel.
,

4.13 Funkce Řízení výkonu

• Všechny varné zóny jsou zapojeny do jedné fáze. Viz obrázek.
• Fáze má maximální elektrické zatížení 3 700 W.
• Tato funkce rozděluje výkon mezi varné zóny.
• Funkce se zapne, když celkové elektrické zatížení varných zón přesáhne 3 700 W.
• Tato funkce snižuje výkon pro ostatní varné zóny.
• Displej varných zón se sníženým výkonem se mění v rozmezí dvou úrovní.

5. TIPY A RADY

UPOZORNĚNÍ!
Viz kapitoly o bezpečnosti.

5.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo v nádobách velmi rychle.
Indukční varné zóny používejte s vhodnými nádobami.
Materiál varných nádob
vhodné: litina, ocel, smaltovaná ocel, nerezová ocel, sendvičová dna nádob (označeno jako vhodné výrobcem).
www.aeg.com12
nevhodné: hliník, měď, mosaz, sklo, keramika, porcelán.
Nádoba je pro indukční varnou desku vhodná, jestliže:
• se malé množství vody na indukční varné zóně nastavené na nejvyšší teplotu velmi rychle ohřeje.
• magnet přilne na dno nádoby.
Dno nádoby musí být co nejrovnější a nejsilnější.
Rozměry nádoby
Indukční varné zóny se do určité míry automaticky přizpůsobí velikosti dna nádoby.
Výkon varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.
Viz část „Technické informace“.

5.2 Zvuky během používání

Jestliže slyšíte:
• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z
různých materiálů (sendvičová konstrukce).
• hučení: používáte vysoký výkon.
• cvakání: dochází ke spínání elektrických přepínačů.
• syčení, bzučení: pracuje ventilátor.
Tyto zvuky jsou normální a neznamenají žádnou závadu varné desky.
5.3 Öko Timer (Ekologický
časový spínač)
Za účelem úspory energie se topný článek varné zóny sám vypne dřív, než zazní signál odpočítávání času. Rozdíl mezi dobou provozu závisí na nastavené teplotě a délce vaření.
5.4 Příklady použití varné
desky
Vztah mezi nastavením teploty a spotřebou energie příslušené varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu.
Údaje v následující tabulce jsou jen orientační.
Nastavení te‐ ploty
- 1
1 - 3 Holandská omáčka, rozpouště‐
1 - 3 Zahuštění: nadýchané omele‐
3 - 5 Dušení jídel z rýže a mléčných
5 - 7 Podušení zeleniny, ryb, masa. 20 - 45 Přidejte několik lžic tekutiny.
7 - 9 Vaření brambor v páře. 20 - 60 Použijte max. ¼ l vody na 750
Vhodné pro: Čas
(min)
Udržení teploty hotového jídla. dle
potřeby
5 - 25 Čas od času zamíchejte.
ní: másla, čokolády, želatiny.
10 - 40 Vařte s pokličkou.
ty, míchaná vejce.
25 - 50 Přidejte alespoň dvakrát tolik
jídel, ohřívání hotových jídel.
Tipy
Nádobu zakryjte pokličkou.
vody než rýže, mléčná jídla během ohřívání občas zamí‐ chejte.
g brambor.
ČESKY 13
Nastavení te‐ ploty
7 - 9 Vaření většího množství jídel,
9 - 12 Mírné smažení: plátků masa
12 - 13 Prudké smažení, pečená
14 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso v
Vhodné pro: Čas
dušeného masa se zeleninou a polévek.
nebo ryb, Cordon Bleu z telecí‐ ho masa, kotlet, masových kro‐ ket, uzenin, jater, jíšky, vajec, palačinek a koblih.
bramborová kaše, silné řízky, steaky.
hrnci), fritování hranolků.
Vaření velkých množství vody. Funkce posílení výkonu je zapnutá.

6. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!
Viz kapitoly o bezpečnosti.

6.1 Všeobecné informace

• Varnou desku po každém použití očistěte.
• Nádoby používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Použijte speciální škrabku na sklo.
Tipy
(min)
60 - 150 Až 3 l vody a přísady.
dle potřeby
5 - 15 V polovině doby obraťte.
cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.
Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.
V polovině doby obraťte.

6.2 Čištění varné desky

Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující

7. ODSTRAŇOVÁNÍ ZÁVAD

UPOZORNĚNÍ!
Viz kapitoly o bezpečnosti.
www.aeg.com14

7.1 Co dělat, když...

Problém Možná příčina Řešení
Varnou desku nelze zapnout ani používat.
Je uvolněná pojistka. Zkontrolujte, zda příčinou
Zapněte varnou desku zno‐
Stiskli jste dvě nebo více se‐
Je zapnutá funkce STOP
Na ovládacím panelu je vo‐
Ozve se zvukový signál a varná deska se vypne. Když je varná deska vypnu‐ tá, ozve se zvukový signál.
Varná deska se vypne. Něčím jste zakryli senzorové
Nerozsvítí se Ukazatel zbyt‐ kového tepla.
Funkce Automatický ohřev nefunguje.
Je nastavena nejvyšší teplo‐
Nastavení teploty kolísá mezi dvěma nastaveními.
Senzorová tlačítka se zahřívají.
Varná deska není zapojena do elektrické sítě nebo není připojena správně.
nzorových tlačítek současně.
+GO.
da nebo skvrny od tuku.
Zakryli jste jedno nebo více senzorových tlačítek.
tlačítko .
Varná zóna byla zapnutá jen krátkou dobu, a není proto horká.
Varná zóna je horká. Nechte varnou zónu dosta‐
ta.
Je zapnutá funkce Řízení výkonu.
Nádoba je příliš velká nebo jste ji postavili příliš blízko ovládacích prvků.
Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě. Viz schéma zapojení.
závady není pojistka. Pokud se pojistka uvolňuje opako‐ vaně, obraťte se na autorizo‐ vaného elektrikáře.
vu a maximálně do 10 se‐ kund nastavte teplotu.
Stiskněte pouze jedno se‐ nzorové tlačítko.
Viz část „Denní používání“.
Vyčistěte ovládací panel.
Odstraňte předmět ze se‐ nzorových tlačítek.
Odstraňte předmět ze se‐ nzorového tlačítka.
Jestliže byla varná zóna za‐ pnutá dostatečně dlouho, aby byla horká, obraťte se na autorizované servisní středisko.
tečně vychladnout.
Nejvyšší stupeň teploty má stejný výkon jako funkce.
Viz část „Denní používání“.
Je-li to možné, na zadních varných zónách používejte velké nádoby.
ČESKY 15
Problém Možná příčina Řešení
Při dotyku senzorových tlačí‐ tek nezazní žádný zvukový signál.
Zobrazí se .
Zobrazí se .
Zvuková signalizace je vy‐ pnutá.
Je zapnutá funkce Automa‐ tické vypnutí.
Je spuštěna funkce Dětská bezpečnostní pojistka nebo
Zapněte zvukovou signaliza‐ ci. Viz část „Denní používání“.
Vypněte varnou desku a znovu ji zapněte.
Viz část „Denní používání“.
Blokování tlačítek.
Zobrazí se .
Na varné zóně není žádná nádoba.
Na varnou zónu postavte nádobu.
Nádoba není vhodná. Použijte vhodnou nádobu.
Viz část „Tipy a rady“.
Průměr dna nádoby je pro
varnou zónu příliš malý.
Použijte varné nádoby se správnými rozměry. Viz část „Technické informa‐ ce“.
Nádoba nezakrývá kříž /
Zakryjte celý kříž / čtverec.
čtverec.
Zobrazí se a číslo.
Porucha varné desky. Varnou desku na chvíli od‐
pojte z elektrické sítě. Vypoj‐ te pojistku v domácí elek‐ troinstalaci. Opět ji připojte.
Jestliže se opět rozsvítí, obraťte se na autorizované servisní středisko.
Zobrazí se .
Zobrazí se .
Elektrické zapojení je ne‐ správné. Napájecí napětí je mimo rozsah.
U varné desky došlo k chy‐ bě, protože se vyvařila voda z nádoby. Je zapnutá funkce Automatické vypnutí a a ochrana před přehřátím var‐ ných zón.
Požádejte kvalifikovaného elektrikáře, aby instalaci zkontroloval.
Vypněte varnou desku. Od‐ straňte horkou nádobu. Po přibližně 30 sekundách var‐ nou zónu opět zapněte. Po‐ kud byl problém ve varné nádobě, chybové hlášení se přestane zobrazovat. Ukaza‐ tel zbytkového tepla se mů‐ že nadále zobrazovat. Ne‐ chte varnou nádobu dosta‐ tečně vychladnout. Zkontro‐ lujte, zda lze varnou nádobu použít s varnou deskou. Viz část „Tipy a rady“.
www.aeg.com16
Problém Možná příčina Řešení
Zobrazí se .
Chladicí ventilátor je zablo‐ kovaný.
Zkontrolujte, zda nějaké předměty neblokují chladicí
ventilátor. Jestliže se opět rozsvítí, obraťte se na autorizované servisní středisko.

7.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Uveďte rovněž kód ze tří číslic a písmen pro sklokeramiku (je v rohu varné desky) a chybové hlášení, které se zobrazuje. Ujistěte se, že jste varnou

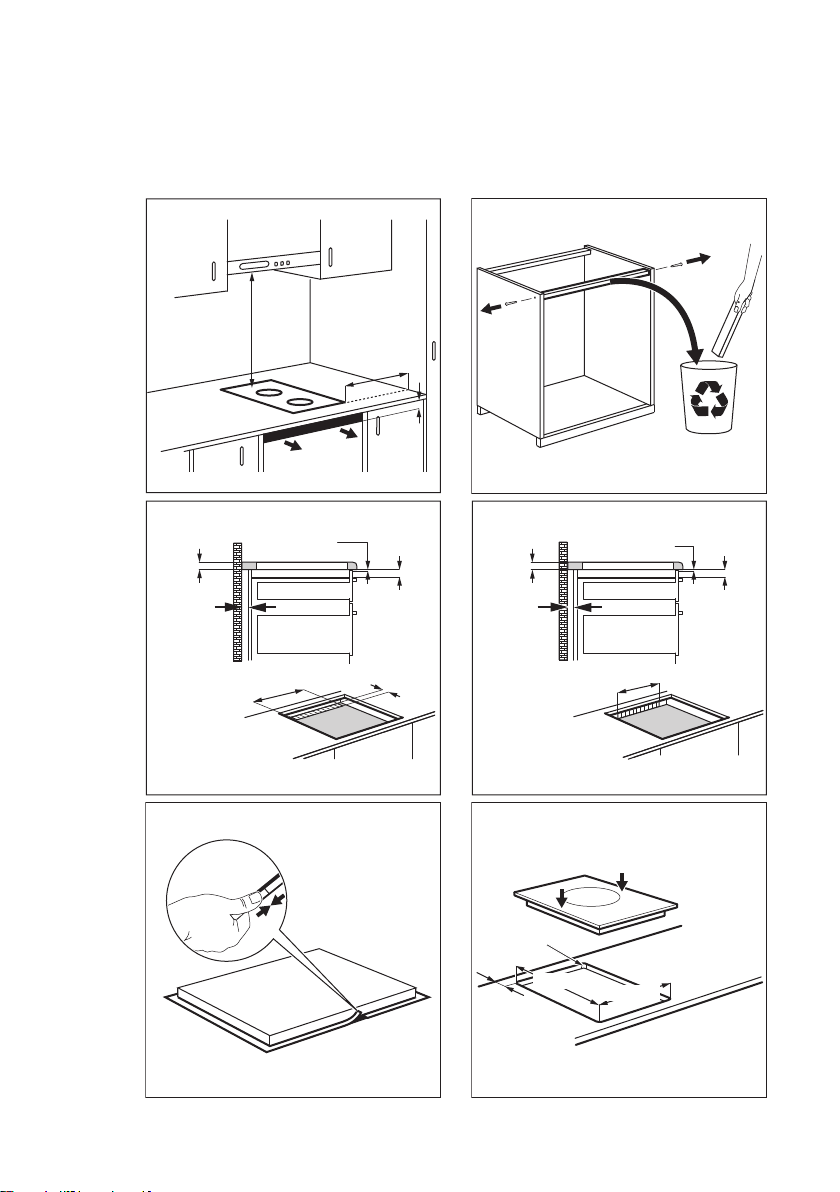

8. INSTALACE

UPOZORNĚNÍ!
Viz kapitoly o bezpečnosti.

8.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.
Sériové číslo ............................

8.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

8.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem.
desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z poprodejního servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.
• Poškozený síťový kabel vyměňte za síťový kabel tohoto typu (nebo vyšší): H05BB-F T min 90°C. Obraťte se na místní autorizované servisní středisko.

8.4 Montáž těsnění

1. Očistěte pracovní desku kolem místa
výřezu.
2. Dodaný těsnicí proužek nalepte na
spodní hraně varné desky podél vnějšího okraje sklokeramického povrchu. Nenatahujte jej. Konce těsnicího proužku musí být umístěny uprostřed na jedné straně varné desky.
3. Když těsnicí proužek nařežete na
příslušnou délku, přidejte několik milimetrů.
4. Oba konce těsnicího proužku
přitlačte k sobě.

8.5 Montáž

min. 50mm
min. 500mm
min. 2mm
min. 2 mm
A
B
A
12 mm 28 mm 38 mm
B
57 mm 41 mm 31 mm
min 30 mm
min. 500 mm
< 20 mm
> 20 mm
min. 2 mm
A
B
A
12 mm 28 mm 38 mm
B
57 mm 41 mm 31 mm
min. 500 mm
R 5mm
min. 55mm
340+1mm
490+1mm
ČESKY 17
min. 12 mm
min. 2 mm
min. 38 mm
min. 2 mm
580 mm
520 mm
490 mm
360 mm
+ - =
20 mm 920 mm
www.aeg.com18

8.6 Instalace více než jedné varné desky

Dodávané příslušenství: spojovací
lišta, žáruvzdorný silikon, tvarovací pryž, těsnicí páska.
Používejte pouze speciální žáruvzdorný silikon.
Výřez v pracovní desce
Vzdále‐ nost od stěny
Hloubka 490 mm
Šířka součet všech šířek nainstalo‐
minimálně 50 mm
vaných varných desek minus 20 mm
Příklad:
Montáž
1. Proveďte výpočet správných rozměrů
výřezu.
2. Připravte výřez v pracovní desce.
3. Varné desky jednu po druhé položte
na měkký povrch, např. přikrývku, spodní stranou nahoru.
4. Dodaný těsnicí proužek nalepte na
spodní hraně varné desky podél
vnějšího okraje sklokeramického povrchu.
5. Volně přišroubujte upínací destičky do příslušných otvorů na ochranném krytu.
6. Vložte první varnou desku do výřezu v pracovní desce. Poté do výřezu v pracovní desce vložte spojovací lištu. Zasuňte lištu do poloviny její šířky pod varnou desku.
7. Volně zašroubujte upínací destičky na spodní straně pracovní desky a spojovací lišty.
8. Vložte další varnou desku do výřezu v pracovní desce. Ujistěte se, že čelní hrany varných desek jsou na stejné úrovni.
ČESKY 19
9. Utáhněte šrouby upínacích destiček /
zápěrek.
10. Pomocí silikonu utěsněte mezery mezi varnými deskami a mezi varnými deskami a pracovní deskou.
11. Silikon ošetřete mýdlovou vodou.
12. Tvarovací pryž zatlačte silou proti
sklokeramickému povrchu a pomalu ji posunujte podél.
13. Nedotýkejte se silikonu, dokud nevytvrdne, což může trvat přibližně den.
14. Pomocí škrabky opatrně odstraňte vytlačený silikon.
15. Skleněný povrch vyčistěte.

9. TECHNICKÉ INFORMACE

9.1 Typový štítek

Model HC452401EB PNC 949 595 444 00 Typ 55 FED 02 AU 220 - 240 V 50 - 60 Hz Indukce 3.7 kW Vyrobeno v Německu
Sér. č. ................. 3.7 kW
AEG

9.2 Technické údaje varných zón

Varná zóna Nominální vý‐
kon (maximální nastavení te‐ ploty) [W]
Uprostřed vpředu
2300 3200 10 145 - 265
Funkce posíle‐ ní výkonu [W]
Délka chodu funkce Funkce posílení výko‐ nu [min]
Průměr nádoby [mm]
www.aeg.com20
Varná zóna Nominální vý‐
kon (maximální nastavení te‐ ploty) [W]
Uprostřed vzadu
2300 3200 10 145 - 265
Funkce posíle‐ ní výkonu [W]
Výkon varných zón se může nepatrně lišit od údajů uvedených v této tabulce. Mění se na základě materiálu a průměru varných nádob.

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu HC452401EB
Typ varné desky Vestavná varná
Počet varných zón 1
Technologie ohřevu Indukční deska
Délka (D) a šířka (Š) varné zóny
Spotřeba energie varné zó‐ ny (EC electric cooking)
Spotřeba energie varné desky (EC electric hob)
Uprostřed D 37.3 cm
Uprostřed 175,1 Wh / kg
175,1 Wh / kg
Délka chodu funkce Funkce posílení výko‐ nu [min]
Průměr nádoby [mm]
Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.
deska
Š 27.1 cm
EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - část 2: varné desky - metody pro měření výkonu
Energetické hodnoty vztahující se k dané varné zóně jsou označeny křížkem.

10.2 Úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže
• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Před zapnutím varné zóny na ni položte varnou nádobu.
• Na menší varné zóny postavte menší varné nádoby.
• Postavte nádobu přímo na střed varné zóny.
• Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.
uvedenými radami.
• Při ohřevu vody používejte pouze takové množství, které potřebujete.
11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
Recyklujte materiály označené symbolem . Obaly vyhoďte do
příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní
ČESKY 21
prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené
příslušným symbolem nelikvidujte
spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.
www.aeg.com22

TURINYS

1. SAUGOS INFORMACIJA................................................................................. 23
2. SAUGOS INSTRUKCIJA..................................................................................24
3. GAMINIO APRAŠYMAS...................................................................................26
4. KASDIENIS NAUDOJIMAS.............................................................................. 28
5. PATARIMAI...................................................................................................... 31
6. VALYMAS IR PRIEŽIŪRA................................................................................ 33
7. TRIKČIŲ ŠALINIMAS....................................................................................... 34
8. ĮRENGIMAS......................................................................................................36
9. TECHNINĖ INFORMACIJA.............................................................................. 39
10. ENERGIJOS EFEKTYVUMAS....................................................................... 40
PUIKIEMS REZULTATAMS
Ačiū, kad pasirinkite šį AEG gaminį. Mes sukūrėme jį taip, kad jis nepriekaištingai veiktų daugelį metų – pasižymintis pažangiomis technologijomis, kurios padeda palengvinti gyvenimą, jis turi funkcijų, kurių galite nerasti įprastuose buitiniuose prietaisuose. Skirkite kelias minutes perskaityti insktrukciją, kad galėtumėte jį maksimaliai panaudoti.
Apsilankykite mūsų interneto svetainėje, kad:
Gautumėte naudojimo patarimų, brošiūrų, trikčių šalinimo, aptarnavimo informacijos:
www.aeg.com/webselfservice
Užregistruotumėte savo gaminį geresniam aptarnavimui:
www.registeraeg.com
Įsigytumėte priedų, vartojamųjų prekių ir originalių atsarginių dalių savo prietaisui:
www.aeg.com/shop
KLIENTŲ PRIEŽIŪRA IR APTARNAVIMAS
Rekomenduojame naudoti tik originalias atsargines dalis. Kreipdamiesi į įgaliotąjį aptarnavimo centrą, būtinai pateikite šią informaciją: modelis, PNC, serijos numeris. Informacija yra nurodyta techninių duomenų plokštelėje.
Įspėjimas / atsargumo ir saugos informacija Bendroji informacija ir patarimai Aplinkosaugos informacija
Galimi pakeitimai.

1. SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ir žalą, patirtą dėl netinkamo prietaiso įrengimo ir naudojimo. Visada laikykite šią instrukciją šalia prietaiso, kad galėtumėte ja pasinaudoti vėliau.

1.1 Vaikų ir pažeidžiamų žmonių sauga

Šį prietaisą galima naudoti vaikams nuo 8 metų
amžiaus ir asmenims, turintiems psichinių, jutiminių arba protinių negalių arba patirties bei žinių trūkumo, jeigu jie yra prižiūrimi arba instruktuojami, kaip saugiai naudoti šį prietaisą, ir supranta atitinkamus pavojus.
Neleiskite vaikams žaisti šiuo prietaisu.
Visas pakavimo medžiagas laikykite vaikams
nepasiekiamoje vietoje.
Neleiskite vaikams ir naminiams gyvūnams būti šalia
prietaiso, kai jis veikia arba vėsta. Neuždengtos dalys būna įkaitę.
Jeigu prietaise įrengtas apsaugos nuo vaikų užraktas,
rekomenduojame jį įjungti.
Neprižiūrimi vaikai negali atlikti valymo ir vartotojo
priežiūros darbų.
Mažesnių nei 3 metų vaikų negalima prileisti prie
prietaiso, jeigu jie nuolat nėra prižiūrimi.
LIETUVIŲ 23

1.2 Bendrieji saugos reikalavimai

Prietaisas ir jo prieinamos dalys įkaista naudojimo
metu. Nelieskite kaitinimo elementų.
Nenaudokite prietaiso su išoriniu laikmačiu arba
atskira nuotolinio valdymo sistema.
Neprižiūrimas maisto gaminimas ant kaitlentės su
riebalais ar aliejumi gali būti pavojingas ir sukelti gaisrą.
Niekada negesinkite gaisro vandeniu, bet išjunkite
prietaisą ir tada uždenkite liepsną, pvz., dangčiu arba gesinimo apdangalu.
www.aeg.com24
Nelaikykite daiktų ant maisto gaminimo paviršių.
Niekada nedėkite metalinių daiktų, tokių kaip dangčių,
peilių ar šaukštų ant kaitlentės viršaus, nes jie gali įkaisti.
Nenaudokite garinio valiklio prietaisui valyti.
Baigę naudotis, išjunkite kaitlentę naudodamiesi jos
valdikliais ir nepasikliaukite prikaistuvio detektoriumi.
Jei stiklo keraminis paviršius / stiklo paviršius įtrūkęs,
prietaisą išjunkite, kad nepatirtumėte elektros smūgio.
Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti
tik gamintojui, įgaliotajam klientų aptarnavimo atstovui arba panašios kvalifikacijos asmenims – kitaip gali kilti pavojus.

2. SAUGOS INSTRUKCIJA

2.1 Įrengimas

ĮSPĖJIMAS!
Šį prietaisą įrengti privalo tik kvalifikuotas asmuo.
• Nuimkite visas pakavimo medžiagas.
• Neįrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateikta naudojimo instrukcija.
• Būtina paisyti minimalių atstumų iki kitų prietaisų ir spintelių.
• Prietaisas yra sunkus: jį perkeldami, visada būkite atsargūs. Visuomet mūvėkite apsaugines pirštines.
• Apsaugokite nupjautus paviršius hermetiku, kad jie nuo drėgmės neišbrinktų.
• Apsaugokite prietaiso apačią nuo garų ir drėgmės.
• Jokiu būdu neįrenkite prietaiso greta durų ir po langu. Atidarant duris ar langus, jie gali nuversti įkaitusius prikaistuvius nuo prietaiso.
• Jeigu prietaisas įrengiamas virš stalčių, įsitikinkite, ar tarp prietaiso apačios ir apatinio stalčiaus yra pakankamai vietos orui cirkuliuoti.
• Prietaiso apačia gali įkaisti. Būtinai po prietaisu įrenkite nedegią pertvarą, kad nebūtų prieigos prie apačios.
• Užtikrinkite, kad tarp darbastalio ir prietaiso būtų laisvas 2 mm
ventiliavimo tarpas. Garantija neapima žalos, atsiradusios dėl nepakankamo ventiliavimo tarpo.

2.2 Elektros prijungimas

ĮSPĖJIMAS!
Gaisro ir elektros smūgio pavojus.
• Visus elektros prijungimus turi įvesti kvalifikuotas elektrikas.
• Šis prietaisas turi būti įžemintas.
• Prieš atlikdami bet kokį veiksmą, patikrinkite, ar prietaisas atjungtas nuo maitinimo.
• Patikrinkite, ar elektros duomenys, nurodyti techninių duomenų lentelėje, atitinka jūsų elektros tinklo duomenis. Jeigu ne, kreipkitės į elektriką.
• Patikrinkite, ar prietaisas tinkamai įrengtas. Dėl laisvo ir netinkamo elektros maitinimo laido ar kištuko (jeigu taikytina) gnybtas gali įkaisti.
• Naudokite tinkamą elektros maitinimo laidą.
• Pasirūpinkite, kad elektros laidai nesusipainiotų.
• Patikrinkite, ar įrengta apsauga nuo elektros smūgių.
• Ant laido naudokite įtempimą mažinančią sąvaržą.
• Patikrinkite, kad maitinimo laidas ar kištukas (jeigu taikytina) neliestų
LIETUVIŲ 25
karšto prietaiso ar karštų prikaistuvių, kai jungiate prietaisą į netoli esančius lizdus
• Nenaudokite daugiakanalių kištukų, jungiklių ir ilginimo laidų.
• Būkite atsargūs, kad nesugadintumėte elektros kištuko (jeigu taikytina) ar maitinimo laido. Kreipkitės į mūsų įgaliotąjį aptarnavimo centrą arba elektriką, jeigu reikia pakeisti pažeistą maitinimo laidą.
• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.
• Elektros kištuką į tinklo lizdą junkite tik tuomet, kai visiškai pabaigsite įrengimą. Įsitikinkite, kad įrengus prietaisą elektros laido kištuką būtų lengva pasiekti.
• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už elektros laido. Visada traukite paėmę už elektros kištuko.
• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.
• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.

2.3 Naudojimas

ĮSPĖJIMAS!
Pavojus susižaloti, nudegti arba gauti elektros smūgį.
• Prieš naudodami pirmąkart, išimkite visas pakuotės medžiagas, nuimkite etiketes ir apsauginę plėvelę (jeigu taikytina).
• Naudokite šį prietaisą namų ūkio aplinkoje.
• Nekeiskite šio prietaiso techninių savybių.
• Užtikrinkite, kad ventiliavimo angos nebūtų uždengtos.
• Nepalikite veikiančio prietaiso be priežiūros.
• Kiekvieną kartą panaudoję prietaisą, kaitvietę išjunkite.
• Nepasitikėkite prikaistuvių detektoriumi.
• Nedėkite stalo įrankių arba prikaistuvių dangčių ant kaitviečių. Jie gali įkaisti.
• Nenaudokite šio prietaiso, jeigu jūsų rankos šlapios arba jeigu jis liečiasi prie vandens.
• Nenaudokite prietaiso kaip darbastalio arba vietos daiktams laikyti.
• Jeigu prietaiso paviršius įtrūktų, nedelsdami atjunkite prietaisą nuo elektros tinklo. Taip išvengsite elektros smūgio.
• Naudotojai, turintys širdies stimuliatorių, turi išlaikyti ne mažesnį kaip 30 cm atstumą nuo indukcinių kaitviečių, kai prietaisas veikia.
• Kai dedate maistą į karštą aliejų, aliejus gali ištikšti.
ĮSPĖJIMAS!
Gaisro ir sprogimo pavojus
• Kaitinant riebalus arba aliejų, gali kilti lengvai užsiliepsnojančių garų. Kaitindami riebalus ir aliejų, būkite atsargūs, kad liepsna arba įkaitę daiktai jų neuždegtų.
• Įkaitusio aliejaus garai gali savaime užsiliepsnoti.
• Naudotas aliejus, kuriame yra maisto likučių, gali užsiliepsnoti esant žemesnei temperatūrai nei aliejus, kuris yra naudojamas pirmą kartą.
• Šalia prietaiso, į prietaisą arba ant jo nedėkite degių produktų arba degiais produktais sudrėkintų daiktų.
ĮSPĖJIMAS!
Pavojus sugadinti prietaisą.
• Nestatykite įkaitusių prikaistuvių ant valdymo skydelio.
• Nestatykite ant karštų kaitviečių tuščių prikaistuvių.
• Būkite atsargūs, kad ant prietaiso nenukristų daiktai arba prikaistuviai. Jie gali pažeisti paviršių.
• Nejunkite kaitviečių, nepastatę ant jų prikaistuvių arba ant jų pastatę tuščius prikaistuvius.
2
1
1
www.aeg.com26
• Nedėkite ant prietaiso aliuminio folijos.
• Indai iš ketaus, aliuminio arba su sugadintais dugnais gali subraižyti stiklą / stiklo keramiką. Jeigu tokius indus nuo maisto gaminimo paviršiaus reikia patraukti, juos visada kelkite, o ne traukite.
• Šis prietaisas skirtas tik maistui gaminti. Jį draudžiama naudoti kitais tikslais, pavyzdžiui, patalpai šildyti.

2.4 Valymas ir priežiūra

• Reguliariai valykite prietaisą, kad apsaugotumėte paviršiaus medžiagą nuo nusidėvėjimo.
• Išjunkite prietaisą ir leiskite jam atvėsti prieš valant.
• Atjunkite prietaisą nuo elektros tinklo, prieš atlikdami techninės priežiūros darbus.
• Prietaisui valyti nenaudokite garų ir nepurkškite vandeniu.
• Nuvalykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius

3. GAMINIO APRAŠYMAS

3.1 Maisto gaminimo paviršių išdėstymas

ploviklius. Nenaudokite šveičiamųjų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.

2.5 Seno prietaiso išmetimas

ĮSPĖJIMAS!
Pavojus susižeisti arba uždusti.
• Norėdami sužinoti, kaip tinkamai išmesti seną prietaisą, susisiekite su atitinkama savivaldybės įstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite elektros laidą ir išmeskite jį.

2.6 Techninė priežiūra

• Dėl prietaiso remonto kreipkitės į įgaliotąjį aptarnavimo centrą.
• Naudokite tik originalias atsargines dalis.
Indukcinė kaitvietė
1
Valdymo skydelis
2
7 8521 3 4
12 1114 13 10
96
LIETUVIŲ 27

3.2 Valdymo skydelio išdėstymas

Prietaisą valdykite jutiklių laukais. Rodiniai, indikatoriai ir garso signalai parodo, kurios funkcijos veikia.
Jutik‐ lio lau‐ kas
1
2
3
4
- Kaitinimo lygio rodmuo Rodo kaitinimo lygį.
5
- Kaitviečių laikmačio indika‐
6
- Laikmačio ekranas Rodo laiką minutėmis.
7
8
9
10
11
12
Funkcija Pastaba
ĮJUNGTA / IŠJUNGTA Įjungia ir išjungia kaitlentę.
Užrakinimas / Vaikų sau‐ gos įtaisas
STOP+GO Įjungia ir išjungia funkciją.
Bridge Įjungia ir išjungia funkciją.
toriai
CountUp Timer Rodo, kad veikia funkcija.
Atgalinės atskaitos laikma‐ tis / Minučių skaitlys
- Parenka laikmačio funkciją.
- Parenka kaitvietę.
- Pailgina arba sutrumpina laiką.
/
Užrakina / atrakina valdymo skydelį.
Rodo, kuriai kaitvietei nustatote laiką.
Rodo, kad veikia funkcija.
13
- Valdymo juosta Nustato kaitinimo lygį.
14
Galios didinimo funkcija Įjungia ir išjungia funkciją.
www.aeg.com28

3.3 Kaitinimo lygių rodmenys

Ekranas Aprašymas
Kaitvietė išjungta.
-
+ skaitmuo
/ /
Kaitvietė veikia.
STOP+GO funkcija veikia.
Automatinis įkaitinimas funkcija veikia.
Veikia Galios didinimo funkcija.
Įvyko veikimo triktis.
OptiHeat Control (3 veiksmas. Likusio karščio indikatorius) : gamina‐ mas maistas / palaikoma šiluma / likęs karštis.
Užrakinimas /Vaikų saugos įtaisas funkcija veikia.
Prikaistuvis netinkamas arba per mažas, arba neuždėtas ant kaitvie‐ tės.
Automatinis išjungimas funkcija veikia.

3.4 OptiHeat Control (3 veiksmas. Likusio karščio indikatorius)

ĮSPĖJIMAS!
/ / Pavojus nusideginti dėl likusio karščio. Indikatorius rodo likusio karščio lygį.
Indukcinės kaitvietės maisto gaminimo metu kaitina tiesiogiai prikaistuvio pagrindą. Stiklo keramikos paviršius įšyla dėl likusio prikaistuvio karščio.

4. KASDIENIS NAUDOJIMAS

ĮSPĖJIMAS!
Žr. saugos skyrius.

4.1 Įjungimas ir išjungimas

Lieskite 1 sekundę, kad įjungtumėte arba išjungtumėte kaitlentę.

4.2 Automatinis išjungimas

Ši funkcija automatiškai išjungia kaitlentę, jeigu:
• visos kaitvietės yra išjungtos;
• įjungę kaitlentę, nenustatėte kaitinimo lygio;
• kažką išliejote arba padėjote ką nors (puodą, šluostę ir pan.) ant valdymo skydelio ilgesniam laikui nei 10 sekundžių. Pasigirsta garso signalas ir kaitlentė išsijungia. Nuimkite daiktą arba nuvalykite valdymo skydelį;
• kaitlentė perkaista (pvz., jeigu kaitinate tuščią keptuvę). Palaukite, kol kaitvietė atauš, prieš vėl naudodami kaitlentę;
• naudojate netinkamus prikaistuvius. Užsidega simbolis ir po 2 minučių
kaitvietė išsijungia automatiškai;
0 3 5 8 10 14 P
LIETUVIŲ 29
• neišjungėte kaitvietės arba nepakeitėte kaitinimo lygio. Po tam
tikro laiko užsidega ir kaitlentė išsijungia.
Santykis tarp kaitinimo lygio ir laiko, po kurio kaitlentė išsijungia:
Kaitinimo lygis Kaitlentė išsijun‐
gia po
, 1–3
4–7 5 valandų
8–9 4 valandų
10–14 1,5 valandos
6 valandų

4.3 Kaitinimo lygis

Norėdami nustati ar pakeisti kaitinimo lygį:
Palieskite valdymuo juostą ties tinkamu kaitinimo lygiu arba pirštu lieskite valdymo juostą, kol pasieksite tinkamą kaitinimo lygį.
Norėdami įjungti funkciją: palieskite
. Norėdami nustatyti arba pakeisti kaitinimo lygį, palieskite vieną iš valdymo jutiklių.
Norėdami išjungti funkciją: palieskite
. Kaitvietės veikia atskirai. Kai naudojate tik vieną iš poros
kaitviečių, rekomenduojame naudoti galinę kaitvietę. Taip pat kai naudojate didelį prikaistuvį, rekomenduojame jį dėti arti galinės kaitvietės.

4.6 Automatinis įkaitinimas

Jeigu suaktyvinsite šią funkciją, per trumpesnį laiką pasieksite reikalingą kaitinimo lygį. Įjungus šią funkciją, tam tikram laikui nustatomas didžiausia kaitinimo lygis, o vėliau mažinamas iki reikiamo kaitinimo lygio.
Kaitvietė turi būti šalta, kad galėtumėte įjungti šią funkciją.
Norėdami įjungti šią funkciją kaitvietei: palieskite ( užsidega).
Nedelsdami palieskite tinkamą kaitinimo lygį. Po 3 sekundžių užsidega . Norėdami išjungti funkciją: pakeiskite
kaitinimo lygį.

4.4 Kaitviečių naudojimas

Prikaistuvį uždėkite ant kryželio / kvadrato ant jūsų gaminimui naudojamo paviršiaus. Visiškai uždenkite kryželį / kvadratą. Indukcinės kaitvietės prisitaiko automatiškai pagal prikaistuvio dugno dydį. Galite gaminti naudodami didelį prikaistuvį ant dviejų kaitviečių vienu metu.

4.5 Funkcija Bridge

Ši funkcija sujungia dvi kairiąsias kaitvietes ir jos veikia kaip viena.
Pirmiausiai nustatykite vienos kairiosios kaitvietės kaitinimo lygį.

4.7 Galios didinimo funkcija

Ši funkcija padidina indukcinių kaitviečių galią. Indukcinei kaitvietei šią funkciją galima įjungti tik ribotam laikui. Po to indukcinė kaitvietė automatiškai grįžta į aukščiausią kaitinimo lygį.
Žr. skyrių „Techninė informacija“.
Norėdami įjungti šią kaitvietės funkciją: palieskite . Užsidega . Norėdami išjungti funkciją: pakeiskite
kaitinimo lygį.

4.8 Laikmatis

Atgalinės atskaitos laikmatis
Šią funkciją naudokite kaitvietės vienai maisto gaminimo trukmei nustatyti.
www.aeg.com30
Pirmiausiai nustatykite kaitvietę, o po to – funkciją.Laikmačio funkciją galima
pasirinkti tik įjungtoms kaitvietėms ir nustačius kaitinimo lygį.
Norėdami nustatyti kaitvietę: lieskite
pakartotinai tol, kol įsijungs reikiamos
kaitvietės indikatorius. Kai ši funkcija yra įjungta, įsijungia . Norėdami įjungti funkciją: palieskite laikmačio
min.). Kai kaitvietės indikatorius pradeda lėtai mirksėti, pradedama atgalinė laiko atskaita.
Norėdami pamatyti likusį laiką:
kaitvietę nustatykite, naudodami . Kaitvietės indikatorius pradeda greitai mirksėti. Ekrane rodomas likęs laikas.
Norėdami pakeisti laiką: kaitvietę nustatykite, naudodami arba .
Norėdami išjungti funkciją:su nustatykite kaitvietę ir palieskite .
Likęs laikas skaičiuojamas atgal iki 00. Kaitvietės indikatorius užgęsta.
Norėdami išjungti garsą: palieskite .
CountUp Timer (laiko skaičiavimo
pirmyn laikmatis)
Galite naudoti šią funkciją, jeigu norite sužinoti, kiek laiko kaitvietė veikia.
Norėdami nustatyti kaitvietę (jeigu veikia daugiau kaip 1 kaitvietė): lieskite
pakartotinai tol, kol įsijungs reikiamos
kaitvietės indikatorius. Kai ši funkcija yra įjungta, įsijungia Norėdami įjungti funkciją: palieskite
. Užgęsta simbolis ir atsiranda .
Norėdami pamatyti, kiek laiko veikia kaitvietė: kaitvietę nustatykite,
naudodami . Kaitvietės indikatorius pradeda greitai mirksėti. Ekrane rodoma, kiek laiko veikia kaitvietė. Pirmą minutę ekrane rodomas laikas sekundėmis. Po
laikui nustatyti (00–99
. Palieskite
Kai laikas baigiasi, pasigirsta garso signalas ir mirksi 00. Kaitvietė išsijungia.
.
pirmos minutės ekrane rodomas laikas minutėmis.
Norėdami išjungti funkciją:su nustatykite kaitvietę ir palieskite arba
. Užgęsta simbolis ir atsiranda .
Jeigu dvi funkcijos veikia vienu metu, ekrane pirmiausiai rodoma funkcija CountUp Timer.
Minučių skaitlys
Galite naudoti šią funkciją kaip minučių skaitlį, kai kaitlentė yra įjungta ir
kaitvietės neveikia (kaitinimo lygio ekrane rodoma Norėdami įjungti funkciją: palieskite
. Palieskite arba , kad nustatytumėte laiką. Kai laikas baigiasi, pasigirsta garso signalas ir mirksi 00.
Norėdami išjungti garsą: palieskite .
).
Ši funkcija neturi poveikio kaitviečių veikimui.

4.9 STOP+GO

Funkcija nustato visas veikiančias kaitvietes į žemiausią kaitinimo lygį.
Veikiant funkcijai kaitinimo lygio keisti negalima.
Funkcija neišjungia laikmačio funkcijų. Norėdami įjungti funkciją: palieskite
. užsidega. Norėdami išjungti funkciją: palieskite
. Užsidega ankstesnis kaitinimo lygis.

4.10 Užrakinimas

Galite užrakinti valdymo skydelį, kai kaitvietės veikia. Taip galima išvengti atsitiktinio kaitinimo lygio pakeitimo.
Pirmiausia nustatykite kaitinimo lygį. Norėdami įjungti funkciją: palieskite
. užsidega 4 sekundėms.Laikmatis
lieka įjungtas. Norėdami išjungti funkciją: palieskite
. Užsidega ankstesnis kaitinimo lygis.
LIETUVIŲ 31
Išjungus kaitlentę, išjungiama ir ši funkcija.

4.11 Vaikų saugos įtaisas

Ši funkcija apsaugo, kad kaitlentė nepradėtų veikti atsitiktinai.
Norėdami įjungti funkciją: įjunkite kaitlentę su nenustatykite. Palieskite ir palaikykite 4 sekundes. Įsižiebs . Išjunkite kaitlentę su . Norėdami išjungti funkciją: įjunkite kaitlentę su . Kaitinimo lygio nenustatykite. Palieskite 4 sekundes. Įsižiebs . Išjunkite kaitlentę su .
Norėdami nepaisyti funkcijos tik vienam maisto gaminimui: įjunkite
kaitlentę su 4 sekundes palaikykite . Per 10
sekundžių nustatykite kaitinimo lygį.
Kaitlentę galima naudoti. Kai išjungiate kaitlentę su , funkcija vėl veikia.
. Kaitinimo lygio
ir palaikykite
. įsižiebia. Palieskite ir

4.12 OffSound Control (Garso signalų išjungimas ir įjungimas)

Išjunkite kaitlentę. Palieskite ir 3 sekundes palaikykite
įsijungia ir išsijungia. Palieskite ir palaikykite 3 sekundes. Įsižiebs arba . Palieskite laikmatį, kad
pasirinktume vieną iš šių:
– garso signalai išjungti
. Ekranas
– garso signalai įjungti Norėdami patvirtinti pasirinkimą, palaukite, kol kaitlentė automatiškai išsijungs.
Kai funkcija yra nustatyta ties , garso signalai girdimi tik tuo atveju, kai:
• paliečiate
• Minučių skaitlys išsijungia;
• Atgalinės atskaitos laikmatis išsijungia;
• ką nors padedate ant valdymo skydelio.
;
4.13 Funkcija Galios
valdymas
• Visos kaitvietės prijungtos prie vienos fazės. Žr. paveikslėlį.
• Fazės maksimali elektros apkrova yra 3 700 W.
• Ši funkcija paskirsto galią kaitvietėms.
• Ši funkcija įsijungia, kai bendra kaitviečių elektros apkrova viršija 3 700 W.
• Ši funkcija sumažina galią kitoms kaitvietėms.
• Kaitvietės, kurios galia yra sumažinta, kaitinimo lygio rodmuo kinta tarp dviejų lygių.

5. PATARIMAI

ĮSPĖJIMAS!
Žr. saugos skyrius.

5.1 Prikaistuviai

Indukcinių kaitviečių striprus elektromagnetinis laukas labai greitai įkaitina prikaistuvius.
www.aeg.com32
Indukcinėms kaitvietėms naudokite tinkamus prikaistuvius.
Prikaistuvių medžiaga
tinkama: ketus, plienas, emaliuotas plienas, nerūdijantis plienas, daugiasluoksnis dugnas (su atitinkamu gamintojo ženklu).
netinkama: aliuminis, varis, žalvaris, stiklas, keramika, porcelianas.
Prikaistuviai tinka indukcinei viryklei, jeigu:
• nedidelis kiekis vandens labai greitai užverda ant kaitvietės, nustatytos aukščiausiu kaitinimo lygiu;
• ant prikaistuvio dugno prikimba magnetas.
Prikaistuvio dugnas turi būti kuo storesnis ir lygesnis.
Prikaistuvių matmenys
Indukcinės kaitvietės prisitaiko automatiškai pagal prikaistuvio dugno dydį iki tam tikros ribos.
Kaitvietės veiksmingumas yra susijęs su prikaistuvio skersmeniu. Mažesnio nei minimalaus skersmens prikaistuvis gauna tik dalį kaitvietės sukuriamos galios.
Žr. skyrių „Techninė informacija“.
5.2 Triukšmo lygis naudojimo
metu
Jeigu girdite:
• traškėjimą: prikaistuviai pagaminti iš skirtingų medžiagų (kelių sluoksnių principu).
• švilpimą: naudojate kaitvietę nustatę didelę galią ir prikaistuvį, pagamintą iš skirtingų medžiagų (kelių sluoksnių principu).
• dūzgimas: naudojate didelę galią.
• spragsėjimas: elektrinis perjungimas.
• šnypštimas, gaudimas: veikia ventiliatorius.
Šis triukšmas yra normalus ir nereiškia kaitlentės gedimo.
5.3 Öko Timer (Ekonominis
laikmatis)
Energijos taupymo tikslais kaitvietės kaitinimo elementas automatiškai išsijungia anksčiau, nei pasigirsta atgalinės laiko atskaitos garso signalas. Veikimo trukmė priklauso nuo kaitinimo lygio ir maisto gaminimo trukmės.
5.4 Maisto gaminimo
pavyzdžiai
Kaitinimo lygis ir kaitvietės energijos sąnaudos susiję netiesiogiai. Didesnis kaitinimo lygis nėra tiesiogiai proporcingas kaitvietės energijos sąnaudų padidėjimui. Tai reiškia, kad kaitvietė, veikianti vidutiniu kaitinimo lygiu, naudoja mažiau nei pusę savo galios.
Duomenys lentelėje yra tik orientacinio pobūdžio.
Kaitinimo ly‐ gis
- 1
1–3 „Hollandaise“ padažas, lydy‐
1–3 Tirštinimas: purūs omletai,
Naudojimas: Laikas
Išlaikykite pagamintą maistą šiltą.
mas: sviestas, šokoladas, žela‐ tina.
kepti kiaušiniai.
Patarimai
(min.)
jeigu reikia
5–25 Retkarčiais pamaišykite.
10–40 Gaminkite uždengę prikaistu‐
Uždenkite prikaistuvį dangčiu.
vius.
LIETUVIŲ 33
Kaitinimo ly‐ gis
3–5 Tinka virti ryžius ir gaminti pie‐
5–7 Daržovių gaminimas garuose,
7–9 Bulvių virimas garuose. 20–60 Gamindami 750 g bulvių, nau‐
7–9 Tinka gaminti didesnius maisto
9–12 Neintensyvus kepimas: tinka
12–13 Intensyvus kepimas, smulkiai
14 Tinka virti vandeniui, makaronams, skrudinti mėsą (guliašą, troškintą mė‐
Naudojimas: Laikas
(min.)
25–50 Verdant ryžius, vandens turi niškus patiekalus, taip pat šil‐ dyti pagamintus patiekalus.
20–45 Įpilkite kelis valgomuosius žuvis, mėsa.
60–150 Iki 3 l skysčio ir ingredientai. kiekius, troškinius ir sriubas.
jeigu kepti eskalopus, veršienos muštinius, kotletus, pyragėlius su įdaru, dešreles, kepenėles, miltų, sviesto ir pieno mišinius, kiaušinius, blynus, spurgas.
supjaustytos paskrudintos bul‐ vės, nugarinės žlėgtainis, bifš‐ teksas.
są), kepti bulvių traškučius apsemtus aliejuje.
Tinka virti didelį kiekį vandens. Įjungta galingumo funkcija.
reikia
5–15 Patiekalo gaminimo laikui įpu‐
Patarimai
būti dvigubai daugiau nei ry‐ žių; gamindami pieno patieka‐ lus, juos kartkartėmis pamai‐ šykite.
šaukštus skysčio.
dokite daugiausia ¼ l van‐ dens.
Patiekalo gaminimo laikui įpu‐ sėjus, apverskite.
sėjus, apverskite.

6. VALYMAS IR PRIEŽIŪRA

ĮSPĖJIMAS!
Žr. saugos skyrius.

6.1 Bendroji informacija

• Valykite kaitlentę po kiekvieno panaudojimo.
• Visada naudokite prikaistuvius, kurių dugnas švarus.
• Įbrėžimai ar tamsios dėmės ant paviršiaus neturi įtakos kaitlentės veikimui.
• Naudokite specialius, kaitlentei valyti tinkamus valiklius.
• Naudokite specialią, stiklui skirtą grandyklę.

6.2 Kaitlentės valymas

Nuvalykite nedelsdami: ištirpusį plastiką, plastikinę foliją ir maistą, kurio sudėtyje yra cukraus. Kitaip šie nešvarumai gali sugadinti kaitlentę. Specialią grandyklę prie stiklo keraminio paviršiaus pridėkite smailiu kampu ir stumkite ašmenis paviršiumi.
Kaitlentei pakankamai ataušus pašalinkite: kalkių nuosėdas, vandens dėmes, riebalų dėmes, metalo spalvos dėmes. Kaitlentę valykite drėgnu skudurėliu ir nešveičiamąja valymo priemone. Nuvalę kaitlentę, ją nusausinkite minkštu audiniu.
www.aeg.com34

7. TRIKČIŲ ŠALINIMAS

ĮSPĖJIMAS!
Žr. saugos skyrius.

7.1 Ką daryti, jeigu...

Problema Galima priežastis Atitaisymo būdas
Kaitlentės negalima įjungti arba valdyti.
Suveikė saugiklis. Patikrinkite, ar veikimas su‐
Dar kartą įjunkite kaitlentę ir
Vienu metu palietėte 2 arba
Veikia funkcija STOP+GO. Žr. skyrių „Kasdienis naudo‐
Ant valdymo skydelio yra
Pasigirsta garso signalas ir kaitlentė išsijungia. Kai kaitlentė yra išjungta, gir‐ dimas garso signalas.
Kaitlentė išsijungia. Kažką uždėjote ant jutiklio
Likusio karščio indikatorius neužsidega.
Neveikia funkcija Automati‐ nis įkaitinimas.
Nustatytas didžiausias kaiti‐
Kaitlentė neprijungta arba netinkamai prijungta prie elektros tinklo.
daugiau jutiklio laukų.
vandens arba riebalų dėmių.
Kažką padėjote ant vieno ar‐ ba kelių jutiklio laukų.
lauko .
Kaitvietė neįkaitusi, nes vei‐ kė pernelyg trumpai.
Kaitvietė yra karšta. Palaukite, kol kaitvietė pa‐
nimo lygis.
Patikrinkite, ar kaitlentė tin‐ kamai prijungta prie elektros tinklo. Žr. prijungimo sche‐ mą.
triko dėl perdegusio saugik‐ lio. Jeigu saugiklis pakartoti‐ nai suveikia, kreipkitės į kva‐ lifikuotą elektriką.
nustatykite kaitinimo lygį per mažiau nei 10 sekundžių.
Lieskite tik vieną jutiklio lau‐ ką.
jimas“.
Nuvalykite valdymo skydelį.
Nuimkite daiktą nuo jutiklio laukų.
Nuimkite daiktą nuo jutiklio lauko.
Jeigu kaitvietė veikė pakan‐ kamai ilgai ir jau turėtų būti įkaitusi, kreipkitės į įgaliotąjį techninio aptarnavimo cent‐ rą.
kankamai atvės.
Esant didžiausiam kaitinimo lygiui, galia yra tokia pati kaip ir funkcijos.
LIETUVIŲ 35
Problema Galima priežastis Atitaisymo būdas
Kaitinimo lygis keičiamas tarp dviejų lygių.
Jutiklių laukai įkaista. Per didelis prikaistuvis arba
Veikia funkcija Galios valdy‐ mas.
jis yra per arti valdiklių.
Žr. skyrių „Kasdienis naudo‐ jimas“.
Jeigu galima, didelius pri‐ kaistuvius dėkite ant galinių kaitviečių.
Liečiant jutiklių laukus ne‐ skamba garso signalas.
Signalai yra išjungti. Įjunkite garso signalus.
Žr. skyrių „Kasdienis naudo‐ jimas“.
Įsijungia .
Įsijungia .
Įsijungia .
Veikia Automatinis išjungi‐ mas.
Veikia funkcija Vaikų saugos įtaisas ar Užrakinimas.
Ant kaitvietės neuždėtas pri‐ kaistuvis.
Išjunkite ir vėl įjunkite kait‐ lentę.
Žr. skyrių „Kasdienis naudo‐ jimas“.
Uždėkite prikaistuvį ant kait‐ vietės.
Netinkamas prikaistuvis. Naudokite tinkamą prikais‐
tuvį. Žr. skyrių „Patarimai“.
Prikaistuvio dugno skersmuo
per mažas kaitvietei.
Naudokite tinkamo dydžio prikaistuvius. Žr. skyrių „Techninė informa‐ cija“.
Prikaistuvis neuždengia kry‐
želio / kvadrato.
Įsijungia ir skaičius.
Kaitlentėje aptikta klaida. Kuriam laikui atjunkite kait‐
Visiškai uždenkite kryželį / kvadratą.
lentę nuo maitinimo tinklo. Atjunkite namo elektros sky‐ dinėje esantį saugiklį. Vėl jį įjunkite. Jeigu vėl rodoma
, kreipkitės į įgaliotąjį techninio aptarnavimo cent‐ rą.
Įsijungia .
Netinkamas elektros prijun‐ gimas. Netinkama maitinimo įtampa.
Paprašykite kvalifikuoto elektriko patikrinti instaliaci‐ ją.
www.aeg.com36
Problema Galima priežastis Atitaisymo būdas
Įsijungia .
Įsijungia .
Kaitlentėje aptikta klaida, nes užkaistas tuščias pri‐ kaistuvis. Taip pat veikiaAu‐ tomatinis išjungimas apsau‐ ga nuo kaitviečių perkaitimo.
Užblokuotas aušinimo venti‐ liatorius.
Išjunkite kaitlentę. Nuimkite karštą prikaistuvį. Maždaug po 30 sekundžių vėl įjunkite kaitvietę. Jeigu problema bu‐ vo prikaistuvis, klaidos pra‐ nešimas išnyks. Likusio karščio indikatorius gali likti. Palaukite, kol prikaistuvis pakankamai atvės. Patikrin‐ kite, ar jūsų prikaistuvis tinka kaitlentei. Žr. skyrių „Patarimai“.
Patikrinkite, ar daiktai neblo‐ kuoja aušinimo ventiliato‐
riaus. Jeigu vėl rodoma , kreipkitės į įgaliotąjį techni‐ nio aptarnavimo centrą.

7.2 Jeigu negalite rasti sprendimo...

Jeigu patys negalite rasti problemos sprendimo, kreipkitės į prekybos atstovą arba įgaliotąjį techninio aptarnavimo centrą. Pateikite duomenis iš techninių duomenų lentelės. Taip pat nurodykite stiklo keramikos kaitlentės triženklį raidžių ir skaičių kodą (jis yra stiklo

8. ĮRENGIMAS

ĮSPĖJIMAS!
Žr. saugos skyrius.

8.1 Prieš įrengiant

Prieš įrengdami kaitlentę, užrašykite žemiau informaciją iš techninių duomenų plokštelės. Techninių duomenų plokštelę rasite kaitlentės apačioje.
Serijos numeris.........................

8.2 Įmontuojamos kaitlentės

Į baldus įmontuojamos kaitlentės gali būti naudojamos tik po to, kai jos bus įrengtos tinkamame standartus atitinkančiame paviršiuje.
paviršiaus kampe) bei rodomą klaidos pranešimą. Patikrinkite, ar tinkamai naudojatės kaitlente. Jeigu ne, aptarnavimo centro ar atstovo apsilankymas bus apmokestintas, nepaisant garantinio laikotarpio. Nurodymai apie aptarnavimo centrą ir garantijos sąlygos pateiktos garantijos brošiūroje.

8.3 Prijungimo kabelis

• Kaitlentė pristatoma su prijungimo kabeliu.
• Apgadintą maitinimo kabelį pakeiskite šiuo (arba geresniu) maitinimo kabeliu: H05BB-F T min 90°C. Kreipkitės į vietos techninio aptarnavimo centrą.

8.4 Sandariklio tvirtinimas

1. Nuvalykite stalviršį aplink išpjautą
plotą.
2. Priklijuokite pateiktą sandariklio
juostą prie apatinio kaitlentės krašto, išilgai išorinio stiklo keramikos krašto. Nepertempkite jos. Įsitikinkite, ar
min. 50mm
min. 500mm
min. 2mm
min. 2 mm
A
B
A
12 mm 28 mm 38 mm
B
57 mm 41 mm 31 mm
min 30 mm
min. 500 mm
< 20 mm
> 20 mm
min. 2 mm
A
B
A
12 mm 28 mm 38 mm
B
57 mm 41 mm 31 mm
min. 500 mm
R 5mm
min. 55mm
340+1mm
490+1mm
LIETUVIŲ 37
sandariklio juostos galai yra vienos kaitlentės pusės viduryje.
3. Pridėkite kelis mm ilgio, kai pjaunate sandariklio juostą.

8.5 Įrengimas

4. Pastumkite abu sandariklio juostos
galus kartu.
min. 12 mm
min. 2 mm
min. 38 mm
min. 2 mm
580 mm
520 mm
490 mm
360 mm
+ - =
20 mm 920 mm
www.aeg.com38

8.6 Daugiau nei vienos kaitlentės įrengimas

Pateikiami priedai: jungiamoji juosta,
karščiui atsparus silikonas, kaučiukinė forma, sandariklio juosta.
Naudokite tik specialų karščiui atsparų silikoną.
Stalviršio išpjova
Atstumas nuo sie‐ nos
Gylis 490 mm
Plotis visų montuojamų kaitlenčių
Pavyzdžiui,
mažiausiai 50 mm
pločio suma atėmus 20 mm
Įrengimas
1. Apskaičiuokite tikslius išpjovos
matmenis.
2. Paruoškite stalviršio išpjovą.
3. Vieną po kitos padėkite kaitlentes ant
minkšto paviršiaus (pavyzdžiui, antklodės) apatine dalimi į viršų.
4. Priklijuokite pateiktą sandariklio juostą prie apatinio kaitlentės krašto, išilgai išorinio stiklo keramikos krašto.
5. Ne iki galo įsukite fiksavimo plokšteles į tinkamas skyles apsauginiame korpuse.
6. Įdėkite pirmąją kaitlentę į išpjovą stalviršyje. Tada į išpjovą stalviršyje
LIETUVIŲ 39
įdėkite jungiamąją juostą. Įspauskite juostą puse pločio į kaitlentę.
7. Ne iki galo įsukite fiksavimo plokšteles iš apačios prie stalviršio ir prie jungiamosios juostos.
8. Įdėkite kitą kaitlentę į išpjovą stalviršyje. Kaitlenčių priekiniai kraštai būtinai turi būti vienodame lygyje.
9. Priveržkite fiksavimo plokštelių / laikiklių varžtus.
10. Silikonu užsandarinkite tarpus tarp abiejų kaitlenčių ir tarp kaitlenčių bei stalviršio.
11. Ant silikono užpilkite truputį muiluoto vandens.
12. Nestipriai prispauskite kaučiukinę formą prie stiklo keramikos ir lėtai pastumkite ją išilgai jos ploto.
13. Nelieskite silikono, kol nesukietės; tai gali užtrukti maždaug vieną dieną.
14. Atsargiai pašalinkite išlindusį silikoną skutimosi peiliuku.
15. Nuvalykite stiklinį paviršių.

9. TECHNINĖ INFORMACIJA

9.1 Techninių duomenų plokštelė

Modelis HC452401EB PNC 949 595 444 00 Tipas 55 FED 02 AU 220–240 V 50–60 Hz Indukcija3.7 kW Pagaminta Vokietijoje
Ser. Nr. ................ 3.7 kW
„AEG“

9.2 Kaitviečių techniniai duomenys

Kaitvietė Vardinė galia
(didžiausias kaitinimo lygis) (W)
Vidurinė prieki‐nė2 300 3 200 10 145–265
Vidurinė galinė 2 300 3 200 10 145–265
Galios didini‐ mo funkcija (W)
Galios didini‐ mo funkcija di‐ džiausia truk‐ mė (min.)
Prikaistuvio skersmuo (mm)
www.aeg.com40
Kaitviečių galia gali šiek tiek skirtis nuo lentelėje pateiktų duomenų. Ji kinta priklausomai nuo prikaistuvių medžiagos ir matmenų.
Norėdami pasiekti optimalių maisto gaminimo rezultatų, naudokite prikaistuvius, kurių skersmuo ne didesnis nei nurodytas lentelėje.

10. ENERGIJOS EFEKTYVUMAS

10.1 Informacija apie gaminį pagal ES direktyvą 66/2014

Modelio identifikatorius HC452401EB
Kaitlentės tipas Įmontuojama
Maisto gaminimo sričių skaičius
Kaitinimo technologija Indukcija
Maisto gaminimo srities il‐ gis (I) ir plotis (P)
Maisto gaminimo srities energijos sąnaudos (EC electric cooking)
Kaitlentės energijos sąnau‐ dos (EC electric hob)
EN 60350-2. Buitiniai elektriniai virimo ir kepimo prietaisai. 2 dalis. Kaitvietės. Eksploatacinių charakteristikų matavimo metodai
Maisto gaminimo srities energijos matavimai ant atitinkamų kaitviečių yra nurodyti kryželiais.

10.2 Energijos taupymas

Jeigu laikysitės toliau pateiktų patarimų, kasdien gamindami galėsite sutaupyti energijos.
1
Vidurinioji I 37.3 cm
Vidurinioji 175,1 Wh/kg
175,1 Wh/kg
• Kai šildote vandenį, naudokite jo tik
• Jeigu įmanoma, prikaistuvius
• Uždėkite prikaistuvį, prieš įjungdami
• Mažesnius prikaistuvius dėkite ant
• Uždėkite prikaistuvį tiesiai ant
• Maistui pašildyti arba išlydyti
kaitlentė
P 27.1 cm
tiek, kiek reikia.
uždenkite dangčiais.
kaitvietę.
mažesnių kaitviečių.
kaitvietės vidurio.
naudokite likusį karštį.
11. APLINKOS APSAUGA
Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu . Išmeskite
pakuotę į atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.
Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietnos savivaldybe dėl papildomos informacijos.
*
LIETUVIŲ 41
www.aeg.com42
LIETUVIŲ 43
www.aeg.com/shop
867322493-B-392015
Loading...
