Page 1
LAVATHERM 58900
Kondensationstrockner
Benutzerinformation
Page 2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des
Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
2
Page 3
Inhalt
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Umwelttipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Anzeigen im Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vor der ersten Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Das erste Einschalten - Sprache einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Uhrzeit einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vor dem ersten Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Wäsche sortieren und vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Gerät einschalten/Beleuchtung einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Einfülltür öffnen/Wäsche einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Schleuderdrehzahl der Vorentwässerung einstellen. . . . . . . . . . . . . . . . . . . . 14
Optionen einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Schon, Signal, Sensitiv. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Trockengrad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Startzeit-Vorwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Langer Knitterschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Ablauf des Programms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Programm ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wäsche nachlegen oder vorzeitig entnehmen . . . . . . . . . . . . . . . . . . . . . . . . 19
Trockengang beendet/Wäsche entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Extras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Memory 1, 2, 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Lautstärke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Wasserhärte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Uhr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Kontrast und Helligkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Behälter-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3
Page 4
Reinigung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

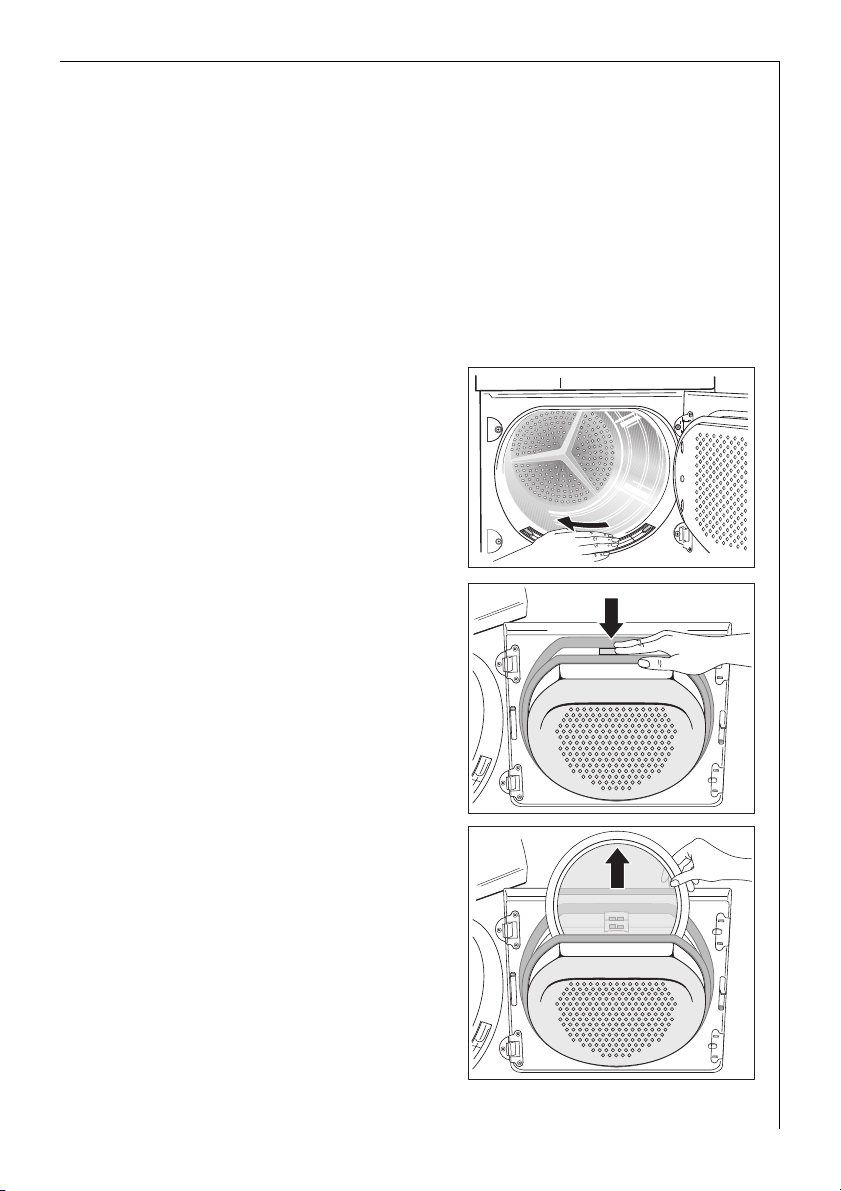

Flusensiebe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Türdichtung reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

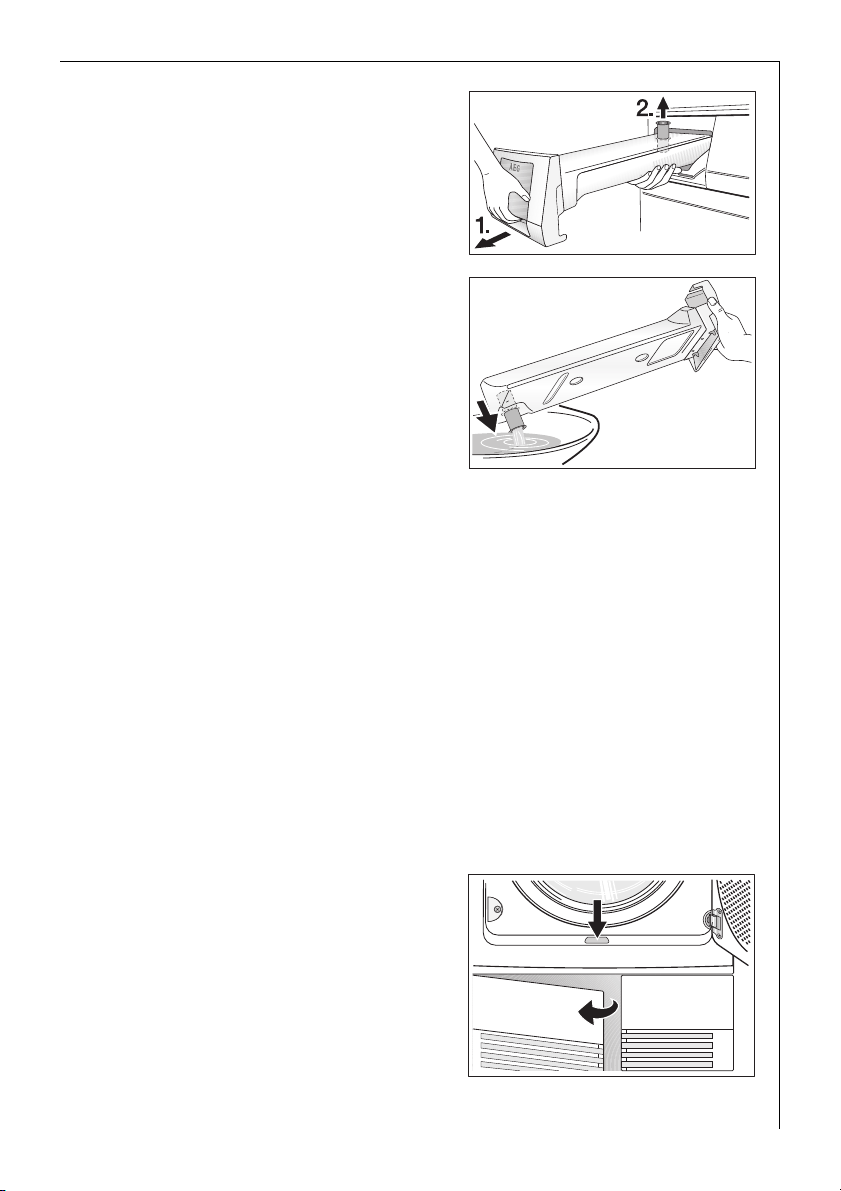

Kondensatbehälter entleeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

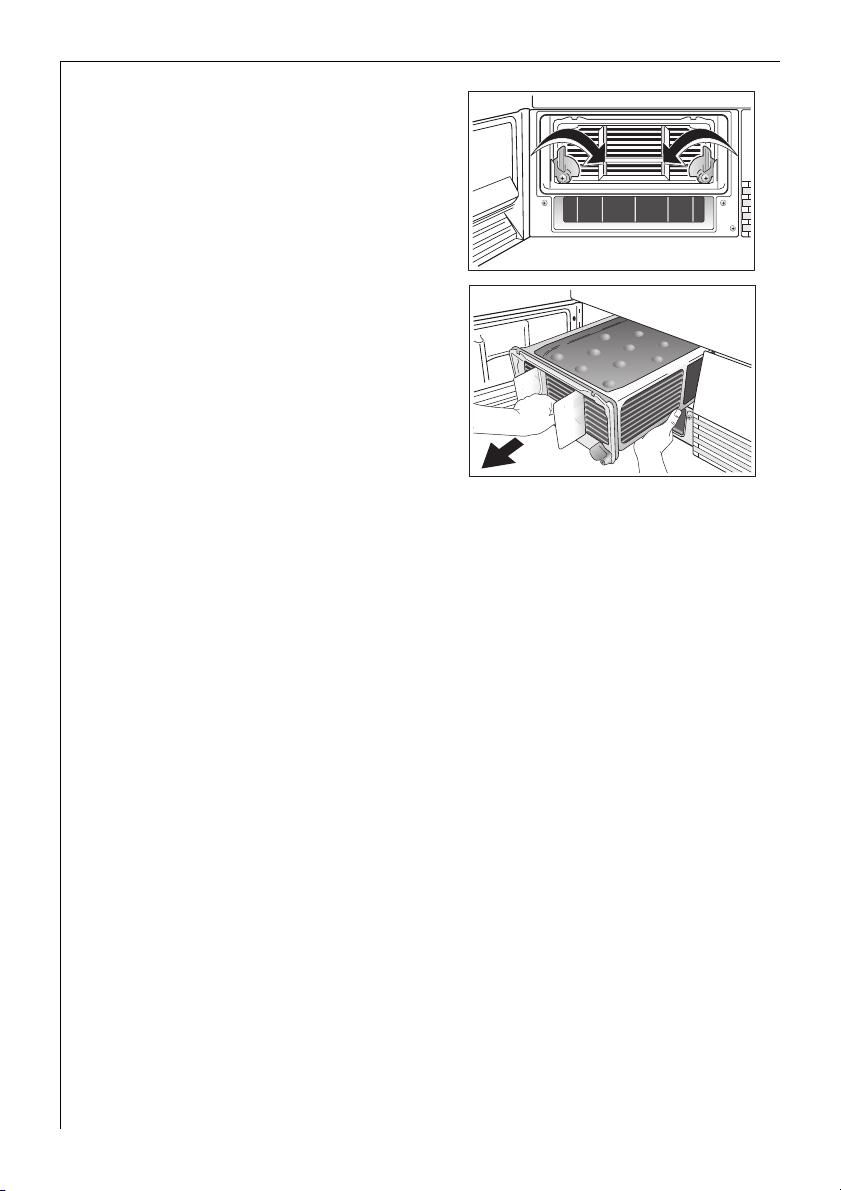

Wärmetauscher reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Trommel reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Bedienblende und Gehäuse reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Was tun, wenn.... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kleine Störungen selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Lampe für Innenbeleuchtung auswechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Verbrauchswerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Aufstell- und Anschlussanweisung . . . . . . . . . . . . . . . . . . . . . . . 32
Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Transportsicherung entfernen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

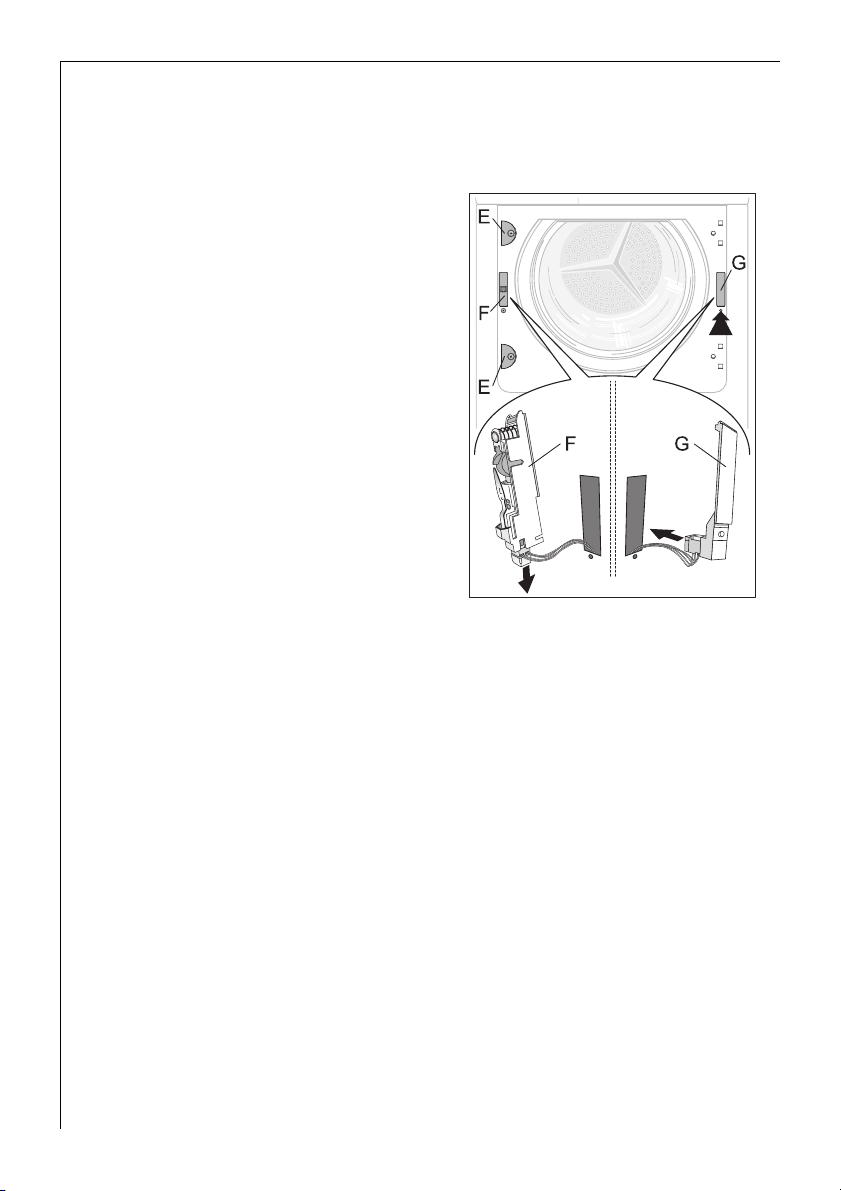

Türanschlag wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Sonderzubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Garantiebedingungen/Kundendienststellen. . . . . . . . . . . . . . 36
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Page 5
Gebrauchsanweisung
1 Sicherheit
Vor der ersten Inbetriebnahme
• Beachten Sie die „Aufstell- und Anschlussanweisung“
• Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein
beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im
Schadensfall an Ihren Lieferanten.
Bestimmungsgemäße Verwendung
• Der Trockner ist nur zum Trocknen haushaltsüblicher Wäsche im
Haushalt bestimmt.
• Umbauten oder Veränderungen am Trockner sind nicht zulässig.
• Die Wäsche darf keine entflammbaren Lösungsmittel (Waschbenzin,
Alkohol, Fleckentferner,etc.) enthalten. Brand- bzw. Explosionsgefahr!
Wäsche, die mit solchen Mitteln in Kontakt gekommen ist, vor dem
Trocknen von Hand gründlich auswaschen.
• Bei Verwendung von Trockenreinigungs-Sets: Nur solche Produkte
verwenden, die vom Hersteller als trocknergeeignet deklariert sind.
• Keine Wäschestücke, die Schaumgummi oder gummiähnliches Material enthalten, in den Trockner geben. Brandgefahr!
• Keine stark verschlissenen Wäschestücke in den Trockner geben.
Brandgefahr!
• Keine Wäschestücke mit losen Füllungen (z. B. Kissen) in den Trockner
geben. Brandgefahr!
• Teile mit starren Bestandteilen (z. B. Fußmatten) können Luftschlitze
verdecken. Brandgefahr! Solche Teile nicht in den Trockner geben.
• Trockner nicht überfüllen. Brandgefahr! Max. Füllmenge von 6 kg
einhalten.
• Sicherstellen, dass keine explosiven Gegenstände (z. B. Feuerzeuge,
Spraydosen, etc.) mit der Wäsche in den Trockner gelangen. Brandbzw. Explosionsgefahr!
• Nach jedem Trockengang Microfeinfilter und Feinsieb reinigen.
• Benützen Sie das Gerät nicht mit fehlenden oder beschädigten Flu-
sensieben. Brandgefahr!
• Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht im Trockner getrocknet werden. Brandgefahr!
5
Page 6
• Falls Sie Ihre Wäsche mit einem Fleckenentferner behandelt haben,
führen Sie in Ihrem Waschprogramm einen extra Spülgang durch.
• Den Wärmetauscher regelmäßig reinigen.
• Bei Wasch-/Trockensäulen: Keine Gegenstände auf den Trockner stel-
len. Diese können während des Betriebs herunterfallen.
• Die Abdeckhaube der Glühlampe für die Trommelbeleuchtung muss
fest verschraubt sein.
Sicherheit von Kindern
• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!
• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen,
oft nicht erkennen. Lassen Sie Kinder nicht unbeaufsichtigt beim
Trockner.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des
Trockners klettern. Lebensgefahr! Halten Sie die Tür des Trockners geschlossen, wenn er nicht benutzt wird.
Allgemeine Sicherheit
• Reparaturen am Trockner dürfen nur von Fachkräften durchgeführt
werden.
• Den Trockner niemals in Betrieb nehmen, wenn das Netzkabel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbereich so
beschädigt sind, dass das Geräteinnere offen zugänglich ist.
• Vor Reinigung, Pflege und Wartungsarbeiten den Trockner ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder – bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw.
Schraubsicherung ganz herausdrehen.
• Bei längeren Betriebspausen das Gerät vom Stromnetz trennen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am
Stecker.
• Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht
verwendet werden. Brandgefahr durch Überhitzung!
• Den Trockner nicht mit einem Wasserstrahl abspritzen. Stromschlaggefahr!
• Stützen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
• Nach Unterbrechen des Trockengangs können Wäsche und Trommel
heiß sein. Verbrennungsgefahr! Vorsicht beimEntnehmen der Wäsche.
6
Page 7
Entsorgung
Verpackungsmaterial
2
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc.
Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
2 Altgerät
Das Symbol
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
W auf dem Produkt oder seiner Verpackung weist darauf
1 Warnung! Bei ausgedienten Geräten Netzstecker aus der Steckdose
ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen.
Schloss der Einfülltür zerstören. Kinder können sich dadurch nicht einsperren und nicht in Lebensgefahr geraten.
7
Page 8
2 Umwelttipps
• Im Trockner wird die Wäsche flauschig und weich. Weichspüler beim
Waschen ist deshalb nicht nötig.
• Am wirtschaftlichsten arbeitet der Trockner dann, wenn Sie:
– die Lüftungsschlitze am Sockel des Trockners immer frei halten;
– die in der Programmübersicht angegebenen Füllmengen ausnutzen;
– auf gute Raumbelüftung achten;
– Microfeinfilter und Feinsieb nach jedem Trockengang reinigen;
– die Wäsche vor dem Trocknen gut ausschleudern. Beispiel: Ver-
brauchsdaten – abhängig von der Schleuderdrehzahl – für 6kg Wäsche, getrocknet mit Programm BAUMWOLLE SCHRANKTROCKEN.
Vorentwässerung Trockengang
Umdrehungen
pro Minute
800 4,2 70 3,84 0,58
1200 3,2 53 3,10 0,47
1400 3,0 50 3,00 0,45
1800 2,5 42 2,60 0,39
1) Tarif: 0,15 Euro/kWh
Restfeuchte Energie
in Liter in %
in kWh
Kosten
in Euro
1)
8
Page 9
Gerätebeschreibung
Schublade mit
Kondensatbehälter
Lampe für Innenbeleuchtung
Microfeinfilter
Flusensieb)

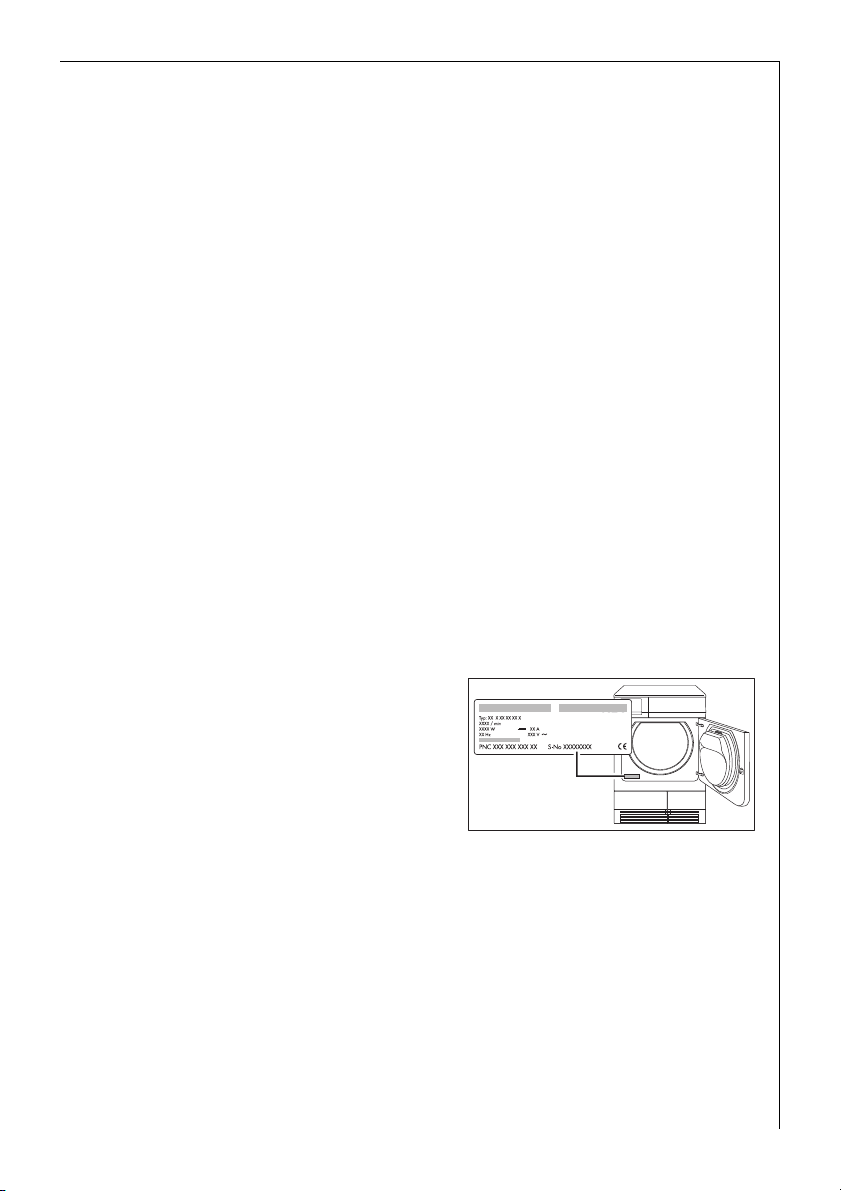

Typschild
Sockeltür vor
Wärmetauscher
Bedienblende
Display
Bedienblende
Feinsieb
(Flusensieb)
Grobsieb
(Flusensieb)
Einfülltür
(Anschlag
wechselbar)
Schraubfüße
Luftschlitze
(höhenverstellbar)

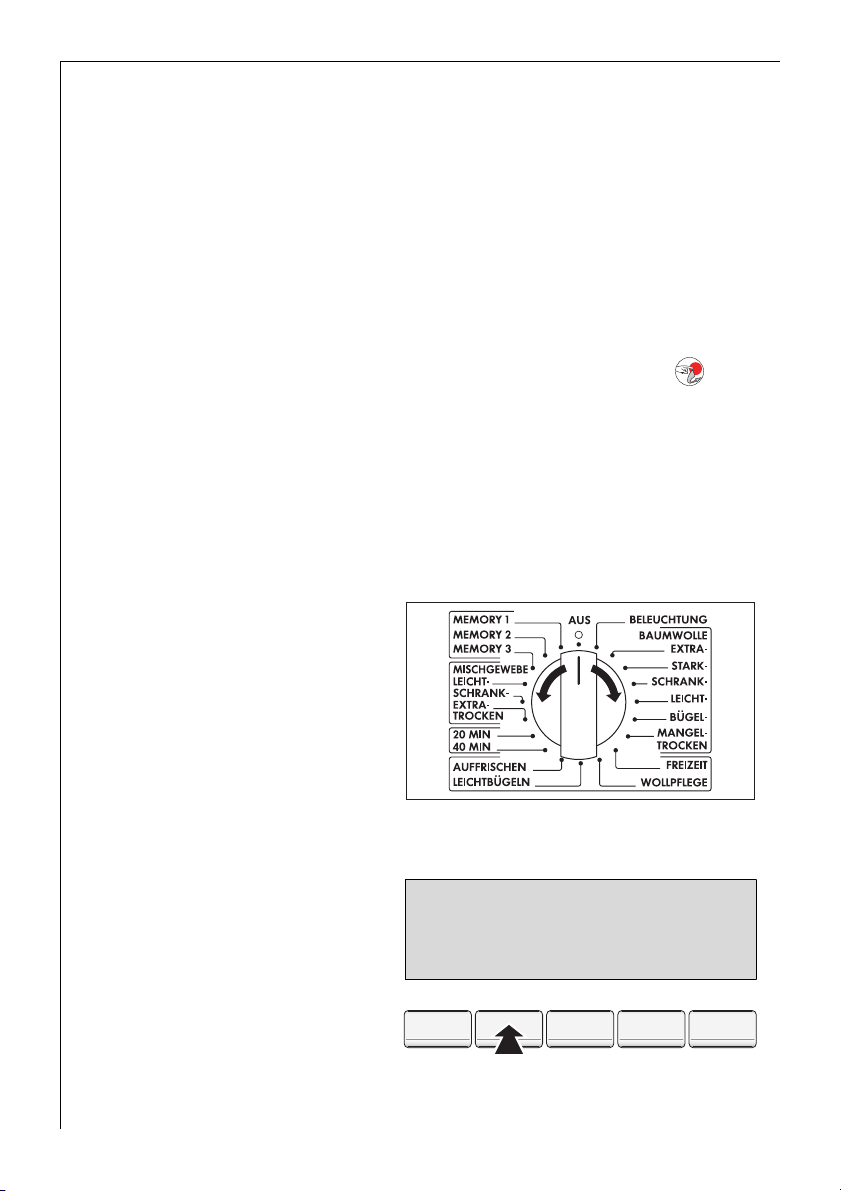

Programmwähler und
Ein-/Aus-Schalter
Funktions-Tasten Taste START/PAUSE
Anzeigen im Display
Informationsfeld, zeigt aktuelle Einstellungen an
EXTRATROCKEN
Programmende um
Tür-Anzeige
f 1200 эээээmэWэgэSэBэaэaэTэk
Schleuderdrehzahl Zeiten
Optionen
12.45
15.01
Aktuelle Uhrzeit
Programmende
9
Page 10
Programmübersicht
Zusatzfunktionen
Programme
EXTRATROCKEN
STARKTROCKEN
SCHRANKTROCKEN
LEICHT-
BAUMWOLLE
TROCKEN
BÜGELTROCKEN
MANGELTROCKEN
EXTRATROCKEN
SCHRANKTROCKEN
MISCHGEWEBE
LEICHTTROCKEN
1) SCHON und SENSITIV können nicht zusammen gewählt werden.
2) SCHON wählen!
1)
max. Füllmenge
(Trockengewicht)
SCHON
SIGNAL
SENSITIV 1)TROCKENGRAD
6kg • • • •
6kg • • • •
6kg • • • •
6kg • • • •
6kg • • • •
6kg • • • •
3kg • • • •
3kg • • • •
3kg • • • •
Anwendung/Eigenschaften
Durchtrocknen von dicken oder
mehrlagigen Textilien, z. B. Frotteewäsche, Bademäntel.
Durchtrocknen von dicken Textilien, z. B. Frotteewäsche, Frotteehandtücher.
Durchtrocknen von Textilien
gleichmäßiger Dicke, z. B. Frotteewäsche, Trikotwäsche, Frotteehandtücher.
Für dünne Textilien, die noch gebügelt werden, z. B. Trikotwäsche,
Baumwollhemden.
Für normaldicke Baumwoll- oder
Leinenwäsche, z. B. Bettwäsche,
Tischwäsche.
Für Baumwoll- oder Leinenwäsche, die noch gemangelt wird, z.
B. Bettwäsche, Tischwäsche.
Durchtrocknen von dicken oder
mehrlagigen Textilien, z. B. Pullover, Bettwäsche, Tischwäsche.
Für dünne Textilien, die nicht gebügelt werden, z. B. pflegeleichte
Oberhemden, Tischwäsche, Babykleidung, Socken, Miederwaren.
Für dünne Textilien, die noch gebügelt werden, z. B. Trikotwäsche,
Baumwollhemden.
Pflege-
symbole
m n
m n
m n
m n
m n
m n
m l2)
n
2)
m l
n
2)
m l
n
10
Page 11
Zusatzfunktionen
Programme
FREIZEIT 6kg • • • •
WOLLPFLEGE 1kg • • - -
LEICHTBÜGELN 1kg • • - -
AUFFRISCHEN 1kg • • - -
20 MIN
40 MIN
1) SCHON und SENSITIV können nicht zusammen gewählt werden.
2) SCHON wählen!
1)
max. Füllmenge
(Trockengewicht)
SCHON
SIGNAL
SENSITIV 1)TROCKENGRAD
1kg • • - -
Anwendung/Eigenschaften
Spezialprogramm für Freizeitkleidung, wie Jeans, Sweat-Shirts, etc.,
mit unterschiedlichen Materialstärken (z. B. an Bündchen und Nähten).
Spezialprogramm, um Wolltextilien
nach dem Lufttrocknen, nach dem
Tragen oder nach längerer Lagerung
kurzzeitig mit Warmluft zu behandeln. Wollfasern richten sich auf, die
Wolle wird kuschelweich.
Empfehlung: Textilien nach dem
Trocknen sofort entnehmen.
Spezialprogramm mit Anti-Knittermechanik für pflegeleichte Textilien
wie Oberhemden und Blusen; für
minimalen Bügelaufwand. Ergebnis
ist abhängig von Textilart und Textilveredelung. (Die Füllmenge entspricht ca. 5 bis 7 Hemden.)
Empfehlung: Textilien unmittelbar
nach dem Schleudern in den Trockner geben. Nach dem Trocknen Textilien sofort entnehmen und auf
einem Kleiderbügel aufhängen.
Spezialprogramm, ca. 35 Minuten,
zum Auffrischen oder sanften Reinigen von Textilien mit handelsüblichen Trockenreinigungs-Sets.
(Nur solche Produkte verwenden, die
vom Hersteller als trocknergeeignet
deklariert sind; bitte die Herstellerangaben zur Anwendung beachten).
Zum Nachtrocknen von einzelnen
Wäschestücken oder für kleine Mengen unter 1kg.
Pflege-
symbole
m n
m l2)
n
2)
m l
n
11
Page 12
Vor der ersten Inbetriebnahme
Das erste Einschalten - Sprache einstellen
Ab Werk ist die Displayanzeige standardmäßig Deutsch eingestellt.
3 Wichtig! Falls das Display nach dem Einschalten des Gerätes nicht das
Menü für die Spracheinstellung anzeigt, wurde das Gerät vorher schon
einmal eingeschaltet. Sehen Sie in diesem Fall bitte im Kapitel „Extras/
Sprache“ nach.
Zum Einschalten des Gerätes Programmwähler auf ein beliebiges Programm drehen, z. B. BAUMWOLLE EXTRATROCKEN.
Das Display leuchtet und
sollte wie nebenstehende
Abbildung aussehen.
Zusätzlich zeigt das Display:
–
„Ändern durch Taste OPTION“
– „Bestätigen durch Taste
OK“
Wenn Sie die Sprache beibehalten wollen:
Taste OK drücken.
Wenn Sie die Sprache ändern wollen:
1.Taste OPTION so oft drü-
cken, bis die gewünschte
Sprache im Display erscheint,
z. B. ENGLISH.
2.Taste OK drücken.
Die Anzeige ENGLISH blinkt
mehrmals und das Display
sollte anschließend z. B. wie
nebenstehende Abbildung
aussehen.
3.Zum Ausschalten des Gerätes
den Programmwähler
auf AUS drehen.
Sprache:
DEUTSCH
aýaýa aýaýaýaýaýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
Language
ENGLISH
aýaýa aýaýaýaýaýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
EXTRA DRY
Cycle end at
dýaýa aýaýaýaýaýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
15.01
3 Falls versehentlich die falsche Sprache eingestellt wurde, bitte im Kapi-
tel „Extras/Sprache“ nachsehen.
Uhrzeit einstellen
Damit Uhrzeit und Programmende korrekt angezeigt werden, bitte die
Anzeige im Display überprüfen und gegebenenfalls die aktuelle Uhrzeit
einstellen. Sehen Sie dazu bitte im Kapitel „Extras/Uhr“ nach.
12
Page 13
Vor dem ersten Trocknen
Um eventuelle fertigungsbedingte Rückstände zu entfernen, Trommel
des Trockners mit einem feuchten Tuch auswischen oder kurzen Trockengang (20 MIN) mit feuchten Tüchern durchführen.
Wäsche sortieren und vorbereiten
Wäsche sortieren
• Nach Gewebeart sortieren:
– Baumwolle/Leinen für Programme der Programmgruppe BAUM-
WOLLE.
– Mischgewebe und Synthetics für Programme der Programmgruppe
MISCHGEWEBE.
• Nach Pflegekennzeichen sortieren. Die Pflegekennzeichen bedeuten:
n m l k
Trocknen im
Wäschetrockner
grundsätzlich möglich
• Neue, farbige Textilien nicht gemeinsam mit hellen Wäschestücken
trocknen. Textilien könnten abfärben.
• Trikotwäsche und Wirkware nicht mit dem Programm EXTRATROCKEN
trocknen. Gefahr von Einlaufen!
• Wolle nicht im Trockner trocknen. Verfilzungsgefahr! Wolle nach dem
Lufttrocknen mit Programm WOLLPFLEGE nachbehandeln.
Trocknen bei
normaler
Temperatur
Trocknen bei
reduzierter Temperatur
(SCHON wählen!)
Trocknen im
Wäschetrockner
nicht zulässig
Wäsche vorbereiten
• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Bezüge
zuknöpfen, lose Bänder (z. B. von Schürzen) zusammenbinden.
• Taschen leeren. Metallteile (Büroklammern, Sicherheitsnadeln, ...) entfernen.
• Teile aus doppelschichtigem Gewebe wenden (z. B. bei baumwollgefütterten Anoraks die Baumwollschicht nach außen). Diese Gewebe
trocknen dann besser.
13
Page 14
Trocknen
Gerät einschalten/Beleuchtung einschalten
Den Programmwähler auf ein beliebiges Programm oder auf BELEUCHTUNG drehen. Das Gerät ist eingeschaltet. Bei geöffneter Einfülltür ist
die Trommel beleuchtet.
Einfülltür öffnen/Wäsche einfüllen
1.Einfülltür öffnen:
– Entweder kräftig gegen die Einfülltür drücken (Druckpunkt )
– oder bei eingeschaltetem Gerät: Taste TÜR drücken.
2.Wäsche locker einfüllen.
1 Achtung! Keine Wäsche zwischen Einfülltür und Gummidichtung ein-
klemmen.
3.Einfülltür fest zudrücken. Schloss muss hörbar einrasten.
Programm wählen
Gewünschtes Programm mit
Programmwähler einstellen.
Im Multidisplay erscheint die
voraussichtliche Zeit des Programm-Endes.
Schleuderdrehzahl der Vorentwässerung einstellen
Wenn vor dem Trockengang
eine Vorentwässerung der
Wäsche in der Waschmaschine durchgeführt wurde, kann
der Trockner auf die Schleuderdrehzahl der Vorentwässerung eingestellt werden. Je
höher die Schleuderdrehzahl
war, desto kürzer ist die Programmlaufzeit beim Trocknen.
1.Taste U/MIN. so oft drücken, bis die gewünschte Schleuderdrehzahl der
Vorentwässerung angezeigt wird.
14
EXTRATROCKEN
Programmende um
dýaýa 1200 aýaýaýaýaýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
14.40
Page 15
Optionen einstellen
Optionen können zu einem vorher gewählten Trockenprogramm hinzugewählt werden.
Taste OPTION drücken. Das Display zeigt die Symbole für die Optionen
an.
¤ Trockengrad
Feineinstellung des Trockengrades der Wäsche in drei Stufen:
¢ zu ¤ wird die Wäsche trockener.
Von
& Schon
Für besonders schonendes Trocknen empfindlicher Gewebe mit
dem Pflegekennzeichen l sowie für temperaturempfindliche
Textilien (z. B. Acryl, Viskose). Programm wird mit verminderter
Heizleistung ausgeführt.
SCHON ist nur bei Füllmengen bis 3kg sinnvoll!
G Signal
Nach Ende des Trockengangs ertönt in Abständen ein akustisches Signal.
Sensitiv
Für schonendes Trocknen häufig getragener Textilien. Programm
beginnt mit voller Heizleistung, bei fortgeschrittenem Trocknungsvorgang wird die Heizleistung verringert, um die Wäsche
besonders zu schonen.
ú Extras
Die unter Extras einstellbaren Sonderfunktionen bleiben dauerhaft im Gerät gespeichert, z. B. Uhrzeit, Sprache, etc. (siehe Kapitel „Extras“), bis sie geändert bzw. abgeschaltet werden.
3 Es werden immer nur die Optionen im Display angezeigt, die mit dem
vorher gewählten Programm kombinierbar sind.
15
Page 16

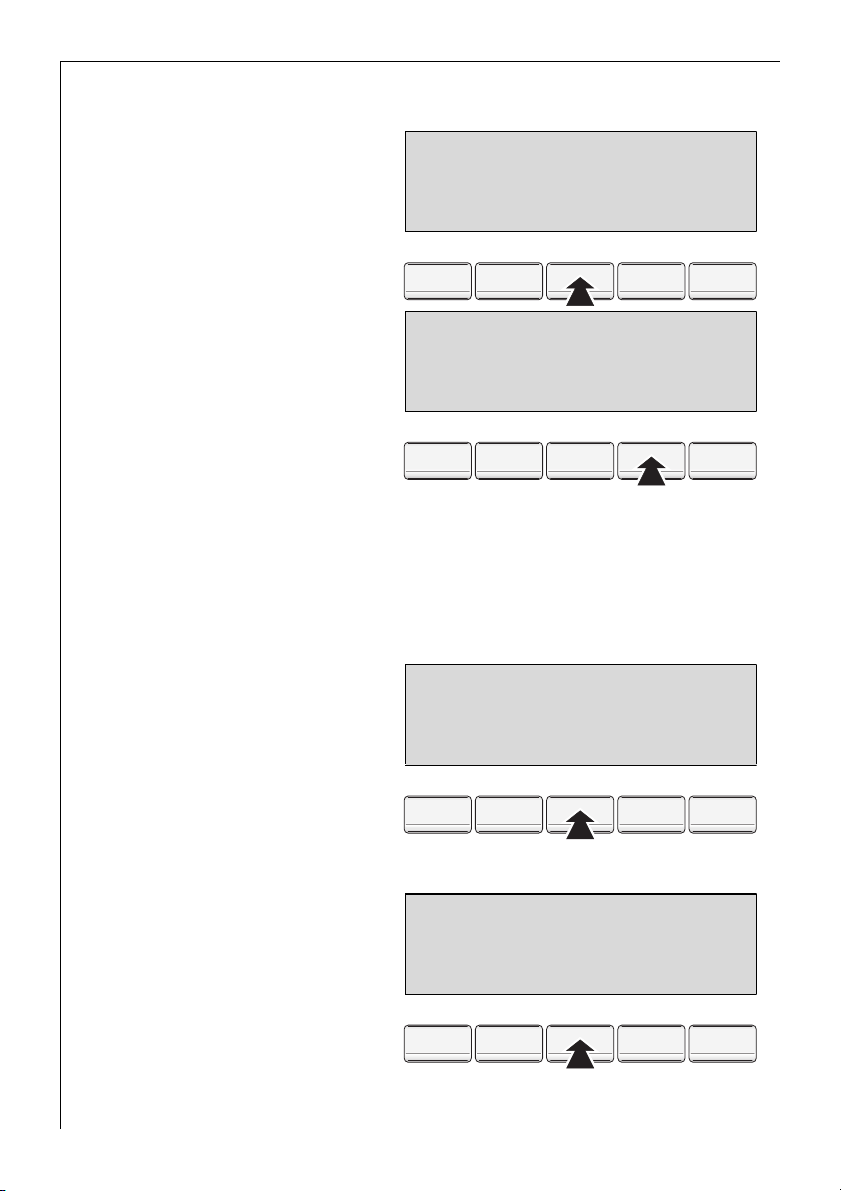

Schon, Signal, Sensitiv

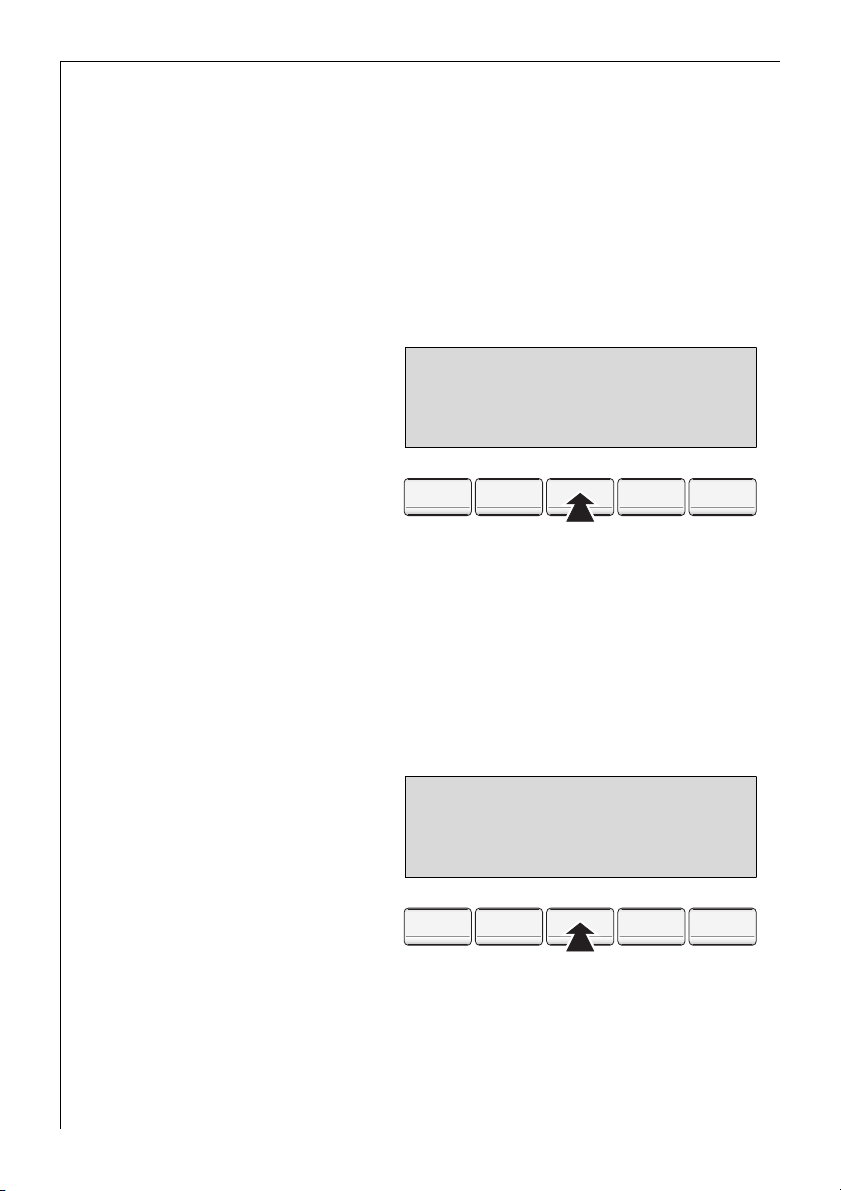

1.Taste OPTION so oft drü-
cken, bis das gewünschte
Symbol blinkt, z. B.
& SCHON (Mit jedem Tastendruck blinkt das nächste
Symbol – von links nach
EXTRATROCKEN
SCHON
ýaýa mýWýgýSýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
15.01
rechts gesehen).
2.Taste OK drücken. Das Sym-
bol hört auf zu blinken. Ein
schwarzer Balken erscheint
unter dem Symbol. Die Zusatzfunktion ist eingestellt.
Die Anzeige wechselt zur
EXTRATROCKEN
SIGNAL
aýaýa mýW_ýgýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
15.59
nächsten Option.
Zum Abschalten der Zusatz-
funktion Taste OPTION so oft drücken, bis das Symbol der Zusatzfunktion blinkt und dann Taste OK drücken. Der schwarze Balken unter dem
Symbol verschwindet.
3 Sollen weitere Zusatzfunktionen gewählt werden: Taste OPTION so oft
drücken, bis das gewünschte Symbol blinkt und jeweils mit Taste OK
bestätigen.
3.Taste OPTION so oft drü-
cken, bis die Ausgangsanzeige erscheint. Das Display
zeigt das Symbol der gewählten Zusatzfunktion.
EXTRATROCKEN
Programmende um
dýaýa aýWýaýaýaýaýaýaýa
TÜR
U/MIN.
OPTION OK ZEIT
12.45
15.59
Trockengrad
1.Taste OPTION so oft drü-
cken, bis Symbol
¤ TROCKENGRAD blinkt.
2.Taste OK drücken.
3.Taste OPTION drücken. Das
Symbol ¢ STARK TROCKEN
erscheint mit einem schwarzen Balken.
16
EXTRATROCKEN
TROCKENGRAD
aýaýa mýWýgýSýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
15.01
Page 17
4.Um von ¢ STARK TROCKEN zu £ SEHR TROCKEN zu wechseln,
Taste OPTION nochmals drücken.
3
Mit der Taste OPTION kann zwischen ¢ STARK TROCKEN, £ SEHR TROCKEN und ¤ EXTRA TROCKEN gewechselt werden.
5.Taste OK drücken, um die Auswahl zu bestätigen. Die Anzeige wechselt
zum Symbol & SCHON, d.h. die Option SCHON kann jetzt eingestellt
werden.
Startzeit-Vorwahl
1.Taste ZEIT so oft drücken, bis Symbol T ZEITVORWAHL blinkt.
2.Taste OK drücken. Im Display wird „Start in 0 min“ angezeigt.
3.Taste ZEIT so oft drücken, bis
das Display den gewünschten Startaufschub anzeigt,
z. B. „Start in 4 h“ (=4 Stunden). Unter dem Symbol
erscheint ein schwarzer Bal-
ZEITVORWAHL
Start in 4h
aýaýa aýaýaýaýaýaýaýT_ýk
T
TÜR U/MIN. OPTION OK ZEIT
ken.
3 Wird 20 h angezeigt und Sie
drücken ein weiteres Mal, ist die Startzeit-Vorwahl wieder aufgehoben.
4.Taste OK drücken. Die Anzeige wechselt zum Symbol LANGER KNIT-
TERSCHUTZ, d.h. jetzt kann durch Drücken der Taste OK eine 60-minütige Knitterschutzphase eingestellt werden.
5.Taste ZEIT drücken, wenn
keine 60-minütige Knitterschutzphase eingestellt werden soll. Das Display zeigt
das Symbol
T ZEITVORWAHL
an sowie die Zeit bis Programmende (incl. Startaufschub).
6.Zum Aktivieren der Startzeit-Vorwahl Taste START/PAUSE drücken. Das
Display zeigt jetzt z. B. „Start in 4.00“ (=4 Stunden). Die Anzeige der
verbleibenden Zeit bis zum Programmstart reduziert sich in Intervallen
von 30 Minuten (z. B. 4.00, 3.30, 3.00, ... 0.30, 0).
EXTRATROCKEN
Programmende um
dýaýa aýaýaýaýaýaýaýTýa
TÜR
U/MIN.
OPTION OK ZEIT
12.45
19.01
12.45
19.01
17
Page 18

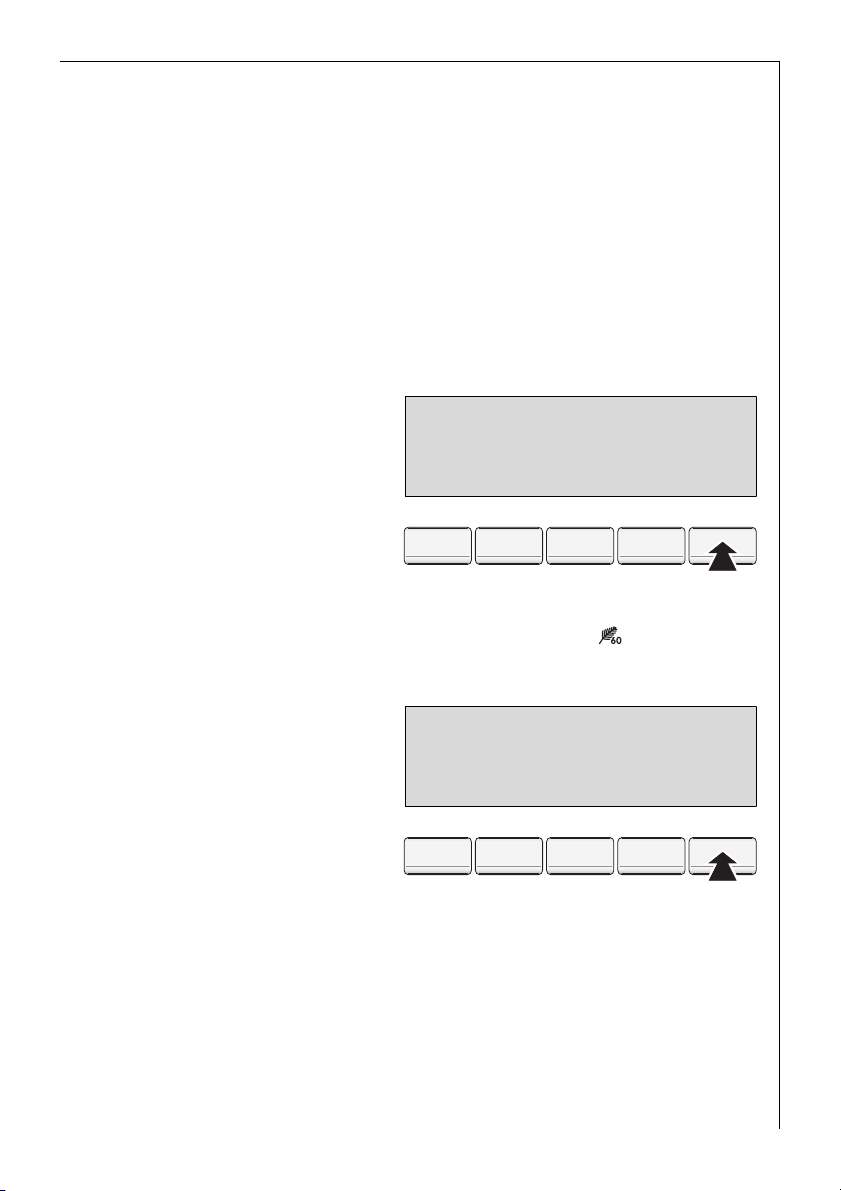

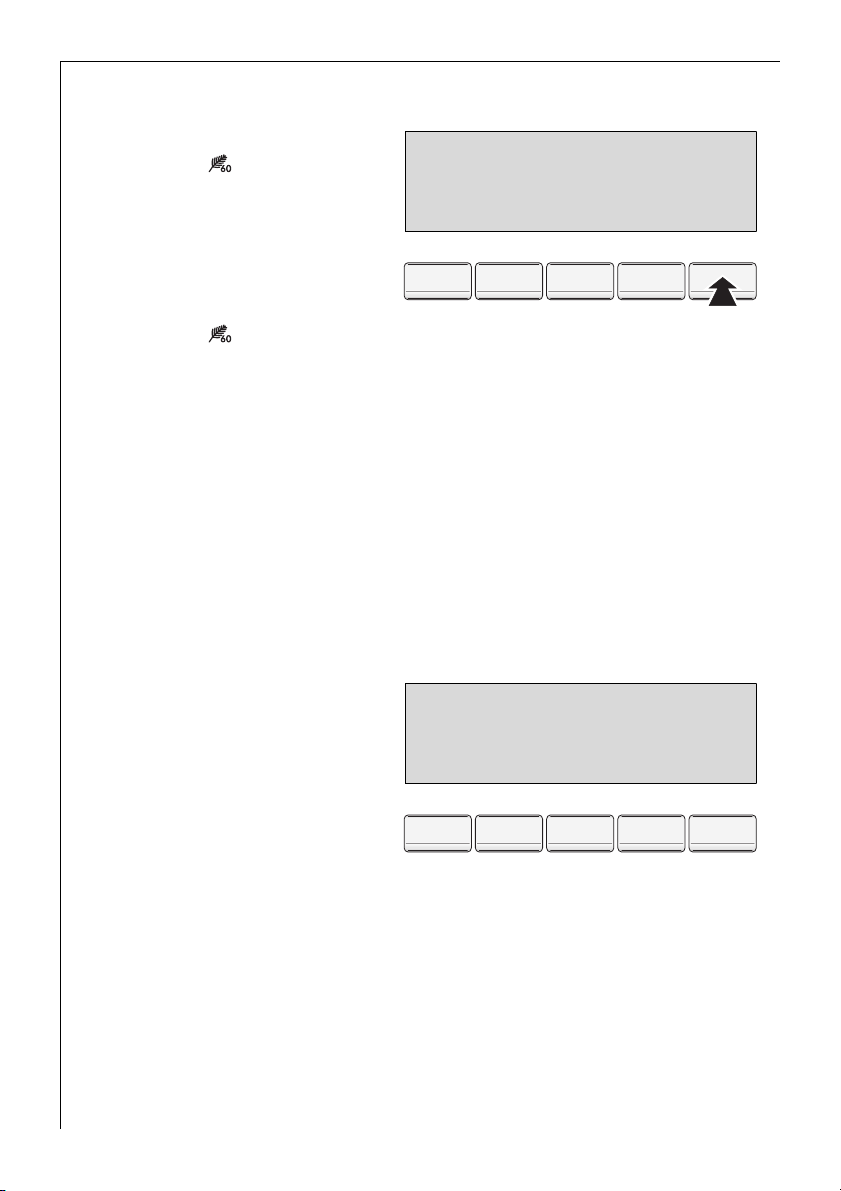

Langer Knitterschutz
1.Taste ZEIT so oft drücken, bis
Symbol LANGER KNITTERSCHUTZ blinkt.
2.Taste OK drücken. Eine 60-
minütige Knitterschutzphase ist eingestellt. Die Anzeige
wechselt zur Ausgangsanzeige. Das Display zeigt das
Symbol LANGER KNITTERSCHUTZ an.
EXTRATROCKEN
LANGER KNITTERS.
aýaýa aýaýaýaýaýaýaýTýk
TÜR U/MIN. OPTION OK ZEIT
12.45
15.01
Programm starten
1.Taste START/PAUSE drücken.
Das Programm wird gestartet, bzw. startet nach Ablauf der eingestellten Zeitvorwahl.
3 Wenn nach Drücken der Taste START/PAUSE das Display „TÜR OFFEN,
BITTE SCHLIESSEN“ anzeigt, so ist die Einfülltür nicht richtig geschlossen. Einfülltür fest zudrücken und Taste START/PAUSE nochmals drücken.
Ablauf des Programms
Das Display zeigt den Programmschritt an, der gerade
ausgeführt wird, sowie den
Zeitpunkt des Programmendes.
EXTRATROCKEN
TROCKNEN
dýaýa aýaýaýaýaýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
15.01
3 Der Zeitpunkt des
Programmendes kann sich
während des Trockenvorgangs verändern, da sich das Programm an unterschiedliche Bedingungen beim Trocknen anpasst (z. B. Wäscheart und -menge).
18
Page 19
Programm ändern
Um ein versehentlich gewähltes Programm nach Programmstart zu ändern, den Programmwähler zuerst auf AUS drehen und anschließend
Programm neu einstellen.
3 Eine direkte Änderung des Programms nach Programmstart ist nicht
mehr möglich. Wird dennoch versucht, das Programm mit der
Taste OPTION oder am Programmwähler zu ändern, blinkt im Display
die Anzeige FEHLBEDIENUNG. Das Trockenprogramm wird dadurch jedoch nicht beeinflusst (Wäscheschutz).
Wäsche nachlegen oder vorzeitig entnehmen
1.Einfülltür öffnen.
1 Warnung! Wäsche und Trommel können heiß sein. Verbrennungsgefahr!
2.Wäsche nachlegen oder herausnehmen.
3.Einfülltür fest zudrücken. Schloss muss hörbar einrasten.
4.Taste START/PAUSE drücken, um den Trockengang fortzusetzen.
Trockengang beendet/Wäsche entnehmen
Am Programmende ertönt bei eingestelltem Tonsignal 4x ein Signalton
und im Display erscheinen abwechselnd die Anzeigen „KNITTERSCHUTZ“
„BITTE BEHÄLTER LEEREN“ und „BITTE FLUSENSIEBE REINIGEN“.
3 An den Trockengang schließt automatisch eine ca. 30-minütige Knit-
terschutzphase an. Dabei dreht sich die Trommel in Intervallen. So
bleibt die Wäsche locker und knitterfrei. Während der Knitterschutzphase kann die Wäsche jederzeit entnommen werden. (Die Wäsche sollte spätestens gegen Ende der Knitterschutzphase entnommen werden,
um Knitterbildung zu vermeiden.)
1.Einfülltür öffnen.
2.Vor Entnahme der Wäsche Flusen vom Microfeinfilter entfernen, am
besten mit angefeuchteter Hand (siehe Kapitel „Reinigung und Wartung“).
3.Wäsche entnehmen.
4.Programmwähler auf AUS drehen.
Wichtig! Nach jedem Trockengang
– Microfeinfilter und Feinsieb reinigen,
– Kondensatbehälter leeren
(siehe Kapitel „Reinigung und Wartung“).
5.Einfülltür schließen.
19
Page 20
Extras
Die unter Extras einstellbaren Sonderfunktionen bleiben unabhängig
vom jeweiligen Trockenprogramm dauerhaft gespeichert - auch nach
dem Ausschalten des Gerätes bzw. nach Ziehen des Netzsteckers.
Memory 1, 2, 3
Auf den Programmwähler-Positionen MEMORY 1, 2, 3 können Programmkombinationen gespeichert und dann direkt mit dem Programmwähler angewählt werden. Dazu wird zunächst die gewünschte
Programmkombination zusammengestellt und anschließend gespeichert.
Memory einstellen
Beispiel: Programmplatz MEMORY 1 soll mit folgender
Programmkombination belegt sein: BAUMWOLLE EXTRATROCKEN mit Option
SENSITIV.
1.Programmwähler auf BAUMWOLLE EXTRATROCKEN drehen.
2.Mit Taste OPTION SENSITIV einstellen und Taste OK drücken. Unter
dem Symbol SENSITIV erscheint ein schwarzer Balken.
3.Taste OPTION so oft drücken, bis Symbol
4.Taste OK drücken. Das Dis-
play wechselt in die Ebene
der Sonderfunktionen. Als
erstes wird der Programmspeicherplatz MEMORY 1 angeboten.
EXTRATROCKEN
Programmende um
dýaýa aýaýaýSýaýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
ú EXTRAS blinkt.
Memory 1
Progr. speichern?
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
15.16
12.45
3 Um zu einem anderen Spei-
cherplatz zu wechseln,
Taste OPTION drücken.
5.Taste OK drücken.
Die Programmkombination ist jetzt auf Programmwähler-Position MEMORY 1 gespeichert und kann künftig direkt mit dem Programmwähler
angewählt werden.
3 Memory kann jederzeit mit einer neuen Programmkombination über-
20
schrieben (siehe „Memory ändern“), aber nicht gelöscht werden.
Page 21
Memory ändern
1.Neue Programmkombination nach Wunsch zusammenstellen (Beispiel
siehe „Memory einstellen“, Schritte 1 und 2).
2.Taste OPTION so oft drücken, bis Symbol
ú EXTRAS blinkt.
3.Taste OK drücken.
4.Mit Taste OPTION zu ändernden Programmplatz anwählen, z. B. MEMO-
RY 1.
5.Mit Taste OK neue Programmkombination speichern.
Lautstärke
Die Lautstärke des Signaltons kann gewählt werden.
1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so
oft drücken, bis Symbol
2.Taste OK drücken.
3.Taste OPTION so oft drücken, bis das Display LAUTSTÄRKE anzeigt.
4.Taste OK drücken.
5.Taste OPTION so oft drü-
cken, bis die gewünschte
Lautstärke (NORMAL, LEISE,
AUS) im Display angezeigt
wird.
6.Taste OK drücken, um die
Einstellung zu bestätigen.
Die Anzeige wechselt zur
nächsten Sonderfunktion.
7.Taste OPTION so oft drücken, bis die Ausgangsanzeige angezeigt wird.
ú EXTRAS blinkt.
Lautstärke
NORMAL
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
21
Page 22
Wasserhärte
Die Trockengraderkennung des Trockners kann auf den Härtegrad des
Waschwassers eingestellt werden.
1.Programmwähler auf beliebiges Programm drehen und Taste
þ OPTION so oft drücken, bis Symbol
ú EXTRAS blinkt.
2.Taste ÿ OK drücken.
3.Taste þ OPTION so oft drücken, bis das Display WASSERHÄRTE an-
zeigt.
4.Taste ÿ OK drücken.
5.Taste þ OPTION so oft drü-
cken, bis die gewünschte
Wasserhärte (NORMAL,
WEICH, HART) im Display angezeigt wird.
WASSERHÄRTE
NORMAL
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
6.Taste ÿ OK drücken, um die
Einstellung zu bestätigen.
Die Anzeige wechselt zur
nächsten Sonderfunktion.
7.Taste þ OPTION so oft drücken, bis die Ausgangsanzeige angezeigt
wird.
Sprache
12.45
1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so
oft drücken, bis das Symbol
2.Taste OK drücken.
3.Taste OPTION so oft drü-
cken, bis das Display SPRACHE anzeigt.
4.Taste OK drücken.
5.Taste OPTION so oft drü-
ú EXTRAS blinkt.
Language:
ENGLISH
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
cken, bis die gewünschte
Sprache im Display erscheint,
z. B. ENGLISH.
6.Taste OK drücken. Die Anzeige wechselt zur nächsten Sonderfunktion.
7.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.
22
12.45
Page 23
Uhr
1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so
oft drücken, bis Symbol ú EXTRAS blinkt.
2.Taste OK drücken.
3.Taste OPTION so oft drücken, bis im Display UHR angezeigt wird.
4.Taste OK drücken.
5.Mit der Taste OPTION die ge-
wünschte Uhrzeit einstellen.
Mit jedem Tastendruck zählt
die Anzeige um eine Minute
weiter. Bei gedrückter Taste
wechselt die Anzeige in 10
Uhr
Uhr einstellen
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
Minuten-Schritten.
6.Taste OK drücken. Die Anzeige wechselt zur nächsten Sonderfunktion.
7.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.
Kontrast und Helligkeit
1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so
oft drücken, bis Symbol
2.Taste OK drücken.
3.Taste OPTION so oft drücken, bis das Display KONTRAST bzw. HELLIG-
KEIT anzeigt.
4.Taste OK drücken.
5.Mit der Taste OPTION die ge-
wünschte Einstellung vornehmen. Mit jedem
Tastendruck oder bei gedrückter Taste wandert das
schwarze Dreieck im Diagramm weiter nach rechts zu
mehr Kontrast bzw. mehr Helligkeit. Ist das Dreieck am rechten Rand
des Diagramms angelangt, beginnt es wieder von links.
6.Taste OK drücken. Die Anzeige wechselt zur nächsten Sonderfunktion.
7.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.
ú EXTRAS blinkt.
Kontrast
ƒ………………™………………‡
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
12.45
23
Page 24
Behälter-Anzeige
Die Behälteranzeige am Programmende kann abgestellt werden, wenn
zum Beispiel ein externer Kondensatablauf installiert wurde.
1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so
oft drücken, bis Symbol
2.Taste OK drücken.
3.Taste OPTION so oft drücken, bis das Display BEHÄLTER WARNUNG an-
zeigt.
4.Taste OK drücken.
5.Taste OPTION drücken, um
die gewünschte Einstellung
(AKTIVIERT, DEAKTIVIERT)
vorzunehmen.
6.Taste OK drücken, um die
Einstellung zu bestätigen.
Die Anzeige wechselt zur
Ausgangsanzeige.
ú EXTRAS blinkt.
Behälter Warnung
AKTIVIERT
aýaýa aýaýaýaýBýaýaýaýa
TÜR U/MIN. OPTION OK ZEIT
12.45
24
Page 25
Reinigung und Wartung
Flusensiebe reinigen
Um einen einwandfreien Betrieb des Trockners zu gewährleisten,
müssen die Flusensiebe (Microfeinfilter und Feinsieb) nach jedem Trockengang gereinigt werden.
1 Achtung! Den Trockner nie ohne Flusensiebe oder mit beschädigten
oder verstopften Flusensieben betreiben.
1.Einfülltür öffnen
2.Den Microfeinfilter, der im unteren
Bereich der Einfüllöffnung eingelassen ist, mit angefeuchteter Hand
reinigen.
3.Entriegelungstaste am Grobsieb
nach unten drücken.
Grobsieb springt auf.
4.Das Feinsieb herausnehmen.
5.Flusen vom Feinsieb entfernen, am
besten mit angefeuchteter Hand.
25
Page 26
Gesamten Siebbereich reinigen
3 Der Siebbereich braucht nicht nach jedem Trockengang gereinigt zu
werden, sollte aber regelmäßig kontrolliert und gegebenenfalls von Flusen gereinigt werden.
6.Dazu Grobsieb oben anfassen und
nach vorn ziehen, bis es sich aus
den beiden Halterungen löst.
7.Flusen aus dem gesamten Siebbereich entfernen – am besten mit
dem Staubsauger.
8.Beide Zapfen des Grobsiebes in die
Halterungen an der Einfülltür drücken, bis sie einrasten.
9.Das Feinsieb wieder einsetzen.
10. Gegen das Grobsieb drücken, bis es
in der Verriegelung einrastet.
3 Ohne Feinsieb rastet das Grobsieb
nicht ein und die Einfülltür lässt
sich nicht schließen.
Türdichtung reinigen

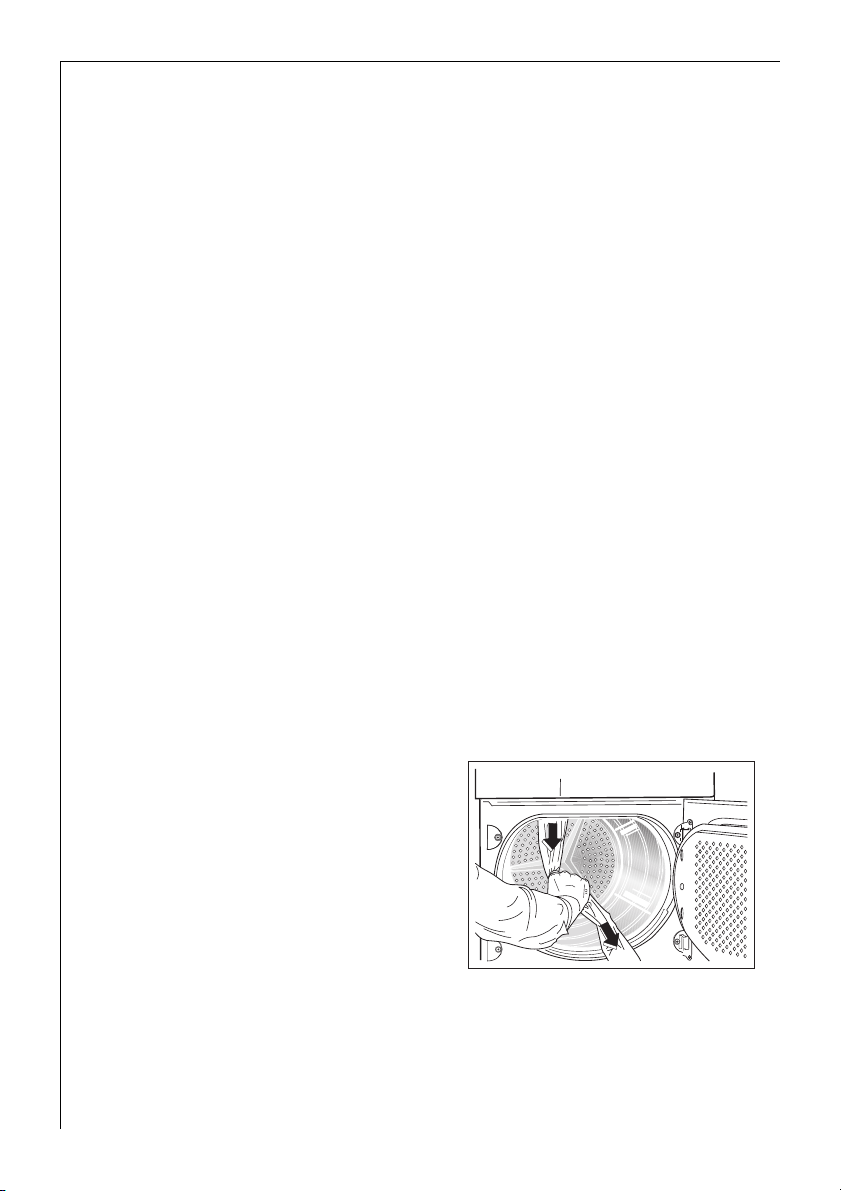

1.Die Türdichtung gleich nach dem Trockengang mit einem feuchten
Tuch abreiben.
Kondensatbehälter entleeren
Kondensatbehälter nach jedem Trockengang entleeren.
Bei vollem Kondensatbehälter unterbricht ein laufendes Programm au-
tomatisch und im Display erscheint die Anzeige BEHÄLTER VOLL BITTE
LEEREN. Um das Programm fortsetzen zu können, muss erst der Kondensatbehälter entleert werden.
1 Warnung! Das Kondensat ist nicht zum Trinken und nicht zur Zuberei-
tung von Lebensmitteln geeignet.
26
Page 27
1.Schublade mit Kondensatbehälter
ganz herausnehmen (1) und den
Auslaufstutzen des Kondensatbehälters bis zum Anschlag hochziehen (2).
2.Kondensat in ein Becken oder dergleichen ausgießen.
3.Auslaufstutzen einschieben und
Kondensatbehälter wieder einsetzen.
Falls das Programm wegen vollem
Kondensatbehälter unterbrochen
wurde:
Taste START/PAUSE drücken, um
den Trockengang fortzusetzen.
3 Der Kondensatbehälter fasst ca. 4 Liter, ausreichend für etwa 6kg Wä-
sche, die vorher bei 800 Umdrehungen/Minute geschleudert wurde.
3 Das Kondensat kann wie destilliertes Wasser verwendet werden, z. B. für
Dampfbügeleisen. Kondensat jedoch vorher filtern (z. B. mit Kaffeefilter), um Rückstände und kleine Flusen zu entfernen.
Wärmetauscher reinigen
Zeigt das Display BITTE WÄRMETAUSCHER REINIGEN, muss der Wärmetauscher gereinigt werden.
1 Achtung! Betrieb mit verflustem Wärmetauscher kann den Trockner
beschädigen. Außerdem erhöht sich der Energieverbrauch.
1.Einfülltür öffnen.
2.Sockeltür öffnen: Dazu Entriege-
lungstaste an der Unterseite der
Einfüllöffnung drücken und Sockeltür nach links aufklappen.
3.Türinnenseite und Wärmetauschervorraum von Flusen reinigen. Die
Türdichtung mit einem feuchten
Tuch abreiben.
27
Page 28
4.Beide Sicherungsscheiben nach innen drehen.
5.Wärmetauscher am Griff aus dem
Sockel herausziehen und waagrecht transportieren, um zu vermeiden, dass Restwasser ausläuft.
6.Zum Entleeren den Wärmetauscher senkrecht über ein Spülbecken halten.
1 Achtung! Zur Reinigung keine
spitzen Gegenstände verwenden.
Der Wärmetauscher könnte undicht werden.
7.Wärmetauscher reinigen.
Am besten eine Handbürste verwenden oder mit einer Handbrause
kräftig durchspülen.
8.Wärmetauscher wieder einsetzen und verriegeln (beide Sicherungsscheiben nach außen drehen, bis sie einrasten).
9.Sockeltür schließen.
1 Achtung! Den Trockner nie ohne Wärmetauscher betreiben.
Trommel reinigen
1 Achtung! Trommel nicht mit Scheuermitteln oder Stahlwolle reinigen.
3 Kalk im Wasser oder Wäschepflegemittel können einen kaum sichtba-
ren Belag an der Trommelinnenseite bilden. Der Trockengrad der Wäsche wird dann nicht mehr zuverlässig erkannt. Die Wäsche kommt
feuchter aus dem Trockner, als Sie es erwarten.
Trommelinnenfläche und Trommelrippen mit haushaltsüblichem Reiniger (z. B. Essigreiniger) feucht auswischen.
Bedienblende und Gehäuse reinigen
1 Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel
zur Reinigung des Gerätes benutzen.
Bedienblende und Gehäuse mit einem feuchten Tuch abwischen.
28
Page 29
Was tun, wenn...
Kleine Störungen selbst beheben
Falls während des Betriebs 3x ein kurzer Signalton ertönt (bei eingestelltem Signalton) und eine der folgenden Anzeigen im Display erscheint:
– GERINGE BELADUNG, BITTE PRÜFEN,
– TÜR OFFEN, BITTE SCHLIESSEN,
sehen Sie bitte in nachfolgender Tabelle nach.
Nachdem der Fehler behoben ist, Taste START/PAUSE drücken.
Bei Anzeige von „Fehlercode: E und Zahl oder Buchstabe“: Gerät ausund wieder einschalten. Programm neu einstellen. Taste START/PAUSE
drücken.
Wird der Fehler erneut angezeigt, bitte den Kundendienst verständigen
und den Fehlercode nennen.
Problem Mögliche Ursache Abhilfe
Trockner arbeitet nicht.
Trockenergebnis nicht
zufriedenstellend.
Display zeigt:
TÜR OFFEN BITTE
SCHLIESSEN.
Netzstecker ist ausgesteckt
oder Sicherung ist nicht in
Ordnung.
Einfülltür ist offen. Einfülltür schließen.
Taste START/PAUSE gedrückt?
Falsches Programm gewählt.
Flusensiebe verstopft. Flusensiebe reinigen.
Wärmetauscher verflust. Wärmetauscher reinigen.
Falsche Füllmenge.
Lüftungsschlitze im Sockelbereich verdeckt.
Belag an Trommelinnenfläche oder an Trommelrippen.
Einfülltür nicht richtig
geschlossen.
Netzstecker einstecken. Sicherung im Sicherungskasten
(Hausinstallation) prüfen.
Taste START/PAUSE erneut
drücken.
Beim nächsten Trocknen anderes Programm wählen (siehe
Kapitel „Programmübersicht“).
Empfohlene Füllmenge beachten.
Lüftungsschlitze im Sockelbereich freimachen.
Trommelinnefläche und Trommelrippen reinigen.
Anpassung mit der Option
TROCKENGRAD vornehmen
(siehe Kapitel „Trocknen,
Optionen einstellen“.)
Einfülltür schließen, bis Verschluss hörbar einrastet.
Programm nochmal starten.
29
Page 30
Problem Mögliche Ursache Abhilfe
Netzstecker ausgesteckt. Netzstecker einstecken.
Einfülltür lässt sich
nicht mit Taste TÜR
öffnen.
Einfülltür lässt sich
nicht schließen.
Display zeigt:
FEHLBEDIENUNG.
Trommelbeleuchtung
funktioniert nicht.
Programm bleibt stehen, Display zeigt: BEHÄLTER VOLL BITTE
LEEREN.
Trockengang endet
kurz nach Programmstart. Display zeigt:
GERINGE BELADUNG
BITTE PRÜFEN.
Wäsche stark verknittert.
Programmwähler in Stellung AUS.
Feinsieb nicht eingesetzt
und/oder Grobsieb nicht
eingerastet.
Gewählte Funktion ist mit
anderen Programmeinstellungen nicht kombinierbar.
Programmwähler in Stellung AUS.
Glühlampe defekt.
Kondensatbehälter ist voll.
Für das gewählte Programm
wurde zu wenig oder zu trockene Wäsche eingefüllt.
Eventuell zuviel Wäsche
eingefüllt.
Programm einstellen. Einfülltür läßt sich jederzeit durch
kräftigen Druck gegen die Tür
öffnen.
Feinsieb einsetzen und/oder
Grobsieb einrasten lassen.
Treffen Sie eine andere Wahl.
Programmwähler auf BELEUCHTUNG oder auf beliebiges Programm drehen.
Glühlampe auswechseln (siehe
nachfolgenden Abschnitt).
Kondensatbehälter leeren, anschließend Programm mit Taste START/PAUSE starten.
Zeitprogramm oder höhere
Trockenstufe (z. B. STARKTROCKEN statt SCHRANKTROCKEN) wählen.
Maximale Füllmenge beachten.
Lampe für Innenbeleuchtung auswechseln
Nur eine Speziallampe verwenden, die für Trockner geeignet ist. Die
Speziallampe ist beim Kundendienst erhältlich, ET-Nr. 112 552 000-5.
1 Warnung! Keine Standardlampe verwenden! Diese entwickelt zu viel
Wärme und kann zu Schäden am Gerät führen!
1 Warnung! Vor dem Auswechseln der Lampe Netzstecker ziehen; bei
Festanschluss: Sicherung ganz herausdrehen bzw. abschalten.
1.Abdeckhaube über der Lampe abschrauben (sie befindet sich direkt hinter der Einfüllöffnung oben; siehe Kapitel „Gerätebeschreibung“.)
2.Defekte Lampe auswechseln.
3.Abdeckhaube wieder festschrauben.
30
Page 31
1 Warnung! Die Abdeckhaube muss aus Sicherheitsgründen fest ver-
schraubt sein. Andernfalls darf der Trockner nicht betrieben werden.
Technische Daten
Dieses Gerät entspricht den folgenden EG-Richtlinien:
5
– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich
Änderungs-Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Höhe x Breite x Tiefe 85 x 60 x 60 cm
Tiefe bei geöffneter Einfülltür 109 cm
Höhenverstellbarkeit 1,5 cm
Leergewicht ca. 42kg
Füllmenge (programmabhängig)
Energieverbrauch nach IEC 1121 s. e.
(6kg Baumwolle, vorentwässert bei 800 U/min,
Programm BAUMWOLLE SCHRANKTROCKEN)
Einsatzbereich Haushalt
zulässige Umgebungstemperatur + 5°C bis + 35°C
1) Abweichende Füllgewichtsangaben in einigen Ländern sind durch unterschiedliche
Messmethoden bedingt.
1)
max. 6kg
3,84kWh
Verbrauchswerte
Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie
können bei Betrieb im Haushalt abweichen.
Füllmenge
in kg
6 3,84
6 3,10
3 1,55
BAUMWOLLE SCHRANKTROCKEN
BAUMWOLLE BÜGELTROCKEN
MISCHGEWEBE SCHRANKTROCKEN
1) mit 800 U/min vorentwässert
2) mit 1000 U/min vorentwässert
Programm
1)
1)
2)
Energieverbrauch
in kWh
31
Page 32
Aufstell- und Anschlussanweisung
1 Sicherheitshinweise für die Installation
• Vor Inbetriebnahme müssen alle Teile der Transportsicherung entfernt
sein. Andernfalls kann das Gerät beschädigt werden.
• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typschild
des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche
elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
• Stecker immer in vorschriftsmäßig installierte Schutzkontakt-Steck-
dose stecken.
• Bei Festanschluss: Ein Festanschluss darf nur durch einen autorisier-
ten Elektro-Fachmann erfolgen.
• Gerät nicht in frostgefährdeten Räumen aufstellen.
• Darauf achten, daß die Gerätetür nicht von Wohnungstüren oder an-
deren Gerätetüren blockiert werden kann.
• Gerät nicht auf hochflorigen Teppichböden aufstellen. Behinderung
der Luftzirkulation an den Lüftungschlitzen.
• Darauf achten, dass das Gerät nicht auf dem Netzkabel steht.
• Gerät waagerecht aufstellen.
Transportsicherung entfernen
Achtung! Vor Inbetriebnahme un-
1
bedingt alle Teile der Transportsicherung entfernen!
1.Einfülltür öffnen.
2.Klebestreifen innen an der Trom-
meloberseite abziehen.
32
Page 33

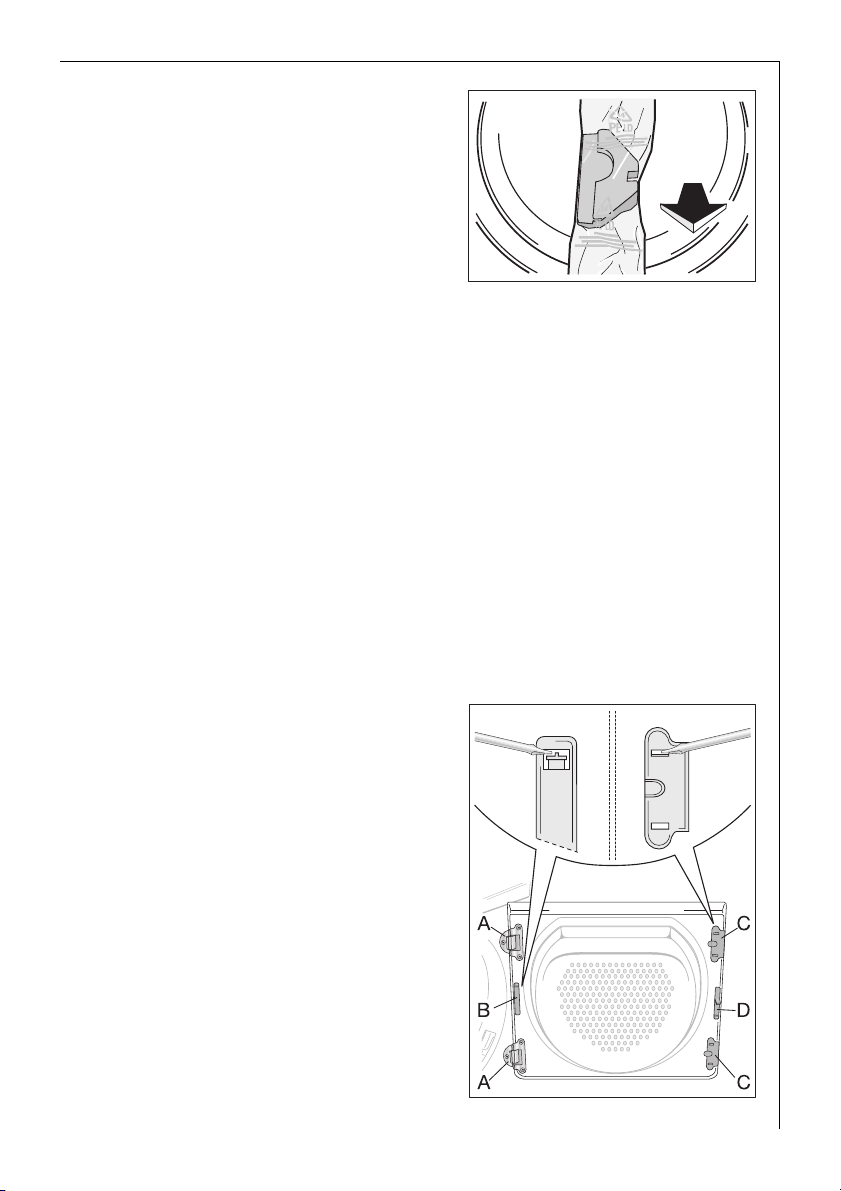

3.Folienschlauch mit dem Polystyrolpolster aus dem Gerät ziehen.
Elektrischer Anschluss
Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typschild zu entnehmen. Das Typschild ist im Bereich der
Einfüllöffnung angebracht (siehe Kapitel „Gerätebeschreibung“).
Türanschlag wechseln
Warnung! Der Wechsel des Türanschlags darf nur von einem Fachmann
1
ausgeführt werden. Wenden Sie sich bei Bedarf an unseren Kundendienst oder an Ihren Fachhändler.
Warnung! Vor Wechsel des Türanschlags Netzstecker ziehen; bei Festanschluss: Sicherung ganz herausdrehen bzw. ausschalten.
1.Einfülltür öffnen.
2.Scharnier A von der Gerätevorder-
wand abschrauben und Einfülltür
abnehmen.
3.Abdeckplatten B und C abnehmen.
Dazu mit dünnem Schraubendreher
entsprechend der Abbildung in die
Schlitze einstechen, etwas nach
unten drücken und Abdeckplatten
heraushebeln.
4.Schließkloben D mit geeignetem
Werkzeug durch Druck auf die Rastung lösen, herausnehmen und um
180° gedreht auf der gegenüberliegenden Seite wieder einsetzen.
33
Page 34
5.Scharniere A von Einfülltür abschrauben, um 180° drehen, auf gegenüberliegender Seite wieder einsetzen und festschrauben.
6.Abdeckplatten B und C um 180° gedreht auf der jeweils gegenüberliegenden Seite wieder einsetzen.
7.Abdeckplatten E von der Gerätevorderwand abschrauben, um 180°
drehen und auf der gegenüberliegenden Seite anschrauben.
8.Türverriegelung F losschrauben, etwas nach unten drücken und aus
der Gerätevorderwand herausnehmen.
9.Kabelstecker von Türverriegelung F
abziehen.
10. Den Rastknopf von Abdeckung G
unten eindrücken, Abdeckung etwas nach unten drücken und aus
Gerätevorderwand herausnehmen.
11. Kabelstecker von Abdeckung G ab-
ziehen.
12.Türverriegelung F auf die gegen-
überliegende Seite umsetzen, den
Kabelstecker einstecken und Türverriegelung festschrauben.
13.Auf der anderen Seite den Kabelstecker in Abdeckung G einstecken, Ab-
deckung einsetzen und Rastknopf einrasten lassen.
14.Einfülltür mit den Scharnieren in die Aussparungen an der Gerätevor-
derwand einsetzen und festschrauben.
15.Nach Wechsel des Türanschlags die Funktion der Taste TÜR überprüfen.
Hinweis zum Berührungsschutz: Das Gerät ist erst dann wieder be-
triebssicher, wenn alle Kunststoffteile eingesetzt sind.
34
Page 35
Sonderzubehör
Über den AEG-Electrolux Ersatzteil-Service (Tel. 0180 / 322 66 22) oder
Ihren Fachhändler ist folgendes Sonderzubehör erhältlich:
Zwischenbausätze Wasch-/Trockensäule
Mit diesen Zwischenbausätzen kann der Trockner zusammen mit einem
AEG-Electrolux Waschautomaten (60cm breit, Frontbeladung) zu einer
platzsparenden Wasch-/Trockensäule angeordnet werden. Der Waschautomat steht unten, der Trockner oben.
Zwei Ausführungen sind lieferbar:
– ohne Ablageplatte 916.018 902
– mit ausziehbarer Ablageplatte 916.018 903
Bausatz externer Kondensatablauf
Bausatz (125 122 510) für direkte Ableitung des Kondensats in ein Becken, Siphon, Gully, etc. Der Kondensatbehälter braucht dann nicht
mehr geleert zu werden, er muß aber an seinem vorgesehenen Platz im
Gerät verbleiben. Zum Abschalten der BEHÄLTER-Anzeige siehe Abschnitt „Extras, Behälter-Anzeige“.
Max. Förderhöhe: 1m ab Standfläche Trockner; Max. Förderlänge: 3m
35
Page 36
Garantiebedingungen/Kundendienststellen
Deutschland
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf
gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt
dem Verbraucher also zusätzliche Rechte ein.
Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie
für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden
Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät im Zeitpunkt der Übergabe
vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs
(6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und
Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der
Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel
müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels un-
entgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung
hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabneh-
mer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu
benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für
dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe
des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.
36
AEG Hausgeräte GmbH
Markenvertrieb AEG
Muggenhofer Straße 135
90429 Nürnberg
* Deutsche Telekom
EUR 0,09 / Minute
Stand Jan. 2002
Page 37
Österreich
Sehr geehrte Kunden!
Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem
Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, gemäß den nachstehenden Bedingungen,
eine besondere Garantie ein, die Ihnen also zusätzliche Rechte gewährt.
1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen
Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.
2. Die Garantie umfaßt Mängel am Gerät, die nachweislich auf einem Material- und / oder Herstellungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden.
Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Handhabung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen
und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns
nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörteilen versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser
ebenfalls nicht durch die Garantie gedeckt.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen. Die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Weg-, Arbeits- und Materialkosten werden von uns getragen. Ab dem siebten Monat der
Garantiezeit übernehmen wir nur die Arbeits- und Materialkosten. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie nicht eingeräumt. Nachbesserungsarbeiten
werden, soweit möglich, am Aufstellungsort, sonst in unseren Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue
Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das
ganze Gerät.
5. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
6. Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem
er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben.
Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, Sie darauf aufmerksam
zu machen, daß Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servicepartner gerne mit Rat und Tat zur Verfügung stehen.
Electrolux Hausgeräte GmbH
ELECTROLUX HAUSGERÄTE GMBH
ADRESSE
HERZIGGASSE 9
A-1230 WIEN
VERTRIEB TELEFON
(01) 866 40-200
VERTRIEB TELEFAX
(01) 866 40-250
KUNDENDIENST TELEFON
(01) 866 40-333
KUNDENDIENST TELEFAX
(01) 866 40-300
WIEN FN 98903 x
DVR: 0595411
ARA LIZENZ NR. 2702
UID: ATU 14758207
37
Page 38
Österreich
Unsere Kundendienststellen und Servicepartner
Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität
mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen
in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi.
Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland
Electrolux Hausgeräte GmbH
1230 Wien, Herziggasse 9
Tel. Reparaturannahme 01/86640-330
Tel. Ersatzteile 01/86640-315
Technische Hotline (0,88h/Min.) 0900-340090
Fax 01/86640-300
Internet: [email protected]
Kundendienststelle Oberösterreich
Hausgeräte Kundendienst GmbH
4030 Linz, Winetzhammerstraße 8
Kundendienststelle Steiermark, südliches Burgenland
A. Hell - Hausgeräteservice
8020 Graz, Asperngasse 2
Kundendienststelle Salzburg
Hausgeräte Kundendienst
Wörndl Elektro Ges.m.b.H & CO KEG
5020 Salzburg, Gnigler Straße 18
Kundendienststelle Kärnten, Osttirol
Elektroservice H. Schneider
9020 Klagenfurt, Rosentalerstraße 189
Kundendienststelle Tirol
BEP! Hausgeräte-Kundendienst GesmbH
6020 Innsbruck, Amraser Straße 118
Kundendienststelle Vorarlberg
Walter Stecher Elektroinstallationen
6912 Hörbranz, Lochauerstraße 2
38
Page 39
Ersatzteile, Zubehör und Pflegemittel
Für Oesterreich: Sie können Ersatzteile, Zubehör und Pflegemittel online bestellen bei http://www.aeg-hausgeraete.at
Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:
Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes
Wenden Sie sich an den AEG-Direct Info Service:
Telefon: 0180 555 4 555
Internet: www.aeg-hausgeraete.de
Bei technischen Störungen
Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung
(Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:
Rufen Sie den Kundendienst:
Telefon: 0180 322 66 22*
Fax: 0180 580 41 41 (0,12 Euro/Min)**
(0,12 Euro/Min)**
(0,09 Euro/Min)**
Um Ihnen schnell helfen zu können,
benötigen wir folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das
Gerät anzeigt
Ersatzteile, Zubehör und Pflegemittel
Telefon: 0180 500 10 76 (0,12 Euro/Min)**
Internet: www.aeg-hausgeraete.de
*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächst-
gelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen
Service-Partner verbunden.
**) Deutsche Telekom/Stand Januar 2002
39
Page 40
From the Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche,
zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der
Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 944 607-01-140605-02
Änderungen vorbehalten
Loading...
