LAVATHERM 57729 electronic57729 electronic
Kondensoiva pyykinkuivaaja
Käyttöohje
Arvoisa asiakas,
Pai
ill
lue tämä käyttöohje huolellisesti läpi.
Ota huomioon erityisesti tämän käyttöohjeen ensimmäisellä sivulla
olevat turvallisuusohjeet! Säilytä tämä käyttöohje niin että voit etsiä
siitä tietoja ja neuvoja myöhemminkin. Anna käyttöohje laitteen
seuraavalle omistajalle.
Varoituskolmion ja/tai merkkisanojen (Varoitus!, Varo!, Huomio!)
1
avulla painotetaan ohjeita, jotka ovat tärkeitä sinun turvallisuudellesi
tai laitteen toimintakyvylle. Niitä on ehdottomasti noudatettava.
0 Tämä merkintä ohjaa sinua askel askeleelta laitteen käytössä.
Tämän merkin jälkeen saat laitteen hallintaan ja näppärään käyttöön
3
liittyviä lisätietoja.
Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät
2
vinkit ja ohjeet on merkitty apilanlehdellä.
Käyttöohjeessa on ohjeita myös mahdollisesti esiintyvien häiriöiden
omatoimista poistamista varten, katso kappale ”Mitä tehdä, jos...”.
nettu ympäristöä säästävälle paper
Se, joka ajattelee ekologisesti, toimii myös sen mukaisesti ...
2
e.
Sisältö
Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Yleiset ohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Jätehuolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ympäristovinkkejä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Laitteesi tärkeimmät tunnusmerkit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Laitteen rakenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Etupuoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

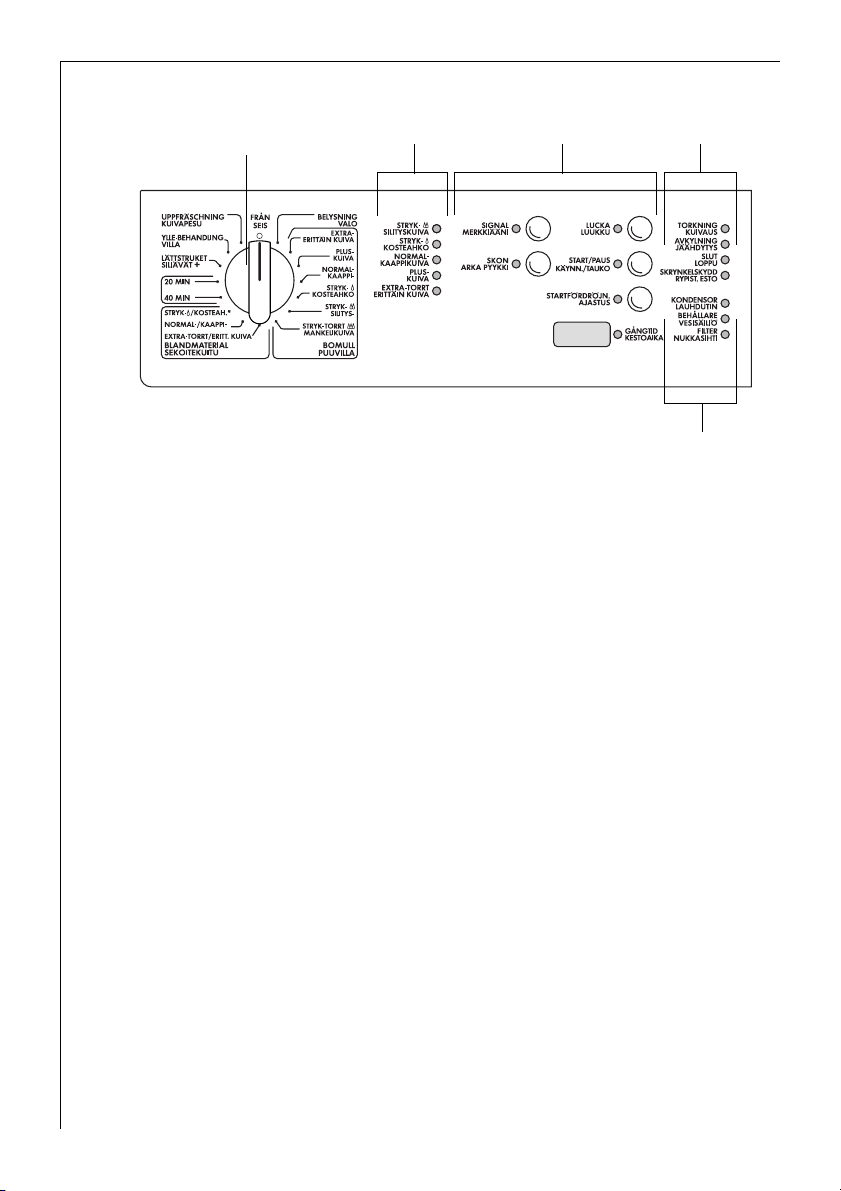

Käyttöliuska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ohjelmavalitsin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ennen ensimmäistä kuivausta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Lyhytkuvaus laitteen käytöstä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Kuivaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pyykin valmistelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Avaa täyttöluukku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pyykin laittaminen kuivausrumpuun . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Täyttöluukun sulkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kuivausohjelman säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Käynnistyksen ajastus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Kuivausohjelman käynnistys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Pyykin ottaminen seis tai lisääminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kuivauksen päättyminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pyykin ottaminen pois koneesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Tyhjennä vesisäiliö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Luukun tiivisteen puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Nukkasihti puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Lauhdutin puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Kuivaajan virran katkaiseminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Ohjelmataulukot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Vähän tietoja tekstiileistä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Hoitomerkinnät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3
Sisältö
Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Lauhdutin puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Suodattimen alueen puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rummun puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Liuskojen ja käyttönäppäinten yms. puhdistaminen . . . . . . . . . . . . . . . . . . . 28
Luukun tiivisteen puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Mitä tehdä, jos ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Hehkulampun vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Luukun vasteen vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Ohjelmointimahdollisuudet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Sähköliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Ohjeita sähköasentajalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Erityiset lisävarusteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Asennussarja, jolla kondensaatti voidaan johtaa erikseen viemäriin . . . . . . 37
Asennussarjat pesu-kuivaus-torni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Indeksi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Huolto ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Turvallisuusohjeet
1 Turvallisuusohjeet
AEG-sähkölaitteiden turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä
ja laiteturvallisuuslakia. Kuitenkin on meistä valmistajana aiheellista
tutustuttaa sinut seuraaviin turvallisuusohjeisiin:
Yleinen turvallisuus
• Vain koulutuksen saaneet ammattihenkilöt saavat suorittaa kuivausrummussa tehtävät korjaukset. Epäasianmukaisista korjauksista voi
aiheutua huomattavia vaaratilanteita laitteen käyttäjälle. Käänny korjaustapauksessa huoltopalvelumme tai AEG:n valtuuttamien erikoisliikkeiden puoleen.
• Tarkista ennen laitteen käyttöönottoa, että sen arvokilvessä mainittu
virtalaji ja nimellisjännite ovat yhtäpitäviä sijoituspaikan virtalajin ja
verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman suojauksen löydät myöskin arvokilvestä.
• Älä koskaan ota kuivausrumpua käyttöön, jos sähköverkkojohto on
viallinen tai jos käyttöliuska, työtaso tai jalustan alue on vahingoittunut niin, että sitä kautta voidaan päästä suoraan laitteen sisäosaan.
• Kytke kuivausrumpu seis päältä ennen puhdistus-, hoito- tai huoltotöitä! Turvallisinta on irrottaa verkkopistoke pistorasiasta tai – jos
kyseessä on kiinteä sähköasennus – kytkeä varokekotelossa oleva LSkytkin seis päältä tai kiertää ruuvivaroke kokonaan irti.
• Älä koskaan vedä verkkojohtoa irti pistorasiasta pitämällä kiinni johdosta; pidä aina kiinni pistokkeesta.
• Älä nojaa avoinna olevaan oveen, laite saattaa kaatua.
• Älä ruiskuta kuivausrumpua vesisuihkulla. Sähköiskun vaara!
• Rummun valaistusta varten olevan hehkulampun suojuksen on oltava
ruuvattuna paikoilleen.
• Kun suljet luukun, varo jättämästä pyykkiä sen väliin.
• Jos keskeytät kuivauksen ottaaksesi pyykkiä seis koneesta: pyykki ja
rumpu saattavat olla kuumia.
• Et saa käyttää monipistokerasioita, kytkimiä tai jatkojohtoja. Ylikuumenemisesta aiheutuu palovaara!
5
Turvallisuusohjeet
Lasten turvallisuus
• Lapset eivät usein osaa tunnistaa sähkölaitteiden käsittelyyn liittyviä
vaaroja. Pidä lapsia sen takia silmällä laitteen ollessa käynnissä äläkä
anna lasten leikkiä kuivausrummun kanssa – lapset saattavat lukita
itsensä laitteen sisälle.
• Pakkauksen osat (esim. muovit, styropori) voivat olla vaarallisia lapsille.
Tukehtumisvaara! Älä anna lapsille pakkauksen osia.
• Pidä huolta siitä, etteivät lapset tai kotieläimet kiipeä pyykinkuivaajan
rumpuun. Pidä pyykinkuivaajan luukku sen takia suljettuna, kun laitetta
ei käytetä.
Käyttötarkoituksen mukainen käyttö
• Kuivausrumpuun ei saa turvallisuussyistä tehdä uudistuksia tai muutoksia.
• Käytä kuivausrumpua vain kotitaloudessa olevan tavallisen pyykin kuivaamiseen! Jos laitetta käytetään käyttötarkoituksen vastaisesti tai
väärin, ei valmistaja voi korvata käytöstä mahdollisesti aiheutuvia
vahinkoja.
• Kuivaa vain pyykkiä, joka on pesty vedessä. Erityisesti tulenaroilla puhdistus- ja liuotinaineilla (pesubensiinillä, alkoholilla, tahranpoistoaineilla ja muulla vastaavalla) käsiteltyjä tekstiilejä ei saa kuivattaa
kuivausrummussa. Tulipalovaara! Räjähdysvaara!
• Vaatekappaleita, joissa on vaahtokumia tai kumimaista materiaalia, ei
saa kuivattaa kuivausrummussa. Tulipalovaara!
• Hyvin huonokuntoisia (kovin kuluneita) vaatekappaleita tai esim. irtonaisella täytteellä täytettyjä tyynyjä, jotka saattavat olla epätiiviitä, ei
saa kuivata kuivaajassa. Palovaara!
• Pyykki, jossa on jäykkiä osia (kynnysmatot), ja liian täysi rumpu peittävät ilmaraot. Älä täytä rumpuun enempää kuin maks. 5 kg! Ylikuumumisvaara! Tulipalovaara!
• Kuivaa vain pyykkiä, jonka sisällä ei ole räjähdyskykyisiä esineitä (tupakansytyttimiä, spraypurkkeja). Tulipalovaara! Räjähdysvaara!
• Puhdista nukkasiivilä jokaisen kuivauksen jälkeen.
• Puhdista lauhdutin säännöllisesti.
• Kun käytössä on pesu-kuivaustorni, kuivausrummun päälle ei saa laittaa mitään esineitä, sillä ne saattavat pudota koneiden käytön aikana.
6
Turvallisuusohjeet
Sijoitus ja liitäntä
• Jos kuivausrumpua on kannettava, irrota jalustan liuska ennen kantamista!
• Tarkista, ettei kuivausrumpu ole vaurioitunut kuljetuksessa. Älä missään
tapauksessa asenna vaurioitunutta laitetta! Käänny laitteen toimittajan
puoleen, jos laitteesta löytyy vaurioita.
• Älä sijoita kuivausrumpua tiloihin, joissa lämpötila voi laskea nollan
alapuolelle!
• Sijoita kuivausrumpu vaakasuoraan asentoon!
• Älä sijoita kuivausrumpua pitkäkarvaisille kokolattiamatoille!
Ilmankierto ilmakanavissa estyy!
• Jos sijoitat kuivausrummun kaasu-, hiili- tai sähkölieden viereen: Kuivausrummun ja lieden väliin on sijoitettava lämpöä eristävä, palamaton
levy (mitat: 85x57,5cm).
• Laitteen pistokkeeseen on päästävä käsiksi myös pyykinkuivaajan sijoituksen jälkeen.
• Varmista, ettei kuivaaja ole verkkojohdon päällä.
• Sähkölaitosten teknisten liitäntäehtojen mukaan saa kiinteän asennuksen sähköverkkoon suorittaa vain valtuutettu sähköasentaja.
7
Yleiset ohjeet
3 Yleiset ohjeet
• Tärkätystä pyykistä jää rumpuun tärkkikerros eikä se sen takia sovellu
kuivattavaksi pyykinkuivaajassa.
• Jos ylität ohjelmataulukossa annetut täyttömäärät, voit varautua sii-
hen, että vaatteet rypistyvät! Kun kuivaat hyvin arkoja kankaita, tulisi
sinut laittaa kuivaajaan pyykkiä korkeintaan 1,5kg.
• Tiedoksesi: Vaatteiden kuluminen johtuu 70 prosenttisesti niiden käy-
töstä, 20 prosenttisesti pesusta ja vain 10 prosenttisesti kuivaamisesta
pyykinkuivaajassa. Kuivaajassa kuluminen kerääntyy nukkasuodattimeen nukan muodossa. Koneellisen kuivauksen yhteydessä irtoaa
vain n. 0,03g nukkaa / kilo pyykkiä.
8
2 Jätehuolto
Pidä huoli pakkausmateriaalin hävityksestä!
Hävitä pyykinkuivaajasi pakkausmateriaali oikealla tavalla. Kaikki pakkauksissa käytetyt materiaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.
• Muovimateriaalit on merkitty seuraavasti:
– >PE< polyeteeniä, esim. pakkausfoliot
– >PS< polystyreeniä, esim. pehmusteina olevat osat (aina ilman
kloorattuja fluorihiilivetyjä)
– >POM< polyoksymetyleeniä, esim. muovikiinnittimet
Pahvit on valmistettu keräyspaperista ja voidaan antaa paperinkeräykseen.
Pidä huoli vanhan laitteen hävityksestä!
Varoitus! Kun kuivausrumpu otetaan seis käytöstä: irrota pistoke pisto-
1
rasiasta, leikkaa sähköjohto poikki, hävitä pistoke ja loput sähköjohdosta ja tuhoa luukun lukko. Kun menettelet näin, eivät lapset
leikkiessään pysty lukitsemään itseään sisälle laitteeseen ja joudu näin
hengenvaaraan.
Kun jonain päivänä otat laitteen lopullisesti seis käytöstä: vie se lähimpään kierrätyskeskukseen tai liikkeeseen, josta ostit sen. He ottavat laitteen takaisin pientä kulukorvausta vastaan.
Materiaaleja voidaan kierrättää niiden tunnusmerkintöjen mukaisesti.
Käytöstä poistettujen laitteiden purkamiseen riittävät tavalliset työkalut (ristikantaruuvitaltta, vasara).
Jätehuolto
9
Ympäristovinkkejä
2 Ympäristovinkkejä
• Älä käytä pesussa huuhteluaineita!
Pyykinkuivajassa tulee pyykistäsi myös ilman huuhtaluaineita kuohkeaa
ja pehmeää. Kokeilepas!
• Ravistele pyykkiä! Älä laita mytyssä kuivaajaan.
Ravistele pyykkiä, ennen kuin laitat sen kuivaajaan. Näin vältät pitempiä pyörimisaikoja ja ryppyjen muodostumista. Linkoa pyykkiä tarpeeksi!
Perussääntönä on: Mitä paremmin linkoat pyykin ennen kuivausta, sitä
taloudellisemmin kuivaajasi työskentelee.
Seuraavaan taulukkoon olemme koonneet konkreettisia tietoja kulutuksesta linkouksen kierrosluvusta riippuen. Tiedot koskevat 5kg:n
pyykkimäärää, joka on kuivattu ohjelmalla PUUVILLA KAAPPIKUIVA:
Linkous: Kuivaus:
Kierrosta
minuutissa
800 3,5 70 90 3,5
1000 3,0 59 85 3,0
1200 2,7 53 75 2,7
1400 2,5 50 70 2,6
1600 2,2 44 65 2,5
Jäljelle jäänyt kosteus
litroina %:ina
Ajan tarve
minuuteissa
Energian tarve
kWh:na
• Älä peitä tai täytä näitä tuuletusaukkoja, koska se voi vaikuttaa laitteen
toimintaan!
• Huolehdi tilan riittävästä tuuletuksesta!
• Noudata täyttömäärää koskevia tietoja!
Pyykinkuivaaja työskentelee säästäväisesti vain silloin, kun noudatat
ohjelmataulukossa annettuja täyttömääriä. Älä laita kuivaajan myöskään liian vähän pyykkiä kerrallaan.
10
Ympäristovinkkejä
• Valise oikea kuivausohjelma!
Valitse pyykkilajille ja- määrälle sopiva kuivausohjelma. Näin kuivaaja
toimii taloudellisimmin. Muutamia kulutusarvoja: .
Kuivausohjelma
PUUVILLA KAAPPIKUIVA
PUUVILLA SILITYSKUIVA
SEKOITEKUITU KAAPPIKUIVA
1) lingottu 800 kierroksella minuutissa
2) lingottu 1000 kierroksella minuutissa
1
1
2
Täyttömää
rä kiloissa
5 90 3,5
5 70 2,8
2,5 35 1,3
kesto
minuuteissa
Jos sinulla ei ole tarpeeksi kuivattavaa pyykkiä yhtä kuivausastetta varten (esim. SILITYSKUIVA), tulisi sinun taloudellisista syistä kuivata portaittain: Täytä kuivaaja ja valitse ohjelma SILITYSKUIVA; ota ohjelman
päätyttyä seis kuivaajasta silitettävät vaatteet. Kuivaa loput kuivaajassa
olevat pyykit kuiviksi ohjelmalla KAAPPIKUIVA.
• ARKA PYYKKI-näppäimen käyttö vain, kun täyttömäärä on enintään
2,5kg!
• Puhdista nukkasihti jokaisen kuivauskerran jälkeen!
• Tyhjennä vesisäiliö jokaisen kuivauksen jälkeen!
Varo! Tiivistetty vesi ei sovellu juotavaksi tai käytettäväksi elintarvik-
1
keisiin.
Kerääntynyttä tiivistettyä vettä voit käyttää kotitaloudessa tislatun
veden tapaan. Se pitäisi kuitenkin ensin kaataa paperisuodattimen läpi.
• Puhdista lauhdutin säännöllisesti!
Kun puhdistat lauhdutin säännöllisesti, kuluttaa pyykinkuivaaja vähemmän energiaa.
energian
kulutus
kWh:na
11
Laitteesi tärkeimmät tunnusmerkit
Laitteesi tärkeimmät tunnusmerkit
• Ohjelman ja ajan säätö ohjelmavalitsimen kautta
• MERKKIÄÄNI valittavissa; ohjelman päätyttyä kuuluu MERKKIÄÄNI
tietyin aikavälein
• ARKA PYYKKI-näppäin arkojen tekstiilien säästävä kuivaaminen
• AJASTUS: ohjelman käynnistyminen siirrettävissä 1 – 19 tunnilla
(esim. vuorokauden aikoihin, jolloin sähkön hinta on edullisempaa)
• Moninäyttö, josta nähdään
– ohjelman oletettava kesto tai kuinka kauan ohjelman päättymiseen
on vielä aikaa,
– ajastimen säätö (käynnistyksen siirtäminen tai kuinka kauan ohjel-
man käynnistymiseen on vielä aikaa),
– virhekoodi.
• Kuivausasteen näyttö
• Ohjelman kulun näyttö
• Ohjelmointimahdollisuus, joka sallii ohjelman kulun sovittamisen
pysyvästi tarpeittesi mukaiseksi
12
Loading...
