AEG LTH57710 User Manual
LAVATHERM 57710
Kondensasjonstørketrommel
Bruksanvisning
Kjære kunde,
Trykk
ilj
vennligst les nøye gjennom denne bruksanvisningen.
Følg fremfor alt sikkerhetsinformasjonene på de første sidene i denne
bruksanvisningen! Oppbevar bruksanvisningen slik at den kan
konsulteres senere. Bruksanvisningen skal gis videre ved et eventuelt
videresalg av apparatet.
Ved hjelp av advarselstrekanten og/eller signalord (Advarsel!,
1
Forsiktig!, OBS!) fremheves informasjoner som er viktige for din egen
sikkerhet eller for apparatets funksjonsdyktighet. Det er absolutt
nødvendig at disse overholdes.
0 Dette tegnet leder deg frem skritt for skritt ved betjeningen av
apparatet.
Etter dette tegnet får du supplerende informasjoner angående
3
betjening og praktisk bruk av apparatet.
Kløverbladet kjennetegner tips og infomasjoner angående økonomisk
2
og miljøvennlig bruk av apparatet.
For eventuelle forstyrrelser som oppstår inneholder bruksanvisningen
informasjoner om avhjelping som kan utføres av brukeren selv, se
avsnittet "Hva må gjøres hvis..."
et på m
Hvis man tenker økologisk, handler man økologisk også ...
2
øvennlig produsert papir.
Innhold
Sikkerhetsinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Generelle informasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Miljøtips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Apparatets viktigste karakteristikker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Apparatets oppbygning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sett forfra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

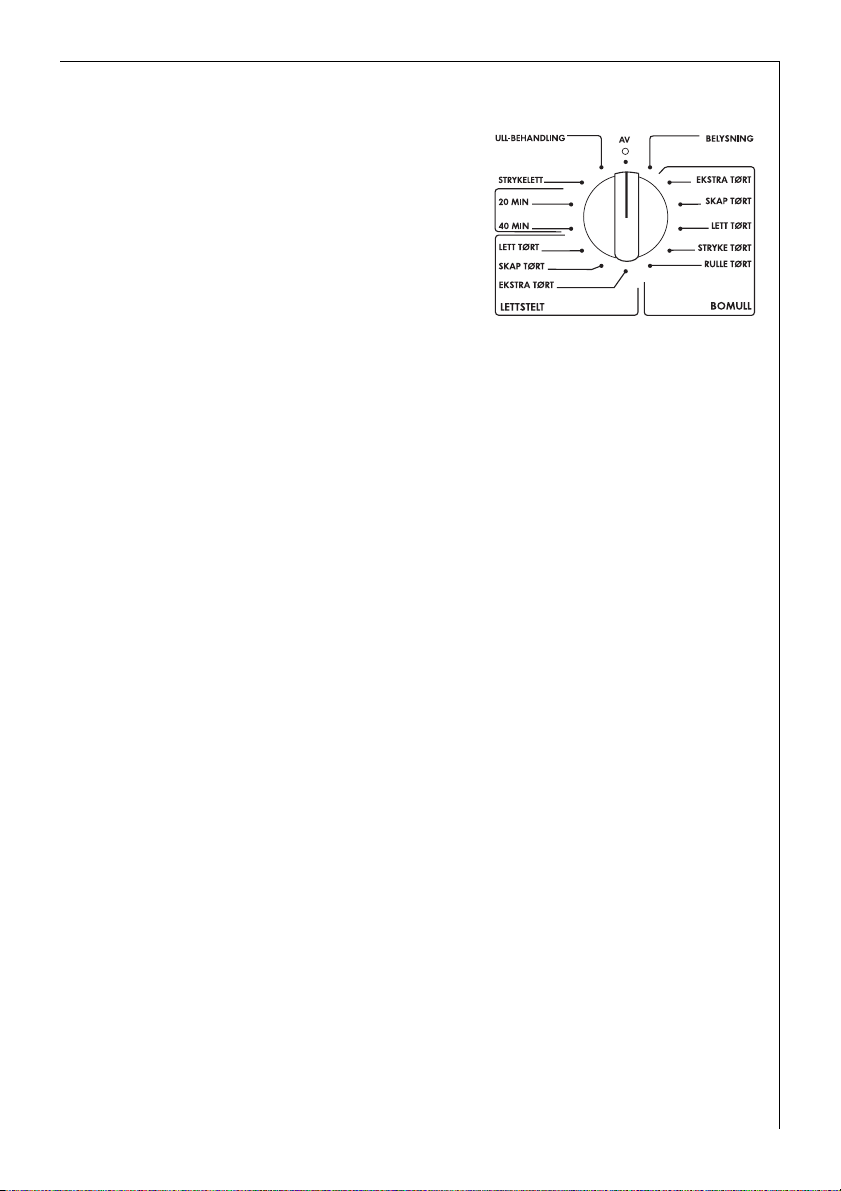

Programvelgeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Før førstegangs tørking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Kort veiledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tørking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tøyet forberedes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ileggsdøren åpnes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tøyet legges i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tørkeprogrammet stilles inn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Starttidsforvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Tørkeprogrammet startes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Tøy taes ut eller legges i. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Tørkeomgangens slutt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Tøyet taes ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Slå av tørketrommelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kondensatbeholderen tømmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Lofilteret rengjøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Varmeveksleren rengjøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Programtabeller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Litt tekstilinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Pleiesymboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Rengjøring og pleie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Varmeveksleren rengjøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Filterområdet rengjøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Trommelen rengjøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Paneler og betjeningsdeler rengjøres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3
Innhold
Hva må gjøres hvis ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Lyspæren skiftes ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Døranslanget skiftes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Programmeringsmuligheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Elektrisk tilkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Informasjoner for fagpersoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Spesialtilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Byggesett eksternt kondensatutløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Byggesett vaske-tørke-søyle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Indeks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Sikkerhetsinformasjoner
1 Sikkerhetsinformasjoner
Sikkerheten til AEGs elektriske apparater er i samsvar med anerkjente
regler innen teknikk og med loven om apparatsikkerhet. Allikevel synes
vi som produsent det er nødvendig å gjøre deg kjent med følgende sikkerhetsinstrukser.
Generell sikkerhet
• Reparasjoner på tørketrommelen må kun utføres av fagfolk. Ved
usakkyndige reparasjoner kan det oppstå betydelige farer for brukeren. Henvend deg til vår kundeservice eller til en fagforhandler som
er autorisert av AEG hvis en reparasjon er nødvendig.
• Før idriftsettelse skal det kontrolleres at merkespenningen og strømtypen som er oppgitt på apparatets typeskilt stemmer overens med
nettspenningen og strømtypen på oppstillingsstedet. Den elektriske
sikringen som er nødvendig er også oppgitt på typeskiltet.
• Tørketrommelen må ikke under noen omstendigheter tas i bruk hvis
nettilkoplingskabelen er skadet eller betjeningspanelet, arbeidsplaten
eller sokkelområdet er skadet på en slik måte at apparatets indre er
åpent tilgjengelig.
• Før rengjøring, pleie og vedlikeholdsarbeider skal tørketrommelen
slåes av! For sikkerhets skyld bør nettilkoplingsstøpselet frakoples
stikkontakten eller – ved fasttilkopling – lastskillebryteren i sikringsboksen slåes av eller skrusikringen skrues helt ut.
• Nettilkoplingsstøpselet må aldri trekkes ut av stikkontakten i ledningen, men ved å holde i støpselet.
• Ikke støtt deg til den åpne døren, apparatet kan velte.
• Tørketrommelen må ikke sprøytes med vannstråle. Fare for elektrisk
støt!
• Hettedekselet til trommelbelysningens lyspære må være skrudd på.
• Hvis tørkeomgangen avbrytes for å ta ut tøy: Tøyet og trommelen
kan være varmt.
• Multistøpsler, koplinger og forlengelseskabler må ikke brukes. Det kan
forårsake brann pga. overoppheting!
5
Sikkerhetsinformasjoner
Barns sikkerhet
• Barn er ofte ikke i stand til å vurdere farene som ligger i omgangen
med elekriske apparater. Sørg derfor for at barn er under oppsyn
mens tørketrommelen brukes og ikke la barn leke med tørketromme-
len – det er fare for at de kan lukke seg inne i maskinen.
• Emballasjedeler (f.eks. folier, isopor) kan være farlige for barn. Fare
for kvelning! Hold emballasjedeler borte fra barn.
• Påse at barn eller små dyr ikke klatrer inn i tørketrommelen. Hold
derfor tørketrommelens dør lukket når den ikke er i bruk.
Korrekt anvendelse
• Av sikkerhetsmessige årsaker er ombygginger og forandringer av tørketrommelen ikke tillatt.
• Tørketrommelen må kun benyttes til tørking av vanlig tøy i husholdningen! Hvis apparatet benyttes til andre formål eller feilbetjenes,
bærer produsenten intet ansvar for eventuelle skader.
• Det må kun tørkes tøy som har blitt vasket i vann. Spesielt tekstiler
som er behandlet med brannfarlige rengjørings- og løsemidler (bensin, alkohol, flekkfjerningsmiddel eller lignende) må ikke tørkes i tør-
ketrommelen. Brannfare! Eksplosjonsfare!
• Klesplagg som inneholder skumgummi eller gummilignende materiale
må ikke tørkes i tørketrommelen. Brannfare!
• Tekstiler i meget dårlig tilstand (meget slitt) tekstiler med løse fyllinger (puter), som kan være utette må ikke tørkes. Brannfare!
• Tekstiler med stive bestanddeler (dørmatter) og overfylte tromler
dekker til luftslissene. Overhold tøymengden på max. 5 kg.
Overoppheting! Brannfare!
• Tørk bare tøy hvor det ikke befinner seg noen eksplosive gjenstander i
(lightere, spraybokser). Brannfare! Eksplosjonsfare!
• Ved vaske-tørkesøyler må det ikke plasseres gjenstander på tørketrommelen, da disse kan falle ned når tørketrommelen går.
6
Sikkerhetsinformasjoner
Oppstilling og tilkopling
• Hvis tørketrommelen skal bæres må sokkelpanelet først fjernes!
• Tørketrommelen skal kontrolleres med hensyn til transportskader. Et
skadet apparat må ikke under noen omstendigheter tilkoples! Ta kontakt med leverandøren hvis det foreligger skader.
• Tørketrommelen må ikke plasseres i et rom med fare for frost!
• Tørketrommelen må plasseres horisontalt!
• Tørketrommelen må ikke settes på tykke tepper!
Luftsirkulasjonen gjennom ventilasjonsslissene hindres!
• Ved oppstilling ved siden av en gass-, kull- eller elektrokomfyr: Mellom tørketrommelen og komfyren må det plasseres en varmeisolerende, ikke brennbar plate (dimensjoner: 85x57,5cm).
• Apparatets tilkoplingsstøpsel må være tilgjengelig også etter oppstillingen.
• I henhold til energiforsyningsselskapenes tekniske tilkoplingsbetingelser må en fasttilkopling til det elektriske nettet kun utføres av en
autorisert elektroinstallatør.
7
Generelle informasjoner
3 Generelle informasjoner
• Stivet tøy etterlater et belegg av stivelse i trommelen og må av denne
grunn ikke tørkes i tørketrommel.
• Hvis påfyllingsmengdene som er oppgitt i programtabellen overskrides, må man regne med at tøyet blir krøllete! Ved svært ømfintlige
stoffer skal det legges i maksimalt 1,5kg tøy.
• Til din informasjon: 70 prosent av slitasjen på stoffet oppstår ved
bruk, 20 prosent ved vasking og kun 10 prosent ved tørking i tørke-
trommel. I tørketrommelen samles avslitte stoffpartikeler i lofilteret i
form av lo. Ved maskinell tørking dannes det kun ca. 0,03g lo pr. kilo
tøy.
8
Avfallsbehandling
2 Avfallsbehandling
Emballasjematerialet skal avfallsbehandles!
Emballasjematerialet til tørketrommelen skal avfallsbehandles på sakkyndig måte. Alt emballasjemateriale som brukes er miljøvennlig og
resirkulerbart.
• Kunststoffdeler er kjennetegnet ved hjelp av internasjonalt standardiserte forkortelser:
– >PE< for polyetylen, f.eks. emballasjefolie
– >PS< for polystyren, f.eks. polstringsdeler (prinsipielt KFK-fri)
– >POM< for polyoksymetylen, f.eks. kunststoff-klemmer
Kartongdelene er laget av resirkulert papir og skal leveres til papirinnsamling.
Den gamle tørketrommelen skal avfallsbehandles!
Advarsel! Ved utrangering av tørketrommelen: Trekk ut nettilkoplings-
1
støpselet, skjær av den elektriske tilførselsledningen. Kast støpselet med
den resterende ledningen Og ødelegg dørlåsen. På denne måten kan
barn som leker ikke sperre seg inne og komme i livsfare.
Når apparatet en dag tas ut av bruk for godt, skal det fraktes til nærmeste resirkuleringsstasjon eller til fagforhandleren som vil ta det tilbake mot et lavt omkostningsgebyr.
Materialene kan gjenbrukes i henhold til deres merking. For å demontere et utrangert apparat er det tilstrekkelig med standard-verktøy
(kryssportrekker, hammer).
9
Miljøtips
2 Miljøtips
• Ikke bruk tøymykner ved vasking!
I tørketrommelen blir tøyet mykt og fint også uten å bruke tøymykner.
Prøv uten!
• Tøyet gjøres løst og ledig!
Gjør tøyet løst og ledig før det legges i tørketrommelen. På denne
måten unngås en lengre VARIGHET og krøllete tøy. Det skal fjernes tilstrekkelig med vann fra tøyet på forhånd!
Prinsipielt gjelder: Jo bedre tøyet sentrifugeres før tørking, desto mer
økonomisk arbeider tørketrommelen.
Konkrete opplysninger om forbruksdata avhengig av sentrifugeringsomdreiningstallet er oppført i tabellen nedenfor. Opplysningene gjelder
for 5kg tøy, tørket med programmet BOMULL SKAP TØRT:
Forhånds-vannfjerning: Tørkeomgang:
Omdreininger pr.
minutt
800 3,5 70 130 3,5
1000 3,0 59 110 3,0
1200 2,7 53 105 2,7
1400 2,5 50 100 2,6
1600 2,2 44 95 2,5
Restfuktighet
i liter i %
Tidsbehov i
minutter
Energibehov i kWh
• Følg påfyllingsmengde-angivelsene!
Tørketrommelen arbeider sparsommelig hvis påfyllingsmengdene som
er oppført i programtabellen overholdes. Utnytt om mulig de oppgitte
påfyllingsmengdene.
10
Miljøtips
• Riktig tørkeprogram velges!
Velg det tørkeprogrammet som passer for tøytypen og -mengden. På
denne måten arbeider tørketrommelen mest økonomisk. Noen forbruksverdier:
Påfyllings
Tørkeprogram
BOMULL SKAPTØRT
BOMULL STRYKETØRT
BLANDINGSSTOFF SKAPTØRT
1) Forhåndsvannfjerning med 800 omdreininger pr. minutt
2) Forhåndsvannfjerning med 1000 omdreininger pr. minutt
1
1
2
mengde i
kg
5 130 3,5
5 100 2,8
2,5 55 1,3
Varighet i
minutter
Energiforbruk i
Hvis tøymengden er for liten for en tørkegrad (f.eks. STRYKE TØRT) bør
det av økonomiske årsaker tørkes i flere skritt: Legg tøyet i tørketrom-
melen og velg programmet STRYKE TØRT; ta ut stryketøyet etter programmets slutt. Tørk det resterende tøyet med programmet SKAP TØRT
til det er ferdig.
• SKÅNE-tasten må kun benyttes for tøymengder opp til 2,5kg!

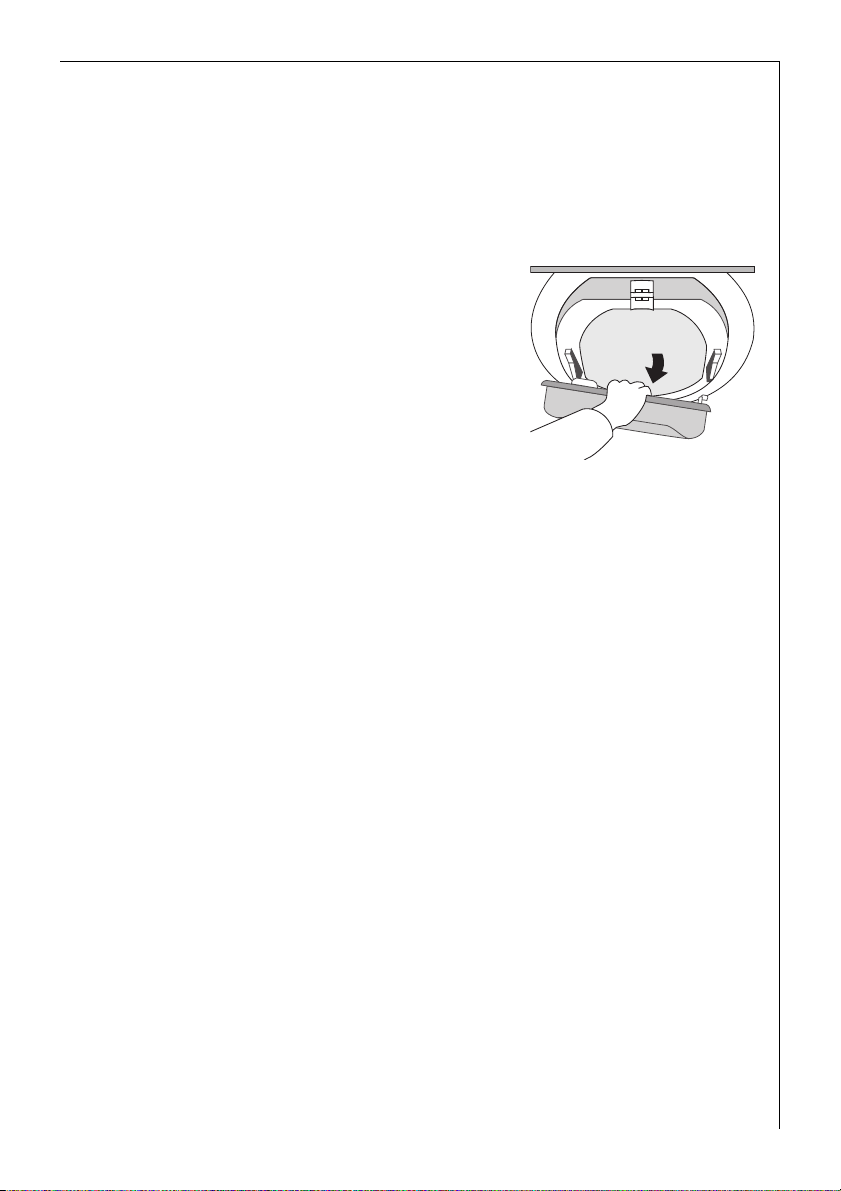

• Lofilteret skal rengjøres etter hver tørkeomgang!
• Kondensatbeholderen skal tømmes etter hver tørkeomgang!
Forsiktig! Kondensatet er ikke egnet som drikke eller til bruk i nærings-
1
midler.
Det oppsamlede kondensatet kan benyttes i husholdningen som destil-
lert vann. Det bør imidlertid først helles gjennom en papirfilterpose.
• Varmeveksleren skal rengjøres regelmessig!
Hvis varmeveksleren rengjøres regelmessig, bruker tørketrommelen
mindre energi.
kWh
11

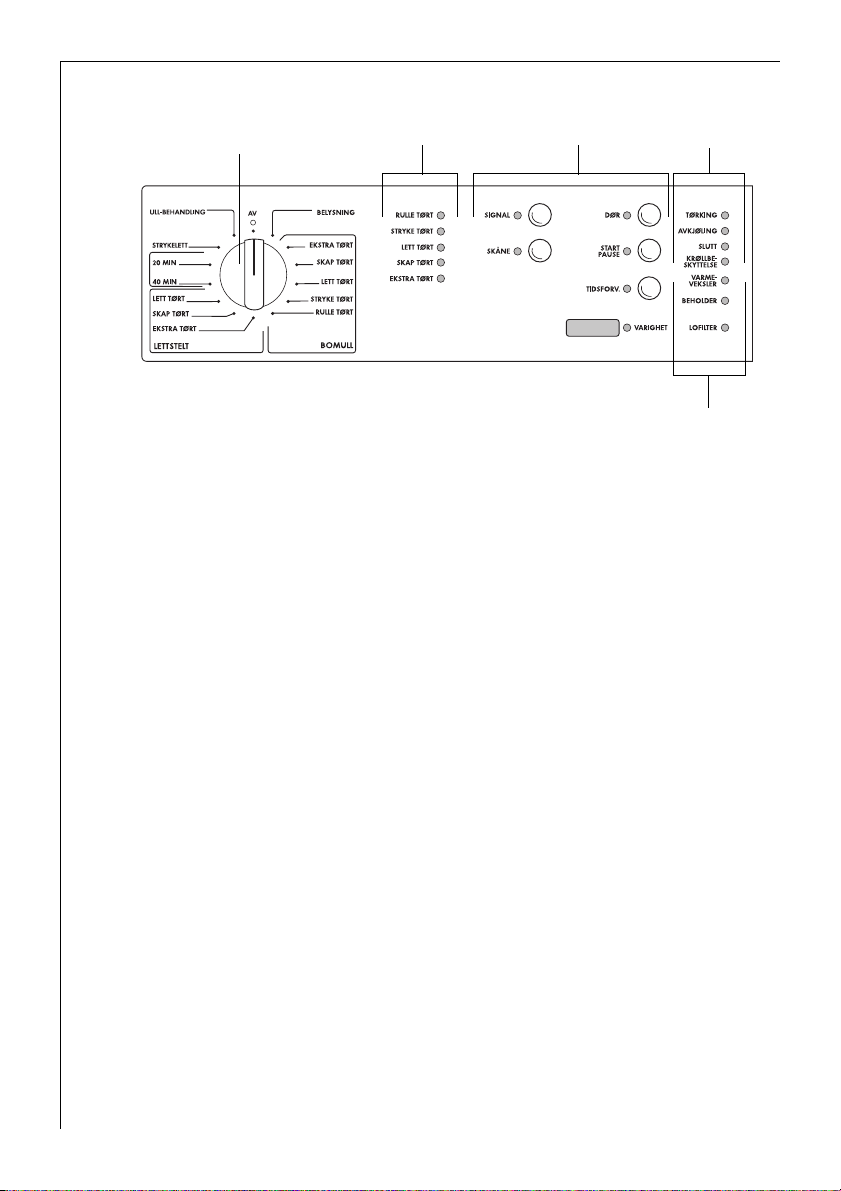

Apparatets viktigste karakteristikker
Apparatets viktigste karakteristikker
• Program- eller tidsinnstilling via programvelgeren
• SIGNAL kan velges; etter programmets slutt gis det et akustisk signal
med bestemte avstander
• SKÅNE-tast for SKÅNE tørking av ømfintlige tekstiler
• Tidsforvalg: Programstarten kan utsettes med 1 til 19 timer (f.eks. til
tider med gunstigere strømpris)
• Multidisplay for indikering av
–forhåndsberegnet programvarighet hhv. resterende VARIGHET til
programmets slutt,
–Tidsforvalg (starttidsutsettelse hhv. resterende tid til programstart,
–feilkode.
• Programforløpsindikator
• Programmeringsmulighet for varig tilpasning av programforløpet til
brukerens behov
12
Loading...
