LAVATHERM 56400
Torktumlare
Bruksanvisning
Bästa kund,
läs noga igenom denna bruksanvisning och spara den för senare behov.
Lämna över denna bruksanvisning till en eventuell ny ägare av diskmaskinen.
Följande symboler användes i texten:
1 Säkerhetsanvisningar
Varning! Anvisningar för Din personliga säkerhet.
Observera! Anvisningar för att undvika skador på diskmaskinen.
3 Anvisningar och praktiska tips
2 Miljöinformation
2
Innehåll
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Säkerhet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Avfallshantering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Miljötips. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Beskrivning av torktumlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Före första torkningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Sortera och förbereda tvätt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Programöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Torkning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Slå på torktumlaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Öppna luckan/lägga i tvätt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Val av program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Välja skonfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Start av program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ändring av program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Lägga i tvätt efter start eller plocka ur tvätt innan programmet är slut. . . 13
Torkprogram avslutat/plocka ur tvätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Rengöring och skötsel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Rengöring av luddfilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Rengöring av lucktätningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Tömning av kondensvattenbehållare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Rengöring av värmeväxlare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Rengöring av trumman . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rengöring av kontrollpanel och torktumlarens utsida . . . . . . . . . . . . . . . . . 18
Vad gör jag om… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Avhjälpa mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Förbrukningsvärden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3
Uppställnings- och anslutningsanvisning . . . . . . . . . . . . . . . . 21
Säkerhetsanvisningar för installationen . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Borttagning av transportsäkringar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Elektrisk anslutning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Omhängning av luckan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Specialtillbehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4
Bruksanvisning
1 Säkerhet
Före den första användningen.
• Beakta ”Uppställnings- och anslutningsanvisningarna”
• Kontrollera om maskinen har transportskador innan den användes.
Anslut under inga omständigheter en skadad maskin. Vänd Dig till leverantören om maskinen är skadad.
Bestämmelser för användning
• Torktumlaren är endast avsedd för normal torkning i hushållet.
• Ombyggnad eller förändringar av torktumlaren är inte tillåten.
• I torktumlaren får inga eldfarliga ämnen (tvättbensin,
alkohol, fläckborttagningsmedel, etc.) användas. Risk för brand-
eller explosion! Handtvätta noggrant plagg som kommit i kontakt
med sådana ämnen innan de torkas.
• Vid användning av torrtvättmedel: Använd bara sådana produkter
som av tillverkaren har betecknats som lämpliga för torktumlare.
• Lägg inga plagg i torktumlaren som innehåller skumgummi eller
gummiliknande material. Brandrisk!
• Lägg inga hårt slitna plagg i torktumlaren. Brandrisk!
• Lägg inga plagg med lösa stoppningar (till exempel kuddar) i tork-
tumlaren. Brandrisk!
• Tvättgods med stela beståndsdelar (till exempel dörrmattor) kan
täcka ventilationsgaller. Brandrisk! Lägg inga sådana saker i torktumlaren.
• Överfyll inte torktumlaren. Brandrisk! Max. tvättmängd 6 kg.
• Kontrollera att inga explosiva föremål (till exempel tändare, spraybur-
kar, etc.) hamnar i torktumlaren med tvätten. Risk för brand eller
explosion!
• Rengör mikrofilter och finfilter efter varje torkning.
• Använd inte torktumlaren utan eller med skadat luddfilter. Brandrisk!
• Rengör värmeväxlaren regelbundet.
• Tvätt-/torkpelare: Ställ inga föremål på torktumlaren. Dessa kan ram-
la ner vid torkning.
5
Barnsäkerhet
• Håll barn borta från förpackningsdelar. Risk för kvävning!
• Barn känner ofta inte till riskerna vid användande av elektriska appa-
rater. Lämna inte barn utan uppsikt vid torktumlaren.
• Säkerställ att inte barn eller smådjur klättrar in i torktumlarens trumma. Livsfara! Stäng luckan när torktumlaren inte användes.
Allmän säkerhet
• Reparationer av torktumlaren får endast utföras av en fackman.
• Använd aldrig torktumlaren om el-kabeln är skadad eller kontrollpa-
nelen, bänkskivan eller sockeln är så skadade att maskinens innandöme är åtkomligt utifrån.
• Slå av torktumlaren vid vård, rengöring och underhållsarbeten. Tag
dessutom ur stickkontakten eller – vid fast anslutning – slå från huvudströmbrytaren eller skruva ur säkringen helt.
• Skilj torktumlaren från el-nätet om den inte skall användas under en
längre tid.
• Drag aldrig ur stickkontakten genom att dra i sladden, utan drag i
kontakten.
• Grenuttag, kopplingar och förlängningskablar får inte användas.
Brandfara vid överhettning!
• Spola inte på tvättmaskinen med en vattenstråle. Risk för el-överslag!
• Stöd Dig inte på den öppna luckan. Torktumlaren kan välta.
• När en torkning har avbrutits kan tvätt och trumma vara varma. Risk
för brännskador! Var försiktig närtvätten plockas ur.
6
Avfallshantering
Förpackningsmaterial
2
Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda
behållare.
2 Avfallshantering när den slitits ut
Gör dig av med din utslitna ugn enligt de lokala återvinningsbestämmelserna.
1 Obs! Drag ur stickkontakten när maskinen är uttjänt. Skär av el-kabeln
och ta bort stickkontakten.
Förstör lucklåset. Därigenom kan barn inte låsa in sig och försätta sig i
livsfara.
2 Miljötips
• I torktumlaren blir tvätten luftig och mjuk. Därför behövs inget sköljmedel vid tvätt.
• Torktumlaren arbetar mest ekonomiskt, om Du:
– Alltid ser till att ventilationsgallren på sockeln är fria;
– utnyttjar de i programöversikten angivna tvättmängderna;
– har god ventilation i rummet där torktumlaren står;
– rengör mikrofilter och finfilter efter varje torkning;
– centrifugerar tvätten noga före torkning. Exempel: Förbruknings-
värden – beroende på centrifugeringsvarvtal – för 6kg tvätt, torkad
med program m BOMULL » NORMALTORRT.
Centrifugering Torkning
Varv/minut Restfuktighet Tid
i liter i %
800 4,2 70 130 4,3 0,65
1200 3,2 53 11 0 3.3 0,50
1400 3,0 50 105 3.1 0,47
1800 2,5 42 90 2.6 0,39
1) Tariff: 0,15 Euro/kWh
i minuter
Energi
i kWh
Kostnad
1)
i Euro
7
Beskrivning av torktumlaren
Låda med
kondensvattenbehållare
Mikrofilter
Luddfilter)
Typskylt
Lucka för
värmeväxlare
Kontrollpanel
Ventilationsgaller
Programfasindikator
Kontrollpanel
Finfilter
(Luddfilter)
Grovfilter
(Luddfilter)
Lucka
(går att vända)
Skruvfötter
(justerbara
i höjdled)
Programratt
Knapp och
indikatorblock
Skötselindikatorer
– y KONDENSOR (rengöring!)
– o BEHÅLLARE (tömning!)
– F FILTER (rengör luddfilter!)
8
Före första torkningen
För att avlägsna eventuella rester från tillverkningen, torka av trumman
med en fuktig duk eller genomför en kort torkning (20 MIN) med fuktiga dukar.
Sortera och förbereda tvätt
Sortera tvätt
• Sortera efter textilsort:
– Bomull/linne för program i programgruppen m BOMULL.
– Blandtextilier och syntettextilier för program i programgruppen
l BLANDMATERIAL.
• Sortera efter tvättmärkning. Tvättmärkningarna betyder:
n m l k
Kan torkas i
torktumlare
Torkning
i normal
temperatur
• Torka inte nya, färgade plagg tillsammans med ljus tvätt. Textilier kan
färga av sig.
• Torka inte trikåplagg och stickade plagg med programmet ¼ EXTRA
TORRT. Risk för krympning!
• Torka inte ylle i torktumlaren. Risk för filtning! Efterbehandla ylle efter lufttorkning med programmet YLLE-BEHANDLING.
Torkning i
lägre temperatur (tryck
på knappen & SKON!)
Torkas inte
i torktumlare
Förbereda tvätt
• För att förhindra att tvätten klumpar ihop sig: Drag igen dragkedjor,
knäpp ihop påslakan, knyt ihop lösa band (till exempel förkläden).
• Töm fickor. Tag bort metalldelar (gem, säkerhetsnålar, …).
• Vänd plagg med dubbelskiktat tyg (till exempel vänd bomullstyget
utåt på bomullsfodrade anoraker). Detta tyg torkar då bättre.
9
Programöversikt
Program
max. tvättmängd
¼
EXTRA-TORRT
N
PLUS-TORRT
»
NORMALTORRT
¢
STRYK-TORRT
¢
m BOMULL
£
STRYK-TORRT
£
¤
STRYK-TORRT
¤
¼
EXTRA-TORRT
»
NORMALTORRT
¢
l BLANDMATERIAL
STRYK-TORRT
¢
1) Tryck på knappen & SKON!
6kg •
6kg •
6kg •
6kg •
6kg •
6kg •
3kg •
3kg •
3kg •
Användning/egenskaper
(torrvikt)
& SKON
Genomtorkning av tjocka eller flerskikts
textilier, till exempel frotté, badrockar.
Genomtorkning av tjocka textilier, till exempel frotté, frottéhanddukar.
Genomtorkning av textilier med samma
tjocklek, till exempel frotté, trikåplagg,
frottéhanddukar.
För tunna plagg som skall strykas, till exempel trikåplagg, bomullsskjortor.
För normaltjock bomulls- eller linnetvätt,
till exempel sängkläder, bordsdukar.
För bomull eller linne, som normalt skall
manglas, till exempel sängkläder, bordsdukar.
Genomtorkning av tjocka eller flerskikts
textilier, till exempel tröjor, sängkläder,
bordsdukar.
För tunna textilier som inte skall strykas,
till exempel lättskötta skjortor, bordsdukar, babykläder, sockar, korsetter.
För tunna textilier som skall strykas, till
exempel trikåplagg, bomullsskjortor.
Tvätt-
symbol
m n
m n
m n
m n
m n
m n
m l1) n
1)
m l
n
1)
m l
n
10
Program
max. tvättmängd
(torrvikt)
20 MIN
40 MIN
l
LÄTTSTRUKET
YLLEBEHANDLING
a
UPPFRÄSCHNING
1) Tryck på knappen & SKON!
1kg •
1kg •
1kg •
1kg •
Användning/egenskaper
& SKON
För eftertorkning av enstaka tvättplagg eller för små mängder under 1kg.
Specialprogram med anti-skrynkelfunktion
för lättskötta plagg som skjortor och blusar,
för minimal strykning. Resultatet beror på
textilsort och textilkvalitet. (Tvättmängden
motsvarar ca 5 till 7 skjortor).
Rekommendation: Lägg plaggen i torktumlaren direkt efter centrifugeringen. Plocka
ur plaggen direkt efter torkningen och häng
dem på en klädhängare.
Specialprogram för kort behandling med
varmluft av ylleplagg efter lufttorkning, efter användning eller efter en längre tids
förvaring. Yllefibrer rätar ut sig, yllet blir
skönt och mjukt.
Rekommendation: Plocka ur plaggen direkt
efter torkningen.
Specialprogram, ca 35 minuter för uppfräschning eller mjuk tvättning av plagg
med i handeln förekommande torrtvättmedel.
(Använd bara sådana produkter som av tillverkaren har betecknats som lämpliga för
torktumlare, beakta tillverkarens anvisningar).
Tvätt-
symbol
1)
m l
n
m l1) n
11
Torkning
Slå på torktumlaren
Ställ programvredet på ett valfritt program. Torktumlaren är påslagen.
Öppna luckan/lägga i tvätt
1.Öppna luckan:
Tryck kraftigt på luckan (tryckpunkt )
2.Luckra upp tvätten och lägg i den.
1 Obs! Kläm ingen tvätt mellan luckan och gummitätningen.
3.Stäng luckan så att den låser ordentligt. Det skall höras att luckan låses.
Val av program
Ställ in önskat program med programratten.
Välja skonfunktionen
Tryck, om så önskas, på knappen
& SKON.
& SKON
För särskilt skonsam torkning av
ömtåliga tyger med tvättsymbolen
l samt för temperaturkänsliga
textilier (till exempel akryl, viskos).
Programmet genomförs med lägre
temperatur.
& SKON är bara meningsfullt vid tvättmängder upp till 3kg!
12
Start av program
Tryck på knappen START/PAUS. Programmet startar.
Programfasindikeringen visar fortlöpande torkningsprocessen:
D TORKNING,
Y AVKYLNING,
E SLUT,
SKRYNKELSKYDD.
Ändring av program
För att efter programstart ändra ett felaktigt inställt program, ställs
programvredet först på O AV och sedan kan ett nytt program väljas.
3 Det går inte att direkt ändra ett program efter programstart. Försöker
Du att ändra med programvredet blinkar programfasindikeringarna och
skötselindikeringarna. Trycker Du på knapp & SKON, blinkar den därtill
hörande indikeringen flera gånger. Torkprogrammet påverkas emellertid inte (tvättskydd).
Lägga i tvätt efter start eller plocka ur tvätt innan programmet är slut
1.Öppna luckan.
1 Varning! Tvätt ochtrumma kan vara varma Risk för brännskador!
2.Lägg i tvätt eller plocka ur tvätt.
3.Stäng luckan så att den låser ordentligt. Det skall höras att luckan låser.
4.Tryck på START/PAUS för att fortsätta torkningen.
Torkprogram avslutat/plocka ur tvätt
När torkningen är avslutad, lyser indikeringarna E SLUT och
SKRYNKELSKYDD.
3 Efter torkningen kommer automatiskt en ca 30 minuter lång skrynkel-
skyddsfas. Under denna rör sig trumman i intervaller. Därigenom blir
tvätten mjuk och skrynkelfri. Under skrynkelskyddsfasen kan tvätten
när som helst plockas ur (Tvätten bör plockas ur senast vid slutet av
skrynkelskyddsfasen, för att undvika skrynklor).
13
1.Öppna luckan.
2.Tag bort ludd från mikrofiltret innan tvätten plockas ur, detta görs bäst
med en fuktig hand (se avsnitt ”Rengöring och skötsel”).
3.Plocka ur tvätten.
4.Ställ programratten på O FRÅN.
Viktigt! Efter varje torkning:
– Rengör mikrofilter och finfilter,
– töm kondensvattenbehållaren
(se avsnitt ”Rengöring och skötsel”).
5.Stäng luckan.
Rengöring och skötsel
Rengöring av luddfilter
För att säkerställa att torktumlaren fungerar felfritt måste luddfiltren
(mikrofilter och finfilter) rengöras efter varje torkning.
1 Obs! Använd aldrig torktumlaren utan luddfilter, eller om detta är ska-
dat eller igensatt.
1.Öppna luckan

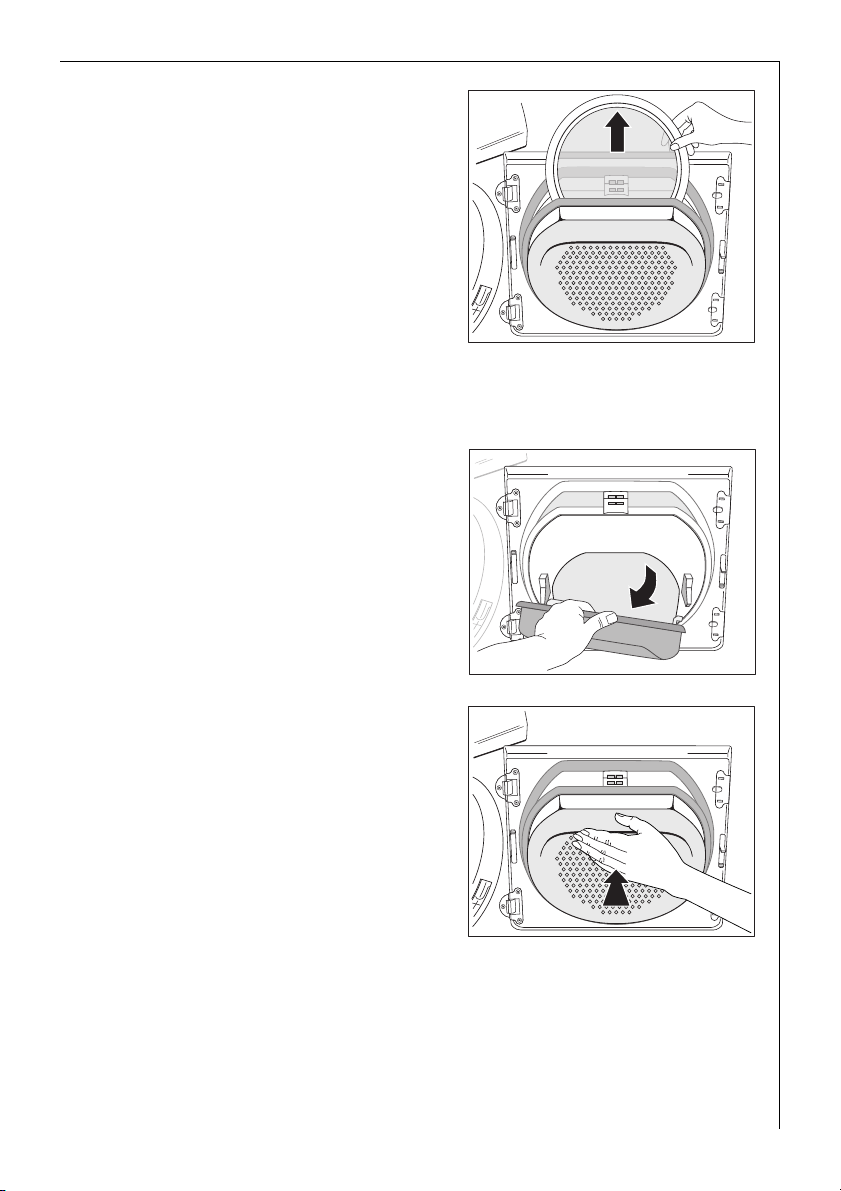

2.Rengör mikrofiltret, som sitter i ne-
dre delen av påfyllningsöppningen,
med en fuktig hand.
3.Tryck ner låsknappen på grovfiltret.
Grovfiltret hoppar upp.
14
4.Tag ut finfiltret.
5.Avlägsna ludd från finfiltret, detta
görs bäst med en fuktig hand.
Rengöring av hela filterområdet.
3 Filterområdet behöver inte rengöras efter varje torkning, det bör däre-
mot regelbundet kontrolleras och vid behov avlägsnas ludd.
6.Tag därvid tag upptill på grovfiltret
och drag det framåt tills det lossnar
från de båda hållarna.
7.Avlägsna ludd från hela filterområdet – detta görs bäst med en
dammsugare.
8.Tryck in grovfiltrets båda tappar i
hållarna på luckan tills de låser fast.
9.Sätt i finfiltret igen.
10. Tryck det mot grovfiltret tills det
låser fast.
3 Utan finfilter låser inte grovfiltret
fast och luckan går inte att stänga.
Rengöring av lucktätningen
1.Torka av lucktätningen med en fuktig duk direkt efter torkningen.
15
Tömning av kondensvattenbehållare
Töm kondensvattenbehållaren efter varje torkning.
När kondensvattenbehållaren är full avbryts programmet som är igång
automatiskt och indikeringen o BEHÅLLARE lyser. För att kunna fortsätta programmet måste kondensvattenbehållaren tömmas.
1 Obs! Kondensvattnet är inte lämpligt att dricka eller att använda till
matlagning.
1.Drag ut lådan med kondensvattenbehållaren helt.
2.Drag ut kondensvattenbehållarens
avtappningsrör och häll kondensvattnet i ett tvättställ eller liknande.
3.Skjut in avtappningsröret och sätt
tillbaka kondensvattenbehållaren.
Om programmet avbröts för att
kondensvattenbehållaren var full:
Tryck på START/PAUS för att
fortsätta torkningen.
3 Kondensvattenbehållaren rymmer ca 4 liter, detta räcker till ca 6kg
tvätt, vilken har centrifugerats med 800 varv/minut.
3 Kondensvattnet kan användas som destillerat vatten, till exempel till
ångstrykjärn. Filtrera emellertid kondensvattnet innan (till exempel genom ett kaffefilter), för att avlägsna föremål och ludd.
Rengöring av värmeväxlare
Lyser indikeringen y KONDENSOR, skall värmeväxlaren rengöras.
1 Obs! Användning av torktumlaren med igensatt värmeväxlare kan ska-
da maskinen. Dessutom höjs energiförbrukningen.
1.Öppna luckan.
16
2.Öppna sockelluckan. Tryck därvid
på spärren på luckans undersida
och öppna luckan åt vänster.
3.Avlägsna ludd från luckans insida
och i facket för kondensorn. Torka
av lucktätningen med en fuktig
duk.
4.Vrid båda låsvreden inåt.
5.Håll i kondensorns handtag och ta
ut den ur sockeln, ta bort den vågrätt för att undvika att vatten rinner ut.
6.Håll kondensorn lodrätt över ett
tvättställ för att tömma den.
1 Obs! Använd inga spetsiga föremål
vid rengöring. Värmeväxlaren kan
bli otät.
7.Rengöring av värmeväxlaren.
Bäst är att använda en nagelborste eller att spola igenom den med en
handdusch.
8.Sätt tillbaka värmeväxlaren (vrid båda låsvreden utåt tills de låser fast).
9.Stäng sockelluckan.
3 Torktumlaren fungerar inte om sockelluckan inte är stängd.
1 Obs! Använd aldrig torktumlaren utan värmeväxlare.
17
Rengöring av trumman
1 Obs! Rengör inte trumman med skurmedel eller stålull.
3 Kalk i vatten eller i sköljmedel kan bilda en knappt skönjbar beläggning
på trummans insida. Tvättens torkgrad kan då bli sämre. Tvätten är då
fuktigare när den plockas ur än Du förväntat Dig.
Torka av trummans insida och trummans valkar med vanligt rengöringsmedel (till exempel ättika).
Rengöring av kontrollpanel och torktumlarens utsida
1 Obs! Använd inga möbelputsmedel eller repande rengöringsmedel vid
rengöring av torktumlaren.
Torka av kontrollpanelen och torktumlarens utsida med en fuktig trasa.
Vad gör jag om…
Avhjälpa mindre störningar själv
Om ett felmeddelande visas vid användning av torktumlaren (en eller
flera indikeringar i programfasindieringen blinkar), kontrollera då först
om Du själv kan avhjälpa felet med hjälp av följande tabell. Om Du inte
kan avhjälpa felet: Slå av och sedan på maskinen. Ställ in programmet
igen. Tryck på knappen START/PAUS.
Kontakta Electrolux Service om felet visas igen och meddela vilka indikeringar som blinkar.
18
Problem Möjlig orsak Åtgärd
Torktumlaren fungerar
inte.
Stickkontakten är inte isatt
eller säkringen (proppen) är
trasig.
Luckan är öppen. Stäng luckan.
Sockelluckan är öppen. Stäng sockelluckan.
Tryckt på knappen
START/PAUS?
Sätt i stickkontakten. Kontrollera säkringen i husets el-installation.(säkringsskåpet).
Tryck på knappen START/
PAUS igen.
Problem Möjlig orsak Åtgärd
Fel program är valt.
nästa torkning (se avsnitt
”Programöversikt”).
Kondensorn är igensatta. Rengör kondensorn.
Välj ett annat program vid
Torkresultatet är inte
tillräckligt bra.
Luckan går inte att
stänga.
Vid tryck på knappen
& SKON blinkar den
därtill hörande indikeringen flera gånger
Programmet stannar,
indikeringen
o BEHÅLLARE lyser.
Torkningen stannar
kort efter programstart. Indikeringen
E SLUT lyser.
Värmeväxlaren är igensatt. Rengör värmeväxlaren.
Fel tvättmängd.
Ventilationsgallret i sockeln
är tilltäppt.
Beläggning på trummans
yta eller valkar.
Finfiltret är inte isatt och/
eller grovfiltret är inte fastlåst.
Tvättskydd. Tillvalsfunktion
kan inte ställas in efter start
av program.
Beakta rekomenderade tvättmängder.
Rengör ventilationsgallret.
Rengör trumman och valkarna.
Sätt i finfiltret och/eller lås
fast grovfiltret.
Sätt programvredet på O AV.
Ställ in programmet igen
Töm kondensvattenbehållaKondensvattenbehållaren är
full.
ren, starta därefter program-
met med knappen
START/PAUS.
För det valda programmet
har fyllts på för lite eller för
torr tvätt.
Välj tidprogram eller högre
torkningsgrad (till exempel
N PLUS-TORRT i stället för
» NORMAL-TORRT).
Luddfiltren är igensatta. Rengör luddfiltren.
Torkningen pågår
ovanligt länge.
Anvisning:
Efter upp till 5 timmar
avslutas torkningen
automatiskt
(se ”Torkprogram avslutat”).
Kondensorn är igensatt. Rengör kondensorn.
Tryckt på knappen & SKON
och för mycket tvätt är
ilagd.
Tryck bara på knappen
& SKON med tvättmängder
upp till 3kg.
För mycket tvätt. Tag bort tvätt.
Tvätten är inte tillräckligt
centrifugerad.
Centrifugera tillräckligt.
19
Tekniska data
Denna häll motsvarar följande EU-direktiv:
5
– 73/23/EWG från 19.02.1973 lågspännings-direktiv
– 89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändrings-direk-
tiv 92/31/EWG
– 93/68/EWG från 22.07.1993 CE-märknings-direktiv
Höjd x bredd x djup 85 x 60 x 60 cm
Djup med öppen lucka 109 cm
Möjlighet att justera i höjd 1,5 cm
Tomvikt ca 40kg
Kapacitet (beroende på program)
Energiförbrukning enligt IEC 1121 s. e.
(6kg bomull, centrifugerad med 800 V/min,
Program m BOMULL » NORMALTORRT)
Användningsområde Hushåll
Tillåten omgivningstemperatur + 5°C till + 35°C
1) Avvikande kapacitetsangivelser i vissa länder beror på olika mätmetoder.
1)
Max. 6kg
4,3kWh
Förbrukningsvärden
Förbrukningsvärdena är framtagna under normalförhållanden. De kan
avvika vid användning i hushållet.
Program
m BOMULL » NORMALTORRT
m BOMULL £ STRYKTORRT £
l BLANDMATERIAL » NORMALTORRT
1) Centrifugerad med 800 varv/min
2) Centrifugerad med 1000 varv/min
20
Tvättmängd
i kg
1)
1)
2)
6 4,3
6 3,5
3 1,6
Energiförbrukning
i kWh
Uppställnings- och anslutningsanvisning
1 Säkerhetsanvisningar för installationen
• Innan användning måste alla delar av transportsäkringarna avlägsnas.
Om detta inte görs kan torktumlaren skadas.
• Förvissa Dig före användning om att på typskylten angiven spänning
och ström överensstämmer med den på platsen för installation av
torktumlaren. Erforderliga elektriska säkringar finns angivet på typskylten.
• Sätt alltid i stickkontakten i ett enligt bestämmelserna installerat jordat uttag.
• Vid fast anslutning: En fast anslutning får endast göras av en auktoriserad elektriker.
• Placera inte torktumlaren i utrymmen som kan utsättas för frost.
• Kontrollera att luckan inte blockeras av dörrar eller luckor till andra
maskiner.
• Placera inte torktumlaren på luddiga heltäckningsmattor. Luftcirkulationen genom ventilationsgallren kan förhindras.
• Kontrollera att torktumlaren inte står på el-kabeln.
• Placera torktumlaren vågrätt.
Borttagning av transportsäkringar
Obs! Transportsäkringarnas alla
1
delar måste tas bort före användning! Spara transportsäkringarna
för en eventuell senare transport
(flyttning).
1.Öppna luckan.

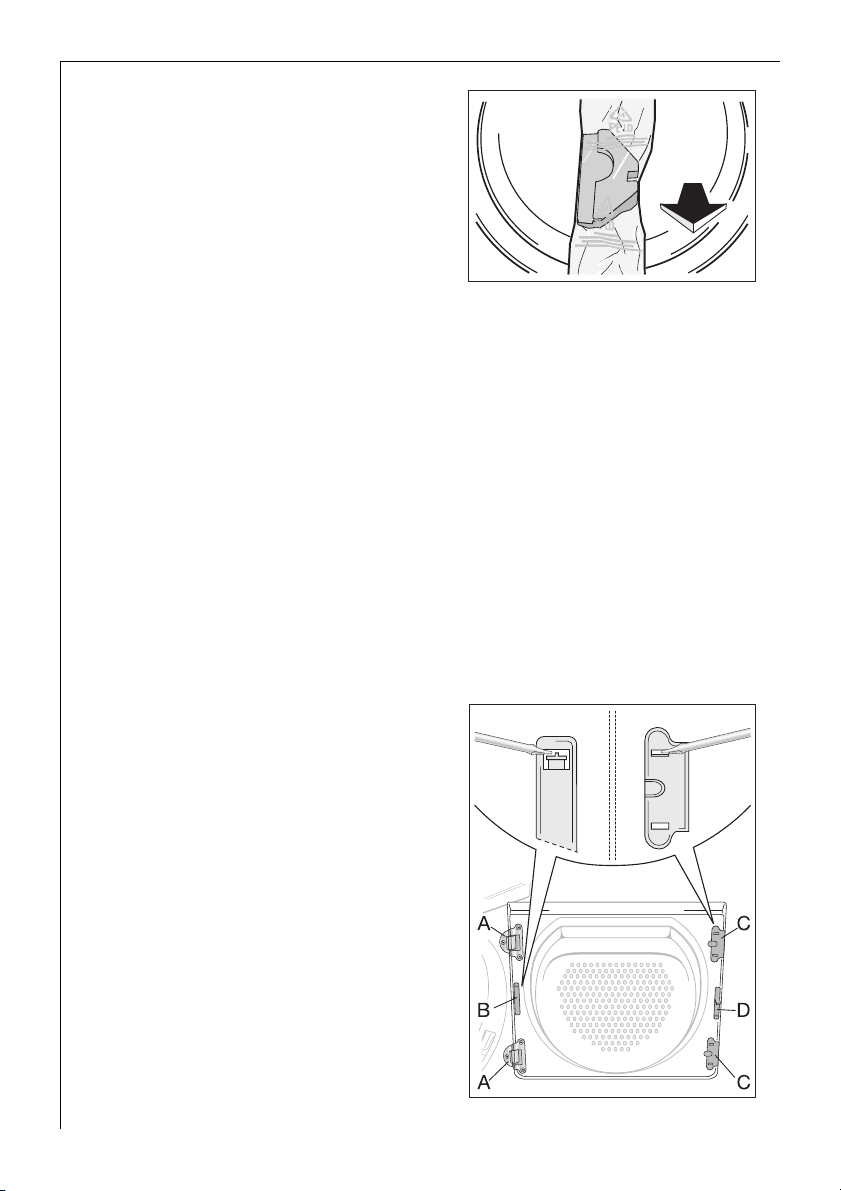

2.Drag bort klisterremsorna i trum-
mans övre del.
21
3.Drag bort foliepåsen med frigolit-
plattan ur torktumlaren.
Elektrisk anslutning
Uppgifter om nätspänning, ström och erforderliga säkringar finns på
typskylten. Typskylten sitter vid luckan (se avsnitt ”Beskrivning av torktumlaren”).
Omhängning av luckan
Obs! Luckan får bara hängas om av en fackman. Vänd Dig vid behov till
1
Electrolux Service eller återförsäljaren.
Obs! Drag ur stickkontakten före omhängning av luckan, vid fast anslutning: Skruva ur säkringen (proppen) helt resp. slå ifrån automatsäkringen.
1.Öppna luckan.
2.Skruva bort gångjärnen A från tork-
tumlarens framsida och tag bort
luckan.
3.Borttagning av täckplåt B och C.
Sätt en liten skruvmejsel i urtaget
enligt bilden, tryck lite neråt och ta
bort täckplåten.
4.Lossa luckhake D med ett lämpligt
verktyg genom att trycka på spärren, tag bort den och vrid den 180°
och sätt fast den på motstående sida.
5.Skruva loss gångjärnen A från luck-
an, vrid dem 180°, sätt fast dem på
motstående sida och skruva fast
dem.
22
6.Vrid täckbrickorna B och C 180° och sätt fast dem på motstående sida.
7.Skruva bort täckbrickorna E från
torktumlarens framsida, vrid dem
180° och skruva fast dem på motstående sida.
8.Skruva bort lucklåset F, tryck lite
neråt och tag ur det.
9.Tryck ner spärren till täckplåten G,
tryck täckplåten lite neråt och tag
bort den.
10. Sätt fast lucklåset F på motstående
sida och skruva fast det.
11. Sätt fast täckplåt G på andra sidan
och se till att spärren låser fast.
12.Sätt i luckan med gångjärnen i urta-
gen på torktumlarens framsida och
skruva fast den.
Anvisning för beröringsskydd:
Torktumlaren är klar för användning när alla plastdelar är fastsatta.
Specialtillbehör
Hos återförsäljaren kan följande specialtillbehör anskaffas:
Monteringssats för tvätt-/torkpelare
Med olika monteringssatser kan torktumlaren sättas ihop med en AEG
tvättmaskin (60cm bred, frontmatad) till en platssparande tvätt-/torkpelare. Tvättmaskinen skall stå under, torktumlaren ovanpå.
Två utförande finns:
– Utan arbetsskiva
– Med utdragbar arbetsskiva
Monteringssats för extern avtappning av kondensvatten
Monteringssats för direkt avtappning av kondensvattnet i ett tvättställ,
vattenlås, brunn, etc. Kondensvattenbehållaren behöver inte tömmas,
men den skall sitta på sin plats i torktumlaren. Indikeringen
o BEHÅLLARE vid programmets slut kan ignoreras.
Max. avtappningshöjd: 1m från torktumlarens botten, max. avtappningslängd: 3m.
23
Garanti
Sverige
Reklamation
Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.
Finland
Garanti (gäller för Finland)
Produktens garantitid kan definieras separat. Finns det ingen separat
definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller
branschens allmänna villkor enligt den gällande lagstiftningen. Spara
inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri
service
• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, användning och skötsel
inte följts.
EU-Länder
För apparaten tillämpas garantin enligt de bestämmelser som gäller i
respektive land.
24
Transportskador
Vid uppackning, kontrollera, att maskinen inte är skadad. Eventuella
transportskador skall omedelbart anmälas till den som ansvarat för
transporten.
Konsumentkontakt
Sverige
Konsumentkontakt
Har du frågor angående produktens funktion eller användning ber vi
dig att kontakta vår konsumentkontakt på tel. 0771-11 44 77 eller via
e-mail på vår hemsida www.aeg-hem.se
Finland
Konsumentkontakt i Finland
Har du frågor angående produktens funktion eller användning ber vi
dig ringa vår konsumentrådgivare på tel. 0200-2662.
(0,1597H/min (0,95 mk/min)+pvm).
25
26
Service och reservdelar
Sverige
Vill du beställa service, installation eller reservdelar ber vi dig kontakta
Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på
www.aeg-hem.se. Du kan även söka hjälp via din återförsäljare.
Adressen till din närmaste servicestation finner du via www.aeg-hem.se
eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.
3 Innan du beställer service, kontrollera först om du kan avhjälpa fe-
let själv.
Här i bruksanvisningen finns en tabell, som beskriver enklare fel och
hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas
av certifierad elektriker.
Innan du kontaktar service, skriv upp
följande enligt dataskylten:
Modellbeteckning .................................
Produktnummer ....................................
Serienummer ..........................................
Inköpsdatum ..........................................
Hur och när uppträder felet ?
27
From the Electrolux Group. The world´s No.1 choice.
Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt
skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar,
tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i
över 150 länder runt hela världen.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 944 442-01-230904-02
Med reservation för ändringar
Loading...
