AEG LST12 User Manual

Manual do Usuário

0800 728 8778

1. Segurança

Obrigado por escolher a Electrolux. Neste manual
você encontra todas as informações para a sua
segurança e o uso adequado do seu produto.
Leia todas as instruções antes de utilizar o pro­duto e guarde-as para futuras referências. Em
caso de qualquer dúvida, ligue gratuitamente
para o Serviço de Atendimento ao Consumidor
(0800 728 8778).

Guarde a nota scal de compra. A garantia
só é válida mediante sua
apresentação no Serviço
Autorizado Electrolux.

A etiqueta de identificação
onde estão as informações
do código, modelo, fabricante
e outras, será utilizada pelo
Serviço Autorizado Electrolux
caso seu produto necessite de reparo. Não retire-a
do local onde está adesivada.

Consulte nosso site na Internet www.electrolux.
com.br. Nele você poderá encontrar informações
sobre acessórios originais Electrolux, assim como
informações de manuais e catálogos de toda a
linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reci­clável. Procure selecionar plás­ticos, papel, papelão e madeira
para enviar às companhias de
reciclagem.
Este produto não pode ser tratado como lixo do­méstico. Em vez disso deve ser entregue ao centro
de coleta seletiva para reciclagem de equipamentos
eletro-eletrônicos.

1. Segurança ..................................................2

2. Descrição do Produto ...............................4

3. Instalação ...................................................6

4. Como Usar .................................................9

5. Programas de Lavagem e/ou Secagem ...11

6. Informações do visor do painel ...............13

7. Limpeza e Manutenção .............................14

8. Solução de Problemas .............................. 16

9. Dicas e Conselhos.....................................19

10. Símbolos Internacionais ......................... 20

11. Diagrama Elétrico .................................... 21

12. Especicações Técnicas ........................22

13. Certicado de Garantia ........................... 26

2

Para Crianças

Evite acidentes. Após desembalar o produto, man­tenha o material da embalagem fora do alcance de
crianças.

Não permita que o produto seja manuseado por crian­ças, mesmo estando desligado.

Para o Usuário / Instalador

IMPORTANTE

Este produto deve ser instalado em locais prote­gidos, onde não haja gotejamento ou respingo de
água sobre o painel de controle, pois isto pode cau­sar incêndio, choque elétrico ou danos ao produto.

Desligue o produto da tomada sempre que zer
limpeza ou manutenção.

Nunca desligue o produto da tomada puxando pelo
cabo elétrico. Use o plugue.
Não altere o plugue de seu produto.

Não prenda, torça ou amarre o cabo elétrico.

Não tente consertá-lo, caso ocorram danos chame

o Serviço Autorizado Electrolux a m de evitar

riscos.
Tenha cuidado para que o produto não que apoia­do sobre o cabo elétrico.
É perigoso modicar as especicações ou carac­terísticas do produto.
Nunca instale o produto sobre tapetes e carpetes.

Limpe os ltros de entrada e saída de ar após cada
ciclo de secagem a m de evitar riscos de incêndio.
Este produto não se destina à utilização por pes­soas (inclusive crianças) com capacidades físicas,
sensoriais ou mentais reduzidas, ou por pessoas
com falta de experiência e conhecimento, a me­nos que tenham recebido instruções referentes à
utilização do produto ou estejam sob a supervisão
de uma pessoa responsável pela sua segurança.

Índice

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre
o produto, sob risco de provocar incêndios.

ATENÇÃO

Insetos e animais podem causar danos ao
produto.

Trava Automática da Tampa

TRAVADA

DESTRAVADA

Seu produto possui uma trava de segurança
automática na tampa para evitar acidentes. Esta
trava será acionada durante a detecção do nível
de água Inteligente, durante algumas etapas do
enxágüe e durante toda centrifugação e secagem.

Após qualquer interrupção do processo de
detecção do nível de água, de enxágüe,
centrifugação ou secagem, aguarde alguns
minutos para liberação da tampa. Este tempo
é suciente para evitar acidentes.

Quando a tampa estiver travada, o visor do painel
mostrará o símbolo .

Não force a tampa para tentar abrí-la. Caso isto
ocorra, o produto entrará em pausa e o visor do
painel mostrará Pausa. Para retornar à operação
aperte a tecla INÍCIO/PAUSA.

Trava Manual da Tampa

Se desejar, a tampa também poderá ser travada
manualmente utilizando a trava central que está
localizada no puxador da tampa. Desta forma a

tampa cará sempre travada em qualquer etapa

ou mesmo com o produto desligado para evitar
que crianças entrem acidentalmente dentro do
produto.

Para travar a tampa manualmente, mova a trava
para a esquerda.

Trava Eletrônica das teclas do painel
e da tampa

Use esta opção quando desejar evitar que a

conguração do produto seja alterada por outras

pessoas (ou crianças).

Pressione as teclas EN­XÁGUE e CENTRIFUG.
simultaneam ente por
3 segundos até que o

símbolo
visor do painel.

Nesta condição todas as teclas cam bloqueadas,

exceto a tecla LIGA/DESLIGA.

A trava automática da tampa também será acio­nada e o visor do painel mostrará o símbolo

Portanto, a tampa permanecerá travada em qual­quer etapa (mas não com o produto desligado).

Caso forçar para abrir a tampa quando esta
estiver travada, o produto entrará em pausa, o
visor do painel mostrará Pausa e será necessário
o destravamento do painel para retornar ao fun­cionamento. Para isto, pressione novamente as
teclas ENXÁGUE e CENTRIFUG. por 3 segundos.

O símbolo
destravamento, aperte a tecla INÍCIO/PAUSA para
retornar à operação.

Caso o produto seja desligado ou na eventual
falta de energia com o painel bloqueado, quando
ligado novamente, manterá a condição travado.

Caso o produto seja desligado, os símbolos

alguns minutos e a tampa será liberada alguns
minutos subsequentes. Numa eventual falta de

energia, os símbolos e apagarão, porém
serão necessários alguns minutos para a liberação
da tampa.

Quando o produto for ligado novamente, voltará à
condição travado.

Ao nal de um programa de lavagem e/ou seca­gem, a trava automática da tampa será liberada,
porém permanecerá com as teclas do painel
bloqueadas.

Para efetuar uma nova programação será neces­sário desbloquear o painel pressionando as teclas
ENXÁGUE e CENTRIFUG. por 3 segundos.

apareça no

apagará no visor do painel. Após o

e

permanecerão acesos no visor do painel por

.

Para destravar a tampa, mova a trava para a
direita.

3

2. Descrição do produto

Peças

1. Painel de controle

2. Gaveta distribuidora de sabão em pó, amaciante e

alvejante (dentro do produto)

3. Agitador (dentro do produto)

4. Filtro de apos da lavagem (dentro do agitador)

5. Tampa

6. Puxador da Tampa e Trava Manual da Tampa

7. Cesto (dentro do produto)

8. Pés niveladores (4)

9. Mangueira de entrada de água e ltro (já conectado à

mangueira)

10. Mangueira de saída de água (atrás do produto)

11. Chave niveladora dos pés

12. Filtro de entrada de ar da secagem

13. Filtro de saída de ar da secagem

14. Duto de exaustão externo (opcional adquirido sepa-

radamente, não incluso no produto)

15. Cabo de alimentação

4

Sistema de Secagem

Exclusivo sistema Electrolux de secagem de
roupas em lavadoras de carregamento superior
(top load).
A secagem é realizada intercalando períodos de
movimentação das roupas e rotação do cesto.

A movimentação das roupas é alcançada através
da rotação inversa entre o cesto e o agitador e
de diferentes tipos de agitações de acordo com o
programa de secagem selecionado.

"Inteligent Sensor"

Este produto adequa os níveis de água e tempos
de lavagem e secagem de acordo com o programa
selecionado e a quantidade de roupas dentro do
cesto.

Motor "Direct Drive e Gear"

Motor que não utiliza correias e polias. Tem mais
força com maior durabilidade.

Opções de Enxágue

Quatro opções de enxágue, incluindo
o enxágue ECO, que economiza até
40% da água do enxágue, o EXTRA
AMACIANTE onde suas roupas per­manecem por mais tempo na água
com amaciante e ainda os enxágues
SIMPLES e DUPLO, proporcionando

mais exibilidade na sua lavagem.

Opções de Secagem

Cinco opções de secagem, incluindo
a secagem Inteligente, que determina
o tempo necessário para a secagem
das roupas colocadas em seu produto.

Adiar Início

Essa tecla permite adiar o início da
lavagem e/ou secagem e assim pro­gramar o seu dia de acordo com sua
necessidade.

Programa Preferido

Você escolhe e o produto memoriza
uma programação preferida (geralmen­te aquela que for mais utilizada). Basta
um toque para realizar a lavagem e
secagem memorizadas por você.

Tipos de Operação

Três opções de operação estão
disponíveis à sua escolha:

- Somente lavagem;

- Lavar e secar

- Somente secar.

Sistema de Centrifugação Segura

O produto monitora os níveis de vibração durante
a centrifugação.

Opções de Centrifugação

Você pode ajustar a intensidade
da centrifugação e ainda pausar a
mesma para realizá-la no momento
desejado.

Molho + Agitação

Quatro opções estão disponíveis,
incluindo uma lavagem sem molho,
indicada para roupas do dia-a-dia
pouco sujas.

5

3. Instalação

Para sua tranquilidade, a Electrolux possui uma
rede de Serviços Autorizados altamente qualica­da para instalar o seu produto. Entre em contato
com um dos Serviços Autorizados Electrolux, que
está na relação encontrada junto a este Manual
de Instruções. A primeira instalação do produto
será feita em cortesia pela rede de Serviços
Autorizados.

Esta instalação não compreende serviços de
preparação do local (ex.: rede elétrica, conexões
elétricas e hidráulicas, alvenaria, esgoto, aterra­mento, tomadas, etc.), que são de responsabili­dade do consumidor.

Retirada da Embalagem

Levante o produto com a ajuda
de outra pessoa, e remova a
base da embalagem. Retire toda
a embalagem antes de ligar o
produto.

Escolha do Local

Evite instalar seu produto em­baixo de varais e locais expos­tos a chuva, goteiras ou excesso
de umidade (ex. banheiro).
Nunca jogue água no painel do
seu produto, pois isso poderá

danicá-la.

Para a limpeza do painel use
apenas um pano úmido.
Instale o produto em um local ventilado, preferen­cialmente próximo a uma janela, e mantenha as
seguintes distâncias mínimas para a instalação:
5cm nos lados e 10cm na parte traseira.

Instalação do Duto de Exaustão Externo
(opcional)

Conecte um lado do

tubo exível com o anel

na saída de ventilação

e gire-o até xá-lo.

Direcione a outra extremidade do tubo exível para

o ambiente externo.

Cuidados Durante a Instalação

ATENÇÃO

Não instale o produto em locais expostos ou
onde possa ser atingido pela chuva.

Não posicione a parte traseira do produto
próximo a cortinas ou outros objetos que po­dem ser movidos com o vento, estes podem
interromper a entrada ou saída de ar. Não deve

haver interrupção da entrada de ar.
Não instale o produto em locais próximos a

botijões de gás ou materiais inamáveis.

Nivelamento

Utilizando um nível de bo-

lha, verique se o produto

está nivelado, ou seja, com
os quatro pés totalmente
apoiados no piso. Caso
não esteja, incline o produto
com cuidado e gire o pé até
o problema desaparecer. Isso é importante para evitar
ruído, vibração e deslocamento.

Não utilize pés diferentes dos originais.

6

Instalação Elétrica

ATENÇÃO

Antes de ligar o seu pro­duto, verique se a tensão
(voltagem) da tomada onde

o pr oduto será ligado é
igual a tensão indicada na

etiqueta localizada próxima
ao plugue (no cabo elétrico).

Para produto 127V: se o seu produto 127V for
ligado por engano em 220V, um sistema automá­tico de reconhecimento da tensão fará com que o
produto não funcione, mas não causará nenhum
dano ao sistema elétrico do mesmo. Desconecte

o plugue da tomada e verique se a tensão está

correta.
Para produto 220V: se o seu produto 220V for
ligado por engano em 127V o produto apresentará
um desempenho muito fraco, mas não causará
nenhum dano ao sistema elétrico do produto.

Desconecte o plugue da tomada e verique se a

tensão está correta.
Para sua segurança, solicite a um eletricista quali-

cado que verique a condição da rede elétrica do

local de instalação do produto. Para mais informa­ções entre em contato com o Serviço Autorizado
Electrolux.
Ao colocar o plugue na tomada é normal ocorrer
um pequeno estalo e ao retirar pode ocorrer um
pequeno movimento do cesto e/ou agitador.

ATENÇÃO

Ligue seu produto a uma

tomada exclusiva, não utilize
extensões ou conectores
tipo T (benjamim).

Não use adaptadores.

ATENÇÃO

O plugue deste produto é de 20A.
A NBR 14136 padroniza as correntes de 10A
e 20 A. Em função do diâmetro dos plugues
torna-se impossível a inserção de um plugue
de 20A em uma tomada de 10A, evitando-se,
desta forma, uma situação de sobrecarga

e sobreaquecimento que pode resultar em
risco de incêndio.

Fio Terra

Seu produto já possui o terra embutido no cabo

elétrico.
Para sua segurança solicite a um eletricista que
instale o cabo terra na tomada de sua residência
(caso não exista).

Disjuntores

É obrigatória a instalação de disjuntores exclusivos
para o produto.
Em caso de dúvida com relação ao sistema elétrico
de sua residência, consulte a concessionária de
energia elétrica.

Tensão 127V

Tomada

Tripolar

Plugue
Tripolar

Para o produto 127V, utilize um disjuntor de 20A na
fase e uma tomada tripolar de 20A.

Neutro

Fio Terra

Chave
Disjuntora
20A

Fio Fase

Tensão 220V - Bipolar

Tomada Tripolar

Plugue
Tripolar

Fio Terra

Para o produto 220V (entre duas fases), utilize um
disjuntor bipolar de 15A e uma tomada tripolar de 20A.

Chave
Disjuntora
15A
Bipolar

Fio Fase

Tensão 220V - Monopolar

Tomada

Tripolar

Plugue
Tripolar

Algumas regiões possuem 220V entre fase e neutro.
Neste caso, utilize um disjuntor de 15A na fase.

Neutro

Fio Terra

Chave
Disjuntora
15A

Fio Fase

7

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe a ponta da mangueira, que vem solta, na

torneira, de maneira que que bem rosqueada
Abra a torneira e verique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água
com rosca 3/4” (14Fpp - 14 Fios por polegada).
Nunca instale o produto em torneiras de água
quente.

O uso de torneiras de baixa qualidade irá danicar

a mangueira do seu produto causando vazamento
de água.

IMPORTANTE

A mangueira é fornecida com um ltro que
diculta a entrada de sujeira que possa vir

através da rede de abastecimento de água.

O produto em hipótese alguma deve ser
utilizado sem o ltro sob o risco de danos

ao produto e perda da garantia.
Utilize a mangueira que acompanha o pro­duto. Não use mangueiras velhas.

Pressão de água

Para garantir uma pressão adequada de enchi­mento, deve-se ter uma altura mínima entre a base
da caixa d'água e a entrada da lavadora de 2,4m.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na
borda do tanque com altura máxima de 140cm e
mínima de 90cm, para o perfeito funcionamento do
seu produto;
Na saída de esgoto, coloque a mangueira dentro do
tubo em no máximo 20cm.
Quando colocar a mangueira na borda do tanque,
certique-se que a ponta da mangueira não que sub­mersa em água
do tanque, pois a
água poderá re­tornar para den­tro da lavadora.

Nunca emende
a mangueira de
saída de água
em outra man­gueira para au­mentar o com­primento, pois

poderá danicar

o sistema inter­no de saída de
água.

Obs.: A pressão de entrada de água deve estar entre
0,24 a 8,1 kgf/cm

2

(2,4 a 81 metros de coluna d'água).
Caso a pressão da água de sua residência seja maior,
use redutor de pressão.
Em alguns locais é possível que a água seja fornecida

suja. Neste caso instale um ltro de passagem de água

na torneira para evitar manchas na roupa.

Este ltro pode ser adquirido na Rede Nacional de

Serviço Autorizado Electrolux.

8

4. Como Usar

ATENÇÃO

A capacidade deste produto é de 12kg de rou­pa seca, somente para a operação de lavagem.

No caso da secagem, a capacidade de roupa

seca não deve exceder 7kg, que equivale a
12kg de roupa úmida centrifugada.

Portanto, antes de colocar a carga de roupas,
siga a tabela orientativa abaixo.

Tipo de

operação

Lavagem

Lavagem e

Secagem
Secagem

Ver tabela orientativa de peso das roupas na

seção 9, Dicas e Conselhos.

Para melhor desempenho de seu produto, siga as
instruções abaixo. Se for somente secar, pule as
instruções 2º, 3º, 4º, 8º, 11º e 14º.

0

Separe as roupas brancas das coloridas e

1

por tipo de tecido. Desdobre as roupas e
coloque-as peça por peça em “montinhos”,
distribuíndo-as de maneira uniforme ao redor
do agitador, cuidando para não enrolar as rou­pas no agitador. Peças pesadas e volumosas
deverão ser colocadas primeiro de forma que

quem embaixo. Caso queira utilizar roupas

de tipos misturados, utilize o programa que
corresponda a maior quantidade em peso das
roupas a serem lavadas e/ou secadas.

0

Coloque o sabão em pó

2

na gaveta distribuidora.
Use sempre sabão em
pó de boa qualidade e
não ultrapasse a quanti­dade recomendada para
não causar danos ao seu produto e evitar man­chas na roupa. Veja a quantidade recomendada
na tabela a seguir:

Capacidade

de roupa seca

12kg

7kg

-

Capacidade

de roupa

centrifugada

(úmida)

-

12kg

12kg

Esta gaveta foi projetada para utilizar somente
sabão em pó. Caso queira utilizar sabão líquido,
não coloque-o no dispenser porque o mesmo
escorrerá para dentro do cesto, entrando em
contato com as roupas ainda secas e podendo
causar manchas. Coloque-o quando o cesto
estiver cheio com água no início do programa
de lavagem.

0

Amaciante: Coloque o amaciante respeitando

3

a indicação de MAX na gaveta. Caso este nível
seja ultrapassado o amaciante sairá antes do
tempo adequado podendo causar manchas na
roupa. Use sempre amaciante de boa qualida­de e na quantidade recomendada. Amaciantes
concentrados são mais recomendados.
Dilua o amaciante em um pouco de água antes
de abastecer a gaveta.

0

Alvejante: Coloque o alvejante respeitando a

4

indicação de MAX na gaveta. Caso este nível
seja ultrapassado, o alvejante sairá antes do
tempo adequado, podendo causar manchas
na roupa. Use alvejante adequado ao tipo de
roupa. É recomendável o uso de alvejante
somente para roupas brancas. Para roupas
coloridas deve-se usar alvejante especial,
alvejante comum pode manchá-las.

0

Ligue o produto pressionando

5

a tecla LIGA/DESLIGA. As
luzes do painel acenderão.

0

Aperte a tecla OPERAÇÃO e sele-

6

cione o tipo de operação desejada
entre as opções de LAVAR, LAVAR
E SECAR ou somente SECAR.

A opção LAVAR já vem selecio­nada de fábrica. Uma luz azul indica a opção
selecionada.

0

No botão PROGRAMAS DE LAVAGEM e

7

SECAGEM selecione o tipo de programa
que deseja executar de acordo com a roupa
a ser lavada e/ou secada. Este botão pode
ser girado para qualquer lado.

TÊNIS

9

0

Nível de água

8

O nível de água INTELIGENTE já vem
selecionado de fábrica. Nessa opção
sua lavadora-secadora colocará auto­maticamente a quantidade necessária
de água de acordo com a quantidade
de roupa seca que foi colocada no cesto.
Se você colocar roupas úmidas no cesto
da lavadora e utilizar o nível de água in­teligente, a quantidade de água colocada pode ser
maior do que a necessária para a lavagem. Es­colha manualmente o nível de água nesse caso.
Para escolher o nível de água manualmente,
pressione a tecla NÍVEL DE ÁGUA e selecione
o nível desejado.

0

Seu produto já possui uma programação padrão

9

de fábrica. Essa programação pode ser alterada
para se adequar à sua necessidade. Acione as
teclas ilustradas a seguir conforme desejado. A
luz azul indicará as opções selecionadas.

Obs.: Algumas opções não estão disponíveis
para determinados programas. Ver seção 5
Programas de Lavagem e/ou Secagem para
detalhes.

Pressione a tecla INÍCIO/

0

10

PAUSA para iniciar o pro­grama de lavagem e/ou
secagem. A tecla INÍCIO/
PAUSA pode ser utilizada
para iniciar ou parar temporariamente a progra­mação selecionada.

Quando desejar alterar a programação já em

andamento, aperte a tecla, faça as modicações

desejadas e aperte novamente a tecla INÍCIO/
PAUSA. Quando a tecla estiver acionada a pa­lavra PAUSA será mostrada no visor do painel.

IMPORTANTE

- Caso seu produto que com a tecla INÍCIO/
PAUSA acionada por mais de 1 hora, o mes-

mo desligará automaticamente.

- Se a tampa for aberta durante a programa­ção, o produto irá pausar. Para retornar ao
programa, feche a tampa e aperte a tecla
INÍCIO/PAUSA.

- Se o produto estiver em centrifugação
e/ou secagem e a tecla INÍCIO/PAUSA for

acionada, o produto levará alguns minutos
até iniciar novamente.

0

Se desejar, use a tecla ADIAR INÍ-

11

CIO para adiar o início da lavagem
ou secagem. Cada vez que a tecla
for pressionada será somado um
tempo de duas horas para o início
do programa selecionado. Após
selecionado o tempo de Adiar Início desejado,
aperte a tecla INÍCIO/PAUSA para iniciar a
contagem do tempo. O visor do painel indicará

e iniciará uma contagem regressiva até o
início do programa selecionado. Ao término
desta contagem, o produto iniciará o programa
selecionado.

0

Se desejar, utilize a tecla PRO-

12

GRAMA PREFERIDO para me­morizar algum programa de sua

preferência. Para isto, congure a

lavagem e/ou secagem da maneira
que desejar e pressione a tecla PROGRAMA
PREFERIDO por 3 segundos. Quando for
utilizar o produto novamente com o mesmo
programa, aperte a tecla PROGRAMA PRE­FERIDO e em seguida a tecla INÍCIO/PAUSA".
Quando esta opção for usada, o símbolo
será mostrado no visor do painel.

0

Se desejar somente enxaguar

13

roupas, aperte a tecla LIGA/DES­LIGA e depois pressione a tecla
ENXÁGUE por 3 segundos para
ativar esta função. Selecione o tipo
de enxágue e depois aperte a tecla
INÍCIO/PAUSA.

Nota: A opção ECO intercala
jatos de água com centrifugação,
oferecendo uma economia de
água de até 40%, porém não permite o uso

de amaciante.

10

0

Se desejar somente centrifugar a

14

roupa, aperte a tecla LIGA/DES­LIGA e depois pressione a tecla
CENTRIFUG. por 3 segundos
para ativar esta função. Selecione
o tipo de centrifugação e depois aperte a tecla
INÍCIO/PAUSA.
Se a opção PAUSAR for selecionada na
centrifugação, o produto efetuará todo o
programa de lavagem e será pausado com
água no cesto antes da última centrifugação.
A palavra PAUSA aparecerá no visor do painel.
Quando desejar terminar o programa aperte
a tecla INÍCIO/PAUSA.

0

Caso desejar eliminar os sons emitidos pelo

15

painel, pressione as teclas CENTRIFUG. e
SECAGEM simultaneamente por 3 segundos.
Para reativar o som, pressione novamente
estas duas teclas por 3 segundos.

ATENÇÃO

Recomenda-se não encher o

produto com o auxílio de balde
ou mangueira.

ATENÇÃO

Sobrecarregar o produto poderá:

- Resultar em uma má lavagem e/ou se-

cagem.

- Resultar em roupas muito amassadas.

- Formação excessiva de apos.

- Desgaste das roupas (devido ao excesso

de roupas).

5. Programas de Lavagem e/ou Secagem

Tabela de Programas de Lavagem e/ou Secagem

Tempo estimado dos Programas

Programas

Normal
Pesado Sujo
Jeans
Tira-manchas
Tênis
Edredom
Toalha de banho
Roupa de cama
Rápido
Delicado

Lavar Lavar e Secar Secar

1 hora e 20 minutos
2 horas e 50 minutos
1 hora e 50 minutos
2 horas
2 horas
1 hora e 40 minutos
2 horas e 20 minutos
1 hora e 30 minutos
40 minutos
1 hora e 15 minutos

6 horas
7 horas e 30 minutos
6 horas e 40 minutos
6 horas e 50 minutos
Não disponível
Não disponível
7 horas
5 horas e 40 minutos
2 horas e 50 minutos
4 horas e 30 minutos

4 horas e 45 minutos
4 horas e 45 minutos
4 horas e 45 minutos
4 horas e 45 minutos
Não disponível
Não disponível
4 horas e 45 minutos
4 horas e 05 minutos
2 horas e 15 minutos
3 horas e 15 minutos

ATENÇÃO

Os tempos dos programas de lavagem da tabela são ORIENTATIVOS e baseados na programação

original do produto com nível alto de água.

Caso os programas sejam alterados com o uso das teclas MOLHO+AGITAÇÃO, ENXÁGUE e/ou
CENTRIFUG. os tempos serão diferentes dos da tabela. O visor do produto passará a indicar o

tempo do programa alterado.

Os tempos indicados na tabela e/ou no visor do produto não consideram o tempo necessário para
encher e drenar (esvaziar) o produto, pois este tempo varia dependendo da pressão de entrada de
água da residência e do nível de água utilizado.
O programa TÊNIS é especíco para a lavagem desse tipo de calçado e portanto sua programação

não pode ser alterada.

Os programas TÊNIS e EDREDOM não podem ser utilizados juntamente com a operação SECAGEM.

11

Opções de Secagem

Tempo

Essa opção de secagem disponibiliza tempos xos

de secagem (55 minutos, 1 hora e 45 minutos, 2
horas e 15 minutos e 3 horas e 15 minutos).
Selecione esta opção através da tecla SECAGEM
e pressione esta tecla por três segundos para
ativar as opções de tempo.

Inteligente

A secagem inteligente detecta a quantidade de
roupas colocadas dentro da lavadora-secadora
e determina o tempo necessário para secá-las.
Esse tempo varia de acordo com a quantidade e
com a umidade das peças.

Normal

Essa opção de secagem disponibiliza diferentes
tempos de secagem para os diferentes tipos de
roupas mais comuns do seu dia-a-dia.

Passa Fácil

Quando essa opção estiver selecionada suas rou­pas sairão menos secas de sua lavadora-secadora
facilitando o processo de passar a ferro as roupas.

Tira Odor

Programa de secagem desenvolvido para remover
odores desagradáveis de suas roupas, por exem­plo: cheiro de roupa guardada, cheiro de cigarro,
etc. Deve ser utilizado somente com roupas secas
e tem duração de 45 minutos.

Após selecionada uma das opções acima, basta
pressionar a tecla INÍCIO/PAUSA para iniciar o
programa.

ATENÇÃO

Quando for utilizar somente a opção SECAR, certique-se de que suas roupas estejam centrifuga­das. Se necessário selecione a opção CENTRIFUG. antes da secagem para garantir a eciência de

secagem das roupas.

Quando utilizar a opção LAVAR e SECAR com cargas muito pequenas, abra a tampa do produto
após o término da centrifugação da lavagem e "descole" as peças do cesto antes de iniciar o pro­cesso de SECAGEM.
Obedeça SEMPRE a capacidade máxima para secagem (7,0 kg de roupa seca) para uma secagem
eciente.

Não seque tecidos contendo produtos químicos e inamáveis. Leia cuidadosamente as etique-

tas das roupas.

Não use produtos inamáveis no produto, tais como querosene, gasolina, álcool, etc.

Devido ao aquecimento do ar durante a secagem, é normal que o produto esquente as roupas

e o cesto, bem como a sua superfície externa.

Para melhores resultados de secagem é recomendado que peças grandes (lençóis, toalhas, jeans,
etc,...) não sejam misturadas com peças pequenas (roupas íntimas, shorts, camisetas, etc,...).

12

6. Informações do visor do painel

LIMPAR
FILTROS

Acenderá quando o ltro de entrada de ar da se­cagem estiver obstruído. Para a limpeza dos ltros

ver seção 7, Limpeza e Manutenção.

FILTROS

Acenderá quando o ltro de entrada de ar da se­cagem for removido ou estiver mau posicionado,

danicado ou faltando.

Indicador de tempo

Algumas linhas intermitentes poderão acender
quando o produto estiver monitorando a carga a
ser lavada e/ou secada.
Quando o programa estiver em progresso, indicará
o tempo restante para o término.
Se o programa for interrompido através da tecla
INÍCIO/PAUSA ou se a tampa for aberta, indicará
Pausa.
Se a função ADIAR INÍCIO for selecionada, o indi­cador de tempo entrará em contagem regressiva
até o início do programa escolhido.

Símbolos

Acenderá quando um programa preferido for

utilizado. Ver seção 4, passo 12º.

Acenderá quando a função ADIAR INÍCIO for

selecionada. Ver seção 4, passo 11º.

Acenderá quando o painel estiver com as

teclas travadas. Ver seção 1, Segurança.

Acenderá quando algum programa de seca­gem estiver sendo executado, indicando que o
cesto e as roupas podem estar a uma temperatura
elevada.

Acenderá quando a tampa estiver travada.

Ver seção 1, Segurança.

Calculando nível de água Inteligente
ou tempo de secagem Inteligente

Tampa aberta

Acenderá toda vez que a tampa do produto for
aberta.

Produto esfriando

Acenderá no nal do ciclo de secagem para indicar

que o produto está em resfriamento.
Acenderá também toda vez que o ciclo de seca­gem for interrompido.

13

7. Limpeza e Manutenção

7.1 Filtros de Entrada e Saída de Ar da

Secagem

Limpe os ltros de entrada e saída de ar toda vez

que utilizar as operações de "Lavar/Secar" ou
"Secar". Isto deverá ser feito com a tecla LIGA/
DESLIGA acionada
(painel aceso).
Use uma escova pe­quena para a remo-

ção dos apos que

não cause danos à

tecla dos ltros.

Atenção: O produto
não realizará a se­cagem se o ltro de entrada estiver entupido,
mal posicionado ou estiver fora do produto.

Se os ltros estiverem sujos, o visor do painel

mostrará "LIMPAR FILTROS".
Se os filtros estiverem mal posicionados ou
sem eles, o visor do painel mostrará o símbolo
"FILTROS

7.2 Filtro Pega Fiapos da Lavagem

O ltro pega apos tem como função reter os
apos que são eliminados das roupas durante

a lavagem.
Para a conservação e e­ciência deste filtro, reco­me nda -se qu e ele seja
limpo após cada ciclo de
lavagem.

• Par a lim peza do filtro
gire e puxe a tampa do

agitador para cima (g 1).

• Desencaixe o filtro da

haste, pressionado na

lateral (g.2).

• Remova os apos e em

seguida lave em água

corrente (g.3).

• Encaixe o ltro na haste,

garantindo que está devi­damente posicionado.

• Coloque o ltro no agita­dor e encaixe até o nal.

Recomendações:

Ao término de cada ciclo de

lavagem, limpe o ltro. O acúmulo de apos no ltro

pode causar o entupimento da malha, causando o

transbordamento dos apos retidos para dentro do

cesto do produto.

".

fig.1

fig.2

fig.3

Para limpeza do ltro use apenas água corrente e se

necessário uma escova macia. Não utilize produtos
de limpeza nem escovas que possam comprometer

a malha do ltro.

7.3 Gaveta

Para limpar a gaveta do
produto, proceda da se­guinte maneira:

1. Abra a gaveta total­mente.

2. Remova o dispenser de
dentro da gaveta distribui­dora.

3. Se houver necessi­dade, a parte interna tam­bém pode ser limpa com
o auxílio de uma escova
pequena.

As peças da gaveta po­dem ser limpas utilizando
água, sabão, um pano
ou escova pequena para
remover os resíduos.

Obs.: A limpeza da gaveta deve ser realizada sem­pre que observar a presença de resíduos de sabão,

alvejante, amaciante e/ou apos provenientes do

processo de secagem.

7.4 Filtro de Água

Feche a entrada de água.
Desconecte a extremi­dade da mangueira da
torneira. Limpe o filtro
com um jato de água e se
houver diculdades na re­moção das impurezas uti­lize uma pequena escova.
Este procedimento deve
ser feito periodicamente para evitar o entupimento

do ltro. Caso o ltro esteja danicado e necessite

substituição entre em contato com o Serviço Autori­zado Electrolux. Não esqueça de recolocar o ltro

e abrir novamente a torneira.

O produto não deve ser operado sem o ltro, sob

o risco de danos ao produto e perda da garantia.

14

7.5 Vedação do tanque

Limpe com pano úmido a vedação do tanque
sempre que observar a presença de fiapos
provenientes da secagem. Pressione o agitador
para baixo para ter melhor acesso à vedação.

7.6 Cesto Inox

Limpe o cesto de sua lavadora periodicamente
com um pano macio e sabão neutro Se neces-

sário utilize produtos especícos para limpeza

de aço inox.

7.7 Parte Interna

Higienização

Faça a limpeza das partes in­ternas do produto pelo menos
uma vez por mês.

Coloque 1 litro de alvejante
(água sanitária) dentro do ces­to. Selecione o nível de água
Alto, programa de lavagem
PESADO SUJO e ENXÁGUE
Duplo.

Deixe o produto completar o ciclo para garantir
a total remoção do alvejante.

Esta limpeza deve ser feita para evitar manchas
nas roupas, causadas por resíduos acumulados
no produto em função do uso excessivo de sabão
e amaciante.

7.8 Tampa

Passe um pano úmido na parte externa e interna da
tampa incluindo a borracha de vedação da mesma,
para remover resíduos de produtos químicos e

apos.

Após cada lavagem, limpe com um pano macio e
úmido.

7.9 Parte Externa

Limpe com água morna e sabão neutro. Após a
limpeza, seque com um pano macio.

ATENÇÃO

Jamais limpe seu pro­duto com uidos ina­máveis como álcool,
querosene, gasolina,
thinner, solventes, quí­micos ou abrasivos como detergentes,
ácidos ou vinagres.

15

8. Solução de Problemas

Assistência ao Consumidor

Caso o seu produto apresente algum problema de funcionamento, verique as prováveis causas e correções.
Caso as correções sugeridas não sejam sucientes, chame o Serviço Autorizado Electrolux, que está à sua

disposição.

Prováveis Causas/Correções

Pressione as teclas e aguarde por 5
segundos.

Aguarde o término do molho.

Verique o plugue e a tomada em que o

produto está ligado.
Verique o circuito elétrico, e se necessá-

rio, chame um eletricista.
Aguarde o retorno da energia.
Feche a tampa e aperte a tecla INÍCIO/PAUSA
Não utilize adaptador, troque a tomada.

Não utilize extensão.
Chame um eletricista para vericar a ten-

são da rede de sua residência.
Verifique a tensão correta para o seu

produto.

Desative a trava eletrônica das teclas do
painel.

Durante a lavagem delicada a agitação é

mais lenta para não danicar a roupa. Não

requer correção.

Posicione a mangueira a uma altura má­xima de 140cm.

Feche a tampa e aperte a tecla INÍCIO/PAUSA

Desobstrua a mangueira.

Não deixe a ponta da mangueira ficar
submersa quando o tanque estiver cheio.

Aperte a tecla INÍCIO/PAUSA.

Coloque no máximo 20cm da mangueira
na saída de esgoto.

A mangueira de saída de água não pode
ser emendada.

Posicione a mangueira de saída de água
a uma altura mínima de 90cm.

É necessário diluir o amaciante com um
pouco de água.

Não utilize esta opção caso queira utilizar
amaciante.

Se o produto não

Funciona

Se a agitação está

lenta

Se o produto não

drena / não cen­trifuga

Se o produto
enche e drena ao
mesmo tempo

Se o amaciante
não sai parcial ou
totalmente

As teclas LIGA/DESLIGA e/ou INÍCIO/
PAUSA não foram pressionadas.

O produto está na etapa do molho.
O plugue não está devidamente conecta-

do na tomada elétrica.
O circuito elétrico (tomada, cabos, disjun-

tores) está em más condições.
Falta de energia elétrica.
A tampa do produto está aberta.
Foi usado adaptador para tomada ou

extensão.
A tensão da rede está baixa.

A tensão está errada.

A trava eletrônica das teclas do painel está
acionada, ver seção 1.

O programa de lavagem DELICADO foi
selecionado.

A mangueira de saída de água está alta
demais.

A tampa do produto está aberta.

A mangueira de saída de água está do­brada ou estrangulada.

A mangueira de saída está com a ponta
na borda do tanque e submersa na água.

A opção "Pausar" na tecla CENTRIFUG.
está ativada.

Foi colocada mais do que 20cm da man­gueira na saída de esgoto.

A mangueira de saída de água foi emen­dada.

A mangueira de saída de água está baixa
demais.

Amaciante muito viscoso (grosso).

A opção de Enxágue "Eco" foi selecio­nada.

.

.

16

Prováveis Causas/Correções

O produto não está nivelado.
O produto está encostado na parede ou em

algum móvel.

Se o produto apre-

senta vibrações /

ruídos

Se o amaciante/
alvejante sai fora

de hora

A água não entra

no produto

Se a roupa ca

manchada

Se existem apos

na roupa

Se o cesto abaixa

Barulho de água

dentro do produto

Se as roupas conti-

nuam úmidas após

um programa de
secagem

Se as roupas cam

muito amassadas

após a secagem

A roupa está mal distribuída no cesto.

A base de embalagem não foi retirada.
Ruídos durante a lavagem.

Ruídos durante centrifugação.

O nível máximo da gaveta foi ultrapas­sado.

A torneira está fechada.

O ltro da mangueira de entrada de água

está entupido.
Não sai água da torneira.

A mangueira de entrada de água está
dobrada ou estrangulada.

A quantidade de amaciante e/ou sabão
está excessiva.

A água da residência está suja.
A limpeza da parte interna do produto

não foi feita.
Foram misturadas roupas com tipos e

cores de tecido muito diferentes
A roupa não é adequada para lavar na

máquina.

Foram misturadas roupas de diferentes
tecidos.

Sistema de suspensão do produto.

Sistema de balanceamento do produto.

Existe roupa em excesso no cesto.

O programa selecionado não foi suciente

para secar as roupas.

As roupas caram mal distribuídas no

cesto.

Os ltros de ar estão sujos, entupidos ou

fora de posição.
O programa selecionado não é adequado

ao tipo de roupa ou o tempo selecionado
é curto.

Nivele o produto.
Desencoste o produto.

Distribua bem as roupas e não enrole-as
no agitador.

Retire a base de embalagem.
Durante a lavagem e secagem é normal o

ruído devido ao funcionamento do motor
do produto.
A bomba de drenagem, quando ligada, causa
um ruído característico que é normal.

Não ultrapasse o nível máximo indicado
da gaveta.

Abra a torneira para que entre água.

Limpe o ltro, ver

seção 7.4.

Verique o sistema hidráulico da residência.

Desobstrua a mangueira.

Use a quantidade recomendada na seção
4, passo 2º.

Instale um ltro na torneira.

Limpe o produto conforme recomendações.

Separe as roupas de acordo com o tipo de
cor do tecido, ver seção 9.

Observe as instruções na etiqueta da roupa.
Ver também seção 10.

Separe as roupas conforme a tabela de
programas indicada no painel. Ver também
seção 9.

É normal que o cesto abaixe quando cheio
de água e roupa.

É normal, pois seu produto possui um siste­ma de balanceamento com um líquido que

ca dentro do anel do cesto.

Retire o excesso de roupa. Secar no
máximo 7kg de roupa seca.

Selecione um programa mais indicado ao
tipo de roupa.

Redistribua as roupas.

Limpe os ltros e posicione-os de forma

correta.
Após a centrifugação da lavagem, "des-

cole" as peças do cesto, abra as roupas
e redistribua-as ao redor do agitador, para
então iniciar a secagem. Experimente usar
a secagem Passa Fácil.

17

Prováveis Causas/Correções

Se o produto es­quenta na superfí­cie externa

Se o visor do
painel indica o erro

E01

Se o visor do
painel indica o erro

E02

Se o visor do
painel indica o erro

E03

Se o visor do
painel indica o erro

E04

Se o visor do
painel indica o erro

E05

Se o visor do
painel indica o erro

E06

O produto está executando algum programa
de secagem.

O produto foi ligado na tensão errada.

A carga de roupa está desbalanceada.

O sistema de secagem não está funcionando.

Falha no sensor de temperatura da saída
de ar.

Falha no sensor de entrada.

Falha no protocolo de comunicação entre as
placas eletrônicas.

É normal. Durante a secagem da roupa o
produto aquece o ar e consequentemente
a superfície externa do mesmo também
esquenta.

Verique a tensão correta para o seu produto.

Redistribua as roupas dentro do cesto, feche
a tampa e pressione a tecla INÍCIO/PAUSA.

Chame o Serviço Autorizado Electrolux.

Chame o Serviço Autorizado Electrolux.

Chame o Serviço Autorizado Electrolux.

Chame o Serviço Autorizado Electrolux.

Se o visor do
painel indica o erro

E07

Se o visor do
painel indica o erro

E08

Se o visor do
painel indica o erro

E09

Se o visor do
painel indica o erro

E10

Se o visor do
painel indica o erro

E11

18

Filtro de entrada de ar da secagem ausente
ou mal posicionado.

Falha na trava automática da tampa.

Filtro de saída de ar da secagem entupido.

A água dentro do produto transbordou.

Circuito da resistência aberto. Falha no
termostato.

Reposicione o filtro de entrada de ar da
secagem.

Chame o Serviço Autorizado Electrolux.

Limpar os ltros com a tecla LIGA/DESLIGA

acionada (painel aceso).

Chame o Serviço Autorizado Electrolux.

Chame o Serviço Autorizado Electrolux.

9. Dicas e Conselhos

Procure sempre olhar as recomendações da etiqueta
das roupas antes de lavá-las ou secá-las, para que

as mesmas não sejam danicadas.

Alguns tipos de tecidos podem encolher durante a
secagem.

Roupas brancas e coloridas devem ser lavadas separa­damente para evitar transferência de corantes entre as
peças, manchando-as.

Para vericar se a roupa desbota, umedeça uma

parte da roupa, coloque um pedaço de tecido branco
sobre a área umedecida e passe com ferro quente. Se
a cor do tecido manchar o tecido branco, ela desbota.

Lave e/ou seque somente tecidos que permitam o
uso em lavadoras/secadoras seguindo as instruções
indicadas nas etiquetas das roupas.

Roupas de lã podem deformar caso o tempo de
secagem seja muito longo.

Não use alvejante em roupas de lã, seda, couro e

lycra-elastano, para não danicá-las.

Lave e seque separadamente roupas de algodão e
linho, das roupas de material sintético (nylon, elasta­no...), pois cada tipo de tecido requer uma lavagem
e secagem diferente.

Não use produtos químicos próprios para lavagem
a seco.

Não utilize o produto para engomar roupas.
Quando se ausentar da residência por um período

prolongado, recomenda-se desligar o produto da
tomada e fechar a torneira de entrada de água.

Para obter melhor performance do produto e evitar
danos às roupas, é recomendado que sempre colo­que as roupas pesadas e/ou volumosas embaixo.

Eliminação de Manchas

É possível que determinadas manchas não sejam
eliminadas com água e sabão. Aconselhamos,
portanto, cuidados especiais antes da lavagem.

Sangue: Enxágüe com água fria, aplique água
oxigenada (volume 10) sobre a mancha e lave
normalmente.

Gordura: Aplique talco sobre a mancha, espere
alguns minutos, retire o excesso de talco e lave
normalmente.

Ferrugem: Aplique mistura de sal e limão ou produ-

to especíco contra ferrugem, deixe agir por alguns

minutos e lave normalmente. Nas manchas antigas,
a estrutura do tecido pode ter sido atacada e rasgar
mais facilmente.

Mofo: Para roupas brancas resistentes a cloro, lave
com alvejante. Para roupas coloridas e não resis­tentes a cloro, lave a região manchada com leite.

Tinta esferográca: Coloque a região manchada

sobre tecido absorvente, umedeça com acetona

(exceto em seda articial) ou álcool, esfregue com

escova e lave normalmente.

Batom: Aplique acetona (exceto em seda articial)

ou álcool sobre a mancha, deixe agir por alguns
minutos e lave normalmente.

Protegendo o Meio Ambiente

Se tiver que lavar uma quantidade menor de roupas
coloque somente a quantidade adequada de água
usando a tecla NÍVEL DE ÁGUA.
Aproveite a água da lavagem e enxágue para outros
serviços de limpeza como em pisos e calçadas. Para
isto basta direcionar a mangueira da saída de água
para o tanque deixando-o fechado.
Evite colocar sabão em demasia para não ter que
repetir o enxágue desnecessariamente.

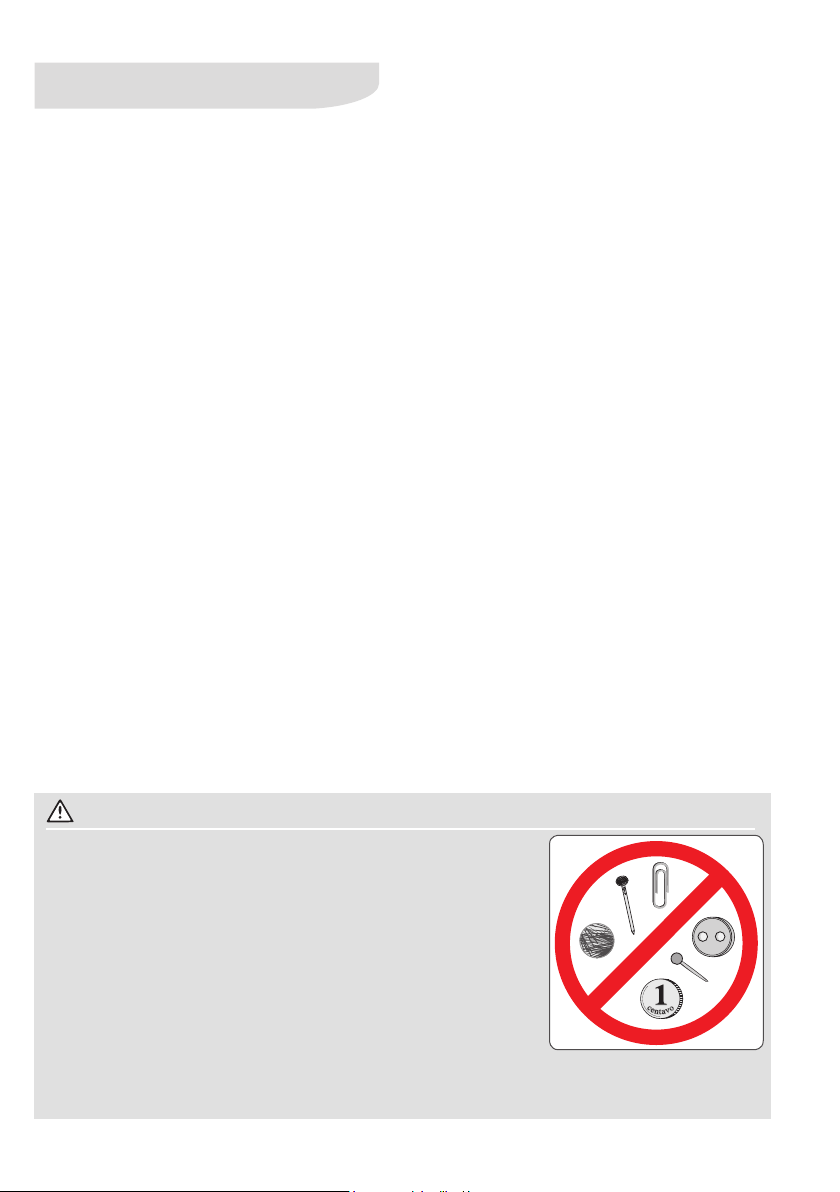

ATENÇÃO

Retire os objetos dos bolsos (pregos, palitos, alnetes, clips, para­fusos, moedas, etc.) Eles podem causar sérios danos ao produto

e às roupas, podendo ocasionar a perda da garantia;

Coloque pequenas peças dentro de fronhas ou sacos apropriados,
para não danicá-las;
Feche os botões de pressão e zíperes para que não estraguem e

não prendam em outras roupas;

Reforce ou retire os botões frouxos;

É recomendável não lavar as roupas e cobertores de animais

domésticos, pois o excesso de pêlos pode danicar a lavadora;
É recomendável cerzir ou remendar as peças esgarçadas, para

que não estraguem;

Para lavar cortinas, amarre a parte que contém os rodízios e/ou ganchos dentro de um saco
próprio para a lavagem de roupas, eliminando assim a necessidade de retirá-los.

19

Peso das Roupas

A capacidade do produto refere-se a uma carga padrão,
composta por lençóis, fronhas e toalhas de algodão,
cuja composição, dimensão e gramatura são especi-

cados na Portaria do Ministério do Desenvolvimento,

Indústria e Comércio Exterior – MDCI, n° 185.
A tabela de peso das roupas apresentada a seguir é

orientativa. Para um bom desempenho do seu produto
o volume das roupas deve ser considerado, prevale­cendo sobre o peso das roupas.

Por exemplo, artigos com enchimento de espuma,
tecidos sintéticos e edredom podem estar abaixo do
limite da capacidade, mas o volume é maior que a
capacidade do cesto e não permite o acomodamento
desse tipo de roupa. Por outro lado, tecidos pesados

(exemplo: calças jeans, toalhas de banho) que cam

compactados dentro do cesto do produto podem pre­judicar a performance de lavagem.

Tabela de Peso das Roupas

Peso orientativo de roupa seca

Tipo de Roupa

Fralda
Roupas íntimas
Camiseta
Camisa
Calça de Brim/Jeans
Calça de Brim/Jeans Infantil
Conjunto Moleton Adulto
Conjunto Moleton Infantil
Pijama
Fronha
Lençol de Solteiro
Lençol de Casal
Colcha de Solteiro
Colcha de Casal
Toalha de Rosto
Toalha de Banho
Toalha de Mesa
Pano de Prato
Edredom Solteiro
Edredom Casal

Peso (g)

50

50
150
250
800
400
700
500
400
120
500
800

1.000

1.300
200
500
500

80

900

1.800

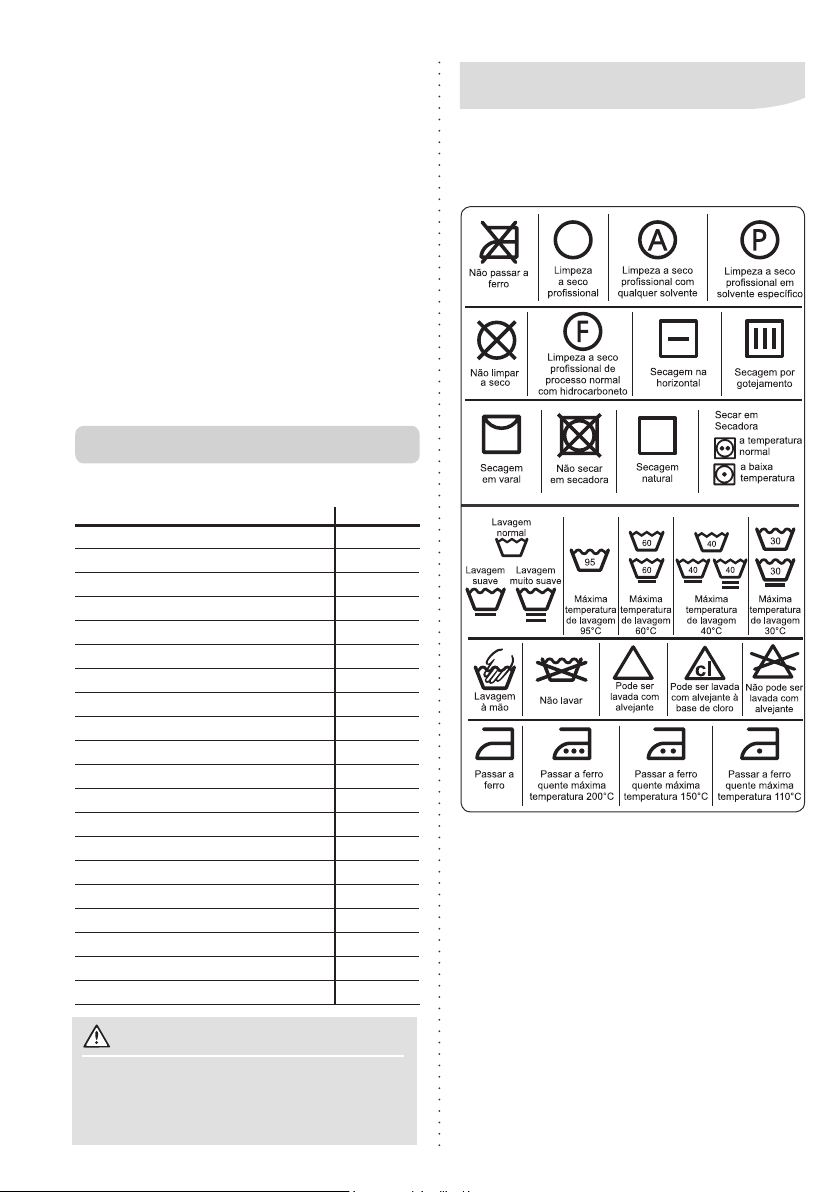

10. Símbolos Internacionais

Estes símbolos são apresentados nas etiquetas
das roupas, com o objetivo de selecionar a melhor
maneira de tratá-las.

ATENÇÃO

Alguns tipos de roupas podem encolher

durante a secagem.

Nunca coloque roupas de lã para centrifu­gar e/ou secar.

20

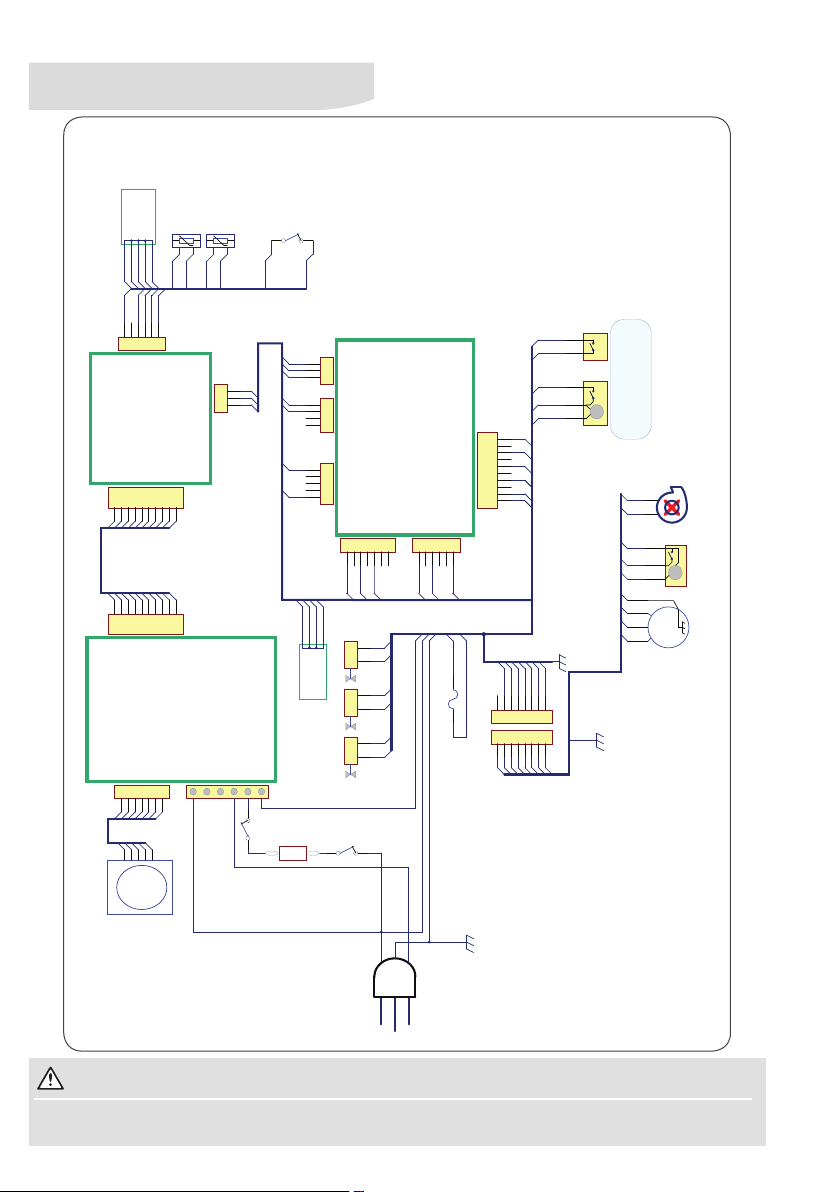

11. Diagrama Elétrico

1

2

3

4

5

6

7

8

Title

RevisionSize Number

Date

Drawn By

File Name Sheet of

HELENA WD PROJECT

A3 -----

2.4

20/07/2011 Eduardo Leandro / Daniel Souza

ESQUEMA ELÉTRICO HELENA WD

1 of 1

ELECTROLUX DO BRASIL SA - R&D ELECTRONIC CONTROLS

V3

ENCHIMENTO

AMACIANTE

PLACA DE POTÊNCIA

ECO

COLD

DRAIN

REC

MT_U

MT_V

MT_W

LID +

LID -

NEUTRAL

EARTH

LINE

INTERFACE

15V

DATA

GND

LEGENDA

BR

PR

VM

AZCZLRAMVI

VD-AMMRRS

BRANCO

PRETO

VERMELHO

AZUL

CINZA

LARANJA

AMARELO

VIOLETA

VERDE-AMARELO

MARROM

ROSA

M

1

2

3

CLUTCH

1234567

8

1234567

8

ECO RINSE

1

2

3

12345

6

1234567

N LINE

CLT_SW

CLT_MT

LID LOCK

SOFTENER

1
2
3
4
5

1
2
3
4

12V

RELAY

1
2
3

15V- I

DATA

GND - I

24 (VM)

23 (AZ)

22 (PR)

29 (BR)

26 (AZ)

14 (BR)

13 (BR)

22 (PR)

23 (AZ)

24 (VM)

10 (RS)

6/7 (CZ)

12 (LR)

7/8 (CZ)

11 (BR)

8 (CZ)

3 (BR)

16 (PR)

27 (AM)

15 (LI)

12 (LR)

26 (AZ)

4 (VD-AM)

4 (VD-AM)

18 (CZ)

9 (BR)

16 (PR)

17 (RS)

19 (AZ)

20 (MR)

21 (LI)

1 (VD-AM)

2 (AM)

3 (CZ)

4 (PR)

5 (RS)

6 (AZ)

7 (MR)

8 (LI)

6 (AZ)

7 (MR)

8 (LI)

10 (VD-AM)

5 (RS)

4 (PR)

3/9 (CZ)

9 (CZ)

2 (AM)

10 (RS)

11 (BR)

18 (CZ)

19 (AZ)

20 (MR)

21 (LI)

17 (RS)

1/10 (VD-AM)

LI LILAS

1

2

3

4

5

6

7

8

9

10

CN5

CN9

CN11

CN3

CN8

CN2

CN7

EMENDA

3 (BR)

6 (CZ)

9 (BR)

28 (CZ)

25 (CZ)

29 (BR)

Motor

MOTOR

Porta Fusível

LID LOCK SW

NEUTRAL

HEATER_L

LINE

1234567

CN1

15V_I

SW_2

SHUT_DOWN

RELAY_N

GND_I

ON_OFF_SW

SPD_FB

SPD_CTRL

GND

DC_BUS

WMCU_L

15V_NI

VENTILADOR

SW_1

SPD_FB_I

SPD_CTRL_I

CN2

15V

SW_2

SHUT_DOWN

RELAY_N

GND

ON_OFF_SW

SW_1

SPD_FB

SPD_CTRL

CN4

INLET_F

5V

12345

6

CN3

NTC3

NTC2

NTC1

OUTLET_F

SENSOR DUTO

SENSOR VENTOINHA

CHAVE FILTRO ENTRADA

RESISTEN CIA

VENTILADOR

ALIMENTAÇÃO

TERMO AUTO

TERMO MANUAL

123456789

10

RELAY_L

123456789

10

RELAY_L

1 (BR)

2 (AZ)

36 (AZ)

35 (CZ)

DUTO SAIDA

46 (CZ)

34 (CZ)

33 (BR)

VENTOINHA

32 (PR)

1 (BR)

25 (CZ)

EMENDA

31(CZ)

39 (CZ)

30 (CZ)

40 (CZ)

42 (CZ)

39 (CZ)

45 (LI)

37 (MR)

38 (VM)

43 (LR)

37 (MR)

30 (CZ)

38 (VM)

31(CZ)

43 (LR)

40 (CZ)

15 (LI)

28 (CZ)

27 (AM)

14 (BR)

13 (BR)

PTC

2

3

4

BLOCO PORTA

BOMBA

INTERRUPTOR

ATENÇÃO

Retire o cabo elétrico da tomada antes de executar qualquer reparo ou manutenção, para não ocorrer o
risco de choque elétrico. O descumprimento desta recomendação pode resultar em danos sérios ou morte.

21

12. Especificações Técnicas

Peso líquido
Dimensões (altura x largura x profundidade)
Altura máxima com a tampa aberta
Número de programas
Capacidade de lavagem* (roupa seca)
Capacidade de secagem* (roupa seca)
Freqüência
Consumo médio de energia para lavagem
Rotação na centrifugação **
Pressão de entrada de água

* A capacidade do produto refere-se a uma carga padrão, composta por lençóis, fronhas e toalhas de
algodão, cuja composição, dimensão e gramatura são especicados na Portaria do Ministério do Desen­volvimento, Indústria e Comércio Exterior – MDCI, n° 185.
** Com o produto vazio e tensão nominal.

Nosso produto está em conformidade com os níveis de tensão estabelecidos na resolução número 505,
de 26 de novembro de 2001 da ANEEL (Agência Nacional de Energia Elétrica).

63 kg

104 x 66 x 77 cm

147 cm

10

12kg

7kg

60 Hz

0,37 kWh/ciclo

800 rpm

2,4 a 81 metros de

coluna d’água (0,02 a

0,8 MPa)

127V

Mínima: 116V

Máxima: 133V

Obs.: Caso seja necessária a utilização de transformador use 2700W para o produto 127V ou 220V.

Enxágüe Simples

Consumo aproximado de água

(para determinação do con-

sumo de água foi utilizado o

programa normal de lavagem

com pressão de entrada de

água de 0,24 MPa e com a

lavadora vazia)

Nível Baixo: 85.
Nível Médio: 156.
Nível Alto: 246.

220V

Mínima: 201V

Máxima: 231V

Com Enxágüe Eco

Nível Baixo: 56.
Nível Médio: 95.
Nível Alto: 151.

IMPORTANTE

Este produto deve ser utilizado somente para uso doméstico.

22

Anotações

23

Anotações

24

Anotações

25

Certificado de Garantia

O fabricante Electrolux do Brasil S.A. concede garantia contra qualquer vício
de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da competente

nota scal de venda ao consumidor correspondente ao produto a ser garantido
com identicação, obrigatoriamente, de modelo e características de produto;

2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir

da data da emissão da nota scal preenchida conforme disposição do item
“1” deste certicado e divididos da seguinte maneira:

a) 3 (três) meses de garantia legal e,
b) 9 (nove) meses de garantia contratual.

3. O fabricante não concede qualquer forma e/ou tipo de garantia para produ-

tos desacompanhados de nota scal de venda ao consumidor, ou produtos
cuja nota scal esteja preenchida incorretamente (observar orientação do
item “1” deste certicado);

4. Para os produtos modelo LST12, subseqüentemente a garantia de 12
(doze) meses mencionada no item “2”, o fabricante concede garantia su­plementar de 24 (vinte e quatro) meses aplicável exclusivamente aos vícios

provenientes de oxidação e/ou corrosão natural, eventualmente identicados

no gabinete ou em seus itens metálicos;

5. Exclui-se da garantia suplementar mencionada no item “4”, casos de
corrosão provocada por riscos, deformações ou similares decorrentes da
utilização do produto, bem como conseqüentes da aplicação de produtos

químicos, abrasivos ou similares que daniquem a qualidade do material

componente do gabinete;

Condições desta garantia:

6. Qualquer defeito que for constatado neste produto deve ser imediatamente
comunicado ao Serviço Autorizado Electrolux mais próximo de sua residência,
cujo contato e endereço pode ser encontrado na relação que acompanha o
produto, no site do fabricante (www.electrolux.com.br), ou, informado pelo
Serviço de Atendimento ao Consumidor Electrolux.

7. Esta garantia abrange a substituição de peças que apresentem vícios
constatados como de fabricação, além da mão de obra utilizada no respec­tivo reparo.

8. Peças móveis ou removíveis como acessórios e ltros que acompanham

o produto são garantidos contra vícios de fabricação apenas pelo prazo legal

de 90 (noventa) dias, contados a partir da emissão da nota scal de compra

do produto.

9. Despesas relativas unicamente à 1ª instalação serão de responsabilidade
da Electrolux.

A garantia perderá a validade quando:

10. Houver remoção e/ou alteração do número de série ou da etiqueta de

identicação do produto.

11. O produto for instalado ou utilizado em desacordo com o Manual de

Instruções e utilizado para ns diferentes do uso doméstico (uso comercial,

laboratorial, industrial, etc.). Também não terão nenhum tipo de cobertura

26

pelas garantias (legal e contratual), indenização e/ou ressarcimento, materiais

ou alimentos armazenados no interior do produto utilizado para os ns citados.

12. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alterações,

modicações ou consertos feitos por pessoas ou entidades não credenciadas

pela Electrolux do Brasil S.A.

13. O defeito for causado por acidente ou má utilização do produto pelo
consumidor.

A Garantia concedida pelo Fabricante não cobrirá:

14. Produtos ou peças danicadas por acidente de transporte ou manuseio,

riscos, amassamentos ou atos e efeitos da natureza.

15. O não funcionamento ou falhas decorrentes de problemas de fornecimento
de energia elétrica e/ou falta de água no local onde o produto está instalado.

16. Despesas com transporte, peças, materiais e mão de obra para prepa­ração do local onde será instalado o produto (ex. rede elétrica, conexões
elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).

17. Chamadas relacionadas unicamente a orientação de uso constantes no
Manual de Instruções ou no próprio produto serão passíveis de cobranças.

Outras disposições:

18. As despesas de deslocamento do Serviço Autorizado, para atendimento
de produtos instalados fora do município de sua sede, obedecerão os se­guintes critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes à

data de emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte à

data da emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas única e exclusivamente pelo Consumidor.

19. As despesas decorrentes e conseqüentes de instalação de peças que
não pertençam ao produto são de responsabilidade única e exclusiva do
Consumidor.

20. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurí­dica habilitada a fazer exceções ou assumir compromissos, em seu nome,

referente ao presente certicado de garantia.

21. Este CERTIFICADO DE GARANTIA é válido apenas para produtos ven­didos e utilizados no território brasileiro, sendo que qualquer dúvida sobre as
disposições do mesmo devem ser esclarecidas pelo manual de instruções,
pelo site da fabricante ou pelo Serviço de Atendimento ao Consumidor Elec­trolux.

22. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES, CER­TIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando
necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou o
Serviço de Atendimento ao Consumidor.

27

0800 728 8778

Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone: 41 3371-7000 - CEP 81520-900

69500385 Jan/12 Rev.00

Curitiba - PR - Brasil.

http://www.electrolux.com.br
