LAVAMAT LP 5240
Notice d'utilisation Lave-linge
Sommaire
2
Nous vous remercions d’avoir choisi l’un de nos produits de qualité.
Afin de garantir une performance optimale et constante de votre appareil, veuillez
lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser
correctement et efficacement toutes les fonctions de l’appareil. Nous vous
recommandons de conserver cette notice à proximité pour une utilisation rapide et
optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous
que la notice d'utilisation l'accompagne.
Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.
Sommaire
Notice d'utilisation 3
Consignes de sécurité 3
Sécurité générale 3
Installation 4
Utilisation 4
Sécurité des enfants 5
Description de l'appareil 5
Boîte à produits 6
Bandeau de commande 7
Voyants (7) 7
Première utilisation 8
Utilisation quotidienne 8
Chargement du linge 8
Dosage des produits lessiviels 8
Sélectionnez le programme souhaité en
tournant le sélecteur sur (1). 9
Sélection de la vitesse d'essorage ou de
l'option ARRÊT CUVE PLEINE (touche 2)
9
Touche des options de programme 10
Sélection de l'option TACHES (touche 3)
10
Sélection de l'option COURT (touche 4)
10
Sélection de la touche DÉPART/PAUSE
(touche 5) 10
Sélection de l'option DÉPART DIFFÉRÉ
(touche 6) 10
Sélection d'un rinçage supplémentaire
11
Modification d'une option ou d'un
programme en cours 11
Interruption d'un programme 11
Annulation d'un programme 11
Ouverture du hublot en cours de
programme 11
À la fin du programme 12
Programmes de lavage 12
Conseils utiles 15
Tri du linge 15
Températures 15
Avant le chargement du linge 16
Charge maximale 16
Poids du linge 16
Traitement des taches 16
Choix de la lessive 17
Degrés de dureté de l'eau 18
Entretien et nettoyage 18
Détartrage de l'appareil 18
Après chaque lavage 18
Entretien régulier 18
La carrosserie 18
Boîte à produits 19
Le tambour 19
Le joint du hublot 20
La pompe de vidange 20
Nettoyage des filtres du tuyau d'arrivée
d'eau 22
Vidange de secours 23
Précautions contre le gel 23
En cas d'anomalie de fonctionnement 23
Caractéristiques techniques 27
Valeurs de consommation 27
Instructions d'installation 28
Installation 28
Déballage 28
Emplacement et mise à niveau 30
Arrivée d'eau 31
Consignes de sécurité
3
Dispositif d'arrêt de l'eau 32
Vidange de l'eau 32
Branchement électrique 33
En matière de protection de l'environnement
33
Matériaux d'emballage 34
Conseils écologiques 34
Sous réserve de modifications
Notice d'utilisation
Consignes de sécurité
Veuillez lire attentivement cette notice et la conserver pour toute consultation future.
• La sécurité de nos appareils est conforme aux règles reconnues de la technique et à la
législation sur la sécurité des appareils. Cependant en tant que fabricant, nous vous
rappelons les règles de sécurité suivantes.
• Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu
ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le
nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
• Pour des raisons de sécurité et dans le but de garantir un usage correct de l'appareil,
nous vous invitons à lire attentivement cette notice d'utilisation ainsi que les recommandations et les avertissements qu'elle contient avant de procéder à l'installation et à
la première utilisation de l'appareil.
• Avant la première utilisation, vérifiez si l'appareil n'a pas été endommagé pendant le
transport. Ne procédez pas à l'installation d'un appareil endommagé. Si l'appareil présente un endommagement, adressez-vous à votre magasin vendeur.
• Si votre appareil est livré au cours d'un mois d'hiver, lorsque la température est inférieure
à 0°C. Laissez l'appareil dans un local à température ambiante pendant 24 heures avant
de le mettre en service.
Sécurité générale
• Il est interdit de modifier ou d'essayer de modifier les caractéristiques techniques de cet
appareil.
• Le hublot s'échauffe au cours des programmes de lavage à température élevée. Ne le
touchez pas !
• Veillez à empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter cela,
vérifiez l'intérieur du tambour avant chaque utilisation de l'appareil.
• Les objets tels que les pièces de monnaie, les épingles de sûreté, les clous, les vis, les
cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégâts et
ne doivent pas être placés dans l'appareil.
• N'utilisez que les quantités de lessive et d'assouplissant indiquées par le fabricant. Une
quantité excessive pourrait endommager le linge. Conformez-vous aux doses préconisées
par les fabricants.
132948110-00-412009
Consignes de sécurité
4
• Groupez les petits articles, tels que les chaussettes, ceintures lavables en machine etc.,
dans un petit sac de toile ou une taie, afin d'éviter que ces pièces ne glissent entre le
tambour et la cuve.
• Ne lavez pas en machine le linge avec des baleines, les tissus non ourlés ou déchirés.
• Débranchez toujours la prise de courant et fermez le robinet de l'eau après chaque uti-
lisation et avant le nettoyage et l'entretien de l'appareil.
• N'essayez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par
du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur. Exigez
des pièces de rechange certifiées Constructeur.
Installation
• Cet appareil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. En cas de doute, ne l'utilisez
pas et contactez le magasin vendeur.
• L'appareil doit être débridé avant la première utilisation. L'élimination incomplète des
dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil et aux meubles voisins. Voir le chapitre correspondant dans cette notice d'utilisation.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le tuyau d'ali-
mentation ou le tuyau de vidange et que le plan de travail ne coince pas le câble d'alimentation contre le mur.
• Si l'appareil est placé sur une moquette, ajustez les pieds afin de permettre à l'air de
circuler librement sous l'appareil.
• Assurez-vous, après avoir installé l'appareil, qu'aucun tuyau ou raccord ne fuit.
• Si l'appareil est installé dans un endroit exposé au gel, veuillez lire attentivement le
chapitre "Précautions contre le gel".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un
plombier qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le bran-
chement de votre appareil, faites appel à un électricien qualifié.
Utilisation
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Lavez en machine uniquement les articles pouvant supporter ce traitement. Suivez les
indications se trouvant sur l'étiquette dont chaque article est muni.
• Ne surchargez pas l'appareil. Consultez le tableau des programmes de lavage.
• Avant le lavage, videz les poches et fermez les boutonnières et les fermetures à glissière.
Evitez de laver les articles effilochés ou déchirés, et traitez avant le lavage les taches de
peinture, d'encre, de rouille et d'herbe. Les soutiens-gorge à armature NE doivent PAS
être lavés en machine.
• Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc., ne doivent pas être
mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il
faudra attendre que le produit se soit évaporé avant d'introduire les articles dans l'appareil.
• Le câble d'alimentation ne doit jamais être tiré au niveau du câble ; mais toujours au
niveau de la prise.
Description de l'appareil
• N'utilisez jamais l'appareil si le câble d'alimentation, le bandeau de commande, le plan
de travail ou le socle sont endommagés de manière telle que l'intérieur de l'appareil est
accessible.
Sécurité des enfants
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance
ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une
utilisation de l'appareil sans danger.
• Les matériaux d'emballage (par exemple les films plastiques, le polystyrène) représentent
un danger pour les enfants - risque d'asphyxie ! Conservez-les hors de la portée des
enfants.
• Rangez les détergents en lieu sûr, hors de la portée des enfants.
• Assurez-vous que les enfants ou vos ani-
maux domestiques ne pénètrent pas dans le
tambour. Pour empêcher que des enfants et
des animaux familiers ne pénètrent dans le
tambour, l'appareil est doté d'un dispositif
spécial. Pour activer ce dispositif, tournez le
bouton (sans appuyer) situé à l'intérieur du
hublot dans le sens des aiguilles d'une montre jusqu'à ce que la rainure soit horizontale.
Si nécessaire, utilisez une pièce de monnaie.
Pour désactiver ce dispositif et permettre la
fermeture du hublot, tournez le bouton dans
le sens contraire des aiguilles d'une montre jusqu'à ce que la rainure soit verticale.
5
Description de l'appareil
Votre nouvel appareil répond à toutes les exigences de traitement moderne du linge en
économisant l'eau, l'énergie et la lessive.
L'éco clapet permet d'utiliser toute la lessive et d'économiser l'eau et donc l'énergie.
Description de l'appareil
6
1
6
1 Boîte à produits
2 Bandeau de commandes
3 Poignée d'ouverture du hublot
4 Plaque signalétique
5 Pompe de vidange
6 Pieds réglables
2
3
4
5
Boîte à produits
Lessive en poudre pour programme avec prélavage ou produit détachant.
La lessive de prélavage est ajoutée au début du
programme de lavage.
Le détachant est ajouté pendant la phase d' action
contre les taches lors du lavage.
Lessive en poudre ou liquide pour le lavage
principal .
Additifs liquides liquid additives : assouplis-
sant, amidon.
Respectez le dosage indiqué par le fabricant sur l'emballage et ne dépassez pas le niveau
"MAX" indiqué sur la boîte à produits. L'assouplissant ou les additifs d'amidon doivent être
versés dans le compartiment avant le départ du programme de lavage.
Bandeau de commande
Bandeau de commande
Le bandeau de commandes est illustré ci-dessous. Il comprend : le sélecteur de programmes,
les touches et les voyants. Ceux-ci sont signalés tout au long de la notice par les numéros
auxquels ils se réfèrent.
7
1
1 Sélecteur de programmes
2 Touche RÉDUCTION D'ESSORAGE ( U/MIN. - ESSORAGE)
3 Touche TACHES ( FLECKEN - TACHES)
4 Touche COURT ( EXTRA KURZ - RAPIDE)
5 Touche DÉPART/PAUSE ( START/PAUSE - DEPART/PAUSE)
6 Touche DÉPART DIFFÉRÉ ( ZEITVORWAHL - DEPART DIFFERE)
7 Voyants
Symboles :
Arrêt Cuve Pleine, Lavage à la main, Froid
Voyants (7)
Une fois que vous avez appuyé sur la touche 5 , le
voyant de LAVAGE ( WASCHEN - LAVAGE) ( 7.1 )
s'allume.
Lorsque le voyant 7.1 s'allume, cela signifie que
l'appareil fonctionne.
À la fin du programme, le voyant FIN ( ENDE - FIN)
( 7.2 ) s'allume.
Lorsque l'appareil effectue des rinçages supplémentaires, le voyant de l'option RINÇAGE PLUS
( EXTRA SPÜLEN - RINÇAGE +) ( 7.3 ) s'allume. Pour
ajouter un rinçage, veuillez vous reporter au chapitre "Sélection d'un rinçage supplémentaire".
4 5
3
2
7
6
Première utilisation
8
Première utilisation
• Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux
instructions d'installation.
• Retirez le bloc en polystyrène et tout autre matériel se trouvant dans le tambour.
• Versez 2 litres d'eau dans le compartiment de lavage principal
pour activer l' éco clapet. Puis lancez un cycle coton à la température maximum, sans
placer de linge dans l'appareil, afin d'éliminer du tambour et de la cuve les résidus de
matériaux utilisés lors de la fabrication. Versez 1/2 mesure de lessive dans le comparti-
ment de lavage principal et démarrez le programme.
de la boîte à produits
Utilisation quotidienne
Chargement du linge
1. Ouvrez le hublot en tirant avec précaution
vers l'extérieur à l'aide de la poignée. Placez les articles un à un dans le tambour,
en les dépliant le plus possible.
2. Fermez correctement le hublot. L'enclen-
chement de la fermeture doit être audible.
AVERTISSEMENT
Ne coincez pas de linge entre le hublot et le
joint en caoutchouc.
Dosage des produits lessiviels
Votre appareil a été conçu de manière à réduire vos consommations en eau et produits
lessiviels, réduisez donc les doses préconisées par les fabricants de lessive.
1. Tirez la boîte à produits jusqu'à la butée.
Dosez la lessive en poudre, versez-la dans
le compartiment pour le lavage principal
et, si vous souhaitez effectuer un pré-
lavage ou utiliser l'option TACHES , versez la lessive ou le détachant dans le compartiment
.
Utilisation quotidienne
2. Versez, le cas échéant, l'assouplissant dans
le compartiment
veau MAX ). Fermez doucement la boîte à
produits.
(sans dépasser le ni-
Sélectionnez le programme souhaité en tournant le sélecteur sur (1).
Vous trouverez le programme approprié pour le type de linge en vous conformant aux
descriptions des tableaux de programmes (veuillez vous reporter au chapitre "Programmes
de lavage").
Tournez le sélecteur sur le programme souhaité. Le sélecteur de programmes détermine le
mode de lavage (par exemple niveau d'eau, mouvement du tambour, nombre de rinçages)
et la température de l'eau de lavage en fonction de la nature et du degré de salissure du
linge.
Le voyant de la touche 5 clignote.
Le sélecteur de programmes peut être tourné vers la droite ou vers la gauche. Position
= réinitialisation du programme / mise à l'arrêt du lave-linge.
À la fin du programme, le sélecteur doit être tourné sur la position
l'appareil à l'arrêt.
Si vous tournez le sélecteur de programmes sur un autre programme pendant le fonctionnement, le voyant jaune de la touche 5 clignote à trois reprises pour indiquer l'erreur de
sélection. L'appareil n'effectuera pas le nouveau programme sélectionné.
pour mettre
9
Sélection de la vitesse d'essorage ou de l'option ARRÊT CUVE PLEINE (touche
2)
Une fois que vous avez sélectionné le programme souhaité, l'appareil propose automatiquement la vitesse d'essorage maximale autorisée pour ce programme.
Appuyez sur la touche 2 par pressions successives pour modifier la vitesse d'essorage, si
vous souhaitez que le linge soit essoré à une vitesse différente de celle proposée par le lavelinge.
Le voyant correspondant s'allume.
ARRÊT CUVE PLEINE : en choisissant cette option, l'eau du dernier rinçage n'est pas évacuée
pour éviter que le linge ne se froisse. À la fin du programme, le voyant 7.2 s'allume, le
voyant de la touche 5 et le voyant (7.1) s'éteignent et le hublot est bloqué pour signaler
que l'eau doit être vidangée.
Pour vidanger l'eau, veuillez vous reporter au chapitre "Fin du programme".
Utilisation quotidienne
10
Touche des options de programme
Selon le programme, différentes fonctions peuvent être combinées. Ces dernières doivent
être sélectionnées après le choix d'un programme et avant la sélection de la touche 5 . Si
vous appuyez sur ces touches, les voyants correspondants s'allument. Si vous appuyez de
nouveau, les voyants s'éteignent.
Lorsqu'une option non compatible est sélectionnée, le voyant jaune de la touche 5 clignote
à trois reprises.
Pour plus d'informations sur la compatibilité des programmes de lavage et des options,
veuillez vous reporter au chapitre "Programmes de lavage".
Sélection de l'option TACHES (touche 3)
Pour le traitement avec un sel détachant, du linge très sale ou taché (lavage principal
prolongé avec entraînement du produit optimisé pendant le lavage). Le voyant correspondant s'allume.
Cette option n'est pas compatible avec des températures de lavage inférieures à 40 °C.
ATTENTION
Si vous souhaitez effectuer un programme avec l'option TACHES, versez le détachant dans
le compartiment
.
Sélection de l'option COURT (touche 4)
En appuyant sur cette touche, le voyant correspondant s'allume et la durée de lavage est
réduite pour laver le linge pas très sale. Cette option convient pour les articles endossés ou
portés peu de temps.
Sélection de la touche DÉPART/PAUSE (touche 5)
Pour lancer le programme sélectionné, appuyez sur la touche 5 ; le voyant rouge correspondant arrête de clignoter.
Le voyant 7.1 reste allumé pour indiquer que l'appareil a démarré et que le hublot est
verrouillé.
Pour interrompre un programme en cours, appuyez sur la touche 5 : le voyant rouge cor-
respondant clignote.
Pour redémarrer le programme là où il a été interrompu, appuyez de nouveau sur la touche
5 .
Si vous avez sélectionné un départ différé, l'appareil commence son décompte.
Sélection de l'option DÉPART DIFFÉRÉ (touche 6)
Avant de lancer le programme, si vous souhaitez en différer le départ, appuyez par
pressions successives sur la touche 6 pour sélectionner le délai souhaité. Le voyant correspondant s'allume. Cette touche permet de retarder le départ du programme de lavage de
3, 6 et 9 heures.
Vous devez sélectionner cette option après avoir réglé le programme et avant d'appuyer
sur la touche 5 .
Vous pouvez annuler le départ différé à tout moment, avant d'appuyer sur la touche 5 .
Si la touche 5 a déjà été sélectionnée :
•
mettez le lave-linge sur PAUSE en appuyant sur la touche 5 ;
•
appuyez une fois sur la touche 6 , le voyant correspondant au délai sélectionné s'éteint ;
Utilisation quotidienne
•
appuyez de nouveau sur la touche 5 pour lancer le programme.
Important !
• Le délai sélectionné ne peut être modifié qu'après avoir sélectionné de nouveau le pro-
gramme de lavage.
• Le hublot sera verrouillé jusqu'au moment du départ différé. Si vous devez ouvrir le
hublot, mettez d'abord le lave-linge en pause en appuyant sur la touche 5 puis attendez
quelques minutes. Après avoir fermé le hublot, appuyez de nouveau sur la touche 5 .
Le DÉPART DIFFÉRÉ ne peut pas être sélectionné avec le programme VIDANGE.
Sélection d'un rinçage supplémentaire
Cet appareil est conçu pour consommer peu d'eau. Toutefois, pour les personnes particulièrement sensibles (allergiques aux lessives), il peut être nécessaire de rincer le linge avec
une quantité d'eau supérieure.
Appuyez simultanément sur les touches 2 et 3 pendant quelques secondes : le voyant
7.3 s'allume. Cette fonction reste allumée en permanence. Pour la supprimer, appuyez de
nouveau sur les mêmes touches jusqu'à ce que le voyant 7.3 s'éteigne.
Modification d'une option ou d'un programme en cours
Il est possible de modifier une option d'un programme en cours avant que l'appareil ne
l'exécute. Avant d'effectuer un changement, vous devez mettre le lave-linge en pause en
appuyant sur la touche 5 .
Si le programme est en cours, le seul moyen de le modifier est de le réinitialiser . Tournez
le sélecteur de programmes sur
nouveau programme en appuyant de nouveau sur la touche 5 . L'eau reste dans la cuve.
, puis sur le nouveau programme sélectionné. Lancez le
11
Interruption d'un programme
Appuyez sur la touche 5 pour interrompre le programme en cours ; le voyant correspondant
clignote. Appuyez de nouveau sur la même touche pour redémarrer le programme.
Annulation d'un programme
Pour annuler un programme en cours, tournez le sélecteur de programmes sur . Vous
pouvez à présent sélectionner un nouveau programme.
Ouverture du hublot en cours de programme
Commencez par mettre le lave-linge en pause, en appuyant sur la touche 5 .
Au bout de quelques minutes, le hublot pourra être ouvert.
Si le hublot reste verrouillé, cela signifie que l'appareil est déjà en phase de chauffe, que
le niveau de l'eau dépasse la partie inférieure du hublot. Dans ce cas, le hublot ne s'ouvre
pas.
S'il n'est pas possible d'ouvrir le hublot, et si cela est absolument nécessaire, mettez le lave-
linge à l'arrêt en tournant le sélecteur sur
pourra être ouvert (Attention au niveau et à la température de l'eau !) .
Après avoir refermé le hublot, vous devrez sélectionner de nouveau le programme et les
options et appuyer sur la touche 5 .
. Au bout de quelques minutes, le hublot
Programmes de lavage
12
À la fin du programme
L'appareil s'arrête automatiquement. Le voyant de la touche 5 et le voyant 7.1 s'éteignent.
Le voyant de la phase 7.2 s'allume.
Si à la fin du programme ou de l'option sélectionnée, l'eau reste dans la cuve, le voyant
correspondant reste allumé, le voyant de la phase 7.2 s'allume et le hublot est verrouillé
pour signaler que l'eau doit être vidangée.
Pour vidanger l'eau :
•
Tournez le sélecteur de programmes sur
• Sélectionnez le programme VIDANGE ou ESSORAGE.
• Réduisez la vitesse d'essorage, si nécessaire, en appuyant sur la touche correspondante.
•
Appuyez sur la touche 5 .
•
À la fin du programme, le voyant 7.2 s'allume.
Tournez le sélecteur de programmes sur
pour mettre le lave-linge à l'arrêt. Sortez le
linge et vérifiez que le tambour est vide.
Débranchez la prise de courant et fermez le robinet d'arrivée d'eau. Laissez le hublot ouvert
pour éviter la formation de moisissures et l'apparition de mauvaises odeurs.
Programmes de lavage
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
COTON
KOCH-/BUNTWÄSCHE BLANC/COULEURS
95° - 30°
Lavage principal - Rinçages - Essorage long
Vitesse d'essorage maximale 1200 tr/min
Charge max. 6 kg - Charge réd. 3 kg
Coton blanc et couleur (articles normalement sales).
COTON AVEC PRÉLAVAGE
+ VORWÄSCHE + PRELAVAGE
95° - 40°
Prélavage - Lavage principal - Rinçages - Essorage
long
Vitesse d'essorage maximale 1000 tr/min
Charge max. 6 kg - Charge réd. 3 kg
Coton blanc ou couleur avec prélavage (articles très
sales).
Options
RÉDUCTION D'ESSO-
RAGE
ARRÊT CUVE PLEINE
RINÇAGE PLUS
RÉDUCTION D'ESSO-
ARRÊT CUVE PLEINE
RINÇAGE PLUS
TACHES
COURT
RAGE
TACHES
COURT
1)
2)
1)
2)
Compartiment la-
vage
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
SYNTHÉTIQUES
PFLEGELEICHT SYNTHETIQUES
60°-30°
Lavage principal - Rinçages - Essorage court
Vitesse d'essorage maximale 1200 tr/min
Charge max. 3 kg - Charge réd. 1.5 kg
Synthétiques ou tissus mélangés : sous-vêtements,
vêtements de couleur, chemises irrétrécissables, chemisiers.
FACILE À REPASSER
LEICHTBÜGELN PLUS REPASSAGE FACILE PLUS
40°
Lavage principal - Rinçages - Essorage court
Vitesse d'essorage maximale 1200 tr/min
Charge max. 1 kg
Synthétiques ou tissus mélangés à laver et essorer en douceur. En choisissant ce programme, le la-
vage et l'essorage sont effectués en douceur pour
éviter le froissement du linge. Il vous sera ainsi plus
facile de le repasser. De plus, l'appareil effectuera
quelques rinçages supplémentaires.
DÉLICATS
FEINWÄSCHE DÉLICATS
40° - 30°
Lavage principal - Rinçages - Essorage court
Vitesse d'essorage maximale 1200 tr/min
Charge max. 3 kg - Charge réd. 1,5 kg
Tissus délicats : acrylique, viscose, polyester.
LAINE (LAVAGE À LA MAIN)
WOLLE PLUS LAINE PLUS
30° - Froid
Lavage principal - Rinçages - Essorage court
Vitesse d'essorage maximale 1200 tr/min
Charge max. 2 kg
Programme de lavage pour la laine lavable en machine
ainsi que pour les lainages lavables à la main et les
tissus délicats portant l'étiquette "Lavable à la main".
Remarque : Un article seul ou volumineux peut provoquer un balourd. Si l'appareil n'effectue pas la dernière phase d'essorage, ajoutez du linge, répartissezle manuellement, puis sélectionnez le programme
d'essorage.
Programmes de lavage
Options
RÉDUCTION D'ESSO-
RAGE
ARRÊT CUVE PLEINE
RINÇAGE PLUS
RÉDUCTION D'ESSO-
ARRÊT CUVE PLEINE
RINÇAGE PLUS
RÉDUCTION D'ESSO-
ARRÊT CUVE PLEINE
RINÇAGE PLUS
RÉDUCTION D'ESSO-
ARRÊT CUVE PLEINE
TACHES
COURT
RAGE
RAGE
TACHES
COURT
RAGE
1)
2)
1)
2)
13
Compartiment la-
vage
Programmes de lavage
14
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
RINÇAGES DELICATS
FEINSPÜLEN RINÇ. DELICATS
Rinçages - Essorage court
Vitesse d'essorage maximale 1200 tr/min
Charge max. 6 kg
Avec ce programme, il est possible de rincer et d'essorer les vêtements en coton lavés à la main. Le lavelinge effectue 3 rinçages, suivis d'un dernier essorage.
La vitesse d'essorage peut être réduite en appuyant
sur la touche correspondante.
VIDANGE
PUMPEN VIDANGE
Vidange de l'eau
Charge max. 6 kg
Pour évacuer l'eau du dernier rinçage des programmes
utilisés avec l'option ARRÊT CUVE PLEINE. Tournez
d'abord le sélecteur de programmes sur
lectionnez le programme VIDANGE et appuyez sur la
touche 5 .
ESSORAGE
SCHLEUDERN ESSORAGE
Vidange et essorage long
Vitesse d'essorage maximale
Charge max. 6 kg
Essorage séparé pour les vêtements de coton lavés à
la main ou après un programme utilisé avec l'option
ARRÊT CUVE PLEINE. Avant de sélectionner ce pro-
gramme, le sélecteur doit être mis sur
vez choisir la vitesse d'essorage à l'aide de la touche
correspondante en fonction des textiles à essorer.
RAFRAÎCHIR
30 MIN. - 3 KG RAFRAÎCHIR
30°
Lavage principal - Rinçages - Essorage court
Vitesse d'essorage maximale 1200 tr/min
Charge max. 3 kg
Ce programme s'utilise pour le lavage rapide d'articles
de sport ou des vêtements en coton et en synthétique
légèrement sales ou portés une seule fois.
, puis sé-
. Vous pou-
Options
RÉDUCTION D'ESSO-
RAGE
ARRÊT CUVE PLEINE
RINÇAGE PLUS
RÉDUCTION D'ESSO-
RAGE
RÉDUCTION D'ESSO-
RAGE
Compartiment la-
vage
Conseils utiles
Programme
Température maximale et minimale
Description du cycle
Vitesse d'essorage maximale
Charge maximale
Type de linge
COTON ÉCO
ENERGIESPAREN ECONOMIQUE
60°
Lavage principal - Rinçages - Essorage long
Vitesse d'essorage maximale 1200 tr/min
Charge max. 6 kg
Coton blanc et couleur bon teint .
Ce programme est réservé au lavage des articles en
coton normalement ou peu sales. La température sera
réduite et la durée de lavage sera prolongée. Ceci permet d'obtenir un lavage efficace tout en économisant
de l'énergie.
/ ARRÊT
Pour annuler un programme en cours ou mettre l'appareil à l'arrêt.
1) L'option TACHES ne peut être sélectionnée qu'à une température d'au moins 40 °C.
2) Si vous sélectionnez l'option COURT en appuyant sur la touche 4 , nous vous conseillons de réduire la charge
maximale comme indiqué. (Charge réd. = Charge réduite). La charge à pleine capacité est toutefois possible,
mais elle n'offre pas les mêmes résultats de lavage.
Options
RÉDUCTION D'ESSO-
RAGE
ARRÊT CUVE PLEINE
RINÇAGE PLUS
1)
TACHES
Compartiment la-
15
vage
Conseils utiles
Tri du linge
Suivez les symboles pour l'entretien des textiles se trouvant sur l'étiquette dont chaque
article est muni et les instructions de lavage du fabricant. Nous vous conseillons de trier le
linge : d'un côté, le linge résistant pouvant supporter un lavage et un repassage énergétiques, de l'autre, le linge délicat qu'il convient de traiter avec précaution.
Températures
95° ou 90°
60°/50°
40°/30° - Froid
Pour le lin et le coton blancs normalement sales (par exemple,
torchons, serviettes, nappes, draps, etc.)
Pour les articles bon teint normalement sales (par exemple, les
chemises, les chemises de nuit, les pyjamas, etc.), en lin, coton ou
fibres synthétiques et pour le coton blanc légèrement sale (par
exemple, les sous-vêtements)
Pour les articles délicats (par exemple, les voilages), les mélanges
comprenant des fibres synthétiques et les lainages portant l'étiquette "pure laine, lavable en machine, irrétrécissable"
Conseils utiles
16
Avant le chargement du linge
Lavez les articles "blancs" et les couleurs séparément. Les articles blancs peuvent perdre de
leur blancheur au cours du lavage.
Lorsqu'ils sont lavés pour la première fois, les articles de couleur peuvent perdre de leur
couleur et déteindre sur d'autres pièces de linge ; ils doivent donc être lavés séparément la
première fois.
Videz les poches intérieures et les poches des pantalons des petits objets métalliques
qu'elles pourraient contenir (clous, épingles, trombones, etc.).
Boutonnez les taies d'oreiller, fermez les fermetures à glissière et à pression, les crochets.
Nouez les ceintures et les rubans.
Traitez les taches tenaces avant le lavage.
Frottez les endroits particulièrement sales à l'aide d'un détergent ou d'une pâte spécifique.
Apportez un soin tout particulier aux rideaux. Enlevez les crochets ou placez-les dans une
housse ou un filet.
Charge maximale
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité indiquée
dans les tableaux de programmes de lavage.
Règles générales :
•
Coton, lin : tambour plein mais sans surcharger ;
•
Synthétiques : tambour à moitié de son volume ;
•
Articles délicats et lainages : tambour au tiers de son volume.
Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles afin de
réaliser des économies d'eau et d'énergie.
Pour le linge très sale ou en tissu éponge, réduisez la charge.
Poids du linge
Nous vous donnons les poids moyens suivants à titre indicatif :
Nous vous donnons les poids moyens suivants à titre indicatif :
peignoir 1200 g
housse de couette 700 g
tabliers de travail pour homme 600 g
drap, pyjamas homme 500 g
nappe 250 g
taie, serviette, chemise de nuit, chemise 200 g
torchon, slips, serviette de table, chemisier 100 g
Traitement des taches
Les taches résistantes ne s'éliminent pas toujours avec de l'eau et de la lessive. Il est donc
conseillé de les traiter avant le lavage.
Sang : traitez les taches fraîches avec de l'eau froide. Pour les taches sèches, laissez tremper
toute la nuit dans de l'eau mélangée à un produit spécial. Savonnez, frottez et rincez.
Peinture à l'huile : tamponnez à l'aide d'un solvant après avoir étalé le vêtement sur un
chiffon propre ; répétez plusieurs fois.
Conseils utiles
Taches de gras séchées : étalez le vêtement sur un chiffon propre et tamponnez avec de
l'essence de térébenthine.
Rouille : utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Pour les vieilles taches, assurez-vous que la nature du textile supporte le produit.
Taches de moisi : traitez avec un agent de blanchiment (blancs et couleur bon teint seulement).
Herbe : savonnez légèrement, traitez avec un agent de blanchiment (blancs et couleur bon
teint seulement).
Crayon à bille et colle : imprégnez d'acétone
1)
étalez le vêtement sur un chiffon propre
et tamponnez.
Rouge à lèvres : tamponnez à l'acétone comme ci-dessus et traitez les taches avec de
l'alcool dénaturé. Traitez les marques résiduelles avec un agent de blanchiment.
Vin rouge : faites tremper dans de l'eau et un produit nettoyant. Rincez et traitez avec de
l'acide acétique ou citrique, puis rincez. Traitez les marques résiduelles avec un agent de
blanchiment.
Encre : en fonction du type d'encre, imbibez le tissu d'acétone
1)
puis d'acide acétique ;
traitez les marques résiduelles sur les tissus blancs avec un agent de blanchiment et rincez.
Cambouis - goudron : étalez un peu de beurre frais sur la tache, laissez reposer puis
tamponnez avec de l'essence de térébenthine.
Choix de la lessive
Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon
la charge de linge. Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Bien qu'ils soient biodégradables, les détergents contiennent des substances qui, lorsqu'elles
sont utilisées en grandes quantités, peuvent bouleverser le fragile équilibre de la nature.
Le choix de la lessive dépend du type de textile (délicats, lainages, coton, etc.) , de la couleu r,
de la température de lavage et du degré de salissure.
Toutes les marques de lessives courantes vendues dans le commerce peuvent être utilisées
avec cet appareil :
• lessives en poudre pour tous les types de textiles
• lessives en poudre pour les tissus délicats (60°C max) et les lainages
• lessives liquides, de préférence pour les programmes de lavage à températures peu éle-
vées (60°C max.) pour tous les types de tissus, ou lessives spéciales pour les lainages
uniquement.
La lessive et les additifs doivent être versés dans les compartiments correspondants de la
boîte à produits avant le démarrage du programme.
Pour les lessives liquides, sélectionnez un programme sans prélavage.
L'appareil comprend un système de recirculation qui permet une utilisation optimale des
lessives concentrées.
Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant
utilisé, normal ou concentré. Ne dépassez pas les doses maximales .
17
1) ne pas utiliser d'acétone sur de la soie artificielle,
Entretien et nettoyage
18
Degrés de dureté de l'eau
L'eau a plusieurs degrés de dureté. Vous obtiendrez le degré de dureté de votre eau en
contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.
Si l'eau est moyennement ou très dure, un adoucisseur d'eau doit alors être ajouté (à partir
du degré de dureté II). Conformez-vous aux instructions du fabricant. La quantité de lessive
peut alors toujours être ajustée jusqu'au degré de dureté I (= peu dure ou douce).
Niveau Caractéristique
1 douce 0-7 0-15
2 moyenne 8-14 16-25
3 dure 15-21 26-37
4 très dure > 21 > 37
Degrés de dureté de l'eau
°dH allemand °T.H. français
Entretien et nettoyage
Vous devez DÉBRANCHER l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.
Détartrage de l'appareil
L'eau du robinet contient du calcaire. Toutefois, il n'est généralement pas nécessaire de
détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un
produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous
pourrez vous procurer dans le commerce. Respectez le dosage indiqué sur l'emballage.
Après chaque lavage
Laissez le hublot entrouvert après chaque utilisation. Ceci empêchera la formation de moisissures et de mauvaises odeurs à l'intérieur de l'appareil et permettra d'aérer la cuve.
Entretien régulier
Les lavages à basse température peuvent provoquer l'accumulation de résidus à l'intérieur
du tambour.
Nous vous conseillons d'effectuer un lavage d'entretien régulier.
Procédez comme suit :
• Le tambour doit être vide.
• Sélectionnez le programme de lavage pour coton le plus chaud.
• Utilisez une mesure de lessive normale, un type de poudre ayant des propriétés biolo-
giques.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement.
N'utilisez jamais d'alcool, de produits abrasifs ou caustiques.
Entretien et nettoyage
Boîte à produits
La boîte à produits doit être nettoyée régulièrement.
1. Tirez sur la boîte à produits.
2. Enlevez l'élément supérieur du comparti-
ment pour assouplissant.
3. Nettoyez tous les éléments sous l'eau cou-
rante.
4. Repoussez l'élément pour assouplissant
jusqu'à la butée de sorte qu'il soit correctement en place.
5. Sortez la boîte à produits de son logement.
Utilisez une petite brosse pour enlever les
résidus de lessive qui se sont incrustés
dans le logement interne de la boîte.
6. Rincez correctement la boîte à produits
avant de la remettre en place.
Le tambour
Des corps étrangers sujets à la rouille dans le linge ou bien l'eau ferrugineuse du robinet
peuvent provoquer des dépôts de rouille dans le tambour.
Ne nettoyez pas le tambour avec des produits de détartrage acides, des produits abrasifs
contenant du chlore ou avec une paille de fer.
19
1. Éliminez les dépôts de rouille à l'intérieur du tambour avec un produit de nettoyage
pour acier inoxydable.
2. Effectuez un cycle de lavage sans linge pour éliminer les résidus de produits de net-
toyage.
Programme : bref programme pour Coton à température maximale auquel vous devez
ajouter environ le quart d'une dose de lessive.
Entretien et nettoyage
20
Le joint du hublot
Contrôlez régulièrement qu'il n'y ait pas de corps
étrangers dans le joint d'étanchéité du hublot.
La pompe de vidange
La pompe doit être contrôlée régulièrement et surtout si :
• l'appareil ne vidange pas ou n'essore pas
• l'appareil fait un bruit inhabituel pendant la vidange dû au blocage de la pompe par des
objets tels que épingles de sûreté, pièces de monnaie, agrafes, etc.
Procédez comme suit :
1. débranchez l'appareil.
2. si nécessaire, attendez que l'eau refroidisse.
3. ouvrez le volet de la pompe.
4. placez un récipient sur le sol à proximité de la pompe pour recueillir l'eau qui pourrait
éventuellement en sortir.
5. sortez le petit tuyau d'évacuation de son siège, placez-le dans le récipient et enlevez
le bouchon.
Entretien et nettoyage
6. Quand l'eau ne sort plus, dévissez le cou-
vercle de la pompe et retirez-le. Conservez toujours à portée de main un chi ffon
pour essuyer l'eau qui s'écoule de la
pompe lors du retrait du couvercle.
7. Enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué.
21
8. Bouchez à nouveau le petit tuyau d'éva-
cuation et remettez-le à sa place.
9. Revissez le couvercle de la pompe.
10. Fermez le volet.
AVERTISSEMENT
Lorsque l'appareil fonctionne, et selon le programme sélectionné, la pompe peut contenir
de l'eau chaude. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage ;
attendez toujours que le cycle soit terminé et que l'appareil soit vide. Lors de la remise en
place du couvercle, refixez-le avec soin pour éviter une fuite et empêcher les enfants de le
retirer.
Entretien et nettoyage
22
Nettoyage des filtres du tuyau d'arrivée d'eau
Si vous remarquez que l'appareil n'est pas approvisionné en eau, met du temps à se remplir,
que la touche de départ clignote en jaune ou qu'un message d'alarme s'affiche (si l'afficheur
est disponible) (pour plus d'informations, veuillez vous reporter au chapitre "En cas d'anomalie de fonctionnement..." ), les filtres sont peut-être obstrués.
Pour nettoyer les filtres du tuyau d'arrivée d'eau :
1. Fermez le robinet d'arrivée d'eau.
2. Dévissez le tuyau du robinet.
3. Nettoyez le filtre du tuyau à l'aide d'une
petite brosse dure.
4. Revissez correctement le tuyau sur le ro-
binet. Vérifiez le raccordement.
5. Dévissez le tuyau de l'appareil. Conservez
à portée de main un chiffon pour essuyer
l'eau qui s'écoule de la pompe.
6. Nettoyez le filtre du robinet à l'aide d'une
petite brosse dure ou d'un chiffon.
7. Revissez le tuyau sur l'appareil et vérifiez
le raccordement.
8. Ouvrez le robinet d'arrivée d'eau.
En cas d'anomalie de fonctionnement
Vidange de secours
Si l'appareil ne vidange pas, procédez de la façon suivante pour évacuer l'eau :
1. débranchez l'appareil ;
2. Fermez le robinet d'arrivée d'eau ;
3. si nécessaire, attendez que l'eau refroidisse ;
4. ouvrez le volet de la pompe ;
5. posez un récipient sur le sol, sortez et placez l'extrémité du petit tuyau d'évacuation
dans le récipient. Enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient.
Lorsque le récipient est plein, rebouchez le tuyau. Videz le récipient. Répétez l'opération
jusqu'à ce que l'eau cesse de sortir ;
6. nettoyez la pompe si nécessaire, comme décrit plus haut ;
7. remettez le petit tuyau d'évacuation à sa place après l'avoir bouché ;
8. Vissez le couvercle de la pompe et fermez le volet.
Précautions contre le gel
Si votre lave-linge est exposé à des températures inférieures à 0 °C, prenez les précautions
suivantes :
1. Fermez le robinet d'arrivée d'eau et dévissez le tuyau du robinet.
2. Placez l'extrémité du petit tuyau d'évacuation et du tuyau d'arrivée d'eau dans une
cuvette placée au sol, et laissez l'eau s'écouler.
3. Revissez le tuyau d'arrivée d'eau au robinet et remettez le tuyau d'évacuation à sa place,
après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel
et l'endommagement du lave-linge.
Pour faire fonctionner de nouveau votre lave-linge, assurez-vous qu'il est installé dans un
local où la température est supérieure à 0°C.
Chaque fois que l'eau est évacuée au moyen du petit tuyau d'évacuation, vous devez verser
2 litres d'eau dans le compartiment de lavage de la boîte à produits et sélectionner le
programme vidange. Cela activera l'éco clapet , évitant qu'une certaine quantité de lessive
reste inutilisée lors du prochain lavage.
23
En cas d'anomalie de fonctionnement
Certaines anomalies résultent d'un manque d'entretien ou d'opérations incorrectes et peuvent être résolues sans faire appel à un technicien. Nous vous recommandons de procéder
aux vérifications suivantes sur votre lave-linge avant d'appeler votre Service Après-vente.
En cours de fonctionnement, il est possible que le voyant jaune de la touche 5 clignote
pour indiquer que l'appareil ne fonctionne pas.
Une fois le problème résolu, appuyez sur la touche 5 pour redémarrer le programme. Si le
problème persiste malgré toutes les vérifications, contactez votre Service Après-vente.
En cas d'anomalie de fonctionnement
24
Anomalie Cause possible/Solution
Le lave-linge ne démarre pas :
L'appareil n'est pas approvisionné en eau :
L'appareil se remplit d'eau mais vidange immédiatement :
Le hublot n'est pas fermé. (Le voyant jaune
correspondant à la touche 5 clignote)
• Fermez correctement le hublot.
L'appareil n'est pas correctement branché.
• Branchez l'appareil.
La prise n'est pas alimentée.
• Vérifiez votre installation électrique domestique.
Le fusible de l'installation électrique a disjoncté.
• Remplacez le fusible.
Le sélecteur n'a pas été correctement positionné
et la touche 5 n'a pas été enfoncée.
• Tournez le sélecteur et appuyez de nouveau
sur la touche 5 .
Le départ différé a été sélectionné.
• Si le linge doit être lavé immédiatement, annulez le départ différé.
Le robinet d'arrivée d'eau est fermé. (Le voyant
jaune correspondant à la touche 5 clignote)
• Ouvrez le robinet d'arrivée d'eau.
Le tuyau d'arrivée d'eau est écrasé ou plié. (Le
voyant jaune correspondant à la touche 5
clignote)
• Vérifiez le raccordement du tuyau d'arrivée
d'eau.
Le filtre du tuyau d'arrivée d'eau ou du robinet
est obstrué. (Le voyant jaune correspondant
à la touche 5 clignote)
• Nettoyez les filtres du tuyau d'arrivée d'eau
(pour plus d'informations, veuillez vous reporter au chapitre "Nettoyage des filtres du
tuyau d'arrivée d'eau")
Le hublot n'est pas correctement fermé. (Le voy-
ant jaune correspondant à la touche 5 clignote)
• Fermez correctement le hublot.
La crosse de vidange est positionnée trop bas.
• Veuillez vous reporter au paragraphe du chapitre "Vidange de l'eau".
Anomalie Cause possible/Solution
L'appareil ne vidange pas et/ou n'essore
pas :
Il y a de l'eau au pied de l'appareil :
En cas d'anomalie de fonctionnement
Le tuyau de vidange est écrasé ou plié. (Le voy-
ant jaune correspondant à la touche 5 clignote)
• Vérifiez le raccordement du tuyau de vidange.
La pompe de vidange est obstruée. (Le voyant
jaune correspondant à la touche 5 clignote)
• Nettoyez la pompe de vidange.
Vous avez sélectionné une option ou un programme qui prévoit de garder l'eau dans la cuve
à la fin du programme ou qui élimine les phases
d'essorage.
• Sélectionnez le programme de vidange ou
d'essorage.
Le linge n'est pas correctement réparti dans le
tambour.
• Répartissez le linge dans le tambour.
• La charge de linge n'est peut-être pas suffisante, ajoutez du linge, répartissez le linge
manuellement puis sélectionnez le programme ESSORAGE.
Vous avez utilisé trop de lessive ou une lessive
qui n'est pas adaptée au lavage en machine (trop
de mousse).
• Réduisez la quantité de lessive ou utilisez une
lessive plus adaptée.
Vérifiez que les raccordements des tuyaux d'arrivée sont étanches. Il n'est pas toujours facile
de voir si de l'eau s'écoule le long du tuyau ;
vérifiez s'il est mouillé.
• Vérifiez le raccordement du tuyau d'arrivée
d'eau.
Le tuyau de vidange ou d'alimentation est endommagé.
• Remplacez-le si nécessaire.
Le bouchon du petit tuyau d'évacuation n'a pas
été remis en place ou bien le filtre n'a pas été
revissé correctement après le nettoyage de la
pompe.
• Rebouchez le petit tuyau d'évacuation ou revissez le filtre à fond.
25
En cas d'anomalie de fonctionnement
26
Anomalie Cause possible/Solution
Les résultats de lavage ne sont pas satisfaisants :
Le hublot ne s'ouvre pas :
L'appareil vibre ou est bruyant :
L'appareil fait un bruit inhabituel :
On ne voit pas d'eau dans le tambour :
Vous avez utilisé trop peu de lessive ou une lessive qui ne convient pas au lavage en machine.
• Augmentez la quantité de lessive ou utilisez
une autre lessive plus adaptée.
Les taches tenaces n'ont pas été préalablement
traitées.
• Utilisez des produits vendus dans le commerce pour traiter les taches tenaces.
Vous avez sélectionné un programme ou une
température de lavage inadaptée.
• Vérifiez d'avoir sélectionné la bonne température ou le bon programme.
Il y a trop de linge.
• Placez moins de linge dans le tambour.
Le programme n'est pas terminé.
• Attendez la fin du cycle de lavage.
Le dispositif de verrouillage du hublot n'est pas
désactivé.
• Attendez quelques minutes.
Il y a de l'eau dans le tambour.
• Sélectionnez le programme de vidange ou
d'essorage pour évacuer l'eau.
Vous n'avez pas retiré l'emballage ou les dispositifs de protection utilisés pour le transport.
• Vérifiez la bonne installation de l'appareil.
Vous n'avez pas réglé les pieds.
• Vérifiez que l'appareil est de niveau.
Le linge n'est pas correctement réparti dans le
tambour.
• Répartissez le linge dans le tambour.
Il y a trop peu de linge dans le tambour.
• Chargez plus de linge.
L'appareil est équipé d'un moteur qui, par rapport aux moteurs traditionnels, émet un bruit
particulier. Ce nouveau moteur permet un démarrage en douceur lors de l'essorage et une répartition plus uniforme du linge dans le tambour, ainsi qu'une stabilité accrue de l'appareil.
Les machines fabriquées selon des technologies
modernes fonctionnent de façon beaucoup plus
économique, en utilisant moins d'eau que les
anciens modèles, sans que cela n'affecte les performances.
S'il n'est pas possible de remédier à l'anomalie ou
de la localiser, contactez votre service après-vente. Lorsque vous appelez le service après-vente,
indiquez le modèle, le numéro de série et de produit et la date d'achat de l'appareil : le centre aura
besoin de ces informations.
Caractéristiques techniques
Caractéristiques techniques
27
Dimensions Largeur
Branchement électrique
Tension - Puissance totale - Fusible
Pression de l'eau d'alimentation
Charge maximale Coton 6 kg
Vitesse d'essorage Maximale 1200 tr/min
Hauteur
Profondeur
Les informations concernant le branchement électrique figurent
sur la plaque signalétique apposée sur le bord intérieur du hublot
de l'appareil.
Minimale
Maximale
60 cm
85 cm
63 cm
0,05 MPa
0,8 MPa
Valeurs de consommation
Programme Consommation
Coton blanc 95° 2.0 61 135
Coton 60° 1.3 58 125
Coton ECO 60°
Coton 40° 0.7 58 120
Synthétiques 40° 0.5 50 80
Délicats 40° 0.55 60 65
Laine/Lavage à la main
30°
1) Le programme Coton Eco à 60°C pour une charge de 6 kg est le programme de référence pour les données
figurant sur l'étiquette énergétique, conformément aux normes CEE 92/75.
1)
d'énergie (kWh)
1.02 45 150
0.25 53 55
Consommation d'eau
(litres)
Durée du programme
(minutes)
Installation
28
Les données de consommation qui figurent dans le tableau, sont données à titre indicatif
et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée
de l'eau ainsi que de la température ambiante. Elles se réfèrent à la température la plus
élevée pour chaque programme.
Instructions d'installation
Installation
Déballage
Avant la première utilisation de l'appareil, il est impératif d'enlever les dispositifs de sécurité
et l'emballage mis en place pour le transport.
Conservez ces dispositifs de sécurité ; ils devront être remontés pour tout autre transport
de l'appareil.
1. Après avoir enlevé les protections de
transport, couchez avec précaution l'appareil sur le dos pour retirer le bloc en polystyrène qui constitue le socle de l'emballage.

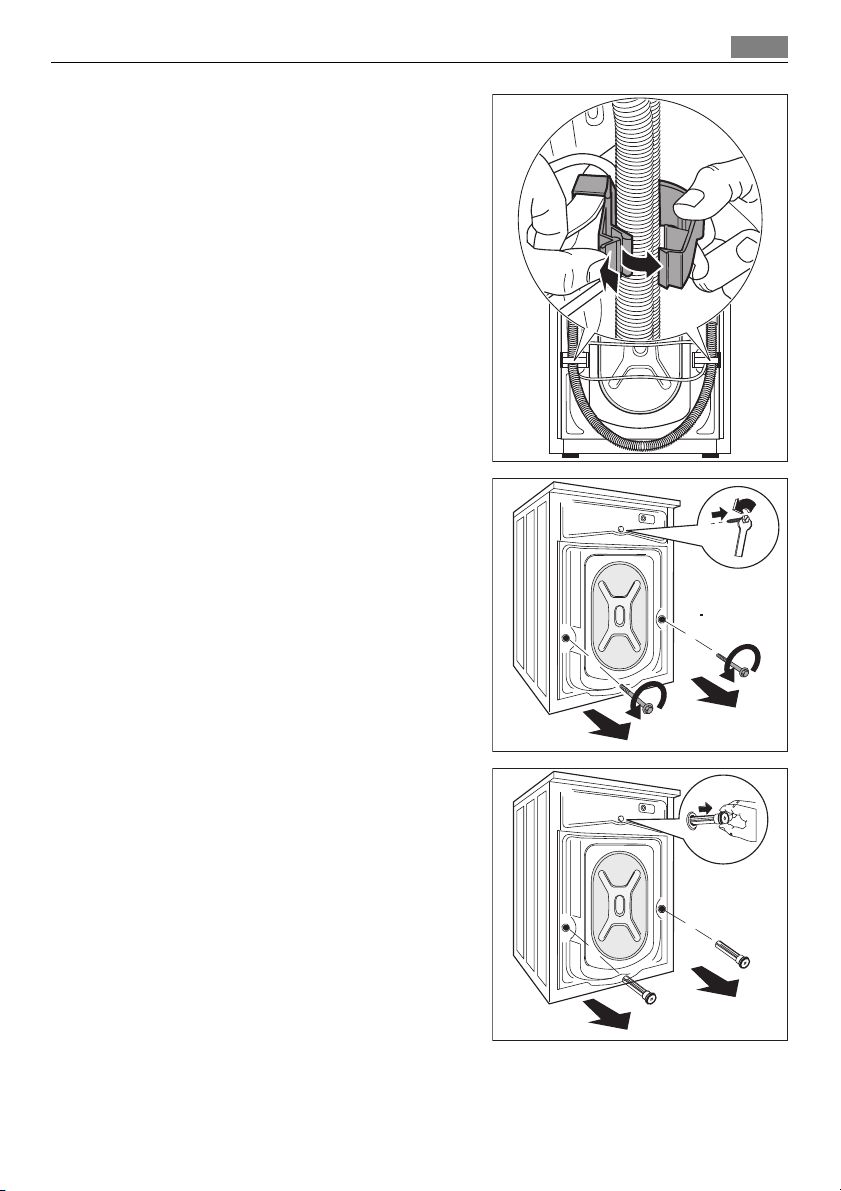

2. Redressez l'appareil et retirez la fixation
du câble d'alimentation électrique et du
tuyau de vidange placée à l'arrière de l'appareil.
3. Dévissez les trois vis à l'aide de la clé four-
nie avec le lave-linge.
Installation
29
4. Enlevez avec soin les goujons en plastique
correspondants.
Installation
30
5. Ouvrez le hublot, sortez le tuyau d'arrivée
d'eau du tambour et enlevez le bloc en
polystyrène fixé sur le joint du hublot.
6. Bouchez le petit trou supérieur et les deux
gros trous à l'aide des bouchons en plastique fournis dans la pochette contenant
la notice d'utilisation.
7. Raccordez le tuyau d'arrivée d'eau comme
indiqué au paragraphe "Arrivée d'eau".
Emplacement et mise à niveau
Placez l'appareil sur un sol plat et dur.
Veillez à ce que la circulation d'air autour de l'appareil ne soit pas entravée par des moquettes, tapis, etc., et veillez à ce que l'appareil ne touche pas
le mur ou les autres meubles de la cuisine.
Si vous l'installez sur de petits carreaux, prévoyez
une protection en caoutchouc.
Ne placez jamais de cales en carton, en bois ou
autre sous l'appareil pour compenser l'irrégularité
du sol.
Si, pour des raisons d'encombrement, l'installation
de l'appareil directement à côté d'une cuisinière à
gaz ou à charbon est inévitable, insérez entre la
cuisinière et la lavante-séchante une plaque isolante, qui doit être recouverte d'une feuille
d'aluminium du côté de la cuisinière.
Installation
Le lave-linge ne doit jamais être installé dans un local où la température peut être inférieure
à 0°C.
Le tuyau d'arrivée d'eau et le tuyau de vidange ne doivent pas être pliés.
Une fois installé, assurez-vous que l'appareil est d'accès facile afin de permettre à un technicien de le réparer dans l'éventualité d'une panne.
Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant
sur les vérins prévus à cet effet. Si nécessaire, contrôlez la mise à niveau à l'aide d'un niveau
à bulle d'air. Ajustez si nécessaire. Ne placez jamais de cales en carton, en bois ou autre sous
l'appareil pour compenser l'irrégularité du sol.
Arrivée d'eau
Le tuyau d'alimentation livré avec l'appareil se trouve dans le tambour.
Cet appareil est conçu pour être raccordé à l'eau froide.
N'utilisez jamais pour le raccordement un tuyau déjà utilisé précédemment.
1. Ouvrez le hublot et sortez le tuyau.
2. Branchez le tuyau d'alimentation à l'ap-
pareil.
Ne raccordez jamais le tuyau d'arrivée
d'eau verticalement. Orientez le tuyau en
angle vers la direction (droite ou gauche)
la plus proche du robinet de l'eau.
31
3. Pour ajuster l'orientation du raccord du
tuyau d'alimentation, dévissez la bague de
serrage placée à l'arrière de l'appareil.
Après avoir positionné le tuyau d'alimentation, veillez à revisser correctement la
bague de serrage pour éviter toute fuite.
4. Vissez le raccord du tuyau d'alimentation
sur le nez fileté du robinet d'arrivée d'eau
(20 x 27). Utilisez toujours le tuyau livré
avec l'appareil. Vissez correctement pour
éviter toute fuite.
Le tuyau d'alimentation ne doit pas être rallongé. S'il est trop court et que vous ne souhaitez pas déplacer le robinet, vous devrez
acheter un nouveau tuyau conçu pour ce type
d'utilisation.
L'installation doit être conforme au règlement
de construction et aux directives de la compagnie locale de distribution d'eau. Vérifiez la pression de l'eau minimum requise pour
Installation
32
permettre le fonctionnement sûr de ce lave-linge dans le chapitre " Caractéristiques techniques ".
Dispositif d'arrêt de l'eau
Le tuyau d'alimentation est équipé d'un dispositif
de protection contre les dégâts des eaux. Si le
tuyau inférieur devait se détériorer à cause d'une
usure naturelle, ce dispositif bloquera l'arrivée
d'eau à l'appareil. Ce défaut est signalé par l'apparition d'un secteur rouge dans la fenêtre " A " .
Dans ce cas, fermez le robinet d'arrivée d'eau et
appelez un service après-vente.
Vidange de l'eau
L'extrémité du tuyau de vidange peut être positionnée de trois façons :
1.
Sur le bord d'un lavabo à l'aide d'un guide en plastique livré avec l'appareil.
Dans ce cas, assurez-vous que l'extrémité du tuyau ne peut pas être décrochée lorsque
l'appareil est en cours de vidange.
A cet effet, vous pouvez fixer le tuyau au
robinet à l'aide d'une ficelle ou le fixer au
mur.
2.
Dans un conduit de vidange (ou dans
une dérivation de la vidange d'un la-
vabo).
3.
Dans un conduit à une hauteur dont la
distance au sol doit être comprise entre
60 cm et 90 cm.
Il est indispensable de prévoir une entrée d'air
à l'extrêmité du tuyau de vidange pour éviter
tout siphonnage éventuel.
En outre, le tuyau de vidange ne devra former
aucun coude. Il devra être placé au niveau du
sol, la crosse devra se trouver à la hauteur indiquée précédemment.
Branchement électrique
Le tuyau de vidange peut être allongé jusqu'à 4 mètres maximum. Un tuyau de vidange
supplémentaire et un raccord sont disponibles auprès de votre service après-vente. L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Branchement électrique
Les informations concernant le branchement électrique figurent sur la plaque signalétique
apposée sur le bord intérieur du hublot de l'appareil.
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée
par la machine compte tenu des autres appareils électriques branchés.
AVERTISSEMENT
Branchez l'appareil sur une prise reliée à la terre.
33
AVERTISSEMENT
Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au
non-respect des consignes de sécurité mentionnées dans ce chapitre.
AVERTISSEMENT
L'appareil une fois installé, assurez-vous que le câble d'alimentation est facilement
accessible.
AVERTISSEMENT
Le remplacement du câble d'alimentation de l'appareil doit être effectué par le
Service Après-vente de votre magasin vendeur.
En matière de protection de l'environnement
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se
chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce
produit est éliminé correctement, vous favorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement
inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce
34
produit, veuillez prendre contact avec le bureau municipal de votre région, votre service
d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
Où aller avec les appareils usagés?
Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou
une entreprise de récupération officiels SENS.
La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.
Matériaux d'emballage
Tous les matériaux marqués du symbole sont recyclables.
>PE<=polyéthylène
>PS<=polystyrène
>PP<=polypropylène
Vous pouvez les déposer dans des conteneurs de collecte adaptés pour qu'ils puissent être
recyclés.
Conseils écologiques
Pour réaliser des économies d'eau et d'énergie, et ainsi contribuer à la protection de l'environnement, nous vous recommandons de respecter les conseils suivants :
• Le linge normalement sale ne nécessite pas de prélavage : vous réaliserez des économies
de lessive, d'eau et de temps (l'environnement s'en trouvera également protégé !).
• L'appareil fonctionne de manière plus économique s'il est rempli à pleine capacité en
veillant toutefois à ne pas surcharger le tambour.
• Les taches et les petites salissures peuvent être éliminées au moyen d'un pré-traitement
adéquat ; le linge peut alors être lavé à une température plus basse.
• Dosez la lessive en fonction de la dureté de l'eau, du degré de salissure des articles ainsi
que de la charge de linge à laver.
35
www.electrolux.com
Pour les accessoires et le pièces détachées visité notre Web Shop: www.aeg.ch
132948110-00-412009
Loading...
