Page 1

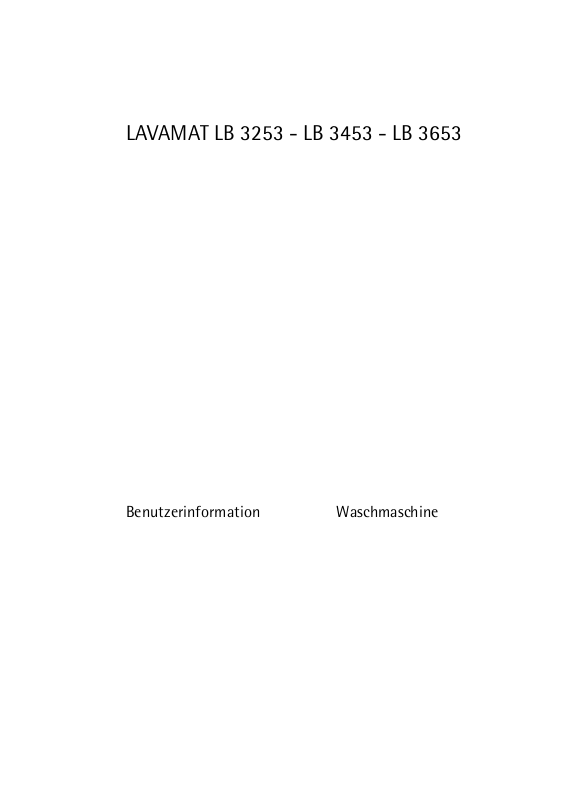

LAVAMAT LB 3253 - LB 3453 - LB 3653

Benutzerinformation Waschmaschine

Page 2

Inhalt

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen eventuellen neuen Besitzer dieses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhalt

Gebrauchsanweisung 3

Sicherheitshinweise 3

Allgemeine Sicherheitshinweise 3 Aufstellen 4 Einsatzbereich 4 Sicherheit von Kindern 5

Gerätebeschreibung 5

Waschmittelschublade 6

Bedienblende 6

Anzeige (7) 7 Kontrolllampen (10) 8

Erste Benutzung 8 Persönliche Einstellungen 9

Akustische Signale 9 Kindersicherung 9

Täglicher Gebrauch 9

Einlegen der Wäsche 9 Messen Sie Waschmittel und Pflegemittel ab 10 Wählen Sie das gewünschte Programm mit dem Programm-Wahlschalter (1) 10 Wählen Sie die gewünschte TEMPERATUR (Taste 2) 11 Wählen Sie die SCHLEUDERDREHZAHL oder die Option SPÜLSTOPP (Taste 3) 11 Zusatzfunktionstasten 11 Wählen Sie die Zusatzfunktion FLECKEN (Taste 4) 11 Wählen Sie die Option SENSITIV (Taste 5)

12 Wählen Sie ZEITSPAREN (Taste 6) 12 Wählen Sie START/PAUSE (Taste 8) 12 Wählen Sie ZEITVORWAHL (Taste 9) 12

Auswahl eines zusätzlichen Spülgangs (EXTRA SPÜLEN) 13 Ändern einer Zusatzfunktion oder eines laufenden Programms 13 Programm-Unterbrechung 13 Programm löschen 13 Öffnen der Tür nach dem Programmstart

Am Programmende 14

Waschprogramme 14 Praktische Tipps und Hinweise 18

Sortieren der Wäsche 18 Temperaturen 18 Vor dem Einfüllen der Wäsche 18 Maximale Wäschemengen 19 Wäschegewichte 19 Entfernen von Flecken 19 Wasch- und Zusatzmittel 20 Wasserhärte 20

Reinigung und Pflege 21

Entkalken 21 Nach jedem Waschgang 21 Waschgang zur Pflege der Maschine 21 Reinigung der Außenseiten 21 Waschmittelschublade 21 Wäschetrommel 22 Türdichtung 22 Laugenpumpe 22 Wasserzulauffilter reinigen 24 Notentleerung 25 Frostschutzmaßnahmen 26

Was tun, wenn … 26 Technische Daten 31 Verbrauchswerte 31

Page 3

Sicherheitshinweise

Aufstellanweisung 32

Gerät aufstellen 32

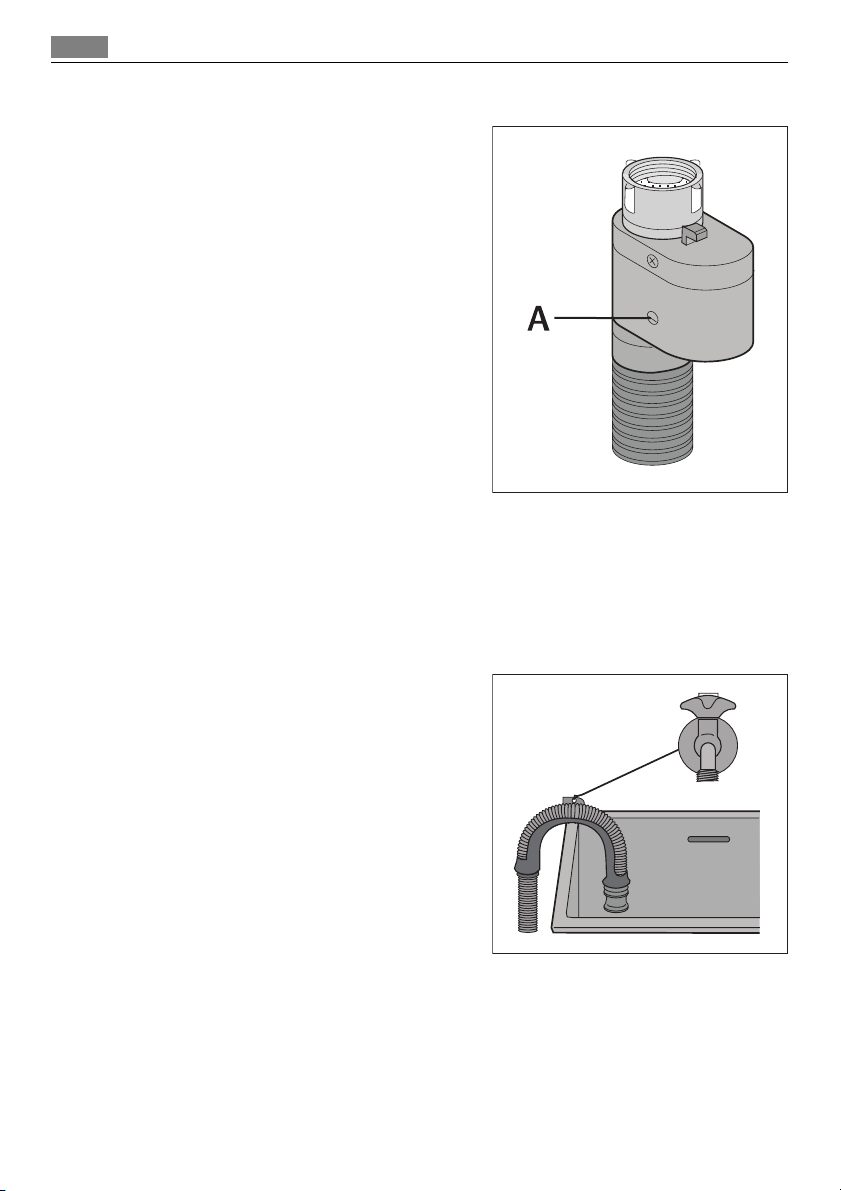

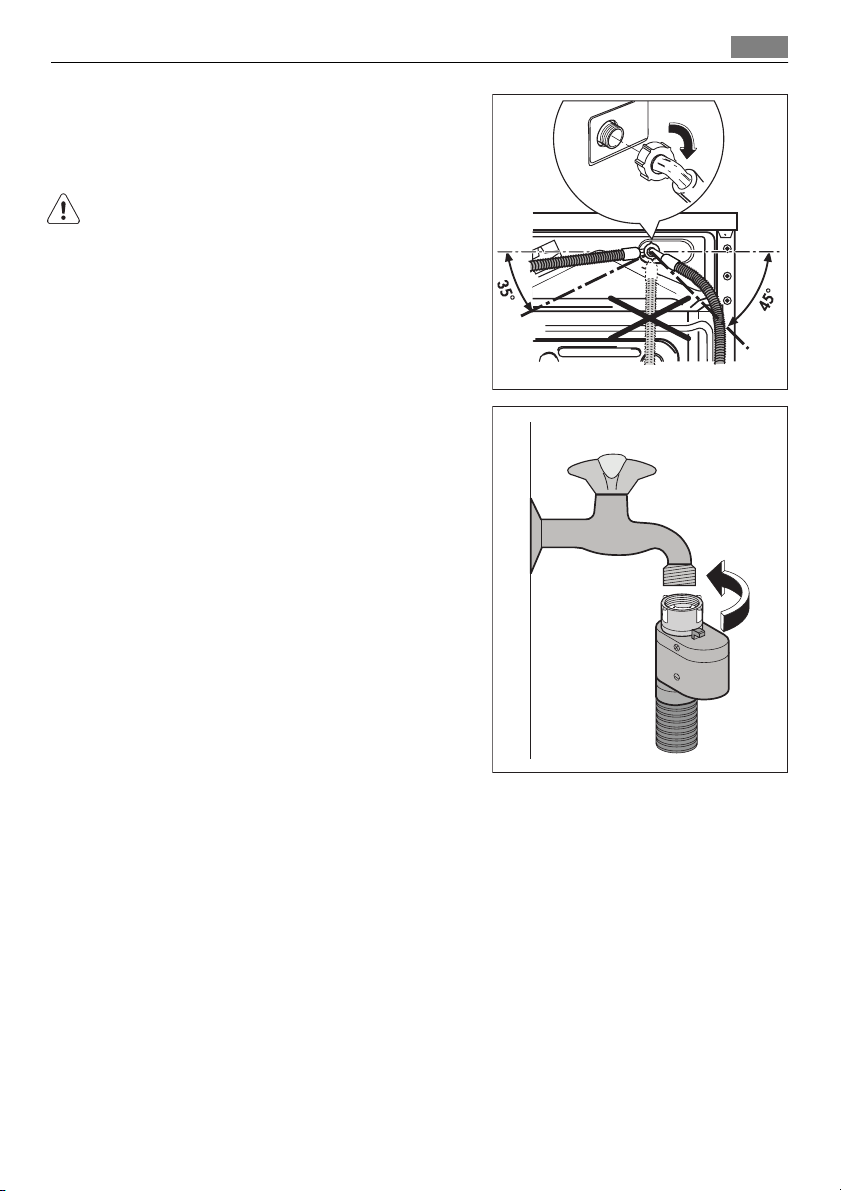

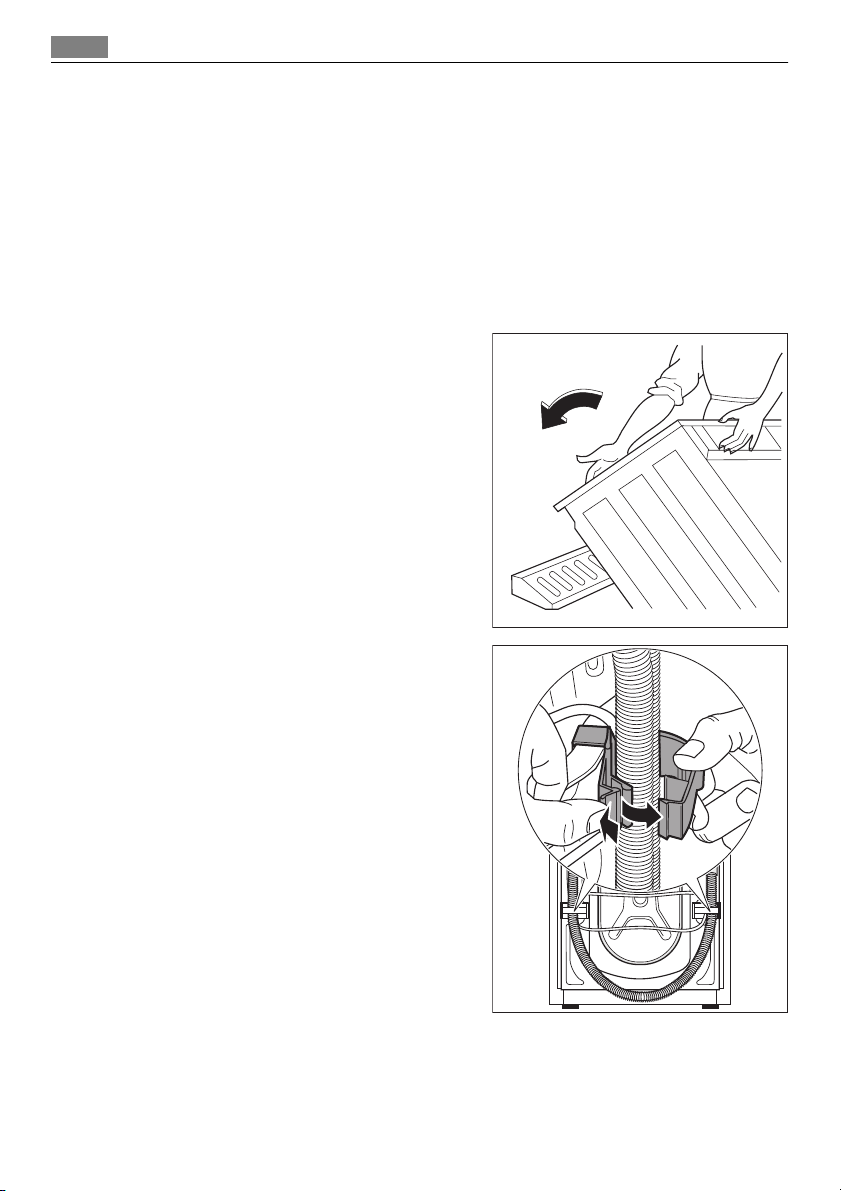

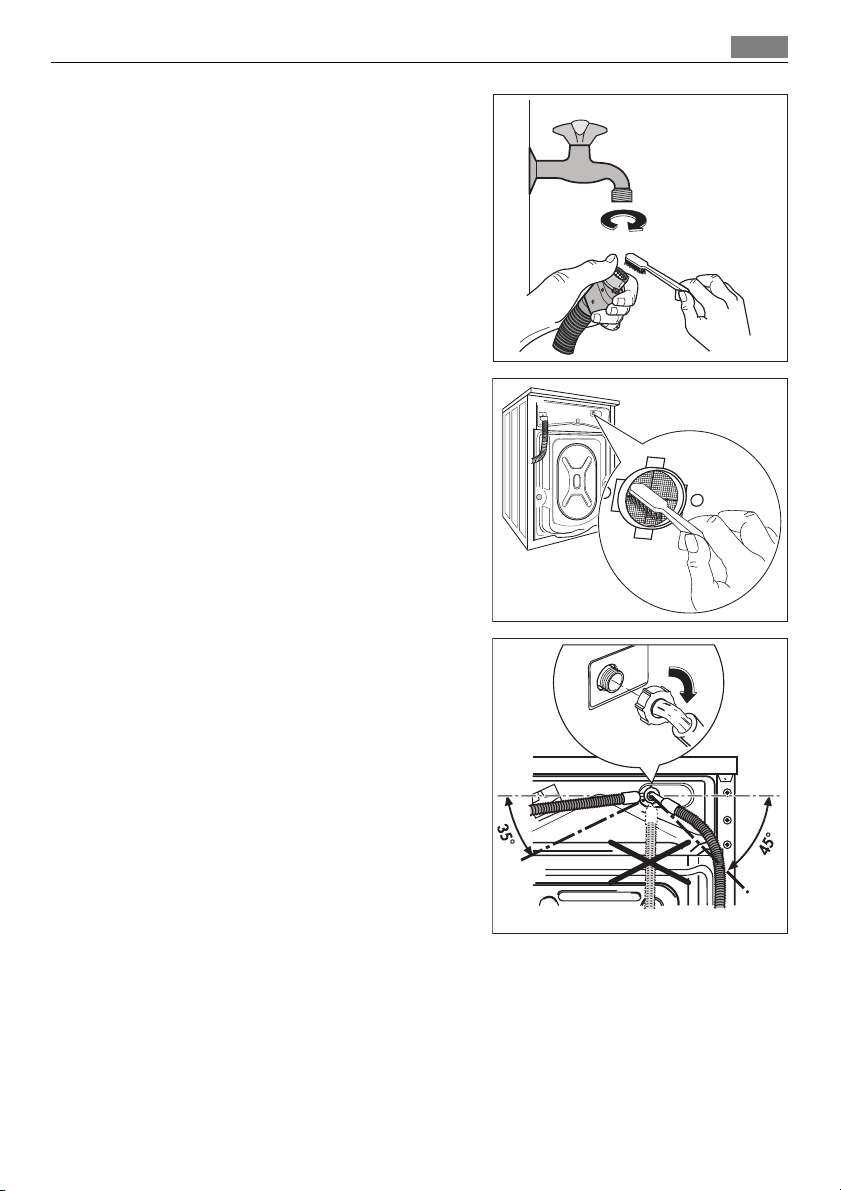

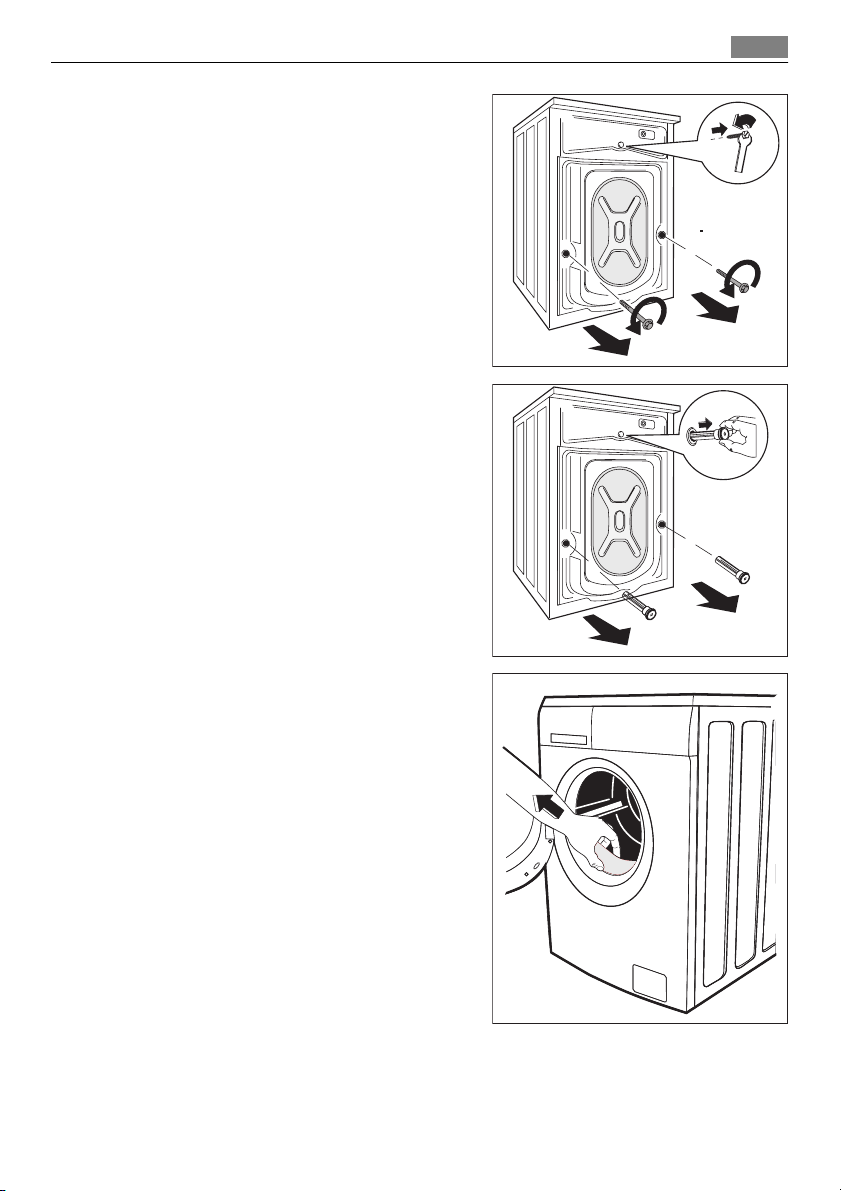

Auspacken 32 Aufstellen und Ausrichten 34 Wasserzulauf 34 Wasserstopp-Vorrichtung 36

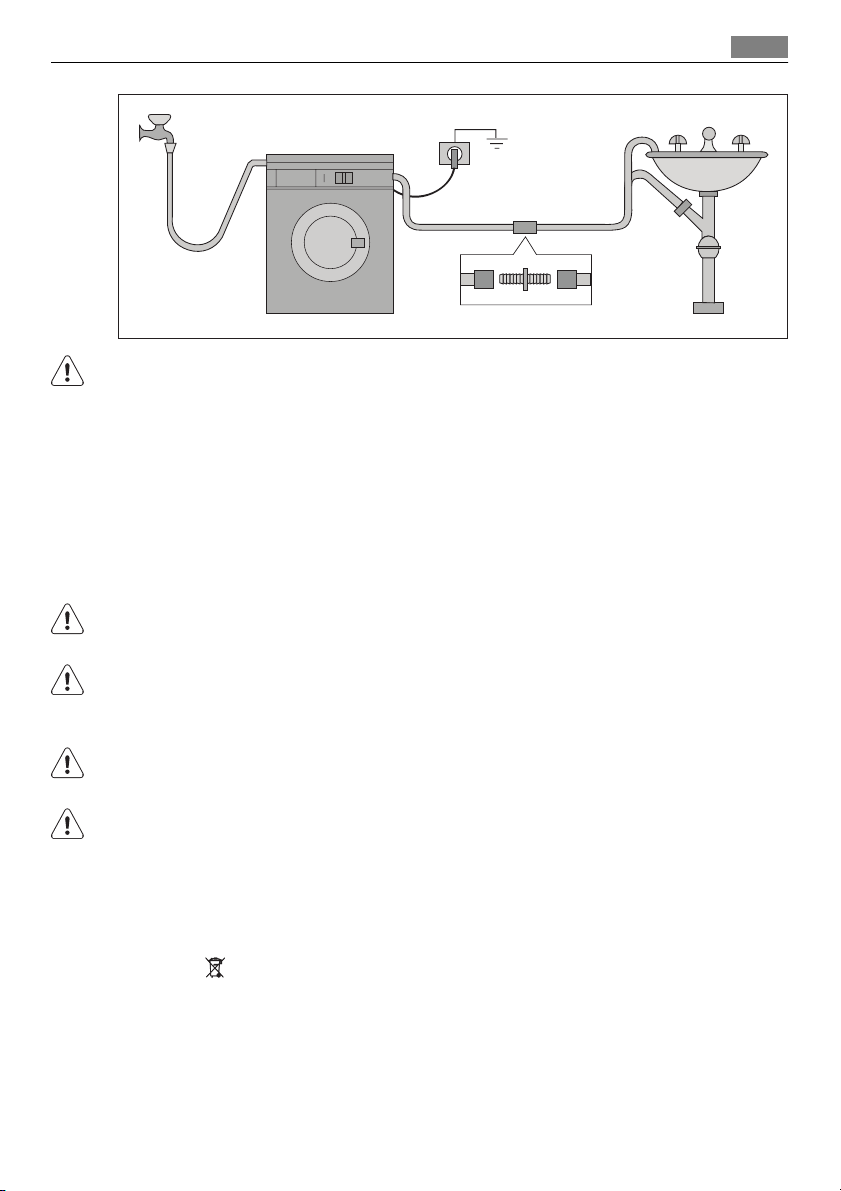

Wasserablauf 36

Elektrischer Anschluss 37 Umwelttipps 37

Verpackungsmaterial 38 Umwelttipps 38

Änderungen vorbehalten

Gebrauchsanweisung

Sicherheitshinweise

Bitte sorgfältig lesen und für zukünftige Verwendung aufbewahren.

• Die Sicherheit Ihres Gerätes entspricht den Industriestandards und den gesetzlichen

Vorschriften zur Gerätesicherheit. Dennoch sehen wir uns als Hersteller verpflichtet, Sie mit den folgenden Sicherheitshinweisen vertraut zu machen.

• Bewahren Sie die Bedienungsanleitung zum Nachschlagen immer in der Nähe des Ge-

rätes auf. Wird das Gerät verkauft, einem anderen Besitzer übergeben oder bei einem Umzug zurückgelassen, muss die Bedienungsanleitung zusammen mit dem Gerät übergeben werden, damit der neue Besitzer sich über die Funktionsweise des Gerätes und wichtige Warnhinweise informieren kann.

• Sie MÜSSEN sie vor der Installation oder der Benutzung des Geräts gründlich lesen.

• Überprüfen Sie das Gerät vor der Inbetriebnahme auf Transportschäden. Schließen Sie

niemals ein beschädigtes Gerät an. Sind Teile beschädigt, kontaktieren Sie Ihren Lieferanten.

• Wird das Gerät während der Wintermonate bei Minustemperaturen ausgeliefert. Stellen

Sie das Gerät zunächst für 24 Stunden bei Raumtemperatur auf, bevor Sie es das erste Mal benutzen.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.

• Während des Waschens mit hohen Temperaturen kann das Glas der Tür heiß werden.

Berühren Sie es daher nicht!

• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie

daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben

usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

• Verwenden Sie nur die empfohlenen Waschmittel- und Weichspülermengen. Zu viel

Waschmittel kann die Textilien schädigen. Beachten Sie die vom Hersteller empfohlenen Mengenangaben.

• Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können zwischen Behälter

und Trommel rutschen. Stecken Sie daher solche kleinen Gegenstände vor dem Waschen in ein Wäschenetz oder einen Kopfkissenbezug.

132947390-00-012010

Page 4

Sicherheitshinweise

• Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Materialien ohne Saum oder

zerrissenen Stoffen.

• Nach dem Waschen und zum Reinigen und Warten der Maschine sollten Sie immer den

Netzstecker ziehen und den Wasserhahn zudrehen.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen

durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen

benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Alle Transportsicherungen und Verpackungsmaterialien müssen entfernt werden. Bei

Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.

• Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem Wasserzulauf-

oder Ablaufschlauch steht und dass das Netzkabel nicht zwischen Gerät und Wand eingeklemmt wird.

• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe

so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation gewährleistet ist.

• Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und Anschlüsse

auf Dichtheit.

• Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte das

Kapitel "Frostschutzmaßnahmen".

• Installationsarbeiten zum Aufstellen dieses Gerätes dürfen nur von einem qualifizierten

Installateur oder einer kompetenten Fachkraft ausgeführt werden.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder einer

Fachkraft ausgeführt werden.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke

benutzt werden.

• Waschen Sie nur Textilien, die für Maschinenwäsche geeignet sind. Beachten Sie die

Pflegekennzeichen auf den Textiletiketten.

• Überfüllen Sie das Gerät nicht. Siehe hierzu die Waschprogramm-Tabelle.

• Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und

Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost- und Grasflecken vor dem Waschen separat. Bügel-BHs dürfen nicht in der Maschine gewaschen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht

in der Maschine gewaschen werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird.

• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen; sondern

immer am Stecker.

Page 5

Gerätebeschreibung

• Benutzen Sie die Waschmaschine niemals, wenn das Netzkabel beschädigt ist, oder die

Bedienblende, die Arbeitsplatte oder der Sockel so beschädigt sind, dass das Innere der Waschmaschine frei liegt.

Sicherheit von Kindern

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geis-

tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen

können.

• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Ersti-

ckungsgefahr Halten Sie solche Materialien von Kindern fern

• Bewahren Sie Waschmittel außer Reichweite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Haustiere

nicht in die Trommel klettern Damit sich kleine Kinder oder Haustiere nicht im Gerät einschließen, können ist dieses Gerät mit einer speziellen Sicherung ausgestattet Zum Aktivieren der Kindersicherung drehen Sie den Knopf in der Tür (ohne Druck) nach rechts, bis sich die Kerbe in horizontaler Position befindet Falls nötig, benutzen Sie hierzu eine Münze Um diese Funktion zu deaktivieren und die Tür wieder schließen zu können, drehen Sie den Knopf gegen den Uhrzeigersinn nach links, bis die Kerbe wieder in vertikaler Position ist.

Gerätebeschreibung

Ihr neues Gerät erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie. Die ÖKO-KLAPPE erlaubt die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch mitfolglicher Energie-Ersparung.

Page 6

Bedienblende

1 Waschmittelschublade 2 Bedienblende 3 Türgriff 4 Typenschild 5 Laugenpumpe 6 Einstellbare Füße

Waschmittelschublade

Fach für Waschmittel oder Fleckentferner. Das Vorwaschmittel wird zu Beginn des Waschprogramms eingespült. Der Fleckentferner wird während der FLECKEN- Behandlungsphase im Hauptwaschgang zugefügt.

Fach für Waschpulver oder Flüssigwaschmittel für den Hauptwaschgang .

Fach für flüssige Pflegemittel (Weichspüler,

Stärke). Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie

nicht die Markierung "MAX" in der Waschmittelschublade. Füllen Sie Weichspüler oder Stärkezusätze in die Kammer, bevor Sie das Waschprogramm starten.

Bedienblende

Der Programm-Wahlschalter, die Tasten und die Anzeige werden mit den in dieser Tabelle angegebenen Nummern bezeichnet

Page 7

1 2 3 4 5 6 87 9 10

1 Programm-Wahlschalter 2 TEMPERATUR-Taste ( TEMP.) 3 SCHLEUDERDREHZAHL-Taste ( U/MIN. - ESSORAGE) 4 FLECKEN-Taste ( FLECKEN - TACHES) 5 SENSITIV-Taste ( SENSITIV - PEAUX SENSIBLES) 6 ZEITSPAREN-Taste ( ZEITSPAREN - TEMPS) 7 Display ( LAUFZEIT - TEMPS RESTANT) 8 START/PAUSE-Taste ( START/PAUSE - DEPART PAUSE) 9 ZEITVORWAHL-Taste ( ZEITVORWAHL - DEPART DIFFERE)

10 Kontrolllampen

Symbole auf der Bedienblende

= Handwäsche = Kalt = Spülstopp = Kindersicherung

Bedienblende

Anzeige (7)

7.1 Dauer des ausgewählten Programms:

7.2

7.3

7.1

Page 8

Erste Benutzung

Dauer des ausgewählten Programms: Nach der Auswahl eines Programms wird dessen Dauer in Stunden und Minuten angezeigt (z. B.: grund der maximal empfohlenen Beladung für jede Wäscheart errechnet. Nach dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert. Alarmcodes Bei Betriebsstörungen werden im Display verschiedene Alarmcodes angezeigt, zum Beispiel

(siehe Abschnitt „Was tun, wenn...“). Programmende Nach dem Programmende wird eine blinkende Null ( 10.2 ), WASCHEN ( 10.1 ) und die Kontrolllampe der Taste 8 erlöschen und die Tür kann geöffnet werden. Falsche Optionswahl Wenn Sie eine Option auswählen, die nicht mit dem eingestellten Waschprogramm kombiniert werden kann, wird die Fehlermeldung Err ca. 2 Sekunden lang angezeigt und die gelbe Kontrolllampe der Taste 8 beginnt zu blinken.

7.2 Zeitvorwahl:

Die mit der entsprechenden Taste eingestellte Zeitvorwahl (max. 20 Stunden) wird im Display ca. 3 Sekunden lang angezeigt, dann die Dauer des vorher gewählten Programms. Das Symbol 7.2 erscheint auf dem Display. Die Anzeige der Zeitvorwahl reduziert sich stundenweise. In der letzten Stunde wird die Restzeit minutengenau angezeigt. Symbol 7.3 Kindersicherung

). Die Dauer wird automatisch auf-

angezeigt, die Kontrolllampen TÜR

Kontrolllampen (10)

Nach Drücken der Taste 8 ), leuchtet die Kontrolllampe WASCHEN ( 10.1 ( WASCHEN - LAVAGE auf. Wenn die Kontrolllampe 10.1 aufleuchtet, bedeutet dies, dass das Gerät arbeitet. Die Kontrolllampe TÜR 10.2 ( TÜR - PORTE) zeigt an, ob die Tür geöffnet werden kann:

• Kontrolllampe leuchtet nicht: Die Tür kann

nicht geöffnet werden.

• Kontrolllampe blinkt: Die Tür ist geöffnet.

• Kontrolllampe leuchtet nicht: Die Tür kann ge-

öffnet werden. Wenn das Gerät zusätzliche Spülgänge durchführt, leuchtet die Kontrolllampe EXTRA SPÜLEN

10.3 ( EXTRA SPÜLEN auf. Näheres zum Hinzufügen weiterer Spülgänge siehe Kapitel „Auswahl eines zusätzlichen Spülgangs“.

Erste Benutzung

Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der Installationsanweisung entsprechen.

Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel

Page 9

Persönliche Einstellungen

Gießen Sie 2 Liter Wasser in das Fach für den Hauptwaschgang der Waschmittelschublade, um das ÖKO-Ventil zu aktivieren. Starten Sie dann ein Programm für "Koch-/Buntwäsche" mit 90° oder 95°C ohne Wäsche, um alle fertigungsbedingten Rückstände aus der Trommel und den Leitungen zu entfernen Füllen Sie einen halben Messbecher Waschmittel in das Hauptfach der Waschmittelschublade und starten Sie das Gerät

Persönliche Einstellungen

Akustische Signale

Die Maschine gibt in folgenden Fällen ein akustisches Signal aus:

• am Ende des Programmgangs

• im Fall einer Betriebsstörung. Drücken Sie gleichzeitig die Tasten 3 und 4 etwa 6 Sekunden lang; das akustische Signal ist deaktiviert (mit Ausnahme von Betriebsstörungen). Das akustische Signal wird wieder eingeschaltet, wenn Sie die beiden Tasten erneut drücken.

Kindersicherung

Ihr Gerät ist mit einer Kindersicherung versehen, die Ihnen gestattet, das Gerät mit geschlossener Tür unbeaufsichtigt zu lassen, ohne Gefahr zu laufen, dass sich die Kinder verletzen oder die Waschmaschine beschädigen können. Diese Funktion bleibt auch nach dem Abschalten des Geräts aktiv. Diese Option kann auf zwei verschiedene Arten eingestellt werden:

•

vor dem Drücken der Taste 8 : Es ist nicht möglich, das Gerät zu starten.

•

Nach dem Drücken der Taste 8 : Es ist nicht mehr möglich, ein Programm oder eine

Zusatzfunktion zu ändern. Zum Ein- bzw. Ausschalten dieser Option drücken Sie gleichzeitig für etwa 6 Sekunden die Tasten 4 und 5 , bis das Symbol 7.3 im Display erscheint oder erlischt.

Täglicher Gebrauch

Einlegen der Wäsche

1. Öffnen Sie die Tür, indem Sie den Türgriff

behutsam nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel.

2. Drücken Sie die Tür fest zu. Das Schloss

muss hörbar einrasten.

WARNUNG!

Achten Sie darauf, dass die Wäsche nicht zwischen Tür und Gummidichtung eingeklemmt wird.

Page 10

Täglicher Gebrauch

Messen Sie Waschmittel und Pflegemittel ab

Ihr neues Gerät wurde speziell für die Einsparung von Wasser, Energie und Waschmittel konstruiert.

1. Ziehen Sie die Waschmittelschublade bis

zum Anschlag heraus. Messen Sie die benötigte Waschmittelmenge ab und schütten Sie das Waschmittel in die Kammer für den Hauptwaschgang Programm mit der Funktion Vorwäsche oder Flecken wählen, schütten Sie das Waschmittel in das Fach mit der Markierung

2. Falls erforderlich, füllen Sie das Pflege-

mittel in das Fach mit der Markierung (die verwendete Menge darf die Markierung MAX in der Schublade nicht übersteigen). Schließen Sie die Waschmittelschublade vorsichtig.

. Wenn Sie ein

Wählen Sie das gewünschte Programm mit dem Programm-Wahlschalter (1)

Sie können das richtige Programm für jede Art von Wäsche anhand der Beschreibungen in den Waschprogrammtabellen auswählen (siehe "Waschprogramme"). Drehen Sie den Programm-Wahlschalter auf das gewünschte Programm. Mit dem Programm-Wahlschalter legen Sie je nach Wäschetyp das geeignete Waschprogramm (z. B. Wasserstand, Trommelbewegung, Anzahl der Spülgänge) und die Temperatur beim Waschen fest. Die Kontrolllampe der Taste 8 beginnt zu blinken. Der Programm-Wahlschalter lässt sich nach rechts oder links drehen. Drehen Sie den Pro-

gramm-Wahlschalter auf ten.

Nach Ablauf des Programms muss der Wahlschalter wieder in die Stellung bracht werden, um die Maschine auszuschalten.

, um ein Programm abzubrechen bzw. das Gerät AUSzuschal-

ge-

Page 11

Täglicher Gebrauch

Wird der Programm-Wahlschalter auf ein anderes Programm gestellt, während das Gerät arbeitet, blinkt die gelbe Kontrolllampe von Taste 8 3 Mal und zeigt die Meldung Err an, um die falsche Auswahl anzuzeigen. Das Gerät führt das neu gewählte Programm nicht aus.

Wählen Sie die gewünschte TEMPERATUR (Taste 2)

Bei der Auswahl des gewünschten Programms schlägt Ihr Gerät automatisch die Standardtemperatur für dieses Programm vor.

Drücken Sie wiederholt diese Taste, um die Temperatur zu erhöhen oder zu verringern, wenn Sie Ihre Wäsche mit einer Temperatur waschen möchten, die von der vorgeschlagenen Temperatur abweicht. Wenn Sie den Temperaturwähler in die Stellung tomat mit kaltem Wasser. Dies ist für äußerst empfindliche Wäschestücke wie z. B. Gardinen zu empfehlen.

Näheres zur Mindest- und Höchstwaschtemperatur für jedes Programm siehe das Kapitel "Waschprogramme".

(Kalt) bringen, wäscht der Waschau-

Wählen Sie die SCHLEUDERDREHZAHL oder die Option SPÜLSTOPP (Taste 3)

Wurde das gewünschte Programm gewählt, dann schlägt Ihr Gerät automatisch die maximale Schleuderdrehzahl für dieses Programm vor.

Wenn Sie mit einer anderen Drehzahl als der vorgeschlagenen schleudern möchten, drücken Sie die Taste 3 wiederholt. Die entsprechende LED leuchtet auf. SPÜLSTOPP: Bei Spülstopp wird das Wasser des letzten Spülgangs nicht abgepumpt, so dass die Wäschestücke möglichst wenig knittern. Nach Abschluss des Programms blinkt die An-

, die Kontrolllampe 10.2 erlischt, die Kontrolllampe von Taste 8 ist erloschen, und

zeige die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss.

Zum Abpumpen des Wassers lesen Sie bitte das Kapitel "Am Programmende".

Zusatzfunktionstasten

Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. Diese müssen nach der Wahl des gewünschten Programms und vor dem Drücken von Taste 8 gewählt werden. Wenn diese Tasten gedrückt werden, leuchten die entsprechenden LEDs auf. Wenn die Tasten erneut gedrückt werden, erlöschen die LEDs. Wenn eine unzulässige Zusatzfunktion ausgewählt wird, blinkt die gelbe Kontrolllampe von Taste 8 3 Mal, und die Meldung Err wird einige Sekunden lang angezeigt.

Für die Kombinierbarkeit der Waschprogramme mit den Optionen siehe Abschnitt "Waschprogramme".

Wählen Sie die Zusatzfunktion FLECKEN (Taste 4)

Wählen Sie diese Option zur Behandlung stark verschmutzter oder stark fleckiger Wäsche mit Fleckentferner (erweiterter Hauptwaschgang mit einer zeitoptimierten Fleckenbehandlungsphase). und die zugehörige Kontrolllampe leuchtet auf. Diese Option ist bei einer Temperatur unter 40 °C nicht verfügbar.

Page 12

Täglicher Gebrauch

Wenn Sie ein Programm mit Flecken-Funktion ausführen möchten, schütten Sie das Waschmittel oder den Fleckentferner in das Fach

Wählen Sie die Option SENSITIV (Taste 5)

Wenn Sie diese Option wählen, wird die Waschintensität reduziert. Das Gerät führt einen zusätzlichen Spülgang in den Programmen für Koch-/Buntwäsche und Pflegeleicht aus. Diese Option wird für Buntwäsche und für Wäsche empfohlen, die häufig gewaschen wird.

Wählen Sie ZEITSPAREN (Taste 6)

Mit dieser Funktion können Sie die Dauer des Waschprogramms, die Ihnen automatisch vom Gerät vorgeschlagen wird, ändern. Mit dieser Taste können Sie eine der folgenden Optionen auswählen: NORMAL: Drücken Sie Taste 6 einmal. Die entsprechende Kontrolllampe leuchtet auf und die Waschprogrammdauer wird für gering verschmutzte Wäsche reduziert. EXTRA KURZ: Drücken Sie Taste 6 zweimal: die entsprechende Kontrolllampe leuchtet auf und die Programmdauer wird für kaum verschmutzte Wäsche oder Wäsche, die nur kurze Zeit getragen wurde, weiter reduziert. Die reduzierte Waschdauer wird auf der Anzeige angezeigt.

Wählen Sie START/PAUSE (Taste 8)

Um das ausgewählte Programm zu starten, drücken Sie Taste 8 , die entsprechende rote LED hört auf zu blinken. Die Kontrolllampe 10.1 leuchtet und zeigt damit an, dass das Gerät zu arbeiten beginnt. Die Kontrolllampe 10.2 leuchtet auf und zeigt damit an, dass die Tür verriegelt ist. Drücken Sie diese Taste zur Unterbrechung eines laufenden Programms 8 , die entsprechende rote LED beginnt zu blinken. Um das Programm wird an dem Punkt fortzusetzen, an dem es unterbrochen wurde, drü- cken Sie die Taste 8 erneut. Haben Sie mit der Taste 9 eine Zeitvorwahl getroffen, beginnt die Maschine mit der Zählung des Ablaufs der vorgewählten Zeitvorwahl. Bei Auswahl einer unzulässigen Zusatzfunktion blinkt die gelbe LED der Taste 8 3 Mal und die Meldung Err wird ca. 2 Sekunden lang angezeigt.

Wählen Sie ZEITVORWAHL (Taste 9)

Drücken Sie vor dem Start des Programms , wenn Sie den Waschgang später starten möchten, wiederholt die Taste zur Auswahl der gewünschten Verzögerung. Die gewählte Zeitvorwahl (max. 20 Stunden) wird auf dem Display für 3 Sekunden eingeblendet, dann wird wieder die Dauer des zuvor gewählten Programms angezeigt. Wählen Sie zuerst das Programm, dann diese Option und drücken Sie die Taste 8 . Mit dieser Taste kann der Start des Waschprogramms um 30 Min. - 60 Min. - 90 Min., 2 Stunden und dann in Schritten von je 1 Stunde bis zu einem Maximum von 20 Stunden verzögert werden. Wenn Sie während des Ablaufs der Startverzögerung noch weitere Wäsche in die Maschine füllen möchten, drücken Sie die Taste 8 , um die Maschine in den Pausenmodus zu schalten. Nachdem Sie die Wäsche eingefüllt haben, schließen Sie die Tür und drücken Sie die Taste 8 erneut. Auswahl der Zeitvorwahl:

• Wählen Sie das Programm und die gewünschten Optionen.

• Auswahl der Zeitvorwahl.

Page 13

Täglicher Gebrauch

•

Drücken Sie die Taste 8 : das Gerät zählt die Zeit stundenweise herunter. Das Programm

beginnt, sobald die Zeitvorwahl abgelaufen ist. Löschen der Zeitvorwahl

•

Stellen Sie die Waschmaschine auf PAUSE durch Drücken der Taste 8 ;

•

Drücken Sie die Taste 9 ein Mal, bis das Symbol

•

Drücken Sie die Taste 8 erneut, um das Programm zu starten.

• Die eingestellte Startzeitvorwahl kann nur nach erneutem Einstellen des betreffenden

Waschprogramms geändert werden.

• Während der gesamten Zeit der Startzeitvorwahl bleibt die Tür verriegelt. Wenn Sie die

Tür öffnen müssen, schalten Sie die Maschine zunächst auf PAUSE; drücken Sie dazu

Taste 8 . Drücken Sie nach dem Schließen der Tür die Taste 8 erneut.

Die Taste 9 kann bei der Zusatzfunktion ABPUMPEN nicht gewählt werden.

’ angezeigt wird;

Auswahl eines zusätzlichen Spülgangs (EXTRA SPÜLEN)

Dieses Gerät ist so konstruiert, dass es nur wenig Wasser verbraucht. Allerdings kann es für Menschen mit besonders empfindlicher Haut (Waschmittelallergie) erforderlich sein, die Wäsche extra zu spülen. Drücken Sie gleichzeitig die Tasten 2 und 3 für einige Sekunden: Die Kontrolllampe 10.3 leuchtet auf. Diese Funktion bleibt permanent eingeschaltet. Zum Löschen drücken Sie diese Tasten erneut, bis die Kontrolllampe 10.3 erlischt.

Ändern einer Zusatzfunktion oder eines laufenden Programms

Solange sie noch nicht vom Programm ausgeführt wird, kann eine Zusatzfunktion noch geändert werden. Bevor Sie Änderungen vornehmen können, müssen Sie das Programm unterbrechen. Drücken Sie hierzu die Taste 8 . Ein laufendes Programm können Sie nur ändern, indem Sie es zurücksetzen . Drehen Sie

den Programm-Wahlschalter auf Starten Sie das neue Programm, indem Sie die Taste 8 erneut drücken. Das Waschwasser in der Trommel wird dabei nicht abgepumpt.

und anschließend in die neue Programmposition.

Programm-Unterbrechung

Drücken Sie die Taste 8 , um ein laufendes Programm zu unterbrechen. Die entsprechende Kontrolllampe blinkt. Um das Programm fortzusetzen, drücken Sie die Taste erneut.

Programm löschen

Drehen Sie den Programm-Wahlschalter auf , um ein laufendes Programm abzubrechen. Anschließend können Sie ein neues Programm wählen.

Öffnen der Tür nach dem Programmstart

Drücken Sie zunächst die Taste 8 , um das laufende Programm zu unterbrechen. Wenn die Kontrolllampe 10.2 erlischt, kann die Tür nach einigen Minuten geöffnet werden. Wenn die Tür verriegelt bleibt, leuchtet die Kontrolllampe 10.2 ; dies bedeutet, dass das Gerät bereits aufheizt, und dass der Wasserstand bereits über den unteren Türrand reicht. In diesem Fall lässt sich die Tür nicht öffnen. Wenn Sie die Tür trotzdem öffnen müssen, müssen Sie das Gerät ausschalten, indem Sie den Programm-Wahlschalter auf

drehen.

Page 14

Nach einigen Minuten kann die Tür geöffnet werden (Achten Sie auf Wasserstand und Temperatur) .

Nach dem Schließen der Tür ist es erforderlich, das Programm erneut auszuwählen und Taste 8 zu drücken.

Am Programmende

Die Maschine stoppt automatisch, die Kontrolllampe der Taste 8 ), die Kontrolllampen

10.1 und 10.2 erlöschen und auf dem Display blinkt

Wurde ein Programm oder eine Option, die damit endet, dass noch Wasser in der Trommel steht, leuchtet die Kontrolllampe 10.2 und eine blinkende LED der Taste 8 erlischt und die Tür bleibt verriegelt, um anzuzeigen, dass vor dem Öffnen der Tür das Wasser abgepumpt werden muss, Zum Abpumpen des Wassers gehen Sie bitte wie folgt vor:

• Drehen Sie den Programmwahlschalter auf

• Wählen Sie das Programm ABPUMPEN oder SCHLEUDERN

• Verringern Sie bei Bedarf die Schleuderdrehzahl durch entsprechendes Drücken der Taste

•

Drücken Sie die Taste 8

• Wenn das Programm beendet ist, zeigt das Display eine blinkende

10.2 erlischt, und die Tür kann geöffnet werden.

Drehen Sie den Programmwahlschalter auf

, um die Maschine auszuschalten. Nehmen Sie die Wäsche heraus und prüfen Sie sorgfältig, ob die Trommel leer ist. Wenn Sie keinen weiteren Waschgang starten möchten, schließen Sie den Wasserhahn. Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

erscheint auf dem Display, die

. Die Kontrolllampe

Standby : sobald das Programm einige Minuten beendet ist, wird der Energiesparmodus aktiviert. Die Display-Helligkeit wird reduziert. Wenn Sie jetzt eine beliebige Taste drücken, können Sie den Energiesparmodus verlassen.

Waschprogramme

Programm - Höchst- und Mindesttemperatur - Programmbeschreibung - Maximale Beladung - Maximale Schleuderdrehzahl - Wäscheart

KOCH-/BUNTWÄSCHE - BLANC COULEURS

BAUMWOLLE / LEINEN 95 °C - Kalt Hauptwaschgang - Spülgänge - Langer Schleudergang bei maximaler Umdrehungszahl Max. Beladung 6 kg - Ver. Beladung 3 kg Koch-/Buntwäsche (normal verschmutzte Wäsche).

Optionen Waschmittelfach

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

FLECKEN

ZEITSPAREN

EXTRA SPÜLEN

SENSITIV

Page 15

Programm - Höchst- und Mindesttemperatur - Programmbeschreibung - Maximale Beladung - Maximale Schleuderdrehzahl - Wäscheart

KOCH-/BUNTWÄSCHE + VORWÄSCHE BLANC COULEURS + PRELAVAGE

BAUMWOLLE / LEINEN + VORWÄSCHE 95 °C - Kalt

Vorspülen

- Hauptwaschgang - Spülgänge - Langer Schleudergang bei maximaler Umdrehungszahl Max. Beladung 6 kg - Ver. Beladung 3 kg Weiße oder bunte Baumwolle mit Vorwäsche (stark verschmutzte Teile).

40 - 60 MIX

MISCHGEWEBE 40° Hauptwaschgang - Spülgänge - Langer Schleudergang bei maximaler Umdrehungszahl Max. Beladung 6 kg Koch- und Buntwäsche Dieses Programm kann für Wäsche verwendet werden, die bei 40 °C oder 60 °C separat gewaschen werden sollte. So können Sie die maximale Füllmenge der Trommel nutzen und sparen damit Energie und Wasser. Sie erhalten das gleiche gute Waschergebnis wie mit einem normalen Programm bei 60 °C.

JEANS

60 °C - Kalt Hauptwaschgang - Spülgänge - Langer Schleudergang Max. Beladung 3 kg Sonderprogramm für Jeans, Jeanshemden Die Zusatzfunktion Extra Spülen wird automatisch aktiviert

PFLEGELEICHT - SYNTHETIQUES

SYNTHETIK 60 °C - Kalt Hauptwaschgang - Spülgänge - Kurzer Schleudergang Max. Beladung 3 kg - Ver. Beladung 1.5 kg Synthetik oder Mischgewebe: Unterwäsche, farbige Textilien, nicht einlaufende Hemden, Blusen.

Waschprogramme

Optionen Waschmittelfach

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

FLECKEN

ZEITSPAREN

EXTRA SPÜLEN

DREHZAHLREDUZIE-

SPÜLSTOPP

EXTRA SPÜLEN

DREHZAHLREDUZIE-

SPÜLSTOPP

DREHZAHLREDUZIE-

SPÜLSTOPP

FLECKEN

ZEITSPAREN

EXTRA SPÜLEN

SENSITIV

RUNG

FLECKEN SENSITIV

RUNG

SENSITIV

Page 16

Waschprogramme

Programm - Höchst- und Mindesttemperatur - Programmbeschreibung - Maximale Beladung - Maximale Schleuderdrehzahl - Wäscheart

PFLEGELEICHT + VORWÄSCHE SYNTHETIQUES + PRELAVAGE

PFLEGELEICHT + VORWÄSCHE 60 °C - Kalt

Vorspülen

- Hauptwaschgang - Spülgänge - Kurzer Schleudergang Max. Beladung 3 kg - Ver. Beladung 1.5 kg Synthetik oder Mischgewebe mit Vorwaschgang: stark verschmutzte Wäschestücke, Unterwäsche, farbige Textilien, nicht einlaufende Hemden, Blusen.

LEICHTBÜGELN PLUS - REPASSAGE FACILE PLUS

LEICHTBÜGELN PLUS 60 °C - Kalt Hauptwaschgang - Spülgänge - Kurzer Schleudergang Max. Beladung 1 kg

Mischgewebe, das sanft gewaschen und geschleudert werden soll. Mit diesem Programm wird

die Wäsche sanft gewaschen und schonend geschleudert, um Knitterfalten zu vermeiden. Somit wird das Bügeln einfacher. Das Gerät führt darüber hinaus zusätzliche Spülgänge aus.

FEINWÄSCHE - DELICATS

FEINWÄSCHE 40 °C - Kalt Hauptwaschgang - Spülgänge - Kurzer Schleudergang Max. Beladung 3 kg - Ver. Beladung 1.5 kg

Feinwäsche: Akryl, Viskose, Polyester. WOLLE PLUS - LAINE PLUS ( Handwäsche)

40 °C - Kalt Hauptwaschgang - Spülgänge - Kurzer Schleudergang Max. Beladung 2 kg Ein Waschprogramm sowohl für maschinenwaschbare Wolle als auch für handwaschbare Wäschestücke aus Wolle und Feinwäsche. Hinweis : Ein einzelnes oder ein sehr großes Wäschestück kann zu einer Unwucht führen. Wenn das Gerät die letzte Schleuderphase nicht ausführt, geben Sie noch weitere Wäschestücke dazu, verteilen Sie die Beladung mit der Hand neu, und wählen Sie dann das Schleuderprogramm.

Optionen Waschmittelfach

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

FLECKEN

SENSITIV

ZEITSPAREN

EXTRA SPÜLEN

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

EXTRA SPÜLEN

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

FLECKEN

ZEITSPAREN

EXTRA SPÜLEN

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

Page 17

Programm - Höchst- und Mindesttemperatur - Programmbeschreibung - Maximale Beladung - Maximale Schleuderdrehzahl - Wäscheart

FEINSPÜLEN - RINÇAGES DELICATS

FEINWÄSCHE-SPÜLGÄNGE Spülgänge - Kurzer Schleudergang Max. Beladung 6 kg Mit diesem Programm lassen sich Baumwoll-Wäschestücke spülen und schleudern, die mit der Hand gewaschen wurden. Das Gerät führt einige Spülgänge durch, anschließend erfolgt ein letzter Schleudergang. Die Schleuderdrehzahl kann durch Drücken der entsprechenden Taste reduziert werden.

PUMPEN - VIDANGE

ABPUMPEN Abpumpen des Wassers Max. Beladung 6 kg Zum Abpumpen des Wassers aus dem letzten Spülgang eines Programms, für das die Option gewählt wurde, das Wasser nicht abzupumpen.

SCHLEUDERN - ESSORAGE

SCHLEUDERN Abpumpen und langer Schleudergang mit max. Schleuderdrehzahl Max. Beladung 6 kg Separater Schleudergang für handgewaschene Baumwoll-Kleidungsstücke und nach Programmen, für die die Option gewählt wurde, das Wasser nicht abzupumpen. Vor der Wahl des Programms muss der

Programmwahlschalter auf können dann die Drehzahl mit der entsprechenden Taste passend zu der zu schleudernden Wäsche einstellen.

20 MIN. - 3 KG

30° Hauptwaschgang - Spülgänge - Kurzer Schleudergang Max. Beladung 3 kg Dieses Programm ist geeignet für Schnellwäsche für Sportsachen oder Baumwoll- und Synthetikwäsche, die leicht verschmutzt ist oder einmal getragen wurde

gedreht werden. Sie

Waschprogramme

Optionen Waschmittelfach

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

EXTRA SPÜLEN

DREHZAHLREDUZIE-

RUNG

DREHZAHLREDUZIE-

RUNG

Page 18

Praktische Tipps und Hinweise

Programm - Höchst- und Mindesttemperatur - Programmbeschreibung - Maximale Beladung - Maximale Schleuderdrehzahl - Wäscheart

ENERGIESPAREN - ECONOMIQUE

KOCH-/BUNTWÄSCHE ENERGIESPAREN 60° Hauptwaschgang - Spülgänge - Langer Schleudergang bei maximaler Umdrehungszahl Max. Beladung 6 kg Weiße und farbechte Buntwäsche . Dieses Programm kann für leicht bis normal verschmutzte Koch-/Buntwäsche gewählt werden. Dieses Programm reduziert die Wassertemperatur und verlängert die Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen, um Energie zu sparen.

/ AUS ARRET = AUS

Zum Abbrechen des laufenden Programms und zum Ausschalten des Geräts.

1) Die Option FLECKEN kann nur bei Temperaturen von 40 °C oder höher angewählt werden.

2) Wenn Sie die Option Extra Kurz durch Drücken der Taste 6 wählen, empfehlen wir Ihnen die Verringerung der

maximalen Beladung gemäß den Angaben in der Tabelle. (Ver. Beladung = verringerte Beladung). Die volle Beladung ist mit leicht geminderten Reinigungsergebnissen dennoch möglich.

3) Bei der Verwendung von Flüssigwaschmitteln muss ein Programm ohne Vorwäsche ausgewählt werden

Optionen Waschmittelfach

DREHZAHLREDUZIE-

RUNG

SPÜLSTOPP

FLECKEN SENSITIV

EXTRA SPÜLEN

Praktische Tipps und Hinweise

Sortieren der Wäsche

Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise des Herstellers. Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche, Wolle.

Temperaturen

95° oder 90°

60°/50°

40° - 30° - Kalt

Vor dem Einfüllen der Wäsche

Waschen Sie niemals weiße Wäsche und Buntwäsche zusammen. Die weiße Wäsche könnte sich verfärben oder vergrauen. Neue gefärbte Wäschestücke können beim ersten Waschen färben; daher sollten sie das erste Mal getrennt gewaschen werden.

für normal verschmutzte weiße Baumwolle und Leinen (z.B. Geschirrtücher, Handtücher, Tischtücher, Betttücher...)

für normal verschmutzte, farbechte Kleidungsstücke (z.B. Hem-

den, Nachthemden, Schlafanzüge....) aus Leinen, Baumwolle oder

Synthetikfasern und für leicht verschmutzte weiße Baumwolle (z.B. Unterwäsche)

für Feinwäsche (z.B. Gardinen), Mischwäsche mit Synthetik und Wolle mit dem Etikett "reine Schurwolle, Maschinenwäsche, nicht einlaufend

Page 19

Praktische Tipps und Hinweise

Kontrollieren Sie, dass sich keine metallenen Gegenstände (z.B. Haarklemmen, Sicherheitsnadeln, Nadeln) in der Wäsche befinden.

Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel und lange Bänder zusammen. Entfernen Sie hartnäckige Flecken vor dem Waschen. Reinigen Sie besonders verschmutzte Stellen mit einem speziellen Waschmittel oder Waschmittelpaste vor. Behandeln Sie Gardinen besonders sorgsam. Entfernen Sie Haken oder stecken Sie diese Wäschestücke in einen Beutel oder ein Wäschenetz.

Maximale Wäschemengen

Die empfohlenen Wäschemengen finden Sie in den Programmtabellen. Allgemeine Regeln:

•

Koch-/Buntwäsche (Baumwolle), Leinen: Trommel voll, aber nicht zu dicht gepackt;

•

Bügelleicht: Trommel nur halbvoll;

•

Feinwäsche und Wolle: Trommel nur zu einem Drittel füllen.

Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt. Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel.

Wäschegewichte

Die folgenden Gewichtsangaben sind lediglich Richtwerte:

Bademantel 1.200 g Bettbezug 700 g Arbeitshemd 600 g Bettlaken, Herrenschlafanzug 500 g Tischtuch 250 g Kopfkissenbezug, Frottierhandtuch, Nachthemd, Arbeitshemd 200 g Geschirrtuch, Damenslip, Serviette, Bluse, Herrenunterhose 100 g

Entfernen von Flecken

Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden. Blut: Behandeln Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen. Farben auf Ölbasis: Befeuchten Sie die Flecken mit Benzin-Fleckentferner, legen Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab; wiederholen Sie diesen Vorgang mehrere Male. Getrocknetes Schmierfett: Feuchten Sie den Fleck mit Terpentin an, legen Sie das Kleidungsstück auf eine weiche Oberfläche und tupfen Sie den Fleck mit einem Baumwolltuch ab. Rost: Verwenden Sie in heißem Wasser gelöste Oxalsäure oder einen Rostentferner im kalten Zustand. Bei älteren Rostflecken wurde wahrscheinlich bereits die Gewebestruktur beschädigt und es können sich leicht Löcher bilden.

Page 20

Praktische Tipps und Hinweise

Schimmelflecken: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche). Gras: Behandeln Sie Grasflecken leicht mit Seife und Bleichmittel (nur Kochwäsche und farbechte Buntwäsche).

Kugelschreiber und Klebstoff: Befeuchten mit Aceton

Legen Sie das Kleidungsstück

auf ein weiches Tuch und tupfen Sie den Fleck ab. Lippenstift: Befeuchten Sie den Fleck mit Aceton, dann behandeln Sie ihn mit Brennspiritus. Behandeln Sie Rückstände mit Bleichmittel. Rotwein: Weichen Sie das Wäschestück in Wasser und Waschmittel ein, spülen und behandeln Sie es mit Essig- oder Zitronensäure und spülen Sie es dann erneut. Behandeln Sie Rückstände mit Bleichmittel.

Tinte: Je nach Tintensorte das Gewebe zunächst mit Aceton

, dann mit Essigsäure anfeuchten; Behandeln Sie Rückstände in weißer Wäsche mit Bleichmittel und spülen Sie anschließend gründlich aus. Teerflecken: Behandeln Sie die Flecken zunächst mit Fleckentferner, Brennspiritus oder Benzin und reiben Sie dann mit Waschmittelpaste.

Wasch- und Zusatzmittel

Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Füllmenge abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei. Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren Mengen das empfindliche Gleichgewicht der Natur stören können. Die Wahl des Waschmittels hängt von der Gewebeart (Feinwäsche, Wolle, Baumwolle, usw.), der Farbe, der Waschtemperatur und dem Verschmutzungsgrad ab. In diesem Gerät können alle gebräuchlichen Waschmaschinen-Waschmittel verwendet werden:

• Waschpulver für alle Gewebearten

• Waschpulver für Schonwäsche (höchstens 60 °C) und Wolle

• Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60

°C) für alle Gewebearten oder nur speziell für Wolle. Waschmittel und Pflegemittel müssen vor dem Start des Waschprogramms in die entsprechenden Fächer der Waschmittelschublade eingefüllt werden. Bei der Verwendung von Waschmittelkonzentraten oder Flüssigwaschmitteln muss ein Programm ohne Vorwäsche ausgewählt werden. Die Waschmaschine verfügt über ein Umwälzsystem, welches eine optimale Ausnutzung des Waschmittels ermöglicht. Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie nicht die "MAX"-Markierung in der Waschmittelschublade .

Wasserhärte

Die Wasserhärte ist in sogenannte "Wasserhärtebereiche" eingeteilt. Informationen zur Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer Gemeindeverwaltung.

Ein Wasserenthärter muss hinzugefügt werden, wenn das Wasser einen mittleren bis hohen Härtegrad aufweist (ab Härtegrad II). Befolgen Sie die Anweisungen des Herstellers. Das Waschmittel kann dann immer für den Härtegrad I (= weich) dosiert werden.

1) verwenden Sie Aceton nicht für Kunstseide

Page 21

Reinigung und Pflege

Grad Eigenschaft

1 weich 0-7 0-15 2 mittel 8-14 16-25 3 hart 15-21 26-37 4 sehr hart > 21 > 37

Deutsch °dH Französisch °T.H.

Wasserhärte

Reinigung und Pflege

Vor Reinigungs- und Wartungsarbeiten immer das Gerät vom Stromnetz trennen.

Entkalken

Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des Wasserenthärters. Dies hilft, Kalkablagerungen zu verhindern.

Nach jedem Waschgang

Lassen Sie die Tür eine Weile offen stehen. Dies trägt dazu bei, Schimmelbildung und muffigen Geruch im Geräteinneren zu vermeiden. Lässt man die Tür nach dem Waschen offen, schont dies die Gummidichtung.

Waschgang zur Pflege der Maschine

Wenn Sie beim Waschen überwiegend niedrige Temperaturen benutzen, können sich Rückstände in der Trommel ansammeln. Wir empfehlen daher die regelmäßige Durchführung eines Waschgangs zum Reinigen der Maschine. Hierzu gehen Sie wie folgt vor:

• In der Trommel darf sich keine Wäsche befinden.

• Wählen Sie das heißeste Baumwollwaschprogramm.

• Verwenden Sie eine normale Menge Pulverwaschmittel mit Bleichmittel.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten des Geräts nur mit Seifenlauge und trocknen Sie sie anschließend gründlich.

Verwenden Sie zum Reinigen des Gehäuses keinen Brennspiritus, keine Lösungsmittel oder ähnliche Produkte.

Waschmittelschublade

Die Schublade für das Waschpulver muss regelmäßig gereinigt werden.

1. Entnehmen Sie die Schublade, indem Sie sie mit kräftigem Ruck herausziehen.

Page 22

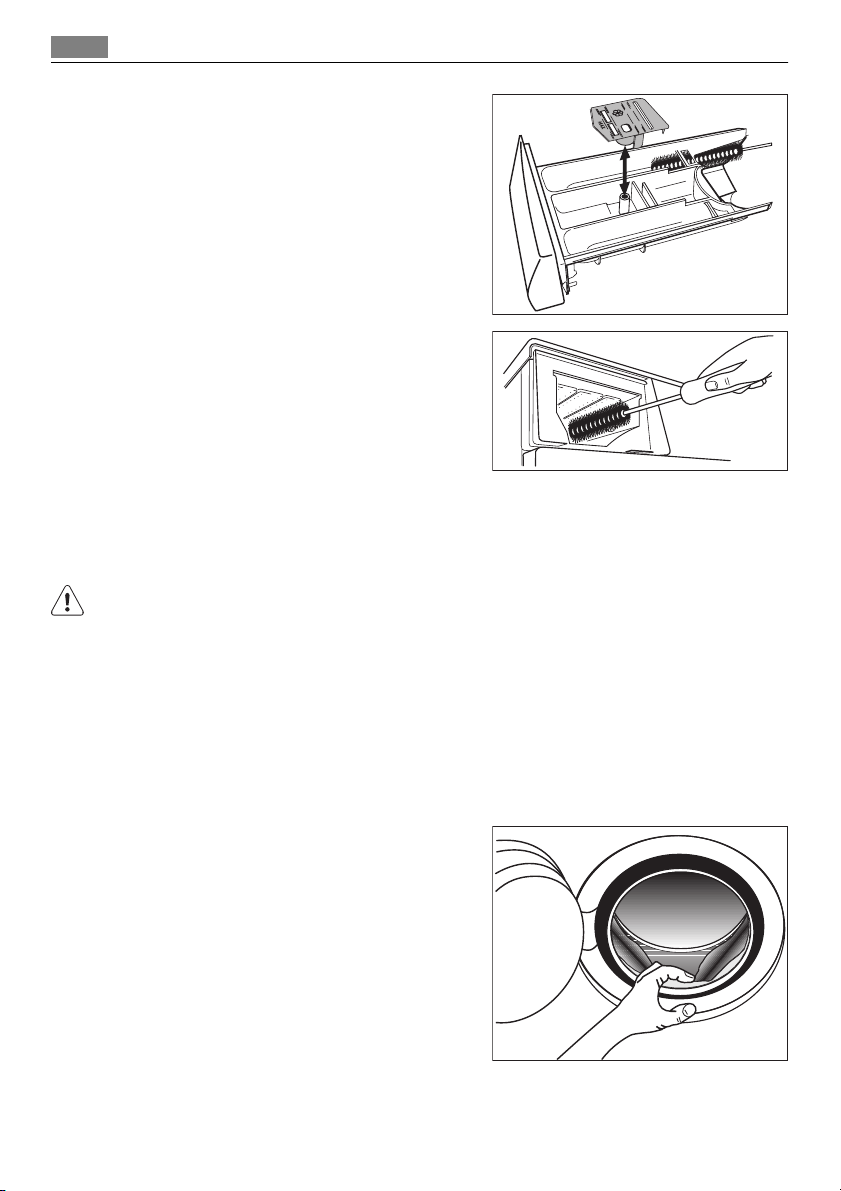

Reinigung und Pflege

2. Entfernen Sie den Einsatz für Zusatzmittel

aus dem mittleren Fach.

3. Alle Teile mit Wasser reinigen.

4. Den Einsatz für Zusatzmittel bis zum An-

schlag aufstecken, so dass er fest sitzt.

5. Reinigen Sie den gesamten Einspülbereich

der Waschmaschine, insbesondere die Düsen oben in der Waschmittelkammer mit einer Bürste.

6. Setzen Sie die Waschmittelschublade in

die Führungsschienen ein und schieben Sie sie ins Gerät.

Wäschetrommel

Rostablagerungen in der Trommel können durch Fremdkörper in der Waschmaschine oder durch eisenhaltiges Wasser entstehen.

Benutzen Sie keine Reinigungsmittel auf Säurebasis, keine chlorierten Scheuermittel und keine Metallschwämmchen oder Stahlwolle zum Reinigen der Trommel.

1. Rostrückstände auf der Innenfläche der Trommel mit einem Edelstahl-Reinigungsmittel

entfernen.

2. Zum Entfernen von Reinigungsmittelrückständen lassen Sie einen Waschgang ohne

Wäsche durchlaufen. Programm: Kurzprogramm Koch-/Buntwäsche bei maximaler Temperatur, geben Sie

ca. 1/4 Messbecher Waschmittel dazu.

Türdichtung

Kontrollieren Sie regelmäßig die Türdichtung und entfernen Sie eventuelle Fremdkörper aus den Falten.

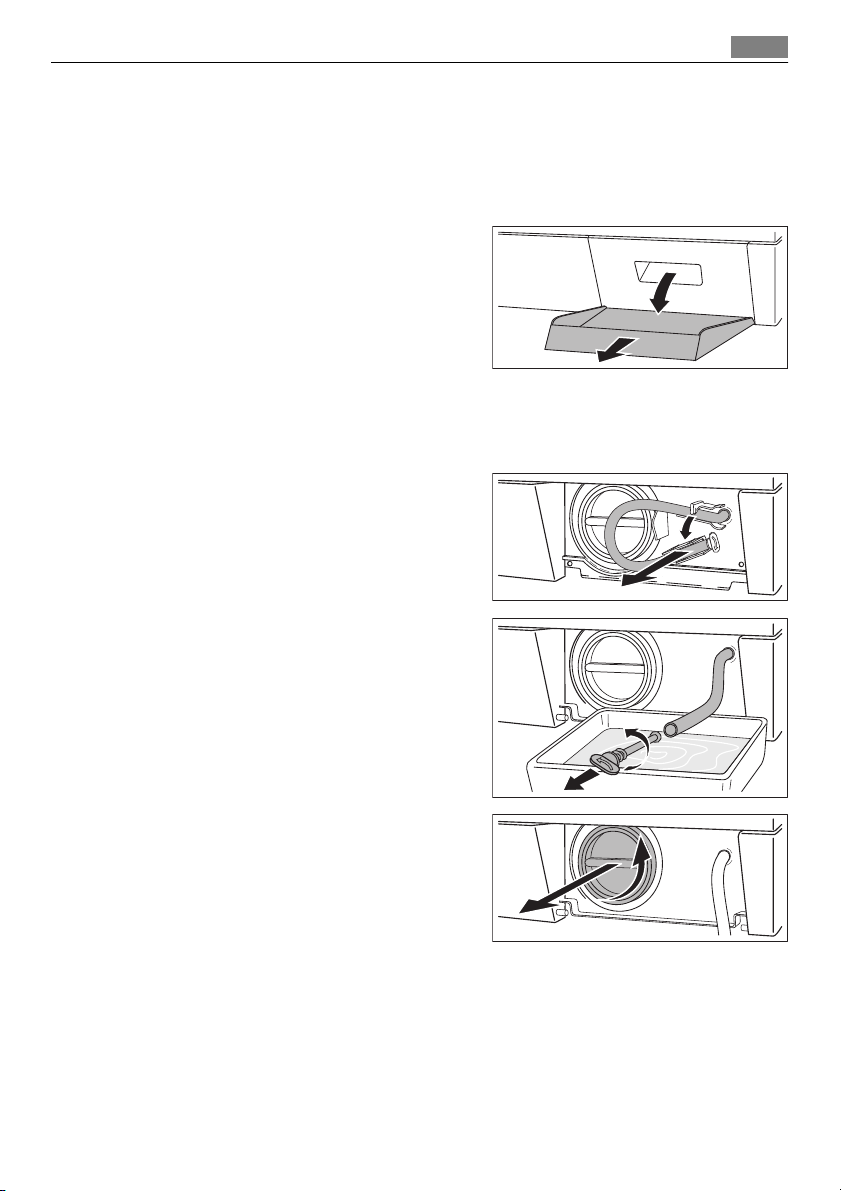

Laugenpumpe

Die Pumpe sollte regelmäßig überprüft werden, insbesonders, wenn:

Page 23

Reinigung und Pflege

• die Maschine nicht abpumpt und/oder schleudert

• die Maschine beim Abpumpen ungewöhnliche Geräusche macht, weil Sicherheitsnadeln,

Münzen o.ä. die Pumpe blockieren. Gehen Sie hierzu folgendermaßen vor:

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Falls nötig, warten Sie, bis das Wasser abgekühlt ist.

3. Öffnen Sie die Pumpenklappe.

4. Stellen Sie einen geeigneten Behälter neben der Pumpe bereit, um das Restwasser aus

der Pumpe aufzufangen.

5. Ziehen Sie den Notentleerungsschlauch heraus, halten Sie das Ende in den Behälter

und entfernen Sie die Abdeckung.

6. Wenn kein Wasser mehr abläuft, schrau-

ben Sie den Deckel der Laugenpumpe entgegen dem Uhrzeigersinn auf und ziehen ihn heraus. Halten Sie stets einen Lappen bereit, um austretendes Wasser beim Abnehmen des Deckels aufzuwischen.

7. Drehen Sie den Pumpenflügel und entfernen Sie dabei vorhandene Fremdkörper.

Page 24

Reinigung und Pflege

8. Verschließen Sie den Notentleerungs-

schlauch und schieben Sie den Schlauch wieder in die Maschine.

9. Schrauben Sie den Deckel wieder fest ein.

10. Schließen Sie die Pumpenklappe.

WARNUNG!

Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der Pumpe befinden. Entfernen Sie den Pumpendeckel niemals während eines Waschgangs. Warten Sie immer, bis die Maschine den Waschgang beendet hat und leer ist. Achten Sie beim Aufsetzen des Pumpendeckels auf einen festen Sitz, um zu verhindern, dass Wasser austritt oder dass Kinder den Deckel entfernen können.

Wasserzulauffilter reinigen

Wenn das Gerät kein Wasser oder nur sehr langsam Wasser einfüllt, blinkt die gelbe Kontrolllampe der Starttaste oder das Display zeigt (je nach Ausstattung) den entsprechenden Alarm an (näheres hierzu Kapitel "Was tun, wenn..."). Prüfen Sie bitte, ob die Wasserzulauffilter zugesetzt sind.

So reinigen Sie die Wasserzulauffilter:

Page 25

1. Schließen Sie den Wasserhahn.

2. Schrauben Sie den Schlauch vom Hahn ab.

3. Reinigen Sie den Filter im Schlauch mit

einer harten Bürste.

4. Schrauben Sie den Schlauch wieder an

den Hahn an. Vergewissern Sie sich, dass der Anschluss in Ordnung ist.

5. Schrauben Sie den Schlauch vom Gerät

ab. Halten Sie stets einen Lappen bereit, um eventuell austretendes Wasser aufzuwischen.

6. Reinigen Sie den Filter im Ventil mit einer

harten Bürste oder einem Lappen.

Reinigung und Pflege

7. Schrauben Sie den Wasserschlauch wie-

der an das Gerät und stellen Sie sicher, dass der Anschluss dicht ist.

8. Drehen Sie den Wasserhahn auf.

Notentleerung

Wenn das Wasser nicht abgepumpt wird, lassen Sie es wie folgt aus der Maschine ab:

1. Ziehen Sie den Netzstecker aus der Netzsteckdose;

2. Schließen Sie den Wasserhahn;

3. Falls nötig, warten Sie, bis das Wasser abgekühlt ist;

4. Öffnen Sie die Pumpenklappe;

5. Stellen Sie einen Behälter auf den Fußboden und halten Sie das Ende des Notentlee-

rungsschlauchs in den Behälter. Entfernen Sie den Verschlussstopfen vom Schlauch.

Page 26

Was tun, wenn …

Das Wasser fließt in den Behälter. Wenn der Behälter voll ist, stecken Sie den Stopfen wieder in den Schlauch. Entleeren Sie den Behälter. Wiederholen Sie den Vorgang, bis kein Wasser mehr herausfließt;

6. Falls nötig, reinigen Sie die Pumpe wie vorab beschrieben;

7. Verschließen Sie den Notentleerungsschlauch und schieben Sie ihn in die Maschine

zurück;

8. Schließen Sie die Pumpenklappe und schließen Sie die Tür.

Frostschutzmaßnahmen

Wenn die Waschmaschine in einem Raum aufgestellt ist, in dem die Temperatur unter 0°C abfallen kann, ergreifen Sie folgende Vorsichtsmaßnahmen:

1. Schließen Sie den Wasserhahn und schrauben Sie den Wasserzulaufschlauch vom Hahn

ab;

2. Stellen Sie einen flachen Behälter auf den Fußboden und lassen Sie das Wasser über

den Notentleerungsschlauch in den Behälter laufen;

3. Schrauben Sie den Wasserzulaufschlauch wieder fest auf und schieben Sie den No-

tentleerungsschlauch nach dem Aufstecken der Verschlusskappe wieder in die Maschi-

ne zurück. Damit haben Sie alles Wasser aus der Waschmaschine ablaufen lassen, das gefrieren und dadurch Schäden am Gerät verursachen könnte. Verwenden Sie die Maschine erst wieder bei einer Raumtemperatur von über 0°C.

Jedes Mal, wenn Sie das Wasser mit dem Notablaufschlauch ablassen, müssen Sie vor der Wiederinbetriebnahme 2 Liter Wasser in das Fach für die Hauptwäsche der Waschmittelschublade gießen und dann das Abpumpprogramm ausführen. Dadurch wird die ÖKO- Klappe aktiviert und vermieden, dass beim nächsten Waschgang ein Teil der Waschmittel unbenutzt zurückbleibt.

Was tun, wenn …

Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen, sollten Sie die nachstehenden Punkte überprüfen. Während des Gerätebetriebs kann die gelbe Kontrolllampe der Taste 8 blinken, einer der folgenden Alarmcodes angezeigt werden und gleichzeitig alle 20 Sekunden ein akustisches Signal ausgegeben werden, um anzuzeigen, dass das Gerät nicht ordnungsgemäß funktioniert:

: Störung bei der Wasserversorgung

•

• Beheben Sie die Ursache und drücken Sie dann die Taste 8 , um das Gerät neu zu starten. Wenn nach allen Prüfungen das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Kundendienst.

: Störung beim Wasserablauf : Tür geöffnet

: Das Aqua-Stopp System wurde aktiviert

Page 27

Störung Mögliche Ursache/Abhilfe

Die Waschmaschine startet nicht:

Das Gerät füllt kein Wasser auf:

Wasser läuft ein und dann sofort wieder ab:

Was tun, wenn …

Die Tür ist nicht richtig geschlossen.

• Drücken Sie die Tür fest zu. Der Stecker ist nicht richtig in die Steckdose eingesteckt.

• Stecken Sie den Stecker in die Steckdose. Die Steckdose wird nicht mit Strom versorgt.

• Überprüfen Sie bitte die Elektroinstallation in Ihrem Haus.

Die Hauptsicherung ist durchgebrannt.

• Wechseln Sie die Sicherung aus.

Der Programmauswahlschalter steht nicht auf der richtigen Position und die Taste 8 wurde nicht gedrückt.

• Drehen Sie bitte den Programmwahlschalter und drücken Sie erneut die Taste 8 erneut.

Die Zeitvorwahl wurde gewählt.

• Löschen Sie die Zeitvorwahl, falls der Waschgang sofort gestartet werden soll.

Die Option KINDERSICHERUNG wurde aktiviert.

• Deaktivieren Sie die Kindersicherung

Der Wasserhahn ist geschlossen.

• Drehen Sie den Wasserhahn auf.

Der Zulaufschlauch ist eingeklemmt oder geknickt.

• Überprüfen Sie den Anschluss des Zulaufschlauchs.

Der Filter im Zulaufschlauch oder der Filter im Zulaufventil ist blockiert.

• Reinigen Sie den Wasserzulauffilter. (Unter „Reinigung des Wasserzulauffilters“ finden Sie weitere Einzelheiten.)

Die Tür ist nicht richtig geschlossen.

• Drücken Sie die Tür fest zu.

Das Ende des Ablaufschlauchs liegt zu tief.

• Siehe entsprechenden Absatz im Abschnitt „Wasserablauf“.

Page 28

Was tun, wenn …

Störung Mögliche Ursache/Abhilfe

Das Gerät pumpt nicht ab und/oder schleudert nicht:

Es befindet sich Wasser auf dem Boden:

Der Ablaufschlauch ist gequetscht oder geknickt.

• Überprüfen Sie den Anschluss des Ablaufschlauchs.

Der Ablauffilter ist verstopft.

• Reinigen Sie den Ablauffilter.

Es wurde eine Option oder ein Programm gewählt, das damit endet, dass noch Wasser in der Trommel steht, oder das auf den Schleudergang verzichtet.

• Wählen Sie ein Abpump- oder Schleuderprogramm.

Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.

• Verteilen Sie die Wäsche neu.

Sie haben zu viel Waschmittel oder ein ungeeignetes Waschmittel verwendet (zu starke Schaumbildung).

• Reduzieren Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.

Überprüfen Sie den Anschluss des Zulaufschlauchs auf Dichtheit. Undichtigkeiten sind nicht immer leicht zu erkennen. Da das Wasser den Schlauch hinabläuft, prüfen Sie, ob er feucht ist.

• Den Anschluss des Zulaufschlauchs kontrollieren.

Der Zulaufschlauch ist beschädigt.

• Tauschen Sie den Schlauch gegen einen neuen aus.

Der Verschlussstopfen des Notentleerungsschlauchs wurde nach der Pumpenreinigung nicht wieder aufgesteckt oder der Filter nicht korrekt eingeschraubt

• Verschließen Sie den Notentleerungsschlauch und schrauben Sie den Filter vollständig ein

Page 29

Störung Mögliche Ursache/Abhilfe

Die Waschergebnisse sind unbefriedigend:

Die Tür lässt sich nicht öffnen:

Das Gerät vibriert oder läuft sehr laut:

Was tun, wenn …

Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt.

• Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.

Hartnäckige Flecken wurden nicht vorbehandelt.

• Verwenden Sie zur Behandlung hartnäckiger Flecken handelsübliche Produkte.

Falsche Temperatur ausgewählt.

• Überprüfen Sie, ob Sie die korrekte Temperatur gewählt haben.

Das Gerät ist überladen.

• Beladen Sie die Trommel mit weniger Wäschestücken.

Das Programm läuft noch.

• Warten Sie das Ende des Waschprogramms ab.

Die Tür wurde noch nicht entriegelt.

• Warten Sie, bis die Kontrolllampe TÜR erlischt.

Es befindet sich Wasser in der Trommel.

• Wählen Sie das Programm Abpumpen oder Schleudern, um das Wasser abzupumpen.

Transportsicherungen und Verpackungsteile wurden nicht entfernt.

• Überprüfen Sie, ob das Gerät richtig aufgestellt ist.

Das Gerät wurde nicht mit den Schraubfüßen ausgerichtet.

• Überprüfen Sie, ob das Gerät waagerecht steht.

Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.

• Verteilen Sie die Wäsche neu.

Möglicherweise befindet sich nur sehr wenig Wäsche in der Trommel.

• Füllen Sie mehr Wäsche ein.

Page 30

Was tun, wenn …

Störung Mögliche Ursache/Abhilfe

Das Schleudern beginnt erst spät oder gar nicht:

Das Gerät macht ungewöhnliche Geräusche:

In der Trommel ist kein Wasser zu sehen:

In der Anzeige wird der Alarmcode angezeigt

Wenn Sie das Problem nicht genau bestimmen oder lösen können, wenden Sie sich an unseren Kundendienst. Beim Anruf sollten Sie Angaben zum Modell, die Produktnummer, die Seriennummer und das Kaufdatum Ihrer Maschine zur Hand haben: Der Kundendienst benötigt diese Informationen.

Die elektronische Unwuchterkennung hat eingegriffen, weil die Wäsche nicht gleichmäßig in der Trommel verteilt ist. Die Wäsche wird neu verteilt, indem die Trommel in die entgegengesetzte Richtung gedreht wird. Dieser Vorgang kann sich einige Male wiederholen, bevor die Unwucht verschwunden ist und das Schleudern fortgesetzt werden kann. Falls die Wäsche nach einigen Minuten immer noch nicht gleichmäßig in der Trommel verteilt ist, schleudert die Maschine nicht.

• Verteilen Sie die Wäsche neu.

• Beladung eventuell zu gering. Geben Sie noch weitere Wäschestücke dazu, verteilen Sie die Beladung mit der Hand neu, und wählen Sie dann das Schleuderprogramm.

Dieses Gerät ist mit einem Motor ausgestattet, der neben den bekannten Geräuschen anderer Motoren noch ein anderes, ungewohntes Geräusch macht. Dieser neue Motor sorgt für einen weicheren Anlauf und eine gleichmäßigere Verteilung der Wäsche in der Trommel während des Schleuderns sowie für eine bessere Stabilität des Geräts.

Moderne Geräte arbeiten sehr ökonomisch und verbrauchen sehr wenig Wasser, ohne dabei ein schlechteres Waschergebnis zu erzielen.

Das Aquacontrol-System wurde aktiviert

• Ziehen Sie den Stecker aus der Netzdose, drehen Sie den Wasserhahn zu und wenden Sie sich an den lokalen Kundendienst.

Page 31

Technische Daten

Abmessungen Breite

Elektrischer Anschluss Spannung - Gesamtleistung Sicherung

Wasserdruck Min.

Max. Wäschemenge Koch-/Buntwäsche 6 kg Schleuderdrehzahl Max. 1200 U/min (LB 3253)

Höhe Tiefe Tiefe (gesamt)

Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild innen an der Gerätetür.

Max.

60 cm 85 cm 60 cm 63 cm

0,05 MPa 0,8 MPa

1400 U/min (LB 3453) 1600 U/min (LB 3653)

Verbrauchswerte

Programm Energieverbrauch

Kochwäsche 95° 2.0 61 Buntwäsche 60 °C 1.3 58 Koch-/Buntwäsche-

Energiesparprogramm

60° Buntwäsche 40 °C 0.7 58 Pflegeleicht 40° 0.5 50 Feinwäsche 40 °C 0.55 60 Wolle/Handwäsche 30

°C

1) "Koch-/Buntwäsche-Energiesparprogramm" bei 60 °C mit einer Beladung von 6 kg ist in Übereinstimmung mit EG 92/75 das Referenzprogramm für die für die Energieeffizienzklasse eingetragenen Werte.

(KWh)

1.02 45

0.25 53

Die Verbrauchswerte weichen je nach Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäscheart und -menge, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewählten Optionen von den angegebenen Werten ab.

Wasserverbrauch (in

Liter)

Programmdauer (in

Die Dauer der einzelnen Programme entnehmen Sie bitte der

Anzeige an der Be-

dienblende.

Minuten)

Page 32

Gerät aufstellen

Aufstellanweisung

Gerät aufstellen

Auspacken

Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden. Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Gerätes aufzubewahren.

1. Legen Sie die Maschine nach Entfernen

der Verpackung vorsichtig auf die Rückseite, um die Polystyrolplatte unter der Maschine zu entfernen.

2. Entnehmen Sie das Stromkabel und den

Ablaufschlauch aus den Schlauchhalterungen auf der Geräterückseite.

Page 33

3. Die drei Schrauben mit dem Gerät mitge-

lieferten Schlüssel lösen.

4. Schieben Sie die entsprechenden Kunst-

stoff-Distanzstücke heraus.

Gerät aufstellen

5. Öffnen Sie die Tür und entnehmen Sie den

Zulaufschlauch aus der Trommel sowie den Polystyrolblock, der an der Türdichtung befestigt ist.

Page 34

Gerät aufstellen

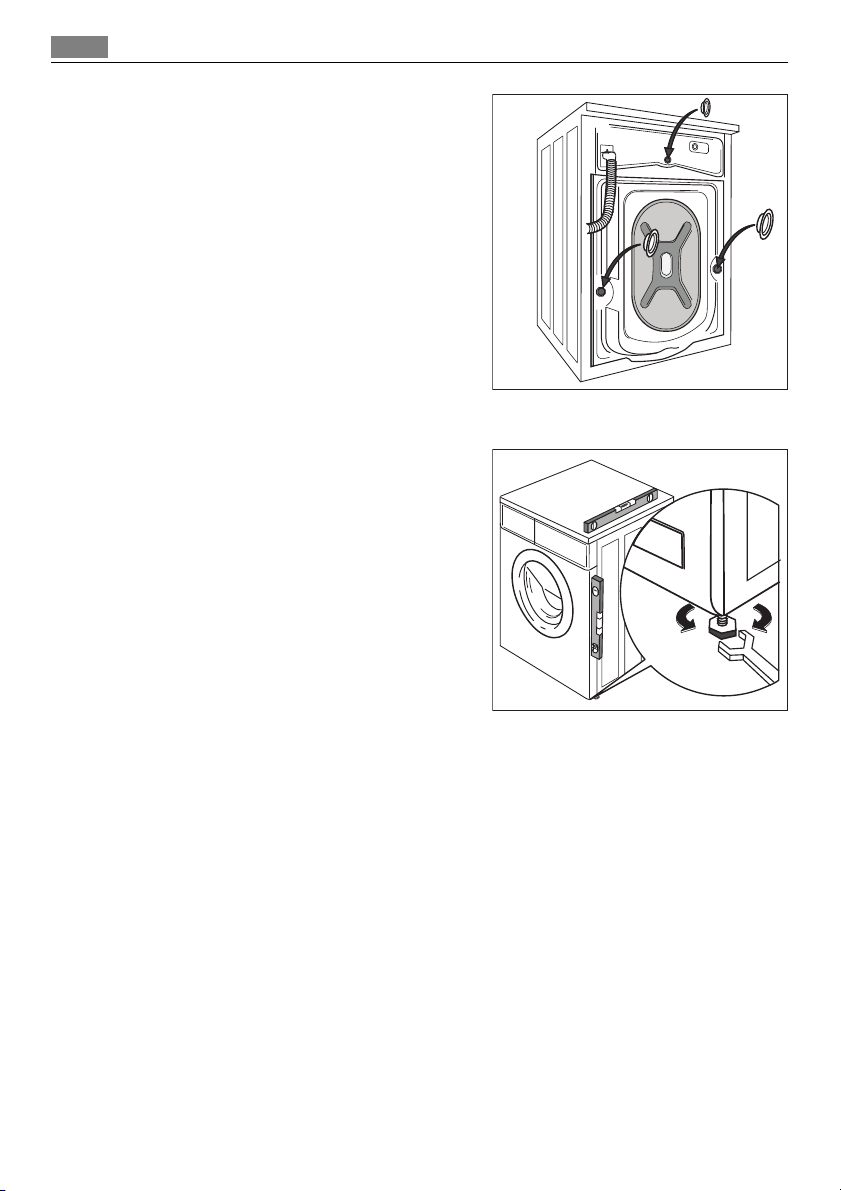

6. Verschließen Sie das kleinere obere Loch

und die beiden größeren Löcher mit den entsprechenden Kunststoffkappen, die sich im Beutel mit der Benutzerinformation befinden.

7. Schließen Sie den Wasserzulaufschlauch

wie in Abschnitt "Wasserzulauf" beschrieben an.

Aufstellen und Ausrichten

Stellen Sie das Gerät auf einem ebenen, harten Boden auf. Stellen Sie sicher, dass die Luftzirkulation um die Maschine herum nicht durch Teppiche, Läufer usw. beeinträchtigt wird. Wenn Sie das Gerät auf kleinformatigen Fliesen aufstellen, legen Sie eine Gummimatte unter. Stellen Sie niemals Pappe, Holz oder ähnliches Material unter das Gerät, um Unebenheiten des Bodens auszugleichen. Sollte es sich nicht vermeiden lassen, die Maschine neben einem Gasherd oder Kohleofen installieren zu müssen, dann muss eine Isolierwand mit Aluminiumfolie auf der Seite, die zum Herd oder Ofen zeigt, zwischen beiden Geräten eingesetzt werden. Die Maschine darf nicht in Räumen aufgestellt werden, in denen die Temperatur unter 0°C fallen kann. Wasserzulauf- und Ablaufschlauch dürfen nicht geknickt oder eingeklemmt werden. Achten Sie beim Installieren des Geräts darauf, dass es im Fall einer Störung für den Techniker gut zugänglich ist. Richten Sie das Gerät genau waagerecht aus, indem Sie die Schraubfüße weiter heraus oder hinein schrauben. Legen Sie zum Ausgleichen von Bodenunebenheiten auf keinen Fall Karton, Holzstücke oder ähnliche Materialien unter das Gerät.

Wasserzulauf

Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel.

Dieses Gerät muss an eine Kaltwasserleitung angeschlossen werden. Verwenden Sie für den Wasseranschluss nicht den Schlauch Ihres bisherigen Gerätes.

Page 35

Gerät aufstellen

1. Öffnen Sie die Tür und ziehen Sie den Zu-

laufschlauch heraus.

2. Schließen Sie den Schlauch mit dem Win-

kelverbindungsstück an die Maschine an.

Richten Sie den Zulaufschlauch nicht nach unten. Führen Sie den Schlauch in einem Winkel nach links oder rechts, je nach der Position des Wasserhahns.

3. Schließen Sie den Schlauch korrekt durch

Lösen der Ringmutter an. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden.

4. Schließen Sie den Schlauch an einen Was-

serhahn mit einer 3/4" Schlauchverschraubung an. Verwenden Sie stets den

mit dem Gerät mitgelieferten Schlauch. Der Zulaufschlauch darf nicht verlängert werden. Ist er zu kurz und möchten Sie den Wasserhahn nicht verlegen, müssen Sie einen neuen, längeren Schlauch speziell zur Verwendung für Waschmaschinen kaufen. Die Installation muss gemäß den geltenden Vorschriften des lokalen Wasseramts und der Gebäuderegulierung durchgeführt werden. Prüfen Sie den für einen sichern Betrieb des Geräts vorgeschriebenen Mindestwasserdruck in Kapitel "Technische Daten".

Page 36

Gerät aufstellen

Wasserstopp-Vorrichtung

Der Wasserzulaufschlauch ist mit einer Wasserstopp-Vorrichtung als Schutz gegen Wasserschäden ausgestattet, die durch das natürliche Altern des Schlauchs auftreten können. Dieser Fehler wird durch ein rotes Feld im Sichtfenster "A" angezeigt. Sollte sich diese Störung einstellen, drehen Sie den Wasserhahn zu und lassen Sie vom Kundendienst den Schlauch ersetzen.

Wasserablauf

Das Ende des Ablaufschlauchs kann auf drei Weisen angeschlossen werden:

Das Ende des Schlauchs wird mit der mit dem Gerät mitgelieferten Plastik-

schlauchführung über die Beckenkante gehängt.

Achten Sie in diesem Fall darauf, dass das Schlauchende nicht abrutschen kann, wäh-

rend Wasser aus dem Gerät abläuft.

Fixieren Sie es mit einem Stück Schnur am

Hahn oder befestigen Sie es an der Wand.

Sie können den Schlauch an den Was-

serablauf eines Waschbeckens an-

schließen. Das Verzweigungsstück muss

sich oberhalb des Siphons befinden. Der

Anschluss muss einen Abstand von min-

destens 60 cm vom Fußboden haben.

Direkte Einleitung in ein Ablaufrohr

bei einer Höhe nicht unter 60 cm und

nicht über 90 cm. Das Ende des Ablaufschlauchs muss stets belüftet sein, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs. Der Ablaufschlauch darf nicht geknickt werden.

Page 37

Elektrischer Anschluss

Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch und ein Verbindungsstück erhalten Sie bei unserem Kundendienst.

Elektrischer Anschluss

Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild innen an der Gerätetür. Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die erforderliche Maximallast geeignet ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.

WARNUNG! Das Gerät an eine geerdete Steckdose anschließen.

WARNUNG! Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der Sicherheitshinweise entstehen sollten.

WARNUNG! Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.

WARNUNG! Falls das Netzkabel des Geräts ersetzt werden muss, muss dies durch unseren Kundendienst durchgeführt werden.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Page 38

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENSSammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.

Verpackungsmaterial

Materialien mit dem Symbol sind wiederverwertbar. >PE<=Polyethylen >PS<=Polystyrol >PP<=Polypropylen Solche Materialien können der Wiederverwertung zugeführt werden, indem sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt werden.

Umwelttipps

Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten, beachten Sie bitte folgende Tipps:

• Normal verschmutzte Wäsche kann ohne Vorwäsche gewaschen werden. Dies spart

Waschmittel, Wasser und Energie (und die Umwelt wird weniger belastet).

• Die Maschine arbeitet wirtschaftlicher, wenn sie ganz gefüllt ist.

• Mit einer entsprechenden Vorbehandlung lassen sich Flecken und gewisse Verschmut-

zungen entfernen; danach kann die Wäsche bei niedrigerer Temperatur gewaschen werden.

• Dosieren Sie das Waschmittel entsprechend der Wasserhärte, dem Verschmutzungsgrad

und der Wäschemenge.

Page 39

Page 40

www.electrolux.com

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.aeg.ch

132947390-00-012010
