AEG LAV86819 User Manual

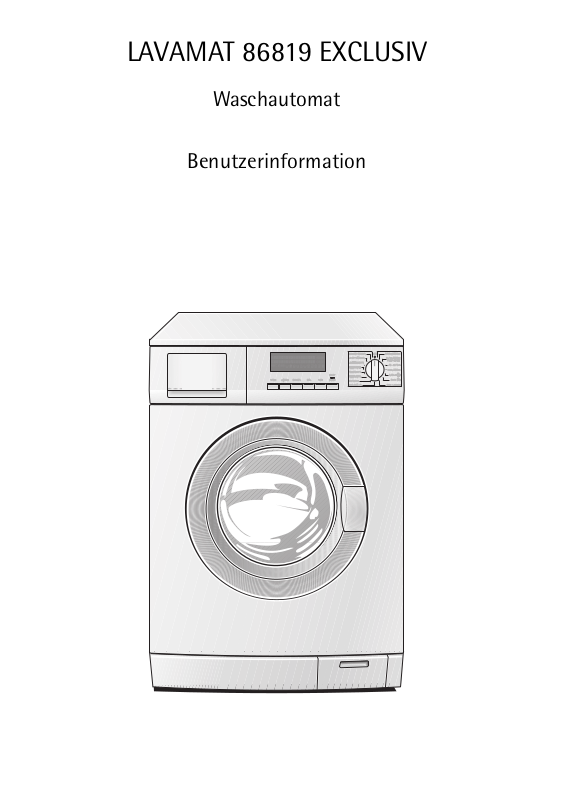

LAVAMAT 86819 EXCLUSIV

Waschautomat

Benutzerinformation

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah­ren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des
Gerätes weiter.

Folgende Symbole werden im Text verwendet:

1 Sicherheitshinweise

Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.

3 Hinweise und praktische Tipps

2 Umweltinformationen

2

Inhalt

Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anzeigen im Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vor der ersten Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Das erste Einschalten - Sprache einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Uhrzeit einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Vorreinigung durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Wäsche vorbereiten und sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Waschgang durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Einfülltür öffnen/Wäsche einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Wasch-/Pflegemittel einfüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Gerät einschalten/Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Temperatur ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Schleuderdrehzahl ändern/Spülstopp wählen . . . . . . . . . . . . . . . . . . . . . . . . 14

Optionen einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Vorwäsche, Sensitiv, Flecken, Nachtprogramm . . . . . . . . . . . . . . . . . . . . . 15

Zeiten einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Zeit sparen: Kurz oder Extra Kurz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Startzeit-Vorwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Ablauf des Programms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Programm unterbrechen/Wäsche nachlegen . . . . . . . . . . . . . . . . . . . . . . . . . 19

Waschgang beendet/Wäsche entnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Extras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Memory 1, 2, 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Lautstärke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Extra Spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Uhr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Kontrast und Helligkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Reinigen und Pflegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3

Was tun, wenn.... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Kleine Störungen selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Wenn das Waschergebnis nicht befriedigend ist . . . . . . . . . . . . . . . . . . . . . . 29

Notentleerung durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Laugenpumpe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Verbrauchswerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Aufstell- und Anschlussanweisung . . . . . . . . . . . . . . . . . . . . . . . 33

Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Aufstellung des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Gerät transportieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Aufstellort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Gerät ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Garantiebedingungen/Kundendienststellen. . . . . . . . . . . . . . 40

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4

Gebrauchsanweisung

1 Sicherheit

Vor der ersten Inbetriebnahme

• Beachten Sie die „Aufstell- und Anschlussanweisung“.

• Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen:

Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtempe­ratur lagern.

Bestimmungsgemäße Verwendung

• Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche
im Haushalt bestimmt.

• Umbauten oder Veränderungen am Waschautomaten sind nicht zu­lässig.

• Nur Wasch-/Pflegemittel verwenden, die für Haushalts-Waschauto­maten geeignet sind.

• Die Wäsche darf keine entflammbaren Lösungsmittel enthalten.
Explosionsgefahr!

• Den Waschautomaten nicht zur chemischen Reinigung benutzen.

• Färbe-/Entfärbemittel dürfen nur dann im Waschautomaten benutzt

werden, wenn der Hersteller dieser Produkte dies ausdrücklich er­laubt. Für eventuelle Schäden können wir nicht haften.

Sicherheit von Kindern

• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen,

oft nicht erkennen. Lassen Sie Kinder nicht unbeaufsichtigt beim
Waschautomaten.

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des
Waschautomaten klettern. Lebensgefahr!

Allgemeine Sicherheit

• Reparaturen am Waschautomaten dürfen nur von Fachkräften durch­geführt werden.

• Den Waschautomaten niemals in Betrieb nehmen, wenn das Netzka­bel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbe­reich so beschädigt sind, dass das Geräteinnere offen zugänglich ist.

• Vor Reinigung, Pflege und Wartungsarbeiten den Waschautomaten
ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder –

5

bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw.
Schraubsicherung ganz herausdrehen.

• Bei Betriebspausen das Gerät vom Stromnetz trennen und Wasser­hahn schließen.

• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am
Stecker.

• Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht
verwendet werden. Brandgefahr durch Überhitzung!

• Den Waschautomaten nicht mit einem Wasserstrahl abspritzen.
Stromschlaggefahr!

• Bei Waschprogrammen mit hohen Temperaturen wird das Glas in der
Einfülltür heiß. Nicht berühren!

• Vor Notentleerung des Gerätes, vor Reinigung der Laugenpumpe oder
vor Notöffnung der Einfülltür Waschlauge abkühlen lassen.

• Kleintiere können Stromleitungen und Wasserschläuche anfressen.
Stromschlaggefahr und Gefahr von Wasserschäden! Kleintiere vom
Waschautomaten fernhalten.

Entsorgung

2

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederver­wertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc.
Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kenn­zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorge­sehenen Sammelbehältern.

2 Altgerät

Das Symbol
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behan­deln ist, sondern an einem Sammelpunkt für das Recycling von elektri­schen und elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

W auf dem Produkt oder seiner Verpackung weist darauf

1 Warnung! Bei ausgedienten Geräten Netzstecker aus der Steckdose

ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen.
Schloss der Einfülltür zerstören. Kinder können sich dadurch nicht ein­sperren und nicht in Lebensgefahr geraten.

6

Gerätebeschreibung

A

Waschmittelschublade

Typschild
(hinter Einfülltür)

Drei Schraubfüße
(höhenverstellbar);
hinten links:

utomatikfuß

Bedienblende

Display

Bedienblende

Sockelklappe/
Laugenpumpe

Programmwähler und

Ein-/Aus-Schalter

Funktions-Tasten Taste START/PAUSE

Anzeigen im Display

Informationsfeld, zeigt aktuelle Einstellungen an

KOCHWÄSCHE
Programmende um

Temperatur

95C1000 NэээээVэSэFэLэBэaэaэKэT

Schleuderdrehzahl/

Spülstopp

Optionen

12.45

15.05

Zeiten

Aktuelle Uhrzeit
Programmende

7

Programmübersicht

Optionen Zeiten Schleuderdrehzahl

Programm

VORWÄSCHE

SENSITIV

FLECKEN

max. Füllmenge1)(Trockenwäsche)

ENERGIESPAREN

2)

6kg • • • • • • • • •

KOCHWÄSCHE 6kg • • • • •

BUNTWÄSCHE/
PFLEGELEICHT
60°, 50°, 40°, 30°, Kalt

6kg

bzw.

3kg

• • •

4)

KURZ

NACHTPRO-

GRAMM

EXTRA KURZ

STARTZEIT-

VORWAHL

1600/ 1400

1200/ 1000/

800/600/400

3)

•3)• • • • •

0

• •3)•3)• • • • •

40 - 60 MIX 6kg • • • • • • • • •

FEINWÄSCHE
40°, 30°, Kalt

3kg • •4)• • • • • •

WOLLE/

(HANDWÄSCHE)

2kg • • • •

40°, 30°, Kalt
SEIDE/

(HANDWÄSCHE)

1kg • • • •

SCHLEUDERN 6kg • •

SPÜLSTOPP

FEINSPÜLEN 3kg • • • •

PUMPEN

SUPERSCHNELL 3kg • • • •

LEICHTBÜGELN
60°, 50°, 40°, 30°, Kalt

1) Ein 10-Liter-Eimer fasst etwa 2,5 kg Trockenwäsche (Baumwolle)

2) Programmeinstellungen für Prüfungen nach bzw. in Anlehnung an EN 60 456 und IEC 60 456 sind im Ka­pitel „Verbrauchswerte“ beschrieben.

3) Empfohlene Füllmenge bei Kurzprogammen 3kg; volle Beladung ist möglich, jedoch mit etwas reduziertem
Reinigungsergebnis.

4) FLECKEN erst ab 40° einstellbar, da Fleckenmittel erst bei höheren Temperaturen wirksam werden.

1kg • •4)• • • • • • •

8

Anwendung/Eigenschaften

Pflege-

symbole

1)

Energiesparprogramm bei 60 °C für leicht bis normal verschmutzte Koch-/Buntwä­sche aus Baumwolle/Leinen.

Programm bei 95 °C für normal bis stark verschmutzte Kochwäsche aus Baumwolle/
Leinen.

Universalprogramm für Koch-/Buntwäsche aus Baumwolle/Leinen sowie für pflege­leichte Mischgewebe und Synthetics. Das Programm passt sich automatisch an die
unterschiedlichen Gewebearten und Füllmengen an. Bei reiner Beladung mit pfle­geleichter Wäsche nur 3kg einfüllen.

Programm für Koch-/Buntwäsche, welche für unterschiedliche Waschtemperaturen
gekennzeichnet ist. Teile, die laut Pflegekennzeichen üblicherweise bei 40 °C oder
bei 60 °C getrennt gewaschen werden, können in diesem Programm zusammen ge­waschen werden. Erreicht das Waschergebnis eines normalen 60° Programms.

Schonprogramm für feine Textilien wie Schichtfasern, Mikrofasern, Synthetics, Gar­dinen. (max. 20 bis 25m
Klimamembrane, z. B. Outdoor-Bekleidung geeignet.

Besonders schonendes Programm für maschinen- und für handwaschbare Wolle
oder Wollgemische.

Besonders schonendes Programm bei 30 °C, für maschinen- und für handwaschbare
Seide. Sehr empfindliche Stücke einzeln waschen.

Abpumpen und Schleudern, z. B. nach SPÜLSTOPP/NACHTPROGRAMM, bzw. separa­tes Schleudern von handgewaschener Koch-/Bunt- und pflegeleichter Wäsche.

Separates schonendes Spülen (3 Spülgänge, flüssiges Pflegemittel aus
Einspülfach wird eingespült, Schonschleudern).

Abpumpen nach einem SPÜLSTOPP.
Spezialprogramm bei 30 °C, ca. 20 Minuten, zum kurzen Durchwaschen von z. B.

einmal getragener, leicht verschmutzer Sportkleidung oder neuer Wäsche.

2

Gardinen einfüllen). Mit SPÜLSTOPP auch für Textilien mit

M O

O

J M
I K N

J M

I K

Q L H

Q L H

J M O
I K N

J M O

J M O
I K N

Spezialprogramm für pflegeleichte Textilien, die im Anschluss an dieses Programm
nur noch leicht oder gar nicht gebügelt werden müssen.

1) Die Zahlen in den Pflegesymbolen geben Maximaltemperaturen an.

K N

9

Vor der ersten Inbetriebnahme

Das erste Einschalten - Sprache einstellen

Ab Werk ist die Displayanzeige standardmäßig deutsch eingestellt.

3 Wichtig! Falls das Display nach dem Einschalten des Gerätes nicht das

Menü für die Spracheinstellung anzeigt, wurde das Gerät vorher schon
einmal eingeschaltet. Sehen Sie in diesem Fall bitte im Kapitel „Extras/
Sprache“ nach.

Zum Einschalten des Gerätes Programmwähler auf ein beliebiges Pro­gramm drehen, z. B. KOCHWÄSCHE.

Das Display leuchtet und
sollte wie nebenstehende
Abbildung aussehen.
Zusätzlich zeigt das Display:
– „Bestätigen durch Taste

OK“

– „Ändern durch Taste OPTI-

ON“

Wenn Sie die Sprache beibehalten wollen:
Taste OK drücken.

Wenn Sie die Sprache än­dern wollen:

1.Taste OPTION so oft drü-

cken, bis die gewünschte
Sprache im Display erscheint,
z. B. ENGLISH.

2.Taste OK drücken.

Die Anzeige ENGLISH blinkt
mehrmals und das Display
sollte anschließend z. B. wie
nebenstehende Abbildung
aussehen.

3.Zum Ausschalten des Gerätes

den Programmwähler
auf AUS drehen.

Sprache:
DEUTSCH

aэээээaэaэaэaэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

Language
ENGLISH

aэээээaэaэaэaэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

COTTON
Cycle end at

95C1600 aэээээaэaэaэaэaэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

12.45

15.05

10

Uhrzeit einstellen

Damit Uhrzeit und Programmende korrekt angezeigt werden, bitte die
Anzeige im Display überprüfen und gegebenenfalls die aktuelle Uhrzeit
einstellen. Sehen Sie dazu bitte im Kapitel „Extras/Uhr“ nach.

Vorreinigung durchführen

Um eventuelle fertigungsbedingte Rückstände aus Trommel und Lau­genbehälter zu entfernen, den ersten Waschgang ohne Wäsche durch­führen. Programm: BUNTWÄSCHE/PFLEGELEICHT 60 °C, Option ZEIT
SPAREN: EXTRA KURZ, ca. 1/4 Messbecher Waschpulver dosieren.

Wäsche vorbereiten und sortieren

Wäsche vorbereiten

• Taschen leeren. Fremdkörper (z. B. Münzen, Büroklammern, Nägel
usw.) entfernen.

• Reißverschlüsse schließen, Bezüge zuknöpfen, um Wäscheschäden zu
vermeiden.

• Gardinenröllchen entfernen oder in Netz/Beutel einbinden.

• Empfindliche und kleine Teile in einem Netz/Kissenbezug waschen,

z. B. Gardinen, Strumpfhosen, Söckchen, Taschentücher, Büstenhalter.

Achtung! Büstenhalter- und andere Wäsche mit Formbügeln nur im
Netz waschen. Bügel können sich lösen und das Gerät beschädigen.

Wäsche sortieren

• Nach Farbe: Weiße und farbige Wäsche getrennt waschen. Wäsche
kann abfärben.

• Nach Temperatur, Wäscheart und Pflegesymbol.

Achtung! Textilien mit Pflegekennzeichen G (= nicht waschen!) nicht
im Waschautomaten waschen.

11

Waschgang durchführen

Einfülltür öffnen/Wäsche einfüllen

1.Einfülltür öffnen: am Griff der Einfülltür ziehen.

2.Wäsche auseinanderfalten und lo-

cker einfüllen. Große und kleine Tei­le mischen.
Achtung! Keine Wäsche zwischen
Einfülltür und Gummidichtung ein­klemmen.

3.Einfülltür fest zudrücken. Schloss

muss hörbar einrasten.

Wasch-/Pflegemittel einfüllen

Achtung! Nur Wasch-/Pflegemittel verwenden, die für Haushalts-

Waschautomaten geeignet sind.
Wasch-/Pflegemittel nach den Angaben der Wasch-/Pflegemittel-

hersteller dosieren. Hinweise auf den Verpackungen beachten.
Die Dosierung ist abhängig:

– von der Verschmutzung der Wäsche,
– von der Wäschemenge
– vom Härtebereich des Leitungswassers.

• Macht der Hersteller keine Dosierangaben für kleine Wäschemengen:

Bei halber Beladung ein Drittel weniger, bei Kleinstbeladung nur halb
so viel Waschmittel dosieren, als für volle Beladung empfohlen wird.

• Ab Wasserhärtebereich 2 (=mittel) sollte Wasserenthärter verwendet
werden. Waschmittel kann dann immer für Härtebereich 1 (=weich)
dosiert werden. Auskunft über die örtliche Wasserhärte erteilt das zu­ständige Wasserwerk.

1.Waschmittelschublade bis zum Anschlag herausziehen

2.Wasch-/Pflegemittel einfüllen.

3.Waschmittelschublade ganz hineinschieben.

12

Waschpulver/Tabs
für die Hauptwäsche

Fleckensalz/-tabs

Weichspüler/
Formspüler/
Stärke

Waschpulver/Tabs
für die Vorwäsche
oder Wasserenthärter

Waschpulver/Tabs für die Hauptwäsche
Wenn Sie Wasserenthärter benutzen und das rechte Fach für Vorwasch-

mittel benötigen, den Wasserenthärter auf das Hauptwaschmittel in
das linke Fach geben.

Weichspüler, Formspüler, Stärke
Fach höchstens bis zur Marke MAX füllen. Dickflüssige Konzentrate vor
dem Einfüllen nach Anleitung des Herstellers verdünnen. Pulverförmige
Stärke auflösen.

Wenn Sie Flüssigwaschmittel verwenden:
Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Do­sierbehältern zugeben.

Gerät einschalten/Programm wählen

Programm mit Programm­wähler wählen,
z. B. BUNTWÄSCHE/
PFLEGELEICHT.

3 Indem Sie ein Programm

wählen, schalten Sie zugleich
das Gerät ein.
– Das Display leuchtet und

zeigt das eingestellte Pro­gramm, die aktuelle Uhrzeit sowie das voraussichtliche Programm­ende an.

– Je nach Programm, schlägt der Waschautomat Temperatur und

Schleuderdrehzahl vor. Diese Vorschläge können Sie ändern.

– Die Beleuchtung des Displays schaltet sich am Programmende oder

wenn nach der Programmeinstellung nicht gestartet wurde, nach 10
Min. ab. Um die Beleuchtung wieder einzuschalten, eine beliebige
Taste drücken oder am Programmwähler drehen.

13

Temperatur ändern

Taste TEMP. so oft drücken,
bis die gewünschte Tempera­tur angezeigt wird.

BUNT/PFLEGELEICHT
Programmende um

50C1600 aэээээaэaэaэaэaэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

Schleuderdrehzahl ändern/Spülstopp wählen

Taste U/MIN. so oft drücken,
bis die gewünschte Schleu­derdrehzahl bzw.

SPÜLSTOPP angezeigt

wird.

BUNT/PFLEGELEICHT
Programmende um

50C 800 aэээээaэaэaэaэaэaэaэaэa

TEMP.

U/MIN.

OPTION OK ZEIT

3 Bei Schleuderdrehzahl „0“

wird am Programmende das
letzte Spülwasser abge­pumpt, aber die Wäsche nicht geschleudert.

• Bei SPÜLSTOPP bleibt die Wäsche im letzten Spülwasser liegen. Es
erfolgt kein Endschleudern, jedoch Zwischenschleudern. Das Zwi­schenschleudern ist programmabhängig und kann nicht geändert
werden.

12.45

14.37

12.45

14.37

Optionen einstellen

Optionen können zu einem vorher gewählten Waschprogramm hinzu­gewählt werden.

Taste OPTION drücken. Das Display zeigt die Symbole für die Optionen
an.

VORWÄSCHE

Vorwaschen bei ca. 30 °C vor dem automatisch folgenden
Hauptwaschgang.

14

SENSITIV

Erhöhte Spülwirkung durch zusätzlichen Spülgang bei gleichzei­tig verringerter Trommelbewegung (Gewebeschonung). Ideal,
wenn häufig gewaschen werden muss, z. B. bei Übersensibilität
der Haut. Ein zusätzlicher Spülgang kann auch dauerhaft einge­stellt werden (siehe Kapitel „Extras“).

FLECKEN

Für stark verschmutzte oder verfleckte Wäsche. Fleckenmittel
wird zeitoptimiert während des Programmablaufs eingespült.

NACHTPROGRAMM

Die Wäsche bleibt im letzten Spülwasser liegen. Es erfolgt kein
Endschleudern und kein Zwischenschleudern. Das Programm
läuft dadurch sehr leise. NACHTPROGRAMM ist deshalb beson­ders geeignet, wenn Sie nachts waschen möchten.

EXTRAS

Die unter Extras einstellbaren Sonderfunktionen bleiben dauer­haft im Gerät gespeichert, z. B. Uhrzeit, Sprache, etc. (siehe Ka­pitel „Extras“), bis sie geändert bzw. abgeschaltet werden.

3 Es werden immer nur die Optionen im Display angezeigt, die mit dem

vorher gewählten Programm kombinierbar sind.

Vorwäsche, Sensitiv, Flecken, Nachtprogramm

1.Taste OPTION so oft drü-

cken, bis das gewünschte
Symbol blinkt, z. B.

VORWÄSCHE. (Mit jedem
Tastendruck blinkt das
nächste Symbol – von links
nach rechts gesehen.)

2.Taste OK drücken. Das Sym-

bol hört auf zu blinken. Ein
schwarzer Balken erscheint
unter dem Symbol. Die Zu­satzfunktion ist eingestellt.
Die Anzeige wechselt zur
nächsten Option.

BUNT/PFLEGELEICHT
Vorwäsche

aэээээVэSэFэLэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

BUNT/PFLEGELEICHT
Sensitiv

aэээээV_эSэFэLэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

12.45

14.37

12.45

14.56

15

Zum Abschalten der Zusatzfunktion Taste OPTION so oft drücken, bis
das Symbol der Zusatzfunktion blinkt und dann Taste OK drücken. Der
schwarze Balken unter dem Symbol verschwindet.

3 Sollen weitere Zusatzfunktionen gewählt werden: Taste OPTION so oft

drücken, bis das gewünschte Symbol blinkt und jeweils mit Taste OK
bestätigen.

3.Taste OPTION so oft drü-

cken, bis die Ausgangsanzei­ge erscheint. Das Display
zeigt das Symbol der ge­wählten Zusatzfunktion.

BUNT/PFLEGELEICHT
Programmende um

50C 800 aэээээVэaэaэaэaэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

Zeiten einstellen

Verkürzte Programme und Aufschub der Startzeit können für ein vorher
gewähltes Waschprogramm eingestellt werden.

Taste ZEIT drücken. Das Display zeigt die Symbole für ZEIT SPAREN und
STARTZEIT-VORWAHL an.

ZEIT SPAREN: KURZ oder EXTRA KURZ

Verkürztes Programm für leichter verschmutzte Wäsche.
– KURZ: nur möglich bei den Programmen KOCHWÄSCHE,

BUNTWÄSCHE/PFLEGELEICHT und LEICHTBÜGELN

– EXTRA KURZ: nur möglich bei den Programmen

KOCHWÄSCHE, BUNTWÄSCHE/PFLEGELEICHT, LEICHTBÜGELN
und FEINWÄSCHE.

12.45

14.56

16

STARTZEIT-VORWAHL

Um den Start eines Programms um 30 Minuten bis max. 20
Stunden aufzuschieben.

Zeit sparen: Kurz oder Extra Kurz

1.Taste ZEIT so oft drücken, bis

Symbol ZEIT SPAREN
blinkt.

2.Taste OK drücken.

3.Taste ZEIT drücken. Unter

dem Symbol ZEIT SPA­REN erscheint ein schwarzer
Balken, im Display erscheint
KURZ bzw. EXTRA KURZ.

4.Um von KURZ zu EXTRA

KURZ zu wechseln, Taste ZEIT
nochmals drücken.

3

Mit der Taste ZEIT kann zwi­schen NORMAL, KURZ und
EXTRA KURZ gewechselt
werden.

5.Taste OK drücken, um die Auswahl zu bestätigen. Die Anzeige wechselt

zum Symbol STARTZEIT-VORWAHL, d.h. STARTZEIT-VORWAHL kann
jetzt eingestellt werden.

6.Taste ZEIT drücken, wenn keine Startzeitvorwahl eingestellt werden soll.

Das Display zeigt das Symbol ZEIT SPAREN sowie die Uhrzeit des
Programmendes an.

Zeit sparen
NORMAL

aэээээaэaэaэaэaэaэaэKэT

TEMP. U/MIN. OPTION OK ZEIT

Zeit sparen
EXTRA KURZ

aэээээaэaэaэaэaэaэaэK_эT

TEMP. U/MIN. OPTION OK ZEIT

12.45

14.37

12.45

14.12

Startzeit-Vorwahl

1.Taste ZEIT so oft drücken, bis Symbol STARTZEIT-VORWAHL blinkt.

2.Taste OK drücken. Im Display wird „Start in 0 min“ angezeigt.

3.Taste ZEIT so oft drücken, bis

das Display den gewünsch­ten Startaufschub anzeigt,
z. B. „Start in 4h“ (=4 Stun­den). Unter dem Symbol

STARTZEIT-VORWAHL er-

Startzeit-Vorwahl
Start in 4h

aэээээaэaэaэaэaэaэaэKэT_

TEMP. U/MIN. OPTION OK ZEIT

12.45

18.37

scheint ein schwarzer Bal­ken.

3 Wird 20 h angezeigt und Sie drücken ein weiteres Mal, ist die Startzeit-

Vorwahl wieder aufgehoben.

4.Taste OK drücken. Das Display zeigt das Symbol STARTZEIT-VOR-

WAHL an sowie die Zeit bis Programmende (incl. Startaufschub).

17

5.Zum Aktivieren der Start-

zeit-Vorwahl, Taste START/
PAUSE drücken. Das Display
zeigt jetzt z. B. „Start in

4.00“ (=4 Stunden). Die An­zeige der verbleibenden Zeit

BUNT/PFLEGELEICHT
Start in

50C 800 aэээээaэaэaэaэaэaэaэaэT

TEMP. U/MIN. OPTION OK ZEIT

12.45

4.00

bis zum Programmstart re­duziert sich in Intervallen
von 30 Minuten (z. B. 4.00, 3.30, 3.00, ... 0.30, 0).

Programm starten

1.Kontrollieren, ob der Wasserhahn geöffnet ist.

2.Taste START/PAUSE drücken.

Das Programm wird gestartet, bzw. startet nach Ablauf der eingestell­ten Zeitvorwahl.

3 Wenn nach Drücken der Taste START/PAUSE das Display „Tür offen“ an-

zeigt, so ist die Einfülltür nicht richtig geschlossen. Einfülltür fest zu­drücken und Taste START/PAUSE nochmals drücken.

Ablauf des Programms

Das Display zeigt den Pro­grammschritt an, der gerade
ausgeführt wird, sowie den
Zeitpunkt des Programmen­des.

BUNT/PFLEGELEICHT
Waschen

50C 800 aэээээaэaэaэaэaэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

12.45

14.37

3 Der Zeitpunkt des

Programmendes kann sich
während des Waschvor­gangs verändern, da sich das Programm an unterschiedliche Bedingun­gen beim Waschen anpasst (z. B. Wäscheart und -menge,
Unwuchterkennung beim Schleudern, Sonderspülgang etc.).

18

Programm unterbrechen/Wäsche nachlegen

Programm unterbrechen

• Mit der Taste START/PAUSE kann das Programm jederzeit unterbro-

chen und durch erneuten Tastendruck wieder fortgesetzt werden.

• Zum vorzeitigen Abbruch eines Programms den Programmwähler

auf AUS drehen.

Achtung! Wasser im Gerät beachten!

Wäsche nachlegen

1.Taste START/PAUSE drücken.

• Wenn das Display abwechselnd „Tür verriegelt“ und „Pause“ anzeigt,

ist kein Nachlegen mehr möglich, z. B. bei zu hohem Wasserstand.

• Zeigt das Display abwechselnd „Tür entriegelt“ und „Pause“ an, kön-

nen Sie noch Wäsche nachlegen:

2.Tür öffnen.

3.Wäsche nachlegen und Einfülltür wieder schließen.

4.Taste START/PAUSE erneut drücken. Programm läuft weiter.

Waschgang beendet/Wäsche entnehmen

Am Programmende ertönt 3x ein langer Signalton (bei Einstellung
LAUTSTÄRKE NORMAL oder LEISE) und im Display erscheint abwech­selnd die Anzeige „Ende“ und „Tür entriegelt“.

1.Einfülltür öffnen und Wäsche entnehmen.

2.Programmwähler auf AUS drehen.

3.Nach dem Waschen die Waschmittelschublade etwas herausziehen, da-

mit sie austrocknen kann. Einfülltür nur anlehnen, damit der Waschau­tomat auslüften kann.

Wenn SPÜLSTOPP oder NACHTPROGRAMM gewählt war:

Nach einem SPÜLSTOPP bzw. nach Ablauf eines Programms mit NACHT­PROGRAMM blinkt die Anzeige START/PAUSE. Im Display erscheint ab­wechselnd „Ende“ und „Tür verriegelt“

Zuerst muss das Wasser abgepumpt werden:
– Programmwähler auf AUS, anschließend auf PUMPEN drehen und

Taste START/PAUSE drücken (es wird ohne Schleudern abgepumpt),
oder

– Programmwähler auf AUS und anschließend auf SCHLEUDERN dre-

hen. Gegebenenfalls Schleuderdrehzahl ändern und Taste START/
PAUSE drücken (es wird abgepumpt und geschleudert).

19

Extras

Die unter Extras einstellbaren Sonderfunktionen bleiben unabhängig
vom jeweiligen Waschprogramm dauerhaft gespeichert - auch nach
dem Ausschalten des Gerätes bzw. nach Ziehen des Netzsteckers.

Memory 1, 2, 3

Auf den Programmwähler-Positionen MEMORY 1, 2, 3 können Pro­grammkombinationen gespeichert und dann direkt mit dem Pro­grammwähler angewählt werden. Dazu wird zunächst die gewünschte
Programmkombination zusammengestellt und anschließend gespei­chert.

Memory einstellen

Beispiel: Programmplatz ME­MORY 1 soll mit folgender
Programmkombination be­legt sein: BUNT/PFLEGE­LEICHT 40 °C, 800 U/min, mit
VORWÄSCHE.

1.Programmwähler auf BUNT-

WÄSCHE/PFLEGELEICHT dre­hen.

2.Taste TEMP. so oft drücken, bis 40 °C im Display erscheint.

3.Taste U/MIN. so oft drücken, bis 800 im Display erscheint.

4.Mit Taste OPTION VORWÄSCHE einstellen und Taste OK drücken.

Unter dem Symbol VORWÄSCHE erscheint ein schwarzer Balken.

5.Taste OPTION so oft drücken, bis Symbol EXTRAS blinkt.

6.Taste OK drücken. Das Dis-

play wechselt in die Ebene
der Sonderfunktionen. Als
erstes wird der Programm­speicherplatz MEMORY 1 an­geboten.

BUNT/PFLEGELEICHT
Programmende um

40C 800 aэээээVэaэaэaэaэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

Memory 1
Progr. speichern?

aэээээaэaэaэaэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

12.45

14.37

3 Um zu einem anderen Spei-

cherplatz zu wechseln,
Taste OPTION drücken.

20

7.Taste OK drücken.

Die Programmkombination ist jetzt auf Programmwähler-Position ME­MORY 1 gespeichert und kann künftig direkt mit dem Programmwähler
angewählt werden.

3 Memory kann jederzeit mit einer neuen Programmkombination über-

schrieben (siehe „Memory ändern“), aber nicht gelöscht werden.

Memory ändern

1.Neue Programmkombination nach Wunsch zusammenstellen (Beispiel

siehe „Memory einstellen“, Schritte 1 bis 4).

2.Taste OPTION so oft drücken, bis Symbol EXTRAS blinkt.

3.Taste OK drücken.

4.Mit Taste OPTION zu ändernden Programmplatz anwählen, z. B. MEMO-

RY 1.

5.Mit Taste OK neue Programmkombination speichern.

Lautstärke

Die Lautstärke des Signaltons kann gewählt werden.

1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so

oft drücken, bis Symbol EXTRAS blinkt.

2.Taste OK drücken.

3.Taste OPTION so oft drücken, bis das Display LAUTSTÄRKE anzeigt.

4.Taste OK drücken.

5.Taste OPTION so oft drü-

cken, bis die gewünschte
Lautstärke (NORMAL, LEISE,
AUS) im Display angezeigt
wird.

6.Taste OK drücken, um die

Einstellung zu bestätigen.
Die Anzeige wechselt zur
nächsten Sonderfunktion.

7.Taste OPTION so oft drücken, bis die Ausgangsanzeige angezeigt wird.

Lautstärke
NORMAL

aэээээaэaэaэaэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

21

Extra Spülen

1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so

oft drücken, bis Symbol EXTRAS blinkt.

2.Taste OK drücken.

3.Taste OPTION so oft drü-

cken, bis im Display

EXTRA SPÜLEN ange-

zeigt wird.

4.Taste OK drücken. Das Sym-

Extra Spülen
AUS

aэээээaэaэaэaэBэaэaэaэa

TEMP.

U/MIN.

OPTION OK ZEIT

bol EXTRA SPÜLEN er­scheint. Die Anzeige
wechselt zur nächsten Son­derfunktion.

5.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.

Sprache

1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so

oft drücken, bis das Symbol EXTRAS blinkt.

2.Taste OK drücken.

3.Taste OPTION so oft drü-

cken, bis das Display SPRA­CHE anzeigt.

4.Taste OK drücken.

Language
ENGLISH

aэээээaэaэaэaэBэaэaэaэa

5.Taste OPTION so oft drü-

TEMP. U/MIN. OPTION OK ZEIT

cken, bis die gewünschte
Sprache im Display erscheint,
z. B. ENGLISH.

6.Taste OK drücken. Die Anzeige wechselt zur nächsten Sonderfunktion.

7.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.

22

Uhr

1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so

oft drücken, bis Symbol EXTRAS blinkt.

2.Taste OK drücken.

3.Taste OPTION so oft drücken, bis im Display UHR angezeigt wird.

4.Taste OK drücken.

5.Mit der Taste OPTION die ge-

wünschte Uhrzeit einstellen.
Mit jedem Tastendruck zählt
die Anzeige um eine Minute
weiter. Bei gedrückter Taste
wechselt die Anzeige in 10

Uhr
Uhr einstellen

aэээээaэaэaэaэBэaэaэaэa

TEMP.

U/MIN.

OPTION OK ZEIT

Minuten-Schritten.

6.Taste OK drücken. Die Anzei-

ge wechselt zur nächsten Sonderfunktion.

7.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.

Kontrast und Helligkeit

1.Programmwähler auf beliebiges Programm drehen und Taste OPTION so

oft drücken, bis Symbol EXTRAS blinkt.

2.Taste OK drücken.

3.Taste OPTION so oft drücken, bis das Display KONTRAST bzw. HELLIG-

KEIT anzeigt.

4.Taste OK drücken.

5.Mit der Taste OPTION die ge-

wünschte Einstellung vor­nehmen. Mit jedem
Tastendruck oder bei ge­drückter Taste wandert das
schwarze Dreieck im Dia­gramm weiter nach rechts zu
mehr Kontrast bzw. mehr Helligkeit. Ist das Dreieck am rechten Rand
des Diagramms angelangt, beginnt es wieder von links.

6.Taste OK drücken. Die Anzeige wechselt zur nächsten Sonderfunktion

bzw. zurück zur Ausgangsanzeige.

7.Taste OPTION so oft drücken, bis die Ausgangsanzeige erscheint.

Kontrast
ƒ………………™………………‡

aэээээaэaэaэaэBэaэaэaэa

TEMP. U/MIN. OPTION OK ZEIT

11.17

23

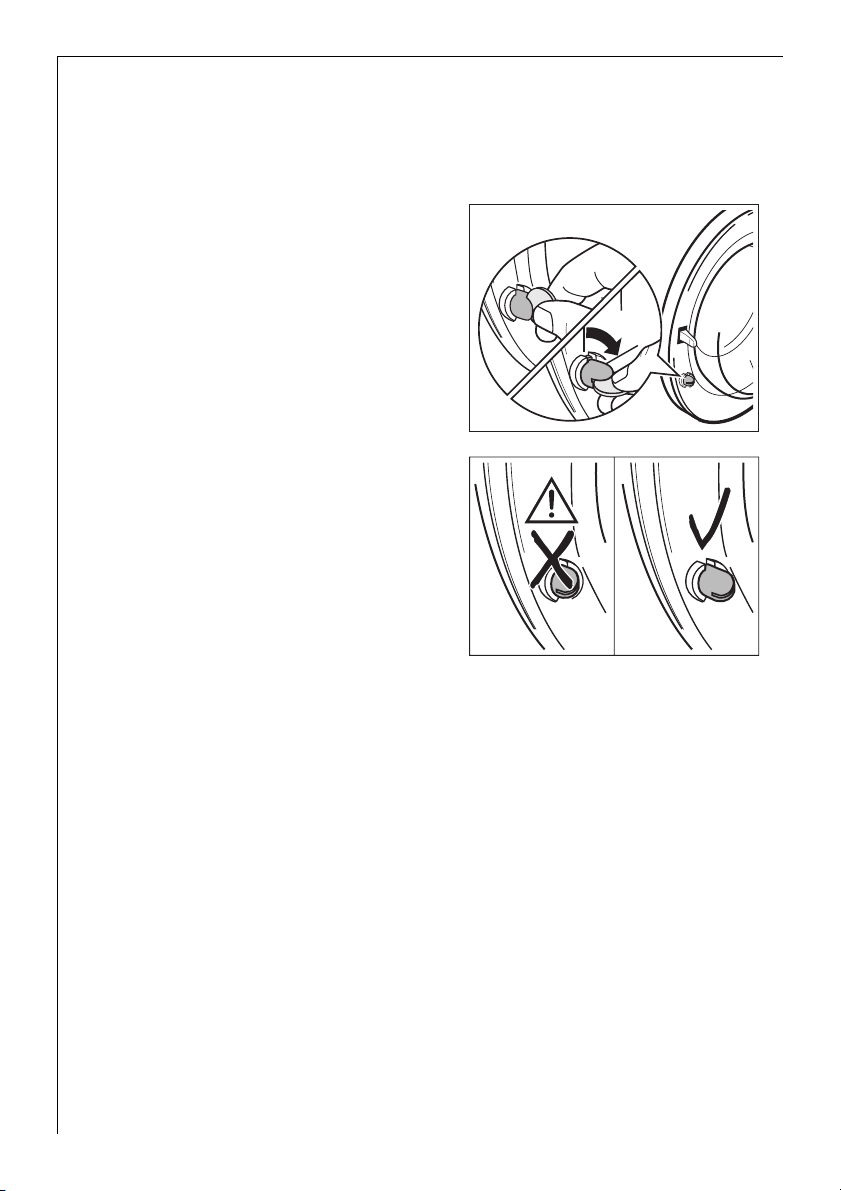

Kindersicherung

Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr ge­schlossen werden.

Kindersicherung einstellen:

Drehknopf (an der Innenseite der
Einfülltür) mit einer Münze im Uhr­zeigersinn bis zum Anschlag drehen.

1 Warnung! Der Drehknopf darf sich

nach dem Einstellen nicht in ver­senkter Position befinden, sonst ist
die Kindersicherung nicht aktiv! Der
Drehknopf muss gemäß Abbildung
herausstehen.

24

Kindersicherung aufheben:

Drehknopf entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

Reinigen und Pflegen

Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel

zur Reinigung des Gerätes benutzen.
Bedienblende und Gehäuse mit einem feuchten Tuch abwischen.

Reinigungswaschgang

Falls überwiegend mit niedriger Temperatur gewaschen wird, von Zeit
zu Zeit ein Kochprogramm durchführen. So werden eventuelle Ablage­rungen reduziert und das Gerät wird von innen gereinigt.

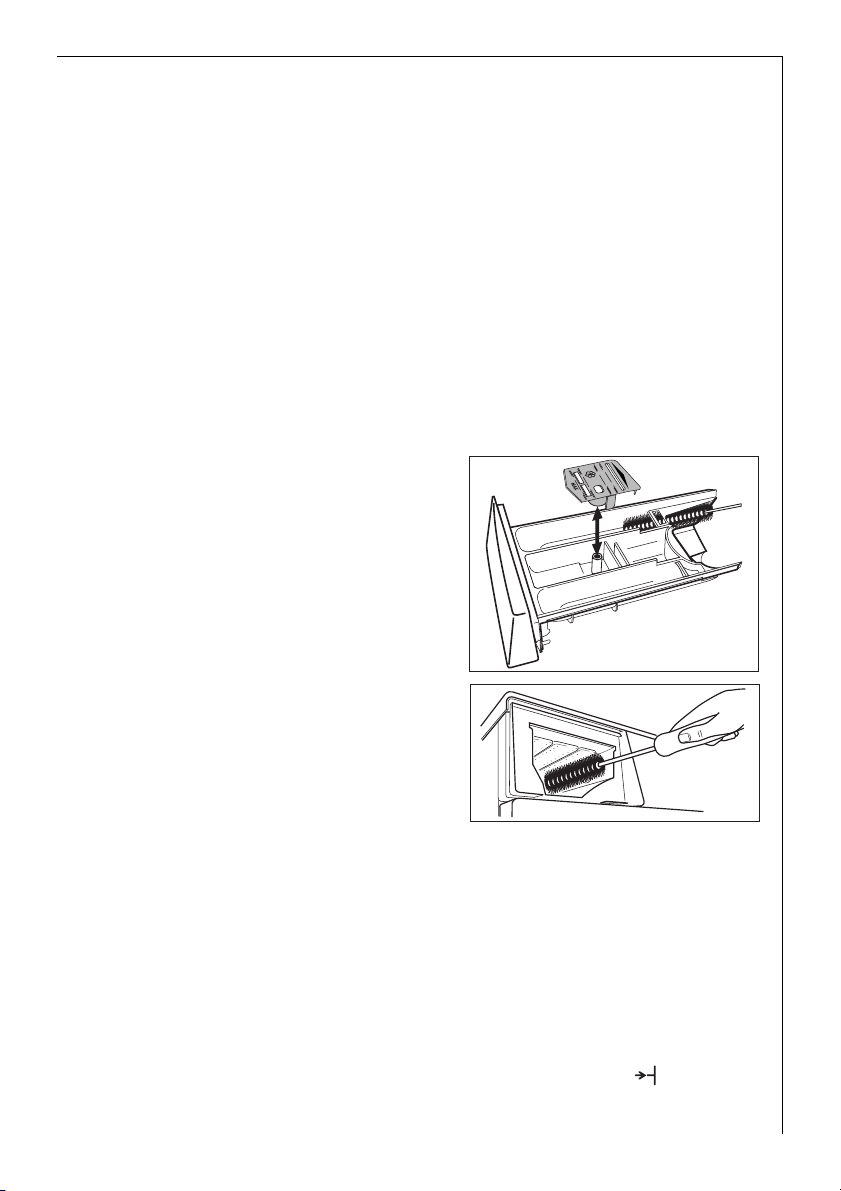

Waschmittelschublade

Die Waschmittelschublade sollte regelmäßig gereinigt werden.

1.Waschmittelschublade mit kräftigem Ruck entnehmen.

2.Weichspülereinsatz aus dem mittle-

ren Fach herausnehmen.

3.Alle Teile mit Wasser reinigen.

4.Weichspülereinsatz bis zum Anschlag

aufstecken, so dass er fest sitzt.

5.Gesamten Einspülbereich des Wasch-

automaten, besonders auch die
Düsen an der Oberseite der Einspül­kammer, mit einer Bürste reinigen.

6.Waschmittelschublade in Führungs-

schienen einsetzen und einschieben.

Waschtrommel

Durch rostende Fremdkörper in der Wäsche oder eisenhaltiges Lei­tungswasser kann es zu Rostablagerungen an der Trommel kommen.

Achtung! Trommel nicht mit säurehaltigen Entkalkungsmitteln, chlor­oder eisenhaltigen Scheuermitteln oder Stahlwolle reinigen.

1.Eventuelle Rostablagerungen an der Trommel mit einem Edelstahl-

Putzmittel entfernen.

2.Waschgang ohne Wäsche durchführen, um Putzmittelreste auszuspü-

len. Programm: BUNT/PFLEGELEICHT 60°, Zusatzfunktion ZEIT SPA­REN: EXTRA KURZ, ca. 1/4 Messbecher Waschpulver zugeben.

25

Einfülltür und Gummimanschette

Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in den Falten
der Gummimanschette oder innen am Türglas vorhanden sind.
Türglas und Gummimanschette regelmäßig reinigen.

Was tun, wenn...

Kleine Störungen selbst beheben

Falls während des Betriebs 3x ein kurzer Signalton ertönt und eine der
folgenden Anzeigen im Display erscheint:

– „Kein Wasserzulauf/Zulauf prüfen“,
– „Kein Wasserablauf/Ablauf prüfen“ oder „Pumpe blockiert“,
– „Tür offen“,

sehen Sie bitte in nachfolgender Tabelle nach.
Nachdem der Fehler behoben ist, Taste START/PAUSE drücken.

Bei Anzeige von „Fehlercode : E und Zahl oder Buchstabe“: Gerät aus­und wieder einschalten. Programm neu einstellen. Taste START/PAUSE
drücken.

Erscheint der Fehlercode erneut, bitte den Kundendienst verständigen
und den Fehlercode nennen.

26

Problem Mögliche Ursache Abhilfe

Waschautomat arbeitet
nicht.

Einfülltür lässt sich nicht
schließen.

Display zeigt:
„Fehlbedienung“.

Display zeigt: „Tür offen/
Bitte prüfen“.

Netzstecker nicht
eingesteckt oder Siche­rung nicht in Ordnung.

Einfülltür nicht richtig
geschlossen.

Taste START/PAUSE nicht
lange genug gedrückt.

Kindersicherung einge­stellt.

Gewählte Funktion ist
mit anderen Programm­einstellungen nicht
kombinierbar.

Einfülltür nicht richtig
geschlossen.

Netzstecker einstecken.
Sicherung prüfen.

Einfülltür schließen, bis Ver­schluss hörbar einrastet.

Taste START/PAUSE länger
drücken.

Kindersicherung aufheben.

Treffen Sie eine andere Wahl.

Einfülltür schließen, bis Ver­schluss hörbar einrastet.
Programm nochmal starten.

Problem Mögliche Ursache Abhilfe

Display zeigt: „Kein Was­serzulauf/Zulauf prüfen“.

Waschautomat vibriert
während des Betriebs oder
steht unruhig.

Wäsche ist nicht geschleu­dert.

Wasser läuft unter dem
Waschautomaten hervor.

Display zeigt:
„Fehlercode : EF3“.
Die Entleerungspumpe
läuft ständig - auch bei
ausgeschaltetem Gerät.

Display zeigt: „Überdosiert“.

Wasserhahn geschlossen. Wasserhahn öffnen.

Sieb in der Verschrau­bung des Zulauf­schlauchs verstopft.

Wasserhahn verkalkt
oder defekt.

Transportsicherung nicht
entfernt.

Schraubfüße nicht kor­rekt eingestellt.

Nur wenige, große Wä­schestücke in der Trom­mel.

Verschraubung am Zu­laufschlauch undicht.

Ablaufschlauch undicht. Ablaufschlauch erneuern.

Deckel der Laugenpumpe
nicht richtig verschlos­sen.

Wäsche war in Einfüll­tür eingeklemmt.

Notentleerungsschlauch
undicht.

Wasserschutzsystem
Aqua Control hat ange­sprochen.

Es wurde wahrscheinlich
zuviel Waschmittel ein­gefüllt.

Wasserhahn schließen.
Schlauch abschrauben, Sieb
herausnehmen und reinigen.

Wasserhahn prüfen, gegebe­nenfalls reparieren lassen.

Transportsicherung entfer­nen.

Füße laut Aufstell- und An­schlussanweisung justieren.

Trommel immer möglichst
voll beladen. Große und klei­ne Teile mischen.

Zulaufschlauch fest­schrauben.

Deckel richtig schließen.

Beim nächsten Waschen
sorgfältig beladen.

Notentleerungsschlauch rich­tig verschließen.

Wasserhahn schließen, dann
Netzstecker ziehen und
Kundendienst verständigen.

Waschmittel genau nach Her­stellerangaben dosieren.

27

Problem Mögliche Ursache Abhilfe

Display zeigt:
– „Kein Wasserablauf/Ab-

lauf prüfen“ oder

– „Pumpe blockiert“.

Weichspüler nicht einge­spült, Fach für Pflege­mittel mit Wasser gefüllt.

Einfülltür lässt sich bei ein­geschaltetem Gerät nicht
öffnen.

Wäsche stark verknittert.

Knick im Ablauf­schlauch.

Maximale Pumphöhe
von 1m überschritten.

Laugenpumpe verstopft.

Bei Siphonanschluss: Si­phon verstopft.

Weichspülereinsatz im
Fach für Pflegemittel
nicht richtig aufge­steckt oder verstopft.

Einfülltür verriegelt.

Stromausfall! (Alle An­zeigen sind aus).
Einfülltür bleibt aus Si­cherheitsgründen ca. 4
bis 10 Minuten verrie­gelt.

Eventuell zuviel Wäsche
eingefüllt.

Knick entfernen.

Bitte an den Kundendienst
wenden.

Gerät ausschalten. Netzste­cker ziehen.
Laugenpumpe reinigen.
Fremdkörper aus Pumpenge­häuse entfernen.

Siphon reinigen.

Waschmittelschublade reini­gen, Weichspülereinsatz fest
aufsetzen.

Warten bis das Display abwech­selnd „Tür entriegelt“ und „En­de“ anzeigt.

Programm läuft weiter, wenn
Stromausfall vorüber ist.

Zum Wäsche entnehmen:
Ist Wasser im Gerät zu sehen,
vor Öffnen der Einfülltür erst
eine Notentleerung durch­führen.

Maximale Füllmenge beach­ten.

28

Wenn das Waschergebnis nicht befriedigend ist

Wäsche ist vergraut und in der Trommel lagert sich Kalk ab

• Das Waschmittel wurde zu gering dosiert.

• Es wurde nicht das richtige Waschmittel eingesetzt.

• Spezielle Verschmutzungen wurden nicht vorbehandelt.

• Programm oder Temperatur wurden nicht richtig eingestellt.

Auf der Wäsche sind graue Flecken

• Mit Salben, Fetten oder Ölen verschmutzte Wäsche wurde mit zu we-

nig Waschmittel gewaschen.

• Es wurde mit zu niedriger Temperatur gewaschen.

• Häufige Ursache ist, dass Weichspüler – besonders solcher in Konzen-

tratform – auf die Wäsche gelangt ist. Solche Flecken möglichst rasch
auswaschen und den betreffenden Weichspüler vorsichtig einsetzen.

Nach dem letzten Spülen ist noch Schaum sichtbar

• Moderne Waschmittel können auch im letzten Spülgang noch

Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.

Weiße Rückstände sind auf der Wäsche

• Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel.

Sie sind nicht Folge einer unzureichenden Spülwirkung.
Wäsche schütteln oder ausbürsten. Eventuell die Wäsche in Zukunft
vor dem Waschen wenden. Waschmittelauswahl überprüfen. Speziell
bei dunkler Wäsche ist der Einsatz von Flüssigwaschmittel ratsam.

29

Notentleerung durchführen

1 Warnung! Waschautomat vor Notentleerung ausschalten und den

Netzstecker aus der Steckdose ziehen!
Warnung! Die Waschlauge, die aus dem Notentleerungsschlauch aus-

läuft, kann heiß sein. Verbrühungsgefahr! Vor einer Notentleerung
Waschlauge abkühlen lassen!

1.Sockelklappe aufklappen und abzie-

hen.

2.Notentleerungsschlauch herausneh-

men.

3.Flaches Auffanggefäß unterstellen.

Anschließend Verschlussstopfen
durch Drehen gegen den
Uhrzeigersinn lösen und heraus­ziehen.

4.Die Waschlauge läuft ab. Falls es er-

forderlich ist, das Auffanggefäß
mehrfach auszuleeren, den Notent­leerungsschlauch zwischenzeitlich mit dem Verschlussstopfen ver­schließen.

Nachdem die Waschlauge abgelaufen ist:

5.Verschlussstopfen fest in Notentleerungsschlauch einschieben und im

Uhrzeigersinn festdrehen.

6.Notentleerungsschlauch wieder in Halterung einlegen.

7.Sockelklappe einsetzen und schließen.

30

Laugenpumpe

Die Laugenpumpe ist wartungsfrei. Das Öffnen des Pumpendeckels ist
nur im Störungsfall erforderlich, wenn kein Wasser mehr abgepumpt
wird, z. B. bei blockiertem Pumpenrad.
Bitte vor dem Einfüllen der Wäsche immer sicherstellen, dass sich keine
Fremdkörper in den Taschen oder zwischen der Wäsche befinden. Büro­klammern, Nägel etc., die eventuell mit der Wäsche in den Waschauto­maten gelangt sind, bleiben im Pumpengehäuse (Fremdkörperfalle, die
das Pumpenrad schützt) liegen.

1 Warnung! Vor Öffnen des Pumpendeckels Waschautomat ausschalten

und Netzstecker aus der Steckdose ziehen!

1.Zunächst eine Notentleerung durchführen.

2.Wischtuch auf den Boden vor dem Deckel der Laugenpumpe legen.

Es läuft Restwasser aus.

3.Pumpendeckel entgegen dem Uhr-

zeigersinn abschrauben und heraus­ziehen.

4.Fremdkörper sowie Textilflusen aus

Pumpengehäuse und vom Pumpen­rad entfernen.

5.Überprüfen, ob sich das Pumpenrad

ganz hinten im Pumpengehäuse
drehen lässt. (Ruckartiges Drehen
des Pumpenrades ist normal.) Lässt
sich das Pumpenrad nicht drehen,
bitte den Kundendienst verständi­gen.

6.Pumpendeckel einsetzen. Stege am

Deckel seitlich in die Führungs­schlitze einführen und Deckel im
Uhrzeigersinn festschrauben.

7.Notentleerungsschlauch verschlie-

ßen und in Halterung einlegen.

8.Sockelklappe schließen.

31

Technische Daten

Dieses Gerät entspricht den folgenden EG-Richtlinien:

5

– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich

Änderungs-Richtlinie 92/31/EWG

– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie

Höhe x Breite x Tiefe 850 x 598 x 640mm

Tiefe bei geöffneter Einfülltür 1017 mm

Höhenverstellbarkeit ca. +10/-5mm

Füllmenge (programmabhängig) max. 6kg

Einsatzbereich Haushalt

Trommeldrehzahl Schleudern siehe Typschild

Wasserdruck 1-10bar (=10–100N/cm2=0,1–1,0MPa)

Verbrauchswerte

Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie
können bei Betrieb im Haushalt abweichen.

32

Programmwähler

(Temperatur)

ENERGIESPAREN

KOCHWÄSCHE 95 Baumwolle 6 54 2,10

BUNTWÄSCHE/PFLEGELEICHT 40 2)Baumwolle 6 52 0,75

BUNTWÄSCHE/PFLEGELEICHT 40

ZEIT SPAREN: KURZ

FEINWÄSCHE 30 Synthetics 3 56 0,40

WOLLE (HANDWÄSCHE) 30 Wolle 2 50 0,35

1) Die Füllmengenermittlung erfolgt nach EN 60456 Standardload.

2) Hinweis: Programmeinstellung für Prüfungen nach bzw. in Anlehnung an EN 60 456

und IEC 60 456. Die Verbrauchswerte weichen je nach Wasserdruck, -härte, -einlauf­temperatur, Raumtemperatur, Wäscheart und -menge, verwendetem Waschmittel,
Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den an­gegebenen Werten ab.

2)

2)

Textilart

Baumwolle 6 39 1,02

Synthetics 3 52 0,52

Füllmenge

1)

in kg

Wasser
in Liter

Energie
in kWh

Aufstell- und Anschlussanweisung

1 Sicherheitshinweise für die Installation

• Dieser Waschautomat ist nicht unterbaufähig.

• Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein

beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im
Schadensfall an Ihren Lieferanten.

• Vor Inbetriebnahme müssen alle Teile der Transportsicherung entfernt

sein. Andernfalls kann es beim Schleudern zu Schäden am Gerät oder
an benachbarten Möbeln kommen.

• Vor Inbetriebnahme muss der Spritzwasserschutz am Gerät herge-

stellt sein (siehe „Transportsicherung entfernen“).

• Stecker immer in vorschriftsmäßig installierte Schutzkontakt-Steck-

dose stecken.

• Bei Festanschluss: Ein Festanschluss darf nur durch einen autorisier-

ten Elektro-Fachmann erfolgen.

• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typschild

des Geräts angegebene Nennspannung und Stromart mit Netzspan­nung und Stromart am Aufstellort übereinstimmen. Die erforderliche
elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.

• Sind für den ordnungsgemäßen Wasseranschluss des Waschautoma-

ten Arbeiten an der Wasserinstallation erforderlich, müssen diese von
einem autorisierten Installations-Fachmann ausgeführt werden.

• Sind für den ordnungsgemäßen Elektroanschluss des Waschautoma-

ten Arbeiten am Stromnetz erforderlich, müssen diese von einem au­torisierten Elektro-Fachmann ausgeführt werden.

• Die Netzzuleitung des Waschautomaten darf nur vom Kundendienst

oder einem autorisierten Fachmann ausgetauscht werden.

33

Aufstellung des Gerätes

Gerät transportieren

1 Warnung! Der Waschautomat hat ein hohes Gewicht. Verletzungsge-

fahr! Vorsicht beim Anheben.

• Das Gerät nicht auf die Vorderfront und nicht auf die rechte Seite

(von vorne gesehen) legen. Elektrische Bauteile können nass werden.

• Gerät niemals ohne Transportsicherung transportieren.

Transportsicherung erst am Aufstellort entfernen! Transport ohne
Transportsicherung kann zu Schäden am Gerät führen.

• Das Gerät nicht an der geöffneten Einfülltür und auch nicht am So-

ckel anheben.

Bei Transport mit der Sackkarre:

• Sackkarre nur seitlich ansetzen. Die Schaufel der Sackkarre darf nicht

länger als 24 cm sein, sonst können Teile des Wasserschutzsystems
beschädigt werden.

Transportsicherung entfernen

Achtung! Vor Inbetriebnahme un-

bedingt alle Teile der Transport­sicherung entfernen!
Transportsicherung für einen mögli­chen späteren Transport (Umzug)
aufbewahren.

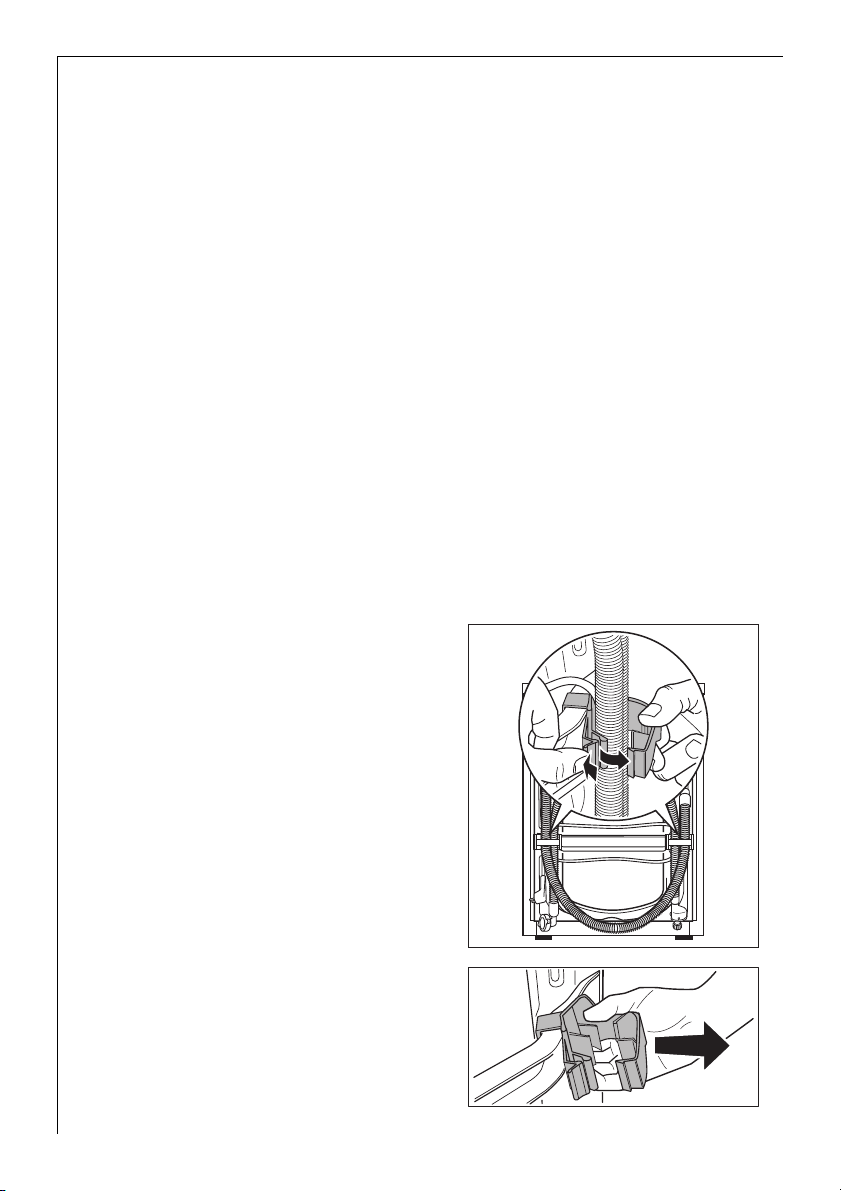

1.An der Geräterückseite beide

Schlauchhalter öffnen und Schläu­che sowie Netzkabel herausnehmen.

2.Beide Schlauchhalter mit kräftigem

Ruck vom Gerät abziehen.

34

3.Beide Kunststoffkappen seitlich ab-

ziehen.

3 Spezialschlüssel A und Verschluss-

kappen B (2 Stück) und C (1 Stück)
liegen dem Gerät bei.

4.Schraube D inkl. Druckfeder mit

Spezialschlüssel A entfernen.

5.Verschlusskappe C gemäß Abbil-

dung umstülpen.

6.Loch mit Verschlusskappe C

verschließen.

7.Zwei Schrauben E mit Spezialschlüs-

sel A herausschrauben.

8.Vier Schrauben F mit Spezialschlüs-

sel A herausschrauben.

9.Transportschiene G abnehmen.

10. Die vier Schrauben F wieder

einschrauben.

11. Die zwei großen Löcher mit

Verschlusskappen B verschließen.
Achtung! Alle Verschlusskappen B

(2 Stück) und C (1 Stück) so kräftig
eindrücken, dass sie in die Rückwand einrasten (Spritzwasserschutz!).

Aufstellort

Achtung! Das Gerät darf nicht in einem frostgefährdeten Raum betrie-

ben werden. Frostschäden bzw. Funktionsbeeinträchtigung! Frostschä­den fallen nicht unter Garantie!

• Die Aufstellfläche muss fest und eben sein. Das Gerät nicht auf Tep-

pichböden oder weichen Bodenbelägen aufstellen.

• Die Aufstellfläche muss sauber und trocken sein sowie frei von

schmierenden Belägen, damit das Gerät nicht wegrutscht.

35

• Bei Standplätzen mit kleinformatigen Fliesen handelsübliche Gummi-

matte unterlegen.

Wenn das Gerät auf einem Sockel
stehen soll:

Damit das Gerät sicher auf dem So­ckel steht, müssen Standbleche*)
montiert werden, in die das Gerät
eingestellt wird.

Wenn das Gerät auf schwingenden Böden stehen soll, z. B. Holzbal­kenböden mit Dielenbrettern:

Gerät möglichst in einer Ecke des Raumes aufstellen.

1.Eine wasserbeständige Holzplatte (mindestens 15 mm dick) auf mindes-

tens 2 Fußbodenbalken festschrauben.

2.Standbleche*) auf die Holzplatte montieren, in die das Gerät eingestellt

wird.
*) Die Standbleche sind beim Kundendienst erhältlich.

Gerät ausrichten

3 Automatikfuß: Der hintere linke Fuß Ihres Waschautomaten ist nach

Art eines Federbeines konstruiert, daher gibt das Gerät bei Belastung
der hinteren linken Ecke nach. Der Automatikfuß gewährleistet gutes
Standverhalten des Gerätes auch bei hohen Schleuderdrehzahlen.
Grundsätzlich braucht der Automatikfuß nicht eingestellt zu werden.

36

Die vier Füße des Gerätes sind vor­eingestellt.
Grobe Unebenheiten können durch
individuelles Einstellen der höhen­verstellbaren Schraubfüße ausge­glichen werden. Dazu den
beiliegenden Spezialschlüssel ver­wenden.

Achtung! Unebenheiten des Bodens
nicht durch Unterlegen von Holz,
Pappe oder ähnlichem ausgleichen,
sondern durch Einstellen der höhen­verstellbaren Schraubfüße.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absiche­rung sind dem Typschild zu entnehmen. Das Typschild ist im Bereich der
Einfüllöffnung angebracht.

Wasseranschluss

Achtung!

• Dieses Gerät darf nicht an Warmwasser angeschlossen werden!

• Beim Anschluss nur neue Schlauchsätze verwenden!

• Gerät nur an die Trinkwasserleitung anschließen. Regen- oder

Brauchwasser nur dann verwenden, wenn es die Anforderungen nach
DIN1986 und DIN1988 erfüllt.

• Zulauf- und Ablaufschlauch nicht knicken oder quetschen!

Zulässiger Wasserdruck

Der Wasserdruck muss mindestens 1bar (=10N/cm2=0,1MPa) und darf
höchstens 10bar (=100N/cm

– Bei mehr als 10bar: Druckminderventil vorschalten.
– Bei weniger als 1bar: Zulaufschlauch geräteseitig am Magneteinlass-

ventil abschrauben und Durchlaufmengenregler herausnehmen (dazu
Sieb mit Spitzzange entfernen und dahinterliegende Gummischeibe
herausnehmen). Sieb wieder einsetzen.

2

=1MPa) betragen.

37

Wasserzulauf

Mitgeliefert wird ein Druckschlauch von 1,5m Länge.
Wird ein längerer Zulaufschlauch benötigt, sind ausschließlich Original­schläuche zu verwenden. Der Kundendienst hält Schlauchsätze in ver­schiedenen Längen bereit.

3 Dichtringe sind entweder in den Muttern der Schlauchverschraubung

eingelegt oder im Beipack enthalten. Keine anderen Dichtungen ver­wenden!

Achtung! Alle Schlauchverschrau­bungen nur von Hand anziehen.

1.Schlauch mit dem abgewinkelten

Anschluss an der Maschine anschlie­ßen.

Achtung! Den Zulaufschlauch nicht
senkrecht nach unten, sondern ge­mäß Abbildung nach rechts oder
links verlegen.

2.Schlauch mit dem geraden An-

schluss an einen Wasserhahn mit
Schraubgewinde R 3/4 (Zoll)
anschließen.

3.Zum Festziehen oder Lösen der

Schlauchverschraubung darf nur die
Metallmutter gedreht werden. Das
Gehäuse des Sicherheitsventils dabei
mit einer Hand so festhalten, dass es
sich nicht mitdreht.
Achtung! Zum Festziehen oder
Lösen der Schlauchverschraubung
niemals das Gehäuse des Sicher­heitsventils drehen, da sonst der
innere Schlauch beschädigt wird.

4.Wasserhahn langsam öffnen und prüfen, ob alle Anschlüsse dicht sind.

38

Wasserablauf

Der Höhenunterschied zwischen Standfläche und Wasserabfluss darf
höchstens 1 Meter betragen.

Zur Verlängerung dürfen nur Originalschläuche verwendet werden.
(Max. 3 m auf dem Fußboden verlegt und dann bis 80 cm hoch). Der
Kundendienst führt Ablaufschläuche in verschiedenen Längen.

Wasserablauf in einen Siphon

Die Verbindungsstelle Tülle/Siphon
mit einer Schlauchschelle (im Fach­handel erhältlich) sichern.

Wasserablauf in ein Waschbecken/Badewanne

1 Achtung!

– Kleine Becken sind nicht geeignet.

Wasser kann überlaufen!

– Das Ende des Ablaufschlauches

darf nicht ins abgepumpte Wasser
eintauchen. Wasser könnte sonst
ins Gerät zurückgesaugt werden!

– Bei Ablauf in ein Waschbecken

bzw. eine Badewanne den Ablauf­schlauch mit dem mitgelieferten
Krümmer gegen Abrutschen si­chern. Das auslaufende Wasser
kann sonst den Schlauch aus dem
Becken drücken.

– Beim Abpumpen prüfen, ob das

Wasser schnell genug abläuft.

Förderhöhen über 1 Meter

Die Laugenpumpe des Waschautomaten fördert Lauge bis zu einer
Höhe von 1Meter, gerechnet ab Standfläche des Gerätes.

Achtung! Bei Förderhöhen über 1 Meter können Fehlfunktionen und
Schäden am Gerät auftreten.

Für Förderhöhen über 1Meter ist ein Umbausatz erhältlich. Setzen Sie
sich bitte mit dem Kundendienst in Verbindung.

39

Garantiebedingungen/Kundendienststellen

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Un­ternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf
gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt
dem Verbraucher also zusätzliche Rechte ein.
Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie
für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden
Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät im Zeitpunkt der Übergabe

vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführ­ten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchs­tauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs
(6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät be­reits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Män­gel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und
Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der

Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutsch­land betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel
müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels un-

entgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Trans­port-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung
hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabneh­mer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu

benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbes­serungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerk­statt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für
dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe
des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rech­nung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrock­nern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

40

AEG Hausgeräte GmbH
Markenvertrieb AEG
Muggenhofer Straße 135
90429 Nürnberg

* Deutsche Telekom
EUR 0,09 / Minute
Stand Jan. 2002

Österreich

Sehr geehrter Kunde!

Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem
Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsumen­tenschutzgesetzes gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ih­nen zusätzliche Rechte gewährt.

1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen
Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.

2. Die Garantie umfasst Mängel am Gerät, die nachweislich auf einen Material- und / oder Herstel­lungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden.
Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Hand­habung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen
und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns
nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörtei­len versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser
ebenfalls nicht durch die Garantie gedeckt.

Von der Garantiezusage ausgenommen sind Verschleißteile (z.B.: Keilriemen, Kohlebürsten,
Leuchtmittel, usw.).

3. Die Garantiezusage umfasst die Behebung oben dargestellter Mängel am Gerät innerhalb ange-

messener Frist nach Mitteilung des Mangels durch Verbesserung. Die zu diesem Zweck erforderli­chen Aufwendungen, insbesondere Transport-, Weg-, Arbeits-, und Materialkosten werden von
uns getragen. Über die Verbesserung hinausgehende Ansprüche werden durch diese Garantie nicht
eingeräumt. Verbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unseren
Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils
der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.

4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue
Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das
ganze Gerät.

5. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes ent­standener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausge­schlossen.

6. Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem
er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben.

Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, Sie darauf aufmerksam
zu machen, dass Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servi­cepartner gerne mit Rat und Tat zur Verfügung stehen.

Electrolux Hausgeräte GmbH

ELECTROLUX HAUSGERÄTE GMBH

ADRESSE

HERZIGGASSE 9
A-1230 WIEN

VERTRIEB TELEFON

(01) 866 40-200

VERTRIEB TELEFAX

(01) 866 40-250

KUNDENDIENST TELEFON

(01) 866 40-333

KUNDENDIENST TELEFAX

(01) 866 40-300

WIEN FN 98903 x
DVR: 0595411
ARA LIZENZ NR. 2702
UID: ATU 14758207

41

Luxembourg

1. Unbeschadet etwaiger Ansprüche gegen Dritte wird dieses Gerät von unserem Kundendienst ge-

mäß den folgenden Garantiebedingungen instandgesetzt, wenn es trotz sachgemäßer Behandlung
und Beachtung der gültigen Einbauvorschriften, Betriebsanleitungen und vorschriftsmäßigem An­schluß infolge eines Fertigungs- oder Materialfehlers versagen sollte.

2. Die Garantiezeit beträgt 12 Monate nach Maßgabe dieser Garantiebedingungen und beginnt mit
dem Zeitpunkt der Übergabe, der durch Rechnung oder ähnliche Unterlagen nachzuweisen ist. Es
werden, beginnend mit dem Zeitpunkt der Übergabe des Gerätes, während der ersten 12 Monate
alle Materialkosten und während der ersten 6 Monate zusätzlich alle Kosten für die Arbeitszeit, die
bei der Beseitigung des Mangels anfallen, übernommen. Bei gewerblicher Benutzung und bei Be­nutzung in Gemeinschaftswaschanlagen ist die Garantiezeit auf 6 Monate beschränkt. Durch Ga­rantieleistungen an den Geräten tritt keine Verlängerung der ursprünglichen Garantie ein. Es
werden nicht die Fahrtkosten des Kundendienstpersonals sowie die Kosten für Einregulierungs­und Umstellungsarbeiten an den Gasverbrauchseinrichtungen übernommen.

3. Für Schäden, die auf Grund von chemischen und elektrochemischen Einwirkungen des Wassers
entstehen, sowie für Schäden an Glas- und losen Kunststoffteilen, wird keine Garantie übernom­men, wenn sie nicht innerhalb von 4 Wochen nach Übergabe angezeigt werden.

4. Transportschäden fallen nicht unter diese Garantie. Sie müssen unverzüglich – entsprechend den
Bedingungen des Transporteurs – gegen den Transporteur geltend gemacht werden.

5. Falls der Mangel nicht am Standort des Gerätes behoben werden kann, ist das Gerät – ohne Kun­deneingriff – der zuständigen Kundendienststelle einzusenden. Transportkosten und die Haftung
für entsprechende Transportschäden werden nicht übernommen.

6. Als Erfüllungsort gilt nach Wahl der Ort der zuständigen Kundendienstwerkstatt.

7. Soweit in diesen Bedingungen nicht ausdrücklich etwas anderes festgelegt ist, sind Ansprüche ge-

gen AEG und ihre Erfüllungs- und Verrichtungsgehilfen, wegen Schäden irgendwelcher Art, insbe­sondere auch solche aus schuldhafter Forderungsverletzung und Verschulden bei Vertragsschluß,
ausgeschlossen.

8. Ausschließlicher Gerichtsstand für alle Streitigkeiten ist Luxembourg.

ELECTROLUX Luxembourg s. à. r. l.
7, rue de Bitbourg
L-1273 Luxembourg-Hamm
Telefon: 42 43 11
Telefax: 42 43 13 60

42

Österreich

Unsere Kundendienststellen und Servicepartner

Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität
mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen
in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi.

Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland

Electrolux Hausgeräte GmbH
1230 Wien, Herziggasse 9

Tel. Reparaturannahme 01/86640-330
Tel. Ersatzteile 01/86640-315
Technische Hotline (0,88h/Min.) 0900-340090
Fax [phone]
Internet: [e-mail]

Kundendienststelle Oberösterreich

Hausgeräte Kundendienst GmbH
4030 Linz, Winetzhammerstraße 8

Tel. [phone]
Fax [phone]
Internet: [e-mail]

Kundendienststelle Steiermark, südliches Burgenland

A. Hell - Hausgeräteservice
8020 Graz, Asperngasse 2

Tel. [phone]
Fax [phone]
Internet: [e-mail]

Kundendienststelle Salzburg

Hausgeräte Kundendienst
Wörndl Elektro Ges.m.b.H & CO KEG
5020 Salzburg, Gnigler Straße 18

Tel. [phone]
Fax [phone]
Internet: [e-mail]

Kundendienststelle Kärnten, Osttirol

Elektroservice H. Schneider
9020 Klagenfurt, Rosentalerstraße 189

Tel. [phone]
Fax [phone]
Internet: [e-mail]

Kundendienststelle Tirol

BEP! Hausgeräte-Kundendienst GesmbH
6020 Innsbruck, Amraser Straße 118

Tel. [phone]
Fax [phone]
Internet: [e-mail]

Kundendienststelle Vorarlberg

Walter Stecher Elektroinstallationen
6912 Hörbranz, Lochauerstraße 2

Tel. [phone]
Fax [phone]
Internet: [e-mail]

43

Ersatzteile, Zubehör und Pflegemittel

Für Oesterreich: Sie können Ersatzteile, Zubehör und Pflegemittel on­line bestellen bei http://www.aeg-hausgeraete.at

Luxembourg

AEG ELECTROLUX
Service-Center,
7, rue de Bitbourg
L-1273 Luxembourg-Hamm
Telefon: [phone]
Telefax: 4 24 31-460

44

454647

Service

Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch­land wie folgt:

Bei Fragen zu Bedienung oder Ausstattung Ihres
Gerätes

Wenden Sie sich an den AEG-Direct Info Service:
Telefon: [phone]

Internet: www.aeg-electrolux.de
E-Mail: [e-mail]

Bei technischen Störungen

Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung
(Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:

Rufen Sie den Kundendienst:

Telefon: [phone]*
Fax: [phone] (0,12 Euro/Min)**

Um Ihnen schnell helfen zu können,
benötigen wir folgende Angaben:

– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)

(Nummern siehe Typschild)

– Art der Störung
– eventuelle Fehlermeldung, die das

Gerät anzeigt

(0,12 Euro/Min)**

(0,09 Euro/Min)**

Ersatzteile, Zubehör und Pflegemittel

Telefon: [phone] (0,12 Euro/Min)**
Fax: [phone] (0,12 Euro/Min)**

Internet: www.aeg-electrolux.de
E-Mail: [e-mail]

*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächst-

gelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen
Service-Partner verbunden.

**) Deutsche Telekom/Stand Januar 2002

From the Electrolux Group. The world´s No.1 choice.

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche,
zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der
Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http://www.aeg-electrolux.de

© Copyright by AEG

105 176 370-01-261005-02

Änderungen vorbehalten
