Page 1
ÖKO-LAVAMAT 73639 update
Den miljövänliga tvättmaskinen
Bruksanvisning
Page 2
Till våra kunder,
Läs noga igenom den här bruksanvisningen.
Lägg särskilt märke till avsnittet "Säkerhet“ som finns i början
av bruksanvisningen. Spara bruksanvisningen så att du kan slå upp i
den senare. Lämna med den vid ett eventuellt ägarbyte.
Med varningstriangeln och/eller orden (Varning!, Se upp!, OBS!)
1
markeras information som är viktig för din säkerhet eller för maskinens
funktion. Läs denna information noggrant.
0 1. Denna symbol visar dig steg för steg hur du använder tvättmaskinen.
2. ...
Efter denna symbol får du kompletterande information om skötsel och
3
praktisk användning av tvättmaskinen.
Tips och information om hur du använder tvättmaskinen på ett
2
ekonomiskt och miljövänligt sätt är markerade med ett klöverblad.
Den här bruksanvisningen innehåller anvisningar om hur man själv
avhjälper störningar som eventuellt uppkommer, se avsnittet
"Vad gör man om...“.
Tryckt på miljövänligt tillverkat papper.
Den som tänker ekologiskt, agerar också så ...
2
Page 3
Innehåll
INNEHÅLL
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Miljötips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Produktbeskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Maskinen sedd framifrån . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Fack för tvätt- och sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Programväljare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Knappar för tillvalsprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Förbrukningsvärden och tidsåtgång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Vad betyder "UPDATE“? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Före första tvätten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Förbereda tvättningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sortera och förbereda tvätten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Textilslag och tvättsymboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Tvätt- och sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Vilka tvätt- och sköljmedel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Hur mycket tvätt- och sköljmedel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Vattenavhärdare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Genomföra en tvättning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Snabbinstruktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ställa in tvättprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Ändra centrifugeringsvarvtal eller välja sköljstopp . . . . . . . . . . . . . . . . . . . 19
Ställa in startfördröjning/blötläggningstid . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Öppna och stänga luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Lägga i tvätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Tillsätta tvätt-/sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Starta tvättprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Tvättprogrammets förlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Ändra tvättprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tvättprogrammet avslutat/ta ut tvätten . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3
Page 4
Innehåll
Programtabeller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Tvättning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Separat mjuksköljning/stärkning/impregnering . . . . . . . . . . . . . . . . . . . . . 27
Separat sköljning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Separat centrifugering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Panelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tvättmedelsfacket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tvättrumman . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Vad gör man om... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
något inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
När du inte är nöjd med tvättresultatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Nödtömma vatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Rengöra pumphuset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Nödöppning av luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Extra sköljning (SKÖLJNING+) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Barnspärr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Uppställnings- och anslutningsanvisning . . . . . . . . . . . . . . . . 38
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Mått . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Säkerhetsanvisningar för installationen . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Uppställning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Transportera maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ta bort transportskydden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Förbereda uppställningsplatsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Uppställning på en betongsockel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Uppställning på sviktande golv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Utjämna ojämnheter i golvet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
4
Page 5
Innehåll
Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Tillåtet vattentryck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Vattentillopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Vattenavlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Pumpningshöjder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Sakregister . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
5
Page 6
Bruksanvisning
BRUKSANVISNING
1 Säkerhet
Alla elektriska apparater från AEG uppfyller gällande säkerhetsnormer.
Men vi vill ändå göra dig uppmärksam på följande säkerhetsanvis-
ningar.
Före den första starten
• Följ "Anvisning för uppställning och anslutning“ längre fram i
denna bruksanvisning.
• Om maskinen levereras under vintermånaderna och det är minusgrader: Låt tvättmaskinen stå 24 timmar i rumstemperatur innan du
startar den.
Avsedd användning
• Tvättmaskinen är endast avsedd för tvätt av kläder och normalt hushållsbruk. Om den används för andra ändamål eller används felaktigt
tar tillverkaren inte ansvar för eventuella skador.
• Av säkerhetsskäl är det inte tillåtet att bygga om eller förändra tvättmaskinen.
• Använd bara tvättmedel som är avsedda för hushållstvättmaskiner.
Följ tvättmedelstillverkarens anvisningar.
• Tvätten får inte innehålla lättantändliga lösningsmedel. Detta gäller
även vid tvätt efter fläckborttagning.
• Använd absolut inte tvättmaskinen för kemtvätt. Explosionsrisk!
• Använd bara textilfärgnings-/avfärgningsmedel i tvättmaskinen när
tillverkaren av dessa produkter uttryckligen tillåter detta. Vi ansvarar
inte för eventuella skador.
• Använd endast vatten från vattenledningsnätet.
• Frostskador omfattas inte av garantin! Om tvättmaskinen står i ett
utrymme med risk för frost måste man genomföra en nödtömning vid
frostrisk (se avsnittet "Nödtömning“).
6
Page 7
Bruksanvisning
Säkerhet för barn
• Förpackningsmaterial (t.ex. plast, frigolit) kan vara farliga för barn.
Kvävningsrisk! Håll förpackningsmaterialet borta från barnen.
• Barn inser ofta inte farorna med elektriska apparater. Håll därför
nödvändig uppsikt när tvättmaskinen är igång och låt inte barnen
leka med den - risken finns t.ex. att barn stänger in sig.
• Se till att barn eller husdjur inte klättrar in i tvättmaskinens trumma.
• Avfallshantering av tvättmaskinen: Dra ur stickkontakten, skär av
sladden och kasta bort den, förstör luckans lås. Då kan inte lekande
barn stänga in sig eller råka i livsfara.
Allmän säkerhet
• Bara fackmän får utföra reparationer på tvättmaskinen. Felaktiga
reparationer kan innebära allvarliga risker för användaren. Vid reparationer - kontakta återförsäljaren eller vår service.
• Börja aldrig använda tvättmaskinen om nätkabeln är skadad eller om
panelen, topplocket eller sockelområdet är så skadade att man kan
komma åt elektriska delar i maskinen.
• Stäng av tvättmaskinen före rengöring, skötsel och underhållsarbeten. Dra dessutom ut stickkontakten ur vägguttaget eller - vid fast
anslutning - stäng av strömbrytaren på väggen eller skruva ur säk-
ringen i proppskåpet.
• Dra alltid ut kontakten genom att hålla i stickkontakten, aldrig
i sladden.
• Grenuttag, kopplingar och förlängningssladdar får inte användas.
Brandrisk genom överhettning!
• Spola inte av tvättmaskinen med en vattenstråle. Risk för strömstöt!
• Vid tvättprogram med höga temperaturer blir glasluckan varm. Rör
den inte!
• Låt tvättvattnet svalna innan du nödtömmer maskinen, rengör
pumphuset eller nödöppnar luckan.
• Smådjur kan gnaga på elledningar och vattenslangar. Risk för strömstöt och vattenskador! Håll smådjur borta från tvättmaskinen.
7
Page 8
Bruksanvisning
2 Avfallshantering
Avfallshantering av förpackningsmaterial!
Ta hand om förpackningen till din tvättmaskin på rätt sätt. Alla
använda förpackningsmaterial är miljövänliga och återvinningsbara.
• Plastdelar är märkta med de internationellt standardiserade
förkortningarna:
>PE< för polyeten, t.ex. förpackningsfilm
>PS< för polystyren, t.ex. stötdämpande material (alltid freonfritt)
>POM< för polyoxymetylen, t.ex. plastklämmor
• Kartongdelarna är tillverkade av returpapper och ska lämnas till
pappersinsamling.
Avfallshantering av gamla maskiner
När du en dag skall skrota din tvättmaskin, lämna den till återvinning,
kontakta din kommun för närmaste återvinningsstation.
2 Miljötips
• Normalt smutsad tvätt behöver inte förtvättas. Du sparar tvättmedel,
vatten och tid (och är skonsam mot miljön!).
• Tvättmaskinen arbetar mycket ekonomiskt när du följer angivna
tvättmängder.
• När du tvättar små mängder, ta bara hälften eller två tredjedelar av
rekommenderad tvättmedelsmängd.
• Du kan ta bort fläckar och nedsmutsade områden genom lämplig
förbehandling. Sedan kan du tvätta på lägre temperatur.
• Tvätta lätt till normalt smutsad vittvätt på energisparprogrammet.
• Ofta behövs inte mjukmedel. Prova en gång! Om du använder
torktumlare blir dina kläder mjuka och sköna även utan mjukmedel.
• Vid hårt vatten (se "Tvätt- och sköljmedel“) kan du använda
vattenavhärdare och minska på doseringen av tvättmedel.
8
Page 9
Produktbeskrivning
Maskinen sedd framifrån
Bruksanvisning
Fack för tvätt-
och sköljmedel
Skruvfötter
(justerbara i höjd)
Fack för tvätt- och sköljmedel
Huvudtvättmedel
(i pulver) och
eventuell avhärdare
Fläcksalt
Panelen
Typskylt
(bakom luckan)
Luckan
Lucka för
pumphus
Förtvättmedel/
Blötläggningsmedel
eller avhärdningsmedel
Flytande sköljmedel
(mjukmedel, formsköljmedel, stärkelse)
9
Page 10
Bruksanvisning
Panel
Knapp centrifugeringsvarvtal/SKÖLJSTOPP
Lampa LUCKA
Knappar
för tillvalsprogram
Multidisplay
Knapp STARTFÖRDRÖJNING
START/PAUS
Programväljare
Programväljaren fastställer vilken
sorts tvättning (t.ex. vattennivå,
trummans rörelse, antalet
sköljningar, centrifugeringsvarvtal) som motsvarar den tvätt som
ska behandlas samt tvättvattnets
temperatur.
Programförloppsindikering
Knapp
Lampa ÖVERDOSERING
Programväljare
10
FRÅN
Stänger av tvättmaskinen, i alla
andra lägen är den på.
VITTVÄTT/KULÖRTVÄTT
Huvudtvätt för vit-/kulörttvätt (bomull/linne) på 30 °C till 95 °C.
Position ENERGISPAR: Energisparprogram på ca 67 °C för lätt till
2
normalt nedsmutsad vittvätt, förlängd tvättid (kan inte kombineras
med SNABBTVÄTT).
STRYKFRITT
Huvudtvätt för strykfria textilier (blandmaterial) på 40 °C till 60 °C.
Läge LÄTTSTRUKET: Huvudtvätt på 40 °C för strykfria textilier som efter
detta program bara behöver strykas lätt eller inte alls.
Page 11
FINTVÄTT
Huvudtvätt för fintvätt på 30 °C eller 40 °C.
YLLE / P (Handtvätt)
Huvudtvätt (kallt upp till 40 °C) för maskintvättbar ylle och för handtvättbara ylletextilier och siden med tvättsymbolen ï (Handtvätt).
FINSKÖLJNING
Separat skonsam sköljning, t.ex. sköljning av handtvättade textilier (2
sköljningar, flytande sköljmedel från facket æ spolas in, skoncentrifugering).
STÄRKNING
Separat stärkning, separat mjuksköljning eller separat impregnering av
fuktig tvätt (1 sköljning, flytande skölj- eller stärkmedel i facket æ
spolas in och centrifugering).
TÖMNING
Tömning av vattnet efter ett sköljstopp (utan centrifugering).
Sköljstopp innebär att tvätten blir liggande i sista sköljvattnet utan att
3
centrifugeras.
CENTRIFUGERING
Tömning av vattnet efter sköljstopp och centrifugering, eller separat
centrifugering av handtvättad vit-/kulörtvätt.
Bruksanvisning
SKONCENTRIFUGERING
Tömning av vattnet efter sköljstopp och skoncentrifugering, eller separat centrifugering av ömtåliga textilier (strykfri tvätt, fintvätt, ylle).
11
Page 12
Bruksanvisning
Knappar för tillvalsprogram
Knapparna för tillvalsprogrammen är till för
att anpassa tvättprogrammet till hur nedsmutsad
tvätten är. För normalt nedsmutsad tvätt är
tillvalsprogrammen inte nödvändiga.
Beroende på program kan man kombinera olika
funktioner med varandra.
FÖRTVÄTT
Varm förtvätt före huvudtvätten som följer
automatiskt; med mellancentrifugering vid
VIT-/KULÖRTVÄTT, utan mellancentrifugering
vid STRYKFRITT och FINTVÄTT.
BLÖTLÄGGNING
Ca 50 minuter med en vattentemperatur på 30 °C. Med hjälp av
knappen STARTFÖRDRÖJNING kan du förlänga blötläggningen till
max. 10 timmar och ca 20 minuter. Därefter följer huvudtvätten
automatiskt.
SNABBTVÄTT
Förkortad huvudtvätt för lätt nedsmutsad tvätt.
FLÄCKAR
För att behandla kraftigt nedsmutsad tvätt eller tvätt med fläckar.
(Doserat fläcksalt (blekmedel) spolas in under programmets
blekningsfas för optimal effekt både för blekmedlet och enzymerna
i tvättmedlet.)
12
Vid inställningen YLLE/P (Handtvätt) kan man inte välja tillvalspro-
3
grammen (eventuellt aktiverade knappar har ingen effekt).
Page 13
Förbrukningsvärden och tidsåtgång
Värdena för programmen i följande tabell är framtagna efter standardiserade förhållanden. Och kan användas som ungefärliga värden när
maskinen används under andra betingelser i hemmet.
Bruksanvisning
Programväljare /temperatur
VIT-/KULÖRTVÄTT 95 5 45 1,70 144
VIT-/KULÖRTVÄTT 60
VIT-/KULÖRTVÄTT 40 5 49 0,60 128
STRYKFRITT 40 2,5 54 0,50 81
FINTVÄTT 30 2,5 50 0,30 54
YLLE / P (Handtvätt) 30 2 48 0,20 55
1) Anmärkning: Programinställning för kontroll enligt EN 60 456 (EU-norm). För-
brukningsvärdena kan avvika från de angivna värdena beroende på vattentryck,
vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, textilslag och
tvättmängd, använt tvättmedel, variationer i nätspänningen och valda tillvalsfunktioner.
1)
Tvättmängd
i kg
5 42 0,94 129
Vatten
i liter
Energi
i kWh
Vad betyder "UPDATE“?
Tvättprogrammen i din tvättmaskin styrs av en programvara.
Nya textilier eller tvättmedel kan i framtiden göra nya tvättprogram
nödvändiga. Programvaran kan för det mesta anpassas efter detta.
När det kommer nya tvättprogram kan du också använda dem i din
tvättmaskin genom att du uppdaterar programvaran.
Vänd dig till vår konsumentkontakt eller service för ytterligare
information om "update“.
Tid
i minuter
13
Page 14
Bruksanvisning
Före första tvätten
0 Kör maskinen en gång utan tvättgods (KULÖRTVÄTT 95, med halva
tvättmedelsmängden).
Då avlägsnas eventuella rester från tillverkningen inne i innertrumman
och yttre vattenbehållaren.
Förbereda tvättningen
Sortera och förbereda tvätten
• Sortera efter tvättsymboler och textilslag (se "Textilslag och tvättsymboler“).
• Töm fickorna.
• Ta bort metallföremål (gem, säkerhetsnålar osv.).
• Så här kan du undvika att tvätten skadas eller snor ihop sig: Stäng
blixtlås, knäpp lakan och örngott, knyt lösa band - exempelvis på
förkläden.
• Vänd ut och in på plagg som består av dubbelt tyg (sovsäck, anorak
osv.).
• Vänd stickade, kulörta textilier samt ylle och textilier med påsatta
dekorationer ut och in.
• Tvätta små och ömtåliga plagg (babystrumpor, strumpbyxor, behåar
osv.) i ett tvättnät, tvättpåse, en kudde med blixtlås eller i större
strumpor.
• Behandla gardiner mycket försiktigt. Ta bort metallringar eller skarpa
plastringar och lägg dem i ett nät eller en påse. Vi kan inte ta ansvar
för eventuella skador.
• Tvätta inte kulör- och vittvätt tillsammans. Den vita tvätten kan
missfärgas eller bli grå.
• Nya kulörta plagg innehåller ofta färgöverskott. Det är bäst att tvätta
sådana plagg separat första gången.
• Blanda små och stora plagg! Då förbättras tvätteffekten och tvätten
fördelas bättre vid centrifugeringen.
• Luckra upp tvätten innan du stoppar in den i tvättmaskinen.
• Veckla ut plaggen innan du lägger dem i tvättmaskinen.
• Följ tvättanvisningarna "tvättas separat“ och "tvättas flera gånger
separat“!
14
Page 15
Textilslag och tvättsymboler
Tvättsymbolerna hjälper till att välja rätt tvättprogram. Tvätten bör
sorteras efter textilslag och tvättsymboler. På tvättsymbolerna anges
alltid de maximala temperaturerna.
Vittvätt ç
Textilier i bomull och linne med denna tvättsymbol är mindre känsliga
för mekanisk bearbetning och höga temperaturer. För detta textilslag är
programmet VIT-/KULÖRTVÄTT lämpligt.
Kulörtvätt èë
Textilier i bomull och linne med dessa tvättsymboler är mindre känsliga
för mekanisk bearbetning. För dessa textilslag är programmet VIT-/
KULÖRTVÄTT lämpligt.
Strykfri tvätt êí
Textilier av behandlad bomull, blandmaterial med bomull, viskos och
syntetmaterial med dessa tvättsymboler vill ha en mekaniskt mildare
behandling. För dessa textilslag passar programmet STRYKFRITT/LÄTT-
STRUKET.
Fintvätt ì
Textilier som vadderade material, mikrofibrer, viskos, syntetmaterial och
gardiner med denna tvättsymbol behöver en mycket skonsam behandling. För dessa textilslag är programmet FINTVÄTT lämpligt.
Bruksanvisning
Ylle och mycket ömtålig tvätt 9 ìï
Textilier som ylle, blandmaterial med ylle och siden med dessa tvätt-
symboler är mycket känsliga för mekanisk bearbetning. För textilier av
dessa slag lämpar sig programmet YLLE/P (Handtvätt).
Obs! Textilier med tvättsymbolen ñ (Tål ej vattentvätt!) får inte
tvättas i tvättmaskin!
15
Page 16
Bruksanvisning
Tvätt- och sköljmedel
Vilka tvätt- och sköljmedel?
Använd bara tvätt- och sköljmedel som är avsedda för hushållstvättmaskin. Följ alltid tillverkarens anvisningar.
Hur mycket tvätt- och sköljmedel?
Hur mycket medel som ska användas beror på:
• hur smutsig tvätten är
• vattnets hårdhetsgrad
• tvättmängden
Följ tvätt- och sköljmedeltillverkarens rekommendationer för använd-
2
ning och dosering. Om tvättmedelstillverkaren inte angivit någon
dosering för mindre tvättmängd, ta en tredjedel mindre mängd när
maskinen är halvfylld och bara halv mängd (som rekommenderas för
fylld maskin) vid minsta tvättmängd samt vid LÄTTSTRUKET.
Vattenavhärdare
Vid hårt eller mycket hårt vatten bör avhärdningsmedel användas. Följ
tillverkarens anvisningar! Dosera sedan alltid tvättmedlet efter mjukt
vatten. Kontakta ditt lokala vattenverk eller kommunen om du inte vet
vattnets hårdhetsgrad på din ort.
16
Eftersom avhärdningsmedlet spolas in före huvudtvättmedlet (förav-
2
härdning av vattnet), räcker det med åttio procent av den mängd
avhärdningsmedel som anges på förpackningen.
Vattnets hårdhet
Hårdhetsgrad
I - mjukt 0 - 7 till 1,31
II - medelhårt 7 - 14 1,3 - 2,5
III - hårt 14 - 21 2,5 - 3,8
IV - mycket hårt över 21 över 3,8
Hårdhetsgrad i °dH
(tysk hårdhetsgrad)
Hårdhet i mmol/l
(millimol per liter)
Page 17
Genomföra en tvättning
Snabbinstruktion
En tvättning genomförs i följande steg:
0 1. Starta ett tvättprogram:
– välj program och temperatur med hjälp av programväljaren
– gör eventuella tillval med knapparna
2. Ändra eventuellt centrifugeringsvarvtal eller välj SKÖLJSTOPP.
3. Ställ in eventuell STARTFÖRDRÖJNING.
4. Öppna luckan, lägg in tvätten.
5. Stäng luckan.
6. Tillsätt tvätt-/sköljmedel.
7. Starta tvättprogrammet med knappen START/PAUS.
När tvättprogrammet är färdigt:
Obs! Om programmet slutat med sköljstopp, kör TÖMNING, CENTRIFU-
GERING eller SKONCENTRIFUGERING innan du öppnar luckan.
8. Öppna luckan och ta ur tvätten.
9. Stäng av tvättmaskinen: Sätt programväljaren på FRÅN.
Bruksanvisning
17
Page 18
Bruksanvisning
Ställa in tvättprogram
Se "Programtabeller“ för lämpligt program, rätt temperatur och möjliga
3
tillvalsprogram för respektive textilslag.
0 1. Sätt programväljaren på önskat
tvättprogram och önskad temperatur.
I multidisplayen visas hur lång tid
i minuter det inställda programmet sannolikt kommer att ta.
2. Välj eventuellt/eventuella tillvalsprogram:
Lampan för gjorda tillval lyser.
– Om du vill göra omval, tryck på en ny knapp.
– Om du vill ta bort ditt val, tryck en gång till på
knappen.
18
Page 19
Bruksanvisning
Ändra centrifugeringsvarvtal eller välja sköljstopp
0 Eventuellt ändra varvtalet för slutcentrifugeringen
eller välja SKÖLJSTOPP:
Tryck på knappen centrifugeringsvarvtal/
SKÖLJSTOPP tills lampan för önskat centrifugeringsvarvtal (eller för SKÖLJSTOPP) lyser.
Om du väljer SKÖLJSTOPP blir tvätten liggande
i sista sköljvattnet och centrifugeras inte.
Om du inte ändrar varvtalet anpassas slutcentrifugeringen automatiskt
3
till valt tvättprogramm.
– VITTVÄTT/KULÖRTVÄTT 1300 varv per minut
– STRYKFRITT/LÄTTSTRUKET 900 varv per minut
– FINTVÄTT 700 varv per minut
– YLLE/P (Handtvätt) 900 varv per minut
Mellan sköljningarna sker en centrifugering som beror på valt program
och kan inte ändras.
Ställa in startfördröjning/blötläggningstid
Startfördröjning
Knappen STARTFÖRDRÖJNING gör det möjligt att skjuta upp starten av
ett tvättprogram med 1 till högst 19 timmar.
0 Tryck på knappen STARTFÖRDRÖJNING tills
önskad startfördröjning visas i multidis-
playen, t.ex.12h för en fördröjning av pro-
gramstarten på 12 timmar.
Visas19h och du trycker en gång till så visas
0h och därefter det inställda tvättprogram-
mets gångtid (indikering i minuter, t.ex.129).
I detta läge är ingen startfördröjning inställd.
19
Page 20
Bruksanvisning
Blötläggningstid
När knappen BLÖTLÄGGNING är intryckt kan du förlänga blötläggningstiden med hjälp av knappen STARTFÖRDRÖJNING (maximalt
10 timmar och ca 20 minuter).
Utan startfördröjning uppgår blötläggningstiden till ca 30 minuter,
3
plus tid för uppvärmning ca 20 minuter.
0 För att ställa in önskad blötläggningstid, tryck på knappen START-
FÖRDRÖJNING tills önskad blötläggningstid visas i multidisplayen,
t.ex.1h (=1 timme).
Efter ca 2 sekunder visar multidisplayen
gångtiden i minuter.
Denna gångtid omfattar följande:
vald blötläggningstid t.ex. 1h =60 minuter
+ uppvärmningstid ca 20 minuter
+det valda tvättprogrammets gångtid t.ex. ca 129 minuter
=total gångtid blir ca 209 minuter
Under tiden som BLÖTLÄGGNING pågår lyser FÖRTVÄTT i programför-
3
loppsindikeringen.
20
Page 21
Öppna och stänga luckan
0 Öppna: dra i luckans handtag.
0 Stänga: tryck igen luckan bestämt
Lamporna LUCKA och START/PAUS
visar, när maskinen är på, om man
kan öppna luckan:
Lampa LUCKA Lampa START/PAUS Möjligt att öppna dörren?
lyser grönt blinkar rött ja
Bruksanvisning
lyser grönt lyser rött
är släckt
1) Luckan är spärrad pga. hög vattennivå eller hög temperatur.
När
3
– lampan LUCKA blinkar rött,
blinkar rött
eller lyser rött
ja, när man tryckt på
knappen START/PAUS
– därefter felkoden E40 blinkar i multidisplayen
– och lampan HUVUDTVÄTT blinkar,
har man försökt starta ett tvättprogram utan att luckan varit riktigt
stängd. Tryck då till luckan ordentligt och starta tvättprogrammet igen.
Lägga i tvätt
Se "Programtabeller“ för maximal tvättmängd.
3
Anvisningar för rätt förberedelse av tvätten finns i "Sortera och förbe-
reda tvätten“.
0 1. Sortera och förbered tvätten efter textilslag.
2. Öppna luckan: dra i luckans handtag.
3. Lägg i tvätten.
Obs! Kläm inte fast några plagg när du stänger luckan! Textilierna och
maskinen kan skadas!
4. Stäng luckan ordentligt.
nej
1)
21
Page 22
Bruksanvisning
Tillsätta tvätt-/sköljmedel
Anvisningar om tvätt- och sköljmedel finns i
3
avsnittet “Tvätt- och sköljmedel“.
0 1. Öppna tvättmedelsfacket:
ta tag i handtaget nedtill
på facket (1), dra ut facket
till stoppet (2).
2. Fyll på tvätt-/sköljmedel.
Fack för fläcksalt (blekmedel)
Fack för huvudtvättmedel
i pulverform
(Om du använder avhärdare och
behöver det högra facket för
förtvätt-/blötläggningsmedel,
häll då avhärdningsmedlet på
huvudtvättmedlet i det vänstra
facket.)
Fack för flytande sköljmedel
(mjukmedel, formsköljmedel, stärkelse)
Obs! Fyll facket högst till
markeringen MAX. Späd
eventuellt ut tjockflytande medel
upp till markeringen MAX,
lös upp stärkelse i pulverform.
Fack för förtvätt-/blötläggningsmedel
(bara för tillvalsprogram FÖRTVÄTT/BLÖTLÄGGNING)
eller för vattenavhärdare
3. Skjut in facket helt.
När flytande tvättmedel /tabletter används:
3
Använd den doseringsbehållare som tillverkaren tillhandahåller för
flytande tvättmedel eller tabletter. Följ anvisningarna på tvättmedels-
förpackningen.
22
Page 23
Starta tvättprogrammet
0 1. Kontrollera att vattenkranen är öppen.
2. Starta tvättprogrammet Tryck på knappen START/PAUS.
Tvättprogrammet startar omedelbart eller när den
inställda tiden för startfördröjningen är slut.
Luckan är inte ordentligt stängd, om
3
– lampan LUCKA blinkar rött,
– därefter felkoden E40 blinkar i multidisplayen
– och lampan HUVUDTVÄTT blinkar, när man trycker
på knappen START/PAUS.
Tryck då till luckan ordentligt och tryck en gång till
på knappen START/PAUS.
När startfördröjning är inställd:
Tiden för den inställda startfördröjningen går, i multidisplayen visas den
tid som är kvar till programstart (alltid i hela timmar t.ex. 5h). Under
denna tid kan du lägga in mer tvätt eller ändra eller avbryta startfördröjningen.
• Lägga in mer tvätt: Tryck på knappen START/PAUS och du kan öppna
luckan. Stäng sedan luckan och tryck på knappen START/PAUS igen.
•Ändra eller avbryta startfördröjningen: Tryck på knappen START-
FÖRDRÖJNING tills önskad tid visas; när programtiden visas
(i minuter, t.ex.129) startar tvättprogrammet utan fördröjning.
Bruksanvisning
Tvättprogrammets förlopp
Programförloppsindikering
Före start visas de programsteg som valt program innehåller . Under tvättprogrammets gång visas det aktuella
programsteget.
Multidisplay
Förväntad, återstående gångtid (i minuter)
visas i multidisplayen ända fram till programmet är slut.
Då elektroniken i tvättmaskinen automatiskt anpassar programmet
3
(tvättmängd, textilslag, balanskontroll, specialsköljning etc.) kan
nedräkningen av återstående gångtid stoppas eller korrigeras under
programmets gång.
23
Page 24
Bruksanvisning
Ändra tvättprogram
Ändra eller avbryta program
0 1. Tryck på knappen START/PAUS.
2. Vrid programväljaren till FRÅN. Tvättprogrammet är avbrutet.
3. Ställ in nytt tvättprogram, om så önskas. Om inte, vrid programväljaren
till TÖMNING och tryck på knappen START/PAUS om du vill tömma ut
vattnet och avsluta programmet.
Med hjälp av knappen START/ PAUS kan du när som helst avbryta tvätt-
3
programmet och sedan sätta igång det igen genom att åter trycka på
knappen. Du kan bara välja ett nytt tvättprogram efter att programväl-
jaren har satts på FRÅN först.
Välja tillvalsprogram
Tillvalsprogrammen SNABBTVÄTT resp. FLÄCKAR kan du välja till efter
programstarten.
0 1. Tryck på knappen START/PAUS.
2. Tryck på knappen SNABBTVÄTT resp. knappen FLÄCKAR.
3. Tryck på knappen START/PAUS igen. Tvättprogrammet fortsätter.
Ändra centrifugeringsvarvtal
Under tvättprogrammets gång kan du fortfarande ändra centrifuge-
ringsvarvtalet eller ställa in SKÖLJSTOPP.
0 1. Tryck på knappen START/PAUS.
2. Ändra varvtalet med hjälp av knappen centrifugeringsvarvtal/
SKÖLJSTOPP.
3. Tryck på knappen START/PAUS igen. Tvättprogrammet fortsätter.
24
Page 25
Bruksanvisning
Tvättprogrammet avslutat/ta ut tvätten
När ett tvättprogram är avslutat lyser SLUT i programförloppsindike-
ringen.
Om SKÖLJSTOPP har valts blinkar lampan bredvid knappen
START/PAUS.
0 1. Efter ett sköljstopp måste vattnet först tömmas ut:
– Tryck antingen på knappen START/PAUS
(vattnet töms ut och tvätten centrifugeras enligt det avslutade
programmet; om du trycker på knappen START/PAUS igen kan du
ändra centrifugeringsvarvtalet även under centrifugeringen)
eller
– Vrid programväljaren till TÖMNING och tryck på knappen START/
PAUS (vattnet töms ut utan centrifugering),
eller
– Vrid programväljaren till CENTRIFUGERING eller SKONCENTRIFUGE-
RING och tryck på knappen START/PAUS
(vattnet töms ut och tvätten centrifugeras eller skoncentrifugeras).
När detta programsteg är slut lyser lampan SLUT.
2. Öppna luckan.
När lampan LUCKA lyser grönt kan du öppna luckan.
3. Ta ur tvätten.
4. Vrid programväljaren till FRÅN.
5. Stäng vattenkranen.
6. Dra ut tvättmedelsfacket något så att det kan torka. Låt luckan stå på
glänt så att tvättmaskinen luftas.
Om lampan ÖVERDOSERING lyser har för mycket
3
tvättmedel använts i det avslutade tvättprogrammet.
Följ tvättmedelstillverkarens doseringsanvisningar
och ta hänsyn till tvättmängden vid nästa tvätt!
Obs! Om inte tvättmaskinen används under en längre tid:
Stäng vattenkranen och koppla bort tvättmaskinen från elnätet.
25
Page 26
Bruksanvisning
Programtabeller
Tvättning
I följande tabell tar vi inte upp alla program som är möjliga utan bara
de mest använda.
Textilslag,
tvättsymbol
Vittvätt
ç
Energisparprogram:
Vittvätt ç
Kulörtvätt
èë
Strykfritt
êí
Fintvätt
ì
Max.
tvättmängd
(torr vikt)
5kg
5kg
5kg
2,5kg
1kg
2,5kg
(ca 15-20m
gardiner)
Programväljare
1)
2
temperatur
VITTVÄTT/KULÖRTVÄTT
95
VITTVÄTT/KULÖRTVÄTT
ENERGISPAR
VITTVÄTT/KULÖRTVÄTT
30 till 60
STRYKFRITT
40 till 60
LÄTTSTRUKET
40
FINTVÄTT
30, 40
Möjliga
tillvalsprogram
FÖRTVÄTT
BLÖTLÄGGNING
SNABBTVÄTT
FLÄCKAR
FÖRTVÄTT
BLÖTLÄGGNING
FLÄCKAR
FÖRTVÄTT
BLÖTLÄGGNING
SNABBTVÄTT
FLÄCKAR
FÖRTVÄTT
BLÖTLÄGGNING
2)
SNABBTVÄTT
FLÄCKAR
FÖRTVÄTT
BLÖTLÄGGNING
SNABBTVÄTT
FLÄCKAR
26
Ylle/Handtvätt
9 ìï
1) Ett 10-literskärl rymmer ca 2,5kg torr tvätt (bomull).
2) Bara om du håller dig till den rekommenderade max tvättmängden på 1kg kan
du undvika veck och skrynklor i större omfattning.
5 till 7 strykfria herrskjortor utgör ca 1kg torr tvätt.
2kg
P
YLLE
KALLT till 40
Page 27
Separat mjuksköljning/stärkning/impregnering
Bruksanvisning
Textilslag
Vit-/ Kulörtvätt 5kg STÄRKNING
Max. tvättmängd
(torr vikt)
Separat sköljning
Textilslag
Vit-/ Kulörtvätt 5kg
Strykfritt 2,5kg
Fintvätt 2,5kg
Ylle/Handtvätt 2kg
Max. tvättmängd
(torr vikt)
Separat centrifugering
Textilslag
Vit-/ Kulörtvätt 5kg CENTRIFUGERING
Strykfritt 2,5kg
Max. tvättmängd
(torr vikt)
Programväljare
Programväljare
FINSKÖLJNING
Programväljare
Ylle/Handtvätt 2kg
SKONCENTRIFUGERINGFintvätt 2,5kg
27
Page 28
Bruksanvisning
Rengöring och skötsel
Panelen
Obs! Använd inte rengöringsmedel för möbler eller andra aggressiva
rengöringsmedel (lösningsmedel) när du rengör panel- eller manöverdelar.
0 Torka av panelen med en fuktig trasa. Använd varmt vatten.
Tvättmedelsfacket
Tvättmedelsfacket behöver rengöras med jämna mellanrum.
0 1. Dra ut tvättmedelsfacket fram till stoppet.
2. Ta ut tvättmedelsfacket med ett kraftigt ryck.
3. Ta ut sköljmedelsinsatsen ur
mittfacket.
4. Rengör sköljmedelsinsatsen under rin-
nande vatten.
5. Rengör inspolningsfacken bakifrån
med varmt vatten. Använd helst en
flaskborste.
6. Sätt tillbaka sköljmedelsinsatsen
och se till att den sitter ordentligt.
28
Page 29
Bruksanvisning
7. Rengör hela inspolningsområdet
där tvättmedelsfacket skall sitta,
med en borste, även munstyckena
på ovansidan.
8. Sätt tillbaka tvättmedelsfacket i
styrskenorna och skjut in det.
Tvättrumman
Tvättrumman är gjord av rostfritt stål. Men föremål som följer med
tvätten och som kan rosta, kan ge rostfläckar på trumman.
Obs! Rengör inte den rostfria trumman med syrahaltiga avkalkningsme-
del, klor- eller järnhaltiga skurmedel eller stålull. Kontakta vår konsumentkontakt för råd i specifika fall.
0 Ta bort eventuella rostfläckar på trumman med putsmedel för rostfritt
stål.
Luckan
0 Kontrollera regelbundet om det finns avlagringar eller skräp i gummi-
bälgen bakom luckan och ta i så fall bort det.
29
Page 30
Bruksanvisning
Vad gör man om...
något inte fungerar
När något inte fungerar kan du själv försöka avhjälpa enklare fel med
hjälp av följande anvisningar, innan du tillkallar service.
• Om någon av felkoderna E10, E20 eller E40
visas i multidisplayen kan du eventuellt
själv avhjälpa felet (se tabellen nedan).
Tryck på knappen START/PAUS när du
avhjälpt felet. Ta kontakt med service
om felkoden visas igen.
• Ta kontakt med kundservice vid alla andra fel som visas
(E och en siffra eller bokstav) och uppge felkoden.
Problem Möjlig orsak Åtgärd
Stickkontakten är inte isatt. Sätt i stickkontakten.
Tvättmaskinen går inte.
Du kan inte stänga
luckan.
Felkod E40 visas. Lampan HUVUDTVÄTT blin-
kar.
Vatten fylls inte på.
Felkod
E10 visas. Lam-
pan SKÖLJNING+ blinkar.
Säkring i elcentralen
(proppskåpet) är inte OK.
Luckan är inte riktigt stängd.
Du har inte tryckt in knappen
START/PAUS tillräckligt
länge.
Barnspärren är inställd.
Luckan är inte riktigt stängd.
Vattenkranen är stängd. Öppna vattenkranen.
Silen i tilloppsslangens
anslutning är igensatt.
Byt ut säkringen.
Stäng luckan; tryck till
luckan tills du hör att den
går i lås.
Tryck på knappen START/
PAUS tills programmet star-
tar.
Ta bort barnspärren (se
avsnitt "Barnspärr“).
Stäng luckan ordentligt.
Starta programmet igen.
Stäng vattenkranen. Skruva
av slangen från vattenkranen, ta ut silen och rengör
den under rinnande vatten.
30
Page 31
Bruksanvisning
Problem Möjlig orsak Åtgärd
Tvättmaskinen vibrerar
under gång eller står
inte stilla.
Tvättvattnet skummar
mycket vid huvudtvätt.
Det rinner fram vatten
under tvättmaskinen.
De justerbara skruvfötterna
är inte rätt inställda.
Det finns för lite tvätt i
trumman (t.ex. bara en badrock).
Vattnet har inte kunnat
pumpas ut ordentligt före
centrifugeringen, eftersom
avloppsslangen är klämd, vikt
eller
pumpen igensatt.
Du har antagligen hällt i för
mycket tvättmedel.
Tilloppsslangens anslutningar
är otäta.
Avloppsslangen är otät.
Locket till pumphuset har
inte satts fast ordentligt.
Tvätt har klämts fast i luckan.
Justera fötterna enligt uppställnings- och anslutningsanvisningen.
Detta påverkar inte
funktionen.
Kontrollera hur avloppsslangen ligger och räta ut
den vid behov eller rengör
pumpen och ta bort eventuellt skräp ur pumphuset.
Dosera tvättmedlet exakt
efter tillverkarens anvisningar.
Skruva fast tilloppsslangen.
Kontrollera avloppsslangen
och byt ut den vid behov.
Skruva fast locket ordentligt.
Avbryt programmet, ta bort
tvätten från luckan. Starta
programmet på nytt.
Sköljmedlet har inte
spolats ned, facket æ
för sköljmedel är fyllt
med vatten.
Tvätten är mycket
skrynklig.
Nödtömningsslangen är inte
till ordentligt tillsluten eller
läcker.
Sköljmedelsinsatsen i facket
för sköljmedel sitter inte fast
ordentligt eller är igensatt.
För mycket tvätt i maskinen.
Tillslut nödtömningsslangen
ordentligt (se avsnitt
"Genomföra nödtömning“).
Kontakta service om nöd-
tömningsslangen är otät.
Rengör tvättmedelsfacket,
sätt fast sköljmedelsinsatsen
ordentligt.
Överskrid inte maximal
tvättmängd (se Programtabeller). Välj programmet
LÄTTSTRUKET för strykfria
textilier.
31
Page 32
Bruksanvisning
Problem Möjlig orsak Åtgärd
Tvätten har inte centrifugerats ordentligt, det
finns fortfarande vatten kvar i tvättrum-
man.
Felkoden
Lampan SKÖLJNING
blinkar.
Luckan kan inte öppnas
när maskinen är påslagen.
Det samlas tvättme-
delsrester i tvättme-
delsfacket.
E20 visas
Avloppsslangen är vikt eller
klämd.
Den maximala pumphöjden
(1m från golvet) överskrids.
Pumphuset är igensatt.
Vid anslutning till vattenlås:
Vattenlåset är igensatt.
Luckan är spärrad pga. hög
vattennivå eller hög temperatur. (Lampan LUCKA är
släckt).
Vattenkranen är inte helt
öppen.
Silen i tilloppsslangens
anslutning vid vattenkranen
eller maskinen är igensatt.
Räta ut den.
Sänk slangen eller kontakta
konsumentkontakt för råd.
Stäng av maskinen och dra
ut stickkontakten, rengör
pumphuset.
Rengör vattenlåset.
Vänta tills lampan LUCKA
lyser grönt.
Om det ändå är nödvändigt
att öppna luckan:
Vrid programväljaren till
FRÅN; vrid programväljaren
till TÖMNING. Tryck på knappen START/PAUS.
När maskinen är tömd kan
du öppna luckan.
Öppna vattenkranen helt.
Stäng vattenkranen. Skruva
av tilloppsslangen från vattenkranen och från maskinen. Rengör silarna.
32
Sköljvattnet är grumligt.
När man trycker på en
knapp för tillvalsprogram lyser inte motsvarande lampa.
Det beror förmodligen på att
tvättmedlet har hög silikathalt.
Det valda tillvalsprogrammet kan inte kombineras
med det inställda programmet.
Sköljresultatet påverkas inte
negativt, använd eventuellt
flytande tvättmedel.
Välj ett annat tillvalsprogram.
Page 33
När du inte är nöjd med tvättresultatet
När tvätten är grå och det finns kalkavlagringar i trumman.
• Du har använt för lite tvättmedel.
• Du har inte använt rätt tvättmedel.
• Du har inte förbehandlat vissa smutsfläckar.
• Program eller temperatur har inte ställts in rätt.
• När du använt modultvättmedel har de olika komponenterna inte
använts i rätt proportion.
När det fortfarande finns grå fläckar på tvätten
• Tvätt med fläckar av salva, fett eller olja har tvättats med för lite
tvättmedel.
• Du har tvättat vid för låg temperatur.
• Det beror ofta på att sköljmedel - i synnerhet sköljmedel i koncentre-
rad form - hamnat på tvätten. Tvätta bort sådana fläckar så snabbt
som möjligt och använd sköljmedlet med försiktighet.
När det finns skum kvar efter sista sköljningen
• Moderna tvättmedel kan även under sista sköljningen ge upphov till
skum. Tvätten är ändå tillräckligt sköljd.
Bruksanvisning
När det finns vita tvättmedelsrester på tvätten
• Det är fråga om olösliga beståndsdelar i moderna tvättmedel.
Det är inte en effekt av otillräcklig sköljeffekt.
Skaka av eller borsta bort resterna. Kanske hjälper det att vända
plaggen ut och in före tvätten. Tänk över valet av tvättmedel, använd
eventuellt ett flytande tvättmedel.
33
Page 34
Bruksanvisning
Nödtömma vatten
• Om tvättmaskinen inte kan pumpa ut tvättvattnet kan man göra en
nödtömning.
• När tvättmaskinen står i ett utrymme med risk för frost måste man
göra en nödtömning. Dessutom: Skruva dessutom loss tilloppsslangen
från vattenkranen och lägg den på golvet och töm avloppsslangen.
Varning! Stäng av tvättmaskinen före nödtömning och gör den
1
strömlös.
Se upp! Tvättvattnet som rinner ur nödtömningsslangen kan
vara varmt. Risk för brännskador! Låt tvättvattnet svalna före
nödtömningen!
0 1. Ta ett lågt kärl och samla upp tvättvattnet som rinner ut.
2. Fäll ned luckan på högra delen av
maskinsockeln och ta bort den.
3. Lossa nödtömningsslangen från fästet.
4. Ställ under ett uppsamlingskärl.
5. Lossa och dra ut pluggen på nödtöm-
ningsslangen genom att vrida moturs.
Tvättvattnet rinner ut. Beroende på
mängden tvättvatten kan det vara nödvändigt att tömma uppsamlingskärlet
flera gånger. Stäng nödtömnings-
slangen med pluggen under tiden du
tömmer kärlet.
När tvättvattnet runnit ut helt och hållet:
6. Skjut in pluggen ordentligt i nödtömningsslangen och skruva fast den
medurs.
7. Lägg tillbaka nödtömningsslangen och haka fast den i fästet igen.
8. Sätt tillbaks luckan i maskinsockeln och stäng den.
34
Page 35
Bruksanvisning
Rengöra pumphuset
Varning! Stäng av tvättmaskinen och dra ut stickkontakten
1
(eller skruva ur proppen i elcentralen) innan pumphuset rengörs!
0 1. Gör först en nödtömning (se föregående avsnitt "Genomföra
nödtömning“).
2. Lägg en trasa på golvet framför locket
till pumphuset. Kvarvarande vatten kan
rinna ut.
3. Skruva ut locket till pumphuset
moturs och dra ut det.
4. Ta bort eventuellt skräp från
pumphuset.
5. Sätt tillbaka locket. För in bryggorna
på locket i skårorna på sidorna och
skruva fast det medurs.
6. Tillslut nödtömningsslangen och
haka fast den i fästet igen.
7. Stäng luckan.
35
Page 36
Bruksanvisning
Nödöppning av luckan
När det inte går att öppna luckan kan du öppna den med hjälp av
nödöppningen.
0 1. Om du kan se vatten i luckans fönster, genomför först en nödtömning
(se avsnittet "Nödtömma vatten“).
2. Fäll ned luckan till höger på maskin-
sockeln.
3. Vrid knappen med hjälp av ett mynt en
liten bit medurs och håll kvar den i
detta läge.
4. Dra samtidigt i luckans handtag och
öppna luckan.
Extra sköljning (SKÖLJNING+)
Tvättmaskinen är inställd på en mycket låg vattenförbrukning. För
allergiker kan det vara bra att skölja med mer vatten.
När SKÖLJNING+ är inställd genomförs en extra sköljning i program-
3
men VIT-/KULÖRTVÄTT, STRYKFRITT/LÄTTSTRUKET och FINTVÄTT
När maskinen levereras är den inte inställd på någon extra sköljning.
Ställa in extra sköljning:
0 1. Vrid programväljaren till VIT-/KULÖRTVÄTT, STRYKFRITT/LÄTTSTRUKET
eller FINTVÄTT (med valfri temperatur).
2. Håll knapparna FÖRTVÄTT och SNABBTVÄTT samtidigt intryckta i minst
2 sekunder. Programförloppsindikeringen SKÖLJNING+ tänds. Extra
sköljning är inställd och utförs tills du tar bort den igen.
Extra sköljning ökar vattenförbrukningen och programtiden.
3
Ta bort extra sköljning:
0 1. Vrid programväljaren på nytt till VIT-/KULÖRTVÄTT, STRYKFRITT/LÄTT-
STRUKET eller FINTVÄTT.
2. Håll knapparna FÖRTVÄTT och SNABBTVÄTT samtidigt intryckta i minst
2 sekunder. Programförloppsindikeringen SKÖLJNING+ slocknar. Extra
sköljning är borttagen.
36
Page 37

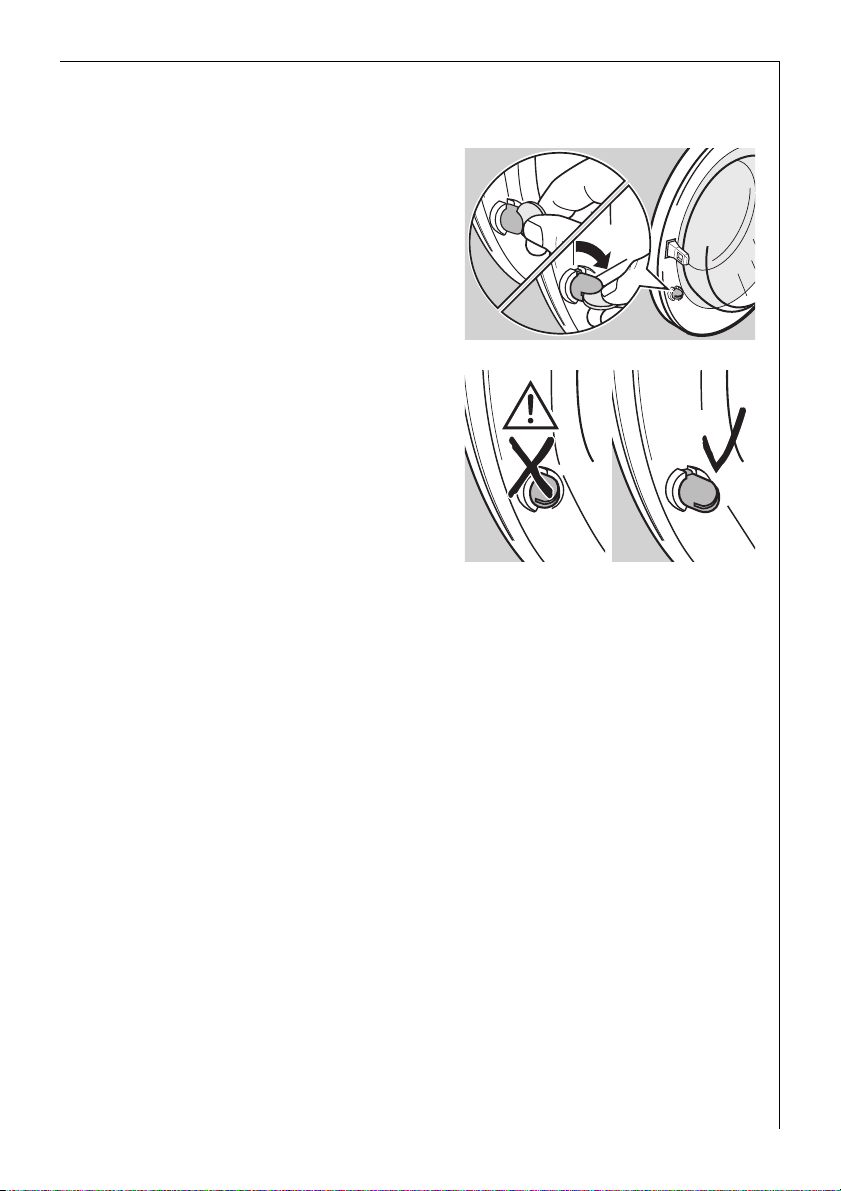

Barnspärr
När barnspärren är aktiverad kan
du inte stänga luckan eller starta
några program.
Aktivera barnspärr:
0 Vrid knappen (på luckans insida)
medurs med hjälp av ett mynt till
stoppet.
Varning! Knappen får inte vara
1
intryckt efter inställningen, då är
barnspärren inte aktiverad! Knappen måste vara ute som du ser på
bilden.
Ta bort barnspärren:
0 Vrid knappen moturs till stopp.
Bruksanvisning
37
Page 38
Uppställnings- och anslutningsanvisning
UPPSTÄLLNINGS- OCH
ANSLUTNINGSANVISNING
Tekniska data
Höjdjustering ca +10/-5mm
Tvättmängd (beroende på program) max. 5kg
Användningsområde hushåll
Centrifugeringsvarvtal se typskylt
Vattentryck 1-10bar
Mått
(=10-100N/cm
2
=0,1-1,0MPa)
38
(mått i mm)
Page 39
Uppställnings- och anslutningsanvisning
Säkerhetsanvisningar för installationen
• Luta inte tvättmaskinen framåt eller åt höger sida (sett framifrån).
Elektriska komponenter kan bli våta!
• Se efter så att tvättmaskinen inte är transportskadad. Du får absolut
inte ansluta en skadad maskin. Vänd dig till den som skött transporten om maskinen är skadad.
• Se till att alla delar av transportskydden är borttagna och att täck-
locken är ditsatta på maskinen, se "Ta bort transportskydden“. Annars
kan maskinen skadas vid centrifugeringen eller skada annat i närhe-
ten.
• Sätt i stickkontakten i ett jordat vägguttag. Obs! Stickkontakten får
bara användas i torra utrymmen. Förlängningskablar in till våtrum är
inte tillåtet.
• Fast anslutning: Maskinen måste alltid vara fast ansluten i våtrum
(t.ex. badrum och duschrum). Fast anslutning får bara utföras av
behörig elektriker.
• Förvissa dig före starten om att den märkspänning och strömtyp som
finns angiven på maskinens typskylt överensstämmer med nätspän-
ningen och strömtypen på uppställningsplatsen. Storleken på säk-
ringen (proppen) som krävs framgår också av typskylten.
• Nätanslutningskabeln får endast bytas ut av service eller av behörig
elektriker.
39
Page 40
Uppställnings- och anslutningsanvisning
Uppställning av maskinen
Tvättmaskiner med välvd panel kan inte byggas in.
3
Transportera maskinen
• Lägg inte tvättmaskinen på framsidan eller på höger sida (sett
framifrån). Elektriska komponenter kan då bli våta.
• Transportera aldrig maskinen utan transportskydd. Ta inte bort
transportskydden förrän maskinen står på uppställningsplatsen!
Att transportera maskinen utan transportskydd kan orsaka skador på
maskinen.
• Lyft aldrig maskinen i den öppna luckan eller i sockeln.
• Transport med hjälp av säckkärra (pirra): Sätt bara an säckkärran från
sidan.
Ta bort transportskydden
Obs! Glöm inte ta bort tran-
sportskydden innan du startar
maskinen!
Förvara transportskyddens samtliga delar på säker plats. De kan
behövas vid en senare transport
(flyttning).
0 1. Öppna båda slangfästena på
maskinens baksida och ta loss
slangarna och nätkabeln.
2. Ta bort båda slangfästena från
maskinen med ett kraftigt ryck.
40
Page 41
Specialnyckeln E och täcklocken
3
D (2 stycken) och G (1 styck)
levereras tillsammans med
maskinen.
3. Skruva ut de två skruvarna A med
specialnyckel E.
4. Skruva ut de fyra skruvarna B
med specialnyckel E.
5. Ta av transportskenan C.
6. Skruva i de fyra skruvarna B igen.
7. Tillslut de två stora hålen med
täcklocken D.
Obs! Tryck in täcklocken så kraft-
igt att de snäpper in i maskinens
baksida (skyddar maskinens inre
mot stänkvatten).
8. Ta bort skruven F inkl. hylsa,
tryckfjäder och bricka med
hjälp av specialnyckel E.
9. Tillslut hålet med hjälp av
täcklock G.
Obs! Tryck in täcklocket så kraft-
igt att det snäpper in i maskinens
baksida (skyddar maskinens inre
mot stänkvatten).
Uppställnings- och anslutningsanvisning
41
Page 42
Uppställnings- och anslutningsanvisning
Förbereda uppställningsplatsen
• Uppställningsytan ska vara ren och torr, fri från bonvax och andra
hala beläggningar, så att maskinen inte kan glida. Använd aldrig
något smörjmedel som glidhjälp för att ställa maskinen på plats.
• Det är inte lämpligt att ställa maskinen på tjocka heltäckningsmattor
eller golvbeläggningar med undersida av skumgummi. Maskinens
stabilitet kan då inte garanteras.
• När golvet är belagt med plattor (klinkers) kan man lägga en vanlig
gummimatta under maskinen.
• Försök inte justera små ojämnheter i golvet genom att lägga
under trä- eller kartongbitar eller liknande, utan justera alltid med
fötterna.
• Tvättmaskinen får inte ställas i ett utrymme med risk för frost.
Risk för frostskador i maskinen!
• Tillopps- och avloppslangarna får inte vara vikta eller klämda.
Uppställning på en betongsockel
Vid uppställning på en betongsockel
måste man av säkerhetsskäl alltid
montera monteringsbeslag i vilka
tvättmaskinen placeras. Du kan
beställa speciella monteringsbeslag
hos din återförsäljare.
42
Uppställning på sviktande golv
När maskinen ställs på sviktande golv, i synnerhet trägolv, skruva då
fast en minst 15 mm tjock, vattenbeständig träskiva på minst 2 av
golvets bjälkar. Ställ om möjligt maskinen i ett hörn. Där är golvet
stabilast och tendensen till resonanssvängningar minst.
Page 43
Uppställnings- och anslutningsanvisning
Utjämna ojämnheter i golvet
Du kan justera ojämnheter i golvet och korrigera höjden med
hjälp av de fyra justerbara skruvfötterna. Höjden kan justeras mellan
+10 och ... -5 mm.
Använd specialnyckeln som medlevereras, den är till för
transportskydden och för att justera fötterna.
0 1. Sätt an specialnyckeln på fotens
sexkant och se till så att den sitter
stadigt.
2. Justera skruvfötterna så att
maskinen står vågrätt och stadigt
på underlaget. Maskinen får inte
flytta sig vid belastning.
3. Kontrollera helst uppställningen
med vattenpass.
Obs! Justera aldrig små
ojämnheter i golvet genom att
lägga under träbitar, papp eller
liknande, justera alltid med hjälp
av fötterna.
43
Page 44
Uppställnings- och anslutningsanvisning
Elektrisk anslutning
Uppgifter om nätspänning, ström-
typ och erforderlig säkring (propp)
framgår av typskylten. Typskylten
finns upptill bakom luckan.
Denna apparat uppfyller kraven i
;
följande EG-direktiv:
– "Lågspänningsdirektivet" 73/23/
EEC med ändringar
– "EMK-direktivet" 89/336/EEC med ändringar
Vattenanslutning
Tvättmaskinen har ett säkerhetsskydd som förhindrar att tvättvatten
3
kan återsugas till vattenledningsnätet. Ytterligare åtgärder är inte nödvändiga.
Obs!
– Maskiner avsedda för anslutning till kallvatten får inte anslutas till
varmvatten!
– Använd bara de medelvererade eller andra godkända slangar vid
anslutningen!
Tillåtet vattentryck
Vattentrycket måste uppgå till minst 1 bar (= 10N/cm2 = 0,1 MPa),
högst 10 bar (= 100 N/cm
• Vid mer än 10 bar: Installera en tryckreduceringsventil.
• Vid mindre än 1 bar: Skruva loss tilloppsslangen på maskinens baksida
och ta ut flödesregulatorn (ta bort silen med en spetstång och ta bort
gummiringen som ligger bakom silen). Sätt bara tillbaka silen igen.
44
2
= 1 MPa).
Page 45
Uppställnings- och anslutningsanvisning
Vattentillopp
Med maskinen följer en tryckslang på 1,35m.
Behöver du en längre tilloppsslang måste du använda en komplett
slangsats med fast monterade skruvkopplingar.
Som tillbehör finns tilloppsslangar med olika längd.
Kontakta återförsäljaren eller konsumentkontakt för råd.
Obs! Du får absolut inte kapa och förlänga slangarna!
Packningar finns antingen i slangens
3
plastmuttrar eller i en separat påse.
Använd aldrig några andra packningar!
0 1. Anslut slangen med den vinklade
anslutningen till maskinen.
Obs!
– Placera inte tilloppsslangen
lodrätt nedåt utan vrid den
till höger eller vänster som på
bilden.
– Slangmuttern får bara dras
åt för hand. Använd inga
verktyg.
2. Anslut slangen med den raka
anslutningen till en vattenkran.
Obs! Slangmuttern får bara
dras åt för hand.
3. Prova om anslutningarna är täta genom
att långsamt öppna vattenkranen, innan
du startar tvättmaskinen.
45
Page 46
Uppställnings- och anslutningsanvisning
Vattenavlopp
Du kan antingen ansluta avloppsslangen till ett rör på väggen, ett vattenlås eller hänga den över ett tvättfat, en avloppsho eller ett badkar.
Använd bara originalslangar om du behöver längre avloppsslang (max.
förlängning 3 m på golvet och sedan upp till 80 cm på höjden).
Kontakta återförsäljaren eller konsumentkontakt för råd. Längre
avloppsslangar finns som tillbehör.
Obs! Lägg avloppsslangen så att den inte viks eller kommer i kläm.
Vattenavlopp till ett vattenlås
Slanghylsan passar alla vanliga typer
av vattenlås. Kapa pipen på vattenlåset
för största möjliga vattenflöde.
0 Säkra slanghylsan på vattenlåset
med en slangklämma.
Vattenavlopp i ett handfat
Obs!
– Det är inte lämpligt med små handfat.
Vattnet kan rinna över om handfatet
inte kan svälja vattenmängden som
pumpas ut!
–Änden på avloppsslangen får inte
doppa ner i det utpumpade vattnet.
Då kan vattnet sugas tillbaka in i
maskinen!
– Hänger du upp avloppsslangen i ett
handfat eller badkar måste du säkra
slangen med hjälp av slangböjen som
medföljer leveransen. Annars kan
kraften från avloppsvattnet pressa
slangen ur handfatet.
0 Fäst slangböjen med ett snöre i vatten-
kranen eller väggen.
46
Page 47
Uppställnings- och anslutningsanvisning
Pumpningshöjder
För utpumpning av tvätt-/sköljvattnet har tvättmaskinen en pump som
pumpar ut vattnet via avloppsslangen upp till en höjd av 1m, räknat
från golvytan där maskinen står.
47
Page 48
Garanti
GARANTI
Sverige
Konsumentköp EHL
Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91
samt övriga EHL-bestämmelser vilka återförsäljaren tillhandahåller.
Kom ihåg att spara kvittot och EHL-försäkringsbevis.
AEG Hem & Hushåll
S-105 45 Stockholm
www.aeg-hem.se
Konsumentkontakt 08 - 672 53 60
Service 020 - 76 76 76
Finland
Garanti
Produkten har två (2) års garanti. Garantivillkoren uppfyller branchens
allmänna villkor, och dessa kan fås av återförsäljaren eller importen.
Spara inköpskvittot som verifikation för inköpsdatumet, som bestäm-
mer garantitidens början. I Sverige gäller Konsumentköp EHL samt
övriga EHL-bestämmelser.
Ersättning för service kan faktureras även under garantitiden.
• Vid obefogad reklamation
• Vid obeaktande av bruksanvisning.
48
EU-Länder
För apparaten tillämpas garantin enligt de bestämmelser sin gäller i
respektive land.
Transportskador
Vid upppackning, kontrollera, att maskinen inte är skadad. Eventuella
transportskador skall omedelbart anmälas till återförsäljaren.
Page 49
Konsumentkontakt
KONSUMENTKONTAKT
Sverige
Konsumentkontakt
Har du frågor angående produktens funktion eller användning ber vi
dig att kontakta vår konsumentkontakt på tel. 08 - 672 53 60 eller via
e-mail på vår hemsida www.aeg-hem.se
AB Elektroservice
S-105 45 Stockholm
www.elektroservice.se
Tel. 020 - 76 76 76
Se i telefonkatalogens Gula sidor under Hushållsprodukter, vitvaror och
service, när det gäller adressen till ditt lokala service-kontor.
Finland
Konsumentkontakt i Finland
Har du frågor angående produktens funktion eller användning ber vi
dig ringa vår konsumentrådgivare på tel. 09-7704 2470.
49
Page 50
Sakregister
SAKREGISTER
A
Ändra program . . . . . . . . . . . . . . . . . . . . . . 24
Avbryta program
Avhärdare
. . . . . . . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . . . . .8, 9, 16, 22
B
Barnspärr . . . . . . . . . . . . . . . . . . . . . . . .30, 37
Blötläggning
Blötläggningsmedel
Bomull
. . . . . . . . . . 12, 18, 19, 22, 26
. . . . . . . . . . . . . . . .9, 22
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
C
Centrifugering . . . . . . . . . 11, 17, 19, 24, 27
E
Energispar . . . . . . . . . . . . . . . . . . . . . . .10, 26
F
Finsköljning . . . . . . . . . . . . . . . . . . . . . .11, 27
Fintvätt
. . . . . . . . . . . . . . . . . . . . . . 11, 15, 26
Fläckar
. . . . . . . . . . . . . 8, 12, 18, 24, 26, 33
Fläcksalt
Förtvätt
Förtvättmedel
Frostrisk
. . . . . . . . . . . . . . . . . . . . . . . . . .9, 22
. . . . . . . . . . . . . . 12, 18, 20, 22, 26
. . . . . . . . . . . . . . . . . . . . . 9, 22
. . . . . . . . . . . . . . . . . . . . . . . . . .6, 34
G
Gångtid . . . . . . . . . . . . . . . . . . . . . . . . .20, 23
Garanti
. . . . . . . . . . . . . . . . . . . . . . . . . . . 6, 48
Gardiner
. . . . . . . . . . . . . . . . . . . . . . . . .14, 26
H
Handtvätt . . . . . . . . . . . . . . . . . . . . 11, 26, 27
K
Konsumentkontakt . . . . . . . . . . . . . . . .29, 49
Kulörtvätt
. . . . . . . . . . . . . . . .10, 15, 26, 27
L
Lättstruket . . . . . . . . . . . . . . . .10, 15, 26, 31
Linne
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
M
Mjukmedel . . . . . . . . . . . . . . . . . . . . . . . .9, 22
Mjuksköljning
Multidisplay
. . . . . . . . . . . . . . . . . . . .11, 27
. . . . . . . . . . . . . . .10, 19, 23, 30
N
Nödöppning . . . . . . . . . . . . . . . . . . . . . . . . . 36
Nödtömning
. . . . . . . . . . . . . . . . . . . . . . . . 34
P
Programförloppsindikering . . . . . . . . . 10, 23
Pumphus
. . . . . . . . . . . . . . . . . . . . . . . . . 9, 35
S
Service . . . . . . . . . . . . . . . . . . . 13, 30, 49, 51
Siden
. . . . . . . . . . . . . . . . . . . . . . . . . . . 11, 15
Sköljmedel
Sköljstopp
Snabbtvätt
Stärkning
Startfördröjning
Strykfritt
. . . . . . . . . . . . . . . . 9, 16, 17, 22
. . . . . . . . . . . . . . . . . . . .11, 19, 25
. . . . . . . . . . . . . . . 12, 18, 24, 26
. . . . . . . . . . . . . . . . . . . . . . . 11, 27
. . . . . . . . . . . 10, 12, 19, 23
. . . . . . . . . . . . . . . . . . . . .10, 15, 26
T
Tömning . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Tvätt
lätt smutsad
ömtålig
Tvättmängd
Tvättmedel
Tvättmedelsfacket
Typskylt
. . . . . . . . . . . . . . . . . . . . 8, 12
. . . . . . . . . . . . . . . . . . . . . . . 14, 15
. . . . . . . . . . . . . . . . . . . . . . 13, 26
. . . . . . . . . . . . . . . . 9, 16, 17, 22
. . . . . . . . . . . . . . . . . 9, 22
. . . . . . . . . . . . . . . . . . . . . . . . . . 9, 44
U
Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
V
Vatten
hårdhetsgrad
tömning
Vittvätt
. . . . . . . . . . . . . . . . . . . 8, 16
. . . . . . . . . . . . . . . . . . . . . . 11, 25
. . . . . . . . . . . . . . . . . . 10, 15, 26, 27
Y
Ylle . . . . . . . . . . . . . . . . . . . . . . 11, 15, 26, 27
handtvättbar
. . . . . . . . . . . . . . . . . . 11, 26
Ö
Öppna luckan . . . . . . . . . . . . . 21, 25, 32, 36
Överdosering
. . . . . . . . . . . . . . . . . . . . . . . .25
50
Page 51
Service och reservdelar
SERVICE OCH RESERVDELAR
Sverige
Har du frågor om eller vill beställa service eller reservdelar ber vi dig att
kontakta återförsäljaren eller vår rikstäckande service på
tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se
adressen till ditt närmaste service-kontor i telefonkatalogen Gula
sidorna under Hushållsutrustning, vitvaror - service.
Innan du beställer service, enligt EHL åtagandet, kontrollera först
3
om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som beskriver enklare fel och
hur man kan åtgärda dem. Observa, elektriska fel skall alltid åtgärdas av
certifierad elektriker.
Innan du kontaktar service, skriv upp följande enligt dataskylten:
Modellbeteckning ...................................
Produktnummer .......................................
Serienummer ............................................
Inköpsdatum .............................................
Hur och när uppträder felet ?
Finland
Service och eventuella reparationer bör utföras av auktoriserad serviceföretag. Närmaste serviceföretagens namn och kontaktuppgifter klargörs genom att ringa 0200-2662 (0,95 mk/min + lna).*
För att säkerstella apparatens felfria funktion, använd endast av leverantören godkända originalreservdelar. För service och försäljning av
reservdelar ansvarar HUOLTOLUX i Björneborg, tel. (02) 622 33 00.
* När du kontaktar serviceföretaget, bör du veta produktens typbeteckning. Anteckna uppgifterna från dataskylten till raderna här nedan, så
det finns tillhands om du behöver tillkalla serviceföretaget.
Typ .............................................................
Produkt nr ...............................................
Serie nr .....................................................
Inköpsdatum ...........................................
51
Page 52
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 942 492 -01- 0400-01
Loading...
