AEG LAV64606 User Manual [da]
LAVAMAT 64606
Waschautomat
Benutzerinformation
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des
Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
2
Inhalt
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Begriffsübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vor dem ersten Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Wäsche vorbereiten und sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Waschgang durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Einfülltür öffnen/Wäsche einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Wasch-/Pflegemittel einfüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Gerät einschalten/Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Schleuderdrehzahl ändern/Spülstopp wählen . . . . . . . . . . . . . . . . . . . . . . . . 14
Programmzusätze wählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
EXTRASPÜLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
KURZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
VORWÄSCHE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
FLECKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Zeitvorwahl einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ablauf des Programms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Programm unterbrechen/Wäsche nachlegen . . . . . . . . . . . . . . . . . . . . . . . . . 16
Waschgang beendet/Wäsche entnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

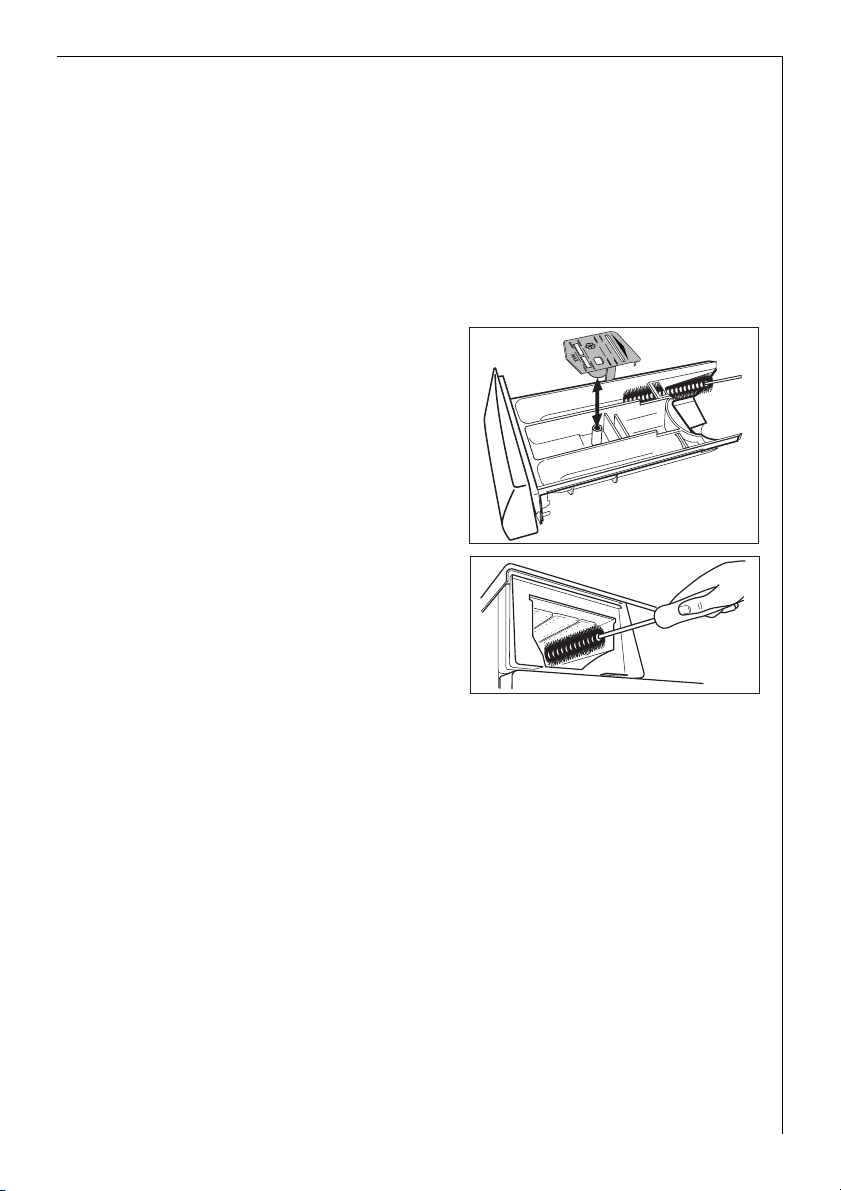

Reinigen und Pflegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Was tun, wenn.... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kleine Störungen selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wenn das Waschergebnis nicht befriedigend ist . . . . . . . . . . . . . . . . . . . . . . 22

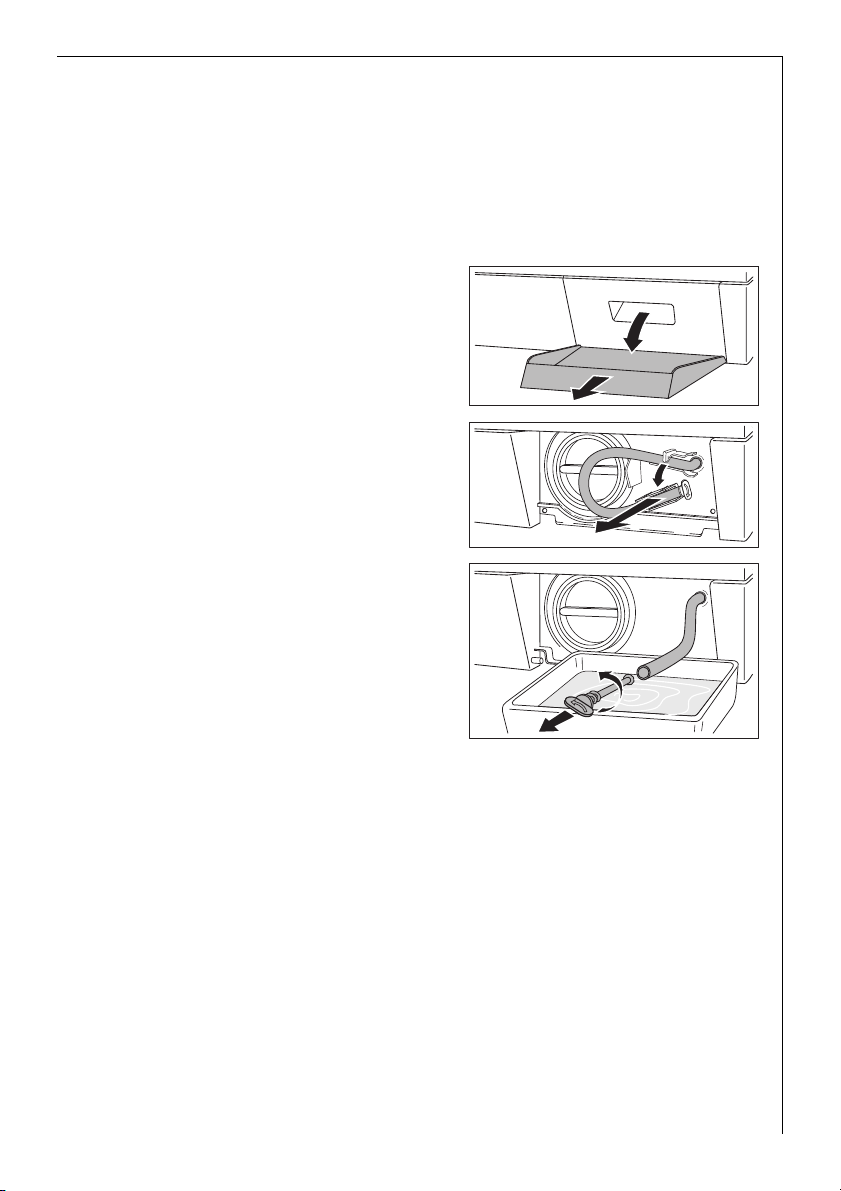

Notentleerung durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Laugenpumpe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Verbrauchswerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3
Aufstell- und Anschlussanweisung . . . . . . . . . . . . . . . . . . . . . . . 26
Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Aufstellung des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Gerät transportieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

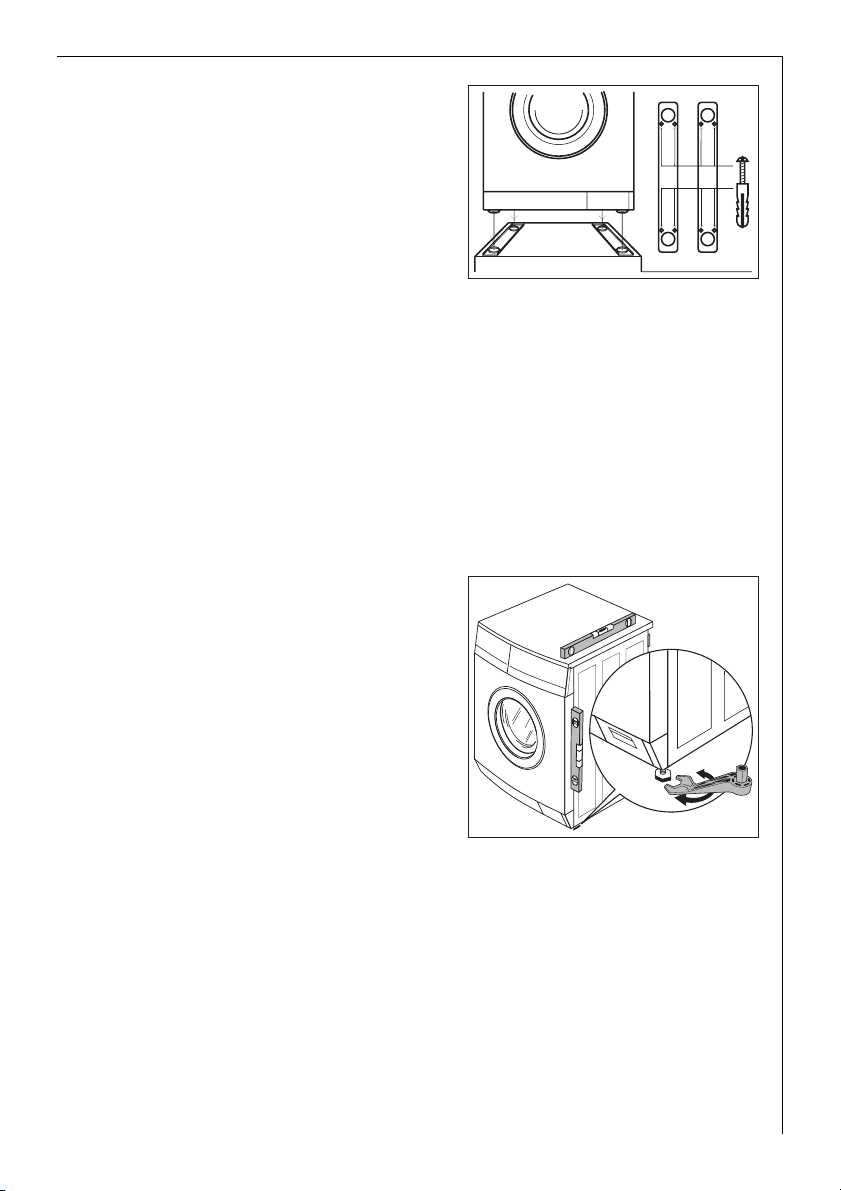

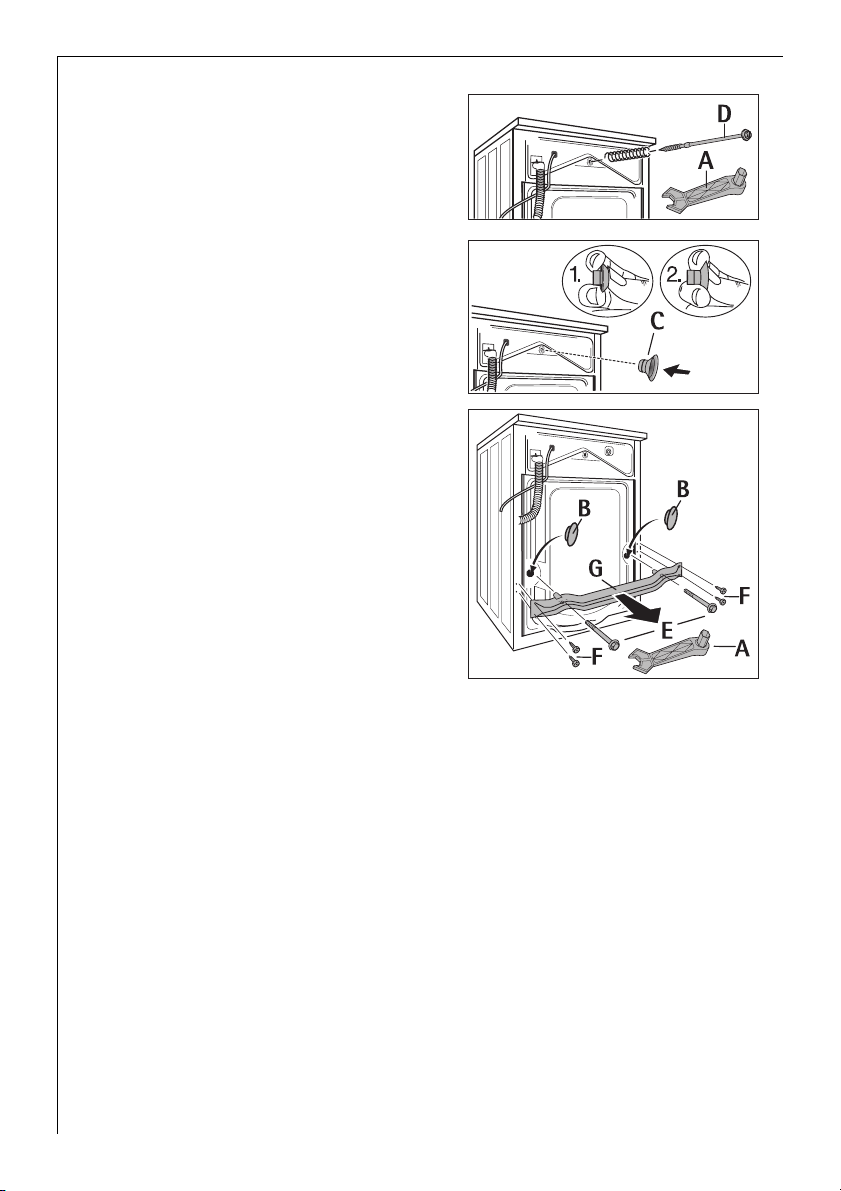

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Aufstellort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Gerät ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Garantiebedingungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Kundendienststellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
Gebrauchsanweisung
1 Sicherheit
Vor der ersten Inbetriebnahme
• Beachten Sie die „Aufstell- und Anschlussanweisung“.
• Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen:
Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtemperatur lagern.
Bestimmungsgemäße Verwendung
• Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche
im Haushalt bestimmt.
• Umbauten oder Veränderungen am Waschautomaten sind nicht zulässig.
• Nur Wasch-/Pflegemittel verwenden, die für Haushalts-Waschautomaten geeignet sind.
• Die Wäsche darf keine entflammbaren Lösungsmittel enthalten.
Explosionsgefahr!
• Den Waschautomaten nicht zur chemischen Reinigung benutzen.
• Färbe-/Entfärbemittel dürfen nur dann im Waschautomaten benutzt
werden, wenn der Hersteller dieser Produkte dies ausdrücklich erlaubt. Für eventuelle Schäden können wir nicht haften.
Sicherheit von Kindern
• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!
• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen,
oft nicht erkennen. Lassen Sie Kinder nicht unbeaufsichtigt beim
Waschautomaten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des
Waschautomaten klettern. Lebensgefahr!
Allgemeine Sicherheit
• Reparaturen am Waschautomaten dürfen nur von Fachkräften durchgeführt werden.
• Den Waschautomaten niemals in Betrieb nehmen, wenn das Netzkabel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbereich so beschädigt sind, dass das Geräteinnere offen zugänglich ist.
• Vor Reinigung, Pflege und Wartungsarbeiten den Waschautomaten
ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder –
5
bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw.
Schraubsicherung ganz herausdrehen.
• Bei Betriebspausen das Gerät vom Stromnetz trennen und Wasserhahn schließen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am
Stecker.
• Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht
verwendet werden. Brandgefahr durch Überhitzung!
• Den Waschautomaten nicht mit einem Wasserstrahl abspritzen.
Stromschlaggefahr!
• Bei Waschprogrammen mit hohen Temperaturen wird das Glas in der
Einfülltür heiß. Nicht berühren!
• Vor Notentleerung des Gerätes, vor Reinigung der Laugenpumpe oder
vor Notöffnung der Einfülltür Waschlauge abkühlen lassen.
• Kleintiere können Stromleitungen und Wasserschläuche anfressen.
Stromschlaggefahr und Gefahr von Wasserschäden! Kleintiere vom
Waschautomaten fernhalten.
Entsorgung
2
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc.
Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
2 Altgerät
Das Symbol
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
W auf dem Produkt oder seiner Verpackung weist darauf
1 Warnung! Bei ausgedienten Geräten Netzstecker aus der Steckdose
ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen.
Schloss der Einfülltür zerstören. Kinder können sich dadurch nicht einsperren und nicht in Lebensgefahr geraten.
6
Gerätebeschreibung
Waschmittelschublade
Typschild
(hinter Einfülltür)
Schraubfüße
(höhenverstellbar)
Bedienblende
Taste Schleudern/SPÜLSTOPP
Taste ZEITVORWAHL
Bedienblende
Sockelklappe/
Laugenpumpe
Multidisplay
Programmablauf-Anzeige
Programmzusatz-Tasten
Taste STAR T/PAUSE
Anzeige TÜR
Programmwähler
7
Programmübersicht
1)
Programmzusätze Schleuderdrehzahl
Programm
ENERGIESPAREN
2)
KOCHWÄSCHE/BUNTWÄSCHE
95, 60, 50, 40, 30
PFLEGELEICHT
60, 50, 40, 30
max. Füllmenge
6kg • • • • • • •
6kg • •
3kg • • • •
EXTRA SPÜLEN
KURZ
VORWÄSCHE
FLECKEN
1400
1000
(Trockenwäsche)
3)
• •
4)
• • • •
4)
600
• • •
LEICHTBÜGELN 40 1kg • • • • • • •
FEINWÄSCHE
40, 30
WOLLE H (Handwäsche)
40, 30,
X(KALT)
3kg • • • • • •
2kg • • •
FEINSPÜLEN 3kg • • •
n (SPÜLSTOPP)
PUMPEN
SCHLEUDERN 6kg • • •
AUFFRISCHEN 3kg • • •
1) Ein 10-Liter-Eimer fasst etwa 2,5 kg Trockenwäsche (Baumwolle)
2) Programmeinstellungen für Prüfungen nach bzw. in Anlehnung an EN 60 456 und IEC 60 456 sind im Kapitel
„Verbrauchswerte“ beschrieben.
3) Empfohlene Füllmenge bei Kurzprogrammen 3kg; volle Beladung ist möglich, jedoch mit etwas reduziertem
Reinigungsergebnis.
4) FLECKEN erst ab 40° einstellbar, da Fleckenmittel erst bei höheren Temperaturen wirksam werden.
8
Anwendung/Eigenschaften
Pflege-
symbole
1)
Energiesparprogramm bei 60 °C für leicht bis normal verschmutzte Koch-/
Buntwäsche aus Baumwolle/Leinen.
Programm für normal bis stark verschmutzte Koch-/Buntwäsche aus Baumwolle/Leinen.
Programm für pflegeleichte Mischgewebe und Synthetics.
Spezialprogramm bei 40 °C für pflegeleichte Textilien, die im Anschluss an dieses Programm nur noch leicht oder gar nicht gebügelt werden müssen.
Schonprogramm für feine Textilien wie Schichtfasern, Mikrofasern, Synthetics,
Gardinen (max. 20 bis 25 m
für Textilien mit Klimamembrane, z.B. Outdoor-Bekleidung geeignet.
Besonders schonendes Programm für maschinen- und für handwaschbare
Wolle/Seide.
Separates schonendes Spülen (3 Spülgänge, flüssiges Pflegemittel aus
Einspülfach
Abpumpen nach einem Spülstopp.
Abpumpen und Schleudern, z. B. nach Spülstopp, bzw. separates Schleudern
von handgewaschener Koch-/Buntwäsche.
Spezialprogramm bei 30 °C, ca. 30 Minuten, zum kurzen Durchwaschen von
z. B. einmal getragener, leicht verschmutzer Sportkleidung oder neuer Wäsche.
1) Die Zahlen in den Pflegesymbolen geben Maximaltemperaturen an.
wird eingespült, Schonschleudern).
w
2
Gardinen einfüllen). Mit n (SPÜLSTOPP) auch
M O
J M O
I K N
K N
I K
Q L H
I K N
Q L
H
J M O
J M O
I K N
9
Begriffsübersicht
Die in dieser Benutzerinformation verwendeten deutschen Begriffe
entsprechen nachstehenden niederländisch/französischen Bezeichnungen auf der Bedienblende ihres Gerätes:
Programmwähler
AUS
KOCHWÄSCHE/
BUNTWÄSCHE
PFLEGELEICHT
LEICHTBÜGELN
FEINWÄSCHE
WOLLE
FEINSPÜLEN
PUMPEN
SCHLEUDERN
AUFFRISCHEN
ENERGIESPAREN
UIT
ARRET
WITTE/BONTE WAS
BLANC/COULEURS
KREUKHERSTELLEND
SYNTHETIQUES
STRIJKFRIJ
SANS REPASSAGE
FIJNE WAS
LINGE DELICAT
WOL
LAINE
FIJNSPOELEN
RINC. DELICAT
POMPEN
VIDANGE
CENTRIFUG.
ESSORAGE
OPFRISSEN
RAFRAICHIR
ECO
Tasten
EXTRASPÜLEN
KURZ
VORWÄSCHE
FLECKEN
START/PAUSE
ZEITVORWAHL
Anzeigen
VORWÄSCHE
HAUPTWÄSCHE
SPÜLEN
EXTRASPÜLEN
SCHLEUDERN
ENDE
TÜR
LAUFZEIT
SPOELEN +
RINCAGE +
KORT
COURT
VOORWAS
PRELAVAGE
VLEKKEN
TACHES
START/PAUZE
MARCHE/PAUSE
STARTTIJDKEUZE
DEPART DIFF.
VOORWAS
PRELAVAGE
HOOFDWAS
LAVAGE
SPOELEN
RINCAGE
SPOELEN +
RINCAGE +
CENTRIFUG.
ESSORAGE
EINDE
FIN
DEUR
PORTE
LOOPTIJD
TPS. REST.
10
Vor dem ersten Waschen
1.Waschmittelschublade öffnen.
2.Etwa 1 Liter Wasser durch die Waschmittelschublade in den Waschau-
tomaten gießen.
Beim nächsten Programmstart wird dadurch der Laugenbehälter ge-
schlossen und die ÖKO-Schleuse kann ordnungsgemäß funktionieren.
3.Um eventuelle fertigungsbedingte Rückstände aus Trommel und Lau-
genbehälter zu entfernen, den ersten Waschgang ohne Wäsche durchführen. Programm: KOCHWÄSCHE/BUNTWÄSCHE 60, Taste KURZ
drücken, ca. 1/4 Messbecher Waschpulver zugeben.
Wäsche vorbereiten und sortieren
Wäsche vorbereiten
• Taschen leeren. Fremdkörper (z. B. Münzen, Büroklammern, Nägel
usw.) entfernen.
• Reißverschlüsse schließen, Bezüge zuknöpfen, um Wäscheschäden zu
vermeiden.
• Gardinenröllchen entfernen oder in Netz/Beutel einbinden.
• Empfindliche und kleine Teile in einem Netz/Kissenbezug waschen,
z. B. Gardinen, Strumpfhosen, Söckchen, Taschentücher, Büstenhalter.
Achtung! Büstenhalter- und andere Wäsche mit Formbügeln nur im
Netz waschen. Bügel können sich lösen und das Gerät beschädigen.
Wäsche sortieren
• Nach Farbe: Weiße und farbige Wäsche getrennt waschen. Wäsche
kann abfärben.
• Nach Temperatur, Wäscheart und Pflegesymbol.
Achtung! Textilien mit Pflegekennzeichen G (= nicht waschen!) nicht
im Waschautomaten waschen.
11
Loading...
