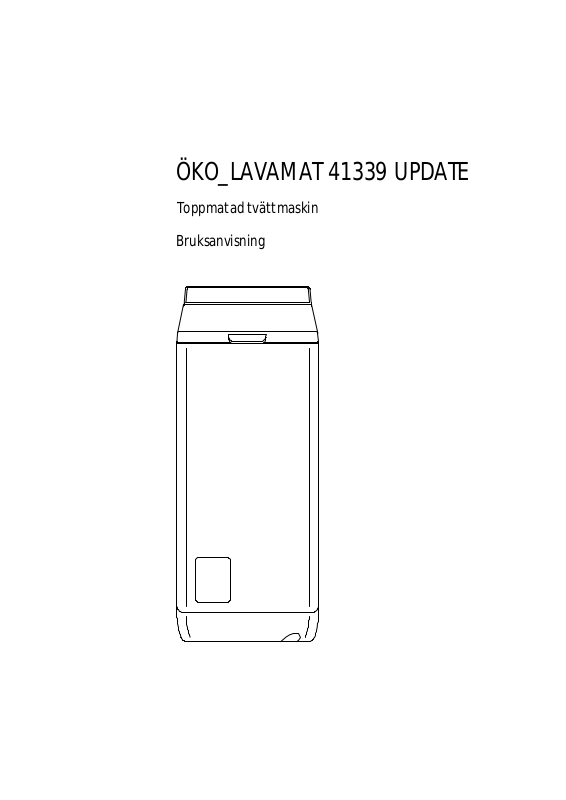

ÖKO_LAVAMAT 41339 UPDATE
Toppmatad tvättmaskin
Bruksanvisning
Page 2
Vi gratulerar till ditt val av ny tvättmaskin
Bästa kund.
Innan du använder tvättmaskinen, rekommenderar vi att du läser igenom hela
bruksanvisningen. Den beskriver tvättmaskinen och visar hur den fungerar.
Spara bruksanvisningen och se till att den finns tillgänglig vid användning av
tvättmaskinen.
Tvätta första gången med tom maskin och halv dosering av tvättmedel, välj
kulörtvätt och 60°C.
Eventuellt restvatten i maskinen härrör från den grundliga slutkontroll som
varje maskin genomgått innan den lämnade fabriken.
Kontrollera att din nya tvättmaskin är oskadad. Om någon skada uppstått
under transporten eller misstanke om skada föreligger, skall uppackningen
omedelbart avbrytas och den som utfört transporten eller butiken där du köpt
maskinen, kontaktas.
Tryckt på miljöpapper -
den som tänker ekologiskt, handlar därefter...
2
Page 3
INNEHÅLL
Bruksanvisning................................................................... 5
Säkerhetsinformation......................................................................................... 5
Miljöskydd ............................................................................................................. 7
Beskrivning av tvättmaskinen.......................................................................... 8
Tvättmedelsfacken..................................................................................................... 8
Så här använder du tvättmaskinen ................................................................ 9
Förbrukningsvärden och tidsåtgång för vissa program ........................15
Viktiga råd och tips för dig som tvättar .....................................................16
Tvättmedel
Tvättmärkning.....................................................................................................19
Så här tvättar du i tvättmaskinen.................................................................20
Programtabell ..................................................................................................... 24
Rengöring och underhåll ................................................................................. 26
Om tvättmaskinen inte fungerar................................................................... 28
...................................................................................18
Uppställnings- och anslutningsanvisning ....................31
Säkerhetsföreskrifter för maskinens installation ..................................... 31
Maskinens mått .................................................................................................. 32
Transportsäkring ................................................................................................ 33
3
Page 4
Innehåll
Placering................................................................................................................ 35
Elektrisk anslutning ........................................................................................... 36
Vattenanslutning ................................................................................................ 37
Avloppsanslutning.............................................................................................. 38
Tekniska data ....................................................................................................... 39
Garanti ...............................................................................40
Service och reservdelar....................................................41
4
Page 5
BRUKSANVISNING
Läs noggrant igenom bruksanvisningens anvisningar, råd och varningstexter
innan du installerar tvättmaskinen och börjar använda den. Då kommer
tvättmaskinen att fungera som den skall och vara till stor nytta.
Alla, som tvättar med maskinen, skall förstå hur man använder den säkert.
Spara bruksanvisningen och låt den följa med tvättmaskinen, om du flyttar
eller säljer den, så att den som använder tvättmaskinen kan läsa
funktionsbeskrivningarna och säkerhetsinstruktionerna.
Vid installation och service
Alla installationsarbeten på och ingrepp i produkten och elanslutningen,
skall utföras av behörig fackman. Ger du dig på produkten utan behörighet,
kan du försämra dess funktion och skada person- och egendom.
Service och reparationer skall utföras av ett serviceföretag som
leverantören godkänt. Använd bara reservdelar, som dessa säljer. Försök
aldrig reparera maskinen själv.
Se till att maskinen inte står på anslutningssladden och att inte av- och
tilloppsslangarna har några veck samt att underlaget är plant och stabilt.
Vid användning av tvättmaskinen
Tvättmaskinen skall skötas av vuxna. Låt inte barn leka med den eller röra
reglage och rörliga delar.
Lägg aldrig tvättgods i trumman, utan att först ha tittat efter att den är
tom.
Överbelasta inte maskinen (se "Tvättkapacitet").
En BH med stödfjädrar bör inte tvättas i maskinen, eftersom en fjäder som
lossnar kan förstöra tvätten och fastna i trumman.
Föremål, som t ex mynt, nålar, spikar och skruvar, kan allvarligt skada
maskinen. Se till, att fickor är tömda och att knappar och blixtlås är
tillslutna,
innan du tvättar ett plagg.
Små kläder, t ex band, skärp och strumpor, bör tvättas i en tvättpåse,
eftersom
de annars kan kilas in mellan trumman och behållaren.
Tvättmaskinen är endast avsedd att användas för normal hushållstvätt, som
görs enligt anvisningarna i denna bruksanvisning. Används den för andra
ändamål finns risk för person- och egendomsskada.
5
Page 6
Bruksanvisning
Följ alltid tillverkarens rekommendationer för tvätt- och
sköljmedelsdosering.
Överdosering kan ska da både maskinen och tvättgodset.
Använd inte din tvättmaskin för kemtvätt. Undvik att bleka och färga i
maskinen. Tvättgods, som innehåller starka kemikalier, bör först sköljas ur
i vatten innan de läggs in i tvättmaskinen.
Skador, som uppstår på grund av punkterna ovan, täcks inte av
konsumentköplagen.
Vid skrotning av tvättmaskinen
Hjälp till att undvika skador, när tvättmaskinen skall skrotas. Lossa kabeln
från vägguttaget och kapa den vid utgången från tvättmaskinen.
Kontakta din kommun för information om var du kan lämna din tvättmaskin.
Säkerheter
Locket: din tvättmaskin är utrustad med en säkerhet som gör det omöjligt
att stänga maskinlocket om trummans luckor är öppna. Maskinen kan då
inte sättas igång. En elektromekanisk säkerhet låser luckan under hela
tvättförloppet och under cirka 2 minuter efter avslutat program.
Maskinens motor: en termisk säkerhet skyddar motorn mot mekanisk
överbelastning, överspänning eller underspänning.
Uppvärmning: uppvärmningen kan endast ske om det finns tillräckligt
med vatten i vattenbehållaren i förhållande till ilagd tvättmängd.
Säkerheten utlöses t ex om vattentillförseln bryts eller om du glömt att
öppna vattenkranen.
6
Page 7
Bruksanvisning
Skumskydd: den elektroniska centrifugeringscykeln med
mellancentrifugering efter huvudtvätten och de tre sköljcyklerna för
programmen vittvätt och kulörtvätt garanterar låg vattenförbrukning.
Efter tvättcykeln, kontrolleras centrifugeringscykeln av ett
skumdetekteringssystem. Om så krävs avbryts centrifugeringen tills allt
skum avlägsnats.
Miljöskydd
Alla maskindelar av material märkta med symbolen kan återvinnas.
Kontakta ansvarig lokal myndighet för ytterligare information om
tillvägagångssätt vid kassering.
För att spara vatten och energi och därmed bidraga till miljöskyddet råder vi
dig att följa rekommendationerna nedan.
- Använd om möjligt maskinen full tvättmängd snarare än med enstaka
plagg (var emellertid noga med att inte överbelasta trumman).
- Anpassa tvättmedelsdoseringen till vattnets hårdhetsgrad, tvättmängden
och till hur hårt smutsat tvättgodset är.
Automatisk nivåkontroll av vattnet.
Detta betyder att tvättmaskinen automatiskt anpassar vattenmängden till
tvättgodsets mängd och typ.
Om din gamla tvättmaskin tjänat ut och skall kasseras måste du se till att
allt som kan innebära en fara görs obrukbart: kapa anslutningskabeln så
nära maskinkroppen som möjligt och förstör tvättluckans
stängningsanordning.
Vid driftfel, konsultera sidorna “Om tvättmaskinen inte fungerar”.
Om service ändå visar sig nödvändig, se under "Service och reservdelar".
Vid ingrepp på maskinen skall du alltid kräva att service använder reservdelar
som är godkända av maskinens tillverkare.
7
Page 8
Bruksanvisning
Beskrivning av maskinen
Lucka
Avloppssil
Manöverpanel
Handtag för att
öppna luckan
Fötter för
nivåjustering
Tvättmedelsfacken
Fack för tvättmedel till förtvätt eller blekmedel
för programmet FLÄCKAR (fack 1)
Fack för tvättmedel till huvudtvätt (fack 2)
Flytande tillsatsmedel: sköljmedel,
stärkelse... (fack 3)
Avtappning sköljmedel
4
8
Spak för nerfällning
av främre hjulet
1
3
2
4
Page 9
Så här använder du tvättmaskinen
Manöverpanel
Bruksanvisning
Knapp för centrifugerings-
hastighet /SKÖLJSTOPP
Tillvalsknappar
Lampa LOCK
Visning av
tvättprogrammets
förlopp
START-/
PAUSknapp
Programväljare
Med programväljaren väljer du det program
som bäst motsvarar tvättgodsets typ och
smutsighetsgrad, samt tvättvattnets
temperatur.
Programväljaren kan vridas åt höger eller
vänster.
Programväljare
Lampa ÖVERDOSERAT
STOPP ( )
Gör tvättmaskinen strömlös ; i alla andra lägen är den elektriskt
inkopplad. Möjliggör även nolltällning av programmen, om man valt fel.
VIT/KULÖR ( )
Huvudtvätt för vit-/kulörtvätt från 30°C till 95°C.
Ekonomi
normalt smutsad tvätt, förlängd tvättcykel. För att spara energi vid
uppvärmningen (Ej jämförbart med "SNABB").
(E) : Energisparande program, cirka 67°C för lätt eller
9
Page 10
Bruksanvisning
SYNTET ( )
Huvudtvätt för lättskötta textilier från 40°C till 60°C.
STRYKALÄTT
tvätt i det här programmet bara behöver strykas lätt elle inter alls.
( ) : Huvudtvätt vid 40°C för bomull och syntet - som efter
FINTVÄTT ( )
Huvudtvätt för ömtåliga textilier, 30°C eller 40°C.
YLLE ( )/Handtvätt ( )
Huvudtvätt (från kalltvätt "
handtvättmärkta (
) ylletextilier samt siden.
" till 40°C) för ylle som tål maskintvätt och
SKÖLJNING ( )
Separat sköljning, för sköljning av handtvättade textilier ; 2 sköljningar och
skonsam centrifugering.
STÄRKELSE/SKÖLJMEDEL ( )
Separat behandling med stärkelse, sköljmedel eller separat behandling med
impregneringsmedel (en sköljning, den flytande produkten fylls på från
fack 3).
TÖMNING ( )
Tömning av vattnet efter sköljstopp (utan efterföljande centrifugering).
Sköljstopp betyder
ingen tömning och centrifugering sker (Kan väljas med
centrifugknappen).
att tvätten blir liggande i sista sköljvattnet,
CENTRIFUGERING ( )
Tömning av vattnet efter sköljstopp och centrifugering eller separat
centrifugering av handtvättad vit/kulörtvätt.
KORT CENTRIFUGERING ( )
Tömning av vattnet efter sköljstopp och centrifugering med skongång
eller separat centrifugering med skongång av ömtåliga textilier som
tvättats för hand (blandade textilier, ömtåliga textilier, ylle).
10
Page 11
Bruksanvisning
Tillvalsknappar
Tillvalsknapparna används för att anpassa tvättprogrammet
till hur hårt smutsat tvättgodset är. Dessa knappar behöver
inte användas vid normalt smutsad tvätt.
Beroende på vilket program du valt, kan du kombinera olika
funktioner. När man trycker på knapparna tänds motsvarande
kontrollampa. Trycker du en gång till, släcks kontrollamporna.
Om du trycker på en knapp vars funktion inte är användbar
med valt tvättprogram börjar kontrollampan att blinka. Den
släcks åter efter cirka två sekunder.
FÖRTVÄTT ( )
Förtvätt i varmt vatten under ca 25 minuter. Därefter startar huvudtvätten
automatiskt. Kan inte väljas tillsammans med blötläggning, ylle- eller
fläckprogram. I vit/kulörtvätt sker en kort centrifugering mellan förtvätten
och huvudtvätten.
BLÖTLÄGGNING ( )
Ca 45 minuter vid 30°C. Därefter följer automatiskt huvudtvätten. Kan inte
väljas tillsammans med förtvätt, ylle- eller fläckprogram. I vit/kulörtvätt
sker en kort centrifugering mellan blötläggningen och huvudtvätten.
SNABB ( )
Snabbprogram förkortar bearbetningstiden vid lätt smustad tvätt. Kan inte
väljas tillsammans med ylle-, energispar- eller fläckprogram. Förkortar vit/
kulörtvätt med ca 50 minuter. syntet med ca 20 och fintvätt med ca 10
minuter.
FLÄCKAR ( )
Används vid hårt smutsad tvätt för att få bort fläckar och få effektivare
blekning med blekmedel. Inspolningen av blekmedlet sker separat i
blekningsfasen. Kan inte väljas med förtvätt, blötläggning eller ylle-, och
snabbprogram eller program under 40°C.
11
Page 12
Bruksanvisning
Knappen START/PAUS ( )
Under tiden du väljer ditt program och olika tillval blinkar kontrollampan.
Tryck på knappen för att starta programmet. Kontrollampan lyser då med fast
sken.
Med knappen kan du även avbryta pågående program (om du t.ex vill ta ut eller
lägga i ytterligare plagg). Tryck en gång till för att åter starta programmet. Av
säkerhetsskäl går det inte att öppna luckan om vattnets temperatur överstiger
50°C, vid hög vattennivå eller om centrifugering pågår. Lampan blinkar under
2 sekunder.
Med denna knapp startar du också tömning och centrifugering efter sköljstopp.
Knappen för centrifugeringshastighet/sköljstopp
Med hjälp av denna knapp kan du reducera
centrifugeringshastigheten om tvätten skall centrifugeras
mindre intensivt eller välja sköljstopp.
När du väljer program tänds lampan som motsvarar
rekommenderad centrifugeringshastighet för valt program.
Visning av programmets förlopp
Programindikeringen visar det valda tvättprogrammets innehåll. Under
programmets gång visas vilken programfas som pågår. Förtvätt, huvudtvätt,
sköljning, extra sköljning och centrifugering.
TRUMMAN I LÄGE ( )
Visar att trumman är i läge med trumöppningen uppåt och att
luckans låsanordning frigjorts. Lampan för program slut tänds.
PROGRAM SLUT ( )
Anger att tvättprogrammet avslutats och att tvättgodset kan
plockas ut ur maskinen.
ÖVERDOSERING ( )
Visar att tvättmedlet överdoserats. Följ tvättmedelsfabrikantens
doseringsanvisningar noggrant, för tvättmängd och smutsgrad,
vid nästa tvättomgång.
12
Page 13
Förbrukningsvärden och tidsåtgång
YLLETVÄTT/HANDTVÄTT 40°C 1,0
0,30 52 - 62
Bruksanvisning
Max mängd
Program
VITTVÄTT/KULORTVÄTT 95°C 4,5 49 1,90 140 - 150
VITTVÄTT/KULORTVÄTT 60°C
VITTVÄTT/KULORTVÄTT 40°C 4,5 54 0,54 120 - 130
SYNTETTVÄTT 60°C 2,0 48 0,70 84 - 94
SYNTETTVÄTT 40°C 2,0 48 0,42 76 - 86
FINTVÄTT 30°C 2,0 45 0,28 48 - 58
1 Program Vittvätt/Kulortvätt 60°C är referensprogram för energi-märkningen.
1)
tvättgods,
kg
4,5 45 0,83 133 - 143
Vattenför-
brukning,
liter
44
Energi
förbrukning,
kWh
Tidsåtgång,
minuter
För program med förtvätt ökar tidsåtgången med ca 25 minuter (vittvätt/
kulortvätt ; syntettvätt).
Programtiden kan avvika beroende på vattnets temperatur (grund värde
+15°C) och tryck, samt den elektriska installationens nätspänning.
Vad menas med "UPDATE"
Tvättmaskinens program styrs av en programvara. Nya textilier eller
nya tvättmedel kan i framtiden kräva en annan programutformning.
Programvaran kan då oftast anpassas till det, s.k "update".
13
Page 14
Bruksanvisning
Viktiga råd och tips för dig som tvättar
Sortering av tvätt
Du bör inte låta tvätten ligga för länge, särskilt inte när den är fuktig. Fuktig
tvätt möglar och luktar illa. Mögelfläckarna går inte att få bort.
Kulörta plagg bör inte blandas med vita.
Strykfria material, som polyester/bomull, bör tvättas som "Syntettvätt".
Ömtåliga material, som akryl och de flesta gardiner, bör tvättas som "Fintvätt".
Ylleprogrammet är särskilt avsett för plagg av ren ny ull med etiketten
"Maskintvättbar" eller "Handtvättbar". Andra ylletyper och -blandningar kan
krympa eller filtas, om de tvättas i maskin.
Ylle bör centrifugeras lätt efter tvätten.
Temperaturer
Vi rekommenderar, att du tvättar vittvätt med 60°C i stället för 90°C. Om
plaggen inte är så smutsiga blir tvätten lika ren, men du sparar energi.
Färgäkta kulörtvätt kräver i regel 60°C, men är godset inte så smutsigt, blir
det lika rent på 40°C.
Vita och kulörta syntetmaterial, kan normalt tvättas med 60°C, men ofta
räcker 40°C, om plaggen inte är så smutsiga.
Kulörta plagg med risk för färgfällning och ömtåliga material, bör aldrig
tvättas på högre temperatur än 40°C.
Hur mycket tvätt per omgång?
Du bör alltid väga din tvätt. Eftersom det kan vara besvärligt att väga tvätten,
rekommenderar vi att du uppskattar vikten genom att se hur full trumman
är:
Vittvätt: Full trumma, men inte för tätt packat (4,5 kg).
Syntetplagg: Högst 2/3 trumma (2,0 kg).
Fintvätt och ylle: Högst halvfull trumma (2kg fintvätt / 1 kg ylle).
Innan tvätten läggs i maskinen skall:
Alla revor och hål lagas. Lösa knappar sys i, fickor och blixtlås stängas. Töm
alla fickor. Spikar, häftstift, gem och dylika föremål, kan orsaka stor skada på
tvätt- maskinen och tvätten.
Sådana skador täcks inte av garantin.
14
Page 15
Bruksanvisning
Kulörta plagg, och i synnerhet plagg, som inte är färgäkta, skall tvättas
separat första gången. De innehåller i regel överskottsfärg, som avges vid
första tvätten.
Besvärliga fläckar som gräs, rost, tjära, målarfärg, bläck osv, behandlas med
fläckborttagare före tvätt. För att avlägsna målarfärgsfläckar, kan
lösningsmedel, som t ex terpentin användas. I så fall får plagget tvättas först,
när det är helt torrt och lösningsmedlet avdunstat.
Tvättmaskinsproducenten ansvarar inte för skador, som beror på
användning av lösningsmedel eller brännbara ämnen.
Tvättmedel och tillsatsmedel
Bra tvättresultat beror bl a på vilket tvättmedel och vilken dosering du
använder. Det finns speciella tvättmedel, som är lämpade för kulört- och
fintvätt samt ylle.
Använd bara tvättmedel, som är av god kvalitet och som är avsett för
tvättmaskin.
Följ alltid tvättmedelsfabrikantens anvisningar och dosera tvättmedel i
förhållande till tvättmängden, hur smutsigt godset är samt vattnets
hårdhetsgrad. Har du hårt vatten, se avsnittet "skötsel och rengöring". Är du
osäker på vattnets hårdhetsgrad, kan du kontakta kommunen.
Underdosering av tvättmedel, kan ge återsmutsning i form av gråa noppor,
bruna avtryck av trumman och dålig lukt i maskinen. Överdosering av
tvättmedel ökar belastningen på miljön. Även biologiskt nedbrytbara
tvättmedel innehåller ämnen, som i stora mängder kan skada den ekologiska
balansen.
Kontrollera alltid plaggets tvättmärkningssymbol så att det tvättas vid rätt
temperatur. Plagget kan missfärgas, om det tvättas vid annan temperatur än
vad som angivits.
15
Page 16
Bruksanvisning
Tvättmedel
Häll tvättmedlet i rätt fack, innan du startar programmet.
Koncentrerat tvättmedel
Använd bara tvättmedel avsedda för tvättmaskin.
Följ doseringsanvisningarna noga. Vid halv tvättmängd kan doseringen
minskas med 1/3-del, vid liten tvättmängd med hälften. Lägg inte
tillverkarens tvättboll/doseringsmått i maskinen.
Flytande tvättmedel
Ett lämpligt flytande tvättmedel kan användas till låg- eller
medeltemperaturprogram samt program utan förtvätt. Häll flytande
tvättmedel i fack "II" i tvättmedelsfacket omedelbart innan du startar
programmet. Välj inte ett program med förtvätt.
Flytande sköljmedel
Eventuella tillsatser, som t ex sköljmedel, skall hällas i fack " ". Om du
använder sköljmedel, så undviker du statisk elektricitet i plaggen,
speciellt om tvätten torkas i en torktumlare.
16
Page 17
Bruksanvisning

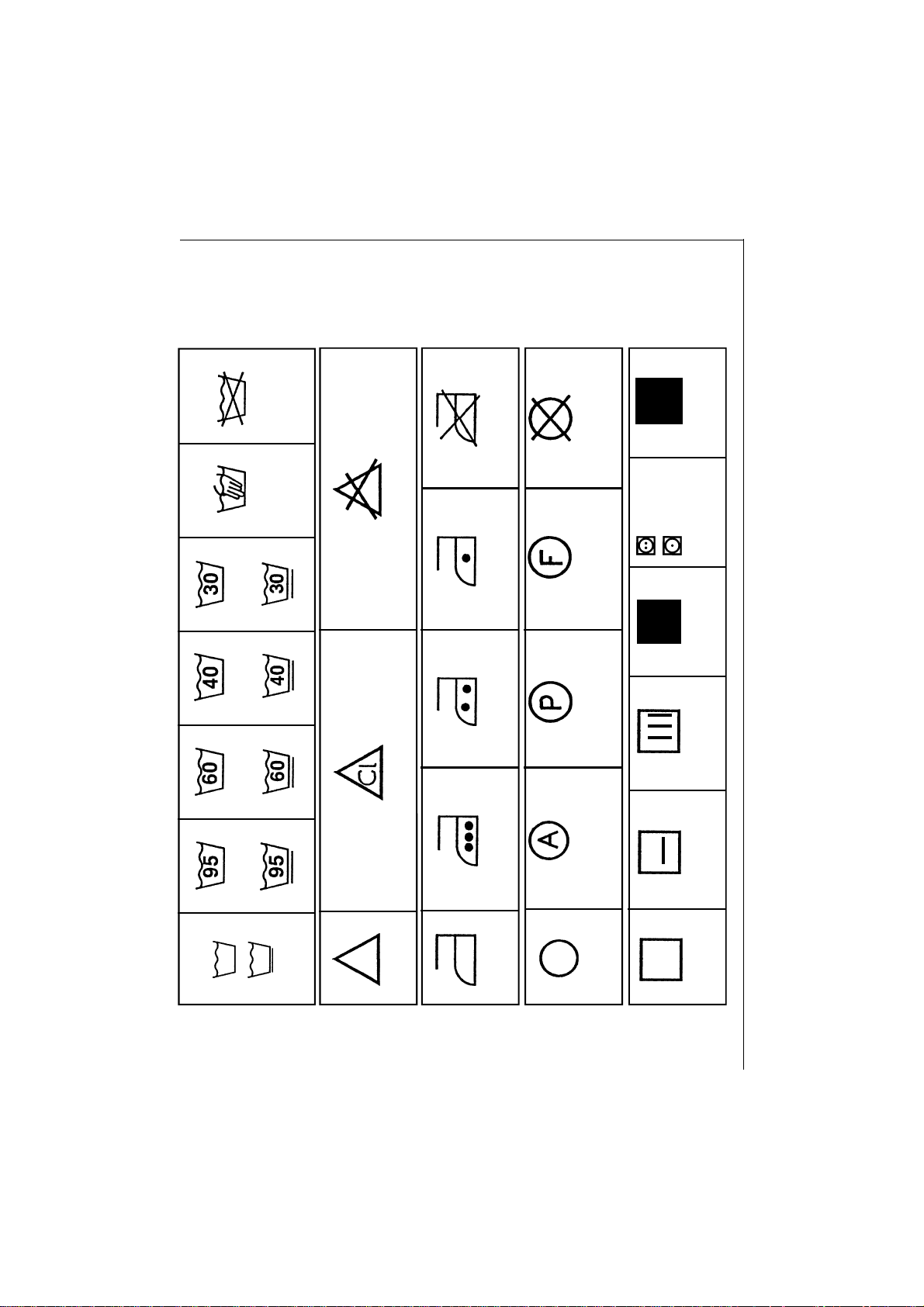

Normal tvätt
Skon/
Syntettvätt
tvätt i 95°
tvätt i 60°
tvätt i 40°
tvätt i 30°
hand-
tvätt
tvät-
tas ej
BLEKNING
kan blekas i kallt vatten
bleks ej
STRYKNING
stryks vid
högst 200°
stryks vid
högst 150°
stryks vid
högst 100°
stryks ej
KEMTVÄTT
kemtvätt i bensin, ren
alkohol, perklorat,
R111 och R113
kemtvätt i
alla slags
tvättvätskor
kemtvätt i bensin,
ren alkohol och
R113
kemtvättas ej
TORKNING
dropp-
torkning
plan-
torkning
häng-
torkning
kan torkas i
torktumlare
normal
temp.
låg temp.
torkas ej i
torktumlare

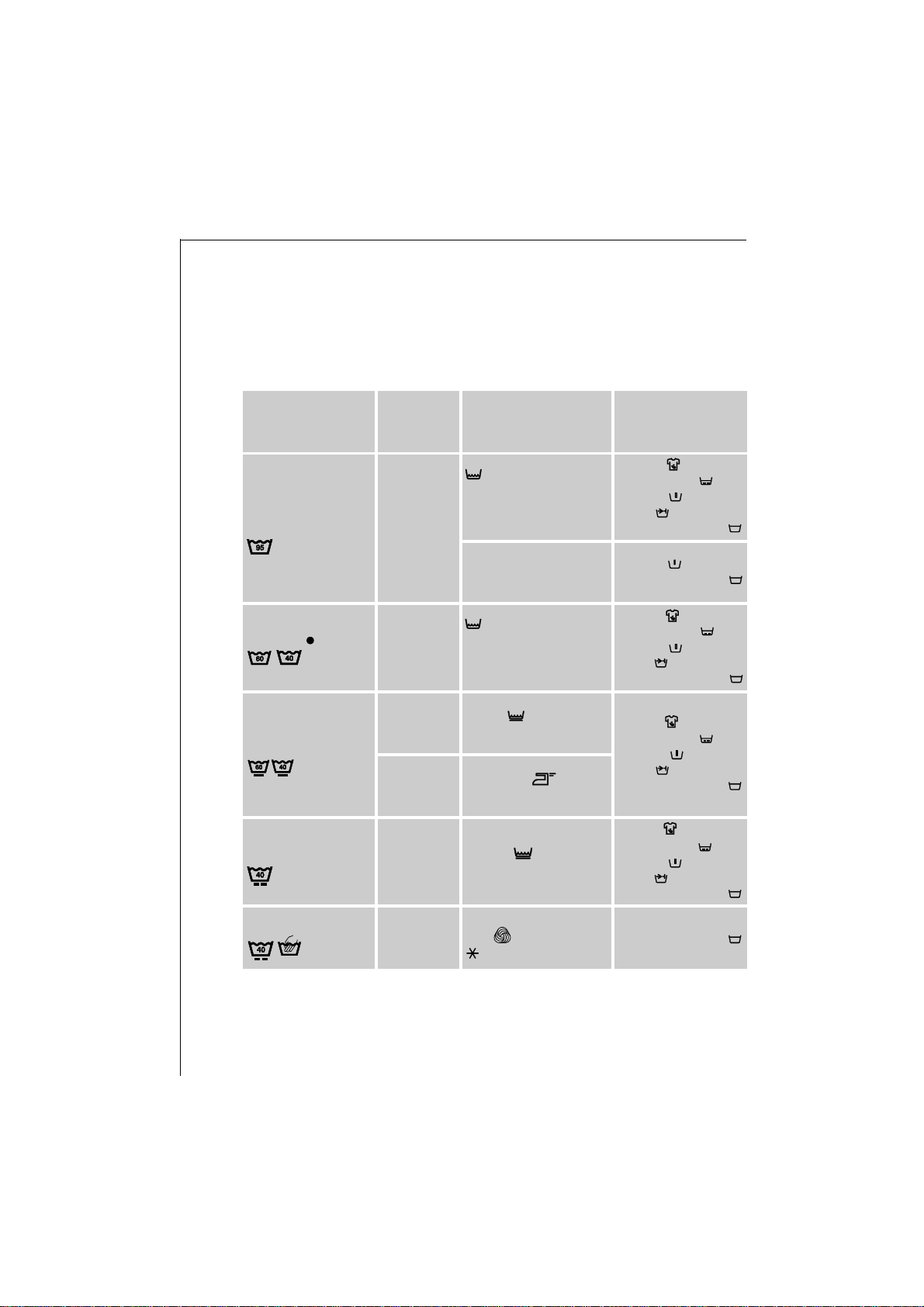

Tvättmärkning
Ofta finner du att plaggen är försedda med tvättsymboler, som anger hur de bör
tvättas.
17
Page 18
Bruksanvisning
Så här tvättar du
Innan du tvättar för första gången råder vi dig att köra maskinen utan
tvättgods för att avläg eventuella rester från tillverkningen i trumman och
tvättmedelsfacken.
1. Häll i en normaldos tvättmedel i tvättmedelsfacket
2. Välj programmet VITT/KULÖRTVÄTT 95°C
3. Starta med START/PAUS.

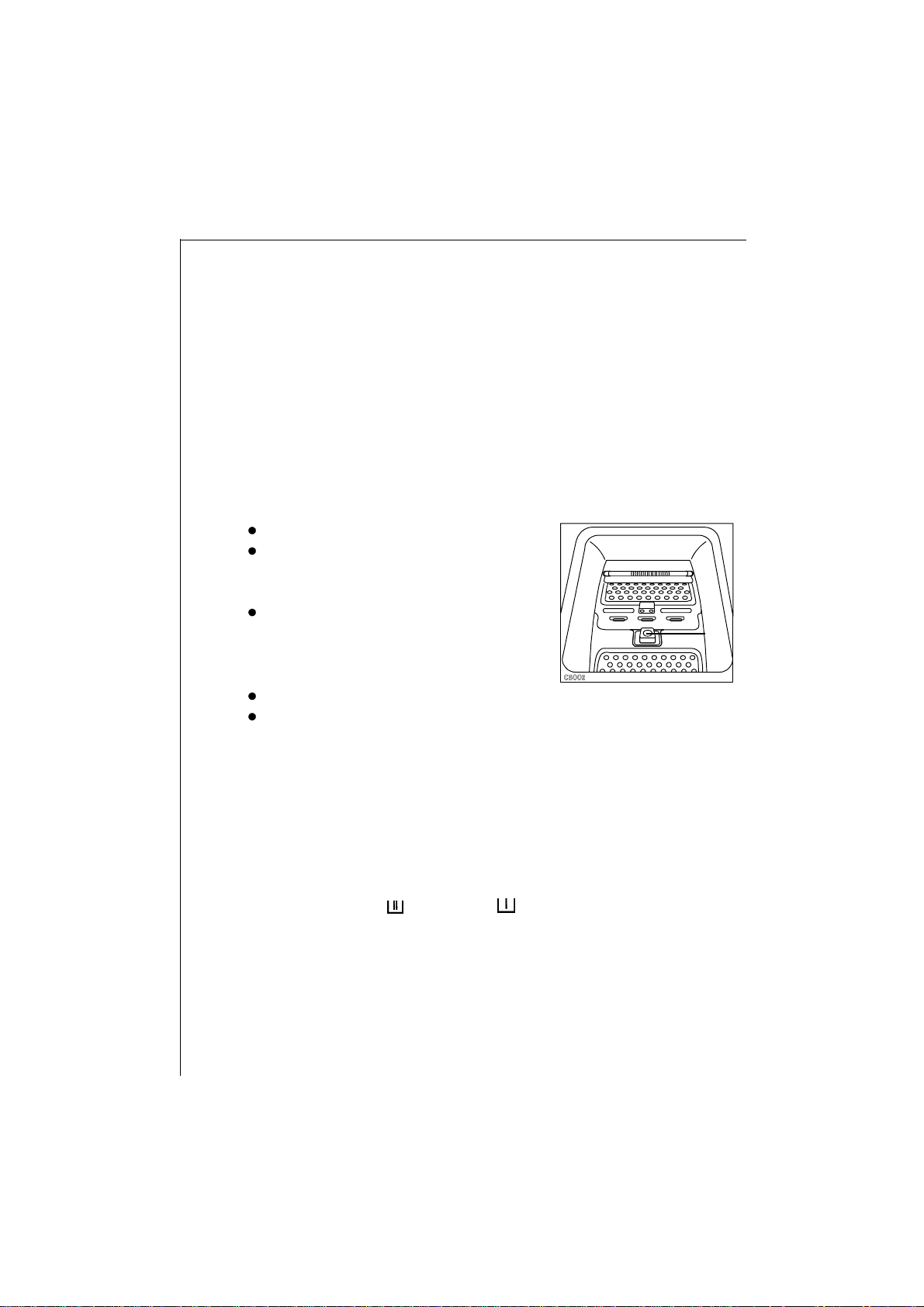

1. Iläggning av tvättgodset
Lyft upp tvättmaskinens lock.
Öppna trumman med bägge händerna
genom att trycka på tangent A och för isär
innerluckorna.
Lägg i tvättgodset, stäng trumman och
tvättmaskinens lock.
Varning: kontrollera att trummans luckor är
ordentligt stängda innan du stänger maskinlocket.
trummans luckor fasthakade i varandra
låsknappen A utsläppt
A
Max torrt tvättgods
Medelsmutsig Vittvätt / kulörttvätt ................4,5 kg
Syntet.........................................................................2,0 kg
Fintvätt ......................................................................2,0 kg
Ylle..............................................................................1,0 kg
2. Dosering av tvättmedel
Häll i tvättmedlet i fack ( ) och i fack ( ) om du valt ett program med
förtvätt eller eventuellt avhärdningsmedel mot hårt vatten (kalkvlagringar).
Flytande tvättmedel kan inte användas vid program med förtvätt.
18
Page 19
Bruksanvisning
3. Dosering av tillsatsmedel
Häll, om så önskas, sköljmedel i sköljmedelsfacket ( ).
Tvättmaskinen har konstruerats för att minska din förbrukning av vatten
och tvättprodukter (tvättmedel, sköljmedel). Var därför noga med att inte
överskrida märket MAX som finns vid de olika facken.
4. Val av program
Välj program efter typ av tvättgods och beroende på hur hårt smutsad
tvätten är. Vrid programväljaren till önskat program.
När programväljaren är i läge STOPP "
" är maskinen strömlös (maskinen är
spänningssatt i alla andra lägen). Denna funktion gör det också möjligt att
nollställa tvättmaskinen om du av misstag valt fel program.
Om programväljaren vrids till nytt program under pågående program
fortsätter tidigare valt program utan att påverkas av den nya inställningen.
För att byta program måste programväljaren först nollställas (
).
5. Välj eventuellt en eller flera tillval med motsvarande tillvalsknappar
- för att ändra val, tryck på en annan knapp
- för att annullera ett val, tryck på samma knapp en gång till.
6. Val av centrifugeringshastighet
När du väljer ditt program tänds kontrollampan som motsvarar rekommenderad
centrifugeringshastighet. Du kan sänka hastigheten efter typ av tvättgods
och beroende på vilken fuktighetsgrad du vill att tvättgodset skall ha vid
programmets slut, med hänsyn till dina torkmöjligheter.
Om du inte ändrar centrifugeringshastigheten körs slutcentrifugeringen
automatiskt med den hastighet som motsvarar valt program:
- VIT/KULÖR 1300 varv per minut
- SYNTET 900 varv per minut
- FINTVÄTT 700 varv per minut
- YLLE 900 varv per minut
Mellancentrifugeringens hastighet beror på valt program och kan inte
ändras.
19
Page 20
Bruksanvisning
7. Så här startar du tvättprogrammet
1. Kontrollera att vattenkranen är öppen.
2. Starta tvättprogrammet: tryck på knapp START/PAUS. Vatten fylls på i
trumman först 15 till 20 sekunder efter det att du tryckt på START/PAUS.
8. Tvättprogrammets förlopp
Innan du trycker på tangenten START/PAUS, visas valt programs olika sekvenser.
Under tvättprogrammet visas pågående sekvens
.
Ändring av centrifugeringshastigheten
Under hela tvättcykeln (innan sekvensen “centrifugering” nåtts) är det möjligt
att ändra centrifugeringshastigheten. Du kan även välja sköljstopp.
Inget annat val kan ändras.
Avbryta programmet
Tvättprogrammet startar från det ställe där det avbröts med START/PAUS om
du åter trycker på START/PAUS. Ändring av tvättprogrammet är inte möjlig
under pausläge.
9. När programmet körts klart
Maskinen är försedd med en automatisk säkerhet som gör det omöjligt att öppna
luckan under pågående program. Ett mekaniskt låsningsljud hörs när när
trumman fixeras med trummluckorna uppåt (högt läge) : kontrollampan "
tänds. Tvättmaskinslocket kan emellertid inte öppnas förrän kontrollampan
PROGRAM SLUT "
" tänds.
"
Programmen avslutas:
med en centrifugering (gäller samtliga tvättprogram) om du inte valt
SKÖLJSTOPP "
med vattenbehållaren full med vatten (gäller samtliga tvättprogram) om
du valt SKÖLJSTOPP. Knappen START/PAUS "
dessa program, antingen med centrifugering genom att trycka på knappen
START/PAUS, eller med en tömning genom att ställa programväljaren i
läge TÖMNING, och därefter trycka på knappen START/PAUS.
När dessa programsekvenser avslutats tänds PROGRAM SLUT.
20
".
" blinkar. Du kan då avsluta
Page 21
Bruksanvisning
Efter avslutat program, ställ programväljaren i läge STOPP " ": tvättmaskinen
är nu strömlös.
Plocka ut tvättgodset. Dra ur stickkontakten och stäng vattenkranen.
Kontrollera att trumman är helt tom: eventuella kvarglömda plagg kan annars
skadas vid nästa tvätt (krympning) eller färga av sig på andra plagg.
Anmärkning:
Vi råder dig att låta tvättmaskinslocket och trumman stå öppna efter avslutad
tvätt för att lufta vattenbehållaren.
21
Page 22
Bruksanvisning
- 40
Programöversikt
Tvätt
I tabellen nedan har inte alla möjligheter tagits med, utan endast de
vanligaste och mest användbara inställningarna.
Typ av tvättgods
tvättrådsetikett
Vittvätt 4,5 kg
Kulörtvätt ( )
Syntettvätt
Fintvätt 2,0 kg FINTVÄTT
Max mängd
tvättgods
(torrvikt)
4,5 kg
2,0 kg
1,0 kg
VITT/KULÖRTVÄTT
60 - 95
Programm EKONOMI (E) :
VITT/KULÖRTVÄTT
VITT/KULÖRTVÄTT
30 - 60
SYNTET
40 - 60
LÄTTSTRUKET
40
30 / 40
Program
Temperatur
Möjliga
tillvalstangenter
FLÄCKAR
BLÖTLÄGGNING
FÖRTVÄTT
SNABB
CENTRIF./SKÖLJSTOPP
FÖRTVÄTT
CENTRIF./SKÖLJSTOPP
FLÄCKAR
BLÖTLÄGGNING
FÖRTVÄTT
SNABB
CENTRIF./SKÖLJSTOPP
FLÄCKAR
BLÖTLÄGGNING
FÖRTVÄTT
SNABB
CENTRIF./SKÖLJSTOPP
FLÄCKAR
BLÖTLÄGGNING
FÖRTVÄTT
SNABB
CENTRIF./SKÖLJSTOPP
22
Ylle/handtvätt
1,0 kg YLLE
CENTRIF./SKÖLJSTOPP
(1) Program Vittvätt/Kulörtvätt 60°C är referensprogram för energi-märkningen.
Page 23
Sköljning
4,5 kg
1,0 kg
1,0 kg
Bruksanvisning
Typ av tvättgods
Koktvätt/Kulörtvätt
Max mängd
tvättgods (torrvikt)
Sköljmedel-/Stärkelsebehandling
Typ av tvättgods
Koktvätt/Kulörtvätt 4,5 kg
Syntettvätt 2,0 kg
Fintvätt 2,0 kg
Ylle/Handtvätt
Max mängd
tvättgods (torrvikt)
Centrifugering
Typ av tvättgods
Max mängd
tvättgods (torrvikt)
Programmerare
SKÖLJNING
Programmerare
BEHANDLING
STÄRKELSE
Programmerare
Koktvätt/Kulörtvätt 4,5 kg CENTRIFUGERING
Syntettvätt 2,0 kg
Fintvätt 2,0 kg
Ylle/Handtvätt
KORT
CENTRIFUGERING
23
Page 24
Bruksanvisning
Rengöring och underhåll
Koppla alltid ur maskinen elektriskt innan du rengör den.
Avkalkning
Om vattnets hårdhetsgrad är högre än 7 dH°, skall tvättmaskinen
rengöras minst 4 gånger per år. (Kontakta din kommun angående
vattnets hårdhetsgrad).
Kalkavlagringar på värmeelementet kan förkorta dess livslängd. Dosera
med citronsyra istället för tvättmedel och kör ett tvättprogram utan
tvättgods vid så hög temperatur som mögligt (90-95 C°).
Efter varje tvättprogram
Vi råder dig att låta locket och trumman stå öppna efter varje
användningstillfälle för att undvika mögel och dålig lukt.
Rengör lockets insida och trumöppningen med en våt duk eller svamp
utan slipande effekt.
Ytterhölje
Rengör tvättmaskinens ytterhölje med hjälp av varmt vatten och ett
milt rengöringsmedel. Skölj och torka noggrant.
Viktigt! Använd aldrig sprit, lösningsmedel eller liknande, inte heller
frätande produkter eller tvättsvamp med slipande effekt.
Manöverpanel
Rengör manöverpanelen med hjälp av ljummet vatten och en mjuk duk.
24
Page 25

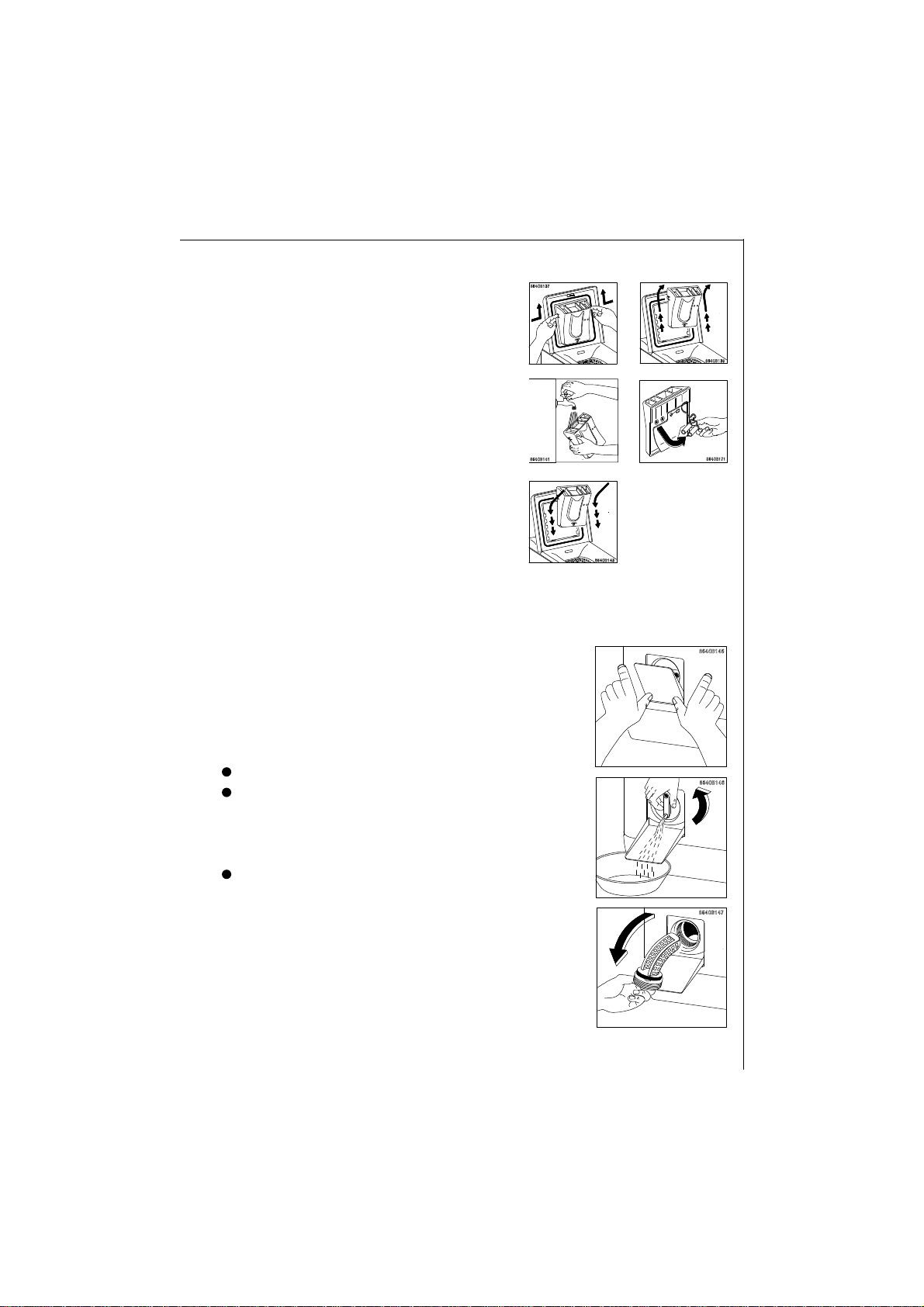

Tvätt- och sköljmedelsbehållaren
För att lossa behållaren, tryck in de två
spärrarna i behållarens övre kant.
Lyft samtidigt behållaren uppåt.
(Fig.1 och Fig.2).
Rengör behållaren under rinnande vatten
med en borste eller en duk (Fig.3).
fig.1
Bruksanvisning
fig.2
Kontrollera att rören på baksidan inte är
blockerade (Fig.4).
Sätt tillbaka behållaren i lockets hakar
(Fig.5).
Rengöring av avloppssilen
Rengör regelbundet avloppssilen, som finns nertill i
framkant bakom den lilla luckan. Ifall Du tvättar
något, som luddar av sig mycket, rengör silen efter
varje tvätt.
Gör på följande sätt :
Öppna avloppssilens lucka (fig.1).
Tömning av avloppssilen:
Sätt en skål under silen.
Vänd silens vred i vertikal position, så att
vattnet kan rinna ner i skålen (fig.2).
Rengöring av avloppssilen:
Vrid silen motsols tills den lossnar (fig.3).
Rengör silen noggrant under rinnande vatten.
Sätt tillbaka silen och vrid den på plats medsols.
Stäng avloppssilens lucka.
fig.3
fig.5
fig.4
Fig.1
Fig.2
Fig.3
25
Page 26
Bruksanvisning
Om tvättmaskinen inte fungerar
Här hittar du information om hur du själv kan försöka avhjälpa vissa mindre
fel och driftstörningar, innan du tillkallar en servicetekniker. När maskinen
är igång kan lampan "Trumöppning i läge" samt en av följande lampor
blinka i panelen :
– Sköljningar: T ex kranen har inte öppnats. Se vidare under “Typ av problem”
– Tvätt: T ex veck på avloppsslang eller igensatt sil. Se vidare under “Typ av
problem”
– Förtvätt: Luckan är inte ordentligt stängd.
När felet har avhjälpts ska du trycka på knappen START/PAUS för att fortsätta
det program som avbrutits.
Om det inte är möjligt att avhjälpa felet ska du kontakta en servicetekniker.
Fel
Tvättresultatet är inte tillfredsställande
Tvättprogrammet är alldeles för lång
Maskinen stannar under ett program
Åtgärder
Kontrollera:
att tvättmedlet är avsett för
maskintvätt
att maskinen inte är överbelastad
att valt program passar typen av
tvättgods.
Kontrollera:
att vattentrycket är tillräckligt
att slangen för vattentillförseln inte
är igensatt
att det inte varit strömavbrott.
Kontrollera:
att vattentrycket är tillräckligt
att slangen för vattentillförseln inte
är igensatt
att säkringen (proppen) är hel
att tvättprogrammet inte avslutats
med sköljstopp.
26
Page 27
Bruksanvisning
Fel
Maskinen startar inte
Maskinen centrifugerar eller tömmer
inte
Maskinen fylls inte med vatten
Åtgärder
Kontrollera:
att säkringen (proppen) är hel
att maskinen är korrekt ansluten
att maskinens lock och trummans
luckor är ordentligt stängda
att programmet verkligen startats
(knappen START/PAUS tryckts in).
att det inte är strömavbrott
att vattenkranen är helt öppen
att slangen för vattentillförseln inte
är igensatt
Kontrollera:
att tömningsslangen inte är igensatt
eller vikt
att avloppssilen inte är igensatt
att tvättgodset är jämnt fördelat i
trumman
att programmet TÖMNING eller
SKÖLJSTOPP inte valts
Kontrollera:
att vattenkranen är öppen och
vattentrycket tillräckligt
att maskinens lock är ordentligt stängt
att det inte är avbrott i vattentillförseln
Maskinen vibrerar och bullrar
Kontrollera:
att alla transportsäkringar avlägsnats
(se “avlägsnande av transportsäkringar”)
att nivåinställningen är korrekt och
att maskinen står stabilt
att maskinen inte står för nära en
vägg eller möbler
att tvättgodset är jämnt fördelat i
trumman
att det finns tillräckligt med tvättgods
i maskinen
27
Page 28
Bruksanvisning
Fel
Maskinen fylls med vatten men töms
genast
Vatten läcker ut runt maskinen
Tvättgodset har inte centrifugerats
tillräckligt och det finns vatten kvar i
trumman
Sköljmedel rinner genom
bräddavloppets hål när maskinen fylls
Åtgärder
Kontrollera:
att tömningsslangens ändstycke inte
satts fast för lågt
Kontrollera:
att tvättmedlet inte överdoserats
att tvättmedlet är avsett för
maskintvätt (kraftig skumbildning)
att tömningsslangens ändstycke är
korrekt fastsatt
att avloppssilen återmonterats
korrekt efter rengöring
att slangen för vattentillförsel är
vattentät
Kontrollera:
att tömningsslangen inte är vikt
att tömningsslangens ändstycke inte
satts fast för högt upp (max 1 meter
från golvet)
Kontrollera:
att du följt doseringsanvisningarna
för sköljmedel.
att rören på tvättmedels-behållarens
baksida inte är blockerade.
28
Page 29
UPPSTÄLLNINGS- OCH ANSLUTNINGSANVISNING
Säkerhetsföreskrifter för maskinens installation
Luta inte tvättmaskinen framåt eller åt vänster sida (maskinen sedd
framifrån). De elektriska komponenterna riskerar då att bli blöta.
Innan du ansluter maskinen måste du noggrant läsa anvisningarna i
kapitel “Elektriska anslutningar”.
29
Page 30
Instruktioner för installation och anslutning

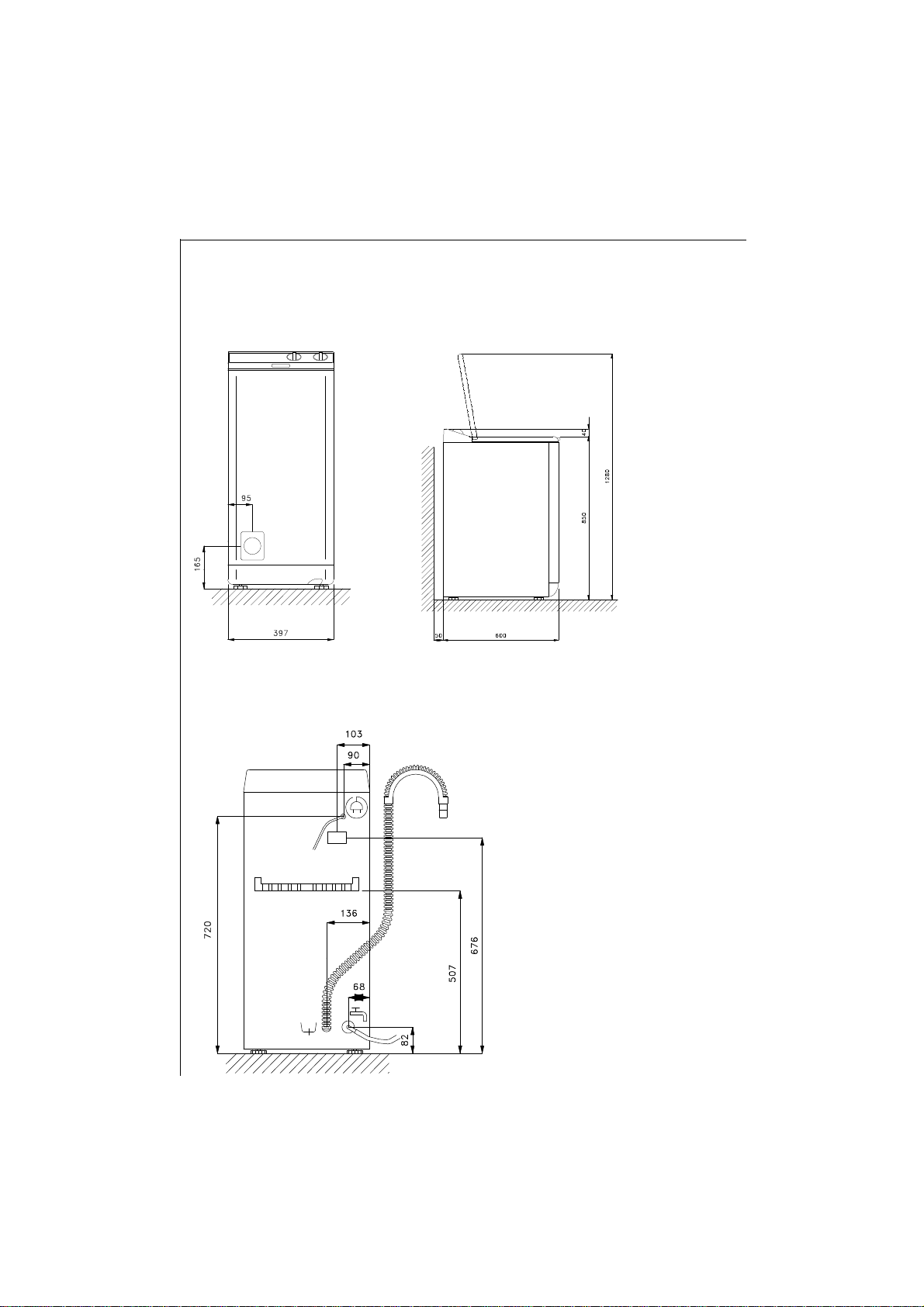

Maskinens mått
Maskinens framsida och sida
Maskinens baksida
30
Page 31
Instruktioner för installation och anslutning

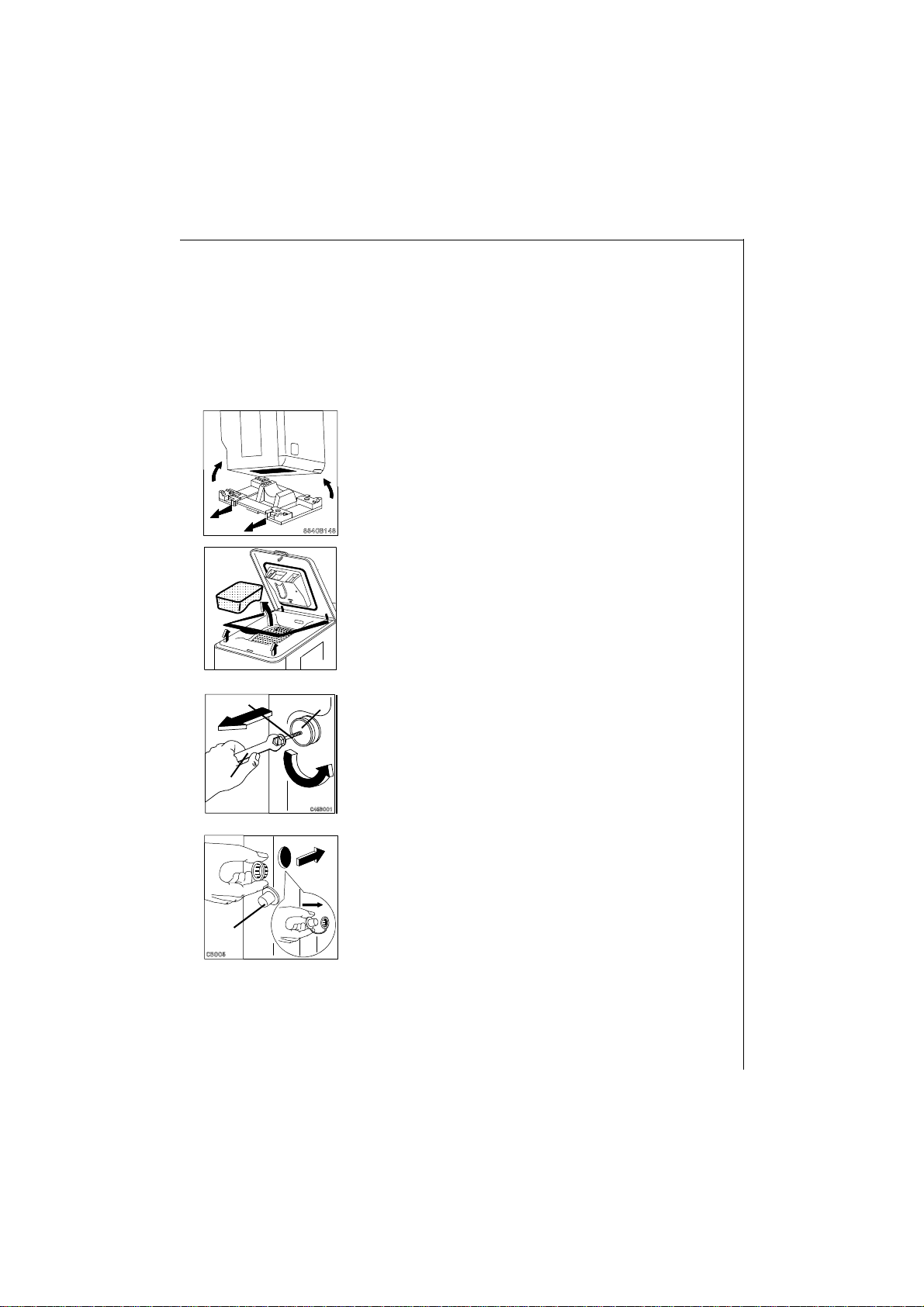

Transportsäkring
Innan du använder tvättmaskinen måste transport-säkringarna, som skyddar
tvättmaskinen mot skador under transporten bortmonteras.
Så här gör du:
1. Luta maskinen bakåt och vrid så att den avlägsnas
från bottenemballaget av polystyren.
2. Öppna luckan och ta ut polystyrenblocket och det
plastskyddet. Stäng därefter luckan ordentligt.
B
A
B
C
3. Lösgör två skruvar (B) och ta ut de säkringar (C) på
maskinens baksida med hjälp av det medlevererade
verktyget (A).
4. De två synliga hålen täcks med hjälp av de
medlevererade täcklocken (B).
31
Page 32
Instruktioner för installation och anslutning

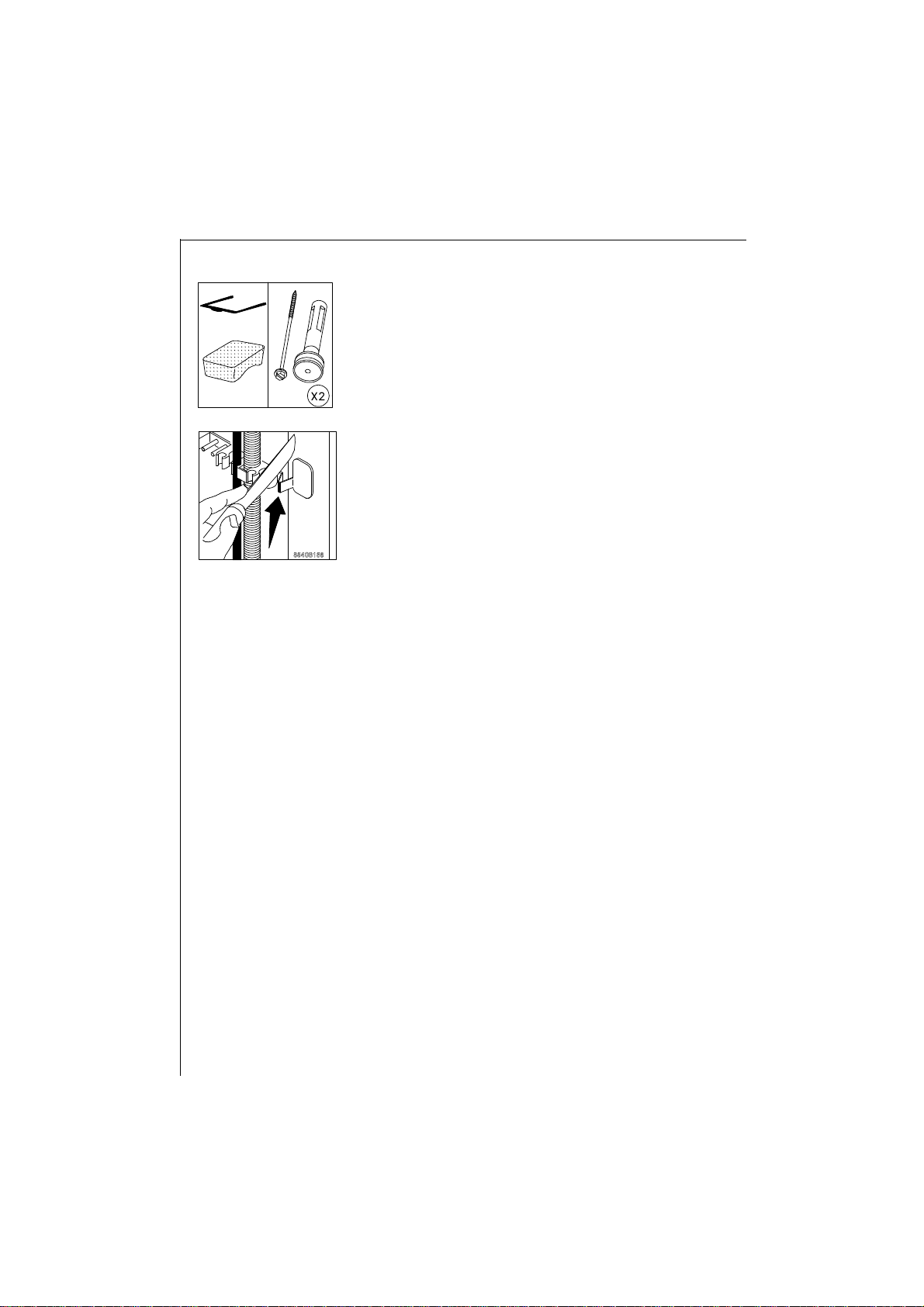

5. Kontrollera att samtliga delar har avlägsnats ur
maskinen. Spar dessa för eventuell senare transport av maskinen.
6. Ifall maskinen i framkant skall stå i linje med
bredvidvarande skåp, kan du kapa slanghållaren
baktill på maskinen om det behövs.
Varning: Ifall maskinen står på en matta, bör du försäkra dig om, att mattan
inte täcker hålen i maskinens botten. Det är viktigt, att motorns ventilation
är tillräcklig.
32
Page 33
Placering
Instruktioner för installation och anslutning
Tvättmaskinen skall stå på ett plant och stabilt underlag.
Den bör inte placeras på en mjuk matta, som kan hindra
ventilationen av motorn.
Maskinen kan lätt rullas på plats genom att spaken för
nedfällning av framhjulet dras ut. Fäll sedan in hjulet och
justera maskinen i våg med de två främre fötterna. Efter
justeringen skall låsmuttrarna dras åt mellan fötterna och
maskinens botten.
OBS ! Under centrifugering är vibrationer normalt och
oundvikligt. Vibrationen ökar om maskinen inte står i våg
eller placeras på ett fjädrande golv.
Placera därför inte tvättmaskinen för nära skåp eller
väggar.
33
Page 34
Instruktioner för installation och anslutning
Elektrisk anslutning
Maskinen levereras med sladd och stickkontakt och kan anslutas till 230 V, 1 fas
och 10 A. Skall maskinen stå i ett våtutrymme, t ex. badrum skall maskinen vara
fast ansluten enligt gällande bestämmelser. Fast elinstallationen och utbyte av
befintlig elsladd får endast utföras av behörig elinstallatör.
Skador orsakade av felaktig elinstallation omfattas inte av Konsumentköplagen.
Tillverkaren ansvarar inte för skador, som uppstår på grund av negligering
av denna bruksanvisning.
34
Page 35
Instruktioner för installation och anslutning
Vattenanslutning
Tvättmaskinen levereras med en tilloppsslang, som sitter monterad baktill
på maskinen. Slangen kan vridas åt höger eller vänster för att underlätta
installationen.
Lossa anslutningsmuttern och vrid åt önskat håll. Dra
sedan åt muttern ordentligt så att det inte läcker.
OBS! Även om du inte behöver vrida slangen skall du alltid kontrollera att
muttern är åtdragen.
Vattenanslutningen kopplas till kallvatten. Arbetet bör utföras av en kunnig
VVS-installatör. Maskinen skall anslutas via en avstängningskran. På
marknaden finns olika typgodkända kranar och kransatser.
Vattentrycket skall vara 0,05 - 0,8 MPa (0,5 - 8 bar).
Installation:

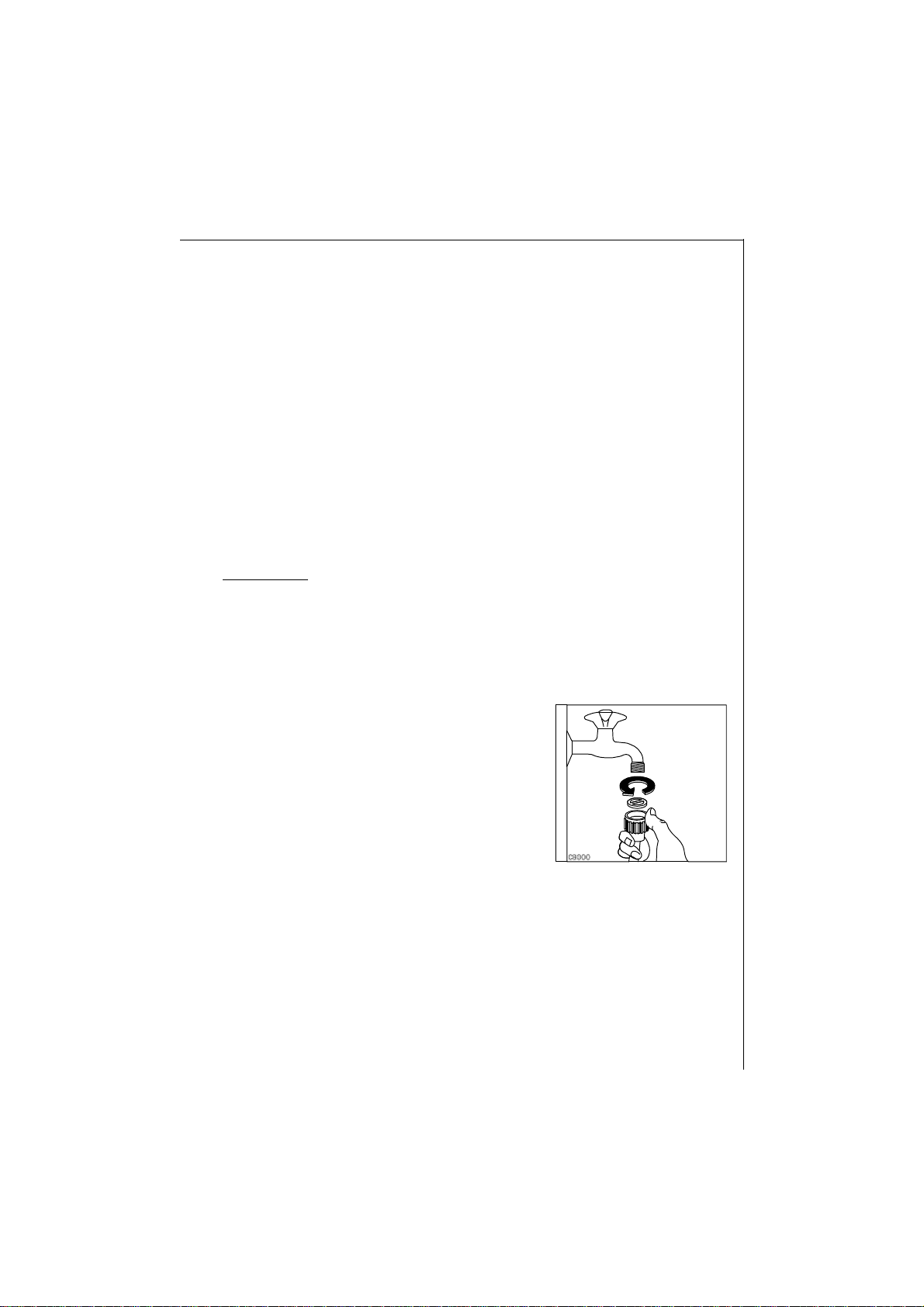

1. Skruva fast tilloppsslangen på vattenkranen (1/2- eller 3/4-tums
anslutning).
2. Andra ändan av slangen, på maskinsidan, kan riktas åt det håll som
passar bäst för din installation. Lossa låsringen lätt, vrid slangen i önskad
riktning och skruva sedan åter fast ringen ordentligt.
Viktigt: Glöm inte att passa in gummipackningen
och förminskningsnippeln 3/4"-1/2" i låsringen
(om den behövs). Tilloppsslangen får inte
förlängas. Är den för kort - ersätt hela slangen
med en längre högtrycksslang.
Kontrollera slangkopplingarnas täthet.
35
Page 36
Instruktioner för installation och anslutning
Avloppsanslutning
Avloppsslangen skall vara monterad så att den på ett ställe når upp till en
nivå som motsvarar avloppsenhetens överkant. Där skall den fixeras på ett
betryggande sätt.
Avloppsslangen kan förlängas med upp till 3m längs golvet. Använd en
förlängningsslang med en invändig diameter, som minst motsvarar
originalslangens diameter och använd en lämplig slangkoppling.
Avloppsslangen kan placeras på tre sätt:
Vi rekommenderar dig att ansluta avloppsslangen till
ett vattenlås; men om inte sådant finns kan
avloppsslangen placeras direkt i ett handfat, diskho,
eller badkar.
Använd den ursprungliga slangen vid förlängning
(placeras längs golvet, slangänden får inte vara upplyft mer än max 1m
vid avloppet).
Avloppslang ansluten till vattenlås
Slangens ändstycke kan anslutas till alla vattenlås av standardtyp.
Fäst slangen vid vattenlåsets nippel med hjälp av en slangklämma. kapa
först nippeln för maximal öppning.
36
Vattenavlopp i handfat eller diskho.
Om avloppsslangen placeras i en diskho eller ett handfat måste du
använda medföljande slanghållare som förhindrar att slangen glider av.
Små eller grunda handfat och diskhoar är inte lämpliga eftersom
vattentrycket kan medföra att slangen kastas ut ur dem.
Fäst böjen på vattenkranen eller på väggen så att den inte lossnar vid
utpumpning.
Anslutning till golvbrunn
Fäst ett rör på väggen, 70-100 cm från
golvet, och anslut avloppsslangen till röret.
Avloppsslangens ändstycke skall ha en
luftspalt mot röret, d.v.s rörets invändiga
Luffspalt
∆
Ø 40 mm
70-100 cm
diameter skall vara min. 40 mm. Se till att
slangen sitter fast och inte kan lossna.
Page 37
Instruktioner för installation och anslutning
Tekniska data
Dimensioner Höjd 850 mm
Bredd 400 mm
Djup 600 mm
Kapacitet, torr tvätt 4,5 kg vit-/kulörtvätt
2,0 kg syntet
1,0 kg ylle
Trumvolym 42 l
Spänning 230 V
Anslutningseffekt 2300 W
Värmeelementseffekt 1950 W
Centrifugering 1300 varv./min
Elsladden längd 2.45 m
Tilloppsslangens längd 1.5 m
Anslutning 3/4" (1/2")
Avloppsslangens längd 1.35 m
-innebär att apparaten uppfyller följande EG-direktiv:
• 73/23/EEC
• 89/336/EEC (inkl tillägg 92/31/EEC) Vi förbehåller oss rätten till ändringar.
From the Electrolux Group. The World's No. 1 choice.
Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning
för kök, rengörning samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från
Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och
gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela
världen.
37
Page 38
146 2164 06
SERVICE, RESERVDELAR OCH GARANTI
Reklamation
Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.
Konsumentkontakt
Har du frågor angående produktens funktion eller användning ber vi dig att
kontakta vår konsumentkontakt på tel. 08-672 53 60 eller via e-mail på vår
hemsida www.aeg-hem.se.
Service och reservdelar
Har du frågor om eller vill beställa service eller reservdelar ber vi dig att
kontakta återförsäljaren eller vår rikstäckande service på tel. 020 - 76 76 76
eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste
service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning,
vitvaror - service.
Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man
kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad
elektriker.

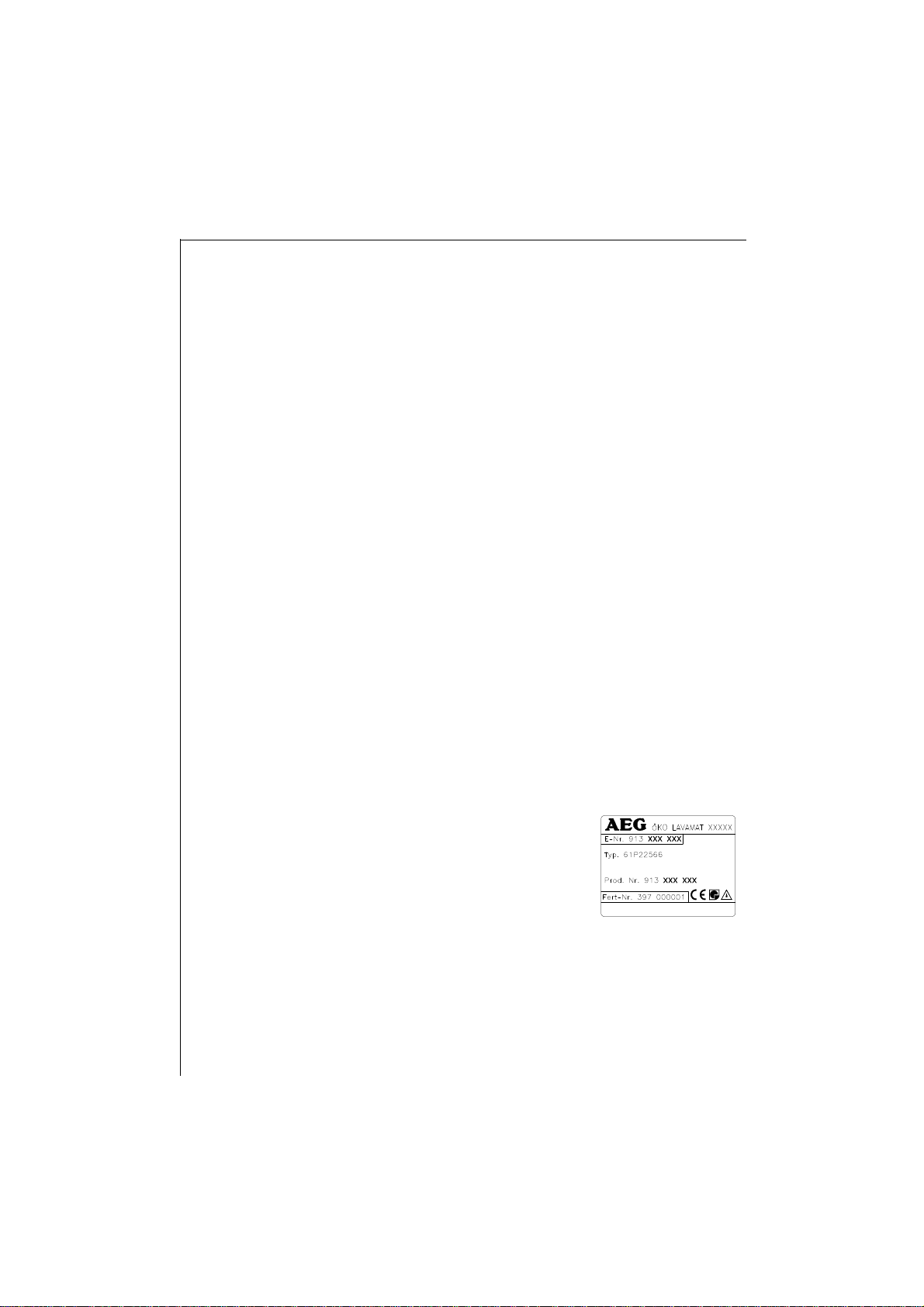

Innan du kontaktar service, skriv upp följande enligt dataskylten:
Modellbeteckning........................................................
Produktnummer ........................................................
Serienummer ........................................................
Inköpsdatum ........................................................
Hur och när uppträder felet?
38
Page 39
39
Page 40
AEG Hem & Hushåll
S - 105 45 Stockholm
www.aeg-hem.se
Copyright by AEG
146 2164 06 - 06/02
Loading...
