USER MANUAL

L8FSC162X

IT Istruzioni per l’uso

Lavabiancheria

Page 2

www.aeg.com2

INDICE

1. INFORMAZIONI DI SICUREZZA..........................................................................3

2. ISTRUZIONI DI SICUREZZA................................................................................5

3. DESCRIZIONE DEL PRODOTTO........................................................................ 7

4. DATI TECNICI.......................................................................................................8

5. INSTALLAZIONE.................................................................................................. 8

6. ACCESSORI.......................................................................................................14

7. PANNELLO DEI COMANDI................................................................................15

8. SELETTORE E TASTI........................................................................................ 17

9. PROGRAMMI......................................................................................................20

10. PREPARAZIONE AL PRIMO UTILIZZO...........................................................25

11. IMPOSTAZIONI................................................................................................ 25

12. UTILIZZO QUOTIDIANO.................................................................................. 26

13. CONSIGLI E SUGGERIMENTI UTILI...............................................................32

14. PULIZIA E CURA..............................................................................................34

15. RISOLUZIONE DEI PROBLEMI....................................................................... 39

16. VALORI DI CONSUMO.....................................................................................44

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.aeg.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registeraeg.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie. Le informazioni si trovano sulla targhetta dei dati.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza. Informazioni e consigli generali Informazioni ambientali

Con riserva di modifiche.

Page 3

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini

a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni e le

persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.

• Tenere lontani dall'apparecchiatura i bambini al di

sotto dei 3 anni se non costantemente supervisionati.

• Non consentire ai bambini di giocare con

l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano

dall'apparecchiatura quando l'oblò è aperto.

• Se l'apparecchiatura ha un dispositivo di sicurezza per

i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'apparecchiatura senza essere supervisionati.

ITALIANO 3

Page 4

www.aeg.com4

1.2 Avvertenze di sicurezza generali

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Questo elettrodomestico è destinato ad un uso

domestico e applicazioni simili, quali:

– cucine di negozi, uffici e altri ambienti di lavoro; – clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali;

– aree per uso comune in condomini o lavanderie a

gettoni.

• Non superare il volume di carico massimo di 10 kg

(consultare il capitolo “Tabella dei programmi”).

• La pressione di funzionamento dell'acqua nel punto di

ingresso dal collegamento esterno deve essere

compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da

eventuali rivestimenti per pavimenti.

• L'apparecchiatura deve essere collegata alla presa

dell'acqua servendosi dei nuovi set di tubi forniti in

dotazione o ancora dei nuovi set di tubi forniti dal

Centro Assistenza Autorizzato.

• I tubi usati non devono essere riutilizzati.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico

autorizzato o da una persona qualificata per evitare

situazioni di pericolo.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa.

• Non usare acqua spray ad alta pressione né vapore

per pulire l'apparecchio.

• Pulire l'apparecchiatura con un panno inumidito.

Utilizzare solo detergenti neutri. Non usare prodotti

abrasivi, spugnette abrasive, solventi od oggetti

metallici.

Page 5

2. ISTRUZIONI DI SICUREZZA

ITALIANO 5

2.1 Installazione

L'installazione deve essere conforme alle normative nazionali pertinenti.

• Togliere i bulloni dell'imballaggio e di trasporto, comprese le boccole in gomma col distanziatore di plastica.

• Tenere i bulloni di transito in un luogo sicuro. Se l'apparecchiatura va spostata in futuro dovranno essere nuovamente fissati per evitare che il cesto causi danni interni.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

• Non installare l'apparecchiatura direttamente sullo scarico a pavimento.

• Non spruzzare acqua sull'apparecchiatura e non esporla a eccessiva umidità.

• Non installare l'apparecchiatura in condizioni in cui non è possibile aprire completamente la porta dell'apparecchiatura stessa.

• Non collocare un contenitore chiuso sotto l'apparecchiatura per raccogliere possibili perdite. Contattare il Centro di Assistenza autorizzato per sapere quali accessori si possono utilizzare.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

• Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

Page 6

www.aeg.com6

• In fase di disimballaggio dell'apparecchiatura si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.

• È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro Assistenza autorizzato per l'altro tubo di scarico e la prolunga.

• Verificare che il rubinetto rimanga accessibile dopo l'installazione.

2.4 Utilizzare

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Attenersi alle istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non lavare i tessuti molto sporchi di olio, grasso o altre sostanze oleose. Può danneggiare la parti in gomma della lavatrice. Prelavare questi tessuti prima di metterli in lavatrice.

• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro può surriscaldarsi.

• Verificare che tutti gli oggetti metallici vengano tolti dal bucato.

2.5 Illuminazione interna

AVVERTENZA!

Rischio di lesioni.

operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Radiazioni LED visibili: non guardare direttamente il fascio luminoso.

• Per sostituire la luce interna, contattare il Centro di Assistenza autorizzato.

2.6 Assistenza

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.

• I seguenti pezzi di ricambio saranno disponibili per 10 anni dopo l'interruzione del modello: motore e spazzole del motore, trasmissione tra motore e tamburo, pompe, ammortizzatori e molle, tamburo di lavaggio, ragno del tamburo e relativi cuscinetti a sfera, riscaldatori ed elementi riscaldanti, comprese le pompe di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset, porta, cerniera della porta e guarnizioni, altre guarnizioni, gruppo di chiusura della porta, periferiche in plastica come i distributori di detersivi. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica e idrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

Page 7

1 2 3

12 13

ITALIANO 7

• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo

smaltimento di componenti elettrici ed elettronici (WEEE).

3. DESCRIZIONE DEL PRODOTTO

3.1 Funzioni speciali

La nuova lavatrice soddisfa tutti i moderni requisiti per un trattamento efficace del bucato con un consumo ridotto a livello di acqua, energia e detersivo e che rispetta i tessuti.

• La tecnologia Oko-Mix è stata progettata per proteggere le fibre dei tessuti grazie alle diverse fasi di premiscelazione che sciolgono prima il detersivo e poi l’ammorbidente in acqua prima di procedere alla distribuzione nel bucato. Quindi ogni fibra viene raggiunta e lavata con cura.

• La tecnologia ProSense rileva il quantitativo di bucato definendo la durata del programma in 30 secondi. Il programma di lavaggio è calibrato al carico di bucato e al tipo di tessuto,

senza consumare più tempo, energia e acqua del necessario.

• Il vapore è un modo veloce e facile per rinfrescare gli indumenti. I programmi con vapore delicato rimuovono i cattivi odori e riducono le pieghe nei tessuti asciutti, di modo da ridurre le necessità a livello di stiro. L’opzione Vapore finale, completa ogni ciclo con vapore delicato che rilassa le fibre e riduce le pieghe. Stirare non è mai stato così facile!

• L’opzione Macchie pre-tratta le macchie ostinate ottimizzando l’efficacia dello smacchiatore.

• Grazie all'opzione Più morbido, l'ammorbidente viene diffuso in modo uniforme nel bucato e penetra in profondità le fibre del tessuto favorendo una morbidezza ottimale.

3.2 Panoramica dell'apparecchiatura

Piano di lavoro

Erogatore del detersivo

Page 8

00000000

00A

Mod.

xxxxxxxxx

000V ~ 00Hz 0000 W

910000000

A B C

Prod.No.

www.aeg.com8

Pannello comandi

Maniglia dell'oblò

Luce interna

Targhetta dei dati

Filtro della pompa di scarico

Per mettere in piano

l'elettrodomestico

4. DATI TECNICI

Dimensioni Larghezza/Altezza/Profondità

Collegamento elettrico Tensione

Coperchio di protezione che impedisce l'ingresso di spor‐ co e umidità, eccetto dove l'apparecchiatura a bassa ten‐ sione non ha una protezione contro l'umidità

Pressione dell’acqua di ali‐ mentazione

Alimentazione dell'acqua

Carico massimo Cotone 10 kg

Velocità di Centrifuga Velocità massima di centrifu‐ga1551 giri/min

totale

Potenza totale Fusibile Frequenza

Minimo Massimo

Tubo flessibile di scarico

Collegamento tubo di carico

Cavo di alimentazione

Bulloni per il trasporto

Supporto tubo

La targhetta identificativa riporta il nome del modello (A), il numero di prodotto (B), le classificazioni elettriche (C) e il numero di serie (D).

59.7 cm /84.7 cm /66.0 cm

230 V 2200 W 10 A 50 Hz

IPX4

0,5 bar (0,05 MPa) 8 bar (0,8 MPa)

Acqua fredda

Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4'' .

5. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Disimballo

AVVERTENZA!

Prima di installare l'apparecchiatura, rimuovere tutto il materiale di imballaggio e i bulloni per il trasporto.

Page 9

ITALIANO 9

AVVERTENZA!

Utilizzare i guanti.

1. Togliere la pellicola esterna. Se necessario, servirsi di un taglierino.

2. Togliere la parte superiore del cartone e i materiali di imballaggio in polistirene.

3. Togliere la pellicola interna.

5. Appoggiare con attenzione l'apparecchiatura sul lato posteriore.

6. Appoggiare l'elemento frontale in polistirolo sul pavimento, sotto all'apparecchiatura.

Assicurarsi di non danneggiare i tubi.

7. Togliere la protezione di polistirolo dal fondo.

8. Pulire e asciugare accuratamente il fondo dell'apparecchiatura.

4. Aprire l'oblò e rimuovere il polistirolo dalla guarnizione dell'oblò e tutti i pezzi dal cesto.

ATTENZIONE!

Non utilizzare alcol, solventi o prodotti chimici.

9. Assicurarsi di identificare le varie misure e posizioni delle barriere insonorizzanti. Fare riferimento all'immagine:

Page 10

www.aeg.com10

• A (ANTERIORE) = Parte anteriore dell'apparecchiatura

• B (POSTERIORE) = Parte posteriore dell'apparecchiatura

10. Togliere la striscia adesiva dalle barriere insonorizzanti.

11. Fissare le quattro barriere sulla parte inferiore dell’apparecchiatura.

12. Fare riferimento all'immagine. Verificare che le barriere siano fissate saldamente.

14. Staccare il cavo di alimentazione e il tubo di scarico dagli appositi supporti.

Si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.

15. Togliere i tre dadi con il distanziatore fornito insieme al dispositivo.

Fissare le barriere insonorizzanti a una temperatura ambiente.

13. Sollevare l’apparecchiatura in posizione verticale.

16. Estrarre i distanziatori in plastica.

17. Mettere nei fori i cappucci in plastica contenuti nel sacchetto del manuale utente.

Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si sposta l'apparecchiatura.

Page 11

5.2 Posizionamento e

20º20º

45º45º

livellamento

1. Installare l'apparecchiatura su un pavimento piano e solido.

Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità.

2. Allentare o stringere i piedini per regolare il livello.

AVVERTENZA!

Non mettere cartone, legno o materiali equivalenti sotto i piedini dell'apparecchiatura per regolarne il livello.

ITALIANO 11

5.3 Tubo di carico

1. Collegare il tubo di ingresso dell'acqua sulla parte posteriore dell'apparecchiatura.

2. Posizionarlo a sinistra o destra, a seconda della posizione del rubinetto.

L'apparecchiatura deve essere in piano ed appoggiata in modo stabile.

Una corretta regolazione del livello dell'apparecchiatura ne impedisce la vibrazione, il rumore e il movimento durante il funzionamento.

Quando l'apparecchiatura viene installata su uno zoccolo o se viene impilata una asciugabiancheria, servirsi degli accessori descritti nel capitolo "Accessori". Leggere attentamente le istruzioni fornite con l'apparecchiatura e con l'accessorio.

Assicurarsi che il tubo di carico non sia in posizione verticale.

3. Ove necessario, allentare il dado ad anello per sistemarlo nella posizione corretta.

4. Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filettatura 3/4".

Page 12

www.aeg.com12

ATTENZIONE!

Accertarsi che non vi siano perdite negli attacchi.

Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Contattare il Centro di Assistenza per sostituire il tubo di carico dell'acqua.

5.4 Dispositivo di blocco perdite

Il tubo di carico dell'acqua dispone di un dispositivo di blocco perdite. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento dello stesso.

Il settore rosso nella finestra "A" mostra questo problema.

2. All'estremità del secchiaio Serrare la guida al rubinetto dell'acqua o a parete.

Accertarsi che la guida in plastica non si muova durante lo scarico dell'apparecchiatura.

In tal caso, chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza autorizzato per sostituire il tubo.

5.5 Scarico dell'acqua

Il tubo di scarico dovrebbe essere posizionato a un'altezza non inferiore a 60 cm e non superiore a 100 cm.

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro Assistenza autorizzato per l'altro tubo di scarico e la prolunga.

Sarà possibile collegare il tubo di scarico in diversi modi:

1. Fare una forma a U col tubo di scarico e avvolgerlo intorno alla guida del tubo in plastica.

Verificare che il tubo di scarico non venga immerso in acqua. Ci potrebbe essere un ritorno di acqua sporca nell'apparecchiatura.

3. A un tubo verticale dotato di foro di ventilazione - Inserire il tubo di scarico direttamente in una conduttura di scarico. Fare riferimento all'immagine.

Page 13

L'estremità del tubo di scarico deve essere sempre ventilata, perciò il diametro interno del condotto di scarico (min. 38 mm = min. 1,5”) deve essere più grande del diametro esterno del tubo di scarico.

4. Se l'estremità del tubo di scarico è questa (vedere il disegno), è possibile inserirla direttamente nel tubo fisso.

5. Senza la guida del tubo flessibile

in plastica, verso il sifone di un lavandino - Fissare il tubo al sifone,

e serrarlo con una pinza. Fare riferimento all'immagine.

ITALIANO 13

5.6 Collegamento elettrico

Al termine dell'installazione è possibile collegare la spina di rete alla presa di corrente.

La targhetta di identificazione e il capitolo "Dati tecnici" indicano i valori elettrici necessari. Assicurarsi che siano compatibili con l'alimentazione di rete.

Verificare che l'impianto elettrico domestico possa sopportare il carico massimo richiesto, tenendo conto anche di eventuali altri apparecchi in uso.

Collegare l’apparecchiatura a una presa elettrica con messa a terra.

Accertarsi che il tubo di scarico formi una curva per evitare che particelle passino dal lavandino all'apparecchiatura.

6. Posizionare il tubo direttamente in

una conduttura di scarico incassata nel muro del locale

serrare con una pinza.

Il cavo di alimentazione deve essere facilmente accessibile dopo l’installazione dell’apparecchiatura.

Per qualsiasi intervento elettrico necessario per l'installazione di questa apparecchiatura, contattare il nostro Centro di Assistenza Autorizzato.

Il costruttore declina qualsiasi responsabilità per danni o lesioni causati dal mancato rispetto della suddetta norma di sicurezza.

Page 14

www.aeg.com14

6. ACCESSORI

6.1 Disponibile su www.aeg.com/shop oppure da un rivenditore autorizzato

Leggere attentamente le istruzioni fornite con l'accessorio.

Solo l'uso di accessori approvati da AEG garantisce la conformità agli standard di sicurezza dell'apparecchiatura. In caso di impiego di ricambi non approvati, i reclami non avranno seguito.

6.2 Kit di installazione in colonna

L'asciugatrice può essere installata in colonna al di sopra della lavabiancheria

soltanto utilizzando l'appropriato kit di installazione in colonna.

AVVERTENZA!

Non sistemare l'asciugabiancheria sotto alla lavabiancheria. Verificare il kit di impilamento compatibile controllando la profondità delle apparecchiature.

6.3 Piedistallo con cassetto

Per sollevare l'apparecchiatura; inoltre semplifica il carico e lo scarico del bucato. Il cassetto può essere utilizzato per conservare tutto ciò che riguarda la biancheria come ad esempio asciugamani, prodotti per la pulizia ed altro.

Page 15

7. PANNELLO DEI COMANDI

Eco 40-60

12 11 10 8

MIX

7.1 Descrizione del pannello dei comandi

ITALIANO 15

Selettore dei programmi

Display

Tasto Partenza ritardata (Partenza

Ritardata) Tasto a sfioramento Risparmio

tempo (Risparmio Tempo) Tasto a sfioramento salto fase

(Opzione)

• Salto fase lavaggio (Solo

Risciacquo)

• Salto fase lavaggio e risciacquo

(Solo Centrifuga)

• Scarica solo (Solo Scarico)

Tasto Avvio/Pausa (Avvio/Pausa)

7.2 Display

Tasto a sfioramento Risciacqui extra

(Extra Risciacquo) Tasto a sfioramento, Anti-allergie

(Anti-Allergie) Tasto a sfioramento Vapore (Vapore

finale) Tasto a sfioramento anti-macchie e

pre-lavaggio (Macchie/Prelavaggio)

Tasto a sfioramento Riduzione

centrifuga (Giri/Min.)

Tasto a pressione On/Off (On/Off)

Tasto Temperatura (Temp.°C)

Page 16

MIX

www.aeg.com16

Spia del peso della biancheria. L'icona lampeggia durante la stima del carico di bucato (rimandiamo al paragrafo "Il rilevamento del carico PROSENSE").

Spia massimo bucato. Lampeggia quando il carico del bucato supera il carico massimo dichiarato per il programma selezionato.

Spia quantità di detersivo: il valore indica la percentuale di detersivo ne‐ cessaria.

Spia della partenza ritardata.

Spia Oblò bloccato.

La spia digitale può mostrare:

• Durata del programma (ad esempio ).

• Tempo di ritardo (ad esempio oppure ).

• fine del Ciclo (

• Codice di avvertenza (ad esempio: ).

Spia della fase di lavaggio: lampeggia durante il pre-lavaggio e durante la fase di lavaggio.

Spia della fase di risciacquo: lampeggia durante la fase di risciacquo.

Compare la spia quando l’opzione Più morbido è attivata.

Indicatore di fase centrifuga e scarico. Lampeggia durante la fase di sca‐ rico e centrifuga.

Indicatore OKO MIX.

Indicatore Fase vapore.

Indicatore fase anti-piega.

Spia Sicurezza bambino.

Indicatore risparmio di tempo.

Indicatore della temperatura. L'indicatore compare quando viene im‐ postato un lavaggio a freddo.

Spia della velocità di centrifuga.

Indicatore No Cent. Finale.

Indicatore Spia Extra silenzioso.

Indicatore di pre-lavaggio.

Page 17

Indicatore macchie.

Indicatore Risciacqui extra.

8. SELETTORE E TASTI

ITALIANO 17

8.1 On/Off

Premendo questo pulsante per alcuni secondi sarà possibile attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura viene accesa o spenta, si sentono due suoni diversi.

Quando la funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo energetico, in alcuni casi potrebbe essere necessario attivare nuovamente l'apparecchiatura.

Per ulteriori dettagli rimandiamo al paragrafo Stand-by nel capitolo Utilizzo quotidiano.

8.2 Introduzione

Le opzioni/funzioni non sono selezionabili con tutti i programmi di lavaggio. Controllare la compatibilità fra opzioni/funzioni e i programmi di lavaggio nella "Tabella dei programmi". Un’opzione/funzione può escludere l’altra, in questo caso l’apparecchiatura non consente di impostare congiuntamente le opzioni/ funzioni incompatibili. Assicurarsi che il display e i tasti a sfioramento siano sempre puliti e asciutti.

8.3 Temp.°C

Quando viene selezionato un programma di lavaggio, l’apparecchiatura propone automaticamente una temperatura predefinita.

Toccare ripetutamente questo tasto fino a che non compare il valore di temperatura desiderato sul display.

Quando il display mostra e , l'apparecchiatura non scalda l'acqua.

8.4 Giri/Min.

Quando viene impostato un programma, l'apparecchiatura seleziona in modo automatico la velocità di centrifuga massima.

Premere ripetutamente questo tasto per:

• Ridurre la velocità di centrifuga. Il display mostra solo le

velocità di centrifuga disponibili per il programma impostato.

• Attivare la funzione No cent. finale.

Si esclude lo scarico dell'acqua dell'ultimo risciacquo in modo da non sgualcire i tessuti. Il programma di lavaggio si conclude con acqua nel cesto, e la fase di centrifuga finale non viene eseguita.

Il display mostra la spia . Il cesto ruota regolarmente per ridurre le pieghe. L'oblò resta bloccato. Il cesto ruota regolarmente per ridurre le pieghe. Prima di aprire l'oblò si deve scaricare l'acqua. Sfiorare il tasto Avvio/Pausa: l’apparecchiatura esegue la fase di centrifuga e scarica l’acqua.

• Attivare l'opzione Extra silenzioso.

Tutte le fasi di centrifuga (centrifuga intermedia e centrifuga finale) vengono eliminate e il programma si conclude con l'acqua nel cesto. In questo modo vengono ridotte le pieghe. Dato che il programma è molto silenzioso, è adatto per essere usato di notte quando l'energia elettrica costa meno. In alcuni programmi, i risciacqui saranno eseguiti con una maggiore quantità di acqua.

Page 18

www.aeg.com18

Il display mostra la spia . L'oblò resta bloccato. Il cesto ruota regolarmente per ridurre le pieghe. Prima di aprire l'oblò si deve scaricare l'acqua. Sfiorare il tasto Avvio/Pausa: l’apparecchiatura esegue unicamente la fase di scarico.

L'apparecchiatura svuota l'acqua automaticamente dopo circa 18 ore.

8.5 Macchie/Prelavaggio

Premere ripetutamente questo tasto per attivare una delle due opzioni o entrambe.

La spia rilevante compare sul display.

• Macchie Selezionare questa opzione per pretrattare con l'antimacchia capi molto sporchi o macchiati. Versare il prodotto per rimuovere le

macchie nello scomparto . Il prodotto per rimuovere le macchie è pre-miscelato e riscaldato col detersivo per migliorare la sua efficacia.

Questa opzione può aumentare la durata del programma.

Questa opzione non è utilizzabile con temperature inferiori a 40 °C.

• Prelavaggio Usare questa funzione per aggiungere una fase di prelavaggio a 30°C prima di quella di lavaggio. Questa opzione è consigliata per bucato molto sporco, in particolare se contiene sabbia, polvere, fango e altre componenti solide.

Questa opzione può aumentare la durata del programma.

8.6 Extra Risciacquo

Con questa opzione sarà possibile aggiungere fino a 3 risciacqui a seconda dei programmi di lavaggio selezionati.

Utile per le persone allergiche ai detersivi e nelle zone in cui l'acqua è dolce.

L'indicatore risciacqui selezionati.

Questa opzione aumenta la durata del programma.

mostra il numero di

Se Extra Risciacquo è impostato come opzione predefinita e si seleziona un programma di lavaggio compatibile, sul display

compare . In questo caso, premendo il tasto Extra Risciacquo, sarà possibile aggiungere un solo risciacquo.

8.7 Vapore finale

Questa opzione aggiunge una fase vapore seguita da una rapida fase antipieghe al termine del programma di lavaggio.

La fase vapore riduce le pieghe e facilità la fase di stiro degli indumenti.

L'indicatore lampeggia sul display durante la fase vapore.

Questa opzione può aumentare la durata del programma.

Quando il programma si interrompe, il display mostra uno zero , l'indicatore

è sempre acceso e l'indicatore inizia a lampeggiare. Il cesto esegue movimenti delicati per circa 30 minuti per conservare i benefici del vapore. Toccando un qualsiasi tasto i movimenti anti-piega si fermano e la porta si sblocca.

Un carico piccolo aiuta a raggiungere risultati migliori.

Page 19

ITALIANO 19

8.8 Risparmio Tempo

Questa opzione consente di ridurre la durata del programma.

• Se il bucato ha un livello di sporco normale o leggero potrebbe essere consigliabile ridurre il programma di lavaggio. Toccare una volta questo tasto per ridurre la durata.

• In caso di un carico più piccolo, toccare due volte questo tasto per impostare un programma extra rapido.

Il display mostra la spia

Questa opzione può anche essere usata per accorciare la Vapore Refresh durata del programma.

8.9 Tasto salto fase (Opzione)

Sfiorando questo tasto è possibile impostare:

• Solo Risciacquo al primo tocco. Il programma di lavaggio inizia dalla fase di risciacquo, saltando la fase di lavaggio.

Tutte le opzioni impostate (eccetto extra risciacquo permanente) vengono deselezionate automaticamente.

• Solo Centrifuga al secondo tocco. L'apparecchiatura salta la fase di lavaggio e risciacquo.

• Solo Scarico al terzo tocco. L'apparecchiatura esegue unicamente la fase di scarico.

Al primo tocco l'apparecchiatura propone ancora l'impostazione predefinita del programma di lavaggio.

8.10 Partenza Ritardata

Con questa opzione sarà possibile ritardare l'avvio di un programma a un momento più comodo.

Premere ripetutamente il tasto per impostare il ritardo necessario. Il tempo aumenta di 30 minuti fino a 90 minuti e da 2 ore a 20 ore.

Dopo aver sfiorato il tasto Avvio/Pausa , il display mostra la spia

ritardo selezionato e l’apparecchiatura inizia il conto alla rovescia.

e il tempo di

8.11 Anti-Allergie

Impostare questa opzione con il programma capi bianchi Cotoni. Quando l'opzione è selezionata, non è possibile modificare né la temperatura né il tempo

di ciclo. Opzione Risparmio Tempo ed Extra silenzioso non disponibile. L'indicatore corrispondente sopra al

touch si illumina. Questa opzione rimuove i micro-

organismi grazie a una fase di lavaggio con la temperatura mantenuta al di sopra dei 60°C per diversi minuti. Ciò consente di aiutare in fase di rimozione di germi, batteri, micro-organismi e particelle. L'aggiunta di vapore, insieme a un'ulteriore fase di risciacquo, garantisce una corretta rimozione dei residui di detersivo oltre che di polline / elementi allergenici, il che rende l'indumento adatto per le pelli delicate e sensibili.

8.12 Avvio/Pausa

Premere il tasto Avvio/Pausa per avviare, mettere in pausa l'apparecchiatura o interrompere un programma in funzione.

Page 20

www.aeg.com20

9. PROGRAMMI

9.1 Tabella dei programmi

Programmi di lavaggio

Programma Descrizione del programma

Programmi di lavaggio

Eco 40-60

Cotoni

Sintetici

Delicati

Lana/Seta

Programma vapore

Vapore Refresh

Programmi di lavaggio

OKOPower

20 min. - 3 kg

Cotone bianco e colorato. Capi normalmente sporchi. Il con‐ sumo di energia si riduce e la durata del programma di lavag‐ gio viene allungata, garantendo buoni risultati di lavaggio.

Cotone bianco e colorato. Capi normalmente, molto e poco sporchi

Capi in tessuti sintetici o misti. Capi normalmente sporchi.

Tessuti delicati quali ad esempio acrilici, viscosa e tessuti misti che richiedono un lavaggio più delicato. Capi normal‐

mente e poco sporchi.

Indumenti di lana lavabili a macchina, a mano e altri tessu‐ ti che riportano sull'etichetta il simbolo di "lavaggio a mano”1).

Programma vapore per capi in cotone e sintetici. Il vapore

può essere usato per asciugare2), lavati o indossati dopo il bu‐ cato. Questo programma riduce le pieghe e gli odori

le fibre. Al termine del programma, togliere rapidamente la biancheria dal cesto. Dopo un programma vapore, stirare di‐ venta molto facile. Non usare detersivi. Se necessario, togliere le macchie lavando o usando smacchiatori. I programmi vapo‐ re non eseguono cicli di igienizzazione. Non impostare il pro‐ gramma Vapore per questo tipo di capi:

• Articoli non adatti per un lavaggio in asciugatrice.

• Indumenti con l'etichetta "Solo lavaggio a secco".

Articoli in cotone e colorati sintetici. Un programma di la‐ vaggio completo che in soli 59 minuti lava il bucato con un li‐ vello di sporco normale e garantisce buone prestazioni di la‐ vaggio in breve tempo.

Capi in cotone e sintetici leggermente sporchi o dopo essere stati indossati.

e rilassa

Page 21

Programma Descrizione del programma

ITALIANO 21

Outdoor

non vi siano residui di ammorbidente nel cas‐ setto del detersivo.

Asciugatura per indumenti per l'aria aperta, tecnici, sporti‐ vi, giacche impermeabili e traspiranti, giacca aderente do‐ tata di interno in pile rimovibile o rivestimento isolante in‐ terno. Il carico di bucato consigliato è 2 kg.

Questo programma può essere usato anche come ciclo di ripri‐ stino della funzione idro-repellente, appositamente realizzato per creare uno strato idrofobico sugli indumenti. Per eseguire il ciclo di impermeabilizzazione, procedere come indicato di se‐ guito:

Non usare ammorbidente e fare in modo che

• Versare il detersivo nello scomparto

• Versare uno speciale prodotto per il ripristino dell'imper‐ meabilizzazione nel cassetto per l'ammorbidente .

• Ridurre il carico del bucato a 1 kg.

Per migliorare ulteriormente la funzione di im‐ permeabilizzazione, asciugare in asciugatrice impostando il programma di asciugatura Out‐ door (ove disponibile e se l'etichetta nel con‐ sente l'asciugatura in asciugatrice).

Indumenti in denim e capi in jersey. Sporco normale. Que‐

Jeans

sto programma esegue una fase di risciacquo delicata, pensa‐ ta per il denim, che riduce gli scolorimenti e non lascia residui del detersivo in polvere sulle fibre.

Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se sembra che il ce‐

sto non ruoti o non ruoti adeguatamente, non si tratta di un'anomalia.

Se si imposta un programma Vapore con bucato asciutto, al termine del ciclo la biancheria può essere

umida. Appendere gli indumenti per circa 10 minuti.

Il programma Vapore non rimuove gli odori particolarmente intensi

Temperatura programma, velocità di centrifuga massima e carico massimo

Programma Temperatura prede‐

finita Gamma di tempera‐ tura

Eco 40-60

Cotoni

40 °C 60 °C - 30 °C

40 °C 95 °C - A freddo

Velocità di centrifu‐ ga di riferimento Gamma velocità centrifuga

1600 giri/min 1600 giri/min - 400 gi‐ ri/min

Carico massimo

10 kg

Page 22

www.aeg.com22

Programma Temperatura prede‐

finita Gamma di tempera‐ tura

Sintetici

Delicati

40 °C 60 °C - A freddo

30 °C 40 °C - A freddo

40 °C

Lana/Seta

Vapore Refresh

OKOPower

20 min. - 3 kg

40 °C - A freddo

- - 1 kg

30 °C 60 °C - 30 °C

30 °C 40 °C - 30 °C

30 °C

Outdoor

Jeans

Secondo la norma UE 2019/2023 della Commissione, questo programma a 40 °C è in grado di pulire il bucato di cotone con un livello di sporco normale, dichiarato lavabile a 40 °C o 60 °C, insieme nello stes‐ so ciclo.

Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consul‐ tare il capitolo "Valori di consumo". I programmi più efficienti in termini di consumo energetico sono in genere quelli che fun‐ zionano a temperature più basse e durano più a lungo.

40 °C - A freddo

40 °C 60 °C - A freddo

Velocità di centrifu‐ ga di riferimento Gamma velocità centrifuga

1200 giri/min 1200 giri/min - 400 gi‐ ri/min

1600 giri/min 1600 giri/min - 400 gi‐ ri/min

1200 giri/min 1200 giri/min - 400 gi‐ ri/min

Carico massimo

4 kg

2 kg

5 kg

3 kg

2 kg

1 kg

10 kg

Programmi standard per i valori di consumo dell'etichetta energetica. Secondo la norma UE 1061/2010, questo programma a 60 °C corrisponde al "programma cotone standard 60°C" e il program‐ ma a 30 °C corrisponde al "programma cotone standard 40°C". Si tratta dei programmi più efficienti in termini di consumo combinato di energia e acqua per il lavaggio della biancheria in cotone con un livello di sporco normale.

La temperatura dell’acqua può essere leggermente diversa da quella indicata per il pro‐ gramma selezionato.

Programma di lavaggio.

Programma di lavaggio e fase di impermeabilizzazione.

Page 23

Compatibilità opzioni programma

Cotoni

Eco 40-60

ITALIANO 23

Delicati

Sintetici

Lana/Seta

OKOPower

Vapore Refresh

20 min. - 3 kg

Jeans

Outdoor

Giri/Min.

Macchie

Prelavaggio

Extra Risciacquo

Partenza Ritarda‐ ta

Risparmio Tem‐

Solo Risciacquo

Solo Centrifuga

■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■ ■

Solo Scarico

Anti-Allergie

Vapore finale

■ ■ ■ ■ ■ ■ ■ ■ ■

■

■ ■ ■ ■

Page 24

www.aeg.com24

Cotoni

Eco 40-60

Delicati

Sintetici

Lana/Seta

OKOPower

Vapore Refresh

20 min. - 3 kg

Jeans

Outdoor

Più morbido

Questa opzione non è utilizzabile con temperature inferiori a 40 °C.

Se si imposta la durata più breve, consigliamo di ridurre le dimensioni del carico. È possibile caricare completamente l'apparecchiatura, ma i risultati del lavaggio potrebbero essere meno soddisfacenti.

Questa opzione non è utilizzabile con temperature inferiori a 40 °C.

■ ■ ■ ■ ■ ■

Detergenti idonei per i programmi di lavaggio

Programma Polvere uni‐

versale

Liquido uni‐ versale

Liquido per colorati

Delicati in lana

Speciali

Eco 40-60 ▲ ▲ ▲ -- --

Cotoni ▲ ▲ ▲ -- --

Sintetici ▲ ▲ ▲ -- --

Delicati -- -- -- ▲ ▲

Lana/Seta -- -- -- ▲ ▲

OKOPower -- ▲ ▲ -- --

20 min. - 3 kg -- ▲ ▲ -- --

Outdoor -- -- -- ▲ ▲

Jeans -- -- ▲ ▲ ▲

A temperature superiori a 60 °C si consiglia l'uso di detersivo in polvere.

▲ = Consigliato -- = Non consigliato

Page 25

9.2 Woolmark Apparel Care - Verde

Il lavaggio lana di questa apparecchiatura è stato approvato dalla Woolmark Company per lavare indumenti di lana con etichetta ripor‐ tante la dicitura “lavaggio a mano” a patto che i capi vengano lavati seguendo le istruzioni ri‐ portate dal produttore della lavabiancheria. Per ulteriori istruzioni sull'asciugatura e sulla biancheria fare riferimento all'etichetta. M1361 Il simbolo Woolmark è un marchio di Certifi‐ cazione in molti paesi.

10. PREPARAZIONE AL PRIMO UTILIZZO

ITALIANO 25

In fase di installazione o prima di usare l'apparecchiatura si potrebbe vedere la presenza di acqua nell'apparecchiatura. Questa è acqua residua nell'apparecchiatura dopo un test funzionale completo in fabbrica al fine di garantire che l'apparecchiatura venga consegnata ai clienti in condizioni perfette e non presenti nessun problema.

1. Verificare che tutti i bulloni di transito siano stati rimossi dall'apparecchiatura.

2. Verificare che l'alimentazione elettrica sia disponibile e che il rubinetto dell'acqua sia aperto.

11. IMPOSTAZIONI

11.1 Sicurezza Bambini

Questa opzione consente di evitare che i bambini possano giocare con il pannello dei comandi.

• Per attivare/disattivare questa

opzione, premere contemporaneamente Macchie/ Prelavaggio e Extra Risciacquo finché

la spia display.

Attivazione dell'opzione:

si accende/spegne sul

3. Versare 2 litri di acqua nello scomparto del detersivo

contrassegnato da .

Questa azione attiva il sistema di scarico.

4. Versare un po' di detersivo nello scomparto contrassegnato da .

5. Impostare e avviare un programma per il cotone alla massima temperatura senza carico all'interno del cesto.

In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca.

• Dopo aver toccato il tasto Avvio/

Pausa : tutti i pulsanti e il selettore programma sono disattivati (eccetto il tasto On/Off ).

• Prima di sfiorare il tasto Avvio/Pausa :

l’apparecchiatura non si avvia. L'apparecchiatura mantiene la selezione di questa opzione dopo lo spegnimento.

11.2 Segnali acustici

Questa apparecchiatura è dotata di vari segnali acustici, che funzionano quando:

Page 26

www.aeg.com26

• Viene attivata l'apparecchiatura (breve suono speciale).

• Viene disattivata l'apparecchiatura (breve suono speciale).

• Si toccano i tasti (suono clic).

• Viene effettuata una selezione errata (3 suoni brevi).

• Il programma è completato (sequenza di suoni per circa 2 minuti).

• L'apparecchiatura ha un'anomalia di funzionamento (sequenza di brevi suoni per circa 5 minuti).

Per attivare/disattivare i segnali acustici quando il programma è completato, sfiorare contemporaneamente Extra Risciacquo e Anti-Allergia per circa 6 secondi.

Se si disattivano i segnali acustici, gli stessi continueranno a funzionare in caso di malfunzionamento dell'apparecchiatura.

11.3 Extra Risciacquo

permanente

Con questa opzione è possibile eseguire un risciacquo extra quando viene

12. UTILIZZO QUOTIDIANO

impostato un programma che lo consente.

• Per attivare/disattivare questa opzione, premere contemporaneamente Extra Risciacquo e Opzione finché la spia si accende/spegne. Questa opzione aggiunge due

risciacqui e sul display compare .

11.4 Più morbido

Impostare l'opzione Più morbido per ottimizzare la distribuzione di ammorbidente e migliorare la morbidezza del tessuto.

Consigliamo di usare l'ammorbidente.

Questa opzione aumenta leggermente la durata del programma.

Per attivare/disattivare questa opzione toccare i tasti Temp.°C e Giri/Min. contemporaneamente fino a che

l'indicatore

sopra

non si accende/spegne

all'indicatore.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Utilizzo di sensori del peso

Per un uso corretto del sensore di peso, il cesto deve essere vuoto quando si attiva l'apparecchiatura. Impostare il programma PRIMA di introdurre il bucato nel cesto.

12.2 Prima di attivare l’apparecchiatura

1. Verificare che la spina sia collegata alla presa elettrica.

2. Controllare che il rubinetto dell'acqua sia aperto.

12.3 Accendere l'apparecchiatura ed impostare un programma

1. Premere il tasto On/Off per alcuni secondi per attivare l'apparecchiatura.

Si sente un breve segnale acustico (se attivato). Il selettore dei programmi viene automaticamente impostato su Programma Cotone. La spia del tasto Avvio/Pausa lampeggia.

2. Ruotare il selettore dei programmi sul programma desiderato.

La spia del programma si accende. Il display mostra il carico massimo, la temperatura predefinita, la velocità di centrifuga massima, gli indicatori delle fasi che compongono il programma e la durata del programma.

3. Se necessario, sfiorare il tasto Temp. °C e il tasto Giri/Min. per modificare

Page 27

la temperatura dell’acqua e la velocità di centrifuga.

4. Se necessario, sfiorare gli altri tasti per aggiungere delle opzioni e/o per impostare la partenza ritardata.

Il display mostra il simbolo dell'opzione impostata e/o la cifra indica il tempo di ritardo.

12.4 Caricare la biancheria

1. Aprire lo sportello dell'apparecchio.

Il display visualizza .

2. Scuotere i capi prima di introdurli nel cesto. Introdurre la biancheria nel cesto, un capo alla volta.

Sul display viene aggiornato il peso del bucato ad intervalli di 0,5 kg e la durata del programma di conseguenza. Il peso è indicativo e può variare in base al tipo di biancheria.

Se si introduce nel cesto una quantità di bucato superiore a quella massima

consentita, il simbolo lampeggia per alcuni secondi e indica il carico massimo consigliato. È comunque possibile lavare la biancheria ma con un maggior consumo di acqua ed energia. Per ottenere i migliori risultati in termini di consumo e lavaggio è bene rimuovere qualche capo. L’indicazione di sovraccarico è disponibile solo per i programmi con un carico massimo inferiore al carico massimo consentito per l’apparecchiatura.

3. Chiudere l’oblò. Assicurarsi che non vi sia della biancheria tra la guarnizione e l’oblò. Sussiste il rischio di perdite di acqua o di arrecare danno alla biancheria.

ITALIANO 27

4. Il display visualizza la percentuale di detersivo necessaria .

Questi dati sono indicativi e fanno riferimento alla quantità di detersivo per un carico massimo riportati sulla confezione.

Se si modifica il programma di lavaggio dopo la chiusura dell'oblò, il display potrebbe

mostrare ad indicare un possibile sovraccarico: aprire l'oblò e rimuovere alcuni capi.

12.5 Aggiunta di detersivi e

additivi

Scomparto per il prelavaggio e l'ammollo. Scomparto del detersivo per il lavaggio. Vaschetta degli additivi liquidi (ammorbidente, inamidante). Livello massimo degli additivi liquidi. Scomparto per lo smacchiatore.

Page 28

www.aeg.com28

Inserto per detersivo liquido o in polvere.

Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi; consigliamo tuttavia di non superare il livello massimo

indicato ( ). Questa quantità garantirà comunque risultati di lavaggio ottimali.

Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui di detersivo dal cassetto del detersivo.

12.6 Controllare la posizione dell'inserto

1. Estrarre il cassetto del detersivo fino all'arresto.

2. Abbassare la leva per estrarre il contenitore.

3. Per utilizzare il detersivo in polvere, ruotare l'inserto verso l'alto.

4. Per utilizzare il detersivo liquido, ruotare l'inserto verso il basso.

Con l'inserto in posizione ABBASSATA:

• Non utilizzare detersivi in gel o densi.

• Non versare il detersivo liquido oltre il limite indicato sull'inserto.

• Non impostare la fase di prelavaggio.

• Non impostare la funzione partenza ritardata.

5. Dosare il detersivo e l'ammorbidente.

6. Chiudere accuratamente il cassetto del detersivo.

Page 29

Accertarsi che l'inserto non venga bloccato quando si chiude il cassetto.

12.7 Avvio di un programma

Toccare il tasto Avvio/Pausa per avviare il programma.

La spia corrispondente smette di lampeggiare e rimane accesa. Sul display, l'indicatore della fase di funzionamento inizia a lampeggiare e la spia della percentuale di detersivo è spenta. Il programma si avvia, l'oblò si blocca. Il

display mostra la spia

La pompa di scarico funziona brevemente prima che l'apparecchiatura si riempia di acqua.

12.8 Avvio del programma con partenza ritardata

1. Toccare ripetutamente il tasto Partenza Ritardata finché il display non mostra il ritardo desiderato. Si

illumina la spia .

2. Premere il tasto Avvio/Pausa.

L'apparecchiatura inizia il conto alla rovescia della partenza ritardata. Appena è completato il conto alla rovescia, il programma si avvia.

La stima ProSense inizia alla fine del conto alla rovescia.

Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia

Per annullare la partenza ritardata:

ITALIANO 29

1. Sfiorare il tasto Avvio/Pausa per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il pulsante Partenza Ritardata fino a quando il

display mostra .

3. Sfiorare nuovamente il tasto Avvio/ Pausa per avviare immediatamente il programma.

Modifica della partenza ritardata dopo l'inizio del conto alla rovescia

Per modificare la partenza ritardata:

1. Sfiorare il tasto Avvio/Pausa per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto Partenza Ritardata finché il display non mostra il ritardo desiderato.

3. Sfiorare nuovamente il tasto Avvio/ Pausa per avviare il nuovo conto alla rovescia.

12.9 Rilevamento del carico

ProSense

Dopo aver toccato il pulsante Avvio/ Pausa:

1. L'indicatore della percentuale di detersivo si spegne, la spia

lampeggia.

2. ProSense avvia il rilevamento del carico bucato per calcolare l’effettiva durata del programma. L'indicatore

e i trattini della durata

lampeggiano.

3. Dopo circa 15 minuti il display mostra la nuova durata del programma:

l'indicatore si spegne e i trattini della durata

lampeggiare. L'apparecchiatura regola automaticamente la durata del programma in base al carico per ottenere i migliori risultati di lavaggio nel minor tempo possibile. La durata del programma potrebbe aumentare o ridursi.

smettono di

Page 30

MIX

www.aeg.com30

Il rilevamento ProSense avviene solo con i programmi di lavaggio completi (quando non è selezionato nessun salto di fase).

12.10 Spie delle fasi del programma

Quando il programma parte la spia della fase di funzionamento lampeggia e le spie delle altre fasi sono accese fisse.

Ad esempio: la fase di lavaggio o pre-

lavaggio è in funzione: . Quando la fase termina la spia rilevante

smette di lampeggiare ed è accesa fissa. La spia fase successiva inizia a lampeggiare.

Ad esempio: la fase di risciacquo è in

funzione: . Durante il ciclo di lavaggio

l'apparecchiatura mescola il detersivo, il prodotto per eliminare le macchie e/o l'ammorbidente con l'acqua prima di

collocarli nel cesto; l'indicatore compare e sparisce sul display a seconda delle varie fasi del programma (le frecce lampeggiano in modo alternato).

Selezionando Vapore finale le spie fase vapore di accendono.

La fase vapore è in funzione: La fase anti-pieghe è in funzione:

2. Modifica delle opzioni. Le informazioni fornite nel display variano di conseguenza.

3. Sfiorare nuovamente il tasto Avvio/ Pausa .

Il programma di lavaggio prosegue.

12.12 Annullamento di un

programma in corso

1. Premere il tasto On/Off per annullare il programma e disattivare l’apparecchiatura.

2. Premere nuovamente il tasto On/Off per attivare l’apparecchiatura.

A questo punto è possibile impostare un nuovo programma di lavaggio.

Qualora la fase ProSense sia già stata eseguita e il riempimento di acqua sia già partito, il nuovo programma inizia senza ripetere la fase ProSense . L'acqua e il detersivo non vengono scaricati per evitare sprechi. Il display mostra la durata massima del programma, aggiornandola 20 minuti dopo l'inizio del nuovo programma.

12.13 Apertura della porta -

Aggiunta di indumenti

Durante lo svolgimento del programma o della partenza ritardata la porta è bloccata.

Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati e/o il cesto ancora gira, non è possibile aprire l’oblò.

12.11 Interruzione di un programma e modifica delle opzioni

Quando il programma è in funzione sarà possibile modificare solo alcune opzioni:

1. Premere il tasto Avvio/Pausa .

La spia corrispondente lampeggia.

1. Premere il tasto Avvio/Pausa .

Nel display la spia della porta bloccata si spegne.

2. Aprire la porta dell'apparecchiatura. Ove necessario, aggiungere o rimuovere gli articoli.

3. Chiudere la porta e sfiorare il tasto Avvio/Pausa

Il programma o la partenza ritardata prosegue.

Page 31

ITALIANO 31

4. Sarà possibile aprire l'oblò al termine del programma, o impostare la centrifuga o il programma/l’opzione di scarico, quindi premere il pulsante Avvio/Pausa .

12.14 Termine del programma

Appena il programma è completato, l'apparecchiatura si ferma automaticamente. Se attivi, vengono emessi dei segnali acustici.

Nel display tutte le spie della fase di lavaggio diventano fisse e viene

visualizzata la zona tempo . La spia del tasto Avvio/Pausa si spegne.

La porta si sblocca e la spia spegne.

1. Premere il pulsante On/Off per disattivare l’apparecchiatura.

Dopo cinque minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine dell'ultimo programma selezionato Ruotare il selettore dei programmi per impostare un nuovo ciclo.

2. Togliere la biancheria dall'apparecchiatura.

3. Assicurarsi che il cesto sia vuoto.

4. Tenere la porta e il cassetto del detergente leggermente aperto al fine di evitare la formazione di muffa e cattivi odori.

5. Chiudere il rubinetto dell'acqua.

12.15 Scarico dell'acqua alla

fine del ciclo

Qualora sia stato scelto un programma o un'opzione che non svuota l'acqua dell'ultimo risciacquo, il programma è completato, ma:

• Il display mostra l'indicatore ,

l'indicatore opzione o e l'indicatore oblò bloccato .

L'indicatore della fase di funzionamento lampeggia.

• Il cesto ruota ancora a intervalli regolari in modo da non sgualcire i tessuti.

• L'oblò resta bloccato.

• Prima di aprire la porta si deve scaricare l'acqua:

1. Ove necessario, premere il tasto Giri/

Min. per ridurre la velocità di centrifuga proposta dall'apparecchiatura.

2. Sfiorare il tasto Avvio/Pausa :

• Qualora sia stato impostato , l'apparecchiatura scarica l'acqua ed esegue la centrifuga.

• Qualora sia stato impostato l'apparecchiatura scarica solo l'acqua.

La spia indicatore o si spegne, mentre l'indicatore lampeggia e poi si

spegne.

3. Al termine del programma, una volta spenta la spia di porta bloccata ,

è possibile aprirlo.

4. Premere il tasto On/Off per alcuni secondi per disattivare l’apparecchiatura.

In ogni caso l'apparecchiatura svuota l'acqua automaticamente dopo circa 18 ore.

12.16 Opzione Stand-by

La funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non usare l'apparecchiatura da 5

minuti prima di sfiorare il tasto Avvio/ Pausa. Premere il tasto On/Off per attivare nuovamente l’apparecchiatura.

• Dopo 5 minuti dal termine del

programma di lavaggio Premere il tasto On/Off per attivare nuovamente l’apparecchiatura. Il display mostra il tempo dell'ultimo programma impostato. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

Page 32

www.aeg.com32

Se si imposta un programma o un'opzione che termina con l'acqua nel cesto, la funzione Stand-by non disattiva l'apparecchiatura per ricordarvi di scaricare l'acqua.

13. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Il carico di biancheria

• Dividere il bucato in: bianchi, colorati, sintetici, delicati e lana.

• Attenersi alle istruzioni di lavaggio indicate nelle etichette dei capi.

• Non lavare insieme capi bianchi e colorati.

• Alcuni capi colorati potrebbero perdere colore al primo lavaggio. Si consiglia di lavarli separatamente le prime due volte.

• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.

• Pre-trattare le macchie ostinate.

• Lavare le macchie difficili con un detersivo apposito.

• Prestare attenzione alle tende. Togliere i ganci e sistemare le tende in una retina o federa.

• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga, il che può portare a vibrazioni eccessive. Qualora ciò si verifichi:

a. interrompere il programma e

aprire l'oblò (rimandiamo al capitolo "Uso quotidiano);

b. ridistribuire manualmente il

carico in modo che i capi siano disposti in modo uniforme all'interno della vasca;

c. premere il tasto Avvio/Pausa. La

fase di centrifuga continua.

• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere cinture, cordoni, lacci, nastri e altri elementi allentati.

• Non lavare capi senza orlo o strappati. Utilizzare una retina per

lavare piccoli capi e/o capi delicati (ad es. reggiseni con ferretto, cinture, calze, lacci, nastri, ecc.).

• Svuotare le tasche e distendere gli indumenti.

13.2 Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di pre-trattare tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

Non spruzzare lo smacchiatore sugli indumenti vicino all'apparecchio in quanto corrosivo per le parti in plastica.

Page 33

13.3 Tipo e quantità di detersivo

La scelta del detersivo e l'uso di quantità corrette non solo influisce sulle prestazioni di lavaggio, ma aiuta anche ad evitare sprechi e a proteggere l'ambiente:

• Usare solo detersivi e altri additivi adatti ai lavaggi in lavabiancheria: Per prima cosa, attenersi a queste regole generiche:

– detersivi in polvere per tutti i tipi di

tessuto, esclusi i delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato,

– detersivo liquido, preferibilmente

per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o speciali per la lana.

• La scelta e la quantità di detersivo dipenderà da: tipo di tessuto (delicati, lane, cotoni, ecc.), colore dei vestiti, dimensione del carico, grado di sporcizia, temperatura di lavaggio e durezza dell'acqua utilizzata.

• Attenersi alle istruzioni sulla confezione dei detersivi o di altri prodotti senza superare il livello

massimo indicato (

• Non mischiare tipi diversi di detersivi.

• Utilizzare una quantità minore di detersivo se:

– si lava poca biancheria, – la biancheria è poco sporca, – si forma molta schiuma durante il

lavaggio.

• Quando si usano capsule o pastiglie di detersivo, metterle sempre all'interno del cestello, non nel cassetto del detersivo.

ITALIANO 33

Una quantità insufficiente di detersivo può causare:

• risultati di lavaggio insoddisfacenti,

• l’ingrigimento del carico di lavaggio,

• vestiti unti,

• muffa all'interno dell’apparecchiatura.

Una quantità eccessiva di detersivo può causare:

• formazione di schiuma,

• riduzione dell’effetto del lavaggio,

• risciacquo inadeguato,

• un maggiore impatto sull'ambiente.

13.4 Consigli ecologici

Per ridurre i consumi di acqua ed energia e contribuire alla protezione dell’ambiente, osservare le seguenti indicazioni:

• Per la biancheria normalmente

sporca,è possibile evitare il prelavaggio per limitare i consumi di

detersivo e acqua (con effetti positivi anche sull’ambiente).

• Caricando l’apparecchiatura alla

capacità massima indicata per ogni programma è possibile ridurre il consumo di energia e di acqua.

• Con un pretrattamento adeguato, è possibile eliminare le macchie difficili o lo sporco più evidente in modo da eseguire il lavaggio a una temperatura più bassa.

• Per utilizzare la giusta quantità di detersivo, rimandiamo alla quantità indicata dal produttore del detersivo. Controllare inoltre la durezza dell'acqua del proprio sistema domestico. Fare riferimento a "Durezza dell'acqua".

• Impostare la velocità di centrifuga massima possibileper i programmi di lavaggio selezionati prima di

asciugare il bucato nell’asciugabiancheria. In questo

modo si risparmia energia durante l’asciugatura.

13.5 Durezza acqua

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancheria. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell’acqua.

Page 34

www.aeg.com34

Per scoprire il livello di durezza dell'acqua locale contattare l’ente erogatore locale.

14. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

14.1 Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura.

Dopo ogni ciclo, tenere lo sportello e il cassetto del detersivo leggermente socchiusi per far circolare l'aria e asciugare l'umidità all'interno dell'apparecchiatura. In questo modo si eviteranno muffe e odori.

Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e staccare la spina.

Programma indicativo di pulizia periodica

Disincrostazione Due volte l’anno

Lavaggio di manu‐ tenzione

Pulizia della guarni‐ zione dell’oblò

Pulizia del cesto Ogni due mesi

Pulizia del cassetto del detersivo

Pulizia del filtro del‐ la pompa di scarico

Pulizia del tubo di carico e del filtro della valvola

I paragrafi seguenti spiegano come si deve pulire ogni parte.

Una volta al mese

Ogni due mesi

Due volte l’anno

Utilizzare la quantità corretta di decalcificatore. Attenersi alle istruzioni riportate sulle confezioni del prodotto.

14.2 Rimuovere gli oggetti estranei

Assicurarsi che le tasche siano vuote e che tutti gli elementi sciolti siano legati prima di eseguire il ciclo. Fare riferimento alla sezione “Carico di biancheria” in “Consigli e suggerimenti utili”.

Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Fare riferimento ai paragrafi “Guarnizione della porta con doppio elemento di blocco dell'estremità”, “Pulizia del cestello”, “Pulizia della pompa di scarico” e “Pulizia del tubo di carico e del filtro della valvola”. Se necessario, contattare il Centro di Assistenza Autorizzato.

14.3 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

Non utilizzare spugne abrasive o materiale abrasivo.

ATTENZIONE!

Non utilizzare alcol, solventi o prodotti chimici.

ATTENZIONE!

Non pulire le superfici metalliche con detergenti a base di cloro.

14.4 Decalcificazione

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancheria.

Page 35

ITALIANO 35

Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare.

I detersivi normalmente disponibili in commercio contengono già addolcitori, ma consigliamo di eseguire di tanto in tanto un ciclo col cesto vuoto e un prodotto disincrostante.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

14.5 Lavaggio di manutenzione

L’uso ripetuto e prolungato di programmi a bassa temperatura può causare depositi di detersivi, residui di lanugine, crescita batterica all'interno del cesto e della vasca. Ciò potrebbe generare cattivi odori e muffa.

Per eliminare questi depositi e igienizzare la parte interna dell'apparecchiatura, eseguire a intervalli regolari lavaggi di manutenzione (almeno una volta al mese):

1. Togliere tutta la biancheria dal cesto.

2. Avviare un programma cotone con la temperatura più alta con una piccola quantità di detersivo in polvere oppure, ove disponibile, avviare il programma Pulizia.

14.6 Guarnizione dell'oblò

L’apparecchiatura è progettata con un sistema di scarico autopulente che permette alle leggere fibre di lanugine che cadono dai vestiti di essere scaricate con l'acqua. Controllare periodicamente la guarnizione. Monete, bottoni e altri piccoli oggetti possono essere recuperati alla fine del ciclo.

Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione.

Osservare le istruzioni riportate sulle confezioni dei prodotti.

14.7 Pulizia del cesto

Controllare regolarmente il cesto per evitare depositi indesiderati. Nel cesto si possono formare depositi di ruggine dovuti a corpi estranei o a tracce di ferro presenti nell’acqua.

Pulire il cesto con prodotti adatti all’acciaio inossidabile.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti. Per la pulizia del cesto, non utilizzare prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o pagliette abrasive.

Per una pulizia completa:

1. Pulire il cesto con prodotti adatti all’acciaio inossidabile.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

2. Avviare un programma cotone ad alta temperatura col cestello vuoto e una piccola quantità di detersivo in polvere oppure, ove disponibile, avviare il Pulizia programma.

14.8 Pulizia del cassetto del

detersivo

Al fine di evitare possibili depositi di detersivo secco, oppure ostruzioni di ammorbidente e/o formazione di muffa nel cassetto del detersivo, consigliamo di eseguire di tanto in tanto la procedura di pulizia:

1. Aprire il cassetto. Premere il blocco verso il basso, come indicato nell'immagine, quindi estrarlo.

Page 36

www.aeg.com36

2. Togliere la parte superiore dello scomparto additivi per semplificare la procedura di pulizia. Verificare che tutti i residui di detersivo vengano rimossi dalla parte superiore e inferiore dell'alloggiamento del cassetto. Servirsi di una spazzolino per pulire l'alloggiamento.

3. Sciacquare il cassetto del detersivo sotto l'acqua corrente calda per rimuovere eventuali tracce di detersivo accumulato. Dopo la pulizia, ricollocare la parte superiore in posizione.

4. Inserire il cassetto del detersivo nei binari della guida, quindi chiuderlo. Avviare il programma di risciacquo senza indumenti all'interno del cesto.

14.9 Pulizia della pompa di scarico

AVVERTENZA!

Scollegare la spina dalla presa di corrente.

Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.

Pulire la pompa di scarico se:

• L'apparecchiatura non scarica l'acqua.

• Il cesto non gira.

• L’apparecchiatura emette un rumore anomalo a causa del blocco della pompa di scarico.

• Sul display compare il codice di allarme .

AVVERTENZA!

• Non togliere il filtro durante il funzionamento dell'apparecchiatura.

• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda. Attendere che l'acqua si raffreddi.

Procedere come segue per effettuare la pulizia della pompa:

1. Aprire il coperchio della pompa.

Page 37

2. Collocare una ciotola adatta sotto

all'accesso della pompa di scarico per raccogliere l'acqua che fuoriesce.

3. Aprire lo scivolo verso il basso. Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il filtro.

ITALIANO 37

6. Ripetere i passaggi 4 e 5 fino a che l'acqua non smette di fuoriuscire.

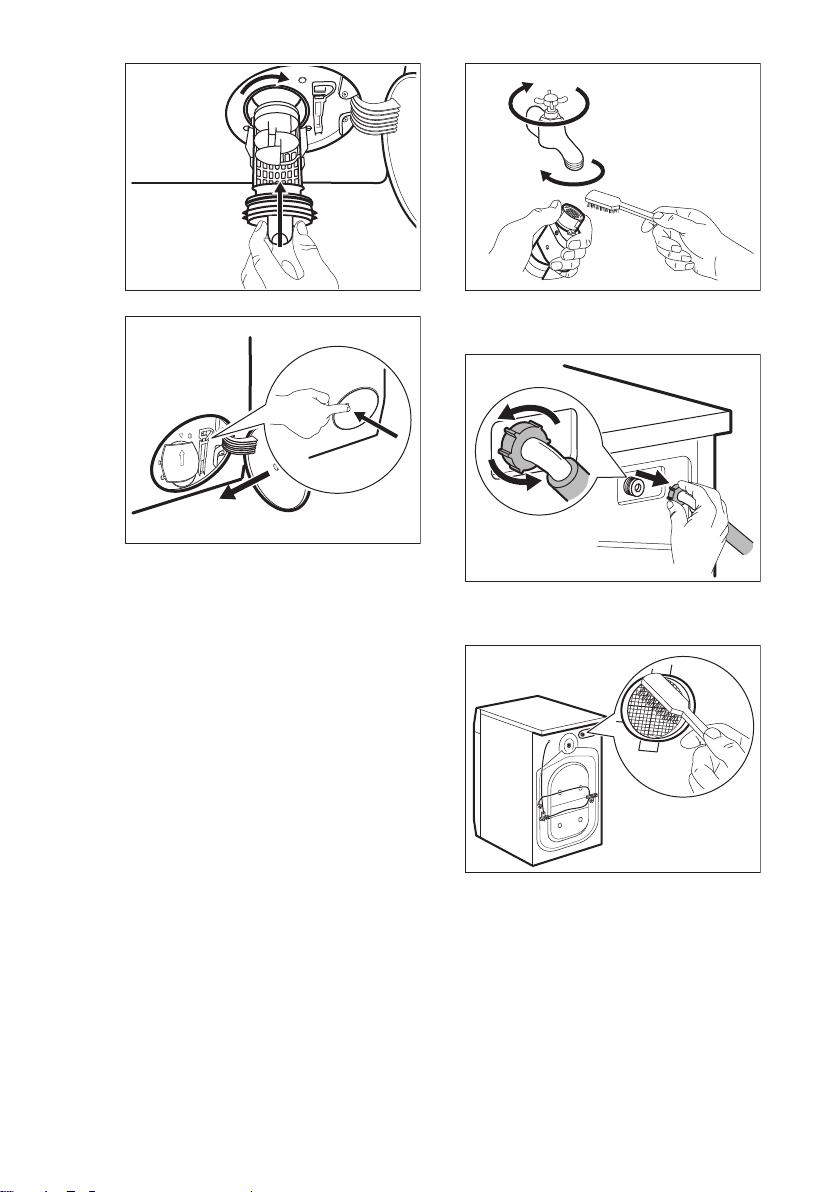

7. Ruotare il filtro in senso antiorario per estrarlo.

8. Se necessario, togliere la lanugine e gli oggetti dall'incasso del filtro.

9. Assicurarsi che il girante della pompa possa ruotare. Se non ruota, contattare il Centro di Assistenza Autorizzato.

4. Ruotare il filtro di 180 gradi in senso anti-orario per aprirlo, senza rimuoverlo. Lasciare che l'acqua fuoriesca.

5. Quando la ciotola è piena di acqua, capovolgere il filtro e svuotare il contenitore.

10. Pulire il filtro sotto al rubinetto dell'acqua.

11. Ricollocare il filtro nelle guide speciali ruotandolo in senso orario. Accertarsi di chiudere correttamente il filtro per evitare perdite.

Page 38

www.aeg.com38

12. Chiudere il coperchio della pompa.

Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

a. Versare 2 litri d’acqua nello

scomparto del lavaggio principale del contenitore del detersivo.

b. Avviare il programma per

scaricare l’acqua.

2. Togliere il tubo di ingresso dall'apparecchiatura allentato il dado dell'anello.

3. Pulire il filtro valvola sul retro dell'apparecchiatura con una spazzola.

14.10 Pulizia del tubo di carico e del filtro della valvola

Consigliamo di pulire i due filtri sul tubo di ingresso e la valvola a intervalli regolari per rimuovere eventuali depositi accumulatisi nel corso del tempo:

1. Togliere il tubo di ingresso del rubinetto e pulire il filtro.

4. Quando viene ricollegato il tubo sul retro dell'apparecchiatura, ruotarlo verso sinistra o destra (non in posizione verticale), a seconda della posizione del rubinetto dell'acqua.

Page 39

45°

20°

14.11 Scarico di emergenza

Qualora il dispositivo non scarichi acqua, eseguire la stessa procedura descritta nel paragrafo "Pulizia della pompa di scarico". Se necessario, pulire la pompa.

Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare l’acqua.

ITALIANO 39

raggiungere valori intorno agli 0°C oppure scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua.

3. Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

4. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza.

5. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

14.12 Precauzioni antigelo

Se si installa l’apparecchiatura in un luogo in cui la temperatura può

15. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

15.1 Codici di allarme e possibili guasti

L’apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella).

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

Page 40

www.aeg.com40

In alcuni casi, il display visualizza un codice allarme e il Avvio/ Pausa il tasto può lampeggiare continuamente:

Se l'apparecchiatura è stata caricata eccessivamente, estrarre alcuni capi dal cesto e/o tenere premuta la porta toccando il pulsante Avvio/

Pausa finché la spia smette di lampeggiare (vedere l'immagine sottostante).

Problema Possibile soluzione

• Controllare che il rubinetto dell’acqua sia aperto.

L’apparecchiatura non carica l’acqua in modo appropriato.

L’apparecchiatura non scarica l’acqua.

L’oblò dell’apparec‐ chiatura è aperto o non è chiuso corretta‐ mente.

• Controllare che la pressione dell’acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposi‐ to, contattare l’ente erogatore locale.

• Controllare che il rubinetto dell’acqua non sia ostruito.

• Verificare che il tubo di carico non sia attorcigliato, danneggia‐ to o piegato.

• Controllare che il collegamento del tubo di carico dell’acqua sia corretto.

• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non siano ostruiti. Vedere il capitolo “Pulizia e cura”.

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato o piega‐ to.

• Assicurarsi che il filtro di scarico non sia ostruito. Se necessa‐ rio, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Controllare che il raccordo del tubo di scarico sia corretto.

• Se si imposta un programma senza fase di scarico, impostare anche il programma di scarico.

• Se si imposta un’opzione che termina con acqua nella vasca, impostare anche il programma di scarico.

• Assicurarsi che l’oblò sia chiuso correttamente.

Page 41

• Il programma non si è concluso correttamente o l’apparecchia‐

Guasto interno. As‐ senza di comunicazio‐ ne tra gli elementi elet‐ tronici dell’apparec‐

tura si è fermata troppo presto. Spegnere e riaccendere l’ap‐ parecchiatura.

• In caso di ricomparsa del codice allarme, contattare il Centro Assistenza Autorizzato.

chiatura.

• Attendere che si stabilizzi.

L'alimentazione di rete è instabile.

• Scollegare l’apparecchiatura e chiudere il rubinetto dell’acqua.

Il dispositivo antialla‐

Contattare il Centro Assistenza Autorizzato.

gamento è attivo.

Se il display mostra altri codici di allarme, disattivarli e attivare l’apparecchiatura. Se il problema persiste, contattare il Centro Assistenza Autorizzato. In caso di problema diverso con la lavatrice, vedere la tabella di seguito per le possibili soluzioni.

Problema Possibile soluzione

• Assicurarsi che la spina sia collegata alla presa elettrica.

• Controllare che l’oblò dell’apparecchiatura sia chiuso.

• Assicurarsi che il fusibile non sia danneggiato nella scatola fu‐ sibili.

Il programma non si

avvia.

• Verificare che Avvio/Pausa sia stato premuto.

• Se è stata impostata la partenza ritardata, annullare l’imposta‐ zione o attendere il termine del conto alla rovescia.

• Disattivare la funzione Sicurezza bambini, se attiva.

• Controllare la posizione della manopola sul programma sele‐ zionato.

L’apparecchiatura cari‐ ca e scarica l’acqua immediatamente.

• Assicurarsi che il tubo di scarico sia nella posizione corretta. Il tubo flessibile potrebbe essere posizionato troppo basso. Ve‐ dere il capitolo “Istruzioni di installazione”.

• Impostare il programma di centrifuga.

La fase di centrifuga non si avvia o il ciclo di lavaggio dura più a lungo del normale.

• Assicurarsi che il filtro di scarico non sia ostruito. Se necessa‐ rio, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Sistemare i capi nella vasca manualmente e riavviare la fase di centrifuga. Questo problema può essere causato da proble‐ mi di bilanciamento.

• Assicurarsi che i giunti dei tubi dell’acqua siano serrati e che non vi siano perdite d’acqua.

Presenza di acqua sul pavimento.

• Verificare che i tubi di carico e/o scarico dell’acqua non siano danneggiati.

• Assicurarsi di utilizzare il detersivo corretto, nella quantità cor‐ retta.

ITALIANO 41

Page 42

www.aeg.com42

Problema Possibile soluzione

• Verificare che non sia stato selezionato un programma di la‐ vaggio che si conclude con l'acqua nella vasca.

• Assicurarsi che il programma di lavaggio sia terminato.

• Impostare il programma di scarico o di centrifuga se è presen‐

Non è possibile aprire l’oblò dell’apparecchia‐ tura.

te dell’acqua nel cesto.

• Assicurarsi che l’apparecchiatura sia alimentata dalla corrente elettrica.

• Questo problema potrebbe essere causato da un guasto del‐ l’apparecchiatura. Contattare il Centro Assistenza Autorizzato. Se è necessario aprire l’oblò, leggere attentamente la sezione “Apertura d’emergenza dell’oblò”.

• Verificare che l’apparecchiatura sia livellata correttamente.

L’apparecchiatura emette un rumore ano‐ malo e vibra.

Vedere il capitolo “Istruzioni di installazione”.

• Assicurarsi che la confezione e/o i bulloni per il trasporto siano stati rimossi. Vedere il capitolo “Istruzioni di installazione”.

• Aggiungere altro bucato nel cesto. Il carico potrebbe essere insufficiente.

La durata del program‐ ma aumenta o diminui‐ sce durante l’esecuzio‐ ne del programma.

• L’ ProSense System consente di regolare la durata del pro‐ gramma a seconda del tipo e delle dimensioni del carico di bucato. Vedere la sezione ProSense System “Rilevamento del carico” nel capitolo “Utilizzo quotidiano”.

• Aumentare la quantità di detersivo o utilizzare un detersivo di‐

I risultati del lavaggio non sono soddisfacen‐ ti.

verso.

• Utilizzare prodotti speciali per rimuovere le macchie più osti‐ nate prima di lavare il bucato.

• Accertarsi di impostare la temperatura corretta.

• Ridurre il carico di bucato.

Troppa schiuma nel

• Ridurre la quantità di detersivo.

cesto durante il ciclo di lavaggio.

Dopo il ciclo di lavag‐ gio ci sono alcuni resi‐ dui di detersivo del cassetto del detersivo.

La luce del cesto non si accende.

• Verificare che l'aletta si trovi nella posizione corretta (SU per detersivo in polvere - GIÙ per detersivo liquido).

• Verificare di aver utilizzato il cassetto del detersivo in linea con le indicazioni fornite nel presente manuale dell'utente.

• Assicurarsi che la lampadina al LED non sia bruciata. Per so‐ stituirla, contattare il Centro Assistenza Autorizzato.

Dopo il controllo, attivare l’apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. Se il problema dovesse ripresentarsi, contattare il Centro Assistenza Autorizzato. Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati.

Page 43

ITALIANO 43

15.2 Apertura d'emergenza della porta

In caso di un'interruzione di corrente o di un guasto all'apparecchiatura la porta rimane bloccata. Il programma di lavaggio prosegue una volta ripristinata la corrente. Se la porta resta bloccata in caso di guasto, è possibile aprirla mediante la funzione di sblocco di emergenza.

Prima di aprire la porta:

ATTENZIONE! Rischio di ustioni! Assicurarsi che la temperatura dell'acqua non sia troppo alta e la biancheria non sia calda. Se necessario, attendere l'abbassamento della temperatura.

ATTENZIONE! Rischio di lesioni! Assicurarsi che il cesto non stia ruotando. Se necessario, attendere che il cesto smetta di girare.

Assicurarsi che il livello dell'acqua all'interno del cesto non sia elevato. Se necessario, eseguire uno scarico di emergenza, (fare riferimento alla sezione "Scarico di emergenza" nel capitolo "Pulizia e cura").

Per aprire l’oblò, procedere come segue:

1. Premere il tasto On/Off per spegnere l'apparecchiatura.

2. Scollegare la spina dalla presa di corrente.

3. Aprire lo sportellino del filtro.

4. Tirare l'interruttore di sblocco di emergenza verso il basso una volta. Tirarlo ancora verso il basso, tenerlo tirato e aprire l'oblò dell'apparecchiatura.

5. Estrarre la biancheria, quindi richiudere la porta.

6. Chiudere lo sportellino del filtro.

Page 44

www.aeg.com44

16. VALORI DI CONSUMO

16.1 Introduzione

Questo manuale d'uso riporta due diverse tabelle per favorire il passaggio graduale da una norma all'altra:

• Il Regolamento UE 1061/2010, valido fino al 28 febbraio 2021, è relativo alle classi di efficienza energetica da A+++ a D,

• Il Regolamento UE 2019/2023, valido dal 1° marzo 2021, è relativo alle classi di efficienza energetica da A a G definite dal Regolamento UE 2019/2014.

Per informazioni dettagliate sull’etichetta energetica, vedere il sito www.theenergylabel.eu.

Il codice QR sull'etichetta energetica fornita con l'apparecchio fornisce un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questo apparecchio. È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchio. Fare riferimento al capitolo "Descrizione del prodotto” per la posizione della targhetta di identificazione.

16.2 Legenda

kg Carico di biancheria. h:mm Durata programma.

kWh Consumo di energia. °C Temperatura nella stanza.

Litri Consumo d'acqua. giri/minVelocità di centrifuga.

% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di centri‐

fuga, maggiore è il rumore e minore è l'umidità residua.

I valori e la durata del programma possono variare a seconda delle diverse condizioni (ad es. temperatura ambiente, temperatura e pressione dell'acqua, dimensione del carico e tipo di biancheria, tensione di alimentazione) e anche se si modifica l'impostazione predefinita di un programma.

Page 45

16.3 Conforme al regolamento UE 2019/2023 della Commissione

ITALIANO 45

Eco 40-60 pro‐ gramma

Pieno carico 10 0.730 60 3:40 50 33 1551

Mezzo carico 5 0.535 50 2:45 50 31 1551

1/4 di carico 2.5 0.265 40 2:45 54 24 1551

Velocità massima di centrifugazione.

kg kWh Litri h:mm % °C

giri/

min

Consumo di potenza in diverse modalità

Spento (W) Stand-by (W)

0,30 0,30 4,00

La modalità Spento/Standby dura al massimo 15 minuti.

Partenza ritar‐

data (W)

16.4 Conforme al regolamento 1061/2010

Programmi cotone stan‐ dard.

Per Cotone standard 60°C: Impostare Eco 40-60 su 60°C

Per Cotone standard 40°C: Impostare Eco 40-60 su 30°C

Al termine della fase di centrifuga.

Carico (kg)

Consumo di energia elettrica (kWh)

10 0.53 56 224 44

5 0.32 41 186 44

5 0.32 40 183 44

Consumo di acqua (in litri)

Durata in‐ dicativa del pro‐ gramma (minuti)

Umidità residua

(%)

Modalità Spento (W) Modalità Acceso (W)

0,30 0,30

Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della Commissione Europea 1015/2010 che implementa la direttiva 2009/125/CE.

Page 46

www.aeg.com46

16.5 Programmi comuni

Questi valori sono solo indicativi.

Programma

Cotoni 95°C

Cotoni 60°C

Cotoni 20°C

Sintetici 40°C

Delicati 30°C

Lana 30°C

Indicatore di riferimento della velocità di centrifuga.

Adatto per il lavaggio di tessuti molto sporchi.

Adatto per il lavaggio di cotoni poco sporchi.

Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.

kg kWh Litri h:mm % °C

10 2.15 85 3:35 44 85 1600

10 1.55 80 3:50 44 55 1600

10 0.35 80 3:10 44 20 1600

4 0.80 50 2:25 35 40 1200

2 0.30 45 1:10 35 30 1200

2 0.25 65 1:05 30 30 1200

17. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

giri/

min

Page 47

Page 48

www.aeg.com/shop

157033960-A-342020

AEG L8FSC162X User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

1. INFORMAZIONI DI SICUREZZA

1.1 Sicurezza dei bambini e delle persone vulnerabili

1.2 Avvertenze di sicurezza generali

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

2.2 Collegamento elettrico

2.3 Collegamento dell’acqua

2.4 Utilizzare

2.5 Illuminazione interna

2.6 Assistenza

2.7 Smaltimento

3. DESCRIZIONE DEL PRODOTTO

3.1 Funzioni speciali

3.2 Panoramica dell'apparecchiatura

4. DATI TECNICI

5. INSTALLAZIONE

5.1 Disimballo

5.3 Tubo di carico

5.4 Dispositivo di blocco perdite

5.5 Scarico dell'acqua

5.6 Collegamento elettrico

6. ACCESSORI

6.1 Disponibile su www.aeg.com/shop oppure da un rivenditore autorizzato

6.2 Kit di installazione in colonna

6.3 Piedistallo con cassetto

7. PANNELLO DEI COMANDI

7.1 Descrizione del pannello dei comandi

7.2 Display

8. SELETTORE E TASTI

8.1 On/Off

8.2 Introduzione

8.3 Temp.°C

8.4 Giri/Min.

8.5 Macchie/Prelavaggio

8.6 Extra Risciacquo

8.7 Vapore finale

8.8 Risparmio Tempo

8.9 Tasto salto fase (Opzione)

8.10 Partenza Ritardata

8.11 Anti-Allergie

8.12 Avvio/Pausa

9. PROGRAMMI

9.1 Tabella dei programmi

9.2 Woolmark Apparel Care - Verde

10. PREPARAZIONE AL PRIMO UTILIZZO

11. IMPOSTAZIONI

11.1 Sicurezza Bambini

11.2 Segnali acustici

12. UTILIZZO QUOTIDIANO

11.4 Più morbido

12.1 Utilizzo di sensori del peso

12.2 Prima di attivare l’apparecchiatura

12.3 Accendere l'apparecchiatura ed impostare un programma

12.4 Caricare la biancheria

12.6 Controllare la posizione dell'inserto

12.7 Avvio di un programma

12.8 Avvio del programma con partenza ritardata

Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia

Modifica della partenza ritardata dopo l'inizio del conto alla rovescia

12.10 Spie delle fasi del programma

12.11 Interruzione di un programma e modifica delle opzioni

12.14 Termine del programma

12.16 Opzione Stand-by

13. CONSIGLI E SUGGERIMENTI UTILI

13.1 Il carico di biancheria

13.2 Macchie ostinate

13.3 Tipo e quantità di detersivo

13.4 Consigli ecologici

13.5 Durezza acqua

14. PULIZIA E CURA

14.1 Programma di pulizia periodica

14.2 Rimuovere gli oggetti estranei

14.3 Pulizia esterna

14.4 Decalcificazione

14.5 Lavaggio di manutenzione
