AEG L70478FL, L70678FL User Manual [de]

L 70478 FL
L 70678 FL

WASCHMASCHINE BENUTZERINFORMATION

2

INHALT

4 SICHERHEITSHINWEISE
6 UMWELTTIPPS
6 TECHNISCHE DATEN
7 GERÄTEBESCHREIBUNG
7ZUBEHÖR

8 BEDIENFELD
12 PROGRAMME
16 VOR DER ERSTEN INBETRIEBNAHME
16 GEBRAUCH DES GERÄTS
16 EINFÜLLEN DER WÄSCHE
17 EINFÜLLEN VON WASCH- UND PFLEGEMITTELN
18 EINSTELLEN UND STARTEN EINES PROGRAMMS
19 AM PROGRAMMENDE
21 TIPPS UND HINWEISE
23 REINIGUNG UND PFLEGE
28 FEHLERSUCHE
31 MONTAGE

KUNDENDIENST

Halten Sie folgende Angaben bereit,
wenn Sie sich an den Kundendienst
wenden. Die Informationen finden Sie
auf dem Typenschild.

Modell
Produkt-Nummer (PNC)
Seriennummer

In dieser Benutzerinformation werden
folgende Symbole verwendet:

Warnung - Wichtige
Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es
geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den
innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist
mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind.
Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu
lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und
perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein
umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom
Profi-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu
Wäschebeuteln für empfindliche Wäsche...

Besuchen Sie den Webshop unter
www.aeg.com/shop

DEUTSCH

3

AUF UNSERER WEBSITE FINDEN SIE:

- Produkte

- Prospekte

- Gebrauchsanweisungen

- Problemlöser

- Service-Informationen

www.aeg.com

4

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwen­dung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit
Ihres Eigentums.

• Zum Schutz der Umwelt.

• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanlei­tung in der Nähe des Geräts auf, auch
wenn Sie dieses an einem anderen Ort
aufstellen oder es an eine andere Per­son weitergeben.
Der Hersteller ist nicht dafür verant­wortlich, wenn eine inkorrekte Montage
oder Verwendung Schäden verursacht.

SICHERHEIT VON KINDERN
UND SCHUTZBEDÜRFTIGEN
PERSONEN

• Lassen Sie keine Personen (ein­schließlich Kinder) mit eingeschränk­ten physischen, sensorischen oder
geistigen Fähigkeiten, mangelnder
Erfahrung oder mangelndem Wissen
dieses Gerät benutzen. Solche Perso­nen müssen von einer Person beauf­sichtigt oder bei der Bedienung des
Geräts angeleitet werden, die für ihre
Sicherheit verantwortlich ist. Lassen
Sie Kinder nicht mit dem Gerät spie­len.

• Halten Sie das Verpackungsmaterial
von Kindern fern. Andernfalls besteht
Erstickungs- und Verletzungsgefahr.

• Halten Sie alle Wasch- und Reini­gungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom
geöffneten Gerät fern.

• Vergewissern Sie sich vor dem Schlie­ßen der Gerätetür, dass sich keine
Kinder oder Haustiere in der Trom­mel befinden.

• Falls Ihr Gerät mit einer Kindersiche­rung ausgestattet ist, empfehlen wir,
diese zu aktivieren.

ALLGEMEINE
SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht für ge­werbliche Zwecke. Dieses Gerät ist
nur zur Verwendung im Haushalt be­stimmt.

• Nehmen Sie keine technischen Än­derungen am Gerät vor. Hierdurch
besteht Verletzungsgefahr und das
Gerät kann beschädigt werden.

• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts. Es besteht Ex­plosions- und Brandgefahr.

• Beachten Sie die Sicherheitsanwei­sungen auf der Waschmittelpackung,
um Verätzungen an Augen, Mund
oder im Hals zu vermeiden.

• Achten Sie darauf, dass alle Metall­objekte aus der Wäsche entfernt wur­den. Harte und scharfe Gegenstände
können das Gerät beschädigen.

• Berühren Sie während des Betriebs
nicht das Türglas. Das Glas kann heiß
sein (dies gilt nur für Frontlader).

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät ab und ziehen
Sie den Netzstecker aus der Steckdo­se.

• Benutzen Sie das Gerät nie ohne die
Filter. Vergewissern Sie sich, dass die
Filter ordnungsgemäß eingesetzt
sind. Ein falsch eingesetzter Filter
führt zu Wasserlecks.

MONTAGE

• Das Gerät ist schwer, Vorsicht beim
Transport.

• Transportieren Sie das Gerät nicht
ohne die Transportschrauben. Sonst
könnten innere Bauteile beschädigt
und Lecks oder Betriebsstörungen
verursacht werden.

• Schließen Sie ein beschädigtes Gerät
nicht an.

• Achten Sie darauf, sämtliche Verpa­ckungsmaterialien und Transport­schrauben zu entfernen.

• Vergewissern Sie sich, dass der Netz­stecker während der Montage nicht
an einer Netzsteckdose angeschlos­sen ist.

• Die elektrische Installation, die
Klempnerarbeiten und die Montage
des Geräts dürfen nur von einer qua­lifizierten Fachkraft ausgeführt wer­den. Auf diese Weise werden Gebäu­deschäden und Verletzungen vermie­den.

• Stellen Sie das Gerät nicht an einem
Ort auf, an dem die Temperatur un­ter 0 °C absinken kann, und benutzen
Sie das Gerät nicht, wenn die Tem­peratur unter 0 °C absinken könnte.

• Falls Sie das Gerät auf einem Tep­pichboden aufstellen, sorgen Sie da­für, dass Luft zwischen dem Gerät
und dem Teppich zirkulieren kann.
Stellen Sie die Füße so ein, dass der
dazu erforderliche Abstand zwischen
Gerät und Teppich vorhanden ist.

Wasseranschluss

• Schließen Sie das Gerät nicht mit ge­brauchten Schläuchen an. Verwen­den Sie nur neue Schläuche.

• Achten Sie darauf, die Wasserschläu­che nicht zu beschädigen.

• Schließen Sie das Gerät nicht an eine
neue oder lange nicht mehr benutzte
Wasserleitung an, sondern lassen Sie
zunächst das Wasser ein paar Minu­ten durch die Wasserleitung fließen
und schließen Sie erst dann den Zu­laufschlauch an.

• Vergewissern Sie sich bei der ersten
Verwendung des Gerätes, dass die

DEUTSCH

Wasserschläuche und Anschlüsse
dicht sind.

Elektrischer Anschluss

• Stellen Sie sicher, dass das Gerät ge­erdet ist.

• Stellen Sie sicher, dass die elektri­schen Daten auf dem Typenschild
den Daten Ihrer Stromversorgung
entsprechen.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkon­taktsteckdose an.

• Verwenden Sie keine Mehrfachsteck­dosen oder Verlängerungskabel. Es
besteht Brandgefahr.

• Ersetzen oder wechseln Sie nicht
selbst das Netzkabel. Wenden Sie
sich an den Kundendienst.

• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen.

• Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Stromnetz trennen
möchten. Ziehen Sie dazu immer di­rekt am Netzstecker.

ENTSORGUNG DES GERÄTS

1. Ziehen Sie den Netzstecker aus der

Netzsteckdose.

2. Schneiden Sie das Netzkabel ab

und entsorgen Sie es.

3. Entsorgen Sie die Türverriegelung,

damit Kinder oder Haustiere nicht
in dem Gerät eingeschlossen wer­den können. Es besteht Ersti­ckungsgefahr (dies gilt nur für
Frontlader).

5

6

UMWELTTIPPS

VERPACKUNGSMATERIALIEN

Recyceln Sie Materialien mit dem Sym-

.

bol
Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.

UMWELTTIPPS

Halten Sie sich zum Schutz der Umwelt
und zur Senkung Ihres Wasser- und
Stromverbrauchs an diese Anweisun­gen:

• Stellen Sie zum Waschen normal ver­schmutzter Wäsche ein Programm
ohne Vorwäsche ein.

• Waschen Sie immer mit der angege­benen maximalen Beladung.

• Benutzen Sie ggf. einen Fleckentfer­ner, wenn Sie ein Programm mit
niedriger Temperatur auswählen.

• Erkundigen Sie sich nach der Wasser­härte Ihres Hausanschlusses, um die

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe 600 / 850 / 522 mm

Elektrischer Anschluss: Spannung

Die Schutzklasse gewährleistet einen Schutz gegen
das Eindringen von festen Fremdkörpern und Spritz­wasser (Feuchtigkeit), außer an den Stellen, an denen
das Niederspannungsgerät keinen Schutz gegen
Feuchtigkeit besitzt

Wasserdruck Min. 0,5 bar (0,05 MPa)

Wasserversorgung
Maximale Beladung Koch-/Buntwäsche 7 kg
Schleuderdrehzahl Max. 1400 U/min (L 70478 FL)

1)

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

1)

richtige Waschmittelmenge verwen­den zu können.

Das Symbol
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das
Recycling von elektrischen und
elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere
Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt
gekauft haben.

Gesamttiefe 540 mm

Gesamtleistung
Sicherung
Frequenz

Max. 8 bar (0,8 MPa)
Kaltwasser

auf dem Produkt oder

230 V

2200 W

10 A

50 Hz

IPX4

1600 U/min (L 70678 FL)

GERÄTEBESCHREIBUNG

DEUTSCH

7

1

2

3

4

5

6

7

ZUBEHÖR

1 2 3

4

5

6

7

Arbeitsplatte
Waschmittelschublade
Bedienfeld
Türgriff
Typenschild
Ablaufpumpe
Schraubfüße zum Ausrichten des

Geräts

8

Wasserablaufschlauch

8

Wassereinlassventil

9

Netzkabel

10

Transportschrauben

11

Schraubfüße zum Ausrichten des

12

Geräts

9

10

11

12

1 2

Schraubenschlüssel

1

Zum Lösen der Transportschrau­ben.

Kunststoffkappen

2

Zum Verschließen der Öffnungen
auf der Rückseite des Geräts nach
dem Entfernen der Transport­schrauben.

Aquasafe-Zulaufschlauch

34

3

Zur Verhinderung von eventuellen
Wasserlecks.

Kunststoff-Schlauchführung

4

Zum Einhängen des Ablauf­schlauchs an einer Waschbecken­kante.

t

e

E

e

t

S

n

he

W

olle/Seide

ne

ra

pseigrenE

oc

E

repuS

Jeans

n

elüpS

/nreduelhcS

Pumpen

/

8

BEDIENFELD

1 2 3

Koch/Bun

gk 3 - .niM 02
visnetnI llenhcS

nenidraG

Ein/Aus

+ Vorwäsch

xtra Leis

Pflegeleich

port Intensiv

Leichtbügel

Feinwäsc

Tem p.

E

Flecken

.

ni

M/.U

vorwahl

Sparen

n

elüpS

e

s

u

a

P/trat

S

Zeit-

Zeit

artx

45678910

Ein/Aus-Taste (Ein/Aus)

1

Programmwahlschalter

2

Display

3

Start/Pause-Taste (Start/Pause)

4

Zeitvorwahl-Taste (Zeitvorwahl)

5

Zeitsparen-Taste (Zeit Sparen)

6

Extra Spülen-Taste (Extra Spülen)

7

Flecken-Taste (Flecken)

8

Drehzahlreduzierungstaste(U./Min.)

9

Temperatur-Taste (Temp.)

10

EIN-/AUS-TASTE

1

Drücken Sie diese Taste, um das Gerät
ein- oder auszuschalten. Wird das Gerät

tomatisch aus, um den Energiever­brauch zu verringern:

• Wenn Sie nicht innerhalb von 5 Minu-

4

ten die Taste

drücken.

– Alle Einstellungen werden ge-

löscht.

–

Drücken Sie die Taste
Gerät wieder einzuschalten.

– Stellen Sie das Waschprogramm

und die gewünschten Funktionen
erneut ein.

• 5 Minuten nach dem Ende des
Waschprogramms. Siehe „Am Pro­grammende“.

PROGRAMMWAHLSCHALTER

2

eingeschaltet, ist eine Tonfolge zu hö­ren.
Die Funktion AUTO Stand-by schaltet
das Gerät in den folgenden Fällen au-

DISPLAY

3

Drehen Sie diesen Schalter, um ein Pro­gramm einzustellen. Die entsprechende
Programmanzeige leuchtet auf.

A B C D

1

, um das

Das Display zeigt an:

A • Die maximale Temperatur des Programms.
B • Die Standard-Schleuderdrehzahl des Programms.

1)

und „Spülstopp“-Symbole.

2)

C •

•

„Ohne Schleudern“

Die Display-Symbole

Symbol- beschreibung

Hauptwaschgang

Spülgänge

Schleudergang

Kindersicherung

Sie können die Gerätetür nicht öffnen, solange dieses Sym­bol leuchtet.
Wenn das Symbol blinkt, kann die Gerätetür nicht geöffnet
werden. Bitte warten Sie in diesem Fall einige Minuten, bevor
Sie die Tür öffnen.
Sie können die Tür erst öffnen, wenn das Symbol erlischt.

Wenn das Symbol nicht erlischt, obwohl das Programm
beendet ist:

• Es befindet sich Wasser in der Trommel.

• Die Spülstopp-Funktion ist eingeschaltet.
Zeitvorwahl

DEUTSCH

9

D • Programmdauer

Wenn das Programm beginnt, verringert sich die angezeigte Zeit in Minu­tenschritten.

•Zeitvorwahl
Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verblei-

bende Zeit bis zum Programmstart an.

•Alarmcodes
Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe

Abschnitt „Fehlersuche …“.

•Err
„Err“ erscheint einige Sekunden lang im Display, wenn:
– Sie eine Funktion auswählen, die nicht mit dem eingestellten Wasch-

programm kombinierbar ist.

– Sie das laufende Programm ändern.
Die Kontrolllampe der Start/Pause-Taste

•
Das Waschprogramm beendet ist.

1)

Nur verfügbar für das Schleuder-/Abpumpprogramm.

4

blinkt.

10

2)

Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder Funktion
eingestellt ist.

START-/PAUSE-TASTE

Drücken Sie die Taste
gramm zu starten oder zu unterbre­chen.

4

4

, um ein Pro-

Mit dieser Funktion verlängert
sich die Programmdauer.
Diese Funktion ist bei Tempera­turen unter 40 °C nicht verfüg­bar.

ZEITVORWAHL-TASTE

Drücken Sie die Taste
Start eines Programms um 30 Minuten
bis 20 Stunden zu verzögern.

ZEITSPAR-TASTE

Drücken Sie die Taste
grammdauer zu verkürzen.

• Drücken Sie die Taste einmal, um die
Programmdauer für normal ver­schmutzte Wäsche zu verkürzen.

• Drücken Sie zweimal, um die Pro­grammdauer „Extra Kurz“ für nur ge­ring verschmutzte Wäsche einzustel­len.

Bei einigen Programmen kann
jeweils nur eine dieser beiden
Funktionen eingestellt werden.

EXTRA SPÜLEN-TASTE

Drücken Sie die Taste
Programm weitere Spülgänge hinzuzu­fügen.
Diese Funktion empfiehlt sich in Gebie­ten mit weichem Wasser und für Men­schen, die unter Waschmittelallergien
leiden.

FLECKEN-TASTE

Drücken Sie die Taste
Programm eine Fleckenbehandlungs­Phase hinzuzufügen.
Verwenden Sie diese Funktion für Wä­sche mit schwer zu entfernenden Fle­cken.
Bei Wahl dieser Funktion geben Sie

den Fleckentferner in das Fach

5

5

, um den

6

6

, um die Pro-

7

7

, um einem

8

8

, um einem

.

SCHLEUDERDREHZAHL-TASTE

9

Drücken Sie diese Taste zum:

• Verringern der maximalen Schleuder­drehzahl bei der Einstellung eines
Programms.

Das Display zeigt nur die
Schleuderdrehzahlen, die mit
dem eingestellten Programm
verfügbar sind.

• Schalten Sie den Schleudergang aus.

• Aktivieren Sie die Spülstopp-Funkti­on. Stellen Sie diese Funktion ein, um
Knitterfalten zu vermeiden. Das Ge­rät pumpt das Wasser am Ende des
Programms nicht ab.

Die Schleuderphase ist
ausgeschaltet.

Die Spülstopp-Funktion
ist eingeschaltet.

TEMPERATUR-TASTE

Drücken Sie die Taste
der Standardtemperatur.

- - = kaltes Wasser

10

10

zum Ändern

FUNKTION „AKUSTISCHE
SIGNALE“

Sie hören akustische Signale, wenn ...

• Sie das Gerät einschalten.

• Sie das Gerät ausschalten.

• Sie eine Taste drücken.

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt.

Zum Deaktivieren/Aktivieren der akus-
tischen Signale drücken Sie die Tasten

8

und 7 6 Sekunden lang gleichzei-

tig.

Bei deaktivierten akustischen
Signalen ertönen sie nur noch
dann, wenn Sie eine Taste drü­cken und wenn eine Störung
vorliegt.

FUNKTION
KINDERSICHERUNG

Diese Funktion verhindert, dass Kinder
mit dem Bedienfeld spielen.

• Drücken Sie zum Aktivieren der Funk-

10

tion die Tasten
tig so lange, bis im Display das Sym-

erscheint.

bol

• Drücken Sie zum Deaktivieren der
Funktion die Tasten

gleichzeitig so lange, bis das Symbol

im Display erlischt.

Wenn Sie die Funktion aktiveren

•

Bevor Sie die Start/Pause-Taste
drücken, kann das Gerät nicht star­ten.

und 9 gleichzei-

10

und

9

4

DEUTSCH

11

• Nachdem Sie die Start/Pause-Taste

4

drücken

, sind alle Tasten und der

Programmwahlschalter deaktiviert.

FUNKTION „IMMER EXTRA
SPÜLEN“

Mit dieser Funktion können Sie die
Funktion „Extra Spülen“ stets beibehal­ten, auch wenn Sie ein neues Pro­gramm einstellen.

• Drücken Sie zum Aktivieren der Funk-

6

tion die Tasten
tig so lange, bis die Kontrolllampe

der Taste

• Drücken Sie zum Deaktivieren der
Funktion die Tasten

gleichzeitig so lange, bis die Kon­trolllampe der Taste

und 5 gleichzei-

7

leuchtet.

6

und

7

erlischt.

5

12

PROGRAMME

Programm
Temperatur

Koch/Bunt
95 °C - Kalt

Koch/Bunt +
Vorwäsche
95 °C - Kalt

Extra Leise
95 °C - Kalt

Pflegeleicht
60 °C - Kalt

Sport Intensiv
60 °C - Kalt

Leichtbügeln
60 °C - Kalt

Feinwäsche
40 °C - Kalt

Wolle/Seide
40 °C - Kalt

Beladung
Max. Beladung

Weiße und bunte
Baumwolle, normal
verschmutzt.
Max. 7 kg

Weiße und bunte
Baumwolle, stark ver­schmutzt.
Max. 7 kg

Weiße und bunte
Baumwolle, normal
verschmutzt.
Max. 7 kg

Synthetik- oder
Mischgewebe, normal
verschmutzt.
Max. 3.5 kg

Synthetik- oder
Mischgewebe, stark
verschmutzt.
Max. 3.5 kg

3)

Synthetikfasern, nor­mal verschmutzt.
Max. 3.5 kg

Feinwäsche, z.B. aus
Acryl, Viskose oder
Polyester, normal ver­schmutzt.
Max. 3.5 kg

Waschmaschinenfeste
Wolle. Handwaschba­re Wolle und Feinwä­sche mit dem „Hand­wäsche“-Pflegesym­bol.
Max. 2 kg

Programm­beschreibung

Hauptwaschgang
Spülgänge
Langer Schleuder­gang

Vorwäsche
Hauptwaschgang
Spülgänge
Langer Schleuder­gang

Hauptwaschgang
Spülgänge
Stopp mit Wasser
in der Trommel

Hauptwaschgang
Spülgänge
Kurzer Schleuder­gang

Vorwäsche
Hauptwaschgang
Spülgänge
Kurzer Schleuder­gang

Hauptwaschgang
Spülgänge
Kurzer Schleuder­gang

Hauptwaschgang
Spülgänge
Kurzer Schleuder­gang

Hauptwaschgang
Spülgänge
Kurzer Schleuder­gang

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

FLECKEN

1)

EXTRA SPÜLEN
ZEIT SPAREN

2)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

ZEIT SPAREN

FLECKEN

2)

1)

EXTRA SPÜLEN
ZEIT SPAREN

2)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

FLECKEN

1)

EXTRA SPÜLEN
ZEIT SPAREN

2)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

ZEIT SPAREN

2)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

ZEIT SPAREN

2)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

FLECKEN

1)

EXTRA SPÜLEN
ZEIT SPAREN

2)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

DEUTSCH

13

Programm
Temperatur

Schleudern/
Pumpen

4)

Beladung
Max. Beladung

Alle Gewebe
Die maximale Bela­dung hängt vom Wä­schetyp ab.

Programm­beschreibung

Abpumpen des
Wassers
Schleudergang
mit maximaler
Drehzahl.

Spülen Alle Gewebe. Ein Spülgang mit

zusätzlichem
Schleudergang

Gardinen
40 °C - Kalt

Stellen Sie dieses Pro­gramm zum Waschen
von Gardinen ein.
Dem Programm wird
automatisch ein Vor-

Vorwäsche
Hauptwaschgang
Spülgänge
Kurzer Schleuder-

gang
waschgang hinzuge­fügt, um den Staub
von den Gardinen zu
entfernen.
Geben Sie kein
Waschmittel in das
Fach für die Vorwä­sche.
Max. 2 kg

Jeans
60 °C - Kalt

Schnell Intensiv
60°-40°

Textilien aus Jeans­stoff. Trikots aus mo­dernen Geweben.
Max. 7 kg

Schnellwaschpro­gramm für leicht ver­schmutzte weiße/far­bechte Buntwäsche

Hauptwaschgang

Spülgänge

Kurzer Schleuder-

gang

Hauptwaschgang

Spülgänge

Kurzer Schleuder-

gang
und Mischgewebe.
Max. 5 kg

20 Min. - 3 kg
40° - 30°

Teile aus Baumwolle
oder Synthetik, die
leicht verschmutzt
sind oder nur einmal

Hauptwaschgang

Spülgänge

Kurzer Schleuder-

gang
getragen wurden.

Super Eco
Kalt

6)

Mischfasern (Baum­wolle und Synthetik).
Max. 3 kg

Hauptwaschgang

Spülgänge

Kurzer Schleuder-

gang

Funktionen

DREHZAHLREDU­ZIERUNG
OHNE SCHLEU­DERN

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

EXTRA SPÜLEN

5)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

ZEIT SPAREN

2)

EXTRA SPÜLEN
DREHZAHLREDU-

ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

DREHZAHLREDU­ZIERUNG

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

14

Programm
Temperatur

Energiesparen
60° - 40°

Beladung
Max. Beladung

7)

Weiße und farbechte
Baumwolle, normal
verschmutzt.
Max. 7 kg

Programm-

beschreibung

Hauptwaschgang

Spülgänge

Langer Schleuder-

gang

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

ZEIT SPAREN

1)

Die FLECKEN-Funktion ist nicht verfügbar bei einer Temperatur unter 40 °C.

2)

Wir empfehlen eine reduzierte Beladung, falls die Taste 6 zwei Mal gedrückt wird (die
Funktion „Extra Kurz“ eingestellt ist). Das Gerät kann zwar voll beladen werden, aber es
werden keine optimalen Waschergebnisse erzielt. Bei den Energiesparprogrammen für
Baumwolle können Sie nur die Option Extra Kurz wählen.

3)

Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das
Gerät führt zusätzliche Spülgänge aus.

4)

Die Standard-Schleuderdrehzahl ist die Drehzahl für Koch-/Buntwäsche. Stellen Sie die
Schleuderdrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll
ausschließlich abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.

5)

Drücken Sie die Taste EXTRA SPÜLEN für zusätzliche Spülgänge. Bei einer niedrigen
Schleuderdrehzahl werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.

6)

Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und
Wasserverbrauch senken möchten.

7)

Stellen Sie dieses Programm ein, wenn Sie gute Waschergebnisse erzielen und den
Energieverbrauch senken möchten. Die Dauer des Waschprogramms verlängert sich.

VERBRAUCHSWERTE

Programm

1)

Kochwäsche 95 °C 2.3 66
Koch-/Buntwäsche 60 °C 1.3 62
Koch-/Buntwäsche 40 °C 0.8 62
Pflegeleicht 40 °C 0.53 45
Feinwäsche 40 °C 0.57 53
Wolle/Handwäsche 30 °C 0.25 45

1)

Die Programmdauer entnehmen Sie bitte dem Display.

2)

Die in der Tabelle angegebenen Verbrauchswerte sind Richtwerte. Sie können je nach
Wäscheart und -menge, Einlauftemperatur des Wassers sowie der Raumtemperatur von
den in der Tabelle angegebenen Werten abweichen.

Standardprogramme für die auf
dem Energie-Label
angegebenen
Verbrauchswerte.

Die Waschprogramme Koch-/Buntwä­sche 60 °C Energiesparen und Koch-/
Buntwäsche 40 °C Energiesparen sind
die Standardprogramme für normal

Energieverbrauch

2)

(KWh)

Wasserverbrauch

2)

(Liter)

verschmutzte Koch-/Buntwäsche. Sie
eignen sich zum Waschen von normal
verschmutzter Koch-/Buntwäsche und
sind in Sachen Energie- und Wasserver­brauch die effizientesten Waschpro­gramme für diese Wäscheart.
Sie entsprechen EN60456.

2)

Die tatsächliche Wassertempe­ratur kann von der für das Pro­gramm angegebenen Tempera­tur abweichen.

DEUTSCH

15

16

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems
füllen Sie 2 Liter Wasser in das
Hauptfach der Waschmittelschubla­de.

2. Geben Sie eine kleine Waschmittel­menge in das Hauptfach der
Waschmittelschublade. Stellen Sie

GEBRAUCH DES GERÄTS

1. Drehen Sie den Wasserhahn auf.

2. Stecken Sie den Netzstecker in die

Steckdose.

3.

Drücken Sie die Taste
Gerät einzuschalten.

4. Legen Sie die Wäsche in das Gerät.

1

EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Tür des Geräts.

2. Geben Sie jedes Wäschestück ein-

zeln in die Trommel. Schütteln Sie
jedes Wäschestück leicht aus, be-

, um das

ein Koch/Buntwäsche-Programm
mit der höchsten Temperatur ein
und starten Sie das Programm mit
leerer Trommel. So werden alle
eventuellen Verunreinigungen aus
Trommel und Bottich entfernt.

5. Verwenden Sie die richtige Wasch­mittel- und Pflegemittelmenge.

6. Stellen Sie je nach Wäscheart und
Verschmutzungsgrad das passende
Waschprogramm ein.

vor Sie es in das Gerät legen. Ach­ten Sie darauf, nicht zu viel Wäsche
einzufüllen.

3. Schließen Sie die Tür.

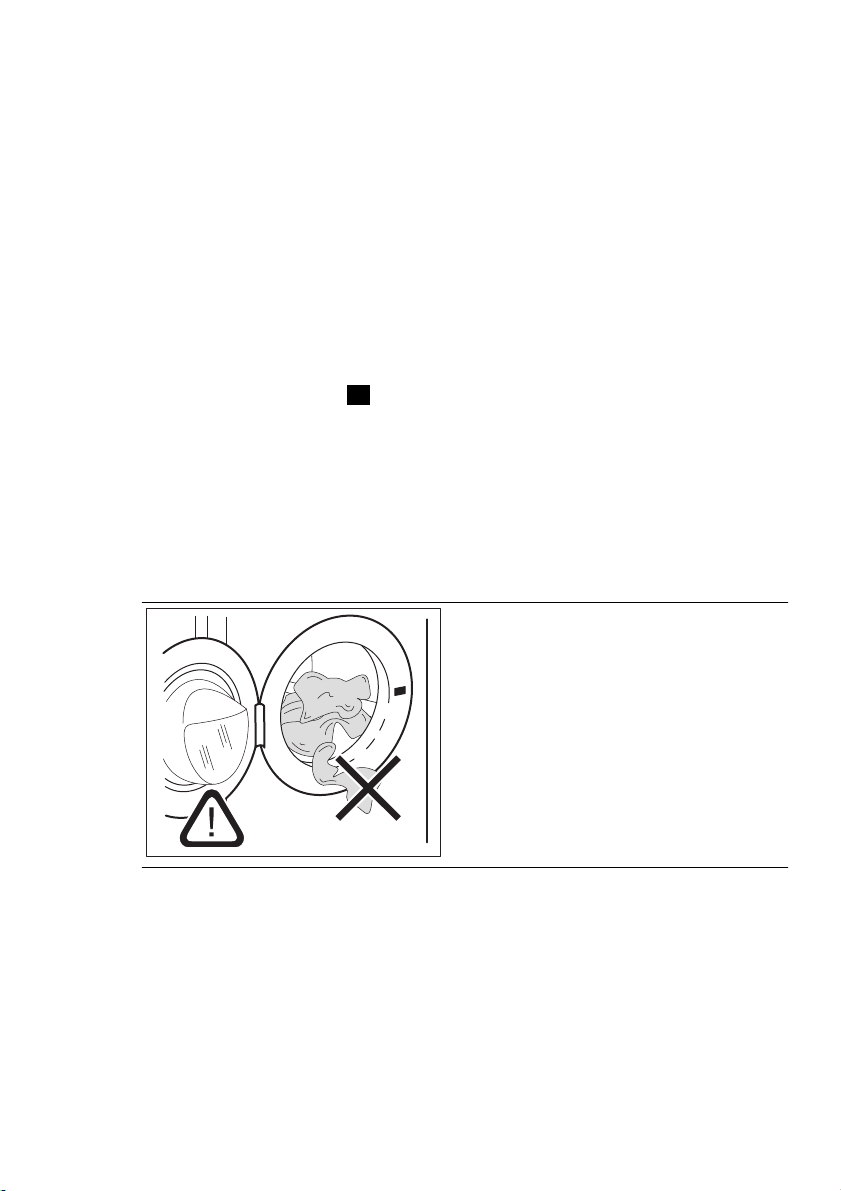

Achten Sie darauf, dass keine Wäsche­stücke zwischen der Dichtung und der
Tür stecken. Dies könnte zu Wasser­lecks oder Beschädigungen der Wä­sche führen.

EINFÜLLEN VON WASCH- UND PFLEGEMITTELN

Waschmittelfach für die Vorwäsche, das Einweichprogramm und
die Flecken-Funktion.
Füllen Sie das Waschmittel für den Vorwaschgang, das Einwei­chen und den Fleckentferner vor dem Start des Programms ein.

Waschmittelfach für den Hauptwaschgang.
Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor
dem Start des Programms eingefüllt werden.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).
Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Pro­gramm starten.

Maximale Menge für flüssige Pflegemittel.

DEUTSCH

17

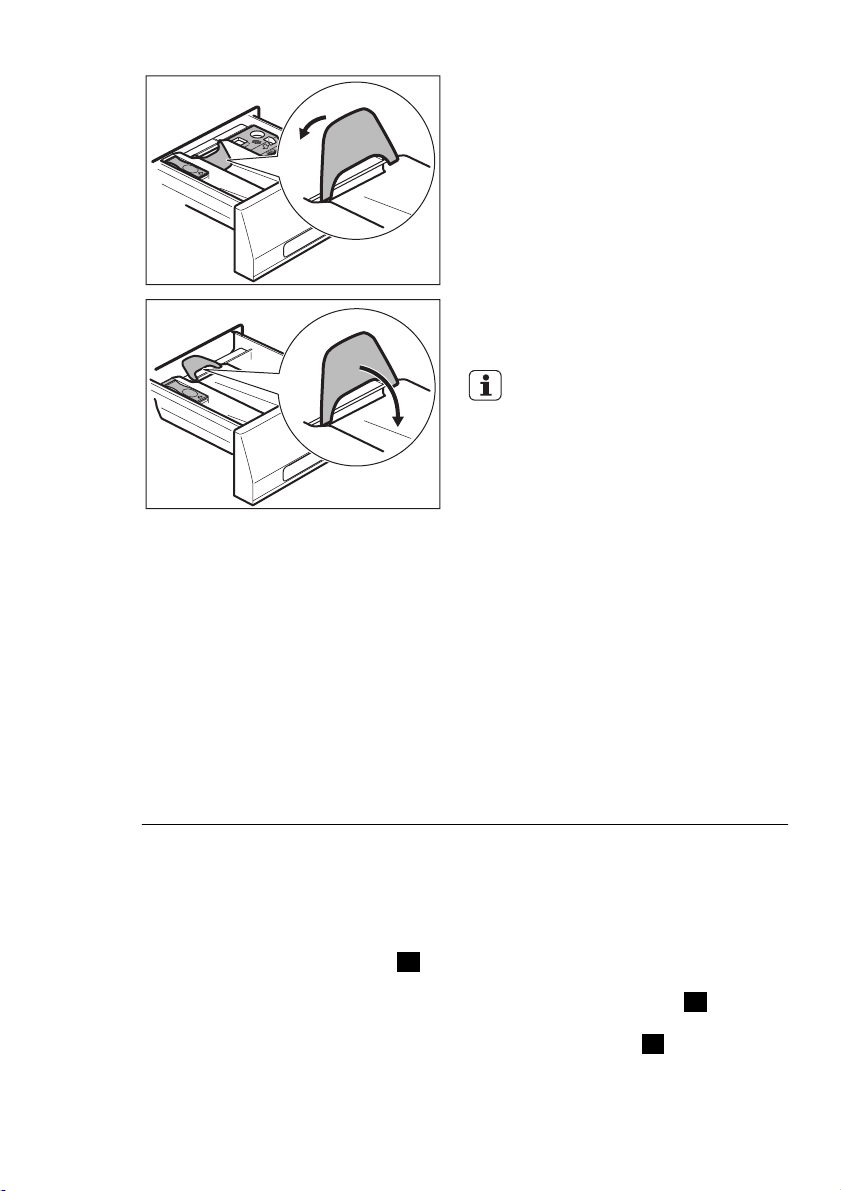

Klappe für Waschpulver oder Flüssigwaschmittel
Drehen Sie die Klappe nach oben oder nach unten in die korrekte
Position für Waschpulver oder Flüssigwaschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der
Waschmittelprodukte.

Überprüfen Sie die Position der Klappe

1. Ziehen Sie die Waschmittelschubla­de bis zum Anschlag heraus.

2. Drücken Sie den Hebel nach unten
und ziehen Sie die Schublade he­raus.

18

5. Messen Sie Waschmittel und

Weichspüler ab.

6. Schließen Sie die Waschmittel­schublade vorsichtig. Achten Sie
darauf, dass die Klappe beim
Schließen der Waschmittelschubla­de nicht blockiert.

3. Drehen Sie die Klappe nach oben,
wenn Sie Waschpulver verwenden.

4. Drehen Sie die Klappe nach unten,
wenn Sie Flüssigwaschmittel ver­wenden.

Klappe in der unteren Positi­on:

– Verwenden Sie keine Ge-

lwaschmittel oder Flüssig­waschmittel mit dicker Konsis­tenz.

– Füllen Sie nicht mehr Flüssig-

waschmittel ein als bis zur
Markierungslinie auf der Klap­pe.

– Stellen Sie nicht den Vor-

waschgang ein.

– Stellen Sie nicht die Zeitvor-

wahl ein.

EINSTELLEN UND STARTEN EINES PROGRAMMS

1. Drehen Sie den Programmwahl­schalter. Die entsprechende Pro­grammanzeige leuchtet auf.

2.

Die Kontrolllampe der Taste

4

blinkt rot.

3. Im Display werden die Standard­werte für Temperatur und Schleu­derdrehzahl angezeigt. Drücken Sie
die entsprechenden Tasten, um die
Temperatur und/oder Schleuder­drehzahl zu ändern.

4. Wählen Sie die verfügbaren Funkti­onen aus. Die Kontrolllampe der
eingestellten Funktion leuchtet
oder das Display zeigt das entspre­chende Symbol an.

5.

Drücken Sie die Taste
Programm zu starten. Die Kontroll-

lampe der Taste

4

leuchtet.

4

, um das

UNTERBRECHEN EINES
PROGRAMMS

1.

Drücken Sie die Taste
Kontrolllampe blinkt.

2.

Drücken Sie die Taste
Das Waschprogramm wird fortge­setzt.

4

. Die

4

erneut.

ABBRECHEN EINES
PROGRAMMS

1.

Drücken Sie die Taste
Programm abzubrechen und das
Gerät auszuschalten.

2.

Drücken Sie die Taste
um das Gerät einzuschalten. An­schließend können Sie ein neues
Waschprogramm einstellen.

Das Gerät pumpt das Wasser
nicht ab.

1

, um das

1

erneut,

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert
werden, bevor sie durchgeführt wer­den.

1.

Drücken Sie die Taste
Kontrolllampe blinkt.

2. Ändern Sie die eingestellte Funkti­on.

4

. Die

EINSTELLEN DER
ZEITVORWAHL

1.

Drücken Sie die Taste
holt, bis das Display die Zeit in Mi­nuten oder Stunden anzeigt. Die
entsprechenden Symbole leuchten
auf.

2.

Nach dem Drücken der Taste
beginnt das Gerät die vorgewählte
Zeit herunterzuzählen.

Nach Ablauf der Zeitvorwahl startet
das Programm automatisch.

5

wieder-

4

DEUTSCH

Sie können die Einstellung der
Zeitvorwahl vor dem Einschalten

4

des Geräts mit der Taste
derzeit abbrechen oder ändern.

je-

ABBRECHEN DER
ZEITVORWAHL

1.

Drücken Sie die Taste
gehörige Kontrolllampe blinkt.

2.

Drücken Sie die Taste
holt, bis das Display 0’ anzeigt.

3.

Drücken Sie die Taste
gramm startet.

4

. Die zu-

5

wieder-

4

. Das Pro-

ÖFFNEN DER TÜR

Während ein Programm oder die Zeit­vorwahl aktiv ist, ist die Tür verriegelt.

So öffnen Sie die Gerätetür:

1.

Drücken Sie die Taste
verriegelungssymbol im Display er­lischt.

2. Öffnen Sie die Tür des Geräts.

3. Schließen Sie die Tür des Geräts

und drücken Sie die Taste
Programm bzw. die Zeitvorwahl
läuft weiter.

Wenn die Temperatur und der
Wasserstand in der Trommel zu
hoch sind, leuchtet das Türver­riegelungssymbol weiterhin und
die Tür lässt sich nicht öffnen.
Gehen Sie zum Öffnen der Tür
wie folgt vor:

1. Schalten Sie das Gerät aus.

2. Warten Sie einige Minuten.

3. Vergewissern Sie sich, dass

kein Wasser in der Trommel
steht.

Wenn Sie das Gerät ausschal­ten, müssen Sie das Programm
anschließend neu einstellen.

4

. Das Tür-

4

. Das

19

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.

• Es ertönen akustische Signale.

•

Im Display erscheint

• Die Kontrolllampe der Start/Pause-

4

Taste

erlischt.

.

20

• Das Türverriegelungssymbol erlischt.

•

Drücken Sie die Taste

1

, um das
Gerät auszuschalten. Fünf Minuten
nach Ende des Programms schaltet
die Energiesparfunktion das Gerät
automatisch aus.

Wenn Sie das Gerät wieder ein­schalten, sehen Sie im Display
das Ende des letzten Pro­gramms. Drehen Sie den Pro­grammwahlschalter, um ein neu­es Programm einzustellen.

• Nehmen Sie die Wäsche aus dem
Gerät. Vergewissern Sie sich, dass
die Trommel leer ist.

• Lassen Sie die Tür offen, damit sich
kein Schimmel und keine unange­nehmen Gerüche bilden.

• Schließen Sie den Wasserhahn.

Das Waschprogramm ist beendet,
aber es steht Wasser in der Trommel:

– Die Trommel dreht sich regelmäßig,

um Knitterfalten in der Wäsche zu
vermeiden.

– Die Tür bleibt verriegelt.
– Sie müssen das Wasser abpumpen,

um die Tür zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich,
die Schleuderdrehzahl.

2. Drücken Sie die Start/Pause-Taste

4

. Das Gerät pumpt das Wasser

ab und schleudert.

3. Wenn das Programm beendet ist
und das Türverriegelungssymbol
erlischt, können Sie die Tür öffnen.

4. Schalten Sie das Gerät aus.

Nach etwa 18 Stunden pumpt
das Gerät automatisch das Was­ser ab und schleudert.

TIPPS UND HINWEISE

DEUTSCH

21

BELADUNG

• Teilen Sie die Wäsche auf, in: Koch­wäsche, Buntwäsche, Synthetik, Fein­wäsche und Wolle.

• Halten Sie sich an die Anweisungen
auf den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wä­sche nicht zusammen.

• Manche farbigen Textilien können
beim ersten Waschen färben. Wir
empfehlen, sie deshalb die ersten
Male separat zu waschen.

• Knöpfen Sie Kopfkissen zu und
schließen Sie Reißverschlüsse, Haken
und Druckknöpfe. Schließen Sie Gür­tel.

• Leeren Sie die Taschen und falten Sie
die Wäscheteile auseinander.

• Wenden Sie mehrlagige Textilien,
Wolle und bedruckte Wäschestücke
vor dem Waschen.

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Be­reiche mit einem speziellen Wasch­mittel.

• Seien Sie vorsichtig mit Gardinen.
Entfernen Sie die Haken, oder ste­cken Sie die Gardinen in einen Beu­tel oder Kopfkissenbezug.

• Nicht im Gerät waschen:
– Ungesäumte Wäschestücke und

Wäschestücke mit Schnitten im

Stoff
–Bügel-BHs
– Verwenden Sie einen Beutel zum

Waschen von kleinen Textilien.

• Eine sehr geringe Beladung kann in
der Schleuderphase Probleme verur­sachen. Verteilen Sie die Wäschestü­cke in diesem Fall mit der Hand neu
und starten Sie die Schleuderphase
erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und
Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken zu entfer­nen, bevor Sie die entsprechenden
Textilien in das Gerät geben.
Spezial-Fleckentferner sind im Handel
erhältlich. Verwenden Sie einen Spezial­Fleckentferner, der für den jeweiligen
Fleckentyp und Gewebetyp geeignet
ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für
Waschmaschinen bestimmte Wasch­und Pflegemittel.

• Mischen Sie nicht verschiedene
Waschmittel.

• Verwenden Sie der Umwelt zuliebe
nicht mehr als die angegebene
Waschmittelmenge.

• Halten Sie sich an die Anweisungen
auf der Verpackung dieser Produkte.

• Verwenden Sie die korrekten Produk­te für Art und Farbe des Gewebes,
Programmtemperatur und Ver­schmutzungsgrad.

• Stellen Sie keine Vorwäsche ein,
wenn Sie Flüssigwaschmittel verwen­den.

• Ist Ihr Gerät nicht mit einer Klappe in
der Waschmittelschublade ausgerüs­tet, geben Sie das Flüssigwaschmittel
in eine Dosierkugel.

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungs­wassers hoch oder mittel ist, empfehlen
wir die Verwendung eines Enthärters für
Waschmaschinen. In Gegenden mit
weichem Wasser ist die Zugabe eines
Enthärters nicht erforderlich.
Wenden Sie sich an Ihr örtliches Was­serversorgungsunternehmen, um die
Wasserhärte in Ihrem Gebiet zu erfah­ren.
Halten Sie sich an die Anweisungen auf
der Verpackung der Produkte.
Gleichwertige Maßeinheiten der Was­serhärte:

• Deutsche Wasserhärtegrade (dH°)

22

• Französische Wasserhärtegrade

• Clarke-Werte

(°TH).

• mmol/l (Millimol pro Liter - internati­onale Einheit für Wasserhärte)

Wasserhärtetabelle

Härte-

grad

Art

°dH °TH mmol/l Clarke

Wasserhärte

1 weich 0-7 0-15 0-1.5 0-9
2 mittel 8-14 16-25 1.6-2.5 10-16
3 hart 15-21 26-37 2.6-3.7 17-25
4 sehr hart > 21 > 37 >3.7 >25

REINIGUNG UND PFLEGE

DEUTSCH

23

WARNUNG!

Trennen Sie das Gerät von der Strom­versorgung, bevor Sie es reinigen.

ENTKALKEN

Normales Leitungswasser enthält Kalk.
Falls erforderlich, benutzen Sie einen
Enthärter, um Kalkablagerungen zu ent­fernen.
Verwenden Sie ein Produkt, das speziell
für Waschmaschinen hergestellt wird.
Halten Sie sich an die Herstelleranwei­sungen auf der Verpackung.
Führen Sie die Entkalkung nicht gleich­zeitig mit einer Wäsche durch.

REINIGEN DER
AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem
Wasser und mit etwas Spülmittel. Rei­ben Sie alle Oberflächen sorgfältig tro­cken.

VORSICHT!

Verwenden Sie keinen Alkohol,
keine Lösungsmittel und keine
Chemikalien.

WASCHGANG ZUR PFLEGE
DER MASCHINE

Bei Waschprogrammen mit niedrigen
Temperaturen kann etwas Waschmittel
in der Trommel zurückbleiben. Führen
Sie regelmäßig einen Waschgang zur
Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der
Trommel.

• Stellen Sie das heißeste Waschpro­gramm für Koch-/Buntwäsche ein.

• Verwenden Sie die korrekte Menge
eines Waschpulvers mit biologischen
Reinigungseigenschaften.

Lassen Sie die Tür nach jedem Wasch­programm einige Zeit offen stehen, um
einer Schimmelbildung vorzubeugen
und unangenehme Gerüche entwei­chen zu lassen.

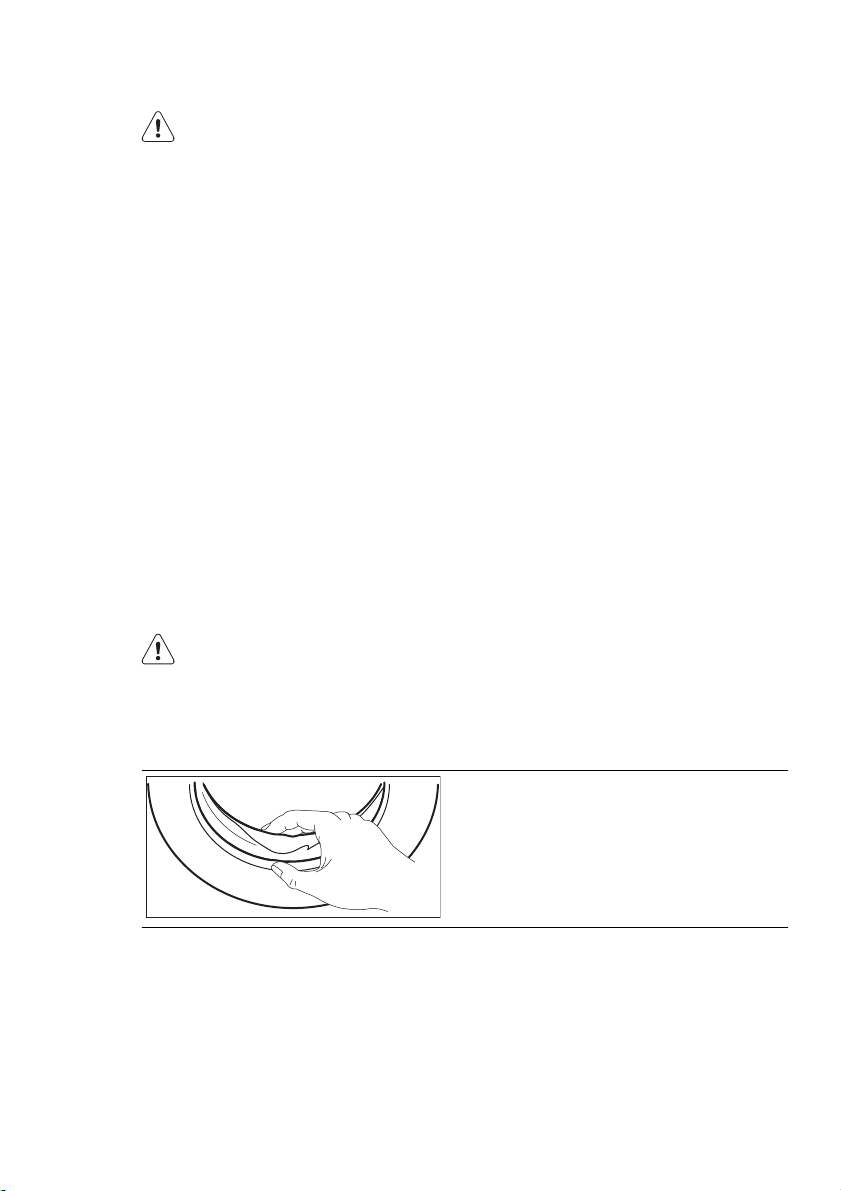

TÜRDICHTUNG

TROMMEL

Überprüfen Sie regelmäßig, dass sich
kein Kalk und keine Rostpartikel in der
Trommel absetzen.
Verwenden Sie zur Entfernung von Rost
aus der Trommel nur Spezialprodukte.
Vorgehensweise:

Überprüfen Sie regelmäßig die Türdich­tung und nehmen Sie alle Einzelteile
aus dem Inneren heraus.

• Reinigen Sie die Trommel mit einem
Spezialreiniger für Edelstahl.

• Starten Sie ein kurzes Programm für
Koch-/Buntwäsche mit der maxima­len Temperatur und einer kleinen
Menge Waschmittel.

24

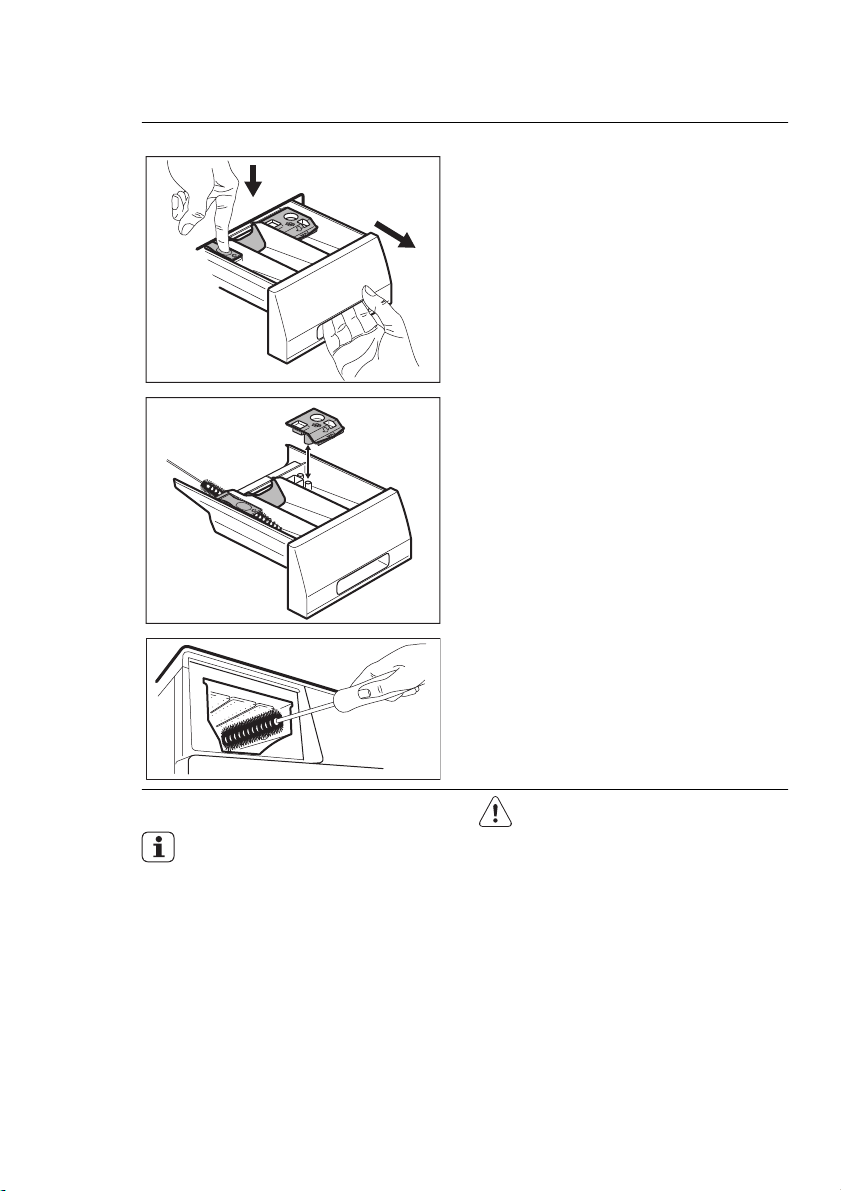

WASCHMITTELSCHUBLADE

So reinigen Sie die Waschmittelschublade:

1

2

1. Drücken Sie auf den Hebel.

2. Ziehen Sie die Waschmittelschubla-

3. Entfernen Sie den oberen Teil des

4. Reinigen Sie alle Teile mit Wasser.

de heraus.

Pflegemittelfachs.

ABLAUFPUMPE

Kontrollieren Sie regelmäßig die
Ablaufpumpe und sorgen Sie
dafür, dass sie sauber ist.

Reinigen Sie die Pumpe in folgenden
Fällen:

• Das Gerät pumpt das Wasser nicht
ab.

• Die Trommel dreht sich nicht.

• Das Gerät macht ein ungewöhnliches
Geräusch, weil die Ablaufpumpe blo­ckiert ist.

• Im Display wird ein Alarmcode ange­zeigt, weil es Probleme beim Ab­pumpen des Wassers gibt.

5. Reinigen Sie das leere Einschub­fach mit einer Bürste.

6. Schieben Sie die Waschmittel­schublade wieder in das Einschub­fach ein.

WARNUNG!

1. Ziehen Sie den Netzstecker

aus der Netzsteckdose.

2. Entfernen Sie den Filter
nicht während des laufen­den Betriebs. Reinigen Sie
die Ablaufpumpe nicht,
wenn das Wasser im Gerät
noch heiß ist. Die Ablauf­pumpe darf nur bei kaltem
Wasser gereinigt werden.

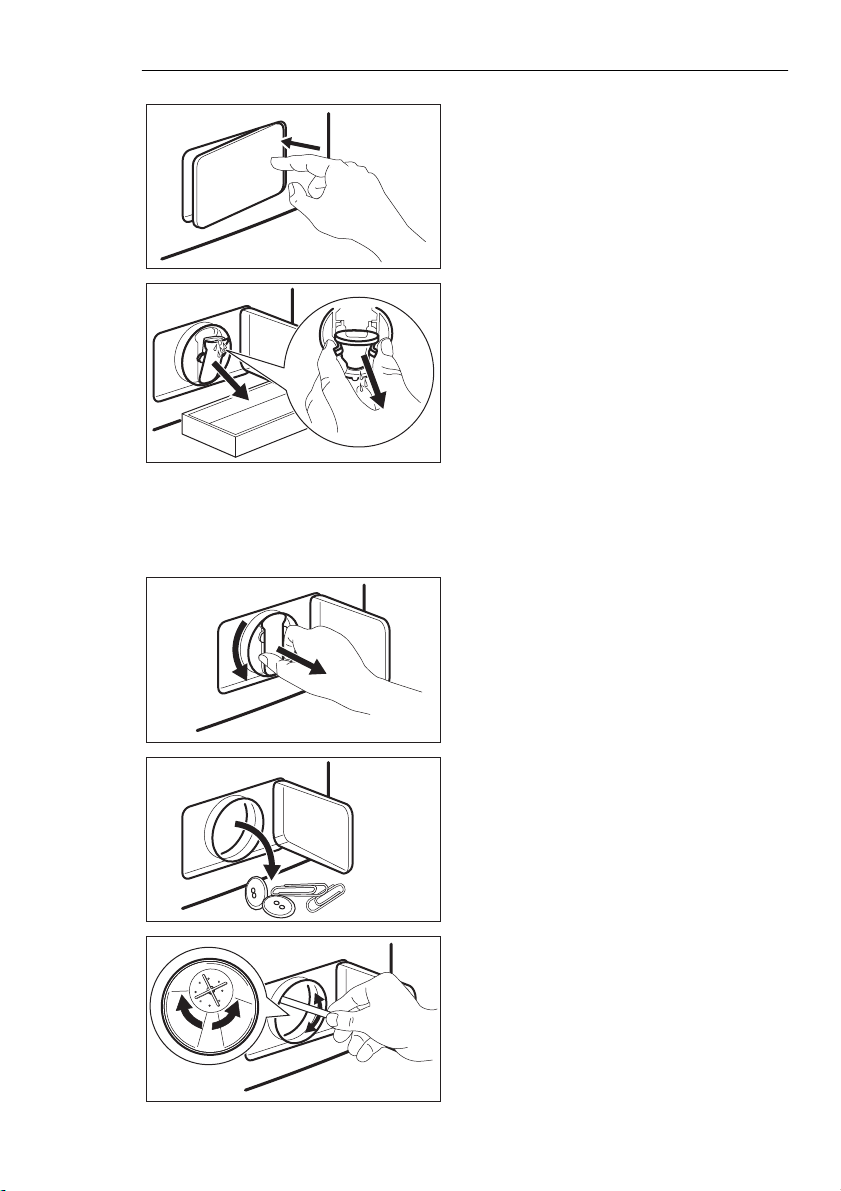

So reinigen Sie die Ablaufpumpe:

1

2

DEUTSCH

1. Öffnen Sie die Ablaufpumpenklap­pe.

2. Stellen Sie einen geeigneten Be-

hälter unter die Öffnung der Ab­laufpumpe, um das Restwasser auf­zufangen.

3. Drücken Sie auf die beiden Hebel

und ziehen Sie den Ablaufschlauch
nach vorne, um das Wasser abzu­lassen.

4. Wenn der Behälter voll ist, schie-

ben Sie den Ablaufschlauch wieder
zurück und leeren Sie den Behälter.
Wiederholen Sie die Schritte 3 und
4, bis kein Wasser mehr aus der
Ablaufpumpe fließt.

5. Bringen Sie den Ablaufschlauch

wieder in seine ursprüngliche Posi­tion und drehen Sie den Filter, um
ihn zu entfernen.

25

6. Entfernen Sie Flusen und Gegen-

stände von der Pumpe.

7. Prüfen Sie, dass sich das Flügelrad

der Pumpe drehen lässt. Ist dies
nicht möglich, wenden Sie sich an
den Kundendienst.

26

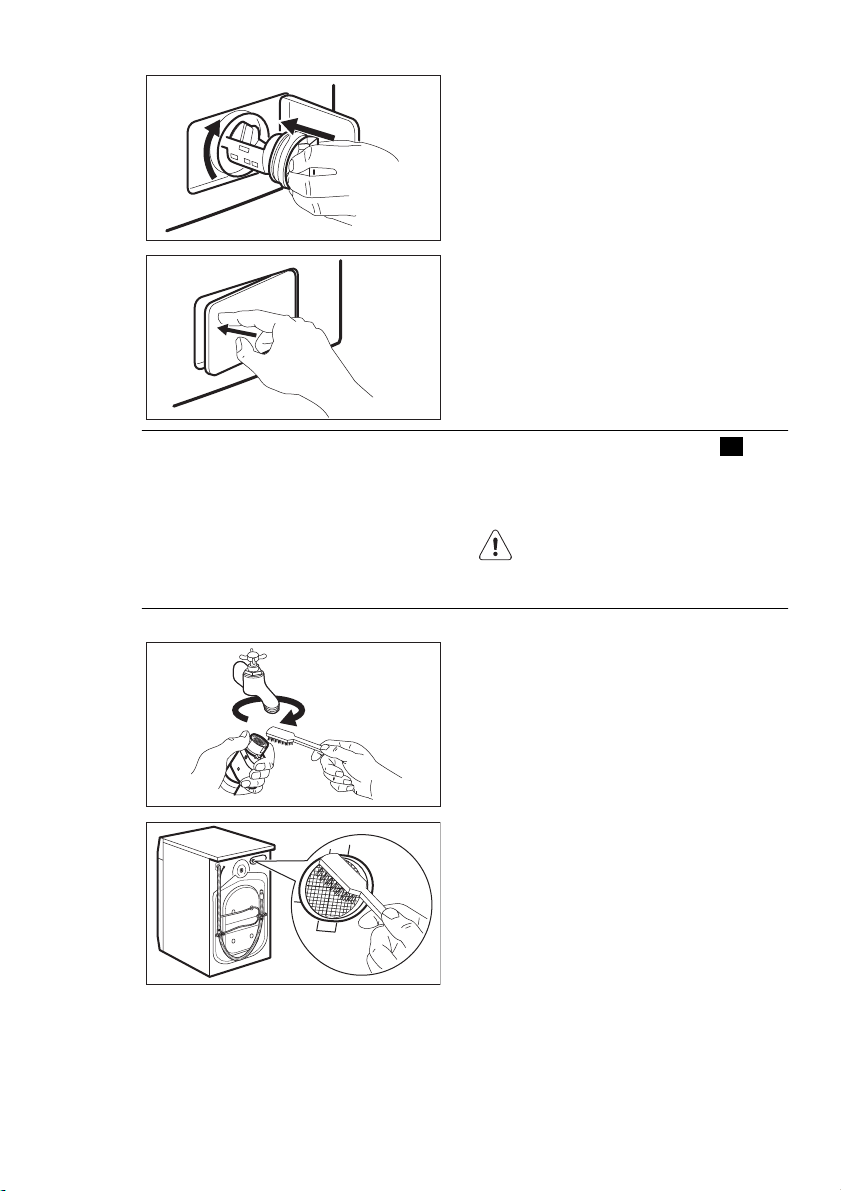

8. Reinigen Sie den Filter unter Lei-

1

2

tungswasser und setzen Sie ihn
wieder in die dafür vorgesehenen
Führungen in der Pumpe ein.

9. Vergewissern Sie sich, dass der Fil-

ter richtig festgedreht ist, damit
kein Wasser austreten kann.

11. Schließen Sie die Pumpenklappe.

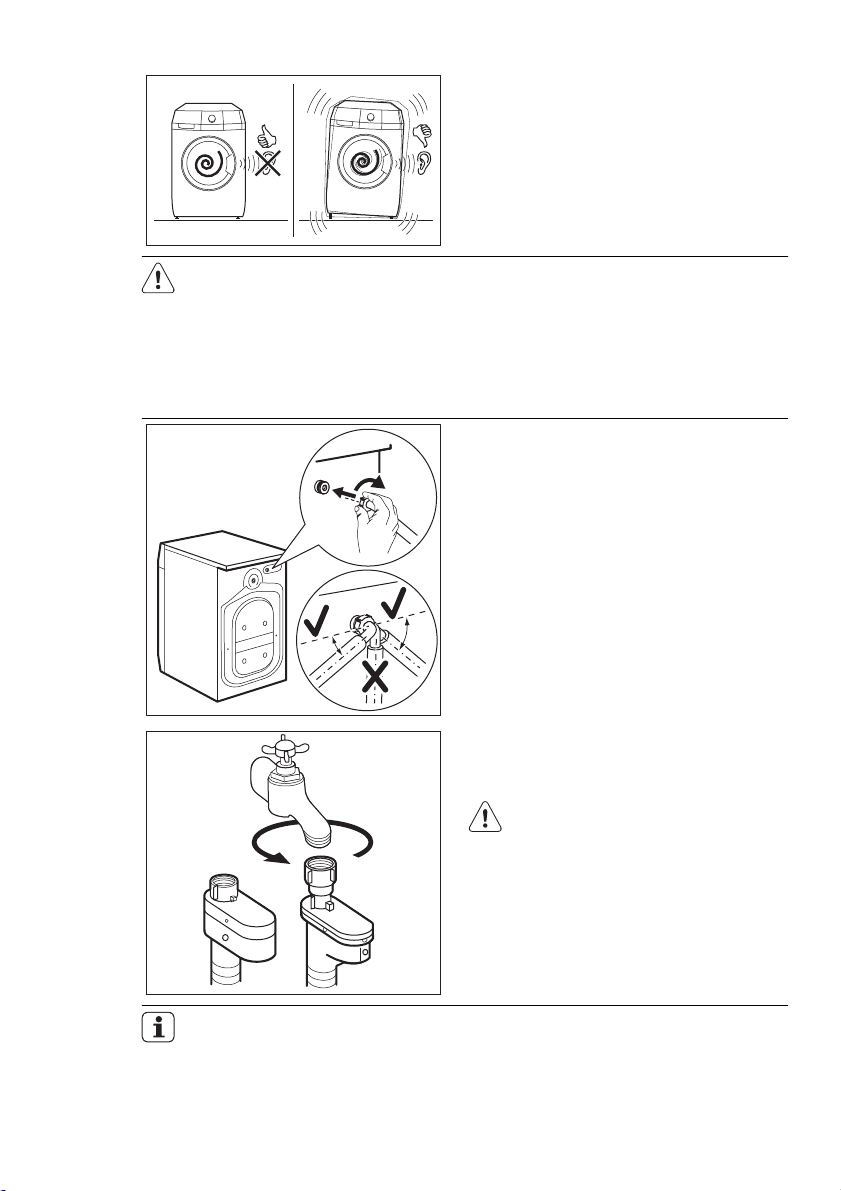

ZULAUFSCHLAUCHFILTER
UND VENTILFILTER

Die Filter müssen in folgenden Fällen
gereinigt werden:

• Es läuft kein Wasser in das Gerät.

• Das Wasser läuft sehr lange in das
Gerät ein.

So reinigen Sie die Wasserzulauffilter:

•

Die Kontrolllampe der Taste
blinkt und im Display wird der ent­sprechende Alarm angezeigt. Siehe
hierzu „Fehlersuche“.

WARNUNG!

Ziehen Sie den Netzstecker aus
der Netzsteckdose.

1. Schließen Sie den Wasserhahn.

2. Entfernen Sie den Wasserzulauf-

schlauch vom Wasserhahn.

3. Reinigen Sie den Filter im Zulauf­schlauch mit einer harten Bürste.

4. Entfernen Sie den Zulaufschlauch

von der Geräterückseite.

5. Reinigen Sie den Filter im Ventil

mit einer harten Bürste oder einem
Handtuch.

4

35°

45°

DEUTSCH

6. Bringen Sie den Zulaufschlauch

wieder an. Vergewissern Sie sich,
dass alle Anschlüsse vollkommen
dicht sind, damit kein Wasser aus­treten kann.

7. Drehen Sie den Wasserhahn auf.

27

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funkti­onsstörung das Wasser nicht abpum­pen.
In diesem Fall führen Sie die Schritte (1)
bis (6) unter „So reinigen Sie die Ab­laufpumpe“ durch.
Reinigen Sie bei Bedarf die Pumpe.
Bringen Sie den Ablaufkanal wieder in
seine ursprüngliche Position und schlie­ßen Sie die Ablaufpumpenklappe.
Wenn Sie das Wasser über das Noten­tleerungsverfahren abpumpen, müssen
Sie das Abpumpsystem wieder aktivie­ren:

1. Füllen Sie 2 Liter Wasser in das
Hauptfach der Waschmittelschubla­de ein.

2. Starten Sie das Programm zum Ab­pumpen des Wassers.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich instal­liert ist, in dem die Temperatur unter 0
°C sinken kann, entfernen Sie das im

Zulaufschlauch und in der Ablaufpumpe
verbliebene Wasser.

1. Ziehen Sie den Netzstecker aus der
Netzsteckdose.

2. Schließen Sie den Wasserhahn.

3. Entfernen Sie den Wasserzulauf-

schlauch.

4. Stecken Sie die beiden Enden des
Zulaufschlauchs in einen Behälter
und lassen Sie das Wasser aus dem
Schlauch fließen.

5. Leeren Sie die Ablaufpumpe. Siehe
Notentleerungsverfahren.

6. Befestigen Sie den Zulaufschlauch
wieder, wenn die Ablaufpumpe
entleert ist.

WARNUNG!

Vergewissern Sie sich vor einer
erneuten Benutzung des Geräts,
dass die Temperatur mehr als 0
°C beträgt.
Der Hersteller ist nicht verant­wortlich für Schäden, die durch
niedrige Temperaturen entstan­den sind.

28

FEHLERSUCHE

Das Gerät startet nicht oder stoppt
während des Betriebs.
Versuchen Sie zunächst eine Lösung für
das Problem zu finden (siehe Tabelle).
Wenn Sie keine Lösung finden, wenden
Sie sich an den Kundendienst.

Bei einigen Problemen ertönt ein
Signalton und das Display zeigt einen
Alarmcode an:

•

- Es läuft kein Wasser in das Ge-

rät.
Problem Mögliche Ursache Mögliche Abhilfe
Es läuft kein Was-

ser in das Gerät.
Der Wasserzulauf-

Die Filter im Wasserzu-

Der Wasserhahn ist blo-

Der Wasserzulauf-

Der Wasserdruck ist zu

Das Gerät pumpt
das Wasser nicht
ab.

Der Filter der Ablauf-

Der Wasserablauf-

Ein Waschprogramm oh-

Die Funktion Spülstopp

Der Wasserhahn ist ge­schlossen.

schlauch ist beschädigt.

laufschlauch sind zuge­setzt.

ckiert oder durch Kalkab­lagerungen verstopft.

schlauch ist nicht richtig
angeschlossen.

niedrig.

Der Wasserablauf­schlauch ist beschädigt.

pumpe ist zugesetzt.

schlauch ist nicht richtig
angeschlossen.

ne Abpumpphase ist ein­gestellt.

ist aktiviert.

•

- Das Gerät pumpt das Wasser

nicht ab.

•

- Die Gerätetür steht offen

oder ist nicht richtig geschlossen.

WARNUNG!

Schalten Sie das Gerät aus, be­vor Sie die Überprüfungen vor­nehmen.

Drehen Sie den Wasserhahn auf.

Vergewissern Sie sich, dass der
Wasserzulaufschlauch nicht be­schädigt ist.

Reinigen Sie die Filter. Siehe un­ter „Reinigung und Pflege“.

Reinigen Sie den Wasserhahn.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung
ist.

Wenden Sie sich an Ihr örtliches
Wasserversorgungsunterneh­men.

Vergewissern Sie sich, dass der
Wasserablaufschlauch keine Be­schädigungen aufweist.

Reinigen Sie den Filter der Ab­laufpumpe. Siehe unter „Reini­gung und Pflege“.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung
ist.

Stellen Sie das Abpumppro­gramm ein.

Stellen Sie das Abpumppro­gramm ein.

Problem Mögliche Ursache Mögliche Abhilfe
Die Gerätetür

Schließen Sie die Tür richtig.
steht offen oder ist
nicht richtig ge­schlossen.

Das Gerät schleu­dert nicht.

Der Filter der Ablauf-

Die Schleuderphase ist

ausgeschaltet.

pumpe ist zugesetzt.

Stellen Sie das Schleuderpro­gramm ein.

Reinigen Sie den Filter der Ab­laufpumpe. Siehe unter „Reini­gung und Pflege“.

Unwuchtprobleme durch

die Beladung.

Verteilen Sie die Wäschestücke
mit der Hand neu und starten Sie
die Schleuderphase erneut.

Das Programm
startet nicht.

Der Netzstecker steckt

nicht richtig in der Steck-

Stecken Sie den Netzstecker in
die Steckdose.

dose.
Die Sicherung im Haussi-

cherungskasten ist

Setzen Sie eine neue Sicherung
ein.

durchgebrannt.
Sie haben nicht die Taste

4

gedrückt.

Die Zeitvorwahl ist ein-

gestellt.

Drücken Sie die Taste 4 .

Um das Programm sofort zu star­ten, brechen Sie die Zeitvorwahl
ab.

Die Kindersicherung ist

eingeschaltet.
Es befindet sich

Wasser auf dem
Boden.

An den Schlauchan-

schlüssen tritt Wasser

aus.
An der Ablaufpumpe tritt

Wasser aus.
Der Wasserablauf-

schlauch ist beschädigt.

Schalten Sie die Kindersicherung
aus.

Vergewissern Sie sich, dass die
Schlauchanschlüsse fest ange­schlossen sind.

Vergewissern Sie sich, dass der
Ablaufpumpenfilter fest sitzt.

Vergewissern Sie sich, dass der
Wasserzulaufschlauch nicht be­schädigt ist.

Die Tür des Geräts
lässt sich nicht öff-

Das Waschprogramm

läuft.

Warten Sie das Ende des Wasch­programms ab.

nen.
Es befindet sich Wasser

in der Trommel.
Das Gerät verur-

sacht ein unge-

Das Gerät ist nicht aus-

gerichtet.

Stellen Sie das Abpump- oder
Schleuderprogramm ein.

Richten Sie das Gerät waagrecht

aus. Siehe hierzu „Montage“.
wöhnliches Ge­räusch.

DEUTSCH

29

30

Problem Mögliche Ursache Mögliche Abhilfe
Sie haben die Verpa-

ckungsmaterialien und/
oder die Transport­schrauben nicht entfernt.

Es ist sehr wenig Wäsche

Entfernen Sie die Verpackungs-

materialien und/oder die Trans-

portschrauben. Siehe hierzu

„Montage“.

Füllen Sie mehr Wäsche ein.

in der Trommel.

Das Wasser, das in
das Gerät einläuft,
wird sofort abge-

Das Ende des Ablauf­schlauchs liegt zu tief.

Vergewissern Sie sich, dass sich

der Ablaufschlauch in der richti-

gen Höhe befindet.
pumpt.

Die Waschergeb­nisse sind nicht zu­friedenstellend.

Sie haben hartnäckige

Es wurde eine falsche

Es befindet sich zu viel

Sie haben zu wenig oder
ein falsches Waschmittel
verwendet.

Flecken nicht vor dem
Waschgang entfernt.

Temperatur eingestellt.

Erhöhen Sie die Waschmittel-

menge oder benutzen Sie ein an-

deres Waschmittel.

Verwenden Sie zur Entfernung

hartnäckiger Flecken Spezialpro-

dukte.

Achten Sie darauf, die richtige

Temperatur einzustellen.

Verringern Sie die Beladung.

Wäsche in der Trommel.

Schalten Sie das Gerät nach der Über­prüfung wieder ein. Das Programm wird
an der Stelle fortgesetzt, an der es un-

Wenn das Display andere Alarmcodes
anzeigt, wenden Sie sich an den Kun-

dendienst.
terbrochen wurde.
Tritt das Problem erneut auf, wenden
Sie sich an den Kundendienst.

MONTAGE

AUSPACKEN

DEUTSCH

1. Verwenden Sie Handschuhe. Ent­fernen Sie die äußere Folie. Benut­zen Sie, falls erforderlich, ein Tep­pichmesser.

2. Nehmen Sie die Karton-Abde-

ckung ab.

3. Entfernen Sie die Styropor-Verpa-

ckungsteile.

4. Entfernen Sie die innere Folie.

31

5. Öffnen Sie die Tür und entnehmen

Sie alle Gegenstände, die sich in
der Trommel befinden.

32

6. Legen Sie das vordere Styroporteil

hinter dem Gerät auf den Boden.
Legen Sie das Gerät vorsichtig mit
der Rückseite darauf ab. Achten
Sie darauf, nicht die Schläuche zu
beschädigen.

7. Entfernen Sie den Styroporschutz

von der Geräteunterseite.

8. Ziehen Sie das Gerät nach oben,

sodass es wieder aufrecht steht.

1

2

9. Entnehmen Sie das Netzkabel und

den Ablaufschlauch aus den
Schlauchhalterungen.

10. Lösen Sie die drei Schrauben. Ver-

wenden Sie dazu den mitgeliefer­ten Schraubenschlüssel.

11. Ziehen Sie die Kunststoff-Ab-

standshalter heraus.

– Wir empfehlen, Verpackungs-

material und Transportschrau­ben für einen späteren Trans­port aufzubewahren.

– Wird das Gerät während der

Wintermonate bei Minustem­peraturen ausgeliefert, so
stellen Sie das Gerät zunächst
für 24 Stunden bei Raumtem­peratur auf, bevor Sie es das
erste Mal benutzen.

DEUTSCH

12. Ersetzen Sie die Kunststoff-Ab-

standshalter durch die Kunststoff­kappen. Diese Kappen finden Sie
im Beutel mit der Gebrauchsanlei­tung.

33

AUFSTELLEN UND AUSRICHTEN

x4

• Stellen Sie das Gerät auf einen ebe-

nen, festen Boden.

• Stellen Sie sicher, dass die Luftzirku-

lation unter dem Gerät nicht durch
Teppiche beeinträchtigt wird.

• Vergewissern Sie sich, dass die Ma-

schine weder die Wand noch andere
Geräte berührt.

• Schrauben Sie die Füße zum Ausrich-

ten des Geräts weiter heraus oder hi­nein. Durch eine korrekte waagrechte
Ausrichtung des Geräts werden Vib­rationen, Geräusche und ein „Wan­dern“ des Geräts während des Be­triebs vermieden.

35

O

45

O

34

• Das Gerät muss einen waagerechten

und festen Stand haben.

VORSICHT!

Schieben Sie weder Karton noch
Holz oder ähnliche Materialien
unter die Stellfüße, um das Ge­rät auszurichten.

WASSERZULAUFSCHLAUCH

• Schließen Sie den Schlauch am Gerät

an. Drehen Sie den Wasserzulauf­schlauch nur nach links oder rechts.
Lösen Sie die Ringmutter, um ihn in
die gewünschte Position zu bewe­gen.

O

O

35

35

Verwenden Sie keinen Verlänge­rungsschlauch, falls der Zulauf­schlauch zu kurz ist. Wenden Sie
sich an den Kundendienst, um
einen anderen Zulaufschlauch
zu erhalten.

45

45

O

O

• Schließen Sie den Wasserzulauf-

schlauch an einen Kaltwasserhahn mit
einem 3/4"-Außengewinde an.

VORSICHT!

Achten Sie darauf, dass die An­schlüsse dicht sind.

Aquastopp-Einrichtung

A

WASSERABLAUF

Es gibt mehrere Möglichkeiten, den
Ablaufschlauch anzuschließen:

Mit der Kunststoff-Schlauchführung.

DEUTSCH

Der Zulaufschlauch verfügt über eine
Wasserstopp-Vorrichtung. Damit wer­den Wasserlecks am Schlauch, die
durch natürliche Alterung auftreten
könnten, verhindert. Der rote Bereich
im Fenster „A“ zeigt diesen Fehler an.
Tritt dieser Fall ein, drehen Sie den
Wasserhahn zu und wenden Sie sich an
den Kundendienst, um den Schlauch zu
erneuern.

• Über eine Waschbeckenkante.

• Stellen Sie sicher, dass die Kunst-

stoff-Führung beim Abpumpen nicht
abrutschen kann. Befestigen Sie des­wegen die Führung am Wasserhahn
oder an der Wand.

35

• An ein Standrohr mit Entlüftungsöff-

nung.
Orientieren Sie sich an der Abbil-

dung. Direkte Einleitung in ein Ab­laufrohr auf einer Höhe nicht unter 60
cm und nicht über 100 cm. Das Ende
des Ablaufschlauchs muss immer be­lüftet sein, d.h. der Innendurchmes­ser des Ablaufrohres muss größer
sein als der Außendurchmesser des
Ablaufschlauchs.

36

Ohne Kunststoff-Schlauchführung.

• An einen Siphon.

Orientieren Sie sich an der Abbil­dung. Stecken Sie den Ablauf­schlauch in den Siphon und befesti­gen Sie ihn mit einer Schlauchschelle.
Stellen Sie sicher, dass der Schlauch
einen Bogen beschreibt, damit kein
Schmutz aus dem Siphon in das Ge­rät gelangen kann.

• Direkte Einleitung in ein Abflussrohr

in der Zimmerwand. Mit einer
Schlauchschelle befestigen.

Sie können den Ablaufschlauch
auf maximal 400 cm verlängern.
Fragen Sie beim Kundendienst
nach einem anderen Ablauf­schlauch und der Schlauchver­längerung.

DEUTSCH

37

38

DEUTSCH

39

www.aeg.com/shop 132934810-A-272011
