LAVAMAT 50212 - 50612 - 52612

Lavatrice

Waschvollautomat

Libretto istruzioni

Benutzerinformation

PERFEKT IN FORM UND FUNKTION

Page 2

Gentile cliente,

La preghiamo di leggere attentamente questo libretto d’istruzioni e di prestare particolare attenzione alle norme di sicurezza riportate nelle prime pagine. Le consigliamo di conservare questo libretto per future consultazioni e di cederlo eventualmente al nuovo proprietario in caso di vendita della macchina.

Con il triangolo di avvertimento e/o mediante termini di segnalazione (Attenzione!, Avvertenza!), viene dato risalto a istruzioni particolarmente importanti per la Sua sicurezza o per il buon funzionamento dell’apparecchiatura. Si prega di osservarle.

Questo simbolo La guiderà passo per passo nell’utilizzo della macchina.

Le informazioni precedute da questo simbolo servono a completare le istruzioni d’uso e di utilizzo pratico dell’apparecchiatura.

Il trifoglio contrassegna consigli e istruzioni per un impiego economico della macchina, nel rispetto dell’ambiente.

Nel caso dovessero verificarsi problemi, il libretto contiene istruzioni per risolverli da soli; v. capitolo “Cosa fare se…”.

Se tali istruzioni non dovessero essere sufficienti, si rivolga al nostro SERVIZIO DI ASSISTENZA TECNICA più vicino.

Stampato su carta riciclata.

Chi ha la mentalità ecologica, si comporta di conseguenza...

Page 3

Indice

Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Consigli per la protezione dell’ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Caratteristiche principali della Sua lavatrice . . . . . . . . . . . . . . . . . . . . . . . . 8

Descrizione della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Selettore programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-11

Tasto AVVIO/PAUSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-12

Tasti Opzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

PRELAVAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

MACCHIE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

PARTENZA RITARDATA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

CENTRIFUGA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

NO CENT. FINALE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Display fasi programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Annullamento di un programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Modificare un programma in corso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Apertura dell’oblò a programma avviato . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Cassetto detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Prima del primo lavaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Preparazione del ciclo di lavaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Cernita della biancheria e preparazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Peso della biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Tipo di tessuto ed etichette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-18

Detersivi e additivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Che detersivo e additivo usare?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Quanto detersivo usare? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Detersivo liquido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Aggiunta dell’addolcitore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Indicazioni sulla durezza dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Page 4

Indice

Come lavare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Introdurre la biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Versare il detersivo e l’additivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Selezionare il programma di lavaggio desiderato . . . . . . . . . . . . . . . . . . . . . . 20

Selezionare le opzioni desiderate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Selezionare la velocità di centrifuga o l’opzione NO CENT. FINALE . . . . . . . 21

Risciacquo aggiuntivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Avvio del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Display fasi programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Fine del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Tabelle dei programmi di lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-24

Pulizia e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Dopo ogni lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Pulizia periodica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Parte esterna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Cassetto detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Oblò. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Pulizia della zona di scarico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-27

Filtrino del tubo di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Scarico di emergenza dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Precauzioni contro il gelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Cosa fare se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Anomalie di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-32

Il lavaggio non dà risultati soddisfacenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Istruzioni per l’installazione ed il collegamento elettrico . . . . . . . . . . . . 36

Norme di sicurezza per l’installatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Disimballo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-38

Posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Livellamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Alimentazione dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Acquastop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Scarico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Page 5

Norme di sicurezza

La sicurezza degli elettrodomestici AEG/ELECTROLUX corrisponde alle normative tecniche e alle disposizioni di legge sulla sicurezza delle apparecchiature. Tuttavia, in qualità di produttori, ci sentiamo in dovere di indicare le seguenti norme di sicurezza.

Sicurezza in generale

• Le riparazioni della macchina devono essere eseguite solo da personale specializzato. Riparazioni non idonee possono causare notevoli pericoli. Per le riparazioni si rivolga al servizio di assistenza tecnica AEG/ELECTROLUX.

• Non avviare mai la macchina nel caso in cui il cavo di alimentazione sia danneggiato o se il cruscotto o il piano di lavoro presentino dei danni tali da permettere l’accesso alla parte interna dell’apparecchiatura.

• Staccare la spina dalla presa prima di ogni operazione di pulizia, cura o manutenzione.

• Non estrarre mai la spina dalla presa tirando il cavo, bensì tirando la spina stessa.

• Non spruzzare mai la macchina con un getto d’acqua. Pericolo di folgorazione!

• Durante i lavaggi ad alte temperature e durante l’asciugatura, il vetro dell’oblò si riscalda. Non toccare!

• Lasciare raffreddare l’acqua prima di uno svuotamento di emergenza dell’apparecchiatura o di un’apertura di emergenza dell’oblò.

• I piccoli animali domestici possono rosicchiare i cavi elettrici e i tubi dell’acqua. Pericolo di folgorazione e pericolo di danni causati dall’acqua.

Posizionamento, collegamento, avvio

• Seguire le istruzioni per il posizionamento e il collegamento.

• Eseguire un primo lavaggio senza biancheria (COTONE 95, con metà dose di detersivo) per rimuovere dal cestello e dalla vasca residui di lavorazione.

• Nel caso la macchina venga acquistata nei mesi invernali, con temperature sotto lo 0, lasciare l’apparecchiatura a temperatura ambiente per 24 ore prima di metterla in funzione.

Page 6

Norme di sicurezza

Sicurezza per i bambini

• I bambini spesso non riconoscono i pericoli legati alle apparecchiature elettriche. Durante il funzionamento della macchina è necessario sorvegliarli adeguatamente e non lasciarli giocare con l’apparecchiatura c’è il pericolo che i bambini si chiudano dentro.

• I componenti dell’imballaggio (es. pellicole, polistirolo) possono essere pericolosi per i bambini. Pericolo di soffocamento! Tenerli fuori dalla portata dei bambini.

• Conservare i detersivi in un luogo sicuro lontano dalla portata dei bambini.

• Accertarsi che i bambini o gli animali domestici non entrino nel cestello della lavatrice.

• In caso di smaltimento dell’apparecchiatura, estrarre la spina dalla presa, tagliare il cavo di alimentazione ed eliminare la spina con il cavo restante. Rendere inutilizzabile la serratura dell’oblò: in questo modo i bambini, giocando, non riusciranno a chiudersi dentro l’apparecchiatura, rischiando di rimanere intrappolati.

Utilizzo conforme allo scopo previsto

• La macchina è stata progettata per un uso domestico. Nel caso in cui l’apparecchiatura venga impiegata per scopi non previsti o non venga messa in funzione correttamente, il produttore non si assume alcuna responsabilità in caso di danni.

• Non è permesso, per motivi di sicurezza, apportare modifiche all’apparecchiatura.

• Utilizzare solo detersivi per lavatrici e osservare le istruzioni della casa produttrice.

• È opportuno non lavare in lavatrice gli articoli che sono stati a contatto con prodotti infiammabili.

• Non utilizzare l’apparecchiatura per il lavaggio a secco.

• Possono essere usate sostanze coloranti/decoloranti solo se ciò è dichiarato espressamente dal produttore di tali sostanze. Non ci riteniamo responsabili in caso di danni.

• Dopo ogni utilizzo, staccare la spina dalla presa di corrente e chiudere il rubinetto dell’acqua.

Page 7

Smaltimento

Materiali di imballaggio

I materiali recanti il simbolo sono riciclabili.

>PE<=polietilene >PS<=polistirolo >PP<=polipropilene

Perchè possano essere recuperati devono essere deposti negli appositi spazi (o contenitori).

Macchina

Per un corretto smaltimento della Sua vecchia macchina, La invitiamo ad utilizzare le discariche autorizzate. Ci aiuti a mantenere pulita la Sua città!

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Consigli per la protezione dell’ambiente

Per risparmiare acqua e energia, e per contribuire alla salvaguardia dell’ambiente, raccomandiamo di attenersi ai seguenti consigli:

• La biancheria normalmente sporca può essere lavata senza prelavaggio; in questo modo si risparmiano detersivo, acqua e tempo (e si protegge l’ambiente!).

• La biancheria normalmente sporca può essere lavata con il programma RISP. ENERGIA (risparmio energia).

• La macchina lavora in economia se si caricano le quantità massime di biancheria indicate per il lavaggio.

• In caso di carichi ridotti, usare solo la metà o due terzi della dose di detersivo consigliata.

Page 8

• Con un adeguato pretrattamento si possono eliminare le macchie e le zone di sporco limitate; poi si potrà effettuare il lavaggio con una temperatura più bassa.

• Se l’acqua ha una durezza media o alta (a partire dal grado di durezza II, v. “Detersivi e additivi”) devono essere aggiunti degli addolcitori. Il detersivo potrà poi essere sempre dosato sul grado di durezza I (= dolce).

Caratteristiche principali della Sua lavatrice

• Impostazione del programma e della temperatura con selettore programmi.

• Programma di risparmio energetico RISP. ENERGIA per biancheria di cotone normalmente sporca.

• Possibilità di ridurre la velocità della centrifuga finale a 600 oppure a 500 giri/min (50212); a 800 oppure a 600 giri/min (50612); a 1000 oppure a 500 giri/min (52612).

• Possibilità di selezionare l’opzione NO CENT. FINALE per tessuti parti- colarmente delicati. Tutte le fasi di centrifuga verranno eliminate.

• La possibilità di selezionare tutte le altre opzioni che questa macchina offre, permette di realizzare un vero e proprio “lavaggio personalizzato”.

• Possibilità di ritardare la partenza del programma di 6 o 3 ore.

• Il display fasi programma indica la fase in corso di svolgimento.

• Lo speciale ciclo lana, grazie al ritmo delicato di lavaggio, tratta i suoi capi con estrema delicatezza, senza infeltrirli.

• Cassetto a 3 scomparti per il detersivo e l’ammorbidente.

• Sistema di controllo del bilanciamento: posizione sicura e funzionamento silenzioso della macchina.

• Il dispositivo “ECO BALL” consente l’utilizzo totale del detersivo riducendo il consumo di acqua e di conseguanza di energia elettrica.

Page 9

Descrizione della macchina

Pompa scarico

Oblò

Pannello comandi

Cassetto detersivo

Piedini regolabili

PARTENZA RITARDATA

850 600 500

AVVIO PAUSA

CENTRIFUGA

RISP

.EN

ERG

CENTRIFU

SCA

RICO

RISC.D

ELIC

FREDD

OFF

A C

NTRO

50212

CENT.FINALE

STIRO

CILE

PRE-

LAVAGGIO

MACCHIE

RISCIACQUO

LAVAGGIO

FINE

PORTA

I B

SIN

TETIC

ELICA

SET

Lato anteriore

Page 10

PARTENZA

RITARDATA

850

600

500

AVVIO PAUSA

CENTRIFUGA

RISP.ENERGIA

CENTRIFUGA

SCARICO

RISC.DELIC.

FREDDO

OFF

AQUA CONTROL

50212

CENT.FINALE

STIRO FACILE

PRE-

LAVAGGIO

MACCHIE

RISCIACQUO

LAVAGGIO

FINE

PORTA

COTONI BIANCHI

COLORATI

SINTETICI

DELICATI

LANA SETA

Descrizione della macchina

RISP.ENERGIA

CENTRIFUGA

SCARICO

RISC.DELIC.

FREDDO

OFF

AQUA CONTROL

50212

STIRO FACILE

COTONI BIANCHI

COLORATI

SINTETICI

DELICATI

LANA SETA

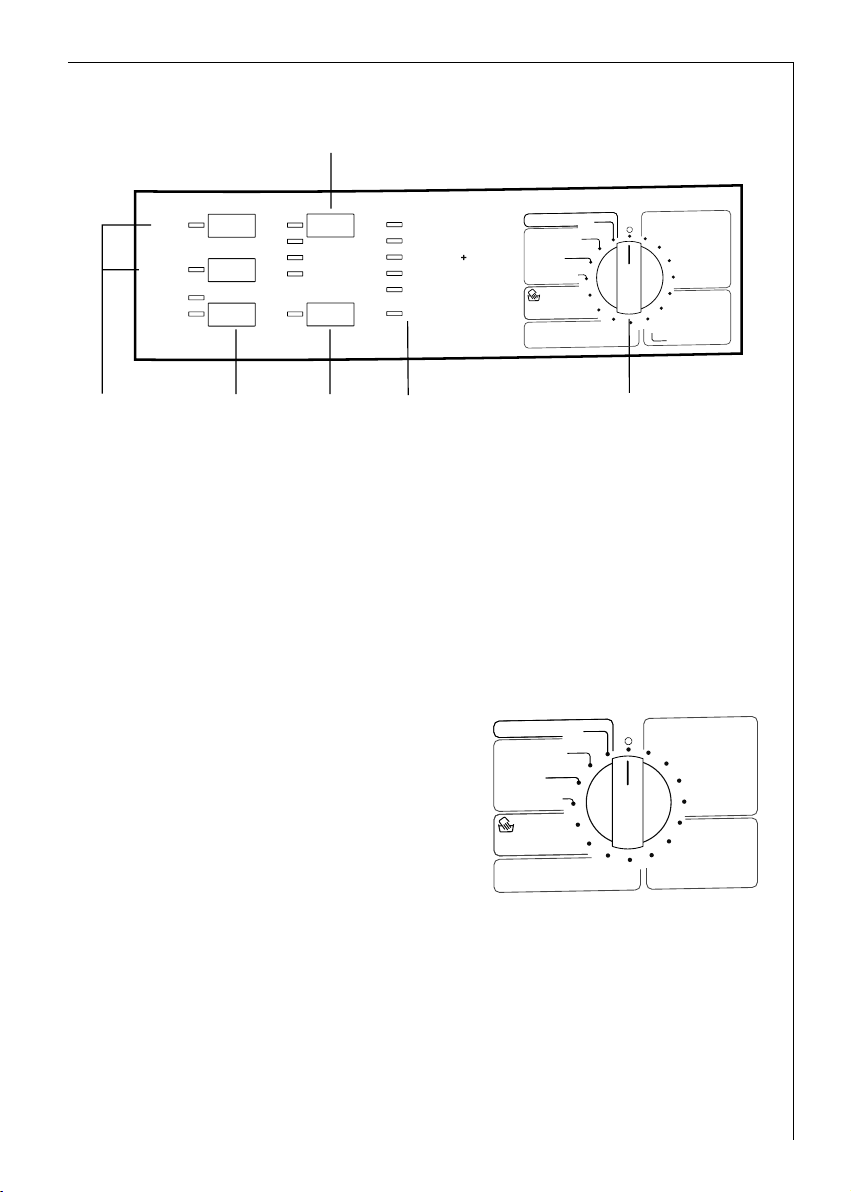

Pannello comandi

A = Tasti OPZIONI B = Tasto PARTENZA RITARDATA C = Tasto selezione centrifuga D = Tasto AVVIO/PAUSA E = Display fasi programma F = Selettore programmi

Selettore programmi

Il selettore programmi determina il tipo di lavaggio (es. livello dell’acqua, movimento del cestello, numero di risciacqui) e la temperatura, e consente di scegliere il programma desiderato a seconda del tipo di biancheria da trattare.

Il selettore è suddiviso in 5 settori:

• Cotoni bianchi e colorati

• Sintetici

• Delicati

• Lana/Seta/ (lavaggio a mano)

• Programmi speciali da RISCIACQUI DELICATI a CENTRIFUGA e RISP.ENERGIA

• Programma di Annullo e spegnimento della macchina O/OFF.

La posizione RISP. ENERGIA corrisponde al programma di risparmio energetico per biancheria di cotone normalmente sporca, con una maggiore durata del lavaggio.

Page 11

Descrizione della macchina

COTONI BIANCHI E COLORATI

Lavaggio per cotone, bianchi e colorati (lavaggio da 30°C fino a 95°C risciacqui/ammorbidente - centrifuga).

SINTETICI

Lavaggio per tessuti sintetici (lavaggio da 40°C fino a 60°C - risciacqui/ ammorbidente-centrifuga).

STIRO FACILE

In questa posizione la biancheria è lavata e centrifugata con molta delicatezza, per evitare formazione di pieghe. In questo modo la stiratura è facilitata.

DELICATI

Lavaggio per tessuti delicati (lavaggio da 30°C fino a 40°C - risciacqui/ammorbidente - centrifuga)

LANA/ (lavaggio a mano) e SETA Lavaggio per tessuti in lana lavabili in lavatrice , tessuti in

lana lavabili a mano e seta recanti l’etichetta (lavaggio a mano). Lavaggio da freddo fino a 30°C - risciacqui/ammorbidente - centrifuga, movimento del cestello fortemente ridotto.

RISCIACQUI DELICATI

Risciacqui delicati, ad esempio per il risciacquo di tessuti lavati a mano (3 risciacqui, eventuale ammorbidente e centrifuga breve)

SCARICO

Scarico dell’acqua presente nella vasca quando si interrompe un ciclo in corso per impostare un nuovo programma.

CENTRIFUGA

Centrifuga per capi in cotone, bianchi e colorati, lavati a mano.

O/OFF

Annullamento del programma selezionato, spegnimento della macchina.

Tasto AVVIO/PAUSA

Questo tasto ha 2 funzioni: a) Avvio Dopo aver selezionato il programma desiderato, premere il tasto per

avviare la macchina (la relativa spia da lampeggiante diventerà a luce fissa). Se è stata scelta l’opzione PARTENZA RITARDATA inizia il conto alla rovescia.

Page 12

Descrizione della macchina

b) Pausa Per interrompere un programma in corso, premere il tasto AVVIO/PAU-

SA: la spia sopra il tasto inizia a lampeggiare. Per far riprendere il programma dal punto in cui è stato interrotto, pre-

mere nuovamente il tasto AVVIO/PAUSA.

Tasti Opzioni

A seconda del programma prescelto è possibile selezionare diverse funzioni. La scelta delle opzioni deve avvenire dopo aver selezionato il programma desiderato e prima di premere il tasto AVVIO/PAUSA.

Premendo questi tasti, le spie corrispondenti si accendono. Premendoli nuovamente, le relative spie si spengono.

Quando viene selezionata un’opzione non compatibile con il programma scelto, la spia al lato dell tasto lampeggia per 2 secondi.

PRELAVAGGIO

La macchina effettua un prelavaggio ad una temperatura massima di 30º C seguito poi dal lavaggio. Il prelavaggio termina con una breve centrifuga nei programmi per Cotone e Sintetici, e con lo scarico dell’acqua nei programmi per Delicati.

Questa opzione non è attiva nei programmi per Lana/Seta e non è compatibile con l’opzione MACCHIE.

Da utilizzarsi per biancheria molto sporca. Importante! Premendo contemporaneamente per 3 secondi i tasti PRE-

LAVAGGIO e PARTENZA RITARDATA la macchina effettua un risciacquo supplementare (vedere informazioni più dettagliate a pag. 21) e la spia RISCIACQUO + si accende.

MACCHIE

Per il trattamento di biancheria molto sporca o macchiata con l’utilizzo di sali smacchianti (maggiore durata della fase di lavaggio con introduzione del prodotto smacchiante al momento piu’ opportuno, non compatibile con i programmi delicati, lana/seta, l’opzione, PRELAVAGGIO e con temperature inferiori a 40º C).

Tasto PARTENZA RITARDATA

Questo tasto permette di ritardare l’avvio della macchina da 6 ad un massimo di 3 ore.

Il tasto va premuto dopo aver selezionato il programma desiderato e prima di premere il tasto AVVIO/PAUSA.

Page 13

Descrizione della macchina

850

600

500

CENT.FINALE

CENTRIFUGA

RISCIACQUO

LAVAGGIO

FINE

PORTA

1000

800

600

CENT.FINALE

1200

1000

500

CENT.FINALE

Dopo aver premuto il tasto AVVIO/PAUSA la macchina comincia il conto alla rovescia.

Per modificare o annullare il ritardo prescelto, premere il tasto AVVIO/PAUSA, quindi premere il tasto PARTENZA RITARDATA finché si spegne la luce del tempo di ritardo selezionato.

Premere ora nuovamente il tasto AVVIO/ PAUSA. Annullando il ritardo, il display mostrerà la durata del programma di

lavaggio precedentemente selezionato.

CENTRIFUGA

Premere questo tasto per ridurre la velocità massima della centrifuga finale proposta dalla macchina per il programma prescelto o per scegliere l’opzione NO CENT. FINALE. Per il modello 50212 la velocità massima di centrifuga è di 850 giri/min per tutti i tessuti, mentre per il modello 50612 è di 1000 giri/min. Per il modello 52612, invece, la velocità massima di centrifuga è di 1200 giri/min per i cotoni e di 1000 giri/min per tutti gli altri tessuti.

NO CENT. FINALE

Possibilità di selezionare l’opzione NO CENT. FINALE per tessuti particolarmente delicati. Tutte le fasi

di centrifuga verranno eliminate.

È utile per capi molto delicati.

Nei programmi per cotone e sintetici verranno eseguiti alcuni risciaqui supplementari.

Display fasi programma

Selezionando il programma di lavaggio, le spie corrispondenti alle varie fasi che lo compongono si accendono.

Dopo l’avvio del programma rimarrà accesa solo la spia corrispondente alla fase in corso. La fine del programma è segnalata dalla spia FINE accesa.

Page 14

Descrizione della macchina

Annullamento di un programma

Per annullare un programma in corso, ruotare il selettore programmi sulla posizione annullo O/OFF.

Attenzione! Se avete annullato un programma in corso, assicuratevi di avere scaricato l’acqua della vasca scegliendo il programma SCARICO e premendo, successivamente, il tasto AVVIO/PAUSA.

Modificare un programma in corso

Per modificare un’opzione scelta occorre innanzitutto mettere la macchina in PAUSA premendo il tasto AVVIO/PAUSA.

Qualsiasi funzione può essere modificata prima che la macchina la esegua. Dopo aver selezionato la nuova opzione ripremere AVVIO/PAUSA per far ripartire il programma.

Per modificare il programma, ruotare il selettore su O/OFF e poi scegliere il nuovo programma.

L’acqua del lavaggio non viene scaricata e dopo aver ripremuto AVVIO/PAUSA il programma ricomincia.

Apertura dell’oblò a programma avviato

Se si deve aprire l’oblò bisogna prima mettere la macchina in PAUSA premendo AVVIO/PAUSA.

L’oblò può essere aperto a condizione che:

• la macchina non si trovi in fase di riscaldamento dell’acqua;

• il livello dell’acqua non sia troppo alto;

La luce PORTA sul cruscotto indica se l’oblò può essere aperto o no:

• luce spenta: si può aprire l’oblò;

• luce rossa: l’oblò è bloccato.

Se si deve aprire l’oblo’ e la spia PORTA è rossa, ruotare il selettore programmi sulla posizione di annullo O/OFF ed attendere circa 3 minuti. Fare attenzione al livello dell’acqua ed alla temperatura all’interno del cestello.

Page 15

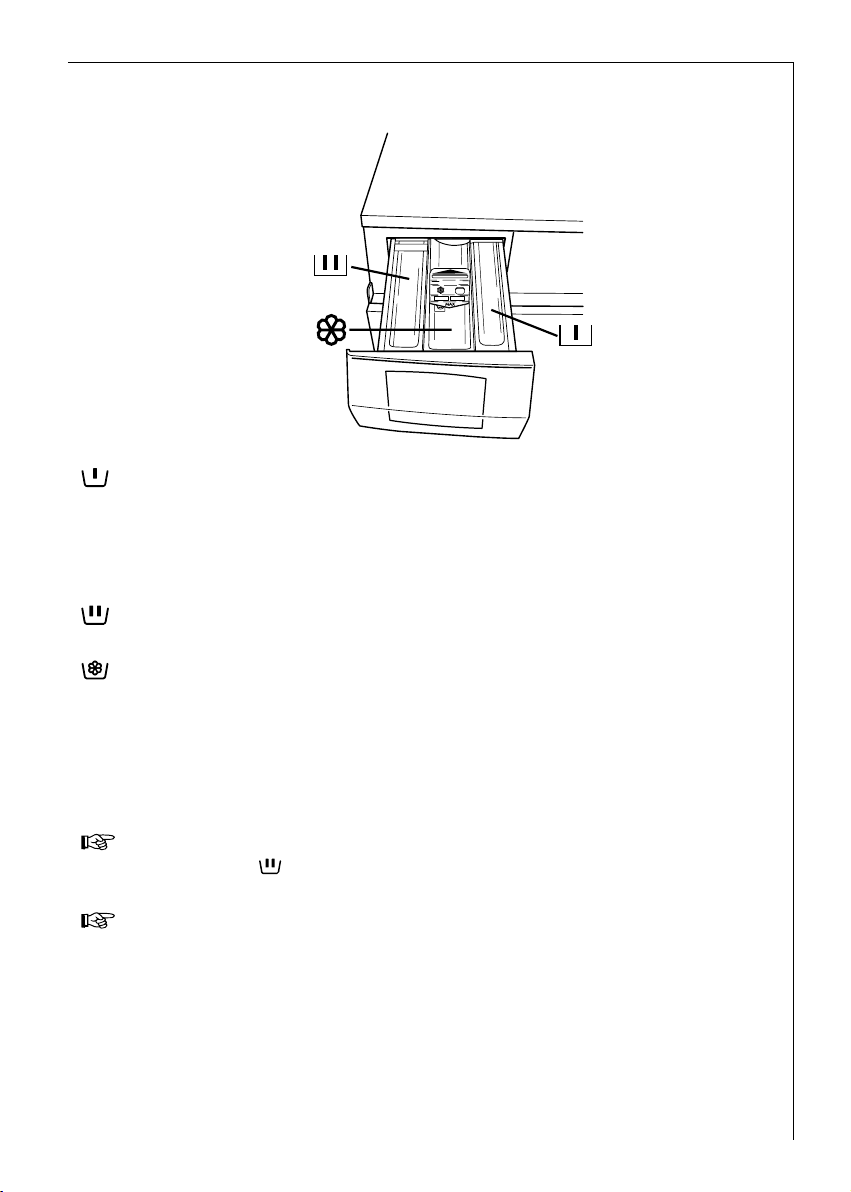

Cassetto detersivo

Scomparto destinato al detersivo per il prelavaggio oppure al sale smacchiante. Il detersivo verrà prelevato automaticamente all’inizio del programma, mentre il sale smacchiante verrà prelevato durante il ciclo di lavaggio.

Scomparto per detersivo in polvere o liquido per il lavaggio. Viene svuotato all’inizio della fase di lavaggio.

Scomparto per additivi liquidi (ammorbidente, amido). Viene svuotato nell’ultimo risciacquo.

Un adesivo posizionato nella parte anteriore del cassetto specifica ulteriormente i diversi scomparti del cassetto.

Prima del primo lavaggio

Prima di effettuare il primo lavaggio consigliamo di versare circa 2 litri di acqua nella vaschetta corrispondente al lavaggio per attivare il dispositivo ECO BALL.

Eseguire poi un ciclo cotone a 95°C, senza biancheria, per togliere eventuali residui di lavorazione dalla vasca e dal cesto.

Versare 1/2 misurino di detersivo nello scomparto del cassetto per il lavaggio e mettere in funzione la macchina.

Page 16

Preparazione del ciclo di lavaggio

Cernita della biancheria e preparazione

• Selezionare la biancheria secondo le etichette e il tipo di tessuto (vedi “Tipo di biancheria e etichette tessuti”).

• Svuotare le tasche.

• Eliminare le parti in metallo (graffette, spille di sicurezza, ecc.).

• Per evitare che la biancheria si danneggi e si annodi, si consiglia di chiudere le cerniere lampo, abbottonare le federe e i copripiumini e annodare i nastri sciolti, come ad es. quelli dei grembiuli.

• Rivoltare i tessuti a doppio strato (sacchi a pelo, giacche a vento, ecc.).

• Rivoltare i capi colorati lavorati a maglia, tessuti e capi in lana con applicazioni.

• Lavare i capi molto piccoli e delicati (calzine per bambini, collant, ecc.) introducendoli in una retina, in una federa con chiusura lampo o in calze più grandi.

• Trattare le tende con particolare cura. Togliere i gancetti di metallo o di plastica, o legarli in una retina o in un sacchetto. Non ci assumiamo la responsabilità in caso di danni.

• Capi bianchi e colorati non vanno lavati insieme: i capi bianchi perdono il loro candore.

• Spesso la biancheria nuova ha un’eccedenza di colorazione; si consiglia di lavarla separatamente la prima volta.

• Lavare assieme capi grandi e piccoli, in questo modo migliora il risultato del lavaggio e la biancheria si distribuisce meglio durante la centrifuga.

• Inserire nella lavatrice i capi ben spiegati.

• Introdurre separatamente ogni capo.

Page 17

Peso della biancheria

605040 3040506095

Preparazione del ciclo di lavaggio

Tipo di biancheria

Valori indicativi

(peso asciutto)

1200 gAccappatoio 300-600 gCamice da lavoro 700 gCopripiumino 500 gLenzuolo 100 gCamicetta 200 gAsciugamano di spugna 100 gAsciugapiatti 200 gCamicia da uomo 200 gFedera per cuscino 200-250 gCamicia da notte/pigiama 200-300 gTovaglia 250 gBiancheria intima

Tipo di tessuto ed etichette

Le etichette aiutano a scegliere il programma di lavaggio adatto. La biancheria deve essere selezionata secondo il tipo di tessuto e le istruzioni riportate nell’etichetta.

Le indicazioni relative alla temperatura sulle etichette sono sempre riferite alla temperatura massima.

Cotone

I tessuti di lino e cotone contrassegnati da questo simbolo possono essere lavati alle alte temperature.

Cotone

I tessuti di lino e cotone contrassegnati da questo simbolo sono capi che non stingono e quindi possono essere lavati a 60°C o 50°C.

Cotone

I capi contrassegnati con questi simboli hanno colori delicati e quindi la temperatura di lavaggio non deve superare questi valori.

Sintetici

I tessuti misti e sintetici contrassegnati da questi simboli richiedono un lavaggio a macchina delicato e quindi vanno lavati nel programma specifico.

Page 18

Preparazione del ciclo di lavaggio

Delicati

Capi in microfibra, sintetici, tende contrassegnati da questo simbolo necessitano di un trattamento estremamente delicato.

Per questo tipo di biancheria è adatto il programma DELICATI.

Lana e capi particolarmente delicati

Capi in lana, misto lana o seta contrassegnati da questi simboli sono particolarmente sensibili al lavaggio in lavatrice.

Per questo tipo di biancheria è adatto il programma LANA . Il programma “ciclo lana” di questa lavasciuga è stato approvato da

Woolmark per il lavaggio dei capi in lana etichettati “lavabile in lavatrice” che recano i marchi di The Woolmark Company. Seguire le istruzioni riportate sull’etichetta cucita al capo e le indicazioni fornite dal fabbricante della lavasciuga. M9604.

I capi con l’etichetta (non lavare!) non possono essere lavati in lavatrice!

Page 19

Preparazione del ciclo di lavaggio

Detersivi e additivi

Che detersivo e additivo usare?

Utilizzare solo detersivi e additivi per lavatrici. Seguire le indicazioni della casa produttrice.

Quanto detersivo usare?

La quantità dipende

• dal carico di biancheria: se il produttore del detersivo non dà indicazioni sulle dosi per carichi minimi, usare per metà carico un terzo in meno della dose consigliata per un carico completo e la metà per carichi molto piccoli;

• dal grado di sporco della biancheria: usare poco detersivo per capi leggermente sporchi. Seguire le indicazioni della casa produttrice in base alla quantità di biancheria da lavare;

• dalla durezza dell’acqua: più l’acqua è dura, maggiore sarà la dose di detersivo! Sulla confezione del detersivo sono riportate le istruzioni per il dosaggio a seconda del grado di durezza dell’acqua.

Detersivo liquido

Il detersivo liquido può essere versato direttamente nello scomparto del cassetto destinato al lavaggio immediatamente prima dell’inizio del programma oppure si può usare il dosatore da introdurre direttamente nel cestello. Dosare secondo le indicazioni del fabbricante.

Aggiunta dell’addolcitore (prodotto decalcificante)

L’addolcitore dell’acqua dovrà essere aggiunto assieme al detersivo, in presenza di acqua con un grado di durezza medio-alto (a partire dal grado di durezza II). Seguire le istruzioni del produttore. Dopodiché si dovrà sempre dosare il detersivo per il grado di durezza I (= dolce). Si possono ottenere informazioni sulla durezza dell’acqua dall’azienda erogatrice dell’acqua.

Indicazioni sulla durezza dell’acqua

Grado di durezza

Durezza in

gradi tedeschi °dH

0-7I = dolce

Durezza in

gradi francesi °T.H.

0-15 16-257-14II = media 26-3714-21III = dura

oltre 37oltre 21IV = molto dura

Page 20

Come lavare

CENTRIFUGA

RISP.ENERGIA

CENTRIFUGA

SCARICO

RISC.DELIC.

FREDDO

OFF

AQUA CONTROL

50212

STIRO FACILE

RISCIACQUO

LAVAGGIO

FINE

PORTA

COTONI BIANCHI

COLORATI

SINTETICI

DELICATI

LANA SETA

Carichi massimi di biancheria:

- cotone 6 kg

- sintetici e delicati 2,5 kg

- lana/seta 2 kg

Introdurre la biancheria

Aprire l’oblò. Introdurre la biancheria nel cesto, un capo alla volta. Distendere la

biancheria il più possibile. Chiudere l’oblò.

Versare il detersivo e l’additivo

Estrarre il cassetto fino all’arresto. Versare il detersivo

per il lavaggio nella vaschetta .

Se si desidera effettuare un programma con l’opzione PRELAVAGGIO o MACCHIE versare il detersivo od il sale smacchiante nello scomparto .

Versare l’ammorbidente nello scomparto senza superare il riferimento MAX.

Chiudere il cassetto, spingendolo a fondo.

Selezionare il programma di lavaggio desiderato

Ruotare il selettore programmi sulla posizione desiderata. Le spie corrispondenti alle fasi che compongono il programma si accendono.

Page 21

Selezionare le opzioni desiderate

PRE-

LAVAGGIO

MACCHIE

850

600

500

CENT.FINALE

1000

800

600

CENT.FINALE

1200

1000

500

CENT.FINALE

a seconda del grado di sporco della biancheria. La spia corrispondente si accende.

Selezionare la velocità di centrifuga o l’opzione NO CENT. FINALE

Se desiderato, ridurre la velocità di centrifuga per mezzo del relativo tasto; la spia corrispondente alla velocità selezionata si accende.

Se si seleziona l’opzione NO CENT. FINALE tutte le fasi della centrifuga verranno eliminate.

Se non si riduce la velocità di centrifuga, la macchina eseguirà la centrifuga finale a 850 giri/min. nel modello 50212, 1000 giri/min. nel modello 50612 e nel modello 52612 a 1200 giri/min. per i cotoni e 1000 giri/min per tutti gli altri tessuti.

Come lavare

Risciacquo aggiuntivo (RISCIACQUO +)

La macchina è stata progettata per consumare poca acqua. Tuttavia, per persone particolarmente sensibili, allergiche ai detersivi, potrebbe essere necessario risciacquare la biancheria con una maggiore quantità di acqua (risciacquo aggiuntivo).

Il risciacquo aggiuntivo può essere effettuato solo nei programmi per cotone, sintetici e delicati.

Selezione del risciacquo aggiuntivo

Premere contemporaneamente per circa 3 secondi i tasti PRELAVAGGIO e PARTENZA RITARDATA: la spia RISCIACQUO+ si accende sul display fasi programma.

Questa funzione rimane permanentemente inserita. Se si desidera annullarla ripremere nuovamente i tasti PRELAVAGGIO e PARTENZA RITARDATA finchè la spia RISCIACQUO+ si spegne.

Page 22

Come lavare

AVVIO

PAUSA

CENTRIFUGA

RISCIACQUO

LAVAGGIO

FINE

PORTA

Avvio del programma

1.Controllare che il rubinetto dell’acqua sia aperto e che sia collegato il tubo di scarico.

2.Premere AVVIO/PAUSA per far partire il programma.

Se alla partenza del programma la luce FINE lampeggia, significa che l’oblò non è chiuso. Chiuderlo e ripremere AVVIO/PAUSA.

Display fasi programma

Alla selezione del programma si accendono le spie corrispondenti alle fasi che lo compongono. Nel corso del programma rimane accesa solo la spia della fase che la macchina sta eseguendo.

Fine del programma

La macchina si ferma automaticamente, la spia FINE si accende e la spia PORTA si spegne. La spia del tasto AVVIO/PAUSA sarà spenta.

Ruotare il selettore programmi su O/OFF. Togliere la biancheria. Controllare che il cestello sia vuoto, facendolo ruotare con la mano, per evita-

re che un capo dimenticato possa rovinare il carico di biancheria successivo (se è un capo colorato potrebbe cedere colore su tessuti bianchi, ad esempio).

Chiudere il rubinetto dell’acqua. Lasciare l’oblò aperto per evitare formazione di muffa e cattivi odori.

Page 23

Tabella programmi

Programmi di lavaggio

Programma

Cotone Bianchi

RISP.

ENERGIA

Temp.

95°

60°

(●)

Cotone

Colorati

Sintetici

Delicati 40°-30°

60°-

40°-30°

60°-40°

STIRO

FACILE

Tipo di tessuto

Cotone e lino, ad es. abiti da lavoro normalmente sporchi, lenzuola, biancheria per la casa, biancheria intima, asciugamani.

Cotone e lino, ad es. lenzuola e biancheria per la casa da poco a normalmente sporche.

Biancheria colorata in cotone o lino, camicie, biancheria intima, biancheria in spugna.

Tessuti sintetici, biancheria intima, capi colorati, camicie non stiro, camicette.

Tessuti delicati, ad es. tende.

PRELAVAGGIO MACCHIE RISCIACQUO + NO CENT. FINALE CENTRIFUGA

PRELAVAGGIO RISCIACQUO + NO CENT. FINALE CENTRIFUGA

Opzioni possibili

Carico

max.

2,5

Energia

kWh

2,3

1,02

0,3

0,9

0,50

Consumi*

Acqua

litri

Durata

min.

150

145

120

Lana/Seta

FREDDO

(●)

In conformità aIla normativa CEE 92/75, i consumi indicati sull’etichetta energia sono

30°-

Capi in lana, seta e capi delicati recanti l’etichette “lavare a mano

”.

NO CENT. FINALE CENTRIFUGA

0,25

riferiti al programma RISP. ENERGIA a 60° C. * I dati qui riportati hanno valore puramente indicativo e possono variare a seconda della

quantità e del tipo di biancheria, della temperatura di arrivo dell’acqua e della temperatura dell’ambiente. Essi si riferiscono alla temperatura più alta prevista per ogni programma.

Page 24

Tabella programmi

Programmi speciali

Programma

Risciacqui

delicati

Scarico

Centrifuga

Tipo di tessuto

Con questo programma è possibile risciacquare capi lavati a mano. Scarico dell’acqua quando si desidera interrompere un programma già avviato.

Centrifuga separata per cotone e lino.

Svolgimento del

programma

3 risciacqui con additivo liquido. Centrifuga breve.

Scarico dell’acqua.

Centrifuga lunga o breve

Opzioni

possibili

NO CENT. FINALE CENTRIFUGA RISCIACQUO+

CENTRIFUGA

Carico

max.

Energia

kWh

0,07

Consumi*

Acqua

litri

Durata

min.

10/6

O/OFF

Annullo

Annullamento del programma in corso, spegnimento della macchina.

* I dati qui riportati hanno valore puramente indicativo e possono variare a seconda della quantità e del tipo di biancheria, della temperatura dell’ambiente e della temperatura di arrivo dell’acqua.

** Il modello 50212 esegue una centrifuga breve, mentre i modelli 50612 e 52612 effettua no una centrifuga lunga se è stata selezionata la posizione 1200 o 1000 giri/min e una centrifuga breve con 800, 600 o 500 giri/min.

Page 25

Pulizia e manutenzione

Dopo ogni lavaggio

Alla fine del lavaggio estrarre leggermente il cassetto per farlo asciugare. Lasciare l’oblò socchiuso per aerare la macchina.

Se la macchina non viene usata per un lungo periodo:

Chiudere il rubinetto dell’acqua e staccare l’apparecchiatura dalla rete elettrica.

Pulizia periodica

Parte esterna

Pulire l’esterno della macchina con acqua tiepida e un detersivo neutro del tipo usato per lavare le stoviglie a mano. Sciacquare con acqua pulita e asciugare con uno strofinaccio morbido.

Importante: non usare alcool, solventi o prodotti analoghi per la pulizia della parte esterna della macchina.

Cassetto detersivo

I detersivi e gli additivi formano, a lungo andare, delle incrostazioni. Pulire il cassetto detersivo di tanto in tanto,

passandolo sotto il rubinetto dell’acqua. Per estrarre completamente il cassetto dalla macchina, è necessario tirarlo con forza verso l’esterno.

Per poter pulire più facilmente il cassetto, è possibile togliere la parte alta della vaschetta riservata agli additivi.

A lungo andare, il detersivo può formare incrostazioni nella sede del cassetto: pulire con un vecchio spazzolino da denti.

Rimettere il cassetto al suo posto.

Page 26

Pulizia e manutenzione

Oblò

Controllare periodicamente che non ci siano corpi estranei tipo graffette, bottoni, stuzzicadenti nella guarnizione dell’oblò.

Pulizia della zona di scarico

La zona di scarico deve essere ispezionata regolarmente, ma soprattutto se:

● la macchina non scarica e/o non centrifuga;

● la macchina fa un rumore stra-

no durante lo scarico, dovuto a

oggetti come bottoni, spille di sicurezza, fermagli che bloccano la pompa di scarico.

Procedere come segue: staccare la spina dalla presa di

corrente; se l’operazione viene eseguita in

corso di programma, aspettare che l’acqua si raffreddi;

aprire lo sportellino; mettere una bacinella sul pavi-

mento per raccogliere l’acqua che uscirà dalla macchina;

estrarre il tubicino di scarico acqua dal suo alloggiamento, porlo nella bacinella e togliere il tappo. Quando l’acqua non fuoriesce più, svitare e togliere il tappo della pompa. Tenere a portata di mano uno straccio per asciugare eventualmente l’acqua che dovesse fuoriuscire quando si svita il tappo.

Page 27

Pulizia e manutenzione

Togliere eventuali oggetti dalla pompa, ruotandola come indicato in figura;

rimettere il tappo sul tubicino di scarico e riposizionare quest’ultimo nel suo alloggiamento.

Riavvitare il tappo della pompa. Chiudere lo sportellino.

Filtrino del tubo di alimentazione

Se ci si accorge che la macchina richiede più tempo per riempirsi, bisogna verificare che il filtrino del tubo di alimentazione non sia ostruito.

Chiudere il rubinetto dell’acqua. Svitare il tubo dal rubinetto. Pulire il filtrino all’interno del tubo con uno spazzolino. Riavvitare il tubo.

Scarico di emergenza dell’acqua

Se la macchina non scarica (pompa bloccata o tubatura di scarico ostruita), procedere come segue per scaricare l’acqua dalla macchina:

togliere la spina dalla presa di corrente chiudere il rubinetto dell’acqua se necessario, aspettare che l’acqua si raffreddi aprire lo sportellino della zona scarico; prendere una bacinella, porla sul pavimento, inserire all’interno l’estre-

mità del tubicino di scarico che si trova nell’alloggiamento a fianco del tappo della pompa e scaricare a più riprese l’acqua dalla macchina;

pulire la pompa come descritto precedentemente; rimettere il tappo sul tubicino di scarico, riposizionare quest’ultimo,

riavvitare il tappo e chiudere lo sportellino.

Page 28

Pulizia e manutenzione

Precauzioni contro il gelo

Se la macchina è installata in un locale dove la temperatura potrebbe scendere al disotto di 0°C procedere come segue:

Staccare la spina dalla presa. Chiudere il rubinetto dell’acqua e svitare il tubo di alimentazione dal

rubinetto. Porre l’estremità del tubicino di scarico e l’estremità del tubo di ali-

mentazione in una bacinella posta sul pavimento e far scaricare l’acqua. Riavvitare il tubo di alimentazione acqua e rimettere al suo posto il

tubicino di scarico, facendo attenzione a richiudere l’estremità con l’apposito tappo.

Eseguendo queste operazioni l’acqua rimasta nella macchina verrà evacuata, evitando la formazione di ghiaccio e, di conseguenza, la rottura di eventuali parti interne.

Quando farete funzionare nuovamente la macchina assicuratevi che la temperatura dell’ambiente sia superiore a 0°C.

Page 29

Cosa fare se ...

Se durante la centrifuga si sente un rumore simile a un fischio, ciò è dovuto ad un nuovo tipo di motore.

Se non si vede acqua nel cesto, ciò è dovuto al fatto che le nuove macchine, grazie a nuove tecnologie, lavano con meno acqua rispetto alle macchine di un tempo.

Anomalie di funzionamento

In caso di guasto, si può cercare di risolvere il problema da soli seguendo le istruzioni di seguito elencate. Se si ricorre all’assistenza tecnica quando si verifica uno dei guasti di seguito indicati o per riparare un guasto dovuto a un uso errato, l’intervento verrà fatto pagare anche se rientra nel periodo di garanzia.

Se durante il funzionamento della macchina lampeggia la spia FINE, la macchina non funziona correttamente:

- 1 lampeggio: problemi nell’alimentazione idrica

- 2 lampeggi: problemi nello scarico dell’acqua

- 4 lampeggi: oblò aperto Quando è stato eliminato il problema, premere il tasto AVVIO/PAUSA

per riavviare il programma. Se dopo tutti questi controlli, il problema persiste, contattare il Centro

di Assistenza tecnica AEG/ELECTROLUX più vicino.

Guasto

La macchina non funziona

Causa possibile

Il fusibile dell’impianto è Sostituire il fusibile. guasto. L’oblò non è ben chiuso. Chiudere l’oblò; si deve

sentire lo scatto della serratura. La spina non è inserita. Inserire la spina. Il tasto AVVIO/PAUSA non Premere il tasto. è stato premuto.

Soluzione

Page 30

Cosa fare se ...

Guasto

La macchina non carica acqua

La macchina carica acqua e la scarica immediatamente

La macchina non scarica e/o non centrifuga

C’è acqua per terra

Causa possibile

Il rubinetto è chiuso. Aprire il rubinetto. Il tubo di alimentazione Controllare il tubo per tutta

è piegato o incastrato. la sua lunghezza ed eliminare

la strozzatura.

Il filtrino del tubo di alimen- Pulire il filtrino. tazione è ostruito.

L’oblò non è ben chiuso. Chiudere l’oblò.

L’estremità del tubo di Posizionare il tubo all’altezza scarico si trova troppo in prevista (vedere il capitolo basso rispetto alla macchina. relativo all’installazione).

Il tubo di scarico è incastrato Controllare il tubo nel suo o piegato. percorso ed eliminare la

strozzatura.

La pompa o il tubo di sca- Pulire la pompa o controlrico sono intasati. lare il tubo.

È stata scelta l’opzione Con questa opzione tutte le NO CENT. FINALE. fasi di centrifuga sono state

eliminate.

Il carico di biancheria è Ridistribuire manualmente sbilanciato all’interno del la biancheria nel cesto. cesto.

C’è troppo detersivo. Dosare il detersivo secondo

le indicazioni del produttore.

È stato usato un detersivo Utilizzare un detersivo non adatto, che fa troppa apposito per lavatrici. schiuma.

Ci sono perdite da una delle Controllare che il tubo sia ghiere del tubo di avvitato bene alle due alimentazione. estremità.

Il tappo della pompa di Avvitare il tappo della scarico non è stata avvitato pompa a fondo. bene dopo la pulizia.

Non è stato rimesso il tappo Tappare il tubicino. al tubicino di scarico dopo la pulizia della pompa.

Soluzione

Page 31

Cosa fare se ...

Guasto

La macchina vibra o fa rumore

L’oblò non si apre

Causa possibile

Non sono stati tolti tutti i Verificare che la macchina dispositivi di protezione per sia stata disimballata come il trasporto. descritto nel relativo capitolo

dell’installazione. I piedini non sono stati Livellare accuratamente la

regolati. macchina. C’è poca biancheria nel cesto. Il funzionamento della

macchina non viene

compromesso.

Il programma è in corso Attendere la fine del e la spia PORTA è rossa. programma per poter aprire

l’oblò. Il livello dell’acqua in Se è necessario aprire l’oblò,

macchina supera la parte bisogna prima scaricare inferiore dell’oblò. l’acqua.

La macchina è in fase di Attendere la fine della fase riscaldamento dell’acqua. di riscaldamento.

Soluzione

Page 32

Cosa fare se ...

La centrifuga inizia in ritardo o non viene effettuata

Guasto Causa possibile Soluzione

È intervenuta la “sicurezza Se all’inizio della fase di antisbilanciamento” che centrifuga la biancheria previene vibrazioni eccessive non è uniformemente in centrifuga ed assicura distribuita all’interno del stabilità. cesto, la macchina lo rileva

e cerca di ridistribuire il

bucato in maniera omogenea,

attraverso alcune rotazioni

del cesto. Solo quando il

bucato si è distribuito in

maniera uniforme, viene

eseguita la fase di centrifuga,

eventualmente a velocità

ridotta, se la biancheria

non è ancora ben distribuita.

Se dopo circa 15 minuti la

biancheria è ancora

appallottolata, la macchina

non effettua la centrifuga.

Quindi, qualora a fine ciclo

la biancheria rimanga

bagnata, consigliamo di

ridistribuirla manualmente

all’interno del cesto e di

selezionare il programma di

centrifuga.

Page 33

Il lavaggio non dà risultati soddisfacenti

Se la biancheria perde il candore e si trovano residui calcarei nel cestello

• La dose di detersivo era troppo scarsa.

• Non è stato usato il detersivo adatto.

• Le macchie particolari non sono state trattate prima del lavaggio.

• Il programma/temperatura non è stato selezionato correttamente.

Se sulla biancheria rimangono macchie grigie

• La biancheria sporca di pomate, grasso, olio è stata lavata con troppo poco detersivo.

• Il lavaggio è stato effettuato ad una temperatura troppo bassa.

• Spesso accade che l’ammorbidente - soprattutto quello concentrato finisca sulla biancheria. Lavare immediatamente queste macchie e versare l’ammorbidente con attenzione.

Se si vede ancora schiuma anche dopo l’ultimo risciacquo

• I detersivi moderni spesso creano schiuma anche nell’ultimo risciacquo. Tuttavia la biancheria è stata completamente risciacquata.

Se rimangono residui bianchi sulla biancheria

• Si tratta degli elementi insolubili di cui si compongono i detersivi moderni. Non è quindi una conseguenza di un risciacquo insufficiente. Scuotere o spazzolare la biancheria. Forse in futuro è meglio rivoltare gli indumenti prima di lavarli. Controllare la scelta del detersivo, eventualmente usare detersivi liquidi.

Cosa fare se ...

Page 34

Dati tecnici

Altezza x Larghezza x Profondità 85x60x62 cm Profondità con la porta aperta 101,5 cm Regolazione in altezza ± 10 mm Carico (a seconda del programma) max. 6 kg Ambito di utilizzo domestico Velocità di rotazione del cestello durante il lavaggio max. 55 giri/min. Velocità di rotazione del cestello durante

la centrifuga 850/600/500 giri/min. (50212)

1000/800/600 giri/min. (50612)

1200/1000/500 giri/min. (52612)

Pressione dell’acqua 0,05-0,8 MPa

Questa apparecchiatura è conforme alle seguenti normative CEE:

- 73/23/CEE del 19.2.1973 “Normativa sulla bassa tensione”, inclusa

la normativa 93/ 68/CEE

- 89/336/CEE del 3.5.1989 “Direttiva sulla compatibilità elettromagnetica”.

Page 35

Assistenza

Made in EEC

Mod. L50612 Type P6946645 Prod.No. 91 4524001 00 220-230V~50Hz 2200 W 10 A

Ser.No.

IPX4

Nel capitolo “Cosa fare se...” sono riassunti alcuni guasti che si possono riparare da soli. Consultarlo in caso di guasto. Se non si riesce a trovare la soluzione, rivolgersi all’assistenza tecnica.

Prepararsi in ogni caso il discorso per facilitare la diagnosi: il tecnico sarà quindi in grado di decidere se l’intervento dell’assistenza tecnica è necessario o meno.

Annotarsi il numero di matricola (Ser. No.) e il numero di prodotto (Prod.No.) indicati sulla targhetta matricola.

Ser. No. . . . . . . . . . . . . . . . . . . . . . . .

Prod. No. . . . . . . . . . . . . . . . . . . . . . .

Inoltre specificare nel modo più preciso possibile:

- Come si manifesta il guasto?

- In che circostanze si manifesta?

- Quante volte lampeggia la spia FINE?

Quando sono addebitabili i costi durante il periodo di garanzia?

- quando sarebbe stato possibile risolvere il problema da soli aiutan-

dosi con la tabella dei guasti (vedi capitolo “Cosa fare se...”),

- quando sono necessari molti viaggi del tecnico del servizio assi-

stenza perchè prima del suo intervento non ha ricevuto tutte le informazioni utili e, ad esempio, ha bisogno di recuperare le parti di ricambio. Si possono evitare questi viaggi ripetuti se la telefonata al servizio assistenza viene preparata nel modo sopra descritto.

Page 36

Istruzioni per l’installazione ed il collegamento elettrico

Norme di sicurezza per l’installatore

• La macchina è pesante, è quindi opportuno fare molta attenzione nello spostarla.

• Controllare, all’atto del disimballo, che la macchina non sia danneggiata. In caso di dubbio non metterla in funzione, ma rivolgersi al rivenditore.

• Si deve togliere l’imballo interno della macchina prima di utilizzarla. Se non si eliminano i dispositivi di protezione utilizzati per il trasporto, o se si eliminano in maniera incompleta, ne possono derivare danni alla macchina o ai mobili. Consultare il relativo paragrafo.

• Se si dovesse verificare la necessità di un’eventuale modifica dell’impianto elettrico domestico per poter installare la macchina, questo intervento dovrà essere effettuato solo da personale qualificato.

• Qualsiasi intervento idraulico richiesto per l’installazione della macchina dovrà essere effettuato solo da un idraulico qualificato.

• Dopo aver installato la macchina verificare che non sia appoggiata sul cavo di alimentazione.

• Se la macchina è posta su pavimento di moquette, assicurarsi che tra i piedini di appoggio e il pavimento ci sia circolazione d’aria.

• L’installazione della macchina deve essere conforme alle normative in vigore.

• Qualora il cavo di alimentazione dovesse essere sostituito, questa operazione deve essere effettuata solo dal nostro Centro di Assistenza tecnica.

Page 37

Installazione

HEC0002S

HEC0001

HEC0011S

HEC0003S

HEC0014

HEC0008

Disimballo

Prima di mettere in funzione la macchina togliere tutti i dispositivi di sicurezza previsti per il trasporto.

Dopo aver tolto tutti gli imballi esterni, adagiare con cautela la macchina sullo schienale per togliere la base di polistirolo dal fondo della macchina.

Staccare il cavo di alimentazione ed il tubo di scarico dagli appositi supporti sullo schienale della macchina.

Svitare e togliere (con la chiave fornita con la macchina) la vite centrale A nella parte superiore dello schienale della macchina. Estrarre il relativo perno in plastica.

Svitare e togliere le due grandi viti B e le sei viti laterali piu’ piccole C dallo schienale della macchina.

Sfilare la barra di acciaio D con attenzione e riavvitare le sei viti laterali piu’ piccole C.

Page 38

Installazione

HEC0005

HEC0010

P0002

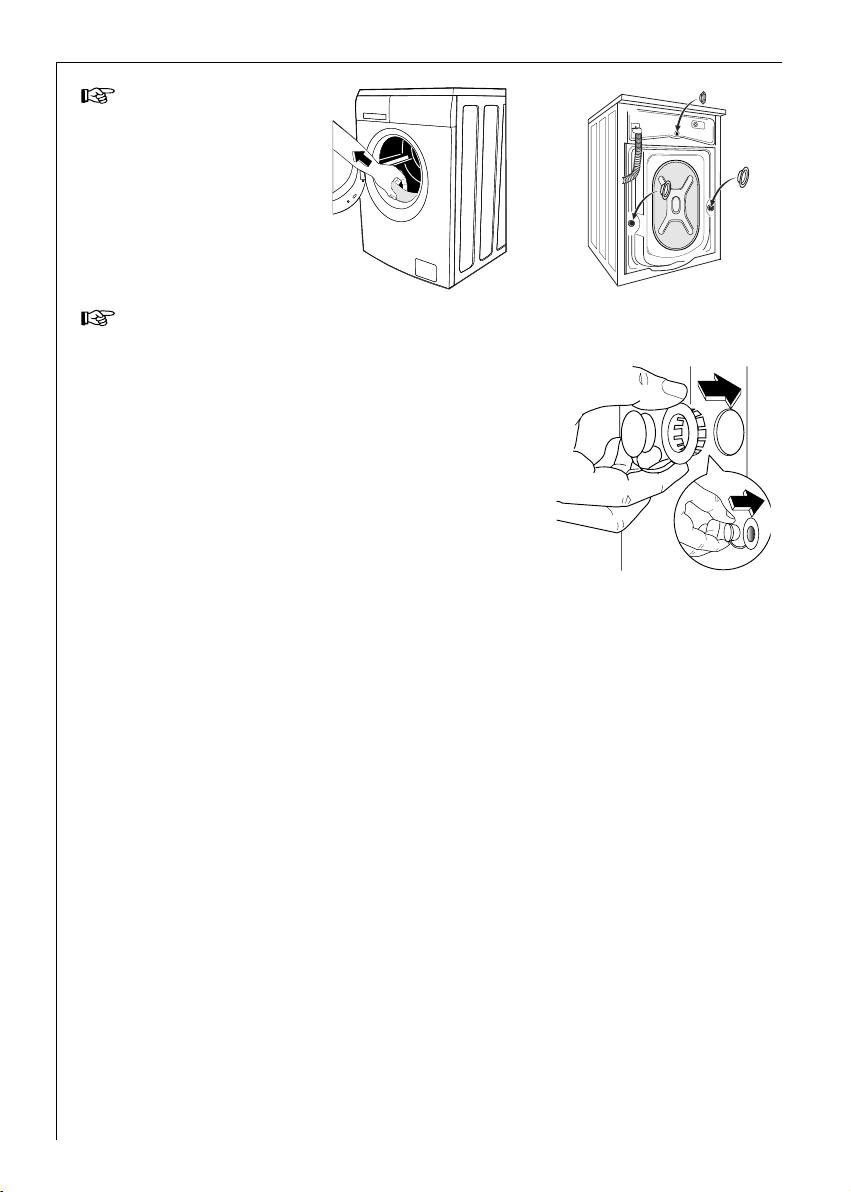

Aprire l’oblò, estrarre il tubo di alimentazione dell’acqua e liberare dal nastro adesivo il blocco di polistirolo fissato alla guarnizione dell’oblò stesso.

Coprire il piccolo foro superiore e i due grandi fori laterali inferiori con gli appositi tappi in plastica forniti nel sacchetto contenente il libretto istruzioni.

Attenzione!

I tappi di plastica di diversa grandezza sono in dotazione con la machina e si trovano nel sacchetto di plastica contenente il libretto istruzioni.

Collegare il tubo di alimentazione dell’acqua alla macchina come descritto al capitolo “Alimentazione dell’acqua”.

Si consiglia di conservare tutti i dispositivi usati per il trasporto per poterli riutilizzare in caso di trasloco.

Posizionamento

La macchina deve essere installata su una superficie rigida e perfettamente orizzontale.

Assicurarsi che la circolazione dell’aria intorno alla macchina non sia impedita da tappeti, moquette ecc.

• Prima di collocarla su piastrelle di piccole dimensioni, interporre tra la macchina e il pavimento un rivestimento in gomma.

• Non cercare di correggere eventuali dislivelli del pavimento ponendo pezzi di legno, cartone o materiali analoghi sotto la macchina.

• Se per motivi di spazio non si può evitare di collocare la macchina a fianco di un forno a gas o di una stufa a carbone, occorre inserire tra i due apparecchi una lastra isolante (85x57cm) ricoperta di una pellicola di alluminio sul lato rivolto verso il forno o la stufa.

• Non installare la macchina in un ambiente in cui la temperatura potrebbe scendere al di sotto dello 0.

• Assicurarsi che il tubo di alimentazione dell’acqua e il tubo di scarico non siano piegati.

Page 39

Installazione

P0352

HEC0006

• Assicurarsi che la macchina sia installata in modo che, in caso di guasto, il tecnico possa accedervi facilmente.

Livellamento

Livellare accuratamente la macchina svitando o avvitando i piedini regolabili. Non mettere mai sotto la macchina cartone, legno o materiali simili per compensare eventuali dislivelli del pavimento.

Alimentazione dell’acqua

Il tubo di alimentazione dell’acqua è fornito in dotazione con la macchina e si trova dentro il cesto.

Non utilizzare, per l’allacciamento, vecchi tubi già usati in precedenza.

Aprire l’oblò ed estrarre il tubo di carico. Collegare il tubo di alimentazione alla mac-

china ruotando l’estremità del tubo come mostrato in figura.

Importante!

Non posizionare il tubo verticalmente. Ruotare l’estremità del tubo a destra o sinistra nella direzione più vicina al rubinetto.

Svitare leggermente la ghiera di fissaggio, girare l’estremità del tubo di alimentazione e riavvitare la ghiera, controllando che non ci siano perdite d'acqua.

Collegare il tubo di alimentazione ad un rubinetto di acqua fredda filettato da 3/4". Utilizzare sempre il tubo fornito in dotazione con a macchina

Acquastop

Questo dispositivo protegge da eventuali danni dovuti all’acqua. Il tubo di alimentazione può deteriorarsi per usura naturale: in questo caso il dispositivo in questione blocca il flusso d’acqua alla macchina.

Il difetto viene segnalato dall’apparizione di un segmento rosso nella finestra “A”. Chiudere il rubinetto e chiamare il servizio di assistenza tecnica.

Non si può allungare il tubo di alimentazione. Se il tubo è troppo corto e non si può spostare il rubinetto, bisogna comperare un tubo completo più lungo, che sia previsto per questo tipo di utilizzo.

Page 40

Installazione

Scarico

Si può posizionare il tubo di scarico in tre modi diversi:

Sul bordo di un lavandino utilizzando il gomito in plastica fornito con la macchina.

È importante che con la velocità che l’acqua acquista durante la fase di scarico la parte curva del tubo non possa scivolare via dal bordo del lavello. Fissarla quindi al rubinetto con un cordoncino oppure ad un gancio posto sulla parete, infilandolo nell’apposito foro lungo la parte curva del tubo.

In una derivazione dello scarico del lavandino. Questa derivazione deve trovarsi sopra

il sifone, in modo tale che la curva del tubo sia a 60 cm dal suolo, come minimo.

In una conduttura di scarico situata ad un’altezza non inferiore a 60 cm e non superiore a 90 cm. L’estremità del tubo di scarico deve sempre essere ventila- ta, cioè il diametro interno del condotto di scarico deve essere più largo del diametro esterno del tubo di scarico. Il tubo di scarico non deve presentare strozzature.

Importante!

Il tubo di scarico può essere allungato, ma non deve superare i 400 cm. In caso di prolunga il diametro interno del tubo di prolunga deve corrispondere al diametro interno del tubo originale. Servirsi di un raccordo adeguato per collegare i due tubi.

Page 41

Collegamento elettrico

La macchina è prevista per funzionare a 220-230 V monofase, 50 Hz. Controllare che l’impianto domestico sia in grado di sopportare il cari-

co massimo richiesto (2,2 kW), tenuto conto anche degli altri apparecchi in uso.

Collegare la macchina ad una presa di corrente con messa a terra. Il costruttore declina qualsiasi responsabilltà per i danni o le lesioni

causate dal non-rispetto della summenzionata norma di sicurezza.

Se si fa un collegamento elettrico fisso, è obbligatorio installare un interruttore con un’apertura tra i contatti di almeno 3 mm, che permetta di isolare completamente l’apparecchio dalla rete.

L’allacciamento elettrico deve essere effettuato in conformità alle norme vigenti.

Il cavo di alimentazione non deve essere prolungato. Se la lunghezza non dovesse bastare esso va sostituito con un cavo più lungo, oppure occorre avvicinare la presa di corrente.

Il cavo di alimentazione deve essere accessibile dopo aver installato la macchina.

Installazione

Page 42

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten

dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Geräts wichtig sind. Bitte unbedingt beachten.

Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Geräts.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Geräts.

Mit dem Kleeblatt sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Geräts gekennzeichnet.

Für eventuell auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt “Was tun, wenn...”

Sollten diese Hinweise nicht ausreichen, wenden Sie sich bitte an unseren WERKSKUNDENDIENST in Ihrer Nähe.

Gedruckt auf umweltschonend hergestelltem Papier.

Wer ökologisch denkt, handelt auch so…

Page 43

INHALT

Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46-47

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Umwelttipps

Die wichtigsten Merkmale Ihres Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Programmwähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52-53

Taste START/PAUSE (AVVIO/PAUSA). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Programmzusatztasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

VORWÄSCHE (PRELAVAGGIO). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

FLECKEN (MACCHIE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

STARTZEIT-VORWAHL (PARTENZA RITARDATA) . . . . . . . . . . . . . . . . . . . . .54-55

SCHLEUDERN (CENTRIFUGA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

OHNE SCHLEUDERN (NO CENTR.FINALE). . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Programmablauf-Anzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Waschprogramm löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Änderung eines laufenden Programms . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Waschprogramm annullierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Türöffnung während eines laufenden Programms . . . . . . . . . . . . . . . . . . 57

Schublade für Wasch- und Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Vor dem ersten Waschen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Waschgang vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Wäsche sortieren und vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Wäschearten und Pflegekennzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Wasch- und Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Welches Wasch- und Pflegemittel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Wieviel Wasch- und Pflegemittel?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Wasserenthärter einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Angaben der Wasserhärte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Page 44

Inhalt

Waschgang durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Wäsche einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Wasch- und Pflegemittel zugeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Waschprogramm einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Zusatzfunktionen wählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Schleuderdrehzahl ändern oder Ohne Schleudern wählen . . . . . . . . . . . . . . 63

Zusätzlicher Spülgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Waschprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Programmtabellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66-67

Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Sonderprogramme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Pflege und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Im Alltagsbetrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Bedienteile reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Waschmittelschublade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Einfülltür. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Wassereinlaufsieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Laugenpumpe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69-70

Notentleerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70-71

Frost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Was tun, wenn… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72-75

Wenn das Waschergebnis nicht befriedigend ist. . . . . . . . . . . . . . . . . . . . . . . 76

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Aufstell- und Anschlussanweisung . . . . . . . . . . . . . . . . . . . . . . . . 79

Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Page 45

Inhalt

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Entfernen der Transportsicherung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80-81

Aufstellort vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Nivellierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Kaltwasseranschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82-83

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Page 46

GEBRAUCHSANWEISUNG

Sicherheitshinweise

Die Sicherheit von AEG/ELECTROLUX-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.

Allgemeine Sicherheit

• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.

• Nehmen Sie das Gerät niemals in Betrieb, wenn das Netzkabel beschädigt ist oder Bedienblende oder Arbeitsplatte so beschädigt sind, dass das Geräteinnere offen zugänglich ist.

• Schalten Sie vor Reinigung, Pflege und Wartungsarbeiten das Gerät aus. Dazu Netzstecker aus der Steckdose ziehen oder - bei Festanschluss - LS-Schalter im Sicherungskasten ausschalten oder Schraubsicherung ganz herausdrehen.

• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.

• Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.

Stromschlaggefahr!

• Bei Waschprogrammen mit hohen Temperaturen wird das Glas in der Einfülltür heiß. Nicht berühren!

• Lassen Sie die Waschlauge vor einer Notentleerung des Geräts, einer Reinigung der Laugenpumpe oder einer Notöffnung der Einfülltür abkühlen.

• Kleintiere können Stromleitungen und Wasserschläuche anfressen. Stromschlaggefahr und Gefahr von Wasserschäden!

Aufstellung, Anschluss, Inbetriebnahme

• Beachten Sie die Aufstell- und Anschlussanweisung weiter hinten in dieser Gebrauchsanweisung.

• Führen Sie einen ersten Waschgang ohne Wäsche durch (KOCHWÄSCHE mit halber Waschmittelmenge), um fertigungsbedingte Rückstände an Trommel und Laugenbehälter zu entfernen.

Page 47

Sicherheitshinweise

• Bei Geräteanlieferungen in Wintermonaten mit Minustemperaturen: Gerät vor Inbetriebnahme für 24 Stunden bei Raumtemperatur lagern.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spielen - es besteht die Gefahr, dass Kinder sich einschließen.

• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Geräts klettern.

• Bei der Entsorgung des Geräts: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloss: so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Bestimmungsgemäße Verwendung

• Das Gerät ist nur zum Waschen haushaltsüblicher Wäsche im Haushalt bestimmt. Wird das Gerät zweckentfremdet eingesetzt oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

• Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.

• Die Wäsche darf keine entflammbaren Lösungsmittel enthalten. Beachten Sie dies vor allem auch beim Waschen vorgereinigter Wäsche.

• Benutzen Sie Ihre Maschine nicht für eine chemische Reinigung.

• Färbe-/Entfärbemittel dürfen nur benutzt werden, wenn der Hersteller dieser Produkte dies ausdrücklich erlaubt. Für eventuelle Schäden können wir nicht haften.

• Verwenden Sie nur Wasser aus der Wasserleitung. Verwenden Sie Regen- oder Brauchwasser nur dann, wenn es die Anforderungen nach DIN 1986 und DIN 1988 erfüllt.

Page 48

Entsorgung

Verpackungsmaterial entsorgen!

Entsorgen Sie das Verpackungsmaterial Ihres Geräts sachgerecht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt werden.

Die Kunststoffe können auch wiederverwendet werden und sind gekennzeichnet:

>PE<=für Polyethylen >PS<=für Polystyrol >PP<=für Polypropylen

Die Kartonteile sollten der Altpapiersammlung beigegeben werden.

Altgerät entsorgen!

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Page 49

Umwelttipps

• Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vorwaschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und schonen die Umwelt!)

• Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebenen Füllmengen für Waschen ausnutzen.

• Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der empfohlenen Waschmittelmenge.

• Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen.

• Waschen Sie leicht bis normal verschmutzte Kochwäsche mit dem Energiesparprogramm.

• Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II, siehe “Waschund Pflegemittel”) sollten Sie Wasserenthärter einsetzen. Das Waschmittel kann dann immer für den Härtebereich I (= weich) dosiert werden.

Page 50

Die wichtigsten Merkmale Ihres Geräts

• Programm- und Temperatureinstellung über den Programmwähler.

• Fleckenfunktion zur wirksamen Behandlung verfleckter Wäsche.

• Energiesparprogramm (RISP. ENERGIA) für leicht bis normal ver- schmutzte Kochwäsche.

• Maximale Schleuderdrehzahl 850 bzw 1000 Umdrehungen pro Minute (je nach dem Modell).

• Ohne Schleudern (NO CENTR. FINALE) zuwählbar: die Wäsche sie wird nicht geschleudert.

• Die Möglichkeit, andere Optionen zu wählen, ermöglicht ein “persönliches” Waschen durchzuführen.

• Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.

• Programmablauf-Anzeige

• 3-Kammer-Schublade für Wasch- und Pflegemittel: zeitlich versetzte

Einspülung von Waschmittel und Fleckensalz ermöglicht umweltbewusstes Waschen und verbessert die Wirksamkeit der Waschmittel.

• Unwucht-Kontroll-System: Standsicherheit und ruhiger Lauf.

• Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und

reduziert den Wasserverbrauch mit folglicher Energie-Ersparung.

Page 51

Gerätebeschreibung

Laugenpumpe

Einfülltür

Bedienblende

Waschmittelschublade

höhenverstellbare Füße

PARTENZA

RITARDATA

850

600

500

AVVIO PAUSA

CENTRIFUGA

RISP

.EN

ERG

CEN

TRIFUG

SCARIC

RISC.DELIC.

FREDDO

TRO

50212

CENT.FINALE

STIRO

CILE

PRE-

LAVAGGI O

MACCHIE

RISCIACQUO

LAVAGGI O

FINE

PORTA

I BIA

SIN

TETICI

DELIC

Vorderansicht

Page 52

Bedienblende

PARTENZA RITARDATA

850

600

500

AVVIO PAUSA

CENTRIFUGA

RISP.ENERGIA

CENTRIFUGA

SCARICO

RISC.DELIC.

FREDDO

OFF

AQUA CONTROL

50212

CENT.FINALE

STIRO FACILE

PRE-

LAVA GGI O

MACCHIE

RISCIACQUO

LAVAGGIO

FINE

PORTA

COTONI BIANCHI

COLORATI

SINTETICI

DELICATI

LANA

SETA

ENERGIESPAREN

SCHLEUDERN

PUMPEN

FEINSPÜLEN

KALT

AUS

AQUA CONTROL

52610

KOCHWÄSCHE

BUNTWÄSCHE

PFLEGE-

LEICHT

FEINWÄSCHE

WOLLE SEIDE

A = Programmzusatztasten B = Taste STARTZEIT-VORWAHL C = Taste SCHLEUDERN D = Taste START/PAUSE E = Programmablauf-Anzeige F = Programmwähler

Gerätebeschreibung

Programmwähler

Der Programmwähler bestimmt die Art des Waschgangs (z.B. Wasserstand, Trommelbewegung, Anzahl der Spülgänge) entsprechend der zu behandelnden Wäscheart, sowie die Laugentemperatur. Die verschiedenen Einstellpositionen haben folgende Wirkung:

Page 53

Gerätebeschreibung

KOCHWÄSCHE/BUNTWÄSCHE (COTONI BIANCHI COLORATI)

Hauptwaschgang für Koch-/Buntwäsche (Waschen, 30°-40°-60°-95°C, Spülen, Schleudern).

PFLEGELEICHT (SINTETICI)

Hauptwaschgang für pflegeleichte Textilien (Waschen, 40°-60°C, Spülen, Schleudern).

LEICHTBÜGELN im Programm PFLEGELEICHT (STIRO FACILE) Die Wäsche wird besonders schoned gewaschen und gescleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.

FEINWÄSCHE (DELICATI)

Hauptwaschgang für Feinwäsche (Waschen, 30°-40°C - Spülen, Schleudern).

WOLLE/SEIDE (Handwäsche) (LANA/SETA/LAVAGGIO A MANO) Hauptwaschgang für maschinenwaschbare Wolle sowie für handwaschbare Wolltextilien und Seide mit dem Pflegekennzeichen (Handwäsche). Waschen, KALT-30°C, Spülen, Schleudern, stark verminderte Trommelbewegung.

FEINSPÜLEN (RISC. DELIC.)

Separates schonendes Spülen, z.B. zum Spülen von handgewaschenen Textilien (3 Spülgänge und Schonschleudern).

PUMPEN (SCARICO)

Abpumpen des Wassers nach einem Spülstopp (ohne nachträgliches Schleudern).

SCHLEUDERN (CENTRIFUGA)

Separates Schleudern von handgewaschener Koch-/Buntwäsche.

Position ENERGIESPAREN (RISP. ENERGIA)

Energiesparendes Programm für leicht bis normal verschmutzte Koch/Buntwäsche, verlängerte Waschzeit. Die Waschtemperatur wird reduziert.

O/OFF Annullierung des eingestellten Programms, Ausschalten der Maschine.

Page 54

Gerätebeschreibung

Taste START/PAUSE (AVVIO/PAUSA)

Diese Taste hat zwei Funktionen: a) Start

Durch Drücken der Taste wird das eingestellte Programm gestartet. Die darüberliegende Lampe leuchtet nun konstant. Wurde eine Startzeitvorwahl eingestellt, wird diese gestartet.

b) Pause Durch Drücken der Taste kann ein laufendes Programm jederzeit unter-

brochen und durch einen erneuten Tastendruck wieder fortgesetzt werden. Während der Pause blinkt die Lampe oberhalb der Taste.

Programmzusatztasten

Je nach Programm sind verschiedene Funktionen miteinander kombinierbar.

Diese sind nach der Programmeinstellung und vor dem Einschalten der START/PAUSE-Taste zu wählen.

Durch Drücken der Tasten leuchten die zugeordneten Lampen auf. Beim nochmaligen Drücken erlöschen die Lampen.

VORWÄSCHE (PRELAVAGGIO)

Vorwaschen bei max 30°C vor dem automatisch folgenden Hauptwaschgang (nicht wählbar bei Einstellung WOLLE und zusammen mit FLECKEN).

Die Vorwäsche endet mit einem kurzen Schleudergang bei den Programmen Koch-/Buntwäsche und Pflegeleicht und nur mit Abpumpen bei Feinwäsche.

Wichtig! Bei gleichzeitigem Drücken der Tasten VORWÄSCHE und STARTZEIT-VORWAHL führt die Maschine einen zusätkichen Spülgang durch (s.S.

64).

FLECKEN (MACCHIE)

Zum Behandeln stark verschmutzter Wäsche oder verfleckter Wäsche mit Fleckensalz (verlängerter Hauptwaschgang mit zeitoptimierter Fleckensalzeinspülung, nicht wählbar bei Einstellung WOLLE, zusammen mit VORWÄSCHE und bei Temperaturen unter 40°C).

STARTZEIT-VORWAHL (PARTENZA RITARDATA)

Mit der Taste kann der Programmbeginn um 3 oder 6 Stunden verschoben werden. Dies ermöglicht unter anderem das Waschen bei günstigen Nachtstromtarifen. Drücken Sie die Taste so oft, bis die entsprechende Kontrolllampe die gewünschte Startzeitverzögerung anzeigt.

Page 55

Gerätebeschreibung

850

600

500

CENT.FINALE

1000

800

600

CENT.FINALE

1200

1000

500

CENT.FINALE

Diese Taste muss vor dem Einschalten der START/PAUSE-Taste gedrückt werden.

Startzeit-Vorwahl annullieren (nach Einschalten der START/PAUSE-Taste):

• START/PAUSE-Taste drücken.

• Zeitvorwahl-Taste einmal drücken, die Kontrolllampe, die die Startzeitverzögerung anzeigt, erlischt.

• START-PAUSE-Taste erneut drücken.

Wichtig!

• Um die Zeit-Vorwahl ändern zu können muss zuerst das Waschprogramm wieder eingestellt werden.

• Die Einfülltür ist während der Startzeit-verzögerung verriegelt. Um Wäschestücke nachzulegen:

- Start/Pause-Taste drücken

- Wäsche einfüllen

- Start/Pause-Taste nochmals drücken

Die Funktion “STARTZEIT-VORWAHL” kann nicht bei Programmeinstellung

Abpumpen und Schleudern gewählt werden.

SCHLEUDERN

Durch Drücken dieser Taste kann die vorgegebene maximale Schleuderdrehzahl für das eingestellte Programm reduziert oder OHNE SCHLEUDERN eingestellt werden.

Die maximalen Schleuderdrehzahlen sind der jeweiligen Wäscheart angepasst.

So stehen folgende Drehzahlen zur Verfügung:

• Koch-/Buntwäsche 500/600/max. 850 U/min. (50212)

600/800/max. 1000 U/min. (50612) 500/1000/max. 1200 U/min. (52612)

• Pflegeleicht/Feinwäsche/Wolle/

500/800/max. 1000 U/min. (50212) 600/800/max. 1000 U/min. (50612) 500/max. 1000 U/min. (52612)

Page 56

Gerätebeschreibung

SPÜLEN

SPÜLEN +

SCHLEUDERN

ENDE

TÜR

WASCHEN

OHNE SCHLEUDERN (NO CENT. FINALE)

Wird die Position OHNE SCLEUDERN gewählt, werden alle Schleudergänge während des Programmablaufs abgeschaltet.

Bei Koch-/Buntwäsche und Pflegeleicht wird mit mehr Wasser gespült.

Diese Funktion sollte bei sehr empfindlichen Geweben gewählt werden.

Programmablauf-Anzeige

Diese zeigt vor Programmstart die gewählten Programmschritte an. Während des Waschprogramms leuchtet die Anzeige des aktuellen Programmschrittes.

Waschprogramm löschen

Soll ein bereits laufendes Programm gelöscht werden, drehen Sie den Programmwählerknopf auf OFF/O.

Achtung! Nach einem Programm mit SPÜLSTOPP-Funktion unbedingt Programmwähler auf OFF/O stellen und dann das Programm PUMPEN oder SCHLEUDERN wählen.

Änderung eines laufenden Programms

Um eine Funktion zu ändern, zuerst die Maschine durch Drücken der START/PAUSE-Taste auf PAUSE stellen.

Alle Funktionen können, bevor das Programm sie durchführt, geändert werden. Nach Einschaltung der gewünschten Funktion(en) START/PAUSE-Taste nochmals drücken.

Um ein Programm zu ändern, zuerst den Programmwähler auf OFF/O drehen und dann auf ein anderes Programm stellen. Das Wasser bleibt in der Trommel und nach erneutem Drücken der START/PAUSE-Taste läuft das Programm weiter.

Page 57

Gerätebeschreibung

Waschprogramm annullierung

Um ein laufendes Waschprogramm zu löschen, den Programmwahlschalter auf OFF/O stellen. Anschließend kann ein neues Programm ausgewählt werden.

Türöffnung während eines laufenden Programms

Soll die Tür geöffnet werden, so muss zuerst die Maschine auf Pause gestellt werden. Dazu START/PAUSE-Taste drücken.

Die TÜR-Led zeigt bei eingeschaltetem Gerät an, ob die Tür geöffnet werden kann:

- rot: Tür kann momentan nicht geöffnet werden

- gelöscht: Tür kann geöffnet werden

Wenn es unbedingt notwendig ist, die Einfülltür zu öffenen, schalten Sie das Gerät durch Drehen des Programmwählers auf OFF/O ab und warten Sie ca. 3 Minuten, bevor Sie die Einfülltür öffnen, damit sich die Sicherhessperre lösen kann.

Page 58

Schublade für Wasch- und Pflegemittel

Einspülfach für Vorwaschmittel oder Fleckensalz. Das Vorwaschmittel wird ganz zu Beginn des Waschprogramms einge-

spült. Das Fleckensalz wird beim Programm FLECKEN zeitoptimiert während des

Hauptwaschgangs eingespült. Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel.

Wird zu Beginn des Hauptwaschgangs eingespült. Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke).

Werden im letzten Spülgang eingespült.

Achtung! Fach höchstens bis zur Marke MAX füllen.

Vor dem ersten Waschen

Vor dem ersten Waschen gießen Sie etwa 2 Liter Wasser in das Fach für Hauptwäsche . Somit kann die ÖKO-Klappe beim nächsten Programmstart ordnungsgemäß funktionieren.

Führen Sie dann einen Waschgang ohne Wäsche durch (KOCHWÄSCHE 95°) mit halber Waschmittelmenge.

Dadurch werden fertigungsbedingte Rückstände an Trommel und Laugenbehälter entfernt.

Page 59

Waschgang vorbereiten

Wäsche sortieren und vorbereiten

• Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten und Pflegekennzeichen").

• Taschen leeren.

• Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen.

• Zur Verhinderung von Wäscheschäden und Wäscheknäueln: Reißverschlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose Bänder, etwa von Schürzen, zusammenbinden.

• Kleidung aus doppelschichtigem Gewebe wenden (Schlafsack, Anorak usw.).

• Bei gewirkten farbigen Textilien sowie Wolle und Textilien mit aufgesetztem Schmuck: Innenseite nach außen wenden.

• Kleine und empfindliche Stücke (Babysöckchen, Strumpfhosen usw.) und Wäsche mit Metalleinlagen (z.B. BHs) in einem Wäschenetz, einem Kissenbezug mit Reißverschluss oder in größeren Socken waschen.

• Gardinen besonders vorsichtig behandeln. Metallröllchen oder gratige Kunststoffröllchen entfernen oder diese in ein Netz oder einen Beutel einbinden.

Für Schäden können wir keine Haftung übernehmen.

• Farbige und weiße Wäsche gehören nicht gemeinsam in einen Waschgang. Weiße Wäsche vergraut sonst.

• Neue farbige Wäsche hat oft einen Farbüberschuss. Waschen Sie solche Stücke das erste Mal besser separat.

• Kleine und große Wäschestücke mischen! Damit verbessert sich die Waschwirkung und die Wäsche wird beim Schleudern günstiger verteilt.

• Wäsche vor dem Einfüllen in die Maschine auflockern.

• Wäsche auseinandergefaltet in die Trommel einfüllen.

Page 60

406040 30

Waschgang vorbereiten

Wäschearten und Pflegekennzeichen

Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschprogramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert werden. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximalangaben.

Kochwäsche

Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen. Für diese Wäscheart eignet sich das Programm KOCH/BUNTWÄSCHE.

Buntwäsche

Textilien aus Baumwolle und Leinen mit diesen Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung. Für diese Wäscheart eignet sich das Programm KOCH-/BUNTWÄSCHE.

Pflegeleichte Wäsche

Textilien wie ausgerüstete Baumwolle, Baumwollmischgewebe und Synthetiks mit diesen Pflegekennzeichen verlangen nach einer mechanisch milderen Behandlung. Für diese Wäscheart eignet sich das Programm PFLEGELEICHT.

Feinwäsche

Textilien wie Schichtfasern, Mikrofasern, Synthetiks, Gardinen mit diesem Pflegekennzeichen brauchen eine besonders schonende Behandlung. Für diese Wäscheart eignet sich das Programm FEINWÄSCHE.

Wolle und besonders empfindliche Wäsche

Textilien wie Wolle, Wollgemische oder Seide mit diesen Pflegekennzeichen sind besonders empfindlich gegenüber mechanischer Beanspruchung. Für Textilien dieser Art eignet sich das Programm WOLLE/ (Handwäsche).

Der Wollwaschgang dieser Waschmaschine wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten Wollsiegel-Produkten empfohlen, vorausgesetzt, dass die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser Waschmaschine eingehalten wird. M9604.

Textilien mit Pflegekennzeichen (Nicht waschen!) dürfen nicht im Waschautomaten gewaschen werden!

Page 61

Waschgang vorbereiten

Wasch- und Pflegemittel

Welches Wasch- und Pflegemittel?

Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Waschautomaten geeignet sind. Grundsätzlich die Angaben der Hersteller beachten.

Wieviel Wasch- und Pflegemittel?

Die Menge der einzusetzenden Mittel ist abhängig

• von der Füllmenge: Wenn der Waschmittelhersteller keine Dosierangabe für Minderbeladungen macht, bei halber Beladung ein Drittel weniger, bei Kleinstbeladungen nur die Hälfte der Waschmittelmenge zugeben, die für eine volle Beladung empfohlen wird.

• vom Verschmutzungsgrad der Wäsche: Bei nur leicht verschmutzter Wäsche weniger dosieren. Angaben des Waschmittelherstellers und Füllmenge beachten.

• vom Härtebereich des Leitungswassers: Je härter das Wasser, desto höher die Dosierung! Auf der Waschmittelpackung finden Sie Dosierangaben nach Härtegraden.

Flüssigwaschmittel

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben, oder in das Fach für Hauptwaschmittel der Schublade unmittelbar vor Beginn des Programms füllen. Hinweise auf Waschmittelpackung beachten.

Wasserenthärter einsetzen

Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II) sollte Enthärter eingesetzt werden. Herstellerangaben beachten! Waschmittel dann immer für den Härtebereich I (= weich) dosieren. Auskunft über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.

Angaben der Wasserhärte

Härtebereich

Wasserhärte in °dH

(Grad deutscher Härte)

0-7I - weich

Wasserhärte in mmol/l

(Millimol pro Liter)

bis 1,3 1,3-2,57-14II - mittelhart 2,5-3,815-21III - hart

über 3,8über 21IV - sehr hart

Page 62

Waschgang durchführen

CENTRIFUGA

RISP.ENERGIA

CENTRIFUGA

SCARICO

RISC.DELIC.

FREDDO

OFF

AQUA CONTROL

50212

STIRO FACILE

RISCIACQUO

LAVAGGIO

FINE

PORTA

COTONI BIANCHI

COLORATI

SINTETICI

DELICATI

LANA SETA

Wäsche einlegen

Einfülltür öffnen. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen.

Möglichst große und kleine Wäschestücke gemischt waschen. Einfülltür fest schließen.

Wasch- und Pflegemittel zugeben

Ziehen Sie die Schublade aus der Bedienblende, bis zum Aschlag.

Geben Sie die notwendige Waschmittelmenge (beachten Sie bitte die Dosierhinweise der Waschmittelhersteller) in das Fach für die Hauptwäsche .

Wird die Vorwäsche oder oder Flecken gewählt, geben Sie auch das Pulver im Fach ein.

Eventuelle flüssige Zusatzmittel zum Bleichen bzw. Weichspülen der Wäsche können im Fach gefüllt werden. Das Niveau MAX nicht überschreiten.

Waschmittelschublade wieder in die Bedienblende schieben.

Waschprogramm einstellen

Drehen Sie den Programmwähler auf die gewünschte Stellung. Die leuchtenden Lampen des Programmablaufs zeigen die Programm-

abschnitte des gewählten Programms an.

Die “TÜR”-Licht leuchtet.

Page 63

Waschgang durchführen

PRE-

LAVAGGIO

MACCHIE

PARTENZA

RITARDATA

850

600

500

CENT.FINALE

1000

800

600

CENT.FINALE

1200

1000

500

CENT.FINALE

Zusatzfunktion(en) wählen

Je nach Verschmutzungsgrad und Gewebeart. Die entsprechende Kontrolllampe leuchtet.

Startzeit-Vorwahl wählen

Wenn Sie den Programmstart zeitlich verschieben möchten, drücken Sie, bevor Sie das Programm starten, die Taste so oft, bis die entsprechende Kontrolllampe die gewünschte Startzeitverzögerung anzeigt.

Schleuderdrehzahl ändern/Ohne Schleudern wählen

Eventuell Schleuderdrehzahl für das Endschleudern wählen: Taste so oft drücken, bis die gewünschte Schleuderdrehzahl leuchtet. Bei der Anzeige OHNE SCHLEUDERN werden alle Schleudergänge während des Programmablaufs abgeschaltet.

Wenn Sie die Schleuderdrehzahl nicht ändern, wird das Endschleudern je nach Waschprogramm automatisch angepasst:

- KOCH-/BUNTWÄSCHE 850/1000/1200 U/Min (je nach dem Modell)

- PFLEGELEICHT 850/1000 U/Min (je nach dem Modell)

- FEINWÄSCHE 850/1000 U/Min (je nach dem Modell)

- WOLLE/ 850/1000 U/Min (je nach dem Modell)

Page 64

Waschgang durchführen

CENTRIFUGASCHLEUDERN

RISCIACQUO

LAVAGGIO

FINE

PORTA

SPÜLEN

SÜPLEN

WASCHEN

ENDE

TÜR

Zusätzlicher Spülgang (RISCIACQUO +)

Der Waschautomat ist auf äußerst sparsamen Wasserverbrauch eingestellt. Für Menschen, die an einer Allergie leiden, kann es jedoch hilfreich sein, mit mehr Wasser zu spülen (zusätzlicher Spülgang).

Wenn diese Funktion eingestellt ist, erfolgt zwei zusätzliche Spülgänge beim Programm KOCH-/BUNTWÄSCHE, FEINWÄSCHE und PFLEGELEICHT.

Zusätzlichen Spülgang einstellen:

Tasten STARTZEIT-VORWAHL und VORWÄSCHE mindestens 3 Sekunden lang gleichzeitig gedrückt halten. SPÜLEN+ auf der Programmablaufanzeige leuchtet auf. Wann das Programm startet, die Led-SPÜLEN+ erlischt und leuchtet während der Spülen. Diese Funktion bleibt ständig gespeichert.

Zusätzlichen Spülgang annullieren :

Tasten STARTZEIT-VORWAHL und VORWÄSCHE so lange drücken, bis SPÜLEN+ auf der Programmablauf-Anzeige erlischt.

Waschprogramm starten

1. Kontrollieren Sie, ob der Wasserhahn geöffnet ist.

2. Waschprogramm starten: Taste START/PAUSE

drücken. Das Waschprogramm wird gestartet.

Die ENDE-LED beim Drücken der Taste START/PAUSE blinkt und die Tür ist verriegelt.

Programmablauf-Anzeige

Vor dem Start werden die gewählten Programmschritte durch die ProgrammablaufAnzeige angezeigt. Während des Waschprogramms wird der aktuelle Programmschritt angezeigt.

Page 65

Programmende

Die Maschine bleibt automatisch stehen, die Led ENDE auf der Programmablaufanzeige leuchtet und die Led TÜR erlischt.

Drehen Sie den Programmwähler auf OFF. Nehmen Sie die Wäsche heraus. Kontrollieren Sie die Trommel auf vollständige Entleerung, sonst könnten

Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen) oder auf andere Wäsche abfärben.

Wenn nicht mehr gewaschen wird, schließen Sie den Wasserhahn und ziehen Sie vorsorglich den Stecker aus der Steckdose.

Lassen Sie die Einfülltür spaltbreit geöffnet, damit die Feuchtigkeit aus der Trommel verdunsten kann.

Page 66

Programmtabellen

Waschen

Programm

Temp.

Wäscheart

Zusatzfunktion

über Tasten

Wäsche-

menge

max.

Verbrauchswerte*

Strom

Wasser

kWh

Liter

Zeit

Min.

Koch-

wäsche

Energie-

sparen

Bunt-

wäsche

Pflege-

leicht und

Leichtbü-

geln

Fein-

wäsche

95°

(●)60°

60°-

40°-30°

60°-40°

40°-30

Kochwäsche, z.B. normal verschmutzte Berufswäsche, Bett-,Tisch- und Unterwäsche, Handtücher

Spar-Kochwäsche, z.B. kurzzeitig benutzte Bettwäsche, leicht verschmutzte Tisch- u. Gebrauchswäsche, usw.

Bunte Normalwäsche aus Leinen oder Baumwolle, Hemden, Leibwäsche, Frottée

Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden, Blusen

Für alle zarten Gewebe, z.B. Gardinen

VORWÄSCHE FLECKEN SCHLEUDERN OHNE

SPÜLEN +

VORWÄSCHE FLECKEN SCHLEUDERN OHNE

SPÜLEN +

VORWÄSCHE FLECKEN SCHLEUDERN OHNE

SPÜLEN +

VORWÄSCHE FLECKEN SCHLEUDERN OHNE

SPÜLEN +

VORWÄSCHE SCHLEUDERN OHNE

SPÜLEN +

6 kg

2,5 kg

2,3

1,02

0,3

0,9

0,50

150

145

120

Wolle/

Seide

KALT

Wolle und besonders empfindliche Wäsche

SCHLEUDERN OHNE

2 kg

0,25

(●) Das Programm ENERGIESPAREN 60° ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.

Page 67

Programmtabellen

Sonderprogramme

Programm

Spülen

Programm-

beschreibung

Handgewaschene Textilien können mit diesem Programm gespült werden.

Programmabwicklung

3 Spülgänge mit Pflegemittel Schonschleudern

Zusatzfunktion

über Tasten

SCHLEUDERN OHNE SPÜLEN +

Wäsche-

menge

max.

6 kg

Verbrauchswerte*

Strom

Wasser

kWh

Liter

0,07

Zeit

Min.

Pumpen

Schleudern

O/OFF

Zum Abpumpen des wassers.

Separates Schleudern für Koch/Buntwäsche

Wasserablauf /

Normal- oder Schonschleudern**

Annullierung des eingestellten Programmes bzw. Ausschalten der Maschine

SCHLEUDERN

6 kg

10/6

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von

Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

** Wird die Schleuderdrehzahl bis 850/600/500 U/min reduziert, führt das Gerät

den kurzen Schleudergang aus, um Knitterbildung zu vermeiden; bis 1200/1000 U/min, führt das Gerät den langen Schleudergang aus.

Page 68

Pflege und Wartung

Im Alltagsbetrieb

Nach Programmende die Waschmittelschublade ein kleines Stück herausziehen, damit sie austrocknen kann.

Einfülltür nach dem Waschen und Trocknen nur anlehnen, damit die Maschine innen belüftet wird und austrocknen kann.

Wird die Maschine längere Zeit nicht benutzt:

Wasserhahn schließen und Maschine vom Stromnetz trennen.

Bedienteile reinigen

Bedienblende

Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur

Reinigung von Blenden- und Bedienteilen benutzen. Bedienblende mit einem feuchten Tuch abwischen. Dabei nur warmes

Wasser verwenden.

Waschmittelschublade

Von Zeit zu Zeit sollte die Waschmittelschublade gereinigt werden. Waschmittelschublade bis zum Anschlag her-

ausziehen. Waschmittelschublade mit kräftigen Ruck ent-

nehmen. Weichspülereinsatz aus dem mittleren Fach herausnehmen.

Weichspülereinsatz unter fließendem Wasser reinigen.

Waschmittelschublade unter fließendem Wasser reinigen.

Auch im Sitz der Waschmittelschublade sollten Sie alle Ablagerungen von Waschmitteln beseitigen.

Page 69

Pflege und Wartung

Einfülltür

Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in der Gummimanschette hinter der Einfülltür vorhanden sind und gegebenenfalls entfernen.

Wassereinlaufsieb

Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden.

Wasserhahn schließen. Wasserzulaufschlauch vom Wasserhahn

abschrauben. Sieb mit einer Zahnbürste unter fließendem

Wasser reinigen. Wasserschlauch am Wasserhahn

wieder festschrauben.

Laugenpumpe

Die Laugenpumpe muss regelmäßig kontrolliert werden und insbesondere wenn

● das Wasser nicht abgepumpt

bzw. der Schleudergang nicht durchgeführt wird

● die Maschine ein ungewöhnliches

Geräusch beim Schleudern erzeugt, das durch eventuelle Fremdkörper, wie z.B. Büroklammern, Sicherheitsnadeln usw. im Pumpengehäuse verursacht werden könnte.

Folgende Handgriffe sind erforderlich:

Netzstecker aus der Steckdose ziehen.

Abkühlung der evtl. aufgeheizten Lauge abwarten.

Page 70

Pflege und Wartung

Klappe nach unten aufklappen. Ein flaches Auffanggefäß auf dem

Boden legen, um das ablaufende Wasser aufzufangen.

Notentleerungsschlauch aus Halterung herausnehmen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs herausziehen.

Wenn das Wasser vollständig abgelaufen ist, Deckel der Laugenpumpe entgegen dem Uhrzeigersinn abschrauben und herausziehen. Eventuelles Restwasser wird in der Klappe aufgefangen.

Eventuelle Fremdkörper aus Pumpengehäuse entfernen, wie in der Abb. angezeigt wird.

Notentleerungsschlauch verschließen und wieder einsetzen. Laugenpumpe einsetzen und den Deckel im Uhrzeigersinn wieder fest-

schrauben. Klappe schließen.

Notentleerung

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

Netzstecker aus der Steckdose ziehen. Wasserhahn schließen. Abkühlung der evtl. aufgeheizten Lauge abwarten. Pumpen-Klappe nach unten aufklappen. Ein flaches Auffanggefäß bereitstellen, um die ablaufende Waschlauge

aufzufangen.

Page 71

Pflege und Wartung

Notentleerungsschlauch aus der Halterung herausnehmen, Auffanggefäß unterstellen, Verschlussstopfen des Schlauchs herausziehen. Die Waschlauge läuft ab. Je nach Laugenmenge kann es erforderlich sein, das Auffanggefäß mehrfach auszuleeren. Dazu den Notentleerungsschlauch zwischenzeitlich wieder mit dem Verschlussstopfen verschließen.

Wenn die Waschlauge vollständig abgelaufen ist: Laugenpumpe ggf. reinigen.

Notentleerungsschlauch verschließen und wieder einsetzen. Klappe in Sockelblende einsetzen und schließen.

Frost

Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen.

Netzstecker aus der Steckdose herausziehen. Wasserhahn schließen und Wasserzulaufschlauch vom Hahn abschrau-

ben. Das Ende des Zulauf- u. Notentleerungsschlauchs in ein Gefäß auf dem

Boden legen. Verschlussstopfen des Notentleerungsschlauchs herausziehen und Wasser auslaufen lassen.

Zulaufschlauch am Gerät wieder fest verschrauben, Notentleerungsschlauch verschließen und wieder einsetzen. So wird verhindert, dass Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

Vor Inbetriebnahme des Waschautomaten darauf achten, dass die Raumtemperatur höher als 0°C ist.

Wichtig!

Nach jeder Entleerung des Geräts über den Notentleerungsschlauch müssen Sie etwa 2 Liter Wasser in das Fach für die Hauptwäsche der Waschmittelschublade gießen und das Programm PUMPEN einstellen. Dadurch wird die ÖKO-Klappe aktiviert und es wird vermieden, dass eine gewisse Menge Waschmittel beim nächsten Waschen ungenützt bleibt.

Page 72

Was tun, wenn…

Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleudern ist durch das moderne Antriebssystem bedingt.

Ist kein Wasser in der Trommel zu sehen, liegt dies am neuartigen Waschsystem der Maschine.

Moderne Waschmaschinen verbrauchen weniger Wasser als alte, das Wasch- und Spülergebnis bleibt trotzdem einwandfrei.

Störungsbehebung

Versuchen Sie im Störungsfalle mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

Verschiedene Fehler auf der Programm-ablauf-Anzeige angezeigt. Die ENDE-LED blinkt und ein akustisches Signal ertönt:

- 1 Blinkzeichen: Es läuft kein Wasser ein.

- 2 Blinkzeichen: Das Wasser wird nicht abgepumpt.

4 Blinkzeichen

Nach Behebung des Fehlers Taste START/PAUSE drücken. Wird der Fehlercode erneut angezeigt, verständigen Sie den Kundendienst.

: Die Einfülltür ist nicht geschlossen.

Störung Mögliche Ursache Abhilfe

Die Maschine arbeitet nicht.

Netzstecker ist nicht eingesteckt.

Sicherung der Hausinstallation ist nicht in Ordnung.

Einfülltür ist nicht richtig geschlossen.

Taste START/PAUSE nicht gedrückt.

Netzstecker einstecken.

Sicherung ersetzen.

Einfülltür schließen; Verschluss muss hörbar einrasten.

Taste START/PAUSE drücken.

Page 73

Was tun, wenn…

Es läuft kein Wasser

Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab.

Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht.

Störung Mögliche Ursache Abhilfe

Wasserhahn ist geschlossen. Wasserhahn öffnen.

Zulaufschlauch ist Kontrollieren Sie den geknickt. ganzen Schlauch und

beseitigen Sie die

Knickstelle. Sieb in der Verschraubung Schlauch vom Wasserhahn des Zulaufschlauchs ist abschrauben, Sieb verstopft. unter fließendem

Wasser reinigen. Einfülltür ist nicht richtig Einfülltür schließen. geschlossen. Das Ende des Ablauf- Die Auslaufhöhe muss schlauchs liegt nicht hoch mindestens 60 cm betragen. genug vom Boden. Siehe die Anschlussanwei-

sungen.

Der Ablaufschlauch Kontrollieren Sie den ganzen ist geknickt. Schlauch und beseitigen

Sie die Knickstelle. Die Laugenpumpe oder der Laugenpumpe reinigen Ablaufschlauch sind oder Ablaufschlauch verstopft. kontrollieren. Ohne Schleudern-Funktion Alle Schleudergänge gewählt. während des

Programmablaufs sind

abgeschaltet.

Wäsche in der Trommel Wäsche besser verteilen. sehr ungleichmäßig verteilt.

Page 74

Störung Mögliche Ursache Abhilfe

Wasser läuft unter dem Waschautomaten hervor.

Die Maschine vibriert während des Betriebs oder steht unruhig.

Die Einfülltür lässt sich bei eingeschaltetem Gerät nicht öffnen. (Die Einfülltür kann nur nach Erlöschen die Led-TÜR geöffnet werden)

Was tun, wenn…

Verschraubung am Zulaufschlauch festschrauben. Zulaufschlauch ist undicht.

Ablaufschlauch ist undicht. Ablaufschlauch überprüfen

und gegebenenfalls erneuern.

Laugenpumpe nicht richtig Laugenpumpe richtig verschlossen. schließen.

Waschmittelschublade ist Schublade reinigen. verstopft.

Zuviel oder stark Waschmittel genau nach schäumendes Waschmittel Herstellerangaben dosieren gefüllt. und Spezialwaschmittel für

Trommelwaschmaschinen verwenden.

Der Notentleerungs- Der Notentleerungsschlauch ist nicht ver- schließen. schlossen.

Transportsicherung Lesen Sie bitte den nicht vollständig entfernt. entsprechenden Abschnitt

in dieser Gebrauchsanweisung.

Die höhenverstellbaren Füße laut Aufstell- und Schraubfüße sind nicht Anschlussanweisung korrekt eingestellt. justieren.

Es ist nur sehr wenig Funktion ist dadurch Wäsche in der Trommel nicht beeinträchtigt. (z.B. nur ein Bademantel).

Die Waschtrommel ist Die Einfülltür ist aus in Bewegung. Sicherheitsgründen

verriegelt.

Der Wasserstand im Gerät Wasser abpumpen lassen, befindet sich über bevor die Tür geöffnet den unteren Teil der Tür. wird.

Die Maschine befindet Warten, bis die sich in der Heizphase Phase beendet ist.

Page 75

Was tun, wenn…

Das Schleudern beginnt verzögert bzw. die Wäsche wird am Programmende nicht geschleudert.

In der Waschmittelschublade bilden sich Waschmittelrückstände.

Spülwasser ist trüb.

Störung Mögliche Ursache Abhilfe

Das Unwucht-Kontroll- Die Wäsche wird durch system der Maschine hat Drehrichtungswechsel der aufgrund ungünstiger Trommel aufgelockert, neu Wäscheverteilung verteilt und wieder angeangesprochen. schleudert. Dies kann

mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann, eventuell mit verminderter Schleuderdrehzahl, wenn die Wäscheverteilung noch nicht optimal ist. Die Auflockerungsphase dauert ca. 10 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.

Wasserhahn ist nicht voll- Wasserhahn vollständig aufständig aufgedreht. drehen.

Sieb in der Verschraubung Sieb reinigen. des Zulaufschlauchs verstopft.

Ursache ist vermutlich ein Kein negativer Einfluss auf Waschmittel mit hohem das Spülergebnis, evtl. Silikatgehalt Flüssigwaschmittel

verwenden.

Page 76

Wenn das Waschergebnis nicht befriedigend ist

Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert

• Das Waschmittel wurde zu gering dosiert.

• Es wurde nicht das richtige Waschmittel eingesetzt.

• Spezielle Verschmutzungen wurden nicht vorbehandelt.

• Programm/Temperatur wurde nicht richtig eingestellt.

• Beim Einsatz von Baukasten-Waschmitteln wurden die einzelnen Komponenten nicht im richtigen Verhältnis eingesetzt.

Wenn sich auf der Wäsche noch graue Flecken finden

• Mit Salben, Fetten oder Ölen verschmutzte Wäsche wurde mit zu wenig Waschmittel gewaschen.

• Es wurde mit zu niedriger Temperatur gewaschen.

• Häufige Ursache ist, dass Weichspüler - besonders solcher in Konzentratform - auf die Wäsche gelangt ist. Solche Flecken möglichst rasch auswaschen und den betreffenden Weichspüler vorsichtig einsetzen.

Wenn nach dem letzten Spülen noch Schaum sichtbar ist

• Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.

Was tun, wenn…

Wenn sich weiße Rückstände auf der Wäsche finden

• Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

Page 77

Technische Daten

Höhe x Breite x Tiefe 85x60x62 Tiefe bei geöffneter Tür 101,5 cm Höhenverstellbarkeit ca. ±10 mm Füllmenge (programmabhängig) max. 6 kg Einsatzbereich Haushalt Trommeldrehzahl Waschen max.55 min Trommeldrehzahl Schleudern 850/600/500 (50212)

1000/800/600 (50612)

1200/1000/500 (52612)

Wasserdruck 0,05-0,8 MPa

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23/EWG vom 19.2.1973 “Niederspannungsrichtlinie”, einschließ-

lich Änderungsrichtlinie 93/68/EWG

- 89/336/EWG vom 3.5.1989 “EMV-Richtlinie”, einschließlich Ände-

rungsrichtlinie 92/31/EWG

-1

Page 78

SERVICE

Made in EEC

Mod. L50612 Type P6946645 Prod.No. 91 4524001 00 220-230V~50Hz 2200 W 10 A

Ser.No.

IPX4

Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an Ihre Kundendienststelle.

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist. Mit unserer Checkliste können Sie wichtige Informationen vor dem Telefonat zusammenstellen.

Notieren Sie die Prod.-Nummer und die Serie-Nummer. Beide finden Sie auf dem Typschild an der Tür-Innenseite Ihres Waschautomaten:

Prod. No. . . . . . . . . . . . . . . . . . . . . . .

Ser. No. . . . . . . . . . . . . . . . . . . . . . . . .

Halten Sie weiterhin möglichst genau fest:

• Wie äußert sich die Störung?

• Unter welchen Umständen tritt die Störung auf?

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

- wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt

“Was tun, wenn…") selbst beseitigen können hätten,

- wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich

sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und jetzt z.B. Ersatzteile holen muss. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Page 79

AUFSTELL- UND ANSCHLUSSANWEISUNG

Sicherheitshinweise für die Installation

• Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes Gerät dürfen Sie auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.

• Stellen Sie sicher, dass alle Teile der Transportsicherung entfernt sind, siehe “Transportsicherung entfernen”. Andernfalls kann es beim Schleudern zu Schäden am Gerät oder an benachbarten Möbeln kommen.

• Stecker immer in vorschriftsmäßig installierte Schutzkontakt-Steckdose stecken. Keine Verlängerungskabel, Mehrfachsteckdosen oder Adapter verwenden.

• Bei Festanschluss muss das Gerät durch Trennvorrichtungen in der elektrischen Installation (Sicherungen, LS-Schalter, Fl-Schutzschalter oder dergleichen) mit mindestens 3 mm Kontaktöffnungsweite allpolig vom Netz getrennt werden können. Der Festanschluss darf nur durch einen autorisierten Fachmann erfolgen.

• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.

• Die Netzzuleitung darf nur vom Kundendienst oder einem autorisierten Fachmann ausgetauscht werden.

Page 80

Installation

HEC0002S

HEC0001

HEC0011S

HEC0003S

HEC0014

HEC0008

Entfernen der Transportsicherung

Vor der Installation müssen Sie die Transportsicherungen entfernen.

Gehen Sie wie folgt vor: Nachdem Sie die Transportverpackung entfernt

haben, legen Sie das Gerät vorsichtig auf die Rückwand, um den Polystyrolblock vom Waschmaschinenboden zu entfernen.

Entfernen Sie das Stromkabel und den Ablaufschlauch aus den Hältern der Waschmaschinenrückwand.

Schrauben Sie mit einem Schlüssel, der dem Gerät beiliegt, die zentrale Schraube A an der Rückwand des Waschautomatens heraus. Ziehen Sie den Plastikzapfen heraus.

Schrauben Sie die zwei grossen Schrauben B und die sechs kleineren seitlichen Schrauben C an der Rückwand des Waschautomaten heraus.

Ziehen Sie die Stahlschiene D ab.

Schrauben Sie die sechs kleineren seitlichen Schrauben C wieder- auf.

Page 81

Installation

HEC0005

HEC0010

P0002

Öffnen Sie die Tür und entnehmen Sie den Zulaufschlauch aus der Trommel. Entfernen Sie den mit dem Klebeband fixierten Polystyrolblock aus der Türdichtung.

Verschließen Sie die kleinere obere Öffnung und die zwei grösseren seitlichen Öffnungen mit der Kunststoffabdeckungen, die sich im Gepäck befinden.

Hinweis:

Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können. Gerät niemals ohne Transportsicherung transportieren. Bei Umzug das Gerät vollständig entleeren, wie im Kapitel “Frost” (s.S. 71) beschrieben.

Aufstellort vorbereiten

• Die Aufstellfläche muss sauber und trocken sein, frei von Bohnerwachsresten und anderen schmierenden Belägen, damit das Gerät nicht wegrutscht. Keine Schmierstoffe als Gleithilfe verwenden.

• Die Aufstellung auf hochflorigen Teppichböden oder Bodenbelägen mit Weichschaumrücken ist nicht zu empfehlen, da dadurch die Standsicherheit des Geräts nicht gewährleistet ist.

• Bei Standplätzen mit kleinformatigen Fliesen handelsübliche Gummimatte unterlegen.

• Kleinflächige Unebenheiten des Bodens niemals durch Unterlegen von Holz, Pappe, oder ähnlichem ausgleichen, sondern grundsätzlich durch Einstellen der Schraubfüße.

• Wenn aus Platzgründen die Aufstellung des Geräts direkt neben einem Gas- oder Kohleherd nicht vermeidbar ist: Zwischen Herd und Waschautomat eine wärmeisolierende Platte (85x57 cm) einfügen, die auf der Seite gegen den Herd mit einer Aluminiumfolie versehen sein muss.

• Das Gerät darf nicht in einem frostgefährdeten Raum aufgestellt werden. Frostschäden!

• Zulauf- und Ablaufschlauch dürfen nicht geknickt oder gequetscht werden.

Page 82

Nivellierung

P0352

HEC0006

Das Gerät muss mit allen vier Füßen fest auf dem Boden stehen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der vier Gerätefüße ausgleichen.

Kaltwasseranschluss

Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel.

Verwenden Sie für den Wasseranschluss nicht den Schlauch von Ihrer bisherigen Maschine

Öffnen Sie die Tür und ziehen Sie den Zulaufschlauch heraus. Schließen Sie den Schlauch mit dem Winkelverbindungsstück an die Maschi-

ne an. Wichtig!

Richten Sie den Zulaufschlauch nicht nach unten. Drehen Sie den Winkel für den Schlauch nach links oder rechts, je nach der Position des Wasserhahns.

Stellen Sie den Schlauch durch Lockern der Ringmutter richtig ein. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden.

Installation

Schließen Sie den Schlauch an einen Wasserhahn mit Schlauchverschraubung 3/4" an. Verwenden Sie stets den mit dem Gerät mitgelieferten Schlauch

Aqua-Control

Aqua-Control schützt zusätzlich vor Wasserschäden durch Alterungsschäden des Wasserzulaufschlauchs. In diesem Fall blockiert Aqua-Control die Wasserzufuhr zum Gerät.

Die Störung wird durch die Erscheinung einer roten Markierung im Fensterchen ”A” angezeigt. Der Kundendienst muss verständigt und der Zulaufschlauch ersetzt werden.

Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit.

Wird ein längerer Zulaufschlauch benötigt, ist ausschließlich ein von unserem

Page 83

Installation

Kundendienst angebotener, VDE-zugelassener kompletter Schlauchsatz mit montierten Schlauchverschraubungen zu verwenden.

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden.Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Wasserablauf

Der Ablaufschlauch kann wie folgt positioniert werden:

Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers.

Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande abspringt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.

In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muss oberhalb des Siphons (Geruchverschlusses) sitzen, sodass sich die Krümmung mindestens 60 cm über dem Boden befindet.

In ein Ablaufrohr.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm.

Das Ablaufschlauchende muss immer belüftet sein, d.h. der Rohrinnendurchmesser muss größer sein als der Schlauchaußendurchmesser.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 4 m verlängert werden. Dabei muss der Durchmesser des Verlängerungsschlauches gleich groß wie der Innendurchmesser des Originalschlauches sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch darf keine Knie aufweisen.

Wichtig:

Für einen einwandfreien Betrieb des Geräts muss der Ablaufschlauch in die dazu bestimmte Halterung an der Rückseite des Geräts, oben, rechts, befestigt werden.

Page 84

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Das Gerät entspricht den VDE-Vorschriften. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genaue-

stens zu beachten.

Bei Festanschluss ist in der elektrischen Installation eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z. B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schutzschalter und Schütze. Der Festanschluss darf nur duch einen autorisierten Fachmann erfolgen.

Das Netzabel darf nicht verlängert werden. Falls die Länge nicht ausreicht, muss es entweder mit einem längeren Kabel ersetzt werden, oder die Steckdose versetzt werden.

Installation

Wichtig ! Das Netzkabel muss nach Aufstellung des Geräts leicht zugänglich sein.

Page 85

Page 86

Page 87

Page 88

Page 89

Page 90

Page 91

Page 92

Page 93

AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg

http://www.aeg.hausgeraete.de

132.982.721-02-0306 Soggetto a modifiche senza preavviso...

From the Electrolux Group. The world’s No. 1 choice.

The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

AEG L50212 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
