LAVAMAT 46113
Libretto Istruzioni Lavabiancheria
Page 2
2
Gentile Cliente,
Grazie per aver scelto i nostri prodotti di alta qualità.
Con questa apparecchiatura sperimenterete la perfetta combinazione fra il
design funzionale e la tecnologia d'avanguardia.
Le nostre apparecchiature sono state progettate per avere le migliori
prestazioni e il massimo controllo raggiungendo i più alti standard di
eccellenza.
Inoltre, e' parte integrante dei nostri prodotti l'attenzione per gli aspetti
ambientali e per il risparmio energetico.
Per assicurare prestazioni ottimali e un corretto utilizzo della vostra
apparecchiatura, Vi invitiamo a leggere attentamente questo libretto
istruzioni.
Vi permetterà di seguire tutte le fasi di utilizzo perfettamente e nel modo più
efficace.
Per consultare questo libretto ogni volta che lo desiderate, Vi consigliamo di
tenerlo in un luogo a portata di mano. Ricordatevi di consegnarlo ad
eventuali futuri proprietari dell'apparecchiatura.
Page 3
Indice
Indice
Avvertenze 5
Utilizzo 5
Precauzione contro il gelo 6
Descrizione dell'apparecchio 7
Vaschetta detersivi 7
Pannello dei comandi 8
Display 8
Personalizzazione 9
Sicurezza bambini 9
Segnale acustico 9
Come eseguire un lavaggio ? 10
Carico della biancheria 10
Dosaggio del detersivo 10
Scelta del programma 10
Scelta della velocità di centrifuga 11
Scelta delle opzioni 11
Prelavaggio 12
Macchie 12
Sensitive 12
Risparmio tempo 12
Extra Risciacquo 12
Scelta di un avvio posticipato 12
Avvio del programma 13
Svolgimento del programma 13
Aggiunta di biancheria durante i primi 10 minuti 13
Modifica del programma in corso 14
Annullamento del programma 14
Fine del programma 14
Modalità standby 14
Guida al lavaggio 15
Scelta e separazione della biancheria 15
Carico della biancheria in base alle natura delle fibre 15
Detersivi e additivi 16
Simboli internazionali 17
3
Tabella dei programmi 18
Consumi 20
Caratteristiche tecniche 21
Page 4
Indice
4
Manutenzione e pulizia 22
Trattamento anticalcare 22
Il mobile 22
Vaschetta detersivi 22
Filtro 24
Filtro di ingresso dell’acqua 25
In caso di anomalia di funzionamento 26
Avvertenze 29
Installazione 30
Disimballo 30
Ingresso dell'acqua 34
Svuotamento 35
Collegamento elettrico 36
Collocazione 36
Ambiente 38
Smaltimento 38
Protezione dell'ambiente 38
Garanzia 39
In questo manuale per l’uso sono utilizzati i seguenti simboli :
Informazioni importanti relative alla sicurezza e alla prevenzione di danni
all’apparecchio.
Informazioni generali.
Informazioni ambientali.
Page 5
Avvertenze
Conservare questo manuale di istruzioni. In caso di rivendita o cessione ad
un'altra persona, il manuale per l'uso deve accompagnare l'apparecchio. Il
nuovo utente potrà conoscere il funzionamento della lavabiancheria e essere
a conoscenza degli avvertimenti relativi.
Queste avvertenze sono state preparate per la vostra sicurezza e quella degli
altri. Si prega di leggerle attentamente prima di installare e utilizzare
l'apparecchio. Vi ringraziamo per l'attenzione.
Utilizzo
• Al ricevimento dell'apparecchio, disimballare immediatamente
l'apparecchio. Verificare l'aspetto generale. Riportare le eventuali riserve
sulla bolletta di spedizione di cui si conserverà una copia.
• L'apparecchio è stato progettato per essere usato da adulti. Assicuratevi che
i bambini non lo tocchino e non lo utilizzino come un gioco.
• Non modificare o cercare di modificare le caratteristiche di questo
apparecchio. Questo comportamento potrebbe provocare un pericolo per
l'utilizzatore.
• L'apparecchio è destinato ad un normale uso domestico. Non utilizzarlo a
fini commerciali o industriali o a scopi diversi da quelli per cui è stato
progettato: lavaggio, risciacquo e centrifuga.
• Staccare la presa di corrente e il rubinetto dell'acqua dopo l'uso
dell'apparecchio.
• Non lavare a macchina articoli che potrebbero non sopportare tale
trattamento. Seguire le indicazioni riportate nelle etichette dei capi.
• Non lavare a macchina articoli di biancheria con ferretti, tessuti senza orlo
o strappati.
• Togliere dalle tasche degli indumenti prima del lavaggio tutti gli oggetti
come monete, spille di sicurezza, spille, viti, che potrebbero causare danni.
• Non mettere nella lavabiancheria capi smacchiati con benzina, alcool,
tricloretilene, ecc. Se si utilizzano questi prodotti, attendere che il prodotto
sia evaporato prima di porre gli articoli nel cestello.
• Riunire i piccoli indumenti come calzini, cinture ecc. in un sacchetto di tela
o in una retina.
• Utilizzare la quantità di detersivo indicata nel paragrafo “Dosaggio dei
detersivi”.
• Staccare la lavabiancheria dalla corrente prima di procedere alla pulizia o
alla manutenzione.
Avvertenze
5
Page 6
Avvertenze
6
Precauzione contro il gelo
Se l'apparecchio è esposto ad una temperatura inferiore a 0°C, osservare le
precauzioni seguenti :
• Chiudere il rubinetto e staccare il tubo di alimentazione dell'acqua.
• Posare l'estremità di questo tubo in una bacinella a terra.
• Selezionare il programma Scarico e farlo funzionare fino alla conclusione.
• Porre l'apparecchio fuori tensione portando il selettore dei programmi in
posizione “Arresto” .
• Scollegare l'apparecchio.
• Riavvitare il tubo di ingresso dell'acqua e rimettere a posto il tubo di
scarico.
In tal modo, l’acqua rimasta nei tubi verrà scaricata, evitando che geli e
danneggi l'apparecchio.
Per far funzionare di nuovo l'apparecchio, assicurarsi che sia installato in un
locale in cui la temperatura sia superiore a 0°C.
Page 7
Descrizione dell'apparecchio
Descrizione dell'apparecchio
Coperchio
Maniglia di apertura del
coperchio
7
Pannello dei comandi
Sportello del filtro
Piedini di messa a livello
Vaschetta detersivi
Prelavaggio
Lavaggio
Ammorbidente (non superare il segno
M
MAX )
Leva per la movimentazione dell'apparecchio
Page 8
Descrizione dell'apparecchio
8
Pannello dei comandi
Selettore dei programmi
Display
Durata del ciclo o
conto alla rovescia
della partenza
ritardata
Tasti e funzioni
Display
Spie
Partenza
ritardata
Sicurezza
bambini
Tasto Partenza
ritardata
Tasto Avvio/
Pausa
Page 9
Personalizzazione
Sicurezza bambini
Questa opzione consente due tipi di bloccaggio :
- se l’opzione è attivata dopo la partenza del ciclo, non sono possibili
cambiamenti di opzioni o di programma.
Il ciclo viene eseguito e per eseguire un nuovo ciclo è necessario disattivare
l’opzione.
- se l’opzione viene attivata prima dell’avviamento del ciclo, è impossibile
avviare la lavabiancheria.
Per attivare la sicurezza bambini, è
necessario :
1.Mettere l'apparecchio in tensione.
2.Premere contemporaneamente i tasti
MACCHIE e SENSITIVE fino alla conferma
con il simbolo nella finestra di visualizzazione.
L’opzione selezionata viene memorizzata.
Per disattivare la sicurezza bambini, ripetere gli stessi comandi.
Descrizione dell'apparecchio
9
Segnale acustico
La fine del programma e le anomalie di funzionamento sono segnalate da
numerosi toni acustici. Se si desidera escludere i segnali, procedere come
segue :
1.Mettere l'apparecchio in tensione.
2.Premere contemporaneamente i tasti
PRELAVAGGIO e MACCHIE fino alla conferma con un tono acustico.
3.Il segnale acustico è disattivato.
Il segnale resta attivo in caso di allarme.
Se si desidera riattivare il segnale
acustico, eseguire la stessa procedura.
Page 10
Come eseguire un lavaggio
10
Come eseguire un lavaggio ?
La prima volta che si usa la lavabiancheria, si raccomanda di eseguire un lavaggio preliminare a 95°C, senza biancheria ma con detersivo, per lavare la
vasca.
Carico della biancheria
• Aprire il coperchio della macchina.
• Aprire il cesto premendo il pulsante A: i due sportellini si sganciano auto-
maticamente.
• Introdurre la biancheria, chiudere il cesto e il coperchio della lavabianche-
ria.
Attenzione : Prima di chiudere il coperchio della
macchina, controllare che gli sportellini del cesto
siano chiusi correttamente :
•i due sportellini siano agganciati,
•il pulsante di bloccaggio A sia sollevato.
A
Dosaggio del detersivo
La lavabiancheria è stata progettata per ridurre i consumi di acqua e detersivi:
ridurre pertanto le dosi consigliate dai produttori di detersivi.
Versare la dose di detersivo in polvere nel comparto lavaggio e prelavaggio
se si è scelta l'opzione “prelavaggio”. Versare l'ammorbidente nell'apposito
comparto .
Se si utilizza un tipo diverso di detersivo, consultare il paragrafo “detersivi e
additivi” della guida di lavaggio.
Scelta del programma
Ruotare il selettore dei programmi sul
programma di lavaggio desiderato, in
base al tipo e al grado di sporco della
biancheria. La spia del tasto AVVIO/
PAUSA lampeggia in rosso. Viene visualizzata la durata del programma selezionato nel display.
Nella posizione OFF la lavabiancheria
non è in tensione (è in tensione con
Page 11
tutte le altre posizioni). Il selettore di programma può essere ruotato sia verso
destra che verso sinistra.
Se il selettore di programma viene ruotato mentre la lavabiancheria effettua
un ciclo di lavaggio, nel display compare il codice di errore «Err» e il tasto
AVVIO/PAUSA lampeggia in giallo per alcuni secondi. Il programma già impostato si svolge indipendentemente dalla nuova posizione del selettore. Per
risolvere il problema, riportare il selettore nella posizione iniziale. Nel display
viene visualizzato di nuovo il conto alla rovescia.
Scelta della velocità di centrifuga
Premere il tasto GIRI/MIN fino a non si
illumina la spia della velocità di centrifuga desiderata. È possibile scegliere NO
CENT. FINALE*, ARRESTO CON ACQUA IN
VASCA
La velocità massima è 1100 giri/min per
tutti i programmi.
Alla fine del programma, se è stato selezionata l'opzione ARRESTO CON ACQUA IN VASCA o CICLO SILENZIO, è necessario selezionare il programma CENTRIFUGA o SCARICO per terminare il ciclo.
*
o CICLO SILENZIO*.
Come eseguire un lavaggio
11
NO CENT. FINALE
L'acqua dell'ultimo risciacquo viene scaricata alla fine del programma e la
biancheria non viene centrifugata.
Scelta delle opzioni
Dopo aver selezionato un programma è
possibile aggiungere alcune opzioni.
Premere il tasto dell’opzione desiderata.
La spia corrispondente lampeggia.
Per disattivare una opzione, procedere
nello stesso modo. La spia corrispondente si spegne.
* secondo il modello
Page 12
Come eseguire un lavaggio
12
Prelavaggio
Prelavaggio a 30°C circa prima del ciclo di lavaggio principale, che si svolge
di seguito automaticamente.
Macchie
Per biancheria molto sporca o macchiata. Nel comparto del prelavaggio del
cassetto detersivi è possibile versare un prodotto smacchiante.
Sensitive
Questa opzione migliora ulteriormente il risciacquo grazie ad un ciclo supplementare di risciacquo, e un movimento ridotto del cesto (protezione dei tessuti). Ideale in caso di lavaggi frequenti, e nel caso di indumenti destinati a
persone con pelle molto delicata (non compatibile con l’opzione Extra Risciacquo).
Risparmio tempo
Questa funzione consente di ridurre il tempo del ciclo in base al tipo di programma scelto.
Extra Risciacquo
Questa opzione permette di aggiungere uno o più risciacqui nei programmi
Cotoni, Sintetici e Delicati (non compatibile con l’opzione Sensitive).
È possibile attivarla in modo permanente procedendo come segue :
Premere i tasti GIRI/MIN e PRELAVAGGIO per alcuni secondi. La spia EXTRA
RISCIACQUO si illumina. L’opzione è attiva permanentemente anche se si spegne l'apparecchio.
Per disattivarla in modo permanente, ripetere la stessa operazione.
Se l'opzione scelta non è possibile, nel display compare il codice di errore “Err”
e il tasto AVVIO/PAUSA lampeggia in giallo per alcuni secondi.
Scelta di un avvio posticipato
Questa opzione permette di posticipare
l'avvio di un programma di lavaggio di
30, 60, 90 minuti, 2 ore, fino a 20 ore.
Premere una o più volte il tasto PARTENZA RITARDATA finché il display non
indicherà il tempo al termine del quale desiderate che il programma cominci
(0' significa un avvio immediato). Il simbolo corrispondente è visualizzato nel
display.
Page 13
Come eseguire un lavaggio
L'avvio posticipato può essere annullato in qualsiasi momento, prima di
premere il tasto AVVIO/PAUSA, premendo di nuovo il tasto PARTENZA
RITARDATA.
Se è già stato premuto il tasto AVVIO/PAUSA e si desidera modificare o
annullare la partenza posticipata, procedere come segue :
• Per annullare la partenza posticipata ed eseguire una partenza immediata
del ciclo, premere il tasto AVVIO/PAUSA quindi PARTENZA RITARDATA.
Premere AVVIO/PAUSA per avviare il ciclo.
• Per modificare la partenza posticipata ritornare alla posizione OFF e
riprogrammare il ciclo.
Per tutto il tempo di avvio differito il coperchio sarà bloccato. Se occorre
aprirlo, portare la lavabiancheria in Pausa, premendo il tasto AVVIO/PAUSA.
Dopo aver richiuso il coperchio, ripremere il tasto AVVIO/PAUSA.
Se si usa un detersivo liquido per un ciclo di lavaggio con partenza posticipata, utilizzare un dosatore da porre direttamente all'interno del cesto e selezionare un programma senza prelavaggio. Se si desidera eseguire un
prelavaggio anche con la partenza posticipata, usare un detersivo in polvere.
Avvio del programma
1.Verificare se il rubinetto di ingresso dell'acqua è aperto.
2.remere il tasto AVVIO/PAUSA. La spia corrispondente si illumina in rosso. La spia PORTA si illumina (porta bloccata).
Il selettore dei programmi non ruota durante il ciclo.
Nel caso di un avvio posticipato, il display visualizza il conto alla rovescia (ora
per ora, quindi 90 e minuto per minuto a partire da 60 min.).
13
Svolgimento del programma
La spia LAVAGGIO è illuminata quando la lavatrice
è in servizio.
Aggiunta di biancheria durante i primi 10 minuti
1.Premere il tasto AVVIO/PAUSA. La spia corrispondente lampeggia in rosso.
2.L’apertura del coperchio è possibile solo dopo 2 minuti circa dall'arresto della
lavabiancheria. La spia PORTA si spegne.
3.Introdurre la biancheria e chiudere il coperchio.
4.Premere di nuovo il tasto AVVIO/PAUSA per continuare il ciclo.
Page 14
Come eseguire un lavaggio
14
Modifica del programma in corso
Prima di eseguire qualsiasi modifica al programma in corso, portare la
lavabiancheria in pausa premendo il tasto AVVIO/PAUSA. Se la modifica non
è possibile, nel display lampeggia “Err” e il tasto AVVIO/PAUSA lampeggia in
giallo per alcuni secondi. Se si decide comunque di cambiare il programma,
annullare il programma in corso (vedere sotto).
Annullamento del programma
Se si desidera annullare un programma, ruotare la manopola di selezione dei
programmi in posizione OFF .
Fine del programma
La lavabiancheria si ferma automaticamente ; il tasto AVVIO/PAUSA si spegne
e nel display lampeggia “0”. L’apertura del coperchio è possibile solo dopo 2
minuti circa dall'arresto della lavabiancheria. La spia PORTA si spegne.
1.Collocare il selettore di programma sulla posizione OFF : La lavabiancheria
non è in tensione.
2.Estrarre la biancheria.
3.Staccare la spina di corrente e chiudere il rubinetto di alimentazione dell’acqua.
4.Verificare che il cesto sia vuoto: i capi che restano all'interno potrebbero danneggiarsi, ad esempio restringersi, durante il lavaggio successivo oppure macchiare altri capi di biancheria.
Si raccomanda di lasciare il coperchio e il cesto aperti per aerare la vasca.
Standby : alcuni minuti dopo la fine del programma, viene attivato il sistema
di risparmio energetico. La luminosità del display si riduce. Premendo
qualunque tasto, la modalità di risparmio energetico si disinserisce.
Page 15
Guida al lavaggio
Scelta e separazione della biancheria
• Suddividere la biancheria per tipo e simbolo (vedere il capitolo Simboli in-
ternazionali, di seguito): lavaggio normale per biancheria resistente ad un
lavaggio e centrifuga energici; lavaggio delicato per la biancheria delicata
che conviene trattare con precauzione. Per i carichi misti o composti da articoli in fibre di natura diversa, scegliere un programma e una temperatura
adatta alla fibra più delicata.
• Lavare separatamente gli articoli di colore bianco e la biancheria colorata.
In caso diverso gli articoli bianchi si macchieranno o assumeranno un tono
grigiastro.
• Gli indumenti colorati hanno spesso un eccesso di colore. La prima volta si
consiglia di lavare separatamente tali indumenti. Rispettare le indicazioni
di manutenzione “lavare separatamente” e “lavare separatamente più
volte”.
• Svuotare le tasche e spiegare la biancheria.
• Togliere i bottoni scuciti, spille e graffette. Chiudere le cerniere, annodare i
lacci o le strisce.
• Rovesciare gli indumenti in tessuti a più strati (sacchi a pelo, giacche a ven-
to, ecc.), capi di maglieria colorati, i capi in lana e i tessuti con applicazioni.
• Lavare gli articoli delicati come calze, collant, reggiseni ecc...) in una retina.
• Trattare le tende con precauzioni particolari. Togliere i gancetti di fissaggio
e avvolgere le tende in una federa o in un tessuto a rete.
Guida al lavaggio
15
Carico della biancheria in base alle natura delle fibre
La quantità di biancheria introdotta nel cesto non deve superare la capacità
massima della lavabiancheria. Questa capacità può variare secondo la natura
dei tessuti. Diminuire la quantità di biancheria in caso di biancheria molto
sporca o di articoli in spugna.
Non tutti i tessuti hanno lo stesso volume di ingombro e lo stesso potere di
assorbimento dell’acqua. Per questa ragione, e in generale, il cesto può essere
riempito :
• totalmente ma senza pressione eccessiva per cotone, lino, misti,
• a metà del volume per cotoni trattati e fibre sintetiche,
• ad un terzo del volume per articoli molto delicati come tende e lana.
Per un carico di biancheria mista, riempire il cesto un funzione delle fibre più
delicate.
Page 16
Guida al lavaggio
16
Detersivi e additivi
Utilizzare solo detersivi e additivi adatti all’uso in lavabiancheria. Seguite le
raccomandazioni del produttore osservando i paragrafi Prodotti e Dosaggi
dei detersivi e additivi.
Si sconsiglia di utilizzare contemporaneamente più tipi di detersivo per non
rischiare di rovinare la biancheria.
La quantità di detersivo da utilizzare dipende dal carico di biancheria da lavare, dalla durezza dell’acqua e dal grado di sporco della biancheria.
Se l’acqua è piu' dolce, diminuire leggermente le dosi. Se l’acqua è più ricca
di calcare (consigliato l’uso di un prodotto anticalcare) o se la biancheria è
molto sporca o macchiata, aumentare leggermente le dosi.
Per conoscere il grado di durezza dell’acqua contattare l’azienda di distribuzione dell’acqua della vostra area o altro servizio competente.
I detersivi in polvere possono essere sempre utilizzati.
I detersivi liquidi non devono essere utilizzati per il prelavaggio. Per qualsiasi
ciclo senza prelavaggio, possono essere versati sia direttamente nel cesto con
un dosatore, sia nel comparto lavaggio della vaschetta detersivo : in entrambi
i casi avviare subito il ciclo di lavaggio.
I detersivi in pastiglie o in dosi devono essere posti nel comparto lavaggio della vaschetta detersivo della lavabiancheria.
Per il trattamento delle macchie prima del ciclo di lavaggio, osservare le dosi
e le istruzioni raccomandate dal produtore. Se si utilizza un prodotto di lavaggio per eliminare le macchie, avviare immediatamente il ciclo di lavaggio.
Page 17

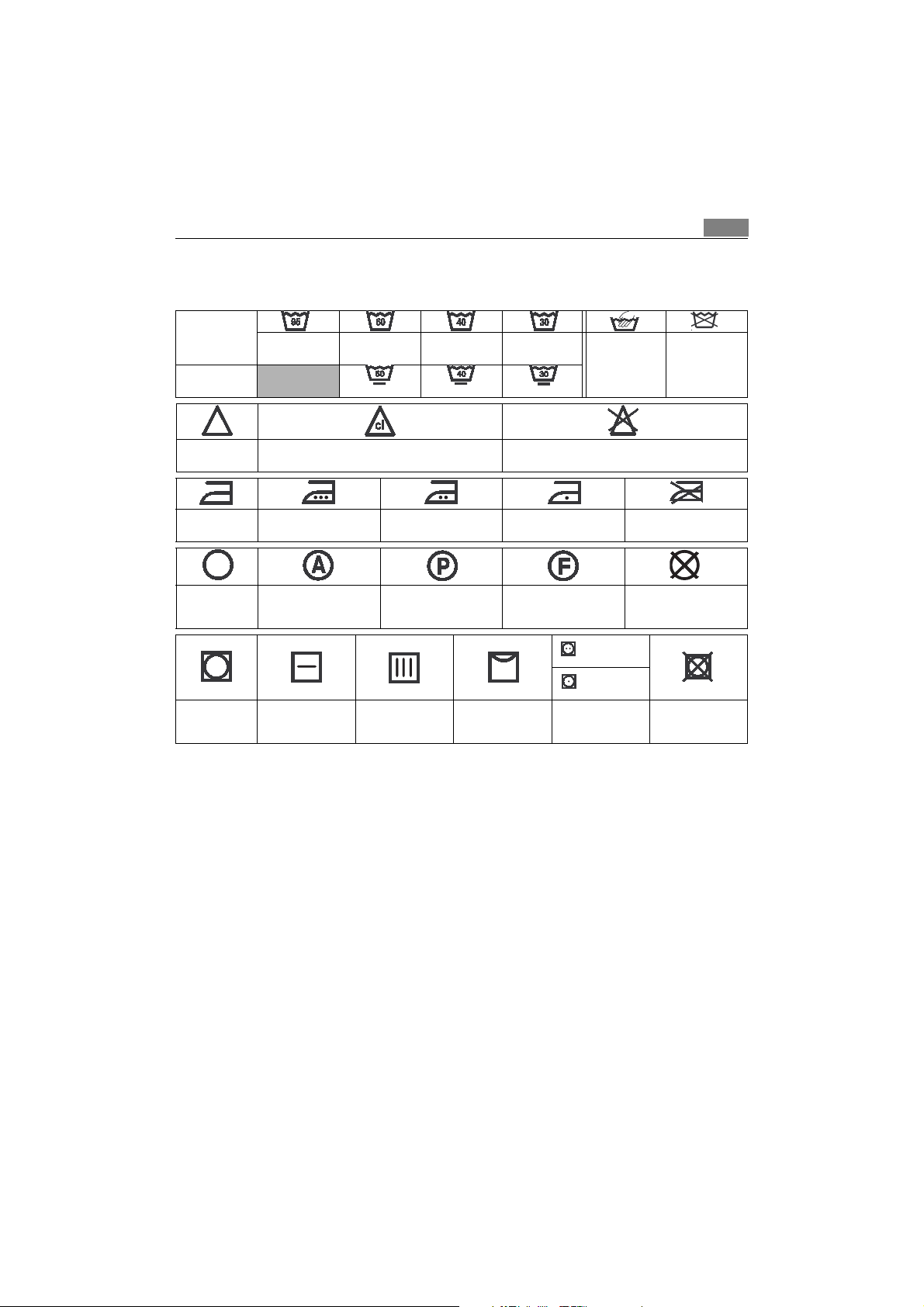

Simboli internazionali
LAVAGGIO
NORMALE
LAVAGGIO
DELICATO
Lavaggio a
95°C
Lavaggio a
60°C
Lavaggio a
40°C
Lavaggio a
30°C
Guida al lavaggio
Lavaggio deli-
cato a mano
17
Non lavare
CANDEGGIO Candeggio al cloro (candeggina) permesso (solo a fred-
STIRO
PULIZIA A
SECCO
ASCIUGATU-RAAsciugare la bian-
Temperatura elevata
Pulizia a secco (tutti i sol-
cheria distesa
do e con soluzione diluita)
(max 200°C)
venti comuni)
Temperatura media (max
150°C)
Pulizia a secco (tutti i sol-
venti, escluso il
tricloretilene)
Asciugare la bian-
cheria appesa
Asciugatura su
Candeggio al cloro (candeggina) proibito
Temperatura bassa (max
100°C)
Pulizia a secco (solo solventi a base di benzina e
R113)
gruccia
Temperatura
elevata
Temperatura
media
Asciugatura in As-
ciugabiancheria
permessa
Non stirare
Non pulire a secco
Non asciugare in
Asciugabiancheria
Page 18
Tabella dei programmi
18
Tabella dei programmi
Nella tabella non sono indicate tutte le possibilità, ma solo le impostazioni più
frequentemente usate.
Programma / Tipo di biancheria Quantità
Cotoni bianchi colorati : Bianchi o colorati, ad
esempio, indumenti da lavoro, lenzuola, tovaglie,
biancheria personale, asciugamani.
40-60 Mix : Questo programma permette di ottenere
a 40°C, i risultati di lavaggio di un ciclo a 60° anche
con un carico misto cotone e sintetici.
Sintetici : Tessuti sintetici, ad esempio biancheria
personale, tessuti colorati, camicie da non stirare,
camicette.
Facile stiro plus : Riduce la sgualcitura della
biancheria e facilita la stiratura.
Opzioni possibili
massima di
biancheria
(peso
biancheria
asciutta)
5,5 kg Prelavaggio
Macchie
Sensitive
Risp. tempo
Extra risciacquo
Partenza ritardata
5,5 kg Prelavaggio
Macchie*
Sensitive
Extra risciacquo
Partenza ritardata
2,5 kg Prelavaggio
Macchie*
Sensitive
Risp. tempo
Extra risciacquo
Partenza ritardata
1,0 kg Prelavaggio
Extra risciacquo
Partenza ritardata
*
Delicati : Per tutti i tessuti delicati, ad esempio, le
tende.
Lana plus / Seta / : Lana lavabile in lavatrice, con
la dicitura “pura lana vergine, lavabile in lavatrice,
irrestringibile”.
Risciacqui : La biancheria lavata a mano può essere
risciacquata con questo programma.
2,5 kg Prelavaggio
Macchie*
Risp. tempo
Extra risciacquo
Partenza ritardata
1,0 kg Partenza ritardata
5,5 kg Extra risciacquo
Partenza ritardata
Page 19
Tabella dei programmi
19
Scarico : Esegue uno scarico dopo un arresto con
acqua in vasca (o Ciclo silenzio).
Centrifuga : Esegue una centrifuga da 400 a 1100 gir/
min dopo un arresto con acqua in vasca o Ciclo
silenzio.
30 min : Ideale per biancheria da rinfrescare. 2,5 kg Partenza ritardata
Risp. energia** : Bianchi o colorati, ad esempio,
indumenti da lavoro, lenzuola, tovaglie, biancheria
personale, asciugamani.
*Non compatibile con i programmi la cui temperatura è inferiore a 40°C.
**Programma di riferimento per le prove secondo la norma CEI 456.
5,5 kg
5,5 kg Partenza ritardata
5,5 kg Prelavaggio
Macchie*
Sensitive
Extra risciacquo
Partenza ritardata
Page 20
Consumi
20
Consumi
Programma Temperature Consumo di
acqua in litri
Cotoni bianchi colorati 95 63 2,10
Cotoni bianchi colorati 60 58 1,20
40 - 60 Mix 40 46 0,80
Cotoni bianchi colorati 40 58 0,70
Cotoni bianchi colorati 30 58 0,50
Sintetici 60 45 0,80
Sintetici 50 45 0,65
Sintetici 40 45 0,60
Sintetici 30 45 0,50
Facile stiro plus 40 48 0,50
Delicati 40 50 0,50
Delicati 30 50 0,30
Lana plus / Seta / 40 45 0,45
Lana plus / Seta / 30 45 0,40
Consumo di
energia in
Durata in
minuti
kWh
Vedere display
Lana plus / Seta / freddo 45 0,35
Risciacqui - 32 0,05
Scarico - - 0,002
Centrifuga - - 0,015
30 min 30 42 0,25
Risp. energia
* Programma di riferimento per le prove secondo la norma CEI 456 (programma Risp. energia 60°) :
46 L / 0,93 kWh / 140 min
*
60 46 0,93
Dati indicativi soggetti a variazione in funzione delle condizioni di utilizzo. I
consumi si riferiscono alla temperatura più elevata prevista per ogni programma.
Page 21
Caratteristiche tecniche
Caratteristiche tecniche
21
DIMENSIONI Altezza
Larghezza
Profondità
TENSIONE / FREQUENZA
POTENZA TOTALE
PRESSIONE DELL'ACQUA
Raccordo alla rete
dell'acqua
Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione
dei distirbi radioelettrici e alla direttiva 2006/95/CE relativa alla sicurezza elettrica.
Minimo
Massimo
850 mm
400 mm
600 mm
230 V / 50 Hz
2300 W
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Tipo 20x27
Page 22
Manutenzione e pulizia
22
Manutenzione e pulizia
Procedere alla pulizia dell’apparecchio solo dopo averlo scollegato dalla rete
elettrica.
Trattamento anticalcare
Generalmente non è necessario eliminare il calcare se il detersivo è ben dosato.
Se si rende necessario il trattamento anticalcare, utilizzare un prodotto specifico che non sia corrosivo, per lavabiancheria. Rispettare il dosaggio e la frequenza dei trattamenti indicata sulla confezione.
Il mobile
Pulire l’esterno della lavabiancheria con acqua tiepida e un detergente
neutro. Non utilizzare alcool, solventi o prodotti simili.
Vaschetta detersivi
Di tanto in tanto, pulire la vaschetta dei detersivi per eliminare gli eventuali
residui dei prodotti detergenti ed evitare anomalie di funzionamento.
1. Togliere la vaschetta detersivi
sollevandolo.

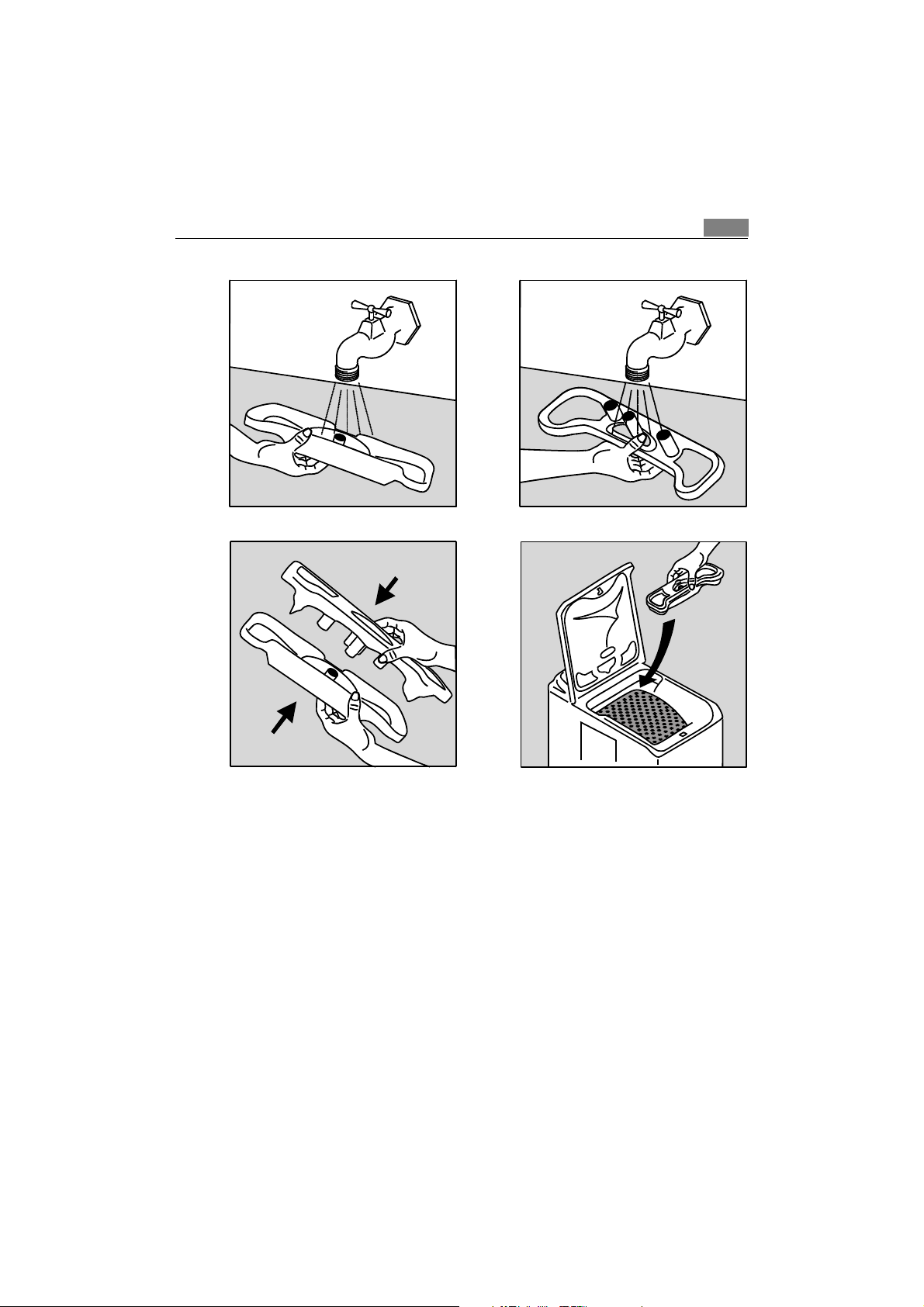

2. Separare le parti della vaschetta.
Page 23
3. Pulire le due parti sotto l'acqua corrente.
Manutenzione e pulizia
23
4. Riassemblare le due parti. 5. Rimontare la vaschetta.
Page 24
24
Filtro
Manutenzione e pulizia
Pulire regolarmente il filtro che si trova nella parte inferiore dell’apparecchio:

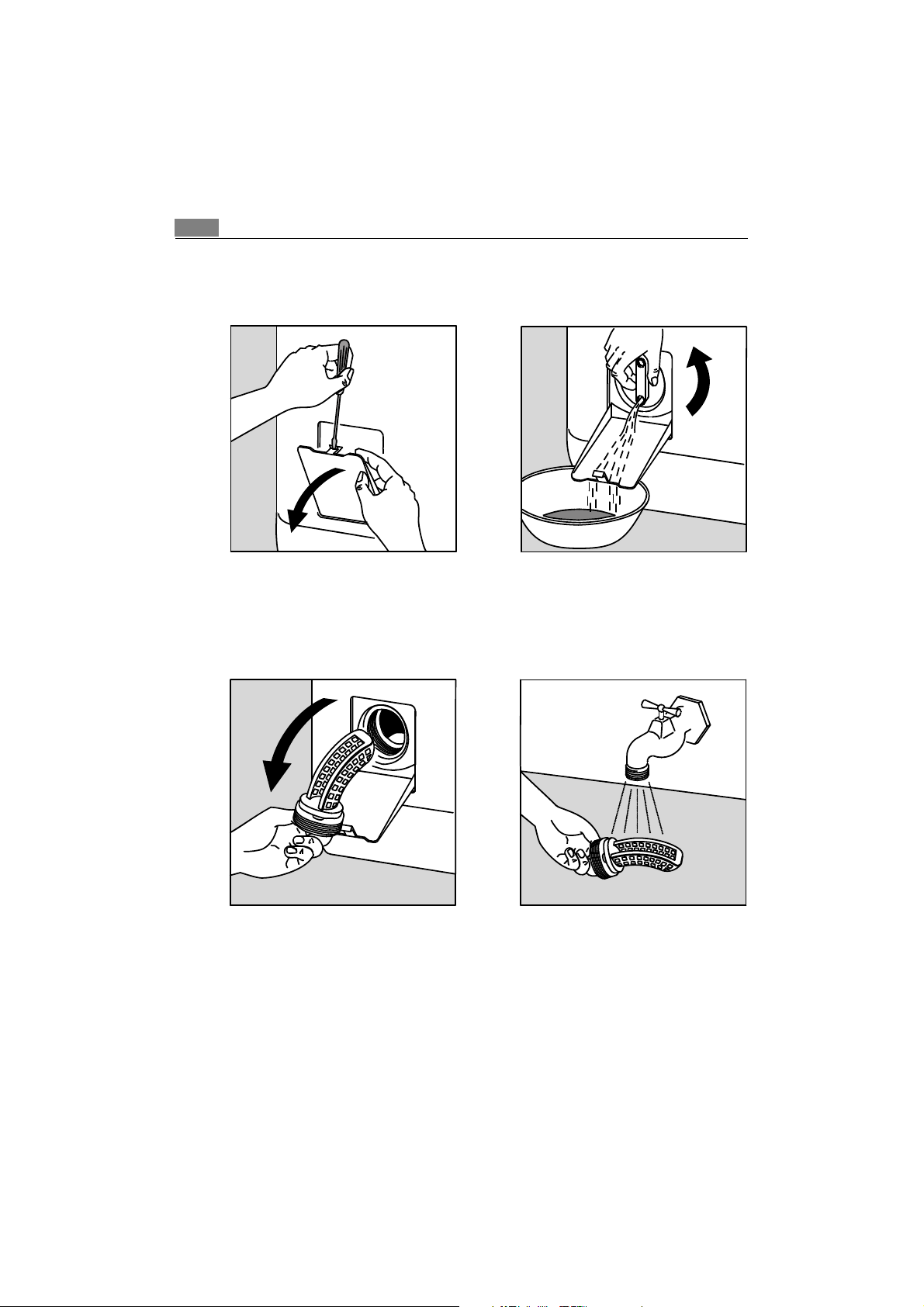

1. Aprire lo sportellino servendosi
di un cacciavite.
3. Svitare completamente il tappo
e rimuoverlo.
2. Collocare sotto lo sportellino
un recipiente. Girare il tappo in
senso antiorario fino a che non si
trova in verticale, quindi svuotare
l'acqua residua.
4. Pulire il filtro con cura sotto acqua corrente.
Page 25
Manutenzione e pulizia
5. Rimontare il filtro. 6. Riavvitare il tappo.
25
7. Richiudere lo sportellino.
Filtro di ingresso dell’acqua
Svitare le estremità del tubo di carico dell'acqua e pulire i filtri.
Page 26
In caso di malfunzionamento
26
In caso di malfunzionamento
Il vostro apparecchio è soggetto a numerose verifiche durante la produzione.
Qualora si riscontri una anomalia di funzionamento, consultare i paragrafi
seguenti, prima di contattare il Servizio di Assistenza Tecnica.
Anomalia Possibili cause
La lavabiancheria non si avvia o
non carica l'acqua :
La lavabiancheria si riempie ma
scarica l'acqua subito :
La lavabiancheria non
centrifuga o non scarica :
Presenza di acqua intorno alla
lavabiancheria :
I risultati del lavaggio non sono
soddisfacenti :
•l’apparecchio non è correttamente collegato,
l’impianto elettrico non funziona,
•il coperchio della lavabiancheria e gli sportellini del
cesto non sono chiusi,
•il programma non è stato avviato,
•è in atto una interruzione di corrente,
•è in atto una interruzione della fornitura dell'acqua,
•il rubinetto dell'acqua è chiuso,
•i filtri di ingresso sono intasati,
•sul tubo di entrata dell'acqua compare una pastiglia di
colore rosso.
•la curva di scarico è agganciata troppo in basso (vedere
paragrafo dell'installazione).
•il tubo di scarico è intasato o piegato,
•il filtro di scarico è ostruito,
•si è attivata la sicurezza antisbilanciamento: la
biancheria non è equamente ripartita nel cesto,
•è stato selezionato il programma “Scarico” oppure
l'opzione “Ciclo Silenzio” o “Arresto con acqua in vasca”;
•l'altezza della curva di scarico non è corretta.
•l'eccesso di detersivo ha fatto fuoriuscire la schiuma,
•il detersivo non è adatto al lavaggio in lavatrice,
•la curva di scarico non è correttamente agganciata,
•non è stato rimontato il filtro di scarico,
•Il tubo di alimentazione dell'acqua ha delle perdite.
•Il detersivo non è adatto al lavaggio in lavatrice,
•la biancheria introdotta nel cesto è troppa,
•il programma di lavaggio non è appropriato,
•il detersivo non è sufficiente.
La macchina vibra, è rumorosa : •l’apparecchio non è stato completamente liberato
(vedere paragrafo disimballaggio),
•l’apparecchio non è stato messo a livello
correttamente,
•l’apparecchio è troppo vicino alla parete o a mobili,
•la biancheria non è equamente ripartita nel cesto,
•il carico non è sufficiente.
Page 27
In caso di malfunzionamento
Anomalia Possibili cause
27
Il ciclo di lavaggio è troppo
lungo :
La lavabiancheria si ferma
durante un ciclo di lavaggio :
Il coperchio non si apre a fine
ciclo :
Il codice di errore E40 compare
nel display
Pausa” lampeggia in giallo
**
e il tasto “Avvio/
***
:
Il codice di errore E20 compare
nel display** e il tasto “Avvio/
Pausa” lampeggia in giallo*** :
•i filtri di ingresso sono intasati,
•è in atto una interruzione della fornitura dell'acqua,
•è scattata la sicurezza termica del motore,
•la temperatura di ingresso dell'acqua è più bassa del
normale,
•il sistema di sicurezza di rilevamento della schiuma è
attivato (troppo detersivo) e la lavabiancheria ha
evacuato la schiuma,
•si è attivata la sicurezza anti-sbilanciamento: è stata
aggiunta una fase supplementare per ripartire meglio la
biancheria nel cesto.
•l’alimentazione di acqua o elettricità è difettosa,
•è stato programmato un arresto con acqua in vasca,
•gli sportellini del cestello sono aperti.
•la spia “apertura immediata”* è spenta,
•la temperatura dell'ammollo è eccessiva,
•il coperchio si sblocca da 1 a 2 minuti dopo la fine del
programma*.
•il coperchio non è chiuso correttamente.
•il filtro di scarico è ostruito,
•il tubo di scarico è intasato o piegato,
•il tubo di scarico è troppo alto (vedere “Installazione”),
•la pompa di scarico è intasata,
•il sifone è intasato.
Il codice di errore E10 compare
nel display** e il tasto “Avvio/
Pausa” lampeggia in giallo*** :
Il codice di errore EF0 compare
nel display** e il tasto “Avvio/
Pausa” lampeggia in giallo*** :
La pompa di scarico della
lavabiancheria è
continuamente in funzione,
anche quando l'apparecchio
non è in funzione :
•il rubinetto dell'acqua è chiuso,
•è in atto una interruzione della fornitura dell'acqua,
•il filtro di scarico è ostruito,
•si è attivato il dispositivo antiallagamento, procedere
come segue :
- chiudere il rubinetto di ingresso dell'acqua.
- svuotare l'apparecchio per 2 minuti prima di
ricollegarlo,
- chiamare il Servizio Assistenza Tecnica.
•si è attivato il dispositivo antiallagamento, procedere
come segue :
- chiudere il rubinetto di ingresso dell'acqua.
- svuotare l'apparecchio per 2 minuti prima di
ricollegarlo,
- chiamare il Servizio Assistenza Tecnica.
Page 28
In caso di malfunzionamento
28
Anomalia Possibili cause
L’ammorbidente passa
•è stato superato il segno MAX.
direttamente nel cesto durante
il riempimento del cassetto
detersivi :
* Secondo il modello.
** Su alcuni modelli, si attivano i segnali acustici.
*** Dopo aver eliminato le eventuali cause dell'anomalia, premere il tasto “Avvio/Pausa” per far riavviare
il programma interrotto.
Page 29
Avvertenze
• Questo apparecchio è molto pesante. Usare cautela durante lo
spostamento.
• L’apparecchio deve essere completamente liberato dalle staffe prima
dell'uso. La rimozione incompleta dei dispositivi di protezione per il
trasporto potrebbe causare danni all'apparecchio o ai mobili vicini. Durante
la rimozione delle staffe l'apparecchio non deve essere collegato alla
corrente.
• Eventuali interventi idraulici richiesti devono essere eseguiti solo da un
idraulico qualificato.
• L'apparecchio deve essere collegato ad una presa elettrica dotata di messa
a terra conforme.
• Se l'impianto elettrico dell'abitazione richiede una modifica per il
collegamento dell'apparecchio, affidare il lavoro ad un elettricista
qualificato.
• Prima di procedere al collegamento dell'apparecchio, leggere attentamente
le istruzioni riportate nel capitolo “Collegamento elettrico”.
• Dopo aver installato l'apparecchio assicurarsi che non posi sul cavo di
alimentazione.
• Se la lavabiancheria è installata su un pavimento con moquette, assicurarsi
che le aperture previste per la ventilazione, poste nella parte bassa della
macchina non siano ostruite.
• La sostituzione del cavo di alimentazione deve essere eseguita soltanto dal
personale del Servizio di Assistenza Tecnica.
• La responsabilità del produttore non potrà essere richiesta per qualsiasi
danno derivante da una installazione non conforme.
Avvertenze
29
Page 30
Installazione
30
Installazione
Rimuovere tutti gli elementi di protezione applicati per il trasporto prima di
avviare la macchina per la prima volta. Conservarli in caso di trasporto futuro:
il trasporto di un apparecchio senza elementi di protezione può causare danni
ai componenti interni, perdite e disfuznioni, o deformazioni dovute agli urti.
Disimballo
1. Inclinare l'apparecchio all'indietro.
3. Aprire il coperchio dell'apparecchio e rimuovere lo spessore
rosso.
2. Ruotare l'apparecchio di un
quarto di giro su uno degli angoli,
per rimuovere la base di trasporto.
4. Rimuovere la pellicola di plastica.
Page 31
Installazione
31
5. Estrarre la vaschetta detersivi
sollevandolo verso l'alto.
7. Rimontare la vaschetta detersi-
vi.
6. Rimuovere lo spessore di immobilizzazione del cesto.
Page 32
32

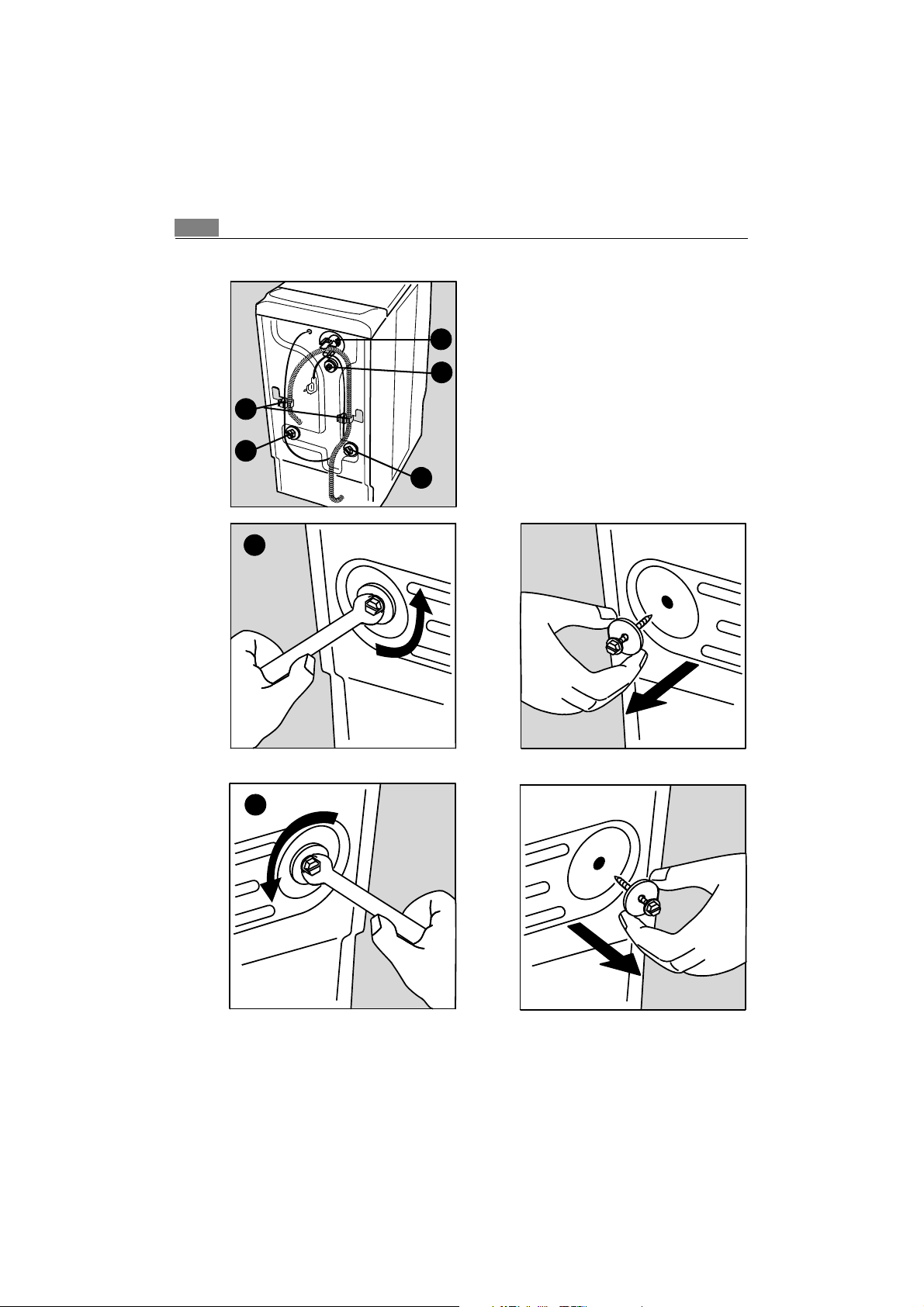

Installazione
4
3
5
1
2
1

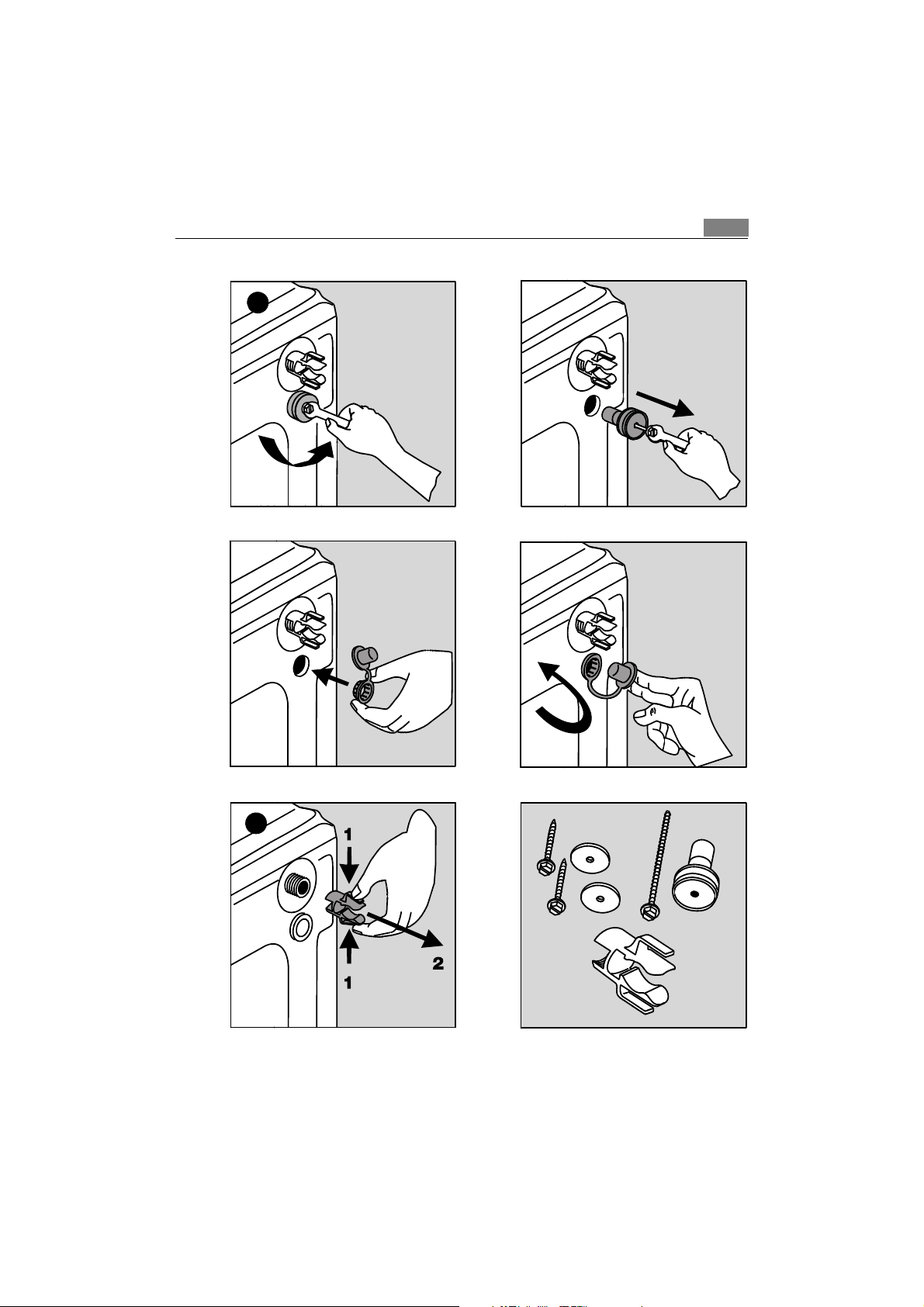

Operazione 1. Operazione 2.
2
Operazione 3. Operazione 4.
Page 33
3
Operazione 5. Operazione 6.
Installazione
33
Operazione 7. Operazione 8.
4
Operazione 9.
Page 34
Installazione
34
Per allineare la lavabiancheria ai mobili adiacenti, procedere come segue :
5
Operazione 1. Operazione 2.

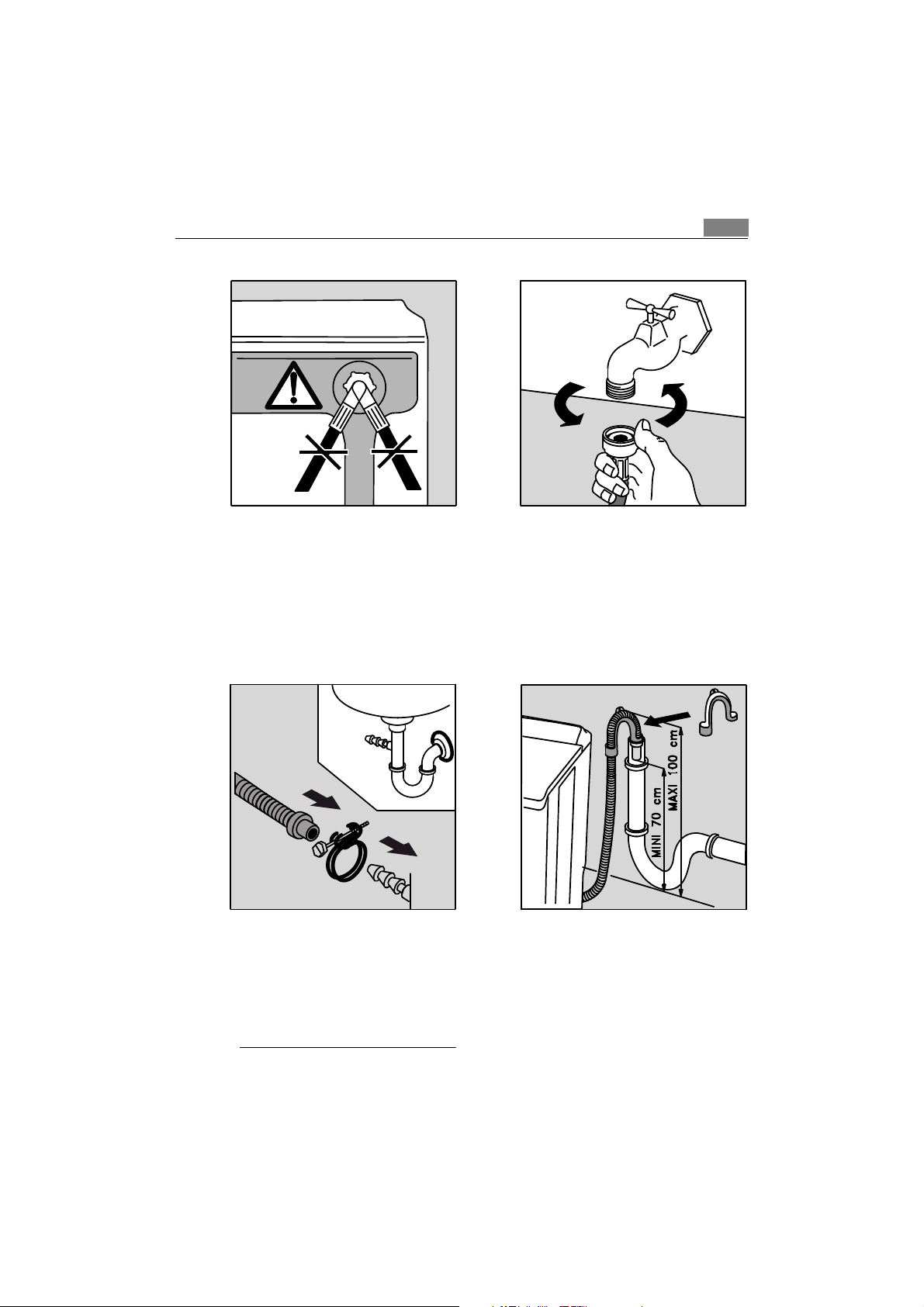

Ingresso dell'acqua

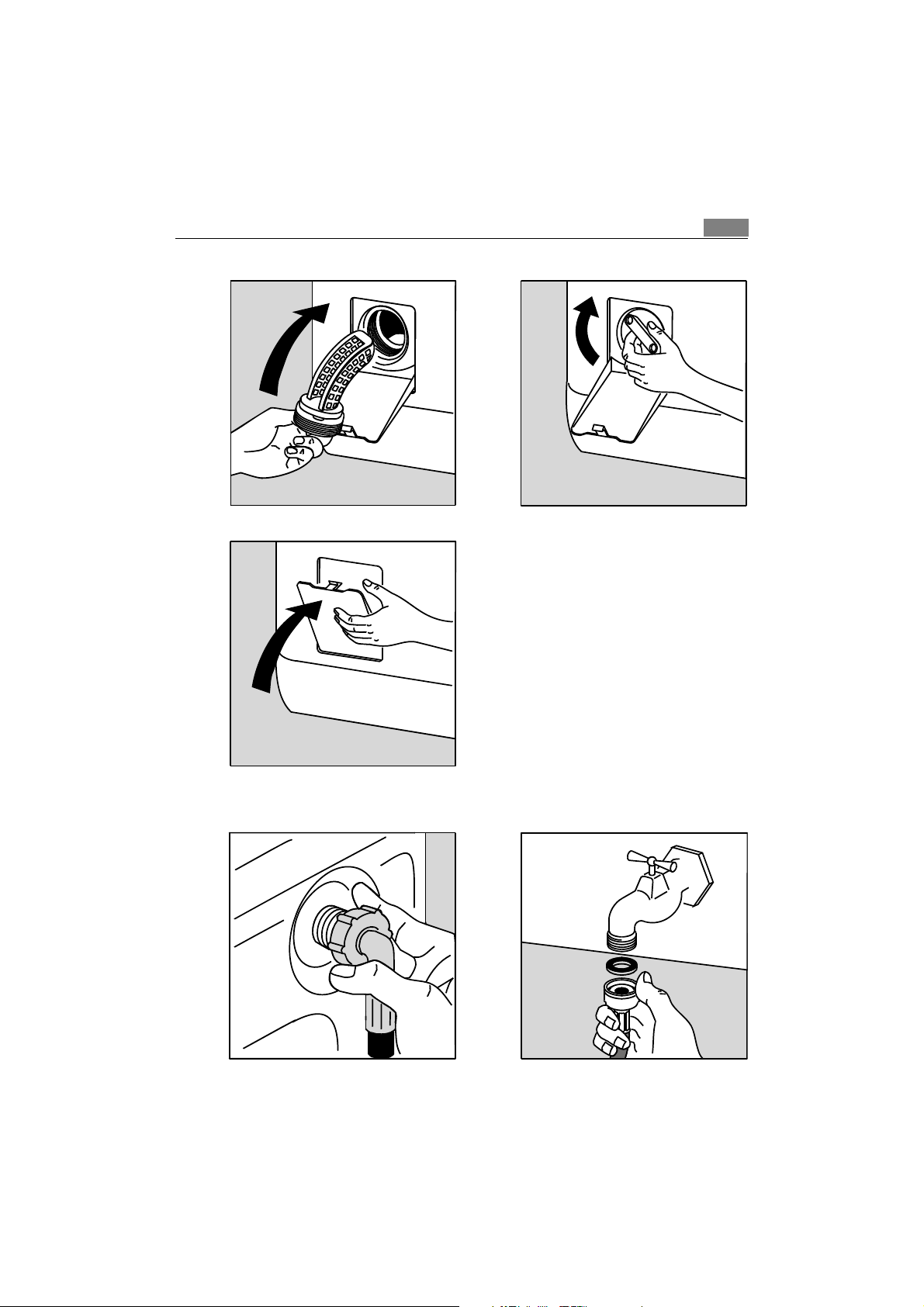

Installare il tubo di ingresso dell'acqua, fornito con l'apparecchio, sul retro
della lavabiancheria procedendo come segue (Non riutilizzare i tubi usati) :
Operazione 1. Operazione 2.
Page 35
Aprire il rubinetto di ingresso dell'acqua.
Controllare l'assenza di perdite.
Il tubo di ingresso non deve avere prolunghe. Se è troppo corto, contattare il
Servizio Assistenza Tecnica.
Svuotamento
L’imbuto all'estremità del tubo si adatta a tutti i tipi moderni di sifone.
Installazione
Operazione 4.Operazione 3.
35
1.Fissare l'imbuto al sifone con
l'anello di chiusura consegnato
insieme all'apparecchio
* secondo il modello
*
.
2.Montare la curva sul tubo di
scarico. Collocare il gruppo in una
tubazione di scarico (o un lavabo)
ad un'altezza compresa tra 70 e
100 cm. Il tubo di scarico non
deve cadere.
Page 36
Installazione
36
Prevedere un ingresso di aria all'estremità del tubo di scarico, per evitare
l'eventuale effetto sifone.
Il tubo di scarico non deve essere prolungato. Se è troppo corto, contattare
un idraulico.
Collegamento elettrico
Questa lavabiancheria deve essere collegata soltanto alla corrente 230 V monofase.
Verificare il calibro del fusibile di linea : 10 A a 230 V.
Non collegare l'apparecchio tramite prolunghe o prese multiple.
Verificare che la presa di terra sia conforme ai regolamenti in vigore.
Collocazione
Collocare l'apparecchio su un pavimento piano e rigido, in un locale aerato.
L'apparecchio non deve essere a contatto con la parete o altri mobili della
stanza.
Per spostare l'apparecchio, procedere come segue :

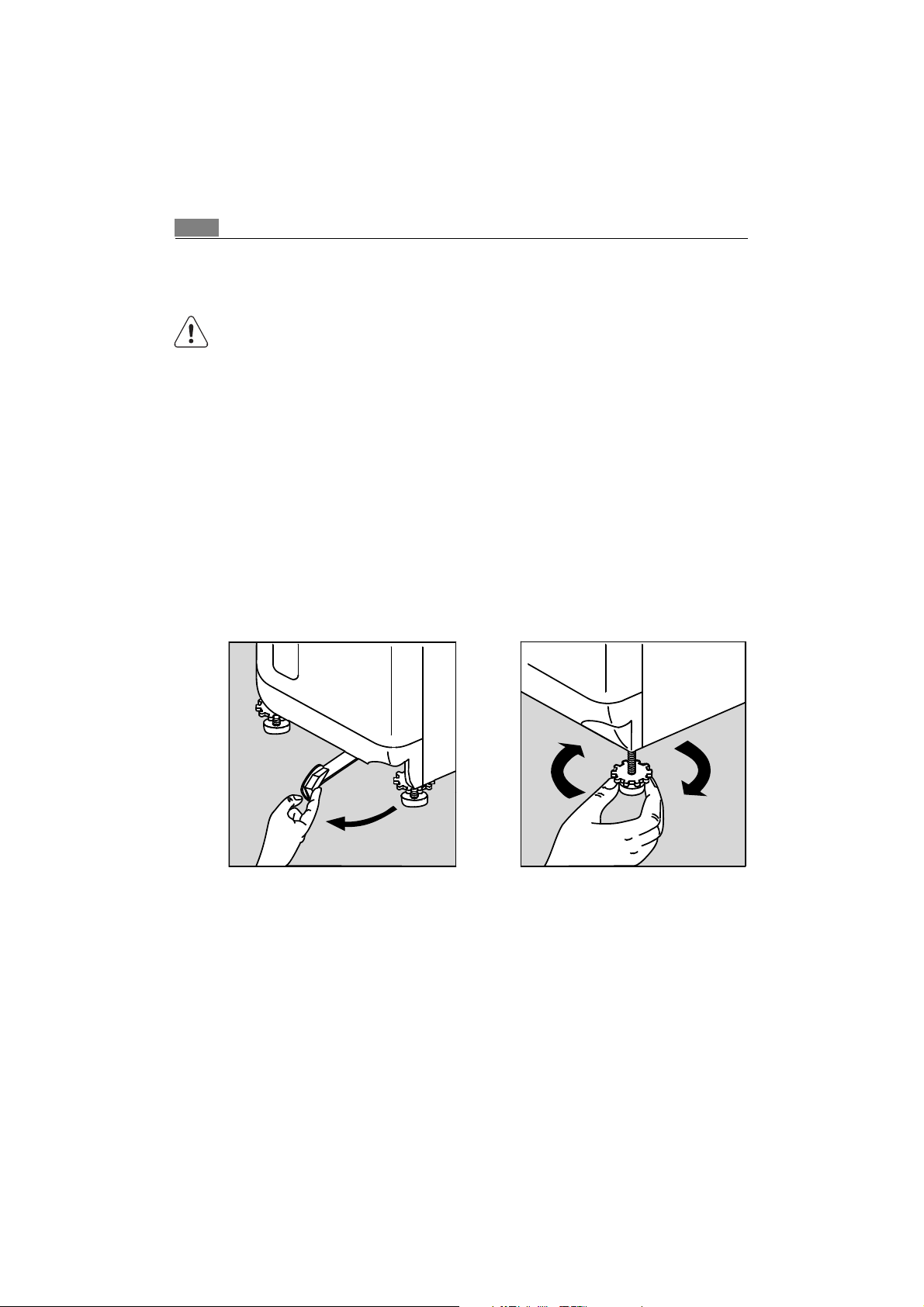

1.Per spostare la lavabiancheria, è
sufficiente posarla sulle rotelle tirando da destra a sinistra la leva
situata sulla base dell'apparecchio. Quando l'apparecchio è nella posizione desiderata, riportate
la leva nella posizione iniziale.

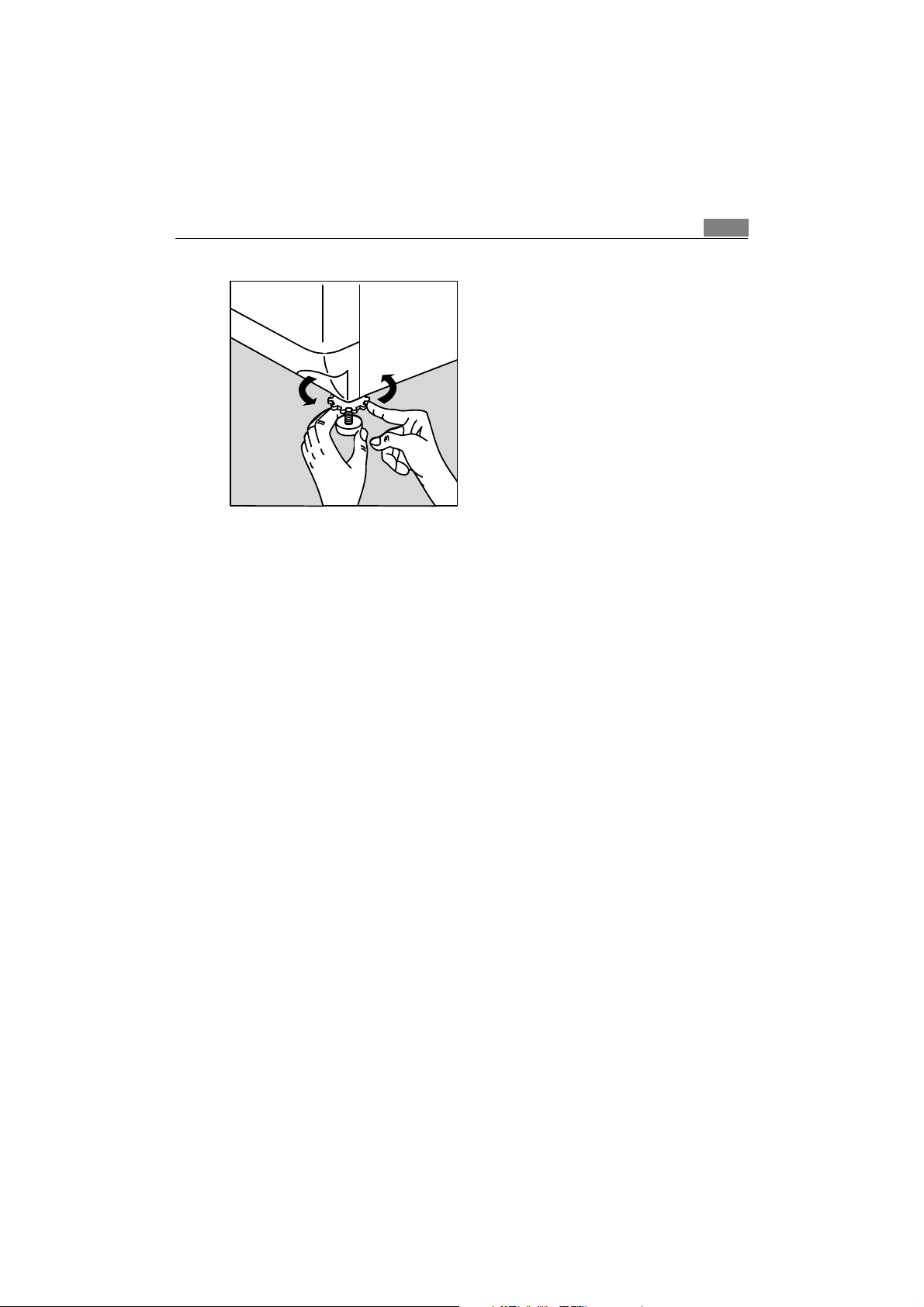

2.Una corretta messa a livello evita le vibrazioni, i rumori e lo spostamento dell'apparecchio durante
il funzionamento.
Riportare l'apparecchio a livello,
agendo sul piedino più corto. Svitare insieme il piedino e l'anello,
sollevando, se necessario, l'apparecchio.
Page 37
3.Quando l'apparecchio è in posi-
zione stabile, bloccare il piedino e
rimontare l'anello avvitandolo
completamente.
Installazione
37
Page 38
Ambiente
38
Ambiente
Smaltimento
Tutti i materiali contrassegnati con il simbolo sono riciclabili. Consegnarli
presso una discarica (informazioni disponibili presso il comune) perché siano
recuperati e riciclati.
Al momento dello smaltimento del vostro apparecchio, mettere fuori uso
tutto ciò che può rappresentare un pericolo: tagliare il cavo di alimentazione
all'attacco dell'apparecchio.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve
essere considerato come un normale rifiuto domestico, ma deve essere
portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature
elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo
appropriato, si contribuisce a evitare potenziali conseguenze negative per
l’ambiente e per la salute, che potrebbero derivare da uno smaltimento
inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’ufficio comunale, il servizio locale di
smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
Protezione dell'ambiente
Al fine di economizzare acqua ed energia e contribuire alla protezione
dell'ambiente, vi consigliano di rispettare le seguenti istruzioni :
• Utilizzare l'apparecchio a pieno carico quando possibile.
• Utilizzare la funzione Prelavaggio o Ammollo solo per la biancheria molto
sporca.
• Adattare la dose di detersivo sia alla durezza dell'acqua (rif. il paragrafo
“Dosaggio del detersivo”) che al carico e al grado di sporco della biancheria.
Page 39
Garanzia
Garanzia Europea
Questo apparecchio è garantito da AEG/Electrolux in tutti i paesi elencati nel
documento allegato (European Address Services) e per il periodo specificato
nella garanzia dell’apparecchiatura o, in alternativa, dalla legislazione vigente
nel Paese di utilizzo.
Se vi trasferite da un Paese ad un altro, tra quelli elencati, la garanzia del
vostro elettrodomestico verrà riconosciuta tenendo presente che :
•La garanzia dell'apparecchiatura inizia a decorrere a partire dalla data del
primo acquisto, che dovrà essere dimostrato presentando un documento
d'acquisto valido emesso dal venditore.
•La durata della garanzia e le condizioni offerte (es. manodopera e/o ricambi)
faranno riferimento alle condizioni esistenti nel nuovo paese di residenza per
la stessa tipologia di prodotti.
•La garanzia è strettamente personale ed è intestata all'acquirente originale
dell'apparecchiatura e non può essere trasferita ad un altro utilizzatore.
•L'apparecchiatura deve essere installata e utilizzata in conformità alle
istruzioni fornite da Electrolux ed utilizzata solo in ambito domestico e
comunque non per attività imprenditoriali o professionali.
•L'apparecchiatura deve essere installata in conformità a tutte le normative
vigenti nel nuovo paese di residenza.
Le disposizioni della presente Garanzia Europea non pregiudicano i diritti
previsti dalla legislazione di cui il consumatore è e rimane titolare.
Garanzia
39
Page 40
www.electrolux.com
www.aeg-electrolux.it
108 2793 03 - 09/09
Loading...
