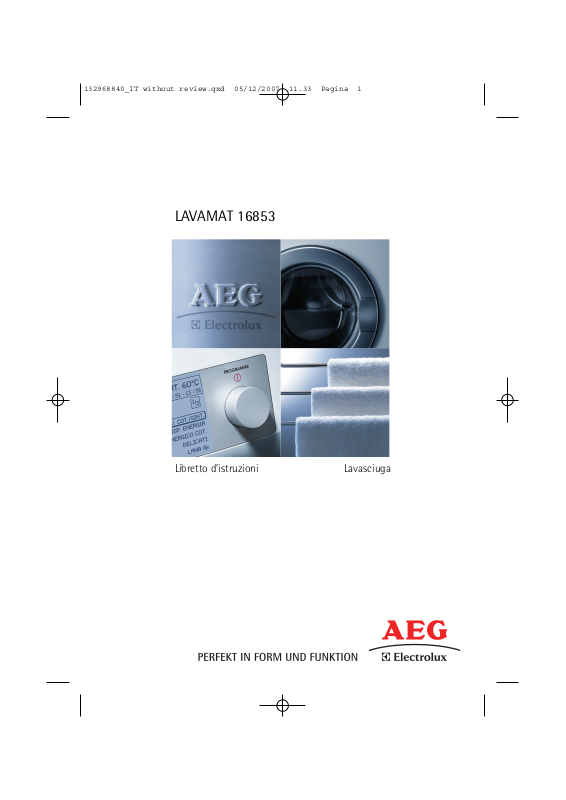

LAVAMAT 16853
Libretto d’istruzioni Lavasciuga
2
Gentile Cliente,
Grazie per aver scelto i nostri prodotti di alta qualità.
Con questa apparecchiatura sperimenterete la perfetta combinazione fra il design
funzionale e la tecnologia d'avanguardia.
Le nostre apparecchiature sono state progettate per avere le migliori prestazioni e il
massimo controllo raggiungendo i più alti standard di eccellenza.
Inoltre, e' parte integrante dei nostri prodotti l'attenzione per gli aspetti ambientali e per
il risparmio energetico.
Per assicurare prestazioni ottimali e un corretto utilizzo della vostra apparecchiatura, Vi
invitiamo a leggere attentamente questo libretto istruzioni.
Vi permetterà di seguire tutte le fasi di utilizzo perfettamente e nel modo più efficace.
Per consultare questo libretto ogni volta che lo desiderate, Vi consigliamo di tenerlo in un
luogo a portata di mano. Ricordatevi di consegnarlo ad eventuali futuri proprietari
dell'apparecchiatura.
In questo libretto d’istruzioni sono utilizzati i seguenti simboli:
Informazioni importanti relative alla sicurezza personale e consigli per evitare di danneggiare
l’apparecchio
Informazioni e consigli generali
Protezione ambientale
Indice
3
Indice
Libretto d’istruzioni 6
Informazioni per la sicurezza 6
Descrizione del prodotto 10
Cassetto detersivo 10
Pannello dei comandi 11
Display 12
Primo impiego 14
Personalizzazione 14
Segnali acustici 14
Protezione bambini 14
Utilizzo quotidiano - Lavaggio 15
Carico della biancheria 15
Dosaggio detersivo ed ammorbidente 15
Selezione del programma richiesto mediante il selettore programmi 16
Selezione della velocità di centrifuga, dell’opzione ANTIPIEGA o NIGHT CYCLE 16
Selezione dell’opzione desiderata 17
Opzione PRELAVAGGIO 17
Opzione MACCHIE 18
Opzione SENSITIVE 18
Opzione BREVE 18
Opzione MOLTO BREVE 18
Selezione di un risciacquo aggiuntivo 18
Selezione di AVVIO/PAUSA 19
Selezione della PARTENZA RITARDATA 19
Modifica di un’opzione o di un programma in corso 20
Interruzione di un programma 20
Indice
4
Annullamento di un programma 20
Apertura della porta dopo l’inizio di un programma 20
Al termine di un programma 21
Asciugatura 22
Selezione del programma di asciugatura mediante il selettore programmi 22
Selezione asciugatura automatica 22
Selezione asciugatura a tempo 22
Al termine di un programma 23
Lavaggio e asciugatura automatici 23
Programmi di lavaggio 24
Informazioni sui programmi 26
Programmi di asciugatura 28
Preparazione di un ciclo di lavaggio 29
Divisione della biancheria 29
Temperature 29
Prima di caricare la biancheria 29
Carichi massimi 30
Pesi della biancheria 30
Eliminazione delle macchine 30
Detersivi e additivi 31
Quantità dei detersivi da utilizzare 32
Durezza dell’acqua 32
Preparazione di un ciclo di asciugatura 33
Carichi massimi 33
Capi non indicati per l’asciugatrice 33
Etichetta con i simboli di asciugatura 34
Durata cicli di asciugatura 34
Asciugatura aggiuntiva 34
Indice
5
Manutenzione e pulizia 35
Anticalcare 35
Dopo ogni lavaggio 35
Pulizia esterna 35
Lavaggio di manutenzione 35
Cassetto del detersivo 35
Cesto 36
Guarnizione della porta 36
Pompa di scarico 36
Filtro ingresso acqua 38
Precauzioni contro il gelo 39
Svuotamento in caso di emergenza 39
Problemi di funzionamento 40
Dati tecnici 43
Valori di consumo 44
Installazione 45
Disimballo 45
Posizionamento e livellamento 47
Ingresso acqua 47
Dispositivo acqua-stop 48
Scarico acqua 48
Collegamenti elettrici 49
Collegamenti permanenti 49
Aspetti ambientali 50
Materiale imballaggio 50
Smaltimento macchina 50
Suggerimenti per il rispetto ambientale 50
Informazioni per la sicurezza
6
Libretto d’istruzioni
Informazioni per la sicurezza
Prima di utilizzare l’apparecchio per la prima volta
• Gli apparecchi AEG/ELECTROLUX sono conformi alle norme del settore e ai requisiti
legali sulla sicurezza degli elettrodomestici. In qualità di costruttori, tuttavia,
riteniamo sia nostro dovere fornire le seguenti note sulla sicurezza. L’utente DEVE
leggerle con attenzione prima di installare o utilizzare l’apparecchio.
• È molto importante che questo libretto di istruzioni sia conservato assieme
all’apparecchiatura per qualsiasi futura consultazione. In caso di rivendita o cessione
dell’apparecchio ad un’altra persona, o in caso di trasloco qualora l’apparecchio
rimanga nell’abitazione, il libretto di istruzioni deve accompagnare l’apparecchio, in
modo che il nuovo utente possa venire a conoscenza del funzionamento
dell’apparecchio e degli avvertimenti relativi.
• L’utente DEVE leggere il libretto con attenzione prima di installare o utilizzare
l’apparecchio.
• Prima di utilizzare l’apparecchio per la prima volta, controllare che non si siano
verificati danni durante il trasporto. Non collegare mai un apparecchio danneggiato.
Se alcune parti sono danneggiate, contattare il fornitore.
• Se l’apparecchio viene consegnato nei mesi invernali con temperature sotto zero:
conservare l’apparecchio a temperatura ambientale per 24 ore prima di utilizzarlo per
la prima volta.
Sicurezza generale
• È pericoloso modificare le specifiche o cercare di alterare questo prodotto in qualsiasi
modo.
• Durante i cicli di lavaggio e asciugatura a temperatura elevata, la porta potrebbe
diventare calda. Non toccare la porta!
• Verificare che piccoli animali domestici non entrino nel cesto dell’asciugatrice. Per
evitare ciò, ispezionare il cesto prima dell’utilizzo.
• Qualsiasi oggetto quale monete, spille di sicurezza, chiodi, viti, pietre o altro materiale
rigido può danneggiare gravemente l’apparecchio: prestare attenzione che non sia
inserito nell’apparecchio.
• Utilizzare solo la quantità di detersivo e ammorbidente consigliata. Un uso eccessivo
di detersivi può danneggiare i tessuti. Fare riferimento ai quantitativi consigliati dal
fabbricante.
• Raggruppare piccoli indumenti quali calzini, lacci, cinture lavabili ecc. in un sacchetto
di tela o in una retina per evitare che si inseriscano tra la vasca e il cesto interno.
• Non utilizzare la lavasciuga per lavare e asciugare articoli di biancheria con ferretti,
tessuti senza orlo o strappati.
• Staccare sempre la presa di corrente e chiudere il rubinetto dell’acqua dopo l’uso, la
pulizia e la manutenzione dell’apparecchio.
• Non cercare in nessun caso di riparare la macchina da soli. Le riparazioni eseguite da
persone non esperte possono causare seri danni o malfunzionamenti. Contattare il
Centro di assistenza locale. Richiedere sempre l’installazione di ricambi originali.
Installazione
• Durante il disimballo, verificare che l’apparecchio non abbia subito danni durante il
trasporto. In caso di dubbi, non utilizzare l’apparecchio e contattare il Centro di
assistenza locale.
• Tutti i dispositivi di sicurezza previsti per l’imballaggio e il trasporto devono essere
rimossi prima di usare l’apparecchio. per evitare possibili gravi conseguenze per
l’asciugatrice o le persone. Vedere la sezione relativa nel manuale per l’utente.
• Dopo aver installato l’apparecchio, controllare che non sia appoggiato sul cavo elettrico
di rete, sul tubo di alimentazione o su quello di scarico.
• Se la macchina è installata su un tappeto, regolare i piedini in modo da consentire una
corretta circolazione dell’aria
• Dopo l’installazione, verificare sempre che non vi siano perdite di acqua dai tubi e dai
rispettivi raccordi.
• Se l’apparecchio è installato in un locale soggetto al gelo, leggere il capitolo relativo ai
PPrreeccaauuzziioonnii ccoonnttrroo iill ggeelloo
“
• Se si dovesse verificare la necessità di una modifica all’impianto idrico domestico per
l’installazione della macchina, il lavoro dovrà essere effettuato da personale qualificato.
• Se si dovesse verificare la necessità di una modifica all’impianto elettrico domestico per
l’installazione della macchina, il lavoro dovrà essere effettuato da personale qualificato.
Informazioni per la sicurezza
”.
7
Uso
• Questo apparecchio è destinato solo all’uso domestico. Non deve essere utilizzato per
scopi diversi da quelli per il quale è stato progettato.
• Lavare e asciugare solo tessuti idonei ad essere lavati a macchina. Seguire le istruzioni
riportate sull’etichetta dei singoli capi.
• Non sovraccaricare l’apparecchio. Vedere la sezione relativa nel libretto di istruzioni.
Informazioni per la sicurezza
8
• Prima di effettuare il lavaggio, verificare che tutte le tasche siano vuote e che bottoni e
cerniere lampo siano agganciati. Evitare di lavare articoli sfrangiati o strappati e trattare
le macchine di vernice, inchiostro, ruggine ed erba prima del lavaggio. I reggiseni con il
ferretto NON devono essere lavati in lavatrice.
• Non lavare a macchina capi smacchiati con prodotti a base di benzina. Se si utilizzano
detersivi liquidi volatili, prestare attenzione e verificare che siano stati eliminati
dall’indumento prima di inserirli nell’asciugatrice.
• Poiché alcuni piumoni o trapunte dovrebbero essere lavati/asciugati con macchine
industriali per le loro dimensioni, verificare con il produttore se tali capi possono
essere lavati in un apparecchio domestico.
• Verificare sempre di non avere lasciato accendini (usa-e-getta o ricaricabili) nelle
tasche degli indumenti.
• Non inserire nell’asciugatrice capi che sono stati a contatto con sostanze chimiche o
solventi di natura volatile e pertanto possibile causa di esplosione.
Inserire nell’asciugatrice solo elementi lavati ad acqua o che richiedono di essere
arieggiati.
• La pallina in plastica per il detersivo non deve rimanere nell’apparecchio durante il
ciclo di asciugatura, in quanto il materiale non è progettato per sostenere tali
temperature. Se si desidera eseguire il ciclo completo di lavaggio-asciugatura,
utilizzare il detersivo tradizionale nell’apposita vaschetta.
• Si consiglia di non staccare mai la spina dalla presa tirando il cavo di alimentazione;
disinserire la spina afferrandola.
• Non utilizzare mai la lavasciuga se il cavo di alimentazione, il pannello dei comandi, la
superficie operativa o la base sono danneggiati rendendo accessibile la parte interna
dell’apparecchio.
Protezione bambini
• Questo apparecchio non è destinato ad essere utilizzato da persone (inclusi i bambini)
con ridotte capacità fisiche, sensoriali o mancanza di esperienza e conoscenza, a
meno che non lo utilizzino sotto la supervisione o la guida di una persona
responsabile della loro sicurezza.
• Questa lavasciuga non deve essere utilizzata da bambini o persone inferme senza
l’attenta supervisione degli adulti.
• È consigliabile controllare che i bambini non giochino con l’apparecchio.
• I componenti dell’imballo (come il polistirolo o i sacchetti di plastica) possono essere
molto pericolosi per i bambini, per il rischio di soffocamento! Tenerli fuori dalla portata
dei bambini.
Informazioni per la sicurezza
• Tenere lontani dalla portata dei bambini e in luogo sicuro anche tutti i tipi di detersivi.
• Verificare che bambini o animali non entrino nel cesto dell’apparecchio. Per evitare ciò,
la macchina prevede un dispositivo speciale che
può essere attivato ruotando il tasto (senza
premerlo) all’interno della porta in senso
orario fino a disporre orizzontalmente la
scanalatura. Se necessario, utilizzare una
moneta. Per disattivare tale dispositivo e
consentire nuovamente la chiusura della
porta, ruotare il tasto in senso antiorario e
disporre verticalmente la scanalatura.
9
Descrizione del prodotto
10
Descrizione del prodotto
Il vostro nuovo apparecchio è conforme a tutti i requisiti per un efficace trattamento
della biancheria garantendo bassi consumi di acqua, energia e detersivi.
1
Cassetto detersivo
2
Pannello dei comandi
3
Maniglia apertura porta
Cassetto detersivo
Vaschetta per il detersivo (usato per il Prelavaggio) o l’additivo anti-macchie. Il
detersivo per il prelavaggio viene aggiunto all’inizio del programma di lavaggio.
L’additivo anti-macchie viene aggiunto durante il lavaggioprincipale nei
programmi con l’opzione MACCHIE.
Scomparto per il detersivo in polvere o liquido utilizzato per il lavaggio
principale.
Scomparto per gli additivi liquidi (ammorbidente, amido).
4
Targhetta di identificazione
5
Pompa di scarico
6
Piedini regolabili
Pannello dei comandi
Pannello dei comandi
Il selettore dei programmi, i tasti e il display verranno indicati con i numeri riportati in
questa tabella.
9
11
1
Selettore dei programmi
1
TASTO RIDUZIONE CENTRIFUGA
2
TASTO DI ASCIUGATURA AUTOMATICA
3
Tasto TEMPO ASCIUGATURA
4
5
Tasto OPZIONI
2 3 4 5 6
TASTO OK
6
7
TASTO AVVIO/PAUSA
8
TASTO Partenza ritardata
9
Display
7 8
Display
12
Display (9)
9.1
Indicatore velocità di centrifuga, ANTIPIEGA , NIGHT CYCLE - simboli
9.1
Indicatore del livello di asciugatura consentito dal programma impostato: simboli
9.2
Asciutto Stiro, ASCIUTTO ARMADIO e Asciutto Extra - selezionabili mediante il
tasto 3 e indicatore «AUTO», collegato al programma di asciugatura e tasto 4.
Indicatore avanzamento programmi: SIMBOLI PRELAVAGGIO , LAVAGGIO PRINCIPALE
9.3
, RISCIACQUO , CENTRIFUGA SOVRADOSAGGIO , ASCIUGATURA ,
ANTIPIEGA .
L’indicatore di avanzamento del programma mostra le fasi di lavaggio o asciugatura del
programma selezionato.
Durante un ciclo, un trattino nero lampeggia sotto il simbolo della fase del programma
selezionato. Al termine di ogniciclo di lavaggio, il trattino nero sotto il simbolo
corrispondente smette di lampeggiare.
Se al termine del programma si accende il simbolo SOVRADOSAGGIO, significa che è
stato impiegato troppo detersivo.
9.2
9.5
9.3
9.6
9.4
9.7
9
9.9
9.8
SIMBOLO PORTA - (porta bloccata)
9.4
Questo simbolo indica se è possibile aprire la porta:
● Se il simbolo è acceso: non è possibile aprire la porta. L’apparecchio sta eseguendo un
programma di lavaggio.
● Se il simbolo è spento: la porta può essere aperta. Il programma di lavaggio è
terminato.
Opzioni: SIMBOLI PRELAVAGGIO , MACCHIE , SENSITIVE , BREVE , MOLTO
9.5
BREVE , RISCIACQUI EXTRA .
9.6
Simbolo PROTEZIONE BAMBINI .
9.7
Il display mostra le seguenti informazioni:
Durata del programma selezionato
Dopo avere selezionato un programma, la durata corrispondente viene visualizzata in ore
e minuti (per esempio 2.05). La durata è calcolata automaticamente sulla base del carico
massimo consigliato per ciascun tipo di tessuto.
Durante lo svolgimento del ciclo, il tempo rimanente viene aggiornato ogni minuto.
Partenza ritardata
L’avvio viene posticipato (max. 20 ore) agendo sul tasto corrispondente; il ritardo
impostato rimane visualizzato sul display per circa 3 secondi (per es. 90’), poi viene
visualizzata la durata del programma precedentemente selezionato.
Il simbolo PARTENZA RITARDATA viene visualizzato sul display.
Il ritardo impostato decresce di un’unità ogni ora e poi, quando rimane solo 1 ora,
decresce ogni minuto.
Tempo di asciugatura impostato
Dopo avere selezionato un programma di asciugatura, il tempo corrispondente viene
visualizzato in minuti e/o ore (max 130 min. =2.10).
Dopo l’inizio del programma, il tempo rimanente è aggiornato ogni minuto.
Display
13
Selezione di un’opzione sbagliata
Se è stata selezionata un’opzione non compatibile con il programma di lavaggio
selezionato, viene visualizzato il messaggio di errore Err per circa 2 secondi e la spia
gialla del tasto 7 incomincia a lampeggiare.
Codici degli allarmi
In caso di malfunzionamento, possono venire visualizzati alcuni codici di allarme, ad
esempio E20 (vedere capitolo «Problema»).
Fine programma
Al termine del programma, viene visualizzato uno zero 0 lampeggiante, il simbolo PORTA
si spegne ed è possibile aprire la porta.
9.8
SIMBOLO DURATA TEMPO ASCIUGATURA .
9.9
SIMBOLO PARTENZA RITARDATA .
Uso
14
Primo impiego
Verificare che i collegamenti elettrici siano conformi alle istruzioni di installazione.
Rimuovere gli imballi di polistirolo e qualsiasi altro materiale posto nel cesto.
Eseguire un ciclo a 90° o 95°C, senza inserire biancheria nella macchina, per eliminare
eventuali residui di lavorazione dal cesto e dalla vasca. Versare 1/2 misurino di detersivo
nell’apposita vaschetta e avviare la lavatrice.
Personalizzazione
Segnali acustici
L’apparecchio è dotato di un dispositivo acustico che si attiva nei seguenti casi:
● alla fine del ciclo
● in caso di anomalie di funzionamento
Premendo contemporaneamente i tasti 3 e 4 per circa 6 secondi, viene attivato il
segnale acustico (tranne che in presenza di problemi di funzionamento).
Premendo nuovamente gli stessi tasti, il segnale acustico viene riattivato.
Protezione bambini
Questo dispositivo permette di lasciare l’apparecchio non sorvegliato, senza preoccuparsi
che i bambini possano farsi male o causare danni all’apparecchio.
Questa funzione rimane attivata anche quando la lavasciuga non è in funzione.
Vi sono due modi diversi per impostare questa opzione:
● prima di premere il tasto 7: non è possibile avviare la macchina.
● dopo avere premuto il tasto 7 non è possibile cambiare programma od opzione.
Per attivare (disattivare) questa opzione premere contemporaneamente per circa 6 secondi i
tasti 4 e 5 fino a quando non compare (scompare) il simbolo PROTEZIONE BAMBINI sul
display.
Utilizzo quotidiano
Carico della biancheria
1. Aprire la porta tirando delicatamente la maniglia
verso l’esterno. Collocare la biancheria nel cesto un
capo alla volta, scuotendola il più possibile.
2. Chiudere con fermezza fino a sentire un clic.
Attenzione! Non schiacciare la biancheria tra la
porta e la guarnizione in gomma.
Dosare detersivo ed ammorbidente
Il vostro nuovo apparecchio è stato progettato per ridurre il consumo di acqua, energia e
detersivo.
1. Estrarre il cassetto fino all’arresto. Dosare il quantitativo di detersivo necessario,
versarlo nella vaschetta del lavaggio
principale e, se si desidera eseguire il
ciclo di prelavaggio oppure la funzione
MACCHIE, versare il detersivo o l’additivo
anti-macchia nella vaschetta contrassegnata
con .
Uso
15
2. Se richiesto, versare l’ammorbidente nella
vaschetta contrassegnata con (non
superare l’indicazione MAX riportata nella
vaschetta). Chiudere il cassetto con
delicatezza.
Uso
16
LAVAGGIO
Selezione del programma desiderato mediante il selettore dei
programmi (1)
È possibile scegliere il programma specifico per ogni tipo di biancheria leggendo le
indicazioni nelle tabelle sui programmi di lavaggio (vedere «Programmi di lavaggio»).
Ruotare la manopola di selezione sul programma desiderato. Il selettore determina il ciclo
di lavaggio (per es. il livello dell’acqua, il movimento del cesto, il numero di risciacqui) e
la temperatura di lavaggio in base al tipo di biancheria.
Quando si seleziona un programma, i simboli degli indicatori di avanzamento del
programma e i simboli corrispondenti al grado di asciugatura consentito dal programma
impostato vengono visualizzati sul display.
La spia pilota del tasto
programma selezionato.
Il selettore può essere ruotato in senso orario e in senso antiorario.
Posizione = Lavaggio a freddo
Posizione
Al termine del programma, il selettore dei programmi deve essere riportato sulla
posizione
La descrizione dei programmi di lavaggio selezionabili con il selettore,
capitolo «Programmi di lavaggio».
Attenzione!
Se si ruota la manopola di selezione del programma mentre l’apparecchio è in funzione,
la spia pilota del tasto
indicare una selezione errata. La macchina non esegue il nuovo programma selezionato.
O= Resettaggio programma/Spegnimento macchina.
O per spegnere la macchina.
8 incomincia a lampeggiare e il display mostra la durata del
consultare il
7 lampeggia 3 volte e il messaggio Err viene visualizzato per
Selezione velocità di centrifuga od opzione ANTIPIEGA o NIGHT
CYCLE (tasto 2)
Dopo avere selezionato il programma desiderato, la lavasciuga propone automaticamente
la massima velocità di centrifuga prevista per tale programma.
Premere più volte questo tasto per cambiare la velocità di centrifuga, se si desidera che la
biancheria esegua un ciclo ad una velocità diversa da quella proposta.
OPZIONE ANTIPIEGA: selezionando questa opzione, l’acqua dell’ultimo risciacquo non
viene scaricata in modo da non sgualcire la biancheria. Al termine del programma, uno
«
0» lampeggiante e il simbolo ANTIPIEGA vengono visualizzati sul display, il simbolo
PORTA (porta bloccata) rimane acceso e la spia pilota del tasto 7 si spegne e la porta
rimane bloccata ad indicare che l’acqua della vasca deve essere svuotata prima di potere
aprire la porta.
Uso
17
OPZIONE NIGHT CYCLE: selezionando questa opzione, l’acqua dell’ultimo risciacquo non
viene scaricata in modo da non sgualcire la biancheria. Poiché sono eliminate tutte le fasi
di centrifuga, questo ciclo di lavaggio è particolarmente silenzioso e può essere
impostato di notte o nelle fasce orarie più economiche. In alcuni programmi i risciacqui
vengono eseguiti con più acqua. Al termine del programma, vengono visualizzati uno «0»
lampeggiante e il simbolo ANTIPIEGA compare sul display, il simbolo PORTA rimane
acceso, la spia pilota del tasto 7 si spegne e la porta rimane bloccata ad indicare che
l’acqua della vasca deve essere svuotata prima di potere aprire la porta.
Le opzioni ANTI PIEGA o NIGHT CYCLE possono essere selezionate con un programma a
NON -STOP (vedere sezione Asciugatura).
Per scaricare l’acqua, consultare il capitolo «Al termine del programma».
Selezionare l’opzione desiderata mediante il tasto 5 e confermare
la scelta mediante il tasto 6
A seconda del programma, è possibile combinare diverse funzioni.
Attenzione! Non tutte le opzioni sono compatibili. I simboli delle opzioni non
compatibili scompaiono.
Se tuttavia viene selezionata un’opzione non compatibile con il programma di lavaggio
selezionato o con un’altra opzione, viene visualizzato il messaggio di errore Err per alcuni
secondi e la spia pilota gialla del tasto
Le opzioni devono essere selezionate dopo avere impostato il programma e prima di
premere il tasto
programma impostato sono visualizzati sul display.
Per fare scorrere le opzioni disponibili, premere il tasto
visualizzato sul display e incomincia a lampeggiare.
Premere il tasto
selezionato appare un trattino nero, ad indicare che questa opzione è stata impostata.
Premere lo stesso tasto per disattivare l’opzione.
Dopo avere selezionato le opzioni, attendere alcuni secondi finché il display torna allo
stato di default. Le opzioni selezionate vengono visualizzate sul display.
Per la compatibilità tra questa opzione e i programmi di lavaggio, vedere il capitolo
«Programmi di lavaggio».
7. Premere il tasto 5: tutti i simboli delle opzioni disponibili per il
6 per attivare e confermare la scelta effettuata. Sotto il simbolo
7 incomincia a lampeggiare.
5. Il simbolo corrispondente viene
OPZIONE PRELAVAGGIO
Selezionare questa opzione se si desidera che il bucato esegua un ciclo di prelavaggio a
30°C prima del lavaggio principale.
Uso
18
Il Prelavaggio termina con una centrifuga breve per i programmi COTONI e SINTETICI,
mentre nei programmi DELICATI l’acqua viene solo scaricata. Il simbolo corrispondente
viene visualizzato sul display.
OPZIONE MACCHIE
Selezionare questa opzione per trattare con prodotti anti-macchia tessuti molto sporchi o
macchiati (prolunga il ciclo principale con una fase ad azione anti-macchia
temporizzata).
Questa opzione non è disponibile con temperature inferiori a 40°C.
Attenzione! Se si desidera eseguire un programma con l’opzione anti-macchia, versare
l’additivo anti-macchia nell’apposito scomparto . L’OPZIONE MACCHIE non è
selezionabile insieme all’opzione PRELAVAGGIO.
OPZIONE SENSITIVE
Selezionando questa opzione, l’intensità di lavaggio viene diminuita. La macchina
aggiunge un risciacquo ai programmi per COTONI e SINTETICI.
Questa opzione non può essere selezionata con l’opzione EXTRA RISCIACQUO.
Questa opzione è consigliata per capi che tendono a scolorire e per articoli lavati
frequentemente.
OPZIONE BREVE
Selezionando questa opzione, è possibile ridurre la durata del lavaggio per i capi indossati
o utilizzati per poco tempo. Il display mostra il tempo di lavaggio ridotto. Ideale per il
lavaggio di capi indossati o usati per breve tempo. Si consiglia di limitare il carico della
biancheria.
OPZIONE MOLTO BREVE
Selezionando questa opzione, è possibile ridurre la durata del lavaggio per i capi poco
sporchi.
Il display mostra il tempo di lavaggio ridotto. Ideale per capi poco sporchi.
Selezione di un extra risciacquo (EXTRA RISCIACQUO)
Questo apparecchio è progettato per risparmiare acqua. Tuttavia, per persone con pelle
molto delicata (allergiche ai detersivi) può essere necessario risciacquare il bucato con un
quantitativo maggiore di acqua (extra risciacquo).
Se si desidera attivare questa opzione in maniera permanente per ogni ciclo di lavaggio,
premere contemporaneamente i tasti
RISCIACQUO appare sul display. Questa opzione rimane sempre attiva.
Se si desidera annullarla, premere gli stessi tasti fino a quando i simboli scompaiono.
2 e 3 per circa 6 secondi: il simbolo EXTRA
Premere il tasto AVVIO/PAUSA (tasto 7)
Per avviare il programma selezionato, premere il tasto 7; la corrispondente spia pilota
rossa smette di lampeggiare.
Il simbolo PORTA appare sul display ad indicare che l’apparecchio è in funzione e la porta
è bloccata.
Per interrompere un programma già avviato, premere il tasto
rossa incomincia a lampeggiare.
Per riavviare il programma dal punto in cui si era interrotto, premere nuovamente il
tasto
7.
Se era stata scelta una partenza ritardata, la macchina incomincia il conto alla rovescia.
Se è stata selezionata un’opzione sbagliata, la spia pilota gialla del tasto
volte e il messaggio Err viene visualizzato per circa 2 secondi.
7: la corrispondente spia
7 lampeggia 3
Selezione della PARTENZA RITARDATA mediante il tasto 8
Prima di avviare il programma, se si desidera posticipare l’avvio, premere
ripetutamente il tasto 8 per selezionare il ritardo desiderato.
Il simbolo corrispondente viene visualizzato sul display
Il ritardo selezionato (fino a 20 ore) viene visualizzato sul display per circa 3 secondi,
quindi viene nuovamente visualizzata la durata del programma precedentemente
selezionato.
Questa opzione deve essere selezionata dopo avere impostato il programma e prima di
premere il tasto
In qualsiasi momento è possibile modificare o annullare la partenza ritardata, prima di
premere il tasto
Se si desidera inserire altri capi durante il periodo di attesa prima della partenza ritardata,
premere il tasto
è possibile aprire la porta. Dopo avere chiuso la porta, premere nuovamente il tasto 7.
Mediante questo tasto l’avvio di un programma di lavaggio può essere posticipato di 30
min - 60 min - 90 min, 2 ore e poi successivamente con incrementi di un’ora fino ad un
massimo di 20 ore.
Selezione della partenza ritardata:
● Selezionare il programma e le opzioni richieste;
● Selezionare la partenza ritardata;
● Premere il tasto 7: il tempo impostato inizia a decrescere. Il programma inizia
quando è trascorso il tempo impostato per la partenza ritardata.
7.
7.
7 per mettere la macchina in pausa. Quando il simbolo PORTA scompare,
Uso
19
Uso
20
Come annullare la partenza ritardata:
l mettere la lavatrice in PAUSA premendo il tasto 7;
l premere il tasto 8 fino a visualizzare il simbolo 0’;
l premere nuovamente il tasto 7 per avviare il programma.
Il tasto 8 non può essere selezionato con il programma SCARICO.
Modifica di un’opzione o di un programma in corso
È possibile modificare qualsiasi opzione prima che il programma la esegua. Prima di
apportare eventuali cambiamenti, mettere in pausa la lavasciuga premendo il tasto7.
La modifica di un programma in corso è possibile solo resettandolo. Portare il selettore
dei programmi su O e quindi sulla posizione del nuovo programma. Avviare il nuovo
programma premendo nuovamente il tasto
7. L’acqua di lavaggio presente nella vasca
non viene scaricata.
Interruzione di un programma
Per interrompere un programma già avviato, premere il tasto 7: la corrispondente spia
rossa incomincia a lampeggiare. Premere nuovamente il tasto per riavviare il programma.
Annullamento di un programma
Portare il selettore dei programmi su O per annullare un programma in corso. Ora è
possibile selezionare un nuovo programma.
Apertura della porta dopo l’inizio di un programma
Mettere innanzitutto la macchina in pausa premendo il tasto 7.
● Se il simbolo dellaPORTA BLOCCATAscompare, la porta può essere aperta.
● Se il simbolo PORTA non scompare, significa che l’apparecchio sta già riscaldando
l’acqua e che il livello dell’acqua è oltre il bordo inferiore della porta. In questo caso la
porta non può essere aperta.
● Se ciò nonostante è necessario aprire la porta, spegnere la l’apparecchio portando il
selettore dei programmi su O. Dopo alcuni minuti è possibile aprire la porta
(attenzione al livello e alla temperatura dell’acqua!).
Dopo avere chiuso la porta, è necessario selezionare nuovamente un programma e
premere il tasto
7.
Al termine del programma
La macchina si ferma automaticamente, la spia pilota del tasto 8 e il simbolo della
PORTA si spengono, uno «0» lampeggiante viene visualizzato nel display e le segnalazioni
acustiche vengono ripetute per alcuni minuti.
Se è stato selezionato un programma che termina con l’acqua nella vasca, seguire queste
istruzioni per scaricare l’acqua
● portare il selettore dei programmi su O
● selezionare il PROGRAMMA DI SCARICO o CENTRIFUGA
● ridurre la velocità di centrifuga, se necessario, mediante il tasto corrispondente
● premere il tasto 7
● al termine del programma, il display visualizza uno «0» lampeggiante. Sul display
scompare il simbolo della PORTA BLOCCATA e si può aprire la porta.
Portare il selettore dei programmi su
dal cesto e controllare attentamente che il cesto sia vuoto.
Se non si desidera eseguire un altro ciclo di lavaggio, chiudere il rubinetto dell’acqua.
Lasciare la porta aperta per impedire la formazione di muffa ed odori sgradevoli.
::
O per spegnere l’apparecchio. Togliere la biancheria
Uso
21
Uso
22
Solo ASCIUGATURA
Non superare i seguenti carichi di bucato:
- 3,5 kg per capi in lino e cotone
- 2 kg per capi sintetici
Il rubinetto dell’acqua deve essere aperto e lo scarico posto nel lavandino o collegato ad un tubo di scarico.
Selezione del programma di asciugatura desiderato mediante il
selettore dei programmi (1)
Ruotare la manopola di selezione su: Asciugatura cotoni o Asciugatura sintetici nel
settore asciugatura.
I simboli ASCIUGATURA e ANTIPIEGA corrispondenti alle fasi del programma vengono
visualizzati sul display. Al tempo stesso, si accendono i simboli corrispondenti ai livelli
consentiti in base al programma/tessuto e il simbolo «AUTO».
Selezionare l’asciugatura automatica mediante il tasto 3
Questo tasto consente di selezionare il grado di asciugatura. La macchina adatta
automaticamente la durata del ciclo in base al grado di asciugatura.
Se si preme il tasto 3, un trattino nero appare sotto il simbolo selezionato, per indicare il
grado di asciugatura desiderato. Il simbolo «AUTO» scompare. Il display mostra la durata
del ciclo di asciugatura.
La spia pilota del tasto
programma. Un trattino nero appare sotto il simbolo ASCIUGATURA .
7 incomincia a lampeggiare. Premere il tasto 7 per avviare il
Selezionare l’asciugatura a tempo mediante il tasto 4
Con questo tasto, è possibile selezionare la durata del ciclo di asciugatura da 10 a 130
minuti in base al tipo di tessuto (cotone o sintetici).
Premere il tasto
preme questo tasto, il tempo di asciugatura aumenta di 5 minuti e il simbolo DURATA
TEMPO ASCIUGATURA viene visualizzato per alcuni secondi sul display accanto alla
durata.
Premere il tasto
ASCIUGATURA .
Nota!
Il tempo del programma può aumentare automaticamente fino a 2 minuti: ciò è del tutto
normale.
4 fino a visualizzare il tempo desiderato sul display. Ogni volta che si
7 per avviare il programma. Un trattino nero appare sotto il simbolo
Uso
23
Al termine del programma
Alla fine del programma di asciugatura, viene emesso un segnale acustico. Uno «0»
lampeggiante appare sul display. A questo punto incomincia la fase antipiega, che dura
circa 10 minuti. Durante questo periodo, il simbolo ANTIPIEGA appare sul display e la
porta non può essere aperta. Il simbolo PORTA rimane acceso.
Nota!
Se è necessario aprire la porta prima o durante la fase antipiega, oppure se occorre interromperla, premere qualsiasi tasto oppure portare il selettore su qualsiasi programma
(tranne «
Portare il selettore programmi sulla posizione «O» per spegnere la macchina.
Estrarre la biancheria.
O»); la porta può essere aperta immediatamente.
Lavaggio e asciugatura automatica (programma NON-STOP)
Per i programmi NON-STOP è indispensabile non superare il carico massimo consentito di
3,5 kg per i cotoni e di 2 kg per i sintetici.
Non utilizzare dosatori/palline per il detersivo se si intende eseguire un programma di lavaggio & asciugatura.
Selezionare il programma di lavaggio e asciugatura mediante il
selettore dei programmi (1) e i tasti 3 e 4.
Accendere la macchina portando il selettore sul programma/temperatura di lavaggio con
le opzioni desiderate.
Se possibile, non selezionare una velocità di centrifuga inferiore a quella proposta
dall’apparecchio per evitare di prolungare il tempo di asciugatura e risparmiare così
energia.
In ogni caso, la riduzione della velocità di centrifuga è possibile solo dopo avere
selezionato il ciclo di asciugatura.
I valori più bassi che possono essere selezionati sono i seguenti:
- con asciugatura automatica: 1000 giri/min. per cotoni e sintetici
- con asciugatura a tempo: 1000 giri/min. per cotoni e 800 giri/min. per sintetici
Selezionare il tempo di asciugatura o il grado di asciugatura adatto al tipo di bucato e
avviare il programma premendo il tasto
7.
Al termine del programma, seguire le indicazioni riportate nel capitolo corrispondente.
Programmi di lavaggio
24
Programmi di lavaggio
Programma/
Temperatura
COTONI BIANCHI
COLORATI
95° - 60°
40-60 MIX
40°
COTONI BIANCHI
COLORATI
60° - 40° - 30°
SINTETICI
60° - 50° 40° - 30°
FACILE STIRO
PLUS
40°
DEDICATI
40° - 30°
TTiippoo ddii tteessssuuttoo
Cotoni Bianchi
(indumenti di cotone
molto sporchi)
Bianchi e cotone
colorato normalmente
sporchi
Cotone colorato (capi
di cotone normalmente
sporchi)
Tessuti sintetici o
misti
Tessuti sintetici o
misti: biancheria,
indumenti colorati stiro
facile
Tessuti delicati: per
esempio tende
Opzioni
RID. CENTRIFUGA/
ANTIPIEGA/NIGHT CYCLE
PRELAVAGGIO, MACCHIE,
SENSITIVE, EXTRA RISCIACQUO,
QUOTIDIANO, SUPERRAPIDO
(**)
RIDUZIONE
CENTRIFUGA/ANTIPIEGA/NIGHT
CYCLE
PRELAVAGGIO - MACCHIE -
SENSITIVE - EXTRA RISCIACQUO
RIDUZIONE
CENTRIFUGA/ANTIPIEGA/NIGHT
CYCLE
PRELAVAGGIO - MACCHIE -
SENSITIVE - EXTRA RISCIACQUO
BREVE, MOLTOBREVE(**)
RIDUZIONE
CENTRIFUGA/ANTIPIEGA/NIGHT
CYCLE
PRELAVAGGIO - MACCHIE (*) -
SENSITIVE - EXTRA RISCIACQUO
BREVE, MOLTO BREVE(**)
VELOCITÀ CENTRIFUGA
RIDOTTA/
ANTIPIEGA
PRELAVAGGIO - EXTRA
RISCIACQUO
RIDUZIONE
CENTRIFUGA/ANTIPIEGA/NIGH
T CYCLE
PRELAVAGGIO - MACCHIE (*) -
EXTRA RISCIACQUO
BREVE, MOLTO BREVE(**)
Descrizione del
programma
Lavaggio principale,
Risciacqui
Centrifuga lunga alla
massima velocità
Carico max. Kg 7 **
Carico ridotto Kg 3,5
Lavaggio principale,
Risciacqui
Centrifuga lunga alla
massima velocità
Carico max. Kg 7
Lavaggio principale,
Risciacqui
Centrifuga lunga alla
massima velocità
Carico max. Kg 7 **
Carico ridotto Kg 3,5
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 3,5 **
Carico ridotto Kg 2
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 1
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 3,5 **
Carico ridotto Kg 2
* L’opzione MACCHIE può essere selezionata solo a temperature di 40°C o superiori.
** Se si seleziona l’opzione MOLTO BREVE, si consiglia di ridurre il carico massimo, come indica-
to. (Red. load = Carico ridotto). Il carico completo è possibile, tuttavia con risultati di pulizia
ridotti
Programmi di lavaggio
Programmi di lavaggio
25
Programma/
Temperatura
LANA PLUS
30°- Freddo
SETA
30°
RISC. DELICATO
SCARICO
CENTRIFUGA
20 MIN - 3 KG
30°
TTiippoo ddii tteessssuuttoo
Indumenti con la
dicitura «Pura lana
vergine, lavabile in
lavatrice, irrestringibile»
o «Lavaggio a mano»
Capi in seta da lavare e
centrifugare
delicatamente
Ciclo di risciacquo
separato per indumenti
lavati a mano
Per scaricare l’acqua della
vasca
Centrifuga separata per
capi in cotone
Per tessuti poco sporchi,
tranne la lana
Opzioni
RIDUZIONE
CENTRIFUGA/ANTIPIEGA/
NIGHT CYCLE
RIDUZIONE
CENTRIFUGA/ANTIPIEGA/
NIGHT CYCLE
RIDUZIONE
CENTRIFUGA/
ANTIPIEGA/NIGHT CYCLE
EXTRA RISCIACQUO
VELOCITÀ CENTRIFUGA
RIDOTTA
VELOCITÀ CENTRIFUGA
RIDOTTA
Descrizione del
programma
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 2
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 1
Risciacqui
Centrifuga breve
Carico max. Kg 7
Scarico
Carico max. Kg 7
Scarico e centrifuga
lunga alla massima
velocità
Carico max. Kg 7
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 3
RAPIDO
60° - 40°
Per capi in cotone o
misti, leggermente
sporchi o indossati una
sola volta
RIDUZIONE
CENTRIFUGA/
ANTIPIEGA
EXTRA RISCIACQUO
Lavaggio principale
Risciacqui
Centrifuga breve
Carico max. Kg 5
Programmi di lavaggio
26
Programmi di lavaggio
Programma/
Temperatura
RISPAR.
ENERGIA
60°
OO//
OFF
TTiippoo ddii tteessssuuttoo
Cotoni bianchi e
colorati - economia,
capi di cotone
leggermente o
normalmente sporchi
Per annullare il programma in corso o per
spegnere la macchina
CENTRIFUGA/ANTIPIEGA/
PRELAVAGGIO - MACCHIE
- SENSITIVE - EXTRA
Informazioni sui programmi
Programma speciale per capi in cotone bianchi e colorati,
adatti a diverse temperature di lavaggio. Questo
programma può essere adatto a capi che dovrebbero essere
MIX 40-60
lavati a 40°C o 60°C separatamente. Si può caricare
completamente il cesto in modo da risparmiare energia ed
acqua. Si ottengono gli stessi buoni risultati come in un
normale programma a 60°C.
Opzioni
RIDUZIONE
NIGHT CYCLE
RISCIACQUO
DDeessccrriizziioonnee ddeell
pprrooggrraammmmaa
Lavaggio principale
Risciacqui
Centrifuga lunga alla
massima velocità
Carico max. Kg 7
FACILE STIRO
Questo programma prevede un lavaggio e una centrifuga
delicati per evitare la formazione di sgualciture e facilitare
l’operazione di stiratura. L’apparecchio può inoltre eseguire
ulteriori risciacqui.
Informazioni sui programmi
Informazioni sui programmi
27
LANA
LAVARE A MANO
20 MIN. - 3 KG
RAPIDO
RISPARMIO ENERGIA
RISCIACQUI DELICATI
Programma di lavaggio per indumenti in lana che possono
essere lavati a macchina PIC e per tessuti delicati con
l’indicazione “Lavare a mano” .
Programma speciale a 30°C, della durata di circa 20
minuti, ideale per rinfrescare capi quali giacche sportive
indossate una sola volta o poco sporche oppure indumenti
nuovi.
Programma di lavaggio rapido, ideale per cotoni bianchi o
con colori resistenti e tessuti misti leggermente sporchi.
Questo programma può essere selezionato per capi in
cotone leggermente o normalmente sporchi. La
temperatura diminuisce e il tempo di lavaggio viene
prolungato. Ciò consente di ottenere buoni risultati di
lavaggio pur risparmiando energia.
Con questo programma è possibile risciacquare ed
eseguire la centrifuga degli indumenti precedentemente
lavati a mano. La macchina esegue 3 risciacqui, seguiti da
una centrifuga breve. La velocità della centrifuga può
essere ridotta mediante il tasto corrispondente.
SCARICO
CENTRIFUGA
Permette di vuotare l’acqua dell’ultimo risciacquo nei
programmi per i quali è stata selezionata l’opzione
ANTIPIEGA eNIGHT CYCLE. Prima di selezionare questo
programma, il selettore deve essere riportato su O.
Eseguite centrifughe diverse per i capi in cotone lavati a
mano e dopo i programmi con le opzioni Antipiega E
Night Cycle. Prima di selezionare questo programma, il
selettore deve essere riportato su O. La velocità di
centrifuga può essere scelta mediante l’apposito tasto in
base ai tessuti.
Programmi di asciugatura
28
Programmi di asciugatura
Grado di
asciugatura
Asciutto Extra
Ideale per asciugamani
Asciutto Armadio (*)
Ideale per capi da
riporre senza stirare
Asciutto Stiro
Ideale per i
capi da stirare
Tipo di tessuto
Capi in cotone e lino
(accappatoi, asciugamani
ecc.)
Capi in cotone e lino
(accappatoi, asciugamani
ecc.)
Tessuti sintetici e misti
(maglioni, camicette,
biancheria, biancheria per
la casa)
Capi in cotone e lino
(lenzuola, tovaglie, camicie
ecc.)
Carico max.
3,5 kg 1600 100
1,5 kg 45
3,5 kg
1,5 kg
2 kg 1200 65-75
1 kg 1200 30-40
3.5 kg 1600 70
1,5 kg 35
Velocità di
centrifuga
1600
1600
1600
1600
Tempo di
asciugatura
in minuti
90
40
(*) Il programma di asciugatura «Asciutto Armadio» per cotoni è il programma di riferimento
per le prove conformemente alla norma EEC 92/75.
Preparazione di un ciclo di lavaggio
Preparazione di un ciclo di lavaggio
Separazione della biancheria
Seguire le indicazioni dei simboli internazionali di lavaggio riportati sulle singole etichette e
sulle istruzioni di lavaggio dei produttori. Suddividere la biancheria nel modo seguente: capi
bianchi, colorati, sintetici, delicati, lana.
Temperature
29
95° o 90°
60°/50°
40°-30°- Freddo
per capi bianchi di lino o cotone normalmente sporchi (per
es. strofinacci, asciugamani, tovaglie, lenzuola...).
per capi colorati normalmente sporchi (per es. camicie,
camicie da notte, pigiami....) di lino, cotone o fibre sintetiche
e per capi bianchi poco sporchi di cotone (per es. biancheria
intima).
per biancheria delicata (per es. tende ricamate), biancheria
mista con aggiunta di fibre sintetiche e lana con la dicitura
«Pura lana vergine, lavabile in lavatrice, irrestringibile».
Prima di caricare la biancheria
Non lavare mai insieme capi bianchi e colorati. Durante il lavaggio i capi bianchi possono
macchiarsi.
I capi colorati nuovi possono perdere il colore al primo lavaggio; devono pertanto essere
lavati separatamente la prima volta.
Controllare che non rimangano oggetti metallici nelle tasche come mollette,
spille, puntine ecc.
Abbottonare le federe, chiudere le cerniere lampo, i ganci e i bottoni. Allacciare cinture e
laccetti lunghi.
Rimuovere le macchie persistenti prima del lavaggio.
Strofinare le aree particolarmente sporche con detergente o pasta detergente speciale.
Trattare le tende con particolare cura. Togliere i ganci dalle tende legarli in una retina o
in un sacchetto.
Preparazione di un ciclo di lavaggio
30
Carichi massimi
I carichi consigliati sono indicati nella tabella dei programmi di lavaggio.
Regole generali:
Cotone, lino: cesto pieno ma non pressato;
Sintetici: cesto non oltre la metà;
Tessuti delicati e lana: cesto pieno non oltre un terzo.
Il lavaggio a carico massimo garantisce l’uso più efficiente dell’acqua e dell’energia.
In caso di biancheria molto sporca, ridurre le quantità.
Il lavaggio a carico massimo garantisce l’uso più efficiente dell’acqua e dell’energia. In
caso di biancheria molto sporca, ridurre le quantità.
Pesi della biancheria
I seguenti pesi sono indicativi:
accappatoi
1200 g
100 gtovaglioli
700 gcopri piumino
500 glenzuola
200 gfedere
250 gtovaglie
200 gasciugamani in spugna
100 gstrofinacci
200 gcamicie da notte
100 gintimo da donna
600 gcamici da lavoro da uomo
200 gcamicie da uomo
500 gpigiami da uomo
100 gcamicette
100 gmutande da uomo
Eliminazione delle macchie
Le macchie ostinate potrebbero non sparire con il normale lavaggio con acqua e
detersivo. Si consiglia pertanto di trattarle prima del lavaggio.
Sangue: le macchie ancora fresche devono essere trattate con acqua fredda. Per macchie
già asciutte, lasciare in ammollo per una notte in acqua con detergente specifico, quindi
strofinare con acqua e sapone.
Colore ad olio: inumidire con uno smacchiatore, posare l’indumento su una tela
morbida e tamponare la macchia; ripetere più volte.
Macchie asciutte di grasso: Inumidire con trementina, posare l’indumento su una
superficie morbida e tamponare la macchia con un pezzuola di cotone.
Preparazione di un ciclo di lavaggio
Ruggine: sale ossalico sciolto in acqua calda o prodotto speciale antiruggine a freddo.
Prestare attenzione alle macchie di ruggine non recenti, poiché la struttura di cellulosa è
già stata intaccata e il tessuto tende a bucarsi.
Macchie di muffa: trattare con candeggina, risciacquare bene (solo capi bianchi e
colorati resistenti).
Erba: insaponare leggermente e trattare con candeggina (solo bianchi e colorati
resistenti).
Penna a sfera e colla: inumidire con acetone (*), tamponare le macchie dopo avere
appoggiato il capo su un panno morbido.
Rossetto: inumidire con acetone, quindi trattare con alcool denaturato. Trattare le tracce
residue con candeggina.
Vino rosso: mettere in ammollo con acqua e detersivo, risciacquare e trattare con acido
acetico o citrico, quindi risciacquare. Trattare le tracce residue con candeggina.
Inchiostro: in base al tipo di inchiostro, inumidire prima il tessuto con acetone (*), quindi
con acido acetico; rimuovere gli eventuali residui dai tessuti bianchi con candeggina.
Macchie di catrame: trattare prima con uno smacchiatore, con alcool denaturato o
benzina, quindi strofinare con pasta detergente.
(*) non utilizzare acetone con la seta artificiale.
31
Detersivi e additivi
Un buon risultato di lavaggio dipende anche dalla scelta del tipo di detersivo e dall’uso
delle quantità corrette, in modo da limitare al massimo i residui e proteggere l’ambiente.
Malgrado siano biodegradabili, i detersivi contengono sostanze che, in grande quantità,
possono compromettere il delicato equilibrio naturale.
La scelta del detersivo dipende dal tipo di tessuto (delicati, lana, cotone ecc.), dal colore,
dalla temperatura di lavaggio e dal grado di sporcizia.
Tutti i detersivi per lavasciuga disponibili in commercio possono essere utilizzati con
quest’apparecchio:
• detersivi in polvere per tutti i tipi di tessuto,
• detersivi in polvere per tessuti delicati (max. 60°C) e di lana,
• detersivi liquidi, preferibilmente per programmi di lavaggio a bassa temperatura (max.
60°C) per tutti i tipi di tessuto o speciali solo per lana.
Il detersivo e gli additivi devono essere versati nell’apposito comparto del cassetto prima
di avviare il programma di lavaggio.
Con detersivi in polvere concentrati o con detersivi liquidi, non è possibile selezionare
un programma con il prelavaggio.
La lavasciuga incorpora un sistema di ricircolo che consente un uso ottimale del detersivo
concentrato.
32
Preparazione di un ciclo di lavaggio
Versare il detersivo liquido nella vaschetta del cassetto contrassegnata con subito
prima dell’inizio del programma.
Eventuali additivi liquidi per ammorbidire o inamidare la biancheria devono essere versati
nella vaschetta contrassegnata con prima che cominci il programma di lavaggio.
Per il dosaggio degli additivi seguire le raccomandazioni dei produttori e comunque non
superare mai il segno «MAX» all’interno del cassetto.
Quantità di detersivo consigliate
Il tipo e la quantità di detersivo dipendono dal tessuto, dal carico, dal grado di sporco e
dalla durezza dell’acqua.
Seguire le raccomandazioni del produttore sulle quantità da usare.
Utilizzare una quantità minore di detersivo se:
• si lava poca biancheria;
• la biancheria è poco sporca;
• si forma molta schiuma durante il lavaggio. Per il dosaggio degli additivi per
l’eliminazione delle macchie prima del ciclo di lavaggio, seguire le raccomandazioni
dei produttori. Quando si utilizzano prodotti specifici per l’eliminazione delle macchie,
avviare immediatamente il ciclo di lavaggio.
Gradi di durezza dell’acqua
La durezza dell’acqua è classificata in cosiddetti gradi di durezza. Le informazioni sulla
durezza dell’acqua nella vostra area sono disponibili presso le aziende di utenze idriche o
presso gli organismi locali competenti.
Nota: Aggiungere un addolcitore dell’acqua quando il grado di durezza è medio-alto (dal
grado di durezza II). Seguire le istruzioni del fabbricante. Il quantitativo di detersivo può
quindi essere regolato in base al grado di durezza I (= dolce).
Gradi di durezza dell’acqua
Livello
1
2 media
3 dura
4 molto dura
Caratteristiche
dolce
TTeeddeesscchhii
°°ddHH
0-7 0-15
8-14 16-25
15-21 26-37
> 21 > 37
FFrraanncceessii
°°TT..HH..
Preparazione di un ciclo di asciugatura
Preparazione di un ciclo di asciugatura
Come asciugatrice, la macchina funziona in base al principio della condensa.
Pertanto il rubinetto dell’acqua deve essere aperto e il tubo di scarico deve scaricare l’acqua nel rubinetto o in un tubo di scarico, anche durante il ciclo di
asciugatura.
Carichi massimi
Cotone e lino 3,5 kg
Sintetici 2 kg
Attenzione!
Prima di avviare il ciclo di asciugatura, ridurre i carichi del bucato, per ottenere
risultati migliori.
33
Biancheria non indicata per l’asciugatura nell’asciugatrice
• Capi particolarmente delicati, quali tende sintetiche, indumenti in lana e seta, capi con
inserti in metallo, calze di nylon, indumenti ingombranti quali giacconi, copriletto,
imbottite, sacchi a pelo, piumoni non devono essere asciugati a macchina.
• Evitare di asciugare capi scuri con capi leggeri chiari, quali asciugamani, perché potreb-
bero attirare l’imbottitura.
• Togliere la biancheria al termine dell’asciugatura.
• Per evitare la formazione di cariche statiche al termine dell’asciugatura, utilizzare un
ammorbidente nella fase di lavaggio o un ammorbidente specifico per asciugatrice.
• Capi imbottiti con gommapiuma o materiali simili non devono essere asciugati nell’as-
ciugatrice per il pericolo di incendio.
• Anche i tessuti contenenti residui di fissativi o di lacche per capelli, solventi per unghie
o soluzioni simili non devono essere asciugati nell’asciugatrice per evitare la formazione
di vapori nocivi.
Preparazione di un ciclo di asciugatura
34
Etichette sugli indumenti
Per l’asciugatura, seguire le indicazioni riportate sulle etichette del fabbricante:
Può essere asciugato nell’asciugatrice
Asciugatura a temperatura elevata
Asciugatura a temperatura ridotta
Non asciugare nell’asciugatrice.
Durata del ciclo di asciugatura
La durata del ciclo di asciugatura può variare a seconda di:
• velocità della centrifuga finale
• grado di asciugatura richiesto (asciutto extra, asciutto stiro, asciutto armadio)
• tipo di tessuto
• peso del carico
Il tempo medio di asciugatura per un’asciugatura a tempo sono indicati nel capitolo dei
«Programmi di asciugatura». L’esperienza suggerirà all’utente il modo migliore per asciugare la biancheria, in base ai diversi tessuti. È consigliabile annotare il tempo di asciugatura
dei cicli eseguiti.
Asciugatura aggiuntiva
Se la biancheria è ancora umida al termine del ciclo di asciugatura, selezionare un ciclo di
asciugatura breve.
Attenzione! Non asciugare troppo il bucato per non sgualcire i tessuti o
restringere gli indumenti.
Manutenzione e pulizia
Manutenzione e pulizia
Procedere alla pulizia e alla manutenzione dell’apparecchio solo dopo averlo SCOLLEGATO
dalla rete elettrica.
Trattamento anticalcare
L’acqua che normalmente utilizziamo contiene calcare; per questo è consigliabile
utilizzare periodicamente nell’apparecchio un trattamento anticalcare. Eseguire tale
trattamento separatamente dal lavaggio, rispettando le istruzioni indicate sulla
confezione.
Ciò contribuisce ad evitare la formazione di depositi di calcare.
Dopo ogni lavaggio
Lasciare la porta aperta per un po’ di tempo, per prevenire la formazione di muffa e odori
stagnanti all’interno della macchina e per mantenere integra la guarnizione della porta
stessa.
Pulizia di mantenimento
Effettuando spesso lavaggi a bassa temperatura, è possibile che all’interno del cesto si
depositino residui di detersivo.
Consigliamo di effettuare una regolare pulizia di mantenimento.
Per eseguire una pulizia di mantenimento:
• Il cesto non deve contenere bucato.
• Selezionare il programma a temperatura più calda per indumenti in cotone.
• Versare un quantitativo normale di detersivo, in polvere e con proprietà biologiche.
35
Pulizia esterna
Pulire l’esterno dell’apparecchio esclusivamente con sapone e acqua, poi asciugare
accuratamente.
Importante! per la pulizia esterna, non utilizzare alcol, solventi o prodotti simili.
Cassetto detersivo
Il cassetto del detersivo deve essere pulito con
regolarità.
1. Estrarre il cassetto del detersivo tirandolo
con decisione.
Manutenzione e pulizia
36
2. Togliere l’inserto per l’ammorbidente dalla vaschetta centrale.
3. Pulire tutte le parti sotto l’acqua.
4. Inserire completamente l’inserto per
l’ammorbidente.
5. Pulire con un pennello tutte le parti
dell’apparecchio, soprattutto gli ugelli nella
parte superiore della vasca.
6. Inserire il cassetto del detersivo nelle guide
e chiuderlo spingendolo.
Cesto
Nel cesto si possono formare depositi di ruggine a causa di corpi estranei contenenti
ferro nell’acqua o nel rubinetto.
Importante! Non pulire il cesto con sostanze contenenti anticalcare, abrasivi con cloro o
paglietta abrasiva.
1. Togliere eventuali depositi di ruggine nel cesto con un detergente per acciaio.
2. Eseguire un ciclo di lavaggio senza biancheria per pulire eventuali residui di detersivo.
Programma: COTONI BIANCHI E COLORATI 90° o 95°C, premere il tasto
circa 1/4 di misurino di detersivo.
7, aggiungere
Guarnizione della porta
Controllare di tanto in tanto la guarnizione della porta e
rimuovere i piccoli oggetti che potrebbero essersi depositati
tra le pieghe della guarnizione.
Pompa di scarico
La pompa deve essere controllata regolarmente e
soprattutto se
• la macchina non scarica l’acqua e/o non esegue la centrifuga
• la macchina fa un rumore strano durante lo scarico dovuto ad oggetti quali spille di
sicurezza, monete ecc. che bloccano la pompa di scarico.
Procedere come segue:
1. Scollegare l’apparecchio.
2. Se necessario, attendere che l’acqua si sia sufficientemente raffreddata.
3. Aprire lo sportello del comparto pompa.
4. Collocare una bacinella vicino alla pompa
per raccogliere l’eventuale acqua
fuoriuscita dalla macchina.
5. Estrarre il tubicino di scarico dal suo
alloggiamento, metterlo nella bacinella e
togliere il tappo.
Manutenzione e pulizia
37
6. Quando l’acqua non fuoriesce più, svitare e togliere la pompa. Tenere a disposizione
un panno per asciugare l’eventuale acqua
fuoriuscita nel rimuovere la pompa.
Manutenzione e pulizia
38
7. Rimuovere gli oggetti depositati all’interno
della pompa, ruotandola manualmente.
8. Rimettere il tappo al tubicino di scarico e
riposizionarlo nell’alloggiamento.
9. Riavvitare la pompa.
10. Chiudere lo sportello della pompa.
Avvertenza!
La pompa può contenere acqua calda quando l’apparecchio è in uso e a seconda del
programma selezionato. Non togliere mai il coperchio della pompa durante un ciclo di
lavaggio, ma attendere sempre che la macchina abbia terminato il programma
selezionato e che abbia scaricato l’acqua. Assicurarsi sempre di avere posizionato e
richiuso correttamente il filtro per evitare eventuali perdite di acqua ed un uso improprio
da parte dei bambini.
Filtro del tubo di alimentazione
Se si nota che l’apparecchio impiega più tempo a
caricare l’acqua, controllare che il filtro del tubo di
ingresso non sia intasato.
1. Chiudere il rubinetto dell’acqua.
2. Svitare il tubo dal rubinetto.
3. Pulire il filtro nel tubo con un pennello rigido.
4. Riavvitare il tubo al rubinetto.
Manutenzione e pulizia
Precauzioni contro il gelo
Se la macchina è installata in un luogo in cui la temperatura può scendere al di sotto di
0°C, procedere come segue:
1. Chiudere il rubinetto dell’acqua e svitare il tubo di ingresso dell’acqua dal rubinetto.
2. Inserire l’estremità del tubicino di scarico e quella del tubo di ingresso in una
bacinella posata sul pavimento e scaricare l’acqua.
3. Rimontare il tubo di ingresso e riposizionare nel suo alloggiamento il tubicino di
scarico, dopo aver rimesso il tappo.
Eseguendo queste operazioni l’acqua rimasta nella macchina verrà svuotata, evitando la
possibile formazione di ghiaccio e, di conseguenza, la rottura di parti interne.
Al successivo riutilizzo dell’apparecchio, assicurarsi che la temperatura ambiente sia superiore a 0°C.
Svuotamento di emergenza
Se l’apparecchio non ha scaricato l’acqua, procedere come segue per svuotarlo:
1. Togliere la spina dalla presa di corrente.
2. Chiudere il rubinetto dell’acqua.
3. Se necessario, attendere che l’acqua si sia sufficientemente raffreddata.
4. Aprire la porta del comparto pompa.
5. Posare una bacinella sul pavimento e introdurvi l’estremità del tubicino di scarico.
Togliere il tappo del tubicino. Per effetto di gravità, l’acqua dovrebbe scaricarsi nella
bacinella. Quando la bacinella è piena, rimettere il tappo al tubicino. Svuotare la
bacinella. Ripetere la procedura fino a che non è stata scaricata tutta l’acqua.
6. Se necessario, pulire la pompa come descritto sopra.
7. riposizionare il tubo di svuotamento di emergenza nell’alloggiamento dopo averlo
richiuso con il tappo.
8. riavvitare la pompa e chiudere lo sportellino.
39
Problemi di funzionamento
40
Problemi di funzionamento
Alcuni problemi, dovuti alla mancanza di semplici operazioni di manutenzione o sviste,
possono essere facilmente risolti senza l'intervento di un tecnico. Prima di rivolgersi al
centro di assistenza, verificare quanto segue.
Durante il funzionamento della macchina è possibile che la spia pilota gialla del tasto
lampeggi, che uno dei seguenti codici di allarme venga visualizzato sul display e che ogni
20 secondi si sentano dei segnali acustici per segnalare che la macchina non funziona:
• E10 : difficoltà di carico d'acqua
• E20 : difficoltà di scarico
• E40 : porta aperta.
• EF0 : Dispositivo acqua-stop attivato
Dopo avere rimosso le eventuali cause, premere il tasto
dopo tutti i controlli il problema persiste, contattare il centro di assistenza locale.
Problema Possibili cause/Soluzione
La porta non è ben chiusa. E40
• Chiudere con fermezza.
La spina non è ben inserita nella presa.
• Inserire correttamente la spina nella presa.
Non arriva corrente alla presa.
• Controllare l'impianto elettrico domestico.
Il fusibile principale è bruciato.
La lavasciuga non parte:
• Sostituire il fusibile.
Il selettore dei programmi non è stato correttamente
posizionato e il tasto
• Ruotare il selettore programmi sul programma desiderato
e premere nuovamente il tasto
È stata scelta l'opzione della partenza ritardata.
• Se si desidera lavare subito la biancheria, annullare la
partenza ritardata.
Il dispositivo di protezione dei bambini è stato attivato.
• Disattivare questo dispositivo.
7 per riavviare il programma. Se
7 non è stato premuto.
7 .
7
La macchina non carica acqua:
Il rubinetto dell'acqua è chiuso. E10
• Aprire il rubinetto dell'acqua.
Il tubo di alimentazione è schiacciato o attorcigliato.
• Controllare l'allacciamento del tubo di alimentazione.
Il filtro del tubo di alimentazione dell'acqua è
• Pulire il filtro del tubo di alimentazione.
La porta non è chiusa correttamente.
• Chiudere con fermezza.
E10
E40
E10
Problemi di funzionamento
Problema Possibili cause/Soluzione
41
La macchina carica acqua ma la
scarica immediatamente:
La macchina non scarica e/o non
centrifuga:
Acqua sul pavimento:
L’estremità del tubo è posizionata troppo in basso.
• Vedere il relativo paragrafo nella sezione «Scarico».
Il tubo di alimentazione è schiacciato o attorcigliato. E20
• Controllare il collegamento del tubo di scarico.
La pompa di scarico è intasata.
• Pulire il filtro di scarico.
È stata selezionata un’opzione o un programma che termina
con l’acqua nella vasca o senza eseguire le fasi di centrifuga.
• Deselezionare l’opzione.
• Selezionare il programma di scarico o di centrifuga.
La biancheria non è stata distribuita uniformemente
all’interno del cesto.
• Ridistribuire la biancheria.
È stato usato troppo detersivo o un detersivo non idoneo
che può aver creato troppa schiuma.
• Ridurre il quantitativo di detersivo o cambiare prodotto.
Controllare eventuali perdite da uno dei raccordi del tubo di
ingresso. È difficile vedere l’acqua correre lungo il tubo;
controllare se è umido.
• Controllare il collegamento del tubo di carico dell’acqua.
Il tubo di scarico è danneggiato.
• Sostituirlo.
Non è stato rimontato il filtro oppure il filtro non è stato
correttamente avvitato dopo la pulizia.
• Rimettere il tappo o riavvitare il filtro nell’alloggiamento.
E20
Risultati di lavaggio
insoddisfacenti:
È stato usato troppo poco detersivo o un detersivo non
idoneo.
• Aumentare la quantità di detersivo o utilizzarne un altro.
Le macchie ostinate non sono state trattate prima del
lavaggio.
• Utilizzare i prodotti in commercio per trattare le macchie
difficili.
Non è stata selezionata la temperatura corretta.
• Controllare di avere scelto la temperatura corretta.
Carico eccessivo di biancheria.
• Introdurre nel cesto meno biancheria.
Problemi di funzionamento
42
Problema Possibili cause/Soluzione
La porta non si apre:
La macchina vibra o è rumorosa:
La centrifuga inizia in ritardo,
oppure la macchina non esegue la
centrifuga:
Il programma di lavaggio è ancora in corso.
• Attendere la fine del ciclo di lavaggio.
Il blocco della porta non è stato rilasciato.
• Attendere fino a quando non scompare il simbolo PORTA.
Presenza di acqua nel cesto.
• Selezionare il programma di scarico o centrifuga per
scaricare l’acqua.
Non sono stati rimossi i bulloni e gli elementi utilizzati per il
trasporto.
• Controllare la corretta installazione dell’apparecchio.
Non sono stati regolati i piedini di supporto
• Controllare che l’apparecchio sia in piano.
La biancheria non è stata distribuita uniformemente
all’interno del cesto.
• Ridistribuire la biancheria.
La quantità della biancheria nel cesto è molto esigua.
• Caricare un quantitativo maggiore di biancheria.
Il dispositivo elettronico di controllo del bilanciamento è
scattato perchè la biancheria non è distribuita
uniformemente nel cesto. La biancheria si ridistribuisce
all’interno del cesto ruotando il cesto all’inverso. Questo può
avvenire più volte prima che lo sbilanciamento scompaia e
venga ripresa la centrifuga. Se dopo alcuni minuti la
biancheria continua a non essere correttamente distribuita
nel cesto, la macchina non esegue la centrifuga.
• Ridistribuire la biancheria.
La macchina non scarica e/o non
centrifuga correttamente
Non è stato impostato il tempo o il grado di asciugatura.
• Selezionare il tempo o il grado di asciugatura
Il rubinetto dell’acqua non è stato aperto (
• Aprire il rubinetto dell’acqua.
La pompa di scarico è intasata (
• Pulire la pompa di scarico.
La macchina è stata sovraccaricata.
• Introdurre nel cesto meno biancheria.
Il programma di asciugatura selezionato, il tempo o il grado
di asciugatura non sono indicati per il tipo di bucato
• Selezionare il programma, il tempo o il grado di
asciugatura adatto al tipo di bucato.
E20)
E10)
Problema Possibili cause/Soluzione
Mod. ..........
Prod. No. ...........
Ser. No. .........
M
o
d
.
....
..
..
..
P
r
o
d
.
N
o
. ..
.
..
..
....
S
e
r
.
N
o
.
.
.
....
..
.
P0042 BD
Nel cesto non si vede l’acqua:
Problemi di funzionamento
43
Le macchine basate sulle moderne tecnologie possono
funzionare in maniera molto economica, utilizzando poca
acqua ma garantendo ugualmente ottime prestazioni.
Il codice di allarme EF0 è
visualizzato sul display
::
Dispositivo acqua-stop attivato
• Scollegare l’apparecchio e contattare il servizio assistenza
Se non si riesce ad identificare o risolvere il problema,
contattare il Centro di assistenza. In sede di richiesta di
assistenza, è importante indicare al centro assistenza il
codice del prodotto, il numero di serie e la data di
acquisto dell’apparecchio.
Caratteristiche tecniche
Larghezza
Dimensioni
Collegamento elettrico
Altezza
Profondità
(porta inclusa)
Tensione/frequenza
Potenza totale di assorbimento
Protezione minima del fusibile
60 cm
85 cm
63 cm
220-230 V/50 Hz
2200 W
10 A
Pressione di carico dell’acqua
Carico massimo
Carico massimo asciutto
Velocità di centrifuga
Minima
Massima
0,05 MPa
0,80 MPa
Cotoni 7 7 kg
Cotoni
Sintetici
3,5 kg
2,0 kg
Massima 1600 Giri/minuto
Consumi
44
Consumi
Programma
Consumi d’acqua
(litri)
Consumo energetico
(in kWh)
Cotoni bianchi 95° 62 2,1
Cotoni 60° 58 1,35
(*)Cotone RISP. ENERGIA 60°
52 1,19
Cotoni 40° 58 0,75
Sintetici 60° 54 0,9
Delicati 40° 63 0,55
Lana / Lavare a mano 30° 62 0,25
I dati sui consumi riportati nella presente tabella sono puramente indicativi e possono
variare in funzione della quantità e del tipo di bucato, della temperatura dell’acqua in
entrata nonché della temperatura ambientale.
(*) «Risp. Energia» a 60°C con carico di 7 kg è il programma di riferimento per le prove
conformemente alla norma EEC 92/75.
Durata del programma
(minuti)
sul pannello dei comandi.
fare riferimento al display
Per la durata dei programmi,
Installazione
HEC0008
A
HEC00022
HEC0001
Disimballo
Tutti i dispositivi di sicurezza previsti per l’imballaggio e il trasporto devono essere rimossi
prima di usare l’apparecchio.
Si consiglia di conservare tali dispositivi per il trasporto in modo che possano essere
riutilizzati in caso di trasporto dell’apparecchio.
1. Dopo avere tolto tutti gli imballi esterni, adagiare
con cautela la macchina sullo schienale per
togliere la base di polistirolo dal fondo
dell’apparecchio.
2. Staccare il cavo di alimentazione e il tubo di scarico dagli
appositi supporti sullo schienale della macchina.
Installazione
45
3. Con una chiave adatta, svitare e togliere la vite
centrale sul retro A
.
Installazione
C
C
B
D
HEC0003
B
C
C
HEC0023
E
HEC0010
HEC0005
46
4. Svitare e togliere le due grandi viti posteriori B e le sei
viti più piccole C.
5. Togliere la barra
D e riavvitare le sei viti più piccole
C. Fare scivolare il distanziatore in plastica E.
6. Aprire la porta, estrarre il tubo di alimentazione dal
cesto e liberare dal nastro adesivo il blocco di polistirolo
fissato alla guarnizione della porta stessa.
7. Coprire il piccolo foro superiore e i due grandi fori laterali con
gli appositi tappi in plastica forniti nel sacchetto contenente il
libretto di istruzioni.
8. Collegare il tubo di alimentazione dell’acqua alla macchina, come
descritto nel paragrafo «Alimentazione dell’acqua».
Tutti i diversi tappi in plastica sono forniti con l’apparecchio
all’interno del sacchetto con il libretto di istruzioni.
Installazione
Posizionamento e livellamento
Installare la macchina su un pavimento rigido e piano.
Assicurarsi che la circolazione dell’aria attorno alla
macchina non sia impedita da tappeti, moquette, ecc.
Prima di installare la macchina su piastrelle di piccole
dimensioni, applicare un rivestimento in gomma.
Non mettere mai sotto la macchina cartone, legno o
materiali simili per compensare eventuali disuguaglianze
sul pavimento.
Se non è possibile evitare di posizionare la macchina accanto ad una cucina a gas o ad
una stufa a carbone, tra i due apparecchi deve essere posto un pannello isolante coperto
di pellicola di alluminio sul lato verso la cucina o la stufa.
La macchina non deve essere installata in locali la cui temperatura possa scendere sotto
lo 0.
Il tubo di alimentazione dell’acqua e il tubo di scarico non devono essere schiacciati.
Al momento dell’installazione dell’apparecchio, verificare che sia facilmente raggiungibile
da un tecnico in caso di necessità.
Portare a livello la macchina avvitando o svitando i piedini regolabili. Non collocare car-
tone, legno o altri materiali simili sotto la macchina per compensare l’eventuale dislivello
del pavimento.
HEC007S
47
Alimentazione dell’acqua
Il tubo di alimentazione dell’acqua è fornito in dotazione con la macchina e si trova
all’interno del cesto.
Non impiegare per l’allacciamento vecchi tubi utilizzati in precedenza.
Questo apparecchio deve essere collegato ad una fonte di acqua fredda.
1. Aprire la porta ed estrarre il tubo di alimentazione dal cesto.
2. Collegare il tubo con il raccordo angolare alla macchina.
Non posizionare il tubo verso il basso. Ruotare
l’estremità del tubo vero sinistra o verso destra, a
seconda della posizione del rubinetto dell’acqua.
3. Fissare il tubo in maniera corretta, allentando la ghiera.
Dopo avere posizionato il tubo di alimentazione,
riavvitare la ghiera controllando che non ci siano perdite
di acqua.
4. Collegare il tubo di alimentazione ad un rubinetto con
filettatura 3/4. Utilizzare sempre il tubo fornito in dotazione con la macchina.
Installazione
A
352
48
Il tubo di alimentazione non deve essere allungato. Se è
troppo corto e non si desidera spostare il rubinetto,
occorre comprare un tubo nuovo più lungo,
appositamente previsto per questo tipo di utilizzo.
Dispositivo acqua-stop
Il tubo di alimentazione è dotato di un dispositivo di arresto
dell’acqua, che protegge dai danni causati dalle perdite di
acqua nel tubo che potrebbero verificarsi con il naturale
invecchiamento del tubo. Questo guasto è indicato da un
settore rosso nella finestra “AA”. Se si dovesse verificare,
chiudere il rubinetto dell’acqua e contattare il servizio
assistenza per sostituire il tubo.
Scarico dell’acqua
La curva del tubo di scarico può essere installata in tre modi:
Sul bordo si un lavandino, utilizzando il gomito in
plastica fornito con la macchina.
In questo caso, accertarsi che il tubo non si sganci quando
la macchina scarica l’acqua.
Per maggiore sicurezza legare il tubo al rubinetto con una
cordicella o fissarlo ad un gancio alla parete.
In una derivazione dello scarico del lavandino. Questa
derivazione deve trovarsi al di sopra del sifone, in modo che
la curva si trovi ad almeno 60 cm da terra.
Direttamente in una conduttura di scarico situata ad un’altezza non inferiore a 60
cm e non superiore a 90 cm.
L’estremità del tubo di scarico deve sempre essere ventilata, cioè il diametro interno del
condotto di scarico deve essere più largo del diametro esterno del tubo di scarico.
Il tubo di scarico non deve presentare strozzature.
Installazione
P1118
Importante!
Il tubo di scarico può essere prolungato fino ad un massimo di 4 metri. La prolunga del tubo
di scarico e il pezzo di raccordo sono disponibili presso il centro assistenza.
Collegamento elettrico
Le informazioni sul collegamento elettrico sono riportate sulla targhetta nella parte
interna della porta e nel capitolo sulle «Caratteristiche tecniche».
Controllare che l’impianto domestico sia in grado di sopportare il carico massimo
richiesto, tenuto conto anche degli altri apparecchi in uso.
Collegare la macchina ad una presa di corrente con messa a terra.
49
Il costruttore declina qualsiasi responsabilità per danni o lesioni causati dal
mancato rispetto della summenzionata norma di sicurezza.
Il cavo di alimentazione deve essere accessibile una volta installata la macchina.
Qualora il cavo di alimentazione dovesse essere sostituito, RIVOLGERSI ad un
centro assistenza.
Collegamento fisso
Per eseguire un collegamento fisso, è necessario installare un interruttore bipolare tra l’apparecchio e l’alimentazione elettrica (rete), con una distanza minima di 3 mm tra i contatti e di tipo idoneo al carico previsto, conformemente alle normative sulla corrente elettrica.
L’interruttore non deve interrompere in nessun punto il cavo di terra giallo e verde.
Questa operazione deve essere eseguita da personale qualificato.
Aspetti ambientali
50
Aspetti ambientali
Materiali di imballo
Tutti i materiali contrassegnati con il simbolo sono riciclabili.
>PE<= polietilene
>PS<= polistirolo
>PP<= polipropilene
Il simbolo indica che possono essere riciclati se vengono smaltiti correttamente negli
appositi contenitori di raccolta.
Smaltimento
Utilizzare le aree di smaltimento autorizzate per le vecchie apparecchiature. Contribuite a
mantenere pulita la vostra area!
Il simbolo riportato sul prodotto o sull’imballo indica che non deve essere
considerato come rifiuto domestico. Consegnarlo al centro di raccolta appropriato per il
riciclaggio delle parti elettriche ed elettroniche. Lo smaltimento corretto del prodotto
previene conseguenze negative potenziali per l’ambiente e la salute umana, che
potrebbero derivare dalla manipolazione inappropriata del prodotto. Per informazioni più
dettagliate sul riciclaggio di questo prodotto, rivolgetevi all’ufficio locale competente, al
servizio di smaltimento dei rifiuti domestici o al negozio presso il quale avete acquistato
il prodotto.
Consigli ecologici
Per risparmiare acqua ed energia e per agevolare la protezione dell’ambiente, si
raccomanda di seguire i nostri suggerimenti:
• Per risparmiare detersivo, acqua e energia elettrica e con grande vantaggio per
l’ambiente, la biancheria normalmente sporca può essere lavata senza prelavaggio.
• La macchina funziona più economicamente se a pieno carico.
• Le macchie possono essere rimosse con un adeguato pretrattamento; la biancheria può
quindi essere lavata a temperatura inferiore.
• Dosare il detersivo in base alla durezza dell’acqua, al grado di sporcizia e alla quantità
di biancheria da lavare.
Nota
51
www.electrolux.com
www.aeg-electrolux.it
132968840 -00-442007 Informazioni soggette a modifica senza obbligo di preavviso
Loading...
