Page 1
I
F
D
Einbau-Kühlschrank Réfrigérateur à encastrer Frigorifero da incasso
GEBRAUCHSANWEISUNG
MODE D’EMPLOI
ISTRUZIONI PER L’USO
EK 242.3 / IK 243.3
Page 2
3
Sommario
Istruzioni per l’uso
5 Introduzione
7 Norme di sicurezza e avvertenze
9 Accensione e selezione
della temperatura
11 Congelamento
13 Retroporta variabile
13 Scongelamento
15 Vano frigorifero
17 Pulizia
19 Consigli

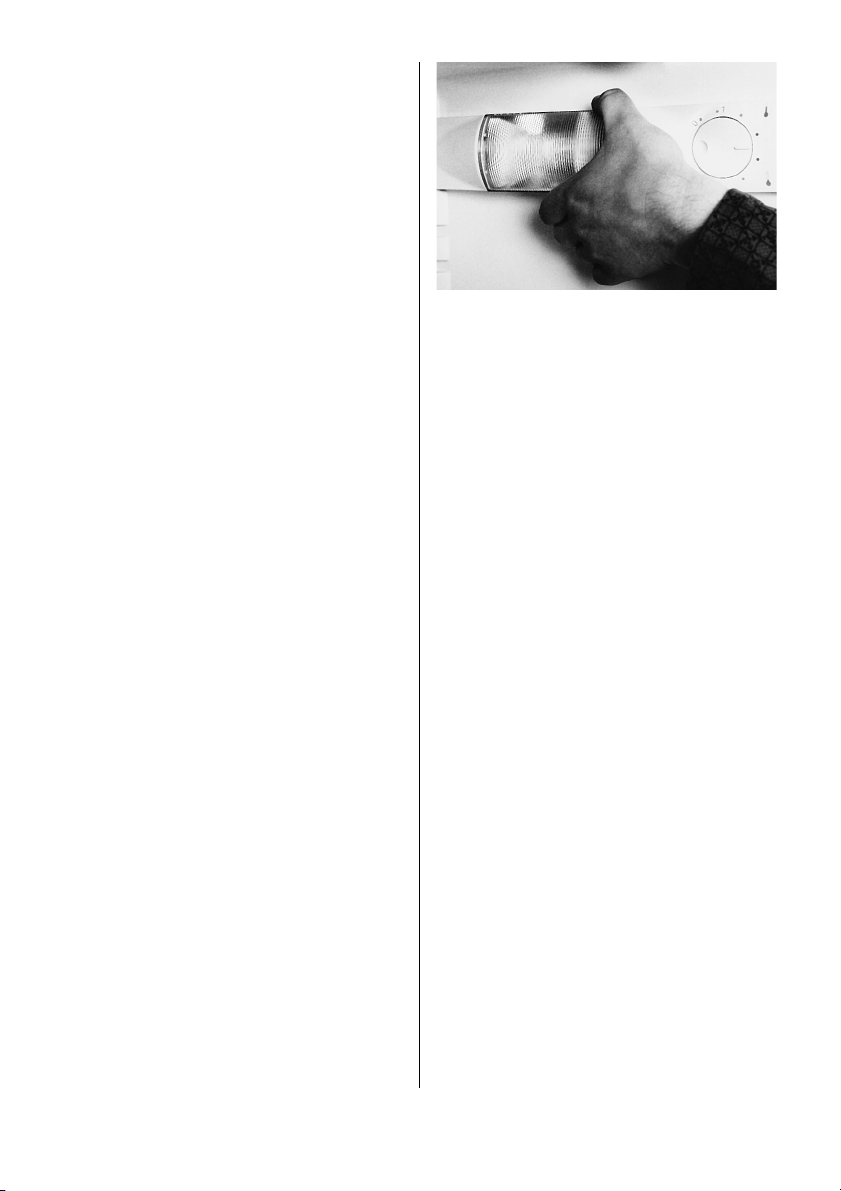

23 Sostituzione della lampadina
23 Guasti
25 Garanzia
28 Installazione / dimensioni
Page 3
5
Stimata cliente,
stimato cliente
Lei è in possesso di un moderno frigorifero
con basso consumo di elettricità. Tutti i
ritrovati più recenti nel campo della moderna tecnica dei frigoriferi sono stati applicati
a questo modello. Ci congratuliamo con
Lei per il Suo acquisto!
Il frigorifero è conforme alle regole riconosciute della tecnica nonché alla direttiva
CE 73/ 23 /CEE (direttiva di bassa tensione)
ed è omologato dall’ASE secondo la direttiva della CEM (compatibilità elettromagnetica) 89/ 336 /CEE e EN 55014.1993.
Lo smaltimento di un vecchio frigorifero
I frigoriferi fuori uso devono essere immediatamente resi inutilizzabili (p.es. tagliare
il cavo di alimentazione). Abbia cura che le
tubazioni dell’impianto frigorifero non vengano danneggiate prima che l’apparecchio
venga portato via per essere eliminato in
maniera
ecologica. Per l’eliminazione del
Suo vecchio
frigorifero voglia rivolgersi
all’ufficio competente del Suo comune.
(Mollare le cerniere e togliere le porte, in
modo che i bambini che giocano non si
chiudano dentro mettendo la loro vita in
pericolo.)
Eliminazione dell’imballaggio
Tutti i materiali d’imballaggio utilizzati sono
rispettosi dell’ambiente e riciclabili.
Page 4
7
Norme di sicurezza e avvertenze
Prima di mettere in funzione l’apparecchio,
leggete attentamente le istruzioni per l’uso
e conservatele anche per gli altri utilizzatori.
■
Utilizzate questo apprecchio solo per uso
domestico e come descritto nelle istruzioni.
■ Se il frigorifero che avete ricevuto fosse
difettoso, mettetevi immediatamente in
contatto con il vostro fornitore.
■ Riparazioni e altri interventi possono
essere effettuati esclusivamente da un
tecnico manutentore.
■ Per la pulizia del frigorifero, togliete la
corrente: staccate la spina e aprite l’interruttore automatico o togliete il fusibile.
Non staccate mai la spina tirandola per il
cavo né afferrandola con le mani bagnate. Afferrate sempre saldamente la spina
e tiratela in fuori diritta dalla presa.
■ Conservate i liquidi ad alta gradazione
alcolica solo in bottiglie ben chiuse e
poste in piedi, inoltre non coservate nel
frigorifero sostanze esplosive. Pericolo
d’esplosione!
■ Questo frigorifero è privo di CFC e FC e
contiene una quantità limitata del refrigerante isobutano (R600a), che non
danneggia l’ambiente.
■ Nell’uso del frigorifero occorre prestare
attenzione a non danneggiare il circuito
refrigerante. Se dovesse però capitare un
inconveniente del genere, evitate fiamme
vive e fonti d’accensione di qualsiasi
genere. Il locale in cui si trova il firgorifero
deve essere ventilato per alcuni minuti.
■ Non si deve assolutamente mettere in
funzione un frigorifero il cui circuito refrigerante è danneggiato.
Page 5
9
■ Se il frigorifero è incassato, bisogna fare
attenzione a non coprire né chiudere le
aperture di entrata e di uscita dell’aria di
ventilazione.
■ Per accelerare lo sbrinamento non si
devono utilizzare mezzi meccanici o artificiali di qualsiasi genere, diversi da quelli
consigliati.
■ Se l’apparecchio viene adibito a uno sco-
po improprio, usato nel modo sbagliato
o non è riparato a regola d’arte, si declina
qualsiasi responsabilità per gli eventuali
danni. In un caso del genere decadono la
garanzia e qualsiasi pretesa di responsabilità.
■ Nel caso il cavo di collegamento di questo
apparecchio dovesse essere danneggiato, deve essere sostituito dal fabbricante
o dal suo servizio assistenza clienti o da
una persona adeguatamente qualificata,
per evitare pericoli.
■ Avvertimento. Non usare apparecchi
elettrici all’interno del deposito di derrate
alimentari.
Accensione e selezione
della temperatura
(figura @)
Con il termostato si regola la potenza refri-
gerante e si accende e spegne il frigorifero.
Importante
L’apparecchio è stato concepito per funzionare a temperature ambiente da +10° C –
32° C (tipo EK10 - L) rispettiv. da +10° C–
38° C (tipo EK10). Le denominazioni del
tipi si trovano sulla targhetta delle caratteristiche all’interno del frigorifero. Da temperature ambiente all’infuori di questo campo
il mantenere delle temperature interne nel
vano frigorifero e nel vano congelatore non
è più assicurato.
@
Page 6
11
Funzionamento normale
Secondo la temperatura del vano congelatore desiderata mettere il termostato su
una posizione tra i due simboli delle temperature (sopra più caldo, sotto più freddo). A partire da una temperatura di 5° C
oppure più bassa nel vano frigorifero si
raggiunge nel vano congelatore –18° C
(vedi anche consigli). Queste condizioni
sono adempite a partire ca. da una posizione media del termostato.
Temperatura ambiente bassa
La posizione del termostato su simbolo per
temperatura del vano frigorifero più calda.
(figura ;)
Occasionalmente l’illuminazione interna può
accendersi con intensità ridolta allorché la
porta chiusa per evitare un riscaldamento
indesiderato del congelatore.
Se l’illuminazione interna lampeggia con
porta aperta → vedi guasti.
Temperatura ambiente alta
Posizione del termostato su simbolo per
temperatura del vano frigorifero più fredda.
(figura =)
Spento
Posizione del termostato in direzione di
«0» fino all’arresto. Il raffreddamento e
l’illuminazione sono spenti. Se l’apparecchio non viene usato per lungo tempo,
lasciare aperta la porta del vano frigorifero
e del vano congelatore, per evitare la formazione di cattivi odori.
Congelamento
■ Solo gli alimenti freschi sono adatti per il
congelamento.
■ Per evitare che la temperatura dei cibi
già congelati aumenti troppo. Congelare
solo piccole quantità alla volta (mass.
2 kg) e sistemarle sulla graticola. E’ consigliabile preparare solo delle piccole
porzioni.
;
=
Page 7
13
■
Lasciare il termostato nella posizione normale. L’elettronica stessa registra che i
prodotti devono essere congelati regolando automaticamente il processo.
■ Gli alimenti da congelare non devono
essere messi a contatto con quelli già
congelati. Alimenti che sono già stati
congelati non devono essere congelati di
nuovo, perché possono deperire.
Retroporta variabile
Gli scaffaletti (figura %) della retroporta
possono essere spostati facilmente e permettono di disporre lo spazio secondo le
proprie esigenze.
Per spostare gli scaffaletti e i portabottiglie:
premere prima verso in alto e tirare fuori,
regolare l’altezza desiderata ed inserirli in
ordine inverso. Osservate che il coperchio
dello scaffaletto superiore non è regolabile.
Scongelamento
Il vano frigorifero si sbrina in modo completa
mente automatico. Il ghiaccio formatosi
sulla parete posteriore si scioglie (ca. 1x al
giorno, vedi anche consigli). L’acqua fuoriesce dal foro di scarico (figura &) ed evapora nella vaschetta esterna del frigorifero.
Abbiate cura di mantenere sempre puliti il
canale di raccolta e il foro di scarico, in
modo che l’acqua di sbrinamento possa
scorrere via liberamente. Pulire il foro di
scarico con il raschietto verde contenuto
con movimenti verticali e rotativi.
Sbrinare il vano congelatore quando si è
formato troppo ghiaccio. Se il ghiaccio è
eccessivamente spesso, impedisce il passaggio del freddo ai cibi congelati. Durante
il periodo di sbrinamento conservare i cibi
congelati il più possibile al freddo e isolati,
p.es. avvolgerli in giornali.
%
&
Page 8
15
– Mettere il termostato sulla posizione «0»
– Mettere sotto al foro di scarico un reci-
piente per raccogliere l’acqua (figura ()
– Lasciare aperta la porta.
Lo sbrinamento può essere notevolmente
accelerato mettendo nel vano congelatore
un recipiente pieno con acqua calda.
Attenzione: non utilizzate oggetti appuntiti per staccare il ghiaccio o altre incrostazioni gelate. Non usate stufette elettriche
né fiamme vive per lo sbrinamento.
– Dopo lo sbrinamento, pulire e asciugare
bene l’interno del congelatore.
– Rimettere il termostato nella posizione
normale tra i due simboli di temperatura.
Rimettere gli alimenti congelati.
Vano frigorifero
Le lastre di vetro infrangibili, al riparo dallo
scarico, sono regolabili individualmente
nell’altezza. Premendo contemporaneo i due
supporti laterali, la lastra di vetro può essere
girata verso in alto e si può tirarla fuori. Per
fissarla: Spingere la lastra di vetro nella guida di dietro e premere davanti nel supporto
dall’alto verso in basso.
La superficie d’appoggio divisibile permette
la conservazione in verticale di contenitori
grandi. A questo scopo infilare la parte
anteriore spingendola verso il lato posteriore
nella guida sottostante.
(
Page 9
17
Pulizia
Per conservare igienicamente gli alimenti
bisogna mantenere pulito il frigorifero. Il
vano frigorifero va lavato di tanto in tanto
con acqua a cui è stato aggiunto un detersivo delicato. Passando di tanto in tanto
l’interno con acqua e aceto si evitano i
cattivi odori e quindi è un’operazione
raccomandata. Mentenendo pulite la guarnizioni delle porte si evita che si incollino e
vengano danneggiate. Evitare assoluta-
mente detersivi o panni abrasivi. Pulire le
guarnizioni della porta con una spazzola
morbida o un pennello. Se il frigorifero
non viene utilizzato per lungo tempo, mettere il termostato in posizione «0».
Svuotare il frigorifero, sbrinarlo, pulirlo e
lasciare aperte le porte del vano frigorifero
e del vano congelatore.
– Abbiate cura di evitare che durante la
pulizia penetri acqua nella cassa del termostato (pericolo di cortocircuito).
– Abbiate cura che possibilmente l’acqua
di lavaggio non vada a finire nella
vaschetta di evaporazione attraverso il
foro di scarico.
– Prima della messa in servizio l’appa-
recchio e le guarnizioni del vano frigorifero e del congelatore devono essere
completamente asciutte.
Page 10
19
Consigli
Utilizzando il nuovo frigorifero bisogna
osservare i punti seguenti:
■ Eviatre di installare l’apparecchio vicino a
caloriferi, radiatori o cappe aspiranti.
Ripararlo dalla luce diretta del sole.
■ Un frigorifero appena messo in servizio ha
bisogno di ca. 15 ore (con cibi) per raggiungere le temperature d’esercizio normali.
■ Aprire il meno possibile la porta del fri-
gorifero. Quando l’apertura delle porte
passa i 2 minuti comincia a lampeggiare
l’illuminazione del vano frigorifero.
Quando chiudete la porta, accertatevi
che la guarnizione sia ermetica. Le cerniere autochiudenti sostengono l’operazione.
■ Il tempo del raffreddamento di bevande e
altri cibi da temperatura ambiente a quella
del frigorifero può durare fino a 6 ore. Più
alimenti caldi si mettono, più si prolunga
questo tempo.
■
Regolare il termostato non ha nessun
influsso sulla velocità di raffreddamento,
ma soltanto sul livello della temperatura.
■ Lasciar raffreddare gli alimenti tiepidi o
addirittura caldi all’esterno del frigorifero.
■ Con lo stockage di alimenti umidi posso-
no formarsi dell’acqua di condensazione
agli scaffaletti di vetro.
■ Dato che la regolazione elettronica del
vano frigorifero lo sbrina solamente circa
una volta al giorno, la formazione di
ghiaccio alla parete posteriore nel frigorifero sarà più forte che dai frigoriferi
usuali.
■ Non mettere gli alimenti a contatto della
parete posteriore, per evitare che si
attacchino e durante lo sbrinamento
l’acqua finisca all’interno del vano.
Page 11
21
■ Effettuare il controlle della temperatura
con il termometro solamente in contenitori di liquido. Mai misurare la temperatura dell’aria.
■ Quando si ripongono gli alimenti nel
frigorifero:
– Evitare che oli e grassi vengano a
contatto delle parti di plastica e della
guarnizione della porta.
– Indipendentemente dalla posizione
del termostato, le zone più fredde del
frigorifero sono vicino alla parete
posteriore e sotto all’ultimo ripiano in
basso. Pertanto porre gli alimenti
delicati sull’ultimo ripiano in basso.
– Per evitare un possibile riscaldamento
dei cibi congelati, non metterli troppo
vicino all’illuminazione. Con ciò è
garantita anche una ventilazione
sufficiente dell’illuminazione.
■ Esempio di disposizione:
– nel vano congelatore congelare gli ali-
menti, conservarli e preparare il ghiaccio
– sui ripiani, dall’alto verso il basso,
pane e pasticceria, cibi pronti, latticini,
carni e salumi
– negli scaffaletti retroporta, dall’alto
verso il basso: burro e formaggio,
tubi, piccole scatole e uova, bottiglie
grandi
– nella vaschetta per la verdura, verdu-
ra, frutta e insalata.
Page 12
23
Sostituzione della lampadina
Una lampadina difettosa deve essere subito
sostituita.
■ Togliere la corrente: Staccare la spina o
togliere le valvole.
■ Sfilare lateralmente il coperchio di prote-
zione (figura )), svitare la lampadina e
sostituirla con una nuova.
■ Le lampadine sono reperibili presso il più
vicino centro di assistenza o nei negozi
specializzati.
Usare
lampadine segnaletiche T25/
230V/15 W/E14. Non adatte sono
le
lampadine per forni (300° C).
Guasti
Prima della consegna il frigorifero è stato
controllato per accertarne il buon funzionamento. In caso di guasto vogliate rivolgervi al centro di assistenza tecnica più
vicino, indicando il modello di frigorifero e
il tipo di guasto.
I malfunzionamenti possono essere anche
la conseguenza dell’intervento di un interruttore automatico. Il danno è subito riparato riarmando l’interruttore automatico.
Il lampeggiamento dell’illuminazione interna può avere diverse cause:
– La porta è rimasta aperta per più di
2 minuti → chiudere la porta.
– La porta non era completamente chiusa
(alimenti sporgenti impediscono la
chiusara completa) → togliere l’ostacolo
e chiudere la porta correttamente.
– Il sensore della temperatura à difettoso.
Lampeggiamento immediato non può
essere eliminato malgrado che la porta
sia chiusa correttamente → si prega
d’informare l’assistenza di servizio. La
refrigerazione viene assicurata con un
programma d’emergenza.
)
Page 13
25
Importante: accensione dell’illuminazione interna con intensità ridolta allorché
la porta aperta non è segnale di guasto.
L’occasionale accensione dell’illuminazione interna con intensità ridolta può
apparire automaticamente a porta chiusa
se la temperatura ambiente è bassa, risp.
per una bassa regolazione del termostato e
ciò per evitare un riscaldamento indesiderato del congelatore.
Garanzia
Concediamo una garanzia di 1 anno a partire dalla data di consegna al consumatore
finale.
Gli eventuali difetti che durante tale periodo dovessero manifestarsi, malgrado l’uso
conforme alle prescrizioni, e dovuti a un
difetto di materiale o di fabbricazione,
vengono eliminati dal nostro servizio dopovendita, nel quadro della presente garanzia.
Non sono coperti da garanzia:
–i difetti della lampadina
– la rottura di lastre di vetro e parti di
plastica
–i difetti derivanti da inosservanza delle
istruzioni per l’uso improprio
– le pretese di risarcimento per danni che
superano le nostre prestazioni di
garanzia
– gli apparecchi che sono stati riparati da
terzi.
Page 14
28
10 /6-fente
1221 + sporgente della nicchia
sopra e sotto
602
100°
Frigorifero da incasso
nicchia SINK 10/6 (1270 mm)
panello della porta CH
panello della porta EU
spessore
16 – 24 mm
max. 594
integrato CH
quadro decorativo
integrato EU
min. 50
(420)
1850 SINK-Norm
apparato CH 1268 EU 1219
nicchia CH 1270 EU 1221
min. 50
547
-
0
2
spessore
16–20 mm
10 0
12 0
apparato 600
nicchia 605
apparato 575
525
555
nicchia 605
apparato 545
nicchia 550
apparato 548
nicchia 550
apparato 548
nicchia 550
apparato 548
nicchia 560–568
100° 105°
Sezione d’aerazione min. 200 cm2,
superiore ed inferiore
Il funzionamento ottimale
dell’apparecchio è garantito anche
per la nicchia profonda 550
particolare A
A
S’e la presa di corrente non è piu accessibile dopo l’incastro dell’apparecchio, é necessario prevedere un sistema di disinserzione. Ammessi sono i sistemi di disinserzione con interruttori aventi un’apertura fra i contatti di
almeno 3 mm e che interrompono la reta tramite un
teleruttore assicurato da dei fusibili.
Page 15
155 403
Servicestellen
5506 Mägenwil/Zürich
Industriestrasse 10
9000 St.Gallen
Vonwilstrasse 15
4127 Birsfelden
Hauptstrasse 52
8604 Volketswil
Hölzliwisenstrasse 12
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen / Bern
Ey 5
Points de service
1028 Préverenges
Le Trési 6
1950 Sion
Rue de la Piscine
Servizio dopo vendita
6916 Grancia
Zona Industriale E
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
Tel. 0848 848 023
Kochberatung/
Verkauf
8048 Zürich
Badenerstrasse 587
Tel. 01 405 8111
Point de vente de
rechange
5506 Mägenwil
Industriestrasse 10
Tél. 0848 848 023
Demonstration/
Vente
8048 Zürich
Badenerstrasse 587
Tél. 01 405 8111
Vendita pezzi di
ricambio
5506 Mägenwil
Industriestrasse 10
Tel. 0848 848 023
Consulente (cucina)/
Vendita
8048 Zürich
Badenerstrasse 587
Tel. 01 405 8111
Garantie
Wir gewähren auf allen Produkten, die in der Schweiz
gekauft und in Betrieb sind,
eine einjährige Vollgarantie,
gerechnet ab Lieferdatum
an den Endverbraucher.
Massgebend für den Garantieanspruch ist die Faktura
oder ein entsprechender
Verkaufsbeleg.
Garantie
L'utilisateur final de tout
produit acheté et utilisé
en Suisse, bénéficie d'une
garantie complète d'une
année à partir de la date
de livraison. La facture ou
le justificatif d'achat correspondant fait foi en la
matière.
Garanzia
Per questo prodotto concediamo una garanzia di
12 mesi a partire della data
di vendita. La garanzia è
valida dietro presentazione
della fattura o dello scontrino d'acquisto.
KUNDENDIENST
Service- Helpline
0848 848 111
service@electrolux.ch
Loading...
