AEG IG0940 User Manual

gefrierschrank / congélateur

congelatore / freezer

BENUTZERINFORMATION

NOTICE D’UTILISATION

ISTRUZIONI PER L’USO

USER MANUAL

2223 107-83

IG 0940

I

F

D

UK

2

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte
dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung
beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen.

Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren
und damit in Lebensgefahr kommen.

Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet.Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von
Erwachsenen benutzt zu werden. Es ist
unbedingt darauf zu achten, daß Kinder es nicht
anfassen oder es als Spielzeug verwenden.

• Es ist gefährlich, die Eigenschaften dieses
Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des
Gerätes sowie beim Auswechseln der Glühlampe
(bei damit ausgestatteten Geräten) das Gerät
spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht
sofort essen, es könnte Kälte-Brandwunden
verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte
darauf achten!

• Beachten Sie, dan während der Bewegung
des Gerätes der Kältemittelkreislauf nicht
beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe
von Heizkörpern oder Gasherden aufgestellt
werden.

• Ein Standort mit direkter Sonneneinstrahlung
sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der
Geräterückseite muß gewährleistet sein.
Jegliche Beschädigung des Kühlkreislaufes
ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE
(Einbaugeräte ausgenommen): ein optimaler
Aufstellungsort ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in
das Gerät stellen.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung
der elektrischen Hausinstallation verlangen, so
darf diese nur von Elektro-Fachkräften
durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem
Kundendienst oder sonstigen autorisierten

Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile
verwendet werden.

• Dieses Gerät enthält im Kältekreislauf
Kohlenwasserstoff. Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das
Gerät zu reinigen, da es beschädigt werden
könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen
Sie nicht, das Gerät selbst zu reparieren.
Elektrogeräte dürfen nur von Elektro-Fachkräften
repariert werden, da durch unsachgemäße
Reparaturen erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an die nächste
Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der
Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen
durch ein Spezialkabel bzw. einen Spezialsatz
ersetzt werden, die beim Hersteller oder den
Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der
Verflüssiger und der Kompressor, die sich auf der
Rückseite des Gerätes befinden, heiß. Es ist
darauf zuachten, dass die Luft um das Gerät frei
zirkulieren kann, damit die Wärme abgeführt
werden kann. Eine ungenügende Luftzirkulation
kann einen unregelmässigen Betrieb bzw.
Schäden am Gerät verursachen. Achten Sie auf
die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse,
Verflüssiger und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch immer möglich
ist, soll das Gerät mit der Rückseite gegen eine
Wand gestellt werden.

• Während des Transports kann es vorkommen, daß
das im Motorkompressor enthaltene Öl in den
Kältekreislauf abläuft. Man sollte mindestens 2
Std. warten, bevor das Gerät in Betrieb
genommen wird, damit das Öl in den Kompressor
zurückströmen

3

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur
zur Einlagerung bzw. zum Einfrieren von
Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis +43°C (Klasse
T); +18°C bis +38°C (Klasse ST); +16°C bis
+32°C (Klasse N); +10°C bis +32°C (Klasse SN);
die Geräteklasse ist auf dem Typschild
angegeben.

Zu beachten: Wird dieses Gerätes bei anderen
Umgebungstemperaturen betrieben als den in
der entsprechenden Klimaklasse angegebenen
Werten, sind folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur unter den
angegebenen Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil nicht mehr
garantiert sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch als möglich

zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder
eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der
Lebensmittel sind die Anweisungen des
Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich
im Laufe der Zeit alle kälteführenden Teile mit
einer Reif bzw. Eissicht. Diese Schicht wird je
nach Modell automatisch oder mit der Hand
abgetaut.

• Die Reifsicht niemals mit Metallgegenständen
abkratzen, das Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten Plastikschaber
verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine
scharfkantigen oder spitzn Gegenstände
benutzen.

• Es sollten keine kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach eingestellt werden,
sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der
Isolierung kein ozonschädigendes Gas. Das
Gerät darf nicht mit dem Hausmüll entsorgt
werden. Eine Beschädigung des
Kältemittelkreislaufs, insbesondere des
Wärmetauschers auf der Rückseite des Gerätes,
muß verhindert werden. Auskunft über
Abholtermine oder Sammelplätze gibt die
örtliche Gemeindeverwaltung an. Die in diesem
Gerät verwendeten und mit dem Symbol
gekennzeichneten Materialien,sind
recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von
Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro­Großgeräte sind mit Ausnahme von Holzwerkstoffen
recyclingfähig und sollen grundsätzlich der
Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen
sollten in die entsprechenden Sammelbehälter
gegeben werden.

• Kunststoffverpackungsteile sollten ebenfalls in
die dafür vorgesehenen Sammelbehälter
gegeben werden. Solange solche in Ihrem
Wohngebiet noch nicht vorhanden sind, können
Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige
Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist
ein Großteil der Materialien dieses Gerätes
gekennzeichnet, um ihre Identifizierung zu
ermöglichen.

02**

PE

05

PP

06

PS

4

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen
Sie den typischen «Neugeruch» am besten durch
Auswaschen der Innenteile mit lauwarmem Wasser
und einem neutralen Reinigungsmittel Sorgfältig
nachtrocknen.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen. Ein/Aus
Schalter (E) drücken. Das Aufleuchten der Netz­Leuchtanzeige (D) zeigt an, daß das Gerät unter
Spannung steht. Temperaturregler (F) von der
Stellung «0» (STOP) aus im Uhrzeigersinn drehen.
Das Aufleuchten der Alarm-Leuchtanzeige (C) und
das Ertönen des Tonsignal zeigen an, daß die
Innentemperatur zu hoch ist.

Durch Drücken des Schnellgefrierknopf schaltet sich
das Tonsignal aus. Die Schnellgefrieranzeige (B)
leuchtet an.

Das Gerät ist eingeschaltet. Den Stillstand des
Gefrierabteils erhält man durch Drücken des Ein/Aus
Schalter (E).

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann
erhöht werden (wärmer) durch Drehen des Thermo­statknopfes auf niedrigere Einstellungen oder
verringert (kälter) durch das Drehen auf höhere
Zahlen. Die richtige Einstellung erhält man, unter
Berücksichtigung folgender, die Innentemperatur
beeinflussender Faktoren:

• Raumtemperatur,

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die
geeignetste.

GEBRAUCH

Bitte keine Reinigungs- bzw. Scheuermittel

verwenden, die das Gerät beschädigen
könnten.

Bedienungsblende

A. Schnellgefrierschalter/Akustisches

Alarmsignal
B. Schnellgefrieranzeige
C. Alarm-Leuchtanzeige

INHALT

Warnungen und wichtige Hinweise...........................................................................................................2

Hinweise zur Verpackungsentsorgung .....................................................................................................3

Gebrauch - Reinigung der Innenteile - Bedienungsblende - Inbetriebnahme - Temperaturregelung...........4

Gebrauch - Schnellgefriervorgang - Alarmlampe - Akustisches Alarmsignal - Akustisches ........................

Alarmsignal bei offene Tür - Einfrieren von frischen Lebensmitteln - Aufbewahrung der Tiefkühlkost ...........

Eiswürfelbereitung -Auftauen........................................................................................................................5

Tips - Tips für das Einfrieren - Tips für Tiefkühlkost - Wartung - Regelmäßige Reinigung - Stillstandzeiten.....6

Wartung - Abtauen - Störungen...................................................................................................................7

Installation - Technische Daten - Aufstellung - Elektrischer Anschluß.......................................................8

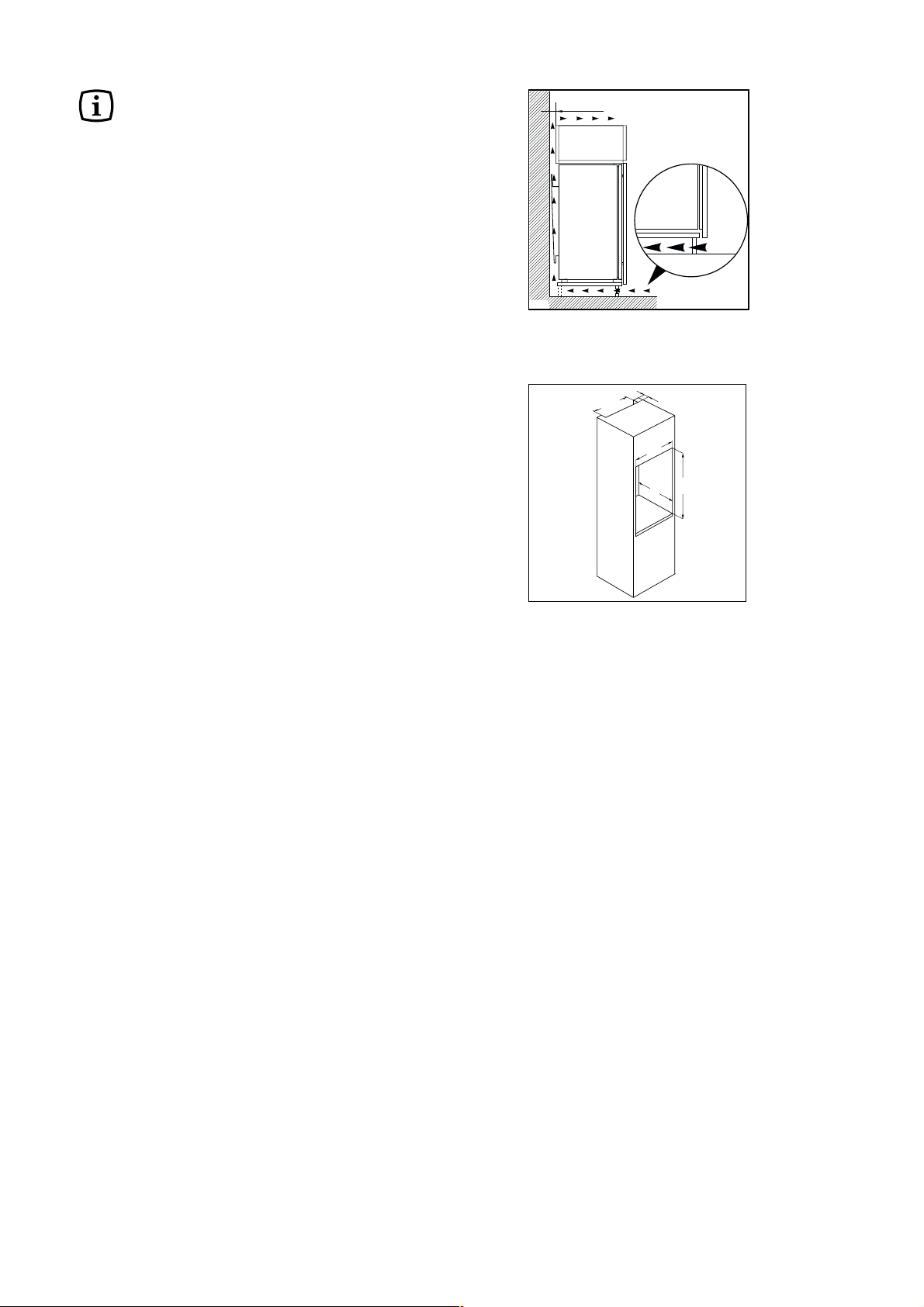

Installation - Nischenmaße .........................................................................................................................9

Kundendienst/Garantie ........................................................................................................................... 34

D. Netz-Leuchtanzeige
E. EIN/AUS Schalter
F. Temperaturregler

5

Schnellgefriervorgang

Zur Durchführung des Schnellgefriervorganges den
Schnellgefrierschalter (A) drücken. Die Kontrollampe
(B) leuchtet auf.

Alarmlampe (C)

Die Alarmlampe leuchtet auf, wenn die Temperatur
im Geräteinneren steigt, und dadurch die richtige
Lagertemperatur nicht mehr gewährleistet wird. Sie
leuchtet jedoch auch dann auf, wenn das Gerät
gerade eingeschaltet worden ist und bleibt solange
eingeschaltet, bis die richtige Lagertemperatur
erreicht ist.

Akustisches Alarmsignal

Ein Tonsignal ertönt, wenn die Innentemperatur nicht
ausreichend kalt ist, um eine perfekte Lagerung der
Lebensmittel zu gewährleisten. Das Tonsignal wird
durch Drücken des Schnellgefrierschalter
ausgeschalten.

Einfrieren von frischen
Lebensmitteln

Das 4 Sterne-Gefrierfach eignet sich zur
langfristigen Einlagerung von Tiefkühlkost sowie
zum Einfrieren frischer Kost.

Für das Einfrieren von Lebensmitteln ist der
Schnellgefriervorgang durchzuführen, mindestens
24 Stunden vor Einlagerung einschalten.

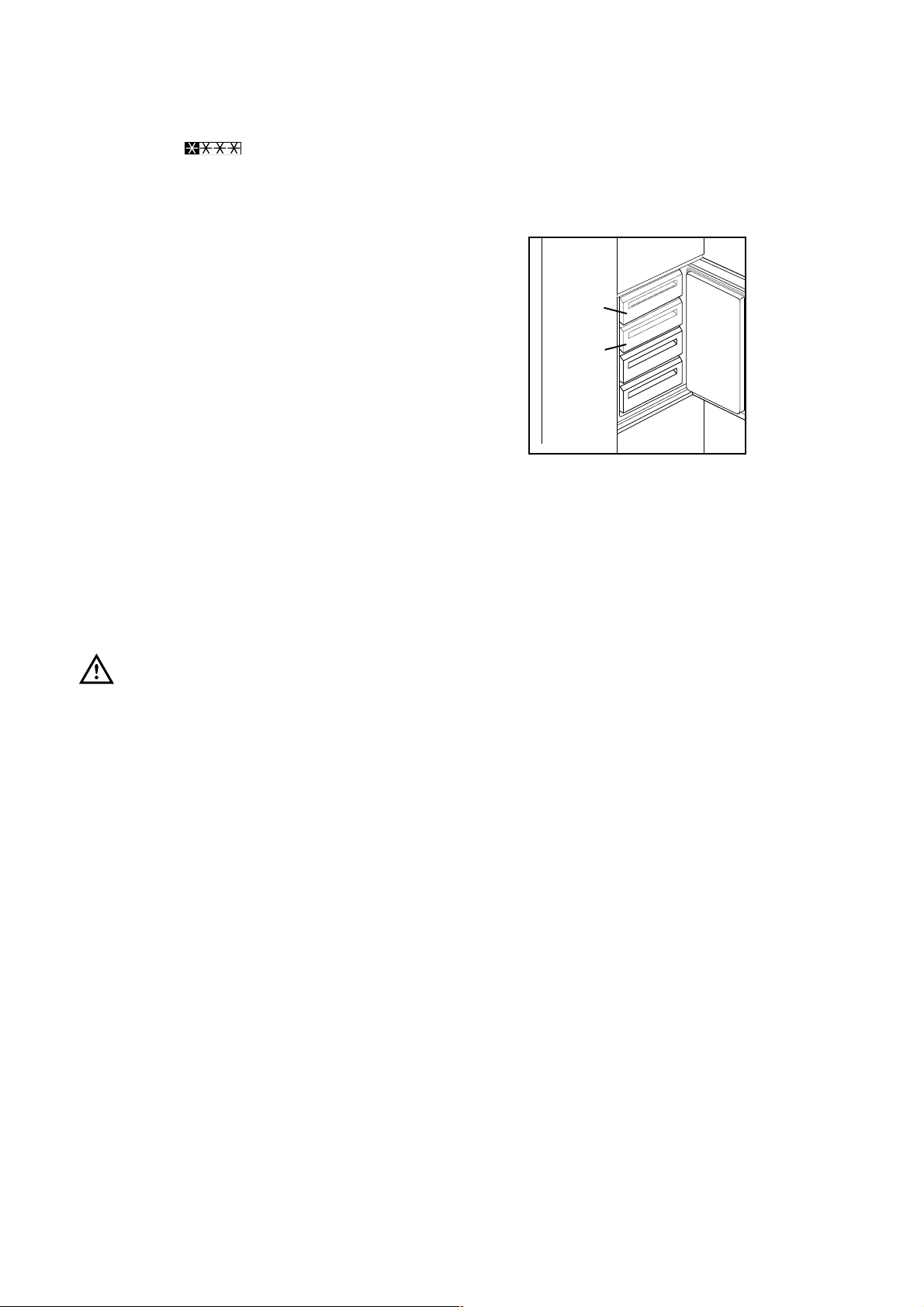

Die einzufriereden Lebensmittel in die Abteile
gemäß Abbildung einlegen.

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel
sollten vor dem Gebrauch aufgetaut werden, indem
man sie am besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei Raumtemperatur
auftaut. Kleine Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert sich dabei die
Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen,
welche mit Wasser aufgefüllt in das Gefrierfach
gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine
Metallgegenstände benutzen!

Aufbewahrung der Tiefkühlkost

Nach einem längeren Stillstand oder bei der ersten
Inbetriebnahme des Gerätes muß vor der
Einlagerung der Tiefkühlkost das Gefrierabteil für
mindestens Drei Stunden auf den
Schnellgefriervorgang gestellt werden. Nach ca. 2
Std. kann dieser auf eine mittlere Stellung
zurückgedreht werden.

Wichtig

Unbeabsichtigt aufgetaute Lebensmittel,
beispielsweise wegen Stromausfall, müssen,
wenn der Betrieb für länger als die in der Tabelle
technische Daten unter der Position „Lagerzeit
bei Störung“ angegebene Dauer unterbrochen
ist, kurzfristig verbraucht oder sofort gekocht
und erneut eingefroren werden (nach
Abkühlung).

Akustisches Alarmsignal bei
offene Tür

Ein Tonsignal ertönt, wenn die Tür länger als ca. 60
Sekunden offen bleibt. Dieses wird durch zumachen
der Tür ausgeschaltet.

9 Kg

7 Kg

D670

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel
geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24

Std.) kann auf dem Typenschild abgelesen
werden.

• Der Gefriervorgang dauert ca. 24 Stunden. In

dieser Zeit sollte keine zusätzliche Ware in das
Gefrierabteil eingelegt werden.

• Nur erstklassige, frische und gut gesäuberte

Produkte einfrieren.

• Die Nahrungsmittel vor dem Einfrieren in kleine

Portionen einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht das spätere
Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien

luftdicht verpacken.

• Es soll vermieden werden, daß die

einzufrierenden Lebensmittel mit den bereits
eingefrorenen in Berührung kommen, um eine
Wärmeübertragung an diese zu verhindern.

• Es ist zu beachten, daß mageres Fleisch besser

und länger haltbar ist. Fetthaltiges Fleisch hat
eine geringere Lagerzeit. Ferner reduziert Salz
die Haltbarkeitsdauer.

• Speiseeis, direkt aus dem Gefrierfach

genommen, kann Kälte-Brandwunden
verursachen.

TIPS

• Es ist empfehlenswert, auf der Verpackung das
Einfrierdatum zu notieren, damit die
Aufbewahrungszeit eingehalten werden kann.

• Die Symbole auf den Schubladen zeigen
unterschiedliche Arten von Tiefkühlgut.
Die Zahlen geben für die jeweilige Art von
Tiefkühlgut die Lagerzeit in Monaten an. Ob der
obere oder der untere Wert der angegebenen
Lagerzeiten gültig ist, hängt von der Qualität der
Lebensmittel und deren Vorbehandlung vor dem
Einfrieren ab.

• Es sollten keine kohlensäurehaltigen
Getränke in das Gefrierfach eingestellt
werden, da sie explodieren können.

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten,
sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut
aufbewahrt wurde

• daß der Transport vom Verkäufer zum
Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen
lassen.

• Einmal aufgetaute Lebensmittel verderben
schnell und können kein ein zweites Mal
eingefroren werden.

• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht überschritten
werden.

WARTUNG

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen.

Achtung

Dieses Gerät enthält im Kältekreislauf Kohlen­wasserstoff. Aus diesem Grund darf die Wartung
und das Nachfüllen aussschließlich von
autorisiertem Fachpersonal durchgeführt werden.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte.
Den Innenraum mit lauwarmem Wasser und Natron
und die lackierten Teile mit einem Poliermittel
reinigen.

Gut nachwaschen und sorgfältig trocknen.
Den Kondensator und den Motorkompressor mit
einer Bürste oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit folglicher
Stromersparnis.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie
folgendermaßen vorgehen:

• den Stecker aus der Steckdose ziehen;

• alle Lebensmittel herausnehmen;

• Gerät abtauen, Innenraum und Zubehörteile
reinigen;

• die Türen offen lassen, um im Innern eine gute
Luftzirkulation zu gewährleisten und somit
Geruchsbildung zu vermeiden.

6

7

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte,
überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen
Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger
Stellung?

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt
“Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat
kommen, so wenden Sie sich bitte an unseren
nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu
ermöglichen, ist es beim Anruf an den
Kundendienst notwendig, die Modell- und
Seriennummer anzugeben, die Sie dem
Garantieschein oder dem Typenschild (– linke
Seite – unten) entnehmen können.

Achtung

Benutzen Sie niemals Metallgegenstände, um die
Reifschicht abzukratzen, damit eine
Beschädigungen des Gerätes vermieden werden
kann.

Benutzen Sie kein mechanisches oder anderes
Mittel für einen schnelleren Abtauprozeß mit
Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkühlkost während
des Abtauens könnte die Aufbewahrungsdauer
verkürzen.

Abtauen

Die sich im Gefrierfach bildende Reifschicht soll,
sobald diese eine Stärke von 4 mm erreicht hat, mit
dem mitgelieferten Plastikschaber abgekratzt
werden. Während dieses Vorganges ist es nicht
nötig, das Gerät auszuschalten und die
Nahrungsmittel herauszunehmen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß
man vollkommen abtauen. Um ein vollständiges
Abtauen durchzuführen, geht man wie folgt vor:

1. Den Thermostatknopf auf «0» einstellen oder
den Stecker aus der Steckdose herausziehen.

2. Die eventuell im Frosterfach liegenden Lebens­mittel herausnehmen, sie in Zeitungspapier
einwickeln und sehr kühl aufbewahren.

3. Die Tür offen lassenund den Plastikschaber, der
als Rinne dient, am vorgesehenen Platz einsetz­en, sodaß das Abtauwasser in ein geeignetes,
darunter gestelltes Gefäß fließen kann.

4. Nach beendetem Abtauprozeß das Gefrierteil gut
nachtrocknen. Plastikschraber für späteren
Gebrauch aufbewahren.

5. Den Thermostatknopf wieder in die gewünschte
Stellung drehen bzw. den Stecker wieder
einstecken.

6. Nachdem das Gerät für 2-3 Std. in Betrieb
genommen wurde, können tiefgefrorene
Lebensmittel darin zurückgelegt

D068

Die Erzeugerfirma lehnt jede Verantwortung ab,
falls diese Unfallverhütungsvorschrift nicht
beachtet wird.

Dieses Gerät entspricht der folgende EWG
Richtlinie:

- 87/308 EWG vom 2.6.87 (Deutschland-

Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84
(Österreich-Ausführung) bezüglich
Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung) und

folgende Änderungen;

- 89/336 EWG vom 03/05/89(Elektromagnetische

Verträglichkeit) und folgende Änderungen.

ACHTUNG!

Es muß möglich sein, das Gerät vom Netz zu
trennen; nach der Installation muß die Steckdose
daher zugänglich bleiben.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärme­quellen wie Heizkörpern oder Öfen aufgestellt und
vor direkter Sonneneinstrahlung geschützt werden.
Die beste Leistung erzielt man erfahrungsgemäß bei
Raumtemperaturen

Für den Einbau bitte die beiliegende
Einbauanweisungen durchlesen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken,
überprüfen Sie bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des Hauses
übereinstimmen. Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die Anpassung
des Gerätes an andere Spannungen muß ein
Spartransformator angemessener Leistung
vorgeschaltet werden.

Das Gerät muß unbedingt vorschriftsmäßig geerdet
werden. Zu diesem Zweck ist der Stecker des
Speisekabels mit dem dafür vorgesehenen Kontakt
versehen. Sollte die Netzleitung im Haus nicht mit
einer Erdleitung versehen sein, so muß das Gerät
an eine getrennte Erdleitung vorschriftsmäßig und
unter Hinzuziehung eines Fachmanns
angeschlossen werden.

8

TECHNISCHE DATEN

94

0,54

197

16

20

Nutzinhalt des Gefrierschrankes in Liter

Energieverbrauch in kWh/24h

Energieverbrauch in kWh/Jahr

Gefrierleistung kg/24h

Lagerzeit bei Störung -18°/-9°C in h

Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der
Seitewand.

9

Nischenmaße

Höhe (1) 880 mm
Tiefe (2) 550 mm
Breite (3) 560 mm
Aus Gründen der Sicherheit muß eine

Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen müssen
immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm
Breite 540 mm

50 mm

min.

200 cm

2

D567

PR01

540

min.

2

200 cm

50

B

H

T

10

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.Si cet appareil, muni de fermeture
magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but
d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort.

Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui.Nous vous prions donc de
bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sûreté

• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y
touchent pas ou qu’ils ne l’utilisent pas comme
un jouet.

• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont
équipés).

• Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du
déplacement.

• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de
radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil
aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.

• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil (sorbetière, par
exemple).

Service/Réparation

• Une éventuelle modification à l’installation
électrique de votre maison qui devait être néces­saire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par
du personnel autorisé.

• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service Après­Vente le plus proche et n’exigez que des pièces
détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.

• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.

11

RENSEIGNEMENTS POUR L’ÉLIMINATION
DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.

Pour les emballages de matières plastiques
recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène

PIÉCES EN MATIÉRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.

ATTENTION: En dehors des températures
ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être
recongelé.

• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que la spatule en plastique livrée avec
l’appareil.

• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocifs à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
urbaines et la ferraille. Il faut éviter d’endom­mager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’énchangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit être remis au point de
collecte dédié à cet effet (collecte et recyclage du
matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans
les règles de l'art, nous préservons l'environnement
et notre sécurité, s'assurant ainsi que les déchets
seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec les services
de votre commune ou le magasin où vous avez
effectué l'achat.

02**

PE

05

PP

06

PS

SAN

PS

ABS

12

SOMMAIRE

Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . .11

Utilisation - Nettoyage - Tableau de commande - Mise en service - Réglage de la température . . . .12

Utilisation - Congélation rapide - Voyant d’alarme - Alarme sonore - Alarme sonore avec porte . . . . . .

ouverte - Glaçons - Conservation des produits surgelés - Décongélation - Congélation . . . . . . . . . . . . .13

Conseils - Conseils pour la congélation - Conseils pour la surgélation - Entretien - Nettoyage - . . . . .

Arrêt prolongé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Entretien - Dégivrage - Anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Informations techniques - Installation - Emplacement - Branchement électrique . . . . . . . . . . . . .16

Installation - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Nettoyage

L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».

Mise en service

Branchez la prise de courant. Enforcez le bouton de
fonctionnement (E) . Le voyant de fonctionnement
(D) s’allume en indiquant que l’appareil est sous
tension. Tournez le bouton du thermostat (F) dans le
sens des aiguilles d’une montre au-delà de la
position

«0» (arrêt). Un signal sonore et le voyant de

d’alarme allumé indiquent que la température à
l’intérieur de l’appareil est trop élevée.

Pour arrêter l’alarme sonore, enfoncez le bouton (A),
le voyant (B) s’allume.

Pour arrêter le fonctionnement, enforcez le bouton
(E).

UTILISATION

Réglage de la température

La température est réglée automatiquement et peut
être augmentée (moins froid) en tournant le bouton
vers les numéros les plus bas ou bien diminuée
(plus froid) en le tournant vers les numéros les plus
élevés. En tout cas, l’exacte position doit être
repérée en considérant que la température interne
dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Une position moyenne est la plus indiquée.

A. Bouton de mise en congélation rapide et

touche d’arrêt de l’alarme sonore
B. Voyant de congélation rapide
C. Voyant de d’alarme

N’utilisez pas de produits abrasifs, de

poudre à récurer ni d’éponge métallique.

D. Voyant de fonctionnement
E. Bouton de fonctionnement
F. Bouton du thermostat

Tableau de commande

13

Conservation des produits
surgelés

A la première mise en fonctionnement ou après un
arrêt prolongé ,introduisez les denrées dans
l’appareil, après avoir mis en marche la congélation
rapide et l’avoir laissé marcher pendant au moins
trois heures.

Attention

En cas de décongélation accidentelle, par
exemple en cas de coupure de courant, si la
période d’interruption est supérieure à la valeur
du “autonomie, en cas de panne” indiquée dans
le tableau des données techniques, il sera
nécessaire de consommer rapidement les
aliments ou de les cuisiner aussitôt et de les
recongeler (après qu’ils ont refroidi)..

Décongélation

Avant d’être utilisés, les aliments congelés ou
surgelés doivent être décongelés dans le
réfrigérateur ou à température ambiante, selon le
temps dont on dispose pour cette opération.

S’il s’agit de produits minces ou divisés, placez-les
directement à cuire: dans ce cas le temps de
cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à
glace pour faire des glaçons. Il faut remplir ces bacs
d'eau potable et les placer dans le congélateur.

N’employez pas d’objet métallique pour décoller
les bacs à glace.

Congélation

Le compartiment à 4 étoiles sert à congeler des
aliments frais et à conserver des denrées congelées
et surgelées pendant un certain temps. Pour
congeler les aliments frais il faut brancher la
congélation rapide au moins 24 heures avant de
mettre les aliments.

Placez les aliments à congeler dans les
compartiments comme indiqué dans le figure.

Congélation rapide

Pour effectuer la congélation rapide, touché le
bouton (A). Le voyant (B) s’allume.

Voyant d’alarme

Le voyant d’alarme (C) s’allume lorsque la
température à l’intérieur du congélateur remonte au­dessus d’une certaine valeur qui est préjudiciable à
une conservation de longue durée. Il est normal que
le voyant d’alarme reste momentanément allumé
lors de la mise en marche de l’appareil, c’est-à-dire
jusqu’à ce que la température à l’intérieur atteigne la
valeur convenant le mieux à la conservation des
aliments.

Alarme sonore

Un signal sonore retenit lorsque la température à
l’intérieur de l’appareil remonte au-dessus de la
valeur indiquée.

Pour arrêter l’alarme sonore, enfoncez le bouton (A).

Alarme sonore avec porte ouverte

Un signal sonore retenit lorsque la porte reste
ouverte pour plus de 60 second.

Pour arrêter l’alarme sonore fermez la porte.

9 Kg

7 Kg

D670

14

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:

• débranchez la prise de courant;

• videz l'appareil;

• dégivrez-le et nettoyez-le à fond;

• laissez les portes entrouvertes pour faire circuler

de l'air, de façon à éviter les mauvaises odeurs.

ENTRETIEN

Débranchez l’appareil avant toute

opération.
Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par du
personnel autorisé.

Nettoyage intérieur

N'utilisez jamais des objets métalliques pour
nettoyer l'appareil; vous risquez de l'endommager.
A l'occasion d'un dégivrage complet, lavez I'intérieur
avec de l'eau tiède et du bicarbonate, rincez et
séchez soigneusement.

Nettoyage extérieur

Lavez la carrosserie avec de l'eau tiède
savonneuse. Passez de temps en temps un produit
à polir. Dépoussiérez le condenseur situé à l'arrière
de l'appareil à l'aide d'une brosse ou d'un aspirateur.
Une accumulation de poussière risquerait de
diminuer le rendement de l'appareil.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés
en magasin;

• assurez-vous que le transport, du moment de
l'achat jusqu'à celui de la mise en place dans le
compartiment, dure le moins longtemps possible;

• évitez d’ouvrir trop souvent la porte et ne la
laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments
dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation
généralement marquée sur les paquets.

CONSEILS

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures
figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il
vaut mieux ne pas ajouter d'autres aliments à
congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être
frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter
la congélation et à permettre de ne décongeler
que la quantité nécessaire;

• enveloppez les denrées dans du papier
d'aluminium ou de polythène, en éliminant les
bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en
contact avec des denrées déjà entreposées, pour
éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus
longtemps que les gras; le sel réduit la durée de
conservation;

• ne consommez pas les bâtonnets glacés toute
de suite après les avoir sortis du congélateur. La
température très basse à laquelle ils se trouvent
peut provoquer des brûlures:

• indiquez sur chaque paquet la date de
congélation, afin de pouvoir contrôler le temps
d’entreposage;

• les symboles qui figurent sur les tiroirs correspondent
à différents types de produits congelés.
Les chiffres indiquent la durée de conservation en
mois du type correspondant de produit. La durée de
conservation supérieure ou inférieure est valable en
fonction de la qualité des aliments et du traitement
qu’ils ont subi avant la congélation;

• ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur, car elles
pourraient éclater.

15

Dégivrage

Dans le congélateur, par contre, il faut éliminer le
givre à chaque fois qu'il y a une couche épaisse qui
s'est formée (de 4 mm environ), en se servant de la
spatule en plastique qui est livrée avec l'appareil.
Pendant que l'on effectue cette opération, il n'est pas
nécessaire de couper le courant ou d'enlever les
denrées qui se trouvent dans le compartiment.

Pour effectuer un dégivrage complet procédez de la
manière suivante:

1. tournez le bouton du thermostat sur la position
«0» ou débranchez l’appareil;

2. enveloppez les denrées dans plusieurs feuilles
de papier journal et conservez-les dans un
endroit frais;

3. maintenez la porte ouverte; utilisez la spatule
comme gouttiére et placez-la dans la partie
centrale, en bas, de l’appareil, placez au-dessous
une cuvette pour recevoir l’eau de degivrage.

4. épongez et séchez soigneusement les parois et
le fond; conservez la spatule pour toute utilisation
future;0

5. ramenez le bouton du thermostat sur la position
désirée ou rebranchez l’appareil.

6. Après 2-3 heures de fonctionnement l’appareil
est à nouveau prêt à la con-servation des
produits surgelés.

Important:

Pour cette opération n’utilisez jamais d’objet
métallique qui risquerait de détériorer l’appareil.

N’utilisez jamais de dispositifs mécaniques ou
autres moyens artificiels pour accélérer le
dégivrage, à part ceux préconisés.

L’élévation de température des denrées
congelées peut diminuer leur durée de
conservation.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne
position;

• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement continue, adressez­vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.

D068

16

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).

Pour l’encastrement rapportez-vous aux instructions
relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.

Tolérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages

différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise
de terre qui marche.

C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès. Si la prise de
courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.

Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la

suppression des interférences radio-électriques

- 73/23 CEE 19/02/73 (Basse Tension) et

modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications successives.

INFORMATIONS TECHNIQUES

94

0,54

197

16

20

Capacité nette en litres du congélateur

Consommation d’énergie en kWh/24h

Consommation d’énergie en kWh/année

Pouvoir de congélation en kg/24h

Autonomie, en cas de panne, heures

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche
de l’appareil.

Important: L’appareil doit pouvoir être débranché du
secteur ; il est donc nécessaire que la fiche reste
accessible une fois que l’installation est terminée.

17

Instructions pour l’encastrement

Dimensions de la niche

Hauteur (1) 880mm
Profondeur (2) 550 mm
Breite (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être

prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les
ouvertures de ventilation.

Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures
suivantes:

Profondeur 50 mm
Largeur 540 mm

50 mm

min.

200 cm

2

D567

PR01

540

min.

2

200 cm

50

B

H

T

AVVERTENZE E CONSIGLI IMPORTANTI

È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.

Sicurezza generale

•

Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in
sostituzione di una con chiusura a scatto,
consigliamo di rendere quest’ultima inservibile.
Cio’ eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo per la
loro vita.

•

Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione
della lampadina, sulle apparecchiature che ne
sono provviste).

•

Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.

•

È pericoloso modificare o tentare di modificare

le caratteristiche di quest’ apparecchiatura.

•

Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e
la ricarica deve essere effettuata esclusivamente
da personale autorizzato dall’azienda.

•

Prestare la massima cura nella
movimentazione per non dannegiare parti del
circuito refrigerante onde evitare possibili
fuoriuscite di fluido.

•

L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e
deve essere evitato qualsiasi danno al
circuito refrigerante.

•

Solo per i congelatori (esclusi incassati): una
collocazione ottimale è la cantina.

•

Non introdurre apparecchi elettrici all’interno
dell’apparecchiatura (ad es. gelatiera)

Assistenza / Riparazioni

•

Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.

•

Mai riparare l’apparecchiatura da soli. Le

riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali

.

Uso

•

I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.

•

Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra +18°C e +43°C
(Classe T); + 18°C e +38°C (Classe ST); +16°C
e +32°C (Classe N); +10°C e +32°C (Classe
SN); la classe di appartenenza é riportata sulla
targa matricola ubicata nella cella a fianco del
vano verdura.

Attenzione: al di fuori delle temperature
ambiente indicate dalla classe climatica di
appartenenza di questo prodotto, si devono
osservare le seguenti indicazioni: quando la
temperatura ambiente scende al di sotto del
valore minimo può non essere garantita la
temperatura di conservazione nel vano
congelatore; pertanto si consiglia di consumare
al più presto gli alimenti in esso contenuti .

•

In tutte le apparecchiature ci sono delle superfici
che si coprono di brina. A seconda del modello,
tale brina può essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
I’apparecchiatura.

•

Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.

•

Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.

•

Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui raccomandati.

•

Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata.

18

19

INDICE

Installazione

•

Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.

•

Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
Importante: se il cavo di alimentazione si
danneggiasse, dovrà essere sostituito da uno
speciale cavo o assieme disponibili presso il
costruttore o il servizio di assistenza tecnica.

•

Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante. Lasciare l’apparecchiatura in
posizione verticale almeno 2 ore prima di
metterla in funzione per dar modo all’olio di
refluire nel compressore.

•

L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e deve
essere evitato qualsiasi danno al circuito
refrigerante.

Protezione dell’ambiente

Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono. L’apparecchiatura
non deve essere smaltita con rifiuti urbani e
rottami. Deve essere evitato il danneggiamento
del circuito refrigerante, soprattutto nella parte
posteriore vicino allo scambiatore. Informazioni
sui centri di raccolta vengono forniti dall’autorità
comunale. I materiali usati in questa
apparecchiatura contrassegnati dal simbolo
sono riciclabili.

Smaltimento di apparecchi vecchi

Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve essere
portato nel punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed
elettroniche.

Provvedendo a smaltire questo prodotto in modo
appropriato, si contribuisce a evitare potenziali
conseguenze negative per l'ambiente e per la salute,
che potrebbero derivare da uno smaltimento
inadeguato del prodotto. Per informazioni più
dettagliate sul riciclaggio di questo prodotto,
contattare l'ufficio comunale, il servizio locale di
smaltimento rifiuti o il negozio in cui è stato
acquistato il prodotto.

Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Uso / Pulizia -Pannello comandi - Funzionamento - Regolazione della temperatura - Allarme . . . . . . .

acustico - Lampada spia di allarme - Allarme acustico con porta aperta . . . . . . . . . . . . . . . . . . . . . . . . .20

Uso / Congelazione dei cibi freschi - Conservazione dei cibi surgelati - Scongelazione - . . . . . . . . . . .

Cubetti di ghiaccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Consigli / Consigli per la congelazione - Consigli per la conservazione dei cibi surgelati . . . . . . . . . . . .22

Manutenzione / Pulizia periodica - Periodi di inattività - Sbrinamento . . . . . . . . . . . . . . . . . . . . . . . . . .23

Se qualcosa non va / Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Installazione / Posizionamento -Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Installazione / Istruzioni per l’incasso integrale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

20

Pulizia delle parti interne

Prima dell’uso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro allo scopo di togliere il caratteristico odore di
nuovo indi asciugare accuratamente.

USO

Pannello comandi

Funzionamento

Inserire la spina nella presa di corrente. Ruotare la
manopola (E) oltre la posizione «0».la lampada spia
(D) si accenderà; ciò indica che l’apparecchiatura é
sotto tensione.

Un segnale sonoro e la luce spia di allarme accesa
sta ad indicare che la temperatura all’interno
dell’apparecchiatura é troppo elevata.

Per arrestare l’allarme sonoro premere il pulsante
(A), la spia (B) si illuminerà.

Lo spegnimento si ottiene ruotando la manopola (F)
del termostato sulla posizione «0».

Regolazione della temperatura

La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti. La
posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende
da questi fattori:

• la temperatura ambiente;

• la frequenza di apertura delle porte;

• la quantità di alimenti conservati;

• la collocazione dell’apparecchio.

La posizione intermedia è la più indicata.

Congelazione rapida

Per ottenere la congelazione rapida premere
l’interruttore (A) ; la lampada spia (B) si accenderà.

Allarme acustico

Un allarme acustico vi segnala quando la
temperatura all’interno del congelatore supera il
valore indicato.
E’ normale che questo segnale risuoni dal momento
dell’installazione fino a quando la temparatura
all’interno dell’apparecchiatura ha raggiunto il valore
più adatto per la conservazione degli alimenti.
Per fermare l’allarme acustico, premere il tasto (A).

Allarme acustico con porta aperta

Un allarme acustico vi segnala quando la porta
rimane aperta per più di 60 secondi.
Per fermare l’allarme acustico, chiudere la porta.

Lampada spia di allarme (C)

Ha lo scopo di segnalare che la temperatura
all’interno dell’apparecchiatura è tale da non
garantire una buona conservazione degli alimenti.
Quando l’apparecchiatura viene messa in funzione,
oppure quando vengono introdotti gli alimenti da
congelare, questa spia rimane accesa sino a che la
temperatura non ha raggiunto il valore richiesto per
la conservazione degli alimenti stessi.

D. Lampada spia di funzionamento
E. Pulsante di funzionamento
F. Manopola di regolazione della temperatura

A. Interruttore della congelazione rapida e

pulsante di arresto dell’allarme sonoro
B. Lampada spia di congelazione rapida
C. Lampada spia di allarme

Non usare detersivi nè polveri abrasive
che sono dannose alle finiture.

21

Congelazione dei cibi freschi e
conservazione dei cibi surgelati

II congelatore è adatto alla congelazione
di cibi freschi e alla conservazione a lungo termine
di cibi congelati e surgelati.

Congelazione dei cibi freschi

Per poter congelare la massima quantità di cibi
freschi (come indicato nella targa matricola) é
necessario premere l’interruttore della congelazione
rapida (A) almeno 24 ore prima di introdurre i cibi da
congelare. E comunque possibile ridurre il tempo di
tale preraffreddamento qualora la quantità di cibi da
congelare fosse inferiore alla quantità massima.

Porre i cibi da congelare nei compartimenti come
indicato in figura.

La congelazione può essere considerata ultimata
dopo 24 ore. Trascorso questo periodo ripremere
l’interruttore (A).

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un
periodo di inattività, introdurre gli alimenti
nell’apparecchio dopo averlo fatto funzionare per
almeno due ore con l’interruttore della congelazione
rapida inserito; quindi riportarsi sulla posizione di
funzionamento normale.

Importante
In caso di scongelamento per cause accidentali,

ad esempio per mancanza di corrente, se il
periodo dell’interruzione é superiore al valore
riportato nella tabella dei dati tecnici sotto la
voce “tempo di risalita” sarà necessario
consumare i cibi entro breve o cucinarli subito e
ricongelarli (una volta raffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere
usati, possono essere scongelati nel frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l’operazione. I pezzi piccoli possono
essere cucinati direttamente appena tolti dal
congelatore; in questo caso, però, il tempo di cottura
sarà più lungo.

Cubetti di ghiaccio

II frigorifero è equipaggiato con una o più vaschette
per la formazione dei cubetti di ghiaccio. Dette
vaschette vanno riempite di acqua potabile e riposte
nello scomparto congelatore. Si raccomanda di non
usare utensili metallici per staccare le vaschette.

9 Kg

7 Kg

D670

22

CONSIGLI

Consigli per la congelazione

Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:

• la quantità massima di alimenti che possono

essere congelati in 24 h è riportata sulla
«targhetta matricola»;

• il processo di congelamento dura 24 ore.In

questo lasso di tempo non si dovrebbe
aggiungere altro cibo da congelare;

• congelare solo alimenti di ottima qualità, freschi e

ben puliti;

• dividere tutto in piccole parti, in modo da favorire

la rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;

• avvolgere gli alimenti in fogli di alluminio o

politene.Gli stessi devono essere bene aderenti
ai cibi e ben chiusi;

• evitare di mettere i prodotti da congelare a

contatto di quelli già congelati; ciò eviterà
l’innalzamento della temperatura di questi ultimi;

• tenere presente che gli alimenti magri si

conservano meglio e più a lungo di quelli grassi e
che il sale riduce il tempo di conservazione;

• non consumare immediatamente i ghiaccioli

prelevati dallo scomparto congelatore possono
provocare scottature da freddo;

• è consigliabile indicare sulla confezione la data di

inizio della congelazione al fine di poter
controllare il tempo di conservazione;

• i simboli sui cassetti indicano diversi tipi di

prodotti da congelare.
Le cifre indicano il periodo di immagazzinaggio in
mesi per ciascun tipo di prodotto da congelare.
Se é valido il valore superiore oppure quello
inferiore del periodo di immagazzinaggio indicato,
dipende dalla qualità dei prodotti alimentari e dal
proprio pretrattamento prima del congelamento ;

• non mettere nello scomparto congelatore

bevande gassate: possono esplodere.

Consigli per la conservazione dei
surgelati

Per utilizzare nel modo migliore lo scomparto è
necessario:

• assicurarsi che i surgelati siano stati ben
conservati dal rivenditore;

• che il trasporto, dall’acquisto alla sistemazione
nello scomparto, sia breve;

• non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del
necessario.

• Una volta scongelati, gli alimenti si deteriorano in
breve tempo e non possono venir ricongelati.

• Non superare il periodo di conservazione indicato
sulle confezioni dal produttore dei cibi.

23

MANUTENZIONE

Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.

Attenzione

Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e
la ricarica devono essere effettuate esclusivamente
da personale autorizzato dall’azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l’apparec­chiatura; essa potrebbe venir danneggiata.

Pulire l’interno con acqua tiepida e bicarbonato di
soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una
spazzola o un aspirapolvere. Questa operazione
migliorerà il funzionamento con conseguente
risparmio di energia.

Periodi di inattività

Durante i periodi in cui l’apparecchiatura non è in
funzione osservare le seguenti precauzioni:

• staccare la spina dalla presa di corrente;

• togliere tutti gli alimenti; sbrinare e pulire l’interno
e tutti gli accessori;

• lasciare le porte socchiuse per facilitare la
circolazione di aria all’interno in modo da evitare
la formazione di odori sgradevoli.

Sbrinamento

Nello scomparto congelante la brina deve essere
eliminata ogni qualvolta si è formato uno spessore di
4 mm circa, utilizzando l’apposita paletta
raschiabrina fornita con l’apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare un completo sbrinamento,
procedendo come segue:

1. staccare la spina dalla presa di corrente o porre
la manopola del termostato in posizione «0»;

2. avvolgere gli alimenti in parecchi fogli di giornale
e riporli in un luogo molto fresco;

3. lasciare la porta aperta e inserire nell’apposita
sede la paletta raschiabrina come grondaia di
prolungamento: porre al di sotto una bacinella
per la raccolta dell’acqua derivante dallo
sbrinamento;

4. a sbrinamento avvenuto asciugare le pareti
accuratamente.

5. conservare la paletta raschiabrina per utilizzi
successivi;

6. reinserire la spina nella presa;

D068

24

SE QUALCOSA NON VA

Qualora l’apparecchiatura presentasse qualche
disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di
corrente;

• che non manchi l’energia elettrica

• che la manopola del termostato si trovi in
posizione intermedia.

Inoltre:

• se l’apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con
mobili o schienali che possono causare rumore o
vibrazioni;

• se vi sono tracce di acqua sul fondo dello
scomparto, verificare che il foro di deflusso
dell’acqua derivante dallo sbrinamento non sia
ostruito.

Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro di
Assistenza Tecnica più vicino.

Per un sollecito intervento è importante, all’atto
della chiamata, indicare il tipo di difetto, il
modello di apparecchiatura (Mod.), il numero di
prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o
dalla targhetta matricola posta all’interno
dell’apparecchiatura.

DATI TECNICI

94

0,54

197

16

Capacità netta in litri del congelatore

Consumo energetico in kWh/annuo

Capacità di congelamento in kg/24h

Consumo energetico in kWh/24h

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell’apparecchiatura.

7. riportare la manopola del termostato nella
posizione desiderata o reinserire la spina nella
presa di corrente e inserire la congelazione
rapida.

Dopo due o tre ore di funzionamento
l’apparecchio é di nuovo pronto per la
conservazione dei cibi surgelati e la
congelazione rapida può essere desinserita.

Attenzione

Si raccomanda di non impiegare utensili
metallici per asportare la brina onde evitare gravi
danni all’apparecchio.

Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui

raccomandati.

Un innalzamento della temperatura dei surgelati
potrebbe ridurne il tempo di conservazione.

Tempo di risalita da -18°C a -9°C h

20

25

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa
di corrente, che la tensione e la frequenza
riportate sulla targhetta matricola corrispondano
a quelle dell’impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione
nominale.

Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.

Importante

E’ indispensabile collegare l’apparecchio ad una
efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione é
dotata dell’apposito contatto. Qualora la presa di
corrente dell’impianto domestico non sia collegata a
terra, allacciare l’apparecchiatura ad un impianto di
terra a parte conformemente alle norme in vigore
consultando in proposito un tecnico specializzato.

La Casa Costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non
fosse rrispettata.

Questa apparecchiatura è conforme alle

seguenti Direttive Comunitarie

- 87/308/CEE del 2/6/87 relativa alla
soppressione dei disturbi radio.

- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazione

INSTALLAZIONE

Posizionamento

Collocare l’apparecchiatura lontana da fonti di
calore, quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.

Per l’incassabilità seguire le istruzioni in allegato.

Attenzione

L’apparecchio deve poter essere scollegato dalla
rete; é quindi necessario che la spina rimanga
accessibile ad installazione avvenuta.

26

Istruzioni per l’incasso

integrale

Dimensioni del vano

Altezza (1) 880 mm
Profondità (2) 550 mm
Larghezza (3) 560 mm

La porta dell’apparecchiatura è fissata per
mezzo di perni, per il trasporto.Togliere il perno
superiore e inferiore, conformemente al senso di
apertura della porta.

Per motivi si sicurezza la ventilazione deve essere
come indicato in figura.

Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.

Inoltre é necessario che la nicchia sia provvista di
un camino d’areazione con le seguenti misure:

profondità: 50 mm
larghezza: 540 mm

D567

50 mm

540

min.

200 cm

2

min.

2

200 cm

50

B

H

T

PR01

27

WARNINGS

It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.

If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.

These warnings are provided in the interest of safety.You must read them carefully before installing or
using the appliance.

General Safety

• This appliance is designed to be operated by
adults. Children should not be allowed to tamper
with the controls or play with the product.

• It is dangerous to alter the specifications or
modify this product in any way.

• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance.

• This appliance is heavy. Care should be taken
when moving it

• Ice lollies can cause frost burns if consumed
straight from the appliance.

• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.

• The appliance must not be located close to
radiators or gas cookers.

• Avoid prolonged exposure of the appliance to
direct sunlight.

• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.

• For freezers only (except built-in models): an
ideal location is the cellar or basement.

• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances.

Service/Repair

• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person

• This product should be serviced by an authorized
Service Centre, and only genuine spare parts
should be used.

• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always insist on genuine
spare parts.

• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians.

Use

• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.

• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The
class of your appliance is shown on its rating
plate.

Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.

• Frozen food must not be re-frozen once it has
been thawed out.

• Manufacturers’ storage recommendations should
be strictly adhered to. Refer to relevant
instructions.

• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage the
appliance beyond repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice. Frost may be removed by using a
plastic scraper. Under no circumstances should
solid ice be forced off the liner. Solid ice should be
allowed to thaw when defrosting the appliance.

28

CONTENTS

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Use - Cleaning the interior - Control Panel - Operation - Temperature regulation - Quick-freezing - Warning .

light - Sound signal alarm - Sound signal alarm with open door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Use - Freezing fresh food - Storage of frozen food - Thawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ice-cube production - Hints - Hints for freezing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Hints - Hints for storage of frozen food - Maintenance - Periods of no operation - Periodic cleaning . . . . .

Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Customer service and spare parts - Technical Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Installation - Location - Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Installation - Dimensions of housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance. Do not use a
mechanical device or any artificial means to
speed up the thawing process other than those
recommended by the manufacturer. Never use
metal objects for cleaning your appliance as it
may get damaged.

Installation

• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the instructions.

Attention: keep ventilation openings clear of
obstruction.

• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.

Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly availa­ble from the manufacturer or its service agent.

• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit. It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor.

• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss. See
installation instructions.

• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.

Environment Protection

This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials.The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.

Disposal of old Appliances

The symbol on the product or on its packaging
indicates that this product may not be treated as
household waste. Instead it shall be handed over to
the applicable collection point for the recycling of
electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent
potential negative consequences for the
environment and human health, which could
otherwise be caused by inappropriate waste
handling of this product. For more detailed
information about recycling of this product, please
contact your local city office, your household waste
disposal service or the shop where you purchased
the product.

29

Cleaning the interior

Before using the appliance for the first time, wash
the interior and all internal accessories with luke­warm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.

Operation

Insert the plug into the wall socket. Push button
ON/OFF. The pilot light (D) will light up, indicating
that the appliance is powered.Turn the thermostat
knob (F), clockwise, beyond the «O» (STOP)
position. The warning light (C) will light up and the
sound signal alarm will get on, indicating that the
temperature inside the appliance is to high.

Push the button (A), the sound signal alarm will get
off and the super control light (B) light up.The
freezer will start to operate.

To stop operation, simply push the ON/OFF button (E).

Temperature regulation

The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward
lower settings or reduced (colder) rotating the knob
towards higher settings.

However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:

• room temperature;

• how often the door is opened;

• the quantity of food stored;

• location of appliance.

USE

Do not use detergents or abrasive
powders, as these will damage the finish.

Control Panel

A. Normal/Super push button/

Reset sound signal alarm
B. Super control light
C. Warning light
D. Pilot light
E. ON/OFFbutton
F. Thermostat knob

Quick-freezing

For quick-freezing, push the button (A). The super
control light (D) will then light up.

Warning light (C)

The temperature alarm light turns on automatically
whenever the temperature within the freezer rises
above a certain value which might endanger
satisfactory long-term conservation.

It is perfectly normal for the temperature alarm light
to remain lit up for a short time after the freezer is
initially turned on. It will remain lit up until the
optimum temperature for the conservation of frozen
food is attained.

Sound signal alarm (A)

This appliance incorporates an alarm which gives off
a sound signal when the temperature inside the
freezer has risen to a point where the safe storage
of frozen food is no longer ensured.

This sound can be turned off pushing the button (A).

A medium setting is generally the most suitable.

Sound signal alarm with open door

This appliance incorporates an alarm which gives off
a sound signal when the door remains opened for
more than 60 seconds. The signal can be stopped
by closing the door.

30

which is already frozen, thus avoiding a rise in
temperature of the latter;

• lean foods are stored better and longer than fatty
ones; salt reduces the storage life of food;

• water ices, if consumed immediately after
removal from the freezer compartment, can
possibly cause frost burns;

• it is advisable to show the freezing-in date on
each individual pack to enable you to keep a tab
of the storage time;

• on the inner door or special card (if supplied) you
will find sketches of various animals and food
types together with the recommended storage
time (in months) from the time of freezing;

• do not put carbonated liquids (fizzy drinks,
etc.) in the freezer compartment as they may
burst.

Hints for freezing

To help you make the most of the freezing process,
here are some important hints:

• the maximum quantity of food which can be
frozen in 24 hrs. is shown on the rating plate;

• the freezing process takes 24 hours. No further
food to be frozen should be added during this
period;

• only freeze top quality, fresh and thoroughly
cleaned, foodstuffs;

• prepare food in small portions to enable it to be
rapidly and completely frozen and to make it
possible subsequently to thaw only the quantity
required;

• wrap up the food in aluminium foil or polythene
and make sure that the packages are airtight;

• do not allow fresh, unfrozen food to touch food

HINTS

Storage of frozen food

When first starting-up or after a period out of use,
before putting the products in the compartment let
the appliance run for at least two hours on the fast
freeze setting, then turn the thermostat knob to the
normal operating position.

Important

If there is a power failure when food is in the
freezer, do not open the door of the freezer
compartment. The frozen food will not be
affected if the power cut is of short duration (up

Thawing

Deep-frozen or frozen food, prior to being used, can
be thawed in the refrigerator compartment or at
room temperature, depending on the time available
for this operation.

Small pieces may even be cooked still frozen, directly
from the freezer: in this case, cooking will take longer.

Ice-cube production

This appliance is equipped with one or more trays
for the production of ice-cubes. Fill these trays with
water, then put them in the freezer compartment.

Do not use metallic instruments to remove the
trays from the freezer.

Freezing fresh food

The 4-star compartment is suitable for long term
storage of commercially frozen food and for freezing
fresh food.

To freeze fresh foods allow it to run on the fast
freeze setting for at least 24 hours before loading
food. Place the food to be frozen in the
compartments as shown in figure.

to 6-8 hours) and the freezer compartment is full,
otherwise, it is recommended that the food
should be used within a short time (a
temperature increase of the frozen food shortens
its safe storage period).

9 Kg

7 Kg

D670

31

MAINTENANCE

Periods of non-operation

When the appliance is not in use for long periods,
take the following precautions:

• remove the plug from the wall socket;

• remove all food;

• defrost and clean the interior and all accessories;

• leave the door ajar to allow air to circulate to
prevent unpleasant smells.

Periodic cleaning

Clean the inside with warm water and bicarbonate of
soda. Rinse and dry thoroughly.

Hints for storage of frozen food

To obtain the best performance from this appliance,
you should:

• make sure that the commercially frozen
foodstuffs were adequately stored by the retailer;

• be sure that frozen foodstuffs are transferred

Defrosting

The freezer compartment, however, will become
progressively covered with frost. This should be
removed with the special plastic scraper provided,
whenever the thickness of the frost exceeds 4 mm.
During this operation it is not necessary to switch off
the power supply or to remove the foodstuffs.

However, when the ice becomes very thick on the
inner liner, complete defrosting should be carried out
and it is advisable to carry out this operation when
the appliance is empty.

To carry out complete defrosting of the freezer
compartment proceed as follows:

1. pull out the plug from the wall socket or turn the
thermostat knob to the «O» setting;

2. remove any stored food, wrap it in several layers
of newspaper and put it in a cool place;

3. leave the door open, insert the plastic scraper in
the appropriate seating at the bottom centre,
placing a basin underneath to collect the defrost
water;

4. when defrosting is completed, dry the interior
thoroughly and refit the plug; keep the scraper for
future use;

5. turn the thermostat knob back to the required
setting or replace the plug in the power socket.
After letting the appliance run for at least half an
hour, replace the previously removed food into
the compartment.

Unplug the appliance before carrying out

any maintenance operation.
Warning

This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.

from the foodstore to the freezer in the shortest
possible time;

• not open the door frequently or leave it open
longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly and
cannot be refrozen.

• Do not exceed the storage period indicated by
the food manufacturer.

Important

Never use sharp metal tools to scrape off frost
from the evaporator as you could damage it.

Do not use a mechanical device or any artificial
means to speed up the thawing process other
than those recommended by the manufacturer.

A temperature rise of the frozen food packs,
during defrosting, may shorten their safe storage
life. s

D068

32

CUSTOMER SERVICE AND SPARE PARTS

If the appliance is not functioning properly, check
that:

• the plug is firmly in the wall socket and the mains
power switch is on;

• there is an electricity supply (find out by plugging
in another appliance);

• the thermostat knob is in the correct position.

• If there are water drops on the bottom of the
cabinet, check that the defrost water drain

opening is not obstructed (see “Defrosting”
section).

• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.

To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.

TECHNICAL INFORMATION

94

0,54

197

16

20

Energy Consumption kWh/24h

Energy Consumption kWh/annuo

Freezing Capacity kg/24h

Rising Time

Freezer Net Capacity lt.

The Technical info are on the rating plate situated on the left inside the appliance.

33

Depth 50 mm
Width 540 mm

Dimensions of housing

Height 880 mm
Depth 550 mm
Width 560 mm
For safety reasons, minimum ventilation must be as

shown in Fig.

Attention: keep ventilation openings clear of
obstruction.

It is necessary that the niche is provided with a
ventilation conduct having the following dimensions:

ATTENTION!

It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized
auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate conductor in
compliance with current regulations, consulting a
qualified technician.

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

INSTALLATION

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc. See the enclosed built-in instructions.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio
interference suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive)
and subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.

D567

PR01

50 mm

540

min.

200 cm

B

2

min.

2

200 cm

50

H

T

34

www. electrolux.com

www. electrolux.ch
