USER MANUAL

HKB64540NB

CS Návod k použití 2

Varná deska

RO Manual de utilizare 23

Plită

SK Návod na používanie 44

Varný panel

www.aeg.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE............................................................................2

2. BEZPEČNOSTNÍ POKYNY ................................................................................. 5

3. POPIS SPOTŘEBIČE...........................................................................................8

4. DENNÍ POUŽÍVÁNÍ...............................................................................................9

5. TIPY A RADY......................................................................................................11

6. ČIŠTĚNÍ A ÚDRŽBA...........................................................................................13

7. ODSTRAŇOVÁNÍ ZÁVAD.................................................................................. 14

8. INSTALACE........................................................................................................ 16

9. TECHNICKÉ ÚDAJE...........................................................................................20

10. ENERGETICKÁ ÚČINNOST.............................................................................21

PRO DOKONALÉ VÝSLEDKY

Děkujeme vám, že jste si zvolili výrobek značky AEG. Aby vám bezchybně sloužil mnoho let, vyrobili jsme jej s pomocí inovativních technologií, které usnadňují život, a vybavili jsme jej funkcemi, které u obyčejných spotřebičů nenajdete. Stačí věnovat pár minut čtení a zjistíte, jak z něho získat co nejvíce.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.aeg.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registeraeg.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.aeg.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy

ČESKY 3

uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Děti ve věku tří až osmi let a osoby s rozsáhlým a

komplexním postižením bez stálého dozoru držte z dosahu spotřebiče.

• Děti mladší tří let bez stálého dozoru držte z dosahu

spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí a řádně je

zlikvidujte.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• VAROVÁNÍ: Spotřebič a jeho dostupné části se

mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem

nebo samostatným dálkovým ovládáním.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné

desce bez dozoru může být nebezpečná a způsobit požár.

www.aeg.com4

• Oheň se NIKDY nesnažte uhasit vodou, ale vypněte

spotřebič a poté plameny zakryjte např. víkem nebo

hasicí rouškou.

• POZOR: U vaření je vždy nutné vykonávat dohled. U

krátkodobého vaření je nutné vykonávat dohled

nepřetržitě.

• VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na

varnou desku.

• Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky,

protože by se mohly zahřát na velmi vysokou teplotu.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Je-li sklokeramický nebo skleněný povrch desky

prasklý, vypněte spotřebič a odpojte ho od síťového

napájení. V případě, že spotřebič je k elektrické síti

připojen prostřednictvím rozvodné skříňky, spotřebič

odpojte od napájení vyjmutím pojistky. V každém

případě kontaktujte autorizované servisní středisko.

• Při poškození skla plotýnky: – okamžitě vypněte všechny hořáky a elektrická

topná tělesa a odpojte spotřebič od napájení,

– nedotýkejte se povrchu spotřebiče, – spotřebič nepoužívejte.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• V případě přímého připojení spotřebiče k elektrické síti

je nutné instalovat dvoupólový izolační spínač s minimální vzdáleností mezi kontakty. Musí být zajištěno úplné odpojení v souladu s podmínkami uvedenými v kategorii přepětí III. Zemnicí kabel je z těchto podmínek vyjmut.

• Když vedete napájecí kabel, ujistěte se, že nepřijde do

přímého kontaktu (např. prostřednictvím izolačního obalu) s částmi, které se zahřívají o 50 °C více než teplota místnosti.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo

od výrobce varného spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

ČESKY 5

Tento spotřebič je vhodný pro následující trhy: CZ RO SK

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu,

který bude zakrývat spodek spotřebiče.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

www.aeg.com6

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.

• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).

• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.

• Informace ohledně přívodu plynu naleznete na typovém štítku.

• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.4 Použití spotřebiče

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.

• Tento spotřebič používejte v domácnosti.

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“.

• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

ČESKY 7

• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků.

• Ujistěte se, že nádoby jsou umístěny na středu hořáků.

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

• Při použití plynového varného spotřebiče vzniká teplo a vlhko. V místě instalace spotřebiče zařiďte dobrou ventilaci.

• Prodloužené intenzivní používání spotřebiče může vyžadovat přídavné větrání, například otevřením okna, nebo účinnější větrání, například zvýšením stupně mechanického větrání - pokud je jím místnost vybavena.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• Před údržbou spotřebič odpojte od elektrické sítě.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Hořáky nemyjte v myčce nádobí.

2.6 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

• Používejte výhradně originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

• Vnější plynové potrubí slisujte.

2.5 Čištění a údržba

VAROVÁNÍ!

Z ovládacího panelu nedemontujte tlačítka, ovladače ani těsnění. Do spotřebiče by se mohla dostat voda a poškodit ho.

2 3

www.aeg.com8

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

3.2 Uspořádání ovládacího panelu

Středně rychlý hořák

Hořák s vícečetnou korunkou

Pomocný hořák

Ovládací panel

Ovladače

Okénko pro infračervený signál

funkce Hob²Hood

K ovládání funkce Minutka a Hob²Hood používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

Se‐ nzoro‐ vé tla‐ čítko

- Displej časovače Ukazuje čas v minutách.

Funkce Poznámka

Hob²Hood Slouží k zapnutí a vypnutí manuálního reži‐

- Slouží ke zvýšení nebo snížení času.

- Slouží k nastavení funkce časovače.

mu funkce.

ČESKY 9

3.3 Ovladač

Symbol Popis

bez přívodu plynu / poloha vypnuto

poloha pro zapálení / ma‐ ximální přívod plynu

minimální přívod plynu

3.4 Zbytkové teplo

A. Kontrolka zbytkového tepla.

VAROVÁNÍ!

Nebezpečí popálení zbytkovým teplem.

Po vypnutí hořáku se rozsvítí kontrolka zbytkového tepla.

Ovladač hořáku

Vícečetná korunka vypnuto po 25 vypnuto po 25

Středně rychlý vypnuto po 10 vypnuto po 20

Pomocný vypnuto po 5 vypnuto po 15

4. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

Čas přípravy (min)

zapnuto < 5 zapnuto > 5

www.aeg.com10

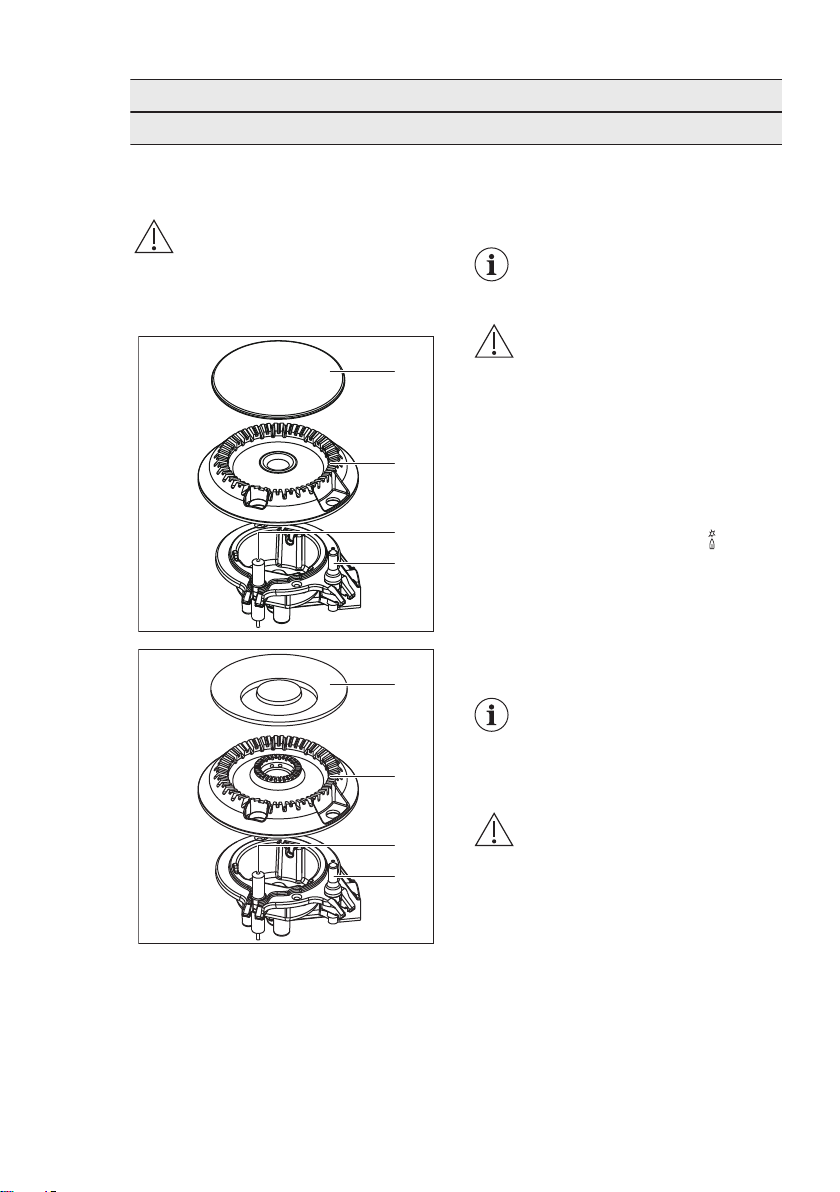

4.1 Přehled hořáku

A. Víčko hořáku B. Korunka hořáku C. Zapalovací svíčka D. Termočlánek

4.2 Zapálení hořáku

Hořák vždy zapalte předtím než na něj postavíte nádobu.

VAROVÁNÍ!

Při používání otevřeného ohně v kuchyni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

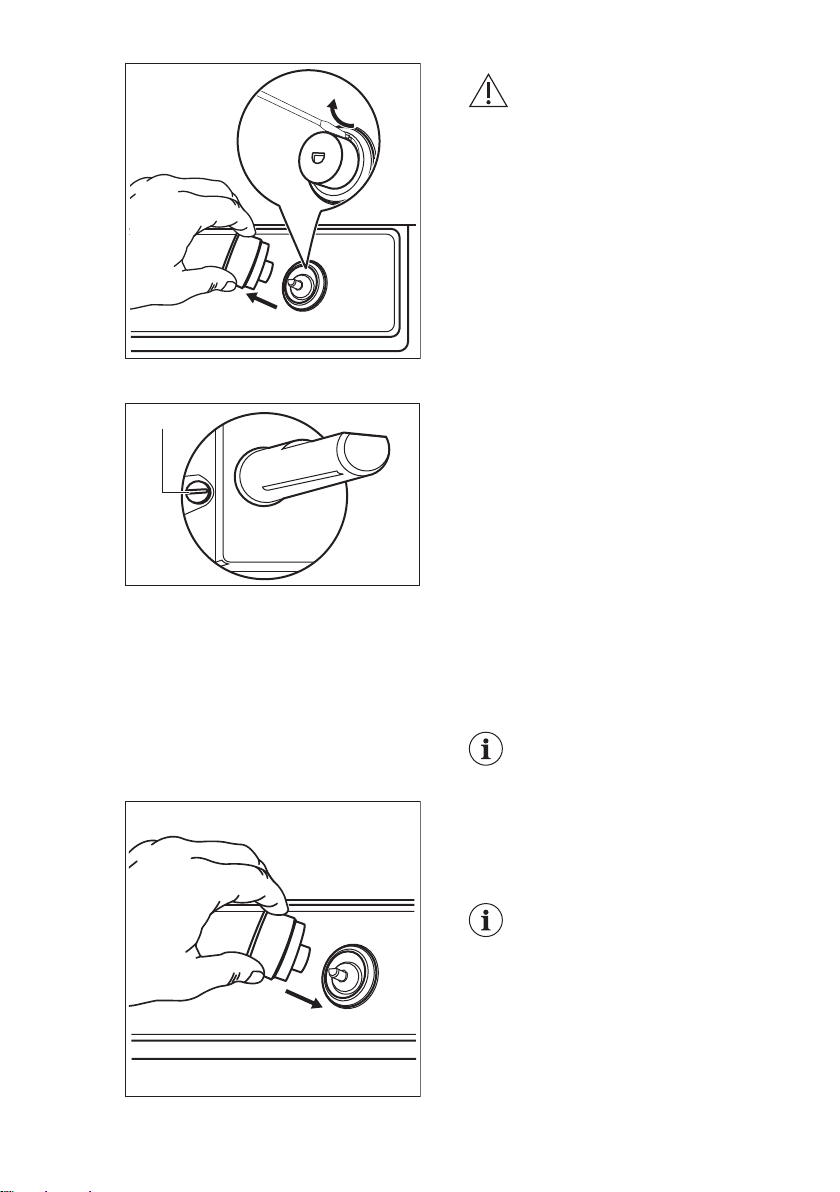

1. Zatlačte na ovladač a otočte jím proti

směru hodinových ručiček na maximální pozici puštěného plynu

( ).

2. Podržte ovladač stlačený na až 10

sekund. Tím se zahřeje termočlánek. V opačném případě se přeruší přívod plynu.

3. Když se plamen ustálí, nastavte jeho

intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

VAROVÁNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

POZOR!

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, otočte ovladačem proti směru hodinových ručiček na maximální pozici puštěného plynu a zatlačte na něj. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

Generátor jisker se může automaticky spouštět, když zapnete elektřinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Každý ovladač je vybaven kontrolkou. Ta se rozsvítí, když ovladačem otočíte.

ČESKY 11

Tato varná deska se dodává s postupnými ventily. Umožňují přesnější regulaci plamene.

VAROVÁNÍ!

Nenastavíte-li ovladač do polohy vypnuto, po dvou hodinách zazní výstražný signál a symboly budou blikat červeně. Upozorní vás na to, že hořák je stále zapnutý. Zvukovou signalizaci vypnete

stisknutím tlačítka , , nebo .

4.3 Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto .

VAROVÁNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

4.4 Minutka

Tuto funkci lze používat jako minutku.

1. Stiskněte . Slouží k zapnutí funkce.

2. Stiskněte nebo časovače a

nastavte čas (00 - 99 minut).

Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.

V poslední minutě se čas odečítá po sekundách a v posledních 10 sekundách časovač vydává zvukový signál.

3. Stiskněte , , nebo . k vypnutí zvukové signalizace.

4. Chcete-li časovač vypnout, stiskněte

na delší dobu .

Funkci Minutka můžete použít kdykoliv; i u vypnutého spotřebiče.

Tato funkce nemá žádný vliv na činnost hořáků.

4.5 Hob²Hood

Jedná se o pokročilou automatickou funkci, která spojí varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Ventilátor lze také z varné desky ovládat ručně.

U většiny odsavačů par je dálkový systém ovládání původně vypnutý. Před použitím funkce jej proto zapněte. Více informací viz návod k použití odsavače par.

Automatické režimy

Režim Automatické

osvětlení

H0 Vyp Vyp

HL Zap Vyp

H1 Zap Stupeň 1

H2 Zap Stupeň 2

H3 Zap Stupeň 3

Stisknutím na delší dobu vypnete ventilátor a osvětlení.

VAROVÁNÍ!

Po konci přípravy se odsavač par nevypne automaticky. Vypněte ho ručně.

Rychlost ve‐ ntilátoru

5. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

www.aeg.com12

5.1 Nádobí

POZOR!

Nepoužívejte litinové pánve, keramické nebo kameninové hrnce, grilovací nebo opékací pláty.

VAROVÁNÍ!

Nedávejte stejnou pánev na dva hořáky.

VAROVÁNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

POZOR!

Ujistěte se, že dna varných nádob nestojí příliš blízko ovladače, protože v takovém případě plamen zahřívá ovládací prvky.

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

Hořák Průměr nád‐

oby (mm)

Pomocný 80 - 180

5.3 Rady a tipy pro funkci Hob²Hood

Když používáte varnou desku s touto funkcí:

• Chraňte panel odsavače par před přímým slunečním svitem.

• Nemiřte halogenové světlo na panel odsavače par.

• Nezakrývejte ovládací panel varné desky.

• Nepřerušujte signál mezi varnou deskou a odsavačem par (např. rukou nebo madlem nádoby). Viz obrázek.

Odsavač par na obrázku je uveden pouze pro příklad.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

POZOR!

Tekutiny rozlité během vaření mohou způsobit prasknutí skla.

5.2 Průměry nádobí

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nád‐

oby (mm)

Vícečetná korunka 180 - 260

Středně rychlý 120 - 220

Okénko pro infračervený vysílač funkce Hob²Hood udržujte čisté.

Ostatní dálkově ovládané spotřebiče mohou blokovat signál. Když používáte tuto funkci na varné desce, nepoužívejte zároveň žádné dálkově ovládané spotřebiče.

Odsavače par s funkcí Hob²Hood

Plnou řadu odsavačů par, které jsou vybaveny touto funkcí, naleznete na našich webových stránkách pro

spotřebitele. Odsavače par AEG, které jsou vybaveny touto funkcí, musí být

označeny symbolem .

6. ČIŠTĚNÍ A ÚDRŽBA

ČESKY 13

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Všeobecné informace

• Varnou desku po každém použití očistěte.

• Varné náčiní používejte vždy s čistou spodní stranou.

• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

Je-li na ovládacím panelu voda nebo jiná tekutina, může dojít k nahodilému zapnutí či vypnutí funkcí varné desky.

VAROVÁNÍ!

K čištění povrchu skla nebo prostoru mezi okrajem hořáků a rámem (je-li součástí spotřebiče) nepoužívejte nože, škrabky či podobné nástroje.

• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

6.2 Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější

čištění vyjměte.

Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné desky.

2. Při ručním mytí mřížek pod nádoby

buďte opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby

odstraňte odolné skvrny pomocí pastového čisticího prostředku.

3. Po vyčištění mřížek pod nádoby se

ujistěte, že jsou umístěné ve správné poloze.

4. Má-li hořák správně fungovat, musí

být ramena mřížek pod nádoby ve středu hořáku.

6.3 Sejmutí mřížek pod nádoby

Mřížky pod nádoby jsou namontované na kovových čepech umístěných na zadní straně varné desky, aby se udržely ve správné poloze. Mřížky pod nádoby lze pro snazší čištění z varné desky odstranit. Mřížky pod nádoby zdvihněte tak, že je podržíte ve vodorovné poloze dle obrázku.

Dávejte pozor, abyste mřížky pod nádoby nezdvihali šikmo, protože to by mělo za následek přílišný tlak na kovové čepy. Čepy by se mohly poškodit a prasknout.

www.aeg.com14

6.4 Čištění varné desky

• Okamžitě odstraňte: roztavený plast,

plastovou folii, cukr nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení.

• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.

• Smaltované části, krytky a korunky hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

6.5 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

Tvar mřížek pod nádoby a počet hořáků se může lišit u ostatních modelů tohoto spotřebiče.

7. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Co dělat, když...

Problém Možná příčina Řešení

Po zapnutí generátoru jisker se neobjevují žádné jiskry.

Varná deska není zapojena do elektrické sítě nebo není připojena správně.

6.6 Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.

ČESKY 15

Problém Možná příčina Řešení

Je spálená pojistka. Zkontrolujte, zda příčinou

závady není pojistka. Pokud se pojistka spaluje opakova‐ ně, obraťte se na autorizova‐ ného elektrikáře.

Víčko a korunka hořáku a

jsou nasazeny nesprávně.

Plamen zhasíná ihned po zapálení.

Kroužek plamene je nerov‐ noměrný.

Jas ovládacího panelu je ni‐ žší nebo se panel vypíná.

Po připojení varné desky k síťovému napájení nebo po výpadku elektrického proudu se rozsvítí kontrolka ovlada‐ če.

Funkce Hob²Hood nefungu‐ je.

Nelze zapnout ani používat funkci Hob²Hood a Minutka.

Termočlánek není dostateč‐ ně zahřátý.

Korunka hořáku je ucpaná zbytky jídla.

Teplota varné desky je vyso‐ ká. K zajištění dlouhé život‐ nosti displeje se jas sníží v závislosti na teplotě varné desky. Po překročení určité teploty se ovládací panel vy‐ pne.

Zkouška kontrolky. Řiďte se pokyny v části „In‐

Zakryli jste ovládací panel. Odstraňte předmět z ovláda‐

Na ovládacím panelu je vo‐ da nebo skvrny od tuku.

Umístěte správně víčko a korunku hořáku.

Po zapálení plamene pod‐ ržte ovladač stisknutý ještě 10 nebo méně sekund.

Ujistěte se, že není tryska zanesená a korunka hořáku je čistá.

Nechte varnou desku vy‐ chladnout.

stalace“.

cího panelu.

Vyčistěte ovládací panel.

7.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Ujistěte se, že jste varnou desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z autorizovaného servisu nebo prodejce

zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

www.aeg.com16

7.3 Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepicí štítky následujícím způsobem:

A. Nalepte jej na záruční list a odešlete

tuto část (je-li to možné).

B. Nalepte jej na záruční list a uchovejte

si tuto část (je-li to možné).

8. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Model .......................................

Výrobní číslo

(PNC) .............................

Sériové číslo ............................

C. Nalepte jej na návod k použití.

8.2 Připojení plynu

VAROVÁNÍ!

Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

A B C

ČESKY 17

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

A. Konec hřídele s maticí B. Podložka dodána spolu se

spotřebičem

C. Koleno dodáno spolu se spotřebičem Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

• nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

• nesmí být delší než 1 500 mm;

• nesmí být přiškrcena;

• nesmí být vystavena tahu nebo zkroucení;

• nesmí být v kontaktu s ostrými kraji nebo rohy;

• musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

• nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

• materiál není ztvrdlý, ale má svou normální pružnost;

• spojovací svorky nejsou rezavé;

• doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

VAROVÁNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

8.3 Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte víčka a korunky hořáku.

3. Pomocí nástrčného klíče 7

odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické údaje“).

4. Stejným postupem v opačném pořadí

zase jednotlivé části smontujte.

5. Vyměňte typový štítek (nachází se v

blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku

dodávaném se spotřebičem. Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

8.4 Nastavení minimální úrovně

VAROVÁNÍ!

Informace určené pouze pro autorizované techniky.

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.

2. Otočte ovladačem na minimální

nastavení.

3. Demontujte ovladač a pomocí

úzkého šroubováku zdvihněte a

vyjměte plastový držák magnetu.

www.aeg.com18

4. Úzkým šroubovákem nastavte

polohu obtokového šroubu (A).

5. Při přechodu:

• ze zemního plynu G20 20 mbar na zkapalnělý plyn úplně utáhněte obtokový šroub.

• z kapalného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s vícečetnou korunkou).

6. Znovu namontujte držák magnetu a

ovladač.

VAROVÁNÍ!

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

8.5 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

Pokud se po připojení varné desky k síťovému napájení rozsvítí kontrolky, zapněte a vypněte ovladač a vyčkejte, dokud se nepřestane zobrazovat ukazatel zbytkového tepla.

min. 55 mm

min. 650 mm

560 mm

2 0

480 mm

2 0

min. 100 mm

30 mm

ČESKY 19

8.6 Připojovací kabel

Připojovací kabel vyměňte pouze za speciální kabel nebo ekvivalentní typ. Kabel je typu: H03V2V2-FT90.

Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

8.7 Montáž

A) dodané těsnění B) dodané držáky

POZOR!

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

min 20 mm (max 150 mm)

30 mm

60 mm

www.aeg.com20

8.8 Instalace varné desky pod odsavačem par

Instalujete-li varnou desku pod odsavačem par, dodržte minimální vzdálenost mezi spotřebiči v souladu s pokyny k montáži odsavače par.

8.9 Možnosti zapuštění

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

Kuchyňská jednotka s dvířky

A. Odnímatelný panel B. Prostor pro přípojky

Kuchyňská jednotka s troubou

Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

9. TECHNICKÉ ÚDAJE

9.1 Rozměry varné desky

Šířka 590 mm

Hloubka 520 mm

9.2 Průměr obtoku

HOŘÁK Ø OBTOKU 1/100 mm

Vícečetná korunka 57

Středně rychlý 35

Pomocný 28

9.3 Ostatní technické údaje

ČESKY 21

CELKOVÝ VÝ‐ KON:

Elektrické na‐ pájení:

Kategorie spotřebiče:

Připojení plynu: G 1/2"

Třída spotřebiče:

Původní plyn: G20 (2H) 20 mbar 8,9 kW

Nový plyn: G30/G31 (3B/P) 30/30 mbar 607 g/h

220-240 V ~ 50/60 Hz

II2H3B/P I2H (LV)

9.4 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝ‐

KON kW

Vícečetná korunka 3,9 1,4 146

Středně rychlý 2,0 0,6 96x

Pomocný 1,0 0,33 70

MINIMÁLNÍ VÝKONkWZNAČKA PRO TRY‐

SKU

9.5 Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK NORMÁLNÍ

VÝKON kW

Vícečetná ko‐ runka

Středně rychlý 1,9 0,6 71 138

Pomocný 1,0 0,33 50 73

3,55 1,4 095 258

MINIMÁLNÍ VÝKON kW

ZNAČKA PRO TRYSKU

JMENOVITÝ PRŮ‐ TOK PLYNU g/h

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu HKB64540NB

Typ varné desky Vestavná varná

Počet plynových hořáků 4

deska

+ 47 hidden pages
