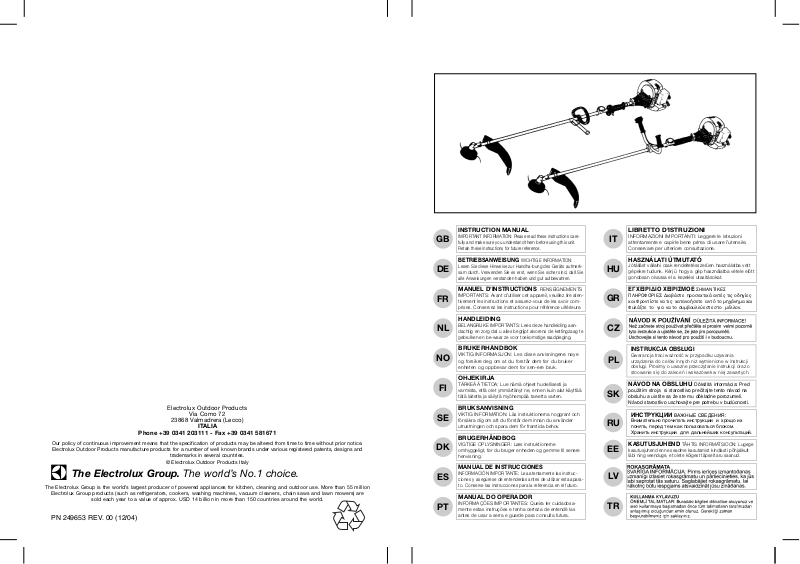

Page 1

The Electrolux Group. The world’s No.1 choice.

Electrolux Outdoor Products

Via Como 72

23868 Valmadrera (Lecco)

ITALIA

Phone +39 0341 203111 - Fax +39 0341 581671

Our policy of continuous improvement means that the specification of products may be altered from time to time without prior notice. Electrolux Outdoor Products manufacture products for a number of well known brands under various registered patents, designs and

trademarks in several countries.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million

Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are

sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

PN 249653 REV. 00 (12/04)

HANDLEIDING

BELANGRIJKE IMPORTANTS: Lees deze handleiding aandachtig en zorg dat u ailes begrijpt alvorens de kettingzaag te gebrulken en be-waar ze voor toekomstige raadpleging.

BRUKERHÅNDBOK

VIKTIG INFORMASJON: Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for sen-ere bruk.

BRUKSANVISNING

VIKTIG INFORMATION: Läs instruktionerna noggrant och försäkra dig om att du förstår dem innan du använder utrustningen och spara dem för framtida behov.

BRUGERHÅNDBOG

VIGTIGE OPLYSNINGER: Læs instruktionerne omhyggeligt, før du bruger enheden og gemme til senere henvisning.

LIBRETTO D’ISTRUZIONI

INFORMAZIONI IMPORTANTI: Leggere le istruzioni attentamente e capirle bene prima di usare l’utensile. Conservare per ulteriore consultazione.

EΓXEIPI∆IO XEIPIΣMOE

ΣHMANTIKEΣ ΠΛHPOΦOPIEΣ: ∆ιαβάστε πρoσεxτιxά αvτές τις οδηγίες xαι Φρovτίστε vα τις xαταvoήσετε αvτ& τo µηχάvηµα xαι Φuλάξτε το για vα το σuµβοuλεύεστε στο µέλλοv.

OHJEKIRJA

TÄRKEÄÄ TIETOA: Lue nämä ohjeet huolellisesti ja varmista, että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta ja säilytä myöhempää tarvetta varten.

HASZNÁLATI ÚTMUTATÓ

Jótállást vállalni csak rendeltetésszerüen használatba vett gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat.

INSTRUCTION MANUAL

IMPORTANT INFORMATION: Please read these instructions carefully and make sure you understand them before using this unit. Retain these instructions for future reference.

MANUEL D’INSTRUCTIONS

RENSEIGNEMENTS IMPORTANTS: Avant d’utiliser cet appareil, veuillez lire atentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.

BETRIEBSANWEISUNG WICHTIGE INFORMATION:

Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerksam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

MANUAL DE INSTRUCCIONES

INFORMACIÓN IMPORTANTE: Lea atentamente las instrucciones y asegúrese de entenderlas antes de utilizar esta aparato. Conserve las instrucciones para la referencia en el futuro.

ИНCTPYKЦИИ

BAЖHЫE CBEДEHИЯ: Bнимaтeльнo пpoчитать инстрyкции и хрoщo их пoнять, пepeд тeм как пoльзoвaтьcя блoкoм. Хpaнить инcтpyкции для дaльнейшиx кoнcyльтаций.

KASUTUSJUHEND

TÂHTIS INFORMATSIOON: Lugege kasutusjuhend enne seadme kasutamist kindlasti põhjalikult läbi ning veenduge, et olete kõigest täpselt aru saanud.

MANUAL DO OPERADOR

INFORMAÇÕES IMPORTANTES: Queira ler cuidadosamente estas instruções e tenha certeza de entendë las antes de usar a serra e guarde para consulta futura.

NÁVOD NA OBSLUHU Dôleæitá informácia: Pred

pouæitím stroja si starostlivo preËítajte tento návod na obsluhu a uistite sa æe ste mu dôkladne porozumeli. Návod starostlivo uschovajte pre potrebu v budúcnosti.

INSTRUKCJA OBS≥UGI

Gwarancja traci waΩnoß∫ w przypadku uΩywania urzådzenia do celów innych niΩ wymienione w instrukcji obs≤ugi. Prosimy o uwaΩne przeczytanie instrukcji oraz o stoowanie si™ do zalece~ i wskazówek w niej zawartych.

Page 2

13 14

36 cm

11 cm

1 ltr

20 cm

5 100

10 200

15 300

20 400

50:1

2 Strokes Engine totally sintetyc oil or

Partner oil

1 ltr

25 cm

4 100

5 125

10 250

20 500

40:1

2,5%

McCulloch

oil

11 1111

5 10

Page 3

F4/5 F6

F2 F3

G H

SUMMARY CHART TO IDENTIFY THE CORRECT GUARD NEEDED, WITH DIFFERENT CUTTING ATTACHMENTS

ÜBERSICHTSTABELLE ZUR AUSWAHL DES RICHTIGEN SCHUTZBLECHES FÜR DIE EINZELNEN SCHNEIDWERKZEUGE

TABLEAU RECAPITULATIF POUR LE CORRECT ACCOUPLEMENT LAME OU TETE FIL NYLON / DEFENSE DE SECURITE

OVERZICHTSTABEL OM TE BEPALEN WELKE BESCHERMKAP GEBRUIKT MOET WORDEN BIJ DE DIVERSE MAAI-ONDERDELEN

TABELL FOR KORREKT MONTERING AV TRÅDSPOLE/SAGBLAD OG SPRUTSKJÆRM/SIKKERHETSVÆRN

TAULOKKO LEIKKAAVAN PÄÄN/TURVASUOJUKSEN OIKEASTA YHDISTELMÄSTÄ

SAMMANFATTANDE TABELL ÖVER KORREKT KOMBINATION AV SKÄRHUVUD/SÄKERHETSSKYDD

OVERSIGTSTABEL VEDRØRENDE DEN KORREKTE SAMMENSÆTNING AF KNIV OG BESKYTTELSESSKÆRM

TABLA PARA EL CORRECTO ACOPLAMIENTO DE LA CABEZA CORTANTE Y PROTECTOR DE SEGURIDAD

TABELA DE RESUMO PARA A CORRETA APLICAÇÃO DA CABEÇA CORTANTE E DEFESA DE SEGURANÇA

TABELLA RIASSUNTIVA PER IL CORRETTO ABBINAMENTO TESTA TAGLIENTE / DIFESA DI SICUREZZA

ÖSSZEFOGLALÓ TÁBLÁZAT: A NYÍRÓFEJ ÖSSZEÁLLITÁSA / BALESETVÉDELEM

ΠEPIΛHΠTIKOΣ ΠINAKAΣ ΓIA THN EΠIΣHMANΣH TOY KATAΛΛHΛOY ΠPOΦYΛAKTHPA, ME ∆IAΦOPA KOΠTIKA EΞAPTHMATA

DO⁄RU B‹R G‹Y‹M ﬁEKL‹ ‹Ç‹N ÖZETLEY‹C‹ TABELA KES‹C‹ KAFA / EMN‹YET KORUNMASI

0,095”

2.4mm

3.0mm

197” 5000mm A

9” 230 mm

10” 255 mm

10”

255mm

9”

230mm

80T

9”

230mm

24T

9”

230mm

538249346

538040853

538247208

538026134

538247208

538026135

538247208

538036711

538247208

538036713

538247208

538040998

538240936

538240553

538236677

538040953

538240936

538240553

538236677

42/46 cc

34/38 cc

538249346

538040853

538247209

538026134

538247209

538026135

538247209

538036711

538247209

538036713

538247209

538040998

538240936

538240553

538236677

538040953

538240936

538240553

538236677

0,095”

2.4mm

3.0mm

197” 5000mm B

Page 4

PORTUGUÊS - 1

Significado dos símbolos

A. Descrição geral

B. Precauções de segurança

1) MOTOR

2) TUBO DE TRANSMISSÃO

3) COMANDO DO ACELERADOR

4) PUNHO POSTERIOR COM COMANDOS

5) LÂMINA

6) CABEÇOTE DOTADO DE FIOS DE NYLON

7) INTERRUPTOR DE DESLIGAMENTO (STOP)

8) ALAVANCA DO STARTER

9) BOTÃO DO DISPOSITIVO DE ACENDIMENTO

10) JUNTURA

11) VELA

12) TAMPA DO FILTRO DE AR

13) TAMPA DO RESERVATÓRIO DE COMBUSTÍVEL

14) SILENCIADOR

15) PUNHO DIREITO COM COMANDOS

16) PUNHO ANTERIOR EM FORMA DE DELTA

17) BLOQUEIO DO COMANDO DO ACELERADOR

18) BARREIRA DE SEGURANÇA LATERAL

19) LÂMINA CORTA-FIO

20) PROTETOR DA LÂMINA

21) ENCAIXE MOTOR/TUBO DE TRANSMISSÃO

22) DESCOMPRESSOR

23) PROTETOR DA LÂMINA

ETIQUETA DE INDENTIFICAÇÃO DO PRODUTO

LEGENDA:

1) Nível de potência sonora garantida pela diretriz 2000/14/EC

2) Nome e endereço do fabricante

3) Ano de fabricação (últimos dois números; ex. 03=2003)

4) Código do produto

5) N° de série

6) Modelo/tipo

7) Selo de conformidade com a CE

Advertência.

Dispositivos para a proteção individual: Óculos de proteção ou viseira de proteção aprovados, Capacete de proteção homologado, Protetores auriculares.

Ler as instruções do usuário com atenção e verificar se compreendeu a fundo o funcionamento de todos os comandos.

Dispositivos para a proteção individual: Luvas aprovadas.

Dispositivos para a proteção individual: Botas de segurança aprovadas.

Não fumar durante o abastecimento e uso.

Atenção ao material projetado.

Alavanca do starter

Page 5

PORTUGUÊS - 2

Uso do manual

• Recomenda-se que qualquer pessoa que use o cortador de arbustos leia inteiramente e com muita atenção este manual.

• Todos os usuários dever ter conhecimento das operações descritas neste manual para o uso da máquina em completa segurança, além das técnicas de corte a serem usadas, eventualmente também através de uma demostração prática.

• Impedir que pessoas que não tenham o conhecimento das presentes instruções, que não sejam suficientemente informadas ou crianças usem este cortador de arbustos. A regulamentação local pode, dependendo do caso, limitar a idade dos operadores.

• Entregar o presente manual ao novo proprietário ou usuário em caso de venda ou empréstimo da máquina, de forma a permitir que os futuros usuários conheçam o produto e as normas de segurança a serem adotadas.

• Todas as partes do manual são igualmente importantes para a prevenção de infortúnios ao operador ou danos à máquina. Para permitir uma leitura fácil, a seção B está dividida em partes que podem recorrer no resto do manual com o símbolo "ADVERTÊNCIA" seguido dos números do parágrafo correspondente, para focalizar a atenção do leitor aos principais procedimentos de segurança ligados a uma situação específica.

Antes do uso

• A observação dos procedimentos descritos neste manual não elimina os riscos de acidente, apenas diminui a probabilidade e o efeito dos danos.

• Se vocês ainda não têm destreza no uso do cortador de arbustos, façam primeiro por um período de treinamento.

• O operador ou usuário é responsável por eventuais danos ou acidentes em face de terceiros ou danos aos seus bens, incluindo os riscos que decidem de correr.

• Não usar este utensílio para outras finalidades

além de cortar a grama com os dispositivos de corte indicados.

• O cortador de arbustos nunca deve ser utilizado quando se está cansado, indisposto fisicamente ou sob o efeito de bebidas alcoólicas ou certos remédios.

• Deve-se saber desligar o motor e a lâmina em caso de necessidade (ver capítulo

"Acendimento e desligamento do motor").

Inspecionar sempre com muita atenção a

máquina antes de cada uso, principalmente em caso de choque violento ou sinais de mal-funcionamento. Verificar que a máquina esteja corretamente montada, que todas as partes estejam em perfeito funcionamento, que todos os parafusos estejam nos seus respectivos lugares e bem apertados, que não existam perdas de carburante, que esteja funcionando o bloqueio de comando do acelerador, e que o utensílio de corte não se mova quando o motor estiver rodando em mínima velocidade. Verificar que o tubo de transmissão esteja corretamente fixo à junção do motor, que a montagem da do cabeçote a fios ou da lâmina esteja correto, e que o parafuso que bloqueia a lâmina esteja bem apertado.

Substituir os acessórios (lâminas,

cabeçotes a fio, proteções) eventualmente danificados, que apresentem rachaduras ou estejam excessivamente desgastados. Recorra ao seu Centro de Assistência Autorizado para substituir partes da máquina eventualmente danificadas. Para os cabeçotes a fio, usar somente fios de material flexível e recomendados pelo fabricante. Nunca usar, por exemplo, fios metálicos. Estes poderiam causar graves lesões a pessoas, coisas ou animais. Um fio não recomendado poderia romper-se, tornando-se um perigoso míssel. Ao montar os utensílios de corte, siga rigorosamente as instruções do capítulo "Utensílio de corte usa- dos na máquina e sua montagem". NÃO USE O CORTADOR DE ARBUSTOS SE A PROTEÇÃO ESPECÍFICA DE CADA DISPOSITIVO DE CORTE NÃO ESTIVER SEGURAMENTE APLICADA (ver

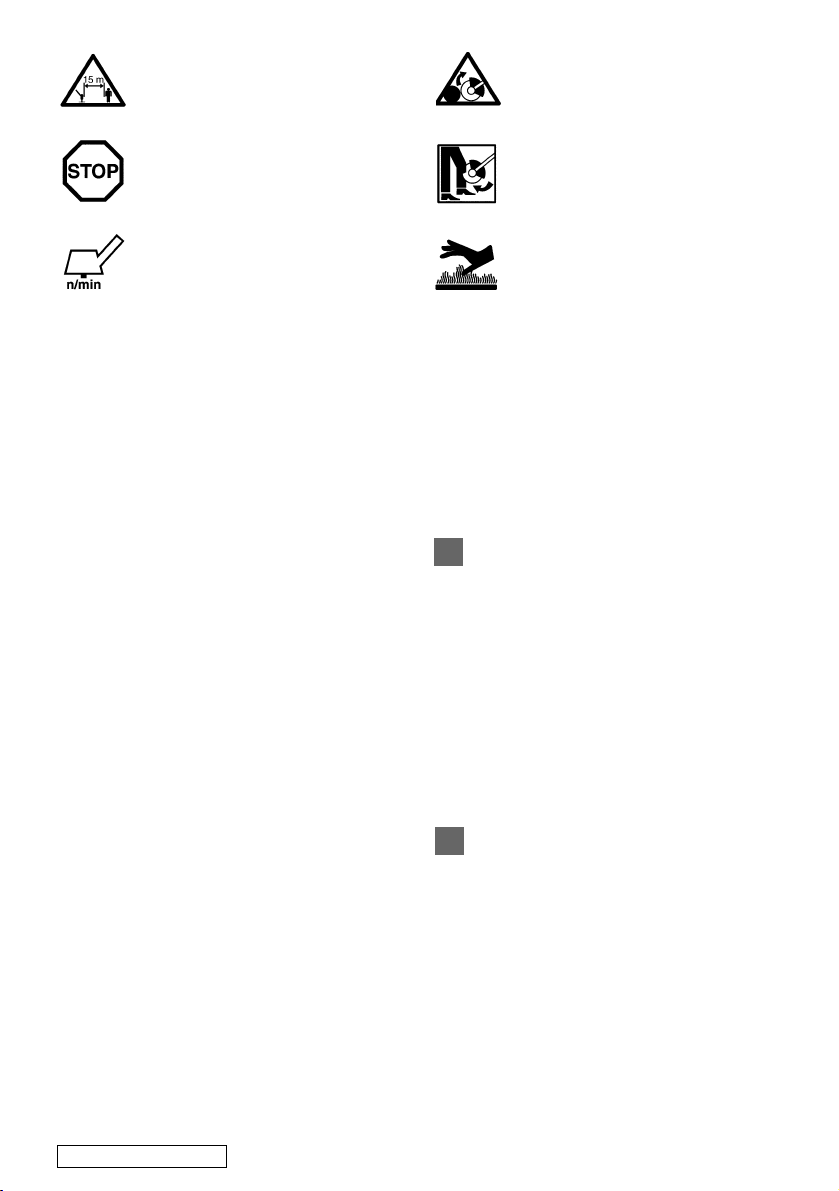

Mínima distância de segurança 15 m.

Atenção à reação da lâmina. A lâmina pode provocar a amputação de braços e pernas.

Desligamento emergencial.

ATENÇÃO ! Perigo de graves lesões para os membros inferiores. Seguir cuidadosamente as indicações do manual de instruções.

Velocidade máxima do eixo.

ATENÇÃO ! As partes dedicadas ao corte e o silenciador podem ficar muito quentes, podendo provocar queimaduras. Esperar alguns minutos antes de manuseá-las.

Page 6

PORTUGUÊS - 3

capítulo "Montagem/desmontagem"). A nãoobservância desta norma pode expô-lo a sérios perigos, como:

• possibilidade de contato com as partes em movimento e cortantes;

• possibilidade de lançamento de corpos vários.

Não usar, em caso algum, a máquina sem que a barreira esteja corretamente montada. Use somente lâminas ou cabeças de fio de nylon claramente marcadas com a velocidade máxima de pelo menos 10,500 min

-1

. SE UTILIZAR A LÂMINA DE METAL COM 24-80 DENTES (COM SERRA CIRCULAR) É OBRIGATÓRIO USAR A CORREIA DE SUPORTE DUPLA E RESGUARDO DE SEGURANÇA (PROTECÇÃO) COMO DESCRITO NA TABELA DE RESUMO.

Recomenda-se o uso de acessórios de

peças de troca originais e aprovados; que podem ser encontrados nos nossos distribuidores oficiais. O uso de acessórios ou peças não originais aumenta o perigo de acidentes. Nesse caso, o fabricantes não assume nenhuma responsabilidade por danos a pessoas e/ou coisas. Nunca tentar usar uma máquina incompleta, defeituosa ou que tenha sido alterada por terceiros não-pertencentes a um Centro de Assistência Autorizada. O risco de acidentes aumenta considerável mente se as operações de manutenção não são efetuadas regularmente ou de forma profissional. Em caso de dúvida, contatar um centro de assistência técnica autorizado.

Todas as operações de manutenção, mon-

tagem, desmontagem e reabastecimento devem acontecer quando a máquina estiver apoiada numa superfície plana e sólida, de forma que o motor não possa se inclinar ou mover, numa posição estável e com o motor desligado, o interruptor na posição O/STOP, o utensílio de corte parado e usando luvas de proteção adequadas.

Trajes

O trabalho com o cortador de arbustos

exige o uso de trajes específicos. Use os seguintes componentes de proteção individual do tipo omologado:

• Roupas protetivas aderentes (não usar calças

curtas, roupas largas, trajes compridos e jóias/bijouterias que possam se enroscar nas partes móveis da máquina).

• Botas de segurança com sola anti-deslizamen-

to, ponta anti-esmagamento e protetor anticorte (não usar sandálias e não trabalhar com os pés descalços);

• Luvas anti-corte e anti-vibração;

• Viseira de segurança e óculos protetivos. Tirar a

película protetiva, se for presente;

• Protetores para o ouvido;

• Capacete (caso exista o risco de quede de

objetos).

Precauções para a saúde

Evitem o uso excessivamente prolongado

do cortador de arbustos. O barulho e as vibrações podem ser danosos para a saúde. O uso prolongado da máquina ou de outros utensílios expõem o operador a vibrações que podem gerar o Fenômeno dos Dedos Brancos (Fenômeno de Raynaud). Tal fenômeno pode reduzir a sensibilidade dos mãos, na distinção das diferentes temperatura, e causar um torpor generalizado. O operador deve, portanto, controlar atentamente as condições das suas mãos e dedos, caso use o produto continua ou regularmente. Caso tais sintomas apareçam, consultar imediatamente um médico. O uso prolongado da máquina ou de outros utensílios pode causar malestar, stress, cansaço, hipoacusia. Utilizar a máquina empregando corretamente os protetores auriculares. A cuidadosa e correta manutenção pode ajudar a proteger do perigo que representam o barulho e as vibrações.

Evitar o contato do óleo e do carburante

com a pele ou com os olhos. Não inalar os gases emanados pela gasolina, visto que são tóxicos. Não ligar ou manter ligado o motor em ambientes fechados ou pouco arejados. Os gases de descarga são tóxicos e, se respirados, podem causar asfixia e até mesmo a morte.

Local de trabalho

Examinar com atenção o lugar de trabalho e

identificar possíveis situações de perigo (por exempo: estradas, ruas, cabos elétricos, árvores perigosas, etc.). Prestar muita atenção quando trabalhar em terrenos inclinados. Antes de usar a máquina, retirar da parte interessada pedras, vidros, tubos, elementos metálicos, latas, garrafas e todos os corpos estranhos que poderiam se enroscar nas partes em rotação ou ser perigosamente lançados longe. Deve-se considerar os eventuais perigos que poderiam não ser percebidos à causa do excessivo barulho da máquina. Assegurar-se que haja sempre alguém nas vizinhanças, a uma distância tal o que permita funcionar como "Ouvido de segurança" para evitar um eventual acidente.

Trabalho

Durante o uso e depois de alguns minutos

sucessivos ao desligamento da máquina, a caixa de engrenagens (e a zona próxima ao eixo de fixação do dispositivo de corte) mantém temperaturas muito elevadas. O silenciador e a sua respectiva proteção ficam muito quentes tanto durante o trabalho quanto depois do desligamento do motor. Isso acontece também quando o motor funciona em mínima velocidade. O contato pode causar queimaduras. Não tocar essas partes se ainda estiverem quentes.

Ramos ou grama poderiam enroscar-se

entre a proteção do dispositivo de corte e o cabeçote a fio/lâmina. Ninguém deve remover o

Page 7

PORTUGUÊS - 4

eventual acúmulo de material cortado do espaço entre a proteção e o dispositivo de corte se o motor estiver em movimento e o dispositivo de corte ainda estiver em rotação. Prestar atenção ˆs partes cortantes e ˆs superfícies quentes da máquina. O contato das lâminas com eventuais objetos pode causar sérios acidentes ao operador, ˆs pessoas ou animais nas proximidades e à máquina. Cortar somente o material especificado para cada aparelho, evitando que as partes cortantes entrem em contato com rochas, partes metálicas, etc. A lâmina é cortante, portanto preste atenção também quando manuseá-la com o motor desligado.

Manter pessoas e animais longe do local de

trabalho (distância mínima de 15 metros). Já que durante o trabalho a lâmina ou o cabeçote a fios poderiam lançar erba, terra, pedras ou corpos estranhos, desligar o motor e parar a lâmina ou o cabeçote em rotação quando alguém se aproxima (ver capítulo "Acendimento e desliga- mento do motor"). Prender os cabelos, de modo que fiquem acima dos ombros. Ligar a máquina em lugares planos, em posição estável, e certificar-se de que o utensílio de corte não encontre obstáculos. Recomenda-se manejar este produto usando a parte direita do corpo; assim, os gases de descarga poderão sair liberamente sem obstruir ou serem obstruídos pelas roupas do operador. Durante o trabalho, sempre empunhar o utensílio com firmeza, usando ambas as mãos. Assumir uma posição estável com as pernas. Manter os punhos secos e limpos. Não usar o cortador de arbustos quando estiver numa escada ou sobre superfícies instáveis. É necessário ter sempre o controle do próprio equilíbrio. Nunca usar a máquina em condições climáticas extremas ou desfavoráveis (temperaturas muito baixas, clima muito quente e úmido, neblina, chuva, vento, etc...). Manter todas as partes do corpo, assim como os trajes, longe das lâminas durante o acendimento ou funcionamento do motor. Durante o uso, tenha sempre de frente a si a área de trabalho. Não cortar movendo-se para trás, já que podem existir eventuais perigos não visíveis dessa maneira. Não apoiar a máquina com o motor ligado. Nunca deixar a máquina sozinha. Nunca levantar o cortador de arbustos acima da altura dos joelhos durante o corte.

Regular a presilha de engate à haste de

forma que a lâmina ou o cabeçote a fios fiquem paralelos ao chão. A juntura deve ser mantida na posição original, de forma a evitar o desequilíbrio da haste.

Precauções para o transporte

Nunca transportar o cortador de arbustos,

mesmo se por breves distâncias, com o motor ligado. Transportá-lo somente com o motor desligado e com a lâmina ou o cabeçote a fio voltados para trás. Para a sua segurança, é obrigatório proteger a lâmina com a devida proteção

fornecida em caso de transporte ou armazenamento (ver "Proteção para o transporte"). Quando transportar o cortador de arbustos num veículo, colocá-lo em posição bem estável e amarrá-lo, de forma a evitar o vazamento de carburante. É, porém, aconselhável esvaziar o reservatório de carburante em caso de transporte.

Precauções contra fogo e incêndios

Não trabalhar com o cortador de arbustos

na presença de fogo ou gasolina derramada. Se tiver caído carburante nas roupas ou no corpo durante a operação de abastecimento, trocar de roupa imediatamente. Manter a máquina limpa, isenta de grama, folhas e óleo excessivo, para reduzir o risco de incêndios. Os gases de descarga podem atingir temperaturas elevadas e podem conter faíscas; por isso, recomeda-se não se aproximar a produtos inflamáveis. O silenciador ainda continua quente durante o uso e logo depois do desligamento do motor. O mesmo vale para o motor em mínima velocidade. Prestar a máxima atenção aos riscos de incêndio, especialmente na presença de materiais ou gases inflamáveis. Ligar o motor longe da área de abastecimento e de reservas de combustível (distância mínima de 3 metros).

Quando efetuar o abastecimento de carbu-

rante, enxugar sempre o que for eventualmente derramado. Nunca adicionar carburante no tanque quando o motor está ligado ou ainda está quente, (esperar que o motor esfrie antes de efetuar o abastecimento) para evitar o risco de incêndios. Abastecer em lugar aberto, longe de chamas ou faíscas. Não retirar a tampa do tanque quando o motor estiver em movimento. Abrir a tampa do tanque com cuidado, para eliminar eventuais excessos de pressão. Depois de abastecer, fechar bem a tampa. Evitar derramar o carburante. Os gases produzidos pelos combustíveis podem causar explosão ou incêndio. A gasolina é altamente inflamável: antes de aproximar-se a qualquer tipo de combustível, apague o cigarro, cachimbo ou charuto. Não fumar ou aproximar fontes de calor ou faíscas ao carburante. Nunca abastecer perto ou em cima de objetos inflamáveis (folhas secas, etc.).

Contragolpe de reação

As máquinas dotadas de lâmina podem

causar um violento contragolpe lateral, ao entrar em contato com corpos sólidos. O impulso pode passar da máquina ao operador, podendo este perder o controle da mesma. A lâmina é capaz de provocar inclusive a amputação de braços e pernas. Use sempre uma lâmina bem afiada. Uma lâmina com dentes desgastados, além de criar dificuldades de corte, poderia gerar um CONTRAGOLPE DE REAÇÃO, isto é, um impulso violento sobre a parte anterior da máquina, causado pelo choque da lâminda contra madeira ou corpos sólidos estranhos. Tal impulso pode repercutir-se da máquina ao operador, com

Page 8

Bloqueio do comando do acelerador

Nunca usar a máquina com o dispositivo de bloqueio do acelerador apertado com

fita adesiva, barbante ou qualquer outro meio.

Tal dispositivo foi projetado com a função de impedir o acionamento acidental do gatilho acelerador (fig. A n. 3), por isso o gatilho (fig. A n. 3) pode ser ativado somente quando, contemporaneamente, é apertada a alavanca de segurança (fig. A n. 17). Através de 2 molas independentes, liberando o bloqueio do punho, o gatilho acelerador (fig. A n. 3) e a alavanda de segurança (fig. A n. 17) voltam automaticamente na posição original.

Dispositivo anti-vibração

A máquina dispõe de um dispositivo antivibração, que tem o objetivo de reduzir as vibrações transmitidas ao operador.

Dispositivo de desligamento do motor

Levando o botão Stop (fig. A n. 7) em O / STOP, o motor se desliga. Para verificar o correto funcionamento, ligar o motor e assegurar-se que o motor desligue quando a tecla Stop for colocada na posição Stop.

Proteção para o transporte

Nunca ligar a máquina com a proteção da lâmina montada.

O dispositivo recobre as extremidades cortantes da lâmina quando a máquina, em posição de repouso, é transportada ou armazenada.

Proteção do dispositivo de corte

Este importantíssimo dispositivo de segurança (fig. A n. 19) impede que eventuais objetos possam ser lançados e atinjam o operador quando entrem em contato com o dispositivo de corte ou com a grama em si.

Barreira

O dispositivo, quando fixado à máquina, garante uma distância mínima entre o operador e o dispositivo de corte durante o funcionamento da mesma, além de impedir que esta entre em contato com o corpo do operador em caso de choque da lâmina com uma superfície dura, o que poderia causar feridas ao operador (fig. A n. 18).

Silenciador

O silenciador serve a reduzir ao mínimo o nível de barulho e a afastar do operador os gases de descarga produzidos pelo motor de explosão.

Linga em forma de cinto (cinturão de apoio)

ATENÇÃO! É muito importante estar

familiarizado com o dispositivo de desengate. Em caso de emergência, é necessário saber liberar-se da máquina com rapidez.

A linga é dotada de um dispositivo de engatedesengate. A linga em forma de cinto permite que o operador sustente a máquina durante o uso (ver “Precauções para a segurança”, B7).

C. Descrição dos equipamentos de segurança da máquina

1 2 3 4

4 10 13

1 2 3 4 10

1 2 3 4

1 2 3 4 6

7 9 14

PORTUGUÊS - 5

a possibilidade de que este perca o controle da máquina. Não afiar as lâminas danificadas, simplesmente substituí-las com uma nova. O contragolpe de reação pode manifestar-se também

quando se realiza o corte usando qualquer tipo de lâmina em setor de risco (ver I3). Não usem a lâmina no setor de risco, para evitar o contragole de reação.

Preparação da mistura

Não usar nenhum outro tipo de carburante,

além daquele recomentado no presente manual. Este produto dispõe de um motor de 2 tempos e, portanto, deve ser abastecido com uma mistura de gasolina sem chumbo (com No. Mínimo de octano igual a 90) e óleo totalmente sintético para motores de 2 tempos, específico

para gasolina sem chumbo, nas proporções indicadas na tabela presente na capa (ponto D).

Verificar atentamente as especificações do

óleo presentes na embalagem. O uso de um óleo que não apresente as especificações expressamente indicadas neste manual pode causar graves danos ao motor!

Para obter a melhor mistura, despejar num recipiente apropriado o óleo e depois a gasolina; agitar

D. Mistura carburante

7 14 15

Page 9

PORTUGUÊS - 6

com força o bidão cada vez que se retira o carburante deste. As características da mistura estão sujeitas ao envelhecimento e, portanto, sofrem alterações no tempo. Por isso recomenda-se preparar somente a quantidade de mistura necessária ao uso (o uso de uma mistura velha pode causar graves danos ao motor).

Abastecimento

Limpar com cuidado ao redor da boca do tanque antes de tirar a tampa, para evitar a entrada de impurezas. Abrir a tampa do bidão com cuidado. Desparafusar a tampa do tanque dedicado à mistura e enchÍ-lo com a quantidade necessária, com a ajuda de um funil. Durante o uso, para não ter dificuldade ao reacender a máquina, recomen-

da-se vivamente evitar o exaurimento da mistura do carburante no tanque.

Conservação do combustível

Conservar o combustível num ambiente fresco e bem ventilado, dentro de um recipiente apropriado para tal finalidade.

Nunca deixar o motor em repouso com carburante dentro do tanque em áreas pouco ventiladas, onde os gases produzidos pela gasolina possam propagar-se e atingir velas, chamas de queimadores ou caldeiras, aquecedores, secadores ou qualquer outro tipo de elemento que implique a presença de fogo ou faísca. Nunca conservar excessivas quantidades de carburante.

14 15

E. Montagem/desmontagem

E1. Punho anterior em forma de delta

Para a sua segurança, fixe o punho antes da etiqueta aplicada sobre o tubo de transmissão, a uma distância de pelo menos 11 cm do punho posterior. O punho deve fixado numa cômoda posição de trabalho. Caso se use lâminas serrilhadas, a distância do punho deve ser modificada para pelo menos 36 cm. A barreira de segurança deve ser montada utilizando-se os acessórios fornecidos e seguindo as configurações indicadas na figura, mantendo o contato com o punho anterior.

E2. Empunhadura dupla haste

Ajuste e fixe a empunhadura dupla apertando os parafusos

E3. Montagem da proteção do cabeçote dotado de fios de nylon e lâmina para grama

Posicionar a proteção (A), prestando atenção para que encaixe corretamente na caixa de engrenagens (I), posicionar o grampo superior (F) entre o tubo e a proteção, colocar os parafusos e apertá-los (H).

A lâmina corta-fio, incorporada à proteção de

plástico, cortará o fio de nylon num comprimento ótimo. Um fio demasiado comprido reduz a velocidade de rotação do motor e as prestações de corte, além de aumentar o risco de lesões.

Montar a lâmina corta-fio (L), fixando-a cuidadosamente com os parafusos (E).

E4. Montagem/desmontagem do cabeçote detado de fios

Montar o cabeçote a fios de nylon seguindo a disposição ilustrada: 1) Proteção da flange 2) Disco superior 3) Proteção (cabeçote dotado de fios de nylon B) 4) Cabeçote com fios de nylon. Apertar forte, em sentido anti-horário. Durante a fixação, o conjunto cabeçote-disco fica parado sem nenhum esforço com o inserimento da chave ou da chave-de-fenda fornecidos nos respectivos furos do disco e da caixa de engrenagens; primeiramente girem o disco até que os dois furos coincidam.

E5. Montagem/desmontagem da lâmina para grama

Monte a lâmina conforme a disposição ilustrada na figuras: a) Protecção falange - b) Guia superior com centragem da lâmina - c) Lâmina com inscrição e seta de direção viradas para cima - d) Guia inferior - e) Proteção do disco fixo - f) Parafuso de aperto de lâmina (comprimento mm16). Se pretender montar a proteção do disco deslizante, faça-o conforme as figuras: a) Protecção falange - b) Guia superior com centragem da lâmina - c) Lâmina com inscrição e seta de direção viradas para cima - d) Guia inferior - e) Anilha espaçadora - f) Proteção do disco deslizante - g) Parafuso de aperto da lâmina (comprimento mm 34,5).

Montagem da lâmina serrilhada e sua proteção

Com a lâmina serrilhada, remover a proteção para o cabeçote a fio e a lâmina para

2 3 4

2 3 4 10

Page 10

G. Regulação do carburador

Esta máquina pode ser equipada com carburador de baixa emissão. Recomendamos - se necessário - que a regulação do carburador seja feita somente por um Centro de Assistência Autorizada, que dispõe dos aparelhos apropriados para assegurar o melhor funcionamento com a mais baixa emissão. Para regular a velocidade mínima, agir sobre o parafuso indicado com a letra (T), conforme as seguintes indicações: Com o motor em movimento e bem quente, apertar o parafuso (T) delicadamente em sentido horário, até obter uma rotação regular do motor (barulho

constante), sem que os órgãos de corte estejam em movimento. Em caso contrário (orgãos de corte em movimento), afrouxar o parafuso (T) delicadamente em sentido anti-horário, até obter a correta regulação. A correta velocidade mínima está indicada no manual de instruções, no parágrafo "Dados técnicos".

Todas as regulações acima indicadas devem ser realizadas com os orgãos de corte corretamente montados.

A garantia poderá ser invalidada por causa de regulações errôneas executadas por pessoal que não integre os Centros de Assistência Autorizada.

8 9 10 11

PORTUGUÊS - 7

grama, substituindo a proteção da flangia (A) com a proteção para a lâmina serrilhada (H).

As lâminas de dentes de serra (24 ou 80 dentes) têm um diâmetro de base central

de 20 mm e por isso necessitam de usar uma

flange de topo com o tamanho adequado para garantir uma montagem correcta. O número de peça está detalhado no quadro sumário de acessórios de corte.

Para a montagem, seguir as figuras (E7, E8).

F. Acendimento e desligamento do motor

ATENÇÃO! Ligar o cortador de arbustos

em lugares planos. Durante o acendimento, assuma uma posição estável. Certificar-se de que a lâmina ou o cabeçote a fios de nylon não toquem o terreno ou obstáculos.

ATENÇÃO! Segurar a manopla do dispositi-

vo de acendimento com uma mão; com a outra manter em posição estável a máquina. (Atenção: não enrolar ao redor da mão o cordão de acendimento). Puxar lentamente até obter uma certa resistência, e depois puxar a corda com um movimento brusco. Não puxar a corda de acendimento até o fim e não liberá-la bruscamente contra a máquina. Isso poderia danificar a unidade. Activar o descompressor premendo o botão (D), somente para os modelos equipados.

ARRANQUE DO MOTOR A FRIO

1) Interruptor de paragem em posição oposta à

do “STOP”.

2) Abaixe a pequena alavanca de segurança (S), puxe a pequena alavanca do acelerador (A) e engate o bloqueia-acelerador (B), largue o acelerador (A) e sucessivamente o bloqueia-acelerador (B). ATENÇÃO: com o bloqueia-acelerador (B) engatado, a lâmina gira.

3) Mover a patilha (E) do obturador de arranque para a posição fechado .

4) Bombeie, insistindo diversas vezes sobre o bolbo (C) de maneira a ver o combustível a voltar

ao depósito pelo tubo (D). Puxe o cordão de arranque até quando ouvir um disparo.

5) Mover a patilha (E) do obturador de arranque para a posição aberto depois puxe o cordão de arranque até quando o motor entrar em funcionamento. Deixe-o trabalhar alguns instantes, segurando firmemente a roçadora. Desengate, portanto, o bloqueia-acelerador puxando a pequena alavanca do acelerador (A) a fundo. Assim o motor permanecerá em movimento no regime ralenti.

ARRANQUE DO MOTOR A QUENTE

Interruptor STOP em posição START I. Gatilho do acelerador em posição de ralenti (relaxado). Mover a patilha (E) do obturador de arranque para a posição aberto . Bombeie, insistindo diversas vezes sobre o bolbo (C) de maneira a ver o combustível a voltar ao depósito per lo tubo (D). Puxe o cordão de arranque. ATENÇÃO: com o bloqueia-acelerador (B) engatado, a lâmina gira.

6) PARAGEM DO MOTOR. Coloque o botão de parar na posição 0 STOP. ATENÇÃO: Após a paragem do motor as partes giratórias, lâmina ou cabeça fios nylon, continuam a girar por algunas instantes devido à inércia. Continue a segurar firmemente a máquina até parar. N.B. Em caso de urgência o tempo de paragem pode ser abreviado arrastando a lâmina paralela ao solo.

1 5 6 7 8 9 10 11 12 14

Page 11

Técnicas de corte

Durante as operações de corte, manter sempre o motor em alta velocidade. Depois de cada fase de trabalho, desacelerar o motor até o regime mínimo; o funcionamento prolongado em regime pleno sem carga pode causar graves danos ao motor.

Sempre esperar que o motor funcione a mínima velocidade antes de mover a máquina de uma seção à outra.

A máquina é particularmente indicada para o completamento do trabalho de um cortador de grama. Com ela, é possível atingir pontos que um normal cortador de gramas não atinge.

Corte e acabamento da grama com cabeçote porta-fio

O corte do cabeçote porta-fio é indicato para as necessidades de corte mais leves, como por

exemplo nos cantos e ao redor das árvores. Corte

Para não correr o risco de estragar a cobertura de grama ou de danificar o dispositivo de corte, mantenha o fio paralelo ao terreno. Evitar o contato com o terreno.

Acabamento

Posicionar o cabeçote porta-fios no ângulo desejado, mantendo pouca distância do terreno. Realizar o corte com a extremidade do fio. Não pressionar o fio contra o material a ser cortado.

I1. Alimentação do fio (A)

O fio de nylon consome-se naturalmente durante o corte, causando o aumento do número de giros do motor e uma diminuição da capacidade de corte.

H1. Depois de cada uso

É importante, para evitar o superaquecimento do motor, remover pó e sujeita das aberturas, da tampa do cilindro e das aletas do cilindro, usando uma raspadeira de madeira. Conservar a máquina em ambientes secos.

Depois de 25 horas de uso

Remova o filtro, conforme indicado na figura, e limpe-o com um jato de ar comprido, delicadamente. Para uma limpeza mais completa, pode ser lavado com água e sabão.

Depois de 50 horas de uso

Adicionar óleo para engrenagens de alta velocidade na caixa de engrenagem, através do furo (C). Desmontar e limpar a vela e regular a distância entre os eletrodos (0,5 - 0,6 mm). Substitua-a, caso esteja excessivamente suja. Caso estejam presentes incrustações em excesso, verificar se a regulação do carburador e a percentual do óleomistura estejam corretas, se o óleo é de boa qualidade e adequado a motores de dois tempos.

Depois de 100 horas de uso

Substituir a vela.

A cada três meses

Levar a máquina a um Centro de Assistência para uma manutenção geral, substituição do filtro de carburante e limpeza das partes internas. Com isso, reduzir-se-á a possibilidade de problemas imprevistos e proporcionará à máquina perfeita eficiência e longa duração.

Longos períodos inatividade

Ver "Ecologia".

Em caso de trabalho em ambiente excepcionalmente sujo ou empoeirado, as oper-

ações acima descritas devem ser executadas

com maior freqŸência.

H2. Substituição do fio de nylon (A)

Para substituir o rolo do fio, agir sobre ambos os lingŸetes de desengate indicados pelas flechas e remover o rolo a ser substituído, extrair completamente o fio restante e depois enrolar o novo fio. Abrir a confecção de fio original, inserir as extremidades dos 2 fios em correspondência dos orifícios do rolo, enrolar completamente os fios sobre o carretel no mesmo sentido e bloquear a extremidade de cada um dos fios nas 2 aberturas opostas. Reposicionar a bobina em seu lugar e enfiar as extremidades dos fios nas respectivas bússolas. Puxar cada fio, de forma que saiam aproximadamente 15 cm de cada lado. Montar de novo o cabeçote a fio, como ilustrado (fig. H5). Se o carretel estiver excessivamente desgastado, deve-se substituí-lo com um carretel completo original.

H3. Substituição do fio de nylon (B)

1) Alivie a porca de aperto na cabeça do nylon

rodando-a para a direita.

2) Tire a calota inferior.

Tire o pinhão vazio do seu lugar e elimine qualquer pedaço de fio.

3) Prepare 2 fios de nylon com cerca de 2,5 m. de

comprimento e 2,4 mm de diâmetro cada um.

4) Enrole os dois fios no pinhão e no mesmo sentido.

5) Bloqueie a extremidade de cada um dos fios

nas duas gargantas opostas.

6) Reposicione a bobina no seu lugar e introduza as

extremidades dos fios nas respectivas buchas.

7) Puxe cada um dos fios, de modo que saia de

cada lado cerca de 15 cm.

8) Volte a monta a cabeça de fio de nylon como

se mostra: regulador de corte, mola e porca de aperto (apertada para a esquerda).

PORTUGUÊS - 8

H. Manutenção periódica

1 2 3 4 7 9 10

I. Técnicas de uso

1 4 5 6

7 8 9

10 11 12 13

14 16

Page 12

M. Tabela procura de avarias

O motor O motor gira A máquina

não parte mal ou perde arranca mas

potência não corta ben

O motor continua a dar problemas: Dirigir-se ao seu revendedor autorizado.

Controle que o interruptor STOP esteja na posição I. Controle a presença de combustivel min. 25% capacidade do

depósito. Controle que o filtro de ar esteja limpo. Tire a vela, enxugue-a, limpe-a e monte-a de novo. Se for o

caso, substitui-la. Troque o filtro do combustivel dirija-se ao próprio fornecedor. Siga correctamente as instrucções de montagem dos

acessórios de corte. Controle que os acessórios metálicos de corte estejam afia-

dos, em caso contrário entre em contacto com o seu revedendor.

•

••

•

Quando isso ocorrer, aperte o cabeçote contra o chão para obter a saída de um novo fio: deve-se liberar o gatilho acelerador até reduzir o No. de giros do motor abaixo de 8000 rpm. Bater delicatamente contra o chão o botão (A), como indicado na figura, e o fio sairá automaticamente. Acelerar novamente. Se o fio não sair, certificar-se que este esteja presente e repetir a operação novamente.

I2. Alimentação do fio (B)

Para se estender o fio de nylon conforme se vai gastando, puxe o regulador de corte para baixo e rode-o para a direita para retirar para fora o comprimento de fio desejado.

I3. Desbastamento da grama com lâmina corta-grama

O corte com a lâmina é indicado para o desbastamento da grama, particularmente da grama alta e robusta. N2. A grama é cortada com movimentos oscilatórios lateralmente, mantendo-se a lâmina paralela ao terreno. O corte obtém-se moven-

do-se da direita para a esquerda, enquanto o movimento de retorno da esquerda à direita deve acontecer sem usar a lâmina. O CONTRAGOLPE DE REAÇÃO pode manifestar-se quando se corta usando a lâmina em setor de risco; aconselha-se, portanto, realizar o corte usando o restante setor. Faça com que o prato de sustentamento da lâmina toque apenas levemente o terreno; desse modo, vocÍ evitará que a lâmina entre em contato com o terreno.

Uso da lâmina serrilhada

Não tente cortar árvores com um diâmetro superior ˆquele aconselhado, para evitar o

risco de kickback ou de danos à lâmina. A lâmina serrilhada serve para cortar arbustos e pequenas árvores, com um diâmetro máximo de sete centímetros. Aconselha-se apoiar a parte esquerda da proteção especial do tronco durante o corte, para limitar o risco de perda de controle da máquina.

PORTUGUÊS - 9

2 16

2 5 11 16

Este capítulo contém informações úteis para manter as características de compatibilidade ecológica, ideadas na fase de desenvolvimento da máquina, o correto uso desta e o procedimento de eliminação dos óleos e do carburante.

PROJETAÇÃO

Em fase de projetação, procedeu-se ao estudo e pesquisa de um motor com consumo reduzido e com baixas emissões de gases de descarga poluentes.

USO DA MÁQUINA

As operações de enchimento do tanque MIX

devem ser realizadas de forma a evitar a dispersão do carburante no ambiente.

LONGOS PERÍODOS INATIVIDADE

Sempre esvaziar o tanque do seu conteúdo seguindo as mesmas precauções previstas para as operações de abastecimento.

SUCATEAMENTO

Não dispersar no ambiente a máquina inutilizada, e sim entregá-la às entidades autorizadas para a eliminação do lixo, segundo as normas previstas pela legislação em vigor.

L. Ecologia

Page 13

O. Dados Técnicos

Cilindrada (cm3) .......................................................................................................

Alesagem (mm) .......................................................................................................

Corrida (mm) ............................................................................................................

Máxima Potência (kW) (ISO 8893) ........................................................................

Frequência de rotação máxima do eixo (min

-1

) ......................................................

Velocidade de rotação (frequência de rotação) do motor na frequência de rotação máxima recomendada para o eixo (min

-1

) ...........................

Regime de máxima potência (min

-1

) ........................................................................

Regime de mínimo (min

-1

) .........................................................................................

Regime máx em vácuo (min

-1

) .................................................................................

Peso a seco (kg) ......................................................................................................

Capacidade do tanque da mistura (cm

) ..................................................................

Par aperto porca para lâmina (Nm) .........................................................................

Pressão sonora nos ouvidos do operador Lp

av (dBA) (ISO 7917) ............................

Nível de Potência Sonora Medida Lw

av (dBA) (ISO 10884) ........................................

Nível de Potência Sonora Garantida Lw

av (dBA) (ISO 10884) ....................................

Nivel vibrações cabeça de fio (Iso 7916) (m/s

) Max-Min .........................................

Nivel vibrações lâmina (Iso 7916) (m/s

) Max-Min ....................................................

PORTUGUÊS - 10

N. Declaração de conformidade

O abaixo-assinado, autorizado pela

Electrolux Outdoor Products Italy S.P.A.

, declara que os seguintes produ-

tos modelo /TIPO:

BC010A, BC010B

a partir dos números de série produzidos de 2003 em diante, costruidos

pela

Electrolux Outdoor Products Italy S.P.A.

, Valmadrera, Italia, obedecem às Diretrizes Européias: 98/37/EC (Diretriz de Máquinas), 93/68/EEC (Diretriz para o Selo CEE) & 89/336/EEC (Diretriz de Compatibilidade Eletromagnética), diretriz 2000/14/EC (Anexo V).

Valmadrera, 15.12.03 Giuseppe Todero (Diretor Técnico) Electrolux Outdoor Products Italy S.P.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIA

1,2

7.700

12.100

8.000

2.800

10.000

7,1

900

113

114

8,2-1,6

1,3

7.700

12.100

8.000

2.800

10.000

7,3-8,3PRO

900

113

114

8,2-1,7

1,6

7.700

12.100

8.000

2.800

10.000

7,3-8,4PRO

900

113

114

10,55-1,8

16,38-1,8

1,8

7.700

12.100

8.200

2.800

10.000

7,7-8,7PRO

900

113

114

12,5-1,06

17,79-1,06
