GEBRAUCHSANWEISUNG
MODE D’EMPLOI
ISTRUZIONI PER L’USO
GLASKERAMIK–KOCHFELD
PLAN DE CUISSON
VITROCÉRAMIQUE
PIANO DI COTTURA
IN VETROCERAMICA
GK O–L/75.2 RC
GK O–R/75.2 RC
Sehr geehrte Kundin,
sehr geehrter Kunde
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig
durch. Beachten Sie vor allem den Abschnitt «Sicherheitshinweise».
Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf und geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Mit dem Warndreieck und/oder durch die Signalwörter «Achtung!», «Vorsicht!» sind
Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
1. Dieses Zeichen leitet Sie Schritt für Schritt beim
Bedienen dieses Gerätes.
2. . . .
3. . . .
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.
Mit diesem Zeichen sind Tips und Hinweise
zum wirtschaftlichen und umweltschonenden
Einsatz des Gerätes gekennzeichnet.
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt «Abhilfe bei Störungen».
Sollten diese Hinweise nicht ausreichen, haben Sie
jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:
• Die Kundendienststelle in Ihrer Nähe (siehe Abschnitt «Kundendienst») oder
ServicePhon
0848 848 999
Hier erhalten Sie Antwort auf jede Frage, die die
Ausstattung und den Einsatz Ihres Gerätes betrifft.
Natürlich nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und
Dienstleistungen weiter zu verbessern.
• Bei technischen Problemen steht Ihnen unser
Kundendienst jederzeit zur Verfügung (Adressen
und Telefonnummern finden Sie im Abschnitt
«Kundendienst»).
Beachten Sie dazu auch den Abschnitt «Service».
Wir bitten Sie, die Gebrauchsanweisung aufmerksam durchzulesen und
anschliessend die ausgefüllte Garantiekarte direkt
an unseren Kundendienst in Mägenwil zu senden. Besten Dank.
2
Inhaltsverzeichnis
Sicherheitshinweise 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrische Sicherheit 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit für Kinder 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit während der Benutzung 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit beim Reinigen 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
So vermeiden Sie Schäden am Gerät 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entsorgung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerätebeschreibung 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vor dem ersten Gebrauch 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Erstes Reinigen 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienung des Kochfeldes 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zweikreis–Kochzone zuschalten 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restwärmeanzeige 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warmhaltezone 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anwendungen, Tipps 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochgeschirr 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tipps zur Energie–Einsparung 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reinigung und Pflege 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochfeld 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leichte Verschmutzungen 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Festklebende Verschmutzungen 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Spezielle Verschmutzungen 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rahmen des Kochfeldes 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Abhilfe bei Störungen 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Was tun wenn . . . 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installationsanweisung 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Richtlinien 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheitshinweise für den Installateur 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrischer Anschluss 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau in die Küchenarbeitsplatte 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ausbau des Glaskeramikkochfeldes 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bevor Sie den Kundendienst anfordern 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wenn Sie den Kundendienst in Anspruch nehmen 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kundendienst 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ersatzteilverkauf 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ThermaPhon 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Sicherheitshinweise
Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und den geltenden Sicherheitsvorschriften. Dennoch sehen wir uns veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen.
Elektrische Sicherheit
Montage und Anschluss des neuen Gerätes dürfen nur durch einen zugelassenen Elektrofach-
mann
vorgenommen werden.
Für die elektrische Sicherheit müssen Einbaugeräte in
normgerechte, passende Einbauschränke/Arbeitsplatten eingebaut werden.
Aus Sicherheitsgründen dürfen Reparaturen am Gerät, insbesondere an stromführenden Teilen, nur durch
Elektrofachkräfte oder geschulte Kundendiensttechniker durchgeführt werden, da sonst erhebliche Gefahren für den Benutzer entstehen könnten. Wenden Sie
sich im Störungsfall direkt an unseren Kundendienst.
Einbaukochfelder sind mit speziellen Stecksystemen
ausgestattet. Sie dürfen nur mit Geräten des passenden Systems kombiniert werden. Beachten Sie auch
die Hinweise in der dazugehörenden Gebrauchs– und
Installationsanweisung.
Wenn Störungen am Gerät, Brüche, Sprünge oder
Risse auftreten:
– schalten Sie alle Kochzonen aus,
– schalten Sie die Sicherung für das Kochfeld ab
bzw. nehmen Sie diese heraus.
Sicherheit für Kinder
Wenn Sie kochen und braten, werden die Kochzonen
heiss. Halten Sie deshalb Kleinkinder grundsätzlich
fern.
Sicherheit während
der Benutzung
Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
Verwenden Sie das Kochfeld nicht zum Beheizen des
Raumes.
Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht
an heisse Kochstellen gelangen.
Überhitzte Fette und Öle entzünden sich schnell.
Wenn sie Speisen in Fett oder Öl (z.B. Pommes frites)
zubereiten, bleiben Sie bitte in der Nähe.
Keine temperaturempfindlichen und feuergefährlichen Stoffe (z.B. Reinigungsmittel, Spraydosen) in
Schubladen oder Fächer unter dem Einbaugerät aufbewahren.
Schalten Sie nach jedem Gebrauch die Kochzonen
aus.
Wird ein heißer Topf auf eine kalte Kochzone gestellt
und es erhitzt sich dadurch die Kochzone, so zeigt dies
die Restwärmeanzeige nicht an.
Sicherheit beim
Reinigen
Die Reinigung des Gerätes mit einem Dampfstrahl–
oder Hochdruckreiniger ist aus Sichheitsgründen nicht
zugelassen.
So vermeiden Sie
Schäden am Gerät
Verwenden Sie das Kochfeld nicht als Arbeits– oder
Abstellfläche.
Betreiben Sie die Kochzonen nicht mit leerem oder
ohne Kochgeschirr.
Glaskeramik ist unempfindlich gegen Temperaturschock und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände,
die auf die Kochfläche fallen, können sie beschädigen.
Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind und Grate aufweisen.
Beim Verschieben können Kratzer entstehen.
Stellen Sie keine Pfannen oder Töpfe auf den Rahmen
des Kochfeldes. Es können Kratzer und Lackschäden
entstehen.
Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z.B. Essig, Zitrone oder kalklösende Mittel auf
den Rahmen des Kochfeldes gelangen, da sonst
matte Stellen entstehen.
Wenn Zucker oder eine Zubereitung mit Zucker auf die
heisse Kochzone gelangt und schmilzt, entfernen Sie
diese sofort, noch im heissen Zustand, mit einem Reinigunggschaber. Erkaltet die Masse kann es beim Entfernen zu Oberflächenschäden kommen.
Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Glaskeramikfläche fern,
z.B. Kunststoffe, Aluminiumfolien oder Herdfolien.
Sollte doch etwas auf der Glaskeramikfläche anschmelzen, muss dieses, ebenfalls sofort, mit dem
Reinigungsschaber entfernt werden.
Wenn Sie Spezialgeschirr verwenden, (z.B. Dampfkochtopf, Simmertopf, WOK u.s.w.), beachten Sie bitte
die Herstellerangaben.
Vermeiden Sie das Leerkochen von Töpfen und Pfannen. Die Böden könnten dabei zerstört und das Glaskeramikfeld beschädigt werden.
4
Entsorgung
Verpackungsmaterial
entsorgen
Alle Verpackungsteile sind recycelbar, Folien
und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuell
Altgeräte bitte ordnungsgemäss entsorgen.
Beachten Sie bitte die nationalen und regionalen Vorschriften von Gerät und Verpackungsmaterial und die Materialkennzeichnung
(Materialtrennung, Abfallsammlung, Wertstoffhöfe).
Entsorgungshinweise
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung.
Achtung! Ausgediente Altgeräte bitte vor der
Entsorgung unbrauchbar machen. Netzkabel
abtrennen.
5
Gerätebeschreibung
Ausstattung Kochfeld
1. Kochzone (Zweikreis) Ø 265x170 mm
2. Kochzone Ø 180 mm
3. Kochzone (Zweikreis) Ø 210/120 mm
4. Kochzone Ø 145 mm
5. Warmhaltezone 120x300 mm
6. Restwärmeanzeigelampen
Kochzonen Glaskeramikplatte Rahmen
5
Vor dem ersten Gebrauch
2
1
3
4
6
Erstes Reinigen
Das Glaskeramikkochfeld feucht abwischen um mögliche Fertigungsspuren zu beseitigen.
Achtung: Benutzen Sie keine scharfen,
scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
6
Bedienung des Kochfeldes
Beim Einschalten der Kochzone kann diese
kurz summen. Das ist eine Eigenart aller Glaskeramikkochzonen und beeinträchtigen weder Funktion noch Lebensdauer des Gerätes.
Die Bedienung der Kochzonen erfolgt mit den
Kochstellenschaltern am Einbau–Herd, Rechaud, Schaltkasten mit Energiereglern oder
einer Elektronische Steuerung und ist in der jeweiligen Anleitung beschrieben.

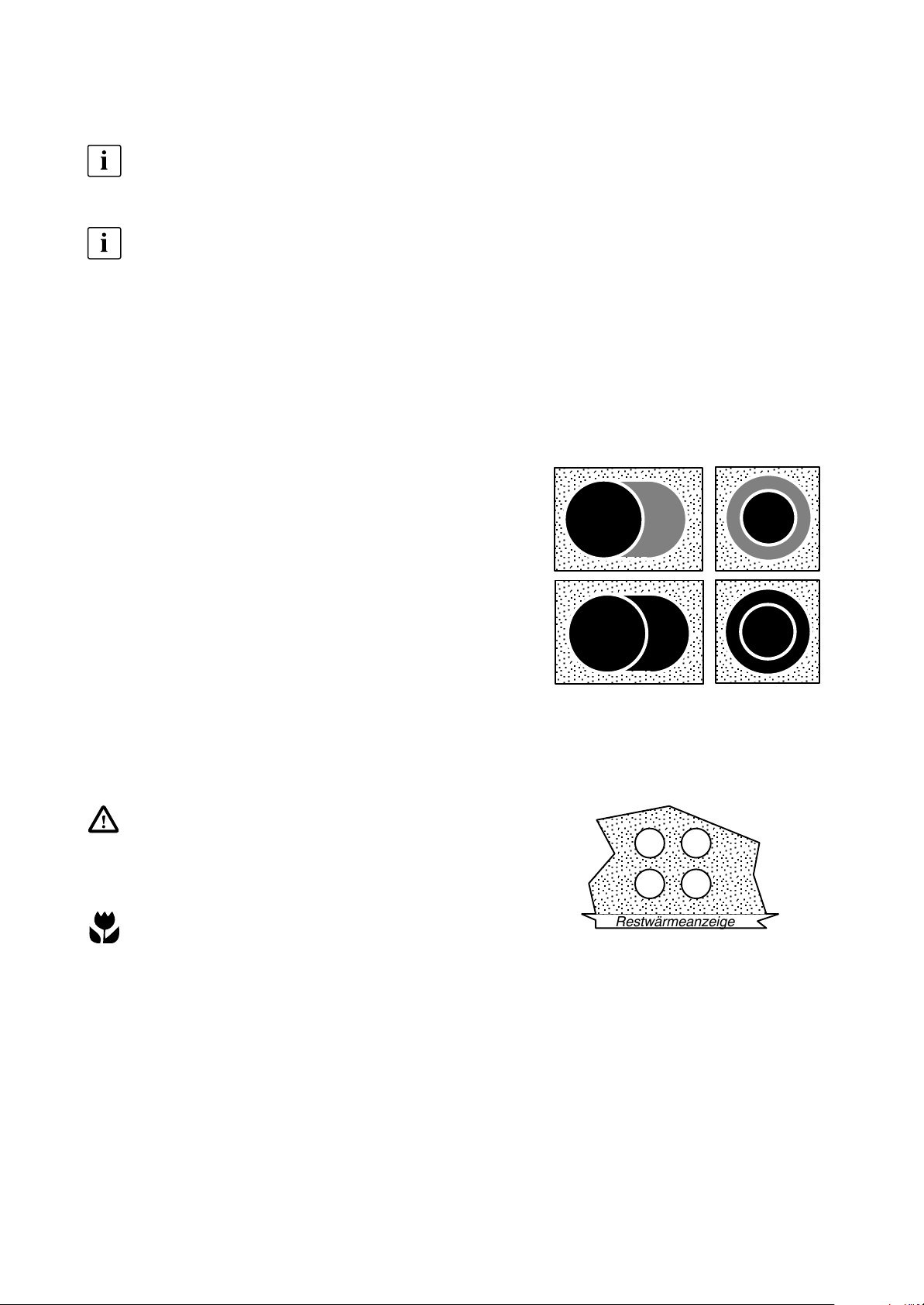

Zweikreis-Kochzone
zuschalten
Die Kochzone vorne links und hinten rechts hat zwei
Heizkreise. Der kleine Heizkreis kann separat oder mit
dem grossen Heizkreis zusammen eingeschaltet werden.
Beachten Sie bitte die Hinweise in der separaten
Gebrauchsanweisung.
Einbau–Herd, Rechaud, Schaltkasten oder elektronischer Steuerung.
Restwärmeanzeige
Jeder Kochzone ist eine Kontrolllampe zugeordnet.
Diese leuchtet auf, sobald die Kochzone heiss ist und
warnt vor unbedachter Berührung.
Achtung! Solange die Restwärmeanzeige
leuchtet, besteht Verbrennungsgefahr.
Auch nach dem Ausschalten der Kochzone erlischt die
entsprechende Lampe erst, wenn die Kochzone abgekühlt ist.
Sie können die Restwärme zum Schmelzen
und Warmhalten von Speisen benutzen.
Restwärmeanzeige
7
Warmhaltezone
Ihr Kochfeld ist mit einer Warmhaltezone ausgerüstet.
Damit können Sie Ihre Speisen warmhalten.
Zum Ein– und Ausschalten dienen die 3 Berührungstasten auf Glaskeramik.
1. Warmhaltezone einschalten = ca. 2 Sekunden
lang die Schlüsseltaste mit dem Finger berühren,
(nicht drücken) die rote Kontrollampe leuchtet auf.
2. Dann innerhaltb von 3 Sekunden ca. 2 Sekunden
die «1» mit dem Finger berühren
3. Warmhaltezone ausschalten = ca. 2 Sekunden mit
dem Finger die «0» berühren.
O
I
O
I
O
I
O
I
8
Anwendungen, Tipps
Kochgeschirr
Je besser der Topf, um so besser das Kochergebnis.
• Gutes Kochgeschirr erkennen Sie am Topf– bzw.
Pfannenboden: der Boden sollte so dick und plan
wie möglich sein.
• Achten Sie beim Neukauf von Töpfen oder Pfannen auf den Bodendurchmesser. Hersteller geben
oft den oberen Durchmesser des Geschirrandes
an.
• Geschirr mit Aluminium– oder Kupferböden kann
metallische Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht
mehr zu entfernen sind.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit
beschädigten Böden, die rauh sind oder Grate aufweisen. Beim Verschieben können bleibende
Kratzer entstehen.
• Im kalten Zustand sind die Topfböden üblicherweise leicht ca. 01–05 mm nach innen gewölbt
(konkav). Sie dürfen nicht nach aussen gewölbt
(konvex) sein.
konvex konkav
• Töpfe und Pfannen sollen nicht kleiner sein als die
Kochzone und möglichst nicht grösser als 2 –4 cm
über Kochplattendurchmesser.
Tipps zur Energie-EinĆ
sparung
Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten:
• Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochzone aufsetzen.
• Nur geeignetes Koch– und Bratgeschirr mit glattem, ebenem Boden verwenden.
• Töpfe und Pfannen, wenn möglich immer mit dem
Deckel verschliessen.
• Topfboden und Kochzonen sollen gleich gross
sein. Beachten Sie die speziellen Hinweise über
Töpfe und Pfannen.
• Verschmutzte Kochzonen und Geschirrböden erhöhen den Stromverbrauch.
• Kochzonen vor Ende der Kochzeit ausschalten um
die Restwärme zu nutzen.
• Restwärme der Kochzonen auch zum Warmhalten
von Speisen oder zum Schmelzen nutzen.
• Bei Verwendung eines Schnellkochtopfes verkürzt
sich die Garzeit um bis zu 50%.
9
Reinigung und Pflege
Kochfeld
Achtung: Reinigungsmittel dürfen nicht auf
die heisse Glaskeramikfläche gelangen! Alle
Reinigungsmittel müssen nach der Reinigung
mit ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufheizen ätzend wirken können!
Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Grill– oder Backofensprays, grobe Scheuermittel bzw. kratzende
Topfreiniger.
Reinigen Sie die Glaskeramik–Kochfläche
nach jedem Gebrauch, wenn sie noch handwarm oder kalt ist. So vermeiden Sie das Festbrennen von Verschmutzungen.
Kalk– und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen mit einem
handelsüblichen Glaskeramik– oder Edelstahlreiniger entfernen, z.B. mit «Sidol–Edelstahlglanz», «Stahl–Fix», «WK–Top» oder
«Cillit».
Leichte
Verschmutzungen
1. Glaskeramikfläche mit einem feuchten Tuch und
ein wenig Handspülmittel abwischen.
2. Anschliessend mit einem sauberen Tuch trocken-
reiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben.
3. Die gesamte Glaskeramikfläche einmal in der Wo-
che mit einem handelsüblichen Glaskeramik–
oder Edelstahlreiniger gründlich reinigen.
4. Danach die Glaskeramikfläche mit ausreichend
klarem Wasser abwischen und mit einem sauberen fusselfreien Tuch trockenreiben.
Festklebende
Verschmutzungen
1. Zur Entfernung von übergekochten Speisen oder
festgeklebten Spritzern einen Glas–Klingenschaber benutzen.
2. Den Glas–Klingenschaber schräg zur Glaske-
ramkfläche ansetzen.
3. Verschmutzungen mit gleitender Klinge entfernen.
Glas–Klingenschaber und Glaskeramikreiniger erhalten Sie im Fachhandel.
10

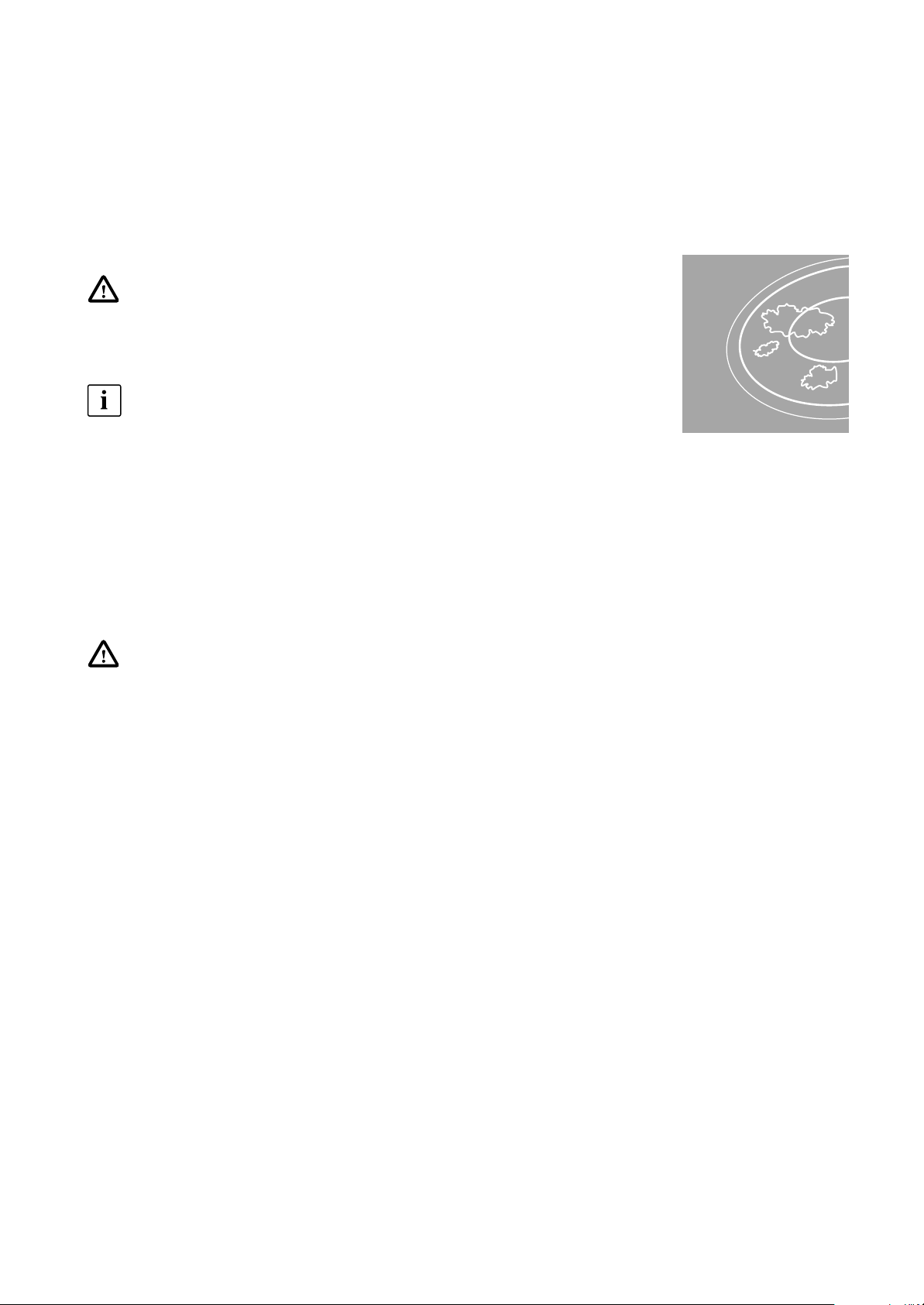

Spezielle
Verschmutzungen
1. Eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie oder andere schmelzbare
Materialien sofort, noch im heissem Zustand,
mit einem Glas–Klingenschaber entfernen.
Achtung: Beim Hantieren mit dem Glas–Klingenschaber auf der heissen Kochzone besteht Verbrennungsgefahr!
2. Anschliessend das abgekühlte Kochfeld normal
reinigen.
Sollte die Kochzone mit darauf geschmolzenen Materialien bereits abgekühlt sein, erwärmen Sie diese nochmals vor der Reinigung.
Kratzer oder dunkle Flecken in der Glaskera–
mikfläche, die z.B. durch scharfkantige Topfböden entstanden sind, lassen sich nicht entfernen. Sie beeinträchtigen jedoch die
Funktionsfähigkeit des Kochfeldes nicht.
Rahmen des
Kochfeldes
Achtung! Keinen Essig, Zitrone oder kalklösende Mittel auf den Muldenrahmen bringen,
es entstehen sonst matte Stellen.
1. Rahmen mit einem feuchten Tuch und ein wenig
Handspülmittel abwischen.
2. Eingetrocknete Verschmutzungen mit nassem
Tuch einweichen. Anschliessend wegwischen und
trockenreiben.
11
Abhilfe bei Störungen
Überprüfen Sie bitte, ob Sie anhand nachfolgender Hinweise kleinere Störungen am Gerät selbst beheben können.
Helfen diese Informationen im konkreten Fall nicht weiter, setzen Sie sich bitte mit dem Kundendienst in Verbindung.
Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemässe
Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall
an Ihren Fachhändler oder an den Kundendienst.
Was tun wenn . . .
.... die Kochzonen nicht funktionieren?
Überprüfen Sie, ob
– die entsprechende Kochzone eingeschaltet
ist,
– die richtige Leistungsstufe eingestellt ist,
– die Sicherungen in der Hausinstallation
(Sicherungskasten) ausgelöst haben.
Sollten die Sicherungen mehrfach auslösen,
wenden Sie sich bitte an einen Fachmann.
.... wenn Störungen am Gerät, Brüche, Sprünge
oder Risse auftreten?
– schalten Sie alle Kochzonen aus,
– schalten Sie die Sicherung für das Kochfeld ab
bzw. nehmen Sie diese heraus.
Wenn Ihnen diese Informationen nicht weiterhelfen, wenden Sie sich bitte an einen Fachmann.

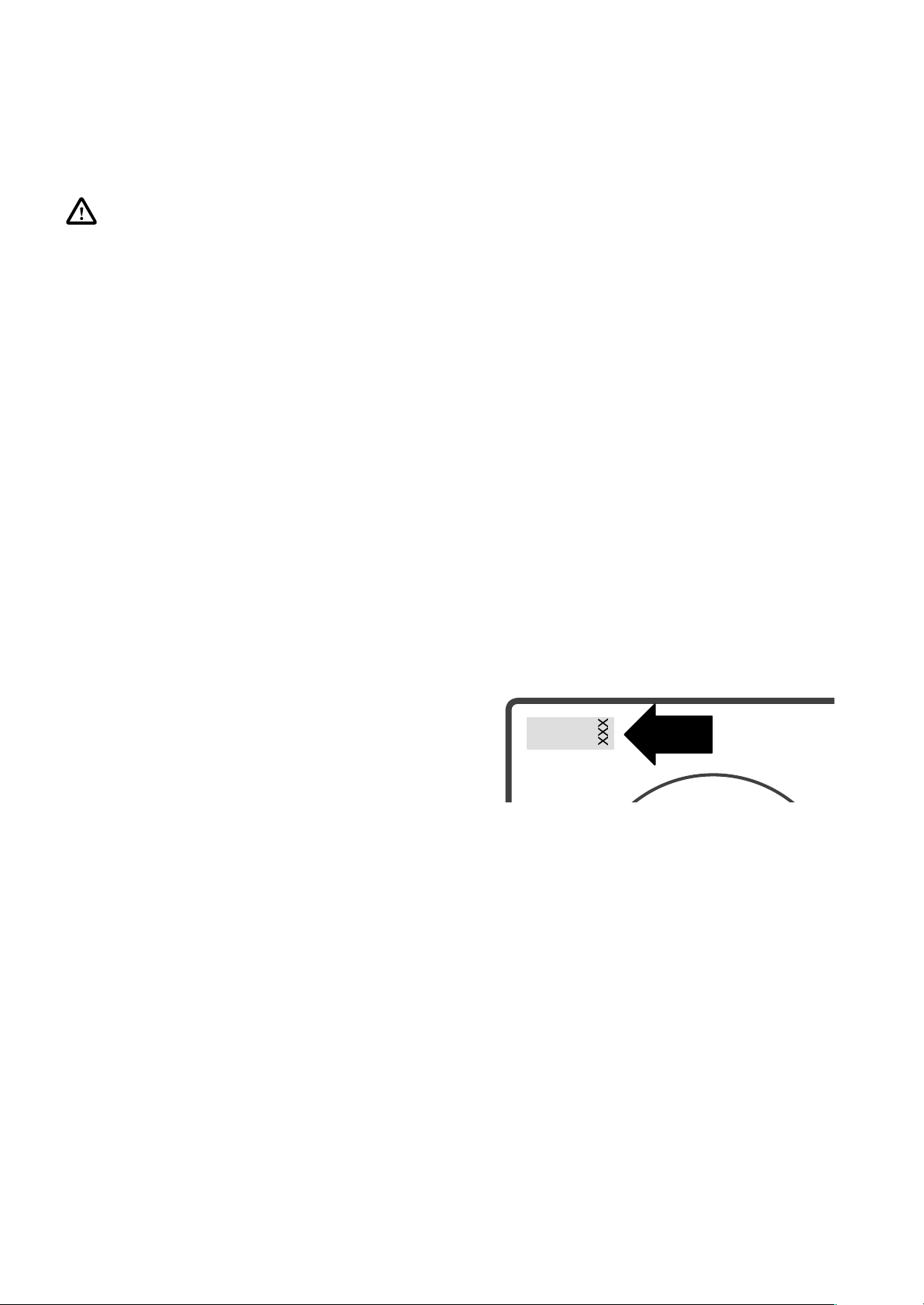

Sollte das Glaskeramikkochfeld einen Glasbruch aufweisen, so geben Sie bitte der Kundendienststelle die
dreistellige Zahl, welche sich auf der Glasplatte befindet, an.
12
Installationsanweisung
Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten
Fachmann vorgenommen werden.
STOP
Technische Daten
Gerätemasse
Breite 761 mm
Tiefe 501 mm
Höhe 42 mm
Ausschnittmasse
Breite 750 mm
Tiefe 490 mm
Radius R 3
Leistungsaufnahme
Kochzone vorne links 1500/2400 W
Kochzone hinten links 1800 W
Kochzone hinten rechts 900/2200 W
Kochzone vorne rechts 1200 W
Warmhaltezone 120 W
Heizkörperspannung 400 V ~50 Hz
Gesamtanschlusswert 7.72 kW
Beschädigte Glaskeramikkochfelder mit Rissen
oder Brüchen in der Glaskeramikfläche dürfen nicht
angeschlossen werden.
7.72 kW 400 V ~50 Hz
7.72 kW 400 V ~50 Hz
7.72 kW 400 V ~50 Hz
Prod-nr: 941 591 405
Typ 201.6SE F1 PO NJ PJ NC
Prod-nr: 941 591 406
Typ 201.6IE PO NJ PJ NC F1
Prod-nr: 941 591 463
Typ 201.6SE F1 PO NJ PJ NC
Serie
GK O-L/75.2 RC
Serie
GK O-R/75.2 RC
Serie
GK O-L/75.2 RC
Richtlinien
Dieses Gerät entspricht den EG-Richtlinien
73/23/EWG Niederspannungsrichtlinie einschliesslich Änderung 90/683/EWG
89/336/EWG EMV-Richtlinie einschliesslich Änderung 92/31/EWG
93/68/EWG CE–Kennzeichnungsrichtlinie
Prod-nr: 941 591 464
7.72 kW 400 V ~50 Hz
Typ 201.6IE PO NJ PJ NC F1
Serie
GK O-R/75.2 RC
13
Sicherheitshinweise für
den Installateur
Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (EN 60 335–2–6). Nur Geräte dieses
Typs dürfen einseitig an nebenstehende Hochschränke oder
Wände eingebaut werden.
Beim Einbau in brennbares Material sind die NIN 2000, Kapitel 4.2.2 und die Brandschutzrichtlinien und deren Verordnungen der Vereinigung kantonaler Feuerversicherungen
zwingend einzuhalten.
Begrenzung dieser Raum–Breite 550 mm, Höhe 20 mm ab
Unterseite des Kochfeldes, Tiefe 560 mm von hinten bei einer Tischtiefe von 600 mm. Brennbare Wände und Decken
müssen oberhalb der Kochflächen gemäss dem für das betreffende Kantonsgebiet zuständigen, feuerpolizeilichen Organ, feuerhemmend verkleidet sein.
Elektrischer Anschluss
1. Vor dem Anschluss ist zu prüfen, ob die angegebene
Spannung auf dem Typenschild – also die Nennspannung des Gerätes – mit der vorhandenen Netzspannung
und der Nennspannung des Kombinatiosnsgerätes
übereinstimmt. Das Typenschild befindet sich auf der
unteren Verkleidung des Glaskeramikkochfeldes.
Die Heizkörperspannung beträgt AC 400 V. Auch
i
bei älteren Netzen mit AC 380 V arbeitet das Gerät
einwandfrei.
2. Den Kabelbaum mit den zwei 14-poligen Kompaktstek-
kern (evtl. Adapterkabel) mit dem Gegenstück von Einbau–Herd, Rechaud, Schaltkasten mit Energiereglern
oder elektronischer Steuerung zusammenfügen.
3. Achten Sie bitte darauf, dass die Stecker fest einrasten
(Verwechslungen sind bei 14poligen Steckern konstruktionsbedingt nicht möglich).
4. Drücken Sie die Verbindungskabel seitlich auf die Back-
ofendecke.
Evtl. vorhandene Schutzfolien auf der Glaskeramikkochfläche abziehen.
Nach dem Anschliessen an die Stromversorgung
sind alle Kochzonen zur Prüfung der Betriebsbereit-
schaft nacheinander in Maximalstellung kurz (ca.
30 Sekunden) einzuschalten.
14
Einbau in die KüchenĆ
arbeitsplatte
Notieren Sie vor dem Einbau die Seriennummer
i
vom Typenschild des Gerätes in die Gebrauchsanweisung Seite 17. Diese Nummer wird bei Serviceanforderungen benötigt und ist im Originaltypenschild auf der Unterseite des Gerätes nach dem
Einbau nicht mehr zugänglich.
Einbau
1. Einbauherd, Rechaud, Schaltkasten oder Elektronische
Steuerung nach seperater Installationsanweisung einbauen. Diese sind mit einem speziellen Stecksystem
ausgestattet. Sie dürfen nur mit Geräten des passenden
Systems kombiniert werden.
2. Der seitliche Abstand des Kochfeldes zu einem Hoch-
schrank muss mindestens 50 mm, zur Rückwand mindestens 50 mm betragen (Fig.1).
3. Arbeitsplatte nach vorgeschriebenem Ausschnittmass
ausschneiden (Fig.2). Die Toleranzmasse dürfen nicht
überschritten werden. Genau an der Anrisslinie sägen.
Empfehlung: Ausschnitt mit Stahlnadel anreissen. Linie
abkleben um ein Splittern des Belages beim Schneiden
zu verhindern.
Die Ausschnittfläche der Arbeitsplatte mit geeignetem
Lack gegen Feuchtigkeit versiegeln.
4. Die Arbeitsplatte im Ausschnittbereich gut reinigen.
5. Bei gefliesten Arbeitsflächen müssen die Fugen im Auf-
lagebereich des Kochfeldes mit Fugenmaterial voll ausgefüllt sein.
6. Dann die Schnappfedern (Detail A) im Ausschnitt an
den bezeichneten Positionen mit Schrauben (Fig.3) befestigen. Die Abwinkelung der Federn dient als
Anschlag auf der Arbeitsplatte. Bei Natur-, Kunststeinoder Keramikplatten können die Federn angeklebt werden mit SK Steinkleber Art.Nr. 374 0710–02/9 (Ein-
bauzubehör Glaskeramikkochfelder).
7. Glaskeramikkochfeld von oben in den Ausschnitt einlegen, zentrieren und fest andrücken, bis die Federn einschnappen.
8. Dichtung im Auflagerahmen auf einwandfreien Sitz und
lückenlose Auflage prüfen. Bitte keine zusätzliche Silikon–Dichtungsmasse auftragen, da im Falle eines Ausbaus des Glaskeramikkochfeldes die Dichtung einerseits und die Abdeckungsoberfläche andererseits
Schaden nehmen können.
9. Der Berührungsschutz muss durch den Einbau gewährleistet sein.
10. Unter dem Kochfeld muss ein freier Abstand von mindestens 20 mm vorhanden sein (Fig.1).
Schubladen dürfen nur mit einem Abdeckblech (AB–
GK Art. Nr. 374 2424 00/9, Einbauzubehör Glaskeramik)
unter dem Kochfeld montiert sein (Fig.4).
Fig.1
min. 50 mm min. 50 mm min. 50 mm
20 mm
Fig.2 Detail A
R4
761
501
= 490 ± 1 =
60
223
267
Fig.3
3
min. 25 mm
Fig.4
20 mm
600
267
223
R3
= 486 =
750 ± 1
740 x 480
39 mm
15
Ausbau des
Glaskeramikkochfeldes
1. Glaskeramikkochfeld und Einbauherd, Rechaud,
Schaltkasten oder elektronische Steuerung stromfrei
machen.
2. Seitlich im Bereich der Befestigungsfedern einen sau-
beren Spachtel als Schutz auf die Abdeckung legen,
dann mit Stechbeutel unter den Rahmen fahren und anheben.
16
Kundendienst
ServicePhon
Un unico numero telefonico per tutta
Te l. 062 / 889 91 23 oder
0848 848 028
Service après-vente
Servizio dopo vendita
Kundendienst–Administration
5506 Mägenwil
Tel. 062 / 889 91 31
Fax 062 / 889 91 21
Kundendienst
5506 Zürich–Mägenwil
Industriestrasse 10
Fax 01 / 405 88 18
8604 Volketswil
Hölzliwisenstrasse 12
Fax 01 / 405 88 18
7000 Chur
Comercialstrasse 19
Fax 071 / 388 20 49
9000 St. Gallen
Vonwilstrasse 15
Fax 071 / 260 26 67
4127 Birsfelden
Hauptstr. 52
Fax 061 / 312 40 73
6032 Emmen
Buholzstrasse 1
Fax 062 / 889 95 85
Administration du service
5506 Mägenwil
Tel. 062 / 889 91 31
Fax 062 / 889 91 21
Service après–vente Servizio dopo vendita
1028 Préverenges
Le Trési 6
Fax 021 / 803 23 05
1950 Sion
Route de la picine 10
Fax 027 / 323 85 02
Eine Nummer für die ganze Schweiz
Un numéro pour toute la Suisse
Un unico numero telefonico per tutta
la Svizzera
Ersatzteilverkauf
Vente des pièces de rechange
Vendita di pezzi di ricambio
Tel. 062 / 889 91 23
oder
Administrazione servizio
5506 Mägenwil
Tel. 062 / 889 91 31
Fax 062 / 889 91 21
6916 Grancia
Zona Industriale E
Fax 091 / 994 38 46
ServicePhon
0848 848 999
ou
oppure
Fax 062 / 889 91 10
3063 Ittigen/Bern
Ey 5
Fax 031 / 925 31 30
Garantie
Für jedes Therma–Produkt gewähren wir ab Datum der Auslieferung
ein Jahr Vollgarantie. Schadhaft gewordene Teile werden kostenlos
ausgebessert oder ersetzt. Unsere
Garantieleistung schliesst die Kosten für Arbeits– und Reisezeit wie
auch für Ersatzmaterial ein.
Für Abnützung oder Beschädigung,
verursacht durch äussere Einflüsse,
höhere Gewalt, Eingriffe Dritter oder
Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften
kann die Vollgarantie nicht beansprucht werden.
50
Garantie
Nous octroyons sur chaque produit
Therma une année de garantie à partir de la date de livraison ou de la mise
en service. Les pièces défectueuses
sont réparées ou remplacées gratuitement. Notre garantie couvre les
frais de main–d’oeuvre et de déplacement, ainsi que les pièces de rechange.
L’usure ou les dommages causés par
des influences extérieures, des cas
de force majeure, l’intervention de
tiers ou pour des dommages des à l’inobservation des mode d’emploi ne
sont pas couverts par la garantie.
Garanzia
Ogni prodotto Therma beneficia di un
anno di garanzia completa a partire
dalla data di consegna o dalla sua
messa in funzione. Tutti i pezzi danneggiati vengono riparati o cambiati
gratuitamente. Nella garanzia sono
comprese le spese di manodopera,
di viaggio e dei ricambi.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti
esterni, forza maggiore, intervento di
terzi o la inosservanza delle prescrizioni per l’installazione ed istruzioni
per l’uso.
ThermaPhon
Der telefonische
Beratungsdienst
der Therma
Montag bis Freitag
09.00 – 12.00 Uhr
Le service d’information téléphonique de Therma
Lundi à vendredi de
09.00 – 12.00 Uhr
01 – 405 85 60
Il servizio di consulenza telefonica
della Therma
Lunedi a venerdi dalle ore
09.00 – 12.00 Uhr
Für Auskünfte, Ratschläge und
Tips rund um die Anwendung
von Haushaltapparaten.
Eine Dienstleistung, die für Ihre
Anliegen rund um die Haushalt–
apparate täglich für Sie bereit
steht.
Nutzen Sie das ThermaPhon,
zum Beispiel für:
S prompte Auskunft
bei Fragen zur Bedienung
der Apparate
S hilfreiche Ratschläge
bezüglich Unterhalt und
Pflege der Haushaltgeräte
S nützliche Tips
beim Kochen, Backen,
Lüften, Kühlen und Spülen
S kompetente Beratung
bei der Wahl eines Gerätes,
das Ihren Wünschen entsprechen soll
Pour renseignements, conseils
et «astuces» concernant l’utilisation de vos appareils ménagers.
Une prestation de service à votre
disposition chaque jour pour toutes questions touchant aux appareils ménagers.
Appelez ThermaPhon par ex–
emple pour:
S renseignements rapides
concernant l’utilisation des
appareils
S conseils judicieux
pour l’entretien et les soins à
apporter aux appareils
ménagers
S «astuces» utiles
pour la cuisson en général,
la cuisson au four, l’aération,
la réfrigération et le rinçage
S conseils compétents
pour le choix d’un appareil
correspondant à vos désirs
Per informazioni, suggerimenti e
consigli su tutto quanto concerne
l’uso degli elettrodomestici.
Un servizio giornalmente a vostra disposizione per soddisfare le
vostre richieste riguardanti gli
elettrodomestici.
Utilizzate il servizio Therma-
Phon, ad esempio per:
S informazioni immedia-
mente
sull’impiego degli apparecchi
S consigli preziosi
in merito alla manutenzione
e alla cura degli elettrodomestici
S suggerimenti utili
per cucinare, arrostire, ventilare, raffreddare e lavare le
stoviglie
S consulenza competente
per la scelta di un apparecchio che soddisfi
le vostre esigenze e i vostri
desideri
51
A+T Hausgeräte AG
Badenerstrasse 587
8048 Zürich
Telefon 01 405 85 00
Telefax 01 405 85 85
Internet: www.therma.ch
E–Mail: info@therma.ch
A+T Appareils Ménagers SA
Le Trési 6
1028 Préverenges
Téléphone 021 803 24 15
Téléfax 021 803 25 24
Internet: www.therma.ch
E–Mail: info@therma.ch
A+T Apparecchi Casalinghi SA
Centro Montana
6616 Losone
Telefono 091 791 14 12
Telefax 091 792 18 03
Internet: www.therma.ch
E–Mail: info@therma.ch
374 3411 00 / 02.02 vl
52
Loading...
