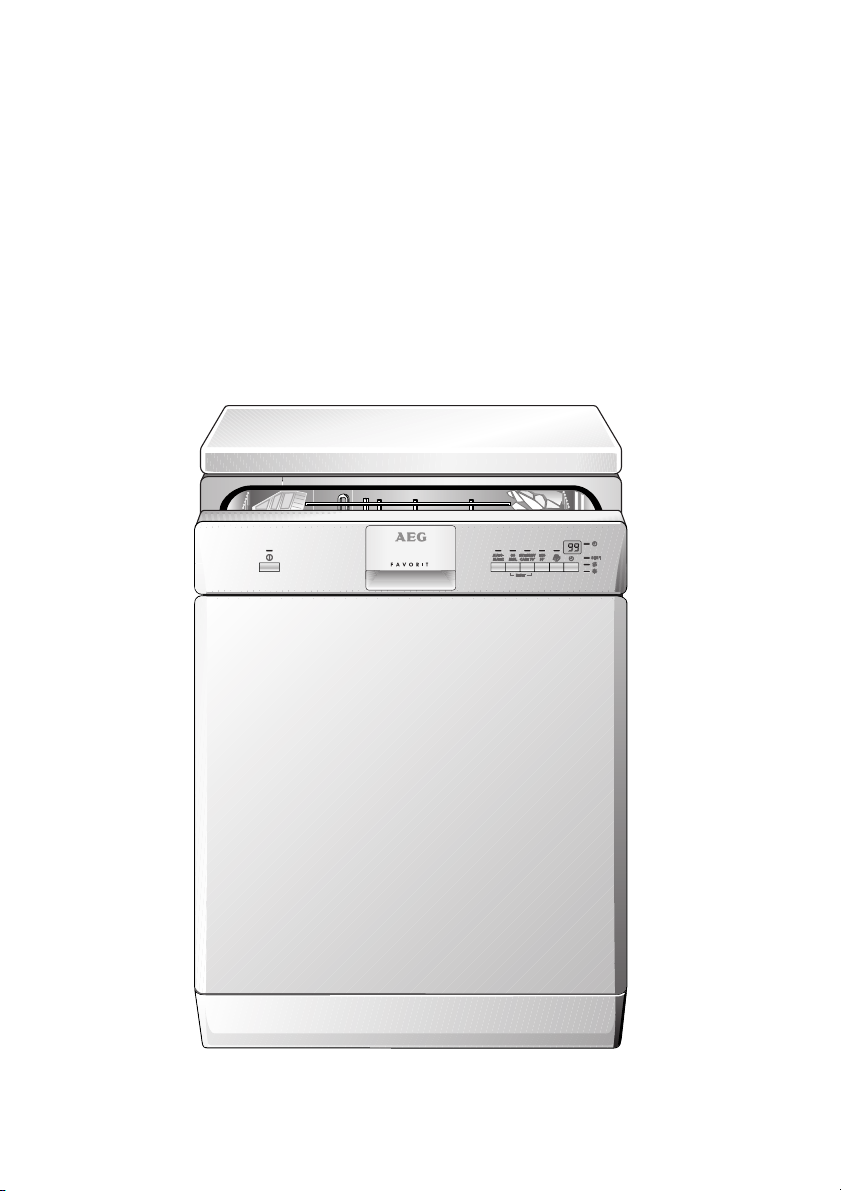

AEG FAV50856U User Manual

FAVORIT 50856 U

Opvaskemaskine

Brugsanvisning

Kære kunde,

Læs venligst denne brugervejledning grundigt igennem og gem den til
senere brug.
Giv brugervejledningen videre til den nye ejer, hvis maskinen afhændes.

Der er brugt følgende symboler i teksten:

1 Anvisninger vedr. sikkerhed

Advarsel! Anvisninger, der gælder Deres egen sikkerhed.
Bemærk! Anvisninger, der skal forebygge skader på maskinen.

3 Anvisninger og praktiske tips

2 Miljøinformation

3 Denne opvaskemaskine bruger et nyt opvaskesystem,

“IMPULSOPVASK“. For at opnå en renere opvask varierer motorens
omdrejningstal og dysetrykket i løbet af et opvaskeprogram. Det
betyder også, at de forskellige programtrin støjer mere eller min­dre.

2

Indhold

Brugsanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Sikkerhed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Maskinen set forfra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Inden maskinen første gang tages i brug . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Indstille blødgøringsanlæg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Påfylde specialsalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Påfylde afspændingsmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Daglig brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Placering af bestik og service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Højdejustering af øverste kurv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Påfylde opvaskemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Brug af 3 i 1-opvaskemidler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Valg af opvaskeprogram (programtabel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Starte et opvaskeprogram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Indstille forsinket start (Forvalg timer) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Slukke for opvaskemaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Vedligeholdelse og rengøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Hvad skal man gøre, hvis ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Sådan klarer De selv småproblemer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Når opvasken ikke er tilfredsstillende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tekniske specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Oplysninger til prøveanstalter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Opstillings- og tilslutningsanvisninger . . . . . . . . . . . . . . . . . . . 28

Sikkerhedsanvisninger vedrørende installation . . . . . . . . . . . . . . . . . . . . . 28

Opstilling af opvaskemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Tilslutning af opvaskemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Garantibetingelser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Kundeserviceadresser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3

Brugsanvisning

1 Sikkerhed

Inden maskinen første gang tages i brug

• Overhold “Opstillings- og tilslutningsanvisninger“.

Anvendelsesformål

• Opvaskemaskinen er kun beregnet til opvask af husholdningsservice
og –bestik.

• Det er ikke tilladt at ombygge eller ændre opvaskemaskinen.

• Der må kun bruges specialsalt, opvaske- og afspændingsmidler be-

regnet til opvaskemaskiner til husholdningsbrug.

• Hæld aldrig opløsningsmidler i opvaskemaskinen. Eksplosionsfare!

Børns sikkerhed

• Hold emballagedelene væk fra børn. Fare for kvælning!

• Børn er tit ikke klar over farerne ved elektriske apparater. Lad ikke

børnene opholde sig ved opvaskemaskinen uden opsyn.

• Pas på, at børn eller mindre dyr ikke kravler ind i opvaskemaskinen.
Livsfare!

• Opvaskemidler kan give ætsninger i øjne, mund og svælg. Livsfare!
Overhold producentens sikkerhedsanvisninger vedr. opvaske- og ren­gøringsmidler.

• Vandet i opvaskemaskinen kan ikke drikkes. Fare for ætsning!

Generel sikkerhed

• Opvaskemaskinen må kun repareres af fagfolk.

• Sluk for maskinen og luk for vandet, når opvaskemaskinen ikke er i

brug.

• Tag aldrig netstikket ud af kontakten ved at trække i ledningen, men
altid ved kontakten.

• Vær opmærksom på, at opvaskemaskinens dør altid er lukket undta­gen når den fyldes eller tømmes. Således undgår De, at nogen falder
over døren og derved bliver kvæstet.

• Stå eller sid aldrig på den åbne dør.

• Hvis opvaskemaskinen står i et rum, hvor temperaturen kan komme

under frysepunktet, skal tilslutningsslangen altid tages af vandhanen
efter brugen.

4

Maskinen set forfra

Loftbruser

Spulearm over øverste kurv og
spulearm i bund

Kontakt for
hårdhedsområde

Beholder
til specialsalt

Beholder til
opvaskemiddel

Beholder til
afspændingsmiddel

Typeskilt

Filtre

Betjeningspanel

TÆND-/SLUK-taste

På TÆND-/SLUK-tasten tænder og slukker man for opvaskemaskinen.

5

MultidisplayProgram-taster

123

Funktions-taster

4

Indstille forsinket start

(Forvalg timer)

Med programtasterne vælger man det ønskede opvaskeprogram.
Funktionstaster: Ud over det program, der står på tasten, kan man

med disse taster tilvælge følgende funktioner:

Funktionstaste 1 Indstille blødgøringsanlæg

Funktionstaste 2 Slå tilsætning af afspændingsmiddel til og fra

Funktionstaste 3 - ikke i brug -

Funktionstaste 4 Slå 3-i-1-funktion til/fra

Multidisplayet kan vise:

– hvilken hårdhedsgrad blødgøringsanlægget er indstillet til.
– om tilsætning af afspændingsmiddel er slået til eller fra.
– hvilken starttid der er indstillet.
– hvor længe et igangværende program vil køre endnu.
– hvad der er galt med opvaskemaskinen, når der er fejl.

Kontrol­lamper

6

Kontrollamperne betyder følgende:

1)

1)

3 IN 1 3-i-1-funktion slået til

1) Disse kontrollamper lyser ikke, mens et opvaskeprogram kører.

Påfyld specialsalt

Påfyld afspændingsmiddel

Inden maskinen første gang tages i brug

1. Indstille blødgøringsanlæg

2. Påfylde specialsalt til blødgøringsanlægget

3. Påfylde afspændingsmiddel

3 Hvis De vil bruge 3 i 1-opvaskemidler:

Læs først afsnittet “Brug af 3 i 1-opvaskemidler“.

1. Tryk på TÆND-/SLUK-tasten.

3 Hvis nogen af indikatorerne på opvaskeprogramtasterne lyser, er der

tændt for et opvaskeprogram. Opvaskeprogrammet skal slås fra:
Tryk samtidig på funktionstasterne 2 og 3 i cirka 2 sekunder.
Alle andre indikatorer i programtasterne slukkes.

2. Tryk samtidig på funktionstaste 2 og 3 og hold dem nede.
Indikatorerne i funktionstasterne 1 til 4 blinker.

3. Tryk på funktionstaste 4 .
Indikatoren 3IN1 viser den aktuelle indstilling:

Funktionen 3-in-1 slået til:

Indikatoren 3IN1 lyser

Indikatoren 3IN1 lyser ikke

– Tilsætning af specialsalt og afspændingsmiddel fra

de tilhørende beholdere er blokeret.

– Manglende salt og afspændingsmiddel bliver ikke

længere vist.

Funktionen 3-in-1 slået fra
(fabriksindstilling).

4. Indstillingen ændres ved at trykke på funktionstaste 4.

5. Hvis indikatoren 3IN1 viser den ønskede indstilling: Tryk på TÆND/

SLUK-tasten. Nu er indstillingen gemt i hukommelsen.
De hælder blot 3 i 1-opvaskemidlet i opvaskemiddelbeholderen og star-

ter så programmet.

7

Indstille blødgøringsanlæg

Blødgøringsanlægget skal indstilles mekanisk og elektronisk.

3 For at forebygge, at der aflejres kalk på servicet og i maskinen, skal der

vaskes op med blødt, dvs. kalkfattigt vand. Blødgøringsanlægget skal
indstilles efter vandets hårdhedsgrad der hvor De bor; se tabellen. Hos
det lokale vandværk kan De få oplyst vandets hårdhedsgrad.

Der skal være slukket for opvaskema­skinen.

Mekanisk indstilling:

1. Åbn døren til opvaskemaskinen.

2. Tag nederste kurv ud af maskinen.

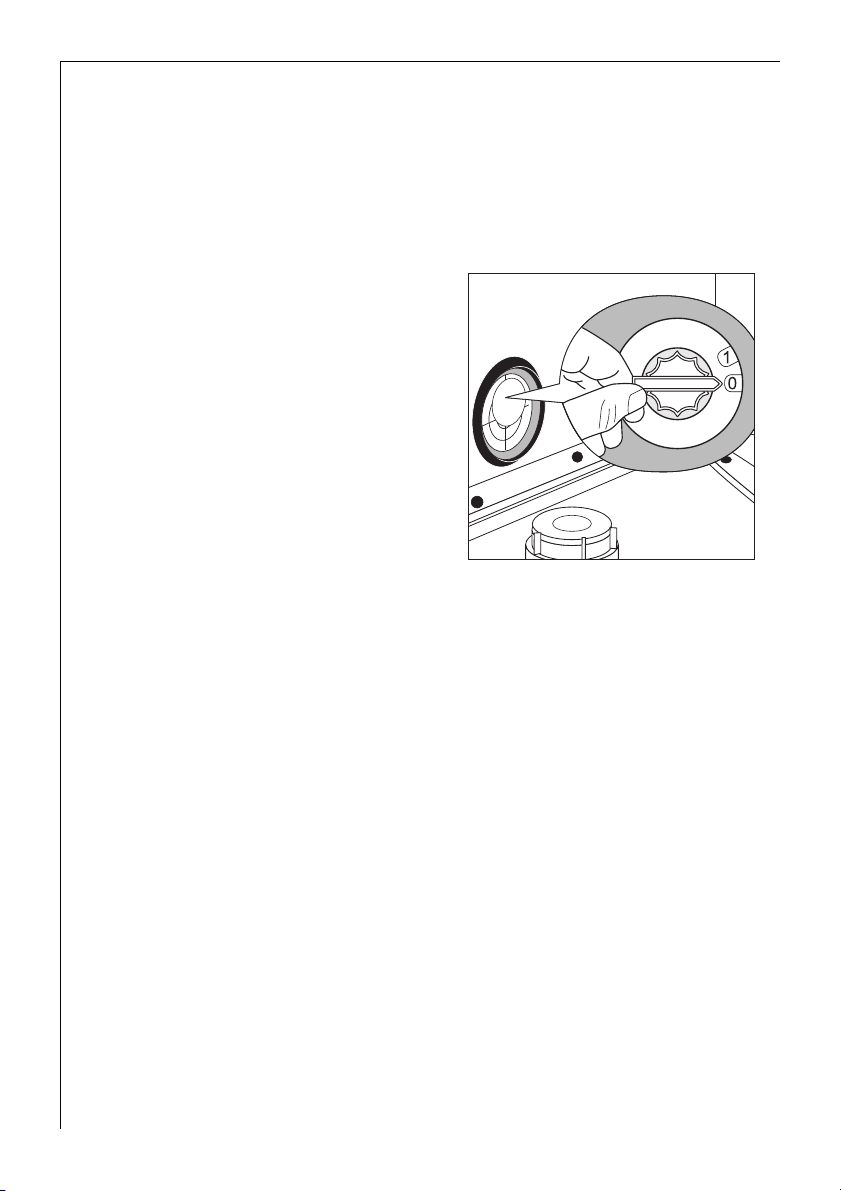

3. Drej hårdhedskontakten i venstre side

af rummet hen på O eller 1 (se tabel­len).

Elektronisk indstilling:

1. Tryk på TÆND-/SLUK-tasten.

3 Hvis nogen af indikatorerne på opvaskeprogramtasterne lyser, er der

tændt for et opvaskeprogram. Opvaskeprogrammet skal slås fra:
Tryk samtidig på funktionstasterne 2 og 3 i cirka 2 sekunder.
Alle andre indikatorer i programtasterne slukkes.

2. Tryk samtidig på funktionstaste 2 og 3 og hold dem nede.
Indikatorerne i funktionstasterne 1 til 4 blinker.

3. Tryk på funktionstaste 1.
Indikatoren i funktionstaste 1 blinker.
Multidisplayet viser den indstillede hårdhedsgrad.

4. Et tryk på funktionstaste 1 øger hårdhedsgraden med 1 trin.
(Undtagelse: Efter hårdhedsgrad 10 kommer hårdhedsgrad 1).

8

5. Tryk på TÆND/SLUK-tasten, når den rigtige hårdhedsgrad er indstillet.
Nu er hårdhedsgraden gemt i hukommelsen.

Hvis blødgøringsanlægget elektronisk indstilles på “1“, bliver kontrol­lampen for specialsalt samtidig slået fra.

Vandets hårdhed Indstilling af hårdhedsgrad

i °d1))

51 - 70
43 - 50
37 - 42
29 - 36
23 - 28

19 - 22
15 - 18

11 - 14 1,9 - 2,5 II 3 3L

4 - 10 0,7 - 1,8 I/II 2 2L

under 4 under 0,7 I

1) (°d) tysk grad, enhed for vandets hårdhedsgrad

2) (mmol/l) millimol per liter, international enhed for vandets hårdhedsgrad

3) Ved denne indstilling kan programmernes varighed øges en smule.
*) fabriksindstilling

i mmol/l2))

9,0 - 12,5

7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0

3,3 - 3,9
2,6 - 3,2

Område mekanisk elektronisk

3)

10

IV 1

III

0*

9
8
7
6

5

4*

1

salt ikke

nødvendigt

Indikator på

multidisplayet

10L .

9L
8L
7L
6L

5L
4L

1L

9

Påfylde specialsalt

Til afkalkning af blødgøringsanlægget skal der påfyldes specialsalt. Der
må kun bruges specialsalt beregnet til opvaskemaskiner til hushold­ningsbrug.

Hvis der ikke bruges et 3-i-1 opvaskemiddel, skal der påfyldes special­salt:

– Inden maskinen første gang tages i brug.
– Når betjeningspanelets kontrollampe for specialsalt lyser.

1. Åbn døren og tage underste kurv
ud.

2. Drej saltbeholderens låg mod uret.

3. Kun ved ibrugtagning:

Fyld saltbeholderen helt op med
vand.

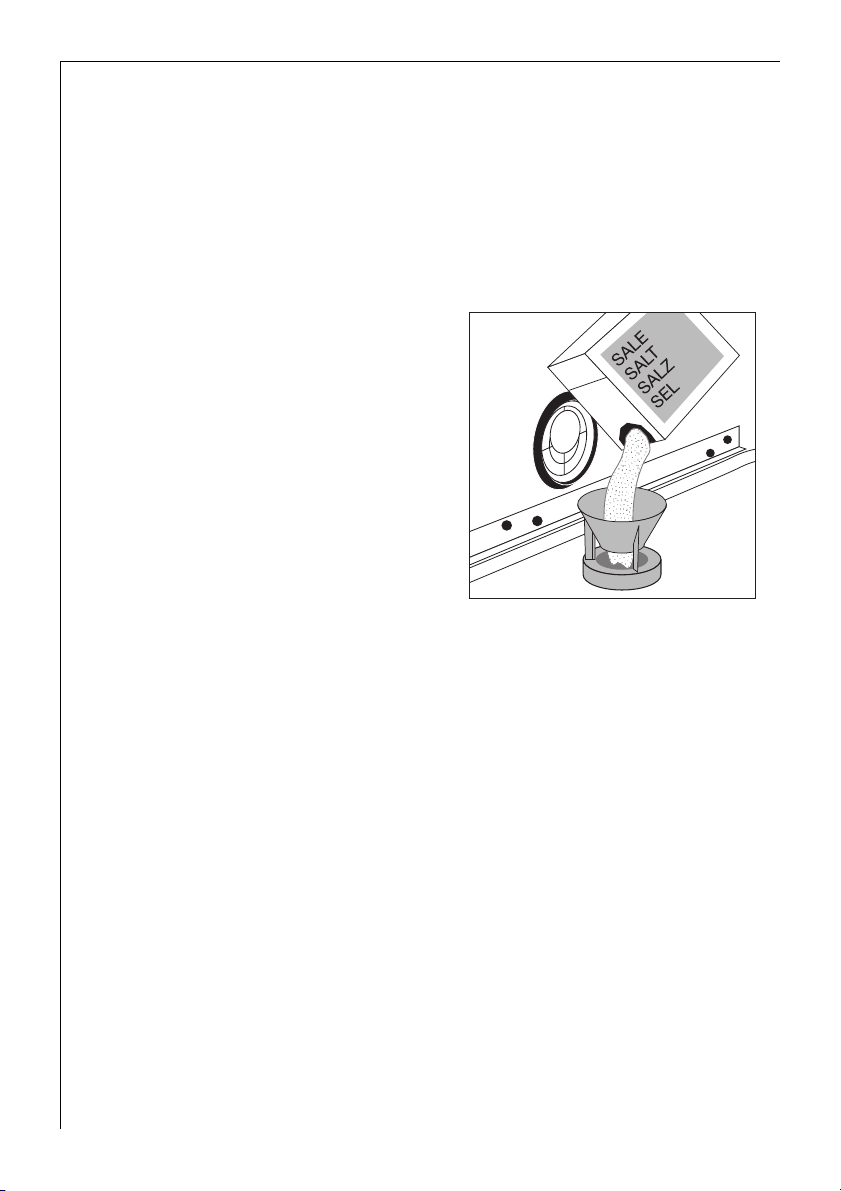

4. Sæt den medfølgende tragt på åb­ningen i saltbeholderen.
Fyld specialsalt i saltbeholderen, der
– alt efter kornstørrelse – rummer
ca. 1,0-1,5 kg. Saltbeholderen må
ikke overfyldes.

3 Det betyder ikke noget, hvis vandet

løber over, når der påfyldes specialsalt.

5. Tør saltresterne af saltbeholderens åbning.

6. Drej låget med uret, til det er helt lukket.

7. Efter påfyldning af specialsalt køres et opvaskeprogram igennem.

Så skylles maskinen ren for saltkorn og saltvand, der er løbet over.

3 Alt efter kornstørrelse kan det vare nogle timer, før saltet er opløst i

vandet, og kontrollampen for specialsalt atter slukkes.

10

Påfylde afspændingsmiddel

Afspændingsmidlet får vaskevandet til at løbe bedre af, så bestik og
service bliver pletfrit og blankt og glassene klare.

Hvis der ikke bruges et 3-i-1 opvaskemiddel, skal der påfyldes afspæn­dingsmiddel:

– Inden maskinen første gang tages i brug.
– Når betjeningspanelets kontrollampe for afspændingsmiddel lyser.

Brug kun afspændingsmiddel bereg­net til maskinopvask og ikke andre
flydende rengøringsmidler.

1. Åbn døren.
Beholderen til afspændingsmiddel
sidder på indersiden af maskinens
dør.

2. Tryk på låseknappen til afspæn­dingsmiddelbeholderen.

3. Vip låget op.

4. Hæld langsomt afspændingsmidlet

i, til det når den stiplede “max“­markering;
det svarer til, at der er påfyldt cirka
140 ml.

5. Tryk på låget, til det går i hak.

6. Hvis der er løbet afspændingsmiddel

udenfor, tørres det af med en kar­klud. Ellers skummer opvasken for
kraftigt.

11

Dosere afspændingsmiddel

3 Doseringen bør kun ændres, når der er synlige “løbere”, mælkede plet-

ter (lavere dosering) eller indtørrede vanddråber (højere dosering).
(Se kapitlet „Når opvasken ikke er tilfredsstillende“). Doseringen kan
indstilles fra 1 til 6. Fabriksindstillingen er “4“.

1. Åbn døren til maskinen.

2. Tryk på låseknappen til afspæn-

dingsmiddelbeholderen.

3. Vip låget op.

4. Indstil doseringen.

5. Tryk på låget, til det går i hak.

6. Hvis der er løbet afspændingsmiddel

ud, tørres det af med en karklud.

Slå tilførsel af afspændingsmiddel til/fra

Når funktionen 3-In-1 er valgt, er det ikke nødvendigt at slå tilførsel af
afspændingsmiddel fra.

1. Tryk på TÆND-/SLUK-tasten.

3 Hvis nogen af indikatorerne på opvaskeprogramtasterne lyser, er der

tændt for et opvaskeprogram. Opvaskeprogrammet skal slås fra:
Tryk samtidig på funktionstasterne 2 og 3 i cirka 2 sekunder.
Alle andre indikatorer i programtasterne slukkes.

2. Tryk samtidig på funktionstaste 2 og 3 og hold dem nede.
Indikatorerne i funktionstasterne 1 til 4 blinker.

3. Tryk på funktionstaste 2.
Kontrollampen i funktionstaste 2 blinker.
Multidisplayet viser den aktuelle indstilling.

0d Tilsætning af afspændingsmiddel slået fra

1d Tilsætning af afspændingsmiddel slået til (fabriksindstilling)

4. Tilsætning af afspændingsmiddel slås til eller fra ved at trykke på funk­tionstaste 2.

5. Når multidisplayet viser den ønskede indstilling, trykkes der på TÆND-/
SLUK-tasten. Nu er indstillingen gemt i hukommelsen.

12

Daglig brug

Placering af bestik og service

1 Svampe, viskestykker og andre ting, der kan suge vand, må ikke vaskes i

opvaskemaskinen. Vanddråber binder kraftigt på bestik og redskaber
med kunststof- og teflonbelægning. Derfor tørrer de noget dårligere
end porcelæn og rustfrit stål.

Til maskinopvask er følgende bestik/service

uegnet: betinget egnet:

• Bestik med greb af træ, horn,
porcelæn eller perlemor

• ikke-varmefaste dele af kunst­stof

• ældre bestik, hvis kit
er temperaturfølsomt

• pålimede service- eller bestikde­le

• tin- eller kobbergenstande

• blykrystalglas

• ståldele, der kan ruste

• smøre-/skærebrætter

• kunsthåndværk

• Stentøjsservice må kun vaskes i opvaskemaski-

ne, når producenten udtrykkelig har oplyst, at
det er egnet.

• Dekorationer på glasur kan falme ved meget
hyppig maskinopvask.

• Sølv- og aluminiumsdele er tilbøjelige til at
misfarves ved maskinopvask. Madrester som
f.eks. æggehvide/-blomme og sennep giver
ofte misfarvninger eller pletter på sølv. Skyl
derfor altid madrester af sølv, hvis det ikke va­skes op straks efter brugen.

• Efter mange ganges maskinopvask kan glas
blive uklart.

• Inden servicet placeres bør man:
– fjerne større mængder madrester.

– sætte gryder med fastbrændte madrester i blød.

• Sørg for følgende, når service og bestik placeres:
– Service og bestik må ikke kunne blokere spulearmene, så de ikke

kan dreje rundt.

– Fade, kopper, glas, gryder osv. placeres med åbningen nedad, så der

ikke samler sig vand i dem.

– Service og bestik må ikke ligge inden i hinanden eller ligge i vejen

for hinanden.

– For at hindre skader i glassene må de ikke røre ved hinanden.
– Små genstande (f.eks. låg) må ikke lægges i servicekurvene, men

skal lægges i bestikkurven, så de ikke kan falde igennem.

13

Placering af bestik

1 Advarsel: Spidse knive og bestik med skarpe kanter skal lægges i øver-

ste kurv, så man ikke kan stikke eller skære sig på dem.
For at sikre, at vandet kan komme til alle dele i bestikkurven, bør man:

1.sætte gitterindsatsen på bestik­kurven

Ved større køkkenredskaber, f.eks. piskeris, kan man udelade halvdelen
af bestikgitteret.

Gryder, pander, store tallerkener

Større service og meget snavset ser­vice placeres i underste kurv
(tallerkener på op til 29 cm diame­ter).

2.stille gafler og skeer med grebet
nedad i bestikkurvens gitterind­sats.

14

For at gøre det lettere at placere
større service kan man klappe de to
højre tallerkenholdere i underkur­ven sammen.

Kopper, glas, dessertservice

Mindre og sarte servicedele og lan­ge, spidse bestikdele placeres i øver­ste kurv.

• Service placeres forskudt på og
under de vipbare koppehylder, så
vandet kan nå alle delene.

• Hvis der er høje dele, kan koppe­hylderne vippes op.

• Vin- eller cognacglas stilles på
skrå eller hænges i udskæringerne
på koppehylderne.

15

Højdejustering af øverste kurv

Maksimal højde på servicet i

øverste kurv underste kurv

når øverste kurv er hævet 22 cm 30 cm

når øverste kurv er sænket 24 cm 29 cm

3 Kurven kan også højdejusteres, når der er fyldt i kurvene.

Hæve/sænke øverste kurv

1. Træk øverste kurv helt ud.

2. Løft øverste kurv til den ikke kan

komme længere og sænk den lodret
ned.
Øverste kurv går i hak i nederste el­ler øverste stilling.

16

Påfylde opvaskemiddel

Opvaskemidlet løsner snavset på
service og bestik.
Opvaskemidlet skal påfyldes, inden
programmet startes.

1 Brug kun opvaskemidler beregnet til

husholdningsbrug.
Beholderen til opvaskemiddel sid-

der på indersiden af døren.

1. Hvis låget er lukket:
Tryk på låseknappen.
Låget springer op.

2. Hæld opvaskemidlet i beholderen til
opvaskemiddel. De markerede stre­ger er en hjælp til dosering af opva­skepulver: “20/30” svarer til
ca. 20/30 ml opvaskemiddel.
Overhold producentens anbefalin­ger vedr. dosering og opbevaring.

3. Vip låget ned igen og tryk på det, til
det går i hak.

3 Hvis opvasken er meget snavset, fyl-

des der også opvaskemiddel i rum­met ved siden af (1). Dette
opvaskemiddel bruges allerede un­der forvasken.

17

Kompaktvaskemidler

I dag er opvaskemidler til maskinvask næsten udelukkende lavalkaliske
kompaktvaskemidler med biologiske enzymer i tablet- eller pulverform.

2 50 °C-programmer kombineret med disse kompaktvaskemidler skåner

både miljø og service, fordi disse programmer er specielt afstemt efter
de smudsløsende enzymer i kompaktvaskemidler. Derfor giver 50 °C­opvaskeprogrammerne kombineret med kompaktvaskemidler en lige så
ren opvask som man ellers ville få med et 65 °C-program.

Tabletter (tabs)

3 Tabletter (tabs) af forskelligt fabrikat opløses ikke lige hurtigt. Derfor

kan nogle tabletters vaskeevne ikke helt udnyttes i de korte program­mer. Når der bruges tabletter, bør man derfor vælge opvaskeprogram­mer med forskyl.

Brug af 3 i 1-opvaskemidler

I disse produkter er opvaskemidlet kombineret med afspændings- og
saltfunktioner.

1. Undersøg, om disse midler passer til vandets hårdhedsgrad, hvor De bor.
Overhold producentens angivelser.

2. Hæld kun opvaskemidlet i beholderen til opvaskemiddel.

18

Hvis De ikke længere vil bruge 3 i 1-produkter, gør De følgende:

• Fyld atter beholderne til salt og afspændingsmiddel.

• Sæt blødgøringsanlægget på den højest mulige indstilling og kør op

til tre normale programmer igennem med tom maskine.

• Indstil så blødgøringsanlægget til den lokale hårdhedsgrad.

Valg af opvaskeprogram (programtabel)

Klarskyl

• •

Forbrugs-

værdier

Tørring

Varighed (minutter)

90 - 110

30

1)

Energi (kWh)

1,0 - 1,5

0,8

Opvaske-

program

AUTO­MATIC
(50°-65°)

30 MIN.

3)

(60°)

2)

Velegnet

til:

Middagsservice
og kogegrej

Service uden
gryder

Snavsets

art

normalt snavset
størknede madrester

lige brugt, let til nor­malt snavset

Programforløb

Forskyl

Opvask

Mellemskyl

1

• •

til
2x

- • - • -

meget snavset,
INTENSIV
CARE 70°

4)

Middagsservice
og kogegrej

størknede madrester,

især æggehvide og

stivelse

• • 2x • •
1,8 - 2,0

120 - 130

Middagsservice
ECO
50°

5)

og kogegrej,

temperaturføl-

somt service

normalt snavset • • • • •

130 - 160

0,95 - 1,05

Brugt service og be-

6)

Alle slags service

stik, der lægges i ma­skinen og først vaskes

• - - - -

12

< 0,1

op senere.

1) Forbrugsværdierne er konstateret under standardiserede forhold. De er afhængige af kurve­nes fyldning. Under virkelige forhold kan der derfor forekomme afvigelser.

2) Dette program registrerer automatisk, hvor uklart skyllevandet er, og dermed hvor snavset
servicet er. Programmets varighed samt vand- og elforbrug kan svinge meget – alt efter hvor
meget der fyldes i maskinen, og hvor snavset det er. Alt efter hvor snavset servicet er opvar­mes vaskevandet automatisk til 50 - 65°C.

3) I dette program må maskinen kun fyldes halvt.

4) Ved klarskylning forhøjes temperaturen til 68º i 10 minutter for at sikre hygiejnisk rengøring
af f.eks. babyflasker, plastikskærebrætter eller marmeladeglas.

5) Testprogram for prøveanstalter.

6) I dette opvaskeprogram bruges der ikke opvaskemiddel.

Vand (liter)

13 - 25

9

23 - 25

13 - 15

4

19

Starte et opvaskeprogram

1. Kontroller, om spulearmene kan dreje frit.

2. Luk helt op for vandet.

3. Luk døren.

4. Tryk på TÆND-/SLUK-tasten.

5. Vælg det ønskede program.

Programmets indikator lyser. I multidisplayet vises den forventede rest­tid for programmet.
Efter cirka 3 sekunder starter det valgte opvaskeprogram.

3 Under opvasken justeres resttiden i multidisplayet eventuelt efter fyld-

ningsmængde, tilsmudsning osv.

Standse eller afbryde opvaskeprogram

Afbryd kun et igangværende program, hvis det er strengt nødvendigt.

Standse et opvaskeprogram ved at åbne maskinens dør

1 Når døren åbnes, kan der trænge varm damp ud. Fare for skoldning!

1. Åbn forsigtigt døren. Programmet standser.

2. Luk døren. Programmet fortsætter.

Afbryde opvaskeprogram

1. Tryk samtidig på funktionstaste 2 og 3 og hold dem nede.

Kontrollampen for det aktuelle opvaskeprogram blinker i nogle sekun­der og slukkes så.

2. Slip funktionstasterne. Programmet er afbrudt.

3. Hvis der skal startes et nyt opvaskeprogram: Se efter, om der er opva-

skemiddel i beholderen.

3 Hvis man slukker for opvaskemaskinen, når der er valgt et opvaskepro-

gram, bliver det kun standset, men ikke afbrudt. Når der igen tændes
for maskinen, fortsætter programmet.

20

Indstille forsinket start (Forvalg timer)

3 Med forsinket start kan De udsætte opvaskeprogrammets start mellem

1 og 19 timer.

1. Tryk på tasten Forvalg timer, til multidisplayet viser den ønskede forsin­kelse, f.eks. 12h, hvis programmet skal starte om 12 timer. Indikatoren
for Forvalg timer lyser.

2. Vælg opvaskeprogram.

3. Den tid der går, til opvaskeprogrammet starter, bliver løbende vist

(f.eks. 12h, 11h, 10h, ... 1h osv.).

Ændre forsinket start (Forvalg timer):

Så længe opvaskeprogrammet ikke er startet, kan man stadig ændre
indstillingen ved at trykke på tasten Forvalg timer.

Slette forsinket start (Forvalg timer):

Tryk en eller flere gange på tasten Forvalg timer, til multidisplayet viser
det valgte programs resttid. Det valgte opvaskeprogram starter straks.

Ændre opvaskeprogram

Så længe opvaskeprogrammet ikke er startet, kan man stadig skifte
program. Afbryd først opvaskeprogrammet, indstil så forsinket start
(Forvalg timer) og vælg til sidst et nyt opvaskeprogram.

Slukke for opvaskemaskinen

Sluk først for opvaskemaskinen, når multidisplayet viser “0“ som resttid
for programmet.

Ved nogle programmer fortsætter blæsertørringen, efter at program­met er afsluttet.

1. Tryk på TÆND-/SLUK-tasten. Alle displays slukkes.

2. Luk for hanen!

1 Åbn døren forsigtigt – der kan komme varm damp ud.

Service er følsomt for stød, når det er meget varmt. Lad derfor servicet
stå og tørre i ca. 15 minutter, inden maskinen tømmes. Det giver også
en mere ensartet tørring.

Tømme maskinen

3 Det er normalt, at dørens indvendige side og opvaskekarret er fugtigt.

• Tøm først underkurv og så overkurv. Så drypper resterende vand fra

overkurven ikke på den opvask, der er i underkurven.

21

Vedligeholdelse og rengøring

Brug aldrig møbelpolitur eller skrappe rengøringsmidler.

1

• Opvaskemaskinens betjeningsdele rengøres med en blød klud og

varmt rent vand.

• Opvaskekarret dørpakningen og filtret i vandindtaget (hvis det findes)

skal jævnlig efterses for snavs og rengøres om nødvendigt.

Rengøring af filtre

3 Filtrene skal jævnlig efterses og ren-

ses. Snavsede filtre giver en ringere
opvask.

1. Åbn døren og tage underste kurv ud.

2. Drej håndtaget cirka ¼ omgang mod

uret (A) og tag filterenheden ud (B).

3. Tag fat i øjet på finfilteret (1) og træk
det ud af mikrofilteret (2).

4. Rengør alle filtrene grundigt under
rindende vand.

22

5. Tag planfilteret (3) op af bundkarret
og rens det grundigt på begge sider.

6. Sæt planfilteret i igen.

7. Sæt finfilteret ind i mikrofilteret og

tryk dem sammen.

8. Sæt filterenheden i og lås den på
plads ved at dreje grebet med uret, til
den ikke kan komme længere. Se ef­ter, at planfilteret ikke rager op over
maskinens bund.

1 Der må aldrig vaskes op uden filtre.

Hvad skal man gøre, hvis ...

Sådan klarer De selv småproblemer

Hvis en af disse fejlkoder vises i multidisplayet, mens maskinen kører:

– FejlkodeÅ10 (problem med vandindtag),
– Fejlkode Å20 (problem med vandafløb),

henvises der til følgende tabel.
Når fejlen er udbedret, trykker man på tasten for det påbegyndte opva-

skeprogram. Programmet fortsætter.
Ved andre fejlkoder (“Å “ efterfulgt af et tal):

– Afbryd opvaskeprogrammet.
– Sluk for maskinen og tænd igen.
– Indstil atter et opvaskeprogram.

Hvis fejlen atter vises: Kontakt service og opgiv fejlkode.

23

Problem Mulig årsag Udbedring

Programindikatoren for
det valgte opvaskepro­gram blinker:
multidisplayet viser fejlko-

Å10 :

de
(problem med vandindtag)

Programindikatoren for
det valgte opvaskepro­gram blinker,
multidisplayet viser fejlko­de

Å20 .

(problem med vandafløb)

Multidisplayet viser fejlko-

Å30.

de

Programmet starter ikke.

Der er synlige rustpletter
indvendig i maskinen.

Pibende lyd under opva­sken.

Hanen er kalket til eller de­fekt.

Undersøg vandhanen og få

den eventuelt repareret.
Der er lukket for hanen. Luk op for hanen.
Filter (hvis monteret) i slan-

geforskruningen på vand­hanen er tilstoppet.

Rens filtret i slangeforskru-

ningen.

Tryk på tasten for det påbe-

gyndte opvaskeprogram;
Filtre i bundkarret er til-

stoppede.

afbryd dernæst program-

met (se kapitlet: Starte op-

vaskeprogram);

rens filtrene (se kapitlet:

Rengøring af filtre).
Tilløbsslangen

er ikke korrekt placeret.

Kontroller slangeføringen.

Vandlåsen er forstoppet. Rens vandlåsen.

Afløbsslangen
er ikke korrekt placeret.

Vandbeskyttelsessystemet
er aktiveret.

Netstikket er ikke
sat i.

Sikringen på husets el-tavle
er defekt.

Ved maskiner med forsinket
start (Forvalg timer):
Der er forvalgt en starttid.

Kontroller slangeføringen.

Luk først for hanen, sluk for

maskinen og kontakt ser-

vice.

Sæt netstikket i.

Skift sikring.

Hvis opvasken skal vaskes

nu, skal den forvalgte start-

tid slettes.
Maskinens indvendige rum

er af rustfrit stål. Rustplet­ter kommer udefra (f.eks.
rustpartikler fra vandrør,
fra gryder, bestik osv.). Plet-

Brug kun maskinopvask til

egnet bestik og service.
terne kan fjernes med et
standardpudsemiddel til
rustfrit stål.

Den pibende lyd betyder
ikke noget.

Brug opvaskemiddel af et

andet mærke.

24

Når opvasken ikke er tilfredsstillende

Service og bestik bliver ikke rent.

• Der var ikke valgt det rigtige opvaskeprogram.

• Service og bestik var placeret, så vandet ikke kunne nå alle dele. Kur-

vene må ikke overfyldes.

• Filtrene i bunden af maskinen er snavsede eller sat forkert i.

• Der er ikke brugt opvaskemiddel til maskinopvask, eller doseringen

var for lille.

• Ved kalkbelægninger på opvasken: Beholderen til specialsalt er tom,
eller blødgøringsanlægget er forkert indstillet.

• Afløbsslangen er ikke korrekt placeret.

Opvasken bliver ikke tør, og den skinner ikke.

• Der er ikke brugt afspændingsmiddel til maskinopvask.

• Beholderen til afspændingsmiddel er tom.

Der er “løbere”, striber, mælkede pletter eller blåligt skinnende be­lægning.

• Vælg en lavere dosering af afspændingsmiddel.

Der er indtørrede vanddråber på glas og service.

• Vælg en højere dosering af afspændingsmiddel.

• Årsagen kan også ligge i opvaskemidlet. Henvend Dem evt. til opva-

skemiddelproducentens kundetjeneste.

Glaspest

• Henvend Dem evt. til opvaskemiddelproducentens kundetjeneste.

25

Bortskaffelse

Emballage

2

Emballagematerialerne er nedbrydelige og kan genanvendes. Kunst­stofdele er mærket, f.eks. >PE<, >PS< osv. Bortskaf emballagemateriale
på den kommunale genbrugsstation, og brug mærkningen til at finde
den rigtige affaldscontainer.

2 Udtjent apparat

Bortskaf det udtjente apparat i henhold til de retningslinjer, der gælder
lokalt.

1 Advarsel! Ved udtjente apparater trækkes netstikket ud af kontakten.

Netkablet skæres af og kasseres sammen med stikket.
Låsen i døren ødelægges, så døren ikke kan lukkes mere. Det forebygger,
at børn bliver spærret inde i maskinen og kommer i livsfare.

Tekniske specifikationer

Kapacitet: 12 standardkuverter, inkl. serveringsfade
Tilladt vandtryk: 1-10 bar (=10-100 N/cm2 = 0,1-1,0 MPa)
Elektrisk tilslutning: 230 V, 10 A, se også typeskiltet i kanten af dørens indvendi-

Opvaskemaskiner til høj eller lav indbygning

Mål: 820 - 880 x 596 x 570 (H x B x D i mm)
Maks. vægt: 50 kg

ge side.

5 Dette apparat overholder følgende EU-direktiver:

– 73/23/EØF af 19.02.1973 Lavspændingsdirektivet
– 89/336/EØF af 03.05.1989 Direktiv om elektromagnetisk kompatibili-

tet, som ændret ved direktiv 92/31/EØF

– 73/23/EØF af 19.02.1973 Direktiv om CE-mærkning

26

Oplysninger til prøveanstalter.

Afprøvning i henhold til EN 60704 skal udføres ved maks. fyldning og

med testprogrammet (se programtabel).
Afprøvninger i henhold til EN 50242 skal udføres med fyldt saltbe­holder til blødgøringsanlægget, med fyldt beholder til afspændings­middel og med testprogrammet (se programtabel).

Maks. fyldning:

12 standardkuverter
inkl. serveringsfade

Dosering af opvaskemid­del:

Indstilling af afspæn­dingsmiddel:

Eksempler på placering:

Øverste kurv

*) Flyt evt. kophylden fra højre til venstre side. Pas samtidig på, at den placeres i sam-

me niveau!

Underste kurv, med bestikkurv Bestikkurv

*)

5 g + 25 g (Type B) 20 g (Type B)

4 (Type III) 4 (Type III)

Halv fyldning:

6 standardkuverter inkl. serve­ringsfade, dog med hver 2. plads fri

27

Opstillings- og tilslutningsanvisninger

1 Sikkerhedsanvisninger vedrørende in-

stallation

• Opvaskemaskinen skal transporteres stående, da der ellers kan løbe
saltvand ud.

• Inden ibrugtagning skal opvaskemaskinen efterses for transportska­der. En beskadiget maskine må under ingen omstændigheder tilslut­tes. Hvis der konstateres skader, skal De henvende Dem til
leverandøren.

• Opvaskemaskinen må aldrig tages i brug, hvis netkabel eller til-/af­løbsslange er beskadiget, eller hvis betjeningspanel, bordplade eller
sokkel er så beskadiget, at der er direkte adgang til apparatet.

• Sæt altid netstikket i en forskriftsmæssigt installeret beskyttelseskon­takt/-dåse.

• Ved fast tilslutning: En fast tilslutning må kun udføres af en autorise­ret el-installatør.

• Inden ibrugtagning skal De sikre Dem, at netspænding og strømart på
opstillingsstedet svarer til den opgivne nominelle spænding og strø­mart på typeskiltet. Den krævede elektriske sikring fremgår ligeledes
af typeskiltet.

• Der må ikke bruges dobbeltstik/-samlinger og forlængerledninger.
Brandfare på grund af overophedning!

• Opvaskemaskinens netkabel må kun skiftes af service eller af en auto­riseret montør.

• En tilløbsslange med sikkerhedsventil må kun skiftes af serviceafde­lingen.

28

Opstilling af opvaskemaskinen

• Maskinen skal opstilles og justeres på et fast underlag, så den står fast
og vandret på alle sider.

• Ved at skrue stilleskruerne ud kan
man afpasse maskinen efter ujævn­heder i gulvet og skabene ved siden
af.

• Med en skruemaskine kan de bage­ste stilleskruer justeres fra maski­nens forside (se under Opstillings­og tilslutningsanvisninger).

• Afløbsslange, tilløbsslange og net­kabel skal ligge frit bag soklens
bagkant, så de ikke bøjer skarpt el­ler kommer i klemme.

• Desuden skal maskinen skrues sammen med den gennemgående
bordplade eller med køkkenelementerne ved siden af. Denne for­holdsregel er strengt nødvendig for at overholde de tyske VDE-stan­darder for væltesikring.

Opvaskemaskine til indbygning

(se vedlagte monteringsvejledning)

29

Tilslutning af opvaskemaskinen

Tilslutning af vand

• Opvaskemaskinen kan tilsluttes koldt- og varmtvandstilførsel op til
højst 60 °C.

• Opvaskemaskinen må ikke tilsluttes åbne vandvarmere og gennem­løbsvandvarmere.

Tilladt vandtryk

Lavest tilladte vandtryk:
1 bar (=10 N/cm2 =100 kPa)

Højeste tilladte vandtryk:
10 bar (=100 N/cm2 =1 MPa)

Ved vandtryk under 1 bar man spørge en
installatør til råds.

Ved vandtryk over 10 bar bør der indsky­des en trykaflastningsventil (fås hos hvi­devareforhandlere).

Tilslutning af tilløbsslange

1 Tilløbsslangen må ikke tilsluttes, så den har knæk, bliver klemt eller vik-

ler sig rundt om sig selv.
Med slangeforskruningen (ISO 228-1:2000) tilsluttes tilløbsslangen en
vandhane med udvendigt gevind (¾ tommer). Tilløbsslangen er forsy­net med en omløber af kunststof eller metal.

– Kunststof-omløberen på slangeforskruningen må kun strammes

med hånden.

– Metal-omløberen på slangeforskruningen skal altid strammes med

værktøj.

Kontroller derefter ved selvsyn, at samlingen er tæt (at vandhanen ikke
drypper).

3 Det anbefales at installere en ekstra vandhane eller forsyne den eksiste-

rende hane med et T-rør, så der kan tappes vand i køkkenet, mens ma­skinen kører.

Hvis De har brug for en længere tilløbsslange end den medfølgende,
skal følgende VDE-godkendte komplette slangesæt bruges; det fås hos
hvidevareforhandlere:

– Slangesæt “WRflex 100“ (E-Nr.: 911 239 034)
– Slangesæt “WRflex 200“ (E-Nr.: 911 239 035)

30

Afløb

Afløbsslange

1 Afløbsslangen må ikke knækkes, klemmes eller vikle sig rundt om sig

selv.
Tilslutning af afløbsslange:

– maks. tilladt højde: 1 meter.
– min. tilladt højde: 40 cm over maskinens underkant.

Forlængerslanger

• Forlængerslanger fås i hvidevare­forretninger eller hos vores kunde­service. Forlængerslangernes
indvendige diameter skal være
19 mm, så der ikke opstår driftsfor­styrrelser i maskinen.

• Forlængerslanger må højst føres
3 meter vandret, og den maksimale
tilladte højde for tilslutning af af­løbsslange er så 85 cm.

Tilslutning til vandlås

• Afløbsslangens tud (Ø 19 mm) passer på alle gængse vandlåse. Vand­låsen skal have en tilslutningsstuds med en udvendig diameter på
mindst 15 mm.

• Afløbsslangen skal spændes fast på vandlåsens tilslutningsstuds med
det medfølgende slangebånd.

Tilslutning af vand ved højt indbygget opvaskemaskine

Hvis opvaskemaskinen indbygges højt, og afløbsslangen er tilsluttet
mindre end 30 cm over maskinens underkant, skal serviceafdelingen
indbygge indbygningssættet ET 111099520.

Vandbeskyttelsessystem

Som beskyttelse mod vandskader er opvaskemaskinen forsynet med et
vandbeskyttelsessystem.
I tilfælde af fejl lukker sikkerhedsventilen i tilløbsslangen straks for
vandindtaget, og pumpen starter automatisk. Så kan vandet hverken
løbe ud eller over. Det vand, der står i maskinen, bliver automatisk
pumpet ud.

31

Elektrisk tilslutning

Angivelser vedr. netspænding, strømtype og krav til sikringer findes på
typeskiltet. Typeskiltet sidder ved højre inderkant i opvaskemaskinens
dør.

Opvaskemaskinen kobles fra lysnettet ved at tage stikket ud af kontak­ten.

Bemærk:

– Der skal stadig være adgang til stikket, når maskinen er opstillet.
– Efter indbygning må spændingsførende dele og enkeltisolerede kabler

ikke kunne berøres med prøvedornen i h.t. DS EN 60335-1.

Tilslutningsteknik

Tilløbs- og afløbsslanger samt netkabel skal tilsluttes fra siden af opva­skemaskinen, da der ikke er plads til dem bag maskinen.

2 studser 45° eller lige,

udvendig Ø 19 mm,

Vand-

tilløb

tilledning

længde 30 mm

El-

Vandafløb Tilslutning til lysnet El-tilledning

Tovejsventil Vandafløb Vandtilløb

32

Garantibetingelser

Danmark

Fejl og mangler / Afhjælpningsret

I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og
mangler ved dette produkt.
Service indenfor reklamationsperioden udføres af vort serviceselskab
Electrolux Service A/S. Se telefonnummer i afsnittet „Service“

Omfang og bestemmelser

Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikati­ons- og materialefejl, der konstateres ved apparatets normale brug i
privat husholdning her i landet.

For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet
indsendes til værksted, sker indsendelse og returnering for vor regning
og risiko.

Afhjælpningsretten omfatter ikke

Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives
uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning
eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i
forsyningsnettes elektriske installationer eller defekte sikringer.

Afhjælpningsretten dækker ikke uberettiget tilkald af service.

Nærværende bestemmelser fratager Dem ikke adgang til at gøre et
eventuelt ansvar efter købeloven gældende overfor den forhandler,
hvor produktet er købt.

Deres reklamation til os virker samtidig som reklamation overfor den
forhandler, hvor produktet er købt.

Produktansvar

Dette produkt er omfattet af „Lov om produktansvar“. Denne lov gæl­der for skader på andre ting og for personskader, som skyldes fejl ved
selve det installerede produkt.

33

Forbehold

Produktansvaret gælder ikke, hvis den pågældende skade skyldes et el­ler flere af følgende forbehold:

• At produktets installation ikke er udført i overensstemmelse med vor
installationsanvisning.

• At produktet er anvendt til andet formål end beskrevet.

• At de i denne brugs- og installationsanvisning nævnte sikkerhedsreg-

ler ikke er blevet fulgt.

• At en reparation er foretaget af andre end vor autoriserede serviceor­ganisation.

• At der er brugt uoriginale reservedele.

• At skaden er en transportskade, som måtte være opstået ved en sene-

re transport f.eks ved flytning eller videresalg.

• At skaden skyldes en form for anvendelse, som strider mod almindelig
sund fornuft.

Kundeserviceadresser

Danmark

Service

bestilles hos Electrolux Service A/S på
Telefon [phone] eller Fax [phone]

34

Reservedele

Private bestiller hos nærmeste forhandler eller på telefon [phone]
og
Forhandlere bestiller på telefon [phone]
Reservedele og tilbehør kan også bestilles on-line på
http://www.electrolux.dk

Service

Ved tekniske forstyrrelser bedes De først undersøge, om De selv kan løse
problemet ved hjælp af brugsanvisningen (kapitlet „Hvad gør man, hvis
...“).

Hvis De så ikke kan løse problemet, bedes De kontakte kundeservice el­ler en af vore servicepartnere.

For hurtigt at kunne hjælpe Dem
skal vi bruge følgende oplysninger:

– model
– produktnummer (PNC)
– serienummer (S-No.)

(numrene står på typeskiltet)

– problemets art
– eventuel fejlmeddelelse, der vises

på apparatet

Vi råder Dem til at notere de nødvendige oplysninger om apparatet her,
så De har dem ved hånden.

Model: .....................................

PNC: .....................................

S-No: .....................................

35

From the Electrolux Group. The world´s No.1 choice.

Electrolux Gruppen er verdens største producent af energidrevne produkter til køkken- rengørings- og udendørs
brug. Der sælges årligt over 55 millioner produkter fra Electrolux Gruppen (blandt andet køleskabe, komfurer,
vaskemaskiner, støvsugere, motorsave og plæneklippere) til en værdi af ca. kr. 100 milliarder. Produkterne
sælges i mere end 150 lande verden over.

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG

822 961 295-00-210904-03

Ret til ændringer uden varsel forbeholdes
