FAVORIT 44050 U
Oppvaskmaskin
Brukerveiledning
Page 2
Kjære kunde,
Trykk
ilj
vennligst les nøye gjennom denne brukerveiledningen.
Vær spesielt oppmerksom på sikkerhetsinformasjonene på de første
sidene idenne brukerveiledningen! Oppbevar denne brukerveiledningen,
slik at den kan konsulteres senere. Gi den videre til neste eier ved et eventuelt videresalg av apparatet.
Ved hjelp av advarselstrekanten og/eller signalord (Advarsel!,
1
Forsiktig!, OBS!) fremheves informasjoner som er viktige for din egen
sikkerhet eller for apparatets funksjonsdyktighet. Det er absolutt nødvendig at disse overholdes.
0 Dette tegnet eller nummererte handlingsanvisninger leder deg frem
skritt for skritt ved bruk av apparatet.
Etter dette tegnet får du supplerende informasjoner angående betje-
3
ning og praktisk bruk av apparatet.
Kløverbladet kjennetegner tips og infomasjoner angående økonomisk
2
og miljøvennlig bruk av apparatet.
For eventuelle forstyrrelser inneholder denne brukerveiledningen informasjoner om selvstendig avhjelping, se kapittelet "Hva må gjøres
hvis...".
Hvis disse informasjonene ikke skulle være tilstrekkelige, så ta kontakt
med nærmeste kundeservice.
Ved tekniske problemer står vår kundeservice gjerne til disposisjon
(adresser og telefonnumre er å finne i avsnittet "Kundeserviceadresser").
Vær oppmerksom på informasjonen "Service" på baksiden av brukerveiledningen.
3
2
Oppvaskmaskinen er utstyrt med det nye vaskesystemet
"IMPULSVASKING"
For å oppnå en bedre rengjøring av oppvasken varierer dette vaskesystemet motorturtallet og spyletrykket i løpet av et vaskeprogram. Dermed varierer også støynivået til vaskeprogrammet som
pågår.
et på m
Hvis man tenker økologisk, handler man også økologisk ...
.
øvennlig fremstilt papir.
Page 3
Innhold
INNHOLD
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sikkerhetsinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Økonomisk og miljøvennlig vasking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Apparattegning og betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Før førstegangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Still inn kalkfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

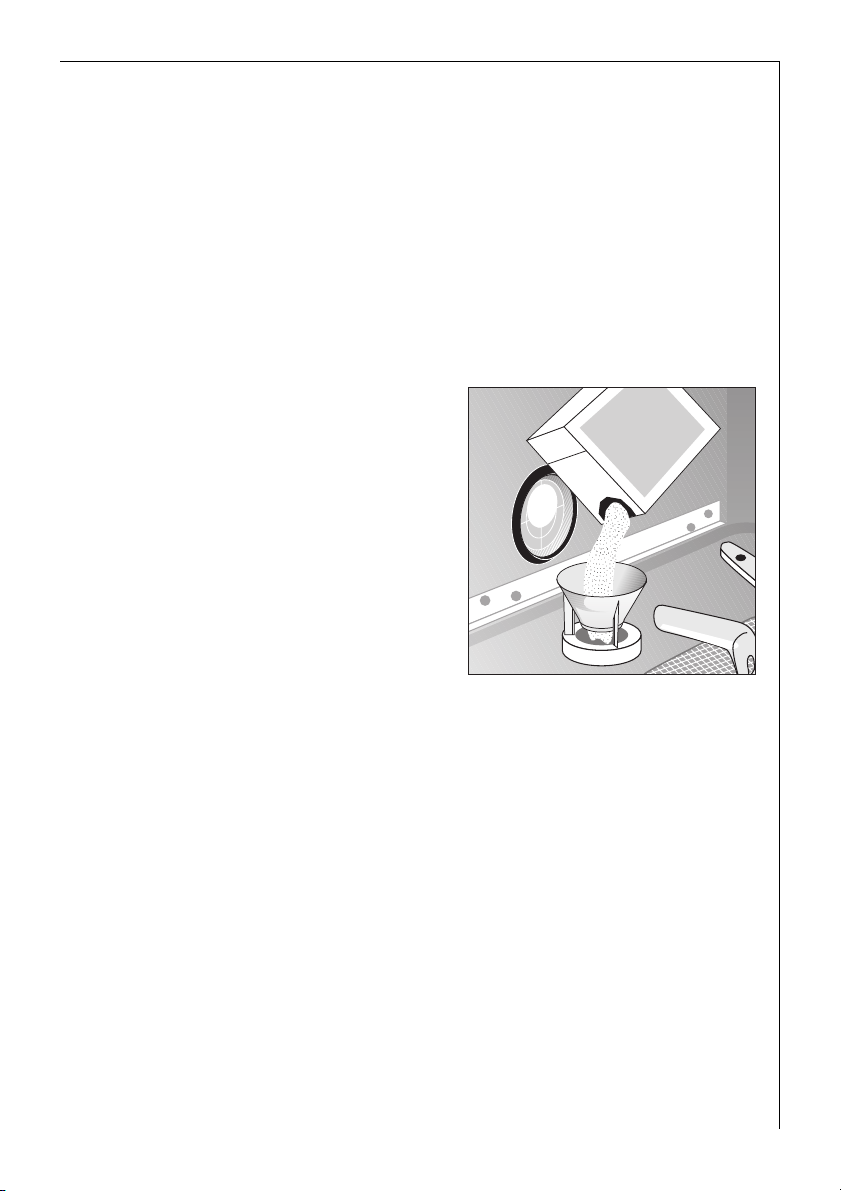

Påfylling av spesialsalt for kalkfilteret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Kontrollindikator for skyllemiddel slås på/av . . . . . . . . . . . . . . . . . . . . . 14
Fyll på skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Innstilling av skyllemiddeldosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Daglig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Innrydding av bestikk og servise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Innrydding av bestikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Innrydding av kjeler, panner og store tallerkener . . . . . . . . . . . . . . . . . 19
Innrydding av kopper, glass og kaffeservise . . . . . . . . . . . . . . . . . . . . . . 21
Høydejustering av den øvre kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Påfylling av oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Bruke “3 i 1”/ kombinerte oppvaskmiddeltabletter . . . . . . . . . . . . . . . . 24
Kompaktoppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Oppvasktabletter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Velg vaskeprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Start vaskeprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Avbryt/avslutt vaskeprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Pause-funksjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Stille inn eller endre starttidsforvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Mengdeautomatikk – Sensorlogic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Utkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Utrydding av oppvasken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Pleie og rengjøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Rengjøring av silene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3
Page 4
Innhold
Hva må gjøres hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
...det vises feilmeldinger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
...det er problemer med oppvaskmaskinens drift. . . . . . . . . . . . . . . . . . . . . . 32
...vaskeresultatet er ikke tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Henvisninger for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Oppstillings- og tilkoplingsanvisning . . . . . . . . . . . . . . . . . . . . 35
Sette opp oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Integrerbar oppvaskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Oppvaskmaskin for underbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Frittstående oppvaskmaskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Tilkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Tilkopling av vann . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Tillatt vanntrykk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Tilkopling av inntaksslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Vannutløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Vannbeskyttelsessystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Elektrisk tilkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Tilkoplingsteknikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Kundeserviceadresser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Garantibetingelser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4
Page 5
BRUKSANVISNING
1 Sikkerhetsinformasjoner
Sikkerheten til AEGs elektriske apparater er i samsvar med anerkjente
regler innen teknikk og med loven om apparatsikkerhet. Allikevel synes
vi som produsent det er nødvendig å gjøre deg kjent med følgende sikkerhetsinstrukser.
Oppstilling, tilkopling, idriftsettelse
• Oppvaskmaskinen må kun transporteres i stående stilling.
• Kontroller oppvaskmaskinen med hensyn til transportskader. Et apparat med skader må ikke under noen omstendigheter koples til strømnettet. Ta i dette tilfellet kontakt med leverandøren.
• Før idriftsettelse skal det kontrolleres at merkespenningen og strømtypen som er oppgitt på apparatets typeskilt stemmer overens med
nettspenningen og strømtypen på oppstillingsstedet. Den elektriske
sikringen som er nødvendig, er også oppgitt på typeskiltet.
• Hvordan oppvaskmaskinen stilles opp og tilkoples på forskriftsmessig
måte, er beskrevet i kapittelet ”Installasjon”. Det må ikke brukes forlengelseskabler eller multistøpsler/-koplinger. Det kan forårsake
brann pga. overoppheting.
Bruksanvisning
Barns sikkerhet
• Barn er ofte ikke i stand til å vurdere farene som ligger i omgangen
med elektriske apparater. Sørg derfor for at barn er under oppsyn og
ikke la barn leke med oppvaskmaskinen – det er fare for at de kan
lukke seg inne i maskinen (fare for kvelning!).
• Emballasjedeler (f.eks. folier, isopor) kan være farlige for barn. Fare
for kvelning! Hold emballasjedeler borte fra barn.
• Oppvaskmiddel kan føre til etsningsskader i øynene, munnen og svelget og til og med forårsake kvelning! Følg sikkerhetsinformasjonene
fra produsentene av oppvask- og rengjøringsmidlene.
• Vannet i oppvaskmaskinen er ikke drikkevann. Hvis det befinner seg
rester av oppvaskmiddel i maskinen er det fare for etsningsskader!
• Ved utrangering av oppvaskmaskinen: Trekk ut nettledningens støpsel, skjær av nettledningen og kast den. Ødelegg dørlåsen, slik at
døren ikke lenger kan låses.
5
Page 6
Bruksanvisning
Generell sikkerhet
• Reparasjoner på oppvaskmaskinen må kun utføres av fagfolk. Ved
usakkyndige reparasjoner kan det oppstå betydelige farer for brukeren. Henvend deg til vår kundeservice eller til fagforhandleren hvis en
reparasjon er nødvendig.
• Oppvaskmaskinen må ikke under noen omstendigheter tas i bruk hvis
nettledningen, inn-/utløpsslangen er skadet eller betjeningspanelet,
arbeidsplaten eller sokkelområdet er skadet på en slik måte at apparatets indre er åpent tilgjengelig.
• Hvis nettledningen er skadet eller skal skiftes ut mot en lengre ledning, må ledningen (fåes hos AEG kundeservice) skiftes ut av en kundeservice som er autorisert av AEG.
• Trekk aldri støpselet ut av stikkontakten ved å holde i kabelen, men
alltid ved å holde i støpselet.
• Av sikkerhetsmessige årsaker er ombygginger eller forandringer av
oppvaskmaskinen ikke tillatt.
• Påse at oppvaskmaskinens dør alltid er lukket, unntatt ved inn- og
utrydding av oppvask. På denne måten unngås det at noen snubler
over den åpne døren og skades.
• Spisse kniver og skarpkantede bestikkdeler må legges i den øvre kurven eller settes i bestikkurven med spissen ned.
Korrekt anvendelse
• Det må kun vaskes husholdningsservise i oppvaskmaskinen. Hvis
apparatet brukes til andre formål eller feilbetjenes, bærer prodsenten
intet ansvar for eventuelle skader.
• Før bruk av spesialsalt, oppvask- og skyllemiddel skal det kontrolleres
at produsenten av disse produktene uttrykkelig tillater at de brukes i
oppvaskmaskiner.
• Ikke bruk løsningsmidler i oppvaskmaskinen. Eksplosjonsfare!
• Vannbeskyttelsessystemet beskytter mot vannskader på en pålitelig
måte. Her må følgende forutsetninger være oppfylt:
– Nettilkoplingen må være opprettet også når oppvaskmaskinen er
slått av.
– Oppvaskmaskinen må være installert på forskriftsmessig måte.
– Vannkranen skal alltid stenges når oppvaskmaskinen ikke passes på
i lengre tid, f.eks. grunnet en feriereise.
• Ikke sett deg eller stå på den åpne døren, oppvaskmaskinen kan velte
eller ødelegges.
6
Page 7
• I tilfelle feil skal først vannkranen stenges, deretter skal oppvaskmaskinen slåes av og nettledningens støpsel trekkes ut av stikkontakten.
Ved fasttilkopling: Sikringen(e) skal slåes av hhv. skrusikringene
skrues ut.
2 Avfallsbehandling
Avfallsbehandling av emballasjematerialet
Oppvaskmaskinens emballasjemateriale skal kastes på forskriftsmessig
måte. Alt emballasjemateriale som brukes er miljøvennlig og resirkulerbart.
• Kunststoffdeler er kjennetegnet ved hjelp av internasjonalt standardiserte forkortelser:
– >PE< for polyetylen, f.eks. emballasjefolie
– >PS< for polystyren, f.eks. polstringsdeler (prinsipielt KFK-fri)
– >POM< for polyoksymetylen, f.eks. kunststoff-klemmer
• Kartongdelene er laget av resirkulert papir og skal leveres til papirinnsamling.
Avfallsbehandling av utrangerte apparater
Bruksanvisning
Når oppvaskmaskinen en dag resirkuleres, skal den transporteres til den
kommunale avfallsplassen eller til en forretning som fører tilsvarende
type produkt. Der vil du kunne levere den inn kostnadsfritt. Forretningen er kun forpliktet til å ta imot den type produkter den selv forhandler, uavhengig av merke og fabrikat. Forhandler forretningen
oppvaskmaskiner, plikter der derfor å ta imot din gamle oppvaskmaskin.
7
Page 8
Bruksanvisning
2 Økonomisk og miljøvennlig vasking
• Oppvaskmaskinen må kun koples til varmtvann hvis varmtvannsanlegget ikke varmes opp elektrisk.
• Kalkfilteret må stilles inn korrekt.
• Ikke forhåndsvask oppvasken under rennende vann.
• Hvis oppvaskmaskinen kjøres med lite innhold, beregner mengdeautomatikken den nødvendige vannmengden og forkorter programmets
varighet. Det mest økonomiske er imidlertid å kjøre oppvaskmaskinen
når den er full.
• Velg vaskeprogrammet avhenging av oppvaskens type og grad av
smuss.
• Ikke bruk mer oppvaskmiddel, spesialsalt og skyllemiddel enn det som
anbefales av produktprodusentene og i denne bruksanvisningen.
8
Page 9
Apparattegning og betjeningspanel
Takdusj
Gummipakning
for tilkopling av
vanninnløpet til
den spylearmen
Spylearmer

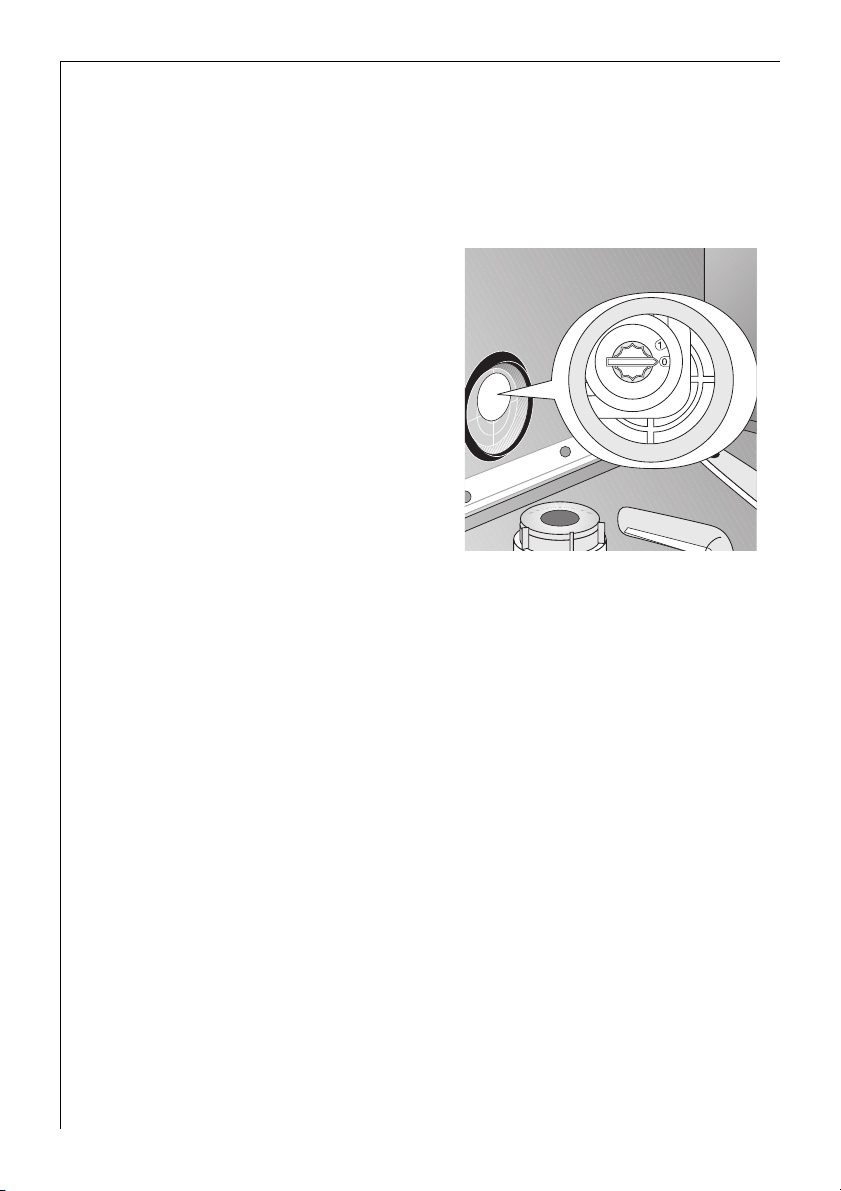

Hardhetsbryteren
Forrådsbeholder
for spesialsalt
Bruksanvisning
Beholder for
oppvaskmiddel
Forrådsbeholder
for skyllemiddel
Typeskilt
Siler
9
Page 10
Bruksanvisning

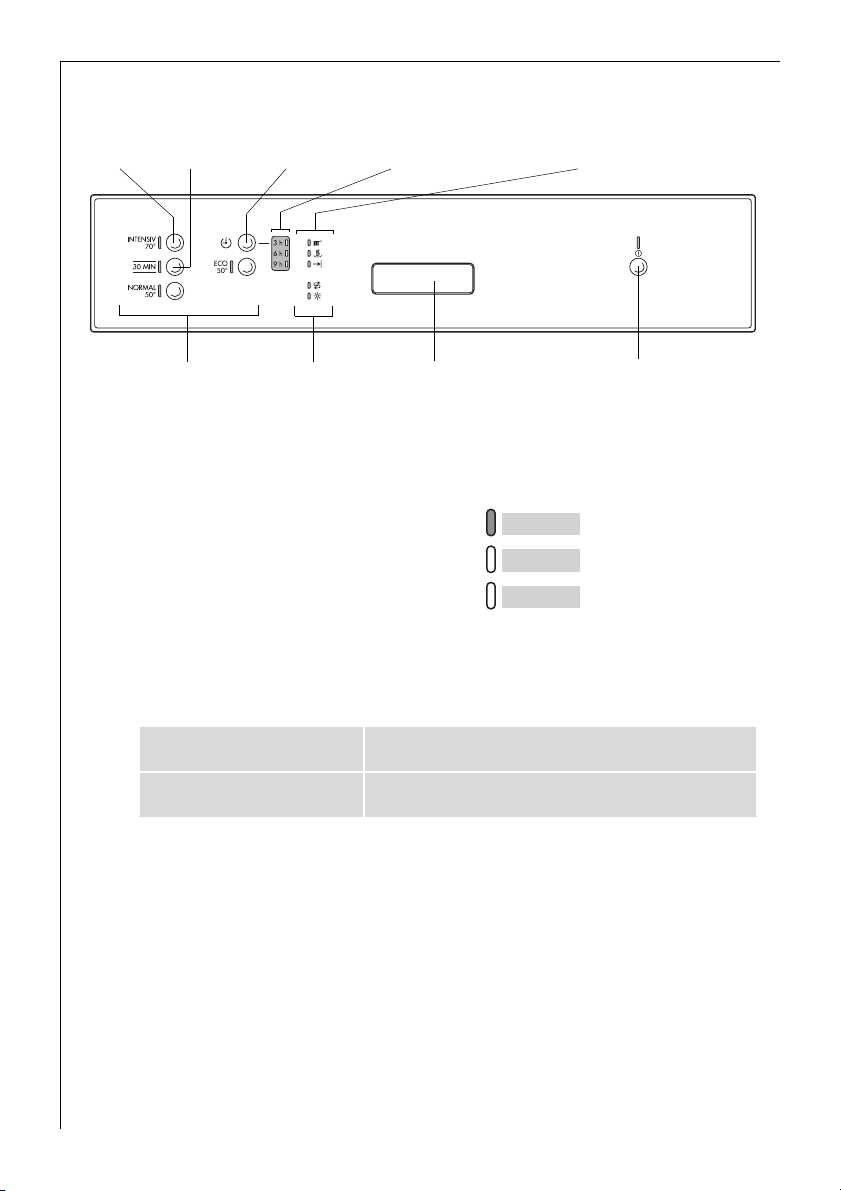

Betjeningspanel
Kalkfiltertast
Funksjonstast
Still inn
starttid
Visning av innstilt
starttid
Forløpsindikator
Vaskeprogramtaster Kontrollindikatorer
Dørhåndtak
PÅ/AV-tast
Kalkfilter- og funksjonstast: I tillegg til vaskeprogrammet kan du
stille inn oppvaskmaskinens vannavkalkningsfunksjon og slå på-/av
kontrollampen for skyllemiddelet ved å kombinere disse tastene.
De 3 lampene på forløpsindikato-
ren kan indikere:
– Det valgte vaskeprogrammets
aktuelle programsteg.
– hvilke feil som foreligger på opp-
vaskmaskinen.
Kontrollindikatorer har følgende betydning:
J
H
Kontrollindikatorene lyser aldri mens et vaskeprogram pågår.
3
Etterfyll spesialsalt
Etterfyll skyllemiddel
: Øverste lampe
: Midterste lampe
: Nederste Lampe
10
Page 11
Før førstegangs bruk
Før bruk skal alle klemmer som oppvaskkurvene sikres med under transporten, fjernes.
Utfør deretter følgende skritt:
1. Innstilling av kalkfilteret
2. Påfylling av spesialsalt for kalkfilteret
3. Påfylling av skyllemiddel
Still inn kalkfilter
For å forhindre kalkavleiringer på oppvasken og i maskinen må det vaskes med bløtt, dvs. kalkfattig vann. Derfor er oppvaskmaskinen utstyrt
med et kalkfilter, der vann f.o.m. en hardhet på 4 °d (tyske grader) blir
avkalket ved hjelp av spesialsalt.
Ditt lokale vannverk kan informere om vannets hardhet der du bor.
3
Kalkfilteret innstilles mekanisk med hardhetsgradbryteren og i tillegg
elektronisk med tastene i betjeningspanelet.
Bruksanvisning
Vannets hardhet
i °d1) i mmol/l2) Område
41 - 50 7,3 - 9,0 IV
30 - 40 5,3 - 7,2 IV 4 4
19 - 29 3,3 - 5,2 III/IV
4 - 18 0,7 - 3,2 I/II/III 2 2
mindre
enn 4
1)(°d) tyske grader, mål for hardhet på vann
2)(mmol/l) millimol per liter, internasjonal enhet for hardhet på vann
*innstilling fra fabrikken
mindre
enn 0,7
I
Innstilling av
hardhetstrinnet
mekanisk elektronisk
1
0*
5 5
3* 3
1
intet salt
nødvendig
Antall
blink
1
11
Page 12
Bruksanvisning
Still inn kalkfilteret som vist i tabellen etter hardhetsgraden på vannet
der du bor:
Innstillingen av hardhetsgraden kan bare foretas når intet vaskepro-
1
gram pågår. Hvis du ved en feiltagelse har startet et program (en LEDlampe lyser kontinuerlig), må programmet slettes ved å trykke den henholdsvise tasten.
0 1. Oppvaskmaskinen må være avslått.
2. Mekanisk innstilling:
Åpne oppvaskmaskinens dør.
3. Ta den nedre kurven ut av oppvaskmaskinen.
4. Drei hardhetsgradbryter på O eller 1.
5. Sett nedre kurv inn igjen.
6. Elektronisk innstilling:
Trykk inn kalkfiltertasten og funksjonstasten samtidig og hold dem
inne.
7. Trykk i tillegg på PÅ/AV-tasten.
8. LED-indikatorene for kalkfilter- og funksjonstasten blinker.
9. Trykk en gang til på kalkfiltertasten.
– LED-indikatoren på kalkfiltertasten lyser først 5 sekunder, så begyn-
ner den å blinke.
– Antall blink tilsvarer det innstilte hardhetstrinnet.
– Disse blinkene blir gjentatt flere ganger etter 5 sekunders pause.
10. Hvert videre trykk på kalkfiltertasten høyner hardhetstrinnet med 1.
(Unntak: Etter hardhetstrinn 5 kommer hardhetstrinn 1).
– Når du endrer hardhetstrinn, lyser LED-indikatoren på kalkfiltertasten
som bekreftelse i 5 sekunder, så begynner den å blinke igjen.
– Antallet blink tilsvarer det nye innstilte hardhetstrinnet.
– Disse blinkene blir gjentatt flere ganger etter 5 sekunders pause.
11. Hvis hardhetstrinnet er riktig innstilt, trykker du på PÅ/AV-tasten.
Dermed er hardhetstrinnet lagret.
12
Page 13
Påfylling av spesialsalt for kalkfilteret
Bruk kun spesialsalt for oppvaskmaskiner. Fyll aldri andre salttyper
1
(f.eks. vanlig salt) eller oppvaskmaskin-vaskemiddel i saltbeholderen.
Dette vil ødelegge kalkfilteret.
Kontroller alltid før påfylling at det virkelig er spesialsalt som fylles på.
Fyll på spesialsalt:
– Før førstegangs idriftsettelse av oppvaskmaskinen
– Når kontrollindikatoren
Hvis vannhardheten der du bor ligger på under 4 °dtt, er det ikke nød-
3
vendig å fylle på spesialsalt.
0 1. Åpne døren, ta ut den nedre kurven.
2. Skru opp lukkehetten på saltbeholderen ved å dreie den mot urviseren.
3. Kun ved førstegangs idriftsettelse:
Fyll saltbeholderen full med vann.
4. Sett den medfølgende trakten på forrådsbeholderens åpning.
Fyll spesialsalt i forrådsbeholderen
via trakten, kapasiteten er alt etter
saltets grovhet ca. 1,0-1,5 kg. Ikke
fyll for mye spesialsalt i beholderen.
J lyser på betjeningspanelet.
SALE
SALT
SALZ
Bruksanvisning
SEL
Vannet som fortrenges ved påfylling av spesialsalt, renner ut av saltbe-
3
holderen og ned i bunnen i oppvaskmaskinens indre. Dette er ikke farlig, da dette vannet pumpes bort når et vaskeprogram startes igjen.
5. Vask bort saltrester fra forrådsbeholderens åpning.
6. Skru igjen lukkehetten ved å dreie den med urviseren til anslag. Hvis
dette ikke gjøres, kommer det spesialsalt inn i vaskevannet. Dette kan
føre til at glassene blir matte. Kjør derfor et skylleprogram etter å ha
fylt i spesialsalt. På denne måten skylles saltvann og saltkorn i oppvaskrommet bort.
Avhengig av saltets grovhet kan det vare noen timer før saltet har blitt
3
oppløst i vannet og kontrollindikatoren Spesialsalt
Innstillingen av kalkfilteret og dermed av saltforbruket er avhengig av
vannhardheten på stedet.
J slukker igjen.
13
Page 14
Bruksanvisning
Skyllemiddel
Ved hjelp av skyllemidlet får man skinnende kjøreler uten flekker og
klare glass.
Du har 2 muligheter for å tilføre skyllemidlet:
• Hvis du benytter oppvaskmiddel og skyllemiddel separat, fyll skylle-
midlet i beholderen for skyllemiddel.
Vær i dette tilfelle oppmerksom på at
– beholderen for skyllemidlet aldri må være tom.
– doseringen for skyllemidlet må innstilles.
• Hvis du benytter oppvaskmiddel som allerede inneholder skyllemidlet,
fyll dette i beholderen for oppvaskmidlet.
Vær i dette tilfelle oppmerksom på at
– beholderen for skyllemidlet må være tom for å unngå overdosering.
– du kan slå av kontrollindikatoren
beholderen ville kontrollindikatoren
Anvend kun merke-skyllemiddel for oppvaskmaskin. Fyll aldri andre
1
midler (f.eks. eddikessens) eller glansemiddel i beholderen for skyllemidlet. Dette ville skade maskinen.
H. På grunn av den tomme
H ellers lyse kontinuerlig.
Kontrollindikator for skyllemiddel slås på/av
0 1. Apparatet må være slått av.
2. Trykk inn kalkfiltertasten og funksjonstasten samtidig og hold dem
inne.
3. Trykk i tillegg på PÅ/AV-tasten.
LED-indikatorene for kalkfiltertasten og funksjonstasten blinker.
4. Trykk en gang til på funksjonstasten.
LED-indikatoren for funksjonstasten blinker.
5. Indikatoren
L viser den momentane innstillingen:
Indikator L blinker:
Indikator L blinker ikke:
6. Trykk på funksjonstasten slår kontrollindikatoren på hhv. av.
7. Når kontrollindikatoren er stilt inn, trykk i tillegg på PÅ/AV-tasten.
Innstillingen for kontrollindikatoren er da lagret.
14
Kontrollindikator slått på (forhåndsinnstilling fra
fabrikken)
Kontrollindikator slått av
Page 15
Fyll på skyllemiddel
Hvis du benytter oppvaskmiddel og skyllemiddel separat, fyll på skyllemiddel:
– Før første gang oppvaskmaskinen tas i bruk.
– Hvis kontrollindikatoren
Beholderen for skyllemiddel befinner seg på innsiden av døren på oppvaskmaskinen.
0 1. Åpne døren.
2. Trykk med fingeren på frigjøringsknappen for skyllemiddelbeholderen.
3. Vipp dekselet på skyllemiddelbeholderen helt opp.
4. Fyll på skyllemiddel nøyaktig opp til
markeringen “max”; dette tilsvarer en
påfyllingsmengde på ca. 140 ml.
5. Lukk dekselet igjen og trykk inntil det
griper i lås.
6. Hvis skyllemiddel har rent ut på
siden, tørkes dette opp med en klut.
Hvis ikke, fører det til for mye skumdannelse under skyllingen.
H lyser på betjeningspanelet.
Bruksanvisning
15
Page 16
Bruksanvisning
Innstilling av skyllemiddeldosering
Under oppvasken blir skyllevannet tilført skyllemiddel fra skyllemiddel-
3
beholderen. Doseringen kan innstilles fra 1 til 6. Fra fabrikken er doseringen innstilt på “4”. Doseringen bør bare endres hvis det vises striper,
melkeaktige flekker eller inntørkede vanndråper på glass og service.
(se under “Hva må gjøres hvis ...”).
0 1. Åpne døren på oppvaskmaskinen.
2. Trykk med fingeren på frigjøringsknappen for skyllemiddelbeholderen.
3. Vipp dekselet på skyllemiddelbeholderen helt opp.
4. Still inn doseringsmengde.
5. Lukk dekselet igjen og trykk inntil det
griper i lås.
6. Hvis skyllemiddel har rent ut, tørkes
dette opp med en klut.
16
Page 17
Daglig bruk
• Må det etterfylles spesialsalt eller skyllemiddel?
• Innrydding av oppvask i oppvaskmaskinen
• Påfylling av oppvaskmiddel for oppvaskmaskiner
• Utvelging av egnet vaskeprogram for bestikk og servise
• Starting av vaskeprogram
Innrydding av bestikk og servise
Svamper, oppvaskkluter og alle andre gjenstander som kan suges fulle
1
med vann, må ikke vaskes i oppvaskmaskinen
For vasking i oppvaskmaskinen er følgende bestikk-/servisetyper
ikke egnet: delvis egnet:
.
Bruksanvisning
• Bestikk med tre-, horn,
porselen- eller perlemorsskaft
• Ikke varmebestandige kunststoffdeler
• Eldre bestikk med temperaturømfintlig kitt
• Limte servise- eller bestikkdeler
• Tinn- hhv. Kobbergjenstander
• Blykrystallglass
• Rustømfintlige ståldeler
• Tre-/frokostbrett
• Kunsthåndverks-gjenstander
• Steintøyservise må kun vaskes i oppvaskmaskinen hvis dette tillates uttrykkelig av
produsenten.
• Overglasur-dekorasjoner kan blekne etter
svært hyppig maskinvask.
• Sølv- og aluminiumsdeler misfarges ofte
ved maskinvask. Matrester som f.eks. eggehvite, eggeplomme og sennep forårsaker
ofte misfarginger hhv. flekker på sølv. Sølv
skal derfor alltid rengjøres omgående for
matrester hvis det ikke skal vaskes umiddelbart etter bruk.
• Enkelte glasstyper kan bli matte etter hyppig maskinvask
• Før oppvasken ryddes inn skal:
– Større matrester fjernes.
– Kjeler med fastbrente matrester legges i bløt.
• Ved innrydding av servise og bestikk skal følgende tas hensyn til:
– Serviset og bestikket må ikke hindre spylearmene i å dreies.
– Hule beholdere som kopper, glass, kjeler osv. skal settes inn med
åpningen ned, slik at det ikke kan samles vann i fordypninger eller
dype bunner
– Servise og bestikkdeler må ikke ligge i hverandre eller dekke over
hverandre
17
Page 18
Bruksanvisning
– For å unngå glasskader må glass ikke berøre hverandre
– Små gjenstander (f.eks. lokk) skal legges i bestikkurven
Innrydding av bestikk
Lange, spisse bestikkdeler kan
1
utgjøre en fare i bestikkurven, spesielt for barn (se sikkerhetsinformasjonene). Slike deler skal derfor legges i
iden øvre kurven.
For at alle bestikkdeler skal omskylles
av vannet bør
1. gitterinnsatsen settes på bestikkurven
2. korte kniver, gafler og skjeer settes
inn i bestikkurvens gitterinnsats med
skaftet ned.
18
Page 19
Innrydding av kjeler, panner og store tallerkener
Sett større og sterkt skittent servise i
den nedre kurven (tallerkner med
tverrsnitt på inntil 29 cm).
Oppvaskmaskinen din har en nedre kurv av en av de fire følgende variantene:
Variant 1: Alle tallerkeninnsatser i nedre kurv er faste
Variant 2: Den høyre tallerkeninnsatsen i nedre kurv kan legges ned
mot venstre
For lettere å kunne sette inn større
3
servisedeler, kan den høyre tallerkeninnsatsen i nedre kurv legges ned mot
venstre:
0 1. Løft de høyre tallerkeninnsatsene litt
opp bak.
Bruksanvisning
2. Slå tallerkeninnsatsene over mot
venstre.
19
Page 20
Bruksanvisning
Variant 3: Den høyre tallerkeninnsatsen i nedre kurv kan legges
ned i kryss
For lettere å kunne sette inn større
3
servisedeler, kan den høyre tallerkeninnsatsen i nedre kurv legges ned i
kryss.
Variant 4: Begge de bakre tallerkeninnsatsene i nedre kurv kan
legges ned i kryss
For lettere å kunne sette inn større
3
servisedeler, kan begge de bakre tallerkeninnsatsene i nedre kurv legges
ned i kryss.
20
Page 21
Innrydding av kopper, glass
og kaffeservise
Legg mindre, ømfintlig servise og
lange, spisse bestikkdeler i den øvre
kurven.
• Plasser servisedelene på og under
de oppslåbare kopp-hyllene på en
slik måte at delene er forskjøvet i
forhold til hverandre og vaskevannet kommer i berøring med alle
delene.
• Ved høye servisedeler kan kopp-
hyllene slåes opp.
• Vin-, champagne- og konjakkglass
skal lenes mot eller henges inn i
innsnittene i kopp-hyllene.
• Glass, krus osv. kan også settes på
de to stangrekkene på venstre side i
den øvre kurven.
Bruksanvisning
21
Page 22
Bruksanvisning
Høydejustering av den øvre kurven
Maksimal høyde på serviset i
den øvre kurven den nedre kurven
ved løftet øvre kurv 22 cm 31 cm
ved senket øvre kurv 24 cm 29 cm
Høydejusteringen kan også utføres når det er servise i kurvene.
3
Senking av den øvre kurven:
0 1. Trekk den øvre kurven helt ut.
2. Løft den øvre kurven til anslag og
senk den loddrett. Kurven blir stående i nedre posisjon.
Heving av den øvre kurven:
0 1. Trekk den øvre kurven helt ut.
2. Løft den øvre kurven til anslag og
senk den loddrett. Kurven blir
stående i øvre posisjon.
22
Page 23
Påfylling av oppvaskmiddel
Anvend kun oppvaskmiddel for oppvaskmaskin.
1
Fyll i oppvaskmiddel:
– Innen et oppvaskprogram starter (ikke ved programmet Forskylling).
Under programforløpet blir oppvaskvannet tilført oppvaskmiddel.
Ta hensyn til produsentens anbefalinger for dosering og oppbevaring
2
som er angitt på oppvaskmiddelets emballasje.
Beholderen for oppvaskmiddel
befinner seg på innsiden av døren.
0 1. Hvis dekselet er lukket:
Trykk på frigjøringsknappen (1).
Dekselet åpnes.
Bruksanvisning
2. Fyll oppvaskmiddel i beholderen for
oppvaskmiddel. Markeringslinjene
tjener som hjelp ved doseringen:
“20” tilsvarer ca. 20 ml oppvaskmiddel,
“30” tilsvarer ca. 30 ml oppvaskmiddel.
3. Lukk dekselet igjen og trykk inntil det
griper i lås.
Ved sterkt tilsmusset servise fylles
3
ekstra oppvaskmiddel i tilleggskammeret (2). Dette oppvaskmiddelet tas
i bruk allerede under forskylling.
23
Page 24
Bruksanvisning
Bruke “3 i 1”/ kombinerte oppvaskmiddeltabletter
Generelle råd
Disse produktene er tabletter med kombinert oppvask/skyllemiddel og
saltfunksjon.
0 1. Før du bruker disse produktene bør du undersøke om vannhardheten i
vannet fra ditt forsyningsverk er i overensstemmelse med de anbefalinger produsenten gir (på pakken) for bruk av disse produktene.
2. Disse produktene bør brukes i nøye overensstemmelse med oppvaskmiddelprodusentens instruksjoner.
Ikke plasser tablettene i rett i maskinrommet eller i bestikk-kur-
1
ven, da dette vil føre til et dårligere vaskeresultat. Tablettene bør
plasseres i vaskemiddelbeholderen.
3. Hvis du får problemer første gang du bruker “3 i 1”-produktene, kan du
ta kontakt med oppvaskmiddelprodusenten via kundeservice (telefonnummeret står på produktemballasjen.
Viktig henvisning
Hvis du bruker kombinasjonsprodukter, har du ingen nytte av indikatorlampene for skyllemiddel og salt. Det kan derfor være nyttig å slå av
skyllemiddel-indikatoren - vær oppmerksom på at dette bare er mulig
på noen oppvaskmaskiner - og velg lavest mulige innstilling for vannhardhet.
Les i bruksanvisningen for mer informasjon.
Hvis du bestemmer deg for å gå over til å bruke et vanlig oppvaskmid-
delsystem, anbefaler vi at du
• fyller opp både salt- og skyllemiddelbeholderne.
• stiller inn vannhardheten til høyest mulig posisjon og lar maskinen gå
tre normale oppvasksykluser uten servise.
• etterjusterer innstillingen av vannhardheten igjen i samsvar med for-
holdene der du bor (les i bruksanvisningen).
24
Page 25
Bruksanvisning
Kompaktoppvaskmiddel
Oppvaskmidler for oppvaskmaskin inndeles i to grunntyper på grunnlag
av den kjemiske sammensetningen:
– ordinære, alkaliske oppvaskmidler med etsende bestanddeler
– svakt alkaliske kompaktoppvaskmidler med naturlige enzymer.
Bruk av 50 °C-vaskeprogrammer sammen med kompaktoppvaskmidler
2
skåner miljøet og behandler servise og kjøkkentøy med varsomhet
ettersom vaskeprogrammene er spesielt tilpasset de smussløsende
egenskapene i kompaktoppvaskmidlenes enzymer. Når 50 °C-vaskeprogrammene brukes sammen med kompaktoppvaskmidler oppnås samme
oppvaskresultat som man ellers først bare med 65 °C-programmer.
Oppvasktabletter
Oppvasktabletter fra de forskjellige produsenter trenger ulik tid for å
3
løse seg opp. Derfor kan enkelte oppvasktabletter ikke oppnå den fulle
rengjøringseffekten i kortprogrammene. Bruk derfor vaskeprogrammer
med forskylling i sammenheng med oppvasktabletter.
25
Page 26
Bruksanvisning
Velg vaskeprogram (programtabell)
Velg egnet vaskeprogram fra denne tabellen:
Type oppvask
I tillegg
Hvor skitten
er oppvasken
Egnet
vaskeprogram:
Programforløp
Forbruk:
2)
Varighet
Energi
Spise- og kokeutstyr
- - - -
•svært
skitten
• tørkede matrester, særlig
eggehvite og
stivelse
• normalt skitten • nettopp
spesielt egnet
ved bruk av kompaktoppvaskmiddel.
Kjøkkentøy
uten kjeler
benyttet
• normalt til litt
skitten
ò ò ò ò
INTENSIV
70°
1)
Forskylling
Vask
2x mellomskylling
Klarskylling
Tørking
NORMAL
50°
Forskylling
Vask
Mellomskylling
Klarskylling
Tørking
ECO
3) 4)
50°
Forskylling
Vask
Mellomskylling
Klarskylling
Tørking
30 MIN
-
Vask
-
Klarskylling
-
5)
ò ò ò ò
105 – 115 min. 90 – 100 min. 120 - 130 min. 30 min.
1,75 – 1,95 kWh 1,05 – 1,24 kWh 0,95 - 1,05 kWh 0,8 kWh
Vann
1)
De ulike delene av oppvaskprogrammene har forskjellig lydnivå, for enkelte deler av programmene
vasker oppvasken mer intenst en kort stund for bedre rengjøring.
2)
Forbruksverdiene er satt under normbetingelser. De avhenger av hvor fulle oppvaskkurvene er.
Derfor er avvik mulig i praksis.
3)
Testprogram
4)
Vaskeprogrammet „ECO 50°“ vasker normalt skitten oppvask med svært lavt energiforbruk. Hvis
oppvasken skal vaskes på kortere tid, kan man i stedet bruke vaskeprogrammet „NORMAL 50°“.
5)
Dette programmet egner seg ikke for inntørkede matrester.
17 – 19 liter 14 – 16 liter 14 - 16 liter 8 liter
26
Page 27
Bruksanvisning
Start vaskeprogram
0 1. Kontroller at servise og bestikk er plassert slik i oppvaskmaskinen at
spylearmene går rundt uten hindringer.
2. Åpne vannkranen helt.
3. Lukk døren.
4. Trykk på PÅ/AV-tasten. Indikatoren på PÅ/AV-tasten lyser.
5. Trykk på programtasten for det programmet du ønsker (se “Programta-
bell”). Programindikatoren lyser. En eller to lamper i multidisplayet
blinker. Programmet kan endres mens dette pågår. Etter ca. 6 sekunder
begynner vaskeprogrammet du har valgt. Med forløpsindikatoren vises
også hele tiden hvor i programmet maskinen er.
Hvis bare den øverste og/eller den midterste lampen i forløpsindikato-
3
ren lyser etter programstart, les i avsnittet “Hva du skal gjøre hvis... ”.
Avbryt/avslutt vaskeprogram
Avbryt et pågående vaskeprogram bare hvis det er helt nødvendig.
3
Etter å ha lukket igjen maskinen blir luften som har kommet inn, sterkt
opphetet og utvider seg. Dermed kan vann komme inn i bunnkaret og
utløse vannbeskyttelsessystemet.
Avbryt vaskeprogrammet ved å åpne døren i oppvaskmaskinen
Når du åpner døren, kan det komme ut varm damp. Forbrenningsfare!
1
Åpne døren forsiktig.
0 1. Åpne døren i oppvaskmaskinen. Vaskeprogrammet stopper.
2. Lampene i forløpsindikatoren blinker.
3. Lukk døren. Vaskeprogrammet fortsetter.
Avslutt vaskeprogram
0 1. Trykk på tasten for det pågående vaskeprogrammet, og hold den inne
så lenge at programindikatoren for det pågående vaskeprogrammet
slukker.
2. Slipp programtasten, vaskeprogrammet avsluttes.
27
Page 28
Bruksanvisning
Pause-funksjon
Pausefunksjonen kan kun utføres før programavsnittet tørk I. Hvis
3
pausefunksjonen aktiveres under programavsnittet tørk I, avsluttes
vaskeprogrammet.
Med pause-funksjonen kan vaskeprogrammet stoppes for en kort tid:
0 1. Trykk på PÅ/AV-tasten. Vaskeprogrammet stopper.
2. Alle visninger slukker.
3. Hvis vakseprogrammet skal fortsettes etter kort tid, trykk på PÅ/AV-
tasten igjen. Vaskeprogrammet fortsetter.
Vaskeprogrammet bør ikke stoppes for lenge, da må det avkjølte opp-
2
vaskvannet varmes opp igjen, og det øker energiforbruket.
Stille inn eller endre starttidsforvalg
Med starttidsforvalg kan du velge om et vaskeprogram skal begynne
om 3, 6 eller 9 timer.
0 1. Trykk på PÅ/AV-tasten M.
2. Still inn starttidsforvalg:
Trykk på tidsforvalgtasten
siden av timeantallet viser når vaskeprogrammet skal begynne.
Endre starttidsforvalg:
Så lenge vaskeprogrammet ikke har begynt, kan du endre det innstilte
starttidsforvalget ved å trykke på tidsforvalgtasten
Slett starttidsforvalg:
Så lenge vaskeprogrammet ikke har begynt, kan du slette starttidsforvalget. Trykk på tidsforvalgtasten
noen tidsangivelse. Det vaskeprogrammet du har stilt inn, begynner
med en gang.
3. Trykk på tasten for det vaskeprogrammet du ønsker.
Programindikatoren lyser.
4. Etter at de innstilte timene er utløpt, begynner vaskeprogrammet.
b så mange ganger at indikatoren ved
b.
b så mange ganger at det ikke vises
28
Page 29
Bruksanvisning
Mengdeautomatikk – Sensorlogic
Hvis det startes et vaskeprogram selv om det kun er lite oppvask i den
øvre og nedre kurven, tilpasser en intelligent elektronikk vaskevannets
mengde og vaskeprogrammets varighet til oppvaskmengden. På denne
måten er det mulig å vaske selv lite oppvask raskt og økonomisk. Ved
halvfull maskin (6 standardkuverter) spares det opp til 2 liter vann og
0,2 kWh strøm.
Utkopling av oppvaskmaskinen
Slå først av oppvaskmaskinen når L lyser på programforløpsindikatoren.
0 1. Trykk PÅ/AV-tasten M. Indikatoren for PÅ/AV-tasten M slukker.
Når døren åpnes kan det umiddelbart etter programmets slutt komme
1
ut varm damp. Derfor:
2. Åpne døren forsiktig.
Utrydding av oppvasken
• Varmt servise er ømfintlig mot støt/slag. La derfor oppvasken kjøle
3
ned før den ryddes ut.
• La oppvasken stå i oppvaskmaskinen i ca. 15 minutter etter program-
mets slutt, slik at den kan tørke og kjøles ned.
• Rydd først ut av den nedre kurven og deretter av den øvre kurven. På
denne måten unngår man at resterende vann fra den øvre kurven
drypper ned på oppvasken i den nedre kurven og etterlater vannflekker.
Pleie og rengjøring
Det må ikke under noen omstendigheter brukes vanlige møbelpleie-
1
eller aggressive rengjøringsmidler.
• Oppvaskmaskinens betjeningsdeler skal ved behov kun rengjøres med
en myk klut og varmt, rent vann.
• Innvendige beholdere, dørpakningen og vanninnløpet skal av og til
kontrolleres med hensyn til smuss og om nødvendig rengjøres.
29
Page 30
Bruksanvisning
Rengjøring av silene
Silene i oppvaskrommets bunn rengjøres i høy grad av seg selv.
3
Allikevel skal silene kontrolleres og
rengjøres fra tid til annen. Skitne siler
fører til et dårligere vaskeresultat.
0 1. Åpne døren, ta ut den nedre kurven.
2. Silsystemet i oppvaskmaskinen består
av grov-/finsil, mikrofilter og flatesil.
Via håndtaket på mikrofilteret kan
silsystemet åpnes og taes ut.
3. Sving håndtaket ca. ¼ omdreining
mot urviseren og ta det ut.
4. Ta tak i grov-/finsilens (1) håndtakåpning og trekk den ut av mikrofilteret
(2)
5. Rengjør alle siler grundig under rennende vann.
6. Ta flatesilen (3) ut av oppvaskrommets bunn og rengjør den grundig på
begge sider.
7. Sett flatesilen inn i oppvaskrommets
bunn igjen
8. Sett grov-/filsilen inn i mikrofilteret
og sett det sammen.
9. Sett i silkombinasjonen og lås den
ved å svinge håndtaket med urviseren
til anslag. Påse at flatesilen ikke stikker opp fra oppvaskrommets bunn.
Det må ikke under noen omstendig-
1
heter vaskes uten siler.
30
Page 31
Hva må gjøres hvis...
Prøv ved mindre forstyrrelser i oppvaskmaskinen å løse problemet selv
ved hjelp av informasjonene som er oppført her. Hvis du gjør bruk av
kundeservice ved en av forstyrrelsene som er oppført her eller for å
avhjelpe en betjeningsfeil, må besøket av kundeservice-teknikeren
betales, også i løpet av garantitiden.
...det vises feilmeldinger.
• Blinker den øverste eller midterste lampen i forløpsindikatoren, kan
du eventuelt utbedre feilen selv.
Er feilen utbedret, trykk på PÅ/AV-tasten. Vaskeprogrammet fortsetter. Vises feilen på nytt, kontakt kundeservice.
• Blinker det andre lamper i forløpsindikatoren, kontakt kundeservice
og forklar feilvisningen.
Forstyrrelse: Mulig årsak Løsning
Bruksanvisning
Den øverste lampen blin-
ker i forløpsindikatoren.
Det kommer ikke noe vann
inn i oppvaskmaskinen.
Den midterste lampen på
forløpsindikatoren blinker.
Den øverste og midterste
lampen på forløpsindika-
toren blinker.
Vannkranen er tilstoppet eller
forkalket.
Silen (der det finnes) i slangekoplingen på vannkranen er
tett.
Vanntilførselsslangen er ikke
lagt riktig.
Vannlåsen er tett. Rengjør vannlåsen.
Vannavløpsslangen er ikke lagt
riktig.
En reaksjon har oppstått i
vannbeskyttelsessystemet.
Rengjør vannkranen.
Rengjør silen i slangekoplingen.
Kontroller hvordan
slangen er lagt.
Kontroller hvordan
slangen er lagt.
Steng vannkranen og
kontakt kundeservice.
31
Page 32
Bruksanvisning
...det er problemer med oppvaskmaskinens drift.
Forstyrrelse Mulig årsak Løsning
Døren i oppvaskmaskinen er
ikke riktig lukket.
Nettledningen er ikke
Programmet starter
ikke.
Det er synlige rustflekker i oppvaskrommet.
Pipelyd under vasking. Pipingen er ufarlig.
plugget i stikkontakten.
Husinstallasjonens sikring(er) er ikke i orden.
For oppvaskmaskiner med
starttidsforvalg:
En starttid er forvalgt.
Oppvaskrommet er av rustfritt edelstål. Rustflekker i
oppvaskrommet kommer fra
fremmed rust (små rustbiter
fra vannledningen, kjeler,
bestikk osv.). Fjern flekkene
med et vanlig vaskemiddel
for edelstål.
Lukk døren.
Nettledningens støpsel
plugges i.
Bytt sikring(er).
Hvis oppvasken skal vaskes
med en gang, slett starttidsforvalget.
Vask kun kjøkkenutstyr som
egner seg for oppvaskmaskin.
Lukk dekselet til beholderen
for spesialsalt godt.
Bruk et annet oppvaskmiddelmerke.
...vaskeresultatet er ikke tilfredsstillende.
Oppvasken blir ikke ren.
– Det ble ikke valgt riktig vaskeprogram.
– Oppvasken var plassert slik at vannet ikke kom til overalt.
Oppvaskkurvene må ikke overfylles.
– Silene på bunnen av oppvaskrommet er ikke rene, eller de er satt
inn feil.
– Det ble ikke brukt oppvaskmiddel, eller det ble brukt for lite.
– Kalkbelegg på oppvasken: Beholderen for spesialsalt er tom, eller
vannbløtingsanlegget er stilt inn feil.
– Avløpsslangen er ikke lagt riktig.
32
Oppvasken blir ikke tørr og er uten glans.
– Det ble ikke brukt skyllemiddel.
– Beholderen for skyllemiddel er tom.
Page 33
Det er rander, striper, melkeaktige flekker eller blålig belegg
på oppvasken.
– Still inn skyllemiddeldoseringen lavere.
Det er tørkede vanndråper på oppvasken.
– Still inn skyllemiddeldoseringen høyere.
– Oppvaskmiddelet kan være grunnen. Kontakt kundeservice hos
oppvaskmiddelprodusenten.
Tekniske data
Mengdekapasitet: 12 standardkuverter inklusive servisedeler
Bruksanvisning
Tillatt vanntrykk:
Elektrisk tilkopling:
Oppvaskmaskiner: Frittstående apparater
Dimensjoner: 850 x 600 x 600 (h x b x d i mm)
max. vekt: 54 kg
Integrerbar og underbyggings-oppvaskmaskin
Dimensjoner: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vekt: 50 kg
Fullt integrerbar oppvaskmaskin
Dimensjoner: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vekt: 50 kg
1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)
Opplysninger om den elektriske tilkoplingen er å finne på
typeskiltet på høyre innvendige kant av oppvaskmaskinens
dør.
; Dette apparatet er i samsvar med følgende EF-direktiver:
– 73/23/EEC av 10.02.1973 – Lavspenningsdirektiv
– 89/336/EEC av 03.05.1989
(inklusive endringsdirektivet 92/31/EEC) – Direktiv om elektromagne-
tisk kompatibilitet
33
Page 34
Bruksanvisning
Henvisninger for testinstitutter
Testen i henhold til EN 60704 må gjennomføres med testprogrammet
ved full maskin (se programtabell).
Testene i henhold til EN 50242 må gjennomføres med full saltbeholder for vannavkalkingsmiddelet, med full skyllemiddelbeholder og med
testprogrammet (se programtabell).
Full maskin:
12 kuverter
inkl. service
Dosering oppvaskmiddel: 5g + 25g (type B) 20g (type B)
Innstilling skyllemiddel: 4 (type III) 4 (type III)
Halvfull maskin:
6 kuverter inkl. service, la hver annen
plass være ledig
Eksempler for innsetting:
Kurv oppe
Kurv nede med bestikk-kurv Bestikk-kurv
34
Page 35
Oppstillings- og tilkoplingsanvisning
OPPSTILLINGS- OG TILKOPLINGSANVISNINGGS- OG TILKOPLINGSANVISNING
Sette opp oppvaskmaskinen
• Oppvaskmaskinen må plasseres stabilt og vannrett på fast underlag.
• Skru ut de stillbare bena for å kom-
pensere for ujevnheter i gulvet og til-
passe maskinhøyden etter andre
møbler :
– med skrutrekker.
• For maskiner for underbygging og innbygging justeres de bakre bena
med en skrutrekker fra maskinens forkant.
• Avløpsslange, inntaksslange og nettkabel må legges fritt i sokkelinn-
dragningen på baksiden, slik at de ikke får knekk eller kommer i klem.
• Oppvaskmaskinen må dessuten skrus fast til kjøkkenbenkeplaten
eller til møblene ved siden av. Dette er en forutsetning for at den
nødvendige vippesikringen ifølge VDE-forskrifter skal være garantert.
35
Page 36
Oppstillings- og tilkoplingsanvisning
• Alt etter type skal oppvaskmaskinen settes opp slik:
Integrerbar oppvaskmaskin
(se vedlagt monteringssjablon)
Maskinens dør kan kles med en treplate/møbelplate med følgende mål:
3
Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Høyde:
(variabel)
Vekt: maks. 8 kg
Hvis møbelplaten er lenger enn 600 mm, kan ikke oppvaskmaskinens
1
dør åpnes helt (møbelplaten støter mot sokkelen).
avhengig av
– nisjehøyde
– sokkelhøyde
– tilpasning til fugeforløpet på tilstøtende møbler
Den nøyaktige høyden må måles på de tilstøtende
møblene på stedet der oppvaskmaskinen skal plasseres.
I så fall må det lages et utsnitt i sokkelen (se monteringssjablon), eller
så må man bruke beslagsett BLT 60 for den for lange døren.
Denne fås som E-nr. 911 239 008.
Oppvaskmaskin for underbygging
(se vedlagte monteringsanvisning)
Frittstående oppvaskmaskiner
kan settes opp frittstående uten ekstra innfesting.
Hvis oppvaskmaskinen plasseres rett ved siden av en gass- eller
1
kullkomfyr, må det settes en varmeisolerende, ikke brennbar plate
i plan med overkant av topplaten (dybde 57,5 cm) mellom komfyr
og oppvaskmaskin. Platen skal være kledd med aluminiumsfolie på
komfyrsiden.
36
Page 37
Oppstillings- og tilkoplingsanvisning
Hvis oppvaskmaskinen skal bygges inn under en kjøkkenbenkeplate, må
oppvaskmaskinens originale topplate fjernes slik:
0 1. Skru ut skruene fra festepunktene på
baksiden (1).
2. Skyv arbeidsplaten på apparatet ca
1cm bakover (2).
3. Løft arbeidsplaten i forkant (3) og
fjern den.
Hvis oppvaskmaskinen senere skal brukes som frittstående maskin, må
1
den originale topplaten settes på igjen.
Sokkelen på frittstående oppvaskmaskiner kan ikke justeres.
3
• Frittstående oppvaskmaskiner kan
tilpasses kjøkkenfronten optisk
med en dekorplate. Dekorplaten må
fås fra kjøkkenfabrikanten.
Monteringen krever en dekorramme, som kan fås som tilbehør
i spesialforretninger hvis den ikke
følger med dekorplaten.
• Dekorplatemål:
– Høyde 590 mm
– Bredde 581 mm
– Klemmetykkelse: maks. 4 mm
• Fest tynne dekorplater på oppvaskmaskinens dør med dobbeltsidig
tape for at de ikke skal slå seg.
37
Page 38
Oppstillings- og tilkoplingsanvisning
Tilkopling av oppvaskmaskinen
Tilkopling av vann
Oppvaskmaskinen har sikkerhetsanordninger som hindrer at drikkevannet forurenses og som tilfredsstiller gjeldende nasjonale forskrifter.
• Oppvaskmaskinen kan tilkoples kaldtvann og varmtvann opptil
maks. 60 °C.
• Oppvaskmaskinen må ikke tilkoples åpne varmtvannsberedere og
gjennomstrømningselementer.
Tillatt vanntrykk
Laveste tillatte vanntrykk:
1 bar (=10 N/cm
Høyeste tillatte vanntrykk:
10 bar (=100 N/cm
2
=100 kPa)
2
=1 MPa)
Ved vanntrykk under 1 bar, vennligst spør
installatøren om råd.
Ved vanntrykk over 10 bar må det monteres en trykkreduksjonsventil (kan
besørges av din forhandler).
Tilkopling av inntaksslange
Under tilkoplingen må du påse at inntaksslangen ikke har knekk, er i
1
klem eller omslynget.
0 Inntaksslangen tilkoples en vannkran med utvendige gjenger (¾ “) med
bruk av slangeskruekoplingen (ISO 228-1:2000). Slangekoplingen må
trekkes til kun for hånd.
• For at avtapping av vann i kjøkkenet ikke skal bli begrenset, anbefaler
3
vi å installere en ekstra vannkran eller å utvide eksisterende vannkran
med en forgrening.
• Hvis det er nødvendig med en lengre inntaksslange enn den som
medfølger, kan det benyttes følgende VDE-godkjente komplette slangesett (leveres av forhandleren):
– Slangesett “WRflex 100” (E-nr.: 911 239 034)
– Slangesett “WRflex 200” (E-nr.: 911 239 035)
38
Page 39
Oppstillings- og tilkoplingsanvisning
Følgende kapittel gjelder kun for oppvaskmaskiner som har en sikker-
3
hetsventil på slangeskruekoplingen til vannkranen:
Inntaksslange med sikkerhetsventil
Når den doble inntaksslangen er tilkoplet, bør sikkerhetsventilen
befinne seg direkte ved vannkranen. På denne måten er det bare trykk i
inntaksslangen når det tappes inn vann. Hvis inntaksslangen blir utett
under tapping, bryter sikkerhetsventilen vanntilførselen og oppvaskmaskinens avtappingspumpe kopler seg inn.
Ved tilrettelegging av inntaksslangen bør du påse at:
1
– Avstanden mellom sikkerhetsventi-
lens underkant og oppvaskmaskinens
sokkel minst er 30 cm:
– Den elektriske ledningen for sikker-
hetsventilen er integret i den doble
inntaksslangen. Ikke dypp verken inntaksslangen eller sikkerhetsventilen
ned i vann.
– Hvis inntaksslangen eller sikkerhets-
ventilen er defekt, må du straks trekke
ut strømkabelen.
– Inntaksslangen med sikkerhetsventil
må kun skiftes av fagperson/kundeservice.
– Legg inntaksslangen slik at den aldri
ligger høyere enn sikkerhetsventilens underste kant.
39
Page 40
Oppstillings- og tilkoplingsanvisning
Vannutløp
Utløpsslange
Utløpsslangen må ikke bøyes, klemmes sammen eller legges i knute/
1
slynge.
• Tilkopling av utløpsslangen:
– Maksimal tillatt høyde: 1 meter.
– Minimum nødvendig høyde: 40 cm over apparatets nedre kant.
Forlengelsesslanger
• Forlengelsesslanger skal kjøpes hos
en fagforhandler eller via vår kundeservice. Forlengelsesslangenes
innvendige diameter må være på
19 mm, slik at oppvaskmaskinens
funksjonsdyktighet ikke nedsettes.
• Forlengelsesslangene må legges
maksimalt 3 meter vannrett og den
maksimale tillatte høyden for tilkopling av utløpsslangen er da på
85 cm.
Sifongtilkopling
• Utløpsslangens rørstykke (ø 19 mm) passer til alle vanlige sifongtyper.
Sifongtilkoplingens utvendige diameter må være på minst 15 mm.
• Utløpsslangen må festes til sifongtilkoplingen ved hjelp av den ved-
lagte slangeklemmen.
Vannutløp for en høyt innmontert oppvaskmaskin
Ligger tilkoplingen for avløpslangen for en høyt innmontert oppvaskmaskin mindre enn 30 cm over underkanten på apparatet, må byggedelen ET 111099520 bygges inn av kundetjenesten.
Vannutløp i vask (kun mulig med frittstående oppvaskmaskiner)
Hvis utløpsslangen skal henges ned i en vask skal det brukes en påsettbar rørbøy. Denne kan bestilles hos AEG kundeservice under reservedelsnummer ET 646 069 190.
0 1. Sett rørbøyen på utløpsslangen.
2. Sikre utløpsslangen mot å skli ned av kanten på vasken.
Trekk en snor gjennom hullet i rørbøyen og fest den til veggen eller til
vannkranen.
40
Page 41
Oppstillings- og tilkoplingsanvisning
Vannbeskyttelsessystem
Som beskyttelse mot vannskader er oppvaskmaskinen utstyrt med et
vannbeskyttelsessystem.
Hvis det foreligger en feil, bryter sikkerhetsventilen i apparatet øyeblikkelig vanninntaket og tømmepumpen koples inn. På denne måten kan
vann hverken renne over eller renne ut. Resterende vann som befinner
seg i oppvaskmaskinen pumpes automatisk ut.
Vannbeskyttelsessystemet fungerer også når oppvaskmaskinen er slått
1
av.
Elektrisk tilkopling
I henhold til elektrisitetsverkenes tekniske tilkoplingsbetingelser må en
1
fast tilkopling til strømnettet kun utføres av en godkjent elektroinstallatør.
Ved tilkopling skal VDE-bestemmelsene og eventuelt det lokale elektrisitetsverkets tilleggsbestemmelser overholdes. Etter montasje må ikke
spenningsførende deler og driftsisolerte ledninger kunne berøres med
testfingeren jf. EN 60335/DIN VDE 0700.
Opplysningene for elektrisk tilkopling er å finne på typeskiltet på høyre
side i oppvaskmaskinens dør. Hvis apparatet er i omkoplbart skal også
informasjonene på omkoplingsskjemaet i nettilkoplingskontakten følges.
Kontroller før tilkopling at merkespenningen og strømtypen som er
oppgitt på apparatets typeskilt stemmer overens med nettspenningen
og strømtypen på oppstillingsstedet. Den nødvendige elektriske sikringen er også å finne på typeskiltet.
For å kople oppvaskmaskinen fra strømnettet skal nettstøpselet frakoples.
OBS: Støpselet må også være tilgjengelig etter at maskinen er satt opp.
Hvis maskinen er fast koplet til nettet, må den skilles fra nettet ved
hjelp av installasjonstiltak med en allpolig (N,L1) skilleanordning (f.eks.
feilstrøm-vernebryter) med en kontaktåpning på > 3 mm.
41
Page 42
Oppstillings- og tilkoplingsanvisning
Tilkoplingsteknikk
Inn- og utløpsslangene samt nettkabelen må koples til oppvaskmaskinen på siden, da det ikke er nok plass bak maskinen.
Det etterfølgende eksempelet på en sanitær- og elektroinstallasjon kan
kun tjene som en anbefaling, da det er forholdene på oppstillingsstedet
som er avgjørende (eksisterende tilkoplinger, lokale tilkoplingsforskrifter fra elektrisitets- hhv. vannverket osv.).
2 stusser 45° eller rette,
utvendig ø 19 mm, lengde 30 mm
Dobbeltventil
Vannutløp Vanninnløp
42
Vannin
nløp
Elektrisk tilførselsledning
Vannutløp
Elektrisk tilkopling
Elektrisk tilførselsledning
Page 43
Kundeserviceadresser
KUNDESERVICEADRESSER
Service og reparasjoner bør utføres av vår sentrale serviceavdeling eller
av et servicefirma godkjent av leverandøren. Bruk kun reservedeler som
forhandles av disse.
Hovedkontor:
Electrolux Home Products Norway A/S
Risløkkveien 2
Postboks 77, Økern
0508 Oslo
Telefon: 22 63 55 00
Telefax: 22 63 55 54
Sentral serviceavdeling/sentralt reservedelslager:
Risløkkveien 2
Postboks 215 Økern, 0510 Oslo
Telefon: 22 72 58 00 (service)
Telefon: 22 72 58 10 (reservedeler)
Telefax: 22 64 17 74
Forsendelse av deler skjer kun fra sentrallageret. Salg over disk skjer
også fra alle avdelingslagre/-servicekontor. Husk alltid å oppgi produktnummer og modellbetegnelse. For ytterligere informasjon, kontakt
din forhandler.
Skriv ned numrene fra merkeskiltet med én gang, så har du dem alltid
for hånden.
Modellbetegnelse: ....................................................
Produktnummer.: ......................................................
Serienummer: .............................................................
Kjøpt hos: .....................................................................
Kjøpsdato: ....................................................................
43
Page 44
Garantibetingelser
GARANTIBETINGELSER
Levering skjer etter kjøpsloven av 1.1.1989, supplert med "NEL's leveringsbetingelser" (kopi av disse fås hos din elektroforhandler). Oppstår
det problemer med produktet, bør henvendelse skje til forhandler hvor
produktet er kjøpt.
OBS! Ta vare på kvitteringen. Den gjelder som garantibevis.
44
Page 45
45
Page 46
46
Page 47
SERVICE
Kapittelet “Hva må gjøres hvis…?” omhandler noen driftsforstyrrelser
du kan løse selv. Se først der dersom feil oppstår. Dreier det seg om en
teknisk feil? Ta i tilfelle kontakt med vårt servicekontor eller butikken
der du kjøpte produktet.
Forberedelser til samtalen:
• Hvordan ytrer feilen seg?
• Under hvilke omstendigheter oppstår feilen?
• Noter følgende nummer:
Modell: ................................................................
PNC nr.: ................................................................
S-Nr.: ................................................................
Innkjøpsdato: ................................................................
Service
Garantibetingelser
I Norge gjelder “NELs leveransebetingelser” ved salg av elektriske husholdningsapparater.
Ta vare på kvitteringen, den gjelder som garantibevis.
ELECTROLUX HOME PRODUCTS NORWAY AS - SERVICE
Risløkkveien 2
Postboks 215 Økern
0510 Oslo
Tlf.: 22 72 58 00
47
Page 48
From the Electrolux Group. The world´s No.1 choice.
Electrolux-konsernet er verdens største produsent av energidrevne produkter til kjøkken-, rengjøring- og
utendørs bruk. Mer enn 55 millioner produkter fra Electrolux-konsernet (som kjøleskap, komfyrer,
vaskemaskiner, støvsugere, motorsager og gressklippere) til en verdi av ca. 14 milliarder USD selges årlig i mer
enn 150 land verden rundt.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 960 489 -00- 0203
Med forbehold om endringer
Loading...
