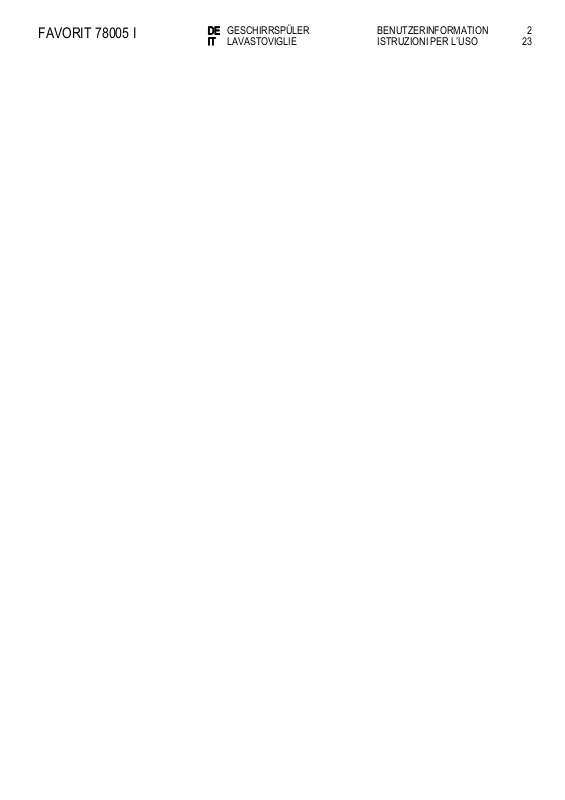

FAVORIT 78005 I

DE GESCHIRRSPÜLER BENUTZERINFORMATION 2
IT LAVASTOVIGLIE ISTRUZIONI PER L’USO 23

2

INHALT

4 SICHERHEITSHINWEISE
6 GERÄTEBESCHREIBUNG
7 BEDIENFELD

8PROGRAMME
10 OPTIONEN
11 VOR DER ERSTEN INBETRIEBNAHME
15 TÄGLICHER GEBRAUCH
18 REINIGUNG UND PFLEGE
19 FEHLERSUCHE
22 TECHNISCHE DATEN

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische
Geräte. Entsorgen Sie Geräte mit diesem Symbol
Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr
Gemeindeamt.

nicht mit dem Hausmüll.

AUF UNSERER WEBSITE FINDEN SIE:

- Produkte

- Prospekte

- Gebrauchsanweisungen

- Problemlöser

- Service-Informationen

www.aeg.com

LEGENDE

Warnung - Wichtige Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz

Änderungen vorbehalten

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es
geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den
innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist
mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind.
Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu
lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und
perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein
umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom
Profi-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu
Wäschebeuteln für empfindliche Wäsche...

DEUTSCH

3

Besuchen Sie den Webshop unter
www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Wir empfehlen die Verwendung von Originalersatzteilen.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst
wenden. Die Informationen finden Sie auf dem Typenschild.

Modell
Produkt-Nummer (PNC)
Seriennummer

4

SICHERHEITSHINWEISE

Lesen Sie die mitgelieferte Anleitung
sorgfältig vor der Montage und dem
ersten Gebrauch des Geräts durch. Der
Hersteller ist nicht dafür verantwortlich,
wenn eine fehlerhafte Montage oder
Verwendung Verletzungen und Schä­den verursacht. Bewahren Sie die Anlei­tung zusammen mit dem Gerät für den
zukünftigen Gebrauch auf.

SICHERHEIT VON KINDERN
UND SCHUTZBEDÜRFTIGEN
PERSONEN

WARNUNG!

Erstickungs- und Verletzungsge­fahr oder Gefahr einer dauerhaf­ten Behinderung.

• Lassen Sie keine Personen (ein­schließlich Kinder) mit eingeschränk­ten physischen, sensorischen oder
geistigen Fähigkeiten, mangelnder
Erfahrung oder mangelndem Wissen
dieses Gerät benutzen. Solche Perso­nen müssen von einer Person beauf­sichtigt oder bei der Bedienung des
Geräts angeleitet werden, die für ihre
Sicherheit verantwortlich ist. Lassen
Sie Kinder nicht mit dem Gerät spie­len.

• Halten Sie das Verpackungsmaterial
von Kindern fern.

• Halten Sie alle Reinigungsmittel von
Kindern fern.

• Halten Sie Kinder und Haustiere vom
geöffneten Gerät fern.

MONTAGE

WARNUNG!

Das Gerät muss von einer Fach­kraft montiert werden.

• Entfernen Sie das Verpackungsmate­rial.

• Stellen Sie ein beschädigtes Gerät
nicht auf und benutzen Sie es nicht.

• Stellen Sie das Gerät nicht an einem
Ort auf, an dem die Temperatur un-

ter 0 °C absinken kann, und benutzen
Sie das Gerät nicht, wenn die Tem­peratur unter 0 °C absinken könnte.

• Halten Sie sich an die mitgelieferte
Montageanleitung.

• Stellen Sie sicher, dass das Gerät un­ter und an angrenzenden sicheren
Konstruktionen montiert ist.

Wasseranschluss

• Achten Sie darauf, die Wasserschläu­che nicht zu beschädigen.

• Bevor Sie neue oder lange Zeit nicht
benutzte Schläuche an das Gerät an­schließen, lassen Sie Wasser durch
die Schläuche fließen, bis es sauber
austritt.

• Achten Sie darauf, dass beim ersten
Gebrauch des Geräts keine Undich­theiten vorhanden sind.

•

WARNUNG!

Gefährliche Spannung.

Der Wasserzulaufschlauch verfügt
über ein Sicherheitsventil und eine
Ummantelung mit einem innenlie­genden Netzkabel.

• Ziehen Sie sofort den Netzstecker
aus der Steckdose, wenn der Wasser­zulaufschlauch beschädigt ist. Wen­den Sie sich für den Austausch des
Wasserzulaufschlauches an den Kun­dendienst.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektri­schen Daten auf dem Typenschild
den Daten Ihrer Stromversorgung
entsprechen. Wenden Sie sich an­dernfalls an einen Elektriker.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkon­taktsteckdose an.

• Verwenden Sie keine Mehrfachsteck­dosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen.
Wenden Sie sich zum Austausch des
beschädigten Netzkabels an den
Kundendienst oder einen Elektriker.

• Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Stromnetz trennen
möchten. Ziehen Sie dazu immer di­rekt am Netzstecker.

GEBRAUCH

WARNUNG!

Verletzungsgefahr.

• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.

• Nehmen Sie keine technischen Än­derungen am Gerät vor.

• Stellen Sie Messer und Besteck mit
scharfen Spitzen mit der Spitze nach
unten in den Besteckkorb oder legen
Sie sie in eine waagerechte Position.

• Lassen Sie die Gerätetür nicht ohne
Beaufsichtigung offen stehen, damit
von der Tür keine Stolpergefahr aus­geht.

DEUTSCH

• Setzen oder stellen Sie sich nie auf
die offene Tür.

• Geschirrspüler-Reinigungsmittel sind
gefährlich. Beachten Sie die Sicher­heitsanweisungen auf der Reini­gungsmittelverpackung.

• Trinken Sie nicht das Wasser aus dem
Gerät und verwenden Sie es nicht
zum Spielen.

• Nehmen Sie kein Geschirr aus dem
Gerät, bevor das Programm beendet
ist. Es könnte sich noch Reinigungs­mittel auf dem Geschirr befinden.

WARNUNG!

Stromschlag-, Brand- und Ver­brennungsgefahr.

• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.

• Reinigen Sie das Gerät nicht mit ei­nem Wasser- oder Dampfstrahl.

• Es kann heißer Dampf aus dem Gerät
austreten, wenn Sie die Tür während
des Ablaufs eines Programms öffnen.

ENTSORGUNG

WARNUNG!

Verletzungs- oder Erstickungs­gefahr.

• Trennen Sie das Gerät von der
Stromversorgung.

• Schneiden Sie das Netzkabel ab und
entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu
verhindern, dass sich Kinder oder
Haustiere in dem Gerät einschließen.

5

6

GERÄTEBESCHREIBUNG

12

11

Oberer Sprüharm

1

Mittlerer Sprüharm

2

Unterer Sprüharm

3

Filter

4

Typenschild

5

Salzbehälter

6

10

1

7

8

9

6

4

5

Wasserhärtestufen-Wähler

7

Klarspülmittel-Dosierer

8

Waschmittelschublade

9

Besteckkorb

10

Unterkorb

11

Oberkorb

12

3

2

BEDIENFELD

DEUTSCH

7

BC

2

4

8

1

Taste Ein/Aus

1

Programmübersicht

2

Taste Program

3

Programm-Kontrolllampen

4

Display

5

3

A

9

Kontrolllampen Beschreibung

Multitab-Kontrolllampe.

ExtraHygiene-Kontrolllampe.

6

5

7

Taste Delay

6

Taste Start

7

Kontrolllampen

8

Taste Option

9

Hauptspülgang-Kontrolllampe.

Klarspülphase-Kontrolllampe.

Trocknungsphase-Kontrolllampe.

Programmende-Kontrolllampe.

Klarspülmittel-Kontrolllampe. Diese Kontrolllampe
erlischt während des Programmbetriebs.

Salz-Kontrolllampe. Diese Kontrolllampe erlischt
während des Programmbetriebs.

Zeitvorwahl-Kontrolllampe.

Tür-Kontrolllampe. Leuchtet auf, wenn die Tür of­fen ist.

8

PROGRAMME

Programm Verschmutzungs-

Programmphasen Optionen
grad
Beladung

1)

Alle
Geschirr, Besteck,
Töpfe und Pfannen

Vorspülen

Hauptspülgang 45 °C

oder 70 °C

ExtraHygiene

Klarspülgänge

Trocknen

2)

Stark verschmutzt
Geschirr, Besteck,
Töpfe und Pfannen

Vorspülen

Hauptspülgang 70 °C

Klarspülgänge

Trocknen

3)

4)

Normal ver­schmutzt
Geschirr und Be­steck

Vor Kurzem benutz­tes Geschirr

Vorspülen

Hauptspülgang 50 °C

Klarspülgänge

Trocknen

Hauptspülgang 60 °C

Klarspülgang

ExtraHygiene

Geschirr und Be­steck

5)

6)

Normal ver­schmutzt
Geschirr und Be­steck

Unterschiedlicher
Verschmutzungs­grad
Geschirr, Besteck,

Vorspülen

Hauptspülgang 50 °C

Klarspülgänge

Trocknen

Vorspülen

Hauptspülgang 70 °C

Klarspülgänge

Trocknen

ExtraHygiene

Töpfe und Pfannen
Normal oder leicht

verschmutzt
Empfindliches Ge-

Hauptspülgang 45 °C

Klarspülgänge

Trocknen
schirr und Gläser

1)

Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den
Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den
Energieverbrauch und die Programmdauer ein.

2)

Dieses Programm enthält die Option ExtraHygiene.

3)

Dies ist das leiseste Spülprogramm. Die Pumpe arbeitet mit einer sehr niedrigen Drehzahl,
um das Geräusch zu verringern. Auf Grund der niedrigen Drehzahl verlängert sich die
Programmdauer.

4)

Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein
gutes Spülergebnis in einer kurzen Zeit.

5)

Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den
wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und
Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

6)

Mit diesem Programm können Sie Geschirr mit unterschiedlichem Verschmutzungsgrad
spülen. Ordnen Sie das stark verschmutzte Geschirr in den Unterkorb und das normal

DEUTSCH

verschmutzte Geschirr in den Oberkorb ein. Der Wasserdruck und die -temperatur sind im
Unterkorb höher als im Oberkorb.

Verbrauchswerte

Programm

1)

Energie (kWh) Wasser (l)

0.9 - 1.7 8 - 15

1.5 - 1.6 13 - 14

1.1 - 1.2 9 - 11

0.9 9

0.9 - 1.0 9 - 11

1.4 - 1.5 14 - 15

0.8 - 0.9 11 - 12

1)

Das Display zeigt die Programmdauer an.
Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die
ausgewählten Optionen und die Geschirrmenge können die Programmdauer und die
Verbrauchswerte verändern.

9

10

OPTIONEN

MULTITAB-FUNKTION

Schalten Sie diese Funktion nur ein,
wenn Sie Kombi-Reinigungstabletten
verwenden.
Die Funktion Multitab sperrt automa­tisch die Zufuhr von Klarspülmittel und
Salz. Die entsprechenden Anzeigen
sind ausgeschaltet.
Die Programmdauer kann sich verlän­gern.

EXTRAHYGIENE

Diese Funktion sorgt für hygienischere
Ergebnisse. Während der Spülphase
wird die Temperatur für 10 bis 14 Minu­ten auf 70 °C gehalten.

EINSCHALTEN DER
OPTIONEN

• Schalten Sie die Optionen vor dem
Programmstart ein oder aus. Sie kön­nen die Funktionen nicht ein- oder
ausschalten, wenn ein Programm an­gelaufen ist.

Drücken
Sie die
Taste Op­tion

Einmal ein aus
Zweimal aus ein
Dreimal ein ein
Viermal aus aus

Wenn Sie nicht länger Kombi­Reinigungstabletten verwenden,
führen Sie die folgenden Schritten
aus, bevor Sie ein anderes
Reinigungsmittel, einen anderen
Klarspüler oder ein anderes
Geschirrspülersalz verwenden:

1. Schalten Sie die Funktion „Multi-

tab“ aus.

2. Stellen Sie den Wasserenthärter auf
die höchste Stufe ein.

3. Stellen Sie sicher, dass der Salzbe­hälter und der Klarspülmittel-Dosie­rer voll sind.

4. Starten Sie das kürzeste Programm
mit einem Klarspülgang ohne Reini­gungsmittel und ohne Geschirr.

5. Stellen Sie den Wasserenthärter
entsprechend der Wasserhärte in Ih­rem Gebiet ein.

6. Stellen Sie die Menge des Klarspül­mittels ein.

VOR DER ERSTEN INBETRIEBNAHME

DEUTSCH

11

1. Prüfen Sie, ob die Einstellung des

Wasserenthärters der Wasserhärte
in Ihrem Gebiet entspricht. Stellen
Sie ihn bei Bedarf entsprechend ein.
Wenden Sie sich an Ihr örtliches
Wasserversorgungsunternehmen,
um die Wasserhärte in Ihrem Gebiet
zu erfahren.

2. Füllen Sie den Salzbehälter.

3. Füllen Sie den Klarspülmittel-Dosie-

rer mit Klarspülmittel.

4. Drehen Sie den Wasserhahn auf.

5. Möglicherweise haben sich im Gerät

Verarbeitungsrückstände angesam­melt. Starten Sie ein Programm, um
diese zu entfernen. Verwenden Sie
kein Reinigungsmittel und beladen
Sie die Körbe nicht.

EINSTELLEN DES
WASSERENTHÄRTERS

Hartes Wasser enthält viele Mineralien,
die das Gerät beschädigen können und
zu schlechten Spülergebnissen führen.
Der Wasserenthärter neutralisiert diese
Mineralien.
Das Geschirrspülsalz hält den Wasser­enthärter sauber und in gutem Zustand.
Beachten Sie für die richtige Einstellung
des Wasserenthärters nachfolgende Ta­belle. Sie stellt sicher, dass der Wasser­enthärter die richtige Menge Geschirr­spülsalz und Wasser verwendet.

Sie müssen den Wasserenthär­ter manuell und elektronisch
einstellen.

Schalten Sie die Funktion Multi­tab ein, wenn Sie Kombi-Reini­gungstabletten verwenden. Die­se Tabletten enthalten das Rei­nigungsmittel, Klarspülmittel
und andere Zusätze. Achten Sie
darauf, dass die Tabletten der
Wasserhärte in Ihrer Region ent­sprechen. Beachten Sie die An­weisungen auf der Reinigungs­mittelverpackung.

Wasserhärte

Deutsche

Wasserhärte-

grade

(°dH)

Französische

Wasserhärte-

grade

(°fH)

mmol/l Clarke

51 - 70 91 - 125 9.1 - 12.5 64 - 88

43 - 50 76 - 90 7.6 - 9.0 53 - 63

37 - 42 65 - 75 6.5 - 7.5 46 - 52

29 - 36 51 - 64 5.1 - 6.4 36 - 45

23 - 28 40 - 50 4.0 - 5.0 28 - 35

19 - 22 33 - 39 3.3 - 3.9 23 - 27

Wasserhär-

tegrade

Wasserenthärter-

Einstellung

Manuell Elekt-

1)

2

1)

2

1)

2

1)

2

1)

2

1)

2
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 1 2

ro-

nisch

10

9

8

7

6

1)

5

12

Wasserhärte

Deutsche

Wasserhärte-

grade

(°dH)

Französische

Wasserhärte-

grade

(°fH)

mmol/l Clarke

< 4 < 7 < 0.7 < 5

1)

Werkseinstellung.

2)

Verwenden Sie kein Salz bei diesen Werten.

Manuelle Einstellung

Elektronische Einstellung

1. Drücken Sie die Ein/Aus-Taste, um
das Gerät einzuschalten.

2. Stellen Sie sicher, dass sich das Ge­rät im Einstellmodus befindet. Siehe
„EINSTELLEN UND STARTEN EI­NES PROGRAMMS“.

3. Halten Sie Delay und Start gleich­zeitig gedrückt, bis die Kontrolllam­pen (A), (B) und (C) blinken.

4. Drücken Sie Program.

Wasserenthärter-

Einstellung

Manuell Elekt-

Wasserhär-

tegrade

2)

1

ro-

nisch

1

Stellen Sie den Wasserhärtestufen­Wähler auf Stufe 1 oder 2.

• Die Kontrolllampen (B) und (C) er­löschen.

• Die Kontrolllampe (A) blinkt wei­terhin.

• Das Display zeigt die Einstellung
des Wasserenthärters an. Bei­spiel:

= Stufe 5.

5. Drücken Sie zur Einstellungsände­rung wiederholt die Taste Program.

6. Schalten Sie das Gerät zur Bestäti­gung aus.

2)

FÜLLEN DES SALZBEHÄLTERS

DEUTSCH

VORSICHT!

Verwenden Sie nur Spezialsalz
für Geschirrspüler. Andere Pro­dukte können das Gerät beschä­digen.
Beim Befüllen des Salzbehälters
können Wasser und Salz austre­ten. Korrosionsgefahr. Starten
Sie ein Programm, nachdem Sie
den Salzbehälter befüllt haben,
um die Korrosion zu vermeiden.

1.

Drehen Sie den Deckel gegen den
Uhrzeigersinn und öffnen Sie den
Salzbehälter.

2.

Füllen Sie 1 Liter Wasser in den
Salzbehälter (nur beim ersten Mal).

3.

Füllen Sie den Salzbehälter mit Ge­schirrspülsalz.

4.

Entfernen Sie das Salz, das sich um
die Öffnung des Salzbehälters he­rum angesammelt hat.

5.

Drehen Sie den Deckel im Uhrzei­gersinn, um den Salzbehälter zu
schließen.

13

14

FÜLLEN DES KLARSPÜLMITTEL-DOSIERERS

A

B

VORSICHT!

Verwenden Sie nur Klarspülmit­tel für Geschirrspüler. Andere
Produkte können das Gerät be-

A

X

M

2

1

3

4

+

-

schädigen.

Das Klarspülmittel während der
letzten Spülphase lässt das Ge­schirr ohne Streifen und Flecken

C

D

trocknen.

1.

Drücken Sie die Entriegelungstaste
(D), um den Deckel (C) zu öffnen.

2.

Füllen Sie den Klarspülmittel-Do­sierer (A) nicht über die Marke
„max“ hinaus.

3.

Wischen Sie verschüttetes Klarspül­mittel mit einem saugfähigen Tuch
auf, um zu große Schaumbildung
zu vermeiden.

4.

Schließen Sie den Deckel. Achten
Sie darauf, dass die Entriegelungs­taste einrastet.

Sie können den Regler der Zu­gabemenge (B) zwischen Positi­on 1 (geringste Menge) und Po­sition 4 (größte Menge) einstel­len.

TÄGLICHER GEBRAUCH

DEUTSCH

15

1. Drehen Sie den Wasserhahn auf.

2. Drücken Sie die Ein/Aus-Taste, um

das Gerät einzuschalten. Stellen Sie
sicher, dass sich das Gerät im Ein­stellmodus befindet. Siehe „EIN­STELLEN UND STARTEN EINES
PROGRAMMS“.

• Füllen Sie den Salzbehälter auf,
wenn die Salz-Kontrolllampe
leuchtet.

• Leuchtet die Klarspülmittel-Kon­trolllampe, füllen Sie den Klar­spülmittel-Dosierer.

3. Beladen Sie die Körbe.

4. Füllen Sie Reinigungsmittel ein.

5. Stellen Sie je nach Beladung und

Verschmutzungsgrad das passende
Programm ein.

BELADEN DER KÖRBE

Beispiele für die Beladung der
Körbe finden Sie in der mitgelie­ferten Broschüre.

• Spülen Sie im Gerät nur spülmaschi­nenfestes Geschirr.

• Spülen Sie im Gerät keine Geschirr­teile aus Holz, Horn, Aluminium, Zinn
oder Kupfer.

• Spülen Sie in diesem Gerät keine Ge­genstände, die Wasser aufnehmen
können (Schwämme, Geschirrtücher
usw.).

• Entfernen Sie Speisereste vom Ge­schirr.

• Weichen Sie eingebrannte Essensres­te ein.

• Ordnen Sie hohle Gefäße (z. B. Tas­sen, Gläser, Pfannen) mit der Öff­nung nach unten ein.

• Stellen Sie sicher, dass Geschirr und
Besteck nicht aneinander haften. Mi­schen Sie Löffel mit anderem Be­steck.

• Achten Sie darauf, dass Gläser einan­der nicht berühren.

• Ordnen Sie kleine Gegenstände in
den Besteckkorb ein.

• Ordnen Sie leichte Gegenstände im
Oberkorb an. Achten Sie darauf, dass
diese nicht verrutschen können.

• Vergewissern Sie sich, dass sich die
Sprüharme ungehindert bewegen
können, bevor Sie ein Programm
starten.

M

A

X

1

2

3

4

+

-

16

VERWENDUNG DES REINIGUNGSMITTELS

B

A

30

20

C

EINSTELLEN UND STARTEN
EINES PROGRAMMS

Einstellmodus

Das Gerät muss sich für einige Einstel­lungen im Einstellmodus befinden.
Das Gerät ist im Einstellmodus, wenn
nach dem Einschalten:

• Alle Programmanzeigen leuchten.

• Im Display zwei horizontale Balken
angezeigt werden.

Wenn im Bedienfeld andere Bedingun­gen angezeigt werden, halten Sie
gleichzeitig Delay und Start gedrückt,
bis sich das Gerät im Einstellmodus be­findet.

VORSICHT!

Verwenden Sie nur Reinigungs­mittel für Geschirrspüler.

1.

Drücken Sie die Entriegelungstaste
(B), um den Deckel (C) zu öffnen.

2.

Füllen Sie das Reinigungsmittel in
den Behälter (A).

3.

Wenn das Programm einen Vor­spülgang hat, schütten Sie eine
kleine Menge Reinigungsmittel auf
die Innenseite der Gerätetür.

4.

Wenn Sie Geschirrspüler-Tabs ver­wenden, legen Sie diese in den
Reinigungsmittelbehälter (A).

5.

Schließen Sie den Deckel. Achten
Sie darauf, dass die Entriegelungs­taste einrastet.

Verwenden Sie nicht mehr als
die angegebene Reinigungsmit­telmenge. Siehe hierzu die An­gaben auf der Reinigungsmittel­verpackung.

Geschirrspüler-Tabs lösen sich
bei kurzen Programmen nicht
vollständig auf und Reinigungs­mittelreste können auf dem Ge­schirr haften bleiben.
Wir empfehlen daher, Geschirr­spüler-Tabs nur bei langen Pro­grammen zu verwenden.

Starten eines Programms ohne
Zeitvorwahl

1. Drehen Sie den Wasserhahn auf.

2. Drücken Sie die Ein/Aus-Taste, um

das Gerät einzuschalten.

3. Schließen Sie die Gerätetür.

4. Stellen Sie sicher, dass sich das Ge-

rät im Einstellmodus befindet.

5. Drücken Sie Program wiederholt,
bis die Programmanzeige des ge­wünschten Programms leuchtet.

• Die Programmdauer blinkt im Dis-

play.

• Die Phasen-Anzeigen des einge-

stellten Programms leuchten.

6. Wählen Sie die gewünschten Optio­nen aus.

7. Drücken Sie Start. Das Programm
startet.

• Es leuchtet nur noch die Anzeige

der laufenden Programmphase.

• Das Display zeigt die restliche

Programmdauer an, die in Minu­tenschritten abläuft.

Starten eines Programms mit
Zeitvorwahl

1. Wählen Sie das Programm und die
gewünschten Zusatzfunktionen.

2. Drücken Sie Delay wiederholt, bis
das Display die gewünschte Zeitvor­wahl anzeigt (zwischen 1 und 24
Stunden).

• Die Zeitvorwahl blinkt im Display.

• Die Zeitvorwahl-Anzeige leuchtet.

3. Drücken Sie Start. Der Ablauf der
Zeitvorwahl beginnt.

• Das Display zeigt den Ablauf der

Zeitvorwahl an, der in Schritten
von jeweils 1 Stunde abnimmt.

• Die Phasen-Anzeigen des einge-

stellten Programms erlöschen.

• Nach Ablauf der Zeitvorwahl startet

das Programm.
– Die Anzeige des laufenden Pro-

grammabschnitts leuchtet auf.

Öffnen der Tür während des
Betriebs

Wenn Sie die Tür öffnen, stoppt das
Gerät. Wenn Sie die Tür wieder schlie­ßen, läuft das Gerät ab dem Zeitpunkt
der Unterbrechung weiter.

Abbrechen einer eingestellten
Zeitvorwahl während des
Countdowns

Drücken Sie Delay wiederholt, bis:

• Das Display die Programmdauer an-

zeigt.

DEUTSCH

• Die Phasenanzeigen aufleuchten.

• Das Programm startet.

17

Beenden des Programms

Halten Sie Delay und Start gleichzeitig
gedrückt, bis:

• Alle Programmanzeigen leuchten.

• Im Display zwei horizontale Balken
angezeigt werden.

Bevor Sie ein neues Programm
starten, kontrollieren Sie, ob der
Reinigungsmittelbehälter gefüllt
ist.

Am Programmende

Wenn das Programm beendet ist,
leuchtet die Ende-Anzeige und das Dis­play zeigt 0 an.

1. Öffnen Sie die Tür des Geräts.

2. Drücken Sie die Ein/Aus-Taste, um

das Gerät auszuschalten.

3. Schließen Sie den Wasserhahn.

Wenn Sie die Ein/Aus-Taste
nicht drücken, schaltet die AU-
TO OFF-Funktion das Gerät
nach einigen Minuten automa­tisch aus. Diese Funktion hilft
bei der Senkung des Energie­verbrauchs.

• Öffnen Sie für bessere Trocknungser­gebnisse für einige Minuten die Tür
einen Spaltbreit.

• Lassen Sie das Geschirr abkühlen,
bevor Sie es aus dem Gerät nehmen.
Heißes Geschirr ist stoßempfindlich.

• Entladen Sie zuerst den Unter- und
dann den Oberkorb.

An den Innenseiten und an der
Tür des Gerätes kann sich Was­ser niederschlagen. Edelstahl
kühlt schneller ab als Geschirr.

18

REINIGUNG UND PFLEGE

WARNUNG!

Schalten Sie vor Reinigungsarbeiten im­mer das Gerät aus und ziehen Sie den
Netzstecker aus der Steckdose.

REINIGEN DER FILTER

C

C

A

B

A1

A2

Verschmutzte Filter und ver­stopfte Sprüharme beeinträchti­gen das Spülergebnis.
Prüfen Sie die Filter regelmäßig
und reinigen Sie diese, falls nö­tig.

1.

Drehen Sie den Filter (A)
nach links und nehmen Sie
ihn heraus.

2.

Um den Filter (A) auseinan­derzubauen, ziehen Sie (A1)
und (A2) auseinander.

3.

Nehmen Sie den Filter (B)
heraus.

4.

Reinigen Sie die Filter mit
Wasser.

5.

Setzen Sie den Filter (B) wie­der in der ursprünglichen
Position ein. Vergewissern
Sie sich, dass er korrekt un­ter den beiden Führungen
(C) sitzt.

6.

Bauen Sie den Filter (A) zu­sammen und setzen Sie ihn
in Filter (B) ein. Drehen Sie
ihn nach rechts, bis er einras­tet.

Eine falsche Anordnung
der Filter führt zu schlech­ten Spülergebnissen und
kann das Gerät beschädi­gen.

REINIGEN DER SPRÜHARME

Bauen Sie die Sprüharme nicht aus.
Falls die Löcher in den Sprüharmen ver­stopft sind, reinigen Sie sie mit einem
dünnen spitzen Gegenstand.

REINIGEN DER
AUSSENSEITEN

Reinigen Sie das Geräts mit einem wei­chen, feuchten Tuch.
Verwenden Sie ausschließlich Neutra­lreiniger. Benutzen Sie keine Scheuer­mittel, scheuernde Reinigungs­schwämmchen oder Lösungsmittel.

FEHLERSUCHE

DEUTSCH

19

Das Gerät startet nicht oder bleibt wäh­rend des Betriebs stehen.
Versuchen Sie zunächst eine Lösung für
das Problem zu finden (siehe Tabelle).
Wenden Sie sich andernfalls an den
Kundendienst.

Bei manchen Störungen zeigt das
Display einen Alarmcode an:

•

- Es läuft kein Wasser in das Ge-

•

- Das Gerät pumpt das Wasser

nicht ab.

•

- Die Aquasafe-Einrichtung ist

ausgelöst.

WARNUNG!

Schalten Sie das Gerät aus, be­vor Sie die Überprüfungen vor­nehmen.

rät.

Problem Mögliche Ursache Mögliche Abhilfe

Das Programm star­tet nicht.

Der Netzstecker steckt nicht
richtig in der Steckdose.

Stecken Sie den Netzstecker

richtig in die Steckdose.
Die Gerätetür ist offen. Schließen Sie die Gerätetür.
Sie haben die Taste Start

Drücken Sie Start.

nicht gedrückt.

Die Sicherung im Siche-

rungskasten ist durchge-

Setzen Sie eine neue Siche-

rung ein.

brannt.

Die Zeitvorwahl ist einge-

stellt.

Brechen Sie die Zeitvorwahl

ab oder warten Sie auf das

Ende des Countdowns.
Es läuft kein Wasser

in das Gerät.
Der Wasserdruck ist zu

Der Wasserhahn ist ge­schlossen.

niedrig.

Drehen Sie den Wasserhahn

auf.

Wenden Sie sich an Ihr örtli-

ches Wasserversorgungsun-

ternehmen.
Der Wasserhahn ist blo-

ckiert oder durch Kalkabla-

Reinigen Sie den Wasser-

hahn.

gerungen verstopft.

Der Filter im Wasserzulauf-

Reinigen Sie den Filter.

schlauch ist verstopft.

Der Wasserzulaufschlauch

ist geknickt oder gebogen.

Vergewissern Sie sich, dass

der Schlauch ordnungsge-

mäß angebracht ist.
Die Aquasafe-Einrichtung

ist eingeschaltet. Im Gerät
sind Wasserlecks aufgetre-

Drehen Sie den Wasserhahn

zu und wenden Sie sich an

den Kundendienst.

ten.

Das Gerät pumpt

Der Siphon ist verstopft. Reinigen Sie den Siphon.

das Wasser nicht ab.
Der Wasserablaufschlauch

ist geknickt oder gebogen.

Vergewissern Sie sich, dass

der Schlauch ordnungsge-

mäß angebracht ist.

20

Schalten Sie das Gerät nach der Über­prüfung wieder ein. Das Programm wird
an der Stelle fortgesetzt, an der es un­terbrochen wurde.
Tritt das Problem erneut auf, wenden
Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes
anzeigt, wenden Sie sich an den Kun­dendienst.

DIE SPÜL- UND TROCKNUNGSERGEBNISSE SIND NICHT
ZUFRIEDENSTELLEND.

Problem Mögliche Ursache Mögliche Abhilfe

Das Geschirr ist
nicht sauber.

Die Filter sind nicht richtig

Die Sprüharme sind ver-

Das ausgewählte Programm

Falsche Anordnung der Ge-

Die Sprüharme konnten

Die Reinigungsmittelmenge

Es befand sich kein Reini-

Kalkablagerungen
auf dem Geschirr.

Der Wasserenthärter ist

Die Filter sind verstopft. Reinigen Sie die Filter.

zusammengebaut und ein­gesetzt worden.

stopft.

ist für das Spülgut und den
Verschmutzungsgrad nicht
geeignet.

schirrteile in den Körben.
Das Wasser konnte nicht al­le Geschirrteile erreichen.

sich nicht frei drehen.

war nicht ausreichend.

gungsmittel im Behälter.

Der Salzbehälter ist leer. Stellen Sie sicher, dass der

nicht auf die richtige Stufe
gestellt.

Kontrollieren Sie, dass die
Filter sauber und richtig ein­gesetzt sind.

Entfernen Sie die Speiseres­te mit einem dünnen spitzen
Gegenstand.

Achten Sie darauf, dass das
Programm für die Art der Be­ladung und den Verschmut­zungsgrad geeignet ist.

Achten Sie darauf, dass das
Geschirr richtig in die Körbe
geladen wird und das Was­ser leicht alle Geschirrteile
erreicht.

Achten Sie darauf, dass das
Geschirr richtig in die Körbe
geladen wird und nicht die
Sprüharme behindert.

Bevor Sie ein neues Pro­gramm starten, prüfen Sie,
ob der Reinigungsmittelbe­hälter mit der richtigen Men­ge Reinigungsmittel gefüllt
ist.

Füllen Sie den Reinigungs­mittelbehälter mit Reini­gungsmittel, bevor Sie ein
neues Programm starten.

Salzbehälter mit Geschirr­spülsalz gefüllt ist.

Prüfen Sie, ob die Einstel­lung des Wasserenthärters
der Wasserhärte in Ihrem
Gebiet entspricht.

Problem Mögliche Ursache Mögliche Abhilfe

Der Deckel des Salzbehäl-

Weißliche Streifen
und Flecken oder
blauschimmernder
Belag auf Gläsern
und Geschirr.

Die Reinigungsmittelmenge

Getrocknete Was­sertropfen auf Glä­sern und Geschirr.

Die Ursache kann in der

Das Geschirr ist
nass.

Das Geschirr ist nass
und glanzlos.

Die Ursache kann in der

Die Ursache kann in der

ters ist locker.
Die zugegebene Klarspül-

mittelmenge ist zu hoch.

war zu hoch.

Die zugegebene Klarspül­mittelmenge ist zu niedrig.

Qualität des Reinigungsmit­tels liegen.

• Es wurde ein Programm
ohne Trocknungsphase
gewählt.

• Es wurde ein Programm
mit einer niedrigen
Trocknungstemperatur
gewählt.

Der Klarspülmittel-Dosierer
ist leer.

Qualität des Klarspülmittels
liegen.

Qualität der Kombi-Reini­gungstablette liegen.

Einschalten des Klarspülmittel­Dosierers bei eingeschalteter
Multitab-Funktion

1. Drücken Sie die Ein/Aus-Taste, um
das Gerät einzuschalten.

2. Stellen Sie sicher, dass sich das Ge­rät im Einstellmodus befindet. Siehe

3. Halten Sie Delay und Start gleich-

4. Drücken Sie Option.

Drehen Sie den Deckel fest.

Verringern Sie die Menge
des Klarspülmittels.

Bevor Sie ein neues Pro­gramm starten, prüfen Sie,
ob der Reinigungsmittelbe­hälter mit der richtigen Men­ge Reinigungsmittel gefüllt
ist.

Erhöhen Sie die Menge des
Klarspülmittels.

Verwenden Sie eine andere
Reinigungsmittelmarke.

Öffnen Sie für bessere Trock­nungsergebnisse einige Mi­nuten lang die Tür einen
Spaltbreit.

Achten Sie darauf, dass der
Klarspülmittel-Dosierer ge­füllt ist.

Verwenden Sie eine andere
Klarspülmittelmarke.

• Verwenden Sie eine ande­re Tablettenmarke.

• Schalten Sie den Klarspül­mittel-Dosierer ein und
verwenden Sie ihn zusam­men mit den Kombi-Reini­gungstabletten.

„EINSTELLEN UND STARTEN EI­NES PROGRAMMS“.

zeitig gedrückt, bis die Kontrolllam­pen (A), (B) und (C) blinken.

• Die Kontrolllampen (A) und (C) er­löschen.

DEUTSCH

21

22

• Die Kontrolllampe (B) blinkt wei­terhin.

• Das Display zeigt die Einstellung
des Klarspülmittel-Dosierers an.

5. Drücken Sie Option zur Änderung
der Einstellung.

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe (mm) 596 / 818 - 898 / 575
Elektrischer Anschluss Siehe Typenschild.
Spannung 220-240 V
Frequenz 50 Hz
Wasserdruck Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 )

Wasserversorgung
Fassungsvermögen Gedecke 12

1)

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

2)

Wenn Sie Heißwasser mit umweltfreundlichen, alternativen Energiequellen (z. B.
Solaranlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an
die Heißwasserversorgung Energie sparen.

1)

Aus

Ein

Kalt- oder Warmwasser

6. Schalten Sie das Gerät zur Bestäti­gung aus.

7. Stellen Sie die Menge des Klarspül­mittels ein.

8. Füllen Sie den Klarspülmittel-Dosie­rer.

2)

max. 60 °C

INDICE

25 INFORMAZIONI PER LA SICUREZZA
27 DESCRIZIONE DEL PRODOTTO
28 PANNELLO DEI COMANDI
29 PROGRAMMI
31 OPZIONI
32 PREPARAZIONE AL PRIMO UTILIZZO
36 UTILIZZO QUOTIDIANO
40 PULIZIA E CURA
41 RISOLUZIONE DEI PROBLEMI
44 DATI TECNICI

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori
per il riciclaggio.
Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che
riportano il simbolo
punto di riciclaggio più vicino o contattare il comune di residenza.

insieme ai normali rifiuti domestici. Portare il prodotto al

ITALIANO

23

VISITA IL NOSTRO SITO WEB:

- Prodotti

- Brochure

- Libretto istruzioni

- Risoluzione dei problemi

- Informazioni sui servizi

www.aeg.com

LEGENDA

Avvertenza - Importanti informazioni di sicurezza.
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale

Con riserva di modifiche

24

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per
fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi
semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi
invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo
dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i
vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non
mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente
agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie
e sacchi biancheria delicati...

Visitate il webshop su
www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.

Prima di contattare il centro di assistenza, assicurarsi di avere a portata di
mano i seguenti dati. Le informazioni sono riportate sulla targhetta.

Modello
PNC
Numero di serie

INFORMAZIONI PER LA SICUREZZA

ITALIANO

25

Leggere attentamente le istruzioni for­nite prima di installare e utilizzare l'ap­parecchiatura. Il produttore non è re­sponsabile se un'installazione ed un
uso non corretto dell'apparecchiatura
provocano lesioni e danni. Tenere sem­pre le istruzioni a portata di mano in ca­so di necessità durante l'utilizzo.

SICUREZZA DEI BAMBINI E
DELLE PERSONE VULNERABILI

AVVERTENZA!

Rischio di soffocamento, lesioni
o invalidità permanente.

• Non permettere alle persone, com­presi i bambini, con capacità fisiche,
sensoriali o mentali ridotte, o con
mancanza di esperienza e conoscen­za di utilizzare l'apparecchiatura, a
meno che tale utilizzo non avvenga
sotto la supervisione o la guida di
una persona responsabile della loro
sicurezza. Non consentire ai bambini
di giocare con l'apparecchiatura.

• Tenere i materiali di imballaggio fuori
dalla portata dei bambini.

• Tenere i detersivi fuori dalla portata
dei bambini.

• Tenere i bambini e gli animali dome­stici lontano dalla porta dell'apparec­chiatura quando è aperta.

INSTALLAZIONE

AVVERTENZA!

L’apparecchiatura deve essere
installata da personale qualifica­to o competente.

• Rimuovere tutti i materiali di imbal­laggio.

• Non installare e utilizzare l'apparec­chiatura se è danneggiata.

• Non collocare o usare l’apparecchia­tura in un luogo in cui la temperatura
possa scendere al di sotto di 0°C.

• Osservare le istruzioni per l'installa­zione fornite con l'apparecchiatura.

• Assicurarsi che l'apparecchiatura sia
installata sotto e vicino a parti ade­guatamente ancorate a una struttura
fissa.

Collegamento dell’acqua

• Accertarsi di non danneggiare i tubi
di carico e scarico dell'acqua.

• Prima di collegare l’apparecchiatura
a tubazioni nuove o non utilizzate per
un lungo periodo, far scorrere l’ac­qua finché non è limpida.

• La prima volta che si usa l’apparec­chiatura, accertarsi che non vi siano
perdite.

•

AVVERTENZA!

Pericolo di tensione.

Il tubo di carico dell'acqua dispone
di una valvola di sicurezza e una guai­na con un cavo elettrico interno.

• Se il tubo di carico è danneggiato,
scollegare immediatamente la spina
dalla presa elettrica. Contattare il
centro di assistenza per sostituire il
tubo di carico dell’acqua.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

• L'apparecchiatura deve disporre di
una messa a terra.

• Verificare che i dati elettrici riportati
sulla targhetta del modello corri­spondano a quelli dell'impianto. In

26

caso contrario, contattare un elettrici­sta.

• Utilizzare sempre una presa antishock
elettrico correttamente installata.

• Non utilizzare prese multiple e pro­lunghe.

• Accertarsi di non danneggiare la spi­na e il cavo. Contattare il centro di
assistenza o un elettricista qualificato
per sostituire un cavo danneggiato.

• Inserire la spina di alimentazione nel­la presa solo al termine dell'installa­zione. Verificare che la spina di ali­mentazione rimanga accessibile do­po l'installazione.

• Non tirare il cavo di alimentazione
per scollegare l’apparecchiatura. Ti­rare solo la spina.

USO
DELL’APPARECCHIATURA

AVVERTENZA!

Rischio di lesioni.

• Utilizzare l’apparecchiatura in un am­biente domestico.

• Non apportare modifiche alle specifi­che di questa apparecchiatura.

• Sistemare i coltelli e le posate ap­puntite nel cestello portaposate con
l’estremità rivolta verso il basso o in
posizione orizzontale.

• Non tenere la porta dell’apparec­chiatura aperta senza supervisione
per evitare di caderci.

• Non sedersi o salire sulla porta aper­ta.

• I detersivi per la lavastoviglie sono
pericolosi. Osservare le istruzioni di

sicurezza riportate sulla confezione
del detersivo.

• Non bere o giocare con l’acqua
all’interno dell’apparecchiatura.

• Non rimuovere i piatti dall'apparec­chiatura fino al completamento del
programma. Potrebbe rimanere del
detersivo sulle stoviglie.

AVVERTENZA!

Rischio di scossa elettrica, in­cendio o ustioni.

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti fa­cilmente incendiabili sull'apparec­chiatura, al suo interno o nelle imme­diate vicinanze.

• Non usare acqua spray né vapore per
pulire l'apparecchiatura.

• L'apparecchiatura può rilasciare va­pore caldo se si apre la porta durante
lo svolgimento del programma.

SMALTIMENTO

AVVERTENZA!

Rischio di lesioni o soffocamen­to.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di alimentazione e
smaltirlo.

• Rimuovere il blocco porta per evitare
che bambini e animali domestici ri­mangano chiusi all’interno dell’appa­recchiatura.

DESCRIZIONE DEL PRODOTTO

ITALIANO

27

12

11

10

Mulinello sul cielo vasca

1

Mulinello superiore

2

Mulinello inferiore

3

Filtri

4

Targhetta dati

5

Contenitore del sale

6

1

7

8

9

6

4

5

Selettore della durezza dell'acqua

7

Contenitore del brillantante

8

Contenitore del detersivo

9

Cestello posate

10

Cestello inferiore

11

Cestello superiore

12

3

2

28

PANNELLO DEI COMANDI

BC

2

4

8

1

Tasto on/off

1

Guida programma

2

Tasto Program

3

Spie del programma

4

Display

5

3

A

9

Spie Descrizione

Spia della funzione Multitab.

Spia ExtraHygiene.

6

5

7

Tasto Delay

6

Tasto Start

7

Spie

8

Tasto Option

9

Spia fasi di lavaggio.

Spia fase di risciacquo.

Spia fase di asciugatura.

Spia di fine.

Spia del brillantante. La spia è spenta durante l'e­secuzione del programma.

Spia del sale. La spia è spenta durante l'esecuzione
del programma.

Spia della partenza ritardata.

Spia porta. Si accende quando la porta non è chiu­sa.

PROGRAMMI

ITALIANO

29

Programma Grado di sporco

Fasi dei programmi Opzioni

Tipo di carico

1)

Tutto
Stoviglie miste, po­sate e pentole

Ammollo
Lavaggio 45 °C o 70
°C

ExtraHygiene

Risciacqui
Asciugatura

2)

Sporco intenso
Stoviglie miste, po­sate e pentole

Ammollo
Lavaggio 70 °C
Risciacqui
Asciugatura

3)

Grado di sporco
normale
Stoviglie e posate

Ammollo
Lavaggio 50 °C
Risciacqui
Asciugatura

4)

5)

Sporco fresco
Stoviglie e posate

Grado di sporco
normale
Stoviglie e posate

Lavaggio 60 °C
Risciacquo

Ammollo
Lavaggio 50 °C
Risciacqui

ExtraHygiene

ExtraHygiene

Asciugatura

6)

Sporco misto
Stoviglie miste, po­sate e pentole

Ammollo
Lavaggio 70 °C
Risciacqui
Asciugatura

Grado di sporco
normale o leggero
Stoviglie e bicchieri

Lavaggio 45 °C
Risciacqui
Asciugatura

delicati

1)

L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli.
Regola automaticamente la temperatura e quantità dell'acqua, il consumo di elettricità e la
durata del programma.

2)

Questo programma comprende l'opzione ExtraHygiene.

3)

Questo è il programma di lavaggio più silenzioso. La pompa funziona a velocità ridotta per
diminuire il livello di rumore. Data la bassa velocità, il programma viene allungato.

4)

Con questo programma è possibile lavare un carico di stoviglie con sporco fresco.
Garantisce buoni risultati di lavaggio in breve tempo.

5)

Programma standard per gli istituti di prova. Questo programma offre l'utilizzo più
efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale.
Fare riferimento all'opuscolo in dotazione per le informazioni sulle condizioni di prova.

6)

Con questo programma è possibile lavare un carico di pentole e stoviglie miste. Caricare le
stoviglie con sporco molto intenso nel cestello inferiore e sporco normale nel cestello
superiore. I valori di pressione e temperatura dell'acqua nel cestello inferiore sono
maggiori rispetto al cestello superiore.

30

Valori di consumo

Programma

1)

Energia elettrica (kWh) Acqua (l)

0.9 - 1.7 8 - 15

1.5 - 1.6 13 - 14

1.1 - 1.2 9 - 11

0.9 9

0.9 - 1.0 9 - 11

1.4 - 1.5 14 - 15

0.8 - 0.9 11 - 12

1)

Il display indica la durata del programma.
I valori di consumo e di durata possono variare a seconda della pressione e della
temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni
selezionate e della quantità di stoviglie.

OPZIONI

ITALIANO

31

FUNZIONE MULTITAB

Attivare la funzione solo quando si uti­lizza del detersivo in pastiglie multifun­zione.
La funzione disattiva l’erogazione di
brillantante e sale. Le spie corrispon­denti sono spente.
La durata del programma può aumen­tare.

EXTRAHYGIENE

Questa funzione permette di svolgere
una migliore azione igienizzante. Du­rante la fase di risciacquo, la tempera­tura viene mantenuta a 70°C per 10 - 14
minuti.

ATTIVAZIONE DELLE OPZIONI

• Attivare o disattivare le opzioni prima
di avviare un programma. Non è pos­sibile attivare o disattivare le opzioni
quando un programma è in corso.

Premere il
tasto Op­tion

1 volta on off
2 volte off on
3 volte on on
4 volte off off

Se si smette di utilizzare le pastiglie
combinate, prima di iniziare ad
utilizzare il detersivo, il brillantante e
il sale per lavastoviglie
separatamente, eseguire le seguenti
operazioni:

1. Disattivare la funzione Multitab.

2. Impostare il decalcificatore dell'ac-

qua sul livello più alto.

3. Assicurarsi che i contenitori del sale
e del brillantante siano pieni.

4. Avviare il programma più breve con
una fase di risciacquo, senza deter­sivo e senza piatti.

5. Regolare il decalcificatore dell’ac­qua in base alla durezza dell'acqua
locale.

6. Regolare la quantità di brillantante
rilasciata.

32

PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcifi­catore dell'acqua preimpostato dal­la fabbrica sia conforme alla durezza
dell'acqua locale. In caso contrario,
regolare il decalcificatore dell'ac­qua. Contattare l'ente locale di ero­gazione idrica per conoscere la du­rezza locale dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillan-

tante.

4. Aprire il rubinetto dell’acqua.

5. Potrebbero rimanere dei residui di

lavorazione all'interno dell'apparec­chiatura. Avviare un programma per
eliminarli. Non utilizzare il detersivo
e non caricare stoviglie.

Se si utilizza del detersivo in pa­stiglie multifunzione, attivare la
funzione Multitab. Queste pasti­glie contengono agenti che in­corporano le funzioni di detersi­vo, brillantante e sale. Assicurar­si che le pastiglie scelte siano
adeguate alla la durezza dell'ac­qua locale. Fare riferimento alle
indicazioni riportate sulla confe­zione dei prodotti.

Durezza dell'acqua

Gradi

tedeschi

(°dH)

51 - 70 91 - 125 9.1 - 12.5 64 - 88

43 - 50 76 - 90 7.6 - 9.0 53 - 63

37 - 42 65 - 75 6.5 - 7.5 46 - 52

29 - 36 51 - 64 5.1 - 6.4 36 - 45

23 - 28 40 - 50 4.0 - 5.0 28 - 35

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 1 2

Gradi

francesi

(°fH)

REGOLARE IL
DECALCIFICATORE
DELL’ACQUA

L'acqua dura contiene un'elevata quan­tità di minerali che possono causare
danni all’apparecchiatura e risultati di
lavaggio scadenti. Il decalcificatore
dell’acqua neutralizza tali minerali.
Il sale per lavastoviglie mantiene il de­calcificatore dell’acqua pulito e in buo­ne condizioni. Fare riferimento alla ta­bella per regolare il decalcificatore
dell’acqua sul livello corretto. Ciò assi­cura che il decalcificatore dell’acqua
utilizzi l’esatta quantità di sale per lava­stoviglie.

Il decalcificatore dell’acqua de­ve essere regolato manualmen­te ed elettronicamente.

Regolazione

del decalcificatore

dell'acqua

mmol/l Gradi

Clarke

Manuale Elet-

2

2

2

2

2

2

1)

1)

1)

1)

1)

1)

troni-

ca

10

9

8

7

6

1)

5

ITALIANO

33

Durezza dell'acqua

Gradi

tedeschi

(°dH)

Gradi

francesi

(°fH)

mmol/l Gradi

< 4 < 7 < 0.7 < 5

1)

Impostazione di fabbrica.

2)

Non utilizzare il sale a questo livello.

Impostazione manuale

Impostazione elettronica

1. Premere il tasto on/off per accende­re l’apparecchiatura.

2. Verificare che l'apparecchiatura sia
in modalità impostazione. Fare rife­rimento a “IMPOSTAZIONE ED AV­VIO DI UN PROGRAMMA”.

3. Tenere premuti contemporanea­mente Delay e Start finché non
lampeggiano le spie (A), (B) e (C).

4. Premere Program.

Regolazione

del decalcificatore

dell'acqua

Manuale Elet-

Clarke

troni-

ca

2)

1

1

Ruotare il selettore della durezza del­l'acqua nella posizione 1 o 2.

•Le spie (B) e (C) si spengono.

•La spia (A) continua a lampeggia-
re.

• Il display visualizza l'impostazione
del decalcificatore dell'acqua.
Esempio:

= livello 5.

5. Premere ripetutamente Program
per modificare l'impostazione.

6. Spegnere l'apparecchiatura per
confermare.

2)

34

RIEMPIRE IL CONTENITORE DEL SALE

1.

Ruotare il tappo in senso antiorario
e aprire il contenitore del sale.

2.

Versare 1 litro d’acqua nel conteni­tore del sale (solo la prima volta).

3.

Riempire il contenitore del sale.

4.

Togliere l'eventuale sale rimasto at­torno all'apertura del contenitore.

5.

Riavvitare il tappo in senso orario
per chiudere il contenitore del sale.

ATTENZIONE

Utilizzare solo sale per lavastovi­glie. Altri prodotti potrebbero
danneggiare l'apparecchiatura.
Acqua e sale potrebbero fuoriu­scire dal contenitore del sale
durante il riempimento. Rischio
di corrosione. Per evitarla, avvia­re un programma dopo aver
riempito il contenitore del sale.

RIEMPIRE IL CONTENITORE DEL BRILLANTANTE

ITALIANO

35

A

B

ATTENZIONE

Utilizzare solo prodotti brillan­tanti specifici per lavastoviglie.
Altri prodotti potrebbero dan-

A

X

M

2

1

3

4

+

-

neggiare l'apparecchiatura.

Durante l’ultima fase di risciac­quo, il brillantante aiuta ad
asciugare le stoviglie senza la-

C

D

sciare striature e macchie.

1.

Premere il tasto di sgancio (D) per
aprire il coperchio (C).

2.

Riempire il contenitore del brillan­tante (A) non oltre il segno di
“max.”.

3.

Rimuovere l'eventuale brillantante
fuoriuscito con un panno assorben­te, per evitare che si formi troppa
schiuma.

4.

Chiudere il coperchio. Assicurarsi
che il tasto di sgancio si blocchi in
posizione.

È possibile ruotare il selettore
del dosaggio (B) tra la posizione
1 (quantità minima) e la posizio­ne 4 (quantità massima).

36

UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto on/off per accende-

re l’apparecchiatura. Verificare che
l'apparecchiatura sia in modalità im­postazione. Fare riferimento a “IM­POSTAZIONE ED AVVIO DI UN
PROGRAMMA”.

• Se la spia del sale è accesa, riem­pire il contenitore del sale.

• Se la spia del brillantante è acce­sa, riempire il contenitore del bril­lantante.

3. Caricare i cestelli.

4. Aggiungere il detersivo.

5. Impostare e avviare il programma

corretto per il tipo di carico ed il
grado di sporco.

CARICARE I CESTELLI

Fare riferimento all'opuscolo in
dotazione per gli esempi su co­me caricare i cestelli.

• Utilizzare l’apparecchiatura esclusiva­mente per lavare articoli idonei al la­vaggio in lavastoviglie.

• Non introdurre nell’apparecchiatura
articoli di legno, osso, alluminio, pel­tro o rame.

• Non inserire nell'apparecchiatura og­getti che possano assorbire acqua
(spugne, panni).

• Eliminare i residui di cibo dalle stovi­glie.

• Ammorbidire le tracce di bruciato
nelle stoviglie.

• Disporre gli utensili cavi (tazze, bic­chieri e padelle) con l’apertura rivolta
verso il basso

• Assicurarsi che le posate e i piatti
non aderiscano tra loro. Mescolare i
cucchiai con le altre posate.

• Verificare che i bicchieri non si toc­chino l’un l’altro.

• Disporre gli oggetti piccoli nel ce­stello per le posate.

• Sistemare gli oggetti leggeri nel ce­stello superiore in modo tale che non
possano muoversi.

• Prima di avviare un programma, assi­curarsi che i mulinelli possano ruota­re liberamente.

UTILIZZO DEL DETERSIVO

M

A

X

1

2

3

4

+

-

ITALIANO

37

B

A

30

20

C

IMPOSTAZIONE ED AVVIO DI
UN PROGRAMMA

ATTENZIONE

Utilizzare solo detersivi per lava­stoviglie.

1.

Premere il tasto di sgancio (B) per
aprire il coperchio (C).

2.

Mettere il detersivo nel contenitore
del detersivo (A).

3.

Se il programma ha una fase di pre­lavaggio, mettere una piccola
quantità di detersivo nella parte in­terna della porta dell'apparecchia­tura.

4.

Se si usa detersivo in pastiglie,
mettere la pastiglia nel contenitore
(A).

5.

Chiudere il coperchio. Assicurarsi
che il tasto di sgancio si blocchi in
posizione.

Non usare una dose di detersivo
superiore alla quantità racco­mandata. Osservare le istruzioni
riportate sulla confezione del
detersivo.

Il detersivo in pastiglie non si
scioglie durante i programmi
brevi e i residui di detersivo pos­sono rimanere sulle stoviglie.
Consigliamo di utilizzare del de­tersivo in pastiglie con i pro­grammi lunghi.

parecchiatura non entra in modalità im­postazione.

Modalità impostazione

L’apparecchiatura deve essere in mo­dalità impostazione per poter avviare
alcune operazioni.
L’apparecchiatura è in modalità impo­stazione quando, dopo l'accensione:

• Tutte le spie del programma si ac­cendono.

• Sul display compaiono due barre di

Se il pannello dei comandi mostra altre
condizioni, tenere premuti contempo­raneamente Delay e Start finché l’ap-

stato orizzontali.

Avvio di un programma senza
partenza ritardata

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto on/off per accende-

re l’apparecchiatura.

3. Chiudere la porta dell'apparecchia­tura.

4. Verificare che l'apparecchiatura sia
in modalità impostazione.

5. Premere ripetutamente Program
finché la spia del programma che si
desidera impostare non si accende.

38

• Sul display lampeggia la durata
del programma.

• Le spie delle fasi del programma
selezionato si accendono.

6. Se lo si desidera è possibile impo­stare delle opzioni.

7. Premere Start. Il programma si av­via.

• Solo la spia della fase in corso si

accende.

• Sul display viene indicata la dura-

ta del programma che diminuisce
ad intervalli di 1 minuto.

Avvio di un programma con
partenza ritardata

1. Impostare il programma e le opzio­ni.

2. Premere ripetutamente Delay fin­ché il display non indica il ritardo
che si desidera impostare (da 1 a 24
ore).

• Il conto alla rovescia lampeggia

sul display.

• La spia della partenza ritardata è

accesa.

3. Premere Start. Il conto alla rovescia
incomincia.

• Il display indica il conto alla rove-

scia della partenza ritardata che
diminuisce ad intervalli di 1 ora.

• Le spie delle fasi del programma

selezionato si spengono.

• Appena è completato il conto alla ro-

vescia, il programma si avvia.
– La spia della fase in corso si accen-

de.

Apertura della porta quando
l’apparecchiatura è in funzione

Se la porta viene aperta, l’apparecchia­tura si arresta. Quando si chiude nuova­mente la porta, l'apparecchiatura ri­prende dal punto in cui era stata inter­rotta.

Annullamento della partenza
ritardata durante il conto alla
rovescia

Premere ripetutamente Delay fino a
che:

• Il display indica la durata del pro­gramma.

• Le spie delle fasi del programma si
accendono.

• Il programma si avvia.

Annullamento del programma

Tenere premuti contemporaneamente
Delay e Start finché:

• Tutte le spie del programma si ac­cendono.

• Sul display compaiono due barre di
stato orizzontali.

Verificare che vi sia del detersivo
nell'apposito contenitore prima
di avviare un nuovo programma.

Al termine del programma

Una volta terminato il programma, la
spia di fine si accende e il display mo­stra uno 0.

1. Aprire la porta dell'apparecchiatura.

2. Premere il tasto on/off per spegne-

re l’apparecchiatura.

3. Chiudere il rubinetto dell'acqua.

Se non è stato premuto il tasto
on/off, il dispositivo AUTO OFF
spegne automaticamente l’ap­parecchiatura dopo alcuni minu­ti. Ciò contribuisce a ridurre il
consumo energetico.

• Per ottenere risultati di asciugatura
migliori, lasciare la porta dell'appa­recchiatura socchiusa per alcuni mi­nuti.

• Lasciare raffreddare le stoviglie prima
di estrarle dall'apparecchiatura. Le
stoviglie calde possono essere più fa­cilmente danneggiabili.

• Vuotare prima il cestello inferiore e
quindi quello superiore.

Sulle pareti laterali e sulla porta
dell'apparecchiatura può for­marsi della condensa perché
l'acciaio inox si raffredda più ve­locemente della ceramica.

ITALIANO

39

40

PULIZIA E CURA

AVVERTENZA!

Prima di eseguire qualunque intervento
di manutenzione, spegnere l'apparec­chiatura ed estrarre la spina dalla presa.

PULIZIA DEI FILTRI

C

C

A

B

A1

A2

Filtri sporchi e mulinelli ostruiti
riducono i risultati di lavaggio.
Eseguire controlli periodici e
pulirli, se necessario.

1.

Ruotare il filtro (A) in senso
antiorario e rimuoverlo.

2.

Per smontare il filtro (A),
estrarre (A1) e (A2).

3.

Rimuovere il filtro (B).

4.

Sciacquare i filtri con acqua.

5.

Ricollocare il filtro (B) nella
posizione iniziale. Verificare
che sia montato corretta­mente sotto le due guide
(C).

6.

Montare il filtro (A) e posizio­narlo all'interno del filtro (B).
Ruotarlo in senso orario fin­ché non si blocca in posizio­ne.

Un’errata posizione dei
filtri può comportare sca­denti risultati di lavaggio
e danni all’apparecchiatu­ra.

PULIZIA DEI MULINELLI

Non rimuovere i mulinelli.
Se i fori dei mulinelli sono ostruiti da re­sidui di sporco, liberarli servendosi di
un oggetto a punta fine.

PULIZIA ESTERNA

Pulire l'apparecchiatura con un panno
inumidito e morbido.

Utilizzare solo detergenti neutri. Non
usare prodotti abrasivi, spugnette abra­sive o solventi.

RISOLUZIONE DEI PROBLEMI

ITALIANO

41

L'apparecchiatura non si avvia o si bloc­ca durante il funzionamento.
Cercare dapprima di risolvere il proble­ma (fare riferimento alla tabella). Se non
è possibile, contattare il centro di assi­stenza.

Il display visualizza un codice allarme
in alcuni casi:

•

- L'apparecchiatura non carica

•

- L'apparecchiatura non scarica

l'acqua.

•

- Il dispositivo antiallagamento è

attivo.

AVVERTENZA!

Spegnere l'apparecchiatura pri­ma di eseguire i controlli.

l'acqua.

Problema Possibile causa Possibile soluzione

Il programma non si
avvia.

La spina non è inserita nella
presa di alimentazione elet-

Inserire la spina nella presa.

trica.

La porta dell'apparecchiatu-

ra è aperta.

Chiudere la porta dell'appa-

recchiatura.
Non è stato premuto Start. Premere Start.
Il fusibile dell'impianto do-

Sostituire il fusibile.

mestico è danneggiato.

È stata impostata la parten-

za ritardata.

Annullare la partenza ritar-

data o attendere il termine

del conto alla rovescia.
L'apparecchiatura

non carica acqua.
La pressione dell'acqua è

Il rubinetto dell'acqua è

Il rubinetto dell’acqua è
chiuso.

troppo bassa.

Aprire il rubinetto dell’ac-

qua.

Contattare l’ente erogatore

locale.

Pulire il rubinetto dell’acqua.

ostruito o intasato dal calca­re.

Il filtro del tubo di carico

Pulire il filtro.

dell'acqua è ostruito.

Il tubo di carico dell’acqua è

strozzato o piegato.

Controllare che il tubo sia

stato installato correttamen-

te.
Il dispositivo antiallagamen-

to è attivo. C'è dell'acqua
nell'apparecchiatura.

L'apparecchiatura

Lo scarico è ostruito. Pulire lo scarico del lavello.

Chiudere il rubinetto dell’ac-

qua e contattare il centro di

assistenza.

non scarica l'acqua.
Il tubo di scarico dell’acqua

è strozzato o piegato.

Controllare che il tubo sia

stato installato correttamen-

te.

Una volta effettuati questi controlli, ac­cendere l'apparecchiatura. Il program-

ma riprende dal punto in cui era stato
interrotto.

42

In caso di ricomparsa dell'anomalia,
contattare il centro di assistenza.

Se il display mostra altri codici di allar­me, contattare il centro di assistenza.

I RISULTATI DI LAVAGGIO E DI ASCIUGATURA NON SONO
SODDISFACENTI.

Problema Possibile causa Possibile soluzione

Le stoviglie non so­no pulite.

I filtri non sono montati e

I mulinelli sono ostruiti. Rimuovere i residui di sporco

Il programma non era cor-

Sistemazione non corretta

I mulinelli non ruotavano li-

È stata utilizzata una dose

Non era presente il detersi-

Ci sono depositi di
calcare sulle stovi­glie.

Il livello impostato del de-

Il tappo del contenitore del

I filtri sono ostruiti. Pulire i filtri.

installati correttamente.

retto per il tipo di carico ed
il grado di sporco.

delle stoviglie nei cestelli.
L'acqua non ha raggiunto
tutte le stoviglie.

beramente.

insufficiente di detersivo.

vo nel contenitore.

Il contenitore del sale è
vuoto.

calcificatore dell'acqua non
è corretto.

sale è lento.

Controllare che i filtri siano
montati e installati corretta­mente.

servendosi di un oggetto a
punta fine.

Accertarsi che il programma
selezionato sia corretto per il
tipo di carico ed il grado di
sporco.

Assicurarsi che la posizione
delle stoviglie nei cestelli sia
corretta e che l’acqua possa
raggiungerle senza proble­mi.

Assicurarsi che la posizione
delle stoviglie nei cestelli sia
corretta e non blocchi la ro­tazione dei mulinelli.

Assicurarsi di aver aggiunto
la corretta quantità di deter­sivo nel contenitore prima di
avviare un programma.

Assicurarsi di aver aggiunto il
detersivo nel contenitore pri­ma di avviare un programma.

Assicurarsi che vi sia del sale
per lavastoviglie nel conteni­tore.

Accertarsi che il livello del
decalcificatore dell'acqua
preimpostato dalla fabbrica
sia conforme alla durezza
dell'acqua locale.

Avvitare a fondo il tappo.

Problema Possibile causa Possibile soluzione

Su bicchieri e stovi­glie rimangono del­le striature bianca­stre o delle macchie
o striature bluastre.

È stata utilizzata una dose

Tracce di gocce
d'acqua che si sono
asciugate su bic­chieri e stoviglie.

La causa potrebbe essere la

Le stoviglie sono
bagnate.

Le stoviglie sono
bagnate ed opache.

La causa potrebbe essere la

La causa potrebbe essere la

Attivazione del contenitore del
brillantante con la funzione
Multitab attivata

1. Premere il tasto on/off per accende­re l’apparecchiatura.

2. Verificare che l'apparecchiatura sia
in modalità impostazione. Fare rife­rimento a “IMPOSTAZIONE ED AV­VIO DI UN PROGRAMMA”.

3. Tenere premuti contemporanea­mente Delay e Start finché non
lampeggiano le spie (A), (B) e (C).

La quantità di brillantante
erogata è eccessiva.

eccessiva di detersivo.

La quantità di brillantante
erogata era insufficiente.

qualità del detersivo.

• Il programma non inclu­deva una fase di asciuga­tura.

• Il programma includeva
una fase di asciugatura a
bassa temperatura.

Il contenitore del brillantan­te è vuoto.

qualità del brillantante.

qualità del detersivo in pa­stiglie multifunzione.

4. Premere Option .

•Le spie (A) e (C) si spengono.

•La spia (B) continua a lampeggia-

• Il display visualizza l'impostazione

5. Premere Option per cambiare l'im­postazione.

Ridurre il dosaggio del bril­lantante.

Assicurarsi di aver aggiunto
la corretta quantità di deter­sivo nel contenitore prima di
avviare un programma.

Aumentare il dosaggio del
brillantante.

Utilizzare un detersivo di
marca diversa.

Per ottenere risultati di asciu­gatura migliori, lasciare la
porta socchiusa per alcuni
minuti.

Assicurarsi che sia presente
del brillantante nel conteni­tore.

Cambiare marca di brillan­tante.

• Cambiare marca di deter­sivo in pastiglie multifun­zione.

• Attivare il contenitore del
brillantante e utilizzare il
brillantante insieme al de­tersivo in pastiglie multi­funzione.

re.

del contenitore del brillantante.

Off

On

ITALIANO

43

44

6. Spegnere l'apparecchiatura per

confermare.

7. Regolare il dosaggio del brillantan­te.

DATI TECNICI

8. Riempire il contenitore del brillan­tante.

Dimensioni Larghezza x Altezza x Profon-

596 / 818 - 898 / 575

dità (mm)
Collegamento elettrico Fare riferimento alla targhetta dati.
Tensione 220-240 V
Frequenza 50 Hz
Pressione dell’acqua di

Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 )
alimentazione

Collegamento dell'ac-

1)

qua

Acqua fredda o calda

2)

max. 60 °C

Capacità Coperti 12

1)

Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

2)

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di

energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

ITALIANO

45

46

ITALIANO

47

www.aeg.com/shop 117926490-A-302011
