FAVORIT 65510 VI
Bruksanvisning Diskmaskin
2
Vi vill skapa de bästa produktlösningar som du kan hitta på marknaden idag.
Lösningar där du upplever en perfekt balans mellan form och funktion och där
spetsteknologi också matchar energisnålhet och miljömässig hänsyn.
Så tack för att du valt en kvalitetsprodukt från oss!
För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att
du börjar med att läsa igenom den här bruksanvisningen och bekantar dig med alla
funktioner och fördelar.
Förvara gärna bruksanvisningen på en lämplig plats nära produkten så att du lätt
kan ta fram den när du behöver friska upp minnet eller ha svar på en fråga.
Lycka till!
Följande symboler används i denna bruksanvisning:
Viktig information för din personliga säkerhet och information om hur skador
undviks på apparaten.
Allmän information och tips
Miljöinformation
Innehåll
3
Innehåll
Bruksanvisning 5
Säkerhetsinformation 5
Korrekt användning 5
Allmän säkerhet 6
Barnsäkerhet 6
Installation 6
Produktbeskrivning 7
Kontrollpanel 8
Inställningsläge 9
Ljudsignaler 10
När maskinen används första gången 10
Ställ in vattenavhärdaren 11
Elektronisk inställning 11
Användning av disksalt 12
Användning av sköljmedel 13
Justera doseringen av sköljmedel 14
Daglig användning 14
Ladda bestick och porslin 15
Underkorg 16
Bestickskorg 17
Överkorg 19
Justera överkorgens höjd 20
Användning av diskmedel 22
Fylla på diskmedel 23
Multi-tabfunktion 24
Aktivera / inaktivera Multi-tabfunktionen 24
Programöversikt 26
Välja och starta ett diskprogram 27
Plocka ur disken 28
117975120-00-102007
Innehåll
4
Skötsel och rengöring 28
Rengöring av filter 28
Rengöring av spolarmar 30
Utvändig rengöring 31
Invändig rengöring 31
Långa uppehåll 32
Åtgärder vid frysrisk 32
Flytta maskinen 32
Vad ska jag göra om ... 32
Tekniska data 34
Information till provningsanstalter 35
Installationsanvisningar 37
Installation 37
Vattenanslutning 37
Tilloppsslang med säkerhetsventil 38
Anslutning av tömningsslang 39
Elektrisk anslutning 40
Installation och montering av vikdörr 40
Montering av vikdörren 41
Miljöskydd 46
Förpackningsmaterial 46
Med reservation för ändringar
Säkerhetsinformation
Bruksanvisning
Säkerhetsinformation
För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt
sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive
tips och varningar, innan du installerar och använder maskinen första gången. För
att undvika onödiga misstag och olyckor är det viktigt att alla som använder
maskinen har god kännedom om dess skötsel och skyddsanordningar. Spara denna
bruksanvisning och se till att den följer med maskinen om den flyttas eller säljs, så
att alla som använder maskinen får korrekt säkerhetsinformation och information
om hur maskinen skall skötas.
Korrekt användning
• Denna diskmaskin är endast avsedd för diskning av husgeråd som är lämpliga
för maskindiskning.
• Häll aldrig lösningsmedel i diskmaskinen. Det kan orsaka en explosion.
• Knivar och andra vassa föremål måste placeras i bestickskorgen med spetsarna
vända nedåt eller läggas ned i den övre korgen.
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för
diskmaskiner.
• Öppna inte luckan när maskinen är i drift. Het ånga kan strömma ut.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.
• När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och
stänger vattenkranen.
• Service på denna produkt får endast utföras av en auktoriserad servicetekniker
och endast originaldelar får användas.
• Du får inte under några omständigheter försöka reparera maskinen på egen
hand. Reparationer som utförs av oerfarna personer kan orsaka personskador
och allvarliga funktionsstörningar. Kontakta din lokala serviceverkstad. Begär
alltid att originalreservdelar används.
5
Säkerhetsinformation
6
Allmän säkerhet
• Maskindiskmedel kan orsaka kemiska brännskador i ögon, mun och hals. Det kan
vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet.
• Vattnet i diskmaskinen är inte avsett att drickas. Rester från diskmedlet kan
fortfarande finnas kvar i maskinen.
• Var noga med att alltid hålla luckan stängd när maskinen inte laddas eller plockas
ur. Då finns ingen risk att någon snubblar på den öppna luckan och skadar sig.
• Sitt eller stå inte på luckan när den är öppen.
Barnsäkerhet
• Denna maskin är avsedd att användas av vuxna personer. Låt inte barn använda
diskmaskinen utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan
föreligga.
• Förvara alla diskmedel på en säker plats utom räckhåll för barn.
• Håll barn borta från diskmaskinen när luckan är öppen.
Installation
• Kontrollera att diskmaskinen inte har skadats under transporten. Anslut aldrig
en skadad maskin till ett eluttag. Kontakta din återförsäljare om maskinen är
skadad på något sätt.
• Allt förpackningsmaterial måste avlägsnas innan maskinen används.
• Allt el- och VVS-arbete som krävs för att installera denna maskin måste utföras
av en kvalificerad och kompetent person.
• Det är av säkerhetsskäl farligt att ändra specifikationerna eller att försöka
modifiera denna produkt på något sätt.
• Använd inte diskmaskinen om nätkabeln eller vattenslangarna är skadade eller
om maskinens kontrollpanel, övre panel eller sockel är skadad så att det finns
risk att man kommer åt maskinens invändiga komponenter. Kontakta vår lokala
serviceavdelning för att undvika säkerhetsrisker.
• Det är förbjudet att borra i diskmaskinens paneler. Det kan bli skador på
komponenterna i vatten- och elsystemet.
Produktbeskrivning
VARNING
För anslutning av elektricitet och vatten, följ noga anvisningarna i respektive avsnitt.
Produktbeskrivning
7
1 Takspolarm
2 Överkorg
3 Spolarm för överkorg
4 Filter
5 Nedre spolarm
6 Diskmedelsfack
7 Sköljmedelsfack
8 Typskylt
9 Saltbehållare
Kontrollpanel
8
Kontrollpanel
1 Strömbrytare På/Av
2 Digital display
3 Knapp för Fördröjd start
4 Programvalsknappar
5 Kontrollampor
6 Funktionsknappar
Kontrollampor
MULTITAB Anger att Multi-tabfunktionen är aktiverad/in-
aktiverad (se avsnittet Multi-tabfunktion)
Salt
Sköljmedel
1) Kontrollamporna för salt och sköljmedel tänds aldrig under ett diskprogram även om salt och/eller sköljmedel
behöver fyllas på.
Tänds när specialsaltet tar slut.
Tänds när sköljmedlet tar slut.
1)
1)
Kontrollpanel
Den digitala displayen visar:
• den hårdhet som vattenavhärdaren är inställd på,
• ungefärlig återstående tid för det pågående programmet,
•
om sköljmedelsdoseringen är aktiverad/inaktiverad (ENDAST när Multi-tab-
funktionen är aktiverad),
• när ett diskprogram är klart (en nolla visas på den digitala displayen),
• nedräkningen av den fördröjda starttiden,
• koder för feltillstånd i maskinen,
• aktivering/inaktivering av ljudsignalerna.
Funktionsknappar
Följande funktioner kan ställas in / utföras med hjälp av dessa knappar:
• inställningen av vattenavhärdaren,
• avbryta ett pågående diskprogram eller fördröjd start,
• Aktivering/avstängning av Multi-tabfunktionen
• aktivera/inaktivera sköljmedelsdoseringen när Multi-tabfunktionen är aktiverad,
• aktivering/inaktivering av ljudsignalerna.
9
Inställningsläge
Diskmaskinen är i inställningsläge när alla programlampor lyser.
Tänk alltid på att när du:
• väljer ett diskprogram,
• ställer in vattenavhärdaren,
• aktiverar/inaktiverar sköljmedelsdoseringen, eller
• aktiverar/inaktiverar ljudsignalerna
MÅSTE maskinen vara i inställningsläge.
Om en programlampa är tänd så är det senast utförda programmet fortfarande
inställt.
I detta fall måste programmet avbrytas.
Avbryta ett inställt eller pågående program: Håll de två programknapparna
ovanför ordet RESET intryckta samtidigt tills alla programlampor tänds. Programmet har nu avbrutits och maskinen är i inställningsläge.
När maskinen används första gången
10
Ljudsignaler
Diskmaskinen är utrustad med ljudsignaler för att markera vilka funktioner
maskinen utför:
• ställer in vattenavhärdaren,
• när programmet är klart,
• utlöser ett larm på grund av felfunktion.
Fabriksinställning: ljudsignalerna är aktiverade.
Det går att inaktivera ljudsignalerna med funktionsknapparna.
1.
Tryck på strömbrytaren. Maskinen måste vara i inställningsläge.
2.
Håll funktionsknapparna B och C intryckta samtidigt tills kontrollamporna för
funktionsknapparna A, B och C börjar att blinka.
3.
Tryck på funktionsknapp C. Lamporna för knapparna A och B släcks medan
lampan för knapp C fortsätter att blinka. Den digitala displayen visar aktuell
inställning.
= ljudsignaler inaktiverade
= ljudsignaler aktiverade
4.
Tryck en gång till på funktionsknapp C för att ändra inställning. Displayen visar
den nya inställningen.
5. Stäng av diskmaskinen för att lagra inställningen.
När maskinen används första gången
Innan du använder diskmaskinen första gången:
• Kontrollera att anslutningarna för el och vatten har utförts enligt
installationsanvisningarna
• Avlägsna allt förpackningsmaterial från maskinens insida
• Ställ in vattenavhärdaren
• Häll en liter vatten i saltbehållaren och fyll sedan på disksalt
• Fyll på sköljmedelsfacket
Om du vill använda kombinerade disktabletter såsom "3 i 1", "4 i 1", "5 i 1" måste
Multi-tabfunktionen aktiveras (se avsnittet Multi-tabfunktion).
Ställ in vattenavhärdaren
Ställ in vattenavhärdaren
Diskmaskinen är utrustad med en vattenavhärdare som avlägsnar mineraler och
salt från det inkommande vattnet, ämnen som annars skulle ha en skadlig eller
negativ effekt på maskinens funktion.
Ju mer mineraler och salter vattnet innehåller, desto hårdare är vattnet. Vattnets
hårdhet mäts enligt ekvivalenta skalor: tyska grader (°dH), franska grader (°TH) och
mmol/l (millimol per liter, en internationell enhet för vattnets hårdhetsgrad).
Avhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala
Vattenverket.
11
Vattenhårdhet Inställning av vattnets hård-
het
°dH °TH mmol/l manuellt elektroniskt
51 - 70 91 - 125 9,1 - 12,5 2 nivå 10 ja
43 - 50 76 - 90 7,6 - 8,9 2 nivå 9 ja
37 - 42 65 - 75 6,5 - 7,5 2 nivå 8 ja
29 - 36 51 - 64 5,1 - 6,4 2 nivå 7 ja
23 - 28 40 - 50 4,0 - 5,0 2 nivå 6 ja
19 - 22 33 - 39 3,3 - 3,9 2 nivå 5 ja
15 - 18 26 - 32 2,6 - 3,2 1 nivå 4 ja
11 - 14 19 - 25 1,9 - 2,5 1 nivå 3 ja
4 - 10 7 - 18 0,7 - 1,8 1 nivå 2 ja
< 4 < 7 < 0,7 1 nivå 1 nej
Elektronisk inställning
Diskmaskinen är fabriksinställd på nivå 5.
1. Tryck på On/Off -knappen. Diskmaskinen måste vara i inställningsläge.
2.
Håll knapparna B och C intryckta samtidigt tills kontrollamporna för knapparna
A, B och C börjar att blinka.
3.
Tryck på knapp A. Lamporna för knapparna B och C släcks medan lampan för
knapp A fortsätter att blinka. Den digitala displayen visar aktuell nivå och en
serie intermittenta ljudsignaler avges.
Användning
av salt
Användning av disksalt
12
Exempel:
visas, 5 intermittenta ljudsignaler avges, paus, etc... = nivå 5.
visas, 10 intermittenta ljudsignaler avges, paus, etc... = nivå 10.
4.
Tryck på knapp A för att ställa in en annan nivå. Varje gång knappen trycks in
ändras nivån (se tabellen för att välja en ny nivå).
Exempel: Om den aktuella nivån är 5 och du trycker en gång på knapp A väljs
nivå 6. Om den aktuella nivån är 10 och du trycker en gång på knapp A väljs
nivå 1.
5. För att lagra inställningen, stäng av diskmaskinen genom att trycka på strömb-
rytaren.
Användning av disksalt
VARNING
Använd endast salter som är speciellt avsedda för diskmaskiner. Alla andra typer
av salt som inte är speciellt avsedda för användning i diskmaskiner, särskilt bordssalt, skadar vattenavhärdaren. Fyll endast på salt precis innan du startar ett
komplett diskprogram. Härigenom undviker du att saltkorn, eller saltvatten som
kan ha spillts ut, blir kvar på botten i maskinen under en längre tid, vilket annars
kan orsaka korrosion.
Påfyllning:
1. Öppna luckan, plocka ut underkorgen och lossa locket till saltbehållaren genom
att vrida det moturs.
2.
Häll en liter vatten i saltbehållaren (endast nödvändigt innan salt fylls på
första gången) .
Användning av sköljmedel
3. Fyll på salt tills behållaren är full.
4. När du skruvar tillbaka locket, se till
att det inte finns något salt i
skruvgängorna eller på tätningen.
5. Sätt tillbaka locket ordentligt på plats
genom att vrida det medurs.
Var inte orolig om vatten rinner över när
du fyller på salt. Detta är helt normalt.
Saltindikatorn på kontrollpanelen kan lysa i 2-6 timmar efter att salt har fyllts på,
förutsatt att diskmaskinen är påslagen. Om du använder salt som tar längre tid att
lösa upp kan indikatorn lysa ännu längre. Maskinens funktion påverkas inte.
Användning av sköljmedel
VARNING
Använd endast sköljmedel som är avsedda för diskmaskiner.
Fyll aldrig sköljmedelsfacket med andra medel (t.ex. rengöringsmedel eller flytande
diskmedel). Sådana medel skadar maskinen.
13
Sköljmedel säkerställer att disken sköljs omsorgsfullt och att den torkas utan att
det blir fläckar eller ränder på diskgodset.
Sköljmedlet tillsätts automatiskt under den sista sköljningen.
1. Öppna behållaren genom att trycka
på spärren (A).
Daglig användning
14
2. Fyll på sköljmedel i behållaren. Fyll
inte på sköljmedel över maxmarkeringen.
Sköljmedelsfacket rymmer cirka 110
ml sköljmedel, vilket räcker till mellan
16 och 40 diskningar beroende på den
inställda doseringen.
3. Kontrollera att locket är ordentligt
stängt efter varje påfyllning.
Torka upp sköljmedlet som eventuellt har
spillts ut under påfyllningen så att det inte
bildas för mycket skum vid nästa disk. Använd en absorberande trasa.
Justera doseringen av sköljmedel
Justera doseringen av sköljmedel med doseringsvredet efter det disk- och torkresultat du erhåller. Vredet har 6 lägen (läge 1 ger minsta dosering, läge 6 ger största
dosering).
Doseringen är fabriksinställd på läge 4.
Öka doseringen om det finns vatten- eller
kalkfläckar på disken efter diskningen.
Minska doseringen om det finns kladdiga, vita
ränder på disken eller en blåaktig hinna på glas
eller knivblad.
Daglig användning
• Kontrollera om disksalt eller sköljmedel behöver fyllas på.
• Ladda diskmaskinen med bestick, porslin och övrig disk.
Ladda bestick och porslin
• Fyll på diskmedel.
• Välj ett lämpligt program för disken.
• Starta diskprogrammet.
Ladda bestick och porslin
Svampar, trasor och andra föremål som kan absorbera vatten får inte diskas i diskmaskinen.
• Innan du laddar diskmaskinen bör du:
– Avlägsna alla matrester och andra smutspartiklar.
– Mjuka upp rester efter inbränd mat i pannor.
• Tänk på följande när du laddar bestick och porslin:
– Bestick och porslin får inte blockera spolarmarnas rotation.
– Ladda ihåliga föremål såsom koppar, glas och pannor med öppningarna vända
nedåt så att de inte fylls med vatten.
– Porslin och bestick får inte ligga inuti andra föremål eller täcka varandra.
– Se till att glasen inte vidrör varandra. Annars finns det risk att de skadas.
– Lägg små föremål i bestickskorgen.
• Plastföremål och teflonbehandlade pannor har en tendens att hålla kvar vattendroppar. Dessa torkar därför inte lika bra som porslin och stålföremål.
• Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant
sätt att de inte rubbas under diskprogrammet.
15
Ladda bestick och porslin
16
För diskning i diskmaskin är följande föremål
olämpliga: lämpliga med restriktioner:
• Bestick med handtag av trä, horn, porslin eller
pärlemor.
• Plastföremål som inte är värmebeständiga.
• Äldre bestick med limmade delar som inte är
temperaturbeständiga.
• Sammanfogade bestick eller porslinsföremål.
• Föremål av tenn eller koppar.
• Glas av blykristall.
• Föremål i stål som kan rosta.
•Träfat.
• Föremål tillverkade av syntetfibrer.
Öppna luckan och dra ut korgarna för att ladda disken.
Underkorg
Den nedre korgen är avsedd för kastruller,
lock, tallrikar, salladsskålar, bestick, etc.
Ett serveringsfat kan placeras framför bestickskorgen.
• Diska stengods i diskmaskinen endast om
godset är märkt som diskmaskinsäkert av tillverkaren.
• Glaserade mönster kan blekna vid frekvent
diskning i diskmaskin.
• Silver- och aluminiumdelar har en tendens att
missfärgas under diskning. Rester av t.ex.
äggvita, äggula och senap gör ofta att silver
missfärgas eller får fläckar. Torka därför alltid
bort matrester från silverföremål om de inte
skall diskas direkt efter användning.
Ladda bestick och porslin

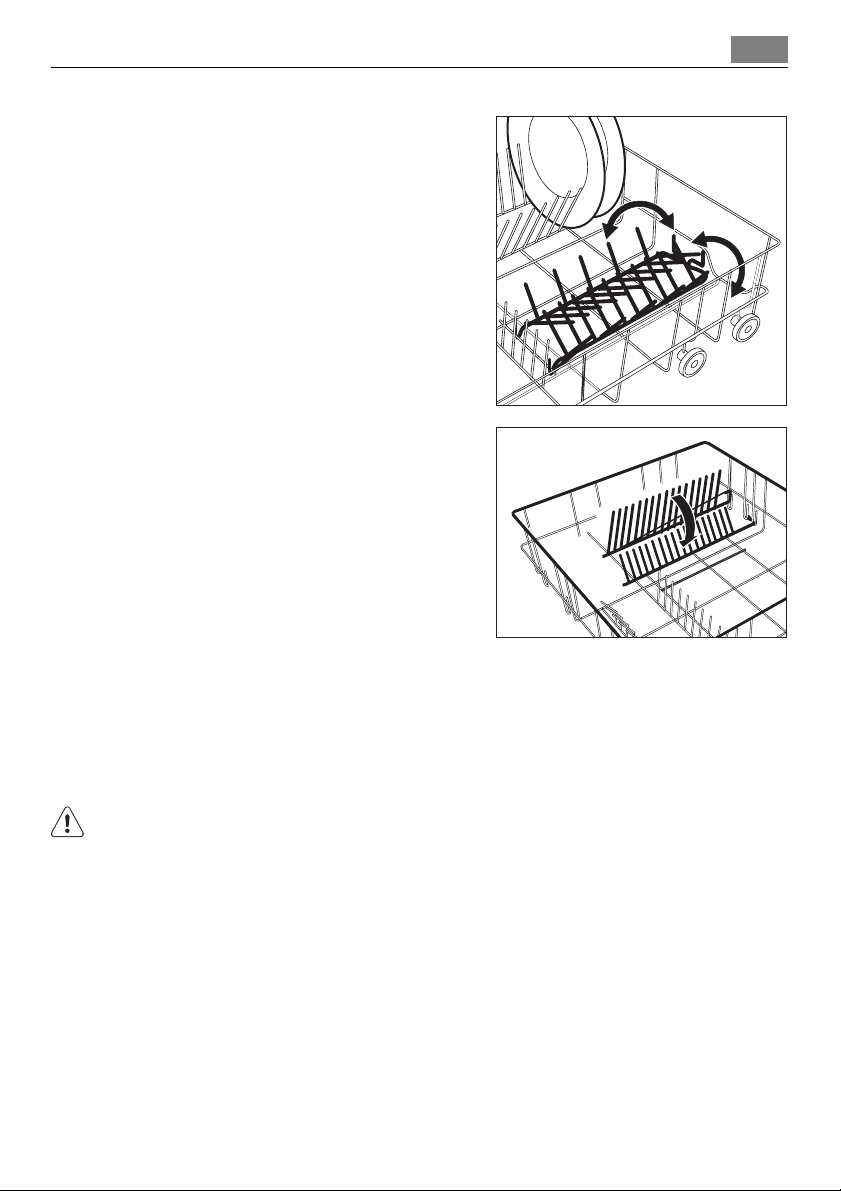

Det bakre tallriksstället kan lätt fällas ned för
att ge plats åt kastruller, pannor och skålar
Genom att fälla ned det högra tallriksstället
skapar du ett annat ställ där du kan ladda
djupa tallrikar och skålar.
1. Lyft upp båda tallriksställen något baktill
och vik dem inåt så att de överlappar
varandra.
Det vänstra tallriksstället kan fällas ned och
bredden kan justeras.
• För att fälla ned dem, lyft upp båda tall-
riksställen något baktill och vik dem framåt
så att de överlappar varandra.
• För att justera bredden: dra upp det högra
tallriksstället baktill tills det frigörs och dra
det sedan bakåt och ut ur den främre guiden.
För in tallriksstället i den andra guiden och tryck ned det baktill tills det snäpper
fast i läge.
17

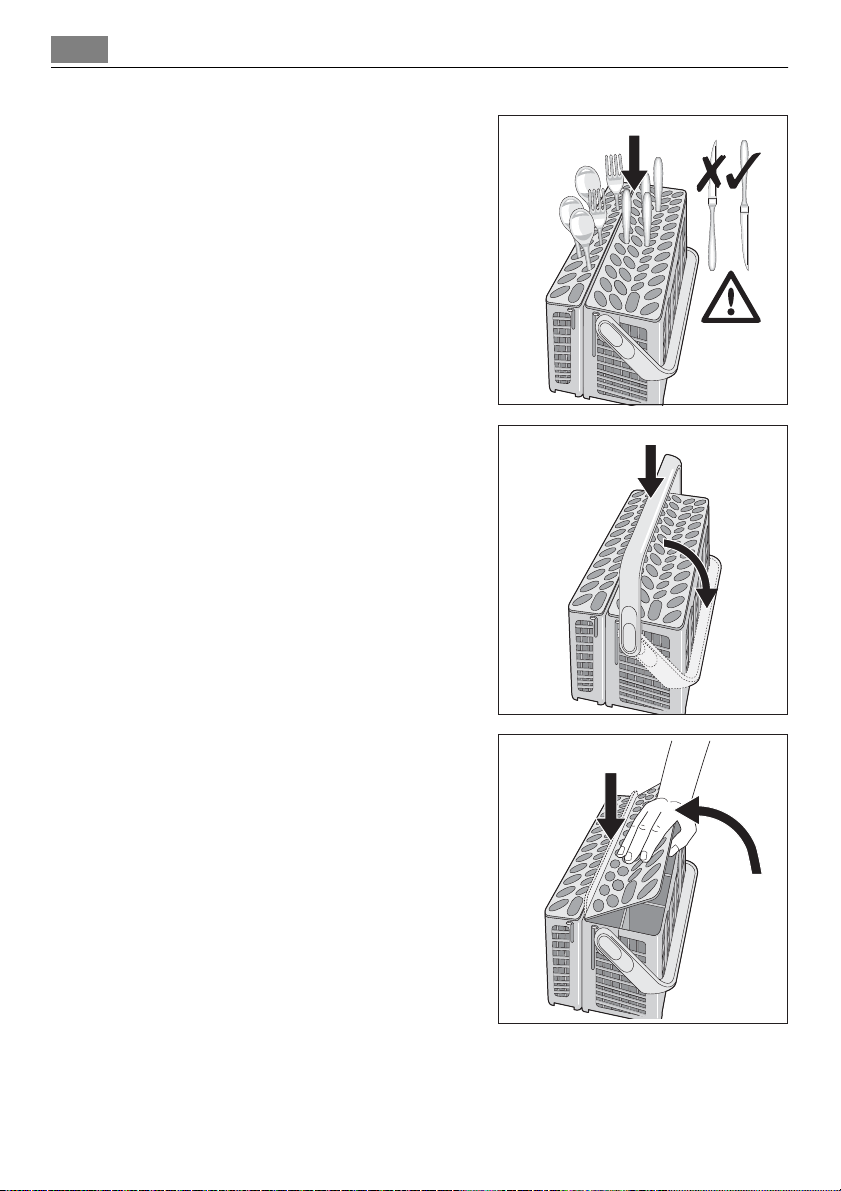

Bestickskorg
VARNING
Långa knivar som ställs med bladen vända uppåt i bestickskorgen utgör en risk.
Långa och/eller vassa bestick såsom förskärare måste läggas ned i överkorgen. Var
försiktig när du laddar och plockar ur knivar och liknande.
Ladda bestick och porslin
18
Skedar och gafflar bör placeras i den
löstagbara bestickskorgen med handtagen
vända nedåt och knivar med handtagen vända
uppåt.
Ställ besticken med handtagen vända uppåt
om de nedåtvända handtagen sticker ut genom korgens botten och blockerar den nedre
spolarmen.
Blanda skedar med andra bestick så att de inte
fastnar i varandra.
För att underlätta laddningen av bestickskorgen kan du sänka ned korgens handtag.
För bästa resultat rekommenderar vi att du
använder besticksgallren.
Om bestickens storlek inte medger användning av gallren kan de lätt döljas.
Bestickskorgen består av två delar som kan
separeras för bättre flexibilitet i laddningen.
För att separera de två delarna, för dem horisontellt i motsatt riktning och dra isär dem.
Sätt ihop delarna i omvänd ordning enligt
ovan.
Överkorg
Den övre korgen är avsedd för tefat, salladsskålar, koppar, glas, kastruller och lock.
Ladda bestick och porslin
19
Ladda bestick och porslin
20

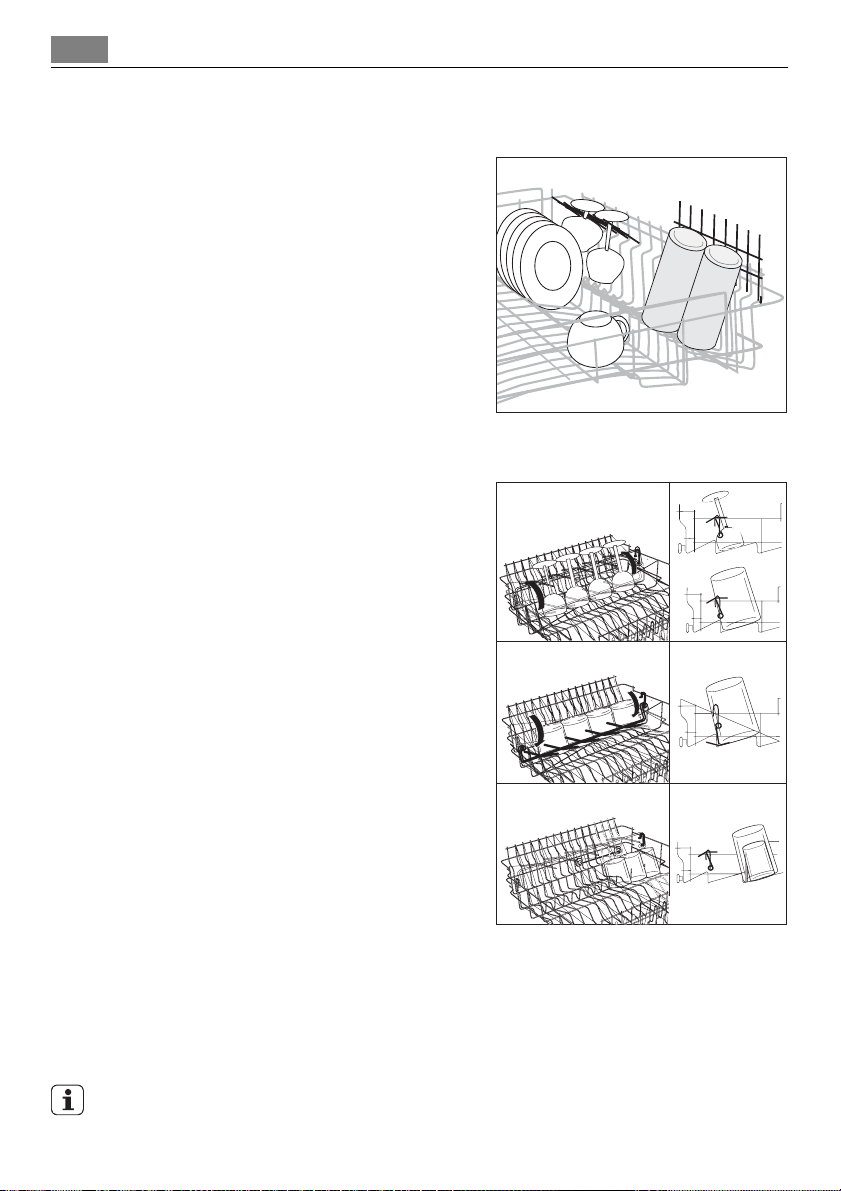

Justerbara koppställ
• Ställ föremålen på och under koppställen
så att vattnet når alla ytor.
• Koppställen kan fällas upp för att ge plats
åt höga föremål.
• Koppställen kan också fixeras i ett
mellanläge. Lägg eller häng vin- och konjaksglas i skårorna på koppställen.
Glashållare
För glas med hög fot och höga cylindriska glas,
vik upp glashållaren (se den övre bilden).
För att plocka ur eller om den inte behövs, vik
glashållaren bakåt åt höger (se den mellersta
bilden).
Glas kan också placeras över pinnarna
pekande uppåt. (se den undre bilden).
Justera överkorgens höjd
Mycket stora fat kan placeras i underkorgen när överkorgen har flyttats upp till det
översta läget.
Det går att justera överkorgens höjdläge även när korgen är fylld med disk.
Ladda bestick och porslin
Justera överkorgens höjd:
1. Dra ut överkorgen så långt det går.
2. Lyft överkorgen uppåt så långt det går
och sänk den sedan rakt nedåt.
Överkorgen låses fast i det nedre eller
det övre läget.
VARNING
Stäng alltid luckan när diskmaskinen har laddats eftersom en öppen lucka kan
utgöra en säkerhetsrisk.
21
Max. storlek på tallrikar med överkorgen
i det övre läget.
18
32
25
Max. storlek på tallrikar med överkorgen
i det nedre läget.
20
30
25
Användning av diskmedel
22
Placering av stora tallrikar i underkorgen.
Kontrollera att spolarmarna kan rotera fritt innan du stänger luckan.
Användning av diskmedel
Använd endast diskmedel som är speciellt avsedda för diskmaskiner.
Följ rekommendationerna på förpackningen från produktens tillverkare avseende
dosering och förvaring.
Genom att använda rätt mängd diskmedel bidrar du till att skydda vår miljö.
Fylla på diskmedel
1. Öppna locket.
2. Fyll på diskmedel i diskmedelsfacket
(1). Markeringarna motsvarar olika
doser:
20 = cirka 20 gram diskmedel,
30 = cirka 30 gram diskmedel.
3. Alla program med fördisk behöver
ytterligare en dos diskmedel (5-10
gram) som skall hällas i fördiskfacket
(2).
Detta diskmedel används under fördiskfasen.
4. Diskmedelstabletter skall placeras i
facket (1).
5. Stäng locket genom att trycka på det
tills det låser fast i läge.
Användning av diskmedel
23
Diskmedelstabletter
Diskmedelstabletter från olika tillverkare
löses upp olika fort. Detta innebär att vissa
tabletter kanske inte uppnår full rengöringseffekt under korta diskprogram. Använd därför långa program när du diskar
med tabletter för att säkerställa full rengöringseffekt.
Multi-tabfunktion
24
Multi-tabfunktion
Denna diskmaskin är utrustad med en "Multi-tabfunktion", vilket gör att det går
att använda "Multi-tab" kombinerade diskmedelstabletter.
Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. De kan också innehålla andra ämnen, beroende på vilken typ av tablett det
gäller ("3 i 1", "4 i 1", "5 i 1", etc...).
Kontrollera om medlet du tänker använda är lämpligt för vattnets hårdhet i området där du bor. Se tillverkarens anvisningar.
Denna funktion kan väljas för alla diskprogram. När denna funktion väljs inaktiveras
automatiskt doseringen av sköljmedel och salt från respektive behållare och
kontrollamporna för sköljmedel och salt släcks.
Välj Multi-tabfunktionen innan du startar diskprogrammet.
När denna funktion har valts (kontrollampan lyser) är den aktiverad även för
följande diskprogram.
När Multi-tabfunktionen är aktiverad kan programtiderna ändras. I detta fall upp-
dateras programtiden automatiskt på den digitala displayen.
Det går INTE att ändra Multi-tabfunktionen under ett pågående program. Om du
vill utesluta Multi-tabfunktionen måste du först radera programinställningen och
sedan inaktivera Multi-tabfunktionen.
I detta fall måste du välja diskprogram (och tillvalsfunktioner) på nytt.
Aktivera / inaktivera Multi-tabfunktionen
Håll de två Multi-tabknapparna (D och E) intryckta samtidigt tills kontrollampan
för "Multi-tabfunktion" tänds. Detta innebär att funktionen är aktiverad.
För att inaktivera funktionen, tryck på samma knappar tills kontrollampan släcks.
Om torkresultaten inte är tillfredsställande rekommenderar vi att du gör så
här:
1. Fyll på sköljmedel i sköljmedelsfacket.
2. Aktivera sköljmedelsdoseringen.
3. Ställ in sköljmedelsdoseringen på läge 2.
• Det går bara att aktivera/stänga av sköljmedelsdoseringen när Multi-tabfunk-
tionen är på.
Aktivera / inaktivera sköljmedelsdoseringen
Multi-tabfunktion
25
1. Tryck på strömbrytaren. Diskmaskinen måste vara i inställningsläge.
2.
Håll knapparna B och C intryckta samtidigt tills kontrollamporna för knapparna
A , B och C börjar att blinka.
3.
Tryck på knapp B. Lamporna för knapparna A och C släcks medan lampan för
knapp B fortsätter att blinka. Den digitala displayen visar aktuell inställning:
= Sköljmedelsfack inaktiverat.
= Sköljmedelsfack aktiverat.
4.
Tryck på knapp B en gång till för att ändra inställning. Displayen visar den nya
inställningen.
5. För att lagra inställningen, stäng av diskmaskinen genom att trycka på strömbrytaren.
Om du väljer att återgå till diskmaskinens standardsystem för diskmedelsdosering
rekommenderar vi att du gör så här:
1. Stäng av Multi-tabfunktionen.
2. Fyll på salt- och sköljmedelsbehållarna på nytt.
3. Ställ in vattnets hårdhetsgrad på den högsta nivån och kör ett normalt diskprogram utan disk.
4. Justera inställningen av vattnets hårdhet enligt den hårdhetsgrad vattnet har
där du bor.
5. Justera doseringen av sköljmedel.
Programöversikt
26
Programöversikt
Program Smuts-
AUTO
2)
Både normalt och
hårt
smutsad
grad
Typ av disk Programbeskrivning Förbrukningsvär-
1)
den
Fördisk
Huvuddisk
Mellanliggande sköljning
Avslutande sköljning
Torkning
Programtid (minuter)
Energi (kWh)
Porslin, bestick, kastruller och pan-
1/2x
1,1 - 1,5
85 - 105
nor
Vatten (liter)
12 - 22
disk
30. MIN
3)
Lätt
smutsad
Porslin och
bestick
30
0,9
8
disk
INTENSIV 70° Hårt
smutsad
disk
4)
EKO 50°
Normalt
smutsad
Porslin, bestick, kastruller och pannor
Porslin och
bestick
2x
115 - 125
175
1,9 - 2,1
1,0
22 - 24
14
disk
FÖRDISK Valfri Delvis fylld
maskin (gods
7
0,1
4
som skall diskas klart
senare under
5)
dagen)
1) Förbrukningsvärdena är avsedda som vägledning och varierar med vattnets tryck och temperatur, variationer
i nätspänningen och diskmängd.
2) Under automatiska diskprogram bestäms diskens smutsgrad av hur grumligt vattnet är. Programtiden och
förbrukningen av vatten och energi kan variera. Detta beror på om maskinen är fullt eller delvis laddad och om
disken är lätt eller hårt smutsad. Vattnets temperatur justeras automatiskt mellan 50 och 65 °C.
3) Idealiskt när diskmaskinen endast är delvis fylld. Detta är ett perfekt dagligt program som uppfyller behoven
hos en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.
4) Testprogram för provningsanstalter.
5) Till detta program behövs inget diskmedel.
Välja och starta ett diskprogram
Välja och starta ett diskprogram
Välj diskprogram och fördröjd start med luckan något på glänt. I detta fall
startar programmet eller nedräkningen av fördröjd start först när luckan
stängs. Tills dess går det att ändra de aktuella inställningarna.
1. Kontrollera att korgarna har laddats på rätt sätt och att spolarmarna kan rotera
fritt.
2. Kontrollera att vattenkranen är öppen.
3. Tryck på strömbrytaren. Diskmaskinen måste vara i inställningsläge.
4. Tryck på knappen för önskat diskprogram (se "Programöversikt"). Stäng luckan
till diskmaskinen så startar programmet automatiskt.
Välja och starta ett program med "Fördröjd start"
1. När du har valt diskprogram, tryck på knappen "Fördröjd start" tills önskat antal
timmar visas på den digitala displayen. Starten av det valda diskprogrammet
kan fördröjas från 1 till 19 timmar.
2. Stäng luckan till diskmaskinen varpå nedräkningen startar automatiskt.
3. Nedräkningen minskar i steg om en timme.
4. Om luckan öppnas avbryts nedräkningen. Stäng luckan: nedräkningen fortsätter från den tidpunkt den avbröts.
5. När tiden har räknats ned startar programmet automatiskt.
27
VARNING
Avbryt ett pågående diskprogram ENDAST om det är absolut nödvändigt.
Obs! Het ånga kan strömma ut när luckan öppnas. Öppna luckan försiktigt.
Avbryta fördröjd start eller ett pågående diskprogram
• Håll de två programknapparna ovanför ordet RESET intryckta samtidigt tills alla
programlampor tänds.
• När en fördröjd start avbryts innebär detta också att det inställda diskprogram-
met avbryts. I detta fall måste du ställa in diskprogrammet på nytt.
• Om ett nytt diskprogram skall väljas, kontrollera att det finns diskmedel i
diskmedelsfacket.
Plocka ur disken
28
Göra paus i ett pågående diskprogram
• Öppna luckan till diskmaskinen: programmet stoppas. Stäng luckan: program-
met fortsätter från den punkt där det avbröts.
När diskprogrammet är klart
• Diskmaskinen stannar automatiskt och en ljudsignal talar om att diskprogram-
met är klart.
1. Öppna luckan till diskmaskinen.
Kontrollampan för det avslutade programmet förblir tänd.
2. Stäng av diskmaskinen genom att trycka på strömbrytaren.
3. Låt luckan till diskmaskinen stå på glänt några minuter innan du plockar ur
disken. Då kallnar disken något och torkningen förbättras.
När diskprogrammet är klart rekommenderar vi att du stänger av maskinen
och stänger vattenkranen.
Plocka ur disken
• Hett porslin är känsligt för stötar.
Låt därför porslinet kallna något innan du plockar ur disken.
• Töm först underkorgen och sedan överkorgen. På detta sätt förhindrar du att
vatten från överkorgen droppar ned på disken i underkorgen.
• Det kan hända att det finns vatten på diskmaskinens sidoväggar och på luckan.
Det beror på att det rostfria stålet har blivit kallare än disken.
FÖRSIKTIGHET
När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och
stänger vattenkranen.
Skötsel och rengöring
Rengöring av filter
Då och då måste filtren kontrolleras och rengöras. Smutsiga filter försämrar diskresultatet.
Skötsel och rengöring
VARNING
Kontrollera att maskinen är avstängd innan du rengör filtren.
VARNING
Använd ALDRIG diskmaskinen utan filter. Felaktig montering av filtren resulterar i
dåliga diskresultat och kan skada maskinen.
Grovfilter
Grovfiltret (1) måste kontrolleras efter varje
diskprogram.
1. Öppna luckan och ta ut underkorgen.
2. Avlägsna grovfiltret och, vid behov, rengör det noggrant under rinnande vatten.
3. Sätt tillbaka grovfiltret på plats.
Finfilter
Då och då måste finfiltret (2) rengöras.
1. Öppna luckan och ta ut underkorgen.
2. Ta tag i finfiltret i handtaget och avlägsna
det genom att vrida det åt höger.
3. Rengör finfiltret noggrant med en borste
under rinnande vatten.
29
Skötsel och rengöring
30
4. Sätt tillbaka finfiltret på plats i botten
i diskutrymmet och se till att det passar perfekt genom att vrida det åt
vänster tills du känner att det klickar
fast (se pil).
Rengöring av spolarmar
Kontrollera regelbundet att de tre
spolarmarna inte är igentäppta. Rengör vid
behov munstyckena med ståltråd eller en fin
nål och en kraftig vattenstråle.
Var försiktig så att du inte skadar munstyckenas öppningar.
Takspolarm
1.
Lossa låsskruven (A) genom att vrida den
moturs.
2. Dra av spolarmen från axeln.
3. Rengör spolarmen och låsskruven.
4.
Sätt fast spolarmen med låsskruven (A)
genom att vrida den medurs.
Spolarm för överkorg
1. Avlägsna överkorgens spolarm genom att
vrida den i sidled.
2. Rengör spolarmens munstycken.
3. Sätt tillbaka spolarmen genom att trycka
den uppåt tills du känner att den snäpper
fast i läge.
Skötsel och rengöring
Nedre spolarm
1.
Lossa låsskruven (B) genom att vrida den
moturs.
2. Dra av spolarmen från axeln.
3. Rengör spolarmen och låsskruven.
4.
Sätt fast spolarmen med låsskruven (B)
genom att vrida den medurs.
Utvändig rengöring
Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa.
Vid behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter
med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller
liknande).
•
Polerade krom/stålytor
Avlägsna lätt smuts med en ren, fuktig och mjuk duk. Mikrofiberdukar är särskilt
bra för detta.
31
VARNING
Var under rengöringen noga med att inte gå mot riktningen i stålets ytfinish (de
fina horisontella linjerna).
Inga cirkulära rörelser!
•
Aluminiumliknande ytor
Avlägsna lätt smuts med en ren, fuktig och mjuk duk. Mikrofiberdukar är särskilt
bra för detta.
• Använd inga produkter med skur- eller slipeffekt.
• Vid behov kan du använda ett rengöringsmedel för kromytor som finns i handeln.
Följ tillverkarens anvisningar när du använder dessa produkter.
Invändig rengöring
Rengör regelbundet tätningarna runt luckan samt diskmedels- och
sköljmedelsfacken med en fuktig trasa.
Vi rekommenderar att du var tredje månad kör diskprogrammet för hårt smutsad
disk med diskmedel, men utan disk.
Vad ska jag göra om ...
32
Långa uppehåll
Om du inte tänker använda diskmaskinen under en längre period rekommenderar
vi att du gör så här:
1. Koppla loss maskinen från eluttaget och stäng vattenkranen.
2. Låt luckan stå på glänt så att inte dålig lukt bildas.
3. Rengör maskinen invändigt.
Åtgärder vid frysrisk
Placera inte maskinen på en plats där det finns risk att temperaturen sjunker under
0 °C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss
tilloppsslangen och töm slangen.
Flytta maskinen
Om du måste flytta maskinen (om du t.ex. byter bostad):
1. Koppla loss maskinen från eluttaget.
2. Stäng vattenkranen.
3. Koppla loss slangarna för vattentillförsel och tömning.
4. Dra ut maskinen tillsammans med slangarna.
Luta inte maskinen under transport.
Vad ska jag göra om ...
Diskmaskinen startar inte eller stoppar under drift. Vissa problem beror på bristande
underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i
nedanstående tabell, utan att en servicetekniker tillkallas.
Stäng av diskmaskinen och gå igenom följande förslag på korrigerande åtgärder.
Vad ska jag göra om ...
Felkod och problem Möjliga orsaker och åtgärder
• Kontrollampan för det pågående programmet
blinkar kontinuerligt.
•
visas på displayen.
• Intermittent ljudsignal.
Diskmaskinen fylls inte med vatten.
• Kontrollampan för det pågående programmet
blinkar kontinuerligt.
•
visas på displayen.
• Intermittent ljudsignal.
Diskmaskinen töms inte.
• Kontrollampan för det pågående programmet
blinkar kontinuerligt.
•
visas på displayen.
• Intermittent ljudsignal.
Översvämningsskyddet är aktiverat.
Programmet startar inte. • Luckan till diskmaskinen är inte stängd or-
• Vattenkranen är blockerad eller belagd med
kalk.
Rengör vattenkranen.
• Vattenkranen är stängd. Öppna vattenkranen.
•Filtret (i förekommande fall) i den gängade
slangkopplingen vid tilloppsventilen är igentäppt.
Rengör filtret i slangkopplingen.
• Tilloppsslangen har inte dragits rätt eller är
vikt eller hopklämd.
Kontrollera anslutningen av tilloppsslangen.
• Avloppsmuffen är blockerad.
Rengör avloppsmuffen.
• Tömningsslangen har inte dragits rätt eller är
vikt eller hopklämd.
Kontrollera anslutningen av
tömningsslangen.
• Stäng vattenkranen och kontakta vår lokala
serviceavdelning.
dentligt. Stäng luckan.
• Nätkabeln har inte anslutits till eluttaget. Anslut nätkabeln.
• Säkringen har bränt i hushållets säkringsskåp.
Byt ut säkringen.
• Fördröjd start har ställts in.
Avbryt fördröjd start om disken skall diskas
omedelbart.
33
Sätt på diskmaskinen när dessa kontroller har utförts. Programmet fortsätter från
den punkt där det avbröts.
Kontakta vår serviceavdelning om problemet eller felkoden återkommer.
Kontakta vår lokala serviceavdelning för information om felkoder som inte beskrivs
i ovanstående tabell. Uppge diskmaskinens modell (Mod.), produktnummer (PNC)
och serienummer (S.N.).
Tekniska data
34
Denna information finner du på typskylten som sitter på sidan av luckan till diskmaskinen.
För att du alltid skall ha dessa uppgifter till hands rekommenderar vi att du antecknar dem här:
Mod. (modell): . . . . . . . . . . . . . . . . . . . . . . . .
PNC (produktnr):. . . . . . . . . . . . . . . . . . . . . . . .
S.N. (serienr): . . . . . . . . . . . . . . . . . . . . . . . . .
Diskresultaten är inte tillfredsställande
Disken är inte ren. • Fel diskprogram har valts.
• Disken har ställts på ett sådant sätt att vattnet
inte når alla ytor. Korgarna får inte överfyllas.
• Spolarmarna kan inte rotera fritt eftersom
disken har ställts på fel sätt.
• Filtren i diskutrymmets botten är smutsiga eller felaktigt placerade.
• För lite eller inget diskmedel alls har använts.
• Om det är kalkavlagringar på disken: saltbehållaren är tom eller vattenavhärdaren är inställd på fel nivå.
• Anslutningen av tömningsslangen är felaktig.
• Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt eller glanslös. • Sköljmedel har inte använts.
• Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.
Vattendroppar har torkat in på glas och porslin. • Öka sköljmedelsdoseringen.
• Minska sköljmedelsdoseringen.
• Diskmedlet kan också vara orsaken. Kontakta
tillverkarens kundtjänst.
Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller.
Tekniska data
Mått Bredd - höjd - djup (cm) 54,6 x 75,9 x 56,3
Information till provningsanstalter
35
Elektrisk anslutning - Nätspänning - Total effekt - Säkring
Vattentryck Min. - Max. (MPa) 0,05 - 0,8
Kapacitet Kuvert 11
Max. vikt kg 42
Information om den elektriska anslutningen ges på typskylten
som sitter på innerkanten av luckan till diskmaskinen.
Information till provningsanstalter
Testning enligt EN 60704 måste utföras med maskinen fullt laddad och med
testprogrammet (se "Programöversikt").
Testning enligt EN 50242 måste utföras med saltbehållaren och sköljmedelsfacket
påfyllda med salt respektive sköljmedel och med testprogrammet (se
"Programöversikt").
Full laddning: 11 standardkuvert
Erforderlig mängd diskmedel: 27,5 g (Typ B)
Sköljmedelsinställning: läge 6 (Typ III)
Information till provningsanstalter
36
Exempel på hur diskkorgarna kan fyllas:
Överkorg
1)
1) (överkorg i nedre positionen)
Bestickskorg
Underkorg
6
782222 222 2222
3333 333 3333
1111111111111
5555 555 5555
4444 444 4444
7
Installation
Installationsanvisningar
Installation
VARNING
Allt arbete avseende elektricitet och/eller rörläggning som krävs för att installera
denna maskin skall utföras av en behörig elektriker och/eller rörmokare eller annan
kompetent person.
Avlägsna allt förpackningsmaterial innan du ställer diskmaskinen på plats.
Placera om möjligt diskmaskinen intill en vattenkran och ett avlopp.
Denna diskmaskin är avsedd att installeras under en köksbänk eller en bänkskiva.
Diskmaskinen måste kopplas loss från eluttaget före varje åtgärd som inbegriper
åtkomst till maskinens interna komponenter.
Vattenanslutning
37
Vi rekommenderar anslutning till kallvatten. Vid anslutning till varmvatten får vattentemperaturen inte överskrida 60 °C. Tillförsel av hett vatten är inte alltid
effektivt vid diskning av hårt smutsat gods eftersom hett vatten i hög grad förkortar
programtiderna.
Kopplingsmuttern på maskinens tilloppsslang är avsedd att skruvas fast på ett 3/4"
gasgängat rör eller en specialgjord kran med snabbkoppling, t.ex. Press-block.
Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information
om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.
Tilloppsslangen får inte klämmas eller vikas när den ansluts.
Med hjälp av låsmuttrarna kan diskmaskinens tillopps- och tömningsslangar vän-
das åt vänster eller höger för att passa installationen.
Låsmuttrarna måste sitta korrekt för att undvika vattenläckage.
(Obs! Alla modeller har INTE tillopps- och tömningsslangar försedda med låsmutter.
I så fall är denna anpassning ej möjlig.) Om maskinen ansluts till nya rörledningar
eller ledningar som inte har använts på länge bör du låta vattnet rinna några minuter innan du ansluter tilloppsslangen.
Använd INTE slangar som tidigare har använts på en gammal maskin.
38
Denna diskmaskin är utrustad med säkerhetsanordningar som förhindrar att vattnet som används i maskinen återförs till dricksvattensystemet. Diskmaskinen
uppfyller kraven i tillämpliga VVS-bestämmelser.
Tilloppsslang med säkerhetsventil
När den dubbelväggiga tilloppsslangen ansluts kopplas säkerhetsventilen till vattenkranen. Därför är det endast tryck i tilloppsslangen när vattenkranen är öppen.
Om tilloppsslangen börjar att läcka stänger säkerhetsventilen av vattentillförseln.
Var försiktig när du installerar tilloppsslangen:
• Säkerhetsventilens elkabel sitter i den dubbelväggiga tilloppsslangen. Doppa inte
ned tilloppsslangen eller säkerhetsventilen i vatten.
• Lossa omedelbart stickkontakten från eluttaget om tilloppsslangen eller säkerhetsventilen skadas.
• En tilloppsslang med säkerhetsventil får endast bytas av en specialist eller vår
serviceavdelning.
VARNING
Varning! Farlig spänning.
Anslutning av tömningsslang
Tömningsslangen kan vändas åt diskmaskinens högra eller vänstra sida.
Se till att slangen inte är böjd eller klämd
eftersom detta kan förhindra eller sakta ned
tömningen av vatten.
Diskhons propp får inte sitta på plats när
maskinen tömmer eftersom det kan få vattnet att rinna tillbaka in i maskinen.
Om tömningsslangen ansluts till ett vattenlås under en diskho måste hela plast-
membranet (A) avlägsnas. Om inte hela membranet avlägsnas kommer matpartiklar att ansamlas och till slut täppa igen tömningsslangens förbindning.
Våra diskmaskiner har en skyddsanordning som förhindrar att smutsigt vatten rinner tillbaka in i
maskinerna. Om avloppsmuffen har en backventil kan
denna förhindra korrekt tömning av diskmaskinen. Vi
rekommenderar därför att du avlägsnar den.
39
Elektrisk anslutning
40
Elektrisk anslutning
VARNING
Säkerhetsstandarder kräver att maskinen jordas.
Innan maskinen används första gången, kontrollera att nätspänningen överens-
stämmer med maskinens märkspänning som anges på typskylten.
Även säkringsdata anges på typskylten.
Anslut alltid maskinen till ett korrekt installerat och jordat eluttag. Grenuttag och
förlängningskablar får inte användas.
De kan medföra brandrisk på grund av överhettning.
Låt vid behov en elektriker installera ett nytt eluttag med nya ledningar. Kontakta
vår lokala serviceavdelning om nätkabeln behöver bytas ut.
När maskinen är installerad måste stickkontakten vara åtkomlig.
Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stick-
kontakten.
Tillverkaren ansvarar inte för underlåtenhet att följa ovanstående försiktighetsåt-
gärder.
Installation och montering av vikdörr
En dörr till en vanlig köksenhet med följande
mått kan användas som vikdörr:
• Max. bredd 596 mm
• Max. höjd 720 mm
• Max. djup 20 mm
• Vikt (inkl. handtag) 3 kg till max. 8 kg
VARNING
Överskrid inte dörrens maximala höjdmått,
annars kommer dörren inte att stänga ordentligt.
Vikdörren måste förses med ett handtag.
Gångjärnen och tillhörande skruvar som behövs för monteringen är standarddelar
(medföljer i förpackningen).
Montering av vikdörren
En vikdörr med specialhandtag finns också som tillbehör. Denna måste beställas
separat:
• Vikdörr med design "AEG Nexxt":
Tillbehörsnummer 153 1295 00
Den del av sockeln som fortfarande är synlig
när vikdörren har monterats kan antingen
döljas med en matchande panel eller genom
att förlänga panelen på köksenheten som är
under diskmaskinen.

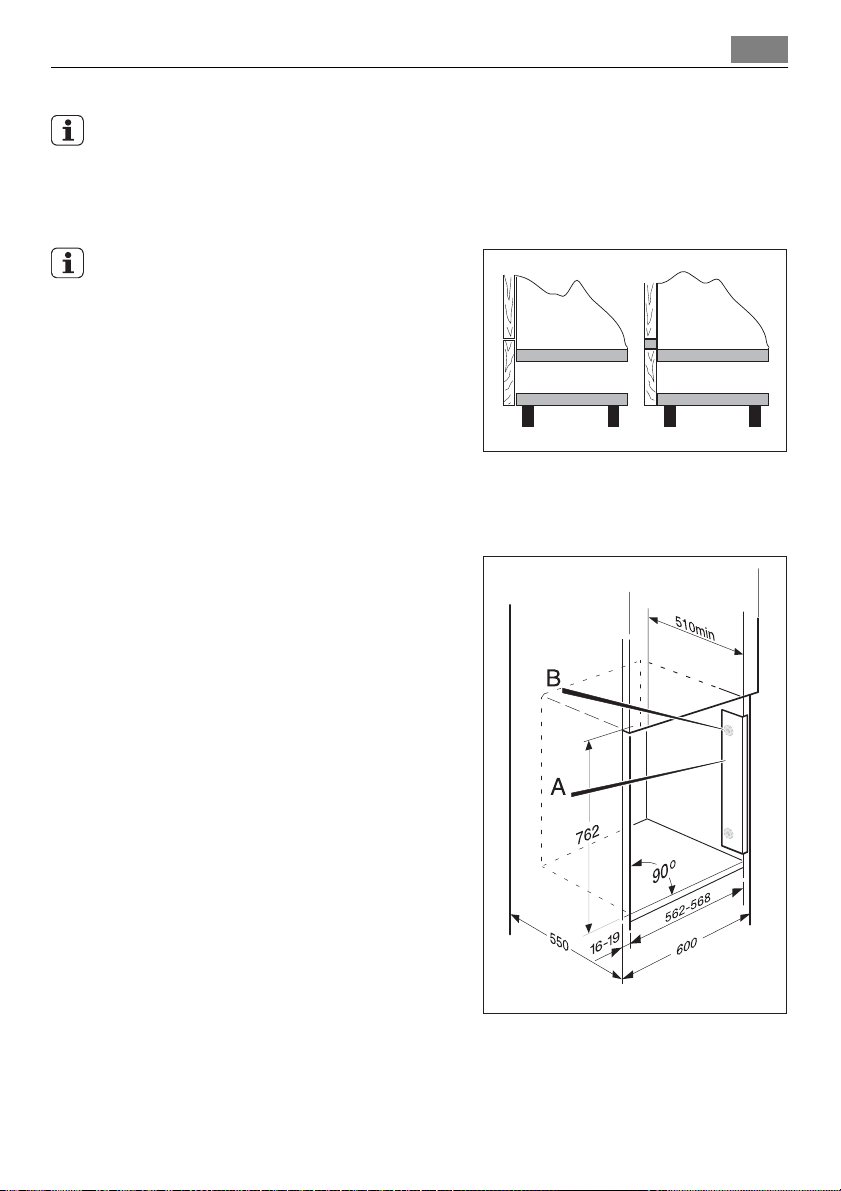

Montering av vikdörren
1. Montera de två laterala skenorna
A såsom visas i vidstående figurer.
Placera skenorna så att det övre
hålet befinner sig över den
förmonterade inriktningsskivan.
Med en bredd på 568 mm, montera
först de medföljande
inriktningsskivorna B på de redan
förmonterade inriktningsskivorna.
2. Skruva endast fast skenorna upp-
till.
3. Ställ diskmaskinen framför köks-
enheten i vilken maskinen skall installeras. Placera nätkabeln och
slangarna i den vidstående enheten.
I takt med att du för in maskinen,
fortsätt att dra igenom kabeln och
slangarna och se till att de inte kommer i kläm.
41
Montering av vikdörren
42
4. Rikta in maskinen i sidled i sockel-
området med vinkeln AN och dra
åt skruven V lätt.
5. Innan du monterar gångjärnsfäs-
tet: Skruva fast den nedre delen av
gångjärnet i hålen på gångjärnfästet.
6. Placera gångjärnsfästena jämnt
fördelade på golvet i urtaget och
rikta in dem längs golvets främre
kant. Fäst med de 6 medföljande
träskruvarna.
7. Med hjälp av medföljande borr-
mall, markera och borra två hål a
(ø35 mm, 11 mm djupa) för gångjärnen längst ned på vikdörren. För
att göra detta, rikta in borrmallen
längs vikdörrens nedre kant.
8. Med hjälp av medföljande borr-
mall, markera och borra 8 hål b för
de två guiderna (ø2 mm, 12 mm
djupa) längst upp på vikdörren. För
att göra detta, rikta in borrmallen
längs vikdörrens övre kant.
Montering av vikdörren
43
9. Skruva fast gångjärnen med 4
träskruvar med försänkt huvud
och guiderna med 8 Spax-skruvar
(4,0 x 20) på vikdörren.
Montering av vikdörren
44
10. Snäpp fast vikdörrens gångjärn i
gångjärnens nedre enheter. Håll i
vikdörren så att gångjärnen inte
böjs.
11.
Justera gångjärnen med skruv A,
B och C för att anpassa till köksenheten (bredd hos glapp, etc.).
12. Sätt i hållarna i guiderna.
13. Fixera hållarna med skruvar till hö-
ger och vänster på maskinens
lucka.
14. Justera maskinens djup. Öppna
försiktigt maskinens lucka utan att
ändra maskinens position. Fixera
maskinen i sidled upptill med hjälp
av träskruv.
Montering av vikdörren
45
15. Fixera maskinen i sidled nedtill ge-
nom att dra åt skruven V. För att
göra detta finns det två avlånga
hål till höger och vänster i gångjärnsfästet så att du kommer åt
med skruvmejseln.
Miljöskydd
46
Miljöskydd
Symbolen på produkten eller emballaget anger att produkten inte får hanteras
som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning
av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras
på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter
som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare
upplysningar om återvinning bör du kontakta lokala myndigheter eller
sophämtningstjänst eller affären där du köpte varan.
Förpackningsmaterial
Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna
är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför
avsedda behållare på kommunens sopstationer.
VARNING
När en maskin inte längre skall användas:
• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.
• Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med
risk för deras liv.
47
www.electrolux.com
www.aeg-electrolux.se
117975120-00-102007
Loading...
