FAVORIT 65410 I
Benutzerinformation Geschirrspüler
2
Verehrter Kunde!
Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.
Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und
wegweisender Spitzentechnologie.
Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die
bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.
Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit
und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.
Lesen Sie dieses Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal und
über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit
sparend ausführen zu können. Bewahren Sie das Handbuch zur späteren
Bezugnahme an einem sicheren Ort auf und händigen Sie es im Verkaufsfall dem
zukünftigen Besitzer aus.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
In dieser Benutzerinformation werden folgende Symbole verwendet:
Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung
von Geräteschäden
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Inhalt
3
Inhalt
Bedienungsanleitung 5
Sicherheitshinweise 5
Bestimmungsgemäßer Gebrauch 5
Allgemeine Sicherheitshinweise 6
Kindersicherung 6
Aufstellung 6
Produktbeschreibung 8
Bedienblende 9
Digital-Display 10
Funktionstasten 10
Einstellmodus 10
Löschen eines eingestellten oder laufenden Spülprogramms 11
Erste Benutzung 11
Stellen Sie den Wasserenthärter ein 11
Mechanische Einstellung 12
Elektronische Einstellung 13
Einfüllen von Spezialsalz für Geschirrspüler 14
Einfüllen von Klarspülmittel 15
Einstellung der Klarspülmitteldosierung 16
Tägliche Benutzung 16
Laden von Besteck und Geschirr 16
Unterkorb 18
Besteckkorb 19
Oberkorb 19
Höhenverstellung des Oberkorbs 20
Gebrauch von Spülmittel 21
Füllen Sie Reinigungsmittel ein 21
Die Funktion "Multi-tab" 23
Die Funktion "Multi-tab" 23
Ein-/Abschalten der Funktion "Multi-tab" 23
117983370-00-10072007
Inhalt
4
Spülprogramme 25
Wählen und starten Sie ein Spülprogramm 26
Entladen des Geschirrspülers 27
Reinigung und Pflege 28
Filterreinigung 28
Reinigen der Sprüharme 29
Reinigung der Außenseiten 29
Reinigung des Geräteinneren 29
Längerer Gerätestillstand 30
Frostschutzmaßnahmen 30
Transport des Gerätes 30
Was tun, wenn Folgendes geschieht: 30
Technische Daten 33
Hinweise für Prüfinstitute 34
Installationsanweisungen 36
Installation 36
Fixieren des Geschirrspülers 36
Ausrichten 36
Wasseranschluss 37
Wasserschlauch mit Sicherheitsventil 37
Anschluss des Ablaufschlauchs 38
Elektrischer Anschluss 40
Umweltschutz 40
Verpackungsmaterial 40
Sicherheitshinweise
Bedienungsanleitung
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der
Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise
aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig,
dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben
Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes
dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten
Lebensdauer der Maschine über den Gebrauch und die Sicherheitseinrichtungen
informiert ist.
Bestimmungsgemäßer Gebrauch
• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände müssen mit der Spitze unten in den
Besteckkorb oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte (Klarspül-, Reinigungsmittel und Salz)
verwenden.
• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.
• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.
• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn
zu.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original -Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen
und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.
5
Sicherheitshinweise
6
Allgemeine Sicherheitshinweise
• Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle
verursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die
Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können
immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen
immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tür.
Kindersicherung
• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.
Aufstellung
• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein
schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten
dürfen nur von qualifizierten Fachkräften ausgeführt werden.
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.
• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder
einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden
Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.
Sicherheitshinweise
WARNUNG!
Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.
7
Produktbeschreibung
8

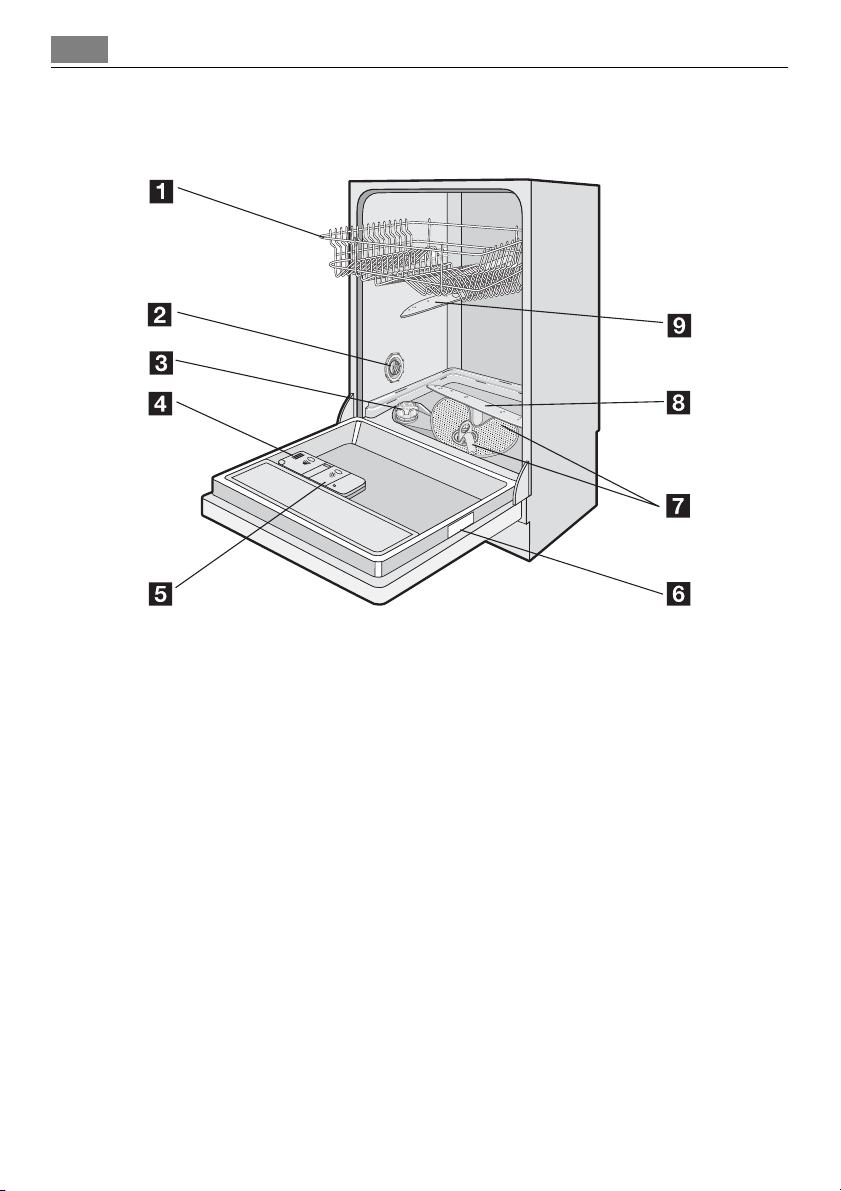

Produktbeschreibung
1. Oberkorb
2. Einstellung der Wasserhärtestufe
3. Salzbehälter
4. Behälter für Reinigungsmittel
5. Dosiergerät für Klarspülmittel
6. Typenschild
7. Filter
8. Unterer Sprüharm
9. Oberer Sprüharm
Bedienblende
Bedienblende
9
1 EIN/AUS-Taste
2 Programmwahltasten
3 Taste "Delay" (Zeitvorwahltaste)
4 Kontrolllampen
5 Digital-Display
6 Funktionstasten
Kontrolllampen
Laufendes Programm Sie leuchtet nach dem Start des Spülprogramms
auf und bleibt während der gesamten Dauer des
Spülprogramms eingeschaltet.
MULTI-TAB Zeigt an, ob die Funktion "Multi-tab" (siehe "Die
Funktion Multi-tab") ein- oder ausgeschaltet ist
Bedienblende
10
Kontrolllampen
Salz Leuchtet auf, sobald Spezialsalz nachgefüllt
werden muss.
1)
Klarspüler Leuchtet auf, sobald Klarspülmittel nachgefüllt
werden muss.
1) Die Salz- und Klarspülmittel-Kontrollleuchten leuchten nie während eines Spülprogramms auf, selbst wenn
Salz oder Klarspülmittel nachgefüllt werden müssen.
1)
Digital-Display
Im Digital-Display wird Folgendes angezeigt:
• der Härtegrad, auf den der Wasserenthärter eingestellt ist,
• die ungefähre Restlaufzeit des laufenden Programms,
• die Ein-/Abschaltung des Klarspüldosierers (NUR bei aktivierter "Multi-tab"
Funktion)
• das Ende des Spülprogramms (eine Null erscheint im Digital-Display),
• der Ablauf der Zeitvorwahl,
• Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers.
Funktionstasten
Die folgenden Funktionen können mit diesen Tasten eingestellt werden:
• Einstellung des Wasserenthärters,
• Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,
• Ein-/Abschaltung der "Multi-tab" Funktion,
• Ein-/Abschaltung des Klarspüldosierers bei aktivierter "Multi-tab" Funktion.
Einstellmodus
Das Gerät ist im Einstellmodus, wenn ALLE Kontrolllampen der Programmwahltasten leuchten.
Erste Benutzung
Denken Sie stets daran bei folgenden Vorgängen:
– beim Auswählen eines Spülprogramms,
– beim Einstellen des Härtebereichsschalters,
– beim Aktivieren/Deaktivieren der Klarspüldosierung,
dass der Geschirrspüler in den Einstellmodus geschaltet werden MUSS.
Leuchtet die Kontrolllampe einer Programmwahltaste, ist das zuletzt ausgeführte
oder ausgewählte Programm ist noch immer eingestellt. In diesem Fall muss das
Programm gelöscht werden, um zum Einstellmodus zurückzukehren.
Löschen eines eingestellten oder laufenden Spülprogramms
Drücken Sie gleichzeitig die beiden RESET Tasten (B und C), bis die Kontrolllampen
aller Programmwahltasten aufleuchten. Das Programm ist abgebrochen, und das
Gerät befindet sich wieder im Einstellmodus.
Erste Benutzung
Vor der ersten Benutzung Ihres Geschirrspülers:
• Vergewissern Sie sich, dass der elektrische Anschluss und der Wasseranschluss
den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Stellen Sie den Wasserenthärter ein
• Gießen Sie 1 Liter Wasser in den Salzbehälter und befüllen Sie ihn dann mit Salz
für Geschirrspüler
• Füllen Sie das Klarspüldosiergerät mit Klarspülmittel
11
Bei Verwendung von Reinigertabletten wie: "3 in 1", "4 in 1", "5 in 1" usw... wählen
Sie die Funktion "Multi-tab" (siehe "Die Funktion Multi-tab").
Stellen Sie den Wasserenthärter ein
Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser
enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und
nachhaltig beeinträchtigen können.
Stellen Sie den Wasserenthärter ein
12
Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die
Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade
(°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).
Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.
Der Wasserenthärter muss sowohl: manuell mithilfe der Wasserhärteeinstellung
und elektronisch eingestellt werden.
Wasserhärte Einstellung der
Wasserhärtestufe
°dH °TH mmol/l Von Hand Elektronisch
51 - 70 91 - 125 9,1 - 12,5 2 Stufe 10 Ja
43 - 50 76 - 90 7,6 - 8,9 2 Stufe 9 Ja
37 - 42 65 - 75 6,51 - 7,5 2 Stufe 8 Ja
29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja
23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja
19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja
15 - 18 26 - 32 2,61 - 3,2 1 Stufe 4 Ja
11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja
4 - 10 7 - 18 0,71 - 1,8 1 Stufe 2 Ja
< 4 < 7 < 0,7 1 Stufe 1 Nein
Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch
elektronisch eingestellt werden.
Mechanische Einstellung
Der Wasserenthärter ist werkseitig auf Stufe 2 eingestellt.
Zusatz von
Salz
Stellen Sie den Wasserenthärter ein
1. Öffnen Sie die Tür.
2. Entfernen Sie den Unterkorb aus dem
Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter
auf Stufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den unteren Korb wieder
ein.
Elektronische Einstellung
Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.
1. Drücken Sie die On/Off Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2.
Drücken Sie gleichzeitig die Tasten B und Cnieder, bis die Lampen der Tasten
A, B und C zu blinken beginnen.
3.
Drücken Sie Taste A, die Kontrolllampen der Tasten B und C erlöschen, während
die Lampe der Taste A weiter blinkt. Im Digital-Display wird die aktuelle Stufe
angezeigt.
Beispiele:
wird angezeigt = Stufe 5
wird angezeigt = Stufe 10
4.
Drücken Sie die Taste A, um den Härtegrad zu ändern. Bei jedem Tastendruck
ändert sich die Stufe. (Halten Sie sich für die Auswahl der neuen Härtestufe an
die Tabelle).
Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von
Taste A Stufe 6 ausgewählt. Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Taste A Stufe 1 ausgewählt.
5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausge-
wählten Optionen zu speichern.
13
Einfüllen von Spezialsalz für Geschirrspüler
14
Einfüllen von Spezialsalz für Geschirrspüler
WARNUNG!
Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten,
die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen
zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem
Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz
oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.
Einfüllen:
1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die
Verschlusskappe des Salzbehälters nach links ab.
2.
Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten
Benutzung erforderlich) .
3. Füllen Sie den Behälter mithilfe des
mitgelieferten Trichters mit Salz.
4. Die Verschlusskappe wieder anbrin-
gen und sicherstellen, dass kein Salz
auf dem Gewinde oder der Dichtung
vorhanden ist.
5. Schrauben Sie die Verschlusskappe
nach rechts bis zum Anschlag zu. Ein
Klicken zeigt an, dass die Kappe fest
verschlossen ist.
Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt;
das ist ganz normal.
Die Salzkontrollleuchte kann noch 2-6 Stunden nach dem Nachfüllen von Salz
leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung
von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch nicht beeinträchtigt.
Loading...
