instrukcja obsługi
Pralka
EWS 105210 A
EWS 125210 A
2 electrolux
Electrolux. Thinking of you.
Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą
stronę internetową www.electrolux.com
SPIS TREŚCI
Informacje dotyczące bezpieczeństwa 2
Ochrona środowiska 3
Dane techniczne 4
Opis urządzenia 5
Panel sterowania 6
Programy 7
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia
Wskazówki i porady 9
Przed pierwszym użyciem 10
Codzienna eksploatacja 10
Konserwacja i czyszczenie 13
Rozwiązywanie problemów 16
Instalacja 19
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed instalacją i eksploatacją urządzenia
należy uważnie przeczytać tę instrukcję obsługi:
•Ze względu na własne bezpieczeństwo
oraz bezpieczeństwo mienia
•Mając na uwadze ochronę środowiska
• Aby zapewnić prawidłowe działanie urzą-
dzenia
Instrukcję należy przechowywać wraz z
urządzeniem, również w przypadku przeprowadzki lub odstąpienia urządzenia innemu użytkownikowi.
Producent nie ponosi odpowiedzialności za
uszkodzenia spowodowane nieprawidłową
instalacją i eksploatacją.
BEZPIECZEŃSTWO DZIECI I OSÓB O
OGRANICZONYCH ZDOLNOŚCIACH
RUCHOWYCH, SENSORYCZNYCH LUB
UMYSŁOWYCH
•Nie wolno pozwalać obsługiwać tego
urządzenia osobom, w tym również
ciom, o ograniczonych zdolnościach ruchowych, sensorycznych lub umysło-
wych albo osobom bez odpowiedniego
doświadczenia lub wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod
nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną
za ich bezpieczeństwo. Nie pozwalać,
aby dzieci bawiły się urządzeniem.
• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci. Występuje
zagrożenie uduszenia lub odniesienia obrażeń.
dzie-
• Wszystkie detergenty należy przechowywać poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny
znajdować się w pobliżu urządzenia, gdy
jego drzwi są otwarte.
•Przed zamknięciem drzwi urządzenia na-
leży upewnić się, że wewnątrz nie ma
dzieci lub zwierząt.
•Jeśli urz
kadę uruchomienia, zalecamy włączenie
jej.
OGÓLNE ZASADY BEZPIECZEŃSTWA
•Nie używać urządzenia do zastosowań
profesjonalnych. Urządzenie jest przeznaczone tylko do użytku domowego.
• Nie zmieniać parametrów tego urządze-
nia. Istnieje ryzyko urazów ciała i uszkodzenia urządzenia.
• Nie umieszczać łatwopalnych produktów
lub przedmiotów nasączonych łatwopal-
nymi produktami w urządzeniu, na nim
lub w jego pobliżu. Występuje ryzyko wybuchu lub pożaru.
•Aby uniknąć poparzenia oczu, ust i gard-
ła, należy przestrzegać instrukcji bezpieczeństwa zamieszczonych na opakowaniu detergentu.
•Należy usunąć wszystkie metalowe
przedmioty z prania. Twarde i ostre
przedmioty mogą spowodować uszkodzenie urządzenia.
•Nie dotykać szyby drzwi podczas trwania
programu. Szyba może być gorąca (dotyczy tylko urządzeń
przodu).
ądzenie jest wyposażone w blo-
ładowanych od
electrolux 3
KONSERWACJA I CZYSZCZENIE
•Wyłączyć urządzenie i wyjąć wtyczkę
przewodu zasilającego z gniazda elektrycznego.
•Nie używać urządzenia bez filtrów.
Upewnić się, że filtry są prawidłowo zainstalowane. Nieprawidłowa instalacja spowoduje wyciek wody.
INSTALACJA
•Urządzenie jest ciężkie. Podczas przesta-
wiania należy zachować ostrożność.
• Nie przewozić urządzenia bez zamontowanych blokad transportowych. W przeciwnym razie może dojść do uszkodzenia
podzespołów wewnętrznych, a w rezultacie do wycieku wody lub awarii.
•Nie instalować ani nie podłączać uszko-
dzonego urządzenia.
•Należy usunąć wszystkie materiały opa-
kowaniowe i blokady transportowe.
•Należy upewnić się, że podczas instalacji
wtyczka przewodu zasilającego jest wyję
ta z gniazdka.
•Podłączenie do sieci elektrycznej, instala-
cji wodnej oraz instalacja urządzenia muszą być wykonane przez wykwalifikowanego specjalistę. Pozwoli to uniknąć ryzyka istotnych uszkodzeń lub obrażeń ciała.
•Nie instalować lub nie używać urządzenia
w miejscach, w których temperatura jest
niższa niż 0°C.
• W przypadku instalacji urządzenia na
podłodze pokrytej dywanem, należy zapewnić odpowiednią cyrkulację powietrza
między urządzeniem a dywanem. Wyregulować nóżki, aby zapewnić odpowiednią przestrzeń między urządzeniem a dywanem.
Podłączenie do sieci wodociągowej
•Nie podłączać urządzania za pomocą
starych węży, które były wcześniej uż
wane. Stosować wyłącznie nowe węże.
•Należy zwrócić uwagę, aby nie uszkodzić
węży wodnych.
y-
•Nie podłączać urządzenia do nowych rur
lub rur, które nie były używane przez dłu-
gi czas. Odkręcić wodę na kilka minut, a
następnie podłączyć wąż dopływowy.
• Podczas pierwszego uruchomienia urzą-
dzenia należy sprawdzić, czy węże i
złączki nie przeciekają.
Podłączenie do sieci elektrycznej
•Upewnić się, że urządzenie jest uziemio-
ne.
•Należy upewnić się, że informacje o pod-
łączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej.
•Należy zawsze używa
montowanych gniazd elektrycznych z
uziemieniem.
•Nie używać rozdzielaczy ani przedłuża-
czy. Występuje zagrożenie pożarem.
• Nie zmieniać ani nie wymieniać samodzielnie przewodu zasilającego. Należy
skontaktować się z punktem serwiso-
wym.
•Należy zwrócić uwagę, aby nie uszkodzić
wtyczki ani przewodu zasilającego.
•Podłączyć wtyczkę do gniazda elektrycz-
nego dopiero po zakończeniu instalacji.
Należy zadbać o to, aby po zakończeniu
instalacji urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.
•Nie ciągnąć za przewód zasilający w celu
odłączenia urządzenia. Zawsze ciągnąć
za wtyczkę.
UTYLIZACJA URZĄDZENIA
1. Wyjąć wtyczk
z gniazda elektrycznego.
2. Odciąć przewód zasilający i wyrzucić
go.
3. Wymontować i wyrzucić zamek drzwi.
Zapobiega to ryzyku zamknięcia się
dzieci lub zwierząt domowych we wnę-
trzu urządzenia. Zagrożenie uduszeniem (tylko w przypadku urządzeń łado-
wanych od przodu).
ć prawidłowo za-
ę przewodu zasilającego
OCHRONA ŚRODOWISKA
Symbol na produkcie lub na opakowaniu
oznacza, że tego produktu nie wolno
traktować tak, jak innych odpadów
domowych. Należy oddać go do
właściwego punktu skupu surowców
wtórnych zajmującego się złomowanym
sprzętem elektrycznym i elektronicznym.
4 electrolux
Właściwa utylizacja i złomowanie pomaga w
eliminacji niekorzystnego wpływu
złomowanych produktów na środowisko
naturalne oraz zdrowie. Aby uzyskać
szczegółowe dane dotyczące możliwości
recyklingu niniejszego urządzenia, należy
skontaktować się z lokalnym urzędem
miasta, służbami oczyszczania miasta lub
sklepem, w którym produkt został
zakupiony.
OPAKOWANIE
Materiały oznaczone symbolem
należy
poddać recyklingowi.
Opakowanie urządzenia włożyć do odpo-
WSKAZÓWKI DOTYCZĄCE EKOLOGII
Aby chronić środowisko naturalne, zużywać
mniej wody i energii, należy przestrzegać
poniższych instrukcji:
• W przypadku normalnie zabrudzonej
odzieży należy wybrać program bez fazy
prania wstępnego.
• Zawsze rozpoczynać program prania z
maksymalnym załadunkiem bębna.
• W przypadku programów z niską temperaturą, w razie potrzeby należy stosować
odplamiacz.
• Aby zapewnić stosowanie odpowiedniej
ilości detergentu, należy sprawdzić twardość wody instalacji domowej.
wiedniego pojemnika w celu przeprowadzenia recyklingu.
DANE TECHNICZNE
Wymiary Szerokość/wysokość/głębo-
Podłączenie do sieci elektrycznej:
Klasa zabezpieczenia przed wnikaniem cząstek stałych i wilgoci
zapewniona przez osłonę zabezpieczającą, z wyjątkiem sytuacji,
gdy sprzęt niskonapięciowy nie ma zabezpieczenia przed wilgocią
Ciśnienie doprowadzanej wody Minimalne 0,5 bar (0,05 MPa)
Dopływ wody
Maksymalny wsad Bawełna 5 kg
Prędkość wirowania Maksymalna 1000 obr/min (EWS 105210 A)
1) Podłączyć wąż dopływowy do zaworu z gwintem 3/4".
1)
kość
Napięcie
Całkowita moc
Bezpiecznik
Częstotliwość
Maksymalne 10 bar (1 MPa)
Zimna woda
1200 obr/min (EWS 125210 A)
595/850/390 mm
220-240 V
2100 W
10 A
50 Hz
IPX4
OPIS URZĄDZENIA
electrolux 5
1 2 3
Blat roboczy
1
Dozownik detergentu
2
Panel sterowania
3
Uchwyt drzwi
4
Pompa opróżniająca
5
Tabliczka znamionowa
6
AKCESORIA
1 2
8 9
4
5
6
7 12
Nóżki do poziomowania urządzenia
7
Wąż spustowy
8
Przewód zasilający
9
Zawór dopływu wody
10
Blokady transportowe
11
Nóżki do poziomowania urządzenia
12
Duże plastikowe zatyczki
2
Służą do zaślepiania otworów z tyłu
urządzenia, po usunięciu blokad transportowych.
Plastikowa prowadnica węża
3
Służy do zamocowania węża spustowego na krawędzi umywalki.
Małe plastikowe zatyczki
4
Do mocowania osłony zabezpieczającej
od spodu urządzenia.
34
10
11
Wąż dopływowy
1
Do podłączenia urządzenia do zaworu
zimnej wody.
6 electrolux
PANEL STEROWANIA
1
Pokrętło wyboru programów
1
Wskaźnik fazy programu
2
Przycisk Start
3
Przycisk funkcji Łatwe prasowanie
4
Przycisk dodatkowego płukania
5
Przycisk opcji Stop z wodą
6
POKRĘTŁO WYBORU PROGRAMÓW
1
Użyć tego pokrętła do wybrania odpowiedniego programu.
WSKAŹNIKI FAZ PROGRAMU
Wskaźnik Opis
Wskaźnik fazy prania
Wskaźnik fazy płukania
Wskaźnik fazy wirowania
Wskaźnik zakończenia cyklu
PRZYCISK START
3
2
Nacisnąć ten przycisk, aby rozpocząć program.
PRZYCISK FUNKCJI ŁATWE
PRASOWANIE
4
Należy nacisnąć ten przycisk, aby nie dopuścić do zagniecenia prania. Naciśnięcie
tego przycisku spowoduje ograniczenie in-
2
3456789
Przycisk prania wstępnego
7
Przycisk wyboru prędkości wirowania
8
Przycisk opóźnienia rozpoczęcia pro-
9
gramu
tensywności fazy prania oraz ograniczenie
prędkości wirowania.
Prędkość wirowania zostanie automatycznie ustawiona na 500 obr/min.
Tę funkcję należy włączyć, aby umożliwić
łatwe i szybkie prasowanie tkanin.
PRZYCISK DODATKOWEGO
PŁUKANIA
5
Nacisnąć ten przycisk, aby dodać fazy płukania do programu.
Tę funkcję należy stosować w przypadku
alergii na detergenty, w miejscach gdzie
woda jest miękka.
PRZYCISK OPCJI STOP Z WODĄ
6
Nacisnąć ten przycisk, aby włączyć funkcję
„Stop z wodą”.
Ta funkcja chroni tkaniny przed zagnieceniami.
Urządzenie nie odpompowuje wody po za-
kończeniu programu.
Odpompowanie wody – patrz rozdział „Po
zakończeniu programu”.
electrolux 7
PRZYCISK PRANIA WSTĘPNEGO
7
Naciśnięcie tego przycisku spowoduje dodanie fazy prania wstępnego przy tempera-
turze 40°C przed programem prania.
Zaleca się korzystanie z tej funkcji w przypadku mocno zabrudzonego prania.
Włączenie tej funkcji powoduje wydłużenie czasu trwania programu.
PRZYCISK WYBORU PRĘDKOŚCI
WIROWANIA
8
Nacisnąć ten przycisk, aby:
•Zmniejszyć maksymalną prędkość wiro-
wania dla danego programu.
PROGRAMY
Temperatura
programu
Bawełniane
90 – 75°C
+
Bawełniane Eco
60°C
Rodzaj i stopień zabrudzenia
Białe tkaniny bawełniane, mocno
zabrudzone. W przypadku tego
programu dodawana jest również
specjalna faza higienizacji prania.
maks. 5 kg
Tkaniny bawełniane białe i kolorowe, średnio zabrudzone.
1)
maks. 5 kg
prania
Ciężar prania
•
Włączyć funkcję „Bez wirowania”
.
Włączenie tej funkcji powoduje anulowanie wszystkich faz wirowania.
Urządzenie nie odwirowuje prania.
PRZYCISK OPÓŹNIENIA
ROZPOCZĘCIA PROGRAMU
9
Nacisnąć ten przycisk, aby opóźnić rozpoczęcie programu w zakresie od 1 do 8 godzin.
Nacisnąć przycisk kilkakrotnie, aby ustawić
żądane opóźnienie rozpoczęcia programu.
Odpowiedni wskaźnik będzie migać do
czasu rozpoczęcia programu prania.
Fazy
programu
Pranie
Płukania
Faza wirowania z
maksymalną prędkoś-
cią
Pranie
Płukania
Faza wirowania z
maksymalną prędkoś-
cią
Dostępne
funkcje
+
Bawełniane Eco
40°C
Bawełniane
30°C
Syntetyczne
60°C
Tkaniny bawełniane białe i kolorowe, średnio lub lekko zabrudzone.
1)
maks. 5 kg
Tkaniny bawełniane białe i kolorowe, lekko zabrudzone.
maks. 5 kg
Syntetyki lub tkaniny mieszane,
średnio zabrudzone.
maks. 2.5 kg
Pranie
Płukania
Faza wirowania z
maksymalną prędkoś-
cią
Pranie
Płukania
Faza wirowania z
maksymalną prędkoś-
cią
Pranie
Płukania
Wirowanie z prędkoś-
cią 800 obr/min
8 electrolux
Temperatura
programu
Syntetyczne —
Sport
40°C
Syntetyczne —
Mieszane
30°C
Delikatne
40–30°C
Wełniane
40°C – pranie w
zimnej wodzie
—
Pranie ręczne – jedwab
30°C
Szybkie
pranie
35°C
Codzienne
40°C
Rodzaj i stopień zabrudzenia
prania
Ciężar prania
Syntetyki lub tkaniny mieszane,
średnio lub lekko zabrudzone.
Można prać odzież codzienną,
sportową lub pikowaną. Aby uniknąć prasowania prania, należy ustawić ten program wraz z funkcją
łatwego prasowania.
maks. 2.5 kg
Odzież bawełniana oraz z tkanin
syntetycznych i mieszanych, lekko
zabrudzona lub założona jednokrotnie.
maks. 2.5 kg
Delikatne tkaniny, takie jak wiskoza, poliester, odzież średnio lub
lekko zabrudzona.
maks. 2.5 kg
Wełna, którą można prać w pralce. Ubrania wełniane z symbolem
prania ręcznego, które można
prać w pralce.
maks. 1 kg
Delikatne tkaniny z symbolem prania ręcznego, które można prać w
pralce.
maks. 1 kg
Program do szybkiego prania
odzieży z tkanin bawełnianych,
delikatnych i mieszanych, lekko
zabrudzonej lub założonej jednokrotnie.
maks. 2.5 kg
Tkaniny bawełniane białe i kolorowe o „codziennym” stopniu zabrudzenia.
maks. 3.5 kg
Fazy
programu
Pranie
Płukania
Wirowanie z prędkoś-
cią 800 obr/min
Pranie
Płukania
Wirowanie z prędkoś-
cią 800 obr/min
Pranie
Płukania
Wirowanie z prędkoś-
cią 500 obr/min
Pranie
Płukania
Wirowanie z prędkoś-
cią 800 obr/min
Pranie
Płukania
Wirowanie z prędkoś-
cią 800 obr/min
Pranie
Płukania
Wirowanie z prędkoś-
cią 800 obr/min
Pranie
Płukania
Faza wirowania z
maksymalną prędkoś-
cią
Dostępne
funkcje
Zimne
Płukanie
Tkaniny bawełniane białe i kolorowe, lekko zabrudzone.
maks. 5 kg
Wszystkie tkaniny.
maks. 5 kg
Pranie
Płukania
Faza wirowania z
maksymalną prędkoś-
cią
Płukanie z dodatkiem
Faza wirowania z
maksymalną prędkoś-
cią
electrolux 9
Temperatura
programu
Wirowanie
Umożliwia anulowanie trwającego programu lub wyłączenie urządzenia.
1) STANDARDOWY PROGRAM do określenia parametrów eksploatacyjnych dla klasy energetycznej.
Rodzaj i stopień zabrudzenia
prania
Ciężar prania
Program do wirowania rzeczy wypranych ręcznie.
Fazy
programu
Odpompowanie wody
Faza wirowania z
maksymalną prędkoś-
cią
Dostępne
funkcje
PARAMETRY EKSPLOATACYJNE
Program Zużycie energii
Białe tkaniny bawełniane 90°C 1.84 56 115
Bawełniane 30°C 0.4 52.5 120
Syntetyczne 60°C 0.7 45 98
Syntetyczne 40°C 0.39 41 89
Delikatne 40°C 0.45 51 49
Wełna 40°C 0.4 61 47
Pranie ręczne 30°C 0.26 59 49
1) Informacje na temat zużycia przedstawione w tabeli są wartościami orientacyjnymi. Mogą one różnić się w
zależności od ilości i rodzaju prania, temperatury wody oraz temperatury otoczenia.
Standardowe programy do określenia
parametrów eksploatacyjnych dla klasy
energetycznej
Programy ekonomiczne 60°C i 40°C dla
(kWh)
1)
wełnianych i są najbardziej wydajnymi programami pod względem zużycia wody i
energii dla tego typu prania.
Są one zgodne z normą EN60456.
tkanin bawełnianych są standardowymi
programami do prania średnio zabrudzonych tkanin bawełnianych. Nadają się one
do prania średnio zabrudzonych tkanin ba-
Zużycie wody
(litry)
1)
Czas trwania
programu (mi-
nuty)
Rzeczywista temperatura wody może
różnić się od deklarowanej dla programu.
1)
WSKAZÓWKI I PORADY
WKŁADANIE PRANIA
•Należy posegregować pranie: białe, kolo-
rowe, syntetyczne, delikatne i wełniane.
•Należy przestrzegać instrukcji zamie-
szczonych na etykietach prania.
•Nie prać razem białej i kolorowej odzieży.
• Niektóre kolorowe rzeczy mogą farbować
podczas pierwszego prania. Zalecamy
pranie ich oddzielnie za pierwszym razem.
•Pozapinać poszewki i zatrzaski oraz za-
sunąć zamki błyskawiczne. Spiąć paski.
•Opróżnić kieszenie i rozłożyć zwinięte
tkaniny.
•Odwrócić na drugą stronę wielowarstwo-
we tkaniny, wełnę oraz rzeczy z nadrukami.
•Usunąć uporczywe plamy.
•Przeprać uporczywe plamy specjalnym
detergentem.
•Należy zachować ostrożność w przypad-
ku zasłon. Odczepić żabki/haczyki lub
umieścić zasłony w worku do prania lub
poszewce od poduszki.
•Nie prać
w urządzeniu:
–Odzieży bez obszycia lub z dziurami
– Biustonoszy z fiszbinami.
–Do prania małych rzeczy używać spe-
cjalnego worka.
10 electrolux
•Mała ilość prania może stwarzać proble-
my z wyważeniem podczas wirowania. W
takim przypadku należy ręcznie rozmieś-
cić pranie w bębnie i powtórzyć próbę
wirowania.
UPORCZYWE PLAMY
W przypadku niektórych plam woda i detergent to za mało.
Zalecamy usunięcie takich plam przed wło-
żeniem ich do urządzenia.
Dostępne są w handlu specjalne odplamiacze. Należy użyć specjalnego odplamiacza,
który jest przystosowany do określonego
typu plamy i tkaniny.
DETERGENTY I DODATKI
•Stosować wyłącznie detergenty i dodatki
przeznaczone do pralek automatycznych.
•Nie należy mieszać różnych typów deter-
gentów.
• W celu ochrony środowiska nie należy
używać większej ilości detergentu, niż
jest wymagane.
•Należy przestrzegać instrukcji zamie-
szczonych na opakowaniu tych produktów.
• W przypadku stosowania płynnych detergentów nie należy używać fazy prania
wstępnego.
•Jeśli urządzenie nie jest wyposażone w
dozownik detergentu z klapką, płynne
detergenty należy umieszczać w specjalnym dozowniku.
TWARDOŚĆ WODY
Jeśli woda na danym obszarze jest twarda
lub umiarkowanie twarda, zalecamy stosowanie zmiękczacza wody przeznaczonego
do pralek. Jeśli woda jest miękka, nie ma
konieczności stosowania zmiękczacza wody.
Aby uzyskać informacje na temat twardości
wody, należy skontaktować się z miejscowym dostawcą wody.
Należy przestrzegać instrukcji zamieszczonych na opakowaniu tych produktów.
Twardość wody mierzona jest za pomocą
następujących skal:
• Stopnie niemieckie (°dH).
• Stopnie francuskie (°TH).
• mmol/l (milimol na litr — międzynarodo-
wa jednostka twardości wody).
•Stopnie Clarka.
•Stosować produkty odpowiednio dobra-
ne do typu tkaniny i koloru, temperatury
programu i stopnia zabrudzenia.
Tabela twardości wody
Poziom Rodzaj
1 miękka 0-7 0-15 0-1.5 0-9
2 umiarkowana 8-14 16-25 1.6-2.5 10-16
3 twarda 15-21 26-37 2.6-3.7 17-25
4 bardzo twarda > 21 > 37 >3.7 >25
°dH °T.H. mmol/l Clarke
Twardość wody
PRZED PIERWSZYM UŻYCIEM
1. Aby uruchomić system odpompowa-
nia, należy wlać 2 litry wody do głównej
komory prania dozownika detergentu.
2. Umieścić małą ilość detergentu w
głównej komorze dozownika detergentu. Ustawić i uruchomić program dla
bawełny z ustawioną najwyższą temperaturą, bez prania. Spowoduje to usunięcie wszelkich możliwych zabrudzeń
z bębna i komory.
CODZIENNA EKSPLOATACJA
1. Otworzyć zawór wody. 2. Włożyć wtyczkę przewodu zasilającego
do gniazdka.
electrolux 11
3. Włożyć pranie do urządzenia.
4. Użyć odpowiedniej ilości detergentu i
dodatków.
5. Ustawić i uruchomić odpowiedni pro-
gram zmywania dla określonego rodzaju prania i stopnia zabrudzenia.
WKŁADANIE PRANIA
1. Otworzyć drzwi urządzenia.
2. Włożyć pranie do bębna (pranie należy
wkładać pojedynczo). Strzepnąć rzeczy
przed włożeniem ich do urządzenia. Nie
należy wkładać za dużo prania do bębna.
Należy upewnić się, że nie doszło do
przytrzaśnięcia prania między drzwiami
a uszczelką. Mogłoby to skutkować
wyciekiem wody lub uszkodzeniem
pranych rzeczy.
3. Zamknąć drzwi.
Komora detergentów do fazy prania
1
wstępnego lub do programu namaczania.
Przed rozpoczęciem programu dodać
detergent do prania wstępnego i namaczania.
Komora detergentów do fazy prania.
2
Stosując detergent w płynie, należy
dolać go bezpośrednio przed rozpoczęciem programu.
Komora dodatków w płynie (płyn
zmiękczający, krochmal).
Umieścić produkt w komorze przed
rozpoczęciem programu.
Zawsze należy przestrzegać instrukcji zamieszczonych na opakowaniu detergentów.
Stosowanie detergentu w płynie
1. Wysunąć do oporu dozownik detergentu.
2. Wyciągnąć rozdzielacz detergentu z
położenia (A).
STOSOWANIE DETERGENTÓW I
DODATKÓW
Uwaga! Należy stosować wyłącznie
detergenty przeznaczone do pralek.
2 1
A
12 electrolux
3. Umieścić w specjalnych prowadnicach
na środku komory fazy prania.
W przypadku korzystania z
rozdzielacza detergentu:
– Nie stosować gęstych lub żelowych
detergentów.
–Nie wlewać więcej detergentu w pły-
nie niż do krawędzi rozdzielacza de-
tergentu.
–Nie ustawiać fazy prania wstępnego.
–Nie ustawiać funkcji opóźnienia roz-
poczęcia programu, jeśli jest ona do-
stępna.
4. Odmierzyć odpowiednią ilość detergentu i płynu zmiękczającego.
5. Zamknąć dobrze dozownik detergentu.
USTAWIANIE I URUCHAMIANIE
PROGRAMU
1. Wybrać program prania za pomocą pokrętła wyboru programów.
2. Kontrolka przycisku Start pozostanie
wyłączona.
3. Ustawić dostępne funkcje.
Po naciśnięciu odpowiedniego przycisku zaświeci się kontrolka ustawionej
funkcji.
4. Nacisnąć przycisk Start, aby uruchomić
program, tak aby zaświeciła się kontrolka przycisku.
ANULOWANIE PROGRAMU
1. Ustawić pokrętło wyboru programów w
położeniu
, aby anulować program i
wyłączyć urządzenie.
2. Ponownie obrócić pokrętło wyboru
programów, aby włączyć urządzenie.
Teraz można ustawić nowy program
prania.
Urządzenie nie wypompowuje wody.
ZMIANA FUNKCJI
Zmiana ustawień funkcji opóźnienia i wirowania jest możliwa wyłącznie przed ich uruchomieniem.
Nacisnąć odpowiedni przycisk, aby ustawić
nową wartość.
USTAWIANIE OPÓŹNIENIA
ROZPOCZĘCIA PROGRAMU
1. Nacisnąć kilkakrotnie przycisk opóźnienia rozpoczęcia programu, aby ustawić
żądane opóźnienie.
2. Nacisnąć przycisk Start – urządzenie
rozpocznie odliczanie czasu opóźnie-
nia. Zacznie migać odpowiedni wskaź-
nik, podczas gdy wskaźnik przycisku
Start pozostanie wyłączony.
Po zakończeniu odliczania czasu program uruchomi się automatycznie i włą-
czy się wskaźnik przycisku Start.
Anulowanie lub zmiana ustawienia
funkcji opóźnienia rozpoczęcia programu jest możliwa także po rozpoczęciu
odliczania czasu.
ANULOWANIE OPÓŹNIENIA
ROZPOCZĘCIA PROGRAMU
Nacisnąć kilkakrotnie przycisk opóźnienia
rozpoczęcia programu, aż wszystkie
wskaźniki zgasną.
Program rozpocznie się i włączy się wskaź-
nik przycisku Start.
OTWORZYĆ DRZWI.
Drzwi urządzenia są zablokowane podczas
pracy urządzenia.
Aby otworzyć drzwi urządzenia:
1. Ustawić pokrętło wyboru programów w
położeniu
, aby wyłączyć urządze-
nie.
2. Odczekać kilka minut przed otwarciem
drzwi urządzenia.
3. Zamknąć drzwi urządzenia.
4. Ponownie ustawić program.
Jeśli temperatura i poziom wody w
bębnie są zbyt wysokie, nie można otworzyć drzwi.
Aby otworzyć drzwi urządzenia:
•Wykonać ponownie kroki 1 i 2.
•Odczekać kilka minut.
•Upewnić się, że w bębnie nie ma
wody.
electrolux 13
ZAKOŃCZENIE PROGRAMU
•Urządzenie zatrzyma się automatycznie.
• Miga kontrolka przycisku rozpoczęcia lub
świeci się kontrolka zakończenia.
•Ustawić pokrętło wyboru programów w
położeniu
•Wyjąć pranie z bębna. Upewnić się, że
bęben jest pusty.
• Pozostawić uchylone drzwi, aby nie dopuścić do powstawania pleśni i nieprzyjemnych zapachów.
•Zakręcić zawór wody.
Program prania zakończył się, ale w
bębnie nadal pozostaje woda:
–Jest włączona opcja Stop z wodą lub
program, podczas którego bęben zatrzymuje się z wodą w środku.
– Drzwi pozostają zablokowane i miga kon-
trolka przycisku Start.
–Aby umożliwić otwarcie drzwi, należy od-
pompować wodę.
Odpompowanie wody:
1. Jeśli jest dostępna opcja prędkości wi-
rowania, można zmniejszyć prędkość
wirowania.
, aby wyłączyć urządzenie.
KONSERWACJA I CZYSZCZENIE
Ostrzeżenie!
Przed czyszczeniem należy odłączyć urzą-
dzenie od źródła zasilania.
CZYSZCZENIE OBUDOWY
Urządzenie należy czyścić wyłącznie za pomocą wody z płynem/mydłem. Dokładnie
osuszyć wszystkie powierzchnie.
Uwaga! Nie stosować alkoholu,
rozpuszczalników lub produktów
chemicznych.
USUWANIE KAMIENIA
Woda stosowana w gospodarstwie domowym zawiera osad kamienny. W razie potrzeby należy użyć zmiękczacza wody w
celu usunięcia osadu kamiennego.
Należy stosować odpowiedni produkt przeznaczony do pralek. Należy przestrzegać
instrukcji zamieszczonych na opakowaniu
tych produktów.
2. Nacisnąć przycisk Start. Urzą
odpompuje wodę i przeprowadzi wirowanie.
3. Po zakończeniu programu:
– Miga kontrolka przycisku Start lub
świeci się kontrolka zakończenia Programu.
–Można otworzyć drzwi urządzenia.
4. Ustawić pokrętło wyboru programów w
położeniu
nie.
TRYB CZUWANIA
Jeśli urządzenie nie zostanie wyłączone po
upływie kilku minut od momentu zakończenia programu prania, uruchomi się funkcja
oszczędzania energii.
Funkcja oszczędzania energii umożliwia obniżenie zużycia energii, gdy urządzenie znajduje się w trybie czuwania.
•Zgasną wszystkie wskaźniki.
Nacisnąć jeden z przycisków, aby wyłączyć
funkcję oszczędzania energii.
Tę procedurę należy przeprowadzać jako
oddzielny cykl prania (bez odzieży).
PRANIE KONSERWACYJNE
W przypadku programów o niskiej temperaturze niektóre detergenty mogą pozostać w
bębnie. Należy regularnie przeprowadzać
pranie konserwacyjne. W tym celu należy:
•Wyjąć pranie z bębna.
•Ustawić program prania bawełny o naj-
wyższej temperaturze.
•Użyć odpowiedniej ilości detergentu w
proszku o właściwościach biologicznych.
Po każdym praniu należy pozostawiać
przez jakiś czas otwarte drzwi, aby nie dopuścić do powstawania ple
nych zapachów.
BĘBEN
Należy regularnie sprawdzać bęben, aby
nie dopuścić do nagromadzenia się osadów kamienia lub rdzy.
Do usuwania osadów rdzy z bębna należy
używać wyłącznie specjalnych produktów.
, aby wyłączyć urządze-
dzenie
śni i nieprzyjem-
14 electrolux
W tym celu należy:
•Wyczyścić bęben specjalnym środkiem
do czyszczenia stali nierdzewnej.
•Uruchomić krótki program do tkanin ba-
wełnianych z ustawioną maksymalną
temperaturą i z małą ilością detergentu.
USZCZELKA DRZWI
Należy regularnie sprawdzać uszczelkę i
usuwać obce przedmioty z wewnętrznej
strony.
DOZOWNIK DETERGENTU
Czyszczenie dozownika:
1. Nacisnąć dźwignię i wyciągnąć dozow-
nik.
2. Zdjąć górną część przegródki na dodatki.
3. Wypłukać wszystkie części pod wodą.
4. Wyczyścić wnękę dozownika szczotką.
5. Umieścić dozownik we wnęce.
POMPA OPRÓŻNIAJĄCA
Należy regularnie sprawdzać pompę
opróżniającą i pilnować, aby była czysta.
Wyczyścić pompę, jeśli:
•Urządzenie nie wypompowuje wody.
•Bęben nie może się obrócić.
•Urządzenie wydaje nietypowe odgłosy z
powodu zablokowania pompy opróżnia-
jącej.
Ostrzeżenie!
1. Wyjąć wtyczkę przewodu zasilają-
cego z gniazda elektrycznego.
2. Nie wyjmować filtra, gdy urządze-
nie pracuje. Nie czyścić pompy opróżniającej, jeśli woda w urządzeniu jest gorąca. Przed rozpoczę-
ciem czyszczenia pompy opróżnia-
jącej woda musi ostygnąć.
electrolux 15
1. Otworzyć klapkę pompy.
2. Umieścić naczynie pod wnęką pompy
opróżniającej, aby zebrać wypływającą
wodę.
3. Odkręcić filtr, aby umożliwić spuszczenie wody.
4. Jeśli zasobnik jest wypełniony wodą,
ponownie odkręcić filtr i opróżnić zasobnik. Powtarzać kroki 3 i 4 dopóki z
pompy opróżniającej przestanie wypły-
wać woda.
5. Odkręcić filtr i wyjąć go.
1
2
6. Usunąć zabrudzenia i obiekty z pompy.
7. Sprawdzić, czy wirnik pompy swobodnie się obraca. Jeśli nie można go obrócić, należy skontaktować się z punktem serwisowym.
8. Wyczyścić filtr pod bieżącą wodą i włożyć go do pompy.
9. Upewnić się, że filtr jest dobrze dokrę-
cony i nie przecieka.
1
2
10. Zamknąć klapkę pompy opróżniającej.
WYCZYŚCIĆ FILTR W ZAWORZE
DOPROWADZENIA WODY
Czyszczenie filtra może być konieczne, jeśli:
•Urządzenie nie napełnia się wodą.
•Napełnianie urządzenia wodą trwa długo.
Ostrzeżenie! Wyjąć wtyczkę
przewodu zasilającego z gniazda
elektrycznego.
Czyszczenie filtra:
1. Zakręcić zawór wody.
2. Odkręcić wąż dopływowy za urządzeniem.
16 electrolux
3. Oczyścić filtr w zaworze szczotką o
twardym włosiu lub ręcznikiem.
4. Zamocować wąż dopływowy. Aby zapobiec wyciekom wody, po zainstalowaniu należy sprawdzić szczelność połączeń.
5. Otworzyć zawór wody.
AWARYJNE SPUSZCZANIE WODY
W razie awarii urządzenie nie odpompowuje
wody.
W takim przypadku przeprowadzić czynności od (1) do (5) z punktu „Czyszczenie
pompy opróżniającej”.
W razie konieczności wyczyścić pompę.
Po spuszczeniu wody przy użyciu procedury awaryjnej należy ponownie uruchomić
układ odpływowy:
1. Wlać 2 litry wody do głównej komory
prania dozownika detergentu.
2. Uruchomić program, aby odpompować
wodę.
ŚRODKI OSTROŻNOŚCI W
PRZYPADKU MROZU
Jeśli urządzenie jest zainstalowane w miejscu, gdzie temperatura może spaść poniżej
0°C, należy usunąć pozostałą wodę z węża
dopływowego oraz z pompy opróżniającej.
1. Wyjąć wtyczkę przewodu zasilającego
z gniazda elektrycznego.
2. Zakręcić
zawór wody.
3. Odłączyć wąż dopływowy wody
4. Umieścić dwa końce węża dopływowego w zbiorniku i odczekać, aż woda
spłynie z węża.
5. Wyczyścić pompę opróżniającą. Przejść do awaryjnej procedury opróżniania
6. Gdy pompa opróżniająca jest pusta,
zamocować wąż dopływowy.
Ostrzeżenie! Przed ponownym
uruchomieniem urządzenia należy
upewnić się, że temperatura wynosi
powyżej 0°C.
Producent nie odpowiada za uszkodzenia spowodowane niskimi temperaturami.
ROZWIĄZYWANIE PROBLEMÓW
Urządzenie nie daje się uruchomić lub przestaje działać podczas pracy.
W pierwszej kolejności należy spróbować
znaleźć rozwiązanie problemu (patrz tabela). Jeśli nie można rozwiązać problemu,
należy skontaktować się z punktem serwisowym.
Problem Prawdopodobna przyczyna Możliwe rozwiązanie
Urządzenie nie rozpoczyna pracy.
Wtyczka przewodu zasilające-
go nie została prawidłowo wło-
żona do gniazda elektrycznego.
Ostrzeżenie! Przed przystąpieniem do
sprawdzenia należy wyłączyć
urządzenie.
Podłączyć wtyczkę do gniazda.
electrolux 17
Problem Prawdopodobna przyczyna Możliwe rozwiązanie
Uszkodzony bezpiecznik w
Wymienić bezpiecznik.
skrzynce bezpieczników.
Drzwi urządzenia są otwarte. Dokładnie zamknąć drzwi.
Nie naciśnięto przycisku Start Nacisnąć przycisk Start.
Pokrętło wyboru programów
nie jest ustawione we właści-
Ustawić pokrętło wyboru programów we
właściwym położeniu.
wym położeniu.
Ustawiono opóźnienie rozpo-
częcia programu.
Aby natychmiast rozpocząć program,
należy anulować jego opóźnienie.
Dostępne wyłącznie w modelach z funkcją opóźnienia rozpoczęcia programu.
Urządzenie nie napeł-
Zawór wody jest zamknięty. Otworzyć zawór wody.
nia się wodą.
Wąż dopływowy jest uszko-
dzony.
Zablokowany filtr w wężu do-
pływowym.
Zawór wody zablokował się
Sprawdzić, czy wąż dopływowy nie jest
uszkodzony.
Wyczyścić filtr. Patrz rozdział „Konser-
wacja i czyszczenie”.
Wyczyścić zawór wody.
lub pokrył osadem kamienia.
Nieprawidłowe podłączenie
węża dopływowego.
Sprawdzić, czy podłączenie jest prawid-
łowe.
Ciśnienie wody jest zbyt niskie. Skontaktować się z miejscowym zakła-
dem wodociągowym.
Urządzenie nie wypompowuje wody.
Filtr pompy opróżniającej jest
Wąż spustowy jest uszkodzony.
zablokowany.
Sprawdzić, czy wąż spustowy nie jest
uszkodzony.
Wyczyścić filtr pompy opróżniającej.
Patrz rozdział „Konserwacja i czyszcze-
nie”.
Nieprawidłowe podłączenie
węża spustowego.
Został ustawiony program pra-
Sprawdzić, czy podłączenie jest prawid-
łowe.
Ustawić program odpompowania.
nia bez fazy odpompowania.
Funkcja Stop z wodą jest włą-
Ustawić program odpompowania.
czona.
Nie działa faza wirowania.
Filtr pompy opróżniającej jest
Faza wirowania jest wyłączo-
na.
zablokowany.
Należy ustawić program wirowania.
Wyczyścić filtr pompy opróżniającej.
Patrz rozdział „Konserwacja i czyszcze-
nie”.
Problemy z wyważeniem pra-
nia.
Wyciek wody na podło-
Wyciek ze złączek węży wody. Sprawdzić, czy złączki są dobrze dokrę-
dze.
Ręcznie rozmieścić pranie w bębnie i
powtórzyć próbę wirowania.
cone.
Wyciek z pompy opróżniającej. Upewnić się, czy filtr pompy opróżniają-
cej jest dobrze dokręcony.
18 electrolux
Problem Prawdopodobna przyczyna Możliwe rozwiązanie
Wąż spustowy jest uszkodzo-
Nie można otworzyć
drzwi urządzenia.
W bębnie pozostała woda. Ustawić program odpompowania lub wi-
Urządzenie wydaje nietypowe dźwięki.
Nie usunięto elementów opa-
Zbyt mała ilość prania. Dołożyć do bębna więcej prania.
Urządzenie napełnia się
wodą i od razu wy-
pompowuje wodę.
Rezultaty prania są niezadowalające.
Nie usunięto uporczywych
Ustawiono nieprawidłową tem-
Załadowano za dużo prania. Zmniejszyć załadunek prania.
ny.
Program prania nie zakończył
się.
Nieprawidłowe wypoziomowanie urządzenia.
kowania i blokad transportowych.
Zbyt nisko położona końców-
ka węża spustowego.
Został użyty nieprawidłowy detergent lub za mało detergen-
tu.
plam przed praniem.
peraturę.
Sprawdzić, czy wąż dopływowy nie jest
uszkodzony.
Należy odczekać, aż program prania za-
kończy się.
rowania.
Wypoziomować urządzenie. Patrz punkt
„Instalacja”.
Usunąć elementy opakowania i blokady
transportowe. Patrz punkt „Instalacja”.
Sprawdzić, czy wąż spustowy jest uło-
żony prawidłowo. Patrz punkt „Instala-
cja”.
Zwiększyć ilość detergentu lub użyć in-
nego.
Należy użyć specjalnego produktu do
wywabiania uporczywych plam.
Należy sprawdzić, czy ustawiono pra-
widłową temperaturę.
Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu, w którym został przerwany.
W przypadku ponownego wystąpienia problemu należy skontaktować się z punktem
serwisowym.
SERWIS
Zapoznać się z informacjami dostarczonymi
z tym urządzeniem, dotyczącymi warunków
gwarancji i danych kontaktowych. Informacje, które należy podać przedstawicielowi
serwisu znajdują się na tabliczce znamionowej.
W tym miejscu można zapisać
niezbędne dane:
Model ..................
Numer produktu 914.............
Numer seryjny
Nr seryjny (S.N.)
..................
INSTALACJA

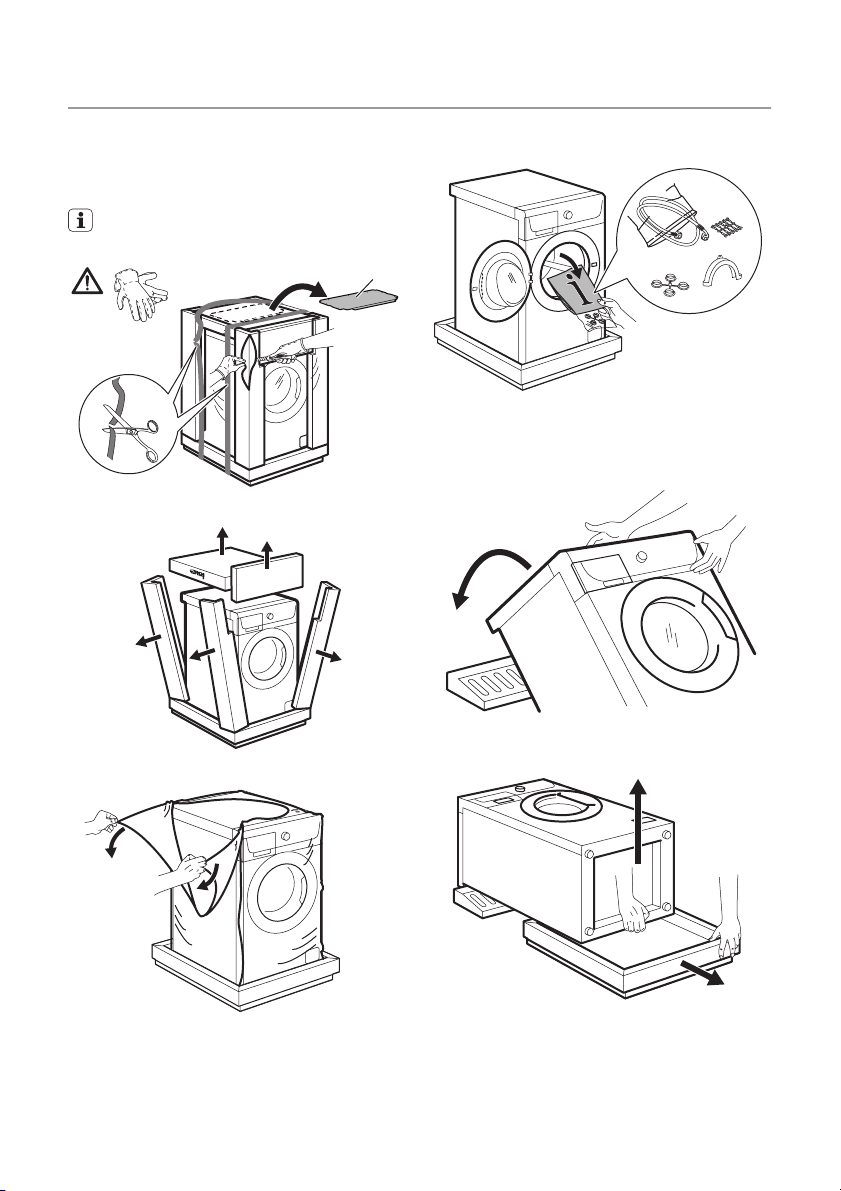

ROZPAKOWANIE
1. Założyć rękawiczki. Przeciąć pasy no-
życzkami i usunąć zewnętrzną folię za
pomocą noża.
Nie wyrzucać plastikowych zaślepek
(A).
A
2
electrolux 19
4. Otworzyć drzwi i wyjąć wszystkie
przedmioty z bębna.
1
2. Zdjąć styropianowe opakowanie.
3. Zdjąć wewnętrzną folię.
5. Umieścić przednią część na podłodze
za urządzeniem. Ostrożnie położyć na
nim urządzenie na tylnej ściance. Uważać, aby nie uszkodzić węży.
6. Usunąć blok styropianu ze spodu urzą-
dzenia.
1
2
20 electrolux
7. Zamocować plastikowe zaślepki (A)
wyjęte z górnej części opakowania na
spodzie urządzenia. Usunąć pasek samoprzylepny i zamknąć spodnią część
urządzenia. Zamocować na stałe plastikową zaślepkę do spodu urządzenia za
pomocą małych plastikowych zatyczek,
które znajdują się w torebce z instrukcją obsługi.
A
8. Podnieść urządzenie do pozycji pionowej.
9. Odkręcić cztery śruby za pomocą klucza. Wyciągnąć plastikowe rozpórki.
Zdjąć przewód zasilający i wąż spustowy z uchwytów.
Ostrzeżenie! Przed instalacją
urządzenia należy usunąć wszystkie
elementy blokady transportowej i
opakowania.
Zaleca się zachowanie opakowania
oraz blokad transportowych na przyszłość.
UMIEJSCOWIENIE I
WYPOZIOMOWANIE
•Urządzenie musi zostać zainstalowane na
stabilnej i poziomej powierzchni.
•Należy upewnić się, że dywan nie unie-
możliwia swobodnej cyrkulacji powietrza
pod urządzeniem.
•Urządzenie nie może dotykać ścian ani
innych przedmiotów.
•Poluzować lub dokręcić nóżki, aby wypo-
ziomować urządzenie. Prawidłowe wypoziomowanie urządzenia eliminuje drgania,
hałas oraz ruchy urządzenia podczas
pracy.
x4
2
1
10. Włożyć plastikowe zaślepki w otwory.
Zaślepki znajdują się w torebce z instrukcją obsługi.
x4
•Urządzenie musi być wypoziomowane i
stabilne.
electrolux 21
Uwaga! Nie należy umieszczać pod
nóżkami urządzenia kawałków kartonu,
drewna lub innych materiałów w celu
wypoziomowania.
WĄŻ DOPŁYWOWY
•Podłączyć wąż do urządzenia. Poluzo-
wać nakrętkę wieńcową, aby ustawić
urządzenie w odpowiednim położeniu.
•Podłączyć wąż dopływowy do zaworu
zimnej wody z gwintem 3/4".
• Na krawędzi umywalki.
Uwaga: plastikowa prowadnica nie może
poruszać się podczas odpompowywania
wody. Przymocować prowadnicę do zaworu wody lub do ściany.
• Do rury kanalizacyjnej z otworem odpowietrzającym.
Patrz ilustracja. Bezpośrednio do rury odpływowej na wysokości nie mniejszej niż
60 cm i nie większej niż 90 cm. Należy
zawsze zapewnić dostęp powietrza do
końcówki węża spustowego, tj. wewnętrzna średnica rury odpływowej musi
być większa niż zewnętrzna średnica
węża.
Uwaga! Sprawdzić, czy nie ma
wycieków ze złączek.
Nie stosować węży przedłużających,
jeśli wąż dopływowy jest za krótki. Należy skontaktować się z punktem serwisowym, aby zamówić dłuższy wąż
dopływowy.
PODŁĄCZANIE WĘŻA SPUSTOWEGO
Możliwe są różne procedury podłączania
węża spustowego:
Z plastikową prowadnicą węża.
•
Bez plastikowej prowadnicy węża.

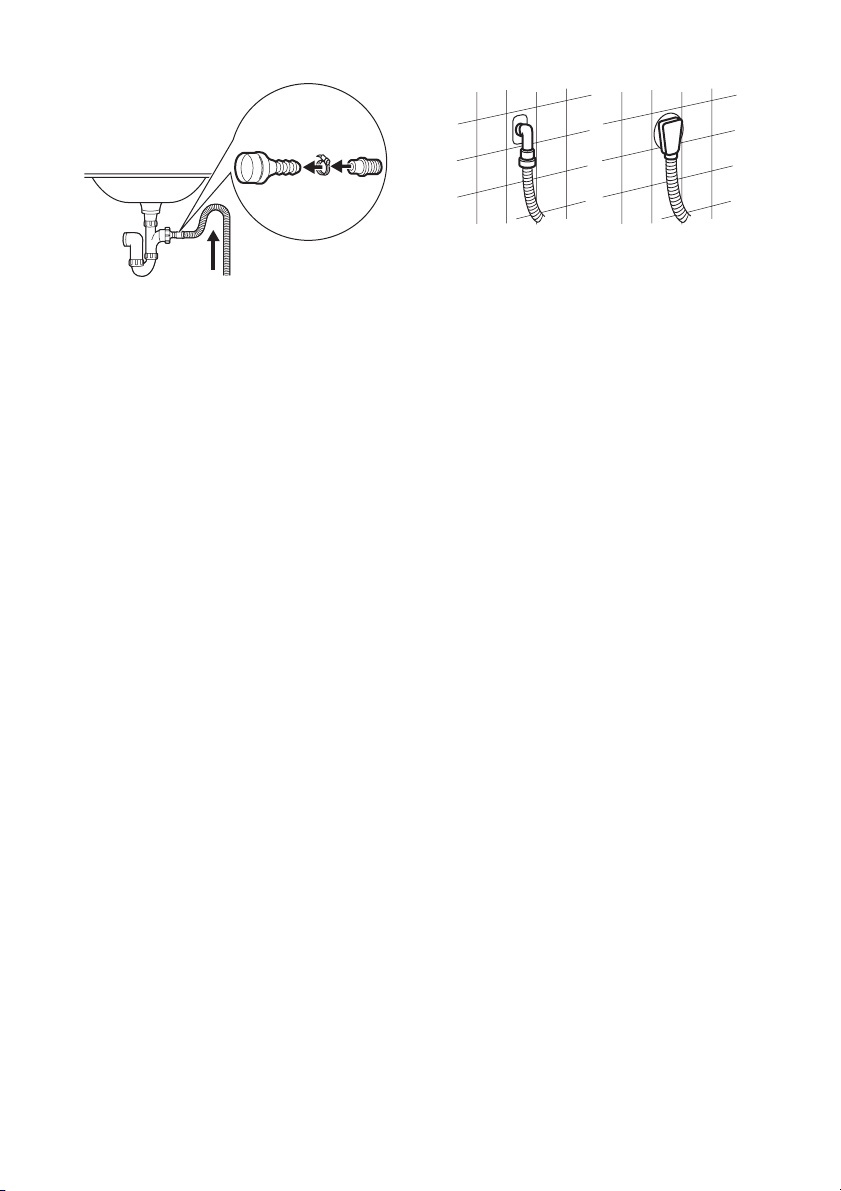

• Do syfonu umywalki.
Patrz ilustracja. Zamocować wąż spustowy na króciec syfonu i zabezpieczyć
obejmą. Należy odpowiednio ułożyć wąż
spustowy, aby nie dopuścić do przedostawania się zanieczyszczeń ze zlewu do
urządzenia.
22 electrolux
•Bezpośrednio do węzła sanitarnego za-
budowanego w ścianie i zabezpieczyć
obejmą.
electrolux 23
www.electrolux.com/shop
155218390-A-322011
Loading...
