Page 1
152985 66/0
it
fr
de
Geschirrspüler
Lave-vaisselle
Lavastoviglie
GEBRAUCHSANWEISUNG
MODE D’EMPLOI
LIBRETTO ISTRUZIONI
Model ESL 692.1
Page 2
2
Inhalt
Für den Bediener
Wichtige Hinweise 3
Gerätebeschreibung 4
Die Bedienungsblende 4
Vor dem Gebrauch 6
Wasserenthärteranlage 6
Klarspülmittel 8
Verwendung Ihres Geräts 9

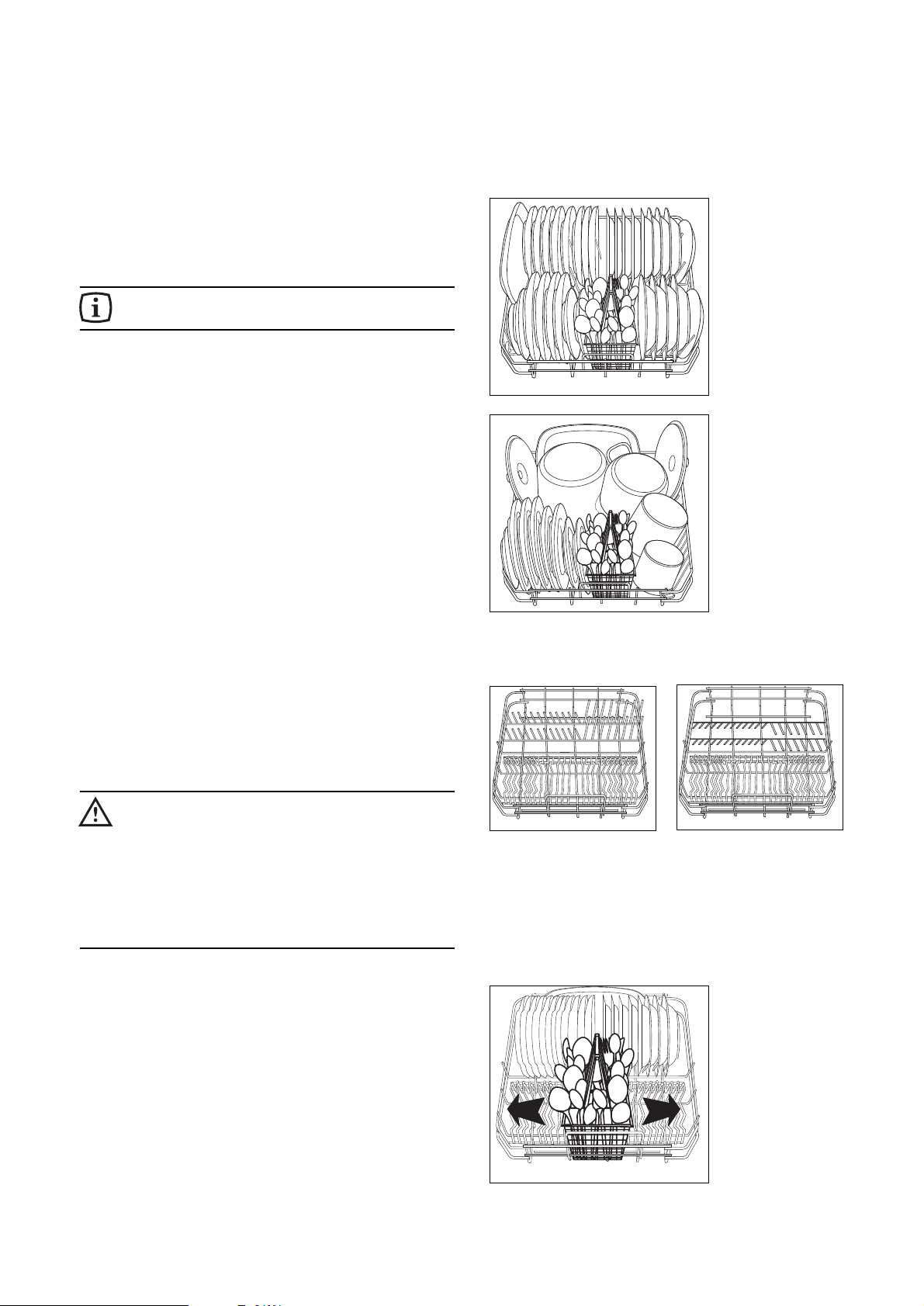

Geschirr einordnen 9
Höhenverstellung des oberen Korbes 10

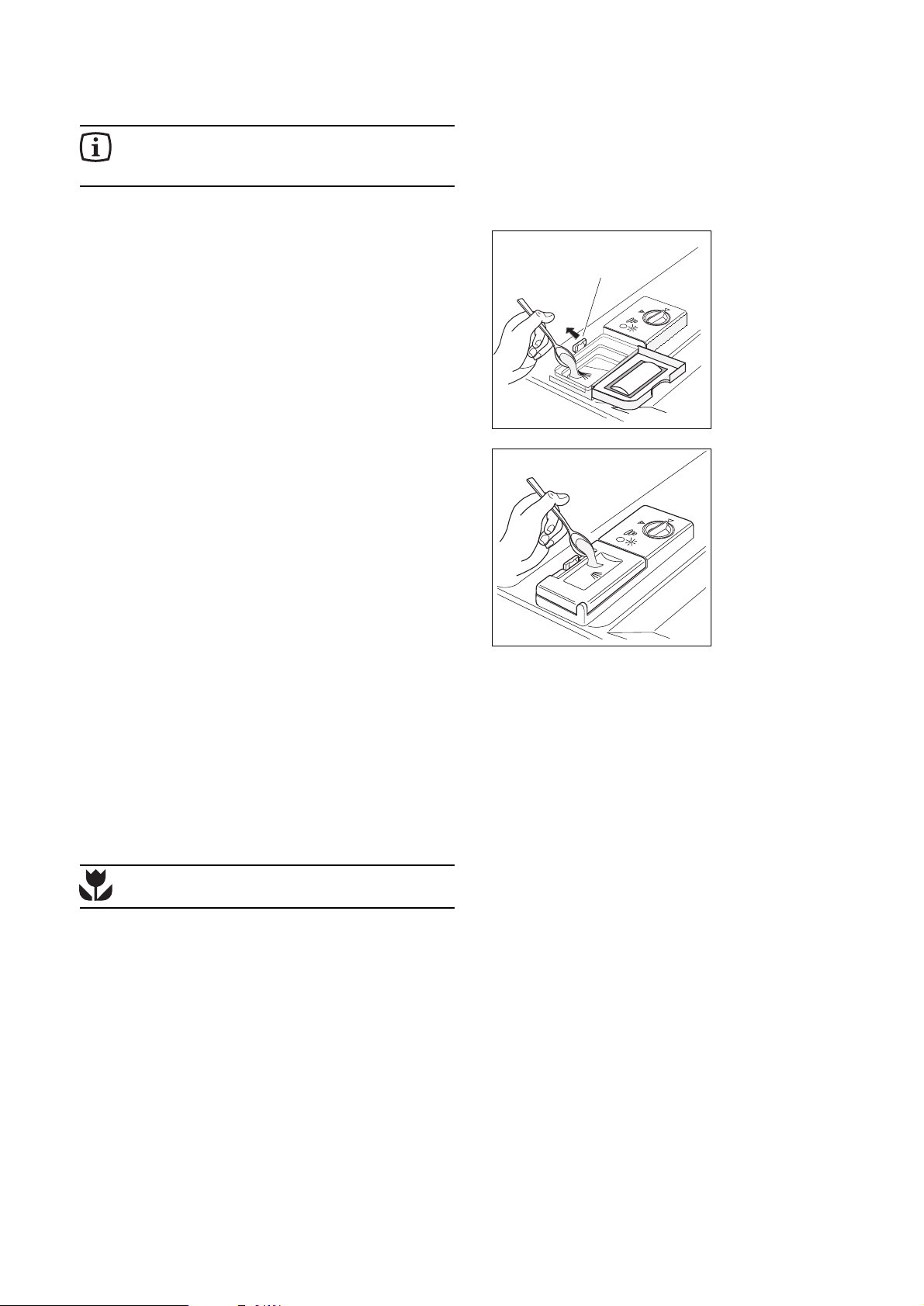

Reinigerzugabe 11
Ratschläge für Spülen 12
Spülprogramme 13
Arbeitsschritte 14
Pflege und Reinigung 16
Innenreinigung 16

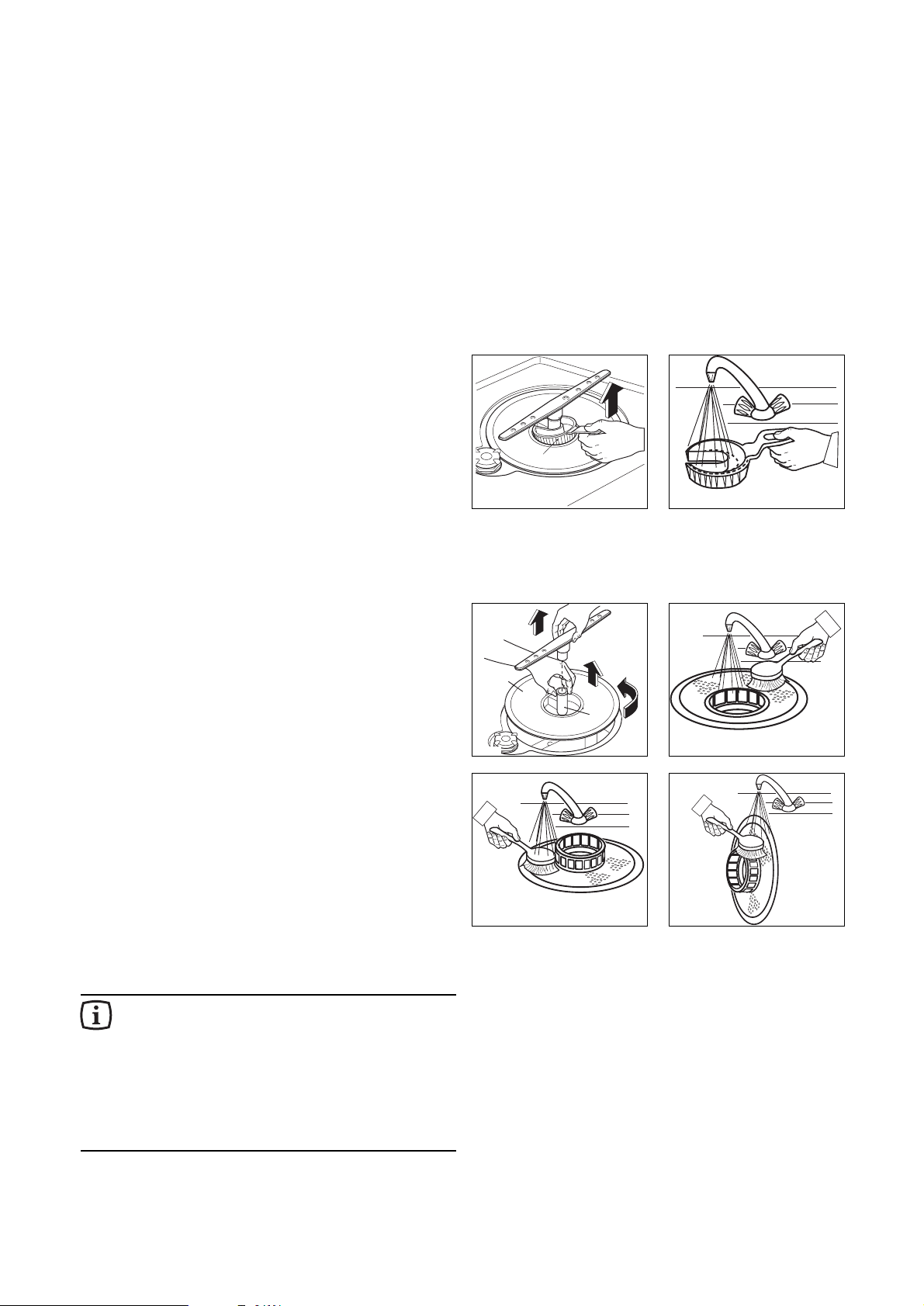

Reinigung das Zentralsieb 16
Reinigung das Flächensieb 16
Außenreinigung 17
Längerer Stillstand des Gerätes 17
Frostgefahr 17
Transport des Gerätes 17
Beseitigung von Funktionsstörungen 18
Kundendienst und Ersatzteile 19
Sicherheitsvorrichtungen zum Schutz
vor Überschwemmung 19
Hinweise für Prüfinstitute 20
Technische Daten 20
Wir sind auch nach dem Kauf für Sie da! 27
Kundendienst 81
Servicestellen 81
Ersatzteilverkauf 81
Kochberatung / Verkauf 81
Garantie 81
Für den Installateur
Installationsanweisung 21
Anschluß des Wasserzulaufschlauches 21

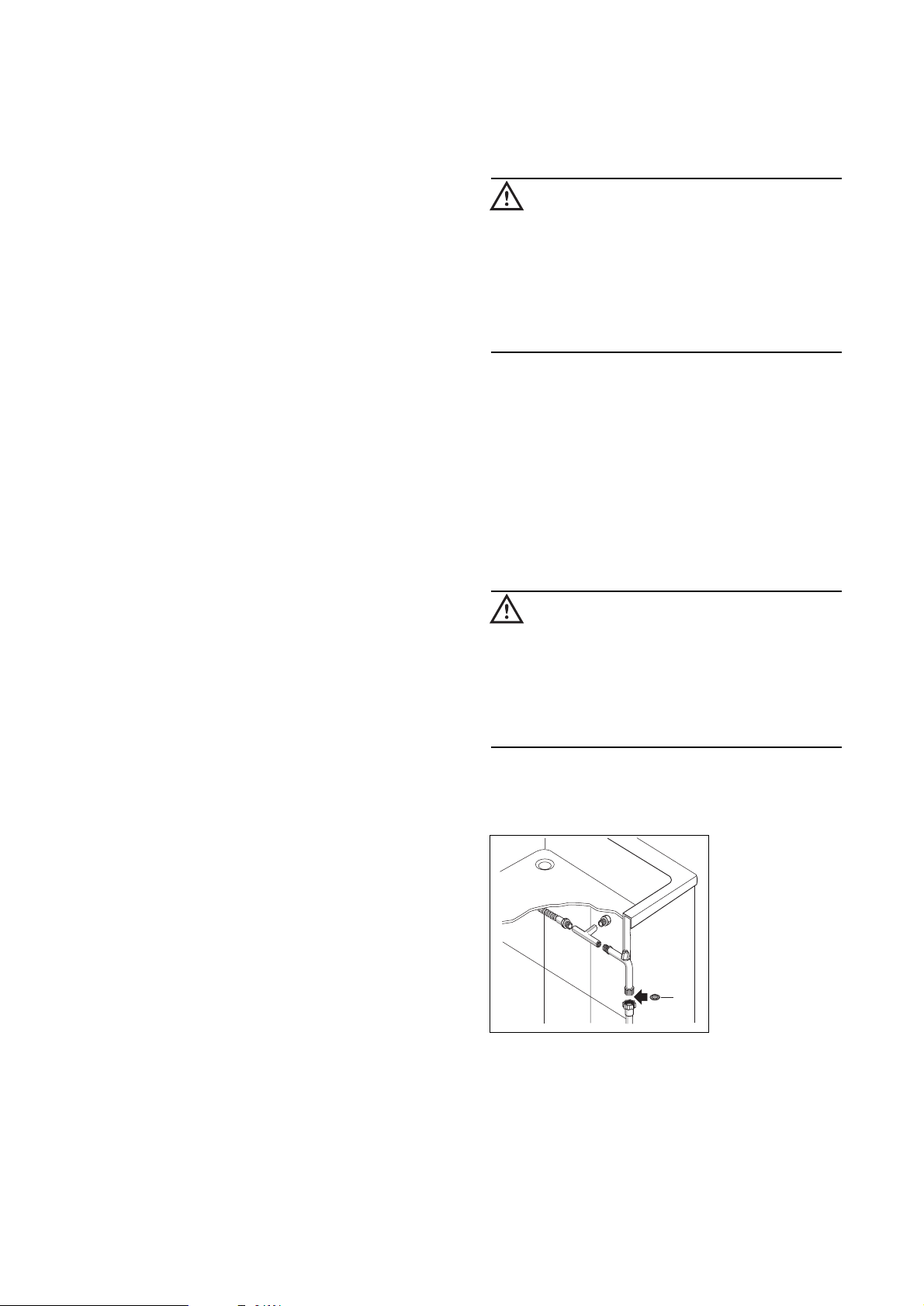

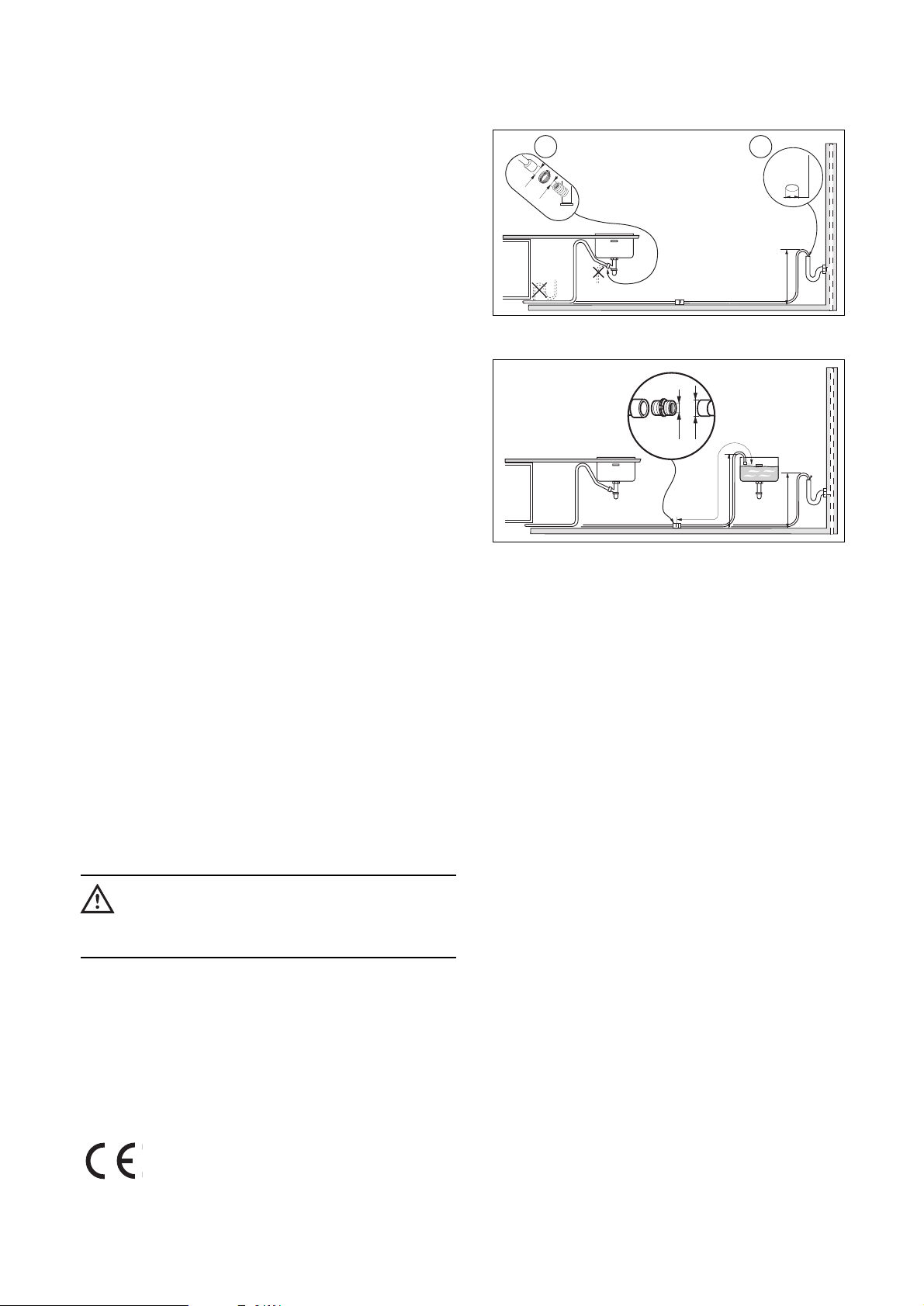

Anschluß des Wasserablaufschlauches 22
Elektroanschluß 22

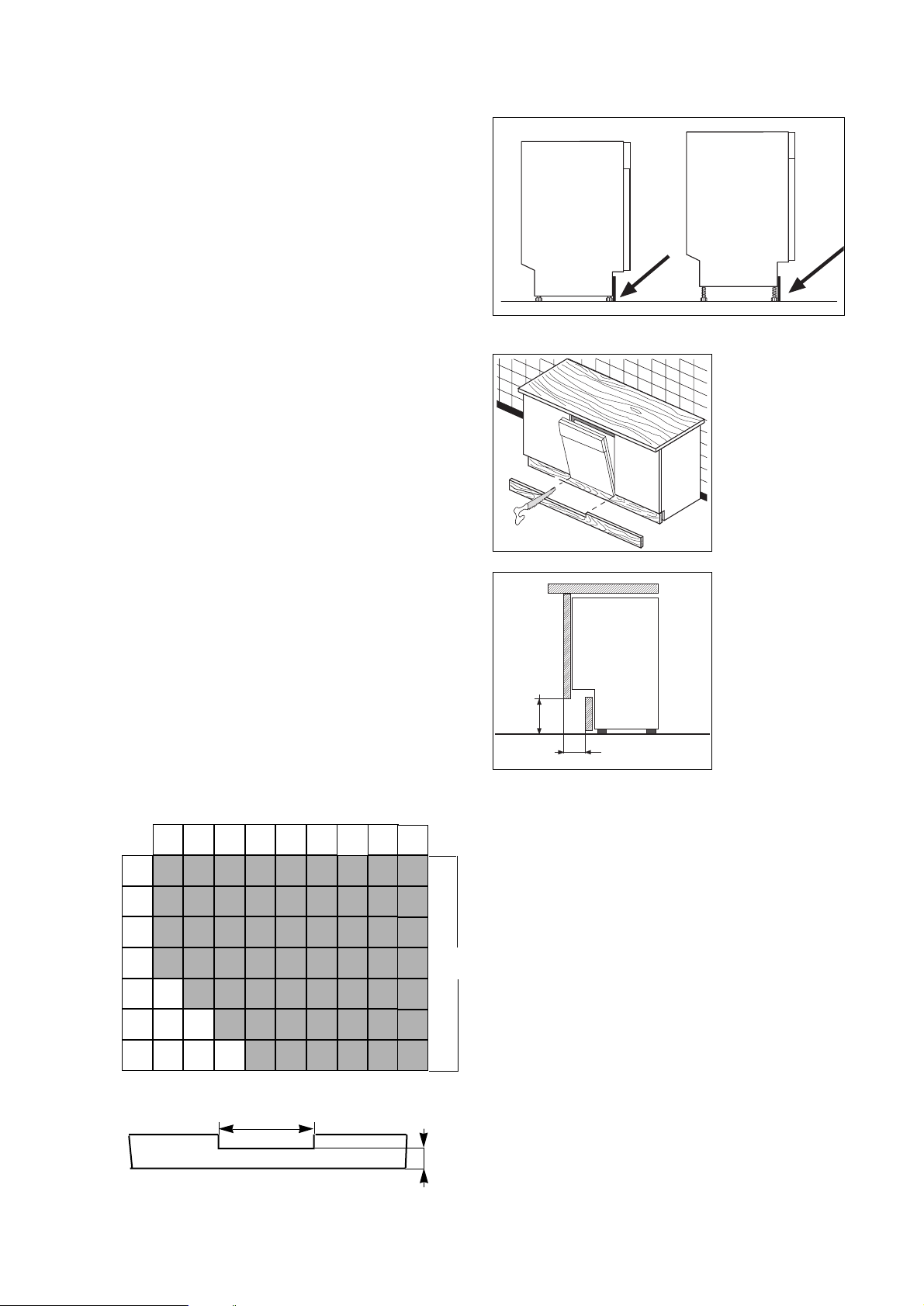

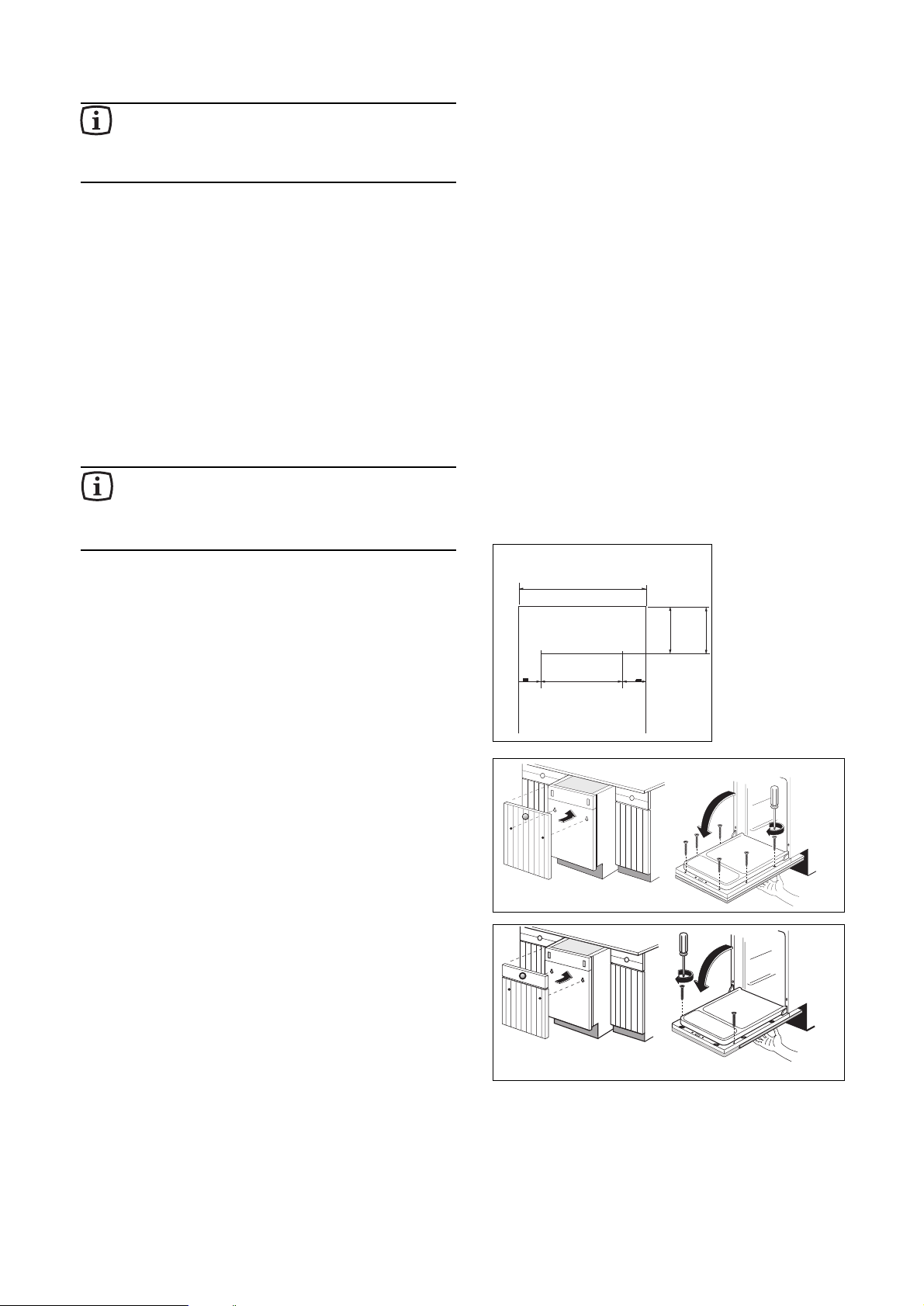

Unterbau 23
IND24de
Leitfaden für die Gebrauchsanweisung
Sicherheitsanweisungen
1. 2. 3. Anweisungsschritte
Hinweise und Tips
Informationen zum Umweltschutz
Page 3
3
Installation
● Dieses Gerät ist schwer.Sie sollten es mit Vorsicht
bewegen.
● Umbauten oder Veränderungen am Geschirrspüler
sind aus Sicherheitsgründen nicht zulässig.
● Sie sollten sich vergewissern, daß das Gerät nicht
auf dem Netzkabel steht.
● Sie sollten die beim Elektroanschluß des Gerät
anfallenden Arbeiten von einem fachkundigen und
zugelassenen Elektriker ausführen lassen.
● Lassen Sie die beim Wasseranschluß des Gerätes
entstehenden Arbeiten von einem fachkundigen
und zugelassenen Installateur ausführen.
Sicherheit von Kindern
● Dieses Gerät ist nur für den Gebrauch durch
Erwachsene bestimmt.Es ist gefährlich, es Kindern
zum Gebrauch oder Spiel zu überlassen.
● Verpackungsteile können für Kinder gefährlich sein.
Erstickungsgefahr! Verpackungsteile von Kindern
fernhalten.
● Spülmittel für Kinder unzugänglich aufbewahren.
Während des Gebrauchs
● Die Geschirrspülmaschine ist für das Spülen
üblichen Haushaltsgeschirrs ausgelegt.
Gegenstände, die in Kontakt mit Benzin, Lack,
Eisen- und Stahlspänen, korrosiven Chemikalien
(Säuren oder Basen) gekommen sind, dürfen nicht
in der Geschirrspülmaschine gespült werden.
● Beim Öffnen der Gerätetür während des Betriebs
vorsichtig vorgehen.
● Verwenden Sie ausschließlich für
Haushaltsspülmaschinen geeignete flüssige, pulveroder tablettenförmige Reinigungsmittel.
● Nach dem Einordnen oder Herausnehmen des
Geschirrs sollten Sie die Tür schließen, da eine
offene Tür eine Gefahrenquelle darstellt.
● Setzen oder stellen Sie sich nicht auf die geöffnete
Tür, das Gerät könnte kippen.
● Ziehen Sie nach dem Gebrauch den
Netzstecker aus der Steckdose, und drehen Sie
den Wasserhahn ab.
● Reinigen Sie den unteren Bereich um
Türdichtung und Scharniere mit Vorsicht, da alle
Metallkanten schneiden können.
● Dieses Produkt sollte von einem Fachmann
gewartet werden, und es sollten nur OriginalErsatzteile verwendet werden.
● Versuchen Sie keinesfalls, das Gerät selbst zu
reparieren. Reparaturen, die nicht von
Fachleuten ausgeführt werden, können zu
schweren Unfällen oder Betriebsstörungen
führen.Wenden Sie sich an die für Ihren
Bereich zuständige Kundendienststelle.
Verlangen Sie stets Original -Ersatzteile.
Lagerung
● Die mit dem Symbol gekennzeichneten
Materialien sind recyclefähig.
● Überprüfen Sie mit Ihrer ortsansässigen
Beratungsstelle oder dem Umweltschutzamt,
ob es in Ihrer Gegend Anlagen zum Recyclen
dieses Geräts gibt.
● Wenn Sie das Gerät eines Tages endgültig
außer Betrieb nehmen, machen Sie es vor der
Entsorgung unbrauchbar.Spielende Kinder
könnten sich im Gerät einsperren
(Erstickungsgefahr!) oder in andere
lebensgefährliche Situationen geraten.
Deshalb Netzstecker ziehen, Netzkabel
abschneiden und beseitigen.Türschloß soweit
zerstören, daß die Tür nicht mehr schließt.
● Helfen Sie Ihr Land sauberzuhalten - entsorgen
Sie Ihr altes Gerät in den dazu autorisierten
Einrichtungen.
AVV01de
Wichtige Hinweise
Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf,damit Sie sie auch
in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im
Falle eines Umzuges in der alten Wohnung lassen,so sorgen Sie dafür,daß das Gerät komplett mit
diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die
diesbezüglichen Hinweise informieren kann.
Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme
aufmerksam gelesen werden.
Page 4
4

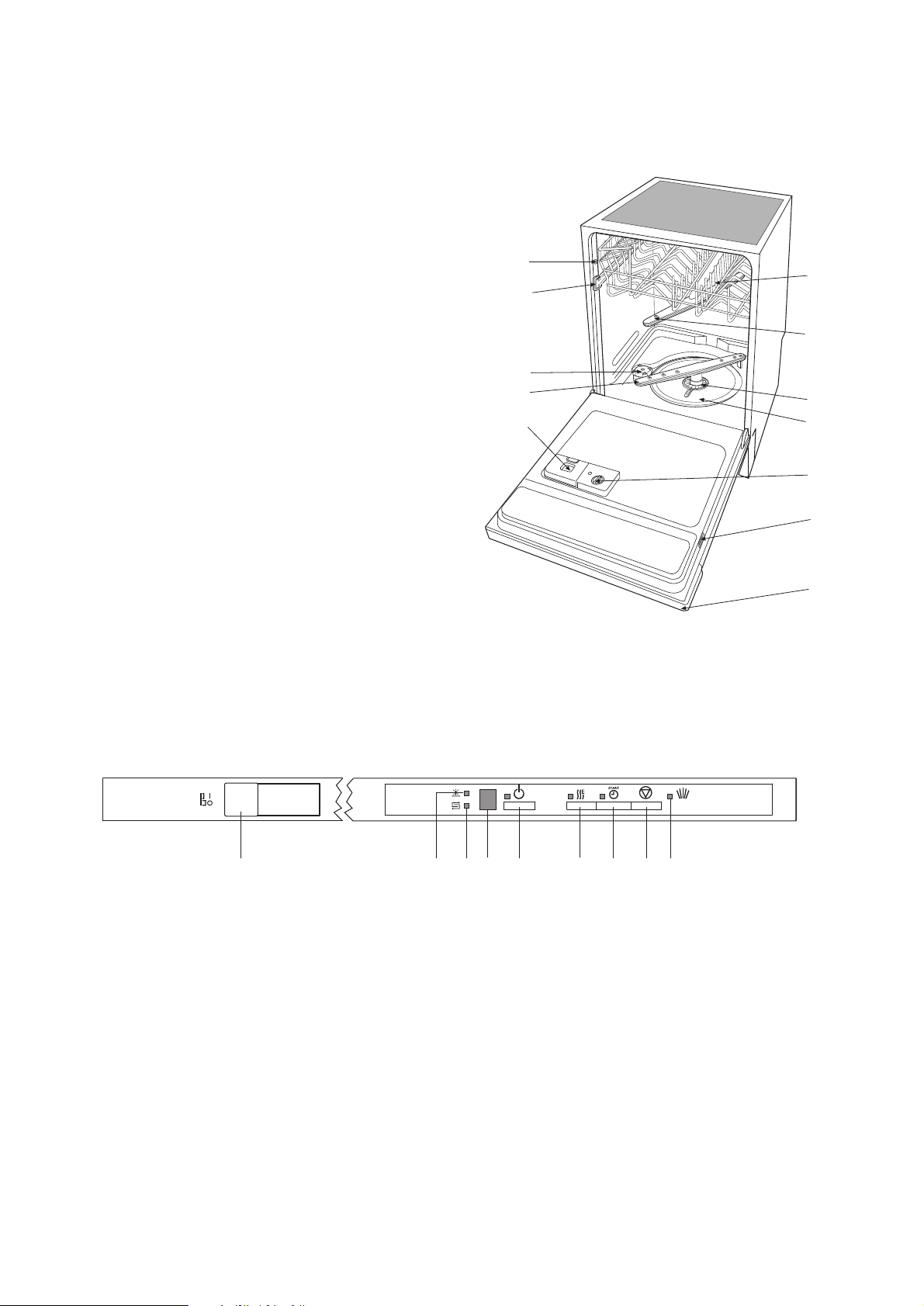

Gerätebeschreibung
Die Bedienungsblende
APP55de
1. Nivellierelemente
2. Geschirrkorbarretierung
3. Salzbehälter
4. Unterer Sprüharm
5. Behälter für Reiniger
6. Bedienblende
7. Typenschild
8. Behälter für Klarspüler
9. Flächensieb
10. Zentralsieb
11. Oberere Sprüharm
12. Oberer Geschirrkorb
1. Ein/Aus-Taste
2. Kontrollampe Klarspümittel
Leuchtet, wenn ein Nachfüllen des
Klarspülmittels erforderlich ist.
3. Kontrollampe Salz
Leuchtet, wenn ein Nachfüllen von Salz
erforderlich ist.
4. Anzeigefeld
5. Programmwahltaste
6. Taste für "Spar Trocknen"
7. Taste für "Verzögerten Anlauf"
Mit dieser Taste können Sie den Beginn eines
Spülprogrammes um mindestens eine bis
maximal neun Stunden verzögern.
8. Taste "Löschen/Ändern" eines Programmes
9. Kontrollampe für Intensiv-Programm
Die Kontrollampe leuchtet bei Einstellung
des Programmes für energisches Spülen
(Intensiv 70°C).
1
2
3
4
5
6
7
8
9
1
2
3
4
5
7
8
9
10
11
IN86
12
6
Page 5
5
APP37de
Um die verschiedenen Vorgänge der
Geschirrspülmaschine zu verdeutlichen,sind
Tonsignale vorgesehen.
Kurzes Tonsignal "Befehl angenommen"
Wenn irgend eine Taste gedrückt wird, ertönt ein
kurzes Tonsignal, um zu melden, daß der Befehl
aufgenommen worden ist.
Langes Tonsignal "Programm wird ausgeführt"
Ein langes Tonsignal bedeutet, daß das Programm
gestartet wird.
Tonsignal in kurzen Abständen für
"Programmende"
Ein Tonsignal in kurzen Abständen bedeutet, daß
das Programm beendet ist.

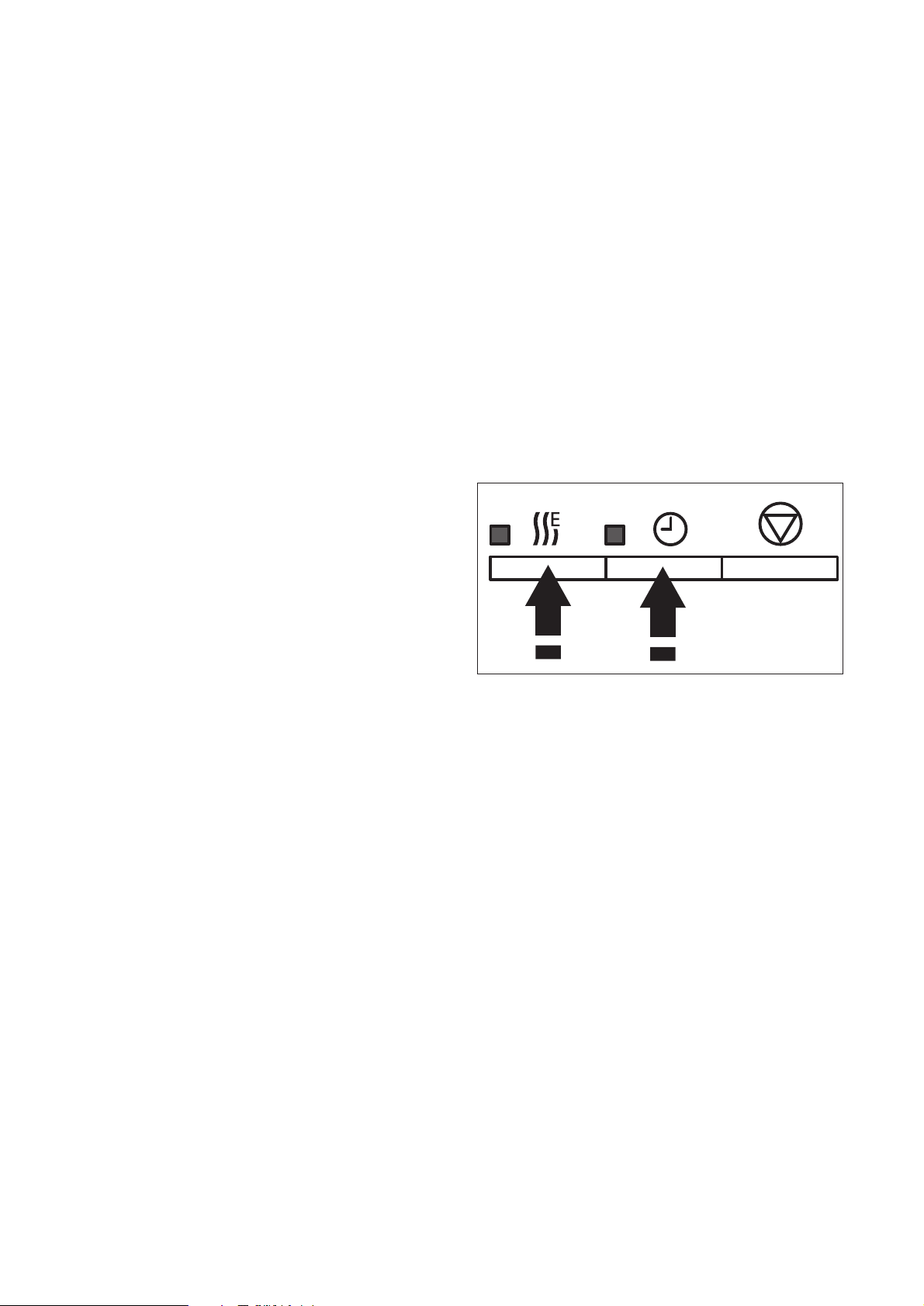

Wenn Sie diese Tonsignale ausschließen möchten,
drücken Sie ungefähr 3 Sekunden lang gleichzeitig
die Tasten "Spar-Trocknen" und "Verzögerter
Anlauf", bis drei kurze Tonsignale ertönen.
Möchten Sie die Tonsignale wieder aktivieren,
drücken Sie erneut gleichzeitig die beiden Tasten,
bis das kurze Tonsignal zu hören ist.
START
SO286
Page 6
6
Vor dem Gebrauch
Vor der ersten Inbetriebnahme:
1. Sicherstellen, daß die Strom- und
Wasseranschlüsse den Installationsanweisungen
entsprechen.
2. Das Verpackungsmaterial aus dem Gerät nehmen.
3. Wasserenthärtungsanlage einstellen
4. Ein Liter Wasser in den Salzbehälter geben und mit
Salz nachfüllen
5. Klarspüler einfüllen
Wasserenthärteranlage
Wasser enthält je nach Standort mehr oder weniger
Kalk- und Mineralsalze, die sich am Geschirr ablagern
und zu Fleckenbildungen führen.Je höher der
Salzgehalt, um so härter ist das Wasser.
Der Geschirrspülautomat ist mit einem
Wasserenthärter ausgestattet, der durch Anwendung
eines besonderen Salzen kalkfreies Wasser zum
Geschirrspülen liefert.
Die Wasserhärte wird durch äquivalente Skalen wie
z.B.deutsche Grade, französische Grade oder Teile
pro Million gemessen.
Der Enthärter ist entsprechend der Wasserhärte an
Ihrem Wohnort einzustellen.Das zuständige
Wasserwerk kann Sie über die Wasserhärte
informieren.
Der Wasserenthärter wird im Werk auf Stufe 4
eingestellt.
Sollte diese Stufe für Ihre Gegend nicht geeignet sein,
muß der Enthärter neu eingestellt werden.

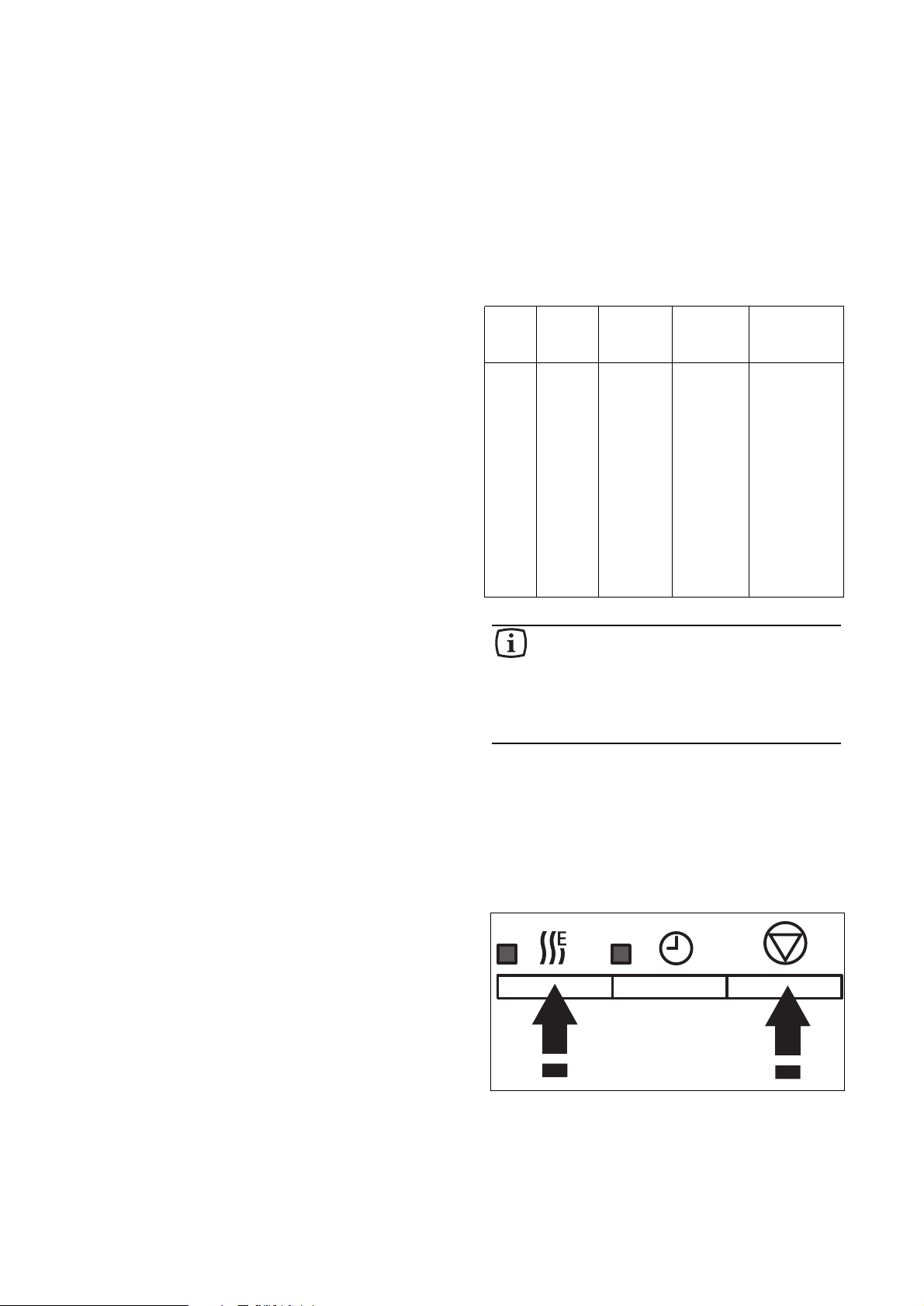

So stellen Sie den Wasserenthärter ein:
1. Die Ein/Aus-Taste drücken.
2. Drücken Sie ca.5 Sekunden lang gleichzeitig die
Tasten "Spar-Trocknen" und "Löschen/Ändern", bis
Sie ein kurze Tonsignal hören. Im Anzeigefeld
erscheint die Zahl "4" für die werkseitig eingestellte
Härtestufe.
3. Die Taste "Spar-Trocknen" so oft drücken, bis im
Anzeigefeld die gewünschte Härtestufe zu sehen
ist. Die dazugehörige Kontrollampe blinkt und zeigt
an, welche Taste gedrückt werden muß.
Durch jeden Impuls wird der eingestellte Wert um
eine Stufe erhöht.
4. Wenn die Taste 5 Sekunden lang nicht gedrückt
wird, kehrt die Maschine in den Modus der
Programmeinstellung zurück und speichert die
gewählte Härtestufe.
PDU15de
START
SO287
Stufe
franz.
Skala
(°TH)
deutsche
Skala
(°dH)
Anwendung
von
Regeneriersalz
TPM
(Teile pro
Million)
0
1
2
3
4
5
6
7
8
9
0 - 8
9 - 14
15 - 20
21 - 30
31 - 40
41 - 50
51 - 60
61 - 70
71 - 80
81 - 120
0 - 4
5 - 8
9 - 11
12 - 17
18 - 22
23 - 28
29 - 33
34 - 39
40 - 45
46 - 67
0 - 80
81 - 140
141 - 200
201 - 300
301 - 400
401 - 500
501 - 600
601 - 700
701 - 800
801 - 1200
NEIN
JA
JA
JA
JA
JA
JA
JA
JA
JA
Falls Ihre Wasserhärte zur Stufe 0 gehört,
benötigen Sie kein salz, weil das Wasser
weich genug ist (wird die Stufe 0
eingestellt, bleibt die Salz-Kontrollampe
stets gelöscht).
Das Salz ab Stufe 1 verwenden.
Page 7
7
Einfüllen des regenerierenden
Salzes
Verwenden Sie ausschließlich Spezialsalz
für Geschirrspülmaschinen. Sonstige
Salzarten enthalten Anteile von anderen
Stoffen, die auf die Dauer den
Wasserenthärter beschädigen können.
Das beim Einfüllen verschüttete Salz kann
korrosionsfördernd sein.Deshalb sollte Salz
erst kurz vor einem Programmstart eingefüllt
werden (mit Ausnahme des Programms
Kurzspülen).

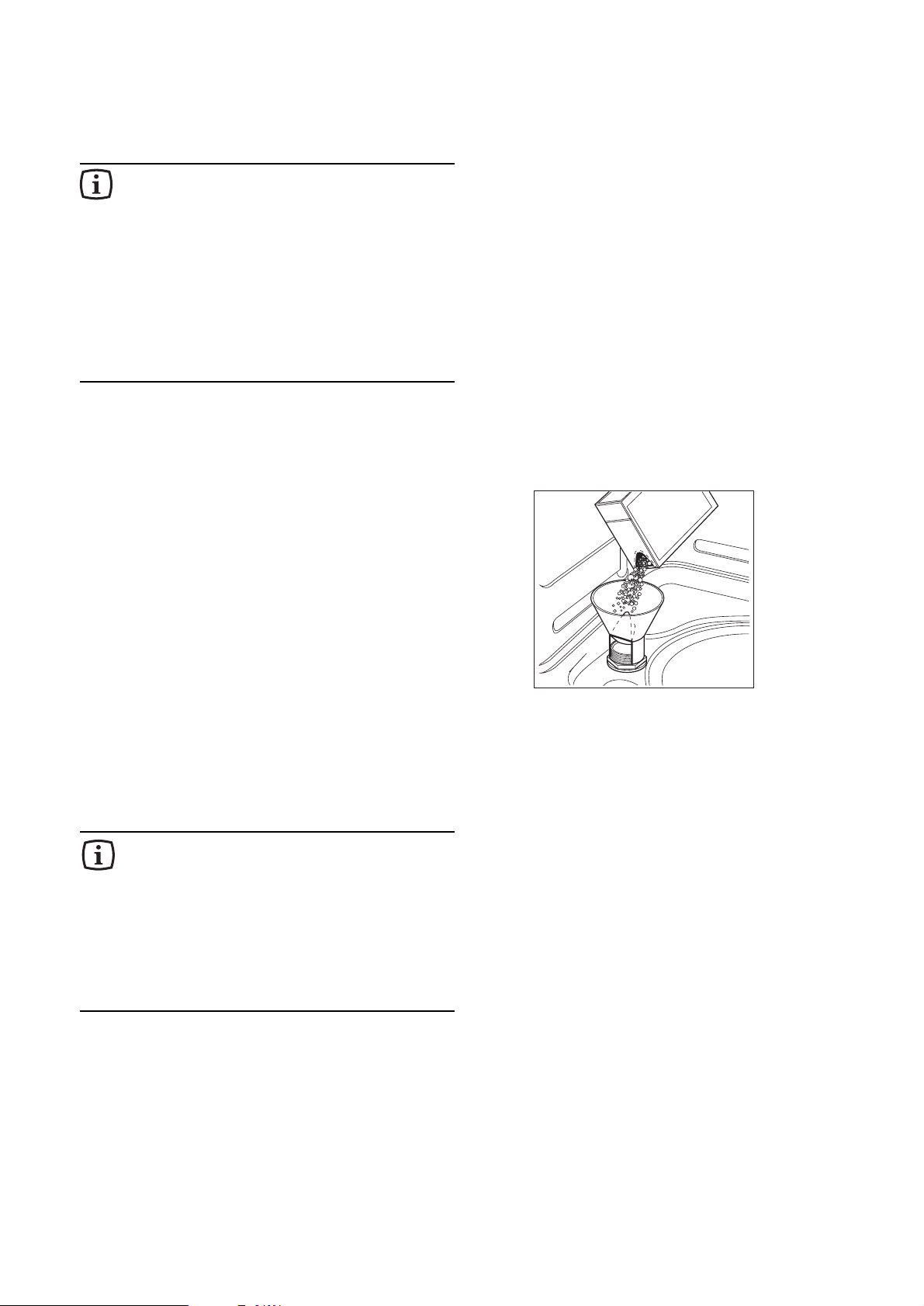

Einfüllen:
1. Ziehen Sie den unteren Korb heraus und
schrauben Sie die Verschlußkappe des
Salzvorratsbehälters.
2. Ein Liter Wasser in den Behälter geben
(dies ist nur das erste Mal notwendig).
3. Den Behälter mit Hilfe des mitgelieferten Trichters
mit Salz füllen.
4. Nachdem Sie das Gewinde und die Dichtung von
Salzresten befreit haben, schrauben Sie die
Verschlußkappe sorgfältig zu.
Um Sie daran zu erinnern: Ihre Spülmaschine hat auf
der Bedienungsblende eine Salznachfüllanzeige.Die
Lampe leuchtet auf, wenn Salz nachgefüllt werden
muß.
Der Salzbehälter enthält immer Wasser.Es ist also
normal, daß dieses bei Salzeinfüllung überläuft.
Hinweis!
Die Salznachfüllanzeige auf der
Bedienungsblende leuchtet nach dem
Salzeinfüllen noch 2-6 Stunden,
vorausgesetzt der Geschirrspüler ist
eingeschaltet. Bei Salzsorten, die sich nur
sehr langsam auflösen, kann dies noch
länger dauern. Die Funktion des Gerätes ist
dadurch jedoch nicht beeinträchtigt.
SAL01de
SALE
SALT
SALZ
SEL
SR06
Page 8
8

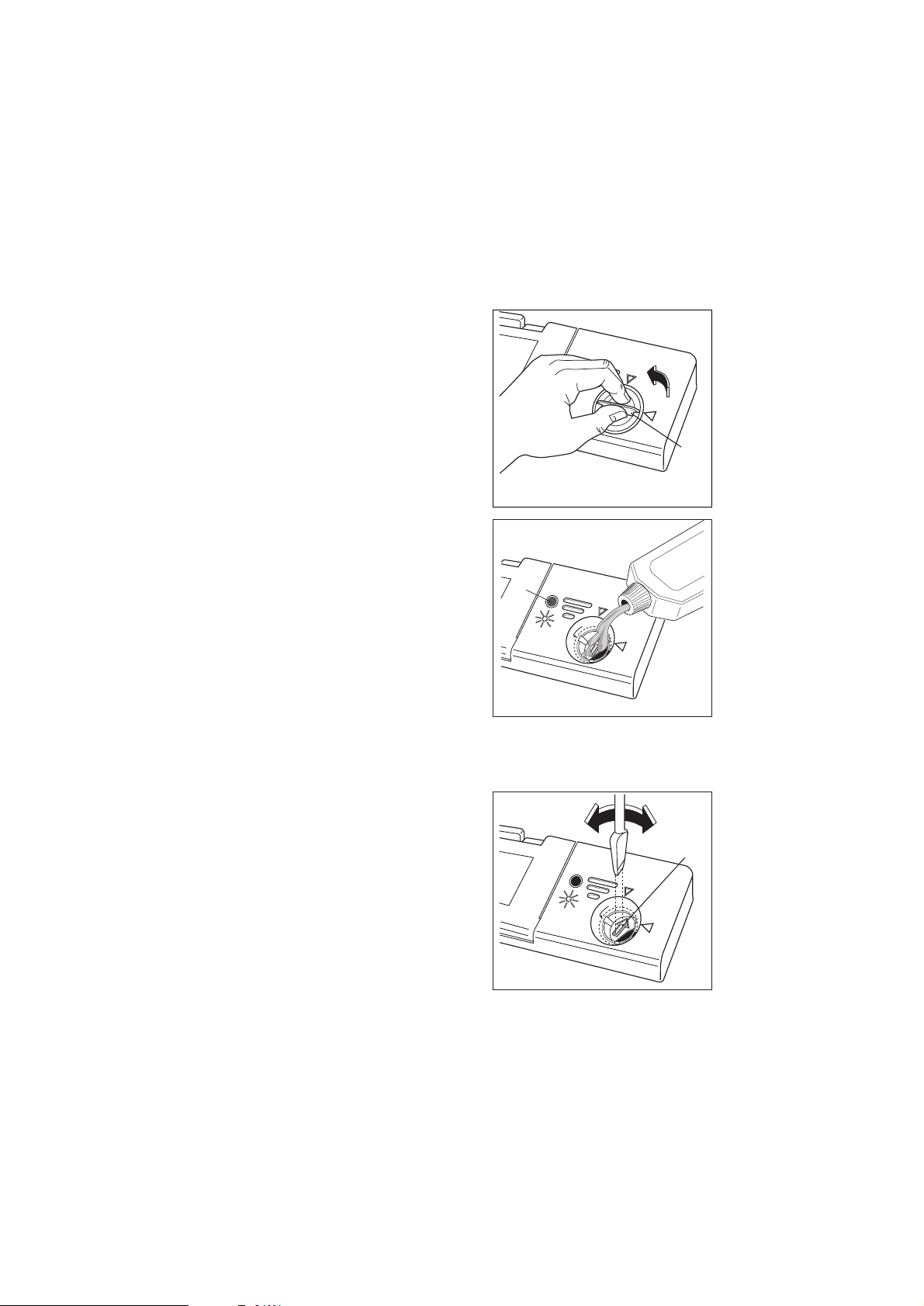

Klarspülmittel
Dieses Mittel macht das Geschirr glänzend und
begünstigt dessen Trocknung.
Es wird während des warmen Klarspülgangs
automatisch eingegossen. Der im Inneren der Türe
eingebaute Behälter hat ein Fassungsvermögen von
ca. 110 ml Klarspülmittel, das je nach eingestellter
Dosierung für 16 - 40 Spülgänge ausreicht.
Einfüllen von Klarspülmittel
1. Den Behälter öffnen. Hierzu den Verschluß (A)
nach links drehen.
2. Das Klarspülmittel in die Einfüllöffnung gießen, bis
der Behälter ganz voll ist (die Anzeige (B) soll
dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im
Anzeigefenster (B) auf dem Vorratsbehälter ein
dunkler Punkt umgeben von einem hellen Ring
zeigt.
Den Verschluß fest anziehen.
Füllen Sie kein Reinigungsmittel in den Behälter für
den Klarspüler.
Um eine übermäßige Schaumbildung beim nächsten
Spülgang zu vermeiden, ist danebengelaufenes
Klarspülmittel mit einem Lappen zu entfernen.
Wenn die Klarspülmittelanzeige auf der
Bedienungsblende leuchtet, muß Klarspülmittel
nachgefüllt werden.
Dosierung
Die Dosiereinstellung beeinfflußt Glanz und
Trocknungsergebnis. Hierzu die Flüssigkeitsmenge
durch den im Inneren der Einfüllöffnung befindlichen
Sechsstellen-Wähler (C) einstellen. (Minimum-Position
1, Maximum-Position 6).
Beginnen Sie mit Einstellung 3.
Wenn am gespülten Geschirr Wassertropfen oder
weiße Kalkflecken bleiben, die Dosierung graduell
erhöhen.
Wenn das Geschirr weißliche, klebrige Streifen
aufweist, die Dosierung verringern.
BRI02de
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
5
4
6
x
3
a
2
m
1
Page 9
9
Geschirr einordnen
Vor dem Einordnen des Geschirrs in den
Geschirrspülautomaten, sollten alle groben
Speisereste entfernt werden, um Verstopfungen der
Siebe zu vermeiden und eine gründliche Reinigung zu
gewährleisten.
Ordnen Sie keine kleinen Gegenstände ein,
die durch die Körbe fallen könnten.
Zum Einordnen des Geschirrs ziehen Sie die
Geschirrkörbe heraus.
Unterkorb
Im unteren Geschirrkorb werden Töpfe, Deckel, Teller,
Salatschüsseln, Besteck usw.eingeordnet.
Vorlegeteller und große Deckel sind vorzugsweise am
Rand des Korbes zu verteilen, wobei darauf zu achten
ist, daß der obere Sprüharm in seiner Bewegung nicht
behindert wird.
Zusätzlich können die beiden rückwärtigen Reihen mit
den Haltezapfen leicht und rasch umgeklappt werden.
Das ermöglicht ein einfaches Einordnen von Töpfen
und Salatschüsseln.
Um die Zapfen umzuklappen:
- leicht in die Höhe ziehen und nach hinten sinken
lassen (siehe Abbildung), um sie wieder
aufzurichten, genügt es, sie in senkrechte Position
zu bringen.
Besteckkorb
Messer mit langer Klinge in aufrechter Lage
sind potentielle Gefahrenquellen.
Lange und/oder scharfe Bestecke sowie
gebogene Messer sollten horizontal in den
oberen Korb eingeordnet werden.
Beim Einordnen oder Herausnehmen
scharfer Gegenstände wie z.B. Messer
vorsichtig vorgehen.
Das Besteck sollte in dem Besteckkorb so eingeordnet
werden, daß die Griffe nach unten zeigen.Falls diese
unten herausragen und dabei den unteren Sprüharm
blockieren, so ist das Besteck umgedreht zu stellen.
Für eine bessere Reinigung wird empfohlen, die Löffel
mit anderem Besteck zu mischen, damit sie nicht
ineinander fallen können.
Silberbesteck soll nicht zusammen mit anderen
Metallen gespült werden.
Der Besteckkorb kann wahlweise auch nach rechts
oder links verschoben werden.
CES05de
Verwendung Ihres Geräts
UI56
UI47
UI43
UI44
UI42
Page 10
10

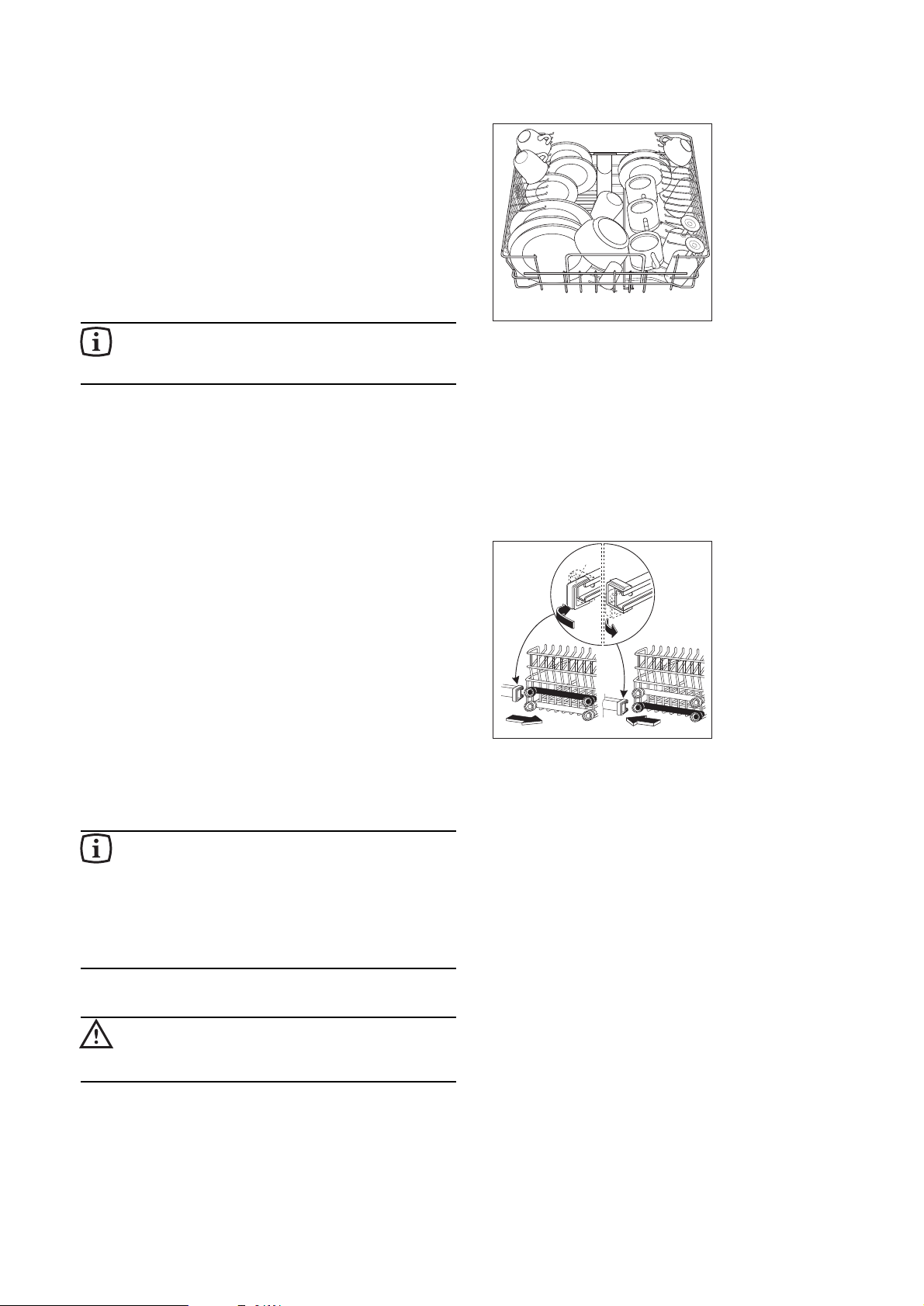

Oberkorb
Im Oberkorb werden Tassen, Gläser, Salatschüsseln,
Untertassen, Dessertteller bis zu einem Durchmesser
von 24 cm eingeordnet.
Gläser mit langem Stiel können umgedreht in den
höheren Tassenfächern eingehängt werden.
In den oberen Geschirrkorb kommen vorzugsweise
leichte Gegenstände, wie Plastikschüsseln usw.
Beschweren Sie diese Teile mit anderen
Geschirrteilen.
Prüfen Sie nach dem Einordnen des
Geschirrs, ob die Sprüharme sich frei
drehen Können.
Höhenverstellung des oberen
Korbes
Wenn üblicherweise große Teller (mit einem
Durchmesser von 27 bis 31 cm) verwendet werden,
können sie im unteren Geschirrkorb eingeordnet
werden, wobei der obere Geschirrkorb höher gestellt
werden muß.
Die Höhenverstellung ist f olgendermaßen durchzuführen:
1. Die vorderen Arretierungen (A) des oberen
Geschirrkorbes nach außen drehen und den Korb
herausziehen.
2. Den Geschirrkorb in der höheren Stellung
einschrieben und die Arretierungen (A) nach vorne
drehen.
In dieser Position wird jedoch das
Fassungsvermögen des oberen
Geschirrkorbes verringert: es können nur
Teller mit einem maximalen Durchmesser
von 20 cm eingestellt werden und die
erhöhten T asseneinordnungsfächer sind
nicht nutzbar.
Schließen Sie nach dem Einorden des
Geschirrs immer die Tür, da eine offene Tür
eine Gefahrenquelle darstellt.
CES06de
US29
A
RC01
Page 11
11
Reinigerzugabe
Verwenden Sie ausschließlich
spülmaschinengeeignete flüssige, pulveroder tablettenförmige Reinigungsmittel.
Spülmittel einfüllen
Um das Spülmittelpulver zu verwenden,
folgendermaßen vorgehen:
1. Sollte der Deckel des Behälters geschlossen sein,
drücken Sie leicht den Verschlußhebel (D) nach
hinten.
2. Die Reinigermenge ist abhängig vom
Verschmutzungsgrad sowie der Menge des
Geschirrs.Da die angebotenen Reiniger nicht alle
gleich sind, sind die Gebrauchsanweisungen auf
den verschiedenen Packungen aufmerksam zu
lesen.
3. Nach Einfüllen des Reinigers den Deckel schließen.
4. Für die Programme mit Vorspülen ist es nötig,
außer dem im Spülmittelbehälter eingefüllten
Reiniger auf den Deckel des Spülmittelbehälters
zusätzlich Reiniger zu geben.
Um Spülmittel in Tabletten zu verwenden,
folgendermaßen vorgehen:
1. Für jedes Programm eine ganze Tablette in den
Behälter für das Spülmittel legen.
2. Nach Einfüllen des Reinigers den Deckel schließen.
3. Bei den Programmen mit der Vorspülphase, eine
zusätzliche halbe Tablette auf den Behälterdeckel
legen.
Eine ungenügende Menge an Reiniger beeinträchtigt
das Spülergebnis, während eine übermäßige Menge
keinen Vorteil bringt, sondern eine unnötige
Verschwendung darstellt.
Durch eine angemessene Verwendung von
Spülmitteln wird auch die Umwelt geschont.
Phosphatfreie Kompaktspülmittel
Bei den am Markt angebotenen niederalkalischen
Kompaktspülmitteln werden schwer abbaubare
Substanzen durch natürliche Enzyme ersetzt und
somit die Umwelt entlastet.
Die Entfaltung der Enzyme erfolgt bereits bei einer
Temperatur von 50°C. Bei Verwendung von BlOProgrammen erreicht man, durch die längere
Einwirkdauer, ein Spülergebnis, das einem Programm
mit 65°C und traditionellem Spülmittel gleich kommt.
Die Wirkungsweise der verschiedenen Spülmittel ist
unterschiedlich. Beachten Sie deshalb bitte
grundsätzlich die Dosierempfehlungen des
Spülmittelherstellers.
DET02de
D
MIN
MAX
DE17
Min = 15 g
Max = 30 g
DE02
Page 12
12
So sparen Sie Energie
Legen Sie das benutzte Geschirr sofort in die
Maschine.Das kann auch mehrmals geschehen, bis
die Maschine voll beschickt ist.
Führen Sie eventuell das Vorspülprogramm durch
(siehe hierzu die Tabelle "Spülprogramme"), damit der
Schmutz nicht antrocknet, bis das komplette
Spülprogramm vorgenommen wird.
Wählen Sie nur dann ein Sparprogramm, wenn das
Geschirr wenig verschmutzist.
Wählen Sie die Funktion "Spar-Trocknen".
Um die besten Spülergebnisse zu
erzielen
Töpfe mit angebrannten oder stark angekrusteten
Speiseresten sollten zuerst von Hand vorbehandelt
oder In Wasser eingeweicht werden.
Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser
mit der Öffnung nach unten ein.
Aus- oder Einbuchtungen sollten etwas schräg gestellt
werden, damit das Wasser leichter abfließen kann.
Vermeiden Sie möglichst, daß das Geschirr in der
Maschine miteinander in Berührung kommt.
Warten Sie einige Minuten, bevor Sie das Geschirr
entnehmen: dadurch vermeiden Sie Verbrennungen
und die Trocknung wird begünstigt.
Um zu vermeiden, daß Wassertropfen vom oberen
Korb auf das Geschirr im unteren Korb fallen, ist es
empfehlenswert, zuerst den unteren und dann den
oberen Korb zu entleeren.
Maschinenungeeignetes
Geschirr:
Im allgemeinen ist folgendes Geschirr nicht zum
Spülen in der Maschine geeignet (es sei denn, es
wird ausdrücklich als spülmaschinenfest verkauft):
- Besteck mit Holz- oder Horngriffen oder
Klebstoffteilen
- Bronzebesteck
- Kochtöpfe mit Holzgriffen
- Aluminiumware
- Kristallware
- Bleiglas
- Kunststoffgegenstände
- antikes Chinaporzellan oder Chinaporzellan mit
Feindekor
Einige Arten von Dekor können bei der
Maschinenspülung verblassen, es sei denn, daß
sie als spülmaschinenfest garantiert sind.
Kristallglas und Geschirr aus Kunststoff: sofern es
sich nicht um maschinengeeignetes Geschirr
handelt, empfehlen wir, von Hand zu spülen.
Auch einige Arten von Gläsern können nach
mehrmaligem Spülen in der Maschine
undurchsichtig werden.
Silberbesteck kann dunkel werden, wenn es mit
anderen Metallteilen in Verbindung kommt.Ordnen
Sie daher das Silberbesteck separat vom anderen
in den Besteckkörb ein.
Gegenstände aus Eisen oder Gußeisen können
leicht Rostflecken bilden und auf das andere
Geschirr abfärben.
Sollten Sie Zweifel haben, informieren
Sie sich beim jeweiligen Hersteller.
Lassen Sie sich bei Neukauf von
Geschirr, Gläsern und Besteck
bestätigen, daß die Teile zum Spülen im
Geschirrspüler geeignet sind.
CON07de
Ratschläge für Spülen
Page 13
13
Spülprogramme
PRO47de
Programm Verschmutzungsgrad
und
Geschirrart
Programmbeschreibung
3.
Normal Plus 65°C
mit
Vorspülen
7.
Spar 55°C
ohne V orspülen
8.
Schon 45°C
ohne V orspülen
4.
Normal 65°C
mit
Vorspülen
5.
Bio 50°C
mit
Vorspülen
6.
Bio 50°C
ohne V orspülen
*
9.
Schnellprogramm
55°C
1.
Kurzspülen
*
Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe
ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.
Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.
Stark verschmutzt.
Geschirr, Besteck, Kochtöpfe
Stark verschmutzt.
Geschirr und Besteck
Normal verschmutzt.
Geschirr und Besteck
Normal verschmutzt.
Geschirr und Besteck
Leicht verschmutzt.
Geschirr und Besteck
Leicht verschmutzt.
Geschirr und Besteck
Alles.
Teilladung (im Laufe des Tages ganz aufzufüllen).
Leicht verschmutzt.
Geschirr und Partygeschirr
Leicht verschmutzt.
Kristallglas und Porzellan
2.
Intensiv
70°C
Vorspülen warm
Hauptspülen 70°C
2 Klarspülgange kalt
1 Klarspülgang warm
Trocknung
Vorspülen lau
Hauptspülen 65°C
2 Klarspülgange kalt
1 Klarspülgang warm
Trocknung
Vorspülen kalt
Hauptspülen 50°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Vorspülen kalt
Hauptspülen 65°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Hauptspülen 55°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Hauptspülen 45°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Hauptspülen 55°C
1 Klarspülgang kalt
1 Klarspülgang warm
1 Spülgang kalt, um das Antrocknen
von Speiseresten zu vermeiden.
Hauptspülen 50°C
1 Klarspülgang kalt
1 Klarspülgang warm
Trocknung
Page 14
14
Bei dieser völlig integrierbaren Maschine befinden sich
die Bedienungselemente an der Türoberseite. Zur
Programmeinstellung muß die Tür halb geöffnet
werden.
1. Prüfen Sie, ob die Siebe sauber
sind
2. Drücken Sie die Ein/Aus-Taste
Im Anzeigefeld erscheint die Nummer "1" des
ersten einstellbaren Programmes (Kurzspülen).
3. Prüfen Sie, ob Salz und
Klarspülmittel vorhanden sind
Wenn nicht, leuchten die Anzeigen auf der
Bedienungsblende.

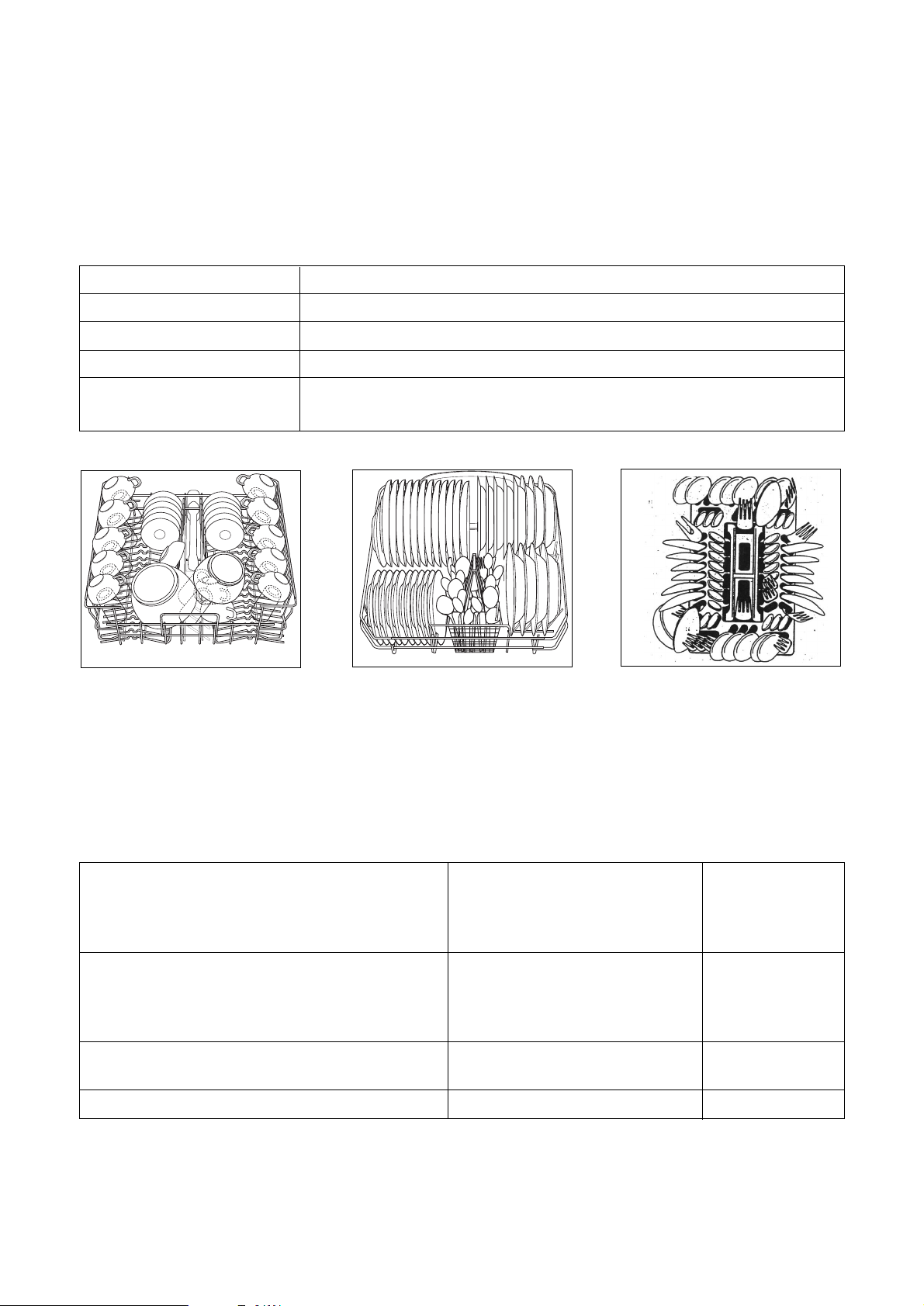

4. Einordnung des Geschirrs in
die Maschine
Entfernen Sie grobe Speisereste vom Geschirr.
Ziehen Sie den unteren Korb heraus und
ordnen Sie darin Töpfe, Teller und Besteck ein.
Ziehen Sie den oberen Korb heraus und ordnen
Sie darin Teller, Untertassen, Gläser, Tassen
usw. ein.
Schieben Sie die Körbe nach dem Einordnen
wieder in die Maschine zurück.
5. Kontrollieren Sie, ob die
Sprüharme sich frei drehen
können.
6. Dosierung des Reinigers
Schließen Sie den Deckel
7. Wahl des Spülprogrammes
Die Programmwahltaste drücken, bis im
Anzeigefeld die Nummer des gewünschten
Programmes angezeigt wird.Die
Kontrollampe blinkt solange, bis das
Programme tatsächlich angelaufen ist.
Weiterhin können Sie einstellen:
a- Spar-Trocknen
Durch Drücken dieser Taste wird das
Wasser für den letzten Spülgang nicht
aufgeheizt, wodurch Sie eine beträchtliche
Stromersparnis erzielen können.
Das Geschirr wird in diesem Fall nicht
automatisch im Geschirrspüler getrocknet.
Wenn die Kontrollampe nicht leuchtet,
wird der komplette Trockenvorgang
durchgeführt.
b- Verzögerter Anlauf
Durch Drücken der entsprechenden Taste,
bis die gewünschte Stundenzahl der
Verzögerung eingestellt ist.
Nach Drücken der Taste erscheint im
Anzeigefeld die Nummer "0".
Durch nochmaliges Drücken der taste kann
die Anzahl der Stunden (maximal 9)
eingestellt werden, um die Sie den
Programmanlauf verzögern möchten.
Ein blinkender Punkt im Anzeigefeld
informiert, daß die Funktion des
verzögerten Anlaufes eingeschaltet ist.
Durch das Öffnen der Tür wird eine bereits
begonnene Zeitrückzählung nicht
beeinflußt.
Um die Einstellung eines verzögerten
Anlaufes wieder zu löschen, drücken Sie die
Taste solange, bis erneut die Zahl "0"
angezeigt wird.
Möchten Sie nach dem Anlauf der
Zeitrückzählung durch Schließen der Türe
der Maschine den verzögerten Anlauf
wieder löschen, drücken Sie die Taste
"Löschen/Ändern" ca. 2 Sekunden lang, bis
ein Tonsignal zu hören ist.
SEQ20de
Arbeitsschritte
Page 15
15
8. Starten des Spülprogrammes
Öffnen Sie den Wasserhahn.
Schließen Sie die Tür des Geschirrspülers.Ein
Tonsignal informiert Sie, daß das Programm
angelaufen ist.
Wenn Sie die Option für verzögerten Anlauf
gewählt haben, beginnt die Zeitrückzählung.Im
Anzeigefeld kann abgelesen werden, wieviel
Stunden bis zum Anlauf des Programmes noch
fehlen.Nach Ablauf der eingestellten
Verzögerungszeit, läuft das Programm
automatisch an.
9. Löschen von Programmen
Um ein laufendes Spülprogramm zu löschen,
drücken Sie die Taste "Löschen/Ändern" bis ein
Tonsignal ertönt. Im Anzeigefeld erscheint die
Nummer "1" des ersten einstellbaren
Programmes und die Kontrollampe
Programmwahl blinkt;die vorhergehende
Eingabe wurde annulliert und es kann ein
neues Programm eingestellt werden.
10. Am Ende des
Spülprogrammes
Nach Beendigung des Spülprogrammes
bleibt die Maschine automatisch stehen.Ein
Tonsignal informiert Sie, daß das Programm
beendet ist. Im Anzeigefeld blinkt das
Symbol (-). Diese Blinkanzeige bleibt solange
bestehen, bis die Programmwahltaste gedrückt
wird.
Öffnen Sie die Tür.
Schalten Sie das Gerät mit der Ein/Aus-Taste
ab.
Schließen Sie den Wasserhahn.
Warten Sie einige Minuten, bevor Sie das
Geschirr entnehmen: dadurch vermeiden Sie
Verbrennungen und die Trocknung wird
begünstigt.
Um zu vermeiden, daß Wassertropfen vom
oberen Korb auf das geschirr im unteren Korb
fallen, ist es empfehlenswert, zuerst den
unteren und dann den oberen Korb zu
entleeren.
Vorsicht
Obwohl eine Sicherheitseinrichtung den
Betrieb des Gerätes unterbricht, darf
während des heißen Spülgangs die Tür
nicht geöffnet werden. Es besteht
Verbrennungsgefahr! Auch unmittelbar
nach Beendigung des Spülprogramms
kann beim Öffnen der Tür heißer Dampf
entweichen.
SEQ21de
Page 16
16
Pflege und Reinigung
Innenreinigung
Reinigen Sie die Gummidichtungen der Türe und des
Spül- bzw.Klarspülmittelbehälters mit einem feuchten
Tuch.
Nehmen Sie einmal jährlich, oder auch häufiger, ein
Spülprogramm bei leerer Maschine, mit Zugabe von
Spülmittel oder besser eines handelsüblichen
Spezialproduktes für die Spülautomatenpflege vor.
Reinigung das Zentralsieb
(nach jedem Spülgang)
Ziehen Sie das Sieb (A) nach oben heraus und
reinigen Sie es unter fließendem Wasser.
Nach der Reinigung setzen Sie das Sieb durch
Hineindrücken bis zum Einrasten wieder ein.
Reinigung das Flächensieb
(jeden Monat)
Bürsten Sie das große Sieb, falls es erforderlich ist,
auf beiden Seiten mit einer Bürste ab.Ziehen Sie dazu
den unteren Sprüharm nach oben heraus. Drehen Sie
die Arretierung (C) nach links um 90° und nehmen Sie
das Sieb heraus.
Zum Wiedereinsetzen gehen Sie in umgekehrter
Reihenfolge vor.
Nehmen Sie bitte niemals das Gerät ohne
Sieb in Betrieb.
Falsch oder schlecht eingesetzte Siebe
können die Ursache für schlechte
Spülergebnisse sein.
Die Reinigung der Siebe ist für einen guten
Betrieb der Spülmaschine besonders
wichtig.
MAN01de
A
MA04
MA19
MA05
MA21
B
90°
C
MA20
MA18
Page 17
17
Außenreinigung
Die Bedienungsblende sollte regelmäßig mit einem
weichen, feuchten Tuch gereinigt werden.Es dürfen
nur neutrale Reinigungsmittel und keine Scheuermittel
oder Lösungsmittel, wie Azeton, Trichloräthylen usw.
verwendet werden.
Längerer Stillstand des Gerätes
Bei längerem Stillstand des Geschirrspülautomaten:
1. Stecker aus der Steckdose ziehen und
Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung
von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.
Frostgefahr
Wird das Gerät Temperaturen unter Null ausgesetzt,
den Wasserzulaufschlauch abnehmen und entleeren.
Stellen Sie den Geschirrspüler vor dem Starten eines
Programms in einen Raum über 0°C.
Transport des Gerätes
Vermeiden Sie während des Transportes eine zu
starke Neigung des Gerätes.
MAN03de
Page 18
18
Störung Optisches Warnsignal Lösung
Die Maschine startet nicht ● Die Gerätetür ist nicht dicht geschlossen.
● Der Stecker ist nicht korrekt in der Steckdose eingesteckt.
● Die Abflußsicherung überprüfen.
● Keine Spannung an der Steckdose vorhanden.
Die Maschine nimmt Alarm A ● Wasserhahn geschlossen.
kein Wasser
● Keine Wasserversorgung.
● Der Zulaufschlauch ist geknickt.Beheben Sie die Störung.
● Das Sieb im Zulaufschlauch ist verstopft.Reinigen Sie das
Sieb am Ende des Zulaufschlauches.
Die Siebe sind verstopft Alarm F ● Reinigen Sie die Siebe (siehe “Pflege und Reinigung”).
Das Wasser wird nicht Alarm P
● Der Ablaufschlauch ist geknickt.Richten Sie ihn gerade.
abgepumpt ● Der Abfluß ist eventuell verstopft.Entfernen Sie die
Verstopfung.
● Die Verlängerung des Abflußschlauchs sitzt nicht richtig.
Befolgen Sie die Anweisungen zum Anschluß an das
Abwasser.
● Der Ablauf an der Wand hat keine Entlüftung.
Sonstige Störungen Alarme C, L, H
● Die maschine ausschalten; die Maschine wieder einschalten
und ein beliebiges Spülprogramm starten.Wenn der Alarm
bestehen bleibt, rufen Sie den Kundendienst und geben Sie
den angezeigten Buchstaben an.
Die Maschine erzeugt
● Das Geschirr klirrt gegeneinander (siehe unter “Einordnen des
starke Geräusche Geschirrs in Ihre Spülmaschine").
● Die Sprüharme schlagen gegen das Geschirr.
Die Tür dichtet nicht gut ab
● Die Geschirrspülmaschine ist nicht einwandfrei justiert bzw.
nicht richtig eingebaut. Lassen Sie dieses Problem von der
Küchenmontagefirma beseitigen!
Schlechtes Spülergebnis ● Die Geschirrkörbe sind zu voll beladen.
● Das Geschirr ist nicht richtig angeordnet.
● Die Sprüharme können sich nicht frei drehen.
● Die Sprüharme sind verstopft.
● Die Siebe sind verstopft.
● Die Siebe sind nicht richtig eingesetzt.
● Der Reiniger wurde nicht ausreichend dosiert oder ist nicht
geeignet.
● Alter Reiniger oder Reiniger mit Klumpen.
● Die Verschlußkappe des Salzbehälters ist nicht richtig
geschlossen.
● Es wurde ein zu schonendes Programm gewählt.
Am Geschirr sind Kalkflecken ● Es fehlt Regeneriersalz im Salzbehälter.Die Einstellung der
oder ein weißlicher Überzug Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
Das Geschirr ist nicht ganz
● Der Vorratsbehälter für Klarspülmittel ist leer oder die
trocken Dosierung ist zu niedrig.
Verfärbung des Heizstabes ● Eine Verfärbung des Heizelementes ist normal.Es liegt keine
Funktionsstörung vor.
Beseitigung von Funktionsstörungen
Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen
Kleinigkeiten, die Sie selbst einfach und rasch beheben können.
Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.
Im Anzeigefeld werden die folgenden Alarme durch einen blinkenden Buchstaben (A, C, F, L, H, P) angezeigt.
Die Maschine läuft nicht an oder bleibt während eines Programmes stehen;keine der Kontrollampen leuchtet,
ausgenommen der Buchstabe auf der Anzeige, keine der Tasten ist aktiv, ausgenommen die Ein/Aus-Taste.
Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten.
Sollte der Alarm erneut aufleuchten, rufen Sie den Kundendienst.
RIM15de
Page 19
19

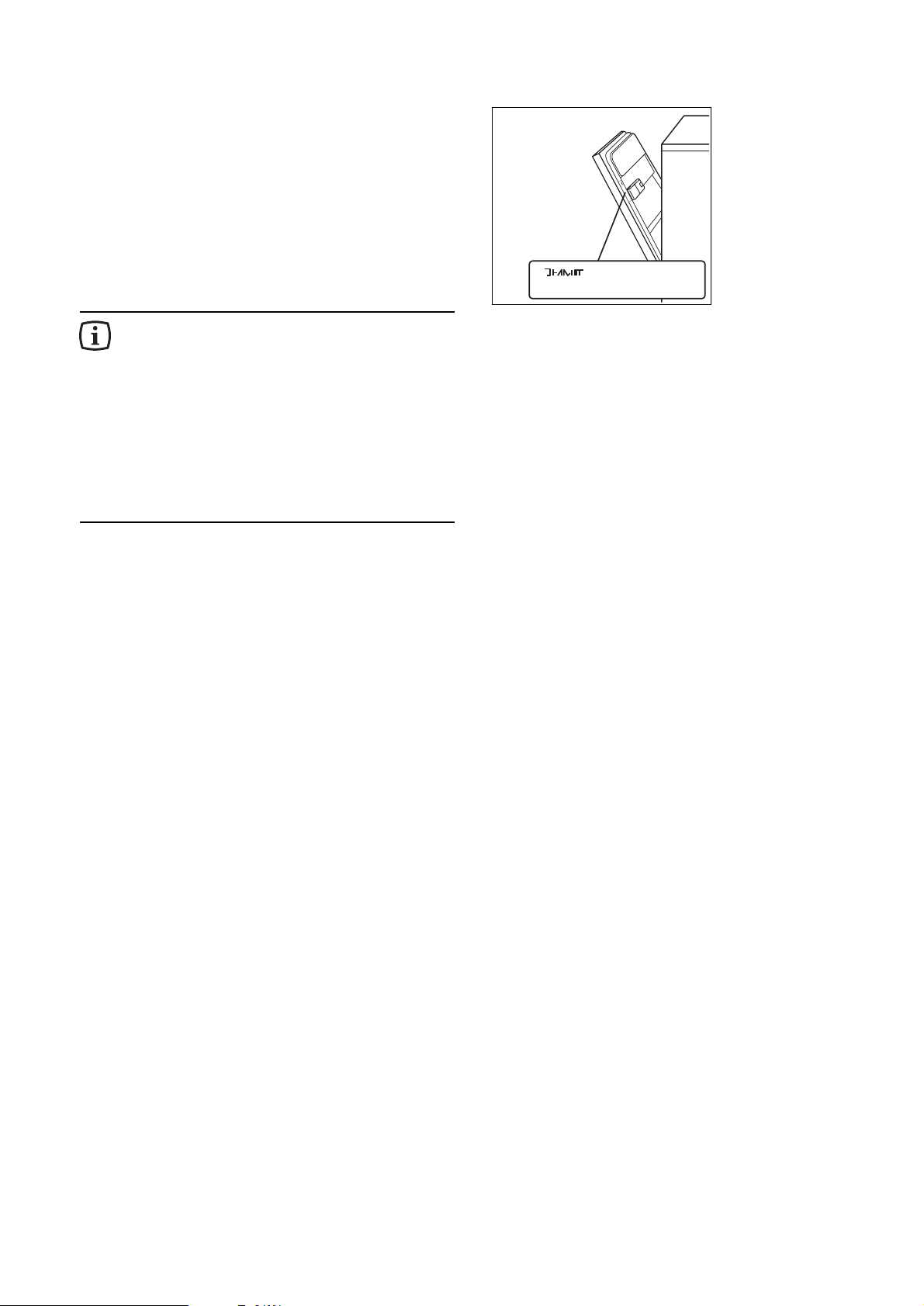

Wenn die Funktionsstörung nach Überprüfung dieser
Fehlerquellen nicht behoben werden kann, rufen Sie
den nächsten autorisierten Kundendienst und geben
Sie die Fehlerart, die Modellbezeichnung (Mod.), die
Produktnummer (Prod.No.) und die Herstellnummer

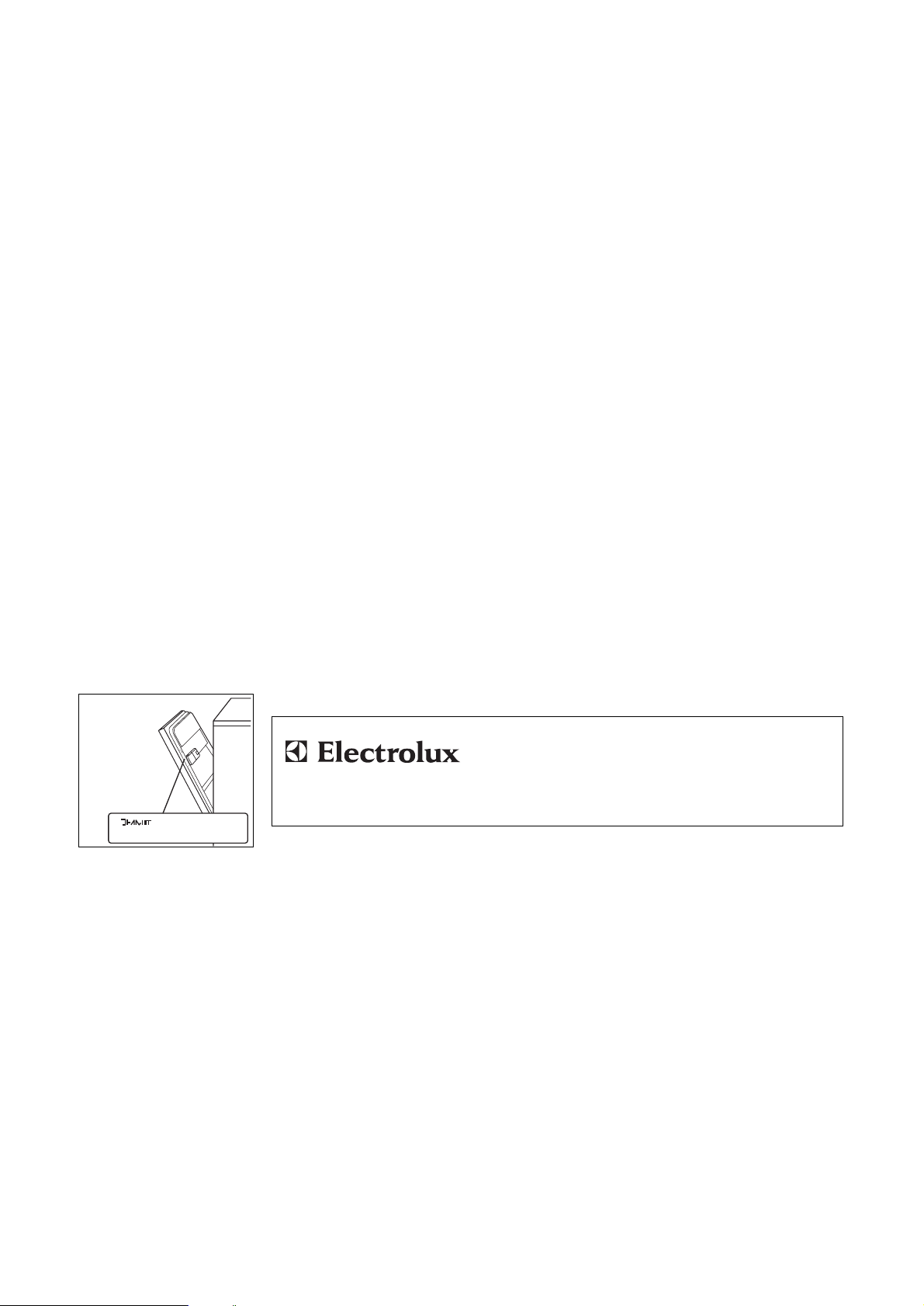

(Ser.No.) an.Sie können diese dem Typenschild des
Geschirrspülautomaten entnehmen (siehe Abbildung).
Kundendienst und Ersatzteile
Dieses Produkt sollte ausschließlich durch
einen Fachmann gewartet werden, und es
dürfen nur Original-Ersatzteile verwendet
werden.Versuchen Sie unter keinen
Umständen das Gerät selbst zu reparieren.
Reparaturen, die nicht von Fachleuten
ausgeführt werden, können zu Verletzungen
oder ernsthaften Fehlfunktionen an Ihrem
Gerät führen.Wenden Sie sich an Ihre
zuständige Kundendienststelle.
Bestehen Sie immer auf Original-Ersatzteile.
Sicherheitsvorrichtungen zum
Schutz vor Überschwemmung
Die Maschine ist mit einer zusätzlichen Vorrichtungen
zum Schutz gegen Wasserüberschwemmung
ausgestattet, die folgende Eigenschaften aufweist:
An der Bodenwanne:
Diese Vorrichtung schaltet die Wasserzufuhr bei
einer Undichtheit innerhalb des Gerätes ab.
Die Schutzvorrichtung ist nur im eingeschalteten
Zustand aktiv.
RIM16de
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
Page 20
20
Hinweise für
Prüfinstitute
Vor einer Prüfung muß der Salzbehälter des
Entkalkers und der Spülmittelbehälter gefüllt werden.
IST47de
Prüfnorm: EN 50242
Vergleichsprogramm: Bio 50°C mit Vorspülen
Beladung: 12 Maßgedecke
Klarspülmittelwähler: Position 5
Reinigerdosierung: 25 g im Behälter
5 g auf dem Behälterdeckel
Oberen Korb laden
Unteren Korb laden
UI65
Besteckkorb laden
Abmessungen Breite 59.6 cm
Höhe 81.8 - 87.8 cm
max.Tiefe 55.5 cm
max.Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 Hz
Leistungsaufnahme Umwälzpumpe 200 W
Leistungsaufnahme Heizelement 2100 W
Gesamtleistung 2800 W
Leitungswasserdruck min. 5 kPa (0.5 bar)
max. 800 kPa (8 bar)
Fassungsvermögen 12 Maßgedecke
Technische Daten
US50
UI50
Page 21
21
Aufstellung
Stellen Sie die Maschine in der Nähe eines Wasserzuund ablaufes auf.
Anschluß des
Wasserzulaufschlauches
Dieser Geschirrspülautomat ermöglicht einen
Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist
jedoch empfehlenswert, einen Kaltwasseranschluß zu
wählen. Da beim Warmwasseranschluß die Spülzeiten
erheblich kürzer werden, könnte das Spülergebnis
besonders bei stark verschmutztem Geschirr
beeinträchtigt werden.
Wenn die Wasserzulaufleitung neu ist oder lange nicht
benutzt wurde, ist es ratsam das Wasser einige
Minuten laufen zu lassen, bevor Sie den
Geschirrspülautomaten anschließen.
Vermeiden Sie Knicke oder Quetschungen des
Zulaufschlauches, da dies den Wasserzulauf
verlangsamen oder verhindern kann.
Nach Lockerung des Befestigungsringes kann der
Zulaufschlauch beliebig geführt werden. Festdrehen
nicht vergessen!
Schließen Sie den Wasserzulaufschlauch an einen
Wasserhahn mit einem 3/4"-Anschlußgewinde oder an
eine Wasserschlauchschnellkupplung (Press-block)
an.
Vergewissern Sie sich, daß der mitgelieferte
Dichtungsring "A" in der Schlauchverschraubung fest
eingesetzt ist.
COL07de
Installationsanweisung
Sie sollten die beim Elektroanschluß des
Gerätes anfallenden Arbeiten von einem
fachkundigen und zugelassenen
Elektriker ausführen lassen.
Lassen Sie die beim Wasseranschluß des
Gerätes entstehenden Arbeiten von
einem fachkundigen und zugelassenen
Installateur ausführen.
Wichtig!
Die Anschlüsse des Zulaufschlauches
müssen fest angezogen sein.
Prüfen Sie , bevor das Gerät in seine
endgültige Position gebracht wird,ob
kein Wasser austritt! Auch geringe
Mengen können im Laufe der Zeit große
Schäden verursachen.
A
CA03
Page 22
22
Anschluß des
Wasserablaufschlauches
Der Wasserablaufschlauch kann angeschlossen
werden:
1. am Syphonverschluß des Spülbeckens, mit einer
Schlauchschelle;
2. an einem festen Wandanschluß mit Ablaufbelüftung,
und mit einem Innendurchmesser von mindestens
4 cm.
Der Anschluß des Wasserablaufes muß mindestens
30 cm und darf höchstens 100 cm über dem
Fußboden liegen.
Der Schlauch kann beliebig nach rechts oder links
geführt werden.
Knicke oder Quetschungen des Ablaufschlauches sind
zu verhindern, da dies den Wasserablauf
verlangsamen oder blockieren kann.
Eine eventuelle Verlängerung des Ablaufschlauches
darf 2 m nicht übersteigen und ihr Innendurchmesser
darf nicht kleiner sein, als der des Ablaufschlauches
am Gerät.
Auch bei eventuellen Anschluß-Stücken für den
Schlauchanschluß darf der Innendurchmesser nicht
kleiner als der des Ablaufschlauches sein.
Der Verlängerungsschlauch soll am Boden liegen, und
nur beim Ablauf emporsteigen.
Elektroanschluß
Elektroanschluß an 230V (50 Hz). Die elektrische
Hausanlage (Steckdose, Anschlußleitung, Sicherung
und Zähler) muß für diesen Anschlußwert ausgelegt
sein. Schließen Sie das Gerät nur an eine, den VDERichtlinen entsprechende, Steckdose an.
Der Erzeuger lehnt jede Haftung für
eventuelle Unfälle ab, die durch
Nichtbeachtung dieser
Sicherheitsvorschriften entstehen.
COL06de
Dieses Gerät entspricht den folgenden EG Richtlinien:
- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie
-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie
CS13
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
1 2
CS10
Ø 18
Ø 21
+ 2 m max
max 100 cm
min 30 cm
max 100 cm
Page 23
23
Dieses Modell läßt sich unter eine vorhandene
Arbeitsplatte bzw.Spülenabdeckung einbauen.
Die Einbaunische soll die in der Abbildung
angegebenen Abmessungen haben. Die Einbaunische
braucht nicht mit Lüftungsöffnungen versehen zu
werden, es genügt eine Öffnung für den Durchgang
des Kabels und der Wasserzu- und Ablaufschläuche.

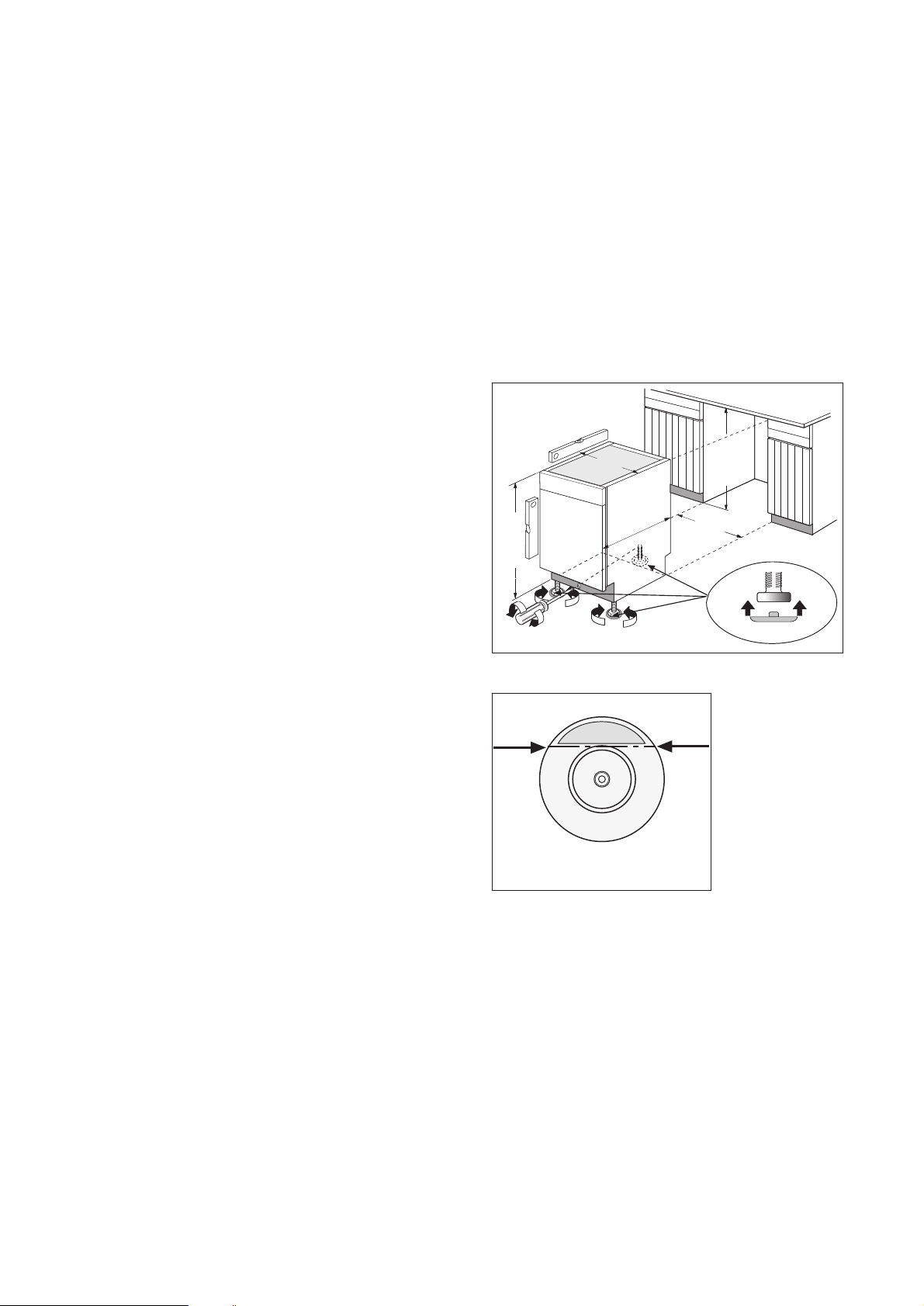

Nivellierung und Höhenverstellung
des Gerätes
Der Geschirrspüler muß standsicher und waagerecht
aufgestellt werden.Die Schraubfüße lassen sich
herausschrauben, um Bodenunebenheiten
auszugleichen und die Gerätehöhe an andere Möbel
anzugleichen.
Die gewünschte Höhe der vorderen beiden Stellfüße
wird durch Aus- bzw. Einschrauben der Füße erreicht.
Die Verstellung des hinteren Fußes erfolgt von vorne,
an der Schraube in der Mitte der Sockelblende.
Die 3 im Beipack des Gerätes vorhandenen
tellerförmigen Kunststoffteile sollen in die Füße
eingedrückt werden, dadurch wird das Einschieben
des Gerätes in die Möbelnische erleichtert.
Die Fläche des tellerförmigen Kunststoffteiles kann,
wenn sie störend übersteht, verkleinert werden.
Die Sollbruchstelle ist gekennzeichnet.
Lassen Sie einen Abstand von 2 mm, zwischen der
Geräte-Oberseite und der Arbeitsplatte.
Eine gute Nivellierung ist von grundlegender
Bedeutung für das korrekte Schließen und die
ordnungsgemäße Abdichtung der Tür.Wenn das
Gerät korrekt nivelliert ist, bleibt die Tür auf keiner
Seite des Gehäuses an den Nivellierelementen
hängen.
Sollte die Tür nicht richtig schließen, schrauben Sie
die einstellbaren Füße weiter ein oder heraus, bis die
Maschine perfekt nivelliert ist.
INS45de
575
max
600
596
555
max
600
+
-
555
max
596
820
880
−
818
878
−
II65
Unterbau
II52
Page 24
24
Wichtig!
Für Installation nach Norm SINK ist der auf
Anfrage erhältliche Bausatz zu verwenden.
Die Montageanweisungen liegen bei.
Montage der Frontplatte
Die Gerätetür kann mit einer Holzplatte folgender
Abmessungen verkleidet werden:
Breite 596 mm
Höhe 644 - 724 mm max
(SINK 755 -762)
Dicke 20 mm max
Gewicht von 2 bis 7.5 kg max
Achtung!
Die Maximalhöhe nicht überschreiten, da sonst
die Tür nicht völlig geöffnet werden kann
(die Frontplatte stößt gegen den Gerätesockel).
Die Frontplatte muß mit einem Griff versehen werden,
da die Geräte-Griffmuschel durch die Platte verdeckt
wird.
Vorbereitung der Platte:
1. Mit einer Bohrerspitze Ø 2 x 14 die Löcher in die
Platte, wie in der Abbildung gezeigt, bohren.
2. Die beiden Befestigungsstifte in die Löcher, wie
in der Abbildung gezeigt, schrauben.
3. Die Dekorplatte montieren; dabei die beiden
Befestigungsstifte in die Langlöcher der Tür
stecken.
Dekorplatte heben, bis sie mit der Frontplatte
ausgerichtet ist.
4. Wenn die richtige Position gefunden worden ist,
die Türe öffnen und die Dekorplatte mit den 6/8
mitgelieferten 4 x 40 Schrauben durch die
Löcher der Innentür befestigen.
INS46de
II118
553
187
596 max
*
*
SINK 232
II116
II117
Page 25
25

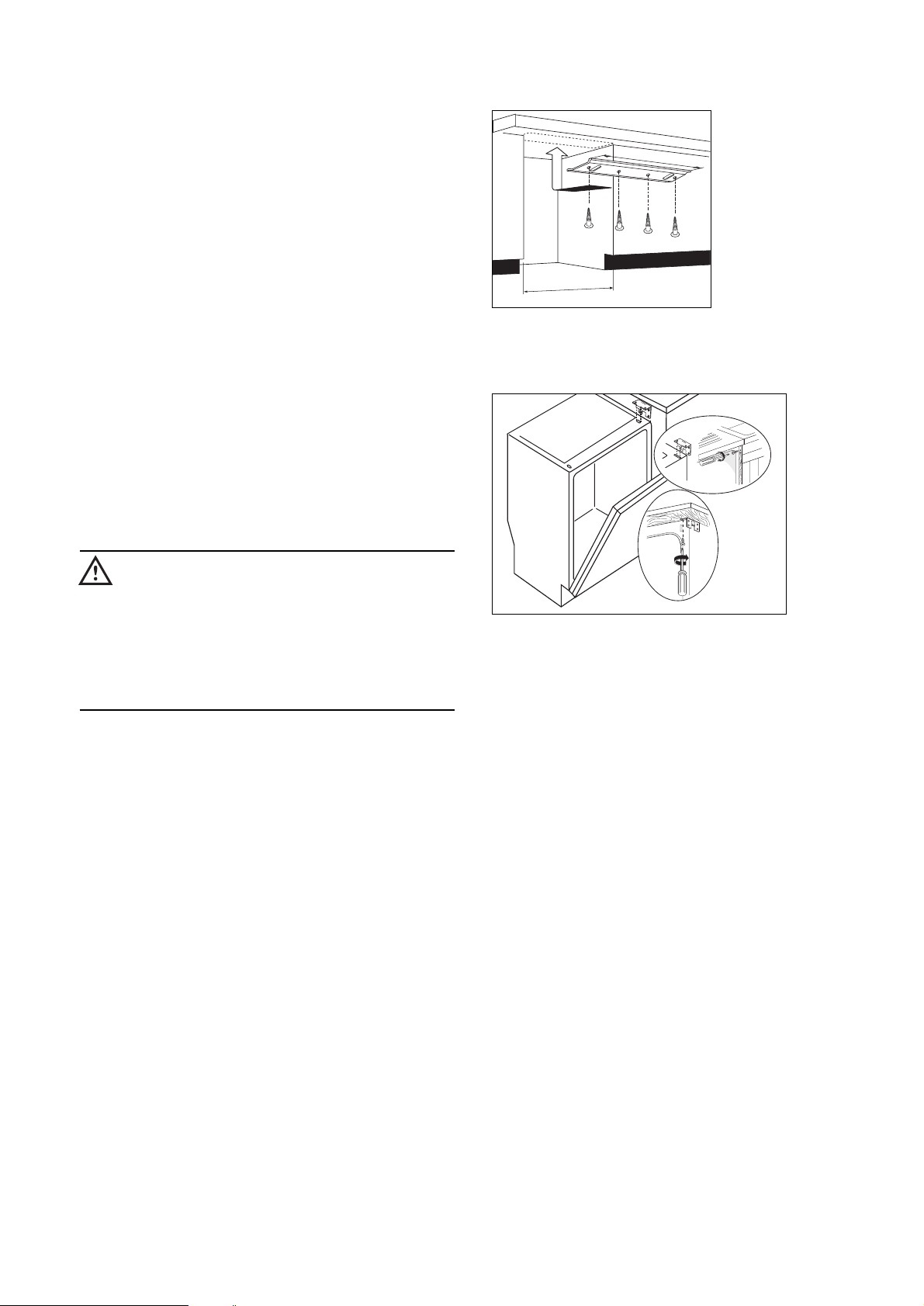

Montage vom Wrasenschutz
Wrasenschutzblech mit Vorderkante Tischplatte
bündig mit 4 Schrauben 3,5 x 16 festschrauben.
Befestigung an angrenzenden
Möbeln
Die beiden Befestigungswinkel in den vorbereiten
Langlöchern auf der Frontseite oben einsetzen (siehe
Abbildung).
Die Winkel an den angrenzenden Möbeln oder an der
Arbeitsplatte mit jeweils zwei Schrauben 3,5 x 16
befestigen.
Wichtig!
Das Gerät muß gegen Kippgefahr gesichert
werden.
Bei der Befestigung des Gerätes an den
Möbeln darf nicht in die Geräte-Seitenwände
gebohrt werden, um eine Beschädigung der
zwischen Bottich und Seitenwänden
befindlichen Teile zu vermeiden.
INS16de
600 mm
600 mm
II25
II54
Page 26
26
Lärmschutz
Um unter den verschiedensten Montagebedingungen
eine perfekte Lärmisolierung zu garantieren, wird ein
selbstklebendes Schutzprofil mitgeliefert, das nach
dem Einbau des Geschirrspülers in die dafür
vorgesehene Nische und nach der Höheneinstellung
des Geräts angebracht werden sollte.
Montieren Sie das Schutzprofil so, wie es in der
Abbildung gezeigt wird, und stellen Sie sicher, daß die
nicht selbstklebende Kante bis zum Boden reicht.
Sockelanpassung
Damit die Tür völlig geöffnet werden kann, muß bei
verschiedenen Sockelhöhen und -tiefen im Bereich
des Geschirrspülers die Küchensockelblende
ausgeschnitten werden.
Durch die Sockelhöhe (a) und Sockeltiefe (b) können
die Maße des Küchensockelblenden-Ausschnitts
(in mm) der Tabelle entnommen werden
(siehe Tabelle).
INS37de
II61
170 160 150 140 130 120 110 100
136 131 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85
139 130 124 115 105 98 88
138 129 120 110 100 90
135 125 115 105 95
90
75
75
75
75
78
80
85
/
/ /
/
40
50
60
70
80
90
100 / /
Sockelhöhe (a)*
Sockeltiefe (b)*
X
X
600 mm
Küchensockelblenden - Ausschnitt
(*) Maße in mm
II111
a
II15
b
Page 27
27
Der gut ausgebaute Electrolux-Kundendienst steht
allen unseren Kunden zur Verfügung.
Bevor Sie den Kundendienst
anforden
● Überzeugen Sie sich, daß keine Fehlebedienung
vorliegt.
● Überprüfen Sie Ihren Geschirrspüler gemäß
Kapitel "Beseitigung von Funktionsstörungen".
Wenn Sie den Kundendienst in
Anspruch nehmen
● Notieren Sie die folgenden Angaben auf dem
Typenschild Ihrer Maschine:
Modell-Bezeichnung
Geräte-Nummer
Seriennummer
● Notieren Sie allfällige Symptome.
Dies erleichtert die Vorbereintungen und die Arbeit
unseres Servicetechnikers.
● Suchen Sie die nächstgelegene Electrolux-
Servicestelle (sehen "Servicestellen") und rufen
Sie an.
● Seien Sie bitte zu Hause, wenn der
Servicetechniker kommt, denn er ist auf Ihre
Informationen angewiesen.
GAR01de
Wir sind auch nach dem Kauf für Sie da!
Prod. No. Ser.No.
Mod. 230V ~ 50 Hz
Geräte-Nummer Seriennummer
Numéro de produit Numéro de série
Numero prodotto Numero di serie
Geräte-Nummer
Numéro de produit
Numero prodotto
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
Page 28
Loading...
