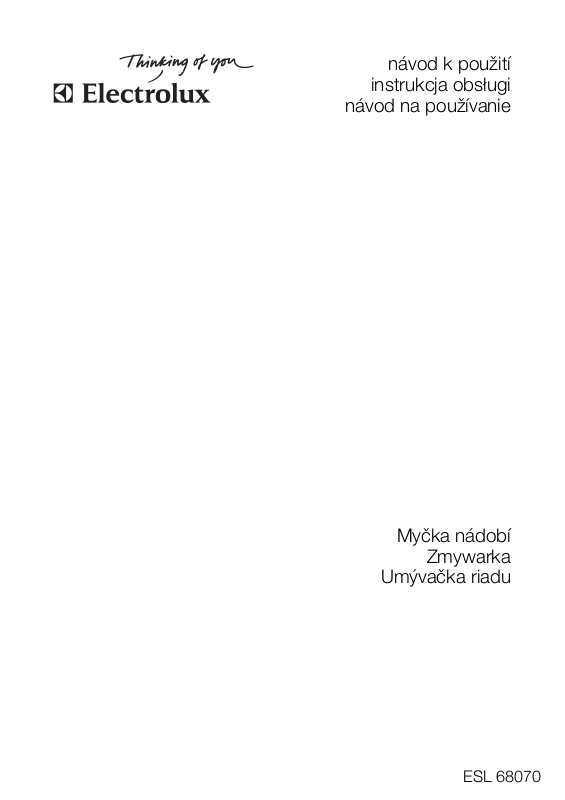

Page 1

návod k použití

instrukcja obsługi

návod na používanie

Myčka nádobí

Zmywarka

Umývačka riadu

ESL 68070

Page 2

2 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

Obsah

Bezpečnostní informace 2 Popis spotřebiče 5 Ovládací panel 6 Před prvním použitím 8 Nastavení změkčovače vody 8 Použití soli do myčky 9 Použití mycího prostředku a leštidla 10 Funkce Multitab 10

Bezpečnostní informace

Před instalací a použitím si pečlivě přečtěte tento návod:

• Abyste ochránili svoji bezpečnost i svůj

majetek.

• Abyste chránili životní prostředí.

• Abyste spotřebič správně používali. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Výrobce nezodpovídá za škody způsobené nesprávnou instalací či chybným používáním.

Bezpečnost dětí a osob se zdravotním postižením

• Nedovolte, aby spotřebič používaly osoby, včetně dětí, se zhoršenými fyzickými a smyslovými schopnostmi, sníženými mentálními funkcemi nebo nedostatkem zkušeností a znalostí. Spotřebič mohou používat jen pod dozorem nebo podle pokynů osob odpovědných za jejich bezpečnost.

• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo zranění.

• Všechny mycí prostředky uložte na bez- pečné místo. Nedovolte dětem, aby se dotýkaly mycích prostředk

• Jsou-li dvířka myčky otevřená, nedovolte dětem ani malým zvířatům, aby se k ní přibližovaly.

Všeobecné bezpečnostní informace

•Neměňte technické parametry tohoto spotřebiče. Hrozí nebezpečí úrazu nebo poškození spotřebiče.

ů.

Vkládání příborů a nádobí 11 Volba a spuštění mycího programu 11 Mycí programy 12 Čištění a údržba 13 Co dělat, když... 14 Technické údaje 16 Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny

•Dodržujte bezpečnostní pokyny výrobce mycího prostředku, aby nedošlo k popálení očí, úst nebo hrdla.

• Nepijte vodu ze spotřebiče. Ve spotřebiči mohou zůstat zbytky mycího prostředku.

•Po naplnění nebo vyprázdnění spotřebiče vždy zavřete dvířka, aby nedošlo k úrazu a aby někdo na otevřená dvířka nespadl.

• Na otevřená dvířka myčky si nesedejte, ani si na ně nestoupejte.

Použití

•Tento spotřebič je určen pouze k domácí- mu použití. Nepoužívejte tento spot ke komerčním, průmyslovým, ani žádným jiným účelům.

• Nepoužívejte spotřebič k jiným účelům, než pro které je určen. Zabráníte tak fyzickým úrazům osob či poškození majetku.

•Tento spotřebič používejte jen k mytí do- mácího nádobí určeného pro mytí v myč- kách.

•Do spotřebiče, do jeho blízkosti nebo na spotřebič neumisťujte hořlavé předměty nebo předměty, které obsahují hořlavé látky. Hrozí nebezpečí výbuchu nebo požáru.

• Nože a další náčiní s ostrými špičkami vkládejte do košíčku na příbory špičkou dolů. Můžete je také položit vodorovně do horního koše nebo do košíčku na nože. (Košíček na nože mají jen některé modely.)

• Používejte pouze prostředky urč myčky (mycí prostředek, sůl, leštidlo).

• Druhy soli, které nejsou určené do myčky, mohou poškodit změkčovací zařízení.

•Před spuštěním mycího programu doplňte do spotřebiče sůl. Zrnka soli nebo slaná

řebič

ené pro

Page 3

electrolux 3

voda mohou způsobit korozi nebo prodě- ravět dno spotřebiče.

• Nikdy dávkovač leštidla neplňte jinými prostředky než leštidlem (např. čisticími prostředky pro myčky, tekutými mycími prostředky). Spotřebič by se mohl poškodit.

•Před spuštěním mycího programu zkon- trolujte, zda se ostřikovací ramena mohou volně otáčet.

• Jestliže otevřete myčku během provozu, může uniknout horká pára. Hrozí nebezpečí popálení pokožky.

• Dokud mycí cyklus neskončí, nevytahujte z myčky žádné nádobí.

Čištění a údržba

•Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě.

•Nepoužívejte hořlavé prostředky nebo prostředky, které mohou způsobit korozi.

•Nepoužívejte myčku bez filtrů. Zkontroluj- te, zda jsou filtry správně umístěné. Nesprávná instalace filtrů má za následek nedostatečné umytí nádobí a může myčku poškodit.

•K čištění spotřebiče nepoužívejte proud vody nebo páru. Hrozí nebezpečí usmrcení elektrickým proudem a poškození spotřebiče.

Instalace

•Přesvědčte se, zda spotřebič nebyl po- škozen během přepravy. Poškozený spotřebič nezapojujte. V případě nutnosti se obraťte na dodavatele.

•Před prvním použitím odstraňte veškerý obalový materiál.

•Připojení elektrického napájení, vodovodní instalační práce, nastavení a údržbu spotřebiče smí provádět pouze kvalifikovaná osoba. Zabrání se tak nebezpečí poškození zařízení nebo zranění osob.

•Př

i instalaci musí být síťová zástrčka vyta-

žená ze zásuvky.

• Neprovrtávejte boční strany spotřebiče, aby nedošlo k poškození hydraulických a elektrických součástí.

• Důležité! Dodržujte pokyny uvedené v přiloženém návodu: – Instalace spotřebiče. –Sestavení dvířek skříňky.

–Připojení k přívodu vody a odpadu.

• Ujistěte se, že je spotřebič namontován pod nebo vedle bezpečných konstrukcí.

Opatření proti vlivu mrazu

• Neinstalujte spotřebič tam, kde může teplota klesnout pod 0°C.

• Výrobce není odpovědný za škody způso- bené mrazem.

Vodovodní přípojka

•Pro připojení spotřebiče k vodovodu pou- žijte nové hadice. Nepoužívejte použité hadice.

•Nepřipojujte spotřebič k novému potrubí nebo k potrubí, které nebylo dlouho používané. Před připojením přívodní hadice nechte vodu několik minut odtéct.

•Při instalaci spotřebi

če dávejte pozor, aby-

ste hadice neskřípli nebo jinak nepoškodili.

•Přesvědčte se, zda jsou vodovodní spojení vodotěsná, aby nedocházelo k prosakování vody.

•Při prvním použití spotřebiče zkontrolujte, zda nedochází k prosakování vody u hadic.

•Přívodní hadice je dvoustěnná přívodní ha- dice a je vybavena vnitřním síťovým kabelem a bezpečnostním ventilem. Přívodní hadice je pod tlakem pouze tehdy, když v ní protéká voda. Pokud přívodní hadice začne prosakovat, bezpečnostní ventil přeruší přítok vody. –Při připojení přívodní hadice buďte

opatrní: –Přívodní hadici ani bezpečnostní ventil

neponořujte do vody.

– Jestliže se přívodní hadice nebo bez-

pečnostní ventil poškodí, okamžitě vytáhněte síťovou zástrčku ze zásuvky.

– Zavolejte pracovníka servisního

střediska, aby přívodní hadici vybavenou bezpečnostním ventilem vyměnil.

Upozornění Nebezpečné napětí.

Page 4

4 electrolux

Připojení k elektrické síti

•Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry vaší domácí elektrické sítě.

• Vždy používejte správně instalovanou síťovou zásuvku odolnou proti nárazu.

• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Hrozí nebezpečí požáru.

•Nevyměňujte ani neupravujte napájecí ka- bel. Kontaktujte servisní středisko.

• Dávejte pozor, abyste zástrčku a síťový kabel za spotřebičem neskřípli nebo jinak nepoškodili.

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

• Neodpojujte síťový kabel ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

Vnitřní osvětlení

Tato myčka je vybavena vnitřním osvětlením, které se rozsvítí při otevření dvířek a zhasne při jejich zavření.

Upozornění Viditelné záření LED, nedívejte se přímo do světelného paprsku.

LED světlo patří do TŘÍDY 2 podle normy IEC 60825-1:1993 + A1:1997 + A2:2001. Emisní vlnová délka: 450 nm

Maximální emitovaný výkon: 548 μW

Pokud je potřeba vnitřní osvětlení vymě- nit, kontaktujte servisní středisko. Před výměnou vnitřního osvětlení vytáhněte zástrčku ze zásuvky.

Servisní středisko

•Spotřebič může opravovat pouze kvalifi-

kovaný technik. Kontaktujte servisní středisko.

• Použijte výhradně originální náhradní díly.

Likvidace spotřebiče

• Aby nedošlo k úrazu nebo vzniku škod:

–Vytáhněte zástrčku ze zásuvky. –Odřízněte síťový kabel a vyhoďte ho. –Odstraňte dveřní západku Zabráníte tak

tomu, aby uvnitř spotřebiče uvízly děti nebo malá zvířata. Hrozí nebezpečí udušení.

Upozornění Mycí prostředky pro myčky nádobí jsou nebezpečné a mohou způsobit poleptání!

• Pokud dojde k nehodě s těmito mycími prostředky, kontaktujte ihned svého lékaře.

•Pokud se mycí prostředek dostane do úst, kontaktujte ihned svého lékaře.

•Pokud se mycí prostředek dostane do očí, kontaktujte ihned lékaře a propláchněte oči vodou.

•Mycí prostředky pro myčky nádobí uchovávejte na bezpečném místě mimo dosah dětí.

• Nenechávejte dvířka spotřebiče otevřená, pokud je v dávkovači mycí prostředek.

•Dávkovač mycího prostředku naplňte až před spuštěním mycího programu.

Page 5

Popis spotřebiče

electrolux 5

1 Horní koš 2 Nastavení tvrdosti vody 3 Zásobník na sůl 4 Dávkovač mycího prostředku 5 Dávkovač leštidla 6 Typový štítek 7 Filtry 8 Dolní ostřikovací rameno 9 Horní ostřikovací rameno

Optická signalizace TimeBeam

Díky optické signalizaci TimeBeam vždy víte, kolik času zbývá do konce mycího programu nebo do začátku odloženého startu. Barevný světelný paprsek promítá na podlahu vaší kuchyně čas zbývající do konce mycího programu nebo odpočet do začátku odloženého startu.

Výborné viditelnosti optického signálu TimeBeam lze dosáhnout změnou barvy jeho paprsku, která pak správně kontrastuje s podlahou vaší kuchyně. Můžete zvolit z devíti rů- zných barev. Nastavení barvy paprsku optické signalizace viz „Ovládací panel“.

Pokud je spotřebič instalovaný ve vyšší poloze v jedné rovině s dvířky kuchyňské linky, nebude optická signalizace TimeBeam viditelná.

Page 6

6 electrolux

Čas zbývající do konce mycího programu

• Optická signalizace TimeBeam promítá dobu mycího programu.

• Tato doba se zkracuje po jedné minutě.

•Po dokončení mycího programu se na podla- ze kuchyně zobrazí nula.

• Pokud je spotřebič vybaven funkcí automatického vypnutí, optická signalizace TimeBeam se automaticky vypne po 10 minutách

od skončení mycího programu. Řiďte se pokyny v části „Volba a spuštění mycího programu“.

Odložený start

• Optická signalizace TimeBeam promítá od-

počítávání odloženého startu v krocích po 1 hodině (24 h, 23 h, atd.).

Ovládací panel

1 Tlačítko Zap/Vyp 2 Posunovací tlačítka 3 Displej 4 Tlačítko OK/Start 5 Tlačítko možnosti

Při používání spotřebiče vám pomohou zprávy zobrazené na displeji a zvukové signály.

Posunovací tlačítka

Pomocí těchto tlačítek lze:

Příslušnou funkci zvolíte následovně:

1. Zapněte spotřebič.

2. Stiskněte tlačítko možnosti: na displeji se

3. Stiskněte jedno z posunovacích tlačítek k

• vybrat mycí program z nabídky mycích

programů,

• zvolit funkce v nabídce možností.

Tlačítko OK/Start

4. Stisknutím tlačítka OK/Start potvrďte vol-

5. Stisknutím jednoho z posunovacích tlačí-

Toto tlačítko použijte k:

• potvrzení nebo uložení funkce,

•spuštění mycího programu.

6. Stisknutím tlačítka OK/Start potvrďte.

7. Zavřete nabídku stisknutím tlačítka mo-

Tlačítko možnosti

Tímto tlačítkem zvolíte příslušné funkce.

Nabídka funkcí

Nabídka Podnabídka Popis dané funkce

ODLOŽENÝ START

Pomocí této funkce můžete odložit spuštění mycího pro-

gramu v intervalu od 1 do 24 hodin. Odpočítávání odloženého startu probíhá v krocích po 1 hodině (24, 23, 22, atd.). Během poslední hodiny odloženého startu probíhá odpočítávání v krocích po 1 minutě (59, 58, 57, atd.).

zobrazí nabídka dostupných funkcí.

procházení nabídky a zvolte požadovanou funkci.

bu nebo otevřete podnabídku.

tek nastavte příslušné nastavení podnabídky.

žnosti.

Page 7

electrolux 7

Nabídka Podnabídka Popis dané funkce

SAVE ENERGY ZAP

VYP

MULTITAB ZAP

VYP

NASTAVENÍ JAZYK ČEŠTINA Můžete nastavit jazyk zpráv, které se zobrazují na displeji.

TVRDOST VODY Umožňuje nastavit stupeň změkčovače vody. Řiďte se

LEŠTIDLO Umožňuje aktivovat/deaktivovat dávkovač leštidla.

HLASITOST Umožňuje nastavit hlasitost zvukových signálů.

BAREVNÉ Umožňuje změnit barvu světelného paprsku optické sig-

SVĚTLOST Umožňuje zvýšit nebo zeslabit intenzitu podsvícení dis-

Tato funkce snižuje teplotu ve fázi sušení. Spotřeba energie se sníží o 10 % až 25 %. Nádobí může být na konci programu ještě vlhké. Doporučujeme otevřít dveře myčky a nechat je zcela otevřené, aby nádobí mohlo doschnout. Tato funkce je k dispozici u všech mycích programů, na některé programy však nemá vliv. Řiďte se pokyny v části „Mycí programy“.

Funkce Multitab je určena pro kombinované mycí tablety. Řiďte se pokyny v části „Funkce Multitab“.

K dispozici jsou různé jazyky.

pokyny v části „Nastavení změkčovače vody“. K dispozici je 10 stupňů nastavení.

Výrobní nastavení: vypnuto.

K dispozici je 5 stupňů nastavení. Stupeň 0 = vypnutý zvuk.

nalizace TimeBeam a dosáhnout tak správného kontrastu s podlahou vaší kuchyně. Nastavením stupně 1 až 9 lze zvolit různé barvy. Stupeň 0 = optická signalizace TimeBeam je vypnutá. Výrobní nastavení: stupeň 1

pleje. K dispozici je 10 stupňů nastavení. Výrobní nastavení: stupeň 10.

Displej

Page 8

8 electrolux

1 Krátké čárky zobrazují průběh mycího programu. 2 Zprávy: na této části displeje se zobrazují mycí programy, funkce a příslušné fáze mycích

programů.

3 Symboly

Symboly

ODLOŽENÝ START - rozsvítí se při nastavení odloženého startu a během vlastního odpočítá- vání odloženého startu.

MULTITAB - rozsvítí se při nastavení funkce.

SAVE ENERGY - rozsvítí se při nastavení funkce.

HLASITOST - rozsvítí se, když je vypnutá zvuková signalizace (stupeň 0).

Před prvním použitím

První zapnutí myčky – nastavení jazyka displeje

1. Zapněte spotřebič.

2. Když se na displeji objeví LANGUAGE

ENGLISH a slovo ENGLISH bliká, můžete volbu buď potvrdit nebo zvolit jiný jazyk. – Stisknutím tlačítka OK/Start volbu po-

tvrďte.

– Stisknutím jednoho ze dvou posuno-

vacích tlačítek zvolte jiný jazyk a volbu potvrďte stisknutím tlačítka OK/Start.

3. Zavřete nabídku stisknutím tlačítka mo-

žnosti.

Řiďte se pokyny pro jednotlivé kroky postupu:

1. Zkontrolujte, zda nastavení změkčovače

vody odpovídá tvrdosti vody ve vaší ob-

lasti. Je-li to nutné, změkčovač vody seřiďte.

2. Naplňte zásobník na sůl solí pro myčky.

3. Naplňte dávkovač leštidla lešticím prostředkem.

4. Vložte do myčky nádobí a příbory.

5. Nastavte správný mycí program pro daný druh nádobí a stupeň znečištění.

6. Naplňte dávkovač mycího prostředku správným množstvím mycího prostředku.

7. Spusťte mycí program.

Použijete-li kombinované mycí tablety (3 v 1, 4 v 1, 5 v 1 apod.), řiďte se pokyny v části „Funkce Multitab“.

Nastavení změkčovače vody

Změkčovač vody slouží k odstranění minerálů a solí z přiváděné vody. Minerály a soli totiž mohou mít nežádoucí účinky na provoz spotřebiče. Tvrdost vody se měří v ekvivalentních stupnicích:

•Německé stupně (°dH).

Tvrdost vody Nastavení tvrdosti vody

°dH °TH mmol/l Clarkovy

51 - 70 91 - 125 9,1 - 12,5 64 - 88 43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45

• Francouzské stupně (°TH).

• mmol/l (milimol na litr – mezinárodní jed-

notka pro tvrdost vody).

•Clarkovy stupně.

Seřiďte změkčovač vody podle tvrdosti vody ve vaší oblasti. V případě potřeby se obraťte na místní vodárenský podnik.

stupně

ručně elektronicky

9 8 7

Page 9

Tvrdost vody Nastavení tvrdosti vody

°dH °TH mmol/l Clarkovy

23 - 28 40 - 50 4,0 - 5,0 28 - 35 19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Výchozí nastavená poloha.

2) Není zapotřebí používat sůl.

Změkčovač vody musíte nastavit ručně a elektronicky.

Ruční nastavení

Otočte voličem tvrdosti vody do polohy 1 nebo 2 (viz tabulka).

stupně

Elektronické nastavení

1. Přejděte na nabídku funkcí.

2. Přejděte na NASTAVENÍ .

3. Stisknutím tlačítka OK/Start potvrďte.

4. Přejděte na TVRDOST VODY .

5. Stisknutím tlačítka OK/Start potvrďte.

ručně elektronicky

6. Pomocí posunovacích tlačítek nastavte stupeň změkčovače vody. Správné nastavení viz tabulka.

7. Stisknutím tlačítka OK/Start potvrďte.

8. Zavřete nabídku stisknutím tlačítka možnosti.

Pokud je změkčovač vody nastaven elektronicky na stupeň 1, zpráva ukazatele soli se nezobrazí.

electrolux 9

Použití soli do myčky

Při doplňování soli do zásobníku postupujte takto:

1. Otočte víčkem zásobníku na sůl směrem

doleva.

2. Naplňte zásobník na sůl 1 litrem vody (pouze při prvním použití).

3. K doplnění soli použijte trychtýř.

4. Odstraňte sůl, která se vysypala okolo zásobníku na sůl.

5. Otočením víčka směrem doprava zásobník na sůl zavřete.

Při doplňování zásobníku na sůl je normální, že z něj vytéká voda.

Po vyčerpání soli se na displeji zobrazí příslušná zpráva: PŘIDAT SŮL Tato zpráva nikdy nesvítí v průběhu mycího programu.

Page 10

10 electrolux

Po naplnění zásobníku soli se může zpráva ještě několik hodin zobrazovat. Na provoz spotřebiče to nemá nežádoucí vliv.

Použití mycího prostředku a leštidla

Použití mycího prostředku

Abyste chránili životní prostředí, nepoužívejte více mycího prostředku, než je nutné. Řiďte se doporučením výrobce uvedeným na obalu mycího prostředku.

Při doplňování dávkovače mycího prostředku postupujte takto:

Stiskněte uvolňovací tlačítko otevřeli víčko

dávkovače mycího

prostředku.

2. Mycí prostředek nasypte/nalijte do dávkovače

3. Pokud má mycí program fázi předmytí, nasypte/nalijte trochu mycího prostředku na vnitřní stranu dvířek myčky.

4. Pokud používáte mycí tablety, dejte tabletu do dávkovače mycího prostředku

5. Zavřete dávkovač mycího prostředku. Zatlačte na víčko, dokud nezaklapne.

Různé značky mycího prostředku se rozpouštějí různě dlouho. Některé mycí

, abyste

tablety proto při krátkých mycích programech nedosahují nejlepších výsledků. Při použití mycích tablet proto nastavujte dlouhé mycí programy, aby se zbytky mycího prostředku zcela odstranily.

Použití lešticího prostředku

Leštidlo umožňuje usušení nádobí bez šmouh a skvrn. Dávkovač leštidla automaticky přidá lešticí prostředek při poslední oplachovací fázi.

Při doplňování dávkovače leštidla postupujte takto:

Stiskněte uvolňovací tlačítko otevřeli víčko

Naplňte dávkovač leštidla

dávkovače leštidla.

lešticím

, abyste

prostředkem. Značka „max.“ ukazuje maximální hladinu.

3. Rozlité leštidlo setřete savým hadříkem, aby se při mycím programu netvořilo přílišné množství pěny.

4. Zavřete dávkovač leštidla. Zatlačte na víčko, dokud nezaklapne.

Po vyčerpání leštidla se na displeji zobrazí příslušná zpráva: PŘIDAT LEŠTIDLO . Tato zpráva nikdy nesvítí v průběhu mycího programu.

Nastavte dávkování leštidla

Výrobní nastavení: poloha 3. Dávkování leštidla můžete nastavit mezi polohou 1 (nejnižší dávkování) a 4 (nejvyšší dávkování).

Otočením voliče leštidla

můžete zvýšit ne-

bo snížit dávku leštidla.

Funkce Multitab

Funkce Multitab je určena pro kombinované mycí tablety.

Tyto tablety obsahují mycí prostředek, leštidlo a sůl do myčky. Některé druhy tablet mohou obsahovat ještě další složky.

Page 11

electrolux 11

Zkontrolujte, zda jsou tyto tablety vhodné pro tvrdost vody ve vaší oblasti. Řiďte se pokyny výrobce. Když nastavíte funkci Multitab, zůstane nastavená, dokud ji nevypnete. Funkce Multitab vypne dávkování soli a leštidla. Funkce Multitab vypne zobrazování zprávy o stavu soli a leštidla. Při použití funkce Multitab se délka programu může prodloužit.

Funkci Multitab zapněte ještě před spuštěním mycího programu. Funkci Multitab nemůžete vypnout v průběhu programu.

Zapnutí funkce Multitab

•Přejděte na nabídku volitelných funkcí a zapněte funkci Multitab. Viz „Ovládací panel“.

Vkládání příborů a nádobí

Řiďte se pokyny v letáku „Příklady RealLife náplně“.

Rady a tipy

Nepoužívejte myčku k mytí předmětů, které nasávají vodu (houby, savé utěrky apod.).

•Před vložením nádobí a příborů do myčky proveďte tyto kroky: –Odstraňte zbytky potravin. –Připálené zbytky jídel v nádobách ne-

chte změknout.

•Při vkládání nádobí a příborů do myčky proveďte tyto kroky: – Duté nádobí (např. šálky, sklenice,

hrnce) pokládejte dnem vzhůru.

– Dbejte na to, aby se v nádobí nebo v

hlubokém dnu nemohla držet voda.

Vypnutí funkce Multitab a oddělené použití mycího prostředku, soli a leštidla:

1. Přejděte na nabídku volitelných funkcí a vypněte funkci Multitab. Viz „Ovládací panel“.

2. Doplňte zásobník na sůl a leštidlo.

3. Nastavte změkčovač vody na nejvyšší stupeň.

4. Spusťte mycí program bez nádobí.

5. Nastavte změkčovač vody podle tvrdosti vody ve vaší oblasti.

6. Nastavte dávkování leštidla.

– Dbejte na to, aby se nádobí nebo příbory

nelepily k sobě.

– Dbejte na to, aby se sklenice vzájemně

nedotýkaly.

– Malé předměty vložte do košíčku na

příbory.

– Lžíce promíchejte s dalšími příbory, aby

se neslepily dohromady.

– Nádobí naskládejte tak, aby se voda do-

stala na všechny jeho části.

• Na plastovém nádobí a hrncích s nepřilna-

vým povrchem se mohou držet vodní kapky.

• Lehké kusy vložte do horního koše. Dbejte

na to, aby jednotlivé kusy nádobí nehýbaly.

Volba a spuštění mycího programu

1. Zapněte spotřebič.

2. V případě potřeby zvolte funkci. Viz

„Ovládací panel“.

3. Zvolte mycí program. Řiďte se pokyny v části „Mycí programy“.

4. Stiskněte tlačítko OK/Start. –Při vypotřebování soli nebo leštidla se

na displeji zobrazí příslušná zpráva. V takovém případě se mycí program po zavření dveří nespustí. Znovu stiskněte tlačítko OK/Start.

5. Zavřete dveře. Mycí program nebo odpočítávání odloženého startu se spustí automaticky. – Po uplynutí nastaveného času do od-

loženého startu se automaticky spustí mycí program.

Zásobník na sůl nebo leštidlo doplňte, když je spotřebič prázdný a před tím, než spustíte mycí program.

Page 12

12 electrolux

Otevřením dveří spotřebiče se přeruší odpočítávání odloženého startu. Když dveře opět zavřete, bude odpočítávání pokračovat od okamžiku přerušení.

Přerušení mycího programu

•Otevřete dvířka myčky.

– Mycí program se zastaví.

•Zavřete dvířka myčky. –Program pokračuje od okamžiku, ve

kterém byl přerušen.

Zrušení mycího programu nebo odloženého startu

Pokud mycí program nebo odložený start ještě nezačaly, můžete volbu změ- nit. Pokud už mycí program nebo odložený start běží, není možné volbu změnit. Novou volbu je možné provést jedině po zrušení mycího programu nebo odloženého startu.

Jestliže zrušíte odložený start, automaticky se také zruší zvolený mycí program. Mycí program musíte zvolit znovu.

1. Současně stiskněte tlačítko OK/Start a

tlačítko možnosti.

2. Tlačítka uvolněte, jakmile se na displeji

zobrazí OPRAVDU ZRUŠIT ? .

3. Potvrďte stisknutím tlačítka OK/Start a

mycí program zrušte.

4. Před spuštěním nového mycího programu zkontrolujte, zda je v dávkovači mycí prostředek.

Na konci mycího programu

•Spotřebič se automaticky zastaví.

• Zazní zvukový signál.

1. Otevřete dveře myčky. – Na displeji se zobrazí zprávy KONEC

PROGRAMU a PROSÍM VYPNOUT .

Při vypotřebování soli nebo leštidla se na displeji zobrazí příslušná zpráva.

2. Vypněte spotřebič.

3. Aby nádobí lépe oschlo, ponechte dveře myčky pár minut otevřené.

Automatické vypnutí

Funkce automatického vypnutí spotřebič automaticky vypne po 10 minutách od konce mycího programu. Snižuje se tak spotřeba energie.

Vyjmutí nádobí

•Nádobí před vyjmutím z myčky nechte vy-

chladnout. Horké nádobí se snadněji rozbije.

• Nejprve vyjměte nádobí z dolního koše, a

potom z koše horního.

•Na stěnách a dvířkách myčky může být

voda. Nerezový povrch chladne rychleji než nádobí.

Mycí programy

Prací programy

Program Stupeň zneči-

AUTOMATICKÝ2)Jakékoli Nádobí, příbory,

30 MINUT

70° INTENZIV Velmi znečiště-néNádobí, příbory,

štění

Normálně nebo lehce zneči- štěné

Typ nádobí Popis programu

hrnce a pánve

Nádobí a příbory Hlavní mytí 60 °C

hrnce a pánve

Předmytí Hlavní mytí 45 °C nebo 70 °C 1 nebo 2 průběžné oplachy Závěrečný oplach Sušení

Oplach

Předmytí Hlavní mytí 70 °C 1 průběžný oplach Závěrečný oplach Sušení

SAVE ENERGY

Ano, má účinek.

Ano, nemá účinek.

Ano, má účinek.

Page 13

electrolux 13

Program Stupeň zneči-

ÚSPORNÝ

50 MINUT Lehce zneči-

OHŘEV TALÍŘŮ Tento program ohřívá nádobí před

45° SKLO Normálně ne-

PŘEDMYTÍ Tento program poskytuje rychlé

1) U programů, kde má tato funkce účinek, je úspora energie mezi 10 % a 25 %.

2) Spotřebič automaticky upravuje teplotu a množství vody. Závisí to na množství nádobí v myčce a na úrovni jeho znečištění. Délka programu, spotřeba vody nebo spotřeba energie se mohou změnit.

3) Pokud chcete umýt jen malé množství nádobí, poskytuje tento program úsporné řešení s dokonalými mycími výsledky.

4) Testovací program pro zkušebny. Testovací údaje najdete v přiloženém letáku.

štění

Normálně zne- čištěné

štěné

jeho použitím a odstraňuje prach z dlouho nepoužívaného nádobí.

bo lehce zneči- štěné

opláchnutí nádobí, aby se zabránilo přilepení zbytků jídla na nádobí a nepříjemnému zápachu vycházejícímu ze spotřebiče. Pro tento program nepoužívejte mycí prostředek.

Typ nádobí Popis programu

Nádobí a příbory Předmytí

Nádobí a příbory Hlavní mytí 55 °C

Křehké nádobí a sklo

Hlavní mytí 50 °C 1 průběžný oplach Závěrečný oplach Sušení

1 průběžný oplach Závěrečný oplach

1 horký oplach Ano, nemá účinek.

Hlavní mytí 45 °C 1 průběžný oplach Závěrečný oplach Sušení

1 studený oplach Ano, nemá účinek.

SAVE ENERGY

Ano, má účinek.

Ano, nemá účinek.

Ano, má účinek.

Údaje o spotřebě

Program

AUTOMATICKÝ 0,9 - 1,7 8 - 15 30 MINUT 0,9 9 70° INTENZIV 1,4 - 1,6 13 - 15 ÚSPORNÝ 0,9 - 1,0 9 - 11 50 MINUT 1,0 - 1,2 10 - 11 OHŘEV TALÍŘŮ 0,8 4 45° SKLO 0,8 - 0,9 11 - 12 PŘEDMYTÍ 0,1 4

1) Na displeji se ukáže délka programu.

Energie (kWh) Voda (litry)

Tyto hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání v dodávce proudu a na množství nádobí.

Čištění a údržba

Vyjmutí a čištění filtrů

Zanesené filtry zhoršují výsledky mytí nádobí. Ačkoliv je údržba těchto filtrů minimální, do-

poručujeme, abyste je pravidelně kontrolovali a v případě potřeby vyčistili.

1. Chcete-li odstranit filtr (A), otočte jej doleva a vyjměte z filtru (B).

Page 14

14 electrolux

5. Vyjměte filtr (B).

6. Filtr (B) důkladně o čistěte pod tekoucí vodou.

7. Vraťte filtr (B) na jeho původní místo. Ujistěte se, že je správně umístěn pod vodícími drážkami (C).

2. Filtr (A) má 2 části. Pro demontáž filtru je od sebe oddělte.

3. Jednotlivé součásti důkladně očistěte pod tekoucí vodou.

4. Přiložte obě části filtru (A) k sobě a zatlačte. Ujistěte se, že jsou obě části správně usazené.

8. Vložte filtr (A) na jeho místo ve filtru (B) a

otočte jej doprava, dokud nezacvakne.

Čištění ostřikovacích ramen

Ostřikovací ramena nevyjímejte. Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je párátkem.

Čištění vnějšího povrchu

Vnější povrch spotřebiče a ovládací panel otírejte vlhkým měkkým hadříkem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpouštědla (např. aceton).

Co dělat, když...

Myčka nezačne mýt nebo se během mytí zastavuje.

Problém Poruchový kód Možná příčina Možné řešení

Myčka se neplní vodou. • Zní zvukový signál.

• Na displeji se zobrazí

zpráva OTEVŘÍT KOHOUTEK .

Příliš nízký tlak vody. Kontaktujte vaši vodá-

Vodovodní kohout je

Nejprve zkuste najít řešení problému (podle tabulky). Pokud řešení nenajdete, kontaktujte servisní středisko.

Vodovodní kohoutek je zavřený.

zablokovaný nebo zanesený vodním kamenem.

Otevřete vodovodní kohoutek.

renskou společnost. Vyčistěte vodovodní

kohout.

Page 15

Problém Poruchový kód Možná příčina Možné řešení

Filtr v přívodní hadici je

Přívodní hadice není

Přívodní hadice je po-

Spotřebič nevypouští vodu.

Vypouštěcí hadice je

Je aktivován systém proti vyplavení.

Nespustil se program. Dveře spotřebiče jsou

Síťová zástrčka není za-

Je spálená pojistka v

Je nastavený odložený

• Zní zvukový signál.

• Na displeji se zobrazí zpráva ZABLOK. ČERPADLO .

• Zní zvukový signál.

• Na displeji se zobrazí zpráva SERVISNÍ

KÓD

Po kontrole spotřebič zapněte. Program bude pokračovat od okamžiku, ve kterém byl přerušen. Pokud se závada objeví znovu, obraťte se na servisní středisko. Pokud se na displeji zobrazí jiný poruchový

zanesený.

správně připojena.

škozená. Přípojka sifonu je zablo-

kovaná.

nesprávně připojena.

poškozená.

Zavřete vodovodní ko-

otevřené. Na displeji se zobrazí zpráva ZAVŘÍT DVEŘE .

sunutá do zásuvky.

pojistkové skříni vaši domácnosti.

start.

Doporučujeme, abyste si údaje napsali zde:

Model (MOD.) ....................

Výrobní číslo (PNC) ....................

Sériové číslo (S.N.) ....................

Vyčistěte filtr.

Zkontrolujte, zda je připojení správné.

Ujistěte se, že přívodní hadice není poškozená.

Vyčistěte přípojku sifonu.

Zkontrolujte, zda je připojení správné.

Ujistěte se, že vypouštěcí hadice není poškozená.

hout a obraťte s e na se - rvisní středisko.

Zavřete správně dveře spotřebiče.

Zasuňte ji do zásuvky.

Vyměňte pojistku (aktivujte jistič).

Pokud chcete zrušit odložený start, řiďte se pokyny v části „Volba a spuštění mycího programu“.

kód, obraťte se na servisní středisko. Potřebné údaje pro servisní středisko najdete na typovém štítku.

Nádobí není dostatečně umyté nebo suché

Problém Možná příčina Možné řešení

Nádobí není čisté. Zvolený mycí program nebyl

vhodný pro daný druh nádobí a stupeň znečištění.

Ujistěte se, že je zvolený mycí program vhodný pro daný druh nádobí a stupeň znečištění.

electrolux 15

Page 16

16 electrolux

Problém Možná příčina Možné řešení

Koše myčky nebyly naplněny

Ostřikovací ramena se nemo-

Filtry jsou zanesené nebo ne-

Nedostatečné množství mycího

Částečky vodního kamene na nádobí.

Nesprávné nastavení změkčo-

Uzávěr zásobníku na sůl není

Na nádobí a skle jsou šmouhy, mléčné skvrny nebo modravý potah.

Na nádobí a skle jsou zaschlé vodní kapky.

Příčinou může být mycí

Nádobí je mokré. Nastavili jste mycí program bez

Nádobí je vlhké a matné. Dávkovač leštidla je prázdný. Naplňte dávkovač leštidla lešti-

Je zapnutá funkce Multitab.

správně. Voda se nedostala na všechny části nádobí.

hou volně otáčet kvůli špatně uloženému nádobí.

správně sestavené a umístěné.

prostředku nebo prostředek chybí.

Zásobník na sůl je prázdný. Naplňte zásobník na sůl solí pro

vače vody.

správně zavřený. Příliš vysoká dávka leštidla. Snižte dávkování leštidla.

Příliš nízká dávka leštidla. Zvyšte dávkování leštidla.

prostředek.

sušicí fáze nebo se zkrácenou sušicí fází.

(Dávkovač leštidla se automaticky vypne.)

Rozložte nádobí v koších správně.

Ujistěte se, že nesprávně uložené nádobí nebrání v pohybu ostřikovacích ramen.

Zkontrolujte, zda jsou filtry čisté a správně sestavené a nainstalované.

Ujistěte se, že je množství mycího prostředku dostatečné.

myčky. Seřiďte změkčovač vody.

Zkontrolujte, zda je víčko zásobníku na sůl správně zavřené.

Použijte jinou značku mycího prostředku.

Nechte dvířka myčky na několik minut pootevřená, a teprve po- tom nádobí vyjměte.

cím prostředkem. Zapněte dávkovač leštidla. Po-

stupujte podle pokynů v části „Vypnutí/zapnutí dávkovače leštidla“.

Jak zapnout dávkovač leštidla

•Přejděte na nabídku funkcí a zapněte dáv- kovač leštidla. Viz „Ovládací panel“.

Technické údaje

Rozměry Šířka 596 mm Výška 818 - 898 mm Hloubka 550 mm Tlak přívodu vody Minimální 0,5 barů (0,05 MPa) Maximální 8 barů (0,8 MPa)

Přívod vody Kapacita Jídelní soupravy 12

1) Přívodní hadici připojte ke kohoutku se závitem 3/4".

Studená nebo teplá voda maximálně 60°C

Page 17

electrolux 17

Na typovém štítku na vnitřním okraji dvířek spotřebiče jsou uvedeny údaje pro elektrické připojení.

Pokud odebíráte horkou vodu z alternativních zdrojů (např. solární či fotovol-

taické panely nebo větrná energie), použijte horkou vodu ke snížení spotřeby energie.

Poznámky k ochraně životního prostředí

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny

nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Recyklujte materiály označené symbolem

. Obaly vyhoďte do příslušných nádob k

recyklaci.

Page 18

18 electrolux

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

Spis treści

Informacje dotyczące bezpieczeństwa

Opis urządzenia 21 Panel sterowania 22 Przed pierwszym użyciem 24 Ustawianie zmiękczacza wody 25 Wsypywanie soli do zmywarki 25 Używanie detergentu i płynu nabłyszczającego 26

Uniwersalna tabletka do zmywarki 27 Wkładanie sztućców i naczyń 28

Wybór i uruchamianie programu zmywania

Programy zmywania 29 Konserwacja i czyszczenie 31 Co zrobić, gdy… 31 Dane techniczne 34 Ochrona środowiska 34

Informacje dotyczące bezpieczeństwa

Przed instalacją i eksploatacją urządzenia należy uważnie przeczytać tę instrukcję obsługi:

•Ze względu na własne bezpieczeństwo oraz bezpieczeństwo mienia.

•Ze względu na dbałość o środowisko.

• Aby zapewnić prawidłowe działanie urzą- dzenia.

Instrukcję należy przechowywać wraz z urzą- dzeniem – również w przypadku jego sprzedaży lub przeprowadzki. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane nieprawidłową instalacją i eksploatacją.

Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

•Urządzenia nie powinny używać osoby (w tym dzieci) o ograniczonych zdolnościach ruchowych, sensorycznych lub umysło- wych, a tak czenia i wiedzy niezbędnej do jego obsługi. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną za ich bezpieczeństwo.

•Wszystkie materiały opakowaniowe należy przechowywać poza zasięgiem dzieci. Istnieje ryzyko uduszenia lub odniesienia obrażeń.

• Przechowywać detergenty w bezpiecznym miejscu. Nie dopuszczać do kontaktu dzieci z detergentami.

że nieposiadające doświad-

•Gdy otwarte są drzwi urządzenia, nie po-

Ogólne zasady bezpieczeństwa

• Nie zmieniać parametrów technicznych

• Aby uniknąć poparzenia oczu, ust i gardła,

•Nie pić wody z urządzenia. W urządzeniu

•Po załadowaniu lub rozładowaniu urzą-

• Nie wolno siadać ani stawać na otwartych

Użytkowanie

•Urządzenie jest przeznaczone wyłącznie

•Nie używać urządzenia do innych celów

•Urządzenie służy wyłącznie do mycia na-

Może ulec zmianie bez powiadomienia

winny się do niego zbliżać dzieci ani małe zwierzęta.

urządzenia. Istnieje ryzyko odniesienia obrażeń i uszkodzenia urządzenia.

należy przestrzegać instrukcji dotyczą- cych bezpieczeństwa dostarczonych przez producenta detergentu.

mogą być obecne pozostałości detergentu.

dzenia zawsze należy zamykać jego drzwi, aby nie dopuścić do urazów ciała oraz aby ktoś nie upadł na otwarte drzwi.

drzwiach urządzenia.

do użytku w gospodarstwie domowym. Nie wykorzystywać urządzenia do celów komercyjnych, przemysłowych itp.

niż zostało przeznaczone. Pozwoli to uniknąć ryzyka odniesienia obrażeń lub uszkodzenia mienia.

czyń

i sprzętów domowych nadających się

do mycia w zmywarce.

Page 19

electrolux 19

•Nie umieszczać łatwopalnych produktów lub przedmiotów nasączonych łatwopal- nymi produktami w urządzeniu, na nim lub w jego pobliżu.. Istnieje ryzyko eksplozji lub pożaru.

•Noże i wszystkie przedmioty z ostrymi końcówkami umieszczać w koszu na sztućce, skierowane ostrym końcem w dół. Można też układać je w pozycji poziomej w górnym koszu lub koszyku na noże (na wyposażeniu niektórych modeli).

•Używać wyłącznie produktów przezna- czonych do zmywarek (detergentu, soli oraz płynu nabłyszczającego).

• Sól nieprzeznaczona do zmywarek do naczyń może spowodować uszkodzenie zmiękczacza wody.

•Napełniać urządzenie solą bezpośrednio przed uruchomieniem programu zmywania. Grudki soli lub słona woda mogą spowodować korozję lub perforację na dnie urz

ądzenia.

•Nigdy nie wlewać do dozownika płynu na- błyszczającego innych substancji niż płyn nabłyszczający (np. środków do czyszczenia zmywarek, detergentów w płynie itp.). Może to spowodować uszkodzenie urzą- dzenia.

• Przed uruchomieniem programu zmywania upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

• W przypadku otwarcia drzwi podczas pracy urządzenia może dojść do uwolnienia gorącej pary. Istnieje ryzyko poparzenia skóry.

•Nie wyjmować naczyń z urządzenia przed zakończeniem programu zmywania.

Konserwacja i czyszczenie

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazdka.

• Nie stosować łatwopalnych produktów lub produktów powodujących korozję.

•Nie u

żywać urządzenia bez filtrów. Należy upewnić się, że filtry są prawidłowo zainstalowane. Nieprawidłowa instalacja filtrów spowoduje niezadowalające rezultaty mycia oraz może spowodować uszkodzenie urządzenia.

• Do czyszczenia urządzenia nie wolno uży- wać wody pod ciśnieniem lub pary wod-

nej. Występuje ryzyko porażenia prądem oraz uszkodzenia urządzenia.

Instalacja

•Należy sprawdzić, czy urządzenie nie zos- tało uszkodzone podczas transportu. Nie wolno podłączać uszkodzonego urządze- nia. W razie konieczności należy skontaktować się z dostawcą.

• Przed pierwszym użyciem usunąć wszystkie materiały opakowaniowe.

•Podłączenie do instalacji elektrycznej oraz wodno-kanalizacyjnej, uruchomienie oraz konserwację urządzenia moż

e wykony-

wać jedynie wykwalifikowana osoba. Celem tych środków bezpieczeństwa jest wyeliminowanie ryzyka uszkodzenia urzą- dzenia lub urazów ciała.

•Należy upewnić się, że podczas instalacji wtyczka przewodu zasilającego jest wyję- ta z gniazdka.

• Nie wolno nawiercać ścian bocznych urzą- dzenia, ponieważ może dojść do uszkodzenia części hydraulicznych lub elektrycznych.

•

Ważne! Przestrzegać instrukcji zawartych w dołączonym szablonie, aby: –Zainstalować urządzenie. –Zamontować drzwi szafki. –Podłączyć doprowadzenie i odprowa-

dzenie wody.

•Urządzenie musi być zainstalowane pod odpowiednio bezpieczną konstrukcją.

Środki ostrożności w przypadku mrozu

• Nie instalować urządzenia w miejscach, w których temperatura jest niższa niż 0°C.

• Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane przez mróz.

Podłączenie do sieci wodociągowej

• W celu podłączenia doprowadzenia wody należy użyć nowych węży. Nie stosować używanych węży.

•Nie podłączać urządzenia do nowych rur lub rur, które nie były używane przez długi czas. Odkręcić wodę na kilka minut, a następnie podłączyć wąż doprowadzający wodę.

•Należy zwrócić uwagę, aby nie przygnieść lub uszkodzić węży doprowadzających wodę podczas instalacji urządzenia.

Page 20

20 electrolux

• Aby zapobiec wyciekom wody, po zain-

stalowaniu należy sprawdzić szczelność połączeń hydraulicznych.

• Podczas pierwszego uruchomienia urzą- dzenia należy sprawdzić, czy węże nie przeciekają.

•Wąż doprowadzający wodę ma podwójne ściany, wewnętrzny przewód zasilający oraz zawór bezpieczeństwa. Wąż doprowadzający wodę jest pod ciśnieniem tylko podczas przepływu wody. W razie wycieku z węża doprowadzającego wodę zawór bezpieczeństwa zatrzymuje przepływ wody. –Należy zachować ostrożność podczas

podłączania węża doprowadzającego wodę: –Nie wkładać węża doprowadzające-

go wodę ani zaworu bezpieczeństwa do wody.

– W razie uszkodzenia w

ęża doprowadzającego wodę lub zaworu bezpieczeństwa, natychmiast wyjąć wtyczkę z gniazdka.

–Wąż doprowadzający wodę z zawo-

rem bezpieczeństwa może być wymieniany wyłącznie przez autoryzowany serwis.

Ostrzeżenie! Niebezpieczne napięcie.

Podłączenie do sieci elektrycznej

•Urządzenie musi być uziemione.

•Upewnić się, że parametry elektryczne podane na tabliczce znamionowej są zgodne z parametrami domowej instalacji elektrycznej.

•Należy zawsze używać prawidłowo za- montowanych gniazd sieciowych z uziemieniem.

•Nie używać rozgałęziaczy, łączników ani przedłużaczy. Istnieje ryzyko pożaru.

•Nie zmieniać ani nie wymieniać samodziel- nie przewodu zasilającego. Skontaktować się z punktem serwisowym.

• Podczas instalacji urządzenia uważać, aby nie przygnieść lub nie uszkodzić wtyczki lub przewodu zasilającego z tyłu urządze- nia.

•Należy zadbać o to, aby po zainstalowaniu urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Podczas odłączania urządzenia nigdy nie ciągn

ąć za przewód zasilający. Zawsze

ciągnąć za wtyczkę.

Oświetlenie wewnętrzne

Urządzenie jest wyposażone w oświetlenie wewnętrzne, które włącza się w momencie otwarcia drzwiczek i wyłącza po ich zamknię- ciu.

Ostrzeżenie! Widoczne promieniowanie LED – nie wpatrywać się bezpośrednio w wiązkę światła.

Lampka LED to urządzenia klasy 2, zgodnie z normą IEC 60825-1: 1993 + A1:1997 + A2:2001. Długość emitowanej fali: 450 nm Maksymalna moc emisji: 548 μW

Aby wymienić wewnętrzne oświetlenie, należy skontaktować się z autoryzowanym serwisem. Odłączyć wtyczkę przewodu zasilającego z gniazdka przed wymianą wewnętrznego oświetlenia.

Autoryzowany serwis

• Jedynie uprawniony specjalista może wykonywać naprawy urządzenia. Należy skontaktować się z autoryzowanym serwisem.

•Używać wyłącznie oryginalnych części za- miennych.

Utylizacja starego urządzenia

• Aby uniknąć ryzyka odniesienia obrażeń lub uszkodzeń: –Wyjąć wtyczkę z gniazdka. –Odciąć przewód zasilający i wyrzucić. –Usunąć zamek w drzwiach. Zapobiega

to zatrzaśnięciu się wewnątrz urządze- nia dziecka lub małego zwierzęcia. Istnieje ryzyko uduszenia.

Page 21

electrolux 21

Ostrzeżenie! Detergenty stosowane w zmywarce są niebezpieczne i mogą powodować korozję!

•Jeśli dojdzie do wypadku związanego z tymi detergentami, należy natychmiast skontaktować się z regionalnym ośrodkiem toksykologicznym oraz z lekarzem.

• W przypadku dostania się detergentu do ust, należy natychmiast skontaktować się z regionalnym ośrodkiem toksykologicznym i lekarzem.

• W przypadku dostania się detergentu do oczu, należy natychmiast skontak-

Opis urządzenia

tować się z lekarzem i przemyć oczy wodą.

• Detergenty do zmywarki należy przechowywać w bezpiecznym miejscu poza zasięgiem dzieci.

•Nie pozostawiać otwartych drzwi urządzenia, gdy w dozowniku znajduje się detergent.

•Napełniać dozownik detergentu bez- pośrednio przed uruchomieniem programu zmywania.

1 Górny kosz 2 Pokrętło ustawienia twardości wody 3 Zbiornik soli 4 Dozownik detergentu 5 Dozownik płynu nabłyszczającego 6 Tabliczka znamionowa 7 Filtry 8 Dolne ramię spryskujące 9 Górne ramię spryskujące

Podłogowy wyświetlacz czasu

Podłogowy wyświetlacz czasu wskazuje pozostały czas trwania programu zmywania lub

stan funkcji opóźnienia rozpoczęcia programu. Na podłodze kuchni wyświetlana jest wiązka światła w wybranym kolorze, wskazująca czas pozostały do zakończenia programu zmywania lub odliczanie czasu opóźnienia rozpoczęcia programu.

Page 22

22 electrolux

Aby zapewnić jak najlepszą czytelność i kontrast na tle podłogi, możliwa jest zmiana koloru wyświetlania. Dostępnych jest 9 kolorów. Aby ustawić kolor wyświetlania, patrz „Panel sterowania”.

Jeśli zmywarka jest zainstalowana w wysokiej zabudowie, z cokołem znajdują-

Panel sterowania

cym się na równi z frontami meblowymi, podłogowy wyświetlacz czasu nie jest widoczny.

Czas pozostały do zakończenia programu zmywania

•Wyświetlacz podłogowy wskazuje czas trwa-

nia programu zmywania.

• Jego wartość maleje skokowo co 1 minutę.

• Zero oznacza zakończenie zmywania.

•Jeżeli zmywarka posiada funkcję automatycz- nego wyłączenia, podłogowy wyświetlacz czasu wyłączy się automatycznie po 10 minutach od zakończenia programu zmywania. Patrz „Wybór i uruchamianie programu zmywania”.

Opóźnienie rozpoczęcia programu

•Podłogowy wyświetlacz czasu wskazuje odli- czanie czasu opóźnienia rozpoczęcia programu w godzinach (24 godz., 23 godz. itd.).

1 Przycisk wł./wył. 2 Przyciski przewijania 3 Wyświetlacz 4 Przycisk OK/Start 5 Przycisk opcji

Komunikaty na wyświetlaczu oraz sygnały dźwiękowe ułatwiają obsługę urzą- dzenia.

Przyciski przewijania

Służą do:

• wybierania programu zmywania w menu programów,

• wybierania opcji w menu opcji.

Przycisk OK/Start

Służy do:

• zatwierdzania lub zapamiętywania opcji,

• uruchamiania programów zmywania.

Przycisk opcji

Służy do wybierania opcji. Aby wybrać opcję:

1. Włączyć urządzenie.

2. Nacisnąć p rz yc is k o pc ji . N a w yświetlaczu pojawi się menu dostępnych opcji.

3. Aby przewinąć menu i wybrać odpowiednią opcję, należy użyć przycisków przewijania.

4. Aby potwierdzić lub przejść do podmenu, nacisnąć przycisk OK/Start.

5. Aby wybrać ustawienie w podmenu, należy uży

ć przycisków przewijania.

6. Nacisnąć przycisk OK/Start w celu potwierdzenia.

Page 23

electrolux 23

7. Nacisnąć przycisk opcji, aby wyjść z me-

nu.

Menu opcji

Menu Podmenu Opis opcji

OPÓŹNIENIE Funkcja ta umożliwia opóźnienie rozpoczęcia programu

SAVE ENERGY WŁ.

WYŁ

MULTITAB WŁ.

WYŁ

USTAWIENIA JĘZYK POLSKI Wybór języka komunikatów na wyświetlaczu.

TWARDOŚĆ WODY Regulacja poziomu zmiękczania wody. Patrz rozdział

NABŁYSZCZACZ Włączanie lub wyłączanie dozownika płynu nabłyszcza-

GŁOŚNOŚĆ Regulacja głośności sygnałów dźwiękowych.

KOLOR Wybór koloru podłogowego wyświetlacza czasu w celu

JASNOŚĆ Zwiększanie lub zmniejszanie jasności wyświetlacza.

zmywania w zakresie od 1 do 24 godzin. Czas opóźnienia jest odliczany skokowo co 1 godzinę (24, 23, 22 itd.). W ciągu ostatniej godziny przed rozpoczęciem programu czas opóźnienia w jest odliczany skokowo co 1 minutę (59, 58, 57 itd.).

Funkcja ta zmniejsza temperaturę w fazie suszenia. Oszczędność energii waha się w zakresie od 10% do 25%. Po zakończeniu programu naczynia mogą być mokre. Zaleca się otwarcie i pozostawienie uchylonych drzwi urządzenia do czasu wyschnięcia naczyń. Funkcja ta jest dostępna we wszystkich programach zmywania, ale nie ma wpływu przebieg niektórych z nich. Patrz „Programy zmywania”.

Funkcja Multitab jest przeznaczona dla tabletek do zmywarki. Patrz „Funkcja Multitab”.

Menu jest dostępne w różnych językach.

„Ustawianie zmiękczania wody”. Dostępnych jest 10 poziomów.

jącego. Ustawienie fabryczne: wyłączony.

Dostępnych jest 5 poziomów. Poziom 0 = dźwięk wyłączony.

uzyskania właściwego kontrastu. Dostępnych jest 9 kolorów (poziom 1-9). Poziom 0 = wyświetlacz wyłączony. Ustawienie fabryczne: poziom 1

Dostępnych jest 10 poziomów. Ustawienie fabryczne: poziom 10.

Page 24

24 electrolux

Wyświetlacz

1 Paski wskazują postęp programu zmywania. 2 Komunikaty: w tej części wyświetlacza pokazywane są informacje o programach zmy-

wania, funkcjach oraz związanych z nimi fazach programów.

3 Symbole

Symbole

OPÓŹNIENIE – świeci się, gdy jest ustawiona funkcja opóźnienia rozpoczęcia programu i trwa jej odliczanie.

MULTITAB – świeci się, gdy jest ustawiona funkcja Multitab.

SAVE ENERGY – świeci się, gdy funkcja jest ustawiona.

GŁOŚNOŚĆ – świeci się, gdy sygnały dźwiękowe są wyłączone (poziom 0).

Przed pierwszym użyciem

Włączanie po raz pierwszy – ustawianie języka na wyświetlaczu

1. Włączyć urządzenie.

2. Gdy na wyświetlaczu pojawi się wskazanie LANGUAGE ENGLISH, a słowo ENGLISH będzie migać, należy potwierdzić wybór języka lub zmienić go na inny. – Nacisnąć przycisk OK/Start, aby po-

twierdzić.

– Aby wybrać inny język, należy użyć

przycisków przewijania, a następnie potwierdzić wybór przyciskiem OK/ Start.

3. Nacisnąć przycisk opcji, aby wyjść z menu.

Należy postępować zgodnie z instrukcjami wykonując kolejne czynności:

1. Sprawdzić, czy ustawiony poziom zmiękczania wody odpowiada twardości wody

doprowadzanej do urządzenia. W razie potrzeby ustawić poziom zmiękczania wody.

2. Napełnić zbiornik soli solą do zmywarek.

3. Napełnić odpowiedni dozownik płynem nabłyszczającym.

4. Włożyć naczynia i sztućce do urządzenia.

5. Ustawić program zmywania odpowiedni do rodzaju naczyń i stopnia zabrudzenia.

6. Napełnić dozownik detergentu odpowiednią ilością detergentu.

7. Uruchomić program zmywania.

W przypadku stosowania tabletek do zmywarki („3 w 1”, „4 w 1”, „5 w 1” itp.) należy zapoznać się z rozdziałem „Funkcja Multitab".

Page 25

Ustawianie zmiękczacza wody

Zmiękczacz wody usuwa z doprowadzanej wody sole i substancje mineralne. Substancje mineralne i sole mogą mieć negatywny wpływ na działanie urządzenia. Różne skale używane do oznaczania stopnia twardości wody:

• Stopnie niemieckie (dH°).

• Stopnie francuskie (°TH).

Twardość wody

°dH °TH mmol/l Clarke ręczne elektroniczne

51 - 70 91 - 125 9,1 - 12,5 64 - 88 43 - 50 76 - 90 7,6 - 9,0 53 - 63 37 - 42 65 - 75 6,5 - 7,5 46 - 52 29 - 36 51 - 64 5,1 - 6,4 36 - 45 23 - 28 40 - 50 4,0 - 5,0 28 - 35 19 - 22 33 - 39 3,3 - 3,9 23 - 27 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Ustawienie fabryczne.

2) Użycie soli nie jest konieczne.

Poziom zmiękczania wody należy ustawić ręcznie oraz elektronicznie.

Ustawianie ręczne

Ustawić pokrętło ustawienia twardości wody w położenie 1 lub 2 (patrz tabela).

Ustawienie elektroniczne

1. Przejść do menu opcji.

• mmol/l (milimol na litr – międzynarodowa

jednostka twardości wody).

•Stopnie Clarke'a.

Ustawić poziom zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia. W razie potrzeby skontaktować się z miejscowym zakładem wodocią- gowym.

Ustawienie poziomu zmiękczania

wody

2. Przejść do opcji USTAWIENIA .

3. Nacisnąć przycisk OK/Start, aby potwierdzić.

4. Przejść do opcji TWARDOŚĆ WODY .

5. Nacisnąć przycisk OK/Start, aby potwierdzić.

6. Za pomocą przycisków przewijania ustawić poziom zmiękczania wody. Informacje dotyczące prawidłowych ustawień podano w tabeli.

7. Nacisnąć przycisk OK/Start, aby potwierdzić.

8. Nacisnąć przycisk opcji, aby wyjść z menu.

Jeśli funkcja zmiękczania wody jest ustawiona elektronicznie na poziomie 1, komunikat o konieczności uzupełnienia soli nie pojawia się.

electrolux 25

9 8 7 6

Wsypywanie soli do zmywarki

Aby napełnić zbiornik soli, należy wykonać poniższe czynności:

Page 26

26 electrolux

1. Obrócić pokrywkę w kierunku przeciw-

nym do ruchu wskazówek zegara, aby otworzyć zbiornik soli.

2. Wlać do zbiornika soli 1 litr wody (tylko za

pierwszym razem).

3. Do napełnienia zbiornika solą należy użyć

lejka.

4. Usunąć sól rozsypaną wokół otworu

zbiornika soli.

5. Obrócić pokrywkę w kierunku zgodnym

z ruchem wskazówek zegara, aby zamknąć zbiornik soli.

Podczas napełniania zbiornika solą wypływa z niego woda – jest to normalne zjawisko.

Gdy zbiornik soli jest pusty, na wyświetlaczu pojawia się komunikat: DODAJ SÓL W trakcie zmywania komunikat nie jest wyświetlany. Po napełnieniu zbiornika komunikat o konieczności uzupełnienia soli może być nadal wyświetlany przez kilka godzin. Nie ma to negatywnego wpływu na działanie urządze- nia.

Używanie detergentu i płynu nabłyszczającego

Stosowanie detergentu

Aby chronić środowisko, nie należy uży- wać większych ilości detergentu niż zalecane. Należy przestrzegać zaleceń producenta podanych na opakowaniu detergentu.

Aby napełnić dozownik detergentu, należy wykonać poniższe czynności:

Nacisnąć przycisk zwalniający otwarcia pokrywy

gentu.

Umieścić detergent w dozowniku

3. Jeśli program zmywania przewiduje fazę

zmywania wstępnego, umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

dozownika deter-

w celu

Page 27

electrolux 27

4. W przypadku używania detergentu w tabletkach, umieścić tabletkę w dozow-

niku detergentu

5. Zamknąć dozownik detergentu. Docisnąć pokrywę, aż zaskoczy na swoje miejsce.

Detergenty różnych producentów rozpuszczają się w różnym czasie. Niektóre tabletki nie zapewniają odpowiednich efektów zmywania podczas krótkich programów zmywania. W przypadku używania detergentu w tabletkach zaleca się korzystanie z długich programów zmywania w celu całkowitego rozpuszczenia detergentu.

Wlewanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam. Płyn nabłyszczający jest automatycznie podawany przez dozownik podczas ostatniej fazy płukania.

Aby napełnić dozownik płynu nabłyszczają- cego, należy wykonać następujące czynnoś- ci:

Nacisnąć przycisk zwalniający otwarcia pokrywy

nabłyszczającego.

dozownika płynu

w celu

Napełnić odpowiedni dozownik nem nabłyszczającym. Oznaczenie „max” wskazuje maksymalny poziom.

3. Rozlany płyn nabłyszczający należy usunąć za pomocą chłonnej szmatki, aby zapobiec powstaniu zbyt dużej ilości piany podczas programu zmywania.

4. Zamknąć dozownik płynu nabłyszczają- cego. Docisnąć pokrywę, aż zaskoczy na swoje miejsce.

Gdy dozownik płynu nabłyszczającego jest pusty, na wyświetlaczu pojawia się komunikat: DODAJ NABŁYSZCZ. . W trakcie zmywania komunikat nie jest wyświetlany.

Regulacja dozowania płynu nabłyszczającego

Ustawienie fabryczne: położenie 3. Dozowanie płynu nabłyszczającego można ustawić w zakresie od 1 (najmniejsze dozowanie) do 4 (największe dozowanie). Obrócić pokrętło regulacji dozowania płynu

nabłyszczającego zmniejszyć dozowanie.

, aby zwiększyć lub

pły-

Uniwersalna tabletka do zmywarki

Funkcja Multitab jest przeznaczona dla wieloskładnikowych tabletek z detergentem. Tabletki te zawierają takie składniki jak: detergent, środek nabłyszczający i sól do zmywarek. Niektóre typy tabletek mogą zawierać również inne środki. Sprawdzić, czy dane tabletki są odpowiednie do stopnia twardości wody doprowadzanej do urządzenia. Patrz instrukcja producenta. Po włączeniu funkcji Multitab pozostaje ona włączona, dopóki nie zostanie wyłączona. Włączenie funkcji Multitab powoduje zatrzymanie dozowania płynu nabłyszczającego i soli. Włączenie funkcji Multitab powoduje wyłączenie komunikatów informujących o konieczności uzupełnienia soli i płynu nabłyszczającego. Po wybraniu funkcji Multitab czas trwania programu może ulec wydłużeniu.

Funkcję Multitab należy włączyć przed uruchomieniem programu zmywania. Funkcji Multitab nie można włączyć w trakcie trwania programu.

Włączanie funkcji Multitab

•Przejść do menu funkcji i włączyć funkcję

Multitab. Patrz „Panel sterowania”.

Aby wyłączyć funkcję Multitab i stosować oddzielnie detergent, sól i płyn nabłyszczający:

1. Przejść do menu funkcji i wyłączyć funkcję Multitab. Patrz „Panel sterowania”.

2. Napełnić zbiornik soli i dozownik płynu nabłyszczającego.

3. Ustawić najwyższy poziom zmiękczania wody.

4. Uruchomić program zmywania bez naczyń.

Page 28

28 electrolux

5. Ustawić poziom zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

6. Wyregulować dozowanie płynu nabłyszczającego.

Wkładanie sztućców i naczyń

Więcej informacji można znaleźć w broszurze „Przykładowe rozmieszczenie RealLife”.

Porady i wskazówki

Nie używać urządzenia do czyszczenia przedmiotów pochłaniających wodę (np. gą- bek, ściereczek itp.).

•Przed włożeniem naczyń i sztućców do zmywarki, wykonać następujące czynnoś- ci: –Usunąć resztki jedzenia. –Namoczyć przypalone i wyschnięte

resztki jedzenia.

•Wkładając naczynia i sztućce do zmywar- ki, wykonać następujące czynności: –Wklęsłe naczynia (np. kubki, szklanki i

miski) układać otworami w dół.

–Upewnić się, że woda nie zbiera się w

pojemniku ani w zagłębieniu podstawy naczynia.

–Upewnić

przylegają do siebie.

–Upewnić się, że szklanki nie stykają się

ze sobą.

–Umieścić małe elementy w koszu na

sztućce.

–Wymieszać łyżki z innymi sztućcami,

aby nie przylegały do siebie.

– Naczynia rozmieścić w taki sposób, aby

woda miała dostęp do wszystkich powierzchni.

• Przedmioty plastikowe oraz patelnie teflo-

nowe mają tendencję do zatrzymywania kropel wody.

• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia się nie prze- mieszczają.

Wybór i uruchamianie programu zmywania

1. Włączyć urządzenie.

2. Wybrać żądane opcje. Patrz „Panel ste-

rowania”.

3. Wybrać program zmywania. Patrz „Pro-

gramy zmywania”.

4. Nacisnąć przycisk OK/Start. –Jeśli zbiornik soli lub dozownik płynu

nabłyszczającego jest pusty, na wyświetlaczu pojawi się odpowiedni komunikat. W tym przypadku program zmywania nie rozpocznie się po zamknięciu drzwi urządzenia. Nacisnąć ponownie przycisk OK/Start.

5. Zamknąć drzwi urządzenia. Nastąpi automatyczne uruchomienie programu zmywania lub odliczania czasu opóźnie- nia rozpoczęcia programu. –Po zakończeniu odliczania program

zmywania rozpocznie się automatycznie.

Zbiornik soli i/lub dozownik płynu nabły- szczającego należy napełniać przed rozpoczęciem zmywania, gdy zmywarka jest pusta.

Otwarcie drzwi urządzenia przerywa odliczanie czasu opóźnienia rozpoczęcia programu. Po ponownym zamknięciu drzwi odliczanie jest kontynuowane od momentu przerwania.

Przerwanie programu zmywania

•Otworzyć drzwi urządzenia.

– Program zmywania zostanie zatrzyma-

ny.

•Zamknąć drzwi urządzenia.

– Program zmywania zostanie wznowiony

od momentu, w którym został przerwany.

się, że naczynia i sztućce nie

Page 29

electrolux 29

Anulowanie programu zmywania lub opóźnienia rozpoczęcia programu

Jeśli nie uruchomił się program zmywania ani nie zaczęło się odliczanie czasu opóźnienia jego rozpoczęcia, istnieje możliwość zmiany ustawień. Zmiana ustawień nie jest możliwa w trakcie trwania programu zmywania lub odliczania czasu opóźnienia jego rozpoczęcia. Aby wybrać nowe ustawienia, konieczne jest anulowanie bieżącego programu zmywania lub opóźnienia jego rozpoczęcia.

Anulowanie opóźnienia rozpoczęcia programu jest równoznaczne z anulowaniem samego programu. W takim przypadku należy ponownie ustawić program zmywania.

1. Jednocześnie nacisnąć i przytrzymać przycisk OK/Start i przycisk funkcyjny.

2. Zwolnić przyciski, gdy na wyświetlaczu pojawi się komunikat ANULOWAĆ? .

3. Nacisnąć przycisk OK/Start, aby potwierdzić anulowanie programu.

4. Przed uruchomieniem nowego programu zmywania należy sprawdzić, czy w dozowniku znajduje się detergent.

Po zakończeniu programu zmywania

•Urządzenie zatrzyma się automatycznie.

•Urządzenie wyemituje sygnały dźwiękowe.

1. Otworzyć drzwi urządzenia. –Na wyświetlaczu pojawi się komunikat

KONIEC PROGRAMU oraz MOŻNA WYŁĄCZYĆ .

Jeżeli zbiornik soli lub dozownik płynu nabłyszczającego jest pusty, na wyświetlaczu pojawi się odpowiedni komunikat.

2. Wyłączyć urządzenie.

3. Aby naczynia lepiej wyschły, należy pozostawić na kilka minut uchylone drzwi urządzenia.

Automatyczne wyłączanie

Dzięki funkcji automatycznego wyłączania urządzenie wyłącza się automatycznie po 10 minutach od zakończenia programu zmywania. Pomaga to zmniejszyć zużycie energii.

Wyjmowanie załadunku

•Przed wyjęciem naczyń z urządzenia na-

leży odczekać do ich ostygnięcia. Gorące naczynia łatwo ulegają uszkodzeniu.

• Najpierw wyjmować naczynia z dolnego

kosza, a następnie z górnego.

•Na ścianach i drzwiach urządzenia może

pozostawać woda. Stal nierdzewna stygnie szybciej niż naczynia.

Programy zmywania

Program Stopień za-

AUTOMATYCZ-

30 MINUT

70° INTENSYW-NYDuże Naczynia stoło-

brudzenia

Dowolny Naczynia stoło-

Średnie lub lek-

kie

Rodzaj zała-

dunku

we, sztućce, garnki i patelnie

Naczynia stoło- we i sztućce

we, sztućce, garnki i patelnie

Opis programu

Zmywanie wstępne Zmywanie zasadnicze w temp. 45°C lub 70°C 1 lub 2 płukania pośrednie Płukanie końcowe Suszenie

Zmywanie zasadnicze w temp. 60°C Płukanie

Zmywanie wstępne Zmywanie zasadnicze w temp. 70°C 1 płukanie pośrednie Płukanie końcowe Suszenie

SAVE ENERGY

Tak, ma wpływ.

Tak, ale nie ma wpływu.

Tak, ma wpływ.

Page 30

30 electrolux

Program Stopień za-

brudzenia

ENERGOOSZCZ.

Średnie Naczynia stoło-

Rodzaj zała-

dunku

we i sztućce

Opis programu

Zmywanie wstępne Zmywanie zasadnicze w temp. 50°C

SAVE ENERGY

Tak, ma wpływ.

1 płukanie pośrednie Płukanie końcowe Suszenie

50 MINUT Lekkie Naczynia stoło-

we i sztućce

Zmywanie zasadnicze w temp. 55°C

Tak, ale nie ma

wpływu. 1 płukanie pośrednie Płukanie końcowe

PODGRZEWANIE

Program ten służy do podgrzewania naczyń przed ich użyciem lub

1 płukanie na gorąco Tak, ale nie ma

wpływu.

do usuwania kurzu z naczyń, które nie były używane od dłuższego czasu.

45° KRYSZTA-ŁYŚrednie lub lek-

kie

Delikatne naczynia i szkło

Zmywanie zasadnicze w temp. 45°C

Tak, ma wpływ.

1 płukanie pośrednie Płukanie końcowe Suszenie

NAMACZANIE Ten program to krótkie płukanie za-

pobiegające zasychaniu resztek je-

1 płukanie na zimno Tak, ale nie ma

wpływu.

dzenia na naczyniach i powstawaniu przykrych zapachów. W przypadku tego programu nie należy stosować detergentu.

1) W programach, w których włączenie tej funkcji ma wpływ na ich przebieg, oszczędność energii wynosi od 10% do

25%.

2) Urządzenie samoczynnie reguluje temperaturę oraz ilość wody. Zależy to od stopnia załadowania urządzenia oraz zabrudzenia naczyń. Czas trwania programu oraz zużycie wody i energii mogą się zmieniać.

3) W przypadku niewielkiej ilości naczyń program ten zapewnia oszczędność czasu przy doskonałych efektach zmywania.

4) Program testowy dla ośrodków przeprowadzających testy. Dane z testów są przedstawione w dołączonej ulotce.

Dane eksploatacyjne

Program

AUTOMATYCZNY 0,9 - 1,7 8 - 15 30 MINUT 0,9 9 70° INTENSYWNY 1,4 - 1,6 13 - 15 ENERGOOSZCZ. 0,9 - 1,0 9 - 11 50 MINUT 1,0 - 1,2 10 - 11 PODGRZEWANIE 0,8 4 45° KRYSZTAŁY 0,8 - 0,9 11 - 12 NAMACZANIE 0,1 4

1) Czas trwania programu jest pokazywany na wyświetlaczu.

Podane wartości mogą ulec zmianie w zależności od ciśnienia i temperatury

Zużycie energii (kWh) Zużycie wody (litry)

wody, zmian w napięciu zasilania oraz ilości naczyń.

Page 31

Konserwacja i czyszczenie

Wyjmowanie i czyszczenie filtrów

Brudne filtry sprawiają, że skuteczność zmywania ulega pogorszeniu. Pomimo tego, że czynności konserwacyjne związane z tymi filtrami są nieznaczne, zalecamy regularne sprawdzanie ich stanu oraz czyszczenie w razie konieczności.

1. Aby wymontować filtr (A), należy obrócić

go w kierunku przeciwnym do ruchu wskazówek zegara, a następnie wyjąć go z filtra (B).

2. Filtr (A) składa się z dwóch części. Aby

rozebrać filtr, należy rozłączyć te części.

electrolux 31

3. Dokładnie wyczyścić te części pod bieżącą wodą.

4. Złożyć 2 części filtra (A) ze sobą i docisnąć. Obie części muszą być do siebie dobrze dopasowane.

5. Wyjąć filtr (B).

6. Dokładnie umyć filtr (B) pod bieżącą wodą.

7. Ustawić filtr (B) w początkowym położeniu. Filtr musi być prawidłowo zamocowany pod dwiema prowadnicami (C).

8. Zamocować filtr (A) w filtrze (B) i obrócić zgodnie z kierunkiem ruchu wskazówek zegara aż do zablokowania.

Czyszczenie ramion spryskujących

Nie demontować ramion spryskujących. Jeżeli otwory w ramionach spryskujących ulegną zatkaniu, należy usunąć zabrudzenia za pomocą zaostrzonego patyczka.

Czyszczenie zewnętrznych powierzchni

Oczyścić zewnętrzne powierzchnie urządzenia oraz panel sterowania wilgotną miękką ściereczką. Używać wyłącznie neutralnych detergentów. Nie używać materiałów ścier- nych, myjek do szorowania ani rozpuszczalników (np. acetonu).

Co zrobić, gdy…

Urządzenie nie daje się uruchomić lub przestaje działać podczas pracy. W pierwszej kolejności należy spróbować samodzielnie znaleźć rozwiązanie (patrz tabe-

la). Jeśli to niemożliwe, należy skontaktować się z punktem serwisowym.

Page 32

32 electrolux

Usterka Kod usterki Możliwa przyczyna Możliwe rozwiązanie

Urządzenie nie napełnia się wodą.

• Rozlega się sygnał dźwiękowy.

Zawór wody jest zamknięty.

Otworzyć zawór wody.

•Na wyświetlaczu po- jawia się komunikat BRAK DOPŁYWU WODY .

Zbyt niskie ciśnienie

wody.

Skontaktować się z miejscowym zakładem wodociągowym.

Zawór wody jest zablo-

Oczyścić zawór wody.

kowany lub zatkany osadem z kamienia.

Zablokowany filtr w

Oczyścić filtr. wężu doprowadzającym wodę.

Nieprawidłowe podłą-

czenie węża doprowa-

Sprawdzić, czy podłą-

czenie jest prawidłowe. dzającego wodę.

Wąż doprowadzający

wodę jest uszkodzony.

Sprawdzić, czy wąż do-

prowadzający wodę nie

jest uszkodzony.

Urządzenie nie wypompowuje wody.

• Rozlega się sygnał dźwiękowy.

Zatkane rozgałęzienie syfonu zlewozmywaka.

Oczyścić rozgałęzienie syfonu zlewozmywaka.

•Na wyświetlaczu po- jawia się komunikat BRAK ODPŁYWU .

Nieprawidłowe podłą-

czenie węża spustowe-

Sprawdzić, czy podłączenie jest prawidłowe.

go.

Wąż spustowy jest usz-

kodzony.

Sprawdzić, czy wąż spustowy nie jest uszkodzony.

Włączyło się zabezpieczenie przed zalaniem.

• Rozlega się sygnał dźwiękowy.

•Na wyświetlaczu po-

Zamknąć zawór wody i

skontaktować się z serwisem.

jawia się komunikat KOD SERWISU

Program nie uruchamia się.

Drzwi urządzenia są ot-

warte. Na wyświetlaczu

Zamknąć prawidłowo drzwi urządzenia.

pojawia się komunikat ZAMKNIJ DRZWICZKI .

Nie podłączono wtyczki

do gniazdka sieciowe-

Włożyć wtyczkę do gniazdka.

go.

Przepalony bezpiecznik

Wymienić bezpiecznik.

w domowej skrzynce bezpieczników.

Page 33

electrolux 33

Usterka Kod usterki Możliwa przyczyna Możliwe rozwiązanie

Ustawiono opóźnienie

Po sprawdzeniu urządzenie należy włączyć. Program zostanie wznowiony od momentu, w którym został przerwany. W razie ponownego wystąpienia problemu należy skontaktować się z punktem serwisowym. Jeśli wyświetlacz pokazuje inne kody błędów, należy skontaktować się z punktem serwisowym.

rozpoczęcia programu.

Dane potrzebne podczas zgłaszania usterki w serwisie znajdują się na tabliczce znamionowej. Zalecamy wpisanie danych w tym miejscu:

Model (MOD.) ....................

Numer produktu (PNC) ....................

Numer seryjny (S.N.) ....................

Aby anulować opóźnie- nie rozpoczęcia programu, patrz „Wybór i uruchamianie programu zmywania”.

Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna Możliwe rozwiązanie

Naczynia nie są czyste. Wybrany program zmywania nie

Kosze nie zostały załadowane

Ramiona spryskujące nie obra-

Filtry są zabrudzone lub niepra-

Użyto za mało detergentu lub

Ślady kamienia na naczyniach. Dozownik soli jest pusty. Napełnić zbiornik soli solą do

Niewłaściwe ustawienie pozio-

Nieprawidłowe zamknięcie po-

Na szklankach i naczyniach widać smugi, mleczne plamy lub niebieskawy nalot.

Ślady kropel wody na kieliszkach i na naczyniach.

Przyczyną może być zastoso-

jest odpowiedni dla danego rodzaju załadunku lub stopnia zabrudzenia.

prawidłowo, co uniemożliwiło dotarcie wody do wszystkich powierzchni.

cają się swobodnie z powodu niewłaściwego ułożenia naczyń.

widłowo złożone i zamontowane.

nie użyto go w ogóle.

mu zmiękczania wody.

krywy pojemnika na sól. Zbyt duża dawka płynu nabły-

szczającego.

Zbyt mała dawka płynu nabły- szczającego.

wany detergent.

Należy upewnić się, czy wybrany program zmywania jest odpowiedni dla danego rodzaju zała- dunku oraz stopnia zabrudzenia.

Prawidłowo załadować kosze.

Sprawdzić, czy niewłaściwe ułożenie naczyń nie powoduje zablokowania ramion spryskują- cych.

Upewnić się, że filtry są czyste oraz prawidłowo złożone i zamontowane.

Upewnić się, że użyto wystarczającej ilości detergentu.

zmywarek. Ustawić zmiękczanie wody.

Upewnić się, czy zbiornik soli jest prawidłowo zamknięty.

Zmniejszyć dozowanie płynu nabłyszczającego.

Zwiększyć dawkę płynu nabłyszczającego.

Użyć detergentu innej marki.

Page 34

34 electrolux

Problem Możliwa przyczyna Możliwe rozwiązanie

Naczynia są mokre. Włączono program zmywania

bez fazy suszenia lub ze skróconą fazą suszenia.

Naczynia są wilgotne i matowe. Dozownik płynu nabłyszczają-

cego jest pusty.

Włączona jest funkcja Multitab.

(dozownik płynu nabłyszczają- cego jest wtedy automatycznie wyłączany).

Otworzyć drzwi i pozostawić je uchylone na kilka minut przed wyjęciem naczyń.

Napełnić odpowiedni dozownik płynem nabłyszczającym.

Włączyć dozownik płynu nabłyszczającego. Patrz punkt „Włączanie dozownika płynu nabły- szczającego”.

Włączanie dozownika płynu nabłyszczającego

•Przejść do menu opcji i włączyć dozownik płynu nabłyszczającego. Patrz „Panel sterowania”.

Dane techniczne

Wymiary Szerokość 596 mm Wysokość 818 - 898 mm Głębokość 550 mm Ciśnienie doprowadzanej wody Minimum 0,5 bara (0,05 MPa) Maksimum 8 barów (0,8 MPa)

Dopływ wody Pojemność Liczba standardowych nakryć 12

1) Podłączyć wąż doprowadzający wodę do zaworu z gwintem 3/4".

Informacje dotyczące podłączenia elektrycznego znajdują się na tabliczce znamionowej umieszczonej na wewnętrznej krawędzi drzwi urządzenia.

Jeżeli ciepła woda jest wytwarzana przy pomocy alternatywnych źródeł energii

Zimna lub ciepła woda maksymalnie 60°C

(np. kolektory słoneczne, ogniwa sło- neczne lub elektrownie wiatrowe), moż- na użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

Ochrona środowiska

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane

dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Materiały oznaczone symbolem

powinny

być poddane ponownemu przetworzeniu. Wyrzucić elementy opakowania do odpowiednich pojemników, aby zostały poddane recyklingowi.

Page 35

Electrolux. Thinking of you.

Viac o nás na www.electrolux.com

Obsah

Bezpečnostné pokyny 35 Popis výrobku 38 Ovládací panel 39 Pred prvým použitím 41 Nastavenie zmäkčovača vody 41 Používanie soli do umývačky riadu 42 Používanie umývacieho prostriedku a leštidla 43 Funkcia Multitab 43

Bezpečnostné pokyny

Pred inštaláciou a použitím si pozorne prečítajte túto príručku:

•Pre vašu osobnú bezpečnosť a ochranu vášho majetku.

•Pre ohľaduplnosť k životnému prostrediu.

• Pre správnu prevádzku spotrebiča.

Túto príručku nechávajte vždy so spotrebičom, aj keď sa presťahujete alebo ho predáte. Výrobca nie je zodpovedný za nesprávnu inštaláciu a používanie, ktoré spôsobia poškodenie.

Bezpečnosť detí a zraniteľných osôb

•Spotrebič nesmú používať osoby, vrátane detí, so zníženou fyzickou, zmyslovou alebo mentálnou spôsobilosťou ani osoby s nedostatočnými skúsenosťami alebo znalosťami. Musia byť pod dozorom alebo musia byť poučené o správnej obsluhe spotrebiča osobou zodpovednou za ich bezpečnosť.

• Obaly ukladajte mimo dosahu detí. Hrozí riziko udusenia alebo fyzického zranenia.

• Všetky umývacie a podobné prostriedky uskladňujte na bezpečnom mieste. Nedovoľte deťom, aby sa dotýkali umývacích prostriedkov.

•Keď sú dvierka otvorené, nedovoľte de- ťom ani malým domácim zvieratám, aby sa k spotrebiču priblížili.

electrolux 35

Vkladanie jedálenského príboru a riadu

Výber a spustenie umývacieho programu

Umývacie programy 45 Ošetrovanie a čistenie 47 Čo robiť, keď... 47 Technické údaje 49 Ochrana životného prostredia 50

Zmeny vyhradené

Všeobecné bezpečnostné pokyny

•Nemeňte technické vlastnosti spotrebiča. Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Dodržiavajte bezpečnostné pokyny výrobcu umývacieho prostriedku, aby ste predišli popáleninám očí, úst alebo hrdla.

• Vodu zo spotrebiča nepite. Zvyšky umývacieho prostriedku môžu zostať v spotrebiči.

•Keď spotrebič naplníte riadom alebo z ne- ho riad vyberiete, vždy zatvorte dvierka, aby ste predišli úrazom a aby niekto nespadol na otvorené dvierka.

• Na otvorené dvierka si nesadajte ani na ne nestúpajte.

Používanie

•Tento spotrebič je určený iba na použitie v domácnosti. Spotrebič nepoužívajte na komerčné, priemyselné alebo iné účely.

•Spotrebič používajte iba na účely, pre kto- ré je určený. Predídete tak fyzickému poraneniu osôb alebo poškodeniu na majetku.

•Spotrebič používajte výhradne na umýva- nie riadu, ktorý je vhodný na umývanie v umývačke.

•Horľavé produkty alebo veci, ktoré obsa- hujú horľavé látky, nevkladajte do spotrebiča, do jeho blízkosti ani naň. Hrozí nebezpečenstvo výbuchu alebo požiaru.

• Nože a všetky zahrotené predmety vkladajte do košíka na príbor hrotmi dolu. Ak

Page 36

36 electrolux

to nie je možné, uložte ich vodorovne do vrchného košíka alebo do košíka na nože. (Nie všetky modely majú košík na nože).

• Používajte iba prípavky určené pre umývačky riadu (umývací prostriedok, soľ, leštidlo)

• Druhy soli, ktoré nie sú určené pre umývačky riadu, môžu poškodiť zmäkčovač vody.

•Spotrebič naplňte soľou pred spustením umývacieho programu. Zrnká soli a slaná voda môžu spôsobiť hrdzavenie alebo vytvoriť dieru v spodnej časti spotrebiča.

• Nikdy nedopĺňajte do dávkovača leštidla iný prípravok (napr. umývací prostriedok pre umývačky riadu alebo tekutý umývací prostriedok). Spôsobilo by to poškodenie spotrebiča.

• Pred spustením umývacieho programu skontrolujte, či sa sprchovacie ramená môžu voľne otáčať.

• Ak otvoríte dvierka, kým je spotrebič v čin- nosti, môže uniknúť horúca para. Hrozí riziko popálenia pokožky.

• Riad z umývačky riadu nevyberajte, kým sa neukončí umývací program.

Ošetrovanie a čistenie

• Pred vykonávaním údržby spotrebič vypnite a vytiahnite jeho zástrčku zo zásuvky elektrickej siete.

•Nepoužívajte horľavé produkty ani produk- ty, ktoré spôsobujú koróziu.

• Nepoužívajte spotrebič bez filtrov. Skontrolujte, č

i sú filtre namontované správne. Nesprávna montáž spôsobuje neuspokojivé výsledky umývania a poškodenie spotrebiča.

•Nepoužívajte na čistenie spotrebiča prúd vody alebo paru. Hrozí nebezpečenstvo usmrtenia elektrickým prúdom a poškodenia spotrebiča.

Inštalácia

•Skontrolujte, či sa spotrebič počas pre- pravy žiadnym spôsobom nepoškodil. Poškodený spotrebič nezapájajte. V prípade potreby kontaktujte dodávateľa.

• Pred prvým použitím odstráňte všetky obalové materiály.

• Inštaláciu elektrických súčastí, zapojenie k vodovodnej sieti, nastavenie a údržbu spotrebiča smie vykonávať iba kvalifikovaný pracovník. Predchádza sa tak riziku kon-

štrukčného poškodenia alebo fyzického zranenia.

• Pred inštaláciou skontrolujte, či je zástrčka

odpojená od zásuvky elektrickej siete.

• Steny umývačky riadu nikdy nesmiete prevŕtať, aby sa nepoškodili hydraulické alebo elektrické časti.

• Dôležité upozornenie! Dodržiavajte pokyny uvedené na priloženej schéme pri: – inštalácii spotrebiča, – montáži nábytkových dvierok, – zapojení prívodnej a odtokovej hadice.

• Uistite sa, že konštrukcie, pod ktorými a vedľa ktorých je spotrebič nainštalovaný, sú bezpečné.

Ochranné opatrenia pred zamrznutím

•Spotrebič neinštalujte na mieste, kde te- plota môže klesnúť pod 0 °C.

• Výrobca nezodpovedá za škody spôsobené mrazom.

Pripojenie na vodovodné potrubie

• Na pripojenie spotrebiča k zdroju vody používajte nové hadice. Nezapájajte použité hadice.

•Spotrebič nezapájajte k novým potrubiam ani k potrubiam, ktoré neboli dlho používané. Nechajte vodu tiecť niekoľko minút, až potom pripojte prívodnú hadicu.

• Pri zapájaní spotrebiča postupujte opatrne, aby ste nestlačili alebo nepoškodili vodovodné hadice.

• Skontrolujte, či sú vodovodné prípojky utiahnuté, aby sa predišlo únikom vody.

• Pri prvom použití spotrebiča sa uistite, že z hadíc neuniká voda.

• Prívodná hadica je dvojstenná a je vybavená vnútorným elektrickým káblom a bezpečnostným ventilom. Prívodná hadica je pod tlakom iba pri prietoku vody. Ak z prívodnej hadice uniká voda, bezpečnost- ný ventil preruší prívod vody. – Pri zapájaní prívodnej hadice dávajte po-

zor: – Neponárajte prívodnú hadicu, ani

bezpečnostný ventil do vody.

– Ak sú prívodná hadica alebo bezpeč-

nostný ventil poškodené, okamžite vytiahnite zástrčku zo zásuvky elektrickej siete.

– Prívodnú hadicu s bezpečnostným

ventilom vám vymení autorizované servisné stredisko.

Page 37

electrolux 37

Varovanie Nebezpečné napätie.

Zapojenie do elektrickej siete

•Spotrebič musí byť uzemnený.

•Skontrolujte, či elektrické údaje uvedené na výkonovom štítku spotrebiča zodpovedajú parametrom domácej elektrickej siete.

• Vždy používajte správne nainštalovanú uzemnenú zásuvku elektrickej siete.

• Nepoužívajte rozdvojky, konektory, ani predlžovacie prívodné káble. Hrozí nebezpečenstvo požiaru.

•Nevymieňajte napájací elektrický kábel. Obráťte sa na autorizované servisné stredisko.

• Pri zapájaní spotrebiča postupujte opatrne, aby ste nestlačili alebo nepoškodili napájaciu zástrčku alebo kábel za spotrebičom.

•Skontrolujte, či je napájací elektrický kábel po inštalácii prístupný.

• Pri odpájaní spotrebiča od siete neťahajte napájací elektrický kábel. Vždy ťahajte zástrčku.

Vnútorné osvetlenie

Táto umývačka riadu má vnútorné svetlo, ktoré sa zapína a vypína pri otváraní a zatváraní jej dvierok.

Varovanie Viditeľné žiarenie svietivej diódy – nepozerajte sa priamo do lúča.

Dióda LED, TRIEDA 2 podľa normy IEC 60825-1: 1993 + A1:1997 + A2:2001. Vlnová dĺžka žiarenia: 450 nm Maximálny vyžarovaný výkon: 548 μW

Ak chcete vymeniť vnútorné svetlo, obráťte sa na autorizované servisné stredisko.

Pred výmenou vnútorného svetla treba odpojiť zástrčku zo zásuvky elektrickej siete.

Autorizované servisné stredisko

•Spotrebič smie opravovať iba autorizovaný technik. Obráťte sa na autorizované ser- visné stredisko.

• Používajte iba originálne náhradné diely.

Likvidácia spotrebiča

• Aby ste predišli riziku fyzického zranenia alebo poškodenia: – Vytiahnite zástrčku napájacieho kábla

zo zásuvky elektrickej siete.

– Odrežte napájací elektrický kábel a zli-

kvidujte ho.

– Zlikvidujte západku dvierok. Týmto za-

bránite, aby sa deti alebo malé domáce zvieratá zatvorili vo vnútri spotrebiča. Hrozí riziko udusenia

Varovanie Umývacie prostriedky pre umývačku riadu sú nebezpečné a môžu spôsobiť koróziu.

• Ak sa s umývacími prostriedkami sta-

ne nejaká nehoda, okamžite sa obráť- te na vaše regionálne centrum pre otravy a na lekára.

• Ak sa umývací prostriedok dostane

do úst, okamžite sa obráťte na vaše regionálne centrum pre otravy a na lekára.

• Ak sa umývací prostriedok dostane

do očí, okamžite sa obráťte na lekára a vypláchnite oči vodou.

• Umývacie prostriedky pre umývačku riadu skladujte na bezpečnom mieste, kde k nim deti nebudú mať prístup.

• Ak je v dávkovači umývacieho prostriedku umývací prostriedok, nenechávajte otvorené dvierka spotrebiča.

•Dávkovač umývacieho prostriedku naplňte až pred spustením umývacieho programu.

Page 38

38 electrolux

Popis výrobku

1 Horný kôš 2 Volič tvrdosti vody 3 Zásobník na soľ 4 Dávkovač umývacieho prostriedku 5 Dávkovač leštidla 6 Typový štítok 7 Filtre 8 Dolné sprchovacie rameno 9 Horné sprchovacie rameno

TimeBeam

Vďaka technológii TimeBeam budete vždy informovaný o čase zostávajúcom do skončenia umývacieho programu a stave posunutého štartu. Na podlahu kuchyne sa premietne farebný svetelný lúč so zostávajúcim časom do konca umývacieho programu alebo s odpočíta- vaním posunutého štartu.

Pre lepšiu viditeľnosť môžete zmeniť farbu lúča TimeBeam, aby vhodne kontrastoval s farbou podlahy kuchyne. K dispozícii je 9 rôznych farieb. Bližšie informácie o nastavení farby nájdete v časti „Ovládací panel“.

Ak je spotrebič nainštalovaný vo vyššej polohe a v jednej rovine s dverami kuchynského nábytku, lúč TimeBeam nebude možné vidieť.

Page 39

electrolux 39

Zostávajúci čas umývacieho programu

• Svetelná indikácia TimeBeam zobrazuje na podlahe trvanie umývacieho programu.

• Trvanie programu sa odpočítava v 1-minútových intervaloch.

• Po skončení umývacieho programu sa na podlahe kuchyne zobrazí nula.

•Ak je spotrebič vybavený funkciou automatic- kého vypnutia, lúč TimeBeam sa automaticky vypne 10 minút po skončení umývacieho programu. Pozrite časť „Výber a spustenie umývacieho programu“.

Posunutý štart

• TimeBeam premietne odpočítavanie posunutého štartu v 1-hodinových intervaloch (24 h, 23 h atď).

Ovládací panel

1 Tlačidlo Zap./Vyp. 2 Tlačidlá posunu 3 Displej 4 Tlačidlo OK/Spustiť 5 Tlačidlo možností

Pri obsluhe spotrebiča vám pomôžu správy na displeji a zvukové signály.

Tlačidlá posunu

Pomocou týchto tlačidiel môžete:

•zvoliť umývací program v ponuke umýva-

cích programov,

•zvoliť možnosti v ponuke možností.

Tlačidlo OK/Spustiť

Toto tlačidlo použite na:

• potvrdenie alebo uloženie možnosti,

• zapnutie umývacieho programu.

Tlačidlo možností

Pomocou tohto tlačidla môžete vybrať rôzne

Ak chcete vybrať možnosť:

1. Zapnite spotrebič.

2. Stlačte tlačidlo možností: na displeji sa

zobrazí ponuka dostupných možností.

3. Ponuku prelistujte stláčaním jedného z tlačidiel posunu a vyberte požadovanú možnosť.

4. Stlačením OK/Spustiť potvrďte možnosť alebo prejdite do podponuky.

5. Stláčaním tlačidiel posunu vyberte nastavenie z podponuky.

6. Stlačením tlačidla OK/Spustiť výber potvrďte.

7. Stlačením tlačidla možností opustite ponuku.

možnosti.

Ponuka možností

Ponuka Podponuka Popis možnosti

ČAS.PREDVOĽ-BA Pomocou tejto funkcie môžete posunúť štart umývacieho

programu v rozmedzí 1 až 24 hodín. Odpočítavanie posunutého štartu sa odpočítava v 1-hodinových intervaloch (24, 23, 22 atď.). Posledná hodina sa odpočítava v 1-minútových intervaloch (59, 58, 57 atď.).

Page 40

40 electrolux

Ponuka Podponuka Popis možnosti

SAVE ENERGY ZAP

VYP

MULTITAB ZAP

VYP

NASTAVENIA JAZYK SLOVENSKÝ Môžete nastaviť jazyk správ zobrazených na displeji.

TVRDOSŤ VODY Môžete upraviť úroveň zmäkčovača vody. Pozrite časť

LEŠTIDLO Dávkovač leštidla možno aktivovať a deaktivovať.

HLASITOSŤ Môžete upraviť hlasitosť zvukových signálov.

FARBA Môžete vybrať farbu lúča TimeBeam, aby bol vo vhodnom

JAS Umožňuje zvýšiť alebo znížiť jas displeja.

Táto funkcia znižuje teplotu vo fáze sušenia. Úspora energie predstavuje 10 % až 25 %. Po ukončení programu môže byť riad ešte mokrý. Odporúčame otvoriť dvierka spotrebiča a nechať, aby sa riad vysušil prirodzene. Táto funkcia je k dispozícii so všetkými umývacími programami, na niektoré programy však nemá vplyv. Pozrite tabuľku „Umývacie programy“.

Funkcia Multitab je určená pre kombinované tablety umývacieho prostriedku. Pozrite časť „Funkcia Multitab“.

K dispozícii sú rôzne jazyky.

„Nastavenie zmäkčovača vody“. K dispozícii je 10 úrovní.

Nastavenie výrobcu: vyp.

K dispozícii je 5 úrovní. Úroveň 0 = zvuk vypnutý.

kontraste s podlahou kuchyne. Môžete vybrať rôznu farbu od úrovne 1 po úroveň 9. Úroveň 0 = lúč TimeBeam vypnutý. Nastavenie výrobcu: úroveň 1

K dispozícii je 10 úrovní. Nastavenie výrobcu: úroveň 10.

Displej

1 Pomlčky zobrazujú postup umývacieho programu. 2 Správy: v tejto časti displeja sú zobrazené umývacie programy, funkcie a príslušné fázy

programu.

3 Symboly

Page 41

Symboly

ČAS.PREDVOĽBA – rozsvieti sa pri nastavenom posunutom štarte, kým prebieha odpočítavanie.

MULTITAB – rozsvieti sa pri nastavení tejto funkcie.

SAVE ENERGY - rozsvieti sa pri nastavení tejto funkcie.

HLASITOSŤ – rozsvieti sa pri vypnutých zvukových signáloch (úroveň 0).

Pred prvým použitím

Pri prvom zapnutí nastavte jazyk displeja

1. Zapnite spotrebič.

2. Keď displej zobrazuje LANGUAGE EN-

GLISH a bliká slovo ENGLISH, môžete potvrdiť alebo zmeniť jazyk. –Stlačením tlačidla OK/Spustiť výber

potvrďte.

–Stlačením niektorého z tlačidiel posunu

vyberte iný jazyk a stlačením tlačidla OK/Spustiť výber potvrďte.

3. Stlačením tlačidla možností opustite po-

nuku.

Pri každom kroku postupu dodržiavajte príslušné pokyny:

1. Skontrolujte, či nastavenie zmäkčovača vody sa zhoduje s tvrdosťou vody vo va-

šej oblasti. Podľa potreby nastavte zmäkčovač vody.

2. Naplňte zásobník na soľ soľou do umývačky riadu.

3. Naplňte dávkovač leštidlom.

4. Do umývačky riadu vložte príbor a riad na umývanie.

5. Nastavte správny umývací program pre druh náplne a znečistenie.

6. Naplňte dávkovač umývacieho prostriedku správnym množstvom prostriedku.

7. Zapnite umývací program.

Ak používate kombinované tablety umývacieho prostriedku („3 v 1“, „4 v 1“, „5 v 1“), pozrite si kapitolu „Funkcia Multitab“.

electrolux 41

Nastavenie zmäkčovača vody

Zmäkčovač vody odstraňuje minerály a soli z privádzanej vody. Minerály a soli môžu nepriaznivo ovplyvniť činnosť spotrebiča. Príslušné stupnice merajú tvrdosť vody:

• Nemecké stupne (dH°)

• Francúzske stupne (°TH)

Tvrdosť vody Nastavenie tvrdosti vody

°dH °TH mmol/l Clarke ručne elektronicky

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

• mmol/l (milimóly na liter – medzinárodná

jednotka tvrdosti vody).

•Clarkove stupne.

Zmäkčovač vody nastavte na tvrdosť vody v mieste, kde bývate. Podľa potreby sa obráťte na dodávateľa vody.

9 8 7 6

Page 42

42 electrolux

Tvrdosť vody Nastavenie tvrdosti vody

°dH °TH mmol/l Clarke ručne elektronicky

< 4 < 7 < 0,7 < 5

1) Nastavenie z výroby.

2) Netreba používať soľ.

Zmäkčovač vody musíte nastaviť ručne alebo elektronicky.

Ručné nastavenie

Otočte volič tvrdosti vody do polohy 1 alebo 2 (pozrite tabuľku).

2. Prejdite do NASTAVENIA .

3. Stlačením tlačidla OK/Spustiť výber potvrďte.

4. Prejdite do TVRDOSŤ VODY .

5. Stlačením tlačidla OK/Spustiť výber potvrďte.

6. Pomocou tlačidiel posunu nastavte úroveň zmäkčovača vody. Správnu úroveň nastavenia nájdete v tabuľke.

7. Stlačením tlačidla OK/Spustiť výber potvrďte.

8. Stlačením tlačidla možností opustite ponuku.

Ak elektronicky nastavíte zmäkčovač vody na úroveň 1, ukazovateľ doplnenia soli zostane vypnutý.

Elektronická úprava

1. Prejdite do ponuky možností.

Používanie soli do umývačky riadu

Pri napĺňaní zásobníka na soľ urobte nasledujúce kroky:

1. Otočením viečka doľava otvoríte zásobník na soľ.

2. Do zásobníka na soľ vlejte 1 liter vody (iba pri prvom naplnení).

3. Na naplnenie zásobníka soľou použite lievik.

4. Odstráňte soľ z okolia otvoru zásobníka na soľ.

5. Otočením viečka doprava zásobník na soľ zatvorte.

Je normálne, že pri pridaní soli voda pretečie cez okraj zásobníka na soľ.

Keď je zásobník soli prázdny, na displeji sa zobrazí správa: DOPLNIŤ SOĽ Správa sa nezobrazí počas umývacieho programu. Po naplnení zásobníka môže správa svietiť ešte niekoľko hodín. Nemá to nepriaznivé účinky na prevádzku spotrebiča.

Page 43

Používanie umývacieho prostriedku a leštidla

Používanie umývacieho prostriedku

Nepoužívajte viac umývacieho prostriedku, ako je potrebné, ochránite tak životné prostredie. Dodržujte odporúčania výrobcu umývacieho prostriedku na obale umývacieho prostriedku.

Pri plnení dávkovača umývacieho prostriedku urobte nasledujúce kroky:

Stlačením uvoľňovacieho tlačidla

otvoríte kryt 7 dávkovača umývacieho prostriedku.

2. Pridajte umývací prostriedok do dávko-

vača

3. Ak má umývací program fázu predumývania, pridajte malé množstvo umývacieho prostriedku do vnútornej časti dvierok spotrebiča.

4. Ak používate tablety umývacieho prostriedku, vložte ich do dávkovača umý-

vacieho prostriedku

5. Zatvorte dávkovač umývacieho prostriedku. Zatlačte viečko, aby zapadlo na miesto.

Funkcia Multitab

Funkcia Multitab je určená pre kombinované tablety umývacieho prostriedku. Sú to tablety s kombinovaným účinkom umývacieho prostriedku, leštidla a soli. Niektoré druhy tabliet môžu obsahovať aj iné látky.

Umývacie prostriedky rôznych značiek sa rozpúšťajú v rôznom čase. Niektoré umývacie prostriedky nezaručia dokonalé výsledky umývania pri krátkych umývacích programoch. Keď používate tablety umývacieho prostriedku, na úplné odstránenie umývacieho prostriedku používajte dlhé programy.

Používanie leštidla

Leštidlo umožňuje osušenie riadu bez škvŕn a usadenín. Dávkovač leštidla automaticky dávkuje leštidlo počas poslednej fázy oplachovania.

Pri plnení dávkovača leštidla urobte nasledujúce kroky:

Stlačením uvoľňovacieho tlačidla otvoríte kryt 5 dávkovača leštidla.

Naplňte dávkovač leštidla Značka „max.“ zobrazuje maximálnu hladinu.

3. Rozliate leštidlo odstráňte pomocou handričky, aby ste predišli tvorbe veľkého množstva peny počas umývania.

4. Dávkovač leštidla zatvorte. Zatlačte vieč- ko, aby zapadlo na miesto.

Keď je dávkovač leštidla prázdny, na displeji sa zobrazí správa: DOPLNIŤ LEŠTIDLO . Správa sa nezobrazí počas umývacieho programu.

Nastavenie dávkovania leštidla

Nastavenie výrobcu: poloha 3. Dávkovanie leštidla môžete nastaviť medzi polohami 1 (najnižšie dávkovanie) až 4 (najvyššie dávkovanie).

Otočením voliča leštidla te dávku.

Skontrolujte, či sú tieto umývacie prostriedky vhodné pre vašu tvrdosť vody. Pozrite pokyny od výrobcu. Keď nastavíte funkciu Multitab, zostane aktívna, kým ju nevypnete. Funkcia Multitab vypne prívod leštidla a soli.

electrolux 43

leštidlom.

zvýšte alebo zníž-

Page 44

44 electrolux

Funkcia Multitab vypne správy o prívode leštidla a soli. Trvanie programu sa pri používaní funkcie Multitab môže predĺžiť.

Aktivujte funkciu Multitab predtým, ako spustíte umývací program. Funkcia Multitab sa nedá aktivovať, kým prebieha program.

Aktivácia funkcie Multitab

• Prejdite do ponuky funkcií a aktivujte funk-

ciu Multitab. Pozrite časť „Ovládací panel“.

Vypnutie funkcie Multitab a samostatné použitie umývacieho prostriedku, soli a leštidla:

1. Prejdite do ponuky funkcií a deaktivujte

funkciu Multitab. Pozrite časť „Ovládací panel“.

2. Naplňte zásobník na soľ a dávkovač le-

3. Upravte nastavenie tvrdosti vody na naj-

4. Spustite umývací program bez riadu.

5. Zmäkčovač vody nastavte na tvrdosť vo-

6. Nastavte dávkovanie leštidla.

Vkladanie jedálenského príboru a riadu

Pozrite si leták „Príklady náplní RealLife“.

Rady a tipy

Spotrebič nepoužívajte na umývanie pred- metov, ktoré pohlcujú vodu (špongie alebo utierky)

• Pred vložením riadu a príboru do umývač-

ky riadu dodržujte tieto kroky: –Odstráňte zvyšky jedla. –Zmäkčite pripáleniny na panviciach.

• Pri vkladaní riadu a príboru dodržujte tieto kroky: – Duté predmety (napr. šálky, poháre a

panvice) vložte otvorom smerom dolu.

– Skontrolujte, či sa voda nehromadí v

nádobe alebo na dne.

–Skontrolujte, či do seba kusy príboru a

–Skontrolujte, či sa poháre navzájom ne-

– Malé predmety vložte do košíka na prí-

–Lyžičky striedajte s iným jedálenským

– Uložte predmety tak, aby voda dosiahla

• Na plastových predmetoch a panviciach s

teflónom sa môžu udržiavať kvapky vody.

• Ľahké predmety vložte do horného koša. Zabezpečte, aby sa predmety nehýbali.

štidla.

vyššiu úroveň.

dy v mieste, kde bývate.

riadu nezapadli.

dotýkajú.

bor.

príborom, aby ste predišli zlepeniu.

na celý povrch riadu.

Výber a spustenie umývacieho programu

1. Zapnite spotrebič.

2. V prípade potreby zvoľte možnosti. Pozrite časť „Ovládací panel“.

3. Nastavte umývací program. Pozrite tabuľku „Umývacie programy“.

4. Stlačte tlačidlo OK/Spustiť. – Ak je zásobník soli a/alebo dávkovač

umývacieho prostriedku prázdny, na displeji sa zobrazia príslušné správy. V tomto prípade sa umývací program pri zatvorení dvierok nespustí. Stlačte tlačidlo OK/Spustiť.

5. Zatvorte dvierka. Umývací program alebo

odpočítanie časovej predvoľby sa spustia automaticky. –Po ukončení odpočítavania posunuté-

Zásobník soli a/alebo dávkovač leštidla naplňte, keď je spotrebič prázdny, a ešte pred spustením umývacieho programu.

ho štartu sa umývací program spustí automaticky.

Page 45

electrolux 45

Ak nastavíte posunutý štart, otvorením dvierok spotrebiča sa preruší odpočíta- vanie. Keď dvierka zatvoríte, odpočíta- vanie bude pokračovať od bodu, v ktorom bolo prerušené.

Prerušenie umývacieho programu

• Otvorte dvierka spotrebiča.

– Umývací program sa zastaví.

• Zatvorte dvierka spotrebiča.

– Program bude pokračovať od bodu pre-

rušenia.

Ako zrušiť umývací program alebo posunutý štart

Ak sa ešte umývací program alebo posunutý štart nespustil, môžete výber zmeniť. Keď už prebieha umývací program alebo je zapnutý posunutý štart, nie je možné výber zmeniť. Je nutné zrušiť umývací program alebo posunutý štart, aby ste uskutočnili nový výber.

Ak zrušíte posunutý štart, automaticky zrušíte aj vybratý umývací program. V tomto prípade musíte znova nastaviť umývací program.

1. Zároveň stlačte a podržte tlačidlo OK/ Spustiť a tlačidlo možností.

2. Pustite tlačidlá, keď sa na displeji zobrazí správa PRERUŠIŤ? .

3. Ak chcete zrušiť umývací program, stlač- te tlačidlo OK/Spustiť.

4. Pred spustením nového umývacieho pro-

gramu skontrolujte, či sa v dávkovači umývacieho prostriedku nachádza umývací prostriedok.

Na konci umývacieho programu

•Spotrebič sa zastaví automaticky.

• Zaznejú zvukové signály.

1. Otvorte dvierka spotrebiča.

– Na displeji sa zobrazí správa PRO-

GRAM SKONČENÝ a LÁSKAVO VYPNITE .

Ak je zásobník soli a/alebo dávkovač umývacieho prostriedku prázdny, na displeji sa zobrazia príslušné správy.

2. Vypnite spotrebič.

3. Kvôli lepšiemu vysušeniu nechajte dvier-

ka niekoľko minút pootvorené.

Automatické vypnutie

Funkcia automatického vypnutia automaticky prístroj vypne 10 minút po skončení umývacieho programu. Pomôže to znížiť spotrebu energie.

Vybratie obsahu umývačky riadu

• Pred vybratím zo spotrebiča nechajte riad vychladnúť. Horúci riad sa ľahko poškodí.

• Vyprázdnite najprv dolný kôš a potom horný kôš.

• Po stranách a na dverách spotrebiča môže byť voda. Nehrdzavejúca oceľ vychladne rýchlejšie ako taniere.

Umývacie programy

Program Stupeň zneči-

AUTOMATIKA

30 MINÚT

stenia

Akékoľvek Porcelán, jedá-

Bežné alebo mierne zneči- stenie

Druh náplne Popis programu

lenský príbor, hrnce a panvice

Porcelán a jedálenský príbor

Predumývanie Hlavné umývanie 45 °C alebo 70 °C 1 alebo 2 priebežné oplachovania Posledné oplachovanie Sušenie

Hlavné umývanie 60 °C Oplachovanie

SAVE ENERGY

Áno, s účinkom.

Áno, bez účinku.

Page 46

46 electrolux

Program Stupeň zneči-

stenia

70° INTENZÍV. Silné znečiste-

nie

Druh náplne Popis programu

Porcelán, jedálenský príbor, hrnce a panvice

Predumývanie Hlavné umývanie 70 °C 1 priebežné oplachova-

SAVE ENERGY

Áno, s účinkom.

nie Posledné oplachovanie Sušenie

ÚSPORA ENERG.

Bežné zneči- stenie

Porcelán a jedálenský príbor

Predumývanie Hlavné umývanie 50 °C 1 priebežné oplachova-

Áno, s účinkom.

nie Posledné oplachovanie Sušenie

50 MINÚT Ľahké zneči-

stenie

Porcelán a jedálenský príbor

Hlavné umývanie 55 °C 1 priebežné oplachova-

Áno, bez účinku.

nie Posledné oplachovanie

HORÚC.TANIE-RETento program riad pred použitím

zohreje alebo odstráni prach z ria-

1 opláchnutie horúcou vodou

Áno, bez účinku.

du, ktorý sa dlhšie nepoužíval.

45° SKLO Bežné alebo

mierne zneči- stenie

Jemný porcelán a sklo

Hlavné umývanie 45 °C 1 priebežné oplachovanie

Áno, s účinkom.

Posledné oplachovanie Sušenie

NAMÁČANIE Tento program rýchlo opláchne

riad, aby na ňom nezaschli zvyšky

1 opláchnutie studenou vodou

Áno, bez účinku.

jedál a aby sa zo spotrebiča nešírili nepríjemné pachy. S týmto programom nepoužívajte umývací prostriedok.

1) Pri programoch, na ktoré má táto funkcia vplyv, je úspora energie 10 % až 25 %.

2) Spotrebič automaticky nastavuje teplotu a množstvo vody. Nastavenie závisí od toho, či je spotrebič úplne naplnený a ako veľmi je riad znečistený. Trvanie programu a spotreba sa môžu meniť.

3) Ak je v umývačke málo riadu, tento program ponúka riešenie, ktoré zaručí úsporu času a dokonale umytý riad.

4) Testovací program pre skúšobne. Testovacie údaje nájdete v dodávanom letáku.

Spotreba

Program

AUTOMATIKA 0,9 - 1,7 8 - 15 30 MINÚT 0,9 9 70° INTENZÍV. 1,4 - 1,6 13 - 15 ÚSPORA ENERG. 0,9 - 1,0 9 - 11 50 MINÚT 1,0 - 1,2 10 - 11 HORÚC.TANIERE 0,8 4 45° SKLO 0,8 - 0,9 11 - 12 NAMÁČANIE 0,1 4

1) Na displeji sa zobrazí dĺžka trvania programu.

Uvedené hodnoty spotreby ovplyvňujú nasledujúce faktory: tlak a teplota vody,

Energia (kWh) Voda (litre)

kolísanie napätia v elektrickej sieti a množstvo riadu.

Page 47

Ošetrovanie a čistenie

Vybratie a čistenie filtrov

Špinavé filtre zhoršujú výsledky umývania. Hoci tieto filtre takmer nevyžadujú údržbu, odporúčame pravidelne ich kontrolovať a v prípade potreby vyčistiť.

1. Ak chcete vybrať filter (A), otočte ho do-

ľava a vyberte ho z filtra (B).

electrolux 47

3. Dôkladne vyčistite tieto časti pod tečú-

cou vodou.

4. Zložte 2 časti filtra (A) dohromady a zatlačte. Skontrolujte, či do seba správne zapadli.

5. Vyberte filter (B).

6. Dôkladne vyčistite filter (B) pod tečúcou vodou.

7. Založte filter (B) do pôvodnej polohy. Skontrolujte, či správne zapadá pod dve vodiace časti (C).

2. Filter (A) má 2 časti. Ak chcete filter rozmontovať, vytiahnutím ich oddeľte.

8. Vložte filter (A) na príslušné miesto do filtra

(B) a otočte ním doprava, kým nezapadne na svoje miesto.

Čistenie sprchovacích ramien

Sprchovacie ramená nevyberajte. Ak sa otvory na sprchovacích ramenách upchajú, odstráňte nečistoty špáradlom.

Čistenie vonkajších povrchov

Vonkajšie povrchy spotrebiča a ovládací panel umývajte vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne prostriedky, drôtenky ani rozpúšťadlá (napr. acetón).

Čo robiť, keď...

Spotrebič sa počas činnosti nespúšťa alebo nezastavuje.

Problém Kód poruchy Možná príčina Možné riešenie

Do spotrebiča nepriteká voda.

• Zaznie zvukový signál.

• Na displeji sa zobrazí správa OTVORIŤ VOD.KOHÚT .

Najprv skúste nájsť riešenie problému (pozrite si tabuľku). Ak ste riešenie nenašli, obráťte sa na autorizované servisné stredisko.

Vodovodný kohútik je zatvorený.

Otvorte vodovodný kohútik.

Page 48

48 electrolux

Problém Kód poruchy Možná príčina Možné riešenie

Tlak vody je príliš slabý. Obráťte sa na miestnu

Vodovodný kohútik je

Filter na prívodnej hadi-

Nie je správne zapojená

Prívodná hadica na vo-

Spotrebič nevypúšťa vodu.

Odtoková hadica nie je

Odtoková hadica je po-

Aktivovalo sa zariadenie proti vytopeniu.

Program sa nespúšťa. Dvierka spotrebiča sú

Zástrčka nie je zapoje-

Vypálená poistka v do-

Je nastavený posunutý

• Zaznie zvukový signál.

• Na displeji sa zobrazí správa BLOKOV. ČERPADLO .

• Zaznie zvukový signál.

• Na displeji sa zobrazí správa ZÁKAZN.SLUŽBY

Po kontrole spotrebič zapnite. Program bude pokračovať od bodu prerušenia. Ak sa chyba prejaví znova, obráťte sa na au- torizované servisné stredisko. Ak sa na displeji zobrazia iné kódy porúch, obráťte sa na autorizované servisné stredisko.

upchaný alebo zanesený vodným kameňom.

ci je upchaný.

prívodná hadica.

du je poškodená.

Upchané hrdlo výlevky. Vyčistite hrdlo výlevky.

správne zapojená.

škodená.

Zatvorte vodovodný

otvorené. Na displeji sa zobrazí správa ZATVORIŤ DVIERKA .

ná do zásuvky elektrickej siete.

mácej skrini s poistkami.

štart.

Údaje potrebné pre autorizované servisné stredisko nájdete na výkonovom štítku. Odporúčame zapísať si tieto údaje tu:

Model (MOD.) ....................

Číslo výrobku (PNC) ....................

Sériové číslo (S.N.) ....................

vodárenskú spoloč- nosť.

Vyčistite vodovodný kohútik.

Vyčistite filter.

Skontrolujte, či je hadica správne zapojená.

Skontrolujte, či prívodná hadica nie je poškodená.

Skontrolujte, či je hadica správne zapojená.

Skontrolujte, či odtoková hadica nie je poškodená.

kohútik a obráťte sa na autorizované servisné stredisko.

Dvierka riadne zatvorte.

Zapojte zástrčku do zásuvky elektrickej siete.

Vymeňte poistku.

Ak chcete zrušiť posunutý štart, pozrite časť „Výber a spustenie umývacieho programu“.

Page 49

electrolux 49

Výsledky umývania a sušenia nie sú uspokojivé

Problém Možná príčina Možné riešenie

Riad nie je čistý. Zvolený umývací program nebol

Koše neboli správne naplnené a

Sprchovacie ramená sa nemôžu

Filtre sú zanesené alebo ne-

Použili ste nedostatočné množ-

Na riade sú škvrny od vodného kameňa.

Nesprávne nastavenie zmäkčo-

Viečko zásobníka na soľ nie je

Na pohároch a riade sú šmuhy, mliečne škvrny alebo modrastý povlak.

Na pohároch a riade sú škvrny od kvapiek vody.

Príčinou môže byť umývací pro-

Riad je mokrý. Nastavili ste umývací program

Riad je mokrý a bez lesku. Dávkovač leštidla je prázdny. Naplňte dávkovač leštidlom. Je zapnutá funkcia Multitab.

vhodný pre druh a stupeň znečistenia riadu.

voda sa nedotkla všetkých povrchov.

voľne otáčať, pretože im v tom bráni nesprávne uložený riad.

správne vložené a namontované.

stvo umývacieho prostriedku alebo ste ho zabudli použiť.

Zásobník na soľ je prázdny. Naplňte zásobník na soľ soľou

vača vody

správne zatvorené. Dávkovanie leštidla je príliš vy-

soké.

Dávkovanie leštidla je príliš nízke.

striedok.

bez fázy sušenia alebo s fázou menej intenzívneho sušenia.

(Dávkovač leštidla sa automaticky vypne).

Skontrolujte, či je umývací program vhodný pre druh a stupeň znečistenia riadu.

Koše naplňte správnym spôsobom.

Skontrolujte, či nesprávne ulože- ný riad neblokuje sprchovacie ramená.

Skontrolujte, či sú filtre čisté a správne vložené a namontované.

Skontrolujte, či ste použili dostatočné množstvo umývacieho prostriedku.

do umývačky riadu. Nastavte zmäkčovač vody.

Skontrolujte, či je viečko zásobníka na soľ správne zatvorené.

Znížte dávkovanie leštidla.

Zvýšte dávkovanie leštidla.

Použite iný typ umývacieho prostriedku.

Dvierka umývačky riadu nechajte pootvorené a pred vybratím riadu počkajte niekoľko minút.

Zapnite dávkovač leštidla. Pozrite si časť „Ako zapnúť dávkovač leštidla“.

Ako zapnúť dávkovač leštidla

• Prejdite do ponuky možností a aktivujte

dávkovač leštidla. Pozrite časť „Ovládací panel“.

Technické údaje

Rozmery Šírka 596 mm Výška 818 - 898 mm Hĺbka 550 mm Tlak pritekajúcej vody Minimálny 0,5 bar (0,05 MPa)

Page 50

50 electrolux

Maximálne 8 bar (0,8 MPa) Prívod vody

Kapacita Súpravy riadu 12

1) Prívodnú hadicu zapojte k vodovodnému kohútiku s 3/4" závitom.

Typový štítok na vnútornom okraji dvierok spotrebiča obsahuje údaje o elektrickom pripojení.

Ak horúca voda pochádza z alternatív-

Studená alebo teplá voda maximálne 60 °C

alebo z fotovoltaických panelov alebo veterných turbín), používajte prívod teplej vody, aby ste znížili spotrebu energie.

nych zdrojov energie (napr. zo solárnych

Ochrana životného prostredia

Symbol na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber.

Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie. Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Recyklujte materiály so symbolom

. Obal

vyhoďte do príslušných kontajnerov na recykláciu.

Page 51

electrolux 51

Page 52

www.electrolux.com

www.electrolux.cz

www.electrolux.pl

www.electrolux.sk

117946430-C-072010

AEG ESL 68070 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
