INHALT
Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
Aufstellung und Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
Anschluß des Wasserablaufschlauches, Anschluß des Wasserzulaufschlauches . . . . . . . . . . . . . . . . . .Seite 4
Elektroanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
Gebrauchsinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Die Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Wasserenthärtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6
Gebrauch von Klarspülmittel, Reinigerzugabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7
Richtiges Einordnen des Geschirrs, Verwendung der Körbe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 8
Ratschläge für das Spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 9
Spülprogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 10
Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 11
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 12
Reinigung der Siebe, Reinigung des Grobsiebes, Innen- und Außenreinigung . . . . . . . . . . . . . . . . . . . .Seite 12
Längerer Stillstand des Gerätes, Frostgefahr, Transport des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 12
Beseitigung von Funktionsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 13
Unterbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 15
TECHNISCHE DATEN
ABMESSUNGEN Breite 59.6 cm
Höhe 81.8 ÷ 87.8 cm
max. Tiefe 55.5 cm
max. Tiefe bei geöffneter Türe 111.4 cm
BETRIEBSSPANNUNG/FREQUENZ 220 V / 50 Hz
LEISTUNGSAUFNAHME UMWÄLZPUMPE 200 W
LEISTUNGSAUFNAHME HEIZELEMENT 2800 W
GESAMTLEISTUNG 3000 W
LEITUNGSWASSERDRUCK min. 0.5 bar
max. 8 bar
FASSUNGSVERMÖGEN (STANDARDGEDECKE IEC) 12
VERBRAUCHSWERTE: Wasser 20 l
Strom 1,5 kWh
Dieses Gerät entspricht den folgenden EG Richtlinien:
- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie
- 89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie
PID17D
2
Page 3
WICHTIGE HINWEISE
Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie
auch in Zukunft zu Rate ziehen können.
Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das
Gerät komplett mit diesem Heft übergeben wird,
damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise
informieren kann.
Diese Hinweise dienen der Sicherheit und sollten
daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.
■ Sollten Sie bei der Lieferung einen Schaden fest-
stellen wenden Sie sich bitte an den Händler, der
Ihr Gerät angeliefert hat, bevor Sie das Gerät in
Betrieb nehmen.
■ Dieses Gerät ist nur für den Gebrauch durch Er-
wachsene bestimmt. Es ist gefährlich, es Kindern
zum Gebrauch oder Spiel zu überlassen.
■ Es ist gefährlich, Veränderungen am Gerät oder
seinen Eigenschaften vorzunehmen.
■ Sie sollten die beim Elektroanschluß des Gerätes
anfallenden Arbeiten von einem fachkundigen und
zugelassenen Elektriker ausführen lassen.
■ Lassen Sie die beim Wasseranschluß des Gerätes
entstehenden Arbeiten von einem fachkundigen
und zugelassenen Installateur ausführen.
■ Die Geschirrspülmaschine ist für das Spülen übli-
chen Haushaltsgeschirrs ausgelegt. Gegenstände,
die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
■ Folgende Artikel sind nur dann zum Spülen in der
Geschirrspülmaschine geeignet, wenn sie als “spülmaschinenfest” gekennzeichnet sind: Besteck mit
Holz- oder Horngriffen, mit geklebten Teilen, Bronzebesteck, Pfannen mit Holzgriffen, Artikel aus: Aluminium, Kristall, Bleiglas, Plastik, antike oder fein
bemalte Keramikgegenstände.
■ Es ist nicht empfehlenswert, Silberbesteck und Be-
steck aus rostfreiem Stahl zusammen in der Geschirrspülmaschine zu spülen, da zwischen den
beiden Materialien eine elektrochemische Reaktion
entstehen kann.
■ Versuchen Sie keinesfalls, das Gerät selbst zu re-
parieren. Reparaturen, die nicht von Fachleuten
ausgeführt werden, können zu schweren Unfällen
oder Betriebsstörungen führen. Wenden Sie sich
an die für Ihren Bereich zuständige Kundendienststelle.
■ Sollte das Gerät verschrottet werden, so machen
Sie es bitte unbrauchbar, bevor Sie es beiseite
stellen oder zum Müll geben: schneiden Sie das
Netzkabel bzw. die Schläuche ab und machen Sie
die Türverschlußvorrichtung unbrauchbar.
■ Stellen Sie sicher, daß das Gerät nicht auf dem
Netzkabel steht.
■ Schalten Sie das Gerät nach dem Gebrauch aus
und drehen Sie den entsprechenden Wasserhahn
zu.
■ Öffnen Sie niemals und aus keinem Anlaß die Türe
des Gerätes, während es in Betrieb ist. Schalten
Sie die Geschirrspülmaschine vor dem Öffnen stets
aus.
■ Berühren Sie keinesfalls den Heizwiderstand
während oder unmittelbar nach Ablauf eines Spülprogrammes.
■ Nur für Einbaugeräte:
Das Gerät muß an der Unterseite der Arbeitsfläche
befestigt werden. Ohne diese Befestigung befindet
sich die Geschirrspülmaschine in einem instabilen
Zustand, was zu Schäden oder Unfällen führen
würde. Hierzu lesen Sie bitte die diesbezüglichen
Anweisungen.
■ Schließen Sie nach dem Einordnen oder Heraus-
nehmen des Geschirrs immer die Tür Ihres Gerätes, damit Sie nicht anstoßen und sich verletzen.
PAV01D
3
Page 4
Anschluß des Wasserablaufschlauches

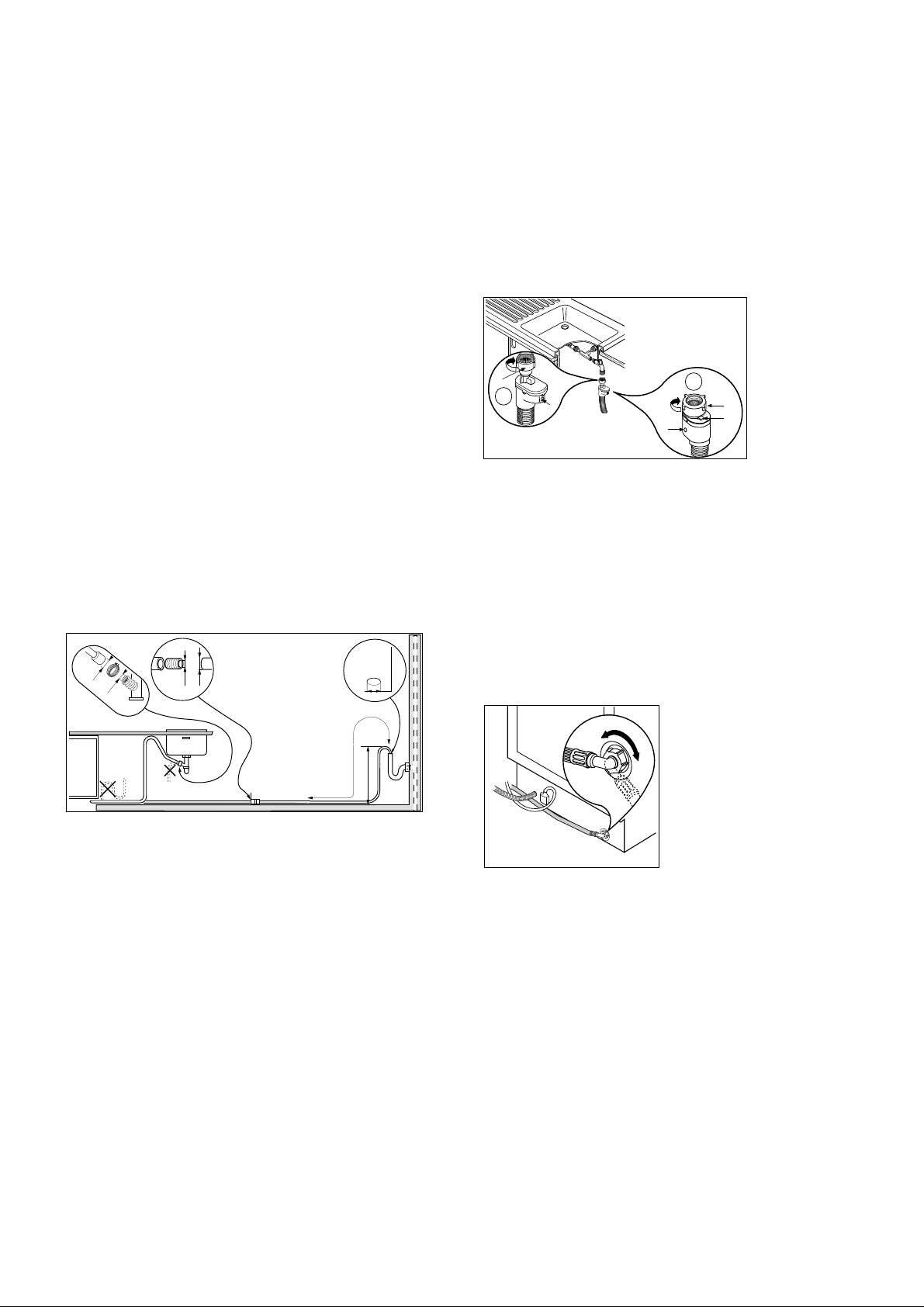

Der Wasserablaufschlauch kann angeschlossen werden:
am Syphonverschluß des Spülbeckens, mit einer
Schlauchschelle,
an einem festen Wandanschluß mit Ablaufbelüftung, und
mit einem Innendurchmesser von mindestens 4 cm,
Der Anschluß des Wasserablaufes muß mindestens 30
cm und darf höchstens 100 cm über dem Fußboden
liegen.
Das Auftauchen eines roten oder gelben Zeichens an
der Öffnung (B) zeigt einen solchen Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und
den Wasserzulaufschlauch ersetzen lassen. Diese Vorrichtung ist stets eingeschaltet, auch wenn die Maschine nicht in Betrieb ist.
Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A) fest eingesetzt werden.
Der Schlauch kann beliebig nach rechts oder links geführt werden.
Knicke oder Quetschungen des Ablaufschlauches
sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.
Eine eventuelle Verlängerung des Ablaufschlauches
darf 2 m nicht übersteigen und ihr Innendurchmesser
darf nicht kleiner sein, als der des Ablaufschlauches
am Gerät.
Auch bei eventuellen Anschluß-Stücken für den
Schlauchanschluß darf der Innendurchmesser nicht
kleiner als der des Ablaufschlauches sein.
CS05
Ø 21
Ø 18
Ø 18
Ø 21
+ 2 m max
min 4 cm
min 30 cm
max 100 cm
Der Verlängerungsschlauch soll am Boden liegen,
und nur beim Ablauf emporsteigen.
CA13
A
1
B
2
A
B
C
Hinweis: nur für lockerungssichere Wasserzulaufschläuche ➁.
Zur Abnahme des Wasserzulaufschlauchs auf den
gelben Knopf der Lockerungssicherung (C) drücken
und den Klemmring gegen den Uhrzeigersinn drehen.
Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.
Hinweis: Nach Lockerung des Befestigungsringes
kann der Zulaufschlauch beliebig geführt werden.
Der Festsitz ist auf jeden Fall zu überprüfen!
Schrauben Sie dann den
Befestigungsring wieder fest
zu.
Wenn die Wasserzulaufleitung neu ist oder lange
nicht benutzt wurde, ist es
ratsam das Wasser einige
Minuten laufen zu lassen,
CA06
bevor Sie den Geschirrspülautomaten anschließen.
Anschluß des Wasserzulaufschlauches
Dieser Geschirrspülautomat ermöglicht einen Anschluß
an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen, da
beim Warmwasseranschluß die Spülzeiten erheblich
kürzer werden, könnte das die Spülergebnisse besonders bei stark verschmutztem Geschirr beeinträchtigt
werden.
Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine
Wasserschlauchschnellkupplung (Press-block) an.
Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzufluß auszuschalten, falls es durch Verschleiß zu einem, Schaden
des inneren Schlauches kommen sollte.
Dadurch können Sie vermeiden, daß eventuelle Ablagerungen von Sand oder Rost den Filter des Zulaufschlauches Ihres Gerätes verstopfen.
Elektroanschluß
Elektroanschluß an 220 V (50Hz). Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und
Zähler) muß für diesen Anschlußwert ausgelegt sein.
Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.
Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.
PIN18D
4
Page 5
GEBRAUCH

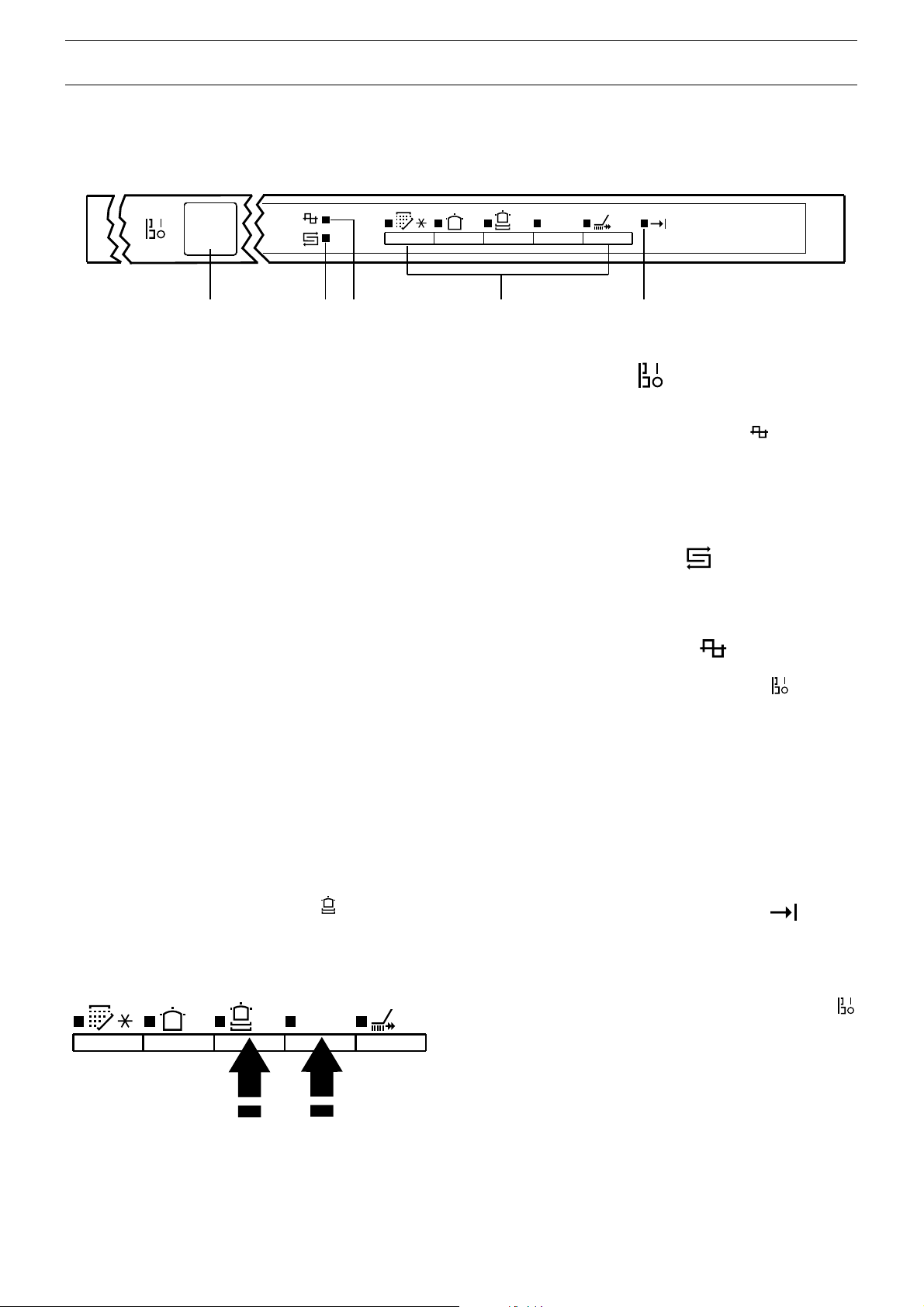

Die Bedienblende
1
2
3
DIE BEDIENUNGSELEMENTE
Bei dieser völlig integrierbaren Maschine befinden
sich die Bedienungselemente an der Türoberseite.
Zur Programmeinstellung muß die Tür halb geöffnet
werden.
Die Maschine gibt Tonsignale aus, um Sie über die
ablaufenden Vorgänge besser zu informieren.
Kurzes Tonsignal "Befehl angenommen"
Nach Drücken einer beliebigen Taste: ein kurzes Tonsignal informiert Sie, daß der Befehl angenommen
wurde.
Langes Tonsignal "Programm wird ausgeführt"
Ein ca. 1 Sekunde dauerndes Tonsignal, das nur beim
Schließen der Tür zu hören ist, informiert Sie über
den Anlauf des Spülprogrammes.
70° 65° 50° 55°
4
BIO
5
1. ElN/AUS-Taste
Durch Drücken dieser Taste wird die Maschine eingeschaltet. Die Betriebskontrollampe (3) leuchtet auf
und zeigt an, daß die Maschine eingeschaltet ist.
Zum Ausschalten der Maschine bei Programmende
oder jederzeit, wenn dies dringend notwendig ist,
nochmals diese Taste drücken.
2. Salznachfüllanzeige
Leuchtet auf, wenn Salz nachgefüllt werden soll.
3. Betriebskontrollampe
Sie leuchtet auf, nachdem die Taste (1) gedrückt
wurde und zeigt an, daß die Maschine eingeschaltet
ist.
Tonsignal in kurzen Abständen für "Programmende"
Ein Tonsignal, das in kurzen Abständen für eine insgesamte Dauer von fünf Sekunden ertönt, informiert
Sie, daß das Programm beendet ist.
Wenn Sie diese Tonsignale deaktivieren möchten,
drücken Sie ungefähr 3 Sekunden lang gleichzeitig
die Tasten der Normal-Programme 65° und BIOProgramme «BIO 50°», bis das in kurzen Abständen
ausgegebene Tonsignal nicht mehr zu hören ist.
50°
70°
SO144
Möchten Sie die Tonsignale wieder aktivieren,
drücken Sie die beiden Tasten erneut für ca. drei Sekunden gleichzeitig, bis das in kurzen Intervallen ausgegebene Signal wieder zu hören ist.
65°
BIO
55°
4. Tasten zur Einstellung der Spülprogramme
Die Taste des gewünschten Spülprogrammes
drücken; beachten Sie dabei die Anleitungen der Programmtabelle auf den folgenden Seiten. Es blinkt die
Kontrollampe, die dem gewählten Programm entspricht.
5. Kontrollampe Programmende
Die Kontrollampe blinkt, wenn das Programm beendet
ist.
Um die Blinkanzeige abzuschalten, schalten Sie die
Maschine durch Drücken der ElN/AUS-Taste (1)
aus.
PPC18D
5
Page 6
Wasserenthärteranlage
Wasser enthält je nach Standort mehr oder weniger
Kalk der sich am Geschirr ablagert und zu Fleckenbildungen führt. Je höhen der Kalkgehalt, um so härter
ist das Wasser.
Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzes, kalkfreies Wasser zum Geschirrspülen
liefert.

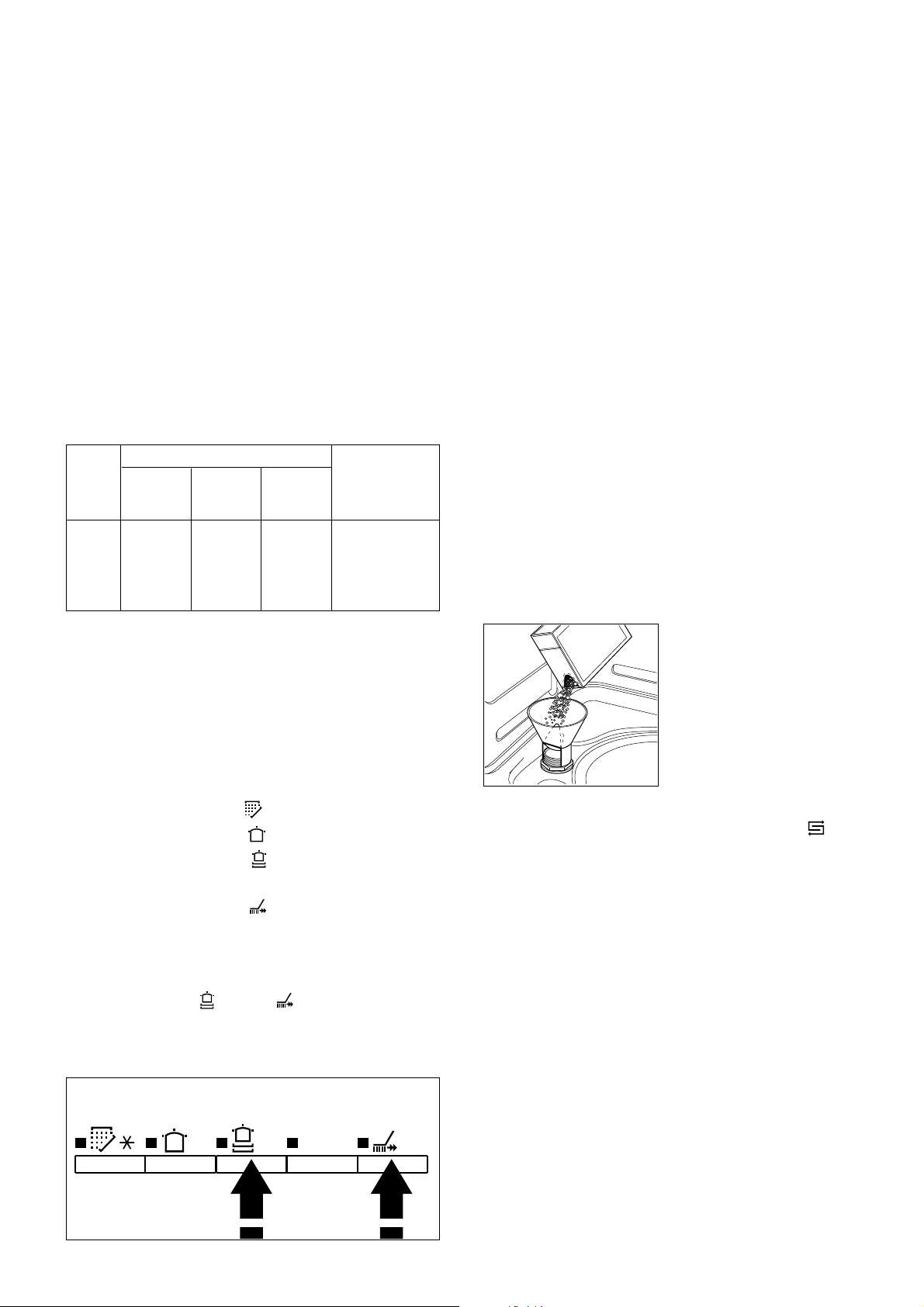

Der Wasserenthärter kann Wasser mit Härte bis
50°dH (deutsche Skala) in 5 Stufen aufbereiten.
Sie können den Härtegrad des Wassers durch die örtlichen Wasserbehörden erfahren.
In der nachfolgenden Tabelle sind die Wasserhärtestufen und die entsprechenden Anweisungen über die
notwendigen Einstellungen aufgeführt:
Wasserhärte
Stufe
1
2
*
3
4
5
Der Wasserenthärter wird im Werk auf Stufe 2 eingestellt, weil dieser Wert
*
den meisten praktischen Fällen entspricht.
Bei Verwendung von niederalkalischen Spülmitteln, die Enzyme enthal-
**
ten, empfehlen wir Regeneriersalz ab 4° dH (7°TH) zu benutzen.
°dH
deutsche
Skala
0- 4
5-21
22-28
29-39
40-50
Mittels der Programmtasten können Sie eine andere
Härteeinstellung als die fabriksseitig voreingestellte
Stufe wählen.
Jeder Programmtaste entspricht eine andere Härtestufe:
°TH
franz.
Skala
0- 7
8-39
40-50
51-70
71-90
PPM
(Parts per
Million)
0-140
141-390
391-500
501-700
701-900
Anwendung von
Regeneriersalz
NEIN
**
JA
JA
JA
JA
- Drücken Sie die Programmtaste, die der neuen
Härtestufe entspricht, die Sie einstellen möchten.
- 5 Sekunden nach Drücken einer beliebigen
Programmtaste, speichert die Maschine die
gewünschte Härtestufe und kehrt in den Modus der
Programmeinstellung zurück.
Achtung: Ab Stufe 2 ist das Regeneriersalz regelmäßig zu verwenden. Die entsprechenden Anweisungen sind im nächsten Abschnitt enthalten.
Gehört Ihr Wasser zu Stufe 1, dann ist kein Regeneriersalz erforderlich: das Wasser ist weich genug.
Einfüllen des regenerierenden Salzes
Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten
Anteile von anderen Stoffen, die auf die Dauer den
Wasserenthärter beschädigen können.
Ziehen Sie den unteren Korb heraus und schrauben Sie
die Verschlußkappe des Salzvorratsbehälters ab. Füllen
Sie den Behälter vor der ersten Inbetriebnahme mit
Wasser. Dies ist nur das erste Mal nötig.
Unter Verwendung des mitgelieferten Trichters geben
Sie ca. 1.5 - 1.8 kg Regeneriersalz hinzu.
Nachdem Sie das Gewinde
und das Abdichtung von
Salzresten befreit haben,
schrauben Sie die Verschlußkappe sorgfältig zu.
Später genügt es, von Zeit
zu Zeit Salz in den Behälter
nachzufüllen.
SR06
SALE
SALT
SALZ
SEL
Stufe 1 = Programmtaste (Kurzspülen)
Stufe 2 = Programmtaste 70° (Intensiv-Programm)
Stufe 3 = Programmtaste 65° (Normal-Programm)
Stufe 4 = Programmtaste «BIO 50°» (Bio-Programm)
Stufe 5 = Programmtaste 55° (Schnell-Programm)

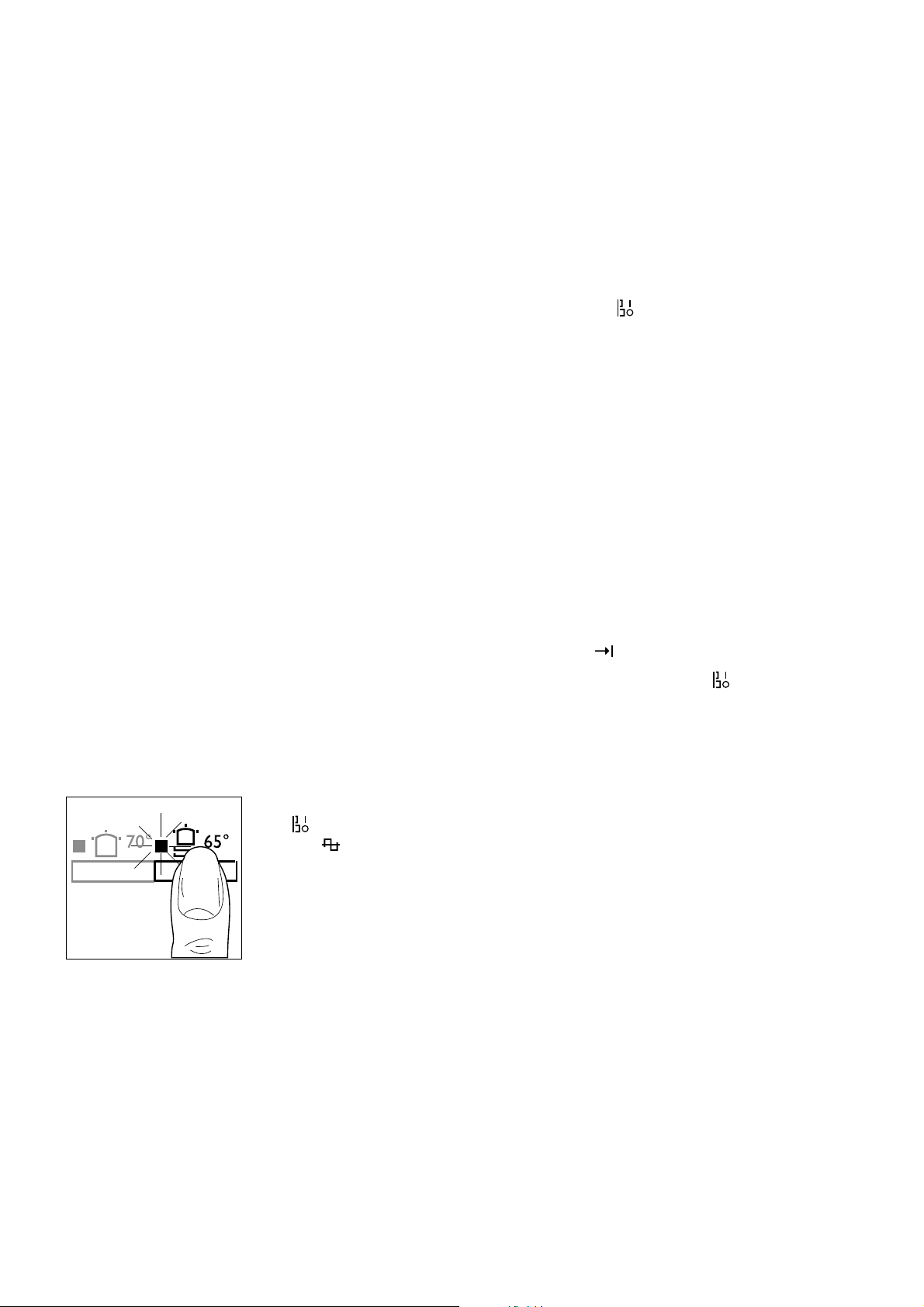

Eine neue Härtestufe kann auf folgende Weise eingestellt werden:
- Drücken Sie ca. 5 Sekunden lang gleichzeitig die
Programmtasten 65° und 55° bis Sie das kurze
Tonsignal für "Befehl angenommen" hören. Die
Kontrollampe, die der gegenwärtig eingestellten
Härtestufe entspricht, blinkt sehr rasch.
50°
70°
SO145
65°
BIO
55°
Um Sie daran zu erinnern: Ihre Spülmaschine hat auf
der Bedienungsblende eine Salznachfüllanzeige .
Die Lampe blinkt, wenn Salz nachgefüllt werden muß.
Der Salzbehälter enthält immer Wasser. Es ist also
normal, daß dieses bei Salzeinfüllung überläuft.
Hinweis: Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden vorausgesetzt der Geschirrspüler ist eingeschaltet.
Bei Salzsorten die nur sehr langsam auflösen, kann
dies noch länger dauern. Die Funktion des Gerätes ist
dadurch jedoch nicht gestört.
Wichtig: Das Einfüllen des Salzes soll unmittelbar vor
dem Starten eines vollständigen Spülprogrammes, mit
Ausnahme des Vorspülprogrammes, vorgenommen
werden. Es wird auf diese Weise vermieden, daß etwaige Salzkörnchen oder während des Einfüllens vergossene Salzwassertropfen zu Rostbildung führen.
PAA13D
6
Page 7
Gebrauch von Klarspülmittel
Diese Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.
Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml
Klarspülmittel, das je nach eingestellter Dosierung für
16-40 Spülgänge ausreicht.
Einfüllen von Klarspülmittel

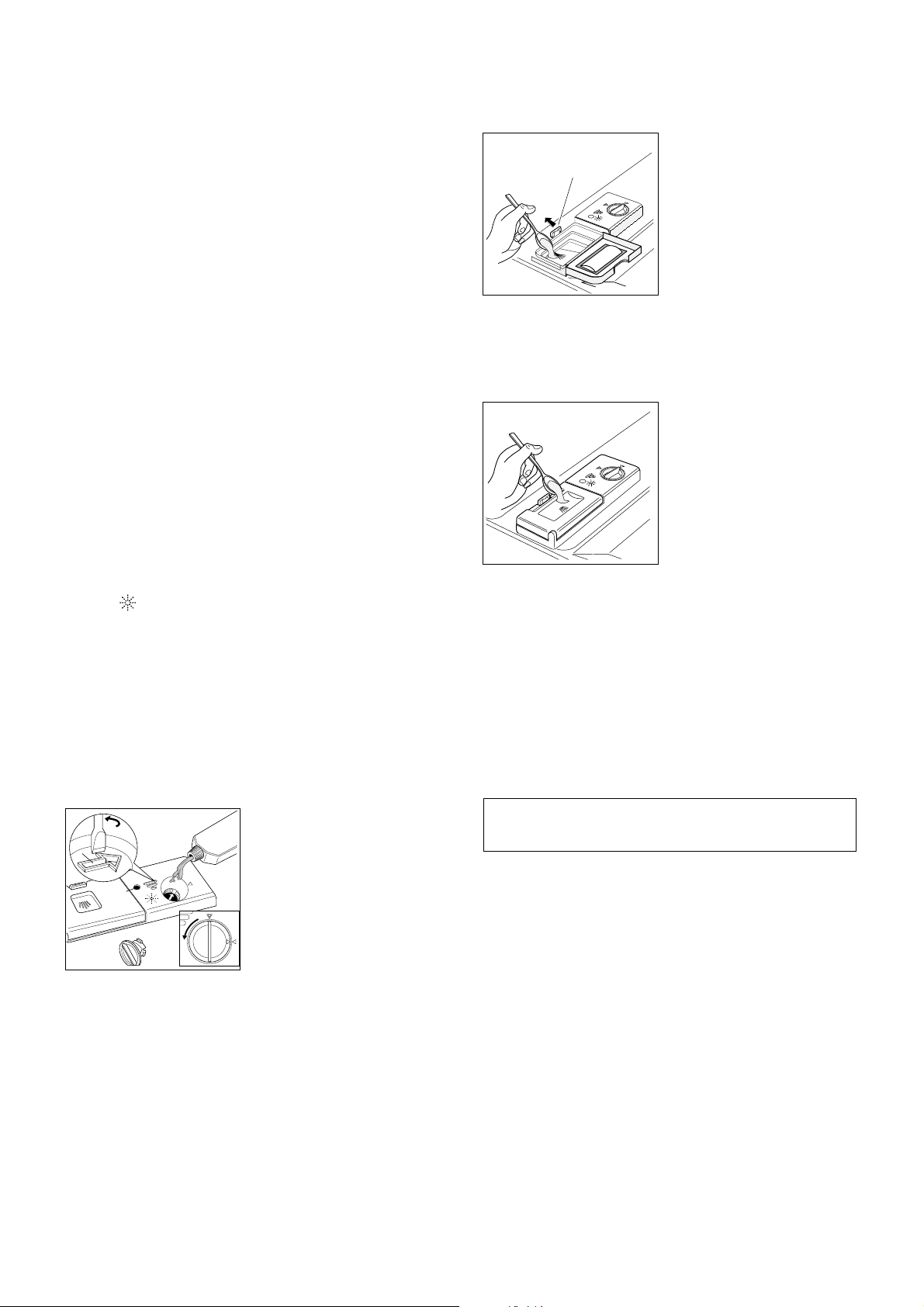

Den Behälter öffnen. Hierzu den Verschluß (A) nach
links drehen.
Das Klarspülmittel in die Einfüllöffnung gießen, bis der
Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
Den Verschluß fest anziehen.
Um eine übermäßige Schaumbildung beim nächsten
Spülgang zu vermeiden, ist die eventuell während des
Einfüllens vergossene Flüssigkeit mit einem Spültuch
zu entfernen.
Wenn die Klarspülmittelanzeige auf der Bedienungsblende blinkt, muß Klarspülmittel nachgefüllt wer-
den (ca. 70 ÷ 80 ml).
Im Inneren der Einspülkam-
D
mer sind 2 Referenzmarken
angebracht:
- MIN = 15 ml
MAX
MIN
- MAX = 30 ml
Die Spülmittelmenge ist ab-
hängig vom Verschmut-
DE07
zungsgrad sowie der Menge
des Geschirrs.
Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen.
Nach Einfüllen des Spülmittels den Deckel
schließen.
Für einige Programme ist eine zusätzliche Menge Spülmittel erforderlich, die nach
dem Schließen des Spülmittelbehälters auf den Deckel
zu gießen ist. Beachten Sie
die Anweisungen der Spülprogrammkarte.
DE02
Nach Beendigung eines jeden Spülprogrammes ist
der Deckel offen und der Behälter für die nächste Füllung bereit.
Dosierung:
Die Dosiereinstellung ist von dem erreichten Glanz
bzw. vom Trocknungsergebnis abhängig. Hierzu die
Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).
Beginnen Sie mit Einstellung 3.
Wenn am gespülten Ge-
3
5
2
1
6
C
4
5
3
6
2
B
1
schirr Wassertropfen oder
weiße Kalkflecken bleiben,
die Dosierung graduell erhöhen (mit einer Messerspitze drehen).
Wenn das Geschirr weißli-
BR04
A
che, klebrige Streifen
aufweist, die Dosierung
verringern.
Reinigerzugabe
Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige
Reinigerspülmittel.
Vor dem Beginn eines jeden Spülprogrammes, mit
Ausnahme des Vorspülprogrammes, ist der Reiniger
in den eigenen Spülmittelbehälter einzufüllen.
Sollte der Deckel des Behälters geschlossen sein,
ziehen Sie den Auslöseknopf (D) leicht nach vorne.
Da die angebotenen Reiniger nicht alle gleich sind,
sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.
Eine ungenügende Menge an Reiniger beeinträchtigt
das Spülergebnis, während eine übermäßige Menge
keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.
Durch eine gemäßigte Verwendung von Spülmitteln wird auch die Umwelt geschont.
Phosphatfreie Kompaktspülmittel
Die Wirkungsweise der verschiedenen Reiniger ist
unterschiedlich. Beachten Sie deshalb bitte
grundsätzlich die Dosierempfehlungen des Reinigerherstellers.
Bei der Verwendung phosphatfreier Kompaktspülmittel ist besonders auf eine einwandfreie Wasserenthärtung zu achten. Andernfalls kann das Reinigungsergebnis durch Belagbildung nachteilig beeinträchtigt
werden.
Deshalb sollten Sie die Enthärtungsanlage Ihres Geschirrspülers bei Verwendung phosphatfreier Kompaktspülmittel auch in Weichwassergebieten (< 4° dH)
mit Regeneriersalz versorgen!
PBR03D
7
Page 8
Richtiges Einordnen des Geschirrs
Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste, wie
kleine Knochen, Zahnstocher, Gräten, Fleisch- oder
Gemüsereste, Obstschalen usw. entfernt werden, um
Verstopfungen der Siebe zu vermeiden und eine
gründliche Reinigung zu gewährleisten.

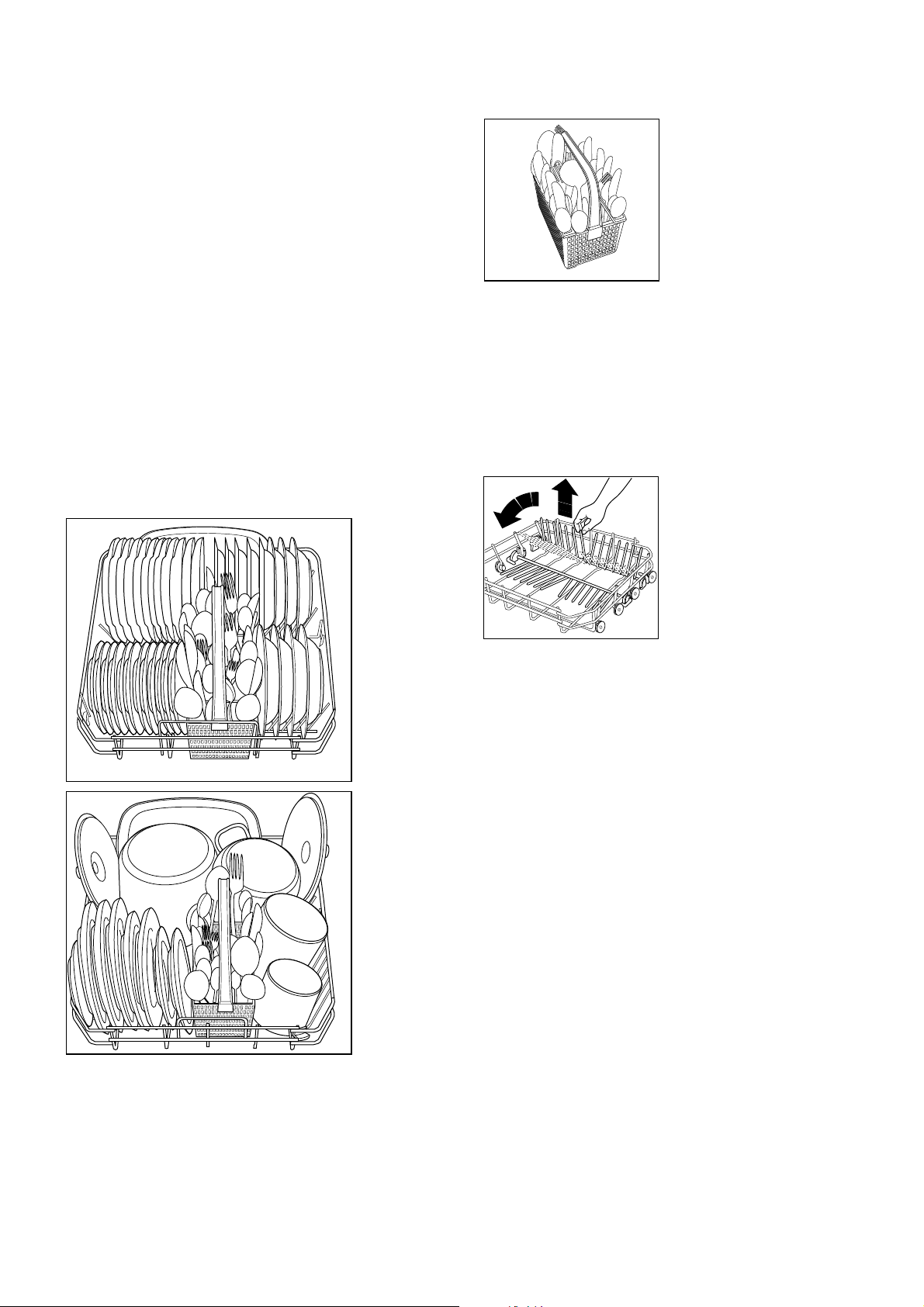

Zum Einordnen des Geschirrs, ziehen Sie die Geschirrkörbe heraus.
Verwendung des unteren Geschirrkorbes
Im unteren Geschirrkorb werden Töpfe, Deckel, Teller
(Durchmesser bis 27 cm), Salatschüsseln, Besteck
usw. eingeordnet.
Vorlegeteller und große Deckel sind vorzugsweise am
Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung
nicht behindert wird.
Für eine bessere Reinigung wird empfohlen, die
Löffel mit anderem Besteck
zu mischen, damit sie nicht
ineinander fallen können.
Das Silberbesteck darf nicht
zusammen mit anderen Me-
UI03
tallen gespült werden.
Zusätzlich können die beiden rückwärtigen Reihen mit
den Haltezapfen leicht und rasch umgeklappt werden.
Das ermöglicht ein einfaches Einordnen von Töpfen
und Salatschüsseln.
Um die Zapfen umzuklappen: leicht in die Höhe ziehen
und nach hinten sinken lassen (siehe Abbildung); um sie
wieder aufzurichten, genügt es, sie in senkrechte Position
zu bringen.
UI33
UI18
IEC 436 / DIN 44990
UI19
Das Besteck sollte in dem Besteckkorb so eingeordnet
werden, daß die Griffe nach unten zeigen, siehe Abb.
Falls diese unten herausragen und dabei den unteren
Sprüharm blockieren, so ist das Besteck umgedreht
zu stellen.
PCE15D
8
Page 9
Verwendung des oberen Geschirrkorbes
Im oberen Korb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.
Gläser mit langem Stiel können umgedreht in den
höheren Tassenfächern eingehängt werden.
Höhenverstellung des oberen Korbes

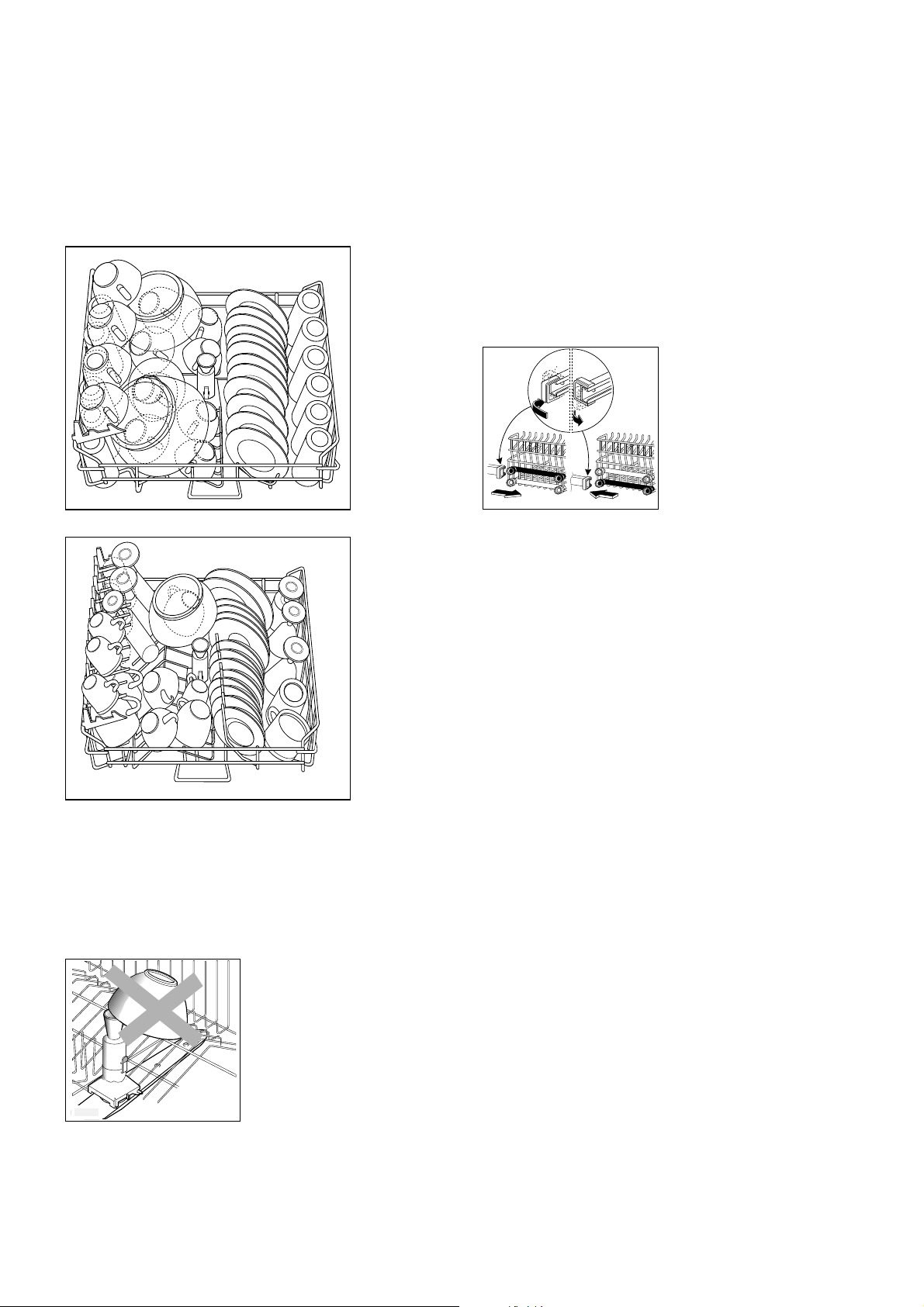

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können
sie im UNTEREN Geschirrkorb eingeordnet werden,
wobei der OBERE Geschirrkorb höher gestellt werden
muß. Die Höhenverstellung ist folgendermaßen
durchzuführen:
Die vorderen Arretierungen (A) des OBEREN Geschirrkorbes nach außen drehen und den Korb herausziehen.
Den Geschirrkorb in der höheren Stellung einschieben und die Arretierungen (A) nach vorne drehen.
A
US15
US02
IEC 436 / DIN 44990
Sehr kleine Geschirrteile sollten nicht in der Maschine
gespült werden, da sie leicht aus den Körben und auf
die Heizung fallen können.
Achtung!
RC01
In dieser Position wird jedoch das Fassungsvermögen
des OBEREN Geschirrkorbes verringert: es können nur
Teller mit einem maximalen Durchmesser von 15 cm
eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.
US16
Es ist unbedingt darauf zu
achten, daß die Wasserzulauföffnung in der Mitte des
oberen Korbes durch das
US16
Geschirr nicht abgedeckt
wird.
PCE16D
9
Page 10
RATSCHLÄGE FÜR DAS SPÜLEN
Um die besten Spülergebnisse zu erzielen
Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser
mit der Öffnung nach unten ein.
Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter abfließen
kann.
Töpfe mit angebrannten oder stark angekrusteten
Speiseresten sollten zuerst von Hand vorbehandelt
oder in Wasser eingeweicht werden.
Legen Sie lange Bestecke, wie Rührlöffel, lange Messer usw. waagrecht, vorzugsweise in den oberen
Korb.
Vermeiden Sie möglichst, daß das Geschirr in der
Maschine miteinander in Berührung kommt. Eine
sachgemäße Einordnung des Geschirrs gibt die besten Spülergebnisse.
In den oberen Geschirrkorb kommen vorzugsweise
leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.
Um Wasser, Energie und Zeit zu sparen
Maschinenungeeignetes Geschirr:
Im allgemeinen ist folgendes Geschirr nicht zum Spülen
in der Maschine geeignet:
Besteck und Geschirr mit Griffen aus Holz, Horn oder
mit aufgeklebten Teilen, deren Klebstoff nicht heißwasserbeständig ist, kunsthandwerkliche Gegenstände, Gegenstände aus Holz, sowie antike oder handbemalte
Porzellane.
Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.
Kristallglas und Geschirr aus Kunststoff: sofern es sich
nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen. Auf jeden Fall empfehlen wir, dieses Geschirr im oberen Korb einzuordnen
und ein schonendes Programm auszuwählen.
Auch einige Arten von Gläsern können nach mehrmaligem Spülen in der Maschine undurchsichtig werden.
Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in den
Besteckkörb ein.
Es ist nicht notwendig das Geschirr unter fließendem
Wasser vorzuspülen. Siehe auch Abschnitt “Richtiges
Einorden des Geschirrs”.
Legen Sie das benutzte Geschirr in die Maschine, ohne dieses mit der Hand vorzuspülen. Das kann auch
mehrmals geschehen, bis die Maschine voll beschickt
ist. Dann kann das Spülen erfolgen. Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle), damit der Schmutz nicht antrocknet, bis das
komplette Spülprogramm vorgenommen wird.
Wählen Sie nur ein Sparprogramm, wenn die Geschirrkörbe nicht voll sind und/oder, wenn das Geschirr wenig schmutzig ist. Die entsprechenden Hinweise sind in der Tabelle (BIO-Programm, SchnellProgramm) angeführt.
Gegenstände aus Eisen oder Gußeisen können leicht
Rostflecken bilden und auf das andere Geschirr abfärben.
Aluminium wird leicht dunkel. Kupfer, Hartzinn und
Messing neigen zur Fleckenbildung.
Beim Ankauf von neuem Geschirr
Nur das, unter der Glasur gebrannte Geschirrdekor ist
spülmaschinenfest, sonst können Dekors und Verzierungen mit der Zeit verblassen.
Einige Goldverzierungen sind nun spülmaschinenfest,
wobei aber dies durch den Hersteller garantiert werden
muß.
Kaufen Sie nur Geschirrteile mit flachem Boden, damit
das Wasser beim Spülen abfließen kann.
PCL10D
10
Page 11
**
in Liter
Wasser-
verbrauch
12
25
20
20
17
Strom-
in kWh
verbrauch
Annähernde Verbrauchswerte
dauer
in Minuten
Programm-
Programm-
beschreibung
auf dem
im
Spülmittelmenge
Behälter
1 Spülgang kalt
deckel
Behälter-
0,1
10
um das Antrocknen
von Speiseresten zu
vermeiden
Vorspülen 55°C
Hauptspülen 70°C
/
/
1,9
80
2 Klarspülgange kalt
1 Klarspülgang 65°C
Warmlufttrocknung
10 g
25 g
1,5
70
Vorspülen kalt
Hauptspülen 65°C
1 Klarspülgang kalt
5 g
25 g
1,4
70
Vorspülen kalt
Hauptspülen 50°C
1 Klarspülgang kalt
1 Klarspülgang 65°C
1 Klarspülgang 65°C
Warmlufttrocknung
Warmlufttrocknung
5 g
25 g
1,0
40
Hauptspülen 55°C
1 Klarspülgang kalt
1 Klarspülgang 55°C
/
25 g
Einzu-
drückende
Taste(n)
Art und Ausmaß der
Verschmutzung
70°
Benutztes Geschirr, das in Geschirr-
spüler gesammelt und zu einem spä-
teren Zeitpunkt gespält werden soll.
Stark verschmutztes Geschirr mit
anhaftenden, vorwiegend stärkehalti-
gen Speiseresten (z.B. Nudeln, Reis,
Grieß, Kartoffeln, Eier, Soße, Braten-
fleisch).
Normal oder stark verschmutztes
65°
BIO 50°
Wenig verschmutztes Geschirr ohne
Normal verschmutztes Geschirr ohne
anhaftenden und stärkehaltige Spei-
sereste (z.B. nicht angebrannte
Fleischreste, gekochtes oder rohes
Geschirr mit anhaftenden, vorwie-
gend stärkehaltigen Speiseresten
(z.B. Nudeln, Reis, Grieß, Kartoffeln,
Eier, Soße, Bratenfleisch).
Gemüse, Milch, Kaffee, Getränke).
anhaftende und stärkehaltige Speise-
55°
reste (z.B. Getränke, Gebäck und
Süßigkeiten, Salat, Aufschnitt, Käse).
Das Geschirr wird nicht getrocknet!
Dies ist ein Sonderprogram zum Kurzspülen (etwa 40 Minuten) von leicht verschmutzten Tellern, Gläsern und
*
Diese Angaben gelten nur als Richtwert und sind vom Druck und Temperatur des Leitungswassers sowie von
den Spannungsänderungen abhängig.
**
Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.
Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.
5 g auf dem Behälterdeckel
Geschirr-
art
Program
Spülprogramme
KALT
VORSPÜLEN
Töpfe und
verschieden-
INTENSIV
PROGRAMM 70°
artiges
Geschirr
65°
VORSPÜLEN
NORMAL MIT
PTP20D
11
Verschieden-
artiges
Geschirr
50°
BIO MIT
«BIO 50°»
VORSPÜLEN
Verschieden-
artiges
u. Buffet
Geschirr
55°
SCHNELL-
*
PROGRAMM
«BIO 50°» mit Vorspülen mit Reiniger Typ B;
Für Vergleichsprüfanstalten gem. IEC 436/DIN 44990
- Programm Normal mit Vorspülen mit Reiniger Typ A und Programm
- Fassungsvermögen Standard-Geschirr 12 Maßgedecke;
- Empfohlene Spülmittelmenge: 25 g im Behälter
Page 12
Arbeitsschritte
6. Starten des Spülprogrammes
1. Prüfen Sie, ob die Siebe sauber sind
(siehe Abschnitt «Wartung»)
2. Prüfen Sie, ob das Salz und das
Klarspülmittel vorhanden sind
(siehe entsprechenden Abschnitt)
3. Einordnung des Geschirrs in die Maschine
Entfernen Sie die groben Speisereste vom Geschirr.
Ziehen Sie den unteren Korb heraus und ordnen Sie
darin Töpfe, Teller und Besteck ein.
Ziehen Sie den oberen Korb heraus und ordnen Sie
darin Teller, Untertassen, Gläser, Tassen usw. ein.
Schieben Sie die Körbe anschließend in die Maschine
zurück.
Kontrollieren Sie, ob die Sprüharme sich frei drehen
können.
4. Dosierung des Reinigers
Geben Sie die in der Programmtabelle angegebene
Menge hinzu.
5. Wahl des Spülprogrammes
Öffnen Sie den Wasserhahn.
Schließen Sie die Tür. Ein Tonsignal von ca. 1 Sekunde informiert Sie, daß das Programm angelaufen ist;
die Kontrollampe des gewählten Programmes leuchtet durchgehend.
Wenn Sie den Ablauf des Programmes zu einem beliebigen Zeitpunkt unterbrechen wollen, drücken Sie
die ElN/AUS-Taste .
Öffnen Sie hierzu vorsichtig die Gerätetür. Das Programm wird durch das Öffnen der Tür automatisch
unterbrochen.
Vorsicht: Je nach Programmposition kann dabei
heißer Dampf austreten (Verletzungsgefahr).
Um den Programmablauf wieder fortzusetzen drücken
Sie nochmals die Taste EIN/AUS und schließen die
Gerätetür. Das Programm beginnt wieder an der Position an der es unterbrochen wurde.
7. Beenden des Spülprogrammes
Nach Beenden des Spülprogrammes bleibt die Maschine automatisch stehen.
Ein ca. 5 Sekunden anhaltendes Tonsignal informiert
Sie, daß das Programm beendet ist; die Kontrollampe
Programmende blinkt.
Drücken Sie die ElN/AUS-Taste zur Ausschaltung
der Maschine.
Schließen Sie den Wasserhahn.
Die Einstellung des Programms erfolgt bei halbgeöffneter Tür.
Drücken Sie die ElN/AUSTaste ; die Betriebskontrollampe leuchtet auf.
Die Taste drücken, die dem
gewünschten Spülprogramm
entspricht; die entsprechende Kontrollampe blinkt.
SO146
Warten Sie einige Minuten, bevor Sie das Geschirr
entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt!
Um zu vermeiden, daß Wassertropfen vom oberen
Korb auf das Geschirr im unteren Korb fallen, ist es
empfehlenswert, zuerst den unteren und dann den
oberen Korb zu entleeren.
Wichtig
Im allgemeinen ist es nicht ratsam, die Tür zu öffnen,
wenn die Maschine läuft. Siehe Punkt 6 “Starten des
Spülprogramms”.
8. Löschen von Programmen
Um ein laufendes Spülprogramm zu löschen, drücken
Sie ca. 1 Sekunde lang die entsprechende Programmtaste, bis die dazugehörige Kontrollampe erlischt; die vorherige Eingabe wird dadurch annulliert
und es kann ein neues Programm eingestellt werden.
PSO15D
12
Page 13
WARTUNG
Reinigung des Siebsatzes
(Nach jedem Spülgang)

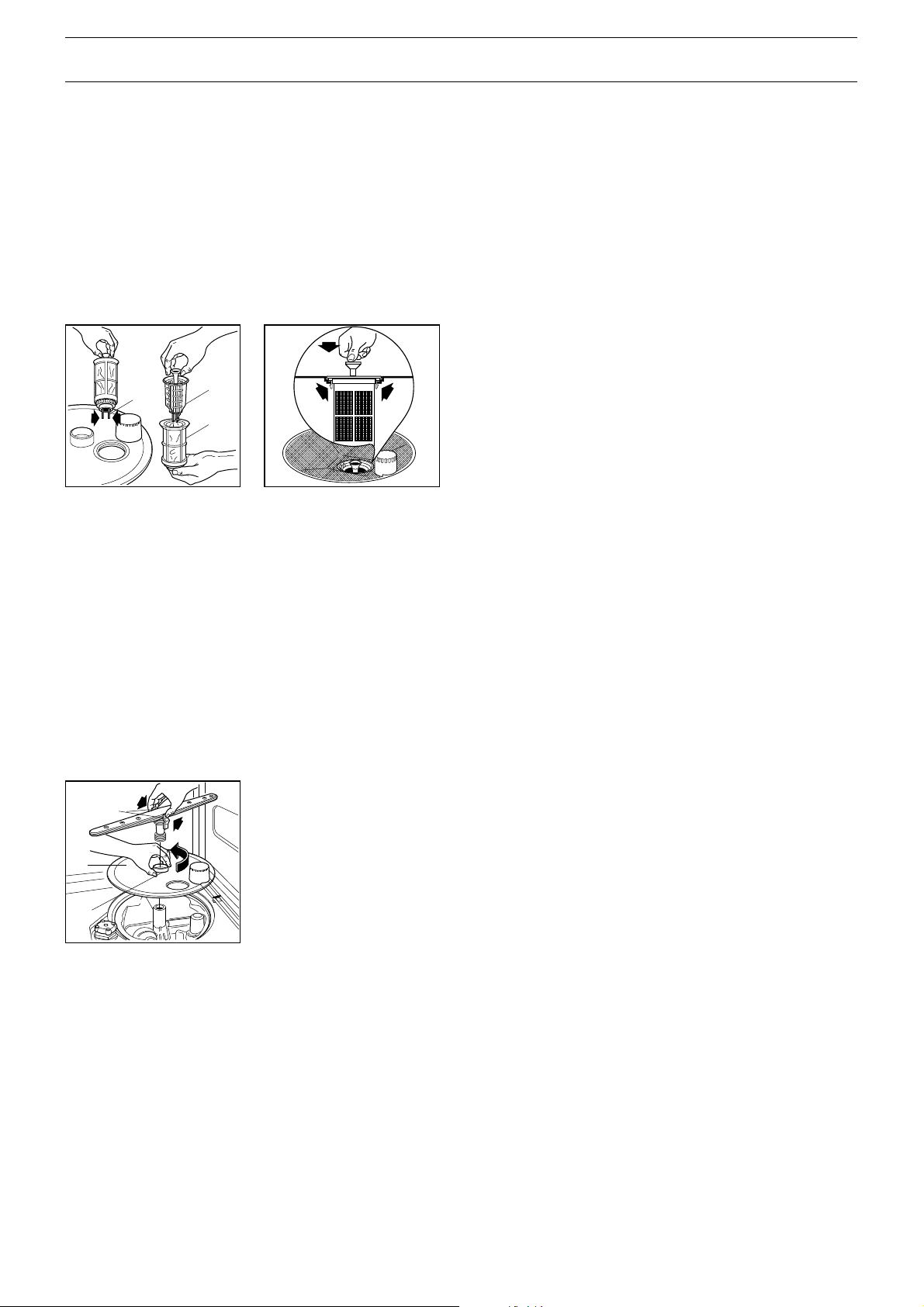

Die mittleren Grobsiebe (B) u. (C) kontrollieren und
sie unter fließendem Wasser mit einer Bürste von
eventuellen Schmutzresten befreien.
Zum Herausnehmen werden die beiden Siebe (B) u.
(C) angehoben (den mittleren Trichter nach oben ziehen, dann kann durch Drücken der beiden Laschen
(D) das kleinere Sieb (C) herausgenommen werden).
D
MA13
C
B
MA08
Nach der Reinigung setzen Sie die Siebe durch
Hineindrücken bis zum Einrasten wieder ein.
Reinigung des Grobsiebes
(Einmal im Monat)
Das Grobsieb (A) beidseitig unter fließendem Wasser
abbürsten. Hierzu den unteren Sprüharm durch
gleichzeitiges Zusammendrücken der beiden Laschen
(E) herausnehmen, den Befestigungsring (F) nach
links drehen und die ganze Gruppe abnehmen. Nach
der Reinigung die Siebteile in umgekehrter Reihenfolge wieder einsetzen.
Innen- und Außenreinigung
(Periodisch)
Reinigen Sie die Gummidichtungen der Türe und des
Spül- bzw. Klarspülmittelbehälters mit einem feuchten
Tuch.
Versichern Sie sich, daß die Löcher der Sprüharme
nicht verstopft sind.
Sprüharme in regelmäßigen Abständen reinigen.
Der untere Sprüharm läßt sich durch Drücken und
gleichzeitigem Anheben der seitlich angebrachten Laschen entfernen.
Zur Reinigung der Düsen des oberen Sprüharmes ist
der obere Geschirrkorb herauszuziehen - dadurch
wird der obere Sprüharm frei zugänglich. Falls Sie ihn
herausnehmen wollen, ziehen Sie den zentralen
Trichter heraus, indem Sie die beiden seitlichen Laschen drücken und die Ringmutter lösen. Reinigen
Sie den Sprüharm und setzen Sie ihn wieder an seinem Platz ein.
Gerät nie ohne Sprüharme in Betrieb nehmen!
Nehmen Sie einmal jährlich, oder auch häufiger, ein
Spülprogramm bei leerer Maschine, mit Zugabe von
Maschinen Spezialreinigungsmittel, für die Spülautomatenpflege vor.
Die Bedienungsblende sollte regelmäßig mit einem
weichen, feuchten Tuch gereinigt werden. Es dürfen
nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen
usw. verwendet werden.
Längerer Stillstand des Gerätes
E
A
F
MA01
Achtung:
Nehmen Sie bitte niemals das Gerät ohne Sieb in
Betrieb.
Eine ungenaue Wiedereinsetzung der Siebe kann
die Ursache für schlechte Spülergebnisse sein.
Die Reinigung der Siebe ist für einen guten Be-
trieb der Spülmaschine besonders wichtig.
Bei längerem Stillstand des Geschirrspülautomaten
ist empfehlenswert:
Stecker aus der Steckdose ziehen und Wasserhahn
abdrehen;
die Gerätetür halb offen lassen, um die Bildung von
unangenehmen Gerüchen zu vermeiden;
das Innere des Gerätes reinigen.
Frostgefahr
Wird das Gerät Temperaturen unter Null ausgesetzt,
den Wasserzulaufschlauch abnehmen und entleeren.
Stellen Sie den Geschirrspüler vor dem Starten eines
Programms in einen Raum über 0°C.
Transport des Gerätes
Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.
PMA02D
13
Page 14
BEHEBEN VON FUNKTIONSSTÖRUNGEN
Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten,
die Sie selbst einfach und rasch beheben können.
Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch:
Dieser Geschirrspülautomat ist mit einigen Alarmsystemen ausgerüstet, die Ihnen helfen, den Grund für eventuelle
Störungen sehr rasch festzustellen.
Wenn auf der Bedienungsblende die Kontrollampe Programmende nicht leuchtet und folgende Signale angezeigt werden kontrollieren Sie bitte die folgenden Punkte:
Die Kontrollampe Programm
VORSPÜLEN blinkt sehr rasch
Es läuft kein Wasser in die Maschine.
■ Der Wasserzulaufhahn ist geschlossen.
Den Wasserzulaufhahn öffnen.
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
■ Kein Wasser im Wasserleitungsnetz
Warten, bis die Wasserversorgung wiederhergestellt
ist.
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
■ Der Wasserzulaufschlauch ist geknickt oder
gequetscht.
Den Wasserzulaufschlauch richtig anordnen (siehe
Anleitungen für den Wasseranschluß).
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
■ Das Sieb im Wasserzulaufschlauch ist verstopft.
Den Wasserhahn schließen; den Wasserzulaufschlauch abschrauben und das Sieb gründlich reinigen.
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
■ Der Abfluß des Spülbeckens ist verstopft.
Den Abfluß des Spülbeckens reinigen.
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
■ Die Verlängerung des Ablaufschlauches ist
nicht richtig ausgeführt.
Die Anleitungen für den "Anschluß an den Wasserabfluß" genau befolgen.
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
■ Der Wandabfluß hat keine Entlüftung.
Ziehen Sie einen Fachmann zu Rate.
Die Kontrollampen Programm «BIO 50°»
oder Programm NORMAL 65° blinken
sehr rasch
■ Die Maschine ausschalten; die Maschine wieder
einschalten und ein beliebiges Spülprogramm
starten.
Wenn der Alarm bestehen bleibt, rufen Sie den
Kundendienst und geben Sie die Art der Störung an.
Außerdem:
Die Kontrollampe Programm INTENSIV
70° blinkt sehr rasch
■ Die Siebe sind verstopft.
Die Siebe reinigen (siehe Kapitel WARTUNG)
Die Maschine ausschalten; die Maschine wieder
einschalten und das Spülprogramm starten. Wenn
der Alarm bestehen bleibt, den Kundendienst rufen.
Die Kontrollampe Programm SCHNELL
55° blinkt sehr rasch
Die Maschine pumpt das Wasser nicht ab.
■ Der Ablaufschlauch ist geknickt.
Richten Sie den Schlauch gerade (siehe Anleitungen für den Anschluß an den Wasserabfluß).
Die Maschine startet nicht
■ Die Gerätetür ist nicht dicht geschlossen.
■ Der Stecker ist nicht korrekt in der Steckdose ein-
gesteckt.
■ Keine Spannung an der Steckdose vorhanden (Si-
cherung überprüfen).
Schlechtes Spülergebnis
■ Die Geschirrkörbe sind zu voll beladen.
■ Das Geschirr ist nicht richtig angeordnet.
■ Die Sprüharme können sich nicht frei drehen.
■ Die Löcher in den Sprüharmen sind verstopft.
■ Der Wasserdurchlauftrichter in der Mitte des oberen
Korbes ist durch Geschirr abgedeckt.
PRA11D
14
Page 15
■ Das Ende des Ablaufschlauches taucht ins Wasser
(im Spülbecken).
■ Die Siebe sind verstopft.
■ Die Siebe sind nicht richtig eingesetzt.
■ Der Reiniger wurde nicht ausreichend dosiert
oder ist nicht geeignet.
■ Alter Reiniger oder Reiniger mit Klumpen.
■ Die Verschlußkappe des Salzbehälters ist nicht
richtig geschlossen.
■ Es wurde ein zu schonendes Programm gewählt.
Wenn die Funktionsstörung nach Überprüfung dieser
Fehlerquellen nicht behoben werden kann, rufen Sie
den nächsten autorisierten Kundendienst und geben
Sie die Fehlerart, die Modellbezeichnung (Mod.), die
Produktnummer (Prod. No.) und die Herstellnummer

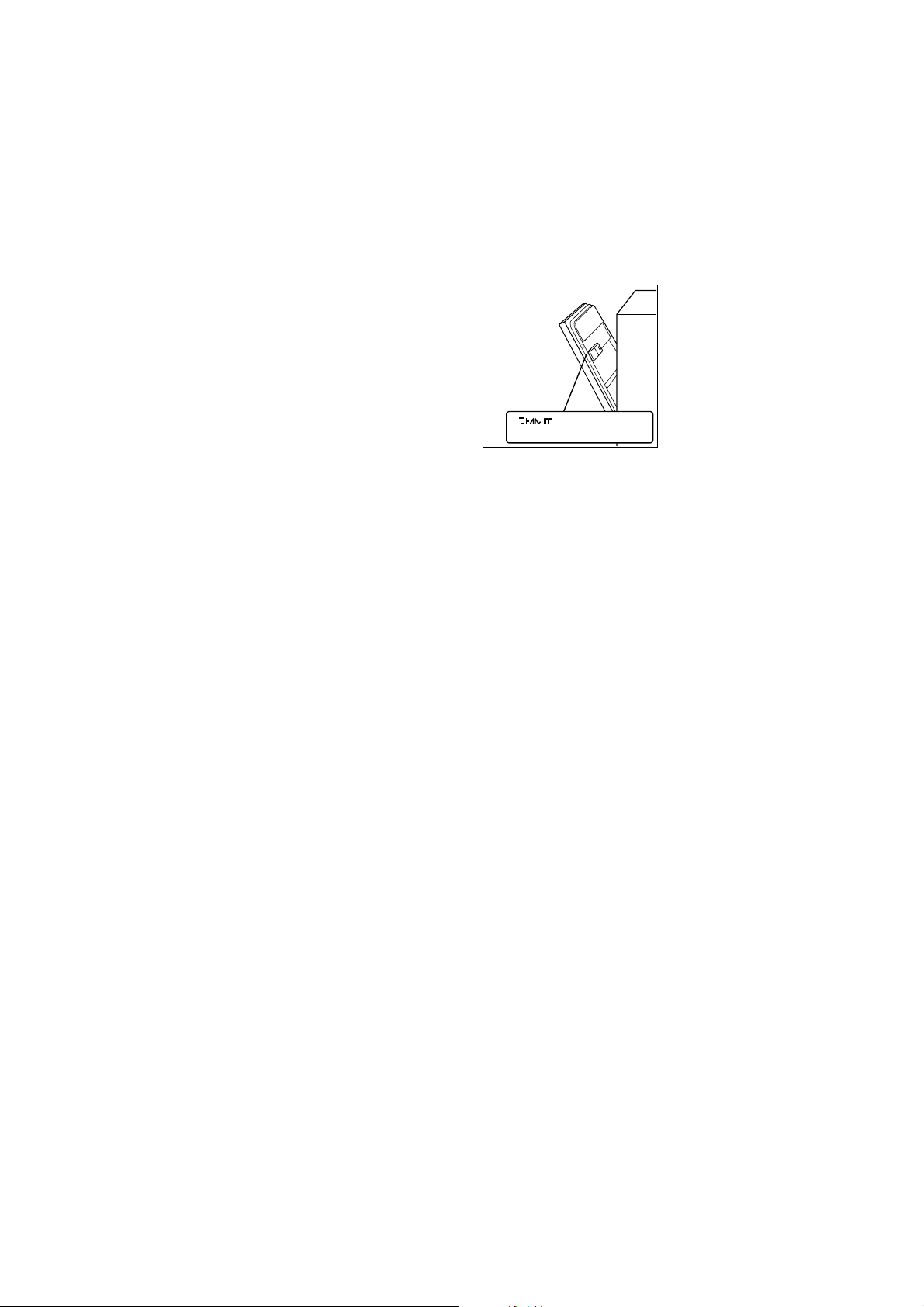

(Ser. No.) an. Sie können diese dem Typenschild des
Geschirrspülautomaten entnehmen (siehe Abbildung).
Am Geschirr sind Kalkflecken oder ein
weißlicher Überzug
■ Es fehlt Regeneriersalz im Salzbehälter. Die Einstel-
lung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
■ Der Vorratsbehälter für Klarspülmittel ist leer oder
die Dosierung ist zu niedrig.
Es bleiben Kaffee-, Tee- oder
Lippenstiftspuren am Geschirr
■ Die Dosierung des Spülmittels ist zu gering. Der
Reiniger ist alt oder von minderer Qualität.
Größere Lärmentwicklung während des
Betriebs
■ Das Geschirr schlägt gegeneinander.
■ Die Sprüharme stoßen gegen hervorstehendes
Geschirr.
Das Geschirr ist nicht ganz trocken
■ Das Geschirr ist nach dem Spülgang zu lange in der
Maschine geblieben.
Prod.No.
........
Ser. No.
.........
RA01
Mod.
........
Sicherheitsvorrichtungen zum Schutz vor
Überschwemmung
Die Maschine ist mit zwei zusätzlichen Vorrichtungen
zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:
1. Am Wasserzulaufschlauch (siehe Wasseranschluss):
Diese Vorrichtung schaltet die wasserzufuhr bei
einer Beschädigung des Zulaufschlauches ab. Di e
Schutzvorrichtung ist auch im nicht eingeschalteten Zustand der Maschine aktiv.
2. An der Bodenwanne:
Diese Vorrichtung schaltet die Wasserzufuhr bei
einer Undichtheit innerhalb des Gerätes ab. Die
Schutzvorrichtung ist nur im eingeschalteten
Zustand aktiv.
Falls die Maschine kein Wasser nehmen sollte, so
überprüfen Sie zuerst die Anweisungen “Beseitigung
von Funktionsstörungen” bevor Sie den Kundendienst
benachrichtigen..
Die Tür dichtet nicht gut ab
■ Die Geschirrspülmaschine ist nicht einwandfrei
justiert bzw. nicht richtig eingebaut.
PRA12D
15
Page 16
UNTERBAU

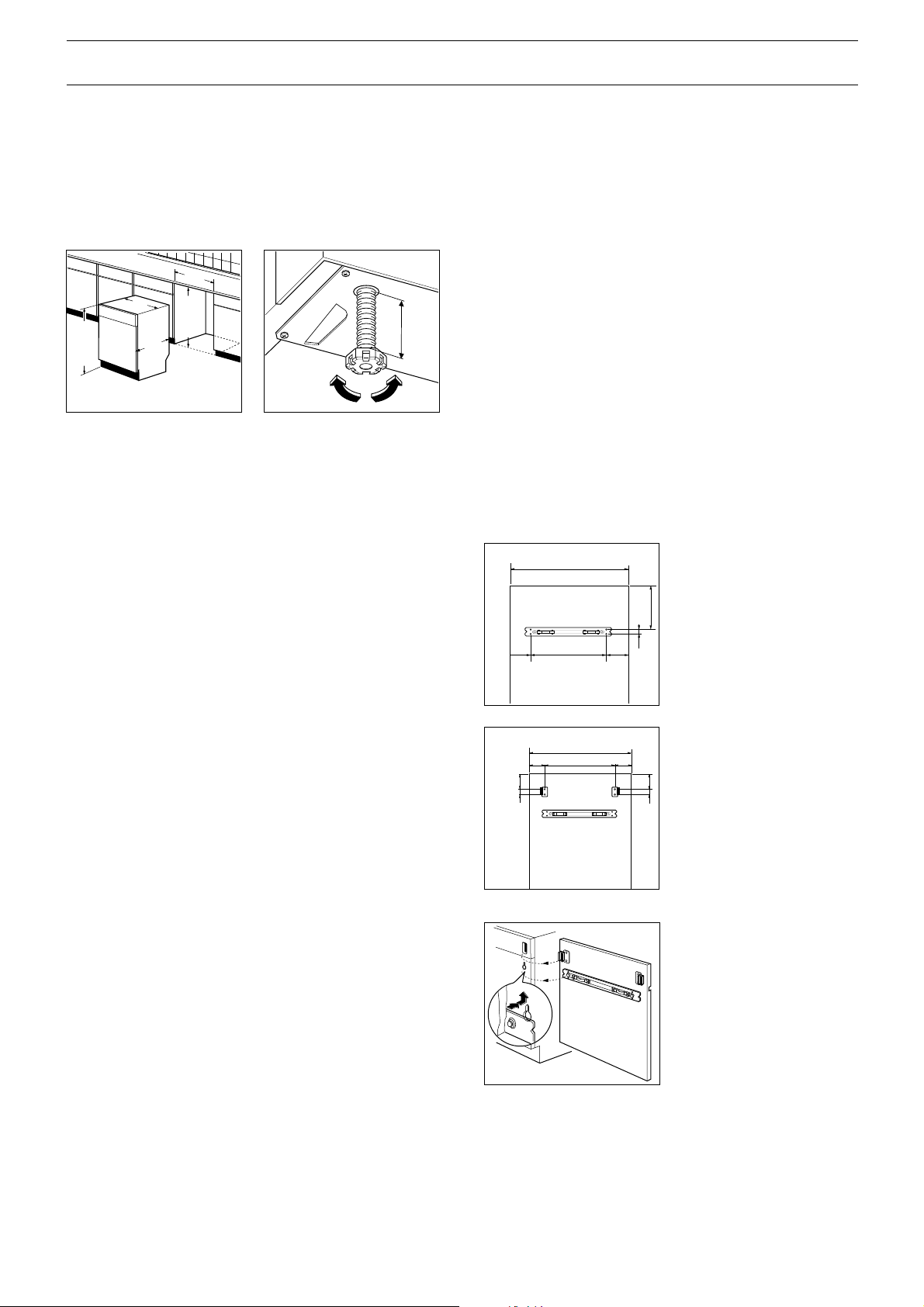

Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben.
Die Einbaunische braucht nicht mit Lüftungsöffnungen
versehen zu werden, es genügt eine Öffnung für den
Durchgang des Kabels und der Wasserzu- und ablaufschläuche.
600
596
max
820 ÷ 880
0 ÷ 60mm
II06
II28
818 ÷ 878
555
Die Schraubfüße erlauben eine Höhenänderung des
Gerätes um 6 cm. Drehen Sie die Schraubfüße ein
bzw. aus, bis die gewünschte Höhe erreicht wird. Lassen Sie einen Abstand von 2 mm zwischen Geräteoberseite und Tischplatten-Unterseite.
Unterbau
Bei allen Arbeiten am Gerät muß der Netzstecker gezogen bzw. die elektrische Zuleitung vom Netz getrennt sein.
Achten Sie bitte beim Einschieben des Gerätes, daß
die Schläuche und das Netzkabel nicht geknickt werden.
Montage der Frontplatte
Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden:
Breite 596 mm
Höhe 644 - 714 mm max
Dicke 20 mm max
Gewicht von 2 bis 7,5 kg max
Die Höhe der Platte hängt von der Sockelhöhe der
Kuchenmöbel ab.
Achtung!
Die Maximalhöhe nicht überschreiten, da sonst die
Tür nicht völlständig geöffnet werden kann (die Frontplatte stößt gegen den Gerätesockel).
Die Frontplatte muß mit einem Griff versehen werden,
da die Geräte-Griffmuschel durch die Platte verdeckt
wird.
596 max
550
**
II19
596 max
==
546
30 40
II17
Markieren Sie die vier
Punkte für die Befestigungsschrauben auf der
Frontplatte.
172
Bohren Sie vier Löcher (Ø
30
2 x 12) und fixieren Sie den
Querträger auf der Platte
mit Schrauben 3,5 x 16.
Ist die Frontplatte aus
ästhetischen Gründen mit
einer falschen Schublade
40
versehen (auf der Platte
30
angebracht oder Teil der
Platte selbst) sollen 2 Winkel mittels 4 Schrauben 3,5
x 16 montiert werden (siehe
Abb.).
PII14D
16
Befestigen Sie die Frontplatte durch Einführen der
zwei Stifte des Querträgers
in die Langlöcher der Tür.
Schieben Sie die Platte bis
an die Bedienblende hoch.
II12

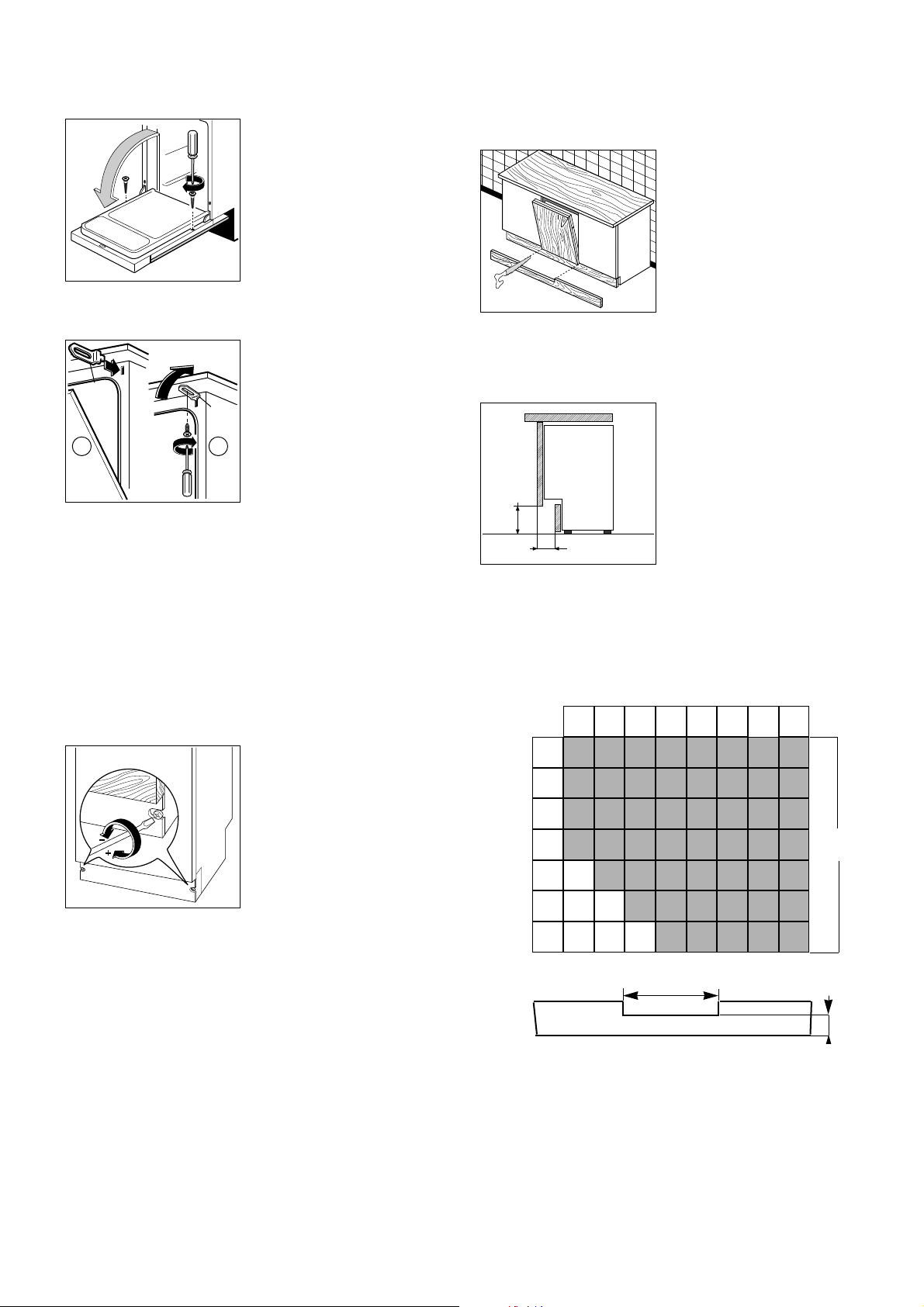

Page 17
II10
Öffnen Sie die Tür und befestigen Sie die Platte mittels zwei lange Schrauben
4 x 40.
Sockelanpassung
Damit die Tür völlig geöffnet werden kann, muß bei
verschiedenen Sockelhöhen und -tiefen im Bereich des Geschirrspülers
die Küchensockelblende
ausgeschnitten werden.
Befestigung an die Tischplatte
90°
A
1
Stecken Sie die zwei mitgelieferten Winkel (A) in die
dazu geeigneten Löcher
auf der Geräteorderseik ein
A
und drehen Sie sie um 90°.
2
Befestigen Sie die Winkel
an die Tischplatte durch
II18
zwei Schrauben 3,5 x 16.
Wichtig: das Gerät muß gegen Kippgefahr gesichert
werden. Zu diesem Zweck ist die Spülenabdeckung
bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.
Bei der Befestigung des Gerätes an den Möbeln
darf nicht in die Geräte-Seitenwände gebohrt werden, um eine Beschädigung der zwischen Bottich
und Seitenwänden befindlichen Teile zu vermeiden.
Gewichtsverteilung der Tür
Nach Anbringen der Frontplatte könnte eine Ausgleichseinstellung nötig
sein. Dazu schrauben Sie
die zwei am Sockel befindlichen Schrauben ein-bzw.
aus.
Die Tür ist balanciert,
II08
wenn sie in einer beliebigen Stellung stehenbleibt.
II13
Durch die Sockelhöhe (a) und Sockeltiefe (b) können
die Maße des Küchensockelblenden-Ausschnitts (in
mm) der Tabelle entnommen werden (siehe Tabelle).
a
II15
b
Sockelhöhe (a)*
170 160 150 140 130 120 110 100
40
136 131 125 118 11 0 100 93 85
50
135 131 125 118 11 0 102 92 85
60
137 132 125 118 11 0 102 94 85
70
138 134 128 120 110 104 95 85
/
80
/ /
90
Sockeltiefe (b)*
/
100 / /
139 130 124 115 105 98 88
138 129 120 110 100 90
135 125 11 5 105 95
X
Achtung: Das Gewicht der Frontplatte darf keines-
falls 7,5 kg überschreiten, sonst kann die Tür nicht balanciert werden.
Justieren der Maschine
Vergewissern Sie sich, daß die Tür einwandfrei
schließt, andernfalls justieren Sie die Maschine durch
An- bzw. Ausschrauben der zwei vorderen Schraubfüße.
(*) Maße in mm
600 mm
X
Küchensockelblenden - Ausschnitt
PII02D
17
Page 18
Total Chlorine free
152996 37/0
fr nlde
0/1097
Loading...
