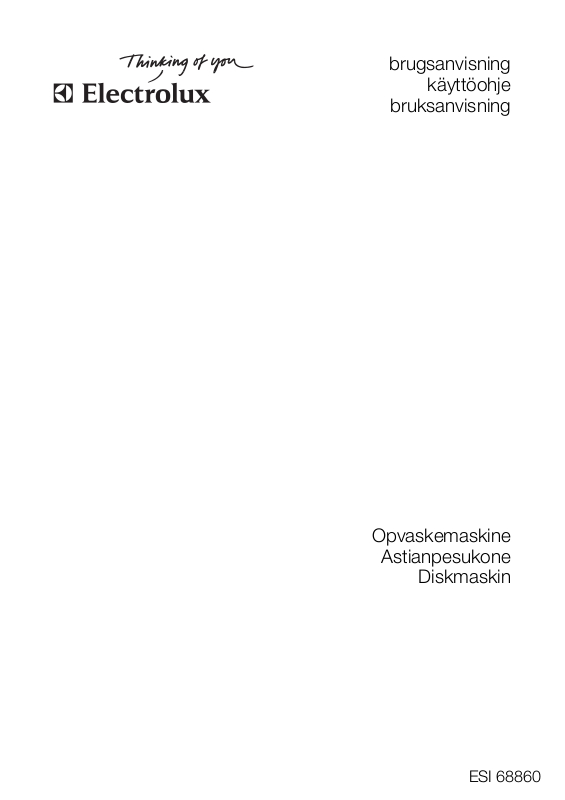

Page 1

brugsanvisning

käyttöohje

bruksanvisning

Opvaskemaskine

Astianpesukone

Diskmaskin

ESI 68860

Page 2

2 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 2 Produktbeskrivelse 3 Betjeningspanel 4 Oversigt over tilvalg 5 Ibrugtagning 7 Indstille blødgøringsanlægget 7 Brug af filtersalt 8 Brug af afspændingsmiddel 9 Daglig brug 10 Placering af bestik og service 11 Brug af opvaskemiddel 14

Ret til ændringer uden varsel forbeholdes

Multitab-funktion 15 Valg og start af opvaskeprogram 16 Tømning af opvaskemaskinen 17 Vaskeprogrammer 18 Vedligeholdelse og rengøring 19 Når der opstår fejl 20 Tekniske data 22 Installation 22 Tilslutning, vand 23 Tilslutning, el 24 Miljøhensyn 25

Om sikkerhed

Læs denne brugervejledning igennem (inkl. tips og advarsler), før produktet installeres og tages i brug. Det forebygger ulykker og sikrer, at maskinen bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle der bruger produktet er fuldstændigt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med produktet, hvis det bliver flyttet eller solgt, så alle der bruger produktet er fortrolige med dets betjening og sikkerhed.

Korrekt brug

• Denne opvaskemaskine er kun beregnet til køkkenredskaber, der egner sig til maskinopvask.

• Brug aldrig opløsningsmidler i opvaskemaskinen. Det kan medføre en eksplosion.

• Knive og andre genstande med skarpe spidser skal stilles i bestikkurven med spidserne nedad eller lægges vandret i den øverste kurv.

• Brug kun produkter (opvaskemiddel, salt og afspændingsmiddel), der egner sig til opvaskemaskiner.

• Undgå at åbne lågen, mens maskinen kører. Der kan slippe meget varm damp ud.

• Tag aldrig servicet ud af opvaskemaskinen, før opvaskecyklus er færdig.

• Efter brug skal maskinens stik trækkes ud, og der skal lukkes for vandtilførslen.

• Dette produkt må kun serviceres af en autoriseret tekniker, og der må kun bruges originale reservedele.

• Forsøg aldrig selv at reparere maskinen. Reparationer udført af ikke-sagkyndige vil forårsage skader på mennesker eller alvorlige fejlfunktioner. Kontakt Electrolux Service A/S. Forlang altid originale reservedele.

Generelt om sikkerhed

• Personer (herunder børn) med fysiske eller sensoriske handicap eller med manglende erfaring og viden må ikke bruge dette apparat. De skal være under opsyn af en person, der har ansvaret for deres sikkerhed, eller få vejledning i maskinens brug af den pågældende person.

• Maskinopvaskemidler kan give ætsninger af øjne, mund og hals. De kan være livsfarlige! Følg anvisningerne vedr. sikkerhed på produktets emballage.

• Vandet i opvaskemaskinen kan ikke drikkes. Der kan være rester af opvaskemiddel i maskinen.

• Sørg for, at lågen til opvaskemaskinen altid er lukket, undtagen når maskinen fyldes eller tømmes. Så er der ikke risiko for at snuble over den åbne låge og komme til skade.

• Sid eller stå ikke på den åbne låge.

Page 3

electrolux 3

Børns sikkerhed

• Maskinen er beregnet til at blive betjent af voksne. Børn skal holdes under opsyn for at sikre, at de ikke leger med maskinen..

• Hold alle emballagedele væk fra børn. Der er fare for kvælning.

• Opbevar alle vaskemidler et sikkert sted, som er utilgængeligt for børn.

• Lad ikke børn komme tæt på opvaskemaskinen, mens lågen er åben.

Installering

• Efterse opvaskemaskinen for eventuelle transportskader. Tilslut aldrig et beskadiget produkt. Kontakt forhandleren, hvis opvaskemaskinen er beskadiget.

• Al emballage skal fjernes, før produktet tages i brug.

• Eventuelt el- og VVS-arbejde i forbindelse med installationen skal udføres af en faguddannet og kyndig person.

Produktbeskrivelse

• Af sikkerhedsgrunde er det farligt at ændre produktets specifikationer eller på nogen måde forsøge at ombygge den.

• Brug aldrig opvaskemaskinen, hvis netkablet og vandslangerne er defekte, eller hvis betjeningspanel, topplade eller sokkel er beskadiget, så der er fri adgang til maskinens indvendige dele. Kontakt Electrolux Service A/S for at undgå risici.

• Der må ikke bores huller i nogen af kabinettets sider. Ellers kan opvaskemaskinens mekaniske og elektriske dele tage skade.

Advarsel Ved tilslutning af el og vand skal vejledningen i de pågældende afsnit nøje følges.

1 Den øverste kurv 2 Justering af vandets hårdhedsgrad 3 Saltbeholder 4 Beholder til opvaskemiddel 5 Beholder til afspændingsmiddel

6 Typeplade 7 Filtre 8 Nederste spulearm 9 Øverste spulearm

Page 4

4 electrolux

Indvendig belysning

Dette apparat er udstyret med en indvendig belysning, der tænder, når lågen åbnes, og slukker, når lågen lukkes.

Advarsel Synlig stråling fra diode. Se ikke direkte ind i lysstrålen.

Indvendig belysning med diodepære, KLASSE 2 i henhold til IEC 60825-1: 1993 + A1:1997 + A2:2001.

Betjeningspanel

Bølgelængde for udsendt lys: 450 nm Maks. afgivet effekt: 548 μW

Kontakt det lokale servicecenter, hvis det bliver nødvendigt at skifte pæren.

Betjeningspanelets knapper er 'fingertouch'-knapper (undtagen Tænd-/slukknappen). De betjenes med et let tryk.

1 Tænd-/sluk-knap 2 Lyslinie 3 Displayvælgerknap 4 Display 5 Rulleknapper 6 Ok-knap (OK) 7 Start-knap 8 Retur-knap

Displaymeddelelser og lydsignaler gør det let at betjene maskinen og vælge vaskeprogrammer og tilvalg (ekstrafunktioner). Følg anvisningerne på displayet.

Lyslinie

• tændes, når der tændes for maskinen,

• slukkes, når der slukkes for maskinen.

Første gang maskinen tændes indstilling af sprog og tid

1. Tryk på tænd-/sluk-knappen.

2. Displayet viser en meddelelse på stan-

dardsproget.

3. Vælg standardsproget ved at trykke på

Ok-knappen.

Page 5

electrolux 5

4. Vælg et andet sprog ved at trykke på en rulleknap, til sproget kommer frem på displayet. – Bekræft ved at trykke på Ok-knappen.

5. Displayet viser meddelelsen for indstilling af tid. Følg anvisningerne i displayet for at indstille den rigtige tid. Bekræft ved at trykke på Ok-knappen.

Når tiden er indstillet, viser displayet tre områder: – område for programmenu (A), – område for tid/senere start (B), – område for tilvalgsmenu (C).

– Vælg et område ved at trykke på display-

vælgerknappen. Det valgte område vises med fremhævet ramme.

– Tryk på en rulleknap for at se den menu,

der er til rådighed.

Område for programmer

• Vælg området ved at trykke på display-

vælgerknappen. Området bliver større og viser listen over vaskeprogrammerne og deres varighed.

• Tryk på en rulleknap for at vælge et vaske-

program.

• Bekræft ved at trykke på Ok-knappen.

Displayet viser igen de tre områder. Området for programmenu viser det valgte program og dets varighed.

Området for tid viser ca. sluttid for programmet (klokkeslæt + programvarighed).

Området for tid

Bruges til at udskyde programmets start med op til 19 timer.

• Vælg området ved at trykke på displayvælgerknappen.

• Tryk på en op-/ned-knap for at ændre programmets sluttid. – Øverst i området fremhæves indstillin-

gen for udskudt start.

– Nederst i området opdateres program-

mets sluttid.

• Tryk på Ok-knappen for at bekræfte, eller vent nogle sekunder for at gemme indstillingen.

Område for tilvalg

Vælg området ved at trykke på displayvælgerknappen. Tryk på en rulleknap for at gennemgå listen over tilvalg (den valgte funktion fremhæves).

• Tryk på Ok-knappen for at åbne undermenuen.

• Tryk på en rulleknap for at tilvælge funktionen.

• Tryk på Retur-knappen for at forlade tilvalgsmenuen.

• Når en funktion er tilvalgt, vises dens symbol i området for tilvalgsmenu (hvis funktionen har et symbol).

Du finder flere oplysninger om tilvalg i Oversigt over tilvalg.

Oversigt over tilvalg

Tilvalg Undermenu Beskrivelse af tilvalg

Vaskvejledning Program vejled-

ning

Tilvalg vejled-

ning

Giver oplysninger om opvaskeprogrammerne.

Giver oplysninger om, hvornår og hvordan til-

valgsfunktionerne bruges.

Page 6

6 electrolux

Tilvalg Undermenu Beskrivelse af tilvalg

Demo-funktion

Til Fra

Giver en kort demonstration af, hvordan maskinens betjeningsknapper bruges. Fabriksindstilling: Deaktiveret

• Tryk på Ok-knappen for at slå Demo-funktion-funktionen til. Displayet viser tre områder, og i øverste venstre hjørne står meddelelsen DEMO.

• Brug rulleknapperne til at vælge de forskellige muligheder og starte et simuleret vaskeprogram.

• Maskinen stilles tilbage til normal drift ved at slå Demo-funktion-funktionen fra.

Retur Tryk på Ok-knappen for at vende tilbage til til-

valgsmenuen.

Energispare

Til

Fra

Denne funktion reducerer temperaturen under

tørringen. Der spares 10-25% energi. Denne funktion kan vælges til alle opvaskeprogrammer. Det tilhørende symbol lyser. Funktionen virker ikke med alle programmer. Se nærmere under 'Opvaskeprogrammer'. Servicet kan være vådt, når programmet er slut. I så fald er det en god idé at åbne døren til maskinen, lade den stå på klem og lade opvasken lufttørre.

Ekstra skyl

Til Fra

Denne funktion føjer en ekstra skylning til va-

skeprogrammet. Du kan ikke tilvælge denne funktion til alle vaskeprogrammer. Se under 'Opvaskeprogrammer'.

Multitab

Til

Fra

Indstiller maskinen til kombitabletter. Se under

'Multitab-funktion'.

Indstillinger Sprog Dansk Giver mulighed for at se meddelelser på det

ønskede sprog.

Lydstyrke

Til Fra

Giver mulighed for at justere lydstyrke for lydsignalerne (fra 0 til 5). Trin 0 betyder, at lydsignaler er slået fra.

Tid Bruges til at indstille tiden.

Lysstyrke Bruges til at øge eller mindske lysstyrken i dis-

playets baggrund. Der kan vælges 10 forskellige trin. Fabriksindstilling: trin 10

Kontrast Bruges til at øge eller mindske displayets kon-

trast. 10 tilgængelige trin. Fabriksindstilling: trin 6

Nulstil indst. Nulstiller maskinen til fabriksindstillingerne.

Hårdhedsgrad Giver mulighed for at indstille blødgøringsan-

lægget elektronisk.

Page 7

electrolux 7

Tilvalg Undermenu Beskrivelse af tilvalg

Afspæning

Middel

Tastaturlås

Retur Tryk på Ok-knappen for at vende tilbage til til-

Til Fra

Til

Fra

Giver mulighed for at slå afspændingsmiddel til eller fra, men kun når Multitab-funktionen er slået til.

Bruges til at låse knapperne, så de ikke kan betjenes forkert. 15 sekunder efter det sidste valg bliver alle knapper låst Funktionen kan slås fra midlertidigt. Tryk på en vilkårlig knap, og hold den nede. Meddelelsen i displayet viser, hvordan du skal fortsætte. Efter 15 sekunder vil funktionen atter blive aktiveret. Du slår funktionen fra ved at skifte til tilvalgsmenuen og ændre indstillingen.

valgsmenuen.

Ibrugtagning

Før opvaskemaskinen anvendes for første gang:

• Sørg for, at tilslutningen af el og vand er i overensstemmelse med installationsanvisningerne

• Fjern al emballage inden i apparatet

• Indstil blødgøringsanlægget

• Hæld 1 liter vand i saltbeholderen, og påfyld derefter filtersalt

• Fyld beholderen til afspændingsmiddel op

Hvis der bruges kombitabletter så-

som: "3 in 1", "4 in 1", "5 in 1" osv. ...,

skal Multitab-funktionen indstilles. (Se under ''Multitab-funktion'').

Indstille blødgøringsanlægget

Opvaskemaskinen er udstyret med et blødgøringsanlæg, der er beregnet til at fjerne de mineraler og salte i vandforsyningen, der ellers kunne have uønskede eller skadelige virkninger på maskinens funktion. Jo højere indholdet af disse mineraler og salte er, desto hårdere er vandet. Vandets hårdhedsgrad måles i modsvarende skalaer, tyske grader (°dH), franske grader (°TH) og mmol/l (millimol pr. liter - international enhed for vands hårdhedsgrad). Blødgøringsanlægget skal indstilles efter det lokale vands hårdhedsgrad. Oplysning om vandets hårdhedsgrad fås hos det lokale vandværk.

Blødgøringsanlægget skal indstilles på begge måder: manuelt med drejeknappen til indstilling af hårdhedsgrad, og elektronisk.

Manuel indstilling

Opvaskemaskinen er fabriksindstillet til position 2.

1. Åbn opvaskemaskinens låge.

2. Fjern den nederste kurv fra opvaskemaskinen.

3. Drej drejeknappen til indstilling af vandets hårdhed til position 1 eller 2 (se tabel).

4. Sæt den nederste kurv på plads.

Page 8

8 electrolux

Elektronisk indstilling

Opvaskemaskinen er fabriksindstillet til niveau 5.

Brug op-/ned-knapperne til at indstille niveau for blødgøringsanlægget, afhængigt af det lokale vands hårdhedsgrad (se tabel).

Vælg: Tilvalg - Indstillinger - Hårdhedsgrad.

Vandets hårdhedsgrad Justering af vandets hårdhedsgrad Brug

°dH °TH mmol/l manuelt elektronisk

51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 ja 43 - 50 76 - 90 7,6 - 9,0 2 niveau 9 ja 37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 ja 29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 ja 23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 ja 19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 ja 15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 ja 11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 ja

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 ja

< 4 < 7 < 0,7 1 niveau 1 nej

Brug af filtersalt

Advarsel

Brug kun salt, som er specielt fremstillet til brug i opvaskemaskiner. Alle andre typer salt, som ikke er specielt fremstillet til brug i en opvaskemaskine, i særdeleshed bordsalt, skader blødgøringsanlægget. Påfyld kun salt, lige før et helt opvaskeprogram startes. Dette forhindrer saltkorn og saltvand, som kan være blevet spildt, i at forblive på bunden af maskinen, hvilket kan forårsage korrosion.

For at påfylde:

1. Åbn lågen, fjern den nederste kurv, og skru saltbeholderens hætte af ved at dreje den mod uret.

2. Hæld 1 liter vand i beholderen (skal kun

gøres, før der påfyldes salt for første gang) .

3. Brug den medfølgende tragt til at hælde salt i beholderen, til den er helt fyldt.

4. Sæt hætten på igen, og sørg for, at der ikke er salt på skruegevindet eller på pakningen.

5. Sæt hætten på igen ved at dreje den med uret, til den stopper med et klik.

Der sker ikke noget ved at vandet i enheden flyder over, når der påfyldes salt. Dette er ganske normalt.

Saltbeholderen skal fyldes op med jævne mellemrum. Der kommer en displaymeddelelse, når saltbeholderen er tom. Displayet viser ikke meddelelsen om påfyldning af salt, mens programmet kører.

af salt

Page 9

electrolux 9

Hvis maskinen står tændt, kan meddelelsen om påfyldning af salt stadig blive vist nogle timer efter, at der er påfyldt salt. Hvis der bruges salt, som er læn-

Brug af afspændingsmiddel

Advarsel Brug kun et anerkendt afspændingsmiddel til opvaskemaskiner. Fyld aldrig andre midler (f.eks. afkalkningsmiddel til opvaskemaskine, flydende opvaskemiddel) i beholderen til afspændingsmiddel. Maskinen tager skade af det.

Afspændingsmiddel sikrer grundig skylning, samt plet- og stribefri tørring. Afspændingsmiddel tilføres automatisk under sidste skylning.

1. Åbn beholderen ved at trykke på udløserknappen (A).

2. Fyld afspændingsmiddel i beholderen. Påfyld kun til "max"-mærket.

gere tid om at blive opløst, kan dette tage længere tid. Det påvirker ikke maskinens betjening.

Beholderen kan indeholde ca. 110 ml afspændingsmiddel, hvilket er nok til mellem 16 og 40 opvaske, alt afhængig af doseringsindstillingen.

3. Sørg for at lukke låget efter hver påfyldning.

Hvis der er spildt afspændingsmiddel under påfyldningen, tørres dette op med en absorberende klud for at undgå for meget skum under næste opvask.

Alt efter resultatet af opvask og tørring kan doseringen af afspændingsmiddel justeres med drejeknappens 6 stillinger (stilling 1 er laveste dosis, stilling 6 er højeste dosis). Dosis er fabriksindstillet til 4. Øg doseringen, hvis der er vanddråber eller kalkpletter på opvasken efter vask. Reducer den, hvis der er klistrede, hvidlige striber på tallerkenerne eller en blålig belægning på glasartikler og knivklinger.

Page 10

10 electrolux

Daglig brug

• Kontroller om, det er nødvendigt at påfylde filtersalt eller afspændingsmiddel.

• Læg bestik og tallerkener i opvaskemaskinen.

• Påfyld opvaskemiddel.

• Vælg et opvaskeprogram, der passer til bestik og tallerkener.

• Start opvaskeprogrammet.

Praktiske oplysninger og råd

Svampe, klude og andet vandabsorberende materiale må ikke vaskes i opvaskemaskinen.

• Før tallerkenerne lægges i, skal følgende gøres: – Fjern alle madrester og efterladenska-

ber.

– Opblød fastbrændt mad i gryder og

pander.

• Bemærk følgende, når der sættes tallerkener og bestik i maskinen:

Til vask i opvaskemaskine er følgende typer bestik og tallerkener

ikke velegnede: egnet i begrænset grad:

• Bestik med skafter af træ, horn, porcelæn eller perlemor.

• Plastikredskaber, der ikke er varmefaste.

• Ældre bestik med limede dele, der ikke er varmefaste.

• Klæbede bestikdele eller fade.

• Køkkentøj af tin eller kobber.

• Blykrystalglas.

• Køkkentøj, der kan ruste.

• Skære- og smørebrætter af træ.

• Køkkentøj lavet af syntetiske fibre.

Afspændingsmiddelbeholderen skal fyldes op med jævne mellemrum. Der kommer en displaymeddelelse, når beholderen til afspændingsmiddel er tom. Displayet viser ikke meddelelsen om påfyldning af afspændingsmiddel, mens programmet kører.

– Tallerkener og bestik må ikke hæmme

spulearmenes drejning.

– Stil hule ting (kopper, glas, pander osv.)

med åbningen nedad, så vandet ikke kan samle sig i en beholder eller en dyb bund.

– Fade og bestik må ikke ligge inden i hi-

nanden eller dække for hinanden.

– Glas må ikke røre hinanden - ellers kan

de tage skade.

– Læg små ting i bestikkurven.

• Ting af plastik og køkkentøj med slip-letbelægning har en tendens til at holde på vanddråber. De bliver ikke helt så tørre som ting af porcelæn og stål.

• Lette ting (f.eks. plastikskåle) skal placeres i øverste kurv og fordeles, så de ikke kan flytte sig.

• Vask kun stentøj i opvaskemaskinen, hvis det er specielt mærket af fabrikanten som egnet til opvaskemaskine.

• Glaserede mønstre kan falme, hvis de ofte vaskes op i maskine.

• Sølv- og aluminiumdele kan blive misfarvet under opvasken: Rester, f.eks. æggehvide, æggeblomme og sennep forårsager ofte misfarvning og pletter på sølv. Derfor skal sølv altid rengøres for madrester, hvis ikke det vaskes lige efter brug.

Page 11

Placering af bestik og service

Den nederste kurv

Den nederste kurv er beregnet til gryder, låg, tallerkener, salatskåle, bestik osv. Serveringsfade og store låg skal placeres langs kanten af kurven, så det sikres, at spulearmene kan dreje frit.

Rækkerne af tænder i nederste kurv kan nemt sænkes, så der bliver plads til gryder, pander og skåle.

electrolux 11

forskærerknive, skal placeres vandret i den øverste kurv. Pas på, når skarpe genstande såsom knive lægges i eller tages ud.

Gafler og skeer skal placeres i den flytbare bestikkurv med håndtagene nedad og knivene med håndtaget opad.

Hvis håndtagene stikker ud under bunden af kurven og dermed blokerer for den nederste spulearm, sættes bestikket ind med håndtaget opad. Bland skeer med andet bestik, så de ikke sætter sig sammen. Det er lettere at fylde bestikkurven, hvis dens håndtag først slås ned.

Bestikkurven

Knive med lange klinger, som opbevares opretstående, er en potentiel fare. Langt og/eller skarpt køkkentøj såsom

Resultatet bliver bedst, når man bruger bestiknettet. Hvis bestikkets størrelse ikke giver mulighed for at anvende bestikgitteret, kan gitteret nemt skjules/integreres i bestikkurven.

Page 12

12 electrolux

Bestikkurven er i to dele, som kan adskilles for at få større fleksibilitet til ilægning. De to dele skilles ved at skyde dem vandret i hver sin retning og trække dem fra hinanden.

Glas med lang stilk kan placeres med bunden opad i kophylderne. Kophylderne kan vippes op, så der er plads til høje ting.

For at samle den igen skal proceduren udføres i modsat rækkefølge.

Den øverste kurv

Den øverste kurv er beregnet til underkopper, salatskåle, kopper, glas, gryder og låg. Fordel køkkentøjet på og under kophylderne, således at vandet kan nå alle overflader.

Den midterste række tænder kan nemt sænkes, så opvasken kan placeres på flere forskellige måder. Til glas med lang stilk (alt efter størrelse og form) sættes glasholderen i venstre eller højre stilling.

Page 13

electrolux 13

Den midterste række tænder kan nemt sænkes, så opvasken kan placeres på flere forskellige måder.

Mini-bestikkurv

Øverste kurv leveres med en mini-bestikkurv.

Bemærk LÆG ALDRIG KNIVE I MINIBESTIKKURVEN. ELLERS VIL MASKINEN KUNNE TAGE SKADE.

Mini-bestikkurven må kun sættes i forreste del af øverste kurv, i venstre eller højre side.

Bestikstørrelsen afhænger af, hvilken stilling øverste kurv står i. Se den følgende tabel.

Bestikstørrelse for mini-bestikkurv

Øverste kurv i højeste stilling

Øverste kurv i nederste stilling

højst 15 cm

højst 20 cm

Soft spikes

Soft spikes hindrer glasvarer i at bevæge sig under opvaskeprogrammet, eller når øverste kurv flyttes.

Se tegningerne vedr. korrekt placering af soft spikes. For at give større fleksibilitet kan de sættes på venstre eller højre side af kurven. Giv dem et fast tryk, når de sidder det rigtige sted. Mærk efter, at de ikke flytter sig.

Page 14

14 electrolux

Bemærk SE EFTER, AT

SPULEARMENE KAN DREJE FRIT, INDEN DU LUKKER LÅGEN.

Indstilling af den øverste kurvs højde

Hvis der skal vaskes meget store tallerkener, kan de placeres i nederste kurv efter at have flyttet øverste kurv op i øverste stilling.

Maks. højde for tallerkener i nederste kurv

Med den øverste kurv hævet

31 cm

Maks. højde for tallerkener i nederste kurv

Med den øverste kurv sænket

27 cm

Gør følgende for at flytte kurven til øverste stilling:

1. Træk kurven så langt ud, den kan komme.

2. Løft forsigtigt op i begge sider, til kurven går i 'hak' og sidder stabilt.

Gør følgende for at flytte kurven til den oprindelige stilling:

1. Træk kurven så langt ud, den kan komme.

2. Løft forsigtigt op i begge sider af kurven og hold fast, mens låsemekanismen langsomt falder på plads.

Bemærk Kurven må aldrig kun hæves eller sænkes i den ene side.

Når kurven er i øverste stilling:

• Sæt ikke kopper på kophylderne.

• Sørg for, at kophylderne er vippet ned og ikke foldet opad.

Efter at maskinen er fyldt, skal lågen altid lukkes, da en åben låge kan være til fare.

Brug af opvaskemiddel

Brug kun opvaskemiddel, som er særligt fremstillet til brug i opvaskemaskiner. Bemærk venligst fabrikantens anbefalinger til dosering og opbevaring, som står skrevet på opvaskemidlets pakke.

Det bidrager til at mindske forureningen, hvis der ikke bruges mere opvaskemiddel, end der er brug for.

Påfylde opvaskemiddel

1. Åbn låget.

Page 15

2. Fyld beholderen til opvaskemiddel (1) med opvaskemiddel. Mærkningen angiver doseringsniveauerne: 20 = ca. 20 g opvaskemiddel 30 = ca. 30 g opvaskemiddel.

electrolux 15

3. Alle programmer med forvask har brug for en ekstra dosis opvaskemiddel (5/10 g), som skal hældes i kammeret til opvaskemiddel for forvask (2). Dette opvaskemiddel bruges under forvaskefasen. Når der bruges opvaskemiddel i tabletform: Læg tabletten i rum (1)

Multitab-funktion

Maskinen har Multitab-funktion, der giver mulighed for at bruge kombitabletter (tabs). Disse produkter er opvaskemidler med kombineret rengørings-, afspændings- og saltfunktion. De kan også indeholde andre midler, afhængig af hvilken slags tabletter der vælges ("3 i 1", "4 i 1", "5 i 1" osv.). Kontrollér, om de passer til vandets hårdhedsgrad. Følg vejledningen på pakken. Når først denne funktion er valgt, bliver den ved med at være aktiv i de følgende programmer. Når denne funktion vælges, deaktiveres tilførslen af afspændingsmiddel og salt fra hver beholder automatisk, og meddelelserne for

4. Luk låget, og tryk indtil det låser.

Opvasketabletter fra forskellige fabrikanter opløses med forskellig hastighed. Derfor når visse opvasketabletter ikke deres fulde rengøringskraft under korte opvaskeprogrammer. Det er således vigtigt at bruge lange opvaskeprogrammer, når der bruges opvasketabletter, så det sikres, at der ikke efterlades rester af opvaskemiddel.

salt og afspændingsmiddel deaktiveres også. Programmets varighed kan blive forlænget, hvis du bruger Multitab-funktionen.

Slå Multitab-funktionen fra eller til, før opvaskeprogrammet starter. Når først programmet kører, kan funktionen "Multitab " IKKE mere ændres.

Page 16

16 electrolux

Hvis tørringen ikke er tilfredsstillende, tilrådes det at:

1. Fylde beholderen til afspændingsmiddel op.

2. Aktivere beholderen til afspændingsmiddel.

3. Indstille doseringen af afspændingsmiddel til position 2.

Hvis der atter skiftes til standardopvaskemiddel, skal man:

1. Slå Multitab-funktionen fra.

Valg og start af opvaskeprogram

Vigtigt Indstil tilvalgsfunktioner, inden opvaskeprogrammet startes. Der kan ikke tilvælges funktioner, efter at programmet er startet. Hvis det er nødvendigt at tilvælge en funktion, skal programmet først afbrydes.

1. Kontroller, at kurvene er fyldt på den rigtige måde, og at spulearmene kan dreje frit.

2. Kontroller, at der er åbnet for vandhanen.

3. Tryk på tænd-/sluk-knappen.

4. Luk maskinens låge.

5. Vælg opvaskeprogram. Se nærmere i tabellen 'Opvaskeprogrammer'. Bekræft ved at trykke på Ok-knappen.

6. Udskyd eventuelt tidspunktet for programmets start (Senere start).

7. Tryk på startknappen. Opvaskeprogrammerne starter automatisk. – Hvis der er valgt udskudt start, viser

displayet varighed og sluttid for programmet. Når programmet kører, viser displayet: – det programtrin programmet er nået

til,

– opdateret varighed og sluttid for pro-

grammet.

Når du trykker på Start-knappen, viser displayet sommetider en meddelelse om salt og/eller afspændingsmiddel. Det betyder, at beholderen til salt og/eller afspændingsmiddel skal fyldes op. Start programmet ved at trykke på Ok-knappen.

Annullere Udskudt start, når nedtælling er begyndt

Tryk på Start-knappen, og følg anvisningerne i displayet for at annullere Senere start og vende tilbage til programmenuen.

2. Fylde beholderne til salt og afspændingsmiddel op igen.

3. Justere indstillingen for vandets hårdhedsgrad til den højeste indstilling, og udføre 1 normalt opvaskeprogram uden service.

4. Vælge en hårdhedsindstilling, der passer til det lokale vands hårdhedsgrad.

5. Indstille dosering af afspændingsmiddel.

Tryk på startknappen. Det indstillede vaskeprogram starter automatisk.

Advarsel Afbryd eller annuller KUN et igangværende opvaskeprogram, hvis det er absolut nødvendigt. PAS PÅ! Der kan slippe varm damp ud, når lågen åbnes. Åbn lågen forsigtigt.

Afbrydelse eller annullering af et igangværende opvaskeprogram

• Åbn opvaskemaskinens låge; Programmet stopper. Luk lågen; Programmet fortsætter fra det sted, hvor det blev afbrudt.

Afbryde et program efter start

Tryk på startknappen, og følg anvisningerne i displayet for at annulere vaskeprogrammet og vende tilbage til indstillingsfunktionen. Hvis der skal vælges nyt opvaskeprogram, kontrolleres det, at der er opvaskemiddel i beholderen.

Afslutningen på opvaskeprogrammet

• Maskinen stopper automatisk.

• Displayet viser en meddelelse om, at programmet er slut.

Hvis displayet viser en meddelelse om salt og/eller afspændingsmiddel, kan der slukkes for maskinen, selv om påfyldningen udsættes.

1. Åbn lågen til maskinen på klem, og vent

nogle minutter, før maskinen tømmes. På denne måde får opvasken tid til at køle af og blive mere tør.

2. Sluk for opvaskemaskinen ved at trykke

på tænd-/slukknappen.

Page 17

electrolux 17

Hvis energisparefunktionen er slået til, kan tallerkenerne være våde, når programmet er slut. Det en god idé at lade

Tømning af opvaskemaskinen

• Meget varme tallerkener og glas er ekstra følsomme overfor stød og slag. Lad derfor tallerkenerne køle af, inden de tages ud af opvaskemaskinen.

• Tøm først nederste kurv og derefter øverste kurv. På denne måde drypper der ikke vand fra øverste kurv ned på tallerkenerne i nederste kurv.

døren stå på klem og lade opvasken lufttørre.

• Der kan sætte sig vand på maskinens sider og låge, fordi rustfrit stål afkøler hurtigere end tallerkener.

Når opvaskeprogrammet er afsluttet, anbefales det at tage stikket ud af stikkontakten og slukke for vandhanen.

Page 18

18 electrolux

Vaskeprogrammer

Opvaskeprogrammer

Program Grad af snavs Opvaskens type Programbeskrivelse

Automatik

70° Intensiv Meget snavset Service, bestik,

60° Hurtig

En time Let snavset Service og bestik Vask op til 55°C

50° Energispar

45° Glas Normalt eller let

Lunt Service Dette program varmer tallerkenerne in-

Forskyl Alle Delvis fyldning (fyl-

1) I Automatik -programmet bestemmes mængden af snavs på tallerkenerne ud fra, hvor grumset vandet er. Programvarighed samt vand- og strømforbrug kan variere; Det afhænger af, om maskinen er helt eller delvist fyldt, og om servicet er lidt eller meget snavset. Vandets temperatur justeres automatisk mellem 45° C og 70° C.

2) Ideelt til opvask med delvist fyldt maskine. Dette er et perfekt hverdagsprogram, der passer til en familie på 4, der kun sætter service og bestik fra morgen- og aftensmad i maskinen.

3) Testprogram, prøveanstalter.

Mulige tilvalg

Program Ekstra skyl

Automatik ja Kan tilvælges, påvirker vaskepro-

70° Intensiv ja Kan tilvælges, påvirker vaskepro-

60° Hurtig ja Kan tilvælges, påvirker ikke vaske-

En time ja Kan tilvælges, påvirker ikke vaske-

Alle Service, bestik,

gryder og pander

Forvask Vask op til 45°C eller 70°C 1 eller 2 mellemskylninger Endelig skylning Tørring

Forvask

gryder og pander

Vask op til 70°C 2 mellemskylninger Endelig skylning Tørring

Normalt eller let snavset

Service og bestik Vask op til 60°C

Endelig skylning

1 mellemskylning Endelig skylning

Normalt snavset Service og bestik Forvask

Vask op til 50°C 1 mellemskylning Endelig skylning Tørring

snavset

Skrøbeligt service og glasvarer

Vask op til 45°C 1 mellemskylning Endelig skylning Tørring

1 varm skylning den serveringen eller fjerner støv fra tallerkener, der ikke har været brugt i lang tid.

1 kold skylning (for at undgå, at

des efter senere på dagen).

madrester klistrer sammen).

Der skal ikke bruges opvaskemid-

del til dette program.

grammet

programmet

Energispare

Page 19

electrolux 19

Program Ekstra skyl

50° Energispar ja Kan tilvælges, påvirker vaskepro-

grammet

45° Glas ja Kan tilvælges, påvirker vaskepro-

grammet

Lunt Service nej Kan tilvælges, påvirker ikke vaske-

programmet

Forskyl nej Kan tilvælges, påvirker ikke vaske-

programmet

1) For de programmer, der påvirkes af funktionen, er energibesparelsen 10-25%.

Energispare

Forbrugsværdier

Program

Automatik - 1,1 - 1,7 12 - 23 70° Intensiv - 1,8 - 2,0 23 - 25 60° Hurtig - 0,9 9 En time - 1,0 - 1,2 11 - 12 50° Energispar - 1,0 - 1,1 12 - 13 45° Glas - 0,8 - 0,9 14 - 15 Lunt Service - 0,8 4 Forskyl - 0,1 4

1) Displayet viser programmets varighed.

Varighed (i minutter)

Forbrugsværdierne er vejledende, idet de både afhænger af vandtryk og -tem-

Energiforbrug (i

kWh)

Vand (i liter)

peratur og af spændingsudsving på elforsyningen og opvaskens størrelse.

Vedligeholdelse og rengøring

Rengøring af filtre

Filtrene skal kontrolleres og rengøres med jævne mellemrum. Snavsede filtre forringer opvaskeresultatet.

Advarsel Før filtrene rengøres, skal der sørges for, at maskinen er slukket.

1. Åbn lågen, og fjern den nederste kurv.

2. Opvaskemaskinens filtersystem består af et grovfilter (A)), et mikrofilter (B)) og et fladfilter (C).

3. Lås filtersystemet op med mikrofiltrets håndtag. Drej håndtaget ca. 1/4 omgang mod uret, og tag filtersystemet ud.

Page 20

20 electrolux

4. Tag fat om håndtaget med hullet på det grove filter (A), og tag det ud af mikrofiltret (B).

5. Rengør alle filtre omhyggeligt under rindende vand.

6. Tag fladfilteret (C) ud af opvaskebeholderens bund, og rengør begge sider af det.

7. Læg fladfilteret (C) på plads i bunden af opvaskemaskinen, og se efter, at det sidder rigtigt.

8. Sæt grovfilteret (A) i mikrofilteret (B), og tryk dem sammen.

9. Sæt filterkombinationen på plads, og lås ved at dreje håndtaget med uret, så langt det kan komme. Sørg her for, at fladfilteret (C)ikke stikker ud over bunden af opvaskebeholderen .

Brug ALDRIG maskinen uden filtre. Hvis filtrene placeres og påsættes forkert, forringer det resultatet af opvasken og kan skade maskinen.

Forsøg ALDRIG at fjerne spulearmene.

Hvis hullerne i spulearmene er tilstoppet af rester, kan de renses med en tandstikker.

Udvendig rengøring

Det udvendige kabinet og betjeningspanelet aftørres med en blød, fugtig klud. Hvis der bruges rengøringsmiddel, skal det være neutralt. Brug aldrig slibende midler, skuresvampe eller opløsningsmiddel (acetone, triklorætylen osv.).

Indvendig rengøring

Sørg for, at pakningerne omkring lågen og beholderne til opvaske- og afspændingsmiddel jævnligt rengøres med en fugtig klud. Hver 3. måned anbefales det at køre vaskeprogrammet til meget snavset opvask med tom maskine, men med opvaskemiddel.

Længere pause i brug

Hvis maskinen ikke skal bruges i længere tid, tilrådes det at:

1. Koble maskinen fra lysnettet og derefter lukke for vandet.

2. Lade lågen stå på klem, så der ikke opstår dårlig lugt i maskinen.

3. Aftørre maskinen indvendig.

Forholdsregler mod frost

Undgå at stille maskinen et sted, hvor temperaturen kommer under 0°C. Hvis dette ikke kan undgås, tømmes maskinen, lågen lukkes og tilløbsslangen kobles fra og tømmes.

Flytning af maskinen

Hvis maskinen skal flyttes (f.eks. ved flytning til ny bolig osv.):

1. Tag stikket ud af kontakten.

2. Luk for vandet.

3. Kobl tilløbs- og afløbsslanger fra.

4. Træk maskinen ud sammen med slangerne.

Undgå at tippe maskinen for meget under transport.

Når der opstår fejl

Maskinen starter ikke eller stopper under drift.

Nogle problemer skyldes manglende vedligeholdelse eller forglemmelser. De kan løses

Page 21

electrolux 21

uden at tilkalde en tekniker, hvis du følger rådene i skemaet.

Displaymeddelelse og fejlfunktion Mulig årsag og løsning

Displayet viser en meddelelse om, at maskinen ikke tager vand ind.

Displayet viser en meddelelse om, at maskinen ikke pumper vandet ud.

Displayet viser en meddelelse om, at maskinens overløbssikring er blevet aktiveret.

Fejl Mulig årsag og løsning

Programmet starter ikke • Maskinens låge er ikke ordentligt lukket. Dis-

Når disse ting er kontrolleret, tændes der for maskinen. Programmet fortsætter fra det sted, hvor det blev afbrudt. Hvis fejlfunktionen eller fejlkoden forekommer igen: Kontakt Electrolux Service A/S. Hvis der vises andre meddelelser, der ikke er

Sluk for maskinen, og følg de råd, der er anført i det følgende.

• Vandhanen er blokeret eller kalket til. Rengør vandhanen.

• Vandhanen er lukket. Åbn for vandhanen.

• Filteret i tilløbsslangen er stoppet. Rens filteret.

• Tilløbsslangen ligger ikke korrekt eller er snoet eller klemt. Kontroller tilløbsslangens tilslutning.

• Køkkenvaskens vandlås er tilstoppet. Rens vandlåsen.

• Afløbsslangen ligger ikke korrekt eller er snoet eller klemt. Kontroller afløbsslangens tilslutning.

• Luk for vandhanen, og kontakt Electrolux Service A/S.

playet viser en meddelelse om, at lågen er åben. Luk lågen.

• Stikket er ikke sat i stikkontakten. Sæt stikket i stikkontakten

• Sikringen er sprunget i husstandens sikringstavle. Udskift sikringen.

• Senere start er indstillet. Hvis opvasken skal startes med det samme, annulleres den senere start.

Disse oplysninger findes på typepladen på siden af opvaskemaskinens låge. Skriv evt. numrene op her, så de altid er ved hånden:

Mod. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PNC : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S.N. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

beskrevet i ovenstående skema: Kontakt Electrolux Service A/S. Kontakt Electrolux Service A/S og oplys model (Mod.), produktnummer (PNC) og serienummer (S.N.).

Page 22

22 electrolux

Resultatet af opvasken er utilfredsstillende

Tallerkenerne er ikke rene

Tallerkenerne er våde og matte

Der er striber, matte pletter eller en blålig belægning på glas og service

Der er indtørrede vanddråber på glas og service

• Der er valgt et forkert opvaskeprogram.

• Tallerkenerne er placeret på en måde, der forhindrer vandet i at nå alle dele af deres overflade. Kurvene må ikke overfyldes.

• Spulearmene kan ikke dreje frit, da opvasken ikke er opstillet korrekt.

• Filtrene i bunden af opvaskebeholderen er snavsede eller sat forkert i.

• Der er brugt for lidt eller intet opvaskemiddel.

• Hvis der er kalkpletter på servicet: Saltbeholderen er tom, eller blødgøringsanlægget er forkert indstillet.

• Afløbsslangen er forkert tilsluttet.

• Hætten på saltbeholderen er ikke rigtigt lukket.

• Der er ikke brugt afspændingsmiddel.

• Beholderen til afspændingsmiddel er tom.

• Nedsæt dosering af afspændingsmiddel.

• Øg dosering af afspændingsmiddel.

• Det kan skyldes opvaskemidlet. Kontakt opvaskemiddelproducentens kunderådgivning.

Hvis problemet stadig ikke er løst efter alle disse kontroller, kontaktes Electrolux Service A/S.

Tekniske data

Mål Bredde cm 59,6 Højde cm 81,8 - 89,8 Dybde cm 57,5 Eltilslutning - spænding - samlet

effekt - sikring Vandtilførslens tryk Minimum 0,05 MPa (0,5 bar) Maksimum 0,8 MPa (8 bar) Kapacitet Antal kuverter 12

Der findes oplysninger om eltilslutning på typepladen på inderkanten af opvaskemaskinens låge.

Installation

Advarsel Eventuelt el- og VVSarbejde i forbindelse med installationen skal udføres af en faguddannet elektriker og/eller blikkenslager eller en sagkyndig person.

Fjern al emballage før opstilling af maskinen. Hvis det er muligt, placeres maskinen ved siden af en vandhane og et afløb. Maskinen er beregnet til indbygning under et fritstående køkkenbord eller en bordplade. Bemærk! Vedrørende indbygning og montering af skabsfront: Følg nøje indbygningsvejledningen på den medfølgende skabelon.

Maskinen behøver ikke en ekstra udluftningsspalte. Der skal blot være plads til, at strømkabel og tilløbs- og afløbsslange kan føres igennem. Opvaskemaskinen har justerbare ben, der gør det muligt at regulere højden. Opvaskemaskinen skal altid kobles fra strømforsyningen, inden der udføres arbejde, hvor der er åbent til maskinens indvendige dele. Når maskinen stilles op, skal der sørges for, at tilløbsslangen, afløbsslangen og strømkablet ikke er snoet eller klemt.

Page 23

electrolux 23

Fastgørelse til omgivende køkkenelementer

Opvaskemaskinen skal sikres mod vipning. Derfor skal der sørges for, at det køkkenbord, den står under, er ordentligt fastgjort til en ubevægelig struktur (køkkenskabe, væggen).

Nivellering

God nivellering er afgørende for, at døren lukker rigtigt og er tæt.

Tilslutning, vand

Tilslutning til vandforsyning

Maskinen kan tilsluttes varmt (højst 60°) eller koldt vand. Hvis den tilsluttes varmt vand, kan det give en væsentlig energibesparelse. Det afhænger dog af, hvordan vandet opvarmes. (Vi foreslår at bruge alternative energikilder, der er mere miljøvenlige, f.eks. solfangere, solceller og vindenergi). Til selve tilslutningen har maskinens tilløbsslange en omløbermøtrik, der er beregnet til at skrues på en studs med 3/4" gevind eller på en hane med snapkobling fremstillet til formålet. Vandtrykket skal ligge inden for de grænser, der er angivet i 'Tekniske specifikationer'. De lokale vandmyndigheder kan oplyse gennemsnitstrykket for områdets vandforsyning. Tilløbsslangen må ikke være bøjet, mast eller sammenfiltret, når den tilsluttes. Maskinens tilløbs- og afløbsslanger kan enten drejes til venstre eller højre med kontramøtrikken, alt efter forholdene på installationsstedet. Kontramøtrikken skal monte-

res korrekt for at undgå udsivning af vand.

Hvis maskinen tilsluttes nye rør eller rør, der ikke har været brugt i lang tid, bør vandet løbe nogle minutter, før tilløbsslangen tilsluttes.

Den må IKKE tilsluttes med brugte slanger fra en gammel maskine.

Denne maskine er udstyret med sikkerhedsfunktioner, som forhindrer vand, der er brugt i maskinen, i at vende tilbage til drikkevandssystemet. Denne maskine er i overensstemmelse med de relevante VVS-regler.

Når maskinen står helt i vater, klemmer lågen ikke mod afstandsskiverne på nogen af kabinettets sider. Hvis lågen ikke lukker rigtigt, løsnes eller strammes de justerbare ben, indtil maskinen er helt i vater.

Tilløbsslange med sikkerhedsventil

Fjern al emballage før opstilling af maskinen. Hvis det er muligt, placeres maskinen ved siden af en vandhane og et afløb.

• Det elektriske kabel til sikkerhedsventilen sidder i den dobbeltvæggede tilløbsslange. Sænk aldrig slangen eller sikkerhedsventilen ned i vand.

• Hvis tilløbsslangen eller sikkerhedsventilen beskadiges, skal stikket straks tages ud af stikkontakten.

• En tilløbsslange med sikkerhedsventil må kun udskiftes af Electrolux Service A/S.

Advarsel Højspænding

Fastgørelse til omgivende køkkenelementer

Opvaskemaskinen skal sikres mod vipning.

1. Til køkkenvaskens afløb, idet den fastgø-

res til undersiden af bordpladen. Dette forhindrer spildevand fra køkkenvasken i at løbe ind i maskinen.

2. Til et standrør med udluftningshul, mini-

mum indvendig diameter 4 cm. Derfor skal der sørges for, at det køkkenbord, den står under, er ordentligt fastgjort til en ubevægelig struktur (køkkenskabe, væggen).

Page 24

24 electrolux

Ligeledes skal den indvendige diameter på de slangekoblinger, der bruges til afløb fra maskinen, mindst svare til diameteren på den medfølgende slange. Når afløbsslangen forbindes til studsen på en vandlås, skal hele plastmembranen (A) fjernes. Hvis ikke hele membranen fjernes, vil der samle sig madrester, der til sidst blokerer studsen til opvaskemaskinens afløbsslange

Opvaskemaskinens afløbsslange kan enten vende mod højre eller venstre Sørg for, at afløbsslangen ikke er bøjet eller klemt, da det kan forhindre eller sinke vandets udløb. Køkkenvaskens prop må ikke sidde i, når maskinen tømmes for vand, da dette kan få vandet til at blive suget ind i maskinen igen. Afløbsslangen må højst være 4 meter lang, inkl. eventuel forlængerslange. Forlængerslangens indvendige diameter skal være mindst lige så stor som den medfølgende slanges diameter.

Tilslutning, el

Advarsel Ifølge stærkstrømsbekendtgørelsen skal maskinen tilsluttes jord. Inden maskinen tages i brug skal det sikres, at mærkespænding og strømtype på typepladen passer til el-forsyningen på installationsstedet. Sikringstypen fremgår også af typepladen. Tilslut altid netstikket i en korrekt installeret stødsikker kontakt. Der må ikke bruges multistik, stikdåser og forlængerledninger. Det kan medføre brandfare på grund af overophedning.

Vore maskiner er udstyret med en sikkerhedsanordning, der forhindrer snavset vand i at løbe ind i maskinen igen. Hvis køkkenvaskens vandlås er udstyret med en kontraventil, kan dette forhindre opvaskemaskinen i at blive ordentligt tømt for vand. Det anbefales derfor, at kontraventilen fjernes.

Kontroller efter installationen, at slangekoblingerne er tætte, så der ikke opstår vandskade.

Om nødvendigt må den pågældende kontakt udskiftes. Kontakt det lokale servicecenter, hvis maskinens strømkabel skal udskiftes. Der skal være adgang til stikket, når maskinen er installeret. Kobl aldrig maskinen fra nettet ved at trække i strømkablet. Tag altid selve netstikket ud. Producenten fralægger sig ethvert ansvar, hvis der ikke tages de nævnte forholdsregler.

Page 25

Miljøhensyn

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagemateriale

Emballagematerialet er miljøvenligt og kan genanvendes. Plastdelene er forsynet med mærkning, f.eks. >PE<, >PS< osv. Aflever emballagens dele i den rigtige container på kommunens genbrugsstation.

Advarsel

• Tag stikket ud af kontakten.

• Klip kabel og stik af og smid dem ud.

• Fjern låsepalen i lågen. Det hindrer, at børn kan låse sig inde og komme i livsfare.

electrolux 25

Page 26

26 electrolux

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 26 Laitteen kuvaus 27 Käyttöpaneeli 28 Lisätoiminnot-valikon sisältö 29 Ensimmäinen käyttökerta 31 Vedenpehmentimen säätäminen 31 Astianpesukoneen erikoissuolan käyttö

Huuhtelukirkasteen käyttö 33 Päivittäinen käyttö 34 Ruokailuvälineiden ja astioiden järjestäminen koneeseen 35 Konetiskiaineen käyttö 38

Oikeus muutoksiin pidätetään

Multitab-toiminto 39 Pesuohjelman valitseminen ja käynnistäminen 40 Astianpesukoneen tyhjentäminen 41 Pesuohjelmat 41 Hoito ja puhdistus 43 Käyttöongelmat 44 Tekniset tiedot 45

Asennus 45 Vesiliitäntä 46 Sähköliitäntä 47 Ympäristönsuojelu 48

Turvallisuusohjeet

Jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla, lue huolellisesti tämä käyttöohje sekä sen sisältämät neuvot ja varoitukset ennen laitteen asentamista ja ensimmäistä käyttöä. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Käyttötarkoitus

• Tämä astianpesukone on tarkoitettu ainoastaan konepesuun soveltuvien kotitalousastioiden pesemiseen.

• Älä laita astianpesukoneeseen liuotinaineita. Ne saattavat aiheuttaa räjähdyksen.

• Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraan asentoon.

• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste).

• Vältä avaamasta astianpesukoneen luukkua toiminnan aikana, sillä koneen sisältä voi tulla kuumaa höyryä.

• Älä ota astioita astianpesukoneesta ennen pesuohjelman päättymistä.

• Kytke virta pois laitteesta ja sulje vesihana käytön jälkeen.

• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoteknikko, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

• Älä missään tapauksessa yritä korjata laitetta omatoimisesti. Asiantuntemattoman henkilön suorittamat korjaukset voivat aiheuttaa henkilövahinkoja tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi aina alkuperäisten varaosien käyttöä.

Yleiset turvallisuusohjeet

• Fyysisesti, sensorisesti tai henkisesti rajoitteiset tai muulla tavalla kokemattomat tai taitamattomat henkilöt (lapset mukaan lukien) eivät saa käyttää laitetta. Heidän turvallisuudestaan vastuussa olevan henkilön on valvottava tai ohjattava heitä laitteen käytössä.

• Konetiskiaineet voivat aiheuttaa kemiallisia palovammoja silmiin, suuhun ja kurkkuun. Ne voivat olla hengenvaarallisia! Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita.

Page 27

electrolux 27

• Astianpesukoneessa oleva vesi ei ole juomakelpoista. Koneen sisällä voi olla konetiskiaineen jäämiä.

• Pidä astianpesukoneen luukku aina kiinni silloin, kun konetta ei täytetä tai tyhjennetä. Näin kukaan ei voi kaatua ja loukata itseään auki olevan luukun takia.

• Älä istu tai seiso avoimen luukun päällä.

Lasten turvallisuus

• Tämä laite on suunniteltu aikuisten käyttöön. Älä anna lasten käyttää astianpesukonetta ilman valvontaa.

• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

• Pidä kaikki pesuaineet turvallisessa paikassa poissa lasten ulottuvilta.

• Pidä lapset poissa astianpesukoneen luota silloin, kun sen luukku on auki.

Asennus

• Tarkista, että astianpesukone ei ole vaurioitunut kuljetuksen yhteydessä. Älä koskaan ota käyttöön vaurioitunutta konetta.

Laitteen kuvaus

Jos astianpesukone on vaurioitunut, ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Kaikki pakkausmateriaalit on poistettava ennen käyttöä.

• Kaikki tämän laitteen asennukseen liittyvät sähkö- ja putkiasennustyöt on annettava asiantuntevan ja ammattitaitoisen henkilön tehtäväksi.

• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty turvallisuussyistä.

• Älä koskaan käytä astianpesukonetta, jos sen virtajohto tai vesiletkut ovat vaurioituneet, tai jos ohjauspaneeli, kansitaso tai jalustaosa on vaurioitunut siten, että laitteen sisäosa on näkyvissä. Ota yhteyttä valtuutettuun huoltoliikkeeseen vaaratilanteiden välttämiseksi.

• Astianpesukoneen sivupaneeliin ei saa porata reikiä, sillä poraaminen voi vaurioittaa hydrauliikka- ja sähköosia.

Varoitus! Noudata tarkasti sähkö- ja vesiliitäntää käsittelevissä luvuissa annettuja ohjeita.

1 Yläkori 2 Vedenkovuuden säädin

3 Suolasäiliö 4 Pesuainelokero

Page 28

28 electrolux

5 Huuhtelukirkasteen säiliö 6 Arvokilpi 7 Sihdit 8 Alempi suihkuvarsi 9 Ylempi suihkuvarsi

Sisävalo

Laitteen sisällä on valo, joka syttyy, kun luukku avataan, ja sammuu, kun luukku suljetaan.

Käyttöpaneeli

Varoitus! Näkyvää led-säteilyä, älä katso suoraan säteeseen.

Sisävalossa käytetään luokan 2 LED-lamppua, joka vastaa standardia IEC 60825-1: 1993 + A1:1997 + A2:2001. Säteilyn aallonpituus: 450 nm Maksimisäteilyteho: 548 μW

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

Käyttöpaneelin painikkeet ovat kosketuspainikkeita (paitsi virtapainike). Niitä käytetään painamalla kevyesti.

1 Virtapainike 2 Valopalkki 3 Näytön selauspainike 4 Näyttö 5 Selauspainikkeet 6 OK-painike (OK) 7 Käynnistyspainike 8 Koti-painike

Näytön viestit ja merkkiäänet opastavat laitteen käytössä sekä pesuohjelmien ja lisätoimintojen valitsemisessa. Noudata näytön ohjeita.

Valopalkki

• syttyy, kun laite kytketään toimintaan,

• sammuu, kun laite kytketään pois toiminnasta.

Laitteen kytkeminen toimintaan ensimmäisen kerran - kielen ja kellonajan asettaminen

1. Paina virtapainiketta.

2. Näytössä näkyy viesti oletuskielellä.

3. Aseta oletuskieli painamalla Ok-painiketta.

Page 29

electrolux 29

4. Voit vaihtaa kieltä vierittämällä näyttöä selauspainikkeella, kunnes haluamasi kieli näkyy näytössä. – Vahvista painamalla Ok-painiketta.

5. Näytössä näkyy kellonajan asetuksen viesti. Aseta oikea kellonaika näytön ohjeita noudattaen ja vahvista painamalla Ok-painiketta.

Kellonajan asettamisen jälkeen näytössä näkyy kolme aluetta: – ohjelmavalikon alue (A), – kellon/ajastimen alue (B), – lisätoimintovalikon alue (C).

– Valitse alue painamalla näytön selauspai-

niketta. Valitun alueen ympärille tulee kehykset.

– Hae valikko näkyviin painamalla toista se-

lauspainikkeista.

Pesuohjelmien alue

• Valitse alue näytön selauspainikkeella.

Alue suurenee ja siinä näkyy pesuohjelmien luettelo sekä ohjelmien kestot.

• Valitse pesuohjelma painamalla toista se-

lauspainikkeista.

• Vahvista painamalla Ok-painiketta.

Kolme aluetta tulevat uudelleen näkyviin. Ohjelmavalikon alueella näkyy asetettu pesuohjelma ja sen kesto.

Aika-alueella näkyy ohjelman arvioitu päättymisaika (kellonaika + ohjelman kesto).

Kellotoiminnot

Tästä näytön osasta voit asettaa ohjelman käynnistymään enintään 19 tunnin kuluttua.

• Valitse osa näytön selauspainikkeella.

• Muuta ohjelman päättymisaikaa ylös/alasselauspainikkeella. – Asetettu viiveaika näkyy korostettuna

alueen yläosassa.

– Ohjelman päättymisaika päivittyy alueen

alareunassa.

• Vahvista painamalla Ok-painiketta tai odota muutama sekunti, jotta asetus tallentuu.

Lisätoimintojen alue

Valitse alue näytön selauspainikkeella. Voit selata lisätoimintojen luetteloa painamalla toista selauspainiketta (valittu lisätoiminto näkyy korostettuna).

• Siirry alavalikkoon painamalla Ok-painiketta.

• Aseta lisätoiminto painamalla toista selauspainikkeista.

• Poistu lisätoimintojen valikosta painamalla Koti-painiketta.

• Kun lisätoiminto on asetettu, mikäli lisätoiminnolle on symboli, se näkyy lisätoimintovalikon alueella.

Lisätietoja lisätoiminnoista löytyy Lisätoiminnot-valikon taulukosta.

Lisätoiminnot-valikon sisältö

Lisätoiminnot-

valikko

Pesuopas Ohjelmaopas Pesuohjelmien kuvaukset.

Lisävalintaopas Lisätoimintojen käyttöohjeet.

Esittelytila

Alavalikko Lisätoiminnon kuvaus

On Off

Lyhyt esittely laitteen ohjaustoimintojen käytöstä. Tehdasasetus: ei käytössä

• Esittelytila otetaan käyttöön painamalla Okpainiketta. Näytössä näkyvät kolme aluetta ja vasemmassa yläkulmassa näkyy viesti DEMO.

• Voit tehdä valintoja ja käynnistää simuloidun pesuohjelman selauspainikkeilla.

• Normaaliin toimintatilaan palataan poistamalla Esittelytila käytöstä.

Page 30

30 electrolux

Lisätoiminnot-

valikko

Alavalikko Lisätoiminnon kuvaus

Takaisin Siirry takaisin lisätoimintojen valikkoon paina-

malla Ok-painiketta.

Säästä energiaa

Off

Tämä toiminto alentaa kuivauslämpötilaa.

Energiaa säästyy 10-25 %. Toiminto voidaan valita kaikissa pesuohjelmissa. Toimintoa vastaava merkkivalo syttyy. Toiminto ei vaikuta kaikkiin ohjelmiin. Katso lisätietoja Pesuohjelmat-taulukosta. Astiat voivat olla märkiä ohjelman lopussa. Tässä tilanteessa suositeltavaa on avata astianpesukoneen luukku ja antaa sen olla raollaan, jotta astiat kuivuvat luonnollisesti.

Lisähuuhtelu

On Off

Tämä lisätoiminto lisää pesuohjelmaan yhden

huuhtelun. Toimintoa ei voi valita kaikkiin pesuohjelmiin. Katso kappale Pesuohjelmat.

Multitab

Off

Asettaa astianpesukoneen yhdistelmäpesu-

tablettien käytölle. Katso kohta Multitab-toiminto.

Asetukset Kieli Suomi Tästä valikosta voit asettaa viestit näkymään

haluamallasi kielellä.

Äänimer.voi-

mak

On Off

Tästä valikosta voit säätää merkkiäänten voimakkuutta (välillä 0-5). Tasolla 0 merkkiäänet eivät kuulu.

Aika Tästä valikosta voit asettaa kellonajan.

Kirkkaus Tästä valikosta voit lisätä tai vähentää näytön

taustan kirkkautta. Tasoja on 10. Tehdasasetus: taso 10

Kontrasti Tästä valikosta voit lisätä tai vähentää näytön

taustan kontrastia. Tasoja on 10. Tehdasasetus: taso 6

Nollaa asetuk-

Palauttaa tehdasasetukset.

set

Veden kovuus Tästä valikosta voit asettaa elektronisesti ve-

denpehmentimen.

Kirkaste

On Off

Tästä valikosta voit ottaa käyttöön tai poistaa käytöstä huuhtelukirkasteen annostelun (vain kun Multitab-toiminto on käytössä).

Page 31

electrolux 31

Lisätoiminnot-

valikko

Näppäinlukko

Takaisin Siirry takaisin lisätoimintojen valikkoon paina-

Alavalikko Lisätoiminnon kuvaus

Off

Tästä valikoista voit lukita painikkeet tahattoman käytön estämiseksi. Painikkeet lukkiutuvat 15 sekunnin kuluttua viimeisestä valinnasta. Lukituksen voi poistaa käytöstä väliaikaisesti. Kun painat jotain painiketta, näytössä näkyy viesti, joka opastaa toimenpiteen suorittamisessa. Lukitus kytkeytyy uudelleen 15 sekunnin kuluttua. Toiminto poistetaan käytöstä siirtymällä lisätoimintojen valikkoon ja muuttamalla asetusta.

malla Ok-painiketta.

Ensimmäinen käyttökerta

Ennen kuin otat astianpesukoneen käyttöön:

• Tarkista, että sähkö- ja vesiliitännät on suoritettu asennusohjeiden mukaisesti.

• Poista kaikki pakkausmateriaalit koneen sisältä.

• Säädä vedenpehmennin.

• Kaada litra vettä suolasäiliöön ja täytä säiliö astianpesukoneelle tarkoitetulla suolalla.

• Täytä huuhtelukirkasteen säiliö.

Jos käytät yhdistelmäpesuainetabletteja, kuten 3 in 1, 4 in 1, 5 in 1 jne, aseta tablettitoiminto. (Katso kohta Tablettitoiminto).

Vedenpehmentimen säätäminen

Astianpesukoneessa on vedenpehmennin, joka poistaa vesijohtovedestä mineraaliaineet ja suolat, joilla olisi haitallinen vaikutus laitteen toimintaan. Mitä enemmän vedessä on mineraaliaineita ja suoloja, sitä kovempaa vesi on. Veden kovuus mitataan toisiaan vastaavilla asteikoilla: saksalaisilla asteilla (°dH), ranskalaisilla asteilla (°TH) ja yksiköllä mmol/l (millimoolia/litra

- kansainvälinen vedenkovuusyksikkö).

Vedenpehmentimen asetukset tulee määrittää vesijohtoverkon vedenkovuuden mukaisesti. Voit kysyä vedenkovuustiedot paikkakuntasi vesilaitokselta.

Vedenpehmennin on asetettava sekä manuaalisesti vedenkovuuden säätimellä että elektronisesti.

Manuaalinen säätö

Astianpesukone on säädetty tehtaalla asetukseen 2.

1. Avaa astianpesukoneen luukku.

2. Ota alakori pois.

3. Käännä vedenkovuuden säädin asentoon 1 tai 2 (katso taulukko).

4. Laita alakori takaisin koneeseen.

Elektroninen säätö

Astianpesukone on säädetty tehtaalla tasolle

Siirry lisätoimintojen valikkoon - Asetukset Veden kovuus. Aseta vedenpehmentimen taso ylös/alas-selauspainikkeilla alueesi vedenkovuuden mukaisesti (katso taulukko).

Page 32

32 electrolux

Vedenkovuus

°dH °TH mmol/l manuaalinen elektroninen

51 - 70 91 - 125 9,1 - 12,5 2 taso 10 kyllä 43 - 50 76 - 90 7,6 - 9,0 2 taso 9 kyllä 37 - 42 65 - 75 6,5 - 7,5 2 taso 8 kyllä 29 - 36 51 - 64 5,1 - 6,4 2 taso 7 kyllä 23 - 28 40 - 50 4,0 - 5,0 2 taso 6 kyllä 19 - 22 33 - 39 3,3 - 3,9 2 taso 5 kyllä 15 - 18 26 - 32 2,6 - 3,2 1 taso 4 kyllä 11 - 14 19 - 25 1,9 - 2,5 1 taso 3 kyllä

4 - 10 7 - 18 0,7 - 1,8 1 taso 2 kyllä

< 4 < 7 < 0,7 1 taso 1 ei

Vedenkovuusasetuksen määrittämi-

nen

Astianpesukoneen erikoissuolan käyttö

Varoitus!

Käytä ainoastaan astianpesukoneille tarkoitettua erikoissuolaa. Suola, jota ei ole tarkoitettu astianpesukoneelle, ja varsinkin pöytäsuola, vahingoittaa vedenpehmennintä. Täytä suolasäiliö aina juuri ennen jonkin täydellisen pesuohjelman käynnistämistä. Tällä tavoin estät mahdollisesti roiskuvien suolarakeiden tai suolaisen veden jäämisen pesukoneen pohjalle, jossa se voi aiheuttaa syöpymistä.

Täyttö:

1. Avaa luukku, ota alakori pois ja avaa suolasäiliön korkki kiertämällä sitä vastapäivään.

2. Kaada säiliöön litra vettä (vettä lisätään

vain suolan ensimmäinen täytön yhteydessä) .

3. Täytä säiliö täyteen suolaa mukana toimitetun suppilon avulla.

4. Sulje korkki tarkistettuasi ensin, ettei korkin kierteissä tai tiivisteissä ole suolaa.

5. Kierrä korkkia myötäpäivään, kunnes se pysähtyy naksahtaen.

Veden vuotaminen säiliöstä suolan täyttämisen aikana on täysin normaalia.

Vedenpehmennyssuolaa on lisättävä säännöllisesti. Kun suolasäiliö on tyhjä, näytössä näkyy viesti. Suolan täyttöviesti ei näy pesuohjelman aikana.

Suo-

lan

käyttö

Page 33

electrolux 33

Suolan lisäämiseen kehottava viesti voi näkyä vielä muutaman tunnin sen jälkeen, kun suolaa on lisätty, jos laitteesta ei katkaista virtaa. Jos käytät suolaa,

Huuhtelukirkasteen käyttö

Varoitus! Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita. Älä laita huuhtelukirkastesäiliöön mitään muuta ainetta (esim. astianpesukoneen puhdistusainetta tai nestemäistä pesuainetta). Ne voivat vaurioittaa laitetta.

Huuhtelukirkaste varmistaa astioiden perusteellisen huuhtelun ja tahrattomat ja raidattomat astiat kuivauksen jälkeen. Huuhtelukirkastetta annostuu automaattisesti viimeisen huuhtelun aikana.

1. Avaa säiliö painamalla vapautuspainiketta (A).

2. Lisää huuhtelukirkastetta säiliöön. Säiliöön on merkitty huuhtelukirkasteen maksimitaso (max).

jonka liukenemisaika on pitempi, valo voi palaa pitempään. Tämä ei vaikuta laitteen toimintaan.

Säiliöön mahtuu noin 110 ml huuhtelukirkastetta, joka riittää 16-40 pesukerralle annostelusta riippuen.

3. Sulje säiliön korkki huolellisesti aina täytön jälkeen.

Pyyhi täytön aikana mahdollisesti roiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liiallisen vaahtoamisen seuraavan pesun yhteydessä.

Säädä annostelu kokemuksen mukaan huuhtelu- ja kuivaustulosten perusteella 6asentoisella valitsimella (asento 1 = minimimäärä, asento 6 = maksimimäärä). Huuhtelukirkasteen annostelun tehdasasetus on asento 4. Lisää annostusta, jos astioissa on pesun jälkeen vesipisaroita tai kalkkipilkkuja. Pienennä annostusta, jos astioissa on tahmeita valkoisia raitoja tai jos laseissa tai veitsenterissä näkyy sinertävä kalvo.

Page 34

34 electrolux

Huuhtelukirkastesäiliö on täytettävä säännöllisin väliajoin. Kun huuhtelukirkastesäiliö on tyhjä, näytössä näkyy viesti. Huuhtelukirkasteen täyttöviesti ei näy pesuohjelman aikana.

Päivittäinen käyttö

• Tarkista, tarvitseeko astianpesukoneeseen lisätä suolaa tai huuhtelukirkastetta.

• Täytä astiat ja ruokailuvälineet astianpesukoneeseen.

• Lisää konetiskiainetta.

• Valitse astioille ja ruokailuvälineille sopiva pesuohjelma.

• Käynnistä pesuohjelma.

Vinkkejä ja neuvoja

Pesusieniä, puhdistusliinoja tai muita vettä imeviä tuotteita ei saa pestä astianpesukoneessa.

• Ennen kuin laitat astiat koneeseen: – Poista astioista kaikki ruoantähteet. – Liota/pehmennä kiinni palaneet ruoan-

tähteet.

Ruokailuvälineet ja astiat, jotka eivät sovellu/soveltuvat rajoitetusti konepesuun

ei konepesua: rajoitettu konepesu:

• Puu-, luu-, posliini- tai helmiäiskahvaiset ruokailuvälineet.

• Kuumuutta kestämättömät muoviastiat.

• Vanhat lämpöä kestämättömät ruokailuvälineet, joissa on liimattuja osia.

• Liimattuja osia sisältävät ruokailuvälineet tai astiat.

• Tina- tai kupariastiat.

• Lyijykristallilasit.

• Helposti ruostuvat teräksiset esineet.

•Puuvadit.

• Synteettisistä kuiduista valmistetut astiat.

• Huomioi seuraavat asiat järjestäessäsi astioita ja ruokailuvälineitä koneeseen: – Astiat ja ruokailuvälineet eivät saa estää

suihkuvarsien pyörimistä.

– Aseta kupit, lasit, padat yms. alassuin,

jotta vesi ei keräänny astioiden sisään.

– Astiat ja ruokailuvälineet eivät saa olla si-

säkkäin tai päällekkäin.

– Lasit eivät saa koskettaa toisiaan, sillä

muuten ne voivat särkyä.

– Laita pienet esineet ruokailuvälinekoriin.

• Muovi- ja teflonastioihin jää helposti vesipisaroita, sillä ne eivät kuivu yhtä hyvin kuin posliini- ja teräsastiat.

• Laita kevyet astiat (esim. muovikulhot) yläkoriin, jotta ne eivät pääse liikkumaan.

• Pese keraamisia astioita astianpesukoneessa vain, jos niissä on konepesun salliva merkintä.

• Astian lasitus voi himmetä, jos se pestään koneessa usein.

• Hopeiset ja alumiiniset osat muuttavat usein väriään pesussa: ruoantähteet, esim. munanvalkuainen, keltuainen ja sinappi muuttavat hopean väriä tai tekevät siihen läiskiä. Puhdista ruoantähteet hopeisista astioista heti, ellei astioita pestä heti käytön jälkeen.

Page 35

Ruokailuvälineiden ja astioiden järjestäminen koneeseen

Alakori

Alakoriin laitetaan pannut, kannet, lautaset, salaattikulhot, ruokailuvälineet jne. Aseta tarjoiluastiat ja suurikokoiset kannet korin reunoille tarkistaen, että suihkuvarret pääsevät pyörimään esteettä.

esim. lihaveitset, vaakatasoon yläkoriin. Ole varovainen laittaessasi koneeseen tai poistaessasi koneesta teräviä veitsiä tms.

Laita haarukat ja lusikat irrotettavaan ruokailuvälinekoriin kahvat alaspäin ja veitset kahvat ylöspäin.

Jos kahvat tulevat ulos korin pohjasta estäen alemman suihkuvarren pyörimisen, laita ruokailuvälineet koriin kahvat ylöspäin. Laita lusikoiden joukkoon muita ruokailuvälineitä, jotta lusikat eivät tartu toisiinsa. Ruokailuvälinekori on helpompi täyttää, kun lasket korin kahvan alas.

electrolux 35

Alakorin lautastelineet voidaan taivuttaa alas, jolloin kattilat, pannut ja kulhot on helppo asettaa koneeseen.

Ruokailuvälinekori

Pystyssä olevat pitkäteräiset veitset voivat aiheuttaa vaaratilanteita. Laita pitkät ja/tai terävät ruokailuvälineet,

Parhaan pesutuloksen saat käyttämällä ruokailuvälinekorin erotteluritilöitä. Jos ruokailuvälineet eivät sovi ritilöiden aukkoihin, ritilät voidaan helposti ottaa pois.

Page 36

36 electrolux

Ruokailuvälinekori on kaksiosainen, ja voit tarvittaessa helposti irrottaa osat toisistaan. Vedä korin osia vaakasuunnassa vastakkaisiin suuntiin ja irrota ne toisistaan.

Korkeat kantalasit voidaan laittaa alassuin kuppitelineisiin. Kuppitelineen voi taivuttaa ylös, jotta korkeammat astiat mahtuvat koriin.

Korin osat liitetään yhteen suorittamalla toimenpide päinvastaisessa järjestyksessä.

Yläkori

Yläkoriin laitetaan kahvilautaset, salaattikulhot, kupit, lasit, kannut ja kannet. Järjestä astiat kuppitelineisiin ja niiden alle sillä tavoin, että vesi pääsee kaikille pinnoille.

Keskimmäiset lautastelineet voidaan taivuttaa alas erilaisten täyttömahdollisuuksien lisäämiseksi. Aseta lasiteline vasemmalle tai oikealle korkeita kantalaseja varten (lasien koon ja korkeuden mukaisesti).

Page 37

electrolux 37

Keskimmäiset lautastelineet voidaan taivuttaa alas erilaisten täyttömahdollisuuksien lisäämiseksi.

Miniruokailuvälinekori

Yläkoriin kuuluu miniruokailuvälinekori.

Huomio ÄLÄ KOSKAAN LAITA VEITSIÄ MINIKORIIN VÄLTTÄÄKSESI VAURIOITTAMASTA LAITETTA.

Minikorin saa laittaa vain yläkorin etuosaan, vasemmalle tai oikealle puolelle.

Koriin sopivien ruokailuvälineiden koko riippuu yläkorin asennosta. Katso seuraavaa taulukkoa.

Minikoriin sopivien ruokailuvälineiden mitat

Yläkori yläasennossa enintään 15 cm Yläkori ala-asennossa enintään 20 cm

Pehmustepiikit

Pehmustepiikit estävät lasien liikkumisen pesuohjelman tai yläkorin liikuttelun aikana.

Tarkista kuvasta pehmustepiikkien oikea sijoittaminen. Pehmustepiikit voidaan sijoittaa joko korin vasemmalle tai oikealle puolelle, jolloin koneen täyttämisen suhteen on enemmän valinnanvaraa. Kun pehmustepiikit ovat oikein paikallaan, paina niitä alaspäin lujasti ja varmista, etteivät ne pääse liikkumaan.

Page 38

38 electrolux

Huomio TARKISTA ENNEN LUUKUN

SULKEMISTA, ETTÄ SUIHKUVARRET PÄÄSEVÄT PYÖRIMÄÄN ESTEETTÄ.

Yläkorin korkeuden säätäminen

Jos peset hyvin suurikokoisia lautasia, ne mahtuvat alakoriin, kun nostat yläkoria ylemmäs.

Astioiden suurin sallittu korkeus alakorissa

Yläkori yläasennossa 31 cm

Astioiden suurin sallittu korkeus alakorissa

Yläkori ala-asennossa 27 cm

Astiakori nostetaan yläasentoon seuraavasti:

1. Vedä astiakoria ulos, kunnes se pysähtyy.

2. Nosta koria kummaltakin puolelta varovasti ylöspäin, kunnes se kiinnittyy tukevasti paikalleen.

Astiakori lasketaan takaisin alkuperäiseen asentoon seuraavasti:

1. Vedä astiakoria ulos, kunnes se pysähtyy.

2. Nosta koria kummaltakin puolelta varovasti ylöspäin ja anna korin laskeutua hitaasti paikalleen pitäen korista kiinni.

Huomio Älä koskaan nosta tai laske astiakoria vain toiselta puolelta.

Kun kori on yläasennossa:

• älä laita kuppeja kuppitelineisiin,

• tarkista, että kuppitelineet on taitettu alas.

Sulje astianpesukoneen luukku täytettyäsi astiat koneeseen, sillä avonainen luukku voi aiheuttaa vaaratilanteita.

Konetiskiaineen käyttö

Käytä vain astianpesukoneille tarkoitettua astianpesuainetta (konetiskiainetta). Noudata pakkaukseen merkittyjä valmistajan annostelu- ja säilytysohjeita.

Oikean annostelun avulla voit vähentää ympäristön saastumista.

Pesuaineen annosteleminen

1. Avaa kansi.

Page 39

2. Annostele pesuaine lokeroon (1). Lokeroon on merkitty annosteluohjeet: 20 = noin 20 g pesuainetta 30 = noin 30 g pesuainetta.

electrolux 39

3. Esihuuhtelun sisältävissä ohjelmissa pesuainetta (5/10 g) on annosteltava myös esihuuhtelun lokeroon (2). Esihuuhtelulokeron pesuaine käytetään esihuuhtelussa. Jos käytät pesutabletteja, laita tabletti lokeroon (1).

Multitab-toiminto

Laitteessa on erityinen Multitab-toiminto, jonka ansiosta voit käyttää yhdistelmäpesuainetabletteja. Yhdistelmäpesuainetabletti sisältää pesuaineen, huuhtelukirkasteen ja pehmennyssuolan. Jotkin yhdistelmätabletit voivat sisältää myös muita aineita (3-, 4- tai 5-toimiset tabletit 3 in 1, 4 in 1, 5 in 1 jne.). Tarkista, että pesuaineet soveltuvat vesijohtoverkon vedenkovuuteen. Lue pakkauksen ohjeet. Kun toiminto on valittu, se on käytössä myös kaikkien seuraavien pesuohjelmien aikana. Kun toiminto on valittuna, huuhtelukirkastetta ja suolaa ei annostella lainkaan, ja myös suo-

4. Sulje kansi ja paina niin, että se naksahtaa kiinni.

Eri valmistajien pesuainetabletit liukenevat erilaisella nopeudella. Tästä syystä jotkut pesuainetabletit eivät ehdi saavuttaa täyttä pesutehoaan lyhyen pesuohjelman aikana. Sen vuoksi pesuainetabletteja käytettäessä on valittava pitkä pesuohjelma, jotta pesuaineen jäämät ehtivät poistua täydellisesti.

lan ja huuhtelukirkasteen viestit poistuvat käytöstä. Ohjelman kesto voi olla pitempi Multitab-toiminnon yhteydessä.

Ota Multitab-toiminto käyttöön tai poista se käytöstä ennen pesuohjelman käynnistämistä. Multitab-toimintoa ei voi ottaa käyttöön tai poistaa käytöstä pesuohjelman aikana.

Page 40

40 electrolux

Jos astiat eivät kuivu hyvin, suosittelemme, että suoritat seuraavat toimenpiteet:

1. Täytä huuhtelukirkastelokero huuhtelukirkasteella.

2. Ota huuhtelukirkasteen annostelu käyttöön.

3. Aseta huuhtelukirkasteen annostelu asentoon 2.

Jos palaat tavallisen pesuainejärjestelmän käyttöön, toimi seuraavasti:

1. Poista Multitab-toiminto käytöstä.

2. Täytä suolan ja huuhtelukirkasteen säiliöt.

3. Säädä vedenkovuus suurimpaan asetukseen ja pese yksi pesuohjelma ilman astioita.

4. Säädä vedenkovuus paikallisen vesijohtoverkon vedenkovuuden mukaan.

5. Säädä huuhtelukirkasteen annostelu.

Pesuohjelman valitseminen ja käynnistäminen

Tärkeää Aseta lisätoiminnot ennen pesuohjelman käynnistämistä. Kun ohjelma on käynnistynyt, lisätoimintoja ei voi enää valita. Jos haluat kuitenkin valita jonkin lisätoiminnon, peruuta pesuohjelma.

1. Tarkista, että astiat on järjestetty koneeseen oikein ja suihkuvarret pääsevät pyörimään esteettä.

2. Tarkista, että vesihana on auki.

3. Paina virtapainiketta.

4. Sulje laitteen luukku.

5. Valitse pesuohjelma. Lue lisätietoja taulukosta Pesuohjelmat. Vahvista painamalla Ok-painiketta.

6. Voit halutessasi asettaa ohjelman käynnistymään myöhempänä ajankohtana.

7. Kun painat käynnistyspainiketta, pesuohjelma käynnistyy automaattisesti. – Jos ohjelma on valittu käynnistymään

ajastettuna, ohjelman käynnistymiseen jäljellä oleva viiveaika ja ohjelman päättymisaika näkyvät näytössä. Ohjelman käynnistyessä näytössä näkyy: – käynnissä olevan ohjelman vaiheet, – ohjelman kesto ja päättymisaika päi-

vittyvät näytössä.

Kun painat käynnistyspainiketta, suolan ja/tai huuhtelukirkasteen viesti voi näkyä näytössä. Tämä tarkoittaa, että suolan ja/tai huuhtelukirkasteen säiliö on täytettävä. Käynnistä pesuohjelma painamalla Ok-painiketta.

Valitun ajastuksen peruuttaminen

Paina käynnistyspainiketta, peruuta ajastus ja palaa pesuohjelmien valikkoon noudattaen näytön ohjeita.

Kun painat käynnistyspainiketta, asetettu pesuohjelma käynnistyy automaattisesti.

Varoitus! Älä keskeytä tai peruuta käynnissä olevaa ohjelmaa, ellei se ole ehdottoman välttämätöntä. Huomio! Kun luukku avataan, koneen sisältä voi tulla kuumaa höyryä. Avaa luukku varovasti.

Käynnissä olevan ohjelman keskeyttäminen

• Avaa astianpesukoneen luukku. Ohjelma pysähtyy. Sulje luukku. Ohjelma jatkuu kohdasta, jossa se keskeytyi.

Käynnissä olevan pesuohjelman peruuttaminen

Paina käynnistyspainiketta, peruuta pesuohjelma ja palaa asetustilaan noudattaen näytön ohjeita. Jos haluat valita uuden pesuohjelman, tarkista, että pesuainelokerossa on pesuainetta.

Pesuohjelman päättyminen

• Pesuohjelma loppuu automaattisesti.

• Näytön viesti ilmoittaa pesuohjelman päättymisestä.

Jos joko suolan tai huuhtelukirkasteen tai kummankin viesti näkyy näytössä etkä halua täyttää säiliöitä, voit joka tapauksessa ottaa laitteen pois päältä.

1. Avaa astianpesukoneen luukku ja jätä se

raolleen muutaman minuutin ajaksi, ennen kuin otat astiat pois koneesta. Näin astiat jäähtyvät nopeammin ja kuivuminen on tehokkaampaa.

2. Kytke virta pois koneesta painamalla vir-

tapainiketta.

Page 41

electrolux 41

Jos energiansäästötoiminto on asetettu, astiat voivat olla märkiä ohjelman päät-

on jättää luukku raolleen, kunnes astiat ovat kuivuneet.

tyessä. Tässä tilanteessa suositeltavaa

Astianpesukoneen tyhjentäminen

• Kuumat astiat ovat herkkiä kolhuille. Anna astioiden jäähtyä, ennen kuin tyhjennät astianpesukoneen.

• Aloita tyhjennys alakorista välttääksesi veden tippumisen yläkorista alakorissa olevien astioiden päälle.

• Astianpesukoneen reunoihin ja luukkuun voi ilmestyä vesipisaroita, sillä ruostuma-

ton teräs saattaa jäähtyä kylmemmäksi kuin posliiniastiat.

Kun pesuohjelma on päättynyt, kytke virta pois ja sulje vesihana.

Pesuohjelmat

Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus

Automaattinen

70° Tehopesu Erittäin likaiset

60° Pika

Yksi tunti Vähän likaiset as-

50° Säästö

45° Lasi Normaalilikaiset

Lautasten Läm Tällä ohjelmalla voit kuumentaa lauta-

Mikä tahansa Ruokailuastiat,

astiat

Normaalilikaiset tai vähän likaiset astiat

tiat

Normaalilikaiset astiat

tai vähän likaiset astiat

set ennen tarjoilua tai poistaa pölyn astioista, joita ei ole käytetty pitkään aikaan.

ruokailuvälineet, kattilat ja pannut

Ruokailuastiat, ruokailuvälineet, kattilat ja pannut

Ruokailuastiat ja ruokailuvälineet

Arat ruokailuastiat ja lasit

Esihuuhtelu Pesu enintään 45 °C tai 70 °C 1 tai 2 välihuuhtelua Loppuhuuhtelu Kuivaus

Esihuuhtelu Pesu enintään 70 °C 2 välihuuhtelua Loppuhuuhtelu Kuivaus

Pesu enintään 60 °C Loppuhuuhtelu

Pesu enintään 55 °C 1 välihuuhtelu Loppuhuuhtelu

Esihuuhtelu Pesu enintään 50 °C 1 välihuuhtelu Loppuhuuhtelu Kuivaus

Pesu enintään 45 °C 1 välihuuhtelu Loppuhuuhtelu Kuivaus

1 huuhtelu kuumalla vedellä

Page 42

42 electrolux

Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus

Esipesu Mikä tahansa Vajaa koneellinen

(astioita lisätään koneeseen myöhemmin päivän aikana).

1) Automaattinen -pesuohjelmassa astioiden likaisuusaste määräytyy veden sameuden perusteella.

Ohjelman kesto sekä veden ja energian kulutus voivat vaihdella riippuen siitä, onko kone täynnä astioita vai onko se täytetty vain osittain täyteen ja ovatko astiat vain vähän vai erittäin likaisia. Veden lämpötila säätyy automaattisesti välille 45-70 °C.

2) Sopii hyvin vajaan koneellisen pesemiseen. Päivittäisten astioiden pesuohjelma, joka soveltuu hyvin 4-

henkisen perheen aamiais- ja päivällisastioiden pesemiseen.

3) Testilaitoksen testiohjelma.

1 kylmä huuhtelu (estää ruoantähteiden kuivumisen kiinni astioihin). Tässä ohjelmassa ei tarvita pesuainetta.

Mahdolliset lisätoiminnot

Ohjelma Lisähuuhtelu

Automaattinen Kyllä Valittavissa, vaikuttaa pesuohjel-

70° Tehopesu Kyllä Valittavissa, vaikuttaa pesuohjel-

60° Pika Kyllä Valittavissa, ei vaikuta pesuohjel-

Yksi tunti Kyllä Valittavissa, ei vaikuta pesuohjel-

50° Säästö Kyllä Valittavissa, vaikuttaa pesuohjel-

45° Lasi Kyllä Valittavissa, vaikuttaa pesuohjel-

Lautasten Läm Ei Valittavissa, ei vaikuta pesuohjel-

Esipesu Ei Valittavissa, ei vaikuta pesuohjel-

1) Niissä pesuohjelmissa, joihin tämä toiminto vaikuttaa, energiaa säästyy 10-25 %.

Energiansäästö

maan

Kulutusarvot

Ohjelma

Automaattinen - 1,1 - 1,7 12 - 23 70° Tehopesu - 1,8 - 2,0 23 - 25 60° Pika - 0,9 9 Yksi tunti - 1,0 - 1,2 11 - 12 50° Säästö - 1,0 - 1,1 12 - 13 45° Lasi - 0,8 - 0,9 14 - 15 Lautasten Läm - 0,8 4 Esipesu - 0,1 4

1) Ohjelman kesto näkyy näytössä.

Kesto (minuuttia)

Kulutusarvot on tarkoitettu ohjeellisiksi, ja ne riippuvat veden paineesta ja läm-

Energiankulutus

(kWh)

Vedenkulutus (litraa)

pötilasta sekä energiansyötön ja astioiden määrän vaihteluista.

Page 43

Hoito ja puhdistus

Sihtien puhdistaminen

Astianpesukoneen sihdit on tarkistettava ja puhdistettava säännöllisesti. Likaiset sihdit huonontavat pesutulosta.

Varoitus! Tarkista, että virta on kytketty pois ennen kuin aloitat sihtien puhdistamisen.

1. Avaa luukku ja ota alakori pois koneesta.

2. Astianpesukoneen sihtijärjestelmään

kuuluu karkeasihti (A), mikrosihti (B) ja tasosihti (C).

3. Avaa sihtijärjestelmän lukitus mikrosihdin

kahvan avulla. Käännä kahvaa noin 1/4kierros vastapäivään ja ota sihdit pois.

4. Tartu karkeasihtiin (A) kahvasta, jossa on

reikä, ja vedä se irti mikrosihdistä (B).

5. Pese kaikki sihdit huolellisesti juoksevalla

vedellä.

6. Ota tasosihti (C) pois koneen pohjalta ja

puhdista sen kumpikin pinta huolellisesti.

electrolux 43

7. Laita tasosihti (C) takaisin pesukoneen pohjalle ja tarkista, että se on kunnolla paikallaan.

8. Työnnä karkeasihti (A) mikrosihdin (B) sisään ja paina sihdit yhteen.

9. Laita sihtiyhdistelmä takaisin paikalleen ja lukitse kääntämällä kahvaa myötäpäivään vasteeseen saakka. Tarkista, että tasosihti (C) on tasaisesti astianpesukoneen pohjan tasolla.

Älä käytä astianpesukonetta KOSKAAN ilman sihtejä. Jos sihdit on asennettu väärin paikoilleen, pesutulos voi olla huono, ja seurauksena voi olla laitteen vaurioituminen.

Älä KOSKAAN yritä irrottaa suihkuvarsia.

Jos suihkuvarsien suutinreiät ovat tukkeutuneet, poista lika cocktailtikulla.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä mietoa puhdistusainetta, jos sitä tarvitaan. Älä koskaan käytä hankausainetta, hankaavia pesulappuja tai liuottimia (asetoni, trikloorietyleeni jne.).

Sisätilan puhdistaminen

Puhdista luukun tiivisteet sekä pesuaineen ja huuhtelukirkasteen lokerot säännöllisesti kostealla liinalla. Valmistaja suosittelee erittäin likaisille astioille tarkoitetun pesuohjelman pesemistä ilman astioita noin kolmen kuukauden välein käyttäen kuitenkin konetiskiainetta.

Page 44

44 electrolux

Jos astianpesukonetta ei käytetä pitkään aikaan

Jos astianpesukonetta ei ole tarkoitus käyttää pitkään aikaan, toimi seuraavasti:

1. Irrota laite verkkovirrasta ja sulje vesihana.

2. Jätä luukku raolleen, jotta koneen sisälle ei muodostu epämiellyttävää hajua.

3. Tarkista, että astianpesukone on puhdas.

Suojeltava jäätymiseltä

Älä sijoita konetta paikkaan, jossa lämpötila voi laskea alle 0 °C. Huom! Kone on tarkoi-

lissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

Koneen siirtäminen

Jos joudut siirtämään konetta (esim. muuton yhteydessä), toimi seuraavasti:

1. Irrota pistoke pistorasiasta.

2. Sulje vesihana.

3. Irrota vedenottoletku ja tyhjennysletku.

4. Vedä kone letkuineen ulos syvennyksestä.

Vältä kallistamasta konetta kuljetuksen aikana.

tettu käytettäväksi ja säilytettäväksi normaa-

Käyttöongelmat

Astianpesukone ei käynnisty tai pysähtyy kesken pesuohjelman. Jotkin ongelmista voivat aiheutua yksinkertaisten huoltotoimien laiminlyönnistä tai huolimattomuudesta, ja ne voidaan ratkaista tau-

Näytön viesti ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide

Näytön viesti ilmoittaa, että pesukoneeseen ei tule vettä.

Näytön viesti ilmoittaa, että pesukone ei tyhjennä vettä.

Näytön viesti ilmoittaa, että vesivahinkosuojaus on toiminut.

Häiriö Mahdollinen syy ja korjaustoimenpide

Pesuohjelma ei käynnisty. • Astianpesukoneen luukku ei ole kunnolla kiinni.

Suoritettuasi tarkastukset kytke virta laitteeseen. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen.

lukon ohjeiden mukaisesti ilman asiantuntijaapua. Katkaise virta laitteesta ja suorita seuraavat korjaustoimenpiteet.

• Vesihana on tukossa tai kalkkeutunut. Puhdista vesihana.

• Vesihana on kiinni. Avaa vesihana.

• Vedenottoletkun sihti on tukossa. Puhdista sihti.

• Vedenottoletku on kiinnitetty väärin, tai se on taipunut tai litistynyt. Tarkista vedenottoletkun liitäntä.

• Altaan poistoviemäri on tukossa. Puhdista altaan poistoviemäri.

• Tyhjennysletku on kiinnitetty väärin, tai se on taipunut tai litistynyt. Tarkista tyhjennysletkun liitäntä.

• Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.

Näytön viesti ilmoittaa, että luukku on auki. Sulje luukku.

• Pistoke ei ole pistorasiassa. Kiinnitä pistoke pistorasiaan.

• Sulaketaulun sulake on palanut. Vaihda sulake.

• Ajastin on asetettu. Jos haluat pestä astiat heti, peruuta ajastus.

Jos näytössä näkyy jokin muu kuin taulukossa mainittu viesti, ota yhteys valtuutettuun huoltoliikkeeseen.

Page 45

electrolux 45

Ota yhteys valtuutettuun huoltoliikkeeseen ja ilmoita koneen mallinumero (Mod.), tuotenumero (PNC) ja sarjanumero (S.N.). Nämä tiedot on merkitty astianpesukoneen luukun reunassa olevaan arvokilpeen. Jotta löytäisit numerot aina helposti niitä tarvitessasi, kirjoita ne muistiin tähän:

Pesutulos ei ole tyydyttävä

Astiat eivät ole puhtaita

Astiat ovat märkiä ja himmeitä

Laseissa ja astioissa on raitoja, maitomaisia läiskiä tai sinertävä pinta

Laseissa ja astioissa on kuivuneita vesipisaroita

• Pesuohjelmaksi on valittu väärä ohjelma.

• Astiat on järjestetty koneeseen sillä tavoin, että vesi ei pääse kaikille pinnoille. Korit eivät saa olla liian täynnä.

• Suihkuvarret eivät pyöri esteettä, koska astiat on järjestetty koneeseen väärin.

• Astianpesukoneen pohjassa olevat sihdit ovat likaisia, tai ne on asetettu väärin paikalleen.

• Konetiskiainetta on käytetty liian vähän tai ei lainkaan.

• Jos astioissa on kalkkijäämiä, syynä on se, että suolasäiliö on tyhjä tai vedenpehmennin on säädetty väärin.

• Tyhjennysletku on kiinnitetty väärin.

• Suolasäiliön korkki ei ole kunnolla kiinni.

• Ei ole käytetty huuhtelukirkastetta.

• Huuhtelukirkasteen säiliö on tyhjä.

• Pienennä huuhtelukirkasteen annostelua.

• Suurenna huuhtelukirkasteen annostelua.

• Syynä voi olla käytetty pesuaine. Soita pesuaineen valmistajan asiakaspalvelunumeroon.

Jos ongelma ei poistu näiden tarkistusten avulla, ota yhteys valtuutettuun huoltoliikkeeseen.

Malli : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tuotenume-

ro: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sarjanume-

ro : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tekniset tiedot

Mitat Leveys, cm 59,6 Korkeus, cm 81,8 - 89,8 Syvyys, cm 57,5 Sähköliitäntä - Jännite - Koko-

naisteho - Sulake Vedenpaine Minimi 0,05 MPa (0,5 bar) Maksimi 0,8 MPa (8 bar) Kapasiteetti Astiaston koko (henkilöluku) 12

Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa olevaan arvokilpeen.

Asennus

Varoitus! Kaikki laitteen asennukseen liittyvät sähkö- ja/tai putkiasennustyöt on annettava ammattitaitoisen sähköasentajan

ja/tai putkimiehen tai muun asiantuntevan henkilön tehtäväksi.

Poista kaikki pakkausmateriaalit ennen kuin sijoitat koneen paikalleen. Sijoita kone vesihanan ja viemärin viereen.

Page 46

46 electrolux

Tämä astianpesukone on tarkoitettu asennettavaksi joko kalustekaapin tai työtason alle. Huomio! Noudata tarkasti oheisen kaavion ohjeita kalusteeseen asennuksessa ja kalustelevyn kiinnityksessä. Astianpesukone ei tarvitse muita ilmanvaihtoaukkoja kuin vedenotto- ja tyhjennysletkun ja verkkojohdon vaatimat aukot. Astianpesukoneessa on säädettävät jalat, joiden avulla sen korkeutta voidaan säätää. Laitteen on oltava kytkettynä irti verkkovirrasta kaikkien sisäisten osien käsittelyn aikana. Kun työnnät koneen sen syvennykseen, tarkista, että vedenottoletku, tyhjennysletku ja verkkojohto eivät jää mutkalle eivätkä litisty.

Kiinnittäminen viereisiin kalusteisiin

Astianpesukone on kiinnitettävä paikalleen sillä tavoin, ettei se pääse kallistumaan.

Vesiliitäntä

Liitäntä vesijohtoverkkoon

Tämä kone voidaan kytkeä joko kuumavesi(kork. 60 °C) tai kylmävesiliitäntään. Kuumavesiliitännän avulla energian kulutusta voidaan pienentää huomattavasti. Tämä riippuu kuitenkin siitä, millä tavalla kuumaa vettä tuotetaan. (Suosittelemme vaihtoehtoisia energianlähteitä, jotka ovat luontoa säästäviä, kuten esim. aurinko- tai valokennopaneelit ja tuulivoima.) Astianpesukone liitetään vesijohtoverkkoon kiertämällä koneen vedenottoletkussa oleva liitäntämutteri 3/4 tuuman kierrehanaan tai erityiseen pikakytkentähanaan (esim. Pressblock). Veden paineen tulee olla kohdassa Tekniset tiedot määritettyjen arvojen mukainen. Vedenpainetiedot ovat saatavissa paikalliselta vesilaitokselta. Vedenottoletku ei saa olla mutkalla, litistynyt tai solmussa liitännän aikana. Koneessa on vedenotto- ja tyhjennysletkut, jotka voidaan kääntää joko vasemmalle tai oikealle asennuspaikan mukaisesti lukkomutterin avulla. Lukkomutteri on asetet-

tava oikein paikalleen vesivuotojen välttämiseksi.

Jos kone liitetään uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan,

Tarkista, että koneen päällä oleva työtaso on kiinnitetty tukevasti kiinteään rakenteeseen (viereiseen keittiökaappiin, seinään).

Tasapainottaminen

Koneen hyvä tasapainottaminen on olennaisen tärkeää, jotta luukku sulkeutuu kunnolla ja tiiviisti. Kun kone on asianmukaisesti tasapainotettu, luukku ei kosketa kaapin kumpaankaan puoleen. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä säätöjalkoja, kunnes kone on täysin tasapainossa.

anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

ÄLÄ käytä vanhan pesukoneen käytettyjä letkuja.

Koneessa on turvatoiminto, joka estää koneen käyttämän veden paluun takaisin vesijohtoverkkoon. Kone vastaa sovellettavissa olevia putkiasennusmääräyksiä.

Varoventtiilillä varustettu vedenottoletku

Kun kaksiseinäinen vedenottoletku on liitetty, varoventtiili on lähellä vesihanaa. Siksi vedenottoletku on paineenalainen vain veden virratessa. Jos vedenottoletku tällöin alkaa vuotaa, varoventtiili katkaisee veden virtauksen. Huomioi seuraavat seikat vedenottoletkua asentaessasi:

• Varoventtiilin virtajohto on kaksiseinäisen vedenottoletkun sisällä. Älä laita vedenottoletkua tai varoventtiiliä veteen.

• Jos vedenottoletku tai varoventtiili vahingoittuu, irrota pistoke pistorasiasta välittömästi.

• Varoventtiilillä varustetun vedenottoletkun saa vaihtaa ainoastaan valtuutetussa huoltoliikkeessä.

Varoitus! Vaarallinen jännite

Page 47

Tyhjennysletkun liitäntä

Tyhjennysletku voidaan liittää seuraavilla tavoilla:

1. Altaan poistoviemäriin kiinnittämällä letku työtason alle. Tällä tavoin likavesi ei pääse virtaamaan altaasta takaisin koneeseen.

2. Ilmastoituun pystyputkeen, jonka sisähalkaisija on vähintään 4 cm.

Poistovesiliitäntä saa olla korkeintaan 60 cm:n korkeudella astianpesukoneen pohjasta.

electrolux 47

Tyhjennysletku voidaan kääntää joko oikealle tai vasemmalle pesukoneesta. Tarkista, että letku ei ole mutkalla tai litistynyt, sillä tämä voisi estää vedenpoiston tai hidastaa sitä. Altaan tulppa ei saa olla kiinnitetty, kun kone tyhjentää vettä, sillä tässä tapauksessa vesi voi virrata takaisin koneeseen. Tyhjennysletkun kokonaispituus, mukaan lukien mahdollinen jatkoletku, ei saa olla yli 4 metriä. Jatkoletkun sisähalkaisija ei saa olla pienempi kuin mukana toimitetun letkun halkaisija. Vastaavasti viemäriliitännöissä käytettyjen liitinten sisähalkaisija ei saa olla pienempi kuin letkun halkaisija. Kun tyhjennysletku liitetään pesualtaan alla olevaan viemäriputkeen, muovikalvo (A) on poistettava kokonaan. Jos kalvoa ei poisteta kokonaan, viemäriputkeen kerääntyy ruoanjätteitä, ja lopulta se tukkeutuu.

Sähköliitäntä

Varoitus! Turvallisuusmääräysten mukaisesti laite on kytkettävä maadoitettuun pistorasiaan. Ennen kuin käytät laitetta ensimmäistä kertaa, tarkista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja. Arvokilpeen on merkitty myös sulakkeen tiedot.

Laitteessa on turvajärjestelmä, joka estää likaveden paluun takaisin koneeseen. Jos altaan poistoviemärissä on kiinteä takaiskuventtiili, se voi estää astianpesukoneen asianmukaisen veden tyhjennyksen. Sen vuoksi takaiskuventtiili on suositeltavaa poistaa.

Tarkista, että vesiliitännät ovat tiiviit, jotta niistä ei vuoda vettä asennuksen jälkeen.

Kytke pistoke aina maadoitettuun pistorasiaan. Monihaaraisia pistokkeita, liittimiä ja jatkojohtoja ei saa käyttää. Ne voivat aiheuttaa ylikuumetessaan palovaaran. Vaihda pistorasia tarvittaessa maadoitettuun. Jos virtajohto joudutaan vaihtamaan, ota yhteys valtuutettuun huoltoliikkeeseen.

Page 48

48 electrolux

Pistokkeen on oltava helposti ulottuvilla laitteen asennuksen jälkeen. Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä, vaan tartu aina pistokkeesta.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli

laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Pakkausmateriaalit

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste, esim. >PE<, >PS< jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.

, osoittaa, että tätä tuotetta ei saa

Varoitus! Kun poistat astianpesukoneen lopullisesti käytöstä, toimi seuraavasti:

• Irrota pistoke pistorasiasta.

• Leikkaa johto ja pistoke irti ja hävitä ne.

• Irrota luukun lukitus. Tällä tavoin voidaan estää lasten jääminen loukkuun koneen sisälle ja seurauksena oleva hengenvaara.

Valmistaja ei vastaa edellä esitettyjen turvatoimien laiminlyönnistä aiheutuvista ongelmista.

Page 49

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 49 Produktbeskrivning 50 Kontrollpanel 51 Tabell över menyalternativ 52 När maskinen används första gången 54 Ställ in vattenavhärdaren 54 Användning av avhärdningssalt 55 Användning av sköljmedel 56 Daglig användning 57 Att ladda bestick och porslin 58 Användning av diskmedel 62

Med reservation för ändringar

Multitab funktion 63 Att välja och starta ett diskprogram 63 Att plocka ut disken ur diskmaskinen 64 Diskprogram 64 Underhåll och rengöring 66 Vad ska jag göra om... 67 Tekniska data 69 Installation 69 Anslutning av vatten 69 Elektrisk anslutning 71 Miljöskydd 71

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder diskmaskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder diskmaskinen har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med maskinen om den flyttas eller säljs, så att alla som använder maskinen får korrekt säkerhetsinformation och information om hur maskinen skall skötas.

Korrekt användning

• Denna diskmaskin är endast avsedd för diskning av husgeråd som är lämpliga för maskindiskning.

• Häll aldrig lösningsmedel i diskmaskinen. Det finns risk för explosion.

• Knivar och andra vassa föremål måste placeras i bestickskorgen med spetsarna vända nedåt eller läggas ned i den övre korgen.

• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.

• Öppna inte luckan när maskinen är i drift. Het ånga kan strömma ut.

• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.

• När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och stänger vattenkranen.

• Service på denna produkt får endast utföras av en auktoriserad servicetekniker och endast originaldelar får användas.

• Du får inte under några omständigheter försöka reparera diskmaskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador och allvarliga funktionsstörningar. Kontakta kundtjänst. Begär alltid att original reservdelar används vid reparationer.

Allmän säkerhet

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.

• Maskindiskmedel kan orsaka kemiska brännskador i ögon, mun och hals. Det kan vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet.

electrolux 49

Page 50

50 electrolux

• Vattnet i diskmaskinen är inte avsett att drickas. Rester från diskmedlet kan fortfarande finnas kvar i maskinen.

• Var noga med att alltid hålla luckan stängd när maskinen inte laddas eller plockas ur. Då finns ingen risk att någon snubblar på den öppna luckan och skadar sig.

• Sitt eller stå inte på luckan när den är öppen.

Barnsäkerhet

• Denna maskin är avsedd att användas av vuxna personer. Barn måste övervakas så att de inte leker med maskinen.

• Förvara allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.

• Förvara alla tvättmedel på en säker plats utom räckhåll för barn.

• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Anslut aldrig en

Produktbeskrivning

skadad maskin till ett eluttag. Kontakta din återförsäljare om maskinen är skadad på något sätt.

• Allt förpackningsmaterial måste avlägsnas innan maskinen används.

• Allt el- och VVS-arbete som krävs för att installera denna maskin måste utföras av en kvalificerad och kompetent person.

• Det är av säkerhetsskäl farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.

• Använd inte diskmaskinen om nätkabeln eller vattenslangarna är skadade eller om maskinens kontrollpanel, övre panel eller sockel är skadad så att det finns risk att man kommer åt maskinens invändiga komponenter. Kontakta vår lokala serviceavdelning för att undvika säkerhetsrisker.

• Det är förbjudet att borra i diskmaskinens paneler. Det kan bli skador på komponenterna i vatten- och elsystemet.

Varning För anslutning av elektricitet och vatten, följ noga anvisningarna i respektive avsnitt.

1 Överkorg 2 Reglage för inställning av vattenhårdhet 3 Saltbehållare

4 Diskmedelsfack 5 Sköljmedelsfack 6 Typskylt

Page 51

electrolux 51

7 Filter 8 Nedre spolarm 9 Övre spolarm

Invändig belysning

Diskmaskinen har en invändig belysning som tänds när du öppnar luckan och släcks när luckan stängs.

Varning Synlig LED-strålning, titta inte in i strålen.

Kontrollpanel

Inre belysning försedd med en LED-lampa av Klass 2 enligt IEC 60825-1:1993 + A1:1997 + A2:2001. Emissionens våglängd: 450 nm Max. emitterad effekt: 548 μW

Kontakta vår lokala serviceavdelning om lampan behöver bytas ut.

Knapparna på kontrollpanelen (utom strömbrytaren) är så kallade "touchk-

1 Strömbrytare På/Av 2 Ljuslist 3 Rullningsknapp för display 4 Display 5 Rullningsknappar uppåt/nedåt 6 OK-knapp (OK) 7 Startknapp 8 Hem-knapp

Meddelanden på displayen och ljudsignaler hjälper dig att använda diskmaskinen och välja diskprogram och tillvalsfunktioner. Följ instruktionerna som visas på displayen.

nappar". För att trycka på dessa knappar behöver du bara vidröra dem lätt.

Ljuslist

• Ljuslisten tänds när du sätter på diskmaskinen.

• Ljuslisten slocknar när du stänger av diskmaskinen.

Page 52

52 electrolux

När maskinen används första gången ställa in språk och tid

1. Tryck på strömbrytaren.

2. Displayen visar ett meddelande på det förinställda språket.

3. Tryck på OK-knappen för att välja det förinställda språket.

4. Om du vill ställa in ett annat språk, tryck på en av rullningsknapparna uppåt/nedåt tills önskat språk visas på displayen. – Tryck på OK-knappen för att bekräfta.

5. Displayen visar meddelandet för tidsinställning. Följ instruktionerna på displayen för att ställa in rätt tid och tryck sedan på OK-knappen för att bekräfta.

När tiden har ställts in visar displayen tre fält: – Programmeny (A), – Fördröjd start (B), – Menyalternativ (C).

– Tryck på displayens rullningsknapp för att

välja önskat fält. Det valda fältet markeras med en ram.

– Tryck på en av rullningsknapparna uppåt/

nedåt för att visa den tillgängliga menyn.

Programmeny

• Tryck på displayens rullningsknapp för att

välja fältet. Fältet förstoras och visar en lista över diskprogrammen och deras varaktighet.

• Tryck på en av rullningsknapparna uppåt/

nedåt för att välja ett diskprogram.

• Tryck på OK-knappen för att bekräfta.

Displayen visar åter de tre grundfälten.

Programmenyn visar det inställda programmet och dess varaktighet. Tidfältet visar programmets ungefärliga sluttid (aktuell tid + programmets varaktighet).

Fördröjd start

Du kan här fördröja starten av diskprogrammet upp till 19 timmar.

• Tryck på displayens rullningsknapp för att välja fältet.

• Tryck på en av rullningsknapparna uppåt/ nedåt för att ändra programmets sluttid. – I den övre delen av fältet är den inställda

startfördröjningen markerad.

– I den nedre delen av fältet uppdateras

programmets sluttid.

• Tryck på OK-knappen för att bekräfta eller vänta några sekunder för att lagra inställningen.

Menyalternativ

Tryck på displayens rullningsknapp för att välja fältet. Tryck på rullningsknapparna uppåt/nedåt för att gå igenom listan över tillvalsfunktioner (den valda funktionen är markerad).

• Tryck på OK-knappen för att öppna undermenyn.

• Tryck på en av rullningsknapparna uppåt/ nedåt för att ställa in tillvalsfunktionen.

• Tryck på Hem-knappen för att gå ur menyalternativen.

• När en tillvalsfunktion är inställd och funktionen har en motsvarande symbol så visas denna symbol i fältet Menyalternativ.

Se tabellen över menyalternativ på nästa sida för mer information om tillvalsfunktionerna.

Tabell över menyalternativ

Menyalternativ Undermeny Beskrivning

Tvättguide Programguide Ger information om diskprogrammen.

Tillvalsguide Ger information om hur och när tillvalsfunktio-

nerna skall användas.

Page 53

electrolux 53

Menyalternativ Undermeny Beskrivning

Demo läge

På Av

Detta är en kort demonstration av hur maskinens kontroller används. Fabriksinställning: inaktiverad.

• Tryck på OK-knappen för att aktivera Demo läge. Displayen visar tre fält och längst upp till vänster visas meddelandet DEMO.

• Använd rullningsknapparna uppåt/nedåt för att göra olika val och för att starta ett simulerat diskprogram.

• För att återgå till normal funktion hos diskmaskinen måste Demo läge inaktiveras.

Tillbaka Tryck på OK-knappen för att återgå till me-

nyalternativen.

Spara energi

På

Denna funktion sänker temperaturen i torkf-

asen. Energibesparingen är mellan 10 och 25 %. Funktionen kan väljas för alla diskprogram. Motsvarande symbol tänds. Funktionen har dock ingen effekt på vissa program. Se "Programöversikt" för mer information. Disken kan vara våt när programmet är klart. Vi rekommenderar i så fall att du öppnar luckan och låter den stå på glänt så att disken kan självtorka.

Extra skölj

På Av

Denna funktion lägger till en sköljning i dis-

kprogrammet. Funktionen kan inte väljas för vissa diskprogram.. Se avsnittet "Programöversikt".

Multitab

På

Ställer in diskmaskinen för användning av

kombinerade disktabletter. Se avsnittet "Multitabfunktion".

Inställningar Språk Svenska Här väljer du önskat språk för visning av med-

delanden.

Ljudstyrka

På Av

Här ställer du in ljudsignalernas ljudstyrka (från 0 till 5). Nivå 0 innebär att ljudsignalerna är avstängda.

Tid Här ställer du in tiden.

Ljusstyrka Här kan du öka eller minska ljusstyrkan i dis-

playens bakgrundsbelysning. Du kan välja mellan 10 olika nivåer. Fabriksinställning: nivå 10.

Kontrast Här kan du öka eller minska displayens kon-

trast. 10 olika nivåer kan väljas. Fabriksinställning: nivå 6.

Återställ inställ-

ningar

Återställer diskmaskinen till fabriksinställning-

arna.

Page 54

54 electrolux

Menyalternativ Undermeny Beskrivning

Vattenhårdhet Här kan du på elektronisk väg ställa in vattnets

Spolglans

Knapplås

Tillbaka Tryck på OK-knappen för att återgå till me-

På Av

På

hårdhetsgrad.

Du kan aktivera eller inaktivera sköljmedelsdoseringen, men endast när Multitabfunktionen är aktiverad,

För att låsa knapparna för att undvika felaktig användning av kontrollerna. 15 sekunder efter det senaste valet låses alla knappar. Det går att inaktivera funktionen tillfälligt. Håll någon knapp intryckt varpå ett meddelande visas och vägleder dig genom inaktiveringen. Efter 15 sekunder aktiveras funktionen igen. För att inaktivera funktionen, gå till menyalternativen och ändra inställningen.

nyalternativen.

När maskinen används första gången

Innan du använder diskmaskinen första gången:

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna

• Ta ut allt förpackningsmaterial som finns inuti maskinen

• Ställ in vattenavhärdaren på rätt nivå

• Häll en liter vatten i saltbehållaren och fyll sedan på disksalt

• Fyll på sköljmedelsfacket

Om du vill använda kombinerade disktabletter såsom: "3 i 1", "4 i 1", "5 i 1", etc... måste Multitabfunktionen aktiveras (se avsnittet "Multitabfunktion".)

Ställ in vattenavhärdaren

Diskmaskinen är utrustad med en vattenavhärdare som avlägsnar mineraler och salt från det inkommande vattnet, ämnen som annars skulle ha en skadlig eller negativ effekt på maskinens funktion. Ju mer mineraler och salter vattnet innehåller, desto hårdare är vattnet. Vattnets hårdhet mäts enligt ekvivalenta skalor: tyska grader (°dH), franska grader (°TH) och mmol/l (millimol per liter, en internationell enhet för vattnets hårdhetsgrad). Avhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket.

Avhärdaren måste ställas in på två sätt: manuellt med reglaget inne i diskmaskinen och elektroniskt.

Manuell inställning

Diskmaskinen är fabriksinställd på läge

1. Öppna luckan till diskmaskinen.

2. Ta ut underkorgen.

3. Ställ reglaget i läge 1 eller 2 (se tabell).

4. Sätt tillbaka underkorgen.

Page 55

electrolux 55

Elektronisk inställning

Diskmaskinen är fabriksinställd på nivå 5. Välj: Menyalternativ - Inställningar - Vatten-

Använd rullningsknapparna för att ställa in vattenavhärdaren enligt den hårdhet vattnet har där du bor. Se nedanstående tabell.

hårdhet.

Vattenhårdhet Inställning av vattnets hårdhet An-

°dH °TH mmol/l manuellt elektroniskt

51 - 70 91 - 125 9,1 - 12,5 2 nivå 10 ja 43 - 50 76 - 90 7,6 - 9,0 2 nivå 9 ja 37 - 42 65 - 75 6,5 - 7,5 2 nivå 8 ja 29 - 36 51 - 64 5,1 - 6,4 2 nivå 7 ja 23 - 28 40 - 50 4,0 - 5,0 2 nivå 6 ja 19 - 22 33 - 39 3,3 - 3,9 2 nivå 5 ja 15 - 18 26 - 32 2,6 - 3,2 1 nivå 4 ja 11 - 14 19 - 25 1,9 - 2,5 1 nivå 3 ja

4 - 10 7 - 18 0,7 - 1,8 1 nivå 2 ja

< 4 < 7 < 0,7 1 nivå 1 nej

Användning av avhärdningssalt

Varning

Använd endast salter som är speciellt avsedda för diskmaskiner. Alla andra typer av salt som inte är speciellt avsedda för användning i diskmaskiner, särskilt bordssalt, skadar vattenavhärdaren. Fyll endast på salt precis innan du startar ett diskprogram. Härigenom undviker du att saltkorn, eller saltvatten som kan ha spillts ut, blir kvar på botten i maskinen under en längre tid, vilket annars kan orsaka korrosion.

Påfyllning:

1. Öppna luckan, plocka ut underkorgen

och lossa locket till saltbehållaren genom att vrida det moturs.

2. Häll en liter vatten i saltbehållaren (en-

dast nödvändigt innan salt fylls på första gången) .

3. Använd medföljande tratt och fyll på salt

tills behållaren är full.

4. När du skruvar tillbaka locket, se till att det inte finns något salt i skruvgängorna eller på tätningen.

5. Skruva tillbaka locket medurs tills det stoppar med ett klick.

Var inte orolig om vatten rinner över när du fyller på salt. Detta är helt normalt.

Saltbehållaren måste fyllas på med jämna mellanrum. Displayen visar ett meddelande när saltbehållaren är tom. Medan programmet pågår visar displayen inte meddelandet om påfyllning av salt.

vänd-

ning

av salt

Page 56

56 electrolux

Meddelandet om saltpåfyllning kan visas några timmar även efter det att salt har fyllts på, förutsatt att diskmaskinen är påslagen. Om du använder salt som tar

Användning av sköljmedel

Varning Använd endast sköljmedel som är avsedda för diskmaskiner. Fyll aldrig sköljmedelsfacket med andra medel (t.ex. rengöringsmedel eller flytande diskmedel). Sådana medel skadar maskinen.

Sköljmedel säkerställer att disken sköljs omsorgsfullt och att den torkas utan att det blir fläckar eller ränder på diskgodset. Sköljmedlet tillsätts automatiskt under den sista sköljningen.

1. Öppna behållaren genom att trycka på spärren (A).

2. Fyll på sköljmedel i behållaren. Fyll inte på sköljmedel över max-markeringen.

längre tid att lösa upp kan indikatorn lysa ännu längre. Maskinens funktion påverkas inte.

Sköljmedelsfacket rymmer cirka 110 ml sköljmedel, vilket räcker till mellan 16 och 40 diskningar beroende på den inställda doseringen.

3. Kontrollera att locket är ordentligt stängt efter varje påfyllning.

Torka upp sköljmedlet som eventuellt har spillts ut under påfyllningen så att det inte bildas för mycket skum vid nästa disk. Använd en absorberande trasa.

Justera doseringen av sköljmedel med doseringsvredet efter det disk- och torkresultat du erhåller. Vredet har 6 lägen (läge 1 ger minsta dosering, läge 6 ger största dosering). Doseringen är fabriksinställd på läge 4. Öka doseringen om det finns vatten- eller kalkfläckar på disken efter diskningen. Minska doseringen om det finns kladdiga, vita ränder på disken eller en blåaktig hinna på glas eller knivblad.

Page 57

Sköljmedelsbehållaren måste fyllas på med jämna mellanrum. Displayen visar ett meddelande när sköljmedelsbehållaren är tom. Medan programmet pågår visar displayen inte meddelandet om påfyllning av sköljmedel.

Daglig användning

• Kontrollera om disksalt eller sköljmedel behöver fyllas på.

• Ladda diskmaskinen med bestick, porslin och övrig disk.

• Fyll på diskmedel.

• Välj ett lämpligt program för disken.

• Starta diskprogrammet.

Råd och tips

Svampar, trasor och andra föremål som kan absorbera vatten får inte diskas i diskmaskinen.

• Innan du laddar diskmaskinen bör du: – Avlägsna alla matrester och andra

smutspartiklar.

– Mjuka upp rester efter inbränd mat i

pannor.

• Tänk på följande när du laddar bestick och porslin:

electrolux 57

– Bestick och porslin får inte blockera

spolarmarnas rotation.

– Ladda ihåliga föremål såsom koppar,

glas och pannor med öppningarna vända nedåt så att de inte fylls med vatten.

– Porslin och bestick får inte ligga inuti

andra föremål eller täcka varandra.

– Se till att glasen inte vidrör varandra. An-

nars finns det risk att de skadas.

– Lägg små föremål i bestickskorgen.

• Plastföremål och teflonbehandlade pannor har en tendens att hålla kvar vattendroppar. Dessa torkar därför inte lika bra som porslin och stålföremål.

• Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet.

Page 58

58 electrolux

För diskning i diskmaskin är följande föremål

olämpliga: lämpliga med restriktioner:

• Bestick med handtag av trä, horn, porslin eller pärlemor.

• Plastföremål som inte är värmebeständiga.

• Äldre bestick med limmade delar som inte är temperaturbeständiga.

• Sammanfogade bestick eller porslinsföremål.

• Föremål av tenn eller koppar.

• Glas av blykristall.

• Föremål i stål som kan rosta.

•Träfat.

• Föremål tillverkade av syntetfibrer.

Att ladda bestick och porslin

Underkorg

Den nedre korgen är avsedd för kastruller, lock, tallrikar, salladsskålar, bestick, etc. Serveringsfat och stora lock bör placeras längs korgens kanter. Se till att de inte hindrar spolarmarnas rotation.

• Diska stengods i diskmaskinen endast om godset är märkt som diskmaskinsäkert av tillverkaren.

• Glaserade mönster kan blekna vid frekvent diskning i diskmaskin.

• Silver- och aluminiumdelar har en tendens att missfärgas under diskning. Rester av t.ex. äggvita, äggula och senap gör ofta att silver missfärgas eller får fläckar. Torka därför alltid bort matrester från silverföremål om de inte skall diskas direkt efter användning.

De två pinnraderna i underkorgen kan läggas ned för att ge plats åt kastruller, pannor och skålar.

Bestickskorg

Långa knivar som ställs med bladen vända uppåt i bestickskorgen utgör en risk. Långa och/eller vassa bestick såsom förskärare måste läggas ned i överkorgen. Var försiktig när du plockar i och ur knivar och liknande vassa föremål.

Skedar och gafflar bör placeras i den löstagbara bestickskorgen med handtagen vända nedåt och knivar med handtagen vända uppåt.

Page 59

electrolux 59

Ställ besticken med handtagen vända uppåt om de nedåtvända handtagen sticker ut genom korgens botten och blockerar den nedre spolarmen. Blanda skedar med andra bestick så att de inte fastnar i varandra. För att underlätta laddningen av bestickskorgen kan du sänka ned korgens handtag.

För bästa resultat rekommenderar vi att du använder besticksgallren. Om bestickens storlek inte medger användning av gallren kan de lätt döljas.

Bestickskorgen består av två delar som kan separeras för bättre flexibilitet i laddningen. För att separera de två delarna, för dem horisontellt i motsatt riktning och dra isär dem.

Sätt ihop delarna i omvänd ordning enligt ovan.

Överkorg

Den övre korgen är avsedd för tefat, salladsskålar, koppar, glas, kastruller och lock. Ställ föremålen på och under koppställen så att vattnet når alla ytor.

Page 60

60 electrolux

Glas med hög fot kan ställas upp och ned i koppställen. För att ge plats åt långa föremål kan koppställen vikas uppåt.

De mellersta pinnraderna kan lätt fällas ned för ökad flexibilitet i laddningen.

De mellersta pinnraderna kan lätt fällas ned för ökad flexibilitet i laddningen. För glas med hög fot (beroende på storlek), placera glashållaren på vänster eller höger sida.

Minibestickskorg

Den övre korgen har en minibestickskorg.

Försiktighet PLACERA ALDRIG KNIVAR I MINIBESTICKSKORGEN. DETTA KAN SKADA DISKMASKINEN.

Minibestickskorgen får endast placeras i den främre delen av överkorgen, på vänster eller höger sida.

Page 61

Storleken på besticken beror på överkorgens läge. Se följande tabell:

Bestickstorlek i minibestickskorgen

Överkorgen i det övre läget

Överkorgen i det nedre läget

max. 15 cm

max. 20 cm

Soft spikes

Soft spikes hindrar glasvaror från att röra sig under diskprogrammet eller när överkorgen flyttas.

Se figurerna för korrekt placering av Soft spikes. För större flexibilitet i laddningen av maskinen kan de placeras på korgens vänstra eller högra sida. När de har placerats rätt, tryck fast dem ordentligt så att de inte kan flyttas.

electrolux 61

Försiktighet KONTROLLERA ATT SPOLARMARNA KAN ROTERA FRITT INNAN DU STÄNGER LUCKAN.

Justera överkorgens höjd

Mycket stora fat kan placeras i underkorgen när överkorgen har flyttats upp till det översta läget.

Föremålens maximala höjd i den nedre kor-

Med överkorgen i det övre läget

Med överkorgen i det nedre läget

gen

31 cm

27 cm

Gör så här för att flytta korgen till det översta läget:

1. Dra ut korgen så långt det går.

2. Lyft försiktigt båda sidorna uppåt tills mekanismen hakar i och korgen sitter stadigt.

Gör så här för att sänka korgen till den ursprungliga positionen:

1. Dra ut korgen så långt det går.

Page 62

62 electrolux

2. Lyft försiktigt båda sidorna uppåt och låt sedan mekanismen sakta falla tillbaka nedåt medan du håller i den.

Försiktighet Lyft eller sänk aldrig korgen på endast ena sidan.

När korgen är i det översta läget:

• ställ inga koppar i koppställen,

Användning av diskmedel

Använd endast diskmedel som är speciellt avsedda för diskmaskiner. Följ rekommendationerna på förpackningen från produktens tillverkare avseende dosering och förvaring.

Genom att använda rätt mängd diskmedel bidrar du till att skydda vår miljö.

Fylla på diskmedel

1. Öppna locket.

• se till koppställen ligger ned och inte är uppfällda.

Stäng alltid luckan när diskmaskinen har laddats eftersom en öppen lucka kan utgöra en säkerhetsrisk.

3. Alla program med fördisk behöver ytterligare en dos diskmedel (5-10 gram) som skall hällas i fördiskfacket (2). Detta diskmedel används under fördiskfasen. Om du använder diskmedel i tablettform skall tabletten läggas i fack (1).

2. Fyll på diskmedel i diskmedelsfacket (1). Markeringarna motsvarar olika doser: 20 = cirka 20 gram diskmedel, 30 = cirka 30 gram diskmedel.

4. Stäng locket genom att trycka på det tills det låser fast i läge.

Page 63

electrolux 63

Diskmedelstabletter från olika tillverkare löses upp olika fort. Detta innebär att vissa tabletter kanske inte uppnår full

Multitab funktion

Denna diskmaskin är utrustad med en "Multitabfunktion" som medger användning av "Multitab" kombinerade diskmedelstabletter. Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. De kan också innehålla andra ämnen, beroende på vilken typ av tablett det gäller ("3 i 1", "4 i 1", "5 i 1", etc...). Kontrollera om medlet du tänker använda är lämpligt för vattnets hårdhet i området där du bor. Se tillverkarens anvisningar. När funktionen väljs är den aktiverad även för följande diskprogram. Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Meddelandena om sköljmedel och salt inaktiveras. Programtiden kan öka när du använder Multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram. Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår.

rengöringseffekt under korta diskprogram. Använd därför långa program när du diskar med tabletter för att säkerställa full rengöringseffekt.

Om torkresultaten inte är tillfredsställande rekommenderar vi att du gör så här:

1. Fyll på sköljmedel i sköljmedelsfacket.

2. Aktivera sköljmedelsdoseringen.

3. Ställ in sköljmedelsdoseringen på läge 2.

Om du väljer att återgå till diskmaskinens standardsystem för diskmedelsdosering rekommenderar vi att du gör så här:

1. Inaktivera Multitabfunktionen.

2. Fyll på saltbehållaren och sköljmedelsfacket på nytt.

3. Ställ in vattnets hårdhet på den högsta nivån och kör ett normalt diskprogram utan disk.

4. Justera inställningen av vattnets hårdhet efter hur hårt vattnet är i området där du bor.

5. Justera doseringen av sköljmedel.

Att välja och starta ett diskprogram

Viktigt Välj tillvalsfunktioner innan du startar diskprogrammet. Medan ett diskprogram pågår kan inga tillvalsfunktioner ställas in. Om det är nödvändigt att ställa in en tillvalsfunktion måste du avbryta diskprogrammet.

1. Kontrollera att korgarna har laddats på rätt sätt och att spolarmarna kan rotera fritt.

2. Kontrollera att vattenkranen är öppen.

3. Tryck på strömbrytaren.

4. Stäng luckan till diskmaskinen.

5. Välj diskprogram. Se tabellen "Programöversikt" för mer information. Tryck på OK-knappen för att bekräfta.

6. Senarelägg, om du så önskar, diskprogrammets starttid med funktionen Fördröjd start.

7. Tryck på Startknappen varpå diskprogrammet startar automatiskt.

– Om Fördröjd start har valts visar dis-

playen programmets varaktighet och sluttid. När programmet har startat visar displayen: – den fas som pågår i programmet, – uppdateringar av den löpande tiden

och programmets sluttid.

När du trycker på Startknappen kan det hända att displayen visar meddelandet om påfyllning av salt och/eller sköljmedel. Detta innebär att saltbehållaren och/ eller sköljmedelsfacket behöver fyllas på. Tryck på OK-knappen för att starta programmet.

Avbryta en fördröjd start

Tryck på Startknappen och följ instruktionerna på displayen för att avbryta den fördröjda starten och återgå till menyprogrammen.

Page 64

64 electrolux

Tryck på Startknappen varpå det inställda diskprogrammet startar automatiskt.

Varning Avbryt ett pågående diskprogram ENDAST om det är absolut nödvändigt. Obs! Het ånga kan strömma ut när luckan öppnas. Öppna luckan försiktigt.

Göra paus i ett pågående diskprogram

• Öppna luckan till diskmaskinen: program-

met stoppas. Stäng luckan: programmet fortsätter från den punkt där det avbröts.

Avbryta ett pågående diskprogram

Tryck på Startknappen och följ instruktionerna på displayen för att avbryta diskprogrammet och återgå till inställningsläge. Om ett nytt diskprogram skall väljas, kontrollera att det finns diskmedel i diskmedelsfacket.

Att plocka ut disken ur diskmaskinen

• Hett porslin är känsligt för stötar. Låt därför

porslinet kallna något innan du plockar ur disken.

• Töm först underkorgen och sedan över-

korgen. På detta sätt förhindrar du att vatten från överkorgen droppar ned på disken i underkorgen.

• Det kan hända att det finns vatten på disk-

maskinens sidoväggar och på luckan. Det

När diskprogrammet är klart

• Diskmaskinen stannar automatiskt.

• Ett meddelande på displayen informerar dig om att programmet är klart.

Om ett eller båda meddelandena om salt respektive sköljmedel visas på displayen kan du skjuta upp påfyllningen och stänga av maskinen.

1. Öppna luckan till diskmaskinen och låt

luckan stå på glänt några minuter innan du plockar ur disken. Då kallnar disken något och torkningen förbättras.

2. Stäng av diskmaskinen.

Om EnergySaver-funktionen har ställts in kan disken vara våt efter programmet. Vi rekommenderar i så fall att du låter luckan stå på glänt så att disken kan självtorka.

beror på att det rostfria stålet har blivit kallare än disken.

När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och stänger vattenkranen.

Diskprogram

Programöversikt

Program Smutsgrad Typ av disk Programbeskrivning

Auto

70° Intensiv Hårt smutsad

60° Snabb

En timme Lätt smutsad disk Porslin och bestick Huvuddisk upp till 55 °C

Valfri Porslin, bestick,

disk

Normalt eller lätt smutsad disk

kastruller och pannor

Porslin, bestick, kastruller och pannor

Porslin och bestick Huvuddisk upp till 60 °C

Fördisk Huvuddisk upp till 45 eller 70 °C 1 eller 2 mellanliggande sköljningar Avslutande sköljning Torkning

Fördisk Huvuddisk upp till 70 °C 2 mellanliggande sköljningar Avslutande sköljning Torkning

Avslutande sköljning

1 mellanliggande sköljning Avslutande sköljning

Page 65

electrolux 65

Program Smutsgrad Typ av disk Programbeskrivning

50° Energispar

Normalt smutsad disk

Porslin och bestick Fördisk

Huvuddisk upp till 50 °C 1 mellanliggande sköljning Avslutande sköljning Torkning

45° Glas Normalt eller lätt

smutsad disk

Ömtåligt porslin och glas

Huvuddisk upp till 45 °C 1 mellanliggande sköljning Avslutande sköljning Torkning

Tallriksvärme Detta program värmer upp tallrikar före

1 het sköljning servering och avlägsnar damm från porslin som inte har använts på länge.

Fördisk Valfri Delvis fylld maskin

(disk som skall diskas senare under dagen).

En sköljning i kallvatten (som för-

hindrar att matrester torkar in).

Till detta program behövs inget

diskmedel.

1) Under Auto diskprogram bestäms smutsgraden av hur grumligt vattnet är. Programtiden och förbrukningen av vatten och energi kan variera. Detta beror på om maskinen är fullt eller delvis laddad och om disken är lätt eller hårt smutsad. Vattnets temperatur justeras automatiskt mellan 45 och 70 °C.

2) Idealiskt när diskmaskinen endast är delvis fylld. Detta är ett perfekt dagligt program som uppfyller behoven hos en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.

3) Testprogram för provningsanstalter.

Valbara tillvalsfunktioner

Program Extra sköljning

EnergySaver

Auto ja Valbar, har effekt på programmet 70° Intensiv ja Valbar, har effekt på programmet 60° Snabb ja Valbar, har ingen effekt på pro-

grammet

En timme ja Valbar, har ingen effekt på pro-

grammet 50° Energispar ja Valbar, har effekt på programmet 45° Glas ja Valbar, har effekt på programmet Tallriksvärme nej Valbar, har ingen effekt på pro-

grammet Fördisk nej Valbar, har ingen effekt på pro-

grammet

1) För program där funktionen har effekt är energibesparingen mellan 10 och 25 %.

Förbrukningsvärden

Program

Programtid (minuter)

Auto - 1,1 - 1,7 12 - 23 70° Intensiv - 1,8 - 2,0 23 - 25 60° Snabb - 0,9 9 En timme - 1,0 - 1,2 11 - 12 50° Energispar - 1,0 - 1,1 12 - 13

Energiförbrukning

(kWh)

Vatten (liter)

Page 66

66 electrolux

Program

45° Glas - 0,8 - 0,9 14 - 15 Tallriksvärme - 0,8 4 Fördisk - 0,1 4

1) Displayen visar programmets varaktighet.

Förbrukningsvärdena är avsedda som vägledning och varierar med vattnets

Programtid (minuter)

Energiförbrukning

(kWh)

tryck och temperatur, variationer i nätspänningen och diskmängd.

Underhåll och rengöring

Rengöring av filtren

Då och då måste filtren kontrolleras och rengöras. Smutsiga filter försämrar diskresultatet.

Varning Kontrollera att maskinen är avstängd innan du rengör filtren.

1. Öppna luckan och ta ut underkorgen.

2. Diskmaskinens filtersystem består av ett grovfilter (A), ett mikrofilter (B) och ett platt filter (C).

4. Ta tag i grovfiltret (A) i handtaget med ett hål och lossa det från mikrofiltret (B).

5. Rengör alla filter noggrant under rinnande

vatten.

6. Lossa det platta filtret (C) som sitter i diskutrymmets botten och rengör det noga på båda sidorna.

Vatten (liter)

3. Öppna filtersystemet med hjälp av handtaget som sitter på mikrofiltret. Vrid handtaget ungefär ett 1/4 varv moturs och avlägsna filtersystemet.

7. Sätt tillbaka det platta filtret (C) i diskutrymmets botten och se till att det passar perfekt.

8. Placera grovfiltret (A) i mikrofiltret (B) och tryck ihop.

9. Sätt tillbaka filtersystemet och lås fast det genom att vrida handtaget medurs så långt det går. Kontrollera att det platta filtret (C) inte sticker upp ovanför diskutrymmets botten.

Page 67

electrolux 67

Använd ALDRIG diskmaskinen utan filter. Felaktig montering av filtren resulterar i dåliga diskresultat och skadar maskinen.

Försök ALDRIG att ta bort spolarmarna.

Om hålen i spolarmarna är igentäppta med matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Vid behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Invändig rengöring

Rengör regelbundet tätningarna runt luckan samt diskmedels- och sköljmedelsfacken med en fuktig trasa. Vi rekommenderar att du var tredje månad kör diskprogrammet för hårt smutsad disk med diskmedel, men utan disk.

Långa uppehåll

Om du inte tänker använda diskmaskinen under en längre period rekommenderar vi att du gör så här:

1. Koppla loss maskinen från eluttaget och stäng vattenkranen.

2. Låt luckan stå på glänt så att inte dålig lukt bildas.

3. Rengör maskinen invändigt.

Åtgärder vid frysrisk

Placera inte maskinen på en plats där det finns risk att temperaturen sjunker under 0 °C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss tilloppsslangen och töm slangen.

Flytta maskinen

Om du måste flytta maskinen (om du t.ex. byter bostad):

1. Koppla loss maskinen från eluttaget.

2. Stäng vattenkranen.

3. Koppla loss slangarna för vattentillförsel och tömning.

4. Dra ut maskinen tillsammans med slangarna.

Luta inte maskinen under transport.

Vad ska jag göra om...

Diskmaskinen startar inte eller stoppar under drift. Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp

Visat meddelande och felfunktion Möjliga orsaker och åtgärder

Displayen visar ett meddelande som informerar dig om att diskmaskinen inte fylls med vatten.

Displayen visar ett meddelande som informerar dig om att diskmaskinen inte tömmer vattnet.

av anvisningarna i nedanstående tabell, utan att en servicetekniker tillkallas. Stäng av diskmaskinen och gå igenom följande förslag på korrigerande åtgärder.

• Vattenkranen är blockerad eller belagd med kalk. Rengör vattenkranen.

• Vattenkranen är stängd. Öppna vattenkranen.

• Filtret i tilloppsslangen är igentäppt. Rengör filtret.

• Tilloppsslangen har inte dragits rätt eller är vikt eller hopklämd. Kontrollera anslutningen av tilloppsslangen.

• Avloppsmuffen är blockerad. Rengör avloppsmuffen.

• Tömningsslangen har inte dragits rätt eller är vikt eller hopklämd. Kontrollera anslutningen av tömningsslangen.

Page 68

68 electrolux

Visat meddelande och felfunktion Möjliga orsaker och åtgärder

Displayen visar ett meddelande som informerar dig om att översvämningsskyddet är aktiverat.

Problem Möjliga orsaker och åtgärder

Programmet startar inte. • Luckan till diskmaskinen är inte stängd ordent-

Sätt på maskinen när dessa kontroller har utförts. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om meddelandet eller felfunktionen återkommer. Kontakta vår lokala serviceavdelning för information om andra meddelanden som inte beskrivs i ovanstående tabell. Kontakta vår lokala serviceavdelning och uppge modellbeteckning (Mod.), produktnummer (PNC) och serienummer (S.N.).

Diskresultaten är inte tillfredsställande

Disken är inte ren. • Fel diskprogram har valts.

Disken är våt eller glanslös.

Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.

Vattendroppar har torkat in på glas och porslin.

• Disken har ställts på ett sådant sätt att vattnet inte når alla ytor. Korgarna får inte överfyllas.

• Spolarmarna kan inte rotera fritt eftersom disken har placerats felaktigt.

• Filtren i diskutrymmets botten är smutsiga eller felaktigt monterade.

• För lite eller inget diskmedel alls har använts.

• Om det är kalkavlagringar på disken: saltbehållaren är tom eller vattenavhärdaren är inställd på fel nivå.

• Anslutningen av tömningsslangen är felaktig.

• Locket till saltbehållaren är inte stängt ordentligt.

• Sköljmedel har inte använts.

• Sköljmedelsfacket är tomt.

• Minska sköljmedelsdoseringen.

• Öka doseringen av sköljmedel.

• Diskmedlet kan också vara orsaken. Kontakta tillverkarens kundtjänst.

• Stäng vattenkranen och kontakta vår lokala serviceavdelning.

ligt. Displayen visar ett meddelande som informerar dig om att luckan är öppen. Stäng luckan.

• Stickkontakten sitter inte i eluttaget. Sätt i stickkontakten.

• Säkringen har bränt i hushållets säkringsskåp. Byt ut säkringen.

• Fördröjd start har ställts in. Avbryt startfördröjningen om disken skall diskas omedelbart.

Denna information finner du på typskylten som sitter på sidan av luckan till diskmaskinen. För att du alltid skall ha dessa uppgifter till hands rekommenderar vi att du antecknar dem här: Mod. (mo-

dell): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PNC (pro-

duktnr): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S.N. (se-

rienr): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller.

Page 69

electrolux 69

Tekniska data

Mått Bredd cm 59,6 Höjd cm 81,8 - 89,8 Djup cm 57,5 Elektrisk anslutning - Nätspän-

ning - Total effekt - Säkring Vattentryck Min. 0,05 MPa (0,5 bar) Max. 0,8 MPa (8 bar) Kapacitet Kuvert 12

Information om den elektriska anslutningen finns på typskylten som sitter på innerkanten av diskmaskinens lucka.

Installation

Varning Allt el- och VVS-arbete som krävs för att installera denna maskin skall utföras av en behörig elektriker och/eller rörmokare eller annan kompetent person.

Avlägsna allt förpackningsmaterial innan du ställer diskmaskinen på plats. Placera om möjligt diskmaskinen intill en vattenkran och ett avlopp. Denna diskmaskin är avsedd att installeras under en köksbänk eller en bänkskiva. Obs! Följ noga anvisningarna på medföljande mall för inbyggnad av maskinen och montering av panelen. Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Diskmaskinen har justerbara fötter så att maskinens höjd kan regleras. Diskmaskinen måste kopplas loss från eluttaget före varje åtgärd som inbegriper åtkomst till maskinens interna komponenter.

När du ställer maskinen på plats, se till att tilloppsslangen, tömningsslangen och nätkabeln inte böjs eller kläms.

Förankring vid angränsande enheter

Diskmaskinen måste säkras så att den inte kan välta. Se därför till att bänken som maskinen placeras under är förankrad vid en fast struktur (angränsande köksskåp, vägg).

Avvägning

Diskmaskinen måste stå helt plant för att säkerställa att luckan stängs ordentligt och att lucktätningen håller tätt. När maskinen står helt plant fastnar inte luckan vid någon sida av skåpet. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står helt i våg.

Anslutning av vatten

Anslutning av vattentillförsel

Denna diskmaskin kan anslutas antingen till varmvatten (max. 60 °C) eller till kallvatten. Med tillförsel av varmvatten kan du i hög grad minska energiförbrukningen. Detta beror dock på hur varmvattnet produceras. (Vi föreslår alternativa energikällor som är mer miljövänliga, t.ex. bergvärme, fjärrvärme eller vindkraft). Kopplingsmuttern på maskinens tilloppsslang är avsedd att skruvas fast på ett gängat

3/4"-rör eller en specialgjord kran med snabbkoppling, t.ex. Press-block. Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket. Tilloppsslangen får inte klämmas eller vikas när den ansluts. Med hjälp av låsmuttrarna kan diskmaskinens tillopps- och tömningsslangar vändas åt vänster eller höger för att passa installa-

Page 70

70 electrolux

tionen. Låsmuttrarna måste sitta korrekt

för att undvika vattenläckage.

Om maskinen ansluts till nya rörledningar eller ledningar som inte har använts på länge bör du låta vattnet rinna några minuter innan du ansluter tilloppsslangen.

Använd INTE slangar som tidigare har använts på en gammal maskin.

Denna diskmaskin är utrustad med säkerhetsanordningar som förhindrar att vattnet som används i maskinen återförs till dricksvattensystemet. Diskmaskinen uppfyller kraven i tillämpliga VVS-bestämmelser.

Tilloppsslang med säkerhetsventil

När den dubbelväggiga tilloppsslangen ansluts kopplas säkerhetsventilen till vattenkranen. Därför är det endast tryck i tilloppsslangen när vattenkranen är öppen. Om tilloppsslangen börjar att läcka stänger säkerhetsventilen av vattentillförseln. Var försiktig när du installerar tilloppsslangen:

• Säkerhetsventilens elkabel sitter i den dubbelväggiga tilloppsslangen. Doppa inte ned tilloppsslangen eller säkerhetsventilen i vatten.

• Lossa omedelbart stickkontakten från eluttaget om tilloppsslangen eller säkerhetsventilen skadas.

• En tilloppsslang med säkerhetsventil får endast bytas av vår serviceavdelning.

Varning Farlig spänning!

Avloppsanslutning

Tömningsslangens ände kan anslutas på följande sätt:

1. Till diskhons avloppsmuff genom att fästa

slangen på undersidan av bänkskivan. Detta förhindrar att avloppsvatten från diskhon rinner in i maskinen.

2. Till ett stigrör med ventilationshål och

minst 4 cm invändig diameter.

Avloppsanslutningen får inte sitta högre än 60 cm från diskmaskinens botten.

Tömningsslangen kan vändas åt diskmaskinens högra eller vänstra sida. Se till att tömningsslangen inte är böjd eller klämd eftersom detta kan förhindra eller sakta ned tömningen av vatten. Diskhons propp får inte sitta på plats när maskinen tömmer eftersom det kan få vattnet att rinna tillbaka in i maskinen. Tömningsslangens totala längd, inklusive eventuella förlängningar, får inte överskrida 4 meter. Förlängningsslangens invändiga diameter får inte vara mindre än diametern på medföljande slang. Den invändiga diametern hos kopplingarna som används för anslutning till avloppet får inte vara mindre än diametern på medföljande slang. Om tömningsslangen ansluts till ett vattenlås under en diskho måste hela plastmemb- ranet (A) avlägsnas. Om inte hela membranet avlägsnas kommer matpartiklar att ansamlas och till slut täppa igen tömningsslangens förbindning.

Page 71

electrolux 71

Våra diskmaskiner har en skyddsanordning som förhindrar att smutsigt vatten rinner tillbaka in i maskinerna. Om avloppsmuffen har en backventil kan denna förhindra korrekt tömning av diskmaskinen. Vi rekommenderar därför att du avlägsnar den.

Elektrisk anslutning

Varning Säkerhetsstandarder kräver att maskinen jordas. Innan maskinen används första gången, kontrollera att nätspänningen överensstämmer med maskinens märkspänning som anges på typskylten. Även säkringsdata anges på typskylten. Anslut alltid maskinen till ett korrekt installerat och jordat eluttag. Grenuttag och förlängningskablar får inte användas. De kan medföra brandrisk på grund av överhettning.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Varning När en maskin inte längre skall användas:

• Koppla loss maskinen från eluttaget.

• Klipp av nätkabeln och stickkontakten och kassera dem.

För att undvika vattenläckage efter installationen, kontrollera att vattenanslutningarna är helt täta.

Låt vid behov en elektriker installera ett nytt eluttag med nya ledningar. Kontakta vår lokala serviceavdelning om nätkabeln behöver bytas ut. När maskinen är installerad måste stickkontakten vara åtkomlig. Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten. Tillverkaren ansvarar inte för underlåtenhet att följa ovanstående försiktighetsåtgärder.

• Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Page 72

www.electrolux.com

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

www.electrolux.fi

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se

117958061 - 00 - 022009

AEG ESI68860X User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
