Page 1
Geschirrspülautomat
Gebrauchsanweisungg
ANC 822 945 761 - 01 - 0202
ESI 682
D
Page 2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig
durch.
Beachten Sie vor allem die Sicherheitshinweise auf
den ersten Seiten dieser Benutzerinformation!
Bewahren Sie bitte die Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle
Nachbesitzer des Gerätes weiter.
1
3
2
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!)
sind Hinweise hervorgehoben, die für Ihre
Sicherheit oder für die Funktionsfähigkeit des
Gerätes wichtig sind. Bitte unbedingt beachten.
Numerierte Handlungsanweisungen leiten
Sie Schritt für Schritt beim Bedienen des
Geräts.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit diesem Zeichen sind Tips und Hinweise
zum wirtschaftlichen und umweltschonenden
Einsatz des Gerätes gekennzeichnet.
3
Ihr Geschirrspülautomat hat das neue
Spülsystem „IMPULSSPÜLEN“.
Um eine bessere Reinigung des
Geschirrs zu erzielen, werden bei diesem
Spülsystem während eines Spülprogramms die Motordrehzahl und der
Sprühdruck variiert. Daher variiert auch
der Geräuschpegel des laufenden Spülprogramms.
Für eventuell auftretende Störungen enthält die
Gebrauchsanweisung Hinweise zur selbständigen
Behebung, siehe Abschnitt „Was tun, wenn...“.
Sollten diese Hinweise nicht ausreichen, wenden Sie
sich bitte an Ihre nächstgelegene Kundendienststelle.
Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung.
Beachten Sie dazu das Kapitel „Service“.
2
Page 3
Inhaltsverzeichnis
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Wirtschaftlich und umweltbewußt spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Geräteansicht und Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

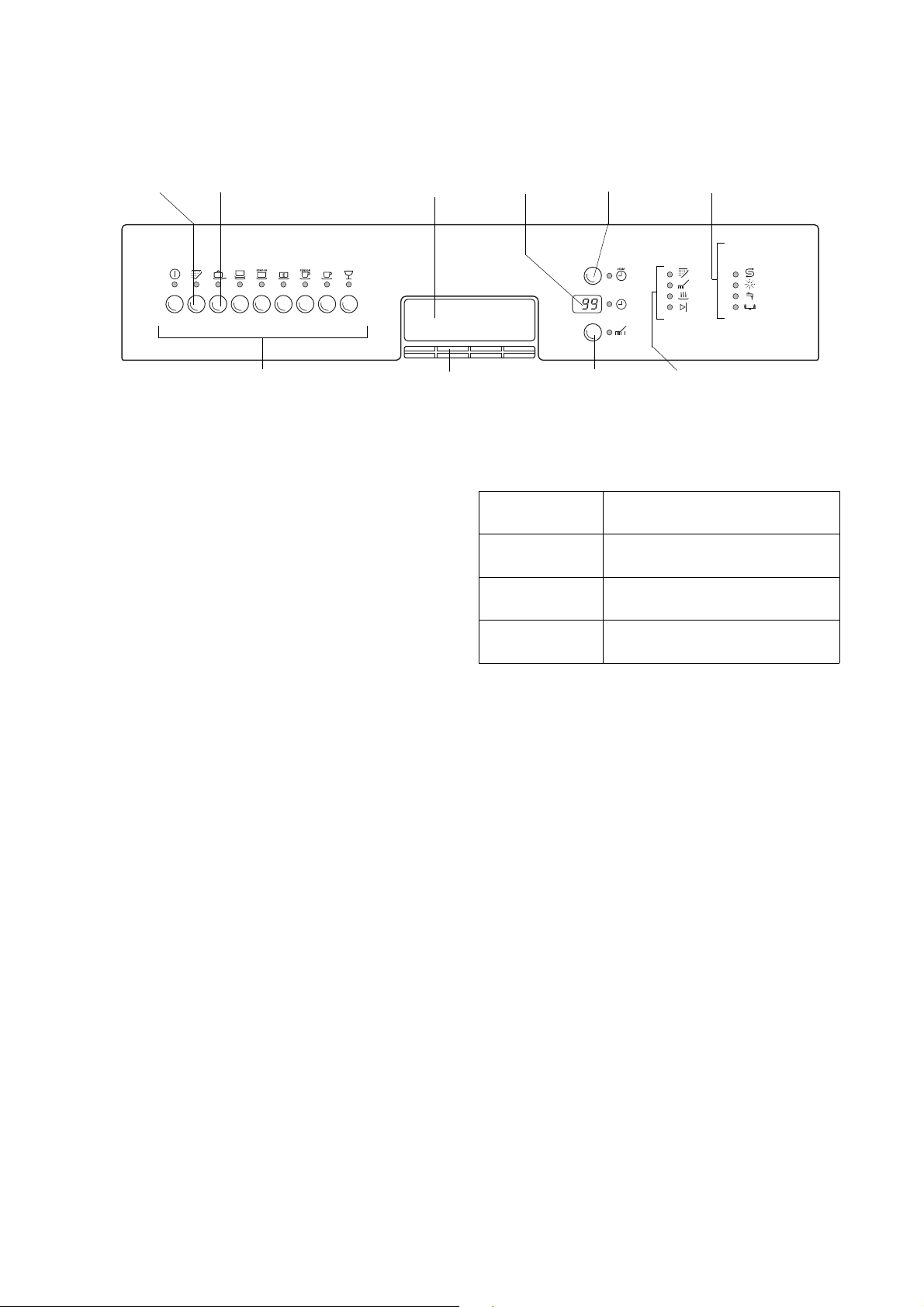

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Wasserenthärter einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Spezialsalz für Wasserenthärter einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Klarspülerdosierung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Signalton für Spülprogrammende einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Im täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Besteck und Geschirr einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

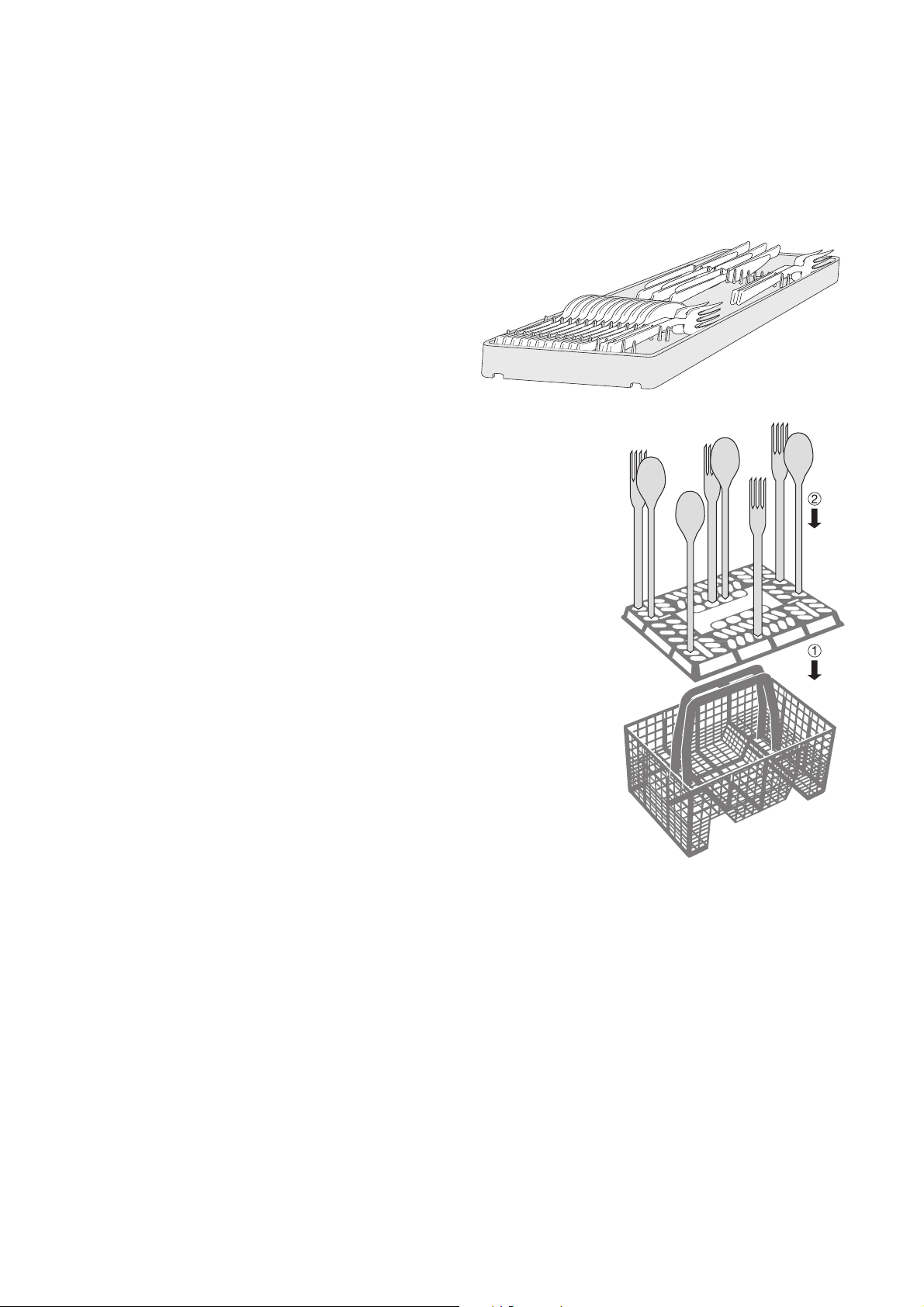

Besteck einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Töpfe, Pfannen und große Teller einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Tassen, Gläser und Kaffeeservice einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Oberkorb in der Höhe verstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Reinigungsmittel einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Spülprogramm auswählen (Programmtabelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Spülprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Spülprogramm wechseln/unterbrechen/abbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Superwash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Startzeitvorwahl einstellen oder ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Beladungserkennung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Geschirrspüler ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pflege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Reinigung der Siebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Innenbeleuchtung ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
...Fehlermeldungen angezeigt werden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
...es Probleme beim Betrieb des Geschirrspülers gibt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
...das Spülergebnis nicht zufriedenstellend ist. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Hinweise für Prüfinstitute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
3
Page 4
Inhaltsverzeichnis
Aufstell- und Anschlußanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Aufstellen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Integrierbarer Geschirrspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Unterbau-Geschirrspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Standgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Anschließen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Wasseranschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Zulässiger Wasserdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Zulaufschlauch anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

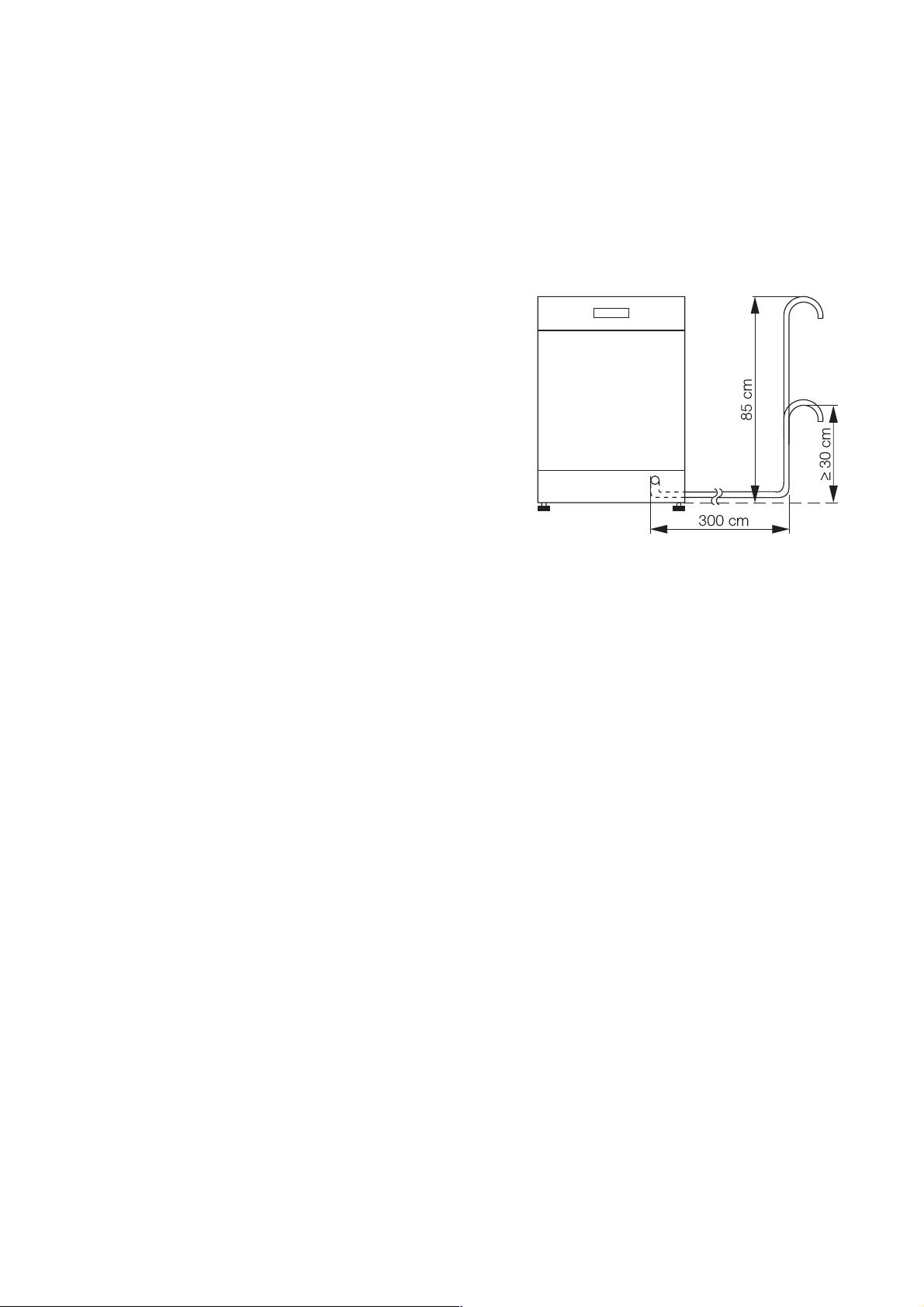

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Wasserschutzsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Anschlußtechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Servicestellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Page 5
1 Sicherheitshinweise
Die Sicherheit von ELECTROLUX-Elektrogeräten
entspricht den anerkannten Regeln der Technik und
dem Gerätesicherheitsgesetz. Dennoch sehen wir
uns als Hersteller veranlaßt, Sie mit folgenden
Sicherheitshinweisen vertraut zu machen:
Aufstellung, Anschluß, Inbetriebnahme
• Der Geschirrspüler darf nur stehend transportiert
werden.
• Überprüfen Sie den Geschirrspüler auf Transport-
schäden. Ein beschädigtes Gerät auf keinen Fall
anschließen. Wenden Sie sich im Schadensfall an
Ihren Lieferanten.
• Vergewissern Sie sich vor Inbetriebnahme, daß
die auf dem Typschild des Geräts angegebene
Nennspannung und Stromart mit Netzspannung
und Stromart am Aufstellort übereinstimmen. Die
erforderliche elektrische Absicherung ist eben-
falls dem Typschild zu entnehmen.
• Wie der Geschirrspüler ordnungsgemäß aufge-
stellt und angeschlossen wird, lesen Sie im Kapi-
tel „Installation“. Vielfachstecker /-kupplungen und
Verlängerungskabel dürfen nicht verwendet wer-
den. Brandgefahr durch Überhitzung!
Sicherheit von Kindern
• Kinder erkennen oft nicht die Gefahren, die im
Umgang mit Elektrogeräten liegen. Sorgen Sie
daher für die notwendige Aufsicht und lassen Sie
Kinder nicht mit dem Geschirrspüler spielen – es
besteht die Gefahr, daß Kinder sich einschließen
(Erstickungsgefahr!).
• Verpackungsteile (z. B. Folien, Styropor) können
für Kinder gefährlich sein. Erstickungsgefahr! Ver-
packungsteile von Kindern fernhalten.
• Spülmittel können Verätzungen in Augen, Mund
und Rachen verursachen oder sogar zum Erstik-
ken führen! Beachten Sie die Sicherheitshinweise
der Hersteller der Spül- und Reinigungsmittel.
• Das Wasser in der Spülmaschine ist kein Trink-
wasser. Falls noch Spülmittelreste im Gerät sein
sollten besteht Verätzungsgefahr!
• Bei Entsorgung des Geschirrspülers: Netzstecker
ziehen, Netzkabel abschneiden und beseitigen.
Türschloß zerstören, so daß die Tür nicht mehr
schließt.
Allgemeine Sicherheit
• Reparaturen am Geschirrspüler dürfen nur von
Fachkräften durchgeführt werden. Durch unsach-
gemäße Reparaturen können erhebliche Gefah-
ren für den Benutzer entstehen. Wenden Sie sich
im Reparaturfall an unseren Kundendienst oder
an Ihren Fachhändler.
• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu- /Ablaufschlauch beschädigt sind oder
Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, daß das Gerät offen
zugänglich ist.
• Wenn die Anschlußleitung beschädigt ist, oder
durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im ELECTROLUX
Kundendienst) durch einen von ELECTROLUX
autorisierten Kundendienst ersetzt werden.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Achten Sie darauf, daß die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von
Geschirr stets geschlossen ist. So vermeiden Sie,
daß jemand über die geöffnete Tür stolpern und
sich verletzen kann.
• Spitze Messer und scharfkantige Besteckteile
müssen in die Besteckablage oder in den Oberkorb gelegt werden.
Bestimmungsgemäße Verwendung
• Spülen Sie mit dem Geschirrspüler nur Haushaltsgeschirr. Wird das Gerät zweckentfremdet oder
falsch bedient, wird vom Hersteller keine Haftung
für eventuelle Schäden übernommen.
• Vergewissern Sie sich vor der Verwendung von
Spezialsalz, Reinigungs- sowie Klarspülmittel,
daß der Hersteller dieser Produkte deren Einsatz
in Haushaltsgeschirrspülern ausdrücklich erlaubt.
• Keine Lösungsmittel in den Geschirrspüler geben.
Explosionsgefahr!
• Das Wasserschutzsystem schützt zuverlässig vor
Wasserschäden. Dafür müssen folgende Voraussetzungen erfüllt sein:
– Netzanschluß muß auch bei ausgeschaltetem
Geschirrspüler bestehen bleiben.
– Geschirrspüler muß ordnungsgemäß instal-
liert sein.
– Wasserhahn immer zudrehen, wenn der
Geschirrspüler längere Zeit nicht beaufsichtigt
ist, z. B. Urlaubsreise.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
• Im Fehlerfall zuerst Wasserhahn schließen, dann
das Gerät ausschalten und Netzstecker aus der
Steckdose ziehen. Bei Festanschluß: Sicherung(en) ausschalten bzw. Schraubsicherungen
herausdrehen.
5
Page 6
2 Entsorgung
Verpackungmaterial entsorgen
Entsorgen Sie das Verpackungsmaterial des
Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich
und wiederverwertbar.
• Kunststoffteile sind mit international genormten
Abkürzungen gekennzeichnet:
– >PE< für Polyethylen, z. B. Verpackungsfolien
– >PS< für Polystyrol, z. B. Polsterteile (grund-
sätzlich FCKW-frei)
– >POM< für Polyoxymethylen, z. B. Kunststoff-
klammern
• Kartonteile sind aus Altpapier hergestellt und sollten der Altpapiersammlung mitgegeben werden.
Altgerät entsorgen
Wenn Sie den Geschirrspüler eines Tages endgültig
außer Betrieb nehmen, bringen Sie ihn bitte zu einem
Recyclingcenter oder zum Fachhändler, der ihn
gegen einen geringen Unkostenbeitrag zurücknimmt.
2 Wirtschaftlich und umweltbewußt
spülen
• Schließen Sie den Geschirrspüler nur dann an
Warmwasser an, wenn Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird.
• Stellen Sie die Wasserenthärtungsanlage korrekt
ein.
• Spülen Sie das Geschirr nicht unter fließendem
Wasser vor.
• Wenn Sie mit geringerer Beladung spülen,
berechnet die Beladungserkennung die erforderliche Wassermenge und verkürzt die Programmdauer. Am wirtschaftlichsten spülen Sie
immer mit voller Beladung.
• Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs.
• Dosieren Sie Reinigungsmittel, Spezialsalz und
Klarspüler nicht höher als von den Produktherstellern und in dieser Bedienungsanleitung empfohlen
wird.
• Die Innenbeleuchtung des Geschirrspülers ist
immer eingeschaltet, solange die Geschirrspülertür offen ist. Um Energie zu sparen, sollten Sie
daher nach dem Einordnen/ Herausnehmen des
Geschirrs die Geschirrspülertür stets schließen.
6
Page 7

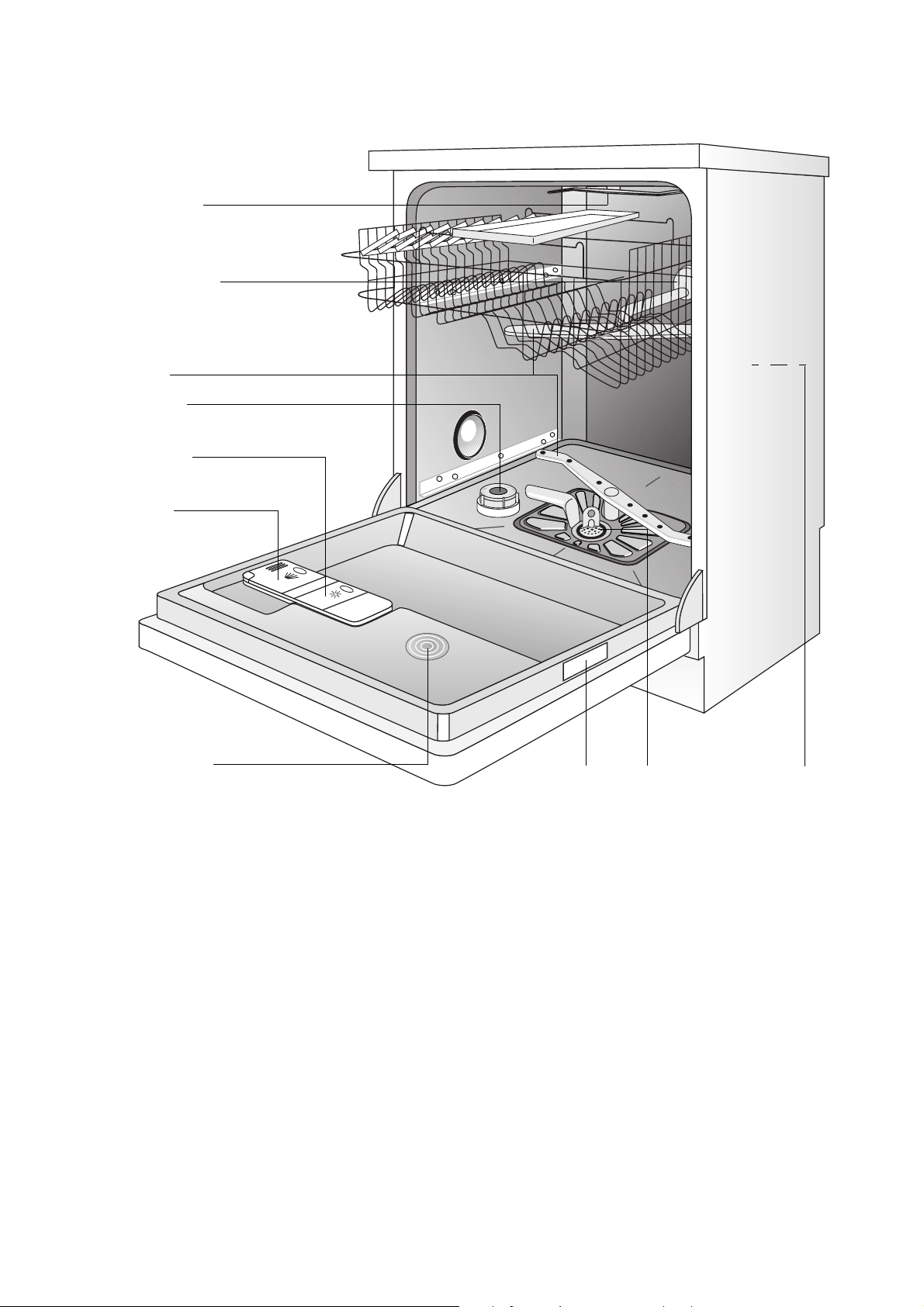

Geräteansicht und Bedienblende
Deckensprüharm
Gummidichtung für
Ankopplung des
Wasserzulaufs
zum mittleren
Sprüharm
Sprüharme
Vorratsbehälter
für Spezialsalz
Vorratsbehälter
für Klarspüler
Behälter für
Reinigungsmittel
Ansaugöffnung für
Gebläsetrocknung

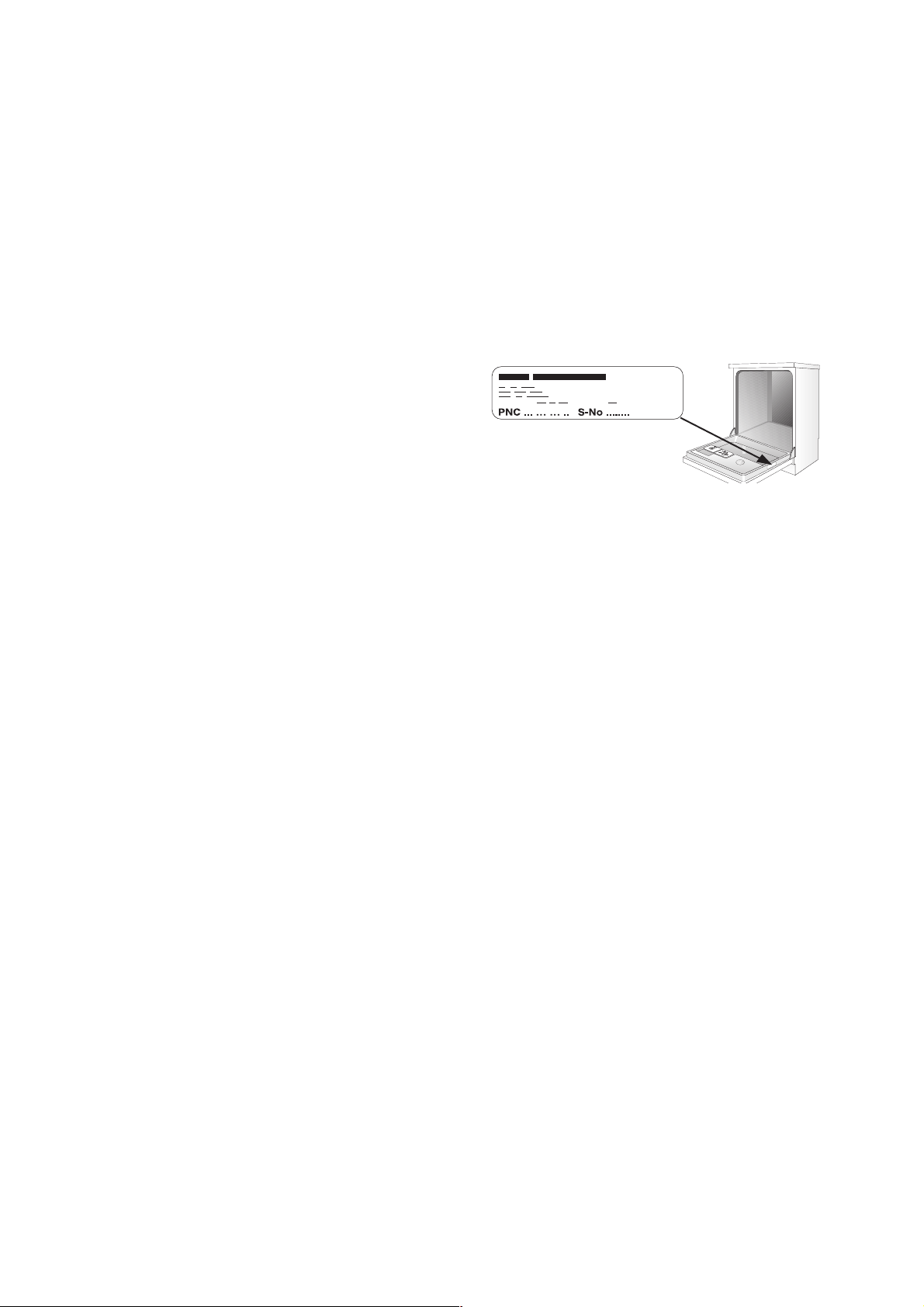

Typschild
Siebe
Innenbeleuchtung
7
Page 8
Bedienblende
Signalton-Taste
Das Bedienfeld besteht aus dem EIN/AUS-Schalter
und den Programmtasten mit LED-Anzeigen.
Signalton-Taste: Zusätzlich zum aufgedruckten
Spülprogramm kann mit dieser Taste eingestellt werden, ob ein Signalton das Ende eines Spülprogramms melden soll.
Enthärter-Taste: Zusätzlich zum aufgedruckten
Spülprogramm kann mit dieser Taste der Wasserenthärter des Geschirrspülers eingestellt werden.
Enthärter-Taste
Bedienfeld
Türgriff
Abluftöffnung für
Gebläsetrocknung
Startzeit
Multidisplay
Kontrollanzeigen haben folgende Bedeutung
V
à
G
H
einstellen
SUPERWASHTa st e
Spezialsalz nachfüllen
Klarspüler nachfüllen
Wasserhahn öffnen
Mittlerer Sprüharm ist blockiert
Kontrollanzeigen
Anzeige der einzelnen
Spülprogrammschritte
:
Multidisplay kann anzeigen,
– auf welche Härtestufe der Wasserenthärter
eingestellt ist.
– ob der Signalton ein-/ausgeschaltet ist.
– welche Startzeit eingestellt ist.
– wie lange ein laufendes Spülprogramm voraus-
sichtlich noch dauert.
– welcher Fehler am Geschirrspüler vorliegt.
8
Page 9
Vor der ersten Inbetriebnahme
Entfernen Sie vor Inbetriebnahme alle Klammern, mit
denen die Geschirrkörbe für den Transport gesichert
werden.
Führen Sie dann folgende Schritte durch:
1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
3. Klarspüler einfüllen
Wasserenthärter einstellen
Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muß das Geschirr mit weichem,
d.h. kalkarmen Wasser gespült werden. Daher hat
der Geschirrspüler einen Wasserenthärter, in dem
Leitungswasser ab einer Härte von 4 °d (deutscher
Grad) mit Hilfe von Spezialsalz entkalkt wird.
Wasserhärte
1)
in mmol/l2) Bereich
in °d
41-50
35-40
31-34
27-30
23-26
19-22
15-18
11-14 1,9-2,5 II 2 H 2
4-10 0,7-1,8 I/II 1 H 1
unter 4 unter 0,7 I
1)(°d) deutscher Grad, Maß für die Wasserhärte
2)(mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte
*werkseitige Einstellung
7,3-9,0
6,3-7,2
5,5-6,2
4,8-5,4
4,1-4,7
3,3-4,0
2,6-3,2
IV
III
3
kein Salz erforderlich
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Der Wasserenthärter kann in 10 Stufen eingestellt werden:
Einstellung
auf Härtestufe
9
8
7
6
5
4
3*
0
Anzeige auf dem
Multidisplay
H 9
H 8
H 7
H 6
H 5
H 4
H 3
H 0
Wasserenthärter gemäß Tabelle auf die Wasserhärte
Ihres Wohngebiets einstellen:
1. Gerät muß ausgeschaltet sein.
2. Signalton- und Enthärter-Taste gleichzeitig drük-
ken und gedrückt halten.
3. Zusätzlich EIN/AUS-Schalter a drücken.
Die LED-Anzeigen der Signalton-Taste und Enthärter-Taste blinken.
4. Enthärter-Taste nochmal drücken.
Multidisplay zeigt die eingestellte Härtestufe an.
5. Drücken der Enthärter-Taste erhöht die Härtestufe
um 1.
(Ausnahme: Nach Härtestufe 9 folgt Härtestufe 0).
6. Ist die Härtestufe richtig eingestellt, Ein/Aus-
Schalter
Die Härtestufe ist dann gespeichert.
a drücken.
9
Page 10

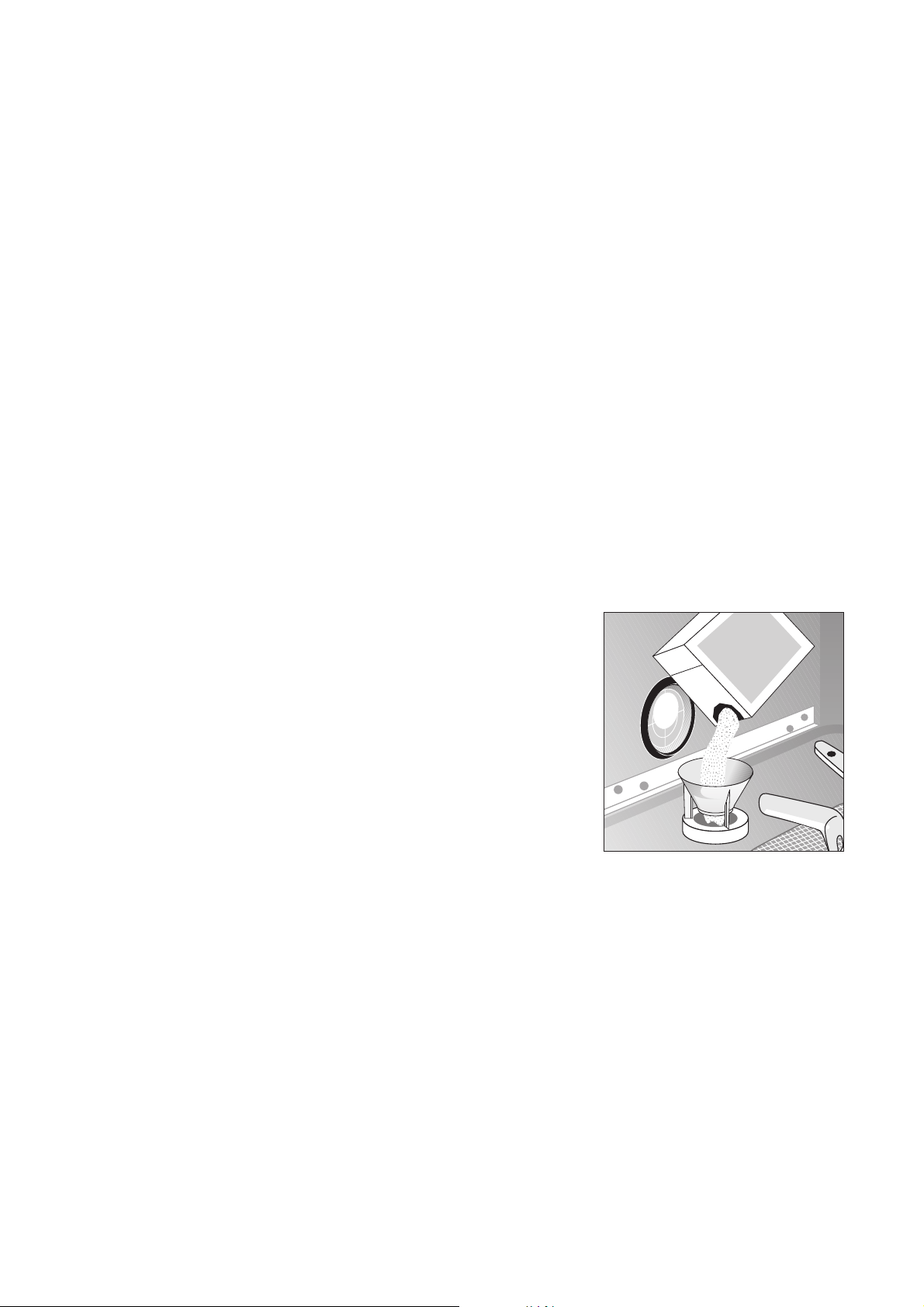

Spezialsalz für Wasserenthärter einfüllen
1
Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten
(z.B. Speisesalz) oder Geschirrspülreiniger
in den Salzvorratsbehälter. Dies würde den
Wasserenthärter zerstören.
Überzeugen Sie sich vor jedem Salzeinfüllen, daß Sie wirklich eine Packung Spezialsalz in der Hand haben.
Füllen Sie Spezialsalz ein:
• Vor der ersten Inbetriebnahme des Geschirrspülers.
• Wenn auf der Bedienblende die Kontrollanzeige
für Spezialsalz
3
1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlußkappe des Salzvorratsbehälters entge-
3. Nur bei Erstinbetriebnahme:
4. Mitgelieferten Trichter auf Öffnung des Vorratsbe-
3
5. Öffnung des Vorratsbehälters von Salzresten säu-
6. Verschlußkappe im Uhrzeigersinn bis zum
3
Ist die Wasserhärte in Ihrem Wohngebiet
unter 4 °d, brauchen Sie kein Spezialsalz
einzufüllen.
gen dem Uhrzeigersinn aufdrehen.
Salzvorratsbehälter mit Wasser vollfüllen.
hälters stecken.
Spezialsalz durch Trichter in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca.
1,0–1,5 kg. Vorratsbehälter nicht mit Spezialsalz
überfüllen.
Das beim Einfüllen des Spezialsalzes verdrängte Wasser läuft aus dem Salzvorratsbehälter in den Boden des Spülraums. Dies ist
unbedenklich, da dieses Wasser beim Start
des nächsten Spülprogramms abgepumpt
wird.
bern.
Anschlag zudrehen, sonst gelangt Spezialsalz ins
Spülwasser. Trübe Gläser könnten die Folge sein.
Deshalb nach dem Einfüllen des Spezialsalzes
ein Spülprogramm ablaufen lassen. Dadurch werden übergelaufenes Salzwasser und Salzkörner
ausgespült.
Je nach Körnung kann es einige Stunden
dauern, bis das Salz sich im Wasser aufgelöst hat und die Kontrollanzeige
Spezialsalz
Die Einstellung des Wasserenthärters und
damit der Salzverbrauch sind abhängig von
der örtlichen Wasserhärte.
V leuchtet.
V wieder erlischt.
SALE
SALT
SALZ
SEL
10
Page 11
Klarspüler einfüllen
Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.
1
Verwenden Sie nur Marken-Klarspüler für
Geschirrspüler. Füllen Sie niemals andere
Mittel (z.B. Essigessenz) oder Geschirrspülreiniger in den Vorratsbehälter für Klarspüler.
Dies würde das Gerät beschädigen.
Füllen Sie Klarspüler ein:
• Vor der ersten Inbetriebnahme des Geschirrspülers.
• Wenn auf der Bedienblende die Kontrollanzeige
à leuchtet.

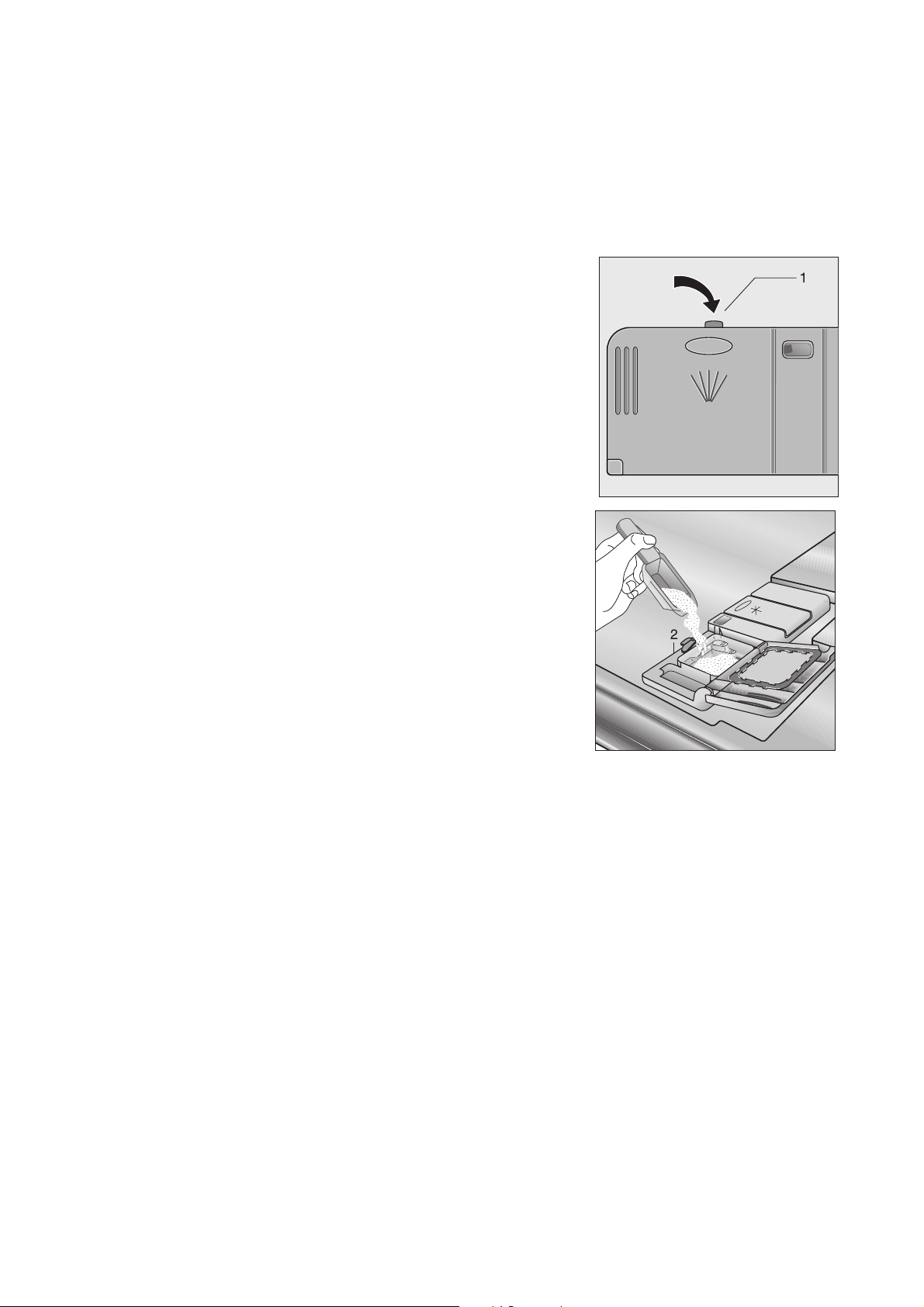

Das Fach für Klarspüler ist auf der Innenseite der
Geschirrspülertür.
1. Tür öffnen.
2. Mit Finger den Entriegelungsknopf des Klarspüler-
fachs drücken.
3. Deckel des Klarspülerfachs ganz aufklappen.
4. Klarspüler genau bis zur gestrichelten Markierung
„max“ einfüllen; das entspricht einer Füllmenge
von ca. 140 ml.
5. Deckel zurückklappen und zudrücken, bis dieser
einrastet.
6. Wenn Klarspüler danebengelaufen ist, mit einem
Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
11
Page 12

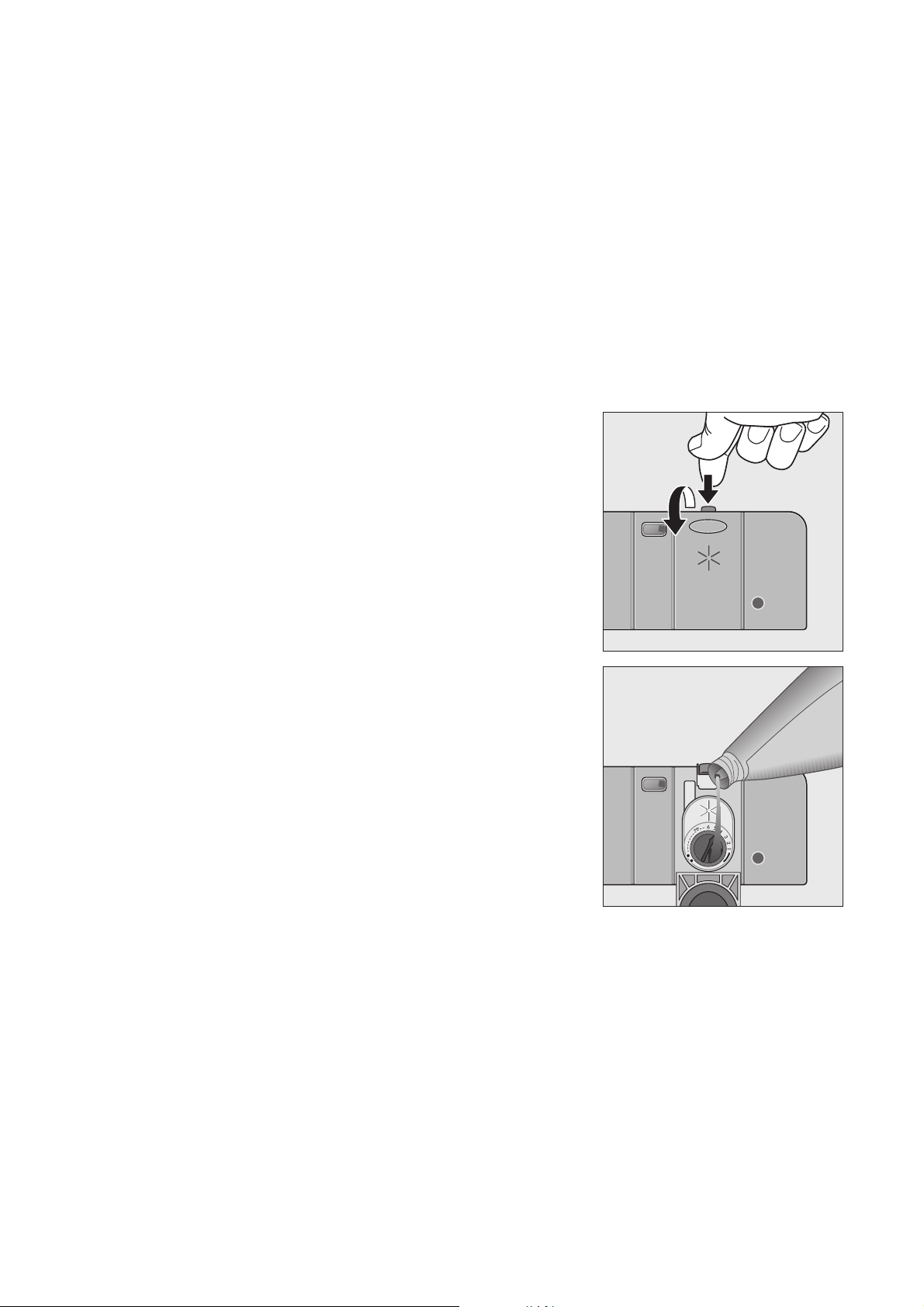

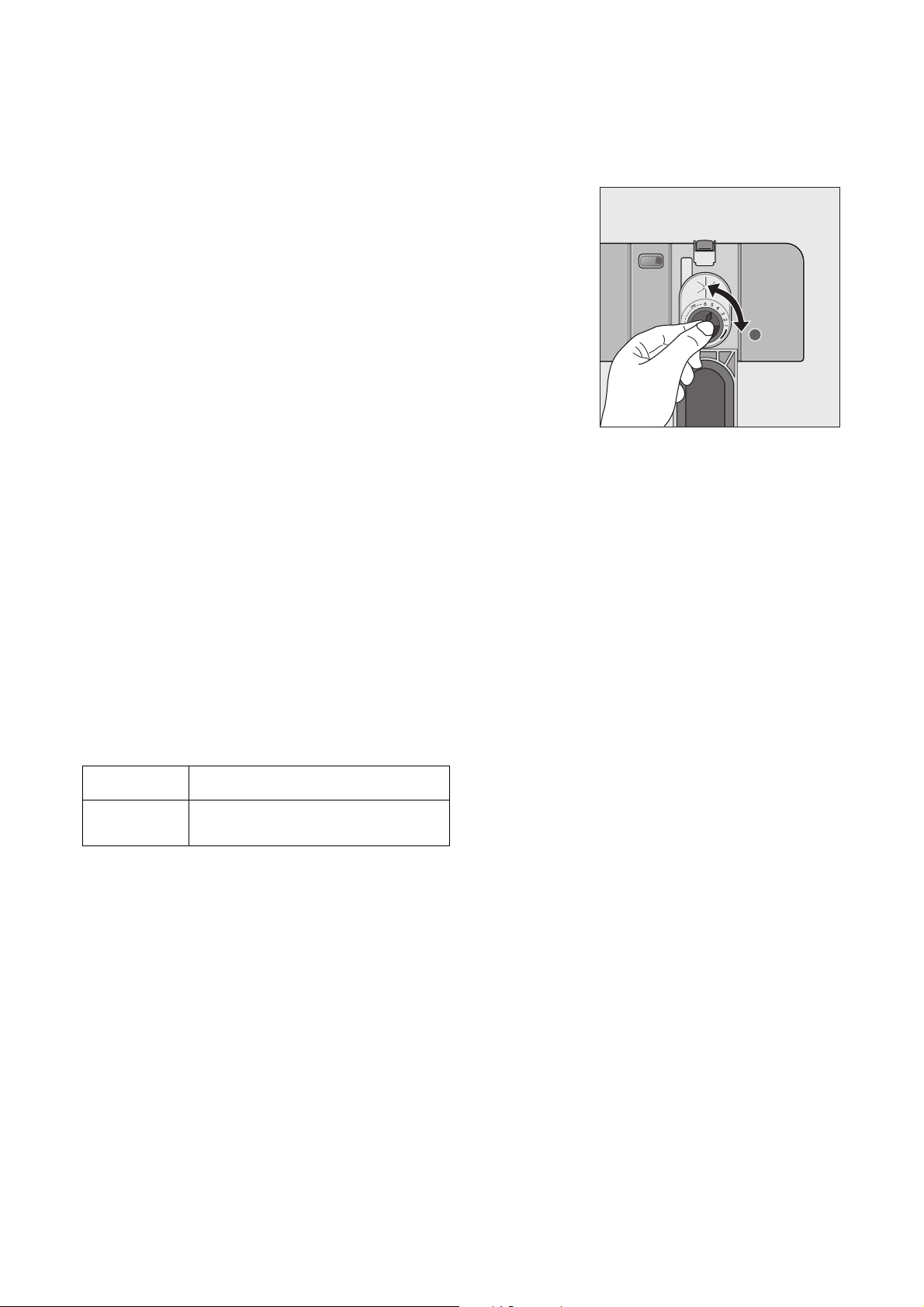

Klarspülerdosierung einstellen
3
1. Geschirrspülertür öffnen.
2. Mit Finger den Entriegelungsknopf des Klarspüler-
3. Deckel des Klarspülerfachs ganz aufklappen.
4. Dosierung einstellen.
5. Deckel zurückklappen und zudrücken, bis dieser
6. Wenn Klarspüler ausgelaufen ist, mit einem Lap-
Beim Geschirrspülen wird aus dem Vorratsfach Klarspüler ins Spülwasser abgegeben.
Die Dosierung können Sie von 1-6 einstellen.
Vom Werk ist die Dosierung auf „4“ eingestellt. Dosierung nur dann verändern, wenn
auf Gläsern und Geschirr Schlieren, milchige
Flecken oder angetrocknete Wassertropfen
zu sehen sind.
fachs drücken.
einrastet.
pen wegwischen.
Signalton für Spülprogrammende einstellen
Sie können einstellen, ob zusätzlich zu den optischen
Anzeigen des Programmendes noch ein Signalton zu
hören sein soll.
1. Geschirrspülautomat muss ausgeschaltet sein.
2. Signalton-Taste und Enthärter-Taste gleichzeitig
drücken und gedrückt halten
3. EIN/AUS-Schalter
der Signalton-Taste und Enthärter-Taste blinken.
4.
Signalton-Taste nochmal drücken.
Multidisplay zeigt die momentane Einstellung an:
M drücken. Die LED-Anzeigen
b0
b1
5. Drücken der Signalton-Taste ändert die Einstellung.
6. Zeigt das Multidisplay die gewünschte Einstellung
an, EIN/AUS-Schalter
lung ist dann gespeichert.
Signalton ausgeschaltet
Signalton eingeschaltet
(Voreinstellung ab Werk)
M drücken. Die Einstel-
12
Page 13
Im täglichen Gebrauch
• Muß Spezialsalz oder Klarspüler nachgefüllt werden?
• Besteck und Geschirr in Geschirrspüler einordnen
• Reinigungsmittel für Geschirrspüler einfüllen
• Für Besteck und Geschirr geeignetes Spülprogramm auswählen
• Spülprogramm starten
Besteck und Geschirr einordnen
1
• Bevor Sie das Geschirr einordnen, sollten Sie:
• Beachten Sie beim Einordnen des Geschirrs und
Schwämme, Haushaltstücher und alle
Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler
gereinigt werden
– Bestecke mit Holz-, Horn-, Porzellan-
oder Perlmuttgriffen
– nicht hitzebeständige Kunststoffteile
– älteres Besteck, dessen Kitt temperaturempfindlich
ist
– geklebte Geschirr- oder Besteckteile
– Zinn- bzw. Kupfergegenstände
– Bleikristallglas
– rostempfindliche Stahlteile
– Holz-/Frühstücksbrettchen
– kunstgewerbliche Gegenstände
– grobe Speisereste entfernen.
– Töpfe mit eingebrannten Speiseresten einwei-
chen.
Bestecks:
– Geschirr und Besteck dürfen die Sprüharme
nicht behindern, sich zu drehen.
– Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit
der Öffnung nach unten einordnen, damit sich
in Mulden oder tiefen Böden kein Wasser
ansammeln kann
– Geschirr und Besteckteile dürfen nicht ineinan-
der liegen oder sich gegenseitig abdecken
– um Glasschäden zu vermeiden, dürfen Gläser
sich nicht berühren
– kleine Gegenstände (z. B. Deckel) in den
Besteckkorb legen
.
Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet: bedingt geeignet:
– Steingutgeschirr nur im Geschirrspüler spülen, wenn es
vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
– Aufglasurdekore können nach sehr häufigem maschinel-
len Spülen verblassen.
– Silber- und Aluminiumteile neigen beim Spülen zu Ver-
färbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf
verursachen oft Verfärbungen bzw. Flecken auf Silber.
Silber deshalb immer gleich von Speiseresten säubern,
wenn es nicht unmittelbar nach Gebrauch gespült wird.
– Einige Glasarten können nach vielen Spülgängen trüb
werden
13
Page 14

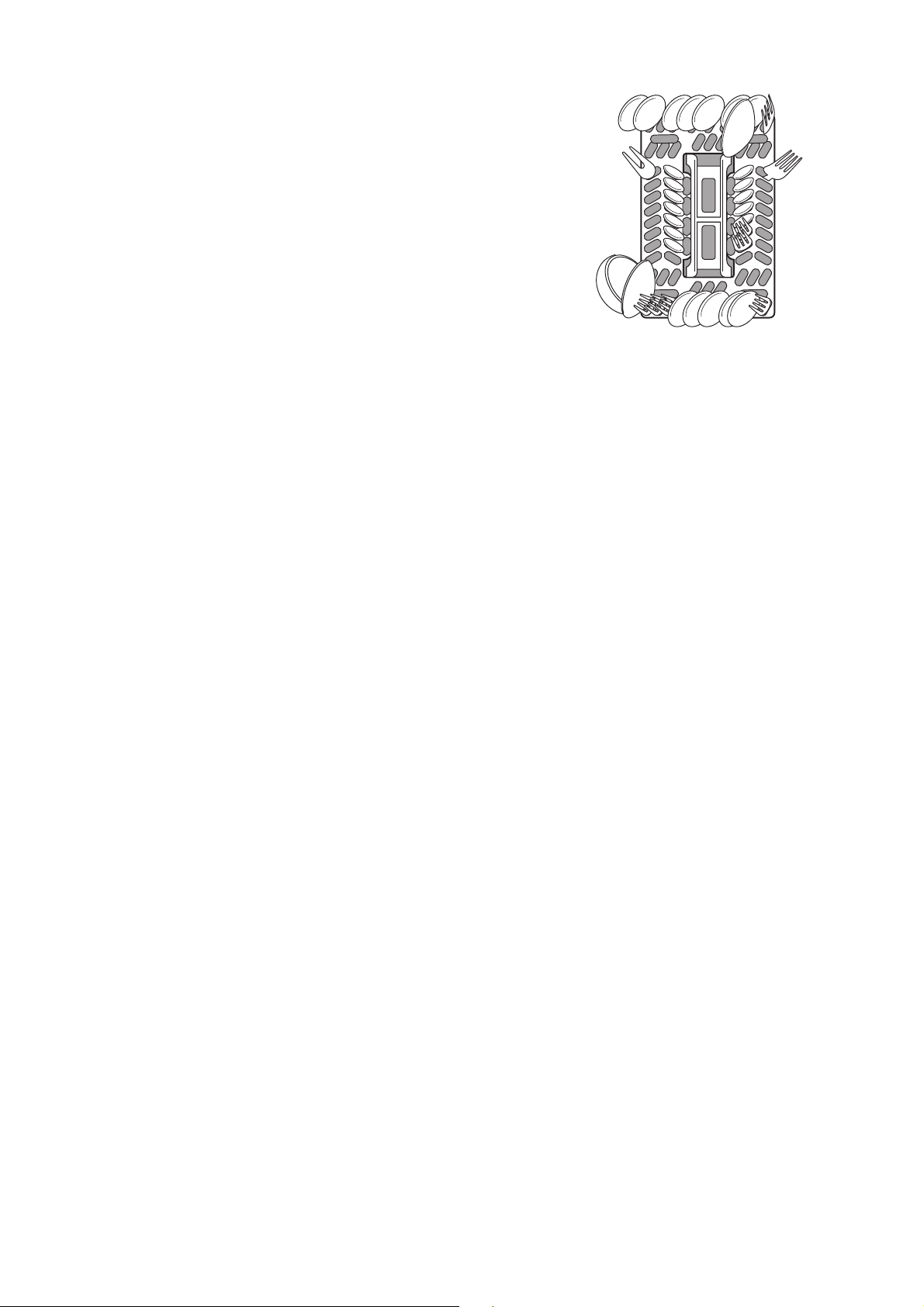

Besteck einordnen
1
Ihr Gerät ist zusätzlich zum unteren Besteckkorb mit
einer Besteckablage im Oberkorb ausgestattet.
Messer, kleine Löffel und kleine Gabeln in die
Besteckablage einordnen
Damit alle Besteckteile vom Wasser umspült werden,
sollten Sie:
1. den Gittereinsatz auf den Besteckkorb aufstek-
2. kurze Messer, Gabeln und Löffel mit dem Griff
Lange, spitze Besteckteile stellen im
Besteckkorb, besonders für Kinder eine
Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb
gelegt werden!
ken,
nach unten in den Gittereinsatz des Besteckkorbs
stellen.
14
Page 15

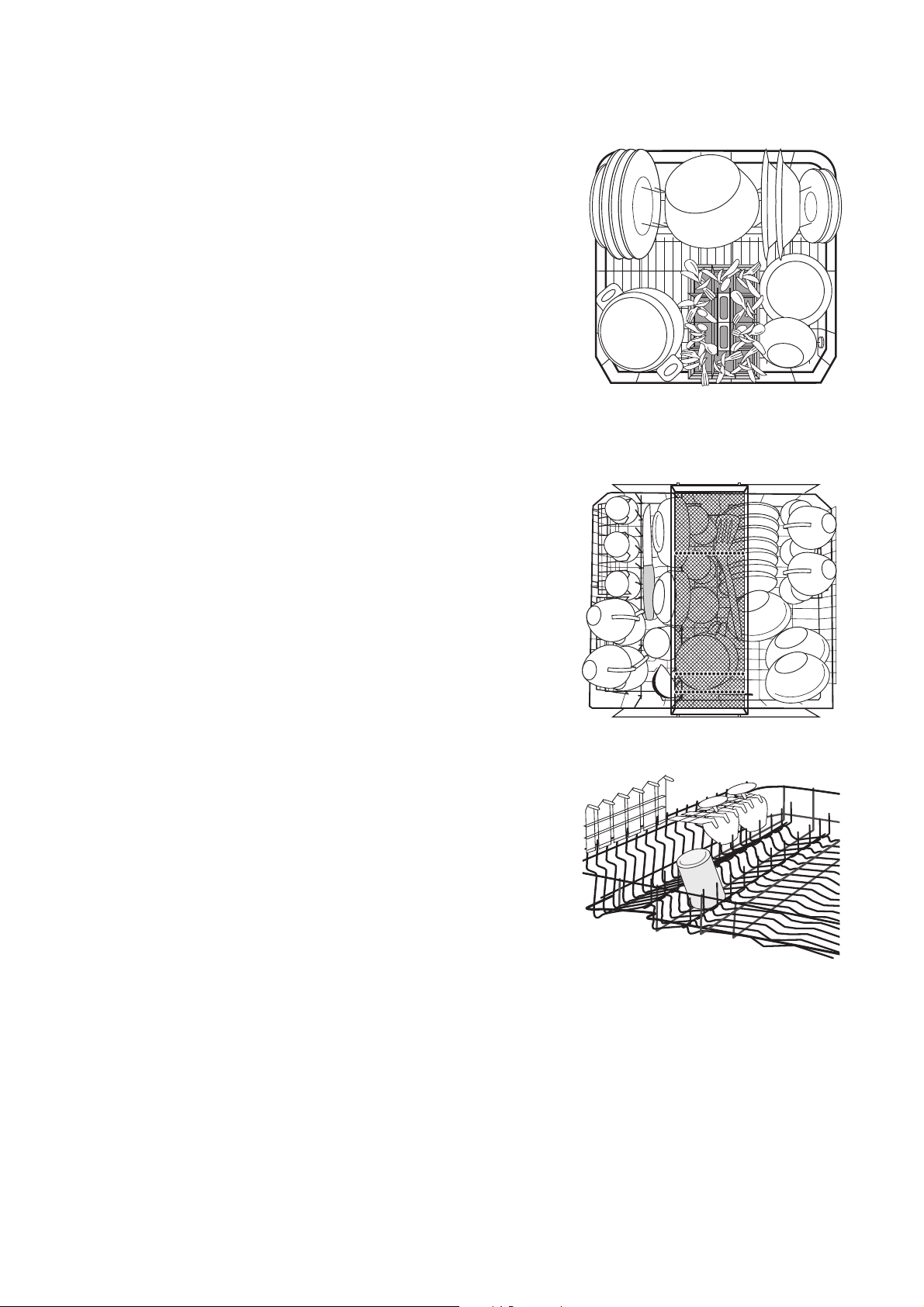

Töpfe, Pfannen und große Teller
einordnen
Größeres und stark verschmutztes Geschirr im
Unterkorb einordnen.
3
Um größeres Geschirr leichter einzuordnen,
kann
- der hintere Tellereinsatz aus dem Unterkorb
herausgenommen werden.
- der Besteckkorb im Unterkorb seitlich
verschoben werden.
Tassen, Gläser und Kaffeeservice
einordnen
Kleineres, empfindliches Geschirr und lange, spitze
Besteckteile im Oberkorb einordnen.
• Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spülwasser alle Geschirrteile erreicht.
• Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.
• Wein-, Sekt- sowie Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen.
• Gläser, Becher usw. können auch auf die beiden
Stachelreihen im Oberkorb links gestellt werden.
15
Page 16

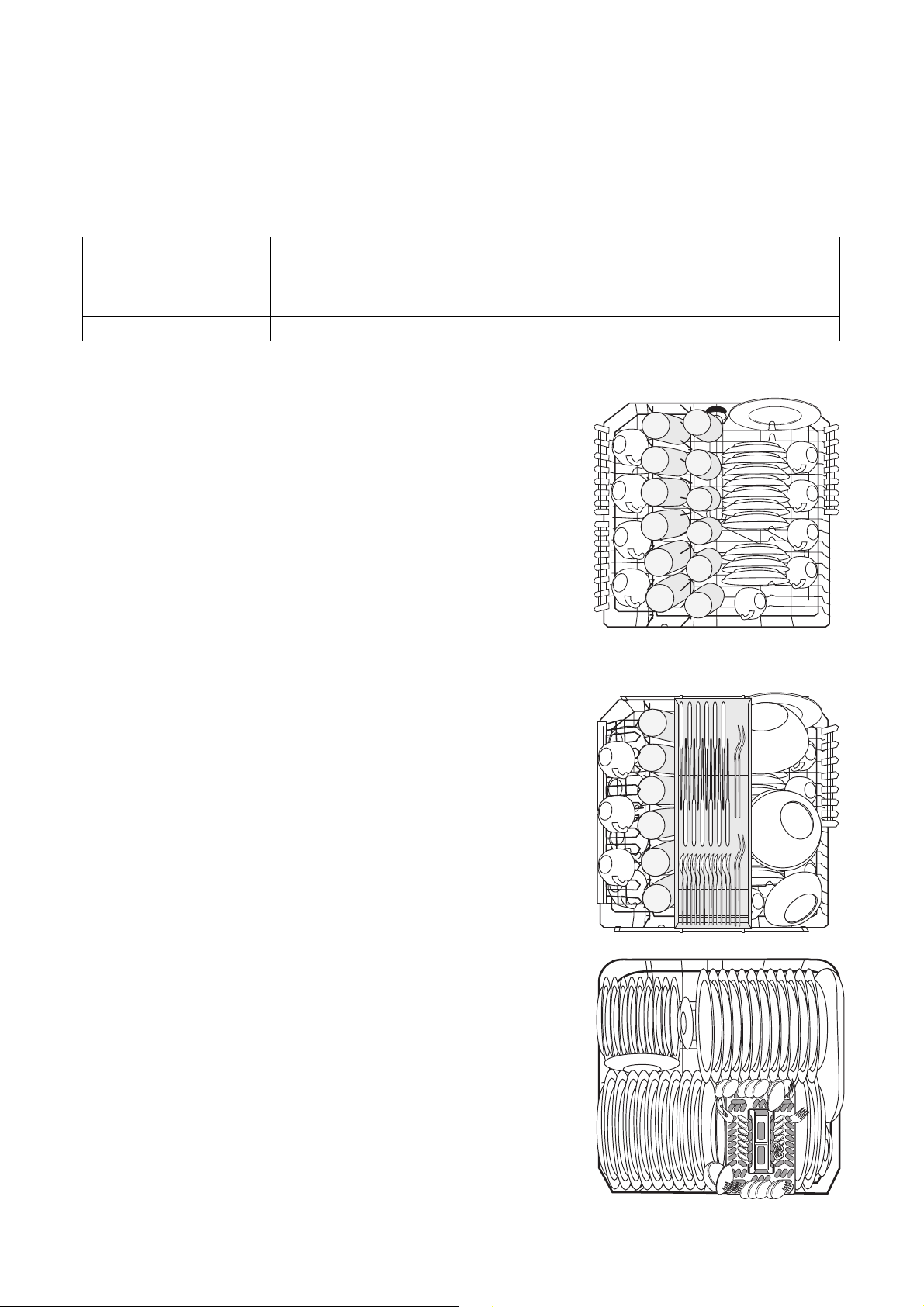

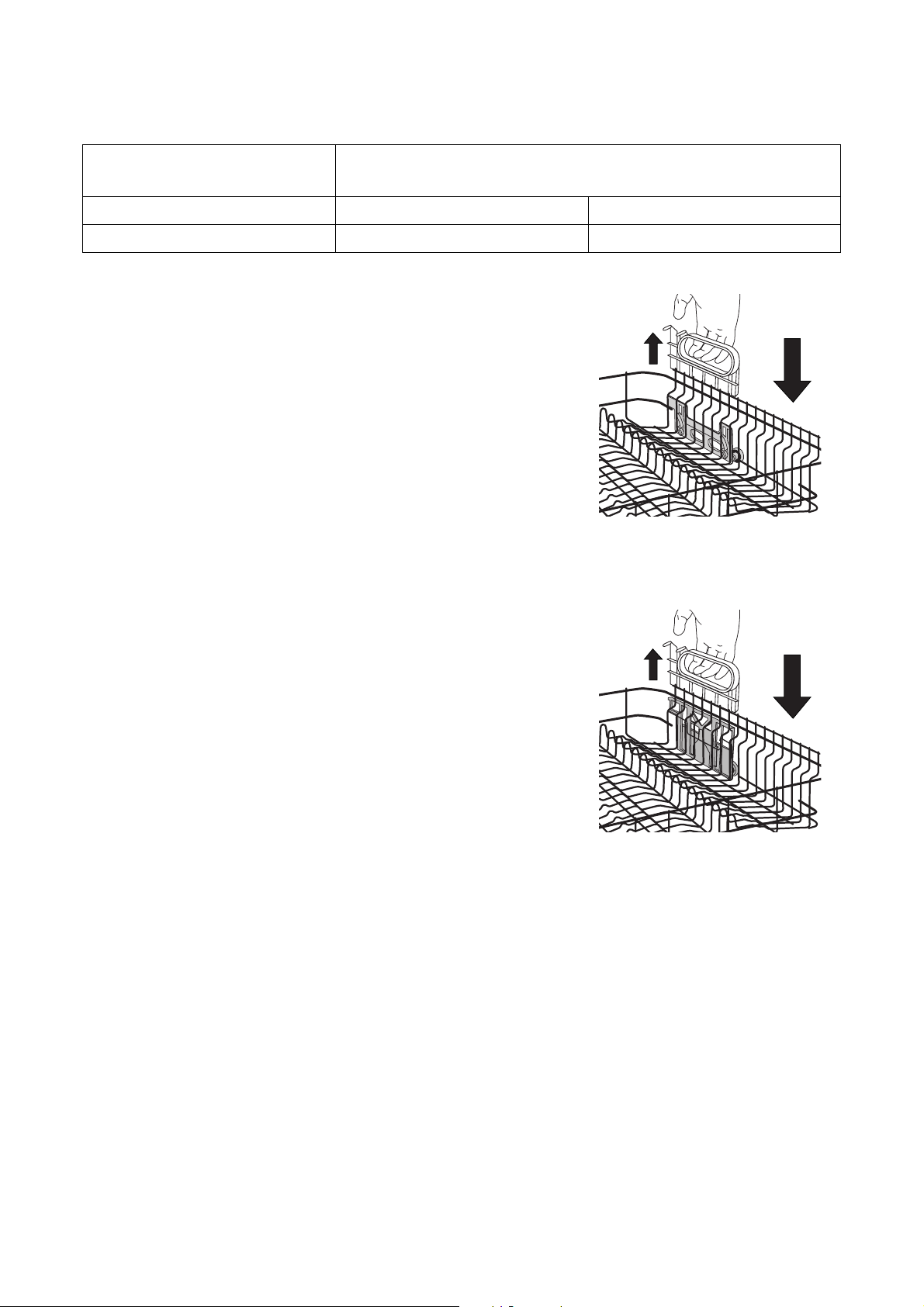

Oberkorb in der Höhe verstellen
Maximale Höhe des Geschirrs im
Oberkorb Unterkorb
angehobenem Oberkorb 22 cm 31 cm
bei
bei abgesenktem Oberkorb 24 cm 29 cm
Variante 1
3
Absenken des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff der rechten, hinteren Tassen-
Anheben des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff leicht nach vorne ziehen und in
Die Höhenverstellung ist auch bei beladenen
Körben möglich.
Je nach Modell ist das Gerät mit dem Oberkorb „Variante 1“ oder „Variante 2“ ausgestattet:
ablage anheben und absenken.
der oberen Stellung einrasten lassen.
Absenken des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und
senkrecht absenken. Der Oberkorb rastet in der
unteren Position ein.
Anheben des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und
senkrecht absenken. Der Oberkorb rastet in der
oberen Position ein.
Variante 2
16
Page 17
Reinigungsmittel einfüllen
1
Verwenden Sie nur Reinigungsmittel für
Geschirrspüler.
Füllen Sie Reinigungsmittel ein:
Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während
des Programms ins Spülwasser abgegeben.
2
Das Fach für Reinigungsmittel ist auf der Innenseite
der Tür.
1. Falls der Deckel geschlossen ist:
2. Reiniger in den Behälter für Reinigungsmittel fül-
3. Deckel zurückklappen und zudrücken, bis dieser
3
Beachten Sie bitte die Dosier- und Lagerempfehlungen der Hersteller auf den Verpakkungen der Reinigungsmittel.
Entriegelungsknopf (1) drücken.
Deckel springt auf.
len. Als Dosierhilfe dienen die Markierungslinien:
„20“ entspricht ca. 20 ml Reiniger,
„30“ entspricht ca. 30 ml Reiniger.
einrastet.
Bei sehr stark verschmutztem Geschirr füllen
Sie zusätzlich Reinigungsmittel in die
Nebenkammer (2).
Dieser Reiniger wird bereits beim Vorspülen
wirksam.
17
Page 18
Spülprogramm auswählen (Programmtabelle)
Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus:
Geschirrart:
zusätzlich:
Art der
Verschmutzung:
Geeignetes
Spülprogramm:
Programmtaste
drücken:
Programmablauf:
Verbrauchswerte:
stark bis leicht
verschmutzt;
angetrocknete
Speisereste
SENSOR 65 °C
1)
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
2)
Eß- und Kochgeschirr
–
ò
mit temperaturempfindlichem Geschirr
normal bis leicht
verschmutzt
besonders geeignet
bei Verwendung von
Kompaktreinigern.
ò
SENSOR 50 °C
stark
verschmutzt;
angetrocknete
Speisereste, besonders Eiweiß und
Stärke
– –
normal
verschmutzt
angetrocknete
Speisereste
ò
INTENSIV 70°
ò
NORMAL 65°
KMNO
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
ò ò ò ò
Vorspülen
Reinigen
2x Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Dauer 95 - 115 Minuten 95 - 115 Minuten 105 – 115 Minuten 89 – 99 Minuten
Energie 1,15 – 1,45 kWh 1,10 – 1,35 kWh 1,6 – 1,8 kWh 1,05 – 1,25 kWh
Wasser 11,5 – 19 Liter 11,5 – 19 Liter 17 – 19 Liter 13 – 15 Liter
1) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei einigen Spülprogrammabschnitten das Geschirr zur
besseren Reinigung kurzzeitig stärker gespült wird.
2) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig.
Abweichungen sind daher unter Praxisbedingungen möglich.
18
Page 19
Geschirrart:
Eß- und
Kochgeschirr
Kaffee- und
Partygeschirr
Alle
Geschirrarten
zusätzlich:
Art der
Verschmutzung:
Geeignetes
Spülprogramm:
Programmtaste
drücken:
Programmablauf:
Verbrauchswerte:
Dauer 84 – 94 Minuten 130 – 150 Minuten 35 Minuten 12 Minuten
1)
2)
mit temperaturempfindlichem Geschirr
normal
verschmutzt
besonders geeignet
bei Verwendung von Kompaktreinigern.
ò
ECO NORMAL 50°
LP
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
ENERGIESPAR 50°
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
ò
3) 4)
ò ò ò ò
mit empfindlichen
Gläsern
leicht
verschmutzt
ò
QUICK 40°
QA
–
Reinigen
Zwischenspülen
Klarspülen
–
–
Benutztes
Geschirr, das im
Geschirrspüler
gesammelt und
zu einem späteren Zeitpunkt
gespült werden
soll.
ò
VORSPÜLEN
Vorspülen
–
–
–
–
Energie 1,05 – 1,15 kWh 0,95 – 1,05 kWh 0,7 kWh < 0,1 kWh
Wasser 13 – 15 Liter 12 – 14 Liter 11 Liter 4 Liter
3) Das Spülprogramm P reinigt normal verschmutztes Geschirr mit sehr niedrigem Energieverbrauch. Soll das Geschirr in
kürzerer Zeit gereinigt werden, können Sie alternativ das Spülprogramm
4) Testprogramm
L verwenden.
19
Page 20
Spülprogramm starten
1. Überprüfen Sie, ob Geschirr und Besteck im
Geschirrspüler so eingeordnet sind, daß die
Sprüharme sich frei drehen können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
4. Ein/Aus-Taste
Ta st e
M leuchtet.
5. Programmtaste für das gewünschte Programm
drücken (siehe „Programmtabelle“). Die Programmanzeige und die zugehörigen Spülprogrammabschnitte in der Programmablaufanzeige
leuchten. Nach ungefähr 6 Sekunden beginnt das
gewählte Spülprogramm. Im Multidisplay wird die
errechnete, von der Beladung der Geschirrkörbe
abhängige Restlaufzeit für das Programm angezeigt. Bei automatischer Programmanpassung
kann durch die Steuerung des Geschirrspülers
(Beladungsmenge, Verschmutzungsgrad, etc.)
diese Zählung der Restlaufzeit gegebenenfalls
angehalten oder korrigiert werden. In der Programmablaufanzeige wird zusätzlich der aktuelle
Programmabschnitt angezeigt.
3
Werden nach Programmstart im Multidisplay
Fehlermeldungen angezeigt, lesen Sie bitte
den Abschnitt „Was tun, wenn...“.
M drücken. Anzeige der Ein/Aus-
Spülprogramm wechseln/unterbrechen/abbrechen
3
Wechseln oder unterbrechen Sie ein laufendes Spülprogramm nur, wenn es unbedingt
notwendig ist. Nach Wiederverschließen des
Gerätes wird die eingetretene Luft stark
erhitzt und dehnt sich aus. Dadurch kann
Wasser in die Bodenwanne gelangen und
eventuell das Wasserschutzsystem auslösen.
Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür
1
1. Geschirrspülertür öffnen. Das Spülprogramm
2. Tür schließen. Das Spülprogramm läuft weiter.
Beim Öffnen der Tür kann heißer Dampf
austreten. Verbrühungsgefahr! Tür vorsichtig öffnen.
stoppt.
Spülprogramm abbrechen
1. Taste des laufenden Spülprogramms drücken und
gedrückt halten. Die Programmanzeige des laufenden Spülprogramms blinkt einige Sekunden
und erlischt dann.
2. Programm-Taste loslassen, das Spülprogramm
wurde abgebrochen.
Pause-Funktion
Mit der Pause-Funktion kann das Spülprogramm für
kurze Zeit unterbrochen werden:
1. EIN-/AUS-Schalter M drücken. Das Spülpro-
gramm stoppt.
2. Alle Anzeigen erlöschen.
3. Wenn nach kurzer Zeit das Spülprogramm fortge-
setzt werden soll, wieder EIN-/AUS-Schalter M
drücken. Das Spülprogramm läuft weiter.
2
Das Spülprogramm sollte nicht für längere
Zeit unterbrochen werden, da sonst das
abgekühlte Spülwasser wieder erhitzt werden muß und somit der Energieverbrauch
steigen würde.
Spülprogramm wechseln
3
Wollen Sie das Spülprogramm zu einem späteren
Zeitpunkt wechseln, gehen Sie wie folgt vor:
1. Taste des neuen Spülprogramms drücken und
2. Nach einigen Sekunden blinkt nur noch die
20
Wollen Sie innerhalb der ersten 6 Sekunden
nach Programmwahl das Spülprogramm
wechseln, drücken Sie kurz die Taste des
neuen Spülprogramms.
gedrückt halten. Jetzt blinken die Anzeigen beider
Spülprogramme.
Anzeige des neuen Spülprogramms. ProgrammTaste loslassen, ab jetzt läuft das neue Spülprogramm.
Page 21
Superwash
3
1. Füllen Sie vor dem Starten des Spülprogramms
2. Starten Sie das Spülprogramm.
3. Drücken Sie die „Superwash“-Taste
3
Durch das Drücken der „Superwash“-Taste
E optimieren Sie das Reinigungsergebnis.
Die Funktion „Superwash“
Programmen „Intensiv 70°“ und „Normal 65°“
zugeschaltet werden.
Reinigungsmittel in den Behälter auf der Innenseite der Tür und in die Deckelmulde.
E kann den
E innerhalb
von 6 Sekunden.
„Superwash“ E bewirkt zwei Einweichphasen bis 55 °C innerhalb des Programms
„Vorspülen“.
– Während dieser Phasen steht das Gerät ohne
Aktivitäten.
– Insgesamt erhöht sich die Programmlaufdauer.
– Energie- und Wasserverbrauch erhöhen sich.
Startzeitvorwahl einstellen oder
ändern
Mit der Startzeitvorwahl können Sie einstellen, wann
ein Spülprogramm innerhalb der nächsten 19 Stunden beginnen soll.
Startzeitvorwahl einstellen:
1. Ein/Aus-Taste M drücken
2. Ta st e
3. Taste für das gewünschte Spülprogramm drücken.
4. Nach Ablauf der eingestellten Stunden startet das
Å so oft drücken, bis im Multidisplay die
Stundenanzahl blinkt, nach der das Spülprogramm beginnen soll.
Das Multidisplay zeigt die Stundenanzahl jetzt
konstant an. Die Stundenanzahl ist gespeichert.
Spülprogramm automatisch.
Startzeitvorwahl ändern:
Solange das Spülprogramm nicht begonnen hat, können Sie durch Drücken der Taste
Startzeitvorwahl noch ändern.
Å die eingestellte
Beladungserkennung
Wird ein Spülprogramm gestartet, obwohl im Oberund/oder Unterkorb nur wenig Geschirr ist, paßt eine
intelligente Elektronik die Spülwassermenge und die
Dauer des Spülprogrammes der Geschirrmenge an.
Dadurch ist es möglich, auch wenig Geschirr schnell
und wirtschaftlich zu spülen. Bei halber Beladung
(6 Maßgedecke) werden bis zu 2 Liter Wasser und
0,2 kWh Strom eingespart.
21
Page 22
Geschirrspüler ausschalten
Geschirrspüler erst ausschalten, wenn das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt
und in der Programmablaufanzeige
Wenn der Signalton für Spülprogrammende eingeschaltet ist, meldet ein Dauerton 10 Sekunden lang
das Programmende. Wird der Geschirrspüler nicht
ausgeschalten, wird dieser Dauerton nach einigen
Minuten zweimal wiederholt.
1. EIN/AUS-Schalter
erlöschen.
1
2. Tür vorsichtig öffnen.
Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten.
Deshalb:
M drücken. Alle Anzeigen
D aufleuchtet.
Geschirr ausräumen
3
• Heißes Geschirr ist stoßempfindlich. Geschirr
deshalb vor dem Ausräumen abkühlen lassen.
• Lassen Sie am Programmende das Geschirr zum
besseren Trocknen und zum Abkühlen noch ca.
15 Minuten im Geschirrspüler.
• Zuerst Unterkorb, dann Oberkorb ausräumen.
Dadurch vermeiden Sie, daß Restwasser vom
Oberkorb auf Geschirr im Unterkorb tropft und
Wasserflecken zurückläßt.
22
Page 23
Pflege und Reinigung
1
• Bedienteile des Geschirrspülers bei Bedarf nur mit
• Sprüharme brauchen nicht gereinigt zu werden.
• Innenbehälter, Türdichtung und Wasserzulauf
Auf keinen Fall handelsübliche Möbelpflegeoder aggressive Reinigungsmittel verwenden.
einem weichen Lappen und warmem, klarem
Wasser reinigen.
gelegentlich auf Verschmutzungen kontrollieren
und gegebenfalls reinigen.

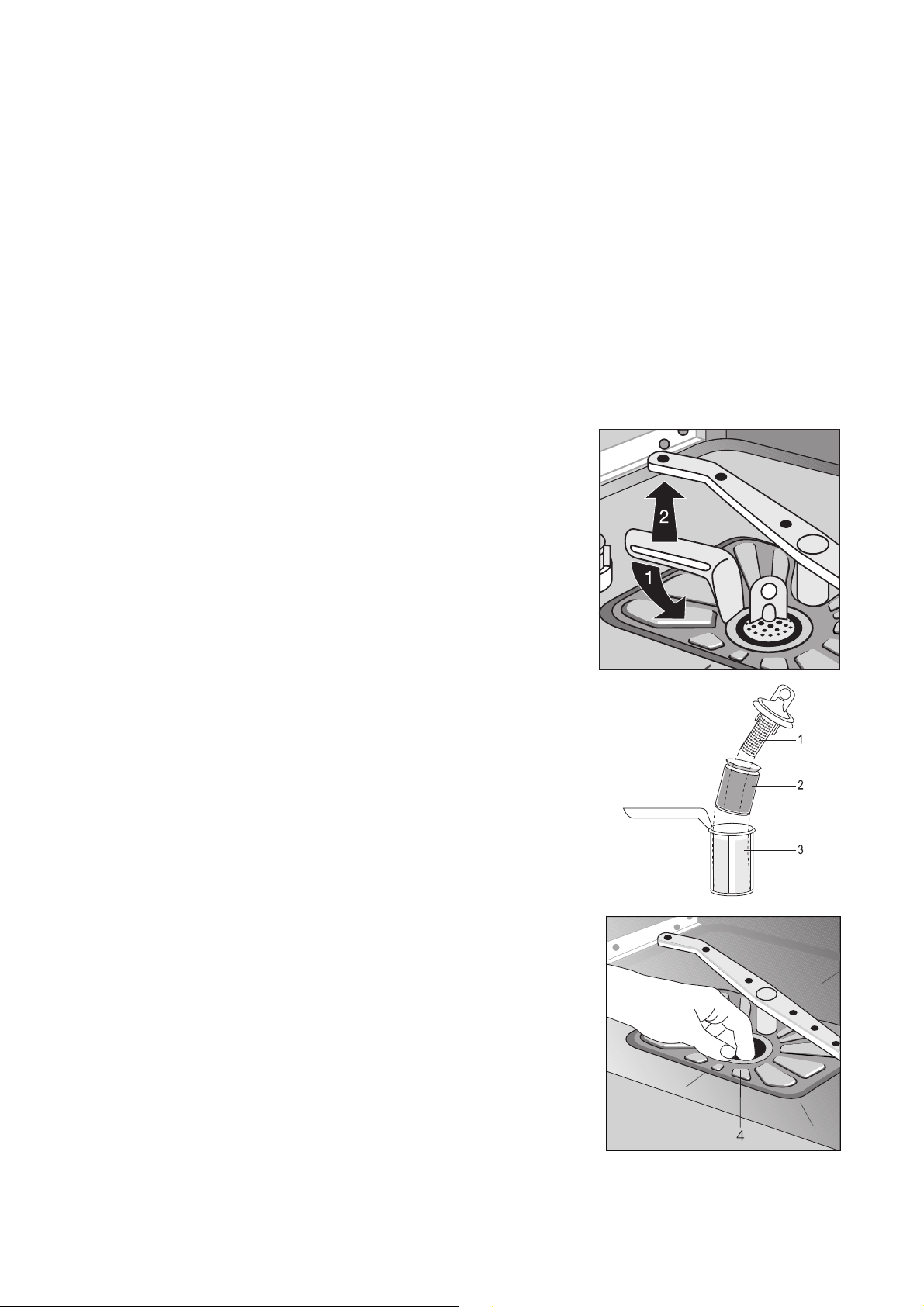

Reinigung der Siebe
3
1. Tür öffnen, Unterkorb herausnehmen.
2. Das Siebsystem des Geschirrspülers besteht aus
3. Griff etwa um ¼ Umdrehung entgegen dem Uhr-
4. Grob-/Feinsieb (1/2) an der Grifföse fassen und
5. Alle Siebe unter fließendem Wasser gründlich rei-
6. Flächensieb (4) aus dem Spülraumboden nehmen
7. Flächensieb wieder in den Spülraumboden ein-
8. Grob-/Feinsieb in den Mikrofilter einsetzen und
9. Siebkombination einsetzen und durch Schwenken
1
Die Siebe im Spülraumboden sind in hohem
Grade selbstreinigend.
Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte
Siebe beeinträchtigen das Spülergebnis.
Grob-/Feinsieb, Mikrofilter und Flächensieb. Mit
Griff des Mikrofilters das Siebsystem entriegeln
und entnehmen.
zeigersinn schwenken und herausnehmen.
aus dem Mikrofilter (3) herausziehen.
nigen.
und auf beiden Seiten gründlich reinigen.
setzen.
zusammenstecken.
des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht
über den Spülraumboden heraussteht.
Ohne Siebe darf auf keinen Fall gespült
werden.
23
Page 24
Innenbeleuchtung ersetzen
Der Geschirrspüler wird innen durch eine besonders
hochwertige Niedervoltlampe beleuchtet.
1
1
Die Lampe ist aus Sicherheitsgründen von innen
nicht zugänglich.
Eine defekte Lampe ist wie folgt zu ersetzen:
1. Einbaugeräte aus der Einbaunische ziehen.
2. Seitenwände abnehmen.
3. Lampenhalterung zusammendrücken und aus der
4. Defekte Lampe entfernen.
1
5. Neue Lampe mit Hülle festhalten und unteres
6. Lampe in die Lampenhalterung drücken.
7. Lampenhalterung in die Befestigung drücken, bis
8. Seitenwände wieder befestigen.
9. Einbaugeräte in Einbaunische zurückschieben
10.Geschirrspüler an das Stromnetz anschließen
11.Kontrollieren, ob die Lampe beim Öffnen der Tür
Eine defekte Lampe darf nur von einem
Fachmann ersetzt werden.
Vor Arbeitsbeginn, Stecker des Geschirrspülers aus der Steckdose ziehen.
Befestigung ziehen.
Die neue Lampe darf beim Einsetzen nicht
mit den Händen berührt werden.
Ende abschneiden.
die Haken einrasten.
und wieder mit den Küchenmöbeln verschrauben.
aufleuchtet.
24
Page 25
Was tun, wenn...
Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst
zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedien-
fehlers den Kundendienst in Anspruch nehmen,
erfolgt der Besuch des Kundendienst-Technikers
auch während der Garantiezeit nicht kostenlos.
...Fehlermeldungen angezeigt werden.
• Zeigt das Multidisplay den Fehlercode (2 an oder
leuchtet die Anzeige
Sie den Fehler eventuell selbst beheben. Nach
Behebung des Fehlers (2 und des Fehlers mit der
Anzeige
programms drücken. Das Spülprogramm läuft wei-
Programmanzeige des gewählten
Programms blinkt, die Anzeige
leuchtet auf und es ist ein 1 Warnton
zu hören, der ständig wiederholt wird:
es läuft kein Wasser in den Geschirrspüler.
G die Taste des angefangenen Spül-
Störung Mögliche Ursache Abhilfe
G oder H auf, können
Wasserhahn ist verstopft oder
verkalkt.
G
Wasserhahn ist geschlossen. Wasserhahn öffnen.
Sieb (falls vorhanden) in der
Schlauchverschraubung am
Wasserhahn ist verstopft.
Wasserzulaufschlauch ist nicht
korrekt verlegt.
ter. Wird der Fehlercode erneut angezeigt,
verständigen Sie den Kundendienst.
• Bei allen anderen angezeigten Fehlern bitte den
Kundendienst verständigen und den Fehlercode
nennen.
Wasserhahn reinigen.
Sieb in der Schlauchverschraubung
reinigen.
Schlauchverlegung überprüfen.
Programmanzeige des gewählten
Programms blinkt, Multidisplay zeigt
den Fehlercode (2 an und es sind
2 Warntöne zu hören, die ständig
wiederholt werden.
Multidisplay zeigt den Fehlercode (3
an und es sind 3 Warntöne zu hören,
die ständig wiederholt werden.
Während eines Spülprogramms
leuchtet in unregelmäßigen Zeitab-
ständen die Anzeige
gleichzeitig ist 1 längerer Warnton zu
hören.
H auf und
Der Siphon ist verstopft. Siphon reinigen.
Wasserablaufschlauch ist nicht
korrekt verlegt.
Das Wasserschutzsystem hat
angesprochen.
Der mittlere Sprüharm ist
blockiert.
Schlauchverlegung überprüfen.
Wasserhahn schließen und Kundendienst verständigen.
Tür vorsichtig öffnen. Beim Öffnen
der Tür kann heißer Dampf austreten. Verbrühungsgefahr! Geschirr
und Besteck im Unterkorb so einordnen, daß sich der mittlere Sprüharm
frei drehen kann. Tür des Geschirrspülers schließen.
25
Page 26
...es Probleme beim Betrieb des Geschirrspülers gibt.
Störung Mögliche Ursache Abhilfe
Programm startet nicht.
Im Spülraum sind Rostflecken sichtbar.
Pfeifendes Geräusch
beim Spülen.
Innenbeleuchtung des
Geschirrspülers leuchtet nicht.
Geschirrspülertür ist nicht richtig
geschlossen.
Netzstecker ist nicht eingesteckt. Netzstecker einstecken.
Sicherung der Hausinstallation ist nicht in
Ordnung.
Bei Geschirrspülermodellen mit Startzeitvorwahl: Eine Startzeit ist vorgewählt.
Spülraum besteht aus rostfreiem Edelstahl.
Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus Wasserleitung, von Töpfen, Bestecken usw.).
Beseitigen Sie solche Flecken mit einem
handelsüblichen Edelstahlputzmittel.
Das Pfeifen ist unbedenklich. Anderen Markenreiniger verwenden.
Netzstecker ist nicht eingesteckt. Netzstecker einstecken.
Lampe der Innenbeleuchtung ist defekt. Kundendienst verständigen.
Tür schließen.
Sicherung ersetzen.
Falls Geschirr sofort gespült werden
soll, bei Geräten
- mit Multidisplay die Startzeit auf
0 Stunden stellen.
- ohne Multidisplay die Startzeitvorwahl
löschen.
Nur geeignetes Besteck und Geschirr
spülen.
Deckel des Vorratsbehälters für Spezialsalz fest schließen.
...das Spülergebnis nicht zufriedenstellend ist.
Das Geschirr wird nicht sauber.
• Es wurde nicht das richtige Spülprogramm
gewählt.
• Geschirr war so eingeordnet, daß das Spülwasser
nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder
falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
• Ablaufschlauch ist nicht korrekt verlegt.
Das Geschirr wird nicht trocken und
bleibt ohne Glanz.
• Es wurde kein Marken-Klarspüler verwendet.
• Vorratsbehälter für den Klarspüler ist leer.
Auf Gläsern und Geschirr sind Schlieren,
Streifen, milchige Flecken oder blauschimmernder Belag.
• Klarspülerdosierung niedriger einstelllen.
Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.
• Klarspülerdosierung höher einstelllen.
• Der Reiniger kann die Ursache sein. Kontaktieren
Sie den Kundenberater des Reinigungsmittelherstellers.
26
Page 27
Technische Daten
Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr
2
Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm
Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten
Innenrand der Geschirrspülertür.
Geschirrspüler: Standgeräte
Abmessungen: 850 x 600 x 600 (H x B x T in mm)
max. Gewicht: 54 Kg
Integrierbare und Unterbau-Geschirrspüler
Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm)
max. Gewicht: 50 Kg
Vollintegrierbare Geschirrspüler
Abmessungen: 820 - 880 x 596 x 546 - 550 (H x B x T in mm)
max. Gewicht: 50 Kg
= 0.1-1.0 MPa)
Dieses Gerät entspricht den folgenden EGRichtlinien
• 73/23/EWG vom 19.02.1973 – Niederspannungsrichtlinie
• 89/336/EWG vom 03.05.1989, (einschließlich Änderungsichtlinie 92/31/
EWG) – EMV-Richtlinie
27
Page 28
Hinweise für Prüfinstitute
Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
Volle Beladung:
12 Maßgedecke einschl. Servicegeschirr
Reinigerdosierung : 5g + 25g (Typ B) 20g (Typ B)
Klarspülereinstellung: 4 (Typ III) 4 (Typ III)
Einordnungsbeispiel: Oberkorb
Halbvolle Beladung:
6 Maßgedecke einschl. Servicegeschirr,
jeden zweiten Stellplatz freilassen
Einordnungsbeispiel: Oberkorb mit Besteckablage
Einordnungsbeispiel: Unterkorb
28
Page 29
Einordnungsbeispiel: Besteckkorb
29
Page 30
AUFSTELL- UND ANSCHLUßANWEISUNG
Aufstellen des Geschirrspülers
• Geschirrspüler muß standsicher und waagrecht
ausgerichtet auf festem Boden aufgestellt werden.

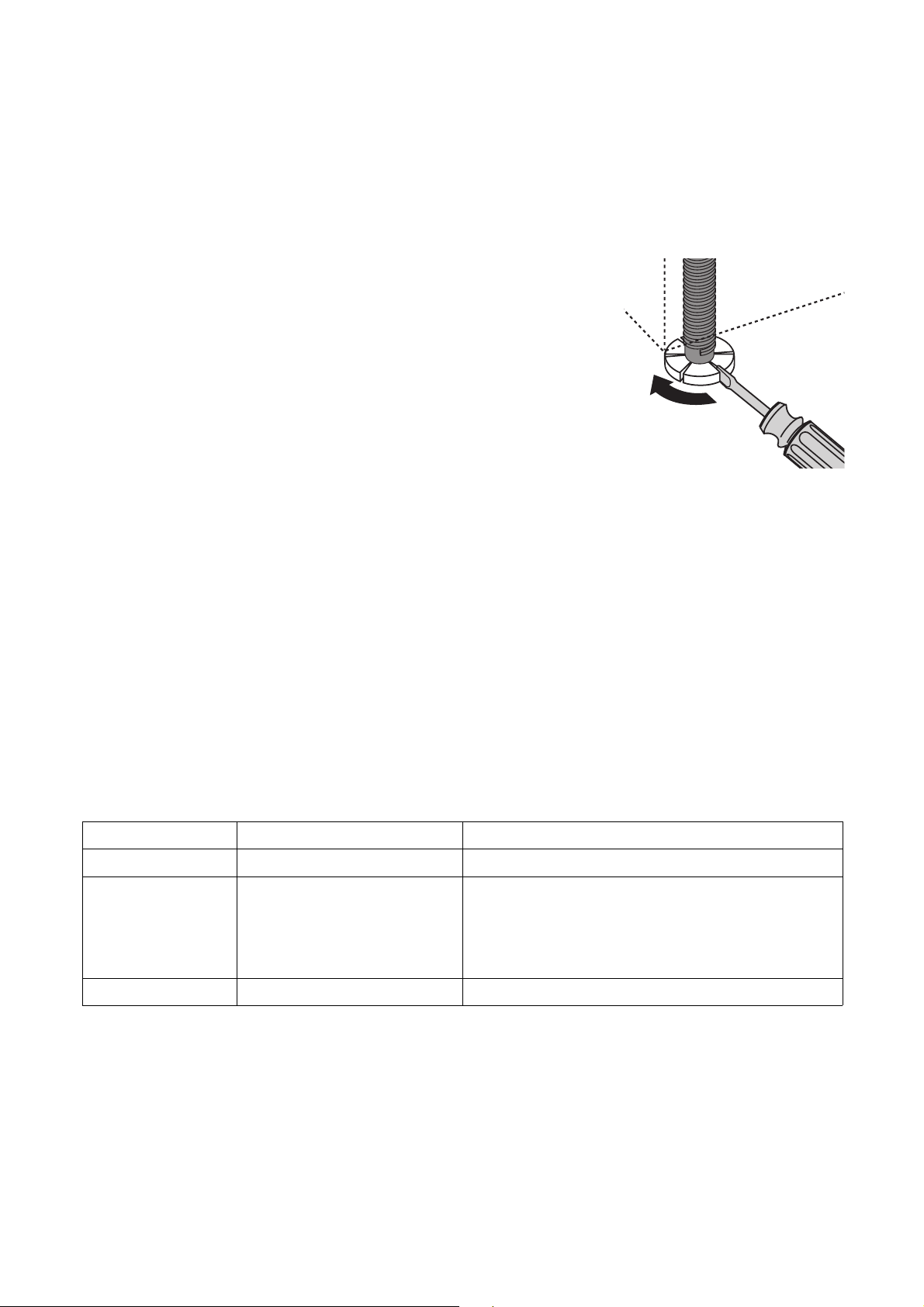

• Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben :
– mit einem Schraubendreher.
• Bei Unterbau-, integrierbaren und vollintegrierbaren Geschirrspülern sind die hinteren Gerätefüße
mit einem Schraubendreher vorne am Gerät einzustellen.
• Ablaufschlauch, Zulaufschlauch und Netzkabel
müssen innerhalb des Sockelrücksprungs hinten
frei beweglich verlegt sein, damit diese weder
abgeknickt noch abgequetscht werden können.
• Der Geschirrspüler muß außerdem fest mit der
durchgehenden Küchen-Arbeitsplatte oder mit
den benachbarten Möbeln verschraubt sein.
Diese Maßnahme ist zwingend notwendig, damit
die nach VDE-Vorschrift erforderliche Kippsicherheit garantiert ist.
Je nach Bauform sind die Geschirrspüler wie folgt aufzustellen:
Integrierbarer Geschirrspüler
(siehe beiliegende Montageschablone)
3
Breite: 591 – 594 mm
Dicke: 16 – 24 mm
Höhe:
(variabel)
Gewicht: max. 8 kg
1
Die Gerätetür kann mit einer Holzplatte/
Möbelplatte folgender Abmessungen verkleidet werden:
abhängig von - Nischenhöhe
- Sockelhöhe
- Anpassung an Fugenverlauf benachbarter Möbel
Das genaue Höhenmaß muß am Aufstellort von den
benachbarten Möbeln abgemessen werden.
Sollte die Möbelplatte länger als 600 mm
sein, kann die Gerätetür nicht völlig geöffnet
werden (die Möbelplatte stößt gegen den
Sockel).
In diesem Fall muß der Sockel ausgeschnitten werden (siehe Montageschablone) oder
der Beschlagsatz für die überlange Tür BLT
60 verwendet werden. Diesen erhalten Sie
unter der E-Nr. 911 239 008.
30
Page 31
Unterbau-Geschirrspüler
(siehe beiliegende Montageanleitung)
Standgeräte
1

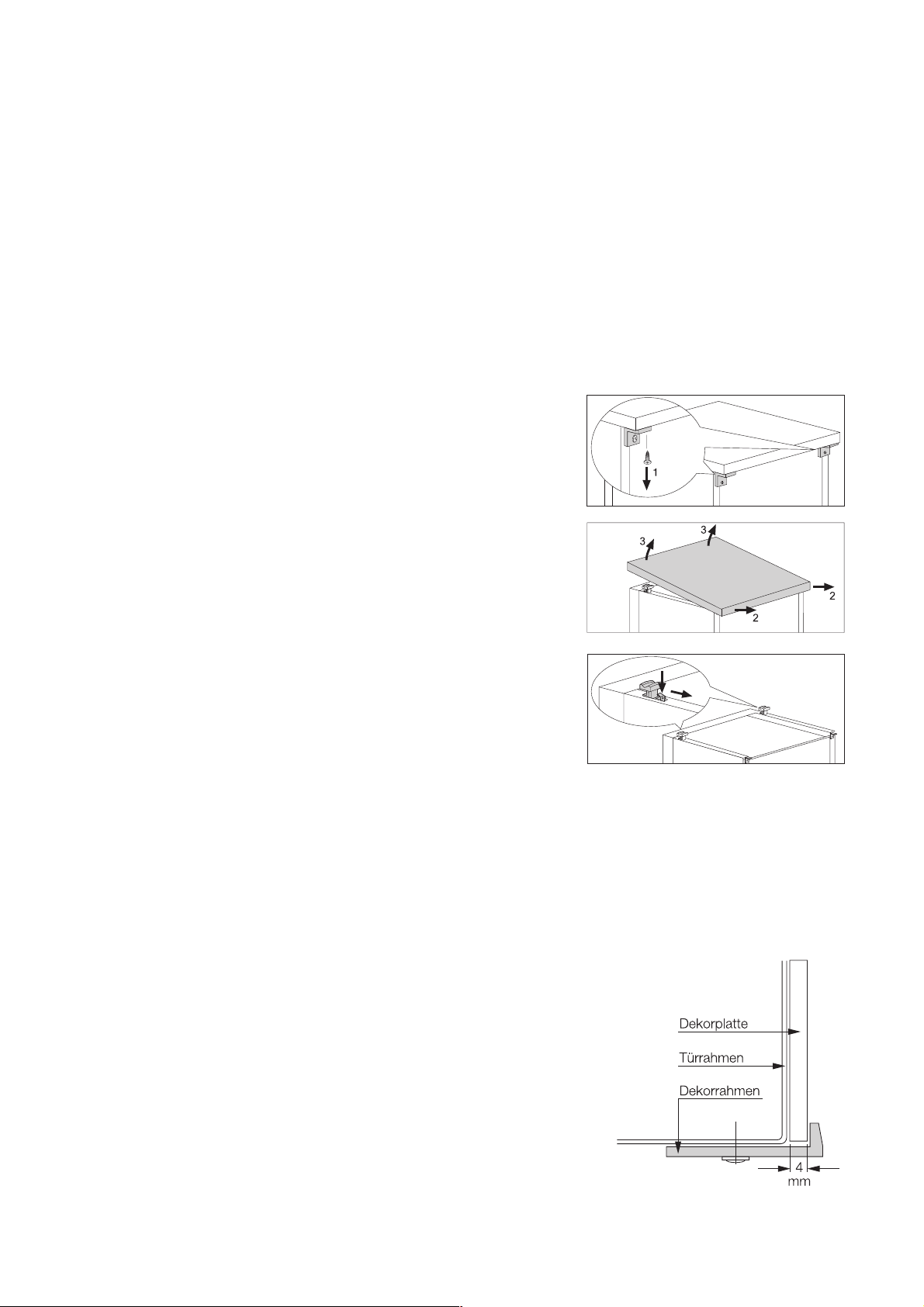

Soll der Geschirrspüler unter eine Küchenarbeitsplatte eingebaut werden, muß die Original-Arbeitsplatte des Geschirrspülers wie folgt entfernt werden:
1. Schrauben (1) aus den Winkelstücken an der
2. Arbeitsplatte des Geräts ca. 1 cm nach hinten
3. Auf die im Bild gezeigte Stelle
lassen sich freistehend ohne zusätzliche
Befestigung aufstellen.
Wird der Geschirrspüler direkt neben einem
Gas- oder Kohleherd aufgestellt, muß zwischen Herd und Geschirrspüler eine wärmeisolierende, nicht brennbare Platte bündig
zur Oberkante der Arbeitsplatte (Tiefe 57,5
cm) angebracht werden. Die Platte sollte auf
der Seite zum Herd hin mit Aluminiumfolie
ausgestattet sein.
Rückseite herausdrehen.
schieben
der Arbeitsplatte drücken und Halterung schräg
nach hinten herausziehen
(2), vorne anheben (3) und wegnehmen.
(4) der Halterung
(5).
4
5
1
3
• Standgeräte können mit einer Dekorplatte optisch
• Dekorplattenmaße:
• Die Ecken der Dekorplatten müssen 5mm x 45°
• Damit sich dünne Dekorplatten nicht durchwölben
Wird der Geschirrspüler später wieder als
Standgerät benutzt, muß die OriginalArbeitsplatte wieder eingebaut werden.
Der Sockel von Standgeräten ist nicht verstellbar.
an die Küchenfront angepaßt werden. Die Dekorplatten müssen vom Küchenhersteller bezogen
werden. Für die Montage ist ein Dekorrahmen
erforderlich, den Sie, falls nicht im Lieferumfang,
als Zubehör beim Fachhändler beziehen können.
– Höhe 597mm
– Breite 587mm
– Klemmdicke: max. 4mm
angefast sein.
bzw. verziehen, fixieren Sie diese mit doppelseitigem Klebeband auf der Gerätetür.
31
Page 32

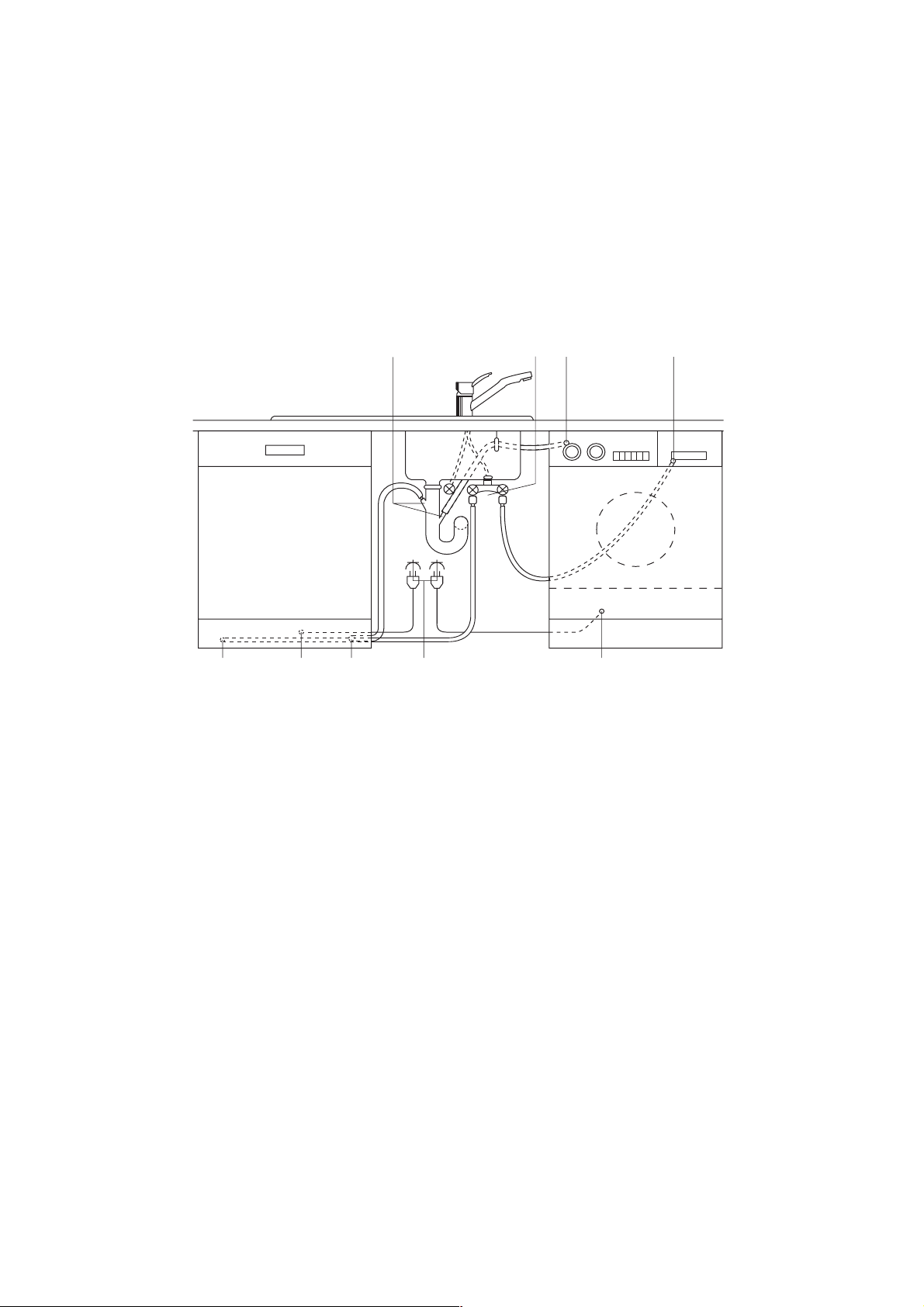

Anschließen des Geschirrspülers
Wasseranschluß
Der Geschirrspüler hat Sicherheitseinrichtungen, die
den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen.
• Der Geschirrspüler kann an Kaltwasser und an
Warmwasser bis max. 60 °C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden.
Zulässiger Wasserdruck
Niedrigster zulässiger Wasserdruck:
2
1 bar (=10N/cm
Höchster zulässiger Wasserdruck:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Zulaufschlauch anschließen
1
3
Der Zulaufschlauch darf beim Anschließen
nicht geknickt, gequetscht oder in sich verschlungen sein.
Zulaufschlauch mit der Schlauchverschraubung (ISO 228-1:2000) an einen Wasserhahn mit Außengewinde (¾ Zoll)
anschließen. Anschlußmutter der Schlauchverschraubung nur von Hand anziehen.
Damit die Wasserentnahme in der Küche
nicht eingeschränkt wird, empfehlen wir,
einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn
ein Abzweigstück anzubauen.
Unter 1 bar Wasserdruck ziehen Sie bitte ihren Installateur zu Rate.
Bei mehr als 10 bar Wasserdruck muß ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler zu beziehen).
• Benötigen Sie einen längeren Zulaufschlauch als
den mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsatz zu verwenden:
– Schlauchsatz „WRflex 100“
(E-Nr.: 911 239 034)
– Schlauchsatz „WRflex 200“
(E-Nr.: 911 239 035)
32
Page 33
Wasserablauf
Ablaufschlauch
1
• Anschluß des Ablaufschlauches:
Der Ablaufschlauch darf nicht geknickt,
gequetscht oder in sich verschlungen sein.
– maximal zulässige Höhe: 1 Meter.
– minimal erforderliche Höhe 30 cm über der
Geräteunterkante.
Verlängerungsschläuche
• Verlängerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der
Innendurchmesser der Verlängerungsschläuche
muß 19 mm betragen, damit die Gerätefunktion
nicht gestört wird.
• Verlängerungsschläuche dürfen höchstens
3 Meter waagrecht verlegt sein und die maximal
zulässige Höhe für den Anschluß des Ablaufschlauches beträgt dann 85 cm.
Siphonanschluß
• Die Tülle des Ablaufschlauches (ø 19 mm) paßt
auf alle gängigen Siphontypen. Der Außendurchmesser des Siphonanschlusses muß mindestens
15 mm sein.
• Der Ablaufschlauch muß mit der beiliegenden
Schlauchschelle am Siphonanschluß befestigt
werden.
Wasserablauf bei hoch eingebautem
Geschirrspüler
Liegt bei hoch eingebautem Geschirrspüler der
Anschluß des Ablaufschlauches weniger als 30cm
über der Geräteunterkante, muss der Bausatz
ET 111099520 vom Kundendienst eingebaut werden.
Wasserablauf in Spülbecken (nur bei
Standgerät möglich)
Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, verwenden Sie einen aufsteckbaren
Schlauchkrümmer. Sie erhalten diesen beim Kundendienst unter der Ersatzteilnummer ET 646 069 190.
1. Krümmer auf den Ablaufschlauch aufstecken.
2. Ablaufschlauch gegen Abrutschen vom Spül-
beckenrand sichern.
Schnur durch das Loch des Schlauchkrümmer
ziehen und an der Wand oder am Wasserhahn
befestigen.
33
Page 34
Wasserschutzsystem
Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet.
Im Fehlerfall unterbricht das Sicherheitsventil im
Gerät sofort den Wasserzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Wasser weder
aus- noch überlaufen. Im Gerät befindliches Restwasser wird automatisch abgepumpt.
1
Das Wasserschutzsystem funktioniert auch,
wenn das Gerät ausgeschaltet ist – es darf
jedoch nicht vom Stromnetz getrennt sein.
Bei eingeschaltetem Gerät ist im Fehlerfall
zusätzlich ein Summton zu hören.
Elektrischer Anschluß
1
Achten Sie beim Anschluß auf die VDE-Bestimmungen und gegebenenfalls auf die Zusatzbestimmungen der örtlichen Elektrizitätswerke.
Nach dem Einbau dürfen spannungsführende Teile
und betriebsisolierte Leitungen mit dem Prüffinger
nach EN 60335/DIN VDE 0700 nicht berührbar sein.
Für den elektrischen Anschluß finden Sie die Angaben auf dem Typschild am rechten Innenrand der
Geschirrspülertür. Ist das Gerät umschaltbar ausgeführt, sind zusätzlich die Hinweise des in der Netzanschlußdose befindlichen Umschaltschemas zu
beachten.
Vergewissern Sie sich vor dem Anschließen, daß die
auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und
Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls auf
dem Typschild zu entnehmen.
Gemäß den technischen Anschlußbedingungen der Elektrizitätsunternehmen darf ein
Festanschluß an das elektrische Netz nur
von einem zugelassenen Elektroinstallateur
durchgeführt werden.
Um Geschirrspüler vom Netz zu trennen, Netzstecker
ziehen.
Achtung: Der Stecker muß auch nach Aufstellung
des Gerätes zugänglich bleiben.
Ist das Gerät durch einen festen Anschluß mit dem
Netz verbunden, so muß es durch Installationsmaßnahmen mit einer allpoligen (N,L1) Trennvorrichtung
(z.B. Fi-Schutzschalter) mit einer Kontaktöffnungsweite von > 3 mm vom Netz getrennt werden.
34
Page 35
Anschlußtechnik
Zulauf- und Ablaufschläuche sowie das Netzkabel
müssen seitlich vom Geschirrspüler angeschlossen
werden, da hinter dem Gerät kein Platz dafür ist.
Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da
maßgebend die Gegebenheiten am Aufstellort sind
(vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw. der Wasserwerke, usw...).
Wasserzulauf
2 Stutzen 45° oder gerade,
außen ø 19 mm, Länge 30 mm
Elektrische
Zuleitung
Wasserablauf
Elektro Anschluß
Doppelventil
Wasserablauf
Elektrische
Zuleitung
Wasserzulauf
35
Page 36
Servicestellen
6032 Emmen
Buholzstrasse 1
9000 St. Gallen
Vonwilstrasse 15
8048 Zürich
Badenerstrasse 587
8604 Volketswil
Hölzliwisenstrasse 12
7000 Chur
Comercialstrasse 19
4133 Pratteln
Rheinpark-Center
Netzibodenstrasse 23b
8718 Schänis
Biltnerstrasse
3063 Ittigen
Ey 5
Points de Service
1028 Préverenges
Le Trési 6
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Demonstration/Vente
8048 Zürich
Badenerstrase 587
01/ 405 81 11
Garantie
L’utilisateur final de tout produit acheté et utilisé en
Suisse, bénéficie d’une garantie complète d’une
année à partir de la date de livraison. La facture ou le
justificatif d’achat correspondant fait foi en la matière.
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Kochberatung Verkauf
8048 Zürich
Badenerstrasse 587
01/ 405 81 11
Garantie
Wir gewähren auf allen Produkten, die in der Schweiz
gekauft und in Betrieb sind, eine einjährige Vollgarantie, gerechnet ab Lieferdatum an den Endverbraucher. Massgebend für den Garantieanspruch ist
die Faktura oder ein entsprechender Verkaufsbeleg.
Servizio dopo vendita
6916 Grancia
Zona Industrie E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Consulente (cucina) Vendita
8048 Zürich
Badenerstrasse 587
01/ 405 81 11
36
Garanzia
Per questo cencediamo una garanzia di 12 mesi a
partire della data die vendita. La garanzia è valida
dietro presentazione della fattura o dello scortrino
d’acquisto.
Page 37
373839
Page 38
Page 39
SERVICE
Im Kapitel „Was tun, wenn...“ sind die wichtigsten
Fehlerquellen zusammengestellt, die Sie selbst
beheben können.
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der
Besuch des Kundendienst-Technikers auch während
der Garantiezeit nicht kostenlos.
Wenn Sie für eine Störung keinen Hinweis in dieser
Gebrauchsanweisung finden, wenden Sie sich bitte
an den Kundendienst.
Geben Sie dem Kundendienst die PNC-Nummer und
die S-No (Seriennummer) an, die Sie auf dem Typschild finden. Es befindet sich am rechten Innenrand
der Tür.
Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:
Modell:
PNC :
S-No :
Kaufdatum:
............................................................
............................................................
............................................................
............................................................
Page 40
Loading...
