Page 1
instrukcja obsługi
Zmywarka do naczyń
ESI 68050
Page 2
We were thinking of you
when we made this product
Page 3
Witamy w świecie Electrolux
Dziękujemy za wybranie doskonałego produktu firmy
Electrolux. Mamy nadzieję, że korzystanie z niego będzie
dla Ciebie źródłem prawdziwej przyjemności. Ambicją
Grupy Electrolux jest oferowanie klientom bogatego
wyboru wysokiej jakości produktów, które pomogą
uczynić Twoje życie jeszcze bardziej wygodnym. Ich
przykłady znajdziesz na okładce niniejszej instrukcji
obsługi. Zachęcamy do przeczytania niniejszej instrukcji
tak, aby optymalnie wykorzystać wszystkie zalety
Twojego nowego urządzenia. Z pewnością docenisz
jego zalety i wygodę użytkowania. Powodzenia!
electrolux 3
W niniejszej instrukcji użyte zostały następujące symbole:
Ważne informacje dotyczące bezpieczeństwa użytkownika oraz
prawidłowej eksploatacji urządzenia.
Informacje i wskazówki ogólne
Informacje dot. ochrony środowiska
117979780-00-05122007
Page 4
4 electrolux
Spis treści
Informacje dotyczące
bezpieczeństwa 5
Opis urządzenia 7
Panel sterowania 8
Pierwsze użycie 13
Ustawić zmiękczacz wody 14

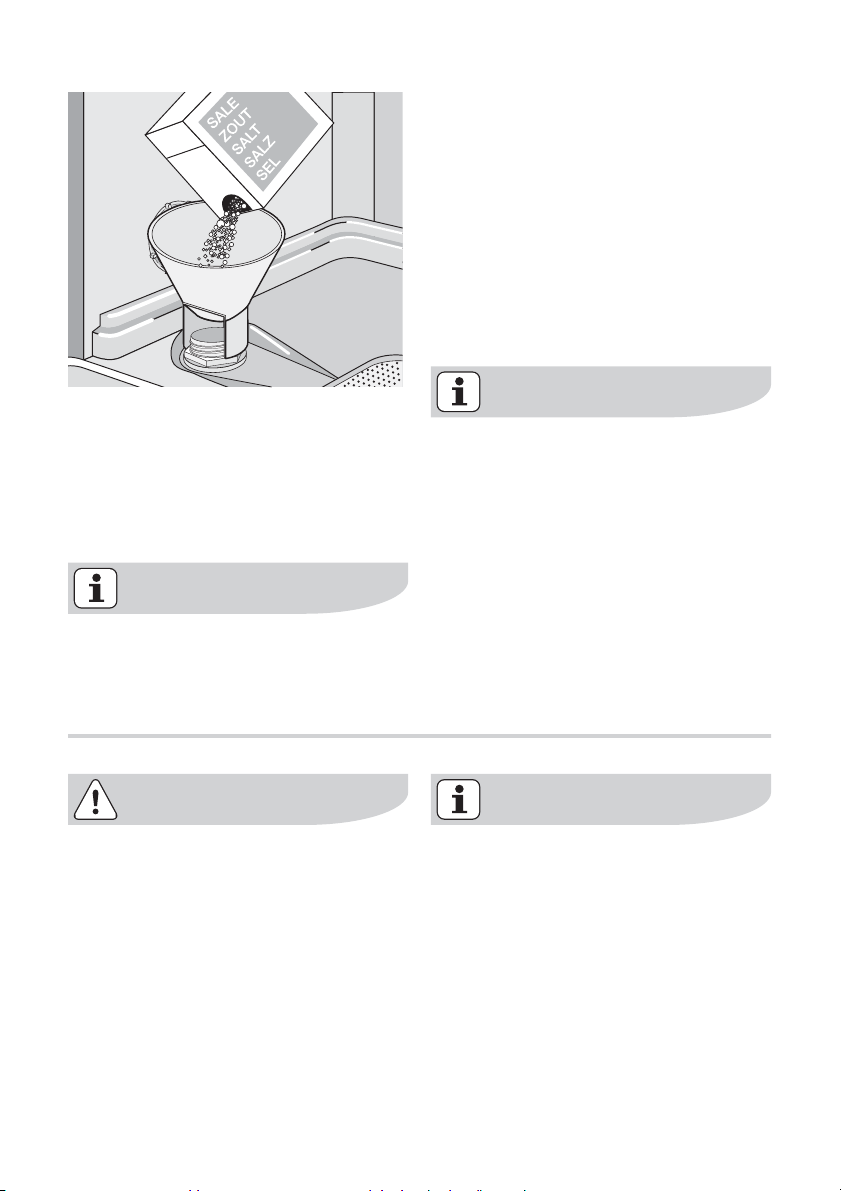

Wsypywanie soli do zmywarek 15
Stosowanie nabłyszczacza 16
Codzienna eksploatacja 18
Wkładanie sztućców i naczyń 19
Stosowanie detergentu 23
Multitab funkcja "MULTITAB" 24
Wybrać i uruchomić program
zmywania 25
Wyjmowanie naczyń ze
zmywarki 27
Programy zmywania 28
Konserwacja i czyszczenie 30
Co zrobić, gdy... 32
Dane techniczne 35
Wskazówki dla ośrodków
przeprowadzających testy 35
Instalacja 36
Podłączenie do instalacji wodnej 37
Podłączenie elektryczne 40
Ochrona środowiska 41
Może ulec zmianie bez powiadomienia
Page 5
informacje dotyczące bezpieczeństwa electrolux 5
Informacje dotyczące bezpieczeństwa
przeznaczonych wyłącznie dla zmywarek.
W celu zapewnienia bezpieczeń-
stwa użytkownika i bezawaryjnej
pracy urządzenia przed instalacją i
pierwszym użyciem należy uważnie
przeczytać instrukcję obsługi, zwracając szczególną uwagę na
wskazówki oraz ostrzeżenia.
Wszyscy użytkownicy zmywarki
powinni poznać zasady bezpiecznej
obsługi urządzenia. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas
używania zmywarki oraz przekazanie jej, w razie odstąpienia lub
sprzedaży urządzenia, kolejnemu
użytkownikowi.
Prawidłowe użycie
• Zmywarka jest przeznaczona jedynie
do mycia naczyń i przyborów kuchennych nadających się do mycia w
zmywarce.
• Do zmywarki nie wolno wlewać żad-
nych rozpuszczalników. ponieważ
mogą one spowodować wybuch.
•Noże oraz inne ostre przedmioty
należy wkładać do koszyka na
sztućce ostrzami skierowanymi w dół
lub układać poziomo w koszu górnym.
•Należy używać produktów (detergen-
tów, soli oraz płynu nabłyszczającego)
•Nie należy otwierać drzwiczek
zmywarki w trakcie pracy. Grozi to
wydostaniem się na zewnątrz gorącej
pary.
• Nie należy wyjmować ze zmywarki naczyń przed zakończeniem cyklu mycia.
•Po zakończeniu mycia należy odłą-
czyć urządzenie od źródła zasilania i
zakręcić zawór wodny.
• Prace konserwacyjne i naprawy urzą-
dzenia może wykonywać wyłącznie
uprawniony technik z
autoryzowanego zakładu
serwisowego. Stosować wyłącznie
oryginalne części zamienne.
• Pod żadnym pozorem nie należy próbować samodzielnie naprawiać urzą-
dzenia. Wykonywanie napraw przez
osoby niewykwalifikowane może prowadzić do obrażeń ciała i poważnych
usterek urządzenia. Należy skontaktować się z lokalnym zakładem serwisowym. Stosować wyłącznie
oryginalne części zamienne.
Ogólne zasady bezpieczeństwa
• Detergenty używane w zmywarkach
mogą powodować chemiczne oparzenia oczu, ust i gardła. Mogą stanowić zagrożenie dla życia! Należy przestrzegać wskazówek producentów
detergentów dotyczących ich
bezpiecznego używania.
Page 6
6 electrolux informacje dotyczące bezpieczeństwa
• Woda w zmywarce nie nadaje się do
picia. W zmywarce mogą pozostawać
resztki detergentu.
• Drzwiczki zmywarki powinny być zawsze zamknięte, za wyjątkiem
momentu wkładania lub wyjmowania
naczyń. Pozwala to uniknąć niebezpieczeństwa potknięcia się o otwarte
drzwiczki i doznania obrażeń.
• Nie wolno siadać ani stawać na otwartych drzwiczkach.
Bezpieczeństwo dzieci
•Urządzenie mogą obsługiwać jedynie
osoby dorosłe. Nie zezwalać dzieciom
na obsługiwanie zmywarki bez
nadzoru.
• Opakowanie należy przechowywać w
miejscu niedostępnym dla dzieci.
Istnieje ryzyko uduszenia.
• Detergenty należy przechowywać w
bezpiecznym miejscu, niedostępnym
dla dzieci.
• Dzieci nie powinny znajdować się w
pobliżu zmywarki, gdy jej drzwi są
otwarte.
uszkodzona, należy skontaktować się
z dostawcą.
•Przed rozpoczęciem eksploatacji
należy zdjąć opakowanie.
• Wszystkie prace elektryczne i
hydrauliczne wymagane w celu instalacji zmywarki muszą być
wykonywane przez wykwalifikowaną
oraz kompetentną osobę.
•Ze względów bezpieczeństwa zabra-
nia się dokonywania jakichkolwiek
modyfikacji lub zmian konstrukcyjnych w urządzeniu.
• Nigdy nie należy używać zmywarki, jeśli przewód elektryczny, węże; panel
sterujący, blat roboczy lub obszar
cokołu są uszkodzone w taki sposób,
że wnętrze urządzenia jest łatwo
dostępne. Należy skontaktować się z
lokalnym zakładem serwisowym, aby
uniknąć uszkodzeń
• Aby uniknąć uszkodzeń części hydraulicznych oraz elektrycznych, nie
należy nawiercać ścianek bocznych
urządzenia.
.
Instalacja
• Po rozpakowaniu, sprawdzić, czy
zmywarka nie została uszkodzona w
czasie transportu. Zabrania się podłą-
czania uszkodzonego urządzenia do
zasilania. Jeśli zmywarka jest
Podłączenie elektryczne i
hydrauliczne należy wykonywać
zgodnie z instrukcjami podanymi w
odpowiednich rozdziałach.
Page 7
Opis urządzenia
1. Kosz górny
2. Regulacja ustawienia twardości
wody
3. Pojemnik na sól
4. Dozownik detergentu
5. Dozownik płynu nabłyszczającego
6. Tabliczka znamionowa
7. Filtry
8. Dolne ramię spryskujące
9. Górne ramię spryskujące
opis urządzenia electrolux 7
Zmywarka posiada wewnętrzne oś-
wietlenie, które włącza się i wyłącza
przy otwarciu i zamknięciu jej drzwiczek.
Wewnętrzne oświetlenie posiada
lampę diodową KLASY 1 zgodnie z
normą EN 60825-1: 1994 + A1:2002 +
A2:2001.
W razie konieczności wymiany diod
należy skontaktować się z lokalnym
punktem serwisowym.
Page 8
8 electrolux panel sterowania
Panel sterowania
1. Przycisk Wł./Wył.
2. Podświetlana listwa
3. Przycisk wyboru obszaru na wy-
świetlaczu
4. Wyświetlacz
5. Przyciski przewijania do góry i do
dołu
6. OKprzycisk
7. Przycisk Start
8. Przycisk Menu główne
Sekwencja komunikatów na wyświetlaczu oraz sygnałów dźwiękowych przeprowadzi Cię przez proces programowania urządzenia
oraz pomoże w ustawieniu
programu zmywania oraz w doborze
dostępnych opcji.
Należy postępować zgodnie z
poleceniami, które pojawią się na
wyświetlaczu.
Podświetlana listwa
Podświetlana listwa:
• zapala się w momencie włączenia
urządzenia
•i gaśnie gdy urządzenie zostaje
wyłączone.
Włączanie po raz pierwszy ustawianie języka i czasu
•Nacisnąć przycisk Zał./Wył.
•Na wyświetlaczu pojawi się komunikat
w języku domyślnym.
Aby potwierdzić język domyślny,
wcisnąć OK .
Page 9
panel sterowania electrolux 9
•Aby ustawić inny język, przewijać przy
pomocy przycisków przewijania do
góry i do dołu, dopóki na wyświetla-
czu nie pojawi się żądany język.
Wcisnąć OK , aby potwierdzić.
•Na wyświetlaczu pojawi się komunikat
o ustawieniu czasu. Należy wykonać
polecenia na wyświetlaczu, aby ustawić prawidłowy czas. Wcisnąć OK ,
aby potwierdzić.
Po ustawieniu czasu, wyświetlacz
podzieli się na trzy obszary:
–
A obszar menu programów
– B obszar czasu /opóźnionego startu
–
C obszar menu opcje
• Aby wybrać obszar, należy posłużyć
się przeznaczonym do tego przyciskiem. Wokół wybranego obszaru pojawia podświetlona obwódka.
•Nacisnąć jeden z przycisków do prze-
wijania do góry lub do dołu, aby wybrać dostępne menu.
Obszar menu programów
Wyświetla się program oraz informacja o
czasie jego trwania:
•Wcisnąć jeden z przycisków przewi-
jania do góry lub do dołu, aby wybrać
program. Obszar menu programy
zostaje powiększony i wyświetla się
lista dostępnych programów zmywania, wraz z informacją o długości
każdego cyklu.
• Przy użyciu przycisków przewijania do
góry lub do dołu można przewijać
wyświetlaną sukcesywnie listę programów, aż do pojawienia się żądanej
pozycji.
•
Nacisnąć przycisk OK lub odczekać
kilka sekund, aby zaakceptować
wybrany program.
Wyświetlacz ponownie podzieli się na
trzy obszary.
W obszarze menu programów
wyświetlana jest informacja o ustawionym programie oraz długości jego trwania.
W obszarze czasu pojawi się informacja
o godzinie zakończenia programu
(aktualna godzina + czas trwania
programu).
Obszar czasu
Pozwala na opóźnienie uruchomienia
programu w zakresie do 19 godzin.
• Aby wybrać obszar, należy posłużyć
się przeznaczonym do tego przyciskiem.
•Nacisnąć jeden z przycisków do prze-
wijania do góry lub do dołu, aby zmienić czas zakończenia programu.
– W górnej części obszaru
podświetlony zostaje ustawiony
czas opóźnienia rozpoczęcia
programu.
–W dolnej części obszaru
aktualizowany jest czas zakończe-
nie programu.
•Nacisnąć przycisk OK lub odczekać
kilka sekund, aby zaakceptować
wybrany program.
Page 10
10 electrolux panel sterowania
Obszar menu opcje
Aby wybrać obszar, należy posłużyć się
przeznaczonym do tego przyciskiem.
Nacisnąć jeden z przycisków do przewijania do góry lub do dołu, aby przejrzeć
Obszar ten zawiera
Menu opcje Podmenu
PŁUK. EXTRA
Zapewnia dodatkowy cykl płukania w ustawionym programie. Opcja nie jest dostępna we wszystkich programach zmywania (patrz tabela "Programy zmywania").
Multitab
Multitabfunkcja; pozwala na stosowanie detergentu w
tabletkach (patrz funkcja "Multitab").
•
Wcisnąć OK, aby zmienić ustawienie.
•Wcisnąć jeden z przycisków przewi-
jania do góry lub do dołu, aby przejrzeć listę innych opcji.
•Nacisnąć przycisk Menu główne lub
odczekać kilka sekund, aby wyjść z
menu opcji.
listę dostępnych opcji (wybrana opcja
zostaje podświetlona).
• Symbole ustawionych opcji
pozostaną widoczne na wyświetlaczu
na obszarze menu opcje.
WŁ
WYŁ
WŁ
WYŁ
Menu opcje Podmenu Opis opcji
Instrukcja prania Tabela programów
Przewodnik po opcjach
Tryb demo Jest to krótka demonstra-
Zawiera informacje o programach zmywania.
Zawiera informacje o opcjach.
cja sposobu obsługi przycisków w urządzeniu.
WŁ
WYŁ
Page 11
panel sterowania electrolux 11
Menu opcje Podmenu Opis opcji
Powrót
•
Wcisnąć OK, aby wejść do podmenu.
•Nacisnąć jeden z przycisków do prze-
wijania do góry lub do dołu, aby wyświetlić listę.
• Ponownie nacisnąć OK, aby wybrać
podmenu.
Tabela programów i
przewodnik po opcjach
•Wcisnąć jeden z przycisków przewi-
jania do góry lub do dołu, aby przejrzeć informacje.
•Wcisnąć OK.
•
Wybrać Powrót i nacisnąć OK, aby
powrócić do menu opcje.
•Nacisnąć przycisk Menu główne lub
odczekać kilka sekund, aby wyjść z
menu opcji.
Tryb demo
• Tryb demo jest domyślnie wyłączony;
Nacisnąć OK, aby go włączyć. Wyświetlacz podzieli się na trzy obszary,
a w lewym górnym rogu pojawi się komunikat DEMO.
• Teraz można przy pomocy przycisków przeprowadzić symulację róż-
nych dostępnych ustawień i wyborów, a także rozpocząć symulację
programu zmywania.
•Aby umożliwić normalne funkcjono-
wanie urządzenia, należy wyłączyć
tryb demo.
Pozwala na powrót do
menu opcje
Menu opcje Podmenu Opis opcji
Ustawienia Język (*) Umożliwia wybór języka komu-
nikatów na wyświetlaczu.
Głośność (*)
Czas (*) Pozwala na ustawienie aktual-
Pozwala na regulację
głośności sygnałów dźwiękowych. 5 dostępnych poziomów
WŁ
WYŁ. (Poziom 0)
nej godziny.
Page 12
12 electrolux panel sterowania
Menu opcje Podmenu Opis opcji
Jasność (*)
Pozwala na zwiększanie i
zmniejszanie jasności tła wyświetlacza.
Można wybrać spośród 10
różnych poziomów.
Kontrast (*) Pozwala na zwiększanie i
zmniejszanie kontrastu wyświetlacza.
Można wybrać spośród 10
różnych poziomów.
Kasowanie ustawień Umożliwia powrót do ustawień
fabrycznych.
Twardość wody (*) Pozwala na elektroniczne us-
tawienie zmiękczacza wody.
Nabłyszczacz
Blokada Pozwala zablokować funkcje
Powrót Wcisnąć OK, aby powrócić do
•Przewinąć menu opcji tak, aby
pojawiły się Ustawienia.
•Wcisnąć OK.
•Przewinąć podmenu tak, aby pojawiła
się żądana opcja.
Pozwala na włączenie i wyłą-
czenie dozownika nabłyszcza-
cza.
Ustawienia fabryczne:
włączony
WŁ
WYŁ
przycisków, aby zapobiec ich
niepowołanemu użyciu.
WŁ
WYŁ
menu opcje.
W przypadku podmenu
oznaczonego (*)
•
Wcisnąć OK: bieżące ustawienie
zaczyna migać, co oznacza, że
można je zmienić.
Page 13
pierwsze użycie electrolux 13
•Wcisnąć kilka razy jeden z przycisków
przewijania do góry lub do dołu, aby
wybrać nowe ustawienie.
•
Wcisnąć przycisk OK lub odczekać
kilka sekund, aby zachować ustawienie.
Blokada
Jeśli ta funkcja jest włączona, po 15 sekundach od ostatniego wyboru funkcje
przycisków zostaną zablokowane i nie
będzie można użyć tych przycisków w
zwykły sposób.
Można czasowo wyłączyć tę funkcję: wcisnąć i przytrzymać dowolny
Pierwsze użycie
Przed pierwszym użyciem zmywarki:
• Sprawdzić, czy podłączenia
elektryczne i hydrauliczne zostały
wykonane zgodne z instrukcją instalacji
•Wyjąć wszystkie elementy opakowa-
nia z urządzenia
• Ustawienie zmiękczacza wody
•Wlać 1 litr wody do zbiornika na sól, a
następnie wsypać sól przeznaczoną
do zmywarek
przycisk, aż wyświetli się komuni-
kat, zawierający instrukcje, jak wyłączyć funkcję Blokada.
Po 15 sekundach funkcja zostanie
ponownie włączona.
Aby wyłączyć funkcję Blokada:
przejść do menu opcji i zmienić ustawienie.
•Wlać płyn nabłyszczający
Jeżeli chce użyć detergentów w formie tabletek typu: ''3 w 1'', ''4 w 1'',
''5 w 1'' itp., należy ustawić funkcję
Multitab. (Patrz ''Funkcja Multitab'').
Page 14
14 electrolux ustawić zmiękczacz wody
Ustawić zmiękczacz wody
Zmywarka jest wyposażona w system
zmiękczania wody, dzięki któremu
możliwe jest usuwanie minerałów i soli z
wody doprowadzanej do urządzenia,
które mogą mieć szkodliwy lub
negatywny wpływ na działanie
zmywarki.
Im wyższa zawartość minerałów i soli,
tym twardsza jest woda. Twardość
wody jest mierzona w skali przeliczeniowej, w stopniach niemieckich, stopniach
francuskich lub w mmol/l (milimolach na
litr) (milimol na litr -międzynarodowa
jednostka twardości wody).
Zmiękczanie powinno być dopasowane
do stopnia twardości wody na danym
obszarze. W lokalnym zakładzie wodociągowym można uzyskać informację na
temat twardości wody.
Zmiękczanie wody musi być
ustawione obydwoma systemami
regulacji: ręcznie, przy użyciu tarczy
twardości wody oraz elektronicznie.
1. Otworzyć drzwiczki zmywarki.
2. Wyjąć dolny kosz ze zmywarki.
3. Obrócić tarczę twardości wody i ustawić ją na pozycji 1 lub 2 (patrz
tabelka).
4. Włożyć dolny kosz.
Ustawianie elektroniczne
Zmywarka jest fabrycznie ustawiona na
poziom 5.
Wejść do Menu opcje - Ustawienia Twardość wody.
Przy pomocy przycisków do przewijania
w górę i w dół ustawić poziom zmięk-
czania wody odpowiednio do twardości
wody w danym miejscu (patrz tabela).
Ustawianie ręczne
Zmywarka jest fabrycznie
ustawiona na pozycję 2.
Page 15
wsypywanie soli do zmywarek electrolux 15
Twardość wody
°dH °TH mmol/l Ręczna Elektroniczna
51 - 70 91 - 125 9,1 - 12,5 2 poziom 10 tak
43 - 50 76 - 90 7,6 - 9,0 2 poziom 9 tak
37 - 42 65 - 75 6,5 - 7,5 2 poziom 8 tak
29 - 36 51 - 64 5,1 - 6,4 2 poziom 7 tak
23 - 28 40 - 50 4,0 - 5,0 2 poziom 6 tak
19 - 22 33 - 39 3,3 - 3,9 2 poziom 5 tak
15 - 18 26 - 32 2,6 - 3,2 1 poziom 4 tak
11 - 14 19 - 25 1,9 - 2,5 1 poziom 3 tak
4 - 10 7 - 18 0,7 - 1,8 1 poziom 2 tak
< 4 < 7 < 0,7 1 poziom 1 nie
Regulacja ustawienia
twardości wody

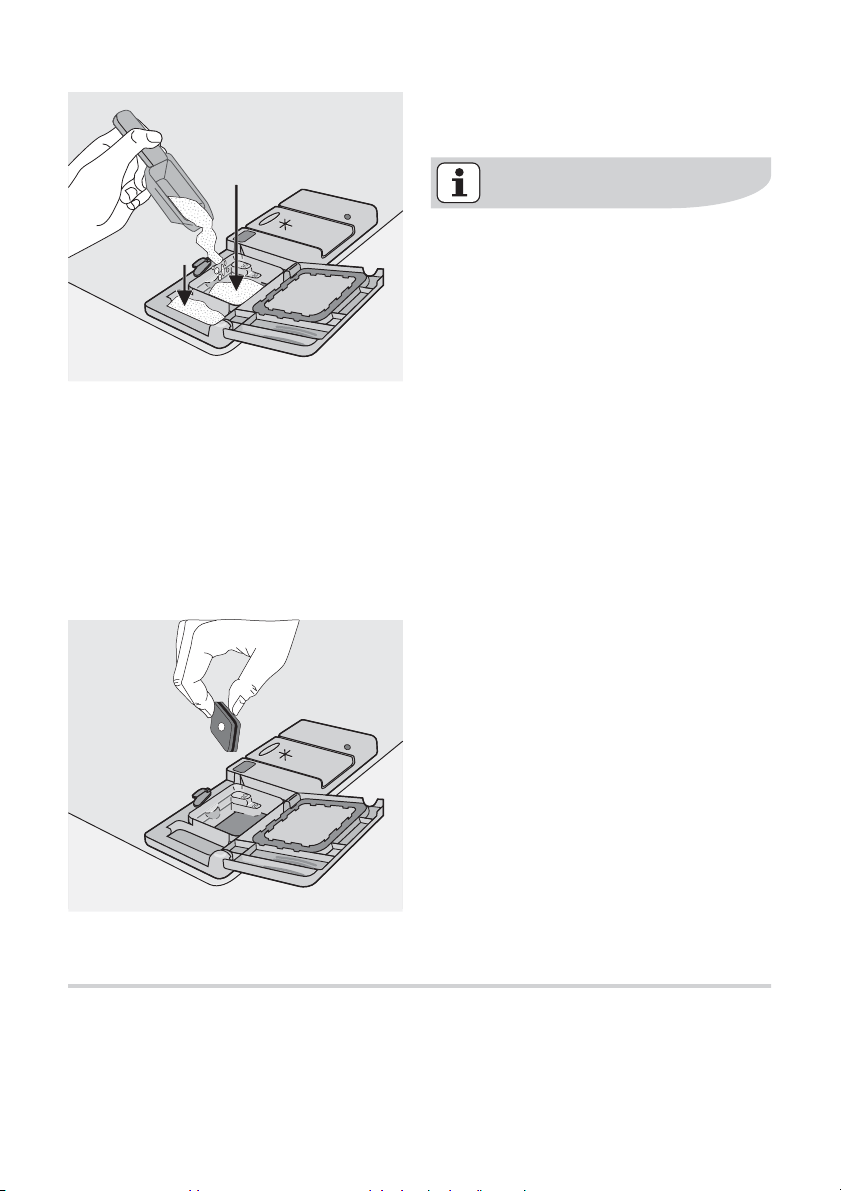

Wsypywanie soli do zmywarek
Aby wsypać sól:
1. Otworzyć drzwiczki, wyjąć dolny
kosz, zdjąć pokrywę pojemnika na
Należy stosować wyłącznie sól
przeznaczoną do zmywarek. Inne
rodzaje soli, w szczególności sól
kuchenna, mogą uszkodzić instalację
zmiękczania wody w zmywarce. Napeł-
niać solą tuż przed rozpoczęciem
jednego z pełnych programów zmywania. Dzięki temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na
dnie urządzenia, co mogłoby sprzyjać
powstawaniu korozji.
sól.
2.
Wlać 1 litr wody do pojemnika (jest
to konieczne jedynie przed nasypaniem soli za pierwszym razem).
3. Przy pomocy lejka dostarczonego w
komplecie wsypać sól aż do pełna.
Sto-
so-
wa-
nie
soli
Page 16
16 electrolux stosowanie nabłyszczacza
dzenia wypływa woda. Jest to zjawisko normalne.
Należy regularnie uzupełniać sól w
pojemniku.
Przypomina o tym komunikat na wyświetlaczu.
Wyświetla się on jedynie na początku i
na końcu programu zmywania; podczas
zmywania przypomnienie o uzupełnieniu
soli jest wyłączone.
4. Zakręcić pokrywę i sprawdzić, czy
na gwincie lub na uszczelce nie
pozostały resztki soli.
5. Dokręcić pokrywę, obracając zgodnie z ruchem wskazówek zegara aż
do słyszalnego kliknięcia.
Nie należy się przejmować, jeśli,
podczas wsypywania soli, z urzą-
Komunikat o uzupełnieniu soli może
pozostać widoczny przez 2-6 godzin
po uzupełnieniu soli, przy założeniu,
że zmywarka jest przez ten czas
włączona. Jeśli zastosowana sól
rozpuszcza się dłużej, czas ten
może być dłuższy. Nie ma to wpływu
na pracę urządzenia.
Stosowanie nabłyszczacza
Stosować jedynie markowe nabłyszczacze do zmywarek.
Nigdy nie wlewać do dozownika nabłyszczacza żadnych innych substancji (np. środków do czyszczenia
zmywarek, detergentów w płynie).
Mogą one uszkodzić urządzenie.
Nabłyszczacz zapewnia całkowite
wypłukanie naczyń oraz wysuszenie
bez plam i smug.
Nabłyszczacz jest dodawany automatycznie podczas ostatniego płu-
kania.
1. Otworzyć pojemnik wciskając przy-
cisk (A).
Page 17
2. Wlać nabłyszczacz do pojemnika.
Maksymalny poziom nabłyszczacza
w pojemniku oznaczony jest za
pomocą "max".
stosowanie nabłyszczacza electrolux 17
Starannie wytrzeć rozlany podczas
napełniania pojemnika nabłyszczaczem przy pomocy ściereczki, aby
uniknąć nadmiernego wytwarzania
piany podczas następnego zmywania.
W zależności od wyników zmywania i
suszenia należy wyregulować dawkę
nabłyszczacza przy pomocy pokrętła z 6
pozycjami (pozycja 1 - dawka
minimalna, pozycja 6 - dawka
maksymalna).
Dawka ustawiona fabrycznie to 4.
Jeśli po zmywaniu na naczyniach
pozostają krople wody lub ślady kamienia, należy zwiększyć dawkę.
Jeśli na szklanych naczyniach i ostrzach
noży pojawiają się białawe klejące smugi
lub niebieskawa warstwa, należy zmniejszyć dawkę.
Dozownik ma pojemność ok. 110
ml, co wystarczy na ok. 16 do 40
programów zmywania, w zależności
od ustawionego poziomu dozowania.
3. Po każdym uzupełnieniu nabłyszcza-
cza należy sprawdzić, czy pokrywa
jest zamknięta.
Należy regularnie uzupełniać nabłyszczacz w dozowniku.
Przypomina o tym komunikat na wyświetlaczu.
Page 18
18 electrolux codzienna eksploatacja
Wyświetla się on jedynie na początku i
na końcu programu zmywania; podczas
Codzienna eksploatacja
• Sprawdzić, czy nie ma konieczności
uzupełnienia poziomu soli lub płynu
nabłyszczającego w zmywarce.
•Włożyć naczynia i sztućce do
zmywarki.
• Wsypać detergent.
•Wybrać program zmywania
odpowiedni do sztućców i naczyń.
• Rozpocząć program zmywania.
Przydatne porady i wskazówki
W zmywarce nie można zmywać żad-
nych gąbek, ściereczek ani innych
przedmiotów, które absorbują wodę.
•Przed włożeniem naczyń należy:
–Usunąć pozostawione jedzenie
oraz resztki.
–Namoczyć resztki przypalonego je-
dzenia na patelniach
•Podczas wkładania naczyń i sztuć-
ców należy pamiętać, że:
– Naczynia i sztućce nie mogą bloko-
wać ramion spryskujących.
zmywania przypomnienie o uzupełnieniu
nabłyszczacza jest wyłączone.
– Naczynia wklęsłe takie jak kubki,
szklanki, garnki, itp. należy wkładać
otworem do dołu, aby umożliwić
spływanie wody.
– Naczynia i sztućce nie mogą leżeć
jedne na drugich i nie mogą się
wzajemnie przykrywać.
– Aby uniknąć stłuczenia szk
przedmioty szklane nie mogą się
stykać.
–Małe przedmioty należy wkładać do
kosza na sztućce.
• Przedmioty plastikowe oraz patelnie
teflonowe mają tendencję do zatrzymywania kropel wody i nie schną one
tak dobrze jak porcelana i przedmioty
stalowe.
• Lekkie naczynia (np. miseczki
plastikowe, itp.) powinny być
wkładane do górnego kosza i tak
ustawione, aby nie mogły się przesuwać.
ła,
Page 19
wkładanie sztućców i naczyń electrolux 19
Mycie naczyń/sztućców w zmywarce
nie należy zmywać:
•Sztućce z rączkami z drewna, rogu,
porcelany, macicy perłowej.
• Przedmioty z plastiku nieodporne na
ciepło.
• Stare sztućce z klejonymi częściami
nieodpornymi na działanie
temperatury.
• Naczynia i sztućce spiekane.
• Przedmioty ze stopu Pewter lub miedzi.
• Kryształ ołowiowy.
• Przedmioty stalowe nieodporne na
rdzewienie.
• Deski drewniane.
• Przedmioty z włókien syntetycznych.
można zmywać w ograniczonym
zakresie:
•Zmywać kamionkę jedynie, jeśli dany
wyrób jest dopuszczony przez
producenta do mycia w zmywarkach.
• Wzory szkliwione mogą blednąć przy
częstym myciu.
• Przedmioty ze srebra i aluminium
mają tendencję do przebarwiania się
podczas mycia: Resztki, np. białko i
żółtko jajka, musztarda itd. często
powodują odbarwienia i plamy na
przedmiotach ze srebra. W związku z
tym, należy natychmiast usuwać
resztki żywności ze srebra, jeśli
przedmioty te nie są myte od razy po
użyciu.

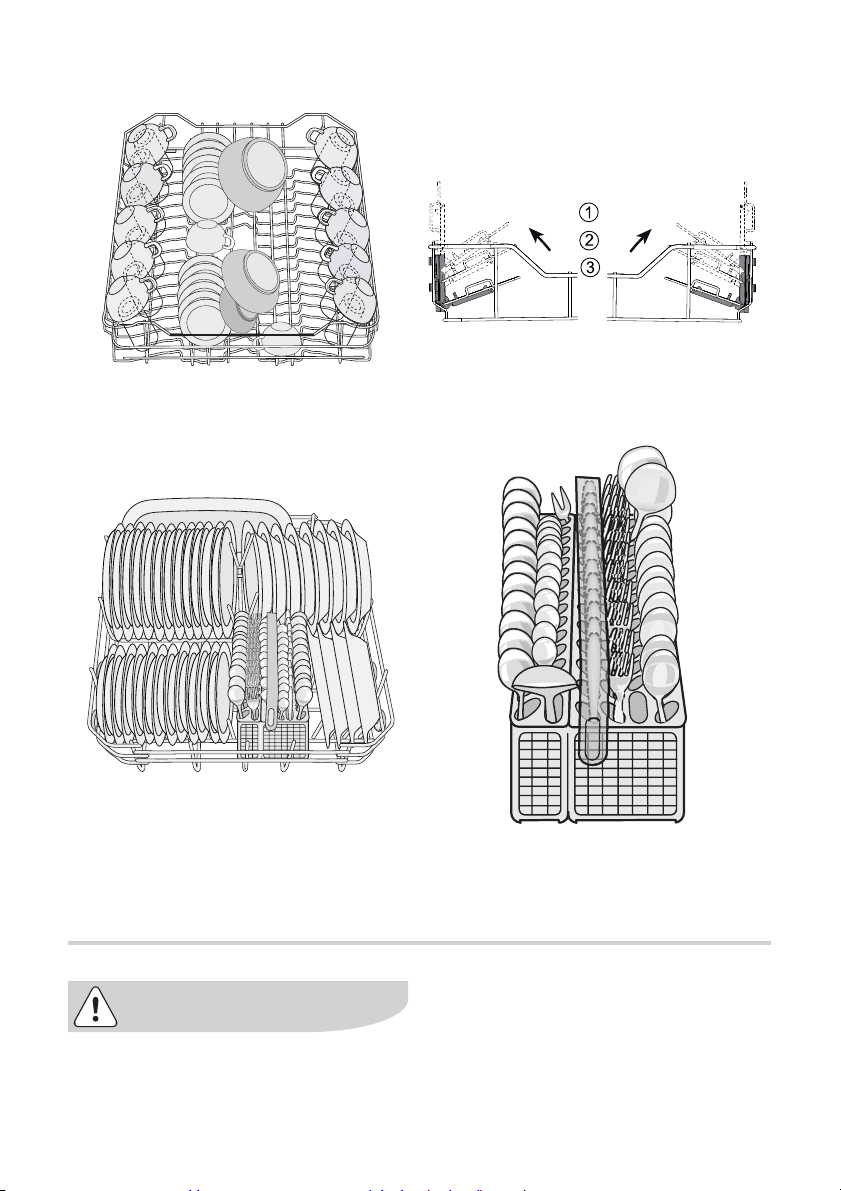

Wkładanie sztućców i naczyń

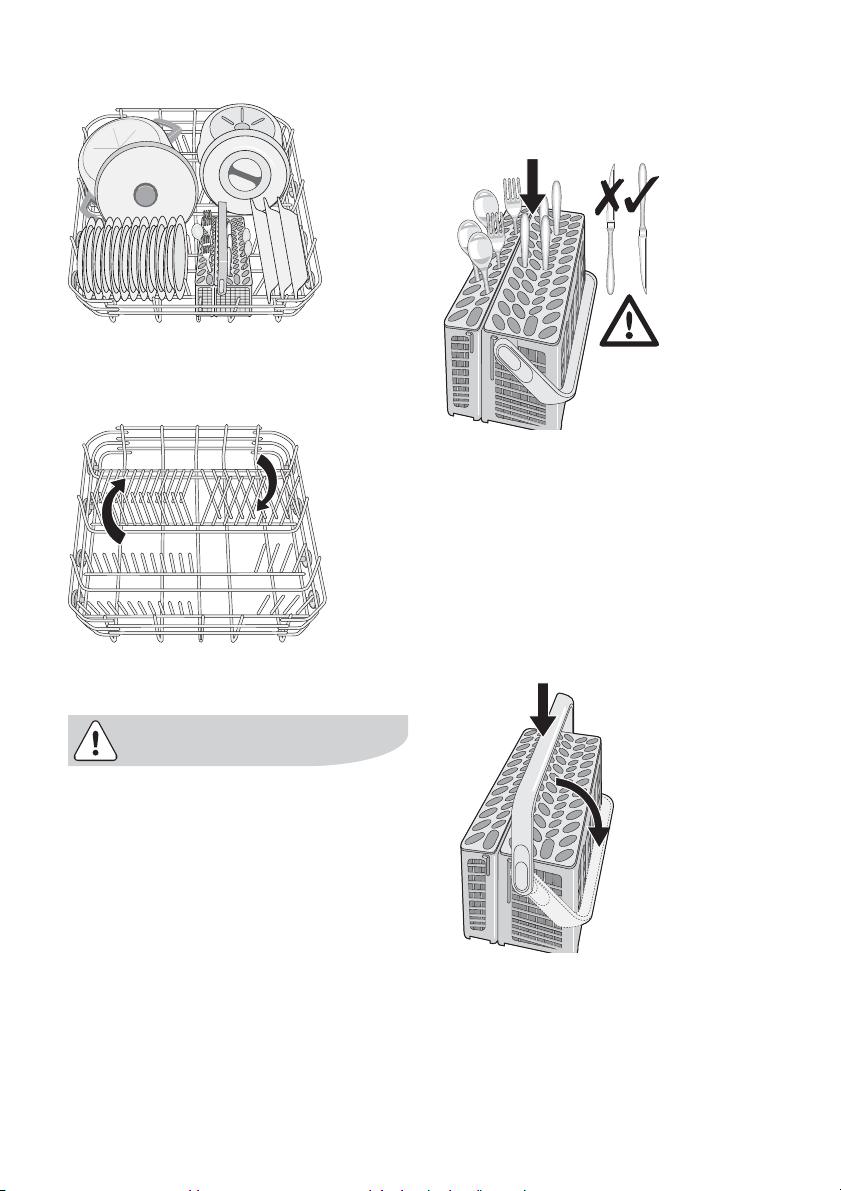

Kosz dolny
Dolny kosz jest przeznaczony dla rondli,
pokrywek, talerzy, salaterek, sztućców,
itp.
Duże talerze i pokrywki powinny być
wkładane na obrzeżach kosza, aby
umożliwić swobodne obracanie się ramion spryskujących.
Page 20
20 electrolux wkładanie sztućców i naczyń
sztućce trzonkami w dół, a noże
trzonkami w górę.
Rzędy metalowych kratek podtrzymują-
cych naczynia można złożyć, aby umoż-
liwić włożenie garnków, patelni i mis.
Jeśli z dna koszyka wystają trzonki
sztućców co uniemożliwia obracanie się
dolnego ramienia spryskującego, należy
włożyć te sztućce trzonkami do góry.
Wymieszać łyżki z innymi sztućcami, aby
nie przylegały do siebie.

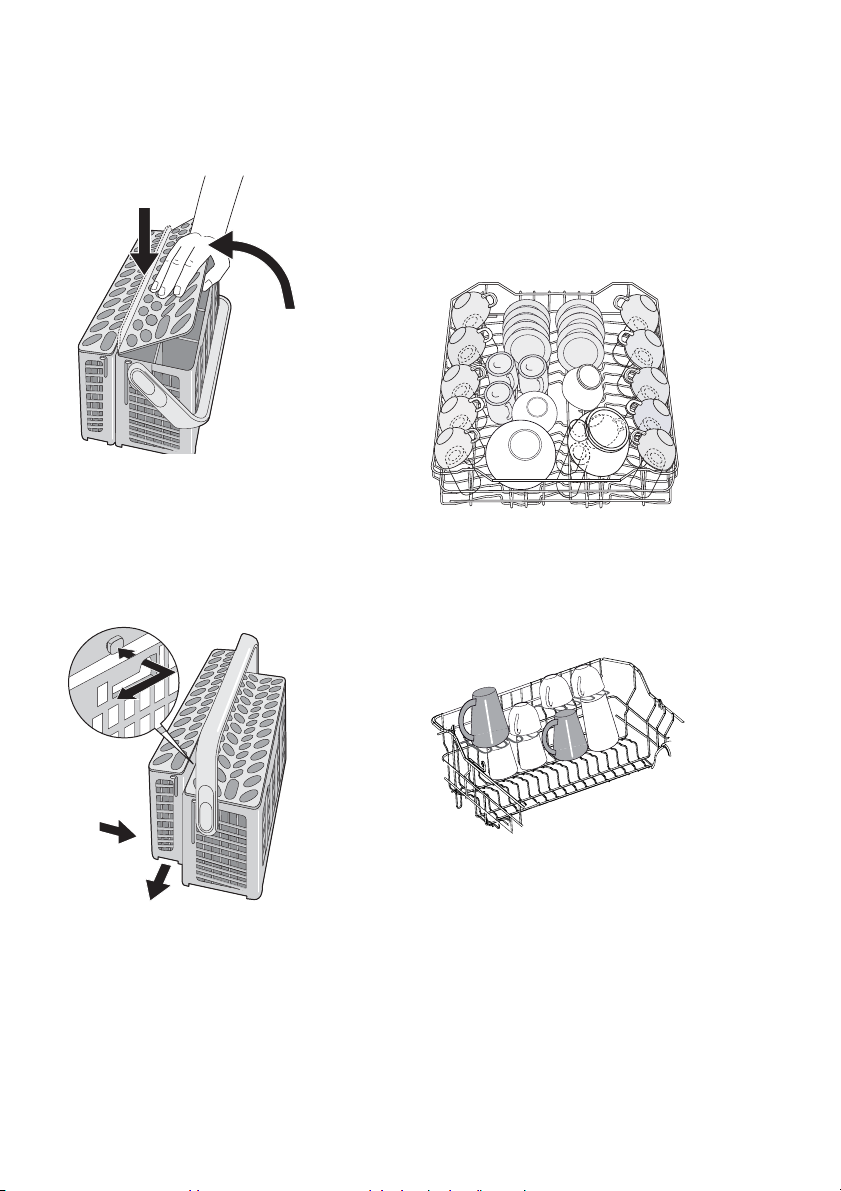

Aby ułatwić wkładanie koszyka na
sztućce, zalecamy obniżenie jego
uchwytu.
Kosz na sztućce
Noże z długim ostrzem wkładane
pionowo stanowią potencjalne zagrożenie. Długie i/lub ostrze
sztućce, np. noże do mięsa,
powinny być wkładane poziomo w
górnym koszu. Należy uważać podczas wkładania i wyciągania ostrych
przedmiotów, np. noży.
Widelce i łyżki należy wkładać do
specjalnego wyjmowanego kosza na
W celu uzyskania najlepszych rezultatów
zmywania zalecamy korzystanie z kratki
na sztućce.
Page 21
wkładanie sztućców i naczyń electrolux 21
Jeśli liczba oraz rozmiar sztućców nie
pozwalają na zastosowanie kratki,
można ją łatwo ukryć.
Kosz na sztućce składa się z dwóch
części. które można łatwo rozdzielić,
aby zapewnić większą elastyczność.
Aby rozdzielić dwie części kosza, należy
przesunąć je w poziomie w przeciwnych
kierunkach, a następnie odciągnąć.
Kosz górny
Górny kosz jest przeznaczony dla talerzyków, salaterek, kubków, szklanek,
garnków i pokrywek.
Ułożyć naczynia na i pod półkami na
kubki w taki sposób, aby woda mogła
pokryć wszystkie powierzchnie.
Kieliszki na wysokich nóżkach można
wkładać nóżkami go na półce na kubki.
Aby ułatwić wkładanie kubków do
zmywarki, półki można ustawić w trzech
różnych położeniach.
Aby ponownie złożyć, należy wykonać
czynności w odwrotnej kolejności.
Page 22
22 electrolux wkładanie sztućców i naczyń
Przed zamknięciem drzwiczek
sprawdzić, czy ramiona spryskujące
obracają się swobodnie.

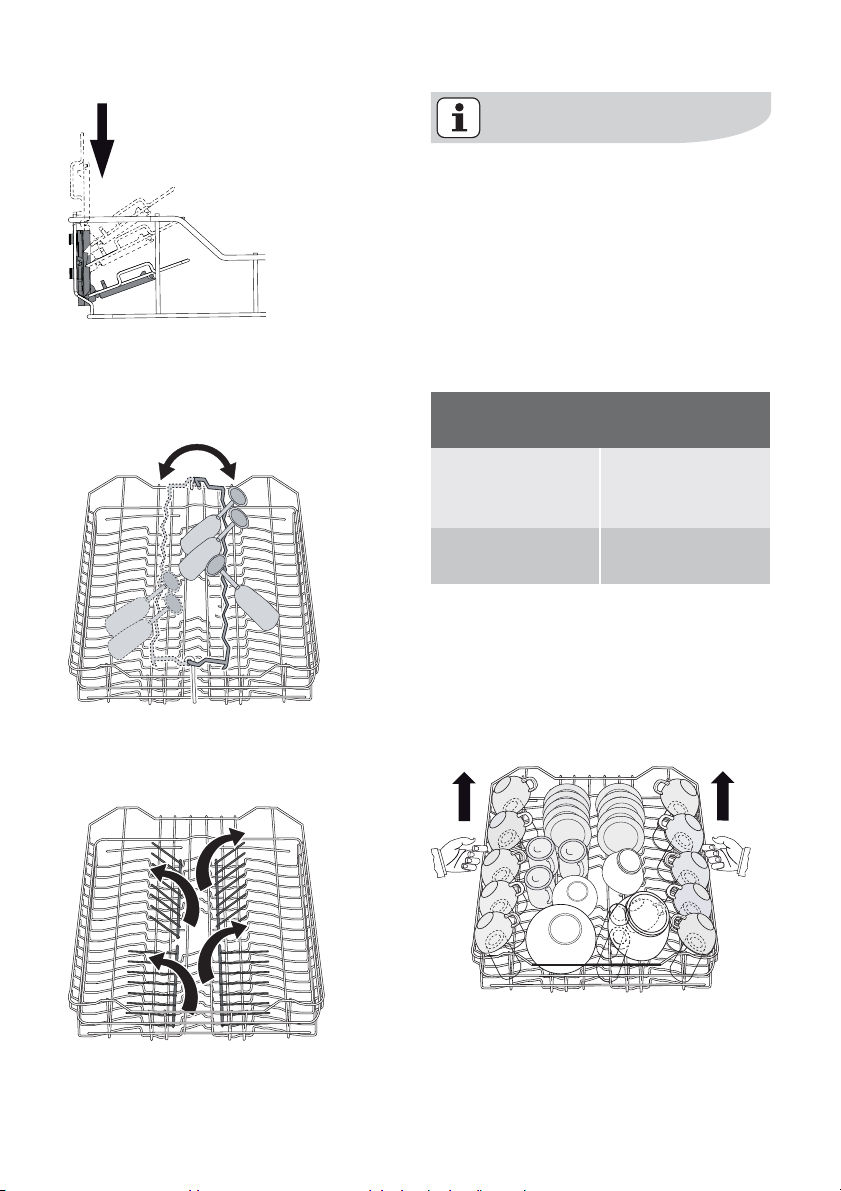

Regulowanie wysokości kosza
górnego
Jeśli myte są bardzo duże talerze,
W przypadku kieliszków na wysokich
nóżkach (w zależności od ich wielkości i
kształtu) uchwyt można ustawić w poło-
żeniu prawym lub lewym.
Środkowy rząd metalowych kratek pod-
trzymujących można łatwo złożyć w celu
powiększenia powierzchni.
można je wkładać do dolnego kosza po
przesunięciu kosza górnego wyżej.
Maksymalna wysokość naczyń
Przy podniesionym koszu górnym
Przy obniżonym
koszu górnym
Aby przenieść kosz górny wyżej
należy:
1. Wysunąć kosz do oporu.
2. Ostrożnie podnieść oba boki tak,
dolnym koszu
31 cm
27 cm
aby zapewnić, że mechanizm jest
zaczepiony, a kosz stabilny.
Aby obniżyć kosz do oryginalnej pozycji należy:
Page 23
stosowanie detergentu electrolux 23
1. Wysunąć kosz do oporu.
2. Ostrożnie podnieść oba boki, i pozwolić, aby mechanizm opadł swobodnie na poprzednie miejsce,
mocno trzymając jednocześnie
kosz.
Nie obniżać i nie podwyższać kosza
tylko z jednej strony
Stosowanie detergentu
Stosować jedynie detergenty
przeznaczone do zmywarek.
Proszę przestrzegać zaleceń
producenta dotyczących dawkowania i przechowywania podanych na
opakowaniu detergentów.
Po podniesieniu górnego kosza
zalecamy ustawienie półki na kubki
w dolnym położeniu.
Po włożeniu naczyń do urządzenia
należy zawsze zamykać drzwiczki,
aby zapobiec ewentualnym wypadkom.
Nie dawać dawek większych niż
przepisano. Dzięki temu zmniejsza
się zanieczyszczenie środowiska.
Wsypywanie detergentu
1. Otworzyć pokrywę.
2. Wsypać proszek do dozownika
detergentu (1). Oznaczenia poziomu
dozowania:
20 = ok. 20 g detergentu
30 = ok. 30 g detergentu.
Page 24
24 electrolux multitab funkcja "multitab"
4. Zamknąć pokrywę i docisnąć ją, aż
1
Detergent w tabletkach
2
3. Wszystkie programy ze zmywaniem
wstępnym wymagają dodania dodatkowej dawki (5/10 g) detergentu
do komory proszku do zmywania
wstępnego (2).
Detergent ten będzie zużyty podczas fazy zmywania wstępnego.
Stosując detergent w tabletkach;
włożyć tabletkę do pojemnika (1)
Detergenty w tabletkach
pochodzące od różnych producentów rozpuszczają się w różnym czasie. W związku z tym, niektóre
detergenty w tabletkach nie
osiągają pełnej mocy zmywania
podczas krótkich programów.
Dlatego, stosując detergent w tabletkach należy korzystać z dłuż-
szych programów zmywania, aby
zapewnić całkowite usunięcie resztek detergentu.
zaskoczy.
Multitab funkcja "MULTITAB"
Urządzenie jest wyposażone w funkcję
Multitab, która umożliwia korzystanie z
uniwersalnych złożonych środków do
zmywarek w formie tabletek.
Page 25
wybrać i uruchomić program zmywania electrolux 25
Tabletki są detergentami łączącymi w
sobie środek zmywający, nabłyszczacz
i sól. Mogą one również zawierać inne
środki, w zależności od wybranego
rodzaju tabletek ("3 w 1", "4 w 1", "5 w
1", itp...).
Sprawdzić, czy detergenty te są odpowiednie do danej twardości wody. Patrz
instrukcja producenta.
Po wybraniu tej funkcji będzie ona
aktywna również dla wszystkich kolejnych programów zmywania.
Po włączeniu tej funkcji automatycznie
wyłączony zostanie dopływ nabłyszczacza oraz soli z dozowników, a
komunikaty o soli i nabłyszczaczu nie
będą pokazywać się na wyświetlaczu.
Włączenie tej funkcji może spowodować
zmianę długości cyklu zmywania. W takim przypadku informacje o czasie trwania programu będą na bieżąco
aktualizowane na wyświetlaczu cyfrowym.
Gdy program jest już włączony, ustawienia NIE MOŻNA zmienić. Aby
wyłączyć funkcję Multitab, należy
anulować ustawiony program, a na-
stępnie wyłączyć funkcję. W takiej
sytuacji należy ponownie ustawić
program zmywania.
Jeśli wyniki suszenia nie są
zadowalające, zalecamy:
1. Napełnić dozownik nabłyszcza-
cza
2. Włączyć dozownik nabłyszcza-
cza.
3. Ustawić dozowanie nabłyszcza-
cza na poziom 2.
Chcąc zrezygnować z tabletek i zacząć używać oddzielnych środków
do zmywarek należy:
1. Wyłączyć funkcję Multitab.
2. Napełnić odpowiednie
dozowniki solą i nabłyszczaczem
3. Ustawić poziom twardości wody
na najwyższy stopień i przeprowadzić 1 zwykły program zmywania bez wkładania naczyń.
4. Wyregulować ustawienia
twardości wody odpowiednio do
twardości na danym obszarze.
5. Regulacja dozowania nabły-
szczacza
Wybrać i uruchomić program zmywania
1. Sprawdzić, czy naczynia włożono do
koszy prawidłowo, a ramiona
spryskujące mogą się swobodnie
obracać.
Page 26
26 electrolux wybrać i uruchomić program zmywania
2. Sprawdzić, czy zawór wody jest
otwarty.
3. Wcisnąć przycisk Wył./Wył.
Zmywarka zaproponuje domyślnie
ostatnio wykonany program zmywania.
4. Zamknąć drzwiczki zmywarki.
5. Wybrać program zmywania (patrz
tabela "Programy zmywania"). Wcisnąć OK, aby potwierdzić.
6. W razie potrzeby, opóźnić czas rozpoczęcia programu zmywania
(opóźniony start). Wcisnąć OK, aby
potwierdzić.
7. Ewentualnie ustawić dostępne opcje.
8. Wcisnąć przycisk start. Program
zmywania rozpocznie się automatycznie.
Jeśli, po wciśnięciu przycisku start,
na wyświetlaczu pojawi się jeden
lub oba komunikaty o braku soli lub
nabłyszczacza, program nie zostanie uruchomiony. Wcisnąć OK, aby
uruchomić program.
•Jeśli wybrano opóźniony start, wy-
świetlacz pokaże informacje o czasie
trwania programu oraz godzinie jego
zakończenia.
Gdy program jest już włączony, na
wyświetlaczu pojawią się:
– informacje o fazach trwającego
programu,
– aktualizowane informacje o czasie
do zakończenia programu oraz godzinie jego zakończenia.
Anulowanie trwającego
opóźnienia uruchomienia
• Aby anulować opóźniony start i powrócić do menu programy, wcisnąć
przycisk start i wykonywać instrukcje
pojawiające się na wyświetlaczu.
•Wcisnąć przycisk start, ustawiony
program zmywania rozpocznie się automatycznie.
Przerwanie lub anulowanie
trwającego programu jest
dozwolone JEDYNIE w razie absolutnej konieczności.
Uwaga! Po otwarciu drzwi może wydostać się gorąca para. Ostrożnie
otwierać drzwi.
Przerwanie trwającego programu
zmywania
•Otworzyć drzwiczki zmywarki; pro-
gram się zatrzyma. Zamknąć
drzwiczki; program rozpocznie się od
momentu, w którym został
przerwany.
Anulowanie bieżącego programu
zmywania
• Aby anulować bieżący program zmywania i powrócić do menu programy,
wcisnąć przycisk start i wykonywać
instrukcje pojawiające się na wyświet-
laczu.
Page 27
wyjmowanie naczyń ze zmywarki electrolux 27
•Jeśli wybrany zostanie nowy program
zmywania, sprawdzić, czy w
dozowniku jest detergent.
Koniec programu zmywania
• Zmywarka automatycznie zatrzyma
się.
•Na wyświetlaczu pojawi się informa-
cja, że program dobiegł końca.
Jeśli na wyświetlaczu pojawi się jeden lub oba komunikaty o braku soli
lub nabłyszczacza, lecz użytkownik
ma zamiar uzupełnić ich poziom później, można wyłączyć urządzenie.
1. Otworzyć drzwiczki zmywarki i po-
2. Wyłączyć zmywarkę przyciskiem
Wyjmowanie naczyń ze zmywarki
•Gorące naczynia mogą się łatwo
stłuc. Przed ich wyjęciem ze zmywarki
należy odczekać, aż ostygną.
• Najpierw wyjmować naczynia z
dolnego kosza, a potem z górnego;
Dzięki temu krople wody z górnego
kosza nie będą skapywać na naczynia
w dolnym koszu.
•Woda może pojawić się na ściankach
oraz drzwiczkach zmywarki, ponie-
waż stal nierdzewna ochłodzi się do
temperatury niższej niż naczynia.
Po zakończeniu programu mycia
zaleca się odłączyć zmywarkę od
zasilania i zakręcić zawór wody.
zostawić je otwarte na kilka minut
przed wyjęciem naczyń; w ten sposób mogą one nieco ostygnąć i lepiej
wyschną.
Wył./Wył.
Page 28
28 electrolux programy zmywania
Programy zmywania
Program
70°
Intensywny
Automatyczn
1)
y
60° Szybki
2)
55° Szybki
Eko 50°
3)
45° Szkło
Podgrzewa-
4)
nie
Stopień za-
brudzenia
Rodzaj
wsadu
Naczynia
Bardzo
zabrudzone
gliniane,
sztućce,
garnki i patel-
nie
Naczynia
gliniane,
Dowolny
sztućce,
garnki i patel-
nie
Normalnie
lub lekko
zabrudzone
Średnio
zabrudzone
Średnio
zabrudzone
Średnio
zabrudzone
Naczynia
stołowe i
sztućce
Naczynia
stołowe i
sztućce
Naczynia
stołowe i
sztućce
Delikatne naczynia i szkło
Jest to program, który został
stworzony w celu podgrzania
talerzy przed podaniem potraw lub w celu odświeżenia
naczyń stołowych, które nie
były przez dłuższy czas
używane.
Opis programu
Mycie wstępne
Zmywanie zasadnicze do 70°C
1 lub 2 płukania pośrednie
Płukanie końcowe
Suszenie
Mycie wstępne
Zmywanie zasadnicze do 45°C
lub 70°C
1 lub 2 płukania pośrednie
Płukanie końcowe
Suszenie
Zmywanie zasadnicze do 60°C
Płukanie końcowe
Zmywanie zasadnicze do 55°C
1 płukanie pośrednie
Płukanie końcowe
Mycie wstępne
Zmywanie zasadnicze do 50°C
1 płukanie pośrednie
Płukanie końcowe
Suszenie
Zmywanie zasadnicze do 45°C
1 płukanie pośrednie
Płukanie końcowe
Suszenie
1 płukanie na gorąco
Program ten nie wymaga stosowania detergentu.
Page 29
programy zmywania electrolux 29
Program
Mycie
wstępne
Stopień za-
brudzenia
Dowolny. Niepełny
4)
Rodzaj
wsadu
wsad (do uzu-
pełnienia w
ciągu dnia).
Opis programu
1 płukanie zimną wodą
(zapobiega przyklejaniu się resztek jedzenia).
Program ten nie wymaga stosowania detergentu.
1) Podczas programu o nazwie "Automatyczny", w oparciu o rozpoznawane zmętnienie wody określany
jest stopień zabrudzenia naczyń. Czas trwania programu, pobór wody i energii mogą różnić się; w
zależności od stopnia załadowania urządzenia i zabrudzenia naczyń. Temperatura wody jest
automatycznie regulowana w zakresie od 45°C do 70°C.
2) Idealny do zmywania, gdy zmywarka została załadowana w połowie. Jest to program doskonale
nadający się do codziennego użytku. Został stworzony w celu spełnienia wymagań 4-o osobowej
rodziny, która zmywa tylko naczynia i sztućce po śniadaniu i obiedzie.
3) program testowy, ośrodki przeprowadzające testy
4) W tych programach nie można wybrać opcji PŁUK. EXTRA
Wartości poboru
Program Długość
programu
(w minutach)
Pobór energii
(w kWh)
Pobór wody
(w litrach)
70° Intensywny 110 - 120 1,8 - 2,0 12 - 23
Automatyczny
90 - 130 1,1 - 1,7 12 - 23
60° Szybki 30 0,9 9
55° Szybki 45 - 55 1,0 - 1,2 11 - 12
Eko 50°
45° Szkło
1)
150 - 160 1,0 - 1,2 12 - 13
60 - 70 0,8 - 0,9 14 - 15
Podgrzewanie 30 0,8 4
Mycie wstępne
1) program testowy, ośrodki przeprowadzające testy
12 0,1 4
Podane wartości mają jedynie charakter orientacyjny. Zależą one od
ciśnienia i temperatury wody, a
także od zmian w napięciu zasilania
oraz ilości naczyń.
Page 30
30 electrolux konserwacja i czyszczenie
Konserwacja i czyszczenie
Czyszczenie filtrów
Filtry należy okresowo sprawdzać i czyś-
cić. Brudne filtry sprawiają, że wyniki
zmywania są gorsze.
Na wyświetlaczu będzie się okresowo
pojawiać komunikat przypominający o
konieczności wyczyszczenia filtrów.
Przed rozpoczęciem czyszczenia
filtrów należy upewnić się, czy urzą-
dzenie jest wyłączone.

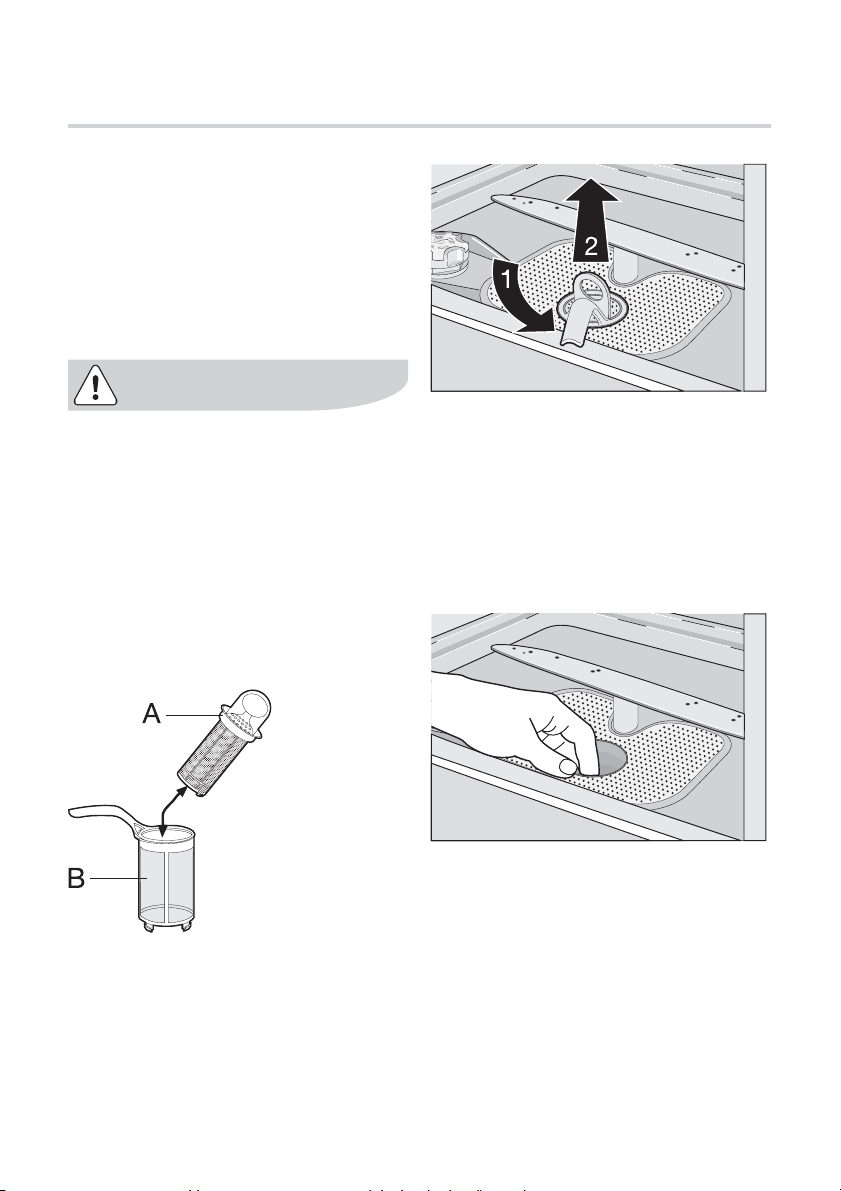

1. Otworzyć drzwiczki i wyjąć dolny
kosz.
2. System filtrów zmywarki składa się z
filtra zgrubnego (A), mikrofiltra (B) i
filtra płaskiego. Odblokować system
filtrów za pomocą rączki na mikrofiltrze.
4.
5. Dokładnie przemyć wszystkie filtry
6. Wyjąć filtr płaski z podstawy komory
Chwycić filtr zgrubny (A) za uchwyt z
otworem oraz wyjąć go z mikrofiltra
(B).
pod bieżącą wodą.
zmywania i przemyć go dokładnie z
obu stron.
3. Przekręcić rączkę o około 1/4 obrotu
w kierunku przeciwnym do ruchu
wskazówek zegara oraz wyjąć system filtrów
7. Odpowiednio zamocować filtr płaski
z powrotem na dole komory zmywania upewniając się że dobrze pasuje.
8. Włożyć filtr zgrubny (A) do mikrofiltra
(B) i docisnąć je razem.
9. Włożyć filtry z powrotem na miejsce
i zablokować je, przekręcając
rączkę. W trakcie wykonywania tej
Page 31
konserwacja i czyszczenie electrolux 31
czynności, należy dopilnować, aby
filtr płaski przylegał do dna komory
zmywarki.
NIGDY nie należy używać zmywarki
bez zamontowanych filtrów.
Nieprawidłowe ponowne włożenie i
zamocowanie filtrów pogarsza
wyniki zmywania oraz może prowadzić do uszkodzenia urządzenia
NIGDY nie wolno wyjmować ramion
spryskujących.
W razie zatkania otworów w ramionach spryskujących przez zanieczyszczenia należy je usunąć patyczkiem.
Czyszczenie zewnętrznych
powierzchni
Oczyścić zewnętrzną powierzchnię
urządzenia oraz panel sterowania
wilgotną i miękką ściereczką. W razie
potrzeby użyć neutralnego detergentu.
Nigdy nie stosować materiałów ścier-
nych, myjek ani rozpuszczalników
(acetonu, trichloroetylenu, itp.).
Czyszczenie wnętrza
Regularnie czyścić uszczelki drzwiowe,
dozownik płynu nabłyszczającego oraz
dozownik detergentu mokrą ściereczką.
Zalecamy uruchomienie raz na 3
miesiące programu do mycia bardzo za-
brudzonych naczyń, z użyciem
detergentu, ale bez wkładania naczyń.
Dłuższe okresy przerwy w
eksploatacji urządzenia
W przypadku przerwy w używaniu urzą-
dzenia przez dłuższy okres czasu
należy:
1. Odłączyć urządzenie od zasilania, a
następnie zakręcić wodę.
2. Zostawić drzwiczki otwarte, aby zapobiec tworzeniu się nieprzyjemnych
zapachów.
3. Pozostawić wnętrze urządzenia w
czystym stanie.
Środki ostrożności dotyczące
niskich temperaturach (mróz)
Należy unikać umieszczania urządzenia
w miejscu o temperaturze poniżej 0°C.
Jeżeli nie można tego uniknąć, należy je
opróżnić, zamknąć drzwiczki oraz odłączyć i opróżnić wąż doprowadzający
wodę.
Przenoszenie urządzenia
W razie konieczności przeniesienia urzą-
dzenia (przeprowadzka, itd.), należy:
1. Wyjąć wtyczkę z gniazdka.
2. Zakręcić zawór wody.
3. Odłączyć węże doprowadzenia i
spustu wody.
4. Wyjąć urządzenie wraz z wężami.
Należy unikać przechylania urządzenia
podczas transportu.
Page 32
32 electrolux co zrobić, gdy...
Co zrobić, gdy...
Zmywarka nie daje się uruchomić lub
przestaje działać podczas używania.
Niektóre problemy są wynikiem niedopełnienia prostych czynności konserwacyjnych lub przeoczeń i można je rozwiązać stosując się do wskazówek
Komunikat na wyświetlaczu i awa-
rie
Komunikat na wyświetlaczu
informuje, że nie można napełnić
zmywarki wodą
Komunikat na wyświetlaczu
informuje, że zmywarka nie
odpompowuje wody
Komunikat na wyświetlaczu
informuje, że zadziałał system zabezpieczenia przez zalaniem
podanych w niniejszej instrukcji, bez
konieczności kontaktowania się z lokalnym autoryzowanym serwisem.
Wyłączyć zmywarkę i przeprowadzić
następujące zalecane działania
korygujące.
Możliwa przyczyna i rozwiązanie
• Blokada zaworu wody lub zbyt duże
osady kamienia.
Przeczyścić zawór wody.
• Zawór wody jest zamknięty.
Odkręcić zawór wody.
• Filtr (jeżeli występuje) w gwintowanym
łączniku na wężu przy zaworze doprowadzenia wody jest zablokowany.
Przeczyścić filtr w gwintowanym
łączniku na wężu.
•Wąż doprowadzający wodę nie zos-
tał prawidłowo poprowadzony, jest
zagięty lub przyciśnięty.
Sprawdzić podłączenie węża doprowadzenia wody.
•Odpływ jest zablokowany.
Przeczyścić odpływ.
•Wąż doprowadzający wodę nie zos-
tał prawidłowo poprowadzony, jest
zagięty lub przyciśnięty.
Sprawdzić podłączenie węża spustu
wody.
•Zakręcić zawór wody i skontaktować
się z Serwisem Technicznym.
Page 33
co zrobić, gdy... electrolux 33
Nieprawidłowe działanie Możliwa przyczyna i rozwiązanie
Nie można włączyć programu
• Drzwiczki zmywarki nie zostały
prawidłowo zamknięte. (Komunikat
na wyświetlaczu informuje, że drzwi
są otwarte).
Zamknąć drzwiczki.
•Urządzenie nie zostało podłączone
do zasilania.
Włożyć wtyczkę do gniazdka
• Przepalony bezpiecznik w domowej
instalacji elektrycznej.
Wymienić bezpiecznik.
• Wybrane zostało opóźnione uruchomienie.
W razie potrzeby natychmiastowego
umycia naczyń, należy wyłączyć
opóźnione uruchomienie.
Po wykonaniu opisanych czynności
kontrolnych należy włączyć urządzenie.
Program rozpocznie się od momentu, w
którym został przerwany.
W razie ponownego pojawienia się
komunikatu lub awarii, należy skontaktować się z autoryzowanym serwisem.
W razie pojawienia się innych komunikatów na wyświetlaczu, nieopisanych w
powyższej tabeli, należy skontaktować
się z autoryzowanym serwisem.
Kontaktując się z autoryzowanym serwisem należy podać model (Mod.), numer produktu (PNC) oraz jego numer
fabryczny (S.N.).
Informacje te można znaleźć na
tabliczce znamionowej z boku na
drzwiach zmywarki.
Aby zapewnić łatwy dostęp do tych nu-
merów, proponujemy ich zapisanie w
tym miejscu:
Zm. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nr
produktu : . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . .
Nr
seryjny. : . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . .
Page 34
34 electrolux co zrobić, gdy...
wyniki mycia są niezadowalające
Naczynia są
brudne
• Wybrany został niewłaściwy program zmywania.
• Naczynia są ułożone w sposób uniemożliwiający dotarcie
wody do wszystkich części powierzchni naczyń. Nie należy
przeładowywać koszy.
• Ramiona spryskujące nie obracają się swobodnie z powodu
niewłaściwego ułożenia naczyń.
• Filtry w podstawie komory zmywania są brudne lub niewłaściwie ustawione.
•Użyto za mało detergentu lub nie użyto go w ogóle.
• W przypadku kamienia na naczyniach; pojemnik na sól jest
pusty lub wybrano niewłaściwy poziom zmiękczania wody.
• Nieprawidłowe podłączenie węża spustowego.
• Nieprawidłowe zamknięcie pokrywy pojemnika na sól.
Naczynia są
wilgotne i
• Nie zastosowano nabłyszczacza
• Dozownik nabłyszczacza jest pusty.
matowe
Na szklankach i
• Zmniejszyć dozowanie nabłyszczacza
naczyniach widać smugi,
mleczne plamy
lub
niebieskawy
nalot
Na szklankach i
naczyniach widać zaschnięte
•Zwiększyć dozowanie nabłyszczacza
• Przyczyną może być zastosowany detergent. Należy skontaktować z działem obsługi klienta producenta detergentu.
krople wody
Jeśli po wykonaniu wszystkich ww.
kontroli urządzenie wciąż jest
niesprawne, należy skontaktować się z
lokalnym punktem serwisowym.
Page 35
Dane techniczne
dane techniczne electrolux 35
Wymiary Szerokość
Wysokość
Głębokość
Podłączenie elektryczne
Napięcie - Moc całkowita
– Bezpiecznik
Ciśnienie doprowadzenia
wody
Pojemność 12 kompletów
Waga 45 kg
Informacje dotyczące podłączenia elektrycznego
znajdują się na tabliczce znamionowej na krawędzi
wewnętrznej drzwiczek zmywarki.
Minimalne
Maksymalne
0,5 Bara (0,05 MPa)
8 Barów (0,8 MPa)
59,6 cm
81,8 - 89,8 cm
57,5 cm
Wskazówki dla ośrodków przeprowadzających testy
Testy na zgodność z normą PN-EN
60704 ależy przeprowadzać na całko-
wicie załadowanym urządzeniu i przy
użyciu programu testowego (patrz
"Dane eksploatacyjne").
Testy na zgodność z normą PN-EN
50242 należy przeprowadzać po napeł-
nieniu zbiornika na sól i dozownika płynu
nabłyszczającego odpowiednio solą i
płynem nabłyszczającym oraz przy użyciu programu testowego (patrz "Dane
eksploatacyjne").
Pełny wsad: 12 standardowych kompletów
Ilość potrzebnego detergentu: 5 g + 25 g (typ B)
Ustawienia płynu nabłyszczającego Pozycja 4 (typ III)
Page 36
36 electrolux instalacja
Ułożenie w górnym koszu (ze zdjętym
uchwytem na kieliszki)
Półki na kubki: położenie 2
Ułożenie w dolnym koszu
Instalacja
Wszelkie prace elektryczne i/lub
hydrauliczne wymagane w celu za-
Ułożenie w koszu na sztućce
Page 37
podłączenie do instalacji wodnej electrolux 37
instalowania urządzenia powinny
być wykonywane przez
wykwalifikowanego elektryka i/lub
hydraulika albo inną kompetentną
osobę.
Przed instalacją urządzenia należy zdjąć
opakowanie.
Jeżeli to możliwe, należy umieścić urzą-
dzenie obok zaworu wody i spustu.
Ta zmywarka jest przeznaczona do
montowania pod blatem kuchennym lub
blatem roboczym.
Uwaga!Należy dokładnie przestrzegać
instrukcji zamieszczonych w załączo-
nym szablonie dotyczącym instalacji
zmywarki w zabudowie i montowania
frontu meblowego.
Nie ma potrzeby zapewnienia otworów
do wentylacji zmywarki. Jedyne otwory
są wymagane w celu przeprowadzenia
węża doprowadzającego i spustowego
wody oraz przewodu zasilającego.
Zmywarka posiada nóżki umożliwiające
regulację wysokości.
Podczas wszystkich czynności, w trakcie których osoba je przeprowadzająca
ma dostęp do komponentów wewnętrz-
nych, zmywarka musi być odłączona od
źródła zasilania.
Wkładając urzą
aby nie zaplątać i nie zgiąć węży doprowadzenia i spustu wody.
dzenie, należy uważać,
Mocowanie do sąsiednich mebli
Zmywarkę należy zabezpieczyć przed
przechyleniem.
W tym celu należy sprawdzić, czy blat,
pod którym jest zainstalowana, jest odpowiednio przymocowany do stabilnej
struktury (sąsiadujących szafek kuchennych lub ściany).
Poziomowanie
Dobre wypoziomowanie jest istotne dla
prawidłowego zamykania i szczelności
drzwiczek.
W przypadku prawidłowego wypoziomowania urządzenia, jego drzwiczki nie
będą zahaczały o boczne krawędzie
obudowy.
Jeśli drzwi zmywarki nie zamykają się
prawidłowo, należy nieco wykręcić lub
wkręcić regulowane nóżki aż do
idealnego wypoziomowania urządzenia.
Podłączenie do instalacji wodnej
Podłączenie wody
Zmywarkę można zasilać gorącą (maks.
60°) lub zimną wodą. Zaleca się jednak
zasilanie zimną wodą.
Zasilanie gorącą wodą nie zawsze jest
skuteczne w przypadku bardzo zabrudzonych naczyń, ponieważ w istotny
sposób skraca czas trwania programów
zmywania.
Wąż doprowadzający wodę został
wyposażony w standardowe nakrętki z
gwintem 3/4", co umożliwia łatwe połą-
czenie z gwintowaną końcówką zaworu
wody lub specjalnym szybkozłączem,
jak np. Press-block.
Page 38
38 electrolux podłączenie do instalacji wodnej
Ciśnienie wody musi zmieścić się w
przedziale określonym w "Danych technicznych". Informacje na temat
średniego ciśnienia wody w Państwa
miejscu zamieszkania można uzyskać w
miejscowych zakładach wodociągo-
wych.
Przy podłączaniu, wąż doprowadzenia
wody nie może być zaplątany ani
zgnieciony.
Zmywarka została wyposażona w węże
doprowadzenia i spustu wody, które
mogą być przekręcane w lewo lub w
prawo za pomocą przeciwnakrętki, zależnie od wymogów instalacji. Aby unik-
nąć przecieków, należy właściwie
zamocować przeciwnakrętkę.
Uwaga! NIE wszystkie modele zmywarek zostały wyposażone w węże
doprowadzenia i spustu wody z
przeciwnakrętkami. W takim
przypadku, podany wyżej sposób instalacji nie jest możliwy.
Jeżeli urządzenie podłączane jest do nowych rur lub rur, które nie były przez
dłuższy czas używane, przed podłączeniem węża doprowadzającego wodę,
należy odkręcić wodę na kilka minut.
NIE stosować węży używanych poprzednio ze starym urządzeniem.
niu do systemu wody pitnej. Urzą-
dzenie spełnia wymogi odpowiednich przepisów hydraulicznych.
Wąż doprowadzający wodę z
zaworem bezpieczeństwa
Po podłączeniu węża
doprowadzającego wodę o podwójnych
ściankach zawór bezpieczeństwa
znajduje się obok zaworu wody. Z tego
względu, wąż doprowadzenia wody
znajduje się pod ciśnieniem wyłącznie
po odkręceniu wody. Jeżeli podczas
wykonywania tej czynności wąż zaczyna
przeciekać, zawór bezpieczeństwa
odcina bieżącą wodę.
Przy instalowaniu węża doprowadzenia
wody, należy dopilnować, aby:
• Przewód elektryczny do zaworu bez-
pieczeństwa znajdował się w wężu
doprowadzenia wody z podwójnym
zabezpieczeniem. Nie zanurzać węża
doprowadzenia wody ani zaworu bezpieczeństwa w wodzie.
• W razie uszkodzenia węża doprowadzenia wody lub zaworu bezpieczeń-
stwa, natychmiast odłączyć zasilanie.
•Wąż doprowadzający wodę może być
wymieniony wyłą
specjalistę lub serwisanta z
autoryzowanego serwisu.
cznie przez
Urządzenie zostało wyposażone w
zabezpieczenia uniemożliwiające
powrót wody używanej w urządze-
Ostrzeżenie! Urządzenie pod napię-
ciem
Page 39
podłączenie do instalacji wodnej electrolux 39
Podłączenie węża spustu wody
Końcówkę węża spustowego można
podłączyć w następujący sposób:
1. Do króćca na syfonie od zlewu, podczepiając równocześnie wąż tuż pod
powierzchnią blatu kuchennego. Zapobiegnie to cofaniu się wody ze
zlewu do urządzenia.
2. Do rury kanalizacyjnej, o średnicy
wewnętrznej nie mniejszej niż 4 cm,
połączonej bezpośrednio z syfonem
i bez uszczelnienia.
Podłączenie do instalacji odpływowej
musi znajdować się na wysokości mak-
symalnie 60 cm od podstawy zmywarki.
Wąż spustowy może zostać skierowany
na prawą lub lewą stronę zmywarki.
Należy dopilnować, aby wąż nie był
zgięty ani zgnieciony, co mogłoby uniemożliwić lub spowolnić spuszczanie
wody.
Zatyczka do zlewu nie może być
włożona podczas spuszczania wody z
urządzenia, ponieważ mogłoby to spowodować ponowne wprowadzenie
wody do urządzenia.
Całkowita długość węża spustowego
łącznie z dołączonym przez użytkownika
wężem przedłużającym nie może wynosić więcej niż 4 metry. Średnica
wewnętrzna węża przedłużają
może być mniejsza niż średnica węża
dostarczonego w komplecie.
Ponadto średnica wewnętrzna węża
przedłużającego jak i złączek używanych do podłączenia spustu wody nie
może być mniejsza od wewnętrznej
średnicy węża spustowego zmywarki.
W przypadku podłączenia węża
spustowego do syfonu kolankowego
należy całkowicie usunąć
plastikową membranę (A). Jeśli
membrana nie zostanie całkowicie
usunięta, istnieje ryzyko odkładania się
na niej resztek jedzenia, co z biegiem
czasu może doprowadzić do zablokowania odpływu wody ze zmywarki.
cego nie
Page 40
40 electrolux podłączenie elektryczne
Nasze urządzenia zostały
wyposażone w zabezpieczenia
przed powrotem brudnej wody do
urządzenia. Obecność zaworu
zwrotnego w odpływie zlewu może
uniemożliwić prawidłowe spuszczanie wody ze zmywarki. Dlatego
zalecamy jego usunięcie.
Podłączenie elektryczne
Normy bezpieczeństwa wymagają
podłączenia urządzenia do gniazda
z przewodem ochronnym.
Przed pierwszym użyciem urządze-
nia należy sprawdzić, czy napięcie
znamionowe oraz rodzaj zasilania
podane na tabliczce znamionowej
odpowiadają parametrom zasilania
w miejscu, w którym urządzenie ma
być zainstalowane. Na tabliczce
znamionowej znajdują się informacje dotyczące wartości
bezpiecznika
Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego
gniazdka z uziemionym bolcem
ochronnym.
Aby uniknąć wycieków wody, po zainstalowaniu należy sprawdzić
szczelność podłączenia
hydraulicznego.
Nie wolno stosować przedłużaczy
ani rozgałęziaczy. Grozi to niebezpieczeństwem pożaru w wyniku
przegrzania.
W razie potrzeby należy wymienić
gniazdko sieciowe. W razie potrzeby
wymiany przewodu elektrycznego,
należy skontaktować się z lokalnym
autoryzowanym serwisem.
Po zainstalowaniu urządzenia
należy zapewnić dostęp do wtyczki.
Nie wyjmować wtyczki z gniazdka
ciągnąc za kabel. Zawsze ciągnąć
za wtyczk
Producent nie bierze na siebie żad-
nej odpowiedzialności w przypadku
niezastosowania się do powyższych
wskazówek bezpieczeństwa.
ę.
Page 41
Ochrona środowiska
ochrona środowiska electrolux 41
Symbol na produkcie lub na
opakowaniu oznacza, że tego produktu
nie wolno traktować tak, jak innych
odpadów domowych. Należy oddać go
do właściwego punktu skupu surowców
wtórnych zajmującego się złomowanym
sprzętem elektrycznym i
elektronicznym. Właściwa utylizacja i
złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych
produktów na środowisko naturalne
oraz zdrowie. Aby uzyskać szczegółowe
dane dotyczące możliwości recyklingu
niniejszego urządzenia, należy
skontaktować się z lokalnym urzędem
miasta, służbami oczyszczania miasta
lub sklepem, w którym produkt został
zakupiony.
Opakowanie
Materiały z opakowania są przyjazne dla
środowiska i można je poddać
recyklingowi. Elementy z tworzyw
sztucznych posiadają odpowiednie oznaczenia, np. >PE <, >PS< itd. Materiały
z opakowania należy wyrzucać do
odpowiedniego pojemnika.
Jeśli urządzenie nie będzie już
używane:
•Wyjąć wtyczkę z gniazdka.
•Odciąć przewód oraz wtyczkę i
wyrzucić je.
•Usunąć zamek w drzwiczkach.
Dzięki temu można zapobiec niebezpieczeństwu zamknięcia się
dzieci wewnątrz urządzenia.
Page 42
42 electrolux
Page 43
Page 44
www.electrolux.com
www.electrolux.pl
117979780-00-05122007
Loading...
