AEG ESI664 User Manual [de]

152988 17/0

nl

fr

de

Geschirrspüler

Lave-vaisselle

Afwasmachine

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

GEBRUIKSAANWIJZING

Model ESI664

0/1198

Für den Bediener

Wichtige Hinweise 3
Gerätebeschreibung 4
Die Bedienungsblende 5
Vor dem Gebrauch 6

Wasserenthärteranlage 6
Klarspülmittel 8
Reinigerzugabe 9

Verwendung Ihres Geräts 10
Geschirr einorden 10

Ratschläge für das Spülen 12
Spülprogramme 13
Arbeitsschritte 14
Pflege und Reinigung 15

Innenreinigung 15
Reinigung das Zentralsieb 15
Reinigung das Flächensieb 15
Außenreinigung 16
Längerer Stillstand des Gerätes 16
Frostgefahr 16
Transport des Gerätes 16

Beseitigung von Funktionsstörungen 17
Kundendienst und Ersatzteile 18

Für den Installateur

Installationsanweisung 19

Technische Daten 19
Aufstellung 20
Anschluß des

Wasserzulaufschlauches 20
Anschluß des

Wasserablaufschlauches 21
Elektroanschluß 21

Unterbau 22
Nivellierung und Höhenverstellung

des Gerätes 22
Montage der Frontplatte 23
Montage vom Wrasenschutz 24
Anbringung der Seitenprofile 24
Befestigung an angrenzenden

Möbeln 24
Sockelanpassung 25

Inhalt

2

PCO19D

Leitfaden für die Gebrauchsanweisung

Im Text finden sich die folgenden Symbole, die Sie durch die Gebrauchsanweisung leiten:

Sicherheitsanweisungen

1. 2. 3. Anweisungsschritte

Hinweise und Tips

Installation

■ Dieses Gerät ist schwer. Sie sollten es mit

Vorsicht bewegen.

■ Umbauten oder Veränderungen am

Geschirrspüler sind aus Sicherheitsgründen
nicht zulässig.

■ Sie sollten sich vergewissern, daß das Gerät

nicht auf dem Netzkabel steht.

■ Sie sollten die beim Elektroanschluß des

Gerät anfallenden Arbeiten von einem
fachkundigen und zugelassenen Elektriker
ausführen lassen.

■ Lassen Sie die beim Wasseranschluß des

Gerätes entstehenden Arbeiten von einem
fachkundigen und zugelassenen Installateur
ausführen.

Sicherheit von Kindern

■ Dieses Gerät ist nur für den Gebrauch durch

Erwachsene bestimmt. Es ist gefährlich, es
Kindern zum Gebrauch oder Spiel zu
überlassen.

■ Verpackungsteile können für Kinder gefährlich

sein. Erstickungsgefahr! Verpackungsteile von
Kindern fernhalten.

■ Spülmittel für Kinder unzugänglich

aufbewahren.

Während des Gebrauchs

■ Die Geschirrspülmaschine ist für das Spülen

üblichen Haushaltsgeschirrs ausgelegt.
Gegenstände, die in Kontakt mit Benzin, Lack,
Eisen- und Stahlspänen, korrosiven
Chemikalien (Säuren oder Basen) gekommen
sind, dürfen nicht in der Geschirrspülmaschine
gespült werden.

■ Beim Öffnen der Gerätetür während des

Betriebs vorsichtig vorgehen.

■ Verwenden Sie ausschließlich für

Haushaltsspülmaschinen geeignete flüssige,
pulver- oder tablettenförmige
Reinigungsmittel.

■ Nach dem Einordnen oder Herausnehmen

des Geschirrs sollten Sie die Tür schließen,
da eine offene Tür eine Gefahrenquelle
darstellt.

■ Setzen oder stellen Sie sich nicht auf die

geöffnete Tür, das Gerät könnte kippen.

■ Ziehen Sie nach dem Gebrauch den

Netzstecker aus der Steckdose, und drehen
Sie den Wasserhahn ab.

■ Reinigen Sie den unteren Bereich um

Türdichtung und Scharniere mit Vorsicht, da
alle Metallkanten schneiden können.

■ Dieses Produkt sollte von einem Fachmann

gewartet werden, und es sollten nur Original­Ersatzteile verwendet werden.

■ Verssuchen Sie keinesfalls, das Gerät selbst

zu reparieren. Reparaturen, die nicht von
Fachleuten ausgeführt werden, können zu
schweren Unfällen oder Betriebsstörungen
führen. Wenden Sie sich an die für Ihren
Bereich zuständige Kundendienststelle.
Verlangen Sie stets Original -Ersatzteile.

Lagerung

■ Die mit dem Symbol gekennzeichneten

Materialien sind recyclefähig.

■ Überprüfen Sie mit Ihrer ortsansässigen

Beratungsstelle oder dem Umweltschutzamt,
ob es in Ihrer Gegend Anlagen zum Recyclen
dieses Geräts gibt.

■ Wenn Sie das Gerät eines Tages endgültig

außer Betrieb nehmen, machen Sie es vor
der Entsorgung unbrauchbar. Spielende
Kinder könnten sich im Gerät einsperren
(Erstickungsgefahr!) oder in andere
lebensgefährliche Situationen geraten.
Deshalb Netzstecker ziehen, Netzkabel
abschneiden und beseitigen. Türschloß soweit
zerstören, daß die Tür nicht mehr schließt.

■ Helfen Sie Ihr Land sauberzuhalten -

entsorgen Sie Ihr altes Gerät in den dazu
autorisierten Einrichtungen.

Wichtige Hinweise

3

PSI01D

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie
auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen
oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät
komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise
des Gerätes und die diesbezüglichen Hinweise informieren kann.
Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme
aufmerksam gelesen werden.

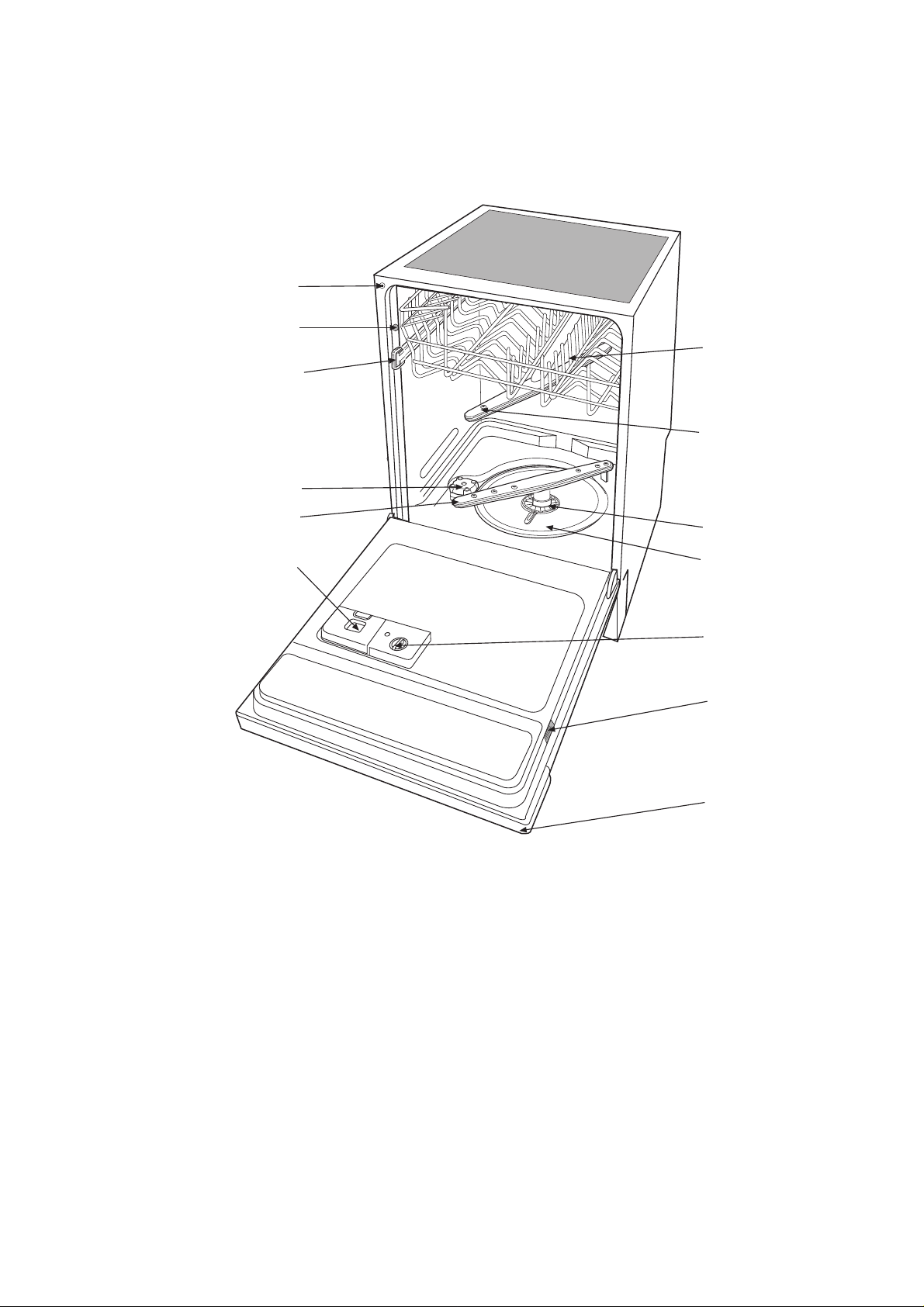

Gerätebeschreibung

4

PDA13D

2
3

4
5

6

8

9

10

11

12

IN85

13

1

7

1. Härtebereich Einstellung

2. Nivellierelemente

3. Geschirrkorbarretierung

4. Salzbehälter

5. Unterer Sprüharm

6. Behälter für Reiniger

7. Bedienblende

8. Typenschild

9. Behälter für Klarspüler

10. Flächensieb

11. Zentralsieb

12. Oberer Sprüharm

13. Oberer Geschirrkorb

1. Ein/Aus-Taste

Einschalten

Wenn man diese Taste drückt, wird das Gerät in
Betrieb gesetzt.

Ausschalten

Wenn das Spülprogramm beendet ist, stoppt
das Gerät automatisch.

Vor der Einstellung eines Programms oder vor
der Änderung eines bereits laufenden
Programms muß die Maschine durch Drücken
der Ein/Aus-Taste ausgeschaltet werden.

2. Programmübersicht

Es handelt sich um eine Tabelle der
vorhandenen Spülprogramme, die Ihnen bei der
täglichen Programmwahl hilfreich sein kann.

3. Handgriff

Um die Türe zu schließen, ist sie am Griff fest
zuzudrücken. Zur Öffnung der Tür soll der
Handgriff leicht nach oben gedrückt und
gleichzeitig nach außen gezogen werden.

4. Referenzmarke

5. Programmwähler

Ermöglicht die Einstellung des gewünschten
Spülprogrammes.

Programmwähler im Uhrzeigersinn drehen, bis
der gewählte Programmbuchstabe mit der
Einstellmarkierung übereinstimmt.

6. Programmanzeige

Während des Betriebes dreht sich der
Programmwähler im Uhrzeigersinn und zeigt so
die jeweilige Position des Spülprogramms an.

Die Sinnbilder haben die folgende Bedeutung:

Vorspülen

Hauptspülen

Klarspülgang kalt

Klarspülgang warm

Warmlufttrocknen

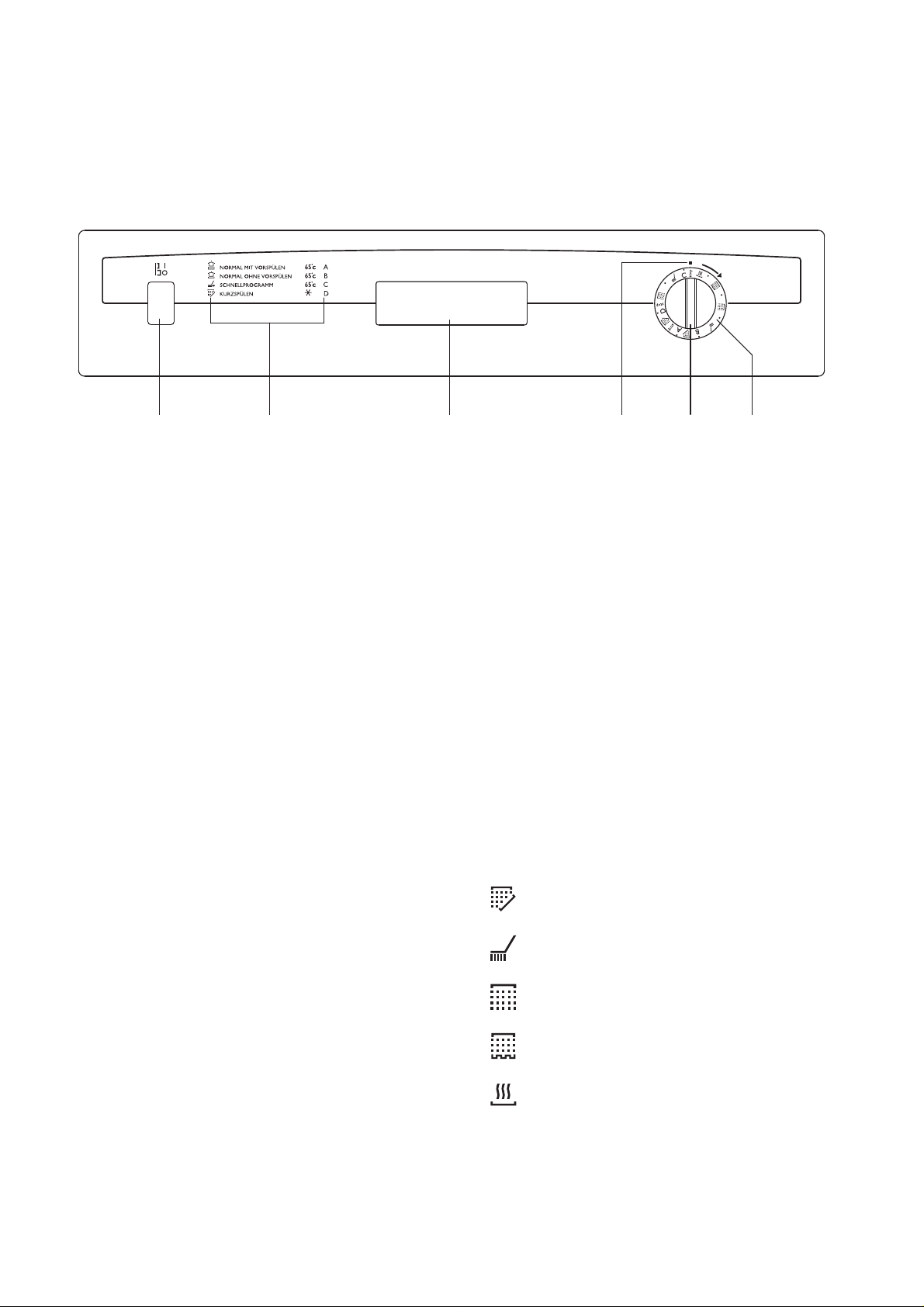

Die Bedienungsblende

5

PCP43D

1 2 3 4 5 6

Vor der ersten Inbetriebnahme:

1. Sicherstellen, daß die Strom- und
Wasseranschlüsse den
Installationsanweisungen entsprechen.

2. Wasserenthärtungsanlage einstellen

3. Spezialsalz einfüllen

4. Klarspüler einfüllen

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder
weniger Kalk- und Mineralsalze, die sich am
Geschirr ablagern und zu Fleckenbildungen führen.
Je höher der Salzgehalt, um so härter ist das
Wasser.

Der Geschirrspülautomat ist mit einem
Wasserenthärter ausgestattet, der durch
Anwendung eines besonderen Salzen kalkfreies
Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen
wie z.B. deutsche Grade, französische Grade oder
Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an
Ihrem Wohnort einzustellen. Das zuständige
Wasserwerk kann Sie über die Wasserhärte
informieren.

Der Wasserenthärter wird im Werk auf Stufe 2
eingestellt.

Sollte diese Stufe für Ihre Gegend nicht geeignet
sein, muß der Enthärter neu eingestellt werden.

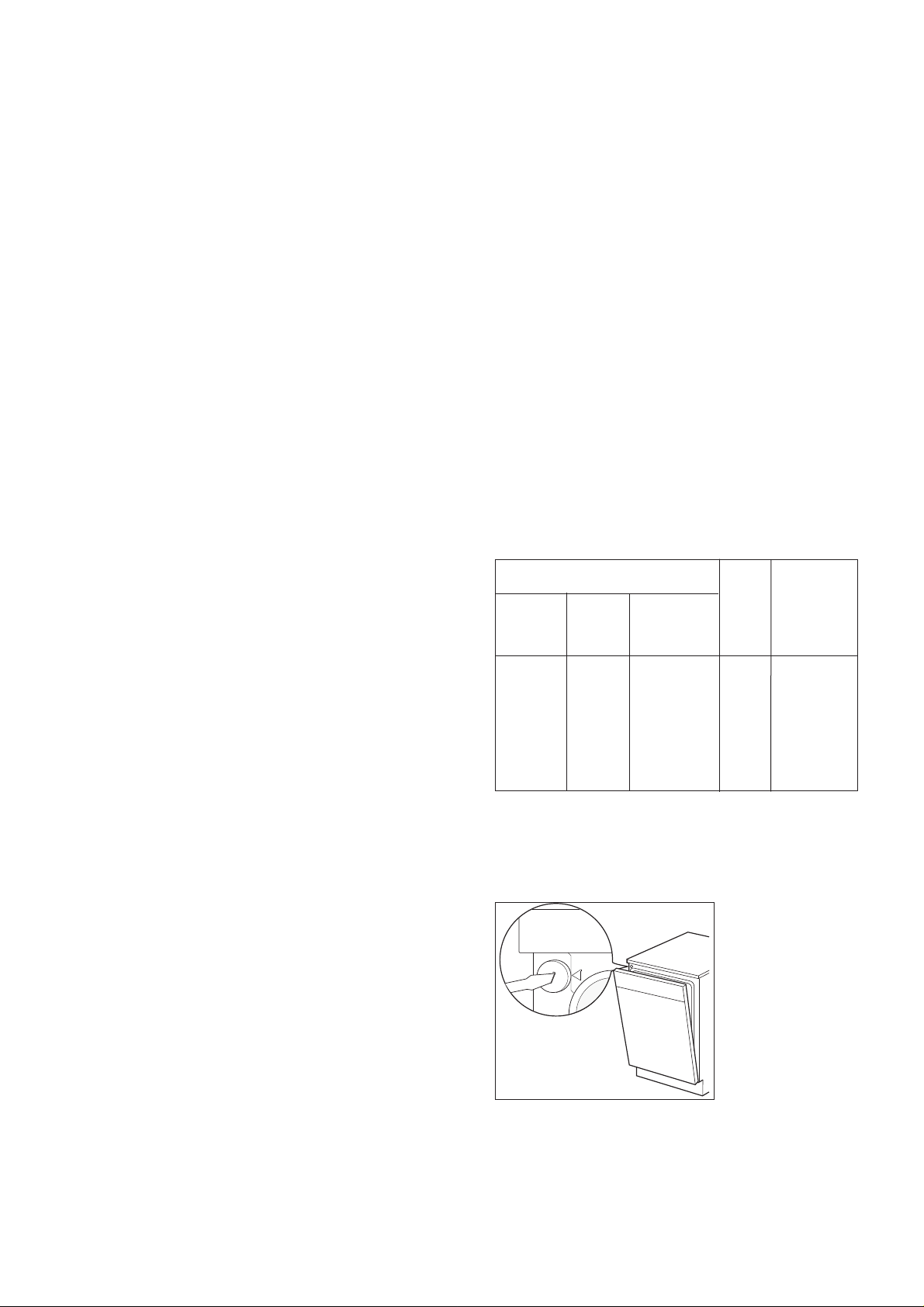

So stellen Sie den Wasserenthärter ein:

Drehen Sie mit einem Schraubenzieher den
Wahlschalter an der Oberkante der Vorderseite so
lange, bis die erforderliche Stufe mit der
Markierung übereinstimmt.

Vor dem Gebrauch

6

PBU01D

2

AA05

1

3

5

4

2

Wasserhärte

°dH

deutsche

Skala

°TH
franz.
Skala

TPM

(Teile pro

Million)

<4

5-11
12-22
23-34
35-50
51-67

<7

8-25
26-40
41-60
61-90

90- 120

0-80

81-200
201-400
401-600
601-900

901-1200

Stufe

0
1
2
3
4
5

Anwendung

von

Regenerier-

salz

NEIN

JA
JA
JA
JA
JA

Einfüllen des regenerierenden Salzes

Gehört Ihr Wasser zu Stufe "0", dann ist kein
Regeneriersalz und keine Einstellung notwendig:
das Wasser ist weich genug.

Ab Stufe "1" muß Salz benutzt werden.
Verwenden Sie ausschließlich Spezialsalz für

Geschirrspülmaschinen. Sonstige Salzarten
enthalten Anteile von anderen Stoffen, die auf die
Dauer den Wasserenthärter beschädigen können.

Das Einfüllen des Salzes soll unmittelbar vor dem
Starten eines vollständigen Spülprogrammes, mit
Ausnahme des Vorspülprogrammes,
vorgenommen werden.

Es wird auf diese Weise vermieden, daß etwaige
Salzkörnchen oder während des Einfüllens
vergossene Salzwassertropfen zu Rostbildung
führen.

Einfüllen:

1. Ziehen Sie den unteren Korb heraus und

schrauben Sie die Verschlußkappe des
Salzvorratsbehälters ab.

2. Füllen Sie den Behälter vor der ersten
Inbetriebnahme mit Wasser.

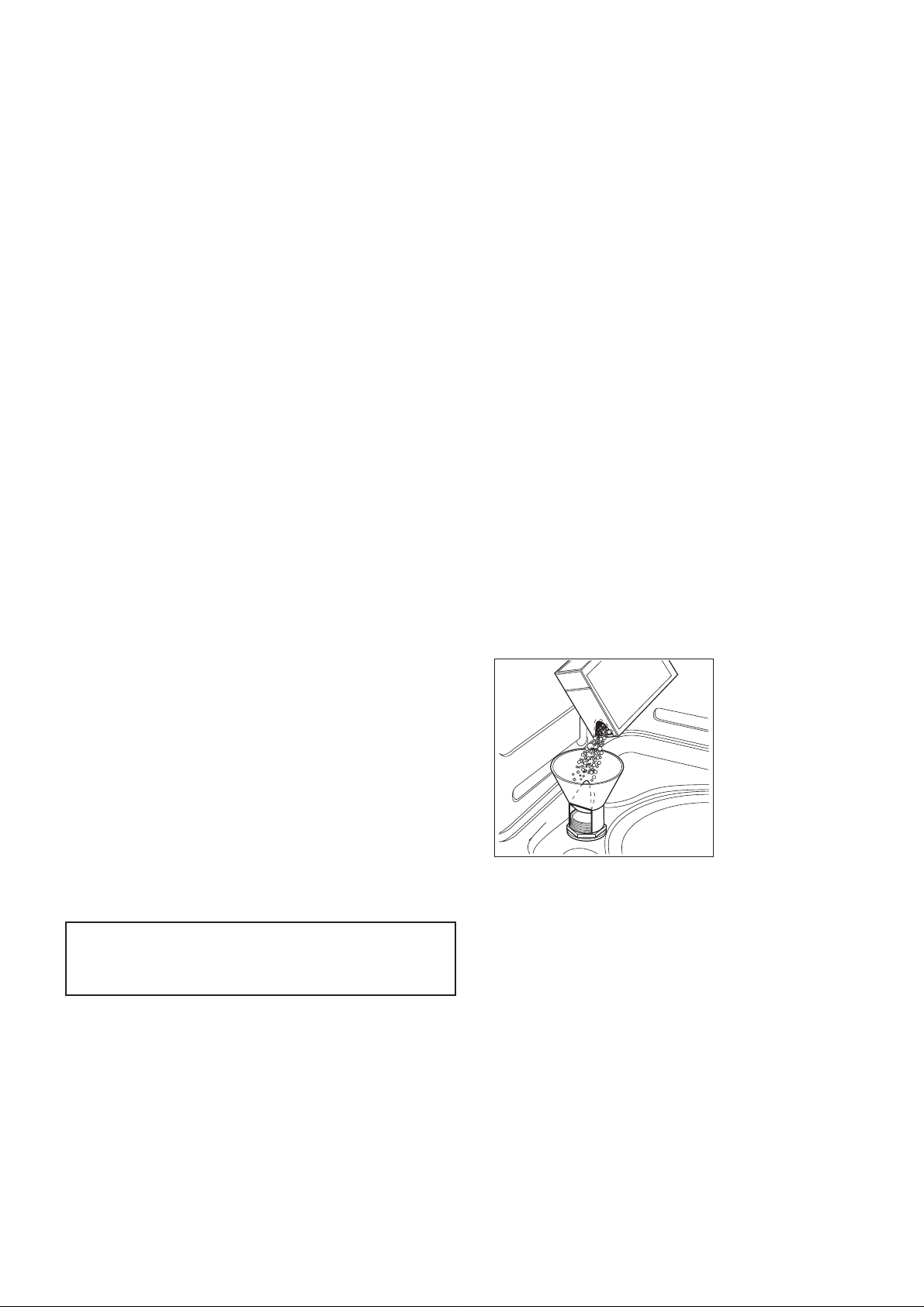

3. Unter Verwendung des mitgelieferten Trichters
geben, Sie ca. 2 kg Regeneriersalz hinzu.
Der Salzbehälter enthält immer Wasser.
Es ist also normal, daß dieses bei
Salzeinfüllung überläuft.

4. Nachdem Sie das Gewinde und die Dichtung
von Salzresten befreit haben, schrauben Sie die
Verschlußkappe sorgfältig zu.

7

PFS03/1D

SALE

SALT

SALZ

SEL

SR06

Später genügt es, von Zeit zu Zeit Salz in
den Behälter nachzufüllen. (Nach ca 50
Spülprogrammen für Stufe 3).

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und
begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs
automatisch eingegossen. Der im Inneren der Türe
eingebaute Behälter hat ein Fassungsvermögen
von ca. 110 ml Klarspülmittel, das je nach
eingestellter Dosierung für 16 - 40 Spülgänge
ausreicht.

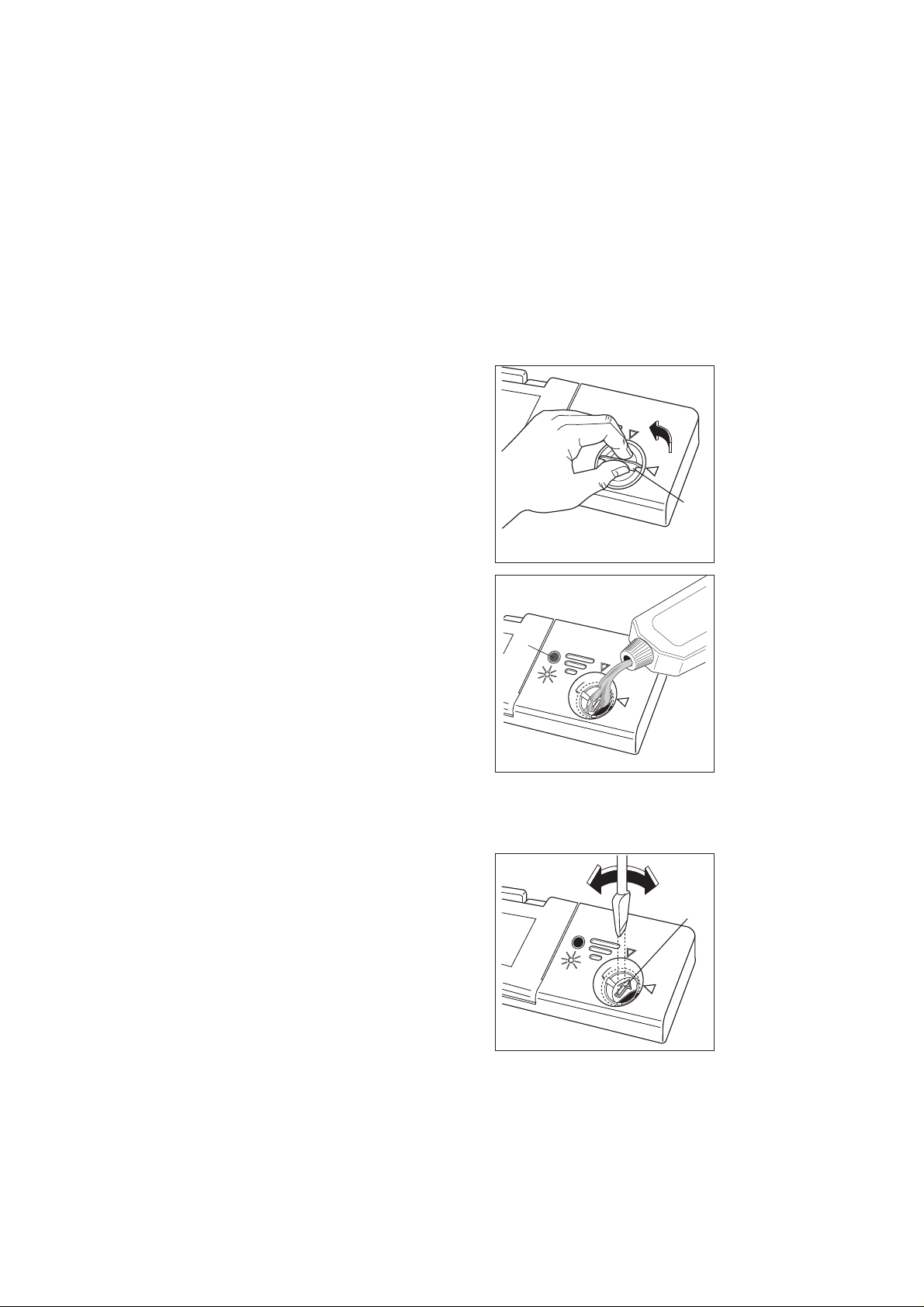

Einfüllen von Klarspülmittel

1. Den Behälter öffnen. Hierzu den Verschluß (A)

nach links drehen.

2. Das Klarspülmittel in die Einfüllöffnung gießen,

bis der Behälter ganz voll ist (die Anzeige (B)
soll dunkel sein).

3. Füllen Sie Klarspüler nach, wenn sich im

Anzeigefenster (B) auf dem Vorratsbehälter ein
dunkler Punkt umgeben von einem hellen Ring
zeigt.

Den Verschluß fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für
den Klarspüler.

Um eine übermäßige Schaumbildung beim
nächsten Spülgang zu vermeiden, ist
danebengelaufenes Klarspülmittel mit einem
Lappen zu entfernen.

Dosierung

Die Dosiereinstellung beeinfflußt Glanz und
Trocknungsergebnis.. Hierzu die
Flüssigkeitsmenge durch den im Inneren der
Einfüllöffnung befindlichen Sechsstellen-Wähler (C)
einstellen. (Minimum-Position 1, Maximum-Position 6).
Beginnen Sie mit Einstellung 3.

Wenn am gespülten Geschirr Wassertropfen oder
weiße Kalkflecken bleiben, die Dosierung graduell
erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen
aufweist, die Dosierung verringern.

8

PFR01D

BR01

A

m

a

x

6

5

4

3

2

1

B

BR03

BR02

C

5

4

6

x

3

a

2

m

1

Reinigerzugabe

Verwenden Sie ausschließlich

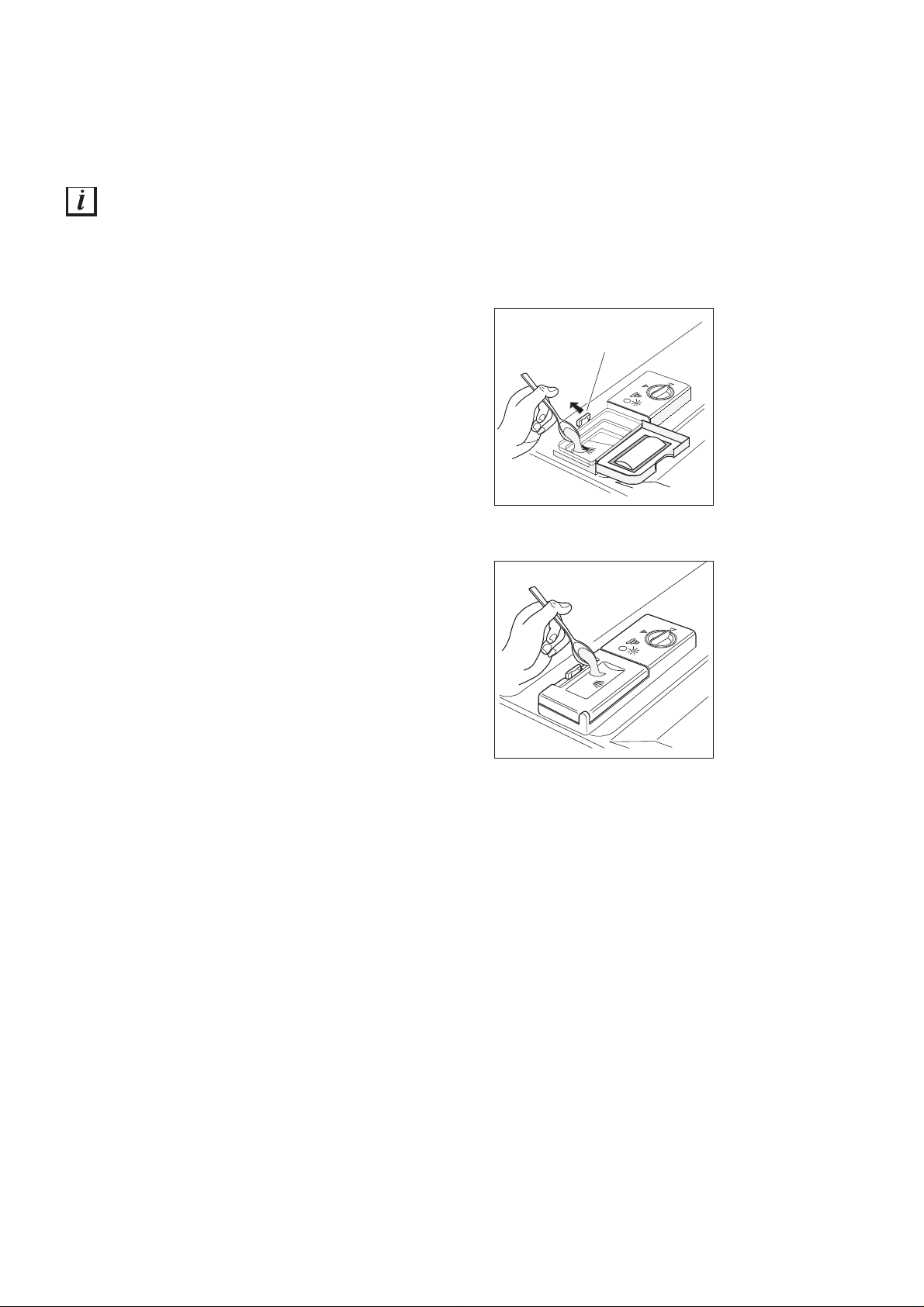

spülmaschinengeeignete flüssige, pulver­oder tablettenförmige Reinigungsmittel.

Zum Einfüllen von Reinigungsmitteln in die
Spülmaschine gehen Sie wie folgt vor:

1. Sollte der Deckel des Behälters geschlossen

sein, drücken Sie leicht den Verschlußhebel (D)
nach hinten.

2. Die Reinigermenge ist abhängig vom

Verschmutzungsgrad sowie der Menge des
Geschirrs. Befolgen Sie bitte die in der
Programmtabelle angegebenen Mengen.
Da die angebotenen Reiniger nicht alle gleich
sind, sind die Gebrauchsanweisungen auf den
verschiedenen Packungen aufmerksam zu
lesen.
Im Inneren der Einspülkammer sind 2
Referenzmarken angebracht:

- MIN = 15 ml

- MAX = 30 ml

3. Nach Einfüllen des Reinigers den Deckel

schließen.

4. Für die Programme mit Vorspülen ist es nötig,

außer dem im Spülmittelbehälter eingefüllten
Reiniger auf den Deckel des Spülmittel­behälters zusätzlich Reiniger zu geben

Eine ungenügende Menge an Reiniger
beeinträchtigt das Spülergebnis, während eine
übermäßige Menge keinen Vorteil bringt, sondern
eine unnötige Verschwendung darstellt.
Durch eine angemessene Verwendung von
Spülmitteln wird auch die Umwelt geschont.

Phosphatfreie Kompaktspülmittel

Die Wirkungsweise der verschiedenen Reiniger ist
unterschiedlich. Beachten Sie deshalb bitte
grundsätzlich die Dosierempfehlungen des
Reinigerherstellers.
Bei der Verwendung phosphatfreier
Kompaktspülmittel ist besonders auf eine
einwandfreie Wasserenthärtung zu achten.
Andernfalls kann das Reinigungsergebnis durch
Belagbildung nachteilig beeinträchtigt werden.
Deshalb sollten Sie die Enthärtungsanlage Ihres
Geschirrspülers bei Verwendung phosphatfreier
Kompaktspülmittel auch in Weichwassergebieten
(< 4° dH) mit Regeneriersalz versorgen!

9

PUD02D

D

MIN

MAX

DE07

DE02

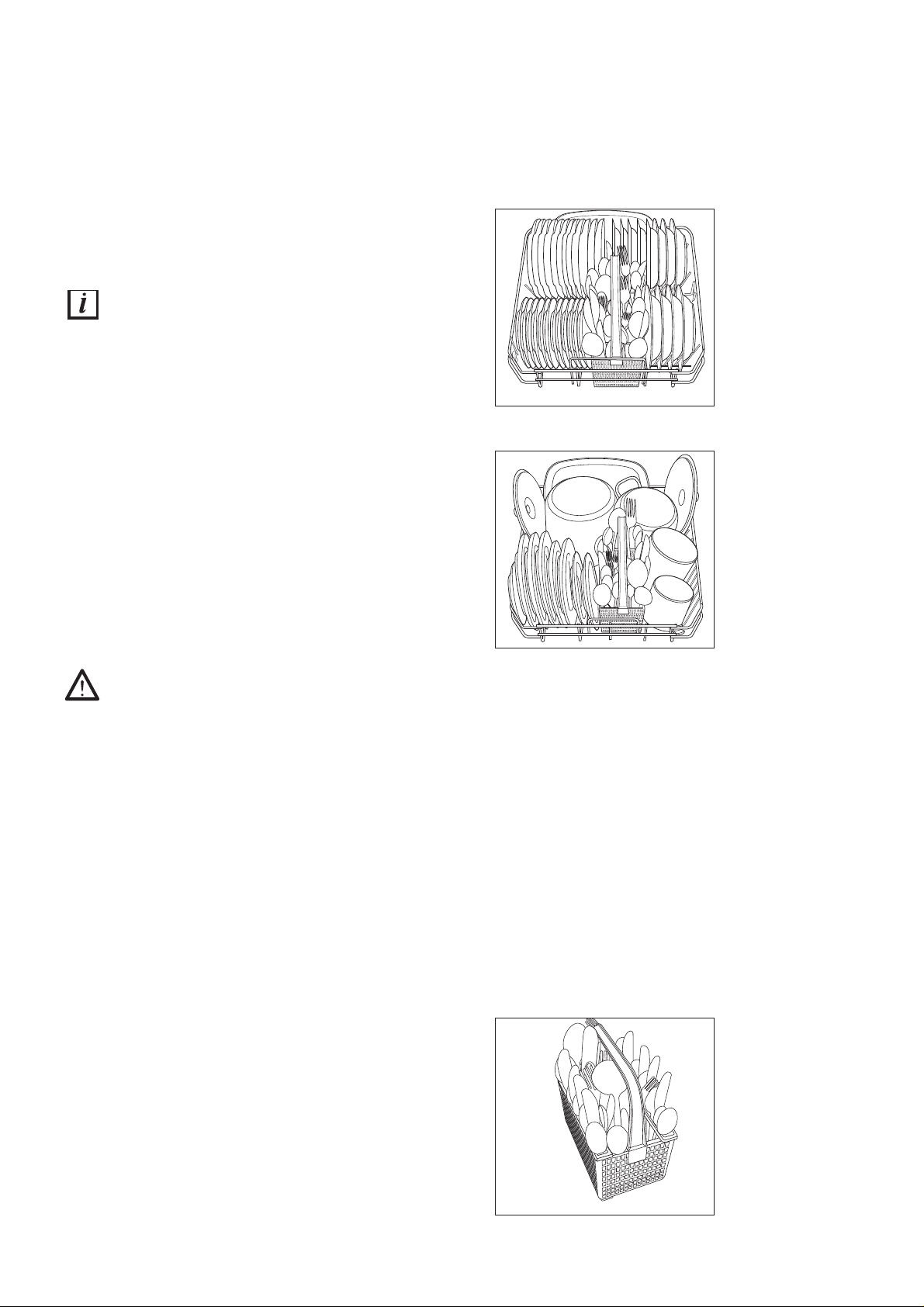

Geschirr einorden

Vor dem Einordnen des Geschirrs in den
Geschirrspülautomaten, sollten alle groben
Speisereste entfernt werden, um Verstopfungen
der Siebe zu vermeiden und eine gründliche
Reinigung zu gewährleisten.

Ordnen Sie keine kleinen Gegenstände
ein, die durch die Körbe fallen könnten.

Zum Einorden des Geschirrs ziehen Sie die
Geschirrkörbe heraus.

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel,
Teller (Durchmesser bis 27 cm), Salatschüsseln,
Besteck usw. eingeordnet.
Vorlegeteller und große Deckel sind vorzugsweise
am Rand des Korbes zu verteilen, wobei darauf zu
achten ist, daß der obere Sprüharm in seiner
Bewegung nicht behindert wird.

Besteckkorb

Messer mit langer Klinge in aufrechter
Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie
gebogene Messer sollten horizontal in
den oberen Korb eingeordnet werden.

Beim Einordnen oder Herausnehmen
scharfer Gegenstände wie z.B. Messer
vorsichtig vorgehen.

Das Besteck sollte in dem Besteckkorb so
eingeordnet werden, daß die Griffe nach unten
zeigen.

Falls diese unten herausragen und dabei den
unteren Sprüharm blockieren, so ist das Besteck
umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die
Löffel mit anderem Besteck zu mischen, damit sie
nicht ineinander fallen können.

Silberbesteck soll nicht zusammen mit anderen
Metallen gespült werden.

In die entsprechenden Fächer an beiden Seiten
des Korbes werden Löffel, Dessertlöffel, Messer
und Kleinbesteck eingeordnet.

Verwendung Ihres Geräts

10

PBA01D

UI33

IEC 436 / DIN 44990

UI19

UI03

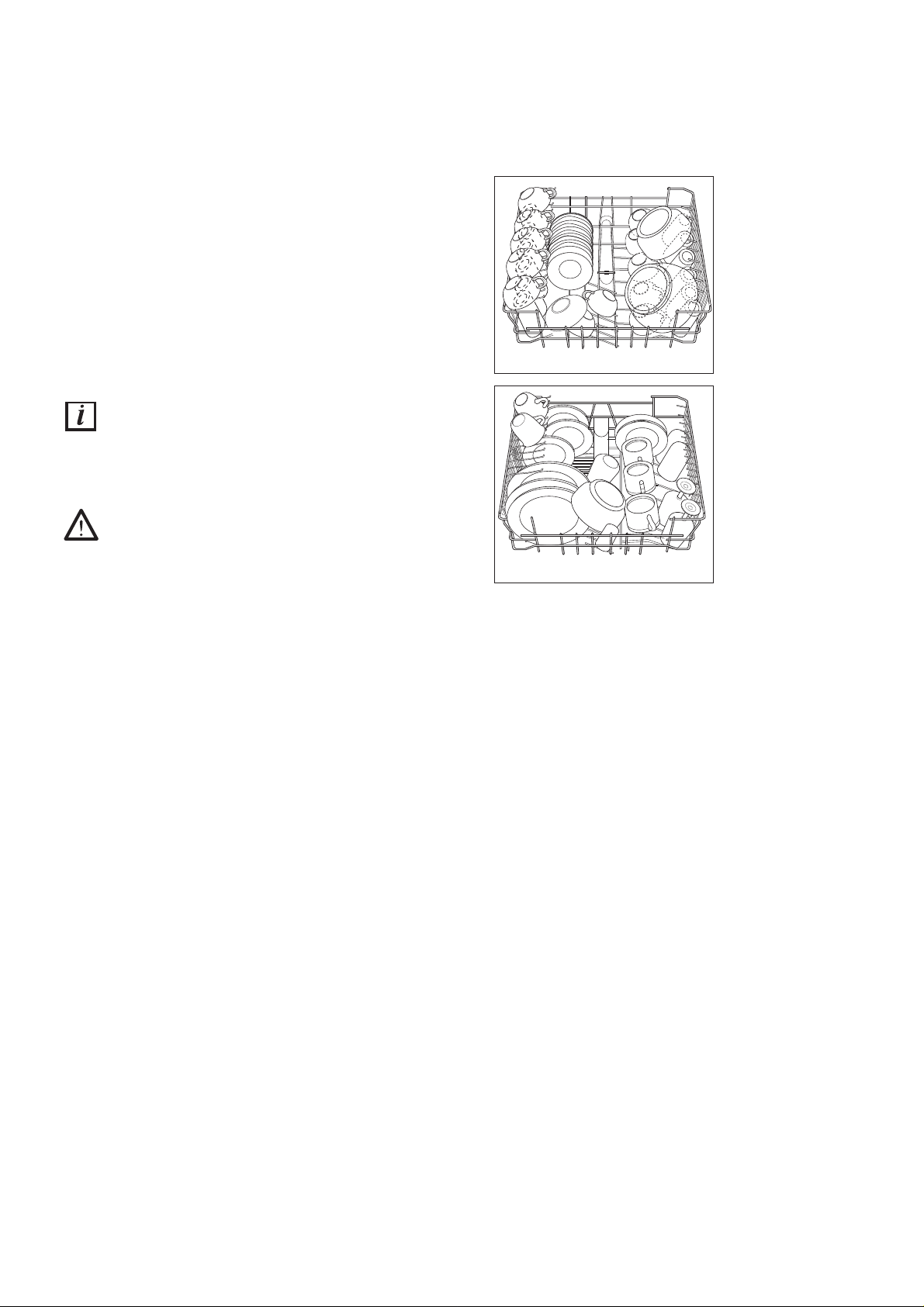

Oberkorb

Im Oberkorb werden Tassen, Gläser,
Salatschüsseln, Untertassen, Dessertteller bis zu
einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den
höheren Tassenfächern eingehängt werden.

In den oberen Geschirrkorb kommen vorzugsweise
leichte Gegenstände, wie Plastikschüsseln usw.
Beschweren Sie diese Teile mit anderen
Geschirrteilen.

Prüfen Sie nach dem Einordnen des
Geschirrs, ob die Sprüharme sich frei
drehen Können.

Schließen Sie nach dem Einorden des
Geschirrs immer die Tür, da eine offene
Tür eine Gefahrenquelle darstellt.

11

PBA06D

US34

IEC 436 / DIN 44990

US33

So sparen Sie Energie

Legen Sie das benutzte Geschirr sofort in die
Maschine. Das kann auch mehrmals
geschehen, bis die Maschine voll beschickt ist.

Führen Sie eventuell das Vorspülprogramm
durch (siehe hierzu die Tabelle
"Spülprogramme"), damit der Schmutz nicht
antrocknet, bis das komplette Spülprogramm
vorgenommen wird.

Um die besten Spülergebnisse zu
erzielen

Töpfe mit angebrannten oder stark
angekrusteten Speiseresten sollten zuerst von
Hand vorbehandelt oder In Wasser eingeweicht
werden.

Ordnen Sie alle Gefäße wie Töpfe, Tassen und
Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollten etwas schräg
gestellt werden, damit das Wasser leichter
abfließen kann.

Vermeiden Sie möglichst, daß das Geschirr in
der Maschine miteinander in Berührung kommt.

Warten Sie einige Minuten, bevor Sie das
Geschirr entnehmen: dadurch vermeiden Sie
Verbrennungen und die Trocknung wird
begünstigt.

Um zu vermeiden, daß Wassertropfen vom
oberen Korb auf das Geschirr im unteren Korb
fallen, ist es empfehlenswert, zuerst den
unteren und dann den oberen Korb zu
entleeren.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht
zum Spülen in der Maschine geeignet (es sei
denn, es wird ausdrücklich als
spülmaschinenfest verkauft):

- Besteck mit Holz- oder Horngriffen oder
Klebstoffteilen

- Bronzebesteck

- Kochtöpfe mit Holzgriffen

- Aluminiumware

- Kristallware

- Bleiglas

- Kunststoffgegenstände

- antikes Chinaporzellan oder Chinaporzellan
mit Feindekor

Einige Arten von Dekor können bei der
Maschinenspülung verblassen, es sei denn, daß
sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern
es sich nicht um maschinengeeignetes Geschirr
handelt, empfehlen wir, von Hand zu spülen.

Auch einige Arten von Gläsern können nach
mehrmaligem Spülen in der Maschine
undurchsichtig werden.

Silberbesteck kann dunkel werden, wenn es mit
anderen Metallteilen in Verbindung kommt.
Ordnen Sie daher das Silberbesteck separat
vom anderen in den Besteckkörb ein.

Gegenstände aus Eisen oder Gußeisen können
leicht Rostflecken bilden und auf das andere
Geschirr abfärben.

Sollten Sie Zweifel haben, informieren
Sie sich beim jeweiligen Hersteller.

Lassen Sie sich bei Neukauf von
Geschirr, Gläsern und Besteck
bestätigen, daß die Teile zum Spülen im
Geschirrspüler geeignet sind.

Ratschläge für Spülen

12

PHT03D

Spülprogramme

13

PWP31D

Programm

Verschmutzungsgrad

und

Geschirrart

Normal verschmutzt.
Geschirr, Besteck,
Kochtöpfe

Leicht verschmutzt.
Geschirr und
Besteck

Leicht verschmutzt.
Geschirr und
Partygeschirr

Alles.
Teilladung (im Laufe
des Tages ganz
aufzufüllen).

Programm-

wähler

Einzudrückende

Taste(n)

Programm-

beschreibung

Spülmittelmenge

im

Behälter

auf dem

Behälter-

deckel

NORMAL

MIT VORSPÜLEN

65°c

NORMAL

OHNE VORSPÜLEN

65°c

*

SCHNELL-

PROGRAMM

65°c

KURZSPÜLEN

A

B

C

D

25 g 5 g

25 g /

25 g /

/ /

Vorspülen kalt
Hauptspülen 65°C
2 Klarspülgange kalt
1 Klarspülgang 65°C

Hauptspülen 65°C
2 Klarspülgange kalt

1 Spülgang kalt,
um das Antrocknen von
Speiseresten zu vermeiden.

Hauptspülen 65°C
2 Klarspügange kalt
1 Klarspülgang 65°C

Für Vergleichsprüfanstalten gem. IEC 436/DIN 44990

- Programm "Normal mit Vorspülen 65°c" mit Reiniger Typ A;

- Klarspülmittelwähler auf Position 3 einstellen.

- Fassungsvermögen Standard-Geschirr 12 Maßgedecke;

- Empfohlene Spülmittelmenge: 25 g im Behälter
5 g auf dem Behälterdeckel.

*

Dies ist ein Sonderprogramm zum Kurzspülen (etwa 48 Minuten) von leicht verschmutzten Tellern,
Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm

sofort wiederzuverwenden.

Ein

Aus

Ein

Aus

Ein

Aus

Ein

Aus

1. Prüfen Sie, ob die Siebe

sauber sind

2. Prüfen Sie, ob Salz und

Klarspülmittel vorhanden sind

3. Einordnung des Geschirrs in

die Maschine

Entfernen Sie grobe Speisereste vom
Geschirr.

Ziehen Sie den unteren Korb heraus und
ordnen Sie darin Töpfe, Teller und Besteck
ein.

Ziehen Sie den oberen Korb heraus und
ordnen Sie darin Teller, Untertassen,
Gläser, Tassen usw. ein.

Schieben Sie die Körbe nach dem
Einordnen wieder in die Maschine zurück.

4. Kontrollieren Sie, ob die

Sprüharme sich frei drehen
können.

5. Dosierung des Reinigers

Geben Sie die in der Programmtabelle
angegebene Menge hinzu.

6. Schließen Sie den Deckel

7. Schließen Sie die Tür des

Geschirrspülautomaten

8. Einstellung des

Spülprogrammes

Drehen Sie den Programmwählerknopf
nach rechts, bis der gewählte
Programmbuchstabe mit der
Einstellmarkierung übereinstimmt.

9. Starten des Spülprogrammes

Drücken Sie die Ein/Aus-Taste; das
Programm beginnt.

10. Am Ende des Spülprogrammes

Nach Beendigung des Spülprogrammes
bleibt die Maschine automatisch stehen.

11. Stellen Sie die Spülmaschine ab

Schalten Sie die Maschine durch Drücken
der Ein/Aus-Taste aus.

Vorsicht
Obwohl eine Sicherheitseinrichtung

den Betrieb des Gerätes unterbricht,
darf während des heißen Spülgangs
die Tür nicht geöffnet werden. Es
besteht Verbrennungsgefahr! Auch
unmittelbar nach Beendigung des
Spülprogramms kann beim Öffnen der
Tür heißer Dampf entweichen.

Arbeitsschritte

14

POS04D

Innenreinigung

Reinigen Sie die Gummidichtungen der Türe und
des Spül- bzw. Klarspülmittelbehälters mit einem
feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger,
ein Spülprogramm bei leerer Maschine, mit Zugabe
von Spülmittel oder besser eines handelsüblichen
Spezialproduktes für die Spülautomatenpflege vor.

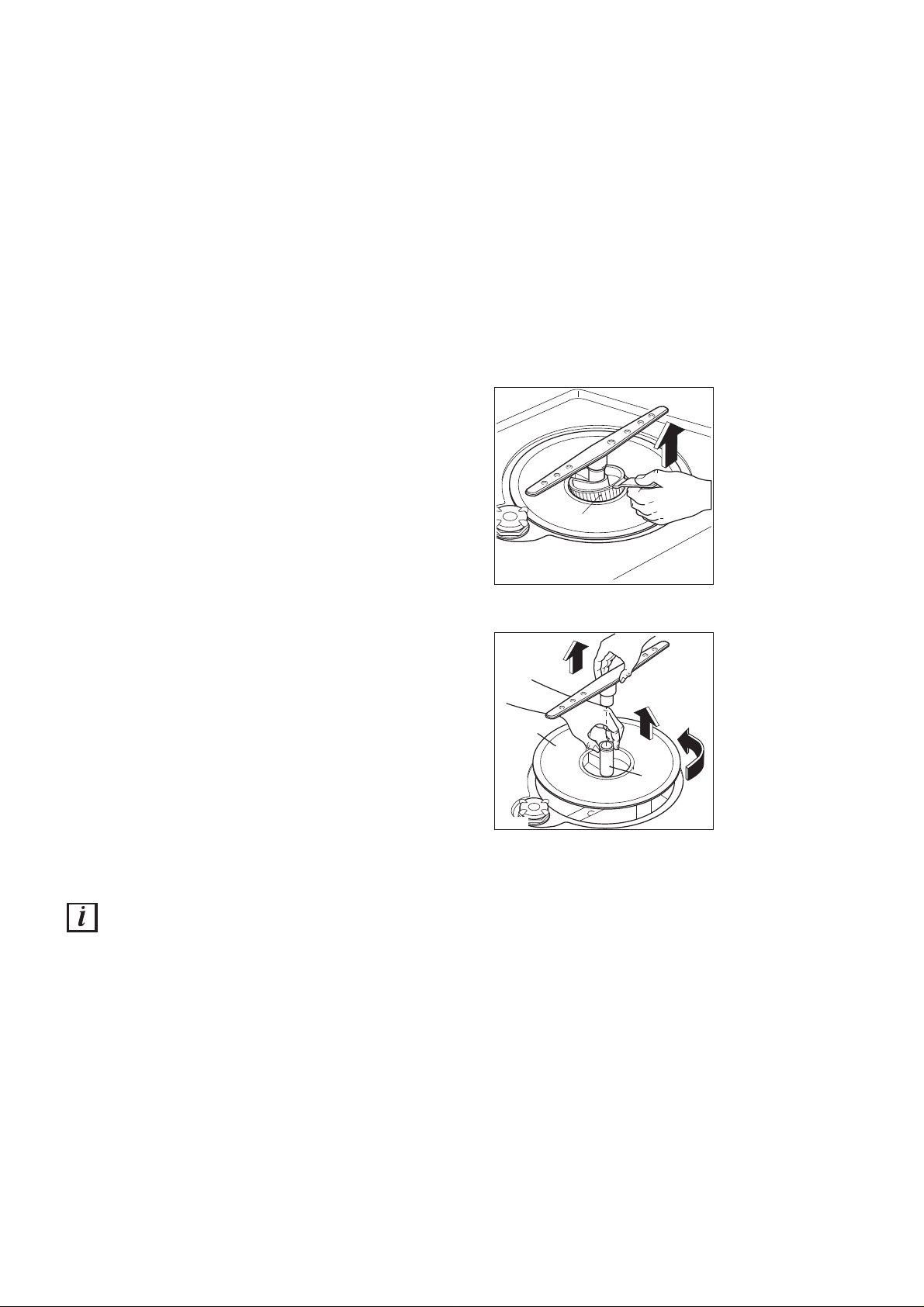

Reinigung das Zentralsieb

(nach jedem Spülgang)
Ziehen Sie das Sieb (A) nach oben heraus und

reinigen Sie es unter fließendem Wasser.
Nach der Reinigung setzen Sie das Sieb durch

Hineindrücken bis zum Einrasten wieder ein.

Reinigung das Flächensieb

(Alle zwei Monate)
Bürsten Sie das große Sieb, falls es erforderlich ist,

auf beiden Seiten mit einer Bürste ab. Ziehen Sie
dazu den unteren Sprüharm nach oben heraus.
Drehen Sie die Arretierung (C) nach links um 90°
und nehmen Sie das Sieb heraus.

Zum Wiedereinsetzen gehen Sie in umgekehrter
Reihenfolge vor.

Nehmen Sie bitte niemals das Gerät ohne
Sieb in Betrieb.

Falsch oder schlecht eingesetzte Siebe
können die Ursache für schlechte
Spülergebnisse sein.

Die Reinigung der Siebe ist für einen
guten Betrieb der Spülmaschine
besonders wichtig.

Pflege und Reinigung

15

PMC01D

A

MA04

90°

B

C

MA05

Außenreinigung

Die Bedienungsblende sollte regelmäßig mit einem
weichen, feuchten Tuch gereinigt werden. Es dürfen
nur neutrale Reinigungsmittel und keine
Scheuermittel oder Lösungsmittel, wie Azeton,
Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und

Wasserhahn abdrehen;

2. Füllen Sie den Behälter für den Klarspüler;

3. Die Gerätetür halb offen lassen, um die

Bildung von unangenehmen Gerüchen zu
vermeiden;

4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null
ausgesetzt, den Wasserzulaufschlauch abnehmen
und entleeren.

Stellen Sie den Geschirrspüler vor dem Starten
eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu
starke Neigung des Gerätes.

16

PMC02D

Störung Lösung

Die Maschine startet nicht ■ Die Gerätetür ist nicht dicht geschlossen.

■ Der Stecker ist nicht korrekt in der Steckdose eingesteckt.

■ Die Abflußsicherung überprüfen.

■ Keine Spannung an der Steckdose vorhanden.

Die Maschine nimmt kein Wasser ■ Wasserhahn geschlossen.

■ Keine Wasserversorgung.

■ Der Zulaufschlauch ist geknickt.Beheben Sie die Störung.

■ Das Sieb im Zulaufschlauch ist verstopft.

Reinigen Sie das Sieb am Ende des Zulaufschlauches.

Die Siebe sind verstopft ■ Reinigen Sie die Siebe (siehe “Pflege und Reinigung”).
Die Sprüharme rotieren nicht. ■ Stellen Sie sicher, daß das Geschirr richtig eingeordnet

wurde.

Das Wasser wird nicht abgepumpt ■ Der Ablaufschlauch ist geknickt. Richten Sie ihn gerade.

■ Der Abfluß ist eventuell verstopft. Entfernen Sie die V erstopfung.

■ Die Verlängerung des Abflußschlauchs sitzt nicht richtig.

Befolgen Sie die Anweisungen zum Anschluß an das Abwasser .

■ Der Ablauf an der Wand hat keine Entlüftung.

Die Maschine erzeugt starke Geräusche ■ Das Geschirr klirrt gegeneinander (siehe unter “Einordnen

des Geschirrs in Ihre Spülmaschine”).

■ Die Sprüharme schlagen gegen das Geschirr.

Die Tür dichtet nicht gut ab ■ Die Geschirrspülmaschine ist nicht einwandfrei justiert

bzw. nicht richtig eingebaut. Lassen Sie dieses Problem von

der Küchenmontagefirma beseitigen!

Schlechtes Spülergebnis ■ Die Geschirrkörbe sind zu voll beladen.

■ Das Geschirr ist nicht richtig angeordnet.

■ Die Sprüharme können sich nicht frei drehen.

■ Die Sprüharme sind verstopft.

■ Die Siebe sind verstopft.

■ Die Siebe sind nicht richtig eingesetzt.

■ Der Reiniger wurde nicht ausreichend dosiert oder ist

nicht geeignet.

■ Alter Reiniger oder Reiniger mit Klumpen.

■ Die Verschlußkappe des Salzbehälters ist nicht richtig

geschlossen.

■ Es wurde ein zu schonendes Programm gewählt.

Am Geschirr sind Kalkflecken oder ■ Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung
ein weißlicher Überzug der Enthärteranlage entspricht nicht dem Härtegrad des

Wassers

Das Geschirr ist nicht ganz trocken ■ Der Vorratsbehälter für Klarspülmittel ist leer oder die

Dosierung ist zu niedrig.

Verfärbung des Heizstabes ■ Eine Verfärbung des Heizelementes ist normal. Es liegt keine

Funktionsstörung vor.

Beseitigung von Funktionsstörungen

17

PSN01D

Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen
Kleinigkeiten, die Sie selbst einfach und rasch beheben können.
Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen
durch.

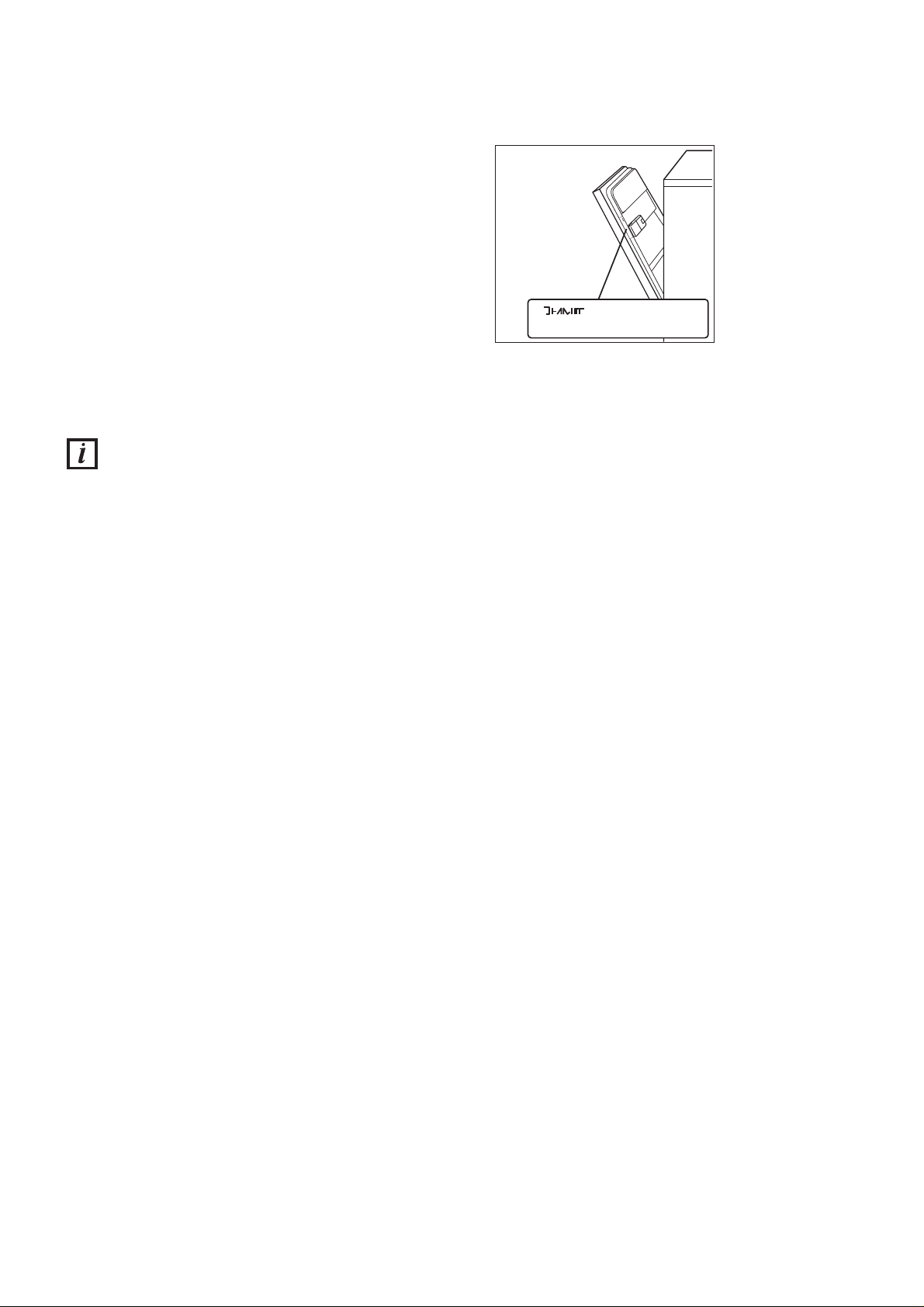

Wenn die Funktionsstörung nach Überprüfung
dieser Fehlerquellen nicht behoben werden kann,
rufen Sie den nächsten autorisierten Kundendienst
und geben Sie die Fehlerart, die Modellbezeichnung
(Mod.), die Produktnummer (Prod. No.) und die
Herstellnummer (Ser. No.) an. Sie können diese
dem Typenschild des Geschirrspülautomaten
entnehmen (siehe Abbildung).

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich
durch einen Fachmann gewartet werden,
und es dürfen nur Original-Ersatzteile
verwendet werden. Versuchen Sie unter
keinen Umständen das Gerät selbst zu
reparieren. Reparaturen, die nicht von
Fachleuten ausgeführt werden, können zu
Verletzungen oder ernsthaften
Fehlfunktionen an Ihrem Gerät führen.
Wenden Sie sich an Ihre zuständige
Kundendienststelle.

Bestehen Sie immer auf Original­Ersatzteile.

18

PSN03D

Prod.No.

........

Ser. No.

.........

Mod.

........

RA01

Sie sollten die beim Elektroanschluß des
Gerätes anfallenden Arbeiten von einem
fachkundigen und zugelassenen
Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluß des
Gerätes entstehenden Arbeiten von einem
fachkundigen und zugelassenen
Installateur ausführen.

Technische Daten

Installationsanweisung

19

PTS21D

ABMESSUNGEN Breite 59.6 cm

Höhe 81.8 - 87.8 cm
max. Tiefe 57 cm
max. Tiefe bei geöffneter Türe 111.4 cm

BETRIEBSSPANNUNG/FREQUENZ 230 V - 50 Hz
LEISTUNGSAUFNAHME UMWÄLZPUMPE 200 W
LEISTUNGSAUFNAHME HEIZELEMENT 2100 W
GESAMTLEISTUNG 2300 W

LEITUNGSWASSERDRUCK min. 50 kPa (0.5 bar)

max. 800 kPa (8 bar)

FASSUNGSVERMÖGEN
(STANDARDGEDECKE IEC) 12

VERBRAUCHSWERTE: Wasser 24 l

Strom 1.5 kW/h

Aufstellung

Stellen Sie die Maschine in der Nähe eines
Wasserzu- und ablaufes auf.

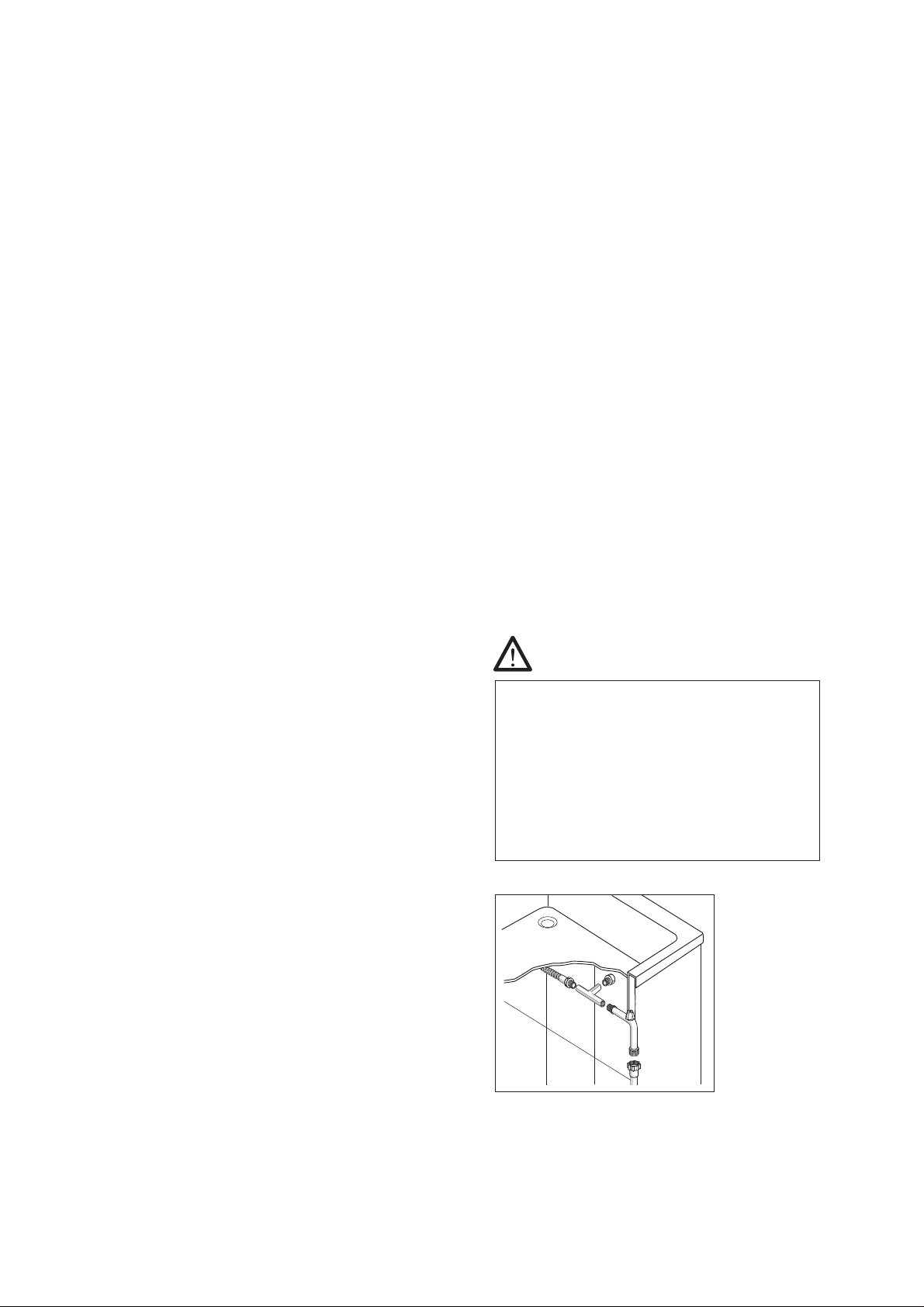

Anschluß des
Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen
Anschluß an Kalt- oder Warmwasser bis 60°C. Es
ist jedoch empfehlenswert, einen
Kaltwasseranschluß zu wählen. Da beim
Warmwasseranschluß die Spülzeiten erheblich
kürzer werden, könnte das Spülergebnis
besonders bei stark verschmutztem Geschirr
beeinträchtigt werden.

Wenn die Wasserzulaufleitung neu ist oder lange
nicht benutzt wurde, ist es ratsam das Wasser
einige Minuten laufen zu lassen, bevor Sie den
Geschirrspülautomaten anschließen.

Vermeiden Sie Knicke oder Quetschungen des
Zulaufschlauches, da dies den Wasserzulauf
verlangsamen oder verhindern kann.

Nach Lockerung des Befestigungsringes kann der
Zulaufschlauch beliebig geführt werden.

Festdrehen nicht vergessen!

Schließen Sie den Wasserzulaufschlauch an einen
Wasserhahn mit einem 3/4"-Anschlußgewinde oder
an eine Wasserschlauchschnellkupplung (Press­block) an.

20

PWA03D

Die Anschlüsse des
Zulaufschlauches müssen fest
angezogen sein.
Prüfen Sie, bevor das Gerät in seine
endgültige Position gebracht wird,
ob kein Wasser austritt! Auch
geringe Mengen können im Laufe der
Zeit große Schäden verursachen.

Wichtig!

CA16

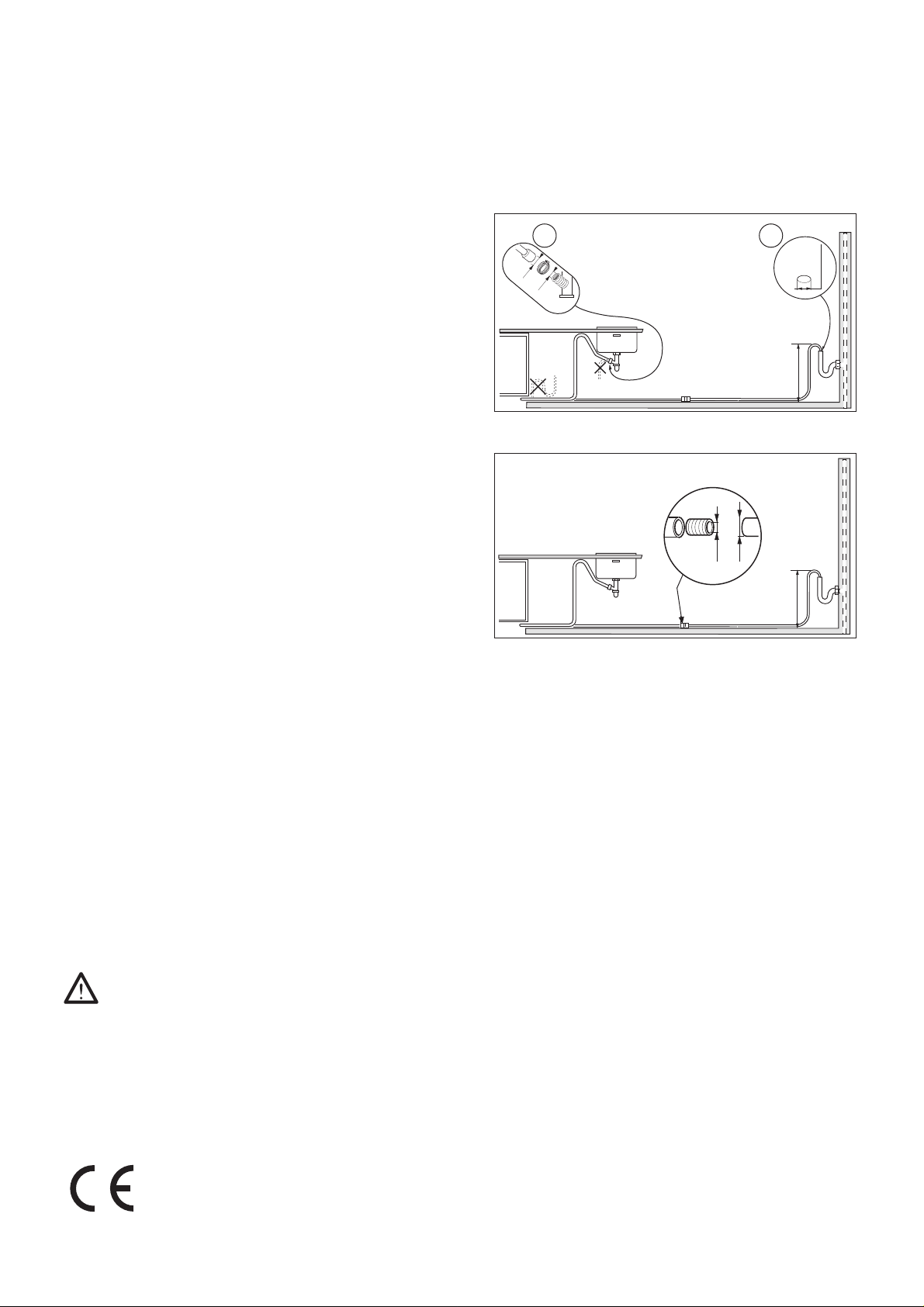

Anschluß des
Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen
werden:

1. am Syphonverschluß des Spülbeckens, mit

einer Schlauchschelle.

2. an einem festen Wandanschluß mit

Ablaufbelüftung, und mit einem
Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß
mindestens 30 cm und darf höchstens 100 cm über
dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links
geführt werden.

Knicke oder Quetschungen des Ablaufschlauches
sind zu verhindern, da dies den Wasserablauf
verlangsamen oder blockieren kann.

Eine eventuelle Verlängerung des
Ablaufschlauches darf 2 m nicht übersteigen und
ihr Innendurchmesser darf nicht kleiner sein, als
der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den
Schlauchanschluß darf der Innendurchmesser
nicht kleiner als der des Ablaufschlauches sein.

Der Verlängerungsschlauch soll am Boden liegen,
und nur beim Ablauf emporsteigen.

Elektroanschluß

Elektroanschluß an 230V (50 Hz). Die elektrische
Hausanlage (Steckdose, Anschlußleitung,
Sicherung und Zähler) muß für diesen
Anschlußwert ausgelegt sein. Schließen Sie das
Gerät nur an eine, den VDE-Richtlinen
entsprechende, Steckdose an.

Der Erzeuger lehnt jede Haftung für
eventuelle Unfälle ab, die durch
Nichtbeachtung dieser
Sicherheitsvorschriften entstehen.

21

PWA02D

CS13

min 30 cm

max 100 cm

min 4 cm

Ø 21

Ø 18

1 2

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie

CS14

Ø 18

+ 2 m max

Ø 21

min 30 cm

max 100 cm

Dieses Modell läßt sich unter eine vorhandene
Arbeitsplatte bzw. Spülenabdeckung einbauen.

Die Einbaunische soll die in der Abbildung
angegebenen Abmessungen haben. Die
Einbaunische braucht nicht mit Lüftungsöffnungen
versehen zu werden, es genügt eine Öffnung für
den Durchgang des Kabels und der Wasserzu- und
Ablaufschläuche.

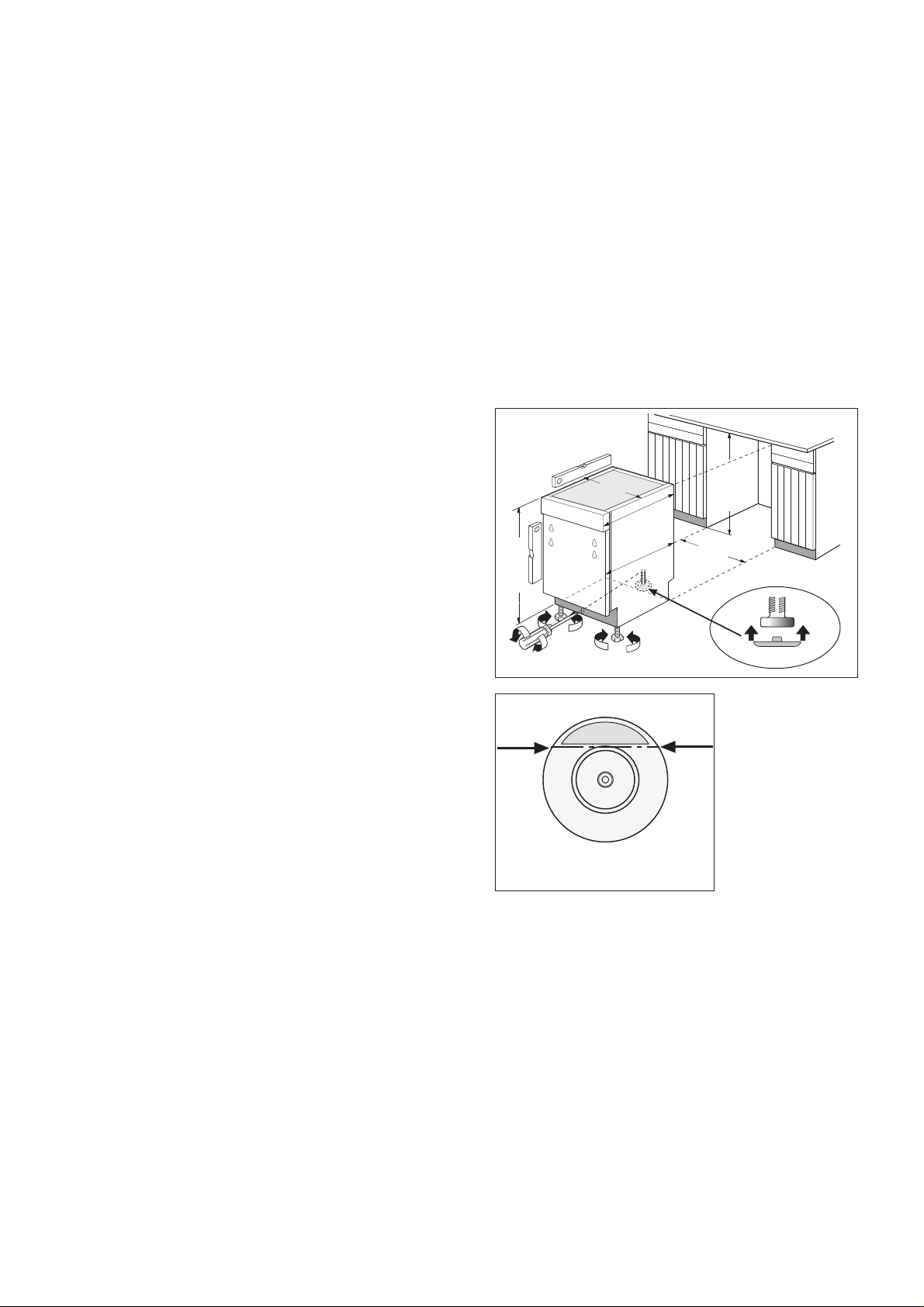

Nivellierung und Höhenverstellung
des Gerätes

Der Geschirrspüler muß standsicher und
waagerecht aufgestellt werden. Die Schraubfüße
lassen sich herausschrauben, um
Bodenunebenheiten auszugleichen und die
Gerätehöhe an andere Möbel anzugleichen.

Die gewünschte Höhe der vorderen beiden
Stellfüße wird durch Aus- bzw. Einschrauben der
Füße erreicht.

Die Verstellung des hinteren Fußes erfolgt von
vorne, an der Schraube in der Mitte der
Sockelblende.

Das im Beipack des Gerätes vorhandene
tellerförmige Kunststoffteil soll in den hinteren Fuß
eingedrückt werden, dadurch wird das Einschieben
des Gerätes in die Möbelnische erleichtert.

Die Fläche des tellerförmigen Kunststoffteiles
kann, wenn sie störend übersteht, verkleinert
werden.

Die Sollbruchstelle ist gekennzeichnet.
Lassen Sie einen Abstand von 2 mm, zwischen der

Geräte-Oberseite und der Arbeitsplatte.
Eine gute Nivellierung ist von grundlegender

Bedeutung für das korrekte Schließen und die
ordnungsgemäße Abdichtung der Tür. Wenn das
Gerät korrekt nivelliert ist, bleibt die Tür auf keiner
Seite des Gehäuses an den Nivellierelementen
hängen.

Sollte die Tür nicht richtig schließen, schrauben Sie
die einstellbaren Füße weiter ein oder heraus, bis
die Maschine perfekt nivelliert ist.

Unterbau

22

PFI07D

575
max

600

596

600

+

-

596

820

880

÷

818

878

÷

II86

570
max

550
max

II52

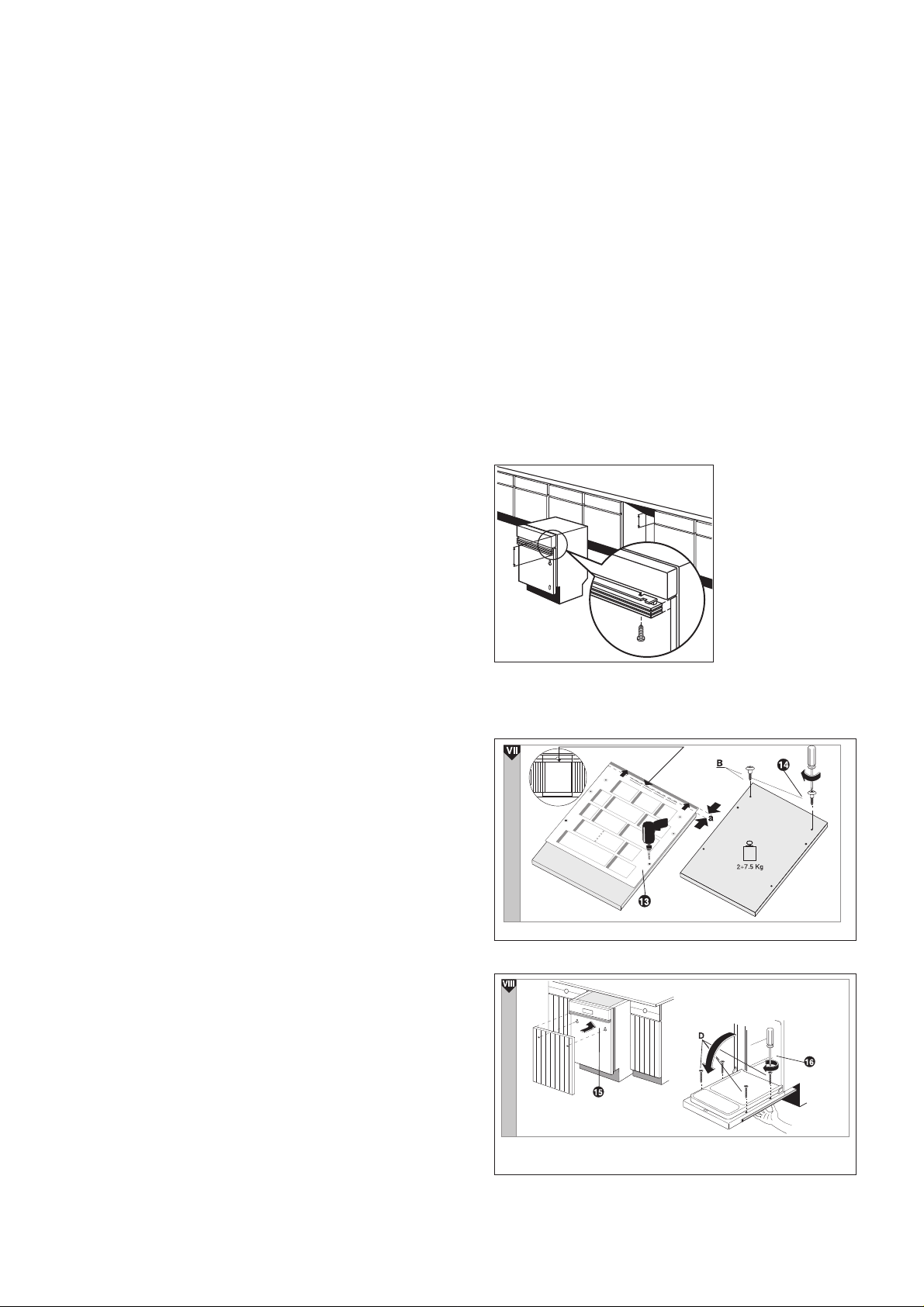

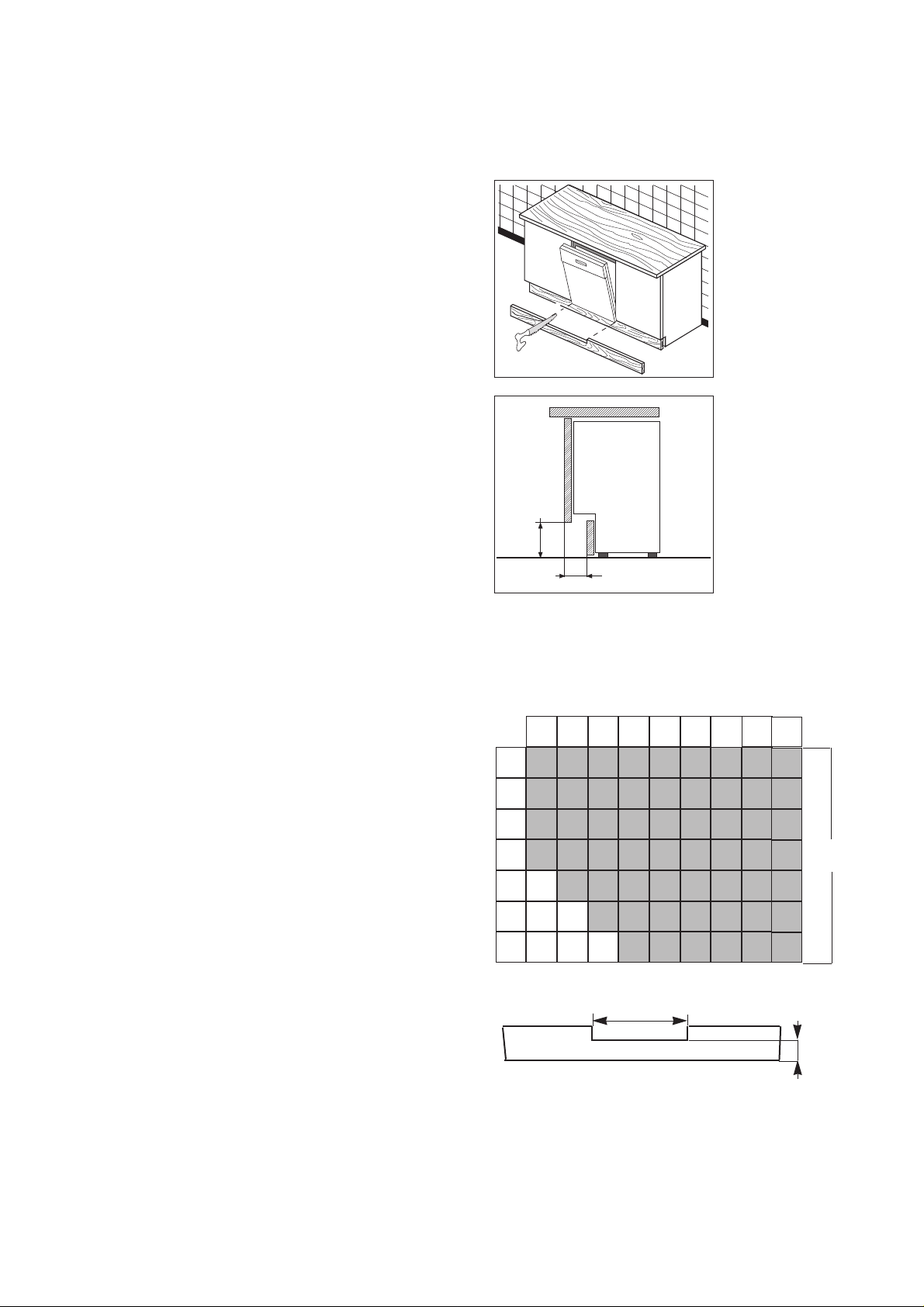

Montage der Frontplatte

Die Gerätetür kann mit einer Holzplatte folgender
Abmessungen verkleidet werden:

Breite 596 mm
Höhe 604 mm max
Dicke 20 mm max
Gewicht von 2 bis 7,5 kg max

Achtung!

Die Maximalhöhe nicht überschreiten, da sonst die
Tür nicht völlig geöffnet werden kann (die
Frontplatte stößt gegen den Gerätesockel).

Die Bedienungsblende der Maschine kann der
Höhe der anliegenden Schubladen angepaßt
werden, um eine perfekte Ausrichtung mit der
Ästhetik der Einbaumöbel erreichen.

Eine oder mehrere Leisten hinzufügen, bis die
gewünschte Höhe erreicht worden ist.

Befestigen Sie die Leisten mittels 2 Schrauben
4 x 45.

Vorbereitung der Platte:

Nehmen Sie Bezug auf die mitgelieferte Schablone
und folgen Sie den Anweisungen der Tabellen VII
und VIII.

1. Schablone auf die Platte legen, nachdem die

Höhe (A) geprüft worden ist und die
angegebenen Löcher mit einer Bohrerspitze
Ø 2 x16 bohren.

2. Die beiden Befestigungsstifte in die Löcher, wie

in der Abbildung gezeigt, schrauben.

3. Die Dekorplatte montieren; dabei die beiden

Befestigungsstifte in die Langlöcher der Tür
stecken.
Dekorplatte heben, bis sie mit der Frontplatte
ausgerichtet ist.

4. Wenn die richtige Position gefunden worden ist,

die Türe öffnen und die Dekorplatte mit den vier
mitgelieferten 4 x 45 Schrauben durch die
Löcher der Innentür befestigen.

23

PFI32D

II04

A

A

II81

II82

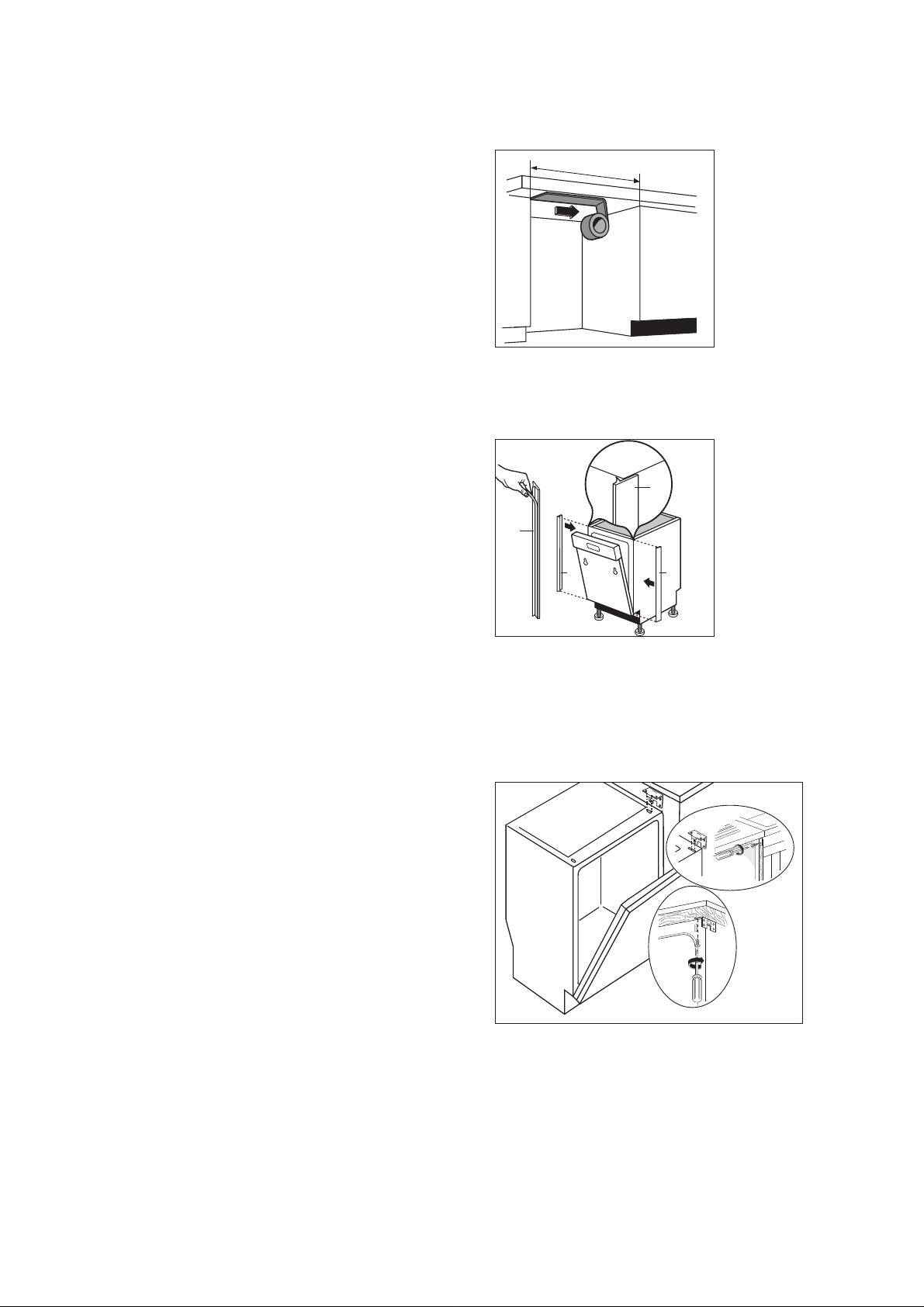

Montage vom Wrasenschutz

Selbstklebenden Wrasenschutz auf die Unterseite
der Arbeitsplatte, Vorderkante bündig, aufkleben.

Anbringung der Seitenprofile

Für den dichten Anschluß an die Möbel müssen
vor dem Einschieben des Gerätes in die Nische die
zwei selbstklebenden Profile (A) angeklebt werden
(siehe Abb.).

Befestigung an angrenzenden
Möbeln

Die beiden Befestigungswinkel in den vorbereiten
Langlöchern auf der Frontseite oben einsetzen
(siehe Abbildung).

Die Winkel an den angrenzenden Möbeln oder an
der Arbeitsplatte mit jeweils zwei Schrauben 3,5 x
16 befestigen.

Wichtig

Das Gerät muß gegen Kippgefahr gesichert
werden.

Bei der Befestigung des Gerätes an den Möbeln
darf nicht in die Geräte-Seitenwände gebohrt
werden, um eine Beschädigung der zwischen
Bottich und Seitenwänden befindlichen Teile zu
vermeiden.

24

PFI28D

II54

600 mm

II21

A

A

A A

II23

Sockelanpassung

Damit die Tür völlig geöffnet werden kann, muß bei
verschiedenen Sockelhöhen und -tiefen im Bereich
des Geschirrspülers die Küchensockelblende
ausgeschnitten werden.

Durch die Sockelhöhe (a) und Sockeltiefe (b)
können die Maße des Küchensockelblenden­Ausschnitts (in mm) der Tabelle entnommen
werden (siehe Tabelle).

25

PFI04D

II59

170 160 150 140 130 120 110 100

136 131 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85

139 130 124 115 105 98 88

138 129 120 110 100 90

135 125 115 105 95

90

75
75
75
75
78
80
85

/
/ /
/

40
50
60
70
80
90

100 / /

Sockelhöhe (a)*

Sockeltiefe (b)*

X

X

600 mm

Küchensockelblenden - Ausschnitt

(*) Maße in mm

a

II15

b
