Page 1
Lavastoviglie
Informazioni per l’utentetente
822 960 398 - 00 - 0902
ESI 662
I
Page 2
Gentile cliente,
La preghiamo di leggere attentamente queste informazioni prima dell’uso.
La preghiamo di osservare soprattutto le avvertenze
di sicurezza riportate nelle prime pagine di queste
istruzioni per l’uso! Conservate queste istruzioni per
l’uso per una successiva consultazione e per poterle
consegnare ad eventuali proprietari successivi
dell’apparecchio.
1
3
2
Con il triangolo di avvertimento e/oppure con
i termini (Avvertimento!, Cautela!, Atten-
zione!) vengono accentuate le avvertenze
relative alla Vostra sicurezza o all’efficienza
di funzionamento dell’apparecchio. Si prega
assolutamente di osservarle.
Questo simbolo o le procedure numerate vi
illustrano passo dopo passo l’impostazione
dell’apparecchio.
Dopo questo simbolo sono riportate delle
informazioni complementari per l’impostazione e l’impiego pratico dell’apparecchio.
Con questo simbolo vengono contrassegnate delle avvertenze concernenti l’impiego
dell’apparecchio nel rispetto dell'ambiente.
3
La Vostra lavastoviglie è dotata del nuovo
sistema di lavaggio
Per ottenere una migliore risultato di
lavaggio, il nuovo sistema varia la velocità del motore e la pressione dei getti
d’acqua durante il programma, variando
anche il livello di rumorosità.
"AD IMPULSI".
Per gli eventuali guasti riscontrati, nelle istruzioni per
l’uso sono contenute alcune informazioni che vi consentiranno di risolvere il problema senza dover ricorrere al servizio assistenza tecnica; a tale proposito,
vedi il paragrafo "Che cosa fare se...".
Qualora tali informazioni non fossero sufficienti, siete
pregati di rivolgervi al servizio assistenza tecnica a
voi più vicino.
In caso di problemi di carattere tecnico, il nostro servizio assistenza sarà lieto di potervi aiutare in qualsiasi momento.
A tale proposito siete pregati di consultare il capitolo
“Service”.
2
Page 3
Indice
Avvertenze di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Risparmiare acqua e salvaguardare l’ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

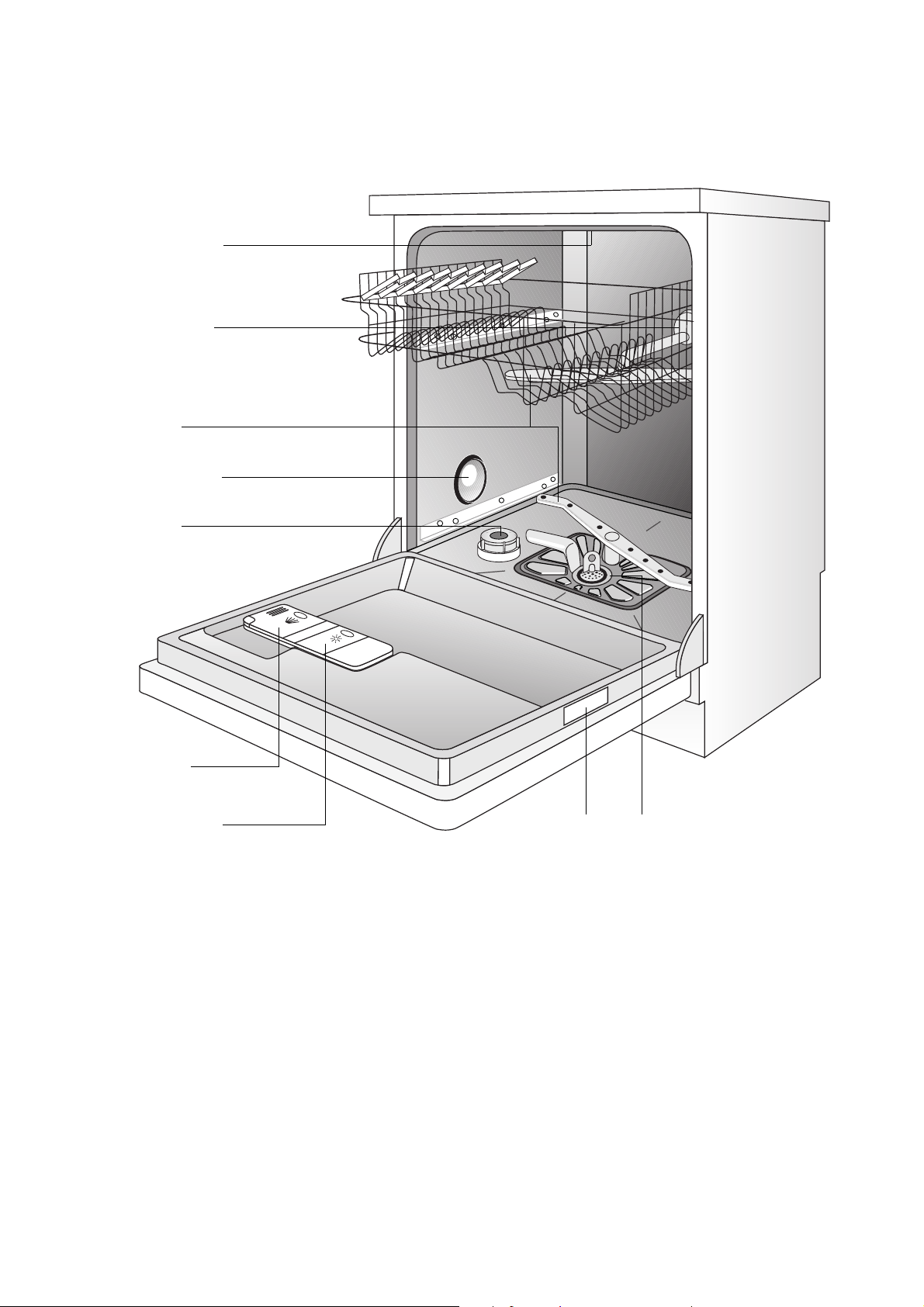

Veduta dell'apparecchio e pannello di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Pannello di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Prima della prima messa in servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Dolcificatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Impostazione del dolcificatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Sale speciale per dolcificatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Introduzione di sale speciale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

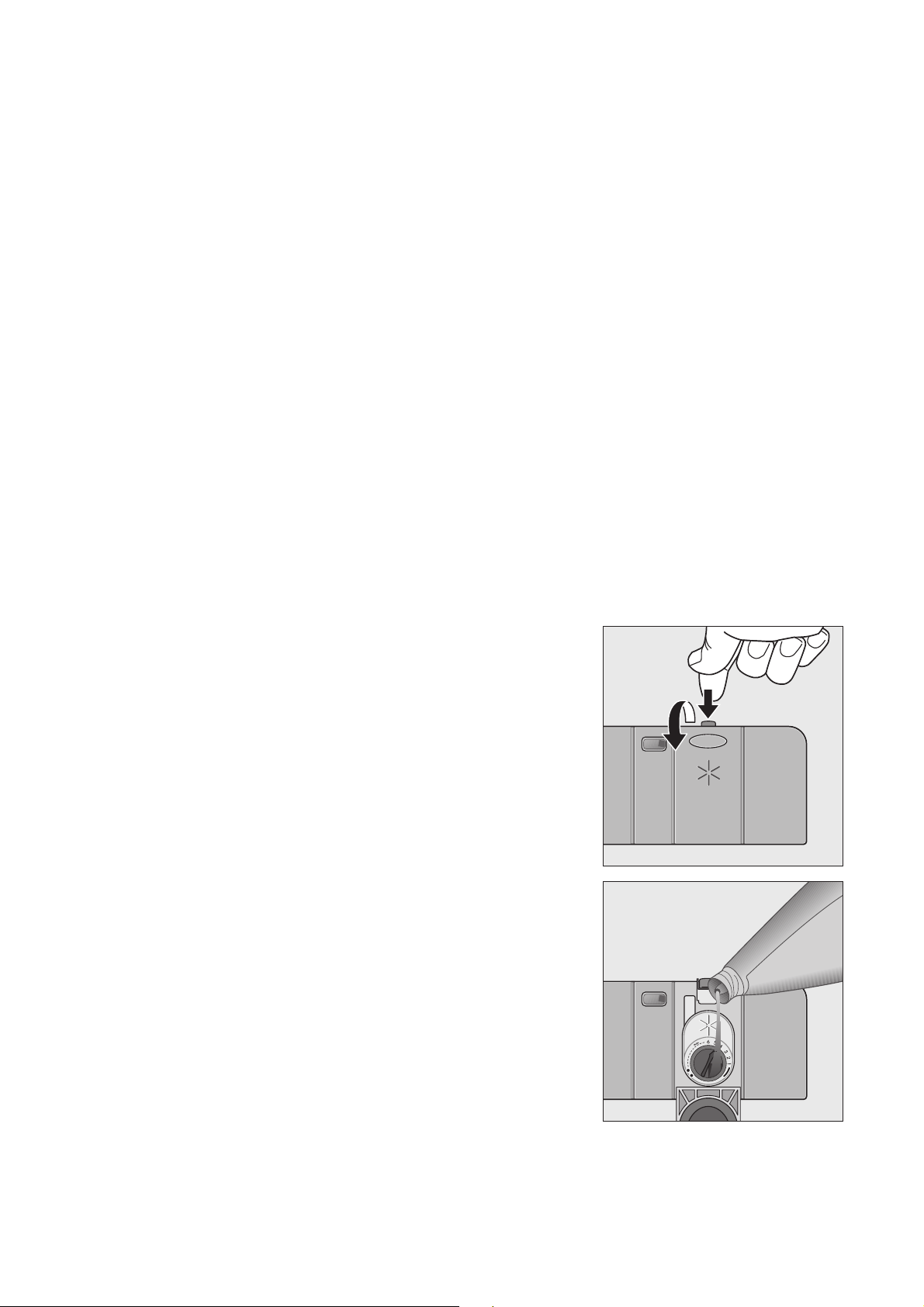

Riempimento con il brillantante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Impostazione del dosaggio del brillantante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Nell’impiego quotidiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Sistemazione delle posate e delle stoviglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

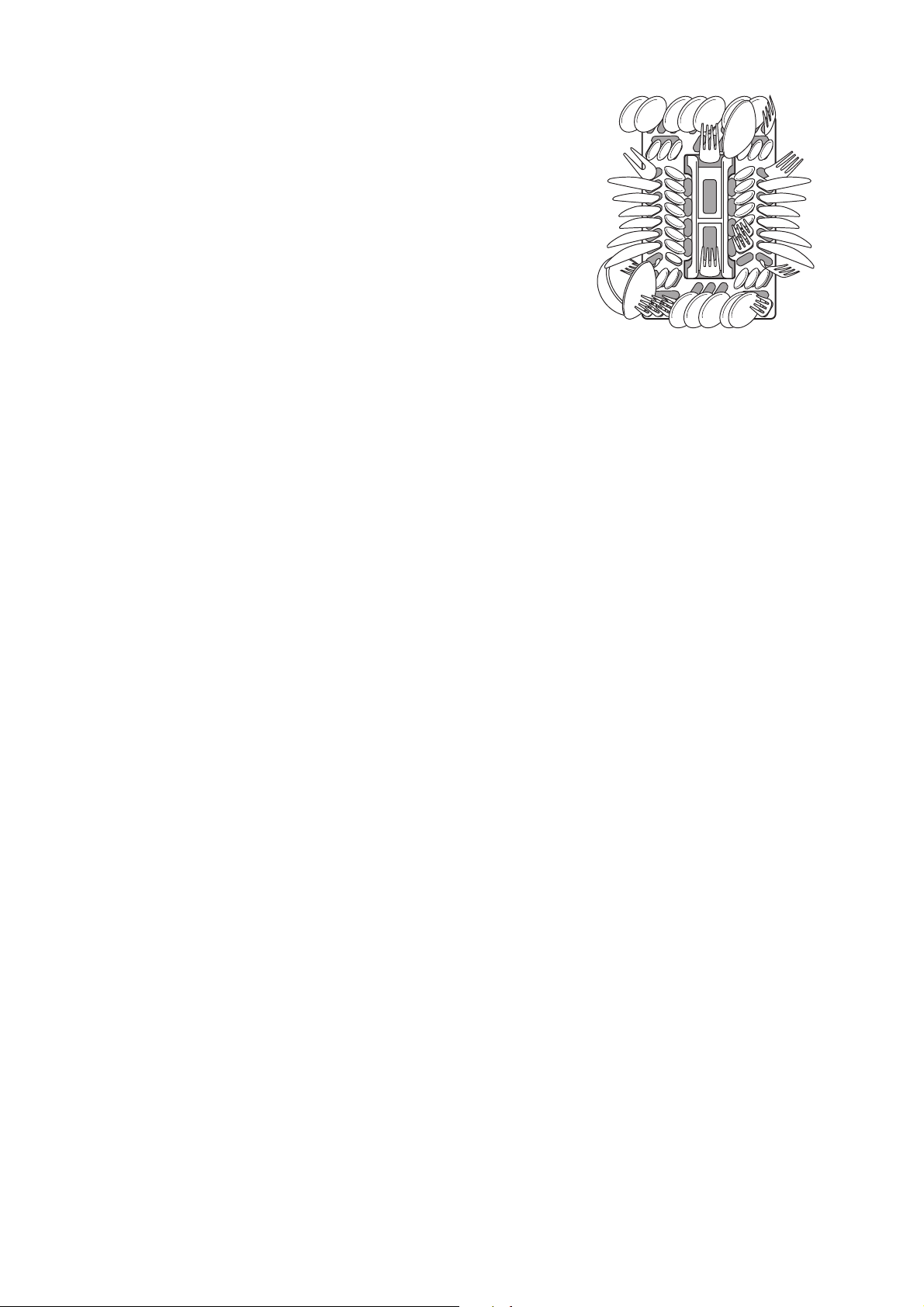

Disposizione delle posate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Sistemazione di pentole, padelle e piatti da portata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Sistemazione di tazze, bicchieri e servizi da caffè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Regolare in altezza il cestello superiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Caricamento detersivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Uso delle compresse detergenti polivalenti / “3 in 1” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Selezione del programma di lavaggio (tabella programmi) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Avvio del programma di lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Cambio/interruzione/conclusione del programma di lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Impostazione o modifica della programmazione dell'avvio posticipato . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Sensore di riconoscimento del carico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Spegnimento della lavastoviglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Estrazione delle stoviglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Manutenzione e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Pulizia dei filtri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Che cosa fare se... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
...messaggi di errore visualizzati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
...problemi di funzionamento della lavastoviglie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
...il lavaggio non fornisce risultati soddisfacenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Avvertenze per gli istituti di prova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3
Page 4
Indice
Istruzioni di installazione e collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Installazione della lavastoviglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Lavastoviglie integrata parziale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Lavastoviglie da sottopiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Apparecchi a libera installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Collegamento della lavastoviglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

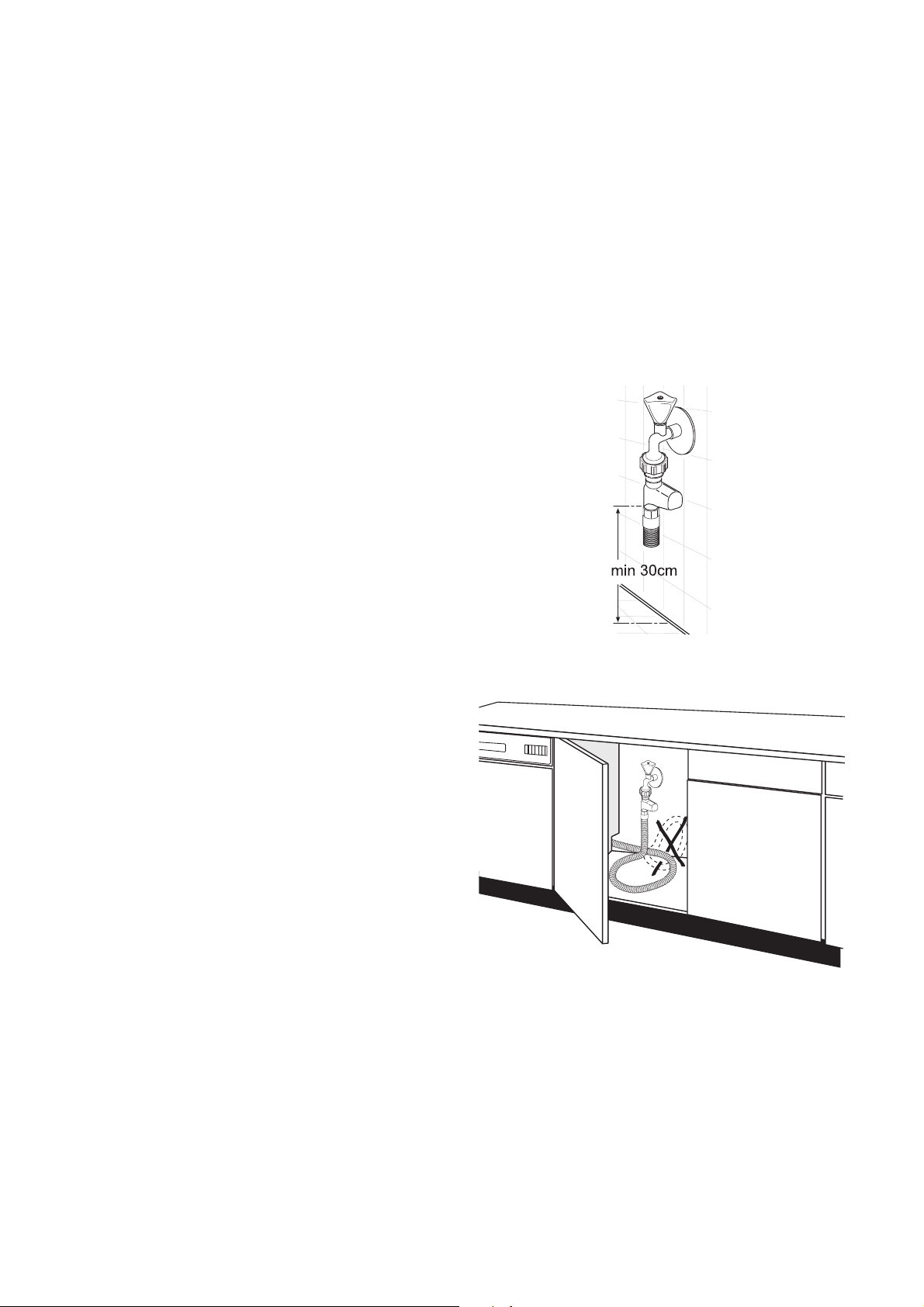

Attacco dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Limiti di pressione dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Collegamento del tubo di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Scarico dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Protezione antiallagamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

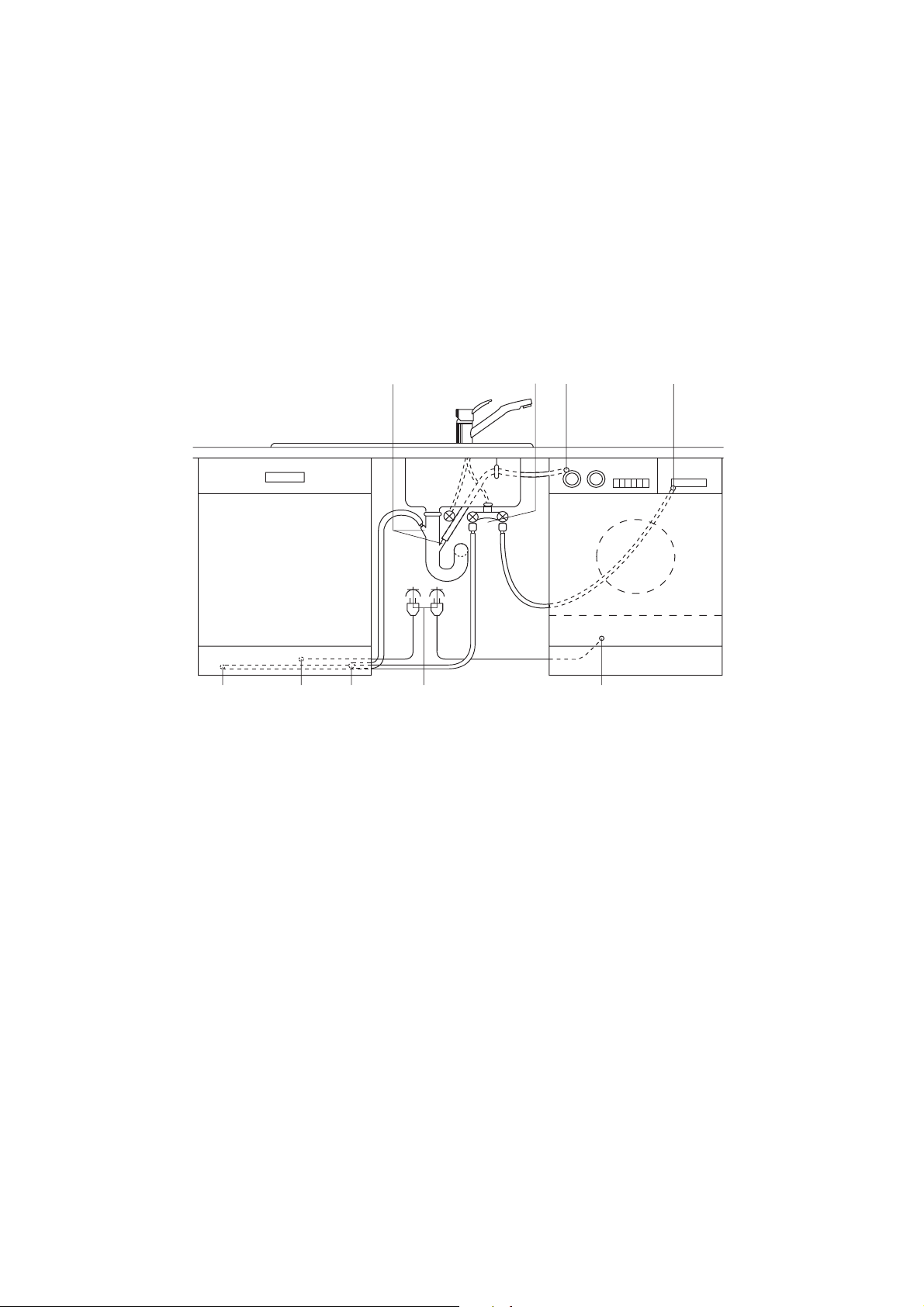

Tecnica di allacciamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Servizio dopo vendita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Page 5
Avvertenze di sicurezza
La sicurezza degli apparecchi elettrodomestici
ELECTROLUX è conforme alle regolamentazioni tecniche approvate ed al decreto sulla sicurezza degli
apparecchi. Quale produttore siamo tuttavia tenuti a
farVi conoscere le seguenti avvertenze sulla sicurezza:
Installazione, collegamento e
messa in servizio
• La lavastoviglie deve essere trasportata soltanto
in verticale.
• Controllate che la lavastoviglie non sia stata dan-
neggiata durante il trasporto. Non collegate in
nessun caso un apparecchio danneggiato alla
rete di corrente. In caso di danni, rivolgetevi al
vostro rivenditore autorizzato.
• Accertatevi prima della messa in servizio che la
tensione nominale ed il tipo di corrente riportati

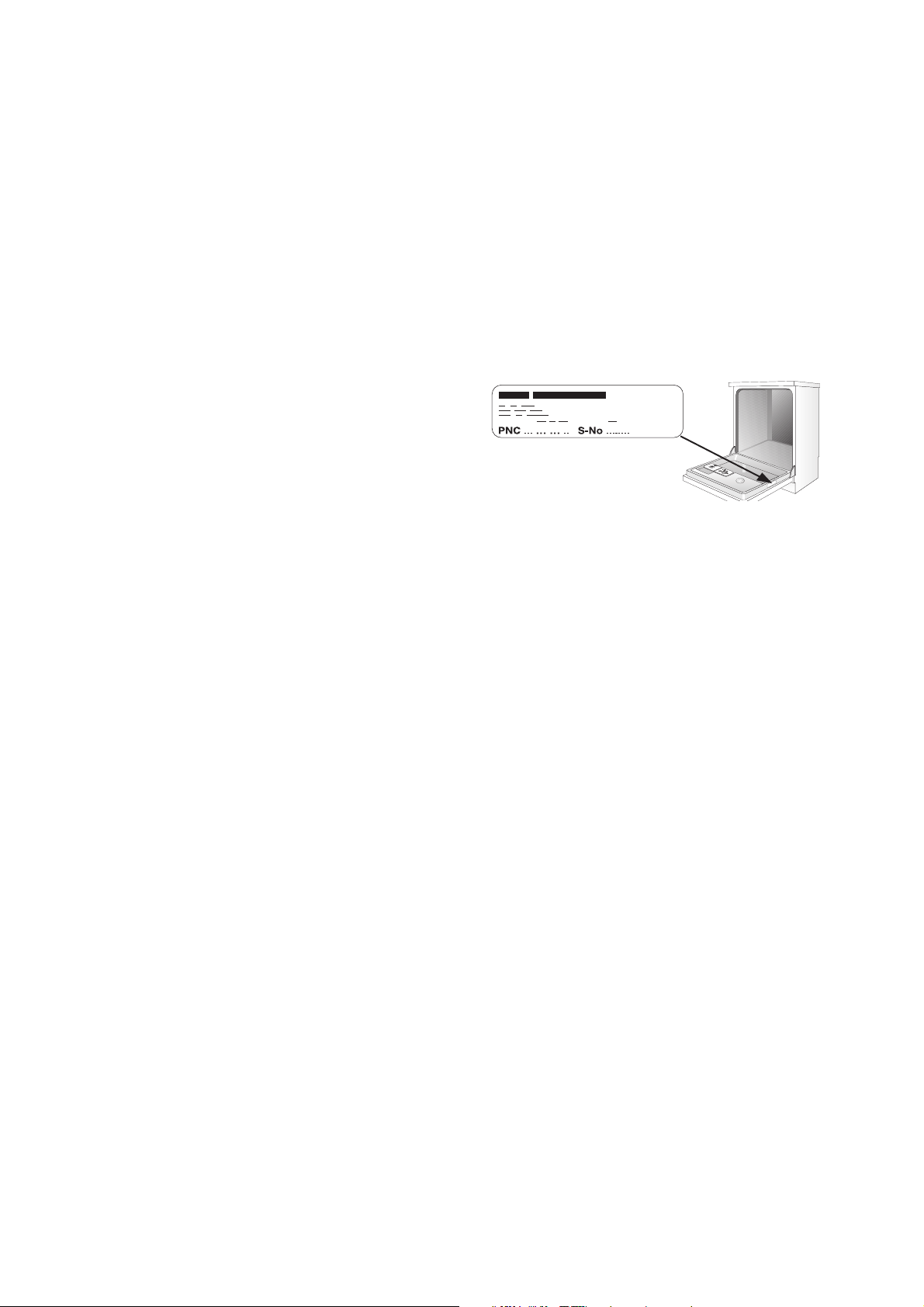

sulla targhetta di identificazione dell’apparecchio
corrispondano alla tensione di rete ed al tipo di
corrente del luogo di installazione. I dati relativi al
fusibile elettrico necessario sono riportati sulla tar-
ghetta di identificazione.
• Al capitolo "Installazione" viene illustrato come
installare e collegare correttamente la vostra lava-
stoviglie. Non utilizzate mai spine multiple e cavi di
prolunga. Pericolo d'incendio in seguito a surri-
scaldamento.
Sicurezza bambini
• Spesso i bambini non sono in grado di ricono-
scere i pericoli connessi agli elettrodomestici. Per-
tanto, vi preghiamo di sorvegliare sempre i
bambini e di non lasciarli giocare con la lavastovi-
glie, poiché potrebbero restarve chiusi all’interno
(pericolo di soffocamento!)
• I componenti dell’imballo (p.e. fogli, polistirolo)
possono essere pericolosi per i bambini. Tenere il
materiale di imballo lontano dalla portata dei bam-
bini.
• I detersivi possono provocare la causticazione
degli occhi, della bocca e della faringe o addirit-
tura causare il soffocamento! Osservate le avver-
tenze di sicurezza fornite dal produttore del
detersivo e del brillantante.
• L’acqua all’interno della lavastoviglie non è pota-
bile. Qualora vi fossero ancora residui di detersivo
nell’apparecchio, sussiste pericolo di caustica-
zione!
• Lo smaltimento della lavastoviglie: staccate la
spina, tagliate il cavo di alimentazione e smaltite
appropriatamente l’apparecchio. Inoltre, occorre
rendere inservibile il dispositivo di chiusura della
porta affinché quest’ultima non si possa più chiu-
dere.
Sicurezza generale
• Le riparazioni della lavastoviglie devono essere
effettuate esclusivamente da personale specializzato. Riparazioni non conformi possono provocare
gravi pericoli per l’utente. In caso di riparazione
siete pregati di rivolgervi al nostro servizio assistenza tecnica oppure al vostro rivenditore autorizzato.
• Non mettete mai in funzione la lavastoviglie se il
cavo di rete e/o il tubo flessibile di alimentazione/
scarico sono danneggiati oppure il pannello di
comando, il piano di lavoro oppure lo zoccolo
sono danneggiati in misura tale da impedire la
corretta chiusura dell’apparecchio.
• Se il cavo di alimentazione dell’apparecchio è
danneggiato oppure deve essere sostituito con un
cavo di alimentazione più lungo, quest’ultimo
(disponibile presso il centro assistenza
ELECTROLUX) dovrà essere sostituito da un servizio assistenza tecnica ELECTROLUX autorizzato.
• Non staccate mai la spina tirandola per il cavo,
bensì per la spina stessa.
• Per motivi di sicurezza non è consentito apportare
alcun tipo di ampliamento o modifica alla lavastoviglie.
• Assicuratevi che la porta della lavastoviglie sia
sempre chiusa, eccetto ovviamente durante le
operazioni di carico e scarico delle stoviglie. In
questo modo eviterete che qualcuno possa ferirsi
inciampando sulla porta aperta.
• Se la lavastoviglie è dotata di un cassettino coltelli, i coltelli appuntiti e le posate affilate dovranno
essere sistemati nell’apposito cassettino.
Se, invece, la lavastoviglie ne è sprovvista, i coltelli appuntiti e le posate affilate dovranno essere
sistemati nel cestello superiore oppure nel
cestello posate facendo attenzione a tenere la
punta rivolta verso il basso.
Impiego conforme allo scopo previsto
• Lavate in lavastoviglie soltanto stoviglie per uso
domestico. Qualora l’apparecchio venisse utilizzato per scopi non conformi alla sua destinazione
oppure venisse comandato erroneamente, il produttore non si assumerà alcuna responsabilità per
gli eventuali danni da ciò derivanti.
• Prima di utilizzare il sale rigenerativo, il detersivo
ed il brillantante, accertatevi che il produttore di
detti prodotti ne consenta espressamente l’idoneità per lavastoviglie domestiche.
• Non introducete solventi nella vasca. Pericolo di
esplosione!
5
Page 6
• Il dispositivo antiallagamento è una protezione
sicura ed affidabile contro i danni provocati
dall’allagamento purché osserviate le seguenti
condizioni:
– La lavastoviglie deve restare collegata alla rete
di corrente anche se spenta.
– La lavastoviglie deve essere installata corretta-
mente.
– Chiudete sempre il rubinetto dell’acqua
quando la lavastoviglie resta incustodita per
lunghi periodi di tempo, ad esempio quando
andate in vacanza.
• Non sedetevi e non salite sulla porta aperta della
lavastoviglie, perché l’apparecchio potrebbe ribaltarsi.
• In caso di guasto, chiudete subito il rubinetto
dell’acqua, quindi spegnete l’apparecchio e staccate la spina dalla presa di corrente. In caso di
allacciamento fisso: escludete il fusibile (i fusibili).
Smaltimento
Smaltimento del materiale di imballaggio
Smaltite il materiale di imballaggio della lavastoviglie
conformemente alle norme vigenti. Tutti i materiali di
imballaggio utilizzati sono ecologici e riciclabili.
• I componenti in materiale plastico sono contrassegnati da sigle standard internazionali:
– >PE< per polietilene, p.e. pellicole di imbal-
laggio
– >PS< per polistirolo, p.e. imbottiture (asso-
lutamente prive di CFC)
– >POM< per poliossimetilene, p.e. morsetti in
plastica
• I cartonati sono in carta riciclata e devono essere
smaltiti tramite gli appositi contenitori per la raccolta differenziata della carta.
6
Page 7
Risparmiare acqua e salvaguardare
l’ambiente
• Collegare la lavastoviglie all'acqua calda solamente se si dispone di un impianto ad acqua
calda non riscaldato elettricamente.
• Regolare correttamente il decalcificatore
dell'acqua.
• Non presciacquare le stoviglie sotto l'acqua corrente.
• Nel lavaggio con un carico di stoviglie ridotto, il
sistema di riconoscimento del carico calcola automaticamente la portata d'acqua, riducendo in tal
modo la durata del programma. Il modo di lavaggio più economico è sempre con il massimo
carico.
• Selezionare i programmmi di lavaggio in base al
tipo e grado di sporco delle stoviglie.
• Non dosare il detersivo, il sale rigenerativo e il brillantante oltre i valori raccomandati dal rispettivo
produttore e quelli di queste istruzioni per l'uso.
7
Page 8
Veduta dell'apparecchio e pannello di
comando
Doccetta superiore
Guarnizione in
gomma per il collegamento dell’alimentazione
dell’acqua al mulinello di lavaggio
Bracci rotanti
l'interruttore del
campo di durezza
Contenitore di
scorta per
sale speciale
Contenitore per
detersivo
Contenitore di scorta
per brillantante
Targhetta di
identificazione
Filtri
8
Page 9

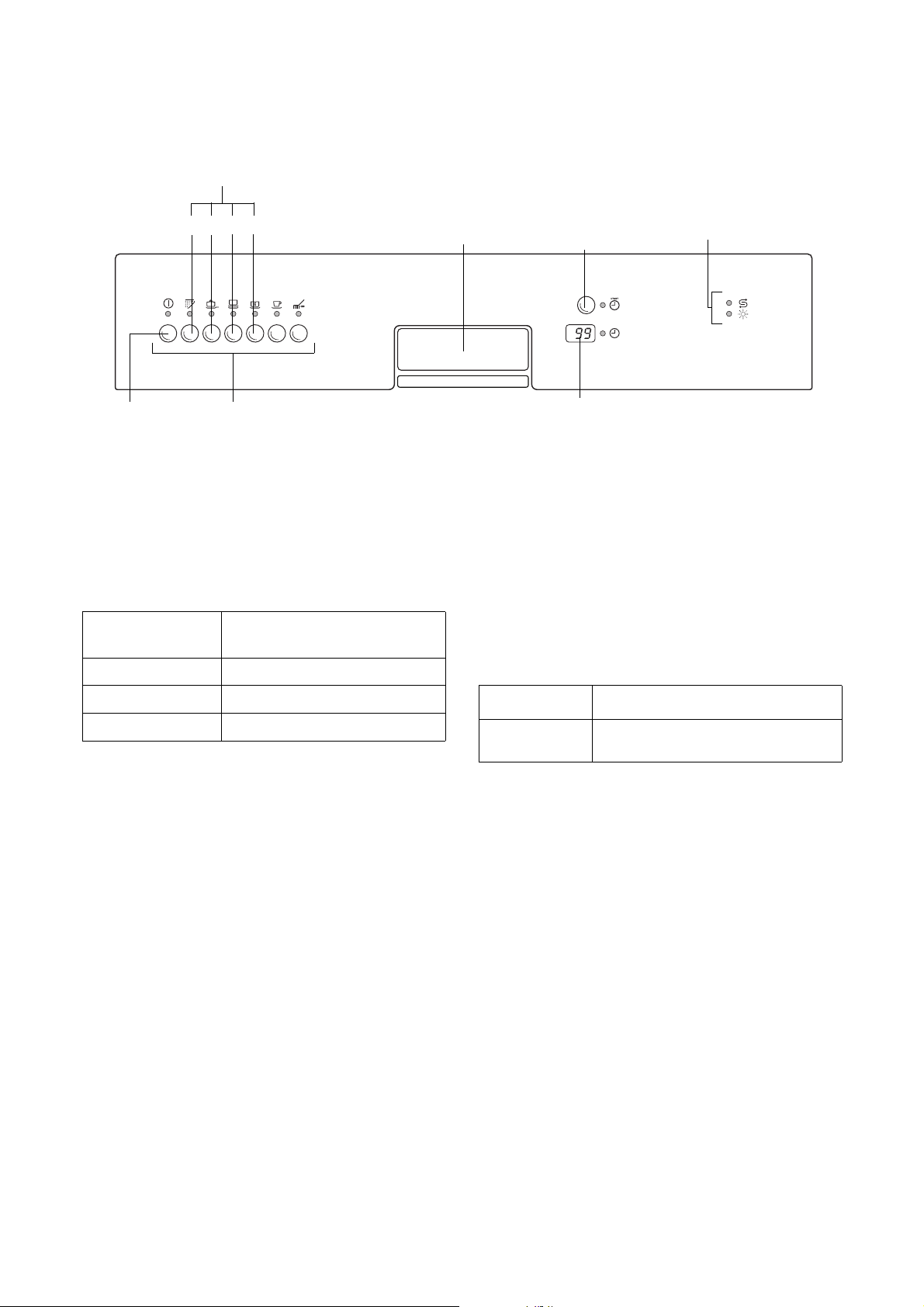

Pannello di comando
Tasti funzionali
12
3
4
Tasto ACCESO/
SPENTO
Il pannello di controllo è composto dal tasto
ACCESO/SPENTO e dai tasti di programma con spie
LED.
Tasti funzionali: Oltre al programma di lavaggio
stampigliato questi tasti permettono di impostare
anche le seguenti funzioni:
Tasto funzionale 1
Tasto funzionale 2 non assegnato
Panello di controllo
Impostazione del
decalcificatore automatico
Maniglia
della porta
Impostazione del
tempo di partenza
Multidisplay
Il multidisplay è in grado di indicare,
– quale orario d’inizio è stato impostato.
– la rimanente durata prevista del programma di
lavaggio.
– quale eventuale errore è presente nella lava-
stoviglie.
– su quale grado di durezza dell’acqua è impo-
stato il decalcificatore.
Indicazioni di controllo hanno il seguente significato:
Spie di controllo
Tasto funzionale 3 non assegnato
Tasto funzionale 4 non assegnato
V
à
Rifornimento sale speciale
Rifornimento brillantante
Prima della prima messa in servizio
Prima di mettere in funzione la lavastoviglie, togliette
tutti i dispositivi di fissaggio con cui sono stati fissati i
cestelli durante il trasporto.
Dopodiché, eseguite le seguenti operazioni:
1. Regolate il decalcificatore
2. Riempite il contenitore del sale rigenerativo
3. Riempite il contenitore del brillantante.
9
Page 10
Dolcificatore
Per evitare depositi di calcare sulle stoviglie e
all'interno della lavastoviglie, le stoviglie devono
essere lavate con acqua dolce, cioè a basso contenuto di calcare. Pertanto la lavastoviglie è dotata di
un dolcificatore, che con l'ausilio di sale speciale
provvede a decalcificare l'acqua del rubinetto a partire da una durezza di 4 °d (grado tedesco).
Durezza dell'acqua Impostazione del livello di durezza
in °d1 in mmol/l2 Campo
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14 1,9 - 2,5 II 3
4 - 10 0,7 - 1,8 I/II 2
inferiore a 4 inferiore a 0,7 I
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
IV
III
Meccanica Elettronica
3
Il dolcificatore viene impostato meccanicamente
mediante l'apposito interruttore e anche elettronicamente mediante i tasti del pannello di comando.
1
0 *
L'azienda municipalizzata competente per
l'acqua è in grado di fornirvi informazioni sul
grado di durezza dell'acqua nella vostra
zona.
non è necessario sale
10
4 *
Indicazione sul
multidisplay
3
9
8
7
6
5
1
10 L
9 L
8 L
7 L
6 L
5 L
4 L
3 L
2 L
1 L
1)(°d) grado tedesco, misura per la durezza dell'acqua
2)(mmol/l) millimol per litro, unità internazionale per la durezza dell'acqua
3)Con questa impostazione la durata del programma può prolungarsi lievemente.
* Impostazione di fabbrica
Impostazione del dolcificatore
Impostate il dolcificatore secondo la tabella relativa
alla durezza dell'acqua della vostra zona:
La lavastoviglie deve essere disinserita.

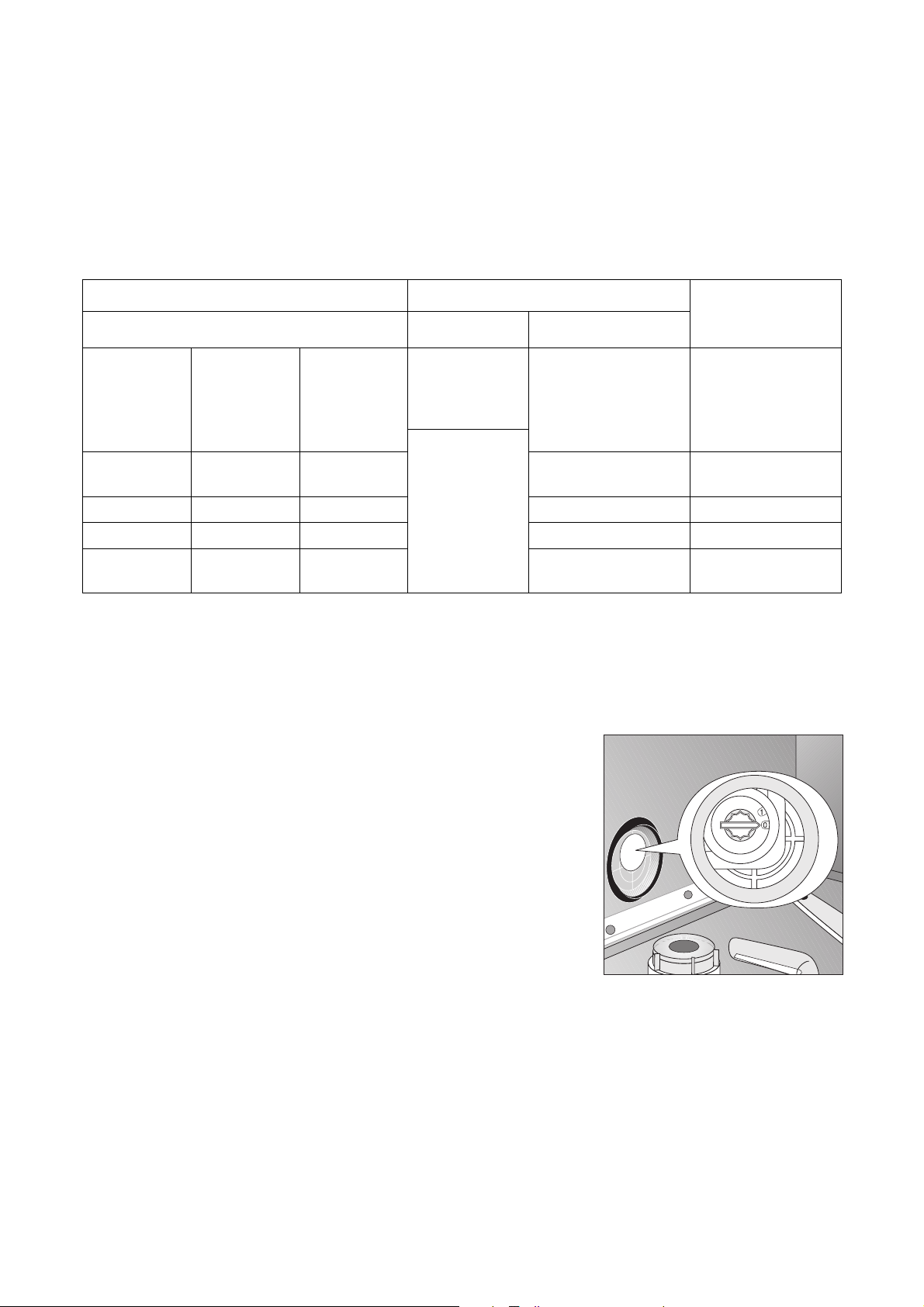

Impostazione meccanica:
1. Aprite la porta della lavastoviglie.
2. Estraete il cestello inferiore dalla lavastoviglie.
3. Ruotate l'interruttore della durezza dell'acqua su 0
o 1 (vedere tabella).
4. Inserite nuovamente il cestello inferiore.
Impostazione elettronica:
1. Premete il tasto ON/OFF.
Si accende il led del tasto ON/OFF.
3
2. Premete contemporaneamente e tenete premuti i
Se si accendono altre spie, è attivo un programma di lavaggio. Occorre deselezionare il
programma di lavaggio (RESET):
Premere contemporaneamente i tasti funzione 1 e 2 per ca. 2 secondi.
Tutte le altre spie si spengono.
tasti funzione 1 e 2.
I display a led dei tasti funzione da 1 a 3 lampeggiano.
10
Page 11
3. Premete ancora il tasto funzione 1.
Il display a led del tasto funzione 1 lampeggia.
Il multidisplay visualizza il livello di durezza impostato.
4. Premendo il tasto funzione 1 il livello di durezza
aumenta di 1. (Eccezione: dopo il livello di
durezza 10 segue il livello di durezza 1).
5. Se il livello di durezza è impostato correttamente,
premete il tasto ON/OFF.
Il livello di durezza viene quindi memorizzato.
Sale speciale per dolcificatore
3
Se il grado di durezza dell'acqua nella vostra
zona è inferiore a 4 °d, non è necessario
addolcire l'acqua nella lavastoviglie e non
dovete inserire alcun sale speciale o
sostanze sostitutive del sale.
Due sono le possibilità per addolcire
l'acqua:
• Se utilizzate un detersivo che contiene già
sostanze sostitutive del sale, solo questo detersivo deve essere inserito nell'apposito comparto.
– In questo caso il dolcificatore deve essere
impostato meccanicamente su 0 ed elettro-
nicamente su 1, per escludere l'alimentazione
del sale speciale.
• Se utilizzate detersivo e sale speciale in modo
separato, il sale speciale viene inserito nell'apposito comparto di riserva.
– In questo caso il dolcificatore deve essere
impostato meccanicamente su 0 o 1 ed elet-
tronicamente fra 2 e 10 (secondo il grado di
durezza dell'acqua nella vostra zona) per consentire l'alimentazione del sale speciale dal
comparto di riserva.
1
Utilizzate solo sale speciale per lavastoviglie.
Non introducete mai altri tipi di sale (ad es.
sale da cucina) o detersivo per lavastoviglie
nel comparto per il sale. Questo danneggerebbe il dolcificatore.
Prima di introdurre il sale assicuratevi ogni
volta di inserire effettivamente sale speciale.
Impostazione dell'aggiunta di sale speciale
3
Alcuni apparecchi sono dotati della funzione
supplementare 3in1.
Se utilizzate detergenti in pastiglie 3-in-1 e
selezionate la funzione supplementare 3in1
del programma di lavaggio, l'aggiunta di sale
speciale non deve essere modificata (vedere
“Funzione supplementare 3in1”).
11
Page 12
Impostate meccanicamente ed elettronicamente il
dolcificatore sulla durezza desiderata:
Impostazione
meccanica
01IL Non aggiungete sale speciale.
0 - 1 2 - 10
3
Se per l'utilizzo di detersivo contenente sale
speciale il dolcificatore è impostato elettronicamente su “1”, la spia di controllo per sale
speciale viene disinserita.
Impostazione
elettronica
Indicazione
multidisplay
2Lfino 10 L
Introduzione di sale speciale
Se utilizzate detersivo e sale speciale in modo separato, introducete il sale speciale:
• prima della prima messa in funzione della lavastoviglie.
• Quando sul pannello di comando si accende la
spia di controllo
1. Aprite la porta, estraete il cestello inferiore.
2. Girate il tappo di chiusura del contenitore del sale
in senso antiorario per aprirlo.
3. Soltanto per la prima messa in funzione:
riempite completamente il contenitore del sale con
acqua.

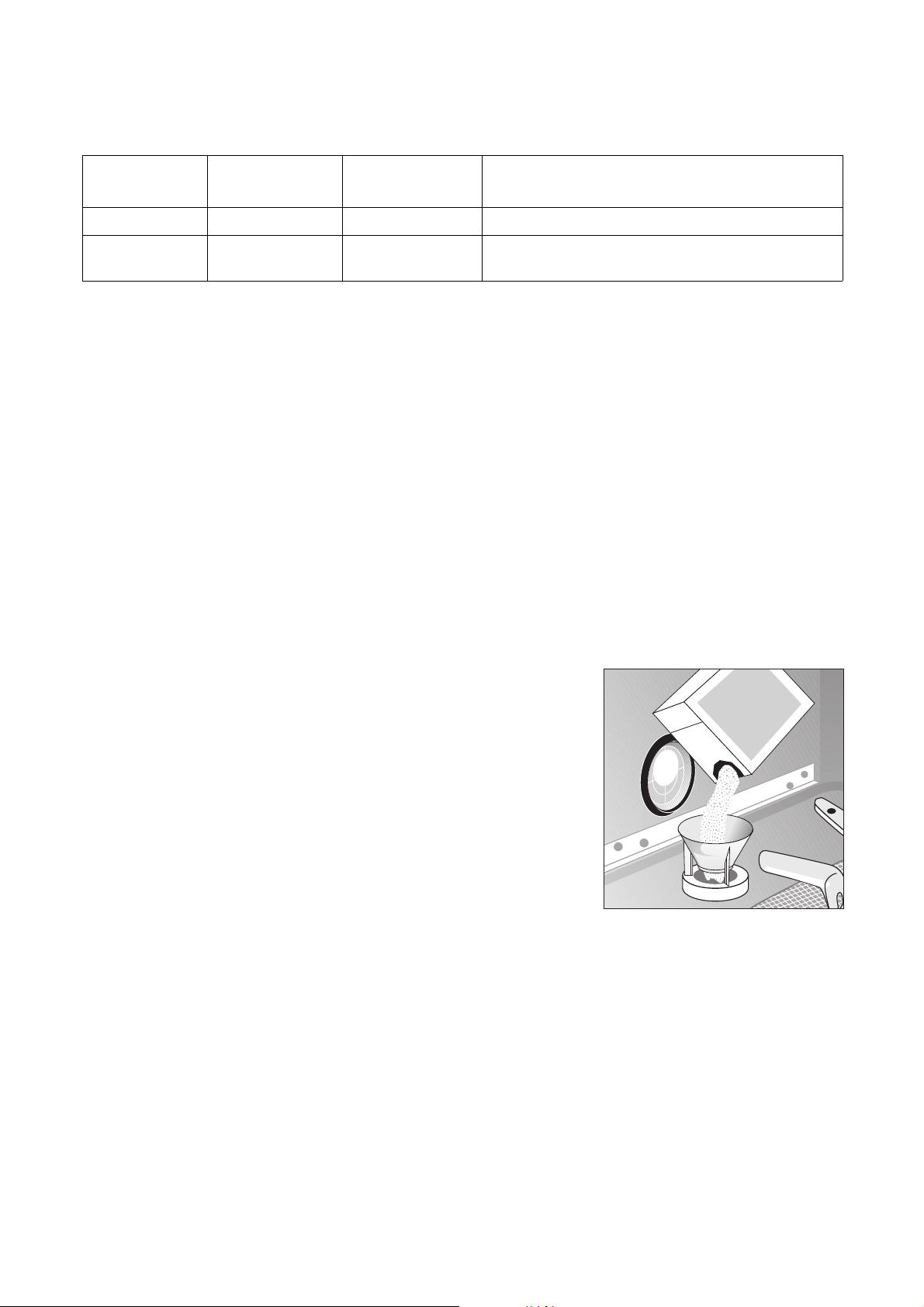

4. Inserite l’imbuto fornito in dotazione nell’apertura
del contenitore.
Versate il sale rigenerativo nel contenitore attraverso l’imbuto, capacità di riempimento a seconda
della grana del sale ca. 1,0-1,5 kg. Non riempite
eccessivamente il contenitore con il sale.
3
5. Rimuovete i residui di sale dall’imbocco del conte-
6. Chiudete il tappo girandolo in senso orario sino
L’acqua che viene espulsa durante il riempimento del contenitore con il sale si raccoglie
sul fondo della vasca di lavaggio. Ciò non
costituisce alcun problema, poiché l’acqua
viene scaricata non appena viene avviato il
programma di lavaggio successivo.
nitore.
alla battuta, altrimenti il sale potrebbe venire
immesso direttamente nell’acqua di lavaggio e
causare l’opacizzazione delle stoviglie in vetro.
Per tale motivo, dopo il rabbocco del sale rigenerativo bisogna eseguire un programma di risciacquo. In questo modo vengono sciaquati via
l'acqua salata traboccata e i granelli di sale caduti
accanto all'apertura.
per sale speciale V.
Aggiunta di sale speciale
Aggiunta di sale speciale tramite il comparto di
riserva per sale (preimpostazione di fabbrica)
SALE
SALT
SALZ
SEL
12
Page 13
3
A seconda della grana, il sale può impiegare
anche alcune ore sino al suo completo scioglimento nell’acqua potranno passare e
quindi la spia di controllo Sale
nere accesa ancora per alcune ore. La regolazione del decalcificatore e, pertanto, anche
il consumo di sale dipendono dalla durezza
dell’acqua presente sul luogo di installazione
della lavastoviglie.
V potrà rima-
Riempimento con il brillantante
È proprio grazie al brillantante che si ottengono stoviglie brillanti e senza macchie e bicchieri trasparenti.
1
Utilizzate soltanto brillantanti di marca per
lavastoviglie. Non riempite mai il contenitore
del brillantante con altri prodotti (p.e.
essenza di aceto) né con detersivo, poiché
ciò potrebbe causare gravi danni alla lavastoviglie.
Riempite con il brillantante:
• la prima volta che utilizzate la lavastoviglie
• quando si accende la spia di controllo Brillantante
à sul pannello di comando.

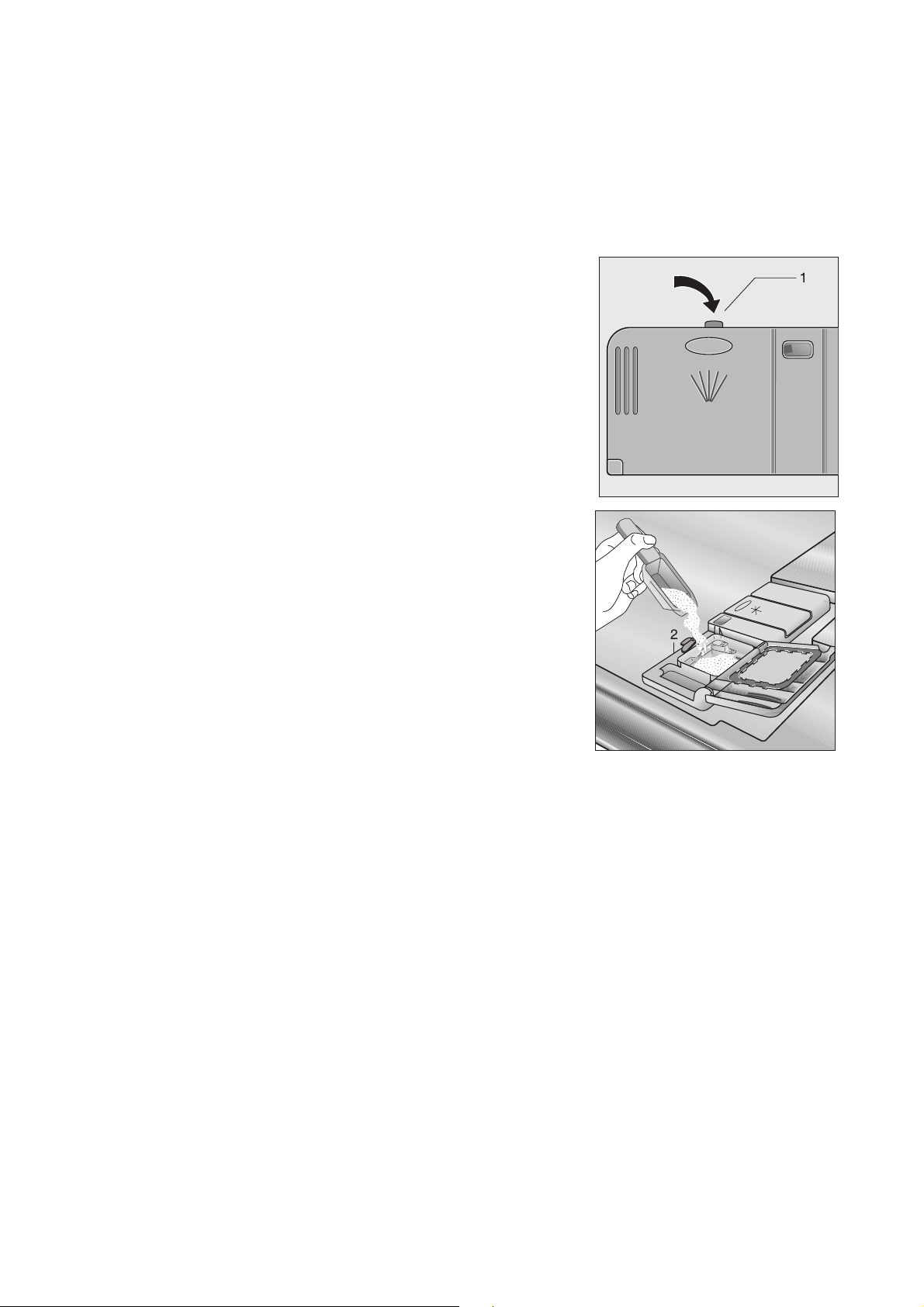

Il serbatoio per il brillantante si trova sul lato interno
della porta della lavastoviglie.
1. Aprire la porta.
2. Premere con il dito sul pulsante di sgancio del ser-
batoio del brillantante.
3. Aprire completamente il coperchio.
4. Rabboccare il brillantante esattamente sino alla
tacca tratteggiata “max”; essa corrisponde ad una
quantità di ca. 140 ml.
5. Chiudere il coperchio facendo attenzione che si
innesti bene.
6. Se dovesse essere fuoriuscito del brillantante,
sciacquarlo con un panno. In caso contrario
durante il risciacquo si formerebbe troppa
schiuma.
13
Page 14

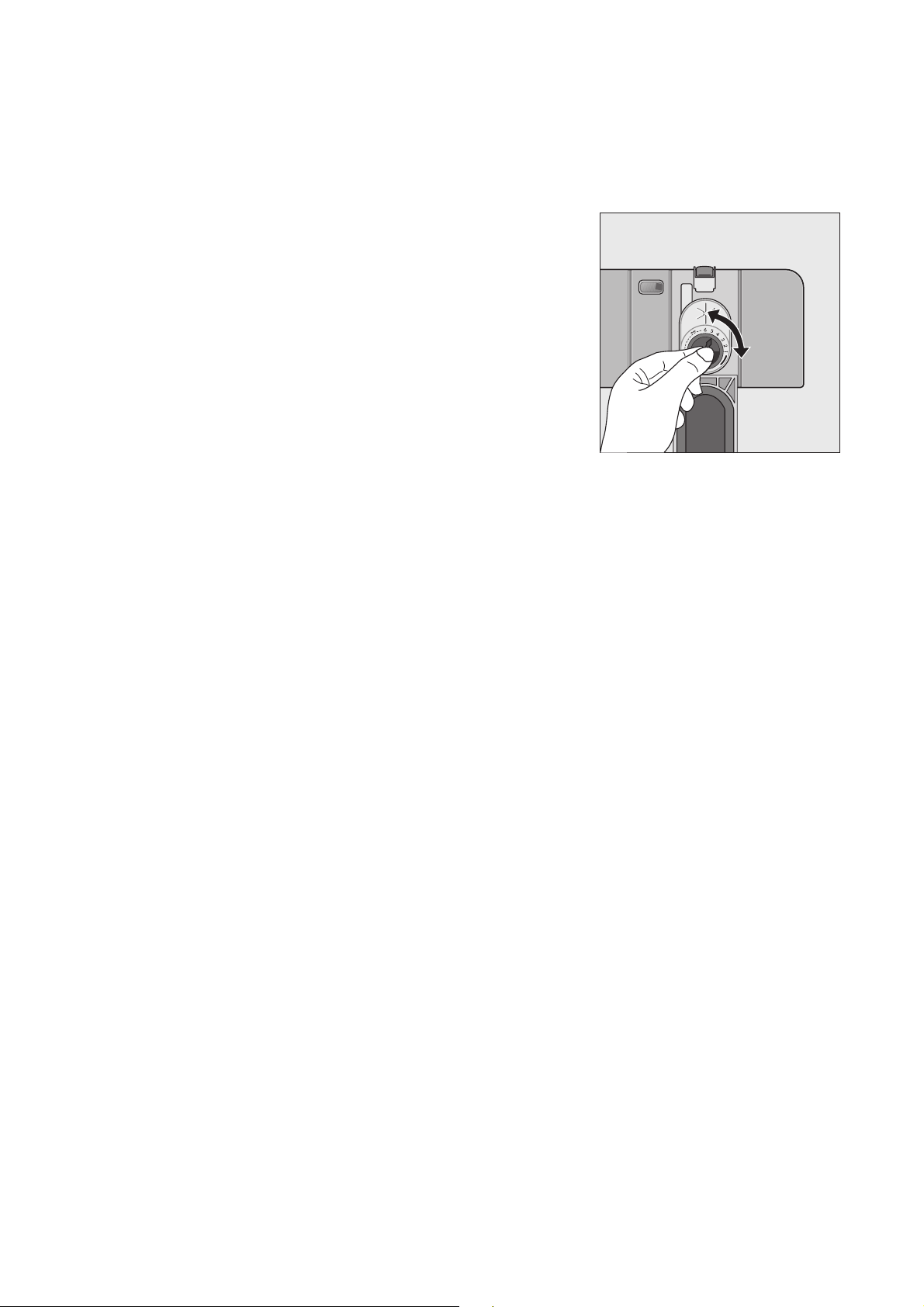

Impostazione del dosaggio del brillantante
3
1. Aprite la porta della lavastoviglie.
2. Premere con il dito sul pulsante di sgancio del ser-
3. Aprire completamente il coperchio.
4. Impostare il dosaggio.
5. Chiudere il coperchio facendo attenzione che si
6. Se dovesse essere fuoriuscito del brillantante,
Durante il lavaggio delle stoviglie, dall'apposito serbatoio viene miscelato del brillantante
all'acqua. Il dosaggio può essere regolato
da 1-6. Da stabilimento il dosaggio è impostato su “4”. Il dosaggio deve essere modificato solamente se su bicchieri e stoviglie si
formano striscie, macchie lattiginose o se
sono visibili resti di acqua evaporata.
batoio del brillantante.
innesti bene.
sciacquarlo con un panno.
14
Page 15
Nell’impiego quotidiano
• Si deve riempire il sale oppure il brillantante?
• Sistemazione delle posate e delle stoviglie nei
cestelli
• Riempimento del detersivo
• Selezione del programma di lavaggio idoneo
• Avvio del programma di lavaggio

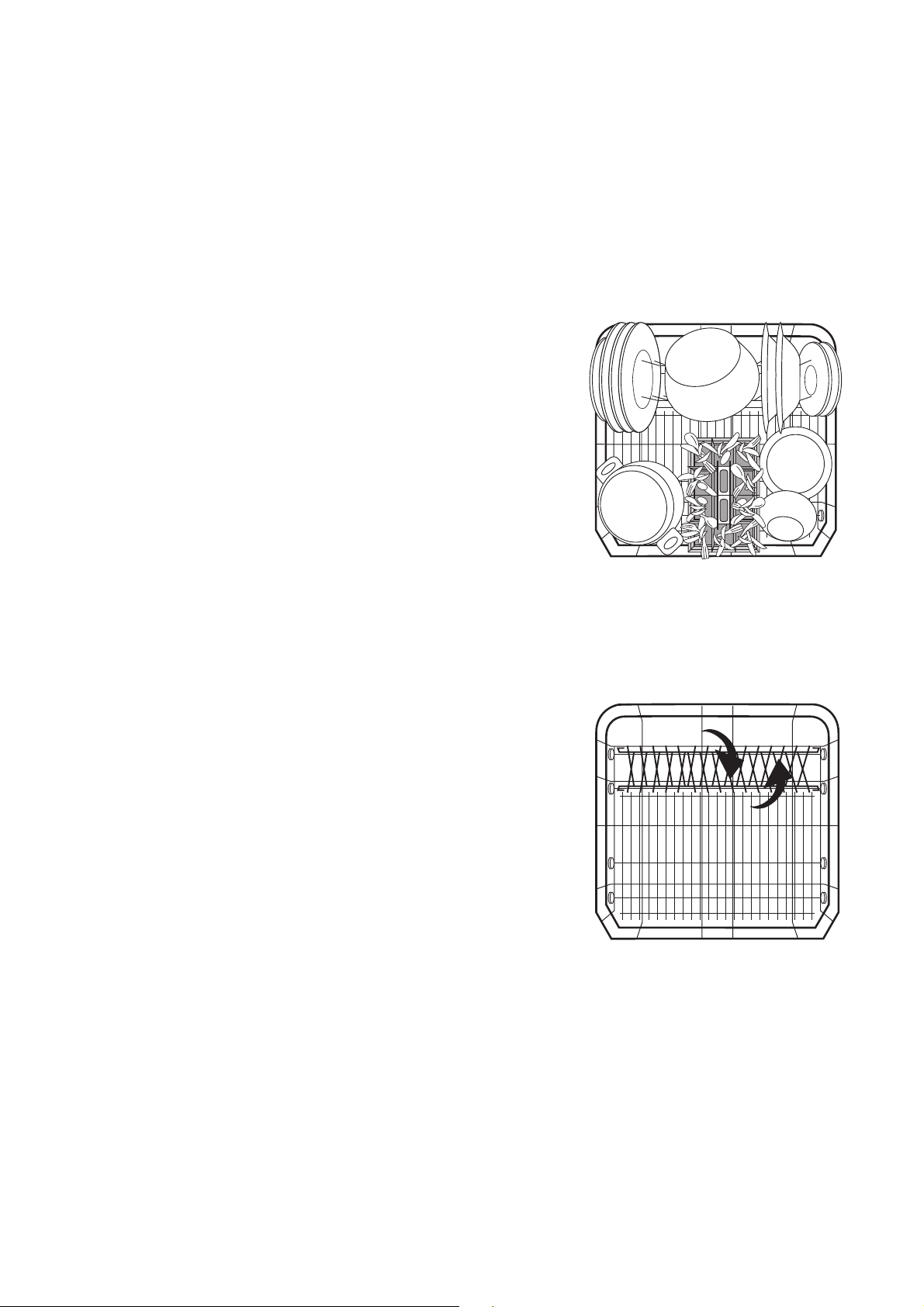

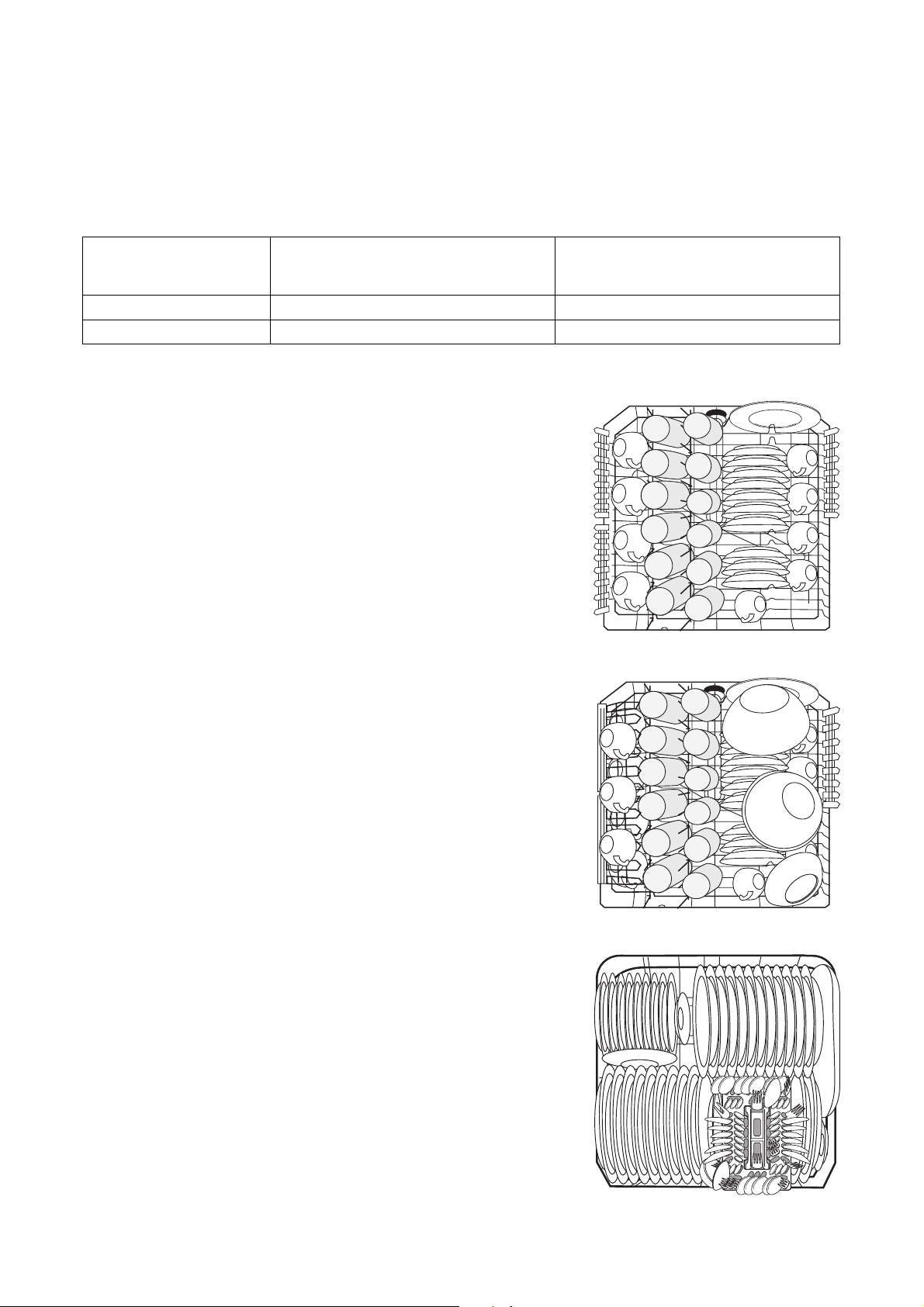

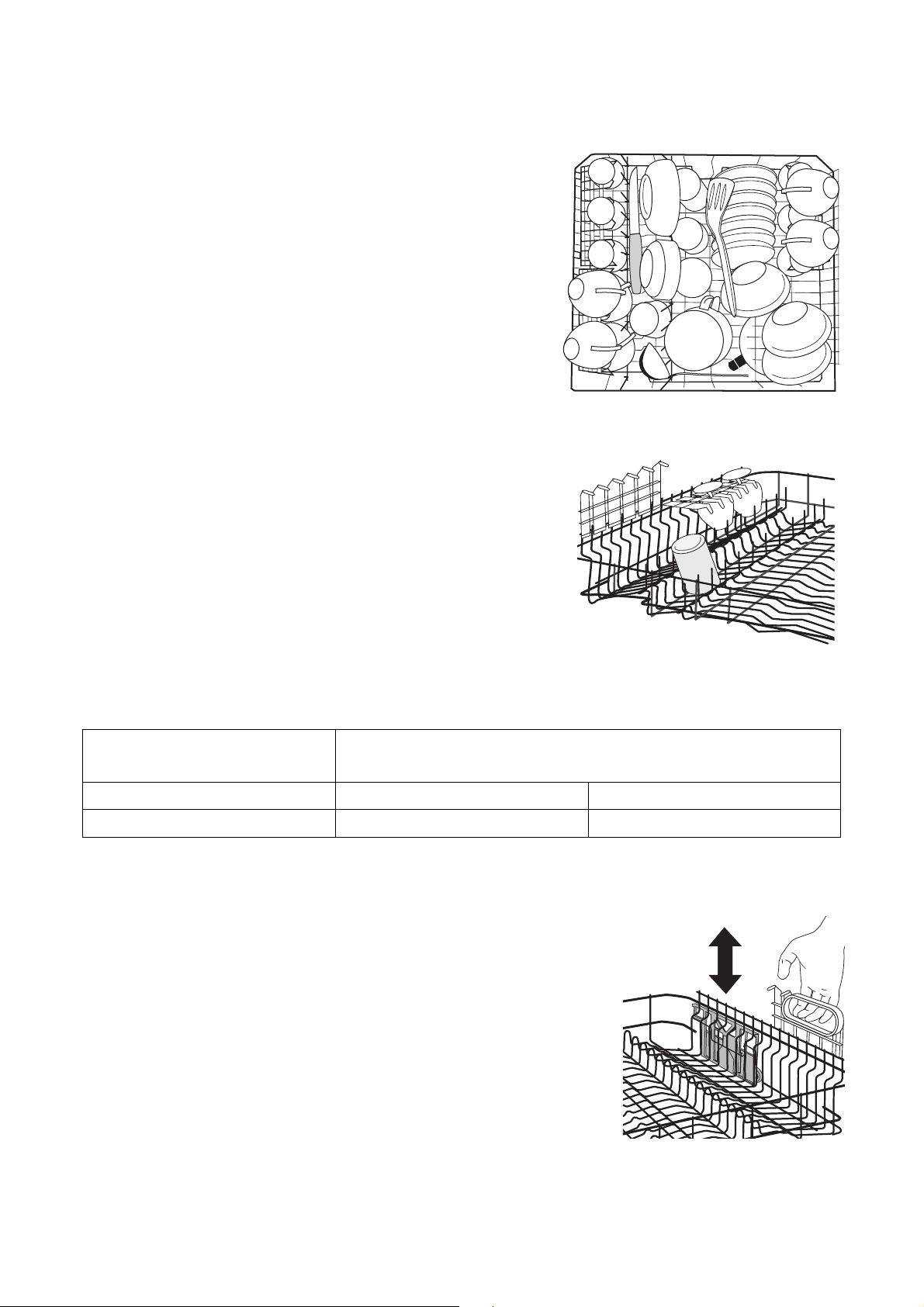

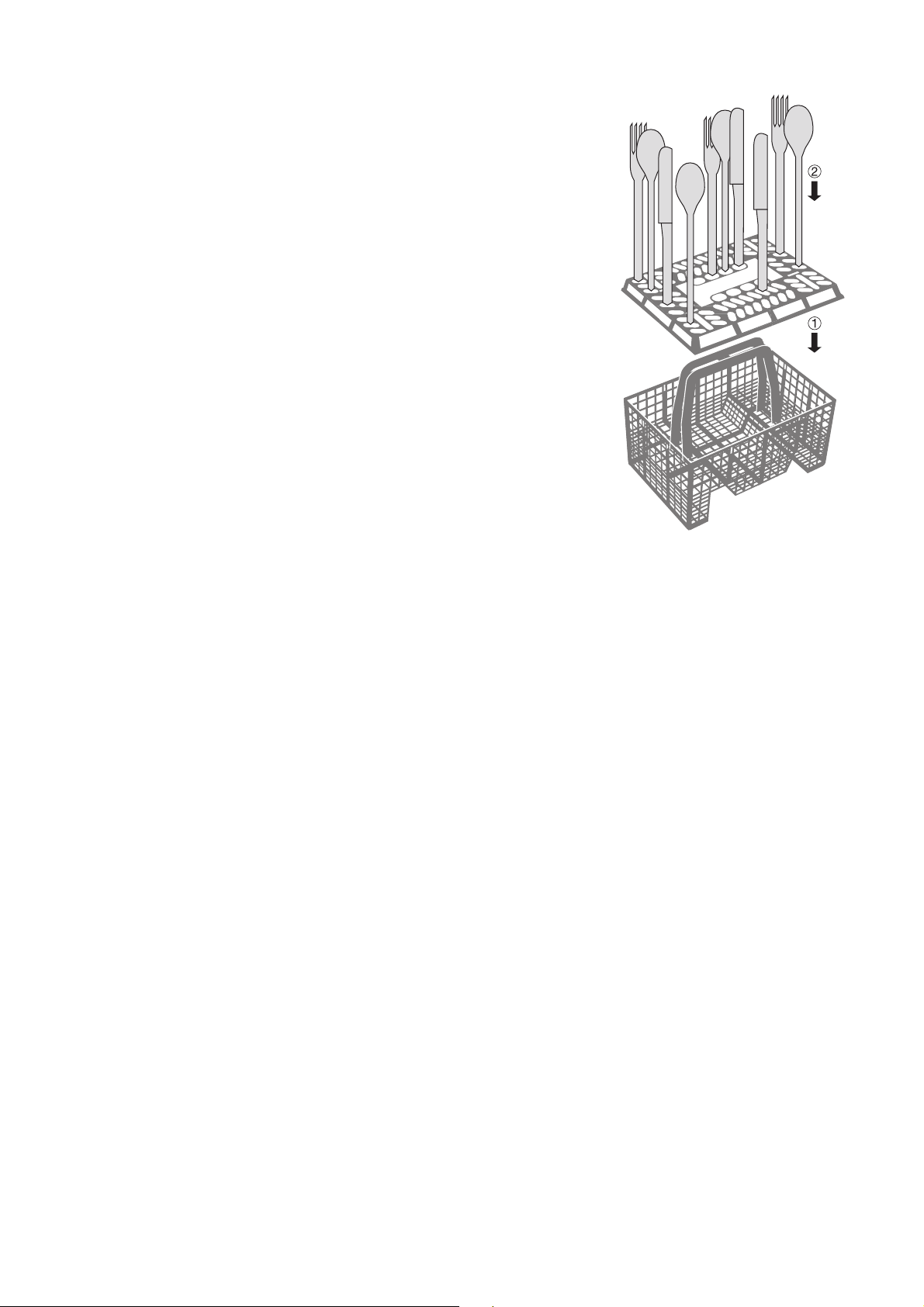

Sistemazione delle posate e delle stoviglie
1
• Prima di sistemare le stoviglie occorre:
• Quando sistemate le stoviglie e le posate osser-
Non lavare in lavastoviglie spugne, strofinacci da cucina e tutti gli oggetti che possano assorbire acqua
Per il lavaggio in lavastoviglie, le seguenti posate/stoviglie sono
non idonee: limitatamente idonee:
– Posate con manici in legno, osso,
porcellana o madreperla
– Parti in plastica non resistenti alle alte temperature
– Posate antiche o vecchie con collante sensibile
alle alte temperature
– Stoviglie oppure posate con parti incollate
– Oggetti in stagno e in rame
– Cristallo al piombo
– Parti in acciaio non inossidabili
– Taglieri e tavolette in legno
– Oggetti di artigianato d’arte
– Rimuovere i residui di cibo più grossolani
– Lasciare in ammollo le pentole con resti di cibo
bruciati.
vate quanto segue:
– Le stoviglie e le posate non devono impedire ai
mulinelli di lavaggio di girare liberamente
– I recipienti cavi come le tazze, i bicchieri, le
pentole ecc. devono essere sistemati con
l’apertura rivolta verso il basso, affinché non si
raccolga acqua nelle cavità o nei fondi bombati
– Le stoviglie e le posate non devono essere
poste le une dentro le altre né coprirsi a
vicenda
– Onde evitare di rompere il vetro, i bicchieri non
devono toccarsi
– Riponete i piccoli oggetti nel cestello posate
.
– Lavate in lavastoviglie le terraglie soltanto se il produt-
tore ne indica espressamente l’idoneità al lavaggio in
lavastoviglie.
– Dopo lavaggi ripetuti in lavastoviglie, le decorazioni non
smaltate potrebbero sbiadire.
– Con il lavaggio in lavastoviglie, le parti in argento e allu-
minio tendono a cambiare colore. Sull’argento in particolare, i residui di cibo, ad esempio albume, tuorlo d’uovo,
senape eccetera causano spesso scolorazioni o macchie. Pertanto, se l’argento non viene lavato subito dopo
l’uso, occorrerà togliere immediatamente i resti di cibo.
– Dopo lavaggi ripetuti, alcuni tipi di vetro possono divenire
opachi
15
Page 16
Disposizione delle posate
1
Affinché il getto d’acqua possa lambire tutte le singole posate, occorre
1. applicare l’inserto a griglia sul cestello posate
2. sistemare i coltelli, le forchette ed i cucchiai corti
Alcuni modelli di lavastoviglie sono provvisti di
cestello posate senza l’inserto a griglia.
Le posate lunghe ed appuntite sistemate nel
cestello posate rappresentano una fonte di
pericolo soprattutto per i bambini (vedi le
avvertenze di sicurezza). È necessario che
queste vengano disposte nel cestello superiore.
nell’inserto a griglia del cestello posate con il
manico rivolto verso il basso.
16
Page 17
Sistemazione di pentole, padelle e
piatti da portata
Sistemate le stoviglie più grandi e più sporche nel
cestello inferiore.
La lavastoviglie dispone di una delle due seguenti
versioni di cestelli inferiori:
Versione 1: la rastrelliera per piatti posteriore del cestello inferiore è estraibile
3
Per riuscire a sistemare con facilità anche le
stoviglie più grandi, è possibile
- rimuovere la rastrelliera per piatti posteriore
dal cestello inferiore.
- spostare a lato il cestello posate nel
cestello inferiore.
Versione 2: la rastrelliera per piatti posteriore del cestello inferiore può essere
ribaltata
3
Per riuscire a sistemare con facilità anche le
stoviglie più grandi, è possibile,
- ripiegare le due rastrelliere per piatti
posteriori.
- spostare a lato il cestello posate nel
cestello inferiore.
17
Page 18
Sistemazione di tazze, bicchieri e
servizi da caffè
Disponete le stoviglie di piccole dimensioni e fragili
nonché le posate lunghe ed appuntite nel cestello
superiore.
• Disponete le stoviglie negli appositi spazi per consentire all’acqua di lavaggio di lambire tutte le stoviglie.
• Per le stoviglie alte è possibile alzare il cestello
superiore.
• Appoggiate oppure appendete i calici da vino, i
flûte ed i bicchieri da cognac nelle apposite aperture del cesto.
• I bicchieri, i becher ecc. possono anche essere
sistemati sulle due rastrelliere di sinistra del
cestello superiore.
Regolare in altezza il cestello superiore
3
Abbassamento del cestello superiore:
1. Sfilate completamente il cestello superiore sino
2. Sollevate il cestello superiore con l'impugnatura
Sollevamento del cestello superiore:
1. Sfilate completamente il cestello superiore sino
2. Sollevate il cestello superiore con l'impugnatura
Altezza massima delle stoviglie nel
cestello superiore cestello inferiore
con
cestello superiore sollevato 22 cm 31 cm
con cestello superiore abbassato 24 cm 29 cm
La regolazione in altezza è possibile anche
se i cestelli sono carichi.
alla battuta.
sino alla battuta ed abbassatelo verticalmente. Il
cestello superiore si blocca nella posizione più
bassa.
alla battuta.
sino alla battuta ed abbassatelo verticalmente. Il
cestello superiore si blocca nella posizione più
alta.
18
Page 19
Caricamento detersivo
1
Utilizzate unicamente detersivo per lavastoviglie.
Caricare il detersivo:
Prima dell'inizio di un programma di lavaggio (non nel
caso dell’ammollo). Il detersivo viene miscelato
all'acqua durante lo svolgimento del programma.
2
Il serbatoio per il detersivo si trova sul lato interno
della porta.
1. Se il coperchio è chiuso:
2. Caricare il detersivo nell'apposito serbatoio. Come
3. Chiudere il coperchio facendo attenzione che si
3
Si prega di osservare le raccomandazioni di
dosaggio e di stoccaggio riportate dal produttore sulla confezione del detersivo.
Premere il pulsante di sgancio (1).
Il coperchio di apre.
ausilio di dosaggio fare riferimento alle linee di
demarcazione:
“20” corrisponde a ca. 20 ml di detersivo,
“30” corrisponde a ca. 30 ml di detersivo.
innesti bene.
In caso di stoviglie particolarmente sporche
aggiungere ulteriore detersivo nella nicchia
adiacente (2). Questo detersivo viene utilizzato già durante il prelavaggio.
19
Page 20
Uso delle compresse detergenti
polivalenti / “3 in 1”
Indicazioni generali
Questo prodotto consiste di compresse con funzione
combinata di detersivo/brillantante e sale.
1. Prima dell’uso, verificare che la durezza
dell’acqua della rete di approvvigionamento sia
compatibile con l’uso di questo prodotto secondo
le istruzioni fornite dal produttore del detersivo
(sulla confezione del prodotto).
2. Questo prodotto deve essere usato osservando
scrupolosamente le istruzioni fornite dal produttore del detersivo.
1
3. In caso di problemi durante il primo utilizzo di “3-in
L’inserimento delle compresse nella
vaschetta o nel cestello delle posate darà
luogo a risultati insoddisfacenti. Le compresse devono essere inserite nel dosatore del detersivo.
1”, rivolgersi al produttore del detersivo (il numero
telefonico per l’assistenza è indicato sulla confezione del prodotto).
Indicazioni speciali
I prodotti polivalenti rendono superfluo l’uso di brillantante e sale. Pertanto può essere utile disattivare il
brillantante (si osservi che solo alcuni modelli di lavastoviglie prevedono questa funzione) e impostare la
durezza dell’acqua sul valore minimo.
Per ulteriori informazioni, consultare il manuale di
istruzioni in dotazione.
Se si decide di adottare un detersivo standard, si
consiglia di:
• riempire sia lo scomparto del sale che quello del
brillantante;
• impostare la durezza dell’acqua sul valore massimo ed eseguire tre cicli normali in assenza di
carico;
• impostare nuovamente la durezza dell’acqua in
base alle condizioni locali vigenti (consultare il
manuale delle istruzioni).
20
Page 21
Selezione del programma di lavaggio (tabella programmi)
Consultando questa tabella, scegliete il programma di lavaggio più idoneo:
Tipo di stoviglie:
e:
Tipo di
sporco:
Programma
di lavaggio
idoneo:
Premete il
pulsante del
programma:
Fasi del programma:
1)
Piatti e pentole
– –
sporco
resistente,
resti di cibo, in
particolare
pasta e amido
sporco
normale,
resti di cibo
che aderiscono
Tazzine da caffè e piattini da
con stoviglie sensibili alle alte
temperature
sporco
normale
da normale a
poco sporco
particolarmente adatto
se si utilizzano detersivi in pastiglie
dolce
con bicchieri
molto fragili
poco
sporco
Tutti i tipi di
stoviglie
–
Stoviglie
sporche da
lavare in un
secondo
momento ma
già sistemate
in lavastoviglie.
òò ò òòò
INTENSIVO
70° C
NORMALE
65° C
ECO NORMALE
3)
50 °C
ECO
50 °C
RAPIDO
40 °C
AMMOLLO
NO L PY A
Prelavaggio
Lavaggio
2 Risciacqui
intermedi
Brillantante
Asciugatura
Prelavaggio
Lavaggio
Risciacquo
intermedio
Brillantante
Asciugatura
Prelavaggio
Lavaggio
Risciacquo intermedio
Brillantante
Asciugatura
–
Lavaggio
Risciacquo
intermedio
Brillantante
Asciugatura
–
Lavaggio
Risciacquo
intermedio
Brillantante
-
Prelavaggio
Consumi:
Durata
4)
Energia
2)
òò ò òòò
110 - 120
minuti
1,75 - 1,95
kWh
90 - 100
minuti
1,15 - 1,35
kWh
120 - 130
minuti
0,95 - 1,05
kWh
75 - 85
minuti
1,05 - 1,15
kWh
37 minuti 12 minuti
0,70 kWh < 0,1 kWh
Acqua 19 - 21 litri 16 - 18 litri 14 - 16 litri 12 litri 12 litri 4 litri
1)
I vari cicli del programma di lavaggio vengono segnalti con diversi lievi segnali acustici, dato che in alcuni cicli dei pro-
grammi di lavaggio le stoviglie vengono brevemente lavate con una maggiore intensità per raggiungere un migliore
grado di pulizia.
2)
I valori di consumo sono stati rilevati in condizioni di servizio normali. Essi dipendono sostanzialmente dal carico dei
cestelli della lavastoviglie. Pertanto nella pratica non sono da escludere delle differenze.
3)
Programma di prova.
4)
Se il livello di durezza è impostato elettronicamente a 10, la durata del programma può prolungarsi lievemente.
21
Page 22
Avvio del programma di lavaggio
1. Controllate che le stoviglie e le posate all'interno
della lavastoviglie siano sistemate in modo da
consentire ai bracci rotanti di girare liberamente.
2. Aprite completamente il rubinetto dell'acqua.
3. Chiudete la porta.
4. Premete il tasto ON/OFF.
Si accende la spia del tasto ON/OFF.
5. Premete il tasto per il programma desiderato
(vedere “Tabella dei programmi”).
Si accende la spia del programma. Il multidisplay
visualizza la durata residua prevista per il programma.
Il programma di lavaggio selezionato inizia dopo
circa 3 secondi.
3
3
Durante il lavaggio la durata residua nel multidisplay viene eventualmente adattata al
carico, al grado di sporco ecc.
Se dopo l'avvio del programma nel multidisplay
vengono visualizzati messaggi d'errore, leggete il capitolo “Che cosa fare se …”
Cambio/interruzione/conclusione
del programma di lavaggio
3
Cambio del programma di lavaggio
3
1. Premete e tenete premuto il tasto del nuovo pro-
2. Rilasciate il tasto del programma.
Cambiate o interrompete un programma di
lavaggio in corso solo se strettamente necessario. Dopo la richiusura dell'apparecchio
l'aria entrata all'interno subisce un forte surriscaldamento e si dilata. Questo può provocare una fuoriuscita di acqua nella vasca sul
fondo ed eventualmente l'attivazione della
protezione antiallagamento.
Se desiderate cambiare il programma di
lavaggio entro i primi 3 secondi dalla selezione del programma, premete brevemente il
tasto del nuovo programma di lavaggio.
Se desiderate cambiare il programma di
lavaggio in un momento successivo, procedete come segue:
gramma di lavaggio.
Inizialmente si accende la spia del programma di
lavaggio in corso.
Dopo alcuni secondi è accesa solo la spia del
nuovo programma di lavaggio.
Il nuovo programma di lavaggio selezionato ha inizio.
Interruzione del programma di lavaggio
mediante apertura della porta della lavastoviglie
1
1. Aprite la porta della lavastoviglie.
2. Chiudete la porta.
All'apertura della porta è possibile che si
verifichi la fuoriuscita di vapore caldo. Pericolo di scottature! Aprite la porta con attenzione.
Il programma di lavaggio si arresta.
Il programma di lavaggio prosegue.
Conclusione del programma di lavaggio
(RESET)
1. Premete contemporaneamente e tenete premuti i
tasti funzione 1 e 2.
La spia del programma di lavaggio in corso lampeggia alcuni secondi poi si spegne.
2. Rilasciate i tasti funzione.
Il programma di lavaggio è stato concluso.
3
Spegnendo la lavastoviglie un programma di
lavaggio selezionato viene semplicemente
interrotto, non è terminato. Dopo una nuova
riaccensione il programma di lavaggio prosegue.
Impostazione o modifica della programmazione dell'avvio posticipato
La programmazione dell'avvio posticipato consente di
impostare quando deve iniziare un programma di
lavaggio entro le successive 19 ore.
Impostazione della programmazione
dell'avvio posticipato:
1. Premete il tasto ON/OFF
2. Premete il tasto
peggia il numero di ore dopo le quali deve iniziare
il programma di lavaggio.
3. Premete il tasto per il programma di lavaggio desiderato.
Nel multidisplay lampeggia brevemente la durata
del programma selezionato poi di nuovo l'ora selezionata per l'avvio.
La programmazione dell'avvio posticipato è attivata non appena il numero di ore si illumina in
modo continuo.
Una volta trascorse le ore impostate il programma
di lavaggio inizia automaticamente.
I finché nel multidisplay lam-
22
Page 23
Modifica della programmazione
dell'avvio posticipato:
Finché non è iniziato il programma di lavaggio, pre-
mendo il tasto della preselezione ora avvio
potete ancora modificare la programmazione impo-
stata dell'avvio posticipato.
I
Cancellazione della programmazione
dell'avvio posticipato:
Finché non è iniziato il programma di lavaggio, potete
cancellare la programmazione dell'avvio posticipato.
Premete ripetutamente il tasto
splay lampeggia il tempo di durata del programma
selezionato. Il programma di lavaggio selezionato inizia immediatamente.
I finchè sul multidi-
Cambio del programma di lavaggio dopo
la programmazione dell'avvio posticipato:
Finché non è iniziato il programma di lavaggio, premendo un tasto dei programmi potete ancora cambiare il programma di lavaggio.
1. Premete e tenete premuto il tasto del nuovo programma di lavaggio.
Inizialmente lampeggia la spia del programma di
lavaggio già selezionato.
Dopo alcuni secondi è accesa solo la spia del
nuovo programma di lavaggio.
2. Rilasciate il tasto del programma.
Una volta trascorse le ore impostate il nuovo programma di lavaggio selezionato inizia automaticamente.
Sensore di riconoscimento del
carico
Se si avvia un programma sebbene nel cestello superiore e inferiore non vi siano molte stoviglie, un intelligente sensore elettronico riconosce la quantità di
stoviglie ed adatta la quantità di acqua di lavaggio e
la durata del programma in funzione di questa. Grazie a ciò è possibile lavare rapidamente ed economicamente anche una piccola quantità di stoviglie. Con
mezzo carico (6 coperti standard) si risparmiano sino
a 2 litri d’acqua e 0,2 kWh di corrente.
23
Page 24
Spegnimento della lavastoviglie
Spegnete la lavastoviglie soltanto quando il multidisplay visualizza “0” per il tempo che manca alla fine
del ciclo di lavaggio.
1. Premete il pulsante Acceso/spento
del pulsante Acceso/spento
1
2. aprite la porta con cautela.
Quando si apre la porta appena terminato il
ciclo di lavaggio potrebbe uscire vapore surriscaldato, pertanto:
a si spegne.
a. La spia
Estrazione delle stoviglie
3
• Le stoviglie ancora calde sono fragili, pertanto
occorrerà lasciarle raffreddare prima di estrarle
dalla lavastoviglie.
• Alla fine del ciclo di lavaggio, lasciate le stoviglie
ancora ca. 15 minuti in lavastoviglie perché possano asciugarsi e raffreddarsi.
• Svuotate dapprima il cestello stoviglie inferiore e
poi quello superiore. In questo modo eviterete che
l’acqua eventualmente rimasta nel cestello superiore possa gocciolare sulle stoviglie del cestello
inferiore e lasciare macchie.
24
Page 25
Manutenzione e pulizia
1
• Se necessario, pulite gli elementi di comando
• Controllate di tanto in tanto che i contenitori
Non utilizzate in nessun caso i normali detergenti per mobili o detersivi aggressivi presenti in commercio.
della lavastoviglie soltanto con un panno morbido
ed acqua calda.
interni, la guarnizione della porta ed il raccordo di
alimentazione dell’acqua siano privi di sporco e
puliteli quando necessario.

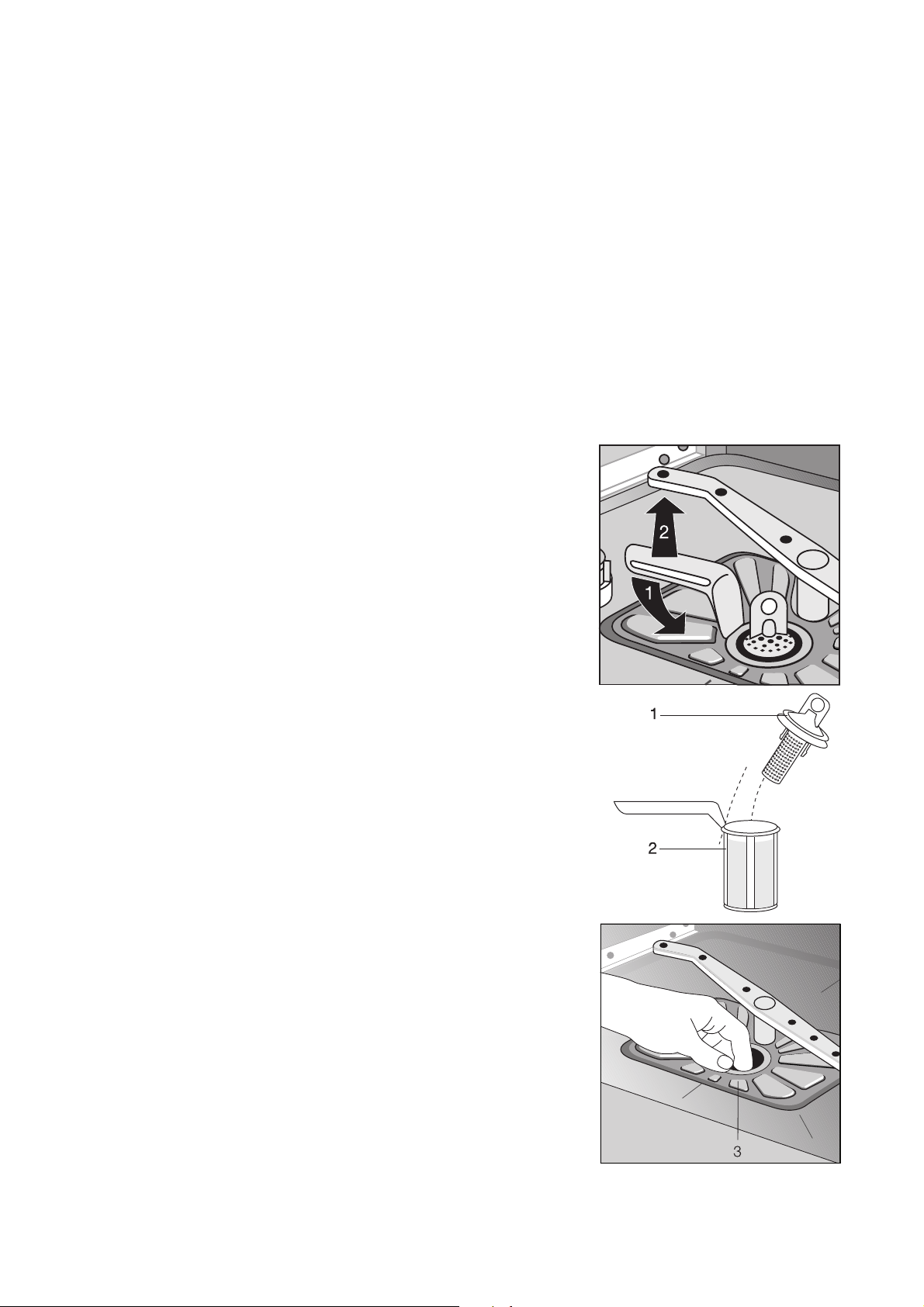

Pulizia dei filtri
3
1. Aprite la porta ed estraete il cestello inferiore.
2. Il sistema di filtraggio della lavastoviglie si com-
3. Ruotate l’impugnatura di circa ¼ di giro in senso
4. Tirate il filtro a maglia grossa/fine (1) per l’anello e
5. Lavate accuratamente tutti i filtri sotto acqua cor-
6. Estraete il filtro piano (3) dal fondo della vasca di
7. Riposizionate il filtro piano sul fondo della vasca di
8. Inserite il filtro a maglia grossa/fine nel microfiltro
9. Inserite i filtri così assemblati e bloccateli in sede
1
I filtri installati sul fondo della vasca di lavaggio sono pressoché autopulenti.
Tuttavia, occasionalmente occorrerà controllarli e pulirli, poiché i filtri sporchi possono
compromettere il buon risultato del lavaggio.
pone di un filtro a maglia grossa/fine, di un microfiltro e di un filtro piano. Sbloccate il sistema di
filtraggio con l’impugnatura del microfiltro ed
estraetelo.
antiorario e sfilate.
sfilatelo dal microfiltro (2).
rente.
lavaggio e lavatelo accuratamente su entrambi i
lati
lavaggio
e ricomponete il sistema.
ruotando l’impugnatura in senso orario sino alla
battuta. Assicuratevi che il filtro piano non sporga
dal fondo della vasca di lavaggio.
Non utilizzate in nessun caso la lavastoviglie
senza i filtri.
25
Page 26
Che cosa fare se...
Servendovi delle istruzioni qui riportate potete risolvere da soli i piccoli problemi riscontrati con la vostra
lavastoviglie.
...messaggi di errore visualizzati.
Se sul pannello di comando lampeggiano o si accendono le segnalazioni descritte nella tabella seguente, potete
eventualmente eliminare l'errore direttamente:
Anomalia Possibile causa Rimedio
Il rubinetto dell'acqua è ostruito o presenta incrostazioni di calcare.
Il rubinetto dell'acqua è chiuso. Aprite il rubinetto dell'acqua.
La spia del programma di
lavaggio selezionato lampeggia, il multidisplay
visualizza il codice d'errore
Å10: non è presente acqua
nella lavastoviglie.
La spia del programma di
lavaggio selezionato lampeggia, il multidisplay
visualizza il codice d'errore
Å20.
Il multidisplay visualizza il
codice d'errore Å30.
Dopo aver eliminato l'errore Å10 o Å20 premete i
tasti del programma di lavaggio iniziato. Il programma
di lavaggio prosegue.
Se l'errore viene visualizzato nuovamente, avvertite il
servizio assistenza.
3
Se vengono visualizzati tutti gli altri errori,
avvertite il servizio assistenza e comunicate
l'indicazione dell'errore.
Il filtro (se presente) nel collegamento a
vite del rubinetto dell'acqua è intasato.
I filtri nel fondo della vasca sono intasati.
Il tubo di alimentazione dell'acqua non è
installato correttamente.
Il sifone è intasato. Pulite il sifone.
Il tubo di scarico dell'acqua non è installato correttamente.
È scattata la protezione antiallagamento.
Pulite il rubinetto dell'acqua.
Pulite il filtro nel collegamento a vite
del tubo.
Premete i tasti del programma di
lavaggio iniziato; successivamente
interrompete il programma di lavaggio
con RESET (vedere capitolo: Avvio
del programma di lavaggio); pulite i filtri (vedere capitolo: Pulizia dei filtri).
Controllate l'installazione del tubo.
Controllate l'installazione del tubo.
Chiudete il rubinetto dell'acqua e
avvertite il servizio assistenza.
26
Page 27
...problemi di funzionamento della lavastoviglie.
Disturbo Possibile causa Rimedio
Il programma non si
avvia.
Nella vasca di lavaggio
sono visibili macchie di
ossido.
Rumore sibilante
durante il lavaggio.
La porta della lavastoviglie non è
correttamente chiusa.
Spina di rete non inserita. Inserite la spina di rete.
Fusibile dell’installazione domestica non
intatto.
Per i modelli di lavastoviglie con programmazione dell’avvio posticipato: è stato programmato un avvio posticipato.
La vasca di lavaggio è in acciaio inossidabile, pertanto le macchie di ossido al suo
interno sono causate da agenti esterni (particelle di ruggine dalle tubazioni dell’acqua,
dalle pentole, dalle posate ecc.). Queste
macchie possono essere rimosse con un
normale detergente per acciaio inox.
Questo sibilo non è motivo di preoccupazione.
Chiudete la porta.
Sostituite il fusibile.
Se volete lavare immediatamente le stoviglie, per gli apparecchi
- con multidisplay occorrerà impostare
l'avvio posticipato su 0 ore,
- senza multidisplay occorrerà cancellare l'avvio posticipato programmato.
Lavate soltanto posate e stoviglie idonee.
Chiudete con forza il coperchio del contenitore del sale rigenerativo.
Utilizzate un altro detersivo di marca.
...il lavaggio non fornisce risultati soddisfacenti.
Le stoviglie non sono pulite.
• Non è stato selezionato il programma di lavaggio
giusto.
• Le stoviglie sono state sistemate in modo che
l’acqua di lavaggio non poteva lambirne tutte le
parti. I cestelli non devono essere sovraccarichi.
• I filtri sul fondo della vasca di lavaggio sono sporchi oppure non sono stati installati correttamente.
• Non è stato utilizzato un detersivo di marca
oppure ne è stato utilizzato troppo poco.
• In presenza di macchie di calcare sulle stoviglie: il
contenitore del sale rigenerativo è vuoto oppure il
decalcificatore della lavastoviglie non è correttamente regolato.
• Il tubo flessibile di scarico non è installato correttamente.
Le stoviglie non si asciugano e non brillano.
• Non è stato utilizzato un brillantante di marca.
• Il contenitore del brillantante è vuoto.
Su bicchieri e stoviglie si riscontrano
striature, macchie lattiginose oppure
riflessi bluastri.
• Dosate una quantità inferiore di brillantante.
Su bicchieri e stoviglie si riscontrano
ancora gli aloni lasciati dalle gocce
d’acqua.
• Dosate una quantità maggiore di brillantante.
• Il detersivo può esserne la causa. Contattate la
casa di produzione del detersivo.
27
Page 28
Dati tecnici
Capienza: 12 coperti standard comprese le stoviglie di servizio
Pressione idraulica con-
sentita:
Allacciamento elettrico: dati per l’allacciamento elettrico sono riportati sulla targhetta di identificazione posta
Lavastoviglie: apparecchi a libera installazione
Dimensioni: 850 x 600 x 600 (h x l x p in mm)
Peso max.: 54 kg
Lavastoviglie integrate parziali e da sottopiano
Dimensioni: 820 – 880 x 596 x 570 (h x l x p in mm)
Peso max.: 50 kg
Lavastoviglie da sottopiano integrate totali
Dimensioni: 820 – 880 x 596 x 546 - 550 (h x l x p in mm)
Peso max.: 50 kg
Questo apparecchio è conforme alle
seguenti direttive CEE:
• 73/23/CEE del 19. 02. 1973 – Direttiva
sulla bassa tensione
• 89/336/CEE del 03. 05. 1989
(compreso relativo emendamento 92/31/
CEE) – Direttiva sulla compatibilità elettromagnetica
1-10 bar (=10-100 N/cm
sul bordo interno di destra della porta della lavastoviglie.
2
= 0.1-1.0 MPa)
28
Page 29
Avvertenze per gli istituti di prova
La prova secondo EN 60704 deve avvenire a pieno carico e utilizzando il programma di prova (vedere la tabella
dei programmi di lavaggio).
Le prove secondo EN 50242 devono avvenire con il contenitore del sale del decalcificatore pieno, con il contenitore del brillantante pieno e utilizzando il programma di prova (vedere la tabella dei programmi di lavaggio).
Pieno carico:
Stoviglie per 12 coperti incl. posate
Dosaggio del detersivo: 5g + 25g (Tipo B) 20g (Tipo B)
Regolazione del brillantante: 4 (Tipo III) 4 (Tipo III)
Esempio di ripartizione: Cestello superiore
Esempio di ripartizione: Cestello superiore
Carico ridotto:
Stoviglie per 6 coperti incl. posate,
lasciare libero ogni secondo posto
Esempio di ripartizione: Cestello inferiore
29
Page 30
Esempio di ripartizione: Cestello portaposate
Alcuni modelli di lavastoviglie sono muniti di cestello
posate senza l'inserto a griglia.
30
Page 31
ISTRUZIONI DI INSTALLAZIONE E
COLLEGAMENTO
Installazione della lavastoviglie
• La lavastoviglie deve essere collocata in modo
stabile e orizzontale su un pavimento regolare e
compatto.

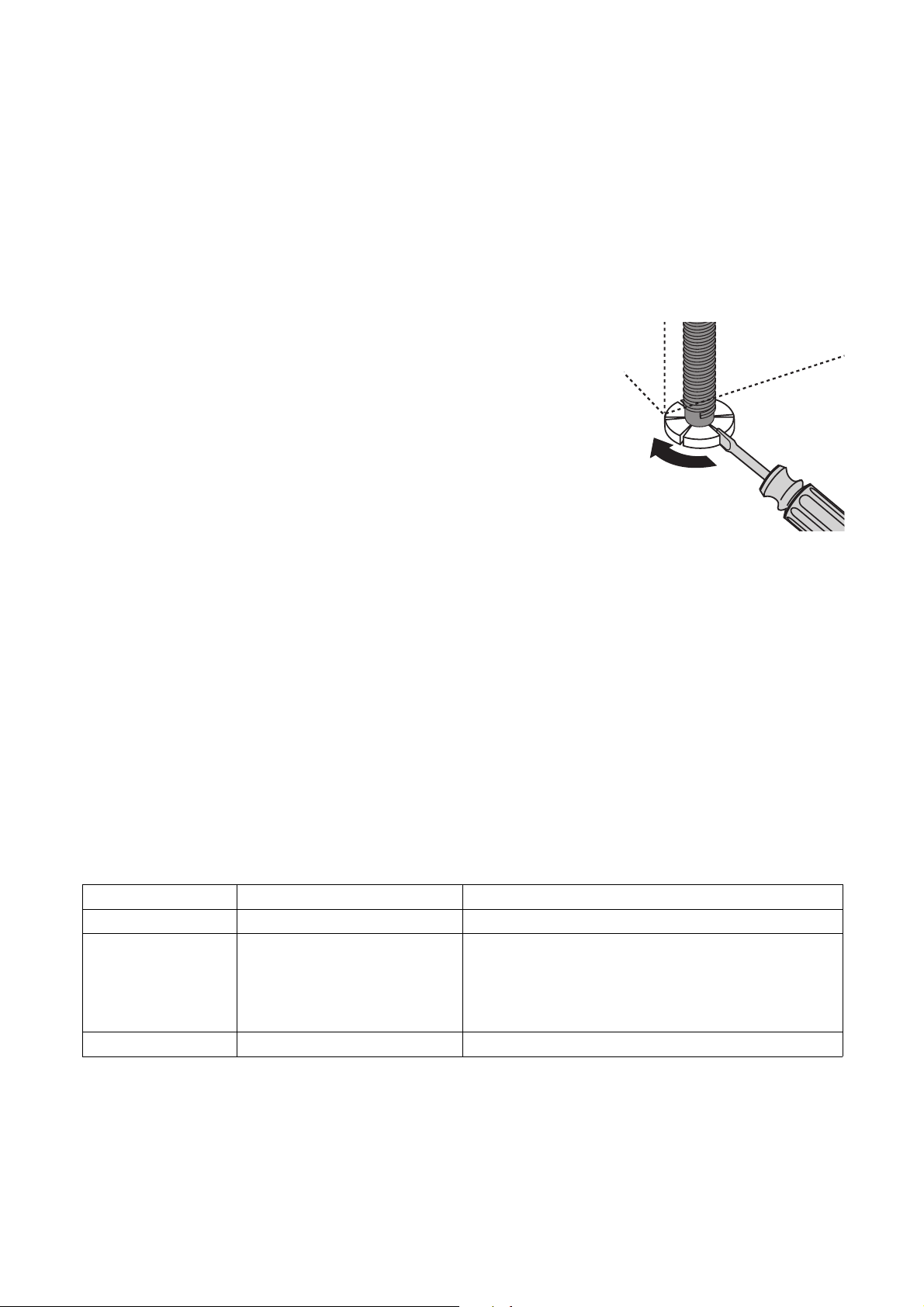

• Per compensare i dislivelli del pavimento ed adattare l'altezza dell'apparecchio a quella dei mobili
adiacenti basta svitare i piedini regolabili :
– con un cacciavite.
• Per le lavastoviglie da sottopiano, integrate
parziali e completamente integrate si dovranno
regolare i piedini posteriori con un cacciavite dal
davanti dell'apparecchio.
• Il tubo flessibile di scarico, il tubo flessibile di
alimentazione ed il cavo di rete devono essere
installati nella rientranza dello zoccolo in modo da
potersi muovere dietro l'apparecchio senza essere
né strozzati né schiacciati.
• Inoltre, la lavastoviglie deve essere avvitata in
modo fisso al piano di lavoro continuo della cucina
oppure ai mobili adiacenti. L'avvitamento fisso
della lavastoviglie è obbligatorio per garantire la
necessaria sicurezza antiribaltamento richiesta
dalla normativa VDE vigente in materia.
A seconda del modello, le lavastoviglie dovranno essere installate come segue:
Lavastoviglie integrata parziale
(vedi dima di montaggio fornita in dotazione)
3
Larghezza: 591 – 594 mm
Spessore: 16 – 24 mm
Altezza:
(variabile)
Peso: max. 8 kg
1
La porta dell'apparecchio può essere dotata
di un pannello in legno/antina per mobile
delle seguenti dimensioni:
a seconda di - altezza della nicchia
Qualora l'antina per mobile fosse più lunga di
600 mm, la porta dell'apparecchio non potrà
aprirsi completamente (poiché l'antina colpirebbe lo zoccolo).
In questo caso si dovrà tagliare lo zoccolo a
misura (vedi dima di montaggio) oppure utilizzare il set per porta più lunga BLT 60,
disponibile con il codice 911 239 008.
- altezza dello zoccolo
- adattamento al giunto dei mobili adiacenti
L'altezza esatta dovrà essere misurata sul luogo di
installazione dai mobili adiacenti.
31
Page 32
Lavastoviglie da sottopiano
(vedi istruzioni di montaggio allegate)
Apparecchi a libera installazione
1

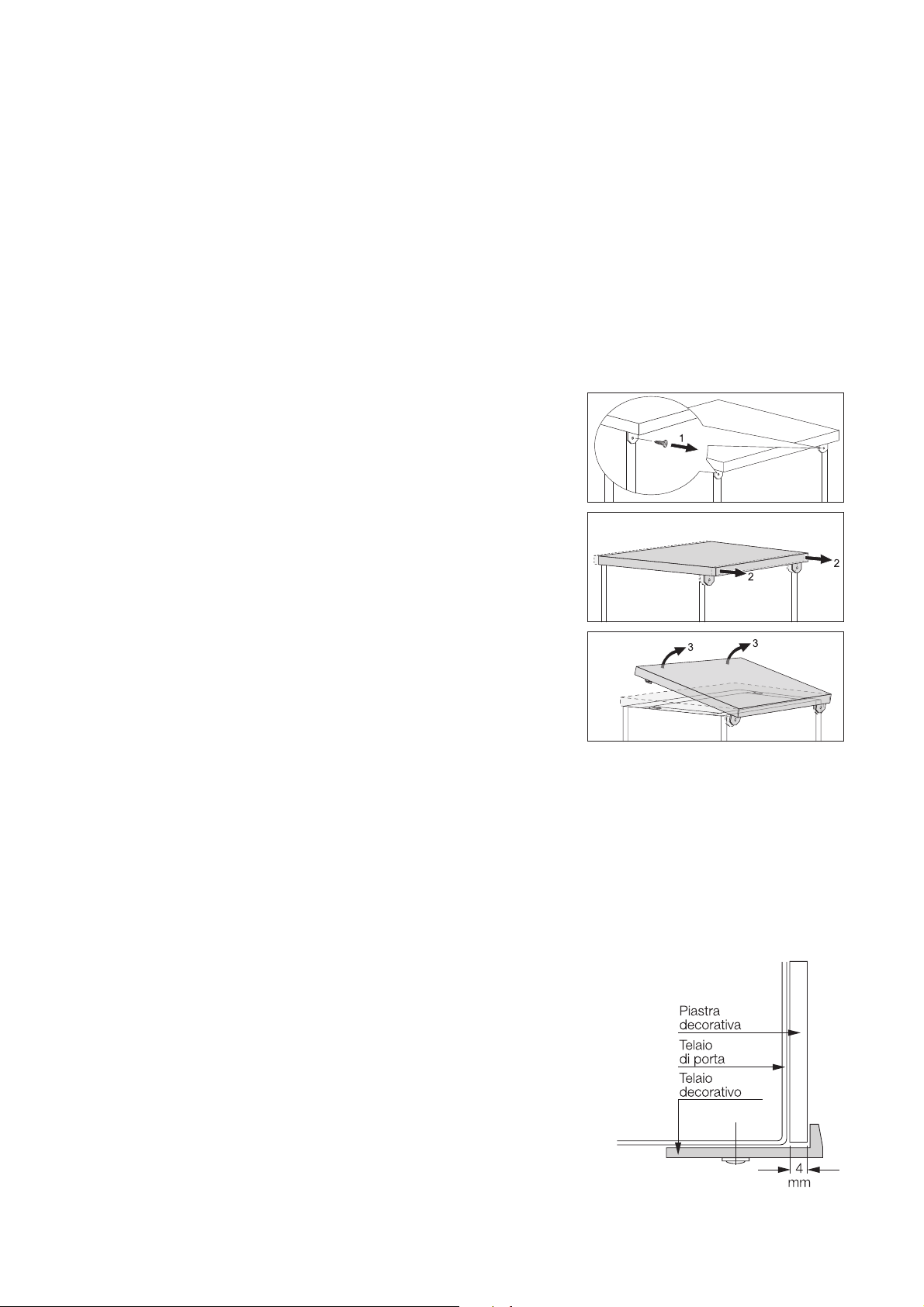

Se la lavastoviglie viene installata sotto il piano di
lavoro della cucina, occorrerà rimuovere il piano di
lavoro originale della lavastoviglie come segue:
1. Svitate le viti dagli angolari di fissaggio presenti
2. Spingete all'indietro il piano di lavoro dell'apparec-
3. Sollevate il piano di lavoro in avanti (3) e rimuo-
possono essere installati da soli senza ulteriori misure di fissaggio.
Se la lavastoviglie viene installata direttamente accanto ad una cucina a gas o a carbone, tra la cucina e la lavastoviglie occorre
frapporre un pannello in materiale coibente
non infiammabile a filo con il bordo superiore
del piano di lavoro (profondità 57,5 cm). Sul
lato rivolto verso la cucina, il pannello dovrà
essere rivestito con una lamina in alluminio.
sul pannello posteriore (1).
chio di ca. 1 cm (2).
vete.
1
3
• Gli apparecchi a libera installazione possono
• Dimensioni dell'antina:
• Gli spigoli dell'antina devono essere smussati a
• Per non piegare o deformare le antine sottili,
Se la lavastoviglie viene utilizzata in un
secondo momento come apparecchio a
libera installazione, occorrerà rimontare il
piano di lavoro originale.
Lo zoccolo delle lavastoviglie a libera installazione non è adattabile.
essere adattati esteticamente al frontale della
vostra cucina con un'antina coordinata. Le antine
sono reperibili presso il rivenditore della cucina.
Per il montaggio è necessaria una cornice che,
qualora non fosse compresa in dotazione, potrà
essere acquistata come accessorio presso i rivenditori autorizzati.
– Altezza 597 mm
– Larghezza 587 mm
– Spessore morsetti: max. 4 mm
5 mm x 45°.
occorrerà fissarle alla porta della lavastoviglie
mediante un nastro biadesivo.
32
Page 33
Collegamento della lavastoviglie
Attacco dell'acqua
La lavastoviglie dispone di dispositivi di sicurezza che
evitano il riflusso dell'acqua di risciacquo nelle tubazioni dell'acqua potabile e conformi alle prescrizioni
di sicurezza vigenti per impianti idrici.
• La lavastoviglie può essere collegata ad acqua
fredda e ad acqua calda sino a max. 60 °C.
• La lavastoviglie non deve essere collegata ad
apparecchi ad acqua calda di tipo aperto o a scaldaacqua elettrici.
Limiti di pressione dell'acqua
Pressione minima ammessa dell'acqua:
2
1 bar (=10 N/cm
Pressione massima ammessa dell'acqua:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Collegamento del tubo di
alimentazione
1
3
Il tubo di alimentazione deve essere collegato senza che formi pieghe, nodi o schiacciamenti.
Collegare il tubo di alimentazione ad un rubinetto dell'acqua con filetto esterno (¾ di pollice) usando un avvitaggio per tubi
(ISO 228-1:2000). Stringere solo a mano il
dado di chiusura.
Al fine di non compromettere l'approvigionamento d'acqua in cucina si raccomanda di
installare un ulteriore rubinetto dell'acqua o
di montare una diramazione al rubinetto
dell'acqua già presente.
Se la pressione dell'acqua dovesse essere minore di 1 bar consultate il vostro installatore di fiducia.
Se la pressione dell'acqua è superiore a 10 bar è necessario montare a monte della lavastoviglie un riduttore di pressione (disponibile presso il vostro rivenditore).
• Se vi serve un tubo di alimentazione più lungo di
quello fornito dovete usare i set di tubi completi
disponibili in commercio ed omologati secondo
VDE.
– Set tubo “WRflex 100” (n° ric.: 911 239 034)
– Set tubo “WRflex 200” (n° ric.: 911 239 035)
33
Page 34
3
Il capitolo seguente vale solo per le lavastoviglie dotate di una valvola di sicurezza nel collegamento a vite del tubo per il rubinetto
dell’acqua.
Tubo di alimentazione con valvola
di sicurezza
Dopo il collegamento del tubo di alimentazione a
doppia parete, la valvola di sicurezza si trova direttamente nel rubinetto dell’acqua. Il tubo di alimentazione quindi è sotto pressione solo durante
l’alimentazione dell’acqua. Se il tubo di alimentazione
non è stagno, la valvola di sicurezza interrompe l’alimentazione dell’acqua e si inserisce la pompa di
svuotamento presente nella lavastoviglie.
1
Alla posa del tubo di alimentazione assicurarsi che:
– la distanza fra il bordo inferiore della valvola di
sicurezza e la base di appoggio della lavastoviglie sia di almeno 30 cm:
– Nel tubo di alimentazione a doppia parete sia
presente il cavo elettrico per la valvola di sicurezza. Non immergere in acqua né il tubo di alimentazione né la valvola di sicurezza.
– Il tubo di alimentazione e la valvola di sicu-
rezza non siano danneggiati, in caso contrario
staccare immediatamente la spina di rete.
– Il tubo di alimentazione con la valvola di sicu-
rezza sia sostituito solo da un tecnico/servizio
assistenza.
– Il tubo di alimentazione sia posato in modo da
non trovarsi più in alto del bordo inferiore della
valvola di sicurezza.
34
Page 35
Scarico dell’acqua
Tubo flessibile di scarico
1
• Collegamento del tubo flessibile di scarico:
Non piegate, strozzate né attorcigliate il tubo
flessibile di scarico.
– Altezza massima consentita: 1 metro.
– Altezza minima richiesta 40 cm dal bordo infe-
riore dell’apparecchio.

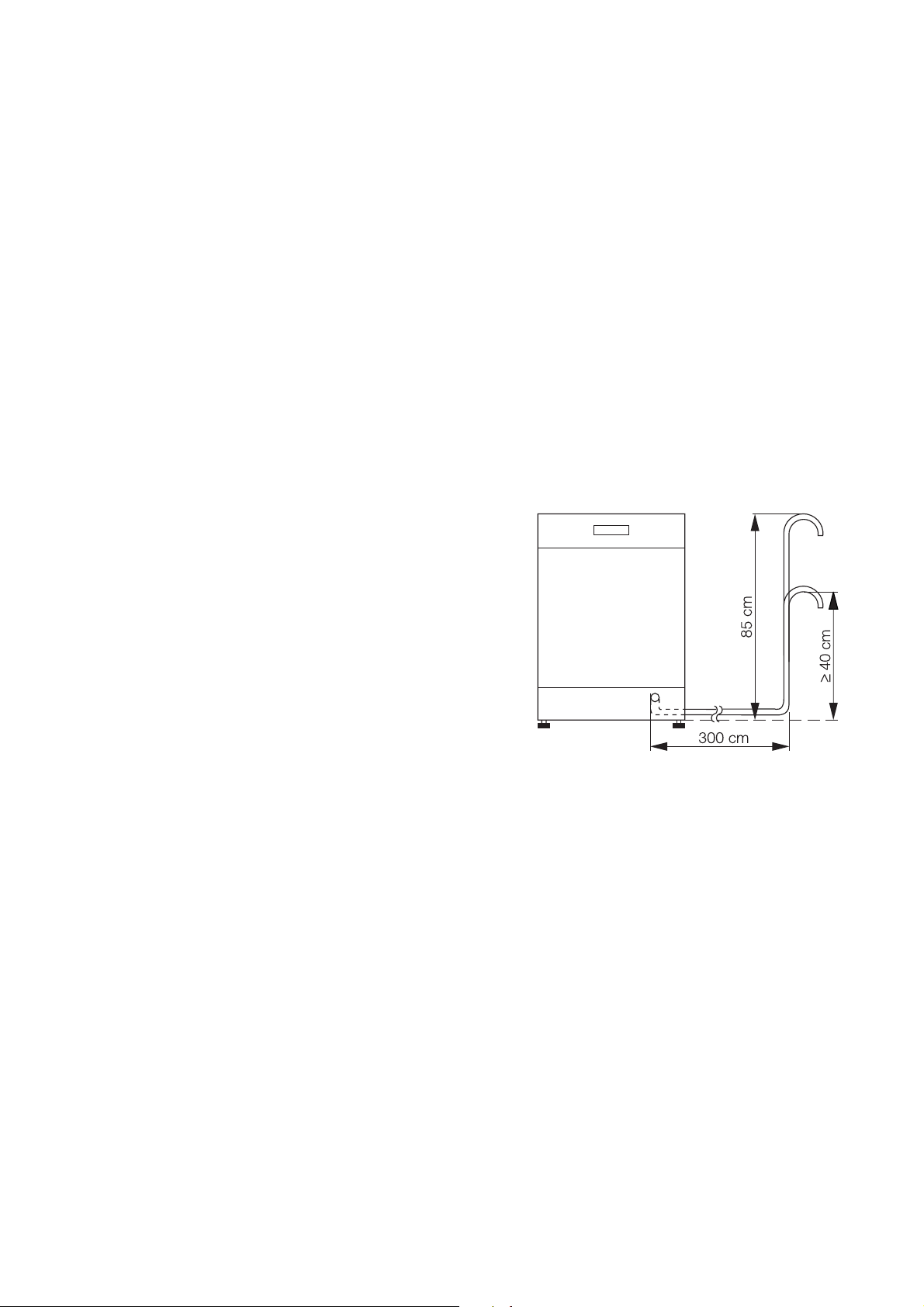

Tubi flessibili di prolunga
• I tubi flessibili di prolunga sono reperibili presso i
rivenditori autorizzati oppure presso il nostro servizio assistenza tecnica. Per non compromettere il
corretto funzionamento dell’apparecchio, i tubi
flessibili di prolunga devono essere muniti di un
diametro interno di 19 mm.
• I tubi flessibili di prolunga possono essere installati al massimo per 3 metri in orizzontale e
l’altezza massima consentita per l’allacciamento
del tubo flessibile di scarico è di 85 cm.
Collegamento del sifone
• Il manicotto del tubo flessibile di scarico (ø
19 mm) è adatto a qualsiasi tipo di sifone standard. Il diametro esterno del raccordo del sifone
deve essere di almeno 15 mm.
• Il tubo flessibile di scarico deve essere fissato al
raccordo del sifone utilizzando le fascette per tubo
flessibile fornite in dotazione.
Scarico dell’acqua nella lavastoviglie ad
incasso in alto
Se nella lavastoviglie ad incasso in alto l’allacciamento del tubo flessibile di scarico è minore di 30 cm
dal bordo inferiore dell’apparecchio, il kit
ET 111099520 deve essere installato dal servizio
assistenza tecnica.
Scarico dell’acqua nel lavello (possibile
soltanto per gli apparecchi a libera installazione)
Qualora desideraste appendere il tubo flessibile di
scarico al lavello, siete pregati di utilizzare un gomito
per tubo flessibile ad innesto reperibile presso il servizio assistenza tecnica con il codice parte di ricambio ET 646 069 190.
1. Innestate il gomito sul tubo flessibile di scarico.
2. Fissate il tubo flessibile di scarico affinché non
scivoli dal bordo del lavello.
Infilate il cordone nel il foro del gomito per tubo
flessibile e fissatelo alla parete oppure al rubinetto
dell’acqua.
35
Page 36
Protezione antiallagamento
Onde evitare i danni provocati da un eventuale allagamento, la lavastoviglie è dotata di un sistema di
protezione antiallagamento.
In caso di guasto la valvola di sicurezza interrompe
immediatamente l’alimentazione idraulica dell’apparecchio ed inserisce la pompa di scarico dell’acqua.
In questo modo si impedisce all’acqua di fuoriuscire o
di traboccare. L’acqua rimasta all’interno dell’apparecchio viene pompata automaticamente.
1
Il sistema di protezione antiallagamento funziona anche quando l'apparecchio è spento.
Collegamento elettrico
1
L’allacciamento deve essere eseguito ottemperando
alle direttive vigenti ed, eventualmente, anche alle
ulteriori normative previste dagli enti di distribuzione
di energia elettrica locali.
Ai sensi della normativa EN 60335/DIN VDE 0700,
una volta installati, i componenti sotto tensione nonché i cavi ad isolamento base con la sonda non
dovranno essere esposti né accessibili.
I dati riguardanti l’allacciamento elettrico sono riportati sulla targhetta di identificazione dell’apparecchio
apposta internamente al bordo di destra della porta
della lavastoviglie. Se l’apparecchio è in versione
commutabile, si dovranno osservare anche le avvertenze riportate sullo schema di commutazione nella
presa di corrente.
Prima dell’allacciamento occorre assicurarsi che la
tensione di rete ed il tipo di corrente indicati sulla targhetta di identificazione dell’apparecchio corrispondano alla tensione di rete e al tipo di corrente presenti
sul luogo di installazione. Il tipo di protezione elettrica
necessaria è riportata sulla targhetta di identificazione.
Conformemente ai requisiti tecnici di allacciamento della società di distribuzione elettrica, un allacciamento fisso alla rete di
corrente può essere eseguito unicamente da
un elettricista autorizzato.
Per separare la lavastoviglie dalla rete, staccate la
spina.
Attenzione: La spina deve rimanere accessibile
anche dopo l'installazione dell'apparecchio.
Se l'apparecchio è collegato alla rete in modo fisso,
sarà necessario prevedere un dispositivo di separazione onnipolare (N,L1) adottando appropriate
misure di installazione (come ad esempio interruttori
per correnti di guasto) muniti di un'apertura di contatto di > 3 mm.
36
Page 37
Tecnica di allacciamento
I tubi flessibili di alimentazione e di scarico nonché il
cavo di allacciamento alla rete dovranno essere collegati lateralmente alla lavastoviglie, poiché dietro
all’apparecchio non vi è spazio sufficiente.
Il seguente esempio di installazione sanitaria ed elettrica è soltanto un suggerimento, poiché determinanti
sono le condizioni presenti sul luogo di installazione
(raccordi installati, norme di allacciamento vigenti sul
luogo di installazione previste dagli enti di distribuzione elettrica ed idrica ecc..).
Alimentazione idraulica
2 raccordi a gomito a 45° oppure
diritti,esterno ø 19 mm, lunghezza
Cavo di alimentazione elettrica
Scarico
dell’acqua
Allacciamento
elettrico
Val vola
doppia
Scarico
dell’acqua
Cavo di alimentazione elettrica
Alimentazione
idraulica
37
Page 38
Servicestellen
6032 Emmen
Buholzstrasse 1
9000 St. Gallen
Vonwilstrasse 15
8048 Zürich
Badenerstrasse 587
8604 Volketswil
Hölzliwisenstrasse 12
7000 Chur
Comercialstrasse 19
4133 Pratteln
Rheinpark-Center
Netzibodenstrasse 23b
8718 Schänis
Biltnerstrasse
3063 Ittigen
Ey 5
Points de Service
1028 Préverenges
Le Trési 6
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Demonstration/Vente
8048 Zürich
Badenerstrase 587
01/ 405 81 11
Garantie
L’utilisateur final de tout produit acheté et utilisé en
Suisse, bénéficie d’une garantie complète d’une
année à partir de la date de livraison. La facture ou le
justificatif d’achat correspondant fait foi en la matière.
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Kochberatung Verkauf
8048 Zürich
Badenerstrasse 587
01/ 405 81 11
Garantie
Wir gewähren auf allen Produkten, die in der Schweiz
gekauft und in Betrieb sind, eine einjährige Vollgarantie, gerechnet ab Lieferdatum an den Endverbraucher. Massgebend für den Garantieanspruch ist
die Faktura oder ein entsprechender Verkaufsbeleg.
Servizio dopo vendita
6916 Grancia
Zona Industrie E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848/ 848 023
Consulente (cucina) Vendita
8048 Zürich
Badenerstrasse 587
01/ 405 81 11
38
Garanzia
Per questo cencediamo una garanzia di 12 mesi a
partire della data die vendita. La garanzia è valida
dietro presentazione della fattura o dello scortrino
d’acquisto.
Page 39
SERVICE
Nel capitolo "Che cosa fare se..." sono riepilogati i
principali problemi che potete eliminare senza ricorrere al servizio assistenza tecnica.
Tuttavia, qualora vi rivolgiate al servizio assistenza
tecnica per la riparazione di uno dei guasti qui elencati o per un errore di comando, il tecnico del servizio assistenza non si recherà presso di voi
gratuitamente, neppure durante il periodo di garanzia.
Se nelle istruzioni per l’uso non sono riportate informazioni riguardanti il vostro problema, siete pregati
di rivolgervi al servizio assistenza tecnica.
Comunicate al servizio assistenza tecnica il numero
PNC ed il numero S (numero di serie) riportati sulla
targhetta di identificazione che troverete sul bordo
interno di destra della porta della lavastoviglie.
Per avere sempre a disposizione questi numeri vi
consigliamo di iscriverli qui:
Modello: .......................................................
Type: .......................................................
Prod. N°: .......................................................
Ser. N°: .......................................................
Data di acquisto: .......................................................
39
Page 40
822 960 398 - 00 - 0902 Con riserva di modifiche
The Electrolux Group. The world´s No.1 choice.
Il Gruppo Electrolux e’ il piu’ grande produttore mondiale di apparecchiature per la cucina, per la pulizia e di attrezzature per il giardinaggio e per uso forestale. Oltre
55 milioni di prodotti del Gruppo Electrolux ( quali frigoriferi, cucine, lavabiancheria, lavastoviglie, aspirapolvere, motoseghe e rasaerba ) vengono vendute ogni anno
in piu’ di 150 Paesi del mondo per un valore di circa 14 miliardi di dollari.
Loading...
