benutzerinformation

Geschirrspüler

ESI 66054

We were thinking of you

when we made this product

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein
erstklassiges Produkt von Electrolux entschieden haben,
welches Ihnen sicherlich viel Freude bereiten wird. Es ist
unser Bestreben, eine breite Vielfalt von
Qualitätsprodukten anzubieten, die helfen, Ihr Leben
etwas komfortabler zu machen. Sie finden einige
Beispiele auf der vorletzten Seite in diesem Heft. Bitte
nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu können. Wir sind
sicher, das wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.

electrolux 3

In dieser Benutzerinformation werden folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit von Personen und Informationen zur
Vermeidung von Geräteschäden

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

117975870 - 00 - 112007

4 electrolux

Inhalt
Sicherheitshinweise 5

Produktbeschreibung 7
Bedienblende 8
Erste Benutzung 10
Einstellen des Wasserenthärters 11
Verwendung von
Geschirrspülsalz 12
Verwendung von Klarspülmittel 13
Täglicher Gebrauch 15
Laden von Besteck und
Geschirr 16
Gebrauch von Reinigern 20
Funktion "Multi-tab" 21

Wählen und starten Sie ein
Spülprogramm 23
Entladen des Geschirrspülers 25
Spülprogramme 26
Reinigung und Pflege 27
Was tun, wenn... 29
Technische Daten 33
Hinweise für Prüfinstitute 33
Aufstellung 34
Wasseranschluss 35
Elektrischer Anschluss 38
Umweltschutz 38

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für
die optimale Geräteanwendung vor
der Installation und dem Gebrauch
des Gerätes die vorliegende Ge­brauchsanweisung aufmerksam
durch, einschließlich der
Ratschläge und Warnungen. Es ist
wichtig, dass zur Vermeidung von
Fehlern und Unfällen alle Personen,
die das Gerät benutzen, mit der Be­dienung und den Sicherheitsvor­schriften vertraut sind. Heben Sie
die Benutzerinformation gut auf und
übergeben Sie sie bei einem Weiter­verkauf des Gerätes dem neuen Be­sitzer, so dass jeder während der
gesamten Lebensdauer des Gerätes
über Gebrauch und Sicherheit infor­miert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Rei­nigen von spülmaschinenfestem
Haushaltsgeschirr bestimmt.

• Keine Lösungsmittel in den Geschirr­spüler geben. Es besteht Explosions­gefahr.

• Messer und andere spitze
Gegenstände müssen mit der Spitze
nach unten in den Besteckkorb ge­stellt oder waagerecht in den oberen
Korb gelegt werden.

sicherheitshinweise electrolux 5

• Nur für Geschirrspüler geeignete
Produkte (Klarspüler, Reinigungsmit­tel und Salz) verwenden.

• Nicht die Tür während des Gerätebet­riebs öffnen; es kann heißer Dampf
austreten.

• Kein Geschirr vor dem Ende des Spül­gangs aus dem Geschirrspüler ent­nehmen.

• Ziehen Sie nach dem Gebrauch den
Netzstecker und drehen Sie den Was­serhahn zu.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der auto­risierten Kundendienststellen und ver­langen Sie stets Original-Ersatzteile.

• Versuchen Sie unter keinen Umstän­den, das Gerät selbst zu reparieren.
Reparaturen durch unerfahrene Per­sonen können zu schwerwiegenden
Fehlfunktionen und Verletzungen füh­ren. Wenden Sie sich an Ihren Kun­dendienst. Bestehen Sie immer auf
Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können
Verätzungen an Augen, Mund und
Kehle verursachen. Lebensgefahr!
Halten Sie sich immer an die Sicher­heitsanweisungen der Spülmittelher­steller.

• Das Wasser in Ihrem Geschirrspüler
ist kein Trinkwasser. In der Maschine
können immer Spülmittelrückstände
vorhanden sein.

6 electrolux sicherheitshinweise

• Sorgen Sie dafür, dass die Tür des
Geschirrspülers außer beim Be- und
Entladen immer geschlossen ist. So
verhindern Sie, dass jemand über die
offene Tür stolpern und sich verletzen
kann.

• Setzen oder stellen Sie sich nie auf die
offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch
durch Erwachsene bestimmt. Der Ge­schirrspüler darf nicht unbeaufsichtigt
von Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial
von Kindern fern. Erstickungsgefahr.

• Spülmittel außer Reichweite von Kin­dern aufbewahren.

• Halten Sie Kinder vom geöffneten Ge­schirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Trans­portschäden. Nehmen Sie niemals ein
schadhaftes Gerät in Betrieb. Ver­ständigen Sie Ihren Händler, wenn Ihr
Geschirrspüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das
gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerä­tes und alle sonstigen Installationsar­beiten dürfen nur von qualifizierten
Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine
Änderungen an den technischen
Merkmalen oder dem Produkt selbst
vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie
mit einem beschädigten Netzkabel
oder einem defekten Wasser­schlauch; oder wenn die
Bedienblende, die Arbeitsfläche oder
der Sockel defekt sind, so dass das
Geräteinnere frei zugänglich ist. Wen­den Sie sich zur Vermeidung von Un­fällen an den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen
auf keinen Fall angebohrt werden, da
dadurch die hydraulischen und elekt­rischen Bauteile beschädigt werden
können.

Halten Sie sich für den elektrischen
und den Wasseranschluss strikt an
die Anweisungen der betreffenden
Abschnitte.

Produktbeschreibung

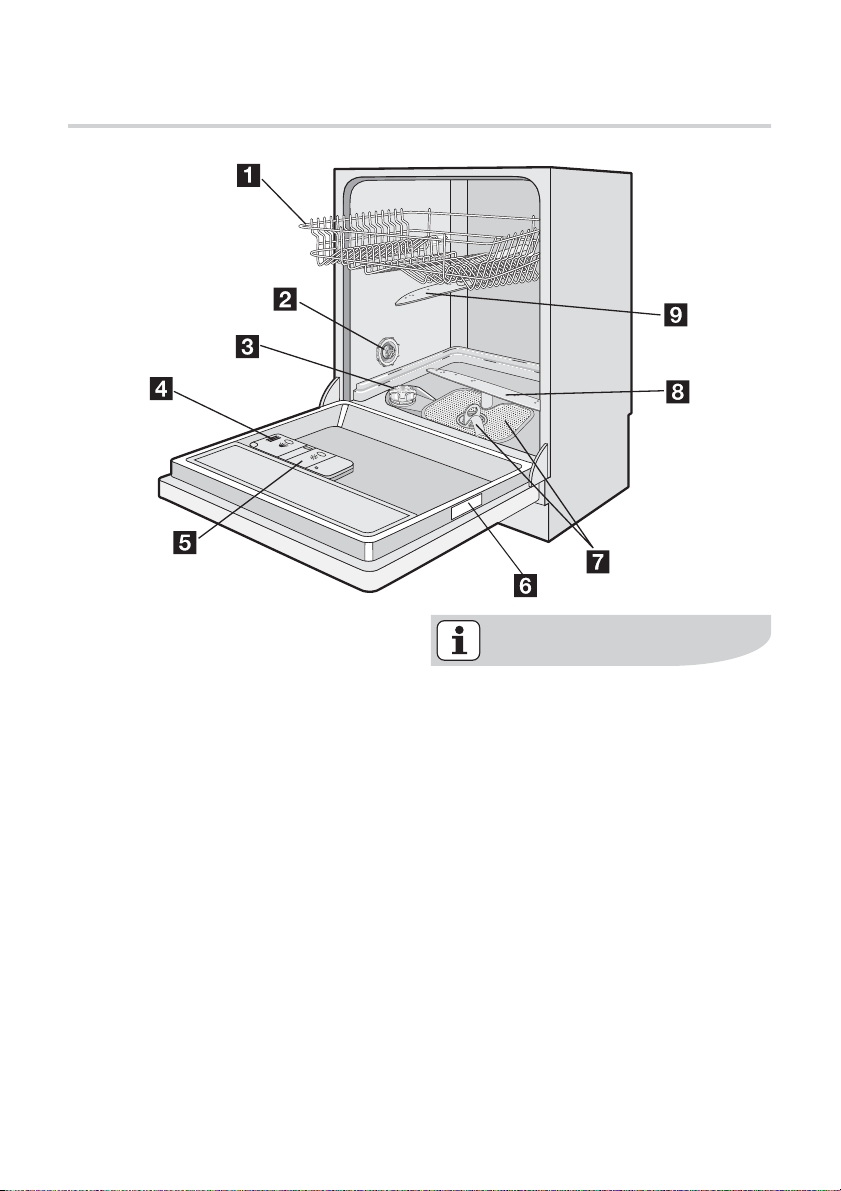

1. Oberkorb

2. Einstellung der Wasserhärtestufe

3. Salzbehälter

4. Behälter für Reinigungsmittel

5. Dosiergerät für Klarspülmittel

6. Typenschild

7. Filter

8. Unterer Sprüharm

9. Oberer Sprüharm

produktbeschreibung electrolux 7

Die Innenbeleuchtung des Geschirr­spülers wird automatisch beim Öff­nen der Tür eingeschaltet und beim
Schließen der Tür ausgeschaltet.
Die Innenbeleuchtung ist mit einer
LED der KLASSE 1 in Übereinstim­mung mit EN 60825-1: 1994 +
A1:2002 + A2:2001 ausgestattet.
Wenn die Lampe ausgetauscht wer­den muss, wenden Sie sich bitte an
Ihren Kundendienst vor Ort.

8 electrolux bedienblende

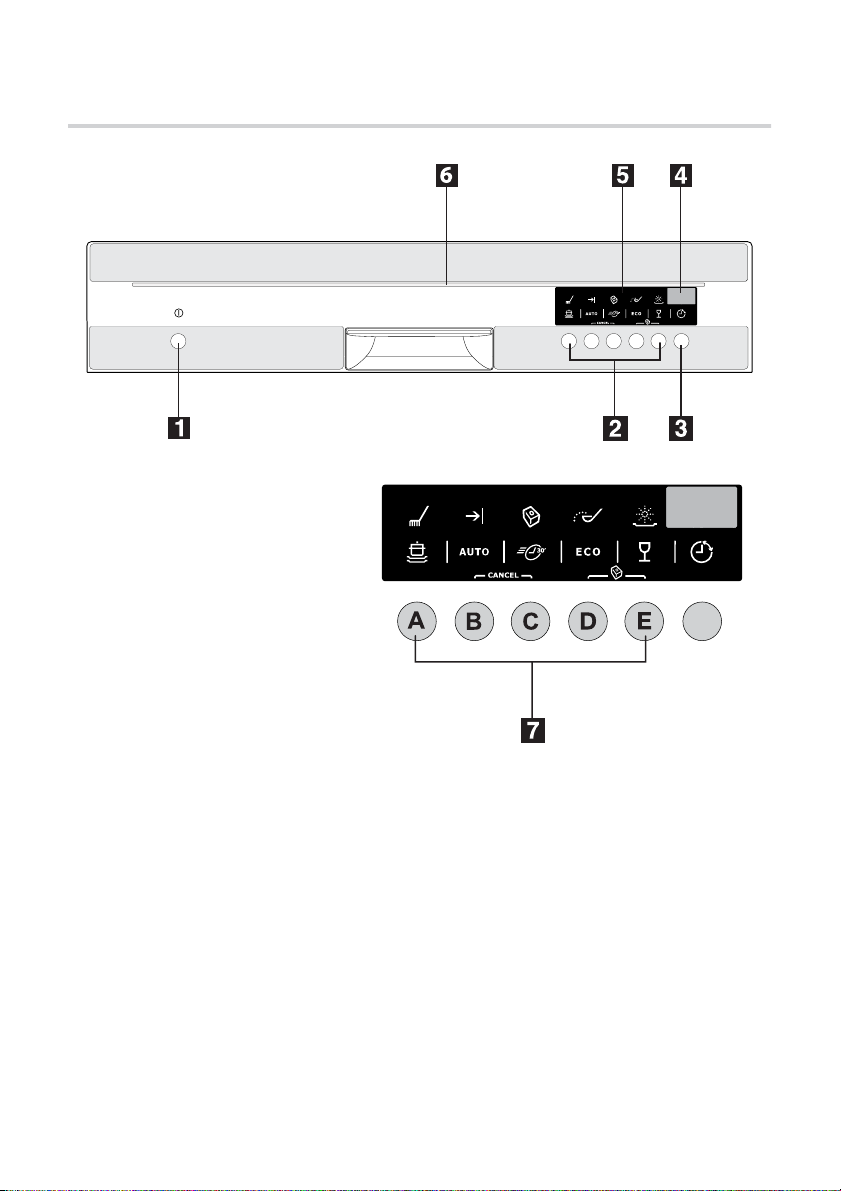

Bedienblende

1. Ein-/Aus-Taste

2. Programmwahltasten

3. Zeitvorwahl-Taste

4. Digital-Display

5. Kontrolllampen

6. Lichtleiste

7. Funktionstasten

Lichtleiste

Die Lichtleiste:

• leuchtet beim Einschalten des Gerä­tes auf,

• schaltet sich aus, wenn das Gerät
ausgeschaltet wird.

Digital-Display

Im Digital-Display wird Folgendes
angezeigt:

• der Härtegrad, auf den der Wasser­enthärter eingestellt ist,

• die ungefähre Restlaufzeit des laufen­den Programms,

bedienblende electrolux 9

• das Ein-/Abschalten des Klarspülmit-

teldosierers (NUR bei "aktiver
Funktion Multitab"),

• das Ende des Spülprogramms (im Di­gital-Display erscheint eine Null),

• der Ablauf der Zeitvorwahl,

• Fehlercodes im Fall von Fehlfunktio­nen des Geschirrspülers.

• die Einstellung des Wasserenthärters,

• das Abbrechen eines Spülprogramms
oder einer laufenden Zeitvorwahl,

• das Ein-/Abschalten der Funktion
Multi-tab,

• Ein-/Abschalten des Klarspülmitteldo­sierers bei aktiver Funktion "Multi­tab".

Funktionstasten

Mit diesen Tasten können folgende
Funktionen eingestellt werden:

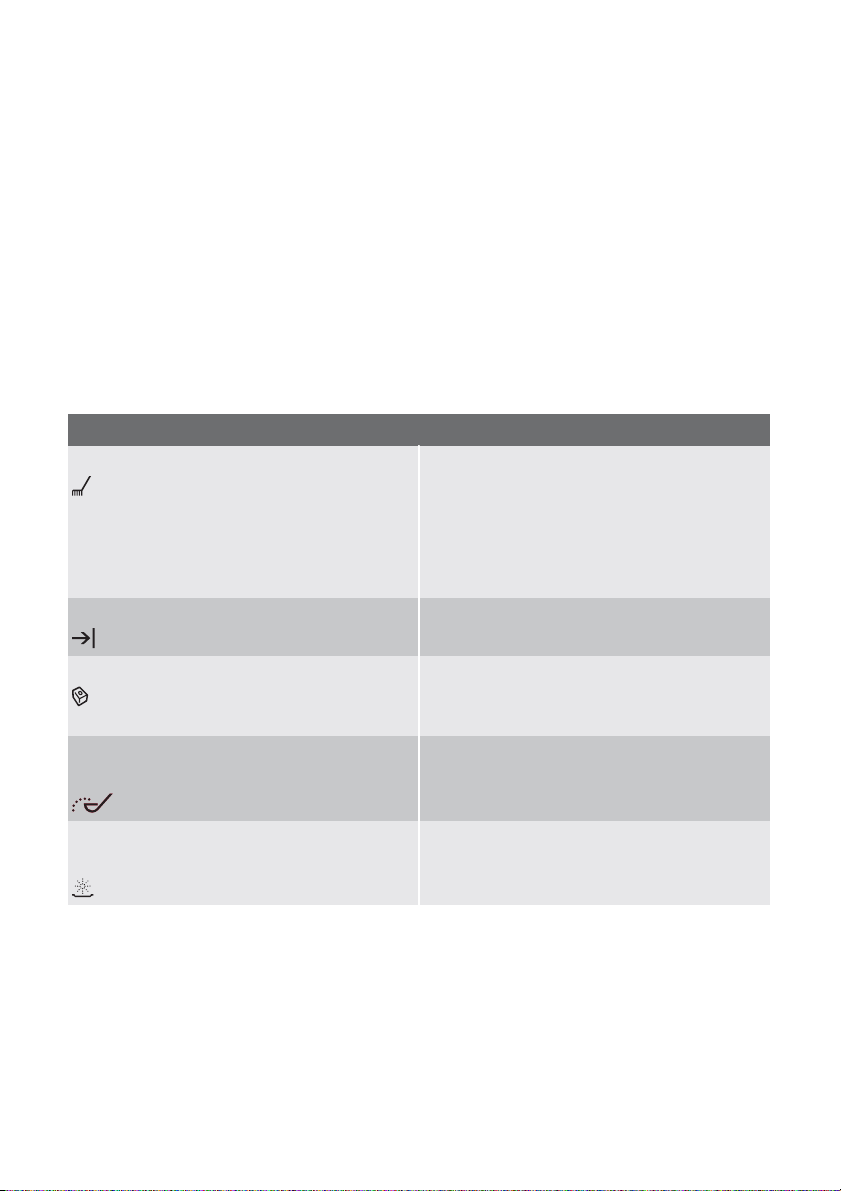

Kontrolllampen

Laufendes Programm Leuchtet nach dem Start des Spülpro-

gramms auf und bleibt während der ge­samten Dauer des Spülprogramms ein­geschaltet.
Sie erlischt nach dem Ende des Spül­programms.

Ende Leuchtet nach dem Ende des Spülpro-

gramms auf.

Funktion Multitab Zeigt an, ob die Funktion "Multi-

tab" (siehe "Funktion Multi-tab") ein­oder ausgeschaltet ist.

Salz

1)

Leuchtet auf, sobald Spezialsalz nach­gefüllt werden muss.

Klarspüler

12)

1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst
wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

2) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst
wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

Leuchtet auf, sobald Klarspülmittel
nachgefüllt werden muss.

10 electrolux erste benutzung

Einstellmodus

Drücken Sie die Ein-/Aus-Taste; wenn
ALLE Kontrolllampen der Programm­wahltasten leuchten, befindet sich das
Gerät im Einstellmodus.

Denken Sie daran, dass sich der Ge­schirrspüler:

– beim Auswählen eines Spülpro-

gramms,

– bei der Einstellung des Wasseren-

thärters,

– und beim Ein-/Abschalten des

Klarspülmitteldosierers

im Einstellmodus befinden MUSS.

Erste Benutzung

Vor der ersten Benutzung Ihres Ge­schirrspülers:

• Vergewissern Sie sich, dass der elekt-

rische und der Wasseranschluss den
Installationsanweisungen entspre­chen

• Entfernen Sie alles

Verpackungsmaterial aus dem Gerä­teinneren

• Einstellen des Wasserenthärters

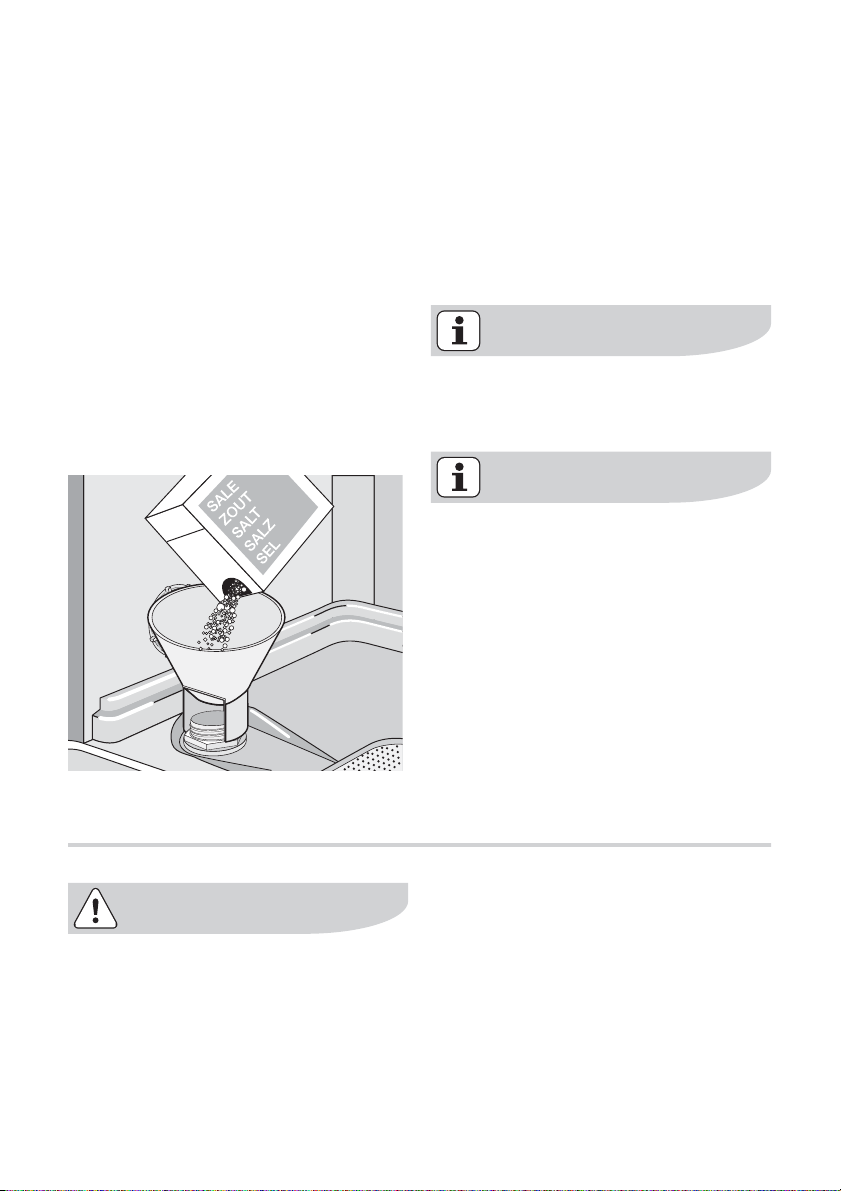

• Gießen Sie 1 Liter Wasser in den Salz-

behälter und füllen Sie ihn dann mit
Salz für Geschirrspüler

Drücken Sie die Ein-/Aus-Taste; Leuch­tet die Kontrolllampe einer
Programmwahltaste, ist das zuletzt
ausgeführte oder ausgewählte Pro­gramm noch immer eingestellt. In die­sem Fall muss das Programm gelöscht
werden, um zum Einstellmodus zurück­zukehren.

Löschen eines eingestellten oder
laufenden Programms

Drücken Sie gleichzeitig die Cancel-
Tasten (Funktionstasten B und C)
solange, bis alle Kontrolllampen der Pro­grammwahltasten leuchten. Das Pro­gramm ist gelöscht und das Gerät
befindet sich wieder im Einstellmodus.

• Füllen Sie das Klarspüldosiergerät mit
Klarspüler

Bei Verwendung von Reinigertabs
wie: "3 in 1", "4 in 1", "5 in 1" usw...
wählen Sie die Funktion "Multi-tab".
(siehe "Die Funktion Multi-tab").

einstellen des wasserenthärters electrolux 11

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Was­serenthärter ausgestattet, der die im
Wasser enthaltenen Minerale und Salze
zurückhält, die den Gerätebetrieb nega­tiv und nachhaltig beeinträchtigen kön­nen.
Je höher der Mineral- und Salzgehalt ist,
um so härter ist Ihr Wasser. Die
Wasserhärte wird in gleichwertigen Ein­heiten gemessen, Deutsche
Wasserhärtegrade (°dH), Französische
Grade (°TH) und mmol/l (Millimol pro Li­ter - internationale Einheit der
Wasserhärte).

Wasserhärte

°dH °TH mmol/l Manuell Elektronisch

51 - 70 91 - 125 9,1 - 12,5 2 Stufe 10 Ja
43 - 50 76 - 90 7,6 - 9,0 2 Stufe 9 Ja
37 - 42 65 - 75 6,5 - 7,5 2 Stufe 8 Ja
29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja
23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja
19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja
15 - 18 26 - 32 2,6 - 3,2 1 Stufe 4 Ja
11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja

4 - 10 7 - 18 0,7 - 1,8 1 Stufe 2 Ja

< 4 < 7 < 0,7 1 Stufe 1 Nein

Der Enthärter muss entsprechend der
Wasserhärte Ihres Gebietes eingestellt
werden. Ihr lokales Wasserwerk kann
Sie über die Härte Ihres Leitungswas­sers informieren.

Der Wasserenthärter muss sowohl:
manuell mit dem Härtebereichs­schalter als auch elektronisch ein­gestellt werden.

Einstellung der

Wasserhärtestufe

Zu-

satz

von

Salz

12 electrolux verwendung von geschirrspülsalz

Manuelle Einstellung

Der Wasserenthärter ist werkseitig
auf Härtestufe 2 eingestellt.

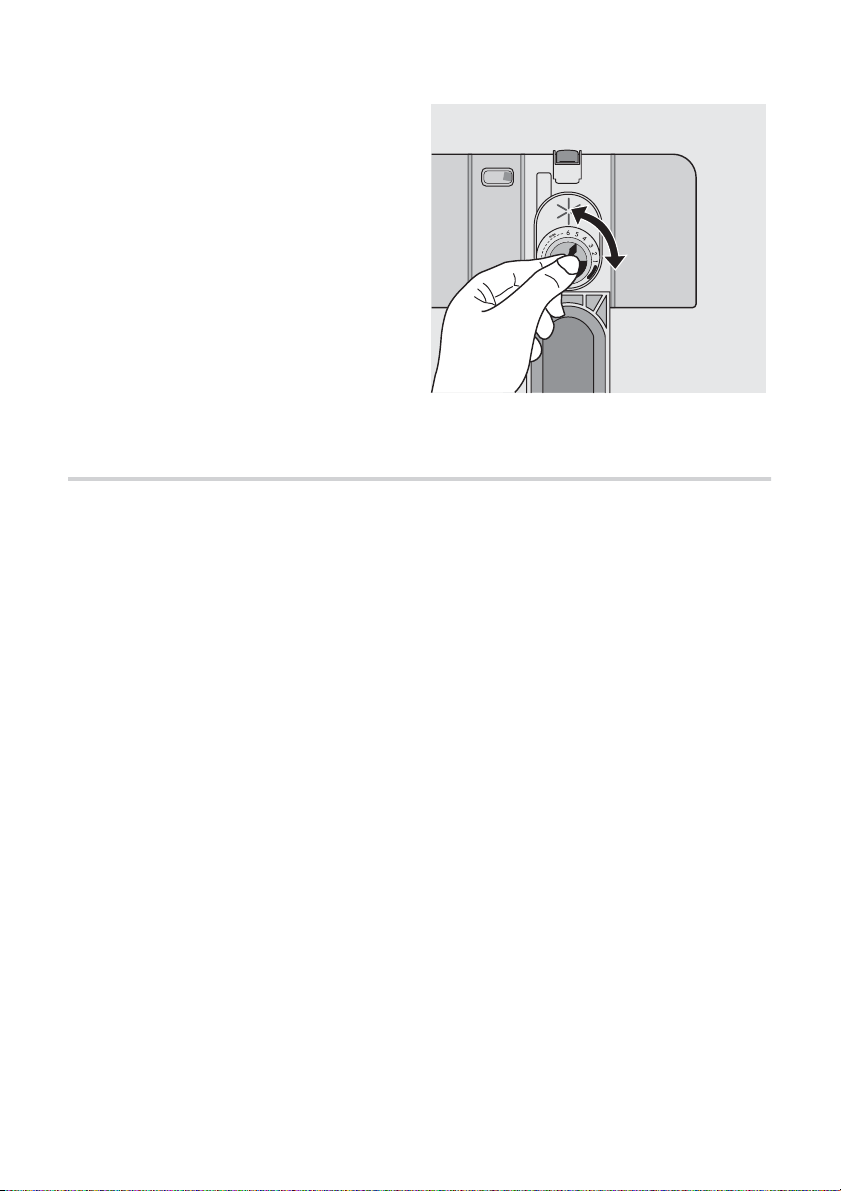

1. Öffnen Sie die Tür des Geschirrspü­lers.

2. Entfernen Sie den Unterkorb aus
dem Geschirrspüler.

3. Stellen Sie den Härtebereichsschal­ter auf Härtestufe 1 oder 2 (siehe
Tabelle).

4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig
auf Härtestufe 5 eingestellt.

1. Drücken Sie die On/Off Taste. Der
Geschirrspüler muss sich im Einstell­modus befinden.

2. Drücken Sie gleichzeitig die Funkti­onstasten B und C solange, bis die
Kontrolllampen der Funktionstasten
A, B und C zu blinken beginnen.

3. Drücken Sie die Funktionstaste A.
Die Kontrolllampen der Funktions­tasten B und C erlöschen, während
die Kontrolllampe der Funktionstaste
A weiterhin blinkt. Im Digital-Display
wird die aktuelle Stufe angezeigt.

Beispiele:

wird angezeigt = Stufe 5

wird angezeigt = Stufe 10

4. Drücken Sie zur Änderung der
Härtestufe Funktionstaste A. Bei je­dem Tastendruck ändert sich die
Stufe. Halten Sie sich für die Auswahl
der neuen Härtestufe an die Tabelle).
Beispiele: Ist die aktuelle Härtestufe
5, wird durch einmaliges Drücken
der Taste A Härtestufe 6 ausge­wählt. Ist die aktuelle Härtestufe 10,
wird durch einmaliges Drücken der
Taste A Härtestufe 1 ausgewählt.

5. Schalten Sie mit der Ein-/Aus-Taste
den Geschirrspüler aus, um die aus­gewählten Optionen zu speichern.

Verwendung von Geschirrspülsalz

Salzarten, die nicht eigens für Geschirr­spüler bestimmt sind, insbesondere
Speisesalz, führen zu Schäden des

Verwenden Sie ausschließlich Spezial­salz für Geschirrspüler. Alle anderen

Wasserenthärters. Füllen Sie den Salz­behälter erst kurz vor dem Start eines

verwendung von klarspülmittel electrolux 13

kompletten Spülprogramms. Das ver­hindert, dass verschüttetes Salz oder
Salzwasser für längere Zeit auf dem Ge­räteboden bleibt und Korrosion verur­sacht.

Einfüllen:

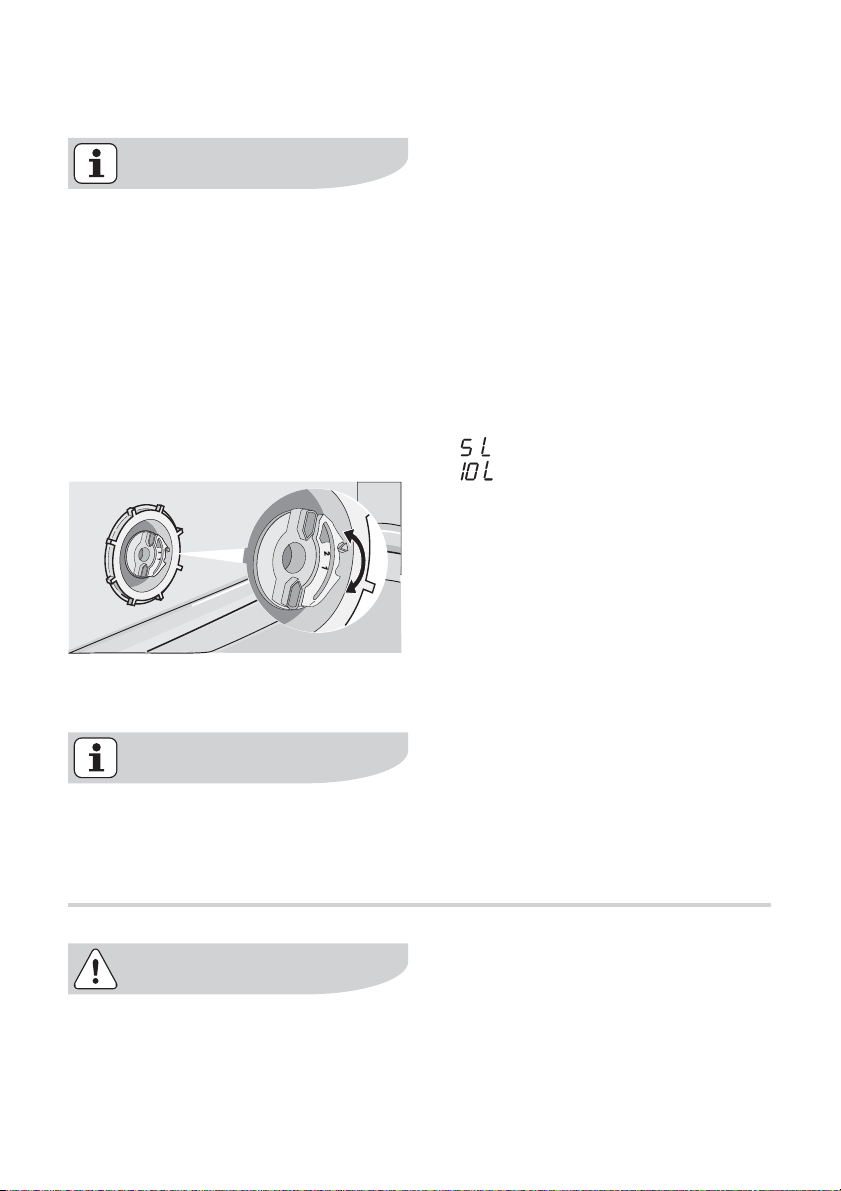

1. Öffnen Sie die Tür, entfernen Sie den
Unterkorb und schrauben Sie die
Verschlusskappe des Salzbehälters
nach links ab.

2. Gießen Sie 1 Liter Wasser in den
Salzbehälter (dies ist nur vor der
ersten Benutzung erforderlich) .

3. Füllen Sie den Behälter mithilfe des
mitgelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbrin­gen und sicherstellen, dass kein Salz
auf dem Gewinde oder der Dichtung
vorhanden ist.

5. Schrauben Sie die Verschlusskappe
nach rechts bis zum Anschlag zu. Ein
Klicken zeigt an, dass die Kappe fest
verschlossen ist.

Seien Sie unbesorgt, wenn beim Ein­füllen Wasser aus dem Salzbehälter
ausfließt; das ist ganz normal.

Die Salzkontrolllampe kann noch
2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt,
der Geschirrspüler bleibt einge­schaltet. Wenn Sie Salz verwenden,
das sich langsamer auflöst, kann
dieser Vorgang auch länger dauern.
Der Betrieb des Geräts wird dadurch
nicht beeinträchtigt.

Verwendung von Klarspülmittel

Nur Markenklarspülmittel für Ge­schirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte
(Reinigungsmittel für Geschirrspü­ler, Flüssigreiniger) in den Behälter

für Klarspüler. Das Gerät kann da­durch beschädigt werden.

14 electrolux verwendung von klarspülmittel

Klarspülmittel sind eine Garantie für
ein perfektes Spülergebnis und fle­cken- und streifenfreies Trocknen.
Das Klarspülmittel wird automa­tisch beim letzten Spülgang zuge­setzt.

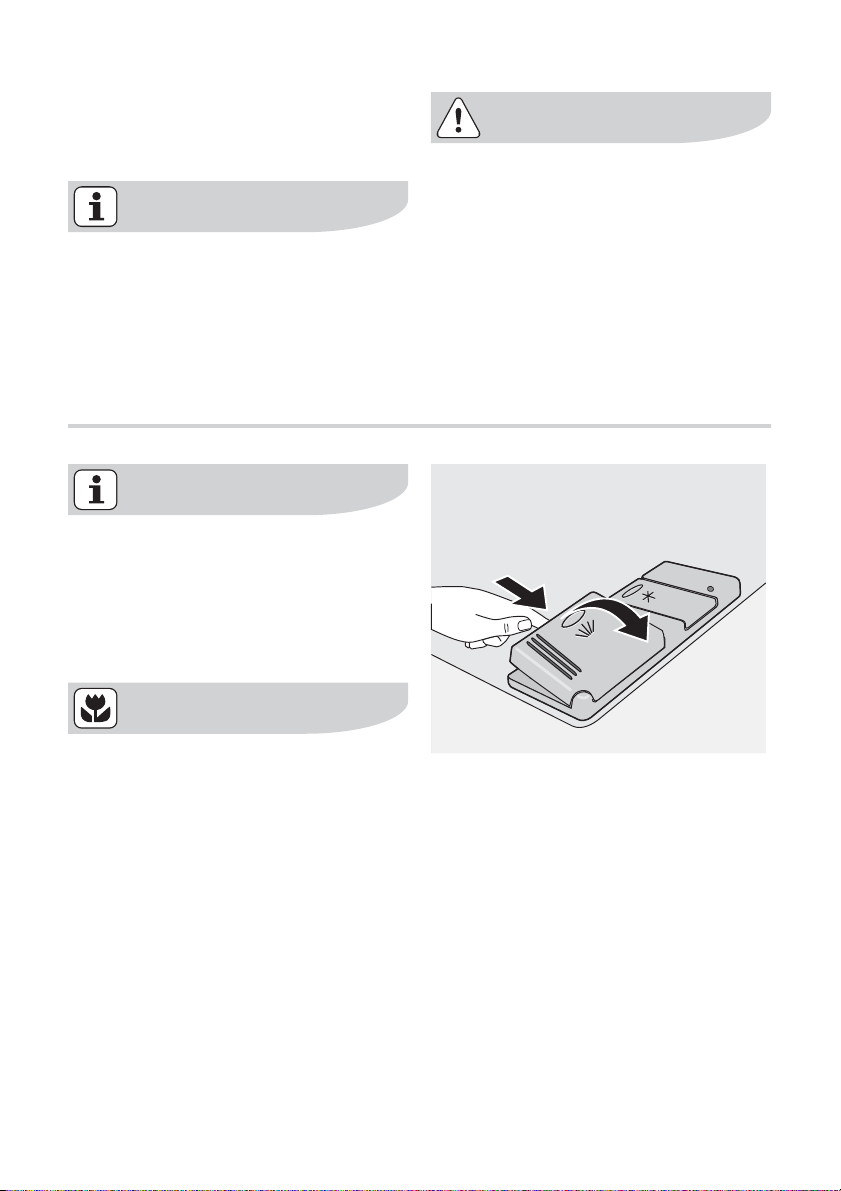

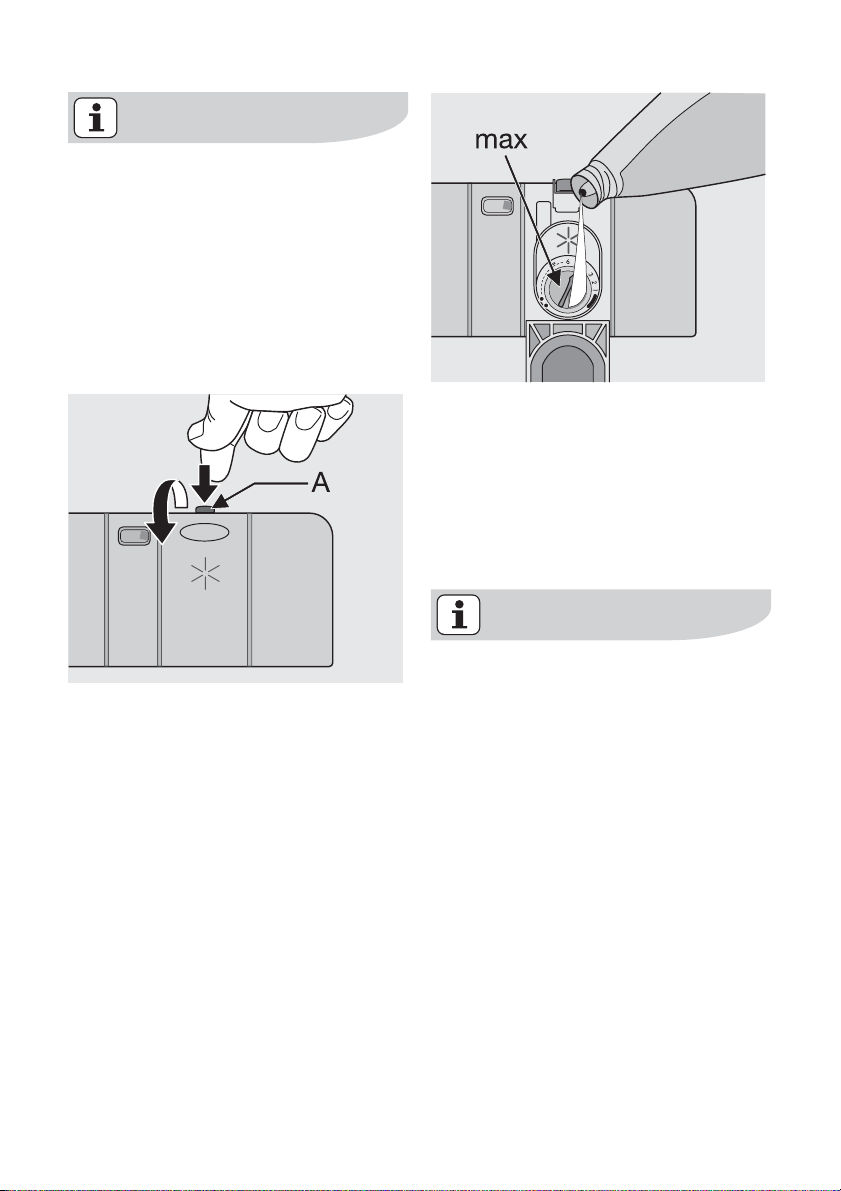

1. Drücken Sie auf die
Entriegelungstaste (A), um den Be­hälter zu öffnen.

Das Dosiergerät fasst ca. 110 ml
Klarspülmittel; die Menge reicht je
nach der Dosiereinstellung für 16 bis
40 Spülzyklen.

3. Vergewissern Sie sich nach jedem
Füllen, dass der Deckel geschlossen
ist.

2. Füllen Sie das Klarspülmittel in den
Behälter. Der maximale Füllstand
wird durch die Markierung "max" an­gezeigt.

Wischen Sie verschüttetes Klarspül­mittel sofort mit einem saugfähigen
Tuch auf, um übermäßige Schaum­bildung beim folgenden Spülzyklus
zu vermeiden.

Stellen Sie je nach gewünschtem End­und Trockenergebnis die Klarspülmittel­dosierung mit dem 6-Stufenschalter ein
(Stufe 1 geringste Dosierung, Stufe 6
maximale Dosierung).
Die Dosierung ist werkseitig auf Stufe 4
eingestellt.
Erhöhen Sie die Dosierung, wenn auf
dem Geschirr nach dem Spülen Was­sertropfen oder Kalkflecken zurückblei­ben.

Verringern Sie die Dosierung, wenn
weißliche Streifen auf dem Geschirr oder
ein bläulicher Überzug auf Gläsern und
Messerklingen zu sehen sind.

Täglicher Gebrauch

täglicher gebrauch electrolux 15

• Kontrollieren Sie, ob der Geschirrspü-

ler mit Salz oder Klarspülmittel aufge­füllt werden muss.

• Laden Sie das Besteck und Geschirr

in den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Ge-

schirr geeignetes Spülprogramm.

• Starten Sie das Spülprogramm.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und
Gegenstände, die Wasser aufsaugen,
dürfen nicht im Geschirrspüler gereinigt
werden.

• Vor dem Laden des Geschirrs:

– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseres-

ten einweichen

• Beachten Sie beim Laden des Ge-

schirrs und Bestecks folgendes:

– Geschirr und Besteck dürfen nicht

die Drehung der Sprüharme behin­dern.

– Hohlgefäße mit der Öffnung nach

unten einlegen, so dass sich in den
Behältern kein Wasser ansammeln
kann.

– Geschirr und Besteckteile dürfen

nicht ineinander liegen oder sich
gegenseitig abdecken.

– Gläser dürfen sich zur Vermeidung

von Bruchschäden nicht berühren.

– Kleine Gegenstände in den Be-

steckkorb legen.

• Kunststoffgeschirr und Töpfe mit An­tihaftbeschichtung neigen dazu, Was­sertropfen zurückzuhalten; diese Art
Geschirr trocknet deshalb schlechter
als Porzellan und Edelstahl.

16 electrolux laden von besteck und geschirr

• Leichte Gegenstände
(Kunststoffschüsseln usw.) so im

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler

ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan­oder Perlmuttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbin­dungen temperaturempfindlich sind.

• Geklebte Geschirr- oder
Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Bleikristallglas.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

Oberkorb anordnen, dass sie nicht
verrutschen können.

• Reinigen Sie Steingut nur dann im
Geschirrspüler, wenn es vom Herstel­ler als geschirrspülerfest deklariert
wird.

• Glasierte Muster können bei häufi­gem Spülen ihren Glanz verlieren.

• Silber- und Aluminiumteile neigen zu
Verfärbungen: Speisereste wie Ei­weiß, Eigelb und Senf verfärben Silber
und hinterlassen darauf oft Flecken.
Entfernen Sie daher sofort
Speisereste von Silberbesteck, wenn
es nicht sofort nach dem Gebrauch
gespült wird.

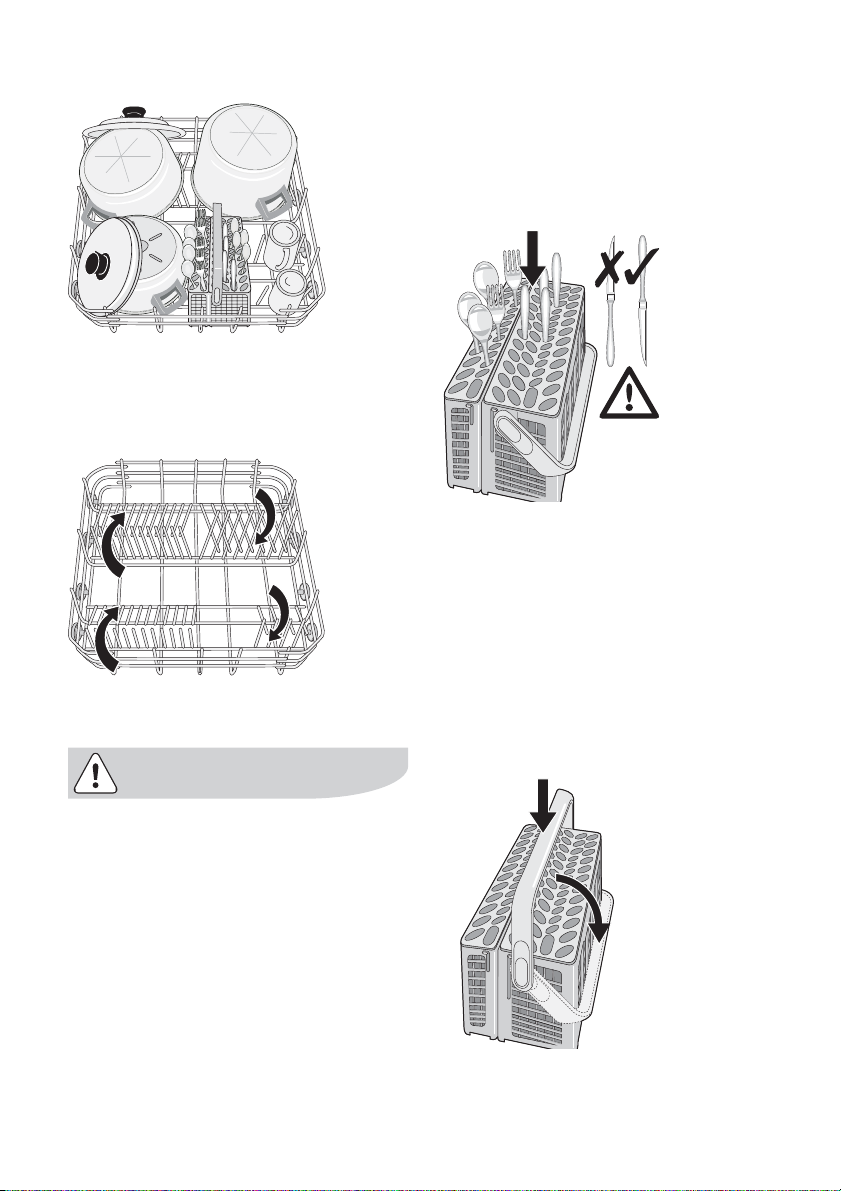

Laden von Besteck und Geschirr

Unterkorb

Der Unterkorb ist zur Aufnahme von
Kochtöpfen, Deckeln, Tellern, Salat­schüsseln, Besteck usw. bestimmt.
Ordnen Sie Servierplatten und große
Deckel um den Korbrand an; achten Sie
darauf, dass die Sprüharme nicht behin­dert werden.

laden von besteck und geschirr electrolux 17

Die Stachelreihen des Unterkorbs kön­nen zum Laden von Töpfen, Pfannen
und Schüsseln flach umgeklappt wer­den.

Besteckkorb

Gabeln und Löffel in den herausnehm­baren Besteckkorb stellen; dabei sollten
die Griffe der Gabeln nach unten und die
Griffe der Messer nach oben gerichtet
sein.

Falls die Griffe auf der Unterseite aus
dem Korb ragen und den unteren
Sprüharm behindern, das Besteck mit
nach oben gerichtetem Griff laden.
Mischen Sie Löffel mit anderem Be­steck, so können sie nicht zusammen­kleben.
Klappen Sie den Korbgriff nach unten,
um das Laden des Bestecks in den Korb
zu erleichtern.

Messer mit langer Klinge in aufrech­ter Stellung stellen eine potentielle
Gefahr dar. Langes und/oder schar­fes Besteck wie Tranchiermesser
müssen waagerecht in den Ober­korb gelegt werden. Seien Sie vor­sichtig beim Laden oder Herausneh­men von scharfen Gegenständen
wie Messern.

18 electrolux laden von besteck und geschirr

Für ein optimales Spülergebnis empfeh­len wir Ihnen die Verwendung des Be­steckgitters.
Wenn die Besteckabmessungen die
Verwendung der Besteckköcher nicht
zulassen, können diese leicht entfernt
werden.

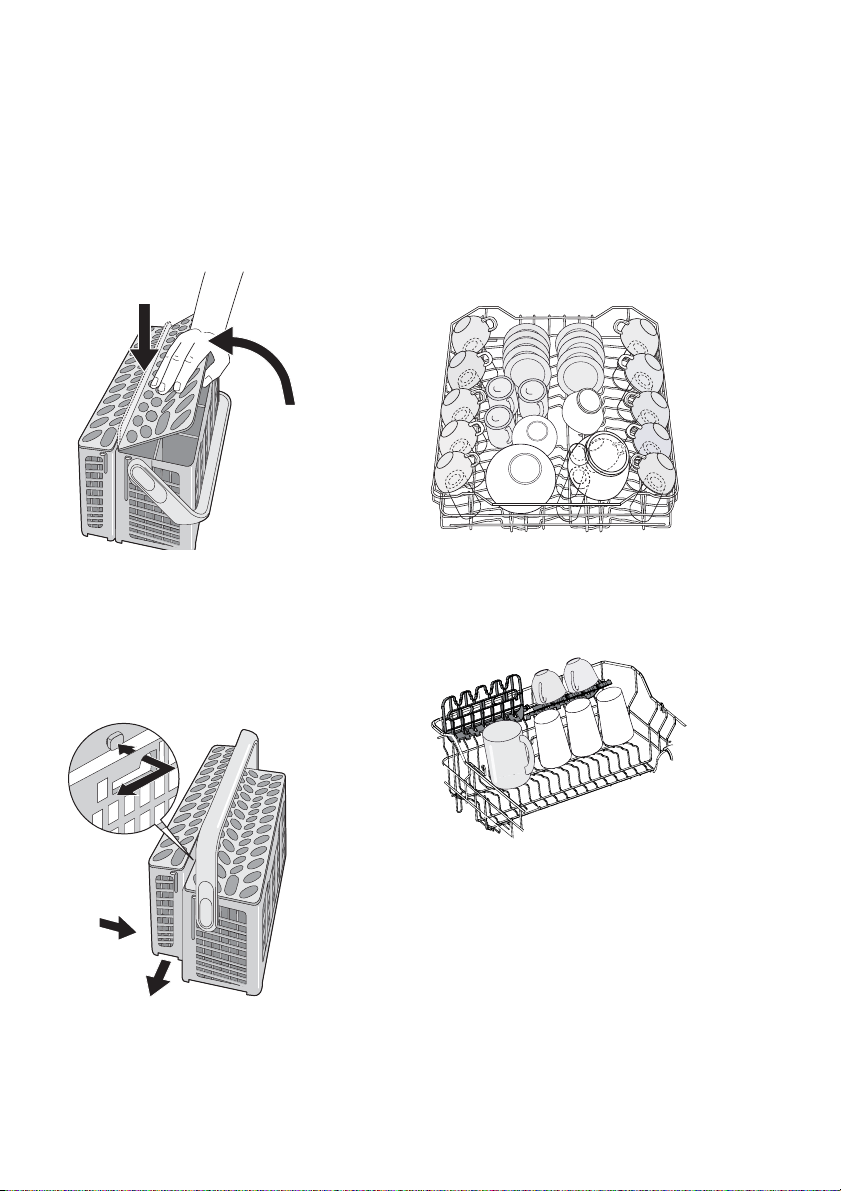

Der Besteckkorb besteht aus zwei Tei­len, die bei Bedarf getrennt werden kön­nen. Schieben Sie die beiden Hälften
zum Trennen in entgegengesetzte Rich­tungen und ziehen Sie sie dann ausei­nander.

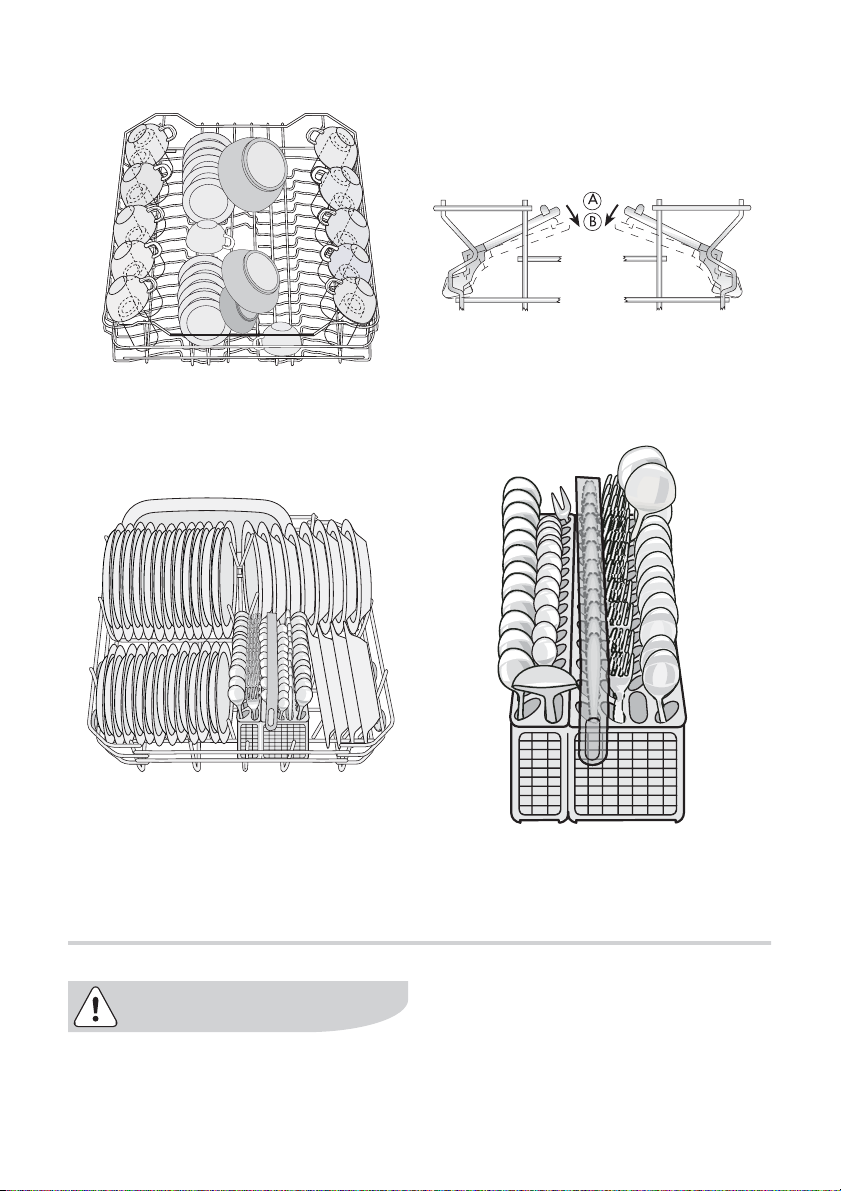

Oberkorb

Der Oberkorb ist zur Aufnahme von Un­tertassen, Salatschüsseln, Tassen, Glä­sern, Töpfen und Deckeln bestimmt.
Ordnen Sie das Geschirr auf und unter
den Tassenreihen an, so dass das Was­ser die Oberflächen aller Geschirrteile er­reicht.

Langstielige Gläser können umgedreht
in die Tassenablagen gestellt werden.

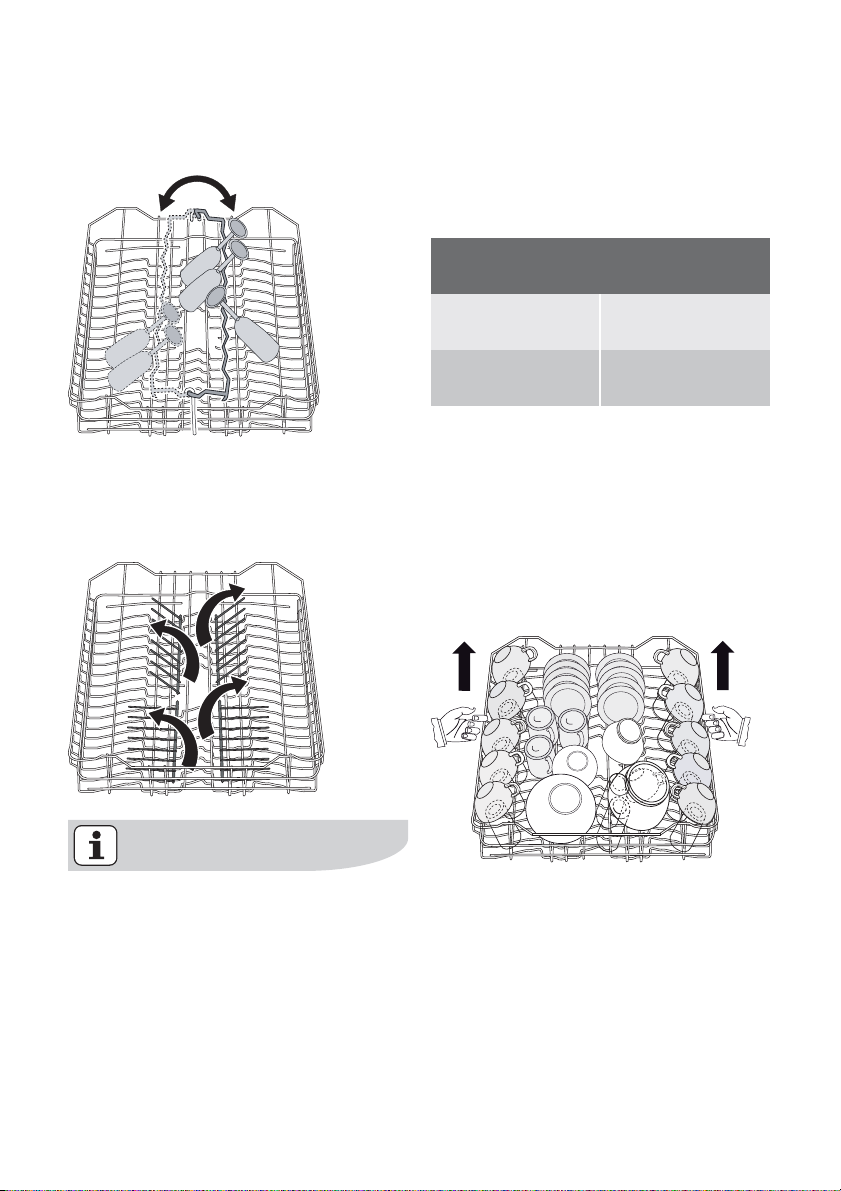

Für größere Gegenstände können die
Tassenablagen umgeklappt werden.

Zum Zusammensetzen auf die
entgegengesetzte Weise vorgehen.

laden von besteck und geschirr electrolux 19

Für langstielige Gläser sollte der Glas­halter je nach Glasgröße nach links oder
nach rechts geklappt werden.

Die mittleren Stachelreihen können ein­fach umgeklappt werden, damit der Ge­schirrspüler flexibler gefüllt werden
kann.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen
in den Unterkorb geladen werden, nach­dem der Oberkorb auf die obere Position
angehoben worden ist.

Maximale Geschirrhöhe im Unter-

korb

Bei angehobe­nem Oberkorb

Bei abgesenktem
Oberkorb

So bringen Sie den Korb in die obere
Position:

1. Den Korb bis zum Anschlag heraus­ziehen.

2. Den Korb auf beiden Seiten vorsich­tig anheben, bis der Mechanismus
einrastet und die Lage des Korbs
stabil ist.

31 cm

27 cm

Vergewissern Sie sich vor dem
Schließen der Tür, dass die
Sprüharme beim Drehen nicht durch
Geschirr behindert werden.

Gehen Sie wie folgt vor, um den
Korb wieder in die obere Position zu
bringen:

1. Den Korb bis zum Anschlag heraus­ziehen.

20 electrolux gebrauch von reinigern

2. Den Korb auf beiden Seiten vorsich­tig anheben und aufsetzen, bis der
Mechanismus einrastet.

Verstellen Sie die Korbhöhe nie nur
auf einer Seite
Die Tassenauflagen können beim
Korb in der oberen Position nicht
benutzt werden.

Gebrauch von Reinigern

Verwenden Sie ausschließlich Rei­nigungsmittel für Geschirrspülma­schinen.
Befolgen Sie die Herstellerangaben
für Dosierung und Aufbewahrung
auf den Packungen.

Schließen Sie nach dem Laden im­mer die Tür des Geschirrspülers;
eine offene Tür stellt stets eine Un­fallgefahr dar.

Die Verwendung der richtigen Do­sierung der Reinigungsmittel trägt
zum Schutz der Umwelt bei.

Füllen Sie Reiniger ein

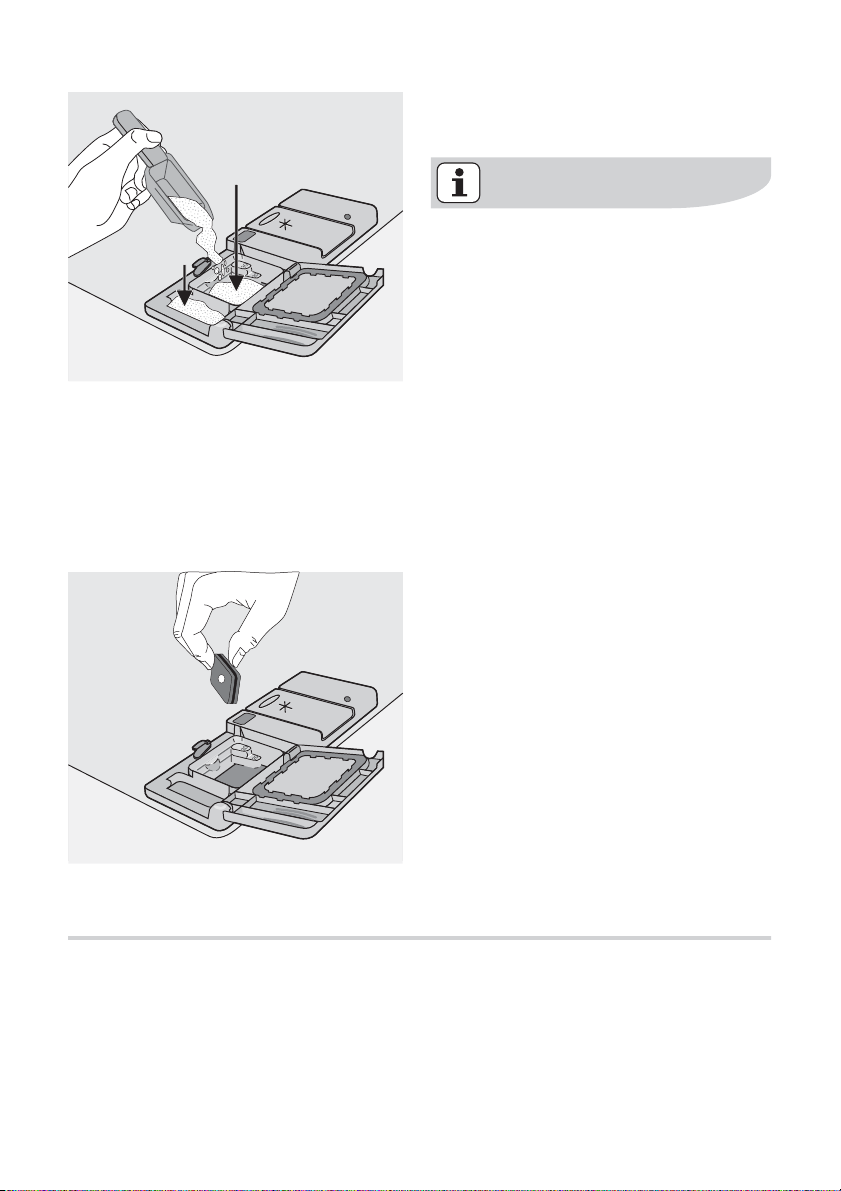

1. Öffnen Sie den Deckel.

2. Füllen Sie den Behälter für Reini­gungsmittel (1) mit Reiniger. Achten
Sie auf die Dosiermarkierungen:
20 = ca. 20 g Reiniger
30 = ca. 30 g Reiniger.

1

2

3. Bei Programmen mit Vorspülen zu­sätzlichen Reiniger (5/10 g) in die
Vorspülkammer (2) füllen.
Dieser Reiniger wird in der
Vorspülphase verwendet.
Verwendung von Reinigertabs; Le­gen Sie die Tabletten in das Fach (1)

funktion "multi-tab" electrolux 21

4. Schließen Sie den Deckel und drü­cken Sie ihn an, bis er einrastet.

Reinigertabletten der verschiede­nen Hersteller lösen sich mit unter­schiedlicher Schnelligkeit auf.
Einige Reinigertabletten erreichen
aus diesem Grund nicht ihre volle
Waschkraft bei kurzen Spülpro­grammen. Benutzen Sie daher bei
Verwendung von Reinigungstablet­ten längere Spülprogramme, um si­cher zu sein, dass alle
Reinigungsmittelreste beseitigt
werden.

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der
Funktion "Multitab" ausgerüstet, die die
Verwendung von "Multitab" Kombi-Rei­nigungstabletten gestattet.

Bei diesen Produkten handelt es sich um
Reiniger mit kombinierten Reinigungs-,
Klarspül- und Salzfunktionen. Je nach
Art der verwendeten Tabletten ("3 in 1",

22 electrolux funktion "multi-tab"

"4 in 1", "5 in 1" etc.) können sie auch
andere Zusätze enthalten.
Stellen Sie sicher, dass diese Reini­gungstabletten für Ihre Wasserhärte ge­eignet sind. Siehe hierzu die Hersteller­angaben.
Nach der Auswahl bleibt diese Funktion
auch für die folgenden Spülprogramme
eingeschaltet.
Bei der Anwahl dieser Funktion wird der
Zufluss von Klarspüler und Salz von den
betreffenden Behältern automatisch ge­sperrt; die Kontrolllampen für Klarspüler
und Salz sind ebenfalls deaktiviert.
Bei der Funktion "Multi-Tab" kann sich
die Dauer der Spülprogramme ändern.
In diesem Fall wird die Restlaufzeit des
Programms automatisch im Digital-Dis­play aktualisiert.

Ein-/Abschalten der Funktion
''Multitab" vor dem Beginn eines
Spülprogramms.
Nach dem Programmstart kann die
Funktion "Multitab" NICHT mehr ge­ändert werden. Wenn Sie die
"Funktion Multitab" abschalten
möchten, müssen Sie zunächst die
Programmeinstellung löschen und
dann die "Funktion Multitab" ab­schalten. In diesem Fall müssen Sie
ein Spülprogramm (und die ge­wünschten Optionen) neu einstel­len.

Ein-/Abschalten der Funktion
Multitab

Drücken Sie gleichzeitig die beiden Mul­titab-Tasten (Funktionstasten D und E)
solange, bis die Kontrolllampe der
Funktion Multitab aufleuchtet. Dies zeigt
an, dass die Funktion aktiv ist.
Zum Abschalten der Funktion die glei­chen Tasten nochmals drücken, bis die
Kontrolllampe des Symbols der
Funktion "Multi-tab" erlischt.

Sollte das Geschirr nicht trocken
genug sein, empfehlen wir Folgen­des:

1. Füllen Sie den Klarspüldosierer
mit Klarspüler auf.

2. Schalten Sie den Klarspüldosie­rer ein.

3. Bringen Sie den Klarspüldosierer
in Stellung 2.

• Das Ein-/Abschalten des Klar-

spüldosierers ist nur bei aktiver
Funktion Multitab möglich.

Ein-/Abschalten der
Klarspülerdosierung

1. Drücken Sie die Ein-/Aus-Taste. Der
Geschirrspüler muss sich im Einstell­modus befinden.

2. Drücken Sie gleichzeitig die Funkti­onstasten B und C solange, bis die
Kontrolllampen der Funktionstasten
A, B und C zu blinken beginnen.

3.

Drücken Sie Funktionstaste B. Die
Kontrolllampen der Funktionstasten

wählen und starten sie ein spülprogramm electrolux 23

A und C erlöschen, während die

Kontrolllampe von Funktionstaste B
weiterhin blinkt. Im Digital-Display
wird die aktuelle Einstellung ange­zeigt.

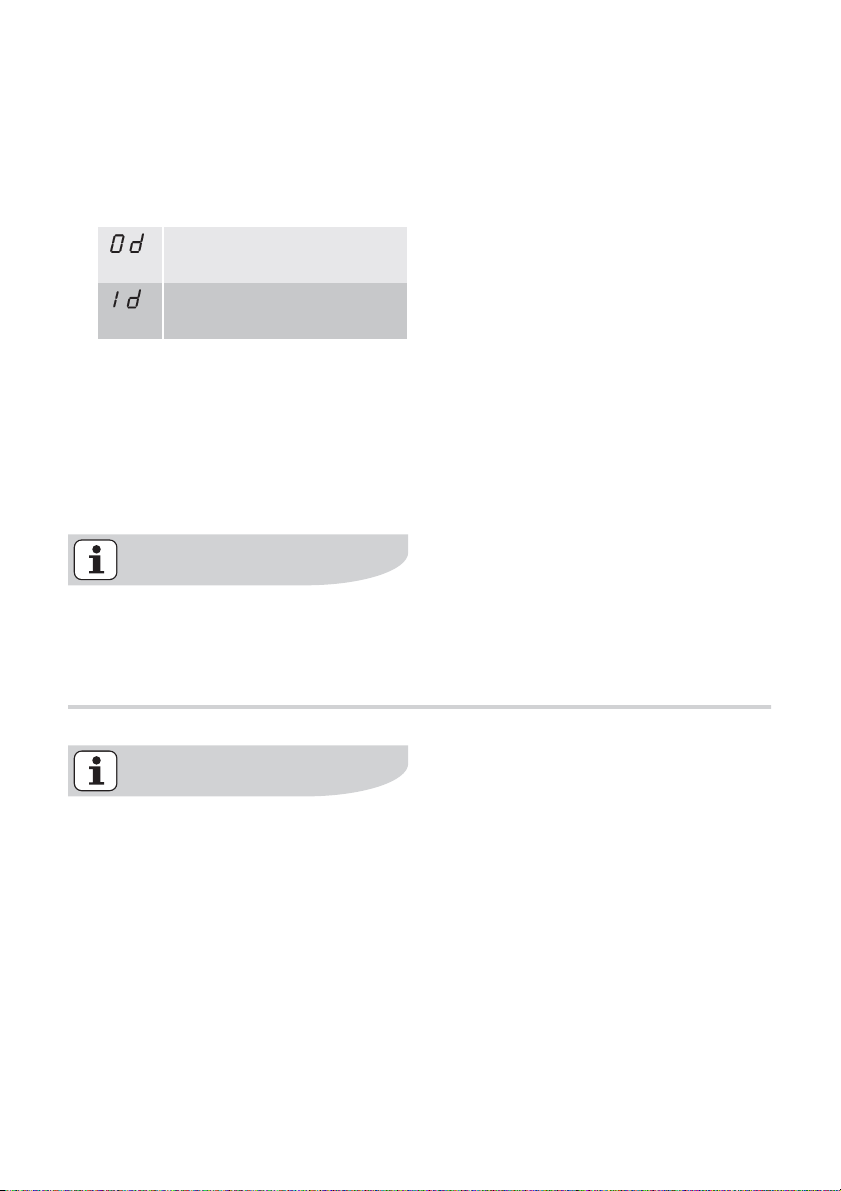

Klarspüldosierer abge­schaltet

Klarspüldosierer einge­schaltet

4. Drücken Sie zum Wechseln der Ein-

stellung erneut Taste B. Im Digital­Display wird die neue Einstellung
angezeigt.

5. Schalten Sie mit der Ein-/Aus-Taste
den Geschirrspüler aus, um die aus­gewählten Optionen zu speichern.

Wenn Sie sich dafür entscheiden,
wieder normale Reinigungsmitteln

zu verwenden, vergessen Sie bitte
nicht:

1. Die Funktion Multitab auszu­schalten.

2. Den Klarspüler- und Salzbehälter
wieder zu füllen.

3. Die Wasserhärte auf die höchste
Härtestufe einzustellen und 1
normalen Spülgang ohne Ge­schirr auszuführen.

4. Die Wasserhärte entsprechend
der Wasserhärte Ihres Gebietes
einzustellen.

5. Einstellung der Klarspüldosie­rung.

Wählen und starten Sie ein Spülprogramm

Sprüharme beim Drehen nicht be­hindert werden.

Wählen Sie das Spülprogramm und
die Zeitvorwahl bei etwas geöffneter
Tür. Der Programmstart oder der
Ablauf der Zeitvorwahl setzen erst
nach dem Schließen der Tür ein. Bis
dahin kann die getroffene Auswahl
geändert werden

1. Kontrollieren Sie, dass die Körbe
richtig beladen sind und die

2. Vergewissern Sie sich, dass der
Wasserhahn geöffnet ist.

3. Drücken Sie die Ein-/Aus-Taste. Der
Geschirrspüler muss sich im Einstell­modus befinden.

4. Drücken Sie die Taste des ge­wünschten Programms (siehe die
Tabelle "Spülprogramme").
Wenn ein Programm ausgewählt ist,
leuchtet die entsprechende
Kontrolllampe auf.

24 electrolux wählen und starten sie ein spülprogramm

Die Kontrolllampe für laufendes
Programm leuchtet.
Schließen Sie die Tür des Geschirr­spülers; das Programm startet auto­matisch.
Die Kontrolllampe für laufendes
Programm leuchtet weiterhin.

Einstellen und Starten des
Programms mit der Zeitvorwahl

1. Drücken Sie nach Auswahl des Spül­programms die Zeitvorwahl-Taste,
bis die blinkende Stundenzahl der
Zeitvorwahl auf dem Digital-Display
erscheint. Mit dieser Option kann der
Start des Spülprogramms von 1 bis
19 Stunden verzögert werden.

2. Schließen Sie die Tür des Geschirr­spülers. Der Ablauf der Zeitvorwahl
beginnt jetzt automatisch. Die Zahl
auf dem Display blinkt nicht mehr,
sondern leuchtet kontinuierlich.

3. Der Ablauf der Zeitvorwahl nimmt in
Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den
Ablauf der Zeitvorwahl. Schließen Sie
die Tür des Geschirrspülers; der Ab­lauf der Zeitvorwahl wird jetzt an dem
Punkt fortgesetzt, an dem er unter­brochen wurde.

5. Nach Ablauf der Zeitvorwahl beginnt
das Spülprogramm automatisch.

Bei angewählter Zeitvorwahl ist die
Kontrolllampe für das laufendes
Programm ausgeschaltet. Nach Ab­lauf der Zeitvorwahl beginnt auto-

matisch das Spülprogramm und die
Kontrolllampe für das laufendes
Programm leuchtet auf.

Die Auswahl des Spülprogramms
und der Zeitvorwahl können auch
bei geschlossener Tür erfolgen.
Denken Sie daran, dass Sie in die­sem Fall nach dem Drücken einer
Programmtaste NUR 3 Sekunden
Zeit haben, um ein anderes Pro­gramm oder eine Zeitvorwahl zu
wählen; danach startet das
gewählte Programm automatisch.

Unterbrechen oder löschen Sie ein
laufendes Spülprogramm NUR,
wenn es absolut notwendig ist.
Achtung! Beim Öffnen der Tür kann
heißer Dampf entweichen. Öffnen
Sie die Tür vorsichtig.

Abbrechen eines laufenden
Spülprogramms oder einer
laufenden Zeitvorwahl

• Drücken Sie gleichzeitig die beiden

Cancel-Tasten (Funktionstasten B
und C) solange, bis die Kontrolllam­pen aller Programmwahltasten auf­leuchten.

• Durch das Löschen einer Zeitvorwahl
wird auch das eingestellte Spülpro­gramm gelöscht. In diesem Fall müs­sen Sie das Spülprogramm erneut
einstellen.

entladen des geschirrspülers electrolux 25

• Soll ein neues Spülprogramm gewählt
werden, kontrollieren Sie, ob der Rei­nigungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

• Der Geschirrspüler stoppt automa­tisch und die Kontrolllampe für das
laufendes Programm erlischt.

• Die Kontrolllampe für
Programmende leuchtet auf.

• Die Kontrolllampe für das gerade
abgelaufene Programm leuchtet wei­terhin.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich.
Lassen Sie daher das Geschirr ab­kühlen, bevor Sie es aus dem Gerät
entnehmen.

• Entladen Sie zuerst den Unter- und
dann den Oberkorb; dadurch wird
vermieden, dass Wasser vom Ober­korb auf das Geschirr im Unterkorb
tropft.

• Auf den Wänden und der Tür des Ge­schirrspülers kann sich Kondenswas-

• Das Digital-Display zeigt Null an.

1. Schalten Sie mit der Ein-/Aus-Taste
den Geschirrspüler aus.

2. Öffnen Sie die Tür des Geschirrspü­ler einen Spaltbreit und warten Sie
einige Minuten, bevor Sie das Ge­schirr entnehmen; auf diese Weise
kühlt das Geschirr rascher ab und
die Trockenwirkung wird verbessert.

ser absetzen, da sich Edelstahl
schneller als Geschirr abkühlt.

Nach dem Ende des Spülpro­gramms sollten Sie den Netzstecker
des Gerätes ziehen und den Was­serhahn schließen.

26 electrolux spülprogramme

Spülprogramme

Grad der

Programm

Intensiv

1)

Ver-

schmut-

zung

Stark ver-

schmutzt

Beliebig

Art der Bela-

dung

Geschirr, Be-

steck, Töpfe
und Pfannen

Geschirr, Be-

steck, Töpfe
und Pfannen

Programmbeschreibung

Vorspülen
Hauptspülgang bis zu 70°C
2 Zwischenklarspülgänge
Klarspülen
Trocknen

Vorspülen
Hauptspülgang bis zu 45°C oder
70°C
1 oder 2 Zwischenklarspülgänge
Klarspülen
Trocknen

Schnellspül-

gang

2)

Normal /

leicht ver-

schmutzt

Geschirr und

Besteck

Hauptspülgang bis zu 60°C
Klarspülen

Vorspülen

3)

schmutzt

Normal ver-

Geschirr und

Besteck

Hauptspülgang bis zu 50°C
1 Zwischenklarspülgang
Klarspülen
Trocknen

Normal ver-

Glas

1) Während des automatischen Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den
Umfang der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind
unterschiedlich; je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das
Geschirr nur leicht oder stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 50 °C
bis 65 °C eingestellt.

2) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm
für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck
spülen möchte.

schmutzt

Empfindliches

Geschirr und

Gläser

Hauptspülgang bis zu 45°C
1 Zwischenklarspülgang
Klarspülen
Trocknen

reinigung und pflege electrolux 27

3) Testprogramm für Prüfinstitute

Verbrauchswerte

Programm

Programmdauer

(in Minuten)

Energiever-

brauch

(in kWh)

Wasserver-

brauch

(in Litern)

Intensiv 110 - 120 1,8 - 2,0 23 - 25
Auto 90 - 130 1,1 - 1,7 12 - 23
Schnellspülgang 30 0,9 9

Öko

1)

150 - 160 1,0 - 1,2 12 - 13

Glas 60 - 70 0,8 - 0,9 14 - 15

1) Testprogramm für Prüfinstitute

der Temperatur des Wassers, den
Schwankungen der Stromversor-

Die Verbrauchswerte sind
Richtwerte, die von dem Druck und

gung und der Geschirrmenge ab­hängen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert
und gereinigt werden. Schmutzige Filter
beeinträchtigen das Spülergebnis.

Vergewissern Sie sich vor dem Rei­nigen der Filter, dass die Maschine
ausgeschaltet ist.

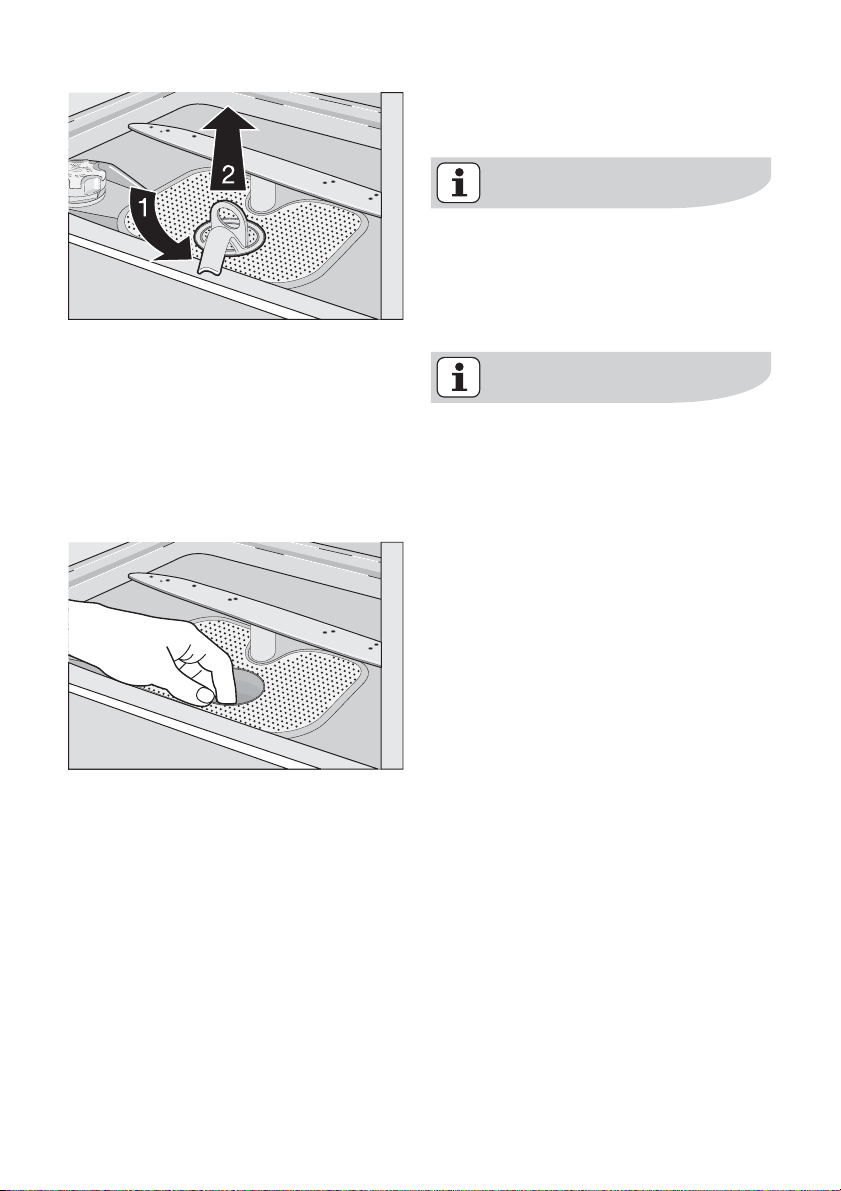

1. Öffnen Sie die Tür und entfernen Sie

den Unterkorb.

2. Das Filtersystem des Geschirrspü-

lers umfasst einen Grobfilter (A), ei­nen Mikrofilter (B) und ein Filtersieb.

Entriegeln Sie das Filtersystem mit
dem Griff des Mikrofilters.

3. Drehen Sie den Griff um 1/4 Umdre­hung nach links und ziehen Sie das
Filtersystem heraus

28 electrolux reinigung und pflege

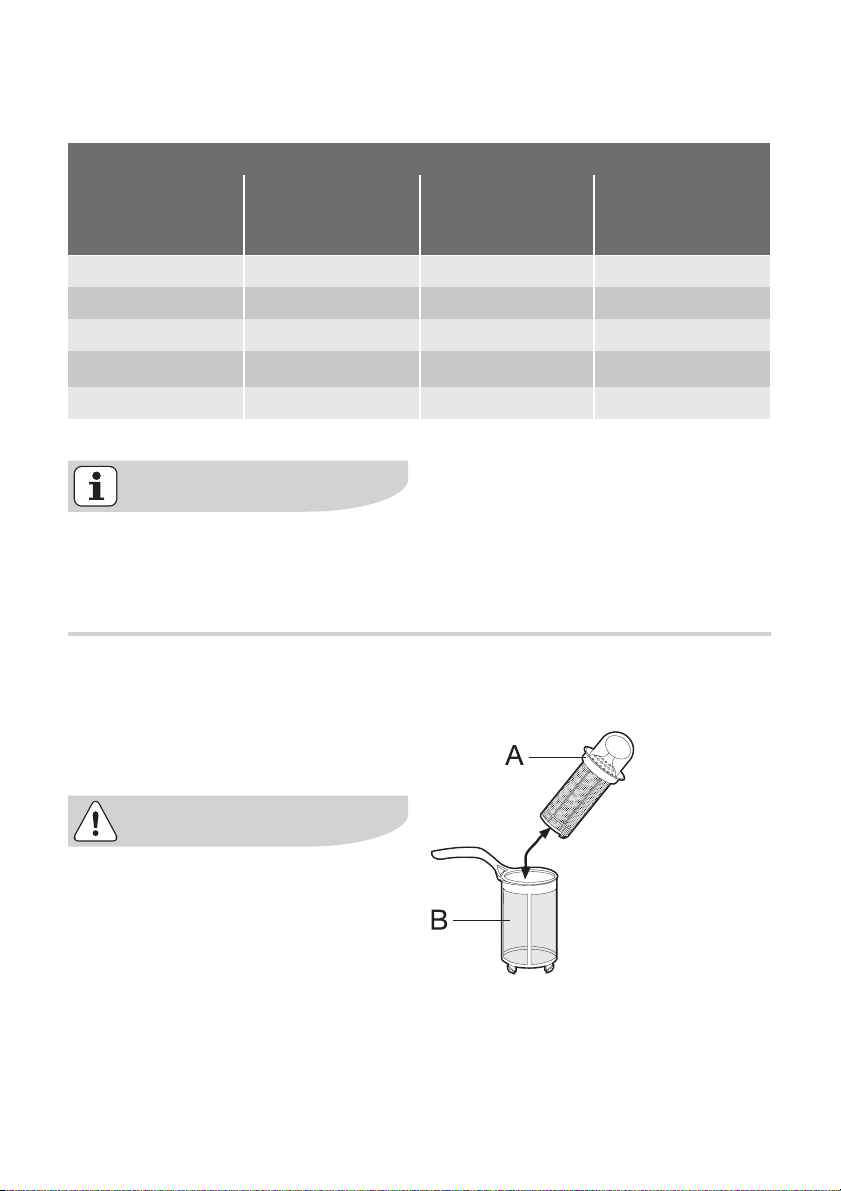

4. Fassen Sie den Grobfilter (A) am

Handgriff und ziehen Sie ihn aus dem
Mikrofilter (B).

5. Reinigen Sie alle Filter sorgfältig unter
fließendem Wasser.

6. Nehmen Sie das Filtersieb aus dem
Spülraumboden und reinigen Sie
beide Seiten sorgfältig.

über den Spülraumboden hervor­ragt.

Benutzen Sie den Geschirrspüler
NIEMALS ohne Filter. Falsches Ein­setzen der Filter führt zu schlechten
Spülergebnissen und kann Schäden
am Gerät verursachen

Versuchen Sie NIE, die Sprüharme
auszubauen.
Eventuell durch Schmutz verstopfte
Löcher der Sprüharme mit einem
Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die
Bedienblende des Gerätes mit einem
weichen feuchten Tuch. Benutzen Sie
bei Bedarf nur neutrale Reinigungsmit­tel. Benutzen Sie keine Scheuermittel,
Metallschwämmchen oder Lösungsmit­tel (Azeton, Trichloräthylen usw.).

7. Setzen Sie das Filtersieb wieder in
den Spülraumboden ein und verge­wissern Sie sich, dass es fest sitzt.

8.

Setzen Sie den Grobfilter (A) in den
Mikrofilter (B) ein und drücken Sie die
beiden Filter zusammen.

9. Das Filtersystem einsetzen und
durch Drehen des Griffs nach rechts
bis zum Anschlag verriegeln. Achten
Sie darauf, dass das Filtersieb nicht

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der
Türen und des Reinigungsmittel- und
Klarspülerbehälters regelmäßig mit ei­nem feuchten Tuch.
Alle 3 Monate sollten Sie das Spülpro­gramm für stark verschmutztes Geschirr
ohne Geschirr, aber mit Verwendung
von Spülmitteln ausführen.

was tun, wenn... electrolux 29

Längerer Gerätestillstand

Vor einem längerem Stillstand des Ge­schirrspülers sollten Sie folgende Vor­sichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und
schließen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit,
um dem Entstehen unangenehmer
Gerüche vorzubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in
einem Raum auf, in dem die Temperatur
unter 0°C absinkt. Sollte dies nicht ver­meidbar sein, die Maschine entleeren,

Was tun, wenn...

Der Geschirrspüler startet nicht oder hält
während des Betriebs an.
Einige Störungen können durch
nachlässige Instandhaltung oder Verse­hen bedingt sein und mit Hilfe der in der
folgenden Tabelle beschriebenen

die Gerätetür schließen, den Wasserzu­laufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des
Gerätes (Umzug usw.) an folgende An­weisungen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablauf­schlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit
den Schläuchen heraus.

Lassen Sie das Gerät beim Transport
nicht umkippen.

Hinweise ohne Hilfe des Kundendiens­tes behoben werden.
Schalten Sie den Geschirrspüler ab, öff­nen Sie die Tür und führen Sie folgende
Kontrollen durch.

30 electrolux was tun, wenn...

Fehlercodes und Störungsanzeige Mögliche Ursachen und Abhilfe

• Die Kontrolllampe für das laufende
Programm blinkt ständig

•

wird im Digital-Display angezeigt

Der Geschirrspüler füllt kein Wasser
ein

• Der Wasserhahn ist blockiert oder
durch Kalkablagerungen verstopft.
Den Wasserhahn reinigen.

• Der Wasserhahn ist geschlossen.
Drehen Sie den Wasserhahn auf.

• Der Filter (soweit vorhanden) in der
Schlauchverschraubung des Was­serzulaufs ist verstopft.
Reinigen Sie den Filter in der
Schlauchverschraubung.

• Der Wasserzulaufschlauch ist nicht
richtig verlegt oder gequetscht.
Den Anschluss des Ablaufschlauchs
kontrollieren.

• Die Kontrolllampe für das laufende
Programm blinkt ständig

•

wird im Digital-Display angezeigt

Der Geschirrspüler pumpt nicht ab

• Der Siphon ist verstopft.
Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht
richtig verlegt oder geknickt oder ge­quetscht.
Den Anschluss des Ablaufschlauchs
kontrollieren.

• Die Kontrolllampe für das laufende
Programm blinkt ständig

•

wird im Digital-Display angezeigt

• Schließen Sie den Wasserhahn und
wenden Sie sich an den lokalen Kun­dendienst.

Aquasafe-Einrichtung ist ausgelöst

Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht

was tun, wenn... electrolux 31

• Tür des Geschirrspülers nicht richtig
geschlossen.
Schließen Sie die Tür des Geschirr­spülers.

• Netzstecker nicht eingesteckt.
Netzstecker einstecken

• Die Sicherung der Hausinstallation ist
durchgebrannt.
Sicherung ersetzen.

• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn
das Geschirr sofort gewaschen wer­den soll.

Schalten Sie nach diesen Kontrollen das
Gerät ein.
Das Programm wird an dem Punkt fort­gesetzt, an dem es unterbrochen wurde.
Wenden Sie sich an den Kundendienst,
wenn die Störung fortbesteht oder er­neut auftritt.
Sollten Fehler auftreten, die nicht in der
o. a. Tabelle behandelt werden, rufen Sie
bitte den Kundendienst.
Wenden Sie sich bitte an den Kunden­dienst und machen Sie folgende Anga­ben: Modell (Mod.), Produktnummer
(PNC) und Seriennummer (S.N.).

Diese Daten sind aus dem Typenschild
auf der Seite der Geschirrspülertür er­sichtlich.
Notieren Sie diese Nummern hier, um sie
stets bei Bedarf zur Hand zu haben:
Modell

(Mod.). : . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

Produkt-Nummer

(PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Serien-Nr.

(S.N.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 electrolux was tun, wenn...

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist
nicht sauber

• Wahl eines falschen Spülprogramms.

• Das Geschirr ist so eingestellt, dass nicht alle Teile gut von
Wasser umspült werden. Die Körbe dürfen nicht überladen
werden.

• Falsche Beladung behindert die Drehung der Sprüharme.

• Die Filter im Spülraumboden sind verstopft oder falsch ein­gesetzt.

• Zu hohe oder zu geringe Reinigungsmitteldosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer
oder falsche Einstellung des Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht richtig geschlos­sen.

Das Geschirr ist
nass und glanz-

• Es wurde kein Klarspüler verwendet.

• Der Behälter für Klarspüler ist leer.

los
Schlieren,

• Klarspülerdosierung reduzieren.

Streifen,
milchige Fle­cken oder blau­schimmernder
Belag auf Glä­sern und Ge­schirr

Eingetrocknete
Wassertropfen
auf Gläsern und
Geschirr

• Klarspülerdosierung erhöhen.

• Die Ursache kann beim Reinigungsmittel liegen. Bitte wen­den Sie sich an den Kundendienst des Reinigungsmittel­Herstellers.

Wenn die Störungen nach diesen Kon­trollen fortbestehen, wenden Sie sich an
den Kundendienst.

Technische Daten

technische daten electrolux 33

Abmessungen Breite

Höhe
Tiefe

Elektrischer Anschluss ­Anschlussspannung ­Gesamtleistung - Siche­rung

Wasserdruck Mindestdruck

Fassungsvermögen 12 Maßgedecke
Gewicht 39,5 kg

Die Daten der elektrischen Anschlusswerte befinden
sich auf dem Typenschild an der Innenseite der Ge­schirrspülertür.

0,5 bar (0,05 MPa)

Höchstdruck

8 bar (0,8 MPa)

59,6 cm

81,8 - 89,8 cm

57,5 cm

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei
voller Beladung mit dem Testprogramm
(siehe Tabelle "Verbrauchswerte")
durchgeführt werden.
Die Prüfung muss nach EN 50242 mit
vollem Salz- und Klarspülerbehälter und

mit dem Testprogramm (siehe
"Verbrauchswerte") durchgeführt wer­den.

Volle Beladung: 12 Maßgedecke

Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarspülereinstellung Position 4 (Typ III)

34 electrolux aufstellung

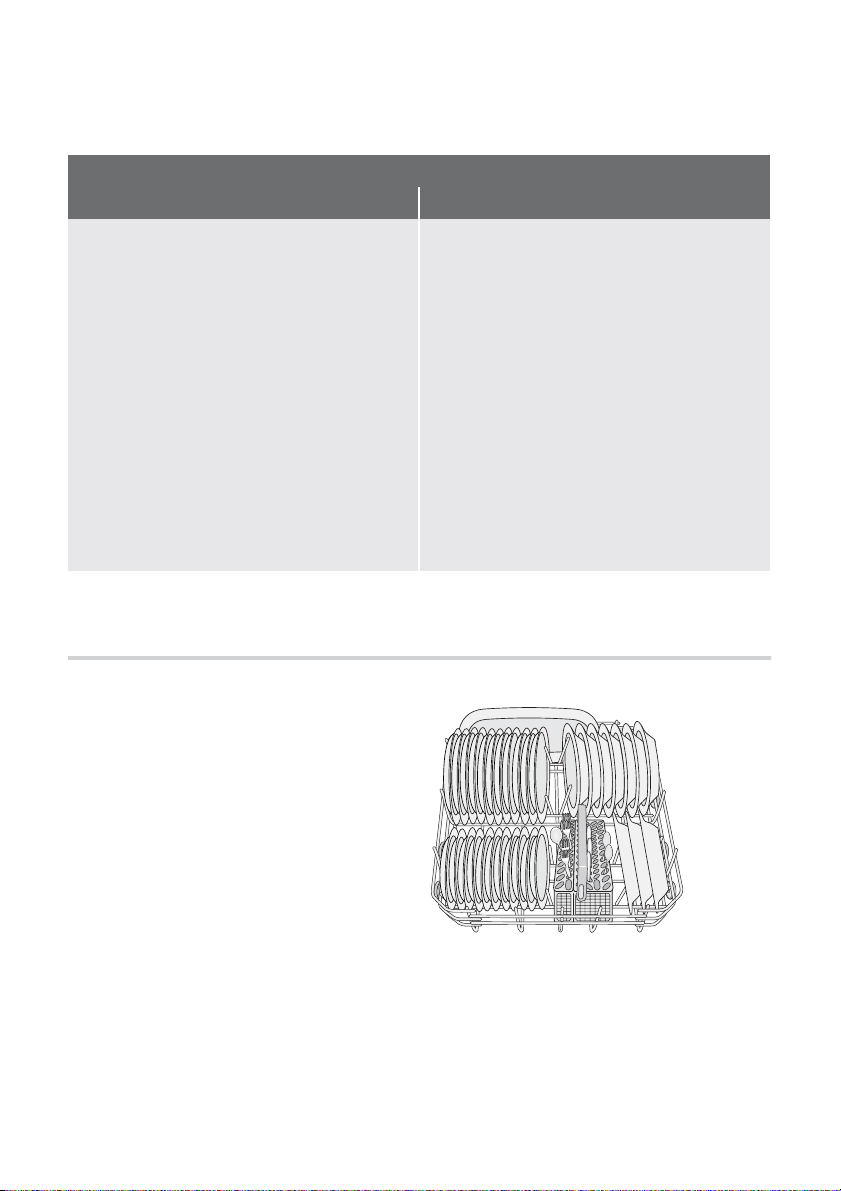

Anordnung des Oberkorbs (Nehmen Sie

den Glashalter heraus)

Tassenauflagen: Stellung A

Anordnung des Unterkorbs

Aufstellung

Der elektrische Anschluss des Ge­rätes und alle sonstigen Installati-

Anordnung des Besteckkorbs

onsarbeiten dürfen nur von qualifi­zierten Elektrikern und Installateu­ren ausgeführt werden.

wasseranschluss electrolux 35

Entfernen Sie vor dem Aufstellen der
Maschine das gesamte
Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines
Wasserhahns und eines Wasserablaufs
aufstellen.
Der Geschirrspüler ist zum Einbau unter
einer Küchen-Arbeitsplatte bestimmt.
Achtung! Halten Sie sich für den Einbau
des Geschirrspülers und der
Anbauplatte strikt an die Anweisungen
auf der beiliegenden Schablone.
Es sind keine Lüftungsöffnungen für den
Geschirrspüler erforderlich, sondern nur
Durchführungen für den Wasserzulauf­und den Ablaufschlauch und das Netz­kabel.
Der Geschirrspüler ist mit höhenverstell­baren Füßen ausgestattet.
Bei allen Arbeiten, die den Zugang zu
den inneren Bauteilen erfordern, muss
zuvor der Netzstecker gezogen werden.
Stellen Sie vor dem Einbau des Ge­schirrspülers in die Küchenzeile sicher,
dass der Wasser-, der Ablaufschlauch

und das Netzkabel weder geknickt noch
gequetscht werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbe­absichtigtes Kippen geschützt werden.
Aus diesem Grund ist sicherzustellen,
dass die Arbeitsplatte, unter die der Ge­schirrspüler eingeschoben wird, ord­nungsgemäß und sicher (an benachbar­ten Küchenschränken/-möbeln usw.)
befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Vorausset­zung dafür, dass die Tür wasserdicht
schließt.
Bei richtiger Ausrichtung darf die Tür
beim Öffnen auf keiner Seite des Kü­chenmöbels anstoßen.
Die Geräteausrichtung ggf. durch Anzie­hen oder Lockern der Stellfüße nach­stellen.

Wasseranschluss

Wasserzuleitung

Der Geschirrspüler kann sowohl mit
Warm- (max. 60°) wie auch mit Kaltwas­ser gespeist werden. Die Kaltwasserver­sorgung ist jedoch in jedem Fall vorzu­ziehen.
Warmwasserversorgung ist bei sehr
schmutzigem Geschirr nicht immer wirk­sam, da dabei das Spülprogramm stark
gekürzt wird.

Die Kopplungsmutter des Wasser­schlauchs des Geschirrspülers ist für ein
Rohrgewinde 3/4" ausgelegt oder für
spezielle Schnellkupplungen wie zum
Beispiel Press-block.
Der Wasserdruck muss innerhalb des
Bereichs der in den "Technischen Da­ten" aufgeführten Werten liegen. Ihr
Wasserwerk kann Sie über die durch­schnittlichen Druckwerte in Ihrem Gebiet
informieren.

36 electrolux wasseranschluss

Der Wasserzulaufschlauch darf beim
Anschluss nicht geknickt, gequetscht
oder verdreht werden.
Der Zulauf- und Ablaufschlauch können
nach rechts oder links verlegt werden,
um die Installation mit Klemmmuttern zu
erleichtern. Die Klemmmutter muss

zur Vermeidung von Lecks richtig
angebracht werden.

Achtung! NICHT alle
Geschirrspülermodelle werden mit
Zulauf- und Ablaufschläuchen mit
Klemmmutter geliefert. In diesem
Fall ist die genannte Verlegung nicht
möglich.

Falls der Geschirrspüler mit neuen oder
lange Zeit nicht benutzten Schläuchen
angeschlossen wird, vor dem Anschluss
des Zulaufschlauchs einige Minuten lang
Wasser durch denselben fließen lassen.

BENUTZEN Sie KEINE Anschluss­schläuche von Altgeräten.

Wasserschlauch mit
Sicherheitsventil

Nach dem Anschluss des doppelwandi­gen Wasserschlauchs befindet sich das
Sicherheitsventil in der Nähe des Was­serhahns. Der Wasserschlauch steht
daher nur während der Versorgung des
Geschirrspülers unter Druck. Sobald der
Wasserschlauch zu lecken beginnt, un­terbricht das Sicherheitsventil die Was­serversorgung.
Berücksichtigen Sie bei der Verlegung
des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsven­tils befindet sich in dem doppelwan­digen Wasserschlauch. Den Wasser­schlauch oder das Sicherheitsventil
nicht in Wasser tauchen.

• Ziehen Sie sofort den Netzstecker,
wenn der Wasserschlauch oder das
Sicherheitsventil beschädigt ist.

• Ein Zulaufschlauch mit Sicherheits­ventil darf nur von einer Fachkraft des
Kundendienstes ersetzt werden.

Das Gerät ist mit einer Sicherheits­vorrichtung versehen, die verhin­dert, dass das im Geschirrspüler
verwendete Wasser in das Trink­wassersystem zurücklaufen kann.
Das Gerät entspricht den gültigen
Vorschriften für Installationsarbei­ten.

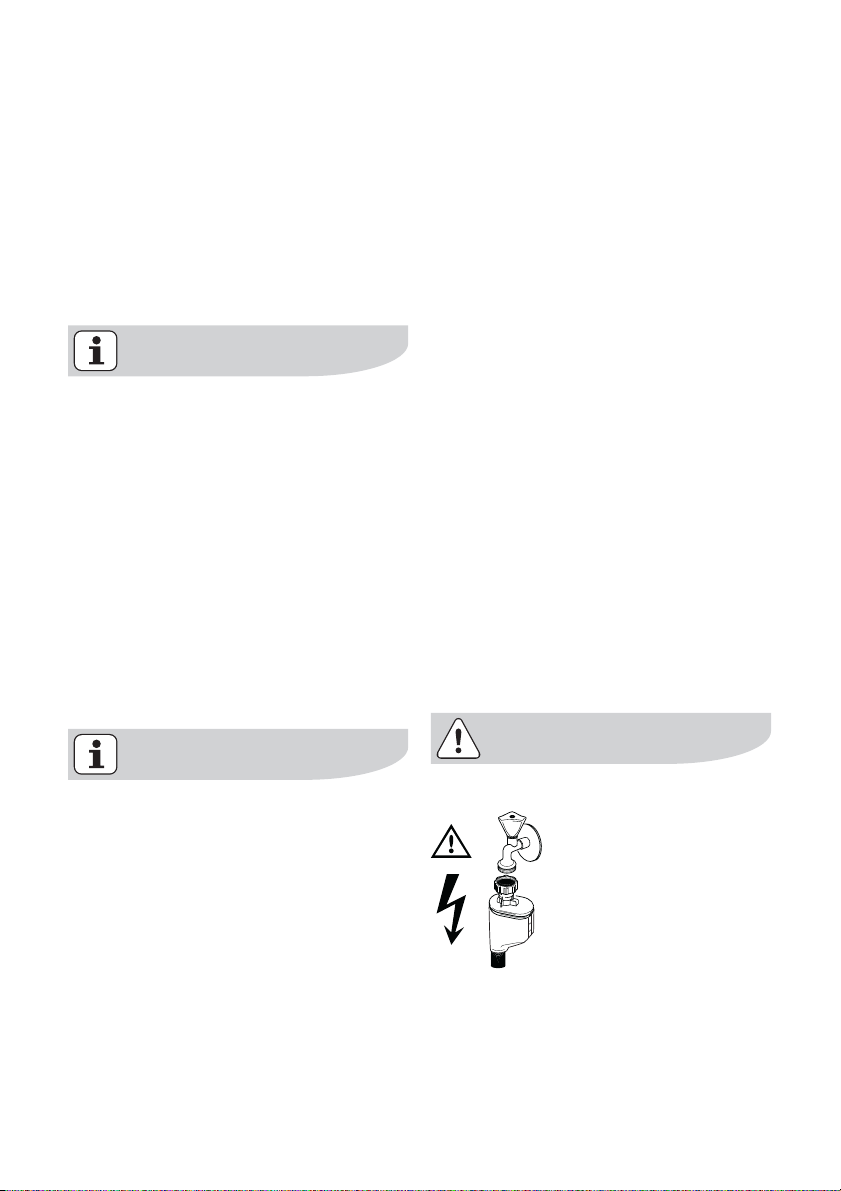

Warnung! Gefährliche Spannung

wasseranschluss electrolux 37

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie
folgt angeschlossen werden:

1. An einen Siphon; dabei den
Schlauch an der Unterseite der
Arbeitsplatte befestigen. Dadurch
wird verhindert, dass Abwasser aus
dem Siphon in das Gerät zurückflie­ßen kann.

2. An ein Standrohr mit Entlüftungsöff­nung und Innendurchmesser von
mindestens 4 cm.

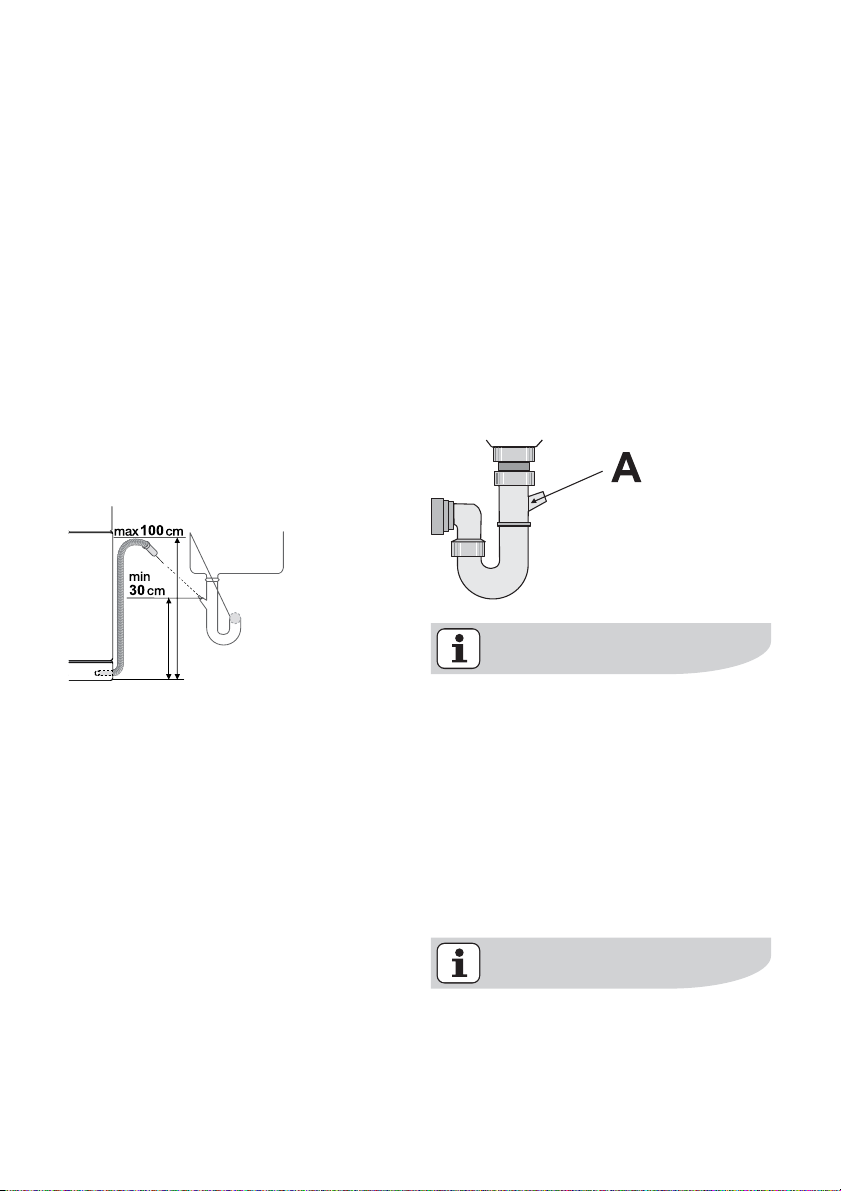

Der Abwasseranschluss muss sich in ei­ner Höhe von mindestens 30 cm und
maximal 100 cm vom Boden des Ge­schirrspülers befinden.

des Verlängerungsschlauchs darf nicht
kleiner als der des Ablaufschlauchs sein.
Ebenso darf der Innendurchmesser der
Verbindungen für den Anschluss an den
Ablauf nicht kleiner sein als der Durch­messer des mitgelieferten Schlauchs.
Wenn der Ablaufschlauch an einen Si­phon angeschlossen wird, muss die

gesamte Kunststoffmembran (A)
entfernt werden. Wird die Membran

nicht vollständig entfernt, setzt sich der
Ablaufschlauch im Laufe der Zeit durch
Ablagerungen von Speiseresten im Si­phon zu

Der Ablaufschlauch kann nach rechts
oder links verlegt werden
Stellen Sie sicher, dass der Ablauf­schlauch nicht geknickt oder ge­quetscht wird, da das den Wasserablauf
behindern kann.
Der Spülbeckenstöpsel darf während
des Abpumpens des Gerätes nicht ein­gesetzt sein, da dadurch das Wasser
wieder in die Maschine gesaugt werden
kann.
Bei Verwendung eines Verlängerungs­schlauchs darf dessen Länge maximal 2
Meter betragen; der Innendurchmesser

Unsere Geräte verfügen über eine
Sicherheitseinrichtung, die den
Rückfluss von Schmutzwasser in
die Maschine verhindert. Falls der
Siphon Ihrer Spüle mit einem
"Rückschlagventil" ausgestattet ist,
kann dadurch der Ablauf Ihres Ge­schirrspülers beeinträchtigt wer­den. Sie sollten das Ventil daher
entfernen.

Zur Vermeidung von Undichtigkei­ten müssen die Wasseranschlüsse
vollkommen dicht sein.

38 electrolux elektrischer anschluss

Elektrischer Anschluss

Die Sicherheitsbestimmungen
schreiben die Erdung des Gerätes
verbindlich vor.
Stellen Sie vor der ersten Benutzung
des Gerätes sicher, dass die Netz­spannung und -frequenz mit den auf
dem Typenschild angegebenen An­schlusswerten übereinstimmen. Die
Nennwerte der Sicherung sind
ebenfalls aus dem Typenschild er­sichtlich
Benutzen Sie für den Netzstecker
immer eine berührungssichere
Steckdose.
Vielfachsteckdosen, Steckverbin­der und Verlängerungskabel dürfen

nicht verwendet werden. Es besteht
Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose ver­setzen. Wenden Sie sich für einen
eventuellen Austausch des Netzka­bels an den Kundendienst.
Der Stecker muss auch nach der
Installation des Geschirrspülers zu­gänglich sein.
Um das Netzkabel von der
Steckdose zu trennen, ziehen Sie
stets am Netzstecker. Niemals am
Netzkabel ziehen.
Der Hersteller übernimmt keine Haf­tung für Unfälle, die aus der Miss­achtung dieser Vorschrift entstehen
sollten.

Umweltschutz

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das
Recycling von elektrischen und
elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere

Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt
gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umwelt­freundlich und recycelbar.
Kunststoffteile sind mit internationalen
Abkürzungen wie z. B. >PE<, >PS<
usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial bitte entspre-

umweltschutz electrolux 39

chend seiner Kennzeichnung bei den
kommunalen Entsorgungsstellen in den
dafür vorgesehenen Sammelbehältern.

Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.

• Das Netzkabel abtrennen und ent­sorgen.

• Das Türschloss entfernen. Damit
verhindern Sie, dass spielende
Kinder sich einschließen und ge­fährden können.

40 electrolux

electrolux 41

42 electrolux

www.electrolux.com

www.electrolux.de
ww.electrolux.at

117975870 - 00 - 112007
