Інструкція

посудомийна машина

ESI 66050

We were thinking of you

when we made this product

Ласкаво просимо до світу Electrolux

Ми вдячні Вам за вибір першокласного виробу від
Electrolux, який безперечно стане Вашим надійним
помічником. Однією з пріоритетних цілей компанії
Electrolux є виробництво широкого асортименту
високоякісних пристроїв, покликаних зробити Ваше
життя зручнішим. Деякі з цих пристроїв зображені
на обкладин ц і цього по сібника. Лише кілька хвилин,
витрачених на ознайомлення з цим посібником,
дозволять Вам з найбільшою ефективністю
користуватись усіма функціями пристрою. Ми не
маємо жодних сумнівів, що пристрій звільнить Вас
від турбот та додасть комфорту у Ваше життя.
Успіху Вам!

electrolux 3

У цій інструкції застосовуються такі символи:

Важлива інформація, що стосується вашої особистої безпеки, та
інформація про те, як уникнути пошкодження приладу.

Загальна інформація та рекомендації

Екологічна інформація

117978061 - 00 - 012008

4 electrolux

Зміст
Інформація з техніки безпеки 5

Опис 7
Панель керування 9
Використання машини
вперше 11
Настроювання пристрою для
пом'якшення води 11
Використання солі для
посудомийних машин 13
Застосування ополіскувача 15
Щоденне користування 16
Завантаження столових приборів і
посуду 17
Застосування миючого
засобу 21

Функція "Multi-tab" 23
Вибір і запуск програми миття
посуду 24
Розвантаження посудомийної
машини 26
Догляд та чищення 29
Що робити, якщо... 31
Технічні дані 34
Рекомендації для дослідницьких
установ 34
Установка 35
Підключення до водопроводу 36
Підключення до
електромережі 39
Екологічні застереження 40

Може змінитися без оповіщення

Інформація з техніки безпеки electrolux 5

Інформація з техніки безпеки

В інтересах вашої безпеки та
належного застосування машини
уважно прочитайте цю інструкцію,
включаючи підказки та
застереження, перш ніж
встановлювати її та розпочинати
користуватися нею. Аби уникнути по‐
милкових дій і нещасних випадків,
необхідно, щоб усі, хто користується
цим приладом, повною мірою
ознайомилися з правилами його екс‐
плуатації та техніки безпеки. Збере‐
жіть цю інструкцію і в разі продажу
або передачі приладу іншим
обов'язково передайте її разом із
приладом, щоб усі користувачі змо‐
гли в будь-який час ознайомитися з
правилами експлуатації та технікою
безпеки.

Правильне застосування

• Ця посудомийна машина
призначена виключно для миття
домашнього посуду, придатного
для машинного миття.

• Не застосовуйте в посудомийній
машині розчинників. Це може при‐
звести до вибуху.

• Ножі та інші предмети з гострими
кінцями необхідно завантажувати
у кошик кінцями донизу або класти
горизонтально у верхній кошик.

• Використовуйте лише засоби
(миючі засоби, сіль та ополіску‐

• Намагайтеся не відкривати

• Не виймайте посуд з посудомий‐

• Після користування вимкніть при‐

• Технічне обслуговування цього

• За жодних обставин не

вач), призначені для посудомий‐
них машин.

дверцята посудомийної машини
під час її роботи, тому що з неї
може вирватися назовні гаряча
пара.

ної машини до закінчення повного
циклу миття.

лад з електромережі та
перекрийте водопостачання.

приладу має здійснювати лише
кваліфікований персонал, при
цьому слід використовувати лише
оригінальні запасні частини.

намагайтеся ремонтувати машину
самостійно. Некваліфікований ре‐
монт може призвести до
травмування людей і серйозного
пошкодження приладу.
Звертайтеся в місцевий сервісний
центр. Завжди наполягайте на
тому, щоб використовувалися
лише оригінальні запасні частини.

6 electrolux Інформація з техніки безпеки

Загальна безпека

• Миючі засоби для посудомийної
машини можуть викликати хімічні
опіки очей, ротової порожнини та
горла. Вони можуть становити
загрозу для життя! Дотримуйтеся
інструкцій з техніки безпеки, над‐
аних виробником миючих засобів
для посудомийних машин.

• Вода з посудомийної машини не
придатна для пиття. У ній можуть
бути залишки миючого засобу.

• Стежте за тим, щоб дверцята пос‐
удомийної машини були завжди
закриті, за винятком моментів,
коли необхідно завантажити або
вийняти посуд. У такий спосіб буде
виключена можливість того, що
хтось травмується, перечепив‐
шись через відкриті дверцята.

• Забороняється сідати чи ставати
на відкриті дверцята.

Безпека дітей

• Цей прилад призначений для
користування дорослими. Не
дозволяйте дітям користуватися
посудомийною машиною без
нагляду.

• Не дозволяйте дітям грати з
пакувальними матеріалами. Таким
чином вони можуть задихнутися.

• Тримайте усі миючі засоби в не
доступному для дітей місці.

• Коли дверцята відкриті, не
дозволяйте дітям наближатися до
посудомийної машини.

Установка

• Огляньте свою посудомийну
машину і переконайтеся, що під
час транспортування вона не була
пошкоджена. Ніколи не
підключайте пошкоджену машину.
Якщо посудомийна машина
пошкоджена, зверніться до
постачальника.

• Перш ніж користуватися маши‐
ною, повністю звільніть її від
пакування.

• Усі роботи з підключення приладу
до електромережі та водопроводу
мають виконуватися кваліфікова‐
ною та компетентною особою.

• З міркувань безпеки не слід
змінювати специфікації або
намагатися модифікувати прилад.

• Ніколи не користуйтеся посудо‐
мийною машиною з пошкодженим
кабелем чи шлангами або з пош‐
кодженою панелілю керування, ро‐
бочою поверхнею чи нижньою ча‐
стиною, в результаті чого можли‐
вий доступ усередину апарату.
Щоб усунути небезпеку,
зверніться в місцевий сервісний
центр.

• Забороняється робити отвори в
посудомийній машині, тому що та‐
ким чином можна пошкодити
гідравлічні чи електричні
компоненти.

Під час підключення машини до
електромережі або водопостачання

Опис

Опис electrolux 7

ретельно дотримуйтеся інструкцій,
наведених у відповідних парагра‐
фах.

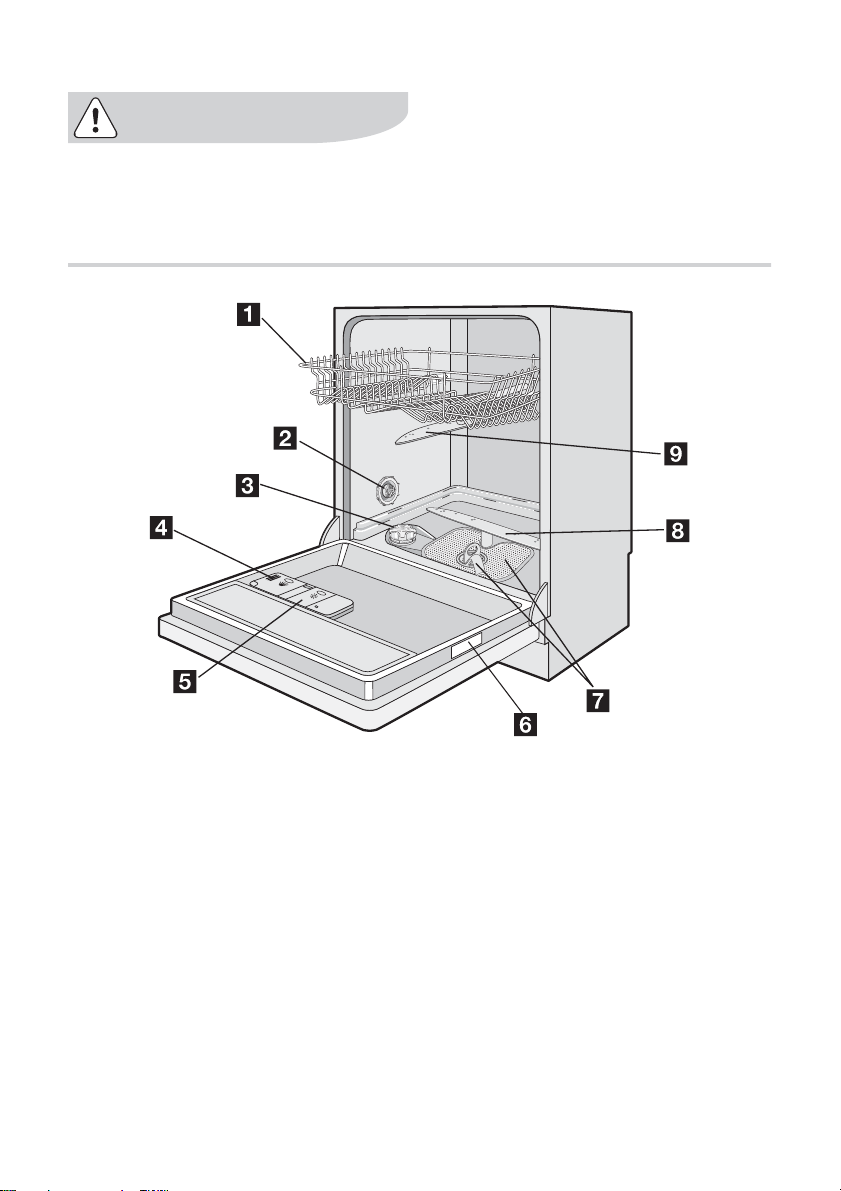

1. Верхній кошик

2. Перемикач рівня жорсткості води

3. Контейнер для солі

4. Дозатор миючого засобу

5. Дозатор для ополіскувача

6. Табличка з технічними даними

7. Фільтри

8. Нижній розпилювач

9. Верхній розпилювач

8 electrolux

Ця посудомийна машина обладнана
внутрішнім освітленням, яке вми‐
каєтсья та вимикається під час
відкривання та закривання дверцят
машини.
Внутрішнє освітлення здійснюється
за допомогою світлодіодної лампи
CLASS 1 згідно з EN 60825-1: 1994 +
A1:2002 + A2:2001.
Для заміни освітлення звертайтеся у
свій місцевий сервісний центр.

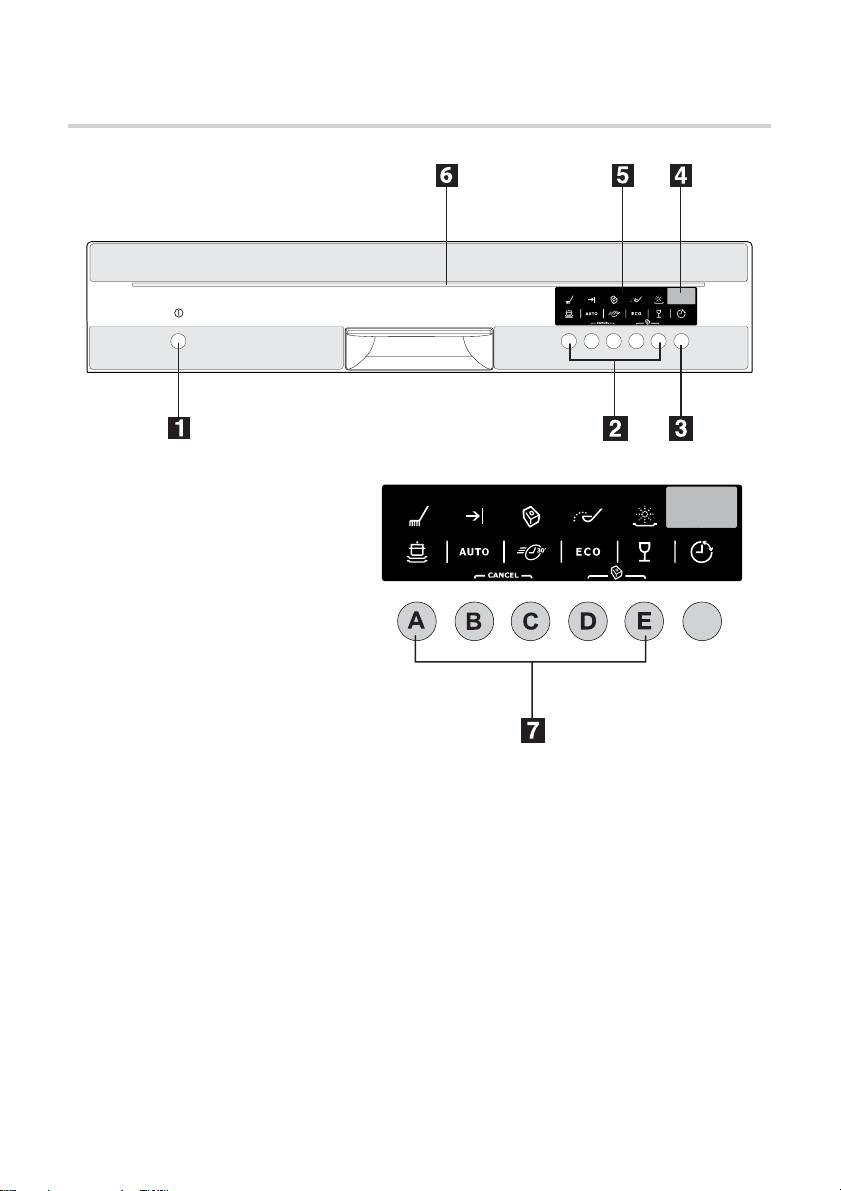

Панель керування

Панель керування electrolux 9

1. Кнопка Вкл./Викл

2. Кнопки вибору програми

3. Кнопка відкладеного запуску

4. Цифровий дисплей

5. Індикатори

6. Підсвічування

7. Кнопки функцій

Підсвічування

Підсвічування:

• горить, коли прилад увімкнений;

• не горить, коли прилад вимкнений.

Цифровий дисплей

На цифровому дисплеї
відображається така інформація:

• рівень жорсткості води, на який на‐
лаштований пристрій для
пом'якшення води;

• приблизний час, що залишився до
завершення поточної програми;

10 electrolux Панель керування

• активізація/деактивізація
дозатора ополіскувача (ЛИШЕ при
активній функції "Multi-tab");

• завершення програми миття (на
цифровому дисплеї з'явиться
нуль);

• зворотний відлік часу, на який
було відкладено запуск;

• коди несправності посудомийної
машини.

• настроювання пристрою для
пом'якшення води;

• скасування виконання програми
миття або відкладений запуск про‐
грам, які вже були запущені;

• активізація/деактивізація функції
"Multi-tab";

• активізація/деактивізація
дозатора ополіскувача при вклю‐
ченій функції "Multi-tab".

Кнопки функцій

За допомогою цих кнопок можна
встановити такі функції:

Індикатори

Програма виконується Загорається, коли програма миття

налаштована, і продовжує горіти уп‐
родовж усього часу її виконання.
Гасне, коли виконання програми
миття завершилося.

Кінець Горить, коли виконання програми

миття завершилося.

Функція "Multi-tab" Сигналізує про активізацію/деакти‐

візацію функції "Multi-tab" (див. роз‐
діл "Функція "Multi-tab").

Сіль

1)

Загоряється лише тоді, коли
закінчується спеціальна сіль.

Ополіскувач

1)

1) Індикатор солі та ополіскувача ніколи не горить, коли виконується програма миття, навіть
якщо соль та/або ополіскувач необхідно додати ще.

Режим налаштувань

Натисніть кнопку Вкл./Викл.; якщо

Загоряється, коли закінчився ополі‐
скувач.

прилад перебуває в режимі нала‐
штувань.

індикатори ВСІХ програм світяться,

Використання машини вперше electrolux 11

виконувалася чи була вибрана оста‐
нньою, залишається в режимі

Завжди пам'ятайте, що при
виконанні таких операцій, як

– вибір програми миття,
– налаштування пристрою для

пом'якшення води,

– активізація/деактивізація

дозатора ополіскувача,
прилад ОБОВ'ЯЗКОВО ПОВИНЕН
бути в режимі налаштувань.

Натисніть кнопку Вкл./Викл.; якщо
світиться індикатор кнопок програм,
це означає, що програма, яка

налаштування. В такому разі, щоб
повернутися в режим налаштувань,
програму потрібно скасувати.

Щоб скасувати програму, яка
налаштовується або виконується,

одночасно натисніть дві кнопки
Скасування (Cancel) (кнопки функцій
B та C) і утримуйте їх, доки не
засвітяться всі індикатори кнопок
програм. Програма буде скасована, і
машина перейде в режим налашту‐
вань.

Використання машини вперше

Перед використанням посудомийної
машини вперше:

• переконайтеся, що підключення

до електромережі та

водопостачання відповідає ін‐

струкціям;

• усуньте все пакування, що

знаходиться всередині приладу;

• настройте пристрій для

пом'якшення води;

• налийте 1 літр води в контейнер

для солі, а потім наповніть його

сіллю для посудомийної машини;

• заповніть дозатор для
ополіскувача;

якщо є бажання скористуватися
таблетками "комбі", такими, як ''3 в
1'', ''4 в 1'', ''5 в 1'' тощо, налаштуйте
функцію "Multi-tab"; (див. розділ
Функція "Multi-tab").

Настроювання пристрою для пом'якшення води

Ця посудомийна машина обладнана
пристроєм для пом'якшування води,

що призначений для усунення міне‐
ральних речовин і солей з водопро‐

12 electrolux Настроювання пристрою для пом'якшення води

відної води, оскільки вони можуть
негативно позначитися на роботі
приладу.
Чим вищий вміст мінеральних реч‐

жорсткості води у вашому регіоні.
Щоб дізнатися про ступінь жорстко‐
сті води у своєму районі, зверніться

в місцеві органи водопостачання.
овин і солей, тим більш жорстка
вода. Жорсткість води вимірюється
за шкалою еквівалентів, у німецьких
градусах (°dH), французьких граду‐
сах (°TH) та ммоль/л (мілімоль на
літр - міжнародна одиниця жорстко‐
сті води).
Пристрій для пом'якшення води
необхідно настроїти відповідно до

Ступінь жорсткості води

Настроювання пристрою для

пом'якшення води має бути

здійснене обома шляхами: вручну,

шляхом виставлення рівня жорстко‐

сті води, та за допомогою

електроніки.

Настроювання пристрою для

пом'якшення води

°dH °TH ммоль/л вручну за допомогою

електроніки

51 - 70 91 - 125 9,1 - 12,5 2 рівень 10 так
43 - 50 76 - 90 7,6 - 9,0 2 рівень 9 так
37 - 42 65 - 75 6,5 - 7,5 2 рівень 8 так
29 - 36 51 - 64 5,1 - 6,4 2 рівень 7 так
23 - 28 40 - 50 4,0 - 5,0 2 рівень 6 так
19 - 22 33 - 39 3,3 - 3,9 2 рівень 5 так
15 - 18 26 - 32 2,6 - 3,2 1 рівень 4 так
11 - 14 19 - 25 1,9 - 2,5 1 рівень 3 так

4 - 10 7 - 18 0,7 - 1,8 1 рівень 2 так

< 4 < 7 < 0,7 1 рівень 1 ні

Чи

потрі

бно

дода

вати

сіль

Використання солі для посудомийних машин electrolux 13

Настроювання вручну

Пристрій для пом'якшення води
встановлений на заводі в положення

2.

1. Відкрийте дверцята посудомий‐

ної машини.

2. Вийміть нижній кошик з машини.

3. Поверніть перемикач рівня

жорсткості води в положення 1
або 2 (див. таблицю).

4. Поставте нижній кошик на місце.

Настроювання за допомогою
електроніки

Пристрій для пом'якшення води
встановлений на заводі у положення

5.

1. Натисніть кнопку On/Off .
Посудомийна машина має
перебувати в режимі налашту‐
вань.

2. Одночасно натисніть кнопки
функцій B та C і утримуйте їх,
доки індикатори кнопок функцій
A, B та C не почнуть блимати.

3. Натисніть кнопку функції А,
індикатори кнопок функцій В та
C згаснуть, тоді як індикатор
кнопки функції А продовжуватиме
блимати. на цифровому дисплеї
з'явиться поточний рівень.
Приклади:

відображається "рівень 5"

відображається "рівень 10"

4. Щоб змінити рівень, натисніть
кнопку функції A. При кожному
натисканні кнопки рівень
змінюється. (Щоб обрати новий
рівень, див. таблицю).
Приклади: Якщо поточний рівень

- 5, натиснувши кнопку функції A
один раз, встановлюємо рівень 6.
Якщо поточний рівень - 10,
натиснувши кнопку функції A
один раз, встановлюємо рівень 1.

5. Щоб машина запам'ятала
налаштування, вимкніть її,
натиснувши кнопку Вкл./Викл.

Використання солі для посудомийних машин

Використовуйте лише спеціальну
сіль для посудомийних машин. Сіль
інших типів, а особливо столова сіль,

14 electrolux Використання солі для посудомийних машин

може пошкодити пристрій для
пом'якшення води. Заповнюйте кон‐
тейнер для солі лише безпосе‐
редньо перед запуском однієї з по‐
вних програм миття. В іншому разі на
дні машини можуть залишитися
гранули солі або вода з розчиненою
в ній сіллю, яка може пролитися та
залишитися на певний час на дні
машини, що призведе до корозії.
Щоб наповнити контейнер:

1. відкрийте дверцята, вийміть ниж‐
ній кошик і відкрутіть кришечку
контейнера для солі, повернувши
її проти годинникової стрілки;

2. налийте 1 літр води в контейнер
для солі (це потрібно зробити
лише перед першим заповнен‐
ням контейнера) ;

3. за допомогою лійки, що входить у
комплект поставки, заповніть кон‐
тейнер сіллю;

4. поставте кришечку на місце,
подбавши про те, щоб не
залишилося слідів солі на різьбі
або ущільнювальному кільці;

5. знову закрутіть кришечку проти
годинникової стрілки до кінця:
буде чутно, як вона клацне.

Не хвилюйтеся, якщо вода
виллється через краї при наповненні
контейнера сіллю - це цілком
нормально.

Індикатор солі на панелі керування
може горіти ще впродовж 2-6 годин
після наповнення контейнера сіллю,
якщо машина залишатиметься увім‐
кненою. Якщо сіль, якою яку було
застосовано, розчиняється довше,
то й індикатор може горіти довший
час. На роботу машини це не впли‐
ває.

Застосування ополіскувача electrolux 15

Застосування ополіскувача

Застосовуйте лише фірмові
ополіскувачі для посудомийних ма‐
шин.
Ніколи не заливайте в дозатор
ополіскувача інші речовини (напр.,
миючий засіб для посудомийної
машини, рідкий миючий засіб для
посуду). Це може пошкодити прилад.

Завдяки ополіскувачу посуд буде
ретельно промитим, і після
висихання на ньому будуть відсутні
плями та смуги.
Ополіскувач додається автоматично
під час останнього ополіскування.

1. Відкрийте контейнер,
натиснувши на кнопку (A).

2. Заповніть контейнер ополіскува‐
чем. Максимально його можна
наливати до позначки "max".

В дозатор вміщається приблизно
110 мл ополіскувача. Цієї кілько‐
сті достатньо на 16 - 40 циклів
миття, залежно від встановленої
дози.

3. Не забувайте закривати кришку
після кожного наповнювання.

Щоб уникнути надмірного
піноутворення під час наступного
миття посуду, витріть ополіскувач,
що вилився через край, за допомо‐
гою ганчірки, що добре вбирає
рідину.

Підберіть дозу, виходячи з результа‐
тів миття та сушки. Для цього
скористайтеся перемикачем, який
може бути встановлений в одне з 6

16 electrolux Щоденне користування

положень (положення 1 - мінімальна
доза, положення 6 - максимальна
доза).
На заводі доза встановлена на рівні

4.
Якщо на посуді після миття
залишаються краплі води або
вапняні плями, необхідно підвищити
дозу.
При появі білуватих смужок на посуді
або синюватої плівки на склянках чи
лезах ножів дозу необхідно
зменшити.

Щоденне користування

• Перевірте, чи не треба додати солі
для посудомийних машин або
ополіскувача.

• Завантажте столові прибори та
посуд в машину.

• Залийте засіб для миття.

• Виберіть певну програму для
миття своїх приборів і посуду.

• Запустіть програму миття.

Корисні поради

В посудомийній машині
забороняється мити губки, ганчірки
та будь-які інші предмети, які абсор‐
бують воду.

• Перед завантаженням посуду
необхідно зробити наступне:

– видалити всі залишки їжі та

сміття;

– розм'якшити залишки підгорілої

їжі в сковорідках.

• Завантажуючи посуд і столові
прибори, майте на увазі таке:

– Посуд і столові прибори не

повинні заважати обертанню
розпилювача.

– Предмети, які мають порожнину

(чашки, склянки, сковорідки
тощо), слід ставити отвором
донизу, щоб вода не збиралася
у них на дні.

– Посуд і столові прибори не

повинні бути вставлені один в
одний чи накриті один одним.

– Щоб уникнути пошкодження,

склянки не повинні торкатися
одна одної.

– Невеликі предмети кладіть у ко‐

шик для столових приборів.

Завантаження столових приборів і посуду electrolux 17

• На пластикових предметах та ско‐
ворідках з антипригарним покрит‐
тям, як правило, залишаються кра‐
плі води; ці предмети не висиха‐
ють до кінця, так само як
порцеляна та сталеві предмети.

Перелічені нижче види посуду і столових приборів

не підходять для миття в посудо‐

мийній машині:

• Столові прибори з ручками з
дерева, рогу, фарфору або
перламутру.

• Пластикові предмети, що не вит‐
римують високих температур.

• Старі столові прибори із
приклеєними частинами, що не
витримують високу температуру.

• Клеєні столові прибори та посуд.

• Олов'яні чи мідні предмети.

• Скло із свинцевого кришталю.

• Сталеві предмети, схильні до
іржавіння.

• Дерев'яні тарелі.

• Предмети із синтетичних волокон.

• Легкі предмети (пластикові чашки
тощо) слід завантажувати у верх‐
ній кошик і встановлювати так,
щоб вони стояли нерухомо.

не зовсім підходять:

• Кераміку можна мити в посудо‐
мийній машині, тільки якщо вироб‐
ник вказав, що вона для цього
придатна.

• Посуд, вкритий глазур'ю, при
частому митті в машині може
потьмяніти.

• Срібні та алюмінієві частини ма‐
ють тенденцію знебарвлюватися
при митті: залишки таких субстан‐
цій, як яєчний білок, яєчний жов‐
ток і гірчиця, зазвичай викликають
знебарвлення та корозію срібла.
Тому, якщо срібний посуд не буде
митися відразу після
використання, обов'язково без
зволікання видаляйте з нього
залишки їжі.

Завантаження столових приборів і посуду

Нижній кошик

Нижній кошик призначений для ка‐
струль, кришок, тарілок, салатниць,
столових приборів тощо.
Блюда і великі кришки слід
розставляйте по краях кошика,

дбаючи про те, щоб розпилювач міг
вільно обертатися.

18 electrolux Завантаження столових приборів і посуду

Кошик для столових приладів

Довгі леза ножів у вертикальному
положенні є потенційно
небезпечними. Довгі та/або гострі
столові прибори, наприклад, ножі
для м'яса, необхідно класти у верх‐
ній кошик горизонтально. Будьте
обережні, коли завантажуєте та
виймаєте гострі предмети (ножі
тощо).

Виделки та ложки необхідно ставити
в кошик для столових приладів, що
виймається. При цьому виделки та
ложки слід ставити ручками вниз, а
ножі - ручками вгору.

Завдяки наявності рядів штирів
можна легко переставити кошик
нижче, щоб розмісити в ньому
каструлі, сковорідки та миски.

Якщо ручки стирчать із дна кошика,
заважаючи роботі нижнього
розпилювача, ставте столові
прилади ручками вниз.
Ставте ложки між іншими посудом,
щоб вони не злипалися між собою.
Щоб посуд було легше
завантажувати у кошик для столових
приборів, опустіть ручку кошика.

Завантаження столових приборів і посуду electrolux 19

Щоб одержати найкращі результати,
ми рекомендуємо користуватися ре‐
шіткою для столових приборів.
Якщо ж розміри та виміри столових
приборів не дозволяють це зробити,
решітку можна легко сховати.

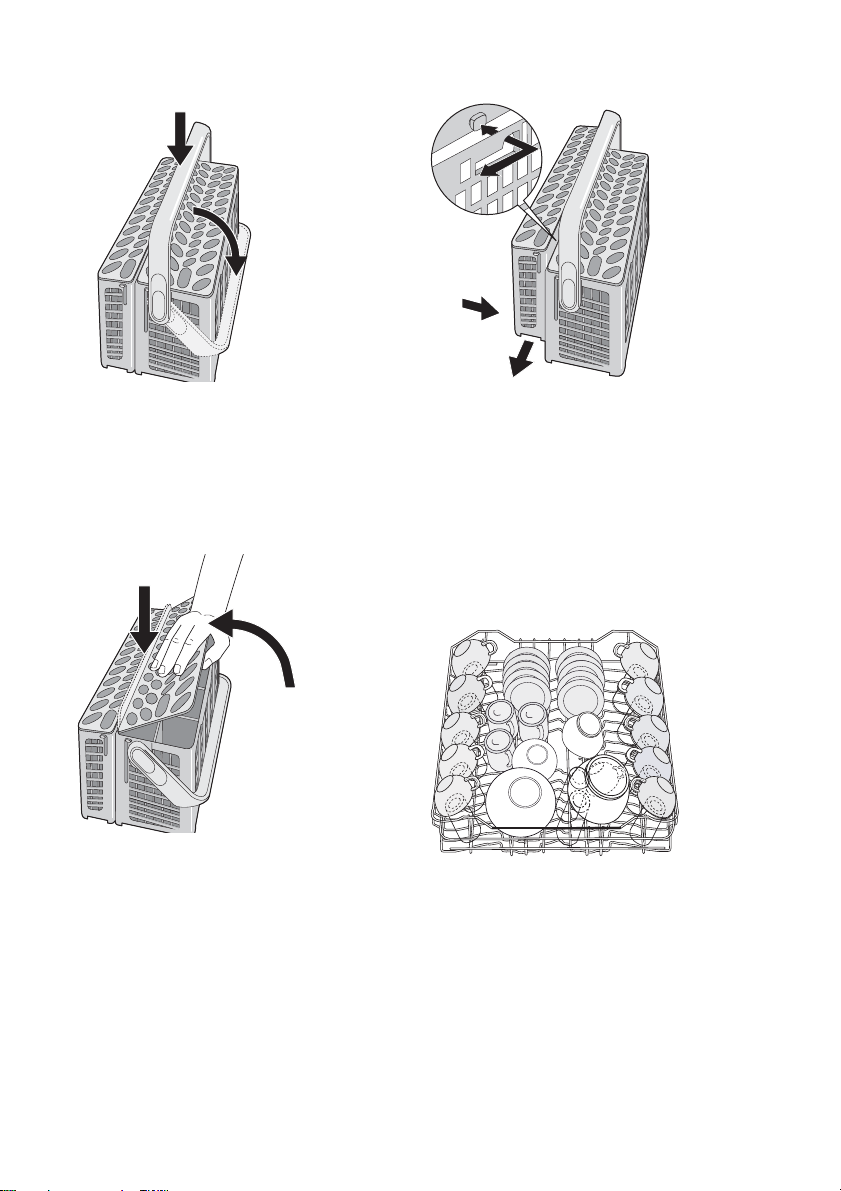

Кошик для столових приборів
складається з двох частин, що
можна роз'єднати для більшої зруч‐
ності. Щоб роз'єднати частини, по‐
тягніть їх горизонтально у
протилежні боки.

Щоб з'єднати, вставте їх одну в одну.

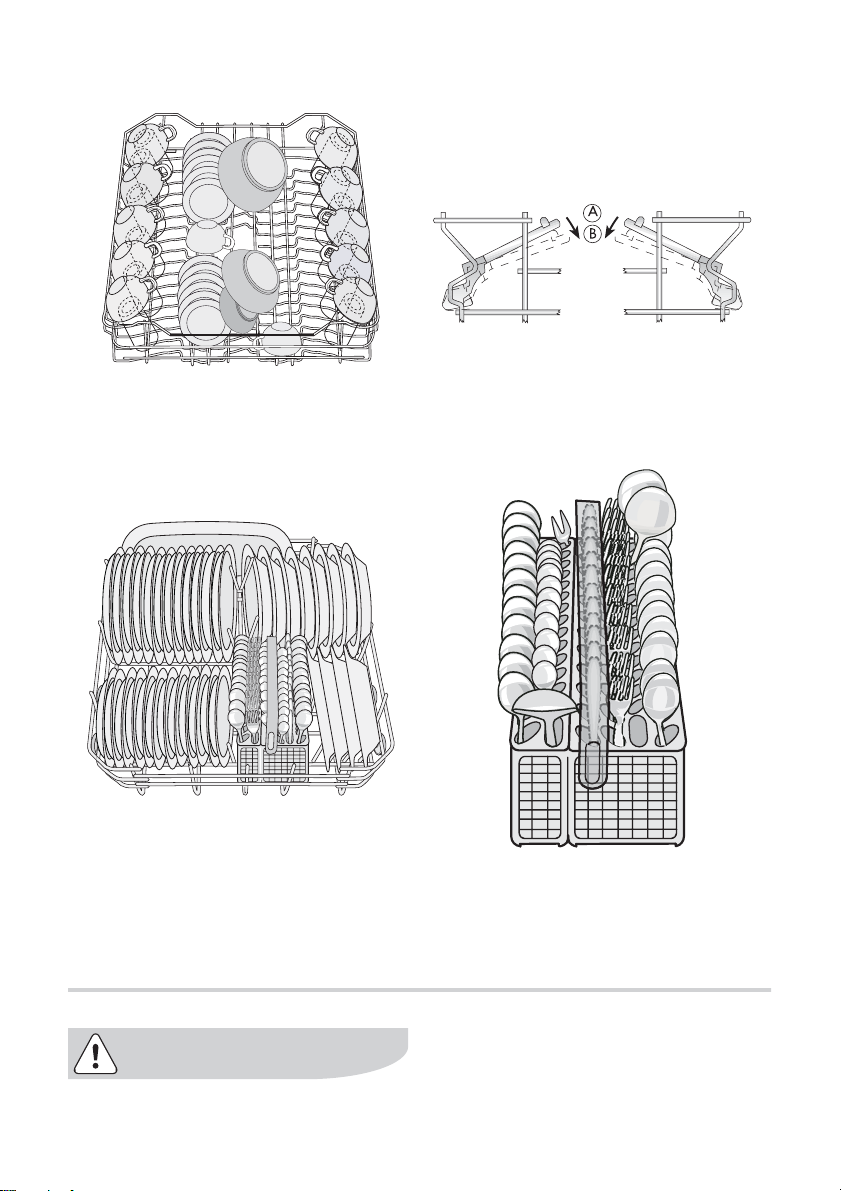

Верхній кошик

Верхній кошик призначений для
блюдець, салатниць, чашек, скля‐
нок, каструль та кришок.
Розставте посуд на підставки для ча‐
шок та під ними, щоб вода могла
досягти всіх поверхонь.

20 electrolux Завантаження столових приборів і посуду

Фужери на високих ніжках можна
поставити догори ніжками в
підставки для чашок.
У разі миття більш високих предме‐
тів, рейки для чашок можна
повернути догори.

Залежно від розміру фужерів на ви‐
соких ніжках, пересуньте тримач для
склянок ліворуч або праворуч.

Для більшої зручності тримачі можна
переставити нижче.

Перш ніж закривати дверцята,
переконайтеся в тому, що розпилю‐
вач зможе вільно обертатися.

Коригування висоти
встановлення верхнього
кошика

Якщо треба помити дуже великі
тарілки, їх можна завантажити в ниж‐
ній кошик, переставивши верхній ко‐
шик вище.

Максимальна висота посуду в нижньому кошику:

коли верхній кошик перебуває у
верхньому положенні

коли нижній кошик перебуває у
нижньому положенні

Щоб пересунути на вищий рівень,
зробіть так:

31 см

27 см

1. потягніть кошик назовні, доки він
не зупиниться;

Застосування миючого засобу electrolux 21

2. обережно підніміть обидві
сторони вгору, доки не спрацює
механізм, і кошик не встане
стійко.

Ніколи не піднімайте і не опускайте
кошик лише з одного боку.
Якщо кошик встановлений у верхню
позицію, ми рекомендуємо
налаштувати підставки для чашок у
нижче положення.

Щоб пересунути кошик знову на ниж‐
ній рівень, зробіть так:

1. потягніть кошик назовні, доки він
не зупиниться;

2. обережно підніміть обидві
сторони вгору, а потім дайте

Після завантаження завжди
закривайте дверцята, бо залишати їх
відчиненими небезпечно.

Застосування миючого засобу

механізму повільно опуститися
назад, підтримуючи кошик.

Використовуйте лише спеціальні
миючі засоби для посудомийних ма‐
шин.
Дотримуйтеся рекомендацій
виробника стосовно дозування і
зберігання засобів, як зазначено на
упаковці.

Не перевищуйте рекомендовану
дозу миючого засобу, щоб зменшити

забруднення природного
середовища.

Додавання миючого засобу в
дозатор

1. Відкрийте кришку.

22 electrolux Застосування миючого засобу

Цей засіб буде використаний під
час фази попереднього миття.
При застосуванні миючого засобу
в таблетках: покладіть таблетку у
відділення (1);

2. Заповніть дозатор (1) миючим за‐
собом. Маркування показує рівні
доз:
20 = приблизно 20 г засобу
30 = приблизно 30 г засобу.

4. закрийте кришку і натисніть на
неї, щоб вона замкнулася.

1

2

3. Якщо застосовується програма з
попереднім миттям, необхідна
додаткова доза засобу (5-10 г),
яку необхідно помістити в камеру
для попереднього миття (2).

Таблетовані миючі засоби
Таблетовані миючі засоби від різних
виробників розчиняються з різною
швидкістю. Тому деякі таблетовані
миючі засоби не встигають повністю
використати свій потенціал під час
коротких програм миття. У зв'язку з
цим рекомендуємо застосовувати
таблетовані миючі засоби для три‐
валих програмам миття, щоб
забезпечити повне видалення зали‐
шків засобу.

Функція "Multi-tab"

Функція "multi-tab" electrolux 23

Цей прилад має функцію "Multi-tab",
яка дозволяє застосовувати
таблетовані миючі засоби "Multi-tab".
Ці засоби поєднують функції
миючого засобу, ополіскувача та
солі для пом'якшення води. Вони мо‐
жуть містити також інші добавки,
залежно від типу таблитки ("3 в 1", "4
в 1", "5 в 1" тощо).
З'ясуйте, чи підходять ці миючі
засоби для води тієї жорсткості, яка
використовується. Подивіться ін‐
струкції виробника.
Коли обрана ця функція, вона
залишатиметься активною також
для наступних програм миття.
Коли ця функція активна,
надходження ополіскувача і солі з
відповідних контейнерів
автоматично блокується. Індикатори
для солі та ополіскувача також не
активні.
При активній функції "Multi-tab" три‐
валість циклів може змінюватися. У
цьому разі дані на цифровому дисп‐
леї про виконання поточної
програми оновлюються
автоматично.

Перш ніж запускати програму миття,
активізуйте/деактивізуйте функцію
"Multi-tab".
Коли програма виконується,
скасувати функцію "Multi-Tab"
НЕМОЖЛИВО. Якщо потрібно

вимкнути функцію "Multi-tab",
необхідно скасувати виконання
програми, а потім деактивізувати
функцію "Multi-Tab". У цьому разі
слід повторно налаштувати
програму миття (і потрібні опції).

Активізація/деактивізація
функції "Multi-tab"

Одночасно натисніть і утримуйте дві
кнопки "Multi-tab" (кнопки функцій D
та E), доки не загориться індикатор
"Multi-tab". Це означатиме, що функ‐
ція активна.
Щоб деактивізувати цю функцію, на‐
тисніть ці самі кнопки знову і
утримуйте їх, доки індикатор, що від‐
повідає символу "Multi-tab", не
згасне.

Якщо результати сушіння
незадовільні, ми рекомендуємо:

1. заповнити дозатор ополіскувача
ополіскувачем;

2. активізувати дозатор
ополіскувача;

3. встановити дозування
ополіскувача в положення 2.

• Активізація/деактивізація

дозатора ополіскувача можлива
лише при активній функції "Multi­tab".

24 electrolux Вибір і запуск програми миття посуду

Активізація/даактивізація
дозатора ополіскувача

1. Натисніть кнопку Вкл./Викл.
Посудомийна машина має бути в
режимі налаштувань.

2. Одночасно натисніть і утримуйте
кнопки B та C, доки індикатори
кнопок функцій A, B та C не по‐
чнуть блимати.

3. Натисніть кнопку функції B,
індикатори кнопок функцій A та
C згаснуть, тоді як індикатор
кнопки функції B продовжуватиме
блимати. На цифровому дисплеї
вказуються поточні
налаштування.

Дозатор для
ополіскувача деактиві‐
зований

Дозатор для
ополіскувача активізова‐
ний

4. Щоб змінити налаштування,
знову натисніть кнопку B, і на

цифровому дисплеї з'явиться
нове налаштування.

5. Щоб машина запам'ятала
налаштування, вимкніть її,
натиснувши кнопку Вкл./Викл.

Якщо потрібно знову перейти на зви‐
чайний миючий засіб, ми радимо:

1. деактивізувати функцію "Multi­tab";

2. знову заповнити контейнер для
солі та дозатор ополіскувача;

3. настроїти пристрій для
пом'якшення води на найвищий
рівень і виконати 1 раз програму
миття в звичайному режимі без
завантаження посуду;

4. настроїти пристрій для
пом'якшення води відповідно до
жорсткості води у вашому регіоні;

5. настроїти дозатор для
ополіскувача.

Вибір і запуск програми миття посуду

цього моменту можна змінити вибра‐
ний режим.

При виборі програми миття посуду
та відкладеного запуску дверцята
машини мають бути злегка
відкритими. Запуск програми або
зворотний відлік часу при
відкладеному запуску розпочнеться
лише після закривання дверцят. До

1. Переконайтеся в тому, що
кошики завантажені правильно, а
розпилювач може вільно
обертатися.

2. Впевеіться, що водопровідний
кран відкритий.

Вибір і запуск програми миття посуду electrolux 25

3. Натисніть кнопку Вкл./Викл.
Посудомийна машина має бути в
режимі налаштувань.

4. Натисніть кнопку з відповідною
програмою (див. таблицю
"Програми миття посуду").
При виборі програми загорається
відповідний індикатор.
Горить індикатор виконується
програма.
Закрийте дверцята посудомийної
машини, і виконання програми
розпочнеться автоматично.
Індикатор виконується програма
продовжує горіти.

Встановлення та запуск
програми з відкладеним
запуском

1. Обравши програму миття, натис‐
ніть кнопку відкладеного запуску і
утримуйте її, доки на цифровому
дисплеї не з'явиться, блимаючи,
цифра, що відповідає кількості го‐
дин, на які відкладено запуск. По‐
чаток виконання обраної
програми миття можна відкласти
на 1-19 годин.

2. Закрийте дверцята посудомийної
машини, і зворотний відлік часу
розпочнеться автоматично.
Цифра на дисплеї більше не
блиматиме - вона горітиме
постійно.

3. Зворотний відлік часу
зменшується з інтервалом в 1
годину.

4. Відкривання дверцят перерве
зворотний відлік часу. Закрийте

дверцята; зворотний відлік часу
поновиться з того моменту, коли
його було перервано.

5. Після того, як завершиться час,
на який було відкладено запуск,
програма почне виконуватися
автоматично.

Коли включена функція "Відкладе‐
ний запуск", індикатор виконується
програма не горить. По завершенні
зворотного відліку часу програма
посудомийної машини почне
виконуватися автоматично, і
загориться індикатор виконується
програма.

Обирати програму посудомийної
машини і встановлювати відкладе‐
ний запуск можна і при закритих
дверцятах. Пам'ятайте, що після
натиснення кнопки програми миття у
вас є ЛИШЕ 3 секунди, впродовж
яких можна встановити іншу
програму або активізувати відкладе‐
ний запуск; через 3 секунди обрана
програма запуститься автоматично.

26 electrolux Розвантаження посудомийної машини

• Якщо потрібно обрати нову

програму миття, перевірте, чи є в

Переривати або скасовувати
виконання програми, що вже
розпочалося, можна ЛИШЕ у разі,
якщо це абсолютно необхідно.
Увага! При відкриванні дверцят з
машини може вирватися гаряча
пара. Відкривайте дверцята
обережно.

Скасування відкладеного
запуску або програма миття,
що вже виконується

• Одночасно натисніть дві кнопки
Скасування (кнопки функцій B та
C) і утримуйте їх, доки не
засвітяться всі індикатори кнопок
програм.

• Скасування відкладеного запуску
передбачає також скасування і
встановленої програми миття пос‐
уду. У цьому разі доведеться знову
вибрати програму миття.

дозаторі миючий засіб.

Завершення програми миття
посуду

• Посудомийна машина
автоматично зупинить роботу, а ін‐
дикатор виконується програма
згасне.

• Загориться індикатор Кінець.

• Індикатор програми, яка щойно
завершилася, продовжуватиме
горіти.

• На цифровому дисплеї з'явиться
нуль.

1. Вимкніть посудомийну машину,

натиснувши кнопку Вкл./Викл.

2. Відкрийте дверцята посудомий‐

ної машини, залиште їх
відчиненими та зачекайте кілька
хвилин, перш ніж виймати посуд ­завдяки цьому він трохи охолоне
і краще сохнутиме.

Розвантаження посудомийної машини

• Гарячий посуд чутливий до меха‐
нічних ударів. Тому завжди
давайте посудові охолонути, перш
ніж виймати його з машини.

• Вийміть речі спершу з нижнього, а
потім із верхнього кошика; у такий
спосіб вода з верхнього кошика не
потрапить на посуд в нижньому
кошику.

• Вода може з'явитися на внутрішніх
стінках і дверцятах посудомийної
машини, бо неіржавіюча сталь
холоне швидше, ніж посуд.

По завершенні виконання програми
миття рекомендується вимкнути
посудомийну машину від
електромережі та закрити водопро‐
відний кран.

Ступінь

Програма

забруднен

Тип посуду Опис програми

ня

Посуд,

столові

прибори,

каструлі та

Інтенсивна

Сильне

забруднен

ня

сковорідки

Посуд,

столові

1)

Будь-який

прибори,

каструлі та

сковорідки

Середнє

Швидка

2)

або

незначне

забруднен

Посуд і
столові

прибори

ня

Середнє

3)

забруднен

ня

Посуд і
столові

прибори

electrolux 27

Попереднє миття
Основне миття при
температурі до 70°C
2 проміжні полоскання
Остаточне полоскання
Сушіння

Попереднє миття
Основне миття при
температурі до 45°C або 70°C
1-2 проміжні полоскання
Остаточне полоскання
Сушіння

Основне миття при
температурі до 60°C
Остаточне полоскання

Попереднє миття
Основне миття при
температурі до 50°C
1 проміжне полоскання
Остаточне полоскання
Сушіння

28 electrolux

Ступінь

Програма

забруднен

Тип посуду Опис програми

ня

Середнє

Скло

1) Коли виконується програма "Авто", кількість бруду на посуді визначається виходячи з того,
наскільки мутною стала вода. Тривалість виконання програми та рівень споживання води й
енергії можуть відрізнятися; це залежить від ступеня завантаженості машини посудом (повне
або часткове завантаження) та його забрудненості. Температура води коригується
автоматично в діапазоні 45°C - 70°C.

2) Ідеально підходить в разі часткового завантаження посудомийної машини. Це відмінна
щоденна програма, розрахована на потреби родини з 4 осіб, яким потрібно мити посуд лише
після сніданку та вечері.

3) Тестова програма для дослідницьких установ

забруднен

ня

Делікатна

порцеляна і

скляний

посуд

Основне миття при
температурі до 45°C
1 проміжне полоскання
Остаточне полоскання
Сушіння

Показники споживання

Програма Тривалість

виконання

програми

(у хвилинах)

Споживання

електроенергії

(у кВт-год)

Споживання

води

(у літрах)

Інтенсивна 110 - 120 1,8 - 2,0 23 - 25
Авто 90 - 130 1,1 - 1,7 12 - 23
Швидка 30 0,9 9

Економічна

1)

150 - 160 1,0 - 1,2 12 - 13

Скло 60 - 70 0,8 - 0,9 14 - 15

1) Тестова програма для дослідницьких установ

Показники споживання є
орієнтовними і залежать від тиску та

температури води, а також від
різниці у постачанні електроенергії
та кількості посуду.

Догляд та чищення

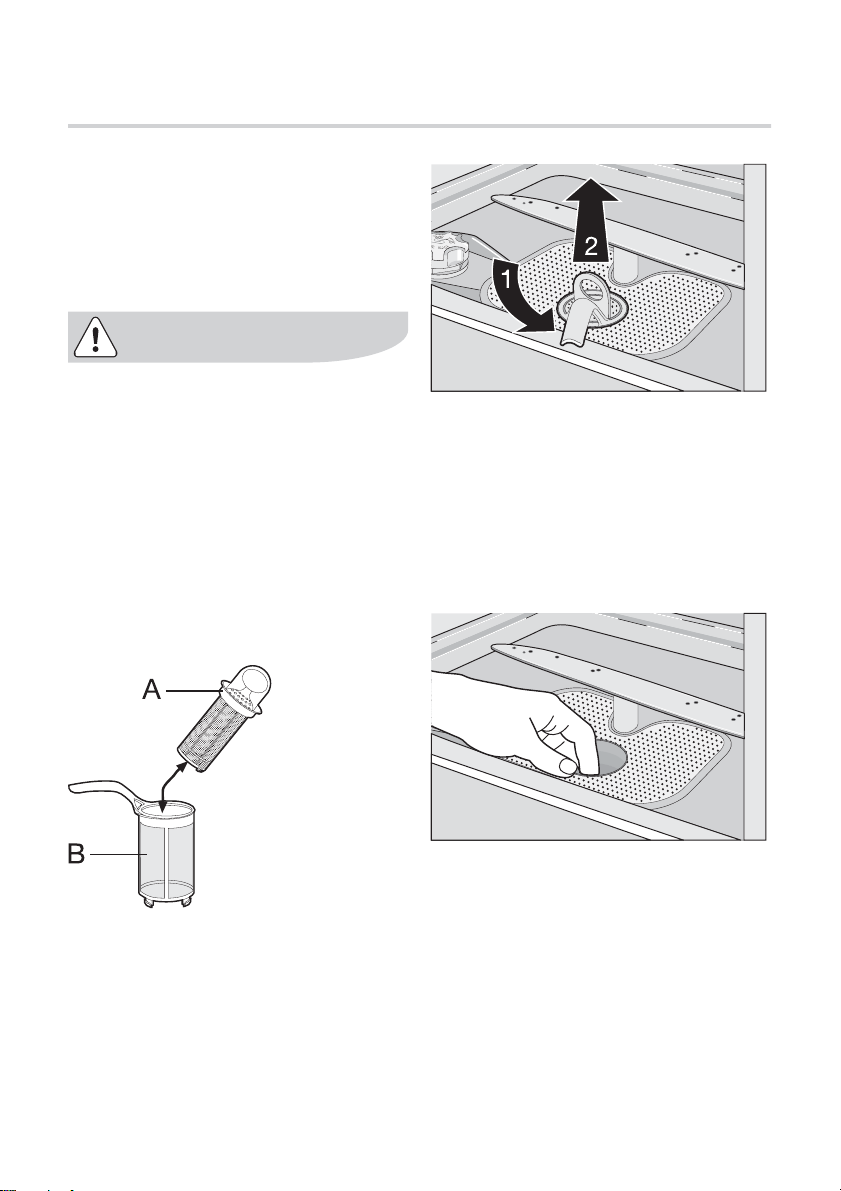

Чищення фільтрів

Фільтри необхідно час від часу
перевіряти і прочищати. Забрудне‐
ність фільтрів негативно
позначається на результатах миття.

Перш ніж чистити фільтри,
обов'язково вимкніть машину.

1. Відкрийте дверцята, вийміть ниж‐

ній кошик.

2. Система фільтрів посудомийної

машини складається з фільтра
грубого очищення (A),
мікрофільтра (B) та плаского
фільтра. Розблокуйте систему
фільтрів за допомогою ручки на
мікрофільтрі.

Догляд та чищення electrolux 29

4. Ухопіть фільтр грубого очищення
(A) за ручку з отвором і вийміть
мікрофільтр (B).

5. Ретельно прочистіть усі фільтри
під проточною водою.

6. Вийміть плаский фільтр із дна
відділення для миття і ретельно
промийте його з обох боків.

3. Поверніть ручку приблизно на 1/4
оберту проти годинникової
стрілки і вийміть систему фільт‐
рів.

7. Покладіть плаский фільтр назад
на дно відділення для миття та
переконайтеся в тому, що він
встав точно на місце.

8. Вставте фільтр грубого
очищення (A) в мікрофільтр (B) і
натисніть на них.

30 electrolux Догляд та чищення

9. Поставте комплекс фільтрів на
місце і заблокуйте поворотом
ручки за годинниковою стрілкою
до кінця. При цьому подбайте про
те, щоб плаский фільтр не стир‐
чав із дна відділення для миття.

НІКОЛИ не користуйтеся посудомий‐
ною машиною без фільтрів. Якщо
фільтри вставити неправильно, це
призведе до пошкодження машини
та незадовільних результатів миття

НІКОЛИ не намагайтеся зняти роз‐
пилювач.
Якщо рештки бруду забили отвори в
розпилювачі, видаліть їх за допомо‐
гою зубочистки.

Чищення ззовні

Почистіть зовнішні поверхні машини
та панель керування вологою м'якою
серветкою. При необхідності
використовуйте нейтральні миючі
засоби. Ніколи на застосовуйте
абразивні речовини, мочалки або
розчинники (ацетон, трихлоретилен
тощо).

Чищення всередині

Регулярно чистіть вологою ганчір‐
кою прокладки довкола дверцят,
дозатори для миючого засобу та
ополіскувача.
Ми рекомендуємо раз на 3 місяці
запускати програму для миття

сильно забрудненого посуду з вико‐
ристанням миючого засобу, але без
посуду.

Тривалі періоди простою

Якщо машиною не користуються
тривалий час, ми радимо:

1. Відключити машину від
електромережі та перекрити во‐
допровідний кран.

2. Залишити дверцята
прочиненими, щоб уникнути
утворення неприємних запахів.

3. Залишити машину чистою
зсередини.

Запобіжні заходи на випадок
морозу

Бажано нe ставити машину в місця,
де температура опускається нижче
0°C. Якщо уникнути цього
неможливо, випорожніть машину,
закрийте дверцята і від'єднайте
шланг подачі води.

Пересування машини

Якщо потрібно пересунути машину
(наприклад, під час переїзду на нову
квартиру тощо):

1. від'єднайте її від мережі;

2. перекрийте водопровідний кран;

3. зніміть шланги подачі і зливу
води;

4. витягніть машину разом із
шлангами.

Намагайтеся не нахиляти її надто
сильно під час транспортування.

Що робити, якщо...

Що робити, якщо... electrolux 31

посудомийна машина не
запускається або зупиняється під
час роботи.
Деякі проблеми виникають просто
через брак необхідного технічного
обслуговування або недогляд. Їх
можна усунути без викликання майс‐

Види і коди несправності

• індикатор програми, що
виконується, постійно блимає

•

з'являється на цифровому

дисплеї

Посудомийна машина не
заповнюється водою

• індикатор програми, що
виконується, постійно блимає

•

з'являється на цифровому

дисплеї

Посудомийна машина не зливає
воду.

тра, якщо дотримуватися наведених
у таблиці порад.
Відключіть посудомийну машину,
відкрийте дверцята і виконайте
пропоновані дії для усунення про‐
блем.

Можлива причина і спосіб її

усунення

• Водопровідний кран заблокова‐
ний або забився вапном.
Прочистіть водопровідний кран.

• Водопровідний кран перекритий.
Відкрийте водопровідний кран.

• Заблокований фільтр (якщо він є)
у місці під'єднання клапана
шланга до водопроводу.
Прочистіть фільтр у місці
підключення шланга.

• Шланг подачі води встановлений
неправильно, перекручений або
перетиснутий.
Перевірте місце підключення
шланга.

• Заблокований зливний отвір
раковини.
Прочистіть зливний отвір.

• Неправильно встановлений, пе‐
рекручений або передавлений
зливний шланг.
Перевірте місце підключення
зливного шлангу.

32 electrolux Що робити, якщо...

Види і коди несправності

• індикатор програми, що
виконується, постійно блимає

•

з'являється на цифровому

дисплеї

Активізований пристрій, що запобі‐
гає переливанню води.

Несправність

Виконання програми не
розпочинається.

Можлива причина і спосіб її

усунення

• Прочистіть водопровідний кран та
зверніться у свій місцевий сервіс‐
ний центр.

Можлива причина і спосіб її

усунення

• Дверцята посудомийної машини
закриті неналежним чином.
Закрийте дверцята.

• Вилка не вставлена в розетку.
Вилка не вставлена в розетку.

• Перегорів запобіжник на щитку.
Замініть запобіжник.

• Налаштовано відкладений запуск.
Якщо посуд необхідно помити
негайно, скасуйте відкладений за‐
пуск.

Перевіривши все це, вимкніть при‐
лад.
Програма продовжуватиме
виконуватися від моменту, на якому
її виконання було перерване.
Якщо і на цей раз нормальне
виконання функції припиниться або
з'явиться код несправності,
зверніться у свій місцевий вий сер‐
вісний центр.
В разі виникнення інших кодів не‐
справності, які тут не описані,
зверніться у свій сервісний центр.
Повідомте своєму місцевому
сервісному центру модель (Mod.),

номер виробу (PNC) та серійний но‐
мер (S.N.).
Цю інформацію можна знайти на
табличці паспортних даних, розмі‐
щеній на внутрішній стороні дверцят
посудомийної машини.
Щоб ці номери завжди були під ру‐
кою, ми рекомендуємо записати їх
тут:
Мо‐

дель: : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Номер

виробу: . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

Серійний но‐

мер: : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Якщо результати миття незадовільні:

Посуд не чи‐
стий.

• Програма миття була обрана неправильно.

• Посуд був розміщений у такий спосіб, що не дає воді
достягти всіх частин поверхні. Кошики не можна
перевантажувати.

• Розпилювач не обертається вільно через
неправильне розміщення посуду.

• Фільтри в нижній частині відділення для миття
забруднені або неправильно встановлені.

• Використовується надто мало миючого засобу або він
взагалі відсутній.

• Якщо на посуді є відклади вапна, це означає, що в
контейнері скінчилася сіль або неправильно встано‐
влений рівень пом'якшувача води.

• Неправильно під'єднаний зливний шланг.

• Кришка контейнера із сіллю закрита неправильно.

Посуд недо‐
статньо сухий і

• Ополіскувач Не використовувався.

• Спорожнів дозатор ополіскувача.

тьмяний.
Наявні смуги,

• Зменшіть дозу ополіскувача.

плями
молочного
кольору або си‐
нюватий наліт
на склянках та
іншому посуді.

На склянках та
іншому посуді
засохлі плями

• Збільшіть дозу ополіскувача.

• Причиною може бути миючий засіб. Зв'яжіться зі служ‐
бою по роботі з клієнтами виробника миючого засобу.

води.

Що робити, якщо... electrolux 33

Якщо все це було перевірене, але
проблема не усунута, зв'яжіться зі
своїм місцевим сервісним центром.

34 electrolux Технічні дані

Технічні дані

Розміри Ширина

Висота
Глибина

Електрична схема ­Напруга - Загальна по‐
тужність - Запобіжник

Тиск у системі
водопостачання

Завантаження Стандартний сервіз на

Вага 43,5 кг

Інформація про підключення до електромережі
наведена на табличці з технічними даними, при‐
кріпленій на внутрішньому боці дверцят посудо‐
мийної машини.

Мінімум
Максимум

0,5 бара (0,05 мПа)

8 барів (0,8 мПа)

59,6 см

81,8 - 89,8 см

57,5 см

12 персон

Рекомендації для дослідницьких установ

Випробування відповідно до EN
60704 має виконуватися при
повному завантаженні приладу та
застосуванні тестової програми
(див. розділ "Показники
споживання").

Випробування відповідно до EN
50242має виконуватися при
заповненому контейнері для солі та
дозаторі ополіскувача із застосуван‐
ням тестової програми (див. розділ
"Показники споживання").

Повне завантаження: Стандартний сервіз на 12 персон

Необхідна кількість миючого засобу: 5 г + 25 г (Тип B)
Доза ополіскувача положення 4 (Тип III)

Розташування посуду у верхньому

кошику (коли знятий тримач для

склянок)

Установка electrolux 35

підставки для чашок: положення A

Розташування посуду в нижньому

кошику

Установка

Будь-які роботи з підключення

Розташування предметів у кошику

для столових приборів

36 electrolux Підключення до водопроводу

приладу до електромережі або водо‐
проводу мають виконуватися квалі‐
фікованим електриком та/або сан‐
техніком чи іншою компетентною
особою.

Перш ніж встановлювати машину,
усуньте з неї все пакування.
По можливості, розташовуйте
машину ближче до водопроводу та
водовідведення.
Ця посудомийна машина
призначена для встановлення під
робочу поверхню кухонних меблів.
Увага! Ретельно дотримуйтеся ін‐
струкцій, вміщених на шаблоні, що
додається, при вбудуванні посудо‐
мийної машини та допасуванні її до
панелі меблів.
Крім отворів для шланга подачі води,
зливного шланга і кабелю
енергопостачання, жодних додатко‐
вих отворів для вентилювання пос‐
удомийної машини не потрібно.
Посудомийна машина оснащена
ніжками, висоту яких можна
коригувати.
При виконанні будь-яких робіт, що
передбачають доступ до внутрішніх
частин, посудомийну машину

необхідно відключити від
електромережі.
Вставляючи машину, стежте за тим,
щоб наливний і зливний шланги не
були перекручені або перетиснуті.

Фіксування до сусідніх
предметів

Посудомийна машина має бути
захищена від нахиляння.
Тому подбайте про те, щоб робоча
поверхня, під якою вона
встановлена, була належним чином
прикріплена до фіксованої конструк‐
ції (розташованих поряд шафок,
стіни).

Вирівнювання

Для того, щоб дверцята правильно
зачинялися і закривалися, машина
має бути добре вирівняна.
Якщо прилад вирівняний належним
чином, дверцята не чіплятимуться з
жодного боку.
Якщо дверцята не закриваються
правильно, витягніть або підтягніть
коригувальні ніжки, доки машина не
вирівняється, як слід.

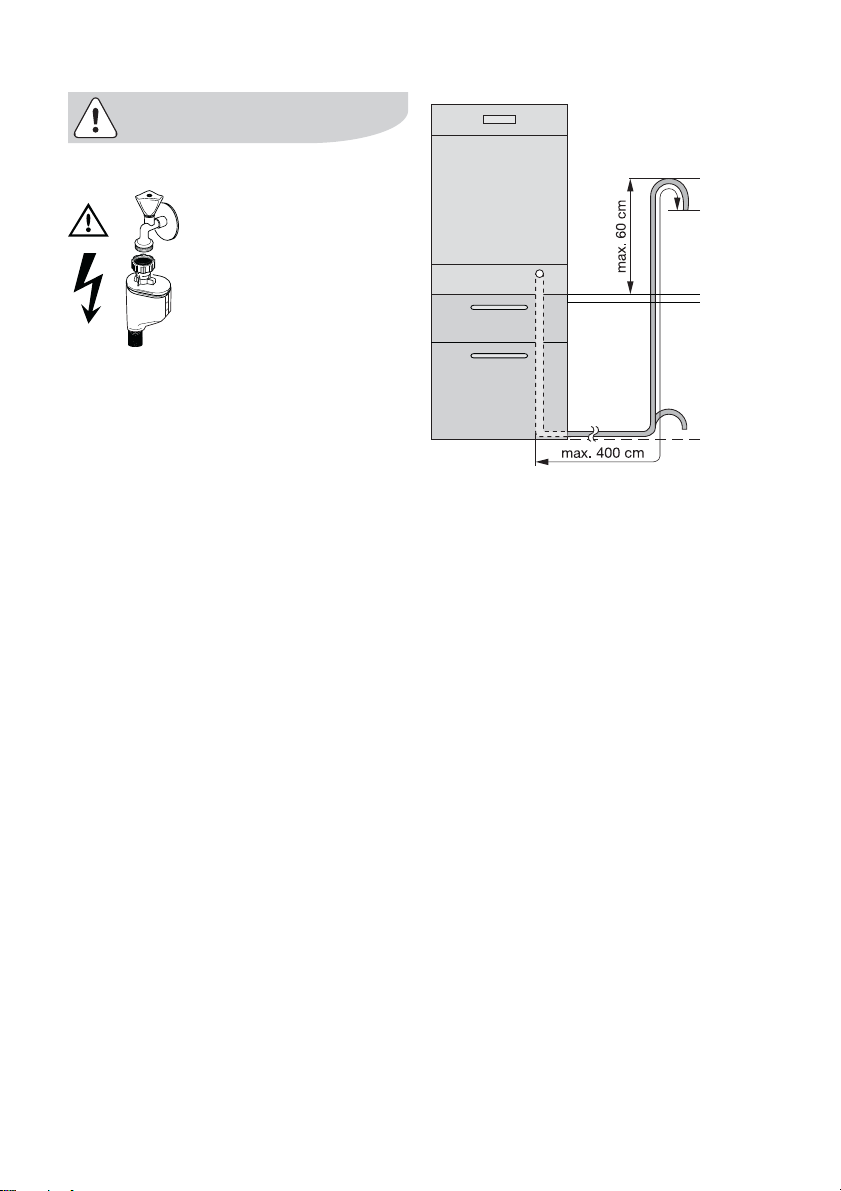

Підключення до водопроводу

Підключення до системи
водопостачання

Ця посудомийна машина може
споживати або гарячу (макс. 60°),
або холодну воду. Проте ми

рекомендуємо підключати її до
холодного водопостачання.
Застосування води з системи
гарячого водопостачання не завжди
ефективне для сильно забрудненого

Підключення до водопроводу electrolux 37

посуду, оскільки це істотним чином
скорочує тривалість програми миття.
Зчіпна гайка, прикручена до
наливного шланга машини,
розрахована на газову різьбу діамет‐
ром 3/4 дюйма або на спеціально ви‐
готовлений швидкопід'єднувальний
кран, наприклад, прес-блок.
Напір води має бути в межах, зазна‐
чених у розділі "Технічні дані". Щоб
дізнатися про напір води у своєму
районі, зверніться в місцеві органи
водопостачання.
У момент підключення наливний
шланг подачі не повинен бути пере‐
кручений, перетиснутий або сплута‐
ний.
Посудомийна машина оснащена на‐
ливним і зливним шлангами, які мо‐
жуть бути повернуті за допомогою
контргайки праворуч або ліворуч,
залежно від потреби. Контргайку
необхідно підігнати належним чи‐
ном, щоб уникнути підтікання води.

Увага! НЕ всі моделі посудомийних
машин оснащені наливним і зливним
шлангом з контргайками. В такому
випадку таке налаштування
неможливе.

При підключенні машини до нових
труб або труб, що не
використовувалися тривалий час,
необхідно дати воді збігти впродовж
кількох хвилин і лише потім
підключати шланг.

НЕ використовуйте шланги, які вико‐
ристовувались раніше з іншою ма‐
шиною.

Посудомийна машина має
запобіжники, що не дозволяють
відпрацьованій воді повертатися на‐
зад у водопровід. Цей прилад відпо‐
відає нормативним актам щодо сан‐
технічних робіт.

Шланг подачі води із
запобіжним клапаном

Після підключення шланга подачі
води з подвійними стінками запобіж‐
ний клапан знаходиться поряд із кра‐
ном. Тому він перебуває під тиском
лише тоді, коли по ньому подається
вода. Якщо шланг подачі води почне
протікати, запобіжний клапан пере‐
криє подачу води.
Встановлюючи шланг подачі води,
будьте обережні:

• у шлангу подачі води з подвійними
стінками знаходиться електричний
кабель для запобіжного клапана.
Не занурюйте шланг подачі води
та запобіжний клапан у воду.

• При пошкодженні шланга подачі
води або запобіжного клапана
негайно витягніть вилку з розетки.

• Заміну шланга подачі води із запо‐
біжним клапано м може виконува ти
лише сервісний центр.

38 electrolux Підключення до водопроводу

Обережно! Висока напруга

Підключення зливного шланга

Кінець зливного шланга можна
підключити такими способами:

1. До сифона раковини, закріпивши
на внутрішній стороні робочої
поверхні. Це дозволить запобігти
потраплянню відпрацьованої
води з раковини в посудомийну
машину.

2. До стояка з вхідним отвором,
який має внутрішній діаметр не
менше 4 см.

Підключення до каналізації має бути
на висоті максимум 60 см від дна
посудомийної машини.

Зливний шланг можна за допомогою
контргайки повернути вліво або
вправо.
Подбайте про те, щоб шланг не був
скручений або перетиснутий,
оскільки це може заважати зливанню
води або сповільнювати його.
Під час зливання води з машини
закривати зливний отвір раковини не
можна, бо в такому випадку вода
може повертатися назад в машину.
Загальна довжина зливного шланга,
включаючи додатковий шланг, якщо
він встановлюється, не повинна
перевищувати 4 метри. Внутрішній
діаметр додаткового шланга має
бути не меншим за діаметр шланга,
що входить у комплект поставки.
Аналогічно, внутрішній діаметр з'єд‐
нань, що застосовуються для
підключення до зливного отвору, ма‐
ють бути меншими за діаметр
шлангу, що входить у комплект
поставки.

Підключення до електромережі electrolux 39

При під'єднанні зливного шланга до
втулки у сифоні під раковиною всю
пластикову мембрану (A)необхідно
видалити. Якщо не видалити всю
мембрану, в результаті частки їжі,
накопичуючись, врешті-решт із ча‐
сом заблокують втулку зливного
шлангу посудомийної машини.

Наші вироби постачаються із запо‐
біжником, який не дозволяє брудній
воді повертатися назад у машину.
Якщо сифон вашої раковини осна‐
щений клапаном, що запобігає
зворотному току води, це може
негативно позначитися на зливанні
води з машини. Тому ми
рекомендуємо його зняти.

Підключення до електромережі

може призвести до пожеженебез‐
печної ситуації через перегрівання.

Згідно з нормами техніки безпеки,
прилад має бути заземлений.
Перш ніж почати користуватися при‐
ладом вперше, переконайтеся, що
номінальна напруга та
характеристики електромережі,
зазначені в табличці з паспортними
даними, відповідають параметрам
електромережі, до якої прилад буде
підключатися. Номінал запобіжника
також вказаний на табличці з
паспортними даними.
Вилку можна вставляти лише у
протиударну розетку, встановлену
належним чином.
Розгалужувачі та продовжувачі
застосовувати забороняється. Це

В разі необхідності можна замінити
систему електропроводки. Якщо
необхідно замінити електричний ка‐
бель, зверніться у місцевий сервіс‐
ний центр.
Після встановлення приладу
необхідно забезпечити доступ до
розетки.
Ніколи не відключайте прилад,
потягнувши за кабель. Тягніть зав‐
жди за вилку.
Виробник не несе відповідальності
за порушення описаних вище правил
техніки безпеки.

40 electrolux Екологічні застереження

Екологічні застереження

Цей символ на виробі або на його
упаковці позначає, що з ним не
можна поводитися, як із побутовим
сміттям. Замість цього його
необхідно повернути до відповідного
пункту збору для переробки
електричного та електронного
обладнання. Забезпечуючи належну
переробку цього виробу, Ви
допомагаєте попередити потенційні
негативні наслідки для
навколишнього середовища та
здоров’я людини, які могли би
виникнути за умов неналежного
позбавлення від цього виробу. Щоб
отримати детальнішу інформацію
стосовно переробки цього виробу,
зверніться до свого місцевого офісу,
Вашої служби утилізації або до
магазина, де Ви придбали цей виріб.

Пакувальний матеріал

Пакувальні матеріали екологічно
безпечні і придатні для вторинної

переробки. На пластикових компо‐
нентах є маркування, напр., >PE<,
>PS< тощо. Будь ласка, викидайте
пакувальні матеріали у відповідні
контейнери для утилізації на пере‐
робній фабриці.

Якщо машина більше не
використовується:

• Витягніть вилку з розетки.

• Відріжте кабель з вилкою та
викиньте їх.

• Викиньте засувку з дверцят.
Завдяки цьому діти не зможуть
закритися в машині зсередини, що
могло б поставити під загрозу їхнє
життя.

electrolux 41

42 electrolux

www.electrolux.com

117978061 - 00 - 012008
