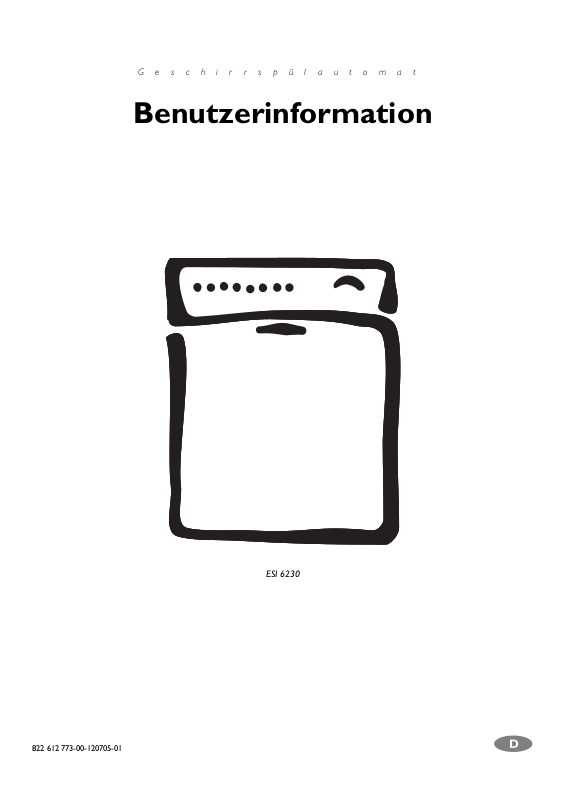

Page 1
Geschirrspülautomat
Benutzerinformation
822 612 773-00-120705-01
ESI 6230
d
Page 2
Sehr geehrte Kundin, sehr geehrter
Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig
durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Benutzerinformation an eventuelle
Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von
Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
2
Page 3
Inhalt
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Geräteansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Wasserenthärter einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Spezialsalz einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Im täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

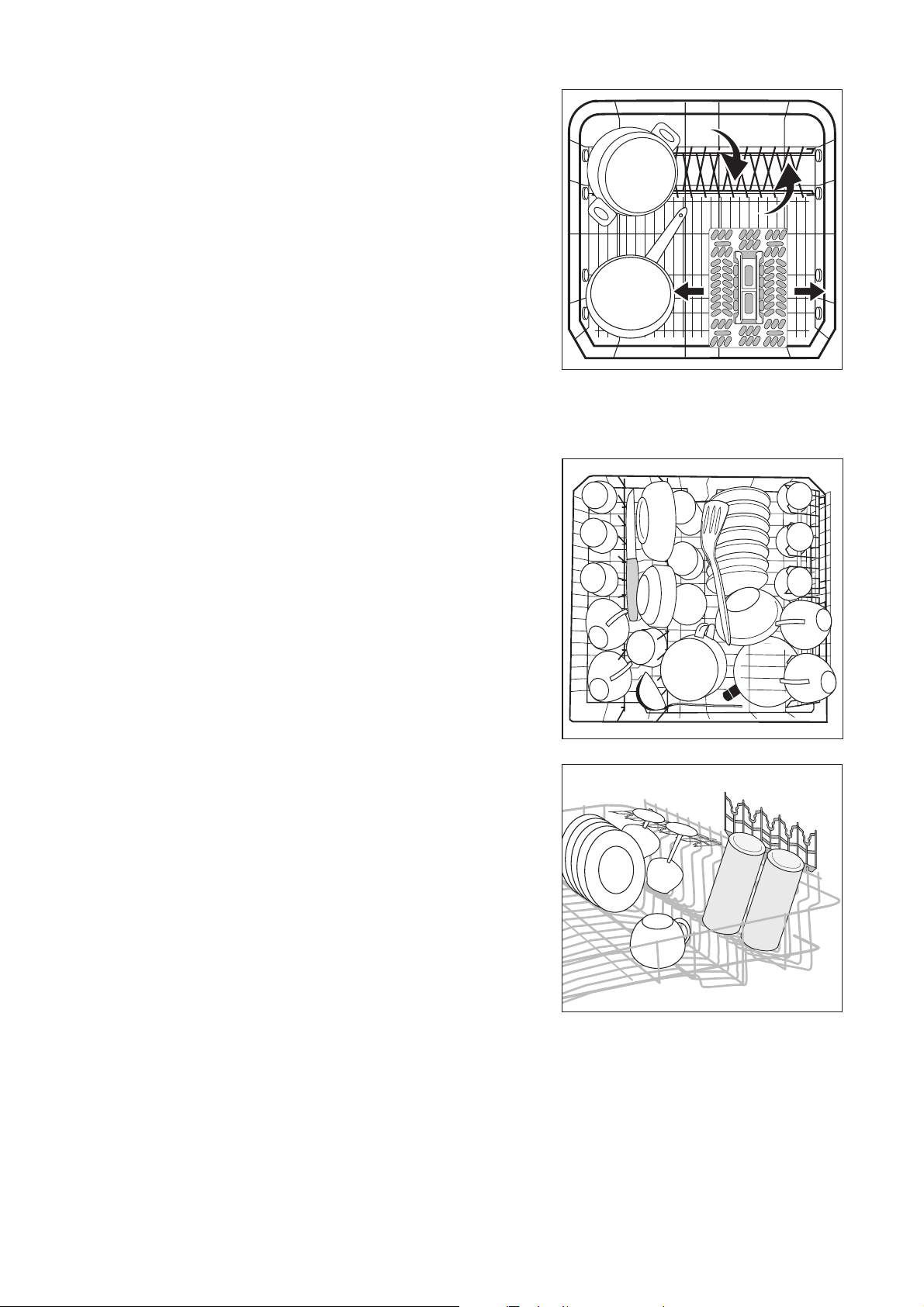

Besteck und Geschirr einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

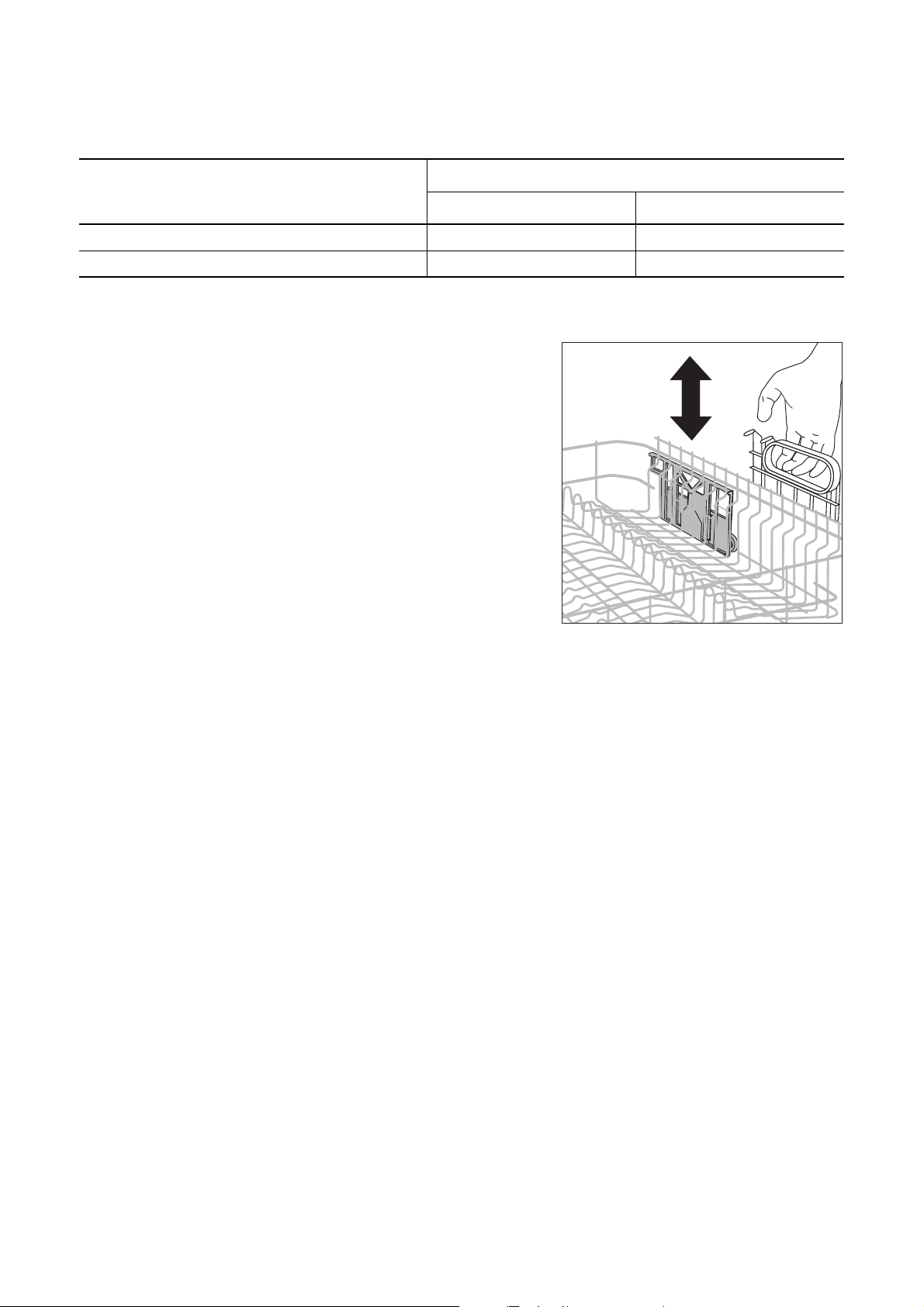

Oberkorb in der Höhe verstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Reinigungsmittel einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Verwendung von 3in1 Reinigern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

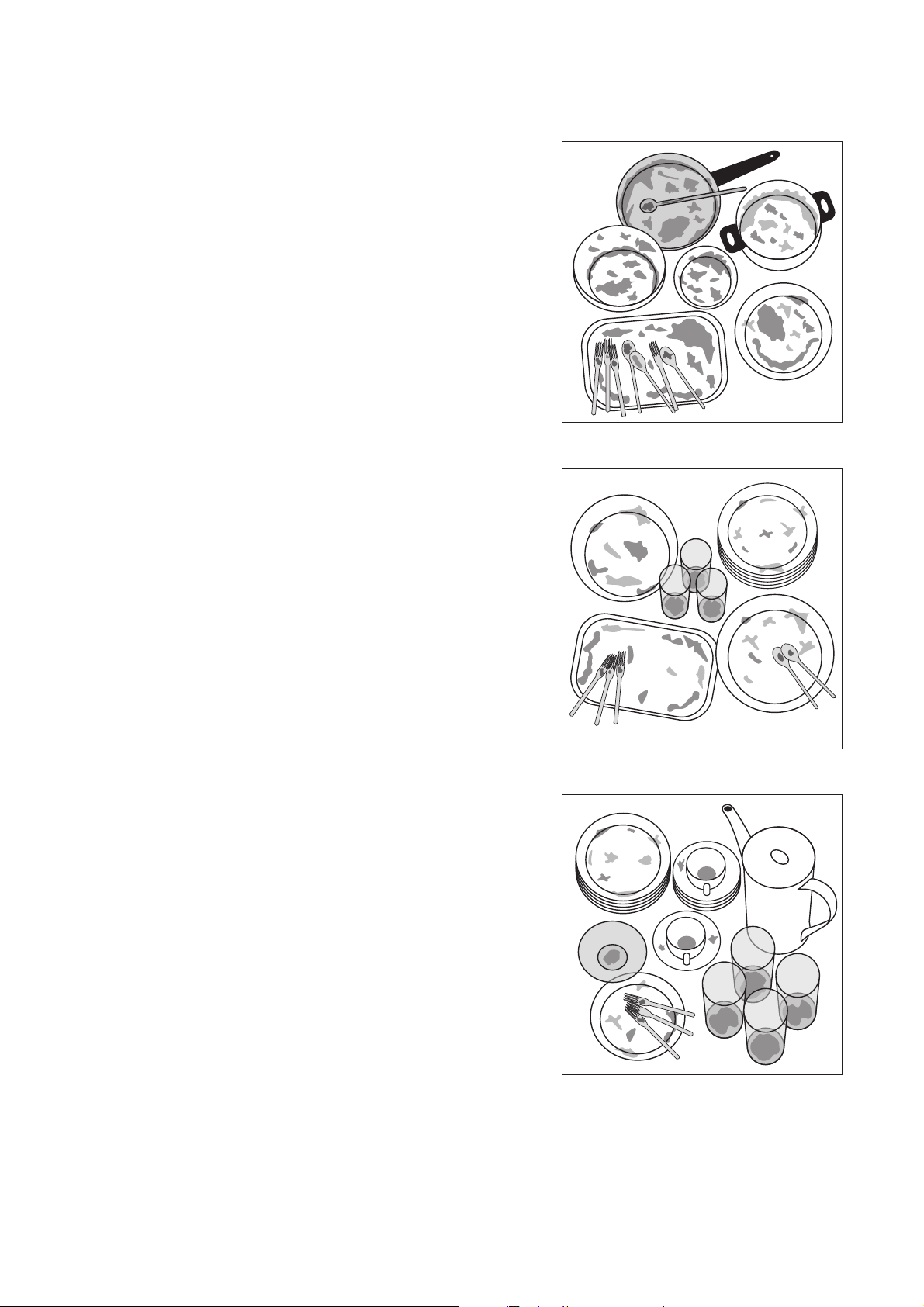

Spülprogramm auswählen (Programmtabelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Spülprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Zeitvorwahl einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Geschirrspüler ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pflege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Kleine Störungen selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Wenn das Spülergebnis nicht zufriedenstellend ist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Hinweise für Prüfinstitute. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Aufstell- und Anschlussanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Aufstellen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Anschließen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Servicestellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Points de Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Servizio dopo vendita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3
Page 4
Gebrauchsanweisung
1 Sicherheit
Vor der ersten Inbetriebnahme
• Beachten Sie die „Aufstell- und Anschlussanwei-
sung“.
Bestimmungsgemäße Verwendung
• Geschirrspüler ist nur zum Spülen von Haushaltsgeschirr bestimmt.
• Umbauten oder Veränderungen am Geschirrspüler
sind nicht zulässig.
• Nur Spezialsalz, Reinigungs- sowie Klarspülmittel
verwenden, die für Haushaltsgeschirrspüler geeignet sind.
• Keine Lösungsmittel in den Geschirrspüler geben.
Explosionsgefahr!
Sicherheit von Kindern
• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!
• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Lassen Sie
Kinder nicht unbeaufsichtigt beim Geschirrspüler.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht
in den Geschirrspüler klettern. Lebensgefahr!
• Spülmittel können Verätzungen in Augen, Mund
und Rachen verursachen. Lebensgefahr! Sicherheitshinweise der Spül- und Reinigungsmittelhersteller beachten.
• Das Wasser im Geschirrspüler ist kein Trinkwasser.
Verätzungsgefahr!
Allgemeine Sicherheit
• Reparaturen am Geschirrspüler dürfen nur von
Fachkräften durchgeführt werden.
• Bei Betriebspausen den Geschirrspüler ausschalten und Wasserhahn schließen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Achten Sie darauf, dass die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von Geschirr
stets geschlossen ist. So vermeiden Sie, dass jemand über die geöffnete Tür stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nicht auf die geöffnete
Tür.
• Steht der Geschirrspüler in einem frostgefährdeten
Raum, nach jedem Spülen den Anschlussschlauch
vom Wasserhahn trennen.
4
Page 5

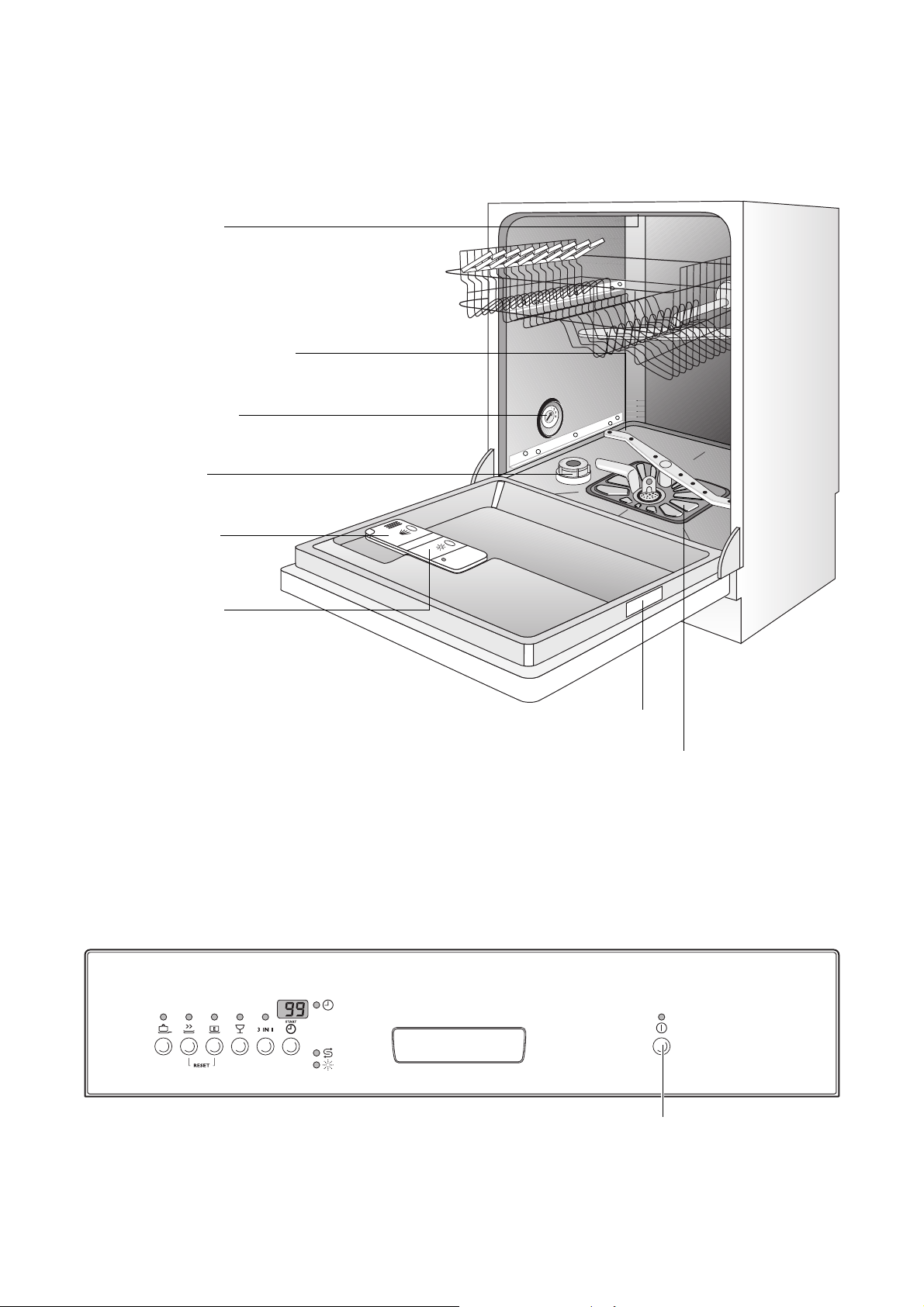

Geräteansicht
V
V
Decken-Dusche
Oberkorb-Sprüharm und
Boden-Sprüharm
Härtebereichsschalter
orratsbehälter
für Spezialsalz
Behälter für
Reinigungsmittel
orratsbehälter
für Klarspüler

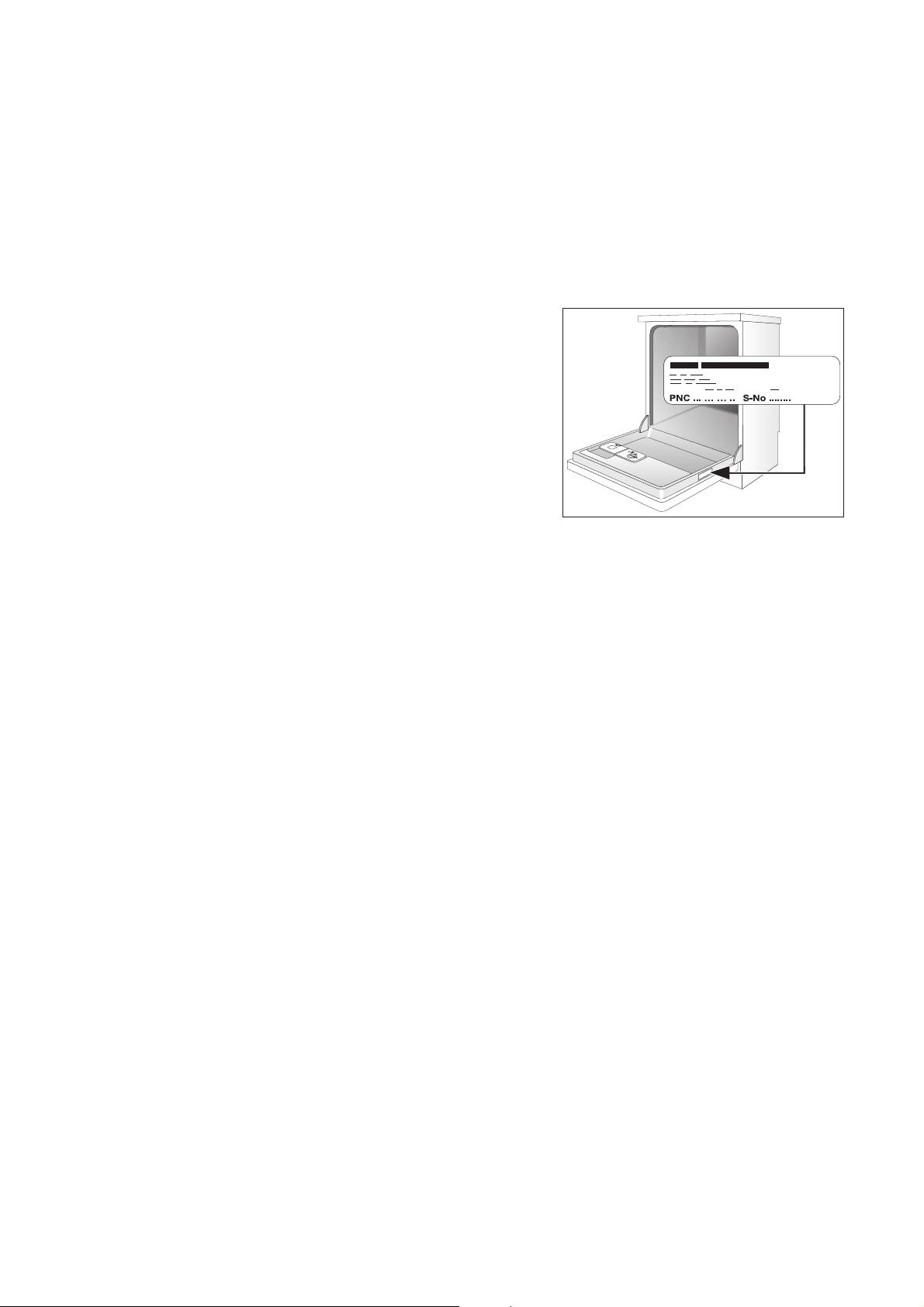

Typschild
Siebe
Bedienfeld
EIN / AUS-Taste
Mit der EIN-/AUS-Taste wird der Geschirrspüler ein-
/ausgeschaltet.
5
Page 6

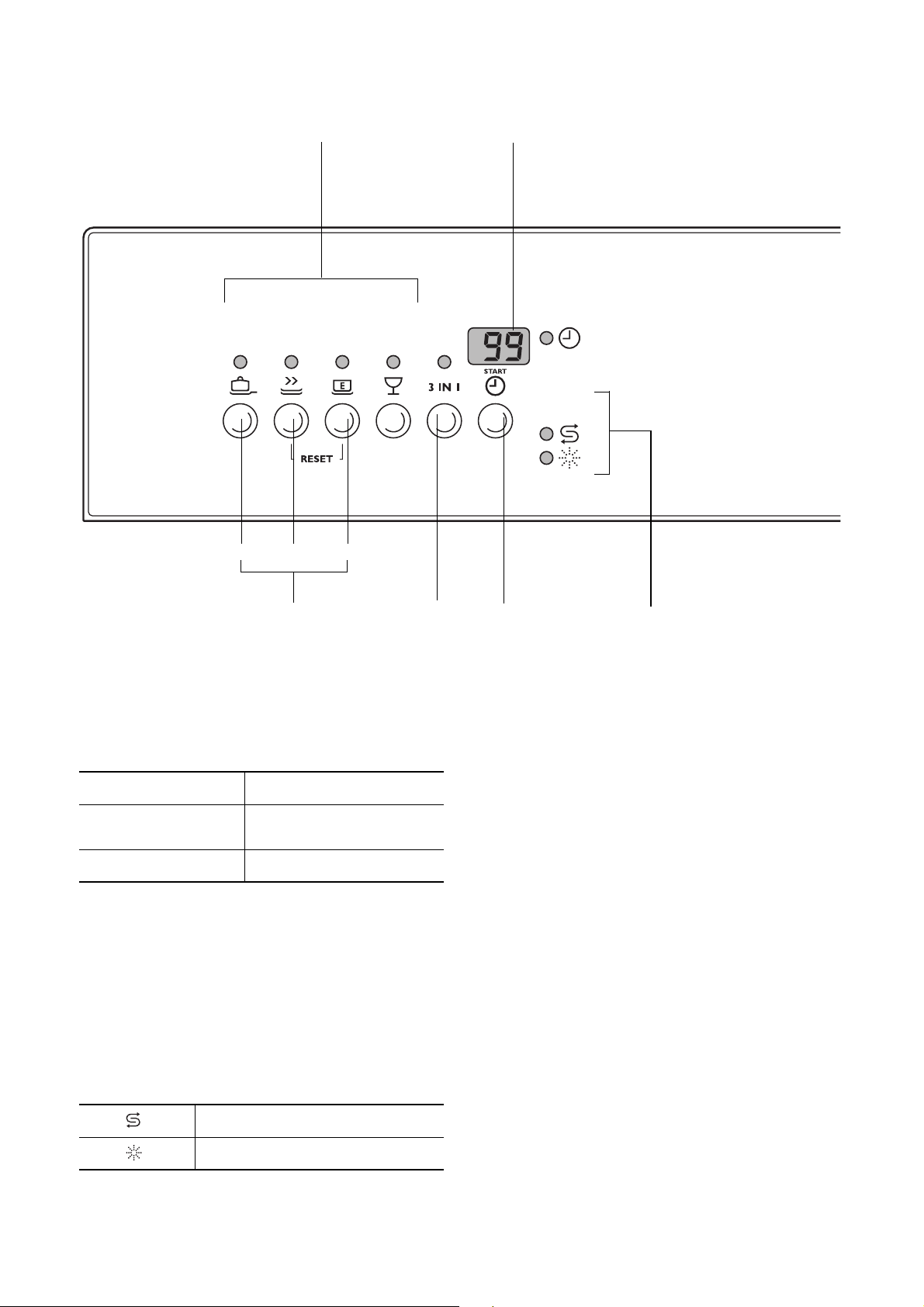

Programm-Tasten
123
Multidisplay
3in1 Funktion
Funktions-Tasten
auswählen
Mit den Programm-Tasten wird das gewünschte
Spülprogramm gewählt.
Funktions-Tasten: Zusätzlich zum aufgedruckten
Spülprogramm können mit Hilfe dieser Tasten noch
folgende Funktionen eingestellt werden:
Funktions-Taste 1 Wasserenthärter einstellen
Funktions-Taste 2
Klarspülerzulauf bei 3in1
ein-, ausschalten
Funktions-Taste 3 - nicht belegt -
Das Multidisplay kann anzeigen:
– auf welche Härtestufe der Wasserenthärter einge-
stellt ist.
– ob der Klarspülerzulauf ein-, ausgeschaltet ist.
– welche Startzeit eingestellt ist.
– wie lange ein laufendes Spülprogramm voraus-
sichtlich noch dauert.
– welcher Fehler am Geschirrspüler vorliegt.
Zeitvorwahl
einstellen
KontrollAnzeigen
Kontrollanzeigen haben folgende Bedeutung:
1)
1)
1) Diese Kontrollanzeigen leuchten nicht während des laufenden Spülprogramms.
Spezialsalz nachfüllen
Klarspüler nachfüllen
6
Page 7
Vor der ersten Inbetriebnahme
3
Wenn Sie 3in1 Reiniger verwenden wollen:
– Lesen Sie zuerst den Abschnitt „Verwendung von 3in1 Reinigern“.
– Füllen Sie weder Spezialsalz noch Klarspüler
ein.
Wenn Sie keinen 3in1 Reiniger verwenden, vor der
ersten Inbetriebnahme:
1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
3. Klarspüler einfüllen
Wasserenthärter einstellen
Wasserenthärter muss mechanisch und elektronisch
eingestellt werden.
3 Um Kalkablagerungen auf Geschirr und im
Geschirrspüler zu verhindern, muss das Geschirr mit weichem, d.h. kalkarmem Wasser
gespült werden. Der Wasserenthärter muss
gemäß Tabelle auf die Wasserhärte Ihres
Wohngebietes eingestellt werden. Auskunft
über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.
Geschirrspülautomat muss ausgeschaltet sein.
Mechanische Einstellung:
1. Tür des Geschirrspülers öffnen.
2. Unteren Geschirrkorb aus dem Geschirrspüler her-
ausnehmen.

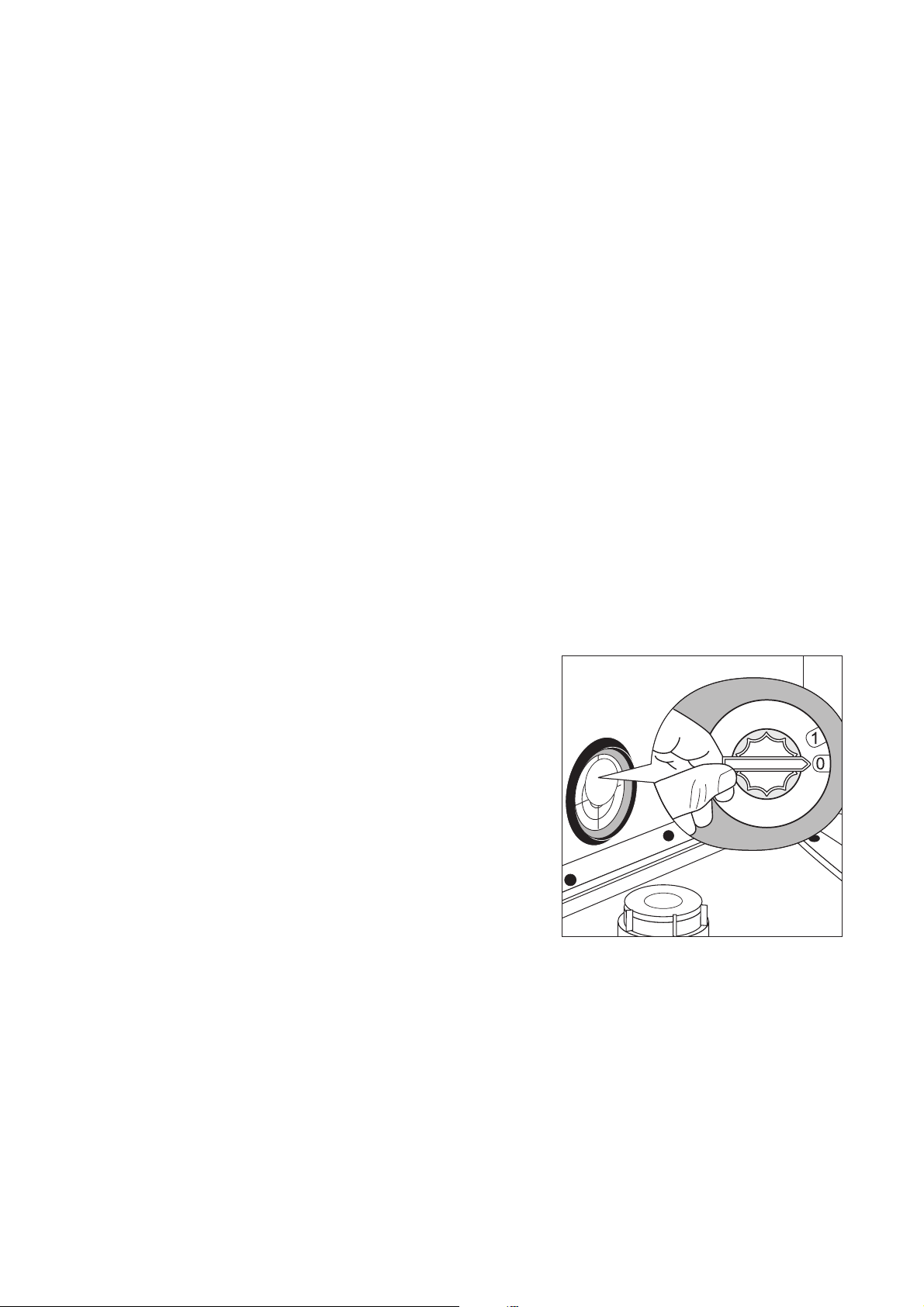

3. Härtebereichsschalter auf der linken Seite des
Spülraums auf O oder 1 drehen (siehe Tabelle).
7
Page 8
Elektronische Einstellung:
1. EIN/AUS-Taste drücken.
3 Falls Anzeigen der Spülprogrammtasten
leuchten, ist ein Spülprogramm aktiviert. Das
Spülprogramm muss abgewählt werden:
Funktionstasten 2 und 3 für ca. 2 Sekunden
gleichzeitig drücken.
Alle zusätzlichen Anzeigen der Spülprogrammtasten erlöschen.
2. Funktions-Taste 2 und 3 gleichzeitig drücken und
gedrückt halten.
Die LED-Anzeigen der Funktions-Tasten 1 bis 3
blinken.
3. Funktions-Taste 1 drücken.
Die LED-Anzeige der Funktionstaste 1 blinkt.
Das Multidisplay zeigt die eingestellte Härtestufe
an.
4. Drücken der Funktions-Taste 1 erhöht die Härte-
stufe um 1.
(Ausnahme: Nach Härtestufe 10 folgt Härtestufe 1).
5. Ist die Härtestufe richtig eingestellt, EIN/AUS-Taste
drücken.
Die Härtestufe ist dann gespeichert.
Wird der Wasserenthärter elektronisch auf „1“ eingestellt, dann wird damit die Kontroll-Anzeige für Spezialsalz abgeschaltet.
1)
in °d
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
Wasserhärte Einstellung der Härtestufe
in mmol/l
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
2)
Bereich mechanisch elektronisch
3)
10
9
IV 1
8
7
6
III
5
4*
Anzeige auf dem
11 - 14 1,9 - 2,5 II 3 3L
0*
4 - 10 0,7 - 1,8 I/II 2 2L
1
unter 4 unter 0,7 I
kein Salz
erforderlich
1) (°d) deutscher Grad, Maß für die Wasserhärte
2) (mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte
3) Bei dieser Einstellung kann sich die Programmlaufzeit geringfügig verlängern.
*) werkseitige Einstellung
Multidisplay
10L .
9L
8L
7L
6L
5L
4L
1L
8
Page 9
Spezialsalz einfüllen
Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt werden. Nur Spezialsalz verwenden,
das für Haushaltsgeschirrspüler geeignet ist.
Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie
Spezialsalz ein:
– Vor der ersten Inbetriebnahme des Geschirrspü-
lers.
– Wenn auf dem Bedienfeld die Kontrollanzeige für
Spezialsalz leuchtet.
1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlusskappe des Salzvorratsbehälters entge-
gen dem Uhrzeigersinn aufdrehen.
3. Nur bei Erstinbetriebnahme:
Salzvorratsbehälter mit Wasser vollfüllen.

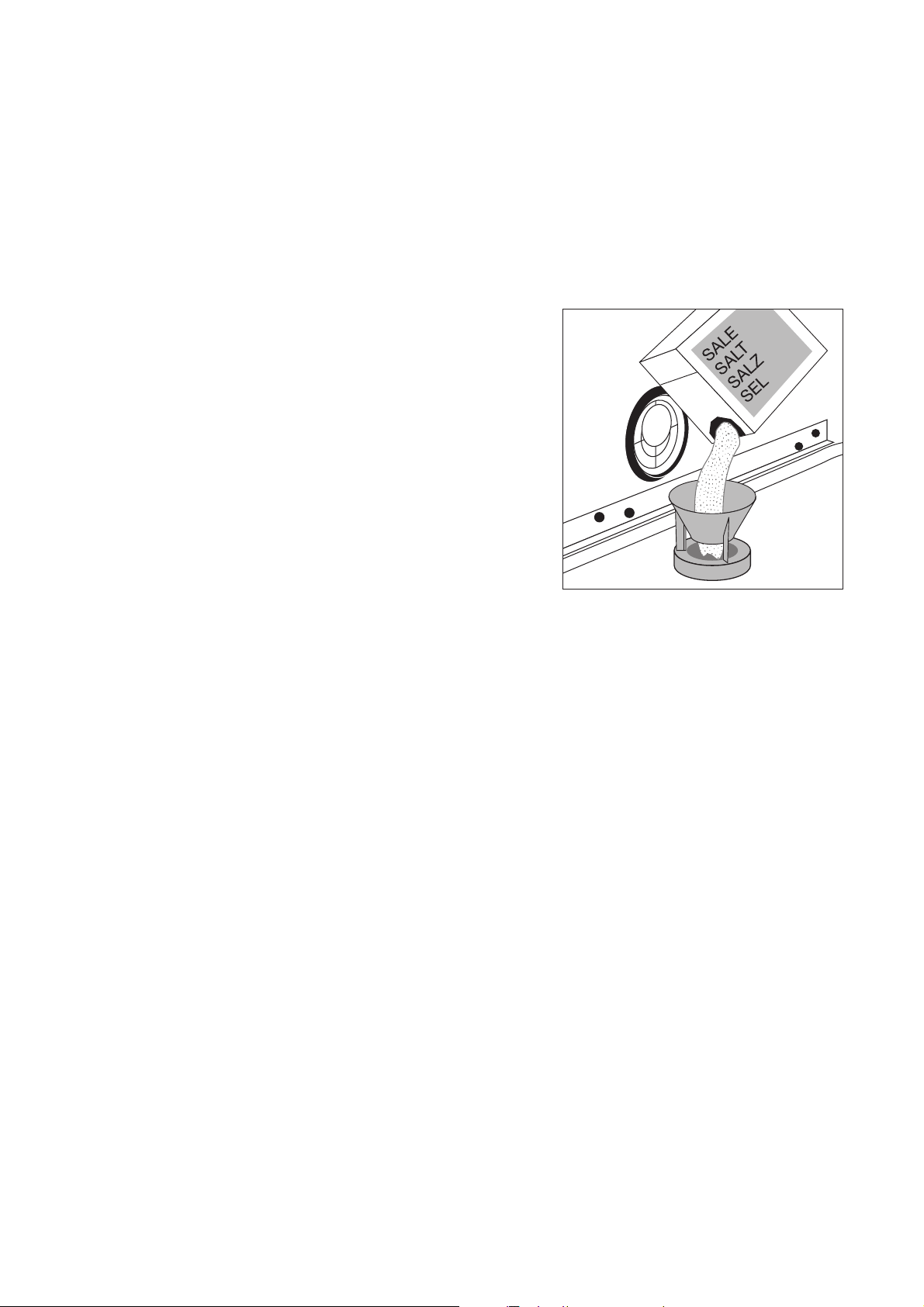

4. Mitgelieferten Trichter auf Öffnung des Vorratsbehälters stecken.
Spezialsalz in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca. 1,0-1,5 kg. Vorratsbehälter nicht überfüllen.
3 Es ist unbedenklich, dass beim Einfüllen von
Spezialsalz Wasser überläuft.
5. Öffnung des Vorratsbehälters von Salzresten säubern.
6. Verschlusskappe im Uhrzeigersinn fest zudrehen.
7. Nach dem Einfüllen des Spezialsalzes ein Spül-
programm ablaufen lassen. Dadurch werden
übergelaufenes Salzwasser und Salzkörner ausgespült.
3 Je nach Körnung kann es einige Stunden dau-
ern, bis das Salz sich im Wasser aufgelöst hat
und die Kontrollanzeige für Spezialsalz wieder
erlischt.
9
Page 10
Klarspüler einfüllen
Da der Klarspüler das Spülwasser besser ablaufen
lässt, erhält man fleckenfreies, glänzendes Geschirr
und klare Gläser.
Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie
Klarspüler ein:
– Vor der ersten Inbetriebnahme des Geschirrspü-
lers.
– Wenn auf dem Bedienfeld die Kontrollanzeige für
Klarspüler leuchtet.
Verwenden Sie nur Spezialklarspüler für Geschirrspüler und keine anderen flüssigen Reinigungsmittel.

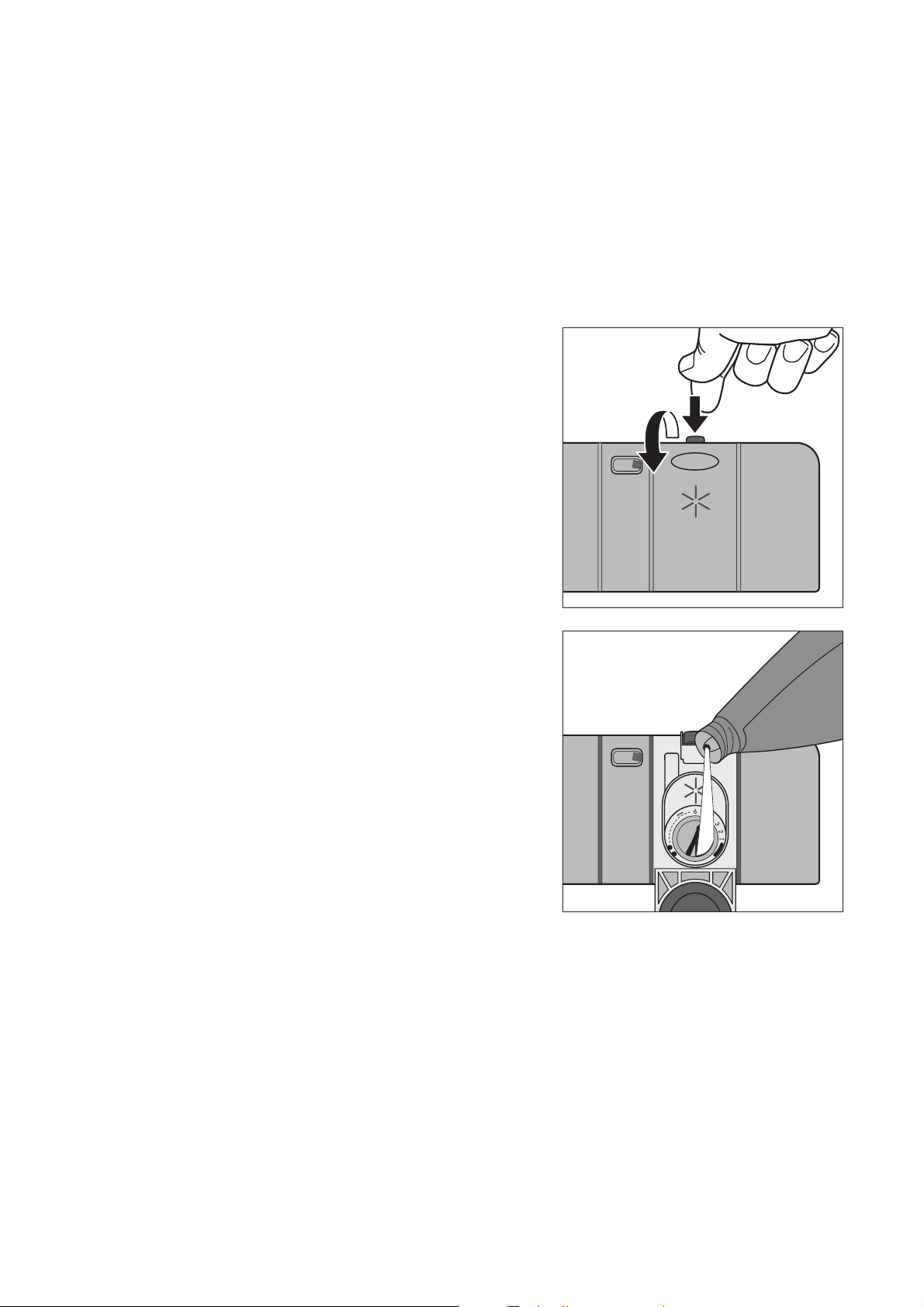

1. Tür öffnen.
Das Fach für Klarspüler ist auf der Innenseite der
Geschirrspülertür.
2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.
4. Klarspüler langsam genau bis zur gestrichelten
Markierung „max“ einfüllen;
das entspricht einer Füllmenge von ca. 140 ml
5. Deckel zudrücken, bis dieser einrastet.
6. Wenn Klarspüler danebengelaufen ist, mit einem
Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
10
Page 11

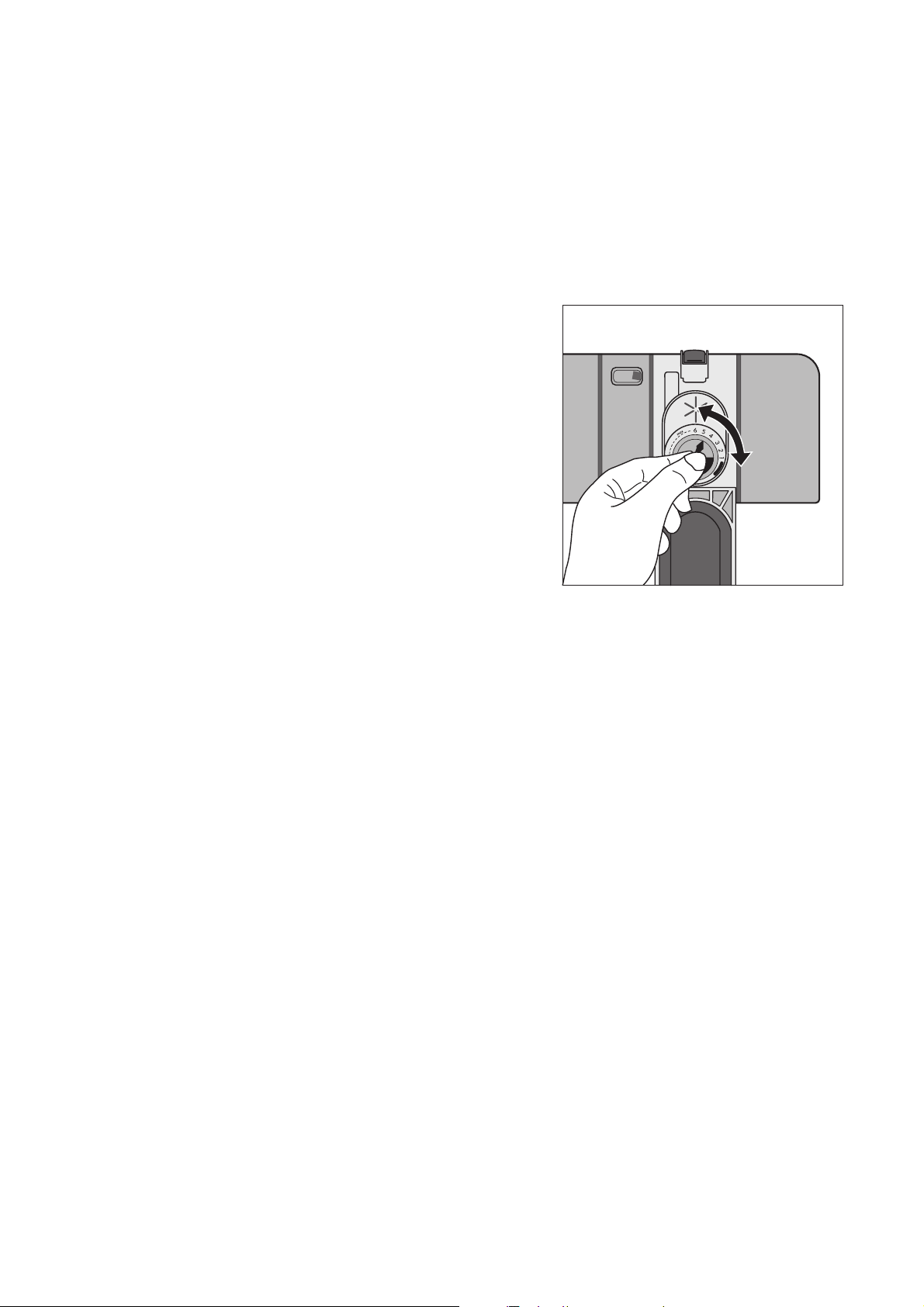

Klarspülerdosierung einstellen
3 Dosierung nur dann verändern, wenn auf Glä-
sern und Geschirr Schlieren, milchige Flecken
(Dosierung niedriger einstellen) oder angetrocknete Wassertropfen (Dosierung höher
einstellen) zu sehen sind (siehe Kapitel „Wenn
das Spülergebnis nicht zufriedenstellend ist“).
Die Dosierung kann von 1-6 eingestellt werden. Vom Werk ist die Dosierung auf „4“ voreingestellt.
1. Geschirrspülertür öffnen.
2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.
4. Dosierung einstellen.
5. Deckel zudrücken, bis dieser einrastet.
6. Wenn Klarspüler ausgelaufen ist, mit einem Lap-
pen wegwischen.
11
Page 12
Klarspülerzulauf einschalten
bei ausgewählter 3in1 Funktion
3 Ist die 3in1 Funktion nicht ausgewählt, ist der
Klarspülerzulauf immer eingeschaltet.
Ist die 3in1 Funktion wegen Verwendung von 3in1
Reinigern ausgewählt, ist der Klarspülerzulauf ausgeschaltet. Falls das Geschirr dann nicht ausreichend trocken wird, sollten Sie den Klarspülerzulauf
wieder einschalten (siehe auch Kapitel „Verwendung
von 3in1 Reinigern“).
1. EIN/AUS-Taste drücken.
3 Falls Anzeigen der Spülprogrammtasten
leuchten, ist ein Spülprogramm aktiviert. Das
Spülprogramm muss abgewählt werden:
Funktionstasten 2 und 3 für ca. 2 Sekunden
gleichzeitig drücken.
Alle zusätzlichen Anzeigen der Spülprogrammtasten erlöschen.
2. Funktions-Taste 2 und 3 gleichzeitig drücken und
gedrückt halten.
Die LED-Anzeigen der Funktions-Tasten 1 bis 3
blinken.
3. Funktions-Taste 2 drücken.
Die LED-Anzeige der Funktions-Taste 2 blinkt.
Das Multidisplay zeigt die momentane Einstellung
an:
Klarspülerzulauf bei 3in1 ausgeschal-
0d
1d
4. Drücken der Funktions-Taste 2 schaltet die Klar-
spülerzugabe ein bzw. aus.
5. Zeigt das Multidisplay die gewünschte Einstellung
an, EIN/AUS-Taste drücken. Die Einstellung ist
dann gespeichert.
tet
(Voreinstellung ab Werk)
Klarspülerzulauf bei 3in1 eingeschaltet
12
Page 13
Im täglichen Gebrauch
Besteck und Geschirr einordnen
1 Schwämme, Haushaltstücher und alle Gegen-
stände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt
werden. Kunststoff- und teflonbeschichtetes
Geschirr hält Wassertropfen verstärkt zurück.
Daher trocknet dieses Geschirr etwas
schlechter als Porzellan und Edelstahl.
Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet: bedingt geeignet:
• Bestecke mit Holz-, Horn-, Porzellan- oder
Perlmuttgriffen
• nicht hitzebeständige Kunststoffteile
• älteres Besteck, dessen Kitt
temperaturempfindlich ist
• geklebte Geschirr- oder Besteckteile
• Zinn- bzw. Kupfergegenstände
• Bleikristallglas
• rostempfindliche Stahlteile
• Holz-/Frühstücksbrettchen
• kunstgewerbliche Gegenstände
• Bevor Sie das Geschirr einordnen, sollten Sie:
– grobe Speisereste entfernen.
– Töpfe mit eingebrannten Speiseresten einwei-
chen.
• Beachten Sie beim Einordnen des Geschirrs und
Bestecks:
– Geschirr und Besteck dürfen die Sprüharme
nicht behindern, sich zu drehen.
– Schüsseln, Tassen, Gläser, Töpfe usw. mit der
Öffnung nach unten einordnen, damit sich kein
Wasser ansammeln kann
– Geschirr und Besteckteile dürfen nicht ineinan-
der liegen oder sich gegenseitig abdecken
– um Glasschäden zu vermeiden, dürfen Gläser
sich nicht berühren
– kleine Gegenstände (z.B. Deckel) nicht in die Ge-
schirrkörbe, sondern in den Besteckkorb legen,
damit diese nicht durchfallen können.
• Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom
Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
• Aufglasurdekore können nach sehr häufigem maschinellen
Spülen verblassen.
• Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf verursachen
oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.
• Glas kann nach vielen Spülgängen trüb werden.
13
Page 14

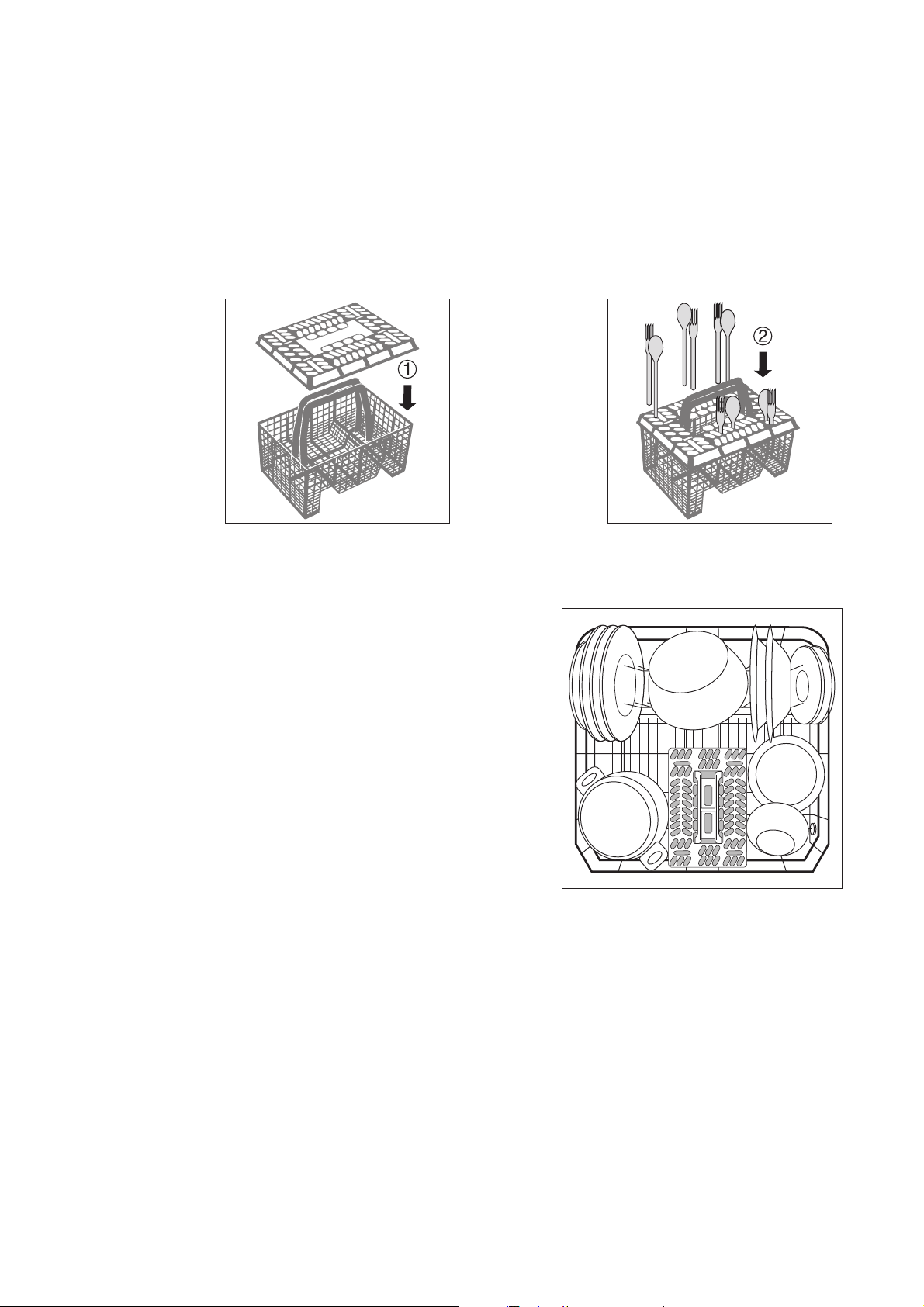

Besteck einordnen
1 Warnung: Spitze Messer und scharfkantige
Besteckteile müssen wegen Verletzungsgefahr
in die Besteckablage oder in den Oberkorb
gelegt werden.
Damit alle Besteckteile im Besteckkorb vom Wasser
umspült werden, sollten Sie:
1. Gittereinsatz auf den Besteckkorb aufstecken 2. Gabeln und Löffel mit dem Griff nach unten in den
Gittereinsatz des Besteckkorbs stellen.
Töpfe, Pfannen, große Teller
Größeres und stark verschmutztes Geschirr im Unterkorb einordnen
(Teller bis 29 cm Durchmesser).
14
Page 15
Um größeres Geschirr leichter einordnen zu können,
sind die zwei hinteren Tellereinsätze des Unterkorbs
klappbar und der Besteckkorb im Unterkorb seitlich
verschiebbar.
Tassen, Gläser, Kaffeeservice
Kleineres, empfindliches Geschirr und lange, spitze
Besteckteile im Oberkorb einordnen.
• Geschirrteile auf und unter den klappbaren Tassen-
auflagen versetzt anordnen, damit das Spülwasser
alle Geschirrteile erreicht.
• Für hohe Geschirrteile lassen sich die Tassenaufla-
gen hochklappen.
• Wein-oder Cognacgläser in die Ausschnitte der
Tassenauflagen lehnen bzw. hängen.
15
Page 16
Oberkorb in der Höhe verstellen
bei angehobenem Oberkorb 22 cm 30 cm
bei abgesenktem Oberkorb 24 cm 29 cm
3 Die Höhenverstellung ist auch bei beladenen
Körben möglich.
Anheben / Absenken des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und
senkrecht absenken.
Der Oberkorb rastet in der unteren bzw. oberen
Position ein.
Maximale Höhe des Geschirrs im
Oberkorb Unterkorb
16
Page 17

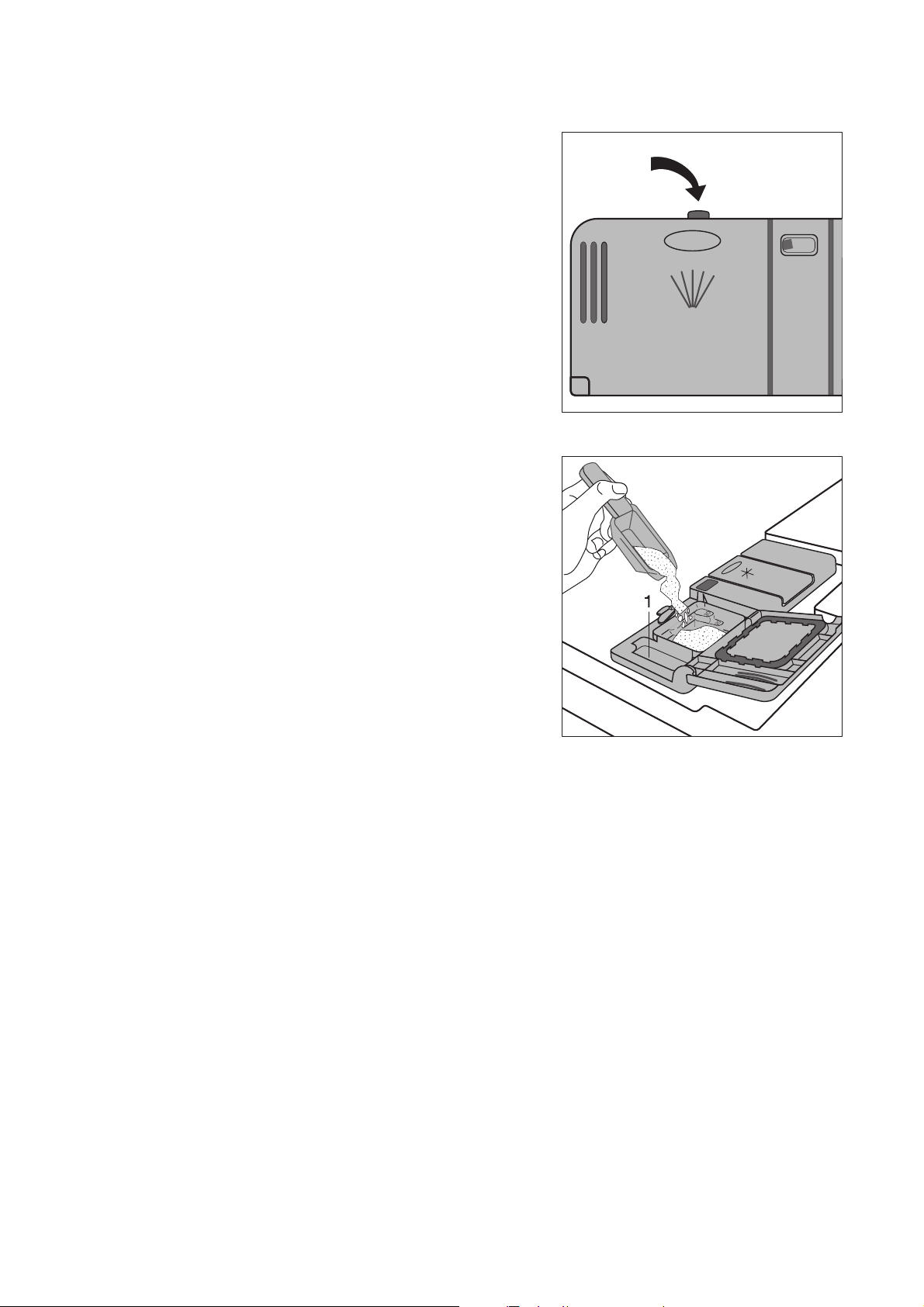

Reinigungsmittel einfüllen
Reinigungsmittel lösen die Verschmutzungen von
Geschirr und Besteck.
Das Reinigungsmittel muss vor Programmbeginn
eingefüllt werden.
1 Verwenden Sie nur Reinigungsmittel für Haus-
haltsgeschirrspüler.
Das Fach für Reinigungsmittel ist auf der Innenseite
der Tür.
1. Falls der Deckel geschlossen ist:
Entriegelungsknopf drücken.
Deckel springt auf.
2. Reinigungsmittel in den Behälter für Reinigungs-
mittel füllen. Als Dosierhilfe für Pulverreiniger dienen die Markierungslinien: „20/30“ entspricht ca.
20/30 ml Reiniger.
Dosier- und Lagerempfehlungen des Herstellers
beachten.
3. Deckel zurückklappen und zudrücken, bis dieser
einrastet.
3 Bei sehr stark verschmutztem Geschirr füllen
Sie zusätzlich Reinigungsmittel in die Nebenkammer (1). Dieser Reiniger wird bereits beim
Vorspülen wirksam.
17
Page 18
Kompaktreiniger
Reinigungsmittel für Geschirrspüler sind heute fast
ausschließlich niederalkalische Kompaktreiniger mit
natürlichen Enzymen in Tabletten- oder Pulverform.
2 50 °C-Spülprogramme in Verbindung mit die-
sen Kompaktreinigern entlasten die Umwelt
und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im
Kompaktreiniger abgestimmt. Deshalb erzielen 50 °C-Spülprogramme in Verbindung mit
Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65 °C-Programmen erreicht werden.
Reinigertabletten
3 Reinigertabletten verschiedener Hersteller lö-
sen sich unterschiedlich schnell auf. Daher
können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei
Reinigertabletten Spülprogramme mit Vorspülen.
18
Page 19
Verwendung von 3in1 Reinigern
Bei diesen Produkten handelt es sich um Reiniger
mit kombinierten Reinigungsmittel-, Klarspül- und
Salzfunktionen.
Mit dem Einschalten der 3in1-Funktion
– wird die Zugabe von Spezialsalz und Klarspüler
aus dem jeweiligen Vorratsbehälter unterbunden.
– wird Salz- und Klarspülermangel nicht mehr ange-
zeigt.
– können die Spülprogramme bis zu 30 Minuten län-
ger dauern.
3 Wenn Sie 3in1 Reiniger verwenden wollen,
prüfen Sie, ob diese Reiniger für Ihre Wasserhärte geeignet sind. (Herstellerangabe beachten!)
Wenn Sie 3in1 Produkte verwenden
1. EIN/AUS-Taste drücken.
2. 3IN1 Taste drücken.
Anzeige der Taste leuchtet: 3in1 Funktion ist ausgewählt.
Vor Spülprogrammbeginn 3in1 Reiniger in den Behälter für Reinigungsmittel geben.
3 Da bei Einschalten der 3in1-Funktion der Klar-
spülerzulauf automatisch ausgeschaltet wird,
kann es auf Grund unterschiedlicher Qualitätsstandards der 3in1-Reiniger vorkommen, dass
das Geschirr nicht ausreichend trocken wird.
Gehen Sie dann wie folgt vor (siehe Kapitel
„Klarspüler einfüllen“):
• Klarspüler in den Vorratsbehälter (falls dieser leer
ist) einfüllen.
• Klarspülerdosierung mechanisch auf "2" einstellen.
• Klarspülerzulauf einschalten.
Wenn Sie keine 3in1 Produkte mehr verwenden
Wenn Sie keine 3in1 Produkte mehr verwenden wollen, gehen Sie bitte wie folgt vor:
• Schalten Sie die 3in1 Funktion aus.
• Füllen Sie wieder die Behälter für Salz und Klar-
spüler.
• Schalten Sie den Wasserenthärter auf die höchst-
mögliche Einstellung und führen Sie bis zu drei
Normalzyklen ohne Ladung durch.
• Stellen Sie dann den Wasserenthärter auf die örtli-
che Wasserhärte ein.
Wenn Sie 4in1 Produkte verwenden
Wenn Sie "4-in-1"-Reinigungsmittel verwenden, bei
denen in die "3-in-1"-Formel auch ein Mittel gegen
Glaskorrosion integriert wurde, befolgen Sie bitte
dieselbe Anleitung wie für "3-in-1"-Reinigungsmittel.
19
Page 20
Spülprogramm auswählen (Programmtabelle)
Verbrauchs-
werte
Trock nen
Dauer (Minuten)
1)
Energie (kWh)
Spülprogramm
Geeignet
für:
Art der
Verschmutzung
Programmablauf
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
stark verschmutzt,
2)
Ess- und
Kochgeschirr
3)
Geschirr ohne Töpfe
angetrocknete Speisereste,
besonders Eiweiß und Stärke
frisch benutzt, leicht bis normal verschmutzt
• •
2x
• •
- • - • -
120 - 130
1,80 - 2,00
30
0,8
Ess- und Kochge-
4)
schirr, temperaturempfindliches
Geschirr
normal verschmutzt • • • • •
130 - 160
0,95 - 1,05
Dessert- und Kaffeegeschirr, empfindli-
leicht verschmutzt - •
2x
• •
73
0,9
che Gläser
1) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig. Abwei-
chungen sind daher unter Praxisbedingungen möglich.
2) Beim Klarspülen Temperaturerhöhung auf 68° für 10 Minuten zum hygienischen Reinigen von z.B. Babyflaschen, Kunststoff-
Schneidebrettern oder Marmeladengläsern.
3) Bei diesem Programm den Geschirrspüler nur halbvoll beladen.
4) Testprogramm für Prüfinstitute
Wasser (Liter)
22 - 24
9
14 - 16
14
20
Page 21
Programmwahl
Wenn Ihr Geschirr so aussieht, wählen Sie
ein Intensiv-Programm.
ein Normal- oder Energiesparprogramm.
ein Kurzprogramm (z.B. 30min-Programm).
21
Page 22
Spülprogramm starten
Zeitvorwahl einstellen
1. Überprüfen, ob sich die Sprüharme frei drehen
können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
4. EIN/AUS-Taste drücken.
5. Gewünschtes Programm wählen.
Die Programmanzeige leuchtet. Im Multidisplay
wird die zu erwartende Restlaufzeit für das Programm angezeigt.
Nach ungefähr 3 Sekunden beginnt das gewählte
Spülprogramm.
3 Die Restlaufzeit im Multidisplay wird während
des Spülvorgangs gegebenenfalls an Beladungsmenge, Verschmutzungsgrad, etc. angepasst.
Spülprogramm unterbrechen oder
abbrechen
Unterbrechen Sie ein laufendes Spülprogramm nur,
wenn es unbedingt notwendig ist.
Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür
1 Beim Öffnen der Tür kann heißer Dampf aus-
treten. Verbrühungsgefahr!
3 Mit der Zeitvorwahl können Sie den Beginn ei-
nes Spülprogramms zwischen 1 bis 19 Stunden aufschieben.
1.Taste Zeitvorwahl so oft drücken, bis der gewünschte Startaufschub im Multidisplay erscheint,
z. B. 12h, wenn das Spülprogramm in 12 Stunden
starten soll. Die Anzeige Zeitvorwahl leuchtet.
2.Spülprogramm wählen.
3.Die verbleibende Zeit bis zum Spülprogrammstart
wird fortlaufend angezeigt (z. B. 12h, 11h, 10h, ...
1h usw.).
Zeitvorwahl ändern:
Solange das Spülprogramm nicht begonnen hat,
können Sie durch Drücken der Taste Zeitvorwahl die
Einstellung noch ändern.
Zeitvorwahl löschen:
Drücken Sie die Taste Zeitvorwahl so oft, bis im Multidisplay die Laufzeit des gewählten Programms erscheint. Das gewählte Spülprogramm beginnt sofort.
Spülprogramm wechseln
Solange das Spülprogramm nicht begonnen hat,
können Sie das Spülprogramm noch wechseln: Erst
Spülprogramm abbrechen, dann erneut Zeitvorwahl
einstellen, zuletzt neues Spülprogramm wählen.
1. Tür vorsichtig öffnen. Das Spülprogramm stoppt.
2. Tür schließen. Das Spülprogramm läuft weiter.
Spülprogramm abbrechen
1. Funktions-Tasten 2 und 3 drücken und gedrückt
halten.
Die Programmanzeige des laufenden Spülprogramms blinkt einige Sekunden und erlischt dann.
2. Funktions-Tasten loslassen. Das Spülprogramm
wurde abgebrochen.
3. Wenn Sie ein neues Spülprogramm starten wollen,
überprüfen Sie, ob Reinigungsmittel im Behälter
ist.
3 Durch Ausschalten des Geschirrspülers wird
ein gewähltes Spülprogramm nur unterbrochen, nicht abgebrochen. Nach erneutem Einschalten wird das Spülprogramm fortgesetzt.
Geschirrspüler ausschalten
Geschirrspüler erst ausschalten, wenn das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt.
1.EIN/AUS-Taste drücken. Alle Anzeigen erlöschen.
2.Wasserhahn schließen!
1 Tür vorsichtig öffnen, heißer Dampf kann aus-
treten.
• Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen ca. 15 Minuten abkühlen
lassen. Dadurch verbessert sich auch das Trocknungsergebnis.
• Geschirr trocknet schneller, wenn Sie die Tür nach
Programmende für einen Moment ganz öffnen und
dann angelehnt lassen.
Geschirr ausräumen
3 Es ist normal, dass Innentür und Behälterge-
häuse feucht sind.
• Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch vermeiden Sie, dass Restwasser vom Oberkorb auf Geschirr im Unterkorb tropft.
22
Page 23
Pflege und Reinigung
1
Keine Möbelpflege- oder aggressive Reinigungsmittel verwenden.
• Bedienteile des Geschirrspülers mit einem weichen
Lappen und warmem, klarem Wasser reinigen.
• Innenbehälter, Türdichtung und Wasserzulaufsieb
(falls vorhanden) gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen.

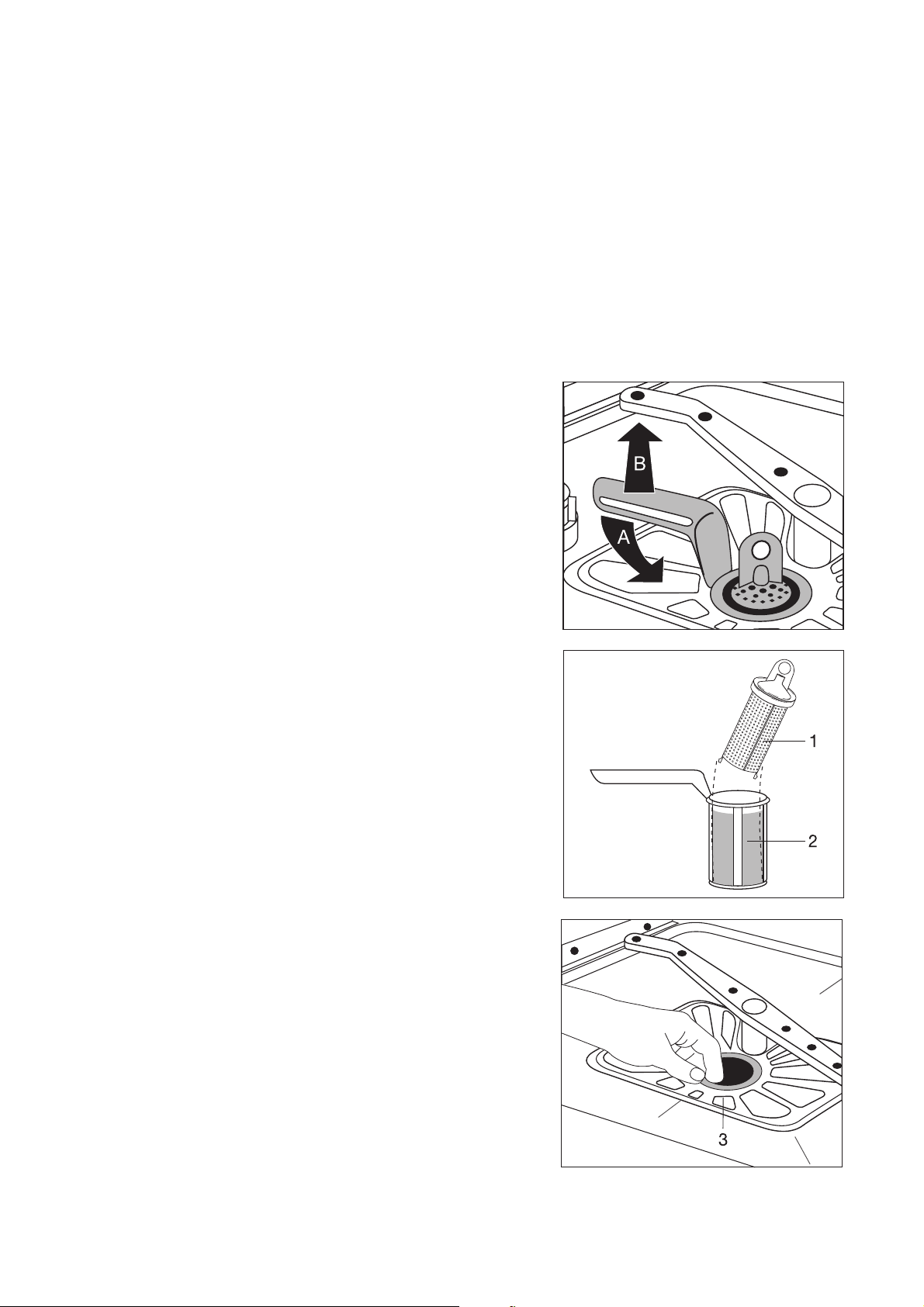

Reinigung der Siebe
3 Die Siebe müssen regelmäßig kontrolliert und
gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.
1. Tür öffnen, Unterkorb herausnehmen.
2. Griff etwa um ¼ Umdrehung entgegen dem Uhr-
zeigersinn (A) schwenken und Siebsystem herausnehmen (B).
3. Feinsieb (1) an der Grifföse fassen und aus dem
Mikrofilter (2) herausziehen.
4. Alle Siebe unter fließendem Wasser gründlich reinigen.
5. Flächensieb (3) aus dem Spülraumboden nehmen
und auf beiden Seiten gründlich reinigen.
6. Flächensieb wieder einsetzen.
7. Feinsieb in den Mikrofilter einsetzen und zusam-
menstecken.
8. Siebsystem einsetzen und durch Schwenken des
Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht
über den Spülraumboden heraussteht.
1 Ohne Siebe darf auf keinen Fall gespült wer-
den.
23
Page 24

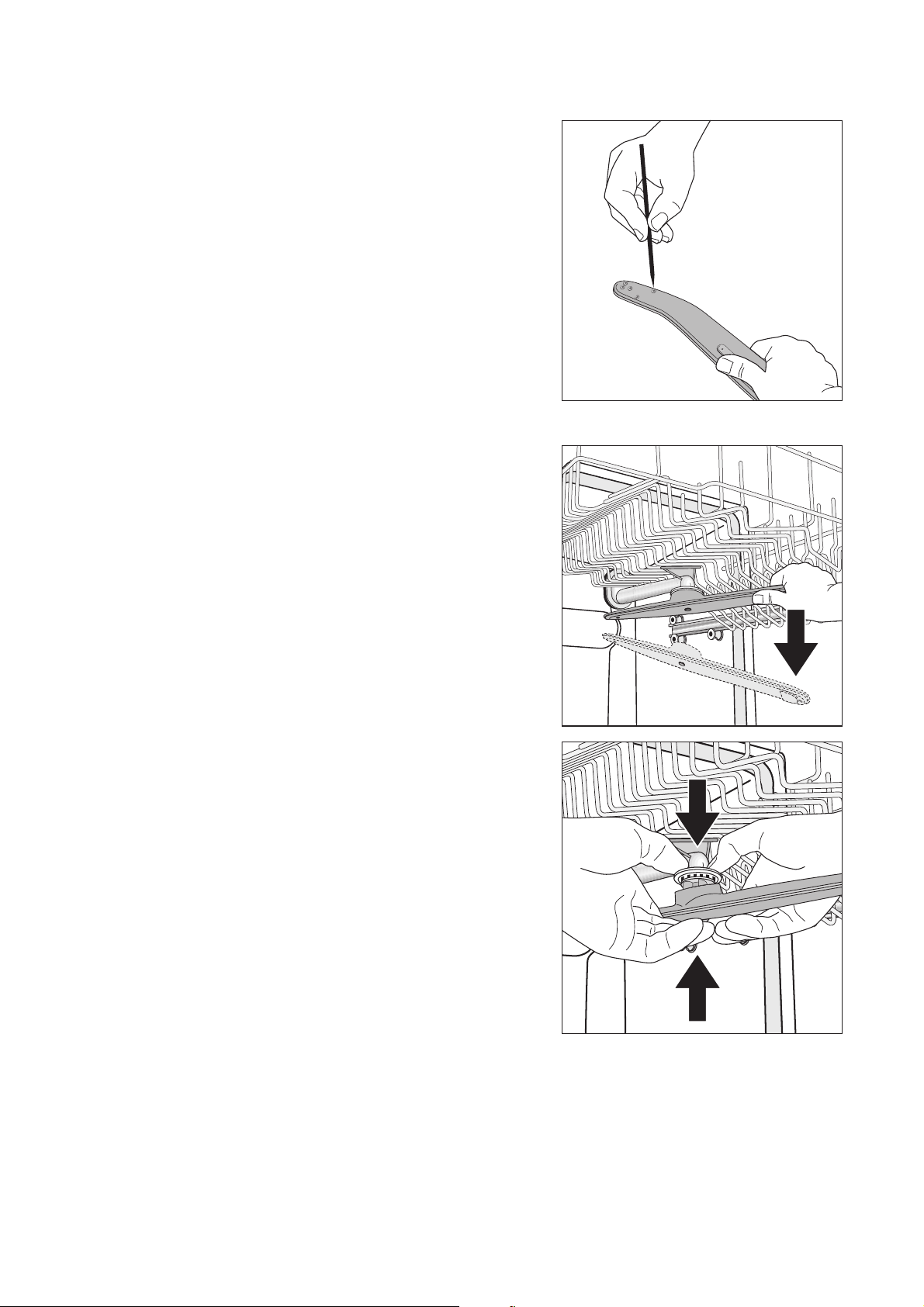

Reinigung der Sprüharmdüsen
Düsen der Sprüharme regelmäßig auf Verstopfung prüfen. Wenn Reinigung erforderlich,
Sprüharm aus der Befestigung lösen und Düsen mit einem spitzen Gegenstand reinigen
(Draht oder Nadel). Anschließend den Sprüharm mit einem starken Wasserstrahl ausspülen.
3 Düsenöffnung nicht beschädigen.
Oberkorb-Sprüharm
1. Oberkorb-Sprüharm zur Entnahme kräftig nach unten kippen.
2. Sprüharmdüsen reinigen.
3. Gereinigten Oberkorb-Sprüharm wieder an das
Verbindungsstück schräg ansetzen: beide fest zusammendrücken, bis sie spürbar verrasten.
24
Page 25

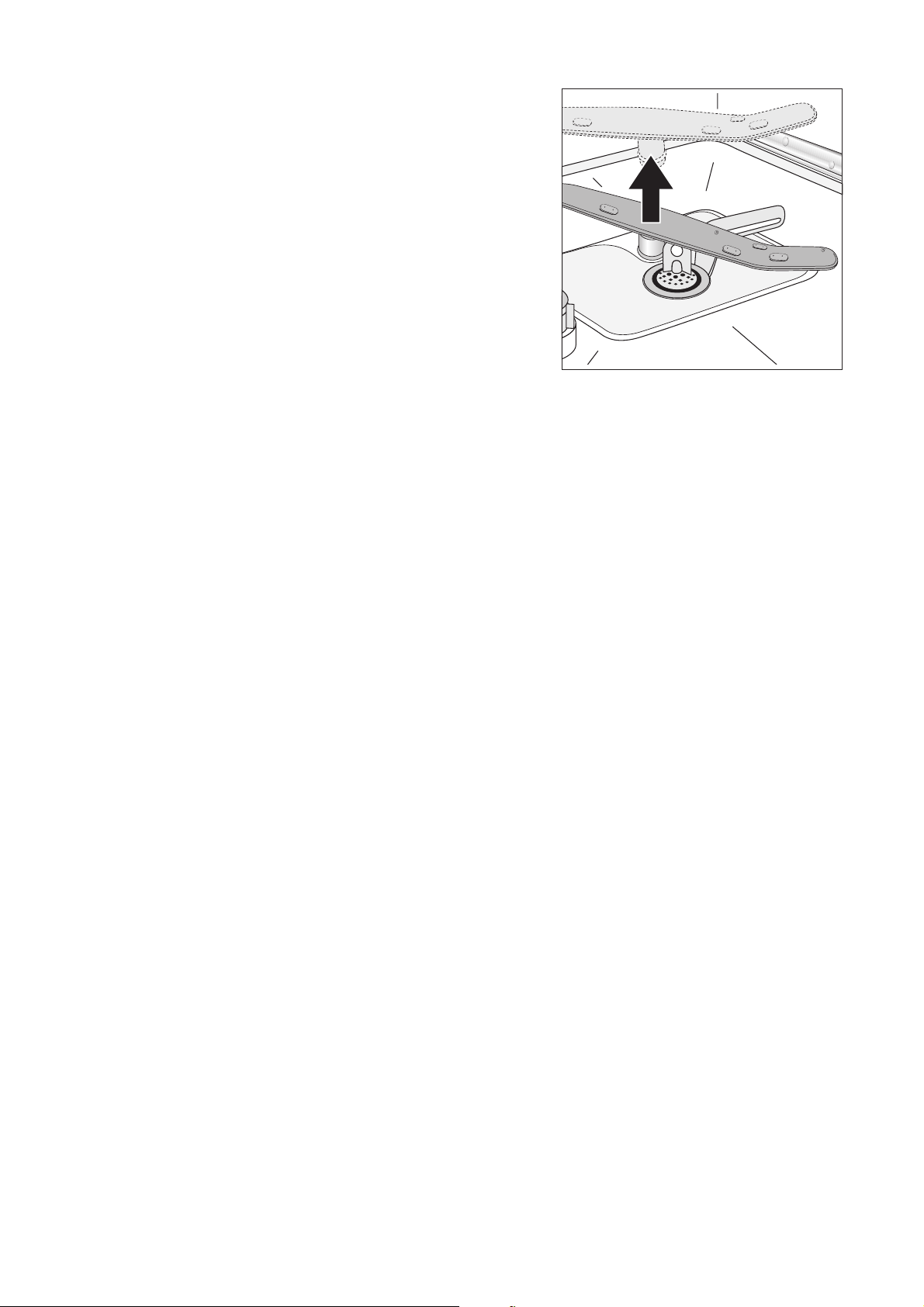

Boden-Sprüharm
1. Boden-Sprüharm zur Entnahme aus seiner Verrastung nach oben ziehen.
2. Sprüharmdüsen reinigen.
3. Boden-Sprüharm wieder an Verbindungsstück an-
setzen und fest nach unten drücken, bis er spürbar
einrastet.
25
Page 26
Was tun, wenn...
Kleine Störungen selbst
beheben
Falls während des Betriebs einer der folgenden Fehlercodes im Multidisplay angezeigt wird:
– FehlercodeÅ10 (Probleme mit Wasserzulauf),
– FehlercodeÅ20 (Probleme mit Wasserablauf),
sehen Sie bitte in nachfolgender Tabelle nach.
Nachdem der Fehler behoben ist, Taste des angefan-
genen Spülprogramms drücken. Das Spülprogramm
läuft weiter.
Bei anderen Fehlercodes („Å“gefolgt von einer Zahl):
– Spülprogramm abbrechen.
– Gerät aus- und wieder einschalten.
– Spülprogramm neu einstellen.
Wird der Fehler erneut angezeigt, bitte den Kundendienst verständigen und den Fehlercode nennen.
Störung Mögliche Ursache Abhilfe
Programmanzeige des gewählten
Spülprogramms blinkt:
das Multidisplay zeigt Fehlercode
Å10 an
(Probleme mit Wasserzulauf).
Programmanzeige des gewählten
Spülprogramms blinkt,
das Multidisplay zeigt Fehlercode
Å20 an
(Spülwasser steht im Innenbehälter des Geschirrspülers).
Das Multidisplay zeigt Fehlercode
Å30 an.
Wasserhahn ist verkalkt oder defekt.
Wasserhahn ist geschlossen. Wasserhahn öffnen.
Sieb (falls vorhanden) in der
Schlauchverschraubung am Wasserhahn ist verstopft.
Siebe im Spülraumboden sind verstopft.
Wasserzulaufschlauch
ist nicht korrekt verlegt.
Der Siphon ist verstopft. Siphon reinigen.
Wasserablaufschlauch
ist nicht korrekt verlegt.
Das Wasserschutzsystem hat angesprochen.
Wasserhahn prüfen, gegebenenfalls
reparieren lassen.
Sieb in der Schlauchverschraubung
reinigen.
Spülprogramm abbrechen (siehe
Kapitel: Spülprogramm starten),
Siebe reinigen (siehe Kapitel: Reinigung der Siebe),
anschließend Spülprogramm neu
starten.
Schlauchverlegung prüfen.
Schlauchverlegung prüfen.
Erst Wasserhahn schließen, dann
Gerät ausschalten und Kundendienst verständigen.
Programm startet nicht.
26
Netzstecker ist nicht
eingesteckt.
Sicherung der Hausinstallation ist
nicht in Ordnung.
Bei Geschirrspülermodellen mit
Startzeitvorwahl:
Eine Startzeit ist vorgewählt.
Netzstecker einstecken.
Sicherung ersetzen.
Falls Geschirr sofort gespült werden
soll, Startzeitvorwahl löschen.
Page 27
Störung Mögliche Ursache Abhilfe
Im Spülraum sind Rostflecken
sichtbar.
Pfeifendes Geräusch beim Spülen.
Spülraum besteht aus rostfreiem
Edelstahl. Rostflekken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus
Wasserleitung, von Töpfen, Besteck usw.). Beseitigen Sie solche
Flecken mit einem handelsüblichen
Edelstahlputzmittel.
Das Pfeifen ist unbedenklich.
Nur geeignetes Besteck und Geschirr spülen.
Gerät mit im Handel erhältlichem
Mittel zum Reinigen des Geschirrspülautomaten entkalken. Sind nach
dem Entkalken die Geräusche noch
zu hören, anderen Markenreiniger
zum Reinigen von Besteck und Geschirr verwenden.
27
Page 28
Wenn das Spülergebnis
nicht zufriedenstellend ist
Das Geschirr wird nicht sauber.
• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, dass das Spülwasser
nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder
falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet
oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter
für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
• Ablaufschlauch ist nicht korrekt verlegt.
• Verunreinigungen aus dem Spülwasser können die
Düsen der Sprüharme verstopfen. Sie haben die
Möglichkeit, die Sprüharme zur Reinigung aus ihrer
Befestigung zu lösen (siehe Kapitel „Pflege und
Reinigung“).
Das Geschirr wird nicht trocken und
bleibt ohne Glanz.
• Es wurde kein Marken-Klarspüler verwendet.
• Vorratsbehälter für den Klarspüler ist leer.
Auf Gläsern und Geschirr sind Schlieren,
Streifen, milchige Flecken oder blauschimmernder Belag.
• Klarspülerdosierung niedriger einstellen.
Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.
• Klarspülerdosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kontaktieren
Sie den Kundenberater des Reinigungsmittelherstellers.
Glaskorrosion
• Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.
28
Page 29
Entsorgung
2
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS<
etc. Entsorgen Sie die Verpackungsmaterialien
entsprechend ihrer Kennzeichnung bei den
kommunalen Entsorgungsstellen in den dafür
vorgesehenen Sammelbehältern.
2 Altgerät
Das Symbol W auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt
für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches Entsorgen
gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.
1 Warnung! Bei ausgedienten Geräten Netzste-
cker aus der Steckdose ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen.
Türschloß zerstören, so daß die Tür nicht mehr
schließt. Kinder können sich dadurch nicht
einsperren und nicht in Lebensgefahr geraten.
29
Page 30
Technische Daten
Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr
Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm
Elektrischer Anschluß: 230 V, 10 A, siehe auch Typschild am rechten Innenrand der Geschirrspüler-
tür.
Gesamtleistung 2250 W
Integrierbare und Unterbau-Geschirrspüler
Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm)
max. Gewicht: 50 Kg
2
= 0.1-1.0 MPa)
5 Dieses Gerät entspricht den folgenden EG-
Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-
Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie ein-
schließlich Änderungs-Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-
Richtlinie
30
Page 31
Hinweise für Prüfinstitute
Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
Die Prüfungen nach EN 50242 müssen mit vollem
Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt
werden.
Volle Beladung:
12 Maßgedecke
einschl. Servicegeschirr
Reinigerdosierung: 5g + 25g (Typ B) 20g (Typ B)
Klarspülereinstellung: 4 (Typ III) 4 (Typ III)
Halbvolle Beladung:
6 Maßgedecke einschl. Servicegeschirr, jeden
2. Stellplatz freilassen

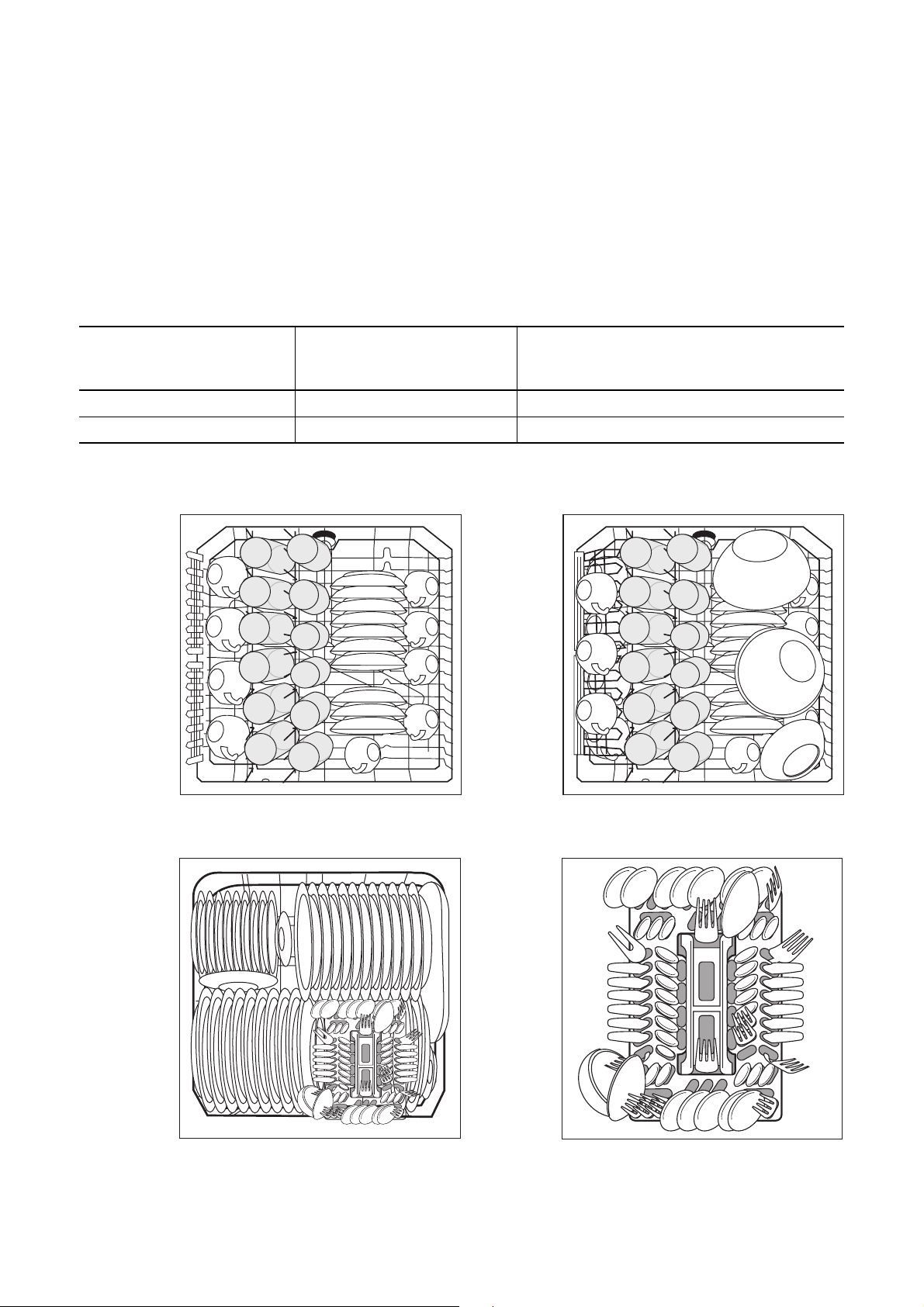

Einordnungsbeispiele:
Oberkorb
*)
*) Tassenauflage gegebenenfalls von rechts nach links versetzen. Dabei unbedingt auf gleiche Einhänge-Höhe achten!
Unterkorb mit Besteckkorb
*) Eventuell auf der linken Seite vorhandene Tassenauflagen sowie eventuell vorhandene Bierglashalter entfernen.
*)
Besteckkorb
31
Page 32
Aufstell- und Anschlussanweisung
1 Sicherheitshinweise für die Installation
• Den Geschirrspüler nur stehend transportieren,
sonst kann Salzwasser auslaufen.
• Vor Inbetriebnahme den Geschirrspüler auf Transportschäden überprüfen. Ein beschädigtes Gerät
auf keinen Fall anschließen. Wenden Sie sich im
Schadensfall an Ihren Lieferanten.
• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu- /Ablaufschlauch beschädigt sind oder
Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, dass das Gerät offen zugänglich ist.
• Netzstecker immer in vorschriftsmäßig installierte
Schutzkontakt-Steckdose stecken.
• Bei Festanschluss: Ein Festanschluss darf nur
durch einen autorisierten Elektro-Fachmann erfolgen.
• Vergewissern Sie sich vor Inbetriebnahme, dass
die auf dem Typschild des Geräts angegebene
Nennspannung und Stromart mit Netzspannung
und Stromart am Aufstellort übereinstimmen. Die
erforderliche elektrische Absicherung ist ebenfalls
dem Typschild zu entnehmen.
• Vielfachstecker /-kupplungen und Verlängerungskabel dürfen nicht verwendet werden. Brandgefahr
durch Überhitzung!
• Die Netzzuleitung des Geschirrspülers darf nur
vom Kundendienst oder einem autorisierten Fachmann ausgetauscht werden.
• Ein Zulaufschlauch mit Sicherheitsventil darf nur
vom Kundendienst ausgetauscht werden.
32
Page 33
Aufstellen des Geschirrspülers
• Geschirrspüler muss standsicher und waagrecht in
alle Richtungen ausgerichtet auf festem Boden
aufgestellt werden.
• Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße mit einem Schraubendreher
herausschrauben.
• Die hinteren Gerätefüße sind mit einem Akkuschrauber vorne am Gerät einzustellen (siehe Montageanweisung).
• Ablaufschlauch, Zulaufschlauch und Netzkabel
müssen innerhalb des Sockelrücksprungs hinten
frei beweglich verlegt sein, damit diese weder abgeknickt noch abgequetscht werden können.
• Der Geschirrspüler muss außerdem fest mit der
durchgehenden Küchen-Arbeitsplatte oder mit den
benachbarten Möbeln verschraubt sein. Diese
Maßnahme ist zwingend notwendig, damit die
nach VDE-Vorschrift erforderliche Kippsicherheit
garantiert ist.
• Beachten Sie bei Einbau des Geschirrspülers in einen Hochschrank das AMK-Merkblatt „Zum Hocheinbau von Geschirrspülern“.
Sie können das Merkblatt unter folgender Adresse
anfordern:
AMK-Geschäftsstelle
Postfach 240161, 68171 Mannheim
Telefon: 0621 / 8506100
Telefax: 0621 / 8506101
E-Mail: [email protected]
Integrierbarer Geschirrspüler
(siehe beiliegende Montageschablone)
3 Die Gerätetür kann mit einer Holzplatte/Mö-
belplatte folgender Abmessungen verkleidet
werden:
Breite: 591 – 594 mm
Dicke: 16 – 24 mm
Höhe:
(variabel)
Gewicht: max. 8 kg
abhängig von – Nischenhöhe
– Sockelhöhe
– Anpassung an Fugenverlauf benachbarter Möbel
Das genaue Höhenmaß muss am Aufstellort von den
benachbarten Möbeln abgemessen werden.
33
Page 34
Anschließen des Geschirrspülers
Wasseranschluss
• Der Geschirrspüler kann an Kaltwasser und an
Warmwasser bis max. 60 °C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen
werden.
Zulässiger Wasserdruck
Niedrigster zulässiger Wasserdruck:
1 bar (=10 N/cm2 =100 kPa)
Höchster zulässiger Wasserdruck:
10 bar (=100 N/cm2 =1 MPa)
Zulaufschlauch anschließen
1 Der Zulaufschlauch darf beim Anschließen
nicht geknickt, gequetscht oder in sich ver-
schlungen sein.

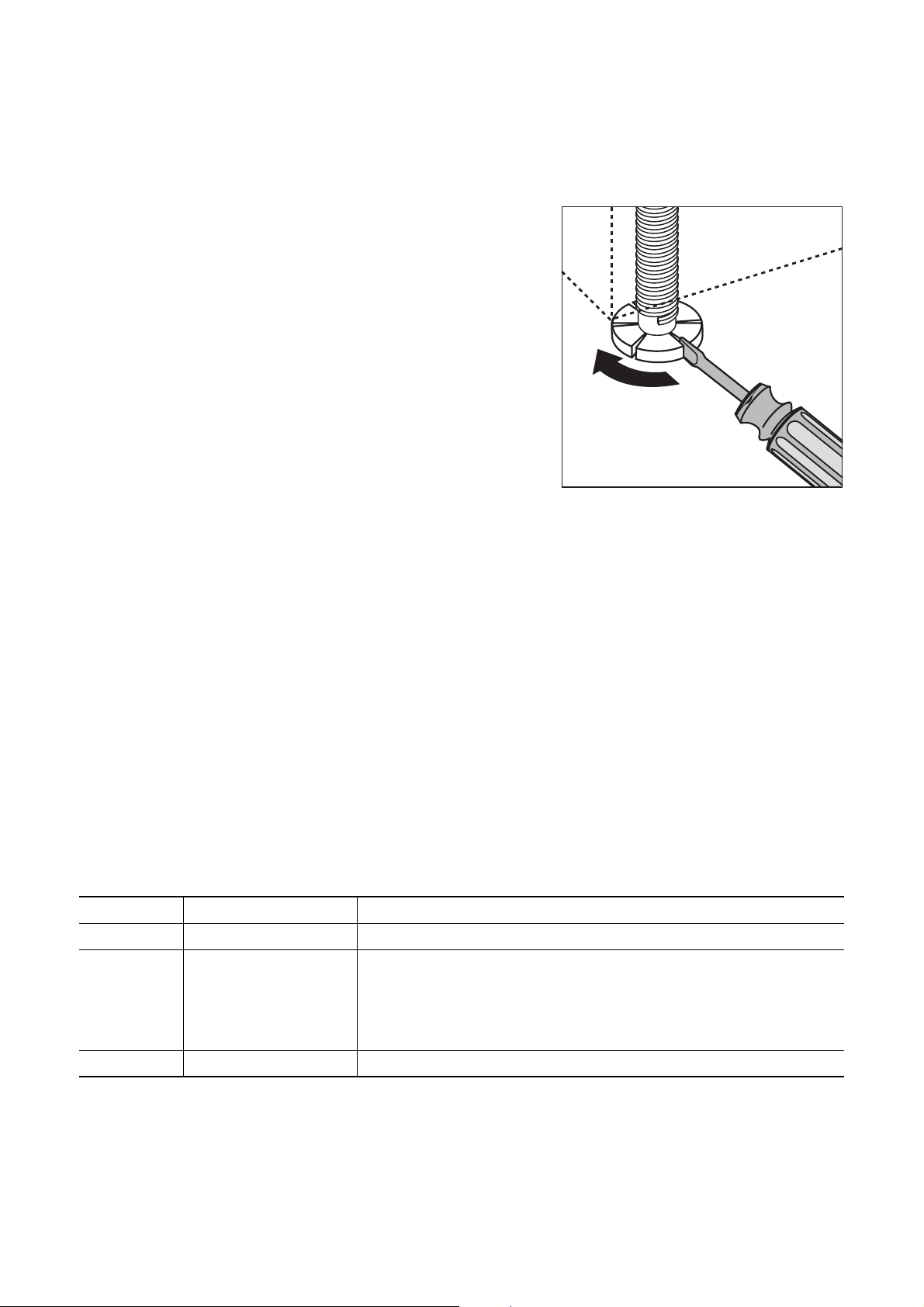

Zulaufschlauch mit der Schlauchverschraubung (ISO
228-1:2000) an einen Wasserhahn mit Außengewinde (¾ Zoll) anschließen. Der Zulaufschlauch ist entweder mit einer Kunststoff- oder mit einer MetallAnschlussmutter ausgestattet:
– Anschlussmutter der Schlauchverschraubung nur
von Hand anziehen.
Anschließend die Dichtheit visuell überprüfen (sicherstellen, dass der Wasserhahn nicht tropft).
3 Damit die Wasserentnahme in der Küche nicht
eingeschränkt wird, empfehlen wir, einen zu-
sätzlichen Wasserhahn zu installieren oder an
den vorhandenen Wasserhahn ein Abzweig-
stück anzubauen.
Benötigen Sie einen längeren Zulaufschlauch als den
mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsätze zu verwenden:
– Schlauchsatz „WRflex 100“ (E-Nr.: 911 239 034)
– Schlauchsatz „WRflex 200“ (E-Nr.: 911 239 035)
Unter 1 bar Wasserdruck ziehen Sie bitte Ihren Installateur zu Rate.
Bei mehr als 10 bar Wasserdruck muss ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler
zu beziehen).
34
Page 35
Wasserablauf
Ablaufschlauch
1 Der Ablaufschlauch darf nicht geknickt, ge-
quetscht oder in sich verschlungen sein.

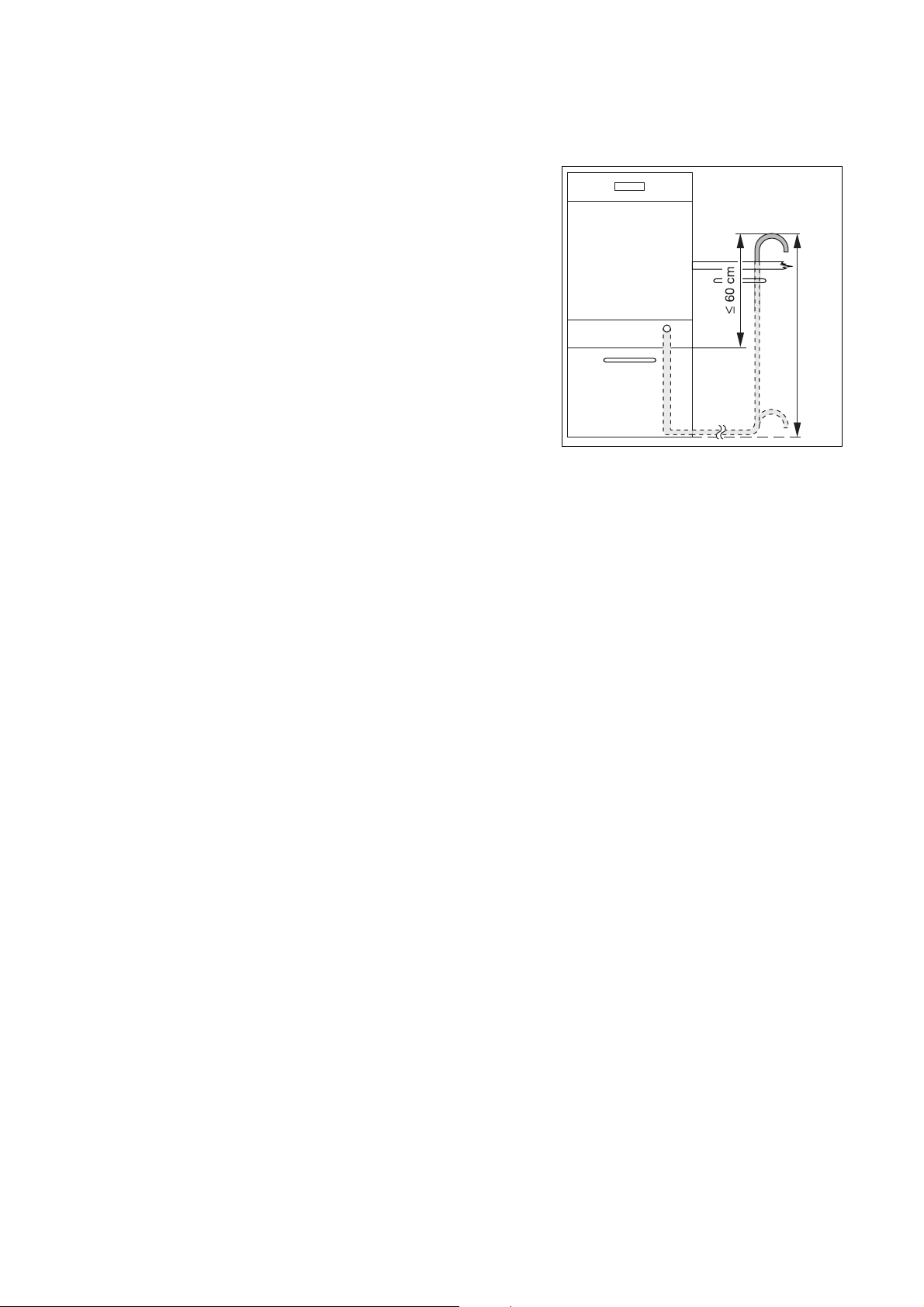

• Anschluß des Ablaufschlauches:
maximal zulässige Höhe über Geräteunterkante:
60 cm.
Verlängerungsschläuche
• Verlängerungsschläuche sind über den Fachhan-
del oder unseren Kundendienst zu beziehen. Der
Innendurchmesser der Verlängerungs- schläuche
muß 19 mm betragen, damit die Gerätefunktion
nicht gestört wird.
• Die Gesamtlänge inkl. Verlängerungsschlauch darf
max. 4 Meter betragen.
zulässiger Bereich
Siphonanschluss
• Die Tülle des Ablaufschlauches (ø 19 mm) paßt auf
alle gängigen Siphontypen. Der Außendurchmesser des Siphonanschlusses muß mindestens 15
mm sein.
• Der Ablaufschlauch muß mit der beiliegenden
Schlauchschelle am Siphonanschluß befestigt
werden.
Wasserschutzsystem
Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet.
Im Fehlerfall unterbricht das Sicherheitsventil im Zulaufschlauch sofort den Wasserzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Wasser
weder aus- noch überlaufen. Im Gerät befindliches
Restwasser wird automatisch abgepumpt.
35
Page 36
Elektrischer Anschluss
Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typschild zu entnehmen. Das Typschild ist am rechten Innenrand der
Geschirrspülertür angebracht.
Um den Geschirrspüler vom Netz zu trennen, Netzstecker ziehen.
Achtung:
– Der Stecker muss nach Aufstellung des Gerätes
zugänglich bleiben.
– Nach dem Einbau dürfen spannungsführende Teile
und betriebsisolierte Leitungen mit dem Prüffinger
nach DIN EN 60335-1 nicht berührbar sein.

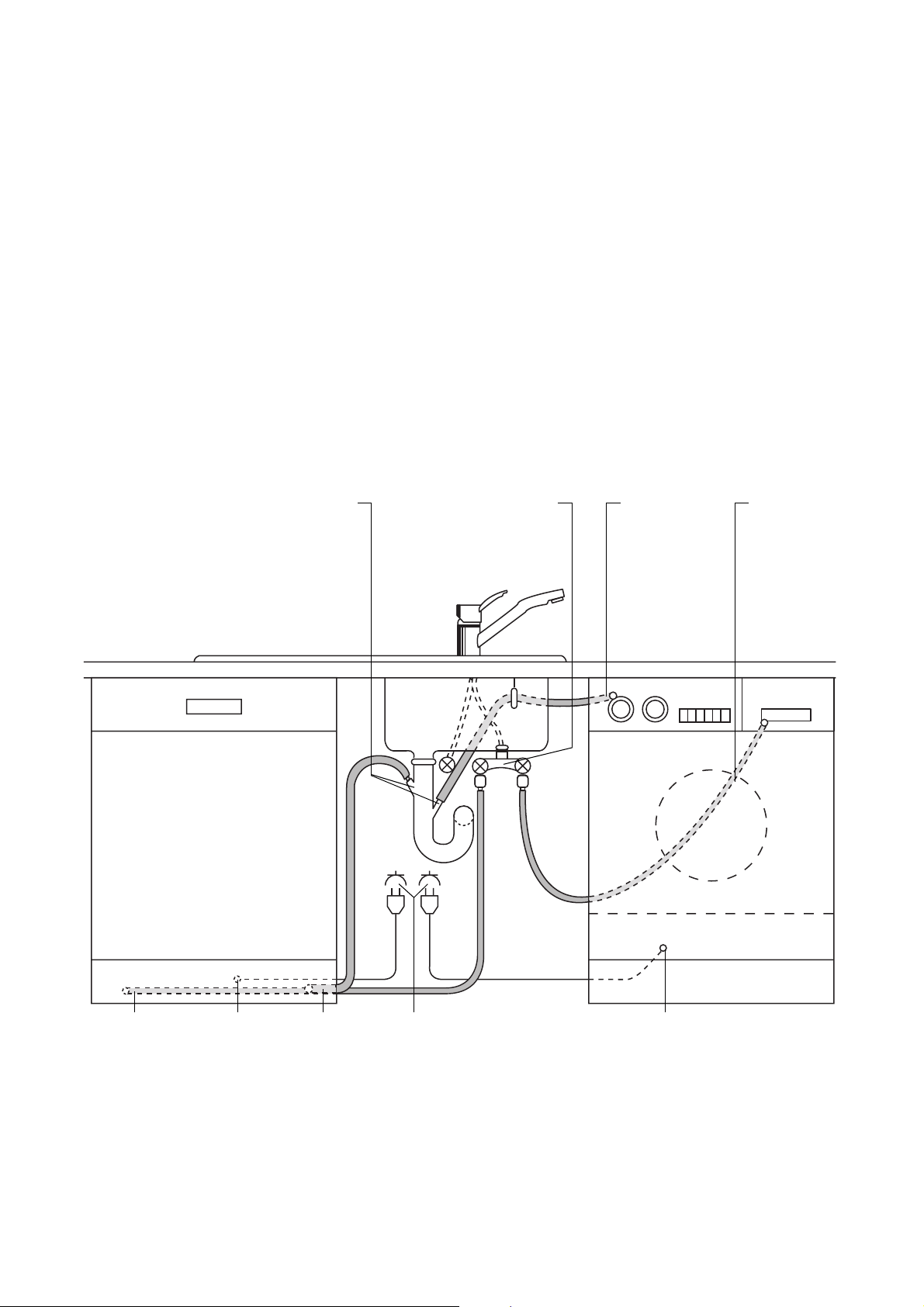

Anschlusstechnik
Zulauf- und Ablaufschläuche sowie das Netzkabel
müssen seitlich vom Geschirrspüler angeschlossen
werden, da hinter dem Gerät kein Platz dafür ist.
2 Stutzen 45° oder gerade,
außen ø 19 mm, Länge 30 mm
Doppelventil Wasserablauf Wasserzulauf
Wasser-
zulauf
36
Elektrische
Zuleitung
Wasserablauf
Elektro-Anschluss Elektrische Zuleitung
Page 37
Servicestellen
Demonstration / Vente
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Vonwilstrasse 15
4127 Birsfelden
Hauptstrasse 52
8604 Volketswil
Hölzliwisenstrasse 12
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen/Bern
Ey 5
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848 848 023
8048 Zürich
Badenerstrase 587
044 405 81 11
Garantie
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en
service au consommateur (documenté au moyen
d’une facture, d’un bon de garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de mains d’œuvres et
de déplacement, ainsi que les pièces de rechange.
Les conditions de garantie ne sont pas valables en
cas d’intervention d’un tiers non autorisé, de l’emploi
de pièces de rechange non originales, d’erreurs de
maniement ou d’installation dues à l’inobservation
du mode d’emploi, et pour des dommages causés
par des influences extérieures ou de force majeure.
Fachberatung / Verkauf
8048 Zürich
Badenerstrasse 587
044 405 81 11
Garantie
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von
2 Jahren. (Ausweis durch Garantieschein, Faktura
oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material,
Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der
Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt, Eingriffe
Dritter und Verwendung von Nicht-Original Teilen.
Points de Service
1028 Préverenges
Le Trési 6
Servizio dopo vendita
6916 Grancia
Zona Industriale E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848 848 023
Consulente (cucina) / Vendita
8048 Zürich
Badenerstrasse 587
044 405 81 11
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848 848 023
37
Page 38
Garanzia
Per ogni prodotto concediamo una garanzia di 2 anni
a partire dalla data di consegna o dalla sua messa in
funzione (fa stato la data della fattura, del certificato
di garanzia o dello scontrino d’acquisto).
Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle
prescrizioni d’istallazione ed istruzioni per l’uso.
Ersatzteile, Zubehör und Pflegemittel
Schweiz: Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen bei http://www.electrolux.ch
Pièces détachées, accessoires et
produits d'entretien
Pour la Suisse : Vous pouvez commander des pièces
détachées, des accessoires et des produits d'entretien en ligne sur http://www.electrolux.ch
Ricambi, accessori e prodotti di
pulizia
Per la Svizzera: Ricambi, accessori e prodotti di pulizia si possono ordinare direttamente sul sito internet
http://www.electrolux.ch
38
Page 39
Service
Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung
(Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kundendienst oder einen
unserer Service-Partner.
Um Ihnen schnell helfen zu können, benötigen wir
folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das Gerät anzeigt
Damit Sie die benötigten Kennziffern Ihres Gerätes
zur Hand haben, empfehlen wir, sie hier einzutragen:
Modellbezeichnung: .....................................
PNC: .....................................
S-No: .....................................
39
Page 40
822 612 773-00-120705-01 Änderungen vorbehalten
The Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr
verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
Loading...
