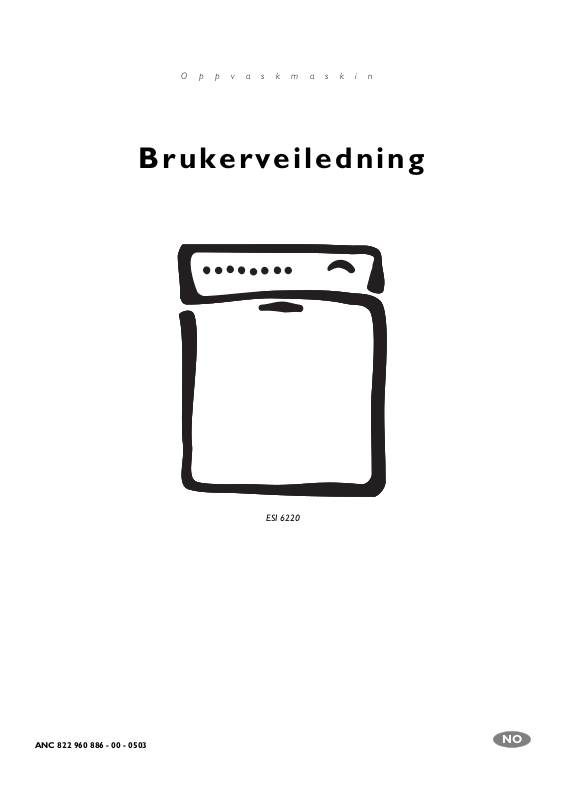

AEG ESI6220 User Manual [no]

Oppvaskmaskin

Brukerveiledning

ANC 822 960 886 - 00 - 0503

ESI 6220

NO

Kjære kunde,

vennligst les nøye gjennom denne brukerinformasjo­nen.
Vær spesielt oppmerksom på sikkerhetsinformasjo­nene på de første sidene i denne brukerinformasjo­nen! Oppbevar denne brukerinformasjonen, slik at
den kan konsulteres senere. Gi den videre til neste
eier ved et eventuelt videresalg av apparatet.

1

3

2

For eventuelle forstyrrelser inneholder denne bruks­anvisningen informasjoner om selvstendig avhjelping,
se kapittelet "Hva må gjøres hvis...".
Hvis disse informasjonene ikke skulle være tilstrekke­lige, så ta kontakt med nærmeste kundeservice.
Ved tekniske problemer står vår kundeservice gjerne
til disposisjon.
Les også kapittelet "Service".

Ved hjelp av advarselstrekanten og/eller sig­nalord (Advarsel!, Forsiktig!, OBS!) frem­heves informasjoner som er viktige for din
egen sikkerhet eller for apparatets funksjons­dyktighet. Det er absolutt nødvendig at disse
overholdes.

Nummererte handlingsanvisninger leder deg
frem skritt for skritt ved bruk av apparatet.

Etter dette tegnet får du supplerende infor­masjoner angående betjening og praktisk
bruk av apparatet.

Dette tegnet kjennetegner tips og informasjo­ner angående økonomisk og miljøvennlig
bruk av apparatet.

3

Oppvaskmaskinen er utstyrt med det nye
vaskesystemet "IMPULSVASKING".
For å oppnå en bedre rengjøring av opp­vasken varierer dette vaskesystemet mot­orturtallet og spyletrykket i løpet av et
vaskeprogram. Dermed varierer også
støynivået til vaskeprogrammet som
pågår.

2

Innhold

Sikkerhetsinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sikring av oppvaskmaskinens dør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Økonomisk og miljøvennlig vasking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Apparattegning og betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Før førstegangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Kalkfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Innstille kalkfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Spesialsalt for kalkfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fyll på spesialsalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Påfylling av skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Innstilling av skyllemiddeldosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Daglig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Innrydding av bestikk og servise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Innrydding av bestikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Innsetting av kjeler, panner og store tallerkener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Innrydding av kopper, glass og kaffeservise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Høydejustering av den øvre kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Påfylling av oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bruke “3 i 1”/ kombinerte oppvaskmiddeltabletter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Kompakt-oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Utvelging av vaskeprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Starte et vaskeprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Veksle/avbryte/stanse vaskeprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Mengdeautomatikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Utkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Pleie og rengjøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Rengjøring av silene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Hva må gjøres hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

…feilmeldinger kommer til syne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

...det er problemer ved bruk av oppvaskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

...vaskeresultatet ikke er tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Henvisninger for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3

Innhold

Oppstillings- og tilkoplingsanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Sette opp oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Integrerbar oppvaskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Oppvaskmaskin for underbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Frittstående oppvaskmaskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Tilkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tilkopling av vann . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tillatt vanntrykk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tilkopling av inntaksslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Vannutløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Vannbeskyttelsessystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Elektrisk tilkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Tilkoplingsteknikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Kundeserviceadresser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4

1 Sikkerhetsinformasjoner

Sikkerheten til ELECTROLUX elektriske apparater er
i samsvar med anerkjente regler innen teknikk og
med loven om apparatsikkerhet. Allikevel synes vi
som produsent det er nødvendig å gjøre deg kjent
med følgende sikkerhetsinstrukser.

Oppstilling, tilkopling, idriftsettelse

• Oppvaskmaskinen må kun transporteres i stå-

ende stilling.

• Kontroller oppvaskmaskinen med hensyn til trans-

portskader. Et apparat med skader må ikke under

noen omstendigheter koples til strømnettet. Ta i

dette tilfellet kontakt med leverandøren.

• Før idriftsettelse skal det kontrolleres at merke-

spenningen og strømtypen som er oppgitt på

apparatets typeskilt stemmer overens med nett-

spenningen og strømtypen på oppstillingsstedet.

Den elektriske sikringen som er nødvendig, er

også oppgitt på typeskiltet.

• Hvordan oppvaskmaskinen stilles opp og tilkoples

på forskriftsmessig måte, er beskrevet i kapittelet

”Installasjon". Det må ikke brukes forlengelseska-

bler eller multistøpsler/-koplinger. Det kan forår-

sake brann pga. overoppheting.

Barns sikkerhet

• Barn er ofte ikke i stand til å vurdere farene som

ligger i omgangen med elektriske apparater. Sørg

derfor for at barn er under oppsyn og ikke la barn

leke med oppvaskmaskinen – det er fare for at de

kan lukke seg inne i maskinen (fare for kvelning!).

• Emballasjedeler (f.eks. folier, isopor) kan være far-

lige for barn. Fare for kvelning! Hold emballasjede-

ler borte fra barn.

• Oppvaskmiddel kan føre til etsningsskader i

øynene, munnen og svelget og til og med forår-

sake kvelning! Følg sikkerhetsinformasjonene fra

produsentene av oppvask- og rengjøringsmidlene.

• Vannet i oppvaskmaskinen er ikke drikkevann.

Hvis det befinner seg rester av oppvaskmiddel i

maskinen er det fare for etsningsskader!

• Ved utrangering av oppvaskmaskinen: Trekk ut

nettledningens støpsel, skjær av nettledningen og

kast den. Ødelegg dørlåsen, slik at døren ikke len-

ger kan låses.

Generell sikkerhet

• Reparasjoner på oppvaskmaskinen må kun utfø-

res av fagfolk. Ved usakkyndige reparasjoner kan

det oppstå betydelige farer for brukeren. Henvend

deg til vår kundeservice eller til fagforhandleren

hvis en reparasjon er nødvendig.

• Oppvaskmaskinen må ikke under noen omsten-

digheter tas i bruk hvis nettledningen, inn-/utløps-

slangen er skadet eller betjeningspanelet,
arbeidsplaten eller sokkelområdet er skadet på en
slik måte at apparatets indre er åpent tilgjengelig.

• Hvis nettledningen er skadet eller skal skiftes ut
mot en lengre ledning, må den skiftes ut av en
kundeservice som er autorisert av
ELECTROLUX.

• Trekk aldri støpselet ut av stikkontakten ved å
holde i kabelen, men alltid ved å holde i støpselet.

• Av sikkerhetsmessige årsaker er ombygginger
eller forandringer av oppvaskmaskinen ikke tillatt.

• Påse at oppvaskmaskinens dør alltid er lukket,
unntatt ved inn- og utrydding av oppvask. På
denne måten unngås det at noen snubler over den
åpne døren og skades.

• Hvis oppvaskmaskinen er utstyrt med en kniv­skuff, må spisse kniver og skarpkantede bestikk­deler legges i knivskuffen.
Hvis oppvaskmaskinen ikke er utstyrt med en
knivskuff, må spisse kniver og skarpkantede
bestikkdeler legges i den øvre kurven eller settes i
bestikkurven med spissen ned.

Korrekt anvendelse

• Det må kun vaskes husholdningsservise i opp­vaskmaskinen. Hvis apparatet brukes til andre for­mål eller feilbetjenes, bærer prodsenten intet
ansvar for eventuelle skader.

• Før bruk av spesialsalt, oppvask- og skyllemiddel
skal det kontrolleres at produsenten av disse pro­duktene uttrykkelig tillater at de brukes i oppvask­maskiner.

• Ikke bruk løsningsmidler i oppvaskmaskinen.
Eksplosjonsfare!

• Vannbeskyttelsessystemet beskytter mot vann­skader på en pålitelig måte. Her må følgende for­utsetninger være oppfylt:
– Nettilkoplingen må være opprettet også når

oppvaskmaskinen er slått av.

– Oppvaskmaskinen må være installert på for-

skriftsmessig måte.

– Vannkranen skal alltid stenges når oppvask-

maskinen ikke passes på i lengre tid, f.eks.
grunnet en feriereise.

• Ikke sett deg eller stå på den åpne døren, opp­vaskmaskinen kan velte eller ødelegges.

• I tilfelle feil skal først vannkranen stenges, deretter
skal oppvaskmaskinen slåes av og nettledningens
støpsel trekkes ut av stikkontakten. Ved fasttilkop­ling: Sikringen(e) skal slåes av hhv. skrusikrin­gene skrues ut.

5

Sikring av oppvaskmaskinens dør

Oppvaskmaskinen er utstyrt med en dørsikring
Denne dørsikringen hindrer at barn kan åpne døren
utilsiktet.

1. Sikre oppvaskmaskinens dør mot å kunne åpnes
utilsiktet:

– Skyv den lille stiften på venstre side i dørhånd-

taket (f.eks. med håndtaket på en skje) mot
høyre (1).

2. Åpne døren på oppvaskmaskinen, hvis sikringen
er aktivert:

– Skyv først dørhåndtaket mot venstre (3) ved

hjelp av klaffen (2) til du kjenner motstand.

– Så trekker du dørhåndtaket forover (4).

3. Deaktivere sikringen på oppvaskmaskinens dør:
– Skyv stiften helt mot høyre med håndtaket på

en skje (5).

6

2 Avfallsbehandling

Avfallsbehandling av emballasje­materialet

Oppvaskmaskinens emballasjemateriale skal kastes
på forskriftsmessig måte. Alt emballasjemateriale
som brukes er miljøvennlig og resirkulerbart.

• Kunststoffdeler er kjennetegnet ved hjelp av inter­nasjonalt standardiserte forkortelser:
– >PE< for polyetylen, f.eks. emballasjefolie
– >PS< for polystyren, f.eks. polstringsdeler

(prinsipielt KFK-fri)

– >POM< for polyoksymetylen, f.eks. kunst-

stoff-klemmer

• Kartongdelene er laget av resirkulert papir og skal
leveres til papirinnsamling.

Avfallsbehandling av utrangerte
apparater

Når oppvaskmaskinen en dag resirkuleres, skal den
transporteres til den kommunale avfallsplassen eller
til en forretning som fører tilsvarende type produkt.
Der vil du kunne levere den inn kostnadsfritt. Forret­ningen er kun forpliktet til å ta imot den type produk­ter den selv forhandler, uavhengig av merke og
fabrikat. Forhandler forretningen oppvaskmaskiner,
plikter der derfor å ta imot din gamle oppvaskmaskin.

2 Økonomisk og miljøvennlig vasking

• Oppvaskmaskinen må kun koples til varmtvann
hvis varmtvannsanlegget ikke varmes opp elek­trisk.

• Kalkfilteret må stilles inn korrekt.

• Ikke forhåndsvask oppvasken under rennende
vann.

• Hvis oppvaskmaskinen kjøres med lite innhold,
beregner mengdeautomatikken den nødvendige
vannmengden og forkorter programmets varighet.
Det mest økonomiske er imidlertid å kjøre opp­vaskmaskinen når den er full.

• Velg vaskeprogrammet avhenging av oppvaskens
type og grad av smuss.

• Ikke bruk mer oppvaskmiddel, spesialsalt og skyl­lemiddel enn det som anbefales av produktprodu­sentene og i denne bruksanvisningen.

7

Apparattegning og betjeningspanel

Takdusj

Gummipakning
for tilkopling av
vanninnløpet til
den spylear­men

Spylearmer

Hardhetsbryteren

Forrådsbeholder
for spesialsalt

Beholder for
oppvaskmiddel

Forrådsbeholder
for skyllemiddel Siler

Typeskilt

8

Betjeningspanel

Funksjonstaster

3

2

1

Programforløpsvisning

Vaskeprogramtaster Kontrollindikatorer

Betjeningsfeltet består av PÅ/AV-tasten og
programtastene med indikatorlampene.

Funksjonstaster: Ved hjelp av disse tastene kan du
stille inn følgende funksjoner i tillegg til de oppførte
oppvaskprogrammene:

Funksjonstast 1 Innstille vannavkalkning

Funksjonstast 2 - ikke belagt -

Funksjonstast 3 - ikke belagt -

Før førstegangs bruk

Dørhåndtak

Programforløpsvisning: I programforløpsvisningen
indikeres det til enhver tid kjørende programavsnittet.

Kontrollindikatorene har følgende betydning :

t

3

Kontrollindikatorene lyser aldri mens et vas­keprogram pågår.

På/Av-tast

Etterfyll spesialsalt

Før bruk skal alle klemmer som oppvaskkurvene sik­res med under transporten, fjernes.
Utfør deretter følgende skritt:

1. Innstilling av kalkfilteret

2. Påfylling av spesialsalt for kalkfilteret

3. Påfylling av skyllemiddel

3

Det må ikke fylles på spesialsalt eller skylle­middel når du bruker 3-i-1 maskinoppvaskta­bletter.

9

Kalkfilter

For å hindre kalkavsetting på servise og i oppvask­maskinen, må serviset vaskes med mykt, dvs. kalk­fattig, vann. Derfor er oppvaskmaskinen utstyrt med
et kalkfilter som fjerner kalken fra vannet ved hjelp av
et spesialsalt fra og med en hardhetsgrad på 4 °d
(tysk gradering).

3

Kalkfilteret innstilles mekanisk med hardhetsbryteren
og deretter elektronisk med tastene på betjeningsfel­tet.

Hos det lokale vannverket vil du få informa­sjoner om vannets hardhet og hardhetsgra­der der du bor.

Vannhardhet Innstilling av hardhetsnivået

1

i °d

) i mmol/l2)

51 - 70
43 - 50
37 - 42
29 - 36
23 - 28

19 - 22
15 - 18

11 - 14 1,9 - 2,5 II 3 3

4 - 10 0,7 - 1,8 I/II 2 2

under 4 under 0,7 I

1)(°d) tyske grader, mål for vannhardheten

2)(mmol/l) millimol per liter, internasjonal enhet for vannhardhet

3)Ved denne innstillingen kan programmets varighet forlenge seg ubetydelig.

*) fabrikkutført innstilling

9,0 - 12,5

7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0

3,3 - 3,9
2,6 - 3,2

Nivå mekanisk elektronisk

3

10

9
8
7
6

5

4*

1

dig

IV

III

1

0*

salt ikke nødven-

Innstille kalkfilter

Innstille kalkfilteret i forhold til vannhardheten der du
bor:
Oppvaskmaskinen må være slått av.

Antall

blinkesignaler

10

9
8
7
6

5
4

1

Mekanisk innstilling:

1. Åpne døren til oppvaskmaskinen.

2. Ta nedre servisekurv ut av oppvaskmaskinen.

3. Drei hardhetsområdebryteren til 0 eller 1 (se

tabell).

4. Sett inn nedre servisekurv igjen.

10

Elektronisk innstilling:

1. Trykk på PÅ/AV-tasten.

Indikatorlampen for PÅ/AV-tasten lyser.

3

2. Trykk inn og hold inne funksjonstastene 2 og 3

3. Trykk på funksjonstast 1.

4. Ved å trykke på funksjonstasten 1, økes hard-

5. Trykk på PÅ/AV-tasten, når hardhetsnivået er riktig

Hvis flere indikatorer lyser, er et vaskepro­gram aktivert. Vaskeprogrammet må velges
bort (RESET):
Trykk samtidig på funksjonstastene 2 og 3 i
to sekunder.
Alle andre indikatorer slukker.

samtidig.
Indikatorlampene for funksjonstastene 1 til 3 blin­ker.

Indikatorlampen for funksjonstasten 1 blinker.
Samtidig blinker indikatorlampen for vaskepro­gramslutt:
– Antallet blink fra indikatoren for vaskeprogram-

slutt tilsvarer det innstilte hardhetstrinnet.

– Blinkesignalene gjentas flere ganger hvert 3.

sekund.

hetsnivået med 1
(unntak: Etter hardhetsnivå 10 følger
hardhetsnivå 1).

innstilt.
Hardhetsnivået er da lagret.

11

Spesialsalt for kalkfilter

3

Hvis vannets hardhet der du bor er under 4
°d, er det ikke nødvendig å avkalke vannet til
oppvaskmaskinen din, og du trenger ikke
spesialsalt eller salterstatningsstoffer.

Du har 2 muligheter for avkalking av van­net:

• Når du bruker et vaskemiddel som inneholder sal­terstatningsstoffer, skal kun dette vaskemiddelet
fylles i beholderen for vaskemiddel.
– I dette tilfellet må kalkfilteret stilles mekanisk

til 0 og elektronisk til 1, slik at det ikke tilføres
spesialsalt.

• Når du bruker vaskemiddel og spesialsaltet atskilt,
skal spesialsaltet fylles i innholdsbeholderen for
skyllemiddel.
– I dette tilfelle må kalkfilteret være mekanisk

innstilt på 0 eller 1 og elektronisk på mel­lom 2 og 10 (avhengig av hardhetsområdet

der du bor) slik at spesialsaltet tilføres fra inn­holdsbeholderen.

1

Bruk bare spesialsalt til oppvaskmaskinen.
Fyll aldri andre salttyper (f. eks. spisesalt)
eller oppvaskmaskinrengjøringsmiddel i inn­holdsbeholderen for salt. Dette vil kunne
ødelegge kalkfilteret.
Hver gang du fyller på salt, bør du forsikre
deg om at det virkelig erspesialsalt du fyller
på.

Still inn spesialsalttilførselen

3

Innstill kalkfilteret mekanisk og elektronisk på den
ønskede hardheten:

3

Mange maskiner leveres med tilleggsfunksjo­nen 3i1 installert.
Når du bruker 3-i-1 oppvasktabletter, og til­leggsfunksjonen 3i1 velges i tillegg til spyle-
programmet, må tilsetningen av spesialsalt
ikke endres (se “3i1 tilleggsfunksjon“).

mekanisk inn-

stilling

0 1 1 Det skal ikke tilføres spesialsalt.

0 - 1 2 - 10 2 - 10

Når kalkfilteret for bruken av vaskemiddel
inkl. spesialsalt blir innstilt elektronisk på “1”,
så blir dermed kontrollvisningen for spesial­salt slått av.

elektronisk inn-

stilling

Antall

blinketegn

Spesialsalttilførsel

Spesialsalttilførsel fra saltbeholderen

(Forhåndsinnstilt fra fabrikken)

12

Fyll på spesialsalt

Når du bruker vaskemiddel og spesialsalt hver for
seg, skal du fylle i spesialsalt:

• Før første gangs bruk av oppvaskmaskinen.

• Når kontrollvisningen for spesialsalt på betjenings­panelet lyser

1. Åpne døren, ta ut den nedre kurven.

2. Skru opp lukkehetten på saltbeholderen ved å

dreie den mot urviseren.

3. Kun ved førstegangs idriftsettelse:

Fyll saltbeholderen full med vann.

4. Sett den medfølgende trakten på forrådsbeholde­rens åpning.
Fyll spesialsalt i forrådsbeholderen via trakten,
kapasiteten er alt etter saltets grovhet ca. 1,0­1,5 kg. Ikke fyll for mye spesialsalt i beholderen.

3

5. Vask bort saltrester fra forrådsbeholderens

6. Skru igjen lukkehetten ved å dreie den med urvi-

3

Vannet som fortrenges ved påfylling av spe­sialsalt renner ut av saltbeholderen og ned i
bunnen i oppvaskmaskinens indre. Dette er
ikke farlig, da dette vannet pumpes bort når
et vaskeprogram startes igjen.

åpning.

seren til anslag. Hvis dette ikke gjøres kommer det
spesialsalt inn i vaskevannet. Dette kan føre til at
glassene blir matte. Kjør derfor et skylleprogram
etter å ha fylt i spesialsalt. På denne måten skyl­les saltvann og saltkorn i oppvaskrommet bort.

Avhengig av saltets grovhet kan det vare
noen timer før saltet har blitt oppløst i vannet
og kontrollindikatoren Spesialsalt
ker igjen. Innstillingen av kalkfilteret og der­med av saltforbruket er avhengig av
vannhardheten på stedet.

t.

t sluk-

SALE

SALT

SALZ

SEL

13

Påfylling av skyllemiddel

Ved hjelp av skyllemiddelet får man skinnende rent
servise uten flekker og klare glass.

1

Fyll på skyllemiddel:

• Før førstegangs idriftsettelse av oppvaskmaskinen

• Når det vises en mørk prikk omgitt av en lys ring i

Beholderen for skyllemiddel befinner seg på innsiden
av døren på oppvaskmaskinen.

1. Åpne døren.

2. Trykk med fingeren på frigjøringsknappen for skyl-

3. Vipp dekselet på skyllemiddelbeholderen helt opp.

Bruk kun merke-skyllemiddel for oppvask­maskiner. Fyll aldri andre midler (f.eks. eddi­kessens) eller maskinvaskemiddel i
forrådsbeholderen for skyllemiddel. Dette vil
føre til skader på oppvaskmaskinen.

indikeringsvinduet på forrådsbeholderen. Hvis det
er skyllemiddel i forrådsbeholderen er indikerings­vinduet helt mørkt.

lemiddelbeholderen.

4. Fyll på skyllemiddel nøyaktig opp til markeringen
“max”; dette tilsvarer en påfyllingsmengde på
ca. 140 ml.

5. Lukk dekselet igjen og trykk inntil det griper i lås.

6. Hvis skyllemiddel har rent ut på siden, tørkes dette

opp med en klut. Hvis ikke, fører det til for mye
skumdannelse under skyllingen.

Innstilling av skyllemiddeldosering

3

1. Åpne døren på oppvaskmaskinen.

2. Trykk med fingeren på frigjøringsknappen for skyl-

3. Vipp dekselet på skyllemiddelbeholderen helt opp.

4. Still inn doseringsmengde.

5. Lukk dekselet igjen og trykk inntil det griper i lås.

6. Hvis skyllemiddel har rent ut, tørkes dette opp

Under oppvasken blir skyllevannet tilført skyl­lemiddel fra skyllemiddelbeholderen. Dose­ringen kan innstilles fra 1 til 6. Fra fabrikken
er doseringen innstilt på “4”. Doseringen bør
bare endres hvis det vises striper, melkeak­tige flekker eller inntørkede vanndråper på
glass og service.

lemiddelbeholderen.

med en klut.

14

Daglig bruk

• Må det etterfylles spesialsalt eller skyllemiddel?

• Innrydding av oppvask i oppvaskmaskinen

• Påfylling av oppvaskmiddel for oppvaskmaskiner

• Utvelging av egnet vaskeprogram for bestikk og
servise

• Starting av vaskeprogram

Innrydding av bestikk og servise

1

• Før oppvasken ryddes inn skal:

• Ved innrydding av servise og bestikk skal føl-

Svamper, oppvaskkluter og alle andre gjen­stander som kan suges fulle med vann, må
ikke vaskes i oppvaskmaskinen

For vasking i oppvaskmaskinen er følgende bestikk-/servisetyper

ikke egnet: delvis egnet:

– Bestikk med tre-, horn,

porselen- eller perlemorsskaft
– Ikke varmebestandige kunststoffdeler
– Eldre bestikk med temperaturømfintlig kitt
– Limte servise- eller bestikkdeler
– Tinn- hhv. Kobbergjenstander
– Blykrystallglass
– Rustømfintlige ståldeler
– Tre-/frokostbrett
– Kunsthåndverks-gjenstander

– Større matrester fjernes.
– Kjeler med fastbrente matrester legges i bløt.

gende tas hensyn til:
– Serviset og bestikket må ikke hindre spylear-

mene i å dreies.

– Hule beholdere som kopper, glass, kjeler osv.

skal settes inn med åpningen ned, slik at det
ikke kan samles vann i fordypninger eller dype
bunner

– Servise og bestikkdeler må ikke ligge i hveran-

dre eller dekke over hverandre

– For å unngå glasskader må glass ikke berøre

hverandre

– Små gjenstander (f.eks. lokk) skal legges i

bestikkurven

.

– Steintøyservise må kun vaskes i oppvaskmaskinen hvis

dette tillates uttrykkelig av produsenten.

– Overglasur-dekorasjoner kan blekne etter svært hyppig

maskinvask.

– Sølv- og aluminiumsdeler misfarges ofte ved maskin-

vask. Matrester som f.eks. eggehvite, eggeplomme og
sennep forårsaker ofte misfarginger hhv. flekker på sølv.
Sølv skal derfor alltid rengjøres omgående for matrester
hvis det ikke skal vaskes umiddelbart etter bruk.

– Enkelte glasstyper kan bli matte etter hyppig maskinvask

15

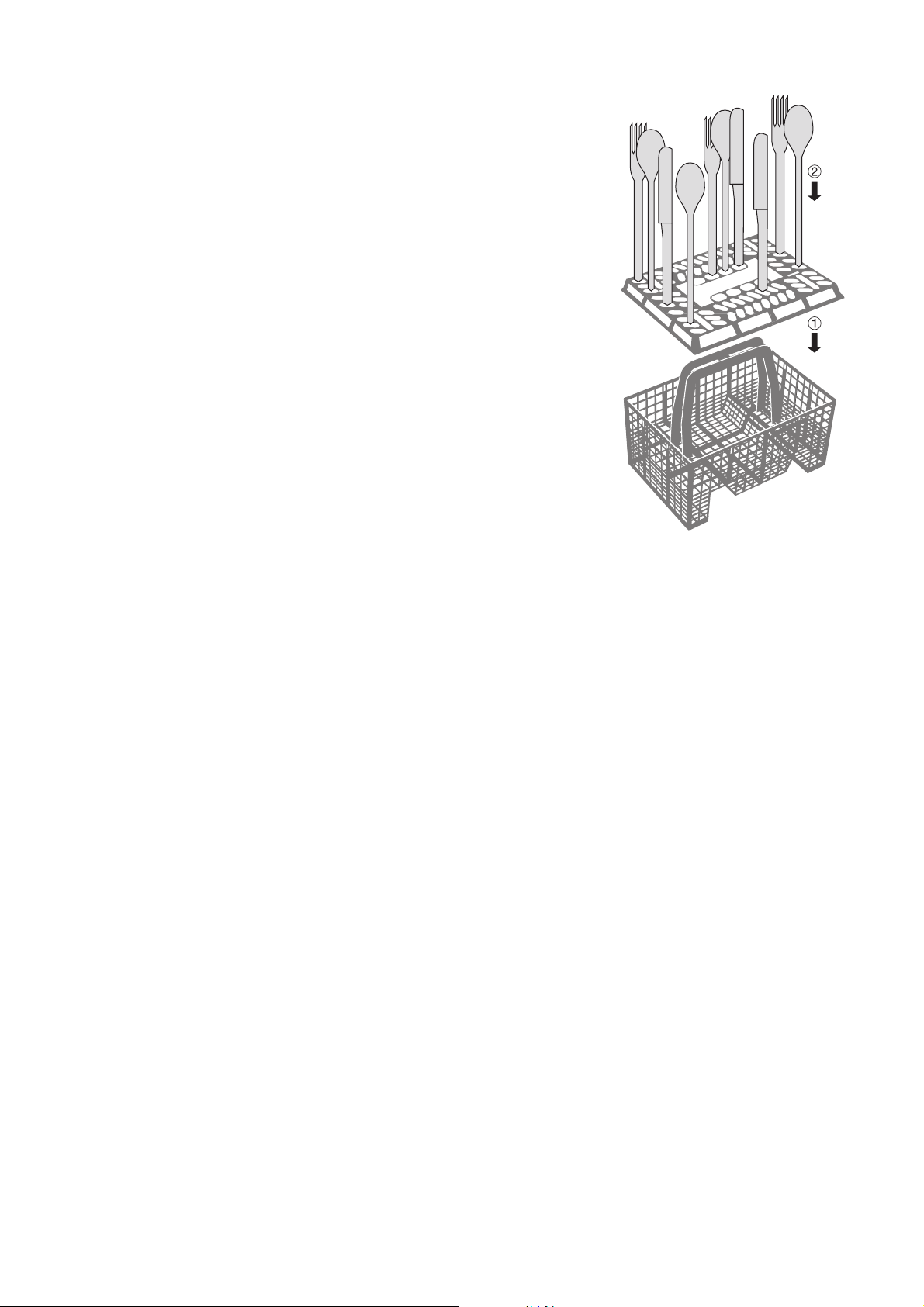

Innrydding av bestikk

1

For at alle bestikkdeler skal omskylles av vannet bør

1. gitterinnsatsen settes på bestikkurven

2. korte kniver, gafler og skjeer settes inn i bestikkur-

Noen oppvaskmaskinmodeller er utstyrt med bestik­kurver uten bestikkgitter.

Lange, spisse bestikkdeler kan utgjøre en
fare i bestikkurven, spesielt for barn (se sik­kerhetsinformasjonene). Slike deler skal der­for legges i iden øvre kurven.

vens gitterinnsats med skaftet ned.

16

Innsetting av kjeler, panner og
store tallerkener

Sett større og sterkt skittent servise i den nedre kur­ven (tallerkner med tverrsnitt på inntil 29 cm).

Oppvaskmaskinen din har en nedre kurv av en av de
to følgende variantene:

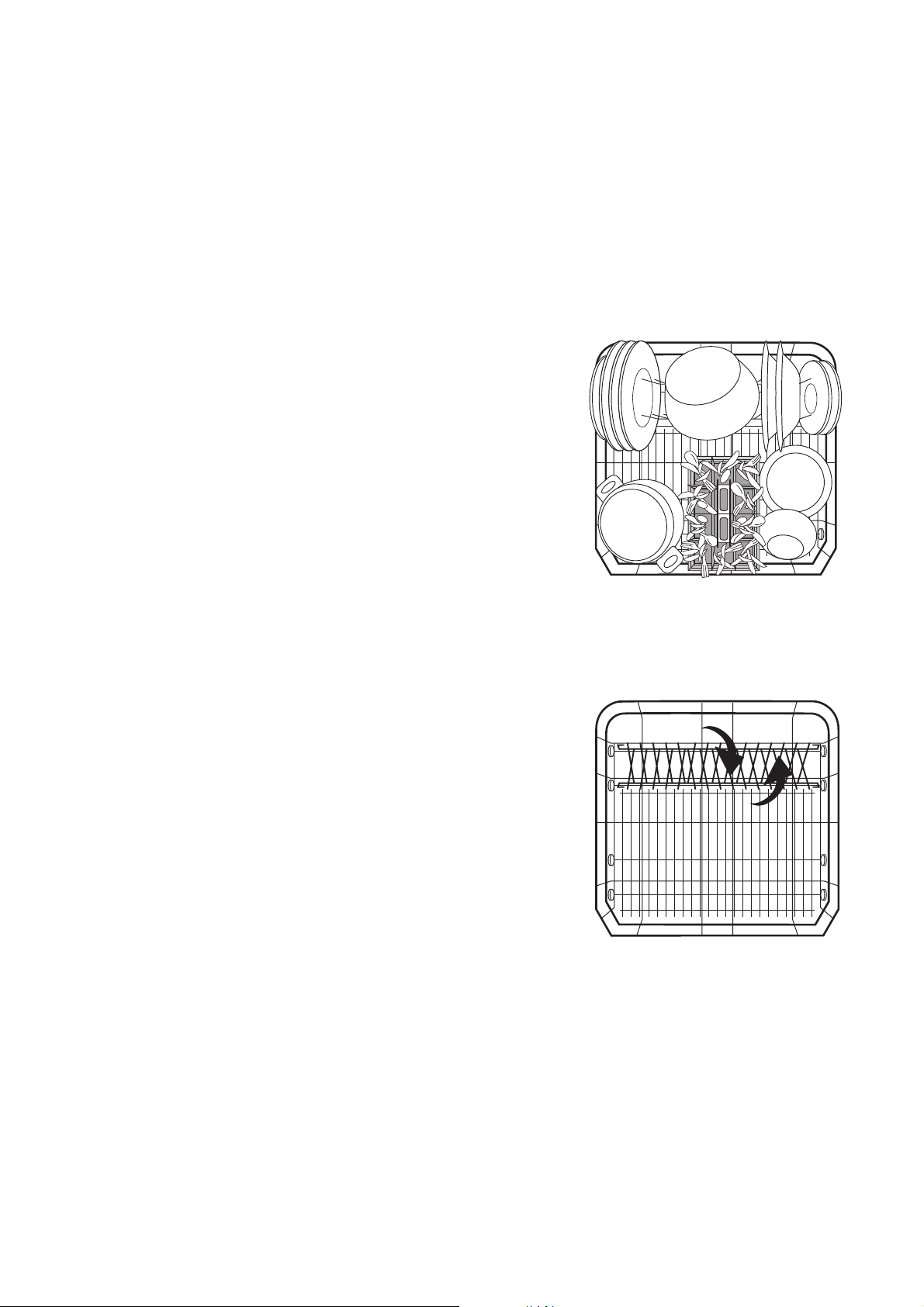

Variant 1: Den bakre tallerkeninnsatsen i
nedre kurv kan tas ut

3

For å lettere kunne plassere større servise­deler kan

- den bakre takkerkeninnsatsen taes ut av
den nedre kurven.

- bestikkurven forskyves til siden i den nedre
kurven.

Variant 2: Den bakre tallerkeninnsatsen i
nedre kurv er sammenleggbar

3

For lettere å kunne plassere større servise­deler kan,

- begge pinneradene i den bakre
tallerkeninnsatsen legges ned.

- bestikkurven forskyves til siden i den nedre
kurven

17

Innrydding av kopper, glass og kaf­feservise

Legg mindre, ømfintlig servise og lange, spisse
bestikkdeler i den øvre kurven.

• Plasser servisedelene på og under de oppslåbare
kopp-hyllene på en slik måte at delene er forskjø­vet i forhold til hverandre og vaskevannet kommer
i berøring med alle delene.

• Ved høye servisedeler kan kopp-hyllene slåes
opp.

• Vin-, champagne- og konjakkglass skal lenes mot
eller henges inn i innsnittene i kopp-hyllene.

• Glass, krus osv. kan også settes på de to
stangrekkene på venstre side i den øvre kurven.

Høydejustering av den øvre kurven

Maksimal høyde på serviset i

den øvre kurven den nedre kurven

ved

løftet øvre kurv 22 cm 30 cm

ved senket øvre kurv 24 cm 29 cm

3

Senking av den øvre kurven:

1. Trekk den øvre kurven helt ut.

2. Løft den øvre kurven til anslag og senk den lodd-

Heving av den øvre kurven:

1. Trekk den øvre kurven helt ut.

2. Løft den øvre kurven til anslag og senk den lodd-

Høydejusteringen kan også utføres når det er
servise i kurvene.

rett. Kurven blir stående i nedre posisjon.

rett. Kurven blir stående i øvre posisjon.

18

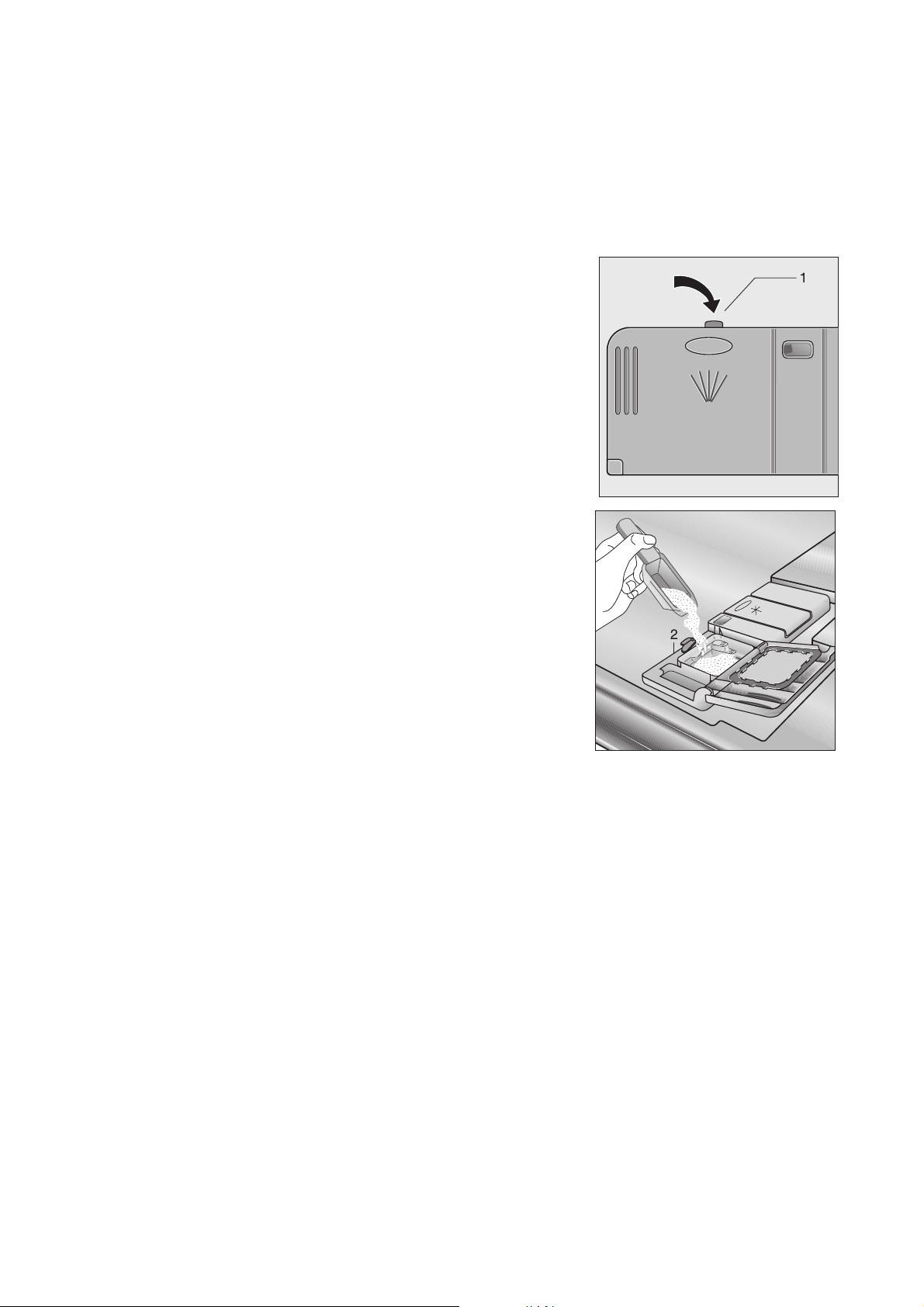

Påfylling av oppvaskmiddel

1

Anvend kun oppvaskmiddel for oppvaskmas­kin.

Fyll i oppvaskmiddel:

Innen et oppvaskprogram starter (ikke ved program­met Forskylling). Under programforløpet blir oppvask­vannet tilført oppvaskmiddel.

2

Beholderen for oppvaskmiddel befinner seg på innsi­den av døren.

1. Hvis dekselet er lukket:

2. Fyll oppvaskmiddel i beholderen for oppvaskmid-

3. Lukk dekselet igjen og trykk inntil det griper i lås.

3

Ta hensyn til produsentens anbefalinger for
dosering og oppbevaring som er angitt på
oppvaskmiddelets emballasje.

Trykk på frigjøringsknappen (1).
Dekselet åpnes.

del. Markeringslinjene tjener som hjelp ved dose­ringen:
“20” tilsvarer ca. 20 ml oppvaskmiddel,
“30” tilsvarer ca. 30 ml oppvaskmiddel.

Ved sterkt tilsmusset servise fylles ekstra
oppvaskmiddel i tilleggskammeret (2). Dette
oppvaskmiddelet tas i bruk allerede under
forskylling.

19

Bruke “3 i 1”/ kombinerte oppvask­middeltabletter

Generelle råd

Disse produktene er tabletter med kombinert opp­vask/skyllemiddel og saltfunksjon.

1. Før du bruker disse produktene bør du undersøke
om vannhardheten i vannet fra ditt forsyningsverk
er i overensstemmelse med de anbefalinger pro­dusenten gir (på pakken) for bruk av disse produk­tene.

2. Disse produktene bør brukes i nøye overensstem­melse med oppvaskmiddelprodusentens instruk­sjoner.

1

3. Hvis du får problemer første gang du bruker “3 i

Viktig henvisning

Hvis du bruker kombinasjonsprodukter, har du ingen
nytte av indikatorlampene for skyllemiddel og salt.
Det kan derfor være nyttig å slå av skyllemiddel-indi­katoren - vær oppmerksom på at dette bare er mulig
på noen oppvaskmaskiner - og velg lavest mulige inn­stilling for vannhardhet.

Ikke plasser tablettene i rett i maskinrom­met eller i bestikk-kurven, da dette vil føre
til et dårligere vaskeresultat. Tablettene
bør plasseres i vaskemiddelbeholderen.

1”-produktene, kan du ta kontakt med oppvask­middelprodusenten via kundeservice (telefonnum­meret står på produktemballasjen.

Kompakt-oppvaskmiddel

Avhengig av deres kjemiske sammensetning kan
vaskemidler for oppvaskmaskiner inndeles i to grunn­leggende typer:

– vanlig, alkalisk oppvaskmiddel med etsende

bestanddeler

– lavalkaliske kompakt-oppvaskmiddel med

naturlige enzymer

2

Bruk av 50 °C-vaskeprogrammer sammen
med kompaktoppvaskmidler skåner miljøet
og behandler servise og kjøkkentøy med var­somhet ettersom vaskeprogrammene er spe­sielt tilpasset de smussløsende
egenskapene i kompaktoppvaskmidlenes
enzymer. Når 50 °C-vaskeprogrammene bru­kes sammen med kompaktoppvaskmidler
oppnås samme oppvaskresultat som man
ellers kun oppnår med 65 °C-programmer.

Oppvasktabletter

3

Oppvasktabletter fra forskjellige produsen­ter oppløses etter forskjellig lang tid. Derfor
kan noen rengjøringstabletter ikke utfolde
hele rengjøringspotensialet i kortprogram­mer. Av denne grunn skal alltid vaskepro­grammene med forskylling kjøres når det
brukes rengjøringstabletter

Les i bruksanvisningen for mer informasjon.

Hvis du bestemmer deg for å gå over til å bruke et
vanlig oppvaskmiddelsystem, anbefaler vi at du

• fyller opp både salt- og skyllemiddelbeholderne.

• stiller inn vannhardheten til høyest mulig posisjon
og lar maskinen gå tre normale oppvasksykluser
uten servise.

• etterjusterer innstillingen av vannhardheten igjen i
samsvar med forholdene der du bor (les i bruks­anvisningen).

20

Utvelging av vaskeprogram (programtabell)

Velg ut det vaskeprogrammet som er egnet ved hjelp
av denne tabellen:

Type
oppvask:

i tillegg: – Med temperaturømfintlig servise
Type smuss: normalt

skittent,
tørkede matrester

Egnet vaske­program:



d

q

Programfor-

1)

løp:

Forbruksver-

2)

dier:

Varighet

3)

Forskylling
Vask
2x Mellomskylling
Klarskylling
Tørking



110 - 120 minutter 120 - 130 minutter 75 - 85 minutter 50 minutter

Middagsservise og kokekar

normalt
skittent

spesielt velegnet
ved bruk av kompaktoppvaskmidler

ë

Forskylling
Vask
Mellomskylling
Klarskylling
Tørking

normalt
skittent

4 )

­Vask
Melloskylling
Klarskylling
Tørking

î

Kaffe- og

dessertservise

lett
skittent

å

­Vask
Mellomskylling
Klarskylling

-

Energi 1,75 - 1,95 kWh 0,95 - 1,05 kWh 1,10 - 1,20 kWh 1,15 kWh
Vann 22 - 24 liter 14 - 16 liter 10 - 12 liter 12 liter

1)

Det er forskjellig støynivå på vaskeprogramavsnittene, da oppvasken vaskes sterkere i kort tid under enkelte

vaskeprogramavsnitt, slik at den blir renere.

2)

Forbruksverdiene ble fastlagt under standardforhold. De er avhengige av mengden av oppvask i kurvene.

Avvik er derfor mulig i praksis.

3)

Er hardhetsnivået elektronisk 10 innstilt, kan programløpetiden forlenge seg ubetydelig.

4)

Testprogram

21

Starte et vaskeprogram

1. Kontroller om serviset og bestikket er plassert slik

i oppvaskmaskinen, at spylearmen kan dreie seg
fritt.

2. Åpne vannkranen helt.

3. Lukk døren.

4. Trykk på PÅ/AV-tasten.

Indikatoren for PÅ/AV-tasten lyser.

5. Trykk på programtasten for det programmet du vil
bruke (se “Programtabell”).
Programindikatoren lyser. En eller to lamper for
programforløpsindikatoren blinker.
Etter omtrent 3 sekunder starter det valgte vaske­programmet.

3

Hvis programforløpsindikatoren blinker etter
programstart
må gjøres, hvis ...”.

w, bør du lese avsnittet “Hva

Veksle/avbryte/stanse vaskepro­grammet

3

Veksle eller avbryt et løpende vaskeprogram
bare når dette er helt nødvendig. Luften som
kommer inn i apparatet når du åpner og luk­ker døren etter programstart, blir sterkt opp­varmet og utvider seg. Dermed kan det
komme vann inn bunnkaret, og dette kan
utløse vannbeskyttelsessystemet.

Stanse vaskeprogrammet (RESET)

1. Trykk inn og hold inne funksjonstastene 2 og 3.

Programindikatoren for det løpende vaskepro­grammet blinker noen sekunder og slukker.

2. Slipp funksjonstastene.
Nå er vaskeprogrammet stanset.

3

Når du slår av oppvaskmaskinen, blir et valgt
vaskeprogram bare stanset, ikke avbrutt. Når
du slår maskinen på igjen, fortsetter vaske­programmet.

Mengdeautomatikk

Hvis det startes et vaskeprogram selv om det kun er
lite oppvask i den øvre og nedre kurven, tilpasser en
intelligent elektronikk vaskevannets mengde og vas­keprogrammets varighet til oppvaskmengden. På
denne måten er det mulig å vaske selv lite oppvask
raskt og økonomisk. Ved halvfull maskin (6 standard­kuverter) spares det opp til 2 liter vann og 0,2 kWh
strøm.

Utkopling av oppvaskmas­kinen

Veksle vaskeprogram

3

Hvis du vil veksle vaskeprogrammet på et senere
tidspunkt, gjør du som følger:

1. Trykk inn og hold inne tasten for det nye vaskepro-

2. Slipp programtasten.

Hvis du vil veksle vaskeprogram i løpet av de
første 3 sekundene etter programvalget, skal
du kort trykke på tasten for det nye vaskepro­grammet.

grammet.
Først blinker indikatoren for det løpende vaskepro­grammet.
Etter noen sekunder lyser bare indikatoren for det
nye vaskeprogrammet.

Det nyvalgte vaskeprogrammet starter.

Avbryt vaskeprogrammet ved å åpne
døren til oppvaskmaskinen

1

1. Åpne oppvaskmaskindøren.

2. Lukk døren.

Når døren åpnes, kan det sive ut varm damp.
Skåldingsfare! Åpne døren forsiktig.

Vaskeprogrammet stanser.

Vaskeprogrammet fortsetter.

Slå først av oppvaskmaskinen når w lyser på pro-

gramforløpsindikatoren.

1. Trykk PÅ/AV-tasten. Indikatoren for PÅ/AV-tasten
slukker.

1

2. Åpne døren forsiktig.

Når døren åpnes kan det umiddelbart etter
programmets slutt komme ut varm damp.
Derfor:

Utrydding av oppvasken

3

• Varmt servise er ømfintlig mot støt/slag. La derfor
oppvasken kjøle ned før den ryddes ut.

• La oppvasken stå i oppvaskmaskinen i ca. 15
minutter etter programmets slutt, slik at den kan
tørke og kjøles ned.

• Rydd først ut av den nedre kurven og deretter av
den øvre kurven. På denne måten unngår man at
resterende vann fra den øvre kurven drypper ned
på oppvasken i den nedre kurven og etterlater
vannflekker.

22

Pleie og rengjøring

1

• Oppvaskmaskinens betjeningsdeler skal ved

• Innvendige beholdere, dørpakningen og vanninn-

Det må ikke under noen omstendigheter bru­kes vanlige møbelpleie- eller aggressive ren­gjøringsmidler.

behov kun rengjøres med en myk klut og varmt,
rent vann.

løpet skal av og til kontrolleres med hensyn til
smuss og om nødvendig rengjøres.

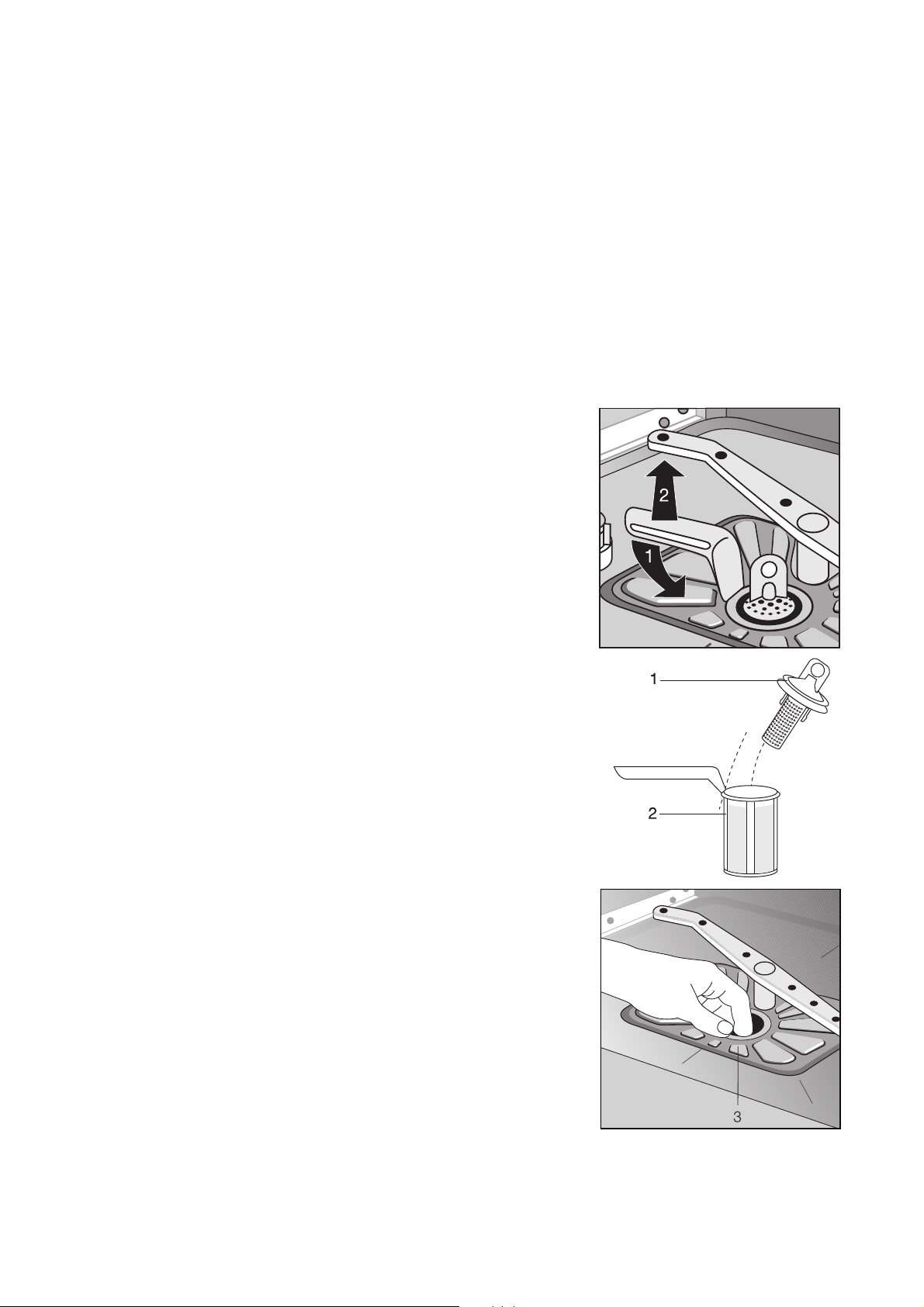

Rengjøring av silene

3

1. Åpne døren, ta ut den nedre kurven.

2. Silsystemet i oppvaskmaskinen består av grov-/

3. Sving håndtaket ca. ¼ omdreining mot urviseren

4. Ta tak i grov-/finsilens (1) håndtakåpning og trekk

5. Rengjør alle siler grundig under rennende vann.

6. Ta flatesilen (3) ut av oppvaskrommets bunn og

7. Sett flatesilen inn i oppvaskrommets bunn igjen

8. Sett grov-/filsilen inn i mikrofilteret og sett det

9. Sett i silkombinasjonen og lås den ved å svinge

1

Silene i oppvaskrommets bunn rengjøres i
høy grad av seg selv.
Allikevel skal silene kontrolleres og rengjøres
fra tid til annen. Skitne siler fører til et dårli­gere vaskeresultat.

finsil, mikrofilter og flatesil. Via håndtaket på
mikrofilteret kan silsystemet åpnes og taes ut.

og ta det ut.

den ut av mikrofilteret (2)

rengjør den grundig på begge sider.

sammen.

håndtaket med urviseren til anslag. Påse at flate­silen ikke stikker opp fra oppvaskrommets bunn.

Det må ikke under noen omstendigheter vas­kes uten siler.

23

Hva må gjøres hvis...

Prøv ved mindre forstyrrelser i oppvaskmaskinen å
løse problemet selv ved hjelp av informasjonene som
er oppført her. Hvis du gjør bruk av kundeservice ved
en av forstyrrelsene som er oppført her eller for å
avhjelpe en betjeningsfeil, må besøket av kundeser­vice-teknikeren betales, også i løpet av garantitiden.

…feilmeldinger kommer til syne.

Hvis de meldingene som er beskrevet i den neden­stående tabellen blinker eller kommer til syne i betje­ningspanelet, kan du selv utbedre feilene:

Forstyrrelse Mulig årsak Løsning

Programindikatoren for det valgte
vaskeprogrammet blinker;
indikatoren for vaskprogramslutt
blinker i rytme 1 kort lyssignal med
ca. 3 sekunders mellomrom:
det kommer ikke vann inn i oppvask­maskinen.

Programindikatoren for det valgte
vaskeprogrammet blinker,
indikatoren for vaskeprogramslutt
blinker i rytme 2 korte lyssignaler
etter hverandre.

Indikatoren for vaskeprogramslutt
blinker i rytme 3 korte lyssignaler
etter hverandre.

Vannkranen er blokkert eller full av
kalk.

Vannkranen er stengt. Åpne vannkranen.
Silen (om slik finnes) i slangetilkop-

lingen på vannkranen er blokkert.

Silene i bunnen av vaskerommet er
blokkert.

Vanntilførselsslangen er ikke lagt
korrekt.

Vannlåsen er blokkert. Rengjør vannlåsen.

Vannutløpsslangen er ikke lagt kor­rekt.

Vannbeskyttelsessystemet har rea­gert.

Rengjør vannkranen

Rengjør silen i slangetilkoplingen.

Trykk på tasten for det påbegynte
vaskeprogrammet; avbryt vaskepro­grammet med RESET (se kapittel:
Starte vaskeprogram);
Rengjør silene. (se kapittel: Rengjø­ring av silene)

Kontroller at slangen ligger korrekt.

Kontroller at slangen ligger korrekt.

Steng vannkranen og kontakt kun­detjenesten.

Trykk på tasten for det påbegynte vaskeprogrammet
når du har utbedret feilen som blinker i
rytme 1 eller 2 i programforløpsindikatoren. Vaske­programmet fortsetter.
Ta kontakt med kundetjenesten hvis feilmeldingen
kommer til syne på nytt.

3

24

Ta kontakt med kundetjenesten og opplys
om feilmeldingen ved alle andre feilmeldin­ger (se kapittelet om kundetjenesten).

...det er problemer ved bruk av oppvaskmaskinen.

Forstyrrelse Mulig årsak Avhjelping

Oppvaskmaskinens dør er ikke riktig
lukket.

Nettledningens støpsel er ikke koplet til. Nettledningens støpsel plugges i.

Programmet starter
ikke.

I oppvaskrommet er det
rustflekker.

Pipelyd ved vasking. Pipelyden er helt ufarlig. Bruk et annet merke-oppvaskmiddel.

Husinstallasjonens sikring er ikke i orden. Sikringen skiftes ut.

For oppvaskmaskin-modeller med starttids­forvalg: En starttid er forhåndsvalgt.

Oppvaskrommet består av rustfritt spesial­stål. Rustflekker i oppvaskrommet kommer
fra rust på andre deler (rustpartikler fra
vannledningen, fra kjeler, bestikk etc.).
Fjern slike flekker ved hjelp av et vanlig ren­gjøringsmiddel for spesialstål.

Døren lukkes.

Hvis oppvasken skal skylles omgående,
på maskiner

- med multidisplay stilles starttiden på
0timer.

- uten multidisplay slås starttid av.

Vask kun egnet bestikk og servise.

Lukk dekselet på forrådsbeholderen for
spesialsalt godt.

...vaskeresultatet ikke er tilfredsstillende.

Oppvasken blir ikke ren.

• Det har ikke blitt valgt riktig vaskeprogram.

• Oppvasken var plassert slik at vaskevannet ikke
har kommet i berøring med alle delene. Det må
ikke settes for mye oppvask i kurvene.

• Silene i oppvaskrommets bunn er ikke rene eller
de er satt i feil.

• Det ble ikke brukt et merke-oppvaskmiddel eller
det ble dosert for lite oppvaskmiddel.

• Ved kalkbelegg på oppvasken: Forrådsbeholderen
for spesialsalt er tom eller kalkfilteret er innstilt feil.

• Utløpsslangen er ikke lagt på riktig måte.

Oppvasken blir ikke tørr og er uten glans.

• Det ble ikke brukt et merke-skyllemiddel.

• Forrådsbeholderen for skyllemiddelet er tom.

På glass og servise er det striper, melke­lignende flekker eller et blåskimrende
belegg.

• Innstill skyllemiddel-doseringen lavere.

På glass og servise er det tørkede vann­dråper.

• Innstill skyllemiddel-doseringen høyere.

• Oppvaskmiddelet kan være årsaken. Ta kontakt
med oppvaskmiddel-produsentens kundeservice.

25

Tekniske data

Mengdekapasitet: 12 standardkuverter inklusive servisedeler

Tillatt vanntrykk:

1-10 bar (=10-100 N/cm

2

= 0.1-1.0 MPa)

Elektrisk tilkopling:

Oppvaskmaskiner: Frittstående apparater

Dimensjoner: 850 x 600 x 600 (h x b x d i mm)
max. vekt: 54 Kg

Integrerbar og underbyggings-oppvaskmaskin

Dimensjoner: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vekt: 50 Kg

Fullt integrerbar oppvaskmaskin

Dimensjoner: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vekt: 50 Kg

;

Dette apparatet er i samsvar med følgende
EF-direktiver:

• 73/23/EEC av 10.02.1973 – Lavspen­ningsdirektiv

• 89/336/EEC av 03.05.1989
(inklusive endringsdirektivet 92/31/EEC) –
Direktiv om elektromagnetisk kompatibili­tet

Opplysninger om den elektriske tilkoplingen er å finne på typeskiltet på høyre innven­dige kant av oppvaskmaskinens dør.

26

Henvisninger for testinstitutter

Testen i henhold til EN 60704 må gjennomføres med testprogrammet ved full maskin (se programtabell).
Testene i henhold til EN 50242 må gjennomføres med full saltbeholder for vannavkalkingsmiddelet, med full skyl­lemiddelbeholder og med testprogrammet (se programtabell).

Full maskin:

12 kuverter inkl. servise

Dosering oppvaskmiddel: 5g + 25g (type B) 20g (type B)

Innstilling skyllemiddel: 4 (type III) 4 (type III)

Halvfull maskin:

6 kuverter inkl. servise,
la hver annen plass være ledig

Eksempel for innsetting: Kurv oppe

Eksempel for innsetting: Kurv oppe

Eksempel for innsetting: Kurv nede

27

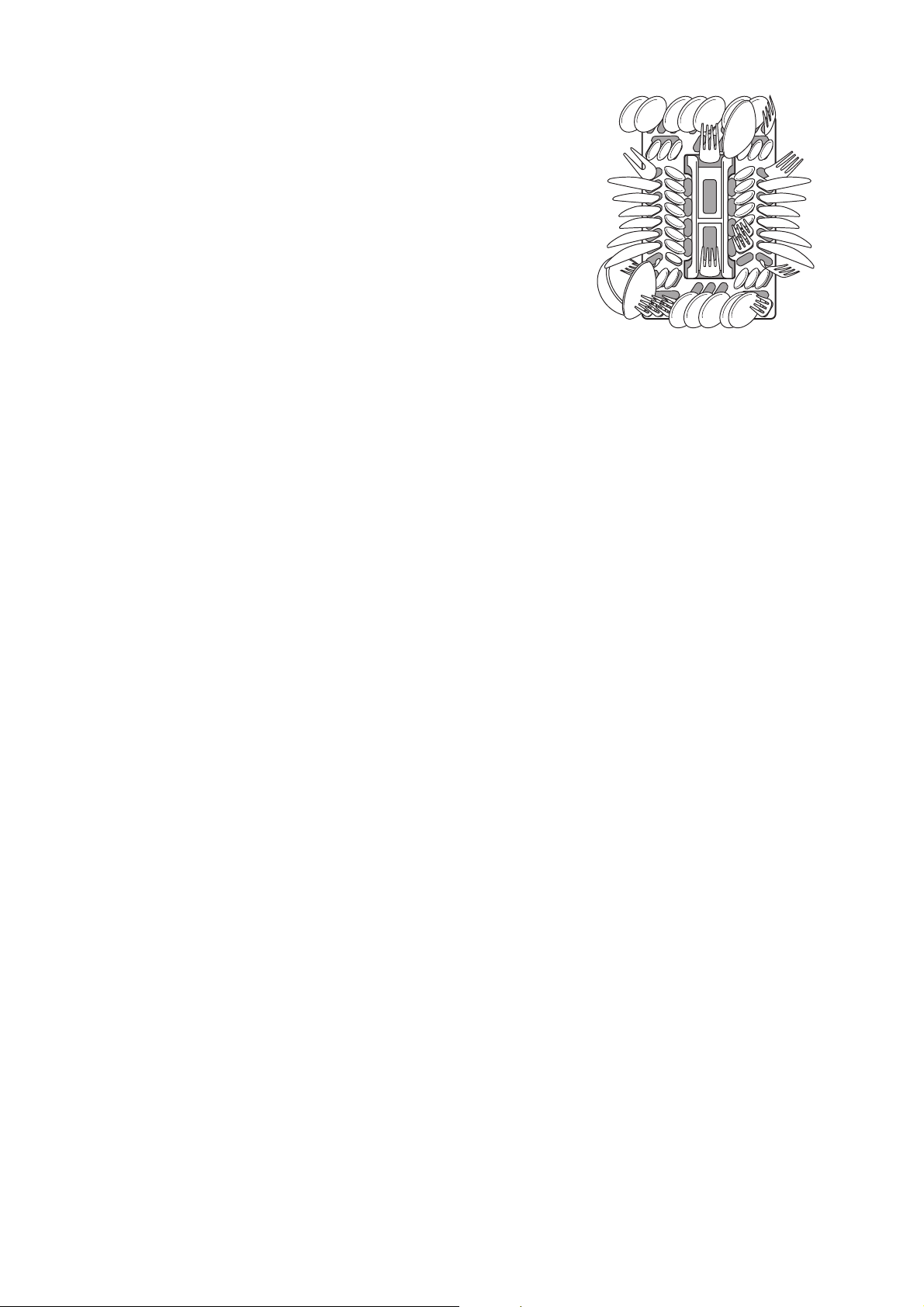

Eksempel for innsetting: Bestikk-kurv

Noen oppvaskmaskinmodeller har bestikk-kurver
uten bestikkgitter.

28

OPPSTILLINGS- OG
TILKOPLINGSANVISNING

Sette opp oppvaskmaskinen

• Oppvaskmaskinen må plasseres stabilt og vann­rett på fast underlag.

• Skru ut de stillbare bena for å kompensere for
ujevnheter i gulvet og tilpasse maskinhøyden etter
andre møbler :
– med skrutrekker.

• For maskiner for underbygging og innbygging jus­teres de bakre bena med en skrutrekker fra mas­kinens forkant.

• Avløpsslange, inntaksslange og nettkabel må leg­ges fritt i sokkelinndragningen på baksiden, slik at
de ikke får knekk eller kommer i klem.

• Oppvaskmaskinen må dessuten skrus fast til kjøk­kenbenkeplaten eller til møblene ved siden av.
Dette er en forutsetning for at den nødvendige vip­pesikringen ifølge VDE-forskrifter skal være
garantert.

Alt etter type skal oppvaskmaskinen settes opp slik:

Integrerbar oppvaskmaskin

(se vedlagt monteringssjablon)

3

Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Høyde:

(variabel)

Vekt: maks. 8 kg

1

Maskinens dør kan kles med en treplate/
møbelplate med følgende mål:

avhengig av - nisjehøyde

Hvis møbelplaten er lenger enn 600 mm, kan
ikke oppvaskmaskinens dør åpnes helt
(møbelplaten støter mot sokkelen).
I så fall må det lages et utsnitt i sokkelen (se
monteringssjablon), eller så må man bruke
beslagsett BLT 60 for den for lange døren.
Denne fås som E-nr. 911 239 008.

- sokkelhøyde

- tilpasning til fugeforløpet på tilstøtende møbler
Den nøyaktige høyden må måles på de tilstøtende
møblene på stedet der oppvaskmaskinen skal
plasseres.

29

Oppvaskmaskin for underbygging

(se vedlagte monteringsanvisning)

Frittstående oppvaskmaskiner

1

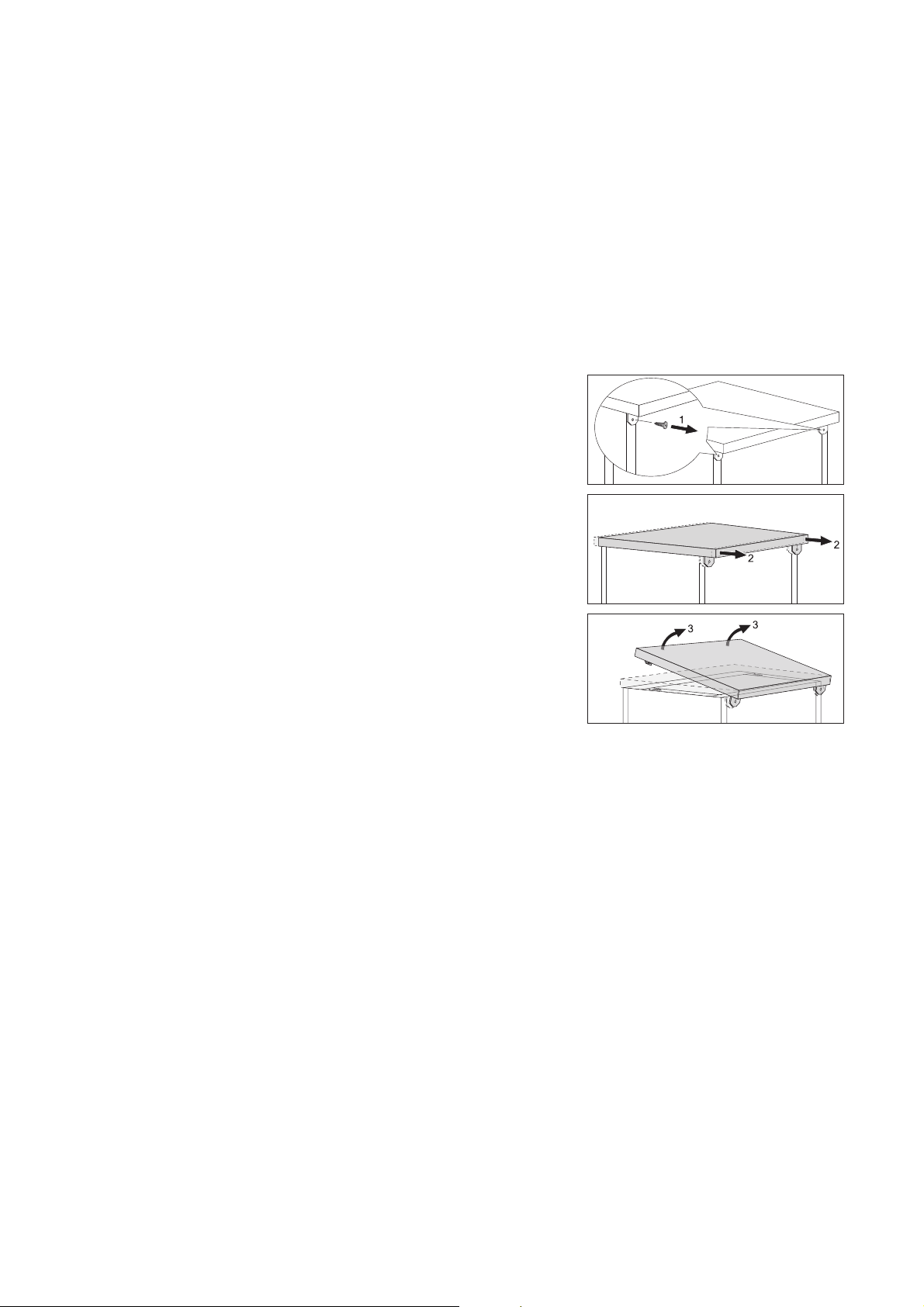

Hvis oppvaskmaskinen skal bygges inn under en
kjøkkenbenkeplate, må oppvaskmaskinens originale
topplate fjernes slik:

1. Skru ut skruene fra festepunktene på baksiden

2. Skyv arbeidsplaten på apparatet ca 1 cm bakover

kan settes opp frittstående uten ekstra inn­festing.
Hvis oppvaskmaskinen plasseres rett ved
siden av en gass- eller kullkomfyr, må det
settes en varmeisolerende, ikke brennbar
plate i plan med overkant av topplaten
(dybde 57,5 cm) mellom komfyr og oppvask­maskin. Platen skal være kledd med alumini­umsfolie på komfyrsiden.

(1).

(2).

3. Løft arbeidsplaten i forkant (3) og fjern den.

1

3

Hvis oppvaskmaskinen senere skal brukes
som frittstående maskin, må den originale
topplaten settes på igjen.

Sokkelen på frittstående oppvaskmaskiner
kan ikke justeres.

30

Tilkopling av oppvaskmaskinen

Tilkopling av vann

Oppvaskmaskinen har sikkerhetsanordninger som
hindrer at drikkevannet forurenses og som tilfredsstil­ler gjeldende nasjonale forskrifter.

• Oppvaskmaskinen kan tilkoples kaldtvann og
varmtvann opptil maks. 60 °C.

• Oppvaskmaskinen må ikke tilkoples åpne varmt­vannsberedere og gjennomstrømningselementer.

Tillatt vanntrykk

Laveste tillatte vanntrykk:
1 bar (=10 N/cm

Høyeste tillatte vanntrykk:
10 bar (=100 N/cm

2

=100 kPa)

2

=1 MPa)

Ved vanntrykk under 1 bar, vennligst spør installatøren om råd.

Ved vanntrykk over 10 bar må det monteres en trykkreduksjonsventil
(kan besørges av din forhandler).

Tilkopling av inntaksslange

1

Inntaksslangen tilkoples en vannkran med utvendige
gjenger (¾ “) med bruk av slangeskruekoplingen
(ISO 228-1:2000). Inntaksslangen er utstyrt med en
tilkoplingsmutter av enten kunststoff eller metall.

Under tilkoplingen må du påse at inntaks­slangen ikke har knekk, er i klem eller
omslynget.

– Skru slangeforbindelsens tilkoplingsmutter av

kunststoff kun til for hånd.

– Bruk verktøy når du skal skru til slangefor-

bindelsens tilkoplingsmutter av metall. Kon­troller til slutt at slangeforbindelsen er tett (se
etter at vannkranen ikke drypper).

3

• Hvis det er nødvendig med en lengre inntaks-

For at avtapping av vann i kjøkkenet ikke skal
bli begrenset, anbefaler vi å installere en
ekstra vannkran eller å utvide eksisterende
vannkran med en forgrening.

slange enn den som medfølger, kan det benyttes
følgende VDE-godkjente komplette slangesett
(leveres av forhandleren):
– Slangesett “WRflex 100” (E-nr.: 911 239 034)
– Slangesett “WRflex 200” (E-nr.: 911 239 035)

31

3

Følgende kapittel gjelder kun for oppvask­maskiner som har en sikkerhetsventil på
slangeskruekoplingen til vannkranen:

Inntaksslange med sikkerhetsventil

Når den dobbelte inntaksslangen er tilkoplet, bør sik­kerhetsventilen befinne seg direkte ved vannkranen.
På denne måten er det bare trykk i inntaksslangen
når det tappes inn vann. Hvis inntaksslangen blir utett
under tapping, bryter sikkerhetsventilen vanntilførse­len og oppvaskmaskinens avtappingspumpe kopler
seg inn.

1

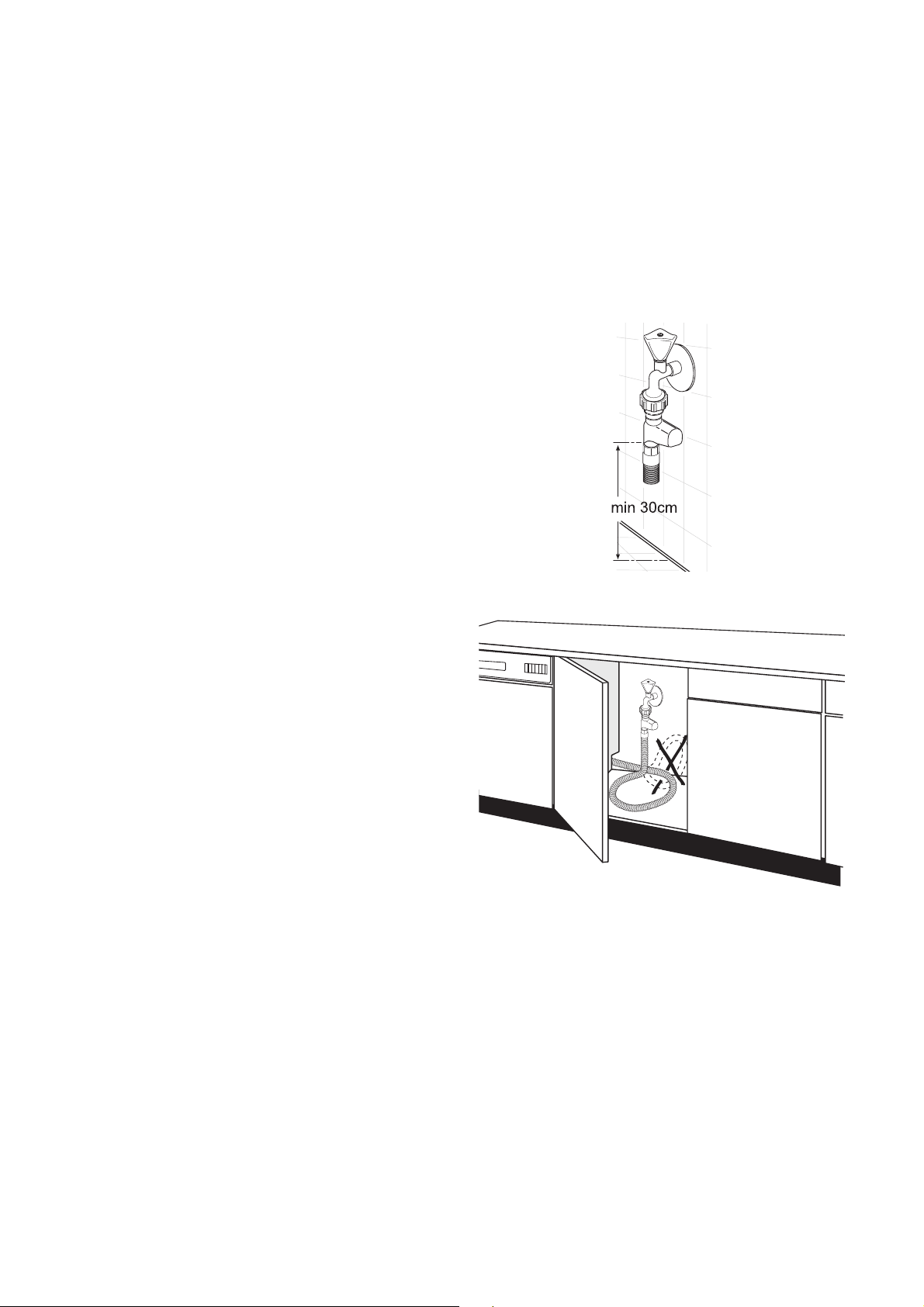

Ved tilrettelegging av inntaksslangen bør
du påse at:

– Avstanden mellom sikkerhetsventilens under-

kant og oppvaskmaskinens sokkel minst er 30
cm:

– Den elektriske ledningen for sikkerhetsventilen

er integret i den dobbelte inntaksslangen. Ikke
dypp verken inntaksslangen eller sikkerhets­ventilen ned i vann.

– Hvis inntaksslangen eller sikkerhetsventilen er

defekt, må du straks trekke ut strømkabelen.

– Inntaksslangen med sikkerhetsventil må kun

skiftes av fagperson/kundeservice.

– Legg inntaksslangen slik at den aldri ligger

høyere enn sikkerhetsventilens underste kant.

32

Vannutløp

Utløpsslange

1

• Tilkopling av utløpsslangen:

Utløpsslangen må ikke bøyes, klemmes
sammen eller legges i knute/slynge.

– Maksimal tillatt høyde: 1 meter.
– Minimum nødvendig høyde: 40 cm over appa-

ratets nedre kant.

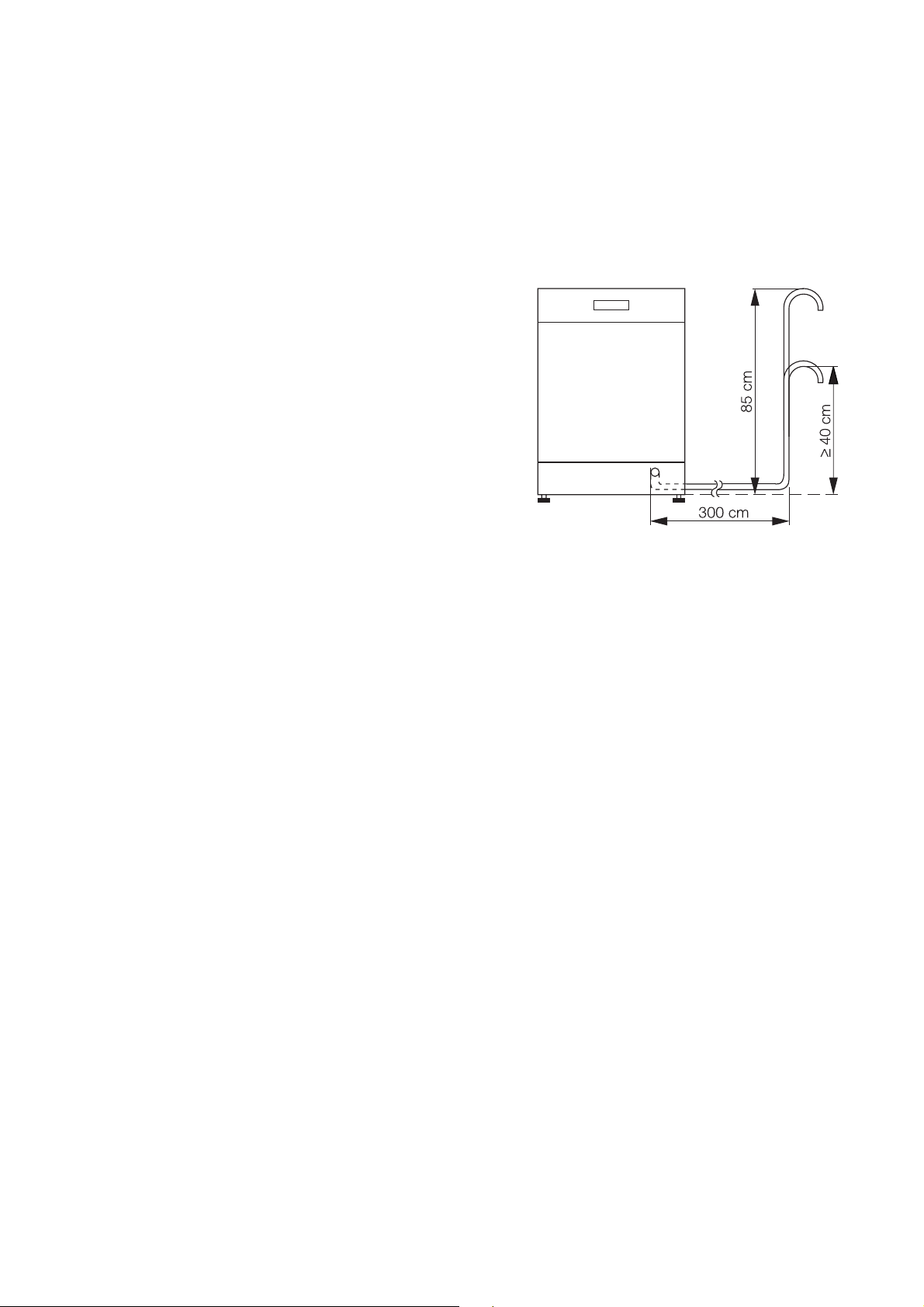

Forlengelsesslanger

• Forlengelsesslanger skal kjøpes hos en fagfor­handler eller via vår kundeservice. Forlengel­sesslangenes innvendige diameter må være på
19 mm, slik at oppvaskmaskinens funksjonsdyk­tighet ikke nedsettes.

• Forlengelsesslangene må legges maksimalt 3
meter vannrett og den maksimale tillatte høyden
for tilkopling av utløpsslangen er da på 85 cm.

Sifongtilkopling

• Utløpsslangens rørstykke (ø 19 mm) passer til alle
vanlige sifongtyper. Sifongtilkoplingens utvendige
diameter må være på minst 15 mm.

• Utløpsslangen må festes til sifongtilkoplingen ved
hjelp av den vedlagte slangeklemmen.

Vannutløp ved oppvaskmaskin montert
høyt oppe

Det må bygges inn en reservedel, ET 111099520,
hvis oppvaskmaskinen skal monteres høyt oppe og
tilkoplingen for utløpsslangen ligger lavere enn 30cm
over apparatets nederste kant. Reservedelen må
bygges inn av kundeservice.

Vannutløp i vask (kun mulig med frittstå­ende oppvaskmaskiner)

Hvis utløpsslangen skal henges ned i en vask skal
det brukes en påsettbar rørbøy. Denne kan bestilles
hos Electrolux kundeservice under reservedelsnum­mer ET 646 069 190.

1. Sett rørbøyen på utløpsslangen.

2. Sikre utløpsslangen mot å skli ned av kanten på

vasken.
Trekk en snor gjennom hullet i rørbøyen og fest
den til veggen eller til vannkranen.

33

Vannbeskyttelsessystem

Som beskyttelse mot vannskader er oppvaskmaski­nen utstyrt med et vannbeskyttelsessystem.
Hvis det foreligger en feil, bryter sikkerhetsventilen i
apparatet øyeblikkelig vanninntaket og tømmepumpen
koples inn. På denne måten kan vann hverken renne
over eller renne ut. Resterende vann som befinner
seg i oppvaskmaskinen pumpes automatisk ut.

1

Vannbeskyttelsessystemet fungerer også når
oppvaskmaskinen er slått av.

Elektrisk tilkopling

1

Ved tilkopling skal VDE-bestemmelsene og eventuelt
det lokale elektrisitetsverkets tilleggsbestemmelser
overholdes. Etter montasje må ikke spenningsfø­rende deler og driftsisolerte ledninger kunne berøres
med testfingeren jf. EN 60335/DIN VDE 0700.

Opplysningene for elektrisk tilkopling er å finne på
typeskiltet på høyre side i oppvaskmaskinens dør.
Hvis apparatet er i omkoplbart skal også informasjo­nene på omkoplingsskjemaet i nettilkoplingskontak­ten følges.

Kontroller før tilkopling at merkespenningen og strøm­typen som er oppgitt på apparatets typeskilt stemmer
overens med nettspenningen og strømtypen på opp­stillingsstedet. Den nødvendige elektriske sikringen
er også å finne på typeskiltet.

For å kople oppvaskmaskinen fra strømnettet skal
nettstøpselet frakoples.
OBS: Støpselet må også være tilgjengelig etter at
maskinen er satt opp.
Hvis maskinen er fast koplet til nettet, må den skilles
fra nettet ved hjelp av installasjonstiltak med en all-
polig (N,L1) skilleanordning (f.eks. feilstrøm-verne­bryter) med en kontaktåpning på > 3 mm.

I henhold til elektrisitetsverkenes tekniske til­koplingsbetingelser må en fast tilkopling til
strømnettet kun utføres av en godkjent elek­troinstallatør.

34

Tilkoplingsteknikk

Inn- og utløpsslangene samt nettkabelen må koples
til oppvaskmaskinen på siden, da det ikke er nok
plass bak maskinen.
Det etterfølgende eksempelet på en sanitær- og elek­troinstallasjon kan kun tjene som en anbefaling, da
det er forholdene på oppstillingsstedet som er avgjø­rende (eksisterende tilkoplinger, lokale tilkoplingsfor­skrifter fra elektrisitets- hhv. vannverket osv.).

Vanninn­løp

2 stusser 45° eller rette,
utvendig ø 19 mm, lengde 30 mm

Elektrisk tilfør­selsledning

Vannut­løp

Elektrisk til­kopling

Dobbelt­ventil

Vannut­løp

Elektrisk tilfør­selsledning

Vanninn­løp

35

Kundeserviceadresser

Hovedkontor:

Electrolux Home Products Norway AS
Risløkkveien 2
Postboks 77 Økern
0508 Oslo

Telefon: [phone]
Telefax: 22 63 55 52

Sentral serviceavdeling /
sentralt reservedelslager:

Risløkkveien 2
Postboks 215 Økern
0510 Oslo

Telefon: [phone]
Telefax: 22 64 17 74

Forsendelse av deler skjer kun fra sentrallageret.
Salg over disk også fra alle avdelingslagre / –service­kontor.

Garanti

I Norge gjelder “NELs leveringsbetingelser“ ved salg
av elektriske husholdningsapparater. Kopi av disse
fås hos din elektroforhandler.
OBS! Ta vare på kvitteringen. Den gjelder som
garantibevis.

36

373839

SERVICE

Kapittelet “Hva må gjøres hvis…?” omhandler noen
driftsforstyrrelser du kan løse selv. Se først der der­som feil oppstår. Dreier det seg om en teknisk feil? Ta
i tilfelle kontakt med vårt servicekontor eller butikken
der du kjøpte produktet.

Forberedelser til samtalen:

• Hvordan ytrer feilen seg?

• Under hvilke omstendigheter oppstår feilen?

• Noter følgende nummer:

Modell:

PNC nr.:

S-Nr.:

Innkjøpsdato:

Garantibetingelser
I Norge gjelder “NELs leveransebetingelser” ved salg
av elektriske husholdningsapparater.

Ta vare på kvitteringen, den gjelder som garantibevis.

ELECTROLUX HOME PRODUCTS NORWAY
AS - SERVICE
Risløkkveien 2
Postboks 215 Økern
0510 Oslo
Tlf.: 22 72 58 00

............................................................

............................................................

............................................................

............................................................

822 960 886 - 00 - 0503 Med forbehold om endringer

The Electrolux Group. The world´s No.1 choice.

Electrolux-konsernet er verdens største produsent av energidrevne produkter til kjøkken-, rengjøring- og utendørs bruk. Mer enn 55 millioner produkter fra
Electrolux-konsernet (som kjøleskap, komfyrer, vaskemaskiner, støvsugere, motorsager og gressklippere) til en verdi av ca. 14 milliarder USD selges årlig i mer enn
150 land verden rundt.
